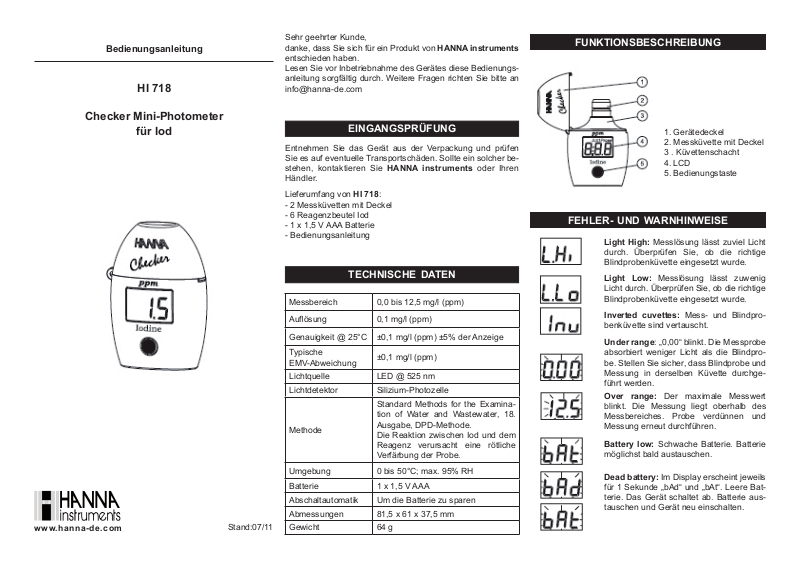

Hanna Instruments HI 718 User guide [de]

Bedienungsanleitung

Checker Mini-Photometer

www.hanna-de.com

HI 718

für Iod

Stand:07/11

Sehr geehrter Kunde,
danke, dass Sie sich für ein Produkt von HANNA instruments
entschieden haben.
Lesen Sie vor Inbetriebnahme des Gerätes diese Bedienungs­anleitung sorgfältig durch. Weitere Fragen richten Sie bitte an
[e-mail]

EINGANGSPRÜFUNG

Entnehmen Sie das Gerät aus der Verpackung und prüfen
Sie es auf eventuelle Transportschäden. Sollte ein solcher be­stehen, kontaktieren Sie HANNA instruments oder Ihren
Händler.

Lieferumfang von HI 718:

- 2 Messküvetten mit Deckel

- 6 Reagenzbeutel Iod

- 1 x 1,5 V AAA Batterie

- Bedienungsanleitung

TECHNISCHE DATEN

Messbereich 0,0 bis 12,5 mg/l (ppm)

Auösung 0,1 mg/l (ppm)

Genauigkeit @ 25°C ±0,1 mg/l (ppm) ±5% der Anzeige

Typische
EMV-Abweichung

Lichtquelle LED @ 525 nm
Lichtdetektor Silizium-Photozelle

Methode

Umgebung 0 bis 50°C; max. 95% RH

Batterie 1 x 1,5 V AAA
Abschaltautomatik Um die Batterie zu sparen
Abmessungen 81,5 x 61 x 37,5 mm
Gewicht 64 g

±0,1 mg/l (ppm)

Standard Methods for the Examina­tion of Water and Wastewater, 18.
Ausgabe, DPD-Methode.
Die Reaktion zwischen Iod und dem

Reagenz verursacht eine rötliche

Verfärbung der Probe.

FUNKTIONSBESCHREIBUNG

1. Gerätedeckel

2. Messküvette mit Deckel
3 . Küvettenschacht

4. LCD

5. Bedienungstaste

FEHLER- UND WARNHINWEISE

Light High: Messlösung lässt zuviel Licht

durch. Überprüfen Sie, ob die richtige
Blindprobenküvette eingesetzt wurde.

Light Low: Messlösung lässt zuwenig

Licht durch. Überprüfen Sie, ob die richtige
Blindprobenküvette eingesetzt wurde.

Inverted cuvettes: Mess- und Blindpro­benküvette sind vertauscht.

Under range: „0,00“ blinkt. Die Messprobe
absorbiert weniger Licht als die Blindpro­be. Stellen Sie sicher, dass Blindprobe und
Messung in derselben Küvette durchge­führt werden.

Over range: Der maximale Messwert
blinkt. Die Messung liegt oberhalb des
Messbereiches. Probe verdünnen und
Messung erneut durchführen.

Battery low: Schwache Batterie. Batterie

möglichst bald austauschen.

Dead battery: Im Display erscheint jeweils
für 1 Sekunde „bAd“ und „bAt“. Leere Bat­terie. Das Gerät schaltet ab. Batterie aus­tauschen und Gerät neu einschalten.

DURCHFÜHRUNG EINER MESSUNG

TIPPS FÜR PRÄZISE MESSUNGEN

ZUBEHÖR

- Schalten Sie das Gerät durch
Drücken der Bedienungstaste
ein. Das Gerät führt kurz einen
Segmenttest durch. Danach
erscheint im Display „C.1“,
„Add“ und „Press“ blinkt: das
Gerät ist nun zur Messung
bereit.

- Geben Sie 10 ml unbehan­delte Probe in die Messküvet­te und verschliessen Sie die­se. Setzen Sie die Küvette in
das Gerät ein und schliessen
Sie den Geräte-Deckel.

- Drücken Sie die Bedie­nungstaste. Im Display er­scheint „C.2“, „Add“ und
„Press“ blinkt: die Blindprobe
ist nun durchgeführt.

- Entnehmen Sie die Küvette
aus dem Gerät. Geben Sie
einen Reagenzbeutel HI 718-
25 hinzu. Verschliessen Sie
die Küvette und schütteln Sie
sie sachte 20 Sekunden lang.
Setzen Sie die Küvette wieder
in das Gerät ein.

- Drücken Sie die Bedie­nungstaste und halten Sie
diese solange gedrückt, bis
der Timer startet.

- Lesen Sie das Messergebnis
in mg/l (ppm) ab.

- Die Messprobe sollte klar und frei von „schwimmenden“ Fest-

stoffen sein. Ansonsten können Falschmessungen auftreten.

- Bevor Sie die Messküvette in das Gerät einsetzen, achten
Sie darauf, dass diese stets trocken und frei von Fingerabdrü­cken, Öl oder Schmutz ist. Verwenden Sie hierzu das Reini­gungstuch HI 731318 oder ein fusselfreies Tuch.

- Die Reagenz-Beutel lassen sich am besten mit einer kleinen

Bastel-Schere öffnen.

- Durch zu starkes Schütteln der Messküvette können sich

Luftbläschen bilden, die zu zu hohe Messergebnisse führen
können. Entfernen Sie diese durch leichtes Klopfen an die Kü­vettenseite.

- Lassen Sie die Probe nach Zudosierung des Reagenz nicht
lange stehen, sondern führen Sie gleich die Messung durch.
Zu langes Warten beeinträchtigt die Messgenauigkeit.

- Entfernen Sie nach Ablesen des Messergebnisses sofort die

Messprobe aus der Küvette. Ansonsten können sich auf dem

Küvettenglas Flecken bilden.

BATTERIE

Um die Batterie zu sparen, verfügt das Gerät über eine Ab­schaltautomatik. Die Batterie reicht für ca. 5.000 Messungen.
Bei einer Batteriekapazität unter 10% erscheint nach Einschal­ten des Gerätes „bAt“ im Display.
Bei leerer Batterie erscheint für 1 Sekunde „bAd“ und „bAt“
im Display; anschliessend schaltet das Gerät automatisch ab.
Tauschen Sie die Batterie aus und schalten Sie das Gerät neu
ein.
Zum Austausch der Batterie gehen Sie wie folgt vor:

- Schalten Sie das Gerät durch Drücken der Bedienungstaste
aus.

- Lösen Sie mittels eines Kreuzschlitzschraubendrehers

(Gr. 2) die an der Unterseite bendliche Fixierschraube

des Batteriefachdeckels.
ACHTUNG: Der Batteriefachdeckel ist auf
der Innenseite mit einer Kontaktbuchse
mit dem Messgerät verbunden (siehe
Zeichnung). Entfernen Sie daher bei einem
Batteriewechsel sehr vorsichtg den Batterie­fachdeckel durch senkrechtes Abheben.

- Tauschen Sie die Batterie aus.

- Schrauben Sie den Batteriefachdeckel wieder zu.

REAGENZIEN: (unbedingt erforderlich)
HI 718-25 Reagenzien Iod, 25 Tests

WEITERES ZUBEHÖR:
HI 740028 1,5 V AAA Batterie (4 Stück)
HI 731318 Küvetten-Reinigungstuch (4 Stück)
HI 93703-50 Küvetten-Reinigungslösung (230 ml)
HI 731321 Messküvetten ohne Deckel (4 Stück)
HI 731225P Küvetten-Deckel (4 Stück)

EMPFEHLUNGEN FÜR BENUTZER

Jegliche durch den Nutzer durchgeführte Änderung an dem
Gerät kann dessen EMV-Leistung verringern.

Lagern Sie das Gerät und die Reagenzien an einem sicheren
Ort bei Raumtemperatur.

GARANTIE

Auf das Messgerät gewähren wir eine Garantieleistung von 1
Jahr. Sollte während dieser Frist eine Reparatur oder ein Er­satz erforderlich werden, senden Sie bitte das Gerät, unter
Beschreibung der Fehlfunktion und mit Angabe von Artikel­Nummer und Rechnung an Ihren Lieferanten oder an unsere
Niederlassung zurück:

HANNA instruments Deutschland GmbH
Lazarus-Mannheimer-Str. 2-6
D-77694 Kehl
Tel: [phone]

Fax: [phone]

[e-mail]

Falls der Defekt nicht auf einen Unfall, einen Missbrauch oder
eine mangelnde Wartung des Kunden zurückzuführen ist, wird
die Reparatur bzw. der Ersatz kostenlos durchgeführt.

ENTSORGUNGSHINWEIS

Dieses Gerät gehört am Ende seiner Lebensdauer

nicht in die Mülltonne, sondern ist umweltgerecht

zu entsorgen. Mehr Informationen hierzu nden Sie

auf unserer Homepage www.hanna-de.com unter
Elektro-Altgeräte-Register.
