Page 1

P3 Revolution 60cc

Instruction Manual

Bedienungsanleitung

Manuel d’utilisation

Manuale di Istruzioni

Page 2

NOTICE

All instructions, warranties and other collateral documents are subject to change at the sole discretion of Horizon Hobby, LLC. For up-to-date product literature, visit horizonhobby. com and click on the support tab for this product.

Meaning of Special Language

The following terms are used throughout the product literature to indicate various levels of potential harm when operating this product:

NOTICE

little or no possibility of injury.

CAUTION

AND a possibility of serious injury.

WARNING

damage, and serious injury OR create a high probability of supercial injury.

: Procedures, which if not properly followed, create a possibility of physical property damage AND a

: Procedures, which if not properly followed, create the probability of physical property damage

: Procedures, which if not properly followed, create the probability of property damage, collateral

SAFETY WARNINGS AND PRECAUTIONS

Read and follow all instructions and safety precautions

before use. Improper use can result in re, serious

injury and damage to property.

Components

Use only with compatible components. Should any compatibility questions exist, please refer to the product instructions, component instructions or

contact the appropriate Horizon Hobby ofce.

Flight

Fly only in open areas to ensure safety. It is

recommended ying be done at RC ying elds. Consult local ordinances before choosing a ying

location.

SAFE OPERATING RECOMMENDATIONS

• Inspect your model before every ight to ensure it

is airworthy.

• Be aware of any other radio frequency user who may present an interference problem.

• Always be courteous and respectful of other users in your selected ight area.

• Choose an area clear of obstacles and large enough to safely accomodate your ying activity.

• Make sure this area is clear of friends and

spectators prior to launching your aircraft.

• Be aware of other activities in the vicinity of your ight path that could cause potential conict.

WARNING: Read the ENTIRE instruction manual to become familiar with the features of the product before operating. Failure to operate the product correctly can result in damage to the product, personal

property and cause serious injury.

This is a sophisticated hobby product. It must be operated with caution and common sense and requires some basic mechanical ability. Failure to operate this Product in a safe and responsible manner could result in injury or damage to the product or other property. This product is not intended for use by children without direct adult supervision. Do not use with incompatible components or alter this product in any way outside of the instructions provided by Horizon Hobby, LLC. This manual contains instructions for safety, operation and maintenance. It is essential to read and follow all the instructions and warnings in the manual, prior to assembly, setup or use, in order to operate correctly and avoid damage or serious injury.

Age Recommendation: Not for children under 14 years. This is not a toy.

 USING THE MANUAL

This manual is divided into sections to help make assembly easier to understand. Boxes () have been placed next to each step. These help keep track of steps that have been completed.

Propeller

Keep loose items that can become entangled in the propeller away from the prop. This includes loose clothing or other objects such as pencils and screwdrivers. Keep your hands away from the propeller as injury can occur.

Batteries

Always follow the manufacturer’s instructions when using and disposing of any batteries. Mishandling of

Li-Po batteries can result in re causing serious injury

and damage.

Small Parts

This kit includes small parts and should not be left unattended near children as choking and serious injury could result.

• Carefully plan your ight path prior to launch.

• Abide by any and all established AMA National

Model Aircraft Safety Code.

HAN P3 Revolution 60cc

Page 3

HINWEIS

Alle Anweisungen, Garantien und anderen zugehörigen Dokumente können im eigenen Ermessen von

Horizon Hobby, LLC. jederzeit geändert werden Die aktuelle Produktliteratur nden Sie auf horizonhobby.com

unter der Registerkarte „Support“ für das betreffende Produkt.

Spezielle Bedeutungen

Die folgenden Begriffe werden in der gesamten Produktliteratur verwendet, um auf unterschiedlich hohe Gefahrenrisiken beim Betrieb dieses Produkts hinzuweisen:

HINWEIS

UND geringe oder keine Gefahr von Verletzungen ergeben.

ACHTUNG

UND die Gefahr von schweren Verletzungen.

WARNUNG

Kollateralschäden und schwere Verletzungen ODER mit hoher Wahrscheinlichkeit oberächliche Verletzungen.

am Produkt oder persönlichem Eigentum führen oder schwere Verletzungen verursachen.

Dies ist ein hochentwickeltes Hobby-Produkt. Es muss mit Vorsicht und gesundem Menschenverstand

betrieben werden und benötigt gewisse mechanische Grundfähigkeiten. Wird dieses Produkt nicht auf eine sichere und verantwortungsvolle Weise betrieben, kann dies zu Verletzungen oder Schäden am Produkt oder

anderen Sachwerten führen. Dieses Produkt eignet sich nicht für die Verwendung durch Kinder ohne direkte Überwachung eines Erwachsenen. Verwenden Sie das Produkt nicht mit inkompatiblen Komponenten oder

verändern es in jedweder Art ausserhalb der von Horizon Hobby, LLC vorgegebenen Anweisungen. Diese Bedienungsanleitung enthält Anweisungen für Sicherheit, Betrieb und Wartung. Es ist unbedingt notwendig, vor Zusammenbau, Einrichtung oder Verwendung alle Anweisungen und Warnhinweise im Handbuch zu lesen und zu befolgen, damit es bestimmungsgemäß betrieben werden kann und Schäden oder schwere

Verletzungen vermieden werden.

: Wenn diese Verfahren nicht korrekt befolgt werden, können sich möglicherweise Sachschäden

: Wenn diese Verfahren nicht korrekt befolgt werden, ergeben sich wahrscheinlich Sachschäden

: Wenn diese Verfahren nicht korrekt befolgt werden, ergeben sich wahrscheinlich Sachschäden,

WARNUNG: Lesen Sie die GESAMTE Bedienungsanleitung, um sich vor dem Betrieb mit den

Produktfunktionen vertraut zu machen. Wird das Produkt nicht korrekt betrieben, kann dies zu Schäden

WARNUNGEN UND SICHERHEITS-

VORKEHRUNGEN

Bitte lesen und befolgen Sie alle Anweisungen und Sicherheitsvorkehrungen vor dem Gebrauch. Falscher,

nicht sachgemäßer Gebrauch kann Feuer, ernsthafte Verletzungen und Sachbeschädigungen zur Folge

haben.

Komponenten

Verwenden Sie mit dem Produkt nur kompatible

Komponenten. Sollten Fragen zur Kompatibilität

auftreten, lesen Sie bitte die Produkt- oder Bedienungsanweisung oder kontaktieren den Service von Horizon Hobby.

Fliegen

Fliegen Sie um Sicherheit garantieren zu können, nur

in weiten offenen Gegenden. Wir empfehlen hier den Betrieb auf zugelassenen Modellugplätzen. Bitte

beachten Sie lokale Vorschriften und Gesetze, bevor

Sie einen Platz zum Fliegen wählen.

Propeller

Halten Sie lose Gegenstände die sich im Propeller

verfangen können weg vom Propeller. Dieses gilt auch für Kleidung oder andere Objekte wie zum Beispiel Stifte oder Schraubendreher.

Halten Sie ihre Hände weg vom Propeller, es besteht

akute Verletzungsgefahr.

Akkus

Folgen Sie immer den Herstelleranweisungen bei dem Gebrauch oder Entsorgung von Akkus. Falsche Behandlung von LiPo Akkus kann zu Feuer mit

Körperverletzungen und Sachbeschädigung führen.

Kleinteile

EMPFEHLUNGEN ZUM SICHEREN

BETRIEB

• Überprüfen Sie zur Flugtauglichkeit ihr Modell vor jedem Flug.

• Beachten Sie andere Piloten deren Sendefrequenzen ihre Frequenz stören könnte.

• Begegnen Sie anderen Piloten in ihrem Fluggebiet immer höich und respektvoll.

• Wählen Sie ein Fluggebiet, dass frei von Hindernissen und groß genug ist.

• Stellen Sie vor dem Start sicher, dass die Fläche frei

von Freunden und Zuschauern ist.

• Beobachten Sie den Luftraum und andere Flugzeuge/Objekte die ihren Flugweg kreuzen und

zu einem Konikt führen könnten.

• Planen Sie sorgfältig ihren Flugweg vor dem Start.

Nicht geeignet für Kinder unter 14 Jahren. Dies ist kein Spielzeug.

ÜBER DIESE ANLEITUNG

Diese Anleitung ist zur Vereinfachung des Zusammenbaues in Sektionen unterteilt. Neben den Sektionen benden sich Kästchen () die es Ihnen leichter machen den Arbeitsschritt als erledigt abzuhaken.

HAN P3 Revolution 60cc

Dieser Baukasten beinhaltet Kleinteile und darf nicht

unbeobachtet in der Nähe von Kindern gelassen

werden, da die Teile verschluckt werden könnten mit ernsthaften Verletzung zur Folge.

Page 4

REMARQUE

La totalité des instructions, garanties et autres documents est sujette à modication à la seule discrétion

d’Horizon Hobby, LLC. Pour obtenir la documentation à jour, rendez-vous sur le site horizonhobby.com et cliquez sur l’onglet de support de ce produit.

Signication de certains termes spéciques

Les termes suivants sont utilisés dans l’ensemble du manuel pour indiquer différents niveaux de danger lors de l’utilisation de ce produit:

REMARQUE

matériels ET éventuellement un faible risque de blessures.

ATTENTION

matériels ET des blessures graves.

AVERTISSEMENT

matériels et des blessures graves OU engendrer une probabilité élevée de blessure supercielle.

entraîner sa détérioration, ainsi que des risques de dégâts matériels, voire de blessures graves.

: Procédures qui, si elles ne sont pas suivies correctement, peuvent entraîner des dégâts

AVERTISSEMENT: Lisez la TOTALITÉ du manuel d’utilisation an de vous familiariser avec les

caractéristiques du produit avant de le faire fonctionner. Une utilisation incorrecte du produit peut

AVERTISSEMENTS RELATIFS À LA

SÉCURITÉ

Lisez et suivez toutes les instructions relatives à la sécurité avant utilisation. Une utilisation inappropriée peut entraîner un incendie, de graves blessures et des dégâts matériels.

Composants

Utilisez uniquement des composants compatibles. Si vous avez des questions concernant la compatibilité, référez-vous à ce manuel ou contactez le service technique Horizon Hobby.

Le vol

Volez uniquement dans des zones dégagées pour un maximum de sécurité. Il est recommandé d’utiliser les pistes des clubs d’aéromodélisme. Consultez votre mairie pour connaître les sites autorisés.

L’hélice

Gardez éloignés tous les éléments qui pourraient être attrapés par l’hélice. Cela inclut les vêtements larges ou les objets comme des outils par exemple. Gardez toujours vos mains à distance pour éviter tout cas de blessures.

CONSIGNES DE SÉCURITÉ

CONCERNANT L’UTILISATION

• Inspectez votre modèle avant chaque vol.

• Surveillez les fréquences utilisées à proximité.

• Soyez toujours courtois et respectueux des autres

utilisateurs de la zone de vol.

• Choisissez une zone dégagée de tout obstacle et sufsamment grande pour voler en toute sécurité.

• Contrôlez que la zone est libre de spectateurs avant

de lancer votre modèle.

• Soyez conscient des autres activités aux alentours de votre vol, risque de conit potentiel.

• Planiez votre vol avant de le commencer.

Ceci est un produit de loisirs sophistiqué. Il doit être manipulé avec prudence et bon sens et requiert des aptitudes de base en mécanique. Toute utilisation irresponsable de ce produit ne respectant pas les principes de sécurité peut provoquer des blessures, entraîner des dégâts matériels et endommager le produit. Ce produit n’est pas destiné à être utilisé par des enfants sans la surveillance directe d’un adulte. N’essayez pas

de modier ou d’utiliser ce produit avec des composants incompatibles hors des instructions fournies par

Horizon Hobby, LLC. Ce manuel comporte des instructions relatives à la sécurité, au fonctionnement et à l’entretien. Il est capital de lire et de respecter la totalité des instructions et avertissements du manuel avant

l’assemblage, le réglage et l’utilisation, ceci an de manipuler correctement l’appareil et d’éviter tout dégât

matériel ou toute blessure grave.

14 ans et plus. Ceci n’est pas un jouet.

UTILISATION DU MANUEL

Ce manuel est divisé en sections pour vous aider à comprendre plus facilement l’assemblage. Des cases () ont été placées à chaque étape. Cela vous permet d’avoir un suivi des étapes déjà effectuées.

Les batteries

Suivez toujours les instructions du fabricant de vos batteries. Une mauvaise manipulation d’une batterie Li-Po peut entraîner un incendie causant de graves dégâts matériels et des blessures corporelles.

Petites pièces

Ce kit contient des petites pièces qui ne doivent pas être laissées à la portée des enfants, ces pièces sont dangereuses pour eux et peuvent entraîner de graves blessures.

HAN P3 Revolution 60cc

Page 5

AVVISO

Tutte le istruzioni, le garanzie e gli altri documenti pertinenti sono soggetti a cambiamenti a totale discrezione di Horizon Hobby, LLC. Per una documentazione aggiornata sul prodotto, visitare il sito www.horizonhobby. com e fare clic sulla sezione Support per questo prodotto.

Signicato dei termini particolari

In tutta la documentazione relativa al prodotto sono utilizzati i seguenti termini per indicare vari livelli di potenziale pericolo durante il funzionamento:

AVVISO

o scarsa possibilità di lesioni.

ATTENZIONE

gravi lesioni.

AVVERTENZA

sica o possono omportare un’elevata possibilità di provocare ferite superciali. Ulteriori precauzioni per la

sicurezza e avvertenze.

stesso, alle persone o alle cose, provocando gravi lesioni.

: Procedure che, se non sono seguite correttamente, possono creare danni materiali E nessuna

: Procedure che, se non sono seguite correttamente, possono creare danni materiali E possibili

: Procedure che, se non debitamente seguite, espongono alla possibilità di danni alla proprietà

AVVERTENZA: Leggere TUTTO il manuale di istruzioni e prendere familiarità con le caratteristiche del prodotto, prima di farlo funzionare. Un utilizzo scorretto del prodotto può causare danni al prodotto

AVVERTIMENTI E PRECAUZIONI PER LA SICUREZZA

Prima dell’uso leggere attentamente tutte le istruzioni e le precauzioni per la sicurezza. In caso contrario si potrebbero procurare incendi, danni o ferite.

Componenti

Usare solo componenti compatibili. Se ci fossero dubbi riguardo alla compatibilità, è opportuno far riferimento alle istruzioni relative al prodotto o ai componenti oppure rivolgersi al reparto Horizon Hobby di competenza.

Volo

Per sicurezza volare solo in aree molto ampie. Meglio se in campi volo autorizzati per modellismo. Consultare le ordinanze locali prima di scegliere luogo dove volare.

Elica

Tenere gli oggetti liberi (vestiti, penne, cacciaviti, ecc.) lontano dall’elica, prima che vi restino impigliati. Bisogna fare attenzione anche con le mani perché c’è il rischio di ferirsi anche gravemente.

Batterie

RACCOMANDAZIONI PER OPERARE IN

SICUREZZA

• Controllare attentamente il modello prima di ogni volo per accertarsi che sia idoneo.

• Essere consapevoli che un altro utente della frequenza in uso, potrebbe procurare delle interferenze.

• Essere sempre cortesi e rispettosi nei confronti degli altri utilizzatori dell’area in cui ci si trova.

• Scegliere un’area libera da ostacoli e abbastanza ampia da permettere lo svolgimento del volo in sicurezza.

• Prima del volo vericare che l’area sia libera da

amici e spettatori.

• Stare attenti alle altre attività che si svolgono in vicinanza della vostra traiettoria di volo, per evitare

possibili conitti.

• Pianicare attentamente il volo prima di lanciare il

modello.

• Rispettare sempre scrupolosamente le regole stabilite dall’associazione locale.

Questo è un prodotto di hobbistica sosticato e NON un giocattolo. È necessario farlo funzionare con cautela e

responsabilità e avere conoscenze basilari di meccanica. Se questo prodotto non è utilizzato in maniera sicura

e responsabile potrebbero vericarsi lesioni o danni al prodotto stesso o ad altre proprietà. Non è un prodotto

adatto a essere utilizzato dai bambini senza la diretta supervisione di un adulto. Non usare componenti non compatibili o alterare il prodotto in nessuna maniera al di fuori delle istruzioni fornite da Horizon Hobby, LLC.

Questo manuale contiene le istruzioni per un funzionamento e una manutenzione sicuri. È fondamentale leggere e seguire tutte le istruzioni e le avvertenze del manuale prima di montare, congurare o far funzionare il Prodotto, al ne di utilizzarlo correttamente e di evitare danni o lesioni gravi.

Almeno 14 anni. Non è un giocattolo.

COME USARE IL MANUALE

Questo manuale è diviso in sezioni per rendere più facile la comprensione del montaggio. Vicino ad ogni passo sono stati posti dei piccoli quadrati () per aiutare a tenere traccia delle cose fatte e di quelle da fare.

HAN P3 Revolution 60cc

Quando si maneggiano o si utilizzano le batterie, bisogna attenersi alle istruzioni del costruttore; il rischio è di procurare incendi, specialmente con le batterie LiPo, con danni e ferite serie.

Piccole parti

Questo kit comprende delle parti di piccole dimensioni e non lo si può lasciare incustodito se c’è la presenza di bambini che li possono inghiottire e rimanere soffocati o intossicati.

Page 6

SPECIFICATIONS SPEZIFIKATIONEN CARACTÉRISTIQUES CARATTERISTICHE

78.2 in (2 m)

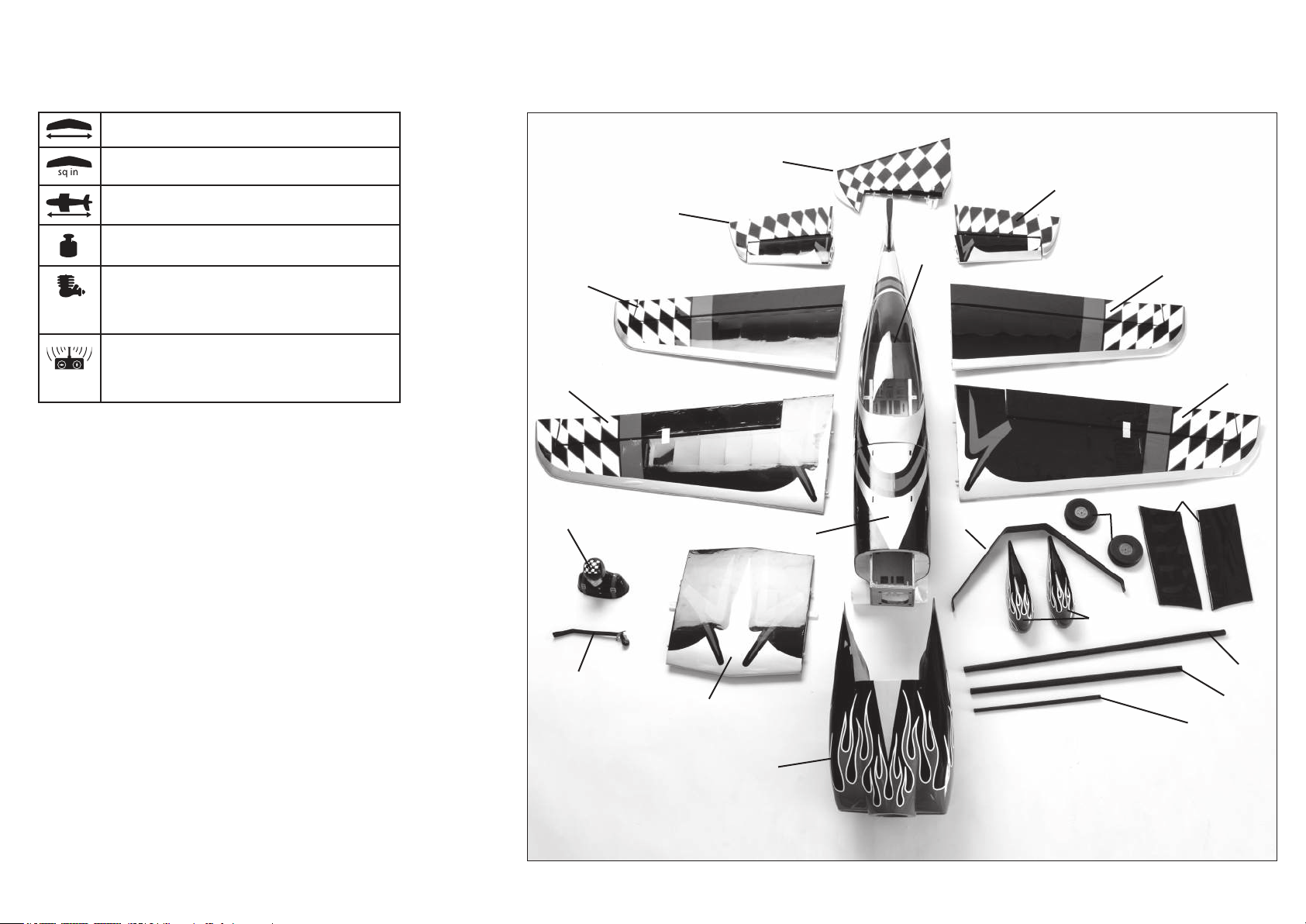

LARGE PARTS LAYOUT BAUTEILE (OHNE KLEINTEILE) GRANDES PIÈCES SCHEMA DEI COMPONENTI GRANDI

1817 sq in (117.2 sq dm)

76.7 in (1.9 m)

19.0–21.0 lb (8.6–9.5 kg)

2-Stroke Gas•2-Takt Benziner 2 temps Essence•2-Tempi Gas

60cc–70cc

4-channel (or greater) with 9 servos 4-Kanal (oder größer) mit 9-Servos 4 voies (ou plus) avec 9 servos a 4 canali (o più) con 9 servo

HAN P3 Revolution 60cc

Page 7



Part English Deutsch Français Italiano

1. HAN463001 Fuselage with Hatch Rumpf mit Haube Fuselage avec capot Fusoliera con portello

2. HAN463002 Fuselage Hatch with Canopy Rumpfklappe mit Kabinenhaube Trappe avec verrière Copertura fusoliera con capottina

3. HAN463003 Top Wing Set Set Tragächen oben Ailes supérieures Set ala superiore

4. HAN463004 Bottom Wing Set Set Tragächen unten Ailes inférieures Set ala inferiore

5. HAN463005 Stabilizer and Elevator Set Höhenruderset Set Plan horizontal et Gouverne de profondeur Set stabilizzatore ed elevatore

6. HAN463006 Rudder Seitenleitwerk Gouverne de direction Timone

7. HAN463007 Carbon Fiber Stabilizer Tube Carbon Leitwerksverbinder Clé de stabilisateur en carbone Tubo in carbonio per stabilizzatore

8. HAN463008 Carbon Fiber Wing Tube Set Carbon Tragächenverbinderset Clé d'aile en carbone Set tubo in carbonio per ala

9. HAN463009 Painted Wheel Pant Set Radschuhset lackiert Carénages de roues peints Set carenature verniciate per ruote

10. HAN463010 Painted Cowl Lackierte Motorhaube Capot peint Naca motore verniciata

11. HAN463011 Painted Landing Gear Fahrwerk lackiert Train d'atterrissage peint Carrello verniciato

12. HAN463012 Main Wheel Set Fahrwerksräder Set Paire de roues principales Set ruota principale

13. HAN463014 Tailwheel Assembly Spornrad m. Zbh. Assemblage de roulette de queue Gruppo del ruotino di coda

14. HAN463016 I-Strut Set Strebenset Haubans d'ailes Set montanti

15. HAN463025 Painted Pilot Figure Lackierter Pilot Pilote peint Pilota verniciato

 

HAN463013 Main Axle Set Achsen Hauptfahrwerkset Paire d'axes de roues Set asse principale

HAN463015 Gas Tank Kraftstofftank Réservoir essence Serbatoio combustibile

HAN463017 Painted Cabane Struts Rumpfstreben lackiert Cabane peinte Montanti cabana verniciati

HAN463018 Aluminum Engine Standoffs Aluminium Motordistanzhülsen Entretoises moteur en aluminium Distanziali motore in alluminio

HAN463019 Throttle and Choke Servo Mounts Choke- und Gasservohalter Support de servo des gaz/starter Supporti servi motore e starter

HAN463020 Rudder Cable Set Ruderkabelset Câble de commande de dérive Set cavi direzionale

HAN463021 Ball Link Set Kugelkopfset Set de rotules Set attacchi a sfera

HAN463022 Linkage Set Gestängesatz Jeu de commandes Set di tiranti

HAN463023 Screw Set Schraubenset Set de visserie Set viti

HAN463024 Decal Set Dekorbogen Planche de décoration Set di decalcomanie

HAN P3 Revolution 60cc

Page 8



Part English Deutsch Français Italiano

SPM9548 TM1000 DSMX Full Range Aircraft Spektrum DSM Telemetriemodul TM1000 Module de télémétrie TM1000 DSMX Modulo di telemetria per aereo a piena portata Telemetry Module

EVOA100 Optical Kill Switch Optischer Killschalter Interrupteur coupe-circuit optique Interruttore ottico di spegnimento



SPMAR9110 AR9110 9-Channel DSMX® PowerSafe™ Receiver AR9110 9-Kanal DSMX® PowerSafe-Empfänger Récepteur DSMX® PowerSafe 9 voies AR9110 Ricevitore AR9110 DSMX® PowerSafe a 9 canali

SPMB2000LP (3) 7.4V 2000mAh Li-Po Receiver Battery LiPo-Empfängerakku (7,4 V / 2000 mAh) Batterie Li-Po de récepteur 7,4 V 2000 mAh Batteria per ricevitore da 7,4 V Li-Po, 2.000 mAh (Receiver Battery x2, Ignition battery x1) (2 x Empfängerakku, 1 x Zündakku) (2 batteries de réception, 1 batterie (Batteria ricevente x2, batteria accensione x1)

pour allumage)

SPMEXEC312 (2) 12-inch EC3™ Extension with 16AWG EC3-Verlängerung (12 Zoll) mit 16 AWG Rallonge EC3 300mm, section 1.5mm² Prolunga EC3 da 300mm con 16 AWG

SPMSA6260 (7) A6260 HV Digital Hi-Torque Metal Spektrum A6260 HV Digital Hi-Torque MG Servo A6260 HV digital, couple élevé, pignons A6260 HV servo digitale per aerei, coppia elevata,

Gear Aircraft Servo (Flying Surfaces) Aircraft Servo métal pour avion (Gouvernes) ingran. metallo (superci di controllo)

SPMSA6220 (2) A6220 HV Dig Low-Prole Hi-Torque Spektrum A6220 HV Dig Low-Prole Hi-Torque Servo digital HV prol bas à pignons métal A6220 HV servo digitale per aerei, basso prolo,

MG Aircraft SX (Throttle and Choke) Metallgetriebe Flug-Servo Spektrum A6220 (Gaz et starter) coppia elevata, ingr. metallo (motore e starter)

SPMA3000 Heavy-Duty Servo Extension 3-inch (75mm) Hochleistungs Servokabelverlängerung 75mm Rallonge de servo 75mm Prolunga servo da 75mm per correnti elevate (Receiver to Rudder) (Empfänger zu Seitenruder) (Récepteur au servo de dérive) (dalla ricevente al direzionale)

SPMA3002 (4) Heavy-Duty Servo Extension 9-inch (230mm) Hochleistungs Servokabelverlängerung 230mm Rallonge de servo 230mm Prolunga servo da 230mm per correnti elevate (Receiver to Bottom Ailerons and Ignition Switch) (Empfänger zu untere Querruder (Récepteur aux ailerons de l'aile inférieure (dalla ricevente agli alettoni inferiori e und Zündschalter) et interrupteur d'allumage) all'interruttore dell'accensione)

SPMA3003 (2) Heavy-Duty Servo Extension 12-inch (300mm) Hochleistungs Servokabelverlängerung 300mm Rallonge de servo 300mm Prolunga servo da 300mm per correnti elevate (Receiver to Elevator) (Empfänger zu Höhenruder) (Récepteur au servo de profondeur) (dalla ricevente all'elevatore)

SPMA3004 (2) Heavy-Duty Servo Extension 18-inch (460mm) Hochleistungs Servokabelverlängerung 460mm Rallonge de servo 460mm Prolunga servo da 460mm per correnti elevate (Receiver to Throttle and Choke) (Empfänger zu Gas und Choke) (Récepteur aux gaz et starter) (dalla ricevente al motore e allo starter)

SPMA3006 (2) Heavy-Duty Servo Extension 36-inch (920mm) Hochleistungs Servokabelverlängerung 920mm Rallonge de servo 920mm Prolunga servo da 920mm per correnti elevate (Receiver to Top Ailerons) (Empfänger zu obere Querruder) (Récepteur à l'aileron supérieur) (dalla ricevente agli alettoni superiori)

HAN9160 (6) Aluminum Servo Arm, 2-inch (JR/SPM) Aluminium Servo Arm, 2-inch (JR/SPM) Palonnier de servo en aluminium, long Braccio servo in alluminio, 5cm (JR, SPM) 50mm (JR, SPM)

HAN4963 Aluminum Double Servo Arm, 4-inch (JR/SPM) Aluminium Doppel Servo Arm, 2-inch (JR/SPM) Palonnier double de servo en aluminium, long Doppio braccio in alluminio per servo, 100mm (JR, SPM) 10cm (JR, SPM)

HAN P3 Revolution 60cc

Page 9



EVOG62 62cc Single Cylinder Gas Engine 62cc Einzylinder Benzinmotor Moteur essence 62cc monocylindre Motore a benzina monocilindro 62cc

22 x 8 or 24-10 Propeller 22 x 8 oder 24-10 Propeller Hélice 22 x 8 or 24-10 22 x 8 or 24-10 Elica

TRU4502BM3W Spinner 41/2-inch P-51 Spinner 41/2-inch P-51 Cône 4" 1/2 pour P-51 Ogiva 11,5cm P-51

EVOA112 Evolution® 3 Wire Ignition/Receiver Switch Evolution Zündschalter Interrupteur Evolution Allumage/RX Interruttore accensione/ricevitore Evolution 3 li

HAN116 Fuel Filler with “T” and Overow Fittings Tanknippel mit T-Stück u. Überlauf Fitting Remplissage carburant avec raccords en Riempitore carburante con “T” e raccordi troppo « T » et de débordement pieno



Part English Deutsch Français Italiano

PAAPT09 Thin CA Sekundenkleber dünnüssig Colle cyano ne Sottile CA

PAAPT12 Zap Goo, 1 oz Zap Goo, 30-ml Colle Zap Goo, 30 gr Adesivo Zap Goo, 28 g

PAAPT715 CA Accelerator Sekundenkleber (CA) Aktivator Accélérateur de colle CA Accelerante colla CA

PAAPT35 15-Minute Epoxy 15 Minuten Epoxy Époxy 15 minutes Colla epoxy 15 minuti

PAAPT39 30-Minute Epoxy 30 Minuten Epoxy Époxy 30 minutes Colla epoxy 30 minuti

PAAPT42 Threadlock Schraubensicherungslack Frein-let Frenaletti



English Deutsch Français Italiano

Box wrench: 1/2-inch, 14mm Ringschlüssel: 1/2-inch, 14mm Clé hexagonales: 1/2-inch, 14mm Chiavi: 1/2-inch, 14mm

Crimping Tool Crimpzange Pince à sertir Pinza crimpatrice

Drill Bohrer Mini-perceuse Trapano

Drill bit: 1/16-inch, 5/64-inch Bohrer: 1,5 mm, 2 mm Foret: 1,5 mm, 2 mm Punte per trapano: 1,5 mm, 2 mm

Epoxy brushes Pinsel Pinceau Epoxy Spazzole epoxy

Felt-tipped pen Faserstift Feutre n effaçable Pennarello

Flat le Flachfeile Lime plate Lima piatta

Hemostat Klemme Pince Hemostat Pinzetta

Hex wrench: 3/32-inch, 1.5mm, 2mm, 2.5mm, Inbusschlüssel: 3/32-inch, 1.5mm, 2mm, 2,5mm, Tournevis hexagonal : 3/32-inch, 1,5mm, 2mm, Chiave esag.: 3/32-inch, 1,5mm, 2mm, 3mm, 5mm 3mm, 5mm 2,5mm, 3mm, 5mm 2,5mm, 3mm, 5mm

Hobby knife: #11 blade Hobbymesser mit # 11 Klinge Couteau : Lame numéro 11 Taglierino: #11 lama

Hobby scissors Hobbyschere Ciseaux Forbici per hobby

HAN P3 Revolution 60cc

Page 10

Isopropyl alcohol Isopropyl Alkohol Alcool isopropylique Alcol isopropilico

Light machine oil Nähmaschinenöl Lubriant Olio leggero

Low-tack tape Klebeband m. geringer Klebekraft Adhésif de masquage Nastro a bassa aderenza

Mixing cups and sticks Mischbecher und Rührstäbchen Récipients pour mélanger et bâtons Contenitori e stick per mixer colla

Needle nose pliers Spitzzange Pince ne Pinze a becco stretto

Nut driver: 1/4-inch, 5.5mm, 7mm Steckschlüssel. 1/4-inch, 5,5mm, 7mm Clés à douilles : 1/4-inch, 5,5mm, 7mm Chiave per dadi: 1/4-inch, 5,5mm, 7mm

Paper towels Papiertücher Papier absorbant Asciugamani di carta

Pencil Stift Crayon à papier Matita

Phillips screwdriver: #0, #1, #2 Phillips Schraubendreher: #0,#1, #2 Tournevis cruciforme: #0,#1, #2 Cacciavite a croce: #0,#1, #2

Pin vise Handbohrer Porte-forets Trapano manuale

Pliers Zange Pince Pinze

Ruler Lineal Réglet Righello

Sandpaper Schleifpapier Papier de verre Carta vetrata

Side cutters Seitenschneider Pince coupante Lama laterale

Hobby and craft square Rechteck Equerre de modélisme Squadra

Toothpicks Zahnstocher Cure dents Stuzzicadenti

T-pins T- Nadeln Epingles Spilli a T



Flat Washer Unterlegscheibe Rondelle plate Rondella piatta

Self-Tapping Screw Selbstschneidene Schraube Vis auto-taraudeuse

Vite autolettante

Hex Nut Sechskantmutter Ecrou hexagonal Dado esagonale

Socket Head Cap Screw Inbusschraube Vis BTR Vite a brugola

Lock Nut Stopmutter Ecrou auto-freiné Dado di bloccaggio

Ball Link Kugelgelenk Articulation à rotule Ball Link

Lock Washer Federring Rondelle frein Rondella elastica

HAN P3 Revolution 60cc

Page 11

BEFORE STARTING ASSEMBLY

VOR DEM ZUSAMMENBAU

AVANT DE COMMENCER L’ASSEMBLAGE

PRIMA DI INIZIARE IL MONTAGGIO

• Remove parts from bag.

• Inspect fuselage, wing panels, rudder and stabilizer

for damage.

• If you nd damaged or missing parts, contact your

place of purchase.

If you nd any wrinkles in the covering, use a heat

gun (HAN100) and covering glove (HAN150) or covering iron (HAN101) with a sealing iron sock (HAN141) to remove them. Use caution while working around areas where the colors overlap to prevent separating the colors.

• Charge transmitter and receiver batteries.

• Center trims and sticks on your transmitter.

• For a computer radio, create a model memory for

this particular model.

• Bind your transmitter and receiver, using your radio system’s instructions.

IMPORTANT: Rebind the radio system once all control throws are set. This will keep the servos from moving to their endpoints until the transmitter and receiver connect. It will also guarantee the servo reversal settings are saved in the radio system.

• Entnehmen Sie zur Überprüfung jedes Teil der Verpackung.

• Überprüfen Sie den Rumpf, Tragächen, Seitenund Höhenruder auf Beschädigung.

• Sollten Sie beschädigte oder fehlende Teile feststellen, kontaktieren Sie bitte den Verkäufer.

Zum Entfernen von Falten in der Bespannung

verwenden Sie den Heißluftfön (HAN100)

und Bespannhandschuh (HAN150) oder das Folienbügeleisen (HAN141). Bitte achten Sie bei überlappenden Farben, dass Sie diese sich bei dem Bearbeitung nicht trennen.

• Laden des Senders und Empfängers.

• Zentrieren der Trimmungen und Sticks auf dem

Sender.

• Sollten Sie einen Computersender verwenden, resetten Sie einen Speicherplatz und benennen ihn nach dem Modell.

• Sender und Empfänger jetzt nach den

Bindeanweisung des Herstellers zu binden.

WICHTIG: Wir empfehlen dringend nachdem alle

Einstellungen vorgenommen worden sind, das Modell neu zu binden. Dieses verhindert, dass die Servos

in die Endanschläge laufen bevor sich Sender und Empfänger verbunden haben. Es garantiert auch,

dass die Servoreverseeinstellungen in der RC Anlage gesichert sind.

• Retirez toutes les pièces des sachets pour les inspecter.

• Inspectez soigneusement le fuselage, les ailes et les empennages.

• Si un élément est endommagé, contactez votre revendeur.

Si l’entoilage présente quelque plis, vous pouvez les lisser en utilisant le pistolet à air chaud (HAN100) et le gant (HAN150) ou le fer à entoiler (HAN101) avec la chaussette de protection (HAN141). Agissez soigneusement dans les zones où plusieurs couleurs

d’entoilage sont superposées an d’éviter de les

séparer.

• ll est recommandé de préparer tous les éléments du système de la radio.

• Cela inclut, la charge des batteries comme la mise au neutre des trims et des manches de votre émetteur.

• Si vous utilisez une radio programmable, sélectionnez une mémoire libre an d’y enregistrer

les paramètres de ce modèle.

• Nous vous recommandons d’affecter maintenant le récepteur à l’émetteur en suivant les instructions fournies avec votre radio.

IMPORTANT: Il est hautement recommandé de ré-affecter le système une fois que les courses seront réglées. Cela empêchera les servos d’aller en butée lors de la connexion du système. Cela garantit également que la direction des servos est enregistrée dans l’émetteur.

• Togliere tutti i pezzi dalla scatola.

• Vericare che la fusoliera, l’ala e i piani di coda non

siano danneggiati.

• Se si trovano parti danneggiate, contattare il negozio da cui è stato acquistato.

Se si trovano delle pieghe nella ricopertura, si possono togliere usando una pistola ad aria calda (HAN100) e guanto per ricopertura (HAN150), oppure un ferro per ricopertura (HAN101) con la sua calza di protezione (HAN141). Usare cautela quando si lavora in aree del rivestimento dove ci sono dei colori sovrapposti, per evitare la loro separazione.

• Caricare il trasmettitore e la batteria di volo.

• Centrare stick e trim sul trasmettitore.

• Con una radio computerizzata creare una nuova

memoria per questo modello.

• Facendo riferimento alle istruzioni del radiocomando, connettere (bind) trasmettitore e ricevitore.

IMPORTANTE: Ripetere la procedura di connessione una volta regolate le corse, per evitare che i

servi vadano a ne corsa. Garantirà anche che le

impostazioni di inversione del servo vengano salvate nel sistema radio.

HAN P3 Revolution 60cc

Page 12



TBT

OIL

EN Apply oil

DE Öl verwenden

FR Appliquez lubricant

IT Applicare olio

EN Use 15-minute epoxy

DE Verwenden Sie 15 Minuten

Epoxy

FR Utilisez de l’époxy 15 minutes

IT Usare una resina epossidica

con indurimento di 15 minuti

EN Use a pencil

DE Verwenden Sie einen Bleistift

FR Utilisez un crayon à papier

IT Usare una matita

EN Canopy Glue

DE Kabinenhaubenkleber

FR Colle à verrière

IT Colla per capottine

EN Use 30-minute epoxy

DE Verwenden Sie 30 Minuten

Epoxy

FR Utilisez de l’époxy 30 minutes

IT Usare una resina epossidica

con indurimento di 30 minuti

EN Repeat multiple times (as

indicated)

DE Vorgang wiederholen (wie

angezeigt)

FR Répétez comme indiqué

IT Ripetere piu’ volte (come

indicato)

EN Use hobby knife with #11

blade

DE Verwenden Sie ein

Hobbymesser mit # 11 Klinge

FR Utilisez un Couteau: Lame

numéro 11

IT Usare taglierino per hobbistica

con lama numero 11

EN Use a felt-tipped pen

DE Verwenden Sie einen

Faserstift

FR Utilisez un feutre n effaçable

IT Usare un pennarello

EN Use thin CA

DE Dünnüssigen Sekundenkleber

verwenden

FR Utilisez de la colle

cyanoacrylate ne

IT Usare colla ciano acrilica ne

LRL

EN Ensure proper orientation

DE Ausrichtung/Richtung

sicherstellen

FR Vériez la bonne orientation

IT Assicurarsi dell’appropriato

orientamento

EN Assemble right and left

DE Links und rechts montieren

FR Assemblez à droite et à

gauche

IT Assemblare destra e sinistra

EN Apply threadlock

DE Schraubensicherungslack

verwenden

FR Utilisez du frein let

IT Applicare fuido threadlock

EN Assemble top and bottom

DE Montieren Sie oben und unten

FR Assemblez le haut et le bas

IT Montare sopra e sotto

HAN P3 Revolution 60cc

Page 13

 



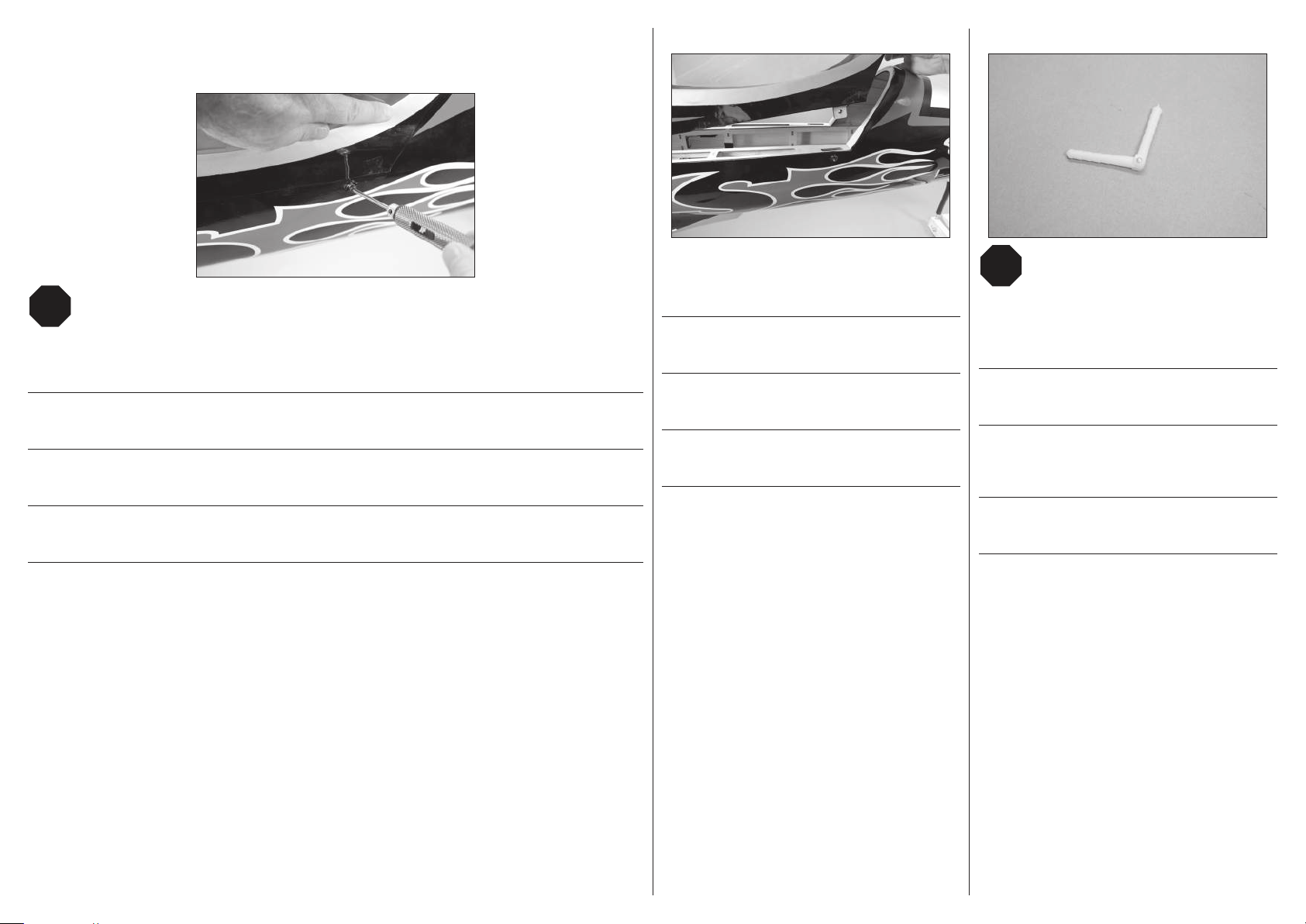

LRL

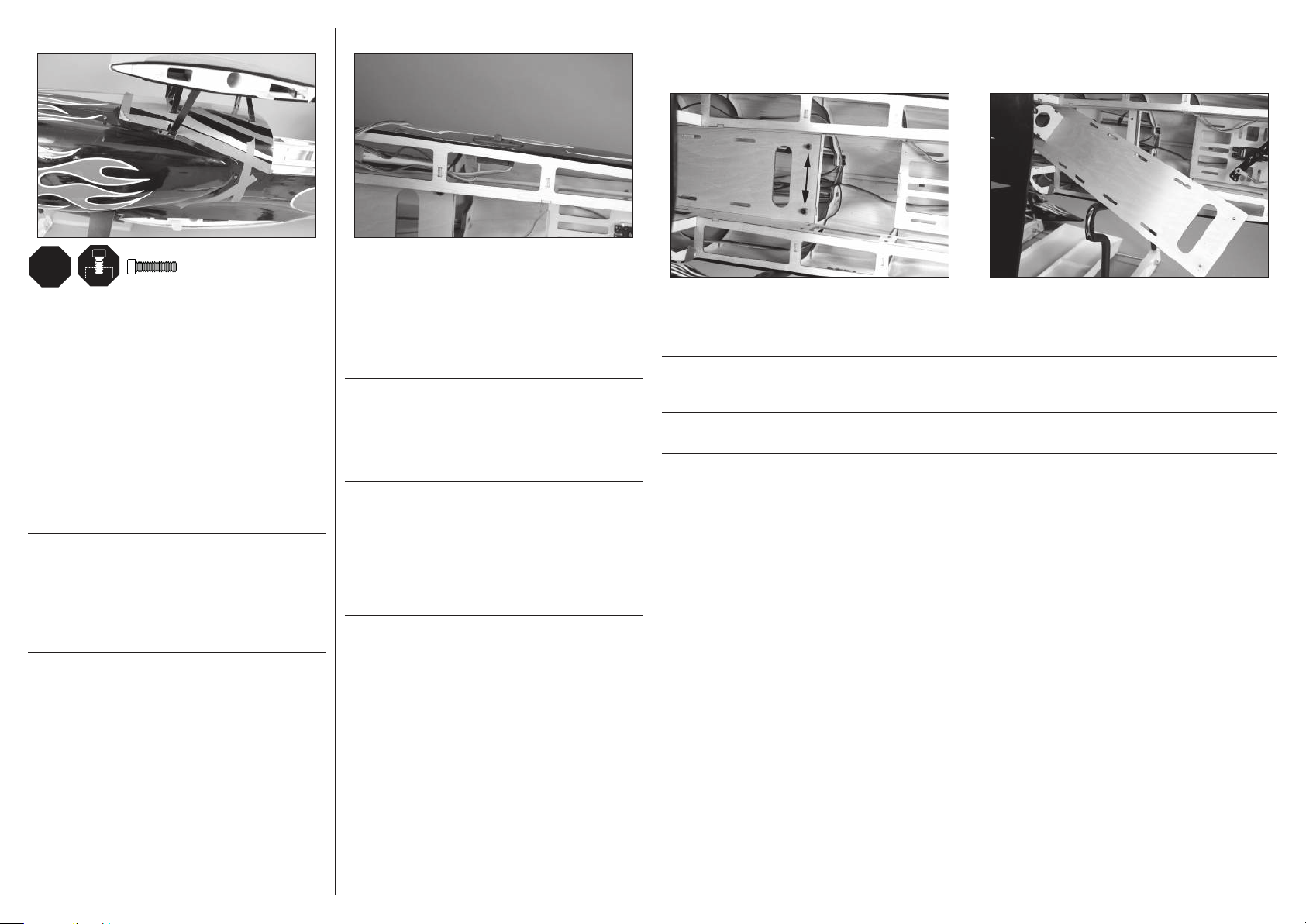

EN Use a 4mm hex wrench to remove the screws holding the canopy hatch to the fuselage. Make sure not to

lose the washers inside the fuselage when removing the screws. Set the screws and washers aside until later.

DE Lösen Sie mit einem 4mm Inbusschlüssel die Befestigungsschrauben der Kabinenhaube. Bitte achten Sie

darauf die Unterlegscheiben im Rumpf nicht zu verlieren. Legen Sie die Schrauben und Unterlegscheiben zur Seite.

FR Utiliser un tournevis hexagonal 4mm pour retirer les vis qui tiennent la verrière au fuselage. Faire attention

à ne pas perdre les rondelles dans le fuselage lorsque vous retirez les vis. Mettre les vis et rondelles de côté pour plus tard.

IT Con una chiavetta esagonale da 4mm togliere le viti che ssano la capottina alla fusoliera. Quando si

tolgono le viti bisogna fare attenzione a non perdere le rondelle nella fusoliera. Mettere da parte viti e rondelle.

EN Lift the canopy hatch at the rear, then slide it

toward the back of the fuselage to remove. Set the canopy hatch aside until later.

DE Heben Sie die Kabinenhaube am hinteren Ende

an und ziehen diese nach hinten ab. Legen Sie die Haube zur Seite.

FR Soulever l'arrière de la verrière, puis la tirer vers

l'arrière du fuselage pour l'enlever. Mettre la

verrière de côté pour plus tard.

IT Sollevare la parte posteriore della capottina e

farla scorrere verso il retro della fusoliera per toglierla. Mettere da parte la capottina.

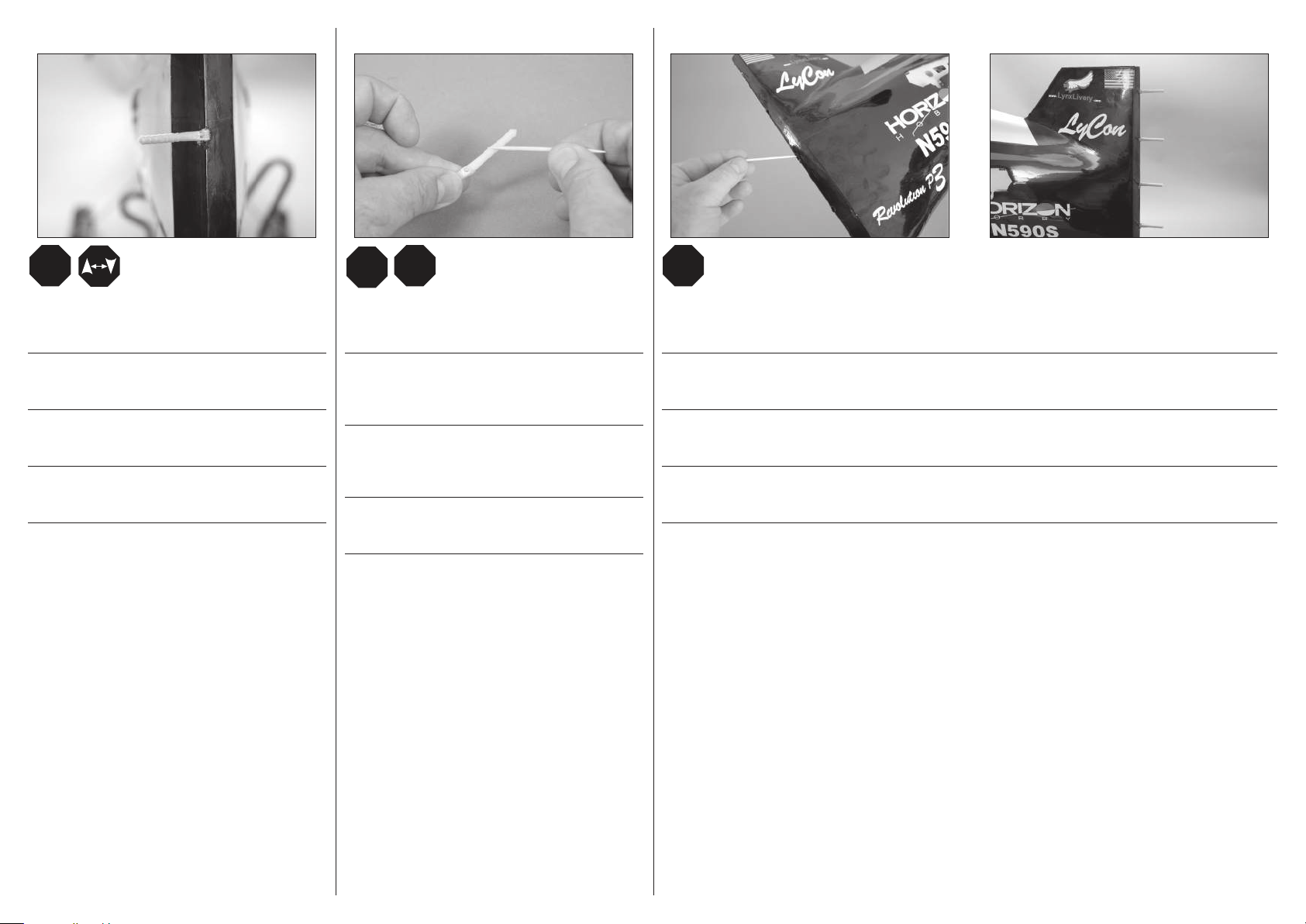

EN Remove the rudder hinges from the rudder.

Apply a small amount of oil to the ex point of

the hinge to prevent epoxy from entering the hinge.

DE Nehmen Sie die Scharniere aus dem Ruder.

Geben Sie etwas Öl auf den Drehpunkt damit kein Epoxy in das Gelenk eindringen kann.

FR Retirer la charnière de la gouverne de direction.

Appliquer une petite quantité d’huile au point de rotation de la charnière pour empêcher l’époxy de pénétrer dans la charnière.

IT Togliere le cerniere dal timone. Mettere una

piccola quantità di olio nel punto di essione

delle cerniere per evitare che la colla le blocchi.

HAN P3 Revolution 60cc

Page 14



EN Insert the hinges into the n. Position the hinge

perpendicular to the hinge line. Check that it can move freely.

DE Stecken Sie die Scharniere in die Finne. Richten

Sie diese im rechten Winkel zur Scharnierlinie aus und prüfen die Freigängigkeit.

FR Insérer les charnières dans la dérive. Positionner

la charnière perpendiculairement à l'axe de charnière. Vérier qu'elle peut bouger librement.

IT Inserire le cerniere nella deriva, posizionandole

perpendicolari alla linea di cerniera. Vericare

che si muovano liberamente.

LRL

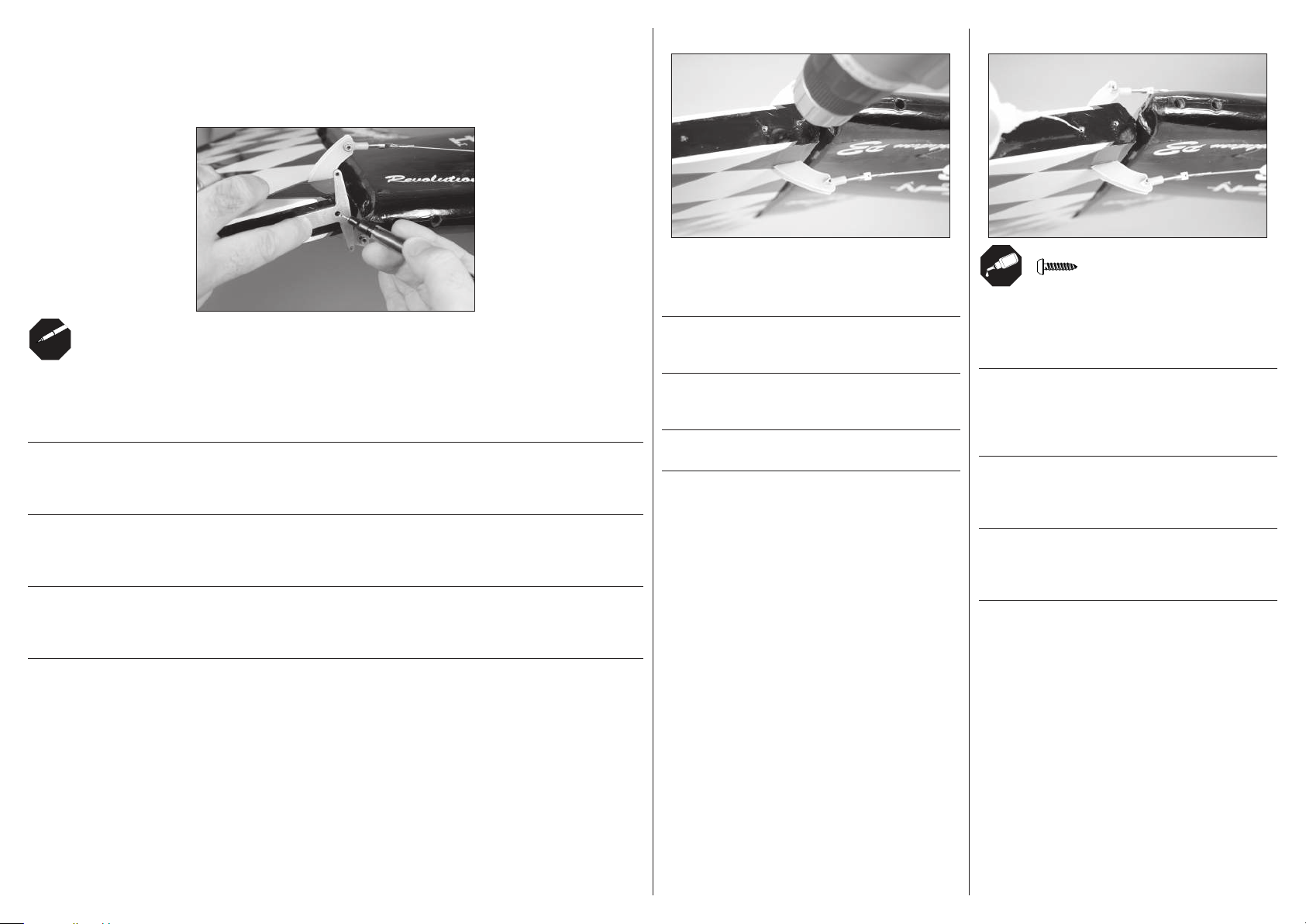

EN Apply epoxy to the outside of the hinge using a

toothpick. Install the hinges and allow the epoxy to fully cure before proceeding.

DE Geben Sie mit einem Zahnstocher Expoxy auf

die Aussenseite des Scharnieres. Setzen Sie das Scharnier ein und lassen den Klebstoff

vollständig trocknen bevor Sie fortfahren.

FR Appliquer de l’époxy à l’extérieur de la

charnière en utilisant un cure-dent. Installer les charnières et laisser le temps à l’époxy de durcir complètement avant de poursuivre.

IT Mettere della colla epoxy sull’esterno della

cerniera con uno stuzzicadenti. Inserire le cerniere e aspettare che la colla indurisca.

EN Use a toothpick to apply the epoxy to the hinges, and into the holes in the fuselage. Place the hinges

back into position in the n. Allow the epoxy to fully cure. Once cured, any excess epoxy can be carefully

removed using a hobby knife with a #11 blade.

DE Tragen Sie mit einem Zahnstocher Epoxy auf die Scharniere auf und in die Löcher. Stecken Sie die

Scharniere zurück in die Finne und lassen den Klebstoff vollständig trocknen. Entfernen Sie nach dem

Trocknen überschüssigen Klebstoff mit einem Hobbymesser mit 11 Klinge.

FR Utiliser un cure-dent pour appliquer l'exopy sur les charnières et dans les trous du fuselage. Remettre les

charnières en place sur la dérive. Attendre que l'exopy soit bien sèche. Une fois sèche, l'excès d'exopy peut être retiré avec un scalpel muni d'une lame #11.

IT Con uno stuzzicadenti mettere la colla epoxy sulle cerniere e nei fori sulla fusoliera. Rimettere le cerniere in

posizione sulla deriva. Attendere che la colla epoxy si asciughi completamente e poi togliere gli eccessi di colla con un coltello tagliabalsa #11.

HAN P3 Revolution 60cc

Page 15



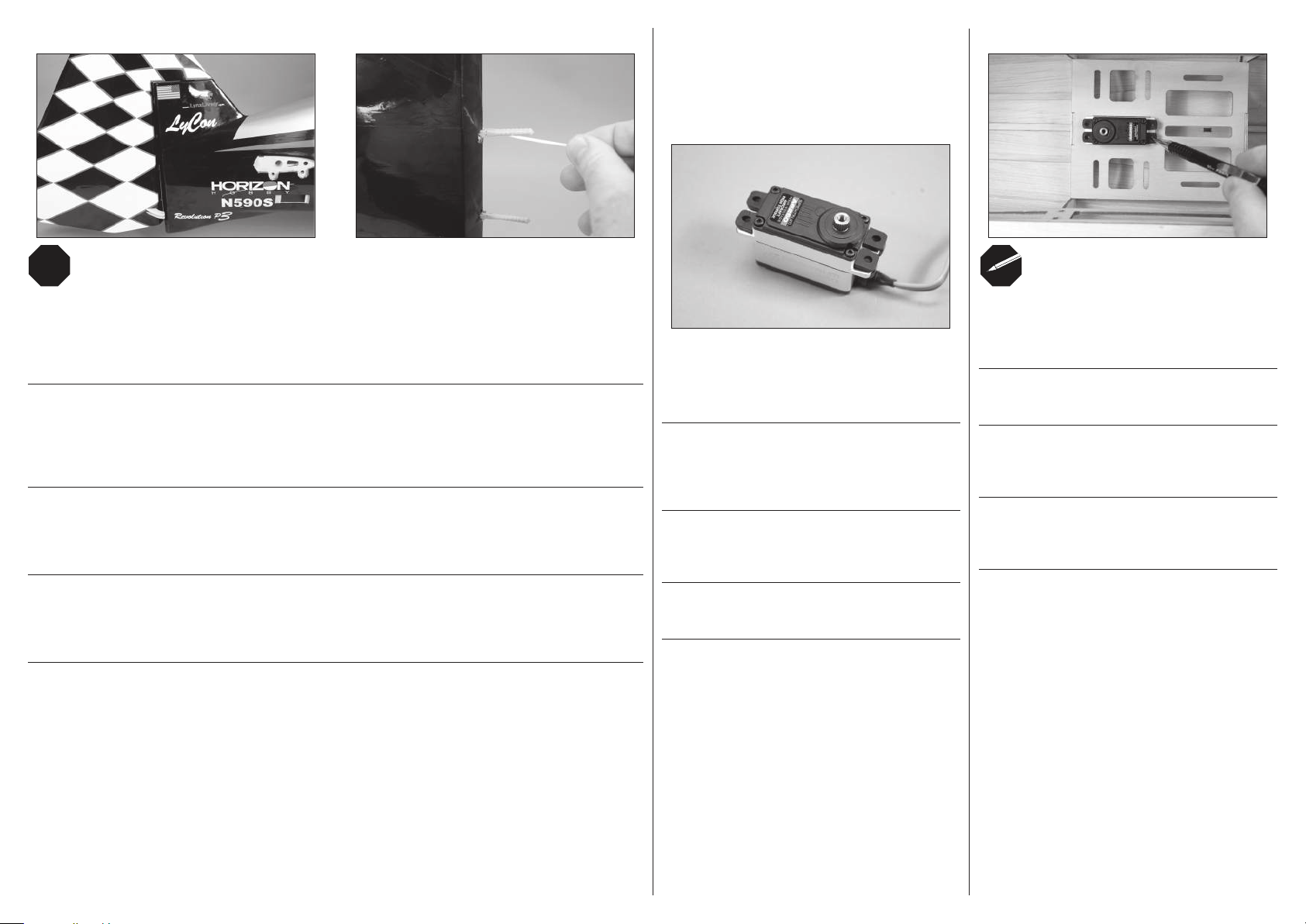

EN Check the t of the rudder to the fuselage using the hinges. Make sure the rudder can move freely without

the balance tab rubbing the top of the n. Remove the rudder, then use a toothpick to apply the epoxy

to the hinges, and into the holes in the rudder. Place the rudder back into position, and use low-tack tape to hold the rudder in place until the epoxy fully cures. Once cured, any excess epoxy can be carefully removed using a hobby knife with a #11 blade.

DE Prüfen Sie die Passung des Ruders am Rumpf mit den eingeschobenen Scharnieren. Bitte stellen Sie

sicher, dass sich das Ruder frei bewegen kann, ohne dass die Ausgleichsäche an der Oberseite der Finne

reibt. Nehmen Sie das Ruder wieder ab und geben mit einem Zahnstocher Epoxy auf die Scharniere und

in die Löcher. Setzen Sie das Ruder wieder auf und xieren es mit Kreppband bis der Klebstoff vollständig

getrocknet ist. Entfernen Sie nach dem Trocknen überschüssigen Klebstoff mit einem Hobbymesser mit 11 Klinge.

FR Contrôler l'ajustement de la gouverne de dérive avec le fuselage à l'aide des charnières. S'assurer que la

gouverne peut bouger librement sans frotter avec le compensateur Retirer la gouverne puis utiliser un

cure-dent pour appliquer de l'exopy sur les charnières et dans le trous de la dérive. Remettre la dérive en

place et utiliser de l’adhésif de masquage pour maintenir le volet en position pendant que la colle époxy

sèche. Une fois sèche, l'excès d'exopy peut être retiré avec un scalpel muni d'une lame #11.

IT Controllare l’adattamento del timone alla fusoliera usando le cerniere. Vericare che si possa muovere

liberamente senza che l’aletta compensatrice sfreghi contro la parte superiore dell’impennaggio. Togliere il timone e, usando uno stuzzicadenti, applicare la colla epoxy sulle cerniere e nei loro fori sul timone.

Rimettere il timone in posizione tenendolo fermo con del nastro a bassa adesività nché non si asciuga la

colla epoxy; poi togliere gli eccessi di colla con un coltello tagliabalsa #11.

RUDDER SERVO INSTALLATION EINBAU DES SEITENRUDERSERVOS INSTALLATION DU SERVO DE

DIRECTION

INSTALLAZIONE SERVO DEL TIMONE



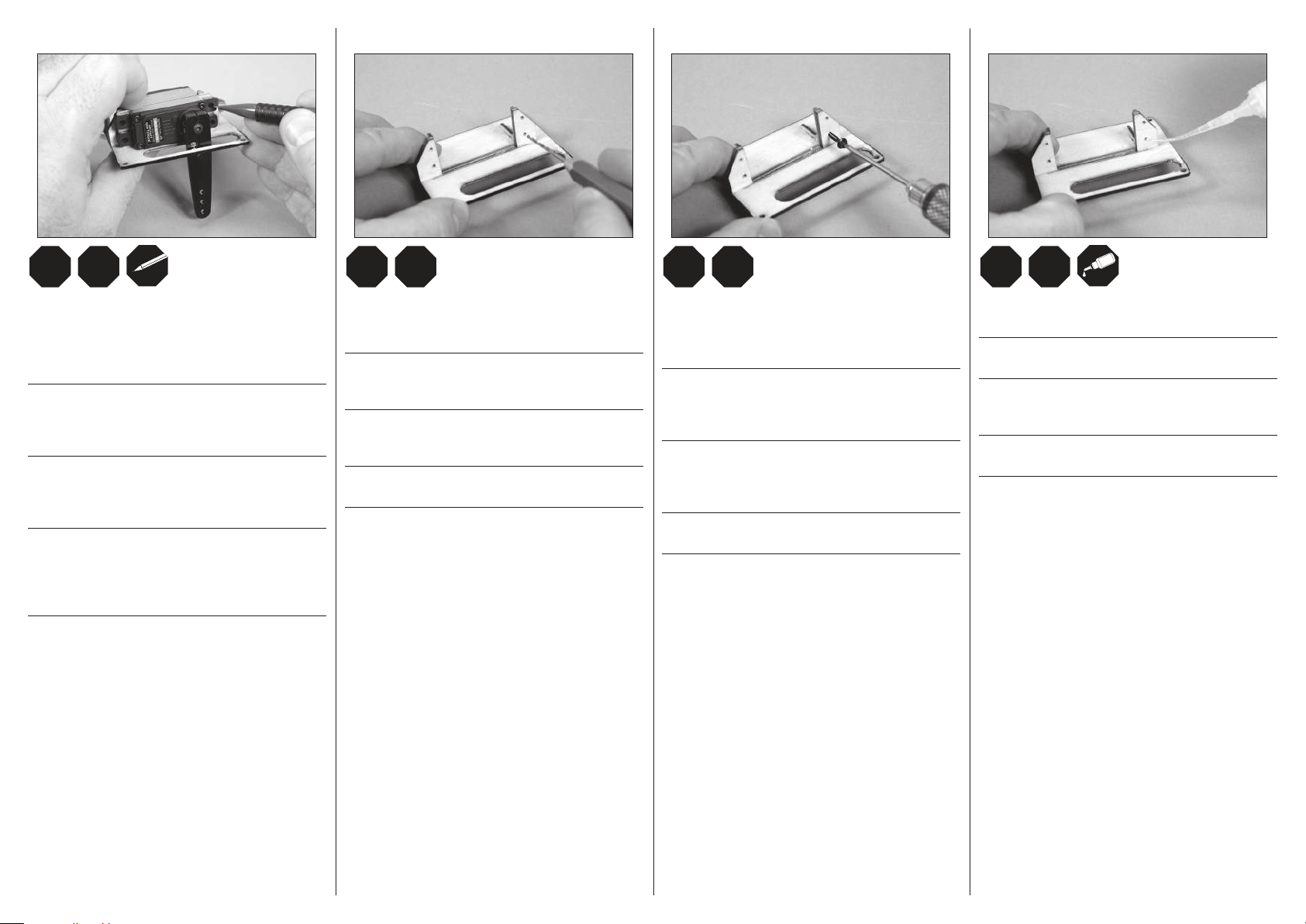

EN Prepare the rudder servo by installing the

grommets and eyelets. Also connect the lead for the servo. Secure a 3-inch (75mm) extension to the rudder servo lead.

DE Bereiten Sie das Seitenruderservo mit den

Blechhülsen und Gummieinsätzen vor. Schließen

Sie ebenfalls das Servokabel an und verbinden

Sie die 75mm Verlängerung an das Servokabel

an.

FR Préparer le servo de direction en installant les

amortisseurs de vibration. Connecter aussi le câble pour le servo. Fixer une rallonge de 75mm au câble du servo de direction.

IT Preparare il servo del timone installando i

gommini e gli occhielli e collegando il suo connettore ad una prolunga da 75mm.



EN Fit the servo into the servo tray with the output

of the servo facing the rear of the fuselage. Use a pencil to transfer the locations for the servo mounting screws onto the servo tray.

DE Setzen Sie das Servo in den Halter mit dem

Ausgang zum Heck ein. Markieren Sie mit einem Stift die Position der Servomontageschrauben.

FR Installer le servo dans la platine servo en plaçant

la sortie vers l'arrière du fuselage. Utiliser un crayon pour marquer l'emplacement des vis de xation du servo sur la platine servo.

IT Inserire il servo nel suo supporto con l’albero di

uscita rivolto verso il retro della fusoliera. Con una matita riportare sul supporto la posizione

delle viti di ssaggio del servo.

HAN P3 Revolution 60cc

Page 16



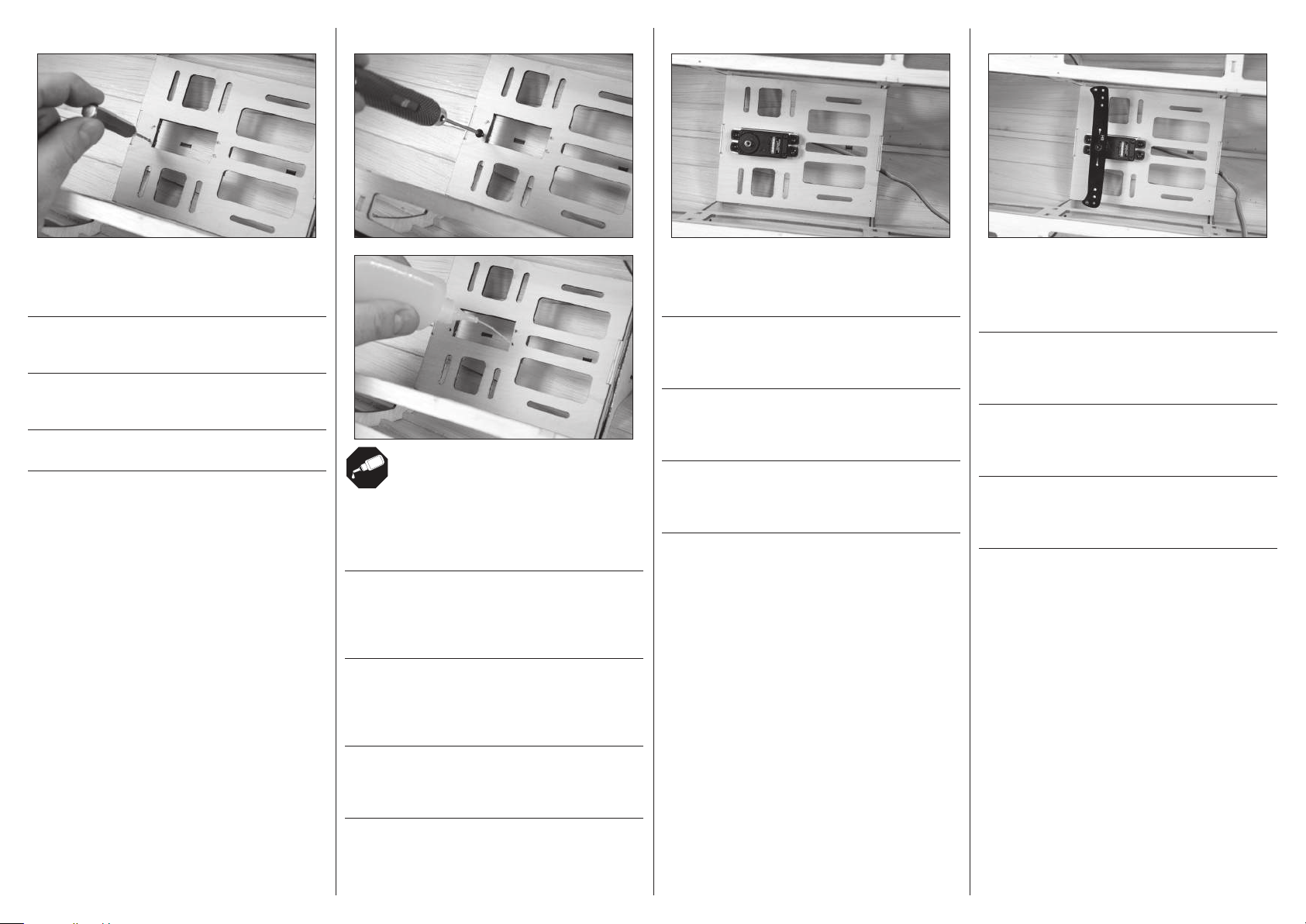

EN Remove the servo and use a pin vise with a

5/64-inch (2mm) drill bit to drill the locations for the servo mounting screws.

DE Nehmen Sie das Servo heraus und bohren mit

einem 2mm Bohrer die Befestigungslöcher für die Servoschrauben.

FR Retirer le servo et utiliser un porte-forêt et un

forêt de 2mm pour percer l'emplacement des vis de xation du servo.

IT Togliere il servo e forare con una punta da 2mm

per il posizionamento delle viti di ssaggio.

EN Use a 2mm hex wrench to thread a servo

mounting screw into each hole. Remove the screws, then place a few drops of thin CA in each hole to harden the surrounding wood.

DE Drehen Sie mit einem 2mm Inbusschlüssel eine

Servoschraube in jedes Loch. Entfernen Sie die Schraube wieder und geben ein paar Tropfen

dünnüssigen Sekundenkleber in jedes Loch um das Holz zu härten.

FR Utiliser un tournevis hexagonal de 2mm pour

visser une vis de xation du servo dans chaque

trou. Retirer les vis puis appliquer quelques

gouttes de colle cyano ne dans chaque trou an

de durcir le bois.

IT Con una chiavetta esagonale da 2mm avvitare

una vite in ciascun foro. Togliere le viti e mettere nei fori alcune gocce di colla CA liquida per indurire il legno circostante.

EN Secure the rudder servo in the fuselage with

the output facing the rear of the fuselage. Use a 2mm hex wrench to tighten the screws.

DE Sichern Sie das Seitenruderservo im Rumpf

mit dem Ausgang nach nach hinten zum Heck. Drehen Sie die Schrauben mit einem 2mm Inbusschlüssel fest.

FR Fixer le servo de direction dans le fuselage

en plaçant la tête du servo vers l'arrière du

fuselage. Utiliser un tournevis hexagonal de 2mm pour serrer les vis.

IT Fissare il servo del timone nella fusoliera con

l’albero di uscita rivolto verso il retro della fusoliera. Stringere le viti con una chiavetta esagonale da 2mm.

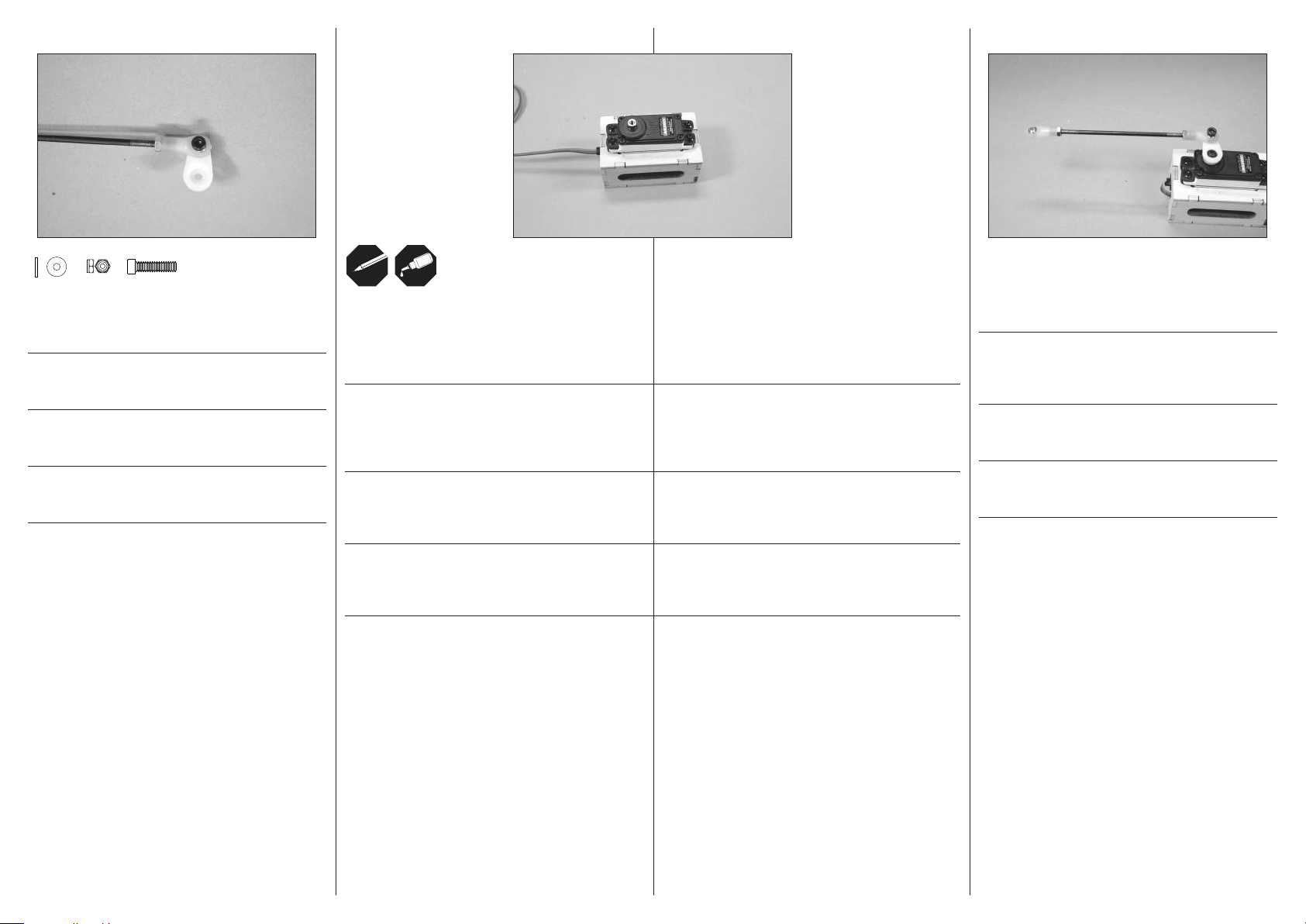

EN Temporarily attach the servo arm (HAN4963) to

the rudder servo. The arm should be positioned as closely to perpendicular to the servo centerline as possible.

DE Setzen Sie testweise den Servoarm (HAN4963)

auf das Seitenruderservo auf. Der Arm sollte so rechtwinklig wie möglich zur Servomittenline positioniert sein.

FR Attacher temporairement le bras de servo

(HAN4963) au servo de direction. Le bras doit être placé le plus perpendiculaire possible par rapport au servo.

IT Fissare provvisoriamente la squadretta

(HAN4963) al servo del timone, posizionandola il più possibile perpendicolare alla linea mediana del servo.

HAN P3 Revolution 60cc

Page 17



M3 x 15



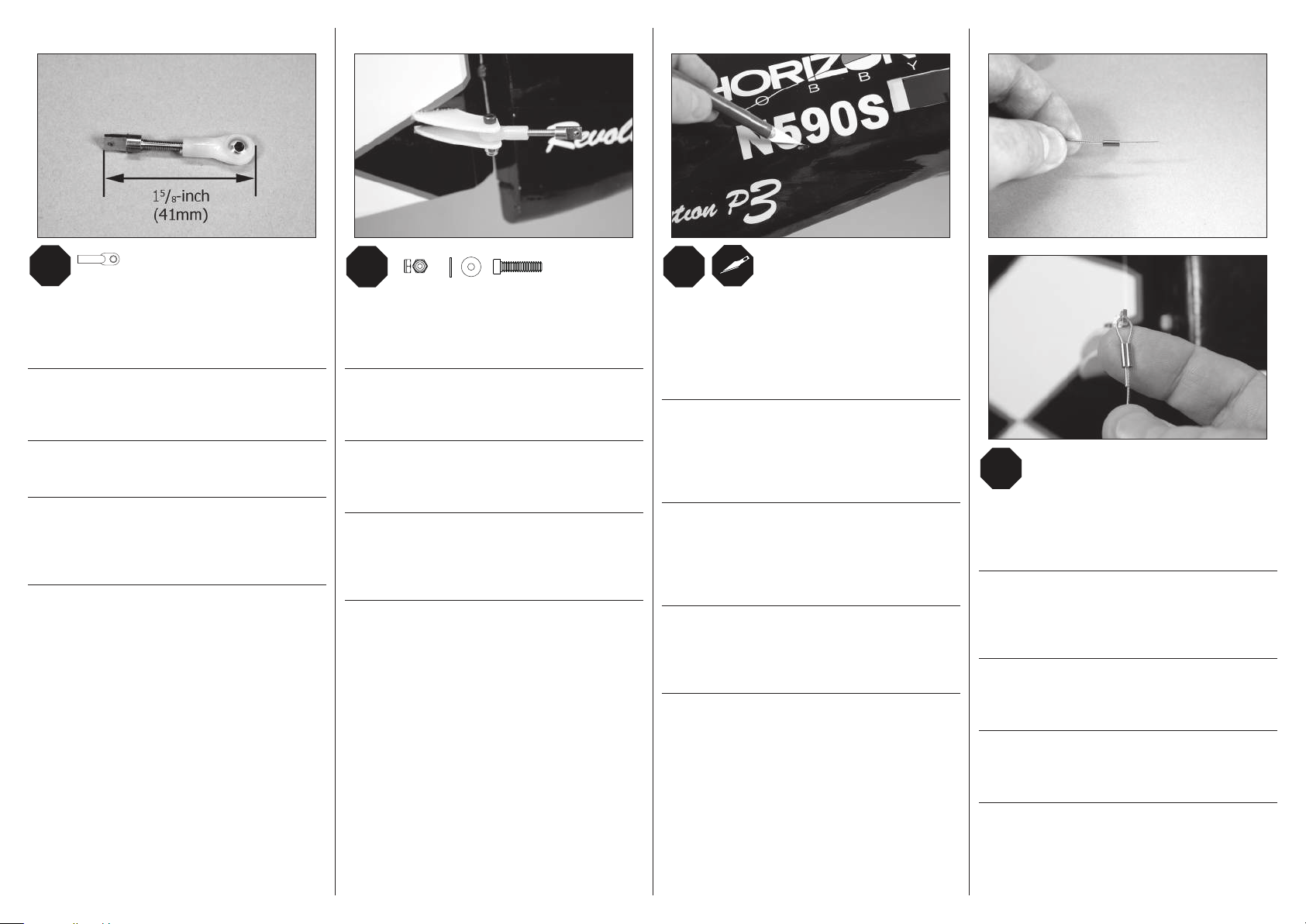

EN Remove the hardware from the ball link. Thread

the pull-pull tting into the ball link so the overall

length is 15/8-inch (41mm). Prepare all four ends at this time.

DE Nehmen Sie die Schrauben vom Kugelkopf ab.

Drehen Sie eine Schrauböse in die Kugelöse, so

dass die Gesamtlänge 41mm beträgt. Bereiten

Sie alle 4 Anschlüsse vor.

FR Retirer l'élément métallique de la rotule. Visser

l’œillet sur la rotule an d'obtenir un longueur de

41mm environ. Préparer les 4 à la suite.

IT Prendere solo l’attacco a sfera e avvitargli il

raccordo per il collegamento del cavetto di comando del timone in modo che la lunghezza totale sia 41mm. A questo punto preparare tutti e quattro i terminali.

LRL

EN Attach a ball end to each of the rudder control

horns using the M3 x 15 socket head cap screw, M3 washer and M3 locknut previously removed from the ball ends.

DE Montieren Sie mit einer M3 x 15 Schraube,

Unterlegscheibe und Stopmutter den Kugelkopf am Ruderhorn. Nutzen Sie dazu die demontierten Teile aus dem letzten Schritt.

FR Attacher une chape rotule sur chaque guignol

de dérive avec les vis BTR M3 x 15, les rondelles frein et les écrous auto-freinés qui ont été retirés plus tôt des rotules.

IT Fissare gli attacchi a sfera su entrambi i lati

della squadretta del timone usando le viti con testa a brugola M3x15, le rondelle M3 e il dado autobloccante M3, tolti prima dagli attacchi a sfera.

LRL

EN Insert the rudder cable into the tubes from inside

the fuselage. This will leave a dimple on the covering on the outside of the fuselage. Locate the location, then use a hobby knife with a #11 blade to remove the covering so the cable can be inserted into the fuselage.

DE Führen Sie das Ruderkabel in den Rumpf ein.

An der Aussenseite wird sich sich der Austritt durch eine Erhebung in der Folie abzeichnen. Schneiden Sie an dieser Stelle die Bespannung ein, dass Sie so das Kabel in den Rumpf führen können.

FR Insérer le câble de dérive dans les tubes par

l'intérieur du fuselage. Cette opération causera une ondulation sur l'entoilage extérieure du fuselage. Repérer la position puis à l'aide d'un scalpel muni d'une lame #11 retirer l'entoilage an d'insérer la câble dans le fuselage.

IT Dall’interno della fusoliera inserire i cavi del

timone nei tubetti guida. Questo creerà un

piccolo rigonamento nel rivestimento all’esterno

della fusoliera che andrà inciso con una lametta e rimosso per consentire il passaggio del cavo.

LRL

EN Slide a sleeve on one of the cables. Slide the

cable through the pull-pull tting, then back

through the sleeve. Use pliers or a crimping tool to secure the sleeve and cable.

DE Schieben Sie eine Quetschhülse auf eine

Seite der Kabel. Führen Sie das Kabel durch die Schrauböse und dann zurück durch die Quetschhülse. Quetschen Sie wie abgebildet die Hülse mit einer Zange oder Crimpwerkzeug.

FR Glisser un manchon sur un des câbles. Glisser

la câble dans l’œillet puis de nouveau dans le manchon. Utiliser une pince/pince à sertir pour

xer le manchon et le câble.

IT Inserire uno dei cavi prima in un manicotto, poi

nel raccordo e inne di nuovo nel manicotto.

Usare delle pinze o un attrezzo per crimpare per stringere il manicotto sul cavo.

HAN P3 Revolution 60cc

Page 18



LRL

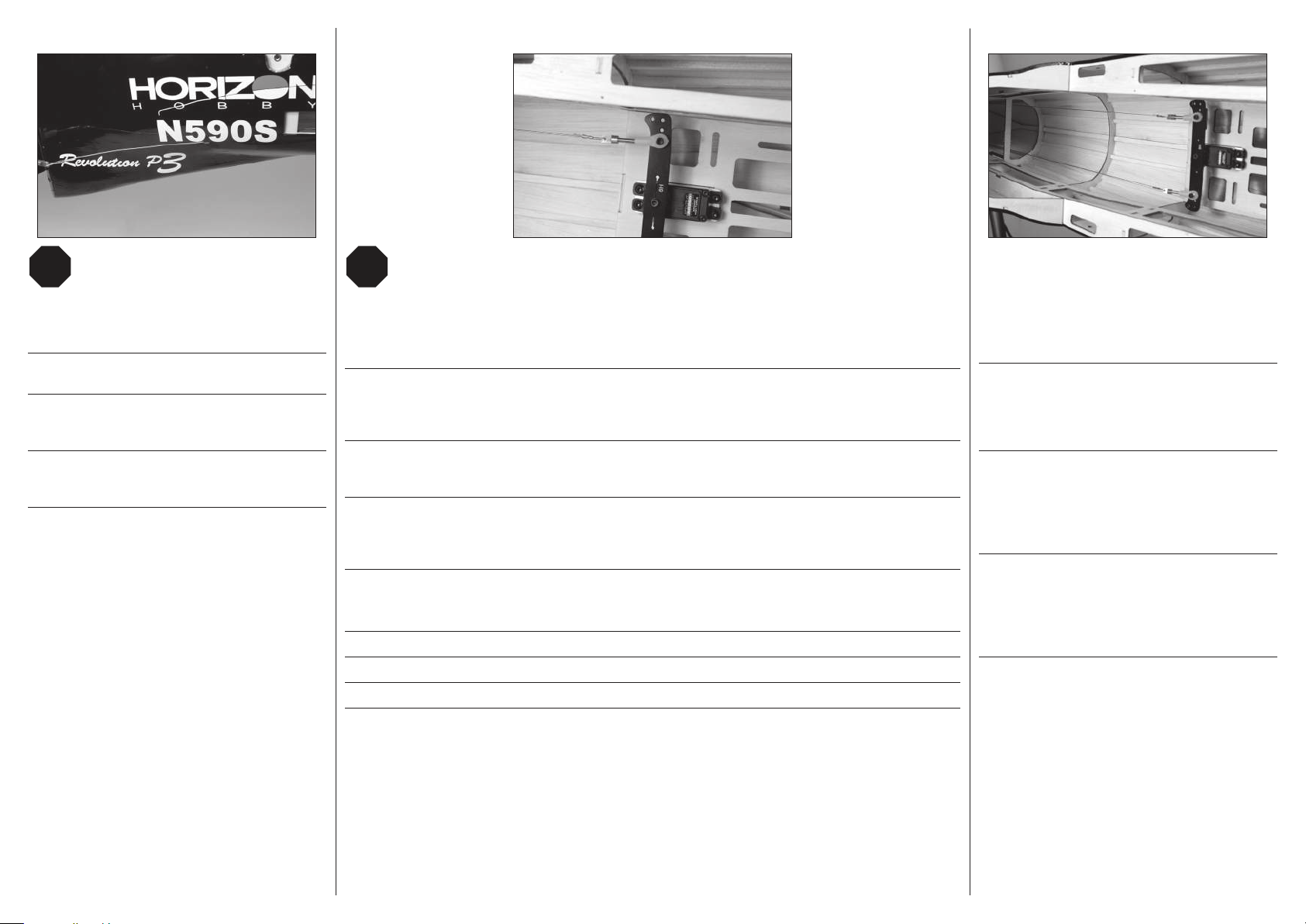

EN Insert the cables through the tubes at the rear of

the fuselage. The cables are then routed toward the rudder servo.

DE Führen Sie die Kabel durch die Röhrchen auf der

Rumpfseite und zum Seitenruderservo.

FR Insérer les câbles par les tubes à l'arrière du

fuselage. Les câbles sont alors routés vers le servo de direction.

IT Inserire i cavi nei tubi guida nella parte

posteriore della fusoliera e farli scorrere no al

servo del timone.

LRL

EN Inside the fuselage, temporarily attach the ball links to the rudder servo arm using the hardware included

with the arm. Slide a sleeve onto the cable, then the cable through the tting and back through the sleeve.

Use the radio to center the rudder servo and center the rudder. Apply light tension on the cables and use crimping pliers to secure the sleeves to the cables.

DE Montieren Sie im Rumpf die Ruderanschlüsse mit den dazugehörigen Schrauben. Schieben Sie eine Hülse

auf das Kabel, dann das Kabel durch die Schrauböse und dann zurück durch die Quetschhülse. Zentrieren Sie mit der Fernsteuerung das Ruderserrvo und dann das Ruder. Geben Sie leicht Spannung auf die Kabel und quetschen dann die Quetschhülse mit einer Zange oder Crimpwerkzeug.

FR A l'intérieur du fuselage, attacher temporairement les rotules au servo de direction à l'aide de la visserie

fournie avec le bras. Glisser un manchon sur le câble, puis le câble dans l’œillet et de nouveau dans le manchon. se servir de la radio pour centrer

IT All’interno della fusoliera ssare provvisoriamente gli attacchi a sfera alla squadretta del servo per il timone

con la viteria fornita insieme alla squadretta. Inserire il cavo in un manicotto, poi nel raccordo e inne di

nuovo nel manicotto. Accendere il radiocomando per centrare il servo del timone e poi il timone. Applicare una leggera tensione ai cavi e stringere i manicotti con pinze o un attrezzo per crimpare.

Î EN The cables do not cross inside the fuselage.

Î DE Die Kabel dürfen im Rumpf nicht gekreuzt werden.

Î FR Les câbles ne doivent pas se croiser dans le fuselage.

Î IT I cavi non si devono incrociare all’interno della fusoliera.

EN Once the cables have been set, remove the

servo arm and secure the screws holding the ball links with the nuts included with the servo arm. The servo arm can then be fully secured to the rudder servo using the hardware included with the servo arm.

DE Haben Sie die Kabellängen eingestellt, entfernen

Sie den Servoarm und sichern die Schrauben die den Kugelkopf halten mit den Muttern aus dem Lieferumfang. Danach können Sie den Servoarm mit dem Ruderservo verschrauben.

FR Une fois que les câbles sont en place, retirer le

bras de servo et serrer les vis tenant les rotules avec les écrous fournis avec le bras de servo. le

bras de servo peut alors être dénitivement xé au servo de dérive à l'aide de la visserie fournie

avec le bras de servo.

IT Dopo aver sistemato i cavi, togliere la squadretta

dal servo e stringere le viti che ssano gli

attacchi a sfera con i dadi forniti insieme alla

squadretta. Ora la squadretta si può ssare

completamente al servo del timone con la sua vite.

HAN P3 Revolution 60cc

Page 19

TAIL WHEEL BRACKET INSTALLATION

M3 x 18

MONTAGE DES SPORNRADHALTERS FIXATION DE LA PLATINE DE LA ROULETTE DE QUEUE INSTALLAZIONE SUPPORTO RUOTA DI CODA



EN Position the steering tiller on the bottom of the rudder. The arms of the tiller will be perpendicular to the

rudder centerline. Make sure the tiller is as far forward as possible, yet doesn't interfere with the operation

of the rudder. Use a felt-tipped pen to mark the locations for the tiller mounting screws on the bottom of the rudder.

DE Positionieren Sie den Spornradhebel auf der Unterseite des Ruders. Bitte achten Sie darauf, dass sich der

Hebel im rechten Winkel zum Ruder bendet und so weit wie möglich vorne positioniert ist. Die Funktion des Ruders darf dabei nicht beeinusst werden. Markieren Sie die Positionen der Schrauben mit einem

Faserstift.

FR Placer le levier d'orientation en bas de la dérive. les bras du levier doivent être perpendiculaires à la dérive.

S'assurer que le levier est le plus avancé possible mais n'interfère pas avec le mécanisme de la dérive. Utiliser un feutre n effaçable pour marquer l'emplacement des vis de xation du levier en bas de la

dérive.

IT Posizionare la squadretta sterzante nella parte inferiore del timone con i suoi bracci perpendicolari alla

linea centrale. Accertarsi che la squadretta sia più avanti possibile in modo che non possa interferire con

il movimento del timone. Con un pennarello segnare la posizione delle viti di ssaggio nella parte inferiore

del timone.

EN Use a drill and 5/64-inch (2mm) drill bit to drill

the two holes in the bottom of the rudder for the tiller mounting screws.

DE Bohren Sie einem 2mm Bohrer die beiden Löcher

in der Unterseite des Seitenruders für den Spornradhebel.

FR Utiliser une mini-perçeuse et une mèche de 2mm

pour percer les deux trous en bas de la dérive

pour les vis de xation du levier.

IT Con una punta da 2mm praticare i due fori per le

viti di ssaggio della squadretta sterzante.

EN Thread an M3 x 18 self-tapping screw into each

of the holes. Remove the screws, then apply a few drops of thin CA in each hole to harden the surrounding wood.

DE Drehen Sie eine M3 x 18 selbstschneidene

Schraube in jedes der Löcher. Entfernen Sie die Schraube wieder und geben ein paar Tropfen

dünnüssigen Sekundenkleber in jedes Loch um das Holz zu härten.

FR Visser les vis auto-taraudeuses M3 x 18 dans

chaque trou. Retirer les vis et mettre quelques

gouttes de colle cyano ne dans chaque trou an

de durcir le bois.

IT Avvitare in ciascun foro una vite autolettante

M3 x 18. Togliere la vite e mettere nel foro alcune gocce di colla CA per indurire il legno circostante.

HAN P3 Revolution 60cc

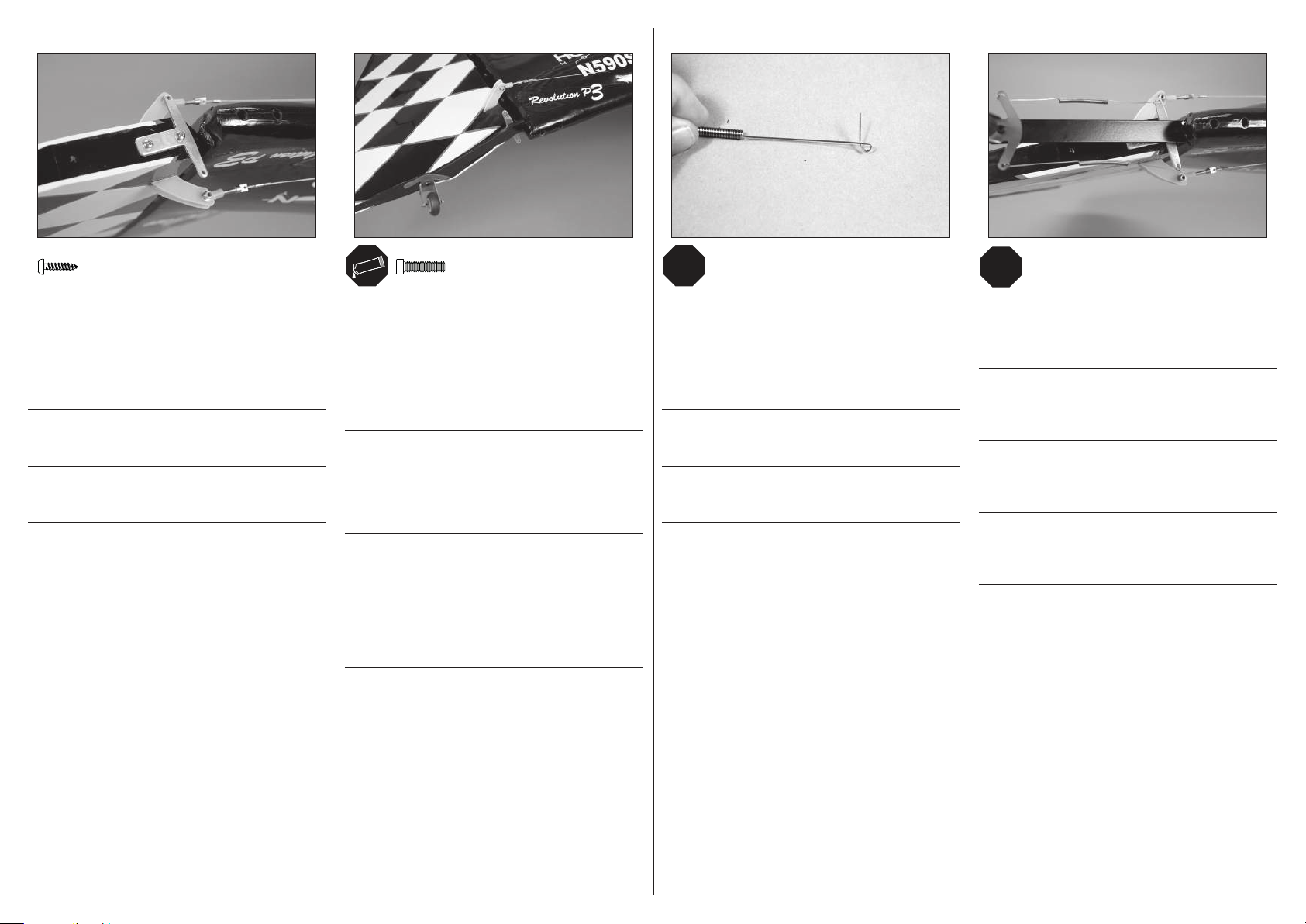

Page 20



M3 x 18

M3 x 20



EN Secure the tiller arm on the bottom of the rudder

using two M3 x 18 self-tapping screws. Tighten the screws using a #2 Phillips screwdriver.

DE Montieren Sie den Spornradhebel auf der

Unterseite des Ruders mit den beiden M3 x 18 selbst schneidenen Schrauben.

FR Fixer le bras du levier en bas de la dérive à l'aide

des vis auto-taraudeuses M3 x 18. Serrer les vis avec un tournevis cruciforme #2.

IT Quindi ssare la squadretta sterzante del timone

con le due viti autolettanti M3 x 18 e stringerle

con un cacciavite a stella (Phillips) #2.

EN Fit the tail wheel bracket into the slot at the

rear of the fuselage. The rudder will need to be

deected to gain access to the slot. Once the

tail wheel bracket is in position, use two M3 x 20 socket head caps screws to secure the tail wheel bracket. Apply a small amount of threadlock on each screw and use a 2.5mm hex wrench to tighten the screws.

DE Setzen Sie den Spornradhalter in den Schlitz

an der Unterseite ein. Dazu müssen Sie das Ruder bewegen. Ist es einmal positioniert, schrauben Sie ihn mit zwei M3 x 20 Schrauben fest und sichern die Verschraubung mit Schraubensicherungslack.

FR Placer la roulette de queue dans l'emplacement à

l'arrière du fuselage. La dérive devra être déviée pour accéder à l'emplacement. Une fois que la

roulette de queue est en place, utiliser deux vis

BTR M3 x 20 pour xer la platine de la roulette de queue. Appliquer un peu de frein-let sur

chaque vis et utiliser un tournevis hexagonal de 2,5mm pour serrer les vis.

IT Mettere il supporto del ruotino di coda nella sua

fessura nella parte posteriore della fusoliera. Per accedere a questa fessura bisogna spostare il timone da una parte. Una volta posizionato il

supporto, ssarlo con due viti a brugola M3 x

20 e stringerle con una chiavetta esagonale da

2,5mm dopo aver messo un po’ di frena letti

sulle viti.

EN Bend a loop in the tail wheel spring that is 2

inches (52mm) from the end of the spring. Prepare both ends of both springs at this time.

DE Biegen Sie eine Schlaufe in die Spornradfeder.

Diese muß 52mm vom Ende der Feder entfernt

sein. Bereiten Sie beide Federn vor.

FR Faire une boucle sur les ressorts de la roulette de

queue à 52mm de l’extrémité. Préparer chaque extrémité de chaque ressort.

IT Piegare l’estremità a 52mm dalla molla per

formare un occhiello. Preparare così entrambe le estremità delle due le molle.

LRL

EN Place the springs on the tiller arm and tail wheel

steering arm. It may be necessary to adjust the springs slightly so the tail wheel aligns with the rudder.

DE Setzen Sie die Feder in den Spornradhalter und

Spornradhebel ein. Es könnte notwendig sein die Feder etwas zu justieren damit das Spornrad mit

dem Ruder geradeaus läuft.

FR Placer les ressorts sur le bras de levier et le

palonnier de la roulette de queue. Il faudra peutêtre ajuster les ressorts pour aligner la roulette de queue avec la dérive.

IT Agganciare le molle alla squadretta sul timone e

alla squadretta della ruota sterzante di coda. Può darsi che sia necessario regolare leggermente le molle per far allineare la ruota al timone.

HAN P3 Revolution 60cc

Page 21

LANDING GEAR INSTALLATION MONTAGE DES FAHRWERKS INSTALLATION DU TRAIN

D’ATTERRISSAGE

INSTALLAZIONE DEL CARRELLO



LRL

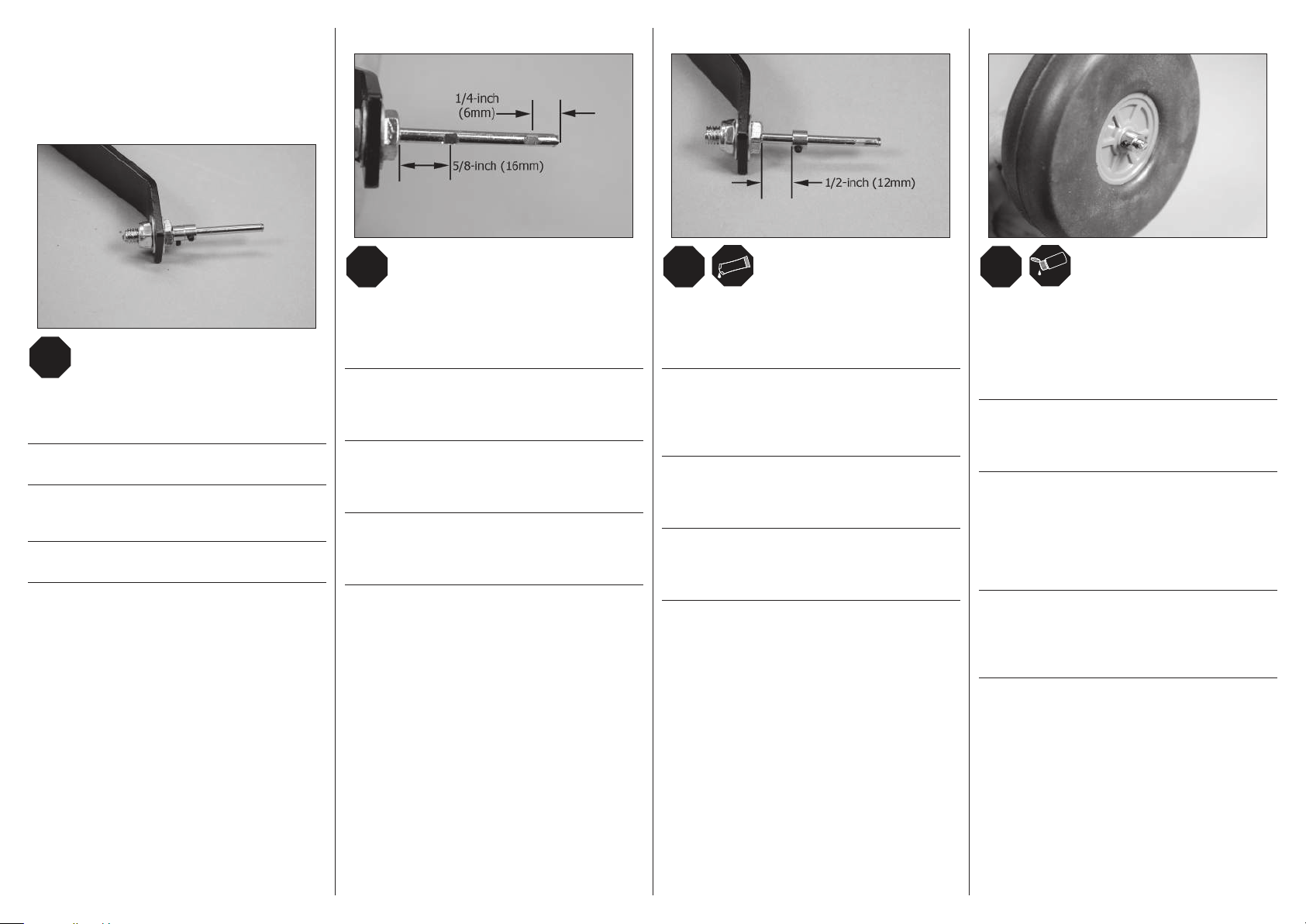

EN Attach the axles to the landing gear. Use a 1/2-

inch and 14mm box wrench to tighten the axles, securing them to the landing gear.

DE Verschrauben Sie mit einem 14

Schraubenschlüssel die Achse mit dem Fahrwerk.

FR Fixer les axes de roue sur le train d'atterrissage.

Utiliser une clé hexagonale de 14mm pour serrer

les axes de roue sur le train d'atterrissage.

IT Fissare gli assi al carrello usando una chiave

adatta per stringere bene i dadi.

LRL

EN Use a le to make two 1/4-inch (6mm) wide at

areas on the axle. The rst it located 1/4-inch

(6mm) from the end of the axle, the second is located 5/8-inch (16mm) the edge of the nut.

DE Feilen Sie wie abgebildet zwei 6mm breite

Abachungen auf die Achse. Der erste bendet

sich 6mm vom Ende der Achse, die zweite 16mm von der Kante der Mutter entfernt.

FR Utiliser une lime pour effectuer deux méplats

de 6mm sur l'axe. Le premier se situe à 6mm de l'extrémité de l'axe, le deuxième à 16mm de l'extrémité de l'écrou.

IT Con una lima appiattire l’asse per una

larghezza di 6mm in due punti: il primo a 6mm dall’estremità e il secondo a 16mm dal bordo del dado.

LRL

EN Attach the inside wheel collar so it is 1/2-

inch (12mm) from the edge of the nut. Apply threadlock to the setscrew, then tighten the setscrew using a 1.5mm hex wrench.

DE Schieben Sie den inneren Stellring auf die

Achse so, dass er sich 12mm von der Kante

der Mutter bendet. Sichern Sie den Ring mit

Schraubensicherungslack und verschrauben ihn mit einem 1.5mm Inbusschlüssel.

FR Fixer la bague d'arrêt de roue intérieure à 12mm

de l'extrémité de l'écrou. Appliquer du frein-let sur la vis de pression, puis la serrer à l'aide d'un

tournevis hexagonal de 1,5mm.

IT Fissare il collare interno della ruota in modo che

si trovi a 12mm dal bordo del dado. Mettere un

po’ di frenaletti sul grano e stringerlo con una

chiavetta esagonale da 1,5mm.

LRL

OIL

EN Apply a drop of oil on the axle, then slide the

wheel on the axle. Apply threadlock to the setscrew, then use the wheel collar to secure the wheel to the axle. Use a 1.5mm hex wrench to tighten the setscrew. Check that the wheel can rotate freely on the axle.

DE Geben Sie einen Tropfen Öl auf die Achse

und schieben dann das Rad auf. Geben Sie Schraubensicherungslack auf die Madenschraube und schrauben damit das Rad fest.

FR Mettre une goutte d'huile sur l'axe puis mettre la

roue sur l'axe. Appliquer du frein-let sur la vis de pression, puis utiliser la bague d'arrêt de roue pour xer la roue sur l'axe. Utiliser un tournevis

hexagonal de 1,5mm pour serrer les vis de

pression. Vérier que la roue tourne librement sur l'axe.

IT Mettere una goccia di olio sull’asse, inserire la

ruota e ssarla con il collare esterno. Mettere un po’ di frenaletti sul grano e stringerlo con una chiavetta esagonale da 1,5mm. Vericare che la

ruota possa girare liberamente sul suo asse.

HAN P3 Revolution 60cc

Page 22



M4 x 15

M3 x 10



UPPER WING CENTER SECTION

INSTALLATION

MONTAGE DER OBEREN

TRAGFLÄCHENTEILE

INSTALLATION DE LA PARTIE

CENTRALE DE L’AILE SUPERIEURE

INSTALLARE LA PARTE CENTRALE

DELL’ALA SUPERIORE



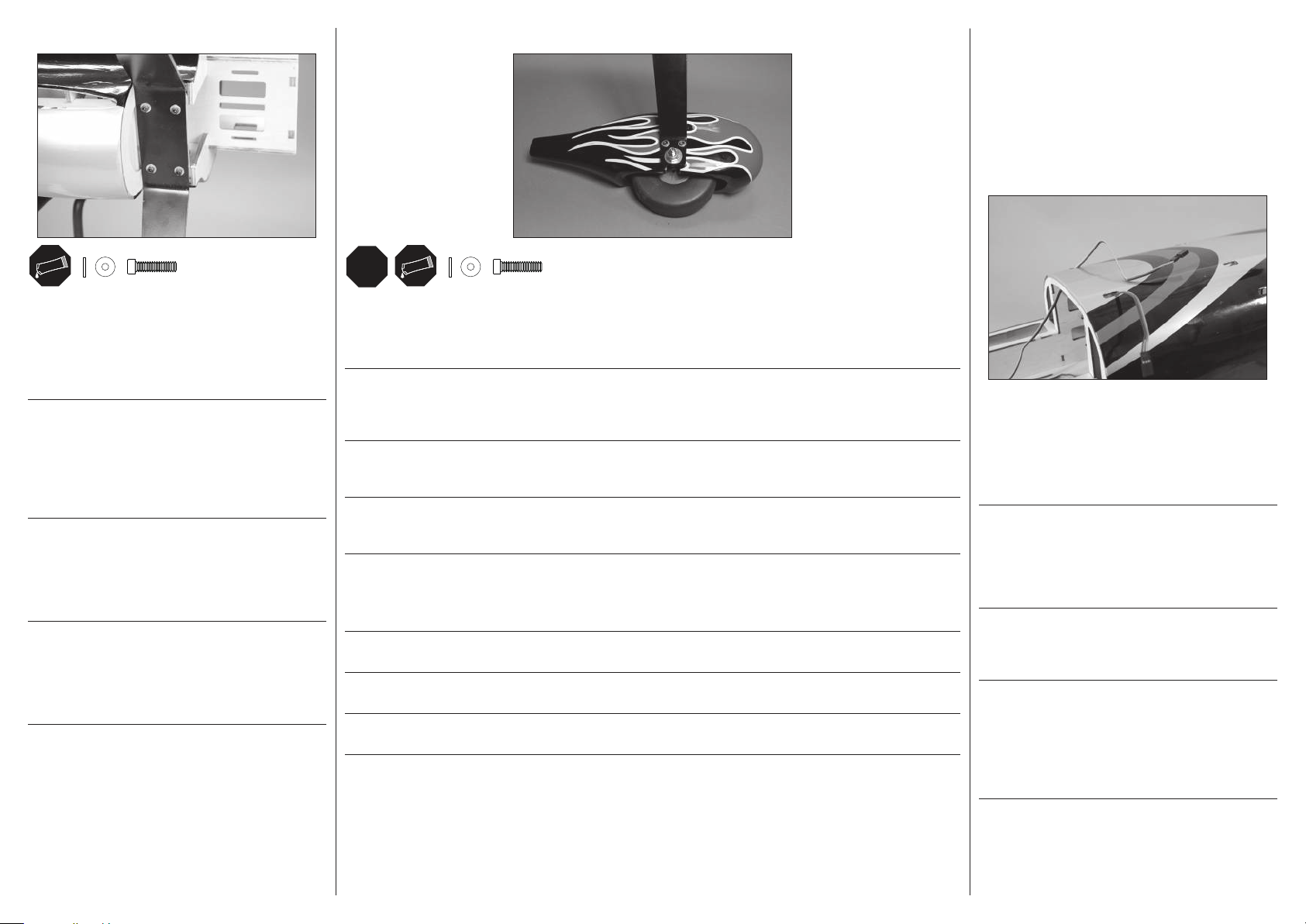

EN Use four M4 x 15 socket head cap screws and

four M4 washers to secure the landing gear to the fuselage. Apply threadlock to the screws before using a 3mm hex wrench to tighten them securing the landing gear to the fuselage. Note the gear will sweep forward when installed.

DE Montieren Sie das Fahrwerk mit vier M4 x 15

Inbusschrauben und M4 Unterlegscheiben am Rumpf. Geben Sie Schraubensicherungslack auf die Schrauben bevor Sie diese mit einem 3mm Inbusschlüssel festdrehen. Bitte beachten Sie, dass das Fahrwerk nach vorne geneigt ist wenn es angebaut ist.

FR Utiliser quatre vis BTR M4 x 15 et quatre

rondelles pour xer le train d'atterrissage sur le fuselage. Appliquer du frein-let sur les vis avant d'utiliser un tournevis hexagonal 3mm

pour les serrer sur le fuselage. Noter que le train

avancera lors de l'installation.

IT Per ssare il carrello alla fusoliera usare quattro

viti con testa a brugola M4 x 15 e quattro

rondelle M4. Mettere del frenaletti sulle viti

prima di stringerle con una chiavetta esagonale da 3mm. Notare che il carrello installato deve essere inclinato in avanti.

LRL

EN Attach the wheel pants to the landing gear using two M3 x 10 socket head cap screws and two M3

washers. It may be necessary to rotate the axle nut slightly using a 14mm open end wrench to align the nut with the slot in the wheel pant. Use threadlock on the screws before tightening them with a 2.5mm hex wrench.

DE Montieren Sie die Radschuhe auf dem Fahrwerk mit den beiden M3 x 10 Schrauben und den M3

Unterlegscheiben. Es könnte dabei notwendig sein die Achsmutter etwas zu drehen, damit sie in den Schlitz passt. Verwenden Sie Schraubensicherungslack bevor Sie die Schrauben mit einem 2.5mm Inbusschlüssel fest drehen.

FR Fixer le carénage de roue au train d'atterrissage à l'aide de deux vis BTR M3 x 10 et deux rondelles M3. Il

faudra peut être tourner l'essieu avec une clé plate 14mm pour aligner l'emplacement avec le carénage. Utiliser du frein-let sur les vis avant de les serrer avec une tournevis hexagonal 2,5mm.

IT Fissare al carrello le carenature delle ruote con due viti a brugola da M3 x 10 e due rondelle M3. Per

allineare il dado dell’asse alla carenatura potrebbe servire una rotazione dello stesso fatta con una chiave

da 14mm. Mettere del frenaletti sulle viti prima di stringerle con una chiavetta esagonale da 2,5mm.

Î EN We recommend using an M3 tap to clear any paint from inside

Î DE Wir empfehlen mit einem M3 Gewindeschneider die möglichen Farbreste im inneren

der Einschlagmuttern zu entfernen, bevor Sie diese am Fahrwerk montieren.

Î FR Nous conseillons d'utiliser d'un taraud M3 pour retirer la peinture de

l'intérieur des écrous borgnes avant des les fixer sur le train d'atterrissage.

Î IT Noi consigliamo di usare un maschio filettato M3 per pulire i residui

di vernice dall’interno dei dadi ciechi prima di fissarli al carrello.

the blind nuts before attacing them to the landing gear.

EN Route the 36-inch (920mm) leads for the top

wing aileron servos through the openings for the rear cabane struts. Make sure the ends are oriented correctly so the extension can be connected to the receiver and the aileron servo extensions.

DE Führen Sie die 920mm Servoverlägerungskabel

durch die Öffnung der hinteren

Tragächenstreben. Bitte achten Sie darauf, dass

Sie die Kabel richtig herum geführt haben und

Empfänger und Servo problemlos anschließen

können.

FR Glisser les câbles 920mm des servos de l'aile

supérieure dans les ouvertures situées à l'arrière de la cabane. S'assurer que les rallonges sont

correctement orientées.

IT Far passare attraverso l’apertura per i montanti

posteriori della cabana la prolunga da 92cm che serve per il servo degli alettoni dell’ala superiore. Fare attenzione che i terminali della prolunga siano posizionati correttamente per potersi collegare da una parte al servo e dall’altra alla ricevente.

HAN P3 Revolution 60cc

Page 23



M3 x 10

EN Locate the two center cabane struts. Note the

difference in height, as the taller strut will be located at the trailing edge of the wing.

DE Nehmen Sie die beide Tragächenstreben zur

Hand. Bitte beachten Sie die unterschiedlichen

Höhen. Der längere gehört nach vorne zur Vorderkante der Tragäche.

FR Repérer les deux cabanes centrales. Il y a une

différence de hauteur, la plus grande sera placée

sur le bord arrière de l'aile.

IT Individuare i due montanti centrali per la cabana.

Notare la differenza in altezza poiché il più alto deve essere posizionato al bordo di uscita dell’ala.



EN Prepare eight M3 x 10 socket head caps screws

DE Bereiten Sie 8 M3 x10 Inbusschrauben durch

FR Préparer huit vis BTR M3 x 10 avec une rondelle

IT Preparare otto viti a brugola M3 x 10 inserendo

by sliding an M3 lock washer, then an M3 washer, on the screw. These will be used to attach the cabane struts inside the fuselage.

Aufschieben eines M3 Sprengringes und einer M3 Unterlegscheibe vor. Diese wird zur Befestigung der Streben im Rumpf benötigt.

frein M3 puis une rondelle M3 sur chaque vis.

Elles serviront pour xer la cabane dans le

fuselage.

prima le rondelle elastiche M3 e poi quelle

normali M3 che serviranno per ssare i montanti

della cabana all’interno della fusoliera.



LRL

EN Use the four of the screws prepared in the previous step to attach the center cabane struts inside the

fuselage. The rear strut (taller strut) will angle forward, and the front strut (shorter strut) will angle

rearward. Leave the screws loose so the cabane struts can be positioned to t to the top wing center

section. The leads for the servo will be located on the inside of the rear strut. Apply threadlock to all the screws before their installation.

DE Verwenden Sie vier der Schrauben aus dem letzten Schritt um die Tragächenstreben im Rumpf zu

montieren. Die längere hintere Streben ist nach vorne geneigt und die kürzere vordere nach hinten. Lassen Sie die Schrauben noch etwas lose , so dass die Streben zur Passung mit der oberen Tragäche eingestellt

werden können. Die Servokabel werden im inneren der hinteren Streben geführt. Geben Sie vor dem Einbau auf alle Schrauben Schraubensicherungslack.

FR Utiliser 4 des vis préparées dans l'étape précédente pour xer la cabane dans le fuselage. Le hauban

arrière (le plus grand) sera incliné vers l'avant, et le hauban avant (le plus petit) sera incliné vers l'arrière. Ne pas serrer les vis an de pouvoir ajuster la positionnement du tronçon central de l'aile supérieure. Les câbles du servo doivent passer dans les haubans arrières de la cabane. Appliquer du frein-let sur les vis

avant leur installation.

IT Usare quattro delle viti preparate prima per ssare i montanti centrali all’interno della fusoliera. Il montante

posteriore (quello più alto) sarà inclinato in avanti, mentre quello anteriore (più corto) sarà inclinato all’indietro. Lasciare le viti un po’ lente in modo da poter posizionare i montanti sugli attacchi centrali dell’ala superiore. I cavi per i servi saranno posizionati all’interno del montante posteriore. Mettere del

frenaletti sulle viti prima di stringerle.

HAN P3 Revolution 60cc

Page 24



LRL

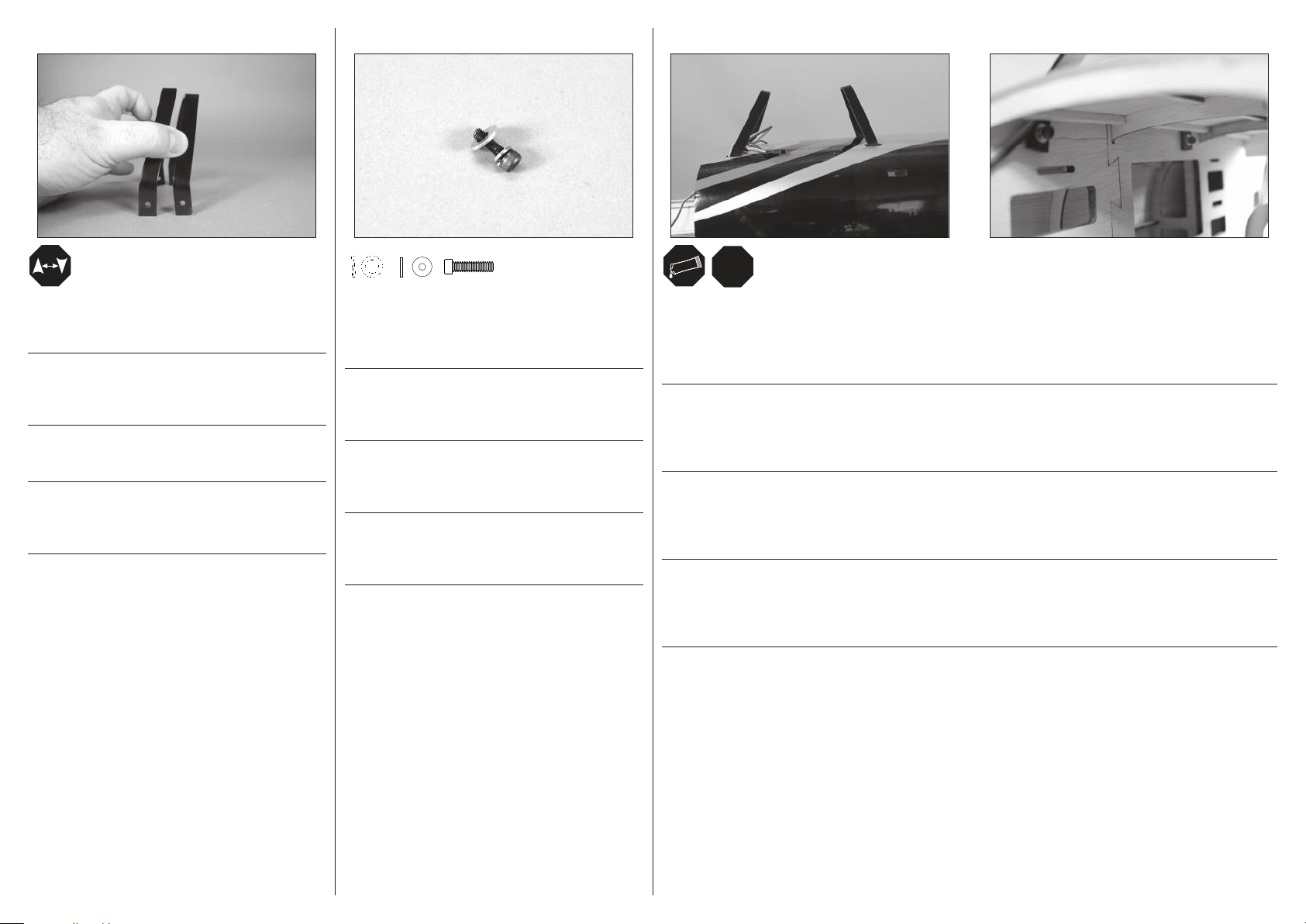

EN Use two of the M3 x 10 socket head screws prepared earlier to attach the outer cabane struts inside the

fuselage. The upper edge of the strut will be parallel to the top of the fuselage. If not, swap the right and left struts so they are in the correct locations. Apply threadlock to all the screws before their installation.

DE Verwenden Sie zwei der M3 x 10 Inbusschrauben aus dem letzten Schritt um die äußeren Streben im

Rumpf zu befestigen. Die obere Kante der Strebe muss dabei parallel zur oberen Rumpinie sein. Sollte

das nicht der Fall sein, tauschen Sie die rechten und linken Streben. Geben Sie vor dem Einbau auf alle Schrauben Schraubensicherungslack.

FR Utiliser deux des vis BTR M3 x 10 préparées précédemment pour xer la cabane extérieure dans le

fuselage. Le bord supérieur de la cabane sera parallèle au haut du fuselage. Si ce n'est pas le cas, inverser les haubans droit et gauche an qu'ils soient bien positionnés. Appliquer du frein-let sur toutes les vis

avant leur installation.

IT Usare due delle viti a brugola M3 x 10 preparate prima per ssare i montanti esterni della cabana

all’interno della fusoliera. Il bordo superiore del montante sarà parallelo alla parte superiore della fusoliera,

se così non fosse scambiare i montanti destro e sinistro. Mettere del frenaletti sulle viti prima di stringerle.



EN Use two M4 x 12 socket heads screws and two M4 washers to attach the center cabane strut to the wing

center section. The remaining two M3 x 10 socket head cap screws prepared earlier will be used to attach the outer cabane struts to the center section. Apply threadlock to all the screws before their installation.

DE Verwenden Sie zwei M4 x 12 Inbusschrauben und 2 M4 Unterlegscheiben zur Montage der

Tragächenstrebe an das Tragächenmitteiteil. Mit den letzten beiden verbleibenden M3 x 10 Schrauben montieren Sie die äußeren Streben an das Mittelteil. Geben Sie vor dem Einbau auf alle Schrauben

Schraubensicherungslack.

FR Utiliser deux des vis BTR M4 x 12 et deux rondelles M4 pour xer la cabane au tronçon central de l'aile.

Les deux vis BTR M3 x 10 préparées restantes serviront à xer la cabane extérieure à la partie centrale. Appliquer du frein-let sur toutes les vis avant leur installation.

IT Fissare il montante centrale della cabana alla sezione centrale dell’ala con due viti a brugola M4 x 12 e

rondelle M4. Le restanti due viti a brugola M3 x 10 preparate prima si useranno per ssare i montanti esterni della cabana alla sezione centrale dell’ala. Mettere del frenaletti sulle viti prima di stringerle.

M4 x 12

HAN P3 Revolution 60cc

Page 25



M4 x 15

WING INSTALLATION



MONTAGE DER TRAGFLÄCHEN INSTALLATION DE L’AILE MONTAGGIO DELL’ALA



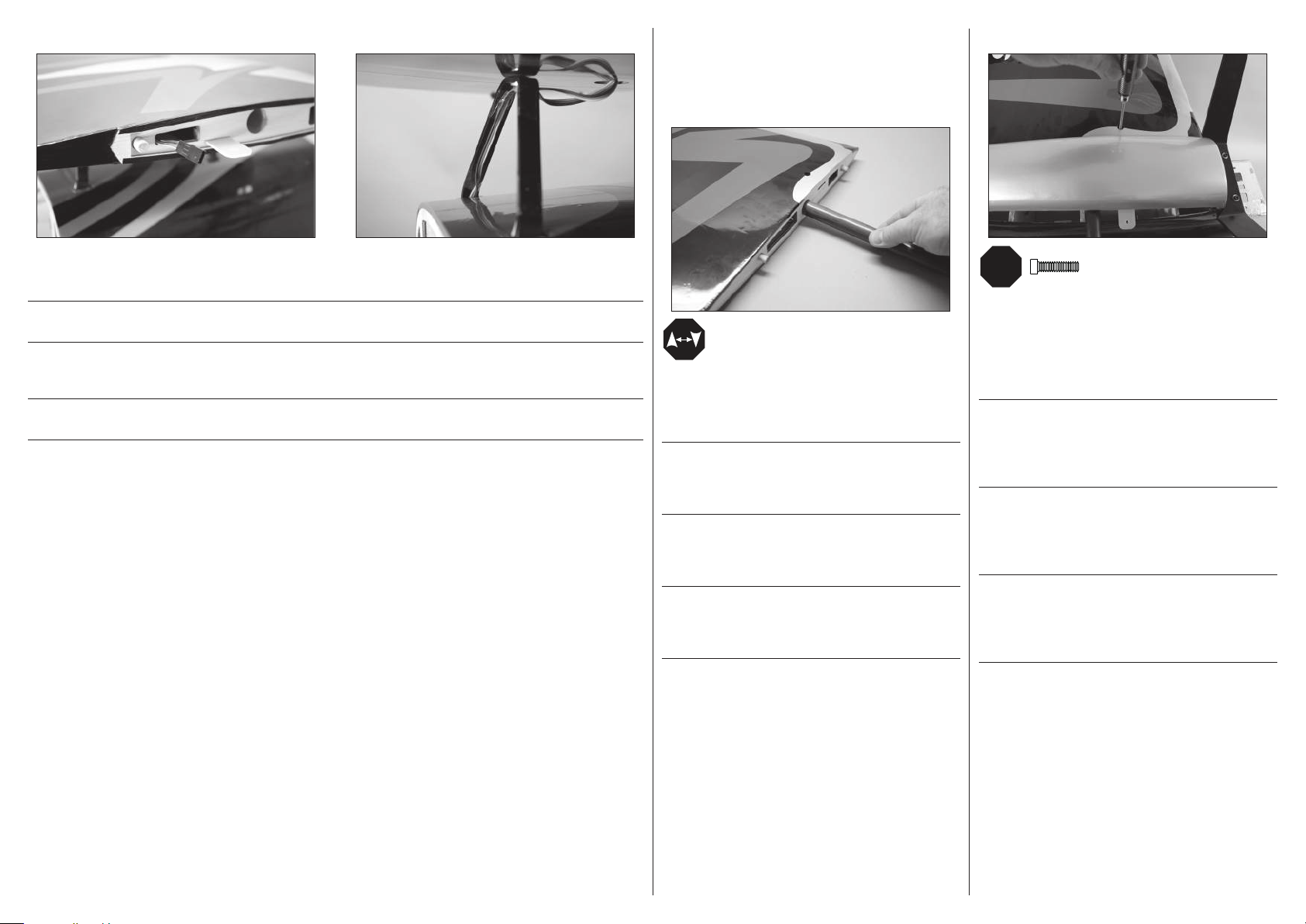

EN Route the servo leads through the center section, leaving 1-inch (25mm) of the lead outside the edges of

the center section. Use clear or black tape to secure the leads to the inside of the rear center cabane strut.

DE Führen Sie die Servokabel durch die Mittelsektion und lassen ca. 25mm des Kabels nach außen

hervorstehen. Verwenden Sie transparentes oder schwarzes Klebeband um die Kabel im inneren zu sichern.

FR Glisser les câbles servo dans la partie centrale en laissant 25mm du câble hors des bords de la partie

centrale. Utiliser de l'adhésif transparent ou noir pour xer les câbles sur l'intérieur des haubans arrières de

la cabane.

IT Far passare i li dei servi attraverso la sezione centrale, lasciando 25mm di lo fuori dai bordi della sezione

centrale. Fissare i li all’interno del montante posteriore centrale.

EN Slide the shorter 23 inch (584mm) wing tube into

the socket in the bottom wing panel. The tube

will slide easily into the socket, so don't force it

farther than it will easily slide.

DE Schieben Sie den kürzeren Tragächenverbinder

in die Öffnung der unteren Tragäche. Der

Verbinder sollte leicht in die Öffnung passen, schieben Sie ihn nicht mit Kraft weiter.

FR Glisser la petite clé d'aile (584mm) dans le

réceptacle de l'aile inférieure. Le tube glisse

facilement dans la cavité, ne pas forcer pour aller plus loin.

IT Inserire il tubo più corto (584mm) nell’apertura

che si trova alla radice della semiala inferiore. Il tubo entrerà agevolmente, quindi non bisogna forzarlo oltre.

LRL

EN Slide the wing panel into position, guiding the

aileron servo lead into the fuselage. The wing

panel will t tightly against the fuselage. Use

an M4 x 15 socket head cap screw to attach the wing to the fuselage. Use a 3mm hex wrench to tighten the screw.

DE Schieben Sie die Tragäche auf und führen

das Kabel in den Rumpf. Die Tragäche sollte

sauber an den Rumpf passen. Schrauben Sie die

Tragäche mit einer M4 x15 Inbusschraube mit

einem 3mm Inbusschlüssel am Rumpf fest.

FR Glisser l'aile en position en guidant les câbles de

servo d'aileron dans le fuselage. L'aile est bien

ajustée au fuselage. Utiliser une vis BTR M4 x 15

pour xer l'aile au fuselage. Utiliser un tournevis

hexagonal 3mm pour serrer la vis.

IT Posizionare la semiala portando in fusoliera il lo

del servo alettoni. La semiala si appoggerà con

precisione contro la fusoliera. Per ssare l’ala

alla fusoliera usare una vite a brugola M4 x 15 e stringerla con una chiavetta esagonale da 3mm.

HAN P3 Revolution 60cc

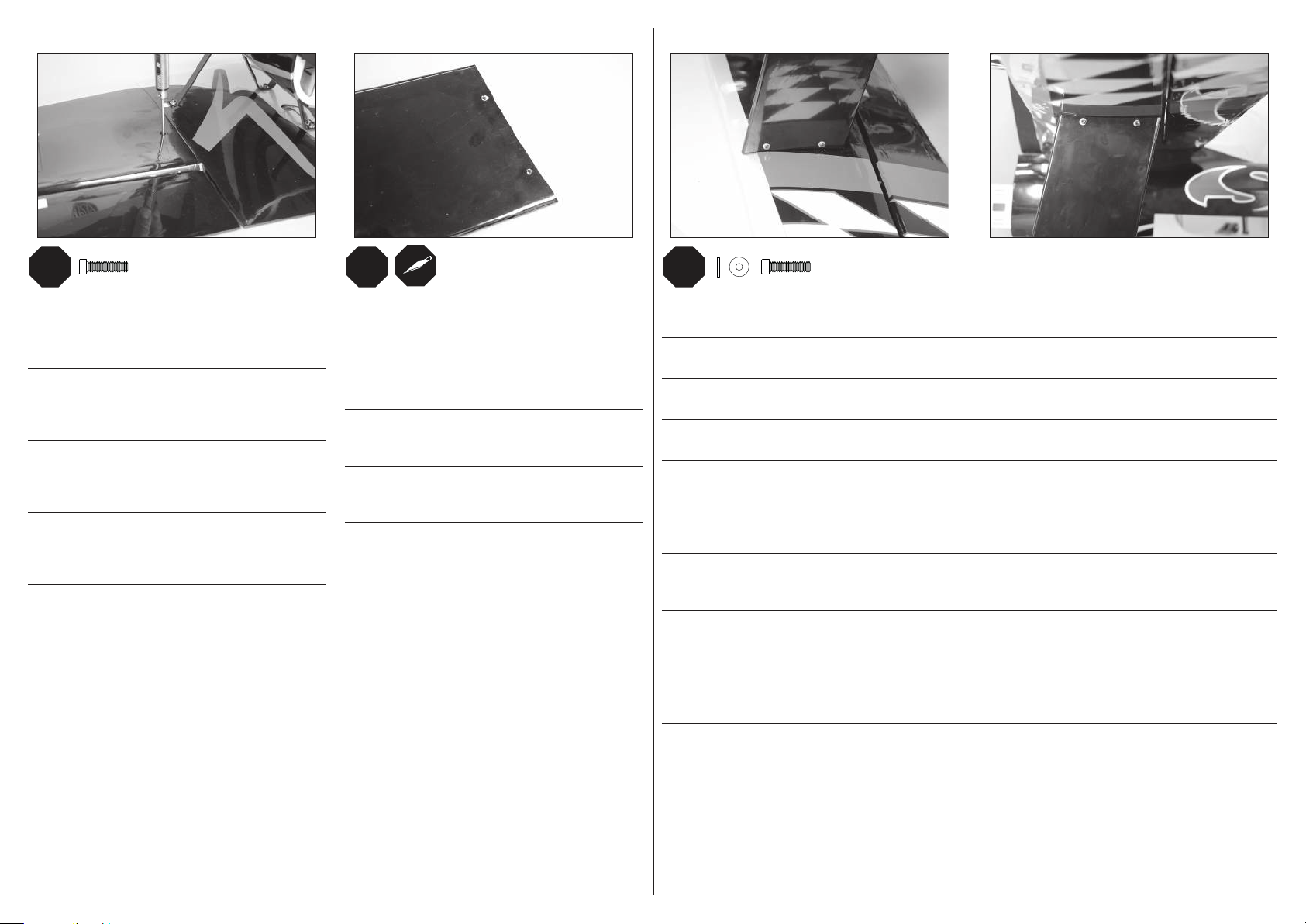

Page 26



M4 x 15

M3 x 15

LRL

EN The top wing panel is attached to the top center

section using a 293/8 inch (746mm) wing tube and M4 x 15 socket head cap screw. Use a 3mm hex wrench to tighten the screw.

DE Die obere Tragäche wird mit dem 746mm

langen Tragächenverbinder gesteckt und mit

je einer M4 x 15 Inbusschraube mit einem M3 Schlüssel gesichert.

FR L'aile supérieure est attachée à la partie centrale

avec la clé d'aile de 746mm et une vis BTR M4

x 15. Utiliser un tournevis hexagonal 3mm pour serrer la vis.

IT La semiala superiore si ssa al pianetto superiore

centrale con un tubo da 746mm e una vite a brugola M4 x 15 che si stringerà con una chiavetta esagonale da 3mm.



LRL

EN Use a hobby knife with a #11 blade to remove

the covering on the outer struts to expose the holes for the screws.

DE Schneiden Sie mit einem Hobbymesser mit 11

Klinge die Bespannung über den Schraublöchern frei.

FR Utiliser un scalpel muni d'une lame 11 pour

retirer l'entoilage du hauban extérieur pour

découvrir les trous de vis.

IT Con un coltello tagliabalsa #11 togliere il

rivestimento dal montante esterno per liberare i fori per le viti.



LRL

EN Attach the outer strut to the tabs on the top and bottom wings using four M3 x 15 socket head screws and

four M3 washers. Use a 2.5mm hex wrench to tighten the screws.

DE Montieren Sie mit einem 2.5mm Inbusschlüssel die äußere Tragächenstrebe an den Haltern auf der Ober-

und Unterseite mit den vier M3 x 15 Inbussschrauben und vier M3 Unterlegscheiben.

FR Fixer le hauban extérieur sur les tarauds des ailes inférieures et supérieure avec quatre vis BTR M3 x 15 et

quatre rondelles M3. Utiliser un tournevis hexagonal 2,5mm pour serrer les vis.

IT Fissare il montante esterno alle linguette che si trovano sull’ala superiore e inferiore con 4 viti a brugola M3

x 15 e 4 rondelle M3. Per stringere le viti usare una chiavetta esagonale da 2,5mm.

delle linguette dell’ala. Le strutture devono combaciare nella parte superiore ed inferiore con il profilo

Î IT Troverete un montante esterno destro e sinistro. I montanti esterni vanno fissati all’esterno

Î EN There is a left and right outer strut, and they attach to the outside of the

tabs on the wing. They also match the airfoil of the top and bottom wings. If the strut

werden auf der Aussenseite des Halters montiert und müssen zum Profil der beiden

Tragflächenseiten passen. Sollte das nicht der Fall sein, wechseln Sie die Seiten.

Î FR Il y a un hauban extérieur gauche et un droite, et ils sont fixés à l'extérieur des

tarauds sur l'aile. Ils correspondent également à la surface portante des ailes inférieure et

supérieure. Si le hauban ne va pas bien, retourner le hauban ou utiliser le hauban opposé.

alare. Se questo non dovesse accadere, provare ad invertire la posizione dei due montanti.

does not fit correctly, either turn the strut over or use the opposite strut.

Î DE Bitte beachten Sie, dass es eine linke und rechte Strebe gibt. Diese

HAN P3 Revolution 60cc

Page 27

 



M6 x 70

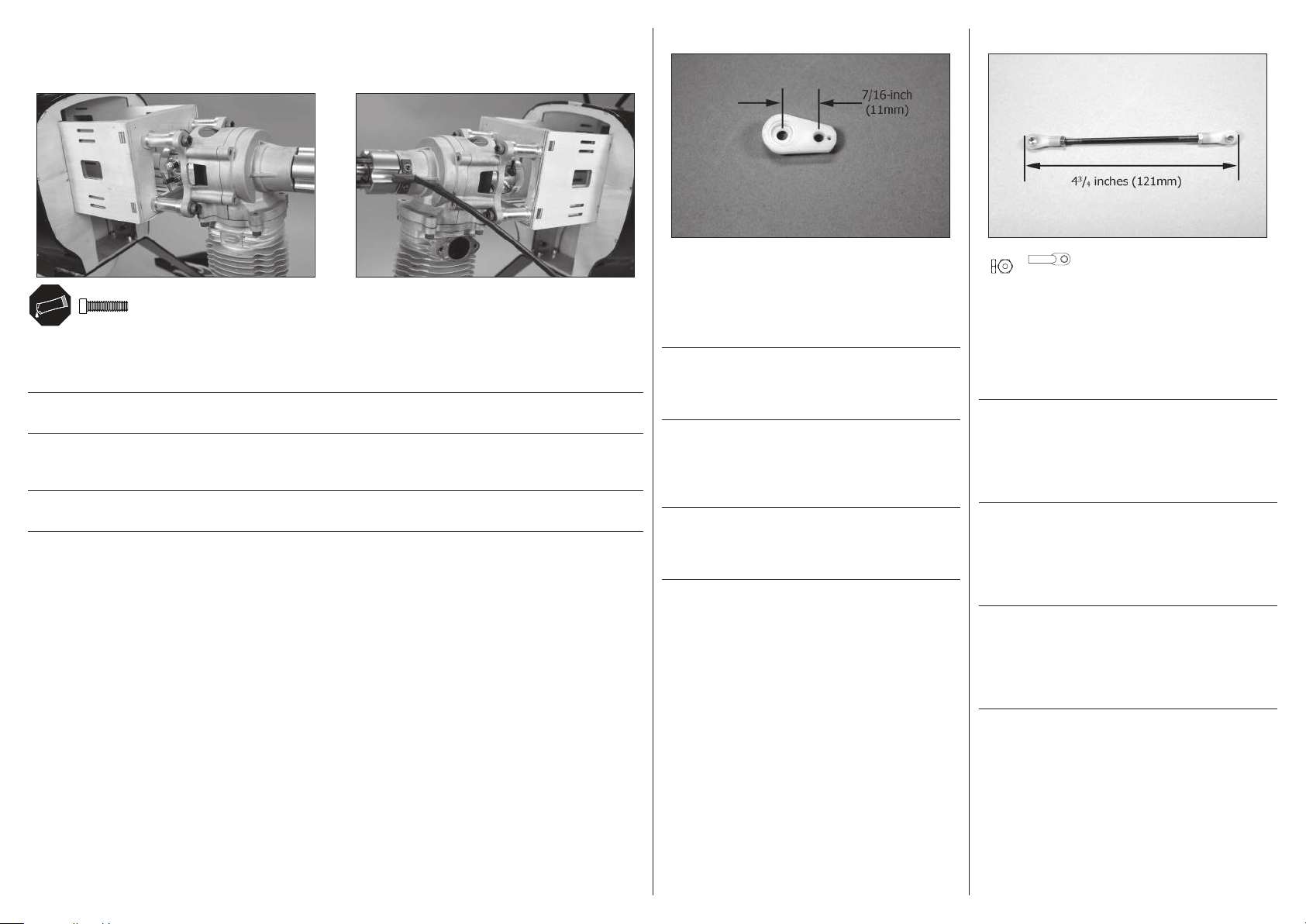

EN Attach the engine to the rewall using four M6 x 70 socket head cap screws and four 38mm aluminum

spacers. Apply threadlock to the screws before using a 5mm hex wrench to tighten them, securing the

engine to the rewall.

DE Montieren Sie den Motor an dem Motorspant mit den vier M6 x 70 Inbusschrauben und den 38mm

Distanzstücken. Tragen Sie vor dem Verschrauben Schraubensicherungslack auf.

FR Fixer le moteur à la cloison pare feu avec quatre vis BTR M6 x 70 et quatre boulon d'espacement

aluminium. Appliquer du frein let sur les vis avant d'utiliser un tournevis hexagonal 5mm pour les serrer pour xer le moteur à la cloison pare feu.

IT Fissare il motore all’ordinata paraamma con 4 viti a brugola M6 x 70 e 4 distanziali in alluminio da 38mm.

Mettere del frenaletti sulle viti prima di stringerle con chiavetta esagonale da 5mm.



EN Use a pin vise and 1/8-inch (3mm) drill bit to drill

a hole in the throttle servo arm that is 7/16-inch (11mm) from the center of the arm. Remove any unused arms that may interfere with the operation of the throttle servo.

DE Vergrößern Sie mit einem 3mm Bohrer das Loch

welches sich 11mm von der Servomarmmitte

bendet. Entfernen Sie alle Arme die den Betrieb

des Gasservo behindern könnten.

FR Utiliser un porte-forêt et un forêt 3mm pour

percer un trou dans le bras de servo des gaz à 11mm du centre du bras. Retirer les bras inutilisés qui pourraient interférer avec le bon fonctionnement du servo de gaz.

IT Praticare un foro da 3mm sulla squadretta del

servo per il motore a 11mm dal centro. Togliere gli altri bracci della squadretta perché potrebbero interferire nei movimenti del servo.



EN Assemble the throttle and choke linkages

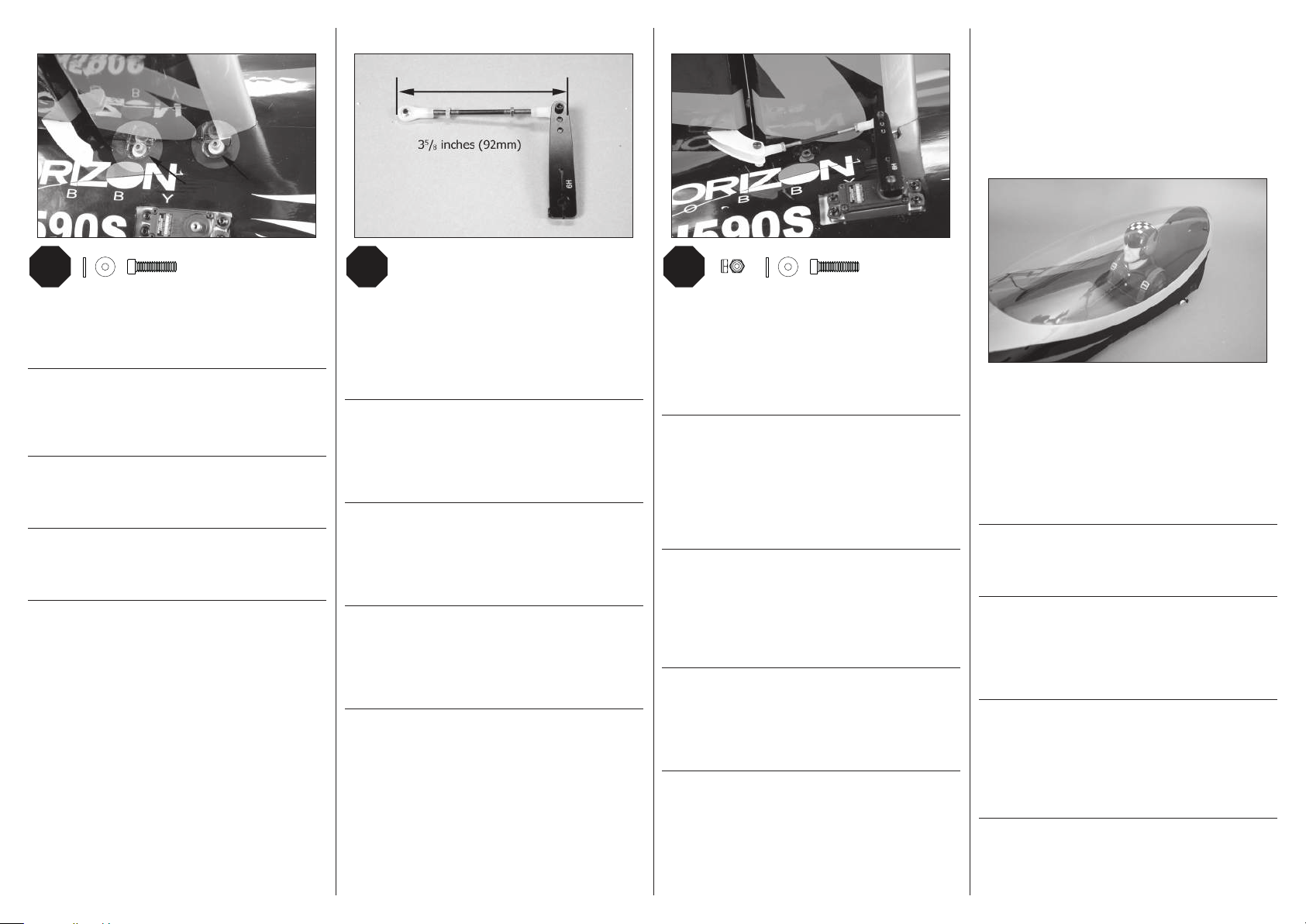

using four ball ends and two 35/8-inch (92mm) threaded rods. The overall length of the linkages will be 43/4 inches (121mm) when complete. Make sure the ball ends are threaded equally on the threaded rod.

DE Montieren Sie das Choke- und Gasgestänge

mit den vier Kugelköpfen und zwei 92mm

langen Gewindestangen. Die Gesamtlänge der Anlenkung nach Zusammenbau beträgt 121mm.

Bitte achten Sie darauf, dass die Kugelköpfe

gleichmäßig auf das Gestänge gedreht sind.

FR Assembler les tringleries de gaz et du starter

avec quatre chapes rotules et deux tiges letées

de 92mm. La longueur des tringleries doit être

de 121mm environ après assemblage. S'assurer

que les chapes rotules sont placées à égale

distance sur la tige letée.

IT Montare le aste di comando per il motore e lo

starter usando quattro attacchi a sfera e due

barrette lettate da 92mm. La lunghezza totale

delle aste di comando complete è di 121mm. Prestare attenzione che gli attacchi a sfera siano avvitati in quantità uguale sulle barrette.

HAN P3 Revolution 60cc

Page 28



M3 x 15



EN Attach the linkage to the throttle servo arm using

the M3 x 15 socket head screw, M3 washer and M3 locknut.

DE Schließen Sie das Gestänge an den Gasservoarm

mit einer M3 x 15 Inbusschraube, M3 Unterlegscheibe und Stopmutter an.

FR Attacher la tringlerie au bras du servo de gaz à

l'aide les vis BTR M3 x 15, rondelles M3 et les

écrous auto-freinés M3.

IT Fissare l’asta alla squadretta del servo motore

con una vite a brugola M3 x 15, una rondella M3 e un dado autobloccante M3.

EN Place the throttle servo into the servo mount and use a pencil to mark the locations for the servo mounting

screws. Remove the servo, then drill the holes for the screws using a pin vise and 1/16-inch (1.5mm) drill bit. Thread a servo mounting screw into each of the holes. Remove the screws and apply a few drops of thin CA in each hole to harden the surrounding wood. Secure the servo using the hardware provided with the servo.

DE Setzen Sie das Gasservo in den Servohalter und markieren mit einem Faserstift die Position der

Montagelöcher. Nehmen Sie das Servo aus dem Halter und bohren mit einem 1.5mm Handbohrer die Löcher. Drehen Sie in jedes der Löcher eine Schraube und drehen diese dann wieder heraus. Geben Sie in

die Löcher einige Tropfen dünnüssigen Sekundenkleber um das Holz zu härten. Schrauben Sie dann das

Servo mit den Schrauben aus dem Lieferumfang fest.

FR Placer le servo de gaz dans le support servo et utiliser un crayon pour marquer l'emplacement des vis de

xation du servo. Enlever le servo, puis percer les trous de vis avec un porte-forêt et un forêt de 1,5mm. Visser les vis de xation de servo dans chaque trou. Retirer les vis puis appliquer quelques gouttes de colle cyano dans chaque trou an de durcir le bois. Fixer le servo à l'aide de la visserie fournie avec le servo.

IT Mettere il servo del motore sul suo supporto e, con una matita, segnare la posizione delle viti di ssaggio.

Togliere il servo, poi praticare i fori per le viti con una punta da 1,5mm. Avvitare una vite di ssaggio in

ciascun foro e poi toglierla mettere all’interno del foro alcune gocce di colla CA liquida per indurire il legno. Fissare il servo con le sue viti.

EN Center the throttle stick and trim. With the radio

system on, attach the servo arm to the throttle servo using the hardware included with the servo.

DE Zentrieren Sie den Gashebel und die Trimmung.

Montieren Sie mit eingeschalteter Fernsteuerung den Servoarm mit den Schrauben aus dem Lieferumfang.

FR Centrer le trim et manche des gaz. Avec la radio

sous tension, attacher le bras de servo au servo de gaz avec la visserie fournie avec le servo.

IT Centrare lo stick e il trim del motore. Con il

radiocomando acceso montare sul servo la sua squadretta con la vite fornita insieme al servo.

HAN P3 Revolution 60cc

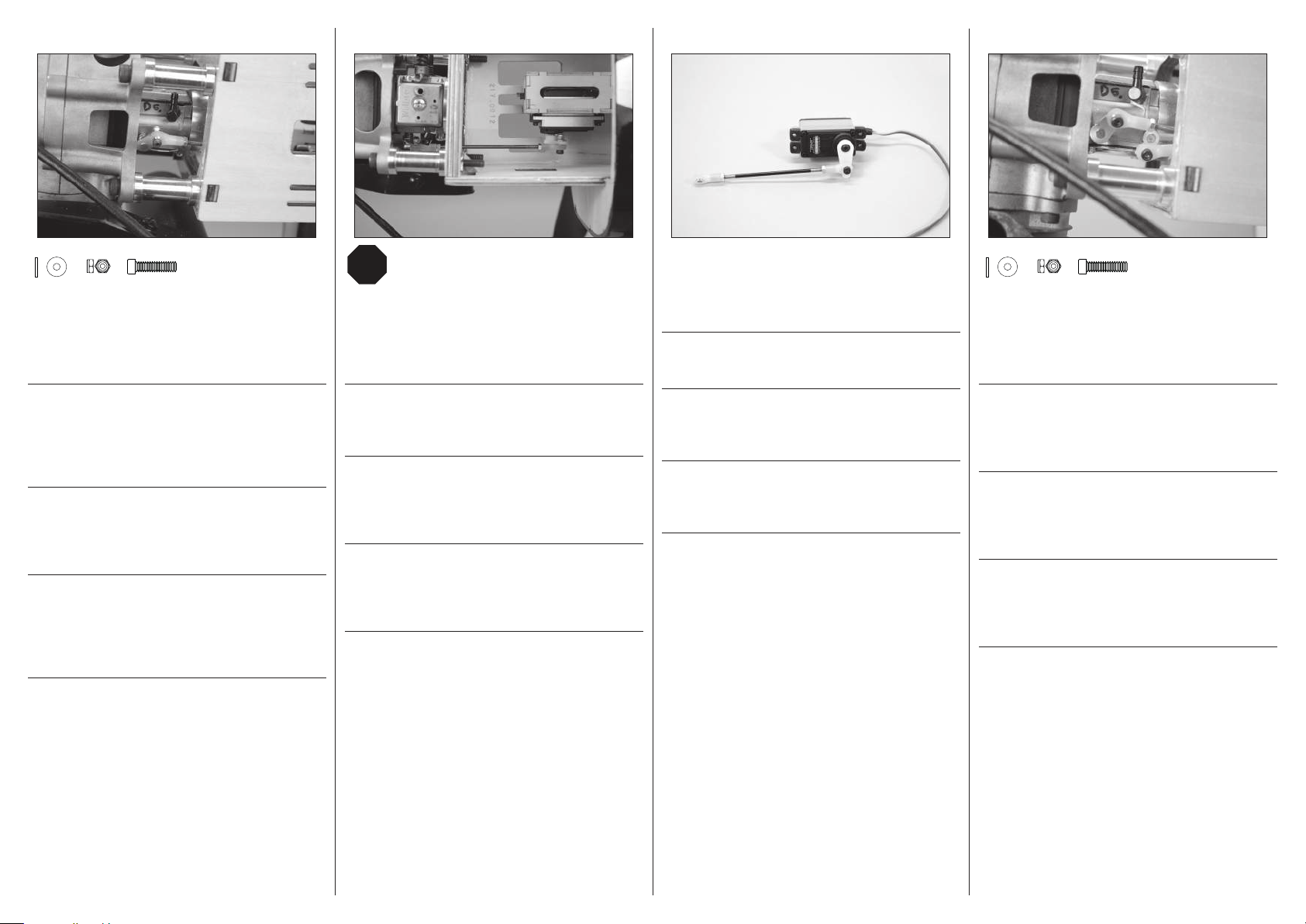

Page 29



M3 x 15



EN Fit the servo into the fuselage. Attach the linkage

to the carburetor arm using the M3 x 15 socket head cap screw, M3 washer and M3 locknut. Use the radio system to move the throttle servo to the closed position.

DE Setzen Sie das Servo in den Rumpf ein.

Verbinden Sie das Gestänge mit dem

Vergaserarm mit der M3 Inbusschraube, Unterlegscheibe und Stopmutter. Stellen Sie mit der Fernsteuerung das Servo auf die -Vergaser geschlossen- Stellung.

FR Mettre le servo en place dans le fuselage.

Attacher la tringlerie au carburateur à l'aide de

vis BTR M3 x 15, les rondelles M3 et les écrous auto-freinés M3. Utiliser la radio pour mettre le servo de gaz en position fermée.

IT Mettere il servo nella fusoliera e collegare l’asta

di comando alla squadretta del carburatore

ssandola con vite M3 x 15, rondella M3 e dado

autobloccante M3. Con il radiocomando portare il servo nella posizione che corrisponde al carburatore chiuso.

EN Position the throttle servo so the carburetor is

closed and the linkage is parallel to the side of the engine mounting box. Glue the throttle servo mount to the inside of the engine mounting box using 15-minute epoxy.

DE Positionieren Sie das Gasservo so, dass der

Vergaser geschlossen ist und die Anlenkung

parallel zur Seite der Motorbox läuft. Kleben Sie

den Gasservohalter mit 15 Minuten Epoxy ein.

FR Positionner le servo de gaz de manière à ce que

le carburateur soit fermé et la tringlerie parallèle au côté de support moteur. Coller le support du

servo de gaz à l'intérieur du support moteur avec l'exopy 15 minutes.

IT Posizionare il servo per il motore in modo che

il carburatore sia chiuso e l’asta di comando sia parallela al lato del box di montaggio del motore. Incollare il supporto del servo motore all’interno del box motore usando colla epoxy 15 minuti.

EN Prepare the choke servo following the same

steps as the throttle servo. Once the linkage has been installed, mount the servo into the servo mount.

DE Bereiten Sie das Chokeservo gleich wie das

Gasservo vor. Montieren Sie das Servo in den Servohalter.

FR Préparer le servo de starter en suivant les

mêmes étapes que le servo de gaz. Une fois que la tringlerie a été installée, monter le servo sur le support servo.

IT Preparare il servo per lo starter con la stessa

procedura usata per quello del motore. Una volta che l’asta di comando è stata installata, montare il servo nel suo supporto.

EN Fit the choke servo into the fuselage. Attach

the linkage to the choke arm using the M3 x 15 socket head cap screw, M3 washer and M3 locknut. Use the radio system to move the choke servo to the closed position.

DE Setzen Sie das Chokeservo in den Rumpf ein.

Verbinden Sie das Gestänge mit dem Chokearm

mit der M3 Inbusschraube, Unterlegscheibe und Stopmutter. Stellen Sie mit der Fernsteuerung das Servo auf die -Choke geschlossen- Position.

FR Mettre le servo de starter en place dans le

fuselage. Attacher la tringlerie au bras de volet

à l'aide de vis BTR M3 x 15, les rondelles M3 et

les écrous auto-freinés M3. Utiliser la radio pour mettre le servo de starter en position fermée.

IT Inserire nella fusoliera il servo per lo starter.

Fissare l’asta di comando allo starter con vite M3 x 15, rondella M3 e dado autobloccante M3. Con il radiocomando portare il servo nella posizione che corrisponde allo starter chiuso.

HAN P3 Revolution 60cc

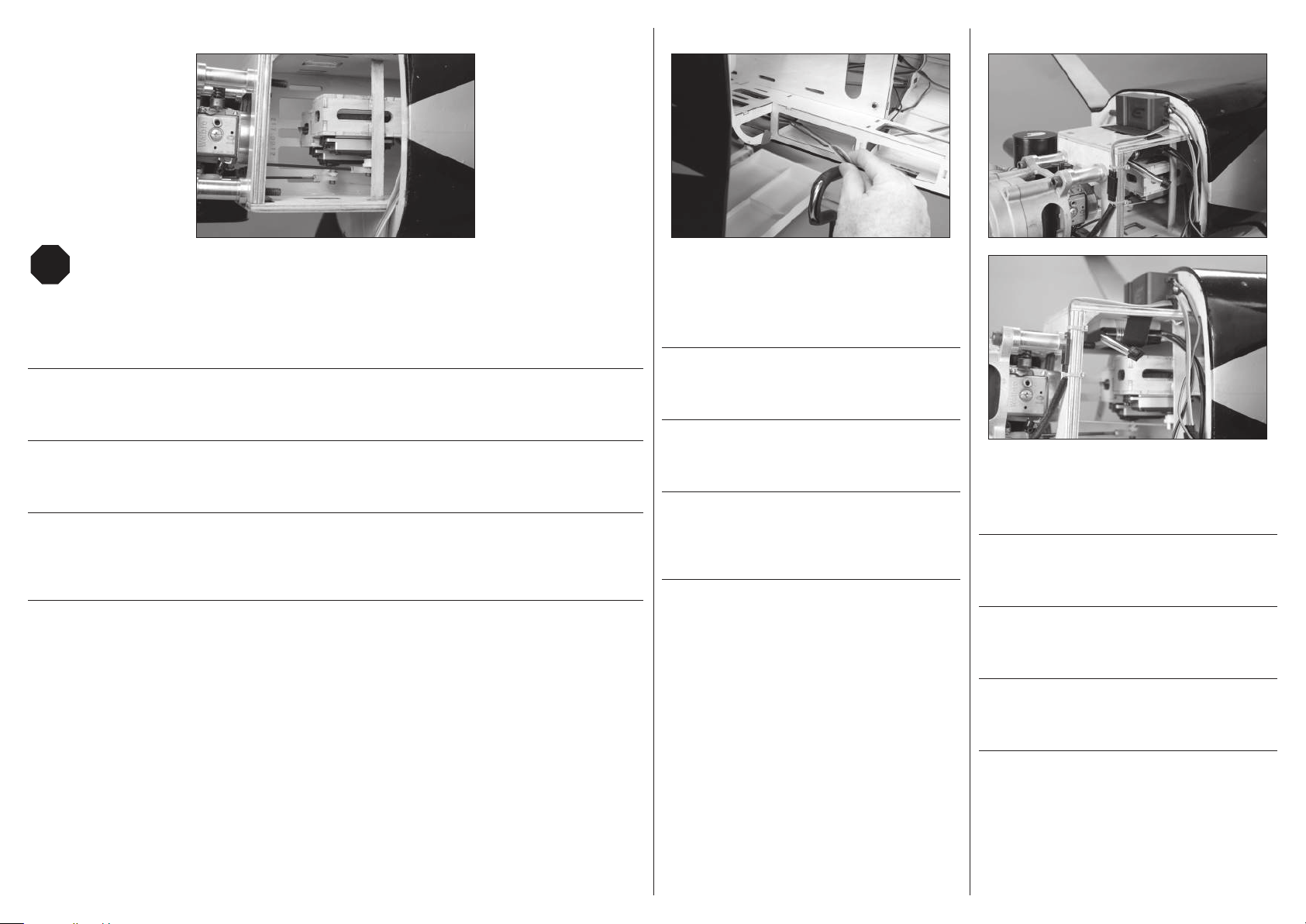

Page 30



EN Position the choke servo mount on top of the throttle servo mount. The linkage for the choke will be

parallel to the throttle linkage. Use 15-minute epoxy to glue the choke servo mount to the throttle servo mount. Use a mixing stick or 1/4-inch (6mm) square piece of hardwood to glue a brace across the top of the choke servo to stabilize the servos. The linkage is then adjusted once the epoxy has fully cured.

DE Positionieren Sie den Chokeservohalter auf den Gasservohalter. Die Anlenkung läuft dabei parallel zum

Gasgestänge. Kleben Sie den Chokeservohalter mit 15 Minuten Epoxy ein. Fertigen Sie aus einem Mischerstäbchen oder einem 6mm Vierkant eine Stütze und kleben diese über den Chokeservohalter um

die Servos zu stabilisieren. Die Anlenkung wird dann eingestellt wenn der Klebstoff getrocknet ist.

FR Mettre le servo de starter sur le support du servo de gaz. La tringlerie du servo de starter sera parallèle à

la tringlerie des gaz. Utiliser l'exopy 15 minutes pour coller le support servo de starter au support de servo de gaz. Utiliser un bâton pour mélanger pour coller un renfort au dessus du servo de starter an de xer les servos. La tringlerie sera ajustée une fois que l'exopy est bien sèche.

IT Posizionare il supporto del servo per lo starter sopra a quello per il motore. L’asta di comando per lo

starter sarà parallela a quella per il motore. Per incollare il supporto del servo per lo starter a quello per il motore usare colla epoxy 15 minuti. Usare un listello quadrato di legno duro da 6x6mm per incollare un rinforzo sopra al servo per stabilizzarlo. L’asta di comando verrà regolata quando la colla epoxy sarà completamente asciutta.

EN Secure an 18-inch (460mm) servo extension

to both the throttle and choke servos. Route the extensions through the formers inside the fuselage to the opening near the location for the receiver.

DE Sichern Sie eine 460mm lange

Servoverlängerung an dem Gas- und Chokeservo. Führen Sie die Verlängerungen durch die Spanten im Rumpf zum Empfänger.

FR Fixer les rallonges servo de 460mm aux servos

de gaz et starter. Router les extensions au travers des couples dans le fuselage vers

l'ouverture près de l'emplacement du récepteur.

IT Collegare una prolunga da 460mm ai li di

entrambi i servi del carburatore e dello starter. Far scorrere le prolunghe attraverso le ordinate

all’interno della fusoliera no all’apertura vicino

alla posizione della ricevente.

EN Secure the ignition module and ignition battery

to the engine mounting box and side of the fuselage. Use the hardware included with the engine for this step.

DE Befestigen Sie das Zündmodul und den

Zündakku seitlich an der Motorbox. Verwenden Sie dazu die Teile aus dem Lieferumfang des Motors.

FR Fixer le module d'allumage et la batterie

d'allumage sur le support moteur et le côté du

fuselage. Utiliser les vis fournies avec les moteur pour cette étape.

IT Fissare al box di montaggio del motore a anco

della fusoliera, il modulo dell’accensione e la sua batteria. In questo caso usare la viteria fornita insieme al motore.

HAN P3 Revolution 60cc

Page 31



M3 x 12



 



LRL

EN Temporarily attach the cowling to the fuselage

using eight M3 x 12 socket head cap screws. Use low-tack tape to outline the position of the cowling on the fuselage so the installation of

the ignition switch and fuel dot don't interfere

with the cowling. Remove the cowling from the fuselage.

DE Setzen Sie provisorisch die Motorhaube auf

und schrauben diese mit den 8 M3 x 12 Inbuschrauben fest. Führen Sie die Position der Motorhaube mit Kreppband nach, so dass die Einbauposition Zündschalters und Tankstutzens die Motorhaube nicht behindert. Nehmen Sie die Motorhaube wieder vom Rumpf ab.

FR Fixer temporairement le capot sur le fuselage

à l'aide de huit vis BTR M3 x 12. Utiliser de l'adhésif de masquage pour dénir la position du capot sur le fuselage pour que l'installation de l'interrupteur d'allumage et du carburant n'interfère pas avec la capot. Retirer le capot du

fuselage

IT Fissare provvisoriamente la capottina motore

alla fusoliera con le 8 viti a brugola da M3 x 12. Usare nastro a bassa adesività per segnare la posizione della capottina sulla fusoliera in modo che si possa installare l’interruttore e la presa di rifornimento senza che interferiscano con la capottina. Togliere la capottina dalla fusoliera.

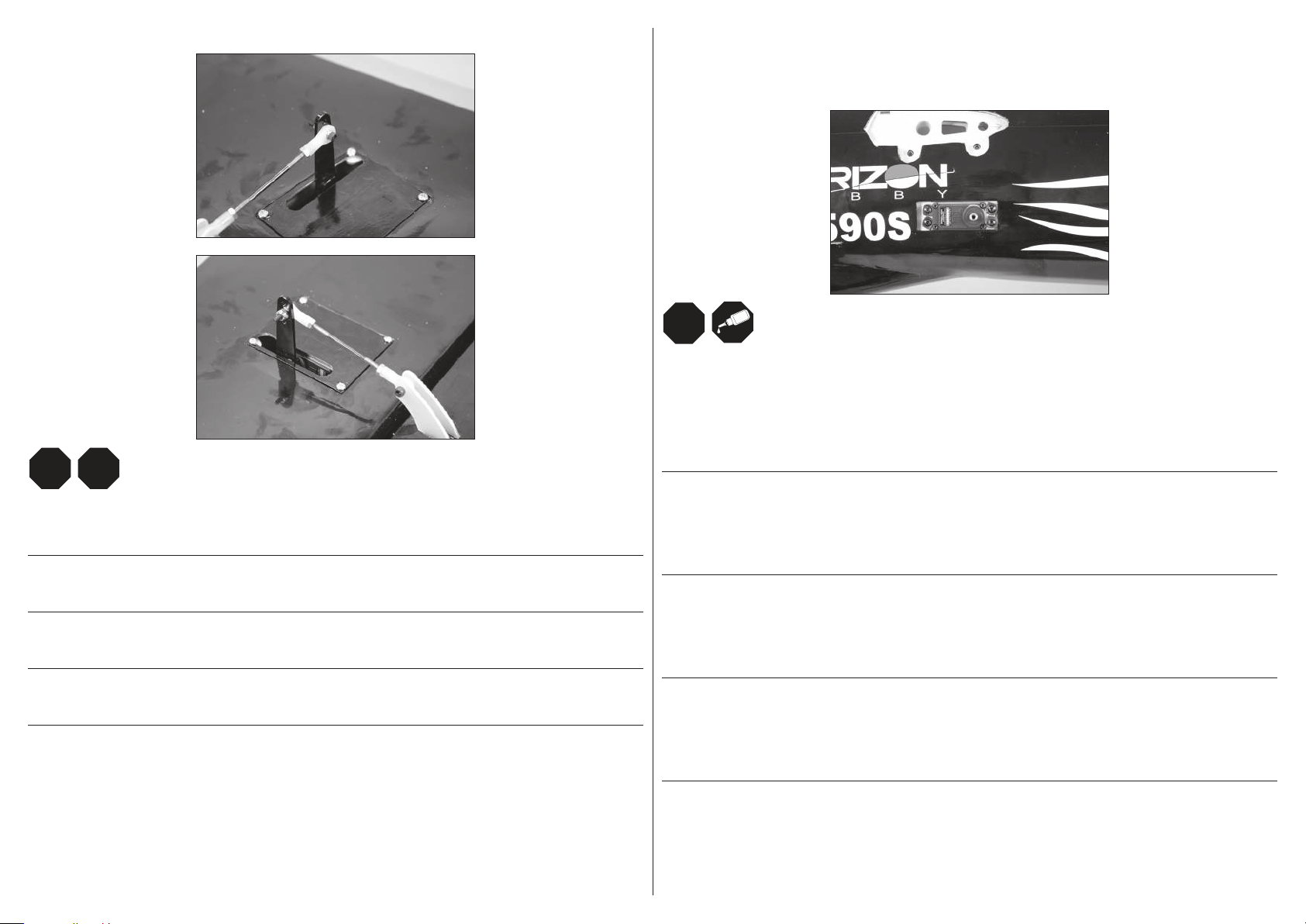

EN Use a hobby knife to remove the covering from

the opening for the ignition switch. Mount the switch using the hardware included with the switch. Connect and secure the battery and ignition module leads to the switch using two 9-inch (230mm) servo extensions. Use tie wraps to secure the connections and the excess wiring.

DE Entfernen Sie zur Montage des Zündschalters

die Bespannung. Bauen Sie den Schalter mit den Schrauben aus dem Lieferumfang ein.

Schließen Sie den Zündschalter mit zwei 230mm Servoverlängerungen an. Sichern Sie die

Verbindung mit Kabelbinder.

FR Utiliser un scalpel pour retirer l'entoilage de

l'ouverture pour l'interrupteur d'allumage. Monter l'interrupteur en utilisant les vis fournies avec l'interrupteur. Connecter et xer la batterie et les câbles du module d'allumage à l'interrupteur

avec deux rallonges servo de 230mm. Utiliser de

l'attache-câble pour xer les raccordements et l'excédent de ls.

IT Con un tagliabalsa togliere il rivestimento

dall’apertura per l’interruttore dell’accensione. Montare l’interruttore con la viteria fornita

con esso. Collegare all’interruttore e ssare la

batteria e i cavi dell’accensione usando due prolunghe servo da 230mm. Usare delle fascette

per ssare i collegamenti e il cablaggio in

eccesso.

EN Remove the two M3 x 15 socket head cap screws using a 2.5mm hex wrench. Make sure to place the

screws, washers and lock washers aside in a safe location. Slide the fuel tank tray back and remove it from the fuselage.

DE Entfernen Sie die beiden M3 x 15 Inbusschrauben mit einem 2.5mm Inbusschlüssel. Legen Sie die

Schrauben, Unterlegscheiben und Stopmuttern gut zur Seite. Schieben Sie den Kraftstofftankhalter nach hinten und nehmen ihn aus dem Rumpf heraus.

FR Retirer les deux vis BTR M3 x 15 à l'aide d'un tournevis hexagonal 2,5mm. S'assurer de bien mettre les vis,

rondelles et écrous auto-freinés de côté. Glisser le réservoir carburant en arrière et retirer le du fuselage.

IT Togliere le due viti a brugola M3 x 15 usando una chiavetta esagonale da 2,5mm. Metterle da parte con le

rondelle in modo da non perderle. Far scorrere indietro il supporto del serbatoio e toglierlo dalla fusoliera.

HAN P3 Revolution 60cc

Page 32



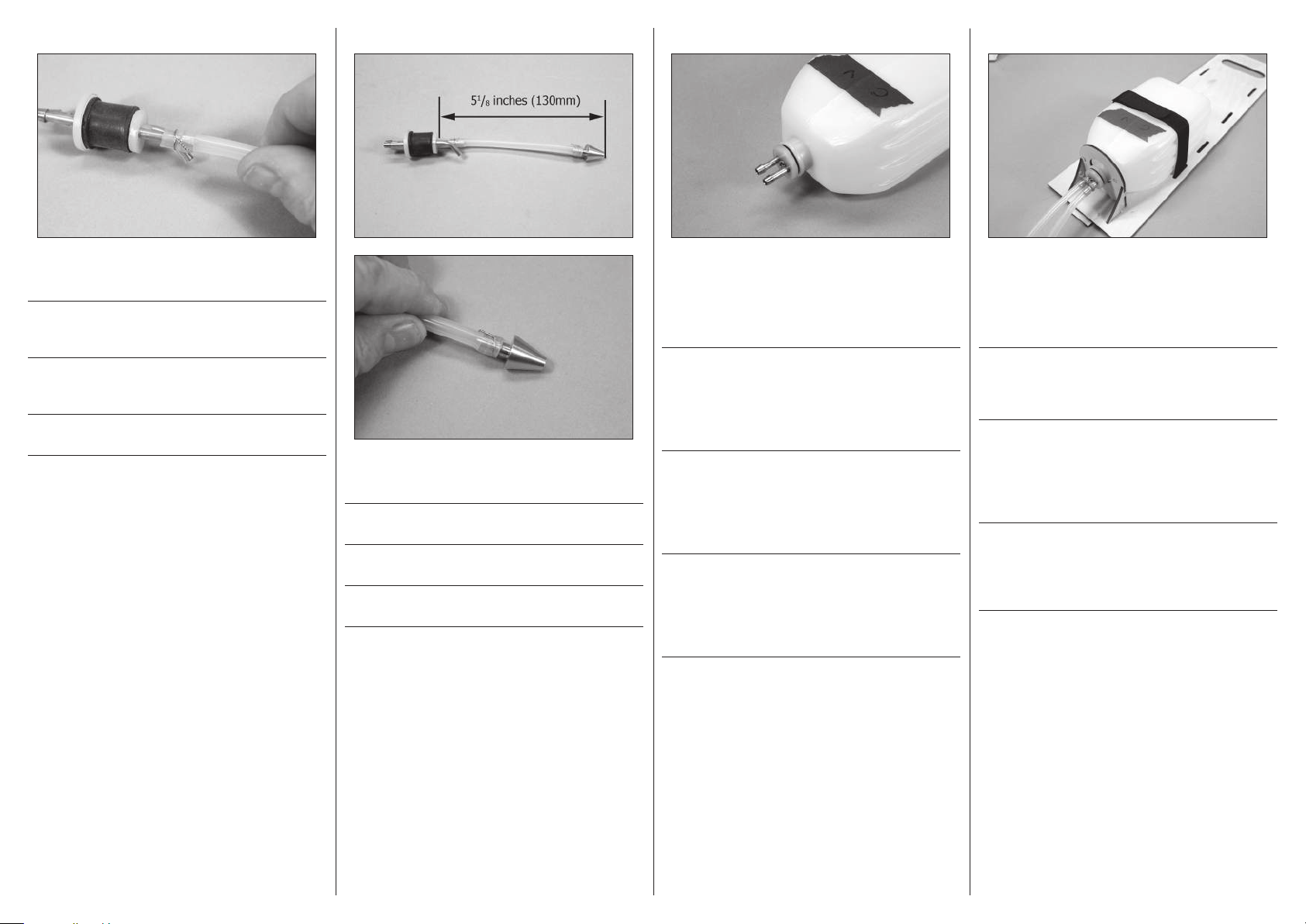

EN Secure the fuel tube to the tting on the stopper

by twisting the wire using pliers.

DE Sichern Sie den Kraftstoffschlauch am Stopfen

mit Draht den Sie mit einer Zange um den Schlauch gedreht haben.

FR Encher la durite de carburant sur l’embout du

bouchon et la xer en tournant le l métallique

avec une pince.

IT Fissare il tubetto di pescaggio al tappo con del

lo avvolto con una pinza.

EN Trim the tubing, then secure the clunk to the

tubing.

DE Kürzen Sie wie angezeigt den Schlauch und

sichern dann das Pendel am Schlauch.

FR Couper la durite à la bonne longueur, et xer

ensuite le plongeur à la durite.

IT Tagliare il tubetto nella lunghezza giusta e

ssargli il pescante.

EN Insert the stopper in the tank. Make sure the

clunk can move freely inside the tank. Adjust as necessary. Secure the stopper by tightening the screw. Place a piece of tape on the top of the tank labeling the vent and clunk

DE Setzen Sie den Stopfen in den Tank. Stellen Sie

bitte sicher, dass sich das Pendel im Rumpf frei

bewegen kann. Justieren Sie falls notwendig und verschließen den Stopfen mit der Schraube.

Markieren Sie die Oberseite des Tanks mit einem Streifen Klebeband.

FR Insérer le bouchon dans le réservoir. S'assurer

que le plongeur pour bouger librement dans le réservoir. Faire des ajustements si nécessaire. Fixer le bouchon en serrant les vis. Mettre un

bout d'adhésif au dessus réservoir en marquant la mise à l'air et le plongeur.

IT Inserire il tappo nel serbatoio e accertarsi che

il pendolo si possa muovere liberamente al suo interno. Regolare, se necessario. Fissare il tappo stringendo la sua vite. Mettere un pezzo di nastro nella parte alta del serbatoio per

individuare le uscite dello sato e del pendolo.

EN Fit the neck of the tank into the brace at the

front of the fuel tank tray. Use a hook and loop strap to secure the tank to the tray. Secure tubing for the carburetor and vent lines to the tank.

DE Schieben Sie den Hals des Tanks in den Halter

an der Vordeseite. Sichern Sie ihn mit Klettband. Sichern Sie auch die Schlauchleitungen zum Vergaser und zur Entlüftung.

FR Glisser le goulot du réservoir dans le couple

situé sur la partie supérieure avant du support de réservoir. Utiliser une sangle auto-agrippante pour maintenir le réservoir en position. Sécuriser les durites venant du carburateur et de la mise à

l'air.

IT Mettere il collo del serbatoio nel sostegno

situato nella parte anteriore del supporto per il serbatoio. Fissare il serbatoio al suo supporto

con una fascetta a strappo e ssare ad esso i tubetti per il carburatore e lo sato.

HAN P3 Revolution 60cc

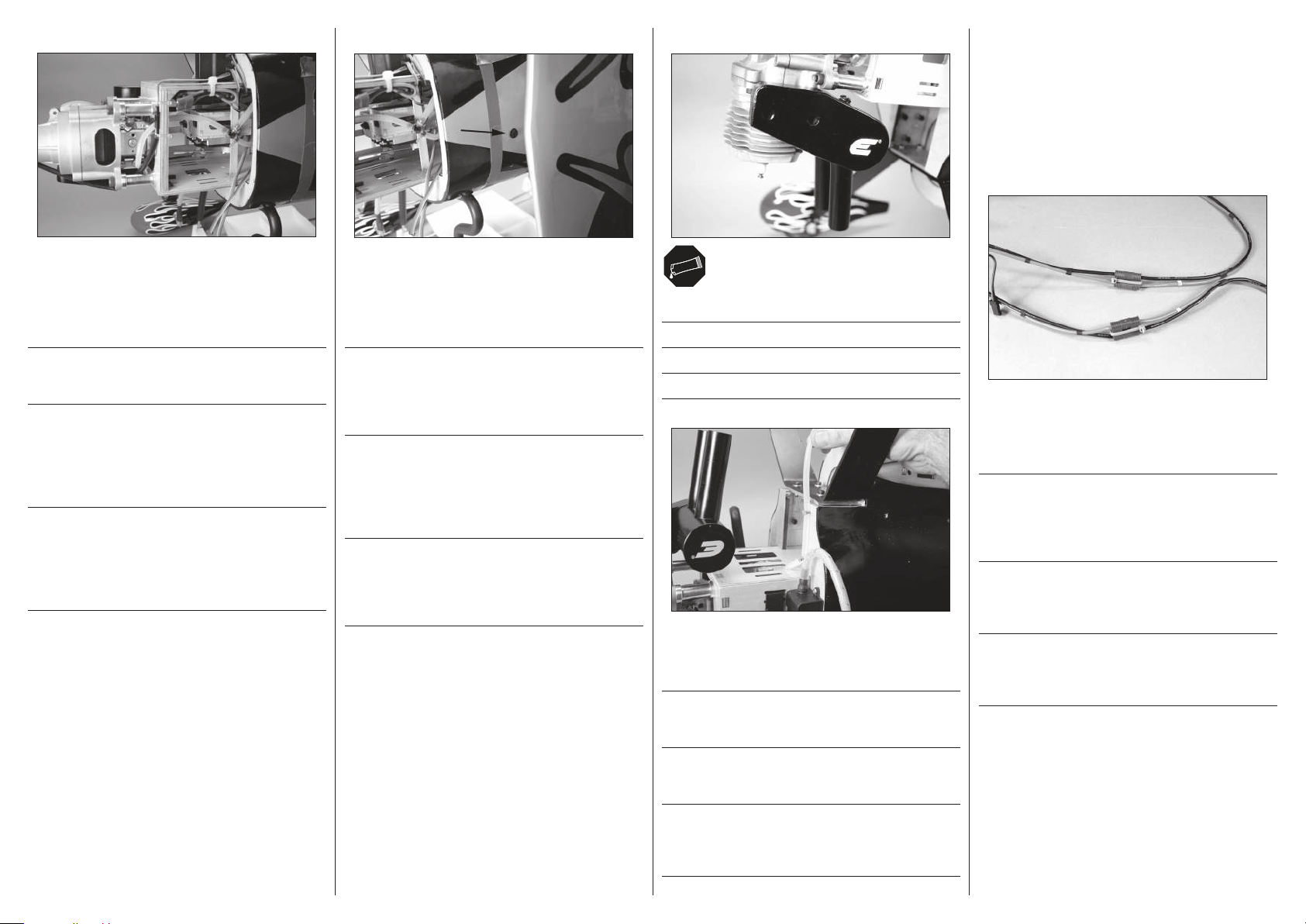

Page 33



RECEIVER AND RECEIVER BATTERY

INSTALLATION

EINBAU VON EMPFÄNGER UND

EMPFÄNGERAKKU

INSTALLATION DU RÉCEPTEUR ET DE

LA BATTERIE DU RÉCEPTEUR

INSTALLAZIONE DEL RICEVITORE E

DELLA SUA BATTERIA



EN Slide the fuel tank tray into the fuselage and

secure it using the hardware removed previously.

Use the T-tting from the fuel dot to connect

lines from the clunk to the carburetor. Secure all connections using tie wraps.

DE Schieben Sie den Tankhalter in den Rumpf und

befestigen ihn mit den Schrauben und Muttern die Sie in Schritt 1 zur Seite gelegt haben.

FR Glisser le support du réservoir carburant dans

le fuselage et le xer avec les vis retirées

précédemment. Utiliser le raccord en T de la la valve de remplissage pour connecter les lignes du plongeur au carburateur. Fixer les raccordements avec un collier.

IT Inserire il supporto con il serbatoio all’interno

della fusoliera e ssarlo con le viti e le rondelle

tolte prima. Usare un raccordo a T per collegare la presa di riempimento al pendolo ed al carburatore. Fissare tutti i collegamenti con fascette.

EN Mount the fuel dot where it can be accessed

when the model is fully assembled. Make sure

the fuel ller can be accessed when the cowling is installed. Route the line from the T-tting to

the fuel dot.

DE Montieren Sie den Tankstutzen an einer gut zu

erreichendem Stelle wenn das Modell vollständig

aufgebaut und die Motorhaube montiert ist. Führen Sie die Leitung vom T-Stück zum Tankstutzen.

FR Monter la valve de remplissage où elle est

facile d'accès lorsque le modèle est assemblé. S'assurer que la valve de remplissage est

accessible lorsque le capot est installé. Router

la ligne du raccord en T jusqu'à la valve de

remplissage.

IT Montare la presa di riempimento in un punto

dove possa essere accessibile quando il modello è tutto montato, compresa la capottina motore. Far passare il tubetto dal raccordo a T alla presa di riempimento.

EN Secure the mufer to the engine.

DE Schrauben Sie den Schalldämpfer an den Motor.

FR Fixer le silencieux au moteur.

IT Fissare il silenziatore al motore.



EN Route the line from the vent to the bottom of the

fuselage. Use tie wraps to secure it so it does not interfere with the operation of the engine.

DE Führen Sie die Entlüftungsleitung nach unten

zum Rumpf heraus und sichern Sie diese mit Kabelbinder.

FR Router la ligne de la mise à l'air vers le bas

du fuselage. Utiliser un collier four la xer an qu'elle n'interfère pas avec le moteur.

IT Portare il tubetto dello sato nella parte inferiore

della fusoliera ssandolo con fascette in modo

che non possa interferire con il funzionamento del motore.

EN Secure a 12-inch (300mm) extension to the

battery leads. Use a tie wrap through the connectors to prevent them from becoming disconnected inside the fuselage.

DE Schließen Sie eine 300mm lange

Servokabelverlängerung an die Empfängerakkuanschlüsse an. Sichern Sie die

Anschlüsse mit Kabelbinder damit sie sich nicht versehentlich lösen können.

FR Fixer une rallonge de 300mm aux câbles

de la batterie. Utiliser un collier pour les

raccordements pour éviter qu'ils se déconnectent

dans le fuselage.

IT Collegare una prolunga da 300mm al connettore

della batteria ssando il collegamento con

fascette per evitare che si stacchino all’interno della fusoliera.

HAN P3 Revolution 60cc

Page 34



EN Secure both receiver batteries to the side of the

engine box using a hook and loop strap (not included). Make sure to use a 1/4-inch (6mm) piece of foam between the wood and battery to prevent vibrations from damaging the batteries. Route the leads through the fuselage to the location for the receiver.

DE Montieren Sie mit einer Klettschlaufe beide

Empfängerakkus an der Seite der Motorborbox

(nicht im Lieferumfang). Polstern Sie die Akkus mit einem Stück 6mm Schaumstoff vom Holz ab, damit die Vibrationen die Akkus nicht

beschädigen können.

FR Fixer les deux batteries du récepteur sur le côté

du moteur en utilisant de la bande agrippante

(non fournie). S'assurer d'utiliser un bout de

mousse de 6mm entre le bois et la batterie pour

éviter aux vibrations d'endommager les batteries. Router les raccords dans le fuselage jusqu'à l'emplacement du récepteur.

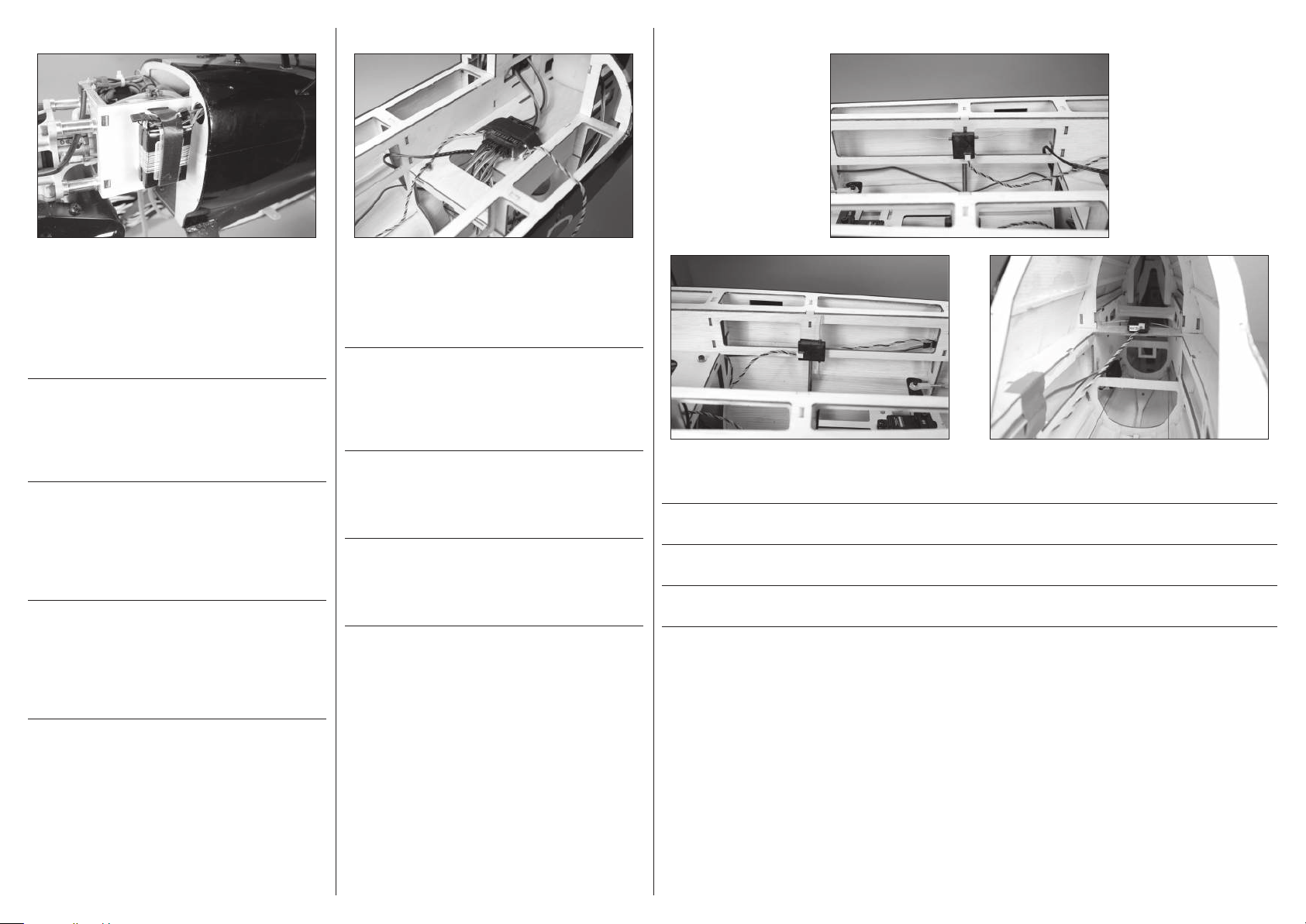

IT Fissare entrambe le batterie della ricevente sul

anco del box motore usando una fascetta a

strappo (non fornita) e mettendo un pezzo di spugna spesso 6mm tra il legno e la batteria per evitare che le vibrazioni danneggino le batterie.

Portare i cavi attraverso la fusoliera no alla

ricevente.

EN Connect the servo leads to the appropriate

ports of the receiver. Use two 9-inch (230mm) extensions for the bottom ailerons. The receiver is secured using two-sided tape and a hook and loop strap.

DE Schließen Sie die Servokabel an die

entsprechenden Empfängerbuchsen an.

Verwenden Sie für die unteren Querruder zwei

230mm lange Verlängerungen. Der Empfänger

wird mit doppelseitigem Klebeband und einer Klettschlaufe gesichert.

FR Connecter les câbles du servo au port approprié

du récepteur. Utiliser une rallonge de 230 mm

pour les ailerons de l'aie inférieure. Le récepteur est xé avec de l'adhésif double-face et une

bande agrippante.

IT Collegare i cavi provenienti dai servi alle

corrispondenti prese sulla ricevente. Usare due prolunghe da 230mm per gli alettoni inferiori.

La ricevente viene ssata con nastro biadesivo e

una fascetta a strappo.

EN Mount the remote receivers in the fuselage using hook and loop tape. Orient the antenna of the receiver

so they are facing different directions for the optimal operation of the radio system.

DE Montieren Sie die Satellitenempfänger im Rumpf mit Klettband. Richten Sie die Antennen für optimalen

Empfang in verschiedene Richtungen aus.

FR Monter le récepteur satellite dans le fuselage avec de la bande agrippante. Orienter l'antenne du récepteur

dans plusieurs directions an d'optimiser le système radio.

IT Montare in fusoliera il ricevitore remoto ssandolo con del nastro a strappo. Orientare le antenne della

ricevente in direzioni diverse per avere un funzionamento ottimale del radiocomando.

HAN P3 Revolution 60cc

Page 35

AILERON SERVO INSTALLATION EINBAU DER QUERRUDERSERVOS INSTALLATION DES SERVOS

D’AILERONS

INSTALLAZIONE SERVO ALETTONI



LRL

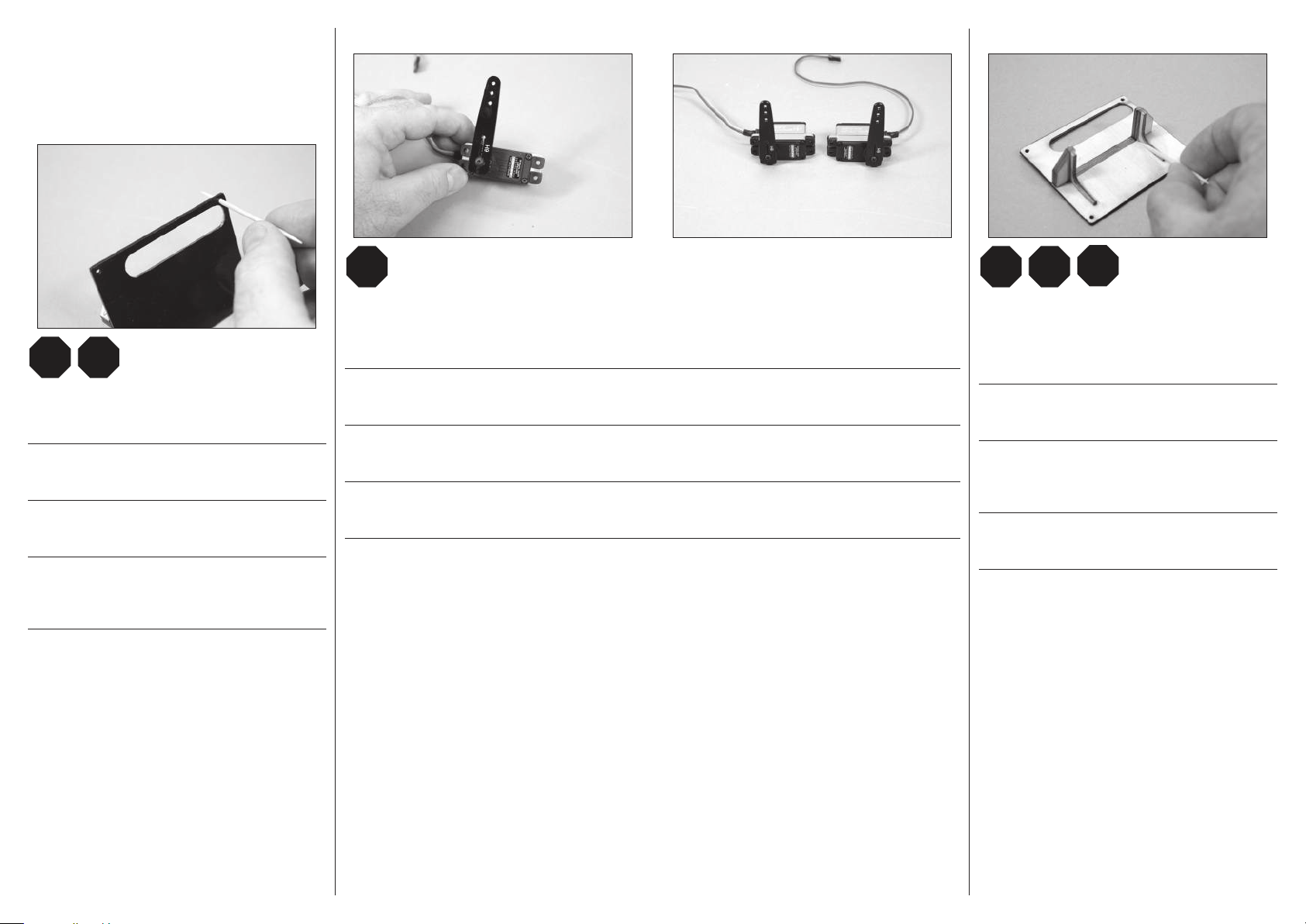

EN Remove the aileron cover from the wing. Use a

DE Nehmen Sie die Querrruderabdeckung von

FR Retirer l'entoilage de l'aileron de l'aile. Se servir

IT Togliere dall’ala le coperture per i servi degli

TBT

toothpick to puncture the covering to locate the holes for the aileron cover screws.

der Tragäche ab. Punktieren Sie mit einem

Zahnstocher die Schraublöcher.

d'une cure dent pour percer l'entoilage pour placer les vis de l'entoilage de l'aileron.

alettoni. Con uno stuzzicadenti forare il rivestimento in corrispondenza dei fori per le viti

di ssaggio.

TBT

EN Center the aileron servo using the radio system. Attach the servo horn to the servo as close to

perpendicular as possible. The radio can be used to make nal adjustments to the sub-trim to bring the

servo horn perfectly perpendicular for each individual servo. Prepare servos both the left and right wing panels at this time.

DE Zentrieren Sie die Querruderservos mit der Fernsteuerung. Setzen Sie die Servohörner so rechtwinklig wie

möglich auf. Nehmen Sie die Feineinstellung für jedes Servo über die Subtrimfunktion der Fernsteuerung

vor. Bereiten Sie die Servos beider Tragächenseiten vor.

FR Centrer le servo d'aileron avec la radio. Attacher le palonnier au servo le plus perpendiculairement possible.

La radio peut aider pour ajuster le sub-trim pour mettre le palonnier complètement perpendiculaire pour

chaque servo. Préparer les servos pour l'aile gauche et droite à la suite.

IT Centrare il servo alettoni con il radiocomando. Montare sul servo la sua squadretta curando di metterla

il più possibile perpendicolare. Usare poi il sub trim del radiocomando per metterla perfettamente perpendicolare. Preparare in questo modo il servo per la semiala destra e quella sinistra.

LRL

EN Check that the servo mount is glued securely

DE Prüfen Sie ob der Servohalter fest verklebt ist.

FR Vérier que le support servo est bien collé à la

IT Controllare che il portaservo sia ben incollato

TBT

to the servo cover. If the mount is not secure, use a small amount of 15-minute epoxy to make sure the mount is securely fastened to the servo cover.

Falls nicht kleben Sie bitte mit 15 Minuten Epoxy nach.

trappe de servo. Si le support n'est pas bien collé, utiliser un peu d'epoxy 15 minutes pour bien xer le support sur la trappe.

alla copertura. Se così non fosse rinforzare l’incollaggio con un po’ di colla epoxy 15 minuti.

HAN P3 Revolution 60cc

Page 36



LRL

EN Fit the servo between the servo mounting tabs

DE Setzen Sie das Servo ein. Der Servoarm sollte

FR Mettre le servo entre les pattes de xation du

IT Posizionare il servo sul suo supporto facendo

TBT

in the aileron servo tray. The servo arm will be centered in the slot. Mark the locations for the servo mounting screws using a pencil, then remove the servo.

dabei zentriert in der Öffung sein. Markieren Sie die Positionen für die Servoschrauben mit einem Faserstift und entfernen dann das Servo.

servo sur le plateau du servo d'aileron. Marquer l'emplacement des vis de xation avec un crayon

puis enlever le servo.

in modo che la sua squadretta sia centrata nell’apertura sul coperchio. Con una matita

segnare la posizione delle viti di ssaggio, poi

togliere il servo.

LRL

EN Use a pin vise and a 1/16-inch (1.5mm) drill bit

DE Bohren Sie mit einem 1.5mm Handbohrer

FR Utiliser un porte-forêt et un forêt de 1,5mm pour

IT Con una punta da 1,5mm praticare i fori per le

TBT

to drill the holes for the servo mounting screws in the locations marked in the previous step.

die Löcher für die Servoschrauben an den Markierungen.

percer les trous destinés aux vis de xation à l'emplacement marqué dans l'étape précédente.

viti di ssaggio nei punti segnati prima.

LRL

EN Use a 2mm hex wrench to thread a servo

DE Drehen Sie mit einem 2mm Inbusschlüssel

FR Utiliser un tournevis hexagonal pour visser une

IT Avvitare una vite in ciascun foro sul portaservo.

TBT

mounting screw into each of the holes in the aileron servo mounting holes. Remove the screws before proceeding.

eine Servoschraube in jedes Loch. Drehen Sie die Schrauben wieder heraus bevor Sie weitermachen.

vis de xation du servo dans chaque trou du montage de servo d'aileron. Retirer les vis avant

de poursuivre.

Togliere le viti prima di procedere.

LRL

EN Apply a small amount of thin CA to harden the

DE Geben Sie etwas dünnüssigen Sekundenkleber

FR Appliquer une petite quantité de colle cyano

IT Mettere nei fori un po’ di colla CA liquida per

TBT

threads made in the previous step.

in die Gewindegänge um das Holz zu härten.

ne pour durcir les letages faits lors de l'étape

précédente.

indurire il legno lettato prima.

HAN P3 Revolution 60cc

Page 37



LRL

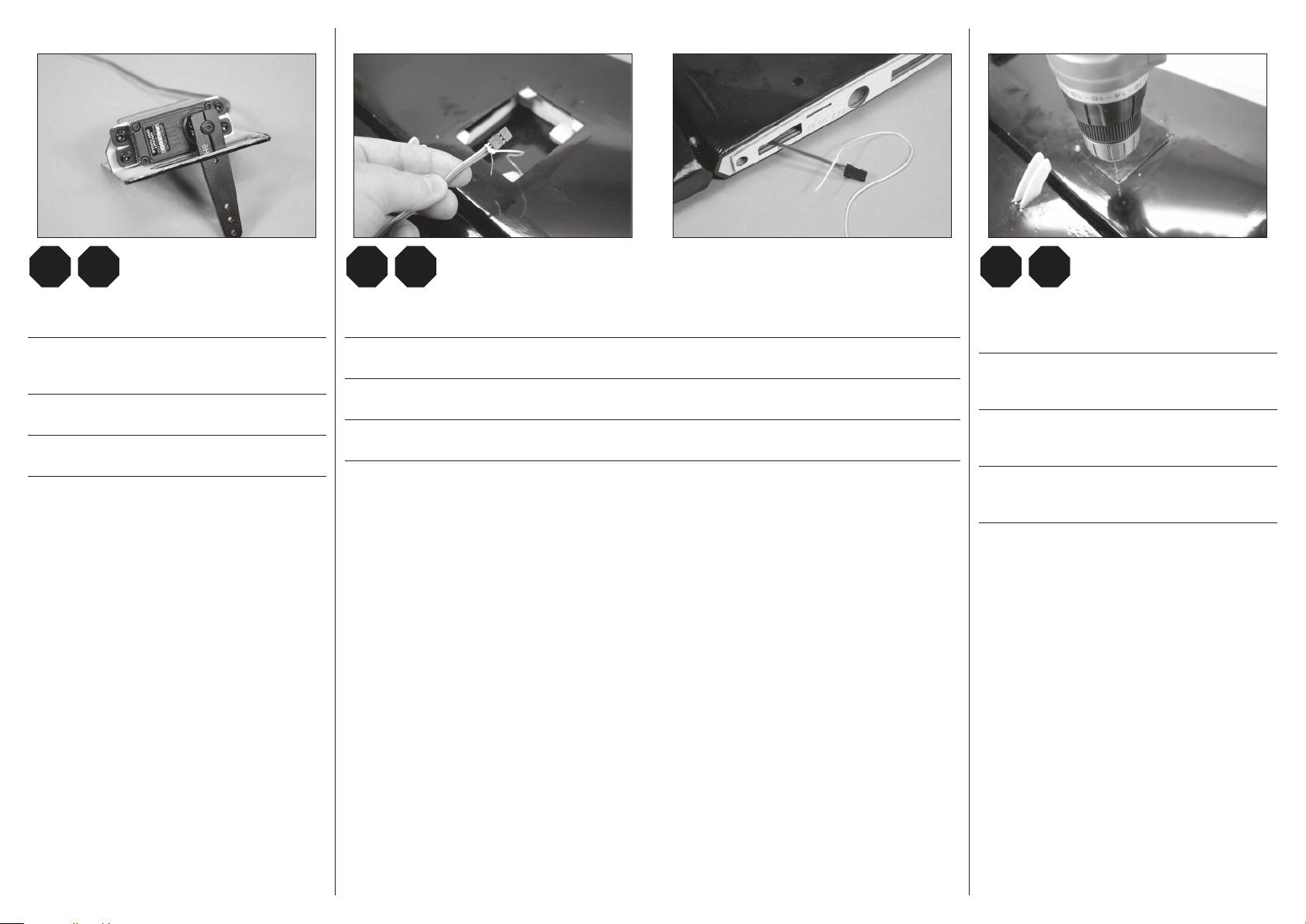

EN Secure the servo to the cover using a 2mm hex

DE Sichern Sie die Servoabdeckung mit einem 2mm

FR Fixer le servo sur le couvercle avec un tournevis

IT Fissare il servo al suo supporto usando le viti

TBT

wrench and the screws provided with the servo.

Inbusschlüssel und den Schrauben aus dem Lieferumfang.

hexagonal et les vis fournies avec le servo.

fornite insieme ad esso.

LRL

EN Tie the string located inside the wing to the end of the servo lead. Use the string to pull the servo lead

DE Knoten Sie die Schnur aus dem Inneren der Tragäche an das Ende des Servokabels und ziehen es durch

FR Relier la celle située dans l'aile à l'extrémité du câble servo. Se servir de la celle pour tirer le câble servo

IT Legare vicino al connettore del servo lo spago che si trova all’interno dell’ala. Tirare lo spago per far

TBT

through the opening at the wing root.

die Öffnung an die Tragächenwurzel.

dans l'ouverture de l'emplanture.

passare il cavetto del servo no alla radice dell’ala.

LRL

EN Place the aileron cover into position. Use a drill

DE Setzen Sie die Servoabdeckung wieder auf.

FR Mettre le couvercle de l'aileron en place. Utiliser

IT Posizionare le coperture per i servi degli alettoni

TBT

and 1/16-inch (1.5mm) drill bit to drill the holes in the servo cover mounts.

Bohren Sie mit einem 1.5mm Bohrer die Löcher in die Servoabdeckung.

un porte-forêt et un forêt de 1,5mm pour percer le support de la trappe de servo.

e forare il supporto con una punta da 1,5mm per

le viti di ssaggio.

HAN P3 Revolution 60cc

Page 38



M3 x 10

M3 x 15



1/4-inch (6mm)

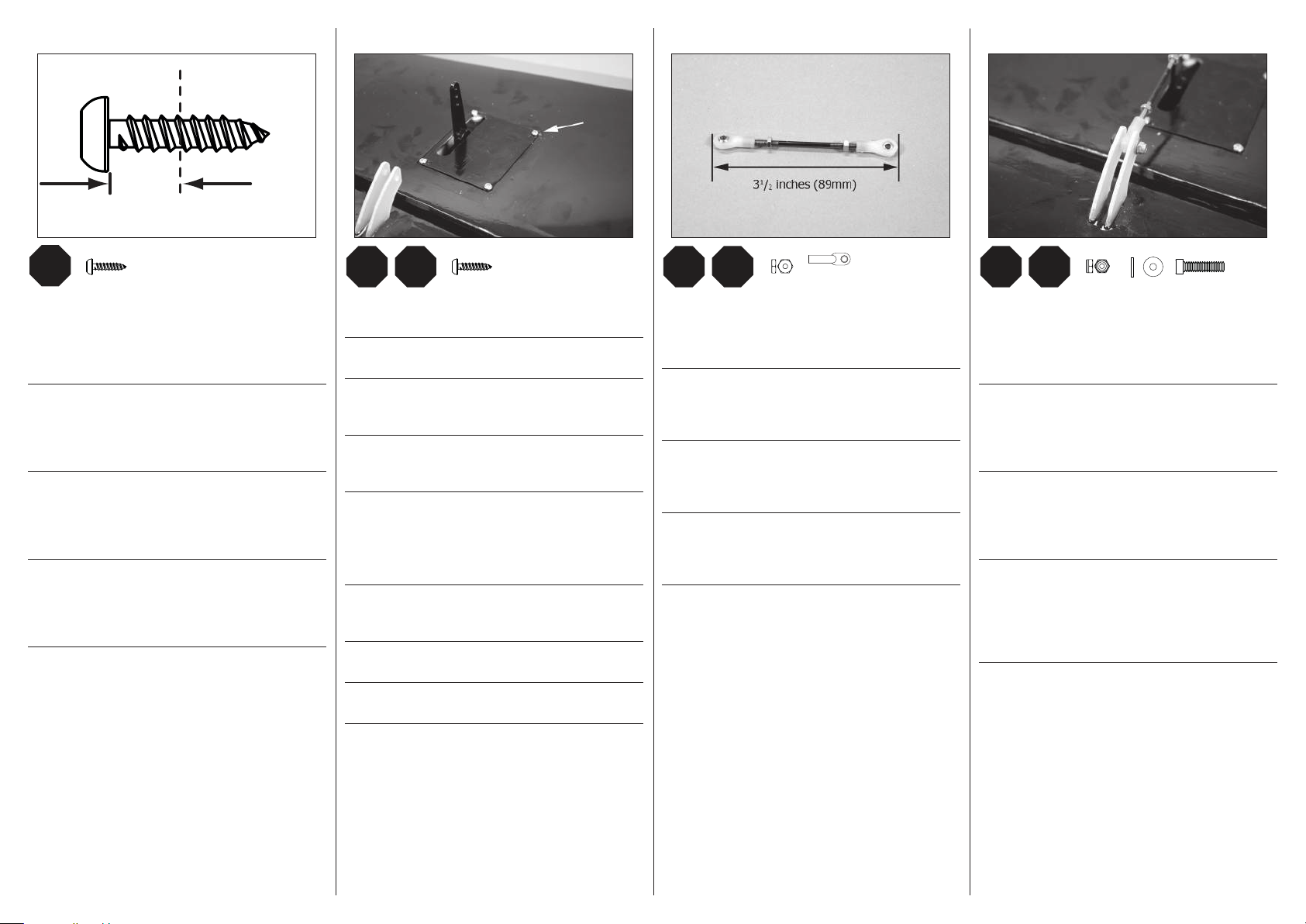

EN Use side cutters to cut two of the M3 x 10 self-

tapping screws to a length of 1/4-inch (6mm). This is necessary to provide clearance for the wing tube when installing the servo covers on the top wing.

DE Kürzen Sie mit einem Seitenschneider zwei der

M3 x 10 selbstschneidenen Schrauben auf eine

Länge von 6mm. Das ist notwendig, damit die Schraube den eingeschobenen Flächenverbinder

nicht berührt.

FR Utiliser une pince coupante pour couper deux

des vis auto-taraudeuses à une longueur de

6mm. C'est nécessaire pour permettre au manchon d'aile de passer lors de l'installation des trappes de servo sur l'aile supérieure.

IT Usare un tronchesino per tagliare due delle viti

autolettanti M3 x 10 no ad una lunghezza di

6mm. Questo è necessario per lasciare spazio al tubo nell’ala quando si avvitano le viti della copertura sull’ala superiore.

LRL

EN Secure the aileron cover in the wing using four

DE Schrauben Sie die Querruderabdeckung mit den

FR Fixer le couvercle d'aileron sur l'aile avec quatre

IT Fissare sull’ala le coperture per i servi degli

Î DE Die Schrauben die Sie im letzten Schritt

vorbereitet haben werden an der inneren vorderen

Î FR Les vis préparées dans l'étape précédentes

sont utilisées pour l'avant de l'aile supérieure.

Î IT Le due viti tagliate prima vengono usate

nella posizione anteriore interna sull’ala superiore.

TBT

M3 x 10 self-tapping screws for each servo cover.

vier selbstschneidenen M3 x 10 Schrauben fest.

vis auto-taraudeuses M3 x 10 pour chaque couvercle de servo.

alettoni con 4 viti autolettanti M3 x 10 per

ognuna.

Î EN The screws prepared in the

previous step are used for the front

inside location on the top wing.

Seite an der oberen Tragfläche montiert.

x16

LRL

EN Assemble the aileron linkage using a 3mm x

60mm threaded rod, two ball links and two 3mm nuts. Adjust the linkage to a length of 31/2 inches (89mm) to start.

DE Montieren Sie die Querruderanlekung mit der

60mm x 3mm Gewindestange, zwei Kugelköpfen

und zwei Muttern. Justieren Sie für den Anfang die Länge auf 89mm.

FR Assembler la tringlerie d'aileron en utilisant une

tige letée 3mm x 60 mm, deux chapes de rotule

et deux écrous 3mm. Ajuster la tringlerie à une longueur de 89mm pour commencer.

IT Montare le aste di comando degli alettoni usando

la barretta lettata da 3x60mm, due attacchi a

sfera e due dadi da 3mm. Inizialmente regolare l’asta ad una lunghezza di 89mm.

TBT

LRL

EN Attach one of the ball ends between the aileron

control horns using the M3 x 15 socket head cap screw, M3 washer and M3 locknut. Tighten the hardware using a 2.5mm hex wrench and 5.5mm nut driver.

DE Schließen Sie eine Seite der Kugelköpfe an das

Querruderhorn mit einer M3 x 15 Inbusschraube, M3 Unterlegscheibe und M3 Stopmutter an. Ziehen Sie die Schraube mit einem 2,5mm Inbusschlüssel und 5,5mm Steckschlüssel fest.

FR Attacher l'une des rotules entre les guignols

d'ailerons avec les vis BTR M3 x 15, les rondelles

M3 et les écrous M3. Serrer la visserie avec un tournevis hexagonal 2,5mm et une clé à douille 5,5mm.

IT Fissare uno degli attacchi a sfera in mezzo alla

squadretta doppia degli alettoni usando una vite a brugola da M3 x 15, una rondella M3 e un dado autobloccante M3. Stringere il tutto con una chiavetta esagonale da 2,5mm e una chiave aperta da 5,5mm.

TBT

HAN P3 Revolution 60cc

Page 39



LRL

EN Attach the remaining ball end to the servo arm using the hardware provided with the servo arm. Center

DE Schließen Sie das zweite Ende der Anlenkung mit den Schrauben aus dem Lieferumfang an. Zentrieren Sie

FR Attacher la rotule restante au bras du servo avec la visserie fournie avec le bras de servo. Centrer la bras

IT Fissare l’altro attacco a sfera alla squadretta del servo e centrare prima il servo con il radiocomando e poi

TBT

the aileron servo and adjust the linkage so the aileron is centered when attached to the servo arm. Once adjusted, tighten the nuts against the ball ends to prevent them from vibrating loose.

das Querruderservo und justieren die Anlenkung so, dass das Querruder neutral steht. Schrauben Sie dann die Verbindung fest.

de servo et régler la tringlerie pour que l'aileron soit centré lorsqu'il est relié au bras de servo. Une fois réglé, serrer les écrous contre les rotules pour éviter qu'ils se desserrent à cause des vibrations.

l’alettone regolando l’asta di comando. Fatto questo, stringere i dadi contro gli attacchi a sfera per evitare che si allentino con le vibrazioni.

 INSTALLATION DU SERVO DE PROFONDEUR INSTALLAZIONE DEL SERVO ELEVATORE



LRL

EN Secure a 12-inch (300mm) extension to the elevator servo leads. Place the elevator servo into the fuselage

with the output facing the front of the fuselage and use a pencil to mark the locations for the servo mounting screws. Remove the servo, then drill the holes for the screws using a pin vise and 1/16-inch (1.5mm) drill bit. Thread a servo mounting screw into each of the holes. Remove the screws and apply a few drops of thin CA in each hole to harden the surrounding wood. Insert the servo lead into the fuselage, routing it up and toward the location for the receiver. Secure the servo using the hardware provided with the servo.

DE Schließen Sie eine 300mm Verlängerung an die Höhenruderservokabel an. Setzen Sie das Servo in den

Rumpf mit dem Abrieb nach vorne zeigend ein und markieren die Positionen der Schrauben. Nehmen Sie das Servo heraus und bohren mit einem 1.5mm Bohrer die Befestigungslöcher. Drehen Sie eine Servoschraube in jedes der Löcher. Drehen Sie die Schraube wieder heraus und geben ein paar Tropfen

dünnüssigen Sekundenkleber in das Loch um das Gewinde zu härten. Führen Sie das Servokabel in den Rumpf Richtung Empfänger. Schrauben Sie das Servo mit den Schrauben aus dem Lieferumfang fest.

FR Fixer une rallonge de 300mm aux câbles de servo de profondeur. Placer le servo de profondeur dans le

fuselage avec la sortie dirigé vers l'avant du fuselage et utiliser un crayon pour marquer l'emplacement des vis de xation du servo. Retirer le servo puis percer les trous de vis avec un porte-forêt et un forêt de 1,5mm. Visser une vis de xation dans chaque trou. Retirer les vis puis mettre quelques gouttes de colle cyano ne dans chaque trou an de durcir le bois. Passer le câble de servo dans le fuselage, le router vers

le récepteur. Fixer le servo avec la visserie fournie avec le servo.

IT Fissare una prolunga da 300mm al connettore del servo elevatore. Posizionare il servo nella fusoliera con

il suo albero di uscita rivolto verso la parte anteriore e segnare con una matita la posizione delle viti di

ssaggio. Togliere il servo e forare con una punta da 1,5mm nei punti segnati prima. Avvitare una vite di ssaggio in ciascun foro. Togliere le viti e mettere nei fori alcune gocce di colla CA liquida per indurire il legno circostante. Inserire nella fusoliera il cavetto del servo portandolo no alla posizione della ricevente.

Fissare il servo con le viti fornite insieme ad esso.

HAN P3 Revolution 60cc

Page 40



M4 x 12

M3 x 15



PILOT AND CANOPY INSTALLATION EINBAU VON PILOT UND

KABINENHAUBE

INSTALLATION DU PILOTE ET DE LA

VERRIÈRE

INSTALLAZIONE DEL PILOTA E

DELL’ABITACOLO



LRL

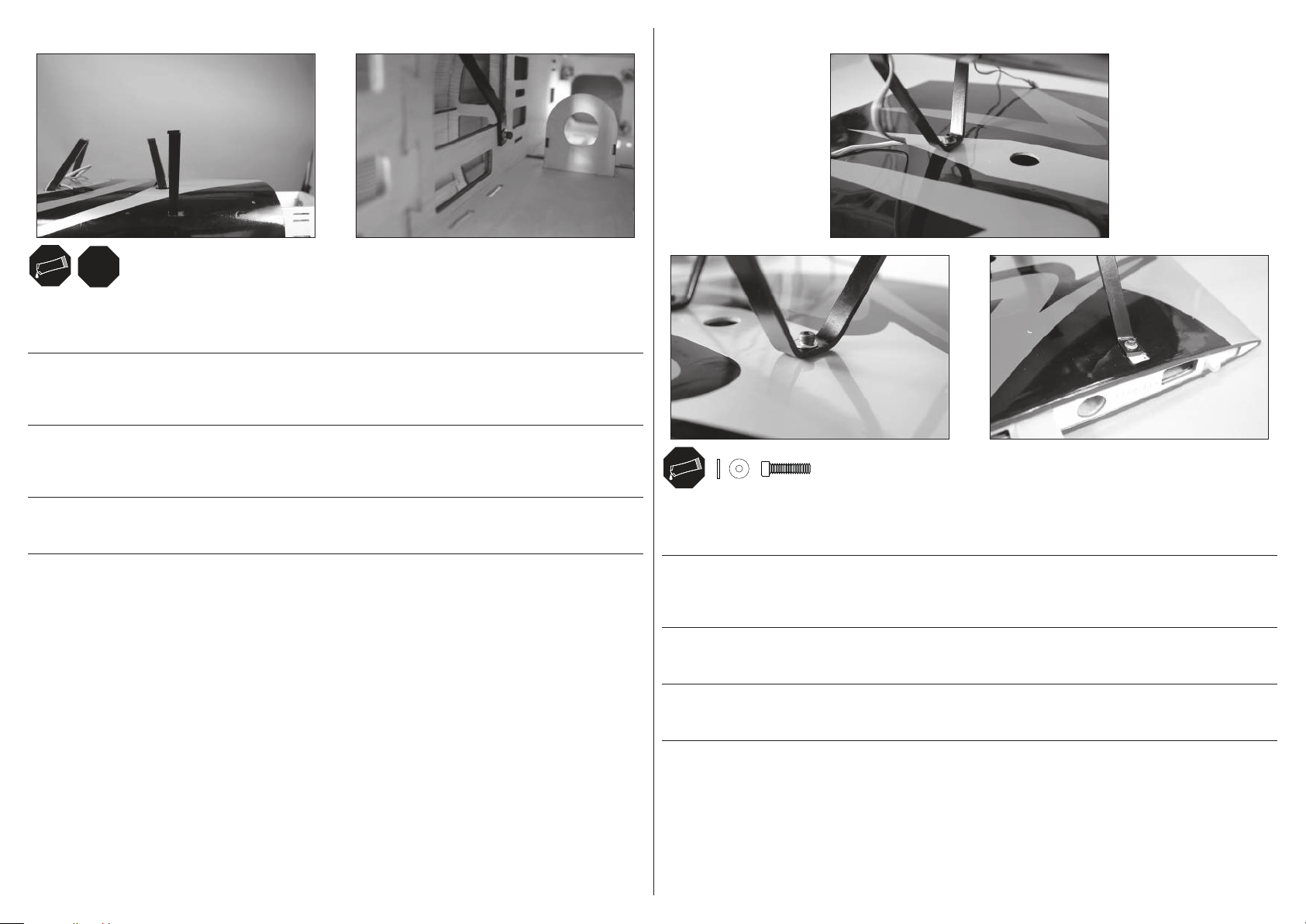

EN Attach the stabilizers to the fuselage using four

M4 x 12 socket head cap screws and four M4 washers. Make sure the tube slides easily into the socket of the stabilizers.

DE Setzen Sie das Höhenleitwerk an den und

schrauben es mit den M4 x 12 Inbusschrauben und Unterlegscheibe fest. Bitte achten Sie darauf, dass der Leitwerksverbinder sich einfach

zusammen schieben lässt.

FR Fixer les stabilisateurs sur le fuselage avec

quatre vis BTR M4 x 12 et quatre rondelles M4.

S'assurer que les manchons passent facilement

dans les cavités des stabilisateurs.

IT Fissare lo stabilizzatore alla fusoliera con 4 viti a

brugola da M4 x 12 e 4 rondelle M4. Accertarsi che il tubo scorra facilmente nei fori sullo stabilizzatore.

LRL

EN Assemble the elevator linkage using a 3mm x

60mm threaded rod, two ball links and two 3mm nuts. Adjust the linkage to a length of 35/8 inches (92mm) to start. Attach the ball end to the inside of the servo arm using the hardware provided with the servo arm.

DE Montieren Sie die Höhenruderanlenkung mit der

60 x 3mm Gewindestange, zwei Kugelköpfen

und zwei 3mm Muttern. Justieren Sie für den Anfang die Länge auf 92mm. Montieren Sie den

Kugelkopf auf der Innenseite des Servoarms mit den Schrauben aus dem Lieferumfang.

FR Assembler la tringlerie de profondeur avec une

tige letée 3mm x 60mm, deux chapes de rotule

et deux écrous 3mm. Régler la tringlerie à une longueur de 92mm pour commencer. Relier la

chape de rotule à l'intérieur du bras de servo

avec la visserie fournie avec le bras de servo.

IT Montare l’asta di comando dello stabilizzatore

con una barretta lettata da 3x60mm, due

attacchi a sfera e due dadi da 3mm. Inizialmente regolare l’asta ad una lunghezza di 92mm. Fissare l’attacco a sfera all’interno della squadretta del servo con la sua viteria.

LRL

EN Attach the remaining ball end between the

elevator control horn using the M3 x 15 socket head cap screw, M3 washer and M3 locknut. Adjust the linkage so the elevator is centered when the elevator servo is centered. Tighten the hardware using a 2.5mm hex wrench and 5.5mm open end wrench or pliers.

DE Montieren Sie den zweiten Kugelkopf zwischen

dem Höhenruderhorn mit der M3 x 15 Inbusschraube, der M3 Unterlegscheibe und

der M3 Stopmutter. Justieren Sie die Anlenkung

so, dass die Höhenruder zentriert ist wenn das Höhenruderservo zentriert ist. Ziehen Sie die Schraube mit einem 2.5mm Inbusschlüssel und

5.5mm Ringschlüssel oder einer Zange fest.

FR Attacher la rotule restante aux guignols de

profondeur avec la vis BTR M3 x 15, la rondelle

M3 et l'écrou M3. Régler la tringlerie pour que

la profondeur soit centrée lorsque le servo de profondeur est centré. Serrer la visserie avec un tournevis hexagonal 2,5mm et une clé plate ou pince 5,5mm.

IT Fissare l’altro attacco a sfera in mezzo alla

squadretta doppia dell’elevatore usando una vite a brugola da M3 x 15, una rondella M3 e un dado autobloccante M3. Stringere il tutto con una chiavetta esagonale da 2,5mm e una chiave aperta da 5,5mm o una pinza.

EN Insert the pilot from underneath the canopy

hatch through the opening. Use Zap Goo to glue the pilot to the canopy hatch. Slide the pilot back until the shoulders are wedged between the side rails. Allow the adhesive to fully cure before proceeding.

DE Montieren Sie den Piloten durch die Öffnung

unter der Kabinenhaube. Schieben Sie den Piloten nach hinten bis sich die Schultern

zwischen den Seitenschienen benden.

FR Insérer le pilote par le dessous la trappe de la

verrière. Utiliser la colle Zap Goo pour coller le

pilote à l'intérieur de la trappe de la verrière. Glisser le pilote jusqu'à ce que ses épaules soient

entre les longerons de châssis. Laisser la colle sécher avant de poursuivre.

IT Inserire il pilota facendolo passare da sotto alla

capottina attraverso l’apertura. Per incollare il pilota alla capottina usare colla Zap Goo. Far

scorrere indietro il pilota nché le sue spalle

non si incuneano tra le guide laterali. Prima di procedere attendere che la colla si asciughi completamente.

HAN P3 Revolution 60cc

Page 41

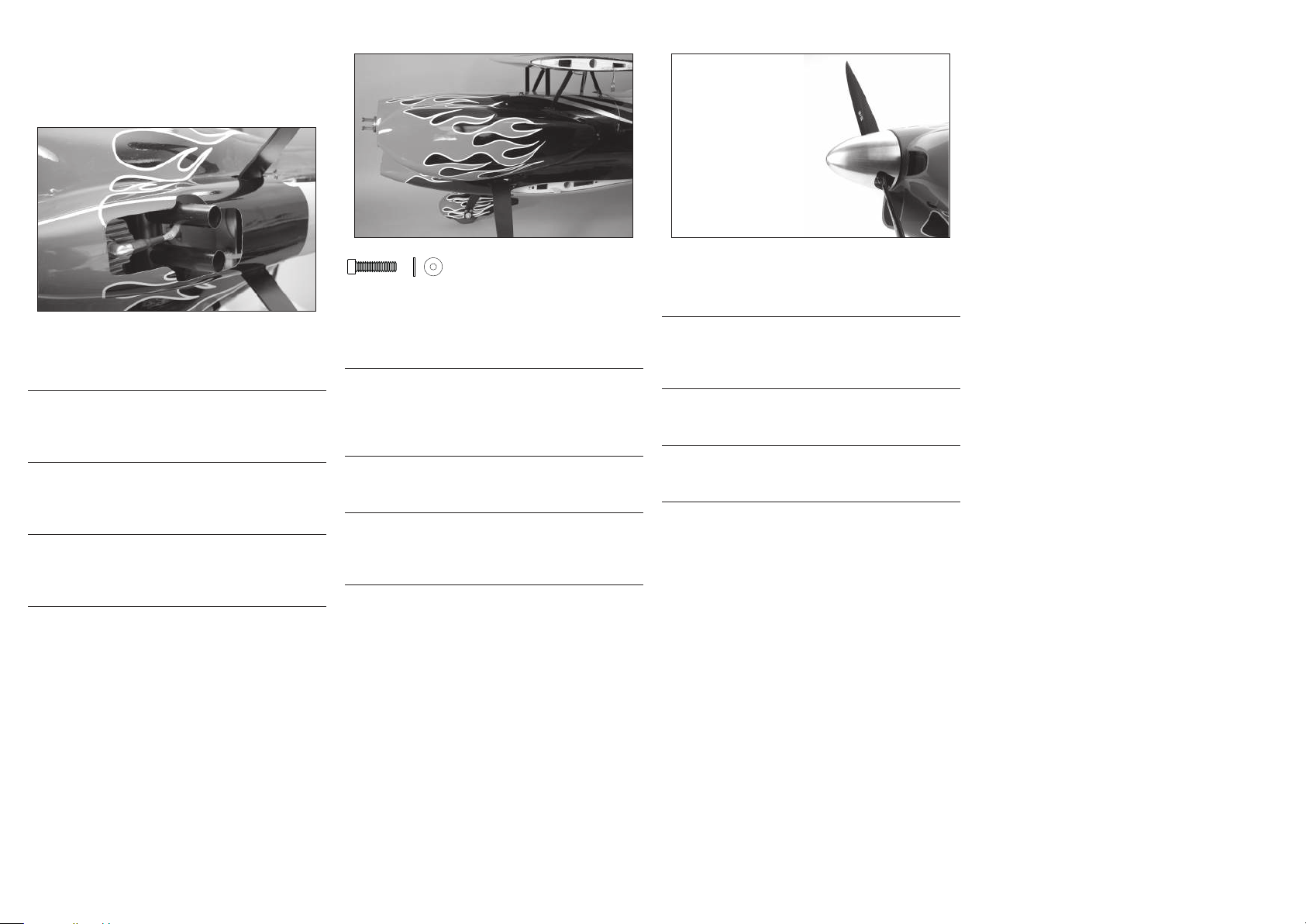

COWLING INSTALLATION

M3 x 12

EINBAU MOTORHAUBE INSTALLATION DU CAPOT INSTALLAZIONE CAPOTTINA MOTORE



EN Test t the cowling to the fuselage. Use a rotary

tool and hobby scissors to trim the cowl to t over the spark plug cap and mufer.

DE Setzen Sie die Motorhaube auf den Rumpf

auf. Arbeiten Sie mit einem Drehschleifer die Öffnungen für den Zündkerzenstecker und

Schalldämpfer.

FR Tester la position du capot sur le fuselage.

Utiliser un outil rotatif ou un scalpel pour tailler

la capot pour qu'il aille sur la bougie d'allumage

et le silencieux.

IT Provare ad appoggiare la capottina alla fusoliera.

Con una fresa rotante e forbici ricavare nella capottina le aperture per la candela e il silenziatore.



EN Secure the cowling to the fuselage using eight

M3 x 12 socket head cap screws and eight M3 washers. Make any necessary cut-outs for the

needle valves and mufer as necessary.

DE Schrauben Sie die Motorhaube mit den 8 M3

x 12 Inbusschrauben und Unterlegscheiben an. Fertigen Sie die Ausschnitte für die

Vergasernadeln und Schallldämpfer wie

notwendig an.

FR Fixer le capot sur le fuselage avec huit vis BTR

M3 x 12 et huit rondelles M3. Faire les entailles nécessaires pour le pointeau et le silencieux.

IT Fissare la capottina alla fusoliera con otto viti

a brugola M3 x 12 e 8 rondelle M3. Eseguire gli altri ritagli, se necessari, per gli spilli del carburatore e il silenziatore.



EN Mount the propeller and spinner according to

their instructions. Make sure the propeller blades do not contact the spinner cone.

DE Montieren Sie den Propeller und den Spinner

nach den Anweisungen. Bitte achten Sie darauf,

dass die Propellerblätter keinen Kontakt zu dem

Spinner haben.

FR Monter l'hélice et le cône en suivant les

instructions. S'assurer que les pales d'hélice ne

sont pas en contact avec le cône.

IT Montare elica e ogiva seguendo le loro istruzioni.

Accertarsi che le pale dell’elica non tocchino il cono dell’ogiva.

HAN P3 Revolution 60cc

Page 42

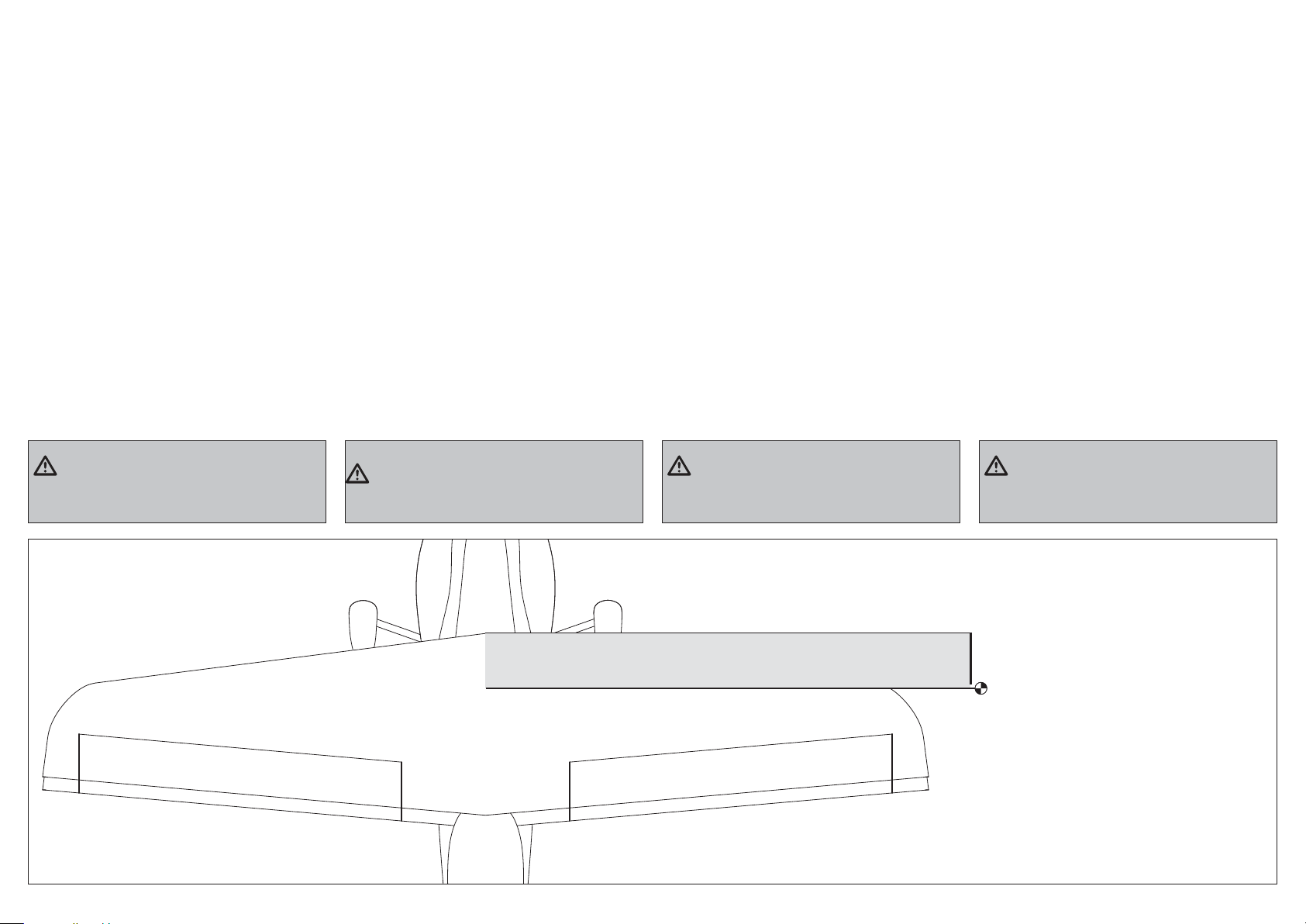

CENTER OF GRAVITY

DER SCHWERPUNKT

CENTRE DE GRAVITÉ

CENTRO DI GRAVITÁ (BARICENTRO)

An important part of preparing the aircraft for ight is

properly balancing the model.

1. Attach the wing panels to the fuselage. Make sure to connect the leads from the aileron to the appropriate leads from the receiver. Make sure the leads are not exposed outside the fuselage before

tightening the wing bolts. Your model should be ight-

ready before balancing.

2. The recommended Center of Gravity (CG) location for your model is 57/8–61/4 inches (151–159mm) back from the leading edge at the center of the top wing.

3. When balancing your model, make sure it is assembled and ready for ight. Support the plane

inverted at the marks made on the wing with your

ngers or a commercially available balancing stand.

This is the correct balance point for your model.

CAUTION: You must adjust your aircraft’s center of gravity and balance your model

properly before attempting ights.

Ein sehr wichtiger Teil in der Flugvorbereitung ist es das Flugzeug richtig auszubalancieren.

1. Montieren Sie Tragächen am Rumpf. Stellen Sie

sicher, dass die Querruderservoanschlüsse in die

richtigen Buchsen am Empfänger gesteckt sind.

Achten Sie darauf, dass keine Kabel zwischen Rumpf

und Fläche herausschauen. Das Modell sollte vor dem Balancieren ugfertig ausgerüstet sein.

2. Der empfohlene Schwerpunkt für ihr Modell

bendet sich 151–159mm hinter der Vorderkante in der Mitte der oberen Tragäche von vorne nach hinten

gemessen.

3. Das Modell sollte vor dem Ausbalancieren ugfertig

ausgerüstet sein. Stellen Sie das ungedrehte Flugzeug mit den Markierungen auf dem Flügel auf Ihre

Fingerspitzen oder einen im Handel erhältlichen Balancierständer. Dies ist der richtige Balancepunkt

für Ihr Modell.

ACHTUNG: Der Schwerpunkt muß vor dem Erstug korrekt ausbalanciert sein.

Une des étapes importantes de la préparation d’un modèle est son équilibrage.

1. Fixez les ailes au fuselage. Vériez que les ailerons

sont reliés aux prises appropriées du récepteur. Contrôlez que les câbles ne dépassent pas du fuselage avant de serrer les ailes. Votre modèle doit être prêt à voler pour effectuer l’équilibrage.

2. Le Centre de Gravité (CG) recommandé pour votre modèle est situé 151–159mm en arrière du bord

d'attaque au centre de l’aile supérieure.

3. Avant de procéder à l’équilibrage de votre modèle, assurez-vous qu’il est correctement assemblé et prêt à voler. Placez votre avion sur le dos et soutenezle au niveau des repères pris sur les ailes avec vos doigts ou un banc d’équilibrage du commerce. Cette opération vous permet de trouver le point d’équilibre approprié de votre modèle.

ATTENTION: le centre de gravité de votre modèle doit être parfaitement ajusté avant de tenter un vol.

Un punto importante per preparare l’aereo al volo è quello di fare un centraggio corretto.

1. Fissare l’ala alla fusoliera e collegare le prolunghe

dei servi alettoni al relativo canale sul ricevitore. Bisogna fare attenzione che queste prolunghe

non sporgano dalla fusoliera quando si ssa

l’ala. Il modello sarebbe pronto al volo prima del bilanciamento.

2. Il baricentro (CG) consigliato per questo modello si

trova al centro dell’ala superiore a 151–159mm dietro al bordo di entrata.

3. Quando si bilancia il modello, vericare che sia

correttamente assemblato e pronto al volo. Sostenere l’aereo ribaltato appoggiando le dita sui segni fatti sull’ala, oppure mettendo nella stessa posizione un apposito supporto disponibile in commercio. Tale posizione indica il punto di equilibrio corretto del modello.

ATTENZIONE: prima di andare in volo è necessario regolare accuratamente la posizione del Baricentro (CG).

57/8–61/4 inches (151–159mm)

HAN P3 Revolution 60cc

Page 43

CONTROL THROWS

RUDERAUSSCHLÄGE

1. Turn on the transmitter and receiver of your model. Check the movement of the rudder using the transmitter.

When the stick is moved to the right, the rudder should also move right. Reverse the direction of the servo at

the transmitter if necessary.

2. Check the movement of the elevator with the radio system. Moving the elevator stick toward the bottom of the transmitter will make the airplane elevator move up.

3. Check the movement of the ailerons with the radio system. Moving the aileron stick to the right will make the right aileron move up and the left aileron move down.

4. Use a throw meter to adjust the throw of the elevator, ailerons and rudder. Set the 3D rates rst, then use

the rate functions to set the remaining rates.

Aileron: 3D Rate High Rate Low Rate 45% Exponential 40% Exponential 40% Exponential

Up: 30 degrees 21 degrees 19 degrees Down: 30 degrees 21 degrees 19 degrees

Elevator: 3D Rate Low Rate 70% Up, 60% Down Exponential 36% Up, 29% Exponential

Up: 45 degrees Down: 45 degrees

Rudder: 3D Rate Low Rate 65% Exponential 55% Exponential

Right: 25 degrees Left: 25 degrees

12.5 degrees

21 degrees 21 degrees

1. Schalten Sie den Sender und Empfänger ihres Modells ein. Prüfen Sie die Seitenruderaussschläge mit dem

Sender. Bewegen Sie den Seitenruderstick nach rechts, sollte sich das Ruder auch nach rechts bewegen. Reversieren Sie falls notwendig die Funktion am Sender.

2. Prüfen Sie die Höhenruderfunktion am Sender. Ziehen Sie den Höhenruderknüppel nach hinten, sollte sich das Ruder nach oben bewegen.

3. Prüfen Sie die Querrruderfunktion mit dem Sender. Bewegen Sie den Querruderstick nach rechts, bewegt sich das rechte Querruder nach oben und das linke Querrruder nach unten.

4. Verwenden Sie ein Ruderausschlagmessgerät um die Winkel von Höhen-, Seiten und Querruder einzustellen. Stellen Sie als erstes die 3D-Ausschläge und danach die kleineren Ausschläge ein.

Querruder: 3D Rate Große Ruderausschläge Kleine Ruderausschläge 45% Exponential 40% Exponential 40% Exponential

Rauf: 30º 21º 19º Runter: 30º 21º 19º

Höhenruder: 3D Rate 70% Rauf, 60% Runter Exponential

Kleine Ruderausschläge 36% Rauf, 29% Runter Exponential

Rauf: 45º 12.5º Runter: 45º 12.5º

Seitenruder: 3D Rate 65% Exponential

Kleine Ruderausschläge 55% Exponential

Rechts: 25º 21º Links: 25º 21º

These are general guidelines measured from our own ight tests. You can experiment with different rates to match your preferred style of ying.

Travel Adjust and Sub-Trims are not listed and should be adjusted according to each individual model and preference. Always install the control horns 90 degrees to the servo center line. Use sub-trim as a last resort to center the servos.

We highly recommend re-binding the radio system once all of the control throws are set. This will keep the

servos from moving to their endpoints until the transmitter and receiver connect.

HAN P3 Revolution 60cc

Die hier genannten Ruderausschläge sind generelle Richtwerte die wir in unseren Testügen erogen haben. Sie können mit größeren Ausschlägen experimentieren wenn diese mehr zu ihrem Flugstil passen.

Travel Adjust und Sub-Trimm Werte sind hier nicht gelistet und sollten individuell nach Modell und Vorliebe

eingestellt werden. Montieren Sie die Servohörner immer 90° zur Servomitte. Nutzen Sie die Subtrimmfunktion als letzte Möglichkeit die Servos zu zentrieren.

Wir empfehlen dringend nach Einstellung aller Ruderausschläge das System neu zu binden. Das hält die Servos davon ab in die Endausschläge zu laufen, solange der Sender und Empfänger noch nicht verbunden sind.

Page 44

DÉBATTEMENTS

CORSE DEI COMANDI

1. Mettez l’émetteur et le récepteur sous tension. Contrôlez les mouvements de la dérive en utilisant votre émetteur. Quand le manche est vers la droite, la dérive doit s’orienter vers la droite. Inversez la direction du servo à l’émetteur si nécessaire.

2. Contrôlez les mouvements de la profondeur en utilisant votre émetteur. Déplacez le manche vers le bas, la profondeur doit s’orienter vers le haut.

3. Contrôlez les mouvements des ailerons en utilisant votre émetteur. Déplacez le manche vers la droite, l’aileron droit doit s’orienter vers le haut et l’aileron gauche doit s’orienter vers le bas.

4. Utilisez une cale d'incidence pour ajuster le débattement de la profondeur, des ailerons et de la dérive. Réglez

les débattements 3D en premier, puis utiliser la fonction d"battements pour régler les débattements restants.

Ailerons: Débattements 3D Grands débattements Petits débattements 45% d’exponentiel 40% d’exponentiel 40% d’exponentiel

Haut : 30 degrés 21 degrés 19 degrés Bas : 30 degrés 21 degrés 19 degrés

Profondeur: Débattements 3D Petits débattements 70% Haut, 60% Bas d’exponentiel 36% Haut, 29% Bas d’exponentiel

Haut : 45 degrés Bas : 45 degrés

Dérive: Débattements 3D Petits débattements 65% d’exponentiel 55% d’exponentiel

Droite: 25 degrés Gauche: 25 degrés

12.5 degrés

21 degrés 21 degrés

1. Accendere trasmettitore e ricevitore del modello. Controllare i movimenti del timone agendo sul trasmettitore. Quando lo stick va a destra, anche il timone deve andare a destra. Se questo non avvenisse bisogna invertire il verso del servo dal trasmettitore.

2. Sempre con il radiocomando controllare il movimento dell’elevatore. Muovendo il suo stick verso il basso del trasmettitore, l’elevatore si deve muovere verso l’alto.

3. Provare ora il movimento degli alettoni spostando il relativo stick sul radiocomando verso destra: l’alettone destro deve andare verso l’alto e quello sinistro verso il basso.

4. Usare un misuratore apposito per regolare la corsa di elevatore, alettoni e timone. Regolare prima le corse per il 3D e poi le altre utilizzando i riduttori della trasmittente.

Alettoni: Corse oer 3D Tasso Elevato Tasso Basso 45% Esponenziale 40% Esponenziale 40% Esponenziale

su: 30 gradi 21 gradi 19 gradi giù: 30 gradi 21 gradi 19 gradi

Elevatore: Corse oer 3D Tasso Basso 70% su, 60% giù Esponenziale 36% su, 29% giù Esponenziale

su: 45 gradi giù: 45 gradi

Timone: Corse oer 3D Tasso Basso 65% Esponenziale 55% Esponenziale

destra: 25 gradi sinistra: 25 gradi

12.5 gradi

21 gradi 21 gradi

Ces paramètres proviennent de nos essais en vol et sont là pour vous guider. Vous pouvez expérimenter différentes valeurs pour suivre au mieux votre style de pilotage.

Les courses et les sub trims ne sont pas indiqués car ils doivent être réglés suivant la convenance de chaque pilote. Installez toujours les bras de servos à la perpendiculaire des servos. Utilisez les sub trim en dernier recours pour régler le neutre des servos.

Nous vous recommandons de ré-affecter votre radio quand tous les réglages de débattements sont effectués. Cela empêchera les servos d’aller en butée lors de la connexion de l’émetteur et du récepteur.

Queste misure sono indicazioni generali misurate nelle nostre prove in volo. Si possono variare leggermente per adattarle al proprio stile di volo.

La regolazione delle corse e dei sub-trim non sono menzionati perché ognuno se li regola in base alle proprie preferenze. Montare sempre le squadrette a 90° rispetto alla linea centrale del servo. I sub-trim si usano per centrare i servi ma soltanto come ultima risorsa.

Si raccomanda vivamente di rifare il “binding” del radiocomando dopo che si sono fatte tutte le regolazioni.

Questo evita che i servi si possano muovere a ne corsa prima che trasmettitore e ricevitore siano connessi.

HAN P3 Revolution 60cc

Page 45

PREFLIGHT CHECKLIST

• Charge the transmitter, receiver and motor

battery for your airplane. Use the recommended charger supplied with your radio system. Follow the instructions provided with the radio. Charge

the radio system the night before each ying

session. Charge the transmitter and receiver batteries using only included or manufacturerrecommended chargers. Follow all manufacturer’s instructions for your electronic components.

• Check the radio installation and make sure all

control surfaces (aileron, elevator, rudder and throttle) move correctly (i.e., the correct direction and with the recommended throws).

• Check all the hardware (control horns, servo

horns, and clevises) to make sure they are secure and in good condition.

• Prior to each ying session (and especially with

a new model), perform a range check of your radio system. See your radio manual for the recommended range and instructions for your particular radio system.

• Run the motor. With the model securely anchored,

repeat the range check procedure. The range

should not be signicantly affected. If it is, do not attempt to y! Remove the radio equipment and

have it inspected by the manufacturer.

VORFLUGKONTROLLE

• Laden Sie den Sender- ,Empfänger- und Zündakku

für Ihr Flugzeug. Verwenden Sie für die RC Anlage

bitte das empfohlene Ladegerät. Folgen Sie zum

Laden des Senders den Anweisungen aus der Bedienungsanleitung. Laden Sie den Sender den Abend vor dem Flug. Nutzen Sie zum Laden von

Sender- und Empfängerakku nur im Lieferumfang bendliche oder empfohlene Ladegeräte. Folgen

Sie allen Herstelleranweisungen der elektrischen Komponenten.

• Prüfen Sie den RC Einbau und stellen sicher dass

alle Ruderfunktionen (Quer-, Höhen-, Seitenruder) und Gas sich in die richtige Richtung mit den

empfohlenen Ausschlägen bewegen.

• Überprüfen Sie alle Teile der Anlenkungen

(Ruderhörner, Servohebel und Gabelköpfe) und stellen sicher dass diese gut befestigt und in einwandfreiem Zustand sind.

• Vor jeder Flugsession (und insbesondere

mit einem neuem Modell) führen Sie einen Reichweitentest mit dem RC System durch. Sehen Sie für die Durchführung und Reichweite in der Bedienungsanleitung ihrer Fernsteuerung nach.

• Lassen Sie den Motor laufen. Wiederholen Sie

mit laufenden Motor den Reichweitencheck.

Die Reichweite sollte nicht signikant beeinußt

werden.

CHECKLIST D’AVANT VOL

• Chargez la batterie de votre émetteur, de

réception et d’allumage. Utilisez le chargeur fourni avec votre radio. Suivez les instructions fournies avec votre radio. Charger votre radio la nuit qui précède la session de vol. Chargez la batterie de l’émetteur et du récepteur uniquement à l’aide du chargeur fourni ou recommandé par le fabricant de votre radio. Suivez toutes les instructions des fabricants de vos composants électroniques.

• Contrôlez votre installation radio et que toutes

les gouvernes (ailerons,profondeur, dérive et gaz) fonctionnent dans la bonne direction et avec les bons débattements.

• Contrôlez tous les accessoires (guignols,

palonniers et chapes) pour être sûr qu’ils sont en bon état.

• Avant chaque session de vol (et surtout avec un

nouveau modèle), effectuez un test de portée radio. Consultez le manuel de votre radio pour les instructions pour effectuer un test de portée.

• Faites tourner le moteur avec le modèle attaché

au sol et répétez un essai de portée radio. La portée ne doit pas être affectée de manière

signicative. Si c’est le cas, ne tentez pas de voler.

Retirez l’équipement radio et renvoyez-le chez le fabricant pour une inspection.

LISTA DEI CONTROLLI PRIMA DEL

VOLO

• Caricare le batterie di trasmettitore, ricevitore

e accensione motore usando i caricabatterie consigliati o forniti con il radiocomando e seguendo le istruzioni. Caricare il radiocomando la notte prima di ogni sessione di volo. Seguire le istruzioni e le raccomandazioni fornite insieme alle apparecchiature elettroniche.

• Controllare l’installazione radio accertandosi che

tutte le superci di controllo (alettoni, elevatore,

timone e motore) si muovano nel verso corretto e con la giusta corsa.

• Controllare tutte le squadrette di controllo,

squadrette dei servi e forcelle, per accertarsi che

siano ben ssate e in buone condizioni.

• Prima di ogni sessione di volo e specialmente con

un modello nuovo, eseguire una prova di portata del radiocomando. Per ulteriori spiegazioni si veda il manuale del radiocomando.

• Avviare il motore e, con il modello assicurato

saldamente al suolo, ripetere la prova di portata del radiocomando che non dovrebbe sostanzialmente differire da quella precedente.

Se così non fosse evitare di andare in volo! Fare le opportune veriche sull’impianto radio

ed eventualmente inviare il tutto al servizio assistenza.

HAN P3 Revolution 60cc

• Ist dieses der Fall iegen Sie nicht. Bauen Sie

die RC Komponenten aus und lassen diese vom Hersteller überprüfen.

Page 46

DAILY FLIGHT CHECKS

TÄGLICHER FLUG CHECK

CONTRÔLES SYSTÉMATIQUES

CONTROLLI DI VOLO GIORNALIERI

• Check the battery voltage of the transmitter battery. Do not y below the manufacturer’s

recommended voltage. To do so can crash your aircraft.

When you check these batteries, ensure you have

the polarities correct on your expanded scale voltmeter.

• Check all hardware (linkages, screws, nuts, and bolts) prior to each day’s ight. Ensure that

binding does not occur and that all parts are properly secured.

• Ensure all surfaces are moving in the proper

manner.

• Perform a ground range check before each day’s ying session.

• Prior to starting your aircraft, turn off your

transmitter, then turn it back on. Do this each time you start your aircraft. If any critical switches are on without your knowledge, the transmitter alarm will sound a warning.

• Check that all trim levers are in the proper

location.

• All servo pigtails and switch harness plugs should

be secured in the receiver. Make sure the switch harness moves freely in both directions.

• Überprüfen Sie die Spannung des Senderakkus.

Fliegen Sie nicht wenn die Spannung unterhalb der vom Hersteller empfohlenen Spannung liegt, da dieses zu einem Absturz führen könnte.

Achten Sie bei dem Test darauf, dass die Polarität

auf dem Voltmeter richtig angezeigt wird.

• Überprüfen Sie alle montierten Teile

(Verbindungen, Schrauben, Muttern und Bolzen vor jedem Flug. Stellen Sie sicher, dass nichts blockiert und alle Teile vernünftig gesichert sind.

• Stellen Sie sicher, dass sich alle Ruder in die

richtige Richtung bewegen.

• Führen Sie einen Reichweitentest vor jeder

Flugsession durch.

• Schalten Sie dem Starten des Modells den Sender

Aus und wieder Ein. Machen Sie das vor jedem Starten. Sollten sich kritische Schalter auf EIN

Position ohne ihr Wissen benden wird der Sender

Alarm geben.

• Prüfen Sie ob alle Trimmschieber in der richtigen

Position sind.

• Alle Servokabel und Schalter sollten im Empfänger

gesichert sein. Stellen Sie sicher dass der Ein/ Aus Schalter sich ungehindert in beide Richtungen bewegen kann.

• Contrôlez la tension de la batterie de l’émetteur.

Ne volez jamais en dessous de la tension minimale recommandée par le fabricant. Le nonrespect de cette consigne pourrait entraîner un crash.

Quand vous contrôlez les batteries, soyez certain de respecter les polarités avec votre voltmètre.

• Contrôlez tous les accessoires (guignols,

palonniers et chapes) pour être sûr qu’ils sont en bon état.

• Vériez que toutes les gouvernes fonctionnent de

manière correcte.

• Effectuez un test de portée avant chaque journée

de vol.

• Avant de démarrer votre avion, mettez votre

émetteur hors tension, puis remettez-le sous tension. Faites cela avant chaque démarrage. Si des interrupteurs ne sont pas dans des positions correctes, l’alarme de l’émetteur vous avertira.

• Contrôlez que tous les leviers de trims sont

correctement placés.

• Tous les câbles de servos et câbles d’interrupteur

sortants du récepteur doivent être maintenus en place. Contrôlez que l’interrupteur se déplace librement dans les deux directions.

• Controllare la tensione della batteria del

trasmettitore. Non volare se la tensione è inferiore a quella indicata dal costruttore; in caso contrario si potrebbe avere un incidente distruttivo.

Quando si prova questa batteria, accertarsi di avere la giusta polarità sul voltmetro a scala espansa.

• Controllare tutti i rinvii, le viti, i dadi e i bulloni prima di ogni giornata di volo. Vericare che non

ci siano impedimenti nelle corse dei comandi e

che tutte le parti siano ssate bene.

• Vericare che le superci mobili si muovano nel

verso giusto.

• Eseguire una prova di portata a terra prima di una

sessione di volo giornaliera.

• Prima di avviare l’aereo, spegnere e riaccendere il

trasmettitore. Facendo questo tutte le volte, ci si accorge se vi è qualche interruttore critico inserito inavvertitamente perché, in questo caso, si attiva un allarme.

• Vericare che tutti i trim siano nella giusta

posizione.

• Tutti i connettori dei servi e della batteria devono

essere ben inseriti nelle prese del ricevitore.

Vericare che l’interruttore di accensione

dell’impianto ricevente si possa muovere liberamente in entrambe le direzioni.

HAN P3 Revolution 60cc

Page 47

LIMITED WARRANTY

What this Warranty Covers

Horizon Hobby, LLC, (Horizon) warrants to the original purchaser that the product purchased (the “Product”) will be free from defects in materials and workmanship at the date of purchase.

What is Not Covered

This warranty is not transferable and does not cover (i) cosmetic damage, (ii) damage due to acts of God, accident, misuse, abuse, negligence, commercial use, or due to improper use, installation, operation

or maintenance, (iii) modication of or to any part of

the Product, (iv) attempted service by anyone other than a Horizon Hobby authorized service center, (v) Product not purchased from an authorized Horizon dealer, (vi) Product not compliant with applicable technical regulations, or (vii) use that violates any applicable laws, rules, or regulations.

OTHER THAN THE EXPRESS WARRANTY ABOVE, HORIZON MAKES NO OTHER WARRANTY OR

REPRESENTATION, AND HEREBY DISCLAIMS ANY

AND ALL IMPLIED WARRANTIES, INCLUDING, WITHOUT LIMITATION, THE IMPLIED WARRANTIES

OF NON-INFRINGEMENT, MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE. THE

PURCHASER ACKNOWLEDGES THAT THEY ALONE HAVE DETERMINED THAT THE PRODUCT WILL

SUITABLY MEET THE REQUIREMENTS OF THE PURCHASER’S INTENDED USE.

Purchaser’s Remedy

Horizon’s sole obligation and purchaser’s sole and exclusive remedy shall be that Horizon will, at its option, either (i) service, or (ii) replace, any Product determined by Horizon to be defective. Horizon reserves the right to inspect any and all Product(s) involved in a warranty claim. Service or replacement decisions are at the sole discretion of Horizon. Proof of purchase is required for all warranty claims. SERVICE OR REPLACEMENT AS PROVIDED UNDER

THIS WARRANTY IS THE PURCHASER’S SOLE AND

EXCLUSIVE REMEDY.

Limitation of Liability

HORIZON SHALL NOT BE LIABLE FOR SPECIAL, INDIRECT, INCIDENTAL OR CONSEQUENTIAL DAMAGES, LOSS OF PROFITS OR PRODUCTION OR

COMMERCIAL LOSS IN ANY WAY, REGARDLESS OF WHETHER SUCH CLAIM IS BASED IN CONTRACT, WARRANTY, TORT, NEGLIGENCE, STRICT LIABILITY

OR ANY OTHER THEORY OF LIABILITY, EVEN IF HORIZON HAS BEEN ADVISED OF THE POSSIBILITY OF SUCH DAMAGES. Further, in no event shall the liability of Horizon exceed the individual price of the Product on which liability is asserted. As Horizon

has no control over use, setup, nal assembly, modication or misuse, no liability shall be assumed

nor accepted for any resulting damage or injury. By the act of use, setup or assembly, the user accepts all resulting liability. If you as the purchaser or user are not prepared to accept the liability associated with the use of the Product, purchaser is advised to return the Product immediately in new and unused condition to the place of purchase.

Law

These terms are governed by Illinois law (without

regard to conict of law principals). This warranty gives you specic legal rights, and you may also have

other rights which vary from state to state. Horizon reserves the right to change or modify this warranty at any time without notice.

WARRANTY SERVICES

Questions, Assistance, and Services

Your local hobby store and/or place of purchase cannot provide warranty support or service. Once assembly, setup or use of the Product has been started, you must contact your local distributor or Horizon directly. This will enable Horizon to better answer your questions and service you in the event that you may need any assistance. For questions or assistance, please visit our website at www. horizonhobby.com, submit a Product Support Inquiry, or call the toll free telephone number referenced in

the Warranty and Service Contact Information section

to speak with a Product Support representative.

Inspection or Services

If this Product needs to be inspected or serviced and is compliant in the country you live and use the Product in, please use the Horizon Online Service Request submission process found on our website or call Horizon to obtain a Return Merchandise Authorization (RMA) number. Pack the Product securely using a shipping carton. Please note that original boxes may be included, but are not designed to withstand the rigors of shipping without additional protection. Ship via a carrier that provides tracking and insurance for lost or damaged parcels, as Horizon is not responsible for merchandise until it arrives and is accepted at our facility. An Online Service Request is available at http://www.horizonhobby.com/ content/_service-center_render-service-center. If you do not have internet access, please contact Horizon Product Support to obtain a RMA number along with instructions for submitting your product for service.

When calling Horizon, you will be asked to provide

your complete name, street address, email address and phone number where you can be reached during

business hours. When sending product into Horizon,

please include your RMA number, a list of the included items, and a brief summary of the problem. A copy of your original sales receipt must be included for warranty consideration. Be sure your name, address, and RMA number are clearly written on the outside of the shipping carton.

NOTICE: Do not ship LiPo batteries to Horizon. If you have any issue with a LiPo battery, please contact the appropriate Horizon Product



Warranty Requirements

For Warranty consideration, you must include your original sales receipt verifying the proofof-purchase date. Provided warranty conditions

have been met, your Product will be serviced or replaced free of charge. Service or replacement decisions are at the sole discretion of Horizon.

Non-Warranty Service

Should your service not be covered by warranty, service will be completed and



or estimate of the expense unless the expense exceeds 50% of the retail purchase cost. By

submitting the item for service you are agreeing to

payment of the service without notication. Service

estimates are available upon request. You must include this request with your item submitted for service. Non-warranty service estimates will be billed a minimum of ½ hour of labor. In addition you will be billed for return freight. Horizon accepts money orders and cashier’s checks, as well as Visa, MasterCard, American Express, and Discover cards. By submitting any item to Horizon for service, you are agreeing to Horizon’s Terms and Conditions found on our website http://www.horizonhobby.com/content/_servicecenter_render-service-center.

ATTENTION: Horizon service is limited to Product compliant in the country of use and ownership. If received, a non-compliant Product will not be serviced. Further, the sender will be responsible for arranging return shipment of the un-serviced Product, through a carrier of the sender’s choice and at the sender’s expense. Horizon will hold noncompliant Product for a period of 60 days from



HAN P3 Revolution 60cc

Page 48

GARANTIE UND SERVICE INFORMATIONEN

Warnung

Ein ferngesteuertes Modell ist kein Spielzeug. Es kann, wenn es falsch eingesetzt wird, zu erheblichen

Verletzungen bei Lebewesen und Beschädigungen

an Sachgütern führen. Betreiben Sie Ihr RC-Modell

nur auf freien Plätzen und beachten Sie alle Hinweise

der Bedienungsanleitung des Modells wie auch der Fernsteuerung.

Garantiezeitraum

Exklusive Garantie Horizon Hobby LLC (Horizon) garantiert, dass dasgekaufte Produkt frei von Materialund Montagefehlern ist. Der Garantiezeitraum entspricht den gesetzlichen Bestimmung des Landes, in dem das Produkt erworben wurde. In Deutschland

beträgt der Garantiezeitraum 6 Monate und der Gewährleistungszeitraum 18 Monate nach dem

Garantiezeitraum.

Einschränkungen der Garantie

(a) Die Garantie wird nur dem Erstkäufer (Käufer) gewährt und kann nicht übertragen werden. Der Anspruch des Käufers besteht in der Reparatur

oder dem Tausch im Rahmen dieser Garantie. Die

Garantie erstreckt sich ausschließlich auf Produkte, die bei einem autorisierten Horizon Händler erworben wurden. Verkäufe an dritte werden von dieser

Garantie nicht gedeckt. Garantieansprüche werden nur angenommen, wenn ein gültiger Kaufnachweis

erbracht wird. Horizon behält sich das Recht vor, diese Garantiebestimmungen ohne Ankündigung zu ändern oder modizieren und widerruft dann bestehende

Garantiebestimmungen.

(b) Horizon übernimmt keine Garantie für die

Verkaufbarkeit des Produktes, die Fähigkeiten und

die Fitness des Verbrauchers für einen bestimmten

Einsatzzweck des Produktes. Der Käufer allein ist

dafür verantwortlich, zu prüfen, ob das Produkt seinen

Fähigkeiten und dem vorgesehenen Einsatzzweck

entspricht.

im Ermessen von Horizon, ob das Produkt, bei dem ein Garantiefall festgestellt wurde, repariert oder ausgetauscht wird. Dies sind die exklusiven Ansprüche

des Käufers, wenn ein Defekt festgestellt wird.

Horizon behält sich vor, alle eingesetzten

Komponenten zu prüfen, die in den Garantiefall einbezogen werden können. Die Entscheidung zur Reparatur oder zum Austausch liegt nur bei Horizon.

Die Garantie schließt kosmetische Defekte oder

Defekte, hervorgerufen durch höhere Gewalt, falsche Behandlung des Produktes, falscher Einsatz des

Produktes, kommerziellen Einsatz oder Modikationen

irgendwelcher Art aus.

Die Garantie schließt Schäden, die durch falschen Einbau, falsche Handhabung, Unfälle, Betrieb, Service

oder Reparaturversuche, die nicht von Horizon ausgeführt wurden aus.

Ausgeschlossen sind auch Fälle die bedingt durch

(vii) eine Nutzung sind, die gegen geltendes

Recht, Gesetze oder Regularien verstoßen haben. Rücksendungen durch den Käufer direkt an Horizon

oder eine seiner Landesvertretung bedürfen der Schriftform.

Schadensbeschränkung

Horizon ist nicht für direkte oder indirekte

Folgeschäden, Einkommensausfälle oder kommerzielle

Verluste, die in irgendeinem Zusammenhang mit

dem Produkt stehen verantwortlich, unabhängig

ab ein Anspruch im Zusammenhang mit einem

Vertrag, der Garantie oder der Gewährleistung

erhoben werden. Horizon wird darüber hinaus keine Ansprüche aus einem Garantiefall akzeptieren, die

über den individuellen Wert des Produktes hinaus gehen. Horizon hat keinen Einuss auf den Einbau, die Verwendung oder die Wartung des Produktes oder etwaiger Produktkombinationen, die vom Käufer gewählt werden. Horizon übernimmt keine Garantie

und akzeptiert keine Ansprüche für in der folge

auftretende Verletzungen oder Beschädigungen.

Mit der Verwendung und dem Einbau des

Produktes akzeptiert der Käufer alle aufgeführten Garantiebestimmungen ohne Einschränkungen und

Vorbehalte.

Wenn Sie als Käufer nicht bereit sind, diese

Bestimmungen im Zusammenhang mit der Benutzung des Produktes zu akzeptieren, werden Sie gebeten, dass Produkt in unbenutztem Zustand in der

Originalverpackung vollständig bei dem Verkäufer

zurückzugeben.

Sicherheitshinweise

Dieses ist ein hochwertiges Hobby Produkt und kein Spielzeug. Es muss mit Vorsicht und Umsicht eingesetzt werden und erfordert einige

mechanische wie auch mentale Fähigkeiten. Ein

Versagen, das Produkt sicher und umsichtig zu betreiben kann zu Verletzungen von Lebewesen und

Sachbeschädigungen erheblichen Ausmaßes führen.

Dieses Produkt ist nicht für den Gebrauch durch Kinder ohne die Aufsicht eines Erziehungsberechtigten

vorgesehen. Die Anleitung enthält Sicherheitshinweise und Vorschriften sowie Hinweise für die Wartung

und den Betrieb des Produktes. Es ist unabdingbar, diese Hinweise vor der ersten Inbetriebnahme zu lesen und zu verstehen. Nur so kann der falsche

Umgang verhindert und Unfälle mit Verletzungen und Beschädigungen vermieden werden.

Fragen, Hilfe und Reparaturen

Ihr lokaler Fachhändler und die Verkaufstelle

können eine Garantiebeurteilung ohne Rücksprache mit Horizon nicht durchführen. Dies gilt auch für Garantiereparaturen. Deshalb kontaktieren Sie

in einem solchen Fall den Händler, der sich mit Horizon kurz schließen wird, um eine sachgerechte Entscheidung zu fällen, die Ihnen schnellst möglich

hilft.

Wartung und Reparatur

Muss Ihr Produkt gewartet oder repariert werden,

wenden Sie sich entweder an Ihren Fachhändler oder

direkt an Horizon.

Rücksendungen / Reparaturen werden nur mit einer von Horizon vergebenen RMA Nummer bearbeitet.

Diese Nummer erhalten Sie oder ihr Fachhändler

vom technischen Service. Mehr Informationen dazu erhalten Sie im Serviceportal unter www. Horizonhobby.de oder telefonisch bei dem technischen Service von Horizon.

Packen Sie das Produkt sorgfältig ein. Beachten Sie,

dass der Originalkarton in der Regel nicht ausreicht,

um beim Versand nicht beschädigt zu werden.

Verwenden Sie einen Paketdienstleister mit einer Tracking Funktion und Versicherung, da Horizon bis zur Annahme keine Verantwortung für den Versand des Produktes übernimmt. Bitte legen Sie dem Produkt einen Kaufbeleg bei, sowie eine ausführliche Fehlerbeschreibung und eine Liste aller eingesendeten

Einzelkomponenten. Weiterhin benötigen wir die vollständige Adresse, eine Telefonnummer für

Rückfragen, sowie eine Email Adresse.

Garantie und Reparaturen

Garantieanfragen werden nur bearbeitet, wenn ein

Originalkaufbeleg von einem autorisierten Fachhändler beiliegt, aus dem der Käufer und das Kaufdatum hervorgeht. Sollte sich ein Garantiefall bestätigen

wird das Produkt repariert oder ersetzt. Diese Entscheidung obliegt einzig Horizon Hobby.



Liegt eine kostenpichtige Reparatur vor, erstellen wir einen Kostenvoranschlag, den wir Ihrem Händler

übermitteln. Die Reparatur wird erst vorgenommen,

wenn wir die Freigabe des Händlers erhalten. Der Preis für die Reparatur ist bei Ihrem Händler zu entrichten. Bei kostenpichtigen Reparaturen werden mindestens 30 Minuten Werkstattzeit und

die Rückversandkosten in Rechnung gestellt. Sollten

wir nach 90 Tagen keine Einverständniserklärung zur

Reparatur vorliegen haben, behalten wir uns vor, das Produkt zu vernichten oder anderweitig zu verwerten.



nehmen wir nur für Elektronik und Motoren vor. Mechanische Reparaturen, besonders bei Hubschraubern und RC-Cars sind extrem aufwendig und müssen deshalb vom Käufer selbst vorgenommen werden.

HAN P3 Revolution 60cc

Page 49

GARANTIE ET RÉPARATIONS

Durée de la garantie

Garantie exclusive - Horizon Hobby, LLC (Horizon) garantit que le Produit acheté (le « Produit ») sera exempt de défauts matériels et de fabrication à sa date d’achat par l’Acheteur. La durée de garantie correspond aux dispositions légales du pays dans lequel le produit a été acquis. La durée de garantie est de 6 mois et la durée d’obligation de garantie de 18 mois à l’expiration de la période de garantie.

Limitations de la garantie

(a) La garantie est donnée à l’acheteur initial (« Acheteur ») et n’est pas transférable. Le recours de l’acheteur consiste en la réparation ou en l‘échange dans le cadre de cette garantie. La garantie s’applique uniquement aux produits achetés chez un revendeur Horizon agréé. Les ventes faites à des tiers ne sont pas couvertes par cette garantie. Les revendications en garantie seront acceptées sur fourniture d’une preuve d’achat valide uniquement. Horizon se réserve

le droit de modier les dispositions de la présente

garantie sans avis préalable et révoque alors les dispositions de garantie existantes.

(b) Horizon n’endosse aucune garantie quant à la vendabilité du produit ou aux capacités et à la forme physique de l’utilisateur pour une utilisation donnée du produit. Il est de la seule responsabilité

de l’acheteur de vérier si le produit correspond à ses

capacités et à l’utilisation prévue.

(c) Recours de l’acheteur – Il est de la seule discrétion d‘Horizon de déterminer si un produit présentant un cas de garantie sera réparé ou échangé. Ce sont là les recours exclusifs de l’acheteur lorsqu’un défaut est constaté.

Horizon se réserve la possibilité de vérier tous les

éléments utilisés et susceptibles d’être intégrés dans le cas de garantie. La décision de réparer ou de remplacer le produit est du seul ressort d’Horizon. La garantie exclut les défauts esthétiques ou les défauts provoqués par des cas de force majeure, une manipulation incorrecte du produit, une utilisation incorrecte ou commerciale de ce dernier ou encore

des modications de quelque nature qu’elles soient.

La garantie ne couvre pas les dégâts résultant d’un montage ou d’une manipulation erronés, d’accidents ou encore du fonctionnement ainsi que des tentatives d’entretien ou de réparation non effectuées par Horizon. Les retours effectués par le fait de l’acheteur directement à Horizon ou à l’une de ses représentations nationales requièrent une

conrmation écrite.

Limitation des dommages

Horizon ne saurait être tenu pour responsable de dommages conséquents directs ou indirects, de pertes de revenus ou de pertes commerciales, liés de quelque manière que ce soit au produit et ce, indépendamment du fait qu’un recours puisse être formulé en relation avec un contrat, la garantie ou l’obligation de garantie. Par ailleurs, Horizon n’acceptera pas de recours issus d’un cas de garantie lorsque ces recours dépassent la valeur unitaire du

produit. Horizon n’exerce aucune inuence sur le

montage, l’utilisation ou la maintenance du produit ou sur d’éventuelles combinaisons de produits choisies par l’acheteur. Horizon ne prend en compte aucune garantie et n‘accepte aucun recours pour les blessures ou les dommages pouvant en résulter. Horizon Hobby ne saurait être tenu responsable d’une utilisation ne respectant pas les lois , les règles ou règlementations en vigueur.

En utilisant et en montant le produit, l’acheteur accepte sans restriction ni réserve toutes les

dispositions relatives à la garantie gurant dans le

présent document. Si vous n’êtes pas prêt, en tant qu’acheteur, à accepter ces dispositions en relation avec l’utilisation du produit, nous vous demandons de restituer au vendeur le produit complet, non utilisé et dans son emballage d’origine.

Indications relatives à la sécurité

Ceci est un produit de loisirs perfectionné et non un jouet. Il doit être utilisé avec précaution et bon sens et nécessite quelques aptitudes mécaniques ainsi que mentales. L’incapacité à utiliser le produit de manière sûre et raisonnable peut provoquer des blessures et des dégâts matériels conséquents. Ce produit n’est pas destiné à être utilisé par des enfants sans la surveillance par un tuteur. La notice d’utilisation contient des indications relatives à la sécurité ainsi que des indications concernant la maintenance et le fonctionnement du produit. Il est absolument indispensable de lire et de comprendre ces indications avant la première mise en service. C’est uniquement ainsi qu’il sera possible d’éviter une manipulation erronée et des accidents entraînant des blessures et des dégâts. Horizon Hobby ne saurait être tenu responsable d’une utilisation ne respectant pas les lois, les règles ou règlementations en vigueur.

Questions, assistance et réparations

Votre revendeur spécialisé local et le point de vente ne peuvent effectuer une estimation d’éligibilité à l’application de la garantie sans avoir consulté Horizon. Cela vaut également pour les réparations sous garantie. Vous voudrez bien, dans un tel cas, contacter le revendeur qui conviendra avec Horizon d’une décision appropriée, destinée à vous aider le plus rapidement possible.

Maintenance et réparation

Si votre produit doit faire l’objet d’une maintenance ou d‘une réparation, adressez-vous soit à votre revendeur spécialisé, soit directement à Horizon. Emballez le produit soigneusement. Veuillez noter que

le carton d‘emballage d’origine ne suft pas, en règle

générale, à protéger le produit des dégâts pouvant survenir pendant le transport. Faites appel à un service de messagerie proposant une fonction de suivi et une assurance, puisque Horizon ne prend aucune responsabilité pour l’expédition du produit jusqu’à sa réception acceptée. Veuillez joindre une preuve d’achat, une description détaillée des défauts ainsi qu’une liste de tous les éléments distincts envoyés. Nous avons de plus besoin d’une adresse complète, d’un numéro de téléphone (pour demander des renseignements) et d’une adresse de courriel.

Garantie et réparations

Les demandes en garantie seront uniquement traitées en présence d’une preuve d’achat originale émanant

d’un revendeur spécialisé agréé, sur laquelle gurent

le nom de l’acheteur ainsi que la date d’achat. Si le

cas de garantie est conrmé, le produit sera réparé.

Cette décision relève uniquement de Horizon Hobby.

Réparations payantes

En cas de réparation payante, nous établissons un devis que nous transmettons à votre revendeur. La réparation sera seulement effectuée après que nous

ayons reçu la conrmation du revendeur. Le prix de

la réparation devra être acquitté au revendeur. Pour les réparations payantes, nous facturons au minimum 30 minutes de travail en atelier ainsi que les frais de réexpédition. En l’absence d’un accord pour la réparation dans un délai de 90 jours, nous nous réservons la possibilité de détruire le produit ou de l’utiliser autrement.

ATTENTION: nous n’effectuons de réparations payantes que pour les composants électroniques et les moteurs. Les réparations touchant à la mécanique, en particulier celles des hélicoptères et des voitures radiocommandées, sont extrêmement coûteuses et doivent par conséquent être effectuées par l’acheteur lui-même.

HAN P3 Revolution 60cc

Page 50

GARANZIÁ

Periodo di garanzia

Garanzia esclusiva - Horizon Hobby, LLC, (Horizon) garantisce che i prodotti acquistati (il “Prodotto”) sono privi di difetti relativi ai materiali e di eventuali errori di montaggio. Il periodo di garanzia è conforme alle disposizioni legali del paese nel quale il prodotto è stato acquistato. Tale periodo di garanzia ammonta a 6 mesi e si estende ad altri 18 mesi dopo tale termine.

Limiti della garanzia

(a) La garanzia è limitata all’acquirente originale (Acquirente) e non è cedibile a terzi. L’acquirente ha il diritto a far riparare o a far sostituire la merce durante il periodo di questa garanzia. La garanzia copre solo quei prodotti acquistati presso un rivenditore autorizzato Horizon. Altre transazioni di terze parti non sono coperte da questa garanzia. La prova di acquisto è necessaria per far valere il diritto di garanzia. Inoltre, Horizon si riserva il diritto di cambiare o

modicare i termini di questa garanzia senza alcun

preavviso e di escludere tutte le altre garanzie già esistenti.

(b) Horizon non si assume alcuna garanzia per la disponibilità del prodotto, per l’adeguatezza o l’idoneità del prodotto a particolari previsti dall’utente. è sola responsabilità dell’acquirente il fatto di

vericare se il prodotto è adatto agli scopi da lui

previsti.

(c) Richiesta dell’acquirente – spetta soltanto a Horizon, a propria discrezione riparare o sostituire qualsiasi prodotto considerato difettoso e che rientra nei termini di garanzia. queste sono le uniche rivalse a cui l’acquirente si può appellare, se un prodotto è difettoso.

Horizon si riserva il diritto di controllare qualsiasi componente utilizzato che viene coinvolto nella rivalsa di garanzia. Le decisioni relative alla sostituzione o alla riparazione avvengono solo in base alla sono a discrezione di Horizon. Questa garanzia non copre dei

danni superciali o danni per cause di forza maggiore,

uso errato del prodotto, un utilizzo che viola qualsiasi legge, regolamentazione o disposizione applicabile,

negligenza, uso ai ni commerciali, o una qualsiasi modica a qualsiasi parte del prodotto.

Questa garanzia non copre danni dovuti ad una installazione errata, ad un funzionamento errato, ad una manutenzione o un tentativo di riparazione non idonei a cura di soggetti diversi da Horizon. La restituzione del prodotto a cura dell’acquirente, o da un suo rappresentante, deve essere approvata per iscritto dalla Horizon.

Limiti di danno

Horizon non si riterrà responsabile per danni speciali,

diretti, indiretti o consequenziali; perdita di protto

o di produzione; perdita commerciale connessa al prodotto, indipendentemente dal fatto che la richiesta si basa su un contratto o sulla garanzia. Inoltre la responsabilità di Horizon non supera mai in nessun caso il prezzo di acquisto del prodotto per il quale si chiede la responsabilità. Horizon non ha alcun controllo sul montaggio, sull’utilizzo o sulla manutenzione del prodotto o di combinazioni di vari prodotti. Quindi Horizon non accetta nessuna responsabilità per danni o lesioni derivanti da tali circostanze. Con l’utilizzo e il montaggio del prodotto l’utente acconsente a tutte le condizioni, limitazioni e riserve di garanzia citate in questa sede.

Qualora l’utente non fosse pronto ad assumersi tale responsabilità associata all’uso del prodotto, si suggerisce di

di restituire il prodotto intatto, mai usato e immediatamente presso il venditore.

Indicazioni di sicurezza

Questo è un prodotto sosticato di hobbistica e non

è un giocattolo. Esso deve essere manipolato con cautela, con giudizio e richiede delle conoscenze basilari di meccanica e delle facoltà mentali di base. Se il prodotto non verrà manipolato in maniera sicura e responsabile potrebbero risultare delle lesioni, dei gravi danni a persone, al prodotto o all’ambiente circostante. Questo prodotto non è concepito per essere usato dai bambini senza una diretta supervisione di un adulto. Il manuale del prodotto contiene le istruzioni di sicurezza, di funzionamento e

di manutenzione del prodotto stesso. È fondamentale

leggere e seguire tutte le istruzioni e le avvertenze nel manuale prima di mettere in funzione il prodotto. Solo così si eviterà un utilizzo errato e di preverranno incidenti, lesioni o danni.

Domande, assistenza e riparazioni

Il vostro negozio locale e/o luogo di acquisto non possono fornire garanzie di assistenza o riparazione senza previo colloquio con Horizon. questo vale anche per le riparazioni in garanzia. Quindi in tale casi bisogna interpellare un rivenditore, che si metterà in contatto subito con Horizon per prendere una decisione che vi possa aiutare nel più breve tempo possibile.

Manutenzione e riparazione

Se il prodotto deve essere ispezionato o riparato, si prega di rivolgersi ad un rivenditore specializzato o direttamente ad Horizon. il prodotto deve essere Imballato con cura. Bisogna far notare che i box originali solitamente non sono adatti per effettuare una spedizione senza subire alcun danno. Bisogna effettuare una spedizione via corriere che fornisce una tracciabilità e un’assicurazione, in quanto Horizon non si assume alcuna responsabilità in relazione alla spedizione del prodotto. Inserire il prodotto in una busta assieme ad una descrizione dettagliata degli errori e ad una lista di tutti i singoli componenti spediti. Inoltre abbiasmo bisogno di un indirizzo completo, di un numnero di telefono per chiedere ulteriori domande e di un indirizzo e-mail.

Garanzia a riparazione

Le richieste in garanzia verranno elaborate solo se è presente una prova d’acquisto in originale proveniente da un rivenditore specializzato autorizzato, nella quale è ben visibile la data di acquisto. Se la garanzia viene confermata, allora il prodotto verrà riparato o sostituito. Questa decisione spetta esclusivamente a Horizon Hobby.

Riparazioni a pagamento

Se bisogna effettuare una riparazione a pagamento, effettueremo un preventivo che verrà inoltrato al vostro rivenditore. La riparazione verrà effettuata dopo l’autorizzazione da parte del vostro rivenditore. La somma per la riparazione dovrà essere pagata al vostro rivenditore. Le riparazioni a pagamento avranno un costo minimo di 30 minuti di lavoro e in fattura includeranno le spese di restituzione. Qualsiasi riparazione non pagata e non richiesta entro 90 giorni verrà considerata abbandonata e verrà gestita di conseguenza.

ATTENZIONE: Le riparazioni a pagamento sono disponibili solo sull’elettronica e sui motori. Le riparazioni a livello meccanico, soprattutto per gli elicotteri e le vetture RC sono molto costose e devono essere effettuate autonomamente dall’acquirente.

HAN P3 Revolution 60cc

Page 51





Country of

Purchase

United States of America

United Kingdom

Germany

France

China

INSTRUCTIONS FOR DISPOSAL OF WEEE BY USERS IN THE EUROPEAN UNION

This product must not be disposed of

with other waste. Instead, it is the user’s responsibility to dispose of their waste equipment by handing it over to a designated collections point for the recycling of waste electrical and electronic equipment. The separate collection and recycling of your waste equipment at the time of disposal will help to conserve natural resources and ensure that it is recycled in a manner that protects human health and the environment. For more information about where you can drop off your waste equipment for recycling,

please contact your local city ofce, your household

waste disposal service or where you purchased the product.

Horizon Hobby Contact Information Address

Horizon Service Center (Repairs and Repair Requests)

Horizon Product Support (Product Technical Assistance)

Sales

Service/Parts/Sales: Horizon Hobby Limited

Horizon Technischer Service [email protected] Sales: Horizon Hobby GmbH +49 (0) 4121 2655 100

Service/Parts/Sales: Horizon Hobby SAS

Service/Parts/Sales: Horizon Hobby – China

servicecenter.horizonhobby.com/RequestForm/

www.quickbase.com/db/ bghj7ey8c?a=GenNewRecord

888-959-2305 [email protected] 888-959-2305 [email protected] +44 (0) 1279 641 097

[email protected] +33 (0) 1 60 18 34 90 [email protected] +86 (021) 5180 9868

ANWEISUNGEN ZUR ENTSORGUNG VON ELEKTROUND ELEKTRONIK-ALTGERÄTEN FÜR BENUTZER IN DER EUROPÄISCHEN UNION

Dieses Produkt darf nicht zusammen mit anderem Abfall entsorgt werden. Stattdessen ist der Benutzer

dafür verantwortlich, unbrauchbare Geräte durch

Abgabe bei einer speziellen Sammelstelle für das Recycling von unbrauchbaren elektrischen

und elektronischen Geräten zu entsorgen. Die

separate Sammlung und das Recycling von

unbrauchbaren Geräten zum Zeitpunkt der

Entsorgung hilft, natürliche Ressourcen zu bewahren

und sicherzustellen, dass Geräte auf eine Weise

wiederverwertet werden, bei der die menschliche Gesundheit und die Umwelt geschützt werden.

Weitere Informationen dazu, wo Sie unbrauchbare Geräte zum Recycling abgeben können, erhalten

Sie bei lokalen Ämtern, bei der Müllabfuhr für Haushaltsmüll sowie dort, wo Sie das Produkt gekauft haben.

4105 Fieldstone Rd Champaign, Illinois, 61822 USA

Units 1–4 , Ployters Rd, Staple Tye Harlow, Essex, CM18 7NS, United Kingdom

Christian-Junge-Straße 1 25337 Elmshorn, Germany

11 Rue Georges Charpak 77127 Lieusaint, France

Room 506, No. 97 Changshou Rd. Shanghai, China 200060

INSTRUCTIONS RELATIVES À L’ÉLIMINATION DES D3E POUR LES UTILISATEURS RÉSIDANT DANS L’UNION EUROPÉENNE

Ce produit ne doit pas être éliminé avec d’autres déchets. Il est de la responsabilité de l’utilisateur d’éliminer les équipements rebutés en les remettant à un point de collecte désigné en vue du recyclage des déchets d’équipements électriques et électroniques. La collecte et le recyclage séparés de vos équipements usagés au moment de leur mise au rebut aideront à préserver les ressources naturelles et à assurer le recyclage des déchets de manière à protéger la santé humaine et l’environnement. Pour plus d’informations sur les points de collecte de vos équipements usagés en vue du recyclage, veuillez contacter votre mairie, votre service de collecte des ordures ménagères ou le magasin dans lequel vous avez acheté le produit.

ISTRUZIONI PER LO SMALTIMENTO DI RAEE DA PARTE DI UTENTI DELL’UNIONE EUROPEA

Questo prodotto non deve essere

smaltito assieme ai riuti domestici. È responsabilità dell’utente lo smaltimento di tali riuti, che devono

essere portati in un centro di raccolta predisposto

per il riciclaggio di riuti elettrici e apparecchiature

elettroniche. La raccolta differenziata e il riciclaggio

di tali riuti provenienti da apparecchiature nel

momento dello smaltimento aiuteranno a preservare le risorse naturali e garantiranno un riciclaggio adatto a proteggere il benessere dell’uomo e dell’ambiente. Per maggiori informazioni sui punti di riciclaggio

si invita a contattare l’ufcio locale competente, il servizio di smaltimento riuti o il negozio presso il

quale è stato acquistato il prodotto.

HAN P3 Revolution 60cc

Page 52

AMA NATIONAL MODEL AIRCRAFT SAFETY CODE

Effective January 1, 2013

A. GENERAL:

A model aircraft is a non-human-carrying aircraft

capable of sustained ight in the atmosphere. It may

not exceed limitations of this code and is intended exclusively for sport, recreation and/or competition.

All model ights must be conducted in accordance with this safety code and any additional rules specic to the ying site.

1. Model aircraft will not be own:

(a) In a careless or reckless manner.

(b) At a location where model aircraft activities are prohibited.

2. Model aircraft pilots will:

(a) Yield the right of way to all man carrying aircraft.

(b) See and avoid all aircraft and a spotter must be used when appropriate. (AMA Document #540-D-See and Avoid Guidance.)

ground level within three (3) miles of an airport, without notifying the airport operator.

(d) Not interfere with operations and trafc patterns

at any airport, heliport or seaplane base except where there is a mixed use agreement.

(e) Not exceed a takeoff weight, including fuel, of 55 pounds unless in compliance with the AMA Large Model Aircraft program. (AMA Document 520-A)

(f) Ensure the aircraft is identied with the name and

address or AMA number of the owner on the inside or

afxed to the outside of the model aircraft. (This does not apply to model aircraft own indoors).

(g) Not operate aircraft with metal-blade propellers or with gaseous boosts except for helicopters operated under the provisions of AMA Document #555.

(h) Not operate model aircraft while under the

inuence of alcohol or while using any drug which

could adversely affect the pilot’s ability to safely control the model.

(i) Not operate model aircraft carrying pyrotechnic devices which explode or burn, or any device which propels a projectile or drops any object that creates a hazard to persons or property.

Exceptions:

• Free Flight fuses or devices that burn producing

smoke and are securely attached to the model

aircraft during ight.

• Rocket motors (using solid propellant) up to a

G-series size may be used provided they remain

attached to the model during ight. Model rockets may be own in accordance with the National Model

Rocketry Safety Code but may not be launched from model aircraft.

• Ofcially designated AMA Air Show Teams (AST) are authorized to use devices and practices as dened

within the Team AMA Program Document (AMA Document #718).

(j) Not operate a turbine-powered aircraft, unless in compliance with the AMA turbine regulations. (AMA Document #510-A).

3. Model aircraft will not be own in AMA sanctioned

events, air shows or model demonstrations unless:

(a) The aircraft, control system and pilot skills have successfully demonstrated all maneuvers intended or

anticipated prior to the specic event.

(b) An inexperienced pilot is assisted by an experienced pilot.

4. When and where required by rule, helmets must

be properly worn and fastened. They must be OSHA, DOT, ANSI, SNELL or NOCSAE approved or comply with comparable standards.

B. RADIO CONTROL (RC)

1. All pilots shall avoid ying directly over unprotected

people, vessels, vehicles or structures and shall avoid endangerment of life and property of others.

2. A successful radio equipment ground-range check in accordance with manufacturer’s recommendations

will be completed before the rst ight of a new or

repaired model aircraft.

3. At all ying sites a safety line(s) must be established in front of which all ying takes place

(AMA Document #706-Recommended Field Layout):

(a) Only personnel associated with ying the model

aircraft are allowed at or in front of the safety line.

(b) At air shows or demonstrations, a straight safety line must be established.

(d) Intentional ying behind the safety line is

prohibited.

4. RC model aircraft must use the radio-control frequencies currently allowed by the Federal Communications Commission (FCC). Only individuals properly licensed by the FCC are authorized to operate equipment on Amateur Band frequencies.

5. RC model aircraft will not operate within three

(3) miles of any pre-existing ying site without a

frequency-management agreement (AMA Documents #922-Testing for RF Interference; #923- Frequency Management Agreement)

6. With the exception of events own under ofcial

AMA Competition Regulations, excluding takeoff and

landing, no powered model may be own outdoors

closer than 25 feet to any individual, except for the

pilot and the pilot’s helper(s) located at the ight line.

7. Under no circumstances may a pilot or other person

touch a model aircraft in ight while it is still under

power, except to divert it from striking an individual.

This does not apply to model aircraft own indoors.

8. RC night ying requires a lighting system providing

the pilot with a clear view of the model’s attitude and orientation at all times.

9. The pilot of a RC model aircraft shall:

(a) Maintain control during the entire ight,

maintaining visual contact without enhancement other than by corrective lenses prescribed for the pilot.

(b) Fly using the assistance of a camera or FirstPerson View (FPV) only in accordance with the procedures outlined in AMA Document #550.

Please see your local or regional modeling association’s guidelines for proper, safe operation of your model aircraft.

FAA INFORMATION

Prior to ying, contact your local or regional modeling

organizations for guidance and familiarize yourself with the current local rules and FAA regulations governing model aviation in your location.

More information about model aviation can be found at www.modelaircraft.org.

The Federal Aviation Administration can be found online at www.faa.gov.

HAN P3 Revolution 60cc

Page 53

HAN P3 Revolution 60cc

Page 54

HAN P3 Revolution 60cc

Page 55

HAN P3 Revolution 60cc

Page 56

Hangar 9, AS3X, DSMX, EC3, E-ite, Evolution and the Horizon Hobby logo are trademarks or registered trademarks of Horizon Hobby, LLC.

The Spektrum trademark is used with permission of Bachmann Industries, Inc.

P3 Revolution and associated logos and body designs are trademarks or registered trademarks of Code Supplies, Inc., and are used under license by Horizon Hobby, LLC.

All other trademarks, service marks and logos are the property of their respective owners. Patents pending.

Job #40061 Created 04/2015
