Page 1

Aermacchi MB-339 60–86N Military

Instruction Manual

Bedienungsanleitung

Manuel d’utilisation

Manuale di Istruzioni

Scan the QR code and select the Manuals and Support quick links from the product page for the most up-to-date manual information. Scannen Sie den QR-Code und wählen Sie auf der Produktseite die Quicklinks Handbücher und Unterstützung, um die aktuellsten Informationen zu Handbücher. Scannez le code QR et sélectionnez les liens rapides Manuals and Support sur la page du produit pour obtenir les informations les plus récentes sur le manuel. Scannerizzare il codice QR e selezionare i Link veloci Manuali e Supporto dalla pagina del prodotto per le informazioni manuali più aggiornate.

HAN3390B Updated 04/2024

Page 2

AVVISO

Tutte le istruzioni, garanzie e altri documenti collaterali sono soggetti a modiﬁ ca a esclusiva discrezione di Horizon Hobby, LLC. Per la documentazione aggiornata del prodotto, visitare horizonhobby.com oppure www.towerhobbies. com e cliccare sulla scheda relativa all’assistenza o alle risorse per il relativo prodotto.

SIGNIFICATO DEI TERMINI PARTICOLARI

In tutta la documentazione relativa al prodotto sono utilizzati iseguenti termini per indicare vari livelli di potenziale pericolo durante il funzionamento:

AVVERTENZA: Procedure che, se non debitamente seguite, espongono alla possibilità di danni alla proprietà ﬁ sica

opossono omportare un’elevata possibilità di provocare ferite superﬁ ciali. Ulteriori precauzioni per la sicurezza e avvertenze.

ATTENZIONE: Procedure che, se non sono seguite correttamente, possono creare danni materiali E possibili gravi

lesioni.

AVVISO: Procedure che, se non sono seguite correttamente, possono creare danni materiali E nessuna oscarsa

possibilità di lesioni.

AVVERTENZA: Leggere TUTTO il manuale di istruzioni e prendere familiarità con le caratteristiche del prodotto, prima

di farlo funzionare. Un utilizzo scorretto del prodotto può causare danni al prodotto stesso, alle persone oalle cose, provocando gravi lesioni. Questo è un prodotto di hobbistica soﬁ sticato e NON un giocattolo. È necessario farlo funzionare con cautela e responsabilità e avere conoscenze basilari di meccanica. Se questo prodotto non è utilizzato in maniera sicura e responsabile potrebbero veriﬁ carsi lesioni odanni al prodotto stesso oad altre proprietà. Non è un prodotto adatto aessere utilizzato dai bambini senza la diretta supervisione di un adulto. Non usare componenti non compatibili o alterare il prodotto in nessuna maniera al di fuori delle istruzioni fornite da Horizon Hobby, LLC. Questo manuale contiene le istruzioni per un funzionamento e una manutenzione sicuri. È fondamentale leggere e seguire tutte le istruzioni e le avvertenze del manuale prima di montare, conﬁ gurare ofar funzionare il Prodotto, al ﬁ ne di utilizzarlo correttamente e di evitare danni olesioni gravi.

MINIMO 14 anni. Non è un giocattolo.

Piccole parti

Questo kit comprende delle parti di piccole dimensioni e non lo si può lasciare incustodito se c’è la presenza di bambini che li possono inghiottire e rimanere soffocati o intossicati.

RACCOMANDAZIONI PER OPERARE IN SICUREZZA

• Controllare attentamente il modello prima di ogni volo per accertarsi che sia idoneo.

• Essere consapevoli che un altro utente della frequenza in uso, potrebbe procurare delle interferenze.

• Essere sempre cortesi e rispettosi nei confronti degli altri utilizzatori dell’area in cui ci si trova.

• Scegliere un’area libera da ostacoli e abbastanza ampia da permettere lo svolgimento del volo in sicurezza.

• Prima del volo veriﬁ care che l’area sia libera da amici e spettatori.

• Stare attenti alle altre attività che si svolgono in vicinanza della vostra traiettoria di volo, per evitare possibili conﬂ itti.

• Pianiﬁ care attentamente il volo prima di lanciare il modello.

• Rispettare sempre scrupolosamente le regole stabilite dall’associazione locale.

PRIMA DI INIZIARE IL MONTAGGIO

• Togliere tutti i pezzi dalla scatola.

• Veriﬁ care che la fusoliera, l’ala e i piani di coda non siano danneggiati.

• Se si trovano parti danneggiate, contattare il negozio da cui è stato acquistato.

• Caricare il trasmettitore e la batteria di volo.

• Centrare stick e trim sul trasmettitore.

• Con una radio computerizzata creare una nuova memoria per questo modello.

• Facendo riferimento alle istruzioni del radiocomando, connettere (bind) trasmettitore e ricevitore.

AVVERTIMENTI E PRECAUZIONI PER LA SICUREZZA

Prima dell’uso leggere attentamente tutte le istruzioni e le precauzioni per la sicurezza. In caso contrario si potrebbero procurare incendi, danni o ferite.

Componenti

Usare solo componenti compatibili. Se ci fossero dubbi riguardo alla compatibilità, è opportuno far riferimento alle istruzioni relative al prodotto o ai componenti oppure rivolgersi al reparto Horizon Hobby di competenza.

Volo

Per sicurezza volare solo in aree molto ampie. Meglio se in campi volo autorizzati per modellismo. Consultare le ordinanze locali prima di scegliere luogo dove volare.

Sicurezza della turbina

Seguire le procedure di sicurezza della turbina come indicato nel manuale della turbina. Ulteriori dettagli sono disponibili sul sito web dell’AMA. (https://www.modelaircraft.org/system/ﬁ les/documents/510-A.pdf)

Batterie

Quando si maneggiano o si utilizzano le batterie, bisogna attenersi alle istruzioni del costruttore; il rischio è di procurare incendi, specialmente con le batterie LiPo, con danni e ferite serie.

Aermacchi MB-339 60–85N

AVVISO: una volta impostate tutte le corse dei comandi, effettuare nuovamente la connessione del radiocomando.

Ciò impedirà che i servocomandi si spostino verso i propri ﬁ ne corsa prima del collegamento della trasmittente con il ricevitore. Ciò inoltre farà in modo che le impostazioni di inversione dei servocomandi siano salvate nel radiocomando.

IMMAGINI ALL’INTERNO DEL MANUALE

Lo schema cromatico e i colori illustrati nel presente manuale sono stati aggiornati. Per informazioni più aggiornate, consultare le pagine prodotto del sito web.

71 IT

Page 3

INDICE

Avviso ....................................................................................................................................................................71

Signiﬁ cato dei termini particolari ............................................................................................................................71

Avvertimenti E Precauzioni Per La Sicurezza ..........................................................................................................71

Raccomandazioni per operare in sicurezza ............................................................................................................71

Prima di iniziare il montaggio .................................................................................................................................71

Immagini all’interno del manuale ...........................................................................................................................71

Parti di ricambio ....................................................................................................................................................72

Adesivi necessari ...................................................................................................................................................72

Necessario per completare ....................................................................................................................................73

Attrezzi necessari ..................................................................................................................................................73

Precauzioni per la costruzione ...............................................................................................................................73

Trasporto e deposito ..............................................................................................................................................73

Veriﬁ ca dei dadi ciechi ...........................................................................................................................................73

Note sui rivestimenti stampati ................................................................................................................................73

Incernieramento dei ﬂ ap ........................................................................................................................................74

Squadretta di controllo dell’alettone e incernieramento ..........................................................................................75

Montaggio dei servo degli alettoni..........................................................................................................................76

Installazione dei servo dei ﬂ ap ...............................................................................................................................78

Incernieramento dell’equilibratore ..........................................................................................................................81

Incernieramento del timone ...................................................................................................................................81

Montaggio del servo del timone .............................................................................................................................81

Installazione dei servo dell’equilibratore .................................................................................................................82

Installazione del carrello retrattile principale ..........................................................................................................82

Montaggio del carrello anteriore retrattile ..............................................................................................................83

Installazione di batteria, ricevitore e modulo di retrazione ......................................................................................84

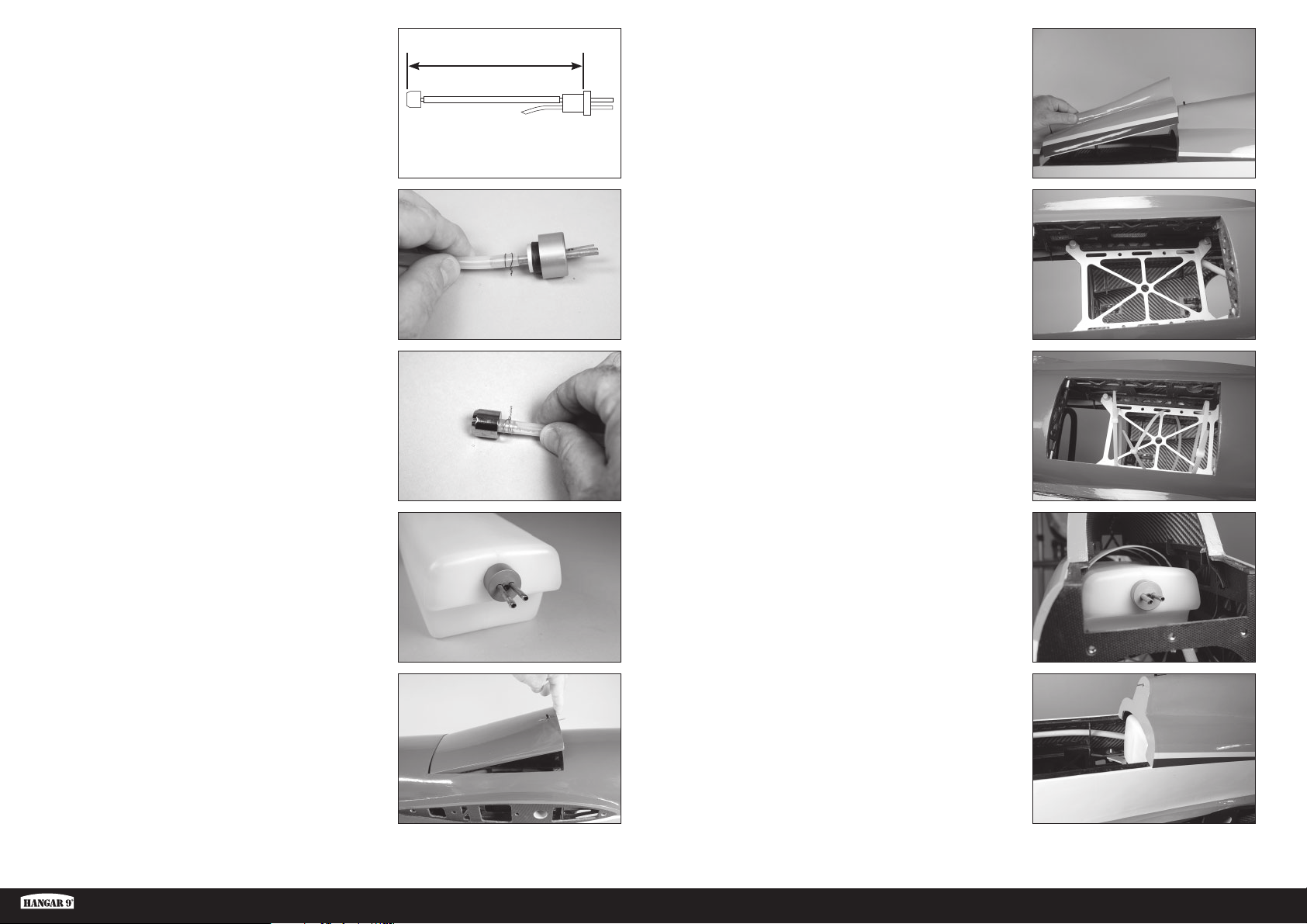

Montaggio del serbatoio del carburante .................................................................................................................84

Installazione delle prolunghe per equilibratore e timone .........................................................................................86

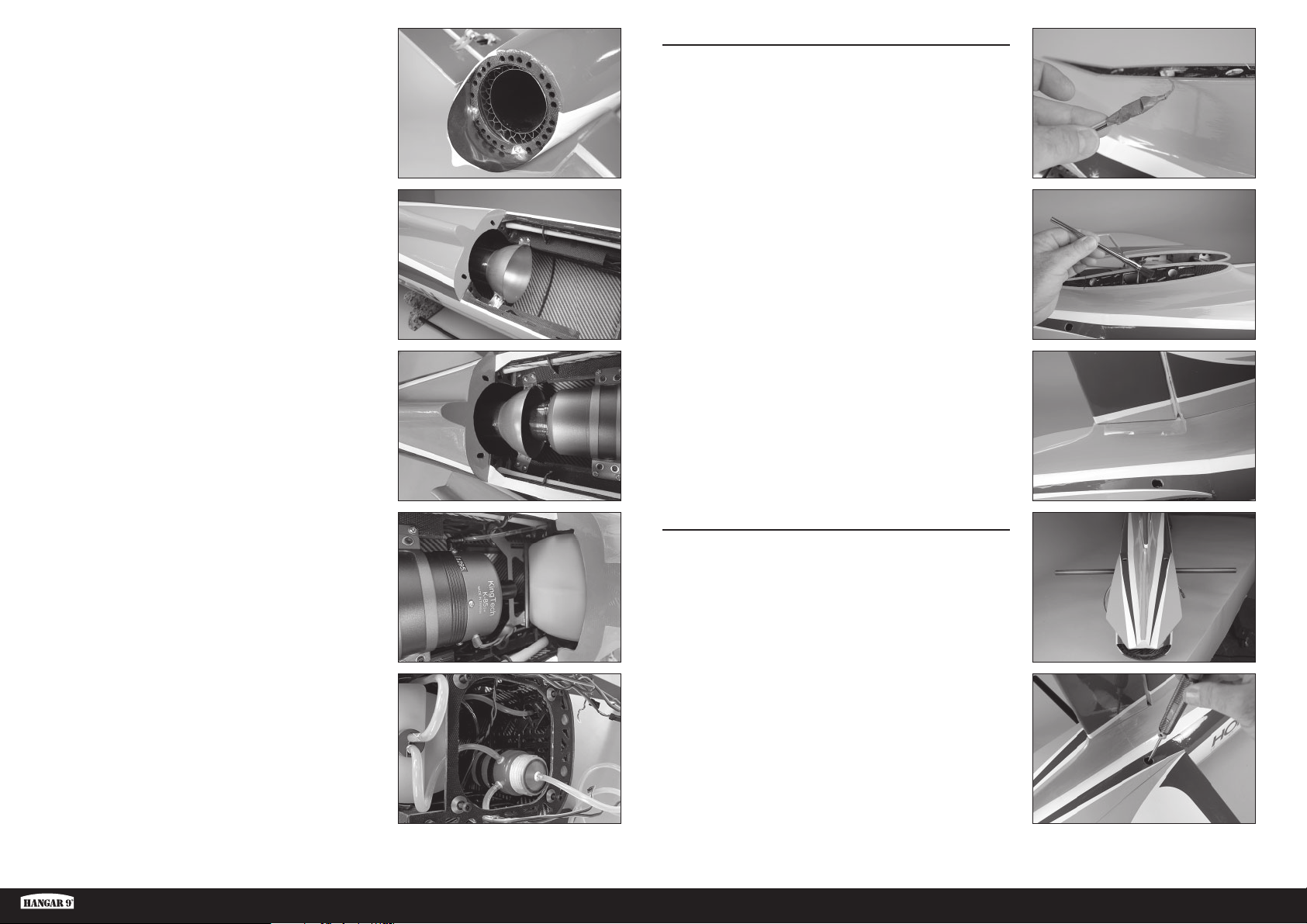

Installazione della turbina ......................................................................................................................................86

Montaggio della deriva ...........................................................................................................................................87

Montaggio dello stabilizzatore ................................................................................................................................87

Assemblaggio della fusoliera .................................................................................................................................88

Montaggio dell’ala .................................................................................................................................................88

Montaggio delle prese d’aria ..................................................................................................................................89

Accessori in scala ..................................................................................................................................................89

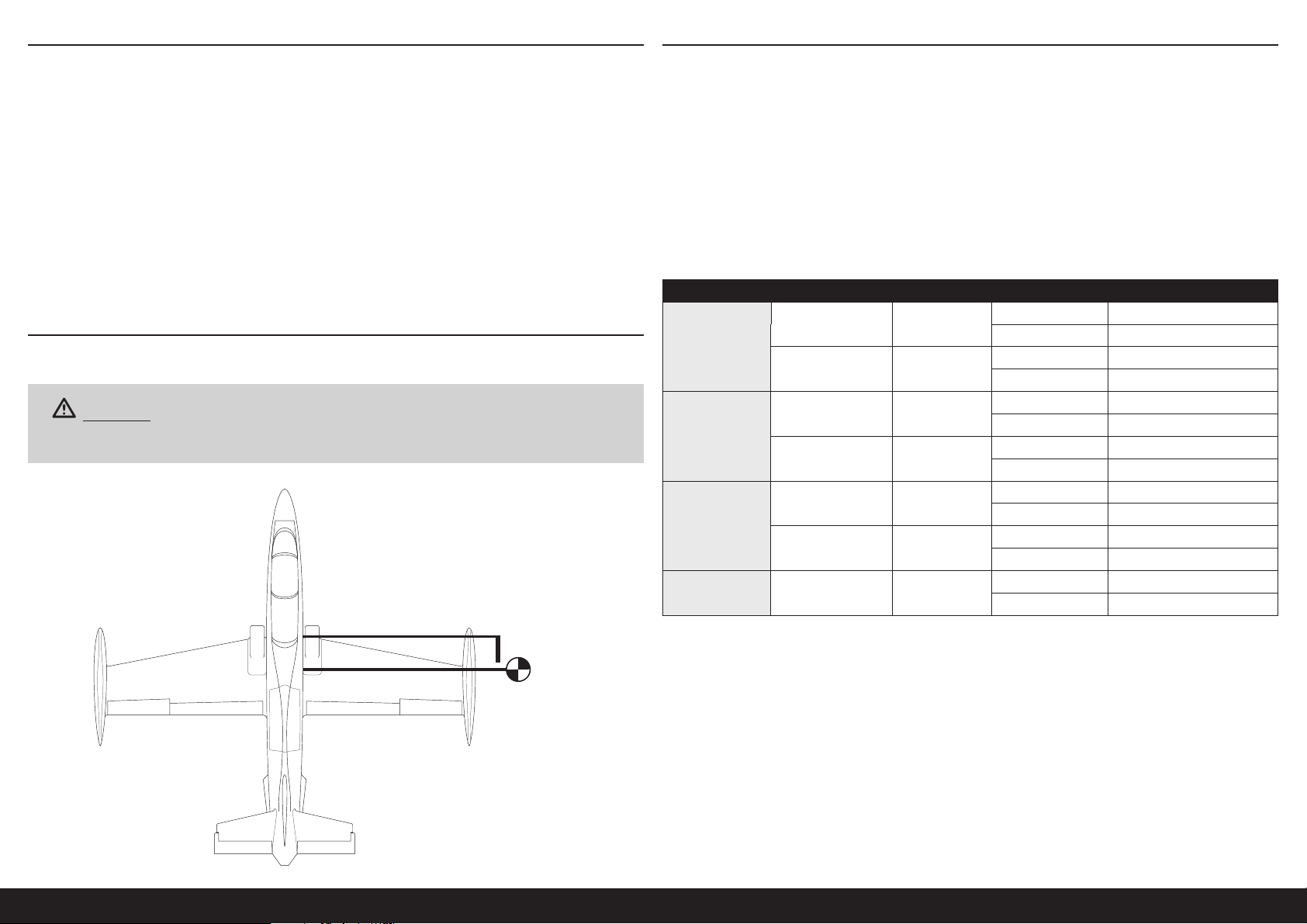

Baricentro (CG) ......................................................................................................................................................90

Zavorra anteriore ...................................................................................................................................................90

Corse dei comandi .................................................................................................................................................90

Mixing ...................................................................................................................................................................91

Lista Dei Controlli Prima Del Volo ...........................................................................................................................91

Controlli Di Volo Giornalieri .....................................................................................................................................91

Garanzia ................................................................................................................................................................91

Contatti Per La Garanzia E L’Assistenza ..................................................................................................................92

PARTI DI RICAMBIO

No. Descrizione

HAN339001B Fusoliera: Aermacchi MB-339 60-86N; Military HAN339002B Set ali: Aermacchi MB-339 60-86N; Military HAN339003B Aletta e timone: Aermacchi MB-339 60-86N; Military HAN339004B Stabilizzatore con equilibratore: Aermacchi MB-339 60-86N; Military HAN339005 Set carrelli retrattili: Aermacchi MB-339 60-86N HAN339006 Controller retrazione: Aermacchi MB-339 60-86N HAN339007B Cupolino con cockpit: Aermacchi MB-339 60-86N; Military HAN339008B Solo cupolino: Aermacchi MB-339 60-86N; Military HAN339009 Set tubo di giunzione: Aermacchi MB-339 60-86N HAN339010B Set presa d’aria: Aermacchi MB-339 60-86N; Military HAN339011B Set serbatoi alle estremità alari: Aermacchi MB-339 60-86N; Military HAN339012 Set tubo di giunzione: Aermacchi MB-339 60-86N HAN339013 Fuel Tank: Aermacchi MB-339 60-86N HAN339014B Kit bulloneria: Aermacchi MB-339 60-86N; Military HAN339015 Motore retrazione: Aermacchi MB-339 60-86N HAN339016 Carrello anteriore (65 mm): Aermacchi MB-339 60-86N HAN339017 Carrello anteriore (65 mm) con freno (1): Aermacchi MB-339 60-86N HAN339018 Carrello retrattile principale / gambe (2): Aermacchi MB-339 60-86N HAN339020B Portello fusoliera; superiore: Aermacchi MB-339 60-86N; Military HAN339021B Portello fusoliera; inferiore: Aermacchi MB-339 60-86N; Military HAN339022 Set ruote principali (2): Aermacchi MB-339 60-86N HAN339023B Set alette ventrali: Aermacchi MB-339 60-86N; Military HAN339024B Decalcomanie: Aermacchi MB-339 60-86N; Military HAN339026 Spring Shaft: Aermacchi MB-339 60-86N HAN339029 Set retrazione: Aermacchi MB-339 60-86N; Military HAN339030 Unità retrazione carrello principale: Aermacchi MB-339 60-86N; Military HAN339031 Unità retrazione carrello anteriore: Aermacchi MB-339 60-86N HAN339031 Unità retrazione carrello anteriore: Aermacchi MB-339 60-86N; Military HAN339032 Albero rotazione gamba anteriore: Aermacchi MB-339 60-85N; Military HAN339033 Gamba carrello anteriore: Aermacchi MB-339 60-85N; Military HAN339034 Set gamba carrello principale: Aermacchi MB-339 60-85N; Military

ADESIVI NECESSARI

Descrizione

Colla epossidica 15 minuti Colla epossidica 30 minuti Medio CA Sottile CA Frenaﬁ letti, bassa e alta resistenza

72IT

Page 4

NECESSARIO PER COMPLETARE

# richiesto No. Descrizione

1 DUB674 Bracci servo std super resistente: JR 1 DUB675 Bracci servo std super resistente: HRC 2 SPMA3002 Estensione servo 230 mm (9 pollici) 1 SPMA3003 Estensione servo 305 mm (12 pollici) 9 SPMA3004 Estensione servo 460 mm (18 pollici) 3 SPMA3007 Estensione servo 1220 mm (48 pollici) 1 SPMAR14400T Ricevitore di telemetria PowerSafe AR14400T a 14 canali 4 SPMSA5080 Servo A5080 MT/HS Mini Digital HV (equilibratori, timone, sterzo carrello) 4 SPMSA6320 Servo HV Brushless H-T/H-S A6320 (alettoni e ﬂ ap) 3

1 Turbina 60-85N 1 KGTU150 Fessure aria 1 HAN116 Bocchettone con raccordo a T e raccordo di troppopieno

SPMX20002SRX

SPMX32003SLFRX

Batteria ricevitore 7,4 V 2000 mAh 2S 15C Smart LiPo: ricevitore universale, IC3 (Ricevitore x 2 e Retrazione x 1)

Batteria 9,9 V 3200 mAh 3S 30C Smart LiFe ECU: Ricevitore universale, IC3 (Turbina)

ATTREZZI NECESSARI

Descrizione

Set punte e maschi, metrico Kit punte trapano, sistema imperiale o metrico Spazzole epoxy Pennarello Pinzetta Set di chiavi a brugola, sistema imperiale o metrico Taglierino: #11 lama Fascette a strappo Nastro a strappo Alcol isopropilico Nastro a bassa aderenza Contenitori e stick per mixer colla Pinze a becco stretto Set di chiavi per dadi, sistema imperiale o metrico Asciugamani di carta Matita Vaselina Cacciavite a croce: #1, #2 Trapano manuale Righello Carta vetrata

ATTREZZI NECESSARI

Descrizione

Forbici Lama laterale Squadretta Porta maschio Fascette avvolgenti Stuzzicadenti Spellaﬁ li

PRECAUZIONI PER LA COSTRUZIONE

Preparare la superﬁ cie di lavoro prima di iniziare il montaggio. La superﬁ cie deve essere morbida e libera da oggetti afﬁ lati. Consigliamo di adagiare le parti della cellula su un panno morbido o una stuoia da banco per proteggere la superﬁ cie del modello da grafﬁ e ammaccature.

TRASPORTO E DEPOSITO

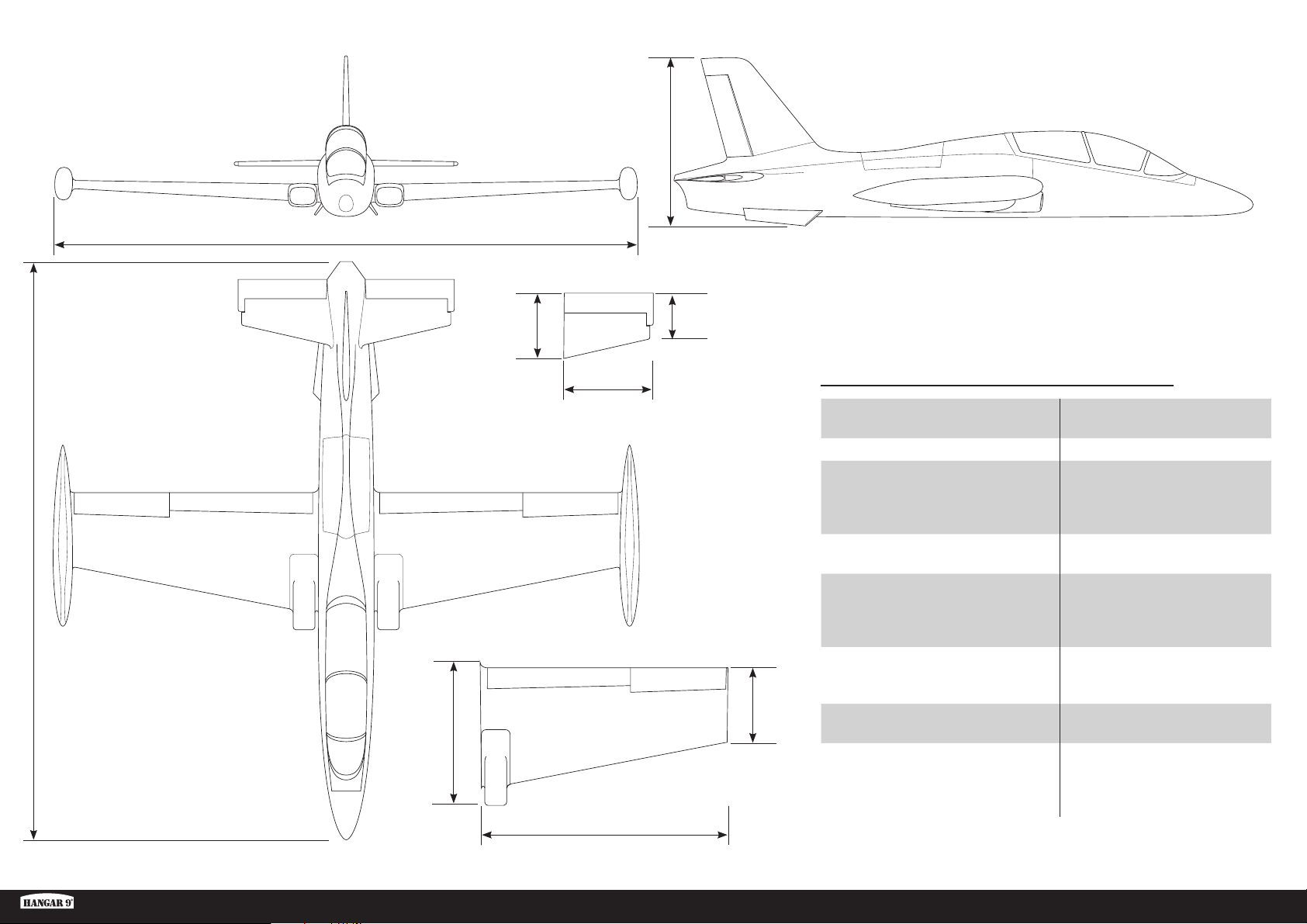

Vedere il disegno a tre viste a pagina 90 per determinare lo spazio necessario per il trasporto e la conservazione del modello. Si consiglia inoltre di usare delle custodie per proteggere ali e stabilizzatore durante il trasporto e lo stoccaggio. Squadrette e rinvii possono danneggiare le superﬁ ci vicine anche quando sistemati all’interno delle custodie. Ali e stabilizzatore vanno quindi trasportati e conservati in modo che i rinvii non entrino in contatto con altri pannelli, per non danneggiarli.

VERIFICA DEI DADI CIECHI

Il montaggio di questo modello richiede l’inserimento di viti in dadi ciechi. Raccomandiamo di pre-avvitare le viti per assicurarsi l’interno dei dadi ciechi sia libero da detriti. Se le viti non si avvitano con facilità, ripulire la ﬁ lettatura usando maschio e porta maschio adatti.

NOTE SUI RIVESTIMENTI STAMPATI

• Colori e marcature di questo modello sono stampati direttamente sul rivestimento.

• Il retro del rivestimento è adesivo. È possibile applicare calore per restringere il rivestimento, utilizzando calore indiretto per non danneggiare la pellicola. Utilizzare un ferro da stiro da modellismo impostato su basso livello e sistemare un pezzo di carta da forno o la carta che copriva il retro adesivo del rivestimento tra il modello e il ferro per disperdere il calore. In alternativa è possibile usare una pistola termica. Applicare il calore con parsimonia (2-3 secondi) e usare un guanto per premere il rivestimento nelle zone convesse.

• Utilizzare solo detergenti delicati sulla ﬁ nitura stampata. L’alcol denaturato è l’agente più aggressivo che consigliamo, ma raccomandiamo comunque di fare prima una prova su un’area poco in vista. L’uso prolungato rimuoverà i dettagli stampati.

• Utilizzare il nastro adesivo con cura. Qualunque cosa diversa dal nastro a bassa aderenza può rimuovere la ﬁ nitura, in particolare sui bordi.

• Evitare il contatto con il carburante. L’esposizione prolungata a carburante o sostanze chimiche può danneggiare il rivestimento stampato.

• Rimuovere i residui dello scarico appena possibile per evitare di macchiare o danneggiare la ﬁ nitura.

Aermacchi MB-339 60–85N

73 IT

Page 5

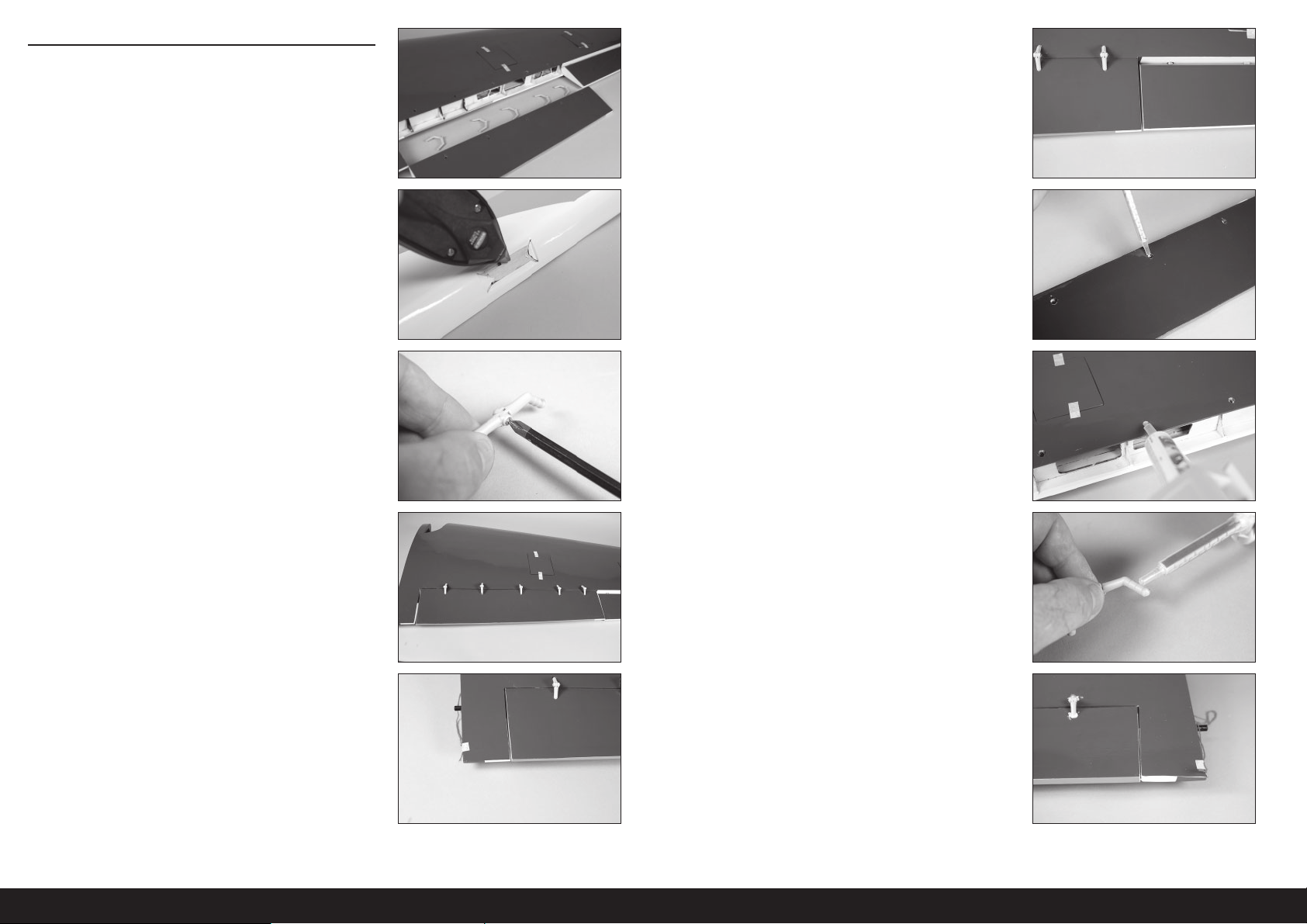

INCERNIERAMENTO DEI FLAP

1. Rimuovere il ﬂ ap e le sue cerniere dal pannello alare.

 Le cerniere non sono incollate all’ala o al flap.

 Opzionale: applicare un pezzo di rivestimento

bianco per un aspetto più rifinito.

2. Con un taglierino e un ferro da stiro per modellismo, sigillare

il rivestimento nell’area di montaggio della squadretta di controllo incassata sul bordo d’attacco del ﬂ ap.

3. Controllare che le cerniere funzionino liberamente. Se le

cerniere non si muovono liberamente, regolare la tensione della vite. Applicare una piccola quantità di vaselina sui punti di ﬂ essione delle cerniere per impedire che la colla penetri nelle cerniere.

4. Veriﬁ care il corretto posizionamento del ﬂ ap sull’ala usando le

cerniere. Il ﬂ ap si allineerà alla radice dell’ala. Lo spazio tra le cerniere sarà costante lungo tutta la lunghezza del ﬂ ap.

 Non applicare colla fino a quando non indicato.

6. Rimuovere ﬂ ap e cerniere. Iniettare colla epossidica in

ciascuna delle tasche delle cerniere del ﬂ ap.

 Si consiglia la colla epossidica Deluxe

Materials Aero Tech (DLMAD64).

7. Iniettare colla epossidica in ciascuna delle tasche delle

cerniere nell’ala.

8. Applicare una piccola quantità di culla su ogni cerniera nei

punti in cui queste entrano nel ﬂ ap e nell’ala.

5. Controllare gli spazi tra alettone e ﬂ ap e tra radice dell’ala e

ﬂ ap. Il ﬂ ap si allineerà con il bordo d’uscita in corrispondenza dell’alettone e della radice dell’ala. Le superﬁ ci inferiori di ala e ﬂ ap si allineeranno.

9. Posizionare le cerniere nel ﬂ ap, quindi unire il ﬂ ap all’ala.

Controllare l’allineamento come mostrato nel passaggio 5.

74IT

Page 6

10. Utilizzare un panno di carta e alcool isopropilico per

rimuovere l’eventuale colla in eccesso. Utilizzare un nastro a bassa adesione per tenere il ﬂ ap in posizione ﬁ no ad asciugatura completa della colla.

15. Veriﬁ care che le squadrette siano state inserite

correttamente. Queste devono risultare completamente alloggiate nella fessura come mostrato. Se non combaciano, allargare la fessura con una lima. Non forzare la squadretta in posizione.

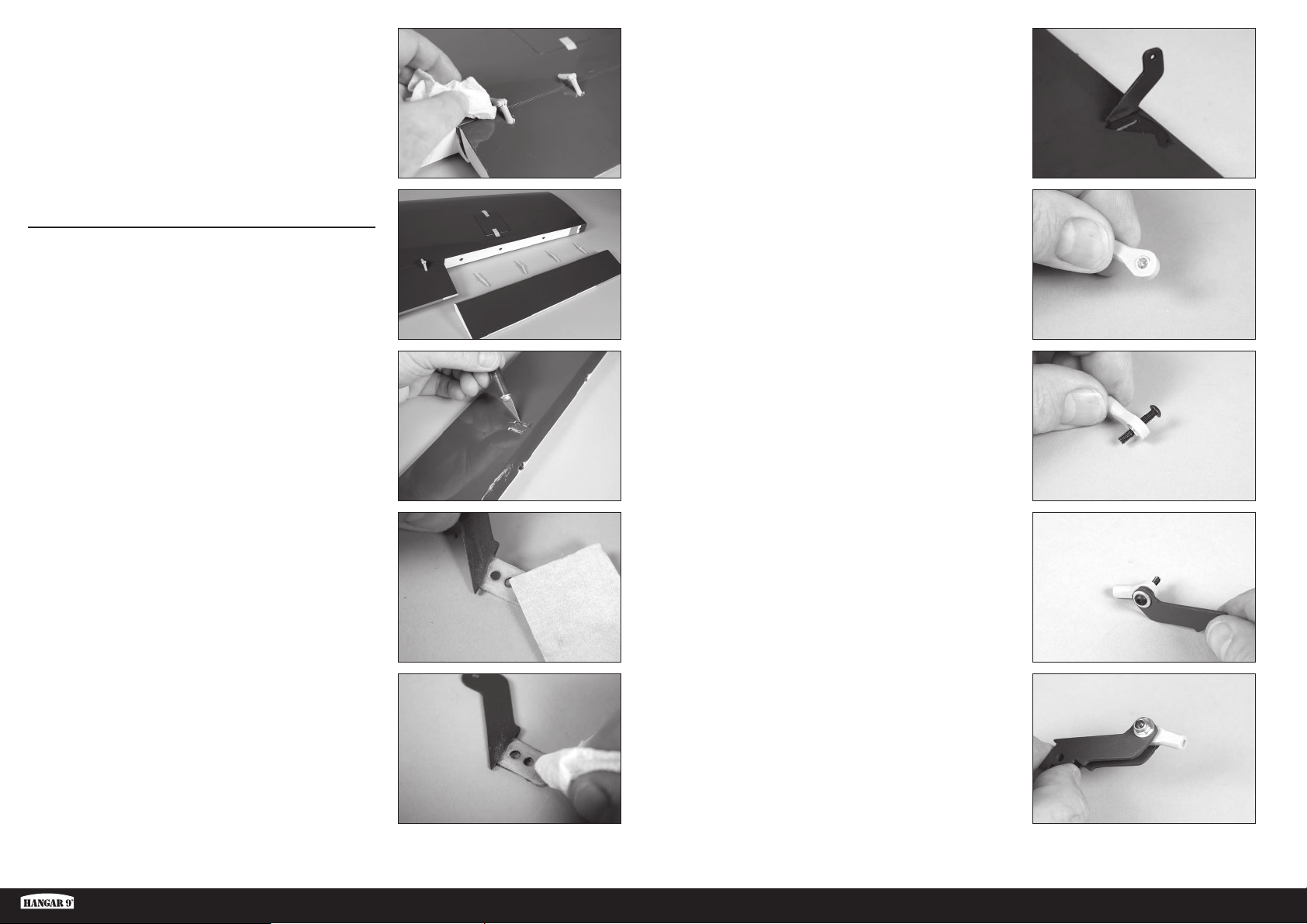

SQUADRETTA DI CONTROLLO DELL’ALETTONE E

INCERNIERAMENTO

11. Rimuovere l’alettone e le sue cerniere dall’ala.

12. Far scorrere il dito delicatamente sopra il fondo dell’alettone

per localizzare le fessure di montaggio delle squadrette dell’alettone. Utilizzare un taglierino e una lama #11 per rimuovere il rivestimento della squadrette dell’alettone.

13. Carteggiare leggermente la superﬁ cie delle squadrette

degli alettoni dove queste si inseriscono negli alettoni. (Le squadrette degli alettoni sono quelle le più lunghe).

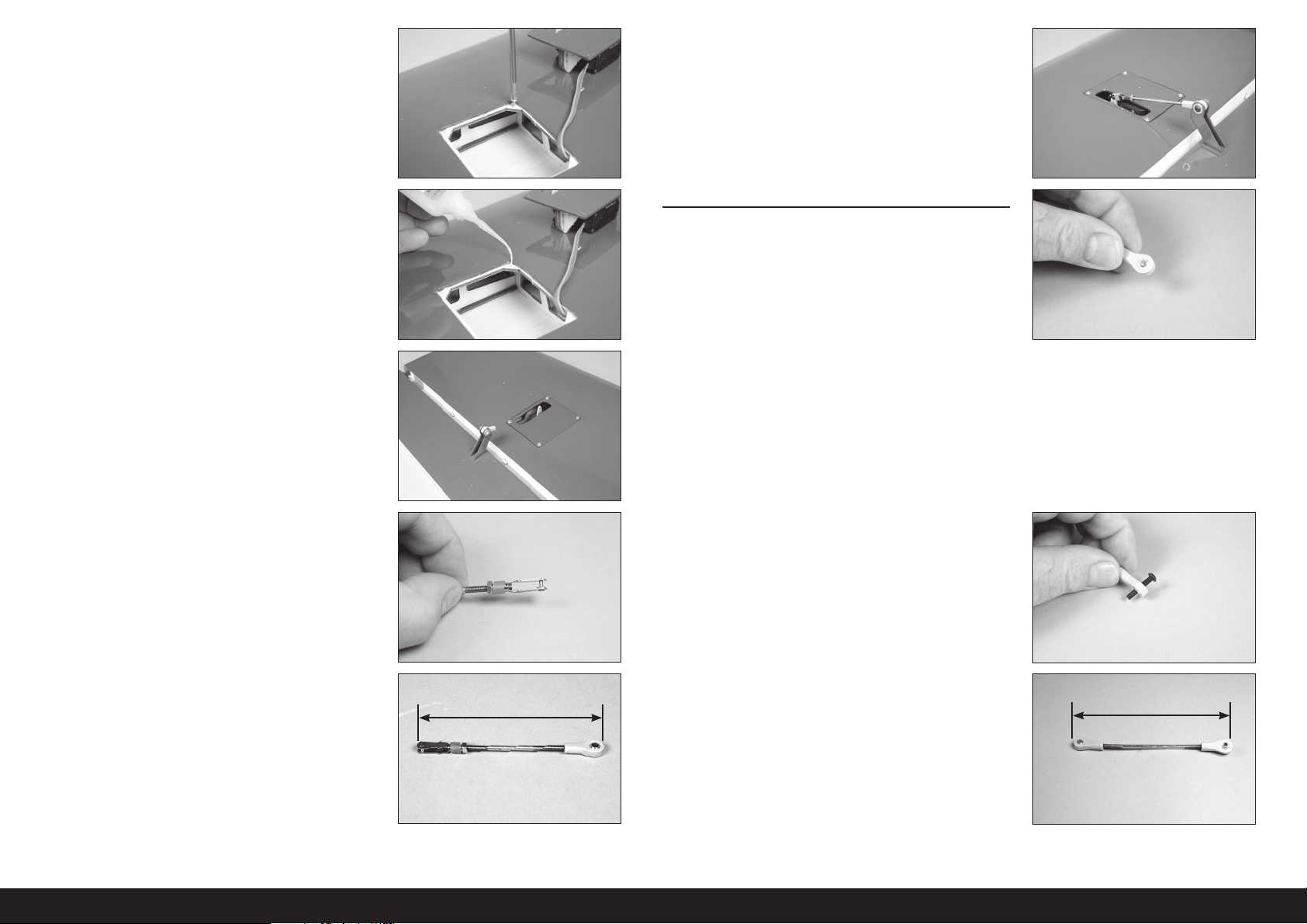

16. Inserire la sfera di alluminio nella testa a snodo di plastica.

 Applicare una goccia di olio leggero per

macchine sulla sfera per consentirle di muoversi liberamente nell’attacco in plastica.

17. Inserire una vite a testa cilindrica M3 x 15 nella sfera.

Potrebbe essere necessario dover utilizzare una piccola lima tonda per rimuovere eventuali bave dall’interno della sfera di alluminio. Preparare due snodi sferici.

18. Inserire una rondella M3 su un vite a testa tonda M3 x 15.

Inserire le viti in una delle squadrette, quindi far scorrere lo snodo a sfera sulla vite.

14. Con un panno di carta e alcool isopropilico, rimuovere

eventuali oli e residui dalla squadretta. Preparare le quattro squadrette dell’alettone.

Aermacchi MB-339 60–85N

19. Far scorrere l’altra squadretta sulla vite a testa tonda M3 x

15. Fissare il gruppo con una rondella M3 e un controdado M3.

75 IT

Page 7

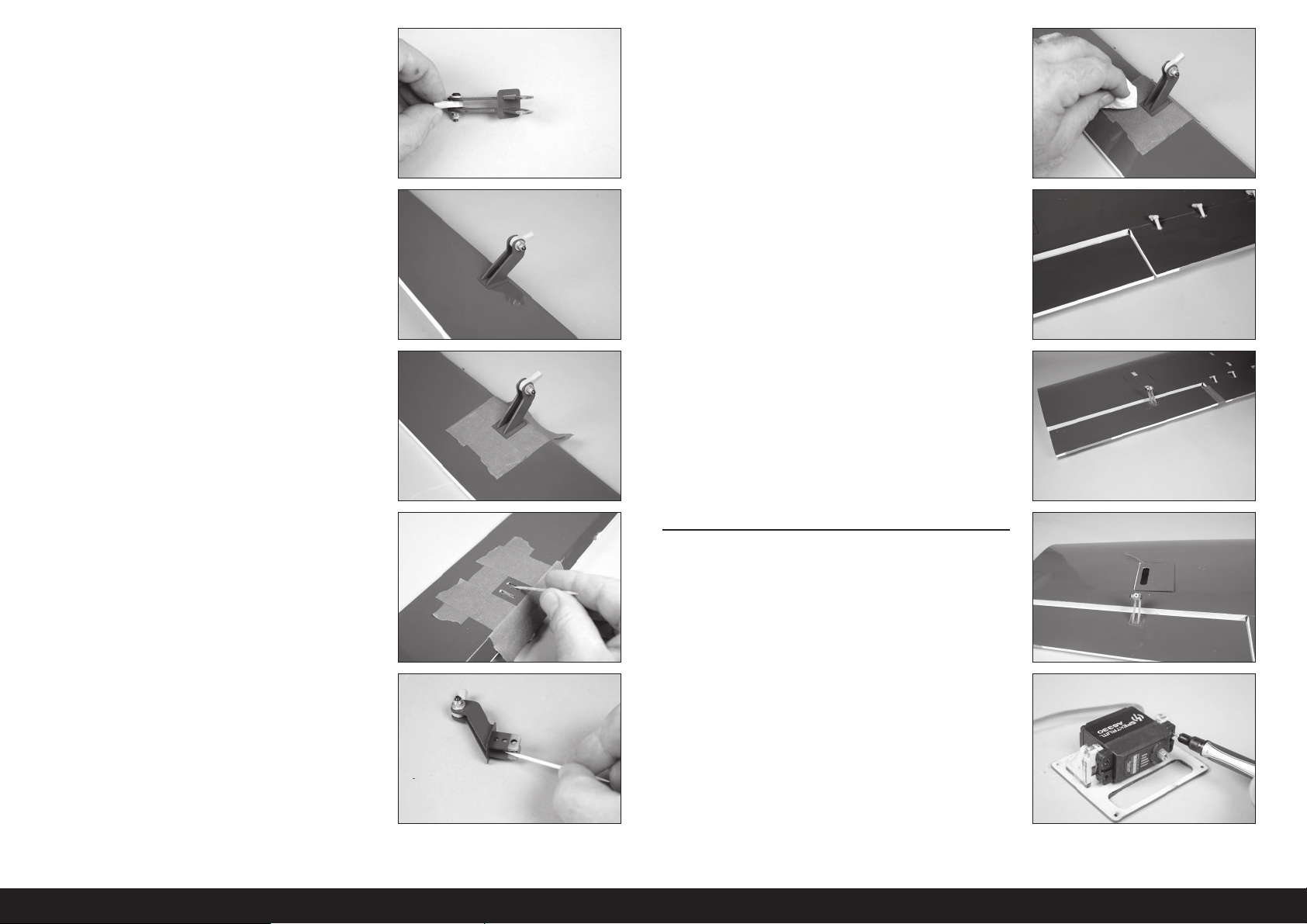

20. Far scorrere la base della squadretta sul fondo del gruppo

della squadretta di controllo.

25. Inserire il gruppo assemblato nell’alettone. Utilizzare un

panno di carta e alcool isopropilico per rimuovere l’eventuale colla in eccesso. Lasciare indurire la colla, poi rimuovere il nastro.

21. Inserire il gruppo nelle fessure dell’alettone.

22. Applicare del nastro a bassa adesività attorno alla base

della squadretta. Questo aiuterà a mantenere i versamenti in eccesso di colla fuori dall’alettone.

23. Rimuovere il gruppo assemblato e mescolare 15 ml di colla

epossidica “30 minuti”. Applicare la colla nelle fessure delle squadrette.

26. Incernierare gli alettoni seguendo la stessa procedura già

vista per le cerniere dei ﬂ ap. Assicurarsi che l’alettone sia allineato con il ﬂ ap.

27. Assicurarsi che lo spazio libero rispetto alle cerniere sia

costante su tutta la lunghezza dell’alettone. Utilizzare nastro a bassa aderenza per tenere l’alettone in posizione ﬁ no a quando la colla non si asciuga.

 La prova di montaggio del serbatoio di estremità in questa

fase consente di installare l’alettone e verificare che l’alettone non entri in contatto con il serbatoio di estremità.

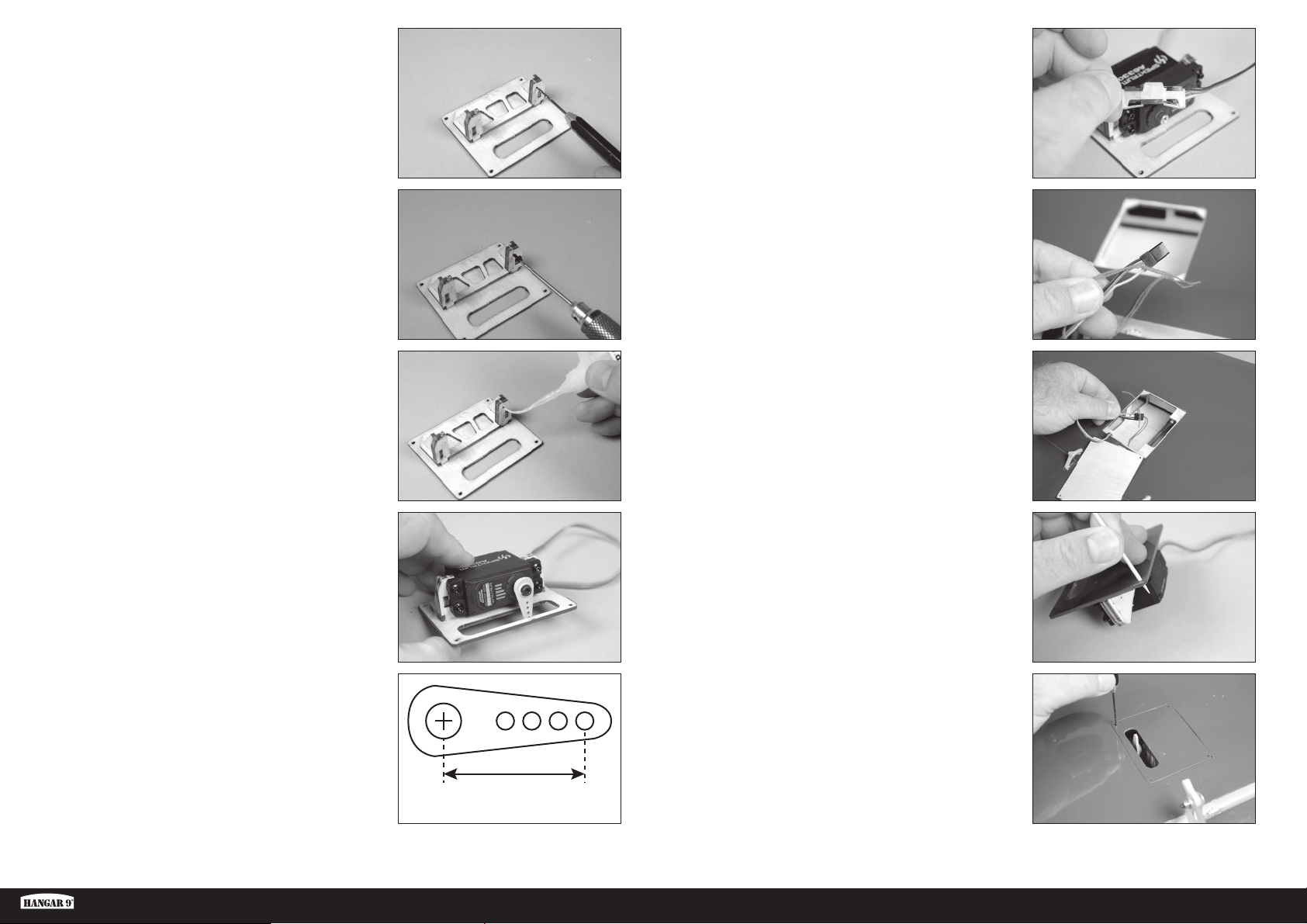

MONTAGGIO DEI SERVO DEGLI ALETTONI

28. Con un taglierino e una lama n. 11, rimuovere il rivestimento

dal braccio del servo nella copertura del servo dell’alettone.

24. Applicare la colla su tutta la superﬁ cie delle squadrette che

entra in contatto con la parte esposta del legno dell’alettone.

29. Posizionare il servo dell’alettone sulla copertura e con un

pennarello a feltro segnare le posizioni delle viti di montaggio. L’uscita del servo sarà rivolta in avanti.

76IT

Page 8

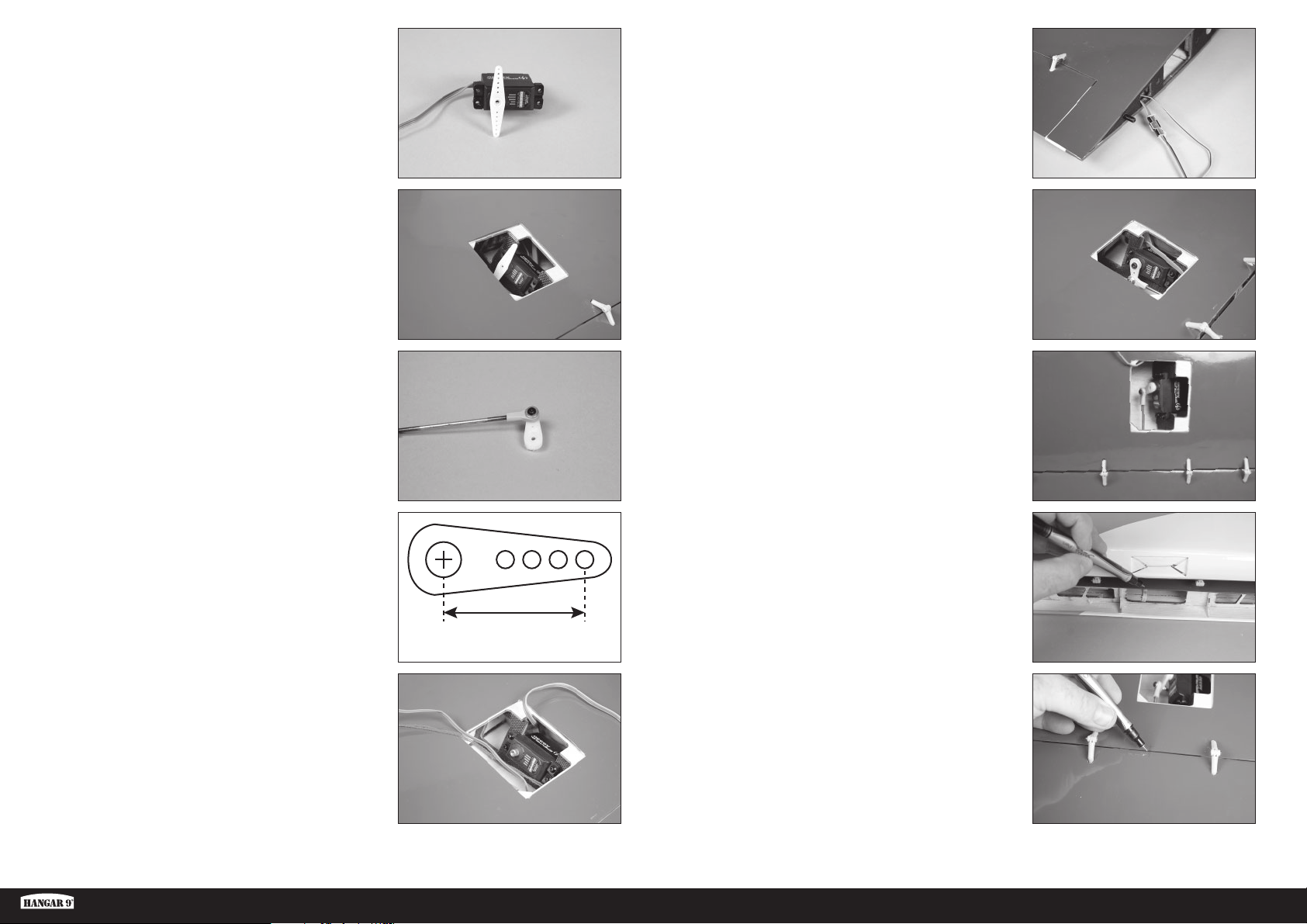

30. Rimuovere il servo e utilizzare un minitrapano con punta da

1,5 mm per praticare i forti per le quattro viti di montaggio del servo.

35. Fissare al servo una prolunga da 300 mm usando un clip

connettore per servo (SPMA3054).

31. Inserire una vite in ciascun foro, poi rimuoverle.

32. Applicare 1-2 gocce di colla cianoacrilica ﬁ ne nei fori per

rinforzare il legno circostante. Prima di procedere, lasciare che la colla si asciughi del tutto.

33. Montare il braccio del servo usando le viti fornita con

il servo stesso. Centrare il servo e ﬁ ssarne il braccio perpendicolarmente all’asse del servo. Rimuovere le parti del braccio che potrebbero eventualmente interferire con il movimento del servo.

36. Allacciare il cordino all’interno dell’ala ﬁ ssandolo all’estremità

della prolunga.

37. Rimuovere il coperchio per il servo del ﬂ ap. Usare il cordino

per tirare la prolunga ﬁ no all’apertura per il servo del ﬂ ap.

38. Con uno stuzzicadenti o un taglierino con lama n. 11, forare la

copertura del servo dell’alettone per le viti di montaggio.

34. Per collegare la forcella al braccio del servo, usare il foro che

si trova a 16 mm dal centro del braccio del servo.

Aermacchi MB-339 60–85N

39. Posizionare la copertura del servo dell’alettone e forare

attraverso le sedi di montaggio e nell’ala utilizzando un minitrapano con punta da 1,2 mm.

5/8 inch

(16mm)

77 IT

Page 9

40. Con un cacciavite a croce #1, avvitare una vite autoﬁ lettante

M2 x 8 in ciascuno dei fori. Prima di andare avanti, rimuovere le viti.

 Non applicare troppa forza durante il montaggio

di queste viti per non provocare danni al telaio in legno del portello del servo.

45. Fissare lo snodo sferico alla squadretta, poi la forcella al

braccio del servo. Con il radiocomando acceso e il servo dell’alettone centrato, regolare il leveraggio in modo da centrare l’alettone. Una volta fatto, far scorrere il fermo in silicone sui denti della forcella.

41. Applicare 1-2 gocce di colla cianoacrilica ﬁ ne nei fori per

rinforzare il legno circostante. Prima di procedere, lasciare che la colla si asciughi del tutto.

42. Fissare il coperchio del servo dell’alettone con un cacciavite a

croce #1 e quattro viti autoﬁ lettanti M2 x 8.

43. Inﬁ lare un fermo in silicone sulla forcella metallica. Avvitare la

forcella sull’asta ﬁ lettata da 70 mm (all’estremità con il dado) ﬁ nché l’estremità dell’asta ﬁ lettata non risulta visibile tra i denti della forcella.

INSTALLAZIONE DEI SERVO DEI FLAP

 Prima di iniziare l’installazione dei servo dei flap,

assicurarsi che la corsa del sistema dei flap sia pari a zero per tutte le posizioni degli interruttori.

46. Inserire la sfera di alluminio nella testa a snodo di plastica.

 Applicare una goccia di olio leggero per

macchine sulla sfera per consentirle di muoversi liberamente nell’attacco in plastica.

47. Inserire una vite a testa cilindrica M3 x 15 nella sfera.

Potrebbe essere necessario dover utilizzare una piccola lima tonda per rimuovere eventuali bave dall’interno della sfera di alluminio. Preparare quattro snodi sferici.

44. Rimuovere la sfera dalla squadretta di controllo dell’alettone.

Assemblare il leveraggio in modo che la lunghezza sia di 95 mm.

95 mm

48. Rimuovere l’eventuale nastro da ala e ﬂ ap. Assemblare il

leveraggio utilizzando due snodi a sfera e un’asta ﬁ lettata da 80 mm. Avvitare in maniera uniforme i due snodi a sfera sull’asta ﬁ lettata ﬁ no a raggiungere una lunghezza di circa 108 mm.

78IT

108 mm

Page 10

49. Centrare il servo del ﬂ ap usando il radiocomando. Fissare il

braccio del servo sul servo in modo che sia perpendicolare all’asse del servo.

53. Far passare il cavo del servo per il ﬂ ap e l’alettone attraverso

l’ala ﬁ no alla radice dell’ala.

50. Montare il servo del ﬂ ap in posizione con l’uscita in avanti.

Utilizzare un tronchesino per rimuovere la parte del braccio del servo in eccesso che fuoriesce dall’apertura del servo.

51. Fissare lo snodo a sfera al braccio del servo con una vite M3

x 15, un controdado M3 e una rondella M3. Serrare la viteria con una chiave esagonale da 2 mm e una chiave per dadi da 5,5 mm. Assicurarsi di non serrare eccessivamente.

 Le rondelle devono essere installate come indicato per

evitare che la sfera fuoriesca dall’estremità dell’attacco.

 Rimuovere l’eventuale parte del braccio del servo in

eccesso che si estende oltre l’estremità della sfera.

 Per collegare la forcella al braccio del servo, usare il foro

che si trova a 16 mm dal centro del braccio del servo.

54. Centrare il servo usando il radiocomando. Posizionare il

braccio del servo sul servo in modo che si trovi con una scanalatura verso il bordo d’uscita dell’ala.

 Non fissare il braccio del servo al servo

fino a quando non viene indicato.

55. Posizionare il leveraggio in modo che sia perpendicolare alla

linea di cerniera del ﬂ ap.

56. Tenendo il leveraggio, deﬂ ettere il ﬂ ap. Con un pennarello a

feltro, segnare la posizione della testa a snodo sulla parte inferiore dell’ala.

5/8 inch

(16mm)

52. Montare il servo del ﬂ ap con l’uscita in avanti. Utilizzare la

viteria fornita in dotazione con il servo.

Aermacchi MB-339 60–85N

57. Con un pennarello a feltro, trasferire il segno sul ﬂ ap e

nell’area di montaggio della squadretta del ﬂ ap.

79 IT

Page 11

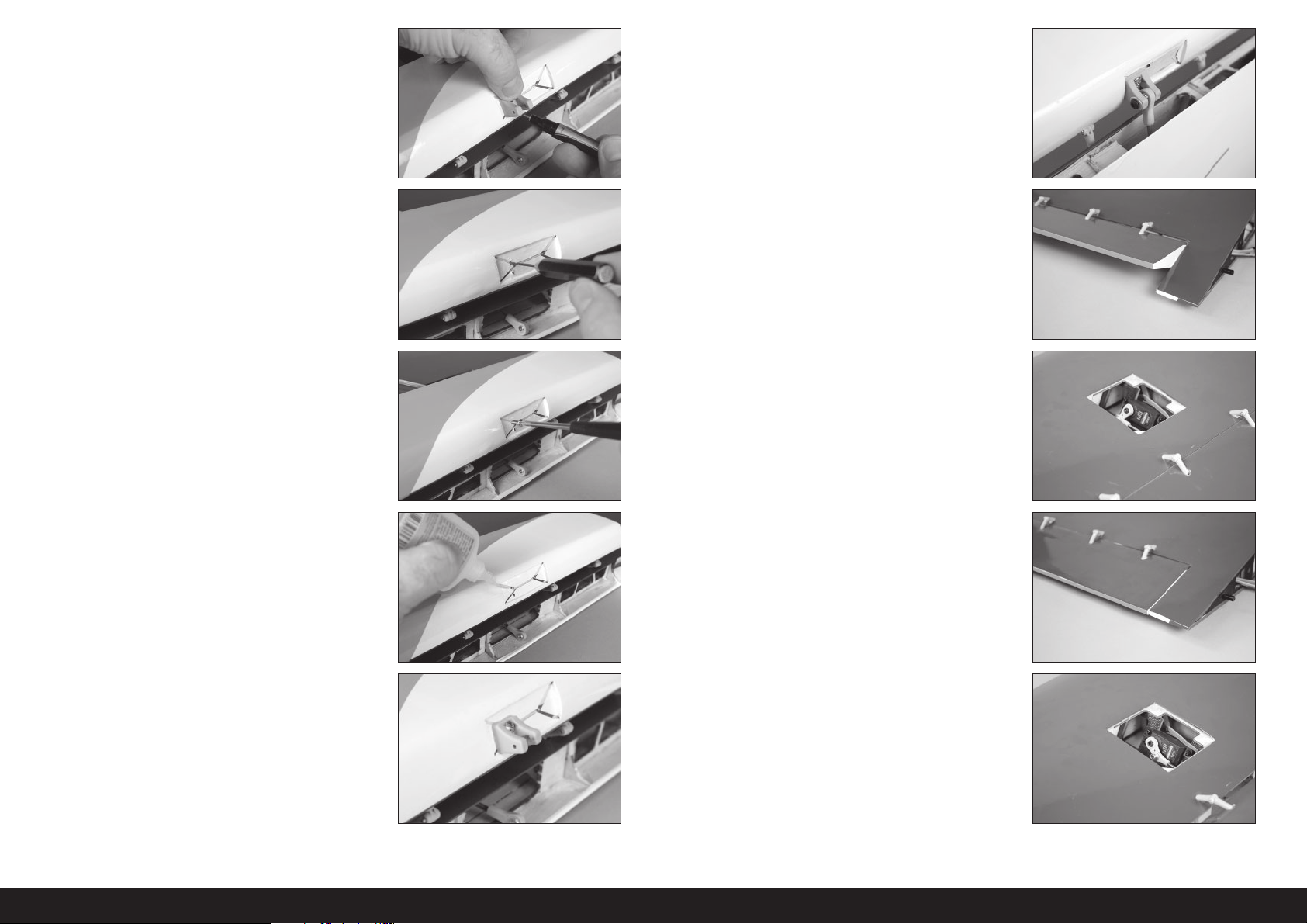

58. Posizionare la squadretta del ﬂ ap sull’area piatta del ﬂ ap,

centrata con il segno fatto nel passaggio precedente. Far scorrere la squadretta verso la parte inferiore del ﬂ ap, con la parte piatta della squadretta rivolta verso la parte inferiore dell’ala. Marcare la posizione delle viti di montaggio della squadretta del ﬂ ap con un pennarello a feltro.

63. Fissare l’attacco a sfera alla squadretta del ﬂ ap con una vite

M3 x 15 e una rondella M3. Serrare la vite con una chiave a brugola da 2 mm.

 La squadretta del servo può essere rimossa dal servo

per consentire la manipolazione del leveraggio.

59. Mettere da parte la squadretta . Utilizzare una punta da 1,5

mm (1/16") per praticare i due fori per le viti di montaggio della squadretta del ﬂ ap.

60. Con un cacciavite a croce #1, avvitare una vite autoﬁ lettante

M3 x 14 in ciascun foro. Prima di andare avanti, rimuovere le viti.

61. Applicare 2-3 gocce di colla cianoacrilica ﬁ ne in ognuno dei

fori. Prima di procedere, lasciare che la colla si asciughi del tutto.

64. Regolare il leveraggio per la posizione metà ﬂ ap di 25 mm.

 Completata la regolazione, fissare il braccio al

servo usando la viteria fornita con il servo.

65. Impostare la corsa sulla trasmittente nella posizione ﬂ ap

sollevati. Regolare i valori sulla trasmittente per allineare il ﬂ ap al bordo d’uscita alare.

62. Fissare la squadretta al ﬂ ap utilizzando due viti autoﬁ lettanti

M3 x 14 e un cacciavite a croce #1. Prendere nota dell’orientamento della squadretta del ﬂ ap.

66. Impostare la corsa sulla trasmittente in modo da ottenere una

deﬂ essione completa del ﬂ ap di 70 mm.

80IT

Page 12

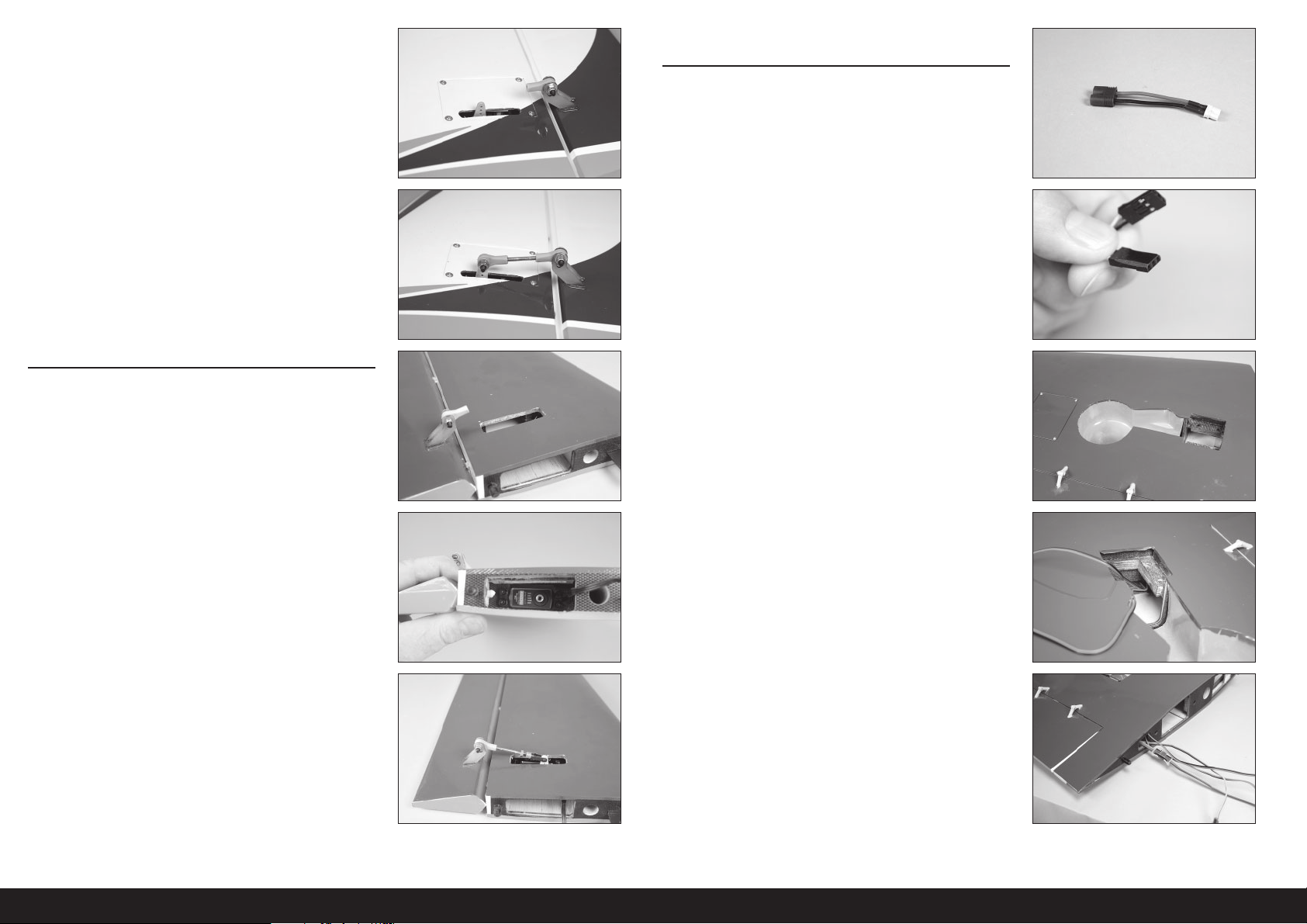

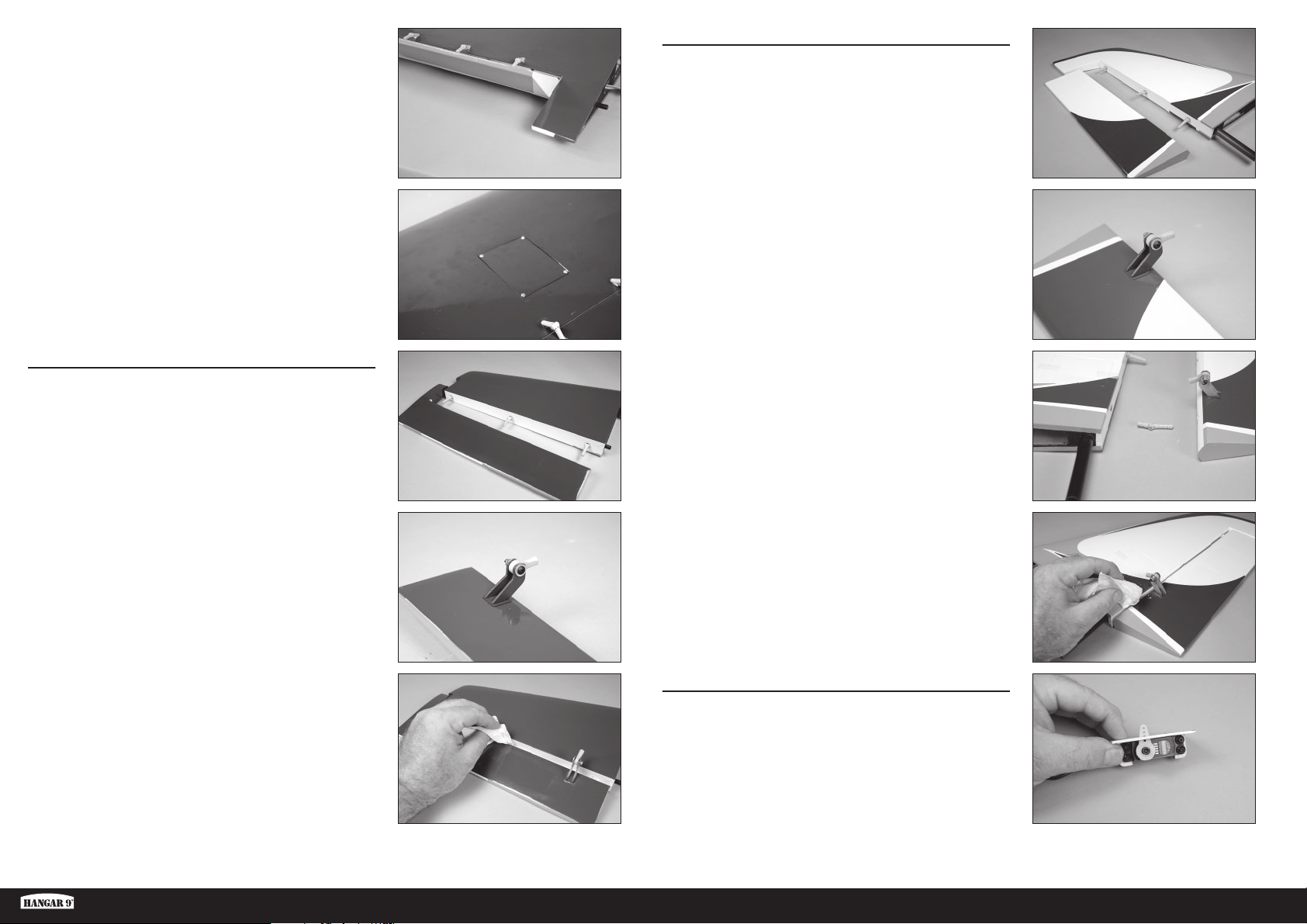

INCERNIERAMENTO DEL TIMONE

71. Separare il timone dalla deriva. Mettere le cerniere da parte.

67. Fissare il coperchio del servo all’ala usando quattro viti

autoﬁ lettanti M2 x 8 mm.

INCERNIERAMENTO DELL’EQUILIBRATORE

68. Separare gli equilibratori dallo stabilizzatore. Mettere le

cerniere da parte.

69. Installare la squadretta dell’equilibratore in modo in maniera

analoga a come mostrato per la squadretta dell’alettone.

72. Installare la squadretta del timone in modo in maniera

analoga a come mostrato per la squadretta dell’alettone.

73. Quando si montano le cerniere del timone, tenere presente

che la cerniera inferiore è più corta per adattarsi dietro il tubo di raccordo della deriva.

74. Utilizzare la stessa tecnica già vista per le delle cerniere

dei ﬂ ap per ﬁ ssare le cerniere del timone. Rimuovere dalle cerniere l’adesivo in eccesso con un panno di carta e alcol isopropilico. Utilizzare nastro a bassa adesione per tenere il timone in posizione ﬁ no ad asciugatura completa della colla.

70. Utilizzare la stessa tecnica già vista per le delle cerniere dei

ﬂ ap per ﬁ ssare le cerniere dell’equilibratore. Rimuovere dalle cerniere l’adesivo in eccesso con un panno di carta e alcol isopropilico. Utilizzare nastro a bassa adesione per tenere l’equilibratore in posizione ﬁ no ad asciugatura completa della colla.

Aermacchi MB-339 60–85N

MONTAGGIO DEL SERVO DEL TIMONE

75. Montare il servo del timone seguendo le istruzioni per

l’installazione dei servo degli alettoni. L’uscita del servo del timone sarà rivolta in avanti.

81 IT

Page 13

76. Fissare il servo del timone alla deriva seguendo le istruzioni

nella sezione per l’installazione dei servo degli alettoni.

77. Assemblare il leveraggio del servo del timone. Utilizzare

un’asta ﬁ lettata da 35 mm e regolare il leveraggio a una lunghezza complessiva di 65 mm. Regolare la lunghezza del leveraggio come necessario per centrare il timone con il comando radio inserito.

 Per collegare la testa a snodo al braccio del servo, usare il

foro che si trova a 20 mm dal centro del braccio del servo.

INSTALLAZIONE DEL CARRELLO RETRATTILE

PRINCIPALE

81. Assemblare un adattatore per alimentare il modulo di

retrazione. Utilizzare il connettore fornito con il modulo di retrazione e un connettore compatibile con la batteria scelta per alimentare il modulo.

 Controllare e ricontrollare la polarità perché l’inversione di

polarità è causa di danno irreparabile al sistema di retrazione.

82. Con un taglierino o della carta abrasiva, levigare per produrre

una leggera rastrematura su ciascuno degli spinotti dei cavi (incluso nel modulo di retrazione) che collegherà il ricevitore al modulo di retrazione.

INSTALLAZIONE DEI SERVO DELL’EQUILIBRATORE

78. Con un taglierino con lama n. 11, rimuovere il rivestimento

del braccio del servo dell’equilibratore.

79. Montare il servo dell’equilibratore nello stabilizzatore con

l’uscita del servo rivolta in avanti.

 Attenzione: prestare attenzione nel localizzare i fori di

montaggio del servo in modo che siano uniformemente distanziati dalla tacca per il cavo del servo.

80. Assemblare il leveraggio del servo dell’equilibratore seguendo

le istruzioni per l’installazione dei servo dei ﬂ ap. Utilizzare un’asta ﬁ lettata da 40mm e regolare il leveraggio a una lunghezza complessiva di 65 mm. Regolare la lunghezza del leveraggio come necessario per centrare l’equilibratore con il radiocomando inserito.

 Per collegare la forcella al braccio del servo, usare il foro

che si trova a 20 mm dal centro del braccio del servo.

83. Rimuovere il rivestimento del pozzetto di retrazione nella

parte inferiore dell’ala usando un taglierino con lama n. 11. Lasciare una copertura sufﬁ ciente per sigillare il pozzetto ruota. Utilizzare un ferro da stiro per modellismo per sigillare la copertura attorno all’apertura.

84. Far passare il cavo del freno e il cavo di comando dal carrello

nell’ala.

 Il cavo in eccesso può essere arrotolato e fissato

con una fascetta nella radice dell’ala.

85. Recuperare i cavi dalla stessa posizione dei cavi dei ﬂ ap e

degli alettoni. Assicurarsi di etichettare i cavi in modo da poterli identiﬁ care al momento del montaggio del modello per il volo.

82IT

Page 14

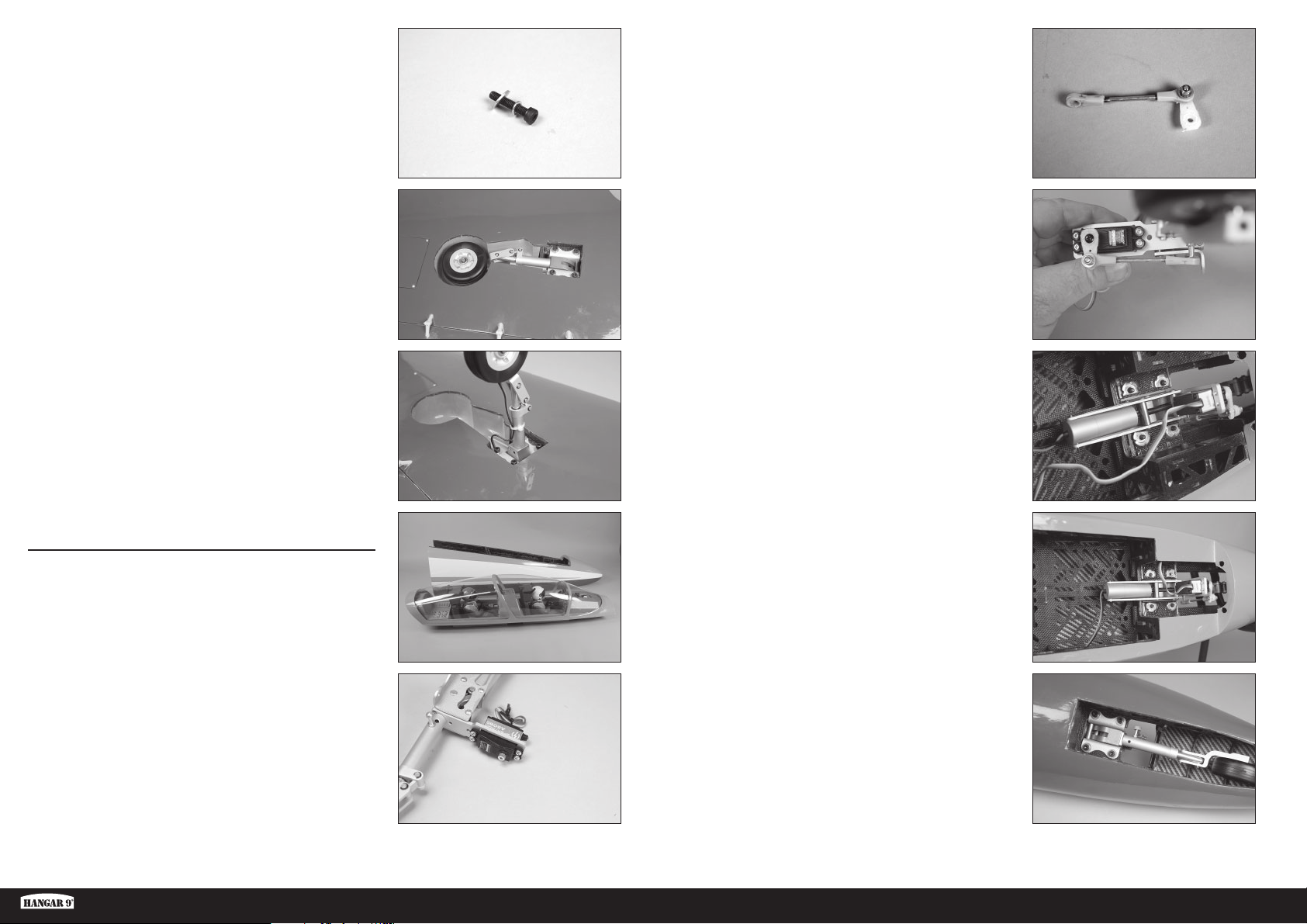

86. Preparare le viti di montaggio del carrello facendo scorrere

una rondella di sicurezza da 4 mm e poi una rondella da 4 mm sulle viti a esagono incassato M4 x 20. Preparare le quattro le viti di montaggio.

91. Assemblare il rinvio dello sterzo e ﬁ ssarlo al braccio del servo

con una vite a testa bombata M3 x 15, una rondella M3 e un controdado M3. Serrare con una chiave esagonale da 2 mm e una chiave per dadi da 5,5 mm.

87. Fissare il carrello nell’ala avvitando le quattro viti preparate

nella fase precedente con una chiave esagonale da 3 mm.

 Utilizzare del frenafiletti sulle viti per evitarne

l’allentamento a causa delle vibrazioni.

 Non serrare eccessivamente le viti di montaggio del carrello.

88. Controllare la retrazione usando il modulo di retrazione. Sul

modulo è presente un pulsante di prova, oppure il modulo può essere collegato al ricevitore per veriﬁ care il movimento di retrazione.

MONTAGGIO DEL CARRELLO ANTERIORE

RETRATTILE

89. Rimuovere la capottina dalla fusoliera anteriore. Mettere da

parte la capottina in un luogo sicuro.

92. Inserire la sfera sul bracco di sterzo del carrello. Centrare il

servo di sterzo e regolare la lunghezza del rinvio per centrare il carrello anteriore.

 Assicurarsi di regolare la corsa del servo in modo da ottenere

pari deflessione in entrambe le direzioni. Assicurarsi anche che la corsa del servo non sia eccessiva per evitare il rischio di danni alla sfera attaccata alla gamba del carrello.

93. Inserire il carrello retrattile nella fusoliera anteriore.

Assicurarsi che i cavi siano tutti all’interno della fusoliera e non tra il telaio del carrello e la fusoliera.

94. Posizionare i cavi della retrazione e del servo sui lati opposti

della fusoliera.

90. Montare il servo di sterzo nell’apertura del servo del carrello

con quattro viti a testa bombata M3 x 12. Applicare una goccia di frenaﬁ letti su ogni vite prima di serrarle con una chiave esagonale da 2 mm.

 Alcuni servo potrebbero richiedere l’inversione

dell’orientamento per evitare il contatto con le unità di retrazione. Questo potrebbe richiedere un’asta di comando di lunghezza diversa.

Aermacchi MB-339 60–85N

95. Fissare il carrello utilizzando quattro rondelle di sicurezza

da 4 mm, quattro rondelle da 4 mm e quattro viti a esagono incassato M4 x 20. Serrare le viti con una chiave esagonale da 3 mm.

 Utilizzare del frenafiletti sulle viti per evitarne

l’allentamento a causa delle vibrazioni.

 Non serrare eccessivamente le viti di montaggio del carrello.

83 IT

Page 15

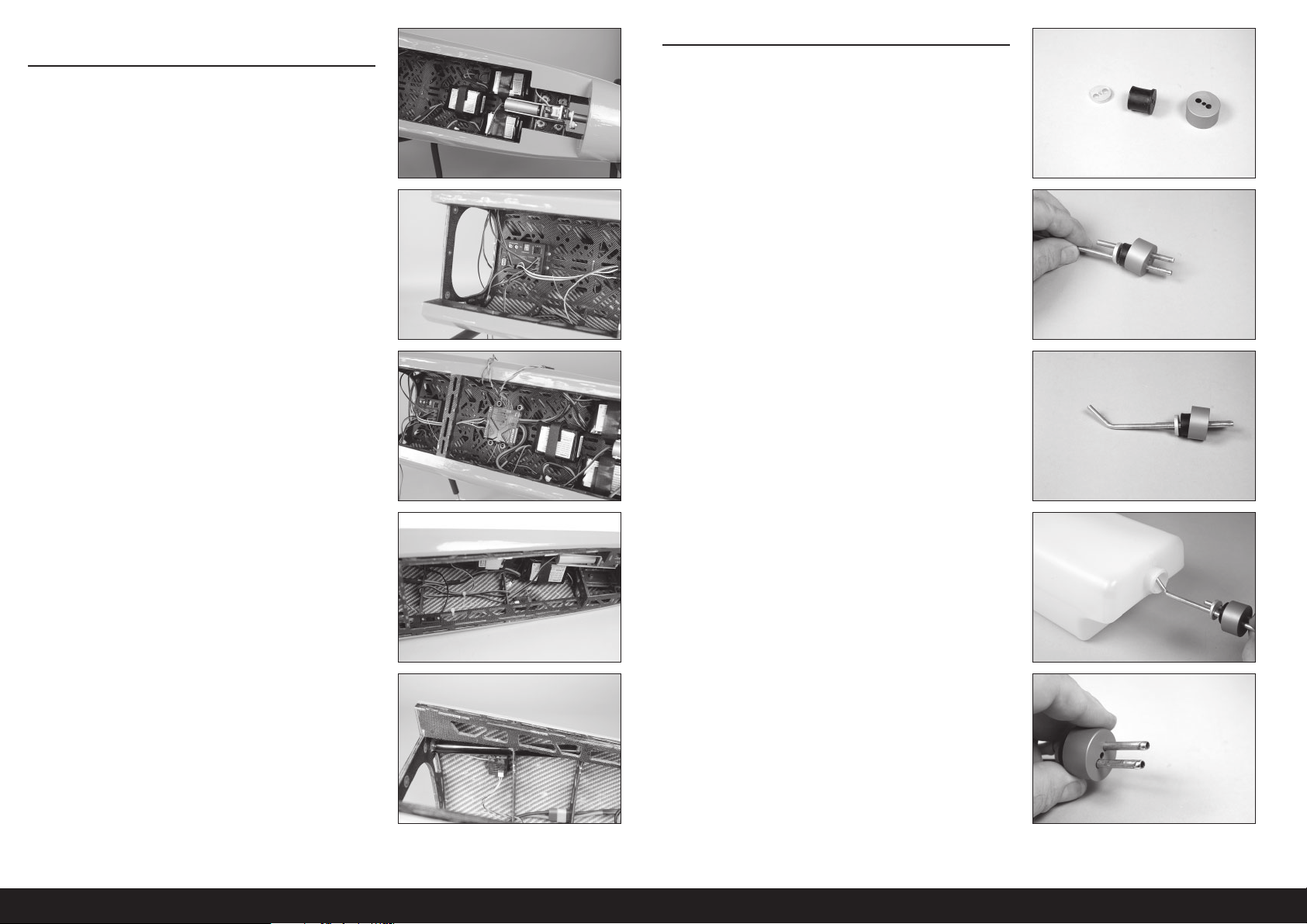

INSTALLAZIONE DI BATTERIA, RICEVITORE E

MODULO DI RETRAZIONE

96. Montare le batterie del ricevitore e del modulo di retrazione

nella fusoliera anteriore con del nastro adesivo e nastro a strappo.

MONTAGGIO DEL SERBATOIO DEL CARBURANTE

101. Individuare il tappo di gomma, la piastra posteriore in

alluminio e il tappo in alluminio.

97. Il modulo di retrazione può essere montato davanti il bordo

della sezione del muso. Assicurarsi che l’accesso ai bulloni di collegamento non sia ostruito. Utilizzare un interruttore tra la batteria della retrazione e il modulo di retrazione in modo da poter accendere o spegnere il sistema.

98. Montare il ricevitore in fusoliera seguendo le istruzioni fornite

con il ricevitore.

 I cavi tra il modulo di retrazione e il ricevitore

possono essere collegati, come le batterie del ricevitore e lo sterzo del carrello anteriore.

 Collegare i cavi per la retrazione del carrello principale

e dei freni e i collegamenti al ricevitore.

99. Montare l’interruttore del ricevitore in una posizione comoda

da raggiungere in fusoliera. Uno dei ricevitori remoti può essere ﬁ ssato nella sezione anteriore della fusoliera di prua con del nastro a strappo.

102. Far passare un tubo lungo e un tubo corto attraverso il tappo

di gomma. (Il foro centrale serve per la vite che ﬁ ssa il gruppo nel serbatoio). Inserire la piastra posteriore in alluminio sui tubi dall’estremità non ﬂ angiata del tappo. La piastra anteriore in alluminio scorre sui tubi dall’estremità ﬂ angiata del tappo.

103. Utilizzare un piegatubi per piegare verso la linea (di sﬁ ato) più

lunga verso l’alto.

104. Controllare che la curva del tubo non tocchi la parte superiore

del serbatoio.

100. Montare un secondo ricevitore remoto nella fusoliera con del

nastro a strappo. Assicurarsi che le antenne siano orientate in direzioni diverse.

105. Con un saldatore e lega per saldare, creare un’area su

ciascuno dei tubi (sia all’esterno che sul tubo non piegato all’interno del serbatoio) in modo da poter ﬁ ssare il tubo del carburante ai tubi.

84IT

Page 16

106. Tagliare un pezzo di tubo del carburante e farlo scorrere sulla

linea del pendolino per il serbatoio. Montare il pendolino e misurare la lunghezza indicata. Regolare la lunghezza del tubo per ottenere la misura.

 Controllare che il pendolino sia libero da

ostruzioni prima di collegarlo al tubo.

267 mm

111. Rimuovere il portello sul parte superiore della fusoliera

posteriore e metterlo da parte in un luogo sicuro.

107. Utilizzare una fascetta metallica per ﬁ ssare il tubo del

carburante al tubo in ottone.

108. Utilizzare una fascetta metallica per ﬁ ssare il tubo del

carburante al pendolino.

109. Inserire il tappo nel serbatoio e veriﬁ care che il pendolino

sia libero di muoversi nel serbatoio. Regolare se necessario. Fissare il tappo con una vite a esagono incassato M3 x 25. Serrare la vite con una chiave esagonale da 2,5 mm.

 Non serrare eccessivamente la vite per non

danneggiare il serbatoio del carburante.

112. Montare il vassoio del serbatoio del carburante nella fusoliera

dal basso utilizzando le quattro viti zigrinate.

113. Far passare le tre fascette intorno al vassoio del serbatoio in

modo da poter ﬁ ssare il serbatoio al vassoio.

114. Far scorrere il serbatoio nella fusoliera. Utilizzare una piccola

quantità di silicone adesivo tra il vassoio e il serbatoio per evitare che questo scivoli sul vassoio durante il volo.

110. Rimuovere il portello sul fondo della fusoliera posteriore e

metterlo da parte in un luogo sicuro.

Aermacchi MB-339 60–85N

115. Regolare la posizione del serbatoio in modo da poter

installare il portello superiore.

85 IT

Page 17

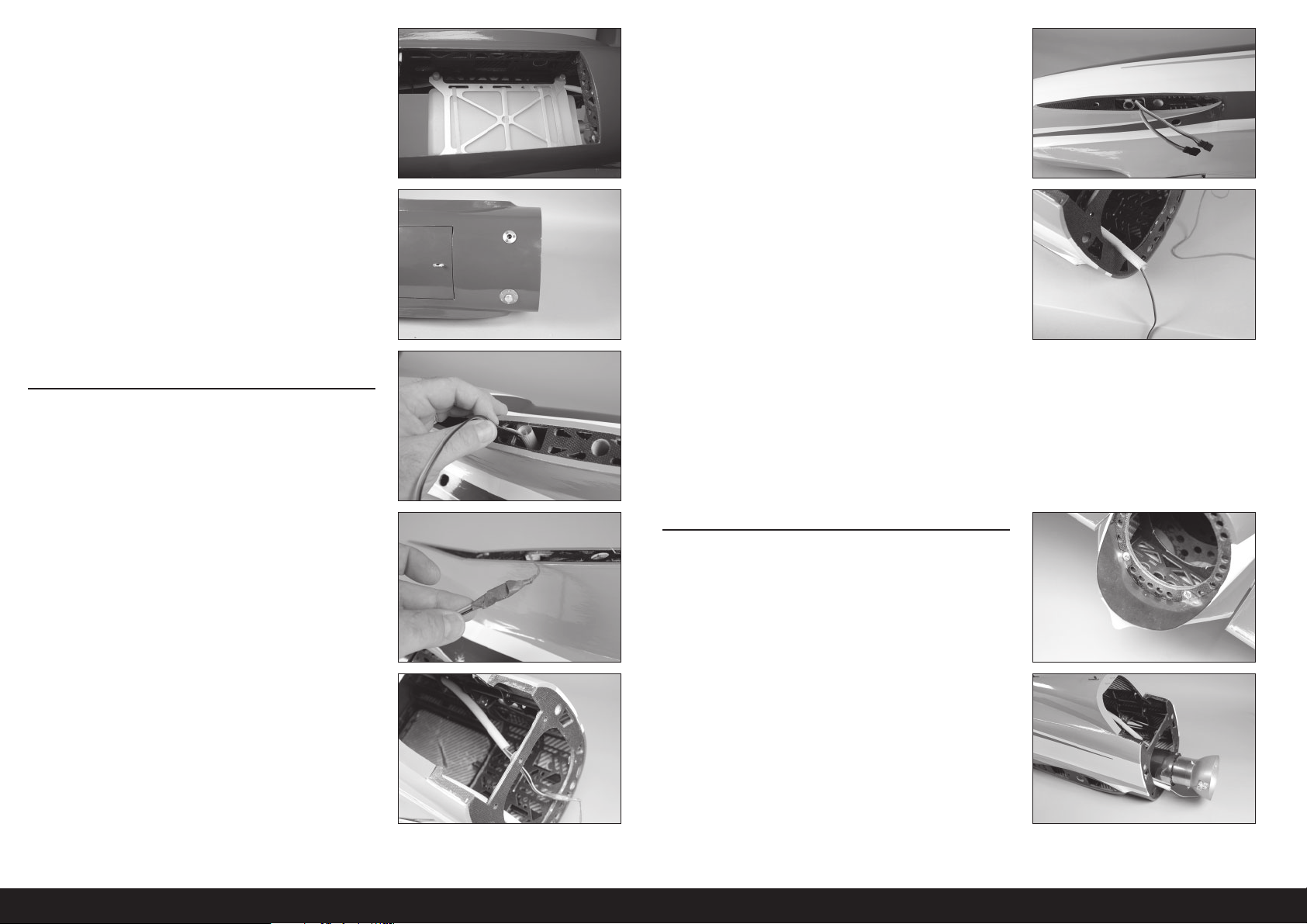

116. Fissare il serbatoio con le fascette. Tagliare il cavo in eccesso

con un tronchesino.

121. Individuare il manicotto di instradamento del servo nella

fusoliera posteriore, nella posizione dello stabilizzatore. Legare il cordino a due prolunghe da 1200 mm. Assicurarsi che le spine siano collegate al ricevitore.

117. Con un taglierino e una lama n. 11, rimuovere il rivestimento

per i raccordi di rabbocco e sﬁ ato. Montare i raccordi e collegare le linee dal serbatoio.

 Potrebbe essere necessario allargare

i fori per installare i raccordi.

INSTALLAZIONE DELLE PROLUNGHE PER

EQUILIBRATORE E TIMONE

118. Individuare il manicotto per il passaggio dei ﬁ li del servo nella

fusoliera posteriore nella posizione della deriva. Legare il ﬁ lo a una prolunga di 1200 mm.

119. Avvolgere del nastro attorno al collegamento tra la spina e il

cordino per facilitare l’estrazione della prolunga attraverso il manicotto.

122. Utilizzare il cordino per tirare le prolunghe attraverso lo

stabilizzatore. Fare attenzione a non rompere il cordino.

123. Far scorrere i manicotti per il passaggio dei servo il più

indietro possibile. Segnare i manicotti sulla paratia in modo da poterne controllare il posizionamento prima di ogni sessione di volo. Utilizzare delle fascette per ﬁ ssare i manicotti alla struttura sopra la posizione del tubo di spinta, in modo che non entrino in contatto con il tubo di scarico durante il funzionamento del modello.

INSTALLAZIONE DELLA TURBINA

124. Montare la protezione dello scarico sul retro della fusoliera in

modo che copra equamente la fusoliera. Fissare la protezione con due viti autoﬁ lettanti M3 x 12.

 Il mancato montaggio della protezione dello scarico

provocherà danni dovuti al calore a carico del legno e del rivestimento sopra il tubo di scarico nel retro della fusoliera.

120. Utilizzare il cordino per tirare la prolunga attraverso il

manicotto. Fare attenzione a non rompere il cordino.

125. Far scorrere il tubo di scarico nella fusoliera posteriore dalla

parte anteriore della fusoliera.

86IT

Page 18

126. Allineare l’estremità del tubo di scarico in modo che si

estenda da 6 mm a 13 mm oltre la struttura della fusoliera nella parte posteriore.

 Potrebbe essere necessario far scorrere un sottile

righello d’acciaio (o simile) tra il tubo di scarico e l’apertura nella fusoliera per agevolare l’inserimento del tubo di scarico attraverso l’estremità della fusoliera. Il tubo è progettato per un inserimento aderente.

MONTAGGIO DELLA DERIVA

131. Fissare il cavo del servo del timone e la prolunga utilizzando

un fermo disponibile in commercio.

127. Distanziare equamente il tubo di scarico tra i lati della

fusoliera. Fissare il tubo con quattro viti autoﬁ lettanti M3 x 12.

128. Posizionare la turbina in modo che la distanza tra il cono di

coda e il tubo di scarico corrisponda alle raccomandazioni del fabbricante della turbina.

 Le guide di montaggio possono essere

modificate per adattarsi a diverse turbine.

129. Posizionare la turbina in base alla distanza dal tubo di scarico

indicata nel manuale del fabbricante della turbina.

132. Mescolare 15 ml di colla epossidica “30 minuti”. Con un

pennello per colla epossidica, applicare la colla ai tubi in fusoliera per la deriva e il legno esposto.

133. Montare l’aletta in posizione. Posizionare un piccolo pezzo

di plastica nella linea di cerniera e lungo la parte inferiore del timone per evitare di incollare il timone alla fusoliera. Rimuovere la colla epossidica in eccesso con del panno di carta e alcool isopropilico.

MONTAGGIO DELLO STABILIZZATORE

134. Far scorrere il tubo dello stabilizzatore nella tasca sul retro

della fusoliera. Centrare il tubo nella fusoliera.

130. Montare la pompa del carburante nella fusoliera e collegare

i tubi del carburante necessari per il funzionamento della turbina. Collegare la linea di sﬁ ato al raccordo. Fissare tutti i collegamenti con fascette metalliche.

 Non usare fascette per fissare i tubi del carburante.

Aermacchi MB-339 60–85N

135. Collegare il cavo del servo dell’equilibratore e la prolunga

utilizzando un fermo disponibile in commercio. Inserire lo stabilizzatore sul tubo fusoliera. Usare una chiave a brugola da 3 mm per serrare la vite ﬁ ssare lo stabilizzatore alla fusoliera.

 Potrebbe essere necessario allentare la

vite per installare lo stabilizzatore.

87 IT

Page 19

136. Inserire il gommino della vite dello stabilizzatore applicando

una piccola quantità di adesivo al silicone.

141. Montare i ricevitori remoti sopra il serbatoio del carburante

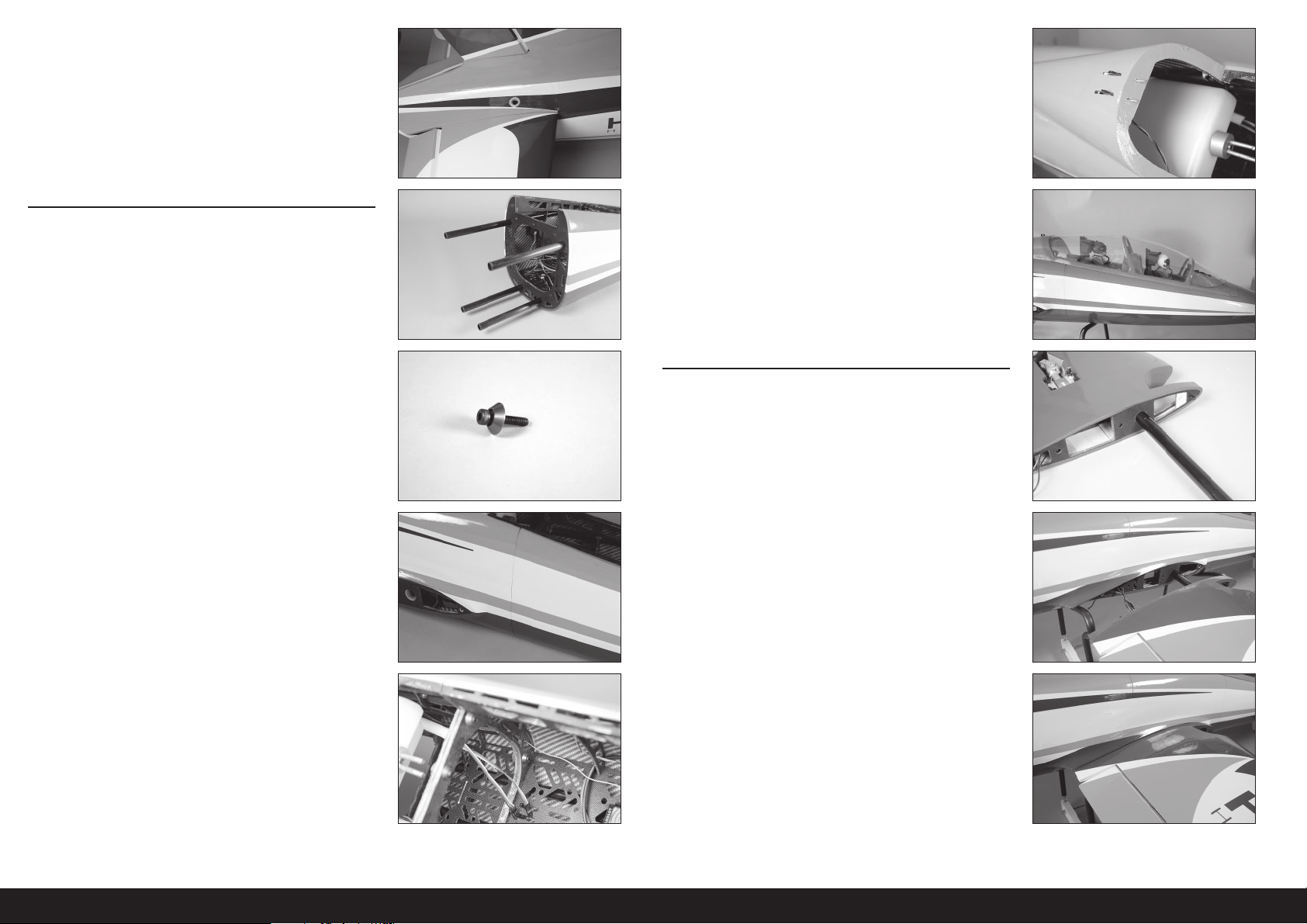

con del nastro a strappo. Collegare le eventuali prolunghe per ﬂ ap, alettoni, retrazione carrelli e freni e instradarle nella fusoliera.

ASSEMBLAGGIO DELLA FUSOLIERA

137. Far scorrere i quattro tubi di giunzione della fusoliera nella

metà anteriore della fusoliera.

138. Preparare le cinque viti che ﬁ ssano la fusoliera anteriore a

quella posteriore facendo scorrere una rondella conica su una vite a esagono incassato M4 x 20.

139. Far scorrere la fusoliera anteriore in posizione sulla fusoliera

posteriore.

142. Sistemare il tettuccio in posizione sulla fusoliera.

MONTAGGIO DELL’ALA

143. Far scorrere il tubo alare nella tasca dell’ala. Non forzare il

tubo più di quanto possa scorrere facilmente.

144. Far scorrere il tubo nella tasca nella fusoliera. Collegare i

cavi di alettoni e ﬂ ap alle prolunghe. Instradare i cavi per la retrazione dei carrelli e i freni dentro la fusoliera.

140. Fissare la sezione della fusoliera con le cinque viti preparate

in precedenza. Serrare le viti con una chiave esagonale da 3 mm.

 Utilizzare del frenafiletti per evitare che le

viti si allentino per le vibrazioni.

 Controllare periodicamente le viti per

verificare che non si allentino.

145. Far scorrere l’ala contro la fusoliera.

88IT

Page 20

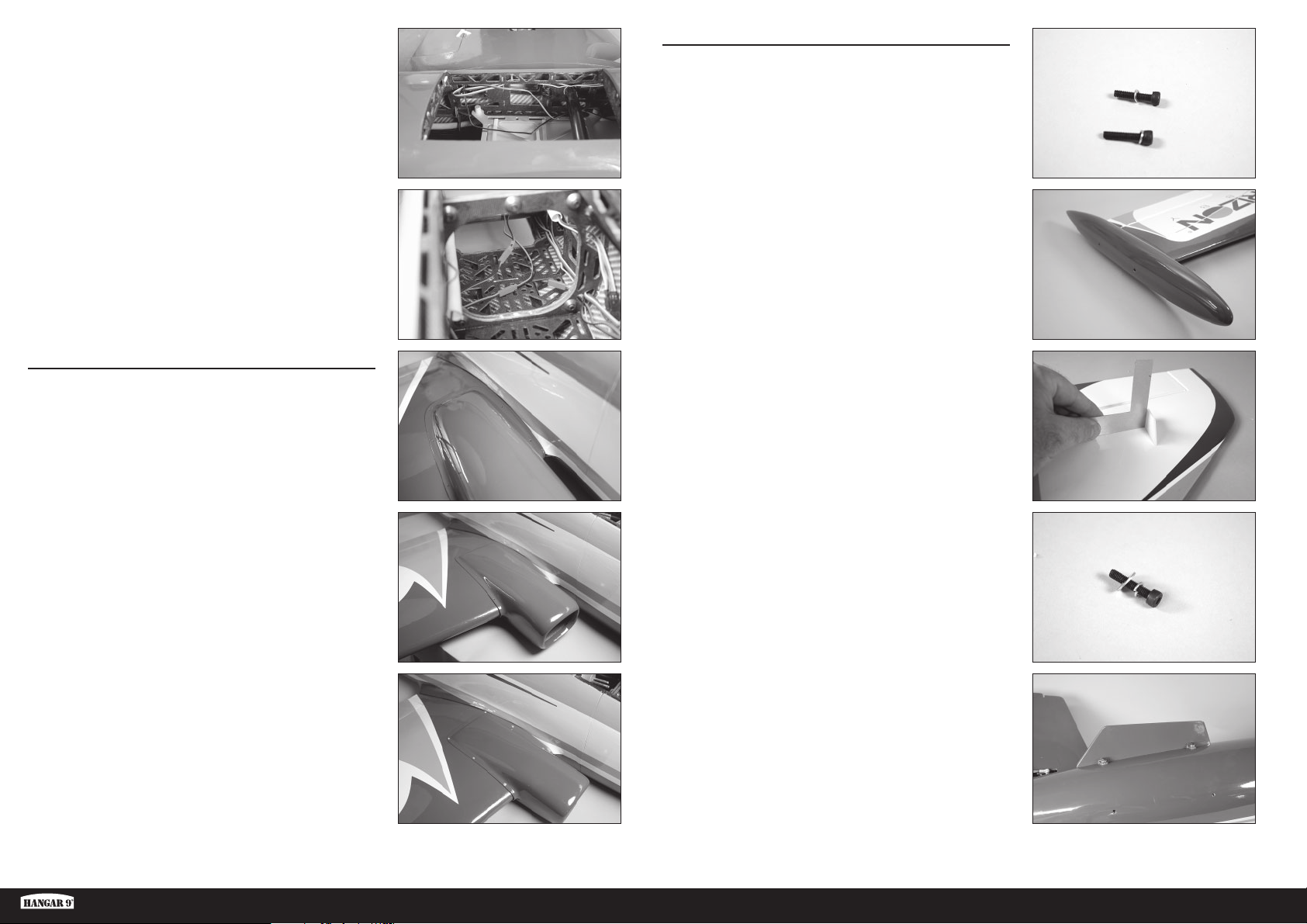

146. Utilizzare i due bulloni di nylon da 1/4-20 x 2 pollici per

ﬁ ssare l’ala alla fusoliera.

ACCESSORI IN SCALA

150. Preparare i bulloni del serbatoio della punta alare facendo

scorrere una rondella di sicurezza da 4 mm sulle viti a testa incassata M4 x 20.

147. Collegare i cavi per la retrazione dei carrelli e i freni dentro la

fusoliera.

MONTAGGIO DELLE PRESE D’ARIA

148. Montare la presa d’aria sull’ala. Ci sarà uno spazio di 6 mm

nell’angolo posteriore vicino alla fusoliera.

 La parte superiore della presa d’aria è

più lunga di quella inferiore.

151. Fissare il serbatoio avvitando le viti con una chiave esagonale

da 3 mm.

152. Con un taglierino con lama #11, rimuovere il rivestimento

per l’antenna a lama VOR nella deriva. Incollare l’antenna alla deriva con utilizzando colla cianoacrilica a media viscosità. Utilizzare una squadra per assicurarsi che l’antenna sia allineata correttamente su entrambi i lati della deriva.

 Le antenne sono puramente estetiche e

il loro montaggio è facoltativo.

153. Inserire una rondella di sicurezza da 4 mm e una rondella da

4 mm sulla vite a esagono incassato M4 x 20 per l’attacco della pinna ventrale. Preparare tutte e quattro le viti.

149. Utilizzare un minitrapano con punta da 1,5 mm per forare

le posizioni nella presa d’aria nell’ala. Rimuovere la presa d’aria e avvitare una vite autoﬁ lettante M2 x 8 in ciascun foro. Rimuovere le viti e applicare una goccia di colla cianoacrilica ﬁ ne in ciascun foro. Una volta che la colla epossidica si è completamente indurita, ﬁ ssare la presa d’aria all’ala utilizzando dodici viti autoﬁ lettanti M2 x 8.

Aermacchi MB-339 60–85N

154. Utilizzare le viti e una chiave esagonale da 3 mm per ﬁ ssare

le pinne ventrali al ventre della fusoliera.

 Rimuovere le pinne ventrali per il trasporto.

89 IT

Page 21

BARICENTRO (CG)

Una fase importante della preparazione al volo è quella della individuazione di un bilanciamento accurato. La gamma di valori qui indicata per il baricentro è il risultato dei test effettuati. È possibile adottare impostazioni diverse da quelle qui riportate per portare il modello a rispondere in modo meglio corrispondente allo stile di volo del pilota. Consigliamo di iniziare con il baricentro raccomandato e di sperimentare punti di equilibrio diversi, effettuando regolazioni progressive e caute.

1. Assemblare il modello e prepararlo per il volo. Prestare attenzione a collegare i cavi ai corrispondenti cavi del

ricevitore. Assicurarsi sempre che non vi siano cavi esposti prima di serrare la viteria. Questo modello dovrebbe essere pronto al volo già prima del bilanciamento.

2. L’intervallo di valori per il CG di questo modello è di 127–200 mm. Si raccomanda di iniziare in questo intervalo e

solo in seguito passare a impostazioni più adatte al proprio stile di volo.

3. Quando si esegue il bilanciamento del modello, assicurarsi sia ben assemblato e pronto per il volo. Tenere

l’aereo capovolto, con il carrello esteso, afferrandolo in corrispondenza dei segni presenti sull’ala con le mani o utilizzando supporto disponibile in commercio.

ZAVORRA ANTERIORE

Una costruzione con componenti tipici richiede una zavorra anteriore di peso compreso tra 0 e 230 grammi. Il modello è bilanciato in modo più accurato quando invertito.

ATTENZIONE: è necessario regolare con precisione baricentro ed equilibrio del modello prima di portare il

modello in aria.

CORSE DEI COMANDI

1. Accendere la trasmittente e la ricevente del modello. Controllare il movimento del timone con il radiocomando.

Quando si sposta lo stick a destra il timone si deve spostare verso destra. Se necessario intervenire sul Reverse del tramettitore.

2. Controllare il movimento dell’elevatore con il radiocomando. Spostando lo stick dell’elevatore verso il basso del

trasmettitore, l’elevatore sul modello si sposterà in alto.

3. Controllare il movimento degli alettoni con il radiocomando. Spostando lo stick degli alettoni verso destra,

l’alettone destro andrà verso l’alto e quello sinistro verso il basso.

4. Usare un misuratore di corsa per regolare le corse di alettoni, elevatore e timone.

Queste sono le linee guida generali per il volo sportivo e acrobatico suggerite dai nostri test di volo. Si può comunque provare con ratei più alti o più bassi secondo lo stile di volo preferito.

Super cie Rateo Esponenziale Direzione Corsa

Alto 20%

Alettoni

Basso 15%

Alto 20%

Elevatore

Basso 15%

Alto 20%

Timone

Basso 15%

Flaps

Verso l’alto 35 mm/

Verso il basso 25 mm

Verso l’alto 25 mm

Verso il basso 20 mm

Verso l’alto 20 mm

Verso il basso 20 mm

Verso l’alto 15 mm

Verso il basso 15 mm

Destra 65 mm

Sinistra 65 mm

Destra 40 mm Sinistra 40 mm Parziale 25 mm

Piena 57 mm

5–6 inches (127–152mm)

Corsa dei  ap

Ii ﬂ ap completamente estesi creano una forte resistenza aerodinamica che rallenta il modello molto rapidamente. Condurre le prove a una quota sicura.

90IT

Page 22

MIXING

Compensazione  ap-elevatore

Non c’è un valore preciso per il trim in basso necessario quando si applicano i ﬂ ap. Questo può variare leggermente da modello a modello e a seconda delle preferenze personali. Utilizzare le indicazioni fornite come punto di partenza e regolare se necessario.

Con ﬂ ap parziale impostato a 25 mm, miscelare con equilibratore giù a 2 mm. Con ﬂ ap completamente esteso a 57 mm, miscelare con elevatore giù a 5 mm.

L’impostazione della modalità di volo è molto utile per questo aspetto della conﬁ gurazione in quanto consente la regolazione indipendente del trim per diversi assetti assunti dai ﬂ ap durante il volo. Ciò permette di eseguire le regolazioni direttamente in volo, senza dover atterrare e provare a tentativi. La maggior parte delle radio computerizzate moderne offre il trimming della modalità di volo.

LISTA DEI CONTROLLI PRIMA DEL VOLO

• Caricare le batterie della trasmittente, del ricevitore, dei carrelli e dell’ECU. Seguire le istruzioni fornite con il caricabatterie. Seguire tutte le istruzioni del produttore per i componenti elettronici.

• Controllare l’installazione della radio e assicurarsi che tutte le superﬁ ci di controllo (alettoni, elevatore, timone e ﬂ ap) si muovano correttamente (cioè nella direzione corretta e con le corse consigliate).

• Controllare tutte le squadrette di controllo, squadrette dei servi e forcelle, per accertarsi che siano ben ﬁ ssate e in buone condizioni.

• Prima di ogni sessione di volo e specialmente con un modello nuovo, eseguire una prova di portata del radiocomando. Per ulteriori spiegazioni si veda il manuale del radiocomando.

CONTROLLI DI VOLO GIORNALIERI

• Controllare la tensione della batteria del trasmettitore. Non volare se la tensione è inferiore a quella indicata dal costruttore; in caso contrario si potrebbe avere un incidente distruttivo.

• Controllare tutti i rinvii, le viti, i dadi e i bulloni prima di ogni giornata di volo. Veriﬁ care che non ci siano impedimenti nelle corse dei comandi e che tutte le parti siano ﬁ ssate bene.

• Veriﬁ care che le superﬁ ci mobili si muovano nel verso giusto.

• Eseguire una prova di portata a terra prima di una sessione di volo giornaliera.

• Tutti i cavi dei servocomandi e i connettori dei cablaggi degli interruttori devono essere ﬁ ssati al ricevitore.

GARANZIA

Periodo di garanzia

Garanzia esclusiva - Horizon Hobby, LLC (Horizon) garantisce che il prodotto acquistato (il “Prodotto”) sarà privo di difetti relativi ai materiali e di eventuali errori di montaggio alla data di acquisto. Il periodo di garanzia è conforme alle disposizioni legali del paese nel quale il prodotto è stato acquistato. Tale periodo di garanzia ammonta a 6 mesi e si estende ad altri 18 mesi dopo tale termine.

Limiti della garanzia

(a) La garanzia è limitata all’acquirente originale (Acquirente) e non è cedibile a terzi. L’acquirente ha il diritto a far riparare o a far sostituire la merce durante il periodo di questa garanzia. La garanzia copre solo quei prodotti acquistati presso un rivenditore autorizzato Horizon. Altre transazioni di terze parti non sono coperte da questa garanzia. La prova di acquisto è necessaria per far valere il diritto di garanzia. Inoltre, Horizon si riserva il diritto di cambiare o modiﬁ care i termini di questa garanzia senza alcun preavviso e di escludere tutte le altre garanzie già esistenti.

(b) Horizon non si assume alcuna garanzia per la disponibilità del prodotto, per l’adeguatezza o l’idoneità del prodotto a particolari previsti dall’utente. È sola responsabilità dell’acquirente il fatto di veriﬁ care se il prodotto è adatto agli scopi da lui previsti.

(c) Richiesta dell’acquirente – spetta soltanto a Horizon, a propria discrezione riparare o sostituire qualsiasi prodotto considerato difettoso e che rientra nei termini di garanzia. Queste sono le uniche rivalse a cui l’acquirente si può appellare, se un prodotto è difettoso.

Horizon si riserva il diritto di controllare qualsiasi componente utilizzato che viene coinvolto nella rivalsa di garanzia. Le decisioni relative alla sostituzione o alla riparazione sono a discrezione di Horizon. Questa garanzia non copre dei danni superﬁ ciali o danni per cause di forza maggiore, uso errato del prodotto, un utilizzo che viola qualsiasi legge, regolamentazione o disposizione applicabile, negligenza, uso ai ﬁ ni commerciali, o una qualsiasi modiﬁ ca a qualsiasi parte del prodotto.

Questa garanzia non copre danni dovuti ad un’installazione errata, ad un funzionamento errato, ad una manutenzione o un tentativo di riparazione non idonei a cura di soggetti diversi da Horizon. La restituzione del prodotto a cura dell’acquirente, o da un suo rappresentante, deve essere approvata per iscritto dalla Horizon.

Limiti di danno

Horizon non si riterrà responsabile per danni speciali, diretti, indiretti o consequenziali; perdita di proﬁ tto o di produzione; perdita commerciale connessa al prodotto, indipendentemente dal fatto che la richiesta si basa su un contratto o sulla garanzia. Inoltre la responsabilità di Horizon non supera mai in nessun caso il prezzo di acquisto del prodotto per il quale si chiede la responsabilità. Horizon non ha alcun controllo sul montaggio, sull’utilizzo o sulla manutenzione del prodotto o di combinazioni di vari prodotti. Quindi Horizon non accetta nessuna responsabilità per danni o lesioni derivanti da tali circostanze. Con l’utilizzo e il montaggio del prodotto l’utente acconsente a tutte le condizioni, limitazioni e riserve di garanzia citate in questa sede.

Qualora l’utente non fosse pronto ad assumersi tale responsabilità associata all’uso del prodotto, si suggerisce di restituire il prodotto intatto, mai usato e immediatamente presso il venditore.

Aermacchi MB-339 60–85N

91 IT

Page 23

Indicazioni di sicurezza

Questo è un prodotto soﬁ sticato di hobbistica e non è un giocattolo. Esso deve essere manipolato con cautela, con giudizio e richiede delle conoscenze basilari di meccanica e delle facoltà mentali di base. Se il prodotto non verrà manipolato in maniera sicura e responsabile potrebbero risultare delle lesioni, dei gravi danni a persone, al prodotto o all’ambiente circostante. Questo prodotto non è concepito per essere usato dai bambini senza una diretta supervisione di un adulto. Il manuale del prodotto contiene le istruzioni di sicurezza, di funzionamento e di manutenzione del prodotto stesso. È fondamentale leggere e seguire tutte le istruzioni e le avvertenze nel manuale prima di mettere in funzione il prodotto. Solo così si eviterà un utilizzo errato e si preverranno incidenti, lesioni o danni.

Domande, assistenza e riparazioni

Il vostro negozio locale e/o luogo di acquisto non possono fornire garanzie di assistenza o riparazione senza previo colloquio con Horizon. Questo vale anche per le riparazioni in garanzia. Quindi in tale casi bisogna interpellare un rivenditore, che si metterà in contatto subito con Horizon per prendere una decisione che vi possa aiutare nel più breve tempo possibile.

Manutenzione e riparazione

Se il prodotto deve essere ispezionato o riparato, si prega di rivolgersi ad un rivenditore specializzato o direttamente ad Horizon. Il prodotto deve essere imballato con cura. Bisogna far notare che i box originali solitamente non sono adatti per effettuare una spedizione senza subire alcun danno. Bisogna effettuare una spedizione via corriere che fornisce una tracciabilità e un’assicurazione, in quanto Horizon non si assume alcuna responsabilità in relazione alla spedizione del prodotto. Inserire il prodotto in una busta assieme ad una descrizione dettagliata degli errori e ad una lista di tutti i singoli componenti spediti. Inoltre abbiamo bisogno di un indirizzo completo, di un numero di telefono per chiedere ulteriori domande e di un indirizzo e-mail.

Garanzia e riparazione

Le richieste in garanzia verranno elaborate solo se è presente una prova d’acquisto in originale proveniente da un rivenditore specializzato autorizzato, nella quale è ben visibile la data di acquisto. Se la garanzia viene confermata, allora il prodotto verrà riparato o sostituito. Questa decisione spetta esclusivamente a Horizon Hobby.

Riparazioni a pagamento

Se bisogna effettuare una riparazione a pagamento, effettueremo un preventivo che verrà inoltrato al vostro rivenditore. La riparazione verrà effettuata dopo l’autorizzazione da parte del vostro rivenditore. La somma per la riparazione dovrà essere pagata al vostro rivenditore. Le riparazioni a pagamento avranno un costo minimo di 30 minuti di lavoro e in fattura includeranno le spese di restituzione. Qualsiasi riparazione non pagata e non richiesta entro 90 giorni verrà considerata abbandonata e verrà gestita di conseguenza.

CONTATTI PER LA GARANZIA E L’ASSISTENZA

Paese di acquisto

Dichiarazione di Conformità EU

Con la presente, Horizon Hobby, LLC dichiara che il dispositivo è conforme a quanto segue:

Direttiva Eco-design 1275/2008; Direttiva RoHS 2 2011/65 / UE; Direttiva RoHS 3 - Modiﬁ ca 2011/65 / UE allegato II 2015/863;

Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo internet: https://www. horizonhobby.com/content/support-render-compliance.

Produttore uf ciale dell’UE:

Horizon Hobby, LLC 2904 Research Road Champaign, IL 61822 USA

Importatore uf ciale dell’UE:

Horizon Hobby, GmbH Hanskampring 9 22885 Barsbüttel Germany

Horizon Hobby Telefon/Email Adresse Adresse

Horizon Technischer Service Horizon Hobby GmbH

+49 (0) 4121 2655 100 [email protected]

Hanskampring 9 D 22885 Barsbüttel, Germany

AVVISO RAEE:

Questo dispositivo è marcato ai sensi della Direttiva europea 2012/19/UE riguardante i riﬁ uti di apparecchiature elettriche ed

elettroniche (RAEE). Il simbolo indica che il prodotto non va smaltito insieme ai riﬁ uti domestici. Il prodotto deve essere consegnato agli appositi centri di raccolta per consentirne il recupero e il riciclaggio.

ATTENZIONE: Le riparazioni a pagamento sono disponibili solo sull’elettronica e sui motori. Le riparazioni a livello meccanico, soprattutto per gli elicotteri e le vetture RC, sono molto costose e devono essere effettuate autonomamente dall’acquirente.

10/15

92IT

Page 24

79 in (2003 mm)

84 in (2133 mm)

19 in

(482 mm)

93/4 in

(248 mm)

(565 mm)

/2 in

(368 mm)

36 in (914 mm)

/4 in

7 in

(178 mm)

11 in

(280 mm)

EN Remove ventral ﬁ ns for transport DE Stabilisierungsﬂ osse zum Transport entfernen FR Retirez les dérives ventrales pour le transport IT Rimuovere le pinne ventrali per il trasporto

SPECIFICATIONS • SPEZIFIKATIONEN • SPÉCIFICATIONS • SPECIFICHE

Wingspan • Spannweite • Envergure d’aile • Apertura alare

Length • Länge • Longueur • Lunghezza 79 in (2006 mm) Weight • Gewicht • Poids • Peso 26.5 lbs (12 kg) with fuel

Engine • Motor • Moteur • Motore Turbine: 60–86N

Radio System Funksystem Système radio Radiocomando

Wing Joiner • Flügelverbindung• Tige d’aile

• Giunto ala Stabilizer Joiner • Stabilisatorverbindung•

Tige de stabilisateur• Giunto stabilizzatore Wheels • Räder• Roues• Ruote 65mm diameter

84 in (2133 mm)

26.5 lbs (12 kg) mit Treibstoff 12 kg (26.5 lbs) avec carburant 12 kg con carburante

Turbina: 60-86N 10-channel (or greater) with 8 servos

10-Kanäle (oder mehr) mit 8Servos 10-canaux (ou plus) avec 8servos 10-canali (o più) con 8 servo

19.85mm OD x 830mm, 2.1mm wall

12mm OD x 420mm, 1.2mm wall

65mm Durchmesser Diamètre de 65mm Diametro 65 mm

Aermacchi MB-339

Page 25

Page 26

Aermacchi MB-339

Page 27

© 2024 Horizon Hobby, LLC. Hangar 9, AS3X, Avian, IC3, and the Horizon Hobby logo are trademarks or registered trademarks of Horizon Hobby, LLC. The Spektrum trademark is used with permission of Bachmann Industries, Inc. All other trademarks, service marks and logos are the property of their respective owners.

Updated 04/2024 793434 HAN3390B
