F4U-1D Corsair 60cc ARF

Instruction Manual Bedienungsanleitung Manuel d’utilisation Manuale di Istruzioni

NOTICE

All instructions, warranties and other collateral documents are subject to change at the sole discretion of Horizon Hobby, Inc. For up-to-date product literature, visit horizonhobby. com and click on the support tab for this product.

Meaning of Special Language

The following terms are used throughout the product literature to indicate various levels of potential harm when operating this product:

NOTICE: Procedures, which if not properly followed, create a possibility of physical property damage AND a

little or no possibility of injury.

CAUTION: Procedures, which if not properly followed, create the probability of physical property damage

AND a possibility of serious injury.

WARNING: Procedures, which if not properly followed, create the probability of property damage, collateral

damage, and serious injury OR create a high probability of superﬁ cial injury.

WARNING: Read the ENTIRE instruction manual to become familiar with the features of the product before operating. Failure to operate the product correctly can result in damage to the product, personal property and cause serious injury.

This is a sophisticated hobby product. It must be operated with caution and common sense and requires some basic mechanical ability. Failure to operate this Product in a safe and responsible manner could result in injury or damage to the product or other property. This product is not intended for use by children without direct adult supervision. Do not use with incompatible components or alter this product in any way outside of the instructions provided by Horizon Hobby, Inc. This manual contains instructions for safety, operation and maintenance. It is essential to read and follow all the instructions and warnings in the manual, prior to assembly, setup or use, in order to operate correctly and avoid damage or serious injury.

SAFETY WARNINGS AND PRECAUTIONS

Read and follow all instructions and safety precautions before use. Improper use can result in ﬁ re, serious injury and damage to property.

Components

Use only with compatible components. Should any compatibility questions exist, please refer to the product instructions, component instructions or contact the appropriate Horizon Hobby ofﬁ ce.

Flight

Fly only in open areas to ensure safety. It is recommended ﬂ ying be done at radio control ﬂ ying ﬁ elds. Consult local ordinances before choosing a ﬂ ying location.

Propeller

Keep loose items that can become entangled in the propeller away from the prop. This includes loose clothing or other objects such as pencils and screwdrivers. Keep your hands away from the propeller as injury can occur.

Batteries

Always follow the manufacturer’s instructions when using and disposing of any batteries. Mishandling of Li-Po batteries can result in ﬁ re causing serious injury and damage.

Small Parts

This kit includes small parts and should not be left unattended near children as choking and serious injury could result.

SAFE OPERATING RECOMMENDATIONS

• Inspect your model before every ﬂ ight to ensure it is airworthy.

• Be aware of any other radio frequency user who may present an interference problem.

• Always be courteous and respectful of other users in your selected ﬂ ight area.

• Choose an area clear of obstacles and large enough to safely accomodate your ﬂ ying activity.

• Make sure this area is clear of friends and spectators prior to launching your aircraft.

• Be aware of other activities in the vicinity of your ﬂ ight path that could cause potential conﬂ ict.

• Carefully plan your ﬂ ight path prior to launch.

• Abide by any and all established AMA National Model Aircraft Safety Code.

Age Recommendation: Not for children under 14 years. This is not a toy.

USING THE MANUAL

This manual is divided into sections to help make assembly easier to understand. Boxes () have been placed next to each step. These help keep track of steps that have been completed.

HINWEIS

Alle Anweisungen, Garantien und anderen zugehörigen Dokumente können im eigenen Ermessen von Horizon Hobby, Inc. jederzeit geändert werden. Die aktuelle Produktliteratur ﬁ nden Sie auf horizonhobby.com unter der Registerkarte „Support“ für das betreffende Produkt.

Spezielle Bedeutungen

Die folgenden Begriffe werden in der gesamten Produktliteratur verwendet, um auf unterschiedlich hohe Gefahrenrisiken beim Betrieb dieses Produkts hinzuweisen:

HINWEIS: Wenn diese Verfahren nicht korrekt befolgt werden, können sich möglicherweise Sachschäden

UND geringe oder keine Gefahr von Verletzungen ergeben.

ACHTUNG: Wenn diese Verfahren nicht korrekt befolgt werden, ergeben sich wahrscheinlich Sachschäden

UND die Gefahr von schweren Verletzungen.

WARNUNG: Wenn diese Verfahren nicht korrekt befolgt werden, ergeben sich wahrscheinlich Sachschäden,

Kollateralschäden und schwere Verletzungen ODER mit hoher Wahrscheinlichkeit oberﬂ ächliche Verletzungen.

WARNUNG: Lesen Sie die GESAMTE Bedienungsanleitung, um sich vor dem Betrieb mit den

Produktfunktionen vertraut zu machen. Wird das Produkt nicht korrekt betrieben, kann dies zu Schäden

am Produkt oder persönlichem Eigentum führen oder schwere Verletzungen verursachen.

WARNUNGEN UND SICHERHEITSVORKEHRUNGEN

Bitte lesen und befolgen Sie alle Anweisungen und Sichervorkehrungen vor dem Gebrauch. Falscher, nicht sachgemäßer Gebrauch kann Feuer, ernsthafte Verletzungen und Sachbeschädigungen zur Folge haben.

Komponenten

Verwenden Sie mit dem Produkt nur kompatible Komponenten. Sollten Fragen zur Kompatibilität auftreten, lesen Sie bitte die Produkt- oder Bedienungsanweisung oder kontaktieren den Service von Horizon Hobby.

Fliegen

Fliegen Sie um Sicherheit garantieren zu können, nur in weiten offenen Gegenden. Wir empfehlen hier den Betrieb auf zugelassenen Modellﬂ ugplätzen. Bitte beachten Sie lokale Vorschriften und Gesetze, bevor Sie einen Platz zum Fliegen wählen.

Propeller

Halten Sie lose Gegenstände die sich im Propeller verfangen können weg vom Propeller. Dieses gilt auch für Kleidung oder andere Objekte wie zum Beispiel Stifte oder Schraubendreher.

EMPFEHLUNGEN ZUM SICHEREN BETRIEB

• Überprüfen Sie zur Flugtauglichkeit ihr Modell vor jedem Flug.

• Beachten Sie andere Piloten deren Sendefrequenzen ihre Frequenz stören könnte.

• Begegnen Sie anderen Piloten in ihrem Fluggebiet immer höﬂ ich und respektvoll.

• Wählen Sie ein Fluggebiet, dass frei von Hindernissen und groß genug ist.

• Stellen Sie vor dem Start sicher, dass die Fläche frei von Freunden und Zuschauern ist.

• Beobachten Sie den Luftraum und andere Flugzeuge/ Objekte die ihren Flugweg kreuzen und zu einem Konﬂ ikt führen könnten.

• Planen Sie sorgfältig ihren Flugweg vor dem Start.

Dies ist ein hochentwickeltes Hobby-Produkt. Es muss mit Vorsicht und gesundem Menschenverstand betrieben werden und benötigt gewisse mechanische Grundfähigkeiten. Wird dieses Produkt nicht auf eine sichere und verantwortungsvolle Weise betrieben, kann dies zu Verletzungen oder Schäden am Produkt oder anderen Sachwerten führen. Dieses Produkt eignet sich nicht für die Verwendung durch Kinder ohne direkte Überwachung eines Erwachsenen. Verwenden Sie das Produkt nicht mit inkompatiblen Komponenten oder verändern es in jedweder Art ausserhalb der von Horizon Hobby, Inc. vorgegebenen Anweisungen. Diese Bedienungsanleitung enthält Anweisungen für Sicherheit, Betrieb und Wartung. Es ist unbedingt notwendig, vor Zusammenbau, Einrichtung oder Verwendung alle Anweisungen und Warnhinweise im Handbuch zu lesen und zu befolgen, damit es bestimmungsgemäß betrieben werden kann und Schäden oder schwere Verletzungen vermieden werden.

Nicht geeignet für Kinder unter 14 Jahren. Dies ist kein Spielzeug.

ÜBER DIESE ANLEITUNG

Diese Anleitung ist zur Vereinfachung des Zusammenbaues in Sektionen unterteilt. Neben den Sektionen beﬁ nden sich Kästchen () die es Ihnen leichter machen den Arbeitsschritt als erledigt abzuhaken.

Halten Sie ihre Hände weg vom Propeller, es besteht akute Verletzungsgefahr.

Akkus

Folgen Sie immer den Herstelleranweisungen bei dem Gebrauch oder Entsorgung von Akkus. Falsche Behandlung von LiPo Akkus kann zu Feuer mit Körperverletzungen und Sachbeschädigung führen.

Kleinteile

Dieser Baukasten beinhaltet Kleinteile und darf nicht unbeobachtet in der Nähe von Kindern gelassen werden, da die Teile verschluckt werden könnten mit ernsthaften Verletzung zur Folge.

REMARQUE

La totalité des instructions, garanties et autres documents est sujette à modiﬁ cation à la seule discrétion d’Horizon Hobby, Inc. Pour obtenir la documentation àjour, rendez-vous sur le site horizonhobby.com et cliquez sur l’onglet de support de ce produit.

AVERTISSEMENTS RELATIFS À LA SÉCURITÉ

Lisez et suivez toutes les instructions relatives à la sécurité avant utilisation. Une utilisation inappropriée peut entraîner un incendie, de graves blessures et des dégâts matériels.

CONSIGNES DE SÉCURITÉ CONCERNANT L’UTILISATION

• Inspectez votre modèle avant chaque vol.

• Surveillez les fréquences utilisées à proximité.

Signiﬁ cation de certains termes spéciﬁ ques

Les termes suivants sont utilisés dans l’ensemble du manuel pour indiquer différents niveaux de danger lors de l’utilisation de ce produit:

REMARQUE: Procédures qui, si elles ne sont pas suivies correctement, peuvent entraîner des dégâts

matériels ET éventuellement un faible risque de blessures.

ATTENTION: Procédures qui, si elles ne sont pas suivies correctement, peuvent entraîner des dégâts

matériels ET des blessures graves.

AVERTISSEMENT: Procédures qui, si elles ne sont pas suivies correctement, peuvent entraîner des

dégâts matériels et des blessures graves OU engendrer une probabilité élevée de blessure superﬁ cielle.

AVERTISSEMENT: Lisez la TOTALITÉ du manuel d’utilisation aﬁ n de vous familiariser avec les

caractéristiques du produit avant de le faire fonctionner. Une utilisation incorrecte du produit peut

entraîner sa détérioration, ainsi que des risques de dégâts matériels, voire de blessures graves.

Ceci est un produit de loisirs sophistiqué. Il doit être manipulé avec prudence et bon sens et requiert des aptitudes de base en mécanique. Toute utilisation irresponsable de ce produit ne respectant pas les principes de sécurité peut provoquer des blessures, entraîner des dégâts matériels et endommager le produit. Ce produit n’est pas destiné à être utilisé par des enfants sans la surveillance directe d’un adulte. N’essayez pas de modiﬁ er ou d’utiliser ce produit avec des composants incompatibles hors des instructions fournies par Horizon Hobby, Inc. Ce manuel comporte des instructions relatives à la sécurité, au fonctionnement et à l’entretien. Il est capital de lire et de respecter la totalité des instructions et avertissements du manuel avant l’assemblage, le réglage et l’utilisation, ceci aﬁ n de manipuler correctement l’appareil et d’éviter tout dégât matériel ou toute blessure grave.

Composants

Utilisez uniquement des composants compatibles. Si vous avez des questions concernant la compatibilité, référez-vous à ce manuel ou contactez le service technique Horizon Hobby.

Le vol

Volez uniquement dans des zones dégagées pour un maximum de sécurité. Il est recommandé d’utiliser les pistes des clubs d’aéromodélisme. Consultez votre mairie pour connaître les sites autorisés.

L’hélice

Gardez éloignés tous les éléments qui pourraient être attrapés par l’hélice. Cela inclut les vêtements larges ou les objets comme des outils par exemple. Gardez toujours vos mains à distance pour éviter tout cas de blessures.

Les batteries

Suivez toujours les instructions du fabricant de vos batteries. Une mauvaise manipulation d’une batterie Li-Po peut entraîner un incendie causant de graves dégâts matériels et des blessures corporelles.

Petites pièces

Ce kit contient des petites pièces qui ne doivent pas être laissées à la portée des enfants, ces pièces sont dangereuses pour eux et peuvent entraîner de graves blessures.

• Soyez toujours courtois et respectueux des autres utilisateurs de la zone de vol.

• Choisissez une zone dégagée de tout obstacle et sufﬁ samment grande pour voler en toute sécurité.

• Contrôlez que la zone est libre de spectateurs avant de lancer votre modèle.

• Soyez conscient des autres activités aux alentours de votre vol, pour éviter tout conﬂ it potentiel.

• Planiﬁ ez votre vol avant de le commencer.

14 ans et plus. Ceci n’est pas un jouet.

UTILISATION DU MANUEL

Ce manuel est divisé en sections pour vous aider à comprendre plus facilement l’assemblage. Des cases () ont été placées à chaque étape. Cela vous permet d’avoir un suivi des étapes déjà effectuées.

AVVISO

Tutte le istruzioni, le garanzie e gli altri documenti pertinenti sono soggetti a cambiamenti a totale discrezione di Horizon Hobby, Inc. Per una documentazione aggiornata sul prodotto, visitare il sito www.horizonhobby.com e fare clic sulla sezione Support per questo prodotto.

Signiﬁ cato dei termini particolari

In tutta la documentazione relativa al prodotto sono utilizzati iseguenti termini per indicare vari livelli di potenziale pericolo durante il funzionamento:

AVVISO: Procedure che, se non sono seguite correttamente, possono creare danni materiali E nessuna

oscarsa possibilità di lesioni.

ATTENZIONE: Procedure che, se non sono seguite correttamente, possono creare danni materiali E

possibili gravi lesioni.

AVVERTENZA: Procedure che, se non debitamente seguite, espongono alla possibilità di danni alla

proprietà ﬁ sica opossono omportare un’elevata possibilità di provocare ferite superﬁ ciali. Ulteriori precauzioni per la sicurezza e avvertenze.

AVVERTIMENTI E PRECAUZIONI PER LA SICUREZZA

Prima dell’uso leggere attentamente tutte le istruzioni e le precauzioni per la sicurezza. In caso contrario si potrebbero procurare incendi, danni o ferite.

Componenti

Usare solo componenti compatibili. Se ci fossero dubbi riguardo alla compatibilità, è opportuno far riferimento alle istruzioni relative al prodotto o ai componenti oppure rivolgersi al reparto Horizon Hobby di competenza.

Volo

Per sicurezza volare solo in aree molto ampie. Meglio se si va su campi volo autorizzati per modellismo. Consultare le ordinanze locali prima di scegliere una ubicazione.

Elica

RACCOMANDAZIONI PER OPERARE IN SICUREZZA

• Controllare attentamente il modello prima di ogni volo per accertarsi che sia idoneo.

• Essere consapevoli che un altro utente della frequenza in uso, potrebbe procurare delle interferenze.

• Essere sempre cortesi e rispettosi nei confronti degli altri utilizzatori dell’area in cui ci si trova.

• Scegliere un’area libera da ostacoli e abbastanza ampia da permettere lo svolgimento del volo in sicurezza.

• Prima del volo veriﬁ care che l’area sia libera da amici e spettatori.

• Stare attenti alle altre attività che si svolgono in vicinanza della vostra traiettoria di volo, per evitare possibili conﬂ itti.

AVVERTENZA: Leggere TUTTO il manuale di istruzioni e prendere familiarità con le caratteristiche

del prodotto, prima di farlo funzionare. Un utilizzo scorretto del prodotto può causare danni al prodotto

stesso, alle persone oalle cose, provocando gravi lesioni.

Questo è un prodotto di hobbistica soﬁ sticato e NON un giocattolo. È necessario farlo funzionare con cautela e responsabilità e avere conoscenze basilari di meccanica. Se questo prodotto non è utilizzato in maniera sicura e responsabile potrebbero veriﬁ carsi lesioni odanni al prodotto stesso oad altre proprietà. Non è un prodotto adatto aessere utilizzato dai bambini senza la diretta supervisione di un adulto. Non usare componenti non compatibili o alterare il prodotto in nessuna maniera al di fuori delle istruzioni fornite da Horizon Hobby, Inc. Questo manuale contiene le istruzioni per un funzionamento e una manutenzione sicuri. È fondamentale leggere e seguire tutte le istruzioni e le avvertenze del manuale prima di montare, conﬁ gurare ofar funzionare il Prodotto, al ﬁ ne di utilizzarlo correttamente e di evitare danni olesioni gravi.

Almeno 14 anni. Non è un giocattolo.

COME USARE IL MANUALE

Questo manuale è diviso in sezioni per rendere più facile la comprensione del montaggio. Vicino ad ogni passo sono stati posti dei piccoli quadrati () per aiutare a tenere traccia delle cose fatte e di quelle da fare.

Tenere gli oggetti liberi (vestiti, penne, cacciaviti, ecc.) lontano dall’elica, prima che vi restino impigliati. Bisogna fare attenzione anche con le mani perché c’è il rischio di ferirsi anche gravemente.

Batterie

Quando si maneggiano o si utilizzano le batterie, bisogna attenersi alle istruzioni del costruttore; il rischio è di procurare incendi, specialmente con le batterie LiPo, con danni e ferite serie.

Piccole parti

Questo kit comprende delle parti di piccole dimensioni e non lo si può lasciare incustodito se c’è la presenza di bambini che li possono inghiottire e rimanere soffocati o intossicati.

• Pianiﬁ care attentamente il volo prima di lanciare il modello.

• Rispettare sempre scrupolosamente le regole stabilite dall’associazione locale.

SPECIFICATIONS•SPEZIFIKATIONEN/ SPÉCIFICATIONS•SPECIFICHE

85.5 in (217cm)

LARGE PARTS LAYOUT•BAUTEILE (OHNE KLEINTEILE)/ GRANDES PIÈCES•SCHEMA DEI COMPONENTI GRANDI

1380 sq in (89 dm2)

70.0 in (177cm)

28.5–31.0 lb (12.9–14.0 kg)

2-Stroke Gas/Petrol: 50–62cc 2-Takt Benzin: 50-62cc 2 temps essence: 50-62cc 2 tempi a benzina

4-Stroke Gas/Petrol: 57cc 4-Takt Benzin: 57cc 4 temps essence: 57cc 4 tempi a benzina

4-Stroke Glow: 77cc 4-Takt Glühzünder: 77cc 4 temps méthanol 77cc 4 tempi glow

6-channel (or greater) with 7-8 servos 6-Kanal (oder größer) mit 7-8 servos 6 voies (ou plus) avec 7-8 servos a 6 canali (o più) con 7-8 servo

Spinner/Spinner/Cône/Ogiva dell’elica 11/2 inch (38mm, not included) 11/2 inch (38mm nicht im Lieferumfang) Cône diamètre 38mm non fourni 11/2 inch (38mm, non inclusa)

REPLACEMENT PARTS•ERSATZTEILE•PIÈCES DE RECHANGE•RICAMBI

Part English Deutsch Français Italiano

1. HAN476001 Fuselage with Fin Rumpf m. Seitenleitwerk Fuselage avec dérive Fusoliera con direzionale

2. HAN476002 Right Wing Panel with Aileron and Outer Flap Tragﬂ äche rechts m. Querruder u. äußerer Klappe Aile droite avec aileron et volets Semiala destra con alettone e ﬂ ap esterno

3. HAN476003 Left Wing Panel with Aileron and Outer Flap Tragﬂ äche links m. Querruder u. äußerer Klappe Aile gauche avec aileron et volets Semiala sinistra con alettone e ﬂ ap esterno

4. HAN476004 Wing Center Section with Flaps Tragﬂ äche Mittelteil m. Klappen Section centrale avec volets Sezione centrale dell’ala con ﬂ ap

5. HAN476005 Stabilizer and Elevator Set Höhenleitwerk m. Ruder Set Plan horizontal et Gouverne de profondeur Set stabilizzatore ed elevatore

6. HAN476006 Rudder Seitenruder Gouverne de direction Timone

7. HAN476007 Cowling Motorhaube Capot moteur Carenatura

8. HAN476008 Sliding Canopy bewegliche Kabinenhaube Verrière coulissante Capottina scorrevole

9. HAN476010 Stabilizer Tube Set Leitwerksverbinder Set de clés de stabilisateur Set tubo stabilizzatore

10. HAN476014 Landing Gear Doors Fahrwerkstüren Trappes de train rentrant Portelli carrello

11. HAN476015 Decal Set Dekorbogen Planche de décoration Set di decalcomanie

12. HAN476016 Dummy Radial Motor Radialmotorattrappe Faux moteur radial Finto motore radiale

13. HAN476020 Wing Pylons Waffenträger Tragﬂ äche Pylônes Piloni alari

14. HAN476021 Cockpit Kit Cockpit Kit Kit de cockpit Kit cabina pilotaggio

15. HAN476022 Scale Detail Parts Scale Teile Pièces de détaillage Particolari in scala

16. HAN476023 Tail Cone Heckkonus Cône de queue Cono di coda

SMALL PARTS (NOT SHOWN)•KLEINTEILE (NICHT ABGEBILDET)•PETITES PIÈCES (NON REPRÉSENTÉES)•PARTI DI PICCOLE DIMENSIONI (NON MOSTRATE)

HAN476009 Solid Canopy (Optional) ﬁ xe Kabinenhaube Verrière ﬁ xe (optionnelle) Capottina massiccia (opzionale)

HAN476011 Pushrod Set Gestängeset Jeu de tringleries Set dell’asta di spinta

HAN476012 Hardware Kit Kleinteile Kit de visserie Kit viteria

HAN476013 Wood Parts Holzteile Pièces en bois Parti in legno

HAN476017 Bombs (Optional) Bomben Bombes (optionnelles) Bombe (opzionali)

HAN476018 Drop Tanks (Optional) Abwurftanks Réservoirs largables (optionnels) Serbatoi sganciabili (opzionali)

HAN476019 Scale 3 Blade Display Prop (Optional) 3 Blatt Display Propeller (optional) Hélice tripale statique (optionnelle) Elica statica 3 pale in scala (opzionale)

HAN476024 Retractable Tail Wheel (not Included) einziehbares Spornrad (nicht enthalten) Roulette de queue escamotable (non fournie) Carrello retrattile di coda (non incluso)

REQUIRED RADIO EQUIPMENT•ERFORDERLICHE RC AUSRÜSTUNG•EQUIPEMENT RADIO REQUIS•APPARECCHIATURE RADIO

English Deutsch Français Italiano

SPMAR9110 AR9110 9-Channel DSMX® PowerSafe™ Receiver Spektrum AR9110 9 Kanal DSM X Empfänger Récepteur AR9110 9 voies DSMX PowerSafe Ricevitore AR9110 9-Canali DSMX PowerSafe mit Akkuweiche

SPMB2700NM (2) 2700mAh 6.0V NiMH Receiver Pack 2700mAh 6.0V NiMH Empfänger Akku Batterie de réception Ni-Mh 6V 2700mA 2700mAh 6.0V NiMH Batteria Impianto Ricevente

SPMEXEC312 (2) 12 inch EC3

™

Extension with 16AWG Spektrum 30cm EC3 Verlängerung 16AWG Rallonge EC3 30cm Prolunga 30cm EC3™ con ﬁ lo 16AWG

JRPS8231 (4) DS8231 Ultra Precision Servo (Aileron and elevator) DS8231 Ultra Präzisions Servo Servo DS8231 (Ailerons, profondeur) DS8231 Servo di alta precisione (alettoni, elevatore) (Querruder und Höhenruder)

JRPS8411 (2) DS8411 Ultra Torque Servo (Rudder) DS8411 Ultra Torque Servo (Seitenruder) Servo DS8411 ultra coupleux (Dérive) DS8411 Servo di alta potenza (timone)

JRPS821 DS821 High Torque Servo (Throttle) DS821 High Torque Servo (Gas) Servo DS821 (Gaz) DS821 Servo di alta potenza (motore)

JRPA215 (3) Heavy-Duty Servo Arms (2) Heavy Duty Servoarme (2) Palonniers renforcés Squadrette servi HD (2)

JRPA236 1

/2 inch Single Side Alum Adj Spline Servo Arm 11/2 inch Servoram Aluminium einseitig Bras de servo réglable en aluminium Squadretta servo regolabile in alluminio

SPMA3001 (3) Heavy-Duty Servo Extension 6 inch Spektrum Hochleistungs Servokabelverlängerung Rallonge de servo 150 mm Prolunga servo HD da 150 mm (alettoni e ﬂ ap) (Receiver-aileron and ﬂ ap) 150 mm (Empfänger Querruder und Klappe) (Récepteur-Ailerons et volets)

SPMA3003 (2) Heavy-Duty Servo Extension 12 inch (Throttle and bind) Spektrum Hochleistungs Servokabelverlängerung Rallonge de servo 300 mm (Gaz et affectation) Prolunga servo HD da 300 mm (motore e “bind”) 300 mm (Gas und Bindestecker)

SPMA3005 (2) Heavy-Duty Servo Extension 24 inch Spektrum Hochleistungs Servokabelverlängerung Rallonge de servo 600 mm Prolunga servo HD da 600 mm (alettoni) (Aileron in center section) 600 mm (Querruder innen) (Ailerons de la section centrale)

2-STROKE GAS•2-TAKT BENZINER•2 TEMPS ESSENCE•2-TEMPI A BENZINA

ZENE62A G62 Engine (3.8 cu in) G62 Motor (3.8 cu in) Moteur G62 G62 motore (62cc)

ZEN289874110 Aluminum Mount Aluminium Träger Support en aluminium Supporto alluminio

VSS2202 22 inch Diameter Gas-Series Propeller, B-Pitch 22 inch Durchmesser Gas-Series Propeller, B-Pitch Hélice 22’ pour moteur essence. Elica da 22” per motori a benzina, B-Pitch

TRUTTH1500A10 11/2 inch A-Style Propeller Hub 10mm, G62 11/2 inch A-Style Prop Adapter 10mm, G62 Moyeu d’hélice Type -A 10mm pour G62 Mozzo elica A-Style 10mm, G62

TRU0127 Adapter Kit,10 x 1.25 x 50mm:G-62 Adapter Kit, 10 x 1.25 x 50mm:G-62 Adaptateur, 10x1.25x50mm pour G62 Kit adattatore, 10 x 1.25 x 50mm:G-62

ZEN6200 G62 Spring Starter (GR62099) G62 Federstarter (GR62099) Ressort de démarrage pour G62 (GR62099) G62 Molla avviamento (GR62099)

ZEN16210 Easy Link Carburetor Adapter/G62 Easy Link Vergasersadapter G62 Adaptateur Easy link de carburateur pour G62 Adattatore carb. Easy Link G62

HAN116 Fuel Filler with “T” Fitting and Overﬂ ow Fitting Kraftstoffstutzen mit T-Stück und Überlauf Filtre à carburant avec adaptateur en “T” et trop-plein Riempitore carburante con “T”

ZEN20000 Zenoah

™

Kill Switch Zenoah Kill Schalter Interrupteur coupe-circuit Zenoah Interruttore spegnimento Zenoah

HAN143 Pro Fuel Filter: Gas, Glow Kraftstoffﬁ lter: Benzin, Glühzünder Filtre à carburant: essence, méthanol Filtro carburante Pro, benzina e glow

4-STROKE GAS•4 TAKT BENZINER•4 TEMPS ESSENCE•4-TEMPI A BENZINA

English Deutsch Français Italiano

SAIEG57T 57cc Gas Twin Engine 4-Stroke 57cc Benzin Zweizylinder 4 Takt Motor Moteur Bicylindre 4 temps essence 57cc 57cc Motore a benzina 4 tempi

SPM9530 Spektrum

™

3-Wire Switch Harness Spektrum Schalterkabel 3 Anschlüsse Interrupteur Spektrum Spektrum Interruttore a 3 ﬁ li

VSS2202 22 inch Diameter Gas-Series Propeller, B-Pitch 22 inch Durchmesser Gas-Series Propeller, B-Pitch Hélice 22’ pour moteur essence. Elica da 22” per motori a benzina, B-Pitch

TRUTTH1500AG 1

/2 inch A-Style Propeller Hub, Gas , FG57, EVG777R 11/2 inch A-Style Prop Hub, Gas , FG57, EVG777R Moyeu d’hélice Type -A pour FG57, EVG777R Mozzo elica A-Style, FG57, EVO777R

TRUTT0126A Tapered Jam Nut Adaptor Kit, 10 x 1.25 Propeller Bolt Tapered Jam Nut Adaptor Kit, 10 x 1.25 Prop Bolt Ecrou adaptateur 10x1.25 Kit dado adattatore conico, 10 x 1.25 Prop Bolt

SAIG36154 Filter with Weight Filter mit Gewicht Filtre plongeur Filtro con pendolino

SPMB2000LP LiPo Receiver Pack 2000mAh LiPo Empfänger Akku 2000mAh Batterie de réception Li-Po 2000mA Batteria LiPo per ricevitore, 2000mAh

SPMA3003 Heavy-Duty Servo Extension 12 inch Spektrum Hochleistungs Rallonge de servo 300 mm Prolunga servi HD da 300 mm Servokabelverlängerung 300 mm

HAN116 Fuel Filler with “T” Fitting and Overﬂ ow Fitting Hangar 9 Tanknippel mit T-Stück u. Überlauf Fitting Filtre à carburant avec adaptateur en “T” et trop-plein Riempitore carburante con “T”

HAN143 Pro Fuel Filter: Gas, Glow Hangar 9 Pro Spritﬁ lter: Gas, Glow Filtre à carburant: essence, méthanol Filtro carburante Pro, benzina e glow

4-STROKE GLOW•4-TAKT GLÜHZÜNDER•4 TEMPS MÉTHANOL•4-TEMPI GLOW

EVOE777 7-Cylinder 77cc 4-Stroke Glow Radial Engine Evolution Radial 4 Takt Verbrenner 7 Zylinder 77cc Moteur 7 cylindres en étoile 4 temps 77cc méthanol Motore radiale 4 tempi, 7 cilindri, 77cc

EVOA111 Multi Cylinder onboard glow plug driver Multizylinder Onboard Glühkerzenstecker Chauffe bougie embarqué pour moteur multi-cylindres Alimentatore di bordo multicilindro per candele glow,

Prop Mejzlick 23x10 Propeller Mejzlick 23x10 Propeller Hélice Mejzlick 23x10 Elica Mejzlick 23x10

TRUTTH1500AG 1

/2 inch A-Style Propeller Hub, Gas , FG57, EVG777R 11/2 inch A-Style Prop Hub, Gas , FG57, EVG777R Moyeu d’hélice Type -A pour FG57, EVG777R Mozzo elica A-Style, FG57, EVO777R

TRU0100 Adapter Kit,10 x 1mm:Moki 1.8-3.6 Propeller Bolt Adapter Kit, 10 x 1mm: Moki 1.8-3.6 Prop Bolt Ecrou adaptateur 10x1mm: Moki 1.8-3.6 Kit adattatore, 10 x 1mm: Moki 1.8-3.6 dado elica

SPMB2000LP LiPo Receiver Pack 2000mAh LiPo Empfänger Akku 2000mAh Batterie de réception Li-Po 2000mA Batteria LiPo per ricevitore, 2000mAh

SAIG36154 Filter with Weight Filter mit Gewicht Filtre plongeur Filtro con pendolino

HAN143 Pro Fuel Filter: Gas, Glow Hangar 9 Pro Spritﬁ lter: Gas, Glow Filtre à carburant: essence, méthanol Filtro carburante Pro, benzina e glow

DUB222 (2) Fuel Line Glow (2) Kraftstoffschlauch (2) Durite méthanol x2 Tubetto carburante glow (2)

PNEUMATIC RETRACTS•PNEUMATISCHES EINZIEHFAHRWERK•TRAIN RENTRANT PNEUMATIQUE•RETRATTILI PNEUMATICI

ROB157VRX Large Deluxe Air Control Kit, 60-80 Large Deluxe Air Control Kit, 60-80 Kit d’ai pour train 60-80 Kit controllo aria grande Deluxe 68–80

JRPS821 DS821 High Torque Servo DS821 High Torque Servo Servo DS821 DS821 Servo alta potenza

HAN476025 Robart Retractable Main Gear (Air): Hangar 9 F4U-1D Corsair 60cc: Robart Train rentrant principal Robart pneumatique Carrello retrattile principale Robart (Air): F4U-1D Corsair 60cc Hauptfahrwerk (Pneum) F4U-1D Corsair 60cc

HAN476027 Robart Tail Wheel Air Cylinder :F4U-1D Corsair 60cc Hangar 9 F4U-1D Corsair 60cc: Vérin pneumatique Robart Cilindro aria Robart per coda: Robart Druckluftzylinder f. Spornrad de roulette de queue escamotable F4U-1D Corsair 60cc

ELECTRIC RETRACTS•ELEKTRISCHES EINZIEHFAHRWERK•TRAIN RENTRANT ÉLECTRIQUE•RETRATTILI ELETTRICI

English Deutsch Français Italiano

HAN476026 Robart Retractable Main Gear (Elec): Hangar 9 F4U-1D Corsair 60cc: Train rentrant principal Robart électrique Carrello retrattile principale Robart (Elec) F4U-1D Corsair 60cc Robart Hauptfahrwerk (Elektr.) F4U-1D Corsair 60cc

HAN476028 Robart Tail Wheel Electric Actuator: Hangar 9 F4U-1D Corsair 60cc: Vérin électrique Robart de roulette Attuatore elettrico ruota coda Robart F4U-1D Corsair 60cc Robart E-Antrieb f. Spornrad de queue escamotable F4U-1D Corsair 60cc

OPTIONAL WHEELS•OPTIONALE RÄDER•ROUES OPTIONNELLES•RUOTE OPZIONALI

DUB500TL (2) Dubro Treaded Lite Wheel 5 inch Dubro Reifen Lite Wheel 5 inch Roues légères Dubro 5’ Ruote leggere Dubro 12,7cm

HAN476029 (2) Robart 5 inch Aluminum 8 spoke Main Robart 5 inch 8-Speichenräder und Roues Robart 5’ à 8 batons en aluminium avec pneus. Ruote principali a 8 raggi in alluminio Robart Wheels and Tires (White): F4U-1D Corsair 60cc Reifen weiss: F4U-1D Corsair 60cc 12,7cm (bianche): F4U-1D Corsair 60cc

OPTIONAL GEAR DOORS (PARTS LISTED ARE SUGGESTED)•OPTIONALE FAHRWERKSTÜREN (SIEHE TEILEEMPFEHLUNG)• TRAPPES DE TRAIN OPTIONNELLES (SUGGESTION DES PIÈCES À UTILISER)•PORTELLI OPZIONALI CARRELLO (SI CONSIGLIANO LE PARTI ELENCATE)

SPMSA7010 (4) A7010 Wing Servo Spektrum A7010 Tragﬂ ächenservo Servo plat A7010 A7010 Servo alare

SPMA3002 (2) Heavy-Duty Servo Extension 9 inch Spektrum Hochleistungs Rallonge de servo 22cm Prolunga servo HD da 22cm Servokabelverlängerung 22.86 cm

SOT130 (2) Hidden Hinge verdecktes Scharnier Charnières décalées Cerniera nascosta

SOT132 Tri-Gear Door Kit 3-fach Fahrwerkstüren Kit Kit de trappes pour train tricycle Kit portelli carrello triciclo

SOT140 Control Horn, Small with Screw Ruderhorn klein m. Schrauben Guignol court avec vis Squadrette piccole con viti

DUB118 Hinge, Nylon, Small Kugelkopfanschluss 2-56 Petites charnières nylon Cerniera nylon piccola

DUB367 (8) Swivel Ball Link, 2-56 Kugelkopfanschluss 2-56 Chape rotule, 2-56 Attacchi a sfera comandi 2-56

SUL498 2-56 Threaded Studs, 1 inch (20) Gewindestangen 2-56 Tiges ﬁ letées 2-56x1’ (20) 2-56 Borchie ﬁ lettate, 2,5cm (20)

OPTIONAL LIGHTS•OPTIONALE BELEUCHTUNG•ECLAIRAGES OPTIONNEL•LUCI OPZIONALI

EFLA600 Controller: Universal Lighting Kit Controller: Universal Beleuchtungs Kit Contrôleur: Kit d’éclairage universel Controller: Kit illuminazione universale

SPMVR5203 VR5203 Dual Output Regulator (if required) Spektrum Dual Spannungswandler (falls erforderlich) Régulateur à sortie double VR5203 (si nécessaire) Regolatore a doppia uscita VR5203 (se necessario)

EFLA601 Solid Red LED Rote LED leuchtend DEL rouge ﬁ xe LED rosso ﬁ sso

EFLA602 Solid Clear LED Klare LED leuchtend DEL blanche ﬁ xe LED bianco ﬁ sso

EFLA604 Solid Green LED Grüne LED leuchtend Universal Beleuchtungs Kit DEL verte ﬁ xe LED verde ﬁ sso

EFLA618 (2) 18-inch Lighting Extension Verlängerung 18 inch: Universal Beleuchtungs Kit Extension d’éclairage (460 mm) Prolunghe per luci da 460 mm

EFLA619 24-inch Lighting Extension Verlängerung 24 inch: Universal Beleuchtungs Kit Extension d’éclairage (600 mm) Prolunghe per luci da 600 mm

EFLA620 (2) 36-inch Lighting Extension Verlängerung 36 inch: Universal Beleuchtungs Kit Extension d’éclairage (920 mm) Prolunghe per luci da 920 mm

OPTIONAL PAYLOAD RELEASE•OPTIONALES NUTZLASTABWURFSYSTEM•DISPOSITIF DE LARGAGE OPTIONNEL•SGANCIO CARICHI OPZIONALE

English Deutsch Français Italiano

EFLA405 (2) Servoless Payload Release E-ﬂ ite Servoloses Nutzlastabwurfsystem Dispositif de largage sans servo Sgancio carichi senza servo

SPMA3001 Heavy-Duty Servo Extension 6 inch Spektrum Hochleistungs Rallonge de servo 150 mm Prolunga servo HD 150 mm Servokabelverlängerung 150 mm

SPMA3004 Heavy-Duty Servo Extension 18 inch Spektrum Hochleistungs Rallonge de servo 460 mm Prolunga servo HD 460 mm Servokabelverlängerung 460 mm

SPMA3005 Heavy-Duty Servo Extension 24 inch Spektrum Hochleistungs Rallonge de servo 600 mm Prolunga servo HD 600 mm Servokabelverlängerung 600 mm

EFLA406 Payload Mount (2 mounts) Nutzlasthalter (2) Supports de charge (2 supports) Supporto carico (2 pezzi)

REQUIRED ADHESIVES•ERFORDERLICHE KLEBSTOFFE•TYPES DE COLLES•ADESIVI NECESSARI

English Deutsch Français Italiano

PAAPT03 Medium CA Sekundenkleber mittel Colle cyano moyenne Medio CA

PAAPT09 Thin CA Sekundenkleber dünnﬂ üssig Colle cyano ﬁ ne Sottile CA

PAAPT37 5-Minute Epoxy 5 Minuten Epoxy Époxy 5 minutes Colla epoxy 5 minuti

PAAPT39 30-Minute Epoxy 30 Minuten Epoxy Époxy 30 minutes Colla epoxy 30 minuti

PAAPT42 Threadlock Schraubensicherungslack Frein-filet Frenafiletti

Silicone adhesive Silikonklebstoff Colle silicone Adesivo a base di silicone

PAAPT56 Canopy Glue Kabinenhaubenkleber Colle à verrière Colla per il tettuccio

REQUIRED TOOLS•BENÖTIGTES WERKZEUG•OUTILS REQUIS•ATTREZZI NECESSARI

English Deutsch Français Italiano

Box wrench: 17mm Ringschlüssel 17mm Clé plate fermée: 17mm Chiave a tubo 17mm

Clear tape klares Klebeband Ruban adhésif transparent Nastro trasparente

Crimping tool Crimpzange Pince à sertir Pinza crimpatrice

Cuttoff wheel Trennscheibe Disque à découper Coltello rotativo

Drill Bohrer Mini-perceuse Trapano

Drill bit: 1/16 inch, 3/32 inch, 7/64 inch, 1/8 inch, Bohrer: 1,5mm, 2,5mm, 3mm, 5mm, 8mm Forêt: 1,5mm, 2,5mm, 3mm, 5mm, 8mm Punte per trapano: 1,5mm, 2,5mm, 3mm, 5mm, 8mm

3/16 inch, 5/16 inch

Epoxy brushes Pinsel Pinceau Epoxy Spazzole epoxy

Felt-tipped pen Faserstift Feutre ﬁ n effaçable Pennarello

Flat screwdriver: small, medium Schraubendreher Schlitz klein, mittel Tournevis plat: petit, moyen Cacciavite lama piatta: piccolo, medio

REQUIRED TOOLS•BENÖTIGTES WERKZEUG•OUTILS REQUIS•ATTREZZI NECESSARI

English Deutsch Français Italiano

Hemostat Klemme Pince Hemostat Pinzetta

Hex wrench: .050 inch, 3/32 inch, 3/16 inch, 5/32 inch, Inbusschlüssel: .050 inch, 3/32 inch, 3/16 inch, 5/32 inch, Tournevis hexagonal: .050 inch, 3/32 inch, 3/16 inch, Chiave esag.: .050 inch, 3/32 inch, 3/16 inch, 5/32 inch,

Hobby knife: #11 blade Hobbymesser mit # 11 Klinge Couteau : Lame numéro 11 Taglierino: #11 lama

Hobby scissors Hobbyschere Ciseaux Forbici per hobby

Denatured alcohol Spiritus Alcool dénaturé Alcol denaturato

Light machine oil Nähmaschinenöl Lubriﬁ ant Olio leggero

Low-tack tape Klebeband m. geringer Klebekraft Adhésif de masquage Nastro a bassa aderenza

Mixing cups and sticks Mischbecher und Rührstäbchen Récipients pour mélanger et bâtons Contenitori e stick per mixer colla

Needle nose pliers Spitzzange Pince ﬁ ne Pinze a becco stretto

Nut driver: 3/16 inch, 9/32 inch, 1/4 inch Steckschlüssel: 3/16 inch, 9/32 inch, 1/4 inch Clés pour écrous : 3/16 inch, 9/32 inch, 1/4 inch Giradadi: 4mm, 7mm

Pencil Stift Crayon à papier Matita

Petroleum jelly Vaseline Gelée de pétrole Vaselina

Phillips screwdriver: #1, #2 Phillips Schraubendreher: #1,#2 Tournevis cruciforme: #1, #2 Cacciavite a croce: #1, #2

Pin vise Handbohrer Porte forets Morsa stretta

Pliers Zange Pince Pinze

Razor saw Säge Lame de rasoir Sega Razor

Rotary tool Dremel Mini perceuse Utensile rotante

4mm, 5mm 4mm, 5mm 5/32 inch, 4mm, 5mm 4mm, 5mm

Ruler Lineal Réglet Righello

Sanding drum Schleiftrommel Poncette rotative Levigatore

Medium grit sandpaper Schleifpapier mittel Papier à poncer grain moyen Carta vetrata media

Scissors Schere Ciseaux Forbici

Side cutters Seitenschneider Pince coupante Lama laterale

Turnbuckle tool Gewindestangen Werkzeug Clé à biellettes Attrezzo per tenditore

BEFORE STARTING ASSEMBLY

VOR DEM ZUSAMMENBAU

AVANT DE COMMENCER L’ASSEMBLAGE

PRIMA DI INIZIARE IL MONTAGGIO

• Remove parts from bag.

• Inspect fuselage, wing panels, rudder and stabilizer for damage.

• If you ﬁ nd damaged or missing parts, contact your place of purchase.

If you ﬁ nd any wrinkles in the covering, use a heat gun (HAN100) and covering glove (HAN150) or covering iron (HAN101) with a sealing iron sock (HAN141) to remove them. Use caution while working around areas where the colors overlap to prevent separating the colors.

• Charge transmitter and receiver batteries.

• Center trims and sticks on your transmitter.

• For a computer radio, create a model memory for this particular model.

• Bind your transmitter and receiver, using your radio system’s instructions.

IMPORTANT: Rebind the radio system once all control throws are set. This will keep the servos from moving to their endpoints until the transmitter and receiver connect. It will also guarantee the servo reversal settings are saved in the radio system.

• Entnehmen Sie zur Überprüfung jedes Teil der Verpackung.

• Überprüfen Sie den Rumpf, Tragﬂ ächen, Seiten- und Höhenruder auf Beschädigung.

• Sollten Sie beschädigte oder fehlende Teile feststellen, kontaktieren Sie bitte den Verkäufer.

Zum Entfernen von Falten in der Bespannung verwenden Sie den Heißluftfön (HAN100) und Bespannhandschuh (HAN150) oder das Folienbügeleisen (HAN141). Bitte achten Sie bei überlappenden Farben, dass Sie diese sich bei dem Bearbeitung nicht trennen.

• Laden des Senders und Empfängers.

• Zentrieren der Trimmungen und Sticks auf dem Sender.

• Sollten Sie einen Computersender verwenden, resetten Sie einen Speicherplatz und benennen ihn nach dem Modell.

• Sender und Empfänger jetzt nach den Bindeanweisung des Herstellers zu binden.

WICHTIG: Wir empfehlen dringend nachdem alle Einstellungen vorgenommen worden sind, das Modell neu zu binden. Dieses verhindert, dass die Servos in die Endanschläge laufen bevor sich Sender und Empfänger verbunden haben. Es garantiert auch, dass die Servoreverseeinstellungen in der RC Anlage gesichert sind.

• Retirez toutes les pièces des sachets pour les inspecter.

• Inspectez soigneusement le fuselage, les ailes et les empennages.

• Si un élément est endommagé, contactez votre revendeur.

Si l’entoilage présente quelques plis, vous pouvez les lisser en utilisant le pistolet à air chaud (HAN100) et le gant (HAN150) ou le fer à entoiler (HAN101) avec la chaussette de protection (HAN141). Agissez soigneusement dans les zones ou plusieurs couleurs d’entoilage sont superposées aﬁ n d’éviter de les séparer.

• ll est recommandé de préparer tous les éléments du système de la radio.

• Cela inclut, la charge des batteries comme la mise au neutre des trims et des manches de votre émetteur.

• Si vous utilisez une radio programmable, sélectionnez une mémoire libre aﬁ n d’y enregistrer les paramètres de ce modèle.

• Nous vous recommandons d’affecter maintenant le récepteur à l’émetteur en suivant les instructions fournies avec votre radio.

IMPORTANT: Il est hautement recommandé de ré-affecter le système un fois que les courses seront réglées. Cela empêchera les servos d’aller en butée lors de la connexion du système. Cela garantit également que la direction des servos est enregistrée dans l’émetteur.

• Togliere tutti i pezzi dalla scatola.

• Veriﬁ care che la fusoliera, l’ala e i piani di coda non siano danneggiati.

• Se si trovano parti danneggiate, contattare il negozio da cui è stato acquistato.

Se si trovano delle pieghe nella ricopertura, si possono togliere usando una pistola ad aria calda (HAN100) e guanto per ricopertura (HAN150), oppure un ferro per ricopertura (HAN101) con la sua calza di protezione (HAN141). Usare cautela quando si lavora in aree del rivestimento dove ci sono dei colori sovrapposti, per evitare la loro separazione.

• Caricare il trasmettitore e la batteria di volo.

• Centrare stick e trim sul trasmettitore.

• Con una radio computerizzata creare una nuova memoria per questo modello.

• Facendo riferimento alle istruzioni del radiocomando, connettere (bind) trasmettitore e ricevitore.

IMPORTANTE: Ripetere la procedura di connessione una volta regolate le corse, per evitare che i servi vadano a ﬁ ne corsa. Garantirà anche che le impostazioni di inversione del servo vengano salvate nel sistema radio.

FASTENERS•VERBINDUNGSELEMENTE•ATTACHES•ELEMENTI DI FISSAGGIO

Flat Washer Unterlegscheibe Rondelle plate Rondella piatta

Self-Tapping Screw Selbstschneidene Schraube Vis auto-taraudeuse Vite autoﬁ lettante

Self-Tapping Washer-Head Screw Schraube mit Unterlegscheibenkopf Vis auto-taraudeuse épaulée Vite autoﬁ lettante ﬂ angiata

Control horn Ruderhorn Guignol de commande Squadretta di controllo

Lock Nut Stopmutter Ecrou auto-freiné Dado di bloccaggio

Nylon Clevis Nylon Gabelkopf Chape nylon Cambra di nylon

Blind nut Einschlagmutter Écrou borgne Dado cieco

Ball link Kugelkopf Chape rotule Attacco a sfera

Setscrew Madenschraube Vis sans tête Set di viti

Metal Clevis

Gabelkopf Chape en métal Forcella in metallo

Quick Connector Schnellverbinder Connecteur rapide Connettore rapido

Pinned hinge Scharnier Charnière cylindrique Cerniera a perno

Hex Nut Sechskantmutter Ecrou hexagonal Dado esagonale

Button Head Cap Screw Halbrundschraube Vis à tête bombée Vite a brugola a testa bombata

Socket Head Cap Screw Inbusschraube Vis BTR Vite a brugola

Wheel collar Stellring Bague d’arrêt de roue Collare ruota

ASSEMBLY SYMBOL GUIDE•MONTAGE SYMBOLE•GUIDE DES SYMBOLES POUR ASSEMBLAGE•GUIDA AI SIMBOLI DI ASSEMBLAGGIO

OIL

LRL

Apply threadlock

Schraubensicherungslack verwenden

Utilisez du frein ﬁ let

Applicare fuido threadlock

Assemble right and left

Links und rechts montieren

Assemblez à droite et à gauche

Assemblare destra e sinistra

Repeat multiple times (as indicated)

Vorgang wiederholen (wie angezeigt)

Répétez comme indiqué

Ripetere piu’ volte (come indicato)

Ensure free rotation

Rotation sicherstellen

Permettez une rotation libre

Assicurarsi rotazione libera

Push tightly

Fest drücken

Serrez fortement

Spingere forte

Apply oil

Öl verwenden

Appliquez lubriﬁ ant

Applicare olio

Use medium CA

Mittelﬂ üssigen Sekundenkleber verwenden

Utilisez de la colle cyanoacrylate moyenne

Usare colla ciano acrilica media

Use thin CA

Dünnﬂ üssigen Sekundenkleber verwenden

Utilisez de la colle cyanoacrylate ﬁ ne

Usare colla ciano acrilica ﬁ ne

Use 15-minute epoxy

Verwenden Sie 15 Minuten Epoxy

Utilisez de l’époxy 15 minutes

Usare una resina epossidica con indurimento di 15 minuti

Use a pencil

Verwenden Sie einen Bleistift

Utilisez un crayon à papier

Usare una matita

Use a felt-tipped pen

Verwenden Sie einen Faserstift

Utilisez un feutre ﬁ n effaçable

Usare un pennarello

Fully tighten

Vollständig festziehen/festschrauben

Serrez complètement

Stringere al massimo

Ensure proper orientation

Ausrichtung/Richtung sicherstellen

Vériﬁ ez la bonne orientation

Assicurarsi dell’appropriato orientamento

Attach temporarily

Vorübergehend anbringen

Attachez temporairement

Attaccare temporaneamente

Use 30-minute epoxy

Verwenden Sie 30 Minuten Epoxy

Utilisez de l’époxy 30 minutes

Usare una resina epossidica con indurimento di 30 minuti

Use hobby knife with #11 blade

Verwenden Sie ein Hobbymesser mit # 11 Klinge

Utilisez un Couteau: Lame numéro 11

Usare taglierino per hobbistica con lama numero 11

LRL

JOINING THE WING PANELS•VERKLEBEN DER TRAGFLÄCHEN•ASSEMBLAGE DE L’AILE•UNIRE LE SEMIALI



Move the string located in the center section and tip panels so they will not interfere with the ﬁ t of the tip panels to the center section. Use tape to mark the aileron and ﬂ ap panels with right or left so they can be relocated to their correct locations.

Legen Sie die Schnur in dem Tragﬂ ächenmittelteil und Endteil aus dem Weg, so dass sie beim Zusammenfügen nicht stört. Markieren Sie die Querruder und Klappenﬂ äche mit Links und Rechts auf Klebeband, dass Sie diese zuordnen können.

Déplacez les ﬁ celles collées sur les nervures extérieures de la section centrale et des deux ailes aﬁ n de pouvoir joindre ces surfaces. Utilisez de l’adhésif pour repérer les ﬁ celles des ailerons et des volets.

Sistemare lo spago che si trova nella sezione centrale e nelle semiali in modo che non interferisca con l’unione delle semiali al pianetto centrale. Usare nastro adesivo per identiﬁ care alettoni e ﬂ ap destro e sinistro in modo da rimetterli al loro posto.



Slide the wing joiner into the tip panel. Mark the joiner to indicate how far in the joiner ﬁ ts in the tip panel.

Schieben Sie den Flächenverbinder in das Endteil. Markieren Sie am Verbinder wie weit der Verbinder in die Fläche geht.

Insérez la clé dans l’aile. Effectuez une marque sur la clé pour indiquer la profondeur d’enfoncement dans le panneau d’aile.

Inserire la baionetta nella semiala. Segnare sulla baionetta la profondità a cui si inserisce dentro la semiala.



Remove the joiner from the tip panel and slide it into the center section. It should slide in past the line drawn in the previous step.

Nehmen Sie den Verbinder heraus und schieben ihn in das Mittelteil. Er sollte bis zur Markierung in die Fläche gehen.

Retirez le clé de l’aile et insérez-la dans la section centrale. Elle doit se glisser plus profondément que la ligne précédemment marquée.

Togliere la baionetta dalla semiala e inserirla nel pianetto centrale. Dovrebbe entrare oltre il punto segnato prima.



Fit the tip panel and center section together. They will ﬁ t tightly together as shown.

Schieben Sie das Aussen- und Mittelteil zusammen. Diese müssen wie abgebildet sauber zusammenpassen.

Installez le panneau d’aile contre la section centrale. Ils doivent parfaitement s’ajuster comme sur l’illustration.

Unire insieme la semiala e il pianetto centrale, che devono aderire perfettamente.



LRL

OIL

Separate the tip panel from the center section. Apply a coating of petroleum jelly to the area around the joiner pocket so when the tip panel is ﬁ t to the center section in the next steps it won’t be accidentally glued together.

Nehmen Sie die Tragﬂ ächen wieder auseinander. Geben Sie ein Schicht Vaseline um die Verbinderöffnung am Mittelteil, so dass diese nicht aus Versehen geklebt werden kann.

Séparez l’aile de la section centrale. Appliquez une couche de gelée de pétrole sur la surface autour du fourreau de la clé pour éviter le collage accidentel de la partie centrale à l’aile durant l’étape suivante.

Separare il pianetto centrale dalla semiala. Mettere uno strato di vaselina sull’area intorno alla sede della baionetta in modo che la semiala si possa unire al pianetto centrale senza incollarsi.



Sand the joiner with coarse sandpaper where the joiner ﬁ ts in the tip panel.

Schleifen Sie den Verbinder mit groben Schleifpapier an wo er in das Flächenaussenteil gesteckt wird.

Dépolir la clé à l’aide de papier abrasif sur la longueur entrant dans l’aile.

Carteggiare la baionetta nella zona che si inserirà nella semiala.



Apply a generous amount of 30-minute epoxy to the joiner and joiner pocket in the tip panel.

Streichen Sie ausreichend 30 Minuten Epoxy auf den Verbinder und in die Verbindertasche.

Appliquez une généreuse quantité de colle Epoxy 30 minutes sur la clé et dans le fourreau de l’aile.

Mettere una quantità abbondante di colla epoxy 30 minuti sia sulla baionetta che nella sua sede sulla semiala.



Slide the joiner in position. Use isopropyl alcohol and a paper towel to remove the excess epoxy that will ﬂ ow out when the joiner is slid into the joiner pocket.

Schieben Sie den Verbinder in Position. Entfernen Sie austretenden Klebstoff mit Reinigungsalkohol und einem Papiertuch.

Glissez la clé en position. Utilisez de l’alcool isopropylique et du papier absorbant pour retirer l’excès de colle époxy ayant coulé quand la clé est insérée dans le fourreau.

Inserire la baionetta in posizione. Togliere con alcol e un fazzoletto di carta la colla in eccesso che esce quando si inserisce la baionetta nella sua sede.



LRL

1/4-20 x 1.5 inch

Fit the tip panel and center section together. Use the 1/4-20 x

1.5-inch nylon bolt to hold the tip and center section together until the epoxy fully cures.

Schieben Sie Aussen- und Mittelteil zusammen. Schrauben Sie die Fläche mit den 1/4 x 20 x 1,5 Inch Nylonschrauben zusammen bis der Klebstoff vollständig getrocknet ist.

Replacez le panneau d’aile contre la section centrale. Utilisez la vis papillon en nylon 1/4-20x1.5’ pour maintenir l’aile contre la partie centrale durant le séchage de la colle époxy.

Unire la semiala con il pianetto centrale, e ﬁ ssarli con la vite in nylon ﬁ nché la colla non indurisce completamente.

AILERON SERVO INSTALLATION•EINBAU DER QUERRUDERSERVOS• INSTALLATION DES SERVOS D’AILERONS•INSTALLAZIONE SERVO ALETTONI



Separate the tip panels from the center section. Carefully remove the aileron servo cover from the tip panel.

Nehmen Sie die Fächenaussenteile von dem Mittelteil ab. Nehmen Sie vorsichtig die Qerruderservoabdeckung vom Aussenteil ab.

Séparez les ailes de la section centrale. Retirez délicatement la trappe du servo d’aile du panneau d’aile.

Separare le semiali dal pianetto centrale. Togliere il coperchio del portaservo alare.



Use a pin vise and 1/16-inch (1.5mm) drill bit to enlarge the six holes for mounting the aileron servo covers.

Vergrößern Sie mit dem 1,5mm Handbohrer die sechs Löcher für die Abdeckungsschrauben.

Utilisez un porte foret et un foret de 1.5mm pour agrandir les 6 trous de ﬁ xation de la trappe du servo d’aileron.

Con una punta da 1,5mm allargare i sei fori per il ﬁ ssaggio del coperchio.



M3 x 10

Thread a screw into each of the holes in the aileron servo cover mounting holes. The screws used for the aileron servo covers are black in color. Remove the screws before proceeding.

Drehen Sie eine Schraube in jedes Loch. Die Schrauben für die Abdeckung sind Schwarz. Entfernen Sie die Schrauben wieder bevor Sie fortfahren.

Vissez une vis dans chacun des 6 trous pour tarauder les trous de ﬁ xation de la trappe. Les vis de ﬁ xation de la trappe de servo d’aileron sont noires. Retirez les vis pour passer à l’étape suivante.

Avvitare una vite di colore nero in ciascun foro per il ﬁ ssaggio del coperchio. Prima di procedere togliere le viti.



LRL



Apply a small amount of thin CA to harden the threads made in the previous step.

Geben Sie einen kleinen Tropfen dünnﬂ üssigen Sekundenkleber in die Gewindelöcher um diese zu härten.

Appliquez une petite quantité de colle cyano ﬁ ne pour durcir les ﬁ letages faits lors de l’étape précédente.

Mettere una piccola quantità di colla CA nei fori, per indurire il ﬁ letto fatto nel passaggio precedente.

Prepare the aileron servos by installing the grommets and brass eyelets. Also install the Heavy Duty Servo Arms (JRPA215) perpendicular to the servo centerline.

Bereiten Sie die Querruderservos durch einsetzen der Blechhülsen und Gummitüllen vor. Schrauben Sie ebenfalls die extra stabilen Arme (JRPA215) rechtwinklig zur Servomitte auf.

Préparez les servos d’ailerons en y installant les silent-blocs. Installez également des bras de servo renforcés (JRPA215) à la perpendiculaire de la ligne centrale des servos.

Preparare i servi degli alettoni montando i gommini e i distanziali in ottone. Installare sui servi anche le squadrette rinforzate (JRPA215) in modo che siano perpendicolari alla linea mediana del servo.

Use a pin vise and a 1/16-inch (1.5mm) drill bit to drill the holes for the servo mounting screws through the backing plate of the servo mount. Thread a servo mounting screw into each of the holes in the aileron servo mounting holes. Remove the screws , then apply a small amount of thin CA to harden the threads. Secure the servo to the cover using the screws provided with the servo.

Bohren Sie mit einem 1,5mm Handbohrer die Löcher für die Servoschrauben durch die Rückplatte des Servohalters. Drehen Sie in jedes Loch eine Schraube, schrauben diese wieder heraus und geben einen Tropfen dünnﬂ üssigen Sekundenkleber hinein um das Gewinde zu härten. Schrauben Sie das Servo in dem Halter fest.

Utilisez un porte-foret et un foret de 1.5 mm pour percer les trous destinés aux vis de ﬁ xation du servo. Vissez une vis de montage de servo dans chacun des trous de montage du servo d’aileron. Redevissez les vis et appliquez une goutte de colle CA pour durcir les ﬁ lets. Fixez le servo en utilisant les vis fournies avec celui-ci.

Con una punta da 1,5mm praticare i fori per il ﬁ ssaggio del servo attraverso la sua piastra di supporto. Avvitare una vite di ﬁ ssaggio in ciascun foro, poi toglierla e mettere nei fori qualche goccia di colla CA liquida per indurire la ﬁ lettatura. Fissare il servo al coperchio usando le viti fornite con il servo.



LRL

Tie the string around the aileron servo lead and use it to pull the lead through the tip panel.

Knoten Sie die Schnur um das Querruderdervokabel und ziehen es damit durch die Tragﬂ äche.

Nouez de la ﬁ celle autour de la prise de servo de la rallonge. Tirez la prise à travers l’aile.

Legare uno spago al connettore del servo per tirarlo attraverso l’ala.



M3 x 10

Secure the aileron servo into position using the black M3 x 10 washer head screws. The arrows indicate the location of the leading edge (1) and wing tip (2).

Schrauben Sie die Querruderservoabdeckung mit den sechs schwarzen M2 x 10 Schrauben fest. Die Pfeile zeigen die Tragﬂ ächenvorderseite (1) und die Flächenspitze (2).

Fixez la trappe du servo d’aileron en utilisant 6 vis noires à collerette M3x10. Les ﬂ èches indiquent le bord d’attaque (1) et le saumon (2).

Fissare all’ala i servi degli alettoni usando le viti nere M3x10 con la rondella integrata nella testa. Le frecce indicano dove si trovano il bordo di entrata (1) e l’estremità alare (2).

AILERON PREPARATION•QUERRUDERVORBEREITUNG• PRÉPARATION DES AILERONS•PREPARAZIONE DEGLI ALETTONI



Top• Oberseite•Dessus•Sopra

Bottom• Unterseite•Dessous•Sotto

8-32

Thread the screw through the aileron from the top. Secure the bolt using the nut on the bottom of the aileron.

Drehen Sie die Schraube von der Oberseite durch das Querruder. Sichern Sie die Schraube mit der Mutter an der Unterseite.

Vissez la vis au travers de l’aileron par le dessus. Sécurisez la vis en installant un écrou par le dessous.

Avvitare la vite nell’alettone inﬁ landola dall’alto. Fissarla avvitando il dado dalla parte inferiore.

8-32 x 21/

Thread the control horn on the screw.

Drehen Sie das Ruderhorn auf die Schraube.

Vissez le renvois de commande sur la vis.

Avvitare la squadretta sulla vite.



LRL

Apply a small amount of petroleum jelly to the ﬂ ex point of the hinge to prevent epoxy from entering the hinge.

Geben Sie etwas Vaseline auf das Gelenk des Scharnieres damit es nicht verklebt.

Appliquez une petite quantité de gelée de pétrole au niveau du pivot de la charnière pour éviter le blocage de la charnière par la colle époxy.

Mettere una piccola quantità di vaselina sullo snodo della cerniera per evitare che la colla la blocchi.



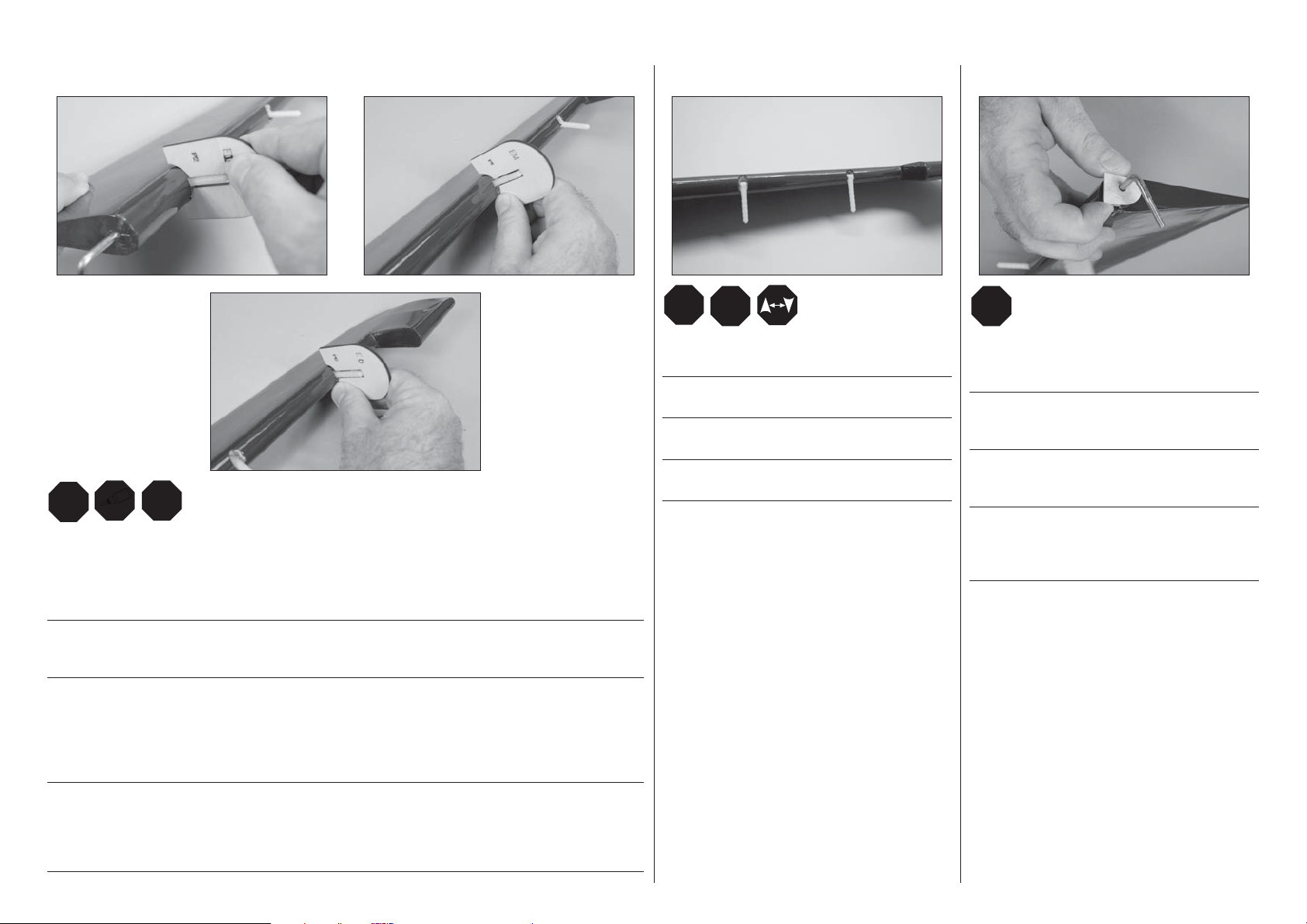

Insert the hinges into the ailerons. Use the depth gauge marked with an A to make sure the hinges ﬁ t into the aileron. It may be necessary to use a drill bit to make the hole deeper to fully insert the hinge into the aileron.

Stecken Sie die Scharniere in die Querruder. Nutzen Sie zum anpassen die Markierung A auf dem Tiefenschablone. Es könnte notwendig sein die Bohrung dafür etwas zu vertiefen.

Insérez les charnières dans les ailerons. Utilisez une jauge de profondeur marquée de la lettre A pour contrôler l’alignement des charnières dans l’aileron. Il sera peut être nécessaire d’utiliser un foret pour augmenter la profondeur du trou pour obtenir le positionnement correct des charnières.

Inserire le cerniere negli alettoni. Usare il misuratore di profondità segnato con A per essere certi che la cerniera entri nell’alettone. Se necessario usare una punta da trapano per aumentare la profondità del foro in modo che la cerniera entri completamente nell’alettone.



Position the hinge perpendicular to the hinge line. Check that it can move freely.

Richten Sie das Scharnier rechtwinklig zur Scharnierlinie aus. Prüfen Sie dass es sich frei bewegen kann.

Positionner la charnière perpendiculairement à la ligne de la charnière. Contrôler la liberté de mouvement.

Posizionare la cerniera perpendicolare alla linea di cerniera e veriﬁ care che si muova liberamente.



Use 30-minute epoxy to glue the hinges in the ailerons. Use the depth gauge to set the proper depth of the hinges. Make sure to apply epoxy to both the hinge and the aileron. Use a paper towel and rubbing alcohol to remove any excess epoxy.

Kleben Sie die Scharniere mit 30 Minuten Epoxy in die Querruder und richten die Tiefe mit der Schablone aus. Achten Sie bitte darauf ausreichend Klebstoff auf das Scharnier und das Querruder zu geben. Entfernen Sie überschüssigen Klebstoff mit Reinigungsalkohol und einem Papiertuch.

Utilisez de la colle époxy 30 minutes pour ﬁ xer les charnières aux ailerons. Utilisez la jauge de profondeur pour le positionnement des charnières. Appliquez la colle époxy sur la charnière et sur l’aileron. Utilisez de l’alcool dénaturé et du papier absorbant pour nettoyer l’excès de colle époxy.

Usare colla epoxy 30 minuti per incollare le cerniere negli alettoni. Usare il profondimetro per avere le cerniere inserite alla giusta profondità. Accertarsi di mettere la colla sia sulla cerniera che sull’alettone. Con un fazzoletto di carta e un po’ di alcol togliere la colla in accesso.



LRL

Fit the aileron to the wing. There will be a gap of 1/32 to 1/16 inch (1 to 1.5mm) between the aileron leading edge and wing inner hinge surface. Check to make sure the aileron can move without binding. DO NOT glue the hinges at this time.

Passen Sie das Querruder an die Tragﬂ äche an. Zwischen Aussen- und Innenseite sollte ein Spalt von 1 bis 1,5 mm sein. Bitte überprüfen Sie dass sich das Querruder ohne blockieren bewegen kann. Kleben Sie das Querruder jetzt NOCH NICHT.

Positionnez l’aileron sur l’aile. Il doit y avoir un écart de 1 à 1.5mm entre l’aileron et l’aile au niveau de l’articulation. Contrôlez que l’aileron pivote librement sans blocage. Ne collez pas les charnières maintenant.

Montare l’alettone sull’ala. Ci dovrebbe essere una fessura di 1 o 1,5mm tra il bordo di entrata dell’alettone e l’ala. Veriﬁ care che gli alettoni si possano muovere senza forzare. A questo punto NON incollare ancora le cerniere.

Î DO NOT glue the hinges unless instructed to do so. The ailerons and flaps

must be fit to the wing in order for everything to operate properly.

Î Kleben Sie die Scharniere NICHT bis Sie dazu aufgefordert werden. Die Querruder

und Klappen müssen in Fläche angepasst werden damit alles funktioniert.

Î NE PAS COLLER les charnières tant qu’il n’est pas indiqué de le faire. Les ailerons et les

volets doivent être ajustés ensemble sur l’aile pour un fonctionnement correct.

Î NON incollare le cerniere finché non viene detto specificamente. Bisogna prima essere

certi che flap e alettoni siano ben adattati all’ala per funzionare correttamente.



It may be necessary to bevel the inner lip of the wing panel near the tip if you ﬁ nd the aileron binding. Sand and check the ﬁ t again until the aileron moves without any binding. Again, DO NOT glue the aileron to the wing at this time.

Sollten Sie feststellen, dass das Querruder blockiert, könnte es notwendig sein die innere Lippe des Ruders anzuschrägen. Schleifen Sie und überprüfen Sie ob das Ruder jetzt ohne Blockade läuft. Kleben Sie das Ruder jetzt NOCH NICHT.

Il sera peut être nécessaire de poncer légèrement le rebord intérieur de la lèvre de l’aile à proximité du saumon si vous constatez un blocage de l’aileron. Poncez et contrôlez jusqu’à obtenir le libre mouvement de l’aileron. Et surtout NE COLLEZ PAS maintenant l’aileron.

Se si nota che l’alettone forza, potrebbe servire creare uno smusso sul labbro interno dell’ala. Carteggiare veriﬁ cando ogni tanto che l’alettone si muova senza forzare. A questo punto NON incollare ancora gli alettoni all’ala.

FLAP HINGING• ANSCHLAGEN DER KLAPPEN• ARTICULATION DES VOLETS• INCERNIERARE I FLAP



1/4-20 x 1.5 inch

Fit the tip panel and center section together. Use the 1/4-20 x

1.5-inch nylon bolt to hold the tip and center section together.

Schrauben Sie die Aussen- und Innenﬂ äche mit den 1/4-20 x 1,5 inch Flächenschrauben zusammen.

Replacez le panneau d’aile contre la section centrale. Utilisez la vis papillon en nylon 1/4-20x1.5’ pour maintenir l’aile contre la partie centrale durant le séchage de la colle époxy.

Unire la semiala al pianetto centrale, ﬁ ssando l’unione con la vite in nylon.



LRL

x12

Fit the inner and center ﬂ ap together. The joiner blade may bind slightly.

Stecken Sie innere und mittlere Klappe zusammen. Der Verbinder könnte dabei etwas klemmen.

Positionnez le volet intérieur contre le volet central. La lame de jonction doit être légèrement pliée.

Montare i due ﬂ ap insieme. La lama di unione potrebbe forzare leggermente.



If you ﬁ nd the joiner blade binding, carefully trim or sand the slot until the joiner blade can move freely inside the ﬂ ap. Also check the ﬁ t between the center ﬂ ap and outer ﬂ ap at this time. The ﬁ t between the joiner and joiner pocket should allow for smooth movement, but should not be loose. If too much material is removed, or the ﬁ t is loose, a small amount of CA can be used to build up the edge.

Sollte der Verbinder klemmen, erweitern oder schleifen Sie vorsichtig den Schlitz auf bis der Verbinder ohne zu klemmen paßt. Prüfen Sie jetzt auch noch die Passung zwischen den beiden Teilen. Diese sollte gut sitzen aber nicht zu lose sein. Sollte Sie zuviel Material entfernt haben, können sie mit etwas Sekundenkleber die Kante wieder auffüttern.

Si vous constatez un blocage de la lame de liaison, découpez ou poncez délicatement la fente jusqu’à obtenir le libre mouvement de la lame dans le volet. Contrôlez l’ajustement ente le volet central et le volet extérieur. La lame doit pouvoir coulisser librement dans la fente, mais sans jeu excessif. Si vous avez retiré trop de matière, ou que l’ajustement est trop libre, vous pouvez utiliser de la colle CA pour reformer une arrête.

Se si nota che la lama di unione forza, tagliare e carteggiare attentamente la fessura ﬁ nché la lama si può muovere liberamente all’interno del ﬂ ap. Veriﬁ care anche l’adattamento tra il ﬂ ap centrale e quello esterno. L’adattamento tra la lama di unione e la sua sede deve permettere dei movimenti morbidi ma non deve essere lasco. Se si fosse tolto troppo materiale e l’adattamento fosse lasco, si può mettere una piccola quantità di colla CA per sistemare le cose.



Apply a small amount of petroleum jelly to the ﬂ ex point of the hinge to prevent epoxy from entering the hinge. Draw a line on all the ﬂ ap hinges that is 9/32 inch (7mm) from the pin on the hinge.

Geben Sie etwas Vaseline auf das Gelenk des Scharnieres damit es nicht verklebt. Zeichnen Sie eine Linie die 7mm von der Mitte entfernt ist auf das Scharnier. (siehe Abbildung)

Appliquez une petite quantité de gelée de pétrole au niveau du pivot de la charnière pour éviter le blocage de la charnière par la colle époxy. Tracez une ligne à une distance de 7mm de l’axe de la charnière.

Mettere una piccola quantità di vaselina sullo snodo della cerniera per evitare che la colla la blocchi. Tracciare una riga su tutte le cerniere dei ﬂ ap a 7mm dal perno.



LRL



Insert the hinges into the ﬂ ap panels until the line drawn in the previous step is aligned with the leading edge of the ﬂ ap.

Stecken Sie die Scharniere bis zur Markierung ein die Sie letzten Schritt gemacht haben.

Insérez les charnières dans les volets jusqu’à faire tangenter avec le bord d’attaque la ligne précédemment tracée.

Inserire le cerniere nei ﬂ ap ﬁ nché la riga tracciata prima non è a ﬁ lo del bordo di entrata dei ﬂ ap.

Î DO NOT glue the hinges unless instructed

to do so. The ailerons and flaps must be fit to the

wing in order for everything to operate properly.

Î Kleben Sie die Scharniere NICHT bis Sie dazu

aufgefordert werden. Die Querruder und Klappen müssen

in Fläche angepasst werden damit alles funktioniert.

Î NE PAS COLLER les charnières tant qu’il n’est pas

indiqué de le faire. Les ailerons et les volets doivent être

ajustés ensemble sur l’aile pour un fonctionnement correct.

Î NON incollare le cerniere finché non viene

detto specificamente. Bisogna prima essere

certi che flap e alettoni siano ben adattati

all’ala per funzionare correttamente.

The inner and center ﬂ ap may need a shortened hinge installed where the joiner blade ﬁ ts into the ﬂ ap. Trim the hinge before inserting it into the ﬂ ap sections.

Bei der inneren- und mittleren Klappe kann es notwendig sein, das Scharnier auf der Seite des Verbinders zu kürzen. Kürzen Sie das Scharnier bevor Sie die Klappen einsetzen.

Le volet intérieur et le volet central nécessitent l’installation d’une charnière raccourcie du côté de la lame de liaison. Coupez la charnière avant de l’insérer dans le volet.

Per il ﬂ ap interno e quello centrale bisogna accorciare la cerniera installata dove c’è la sede delle lame di unione. Bisogna tagliarla prima di inserirla nel ﬂ ap.

Check the angle of the hinges in relationship to the ﬂ ap center line. They will be perpendicular for the inner and outer ﬂ aps.

Überprüfen Sie den Winkel der Scharniere in Verhältnis zur Klappenmittellinie. Diese müssen bei den inneren und äußeren Klappen rechtwinklig sein.

Contrôlez l’angle des charnières par rapport à la ligne centrale du volet. Les charnières doivent être à la perpendiculaire de la ligne centrale sur les volets intérieurs et sur les volets extérieurs.

Controllare l’angolo delle cerniere in relazione alla linea centrale del ﬂ ap; devono essere perpendicolari sia per i ﬂ ap interni che per quelli esterni.

The hinges in the center ﬂ ap will angle inward slightly when installed. This is due to the operating angle of the ﬂ ap in relationship to the wing.

Die Scharniere in der mittleren Klappe zeigen ein klein wenig nach innen wenn sie eingebaut sind. Dieses ist durch den Bewegung im Verhältnis zur Tragﬂ äche gegeben.

Veuillez positionner les charnières comme sur l’illustration. Cette différence d’angle est due à la géométrie de l’aile.

Le cerniere nel ﬂ ap centrale devono essere inclinate leggermente verso l’interno. Questo è dovuto all’angolo di movimento del ﬂ ap in relazione all’ala.

Î When fitting the flaps, take your time to check their

alignment. Correctly positioning the hinges and flaps is key

to making them operate through their full range of motion.

Î Lassen Sie sich bei dem Anpassen der

Klappen Zeit, da nur korrekt eingepasste Klappen

den vollen Arbeitsweg ermöglichen.

Î Quand vous installez les volets, prenez le temps de contrôler leur alignement. Le positionnement correct des charnières est la clé pour obtenir un

fonctionnement correct sur toute la course.

Î Durante il montaggio dei flap, bisogna

controllare attentamente il loro allineamento. Il

corretto posizionamento delle cerniere è fondamentale

affinché si possano muovere per tutta la loro corsa.



LRL

OIL

Use sandpaper to lightly sand the ﬂ ap control rod where it will be glued into the ﬂ ap. Also apply a small amount of petroleum jelly where the joiner wire will ride in the center section of the wing.

Schleifen Sie den Anlenkungsdraht wo in der Klappe sitzt etwas an. Streichen Sie etwas Vaseline auf die Stelle wo sich der Draht in der mittleren Klappe bewegt.

Utilisez du papier abrasif pour dépolir la partie de la tige de commande qui sera collée dans le volet. Appliquez une petite quantité de gelée de pétrole sur la partie de la tige qui entre dans la section centrale de l’aile.

Carteggiare leggermente la barra di controllo dei ﬂ ap nel punto in cui andrà incollata nel ﬂ ap. Mettere anche un po’ di vaselina nel punto in cui scorre nella sezione centrale dell’ala.



Insert the control rod in the center section. Make sure the ﬂ at area on the joiner wire faces up and away from the wing. The bevel should lean forward when the joiner is in the up position.

Setzen Sie den Anlenkungsdraht in die mittlere Klappe. Stellen Sie bitte sicher, dass die ﬂ ache Seite nach aussen weg von der Fläche zeigt. Die abgeschrägte Kante sollte nach vorne zeigen wenn der Draht in der eingefahren Position ist.

Insérez la tige de commande dans la section centrale. Vériﬁ ez que le méplat de la tige est bien orienté vers le dessus. Le chanfrein doit être vers l’avant quand la tige est en position haute.

Inserire la barra di controllo nella sezione centrale. Accertarsi che la parte piatta della barra sia rivolta verso l’alto lontana dall’ala. La smussatura dovrebbe essere rivolta in avanti quando la barra è nella posizione superiore.



Fit the inner, center and outer ﬂ ap to the wing and center section. With the ﬂ aps in the up position, the gap between the wing center section, ﬂ ap panels and aileron will all be parallel as shown. The inner ﬂ ap and center section will align at the trailing edge. The aileron and ﬂ ap will also align at the trailing edge. These alignments are very important to the correct operation of the ﬂ aps.

Passen Sie die inneren, mittleren und äußeren Klappen ein. Bei eingefahrenen Klappen sollte der Spalt zwischen den Klappen wie abgebildet parallel sein. Die innere und mittlere Klappe sind an der Hinterkante auf einer Höhe. Diese Ausrichtung ist für den problemlosen Betrieb der Klappen sehr wichtig.

Positionnez le volet intérieur, le volet central et le volet extérieur sur la section centrale de l’aile. Avec les volets en position haute, l’écart entre les volets, l’aileron et la partie centrale de l’aile doivent être parallèles et égaux comme sur l’illustration. Le volet intérieur et la section centrale doivent avoir les bords de fuite alignés. L’aileron et le volet doivent également avoir les bords de fuite alignés. Il est important de respecter ces alignements pour obtenir un fonctionnement correct des volets.

Montare il ﬂ ap interno, centrale ed esterno sulle semiali e sul pianetto centrale. Con i ﬂ ap in alto, la fessura tra il pianetto centrale dell’ala, i ﬂ ap e gli alettoni, deve essere parallela come si vede dalla ﬁ gura. Il ﬂ ap interno e la sezione centrale devono essere allineati al bordo di uscita. Questi allineamenti sono molto importanti per il buon funzionamento dei ﬂ ap.



LRL



Check the operation of the ﬂ ap, using care not to move the hinges from their locations. When positioned correctly, you will be able to achieve the throws listed in the Control Throw section of this manual.

Prüfen Sie den Weg der Klappen und achten dabei darauf die Scharniere nicht aus ihren Positionen zu bewegen. Haben Sie die Klappen richtig positioniert werden diese die in der Anleitung angebenden Ausschläge erreichen.

Contrôlez le fonctionnement des volets, manoeuvrez-les délicatement aﬁ n de ne par faire sortir les charnières de leurs logements. Quand les volets sont correctement positionnés, vous devrez être capable d’atteindre les débattements listés dans la section relative aux débattements de ce manuel.

Controllare il movimento dei ﬂ ap facendo attenzione a non muovere le cerniere dalle loro posizioni. Una volta fatto l’allineamento corretto si è in grado di ottenere le corse indicate nella sezione Corse di Controllo di questo manuale.

Check the alignment of the ﬂ aps to the top of the wing. It may be necessary to adjust the position of the holes to correct the alignment of the ﬂ ap, or to allow the ﬂ ap to move through its range of motion. Use a toothpick as a shim to take up any difference in diameter so the hinges will be glued securely.

Überprüfen Sie die Ausrichtung der Klappen auf der Oberseite der Tragﬂ äche. Es könnte hier notwendig sein die Scharniere in den Löcher zu positionieren damit die Klappen den vollen Weg fahren können. Nutzen Sie zum anpassen einen Zahnstocher zum ausgleichen, so dass die Klappen später sicher eingeklebt werden können.

Contrôlez l’alignement des volets par rapport à la surface supérieure de l’aile. Il sera peut être nécessaire de retoucher la position des trous pour corriger l’alignement des volets et atteindre le débattement maximum. Utilisez un cure-dent comme cale pour rattraper la différence de diamètre aﬁ n de pourvoir coller les charnières en sécurité.

Controllare l’allineamento dei ﬂ ap alla parte superiore dell’ala. Potrebbe servire un aggiustamento della posizione dei fori per correggere l’allineamento dei ﬂ ap o per ottenere il movimento dei ﬂ ap per tutta la loro corsa. Usare uno stuzzicadenti come spessore per veriﬁ care eventuali differenze nel diametro per incollare bene le cerniere.

Once the ﬂ ap throw has been set, carefully remove the ﬂ aps from the wing panel without disturbing the position of the hinges in the ﬂ aps. Using 30-minute epoxy, remove and glue each hinge, noting their positioning and angles in relationship to the ﬂ ap. Glue the hinges into the inner, center and outer ﬂ aps at this time. Allow the epoxy to fully cure before handling the ﬂ aps.

Sind die Klappen eingestellt entfernen Sie vorsichtig Klappen von der Fläche ohne die Position der Scharniere zu vernändern. Kleben Sie jedes Scharnier mit 30 Minuten Epoxy ein. Merken Sie sich bei dem Einkleben genau die Postion jede einzelnen Scharnieres bevor sie diese festkleben. Kleben Sie jetzt die Scharniere der inneren, mittleren und äußeren Klappen. Lassen Sie den Kleber vollständig trocknen.

Une fois que le débattement optimal des volets est obtenu, retirez délicatement les volets en prenant soin de ne pas modiﬁ er la position des charnières dans les volets. Mélangez de la colle époxy 30 minutes. Retirez et collez chaque charnière en la repositionnant à leur emplacement initial. Collez lors de cette étape les charnières du volet extérieur, du volet central et du volet intérieur. Laissez sécher la colle époxy avant d’actionner les volets.

Una volta regolata la corsa dei ﬂ ap, bisogna toglierli dall’ala con attenzione per non muovere la posizione delle cerniere nei ﬂ ap. Usando colla epoxy da 30 minuti, incollare ogni cerniera dopo averla rimossa, avendo cura però di annotare la sua posizione e la sua inclinazione rispetto al ﬂ ap. A questo punto incollare le cerniere nei ﬂ ap interno, centrale ed esterno. Attendere che la colla asciughi bene prima di toccare i ﬂ ap.



LRL

Begin by placing the outer ﬂ ap and aileron in position WITHOUT the use of epoxy. This will aid in the alignment of the remaining ﬂ ap sections. Apply epoxy to the ﬂ ap torque rod and ﬂ ap hinges. Place the ﬂ aps into position and allow the epoxy to fully cure before proceeding, making sure to maintain the alignment of the ﬂ aps so they will operate correctly when the linkage is installed.

Beginnen Sie die äußeren Klappen und die Querruder ohne Epoxy in Position zu setzen. Das hilft bei der Ausrichtung der verbleibenden Klappen. Geben Sie Epoxy auf den Klappendraht und Klappenscharniere. Setzen Sie die Klappen in Position und lassen das Harz vollständig trocknen. Überprüfen Sie dabei die korrekte Ausrichtung der Klappen, so dass diese einwandfrei arbeiten wenn die Anlenkung eingebaut ist.

Commencez par positionner le volet extérieur et l’aileron SANS utiliser de colle époxy. Cela vous aidera à aligner les autres sections de volets. Appliquez de l’epoxy sur la tige de commande et les charnières des volets. Placez les volets en position et laissez entièrement sécher la colle époxy avant de passer à la suite.

Iniziare a posizionare il ﬂ ap esterno e gli alettoni SENZA usare colla epoxy. Questo servirà a facilitare l’allineamento degli altri ﬂ ap. Mettere della colla epoxy sulla barra di torsione e sulle cerniere dei ﬂ ap e aspettare che asciughi accertandosi che restino allineati in modo da poter funzionare correttamente quando si installa il comando.



Once the epoxy cures for the inner and center ﬂ ap, repeat the process to glue the aileron and outer ﬂ ap into position. Check the alignment once again to make sure the ﬂ aps are positioned correctly.

Ist das Epoxy der inneren und mittleren Klappe gehärtet wiederholen Sie den Vorgang um das Querruder und die äußere Klappe festzukleben. Überprüfen Sie noch einmal die Ausrichtung um sicher zustellen, dass die Klappen richtig positioniert sind.

Une fois que la colle est sèche au niveau des charnières du volet intérieur et du volet central, répétez le processus pour coller les charnières de l’aileron et du volet extérieur. Contrôlez l’alignement une nouvelle fois pour être sûr que les volets sont correctement positionnés.

Quando la colla epoxy asciuga per i ﬂ ap interno e centrale, ripetere la procedura di incollaggio degli alettoni e del ﬂ ap esterno. Controllare ancora una volta l’allineamento per essere sicuri che siano posizionati correttamente.



Use a small amount of epoxy to glue the dowel pins into the leading edge of the wing. Mark the pins and sand with coarse sand paper. Position the pins so 1/2 inch (13mm) of the pin extends forward of the wing.

Kleben Sie mit etwas Epoxy die Führungsstifte vorne in die Fläche ein. Markieren und schleifen Sie die Stifte so dass 13mm nach vorne herausschauen.

Utilisez de la colle époxy pour ﬁ xer les pions de centrage situés sur le bord d’attaque de l’aile. Poncez les pion à l’aide de papier abrasif. Emboîtez les pions de façon à les faire dépasser de 13mm en avant de l’aile.

Usare una piccola quantità di colla per incollare le spine di centraggio sul bordo di entrata dell’ala. Segnare le spine e carteggiarle. Posizionare le spine in modo che sporgano dall’ala per circa 13mm.

FLAP SERVO INSTALLATION•EINBAU DER KLAPPENSERVOS•INSTALLATION DES SERVOS DE VOLETS•INSTALLAZIONE DEL SERVO DEI FLAP



Move the string inside the center section so the ﬂ ap servo can be installed.

Bewegen Sie die Schnur in das Mittelteil, so dass Sie das Klappenservo einbauen können.

Déplacez la ﬁ celle à l’intérieur de la section centrale pour pouvoir installer le servo de volets.

Portare lo spago all’interno della sezione centrale dell’ala in modo da poter installare il servo dei ﬂ ap.



Use a rotary tool and cut-off wheel to trim the aluminum control horn so only the inner hole remains. With the ﬂ ap servo centered, attach the horn to the ﬂ ap servo.

Kürzen Sie mit dem Drehschleifer das Aluminiumservohorn so, dass nur das innere Loch verbleibt (siehe Abbildung) Setzen Sie bei zentriertem Servo das Horn auf.

Utilisez une mini perceuse et un disque à tronçonner pour découper le bras de servo en aluminium et ne conserver que le trou intérieur. Placez le servo au neutre et installez le bras.

Con un disco da taglio montato su di un trapanino tagliare la squadretta del servo in alluminio in modo che resti solo il foro più interno. Dopo aver centrato il servo installare la sua squadretta.



Use a pin vise and a 1/16-inch (1.5mm) drill bit to drill the holes for the servo mounting screws through the backing plate of the servo mount. Thread a servo mounting screw into each of the holes in the ﬂ ap servo mounting holes. Remove the screws, then apply a small amount of thin CA to harden the threads. Secure the servo to the cover using the screws provided with the servo.

Bohren Sie mit dem Handbohrer die Löcher für die Servobefestigungsschrauen durch die Rückplatte des Halters. Drehen Sie eine Schraube in jedes Loch und nehmen diese wieder heraus. Geben Sie in jedes Loch etwas dünnﬂ üssigen Sekundenkleber um das Gewinde zu härten. Schrauben Sie dann das Servo mit den Schrauben aus dem Lieferumfang fest.

Utiliser un porte-foret et un foret de 1.5 mm pour percer les trous destinés aux vis de ﬁ xation du servo. Visser une vis de montage de servo dans chacun des trous de montage du servo de volets. Redevisser les vis et appliquez une goutte de colle CA pour durcir les ﬁ lets. Fixez le servo en utilisant les vis fournies avec celui-ci.

Con una punta da 1,5mm praticare i fori per le viti di ﬁ ssaggio del servo. Avvitare una vite di ﬁ ssaggio in ciascun foro e poi toglierla prima di mettere alcune gocce di colla CA nei fori per indurire la ﬁ lettatura. Fissare il servo al coperchio con le viti fornite insieme ad esso.



M3 x 10

Thread a screw into each of the ﬂ ap servo mounting holes. Remove the screw, then apply a small amount of thin CA to harden the threads made by the screw. Secure the ﬂ ap servo and mount in the center section.

Drehen Sie eine Schraube in jedes Loch des Servohalters. Entfernen Sie die Schraube und geben etwas dünnﬂ üssigen Sekundenkleber in das Loch um das Gewinde zu härten. Schrauben Sie dann das Klappenservo mit Halter in das Mittelteil.

Visser une vis de montage dans chacun des trous de montage du servo de volets. Redevisser les vis et appliquez une goutte de colle CA pour durcir les ﬁ lets. Fixez le servo et sa platine dans la section centrale de l’aile.

Avvitare una vite di ﬁ ssaggio in ciascun foro e poi toglierla prima di mettere alcune gocce di colla CA nei fori per indurire la ﬁ lettatura. Fissare il servo dei ﬂ ap al pianetto centrale dell’ala.



LRL



Remove the links from two of the control horns. Assemble the ﬂ ap linkage using the ball ends on the single side and the swivel links on the dual end that are included with the model.

Nehmen Sie die Anlekungen von zwei Ruderhörnern ab. Montieren Sie die Klappenanlenkung mit den Kugelköpfen auf der einen Seite und dem gedrehten Ende auf der anderen Seite aus dem Lieferumfang des Modells.

Assemblez la tringlerie en plaçant les guignols du côté double et une rotule du côté simple. Les guignols sont inclus avec le modèle.

Togliere i collegamenti da due delle squadrette. Montare il comando per i ﬂ ap usando gli attacchi a sfera dal lato singolo e il collegamento oscillante sulla parte doppia; il tutto è incluso insieme al modello.

Attach the ball end to the ﬂ ap servo arm.

Setzen Sie den Kugelkopf auf den Klappenservoarm.

Fixez la rotule au bras de servo des volets.

Collegare l’attacco a sfera alla squadretta del servo.



8-32 x 1 inch

Prepare the control horns for the ﬂ aps. Note there is a right and left control horn to ease the installation of the linkage.

Bereiten Sie die Ruderhörner für die Klappen vor. Bitte beachten Sie, dass es ein rechtes und linkes Ruderhorn gibt um die Montage zu vereinfachen.

Préparez les guignols des volets. Remarquez qu’il y a un guignol gauche et un guignol droit aﬁ n de faciliter l’installation de la tringlerie.

Preparare le squadrette per i ﬂ ap. Si prega di notare che c’è una destra e una sinistra per facilitare l’installazione.

4mm

Attach the ﬂ ap control horns to the ﬂ ap torque rods. Make sure the screws that secure the ball ends face toward the centerline of the center section. The control horn must be parallel when the ﬂ aps are up. If not, use a ﬂ at ﬁ le to change the positioning of the ﬂ at on one of the ﬂ ap torque rods until both control horns are perfectly parallel.

Schrauben Sie die Ruderhörner auf das Klappengestänge. Stellen Sie sicher, dass die Schrauben zur Mittellinie zeigen. Die Ruderhörner müssen bei eingefahrenen Klappen parallel sein. Sollte das nicht der Fall sein ändern Sie mit einer Feile die Position der Anlenkung bis beide parallel sind.

Fixez les guignols sur les tiges de commande des volets. Contrôlez le serrage des vis et que les rotules sont bien dirigées vers l’avant. Les guignols doivent être parallèles quand les volets sont relevés. Si ce n’est pas le cas, utilisez une lime pour modiﬁ er la position du méplat d’une des tiges de commande des volets jusqu’à obtenir le parallélisme parfait.

Collegare le squadrette alle barre di comando dei ﬂ ap. Accertarsi che le viti che ﬁ ssano gli attacchi a sfera siano rivolte verso la linea centrale del pianetto centrale. Le squadrette devono essere parallele quando i ﬂ ap sono in alto. Se così non fosse usare una lima per spostare la parte piatta su di una barra di comando ﬁ nchè entrambe le squadrette non sono perfettamente parallele.

+ 67 hidden pages

Hangar 9 F4U-1D User Manual [en, de, fr, it]

Specifications and Main Features

Frequently Asked Questions

User Manual
