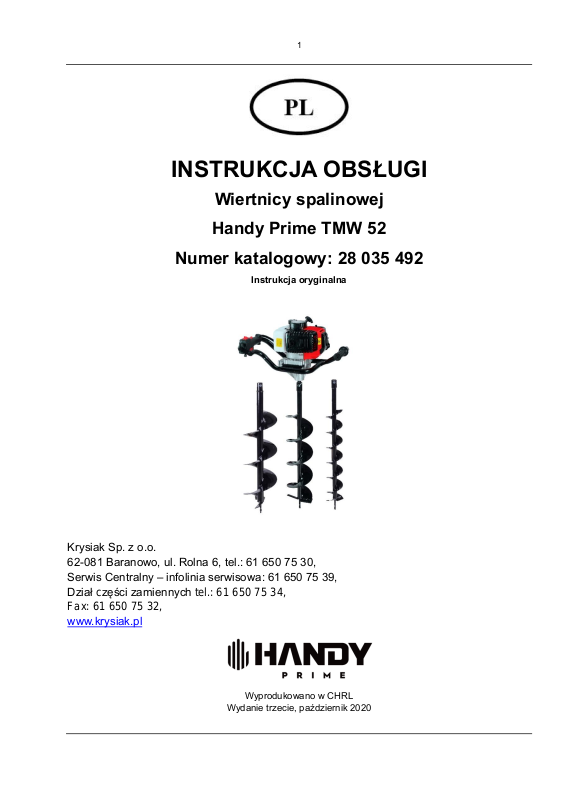

INSTRUKCJA OBSŁUGI
Wiertnicy spalinowej
Handy Prime TMW 52
Numer katalogowy: 28 035 492
Instrukcja oryginalna
Krysiak Sp. z o.o.
62-081 Baranowo, ul. Rolna 6, tel.: 61 650 75 30,
Serwis Centralny – infolinia serwisowa: 61 650 75 39,
Dział części zamiennych tel.: 61 650 75 34,
Fax: 61 650 75 32,
www.krysiak.pl
Wyprodukowano w CHRL
Wydanie trzecie, październik 2020
Page 2
2
Page 3
3
DEKLARACJA ZGODNOŚCI WE
Zgodnie z Rozporządzeniem Ministra Gospodarki z dnia 21 października 2008r. w sprawie zasadniczych
wymagań dla maszyn (Dz. U. Nr 199, poz. 1228) i Dyrektywą 2006/42/WE Parlamentu Europejskiego i Rady
Krysiak Sp. z o.o.
ul. Rolna 6
62-081 Baranowo
Osoba odpowiedzialna za przygotowanie dokumentacji technicznej maszyny na terenie UE:
Andrzej Krysiak, Rolna 6, 62-081, Baranowo deklaruje z pełną odpowiedzialnością, że:
Maszyna:
Wiertnica spalinowa Handy Prime TMW52
Model：
TKDZ-02-52
Numery seryjne:
2021018650001-2021018659999
Rok produkcji:
2020-2021
Funkcja:
wiercenie otworów do sadzenia upraw lub przy stawianiu płotów
w warunkach przydomowych
do której odnosi się niniejsza deklaracja, spełnia wymagania:
2006/42/EC – Dyrektywa Parlamentu Europejskiego i Rady z dnia 17 maja 2006r. w sprawie maszyn
2014/30/EU – Dyrektywa kompatybilności elektromagnetycznej
2000/14/EC i 2005/88/EC – Dyrektywa hałasowa
2016/1628 zmieniona przez 2017/656/EU - Rozporządzenie Parlamentu Europejskiego i Rady (UE) z dnia
14 września 2016r. w sprawie wymogów dotyczących silników spalinowych
Do oceny zgodności zastosowano następujące normy zharmonizowane:
EN ISO 12100:2010; EN ISO 14982:2009
Ponadto potwierdzono, zgodnie z dyrektywą w sprawie emisji hałasu 2000/14/EC + 2005/88/EC
Gwarantowany poziom mocy akustycznej: 113 dB(A)
Zmierzony poziom mocy akustycznej: 110,2 dB(A) k=3 dB(A)
Poziom ciśnienia akustycznego: 99 dB(A), k=3 dB(A)
Wibracje przy uchwycie lewym: 19,1 m/s2 , przy uchwycie prawym 20,1 m/s2 k = 1,5 m/s
2 ,
Zastosowana procedura oceny zgodności odpowiada załącznikowi V dyrektywy 2000/14/EC
Niniejsza deklaracja zgodności WE traci swoją ważność, jeżeli maszyna zostanie zmieniona lub
przebudowana bez zgody producenta.
Integralnym elementem maszyny jest instrukcja obsługi.
27/10/2020, Baranowo
Data i miejsce wystawienia
Imię, nazwisko oraz podpis osoby upoważnionej
do sporządzenia deklaracji zgodności
Jednostka notyfikująca:
SGS Fimko Ltd. Sarkiniementie 3, PO Box 30, FI-00211 Helsinki, ID 0978538-5
Page 4
4
Page 5
5
Przeczytaj uważnie niniejszą instrukcję przed rozpoczęciem eksploatacji urządzenia. Zawarte są tu
ważne informacje dotyczące zasad właściwego montażu, sposobu pracy i konserwacji urządzenia,
bezpiecznych dla użytkownika. Przechowuj instrukcję w bezpiecznym miejscu, aby w razie potrzeby móc do
niej wrócić lub przekazać ją kolejnym użytkownikom wraz z urządzeniem.
Uwaga!
Zwracaj szczególną uwagę na rozdziały, które zawierają sygnały ostrzegawcze i uwagi.
Page 6
6
Spis treści
Spis treści ................................................................................................................................... 6
1. Zawartość opakowania ......................................................................................................... 7
2. Przeznaczenie ....................................................................................................................... 7
3. Opis ogólny ........................................................................................................................... 7
3.1 Opis działania ................................................................................................................... 7
3.2 Elementy wiertnicy (budowa urządzenia) ......................................................................... 8
3.3 Dane techniczne ............................................................................................................... 9
4. Podstawowe zalecenia bezpieczeństwa ............................................................................. 10
4.1 Symbole dotyczące urządzenia...................................................................................... 10
4.2 Symbole w instrukcji obsługi .......................................................................................... 11
4.3 Ogólne wskazówki bezpieczeństwa ............................................................................... 11
4.4 Wskazówki bezpieczeństwa dotyczące mieszanki paliwowej ....................................... 14
5. Przed uruchomieniem ......................................................................................................... 15
5.1 Paliwo ............................................................................................................................. 15
5.2 Montaż wiertła ................................................................................................................ 15
6. Uruchomienie ...................................................................................................................... 16
6.1 Uruchomienie urządzenia .............................................................................................. 16
6.2 Wiercenie ....................................................................................................................... 20
7. Czyszczenie, konserwacja, przechowywanie i zamawianie części zamiennych ................ 21
7.1 Czyszczenie i konserwacja ............................................................................................ 21
7.2 Świeca zapłonowa ......................................................................................................... 21
7.3 Filtr powietrza ................................................................................................................. 22
7.4 Przechowywanie ............................................................................................................ 24
7.5 Przygotowanie do transportu ......................................................................................... 24
7.6 Zamawianie części ......................................................................................................... 24
8. Najpopularniejsze usterki .................................................................................................... 24
9. Gwarancja ........................................................................................................................... 26
10. Usuwanie odpadów i recycling ............................................................................................ 26
11. Ryzyko resztkowe ............................................................................................................... 27
12. RYSUNEK ZŁOŻENIOWY NR 1 ......................................................................................... 28
Page 7
7
1. Zawartość opakowania
Ostrożnie otwórz opakowanie i wyciągnij z niego wszystkie elementy urządzenia. Urządzenie jest wstępnie
zmontowane – trzeba jedynie zamontować odpowiednie wiertło.
Komplet powinien zawierać:
- korpus wiertnicy
- wiertło z trzpieniem i zawleczką – 3kpl.
- wkrętak płasko krzyżowy
- klucz imbusowy – 2szt
- pojemnik na mieszankę paliwową
- klucz nasadowy dwustronny z wkrętakiem z końcówką krzyżakową
- instrukcja obsługi wiertnicy
- karta gwarancyjna
2. Przeznaczenie
Wiertnica idealnie nadaje się do wykonywania dołków pod sadzonki młodych drzewek, krzewów i roślin
ozdobnych. Znajduje zastosowanie również przy stawianiu płotów ogrodzeniowych, jak również altan i w wielu
innych czynnościach, przy których potrzebne jest wykonywanie rowów i otworów w ziemi.
Użytkownik powinien maksymalnie dostosować maszynę do warunków, wilgotności i rodzaju gleby.
Każde inne jego wykorzystanie jest sprzeczne z przeznaczeniem i może stanowić poważne zagrożenie dla
użytkownika, a także prowadzić do uszkodzenia urządzenia.
Wiertnica nie jest przeznaczona do użytkowania przez dzieci oraz osoby dorosłe znajdujące się pod wpływem
alkoholu, środków odurzających lub leków ograniczających możliwość prowadzenia pojazdów mechanicznych
i obsługiwania maszyn. Urządzenie może obsługiwać wyłącznie osoba dorosła, która zapoznała się z niniejszą
instrukcją i jest świadoma ryzyka zranień i uszkodzeń, jakie mogą wystąpić w wyniku nieprzestrzegania zasad
w niej zawartych.
Producent nie ponosi odpowiedzialności za szkody zaistniałe w wyniku użycia urządzenia niezgodnego z
przeznaczeniem oraz jego nieprawidłowej obsługi. Za wszelkie wypadki lub szkody poniesione przez innych
ludzi na zdrowiu lub mieniu odpowiada wyłącznie właściciel wiertnicy i/lub osoba ją obsługująca.
Wiertnica nie jest przystosowana do użytku komercyjnego.
3. Opis ogólny
3.1 Opis działania
Wiertnica spalinowa to narzędzie z wiertłem, które wprawiane jest w ruch przez silnik 2-suwowy. Do sterowania
przyśpieszeniem tego typu sprzętu służy dźwignia gazu, dzięki zastosowaniu której operowanie maszyną staje
się wygodne oraz efektywne. Niewielka waga urządzenia zapewnia komfortową pracę i łatwość
manewrowania urządzeniem bez większego obciążenia dla operatora. Wysoka prędkość obrotowa wiertła
gwarantuje szybkie i optymalne efekty pracy. Bezpieczeństwo podczas pracy gwarantuje blokada
bezpieczeństwa przycisku gazu, który spowoduje zmniejszenie obrotów silnika do zera w razie utraty kontroli
przez operatora.
Do silnika z przekładnią można zamocować wiertło o dowolnej średnicy do max. 200 mm, posiadające
identyczną średnicę wewnętrzną tulei mocującej jak wałek wyjściowy znajdujący się na silniku.
Page 8
8
3.2 Elementy wiertnicy (budowa urządzenia)

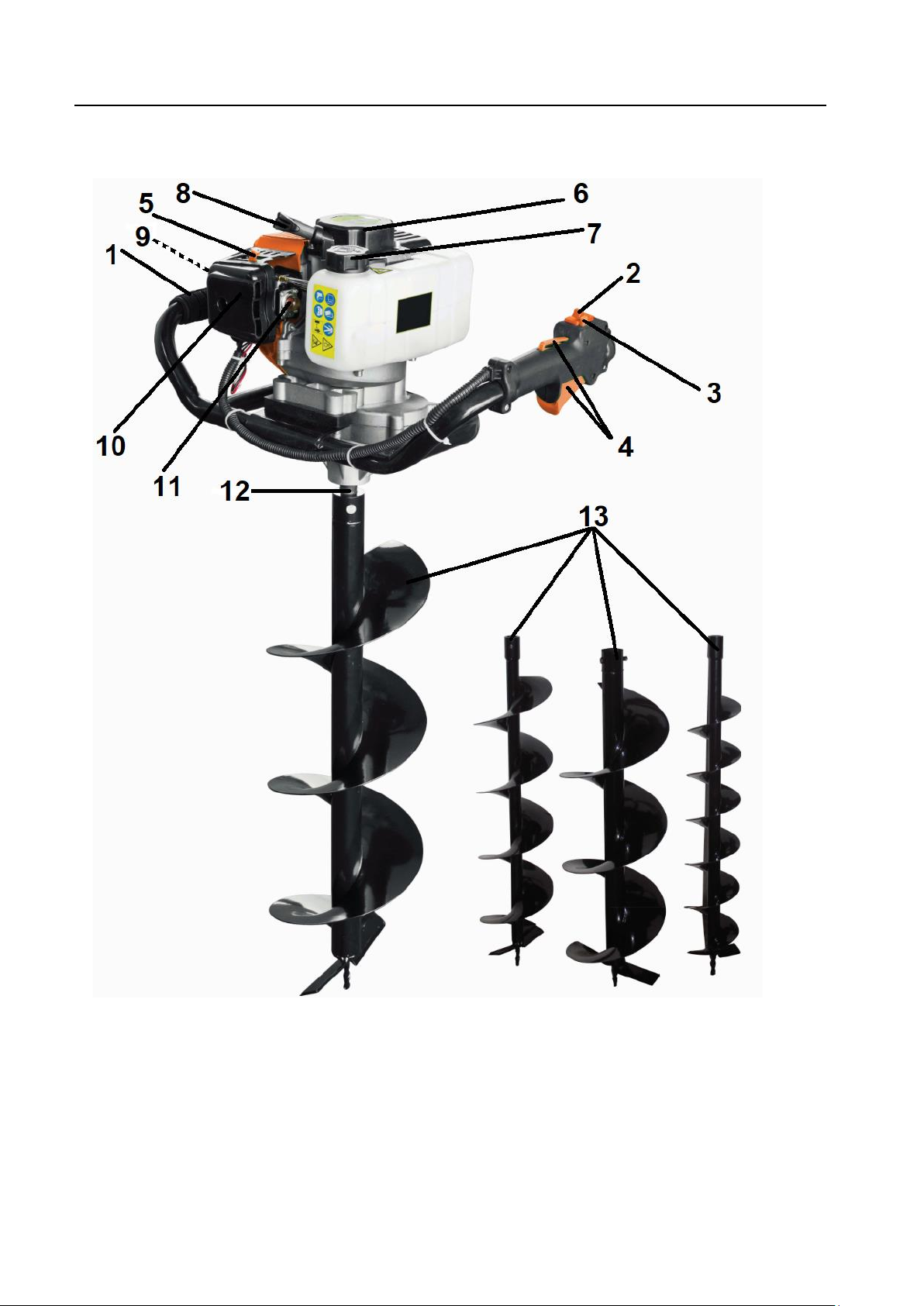

Rys. 1
1. Uchwyt

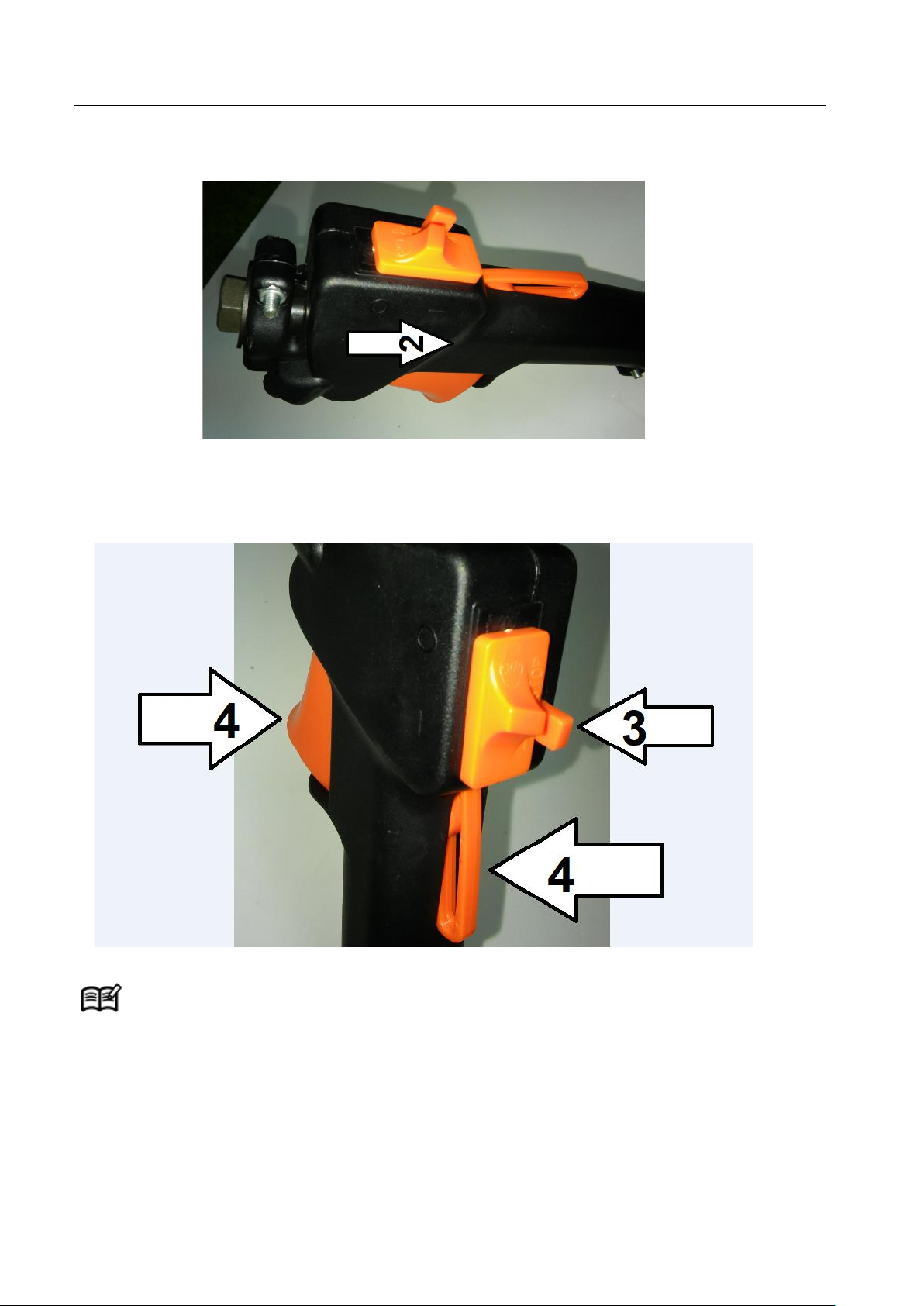

2. Wyłącznik zapłonu
3. Blokada przycisku gazu przy uruchamianiu
4. Dźwignia gazu (dolny przycisk), blokada bezpieczeństwa dźwigni gazu (górny przycisk)
5. Dźwignia ssania
6. Obudowa silnika
7. Korek zbiornika mieszanki paliwowej
Page 9
9
8. Uchwyt linki rozrusznika
9. Świeca zapłonowa (niewidoczna)
10. Obudowa filtra powietrza
11. Pompka paliwa
12. Wałek wyjściowy silnika
13. Wiertła 3 szt. 100, 150 i 200 mm.
Przed uruchomieniem urządzenia zapoznaj się z Rys. 1 przedstawiającym elementy wiertnicy.
3.3 Dane techniczne
Model urządzenia:
TMW52 / 28 035 492
Moc znamionowa silnika:
1,9 kW przy 8000 obr/min
Maksymalny moment obrotowy:
2,48 Nm/6000 obr/min
Pojemność silnika:
52 cm
3
(silnik 2-suwowy)
Obroty biegu jałowego:
3000 +/-300obr/min
Długość wiertła:
80 cm
Pojemność zbiornika paliwa:
1,2 L
Mieszanka paliwa:
30:1
Średnica wiertła:
200 mm / 150 mm / 100 mm
Gwarantowany poziom mocy akustycznej:
113 dB(A)
Zmierzony poziom mocy akustycznej:
110,2 dB(A) K=3 dB(A)
Poziom ciśnienia akustycznego:
99 dB(A) k=3 dB(A)
Poziom wibracji przy uchwycie:
Uchwyt lewy19,1 m/s
2,
uchwyt
prawy:20,1 m/s2 k = 1,5 m/s
2 ,
Waga netto bez wiertła:
11,95 kg
Wartości hałasu i drgań zostały określone zgodnie z normami i przepisami określonymi w deklaracji zgodności.
Podana wartość emisji drgań została zmierzona metodą znormalizowaną i może być użyta do porównania
urządzenia z innymi urządzeniami oraz do szacunkowej oceny stopnia ekspozycji użytkownika na drgania.
Wartości emisji drgań mogą być rozbieżne z podaną i różne podczas pracy urządzenia, w zależności
od sposobu jego użycia. Środki ostrożności mające na celu ochronę użytkownika, powinny opierać się na
ocenie ekspozycji w konkretnych, rzeczywistych warunkach pracy (należy wziąć pod uwagę wszystkie
składowe cyklu pracy, czyli zarówno czas pracy, jak czas, w którym urządzenie pozostaje wyłączone oraz
pracuje bez obciążenia).
*Producent zastrzega sobie prawo do zmian poprawiających funkcjonalność i bezpieczeństwo urządzenia,
które niekoniecznie są odzwierciedlone na rysunkach i w opisach niniejszej instrukcji.
Page 10
10
4. Podstawowe zalecenia bezpieczeństwa
Zawarte są tu podstawowe zasady bezpieczeństwa, konieczne do zachowania podczas pracy urządzenia.
Urządzenie jest zaopatrzone w naklejki ostrzegawcze i informacje w postaci piktogramów – umownych znaków
ostrzegawczych, które mają przypominać o bezpieczeństwie użytkowania i obsługi. Naklejki te należy
utrzymywać w czystości i nie wolno ich odklejać. W przypadku uszkodzenia, zabrudzenia czy utraty czytelności
należy dokupić je u importera i ponownie umieścić na maszynie.
Znaki bezpieczeństwa oraz napis ostrzegawczy umieszczone są na zbiorniku paliwa.

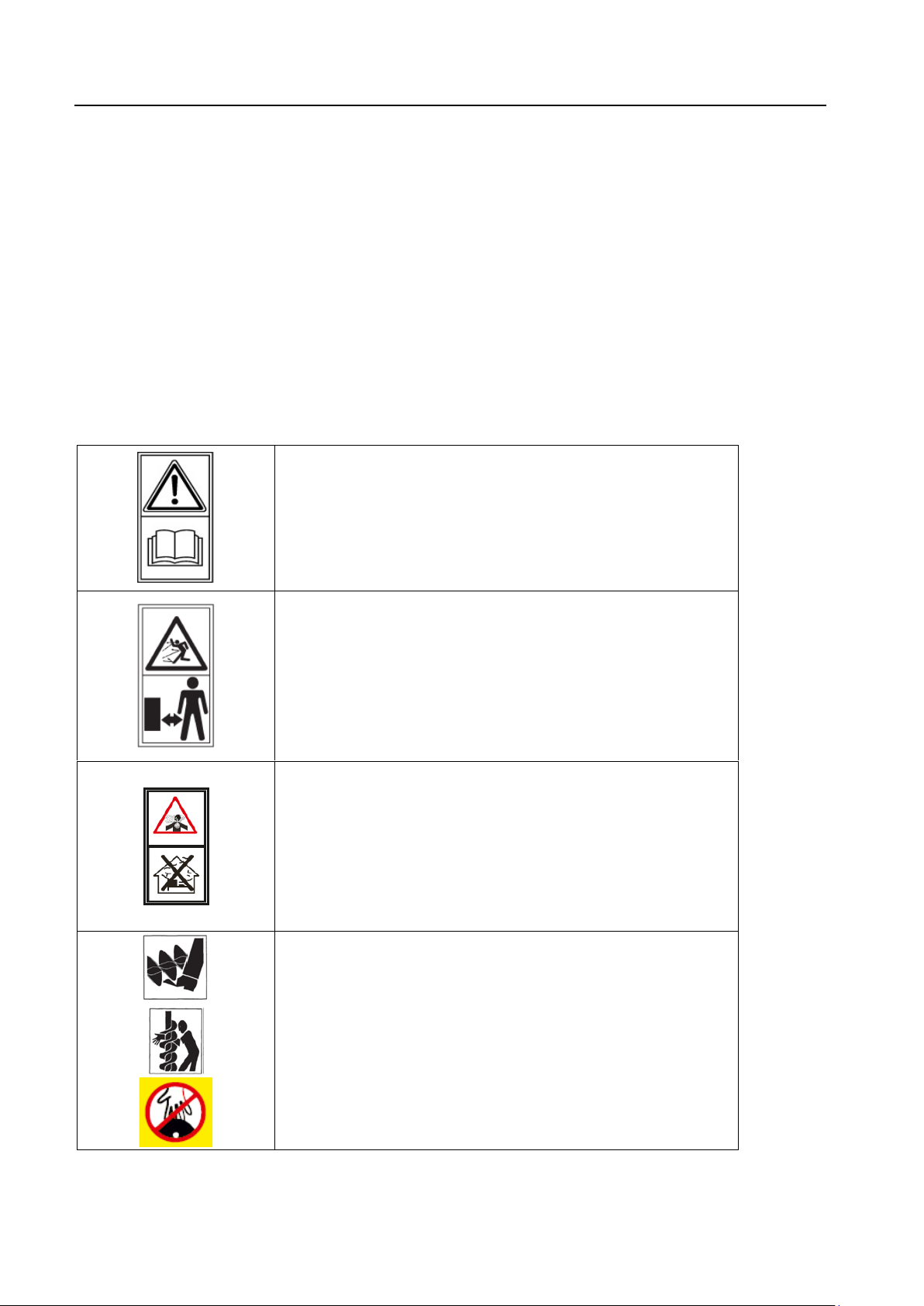

4.1 Symbole dotyczące urządzenia
Dbaj o to, aby były czytelne: (nie wszystkie są na urządzeniu)
UWAGA!
Przeczytaj uważnie instrukcję obsługi przed uruchomieniem
urządzenia.
OSTRZEŻENIE!
Ryzyko zranienia - niebezpieczeństwo wyrzutu kamieni i
innych przedmiotów przez urządzenie.
Osoby postronne (szczególnie dzieci) i zwierzęta domowe
powinny znajdować się w bezpiecznej odległości.
OSTRZEŻENIE!
Gazy wydechowe zawierają trujący tlenek węgla.
Nigdy nie uruchamiaj silnika w zamkniętych przestrzeniach.
Miej pewność, że zapewniona jest odpowiednia wentylacja.
W miejscu wentylowanym, zwracaj uwagę, aby pracować z
wiatrem i aby gazy wydechowe ulatywały w kierunku od
Ciebie.
OSTRZEŻENIE!
Obracające się elementy - trzymaj z daleka nogi i ręce.
Niebezpieczeństwo zranienia.
Page 11
11

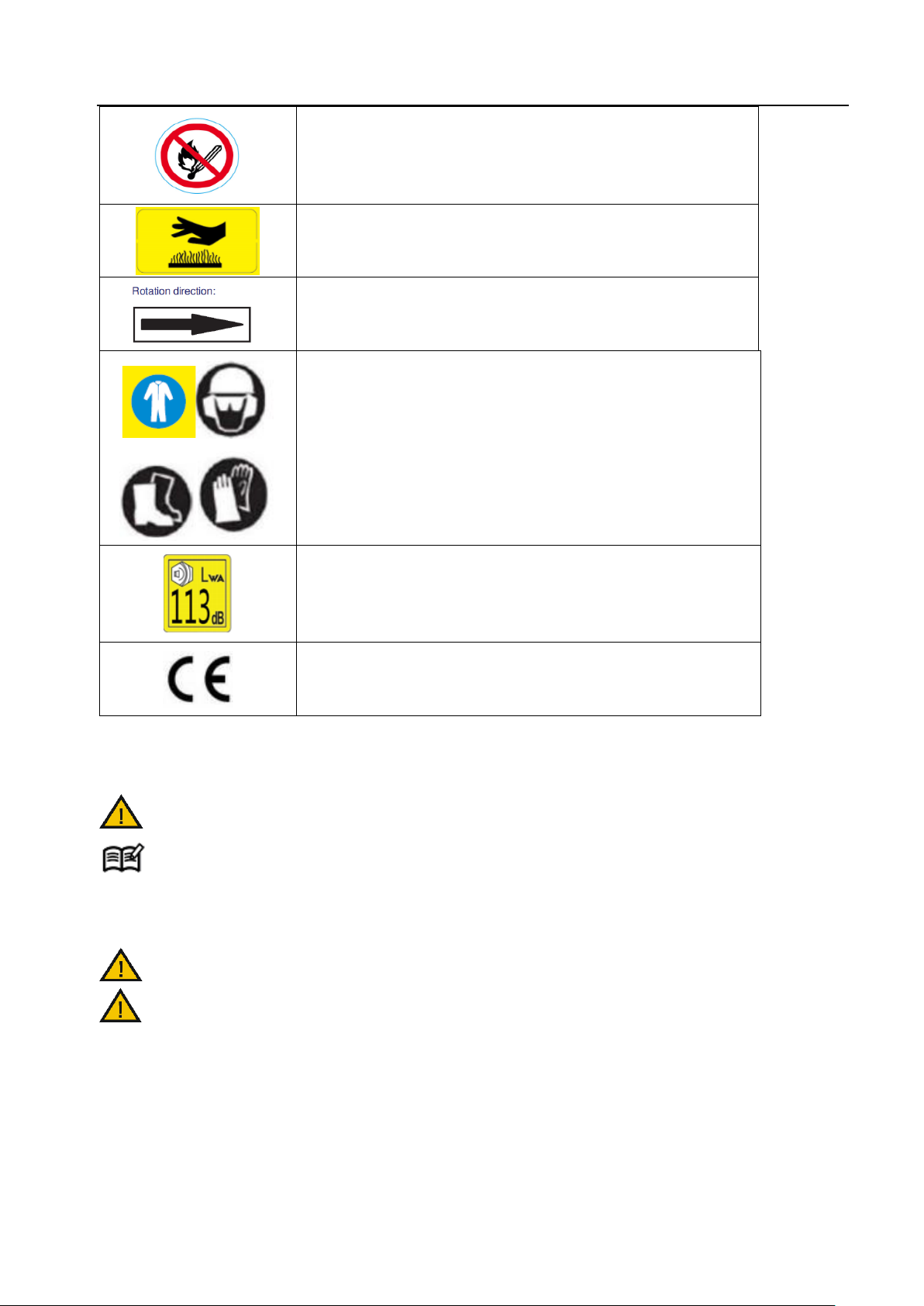

OSTRZEŻENIE!
Zakaz używania otwartego ognia! Niebezpieczeństwo
wybuchu, pożaru.
OSTRZEŻENIE!
Gorąca powierzchnia. Nie dotykaj!
Kierunek obrotów.
OSTRZEŻENIE!
Stosuj odpowiednie środki ochrony osobistej.
Zakładaj odpowiednią odzież ochronną.
Zakładaj kask, ochronniki słuchu i okulary ochronne.
Pracuj w rękawicach ochronnych.
Pracuj w obuwiu roboczym ze wzmocnionymi czubkami i
przeciwpoślizgową podeszwą.
Gwarantowany poziom mocy akustycznej.
Produkt odpowiada standardom bezpieczeństwa.
4.2 Symbole w instrukcji obsługi
UWAGA! Ostrzeżenie - symbol niebezpieczeństwa z informacjami na temat ochrony osób i mienia.
WSKAZÓWKA ułatwiająca posługiwanie się urządzeniem.
4.3 Ogólne wskazówki bezpieczeństwa
Przeczytaj uważnie niniejszą instrukcję. Przechowuj ją, aby móc do niej zaglądać w dowolnej chwili.
W przypadku nieprawidłowej eksploatacji urządzenie może spowodować poważne urazy. W celu
uniknięcia szkód osobowych i rzeczowych, koniecznie przestrzegaj opisanych wskazówek bezpieczeństwa i
zachowania szczególnej uwagi. Zaznajom się dobrze ze wszystkimi częściami urządzenia przed jego
montażem.
Przygotowanie do bezpiecznej pracy:
• Nie pozwalaj dzieciom oraz innym osobom dorosłym, które nie zaznajomiły się z niniejszą instrukcją
obsługi, używać urządzenia.
Page 12
12
• Wiertnica nie jest zabawką, zachowaj szczególną ostrożność przez cały czas kontaktu z urządzeniem.
• Nie używaj wiertnicy do innych celów niż wiercenie w glebie.
• Nie korzystaj z urządzenia w czasie, w którym w pobliżu znajdują się inne osoby (szczególnie małe
dzieci) oraz zwierzęta domowe. Zgaś silnik, jeśli ktoś pojawi się w obrębie obszaru pracy.
• Pamiętaj, że to użytkownik i/lub właściciel ponoszą odpowiedzialność za wypadki i urazy innych osób
oraz ich mienia.
• Sprawdź teren pracy przed rozpoczęciem pracy. Usuń wszelkie kamienie, patyki, druty oraz inne ciała
obce, które mogą zakłócić pracę urządzenia lub zostać wyrzucone przez wirujące wiertło.
• Zakładaj odpowiednią odzież roboczą (m.in. długie spodnie). Unikaj noszenia luźnej odzieży z
wiszącymi sznurkami czy paskami oraz biżuterii, gdyż łatwo może dostać się w ruchome części
urządzenia.
• Podczas pracy z urządzeniem nos rękawice ochronne.
• Zakładaj ochronniki słuchu i kask ochronny.
• Noś okulary ochronne podczas pracy, również w czasie regulacji czy naprawy urządzenia.
• Zakładaj do pracy solidne obuwie ze wzmocnionymi czubkami, na nieślizgającej się podeszwie. Nie
pracuj na boso oraz w niezapinanym i lekkim obuwiu.
• Przed każdym użyciem przeprowadź kontrolę wzrokową urządzenia. Nie uruchamiaj wiertnicy, jeśli
brak w niej elementów ochronnych (np. osłony silnika) czy części urządzenia wiercącego albo gdy
wkręty, śruby są zużyte, uszkodzone lub niedokręcone.
• Używaj wyłącznie części zamiennych i elementów wyposażenia, które zostały dostarczone i/lub są
zalecane przez producenta. Użycie innych części zamiennych prowadzi do utraty roszczeń z tytułu
gwarancji.
Bezpieczna praca z urządzeniem:
W trakcie pracy urządzenia w żadnym wypadku nie podkładaj rąk i nóg pod, ani w pobliże obracających
się części wiertnicy. Niebezpieczeństwo zranienia! Wiele wypadków zdarza się na skutek nagłego zgaszenia
silnika.
Przestrzegaj przepisów dotyczących ochrony przed hałasem i przepisów lokalnych. Możliwość
eksploatacji urządzenia w określone dni (np. w niedziele i święta), w określonych porach dnia (w porze
obiadowej, w czasie ciszy nocnej) oraz w określonych obszarach (np. kurortach lub klinikach) jest ograniczona.
• Przed uruchomieniem urządzenia upewnij się, że wiertło nie dotyka żadnych przedmiotów. Chwila
nieuwagi w czasie pracy z urządzeniem może doprowadzić do pochwycenia ubrania lub części ciała
przez wiertło.
• Podczas wiercenia trzymaj urządzenie obydwoma rękami za uchwyty. Trzymaj wszystkie części ciała
w bezpiecznej odległości od wiertła. Utrata kontroli nad urządzeniem może spowodować zranienie.
• Nie próbuj usuwać ani dotykać wierconego materiału przy pracującym wiertle! Usuwaj zakleszczony
materiał tylko przy wyłączonym urządzeniu.
• Nie używaj urządzenia w deszczu, przy złej pogodzie, w wilgotnym otoczeniu.
• Pracuj wyłącznie w świetle dziennym lub przy bardzo dobrym sztucznym oświetleniu.
• Nie uruchamiaj urządzenia przy silnym wietrze, gdy jest słaba widoczność, bardzo wysokie lub bardzo
niskie temperatury.
• Nigdy nie uruchamiaj wiertnicy w zamkniętych lub źle przewietrzanych pomieszczeniach;
niebezpieczeństwo zatrucia – spaliny zawierają szkodliwy tlenek węgla.
• Do pracy wiertnicą miej suche dłonie, bez śladów zabrudzeń paliwem lub olejem.
Page 13
13
• Nie korzystaj z urządzenia w przypadku zmęczenia, osłabionej koncentracji, gdy jesteś pod wpływem
alkoholu, leków lub innych środków odurzających. Pracuj z rozsądkiem, rób przerwy.
• Nigdy nie zostawiaj wiertnicy w miejscu pracy bez nadzoru.
UWAGA! Zgaś silnik za każdym razem, gdy pozostawiasz wiertnicę. Podczas przerw w pracy
pozostaw urządzenie w taki sposób, aby nie stanowiło dla nikogo zagrożenia.
• Przenoś urządzenie za uchwyt i przy nieruchomym wiertle. Nie przenoś urządzenia między
wierconymi otworami z uruchomionym silnikiem.
• Uruchamiaj i gaś silnik zgodnie z zasadami podanymi w niniejszej instrukcji i tylko stojąc w bezpiecznej
odległości od wiertła.
• Nie pracuj przy użyciu urządzenia, które jest niekompletne, uszkodzone lub przebudowane bez zgody
producenta. Przed użyciem sprawdź, czy włącznik i manetka gazu łatwo się poruszają.
• Nie przeciążaj urządzenia. Pracuj tylko w podanym przedziale mocy, nie zmieniaj ustawień regulatora
przy silniku.
• Nie pal tytoniu podczas pracy oraz na obszarze, na którym dolewasz mieszankę paliwową lub
przechowujesz paliwo, czy samo urządzenie. Wyeliminuj wszystkie źródła iskier lub płomieni, takie jak
np. ognisko, czy inna praca, która powoduje iskrzenie.
• Uważnie obchodź się z paliwem i mieszanką paliwową; rozlane posprzątaj.
• Nie pracuj w pobliżu palnych cieczy i gazów - niebezpieczeństwo pożaru lub wybuchu.
• Nie pracuj w pobliżu wysypisk, kanałów czy wałów - możesz stracić równowagę.
• Pracuj zachowując stabilną pozycję. Używaj wiertnicy tylko stojąc na stabilnym, pewnym i równym
podłożu. Poślizgnięcie się lub upadek może spowodować poważne obrażenia ciała.
• Podczas pracy ciągle zwracaj uwagę na wystarczającą wymianę powietrza – zagrożenie dla życia
wskutek zatrucia!
• W razie wystąpienia mdłości, bólu czy zawrotów głowy, zakłóceń widzenia, słuchu lub spadku
koncentracji, natychmiast przerwij pracę; symptomy mogą oznaczać zatrucie wysoką koncentracją
spalin – niebezpieczeństwo wypadku! Jeśli poczujesz, że tracisz grunt pod nogami NATYCHMIAST
PUŚĆ MANETKĘ GAZU a wiertło przestanie się obracać w ciągu kilku sekund. Nie „wieszaj się” na
urządzeniu, próbując bronić się przed upadkiem.
• Silnik i tłumik nagrzewają się podczas pracy i może spowodować poparzenia - nie dotykaj ich.
• Uważaj, aby podczas pracy gorący strumień spalin nie został skierowany na materiały
łatwopalne (np. suchą trawę, liście, korę czy paliwo). Nie dotykaj takich materiałów rozgrzaną
powierzchnią tłumika – niebezpieczeństwo pożaru!
• Jeśli urządzenie zacznie wibrować w niestandardowy sposób, zgaś silnik, zdejmij nasadkę ze świecy
zapłonowej i szybko poszukaj przyczyny. Wibracje są ostrzeżeniem przed problemem.
• Zawsze zgaś silnik oraz zdejmij nasadkę ze świecy zapłonowej (zabezpiecz przed ponownym
przyłączeniem do świecy albo kontaktem z metalowymi elementami), gdy:
- oddalasz się od maszyny;
- jeżeli urządzenie jest nieużywane;
- przed sprawdzaniem, czyszczeniem i przechowywaniem;
- jeżeli w trakcie pracy urządzenie natrafia na ciało obce lub pojawiają się anormalne wibracje.
W takim przypadku należy sprawdzić urządzenie pod kątem uszkodzeń lub ewentualnie naprawić.
• Jeśli powstanie sytuacja nieopisana w tej instrukcji zwróć się o pomoc na infolinię serwisową
producenta.
Page 14
14
Podczas pracy urządzenia uważaj na zjawisko odrzutu
Bezpieczna konserwacja i przechowywanie
Sprawdź, czy wszystkie nakrętki, śruby, trzpienie były dobrze dokręcone oraz czy urządzenie jest
kompletne i nieuszkodzone. Pamiętaj o sprawdzeniu przewodów. Pamiętaj o sprawdzaniu wszystkich
zabezpieczeń. Przed użyciem zleć naprawę uszkodzonych części.
• Nie podejmuj samodzielnych prób naprawiania urządzenia, o ile nie posiadasz właściwego
przygotowania zawodowego w tym zakresie. Wszystkie prace, które nie są podane w tej instrukcji,
powinien przeprowadzić autoryzowany serwis upoważniony przez Importera.
• Przechowuj urządzenie w suchym miejscu, poza zasięgiem dzieci.
• Dbaj o urządzenie. Utrzymuj je tak, aby zawsze było czyste i miało ostre wiertło, co umożliwia
łatwiejsze i bezpieczniejsze wykonywanie pracy. Przestrzegaj instrukcji konserwacyjnych.
• Dbaj o urządzenie. Pilnuj, aby uchwyty były suche, czyste i nie były zanieczyszczone olejem ani
smarem. Tłuste, zabrudzone olejem uchwyty są śliskie i prowadzą do utraty kontroli nad urządzeniem.
• Wymień uszkodzony tłumik.
• Ze względów bezpieczeństwa zużyte i uszkodzone części należy bezzwłocznie wymieniać.
• Sprawdzając wiertło zakładaj zawsze rękawice ochronne. Zachowaj szczególną ostrożność w trakcie
sprawdzania wiertła, aby Twoje palce nie zostały zakleszczone pomiędzy obracającym się elementami
a nieruchomymi częściami maszyny.
• Nie zmieniaj ustawień silnika, nie reguluj obrotów silnika. Nadmierne obroty są niebezpieczne dla
silnika.
• Używaj wyłącznie oryginalnych części zamiennych i części wyposażenia, które zostały dostarczone
i/lub są zalecone przez producenta. Użycie innych części zamiennych prowadzi do utraty roszczeń z
tytułu gwarancji.
4.4 Wskazówki bezpieczeństwa dotyczące mieszanki paliwowej
• Ostrożnie obchodź się z benzyną oraz gotowa mieszanką. Są wysoce łatwopalne, a opary mogą być
wybuchowe.
• Używaj wyłącznie atestowanych pojemników na benzynę i mieszankę (np. pojemnika znajdującego
się na wyposażeniu).
• Wlewaj mieszankę przed uruchomieniem silnika. Nigdy nie odkręcaj korka zbiornika paliwa i nie
uzupełniaj mieszanki paliwa podczas pracy silnika, ani gdy silnik jest jeszcze gorący. Zgaś silnik i
odczekaj przynajmniej 2 minuty zanim dolejesz mieszankę paliwową!
• Po dolaniu mieszanki paliwa do zbiornika dobrze dokręć korek zbiornika i powycieraj rozlaną
mieszankę paliwa, przesuń urządzenie w inne miejsce przed uruchomieniem silnika.
• Uzupełniaj mieszankę paliwa na wolnym powietrzu.
• Nie pal tytoniu w trakcie uzupełniania mieszanki paliwa.
• Przechowuj paliwo w miejscu niedostępnym dla dzieci. Nie trzymaj mieszanki paliwa ani wiertnicy w
pomieszczeniach, gdzie jest otwarty ogień lub iskry, np. gazowy podgrzewacz do wody, grzejnik, piec.
• Nie uruchamiaj silnika w zamkniętym pomieszczeniu.
• Nie wdychaj oparów paliwa.
• Utrzymuj silnik w czystości, aby zminimalizować ryzyko pożaru. Usuń z urządzenia wszelkie
pozostałości gleby, nadmiernego smaru, itp.
Page 15
15
Twoja odpowiedzialność: Ogranicz użytkowanie tego urządzenia do osób, które przeczytały,
zrozumiały i będą się stosować do ostrzeżeń i zaleceń zawartych w tej instrukcji.
5. Przed uruchomieniem
Uruchom silnik dopiero wtedy, gdy wiertnica jest kompletna i nie jest uszkodzona.
Urządzenie dostarczane jest z pustym zbiornikiem na mieszankę paliwową. Nie uruchamiaj urządzenia
zanim nie uzupełnisz zbiornika.
5.1 Paliwo
Paliwo jest substancją łatwopalną. Zachowaj wszelkie środki bezpieczeństwa dotyczące
obchodzenia się z paliwem.
Podczas wlewania paliwa nie pal papierosów. Nie uzupełniaj paliwa w pomieszczeniu zamkniętym.
Przed dolaniem paliwa zatrzymaj silnik i poczekaj kilka minut, aż ostygnie.

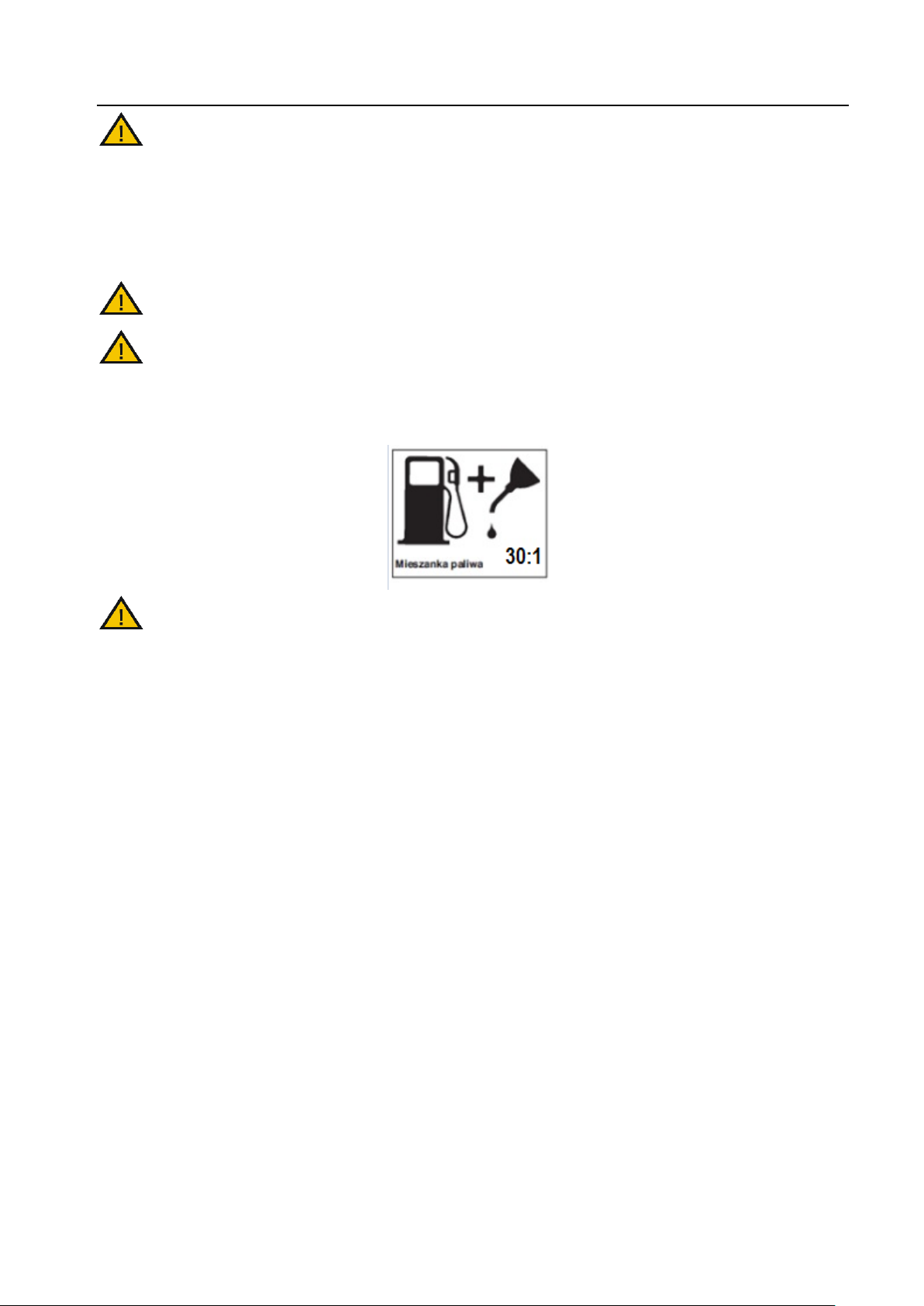

Nie używaj czystej benzyny! Używaj normalnej, bezołowiowej benzyny, wymieszanej ze specjalnym olejem
do silników 2- suwowych chłodzonych powietrzem. Mieszankę w proporcji 30:1 przygotuj w specjalnie do tego
przeznaczonym zbiorniku (na przykład tym, który jest dołączony do urządzenia). Zawsze używaj
bezpiecznego pojemnika na paliwo.
Niedostateczna ilość oleju spowoduje uszkodzenie silnika i utratę gwarancji na urządzenie! Nie używaj
mieszanki paliwa starszej niż 90 dni.
Przed wlaniem mieszanki ze zbiornika do wiertnicy potrząśnij odpowiednio zakręconym pojemnikiem, aby
wszystko dokładnie wymieszać.
1. Wytrzyj nieczystości nagromadzone w okolicy korka paliwa.
2. Odkręć powoli korek zbiornika paliwa. Odłóż go w czyste i suche miejsce.
3. Nalej ostrożnie paliwo uważając, aby nic nie rozlać. Nie przepełniaj zbiornika! Zostaw miejsce na
rozszerzenie mieszanki.
4. Po napełnieniu paliwa od razu dobrze dokręć korek zbiornika paliwa.
5. Powycieraj porozlewane paliwo i poczekaj aż jego opary się ulotnią zanim uruchomisz silnik. Przenieś
urządzenie w bezpieczne miejsce.
Paliwo przechowuj w miejscu niedostępnym dla dzieci. Nie wdychaj oparów paliwa.
5.2 Montaż wiertła
1. Połóż korpus wiertnicy na stabilnej i czystej powierzchni.

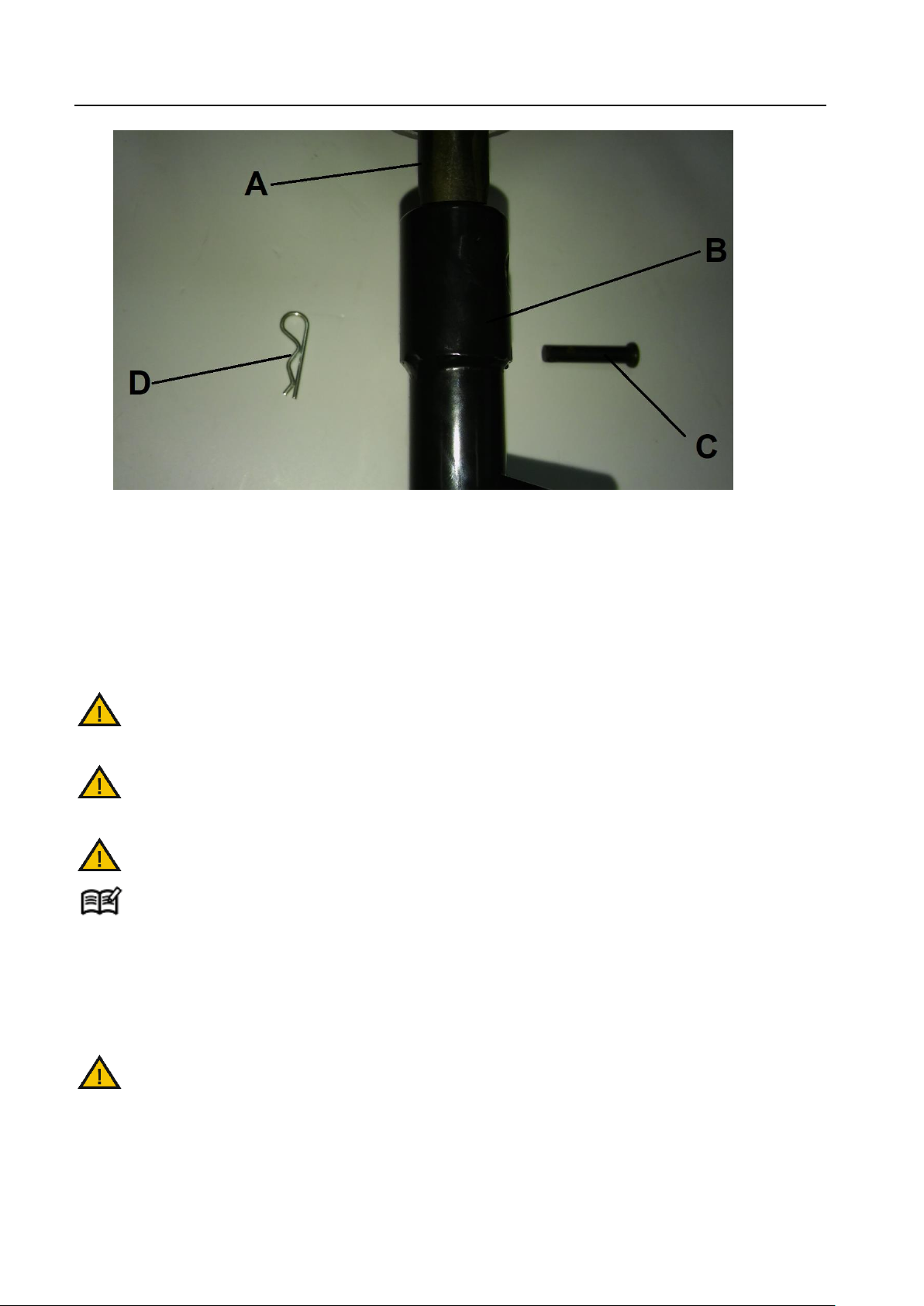

2. Zdejmij zawleczkę (Rys. 2, poz. D) i bolec z wiertła (Rys. 2, poz. C).
3. Załóż wiertło (Rys. 2, poz. B) na wałek silnika (Rys. 2, poz. A) jak pokazano na Rys. 2.
Page 16
16
Rys. 2
4. Wycentruj otwór w wałku z otworem w wiertle tak aby można było przełożyć bolec i zabezpieczyć wiertło
zawleczką.
6. Uruchomienie
6.1 Uruchomienie urządzenia
Nie uruchamiaj urządzenia niekompletnego czy nieprawidłowo złożonego.
Przed uruchomieniem sprawdź zawsze poziom mieszanki paliwa!
Przed uruchomieniem sprawdź teren pracy i usuń ewentualne przeszkody i przedmioty, które mogą
zostać pochwycone przez wirujące noże.
Nie pracuj podczas opadów atmosferycznych.
Podczas pierwszych dziesięciu godzin pracy należy pozostawić silnik w ruchu wyłącznie na średnich
obrotach. Nie zaleca się korzystania z pełnej mocy silnika, gdyż konieczne jest, aby silnik oraz poszczególne
elementy uległy rozruchowi. Po takim rozruchu silnik uzyska maksymalną moc. Po pierwszych dwóch
godzinach pracy zrób przerwę i sprawdź czy wszystkie śruby i nakrętki są dokładnie dokręcone i w przypadku
potrzeby dokręć je. Sprzęgło osiągnie maksymalna moc po około 2 godzinach normalnej pracy. Do tego czasu
może wystąpić ślizganie się sprzęgła. Nie oliw sprzęgła ani nie stosuj innych substancji smarujących.
Unikaj urazów! Gdy uruchamiasz urządzenie przenieś prawą rękę z dźwigni przepustnicy i lewą rękę
umieść na uchwycie tak szybko jak to możliwe, aby obie ręce znajdowały na uchwytach podczas pracy
wiertnicą, co pomaga w utrzymaniu stabilnej pozycji podczas pracy urządzeniem.
Prawidłowo zmontowaną maszynę uruchom w następujący sposób:
Page 17
17
1. Ustaw urządzenie w pozycji roboczej.

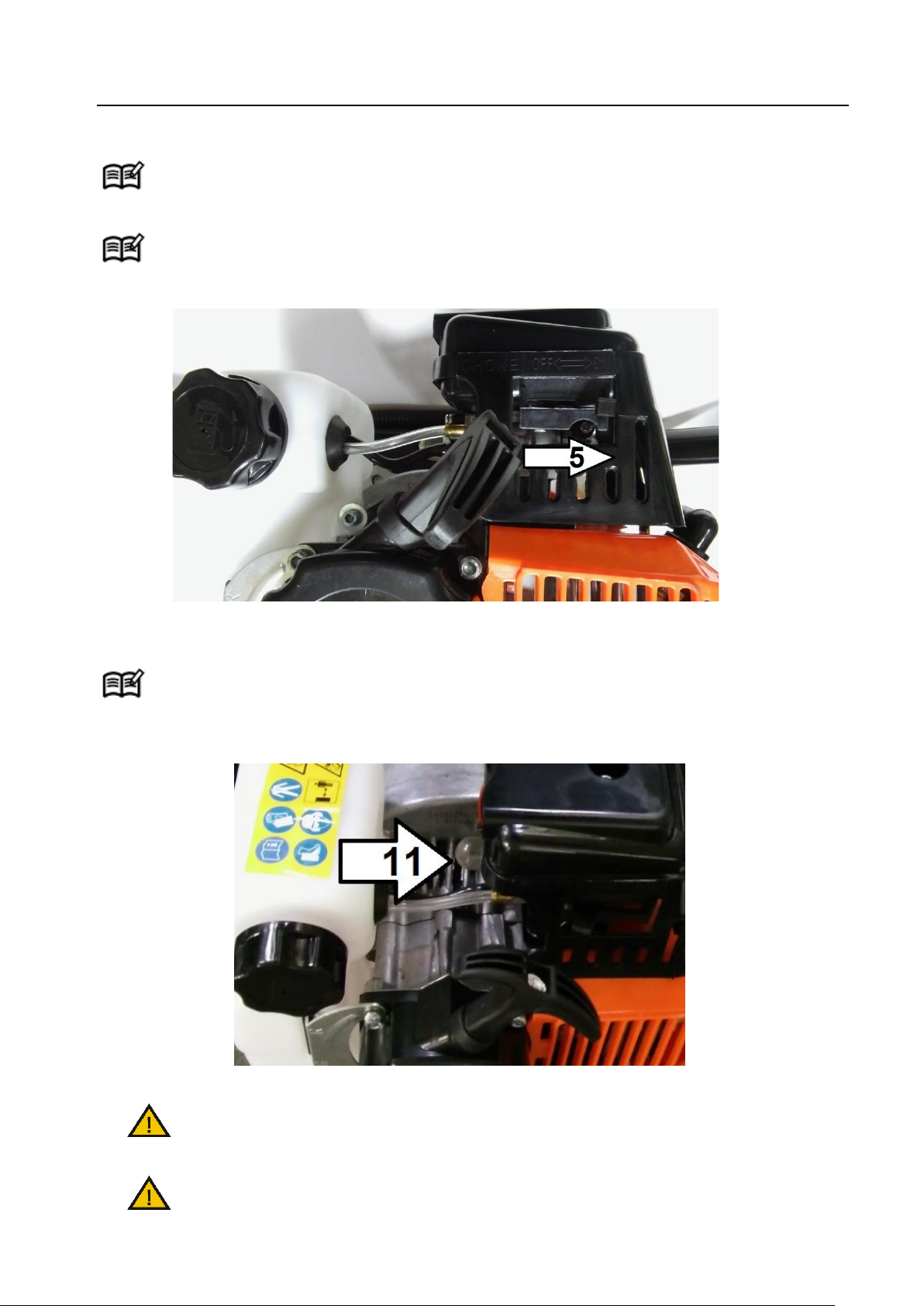

2. Dźwignię ssania (Rys. 3, poz. 5) ustaw w pozycji „RUN” albo „OFF” jak na Rys. 3.
Ciepły silnik uruchamiaj w położeniu dźwigni ssania w miejscu oznaczonym „OFF”. Nie
wykorzystujesz wtedy „ssania”.
Pozycja „ssanie” na dźwigni ssania to dźwignia przesunięta maksymalnie w kierunku „ON”
Włączasz ją tylko przy uruchomieniu zimnego silnika.
Rys. 3
3. Wciskaj pompkę paliwa (Rys. 4, poz. 11) aż w okienku pojawi się paliwo.
Podczas wciskania pompki paliwa czekaj aż wróci ona do pierwotnego kształtu zanim wciśniesz ją
ponownie.
Rys. 4
Przy ponownym uruchomieniu ciepłego silnika nie wciskaj pompki paliwa (Rys. 4, poz. 11),
gdyż grozi to zalaniem silnika!
Dźwignia ssania powinna być w pozycji „RUN” albo „OFF” gdy wciskasz pompkę paliwa.
Page 18
18
4. Dźwignię ssania (Rys. 3, poz. 5) przesuń na pozycję „ON”.
5. Przełącznik włącznika (Rys. 5, poz. 2) na manetce ustaw w pozycji „I / ON” jak na Rys. 5.
Rys. 5
6. Wciśnij oba przyciski od regulacji gazu (Rys. 6, poz. 4) i zablokuj je w mniej więcej w pozycji 1/3 „gazu”,
poprzez wciśnięcie przycisku blokady gazu (Rys. 6, poz. 3).
Rys. 6
Prawidłowe zblokowanie ma miejsce, gdy puścisz przyciski od manetki gazu i będą one nadal w
pozycji 1/3 gazu mimo iż nie będziesz ich ściskać.

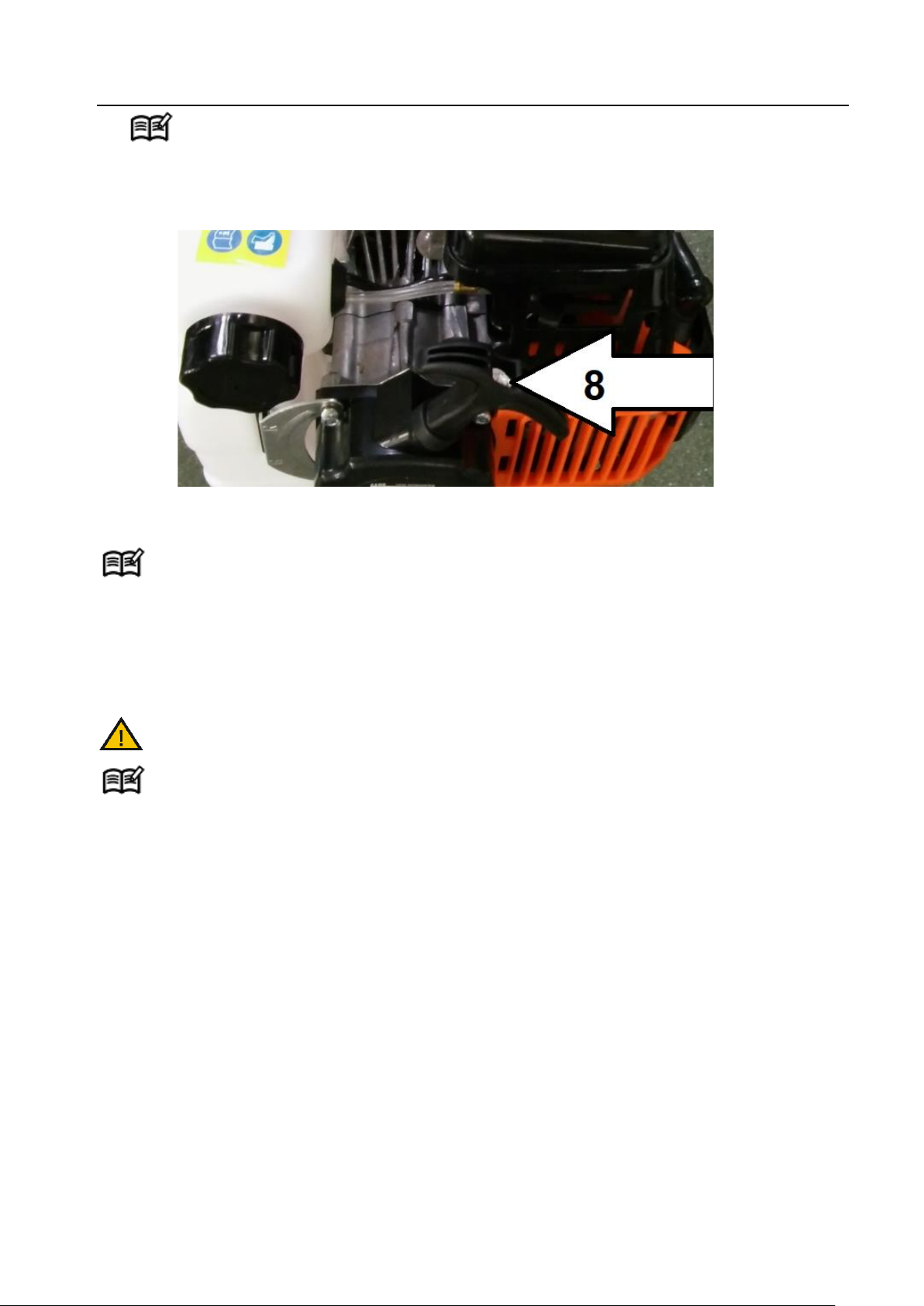

7. Pociągnij linkę rozrusznika (Rys. 7, poz. 8) aż do wyczucia oporu a następnie szarpnij mocno. Jeśli
uruchamiasz zimny silnik należy powtórzyć operację 2-3 razy, gdy silnik nie uruchomi się za pierwszym
razem.
Linkę rozrusznika wyciągaj zawsze powoli - aż do wyczucia pierwszego oporu - zanim zostanie ona
wyciągnięta do uruchomienia. Po udanym uruchomieniu nie puszczaj linki rozrusznika, lecz odprowadź ją
z powrotem ręką.
Page 19
19
Jeżeli silnik nie uruchomi się po 5-6 pociągnięciach wciśnij 1 x pompkę paliwa i pociągnij jeszcze
raz za uchwyt linki rozrusznika.
Jeśli jest zimno pozwól by silnik rozgrzewał się kilka minut, zanim rozpoczniesz dalszą pracę.
Rys. 7
8. Po uruchomieniu silnika dźwignię ssania (Rys. 3, poz. 5) przesuń na pozycję „pół-ssania”
Pozycja „pół-ssania” na dźwigni ssania to dźwignia znajdująca się w połowie między „CHOKE” a „RUN”
albo „ON” a „OFF” aż silnik zacznie równo pracować.
9. Dźwignię ssania (Rys. 3, poz. 5) przesuń w pozycję „RUN” albo „OFF”
10. Po umieszczeniu obu dłoni na uchwytach i przyjęciu odpowiedniej pozycji ściśnij mocniej przyciski od
regulacji gazu (Rys. 1, poz. 4). Ustaw manetkę gazu na pożądaną prędkość.
Wiertło zacznie się obracać
Pracuj z manetką gazu ustawioną na maksymalną moc, jeżeli to możliwe. Nie pozwól by urządzenie
zbyt długo i niepotrzebnie pracowało na biegu jałowym.
Po ściśnięciu przycisków od gazu przycisk blokady gazu (Rys. 1, poz. 3) powinien odskoczyć.
11. Nie puszczaj manetki gazu, bo wiertło przestanie się obracać.
12. Aby zatrzymać silnik przesuń przełącznik wyłącznika (Rys. 4, poz. 2) na manetce w pozycji „O”/ OFF.
Odłącz przewód świecy zapłonowej (Rys. 9, poz. 9) by zapobiec przypadkowemu uruchomieniu silnika.
13. Pokrętło regulacyjne ogranicznika obrotów Rys. 8 służy do ograniczenia maksymalnych obrotów
silnika dla bezpieczeństwa i wygody pracy (pokręć w prawo – więcej, pokręć w lewo - mniej).
Posiada dwa tryby pracy włączony lub wyłączony poprzez przesunięcie pokrętła w lewo lub w
prawo.
Page 20
20

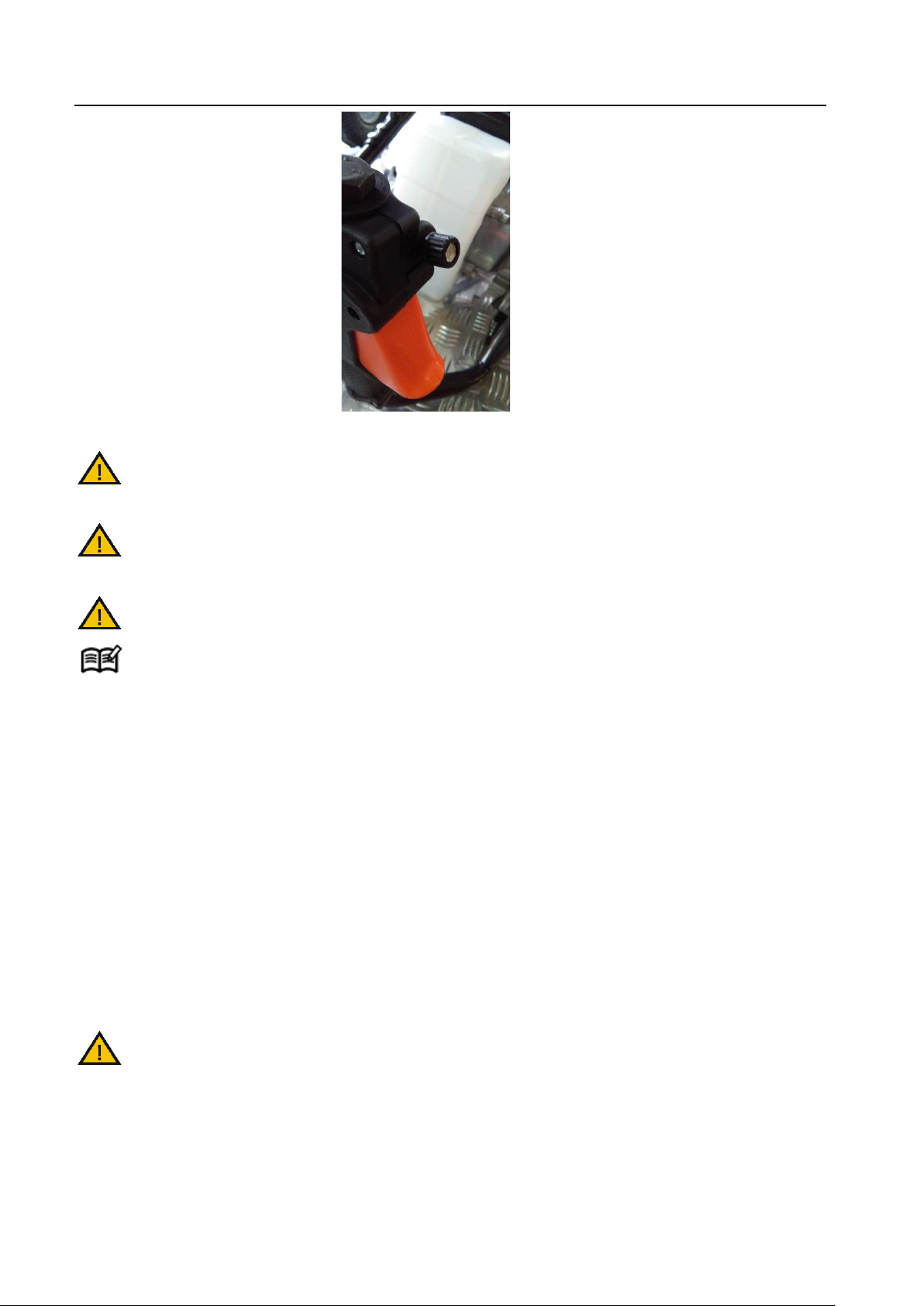

Rys.8
Gdy zatrzymasz silnik wiertło obraca się jeszcze przez kilka sekund, dlatego nie zbliżaj rąk w
pobliże wiertła dopóki całkowicie się nie zatrzyma!
Nie odkładaj nagrzanego urządzenia na suchą trawę lub materiały łatwopalne.
Niebezpieczeństwo powstania pożaru.
Upewnij się, że wiertło przestało się obracać zanim na nowo uruchomisz urządzenie.
Jeżeli urządzenie wydaje jakieś niepokojące dźwięki – skontaktuj się ze sprzedawcą bądź z serwisem
producenta. Jeśli nie obserwujesz takich hałasów – urządzenie jest gotowe do pracy.
6.2 Wiercenie
• Otwory w glebie powinny być wykonywane nie jednorazowo lecz kilkakrotnie, pamiętając o usuwaniu
nadmiaru gleby po każdym wierceniu. Wiertło wyciągaj pionowo, nigdy pod ukosem.
• Wywiercone otwory zabezpiecz, aby zapobiec niebezpieczeństwu zranienia.
• Wierć otwory tylko i wyłącznie w glebie. Inne użycie urządzenia jest niedozwolone!
• Zachowaj stabilną pozycję i bezpieczną postawę.
• Urządzenie trzymaj mocno obiema rękami, aby zminimalizować ryzyko urazu przez ewentualne odrzuty.
• Umieść urządzenie w odpowiednim miejscu i po odpowiednim uruchomieniu urządzenia, naciśnij przyciski
regulacji gazu. Ilość gazu powinna być regulowana pod względem rodzaju gleby, co zapewni optymalne
wiercenie.
• Wyczyść urządzenie po każdym użyciu.
Podczas pracy urządzenia uważaj na zjawisko odrzutu
Page 21
21
7. Czyszczenie, konserwacja, przechowywanie i zamawianie części
zamiennych
Przed naprawą, regulacją bądź czynnościami konserwacyjnymi: zgaś silnik i odłącz przewód świecy
zapłonowej oraz poczekaj, aż wiertło zatrzyma się a silnik ostygnie.
Zleć prace, które nie są opisane w tej instrukcji, upoważnionej placówce serwisowej.
Nie spryskuj silnika wodą. Nie myj urządzenia myjką ciśnieniową!
7.1 Czyszczenie i konserwacja
• Utrzymuj urządzenie w czystości. Do czyszczenia stosuj miękką szczotkę lub szmatkę, nie używaj
żadnych środków do czyszczenia, ani rozpuszczalników.
• Otwory wentylacyjne utrzymuj w czystości (wolne od nieczystości)
• Przed każdym użyciem sprawdź urządzenie pod kątem widocznych usterek, takich jak
nieprzytwierdzone lub uszkodzone części. Regularnie sprawdzaj dokręcenie wszystkich śrub i
wkrętów. Zużyte bądź źle dokręcone nakrętki mogą spowodować bardzo niebezpieczne uszkodzenia
silnika itp.
• Sprawdzaj regularnie stan obudowy, elementów bezpieczeństwa pod kątem uszkodzeń i stabilności
przymocowania. Wymień na nowe, jeśli zachodzi taka potrzeba.
• Nie przechowuj urządzenia z pełnym zbiornikiem mieszanki paliwa w pomieszczeniu zamkniętym
gdzie opary paliwa mogą stanowić niebezpieczeństwo w połączeniu z iskrą bądź płomieniem. Niech
silnik ostygnie zanim schowasz urządzenie w miejsce przechowywania.
• Jeśli wiertło mocno uderzy w obcy przedmiot, zgaś silnik i udaj się z urządzeniem do serwisu.
• Po każdej pracy sprawdzaj urządzenie i usuwaj wszystkie resztki roślinne, pozostałości smaru z
uchwytów, otworów i wiertła a także silnika i tłumika. Stosuj do tego kawałek drewna lub plastiku, nie
używaj twardych narzędzi – mogą uszkodzić urządzenie.
• Często sprawdzaj wiertło, by uzyskać optymalne wyniki pracy. Wiertło powinno być zawsze ostre.
Jeżeli zachodzi potrzeba oddaj wiertło do ostrzenia albo wymień na nowe.
• Jeśli chcesz spuścić mieszankę paliwa, należy to zrobić przed zimą, na zewnątrz.
• Wszelkie naprawy dotyczące silnika i przekładni powinny być wykonywane w autoryzowanym serwisie.
Nigdy nie pracuj wiertłem wyszczerbionym, wygiętym lub rozwarstwionym. Jeśli urządzenie
posiada takie wiertło wymień je na nowe.
Wykonywanie innych czynności, regulacji czy ustawień niż te opisane w instrukcji obsługi jest
zabronione i może doprowadzić do utraty gwarancji.
7.2 Świeca zapłonowa
1. Świecę sprawdzaj co 20 roboczogodzin. Gdy silnik jest zimny zdejmij nasadkę ze świecy zapłonowej
(Rys. 9, poz. 9).
Page 22
22

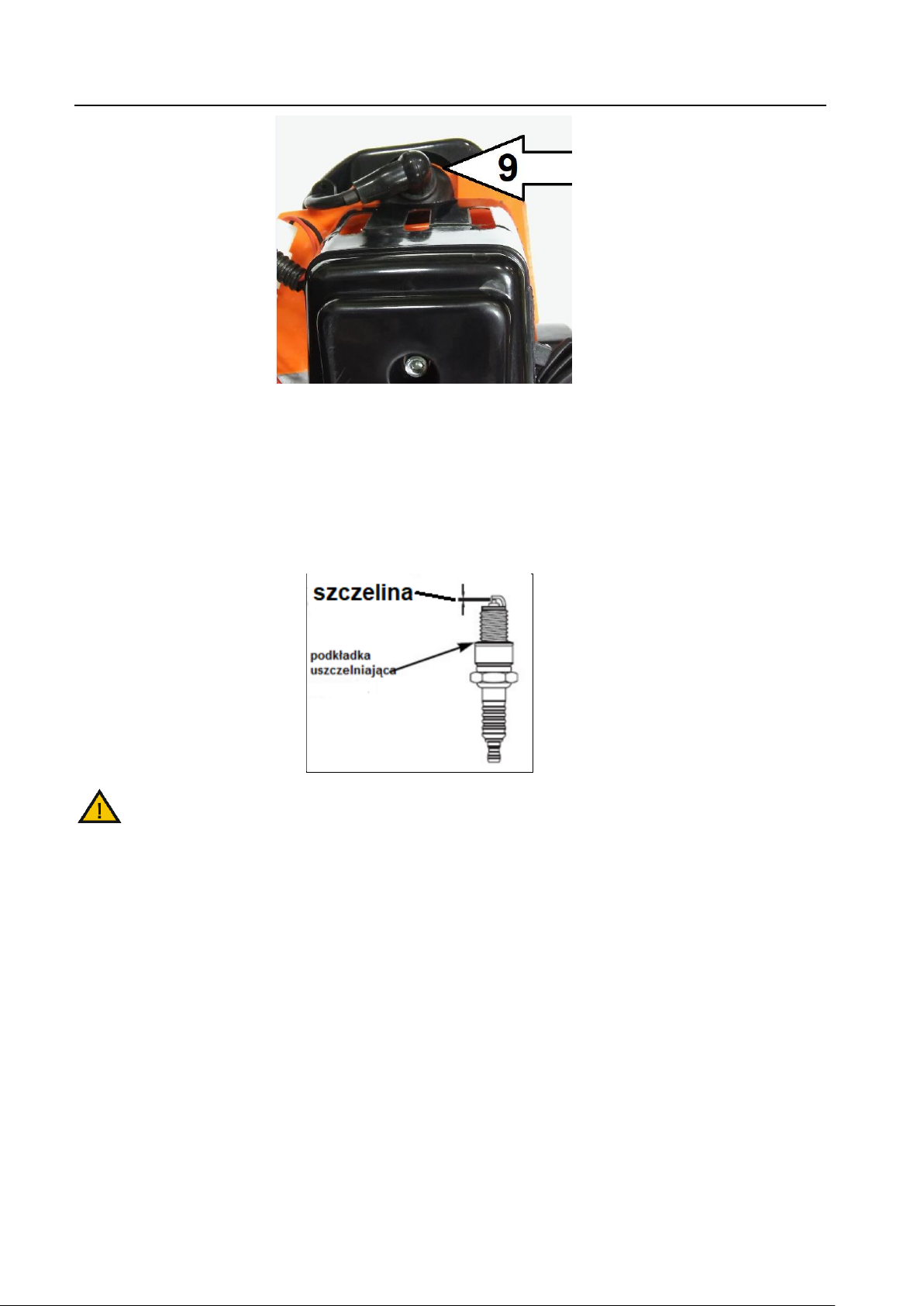

Rys. 9
2. Kluczem nasadowym do świec wykręć świecę.
3. Świecę oczyść szczotką. Jeżeli zachodzi potrzeba (lub 1 x w roku) wymień świecę na nową.
4. Za pomocą szczelinomierza ustaw szczelinę 0,7-0,8 mm. Jeśli wymagana jest regulacja odstępu,
ostrożnie dognij lub odegnij boczną elektrodę. Zamontuj ponownie świecę uważając, by nie dokręcić jej
zbyt mocno – moment dokręcenia świecy zapłonowej 20 Nm.
Rys. 10
Uwaga!
Luźna świeca może przegrzać i uszkodzić silnik. Zbyt mocno dokręcona może spowodować
uszkodzenia w głowicy cylindra.
7.3 Filtr powietrza
Filtr powietrza jest jednym z ważniejszych elementów decydujących o trwałości silnika i jego niezawodności.
Zbrudzony filtr powoduje większe zużycie paliwa, trudności z rozruchem i osłabienie silnika. Brak filtra lub jego
duże zanieczyszczenie powoduje dostawanie się do silnika pyłu i kurzu co znacznie zwiększa zużycie silnika
i może nawet doprowadzić do jego zatarcia.
Sprawdzaj filtr co 8 rbh. Czyść co 20rbh (lub częściej jeżeli zachodzi potrzeba). Filtr powietrza wymień na
nowy gdy jest mocno zabrudzony lub uszkodzony, po przepracowaniu 20 godzin pracy lub po każdym sezonie.
W przypadku pracy w dużym zapyleniu obsługę filtra przeprowadzaj częściej, zgodnie z podanymi poniżej
punktami:
1. Zdejmij nasadkę świecy zapłonowej.
2. Oczyść pokrywę filtra z zanieczyszczeń.
3. Zdejmij pokrywę filtra powietrza (Rys. 11, poz. 10) odkręcając śrubę kluczem imbusowym
(Rys. 11, poz. A).
Page 23
23

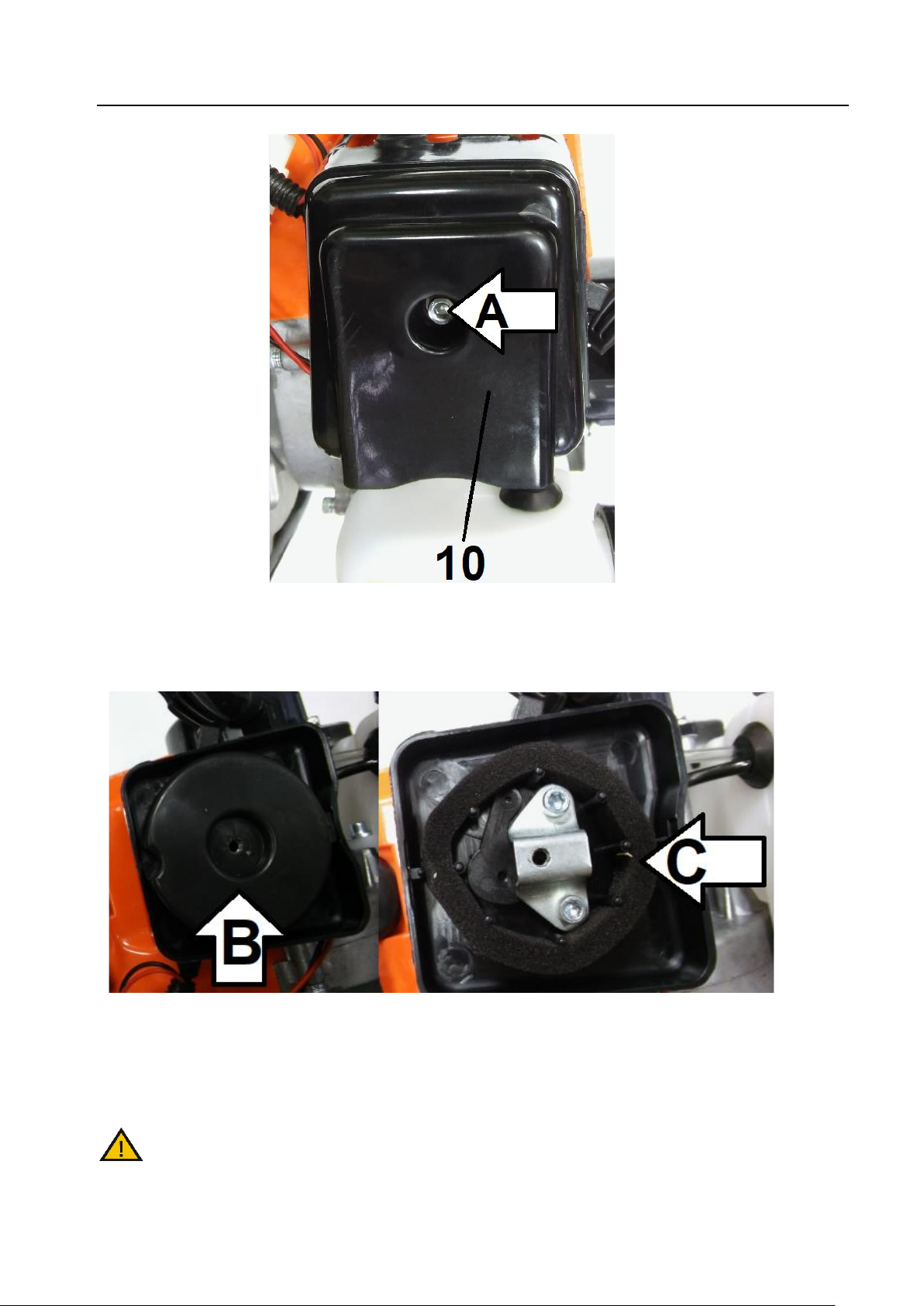

Rys. 11
4. Po zdjęciu pokrywy filtra powietrza, zdejmij plastikową obudowę filtra (Rys. 12, poz. B). Pod spodem
znajduje się gąbkowy okrągły filtr (Rys. 12, poz. C).
Rys. 12
5. Aby uniknąć wpadania ciał obcych do wlotu filtra załóż pokrywę filtra.
6. Filtr umyj w płynnym środku do mycia i w wodzie. Pozostaw do dokładnego wysuszenia. Nie wykręcaj. Nie
nasączaj go olejem.
7. Zainstaluj ponownie wkład filtra i zamontuj zdjęte elementy.
Nigdy nie uruchamiaj silnika bez zainstalowanego wkładu filtra powietrza.
Page 24
24
7.4 Przechowywanie
1. Urządzenie przechowuj w suchym miejscu poza zasięgiem dzieci.
2. Zdemontuj wiertło aby urządzenie zajmowało mniej miejsca.
3. Nasmaruj wałek wyjściowy silnika cienką warstwą smaru.
4. Przechowywanie urządzenia pod plandeką, nylonowym workiem czy podobną osłoną nie jest zalecane;
może się pod nią zbierać wilgoć, która będzie powodować rdzewienie wiertnicy.
5. Oczyść urządzenie z brudu i resztek ziemi.
6. Przy przechowywaniu przez dłuższy czas (powyżej miesiąca) użyj stabilizatora mieszanki paliwowej.
Uruchom silnik na 10-15 minut aby stabilizator dotarł do gaźnika. Usuń resztki mieszanki paliwa.
7. Opróżnij zbiornik mieszanki paliwa używając odsysarki. Mieszanki paliwa nie wylewaj, zutylizuj.
Przestrzegaj zasad ochrony środowiska.
8. Odłącz przewód świecy zapłonowej.
9. Przed ustawieniem urządzenia w zamkniętym pomieszczeniu poczekaj aż ostygnie silnik.
7.5 Przygotowanie do transportu
1. Zdemontuj wiertło aby urządzenie zajmowało mniej miejsca.
2. Oczyść urządzenie z brudu i resztek ziemi.
3. Opróżnij zbiornik mieszanki paliwa używając odsysarki. Mieszanki paliwa nie wylewaj. Przestrzegaj zasad
ochrony środowiska.
4. Odłącz przewód świecy zapłonowej.
5. Włóż urządzenie do oryginalnego bądź zastępczego kartonu.
7.6 Zamawianie części
Przy zamawianiu części zamiennych podaj następujące dane wiertnicy z tabliczki znamionowej, umieszczonej
na obudowie:
• Typ urządzenia
• Numer artykułu
• Numer identyfikacyjny
W celu przyspieszenia realizacji zamówienia podaj numer części zamiennej, którą potrzebujesz. Możesz
również dosłać zdjęcie uszkodzonego elementu na adres mailowy producenta: [email protected] – ułatwi to
jednoznaczną identyfikację zwłaszcza w przypadku nieznajomości numeru części.
Zamówienia części możesz dokonać również w autoryzowanych punktach serwisowych, których wykaz
znajdziesz na stronie internetowej producenta: www.krysiak.pl
UŻYWAJ TYLKO ORYGINALNYCH CZĘŚCI ZAMIENNYCH.
Części zamienne złej jakości mogą uszkodzić wiertnicę i skrócić jej żywotność.
Producent nie ponosi odpowiedzialności za szkody wywołane przez urządzenie, jeżeli zostaną one wywołane
z powodu nieprawidłowo wykonanej samodzielnej naprawy, zastosowania nieoryginalnych części zamiennych,
względnie zastosowania urządzenia niezgodnie z jego przeznaczeniem.
8. Najpopularniejsze usterki
Problem
Możliwa przyczyna
Rozwiązanie
Silnik nie zapala
Wyłącznik w pozycji OFF
Ustaw wyłącznik w pozycji ON
Page 25
25
Dźwignia regulacji gazu bądź
ssania w niewłaściwym
położeniu.
Ustaw dźwignię regulacji gazu i
ssania we właściwej pozycji.
Uszkodzona, rozłączona
świeca zapłonowa lub
niewłaściwie dobrana.
Oczyść, połącz względnie wymień
świecę.
Pusty zbiornik mieszanki
paliwa.
Uzupełnij zbiornik mieszanki
paliwa.
Nierównomierna praca i silne
wibracje urządzenia.
Poluzowane śruby przy silniku,
przy zamocowaniu silnika lub
korpusie urządzenia.
Dokręć śruby.
Poluzowane zamocowanie
wiertła.
Sprawdź zamocowanie wiertła.
Wiertło uszkodzone lub
pokrzywione
Sprawdź wiertło.
Są problemy z uruchomieniem
silnika.
Stara mieszanka paliwowa.
Opróżnij zbiornik mieszanki paliwa
i napełnij go świeżą mieszanką.
Odłączona świeca zapłonowa.
Podłącz świecę zapłonową.
Zanieczyszczony gaźnik.
Wyczyść gaźnik. Nalej nową
mieszankę.
Silnik traci moc.
Zanieczyszczony filtr paliwa.
Wymień lub wyczyść filtr paliwa.
Zanieczyszczony filtr powietrza.
Wyczyść lub wymień filtr
powietrza.
Wiertnica wraca na bieg jałowy.
Za wysokie obroty biegu
jałowego.
Wyreguluj obroty.
Uszkodzona sprężyna
sprzęgła.
Wymień obie sprężyny.
Silnik pracuje nierównomiernie
Zanieczyszczony filtr powietrza.
Wyczyść lub wymień filtr
powietrza.
Ssanie w niewłaściwej pozycji
Ustaw dźwignię ssania w
odpowiedniej pozycji-wyłączone.
Źle wyregulowany gaźnik.
Udaj się do autoryzowanego
serwisu.
Zanieczyszczona świeca
zapłonowa.
Wyczyść świecę zapłonową.
Silnik uruchamia się ale nie ma
mocy.
Dźwignia ssania jest w pozycji
ON.
Wyłącz ssanie po uruchomieniu
silnika.
Rozregulowany gaźnik.
Udaj się do autoryzowanego
serwisu.
Zużyte okładziny sprzęgła.
Wymień okładziny albo sprężyny
sprzęgła
Wiertnica pracuje mało wydajnie.
Nieprawidłowo dobrane wiertło.
Wierć otwory stopniowo
zwiększając średnicę wiertła.
Zużyte lub zniszczone wiertło.
Wymień wiertło na nowe.
Page 26
26
9. Gwarancja
Na niniejsze urządzenie obowiązuje 24-miesięczna gwarancja. W ramach gwarancji gwarant zapewnia
kupującemu nieodpłatne usunięcie usterek w funkcjonowaniu urządzenia wynikających z jego wadliwości
konstrukcyjnych i materiałowych. Niektóre części konstrukcyjne ulegające normalnemu zużyciu oraz szkody
wywołane naturalnym zużyciem, przeciążeniem lub nieprawidłową obsługą, są wykluczone z zakresu
gwarancji. Warunkiem skorzystania ze świadczeń gwarancyjnych jest przestrzeganie podanych w instrukcji
obsługi wskazówek dotyczących oczyszczania, konserwacji i napraw urządzenia. Próby samodzielnej
naprawy urządzenia względnie jego rozebranie albo otwarcie obudowy silnika przez osoby nieupoważnione,
powodują wygaśnięcie gwarancji.
Warunkiem skorzystania ze świadczenia gwarancyjnego jest przekazanie nierozmontowanego urządzenia
wraz z dowodem zakupu naszemu centrum serwisowemu lub sprzedawcy. Wykonanie obowiązków
wynikających z gwarancji nastąpi w terminie 30 dni, licząc od dnia dostarczenia urządzenia przez Użytkownika.
W przypadku reklamacji gwarancyjnej lub zlecenia naprawy należy dostarczyć oczyszczone urządzenie wraz
z informacją o usterce pod adres naszego punktu serwisowego. W celu ustalenia wskazówek dotyczących
nadania przesyłki należy skontaktować się z gwarantem.
Utylizację Twojego urządzenia przeprowadzimy bezpłatnie.
Naprawy nie objęte gwarancją można zlecać odpłatnie naszemu centrum serwisowemu.
10. Usuwanie odpadów i recycling
Każde gospodarstwo jest użytkownikiem maszyn i urządzeń, a co za tym idzie – potencjalnym wytwórcą
niebezpiecznego dla ludzi i środowiska odpadu, z tytułu obecności w tymże niebezpiecznych substancji,
mieszanin oraz części składowych. Z drugiej strony zużyty sprzęt to cenny materiał, z którego można odzyskać
surowce.
Użytkownik urządzenia zgodnie z przepisami o ochronie środowiska zobowiązany jest do prowadzenia
prawidłowej gospodarki odpadami zgodnie z przepisami krajowymi. Nie wyrzucaj urządzenia razem
z odpadami domowymi. Przekaż je, jego akcesoria i opakowanie do zgodnej z przepisami o ochronie
środowiska naturalnego utylizacji. Starannie opróżnij zbiornik oleju oraz paliwa, oddaj urządzenie w punkcie
recyklingu – użyte w produkcji elementy z tworzyw sztucznych i metalu można posegregować i poddać
selektywnej utylizacji. Nie wylewaj zużytego oleju i resztek paliwa do zlewu, ani do kanalizacji – oddaj go
osobno w punkcie recyklingu. Informacje o dostępnym systemie zbierania zużytego sprzętu można znaleźć
u sprzedawcy oraz w urzędzie miasta/gminy.
Pamiętaj, że odpowiednie postępowanie ze zużytym sprzętem zapobiega negatywnym konsekwencjom dla
środowiska naturalnego i zdrowia ludzkiego!
W przypadku pytań zwróć się o poradę do Centrum Serwisowego producenta.
Pamiętaj, że producent bezpłatnie przeprowadza utylizację przesłanych do niego zużytych i uszkodzonych
swoich urządzeń.
Page 27
27
11. Ryzyko resztkowe
Mimo tego, iż producent ponosi odpowiedzialność za konstrukcję wiertnicy, pewne elementy ryzyka są
podczas pracy nie do uniknięcia:
- odrzucenie przedmiotu,
- uszkodzenie słuchu w przypadku długotrwałej pracy bez ochraniaczy,
- uszkodzenie wzroku i twarzy przez odpryskujące elementy,
- pochwycenie i wplątanie odzieży w ruchome części.
Ocena ryzyka resztkowego
W przypadku przestrzegania wskazówek znajdujących się w niniejszej instrukcji zagrożenie resztkowe
podczas użytkowania wiertnicy jest ograniczone. Niestosowanie się do zasad tu opisanych zwiększa ryzyko
resztkowe.
Page 28
28

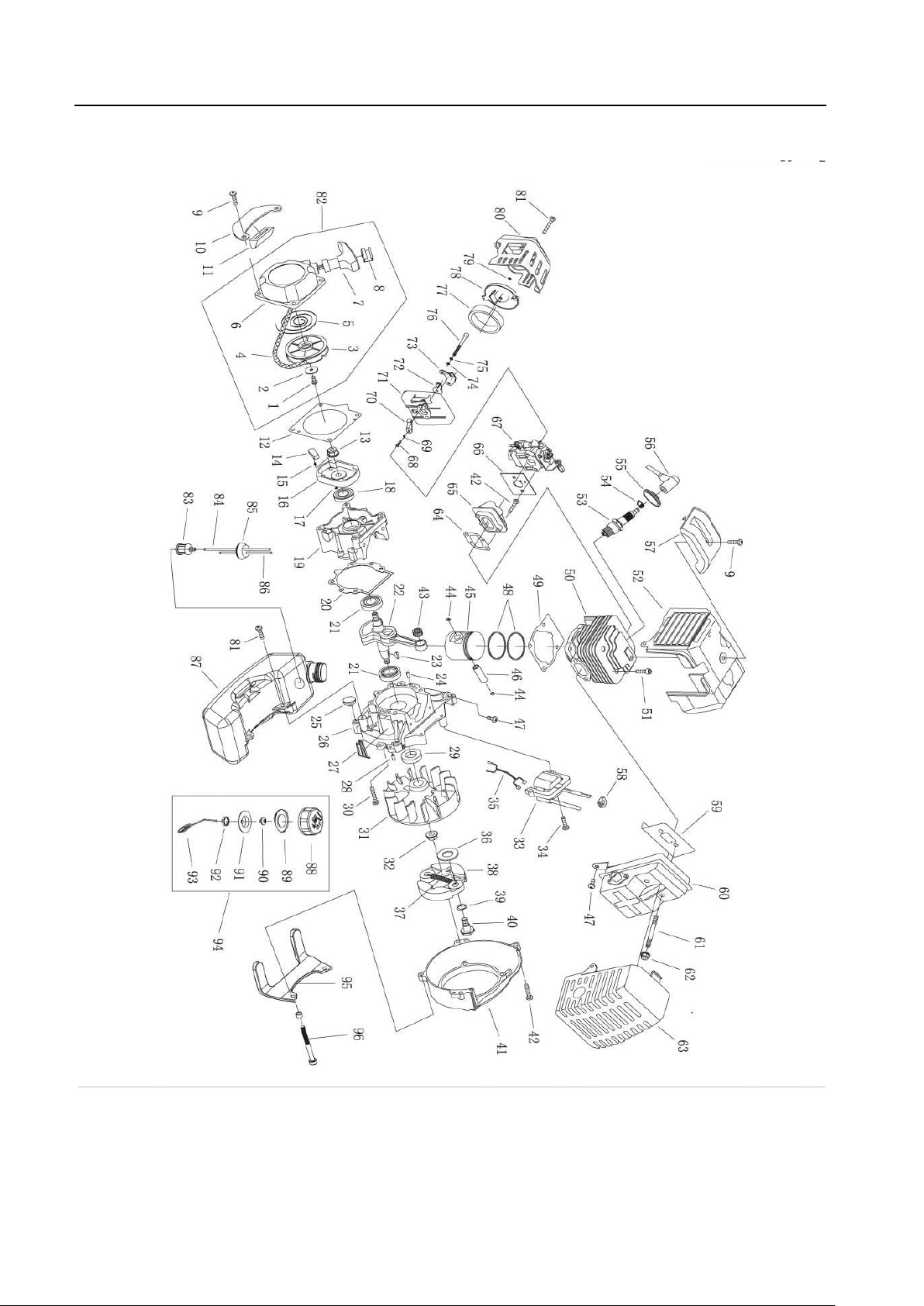

12. RYSUNEK ZŁOŻENIOWY NR 1
Loading...
