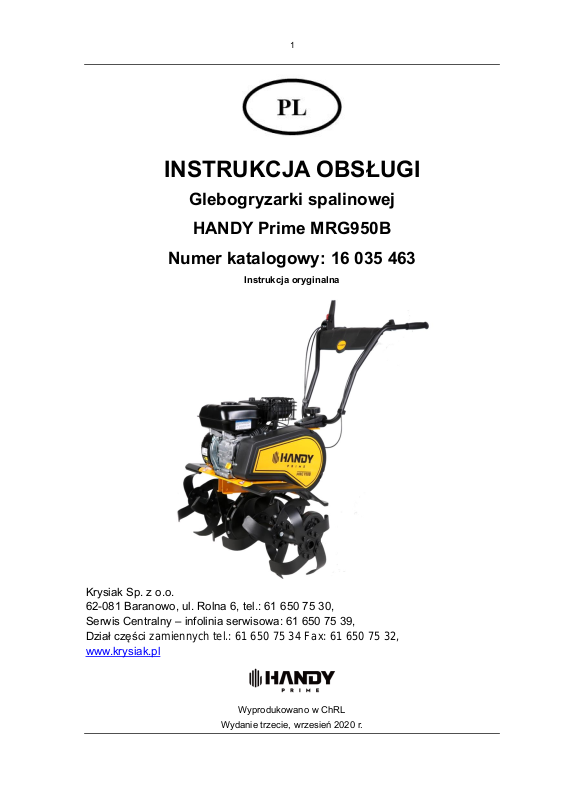

HANDY PRIME MRG950B User guide

1

INSTRUKCJA OBSŁUGI

Glebogryzarki spalinowej

HANDY Prime MRG950B

Numer katalogowy: 16 035 463

Instrukcja oryginalna

Krysiak Sp. z o.o.
62-081 Baranowo, ul. Rolna 6, tel.: [phone],
Serwis Centralny – infolinia serwisowa: 61 650 75 39,
Dział części zamiennych tel.: [phone] Fax: [phone],

www.krysiak.pl

Wyprodukowano w ChRL

Wydanie trzecie, wrzesień 2020 r.

2

3

DEKLARACJA ZGODNOŚCI WE

Zgodnie z Rozporządzeniem Ministra Gospodarki z dnia 21 października 2008r. w sprawie
zasadniczych wymagań dla maszyn (Dz. U. Nr 199, poz. 1228) i Dyrektywą 2006/42/WE
Parlamentu Europejskiego i Rady

Krysiak Sp. z o.o. ul. Rolna 6 62-081 Baranowo
Osoba odpowiedzialna za przygotowanie dokumentacji technicznej maszyny na terenie UE:

Andrzej Krysiak, Rolna 6, 62-081, Baranowo deklaruje z pełną odpowiedzialnością, że:

Maszyna:

Glebogryzarka spalinowa HANDY PRIME MRG950B

Model：

QM8422

Numery seryjne:

2021014090001-2021014099999

Rok produkcji:

2020-2021

Funkcja:

Spulchnianie i kultywacja ogródków przydomowych

do której odnosi się niniejsza deklaracja, spełnia wymagania:

2006/42/EC – Dyrektywa Parlamentu Europejskiego i Rady z dnia 17 maja 2006r. w sprawie

maszyn

2014/30/EU – Dyrektywa kompatybilności elektromagnetycznej

2000/14/EC i 2005/88/EC – Dyrektywa hałasowa

2016/1628 - Rozporządzenie Parlamentu Europejskiego i Rady (UE) z dnia 14 września 2016r. w

sprawie wymogów dotyczących silników spalinowych.

Do oceny zgodności zastosowano następujące normy zharmonizowane:

EN 709:1997+A4+AC, EN ISO 14982:2009

Ponadto potwierdzono, zgodnie z dyrektywą w sprawie emisji hałasu 2000/14/EC +

2005/88/EC

Zmierzony poziom ciśnienia akustycznego: 86,8dB(A) k=3 dB(A)

Zmierzony poziom mocy akustycznej: 97,3 dB(A) K=3dB(A)

Gwarantowany poziom mocy akustycznej: 101 dB(A)

Zastosowana procedura oceny zgodności odpowiada załącznikowi V dyrektywy 2000/14/EC

Wibracje przy uchwycie prawym : 6,4 m/s2 k=1,5 m/s

2

Wibracje przy uchwycie lewym : 6,94 m/s2 k=1,5 m/s

2

Niniejsza deklaracja zgodności WE traci swoją ważność, jeżeli maszyna zostanie zmieniona lub

przebudowana bez zgody producenta.

Integralnym elementem maszyny jest instrukcja obsługi.

25/09/2020 Baranowo
Data i miejsce wystawienia

Imię, nazwisko oraz podpis osoby upoważnionej

do sporządzenia deklaracji zgodności
Jednostka notyfikująca:
TUV Rheinland LGA Products -Nurnberg, Germany

4

Przeczytaj uważnie niniejszą instrukcję przed rozpoczęciem eksploatacji glebogryzarki.

Zawarte są tu ważne informacje dotyczące zasad właściwego montażu, sposobu pracy i
konserwacji urządzenia, bezpiecznych dla użytkownika. Przechowuj instrukcję w bezpiecznym
miejscu, aby w razie potrzeby móc do niej wrócić lub przekazać ją kolejnym użytkownikom wraz z
urządzeniem.

Uwaga!

Zwracaj szczególną uwagę na rozdziały, które zawierają sygnały ostrzegawcze i uwagi. Spis treści

5

Spis treści

Spis treści .................................................................................................................................. 5

1. Zawartość opakowania ......................................................................................................... 6

2. Przeznaczenie ...................................................................................................................... 6

3. Opis ogólny ........................................................................................................................... 6

3.1 Opis działania .................................................................................................................. 6

3.2 Elementy glebogryzarki (budowa urządzenia) ................................................................. 7

3.3 Dane techniczne .............................................................................................................. 8

4. Podstawowe zalecenia bezpieczeństwa .............................................................................. 8

4.1 Symbole dotyczące urządzenia ...................................................................................... 9

4.2 Symbole w instrukcji obsługi ......................................................................................... 10

4.3 Ogólne wskazówki bezpieczeństwa .............................................................................. 10

4.4 Wskazówki bezpieczeństwa dotyczące paliwa ............................................................. 14

5. Przygotowanie do pracy ..................................................................................................... 14

5.1 Montaż górnego uchwytu .............................................................................................. 14

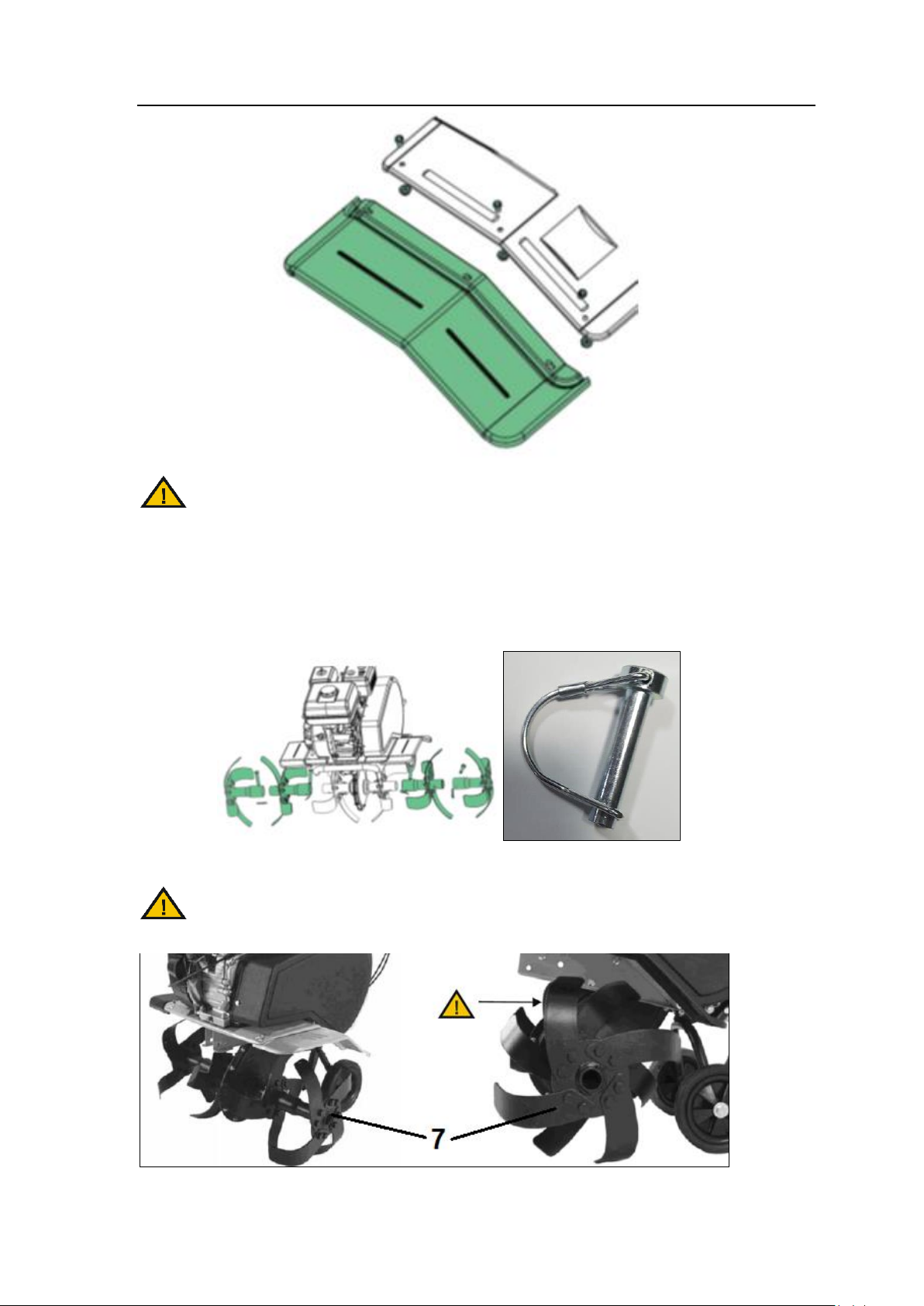

5.2 Montaż osłon bocznych ................................................................................................. 15

5.3 Montaż noży .................................................................................................................. 16

5.4 Montaż ogranicznika głębokości ................................................................................... 17

5.5 Montaż panelu do kierownicy ........................................................................................ 17

5.6 Olej silnikowy ................................................................................................................. 17

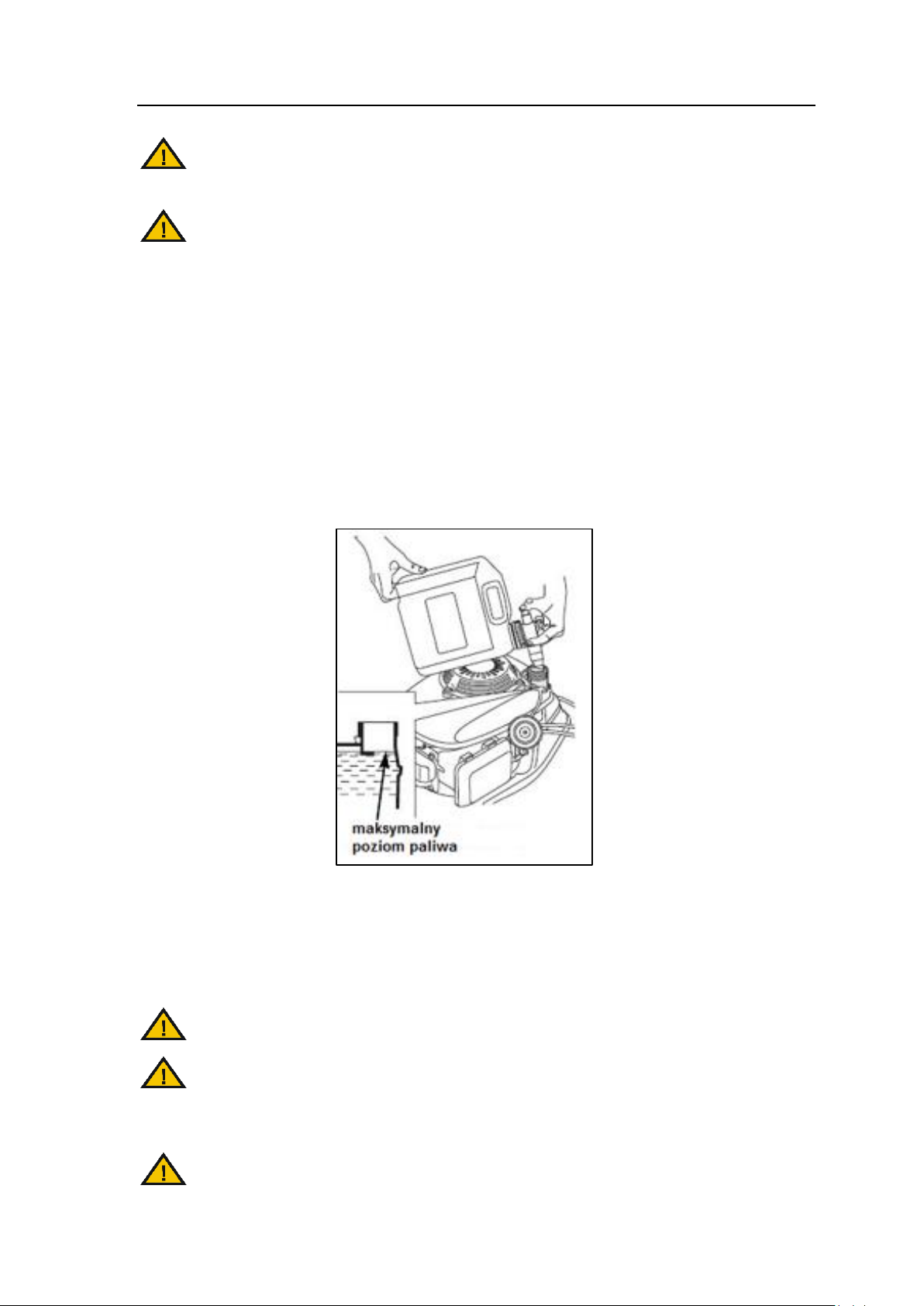

5.7 Paliwo ............................................................................................................................ 18

6. Praca z urządzeniem .......................................................................................................... 18

6.1 Uruchamianie urządzenia .............................................................................................. 18

6.2 Zatrzymywanie silnika ................................................................................................... 20

6.3 Ustawianie dźwigni głębokości pracy ............................................................................ 21

6.4 Regulacja kółek podporowych....................................................................................... 21

6.5 Regulacja kąta uchwytu ................................................................................................ 22

6.6 Wskazówki dotyczące pracy z glebogryzarką ............................................................... 22

7. Konserwacja, czyszczenie, przechowywanie i zamawianie części zamiennych ............... 24

7.1 Czyszczenie .................................................................................................................. 24

7.2 Konserwacja i regulacje ................................................................................................ 25

7.3 Smarowanie skrzyni biegów .......................................................................................... 25

7.4 Wymiana oleju ............................................................................................................... 25

7.5 Konserwacja filtra powietrza .......................................................................................... 26

7.6 Konserwacja świecy zapłonowej ................................................................................... 26

7.7 Transport urządzenia ..................................................................................................... 26

7.8 Wytyczne odnośnie przechowywania ........................................................................... 27

7.9 Zamawianie części ........................................................................................................ 27

8. Plan wyszukiwania usterek ................................................................................................ 28

9. Gwarancja .......................................................................................................................... 29

10. Usuwanie odpadów i recycling ........................................................................................... 29

11. Ryzyko resztkowe ............................................................................................................... 30

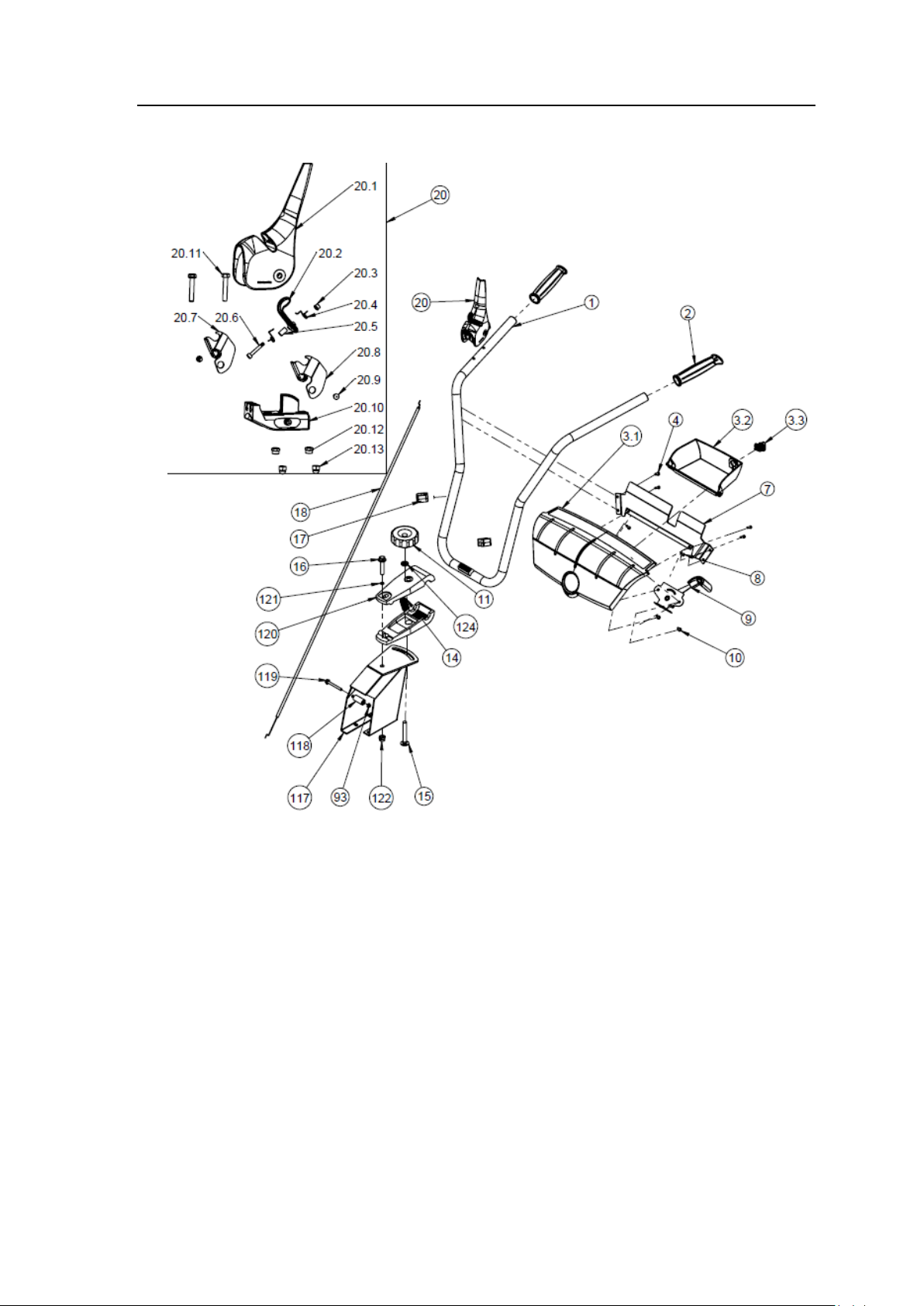

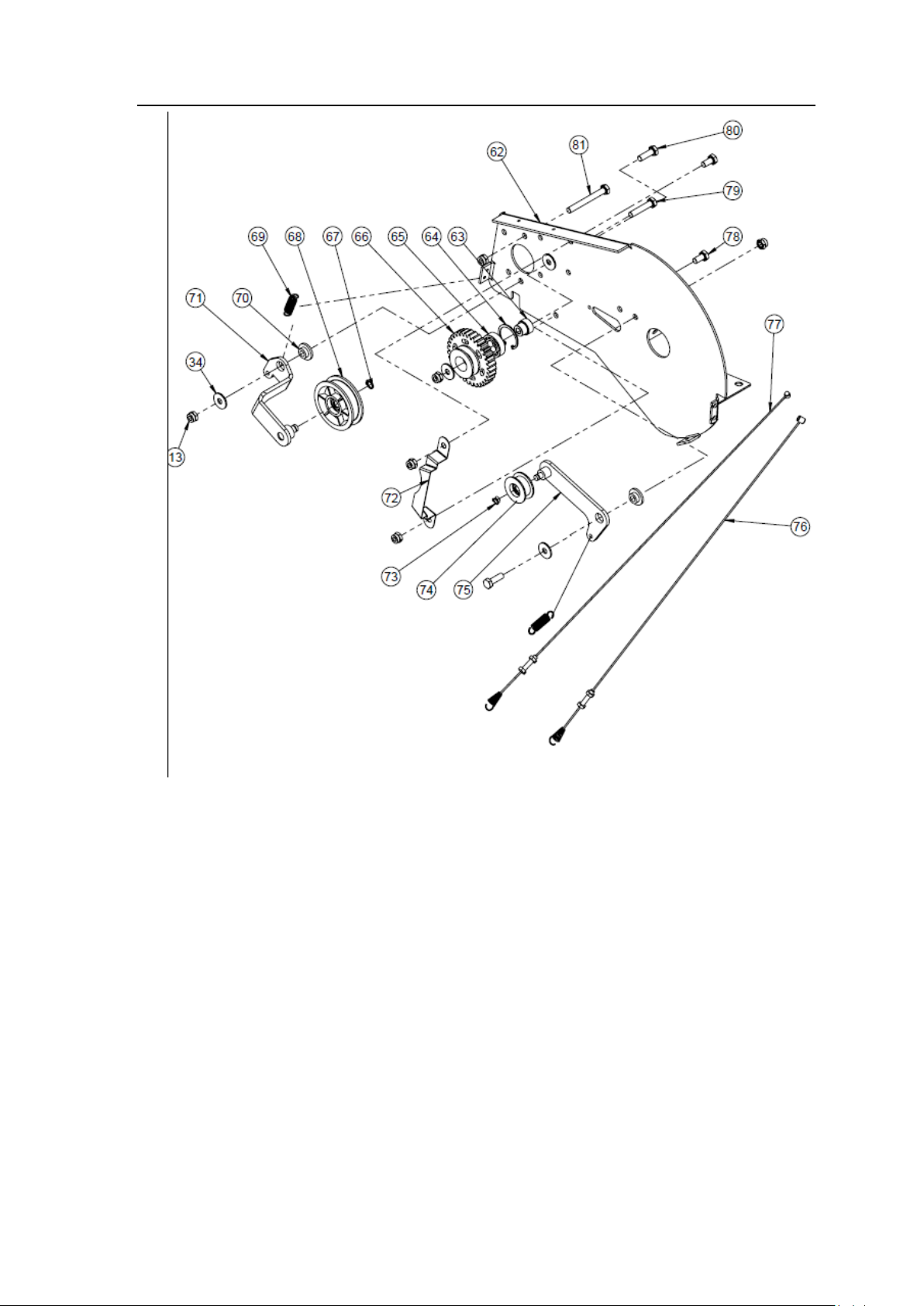

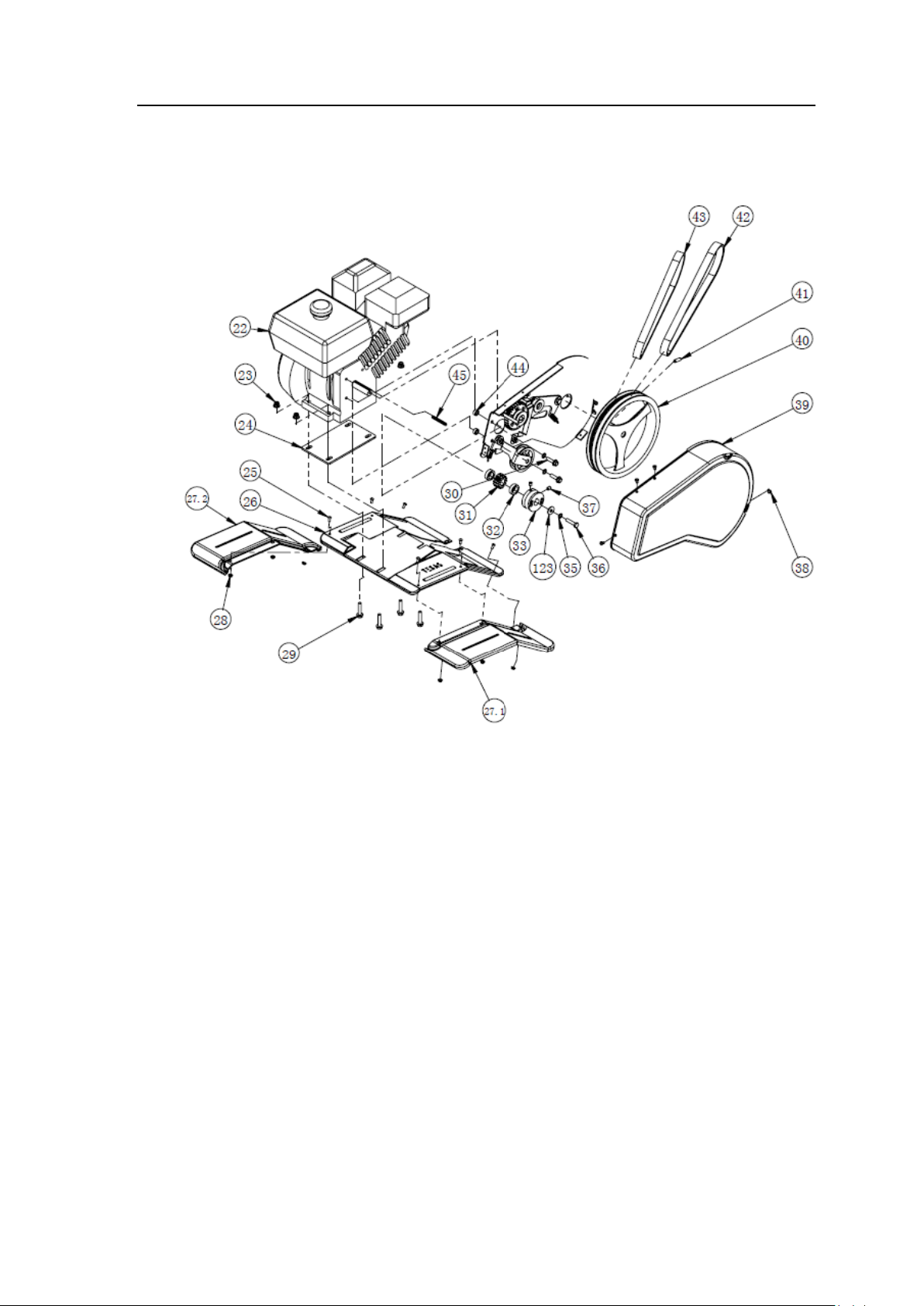

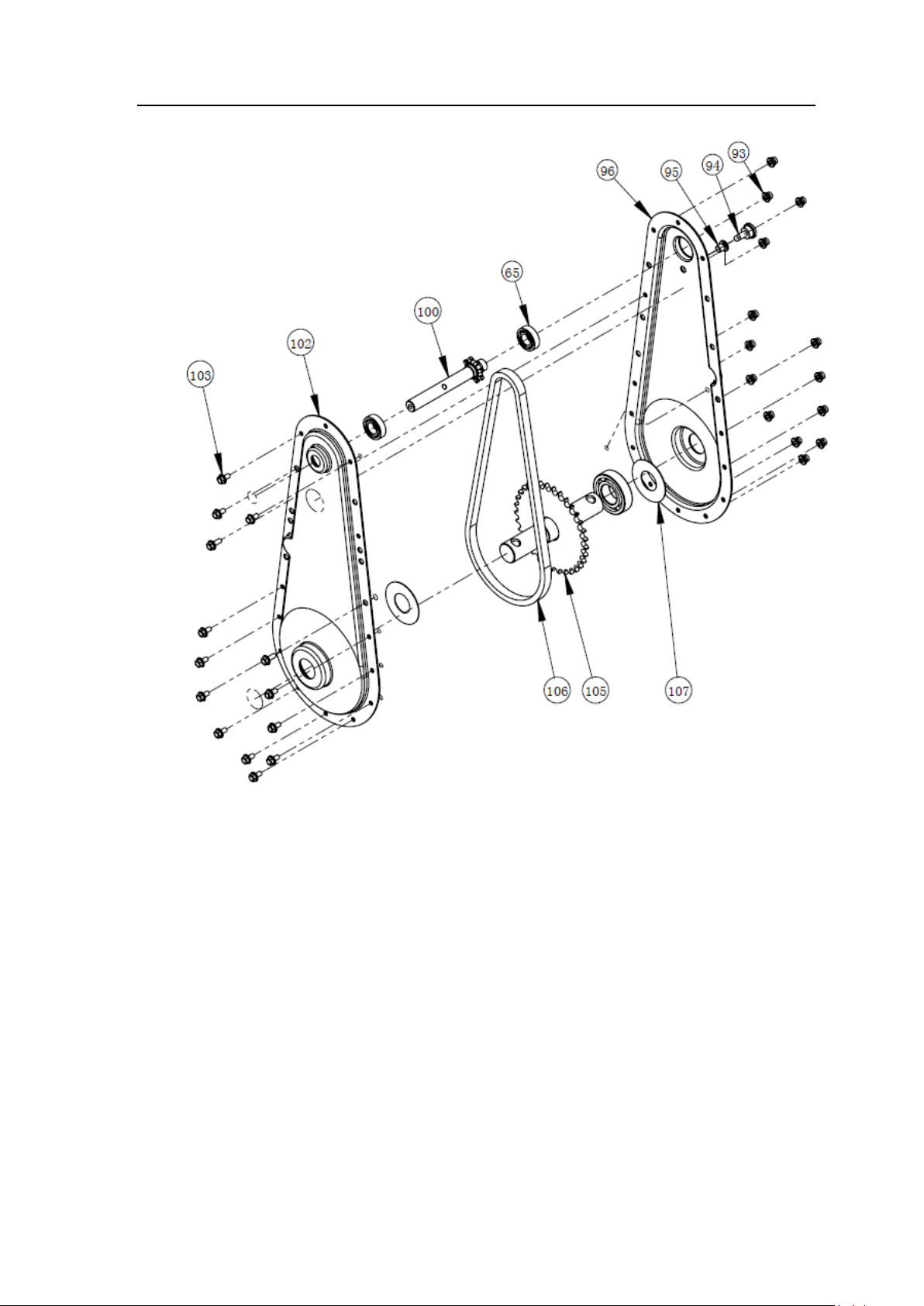

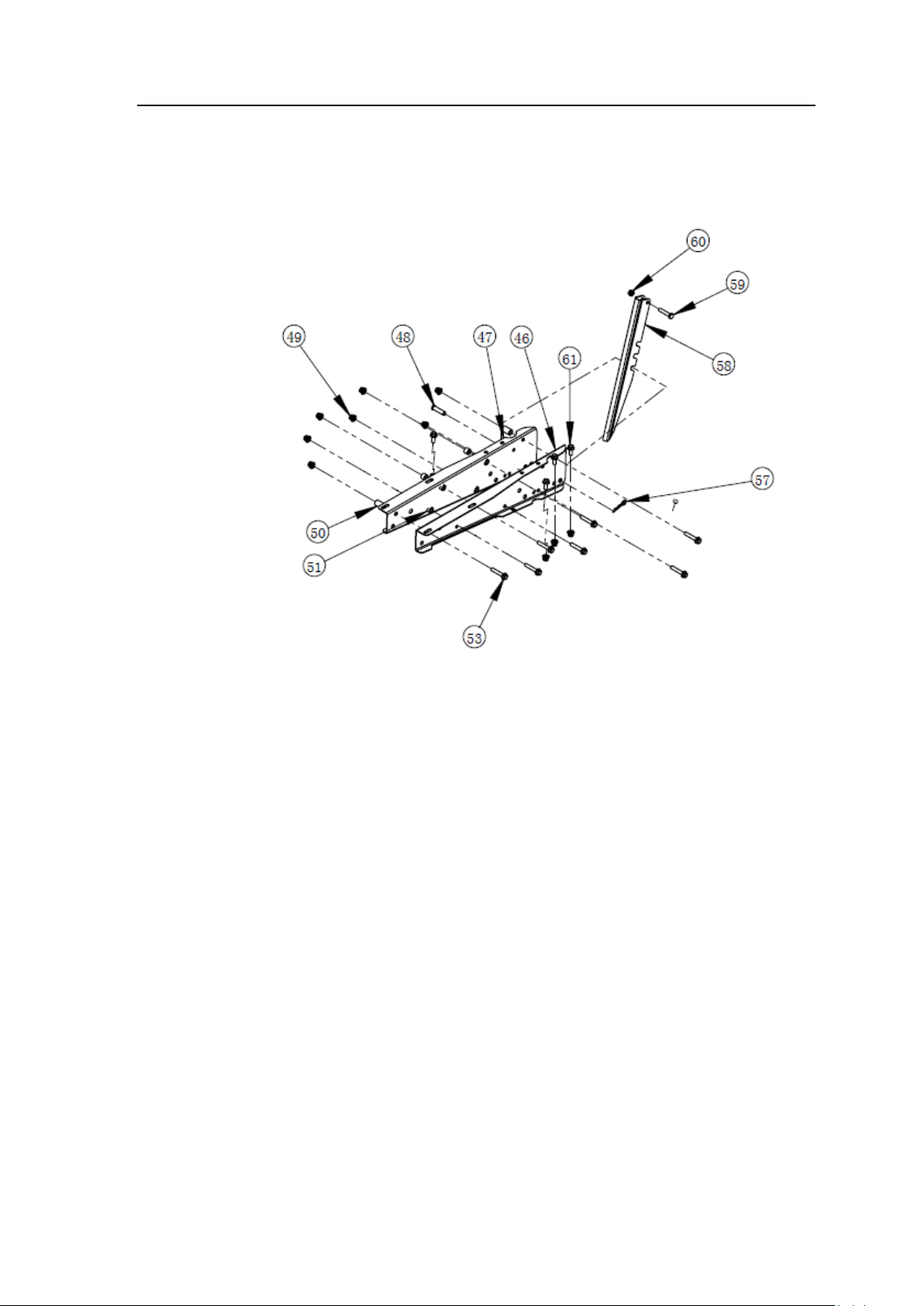

12. Rysunek złożeniowy ........................................................................................................... 31

6

1. Zawartość opakowania

Ostrożnie otwórz opakowanie i wyciągnij z niego wszystkie elementy glebogryzarki. Komplet
powinien zawierać:

- korpus glebogryzarki z linkami i kółkami podporowymi

- kierownica - uchwyt roboczy

- osłona boczna – 2 szt.

- panel do kierownicy

- ogranicznik głębokości

- zestaw tarcz nożowych – boczne i przedłużające - 4 szt.

- uchwyt montażowy do kierownicy

- komplet montażowy (klucze, śruby, podkładki, bolce, zaciski na przewody)

- instrukcja obsługi silnika spalinowego

- instrukcja obsługi glebogryzarki

- karta gwarancyjna

2. Przeznaczenie

Glebogryzarka jest przeznaczona wyłącznie do spulchniania, kultywacji i uprawy
wierzchniej warstwy lekkiej i średniej twardości gleby w ogrodach, gospodarstwach leśnych i
przydomowych. Każde inne jej wykorzystanie jest sprzeczne z przeznaczeniem i może stanowić
poważne zagrożenie dla użytkownika, a także prowadzić do uszkodzenia urządzenia.
Glebogryzarka nie jest przeznaczona do użytkowania przez dzieci oraz osoby dorosłe znajdujące
się pod wpływem alkoholu, środków odurzających lub leków ograniczających możliwość
prowadzenia pojazdów mechanicznych i obsługiwania maszyn. Urządzenie może obsługiwać
wyłącznie osoba dorosła, która zapoznała się z niniejszą instrukcją i jest świadoma ryzyka zranień
i uszkodzeń, jakie mogą wystąpić w wyniku nieprzestrzegania zasad w niej zawartych.
Producent nie ponosi odpowiedzialności za szkody zaistniałe w wyniku użycia urządzenia
niezgodnego z przeznaczeniem oraz jego nieprawidłowej obsługi. Za wszelkie wypadki lub szkody
poniesione przez innych ludzi na zdrowiu lub mieniu odpowiada wyłącznie właściciel glebogryzarki
i/lub osoba ją obsługująca.

Glebogryzarka nie jest przystosowana do użytku komercyjnego. Umowa gwarancyjna nie
obowiązuje w przypadku, gdy urządzenie było stosowane w zakładach rzemieślniczych,
przemysłowych lub do innej działalności zarobkowej.

3. Opis ogólny

3.1 Opis działania

Glebogryzarka spalinowa spulchnia i kultywuje glebę za pomocą specjalnego kształtu noży,
napędzanych poprzez przekładnię pracą mocnego silnika renomowanej firmy Briggs & Stratton (4­suwowego). Stalowa obudowa glebogryzarki oraz koła podporowe gwarantują trwałość i łatwość
przewożenia urządzenia. Komfortowe i bezpieczne warunki pracy zapewniają ergonomiczne
uchwyty z dźwigniami gazu, napędu noży i wyłącznikiem oraz boczne osłony noży i ogranicznik
głębokości.

7

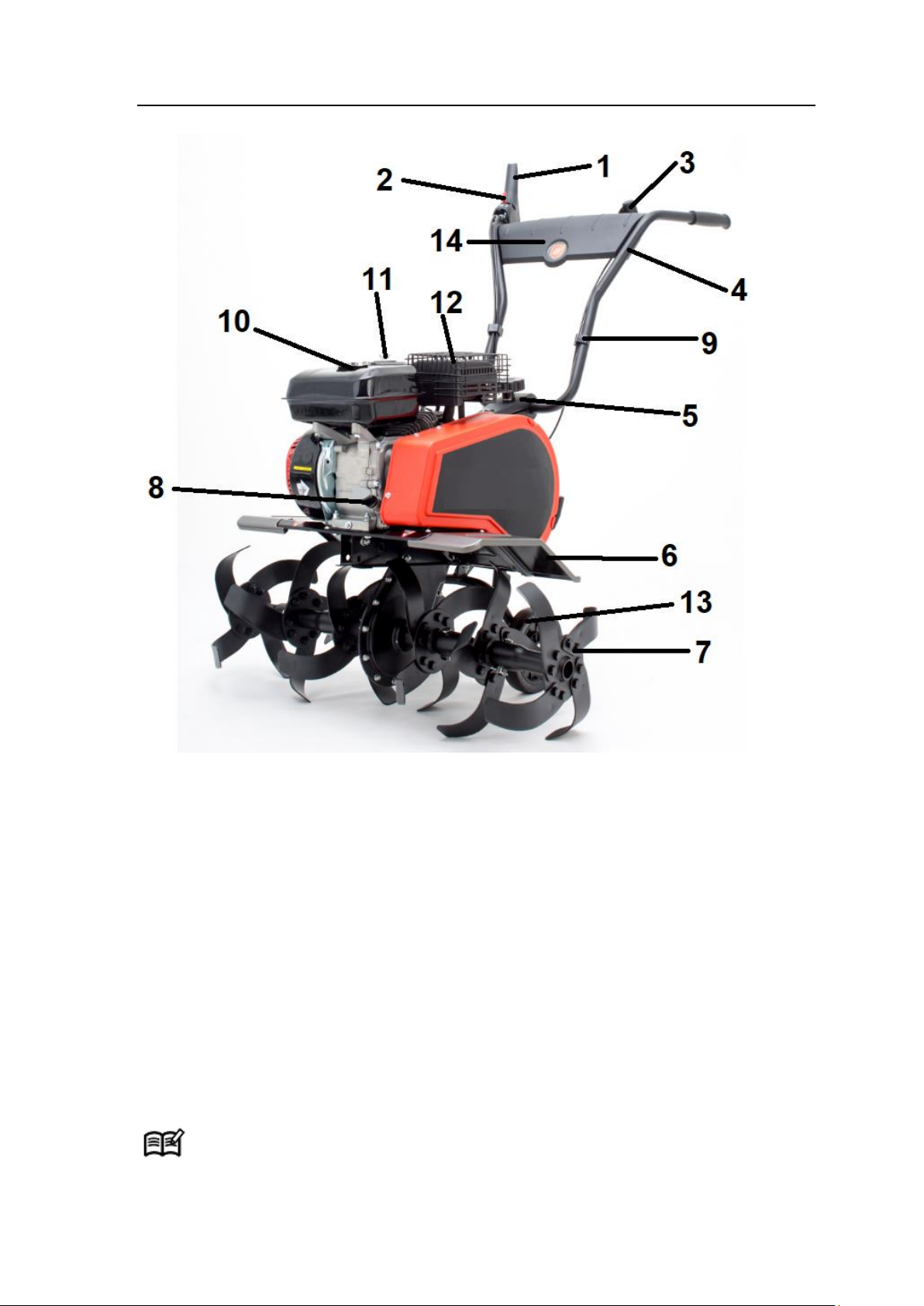

3.2 Elementy glebogryzarki (budowa urządzenia)

Rys. 1

1. Dźwignia napędu noży/ dźwignia bezpieczeństwa

2. Dźwignia kierunku pracy (przód/tył)

3. Manetka gazu

4. Uchwyt górny

5. Łączenie uchwytu z korpusem

6. Osłona boczna

7. Noże

8. Korek wlewu oleju z miarką

9. Zacisk na linkę

10. Korek wlewu paliwa

11. Osłona filtra powietrza

12. Osłona tłumika

13. Kółka podporowe

14. Panel na kierownicy

Przed złożeniem urządzenia zapoznaj się z Rys. 1 przedstawiającym elementy

glebogryzarki.

8

3.3 Dane techniczne

Model:

MRG950B

Silnik B&S

13R2 – seria CR950

Moc znamionowa silnika/obroty silnika

4,2 kW/ 3600

Maksymalny moment obrotowy silnika:

14 Nm/2800 obr / min

Pojemność silnika

208 cm

3

Rozruch

Ręczny

Pojemność zbiornika paliwa

1,5 L

Pojemność zbiornika oleju

0,6 L

Biegi do przodu

1

Biegi do tyłu

1

Szerokość robocza

36-57-85 cm

Głębokość pracy

35 cm

Prędkość obrotowa noży – bieg do przodu

150 obr/min

Prędkość obrotowa noży – bieg wsteczny

52 obr/min

Gwarantowany poziom mocy akustycznej

101 dB(A)

Zmierzony poziom mocy akustycznej

97,3 dB(A) k=3 dB(A)

Poziom ciśnienia akustycznego

86,8 dB(A) k=3 dB(A)

Wibracje na prawym uchwycie
Wibracje przy lewym uchwycie

6,46 m/s2 k=1,5m/s

2

6,94 m/s2 k=1,5m/s

2

Waga netto:

57,1 kg

Typ smaru

Multifak EP-0

Wartość drgań została określona zgodnie z normami i przepisami określonymi w deklaracji
zgodności. Zmierzono ją metodą znormalizowaną i może być użyta do porównania urządzenia z
innymi urządzeniami oraz do szacunkowej oceny stopnia ekspozycji użytkownika na drgania.

Wartości emisji drgań mogą być rozbieżne z podaną i różne podczas pracy glebogryzarki,
w zależności od sposobu jej użycia. Środki ostrożności mające na celu ochronę użytkownika,
powinny opierać się na ocenie ekspozycji w konkretnych, rzeczywistych warunkach pracy (należy
wziąć pod uwagę wszystkie składowe cyklu pracy, czyli zarówno czas pracy, jak czas, w którym
urządzenie pozostaje wyłączone oraz pracuje bez obciążenia).

*Producent zastrzega sobie prawo do zmian poprawiających funkcjonalność i bezpieczeństwo
urządzenia, które niekoniecznie są odzwierciedlone na rysunkach i w opisach niniejszej instrukcji.

4. Podstawowe zalecenia bezpieczeństwa

Zawarte są tu podstawowe zasady bezpieczeństwa, konieczne do zachowania podczas pracy
urządzenia.
Urządzenie jest zaopatrzone w naklejki ostrzegawcze i informacje w postaci piktogramów –
umownych znaków ostrzegawczych, które mają przypominać o bezpieczeństwie użytkowania i
obsługi. Naklejki te należy utrzymywać w czystości i nie wolno ich odklejać. W przypadku

9

uszkodzenia, zabrudzenia czy utraty czytelności należy dokupić je u importera i ponownie umieścić
na maszynie.
Znaki bezpieczeństwa oraz napis ostrzegawczy jest umieszczony na obudowie glebogryzarki.

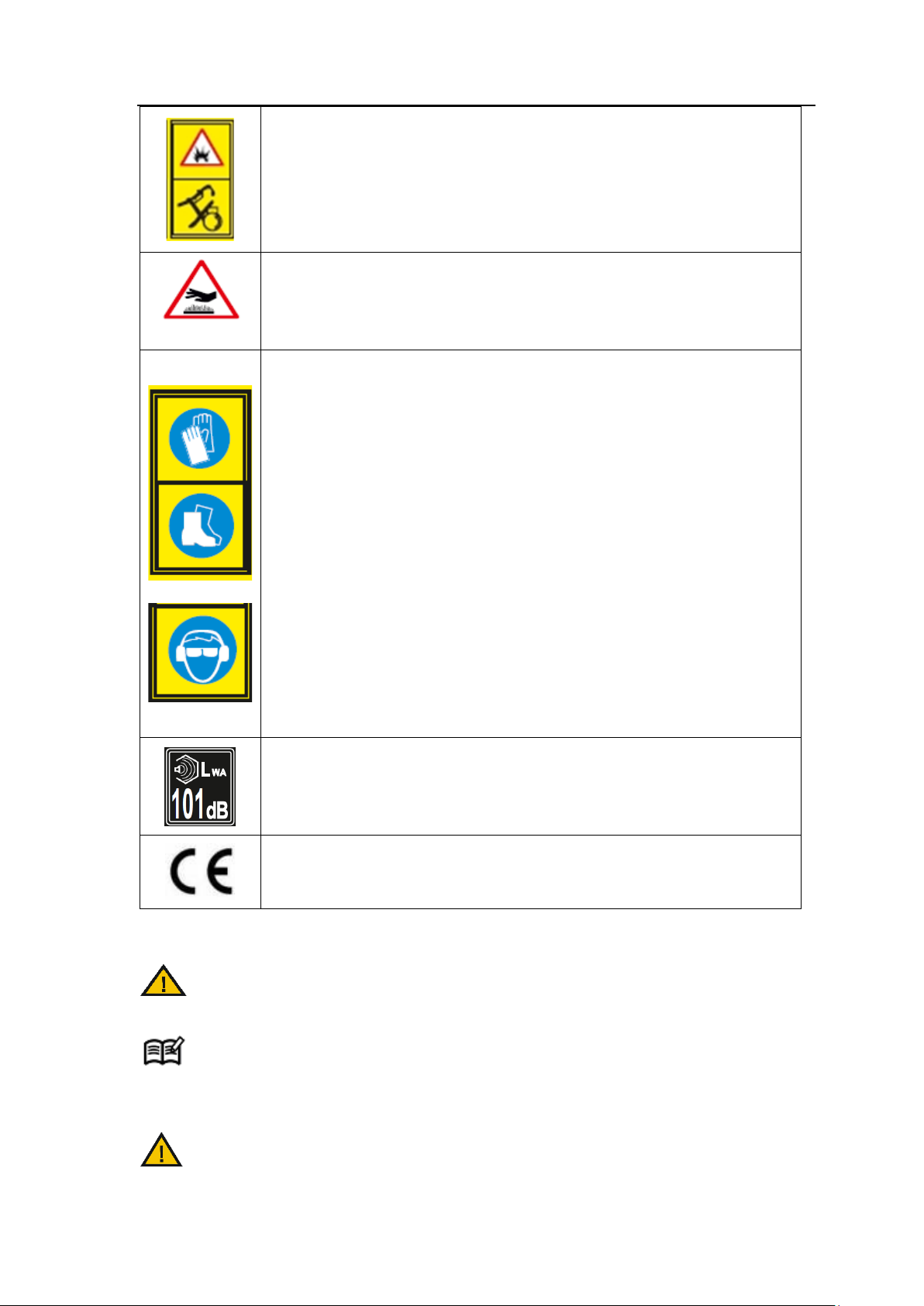

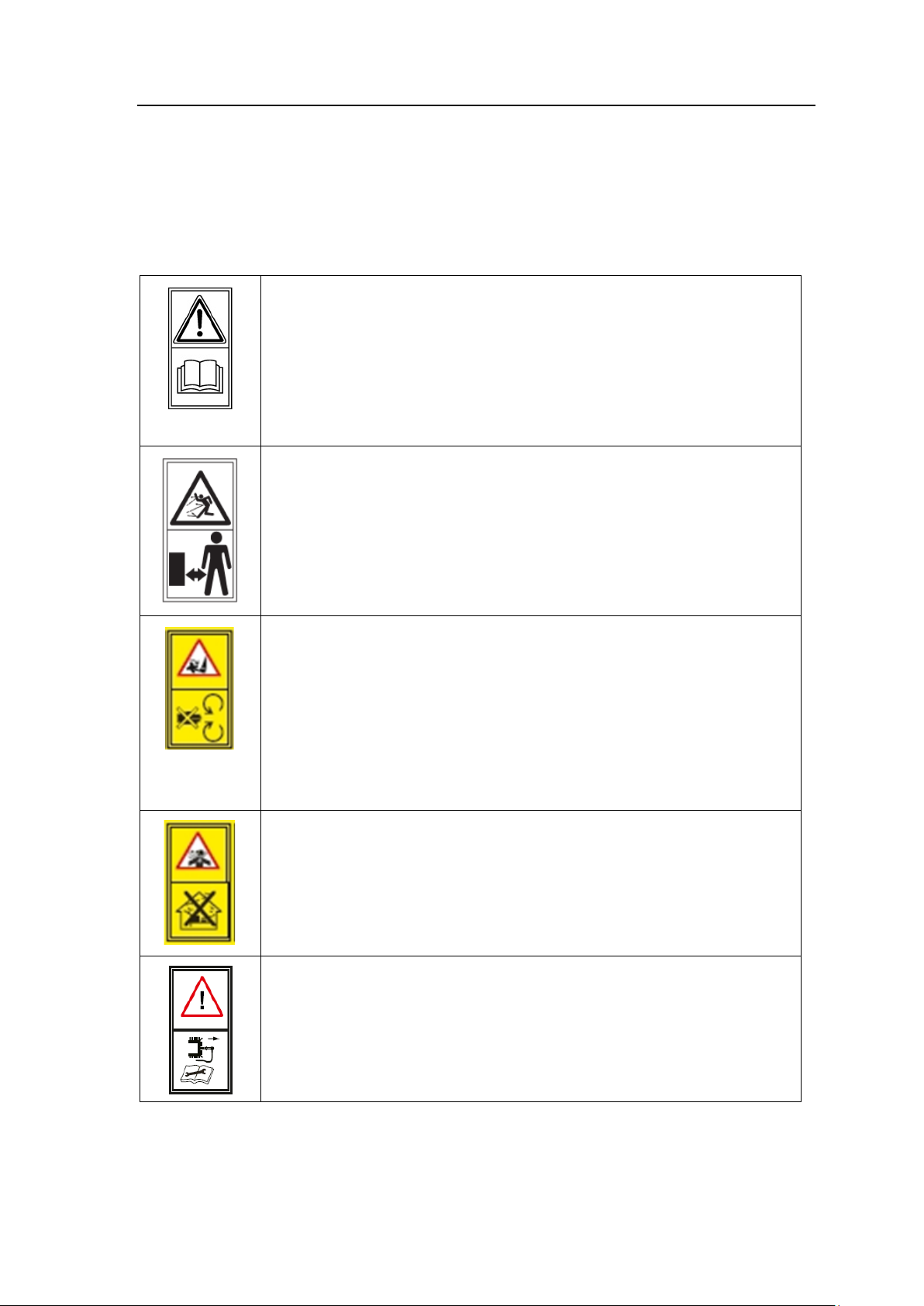

4.1 Symbole dotyczące urządzenia

Dbaj o to, aby były czytelne: (nie wszystkie są na urządzeniu)

UWAGA!
Przed uruchomieniem urządzenia należy uważnie i dokładnie
przeczytać instrukcję obsługi i stosować się do wszystkich wskazówek.
Zachowaj szczególną ostrożność!
Zachowaj instrukcję dostępną do użytku w przyszłości.

UWAGA!

Niebezpieczeństwo urazów ze względu na możliwość wyrzucania
pochwyconych przez noże przedmiotów
Istnieje ryzyko, że kamienie i inne przedmioty mogą być wyrzucane spod
urządzenia.
Osoby postronne (szczególnie dzieci) i zwierzęta domowe powinny
znajdować się w bezpiecznej odległości.

OSTRZEŻENIE!

Niebezpieczeństwo – rotujące noże! Trzymaj z daleka ręce i nogi.
Niebezpieczeństwo doznania obrażeń ciała!
Poczekaj aż narzędzie tnące się zatrzyma zanim przystąpisz do dalszych
czynności.

OSTRZEŻENIE!
Gazy wydechowe zawierają trujący tlenek węgla.
Nigdy nie uruchamiaj silnika w zamkniętych przestrzeniach.
Miej pewność, że zapewniona jest odpowiednia wentylacja.
W miejscu wentylowanym, zwracaj uwagę, aby pracować z wiatrem i aby
gazy wydechowe ulatywały w kierunku od Ciebie.

OSTRZEŻENIE!
Zgaś silnik i zdejmij nasadkę świecy zapłonowej przed naprawą,
czyszczeniem, transportem czy wykonywaniem jakichkolwiek regulacji
i konserwacją glebogryzarki bądź gdy zostawiasz urządzenie bez
nadzoru.

10

OSTRZEŻENIE!
Paliwo jest łatwopalne. Nie pal podczas nalewania paliwa ani podczas
pracy glebogryzarką. Podczas nalewania paliwa trzymaj się z dala od
źródeł ognia.
Niebezpieczeństwo wybuchu.

OSTRZEŻENIE!
Gorąca powierzchnia. Nie dotykaj!

UWAGA!
Do pracy zakładaj środki ochrony osobistej.
Do pracy zakładaj ochronniki słuchu, okulary i odpowiednią odzież
ochronną.
Załóż obuwie robocze z przeciwpoślizgową podeszwą i ze stalowymi
okuciami oraz wytrzymałe rękawice ochronne

Gwarantowany poziom mocy akustycznej.
Produkt odpowiada standardom bezpieczeństwa.

4.2 Symbole w instrukcji obsługi

UWAGA! Ostrzeżenie - symbol niebezpieczeństwa z informacjami na temat ochrony osób i

mienia.

WSKAZÓWKA ułatwiająca posługiwanie się urządzeniem.

4.3 Ogólne wskazówki bezpieczeństwa

W przypadku nieprawidłowej eksploatacji urządzenie może spowodować poważne urazy.

W celu uniknięcia szkód osobowych i rzeczowych, koniecznie przestrzegaj opisanych wskazówek

11

bezpieczeństwa i zachowania szczególnej uwagi. Zaznajom się dobrze ze wszystkimi częściami
glebogryzarki przed jej montażem.

Przygotowanie do bezpiecznej pracy:

• Nie pozwalaj dzieciom oraz innym osobom dorosłym, które nie zaznajomiły się z niniejszą
instrukcją obsługi, używać urządzenia.

• Glebogryzarka nie jest zabawką, zachowaj szczególną ostrożność przez cały czas kontaktu
z urządzeniem.

• Nie używaj glebogryzarki do celów innych niż opisanych w niniejszej instrukcji.

• Nie uruchamiaj, ani nie korzystaj z urządzenia w czasie, w którym w pobliżu znajdują się

inne osoby (szczególnie małe dzieci) oraz zwierzęta domowe. Zatrzymaj urządzenie, jeśli
ktoś pojawi się w obrębie obszaru, w którym pracujesz. Odwrócenie uwagi w trakcie cięcia
może prowadzić do utraty kontroli nad urządzeniem.

• Pamiętaj, że to użytkownik i/lub właściciel ponoszą odpowiedzialność za wypadki i urazy
innych osób oraz ich mienia.

• Upewnij się, że miejsce Twojej pracy oraz jego bezpośrednia okolica są należycie
przygotowane – uprzątnięte. Usuń kamienie, patyki, druty i inne przeszkody, które mogą
zostać pochwycone i wyrzucone przez obracające się noże. Pamiętaj o schowaniu
wszystkich kluczy użytych do regulacji glebogryzarki.

• Do pracy, regulacji oraz naprawy glebogryzarki zawsze zakładaj środki ochrony osobistej:
okulary i nauszniki ochronne. Zalecamy dodatkowe środki ochrony głowy, rąk i nóg.

• Zakładaj do pracy solidne obuwie na nieślizgającej się podeszwie. Nie pracuj na boso oraz
w niezapinanym i lekkim obuwiu. Unikaj noszenia rozpuszczonych włosów, luźnej odzieży
z wiszącymi sznurkami czy paskami oraz biżuterii, gdyż łatwo może dostać się w ruchome
części glebogryzarki.

• Przed każdym użyciem przeprowadź kontrolę wzrokową urządzenia. Nie uruchamiaj
glebogryzarki, jeśli brak w niej jakichkolwiek elementów (zwłaszcza ochronnych) lub gdy
mocowania są luźne (niedokręcone).

• Używaj wyłącznie części zamiennych i elementów wyposażenia, które zostały dostarczone
i/lub są zalecane przez producenta. Użycie innych części zamiennych prowadzi do utraty
roszczeń z tytułu gwarancji.

Bezpieczna praca z urządzeniem:

W trakcie pracy urządzenia w żadnym wypadku nie podkładaj rąk i nóg pod, ani w pobliże

obracających się części glebogryzarki. Niebezpieczeństwo zranienia!

Przestrzegaj przepisów dotyczących ochrony przed hałasem i przepisów lokalnych.

Możliwość eksploatacji urządzenia w określone dni (np. w niedziele i święta), w określonych porach
dnia (w porze obiadowej, w czasie ciszy nocnej) oraz w określonych obszarach (np. kurortach lub
klinikach) jest ograniczona.

• Nie używaj urządzenia w deszczu, przy złej pogodzie, w wilgotnym otoczeniu.

• Pracuj wyłącznie w świetle dziennym lub przy bardzo dobrym sztucznym oświetleniu.

• Nie uruchamiaj urządzenia przy silnym wietrze, gdy jest słaba widoczność, bardzo wysokie

lub bardzo niskie temperatury.

12

• Nigdy nie uruchamiaj glebogryzarki w zamkniętych lub źle przewietrzanych
pomieszczeniach; niebezpieczeństwo zatrucia – spaliny zawierają szkodliwy tlenek węgla.

• Do pracy glebogryzarką miej suche dłonie, bez śladów zabrudzeń paliwem lub olejem.

• Nie korzystaj z urządzenia w przypadku zmęczenia, osłabionej koncentracji, gdy jesteś pod

wpływem alkoholu, leków lub innych środków odurzających. Pracuj z rozsądkiem, rób
przerwy.

• Nigdy nie zostawiaj glebogryzarki w miejscu pracy bez nadzoru.

UWAGA! Zatrzymaj silnik za każdym razem gdy pozostawiasz glebogryzarkę. Podczas

przerw w pracy pozostaw urządzenie w taki sposób, aby nie stanowiło dla nikogo zagrożenia.

• Nie przechylaj urządzenia w trakcie uruchamiania.

• Uruchamiaj i gaś silnik zgodnie z zasadami podanymi w niniejszej instrukcji i instrukcji

obsługi silnika.

• Prowadź urządzenie wyłącznie chodząc, nie biegaj z glebogryzarką.

• Nie pracuj przy użyciu urządzenia, które jest niekompletne, uszkodzone lub przebudowane

bez zgody producenta. Przed użyciem sprawdź, czy działają wszystkie elementy ochronne.

• Nie przeciążaj urządzenia. Pracuj tylko w podanym przedziale mocy, nie zmieniaj ustawień
regulatora przy silniku.

• Nie pal tytoniu podczas pracy glebogryzarką oraz na obszarze, na którym dolewasz paliwo
lub przechowujesz paliwo, czy samo urządzenie. Wyeliminuj wszystkie źródła iskier lub
płomieni, takie jak np. ognisko, czy inna praca, która powoduje iskrzenie.

• Uważnie obchodź się z paliwem; rozlane posprzątaj.

• Nie pracuj w pobliżu palnych cieczy i gazów - niebezpieczeństwo pożaru lub wybuchu.

• Nie pracuj w pobliżu wysypisk, kanałów czy wałów - możesz stracić równowagę i spaść.

Uważaj na dziury, koleiny, ukryte przedmioty lub wyboje - wysoka trawa może je łatwo ukryć.

• Pracuj zachowując stabilną pozycję, w szczególności na pochyłościach terenu.
Poślizgnięcie się lub upadek może spowodować poważne obrażenia ciała.

• Podczas pracy ciągle zwracaj uwagę na wystarczającą wymianę powietrza – zagrożenie
dla życia wskutek zatrucia!

• W razie wystąpienia mdłości, bólu czy zawrotów głowy, zakłóceń widzenia, słuchu lub
spadku koncentracji, natychmiast przerwij pracę; symptomy mogą oznaczać zatrucie
wysoką koncentracją spalin – niebezpieczeństwo wypadku! Jeśli poczujesz, że tracisz
grunt pod nogami NATYCHMIAST PUŚĆ DŹWIGNIĘ NAPĘDU NOŻY, a noże przestaną
się obracać w ciągu kilku sekund. Nie „wieszaj się” na glebogryzarce, próbując bronić się
przed upadkiem.

• Pracuj zawsze w poprzek zbocza, nigdy do góry lub w dół. Zachowaj szczególną ostrożność
podczas zmiany kierunku jazdy. Nie pracuj na zbyt stromych zboczach – o nachyleniu
większym niż 15 stopni.

• Zachowaj szczególną ostrożność podczas odwracania urządzenia, przyciągania go do
siebie, podczas cofania oraz zbliżając się do ślepych zaułków, krzaków, drzew i innych
obiektów, które mogą zasłaniać widoczność.

• Silnik i tłumik nagrzewają się podczas pracy i mogą spowodować poparzenia - nie dotykaj
ich.

• Uważaj, aby podczas pracy gorący strumień spalin nie został skierowany na materiały
łatwopalne (np. suchą trawę, liście, korę, czy paliwo). Nie dotykaj takich materiałów
rozgrzaną powierzchnią tłumika – niebezpieczeństwo pożaru!

13

• Wyłącz urządzenie każdorazowo podczas przekraczania innych powierzchni niż ziemia.

• Jeśli urządzenie zacznie wibrować w nienormalny sposób, zatrzymaj silnik, zdejmij

nasadkę ze świecy zapłonowej i szybko poszukaj przyczyny. Wibracje są ostrzeżeniem
przed problemem.

• Zawsze zgaś silnik, zdejmij nasadkę ze świecy zapłonowej:

- gdy oddalasz się od maszyny;

- jeżeli urządzenie jest nieużywane;

- przed sprawdzaniem, czyszczeniem i przechowywaniem;

- jeżeli w trakcie pracy urządzenie natrafia na ciało obce lub pojawiają się anormalne

wibracje. W takim przypadku należy sprawdzić urządzenie pod kątem uszkodzeń lub
ewentualnie naprawić.

• Jeśli powstanie sytuacja nieopisana w tym podręczniku zwróć się o pomoc na infolinię
serwisową producenta.

Bezpieczny transport, konserwacja i przechowywanie

Pamiętaj, że noże mogą się poruszyć nawet przy zdjętej nasadce świecy zapłonowej!

• Sprawdź, czy wszystkie nakrętki, śruby, trzpienie były dobrze dokręcone oraz czy
urządzenie jest kompletne i nieuszkodzone. Pamiętaj o sprawdzeniu przewodów i
wszystkich zabezpieczeń. Przed użyciem zleć naprawę uszkodzonych części.

• Nie podejmuj samodzielnych prób naprawiania urządzenia, o ile nie posiadasz właściwego
przygotowania zawodowego w tym zakresie. Wszystkie prace, które nie są podane w tej
instrukcji, powinien przeprowadzić autoryzowany serwis upoważniony przez dealera.

• Nie podnoś, ani nie transportuj urządzenia w czasie, gdy silnik pracuje!

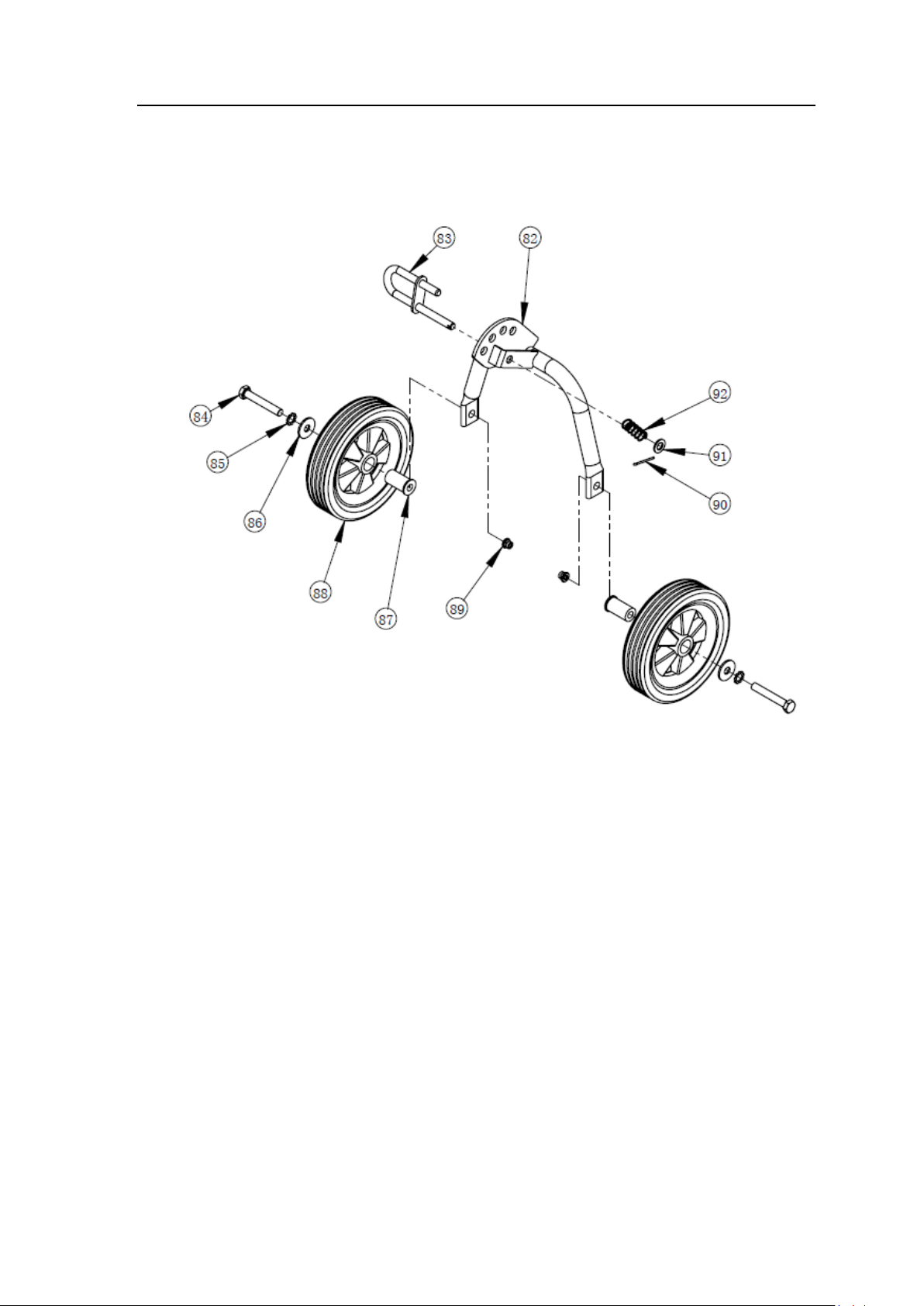

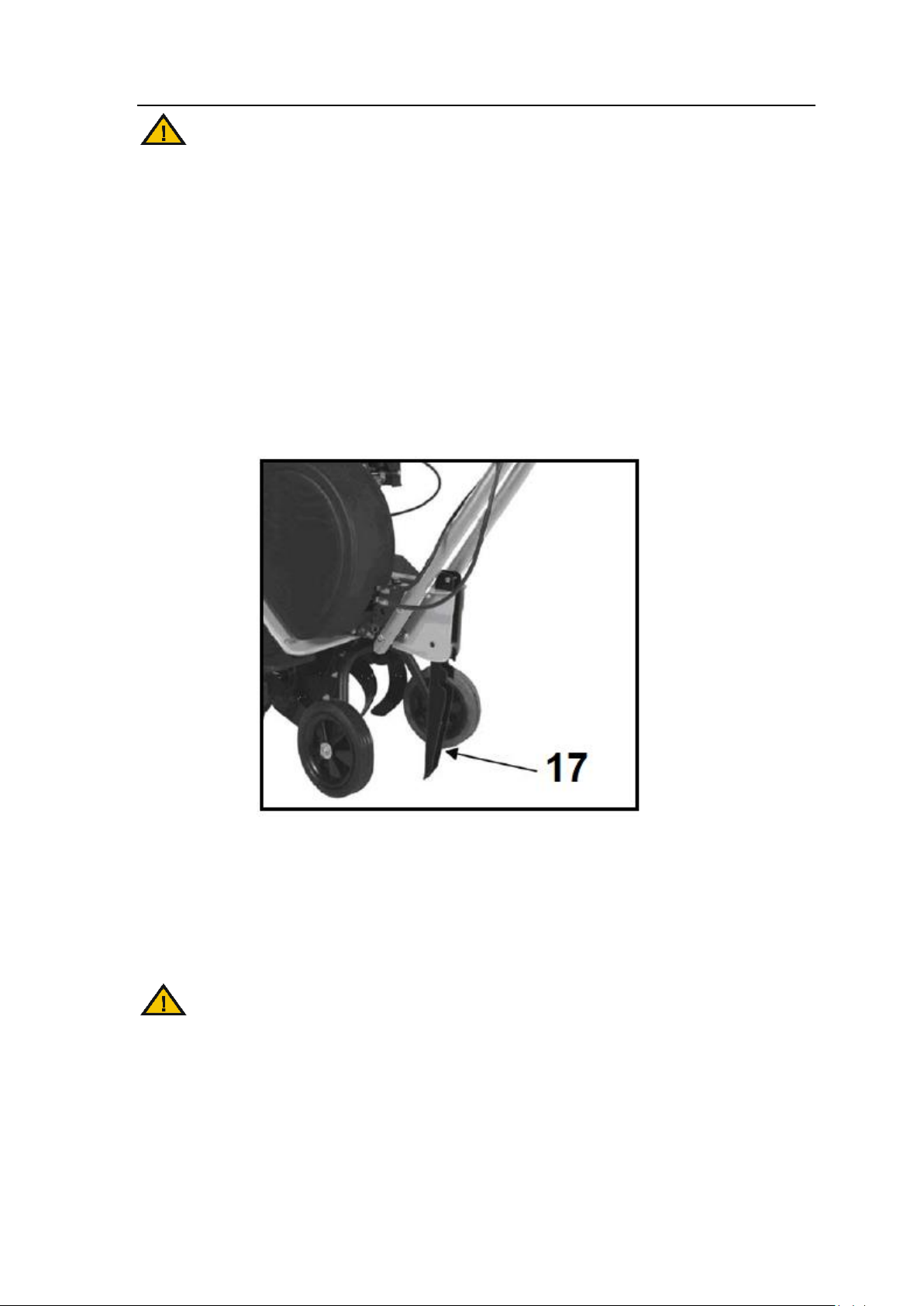

• Aby przemieścić urządzenie ustaw koło transportowe w pozycji 2 (opierając je o ziemię).

Zabezpiecz glebogryzarkę przed przechyleniem, przewróceniem, uszkodzeniami i
wyciekiem paliwa.

Koło można regulować tylko przy wyłączonym silniku!

• Przechowuj urządzenie, paliwo i olej w suchym, dobrze wentylowanym miejscu, poza
zasięgiem dzieci. Używaj tylko odpowiednich pojemników do oleju i paliwa.

• Dbaj o urządzenie. Utrzymuj je tak, aby zawsze było czyste, co umożliwia łatwiejsze i
bezpieczniejsze wykonywanie pracy. Przestrzegaj instrukcji konserwacyjnych.

• Pilnuj, aby uchwyty były suche, czyste i nie zanieczyszczone olejem ani smarem. Tłuste,
zabrudzone olejem uchwyty są śliskie i prowadzą do utraty kontroli nad urządzeniem.

• Wymień uszkodzony tłumik.

• Nie zmieniaj ustawień silnika, nie reguluj obrotów silnika. Nadmierne obroty są

niebezpieczne dla silnika. Nie reguluj dźwigni gazu podczas pracy silnika.

• Używaj wyłącznie oryginalnych części zamiennych i części wyposażenia, które zostały
dostarczone i/lub są zalecone przez producenta. Użycie innych części zamiennych
prowadzi do utraty roszczeń z tytułu gwarancji.

Noże obracają się jeszcze przez pewien czas po wyłączeniu silnika - istnieje

niebezpieczeństwo obrażeń!

14

4.4 Wskazówki bezpieczeństwa dotyczące paliwa

• Ostrożnie obchodź się z benzyną - jest wysoce łatwopalna, opary mogą być wybuchowe.

• Używaj wyłącznie atestowanych pojemników na benzynę.

• W razie rozlania paliwa na siebie lub na ubranie może dojść do poważnych obrażeń;

natychmiast się umyj i zmień ubranie!

• Wlewaj paliwo przed uruchomieniem silnika. Nigdy nie odkręcaj korka zbiornika paliwa i nie
uzupełniaj paliwa podczas pracy silnika, ani gdy silnik jest jeszcze gorący. Wyłącz silnik,
powoli odkręć korek odpowietrzając nagromadzone ciśnienie w zbiorniku i odczekaj
przynajmniej 2 minuty (aż ostygnie) zanim dolejesz paliwo!

• Po dolaniu paliwa do zbiornika dokładnie dokręć korek paliwa i powycieraj rozlane paliwo,
przesuń urządzenie w inne miejsce przed uruchomieniem silnika.

• Nie przepełniaj zbiornika – nie napełniaj go powyżej poziomu 2,5 cm poniżej wlewu;
pozostaw przestrzeń na rozszerzanie się paliwa.

• Uzupełniaj paliwo na wolnym powietrzu.

• Nie pal tytoniu w trakcie uzupełniania paliwa.

• Przechowuj paliwo w miejscu niedostępnym dla dzieci. Nie trzymaj paliwa, ani

glebogryzarki w pomieszczeniach, gdzie jest otwarty ogień lub iskry (np. gazowy
podgrzewacz do wody, grzejnik, piec), ani w okolicy lamp, grilla, urządzeń elektrycznych,
elektronarzędzi, itp.

• Nie uruchamiaj silnika, ani nie spuszczaj paliwa ze zbiornika w zamkniętym pomieszczeniu.

• Nie wdychaj oparów paliwa.

• Utrzymuj silnik w czystości, aby zminimalizować ryzyko pożaru. Usuń z urządzenia

wszelkie pozostałości ścinek drewna, nadmiernego smaru, itp.

Twoja odpowiedzialność: Ogranicz użytkowanie tego urządzenia do osób, które przeczytały,

zrozumiały i będą się stosować do ostrzeżeń i zaleceń zawartych w tej instrukcji.

5. Przygotowanie do pracy

Przed montażem poszczególnych elementów sprawdź czy masz wszystkie potrzebne

części. Uruchom silnik dopiero wtedy, gdy glebogryzarka jest w całości zmontowana.

Urządzenie dostarczane jest z pustym zbiornikiem paliwa!

1. Upewnij się, że wszystkie śruby są dobrze dokręcone. Używaj tylko części dołączonych do
glebogryzarki w kartonie.

2. Złóż urządzenie w odpowiedniej kolejności jak pokazano na rysunkach. Upewnij się, że
wszystkie elementy znajdują się na swoim miejscu jak na rysunkach.

5.1 Montaż górnego uchwytu

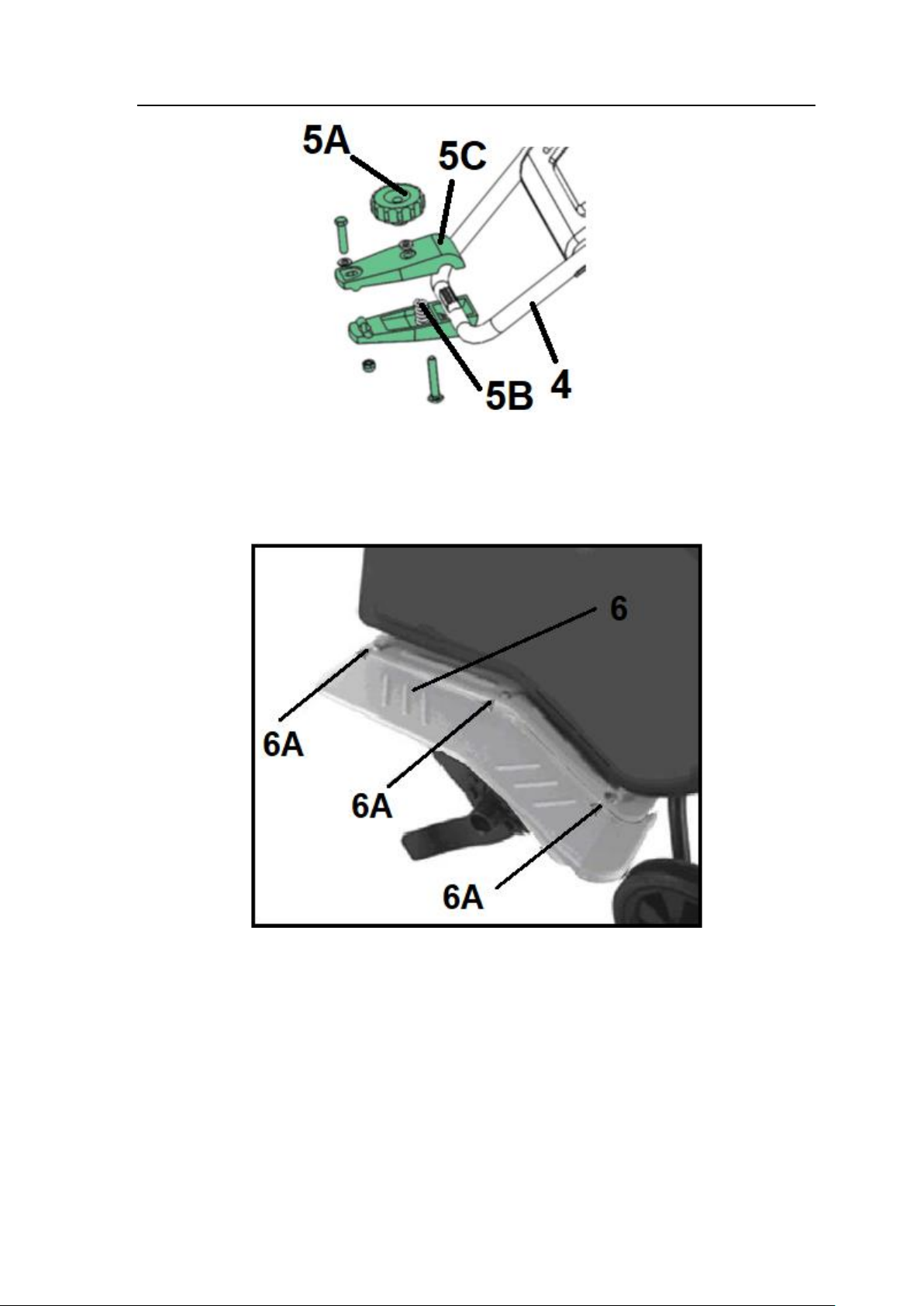

Za pomocą dostarczonej klamry (Rys. 2, poz. 5C), gałki (Rys. 2, poz. 5A) i śrub, podkładek i
nakrętek przymocuj górny uchwyt (Rys. 2, poz. 4) do korpusu. Przy montażu zwróć uwagę na to by
śruba przeszła przez sprężynę (Rys. 2, poz. 5B) znajdującą się w klamrze jak na Rys. 2.

15

Rys. 2

5.2 Montaż osłon bocznych

Zamontuj osłony boczne (Rys. 3, poz. 6) przykręcając je załączonymi śrubami i nakrętkami (Rys. 3,
poz. 6A).

16

Rys. 3

Uwaga: osłona boczna musi przejść pod ramą nadwozia.

5.3 Montaż noży

Zamontuj noże (Rys. 5, poz. 7) z obu stron glebogryzarki. Użyj do tego celu bolców z zawleczką
(Rys. 4).

Rys. 4

Bardzo ważne jest aby ostrza noży były skierowane do przodu

Rys. 5

17

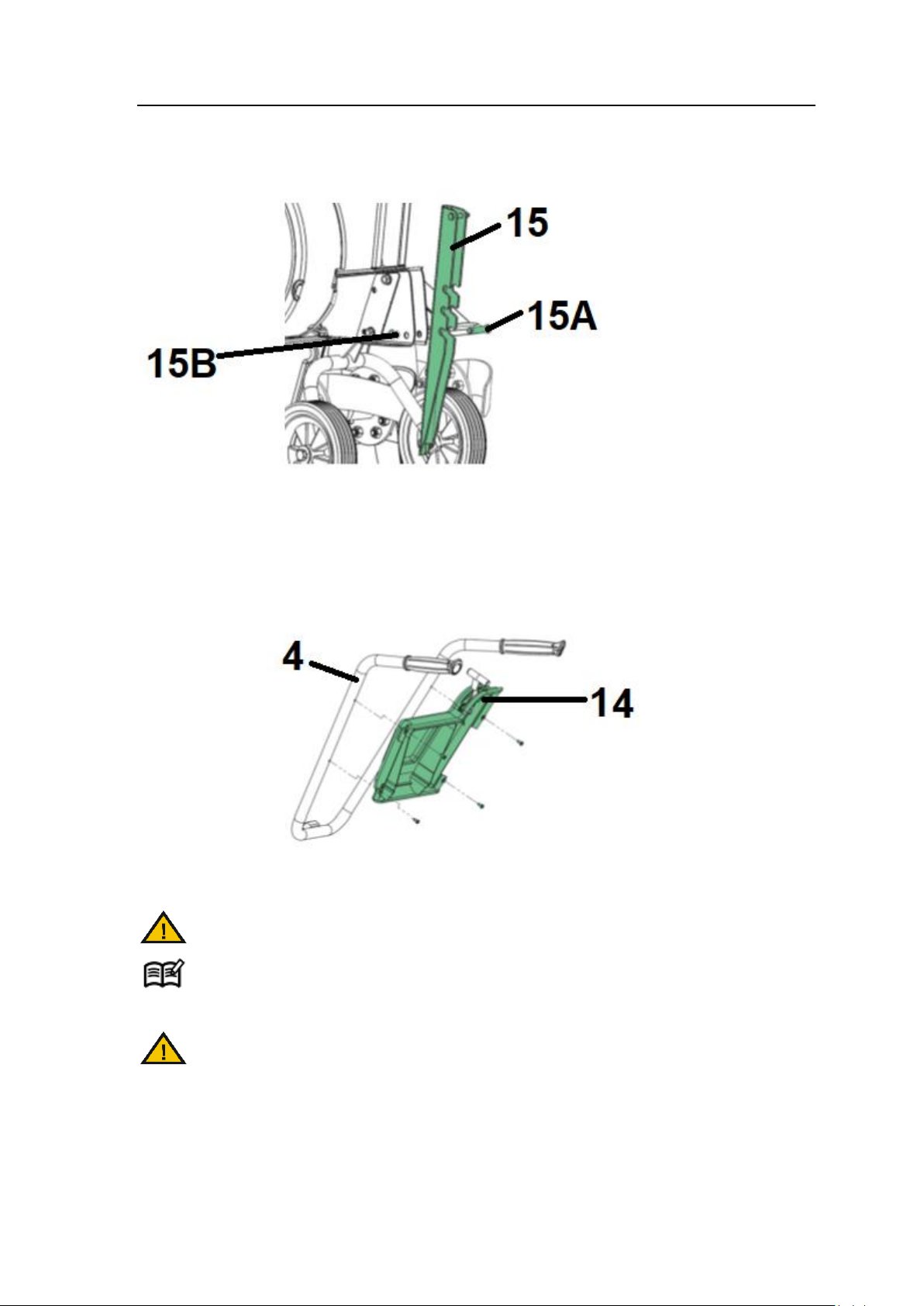

5.4 Montaż ogranicznika głębokości

Zamontować ogranicznik głębokości (Rys. 6, poz. 15) za pomocą załączonej śruby (Rys. 6, poz.
15A) i zawleczki (Rys. 6, poz. 15B).

Rys. 6

5.5 Montaż panelu do kierownicy

Przymocuj panel (Rys. 7, poz. 14) do kierownicy (Rys. 4, poz.4) za pomocą 4 śrub jak na Rys. 7.

Rys. 7

5.6 Olej silnikowy

Silnik nie jest zalany olejem. Przed pierwszym uruchomieniem napełnij silnik olejem.

Przed każdym uruchomieniem urządzenia sprawdź poziom oleju. Niedokładne dawkowanie

oleju powoduje trudności w uruchamianiu, dymienie i zanieczyszczanie świecy zapłonowej.

Nigdy nie przekraczaj maksymalnego poziomu oleju - możesz uszkodzić silnik!

1. Używaj oleju SAE 30. Pojemność zbiornika (ok. 0,6 L)

2. Użyj miarki oleju znajdującej się w korku (Rys. 1, poz. 8), by sprawdzić poziom oleju.

3. Odpowiedni poziom oleju powinien być zawsze na poziomie maksimum na miarce. Jeśli poziom
jest za niski dolej oleju.

4. Przykręć korek zbiornika oleju.

18

5.7 Paliwo

Glebogryzarka dostarczana jest z pustym zbiornikiem paliwa.

Pojemność zbiornika paliwa wynosi 1,5 L. Używaj tylko benzyny bezołowiowej.

Zastosuj się do wskazówek producenta silnika odnośnie rodzaju paliwa.

Zawsze używaj bezpiecznego pojemnika na paliwo.
Podczas wlewania paliwa nie pal papierosów. Nie uzupełniaj paliwa w pomieszczeniu
zamkniętym.
Przed dolaniem paliwa zatrzymaj silnik i poczekaj kilka minut, aż ostygnie.
Paliwo przechowuj w miejscu niedostępnym dla dzieci. Po napełnieniu paliwa zawsze dobrze
dokręć korek zbiornika paliwa. Nie wdychaj oparów paliwa.
Paliwo jest substancją łatwopalną. Zachowaj wszelkie środki bezpieczeństwa dotyczące
obchodzenia się z paliwem.
Nalewanie paliwa

1. Odkręć korek zbiornika paliwa (Rys. 1, poz. 10).

2. Nalej ostrożnie paliwo. Nie przepełniaj zbiornika! Poziom max zaznaczono na Rys. 8.

Rys. 8

3. Dokręć korek.

4. Powycieraj porozlewane paliwo zanim uruchomisz silnik.

6. Praca z urządzeniem

Upewnij się, że noże przestały się całkowicie obracać zanim na nowo uruchomisz urządzenie.

Przed każdym uruchomieniem urządzenia sprawdź teren pracy, poziom oleju i paliwa.

6.1 Uruchamianie urządzenia

Nie uruchamiaj urządzenia niekompletnego czy nieprawidłowo złożonego. Przed

uruchomieniem sprawdź, czy wszystkie elementy zabezpieczające są prawidłowo zamocowane i

19

czy są w dobrym stanie.
Przed uruchomieniem upewnij się, że maszyna jest ustawiona na poziomej powierzchni, a koła
podporowe są opuszczone.
Uruchom silnik zgodnie z instrukcjami poniżej. Odsuń się od ruchomych części maszyny.
Nigdy nie próbuj przenosić maszyny w inny sposób niż przeznaczony do normalnego użytkowania,
gdy silnik jest uruchomiony.

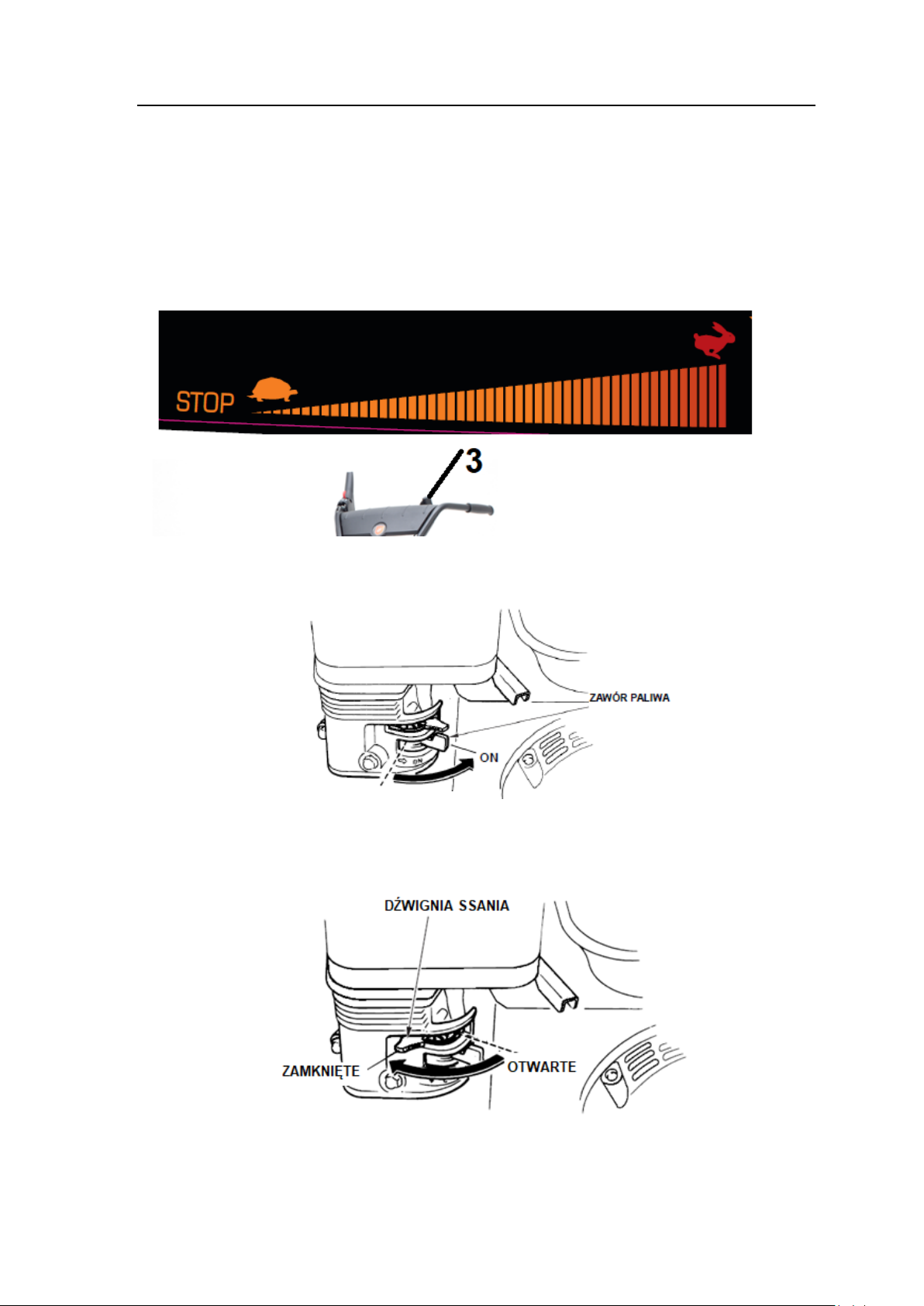

1. Manetkę gazu (Rys. 9, poz. 3) przy prawym uchwycie ustaw w pozycję ZAJĄC (Rys. 9).

Rys. 9

2. Czarną dźwignię zaworu paliwa przy gaźniku przesuń w prawo do oporu w poz. otwarte.

3. Szarą dźwignię ssania przy gaźniku przesuń w lewo do oporu, aby włączyć ssanie. NIE
WŁĄCZAJ SSANIA jeśli silnik już pracował i jest rozgrzany.

4. Pociągnij uchwyt od linki rozrusznika (Zawsze odprowadzaj uchwyt-nigdy nie puszczaj aby sam

wrócił). Silnik powinien się uruchomić po 3-5 pociągnięciach. Ustaw manetkę gazu na
wymagane obroty.

5. Przesuń stopniowo szarą dźwignię ssania w prawo do oporu, aby wyłączyć ssanie –silnik po

20

rozgrzaniu pracuje równomiernie i nie zalewa się.

Gdy silnik jest ciepły możesz rozpoczynać pracę na wyższych obrotach.

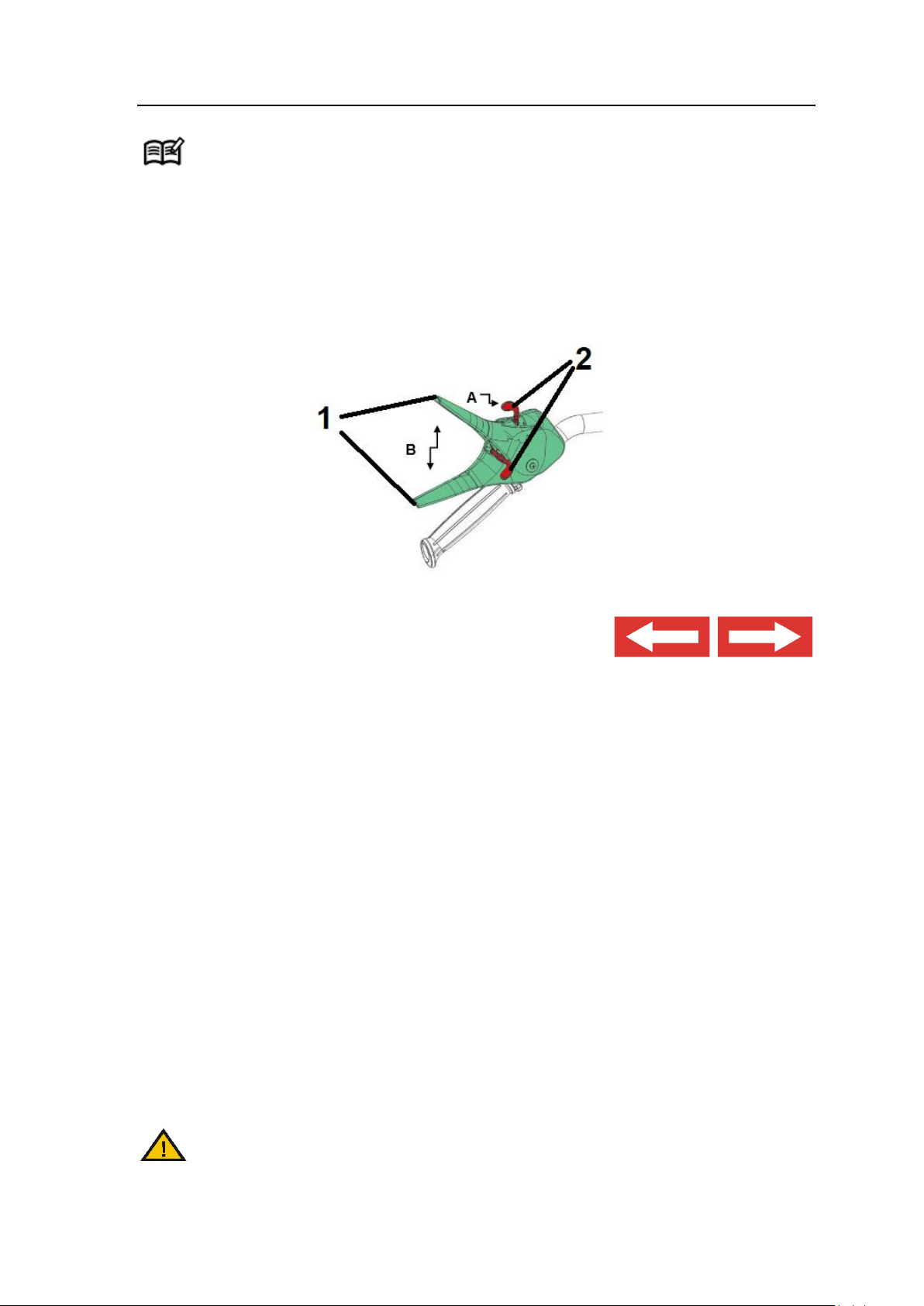

6. Przyciśnij dźwignię napędu noży (Rys. 10, poz. 1) do uchwytu.

Aby przycisnąć dźwignię napędu noży do uchwytu, należy najpierw wybrać kierunek pracy na
dźwigni kierunku pracy (Rys. 10, poz. 2). Przesuń dźwignię kierunku pracy w prawo (tył) lub w lewo
(przód) i aktywuj noże dociskając dźwignię napędu noży do uchwytu. Glebogryzarka przesunie się
do przodu lub do tyłu w zależności od wybranego kierunku.

Rys. 10

7. Przy zwolnionej dźwigni, napęd noży będzie wyłączony, ale silnik dalej pracuje.

Manetka kierunku pracy (Rys. 1, poz. 2) to dźwignia ze strzałkami
służy do wyboru kierunku poruszania się urządzenia. Pozycja ze strzałką “↑” używana jest do jazdy

do przodu. Pozycja ze strzałką “↓” służy do jazdy do tyłu.

Podczas pracy urządzeniem nie przestawiaj od razu dźwigni z kierunku pracy do przodu i do tyłu.
To doprowadzi do uszkodzenia przekaźnika. Zawsze po zwolnieniu jednego kierunku na manetce
odczekaj aż wybierzesz drugi kierunek. Zawsze poczekaj aż ostrza zatrzymają się zanim
uruchomisz inny kierunek pracy.

Zwracaj szczególną uwagę przy cofaniu urządzeniem. Nigdy nie cofaj urządzeniem gdy za nim
idziesz. Jeśli musisz cofnąć się, np. od ściany, stań, najpierw się rozejrzyj w dół i za siebie a
następnie postępuj w poniższy sposób:

- odstąp od urządzenia by wyciągnąć ręce,

- upewnij się, że utrzymujesz równowagę stojąc prawidłowo,

- wybierz kierunek do tyłu i tak prowadź urządzenie aby było nie więcej niż pół drogi do

ciebie,

- powtórz te czynności jeśli dalej chcesz cofać.

6.2 Zatrzymywanie silnika

Silnik zatrzymasz ustawiając manetkę gazu w pozycji STOP.

Gdy zgasisz silnik noże obracają się jeszcze przez jakiś czas, dlatego nie zbliżaj rąk, ani nóg

w ich pobliże dopóki całkowicie się nie zatrzymają!

21

Zanim rozpoczniesz pracę z urządzeniem przećwicz uruchamianie i gaszenie silnika

aby nabrać wprawy.

6.3 Ustawianie dźwigni głębokości pracy

Przestawienie ogranicznika głębokości ustawia wymaganą głębokość roboczą – możliwe są 3
głębokości pracy.
Im głębiej ogranicznik znajdzie się w ziemi tym głębiej zanurzą się noże i tym maszyna będzie
wolniej pracowała. Odpowiednie dobranie głębokości pracy spowoduje że praca będzie lżejsza.
Odpowiednie dobranie głębokości pracy zależy od twardości gleby. Zalecamy aby kilkakrotnie
dokonać regulacji głębokości aby sprawdzić jaki poziom będzie najbardziej optymalny.
Aby dokonać regulacji głębokości pracy pociągnij do tyłu ogranicznik (Rys. 11, poz. 17) a następnie
podnieś do góry aby wybrać odpowiednią wysokość. Ustaw go pionowo aby opadł na zaczep.

Rys. 11

6.4 Regulacja kółek podporowych

Kółka podporowe zostały przymontowane do glebogryzarki. Można wyregulować ich wysokość
przez pociągnięcie dźwigni blokującej (Rys. 12, poz. A) i poruszanie w górę i w dół pierścieniem.
Pierścień od kółek może być użyty do poprawy stabilności maszyny podczas pracy a także
zapobiega zapadaniu się urządzenia.

W czasie pracy, podczas gdy noże wgryzają się w glebę, kółka podporowe powinny

być uniesione!

22

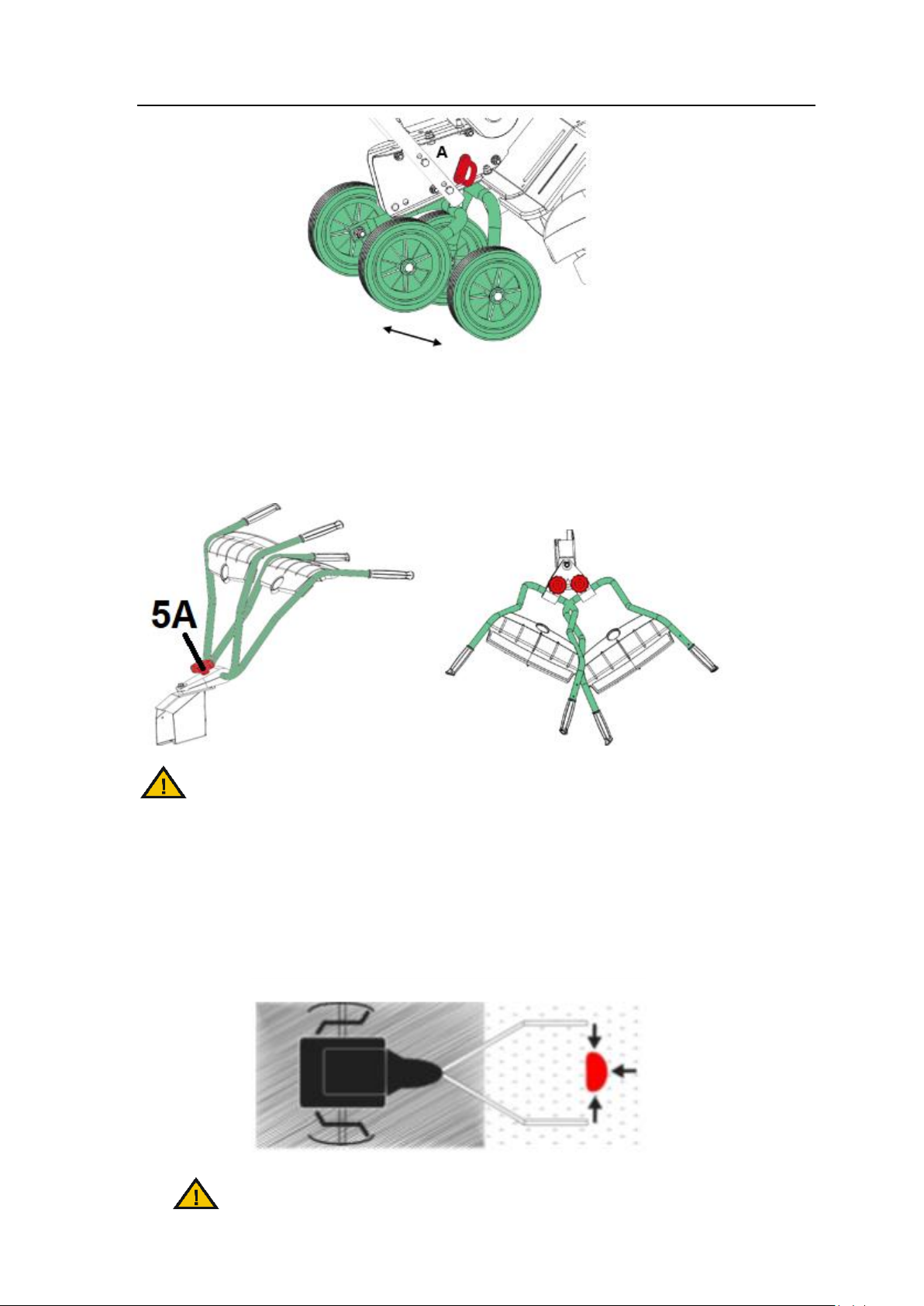

Rys. 12

6.5 Regulacja kąta uchwytu

Kąt uchwytu można regulować. Użyj pokrętła (Rys.13, poz. 5A) znajdującego się na łączeniu
uchwytu z korpusem , aby ustawić jedną z 3 dostępnych pozycji. Uchwyt można odchylić do przodu
podczas transport jak na Rys. 13.

Rys. 13

Upewnij się, że przewody/ linki nie zostaną zakleszczone.

6.6 Wskazówki dotyczące pracy z glebogryzarką

1. Urządzenie możesz uruchomić dopiero po ustawieniu w miejscu pracy.

2. Podczas uruchomienia mocno trzymaj urządzenie.

3. Podczas pracy maszyny i silnika nie opuszczaj strefy działania oznaczonej Rys. 14.

Jeśli konieczne jest opuszczenie strefy działania, na przykład w celu zamocowania akcesoriów,
najpierw zatrzymaj silnik.

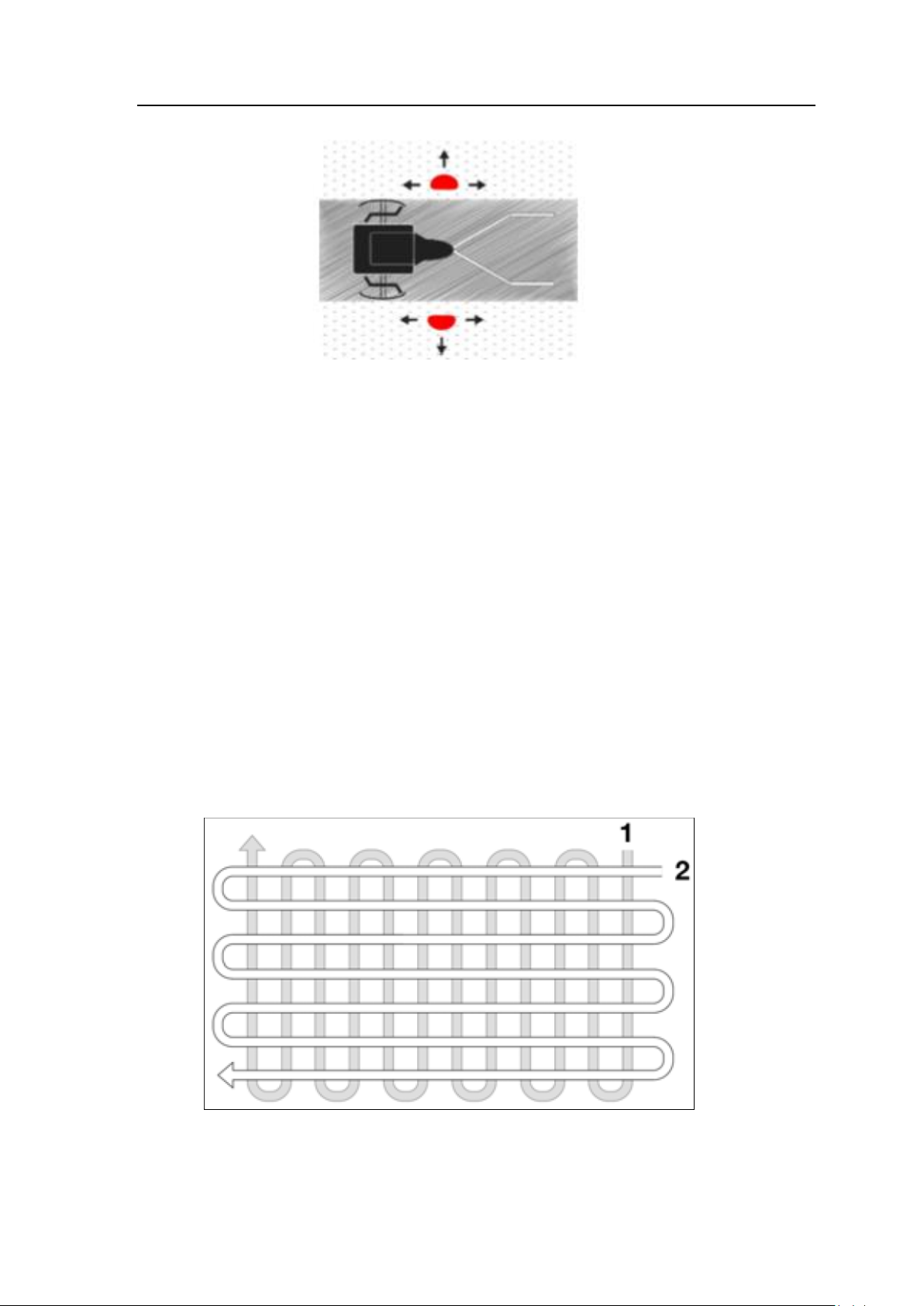

Rys. 14

Ostrzeżenie: nie wchodź w strefę przerywaną podczas uruchamiania silnika!

23

Zawsze uruchamiaj silnik z kropkowanej strefy działania. Patrz Rys. 15

Rys. 15

4. Noże pociągną urządzenie do przodu podczas uruchamiania. Prędkość reguluj za pomocą
manetki gazu.

5. Jeżeli wybierzesz mniejsze obroty na manetce gazu urządzenie to noże będą kopać głębiej i
bardziej agresywnie.

6. Jeżeli urządzenie ma tendencję do zakopywania się to może znaczyć o tym że jedno z ostrzy

jest bardziej stępione od drugiego albo osłony boczne nie są na odpowiedniej wysokości.
Zawsze utrzymuj ogranicznik głębokości na najwyższym poziomie – sprawdź rozdział
poświęcony regulacji ogranicznika głębokości.

7. Regulację prędkości urządzenia można również prowadzić ustawiając odpowiednio ogranicznik
głębokości.

8. Zaleca się aby noże swobodnie ciągnęły urządzenie do przodu, a następnie wybierz kierunek
pracy do tyłu. Poprzez swobodne puszczenie glebogryzarki do przodu i następnie pracę do tyłu
uzyskuje się największą efektywność.

9. Jeśli urządzenie wkopie się i stanie w jednym miejscu, delikatnie rozkołysz urządzenie aby
ruszyło dalej.

10. Dla optymalnego przygotowania obszaru zrób 2-3 przejścia, drugie prostopadłe do pierwszego
jak na Rys. 16.

Rys. 16

11. Aby uniknąć drobienia zwróć uwagę na ruch do przodu i do tyłu.

12. Noże muszą obracać się zawsze z maksymalną prędkością, w innym przypadku może dojść
do przeciążenia silnika.

13. Podczas pracy na pochyłości zawsze stawaj po przekątnej do pochyłości w pewnej, stabilnej

24

pozycji. Nie pracuj na szczególnie dużych pochyłościach.

14. Nie pracuj na bardzo mokrej glebie gdyż wówczas utworzą się bryły, które trudno będzie rozbić

15. Sucha i twarda gleba będzie potrzebowała podwójnej rekultywacji.

16. Zdemontuj zewnętrzne ostrza jeżeli pracujesz na wąskim obszarze np. między roślinami. To
zawęzi szerokość pracy.

17. Ważne jest aby nie przytrzymywać urządzenia – ma się swobodnie przemieszczać. Nie
przeciążaj urządzenia.

18. Po każdych 2 godzinach pracy zrób 30-minutową przerwę.

7. Konserwacja, czyszczenie, przechowywanie i zamawianie
części zamiennych

Przed wykonaniem prac konserwacyjnych, czyszczeniem, bądź przechowywaniem zgaś

silnik, poczekaj, aż noże całkowicie się zatrzymają i zdejmij nasadkę świecy zapłonowej.

7.1 Czyszczenie

• Utrzymuj urządzenie w czystości.

• Nie polewaj silnika wodą, nie stosuj myjki ciśnieniowej.

• Oczyść urządzenie po każdym użyciu. Użyj węża ogrodowego i zmyj ziemię i brud z noży.

• Wyczyść obudowę urządzenia. Do czyszczenia stosuj szczotkę lub szmatkę, nie używaj

żadnych środków do czyszczenia, ani rozpuszczalników.

• Przed każdym użyciem sprawdź urządzenie pod kątem widocznych usterek, takich jak
nieprzytwierdzone lub uszkodzone części. Regularnie sprawdzaj dokręcenie wszystkich śrub i
wkrętów. Zużyte bądź źle dokręcone nakrętki mogą spowodować bardzo niebezpieczne
uszkodzenia silnika bądź ramy.

• Sprawdzaj regularnie stan obudowy, urządzeń bezpieczeństwa (boczna osłona) pod kątem

uszkodzeń i stabilności przymocowania. Wymień na nowe, jeśli zachodzi taka potrzeba.

• Nie przechowuj urządzenia z pełnym zbiornikiem paliwa w pomieszczeniu zamkniętym

gdzie opary paliwa mogą stanowić niebezpieczeństwo w połączeniu z iskrą bądź
płomieniem. Niech silnik ostygnie zanim schowasz urządzenie w miejsce przechowywania.

• Jeśli nóż mocno uderzy w obcy przedmiot, zatrzymaj urządzenie i udaj się z nią do serwisu.

• Po każdej pracy sprawdzaj urządzenie i usuwaj wszystkie resztki roślinne, pozostałości

smaru z jej kółek, otworów i noży a także silnika i tłumika. Stosuj do tego kawałek drewna
lub plastiku, nie używaj twardych narzędzi – mogą uszkodzić urządzenie.

• Często sprawdzaj nóż, by uzyskać optymalne cięcie. Noże powinny być zawsze ostre i

dobrze wyważone.

• Jeśli chcesz spuścić paliwo, należy to zrobić przed zimą, na zewnątrz.

• Dokładnie przeczytaj rozdział o konserwacji w instrukcji obsługi silnika.

• Sprawdzaj regularnie poziom oleju i dolej lub wymień olej jeśli jest to wymagane.

• Smaruj regularnie osie kół.

• Nie ma potrzeby smarować skrzyni biegów-została ona nasmarowana przez producenta.

25

7.2 Konserwacja i regulacje

Maszyna będzie wydajnie i długo pracować, jeśli będzie prawidłowo konserwowana.
Niewystarczająca konserwacja może być przyczyną wypadków i zranień.

1. Przed jakimikolwiek czynnościami należy zawsze zgasić silnik i odłączyć przewód świecy
zapłonowej.

2. Nigdy nie używaj silnych detergentów do czyszczenia. Może to spowodować jedynie
uszkodzenie urządzenia.

Plan czynności konserwacyjnych

Kiedy

Opis

Przed uruchomieniem

- Sprawdź poziom oleju silnikowego

- Sprawdź czy nie ma poluzowanych śrub, nakrętek

- Uzupełnij smar w przekładni, brak smaru może doprowadzić

do uszkodzenia przekładni

Po każdych 25 h pracy

- Wymień olej silnikowy

- Sprawdź poziom oleju silnikowego

- Wyczyść filtr powietrza

- Usuń pozostałości trawy z rotujących części za pomocą

szczotki

- Wytrzyj obudowę glebogryzarki miękką szmatką

- Gdy urządzenie jest mocno zabrudzone możne je czyścić

miękką szmatką zwilżoną wodą z mydłem

Po każdych 100 h pracy

- Sprawdź, wyczyść lub wymień świecę zapłonową

7.3 Smarowanie skrzyni biegów

Skrzynia biegów jest fabrycznie nasmarowana. Sam nigdy nie otwieraj skrzyni biegów

7.4 Wymiana oleju

Olej należy początkowo wymienić po pierwszych 5 godzinach użytkowania, a następnie co każde
25 h pracy.

1. Pozwól silnikowi pracować przez 5 minut, aby rozgrzać olej. Pozwala to na bardziej swobodny
przepływ oleju i zapewnia bardziej kompletną wymianę oleju.

2. Po 5 minutach zatrzymaj silnik. Zdejmij nasadkę świecy zapłonowej. Spuścić olej, odkręcając
korek miski olejowej. Pamiętaj, aby spuścić olej do pojemnika o wystarczającej pojemności.

Silnika nie wolno przechylać do tyłu o więcej niż 45 stopni.

3. Wkręć ponownie korek miski olejowej i wlej nowy olej do silnika. Zrób to, wyjmując prętowy
wskaźnik poziomu oleju i wlewając zalecaną ilość oleju.

4. Załóż ponownie świecę zapłonową.

Alternatywnie użyj zestawu do wyciągania oleju.

1. Zassij olej przez otwór wlewu oleju za pomocą strzykawki. Użyj węża, aby dotrzeć do zbiornika.

2. Umieść zużyty olej w przygotowanym pojemniku.

26

3. Napełnij silnik nowym olejem SAE-30.

4. Sprawdź poziom oleju za pomocą prętowego wskaźnika.

Pamiętaj, aby pozbywać się zużytego oleju w bezpieczny sposób.

Olej i odsysarka oleju nie są załączone w kpmplecie.

7.5 Konserwacja filtra powietrza

Regularnie sprawdzaj i czyść filtr powietrza. Jeżeli filtr nie był czyszczony przez dłuższy czas,
będzie to miało wpływ na wyczerpanie silnika.

1. Wyczyść okolicę wkoło filtra powietrza przed jego wyciągnięciem.

2. Ostrożnie wyjmij filtr papierowy i sprawdź go. Wyczyść go miękką szmatką. Jeśli jest bardzo
brudny, zmień. Uważaj, aby brud nie dostał się do wlotu silnika.

3. Umyj czarny element piankowy po właściwej stronie w ciepłej wodzie z mydłem.

4. Wyciśnij wodę z elementu piankowego i pozwól jej wyschnąć. Nałóż kilka kropli oleju SAE-30

na filtr, aby lekko zwilżyć go olejem. Ostrożnie wyciśnij nadmiar oleju. Zamontuj element na
nowo.

5. Sprawdź, czy wszystkie części są prawidłowo zamontowane, a pokrywa zamknięta.

7.6 Konserwacja świecy zapłonowej

1. Zdejmij nasadkę świecy zapłonowej.

2. Zetrzyj wszelkie zabrudzenia i osady świecy zapłonowej.

3. Poluzuj świecę zapłonową za pomocą klucza świecy zapłonowej.

4. Sprawdź, czy izolacja jest nienaruszona.

5. Oczyść świecę zapłonową za pomocą szczotki drucianej.

6. Zmierz odstęp elektrodowy 0,7–0,8 mm. Unikaj uszkodzenia elektrody.

7. Jeśli świeca jest uszkodzona, wymień.

8. Zamontuj świecę zapłonową.

9. Załóż nasadkę na świecę zapłonową.

7.7 Transport urządzenia

1. Urządzenie transportuj jedynie ze zgaszonym silnikiem i odłączonym przewodem świecy
zapłonowej.

2. Oczyścić urządzenie z brudu i resztek trawy.

3. Transportuj urządzenie w pozycji pionowej. Zabezpiecz je przed przechyleniem bądź
przewróceniem.

4. Zabezpiecz noże.

5. Paliwo bądź olej mogą wyciekać podczas transportu. Opróżnij zbiornik paliwa używając

odsysarki. Opróżnij miskę olejową. Paliwa i oleju nie wylewaj, zutylizuj. Przestrzegaj zasad
ochrony środowiska.

6. Włóż urządzenie do oryginalnego bądź zastępczego kartonu.

Zabezpiecz odpowiednio urządzenie na czas przewożenia.

27

7.8 Wytyczne odnośnie przechowywania

1. Opróżnij zbiornik z paliwa. Paliwa nie wylewaj, zutylizuj. Przestrzegaj zasad ochrony
środowiska.

2. Uruchom silnik by trochę popracował i wypalił resztę paliwa.

3. Spuść zużyty olej z silnika. Oleju nie wylewaj, zutylizuj. Przestrzegaj zasad ochrony środowiska.
Wlej świeży olej do miski olejowej.

4. Wykręć świecę zapłonową z cylindra. Wlej odrobinę oleju do cylindra. Powoli pociągnij za linkę
rozrusznika i odprowadź ją na miejsce. Załóż nową świecę w cylindrze.

5. Wyczyść brud i śmieci z żeberek chłodzących silnika i z jego obudowy.

6. Wyczyść spód obudowy glebogryzarki.

7. Wyczyść całą glebogryzarkę, by chronić farbę (lakier).

8. Przechowuj urządzenie w czystym, suchym i dobrze wentylowanym miejscu, z dala od źródeł
ognia.

9. Możesz złożyć uchwyt (pkt 6.5)

10. Jeśli nie używasz urządzenia dłużej niż miesiąc należy przeprowadź poniższe czynności:

- Opróżnij zbiornik paliwa.

- Odłącz przewód świecy zapłonowej.

- Nałóż warstwę oleju na noże, aby zapobiec korozji.

- Nasmaruj punkty tarcia w linkach sprzęgła i gazu.

- Wyczyść urządzenie.

- Wyczyść filtr powietrza.

- Wyczyść filtr paliwa.

Jeśli masz jakiekolwiek pytania zwróć się do autoryzowanego punktu serwisowego.

7.9 Zamawianie części

Przy zamawianiu części zamiennych podaj następujące dane glebogryzarki z tabliczki znamionowej,
umieszczonej na obudowie:

• Typ urządzenia

• Numer artykułu

• Numer identyfikacyjny

W celu przyspieszenia realizacji zamówienia podaj numer części zamiennej, którą potrzebujesz.
Możesz również dosłać zdjęcie uszkodzonego elementu na adres mailowy producenta:

[email protected] – ułatwi to jednoznaczną identyfikację zwłaszcza w przypadku nieznajomości

numeru części.
Zamówienia części możesz dokonać również w autoryzowanych punktach serwisowych, których
wykaz znajdziesz na stronie internetowej producenta: www.krysiak.pl

Używaj tylko oryginalnych części zamiennych. Części zamienne złej jakości mogą uszkodzić

urządzenie i skrócić żywotność urządzenia.

28

8. Plan wyszukiwania usterek

Problem

Przyczyna

Rozwiązanie

Silnik nie uruchamia
się

Brak paliwa

Napełnij zbiornik paliwa, sprawdź paliwo
w gaźniku.

Brudny filtr powietrza

Wyczyść filtr powietrza.

Brak iskry w świecy

Manetkę gazu ustaw w pozycję

ZAJĄCA. Wyczyść świecę bądź wymień

na nową.

Manetka gazu w złej
pozycji

Upewnij się że manetka jest w pozycji
ZAJĄC

Zalany silnik

Wyjmij świecę, wyczyść i wysusz.
Pociągnij kilka razy linkę rozrusznika z
wyjętą świecą

Nierówna praca silnika

Odłączony przewód
świecy

Podłącz przewód do świecy.

Zablokowane przewody
paliwowe bądź złe paliwo

Wyczyść przewody paliwowe, wlej
świeże paliwo.

Woda lub brud w
systemie paliwowym

Spuść paliwo i nalej świeże paliwo.

Manetka gazu w złej
pozycji

Upewnij się że manetka nie jest w
pozycji ZAJĄCA.

Brudny filtr powietrza

Wyczyść filtr powietrza.

Silnik gaśnie na biegu
jałowym

Nieprawidłowo
wyregulowany gaźnik

Wyreguluj gaźnik (w serwisie!)
Brudny filtr powietrza

Wyczyść filtr powietrza.

Napęd nie funkcjonuje
prawidłowo

Sprawdź naciąg linki
napędu

Wyreguluj naciąg linki.

Napęd nie działa

Sprawdź urządzenie w punkcie
serwisowym

Noże nie obracają się

Kamienie utknęły między
ostrzami.

Oczyść ostrza usuwając kamienie.

Uszkodzenie linek
sterujących albo
nieprawidłowy montaż

Sprawdź, czy linki są sprawne i
prawidłowo zamontowane.

Pasek napędu noży
niesprawny albo
niewłaściwie
zamocowany.

Sprawdź, czy pasek jest sprawny i
prawidłowo zamocowany.

Napinacz paska napędu
noży nieprawidłowo
wyregulowany

Upewnij się, że napinacz paska jest
prawidłowo wyregulowany.

Ostrza nie chcą się
zatrzymać

Awaria

Wyłącz silnik i skontaktuj się z
autoryzowanym serwisem.

29

Nadmierne wibracje

Poluzowane śruby

Dokręć.

9. Gwarancja

Na niniejsze urządzenie obowiązuje 24-miesięczna gwarancja. W ramach gwarancji gwarant
zapewnia kupującemu nieodpłatne usunięcie usterek w funkcjonowaniu urządzenia wynikających z
jego wadliwości konstrukcyjnych i materiałowych. Niektóre części konstrukcyjne ulegające
normalnemu zużyciu oraz szkody wywołane naturalnym zużyciem, przeciążeniem lub
nieprawidłową obsługą, są wykluczone z zakresu gwarancji. Warunkiem skorzystania ze świadczeń
gwarancyjnych jest przestrzeganie podanych w instrukcji obsługi wskazówek dotyczących
oczyszczania, konserwacji i napraw urządzenia. Próby samodzielnej naprawy urządzenia
względnie jego rozebranie albo otwarcie obudowy silnika przez osoby nieupoważnione, powodują
wygaśnięcie gwarancji.
Warunkiem skorzystania ze świadczenia gwarancyjnego jest przekazanie nierozmontowanego
urządzenia wraz z dowodem zakupu naszemu centrum serwisowemu lub sprzedawcy. Wykonanie
obowiązków wynikających z gwarancji nastąpi w terminie 30 dni, licząc od dnia dostarczenia
urządzenia przez Użytkownika.
W przypadku reklamacji gwarancyjnej lub zlecenia naprawy należy dostarczyć oczyszczone
urządzenie wraz z informacją o usterce pod adres naszego punktu serwisowego. W celu ustalenia
wskazówek dotyczących nadania przesyłki należy skontaktować się z gwarantem.
Utylizację Twojego urządzenia przeprowadzimy bezpłatnie.
Naprawy nie objęte gwarancją można zlecać odpłatnie naszemu centrum serwisowemu.

10. Usuwanie odpadów i recycling

Każde gospodarstwo jest użytkownikiem maszyn i urządzeń, a co za tym idzie – potencjalnym
wytwórcą niebezpiecznego dla ludzi i środowiska odpadu, z tytułu obecności w tymże
niebezpiecznych substancji, mieszanin oraz części składowych. Z drugiej strony zużyty sprzęt to
cenny materiał, z którego można odzyskać surowce.

Użytkownik urządzenia zgodnie z przepisami o ochronie środowiska zobowiązany jest do
prowadzenia prawidłowej gospodarki odpadami zgodnie z przepisami krajowymi. Nie wyrzucaj
urządzenia razem z odpadami domowymi. Przekaż je, jego akcesoria i opakowanie do zgodnej z
przepisami o ochronie środowiska naturalnego utylizacji. Starannie opróżnij zbiornik oleju oraz
paliwa, oddaj glebogryzarkę w punkcie recyklingu – użyte w produkcji elementy z tworzyw
sztucznych i metalu można posegregować i poddać selektywnej utylizacji. Nie wylewaj zużytego
oleju i resztek paliwa do zlewu, ani do kanalizacji – oddaj go osobno w punkcie recyklingu.
Informacje o dostępnym systemie zbierania zużytego sprzętu można znaleźć u sprzedawcy oraz w
urzędzie miasta/gminy.
Przekaż wycięty materiał do kompostowania, nie wyrzucaj go do kontenera na śmieci.

Pamiętaj, że odpowiednie postępowanie ze zużytym sprzętem zapobiega negatywnym
konsekwencjom dla środowiska naturalnego i zdrowia ludzkiego!

W przypadku pytań zwróć się o poradę do Centrum Serwisowego producenta.
Pamiętaj, że producent bezpłatnie przeprowadza utylizację przesłanych do niego zużytych i
uszkodzonych swoich urządzeń.

30

11. Ryzyko resztkowe

Mimo tego, iż producent ponosi odpowiedzialność za konstrukcję glebogryzarki, pewne elementy
ryzyka są podczas pracy nie do uniknięcia:

- odrzucenie przedmiotu,

- uszkodzenie słuchu w przypadku długotrwałej pracy bez ochraniaczy,

- uszkodzenie wzroku i twarzy przez odpryskujące elementy,

- pochwycenie i wplątanie odzieży w ruchome części.

Ocena ryzyka resztkowego

W przypadku przestrzegania wskazówek znajdujących się w niniejszej instrukcji zagrożenie
resztkowe podczas użytkowania glebogryzarki jest ograniczone. Niestosowanie się do zasad tu
opisanych zwiększa ryzyko resztkowe.

31

12. Rysunek złożeniowy

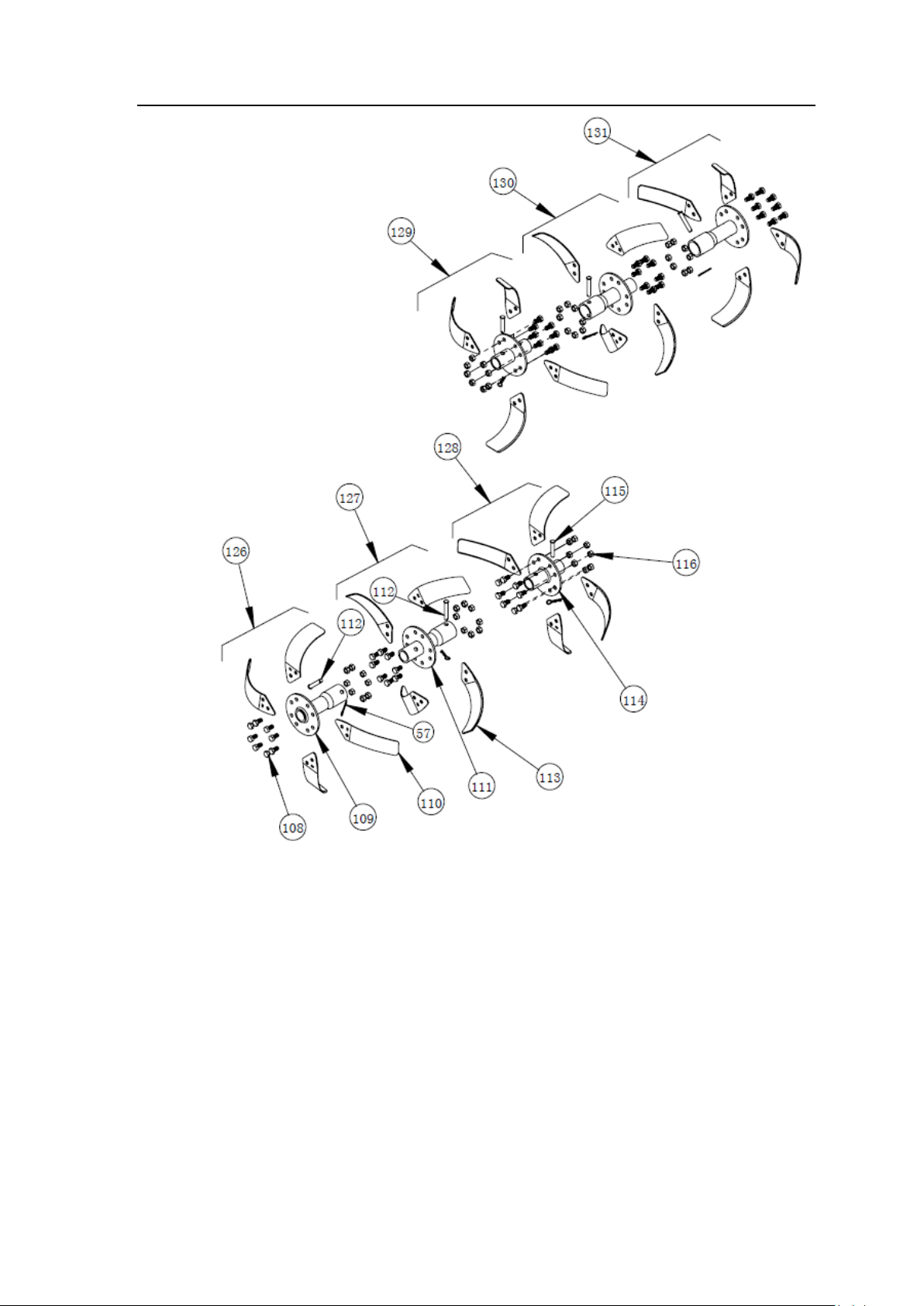

32

33

34

35

36

37
