HANDY QEW1402 User guide

INSTRUKCJA OBSŁUGI

Wertykulatora elektrycznego

HANDY QEW1402

Numer katalogowy: 13 035 479

Instrukcja oryginalna

Krysiak Sp. z o.o. 62-081 Baranowo, ul. Rolna 6, tel.: 61 650 75 30, Serwis Centralny – infolinia serwisowa: 61 650 75 39, Dział części zamiennych tel.: 61 650 75 34,

www.krysiak.pl

Wyprodukowano w CHRL

Wydanie drugie, wrzesień 2020

DEKLARACJA ZGODNOŚCI WE

Zgodnie z Rozporządzeniem Ministra Gospodarki z dnia 21 października 2008r. w sprawie zasadniczych wymagań dla maszyn (Dz. U. Nr 199, poz. 1228) i Dyrektywą 2006/42/EC Parlamentu Europejskiego i Rady

Krysiak Sp. z o.o. , ul. Rolna 6, 62-081 Baranowo

Osoba odpowiedzialna za przygotowanie dokumentacji technicznej maszyny na terenie UE:

Andrzej Krysiak, Rolna 6, 62-081, Baranowo deklaruje z pełną odpowiedzialnością, że:

Maszyna:

Wertykulator elektryczny HANDY QEW1402

Model：

N1B-9JY-30

Numery seryjne:

2021013070001-2021013079999

Rok produkcji:

2020-2021

Funkcja:

wertykulacja i aeracja przydomowych trawników

do której odnosi się niniejsza deklaracja, spełnia wymagania:

2006/42/EC – Dyrektywa Parlamentu Europejskiego i Rady z dnia 17 maja 2006r. w sprawie maszyn

2014/30/EU – Dyrektywa kompatybilności elektromagnetycznej

2000/14/EC i 2005/88/EC – Dyrektywa hałasowa

2011/65/EU i (EU)2015/863 – Dyrektywa ROHS

Do oceny zgodności zastosowano następujące normy zharmonizowane:

EN 55014-1:2017, EN 55014-2:2015

EN 61000-3-2:2014, EN 61000-3-3:2013

EN 60335-1:2012+A11:2014+A13:2017, EN50636-2-92:2014, EN 62233:2008

EN 62321-1:2013, EN 62321-2:2014, EN 62321-3-1:2014, EN 62321-4:2014, EN 62321-5:2014,

EN 62321-6:2015, EN 62321-7-1:2015, EN 62321-7-2:2017, 62321-8:2017

Ponadto potwierdzono, zgodnie z dyrektywą w sprawie emisji hałasu 2000/14/EC + 2005/88/EC

Gwarantowany poziom mocy akustycznej: 95 dB(A)

Zmierzony poziom mocy akustycznej: 91,6 dB(A);

Poziom ciśnienia akustycznego: 74,8 dB(A);

Wibracje przy uchwycie: 3,61 m/s2 , k=1,5 m/s

Zastosowana procedura oceny zgodności odpowiada załącznikowi V dyrektywy 2000/14/EC

Niniejsza deklaracja zgodności WE traci swoją ważność, jeżeli maszyna zostanie zmieniona lub

przebudowana bez zgody producenta.

Integralnym elementem maszyny jest instrukcja obsługi.

24/09/2020, Baranowo

Data i miejsce wystawienia

Imię, nazwisko orazpodpis osoby upoważnionej

przez producenta do sporządzenia deklaracji zgodności

Jednostka notyfikująca:

Intertek Testing Services Hangzhou/16 No.1 Ave.,Xiasha Economic Development District,Hangzhou 310018,China

Przeczytaj uważnie niniejszą instrukcję przed rozpoczęciem eksploatacji urządzenia. Zawarte są tu

ważne informacje dotyczące zasad właściwego montażu, sposobu pracy i konserwacji urządzenia, bezpiecznych dla użytkownika. Przechowuj instrukcję w bezpiecznym miejscu, aby w razie potrzeby móc do niej wrócić lub przekazać ją kolejnym użytkownikom wraz z urządzeniem.

Uwaga!

Zwracaj szczególną uwagę na rozdziały, które zawierają sygnały ostrzegawcze i uwagi.

Spis treści

Spis treści ......................................................................................................................................................... 5

1. Zawartość opakowania ............................................................................................................................... 6

2. Zastosowanie .............................................................................................................................................. 6

3. Opis ogólny ................................................................................................................................................. 6

3.1. Opis działania ........................................................................................................................................ 6

3.2. Elementy wertykulatora (budowa urządzenia) ...................................................................................... 7

3.3. Dane techniczne.................................................................................................................................... 8

4. Podstawowe zalecenia bezpieczeństwa ..................................................................................................... 9

4.1. Symbole dotyczące urządzenia ............................................................................................................ 9

4.2. Symbole w instrukcji obsługi ............................................................................................................... 11

4.3 Ogólne wskazówki bezpieczeństwa ..................................................................................................... 11

4.4 Dodatkowe wskazówki bezpieczeństwa .............................................................................................. 13

5. Montaż ...................................................................................................................................................... 16

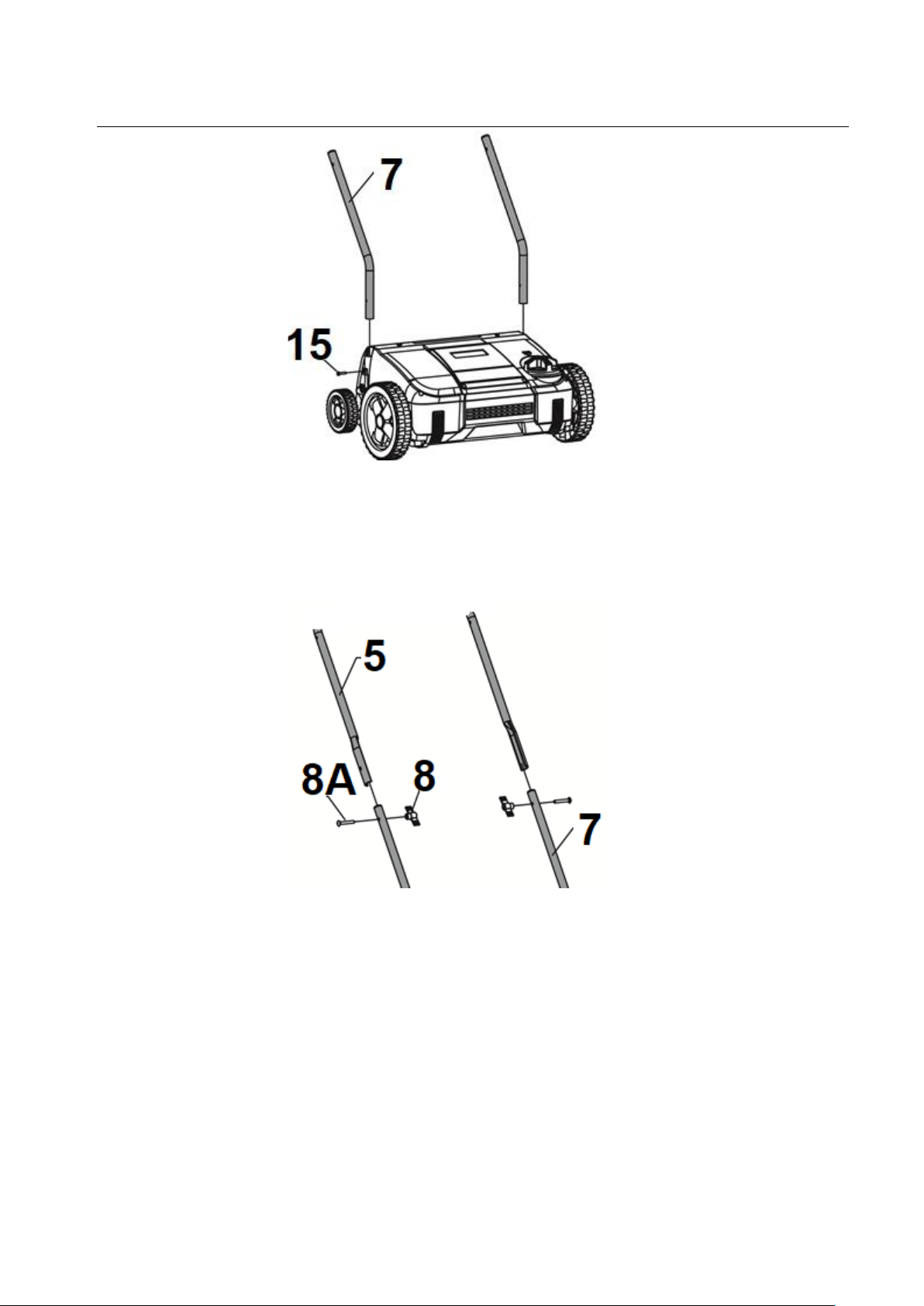

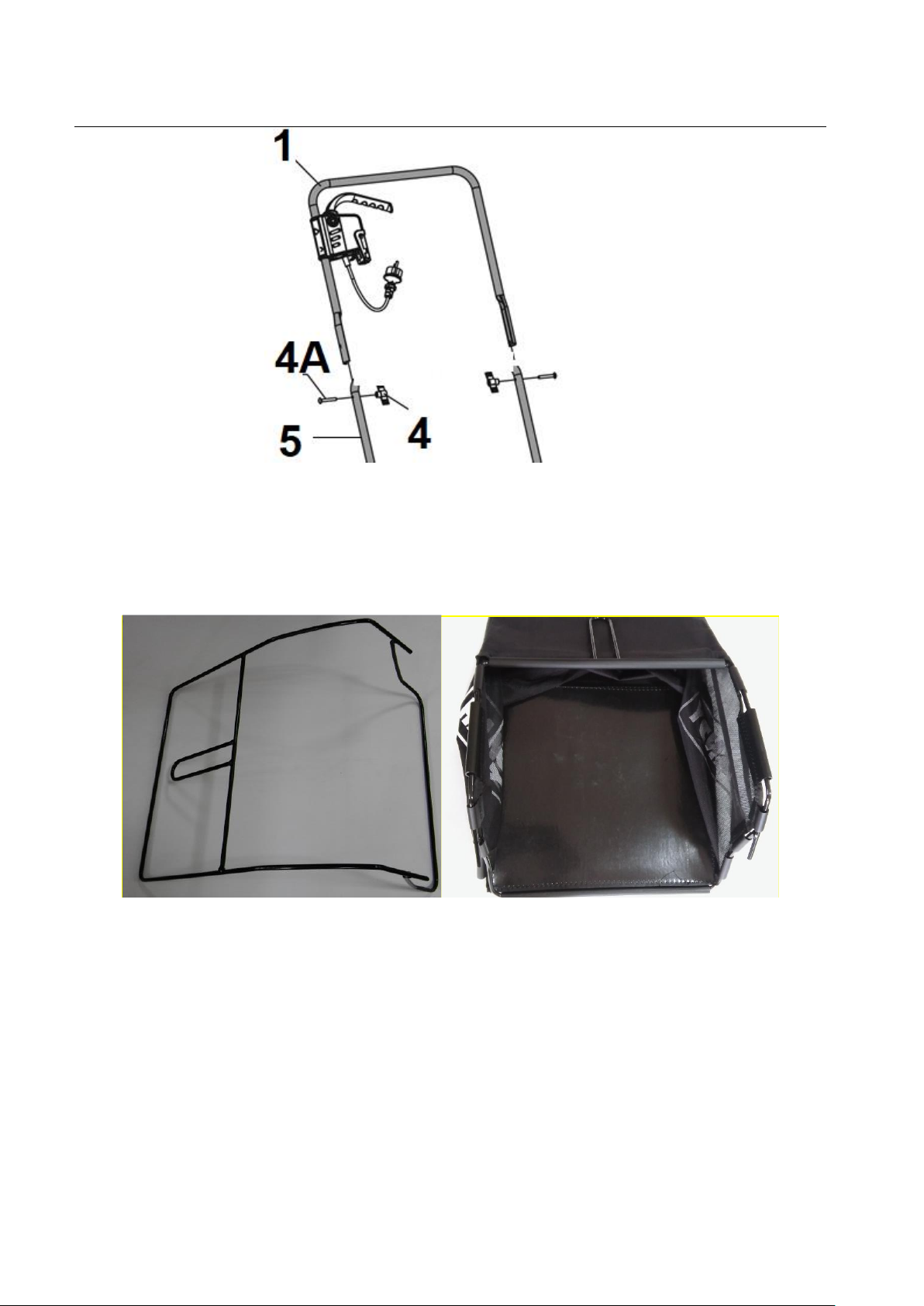

5.1 Montaż uchwytu ................................................................................................................................... 16

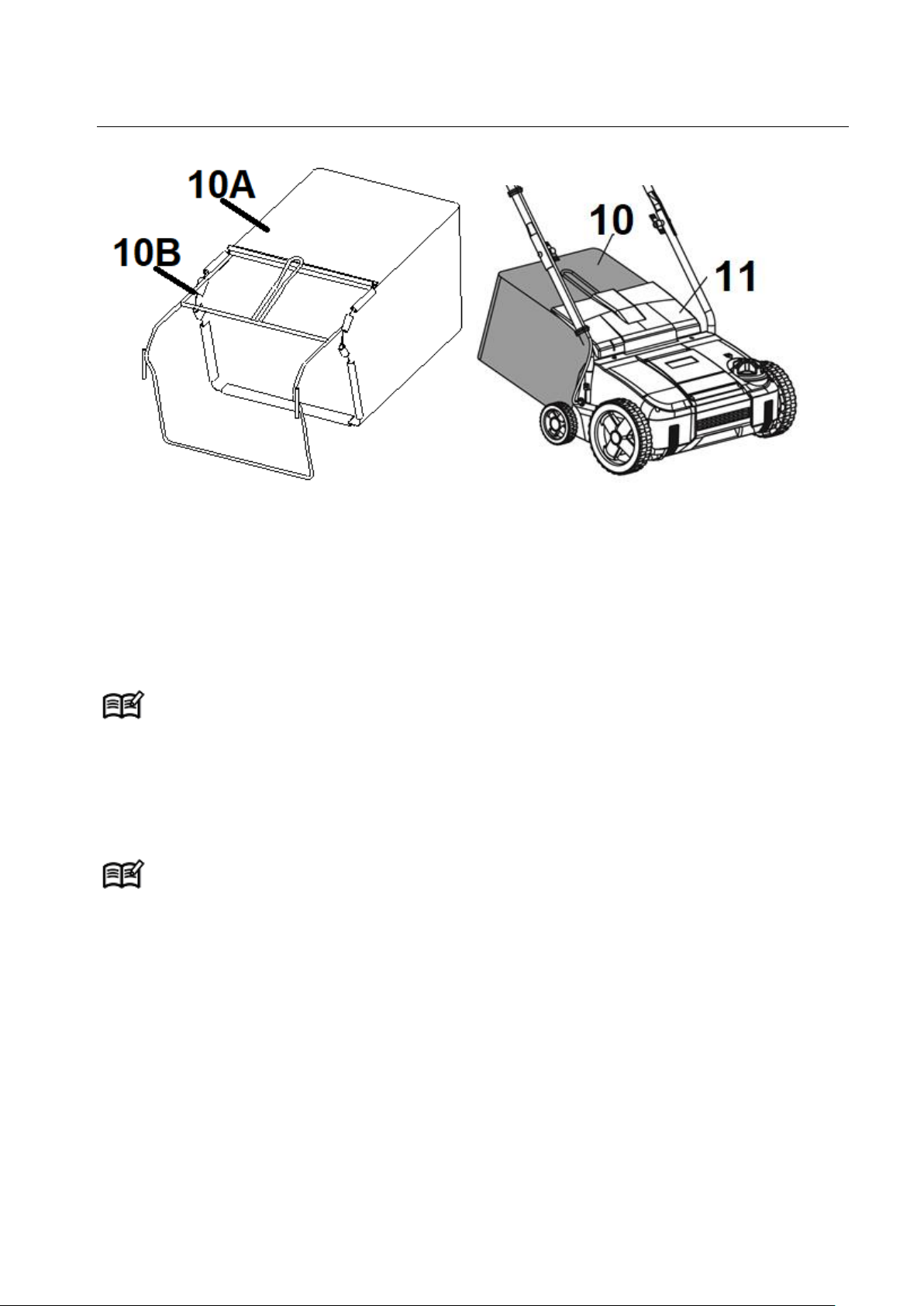

5.2 Montaż kosza ....................................................................................................................................... 18

6. Praca z urządzeniem ................................................................................................................................ 19

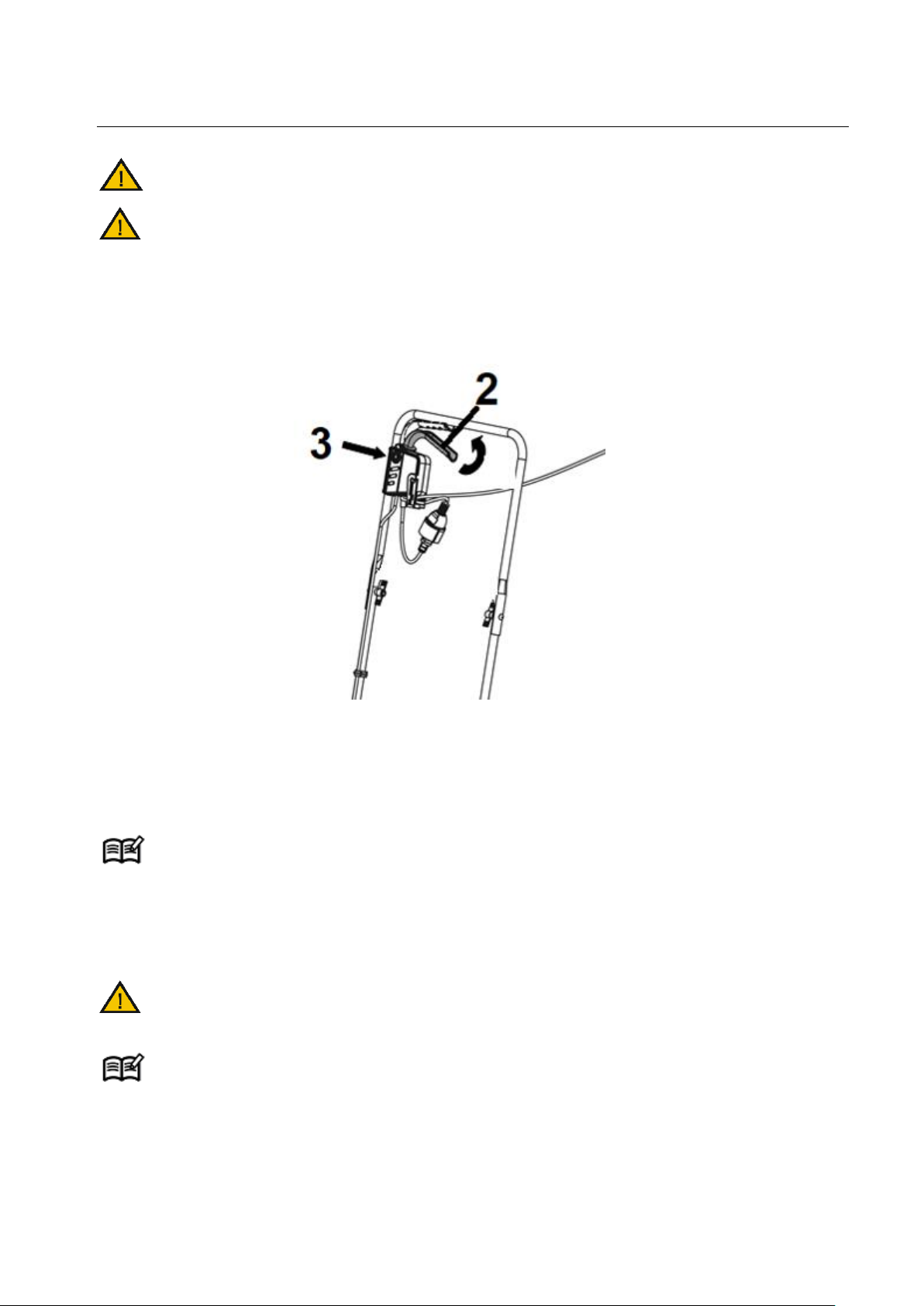

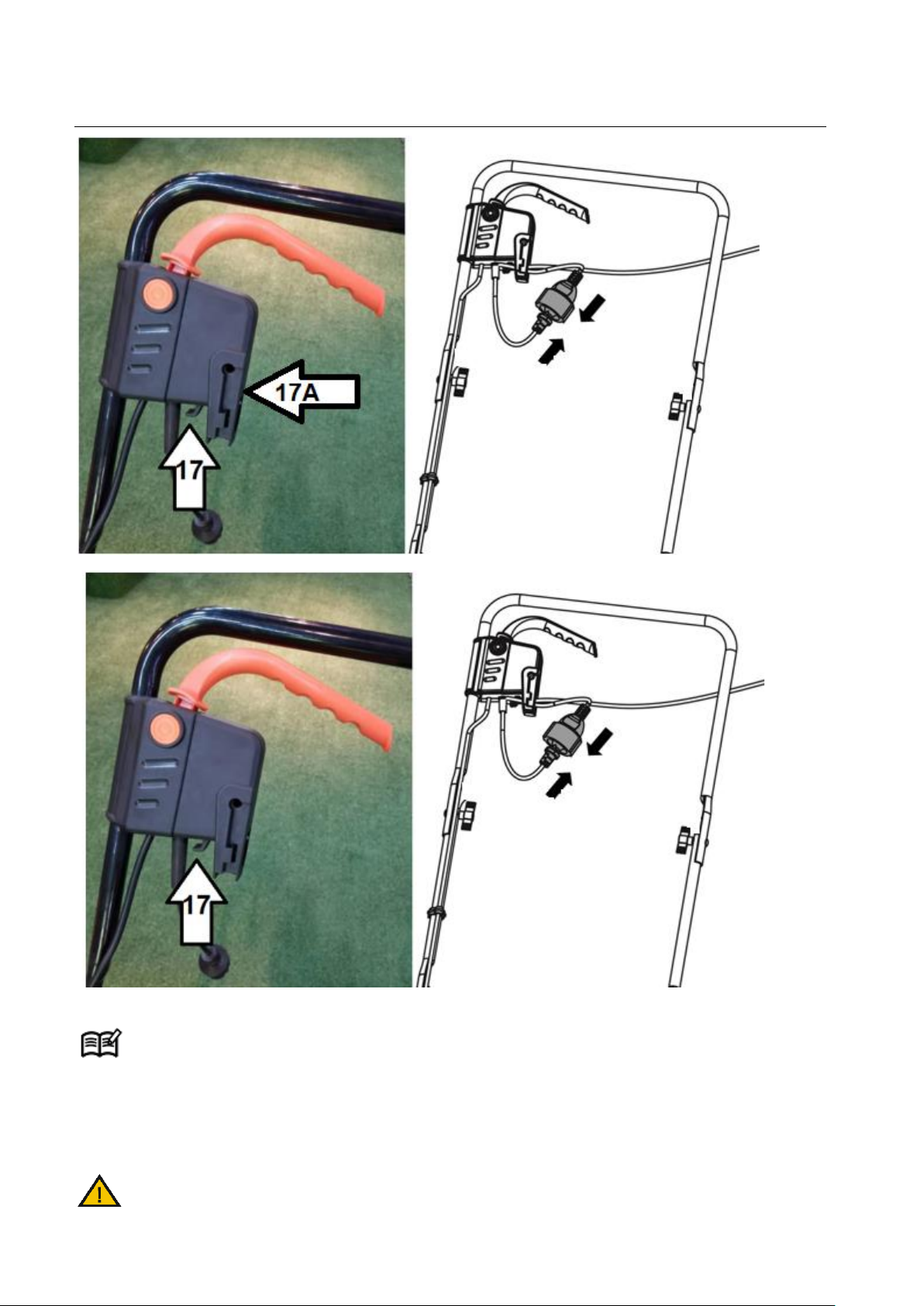

6.1 Włączanie i wyłączanie ........................................................................................................................ 20

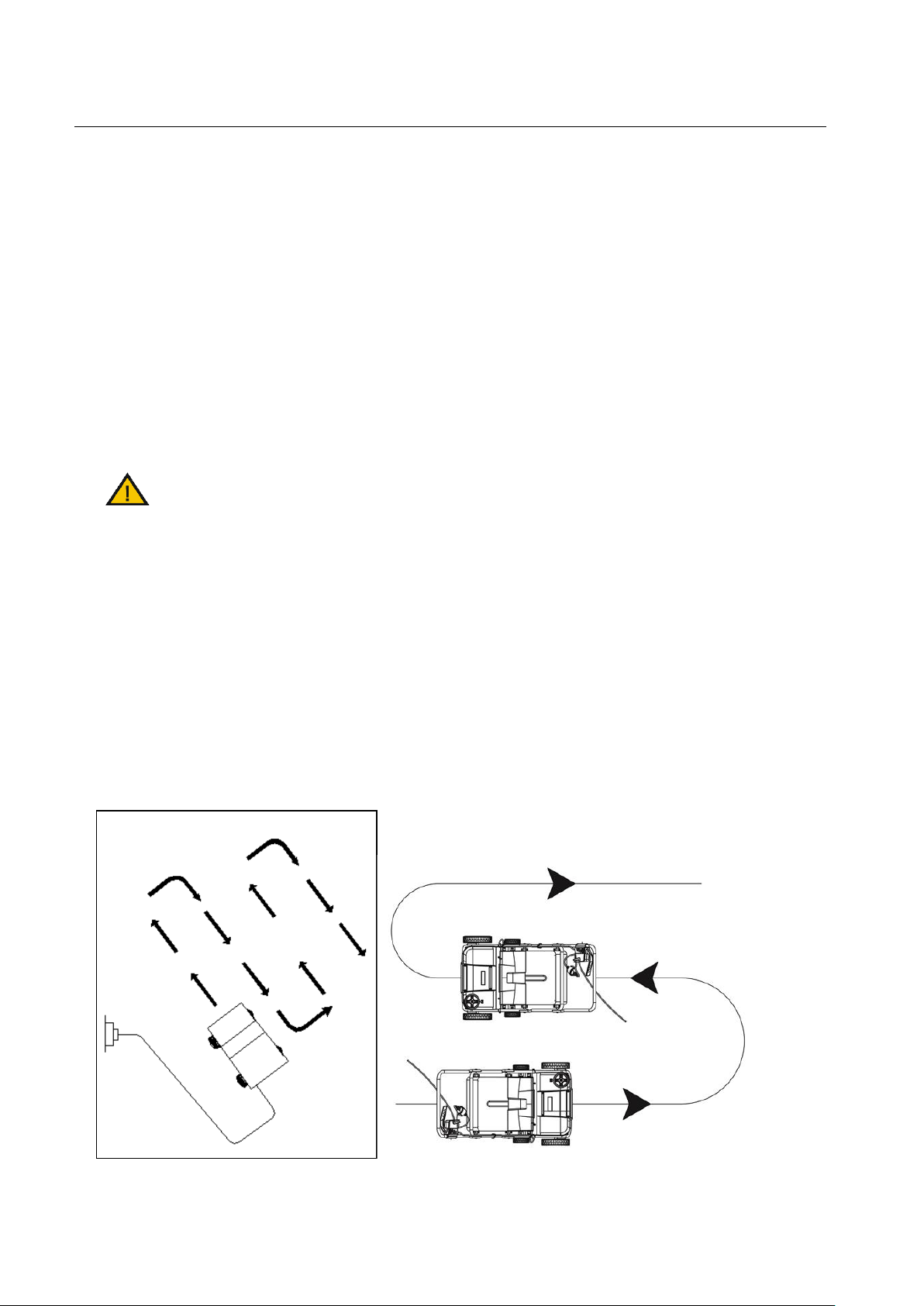

6.2 Wertykulacja/ napowietrzanie .............................................................................................................. 21

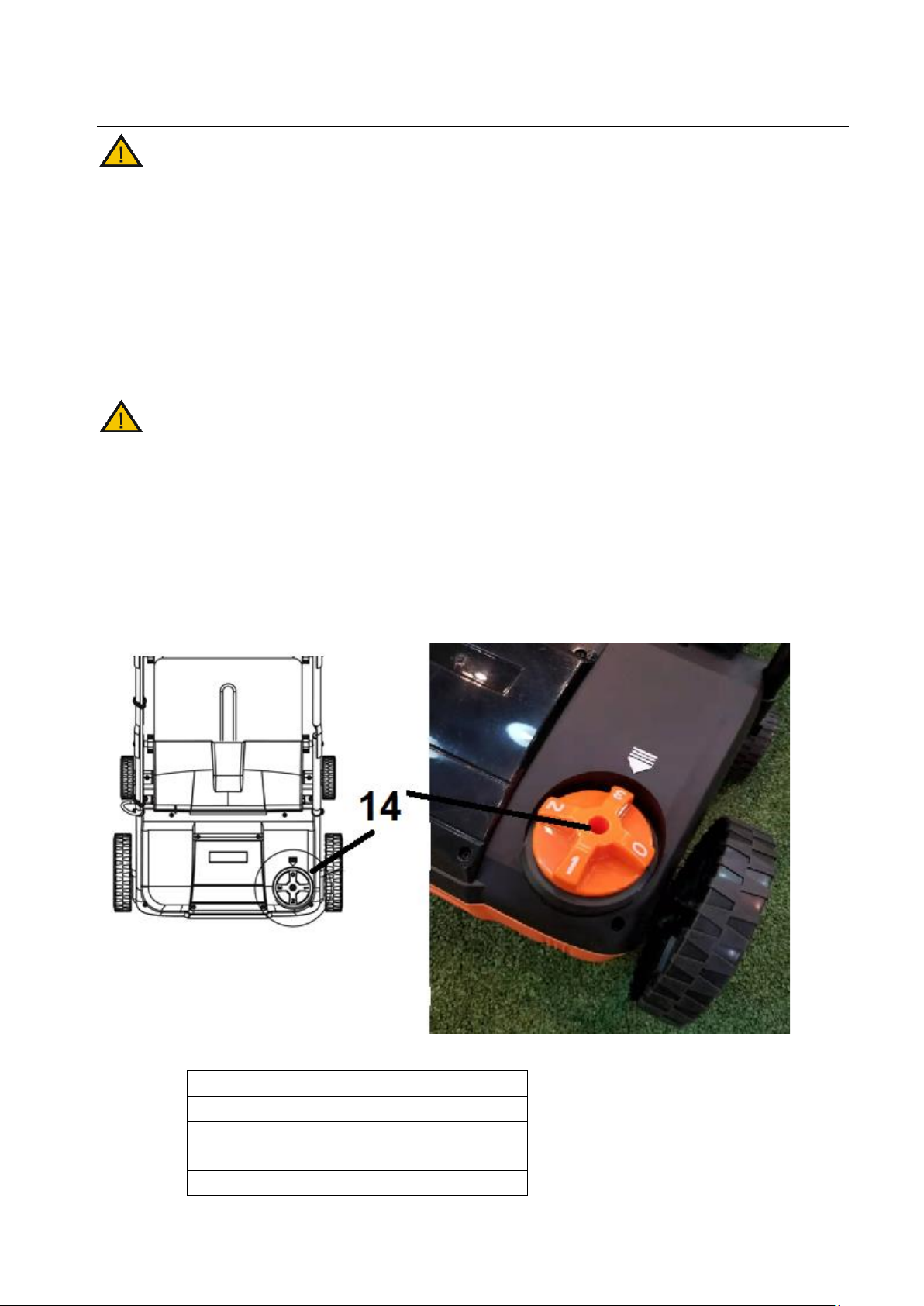

6.3 Regulacja głębokości pracy ................................................................................................................. 23

7. Czyszczenie, konserwacja, wymiana wałka, przechowywanie i zamawianie części zamiennych ........... 24

7.1 Czyszczenie i konserwacja .................................................................................................................. 24

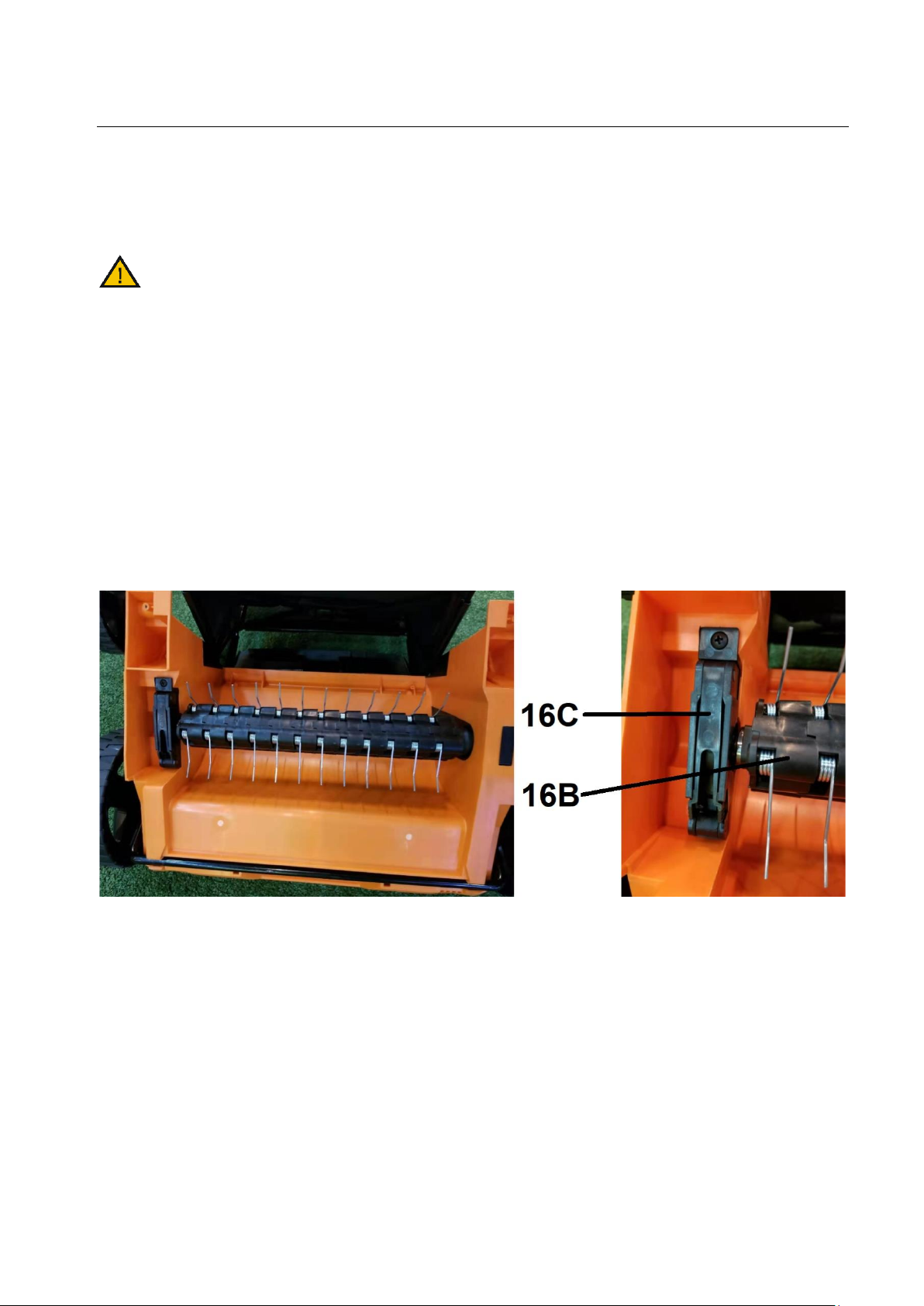

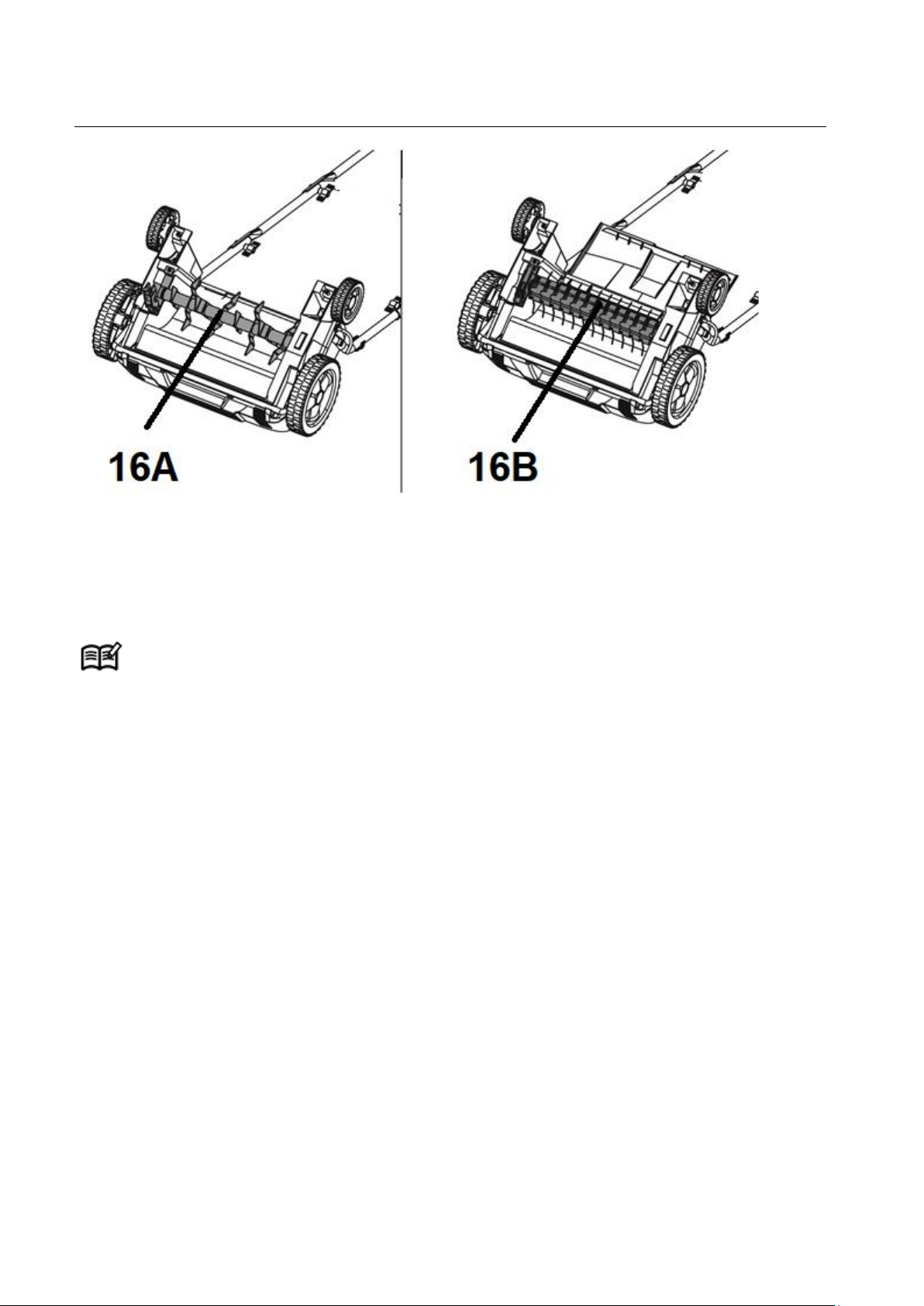

7.2 Wymiana wałka aeratora/ wertykulatora .............................................................................................. 25

7.3 Przechowywanie .................................................................................................................................. 26

7.4 Przygotowanie do transportu ............................................................................................................... 26

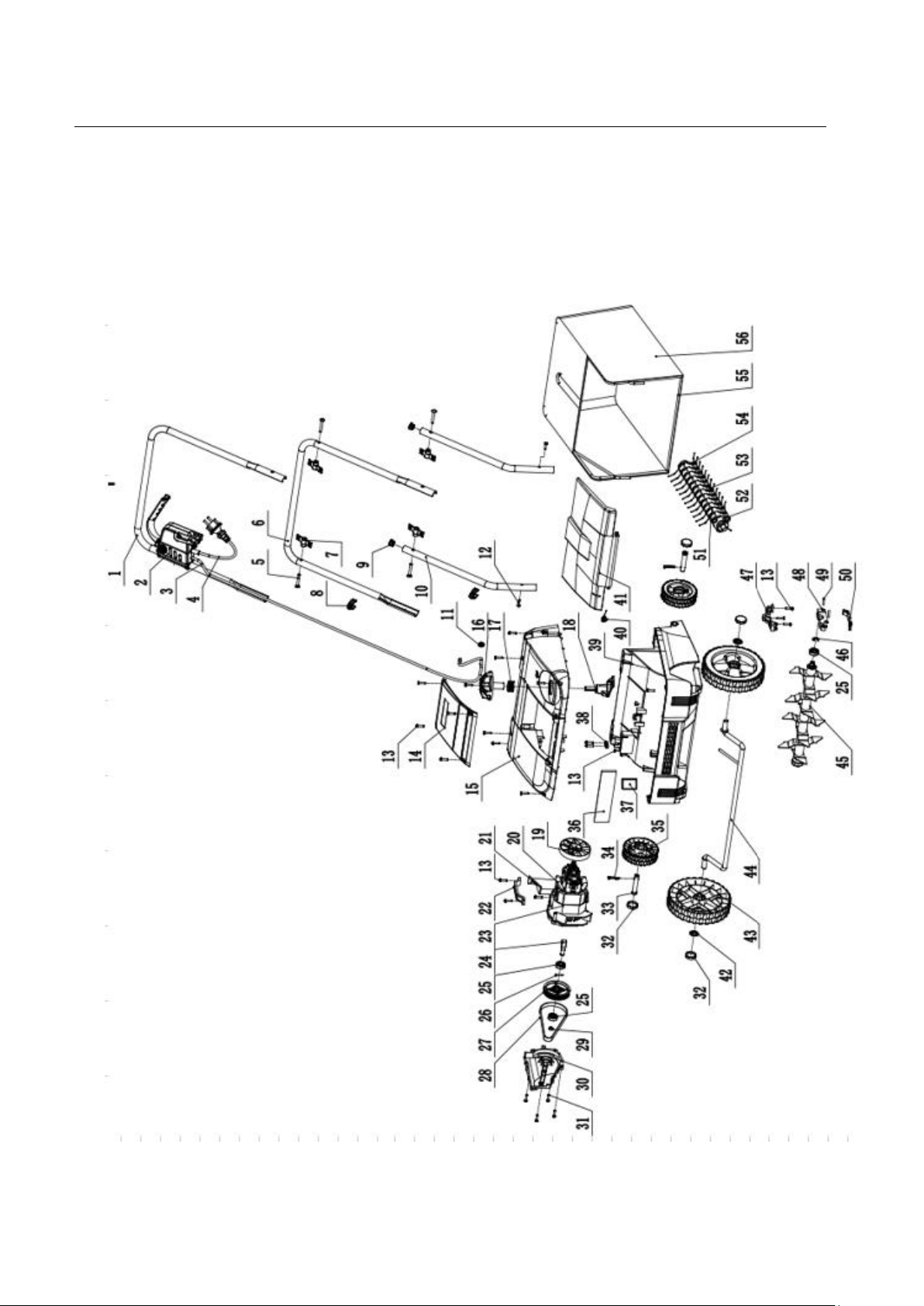

7.5 Zamawianie części zamiennych ........................................................................................................... 27

8. Najczęściej występujące usterki……………..………………………………………………………………….27

9. Gwarancja……………………………………………………………………………………………………….….28

10. Usuwanie odpadów i recycling.................................................................................................................. 29

11. Ryzyko resztkowe………………………………………………………………………………………………...29 12 RYSUNEK ZŁOŻENIOWY NR1……………………………………………………………………………….30

1. Zawartość opakowania

Ostrożnie otwórz opakowanie i wyciągnij z niego wszystkie elementy urządzenia. Komplet do montażu powinien zawierać:

- korpus wertykulatora połączony przewodem elektrycznym z uchwytem górnym,

- uchwyt środkowy – 2szt

- uchwyt dolny – 2szt

- stelaż kosza z materiałową częścią kosza

- wałek aeratora

- nakrętka motylkowa wraz ze śrubą do łączenia uchwytów – 4 kpl.

- wkręt do montażu dolnego uchwytu – 2szt

- zacisk na przewód wyłącznika – 2 szt.

- instrukcja obsługi

- karta gwarancyjna

2. Zastosowanie

Wertykulator jest przeznaczony wyłącznie:

- jako urządzenie do przewietrzania trawników czyli wyczesywania filcu (z liści, mchu i chwastów) znajdującego się pomiędzy źdźbłami trawy i do zbierania liści oraz resztek roślin;

- jako skaryfikator do obróbki darniny i regeneracji powierzchni trawy i trawników. Każde inne jego wykorzystanie jest sprzeczne z przeznaczeniem i może stanowić poważne zagrożenie dla użytkownika, a także prowadzić do uszkodzenia urządzenia.

Wertykulator nie jest przeznaczony do użytkowania przez dzieci oraz osoby dorosłe znajdujące się pod wpływem alkoholu, środków odurzających lub leków ograniczających możliwość prowadzenia pojazdów mechanicznych i obsługiwania maszyn. Urządzenie może obsługiwać wyłącznie osoba dorosła, która zapoznała się z niniejszą instrukcją i jest świadoma ryzyka zranień i uszkodzeń, jakie mogą wystąpić w wyniku nieprzestrzegania zasad w niej zawartych.

Producent nie ponosi odpowiedzialności za szkody zaistniałe w wyniku użycia urządzenia niezgodnego z przeznaczeniem oraz jego nieprawidłowej obsługi. Za wszelkie wypadki lub szkody poniesione przez innych ludzi na zdrowiu lub mieniu odpowiada wyłącznie właściciel wertykulatora i/lub osoba ją obsługująca.

Wertykulator nie jest przystosowany do użytku komercyjnego. Umowa gwarancyjna nie obowiązuje w przypadku, gdy urządzenie było stosowane w zakładach rzemieślniczych, przemysłowych lub do innej działalności zarobkowej.

3. Opis ogólny

3.1. Opis działania

Wertykulator elektryczny to narzędzie wyposażone w noże pionowo przecinające warstwę filcu i nacinające podłoże. Po zmianie wałka może pracować jako aerator czyli urządzenie napowietrzające trawnik poprzez wyczesywanie murawy specjalnymi drucianymi sprężynami.

Wałek urządzenia jest wprowadzany w ruch za pomocą silnika zasilanego prądem sieciowym. Urządzenie jest wyposażone w 4 koła, wyłącznik bezpieczeństwa, termiczne zabezpieczenie przeciążeniowe silnika, składany uchwyt oraz materiałowy kosz zbierający do którego opcjonalnie można zbierać zebrany materiał. Urządzenie posiada centralną regulację głębokości pracy. Komfort pracy użytkownika zapewnia beznarzędziowa wymiana wałków i stosunkowo niewielka waga urządzenia.

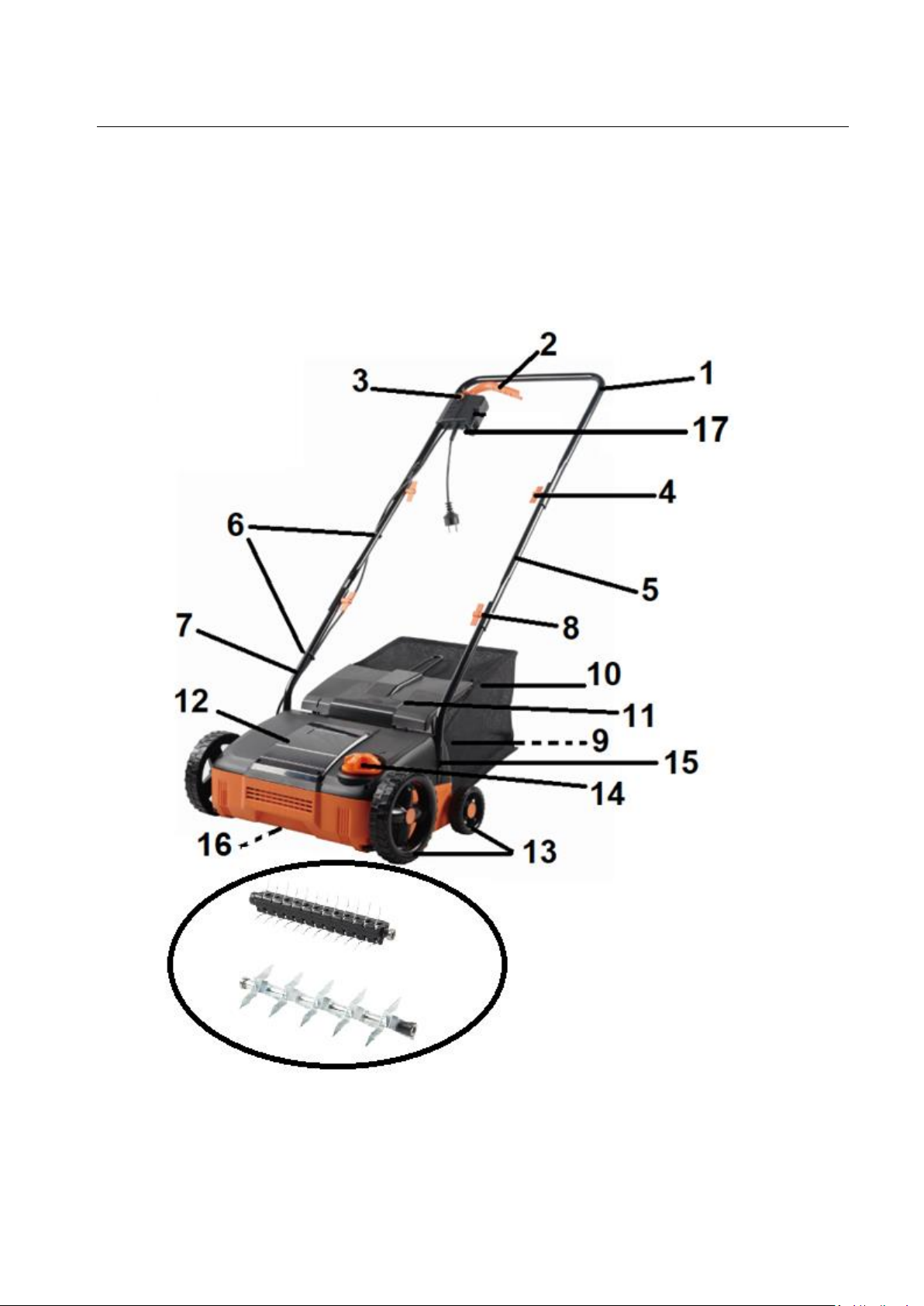

3.2. Elementy wertykulatora (budowa urządzenia)

Rys. 1

1. Górny uchwyt

2. Dźwignia wyłącznika

3. Wyłącznik z przyciskiem bezpieczeństwa

4. Nakrętka motylkowa łącząca uchwyt górny ze środkowym

5. Uchwyt środkowy

6. Zacisk na przewód łączący silnik z wyłącznikiem

7. Uchwyt dolny

8. Nakrętka motylkowa łącząca uchwyt środkowy z dolnym

9. Otwór wylotowy (niewidoczny)

10. Kosz z uchwytem

11. Osłona odbojowa (tylna klapa)

12. Obudowa silnika

13. Koła (przednie i tylne)

14. Regulacja głębokości wertykulacji bądź aeracji

15. Wkręt łączący uchwyt dolny z korpusem

16. Wałek wertykulatora bądź aeratora (niewidoczny)

Przed złożeniem wertykulatora zapoznaj się z Rys. 1 przedstawiającym elementy urządzenia.

3.3. Dane techniczne

Model wertykulatora:

QEW1402

Moc znamionowa

1400W

Napięcie

230V~50Hz

Obroty silnika

4100 obr/min

Szerokość robocza

310 mm

Głębokość robocza

+3 do -9 m (centralna regulacja)

Pojemność kosza

30 L

Waga netto

10,5 kg

Zmierzony poziom mocy akustycznej

91,6 dB(A) k=3 dB(A)

Gwarantowany poziom mocy akustycznej

95 dB(A)

Poziom ciśnienia akustycznego

74,8 dB(A) k=3 dB(A)

Wibracje przy uchwycie

3,61 m/s2 k=1,5 m/s

Wartości hałasu i drgań zostały określone zgodnie z normami i przepisami określonymi w deklaracji zgodności. Podana wartość emisji drgań została zmierzona metodą znormalizowaną i może być użyta do porównania urządzenia z innymi urządzeniami elektrycznymi oraz do szacunkowej oceny stopnia ekspozycji użytkownika na drgania.

Wartości emisji drgań mogą być rozbieżne z podaną i różne podczas pracy urządzenia, w zależności od sposobu jego użycia. Środki ostrożności mające na celu ochronę użytkownika, powinny opierać się na ocenie ekspozycji w konkretnych, rzeczywistych warunkach pracy (należy wziąć pod uwagę wszystkie składowe cyklu pracy, czyli zarówno czas pracy, jak czas, w którym urządzenie pozostaje wyłączone oraz pracuje bez obciążenia).

*Producent zastrzega sobie prawo do zmian poprawiających funkcjonalność i bezpieczeństwo urządzenia, które niekoniecznie są odzwierciedlone na rysunkach i w opisach niniejszej instrukcji.

4. Podstawowe zalecenia bezpieczeństwa

Zawarte są tu podstawowe zasady bezpieczeństwa, konieczne do zachowania podczas pracy urządzenia. Urządzenie jest zaopatrzone w naklejki ostrzegawcze i informacje w postaci piktogramów – umownych znaków ostrzegawczych, które mają przypominać o bezpieczeństwie użytkowania i obsługi. Naklejki te należy utrzymywać w czystości i nie wolno ich odklejać. W przypadku uszkodzenia, zabrudzenia czy utraty czytelności należy dokupić je u importera i ponownie umieścić na maszynie. Znaki bezpieczeństwa oraz napis ostrzegawczy jest umieszczony na osłonie odbojowej.

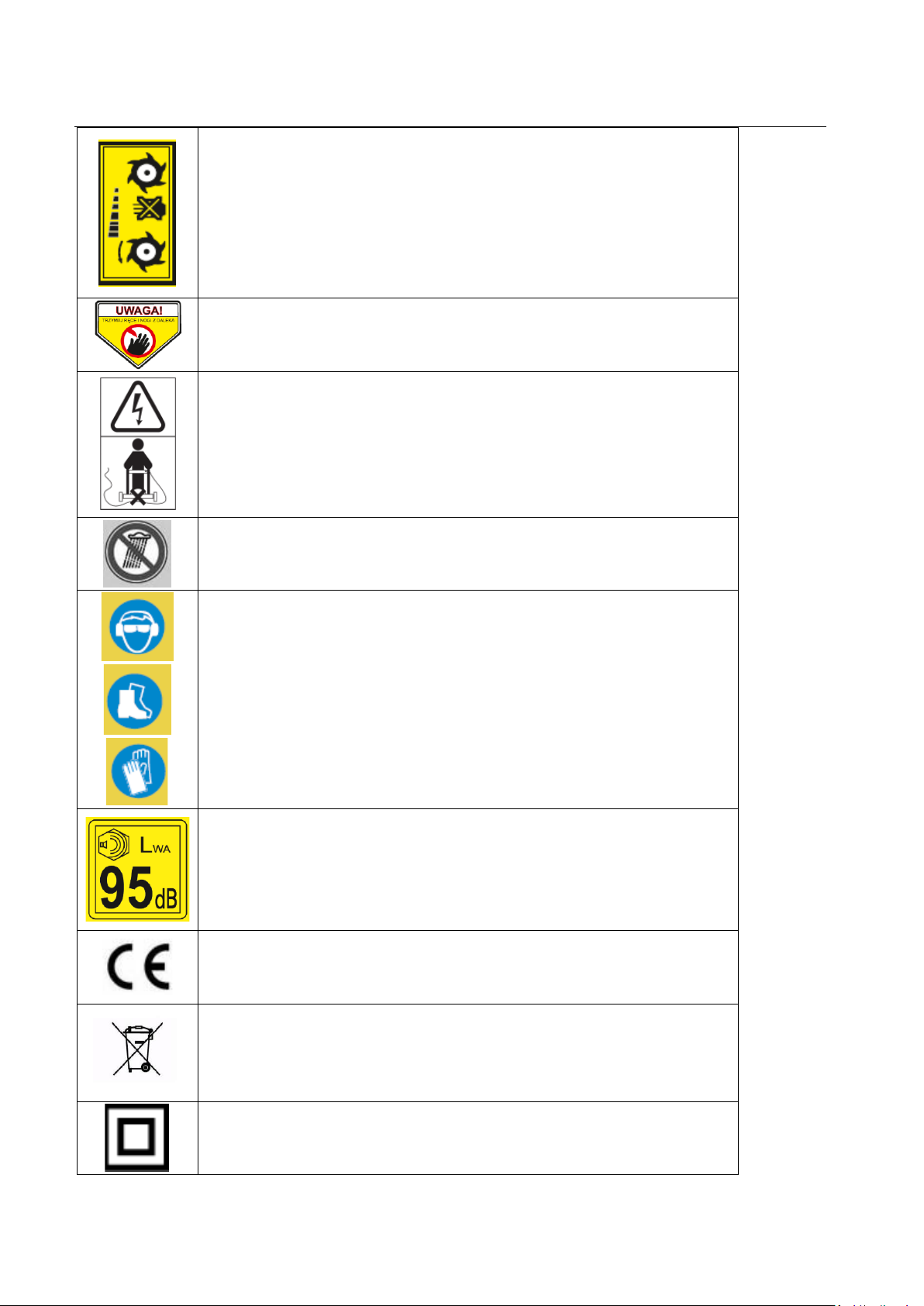

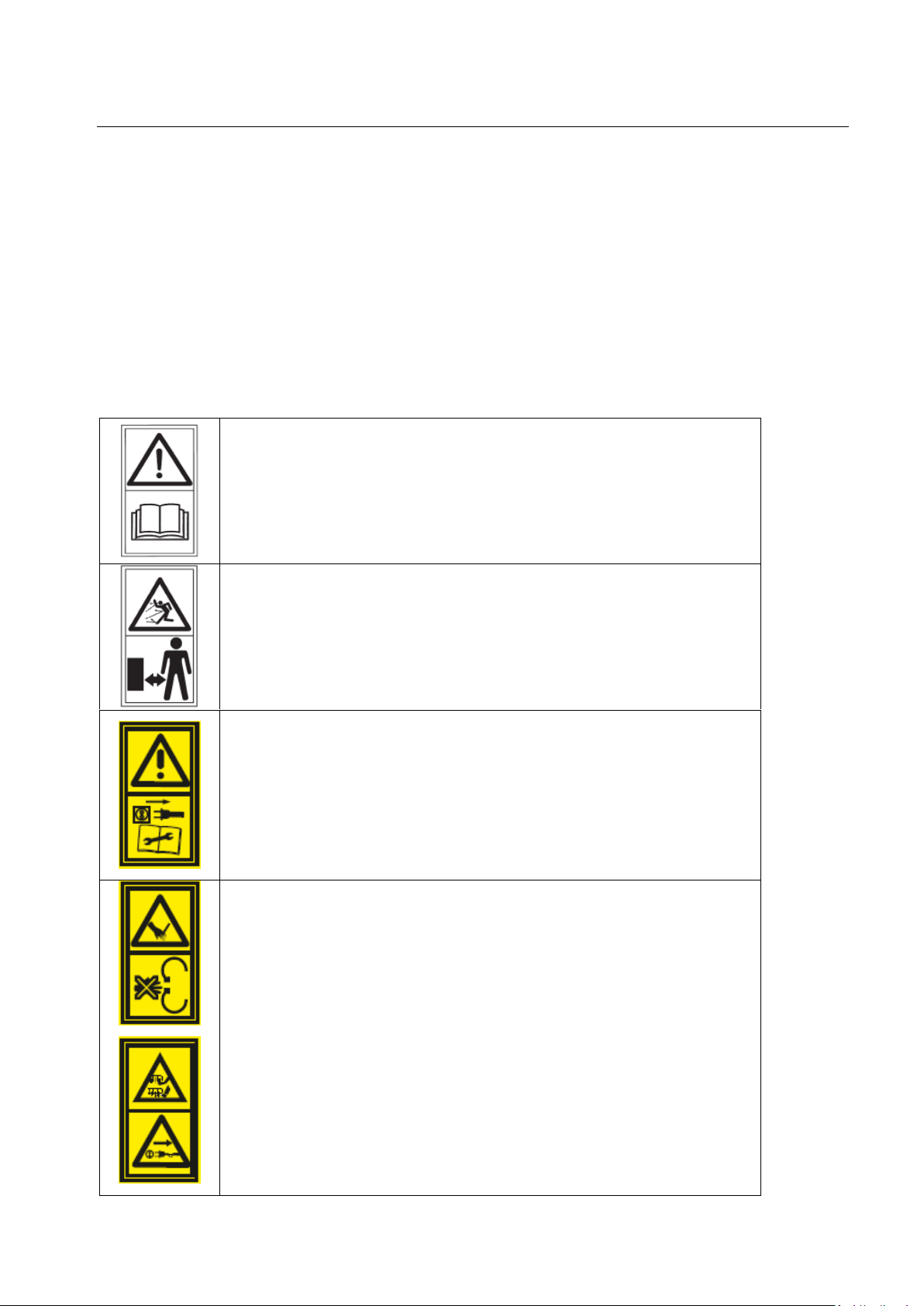

4.1. Symbole dotyczące urządzenia

Dbaj o to, aby były czytelne: (nie wszystkie są na urządzeniu)

UWAGA! Przeczytaj uważnie instrukcję obsługi przed uruchomieniem urządzenia.

OSTRZEŻENIE! Ryzyko zranienia - niebezpieczeństwo wyrzutu kamieni i innych przedmiotów spod urządzenia. Osoby postronne, dzieci i zwierzęta domowe powinny znajdować się w bezpiecznej odległości.

OSTRZEŻENIE! Wyłącz silnik i odłącz zasilanie przed naprawą, czyszczeniem i konserwacją urządzenia lub gdy przewód zasilający jest uszkodzony albo wkręcony pod urządzeniem.

OSTRZEŻENIE! Ostre noże - trzymaj z daleka nogi i ręce. Niebezpieczeństwo zranienia. Uważaj na ostre krawędzie noży. Ostre noże - trzymaj z daleka nogi i ręce. Wyłącz silnik i odłącz zasilanie przed naprawą, czyszczeniem i konserwacją urządzenia.

OSTRZEŻENIE! Niebezpieczeństwo zranienia. Poczekaj aż wszystkie ruchome elementy się zatrzymają zanim przystąpisz do naprawy bądź regulacji. Ruchome elementy zatrzymują się po pewnym czasie od wyłączenia urządzenia.

NIEBEZPIECZEŃSTWO! Trzymaj ręce i nogi z dala od wirujących części!

OSTRZEŻENIE! Niebezpieczeństwo uszkodzenia przewodu zasilającego. Trzymaj przewód zasilający z dala od noży.

Nie narażaj urządzenia na działanie wilgoci. Nie pracuj w deszczu.

OSTRZEŻENIE! Do pracy zakładaj odpowiednie środki ochrony osobistej. Zakładaj odpowiednią odzież ochronną. Zakładaj ochronniki słuchu i okulary ochronne. Pracuj w obuwiu roboczym z przeciwpoślizgową podeszwą oraz w rękawicach ochronnych.

Gwarantowany poziom mocy akustycznej. Produkt odpowiada standardom bezpieczeństwa.

Nie wyrzucaj urządzenia razem ze śmieciami domowymi. Przekaż niepotrzebne urządzenie, jego akcesoria i opakowanie do utylizacji zgodnej z przepisami o ochronie środowiska (do punktów recyklingu).

Druga klasa izolacji – produkt nie musi być uziemiony.

4.2. Symbole w instrukcji obsługi

UWAGA! Ostrzeżenie - symbol niebezpieczeństwa z informacjami na temat ochrony osób i mienia.

WSKAZÓWKA ułatwiająca posługiwanie się urządzeniem.

4.3 Ogólne wskazówki bezpieczeństwa

Zaznajom się z wszystkimi ostrzeżeniami, wskazówkami, ilustracjami i przepisami

dostarczonymi z tym urządzeniem. Nieprzestrzeganie poniższych wskazówek może spowodować

porażenie prądem, pożar i/lub ciężkie obrażenia ciała.

Przechowuj wszystkie przepisy i wskazówki bezpieczeństwa dla dalszego zastosowania.

Wertykulator elektryczny w czasie pracy wytwarza pole elektromagnetyczne. Pole to może w

określonych warunkach wpływać na stymulatory serca. Aby zmniejszyć niebezpieczeństwo poważnych lub śmiertelnych obrażeń, zalecamy

Użyte w poniższym tekście pojęcie „urządzenie elektryczne“ odnosi się do urządzenia zasilanego energią elektryczną z sieci (z przewodem zasilającym).

1. Bezpieczeństwo miejsca pracy a) Stanowisko pracy utrzymuj w czystości i dobrze oświetlone. Nieporządek w miejscu pracy lub

nieoświetlona przestrzeń robocza mogą być przyczyną wypadków.

b) Nie pracuj w otoczeniu zagrożonym wybuchem, w którym znajdują się np. łatwopalne ciecze,

gazy lub pyły. Podczas pracy urządzeniem elektrycznym wytwarzają się iskry, które mogą

spowodować zapłon (z pyłu albo oparów).

c) Podczas użytkowania urządzenia zwrócić uwagę na to, aby dzieci i inne osoby postronne

znajdowały się w bezpiecznej odległości. Odwrócenie uwagi może spowodować utratę kontroli nad

urządzeniem elektrycznym.

2. Bezpieczeństwo elektryczne a) Wtyczka urządzenia elektrycznego musi pasować do gniazda. Nie modyfikuj wtyczki w jakikolwiek

sposób. Nie używaj wtyków adapterowych w przypadku urządzeń elektrycznych z uziemieniem ochronnym. Niezmienione wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem.

b) Unikaj kontaktu z uziemionymi powierzchniami jak rury, grzejniki, piece i lodówki. Ryzyko porażenia

prądem jest większe, gdy ciało użytkownika jest uziemione.

c) Zabezpiecz urządzenie elektryczne przed deszczem i wilgocią. Przedostanie się wody do urządzenia

elektrycznego podwyższa ryzyko porażenia prądem.

d) Nigdy nie używaj przewodu do innych czynności. Nigdy nie noś urządzenia elektrycznego,

trzymając je za przewód; ani nie używaj przewodu do zawieszenia urządzenia; nie wyciągaj wtyczki

z gniazdka ciągnąc za przewód. Chroń przewód przed wysokimi temperaturami, trzymaj z dala od oleju, ostrych krawędzi lub ruchomych części urządzenia. Uszkodzone lub splątane przewody

zwiększają ryzyko porażenia prądem.

e) W przypadku pracy urządzeniem elektrycznym pod gołym niebem, używaj przewodu

przedłużającego, dostosowanego również do zastosowań zewnętrznych. Użycie właściwego

przedłużacza (dostosowanego do pracy na zewnątrz) zmniejsza ryzyko porażenia prądem.

3. Bezpieczeństwo osób a) Podczas pracy zachowaj ostrożność, każdą czynność wykonuj uważnie i z rozwagą. Nie używaj

urządzenia elektrycznego, gdy jesteś zmęczony lub pod wpływem narkotyków, alkoholu lub lekarstw. Moment nieuwagi przy użyciu urządzenia elektrycznego może stać się przyczyną poważnych

urazów ciała.

b) Noś osobiste wyposażenie ochronne. Zawsze noś okulary ochronne. Noszenie osobistego

wyposażenia ochronnego tj. maski przeciwpyłowej, obuwia z podeszwami przeciwpoślizgowymi, kasku ochronnego lub środków ochrony słuchu (w zależności od rodzaju i zastosowania urządzenia elektrycznego) – zmniejsza ryzyko obrażeń ciała.

c) Unikaj niezamierzonego uruchomienia urządzenia elektrycznego. Przed włożeniem wtyczki do

źródła zasilania i/lub włożeniem akumulatora, a także przed podniesieniem lub przeniesieniem urządzenia elektrycznego, upewnij się, że urządzenia elektryczne jest wyłączone (wyłącznik w pozycji „OFF/ O”). Trzymanie palca na wyłączniku podczas przenoszenia urządzenia elektrycznego lub

podłączenie do prądu włączonego urządzenia elektrycznego (wyłącznik w pozycji „ON/I”), może stać się przyczyną wypadków.

d) Przed włączeniem urządzenia elektrycznego, usuń narzędzia nastawcze lub klucze. Narzędzie lub

klucz, znajdujący się w ruchomych częściach urządzenia elektrycznego mogą doprowadzić do obrażeń ciała.

e) Unikaj nienaturalnych pozycji przy pracy. Dbaj o stabilną pozycję i zachowuj równowagę przez

cały czas pracy. To umożliwia lepszą kontrolę urządzenia elektrycznego w nieprzewidzianych sytuacjach.

f) Noś odpowiednie ubranie. Nie noś luźnego ubrania ani biżuterii. Włosy, ubranie i rękawice trzymaj

z daleka od ruchomych części. Luźne ubranie, biżuteria lub długie włosy mogą zostać wciągnięte przez

ruchome części.

g) Nie pozwól, aby znajomość uzyskana dzięki częstemu korzystaniu z urządzenia elektrycznego

pozwoliła Ci na samozadowolenie i ignorowanie zasad bezpieczeństwa urządzenia elektrycznego.

Bezwzględne działanie może spowodować poważne obrażenia w ciągu jednej sekundy.

4. Prawidłowa obsługa i eksploatacja urządzeń elektrycznych a) Nie przeciążaj urządzenia elektrycznego. Do pracy używaj urządzenia elektrycznego, które jest do

tego przewidziane. Odpowiednio dobranym urządzeniem elektrycznym pracuje się w danym zakresie mocy lepiej i bezpieczniej.

b) Nie używaj urządzenia elektrycznego, którego włącznik/wyłącznik jest uszkodzony. Urządzenie

elektryczne, którego nie można włączyć lub wyłączyć jest niebezpieczne i musi zostać naprawione.

c) Przed regulacją urządzenia elektrycznego, wymianą osprzętu lub po zaprzestaniu pracy

urządzeniem elektrycznym, wyciągnij wtyczkę z gniazda zasilania. Ten środek ostrożności zapobiega

niezamierzonemu włączeniu urządzenia elektrycznego.

d) Przechowuj urządzenie elektryczne w miejscu niedostępnym dla dzieci. Nie udostępniaj

urządzenia elektrycznego osobom, które go nie znają lub nie zaznajomiły się z niniejszymi przepisami. Urządzenia elektryczne używane przez niedoświadczone osoby są niebezpieczne.

e) Starannie konserwuj urządzenie elektryczne i jego akcesoria. Sprawdzaj czy ruchome części

urządzenia elektrycznego prawidłowo funkcjonują i nie są zablokowane, czy części nie są połamane, poluzowane lub inaczej uszkodzone i czy prawidłowe działanie urządzenia elektrycznego nie jest zakłócone. Przed użyciem urządzenia zleć naprawę uszkodzonych części.

Przyczyną wielu wypadków są źle konserwowane urządzenia elektryczne.

f) Noże i/ lub sprężyny na wałku urządzenia elektrycznego muszą być zawsze sprawne, ostre i czyste.

Starannie pielęgnowane elementy tnące z ostrymi ostrzami rzadziej się blokują i są łatwiejsze w prowadzeniu.

g) Używaj urządzenia elektrycznego, akcesoriów, oprzyrządowania itd. tylko zgodnie z tymi

wskazówkami. Zwracaj przy tym uwagę na warunki pracy i uwzględniaj rodzaj wykonywanej pracy.

Używanie urządzeń elektrycznych do celów niezgodnych z ich przeznaczeniem może prowadzić do niebezpiecznych sytuacji.

h) Dbaj o to, by uchwyty i inne obszary służące do chwytania były suche, czyste i nie były

zanieczyszczone olejem ani smarem. Tłuste, zabrudzone olejem uchwyty są śliskie i prowadzą do utraty

kontroli nad urządzeniem.

5. Serwis

Naprawę urządzenia elektrycznego zlecaj jedynie wykwalifikowanemu fachowcowi i przy użyciu oryginalnych części zamiennych. To gwarantuje, że bezpieczeństwo urządzenia zostanie zachowane.

4.4 Dodatkowe wskazówki bezpieczeństwa

1. Wskazówki bezpieczeństwa dotyczące pracy wertykulatorem

• Urządzenie nie jest przeznaczone do używania przez osoby (włącznie z dziećmi) o ograniczonych

zdolnościach umysłowych, fizycznych lub osoby nie posiadające odpowiedniej wiedzy i/lub doświadczenia, chyba że będą pracować pod nadzorem odpowiedzialnej za ich bezpieczeństwo osoby lub otrzymają od niej wskazówki, jak powinno być używane urządzenie.

• Nie używaj wertykulatora do innych celów niż wskazanych w niniejszej instrukcji.

• Noś rękawice robocze przy pracy elementu tnącego.

• Zakładaj do pracy solidne obuwie na nieślizgającej się podeszwie. Nie pracuj na boso oraz w

niezapinanym i lekkim obuwiu.

• Zatrzymaj urządzenie, jeśli ktoś pojawi się w obrębie obszaru pracy.

• Pamiętaj, że to użytkownik i/lub właściciel ponoszą odpowiedzialność za wypadki i urazy innych osób

oraz ich mienia.

• Sprawdź teren przed rozpoczęciem pracy. Usuń wszelkie kamienie, patyki, druty oraz inne ciała obce,

które mogą zakłócić pracę urządzenia lub zostać wyrzucone przez urządzenie z ruszających się noży.

• Przed każdym użyciem przeprowadź kontrolę wzrokową urządzenia. Nie uruchamiaj urządzenia, jeśli

jest uszkodzone lub brak w nim elementów ochronnych (osłony odbojowej), czy części urządzenia tnącego albo gdy wkręty są zużyte, uszkodzone lub niedokręcone.

• Przestrzegaj przepisów dotyczących ochrony przed hałasem i przepisów lokalnych. Możliwość

eksploatacji urządzenia w określone dni (np. w niedziele i święta), w określonych porach dnia (w porze obiadowej, w czasie ciszy nocnej) oraz w określonych obszarach (np. kurortach lub klinikach) jest ograniczona.

• Nie używaj urządzenia w deszczu, przy złej pogodzie, w wilgotnym otoczeniu, nie tnij mokrego materiału.

• Pracuj wyłącznie w świetle dziennym lub przy bardzo dobrym sztucznym oświetleniu.

• Nigdy nie zostawiaj urządzenia w miejscu pracy bez nadzoru.

• Włączaj i wyłączaj silnik zgodnie z zasadami podanymi w niniejszej instrukcji i tylko stojąc w

bezpiecznej odległości od wałka.

• Urządzenie jest przeznaczone do pracy oburęcznej. Kciuk i palce muszą mocno obejmować uchwyty. Nigdy nie pracuj jedną ręką.

• Przy włączaniu urządzenia oraz przy pracującym silniku trzymaj wszelkie części ciała, a przede wszystkim ręce i stopy z dala od wałka. Istnieje niebezpieczeństwo obrażeń! Wiele wypadków zdarza się na skutek nagłego zatrzymania urządzenia i najechania go na stopę.

• Prowadź urządzenie trzymając je mocno oburącz, wyłącznie chodząc; nie biegaj z wertykulatorem.

• Nie pracuj w pobliżu palnych cieczy i gazów - niebezpieczeństwo pożaru lub wybuchu.

• Nie pracuj w pobliżu wysypisk, kanałów czy wałów - możesz stracić równowagę i spaść.

• Uważaj na dziury, koleiny, ukryte przedmioty lub wyboje - wysoka trawa może je łatwo ukryć.

• Pracuj, zachowując stabilną pozycję, w szczególności na pochyłościach terenu. Poślizgnięcie się lub

upadek może spowodować poważne obrażenia ciała.

• Uważaj, by wałek nie dotykał przy włączaniu urządzenia i podczas pracy: kamieni, żwiru, drutów przewodu sieciowego i innych przedmiotów.

• Jeśli poczujesz, że tracisz grunt pod nogami NATYCHMIAST PUŚĆ DŹWIGNIĘ WYŁĄCZNIKA, a wałek przestanie obracać się w przeciągu kilku sekund. Nie „wieszaj się” na wertykulatorze, próbując bronić się przed upadkiem.

• Pracuj zawsze w poprzek zbocza, nigdy do góry lub w dół. Zachowaj szczególną ostrożność podczas zmiany kierunku jazdy. Nie pracuj na zbyt stromych zboczach – o nachyleniu większym niż 15 stopni.

• Zachowaj szczególną ostrożność podczas odwracania urządzenia, przyciągania go do siebie, podczas cofania oraz zbliżając się do ślepych zaułków, krzaków, drzew i innych obiektów, które mogą zasłaniać widoczność.

• Nigdy nie cofaj wertykulatorem, gdy za nim idziesz. Jeśli musisz cofnąć się urządzeniem - np. od ściany - stań, najpierw się rozejrzyj w dół i za siebie, a następnie postępuj w poniższy sposób:

- odstąp od wertykulatora by wyciągnąć ręce,

- upewnij się, że utrzymujesz równowagę stojąc prawidłowo,

- pociągnij wertykulator do tyłu powoli, nie więcej niż pół drogi do siebie,

- powtórz te czynności jeśli dalej chcesz cofać.

• Nigdy nie próbuj zatrzymywać wałka ręką! Zawsze czekaj, aż zatrzyma się sam.

• Nie chwytaj ani nie podnoś urządzenia za wałek. Kontakt z ostrzami może spowodować obrażenia.

• Nie uruchamiaj urządzenia, gdy jest ono obrócone lub gdy nie znajduje się w pozycji roboczej.

• Silnik nagrzewa się podczas pracy i może spowodować poparzenia - nie dotykaj go.

• Po wyłączeniu urządzenia wałek porusza się jeszcze przez kilka sekund. Ręce i nogi trzymaj z

daleka od urządzenia.

• Wyłącz urządzenie każdorazowo podczas przekraczania innych powierzchni niż trawa.

• Usuwaj resztki ściętego materiału tylko przy wyłączonym urządzeniu.

• Nie próbuj uwolnić zablokowanego/ zakleszczonego wałka, zanim nie wyłączysz urządzenia.

• Jeśli urządzenie zacznie wibrować w odmienny, nieprawidłowy sposób, zatrzymaj silnik i szybko

poszukaj przyczyny. Wibracje są ostrzeżeniem przed problemem.

• Zawsze wyłącz urządzenie ze źródła zasilania:

- gdy oddalasz się od urządzenia elektrycznego;

- jeżeli urządzenie jest nieużywane;

- przed czyszczeniem;

- przed sprawdzaniem i przechowywaniem;

- jeżeli przewód sieciowy jest uszkodzony bądź poplątany;

- przystępujesz do usuwania blokady z wałka;

- jeżeli w trakcie pracy urządzenie natrafia na ciało obce lub pojawiają się anormalne wibracje. Jeśli urządzenie zacznie wibrować w nienormalny sposób, zatrzymaj silnik i szybko poszukaj przyczyny. Wibracje są ostrzeżeniem przed problemem, np. wałek jest nieprawidłowo wyważony lub został zdeformowany w trakcie uderzenia w twardy przedmiot. Wówczas należy przerwać pracę, wyłączyć urządzenie i poczekać, aż wałek przestanie całkowicie się obracać. Następnie sprawdzić stan wałka i nożyków/ sprężynek. Jeśli są uszkodzone w sposób uniemożliwiający dalszą pracę, należy je wymienić na nowe - udać się z nią do autoryzowanego serwisu.

• Jeśli powstanie sytuacja nieopisana w tym podręczniku zwróć się o pomoc na infolinię serwisową producenta.

2. Bezpieczeństwo elektryczne

• Zwróć uwagę na to, aby napięcie sieciowe było zgodne z danymi znajdującymi się na tabliczce znamionowej.

• W miarę możliwości urządzenie podłączaj jedynie do gniazda sieciowego z wyłącznikiem ochronnym prądowym (wyłącznikiem FI) o prądzie wyzwalającym nie przekraczającym 30mA.

• Wtyczka urządzenia elektrycznego powinna pasować do gniazda. Nie można jej w żaden sposób modyfikować.

• Stosuj tylko i wyłącznie dopuszczone przewody sieciowe, przeznaczone do stosowania na zewnątrz, których długość wynosi maksymalnie 50 m. Przekrój poprzeczny żyły przewodu sieciowego musi wynosić przynajmniej 1,5 mm2. Przed użyciem zawsze całkowicie rozwiń bęben kablowy oraz sprawdź przewód pod względem uszkodzeń.

• Używaj odciążnika przewodu zasilającego do właściwego podłączenia przewodu sieciowego (a nie do przewodu urządzenia elektrycznego).

• Prowadź przewód sieciowy w taki sposób, aby podczas cięcia nie został pochwycony przez gałęzie i podobne przedmioty, ani przypadkowo przecięty.

• Jeżeli przewód sieciowy jest uszkodzony, nie dotykaj go. Natychmiast wyłącz urządzenie i wyciągnij wtyczkę sieciową z gniazdka wtykowego. Nie podłączaj go ponownie. Uszkodzony przewód musi zostać wymieniony przed ponownym podjęciem pracy przez wykwalifikowaną osobę lub serwis (www.krysiak.pl).

3. Bezpieczna konserwacja, przechowywanie i transport

Podczas konserwacji wałka pamiętaj, że może się on poruszyć nawet przy wyłączonym źródle napięcia!

• Nie podejmuj samodzielnych prób naprawiania urządzenia, o ile nie posiadasz właściwego

przygotowania zawodowego w tym zakresie. Wszystkie prace, które nie są podane w tej instrukcji, powinien przeprowadzić autoryzowany serwis upoważniony przez dealera.

• Nie dotykaj sprężynek/ noży znajdujących na wałku przed wyłączeniem urządzenia z sieci i ich

całkowitym zatrzymaniem się. Chroń dłonie przed urazami używając odpowiednich rękawic ochronnych.

• Nie transportuj urządzenia w czasie, gdy silnik pracuje. Przenoś urządzenie tylko za uchwyt i przy

nieruchomym wałku. Staranne obchodzenie się z urządzeniem zmniejsza niebezpieczeństwo

zranienia przez noże. Nie przechylaj urządzenia w trakcie uruchamiania. Jeśli musi ono zostać przeniesione – przechyl je jedynie na tyle, na ile jest to bezwzględnie konieczne i podnieś je od strony przeciwnej do strony, po której znajduje się osoba obsługująca urządzenie.

• Dbaj o urządzenie. Utrzymuj je tak, aby zawsze było czyste, co umożliwia łatwiejsze i bezpieczniejsze

wykonywanie pracy. Uważaj, by otwory wentylacyjne na obudowie silnika nie były zatkane. Przestrzegaj instrukcji konserwacyjnych.

• Zużyte noże/ sprężyny na wałku regularnie sprawdzaj i wymieniaj. Tępe noże powodują przeciążenie

maszyny. Wywołane w ten sposób szkody nie podlegają gwarancji. Regularnie sprawdzaj wałek - ze względów bezpieczeństwa zużyte i uszkodzone części należy bezzwłocznie wymieniać. W celu uniknięcia uszkodzenia narzędzia wałki należy wymieniać zawsze jako zestawy.

• Nie pracuj przy użyciu urządzenia, które jest niekompletne, uszkodzone lub przebudowane bez zgody

producenta. Przed użyciem sprawdź, czy działają wszystkie elementy bezpieczeństwa, nigdy ich nie wyłączaj (np. poprzez przywiązanie dźwigni wyłącznika).

• Regularnie sprawdzaj osłonę odbojową pod kątem zużycia i deformacji. Ze względów bezpieczeństwa

zużyte i uszkodzone części bezzwłocznie wymieniaj. Zachowaj szczególną ostrożność przy obsłudze wałka.

• Używaj wyłącznie oryginalnych części zamiennych i części wyposażenia, które zostały dostarczone

i/lub są zalecone przez producenta. Użycie innych części zamiennych prowadzi do utraty roszczeń z tytułu gwarancji.

Twoja odpowiedzialność: Ogranicz użytkowanie tego urządzenia do osób, które przeczytały,

zrozumiały i będą się stosować do ostrzeżeń i zaleceń zawartych w tej instrukcji.

5. Montaż

Przed montażem poszczególnych elementów sprawdź czy masz wszystkie potrzebne części. Włącz

silnik dopiero wtedy, gdy wertykulator jest zmontowany.

5.1 Montaż uchwytu

W celu zamontowania uchwytu:

1. Ustaw korpus wertykulatora przed sobą.

2. Włóż 2 dolne uchwyty (Rys. 2, poz. 7) w otwory w obudowie silnika, i przykręć 2 wkrętami (Rys.2, poz. 15)

jak na Rys. 2.

Rys. 2

3. Umieść zacisk na przewód łączący silnik z wyłącznikiem (Rys. 1, poz. 6) na dolnym uchwycie po jego prawej stronie.

4. Zamontuj 2 uchwyty środkowe (Rys. 3, poz. 5) na uchwycie dolnym (Rys. 3, poz. 7) za pomocą śrub (Rys. 3, poz. 8A) i nakrętek motylkowych (Rys. 3, poz. 8) jak na Rys. 3.

Rys. 3

5. Umieść zacisk na przewód łączący silnik z wyłącznikiem (Rys. 1, poz. 6) na środkowym uchwycie po jego prawej stronie. Upewnij się, że przewód nie jest poplątany.

6. Przymocuj górny uchwyt (Rys. 4, poz. 1) do środkowego (Rys. 4, poz. 5). W tym celu przeprowadź od zewnętrznej strony uchwytów śruby (Rys. 4, poz. 4A) a od wewnętrznej strony uchwytów przykręć ze sobą uchwyty za pomocą nakrętek motylkowych (Rys. 4, poz. 4) zarówno w prawej jak i lewej strony uchwytu. Czynności te przedstawiono na Rys. 4.

Rys. 4

5.2 Montaż kosza

Aby zamontować kosz na urządzeniu:

1. Nałóż poszycie materiałowe (Rys. 5, poz. 10A) na stelaż (Rys. 5, poz. 10B) tak jak na Rys. 5.

Rys. 5

2. Zmontowany kosz nałóż na urządzenie. W tym celu: a. Podnieś osłonę odbojową (Rys. 5, poz. 11). b. Upewnij się, że kanał wyrzutowy jest czysty. c. Załóż zmontowany kosz (Rys. 5, poz. 10) na punkty mocujące w tylnej części obudowy d. Opuść osłonę odbojową (klapę kosza).

Wskazówka

Jeśli chcesz pracować bez założonego kosza pamiętaj by osłona odbojowa była zawsze w pozycji opuszczonej i upewnij się że nie jest uszkodzona!

6. Praca z urządzeniem

Przed rozpoczęciem pracy zamontuj przewód sieciowy na zaczepie (Rys. 6, poz.17), który do tego

służy. W tym celu

1. Połącz gniazdko przewodu przedłużającego z wtyczką odchodzącą z wyłącznika bezpieczeństwa.

2. Zrób na końcu przewodu przedłużającego pętlę i zabezpiecz na zaczepie odciążnika przewodu (Rys. 6,

poz. 17). Pętla przewodu zasilającego musi być wystarczająco długa, aby przewód mógł przesuwać się z jednej strony na drugą.

3. Przeprowadź przewód przedłużający przez szczelinę (Rys. 6, poz. 17A) znajdującą się w wyłączniku

4. Upewnij się, że przewód wyłącznika i przewód sieciowy nie są splątane.

Rys. 6

Wtyczkę przewodu przedłużającego podłącz do prądu i uruchom urządzenie. Jeśli wydaje jakieś

niepokojące dźwięki – skontaktuj się ze sprzedawcą, bądź z serwisem producenta. Jeśli nie obserwujesz takich hałasów – urządzenie jest gotowe do pracy.

6.1 Włączanie i wyłączanie

Nie uruchamiaj urządzenia niekompletnego czy nieprawidłowo złożonego.

Przed uruchomieniem sprawdź czy wszystkie elementy zabezpieczające są w dobrym stanie.

Nie pracuj podczas opadów atmosferycznych.

Upewnij się, że wałek przestał się całkowicie obracać zanim na nowo włączysz urządzenie.

Prawidłowo zmontowaną maszynę uruchom w następujący sposób:

1. Wciśnij i przytrzymaj przycisk bezpieczeństwa na wyłączniku (Rys. 7 poz. 3).

Rys. 7

2. Dociśnij dźwignię wyłącznika (Rys.7 poz. 2) do uchwytu górnego.

3. Zwolnij przycisk bezpieczeństwa (Rys.7, poz. 3).

Przed uruchomieniem sprawdź teren pracy i usuń ewentualne przeszkody i przedmioty, które mogą

zostać pochwycone przez wałek.

Aby wyłączyć urządzenie zwolnij dźwignię wyłącznika (Rys. 7, poz. 2). Wyłącznik bezpieczeństwa musi wrócić na swoją oryginalną pozycję.

Gdy urządzenie zostanie wyłączone wałek obraca się jeszcze przez kilka sekund, dlatego nie zbliżaj rąk

dopóki całkowicie się nie zatrzyma!

Zanim rozpoczniesz pracę z urządzeniem przećwicz włączanie i wyłączenie urządzenia, aby nabrać

wprawy.

6.2 Wertykulacja/ napowietrzanie

1. Dzięki odpowiedniemu wałkowi urządzenie może być używane do czesania trawy, usuwania trawy i mchu na trawniku, a także do nacinania pionowo zakorzenionej murawy.

2. Aby trawnik mógł się dobrze rozrastać się na wiosnę, konieczne jest, aby większe ilości powietrza mogły

przenikać przez obszar wokół korzeni trawy. Zalecamy napowietrzanie trawnika co 4-6 tygodni, w zależności od stanu trawnika.

3. Zalecamy wertykulację trawnika 2 razy w roku, np. wiosną i jesienią.

4. Aby osiągnąć dobry wynik i wydłużyć żywotność wałka, przed rozpoczęciem pracy skoś trawę na mniejszej wysokości (mniej niż 4 cm). Dopasuj głębokość roboczą do wysokości trawy własnego trawnika.

5. Wybierz głębokość roboczą w zależności od stanu trawnika i rzeczywistej wysokości trawy.

6. Włącz wertykulator, wałek wertykulatora zacznie się swobodnie obracać.

7. Poprowadź wertykulator z odpowiednią prędkością w pasach możliwie jak najbardziej prosto po trawniku.

8. Zawsze prowadź wertykulator z równą prędkością w zależności od rodzaju gruntu. Pozostawanie w jednym miejscu za długo lub wertykulacja mokrej ziemi lub zbyt suchej, może uszkodzić trawnik.

9. Aby uniknąć potknięcia, zachowaj szczególną ostrożność podczas cofania i ciągnięcia wertykulatora.

10. Zawsze pozwól ostrzu obracać się z maksymalną prędkością; nie pracuj w sposób powodujący

przeciążenie urządzenia.

Pracuj na prędkości dopasowanej do chodu człowieka, tak by uniknąć zniszczenia osłony odbojowej

czy przeciążenia silnika. Kiedy silnik pracuje na za dużym obciążeniu, prędkość silnika spada i słychać zmianę w dźwięku silnika, gdy to nastąpi, zatrzymaj urządzenie, zwolnij dźwignię wyłącznika i podnieś głębokość pracy. Nieprzestrzeganie tego może spowodować uszkodzenie urządzenia.

11. Nigdy nie przepuszczaj urządzenia przez przedłużacz. Unikaj pracy w sytuacji gdzie nie możesz łatwo poruszać przedłużaczem. Dla wygody najlepiej rozpocznij pracę w pobliżu zasilacza i oddalaj się od źródła zasilania. Rozpocznij pracę poruszając się pod kątem prostym od zasilacza i umieść przewód zasilający na boku, po którym już przejeżdżałeś. Upewnij się, że przewód zawsze znajduje się w bezpiecznej pozycji za twoimi plecami (Rys. 9).

12. Podczas pracy na pochyłościach zawsze stój ukośnie do pochyłości w stabilnej, bezpiecznej pozycji. Nie pracuj na bardzo stromych zboczach.

13. Opróżnij kosz na trawę, gdy jest pełny, aby zapobiec zatkaniu się noża i przeciążeniu silnika.

Rys. 9

Silnik jest chroniony przez wyłącznik przeciążeniowy, który jest aktywowany, gdy ostrze zakleszczy się

lub gdy silnik zostanie przeciążony. Gdy to nastąpi, zatrzymaj maszynę i wyjmij wtyczkę z gniazdka elektrycznego. Zabezpieczenie zresetuje się dopiero po zwolnieniu dźwigni wyłącznika. Usuń przeszkodę i odczekaj kilka minut, aż zabezpieczenie wyłącznika przeciążeniowego wyzeruje się, a następnie kontynuuj pracę. W tym momencie nie uruchamiaj dźwigni wyłącznika, ponieważ wydłuży to czas resetowania zabezpieczenia. Jeśli urządzenie ponownie się wyłączy, zwiększ wysokość pracy, aby zmniejszyć obciążenie silnika.

6.3 Regulacja głębokości pracy

Zanim przystąpisz do regulacji głębokości pracy puść dźwignię wyłącznika i poczekaj kilka

sekund aż zatrzyma się silnik i noże, które obracają się jeszcze przez chwilę po wyłączeniu silnika.

W urządzeniu jest stopniowa centralna regulacja głębokości pracy. Do ustawienia głębokości pracy służy pokrętło znajdujące się na obudowie przy prawym przednim przy kole (Rys. 8, poz.14). Obroty pokrętła w odpowiednią pozycję wskazaną strzałką na obudowie koło pokrętła podnoszą bądź opuszczają zawieszenie urządzenia. Pozycji 0 to pozycja transportowa i do użytku z wałkiem aeratora, a pozycje 1-3 są pozycjami roboczymi z wałkiem wertykulatora.

Rys. 9

Głębokość robocza

Pozycja 0

+ 3 mm

Pozycja 1

- 3 mm

Pozycja 2

- 6 mm

Pozycja 3

- 9 mm

Wałek aeratora ulega zużyciu szybciej gdy pracujemy na twardszym podłożu.

7. Czyszczenie, konserwacja, wymiana wałka, przechowywanie i zamawianie części zamiennych

Przed wykonaniem prac konserwacyjnych i czyszczeniem bądź przechowywaniem wyłącz urządzenie,

wyciągnij wtyczkę sieciową i poczekaj, aż wałek całkowicie się zatrzyma a silnik ostygnie.

Zleć prace, które nie są opisane w tej instrukcji, upoważnionej placówce serwisowej.

Nie spryskuj wertykulatora wodą. Nie myj go wężem z wodą, ani myjką ciśnieniową!

Ostrzeżenie! Podczas pracy przy nożach tnących może dojść do obrażeń. Nosić rękawice ochronne.

7.1 Czyszczenie i konserwacja

• Uwaga! Zawsze czyść urządzenie po użyciu. Niezastosowanie się do właściwego czyszczenia może

spowodować uszkodzenie urządzenia lub nieprawidłowe działanie. Do czyszczenia stosuj szczotkę lub szmatkę, nie używaj żadnych środków do czyszczenia, ani rozpuszczalników.

• Po pracy zdejmij kosz z urządzenia. Opróżnij i wyczyść kosz. Jeżeli podczas pracy zachodzi taka

potrzeba to opróżniaj kosz na bieżąco.

• Zawsze stawiaj urządzenie na twardej powierzchni i blokuj koła, aby urządzenie się nie stoczyło.

• Przechyl urządzenie do przodu. Wyczyść spód obudowy wokół ostrzy i osłony bezpieczeństwa za

pomocą zmiotki, miękkiej szczotki lub szmatki. Nigdy nie pryskaj wodą! Ponownie oprzyj urządzenie na kółkach.

• Wyczyść otwory wentylacyjne na obudowie silnika oraz pozostałą trawę lub brud.

• Przed każdym użyciem sprawdź wertykulator pod kątem widocznych usterek, takich jak

nieprzytwierdzone lub uszkodzone części. Regularnie sprawdzaj dokręcenie wszystkich śrub i wkrętów, mocowanie wałka, noży/ sprężyn. Zużyte bądź źle dokręcone nakrętki mogą spowodować bardzo niebezpieczne uszkodzenia silnika bądź ramy.

• Regularnie sprawdzaj przewód zasilający i przedłużacz – nigdy nie pracuj z uszkodzonym przewodem

czy przedłużaczem!

• Elementy narażone na największe zużywanie to sprężynki wałki napowietrzającego. Sprawdzaj ich

zużywanie regularnie. Jeśli są mocno zużyte wymień cały wałek czyli kompletny (nie można oddzielnie wymieniać nożyków i sprężynek).

• Poczekaj aż ostygnie silnik zanim odstawisz wertykulator w miejsce przechowywania.

• Po każdym użyciu sprawdzaj wertykulator i usuwaj wszystkie resztki roślinne i smar z jego kółek,

wałka, otworów i spod obudowy. Stosuj do tego kawałek drewna lub plastiku, nie używaj twardych narzędzi – mogą uszkodzić urządzenie.

• Nigdy nie próbuj samodzielnie zatrzymywać wałka!

• Regularnie czyść osie kół, koła oraz wałki urządzenia.

• Raz na sezon nasmaruj ostrza, połączenia między wałkiem i wałem napędowym oraz sprężyną skrętną na osłonie odbojowej.

• Pod koniec sezonu koszenia trawy sprawdź i napraw urządzenie w specjalistycznym warsztacie.

7.2 Wymiana wałka aeratora/ wertykulatora

UWAGA!

Wałek aeratora/ wertykulatora może spowodować obrażenia! Przed wymianą wałka odłącz sprzęt od zasilania i poczekaj aż wałek zatrzyma się całkowicie. Załóż rękawice ochronne!

Zużyte ostrze sprzyjają słabej wydajności i przeciążeniu silnika. Sprawdź przed każdym użyciem stan wałka. W razie potrzeby naostrz noże lub wymień ostrza na nowe.

Urządzenie wyposażone jest w beznarzędziowy system wymiany wałka. Nie potrzebujesz żadnych narzędzi do wymiany wałka. Jeśli wałek wertykulatora/ aeratora jest jednak zużyty lub uszkodzony, to wymień go. W tym celu:

1. Obróć urządzenie.

Rys. 10

2. Zdejmując mocowanie (Rys. 10, poz. 16C) uwolnij wałek (Rys. 10, poz. 16B). Podnieś wałek pod kątem i wyciągnij go.

Rys. 11

5. Zamontuj nowy wałek nożowy (Rys. 11, poz. 16A) na wałek napędowy. Drugi wałek (Rys. 11 poz. 16B) do

wymiany to wałek napowietrzający. Jego montaż wygląda tak samo jak montaż nowego wałka wertykulatora (pkt. 1-4).

Zaleca się wymianę wałka aeratora i wertykulatora na oryginalny o szerokości roboczej 31cm.

Posłuż się w tym rysunkiem złożeniowym.

7.3 Przechowywanie

1. Oczyść urządzenie z brudu i resztek trawy.

2. Zdejmij kosz z urządzenia.

3. Urządzenie przechowuj w suchym, czystym miejscu poza zasięgiem dzieci.

4. Podczas dłuższych okresów przechowywania, na przykład w zimie, upewnij się, że urządzenie jest chronione przed korozją i mrozem.

5. Przetrzyj wszystkie metalowe powierzchnie za pomocą szmatki nasączonej olejem nieżywicznym, aby zabezpieczyć je przed korozją lub spryskaj je cienką warstwą oleju z puszki.

6. Odkręć nakrętki motylkowe i złóż uchwyt, aby urządzenie zajmowało mniej miejsca. Przewody nie mogą być zakleszczone.

7. By uniknąć zarysowania urządzenia włóż kawałek kartonu pomiędzy uchwyty a silnik.

8. Przechowywanie urządzenia pod plandeką, nylonowym workiem czy podobną osłoną nie jest zalecane; może się pod nią zbierać wilgoć, która będzie powodować rdzewienie urządzenia.

9. Włóż urządzenie do oryginalnego bądź zastępczego kartonu.

10. Przed ustawieniem urządzenia w zamkniętym pomieszczeniu poczekaj aż ostygnie silnik.

7.4 Przygotowanie do transportu

Przed transportowaniem urządzenia:

1. Oczyść urządzenie z brudu i resztek trawy.

2. Zdejmij kosz z urządzenia.

3. Urządzenie lub jego wałek mogą ulec uszkodzeniu, nawet jeśli będziesz transportował urządzenie przy

wyłączonym silniku, np. na twardym podłożu. Zapobiegaj dotykaniu wałka do ziemi, ustawiając głębokość roboczą w najwyższym położeniu.

4. Poluzuj nakrętki motylkowe uchwytów i złóż uchwyt. Zwróć uwagę na przewód by się nie poplątał i nie pozaginał.

5. By uniknąć zarysowania urządzenia włóż kawałek kartonu pomiędzy uchwyty a silnik.

6. Włóż urządzenie do oryginalnego bądź zastępczego kartonu.

7.5 Zamawianie części zamiennych

Przy zamawianiu części zamiennych podaj następujące dane urządzenia z tabliczki znamionowej, umieszczonej na obudowie:

• Typ urządzenia

• Numer artykułu

• Numer identyfikacyjny

W celu przyspieszenia realizacji zamówienia podaj numer części zamiennej, którą potrzebujesz. Możesz również dosłać zdjęcie uszkodzonego elementu na adres mailowy producenta: czesci@krysiak.pl – ułatwi to jednoznaczną identyfikację zwłaszcza w przypadku nieznajomości numeru części. Zamówienia części możesz dokonać również w autoryzowanych punktach serwisowych, których wykaz znajdziesz na stronie internetowej producenta: www.krysiak.pl

UŻYWAJ TYLKO ORYGINALNYCH CZĘŚCI ZAMIENNYCH.

Części zamienne złej jakości mogą uszkodzić urządzenie i skrócić jej żywotność.

Producent nie ponosi odpowiedzialności za szkody wywołane przez urządzenie, jeżeli zostaną one wywołane z powodu nieprawidłowo wykonanej samodzielnej naprawy, zastosowania nieoryginalnych części zamiennych, względnie zastosowania urządzenia niezgodnie z jego przeznaczeniem.

8. Najczęściej występujące usterki

Przed usunięciem usterek upewnij się że wyłączyłeś urządzenie, wyciągnij wtyczkę sieciową i poczekaj,

aż wałek całkowicie się zatrzyma a silnik ostygnie. Jeśli wykonanie tych czynności przekracza Twoją wiedzę i możliwości - skontaktuj się z profesjonalistą. Twoje bezpieczeństwo jest najważniejsze.

Problem

Możliwe przyczyny

Usuwanie

Silnik nie włącza się

brak napięcia

sprawdź zasilanie

uszkodzenie wyłącznika lub silnika

usuń uszkodzenie w punkcie serwisowym

uszkodzenie przewodu zasilającego

wymień przedłużacz zadziałał wyłącznik

przeciążeniowy

1. rozpoczynanie pracy w zbyt wysokiej

trawie - najpierw skoś trawę kosiarką

2. blokada wałka - odblokuj wałek przy

pomocy odpowiednich narzędzi albo skontaktuj się z centrum serwisowym

3. głębokość robocza ustawiona za głęboko – podnieś wałek

Zanim rozpoczniesz pracę odczekaj 15 minut aż silnik ostygnie

Nietypowe dźwięki i odgłosy

pasek zębatki ślizga się

usuń uszkodzenie w punkcie serwisowym

blokada wałka

odblokuj wałek przy pomocy odpowiednich narzędzi albo skontaktuj się z centrum serwisowym

luźne śruby, nakrętki albo inne elementy zabezpieczające

dokręć luźne części i skontaktuj się z centrum serwisowym jeżeli dźwięki nadal występują

Wibracje i wstrząsy

uszkodzenie wałka albo wałek zużyty

wymień wałek

głębokość robocza ustawiona za głęboko

ustaw odpowiednia głębokość roboczą

rozpoczynanie pracy w zbyt wysokiej trawie

najpierw skoś trawę kosiarką obce elementy na podłożu

oczyść teren pracy

Słabe efekty pracy

głębokość robocza ustawiona za nisko

ustaw odpowiednia głębokość roboczą wałek zużyty

wymień wałek

otwór wylotowy zapchany albo zablokowany

opróżnij kosz zbierający i usuń blokadę

9. Gwarancja

Na niniejsze urządzenie obowiązuje 24-miesięczna gwarancja. W ramach gwarancji gwarant zapewnia kupującemu nieodpłatne usunięcie usterek w funkcjonowaniu urządzenia wynikających z jego wadliwości konstrukcyjnych i materiałowych. Niektóre części konstrukcyjne ulegające normalnemu zużyciu oraz szkody wywołane naturalnym zużyciem, przeciążeniem lub nieprawidłową obsługą, są wykluczone z zakresu gwarancji. Warunkiem skorzystania ze świadczeń gwarancyjnych jest przestrzeganie podanych w instrukcji obsługi wskazówek dotyczących oczyszczania, konserwacji i napraw urządzenia. Próby samodzielnej naprawy urządzenia względnie jego rozebranie albo otwarcie obudowy silnika przez osoby nieupoważnione, powodują wygaśnięcie gwarancji.

Warunkiem skorzystania ze świadczenia gwarancyjnego jest przekazanie nierozmontowanego urządzenia wraz z dowodem zakupu naszemu centrum serwisowemu lub sprzedawcy. Wykonanie obowiązków wynikających z gwarancji nastąpi w terminie 30 dni, licząc od dnia dostarczenia urządzenia przez Użytkownika. W przypadku reklamacji gwarancyjnej lub zlecenia naprawy należy dostarczyć oczyszczone urządzenie wraz z informacją o usterce pod adres naszego punktu serwisowego. W celu ustalenia wskazówek dotyczących nadania przesyłki należy skontaktować się z gwarantem.

Utylizację Twojego urządzenia przeprowadzimy bezpłatnie. Naprawy nie objęte gwarancją można zlecać odpłatnie naszemu centrum serwisowemu.

10. Usuwanie odpadów i recycling

Każde gospodarstwo jest użytkownikiem sprzętu elektrycznego i elektronicznego, a co za tym idzie – potencjalnym wytwórcą niebezpiecznego dla ludzi i środowiska odpadu, z tytułu obecności w tymże niebezpiecznych substancji, mieszanin oraz części składowych. Z drugiej strony zużyty sprzęt to cenny materiał, z którego można odzyskać surowce takie jak miedź, cyna, szkło, żelazo itp.

Użytkownik wertykulatora zgodnie z przepisami o ochronie środowiska zobowiązany jest do prowadzenia prawidłowej gospodarki odpadami zgodnie z przepisami krajowymi. Nie wyrzucaj urządzeń razem z odpadami domowymi. Przekaż niepotrzebne urządzenie, jego akcesoria i opakowanie do zgodnej z przepisami o ochronie środowiska naturalnego utylizacji. Oddaj je w punkcie recyklingu – użyte w produkcji elementy z tworzyw sztucznych i metalu można posegregować i poddać selektywnej utylizacji. Informacje o dostępnym systemie zbierania zużytego sprzętu elektrycznego i elektronicznego można znaleźć u sprzedawcy oraz w urzędzie miasta/gminy. Przekaż zebrany materiał do kompostowania, nie wyrzucaj go do kontenera na śmieci.

Pamiętaj, że odpowiednie postepowanie ze zużytym sprzętem zapobiega negatywnym konsekwencjom dla środowiska naturalnego i zdrowia ludzkiego!

W przypadku pytań zwróć się o poradę do Centrum Serwisowego producenta. Należy pamiętać, że producent bezpłatnie przeprowadza utylizację przesłanych do niego uszkodzonych i

zużytych swoich urządzeń.

11. Ryzyko resztkowe

Mimo tego, iż producent ponosi odpowiedzialność za konstrukcję urządzenia, pewne elementy ryzyka są podczas pracy nie do uniknięcia:

- odrzucenie przedmiotu,

- uszkodzenie słuchu w przypadku długotrwałej pracy bez ochraniaczy,

- uszkodzenie wzroku i twarzy przez odpryskujące elementy,

- pochwycenie i wplątanie odzieży w ruchome części.

Ocena ryzyka resztkowego

W przypadku przestrzegania wskazówek znajdujących się w niniejszej instrukcji zagrożenie resztkowe podczas użytkowania urządzenia jest ograniczone. Niestosowanie się do zasad tu opisanych zwiększa ryzyko resztkowe.

12. RYSUNEK ZŁOŻENIOWY NR1

HANDY QEW1402 User guide

Specifications and Main Features

Frequently Asked Questions

User Manual
