HANDY PWD350 User guide [pl]

1

INSTRUKCJA OBSŁUGI

Pompy do wody deszczowej

Handy PWD350

Numer katalogowy: 24 037 287

Instrukcja oryginalna

Krysiak Sp. z o.o.
62-081 Baranowo, ul. Rolna 6, tel.: [phone],
Serwis Centralny – infolinia serwisowa: 61 650 75 39,
Dział części zamiennych tel.: [phone],

Fax: [phone],

www.krysiak.pl

Wyprodukowano w CHRL

Wydanie pierwsze, kwiecień 2020r.

2

3

DEKLARACJA ZGODNOŚCI WE

Krysiak Sp. z o.o., ul. Rolna 6, 62-081 Baranowo niniejszym oświadcza, że poniżej oznaczone według rodzaju

i typu urządzenie wprowadzone przez nas do obrotu spełnia odpowiednie wymagania dotyczące
bezpieczeństwa i ochrony zdrowia zawarte w obowiązujących Dyrektywach UE z późniejszymi modyfikacjami.

Osoba odpowiedzialna za przygotowanie dokumentacji technicznej maszyny na terenie UE:

Andrzej Krysiak, Rolna 6, 62-081, Baranowo deklaruje z pełną odpowiedzialnością, że:

Maszyna:

Pompa do wody deszczowej Handy PWD350

Model：

SP350CR

Numery seryjne:

2020015640001-2020015649999

Rok produkcji:

2020

Funkcja:

Pompowanie wody z pojemnika na wodę deszczową.

do której odnosi się niniejsza deklaracja, spełnia wymagania:

2014/30/EU– Dyrektywa kompatybilności elektromagnetycznej

2014/35/EU – Dyrektywa LDV niskonapięciowa

2011/65/EU i (EU)2015/863 – Dyrektywa ROHS

Do oceny zgodności zastosowano następujące normy zharmonizowane:

EN 60335-1:2012+A11+A13, EN 60335-2-41:2003+A1+A2, EN 62233:2008

EN 55014-1:2017, EN 55014-2:2015

EN 6100-3-3:2013, EN 6100-3-2:2014

EN 62321-1:2013, EN 62321-2:2014, EN 62321-3-1:2014, EN 62321-4:2014, EN 62321-5:2014,

EN 62321-6:2015, EN 62321-7-1:2015, EN 62321-7-2:2017, 62321-8:2017

-Niniejsza deklaracja zgodności WE traci swoją ważność, jeżeli maszyna zostanie zmieniona lub

przebudowana bez zgody producenta.

Integralnym elementem maszyny jest instrukcja obsługi.

10/04/2020, Baranowo
Data i miejsce wystawienia

Imię, nazwisko oraz podpis osoby upoważnionej

przez producenta do sporządzenia deklaracji zgodności

Jednostka notyfikowana:

TÜV Rheinland LGA Products GmbH

Tillystraße 2, 90431, Nürnberg, Germany, NB0197

4

5

Przeczytaj uważnie niniejszą instrukcję przed rozpoczęciem eksploatacji pompy.

Zawarte są tu ważne informacje dotyczące zasad właściwego montażu, sposobu pracy i
konserwacji urządzenia, bezpiecznych dla użytkownika. Przechowuj instrukcję w bezpiecznym
miejscu, aby w razie potrzeby móc do niej wrócić lub przekazać ją kolejnym użytkownikom wraz
z urządzeniem.

Uwaga!

Zwracaj szczególną uwagę na rozdziały, które zawierają sygnały ostrzegawcze i uwagi.

Spis treści

Spis treści .................................................................................................................................. 5

1. Zawartość opakowania ......................................................................................................... 6

2. Przeznaczenie ...................................................................................................................... 6

3. Opis ogólny ........................................................................................................................... 7

3.1 Opis działania .................................................................................................................. 7

3.2 Elementy pompy (budowa) .............................................................................................. 7

3.3 Dane techniczne ............................................................................................................ 10

4. Podstawowe zalecenia bezpieczeństwa ............................................................................ 10

4.1 Symbole dotyczące urządzenia ...................................................................................... 11

4.2 Symbole w instrukcji obsługi ........................................................................................... 11

4.3 Ogólne wskazówki bezpieczeństwa ............................................................................... 11

5. Montaż ................................................................................................................................ 14

5.1 Zakładanie uszczelek pierścieniowych .......................................................................... 14

5.2 Skręcanie rur aluminiowych .......................................................................................... 14

5.3 Mocowanie przewodu sieciowego ................................................................................. 14

5.4 Montaż nastawnika wysokości przełącznika pływakowego .......................................... 15

5.5 Zanurzanie pompy ......................................................................................................... 15

6. Praca z urządzeniem .......................................................................................................... 15

6.1 Włączanie I wyłączanie ................................................................................................. 15

6.2 Ustawianie przełącznika pływakowego ......................................................................... 16

7. Czyszczenie, konserwacja, przechowywanie i zamawianie części zamiennych ............... 17

7.1. Ogólny opis oczyszczania urządzenia ................................................................. 17

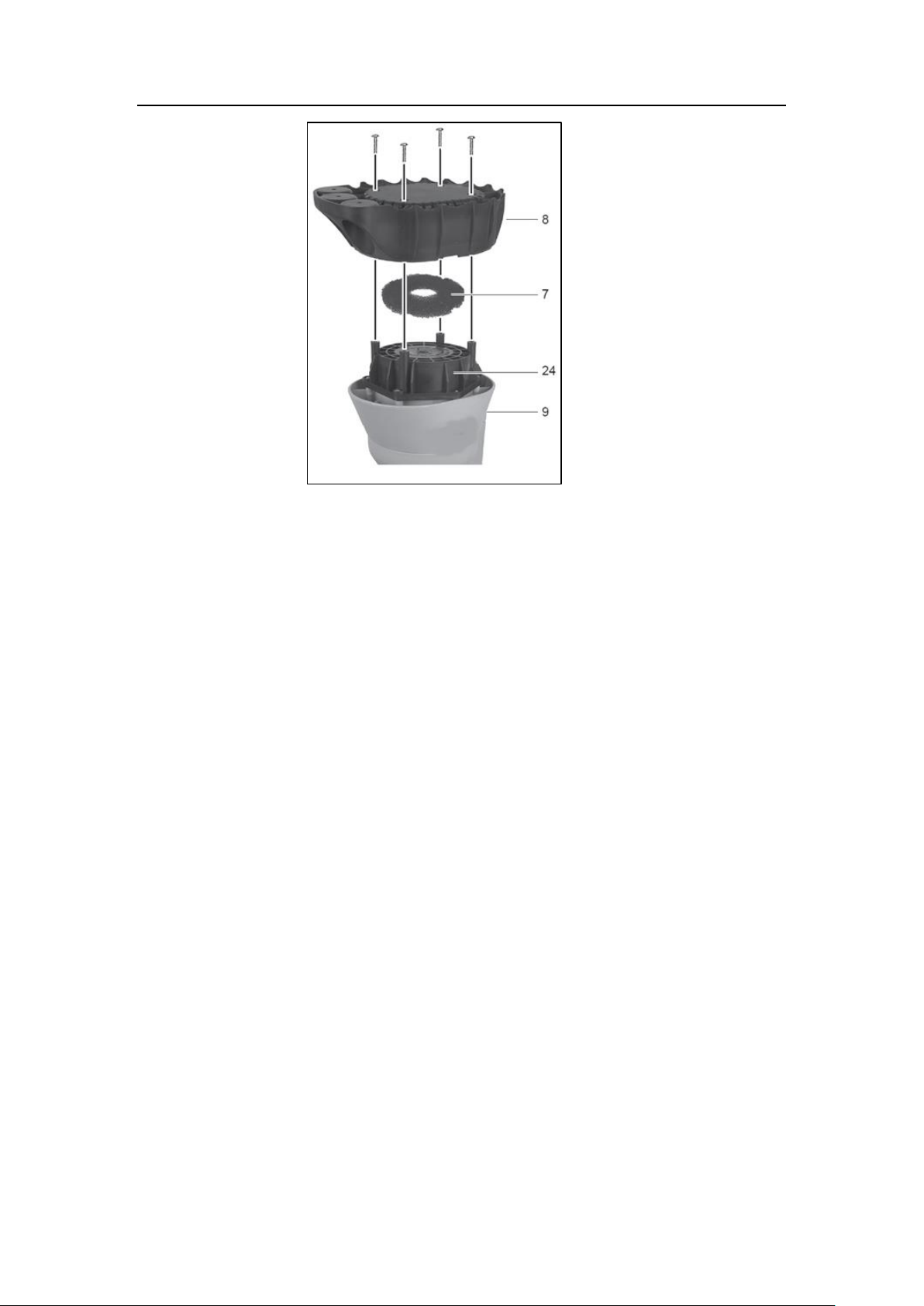

7.2. Czyszczenie filtra .................................................................................................. 17

7.3. Oczyszczanie wirnika łopatkowego ...................................................................... 18

7.4. Przechowywanie ........................................................................................................... 18

7.5. Zamawianie części zamiennych .................................................................................... 19

8. Plan wyszukiwania usterek ................................................................................................ 19

9. Gwarancja .......................................................................................................................... 20

10. Usuwanie odpadów i recycling ........................................................................................... 21

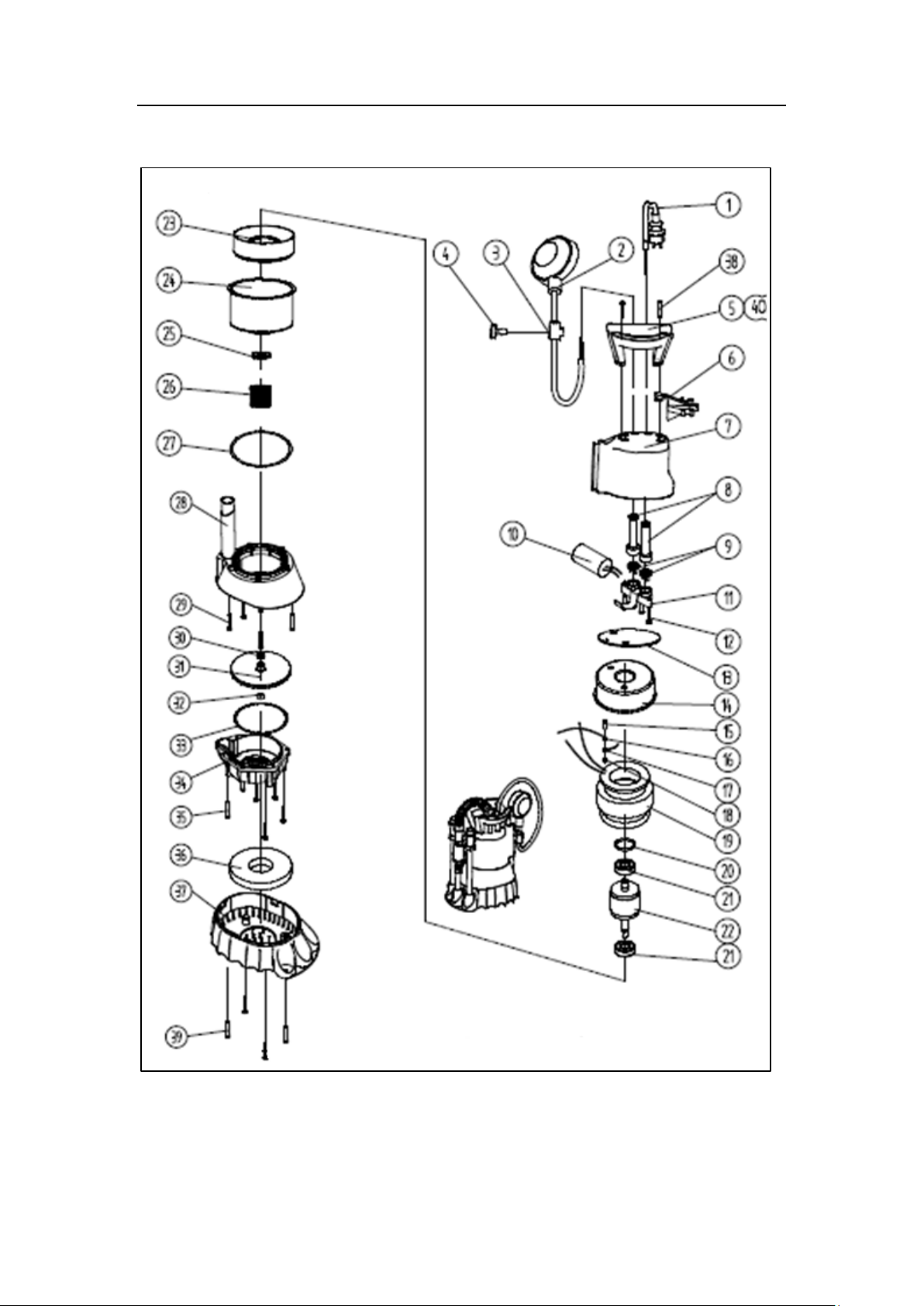

RYSUNEK ZŁOŻENIOWY nr 1 ............................................................................................... 22

6

1. Zawartość opakowania

Ostrożnie otwórz opakowanie i wyciągnij z niego wszystkie elementy pompy.
Komplet powinien zawierać:

- korpus pompy

- rura aluminiowe – 3 szt.

- rura elastyczna

- instrukcja obsługi

- karta gwarancyjna

2. Przeznaczenie

Pompa do deszczówki jest przeznaczona do pompowania wody z beczki na

deszczówkę, względnie z innego zbiornika na deszczówkę. Doskonale nadaje się
ona do nawadniania ogródków. Temperatura pompowanej cieczy nie może być wyższa od
35 oC. Każde inne wykorzystanie pompy jest sprzeczne z przeznaczeniem i może stanowić
poważne zagrożenie dla użytkownika, a także prowadzić do uszkodzenia urządzenia.

Pompa nie jest przeznaczona do użytkowania przez dzieci oraz osoby dorosłe znajdujące się
pod wpływem alkoholu, środków odurzających lub leków ograniczających możliwość
prowadzenia pojazdów mechanicznych i obsługiwania maszyn. Urządzenie może obsługiwać
wyłącznie osoba dorosła, która zapoznała się z niniejszą instrukcją i jest świadoma ryzyka,
jakie może wystąpić w wyniku nieprzestrzegania zasad w niej zawartych.

Producent nie ponosi odpowiedzialności za szkody zaistniałe w wyniku użycia urządzenia
niezgodnego z przeznaczeniem oraz jego nieprawidłowej obsługi. Za wszelkie wypadki lub
szkody poniesione przez innych ludzi na zdrowiu lub mieniu odpowiada wyłącznie właściciel
pompy i/lub osoba ją obsługująca.

Pompa nie jest przystosowana do użytku komercyjnego, ani do pracy ciągłej. Umowa
gwarancyjna nie obowiązuje w przypadku, gdy urządzenie było stosowane w zakładach
rzemieślniczych, przemysłowych lub do innej działalności zarobkowej.

Ta pompa nie jest przeznaczona do pompowania wody pitnej!

7

3. Opis ogólny

3.1 Opis działania

Pompa do wody deszczowej funkcjonuje jako pompa tłocząca wodę. Umieszczona poniżej
lustra wody w pojemniku z wodą deszczową (np. w beczce), napędzana silnikiem elektrycznym,
wypompowuje wodę, w której została zanurzona. Pompa jest wyposazona w przełącznik
pływakowy, który włącza ją i wyłącza automatycznie w zależności od poziomu lustra wody. Przy
przeciążeniu pompa jest wyłączona przez wbudowany termostat. Po ostygnięciu silnik
uruchamia się automatycznie na nowo. Pompa jest wyposażona w zawór odcinający oraz w
rurę aluminiową z hakiem plastikowym, na którym można ją wygodnie zamocować w pojemniku
z wodą.

3.2 Elementy pompy (budowa)

1. Uchwyt do przenoszenia

2. Złącze pompy

3. Kabel przełącznika pływakowego

4. Nastawnik wysokości przełącznika pływakowego

5. Prowadnica przełącznika pływakowego

6. Przełącznik pływakowy

7. Filtr

8. Stopa ssąca

9. Obudowa pompy

10. Gniazdo wtykowe do rur aluminiowych

11. Uchwyt rur aluminiowych

12. Przewód sieciowy

AKCESORIA

13. Dolna rura aluminiowa

14. Środkowa rura aluminiowa

15. Rura aluminiowa z haczykiem plastikowym

16. Śruba regulacji wysokości

17. Złącze węża do podlewania

18. Zaworek odcinający

19. Zacisk kabla

20. Giętka rura

21. Uszczelka (pierścień)

22. Hak do zawieszania pompy

23. Trzy uszczelki pierścieniowe (małe)

24. Osłona

8

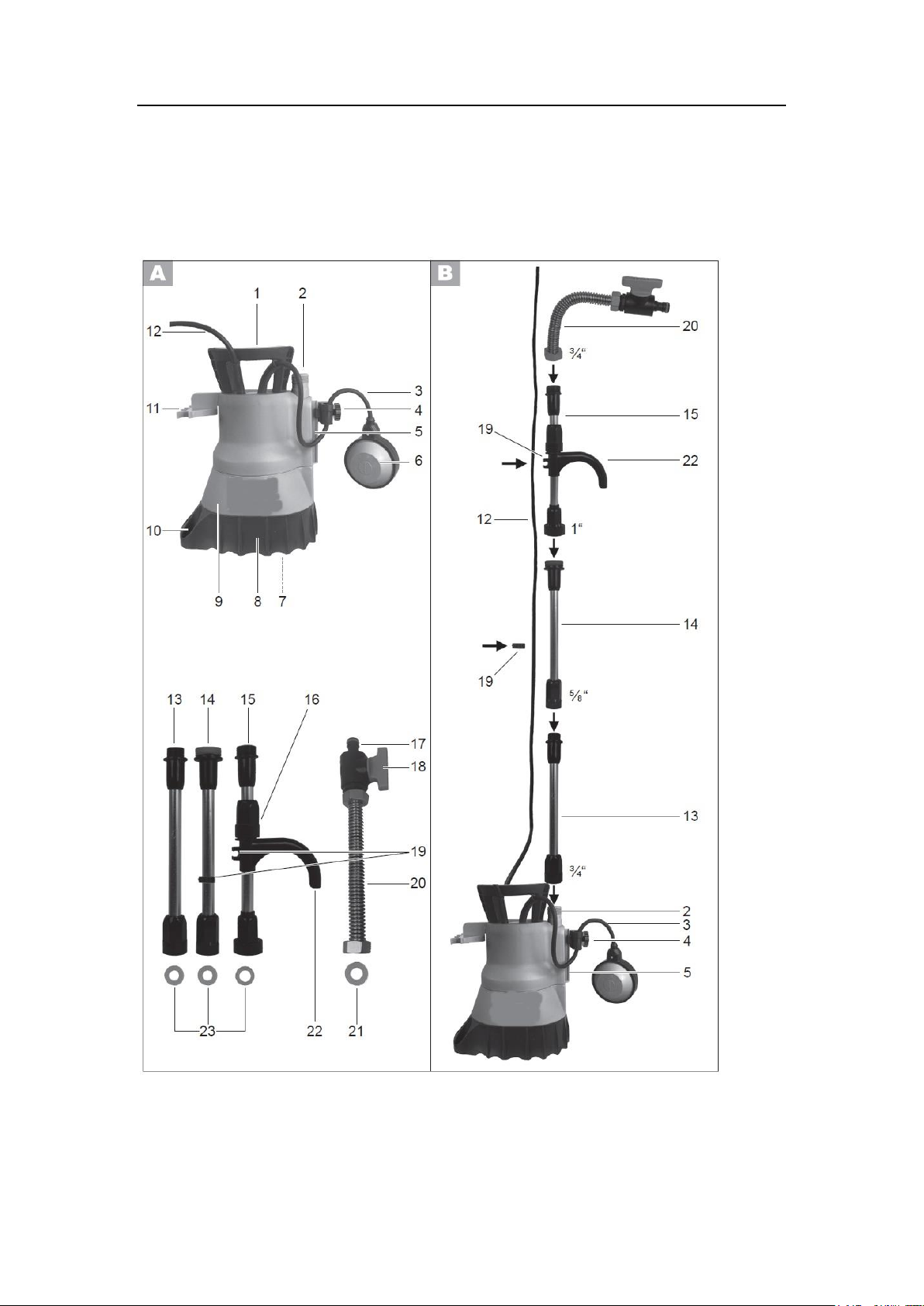

Rys.1

9

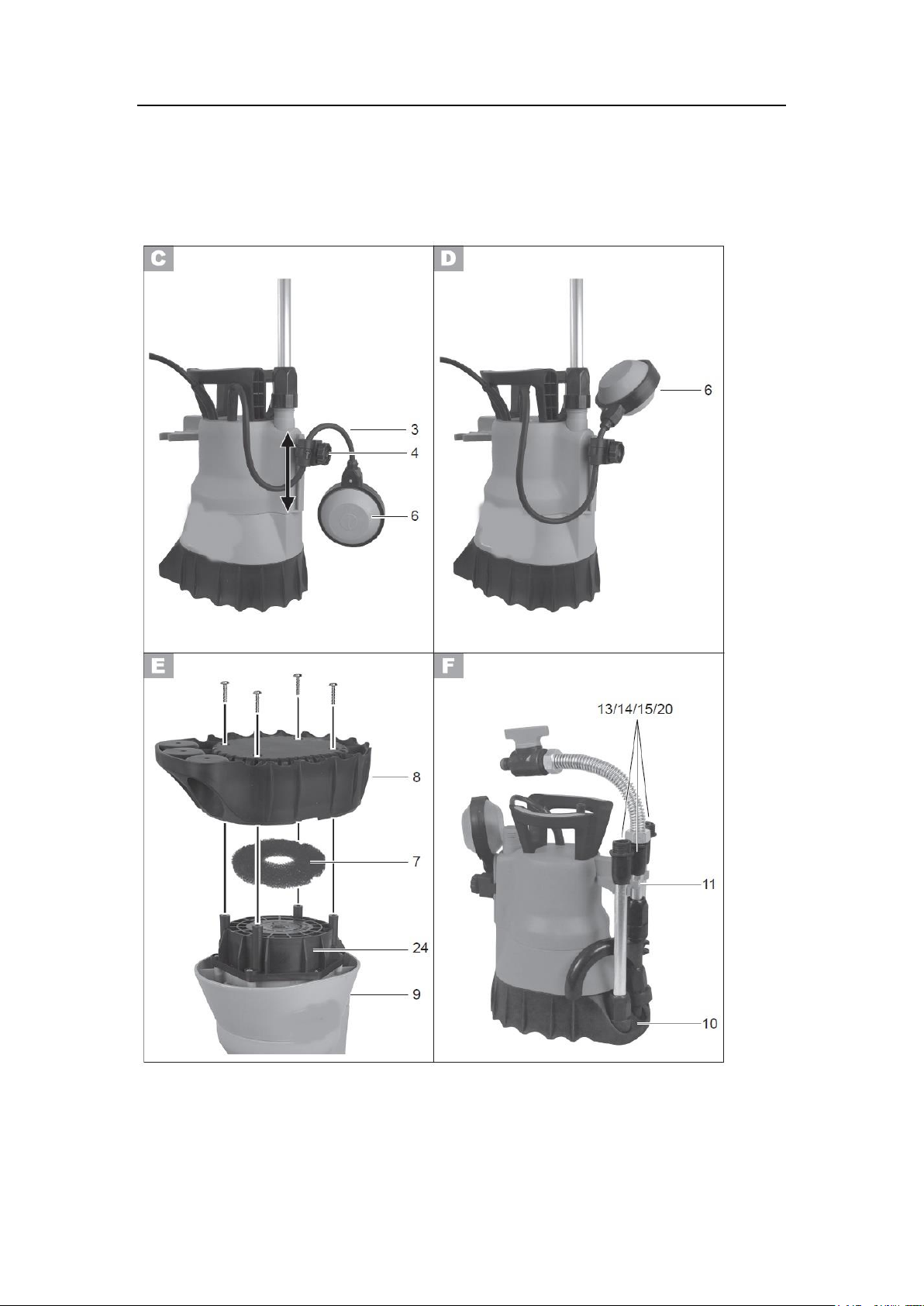

Rys.2

10

3.3 Dane techniczne

MODEL
PWD350

Napięcie sieciowe / częstotliwość

230V – 50 Hz

Moc pobierania

350W

Maksymalna wydajność

5200 l/h

Maksymalna wysokość podnoszenia

11 m

Maksymalna głębokość zanurzenia

7 m

Ciężar

4,7 kg

Maksymalny wymiar pompowanych ciał stałych

3 mm

Maksymalna temperatura pompowanej cieczy

35 °C

Długość przewodu sieciowego

10 m

Stopień ochrony

IPX8

Klasa ochrony

I

*Producent zastrzega sobie prawo do zmian poprawiających funkcjonalność i bezpieczeństwo
urządzenia, które niekoniecznie są odzwierciedlone na rysunkach i w opisach niniejszej
instrukcji.

4. Podstawowe zalecenia bezpieczeństwa

Zawarte są tu podstawowe zasady bezpieczeństwa, konieczne do zachowania podczas pracy
urządzenia.
Urządzenie jest zaopatrzone w naklejki ostrzegawcze i informacje w postaci piktogramów –
umownych znaków ostrzegawczych, które mają przypominać o bezpieczeństwie użytkowania
i obsługi. Naklejki te należy utrzymywać w czystości i nie wolno ich odklejać. W przypadku
uszkodzenia, zabrudzenia czy utraty czytelności należy dokupić je u importera i ponownie
umieścić na maszynie.
Znaki bezpieczeństwa oraz napis ostrzegawczy jest umieszczony na osłonie odbojowej.

11

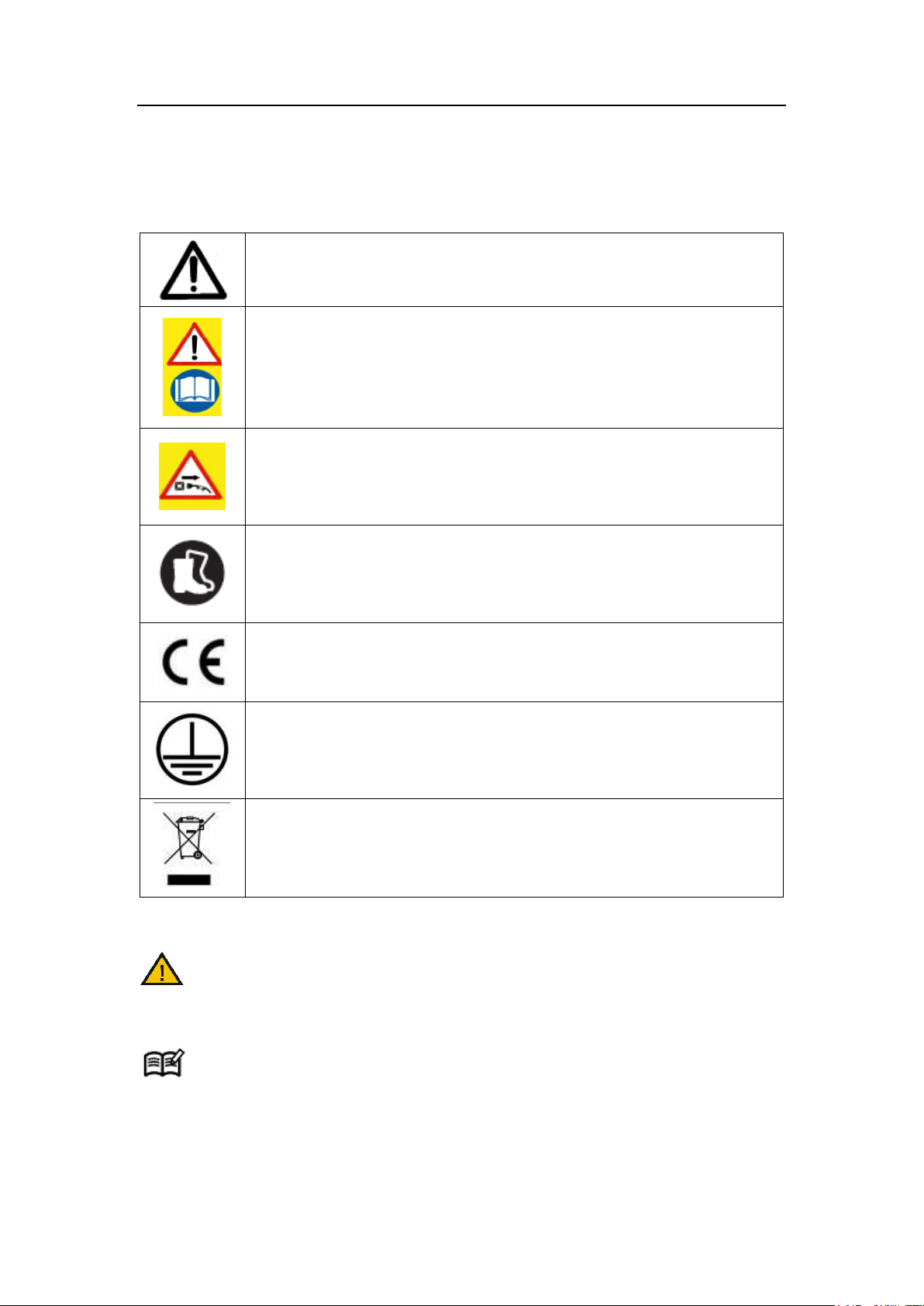

4.1 Symbole dotyczące urządzenia

Dbaj o to, aby były czytelne (nie wszystkie są na urządzeniu):

UWAGA! Zachowaj szczególną ostrożność!

Przed pierwszym uruchomieniem należy dokładnie
przeczytać instrukcję obsługi pompy.

UWAGA!
Wyjmij wtyczkę z gniazdka przed naprawą, czyszczeniem i konserwacją
pompy lub gdy przewód elektryczny jest uszkodzony, poplątany lub
przecięty.

Do pracy zakładaj solidne obuwie z podeszwą antypoślizgową.
Produkt odpowiada standardom bezpieczeństwa.

I klasa ochronności – oznacza, że produkt musi być uziemiony
(zerowany).

Przekaż niepotrzebne urządzenie, jego akcesoria i opakowanie do
zgodnej z przepisami o ochronie środowiska naturalnego utylizacji.
Urządzeń nie należy wyrzucać razem ze śmieciami domowymi.
Należy oddać zużyte urządzenie elektryczne w punkcie recyklingu.

4.2 Symbole w instrukcji obsługi

UWAGA! Ostrzeżenie - symbol niebezpieczeństwa z informacjami na temat ochrony

osób i mienia.

WSKAZÓWKA ułatwiająca posługiwanie się urządzeniem.

4.3 Ogólne wskazówki bezpieczeństwa

12

W celu minimalizacji ryzyka pożaru, porażenia prądem elektrycznym i obrażeń ciała
należy podczas instalowania i użytkowania pompy zapoznać się i zawsze ściśle

przestrzegać zawartych w instrukcji środków ostrożności.

• Nie pozwalaj dzieciom oraz innym osobom dorosłym, które nie zaznajomiły się z
niniejszą instrukcją obsługi, używać urządzenia.

• Pompa nie jest zabawką, zachowaj szczególną ostrożność przez cały czas kontaktu z
urządzeniem.

• Nie używaj pompy do innych celów niż zgodnych z przeznaczeniem. Pompowanie
substancji agresywnych chemicznie (ściernych), żrących, palnych (np. paliwa silnikowe)
i wybuchowych, słonej wody, środków czyszczących oraz artykułów spożywczych jest
zabronione!

• Nie korzystaj z urządzenia w czasie, w którym w pobliżu znajdują się inne osoby
(szczególnie małe dzieci oraz zwierzęta domowe).

• Pamiętaj, że to użytkownik i/lub właściciel ponoszą odpowiedzialność za wypadki i
urazy innych osób oraz ich mienia.

• W celu uniknięcia porażenia prądem elektrycznym zakładaj solidne, odpowiednie
obuwie.

• Przed każdym użyciem przeprowadź kontrolę wzrokową urządzenia. Nie uruchamiaj
pompy, jeśli brak w niej elementów.

• Używaj wyłącznie części zamiennych i elementów wyposażenia, które zostały
dostarczone i/lub są zalecane przez producenta. Użycie innych części zamiennych
prowadzi do utraty roszczeń z tytułu gwarancji.

• Nie korzystaj z urządzenia w przypadku zmęczenia, osłabionej koncentracji, gdy jesteś
pod wpływem alkoholu, leków lub innych środków odurzających. Używaj pompy z
rozsądkiem.

• Nigdy nie zostawiaj pompy w miejscu pracy bez kontroli, zwłaszcza w pomieszczeniach
mieszkalnych! Nadzoruj urządzenie, aby dostatecznie wcześnie rozpoznać
automatyczne wyłączenie pompy albo pracę ‘na sucho’. Regularnie sprawdzaj
działanie przełącznika pływakowego w celu zachowania gwarancji i rękojmi.

• Chroń urządzenie przed mrozem i pracą „na sucho”.

• Nie uruchamiaj urządzenia przed całkowitym zanurzeniem w wodzie! Ryzyko

poważnego uszkodzenia!

• Nie pracuj przy użyciu urządzenia, które jest niekompletne, uszkodzone lub
przebudowane bez zgody producenta. Nie przeciążaj urządzenia.

• Nie używaj pompy w pobliżu palnych cieczy i gazów - niebezpieczeństwo pożaru lub
wybuchu.

• Pompa nie jest przystosowana do pracy ciągłej (np. do napędzania cieków wodnych w
sadzawkach ogrodowych). Regularnie sprawdzaj, czy urządzenie pracuje prawidłowo.

• Pompa zawiera środki smarne, które w określonych okolicznościach mogą wyciec z
pompy i spowodować uszkodzenia oraz zanieczyszczenia. Nie używaj pompy w
sadzawkach ogrodowych, w których żyją ryby lub/i cenne rośliny!

• Nie podnoś, ani nie transportuj urządzenia w czasie, gdy silnik pracuje. Jeśli pompa
jest zanurzona, nie manipuluj nią ciągnąc za przewód; użyj linki nośnej, przywiązanej

13

do ucha uchwytu pompy.

• Urządzenie należy zawsze wyłączyć i wyciągnąć przewód sieciowy:

- gdy oddalasz się od pompy;

- jeżeli urządzenie jest nieużywane;

- przed rozpoczęciem jakichkolwiek prac przy pompie w przypadku wystąpienia

nieszczelności w układzie wodnym;

- przed sprawdzaniem, czyszczeniem i przechowywaniem;

- jeżeli przewód sieciowy jest uszkodzony bądź poplątany;

- jeżeli w trakcie pracy urządzenie natrafia na ciało obce. W takim przypadku należy

sprawdzić urządzenie pod kątem uszkodzeń lub ewentualnie naprawić.

• Jeśli powstanie sytuacja nieopisana w tej instrukcji, zwróć się o pomoc na infolinię
serwisową producenta.

• Nie podejmuj samodzielnych prób naprawiania urządzenia lub wymiany przewodu czy
wtyczki, o ile nie posiadasz właściwego przygotowania zawodowego w tym zakresie.
Wszystkie prace, które nie są opisane w tej instrukcji, powinien przeprowadzić
autoryzowany serwis upoważniony przez dealera.

• Przechowuj urządzenie w suchym miejscu, poza zasięgiem dzieci.

Bezpieczeństwo elektryczne

Nie uruchamiaj urządzenia, gdy w wodzie przebywają ludzie – niebezpieczeństwo

porażenia prądem elektrycznym!

• Zwróć uwagę na to, aby napięcie sieciowe było zgodne z danymi znajdującymi się na
tabliczce znamionowej.

• Gniazdo przyłączeniowe do przewodu zasilającego musi być wyposażone w 2 styki +
dotykowo styk zerujący 10-16A/250V zgodnie z normami europejskimi. Przewody
zasilające z sieci nie powinny mieć przekroju mniejszego niż przewód H05 RN-F (o
przekroju 1,5 mm).

• Podłączaj pompę tylko do gniazda sieciowego zabezpieczonego bezpiecznikiem co
najmniej 6A oraz wyłącznikiem różnicowoprądowym o prądzie wyzwalania nie
przekraczającym 30mA.

• Przed uruchomieniem nowej pompy zleć wykwalifikowanemu specjaliście sprawdzenie:
czy złącza elektryczne są zabezpieczeone przed wodą i wilgocią oraz czy uziemienie,
przewód zerowy i bezpiecznik spełniają wymogi dostawcy energii elektrycznej i czy
bezbłędnie działają.

• Ustaw urządzenie w taki sposób, by podczas pracy w każdej chwili zapewniony był
dostęp do wtyczki sieciowej.

• Nie wyciągaj wtyczki z gniazdka ciągnąc za przewód! Chroń przewód przed gorącem,
olejem i ostrymi krawędziami.

• Przed każdym użyciem skontroluj urządzenie, przewód i wtyczkę pod kątem
uszkodzeń. Uszkodzonych i zużytych przewodów nie wolno naprawiać, należy je
wymienić na nowe.

14

• Nie noś i nie mocuj urządzenia trzymając za przewód!

• Używaj tylko 3 żyłowych przedłużaczy zabezpieczonych przed bryzgami wody i

przeznaczonych do stosowania na dworze. Przed użyciem zawsze odwijaj przewód z
bębna i sprawdzaj, czy nie jest uszkodzony.

• Przekrój 3 żyłowych przewodów sieciowych nie może być mniejszy niż od przewodów
gumowych z oznaczeniem H07RN8-F. Długość przewodu musi wynosić 10m, a
przekrój żyły co najmniej 1,5 mm2.

Twoja odpowiedzialność: Ogranicz użytkowanie tego urządzenia do osób, które

przeczytały, zrozumiały i będą się stosować do ostrzeżeń i zaleceń zawartych w tej
instrukcji.

5. Montaż

Przed montażem sprawdź, czy masz wszystkie potrzebne części.

5.1 Zakładanie uszczelek pierścieniowych

Przed zmontowaniem rur aluminiowych i rury elastycznej sprawdź, czy w każdej tulei
gwintowanej znajduje się jedna uszczelka pierścieniowa. W razie potrzeby wciśnij:

- po jednym małym pierścieniu uszczelniającym (Rys. 1 poz. 23) do tulejek
gwintowanych do tulejek gwintowanych trzech rur aluminiowych (Rys. 1 poz. 13/14/15),

- jeden duży pierścień uszczelniający (Rys. 1 poz. 21) do tulei gwintowanej giętkiej rury
(Rys. 1 poz. 20).

5.2 Skręcanie rur aluminiowych

Skręć rury w następującej kolejności:

- dolna rura aluminiowa (Rys. 1 poz. 13) (bez wypustu znakującego),

- środkowa rura aluminiowa (Rys. 1 poz. 14) (z jednym wypustem znakującym),

- rura aluminiowa z haczykiem plastikowym (Rys. 1 poz. 15) (z dwoma wypustami
znakującymi),

- giętka rura (Rys. 1 poz. 20).

Na zakończenie zamontuj rury na złączu ciśnieniowym pompy (Rys. 1 poz. 2). W razie potrzeby
dociągnij elementy łączące rury aluminiowe odpowiednim narzędziem tak, by uniemożliwić
przepływ wody.

5.3 Mocowanie przewodu sieciowego

Zamocuj przewód sieciowy (Rys. 1 poz. 12) przy użyciu zacisków kablowych (Rys. 1 poz. 19)
na haczyku plastikowym (Rys. 1 poz. 22) i środkowej rurze aluminiowej (Rys. 1 poz. 14).

15

5.4 Montaż nastawnika wysokości przełącznika pływakowego

Poluzuj śrubę nastawnika wysokości przełącznika pływakowego (Rys. 1 poz. 4). Kabel
przełącznika pływakowego (Rys. 1 poz. 3) należy przy tym poprowadzić do góry (patrz także
rozdział „Ustawianie przełącznika pływakowego”).

Jeżeli chcesz wykorzystać nie tyle wysokość tłoczenia, co maksymalna wydajność

tłoczenia pompy, użyj węża ze złączem o średnicy ¾” i zamontuj go bezpośrednio do pompy
(bez rur aluminiowych i zaworu odcinającego) - dzięki większemu przekrojowi węża będzie
wówczas pompowana większa ilość wody (spowoduje to jednak odpowiednie zmniejszenie
wysokości tłoczenia wody).

5.5 Zanurzanie pompy

Uważaj, by nigdy nie trzymać ani nie zawieszać urządzenia za kabel sieciowy. Grozi
to porażeniem prądem wskutek uszkodzenia kabli.

Zanurzając pompę pamiętaj o otwarciu zaworu odcinającego (Rys. 1 poz. 18), aby zapewnić
odpowietrzenie pompy.

1. Do zanurzania i wyciągania pompy używaj haka plastikowego (Rys. 1 poz. 22) lub linki
zamocowanej do uchwytu pompy (Rys. 1 poz. 1).

2. Nigdy nie wieszaj urządzenia na wygiętej rurce ani na wężu.

3. Wysokość haka plastikowego możesz ustawiać po poluzowaniu śruby (Rys. 1 poz. 16).

4. Przy niskim poziomie wody pompę możesz wstawić do pojemnika; zawór odcinający musi

przy tym wystawać nad krawędź zbiornika.

Pamiętaj, że na dnie pojemnika gromadzi się brud i piasek, który może uszkodzić pompę.

Zalecamy ustawienie pompy na cegle.

6. Praca z urządzeniem

6.1 Włączanie I wyłączanie

Kupiona pompa jest wyposażona we wtyczkę ze stykiem ochronnym.

Zanurzając pompę pamiętj o otwarciu zaworu odcinającego (Rys. 1 poz. 18), aby zapewnić
odpowietrzenie pompy.

1. odkręć zaworek odcinający (Rys. 1 poz. 18).

2. Zanurz całkowicie pompę.

3. Włóż wtyczkę urządzenia do gniazdka. Pompa od razu zaczyna pracować.

4. Aby wyłączyć pompę wyjmij wtyczkę z gniazdka sieciowego. Pompa przestanie pracować.

16

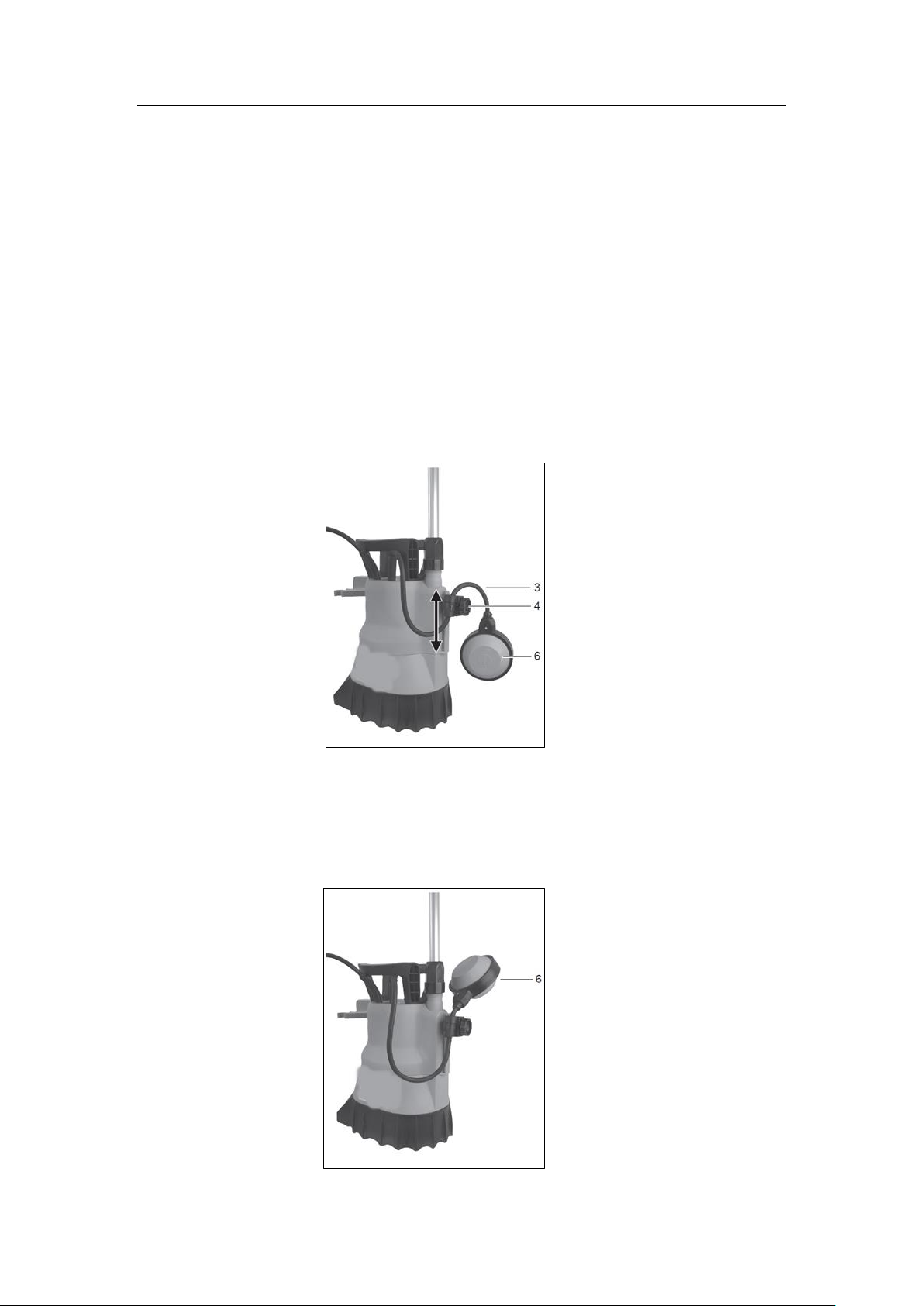

6.2 Ustawianie przełącznika pływakowego

Pompa może pracować w dwóch trybach: automatycznym i ręcznym.

1. Tryb automatyczny:

Moment włączania i wyłączania pompy przez przełącznik pływakowy (Rys. 3 poz. 6) możesz
płynnie regulować. W tym celu poluzuj śrubę nastawnika wysokości przełącznika pływakowego
(Rys. 3 poz. 4) i ustaw ją w żądanej pozycji (strzałka musi wskazywać do góry).
Sprawdź przełącznik pływakowy (Rys. 3 poz. 6). Musi on mieć możliwość swobodnego
podnoszenia się i opadania. Wysokość punktu włączenia i wysokości punktu wyłączenia musi
być łatwo osiągana.
Jeżeli kabel wyłącznika pływakowego (Rys. 3 poz. 3) jest zbyt długi, a zwłaszcza gdy nie
zamontowano regulacji wysokości wyłącznika pływakowego (Rys. 3 poz. 4), istnieje
niebezpieczeństwo suchobiegu.

Rys. 3

2. Tryb ręczny:

W trybie ręcznym pompa pracuje ciągle.
Ustaw przełącznik pływakowy (Rys. 4 poz. 6) w sposób pokazany na rysunku 4.

Rys. 4

17

7. Czyszczenie, konserwacja, przechowywanie i zamawianie
części zamiennych

Przed wykonaniem prac konserwacyjnych i czyszczeniem bądź przechowywaniem

wyłącz urządzenie, wyciągnij wtyczkę sieciową – ryzyko porażenia prądem!

Zleć prace, które nie są opisane w tej instrukcji, upoważnionej placówce

serwisowej.

Regularnie oczyszczaj i konserwuj urządzenie. Zapewni to jego sprawność i długą żywotność
eksploatacyjną.

7.1. Ogólny opis oczyszczania urządzenia

1. Po każdym użyciu oczyść urządzenie czystą wodą.

2. Usuwaj włoski i włókna, które mogą się osadzać w obudowie pompy (Rys. 1 poz. 9) przy
użyciu strumienia wody.

3. Czyść przełącznik pływakowy (Rys. 1 poz. 6) z osadów czystą wodą.

7.2. Czyszczenie filtra

W stopie ssącej pompy znajduje się wyjmowany filtr chroniący ją przed zanieczyszczeniem.
Zależnie od stopnia zabrudzenia wody ten filtr należy regularnie sprawdzać i w razie potrzeby
oczyszczać.

1. Wyjmij wtyczkę urządzenia z gniazdka.

2. Poluzuj 4 śruby na dolnej stronie obudowy pompy (Rys. 5 poz. 9).

3. Ściągnij stopę ssącą (Rys. 5 poz. 8) z pompy i wyjmij filtr (Rys. 5 poz. 7).

4. Umyj filtr (Rys. 5 poz. 7) pod bieżącą wodą i załóż go ponownie.

5. Załóż stopę ssącą (Rys. 5 poz. 8) na pompę i zamocuj ją 4 śrubami.

18

Rys. 5

7.3. Oczyszczanie wirnika łopatkowego

Jeżeli w obudowie pompy nagromadziło się zbyt wiele osadów należy zdemontować dolną
część pompy w następujący sposób:

1. Wykręć 4 śruby u dołu obudowy pompy i ściągnij stopę ssącą (Rys. 5 poz. 8).

2. Odkręć pokrywę (Rys. 5 poz. 24) wykręcająć 6 śrub.

3. Umyj wewnętrzne ściany obudowy pompy i wirnik czystą wodą.

4. Montaż odbywa się w odwrotnej kolejności.

7.4. Przechowywanie

Przed złożeniem pompy w magazynie należy ją oczyścić.
Przechowywać pompę w suchym, zabezpieczonym przed mrozem i niedostępnym dla dzieci
miejscu.
Jeżeli pompa nie była używana przez dłuższy czas to należy ją dokładnie oczyścić, zarówno
po ostatnim użyciu, jak i przed ponownym użyciem. Osady i pozostałości mogą utrudniać
uruchamianie pompy.

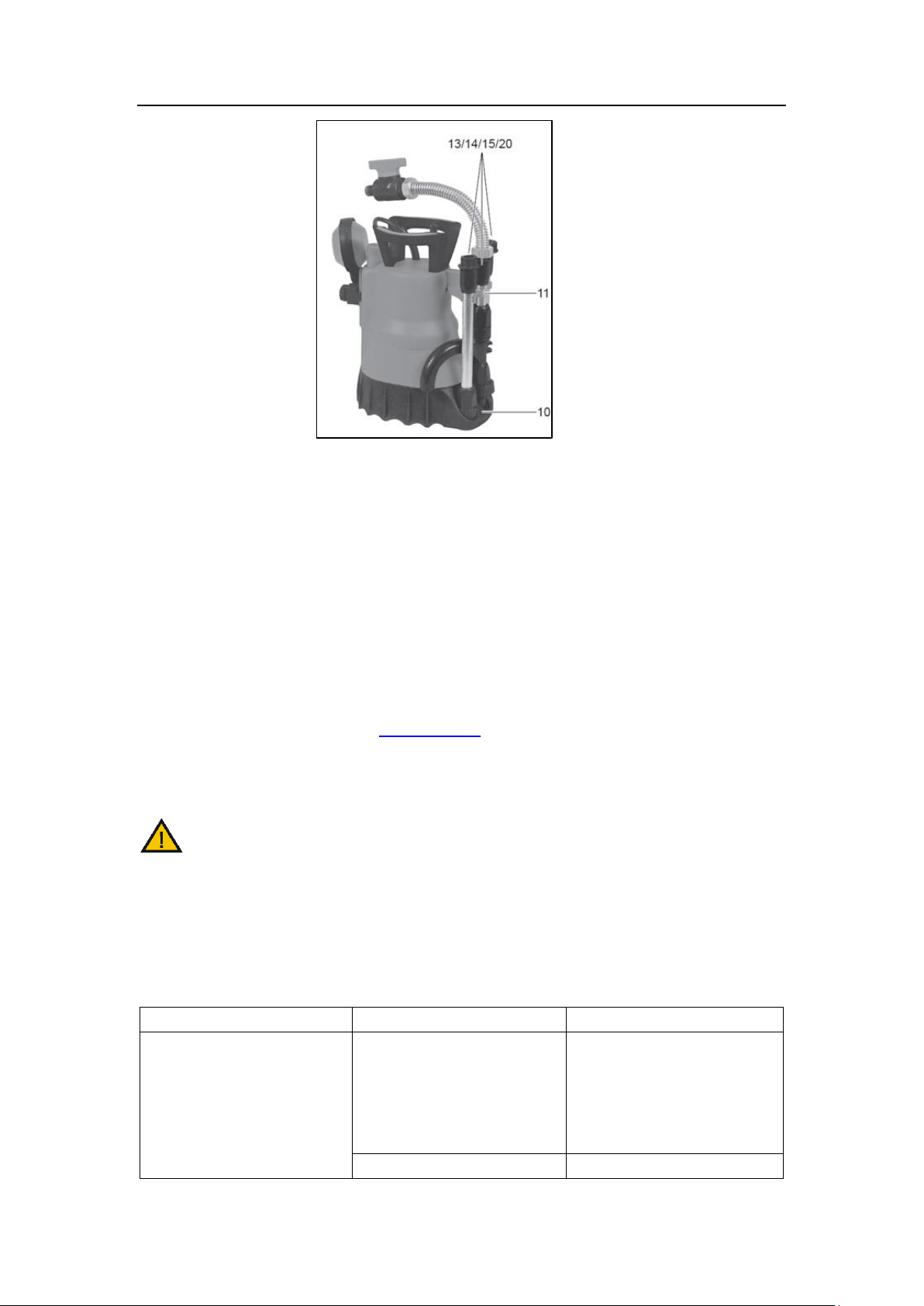

Do przechowywania należy włożyć zdemontowane rury aluminiowe (Rys. 6 poz. 13/14/15/20)
do gniazd wtykowych (Rys. 6 poz. 10) i zamocować je w uchwytach (Rys. 6 poz. 11).

19

Rys. 6

Wszystkie wykraczające poza ten zakres czynności, a szczególnie otwieranie pompy, muszą
być wykonywane przez wykwalifikowanego elektryka. Jeżeli urządzenie wymaga naprawy
zgłoś się do autoryzowanego punktu serwisowego.

7.5. Zamawianie części zamiennych

Przy zamawianiu części zamiennych należy podać następujące dane:

• Typ urządzenia

• Numer artykułu

• Numer identyfikacyjny

• Numer części zamiennej

Informacje znajdują się na stronie: www.krysiak.pl tel: [phone].

Używaj tylko oryginalnych części zamiennych.
Części zamienne złej jakości mogą uszkodzić pompę i skrócić jej żywotność!

8. Plan wyszukiwania usterek

Nigdy nie podejmować się rozbiórki pompy. W razie konieczności sprawdzenia i naprawy
dokona autoryzowany serwis ( w porozumieniu ze sprzedawcą).

Problem

Możliwe przyczyny

Usuwanie

Pompa nie uruchamia się
Brak zasilania prądem
elektrycznym

Sprawdź gniazdko, kabel,
przewód, wtyczkę; w razie
potrzeby zleć naprawę
wykwalifikowanemu
elektrykowi

Wyłącznik pływakowy nie

Ustaw wyłącznik pływakowy

20

działa

wyżej

Pompa nie pompuje wody

Moc pompy jest
zredukowana przez silne
zabrudzenia lub
pozostawiające osad
domieszki wody

Oczyść pompę; w razie
potrzeby wymień zużyte
części
Pompa nie wyłącza się

Wyłącznik pływakowy nie
może opaść

Prawidłowo ustaw pompę na
dnie szybu,beczki itp..

Pompowana ilość wody jest
niewystarczająca

Moc pompy jest
zredukowana przez silne
zabrudzenia lub
pozostawiające osad
domieszki wody

Oczyść pompę; w razie
potrzeby wymień zużyte
części

Pompa wyłącza się po
krótkim czasie

Bezpiecznik silnika wyłącza
pompę z powodu zbyt
silnego zanieczyszczenia
wody

Wyjmij wtyczkę z gniazdka i
oczyść pompę oraz szyb

Bezpiecznik silnika wyłącza
urządzenie z powodu za
wysokiej temperatury wody

Uwaga – max temperatura
wody wynosi 35

o

C.

9. Gwarancja

Na niniejsze urządzenie obowiązuje 24-miesięczna gwarancja. W ramach gwarancji gwarant
zapewnia kupującemu nieodpłatne usunięcie usterek w funkcjonowaniu urządzenia
wynikających z jego wadliwości konstrukcyjnych i materiałowych. Niektóre części
konstrukcyjne ulegające normalnemu zużyciu oraz szkody wywołane naturalnym zużyciem,
przeciążeniem lub nieprawidłową obsługą, są wykluczone z zakresu gwarancji. Warunkiem
skorzystania ze świadczeń gwarancyjnych jest przestrzeganie podanych w instrukcji obsługi
wskazówek dotyczących oczyszczania, konserwacji i napraw urządzenia. Próby samodzielnej
naprawy urządzenia względnie jego rozebranie albo otwarcie obudowy silnika przez osoby
nieupoważnione, powodują wygaśnięcie gwarancji.

Warunkiem skorzystania ze świadczenia gwarancyjnego jest przekazanie nierozmontowanego
urządzenia wraz z dowodem zakupu naszemu centrum serwisowemu lub sprzedawcy.

21

Wykonanie obowiązków wynikających z gwarancji nastąpi w terminie 30 dni, licząc od dnia
dostarczenia urządzenia przez Użytkownika.
W przypadku reklamacji gwarancyjnej lub zlecenia naprawy należy dostarczyć oczyszczone
urządzenie wraz z informacją o usterce pod adres naszego punktu serwisowego. W celu
ustalenia wskazówek dotyczących nadania przesyłki należy skontaktować się z gwarantem.

Naprawy nie objęte gwarancją można zlecać odpłatnie naszemu centrum serwisowemu.

10. Usuwanie odpadów i recycling

Każde gospodarstwo jest użytkownikiem sprzętu elektrycznego i elektronicznego, a co za tym
idzie – potencjalnym wytwórcą niebezpiecznego dla ludzi i środowiska odpadu, z tytułu
obecności w tymże niebezpiecznych substancji, mieszanin oraz części składowych. Z drugiej
strony zużyty sprzęt to cenny materiał, z którego można odzyskać surowce takie jak miedź,
cyna, szkło, żelazo itp.

Użytkownik pompy zgodnie z przepisami o ochronie środowiska zobowiązany jest do
prowadzenia prawidłowej gospodarki odpadami zgodnie z przepisami krajowymi. Nie wyrzucaj
urządzeń razem z odpadami domowymi. Przekaż niepotrzebne urządzenie, jego akcesoria i
opakowanie do zgodnej z przepisami o ochronie środowiska naturalnego utylizacji. Oddaj je w
punkcie recyklingu – użyte w produkcji elementy z tworzyw sztucznych i metalu można
posegregować i poddać selektywnej utylizacji. Informacje o dostępnym systemie zbierania
zużytego sprzętu elektrycznego i elektronicznego można znaleźć u sprzedawcy oraz w
urzędzie miasta/gminy.

Pamiętaj, że odpowiednie postepowanie ze zużytym sprzętem zapobiega negatywnym
konsekwencjom dla środowiska naturalnego i zdrowia ludzkiego!

W przypadku pytań zwróć się o poradę do Centrum Serwisowego producenta.
Pamiętaj, że producent bezpłatnie przeprowadza utylizację przesłanych do niego

uszkodzonych i zużytych swoich urządzeń.

22

RYSUNEK ZŁOŻENIOWY nr 1
