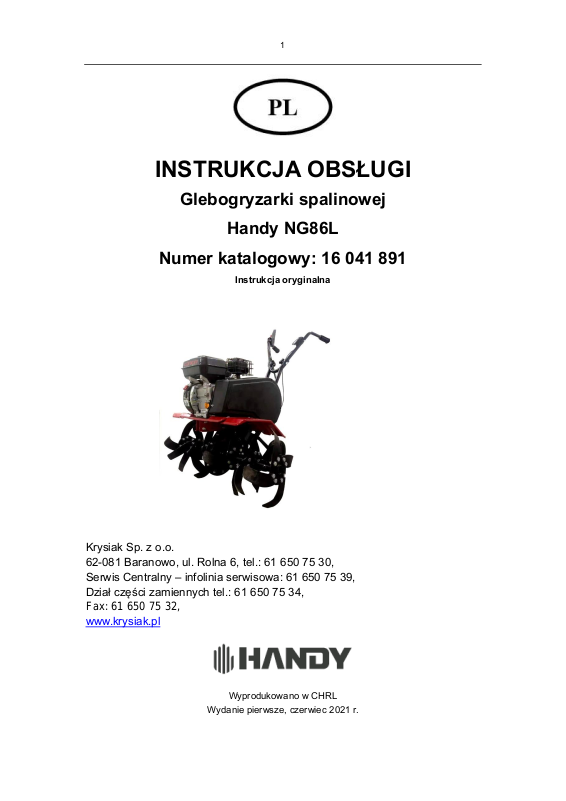

INSTRUKCJA OBSŁUGI
Glebogryzarki spalinowej
Handy NG86L
Numer katalogowy: 16 041 891
Instrukcja oryginalna
Krysiak Sp. z o.o.
62-081 Baranowo, ul. Rolna 6, tel.: 61 650 75 30,
Serwis Centralny – infolinia serwisowa: 61 650 75 39,
Dział części zamiennych tel.: 61 650 75 34,
Fax: 61 650 75 32,
www.krysiak.pl
Wyprodukowano w CHRL
Wydanie pierwsze, czerwiec 2021 r.
Page 2
2
Page 3
3
DEKLARACJA ZGODNOŚCI WE
Zgodnie z Rozporządzeniem Ministra Gospodarki z dnia 21 października 2008r. w sprawie
zasadniczych wymagań dla maszyn (Dz. U. Nr 199, poz. 1228) i Dyrektywą 2006/42/WE
Parlamentu Europejskiego i Rady
Krysiak Sp. z o.o. ul. Rolna 6 62-081 Baranowo
Osoba odpowiedzialna za przygotowanie dokumentacji technicznej maszyny na terenie
UE:
Andrzej Krysiak, Rolna 6, 62-081, Baranowo deklaruje z pełną odpowiedzialnością, że:
Maszyna:
Glebogryzarka spalinowa Handy NG86L
Model：
TL532H
Numery seryjne:
2021014330001-2021014339999
Rok produkcji:
2021
Funkcja:
Spulchnianie i kultywacja ogródków przydomowych
do której odnosi się niniejsza deklaracja, spełnia wymagania:
2006/42/EC – Dyrektywa Parlamentu Europejskiego i Rady z dnia 17 maja 2006r. w sprawie
maszyn
2014/30/EU – Dyrektywa kompatybilności elektromagnetycznej
2000/14/EC i 2005/88/EC – Dyrektywa hałasowa
2016/1628 - Rozporządzenie Parlamentu Europejskiego i Rady (UE) z dnia 14 września
2016r. w sprawie wymogów dotyczących silników spalinowych.
Do oceny zgodności zastosowano następujące normy zharmonizowane:
EN ISO 14982:2009, EN 709:1997/A4:2009/AC:2012
Ponadto potwierdzono, zgodnie z dyrektywą w sprawie emisji hałasu 2000/14/EC +
2005/88/EC
Zmierzony poziom ciśnienia akustycznego: 89,5 dB(A) k=3 dB(A)
Zmierzony poziom mocy akustycznej: 99,45 dB(A) K=3dB(A)
Gwarantowany poziom mocy akustycznej: 103 dB(A)
Zastosowana procedura oceny zgodności odpowiada załącznikowi V dyrektywy
2000/14/EC
Wibracje przy uchwycie lewym : 4,439 m/s2 k=1,5 m/s
2
Wibracje przy uchwycie prawym: 3,702 m/s2 k=1,5 m/s
2
Niniejsza deklaracja zgodności WE traci swoją ważność, jeżeli maszyna zostanie zmieniona
lub przebudowana bez zgody producenta.
Integralnym elementem maszyny jest instrukcja obsługi.
30/06/2021, Baranowo
Data i miejsce wystawienia
Imię, nazwisko oraz podpis osoby upoważnionej
do sporządzenia deklaracji zgodności
Jednostka notyfikująca:
TÜV Rheinland LGA Products GmbH, Tillystraße 2, 90431, Nürnberg, Germany, NB0197
Page 4
4
Page 5
5
Przeczytaj uważnie niniejszą instrukcję przed rozpoczęciem eksploatacji glebogryzarki.
Zawarte są tu ważne informacje dotyczące zasad właściwego montażu, sposobu pracy i
konserwacji urządzenia, bezpiecznych dla użytkownika. Przechowuj instrukcję w bezpiecznym
miejscu, aby w razie potrzeby móc do niej wrócić lub przekazać ją kolejnym użytkownikom wraz
z urządzeniem.
Uwaga!
Zwracaj szczególną uwagę na rozdziały, które zawierają sygnały ostrzegawcze i uwagi. Spis
treści
Page 6
6
Spis treści
Spis treści .................................................................................................................................. 6
1. Zawartość opakowania ......................................................................................................... 7
2. Przeznaczenie ...................................................................................................................... 7
3. Opis ogólny ........................................................................................................................... 7
3.1 Opis działania .................................................................................................................. 7
3.2 Elementy glebogryzarki (budowa urządzenia) ................................................................. 8
3.3 Dane techniczne .............................................................................................................. 9
4. Podstawowe zalecenia bezpieczeństwa .............................................................................. 9
4.1 Symbole dotyczące urządzenia .................................................................................... 10
4.2 Symbole w instrukcji obsługi .......................................................................................... 11
4.3 Ogólne wskazówki bezpieczeństwa ............................................................................... 11
4.4 Wskazówki bezpieczeństwa dotyczące paliwa ............................................................. 15
5. Przygotowanie do pracy ..................................................................................................... 15
5.1 Montaż dolnego uchwytu ............................................................................................... 15
5.2 Montaż górnego uchwytu .............................................................................................. 16
5.3 Montaż osłon bocznych ................................................................................................. 16
5.4 Montaż noży .................................................................................................................. 17
5.5 Olej silnikowy ................................................................................................................. 17
5.6 Paliwo ............................................................................................................................ 18
6. Praca z urządzeniem .......................................................................................................... 19
6.1 Uruchamianie urządzenia .............................................................................................. 19
6.3 Zatrzymywanie silnika ................................................................................................... 20
6.4 Używanie manetki kierunku pracy ................................................................................. 20
6.5 Ustawianie dźwigni głębokości pracy ............................................................................ 21
6.6 Regulacja kółek podporowych....................................................................................... 22
6.7 Wskazówki dotyczące pracy z glebogryzarką ............................................................... 22
7. Konserwacja, czyszczenie, przechowywanie i zamawianie części zamiennych ............... 24
7.1 Czyszczenie .................................................................................................................. 24
7.2 Konserwacja i regulacje ................................................................................................ 24
7.3 Transport urządzenia ..................................................................................................... 25
7.4 Wytyczne odnośnie przechowywania ........................................................................... 25
7.5 Zamawianie części ........................................................................................................ 26
8. Plan wyszukiwania usterek ................................................................................................ 26
9. Gwarancja .......................................................................................................................... 27
10. Usuwanie odpadów i recycling ........................................................................................... 27
11. Ryzyko resztkowe ............................................................................................................... 28
12. Rysunek złożeniowy ........................................................................................................... 29
Page 7
7
1. Zawartość opakowania
Ostrożnie otwórz opakowanie i wyciągnij z niego wszystkie elementy glebogryzarki. Komplet
powinien zawierać:
- korpus glebogryzarki z linkami i kółkami podporowymi oraz dwoma tarczami nożowymi
- uchwyt dolny – 2szt.
- osłona boczna – 2 szt.
- zestaw tarcz nożowych – boczne i przedłużające - 4 szt.
- komplet montażowy (klucze, śruby, podkładki, bolce, zaciski na przewody)
- instrukcja obsługi silnika spalinowego
- instrukcja obsługi glebogryzarki
- karta gwarancyjna
2. Przeznaczenie
Glebogryzarka jest przeznaczona wyłącznie do spulchniania, kultywacji i uprawy
wierzchniej warstwy lekkiej i średniej twardości gleby w ogrodach, gospodarstwach leśnych i
przydomowych. Każde inne jej wykorzystanie jest sprzeczne z przeznaczeniem i może
stanowić poważne zagrożenie dla użytkownika, a także prowadzić do uszkodzenia urządzenia.
Glebogryzarka nie jest przeznaczona do użytkowania przez dzieci oraz osoby dorosłe
znajdujące się pod wpływem alkoholu, środków odurzających lub leków ograniczających
możliwość prowadzenia pojazdów mechanicznych i obsługiwania maszyn. Urządzenie może
obsługiwać wyłącznie osoba dorosła, która zapoznała się z niniejszą instrukcją i jest świadoma
ryzyka zranień i uszkodzeń, jakie mogą wystąpić w wyniku nieprzestrzegania zasad w niej
zawartych.
Producent nie ponosi odpowiedzialności za szkody zaistniałe w wyniku użycia urządzenia
niezgodnie z przeznaczeniem oraz jego nieprawidłowej obsługi. Za wszelkie wypadki lub
szkody poniesione przez innych ludzi na zdrowiu lub mieniu odpowiada wyłącznie właściciel
glebogryzarki i/lub osoba ją obsługująca.
Glebogryzarka nie jest przystosowana do użytku komercyjnego. Umowa gwarancyjna
nie obowiązuje w przypadku, gdy urządzenie było stosowane w zakładach rzemieślniczych,
przemysłowych lub do innej działalności zarobkowej.
3. Opis ogólny
3.1 Opis działania
Glebogryzarka spalinowa spulchnia i kultywuje glebę za pomocą specjalnego kształtu noży,
napędzanych poprzez przekładnię pracą silnika firmy Loncin (4-suwowego). Stalowa obudowa
glebogryzarki oraz koła podporowe gwarantują trwałość i łatwość przewożenia urządzenia.
Komfortowe i bezpieczne warunki pracy zapewniają ergonomiczne uchwyty z dźwigniami gazu,
napędu noży i wyłącznikiem oraz boczne osłony noży.
Page 8
8
3.2 Elementy glebogryzarki (budowa urządzenia)

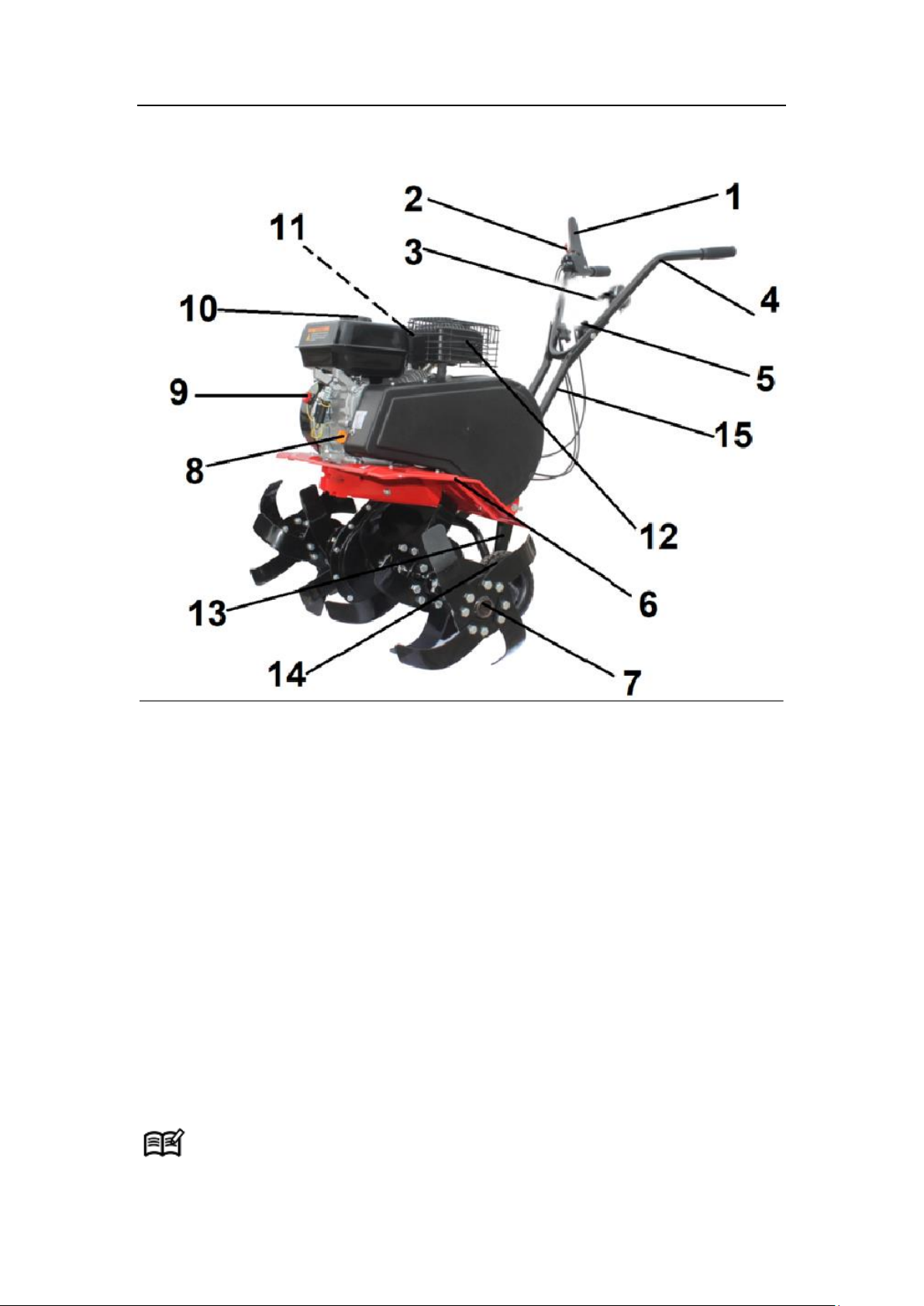

Rys. 1
1. Dźwignia napędu/ dźwignia bezpieczeństwa
2. Manetka kierunku pracy (przód, tył)
3. Manetka gazu
4. Uchwyt górny
5. Łączenie uchwytu z korpusem
6. Osłona boczna
7. Noże
8. Korek wlewu oleju z miarką
9. Wyłącznik zapłonu ON/OFF
10. Korek wlewu paliwa
11. Osłona filtra powietrza (niewidoczna)
12. Osłona tłumika
13. Ogranicznik głębokości
14. Koła podporowe
15. Uchwyt dolny
Przed złożeniem urządzenia zapoznaj się z Rys. 1 przedstawiającym elementy
glebogryzarki.
Page 9
9
3.3 Dane techniczne
Model/numer katalogowy
NG86L / 16 041 891
Maksymalna moc użytkowa
4,1 kW
Maksymalne obroty silnika
3600 obr/min
Maksymalny moment obrotowy
11,5 Nm/3000 obr /min
Pojemność silnika
196 cm
3
Silnik
Loncin H200
Rozruch
Ręczny
Pojemność zbiornika paliwa
2,5 l
Pojemność zbiornika oleju
0,5 l
Szerokość pracy
34/61/78 cm
Głębokość pracy
35 cm
Gwarantowany poziom mocy akustycznej
103 dB(A)
Zmierzony poziom mocy akustycznej
99,45 dB(A) K=3dB(A)
Poziom ciśnienia akustycznego
89,5dB(A) K=2 dB(A)
Wibracje na prawym uchwycie prawym
Wibracje na prawym uchwycie lewym
3,702 m/s2 k=1,5 m/s
2
4,439 m/s2 k=1,5 m/s
2
Waga netto:
50 kg
Wartość drgań została określona zgodnie z normami i przepisami określonymi w deklaracji
zgodności. Zmierzono ją metodą znormalizowaną i może być użyta do porównania urządzenia
z innymi urządzeniami oraz do szacunkowej oceny stopnia ekspozycji użytkownika na drgania.
Wartości emisji drgań mogą być rozbieżne z podaną i różne podczas pracy
glebogryzarki, w zależności od sposobu jej użycia. Środki ostrożności mające na celu ochronę
użytkownika, powinny opierać się na ocenie ekspozycji w konkretnych, rzeczywistych
warunkach pracy (należy wziąć pod uwagę wszystkie składowe cyklu pracy, czyli zarówno czas
pracy, jak czas, w którym urządzenie pozostaje wyłączone oraz pracuje bez obciążenia).
*Producent zastrzega sobie prawo do zmian poprawiających funkcjonalność i bezpieczeństwo
urządzenia, które niekoniecznie są odzwierciedlone na rysunkach i w opisach niniejszej
instrukcji.
4. Podstawowe zalecenia bezpieczeństwa
Zawarte są tu podstawowe zasady bezpieczeństwa, konieczne do zachowania podczas pracy
urządzenia.
Urządzenie jest zaopatrzone w naklejki ostrzegawcze i informacje w postaci piktogramów –
umownych znaków ostrzegawczych, które mają przypominać o bezpieczeństwie użytkowania
i obsługi. Naklejki te należy utrzymywać w czystości i nie wolno ich odklejać. W przypadku
Page 10
10
uszkodzenia, zabrudzenia czy utraty czytelności należy dokupić je u importera i ponownie
umieścić na maszynie.
Znaki bezpieczeństwa oraz napis ostrzegawczy jest umieszczony na obudowie glebogryzarki.

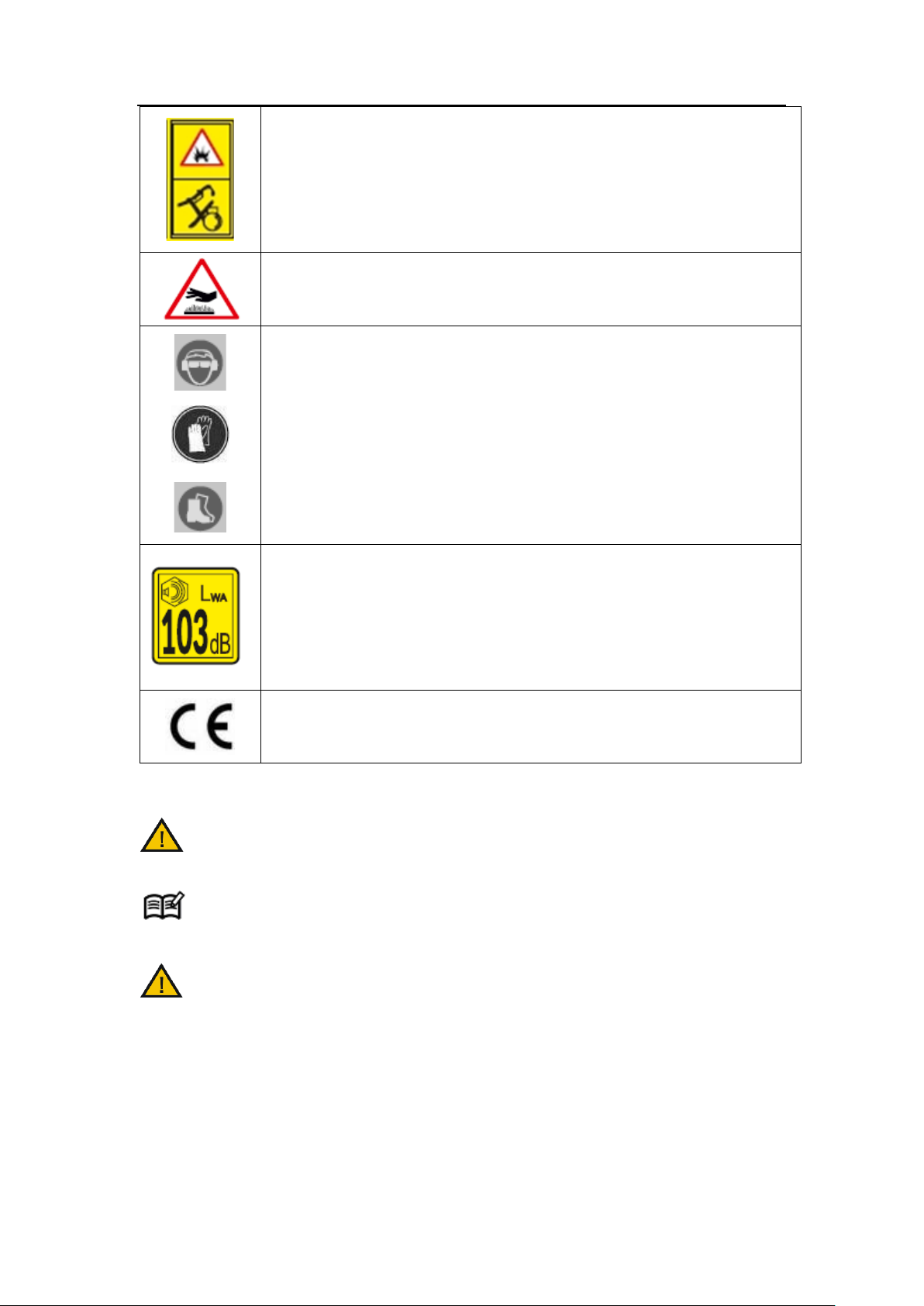

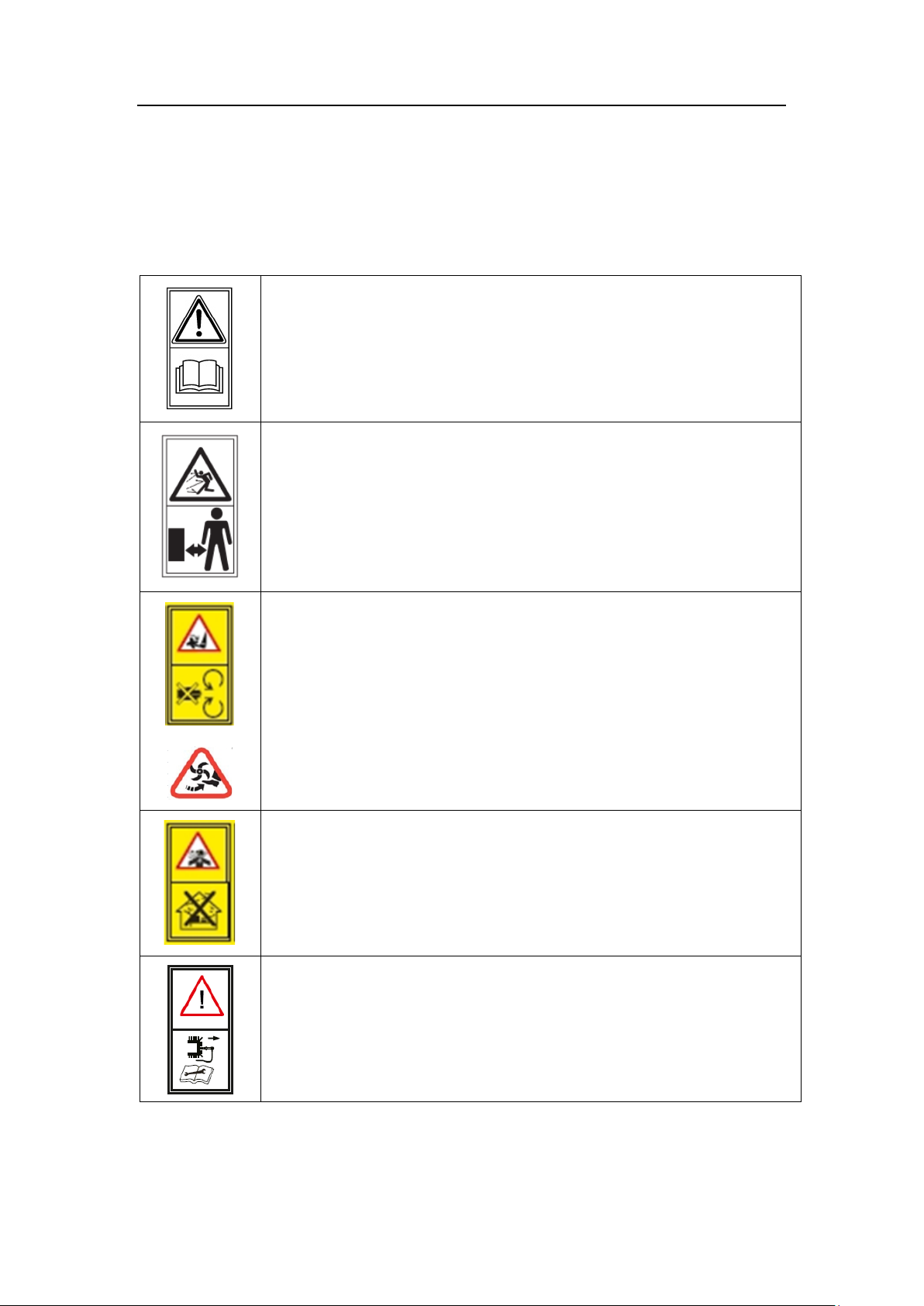

4.1 Symbole dotyczące urządzenia
Dbaj o to, aby były czytelne: (nie wszystkie są na urządzeniu)
UWAGA!
Przed uruchomieniem urządzenia należy uważnie i dokładnie
przeczytać instrukcję obsługi i stosować się do wszystkich wskazówek.
Zachowaj szczególną ostrożność!
Zachowaj instrukcję dostępną do użytku w przyszłości.
UWAGA!
Niebezpieczeństwo urazów ze względu na możliwość wyrzucania
pochwyconych przez noże przedmiotów
Istnieje ryzyko, że kamienie i inne przedmioty mogą być wyrzucane spod
urządzenia.
Osoby postronne (szczególnie dzieci) i zwierzęta domowe powinny
znajdować się w bezpiecznej odległości.
UWAGA!
Niebezpieczeństwo – rotujące noże! Trzymaj z daleka ręce i nogi.
Niebezpieczeństwo doznania obrażeń ciała!
Poczekaj aż narzędzie tnące się zatrzyma zanim przystąpisz do dalszych
czynności.
OSTRZEŻENIE!
Gazy wydechowe zawierają trujący tlenek węgla.
Nigdy nie uruchamiaj silnika w zamkniętych przestrzeniach.
Miej pewność, że zapewniona jest odpowiednia wentylacja.
W miejscu wentylowanym, zwracaj uwagę, aby pracować z wiatrem i aby
gazy wydechowe ulatywały w kierunku od Ciebie.
OSTRZEŻENIE!
Zgaś silnik i zdejmij nasadkę świecy zapłonowej przed naprawą,
czyszczeniem, transportem czy wykonywaniem jakichkolwiek regulacji
i konserwacją glebogryzarki bądź gdy zostawiasz urządzenie bez
nadzoru.
Page 11
11
OSTRZEŻENIE!
Paliwo jest łatwopalne. Nie pal podczas nalewania paliwa ani podczas
pracy glebogryzarką. Podczas nalewania paliwa trzymaj się z dala od
źródeł ognia.
Niebezpieczeństwo wybuchu.
OSTRZEŻENIE!
Gorąca powierzchnia. Nie dotykaj!
UWAGA!
Do pracy zakładaj ochronniki słuchu, okulary i odpowiednią odzież
ochronną. Załóż obuwie robocze z przeciwpoślizgową podeszwą i ze
stalowymi okuciami oraz wytrzymałe rękawice ochronne
Gwarantowany poziom mocy akustycznej.
Produkt odpowiada standardom bezpieczeństwa.
4.2 Symbole w instrukcji obsługi
UWAGA! Ostrzeżenie - symbol niebezpieczeństwa z informacjami na temat ochrony
osób i mienia.
WSKAZÓWKA ułatwiająca posługiwanie się urządzeniem.
4.3 Ogólne wskazówki bezpieczeństwa
W przypadku nieprawidłowej eksploatacji urządzenie może spowodować poważne
urazy. W celu uniknięcia szkód osobowych i rzeczowych, koniecznie przestrzegaj opisanych
wskazówek bezpieczeństwa i zachowania szczególnej uwagi. Zaznajom się dobrze ze
wszystkimi częściami glebogryzarki przed jej montażem.
Przygotowanie do bezpiecznej pracy:
• Nie pozwalaj dzieciom oraz innym osobom dorosłym, które nie zaznajomiły się z
niniejszą instrukcją obsługi, używać urządzenia.
• Glebogryzarka nie jest zabawką, zachowaj szczególną ostrożność przez cały czas
Page 12
12
kontaktu z urządzeniem.
• Nie używaj glebogryzarki do celów innych niż opisanych w niniejszej instrukcji.
• Nie uruchamiaj, ani nie korzystaj z urządzenia w czasie, w którym w pobliżu znajdują
się inne osoby (szczególnie małe dzieci) oraz zwierzęta domowe. Zatrzymaj
urządzenie, jeśli ktoś pojawi się w obrębie obszaru, w którym pracujesz. Odwrócenie
uwagi w trakcie cięcia może prowadzić do utraty kontroli nad urządzeniem.
• Pamiętaj, że to użytkownik i/lub właściciel ponoszą odpowiedzialność za wypadki i
urazy innych osób oraz ich mienia.
• Upewnij się, że miejsce Twojej pracy oraz jego bezpośrednia okolica są należycie
przygotowane – uprzątnięte. Usuń kamienie, patyki, druty i inne przeszkody, które
mogą zostać pochwycone i wyrzucone przez obracające się noże. Pamiętaj o
schowaniu wszystkich kluczy użytych do regulacji glebogryzarki.
• Do pracy, regulacji oraz naprawy glebogryzarki zawsze zakładaj środki ochrony
osobistej: okulary i nauszniki ochronne. Zalecamy dodatkowe środki ochrony głowy,
rąk i nóg.
• Zakładaj do pracy solidne obuwie na nieślizgającej się podeszwie. Nie pracuj na boso
oraz w niezapinanym i lekkim obuwiu. Unikaj noszenia rozpuszczonych włosów, luźnej
odzieży z wiszącymi sznurkami czy paskami oraz biżuterii, gdyż łatwo może dostać się
w ruchome części glebogryzarki.
• Przed każdym użyciem przeprowadź kontrolę wzrokową urządzenia. Nie uruchamiaj
glebogryzarki, jeśli brak w niej jakichkolwiek elementów (zwłaszcza ochronnych) lub
gdy mocowania są luźne (niedokręcone).
• Używaj wyłącznie części zamiennych i elementów wyposażenia, które zostały
dostarczone i/lub są zalecane przez producenta. Użycie innych części zamiennych
prowadzi do utraty roszczeń z tytułu gwarancji.
Bezpieczna praca z urządzeniem:
W trakcie pracy urządzenia w żadnym wypadku nie podkładaj rąk i nóg pod, ani w
pobliże obracających się części glebogryzarki. Niebezpieczeństwo zranienia!
Przestrzegaj przepisów dotyczących ochrony przed hałasem i przepisów lokalnych.
Możliwość eksploatacji urządzenia w określone dni (np. w niedziele i święta), w określonych
porach dnia (w porze obiadowej, w czasie ciszy nocnej) oraz w określonych obszarach (np.
kurortach lub klinikach) jest ograniczona.
• Nie używaj urządzenia w deszczu, przy złej pogodzie, w wilgotnym otoczeniu.
• Pracuj wyłącznie w świetle dziennym lub przy bardzo dobrym sztucznym oświetleniu.
• Nie uruchamiaj urządzenia przy silnym wietrze, gdy jest słaba widoczność, bardzo
wysokie lub bardzo niskie temperatury.
• Nigdy nie uruchamiaj glebogryzarki w zamkniętych lub źle przewietrzanych
pomieszczeniach; niebezpieczeństwo zatrucia – spaliny zawierają szkodliwy tlenek
węgla.
• Do pracy glebogryzarką miej suche dłonie, bez śladów zabrudzeń paliwem lub olejem.
• Nie korzystaj z urządzenia w przypadku zmęczenia, osłabionej koncentracji, gdy jesteś
pod wpływem alkoholu, leków lub innych środków odurzających. Pracuj z rozsądkiem,
Page 13
13
rób przerwy.
• Nigdy nie zostawiaj glebogryzarki w miejscu pracy bez nadzoru.
UWAGA! Zatrzymaj silnik za każdym razem gdy pozostawiasz glebogryzarkę. Podczas
przerw w pracy pozostaw urządzenie w taki sposób, aby nie stanowiło dla nikogo zagrożenia.
• Nie przechylaj urządzenia w trakcie uruchamiania.
• Uruchamiaj i gaś silnik zgodnie z zasadami podanymi w niniejszej instrukcji i instrukcji
obsługi silnika.
• Prowadź urządzenie wyłącznie chodząc, nie biegaj z glebogryzarką.
• Nie pracuj przy użyciu urządzenia, które jest niekompletne, uszkodzone lub
przebudowane bez zgody producenta. Przed użyciem sprawdź, czy działają wszystkie
elementy ochronne.
• Nie przeciążaj urządzenia. Pracuj tylko w podanym przedziale mocy, nie zmieniaj
ustawień regulatora przy silniku.
• Nie pal tytoniu podczas pracy glebogryzarką oraz na obszarze, na którym dolewasz
paliwo lub przechowujesz paliwo, czy samo urządzenie. Wyeliminuj wszystkie źródła
iskier lub płomieni, takie jak np. ognisko, czy inna praca, która powoduje iskrzenie.
• Uważnie obchodź się z paliwem; rozlane posprzątaj.
• Nie pracuj w pobliżu palnych cieczy i gazów - niebezpieczeństwo pożaru lub wybuchu.
• Nie pracuj w pobliżu wysypisk, kanałów czy wałów - możesz stracić równowagę i spaść.
Uważaj na dziury, koleiny, ukryte przedmioty lub wyboje - wysoka trawa może je łatwo
ukryć.
• Pracuj zachowując stabilną pozycję, w szczególności na pochyłościach terenu.
Poślizgnięcie się lub upadek może spowodować poważne obrażenia ciała.
• Podczas pracy ciągle zwracaj uwagę na wystarczającą wymianę powietrza –
zagrożenie dla życia wskutek zatrucia!
• W razie wystąpienia mdłości, bólu czy zawrotów głowy, zakłóceń widzenia, słuchu lub
spadku koncentracji, natychmiast przerwij pracę; symptomy mogą oznaczać zatrucie
wysoką koncentracją spalin – niebezpieczeństwo wypadku! Jeśli poczujesz, że tracisz
grunt pod nogami NATYCHMIAST PUŚĆ DŹWIGNIĘ NAPĘDU NOŻY, a noże
przestaną się obracać w ciągu kilku sekund. Nie „wieszaj się” na glebogryzarce,
próbując bronić się przed upadkiem.
• Pracuj zawsze w poprzek zbocza, nigdy do góry lub w dół. Zachowaj szczególną
ostrożność podczas zmiany kierunku jazdy. Nie pracuj na zbyt stromych zboczach – o
nachyleniu większym niż 15 stopni.
• Zachowaj szczególną ostrożność podczas odwracania urządzenia, przyciągania go do
siebie, podczas cofania oraz zbliżając się do ślepych zaułków, krzaków, drzew i innych
obiektów, które mogą zasłaniać widoczność.
• Silnik i tłumik nagrzewają się podczas pracy i mogą spowodować poparzenia - nie
dotykaj ich.
• Uważaj, aby podczas pracy gorący strumień spalin nie został skierowany na materiały
łatwopalne (np. suchą trawę, liście, korę, czy paliwo). Nie dotykaj takich materiałów
rozgrzaną powierzchnią tłumika – niebezpieczeństwo pożaru!
• Wyłącz urządzenie każdorazowo podczas przekraczania innych powierzchni niż
ziemia.
Page 14
14
• Jeśli urządzenie zacznie wibrować w nienormalny sposób, zatrzymaj silnik, zdejmij
nasadkę ze świecy zapłonowej i szybko poszukaj przyczyny. Wibracje są ostrzeżeniem
przed problemem.
• Zawsze zgaś silnik, zdejmij nasadkę ze świecy zapłonowej i zamknij zawór paliwa:
- gdy oddalasz się od maszyny;
- jeżeli urządzenie jest nieużywane;
- przed sprawdzaniem, czyszczeniem i przechowywaniem;
- jeżeli w trakcie pracy urządzenie natrafia na ciało obce lub pojawiają się anormalne
wibracje. W takim przypadku należy sprawdzić urządzenie pod kątem uszkodzeń
lub ewentualnie naprawić.
• Jeśli powstanie sytuacja nieopisana w tym podręczniku zwróć się o pomoc na infolinię
serwisową producenta.
Bezpieczny transport, konserwacja i przechowywanie
Pamiętaj, że noże mogą się poruszyć nawet przy zdjętej nasadce świecy zapłonowej!
• Sprawdź, czy wszystkie nakrętki, śruby, trzpienie były dobrze dokręcone oraz czy
urządzenie jest kompletne i nieuszkodzone. Pamiętaj o sprawdzeniu przewodów i
wszystkich zabezpieczeń. Przed użyciem zleć naprawę uszkodzonych części.
• Nie podejmuj samodzielnych prób naprawiania urządzenia, o ile nie posiadasz
właściwego przygotowania zawodowego w tym zakresie. Wszystkie prace, które nie są
podane w tej instrukcji, powinien przeprowadzić autoryzowany serwis upoważniony
przez dealera.
• Nie podnoś, ani nie transportuj urządzenia w czasie, gdy silnik pracuje!
• Aby przemieścić urządzenie ustaw koło transportowe w pozycji 2 (opierając je o ziemię).
Zabezpiecz glebogryzarkę przed przechyleniem, przewróceniem, uszkodzeniami i
wyciekiem paliwa.
Koło można regulować tylko przy wyłączonym silniku!
• Przechowuj urządzenie, paliwo i olej w suchym, dobrze wentylowanym miejscu, poza
zasięgiem dzieci. Używaj tylko odpowiednich pojemników do oleju i paliwa.
• Dbaj o urządzenie. Utrzymuj je tak, aby zawsze było czyste, co umożliwia łatwiejsze i
bezpieczniejsze wykonywanie pracy. Przestrzegaj instrukcji konserwacyjnych.
• Pilnuj, aby uchwyty były suche, czyste i nie zanieczyszczone olejem ani smarem.
Tłuste, zabrudzone olejem uchwyty są śliskie i prowadzą do utraty kontroli nad
urządzeniem.
• Wymień uszkodzony tłumik.
• Nie zmieniaj ustawień silnika, nie reguluj obrotów silnika. Nadmierne obroty są
niebezpieczne dla silnika. Nie reguluj dźwigni gazu podczas pracy silnika.
• Używaj wyłącznie oryginalnych części zamiennych i części wyposażenia, które zostały
dostarczone i/lub są zalecone przez producenta. Użycie innych części zamiennych
prowadzi do utraty roszczeń z tytułu gwarancji.
Noże obracają się jeszcze przez pewien czas po wyłączeniu silnika - istnieje
niebezpieczeństwo obrażeń!
Page 15
15
4.4 Wskazówki bezpieczeństwa dotyczące paliwa
• Ostrożnie obchodź się z benzyną - jest wysoce łatwopalna, opary mogą być
wybuchowe.
• Używaj wyłącznie atestowanych pojemników na benzynę.
• W razie rozlania paliwa na siebie lub na ubranie może dojść do poważnych obrażeń;
natychmiast się umyj i zmień ubranie!
• Wlewaj paliwo przed uruchomieniem silnika. Nigdy nie odkręcaj korka zbiornika paliwa
i nie uzupełniaj paliwa podczas pracy silnika, ani gdy silnik jest jeszcze gorący. Wyłącz
silnik, powoli odkręć korek odpowietrzając nagromadzone ciśnienie w zbiorniku i
odczekaj przynajmniej 2 minuty (aż ostygnie) zanim dolejesz paliwo!
• Po dolaniu paliwa do zbiornika dokładnie dokręć korek paliwa i powycieraj rozlane
paliwo, przesuń urządzenie w inne miejsce przed uruchomieniem silnika.
• Nie przepełniaj zbiornika – nie napełniaj go powyżej poziomu 2,5 cm poniżej wlewu;
pozostaw przestrzeń na rozszerzanie się paliwa.
• Uzupełniaj paliwo na wolnym powietrzu.
• Nie pal tytoniu w trakcie uzupełniania paliwa.
• Przechowuj paliwo w miejscu niedostępnym dla dzieci. Nie trzymaj paliwa, ani
glebogryzarki w pomieszczeniach, gdzie jest otwarty ogień lub iskry (np. gazowy
podgrzewacz do wody, grzejnik, piec), ani w okolicy lamp, grilla, urządzeń
elektrycznych, elektronarzędzi, itp.
• Nie uruchamiaj silnika, ani nie spuszczaj paliwa ze zbiornika w zamkniętym
pomieszczeniu.
• Nie wdychaj oparów paliwa.
• Utrzymuj silnik w czystości, aby zminimalizować ryzyko pożaru. Usuń z urządzenia
wszelkie pozostałości ścinek drewna, nadmiernego smaru, itp.
Twoja odpowiedzialność: Ogranicz użytkowanie tego urządzenia do osób, które
przeczytały, zrozumiały i będą się stosować do ostrzeżeń i zaleceń zawartych w tej instrukcji.
5. Przygotowanie do pracy
Przed montażem poszczególnych elementów sprawdź czy masz wszystkie potrzebne
części. Uruchom silnik dopiero wtedy, gdy glebogryzarka jest w całości zmontowana.
Urządzenie dostarczane jest z pustym zbiornikiem paliwa!
1. Upewnij się, że wszystkie śruby są dobrze dokręcone. Używaj tylko części dołączonych do
glebogryzarki w kartonie.
2. Złóż urządzenie w odpowiedniej kolejności jak pokazano na rysunkach. Upewnij się, że
wszystkie elementy znajdują się na swoim miejscu jak na rysunkach.
5.1 Montaż dolnego uchwytu

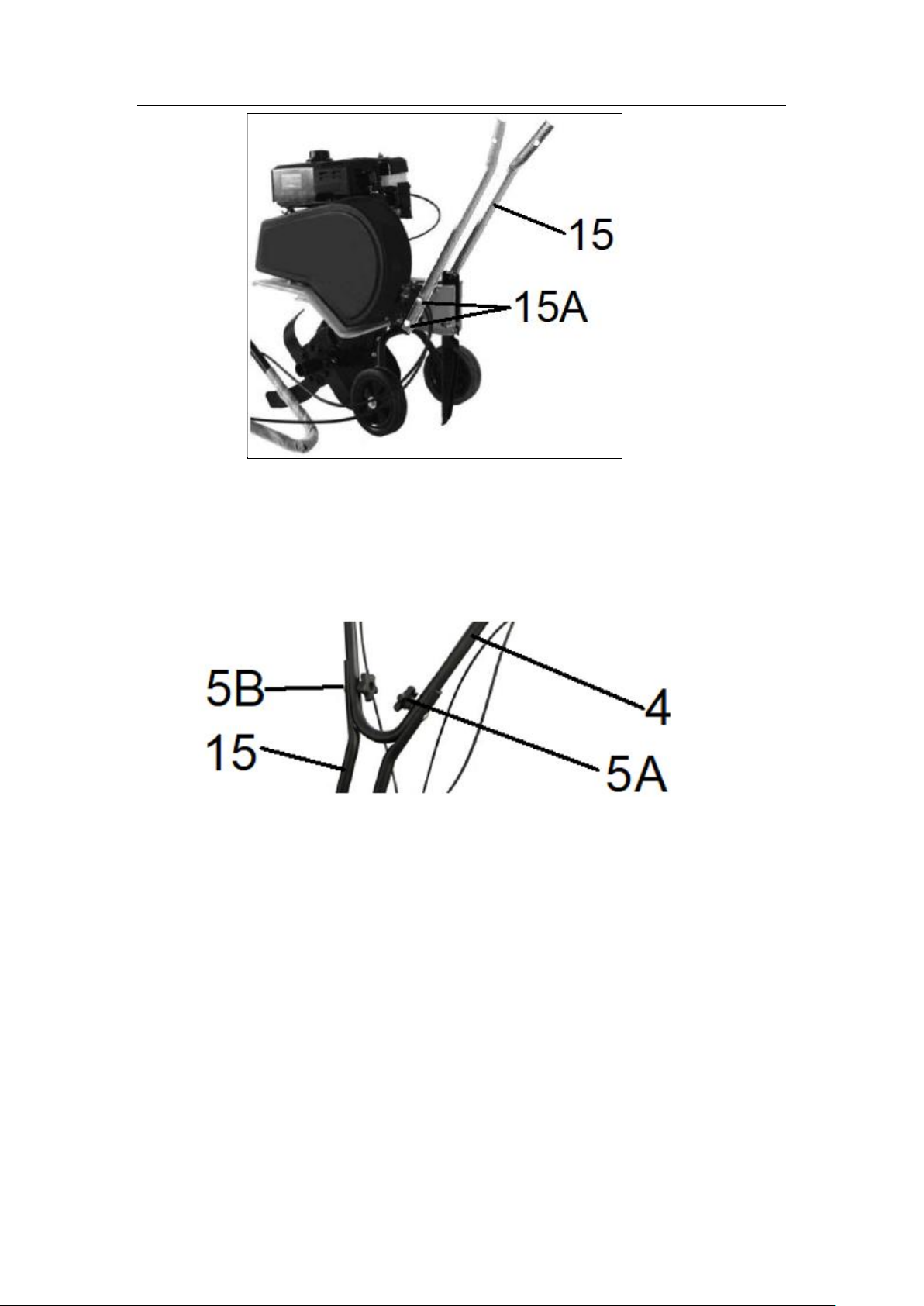

Za pomocą dołączonych śrub i nakrętek (Rys. 2, poz. 15A) przymontuj dolny uchwyt (Rys. 2,
poz. 15) do korpusu urządzenia.
Page 16
16
Rys. 2
5.2 Montaż górnego uchwytu
Za pomocą dostarczonych nakrętek motylkowych (Rys. 3, poz. 5A) i śrub (Rys. 3, poz. 5B),
przymocuj górny uchwyt (Rys. 3, poz. 4) do uchwytu dolnego (Rys. 3, poz. 15).
Rys. 3
5.3 Montaż osłon bocznych

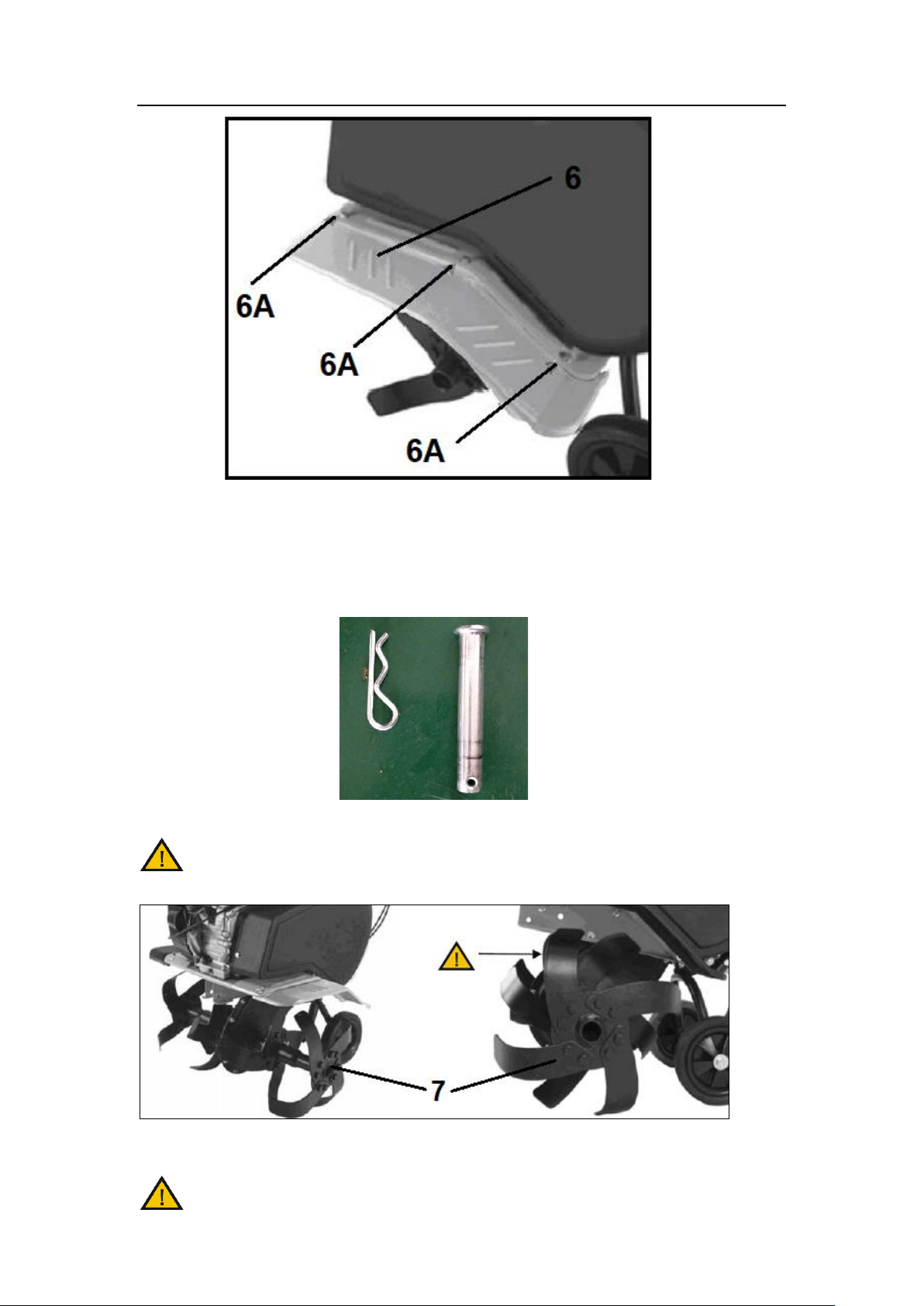

Zamontuj osłony boczne (Rys. 4, poz. 6) przykręcając je załączonymi śrubami i nakrętkami
(Rys. 4, poz. 6A).
Page 17
17
Rys. 4
5.4 Montaż noży
Zamontuj noże (Rys. 6, poz. 7) z obu stron glebogryzarki. Użyj do tego celu bolców z
zawleczką (Rys. 5).
Rys. 5
Bardzo ważne jest aby ostrza noży były skierowane do przodu
Rys. 6
5.5 Olej silnikowy
Silnik nie jest zalany olejem. Przed pierwszym uruchomieniem napełnij silnik olejem.
Page 18
18
Przed każdym uruchomieniem urządzenia sprawdź poziom oleju. Niedokładne
dawkowanie oleju powoduje trudności w uruchamianiu, dymienie i zanieczyszczanie świecy
zapłonowej.
Nigdy nie przekraczaj maksymalnego poziomu oleju - możesz uszkodzić silnik!
1. Używaj oleju SAE 30 w ilości ok. 0,5 L
2. Użyj miarki oleju znajdującej się w korku (Rys. 1, poz. 8), by sprawdzić poziom oleju.
3. Odpowiedni poziom oleju powinien być zawsze na poziomie maksimum na miarce. Jeśli
poziom jest za niski dolej oleju.
4. Przykręć korek zbiornika oleju.
5.6 Paliwo
Glebogryzarka dostarczana jest z pustym zbiornikiem paliwa.
Używaj tylko benzyny bezołowiowej.
Zastosuj się do wskazówek producenta silnika odnośnie rodzaju paliwa.
Zawsze używaj bezpiecznego pojemnika na paliwo.
Podczas wlewania paliwa nie pal papierosów. Nie uzupełniaj paliwa w pomieszczeniu
zamkniętym.
Przed dolaniem paliwa zatrzymaj silnik i poczekaj kilka minut, aż ostygnie.
Paliwo przechowuj w miejscu niedostępnym dla dzieci. Po napełnieniu paliwa zawsze
dobrze dokręć korek zbiornika paliwa. Nie wdychaj oparów paliwa.
Paliwo jest substancją łatwopalną. Zachowaj wszelkie środki bezpieczeństwa dotyczące
obchodzenia się z paliwem.
Używaj benzyny bezołowiowej PB95.Pojemnośc zbiornika paliwa wynosi ok. 2,5 L.
Nalewanie paliwa
1. Odkręć korek zbiornika paliwa (Rys. 1, poz. 10).

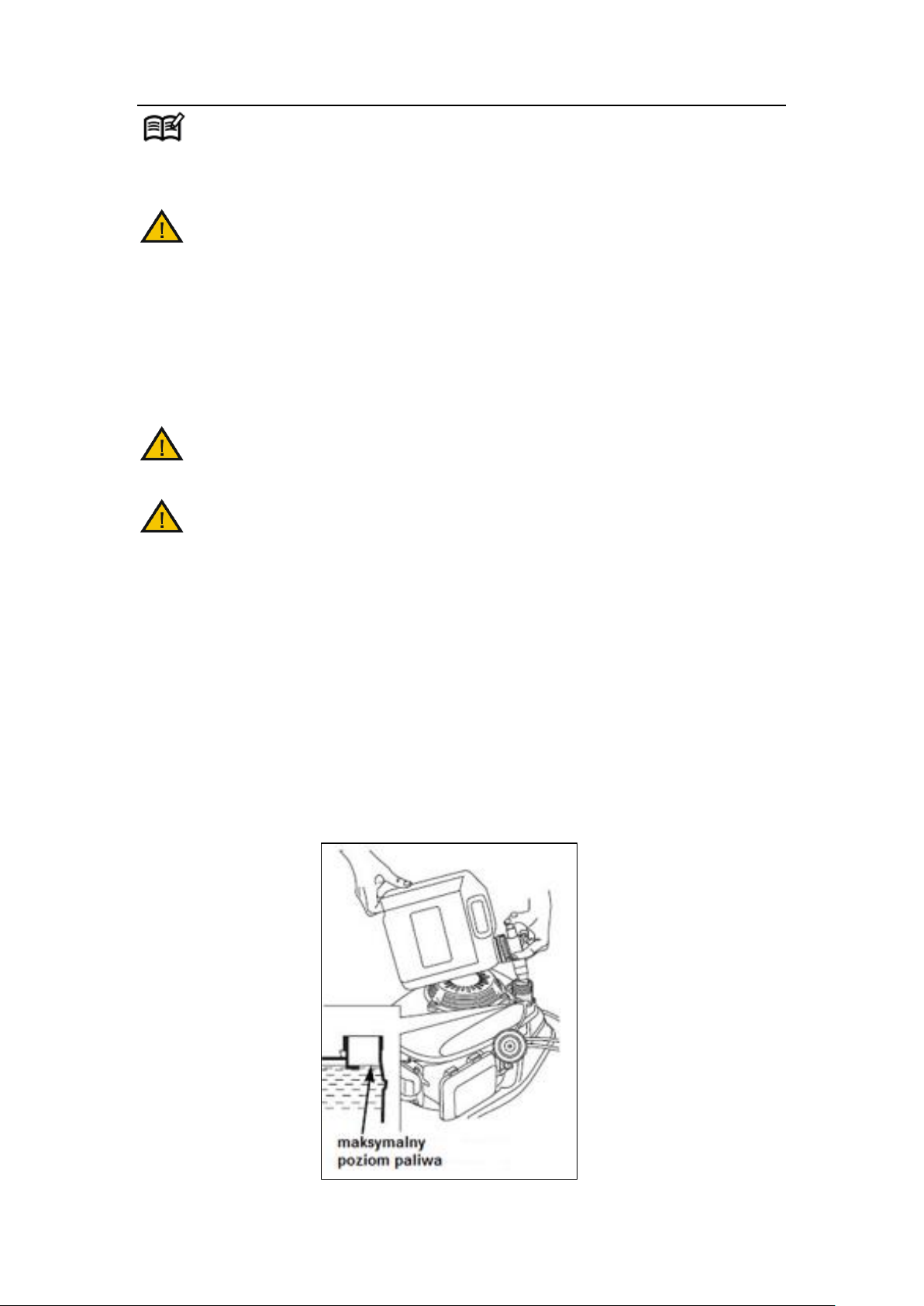

2. Nalej ostrożnie paliwo. Nie przepełniaj zbiornika! Poziom max zaznaczono na Rys. 7.
Rys. 7
3. Dokręć korek.
Page 19
19
4. Powycieraj porozlewane paliwo zanim uruchomisz silnik.
6. Praca z urządzeniem
Upewnij się, że noże przestały się całkowicie obracać zanim na nowo uruchomisz
urządzenie.
Przed każdym uruchomieniem urządzenia sprawdź teren pracy, poziom oleju i paliwa.
6.1 Uruchamianie urządzenia
Nie uruchamiaj urządzenia niekompletnego czy nieprawidłowo złożonego. Przed
uruchomieniem sprawdź, czy wszystkie elementy zabezpieczające są prawidłowo
zamocowane i czy są w dobrym stanie.
1. Ustaw wyłącznik zapłonu (Rys. 1, poz. 9) w pozycję ON.

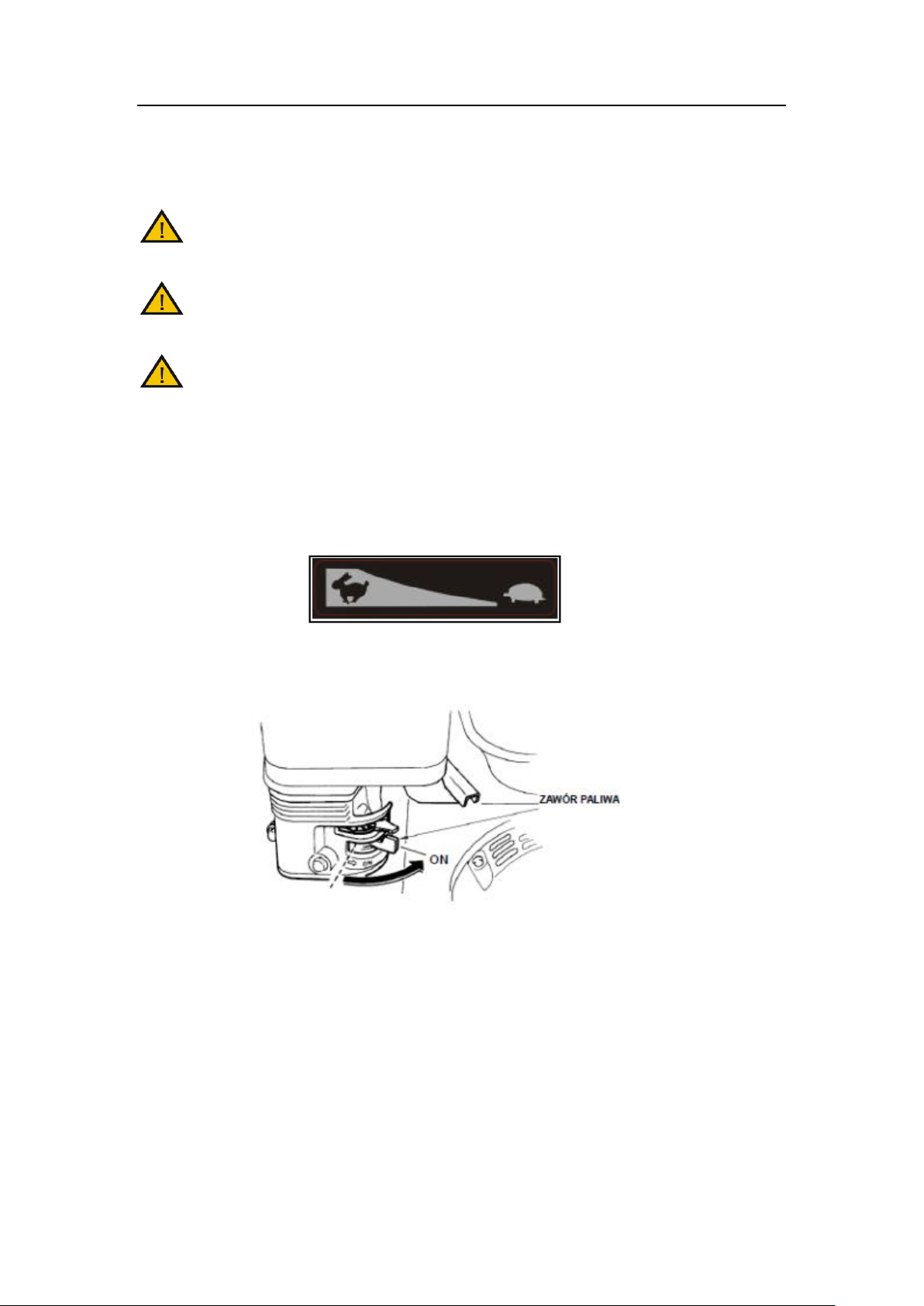

2. Manetkę gazu (Rys. 1, poz. 3) na prawym uchwycie ustaw w pozycję Zająca (Rys. 8).
Rys. 8
3. Czarną dźwignię zaworu paliwa przy gaźniku przesuń w prawo do oporu w poz. otwarte.
Rys.9

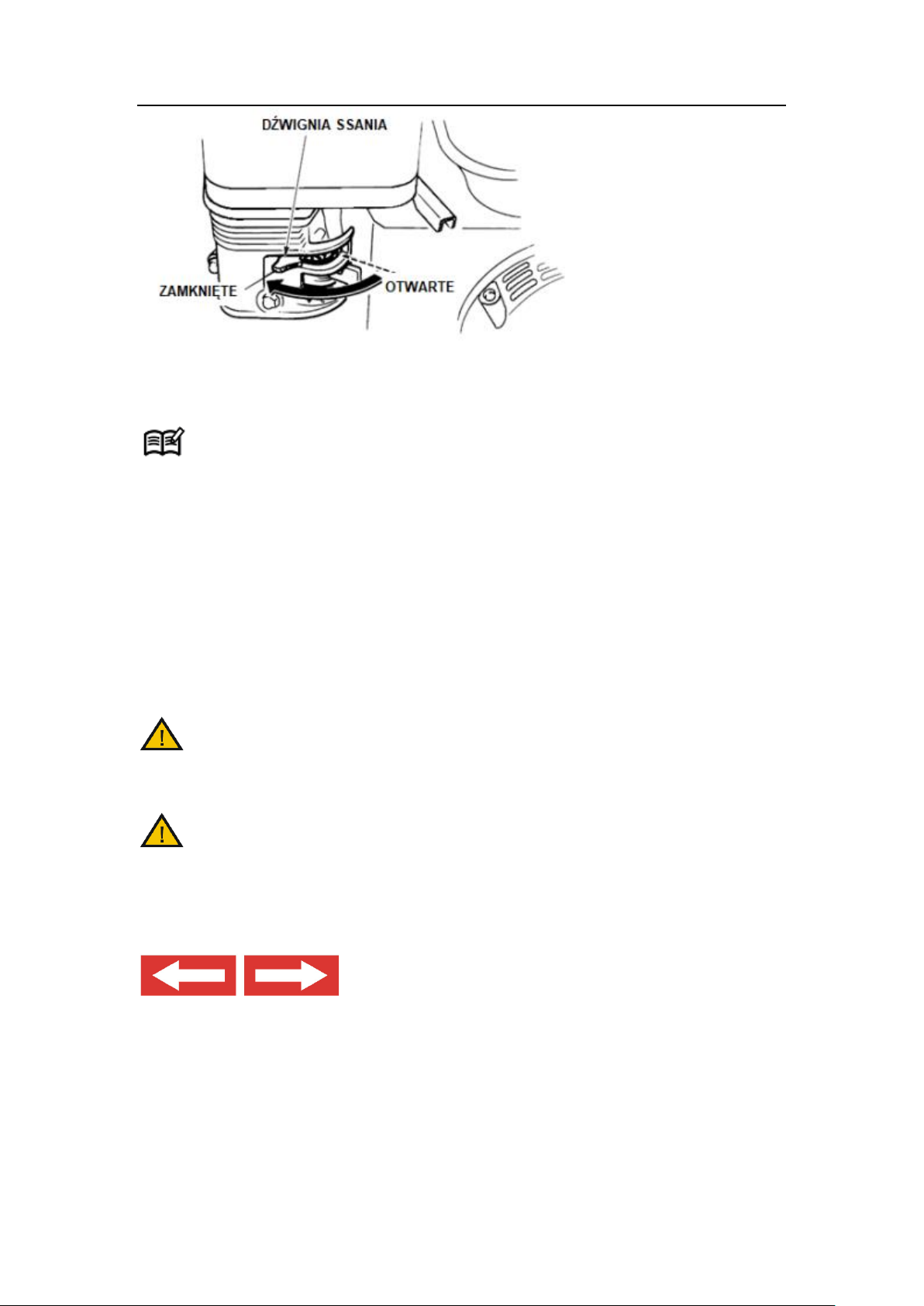

4. Szarą dźwignię ssania przy gaźniku przesuń w lewo do oporu, aby włączyć ssanie. NIE
WŁĄCZAJ SSANIA jeśli silnik już pracował i jest rozgrzany.
Page 20
20
Rys.10
5 .Pociągnij uchwyt od linki rozrusznika. Silnik powinien się uruchomić po 3-5 pociągnięciach.
Gdy silnik jest ciepły można rozpoczynać pracę na niskich/wysokich obrotach.
6. Przesuń stopniowo szarą dźwignię ssania w prawo do oporu, aby wyłączyć ssanie –
silnik po rozgrzaniu pracuje równomiernie i nie zalewa się.
7. Przyciśnij dźwignię napędu noży (Rys. 1, poz. 1) do uchwytu.
Przy zwolnionej dźwigni, napęd noży będzie wyłączony, ale silnik dalej pracuje.
6.3 Zatrzymywanie silnika
Silnik zatrzymasz ustawiając wyłącznik zapłonu na silniku w pozycji OFF/WYŁĄCZ
Pamiętaj aby zamknąć zawór paliwa.
Gdy zgasisz silnik noże obracają się jeszcze przez jakiś czas, dlatego nie zbliżaj rąk, ani
nóg w ich pobliże dopóki całkowicie się nie zatrzymają!
Zanim rozpoczniesz pracę z urządzeniem przećwicz uruchamianie i gaszenie
silnika aby nabrać wprawy.
6.4 Używanie manetki kierunku pracy
Manetka kierunku pracy (Rys. 1, poz. 2) to dźwignia ze strzałkami
służy do wyboru kierunku poruszania się urządzenia. Pozycja ze
strzałką “↑” używana jest do jazdy do przodu. Pozycja ze strzałką “↓” służy do jazdy do tyłu.
Podczas pracy urządzeniem nie przestawiaj od razu dźwigni z kierunku pracy do przodu i do
tyłu. To doprowadzi do uszkodzenia przekaźnika. Zawsze po zwolnieniu jednego kierunku na
manetce odczekaj aż wybierzesz drugi kierunek. Zawsze poczekaj aż ostrza zatrzymają się
zanim wybierzesz inny kierunek pracy.
Zwracaj szczególną uwagę przy cofaniu urządzeniem. Nigdy nie cofaj urządzeniem gdy za nim
idziesz. Jeśli musisz cofnąć się, np. od ściany, stań, najpierw się rozejrzyj w dół i za siebie a
Page 21
21
następnie postępuj w poniższy sposób:
- odstąp od urządzenia by wyciągnąć ręce,
- upewnij się, że utrzymujesz równowagę stojąc prawidłowo,
- wybierz kierunek do tyłu i tak prowadź urządzenie aby było nie więcej niż pół drogi
do ciebie,
- powtórz te czynności jeśli dalej chcesz cofać.
6.5 Ustawianie dźwigni głębokości pracy
Przestawienie ogranicznika głębokości ustawia wymaganą głębokość roboczą – możliwe są 3
głębokości pracy.
Im głębiej ogranicznik znajdzie się w ziemi tym głębiej zanurzą się noże i tym maszyna będzie
wolniej pracowała. Odpowiednie dobranie głębokości pracy spowoduje że praca będzie lżejsza.
Odpowiednie dobranie głębokości pracy zależy od twardości gleby. Zalecamy aby kilkakrotnie
dokonać regulacji głębokości aby sprawdzić jaki poziom będzie najbardziej optymalny.

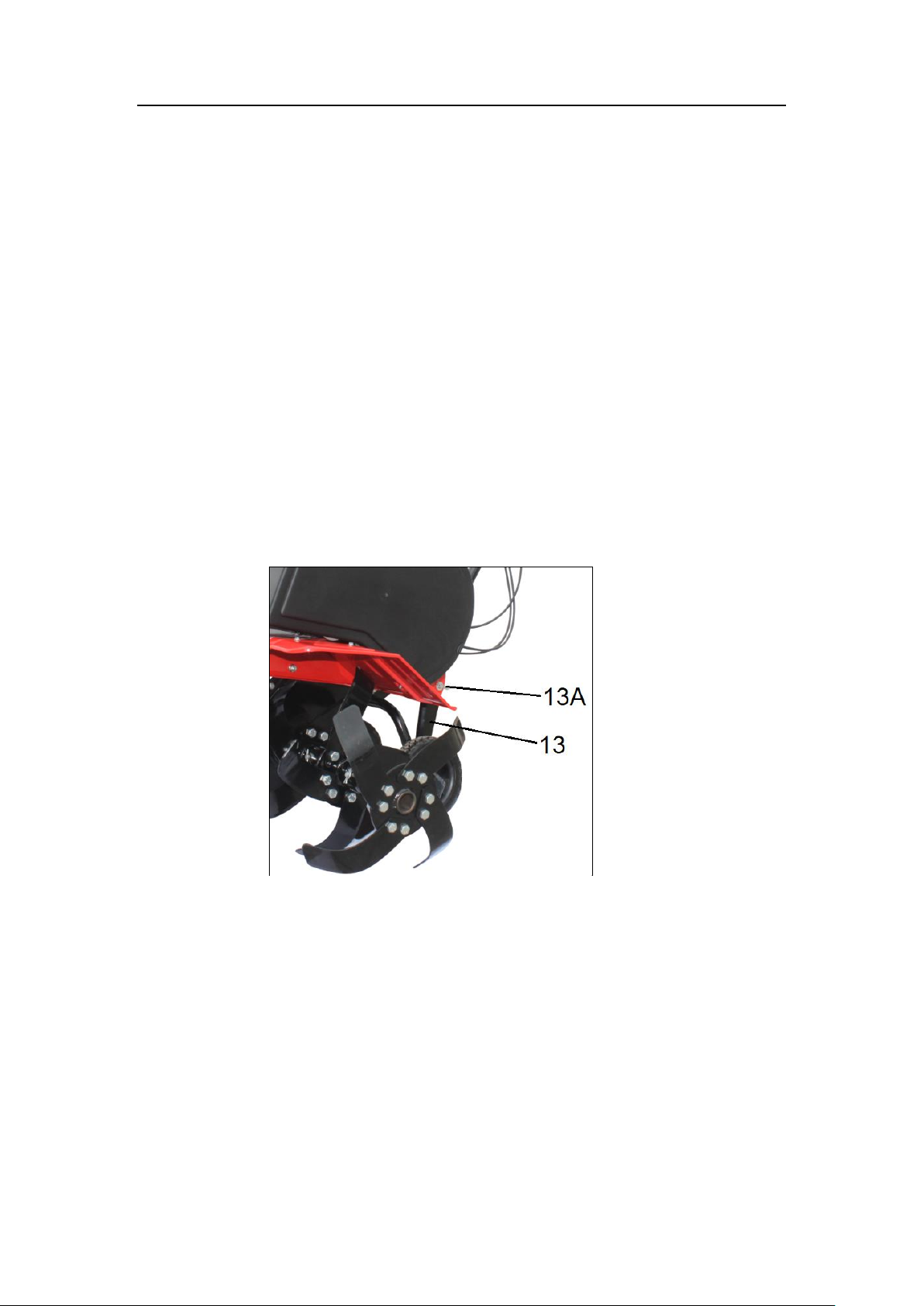

Aby dokonać regulacji głębokości pracy wyjmij zawleczkę podtrzymująca ogranicznik (Rys. 11,
poz. 13A) pociągnij do tyłu ogranicznik (Rys. 11, poz. 13) a następnie podnieś do góry aby
wybrać odpowiednią wysokość. Ustaw go pionowo aby opadł na zaczep i zabezpiecz
zawleczką doginając końce na boki.
Rys. 11
Aby dokonać regulacji głębokości pracy pociągnij do tyłu ogranicznik (Rys.11A, poz. 13) a
następnie podnieś do góry aby wybrać odpowiednią wysokość. Ustaw go pionowo aby opadł
na zaczep.
Page 22
22
Rys. 11A
6.6 Regulacja kółek podporowych

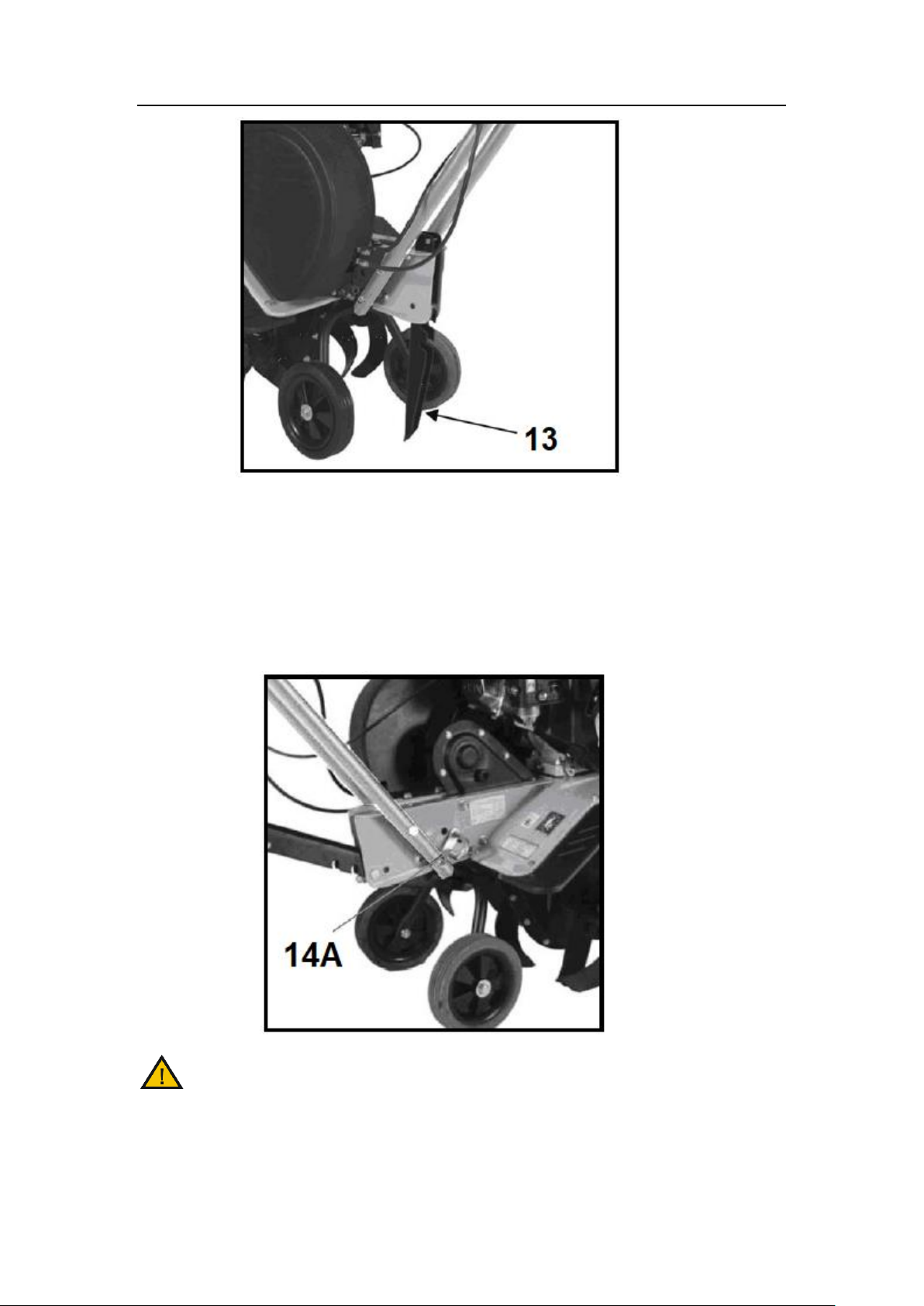

Kółka podporowe zostały przymontowane do glebogryzarki. Można wyregulować ich wysokość
przez pociągnięcie dźwigni blokującej (Rys. 12, poz. 14A) i poruszanie w górę i w dół
pierścieniem.
Pierścień od kółek może być użyty do poprawy stabilności maszyny podczas pracy a także
zapobiega zapadaniu się urządzenia.
Rys. 12
W czasie pracy, podczas gdy noże wgryzają się w glebę, kółka podporowe powinny
być uniesione!
6.7 Wskazówki dotyczące pracy z glebogryzarką
1. Urządzenie możesz uruchomić dopiero po ustawieniu w miejscu pracy.
2. Podczas uruchomienia mocno trzymaj urządzenie. Noże pociągną urządzenie do przodu
Page 23
23
podczas uruchamiania. Prędkość reguluj za pomocą manetki gazu.
3. Jeżeli wybierzesz mniejsze obroty na manetce gazu to noże będą kopać głębiej i bardziej
agresywnie.
4. Jeżeli urządzenie ma tendencję do zakopywania się to może znaczyć o tym że jedno z
ostrzy jest bardziej stępione od drugiego albo osłony boczne nie są na odpowiedniej
wysokości. Zawsze utrzymuj ogranicznik głębokości na najwyższym poziomie – sprawdź
rozdział poświęcony regulacji ogranicznika głębokości.
5. Regulację prędkości urządzenia można również prowadzić ustawiając odpowiednio
ogranicznik głębokości.
6. Zaleca się aby noże swobodnie ciągnęły urządzenie do przodu, a następnie wybierz
kierunek pracy do tyłu. Poprzez swobodne puszczenie glebogryzarki do przodu i następnie
pracę do tyłu uzyskuje się największą efektywność.
7. Jeśli urządzenie wkopie się i stanie w jednym miejscu, delikatnie rozkołysz urządzenie aby
ruszyło dalej.

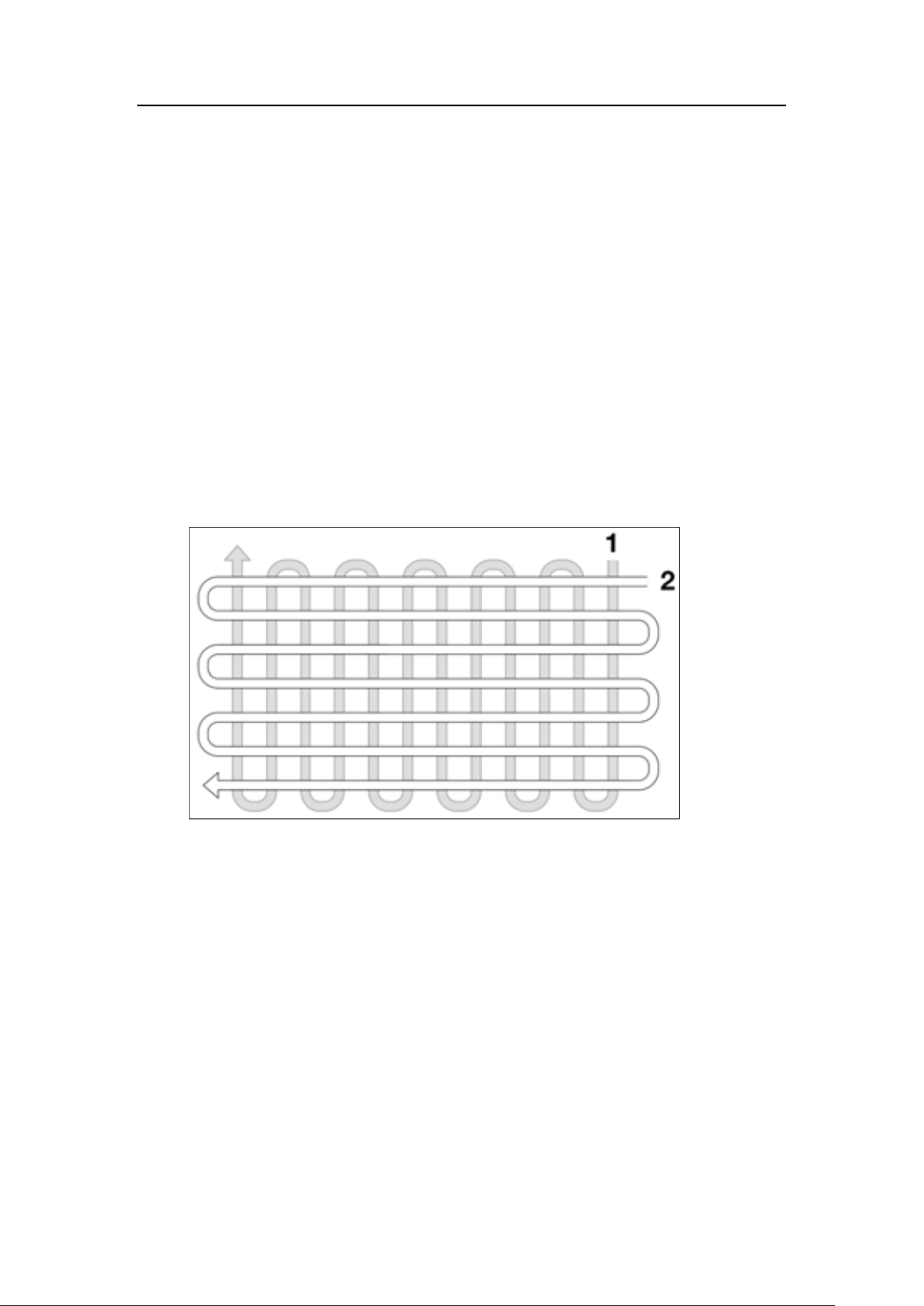

8. Dla optymalnego przygotowania obszaru zrób 2 przejścia, drugie prostopadłe do
pierwszego jak na Rys. 13.
Rys. 13
9. Aby uniknąć drobienia zwróć uwagę na ruch do przodu i do tyłu.
10. Noże muszą obracać się zawsze z maksymalną prędkością, w innym przypadku może
dojść do przeciążenia silnika.
11. Podczas pracy na pochyłości zawsze stawaj po przekątnej do pochyłości w pewnej,
stabilnej pozycji. Nie pracuj na szczególnie dużych pochyłościach.
12. Nie pracuj na bardzo mokrej glebie gdyż wówczas utworzą się bryły, które trudno będzie
rozbić
13. Sucha i twarda gleba będzie potrzebowała podwójnej rekultywacji.
14. Zdemontuj zewnętrzne ostrza jeżeli pracujesz na wąskim obszarze np. między roślinami.
To zawęzi szerokość pracy.
15. Ważne jest aby nie przytrzymywać urządzenia – ma się swobodnie przemieszczać. Nie
przeciążaj urządzenia.
Page 24
24
7. Konserwacja, czyszczenie, przechowywanie i zamawianie
części zamiennych
Przed wykonaniem prac konserwacyjnych, czyszczeniem, bądź przechowywaniem zgaś
silnik, poczekaj, aż noże całkowicie się zatrzymają i zdejmij nasadkę świecy zapłonowej.
Zamknij zawór paliwa.
7.1 Czyszczenie
• Utrzymuj urządzenie w czystości.
• Nie polewaj silnika wodą, nie stosuj myjki ciśnieniowej.
• Oczyść urządzenie po każdym użyciu. Użyj węża ogrodowego i zmyj ziemię i brud z noży.
• Wyczyść obudowę urządzenia. Do czyszczenia stosuj szczotkę lub szmatkę, nie używaj
żadnych środków do czyszczenia, ani rozpuszczalników.
• Przed każdym użyciem sprawdź urządzenie pod kątem widocznych usterek, takich jak
nieprzytwierdzone lub uszkodzone części. Regularnie sprawdzaj dokręcenie wszystkich
śrub i wkrętów. Zużyte bądź źle dokręcone nakrętki mogą spowodować bardzo
niebezpieczne uszkodzenia silnika bądź ramy.
• Sprawdzaj regularnie stan obudowy, urządzeń bezpieczeństwa (boczna osłona) pod
kątem uszkodzeń i stabilności przymocowania. Wymień na nowe, jeśli zachodzi taka
potrzeba.
• Nie przechowuj urządzenia z pełnym zbiornikiem paliwa w pomieszczeniu zamkniętym
gdzie opary paliwa mogą stanowić niebezpieczeństwo w połączeniu z iskrą bądź
płomieniem. Niech silnik ostygnie zanim schowasz urządzenie w miejsce
przechowywania.
• Jeśli nóż mocno uderzy w obcy przedmiot, zatrzymaj urządzenie i udaj się z nią do
serwisu.
• Po każdej pracy sprawdzaj urządzenie i usuwaj wszystkie resztki roślinne, pozostałości
smaru z jej kółek, otworów i noży a także silnika i tłumika. Stosuj do tego kawałek
drewna lub plastiku, nie używaj twardych narzędzi – mogą uszkodzić urządzenie.
• Często sprawdzaj nóż, by uzyskać optymalne cięcie. Noże powinny być zawsze ostre
i dobrze wyważone.
• Jeśli chcesz spuścić paliwo, należy to zrobić przed zimą, na zewnątrz.
• Dokładnie przeczytaj rozdział o konserwacji w instrukcji obsługi silnika.
• Sprawdzaj regularnie poziom oleju i dolej lub wymień olej jeśli jest to wymagane.
• Smaruj regularnie osie kół.
• Nie ma potrzeby smarować skrzyni biegów-została ona nasmarowana przez
producenta.
7.2 Konserwacja i regulacje
Maszyna będzie wydajnie i długo pracować, jeśli będzie prawidłowo konserwowana.
Niewystarczająca konserwacja może być przyczyną wypadków i zranień.
1. Przed jakimikolwiek czynnościami należy zawsze zgaś silnik i odłącz przewód świecy
zapłonowej oraz zamknij zawór paliwa!
Page 25
25
2. Nigdy nie używaj silnych detergentów do czyszczenia. Może to spowodować jedynie
uszkodzenie urządzenia.
Plan czynności konserwacyjnych
Kiedy
Opis
Przed uruchomieniem
- Sprawdź poziom oleju silnikowego
- Sprawdź czy nie ma poluzowanych śrub, nakrętek
- Uzupełnij smar w przekładni, brak smaru może doprowadzić
do uszkodzenia przekładni
Po każdych 25 h pracy
- Wymień olej silnikowy
- Sprawdź poziom oleju silnikowego
- Wyczyść filtr powietrza
- Usuń pozostałości trawy z rotujących części za pomocą
szczotki
- Wytrzyj obudowę glebogryzarki miękką szmatką
- Gdy urządzenie jest mocno zabrudzone można je czyścić
miękką szmatką zwilżoną wodą z mydłem
Po każdych 100 h pracy
- Sprawdź, wyczyść lub wymień świecę zapłonową
7.3 Transport urządzenia
1. Urządzenie transportuj jedynie ze zgaszonym silnikiem i odłączonym przewodem świecy
zapłonowej oraz zamkniętym zaworem paliwa.
2. Oczyścić urządzenie z brudu i resztek trawy.
3. Transportuj urządzenie w pozycji pionowej. Zabezpiecz je przed przechyleniem bądź
przewróceniem.
4. Zabezpiecz noże.
5. Paliwo bądź olej mogą wyciekać podczas transportu. Opróżnij zbiornik paliwa
używając odsysarki. Paliwa i oleju nie wylewaj, zutylizuj lub oddaj je w punkcie skupu.
Przestrzegaj zasad ochrony środowiska.
6. Włóż urządzenie do oryginalnego bądź zastępczego kartonu.
Zabezpiecz odpowiednio urządzenie na czas przewożenia.
7.4 Wytyczne odnośnie przechowywania
1. Opróżnij zbiornik z paliwa.
2. Uruchom silnik by trochę popracował i wypalił resztę paliwa.
3. Spuść zużyty olej z silnika. Wlej świeży olej do miski olejowej. Starego oleju nie wylewaj,
zutylizuj lub oddaj w punkcie skupu.
4. Wykręć świecę zapłonową z cylindra. Wlej odrobinę oleju do cylindra. Powoli pociągnij za
linkę rozrusznika i odprowadź ją na miejsce. Załóż nową świecę w cylindrze.
5. Wyczyść brud i śmieci z żeberek chłodzących silnika i z jego obudowy.
6. Wyczyść spód obudowy glebogryzarki.
7. Wyczyść całą glebogryzarkę, by chronić farbę (lakier).
Page 26
26
8. Przechowuj urządzenie w czystym, suchym i dobrze wentylowanym miejscu, z dala od
źródeł ognia.
9. Jeśli nie używasz urządzenia dłużej niż miesiąc należy przeprowadź poniższe czynności:
- Opróżnij zbiornik paliwa.
- Odłącz przewód świecy zapłonowej.
- Nałóż warstwę oleju na noże, aby zapobiec korozji.
- Nasmaruj punkty tarcia w linkach sprzęgła i gazu.
- Wyczyść urządzenie.
- Wyczyść filtr powietrza.
- Wyczyść filtr paliwa.
Jeśli masz jakiekolwiek pytania zwróć się do autoryzowanego punktu serwisowego.
7.5 Zamawianie części
Przy zamawianiu części zamiennych podaj następujące dane glebogryzarki z tabliczki
znamionowej, umieszczonej na obudowie:
• Typ urządzenia
• Numer artykułu
• Numer identyfikacyjny
W celu przyspieszenia realizacji zamówienia podaj numer części zamiennej, którą potrzebujesz.
Możesz również dosłać zdjęcie uszkodzonego elementu na adres mailowy producenta:
[email protected] – ułatwi to jednoznaczną identyfikację zwłaszcza w przypadku
nieznajomości numeru części.
Zamówienia części możesz dokonać również w autoryzowanych punktach serwisowych,
których wykaz znajdziesz na stronie internetowej producenta: www.krysiak.pl
Używaj tylko oryginalnych części zamiennych. Części zamienne złej jakości mogą
uszkodzić urządzenie i skrócić żywotność urządzenia.
8. Plan wyszukiwania usterek
Problem
Przyczyna
Rozwiązanie
Silnik nie uruchamia
się
Brak paliwa
Napełnij zbiornik paliwa, sprawdź paliwo
w gaźniku.
Brudny filtr powietrza
Wyczyść filtr powietrza.
Brak iskry w świecy
Wyczyść świecę bądź wymień na nową.
Manetka gazu w złej
pozycji
Upewnij się że manetka jest w pozycji
START i wyłącznik zapłonu w poz. ON
Zalany silnik
Wyjmij świecę, wyczyść i wysusz.
Pociągnij kilka razy linkę rozrusznika z
wyjętą świecą
Nierówna praca silnika
Odłączony przewód
Podłącz przewód do świecy.
Page 27
27
świecy
Zablokowane przewody
paliwowe bądź złe paliwo
Wyczyść przewody paliwowe, wlej
świeże paliwo.
Woda lub brud w
systemie paliwowym
Spuść paliwo i nalej świeże paliwo.
Manetka gazu w złej
pozycji
Upewnij się że manetka nie jest w
pozycji START
Brudny filtr powietrza
Wyczyść filtr powietrza.
Silnik gaśnie na biegu
jałowym
Nieprawidłowo
wyregulowany gaźnik
Wyreguluj gaźnik (w serwisie!)
Brudny filtr powietrza
Wyczyść filtr powietrza.
Napęd nie funkcjonuje
prawidłowo
Sprawdź naciąg linki
napędu
Wyreguluj naciąg linki.
Napęd nie działa
Sprawdź urządzenie w punkcie
serwisowym
Nadmierne wibracje
Poluzowane śruby
Dokręć.
9. Gwarancja
Na niniejsze urządzenie obowiązuje 24-miesięczna gwarancja. W ramach gwarancji gwarant
zapewnia kupującemu nieodpłatne usunięcie usterek w funkcjonowaniu urządzenia
wynikających z jego wadliwości konstrukcyjnych i materiałowych. Niektóre części
konstrukcyjne ulegające normalnemu zużyciu oraz szkody wywołane naturalnym zużyciem,
przeciążeniem lub nieprawidłową obsługą, są wykluczone z zakresu gwarancji. Warunkiem
skorzystania ze świadczeń gwarancyjnych jest przestrzeganie podanych w instrukcji obsługi
wskazówek dotyczących oczyszczania, konserwacji i napraw urządzenia. Próby samodzielnej
naprawy urządzenia względnie jego rozebranie albo otwarcie obudowy silnika przez osoby
nieupoważnione, powodują wygaśnięcie gwarancji.
Warunkiem skorzystania ze świadczenia gwarancyjnego jest przekazanie nierozmontowanego
urządzenia wraz z dowodem zakupu naszemu centrum serwisowemu lub sprzedawcy.
Wykonanie obowiązków wynikających z gwarancji nastąpi w terminie 30 dni, licząc od dnia
dostarczenia urządzenia przez Użytkownika.
W przypadku reklamacji gwarancyjnej lub zlecenia naprawy należy dostarczyć oczyszczone
urządzenie wraz z informacją o usterce pod adres naszego punktu serwisowego. W celu
ustalenia wskazówek dotyczących nadania przesyłki należy skontaktować się z gwarantem.
Utylizację Twojego urządzenia przeprowadzimy bezpłatnie.
Naprawy nie objęte gwarancją można zlecać odpłatnie naszemu centrum serwisowemu.
10. Usuwanie odpadów i recycling
Każde gospodarstwo jest użytkownikiem maszyn i urządzeń, a co za tym idzie – potencjalnym
wytwórcą niebezpiecznego dla ludzi i środowiska odpadu, z tytułu obecności w tymże
niebezpiecznych substancji, mieszanin oraz części składowych. Z drugiej strony zużyty sprzęt
to cenny materiał, z którego można odzyskać surowce.
Użytkownik urządzenia zgodnie z przepisami o ochronie środowiska zobowiązany jest do
Page 28
28
prowadzenia prawidłowej gospodarki odpadami zgodnie z przepisami krajowymi. Nie wyrzucaj
urządzenia razem z odpadami domowymi. Przekaż je, jego akcesoria i opakowanie do zgodnej
z przepisami o ochronie środowiska naturalnego utylizacji. Starannie opróżnij zbiornik oleju
oraz paliwa, oddaj glebogryzarkę w punkcie recyklingu – użyte w produkcji elementy z tworzyw
sztucznych i metalu można posegregować i poddać selektywnej utylizacji. Nie wylewaj
zużytego oleju i resztek paliwa do zlewu, ani do kanalizacji – oddaj go osobno w punkcie
recyklingu. Informacje o dostępnym systemie zbierania zużytego sprzętu można znaleźć u
sprzedawcy oraz w urzędzie miasta/gminy.
Przekaż wycięty materiał do kompostowania, nie wyrzucaj go do kontenera na śmieci.
Pamiętaj, że odpowiednie postępowanie ze zużytym sprzętem zapobiega negatywnym
konsekwencjom dla środowiska naturalnego i zdrowia ludzkiego!
W przypadku pytań zwróć się o poradę do Centrum Serwisowego producenta.
Pamiętaj, że producent bezpłatnie przeprowadza utylizację przesłanych do niego zużytych i
uszkodzonych swoich urządzeń.
11. Ryzyko resztkowe
Mimo tego, iż producent ponosi odpowiedzialność za konstrukcję glebogryzarki, pewne
elementy ryzyka są podczas pracy nie do uniknięcia:
- odrzucenie przedmiotu,
- uszkodzenie słuchu w przypadku długotrwałej pracy bez ochraniaczy,
- uszkodzenie wzroku i twarzy przez odpryskujące elementy,
- pochwycenie i wplątanie odzieży w ruchome części.
Ocena ryzyka resztkowego
W przypadku przestrzegania wskazówek znajdujących się w niniejszej instrukcji zagrożenie
resztkowe podczas użytkowania glebogryzarki jest ograniczone. Niestosowanie się do zasad
tu opisanych zwiększa ryzyko resztkowe.
Page 29
29

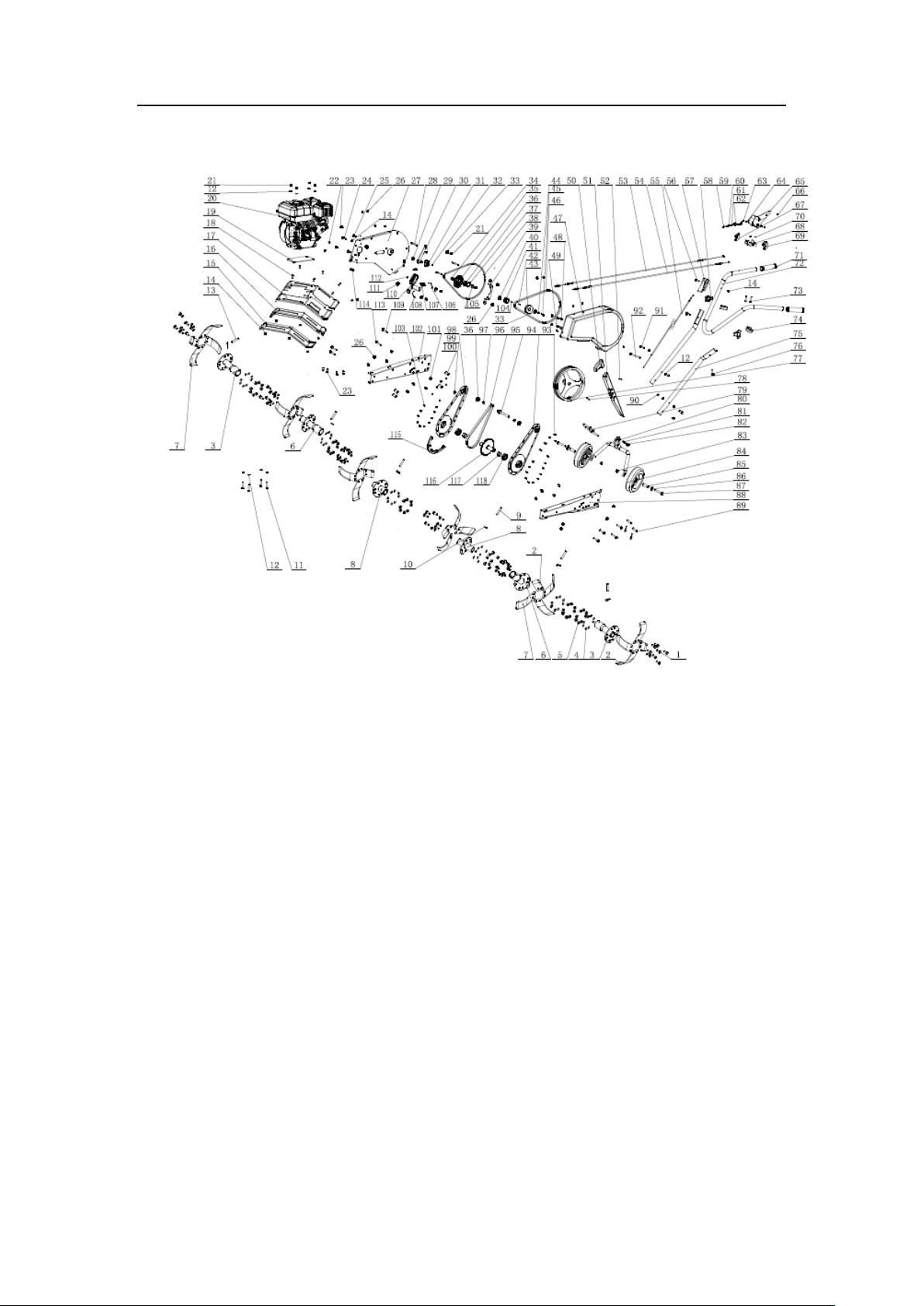

12. Rysunek złożeniowy
Loading...
