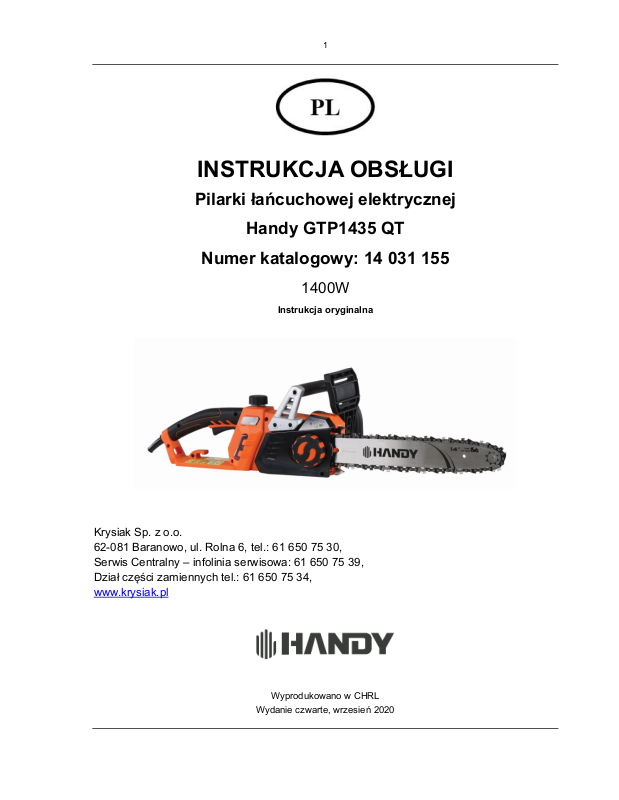

1
INSTRUKCJA OBSŁUGI
Pilarki łańcuchowej elektrycznej
Handy GTP1435 QT
Numer katalogowy: 14 031 155
Instrukcja oryginalna
Krysiak Sp. z o.o. 62-081 Baranowo, ul. Rolna 6, tel.: 61 650 75 30, Serwis Centralny – infolinia serwisowa: 61 650 75 39, Dział części zamiennych tel.: 61 650 75 34,
www.krysiak.pl
Wyprodukowano w CHRL
Wydanie czwarte, wrzesień 2020
2
3
DEKLARACJA ZGODNOŚCI WE
Zgodnie z Rozporządzeniem Ministra Gospodarki z dnia 21 października 2008r. w sprawie zasadniczych wymagań dla maszyn (Dz. U. Nr 199, poz. 1228) i Dyrektywą 2006/42/WE Parlamentu Europejskiego i Rady
Krysiak Sp. z o.o.
ul. Rolna 6
62-081 Baranowo
Osoba odpowiedzialna za przygotowanie dokumentacji technicznej maszyny na terenie UE:
Andrzej Krysiak, Rolna 6, 62-081, Baranowo deklaruje z pełną odpowiedzialnością, że:
Maszyna: Pilarka elektryczna Handy GTP1435 QT Model GY9711 Numery seryjne: 2020034570001-2020034579999 Rok produkcji: 2020 Funkcja: cięcie drewna oraz do podcinanie i ścinanie drzew w warunkach
przydomowych
do której odnosi się niniejsza deklaracja, spełnia wymagania:
2006/42/EC– Dyrektywa Parlamentu Europejskiego i Rady z dnia 17 maja 2006r. w sprawie maszyn
2014/30/EU – Dyrektywa kompatybilności elektromagnetycznej
2000/14/EU + 2005/88/EU – Dyrektywa hałasowa
2011/65/EU + 2015/863/EU – Dyrektywa ROHS
Do oceny zgodności zastosowano następujące normy zharmonizowane:
EN 55014-1:2017, EN 55014-2:2015, EN 61000-3-11:2000, EN 61000-3-2:2014
EN 60745-1:2009/A11:2010. EN 60745-2-13:2009/A1:2010,
EN 62321-1:2013, EN 62321-2:2014, EN 62321-3-1:2014, EN 62321-4:2014, EN 62321-5:2014,
EN 62321-6:2015, EN 62321-7-1:2015, EN 62321-7-2:2017, EN 62321-8:2017
Ponadto potwierdzono, zgodnie z dyrektywą w sprawie emisji hałasu 2000/14/EC + 2005/88/EC
Zastosowana procedura oceny zgodności odpowiada załącznikowi V dyrektywy 2000/14/EC.
Zmierzony poziom mocy akustycznej: 103,6 dB(A), K=2.37 dB(A)
Gwarantowany poziom mocy akustycznej: 106 dB(A)
Zmierzony poziom ciśnienia akustycznego: 95,8 dB(A), K=3 dB(A)
Wibracje przy uchwycie (przedni = 5,02m/s², tylny = 5.31m/s²)
Niniejsza deklaracja zgodności WE traci swoją ważność, jeżeli maszyna zostanie zmieniona lub
przebudowana bez zgody producenta.
Integralnym elementem maszyny jest instrukcja obsługi.
16/09/2020, Baranowo
Data i miejsce wystawienia
Imię, nazwisko oraz podpis osoby upoważnionej
do sporządzenia deklaracji zgodności
Jednostka notyfikująca: TÜV SÜD Product Service GmbH; Ridlerstraße 65; 80339; MÜNCHEN; Germany; NB0123
4
5
Przeczytaj uważnie niniejszą instrukcję przed rozp oczęciem eksploatacji pilarki. Zawarte są tu ważne
informacje dotyczące zasad właściwego montażu, sposobu pracy i konserwacji urządzenia, bezpiecznych dla użytkownika. Przechowuj instrukcję w bezpiecznym miejscu, aby w razie potrzeby móc do niej wrócić lub przekazać ją kolejnym użytkownikom wraz z urządzeniem.
Uwaga!
Zwracaj szczególną uwagę na rozdziały, które zawierają sygnały ostrzegawcze i uwagi.
Spis treści
Spis treści ...................................................................................................................................5
1. Zawartość opakowania ..........................................................................................................6
2. Przeznaczenie .......................................................................................................................6
3. Opis ogólny ............................................................................................................................6
3.1 Opis działania ...................................................................................................................6
3.2 Elementy pilarki ................................................................................................................7
3.3 Dane techniczne ...............................................................................................................9
4. Podstawowe zalecenia bezpieczeństwa ...............................................................................9
4.1 Symbole dotyczące urządzenia .................................................................................... 10
4.2 Ogólne wskazówki bezpieczeństwa ............................................................................... 11
4.3 Dodatkowe wskazówki bezpieczeństwa ....................................................................... 13
4.4 Zabezpieczenia w urządzeniu ....................................................................................... 16
4.5 Zagrożenia, których należy być świadomym podczas wykonywania cięcia ................. 17
5. Montaż ................................................................................................................................ 17
5.1 Montaż prowadnicy i łańcucha ...................................................................................... 17
5.2 Napinanie łańcucha tnącego ......................................................................................... 18
5.3 Sprawdzanie poziomu oleju i funkcji automatycznego smarowania ............................. 19
6. Praca z urządzeniem .......................................................................................................... 20
6.1 Uruchomienie pilarki ...................................................................................................... 20
6.2 Bezpieczna praca pilarką .............................................................................................. 21
6.2.1 Ścinanie gałęzi (okrzesywanie) ........................................................................... 22
6.2.2 Ścinanie drzew .................................................................................................... 23
6.2.3 Przecinanie drewna (cięcie pnia na podłożu) ...................................................... 24
7. Konserwacja, czyszczenie, przechowywanie i zamawianie części za mie nny ch ............... 26
7.1 Czyszczenie pilarki ........................................................................................................ 26
7.2 Konserwacja prowadnicy .............................................................................................. 26
7.3 Ostrzenie łańcucha ........................................................................................................ 27
7.4 Przechowywanie ........................................................................................................... 28
7.5 Przygotowanie do transportu ........................................................................................ 28
7.6 Zamawianie części ........................................................................................................ 28
8. Gwarancja .......................................................................................................................... 29
9. Usuwanie odpadów i recykling ........................................................................................... 29
10.Ryzyko resztkowe .............................................................................................................. 30
11.RYSUNEK ZŁOŻENIOWY nr 1 .......................................................................................... 31
6
1. Zawartość opakowania
Ostrożnie otwórz opakowanie i wyciągnij z niego ws zystkie elementy pilarki. Komplet powinien zawierać następujące elementy:
- osłona prowadnicy
- łańcuch
- prowadnica z płytką napinacza
- korpus pilarki
- instrukcja obsługi
- karta gwarancyjna
2. Przeznaczenie
Pilarka jest przeznaczona wyłącznie do c ięcia drewna: kłód, gałęzi, tarcicy i podobnych materiałów
oraz do podcinania i ścinania drzew w warunkach przydomowych. Każde inne jej wykorzystanie jest sprzeczne z przeznaczeniem (np. przecinanie murów, tworzyw sztucznych, czy środków spożywczych) i może stanowić poważne zagrożenie dla użytkownika, a także prowadzić do uszkodzenia urządzenia.
Pilarka nie jest przeznaczona do użytkowania przez dzieci oraz osoby dorosłe znajdujące się pod wpływem alkoholu, środków odurzających lub leków ograniczających możliwość prowadzenia pojazdów mechanicznych i obsługiwania maszyn. Urządzen ie może obsługiwać wyłącznie osoba dorosła, która zapoznała się z nini ejszą instrukcją i jest świadoma ryzyka zranień i uszkodzeń, jakie mogą wystąpić w wyniku nieprzestrzegania zasad w niej zawartych.
Producent nie ponosi odpowiedzialności za szkody zaistniałe w wyniku użycia urządzenia niezgodnego z przeznaczeniem oraz jego nieprawidłowej obsługi. Za wszelkie wypadki lub szkody poniesione przez innych ludzi na zdr owiu lub mieniu odpowiada wyłącznie właściciel pilarki i/lub osoba ją obsługująca.
Pilarka nie jest przystosowana do użytku komercyjnego. Umowa gwarancyjna nie obowiązuje w
przypadku, gdy urządzenie było stosowane w zakładach rzemieślniczych, przemysłowych lub do innej działalności zarobkowej.
3. Opis ogólny
3.1 Opis działania
Pilarka elektryczna tnie drewno za pomocą łańcucha umieszczonego na prowadnicy, przesuwającego się z dużą szybkością mniej więcej prostopadle do płaszczyz ny cięcia. Łańcuch jest wprowadzany w ruch zębat ką napędową za pomocą silnika zasilanego prądem sieciowym. Odpowiednie smarowanie łańcucha zapewnia olej. Komfort pracy użytkownika gwarantuje niewielka waga urządzenia oraz zabezpieczenia –hamulec bezpieczeństwa i osłony, które chronią przed elementem tnącym, dłonie osoby obsługującej. Urządzenie wyposażone jest dodatkowo we wskaźnik zasilania.
7
3.2 Elementy pilarki
Rys. 1
Rys.2
8
Rys. 3
1. Tylny uchwyt
2. Przedni uchwyt
3. Dźwignia hamulca łańcucha (przednia osłona dłoni)
4. Łańcuch tnący
5. SDS – system beznarzędziowego napinania łańcucha (pokrętło)
6. Osłona zębatki napędowej
7. Prowadnica
8. Odciążnik przewodu zasilającego
9. Przewód zasilający z wtyczką
10. Ostroga ograniczająca (ogranicznik pazurowy)
11. Blokada wyłącznika
12. Wyłącznik ON/OFF
13. Płytka prowadnicy
14. Korek zbiornika oleju
15. Wskaźnik poziomu oleju
16. Zębatka napędowa
17. Śruba mocowania prowadnicy
18. Bolec mocowania prowadnicy
19. Kanalik smarujący
20. Wskaźnik zasilania
Przed złożeniem pilarki zapoznaj się z Rys. 1-3 przedstawiającym elementy urządzenia.
9
3.3 Dane techniczne
Model
GTP1435QT
Napięcie 230V-240V~ 50Hz Moc 1400 W Prędkość ruchu łańcucha bez obciążenia 12 m/s Długość cięcia 350mm Ilość ogniw 52 Podziałka łańcucha 9,525 mm / 3/8" Grubość ogniwa łańcucha 1,3 mm Ilość z ębów zębatki napędowej 6 Waga netto max (bez prowadnicy i łańcucha) 3.9 kg Pojemność zbiornika oleju 170 ml Poziom ciśnienia akustycznego LpA 95,8 dB(A), K =3 dB(A) Zmierzony poziom mocy akustycznej
103,6dB(A)/2,37dB(A)
Gwarantowany poziom mocy akustycznej LwA 106 dB(A) Wibracje przy głównym uchwycie 5.31 m/s2,k=1.5 m/s2 Wibracja przy uchwycie dodatkowym 5.02 m/s2,k=1.5 m/s2 Prowadnica Kangxin AP14-52-507P Łańcuch Kangxin 3/8.050x52DL
Wartości hałasu i drgań zostały określone zgodnie z normami i przepisami określonymi w deklaracji zgodności. Podana wartość emisji drgań została zmierzona metodą znormalizowaną i może być użyta do porównania urządzenia z innymi urządzeniami elektrycznymi oraz do szacunkowej oceny stopnia ekspozycji użytk ownika na drg ania.
Wartości emisji drgań mogą być rozbieżne z podaną i różne podczas pracy pilarki, w zależności od sposobu jej użycia. Środki ostrożności mające na celu ochronę użytkownika, powinny opierać się na ocenie ekspozycji w konkretnych, rzeczy wis tych warunkach pracy (należy wziąć pod uwagę wszystkie składowe cyklu pracy, czyli zarówno czas pracy, jak czas, w którym urz ądzenie pozosta je wyłączone oraz pracuje bez obciążenia).
*Producent zastrzega sobie prawo do zmian poprawiających funkcjonalność i bezpieczeństwo urządzenia, które niekoniecznie są odzwierciedlone na rysunkach i w opisach niniejszej instrukcji.
4. Podstawowe zalecenia bezpieczeństwa
Zawarte są tu podstawowe zasady bezpieczeństwa, konieczne do zachowania podczas pracy urządzenia. Urządzenie jest zaopatrzone w naklejki ostrzegawcze i informacje w postaci piktogramów – umownych znaków ostrzegawczych, które mają przypominać o bezpiec zeństwie użytk owania i obsługi. Naklejki te należy utrzymywać w czystości i nie wolno ich odklejać. W przypadku uszkodzenia, zabrudzenia czy utraty czytelności należy dokupić je u importera i ponowni e umieścić na maszynie. Znaki b ezpieczeństwa oraz napis ostrzegawczy jest umieszczony na obudowie pilarki.
10
4.1 Symbole dotyczące urządzenia
Dbaj o to, aby były czytelne: (nie wszystkie są na urządzeniu)
UWAGA! Zachowaj szczelną ostrożność!
Przed pierwszym uruchomieniem dokładnie przeczytaj instrukcję obsług i
pilarki.
UWAGA! Zakładaj odpowiednie środki ochrony osobistej! Zakładaj odpowiednią odzież ochronną. Zakładaj ochronniki słuchu i okulary ochronne oraz obuwie z przeciwpoślizgową podeszwą. Jeśli pracujesz w terenie gdzie występuje ryzyko uderzenia spadającym przedmiotem zakładaj obowiązkowo kask ochronny.
OSTRZEŻENIE! Mocno trzymaj pilarkę obiema dłońmi.
OSTRZEŻENIE! Nigdy nie tnij czubkiem prowadnicy niebezpieczeństwo odrzutu, które może prowadzić do ciężkich obrażeń ciała.
Nie narażaj urządzenia na działanie wilgoci. Nie piłuj mokrego materiału, ani nie pracuj w deszczu.
OSTRZEŻENIE! NIEBEZPIECZEŃSTWO PORAŻENIA PRĄDEM ELEKTRYCZNYM! Przed czyszczeniem, konserwacją lub naprawą zawsze odłącz przewód zasilający od zasilania. Wyjmij wtyczkę z gniazdka sieciowego jeśli przewód jest uszkodzony bądź przecięty.
Gwarantowany poziom mocy akustycznej.
Produkt odpowiada standardom bezpieczeństwa.
11
Nie wyrzucaj urządzenia razem ze śmieciami domowymi. Przekaż niepotrzebne urządzenie, jego akcesoria i opakowanie do utylizacji zgodnej z przepisami o ochronie środowiska (do punktów
recyklingu).
Druga klasa izolacji – produkt nie musi być uziemiony.
4.2 Ogólne wskazówki bezpieczeństwa
Pilarka elektryczna w czasie pracy wytwarza pole elektromagnetyczne. Pole to może w określonych
warunkach wpływać na stymulatory serca. Aby zmniejszyć niebezpieczeństwo poważnych lub śmiertelnych obrażeń, zalecamy osobom je posiadającym konsultację z lekarzem przed rozpoczęciem obsługiwania urządzenia.
Zaznajom się z wszystkimi ostrzeżeniami, wskazówkami, ilustracjami i przepisami
dostarczonymi z tym urządzeniem. Nieprzestrzeganie poniższych wskazówek może spow odować
porażenie prądem, pożar i/lub ciężkie obrażenia ciała.
Przechowuj wszystkie przepisy i wskazówki bezpieczeństwa dla dalszego zastosowania.
Ze względu na bezpieczeństwo hamulec pilarki jest fabrycznie załączony, należy go zwolnić przed
rozpoczęciem pracy.
Użyte w poniższym tekście pojęcie „urządzenie elektryczne“ odnosi się do urządzenia zasilanego energią elektryczną z sieci (z przewodem zasilającym).
1. Bezpieczeństwo miejsca pracy a) Stano wisko pracy utrzymuj w czystości i dobrze oświetlone. Nieporządek w miejscu pracy lub
nieoświetlona przestrzeń robocza mogą być przyczyną wypadków.
b) Nie pracuj w otoczeniu zagrożonym wybuchem, w którym znajdują się np. łatwopalne ciecze,
gazy lub pyły. Podczas pracy urządzeniem elektrycznym wytwarzają się iskry, które mogą spowodować
zapłon (z pyłu albo oparów).
c) Podczas użytkowania urządzenia zwrócić uwagę na to, aby dzieci i inne osoby postronne
znajdowały się w bezpiecznej odległości. Odwrócenie uwagi może spowodować utratę kontroli nad
urządzeniem elektrycznym.
2. Bezpieczeństwo elektryczne
a) Wtyczka urządzenia elektrycznego musi pasować do gniazda. Nie modyfikuj wtyczki w jakikolwiek
sposób. Nie używaj wtyków adapterowych w przypadku urządzeń elektrycznych z uziemieniem
ochronnym. Niezmienione wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem.
12
b) Unikaj kontaktu z uziemionymi powierzchniami jak rury, grzejniki, piece i lod ówki. Ryzyko porażenia
prądem jest większe, gdy ciało użytkownika jest uziemione.
c) Zabezpiecz urządzenie elektryczne przed deszczem i wilgocią. Przedostanie się wody do urządzenia
elektrycznego podwyższa ryzyko porażenia prądem.
d) Nigdy nie używaj przewodu do innych czynności. Nigdy nie noś urz ądzenia elektrycznego,
trzymając je za przewód; ani nie używaj przewodu do zawieszenia urządzenia; nie wyciągaj wtyczki z gniazdka ciągnąc za przewód. Chroń przewód przed wysokimi temperaturami, trzymaj z dala od oleju, ostrych krawędzi lub ruchomych części urządzenia. Uszkodzone lub splątane przewody
zwiększają ryzyko porażenia prądem.
e) W przypadku pracy urządzeniem elektrycznym pod gołym niebem, używaj przewodu
przedłużającego, dostosowanego również do zastosowań zewnętrzny ch. Użycie właściwego
przedłużacza (dostosowanego do pracy na zewnątrz) zmniejsza ryzyko porażenia prądem.
3. Bezpieczeństwo osób
a) Podczas pracy zachowaj ostrożność, każdą czynność wykonuj uważnie i z rozwagą. Nie używaj
urządzenia elektrycznego, gdy jesteś zmęczony lub pod wpływem narkotyków, alkoholu lub
lekarstw. Moment nieuwagi przy użyciu urządzenia elektrycznego może stać się przyczyną poważnych
urazów ciała.
b) Noś osobiste wyposażenie ochronne. Zawsze noś okulary ochronne i nauszniki ochronne. Zalecamy
dodatkowe środki ochrony głowy, rąk i nóg. Jeśli pracujesz w miejscu, w którym istnieje jakiekolwiek ryzyko uszkodzenia głowy (np. przez spadające gałęzie) załóż kask ochronny. Zakładaj do pracy s olidne obuwie na nieślizgającej się podeszwie.
c) Noszenie osobistego wyposażenia ochronnego tj. maski przeciwpyłowej, obuwia z podeszwami
przeciwpoślizgowymi, kasku ochronnego lub środków ochrony słuchu (w zależności od rodzaju i
zastosowania urządzenia elektrycznego) – zmniejsza ryzyk o obrażeń ciała.
d) Unikaj niezamierzonego uruchomienia urządzenia elektrycznego. Przed włożeniem wtyczki do
źródła zasilania, a także przed podniesieniem lub przeniesieniem urządzenia elektrycznego, upewnij
się, że urządzenia elektryczne jest wyłączone (wyłącznik w pozycji „OFF/ O”). Trzymanie palca na
wyłączniku podczas przenoszenia urządzenia elektrycznego lub podłączenie do prądu włączoneg o
urządzenia elektrycznego (wyłącznik w pozycji „ON/I”), może stać się przyczyną wypadków.
e) Przed włączeniem urządzenia elektrycznego, usuń narzędzia nastawcze lub klucze. Narzędzie lub
klucz, znajdujący się w ruchomych częściach urządze nia elektrycznego mogą doprowadzić do obrażeń
ciała.
f) Unikaj nienaturalnych pozycji p rzy pracy. Dbaj o stabilną pozycję i zachowuj równowagę przez cały
czas pracy. To umożliwia lepsz ą kontrolę urz ądz enia elektrycznego w nieprzewidzianych sytuacjach.
g) Noś odpowiednie ubranie. Nie noś luźnego ubrania ani biżuterii. Włosy, ubranie i rękawice trzym aj
z daleka od ruchomych części. Luźne ubranie, biżuteria lub długie włosy mogą zostać wciągnięte przez
ruchome części.
13
h) Nie pozwól, aby znajomość uzyskana dzięki częstemu korzystaniu z urządzenia elektrycznego
pozwoliła Ci na ignorowanie zasad bezpieczeństwa urządzenia elektrycznego. Bezwzględne działanie
może spowodować poważne obrażenia w ciągu jednej sekundy.
4. Prawidłowa obsługa i eksploatacja urządzeń elektrycznych
a) Nie przeciążaj urządzenia elektrycznego. Do pracy używaj urządzenia elektrycznego, które jest do
tego przewidziane. Odpowiednio dobrany m urządzeniem elektrycznym pracuje się w danym zakresie
mocy lepiej i bezpieczniej.
b) Nie używaj urządzenia elektrycznego, którego włącznik/wyłącznik jest uszkodzony. Urządzenie
elektryczne, którego nie można włączyć lub wyłączyć jest niebezpieczne i musi zostać naprawione.
c) Przed regulacją urządzenia elektrycznego, wymianą osprzętu lub po zaprzestaniu pracy
urządzeniem elektrycznym, wyciągnij wtyczkę z gniazda zasilania. Ten środek ostrożności zapobiega
niezamierzonemu włączeniu urządzenia elektrycznego.
d) Przechowuj urządzenie elektryczne w miejscu niedostępnym dla dzieci. Nie udostępniaj urządzenia
elektrycznego osobom, które go nie znają lub nie zaznajomiły się z niniejszymi przepisami.
Urządzenia elektryczne używane przez niedoświadczone osoby są niebezpieczne.
e) Starannie konserwuj urządzenie elektryczne i jego akcesoria. Sprawdzaj czy ruchome części
urządzenia elektrycznego prawidłowo funkcjonują i nie są zablokowane, czy części nie są poła mane, poluzowane lub inaczej uszkodzone i czy prawidłowe działanie urządzenia elektrycznego nie jest zakłócone. Przed użyciem urządzenia zleć naprawę uszkodzonych części. Przyczyną wielu wypadków
są źle konserwowane urządzenia elektryczne.
f) Elementy tnące urządzenia elektrycznego muszą być zawsze ostre i czyste. Starannie pielęgnowany
łańcuch pilarki rzadziej się blokuje i urządze nie jest łatwiejsze w prowadzeniu.
g) Używaj urządzenia elektrycznego, akcesoriów, oprzyrządowania itd. tylko zgodnie z tymi
wskazówkami. Zwracaj przy tym uwagę na warunki pracy i uwzględniaj rodzaj wykonywanej pracy.
Używanie urządzeń elektrycznych do celów niezgodnych z ich przeznaczeniem może prowadzić do
niebezpiecznych sytuacji.
h) Dbaj o to, by uchwyty i inne obszary służące do chwytania były suche, czyste i nie były
zanieczyszczone olejem ani smarem. Tłuste, zabrudzone olejem uchwyty są śliskie i prowadzą do utraty
kontroli nad urządzeniem.
5. Serwis
Naprawę urządzenia elektrycznego zlecaj jedynie wykwalifikowanemu fachowcowi i przy użyci u oryginalnych części zamiennych. To gwarantuje, że bezpieczeństwo urządzenia zostanie zachowane.
4.3 Dodatkowe wskazówki bezpieczeństwa
1. Wskazówki bezpieczeństwa dotyczące pracy pilarką elektryczną
Urządzenie nie jest przeznaczone do używania przez osoby (włącznie z dziećmi) o ograniczonych zdolnościach umysłowych, fizycznych lub osoby nie posiadające odpowiedniej wiedzy i/lub doświadczenia, chyba że będą pracować pod nadzorem odpowiedz ialnej za ich bezpieczeństwo osoby lub otrzymają od niej wskazówki, jak po winno być używane urządzenie.
Nie używaj pilarki do innych celów niż cięcie drewna.
14
Noś rękawice robocze przy pracy elementu tnącego.
Zatrzymaj urządzenie, jeśli ktoś pojawi się w obrębie obszaru cięcia.
Pamiętaj, że to użytkownik i/lub właściciel ponoszą odpowiedz ialność za wypadki i urazy innych osób
oraz ich mie nia.
Sprawdź teren cięcia przed rozpoczęciem pracy. Usuń wszelkie kamienie, patyki, druty oraz inne ciała obce, które mogą zakłócić pracę urządzenia lub zostać wyrzucone prz ez urządzenie z obracającego się łańcuc ha.
Przed każdym użyciem przeprowadź kontrolę wzrokową urządzenia. Nie uruchamiaj urz ądzenia, jeśli jest uszkodzone lub brak w nim elementów ochronnych (osłony dłoni), c zy części urządzenia tnącego albo gdy wkręty są zużyte, uszkodzone lub niedokręcone.
Przestrzegaj przepisów dotycz ących ochrony przed hałasem i przepisów lokalnych. Możliwość eksploatacji urządzenia w określone dni (np. w niedziele i święta), w określonych porach dnia (w porze obiadowej, w czasie ciszy nocnej) oraz w określonych obszarach (np. kurortach lub klinikach) jest ograniczona.
Nie używaj urządzenia w de szczu, przy złej pogodzie, w wilgotnym otoczeniu, nie tnij mokrego materiału.
Pracuj wyłącznie w świetle dziennym lub przy bardzo dobrym sztucznym oświetleniu.
Nigdy nie zostawiaj urządzenia w miejscu pracy bez nadzoru.
Włączaj i wyłączaj silnik zgodnie z zasadami podanymi w niniejszej instrukcji i ty lko stojąc w bezpiecznej
odległości od prowadnicy i łańcucha.
Urządzenie jest przeznaczone do pracy oburęcznej. Kciuk i palce muszą mocno obejmować uchwyty. Nigdy nie pracuj jedną ręką. Zawsze mocno trzymaj pilarkę prawą ręką za tylny i lewą za przedni uchwyt. Trzymanie pilarki w odwrotny sposób zwiększa ryzyko zranień i jest niedozwolone.
Przy włączaniu urządzenia oraz przy pracującym silniku trzymaj prowadnicę z dala od wszelkich części ciała, a prz ede wszystkim o d rąk i stóp. Istnieje niebezpieczeństwo obrażeń!
Przenoś urządzenie wyłącznie chodząc, nie b iegaj z urządzeniem. Przenoś pilarkę wyłączoną, trzymając za przedni uchwyt, z łańcuchem tnącym odwróconym od ciała. Używaj osłony prowadnicy.
Nie pracuj w pobliżu palnych cieczy i gazów - niebezpieczeństwo pożaru lub wybuchu.
Nie pracuj w pobliżu wysypisk, kanałów czy wałów - możesz stracić równowagę i spaść.
Uważaj na dziury, koleiny, ukryte przedmioty lub wyboje - wysoka trawa może je łatwo ukryć.
Pracuj, zachowując stabiln ą pozycję, w szczególności na pochyłościach terenu. Poślizgnięcie się lub
upadek może spowodować poważne obrażenia ciała.
Nie pracuj pilarką na wysokości powyżej ramion, nie używaj jej na drzewie, ani na drabinie.
Nigdy nie puszczaj pilarki w czasie pracy.
Uważaj, by prowadnica i łańcuch nie dotykały niczego przy włączaniu urządzenia a podczas pracy aby
nie dotykały: ka mieni, żwiru, drutów przewodu sieciowego i innych przedmiotów.
Nigdy nie próbuj zatrzymywać elementu tnącego (łańcucha) ręką! Zawsze czekaj, aż zatrzyma się sam.
Nie chwytaj ani nie podnoś urządzenia za prowadnicę/ łańcuch. K ontakt z ostrymi elementami
może spowodować obrażenia.
Nie uruchamiaj urządzenia, gdy jest ono obrócone lub gdy nie znajduje się w pozycji roboczej.
Silnik nagrzewa się podczas pracy i może spowodować poparzenia - nie dotykaj go.
Po wyłączeniu urządzenia łańcuch porusza się jeszcze przez kilka sekund. Ręce i nogi trzymaj
z daleka od urządzenia.
Wyłącz urządzenie każdorazowo podczas przemieszczania się.
Usuwaj resztki ściętego materiału tylko przy wyłączonym urządzeniu.
Nie próbuj uwolnić zablokowanej/ zakleszczonego łańcucha, zanim nie wyłączysz urządzenia.
Jeśli urządzenie zacznie wibrować w odmienny, nieprawidłowy sposób, zatrzymaj silnik i szybko
15
poszukaj przyczyny. Wibracje są ostrzeżeniem przed problemem.
Zawsze wyłącz urządzenie ze źródła zasilania:
- gdy oddalas z się od urządzenia elektrycznego;
- jeżeli urządzenie jest nieużywane;
- przed czyszczeniem;
- przed sprawdz aniem i przechowywaniem;
- przystępujesz do usuwania blokady z prowadnicy;
- przed regulacją n apięcia łańcucha, bądź wymianą łańcucha i/lub innych akcesoriów;
- jeżeli przewód sieciowy jest uszkodzony bądź poplątany.
- jeżeli w trakcie pracy urządzenie natrafia na ciało obce lub pojawiają się anormalne wibracje. W takim przypadku sprawdź urz ądzenie pod kątem uszkodzeń lub ewentualnie napraw - oddaj do autoryzowanego serwisu.
Przepiłowując naprężoną gałąź licz się z możliwością jej odskoczenia. Gdy przestanie działać siła naprężająca włókna drewna, gałąź może Cię uderzyć i/lub wyrwać Ci pilarkę spod kontroli.
Zachowuj szczególną ostrożność podczas p iłowania poszycia i młodych drzew. Pilarka może pochwycić cienkie gałęzie i wyrzucić je w Twoją stronę
Podczas pracy łańcucha mogą być wyrzucane śladowe ilości oleju (łańcuch jest nasmarowany olejem). Pryskanie oleju na powierzchnię, po której się poruszamy, może grozić poślizgnięciem.
Podczas pracy urządzeniem emi towane są pyły drzewne, które mogą stanowić zagrożenie dla zdrowia (zwłaszcza u alergików).
Narażenie na wibracje poprzez długotrwałe stosowanie narzędzi ręcznych może powodować uszkodzenie naczyń krwionośnych lub nerwów w palcach, dłoniach i stawach u osób szczególnie narażonych na wady układu krążenia lub opuchlizny. Dłuższa praca urządzenia może powodować zakłócenia w ukrwieniu rąk spowodowane wibracjami. Jeśli pojawią się symptomy takie jak odrętwienie, ból, osłabienie, przebarwienia lub zmiany skóry, brak czucia w palcach, dłoniach lub stawach należy przerwać pracę i skonsultować się z lekarzem. System amortyzatorów tłumiących drgania nie gwarantuje, że wyżej wymienione problemy nie będą występowały. Użytkownicy, którzy regularnie używają narzędzi ręcznych z napędem mechanicznym muszą kontrolować stan zdrowia oraz stan stosowanych przez nich narzędzi. Czas pracy można jednak wydłużyć używając odpowiednich rękawic Czy robiąc reg ularne przerwy w pracy.
Jeśli powstanie sytuacja nieopisana w tym podręczniku zwróć się o pomoc na infolinię serwisową producenta.
2. Bezpieczeństwo elektryczne
Zwróć uwagę na to, aby napięcie sieciowe było zgodne z danymi znajdującymi się n a tabliczce znamionowej.
W miarę możliwości urządzenie podłączaj jedynie do gniazda siec iowego z wyłącznikiem ochronnym prądowym (wyłącznikiem FI) o prądzie wyzwalającym nie przekraczającym 30mA.
Wtyczka urządzenia elektrycznego powinna pasować do gniazda. Nie można jej w żaden sposób modyfikować.
Stosuj tylko i wyłącznie dopuszczone przewody sieciowe, przeznaczone do stosowania na zewnątrz, których długość wynosi maksymalnie 50 m. Przekrój poprzecz ny żyły przewodu sieciowego musi wynosić przy najmniej 1,5 mm
2
. Przed użyciem zawsze całkowicie rozwiń bęben kablowy oraz sprawdź
przewód pod względem uszkodzeń.
Używaj odciążnika przewodu zasilającego do właściwego podłączenia przewodu sieciowego ( a nie do przewodu urządzenia elektrycznego).
16
Prowadź przewód sieciowy w taki sposób, aby podczas cięcia nie został pochwycony przez gałęzie i podobne przedmioty, ani przypadkowo przecięty.
Jeżeli przewód sieciowy jest uszkodzony, nie dotykaj go. Natychmiast wyłącz urządzenie i wyciągnij wtyczkę sieciową z gniazdka wtykowego. Nie podłączaj go ponownie. Uszkodzony przewód musi zostać wymieniony przed ponownym podjęciem pracy przez wykwalifikowaną osobę lub serwis (www.krysiak.pl).
3. Bezpieczna konserwacja, przechowywanie i transport
Nie podejmuj samodzielnych prób naprawiania urządzenia, o ile nie posiadasz właściwego przygotowania zawodowego w tym zakresie. Wszystkie prace, które nie są po dane w tej instrukcji, powinien przeprowadzić autoryzowany serwis upoważniony przez dealera.
Pracując przy łańcuchu tnącym, zakładaj zawsze rękawice ochronne.
Przechowuj urządzenie w suchym miejscu, poza zasięgiem dzieci.
Nie transportuj urządzenia w czasie, gdy silnik pracuje. Przenoś pilarkę tylko za uchwyt i przy
nieruchomym elemencie tnącym. Przy transportowaniu i przechowywaniu pilarki zawsze zakładaj osłonę prowadnicy. Staranne obchodzenie się z urządzeniem zmniejsza niebezpieczeństwo
zranienia przez noże.
Dbaj o urządzenie. Utrzymuj je tak, aby zawsze było czyste, co umożliwia łatwiejsze i bezpieczniejsze wykonywanie pracy. Uważaj, by otwory wentylacyjne na obudowie silnika nie były zatkane. Przestrzegaj instrukcji konserwacyjnych.
Stosuj się do instrukcji smarowania, n apinania łańcucha i wymiany akcesoriów. Nieprawidłowo naprężony lub nasmarowany łańcuch może się zerwać lub zwiększać ryzyko odrzutu.
Regularnie sprawdzaj łańcuch i oddawaj do ostrzenia/ wymieniaj na nowy. Tępy łańcuch powoduje przeciążenie maszyny. Wywołane w ten sposób szkody nie podlegają gwarancji.
Regularnie sprawdzaj osłonę dłoni pod kątem z użycia i deformacji. Ze względów bezpieczeństwa zużyte i uszkodzone części bezzwłocznie wymieniaj. Zachowaj szczególną ostrożność przy obsłudze łańcucha i prowadnicy.
Używaj wyłącznie oryginalnych części zamiennych i części wyposażenia, które zostały dostarczone i/lub są zalecone przez producenta. Użycie innych części zamiennych prowadzi do utraty roszczeń z tytułu gwarancji.
4.4 Zabezpieczenia w urządzeniu
Tylny uchwyt (Rys. 1, poz. 1) chroni dłoń przed konarami i gałęziami oraz przed odbitym łańcuchem.
Dźwignia hamulca łańcucha i przednia osłona dłoni (Rys. 1, poz. 3) – element zabezpieczający, który
natychmiast zatrzymuje łańcuch. W przypadku odrzutu dźwign ię można też uruchamiać ręcznie. Osłona chroni lewą dłoń użytkownika, jeżeli ześlizgnie się ona z przedniego uchwytu. Nigdy nie zamieniaj jej na żaden nieoryginalny zamiennik, ponieważ jej sposób zamocowania i kształt wpływają na bezpieczeństwo dłoni w momencie odrzutu.
Niskoodrzutowy łańcuch pilarki (Rys. 1, poz. 4) pomaga w amortyzowaniu odrzutów przy pomocy specjalnie zaprojektowanych elementów zabezpieczających.
Ogranicznik pazurowy (Rys. 1, poz. 10) zwiększa stabilność przy wykonywaniu cięć pionowych i ułatwia piłowanie.
Wyłącznik ON/OFF (Ry s. 1, poz. 12) z blokadą wyłącznika (Rys. 1, poz. 11) – po zwolnieniu wyłącznika urządzenie natychmiast się wyłączy. Należy odblokować przycisk blokady, aby można było uruchomić pilarkę.
Odciążnik przewodu zasilającego (Rys. 1, poz. 8) został umieszczony na obudowie pilarki by chronić połączenie elektryczne pomiędzy przedłużaczem a pilarką w przypadku, gdy jakaś siła pociągnie pilarkę.
17
4.5 Zagrożenia, których należy być świadomym podczas wykonywania cięcia
Poniżej opisane sytuacje mogą spowodować utratę kontroli nad pilarką, a w konsekwencji ciężkie zranienia użytkownika. Są wynikiem niewłaściwej pracy z urządzeniem – niepewnego uchwytu pilarki, pracy na niepewnym podłożu, cięc ia powyżej wysokości ramion, tępym i źle naprężonym lub niezalecanym przez producenta łańcuchem oraz nieoryginalną prowadnicą. Podczas pracy z pilark ą mogą n astąpić następujące sytuacje:
Szarpnięcie urządzenia do przodu powstaje, jeżeli tniesz po dolnej stronie prowadnicy. Aby zapobiec temu zjawisku pewnie trzymaj urządzenie w obu rękach i opieraj podczas pracy ostrogę ograniczającą o drewno.
Odrzut (czyli nagły ruch prowadnicy skierowany do tyłu w kierunku użytkownika) - powstaje jeżeli piłujesz piłą łańcuchową po górnej części prowadnicy. Pilarka posiada prowadnicę i łańcuch, które zmniejszają ryzyko wystąpienia odrz utu, ale go nie eliminują. Aby mu zapobiec z achowaj stabilną pozycję ciała, pewnie trzymaj urządzenie w obu rękach (palce i kciuk muszą obejmować uchwyty) i prowadnicę prowadź wyłącznie w płaszczyźnie szczeliny po przejściu piły, a więc unikając zakantowania lub skręcania w szczelinie.
Unikaj odrz utów, odrzut może spowodować poważne kalectwo lub śmierć.
Odbicie – powstaje wskutek zetknięcia się końcówki prowadnicy z jakimś przedmiotem lub gdy drewno spowoduje zacięcie się piły łańcuchowej w trakcie cięcia. Aby temu zapobiec zawsze pewnie trzymaj pilarkę w obu dłoniach, u nikaj piłowania ko ńcówką prowadnicy lub piłowania powyżej wysokości barków.
W momencie wystąpienia jednego z powyższych zagrożeń nigdy nie puszczaj pilarki. Stój stabilnie w rozkroku, ciało i ramiona ustaw w takiej pozycji, aby zamortyzować tę dodatkową siłę i natychmiast wyłącz urządzenie.
Stosuj się do instrukcji producenta dotyczących ostrzenia i konserwacji pilarki - zbyt nisko ustawione
ograniczniki głębokości zwiększają skłonność pilarki do odrzutów i odbić.
5. Montaż
Przed montażem poszczególnych elementów sprawdź czy masz wszystkie potrzebne części.
Włącz silnik dopiero wtedy, gdy pilarka jest zmontowana.
Podczas czynności montażowych i regulacyjnych pilarka musi być odłączona od zasilania
elektrycznego! Załóż rękawice ochronne!
5.1 Montaż prowadnicy i łańcucha
1. Przyciągnij osłonę bezpieczeństwa maksymalnie do uchwytu (Rys. 4, poz. 3B) aż usłyszysz kliknięcie.
Osłona bezpieczeństwa musi być zawsze w pozycji pionowej.
18
Rys. 4
2. Na korpusie pilarki odkręć pokrętło (Rys. 1, poz. 5), zdejmij osłonę zębatki napędowej (Rys. 1, poz. 6).
3. Prowadnica i łańcuch tnący są dostarczane osobno. By je zmontować weź do ręki łańcuch. Sprawdź czy
trzymasz go właściwą stroną – to znaczy czy kierunek ogniw łańcucha jest prawidłowy. Porównaj go z oznaczeniami na obudowie pilarki pod osłoną zębatki napędowej (strzałki oraz rysunek). Chwyć prowadnicę (Rys. 1, poz. 7), przytrzymaj w pozycji pionowej i nałóż łańcuch (Rys. 1, poz. 4) zaczynając od górnego czubka prowadnicy.
4. Nałóż prowadnicę z łańcuchem (płytk a na zewnątrz!) na pilarkę - nałóż prowadnicę z łańcuchem na śrubę
(Rys. 2, poz. 17) i bolec mocowania prowadnicy (Rys. 2, poz. 18).
5. Nałóż łańcuch na zębatkę napędową (Rys. 2, poz. 16) i jeszcze raz upewnij się, że jest prawidłowo założony
(Rys. 5).
Rys. 5
6. Nałóż osłonę zębatki napędowej (Rys. 1, poz. 6) i dokręć pokrętło (Rys. 1, poz. 5) zgodnie z ruchem
wskazówek zegara.
7. Jeszcze raz napnij łańcuch tnący.
5.2 Napinanie łańcucha tnącego
Nieprawidłowo napięty łańcuch może się zerwać lub odskocz yć - niebezpieczeństwo doznania obrażeń.
Sprawdzaj napięcie łańcucha przed każdym uruchomieniem i po każdej 1 godzinie cięcia.
Podczas pracy łańcuch może się rozciągać i istnieje ryzyko spadnięcia łańcucha z prowadnicy. Dlatego
zatrzymuj pilarkę co jakiś czas, sprawdzaj napięci e łańcucha i ewentualnie wyreguluj je.
Jeśli napinasz gorący łańcuch – poluzuj go po zakończeniu pracy; w przeciwnym wypadku sk urczenie
19
łańcucha, które nastąpi po jego wystygnięciu, może spowodować zerwanie.
Dobrze napięty łańcuch zapewnia wysoką wydajność cięcia i dłuższą żywotność eksploatacyjną pilarki. Łańcuch jest prawidłowo napięty, jeśli nie zwisa z dolnej części prowadnicy i daje się całkowicie przeciągnąć dookoła dłonią w rękawicy. Nie powinien być zbyt mocno napięty – powinna być możliwość podniesienia łańcucha na środku prowadnicy na ok. 5mm.
Upewnij się, że łańcuch jest prawidłowo założony i ogniwa są w rowkach prowadnicy. Następnie pokrętłem (Rys. 1, poz. 5) napnij łańcuch zgodnie z ruchem wskazówek zegara.
Nowa pilarka wymaga docierania przez ok. 5 minut. Bardzo ważne jest tutaj też smarowanie łańcucha.
Po dotarciu sprawdź napięcie łańcucha i wyreguluj jeśli zajdzie potrzeba.
5.3 Sprawdzanie poziomu ole ju i funkcji automatycznego smarowania
Pilarka jest dostarczana bez oleju lub z niewielką ilością oleju w zbiorniku (poniżej poziomu MIN.)
Zawsze upewnij się, że pilarka jest wyłączona, a przewód sieciowy odłączony, zanim zaczniesz
przeprowadzać czynności regulacyjne czy konserwacyjne.
Aby uzupełnić poziom oleju do smarowania :
1. Odkręć korek zbiornika oleju (Rys. 3, poz. 14).
2. Nalej do poziomu MAX oleju łańcuchowego do zbiorniczka - olej o gęstości SAE 30.
3. Sprawdzaj często poziom oleju na wskaźniku poziomu oleju (Rys. 3, poz. 15).
4. Załóż i dokręć mocno korek oleju.
5. Wytrzyj nadmiar oleju i pozostawione ślady oleju.
Przy temperaturach poniżej 0ºC, używaj oleju SAE 10. Przy temperaturach wyższych od 25 ºC użyj oleju
SAE 40.
Przed rozpoczęciem pracy sprawdź poziom oleju i automatyczne smarowanie.
Włącz pilarkę i przytrzymaj ją nad podłożem o jasnej barwie. Prowadnica pilarki nie może przy tym dotykać podłoża. Jeżeli na podłożu pokaże się ślad oleju (smuga), oznacza to, że pilarka pracuje prawidłowo. Przy zimnej pogodzie olej może stawać się gęsty. Jeżeli na podłożu nie pokazał się ślad oleju, sprawdź odpowiedni dobór oleju do warunków atmosferycznych. Jeśli olej jest właściwy a smuga się nie pokazała - skontaktuj się z autoryzowanym serwisem naprawczym.
To normalne, że olej może przesiąkać, gdy pilarka nie jest użytkowana przez jakiś czas. Dlatego najlepiej
po każdym użyciu opróżnij zbiornik oleju.
20
6. Praca z urządzeniem
Przed rozpoczęciem pracy zamontuj przewód sieciowy (przedłużacza) na odciążniku przewodu
zasilającego, który do tego służy. Zrób na końcu przewodu przedłużającego pętlę, przełóż ją przez otwór w tylnym uchwycie pilarki i zahacz o odciążnik tak jak na Rys. 6. Upewnij się, że przewód zasilający pilarki i przewód sieciowy (przedłużacza) nie są splątane.
Rys. 6
6.1 Uruchomienie pilarki
1. Sprawdź urządzenie i jego przewód zasilający czy są w dobrym stanie.
2. Sprawdź czy poziom oleju jest wystarczający.
3. Zdejmij osłonę prowadnicy. Sprawdź czy łańcuch jest prawidłowo napięty.
4. Zwolnij hamulec przesuwając przednią osłonę ręki (Ry s.4, poz. 3B) w tył, aż usłyszysz kliknięcie. Sprawdź czy
hamulec jest zwolniony próbując przesunąć ręcznie ła ńcuch (w rękawicy ochronnej) – jeśli tak, wszystko jest w porządku.
5. Podłącz przewód przedłużacza do sieci.
6. Po włączeniu zasilania i zwolnieniu hamulca (Rys. 4, poz. 3B) (aż usłyszysz kliknięcie), wskaźnik zasilania (Rys.7, poz. 20) zaświeci się na zielono (GOTOWA DO PRA CY).
Rys. 7
21
Podczas pracy wskaźnik zasilania (Rys. 7, poz. 20) powinien s ię świecić na zielono (GOTOWA DO PRACY).
Jeżeli hamulec nie będzie zwolniony (przednia osłona będzie pchnięta do przodu) wskaźnik zasilania nie będzie się świecił ma szyna nie jest gotowa do pracy.
Wyłącznik ON/OFF (Rys. 1, poz. 12) naciśnij dopiero po zwolnieniu hamulca (pociągnięcie przedniej osłony
ręki w tył do siebie) i gdy świeci się zielone światełko na wskaźniku zasilania (Rys. 7, poz. 20).
7. Chwyć pilarkę trzymając ją obiema rękami za uchwyty.
8. By uruchomić pilarkę wciśnij blokadę wyłącznika (Rys. 1, poz. 11) i wyłącznik ON/OFF (Rys. 1, poz. 12).
Nie przyciśnięcie do końca podczas pracy dźwigni wyłącznika ON/OFF (Rys.1, poz.12)
spowoduje uszkodzenie pilarki.
9. By zatrzymać pilarkę zwolnij wyłącznik ON/OFF (Rys. 1, poz. 12). Sprawdź czy wszystkie te funkcje działają
bez zarzutu.
10. Sprawdź aut omatyczne smarowanie – patrz punkt 5.3 niniejszej instrukcji.
Po zwolnieniu wyłącznika ON/OFF trzy maj pilarkę obiema dłońmi jeszcze tak długo, aż łańcuch przestanie
się całkowicie obracać.
6.2 Bezpieczna praca pilarką
Jeśli cięcie przekr acza Twoją wiedz ę i możliwości - skontaktuj się z profesjonalistą.
Twoje bezpieczeństwo jest najważniejsze.
Ustaw się stabilnie po lewej stronie pilarki – dzięki temu Twoje ciało nie będzie na linii pilarki (w momencie
niekontrolowanego odrzutu przejdzie on ponad Twoim prawym ramieniem).
Trzymaj lewą dłoń na przednim uchwycie, kciuk poniżej uchwytu - nagły ruch nadgarstka w przód w sytuacji odrzutu akty wuje hamulec łańcucha.
Co pewien czas upewniaj się, że łańcuch jest prawidłowo napięty.
Pamiętaj, że jeżeli tniesz brudne drewno, łańcuch może wymagać ostrzenia po pracy.
Nie pozwól by czubek prowadnicy dotykał czegokolwiek, gdy łańcuch pracuje.
Pracuj dolną stroną prowadnicy (łańcuch ciągnie), a nie górną – zachowasz lepszą kontrolę nad urządzeniem.
22
Rys. 8
Nie piłuj więcej niż jedną kłodę naraz.
Pień ciętego drzewa nie może pękać, ani się odłupywać.
Uważaj na spadające kawałki drewna i inne przedmioty, które mogłyby zerwać łańcuch.
Ostrożnie zagłębiaj prowadnicę w nacięcie. Uważaj, by pilarka nie zakleszczała się we wycięciu.
6.2.1 Ścinanie gałęzi (okrzesywanie)
Przy okrzesywaniu drzew zdarza się wiele wypadków. Nigdy nie odpiłowuj gałęzi stojąc na pniu drzewa!
Okrzesywanie oznacza usuwanie konarów i gałęzi ze ściętego drzewa. Wykonując je stosuj się do poniższych wskazówek:
gałęzie podpierające pień odpiłowuj dopiero po przycięciu pnia;
naprężone gałęzie odpiłowuj z dołu do góry, aby zapobiec zaklinowaniu pilarki;
pracuj z lewej strony pnia, jak najbliżej pilarki. W miarę możliwości ciężar pilarki powinien opierać się
na pniu;
zmień pozycję, żeby spiłować konary z drugiej strony pnia;
rozgałęzione konary przycinaj pojedynczo;
Rys. 9
przy spiłowywaniu grubszych konarów stosuj tę samą technikę co przy przycinaniu pni (Rys. 10):
1. Zrób pierwsze podcięcie na gałęzi 15 cm od pnia drzewa, od spodu. Użyj do tego górnej części
23
prowadnicy. Natnij do 1/3 średnicy gałęzi.
2. Przesuń się o 5 cm wzdłuż gałęzi od pnia drzewa. Odetnij gałąź od góry wykonując w ten sposób pierwsze przecięcie.
3. Zrób drugie podcięcie tak blisko pnia drzew a, jak tylko można. Tnij górną częścią prowadnicy. Natnij do 1/3 średnicy gałęzi.
4. Na koniec dokładnie ponad tym podcięciem odetnij gałąź od góry wykonując w ten sposób drugie i ostateczne przecięcie.
Rys.10
6.2.2 Ścinanie drzew
Jeśli cięcie przekracza Twoją wiedzę i możliwości - skontaktuj się z profesjonalistą.
Twoje bezpieczeństwo jest najważniejsze.
Sprawdź drz ewo dookoła, upewnij się, że nie ma na nim suchych czy martwych gałęzi, które mogłyby na Ciebie spaść podczas pracy.
Sprawdź kierunek wiatru. Pozwoli to określić, na którą stronę drzewo powinno upaść.
Usuń poszycie leśne wokół drzewa tak, aby zapewnić sobie w razie potrzeby łatwą drogę ucieczki.
Powinna ona przebiegać ok. 45 stopni w stosunku do przewidzianego kierunku upadku drzewa.
Rys. 11
Oczyść drzewo z gałęzi, sprawdź czy w pobliżu nie przebiegają linie wysokiego napięcia.
Jeżeli to możliwe - stawaj na górce; ścięte drzewo może się sturlać po upadku.
24
1. Nacięcie klinowe (Rys. 12)
Prawidłowo wykonane nacięcie klinowe wyznacza kierunek upadku drzewa. Wykonaj nacięcie klinowe na tej stronie drzewa, w któr ą drzewo ma upaść.
Wykonaj nacięcie tak blisko podłoża, na ile to możliwe. Trzymaj pilarkę prowadnicą poziomo, natnij do 1/3 średnicy drzewa.
Zrób drugie nacięcie na tyle centymetrów wyżej, ile wynosi głębokość pierwszego nacięcia. Przykładowo: jeśli niższe nacięcie ma 20cm głębokości, zacznij górne nacięcie 20cm wyżej od dolnego. Tnij pod kąte m ok. 45º, górne nacięcie powinno spotkać się n a końcu z nacięciem dolnym.
Usuń klin powstały przez te nacięcia.
Rys. 12
2. Nacięcie łamiące (Rys. 12)
Zrób nacięcie łamiące z przeciwnej strony drzewa, 5 cm wyżej od p ierws zego nacięcia klinowego. Nacięcie musi być równoległe do pierwszego dolnego nacięcia klinowego.
Tnij w głąb drzewa. Nie przecinaj całego drzewa! Pozostaw około 5 cm zawiasu – pozwoli to na uniknięcie przewrócenia się drzewa w złym kierunku.
Gdy nacięcie klinowe będzie dochodzić do zawiasu, drzewo zacznie się przechylać. Jeśli zachodzi potrzeba - wbi j klin w nacięcie łamiące, by kontrolować kierunek upadku. Jeśli drzewo zacznie się przechylać i prowadnica zblokuje się w nacięciu klinowym - wbij klin, by ją wyjąć. Używaj klina drewnianego, plastikowego, bądź z aluminium, nigdy stalowego (mogłoby to spowodować odrzut i uszkodzić pilarkę).
3. Gdy drzewo zacznie upadać:
szybko wyciągnij pilarkę z nacięcia;
zwolnij wyłącznik ON/OFF, aby wyłączyć pilarkę;
odłóż pilarkę na bok;
odsuń się od drzewa przygotowaną wcześniej drogą ucieczki.
Jeśli pracujesz równocześnie z drugą osobą w tej samej oko licy – zapew nij sobie wystarczający dystans
pomiędzy Wami: przynajmniej podwójna długość upadającego drzewa!
6.2.3 Przecinanie drewna (cięcie pnia na podłożu)
Podczas przecinania nie trzymaj kłody ręką, nogą, ani stopą.
Nie pozwól innej oso bie na przytrzymywanie kłody podczas cięcia.
25
Przecinanie drewna to inaczej cięcie na kawałki drewna, czy kłody, która leży na podłożu. Podczas przecinania drewna utrzymuj kontrolę zmniejszając nacisk cięcia przy końcu przecinania. Nie “kładź” się na uchwyt pilarki. Nie pozwalaj, aby obracający się łańcuch dotykał kłody. Wyłącz pilarkę zanim przejdziesz w inne miejsce. Jeśli znajdujesz się na zboczu upewnij się, że kłoda jest zabezpieczona przed sturlaniem się w dół.
Rys.13
Pień podparty z jednej strony (Rys. 14)
1. Zrób pierwsze nacięcie od spodu kłody. Użyj górnej części prowadnicy. Natnij do 1/3 średnicy kłody. Dzięki temu cięciu unikniesz odłupywania kawałków drewna podczas cięcia.
2. Zrób drugie nacięcie bezpośrednio nad pierwszym. Przetnij do końca.
Rys.14
Pień podparty na obu końcach (Rys. 15)
1. Zrób pierwsz e nacięcie od góry kłody, natnij do 1/3 średnicy kłody. Zapobiegnie to odłupywaniu kawałków drewna podczas cięcia.
2. Zrób drugie cięcie od spodu kłody - bezpośrednio pod nacięciem górnym. Tnij górną częścią prowadnicy, aż do przecięcia całkowitego.
26
Rys. 15
7. Konserwacja, czyszczenie, przechowywanie i zamawianie części
zamiennych
Odłącz pilarkę od zasilania przed serwisowaniem! Kontakt części ciała z obracającym się
łańcuchem grozi obrażeniami, kalectwem lub śmiercią!
7.1 Czyszczenie pilarki
W przypadku czyszczenia obudowy pilarki:
Używaj miękkiej szmatki zamoczonej w wodzie z mydłem. Wytrzyj pilarkę do sucha.
Nie zanurzaj pilarki w wodzie, ani żadnych innych cieczach!
Nie używaj papieru ściernego.
Nie używaj środków zawierających amoniak, chlor, czterochlorek węgla lub benzynę.
7.2 Konserwacja prowadnicy
Prowadnicę należy odwracać podczas pracy co 8-10 godzin roboczy ch, aby zapewnić jej r ównomierne zużycie.
1. Wyłącz piłę i odłącz urządzenie od prądu.
2. Zdejmij osłonę zębatki łańcuchowej, łańcuch tnący i prowadnicę.
3. Sprawdź prowadnicę pod kątem zużycia. Usuń zadziory i wyrównaj pilnikiem płaskim powierzchnie prowadzące.
4. Oczyść przepusty olejowe prowadnicy, aby zapewnić prawidłowe, automatyczne oliwienie łańcucha tnącego podczas pracy.
5. Zamontuj prawidłowo prowadnicę, łańcuch tnący i osłonę zębatki, napnij łańcuch tnący.
Wymień prowadnicę na nową, jeżeli: jest wyg ięta , złamana, lub jej rowki są mocno zużyte.
27
Rys. 16
7.3 Ostrz enie łańcucha
Upewnij się, że urządzenie jest wyłączone i odłączone od zasi lan ia elektrycznego.
Ostry łańcuch zapewnia optymalne działanie pilarki - bez trudu przec ina drewno, zostawiając duże, długie wióry. Łańcuch tnący jest stępiony, gdy musisz używać siły, aby przeprowadzić prowadnicę przez drewno, a wióry drewniane są bardzo małe. Gdy łańcuch tnący jest bardzo stępiony - pilarka nie pozostawia wiórów, tylko pył drzewny.
Tnącymi częściami łańcucha są ogniwa tnące, złożone z zęba tnącego i wypustu ograniczającego głębokość cięcia. Różnica wysokości między tymi dwoma elementami określa głębokość ostrzenia.
Przy ostrzeniu zębów tnących uwzględniaj następujące wartości:
Kąt ostrzenia (30
o
)
Kąt natarcia ostrza (600)
Głębokość ostrzenia ogranicznika głębokości (0,65mm)
Średnica pilnika okrągłego (4,0mm)
Rys. 17
Odchylenia od wartości geometrycznych aparatu tnącego mogą zwiększać skłonności pilarki do
odrzutów. Zwiększone niebezpieczeństwo wypadku!
Do ostrzenia łańcucha są wymagane specja lne narzędzia (ostrzałki), zapewniające ostrzenie pod odpowiednim kątem i z odpowiednią głębokością. Mniej doświadczonym użytkownikom pilarek radzimy zlecić naostrzenie łańcucha specjaliście lub autoryzowanemu serwisowi.
Procedura ostrzenia:
1. Wyłącz pilarkę i wyjmij wtyczkę z gniazdka sieciowego.
2. Załóż specjalne rękawice (z zabezpieczeniem przed przecięciem).
28
3. Zdejmij łańcuch.
4. Zadbaj o takie zamocowanie łańcucha, aby był dobrze napięty (patrz Rozdz. 5.2), co umożliwi prawidłowe naostrzenie.
Do ostrzenia wymagana jest ostrzałka lub pilnik okrągły o średnicy 4,0 mm. Pilniki o innej średnicy
uszkadzają łańcuch i mogą powodować zagrożenia podczas pracy.
5. Używając ostrzałki postępuj zgodnie z instrukcją obsługi tego urządzenia. Jeśli ostrzysz przy użyciu pilnika prowadź go zawsze od wewnętrznej s trony zęba tnącego do zewnątrz. Odsuwając pilnik unoś go do góry.
Łańcuch jest zużyty i musi zos tać wymienio ny na nowy, gdy pozostający wymiar zęba wynosi 4,0 mm.
6. Po naostrzeniu wszystkie ogniwa tnące muszą mieć jednakową długość i szerokość.
7. Po co trzecim ostrzeniu należy sprawdzić głębokość ostrzenia (ogranicznik głębokości) i doszlifować ząb
pilnikiem płaskim do metalu. Ogranicznik głębokości powinien być niższy od zęba tnącego o ok. 0,65 mm. Po ods unięciu pilnika należy nieco zaokrąglić ogranicznik głębokości do przodu.
Rys. 18
7.4 Przechowywanie
1. Urządzenie przechowuj w suchym miejscu, zabezpieczonym przed pyłem i poza zasięgiem dzieci.
2. Starannie oczyścić urządzenie i elementy wyposażenia, aby zapobiec powstaniu pleśni.
3. Przed ustawieniem urządzenia w zamkniętym pomieszczeniu odłącz urządzenie od zasilania elektrycznego oraz poczekaj, aż ostygnie silnik.
4. Używaj osłony prowadnicy. Nie kładź urządzenia na osłonie, najlepiej zawieś je na górnym uchwycie.
5. Aby zapobiec wyciekowi oleju odkładaj pilarkę w pozycji poziomej i zabezpieczaj ją przed przechyleniem.
Gdy masz zamiar przechowywać urządzenie przez dłuższy czas opróżnij zbiornik oleju.
6. Nasmaruj łańcuch tnący i prowadnicę olejem smarowniczym i zawiń w papier.
7. Nie zawijaj pilarki w worki foliowe – może w nich powstać wilgoć i pleśń. Możesz włożyć pilarkę do
oryginalnego bądź zastępczego kartonu.
7.5 Przygotowanie do transportu
1. Oczyść pilarkę z brudu i resztek drewna.
2. Załóż osłonę prowadnicy. Nie kładź urządzenia na osłonie.
3. Transportuj pilarkę w pozycji poziomej i zabezpieczaj ją przed przechyl eniem.
4. Przed transportem pilarki opróżnij zbiornik na olej smarowniczy.
5. Włóż pilarkę do oryginalnego bądź zastępczego kartonu.
7.6 Zamawianie części
Przy zamawianiu części zamiennych podaj następujące dane pilarki z tabliczki znamionowej, umieszczonej na obudowie:
Typ urządzenia
29
Numer artykułu
Numer identyfikacyjny
W celu przyspieszenia realizacji zamówienia podaj numer części zamiennej, którą potrzebujesz. Możesz również dosłać zdjęcie uszkodzonego elementu na adres mailowy producenta: czesci@krysiak.pl – ułatwi to jednoznaczną identyfikację zwłaszcza w przypadku nieznajomości numeru części. Zamówienia części możesz dokonać również w autoryzowanych punktach serwisowych, których wykaz znajdziesz na stronie internetowej producenta: www.krysiak.pl
UŻYWAJ TYLKO ORYGINALNYCH CZĘŚCI ZAMIENNYCH.
Części zamienne złej jakości mogą uszkodzić pilarkę i skrócić jej żywotność.
Producent nie ponosi odpowiedzialności za szkody wywołane przez urządzenie, jeżeli zostaną one wywołane z powodu nieprawidłowo wykonanej samodzielnej naprawy, zastosowania nieoryginalnych części zamiennych, względnie zastosowania urządzenia niezgodnie z jego przeznaczeniem.
8. Gwarancja
Na niniejsze urządzenie obowiązuje 24-miesięczna gwarancja. W ramach gwarancji gwarant zapewnia kupującemu nieodpłatne usunięcie usterek w funkcjonowaniu urządzenia wynikającyc h z jego wadliwości konstrukcyjnych i materiałowych. Niektóre części konstrukcyjne ulegające normalnemu zużyciu oraz szkody wywołane naturalnym zużyciem, przeciążeniem lub nieprawidłową obsługą, są wykluczone z zakresu gwarancji. Warunkiem skorzystania ze świadczeń gwarancyjnych jest przes trzeganie podanych w instrukcj i obsługi wskazówek dotyczących oczyszczania, konserwacji i napraw urządzenia. Próby samodzielnej naprawy urządzenia względnie jego rozebranie albo otwarcie obudowy silnika przez osoby nieupoważnione, powodują wygaśnięcie gwarancji.
Warunkiem skorzystania ze świadczenia gwarancyjnego jest przekazanie nierozmontowanego urządzenia wraz z dowodem zakupu naszemu centrum serwisowemu lub sprz edawcy. Wykonanie obowiązków wynikających z gwarancji nastąpi w terminie 30 dni, licząc od dnia dostarczenia urz ądz enia przez Użytkownika.
W przypadku reklamacji gwarancyjnej lub zlecenia naprawy należy dostarc zyć oczyszczone urządzenie wraz z informacją o usterce pod adres naszego punktu serwisowego. W celu ustalenia wskazówek dotyczących nadania przesyłki należy skontaktować się z gwarantem.
Utylizację Twojego urządzenia przeprowadzimy bezpłatnie. Naprawy nie objęte gwarancją można zlecać odpłatnie naszemu centrum serwisowemu.
9. Usuwanie odpadów i recykling
Każde gospodarstwo jest użytkownikiem sprzętu elektrycznego i elektronicznego, a co za tym idzie – potencjalnym wytwórcą niebezpiecznego dla ludzi i środowiska odpadu, z tytułu obecności w tymże niebezpiecznych substancji, mieszanin oraz części składowych. Z drugiej strony zużyty sprzęt to cenny materiał, z którego można odzyskać surowce takie jak miedź, cyna, szkło, żelazo itp.
30
Użytkownik pilarki zgodnie z przepisami o ochronie środowiska zobowiązany jest do prowa dzenia prawidłowej gospodarki odpadami zgodnie z przepisami krajowymi. Nie wyrzucaj urządzenia razem z odpadami domowymi. Przekaż je, jego akcesoria i opakowa nie do zgodnej z przepisami o ochronie środowiska naturalnego utylizacji. Starannie opróżnij zb iornik oleju i oddaj piłę w punkcie recyklingu – użyte w produkcji elementy z tworzyw sztucznych i metalu można posegregować i poddać selektywnej utylizacji. Nie wylewaj zużytego oleju do zlewu, ani do kanalizacji – oddaj go osobno w punkcie recyklingu. Informacje o dost ępnym systemie zbierania zużytego sprzętu elektrycznego i elektronicznego można znaleźć u sprzedawcy oraz w urzędzie miasta/gminy.
Pamiętaj, że odpowiednie postępowanie ze zużytym s przętem zapobiega negatywnym konsekwencjom dla środowiska naturalnego i zdrowia ludzkiego!
W przypadku pytań zwróć się o poradę do Centrum Serwisowego producenta. Pamiętaj, że producent bezpłatnie przeprowadza utylizację przesłanych do niego zużytych i uszkodzonych swoich urządzeń.
10. Ryzyko resztkowe
Mimo tego iż producent ponosi odpowiedzialność za konstrukcję pilarki eliminującą niebezpieczeństwo, pewne elementy ryzyka są podczas pracy nie do uniknięcia:
- odrzucenie ciętego przedmiotu;
- uszkodzenie słuchu w przypadku długotrwałej pracy bez ochraniaczy;
- uszkodzenie wzroku i twarzy przez odpryskujące elementy obrabianego materiału;
- pochwycenie i wplątanie odzieży w ruchome części;
- zerwanie łańcucha tnącego;
- dotknięcie nieosłoniętą dłonią obracającej się prowadnicy;
- oparzenia i skaleczenia przy wymianie łańcucha tnącego.
Ocena ryzyka resztkowego
W przypadku przestrzegania wskazówek znajdujących się w niniejszej instrukcji zagrożenie resztkowe podczas użytkowania pilarki jest ograniczone. Niestosowanie się do zasad tu opisanych zwiększa ryzyko resztkowe.
31
11. RYSUNEK ZŁOŻENIOWY nr 1
Loading...
