1

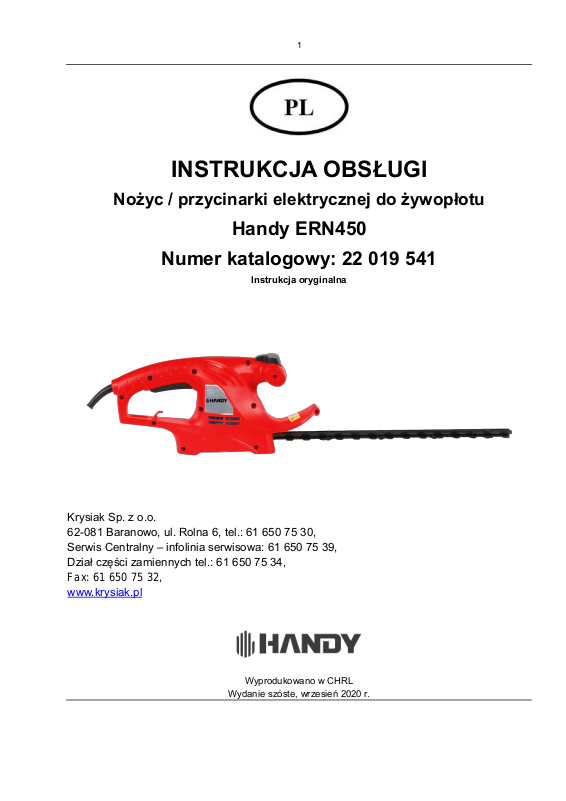

INSTRUKCJA OBSŁUGI
Nożyc / przycinarki elektrycznej do żywopłotu
Handy ERN450
Numer katalogowy: 22 019 541
Instrukcja oryginalna
Krysiak Sp. z o.o.
62-081 Baranowo, ul. Rolna 6, tel.: 61 650 75 30,
Serwis Centralny – infolinia serwisowa: 61 650 75 39,
Dział części zamiennych tel.: 61 650 75 34,
Fax: 61 650 75 32,
www.krysiak.pl
Wyprodukowano w CHRL
Wydanie szóste, wrzesień 2020 r.
2
3
DEKLARACJA ZGODNOŚCI WE
Zgodnie z Rozporządzeniem Ministra Gospodarki z dnia 21 października 2008r. w sprawie zasadniczych
wymagań dla maszyn (Dz. U. Nr 199, poz. 1228) i Dyrektywą 2006/42/WE Parlamentu Europejskiego i Rady
Krysiak Sp. z o.o. ul. Rolna 6 62-081 Baranowo
Osoba odpowiedzialna za przygotowanie dokumentacji technicznej maszyny na terenie UE:
Andrzej Krysiak, Rolna 6, 62-081, Baranowo deklaruje z pełną odpowiedzialnością, że:
Maszyna:
Elektryczne nożyce do żywopłotu Handy ERN450
Model：
HTEG43-410
Numery seryjne:
2021013520001-2021013529999
Rok produkcji:
2020-2021
Funkcja:
przycinanie żywopłotu i małych gałązek w warunkach przydomowych
do której odnosi się niniejsza deklaracja, spełnia wymagania:
2006/42/EC – Dyrektywa Parlamentu Europejskiego i Rady z dnia 17 maja 2006r. w sprawie maszyn
2014/30/EU – Dyrektywa kompatybilności elektromagnetycznej
2000/14/EC + 2005/88/EC – Dyrektywa hałasowa
2011/65/EC i 2015/863EU – Dyrektywa ROHS
Do oceny zgodności zastosowano następujące normy zharmonizowane:
EN 55014-1:2006/A2:2011; EN 55014-2:1997/A2:2008; EN 61000-3-2:2014; EN 61000-3-3:2013;
EN 60745-1:2009/A11:2010; EN 60745-2-15:2009/A1:2010;
EN 62321-1:2013, EN 62321-2:2014, EN 62321-3-1:2014, EN 62321-5:2014, EN 62321-6:2015,
EN 62321-7-1:2015, EN 62321-7-2:2017, 62321-8:2017
Ponadto potwierdzono, zgodnie z dyrektywą w sprawie emisji hałasu 2000/14/EC + 2005/88/EC
Gwarantowany poziom mocy akustycznej: 99 dB(A)
Zmierzony poziom mocy akustycznej: 97,3 dB(A) k=2,19 dB(A)
Zmierzony poziom ciśnienia akustycznego: 90,2 dB(A) k=3,0 dB(A)
Wibracje przy uchwycie: przednim 4,59 m/s², tylnym 4,45 m/s² k=1,5 m/s²
Zastosowana procedura oceny zgodności odpowiada załącznikowi V dyrektywy 2000/14/EC
Niniejsza deklaracja zgodności WE traci swoją ważność, jeżeli maszyna zostanie zmieniona lub
przebudowana bez zgody producenta.
Integralnym elementem maszyny jest instrukcja obsługi.
02/09/2020, Baranowo
Data i miejsce wystawienia
Imię, nazwisko oraz podpis osoby upoważnionej
do sporządzenia deklaracji zgodności
Jednostka notyfikująca:
TÜV SUD Product Service GmbH
Zertifizierstelle Ridlerstrasse 65 80339 Munchen Germany
4
5
Przeczytaj uważnie niniejszą instrukcję przed rozpoczęciem eksploatacji urządzenia. Zawarte są tu
ważne informacje dotyczące zasad właściwego montażu, sposobu pracy i konserwacji urządzenia,
bezpiecznych dla użytkownika. Przechowuj instrukcję w bezpiecznym miejscu, aby w razie potrzeby móc do
niej wrócić lub przekazać ją kolejnym użytkownikom wraz z urządzeniem.
Uwaga!
Zwracaj szczególną uwagę na rozdziały, które zawierają sygnały ostrzegawcze i uwagi.
Spis treści
Spis treści ...................................................................................................................................5
1. Zawartość opakowania ..........................................................................................................6
2. Przeznaczenie .......................................................................................................................6
3. Opis ogólny ............................................................................................................................6
3.1 Opis działania ...................................................................................................................6
3.2 Elementy urządzenia ........................................................................................................7
3.3 Dane techniczne ...............................................................................................................8
4. Podstawowe zalecenia bezpieczeństwa ...............................................................................8
4.1 Symbole dotyczące urządzenia: ......................................................................................9
4.2 Symbole w instrukcji obsługi ......................................................................................... 10
4.3 Ogólne wskazówki bezpieczeństwa .............................................................................. 10
5. Obsługa urządzenia ........................................................................................................... 13
5.1 Montaż przewodu zasilającego na zaczepie odciążającym. ......................................... 13
5.2 Uruchomienie urządzenia .............................................................................................. 14
5.3 Zatrzymywanie urządzenia ........................................................................................... 14
5.4 Bezpieczna praca z urządzeniem ................................................................................. 14
6. Konserwacja, przechowywanie i zamawianie części zamiennych ..................................... 15
6.1 Konserwacja .................................................................................................................. 15
6.2 Czyszczenie ................................................................................................................... 15
6.3 Przechowywanie ............................................................................................................ 16
6.4 Przygotowanie do transportu ......................................................................................... 16
6.5 Zamawianie części ........................................................................................................ 17
7. Plan wyszukiwania usterek ................................................................................................ 17
8. Gwarancja .......................................................................................................................... 17
9. Usuwanie odpadów i recycling ........................................................................................... 18
10. Ryzyko resztkowe .............................................................................................................. 18

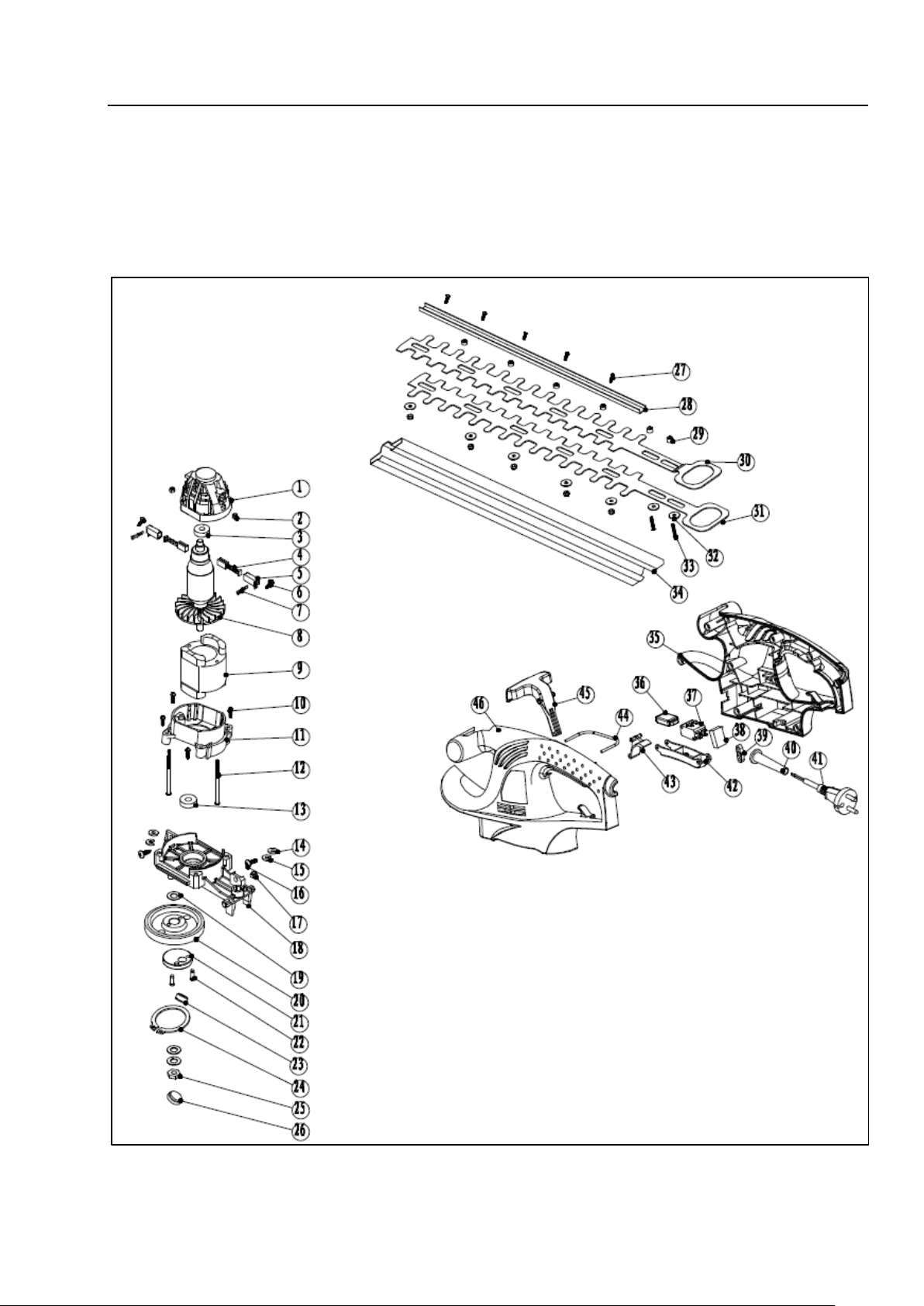

11. Rysunek złożeniowy ........................................................................................................... 19
6
1. Zawartość opakowania
Ostrożnie otwórz opakowanie i wyjmij z niego wszystkie elementy przycinarki. Komplet powinien zawierać:
- przycinarkę do żywopłotu z założoną osłoną listwy nożowej,
- instrukcja
2. Przeznaczenie
Urządzenie jest przeznaczone wyłącznie do przycinania żywopłotów w ogrodach i działkach. Każde inne
jej wykorzystanie jest sprzeczne z przeznaczeniem (np. koszenie, ścinanie żywopłotów, krzewów,
zarośli, kwiatów) i może stanowić poważne zagrożenie dla użytkownika, a także prowadzić do uszkodzenia
urządzenia.
Urządzenie nie jest przeznaczone do użytkowania przez dzieci oraz osoby dorosłe znajdujące się pod wpływem
alkoholu, środków odurzających lub leków ograniczających możliwość prowadzenia pojazdów mechanicznych
i obsługiwania maszyn. Urządzenie może obsługiwać wyłącznie osoba dorosła, która zapoznała się z niniejszą
instrukcją i jest świadoma ryzyka zranień i uszkodzeń, jakie mogą wystąpić w wyniku nieprzestrzegania zasad
w niej zawartych.
Producent nie ponosi odpowiedzialności za szkody zaistniałe w wyniku użycia urządzenia niezgodnie
z przeznaczeniem oraz jego nieprawidłowej obsługi. Za wszelkie wypadki lub szkody poniesione w wyniku
nieprawidłowej obsługi na zdrowiu lub mieniu odpowiada wyłącznie właściciel urządzenia i/lub osoba ją
obsługująca.
Urządzenie nie jest przystosowane do użytku komercyjnego. Umowa gwarancyjna nie obowiązuje
w przypadku, gdy urządzenie było stosowane w zakładach rzemieślniczych, przemysłowych lub do innej
działalności zarobkowej.
3. Opis ogólny
3.1 Opis działania
Nożyce elektryczne przycinają żywopłot za pomocą listwy tnącej. Listwa ta wprowadzana jest w ruch za pomocą
silnika.
Podczas cięcia zęby tnące noża poruszają się liniowo w tę i z powrotem w kierunku nieostrej płyty nożycowej.
Komfort pracy użytkownika gwarantuje niewielka waga urządzenia oraz zabezpieczenia – osłona dłoni i blokada
włączenia (urządzenie pracuje wyłącznie przy wciśniętych dwóch włącznikach).
7

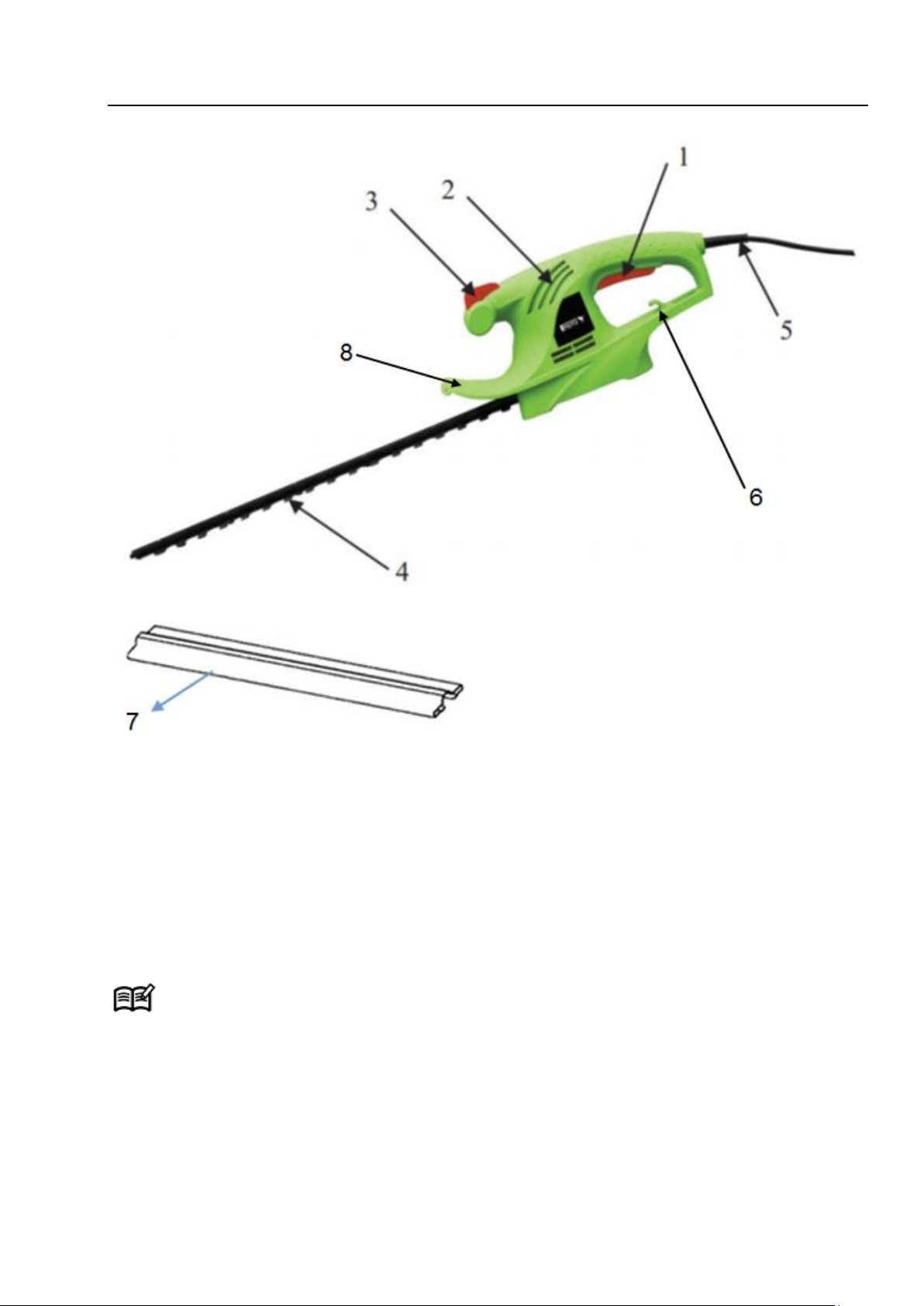

3.2 Elementy urządzenia
Rys. 1
1. Tylny uchwyt z włącznikiem
2. Obudowa
3. Przedni uchwyt z włącznikiem
4. Listwa nożowa
5. Przewód zasilający
6. Zaczep na przewód zasilający
7. Osłona listwy tnącej
8. Osłona bezpieczeństwa (dłoni)
Wskazówka
Należy zapoznać się z nożycami i ich elementami składowymi.
8
3.3 Dane techniczne
Model/nr katalogowy
ERN450 / 22 019 541
Napięcie
230-240 V~; 50 Hz
Moc
450 W
Długość cięcia
353 mm
Maksymalna średnica przecinanych gałęzi
16 mm
Waga
2 kg
Gwarantowany poziom mocy akustycznej
99 dB(A)
Zmierzony poziom mocy akustycznej
97,3 dB(A) k=2,19 dB(A)
Poziom ciśnienia akustycznego LPA
90,2 dB(A) k=3,0 dB(A)
Wibracje przy uchwycie przednim / tylnym
4,59 m/s² / 4,45 m/s² / k=1,5 m/s²
Podwójny wyłącznik bezpieczeństwa
TAK
Wartości hałasu i drgań zostały określone zgodnie z normami i przepisami określonymi w deklaracji zgodności.
Podana wartość emisji drgań została zmierzona metodą znormalizowaną i może być użyta do porównania
urządzenia z innymi urządzeniami elektrycznymi oraz do szacunkowej oceny stopnia ekspozycji użytkownika
na drgania.
Wartości emisji drgań mogą być rozbieżne z podaną i różne podczas pracy urządzenia, w zależności
od sposobu jej użycia. Środki ostrożności mające na celu ochronę użytkownika, powinny opierać się na ocenie
ekspozycji w konkretnych, rzeczywistych warunkach pracy (należy wziąć pod uwagę wszystkie składowe cyklu
pracy, czyli zarówno czas pracy, jak czas, w którym urządzenie pozostaje wyłączone oraz pracuje bez
obciążenia).
*Producent zastrzega sobie prawo do zmian poprawiających funkcjonalność i bezpieczeństwo urządzenia, które
niekoniecznie są odzwierciedlone na rysunkach i w opisach niniejszej instrukcji.
4. Podstawowe zalecenia bezpieczeństwa
Zawarte są tu podstawowe zasady bezpieczeństwa, konieczne do zachowania podczas pracy urządzenia.
Urządzenie jest zaopatrzone w naklejki ostrzegawcze i informacje w postaci piktogramów – umownych znaków
ostrzegawczych, które mają przypominać o bezpieczeństwie użytkowania i obsługi. Naklejki te należy
utrzymywać w czystości i nie wolno ich odklejać. W przypadku uszkodzenia, zabrudzenia czy utraty czytelności
należy dokupić je u importera i ponownie umieścić na maszynie.
Znaki bezpieczeństwa oraz napis ostrzegawczy jest umieszczony na obudowie nożyc.
9
4.1 Symbole dotyczące urządzenia:
Dbaj o to, aby były czytelne: (nie wszystkie są na urządzeniu)
UWAGA!
To jest symbol uwagi.
Jest on używany, gdy istnieje ryzyko uszkodzenia produktu.
Upewnij się, że przeczytałeś te uwagi i są dla Ciebie zrozumiałe.
UWAGA!
Przed uruchomieniem urządzenia należy uważnie i dokładnie przeczytać
instrukcję obsługi i stosować się do wszystkich wskazówek.
Postępuj zgodnie z instrukcją zastosowania.
Zwróć szczególna uwagę na rozdziały, które zawierają znaki ostrzegawcze
i wskazówki.
Zachowaj szczególną ostrożność!
Zachowaj instrukcję dostępną do użytku w przyszłości.
UWAGA!
Zachowaj bezpieczną odległość od osób postronnych (szczególnie dzieci)
i zwierząt domowych!
Urządzenie jest wyposażone w ruchome części, które podczas pracy mogą
wyrzucać różne pochwycone przedmioty obce!
UWAGA!
Narzędzia tnące pracują jeszcze przez jakiś czas po wyłączeniu silnika.
Trzymaj kończyny z dala od listwy tnącej.
Nie wolno używać i zostawiać urządzenia w czasie deszczu i w złych warunkach
atmosferycznych.
Nie przycinać mokrych żywopłotów.
Nie wystawiać urządzenia na działanie wilgoci i wody.
UWAGA!
Przed naprawą, czyszczeniem bądź konserwacją lub gdy przewód sieciowy jest
uszkodzony bądź poplątany, wyłącz silnik i wyciągnij wtyczkę sieciową.
UWAGA!
Do pracy zakładaj odpowiednie akcesoria ochronne: ochronniki słuchu,
okulary ochronne, rękawice ochronne i odpowiednią odzież ochronną.
Do pracy należy zakładać obuwie robocze z antypoślizgową podeszwą.
Produkt odpowiada standardom bezpieczeństwa.
10
Symbol przekreślonego kosza na śmieci umieszczany na sprzęcie,
opakowaniu lub dokumentach do niego dołączonych oznacza, że produktu
nie wolno wyrzucać łącznie z innymi odpadami. Oznakowanie oznacza
jednocześnie, że sprzęt został wprowadzony do obrotu po dniu 13 sierpnia
2005 r.
Przekaż niepotrzebne urządzenie, jego akcesoria i opakowanie do
zgodnej z przepisami o ochronie środowiska naturalnego utylizacji.
Nie wyrzucaj urządzeń razem ze śmieciami domowymi.
Należy oddać zużyte urządzenie elektryczne w punkcie recyklingu.
Druga klasa izolacji – oznacza, że produkt nie musi być uziemiony.
Gwarantowany poziom mocy akustycznej.
4.2 Symbole w instrukcji obsługi
UWAGA! Ostrzeżenie - symbol niebezpieczeństwa z informacjami na temat ochrony osób i mienia.
WSKAZÓWKA ułatwiająca posługiwanie się urządzeniem.
4.3 Ogólne wskazówki bezpieczeństwa
Przygotowanie do bezpiecznej pracy:
• Nie pozwalaj dzieciom oraz innym osobom dorosłym, które nie zaznajomiły się z niniejszą instrukcją
obsługi, używać urządzenia.
• Urządzenie nie jest zabawką, zachowaj szczególną ostrożność przez cały czas kontaktu z urządzeniem.
• Nie używaj urządzenia do innych celów niż cięcie żywopłotów.
• Nie korzystaj z urządzenia w czasie, w którym w pobliżu znajdują się inne osoby (szczególnie małe
dzieci oraz zwierzęta domowe). Zatrzymaj urządzenie, jeśli ktoś pojawi się w obrębie obszaru cięcia.
• Pamiętaj, że to użytkownik i/lub właściciel ponoszą odpowiedzialność za wypadki i urazy innych osób
oraz ich mienia.
• Sprawdź teren cięcia przed rozpoczęciem pracy. Usuń wszelkie kamienie, patyki, druty oraz inne ciała
obce, które mogą zakłócić pracę urządzenia lub zostać wyrzucone przez urządzenie z ruszających się
noży.
• Noś okulary ochronne podczas cięcia, również w czasie regulacji czy naprawy urządzenia.
• Noś rękawice robocze przy przeglądaniu elementu tnącego.
• Zakładaj do pracy solidne obuwie na nieślizgającej się podeszwie. Nie przycinaj na boso oraz
w niezapinanym i lekkim obuwiu. Unikaj noszenia luźnej odzieży z wiszącymi sznurkami czy paskami
oraz biżuterii, gdyż łatwo może dostać się w ruchome części urządzenia.
• Przed każdym użyciem przeprowadź kontrolę wzrokową urządzenia. Nie uruchamiaj urządzenia, jeśli
11
jest uszkodzone lub brak w nim elementów ochronnych (osłony dłoni) czy części urządzenia tnącego,
albo gdy wkręty są zużyte, uszkodzone lub niedokręcone.
• Używaj wyłącznie części zamiennych i elementów wyposażenia, które zostały dostarczone i/lub są
zalecane przez producenta. Użycie innych części zamiennych prowadzi do utraty roszczeń z tytułu
gwarancji.
• Przed rozpoczęciem pracy zawsze upewnij się, czy nożyce nie noszą widocznych oznak uszkodzenia
lub zużycia.
Bezpieczna praca z urządzeniem
W trakcie pracy urządzenia w żadnym wypadku nie podkładaj rąk i nóg pod, ani w pobliże ruchomych
części noży. Niebezpieczeństwo zranienia!
Przestrzegaj przepisów dotyczących ochrony przed hałasem i przepisów lokalnych. Możliwość
eksploatacji urządzenia w określone dni (np. w niedziele i święta), w określonych porach dnia (w porze
obiadowej, w czasie ciszy nocnej) oraz w określonych obszarach (np. kurortach lub klinikach) jest ograniczona.
• Nie używaj urządzenia w deszczu, przy złej pogodzie, w wilgotnym otoczeniu, nie tnij mokrego materiału.
• Pracuj wyłącznie w świetle dziennym lub przy bardzo dobrym sztucznym oświetleniu.
• Nie korzystaj z urządzenia w przypadku zmęczenia, osłabionej koncentracji, gdy jesteś pod wpływem
alkoholu, leków lub innych środków odurzających. Pracuj z rozsądkiem, rób przerwy.
• Nigdy nie zostawiaj urządzenia w miejscu pracy bez nadzoru.
UWAGA! Zatrzymaj silnik za każdym razem, gdy pozostawiasz urządzenie.
• Włączaj i wyłączaj silnik zgodnie z zasadami podanymi w niniejszej instrukcji i tylko stojąc w bezpiecznej
odległości od listwy nożowej.
• Urządzenie jest przeznaczone do pracy oburęcznej. Kciuk i palce muszą mocno obejmować uchwyty.
Nigdy nie pracuj jedną ręką.
• Przy włączaniu urządzenia oraz przy pracującym silniku trzymaj listwę tnącą z dala od wszelkich części
ciała, a przede wszystkim od rąk i stóp. Istnieje niebezpieczeństwo obrażeń!
• Przenoś urządzenie wyłącznie chodząc, nie biegaj z urządzeniem.
• Nie pracuj przy użyciu urządzenia, które jest niekompletne, uszkodzone lub przebudowane bez zgody
producenta. Przed użyciem sprawdź, czy dźwignia włącznika łatwo się porusza w obie strony
i automatycznie wraca po puszczeniu do pozycji wyłączonej.
• Nie przeciążaj urządzenia. Pracuj tylko w podanym przedziale mocy.
• Nie pracuj w pobliżu palnych cieczy i gazów - niebezpieczeństwo pożaru lub wybuchu.
• Nie pracuj w pobliżu wysypisk, kanałów czy wałów - możesz stracić równowagę i spaść.
• Uważaj na dziury, koleiny, ukryte przedmioty lub wyboje - wysoka trawa może je łatwo ukryć.
• Pracuj, zachowując stabilną pozycję, w szczególności na pochyłościach terenu. Poślizgnięcie się lub
upadek może spowodować poważne obrażenia ciała.
• Uważaj, by listwa tnąca nie dotykała przy włączaniu urządzenia i podczas pracy: kamieni, żwiru, drutów
przewodu sieciowego i innych przedmiotów.
• Nigdy nie próbuj zatrzymywać elementu tnącego (listwy) ręką! Zawsze czekaj, aż listwa zatrzyma się
sama.
• Nie uruchamiaj urządzenia, gdy jest ono obrócone lub gdy nie znajduje się w pozycji roboczej.
• Silnik nagrzewa się podczas pracy i może spowodować poparzenia - nie dotykaj go.
12
Po wyłączeniu urządzenia listwa tnąca porusza się jeszcze przez kilka sekund. Ręce i nogi
trzymaj z daleka od urządzenia.
• Wyłącz urządzenie każdorazowo podczas przekraczania innych powierzchni niż żywopłot.
• Usuwaj resztki ściętego materiału tylko przy wyłączonym urządzeniu.
• Nie próbuj uwolnić zablokowanej/ zakleszczonej listwy, zanim nie wyłączysz urządzenia.
• Nie chwytaj ani nie podnoś urządzenia za listwę tnącą. Kontakt z ostrzami może spowodować
obrażenia.
• Jeśli urządzenie zacznie wibrować w odmienny, nieprawidłowy sposób, zatrzymaj silnik i szybko
poszukaj przyczyny. Wibracje są ostrzeżeniem przed problemem.
• Urządzenie należy zawsze wyłączyć:
- gdy oddalasz się od maszyny;
- przed czyszczeniem;
- jeżeli urządzenie jest nieużywane;
- przed sprawdzaniem, czyszczeniem i przechowywaniem;
- jeżeli w trakcie pracy urządzenie natrafia na ciało obce lub pojawiają się anormalne wibracje.
W takim przypadku sprawdź urządzenie pod kątem uszkodzeń lub ewentualnie napraw - oddaj do
autoryzowanego serwisu.
• Jeśli powstanie sytuacja nieopisana w tym podręczniku, zwróć się o pomoc na infolinię serwisową
producenta.
Bezpieczeństwo elektryczne
• Zwróć uwagę na to, aby napięcie sieciowe było zgodne z danymi znajdującymi się na tabliczce
znamionowej.
• W miarę możliwości urządzenie podłączaj jedynie do gniazda sieciowego z wyłącznikiem ochronnym
prądowym (wyłącznikiem FI) o prądzie wyzwalającym nieprzekraczającym 30mA.
• Wtyczka nożyc powinna pasować do gniazda. Nie można jej w żaden sposób modyfikować.
• Unikaj kontaktu ciała z uziemionymi częściami (z płotami metalowymi, słupkami metalowymi). Ryzyko
porażenia jest większe, gdy Twoje ciało jest uziemione.
• Stosuj tylko i wyłącznie dopuszczone przewody sieciowe, przeznaczone do stosowania na zewnątrz,
których długość wynosi maksymalnie 50 m. Przekrój poprzeczny żyły przewodu sieciowego musi
wynosić przynajmniej 1,5 mm2. Przed użyciem zawsze całkowicie rozwiń bęben z przewodem oraz
sprawdź przewód pod względem uszkodzeń.
• Używaj odciążnika przewodu zasilającego do właściwego podłączenia przewodu sieciowego (a nie do
przewodu nożyc).
• Prowadź przewód sieciowy w taki sposób, aby podczas cięcia nie został pochwycony przez gałęzie
i podobne przedmioty, ani przypadkowo przecięty.
• Nie używaj przewodu sieciowego do wyciągania wtyczki z gniazdka elektrycznego lub do przenoszenia
nożyc. Przewód chroń przed wysoką temperaturą, olejem i ostrymi krawędziami.
• Jeżeli przewód sieciowy jest uszkodzony, nie dotykaj go. Natychmiast wyłącz urządzenie i wyciągnij
wtyczkę sieciową z gniazdka wtykowego. Nie podłączaj go ponownie. Uszkodzony przewód musi
zostać wymieniony przed ponownym podjęciem pracy przez wykwalifikowaną osobę lub serwis.
13
Bezpieczna konserwacja i przechowywanie
• Sprawdź, czy wszystkie nakrętki, śruby, trzpienie były dobrze dokręcone oraz czy urządzenie jest
kompletne i nieuszkodzone. Pamiętaj o sprawdzeniu przewodu sieciowego.
• Nie podejmuj samodzielnych prób naprawiania urządzenia, o ile nie posiadasz właściwego
przygotowania zawodowego w tym zakresie. Wszystkie prace, które nie są podane w tej instrukcji,
powinien przeprowadzić autoryzowany serwis upoważniony przez dealera.
• Przechowuj urządzenie w suchym miejscu, poza zasięgiem dzieci.
• Nie transportuj urządzenia w czasie, gdy silnik pracuje. Przenoś nożyce do żywopłotów tylko za
uchwyt i przy nieruchomym nożu. Przy transportowaniu i przechowywaniu nożyc do żywopłotów zawsze zakładaj osłonę listwy tnącej. Staranne obchodzenie się z urządzeniem zmniejsza
niebezpieczeństwo zranienia przez noże.
• Dbaj o urządzenie. Utrzymuj je tak, aby zawsze było czyste, co umożliwia łatwiejsze i bezpieczniejsze
wykonywanie pracy. Uważaj, by otwory wentylacyjne na obudowie silnika nie były zatkane. Przestrzegaj
instrukcji konserwacyjnych.
• Pracując przy listwie tnącej, zakładaj zawsze rękawice ochronne.
• Regularnie sprawdzaj osłonę dłoni pod kątem zużycia i deformacji. Ze względów bezpieczeństwa
zużyte i uszkodzone części należy bezzwłocznie wymieniać. Zachowaj szczególną ostrożność przy
obsłudze listwy tnącej.
• Używaj wyłącznie oryginalnych części zamiennych i części wyposażenia, które zostały dostarczone
i/lub są zalecone przez producenta.
5. Obsługa urządzenia
Uwaga!
Przed uruchomieniem urządzenia zdejmij osłonę listwy tnącej.
5.1 Montaż przewodu zasilającego na zaczepie odciążającym.
Wprowadź przewód przedłużacza do znajdujących się w dolnej części uchwytu otworów zaczepu tak, jak to
przedstawiono na rysunku 2. Następnie połącz wtyczkę nożyc z gniazdem przedłużacza.
Rys. 2
14
5.2 Uruchomienie urządzenia
1. Podłączyć nożyce do źródła zasilania 230 V.

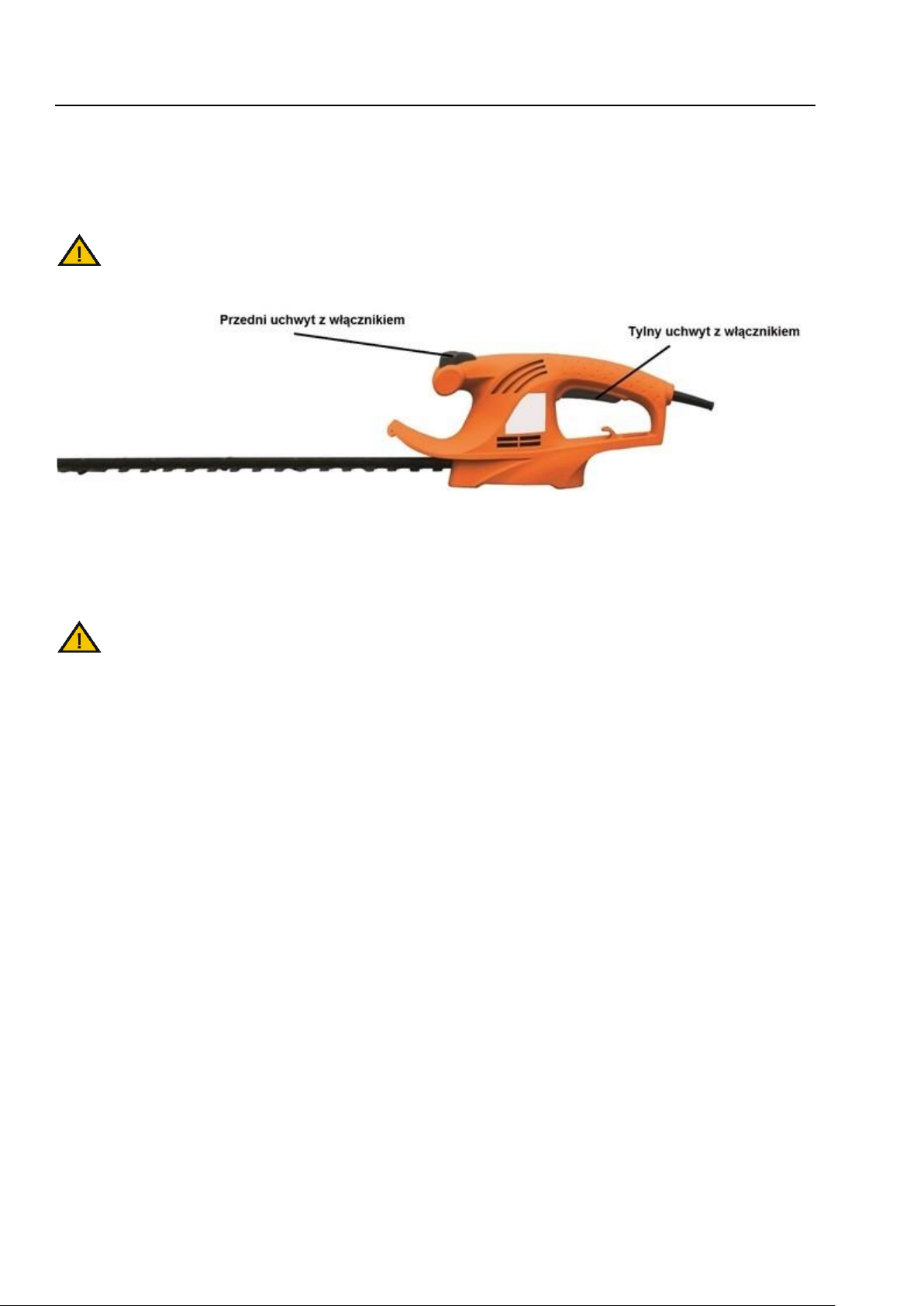

2. Aby uruchomić urządzenie należy wcisnąć obydwa włączniki - na tylnym uchwycie i na uchwycie przednim
(Rys. 3).
3. Zwolnienie jednego lub drugiego włącznika spowoduje natychmiastowe zatrzymanie silnika.
Nie można blokować włączników w jakikolwiek sposób, ponieważ wpływa to na zmniejszenie
bezpieczeństwa obsługującego.
Rys. 3
5.3 Zatrzymywanie urządzenia
Zwolnij włącznik z przedniego bądź tylnego uchwytu.
Po zwolnieniu włącznika trzymaj urządzenia obiema dłońmi jeszcze tak długo, aż listwa tnąca przestanie się
całkowicie poruszać. Nie odkładaj urządzenia, dopóki listwa nożowa nie przestanie się poruszać.
5.4 Bezpieczna praca z urządzeniem
1. Zawsze używaj obydwu rąk do trzymania urządzenia.
2. Nie przycinaj wilgotnego lub mokrego żywopłotu.
3. Unikaj przeciążania urządzenia podczas pracy.
4. Przy przycinaniu uważaj, aby noże nie trafiły na żadne przedmioty np. druty, części metalowe, kamienie itp.
Może to spowodować uszkodzenie mechanizmu tnącego. Jeżeli noże zostały zablokowane przez ciała
obce, natychmiast wyłącz urządzenie.
5. Podczas pracy trzymaj urządzenie z dala od ciała. Stój w bezpiecznej, zbalansowanej pozycji.
6. Przycinaj łodygi o maksymalnej średnicy 16 mm. Podczas cięcia przesuwaj się stale wzdłuż linii cięcia, tak
aby łodygi równo wsuwały się w noże tnące. Listwa tnąca z nożami z obu stron umożliwia cięcie w obu
kierunkach oraz ruchem z prawa do lewej.
7. Najpierw obcinaj boczne części żywopłotu, potem górne.
8. Używaj tylko ostrych noży – w ten sposób możesz skutecznie przycinać rośliny i oszczędzasz urządzenie.
9. Przestrzegaj wskazówek dotyczących konserwacji i oczyszczania urządzenia.
Nożyce do żywopłotu przeznaczone są do przycinania żywopłotów, krzewów i gałązek w przydomowych
ogródkach czy na działkach. Urządzenie nie jest przystosowane do użytku komercyjnego, usługowego czy
przemysłowego. Używaj urządzenie tylko do celów opisanych w tej instrukcji. Każde inne użytkowanie
spowoduje utratę praw gwarancyjnych.
15
Najlepsze warunki pracy osiągamy, gdy trzymamy nożyce nad poziomem żywopłotu. Podczas pracy przy użyciu
drabiny należy zachować szczególną ostrożność związaną z dodatkową możliwością utraty równowagi
i upewnić się, że nogi drabiny znajdują się na pewnym, twardym i stabilnym podłożu.
Przedni uchwyt posiada zamontowany wyłącznik bezpieczeństwa, co zwiększa bezpieczeństwo użytkowania
nożyc.
6. Konserwacja, przechowywanie i zamawianie części zamiennych
Wyjmij wtyczkę przewodu sieciowego z gniazdka przed serwisowaniem, przechowywaniem
i konserwacją! Kontakt części ciała z ruchomym nożem grozi obrażeniami, kalectwem lub śmiercią!
Pamiętaj, że listwa tnąca porusza się jeszcze przez chwilę po wyłączeniu silnika.
UWAGA!
Zleć prace, które nie są opisane w tej instrukcji, upoważnionej placówce serwisowej (autoryzowanemu przez
importera lub producenta serwisowi).
6.1 Konserwacja
Regularnie wykonuj wymienione poniżej czynności konserwacyjne. Zapewni to długą, niezawodną pracę
urządzenia.
1. Na zakończenie pracy wyjmij wtyczkę z gniazda sieciowego i sprawdź stan techniczny nożyc. Zwracaj
szczególną uwagę na listwę tnącą i osłonę dłoni.
2. Sprawdzaj systematycznie urządzenie, upewniając się, że działa prawidłowo i wykonuje pracę zgodnie
z przeznaczeniem. Każdą uszkodzoną część odpowiednio napraw lub wymień w autoryzowanym punkcie
serwisowym.
3. Przed każdym użyciem sprawdź urządzenie pod kątem widocznych usterek, takich jak nieprzytwierdzone
lub uszkodzone części. Upewnij się, że wszystkie nakrętki, śruby i wkręty (szczególnie na listwie nożowej)
są mocno dokręcone. Zużyte bądź źle dokręcone nakrętki mogą spowodować bardzo niebezpieczne
uszkodzenia.
4. Po każdym przycinaniu należy wyczyścić i nasmarować zespół tnący (ostrza i mocowanie listwy) olejem
penetrującym z MoS2.
5. Jeżeli przewód zasilający tego urządzenia jest uszkodzony, musi on zostać wymieniony na nowy dostępny
w autoryzowanych przez producenta punktach serwisowych. Lista dostępna na stronach www.krysiak.pl
6. Po przepracowaniu 50 godzin należy koniecznie sprawdzić, czy szczotki węglowe silnika nie są zużyte.
Ze względów bezpieczeństwa czynności te powinien przeprowadzić autoryzowany serwis. Wszelkie
naprawy dotyczące silnika i przekładni powinny być wykonywane w autoryzowanym serwisie.
6.2 Czyszczenie
By zapewnić jak najlepszą i jak najdłuższą żywotność urządzenia, musi być ono utrzymywane w czystości.
1. Urządzenie stale utrzymuj w czystości. Zawsze czyść urządzenie od razu po zakończeniu pracy.
2. Do czyszczenia stosuj miękką ściereczkę, jednakże nie stosuj wody, żadnych środków do czyszczenia lub
rozpuszczalników.
3. Upewniaj się, że listwa tnąca jest czysta i oczyszczaj ją z pozostałości trawy i nieczystości.
4. Nie pozwól by końcówki trawy bądź inne pozostałości wyschły, wtedy ciężej je usunąć. Ta czynność
bezpośrednio wpływa na jakość cięcia.
16

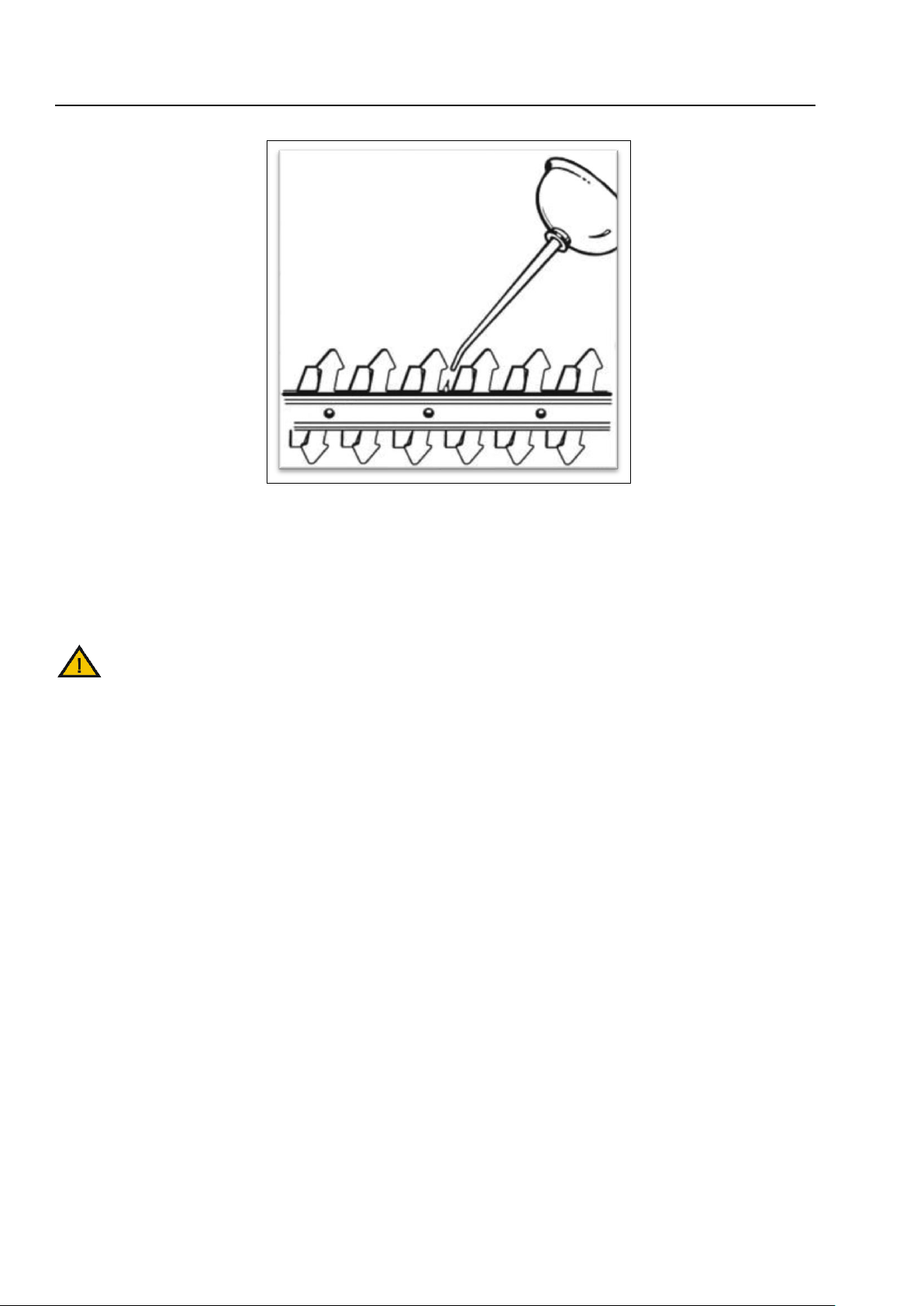

5. Noże wyczyść naoliwioną ściereczką. Belkę nożową naoliw za pomocą oliwiarki (rys. 4)
Rys. 4
6. Upewnij się, że silnik jest czysty i nie ma na nim pozostałości po cięciu. Dbaj o to, by otwory wylotowe
powietrza były czyste.
7. Lekkie szczerby na ostrzach możesz wyrównywać sam. W tym celu przeciągnij ostrza osełką do ostrzenia
na mokro. Tylko ostre noże zapewniają skuteczne i dokładne przycinanie. Tępe, wygięte lub uszkodzone
noże muszą być wymieniane.
UWAGA!
Nie spryskuj urządzenia wodą. Nie myj jej wężem z wodą czy myjką ciśnieniową!
6.3 Przechowywanie
1. Urządzenie przechowuj w suchym, chłodnym, zabezpieczonym przed pyłem i poza zasięgiem dzieci
miejscu. Przed ustawieniem urządzenia w zamkniętym pomieszczeniu poczekaj, aż ostygnie silnik.
Załóż osłonę na listwę tnącą.
2. Nie przechowuj urządzenia przez dłuższy czas pod działaniem bezpośredniego światła słonecznego.
3. Starannie oczyścić urządzenie i elementy wyposażenia, aby zapobiec powstaniu pleśni.
4. Nie zawijaj urządzenia w worki foliowe – może w nich powstać wilgoć i pleśń. Możesz włożyć urządzenie
do oryginalnego bądź zastępczego kartonu.
5. Nie ustawiaj urządzenia na listwie tnącej.
6.4 Przygotowanie do transportu
1. Oczyść urządzenie z brudu i resztek trawy.
2. Załóż osłonę na listwę tnącą.
3. Transportuj urządzenie w pozycji poziomej.
4. Włóż urządzenie do oryginalnego bądź zastępczego kartonu.
17
6.5 Zamawianie części
Przy zamawianiu części zamiennych podaj następujące dane nożyc z tabliczki znamionowej, umieszczonej
na obudowie:
• Typ urządzenia
• Numer artykułu
• Numer identyfikacyjny
W celu przyspieszenia realizacji zamówienia podaj numer części zamiennej, którą potrzebujesz. Możesz
również dosłać zdjęcie uszkodzonego elementu na adres mailowy producenta: czesci@krysiak.pl – ułatwi to
jednoznaczną identyfikację zwłaszcza w przypadku nieznajomości numeru części.
Zamówienia części możesz dokonać również w autoryzowanych punktach serwisowych, których wykaz
znajdziesz na stronie internetowej producenta: www.krysiak.pl
UŻYWAJ TYLKO ORYGINALNYCH CZĘŚCI ZAMIENNYCH.
Części zamienne złej jakości mogą uszkodzić nożyce i skrócić jej żywotność.
Producent nie ponosi odpowiedzialności za szkody wywołane przez urządzenie, jeżeli zostaną one wywołane
z powodu nieprawidłowo wykonanej samodzielnej naprawy, zastosowania nieoryginalnych części zamiennych,
względnie zastosowania urządzenia niezgodnie z jego przeznaczeniem.
Nr katalogowy części u producenta:
ENX ERN450-LISTWA - LISTWA TNĄCA KPL. PRZYCINARKI ERN450
7. Plan wyszukiwania usterek
Problem
Możliwe przyczyny
Rozwiązanie
Nie można uruchomić
urządzenia
Brak zasilania
Sprawdź połączenia przewodów
sieciowych
Maszyna pracuje z
przerwami
Uszkodzone okablowanie
wewnętrzne
Udaj się do autoryzowanego serwisu
Uszkodzony włącznik
Udaj się do autoryzowanego serwisu
Nadmierne wibracje/
hałas
Maszyna uszkodzona
Udaj się do autoryzowanego serwisu
Urządzenie nie tnie
Nieczystości
nagromadziły się na
listwie tnącej
Wyczyść listwę tnącą
8. Gwarancja
Na niniejsze urządzenie obowiązuje 24-miesięczna gwarancja. W ramach gwarancji gwarant zapewnia
kupującemu nieodpłatne usunięcie usterek w funkcjonowaniu urządzenia wynikających z jego wadliwości
konstrukcyjnych i materiałowych. Niektóre części konstrukcyjne ulegające normalnemu zużyciu oraz szkody
wywołane naturalnym zużyciem, przeciążeniem lub nieprawidłową obsługą, są wykluczone z zakresu gwarancji.
Warunkiem skorzystania ze świadczeń gwarancyjnych jest przestrzeganie podanych w instrukcji obsługi
wskazówek dotyczących oczyszczania, konserwacji i napraw urządzenia.
18
Próby samodzielnej naprawy urządzenia względnie jego rozebranie albo otwarcie obudowy silnika przez osoby
nieupoważnione, powodują wygaśnięcie gwarancji.
Warunkiem skorzystania ze świadczenia gwarancyjnego jest przekazanie nierozmontowanego urządzenia wraz
z dowodem zakupu naszemu centrum serwisowemu lub sprzedawcy. Wykonanie obowiązków wynikających
z gwarancji nastąpi w terminie 30 dni, licząc od dnia dostarczenia urządzenia przez Użytkownika. W przypadku
reklamacji gwarancyjnej lub zlecenia naprawy należy dostarczyć oczyszczone urządzenie wraz z informacją
o usterce pod adres naszego punktu serwisowego. Naprawy nieobjęte gwarancją można zlecać odpłatnie
naszemu centrum serwisowemu. W celu ustalenia wskazówek dotyczących nadania przesyłki należy
skontaktować się z gwarantem.
Utylizację Twojego urządzenia przeprowadzimy bezpłatnie.
9. Usuwanie odpadów i recycling
Każde gospodarstwo jest użytkownikiem sprzętu elektrycznego i elektronicznego, a co za tym idzie –
potencjalnym wytwórcą niebezpiecznego dla ludzi i środowiska odpadu, z tytułu obecności w tymże
niebezpiecznych substancji, mieszanin oraz części składowych. Z drugiej strony zużyty sprzęt to cenny materiał,
z którego można odzyskać surowce takie jak miedź, cyna, szkło, żelazo itp.
Użytkownik nożyc zgodnie z przepisami o ochronie środowiska zobowiązany jest do prowadzenia prawidłowej
gospodarki odpadami zgodnie z przepisami krajowymi. Nie wyrzucaj urządzeń razem z odpadami domowymi.
Przekaż niepotrzebne urządzenie, jego akcesoria i opakowanie do zgodnej z przepisami o ochronie środowiska
naturalnego utylizacji. Oddaj je w punkcie recyklingu – użyte w produkcji elementy z tworzyw sztucznych
i metalu można posegregować i poddać selektywnej utylizacji. Informacje o dostępnym systemie zbierania
zużytego sprzętu elektrycznego i elektronicznego można znaleźć u sprzedawcy oraz w urzędzie miasta/gminy.
Przekaż wycięty materiał do kompostowania, nie wyrzucaj go do kontenera na śmieci.
Pamiętaj, że odpowiednie postepowanie ze zużytym sprzętem zapobiega negatywnym konsekwencjom dla
środowiska naturalnego i zdrowia ludzkiego!
W przypadku pytań zwróć się o poradę do Centrum Serwisowego producenta. Pamiętaj, że producent
bezpłatnie przeprowadza utylizację przesłanych do niego uszkodzonych i zużytych swoich urządzeń.
10. Ryzyko resztkowe
Mimo tego, iż producent ponosi odpowiedzialność za konstrukcję urządzenia, pewne elementy ryzyka są
podczas pracy nie do uniknięcia:
- odrzucenie urządzenia przy naprężeniu przycinanych gałązek;
- uszkodzenie słuchu w przypadku długotrwałej pracy bez ochraniaczy;
- uszkodzenie wzroku i twarzy przez odpryskujące elementy;
- pochwycenie i wplątanie odzieży w ruchome części;
19
Ocena ryzyka resztkowego
Przestrzegając wskazówek znajdujących się w instrukcji obsługi zagrożenie resztkowe przy używaniu
urządzenia może zostać ograniczone. Zwiększone ryzyko istnieje w przypadku niestosowania się do
powyższych zaleceń.
11. Rysunek złożeniowy
Loading...
