Page 1
Przed rozpoczęciem eksploatacji urządzenia przeczytaj uważnie i ze zrozumieniem instrukcję obsługi.
WERTYKULATOR SPALINOWY
DKW40
Numer katalogowy: 13 047 465
Wyprodukowano w ChRL., Instrukcja obsługi: Wydanie 1, wrzesień 2022 rok
Page 2
PL INSTRUKCJA ORYGINALNA
2
Zgodnie z Rozporządzeniem Ministra Gospodarki z dnia 21 października 2008r. w sprawie zasadniczych
wymagań dla maszyn (Dz. U. Nr 199, poz. 1228) i Dyrektywą 2006/42/EC Parlamentu Europejskiego i Rady
Andrzej Krysiak, Rolna 6, 62-081, Baranowo
：
DR40
2023013040001-2023013049999
2022-2023
wertykulacja i aeracja przydomowych trawników
do której odnosi się niniejsza deklaracja, spełnia wymagania:
do której odnosi się niniejsza deklaracja, spełnia wymagania:
– Dyrektywa Parlamentu Europejskiego i Rady z dnia 17 maja 2006r. w sprawie maszyn
– Dyrektywa kompatybilności elektromagnetycznej
– Dyrektywa hałasowa
- Rozporządzenie Parlamentu Europejskiego i Rady (UE) z dnia 14
września 2016r. w sprawie wymogów dotyczących silników spalinowych.
EN ISO 14982:2009
EN 13684:2018
Zmierzony poziom ciśnienia akustycznego: 79,38 dB(A) k=3dB(A)
Zmierzony poziom mocy akustycznej: 94,74 dB(A) k=3dB(A)
Gwarantowany poziom mocy akustycznej: 98 dB(A)
Wibracje przy uchwycie: 20,01 m/s² k=1,5 m/s²
Niniejsza deklaracja zgodności WE traci swoją ważność, jeżeli maszyna zostanie zmieniona lub przebudowana
bez zgody producenta.
23/09/2022, Baranowo
Data i miejsce wystawienia
Imię, nazwisko oraz podpis osoby upoważnionej
do sporządzenia deklaracji zgodności Jednostka notyfikowana:
Tillystraße 2, 90431, Nürnberg, Germany, NB0197
Page 3
PL INSTRUKCJA ORYGINALNA
3
Przeczytaj uważnie niniejszą instrukcję przed rozpoczęciem eksploatacji urządzenia. Zawarte są tu
ważne informacje dotyczące zasad właściwego montażu, sposobu pracy i konserwacji urządzenia,
bezpiecznych dla użytkownika. Przechowuj instrukcję w bezpiecznym miejscu, aby w razie potrzeby móc do
niej wrócić lub przekazać ją kolejnym użytkownikom wraz z urządzeniem.
Zwracaj szczególną uwagę na rozdziały, które zawierają sygnały ostrzegawcze i uwagi.
Page 4
PL INSTRUKCJA ORYGINALNA
4
Spis treści ................................................................................................................................... 4
1. Zawartość opakowania ......................................................................................................... 5
2. Przeznaczenie ....................................................................................................................... 5
3. Opis ogólny ........................................................................................................................... 6
3.1 Opis działania ................................................................................................................... 6
3.2 Elementy wertykulatora (budowa urządzenia) ................................................................. 6
3.3 Dane techniczne .............................................................................................................. 7
4. Podstawowe zalecenia bezpieczeństwa ............................................................................... 8
4.1 Symbole dotyczące urządzenia ....................................................................................... 8
4.2 Symbole w instrukcji obsługi .......................................................................................... 10
4.3 Ogólne wskazówki bezpieczeństwa ............................................................................... 10
4.4 Wskazówki bezpieczeństwa dotyczące paliwa .............................................................. 14
5. Montaż ................................................................................................................................. 15
5.1 Montaż uchwytu ............................................................................................................. 15
5.2 Kosz na trawę ................................................................................................................ 17
5.3 Olej silnikowy ................................................................................................................. 18
5.4 Paliwo ............................................................................................................................. 18

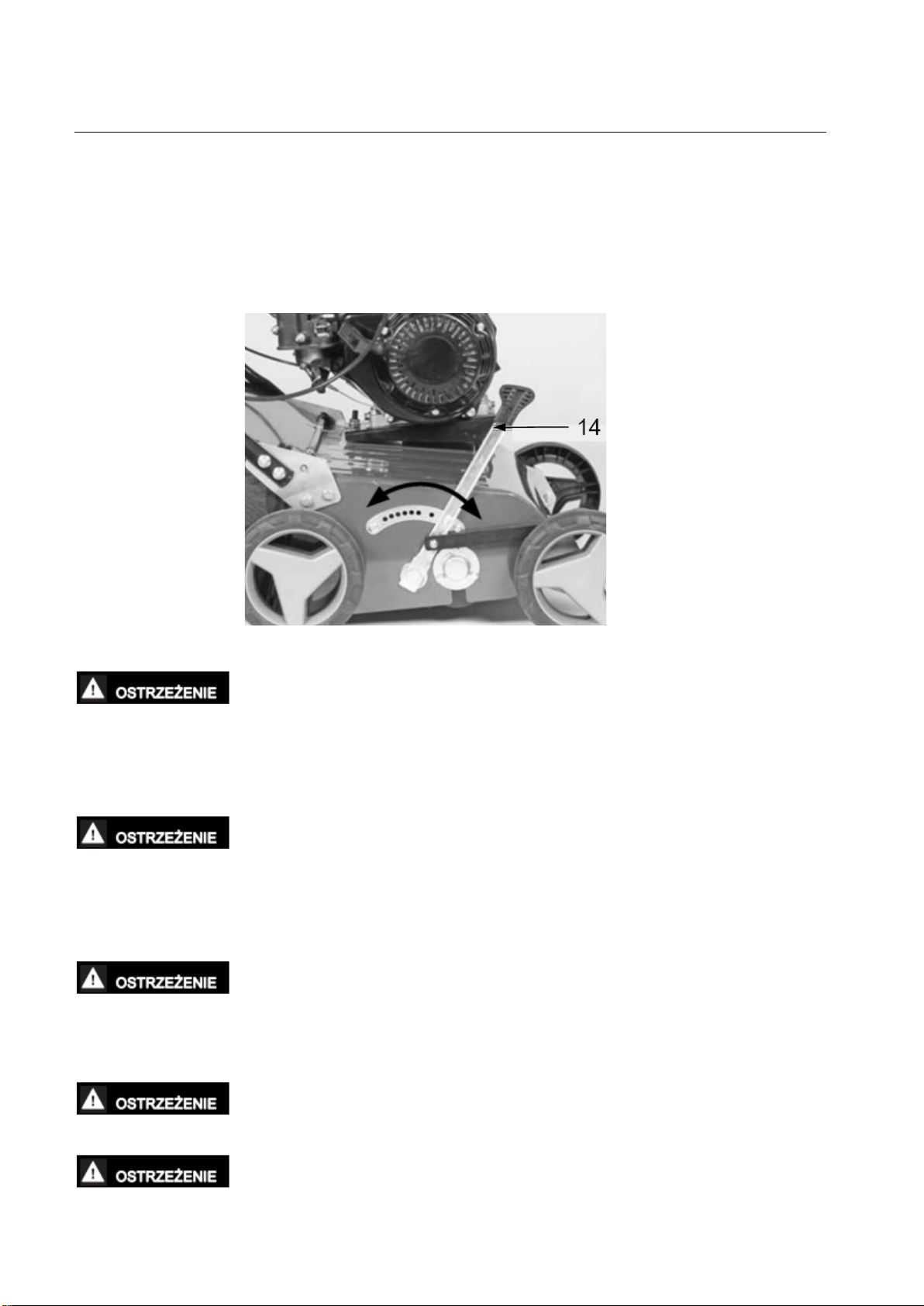

5.5 Regulacja głębokości pracy ........................................................................................... 20
6. Uruchomienie ...................................................................................................................... 20
6.1 Uruchomienie urządzenia .............................................................................................. 20
6.2 Wertykulacja/ Aeracja-napowietrznie ............................................................................. 24
7. Czyszczenie, konserwacja, przechowywanie i zamawianie części zamiennych ................ 25
7.1 Czyszczenie i konserwacja ............................................................................................ 25
7.2 Wałek wertykulatora / wałek areatora ............................................................................ 26
7.3 Wymiana oleju ................................................................................................................ 28
7.4 Pielęgnacja i regulacja przewodów sterujących ............................................................ 29
7.5 Filtr powietrza ................................................................................................................. 29
7.6 Świeca zapłonowa ......................................................................................................... 30
7.7 Przechowywanie ............................................................................................................ 31
7.8 Przygotowanie do transportu ......................................................................................... 31
7.9 Zamawianie części ......................................................................................................... 31
8. Rozwiązywanie problemów ................................................................................................. 32
9. Gwarancja ........................................................................................................................... 33
10. Usuwanie odpadów i recycling ............................................................................................ 33
11. Ryzyko resztkowe ............................................................................................................... 34

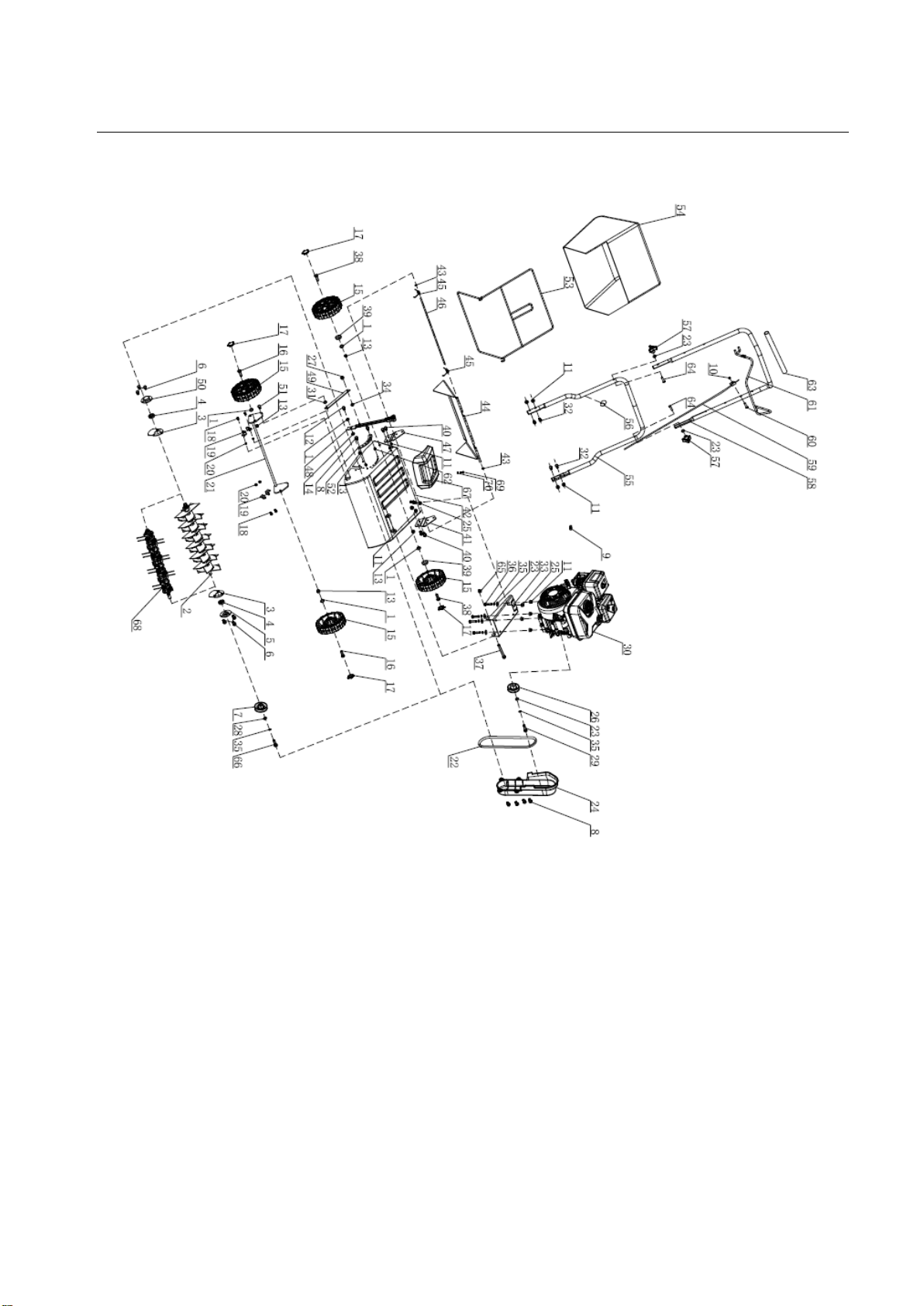

12. Rysunek złożeniowy nr 1 .................................................................................................... 35
Page 5
PL INSTRUKCJA ORYGINALNA
5
1.
Ostrożnie otwórz opakowanie i wyciągnij z niego wszystkie elementy urządzenia. Komplet powinien
zawierać:
- korpus wertykulatora
- uchwyt górny połączony linką z korpusem urządzenia
- uchwyt dolny
- materiałowy kosz na stelażu z uchwytem
- śruba z nakrętką motylkową do połączenia uchwytu górnego z dolnym – 2kpl.
- śruba i nakrętka do połączenia korpusu z uchwytem dolnym – 4kpl.
- zaczep na przewód od hamulca bezpieczeństwa/ dźwigni załączania wałka nożowego – 2szt
- wałek areatora
- instrukcja obsługi wertykulatora
- instrukcja obsługi silnika
- karta gwarancyjna
2.
Wertykulator jest przeznaczony wyłącznie do stosowania:
- jako skaryfikator do obróbki darniny (pionowe nacinanie) i regeneracji powierzchni trawy i trawników.
- jako aerator- urządzenie do przewietrzania trawników – czyli wyczesywania filcu (z liści, mchu i chwastów)
znajdującego się pomiędzy źdźbłami trawy i do zbierania liści oraz resztek roślin;
Każde inne jego wykorzystanie jest sprzeczne z przeznaczeniem i może stanowić poważne zagrożenie dla
użytkownika, a także prowadzić do uszkodzenia urządzenia.
Ze względu na wysokie ryzyko obrażeń ciała użytkownika, sprzęt nie może być używany do: mielenia ścinek
gałęzi lub żywopłotu. Co więcej, sprzęt nie może być używany jako kultywator mechaniczny do
wyrównywania nierównych obszarów, takich jak kretowiska. Ze względów bezpieczeństwa urządzenie nie
może być używane jako jednostka napędowa dla innych narzędzi roboczych lub zestawów narzędzi
jakiegokolwiek rodzaju.
Wertykulator nie jest przeznaczony do użytkowania przez dzieci oraz osoby dorosłe znajdujące się pod
wpływem alkoholu, środków odurzających lub leków ograniczających możliwość prowadzenia pojazdów
mechanicznych i obsługiwania maszyn. Urządzenie może obsługiwać wyłącznie osoba dorosła, która
zapoznała się z niniejszą instrukcją i jest świadoma ryzyka zranień i uszkodzeń, jakie mogą wystąpić w wyniku
nieprzestrzegania zasad w niej zawartych.
Producent nie ponosi odpowiedzialności za szkody zaistniałe w wyniku użycia urządzenia niezgodnego z
przeznaczeniem oraz jego nieprawidłowej obsługi. Za wszelkie wypadki lub szkody poniesione przez innych
ludzi na zdrowiu lub mieniu odpowiada wyłącznie właściciel wertykulatora i/lub osoba ją obsługująca.
Wertykulator nie jest przystosowany do użytku komercyjnego. Umowa gwarancyjna
nie obowiązuje w przypadku, gdy urządzenie było stosowane w zakładach rzemieślniczych, przemysłowych
Page 6
PL INSTRUKCJA ORYGINALNA
6
lub do innej działalności zarobkowej.
3.
3.1
Wertykulator spalinowy to narzędzie wyposażone w noże pionowo przecinające warstwę filcu i nacinające
podłoże. Po zmianie wałka może pracować jako aerator czyli urządzenie napowietrzające trawnik poprzez
czesanie murawy specjalnymi stalowymi sprężynkami.
Wałek urządzenia jest wprowadzany w ruch za pomocą silnika spalinowego. Urządzenie jest wyposażone m.in.
w 4 łożyskowane koła, dźwignię bezpieczeństwa oraz materiałowy kosz do którego opcjonalnie można zbierać
zebrany materiał. Urządzenie posiada 6-stopniową centralną regulację wysokości pracy.

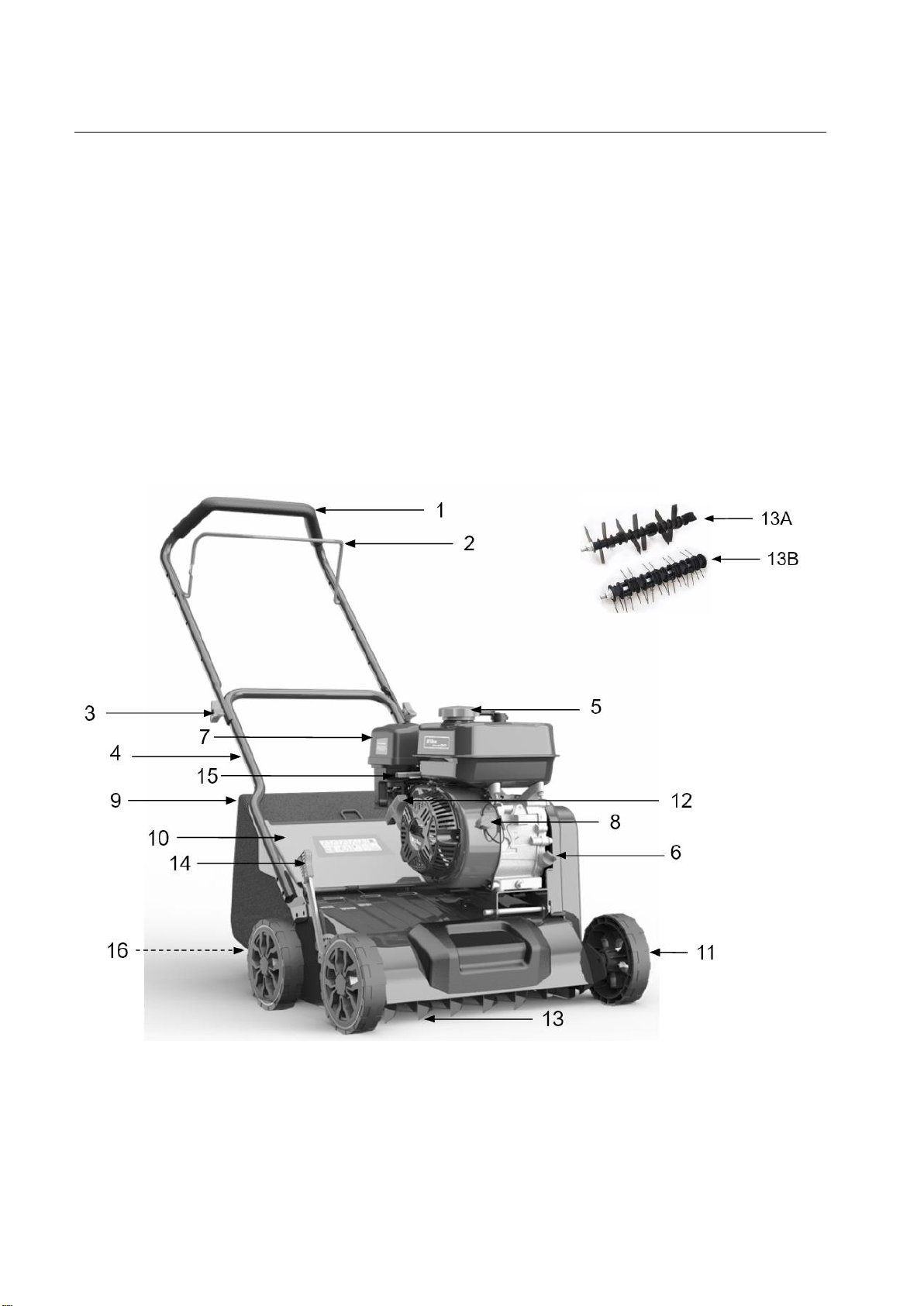

3.2
1. Górny uchwyt
2. Dźwignia załączania wałka nożowego
3. Nakrętka motylkowa łącząca uchwyt dolny z górnym
4. Dolny uchwyt

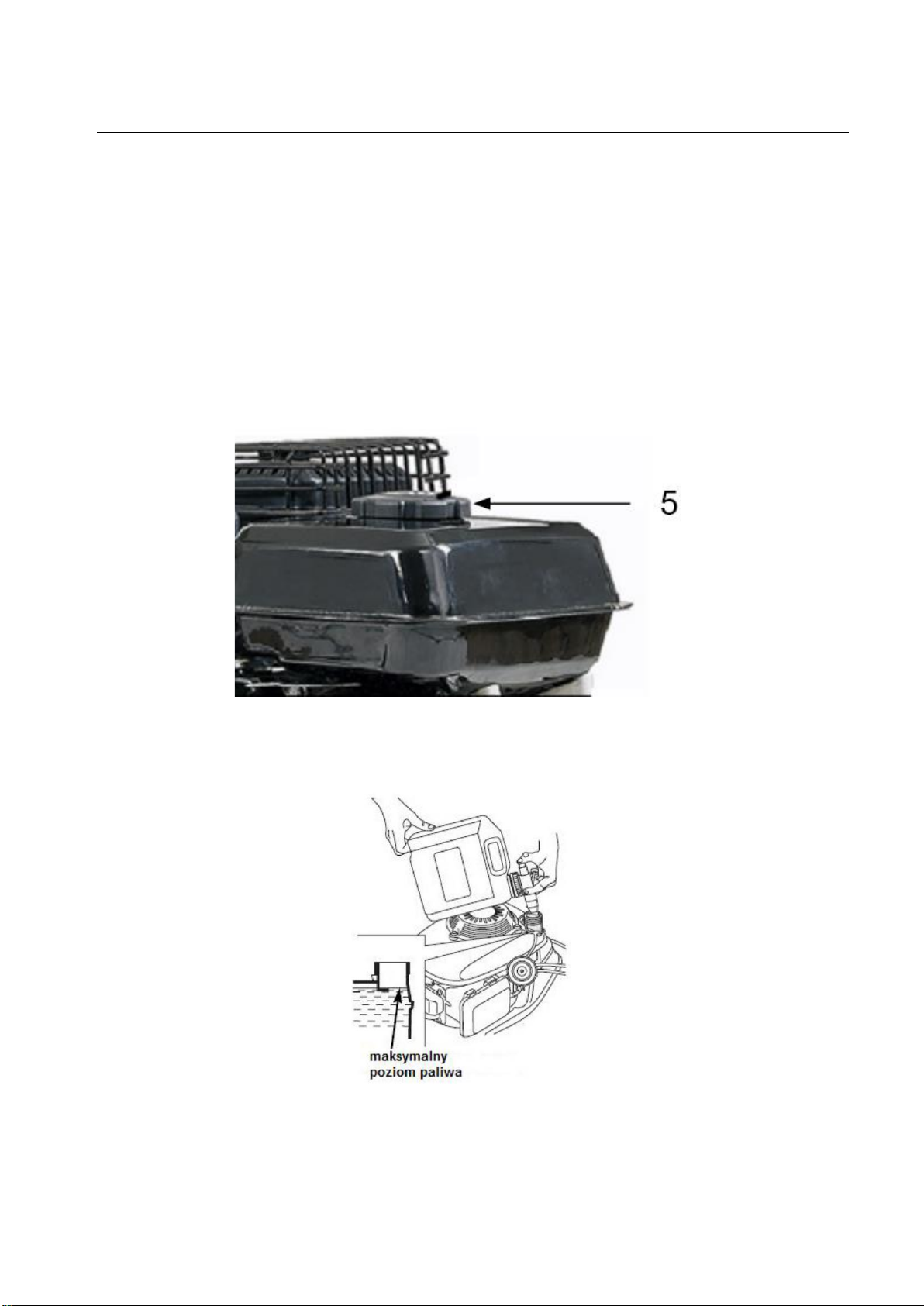

5. Korek wlewu paliwa
Page 7
PL INSTRUKCJA ORYGINALNA
7

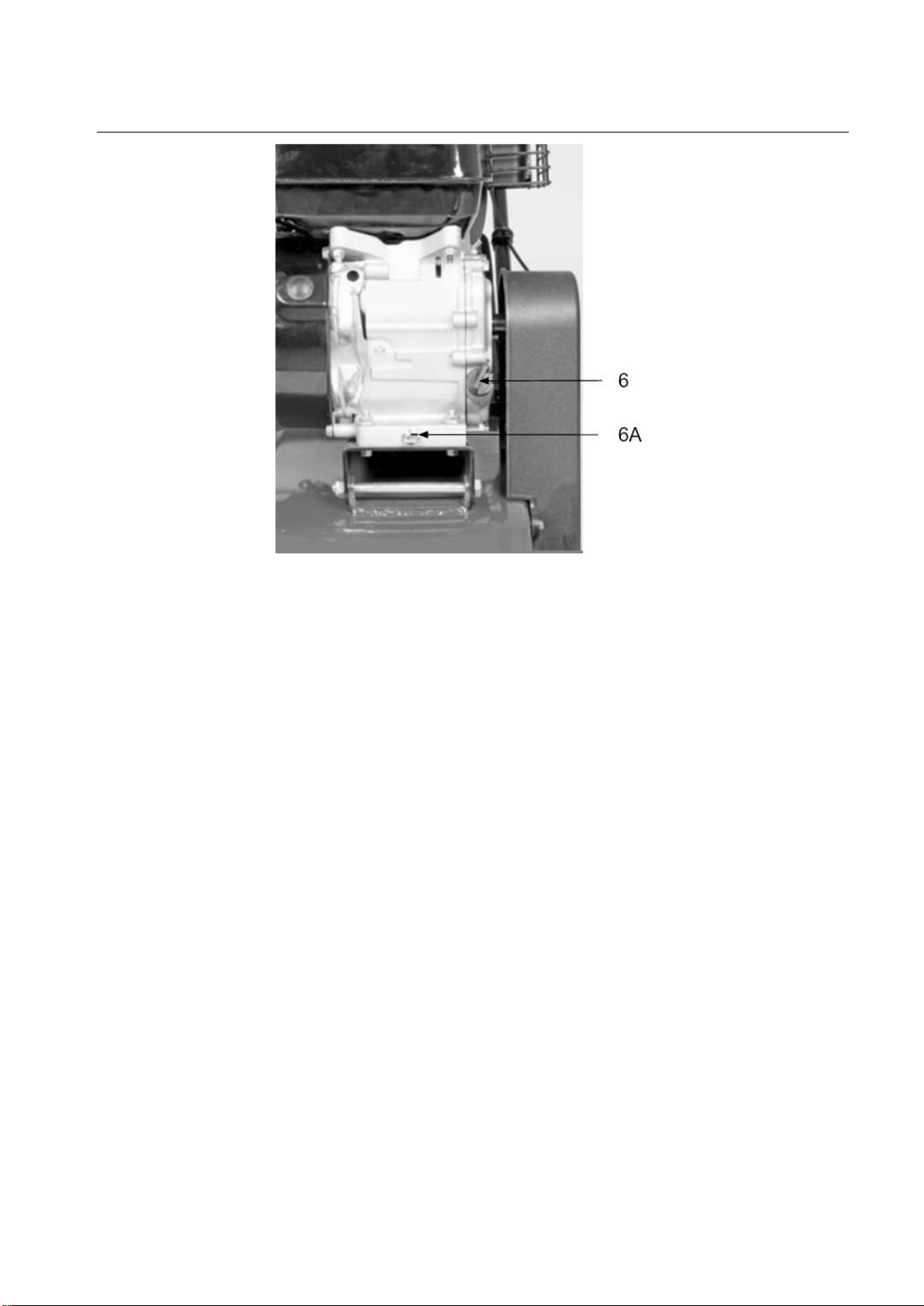

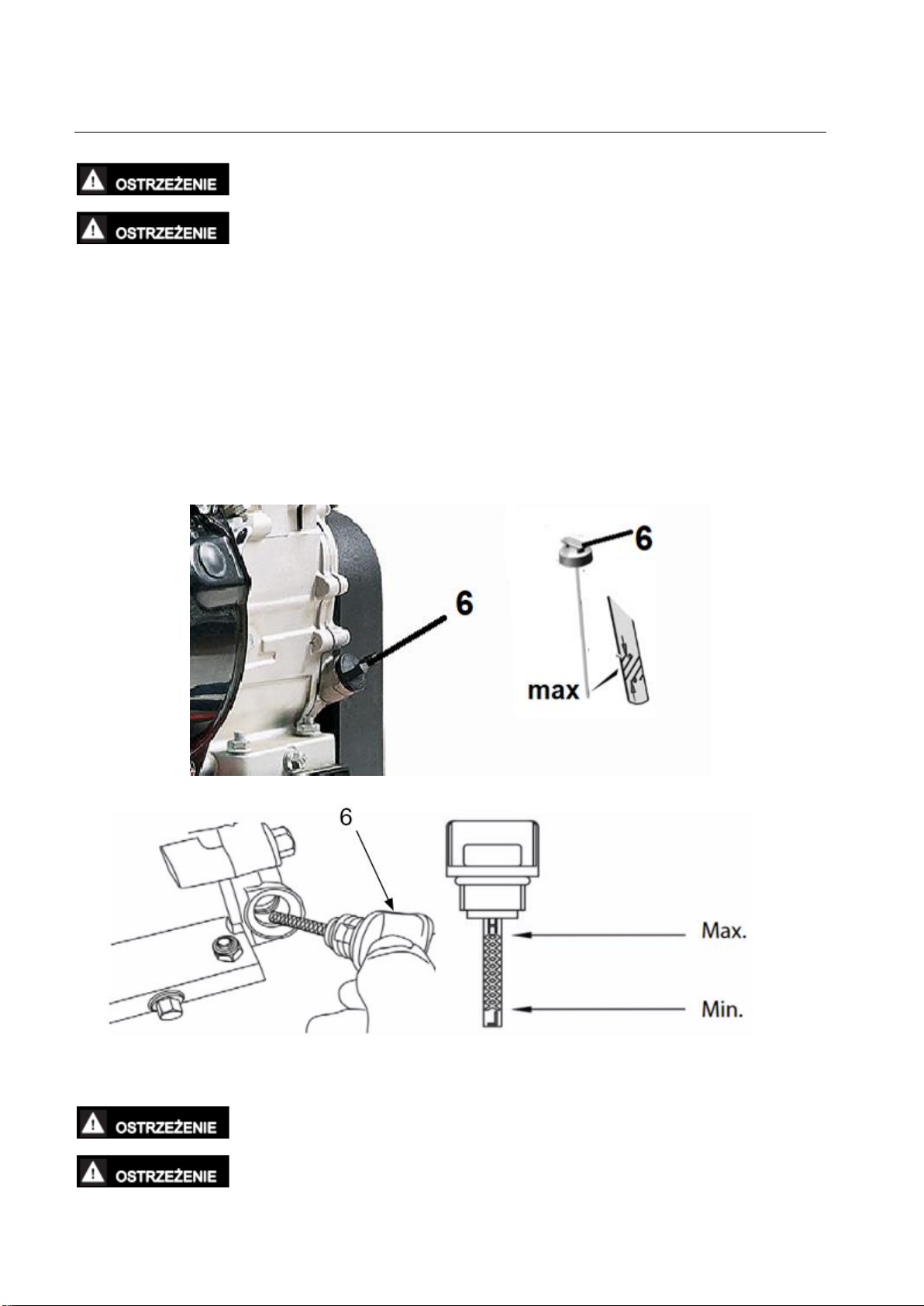

6. Korek wlewu oleju
7. Obudowa filtra powietrza

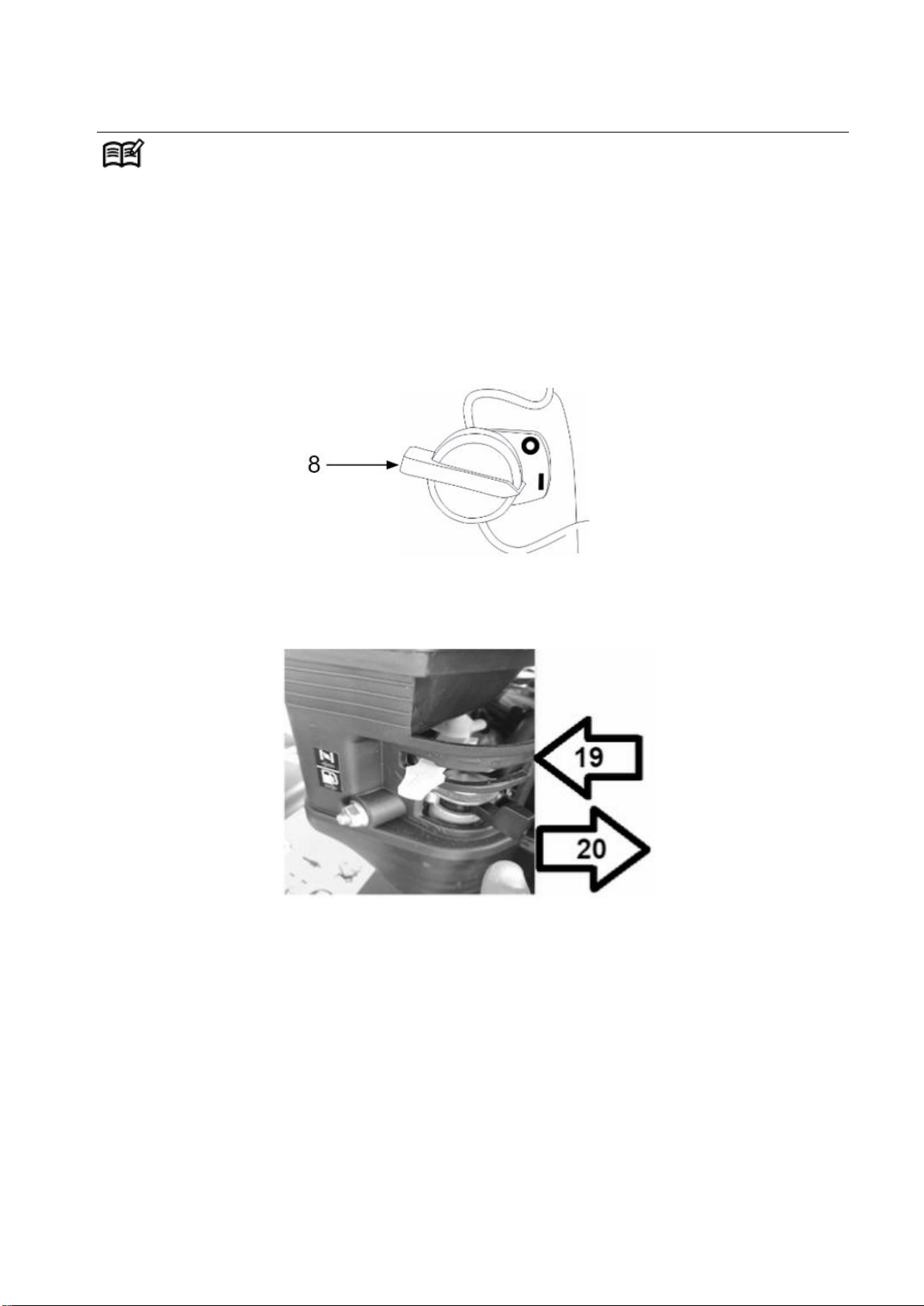

8. Wyłącznik zapłonu ON/OFF(I/O)
9. Kosz na trawę z uchwytem
10. Klapa tylna (osłona odbojowa)
11. Koło
12. Uchwyt linki rozrusznika
13. Wałek
13A z nożami nacinającymi wertykulatora
13B ze sprężynkami aeratora
14. Dźwignia regulacji głębokości pracy

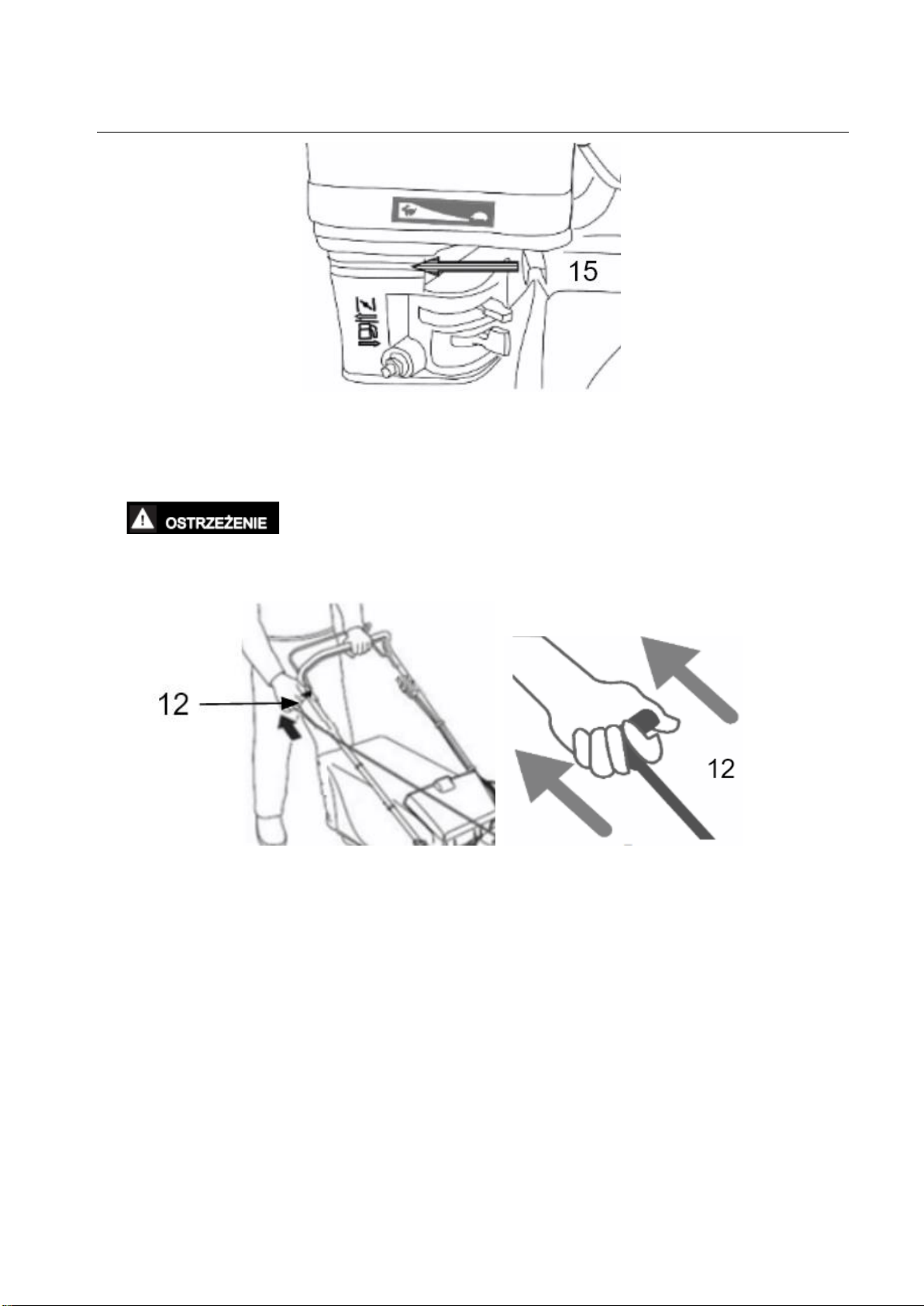

15. Dźwignia gazu - regulacji prędkości obrotów silnika
16. Otwór wylotowy (niewidoczny)
Przed złożeniem urządzenia zapoznaj się z Rys. 1 przedstawiającym elementy wertykulatora.
3.3
Model
DKW40
Numer katalogowy
13 047 465
Silnik:
DH212, 4 suwowy 1 cylindrowy
Moc znamionowa:
4,3 kW /3600 obr/min
Obroty robocze
2800/min
Pojemność silnika:
212cm3
Maksymalny moment obrotowy silnika
13,5 Nm/3600obr/min
Pojemność zbiornika oleju:
0,6 L
Pojemność zbiornika paliwa:
3,6 L
Regulacja głębokości:
od - 15 do +5 mm, 8-stopniowa
Szerokość robocza:
40 cm
Pojemność kosza:
45 L
Obudowa:
Stalowa
Gwarantowany poziom mocy akustycznej:
98 dB(A)
Zmierzony poziom mocy akustycznej:
94,74 dB(A) k=3dB(A)
Poziom ciśnienia akustycznego:
79,38 dB(A) k=3 dB(A)
Poziom wibracji przy uchwycie:
20,01 m/s2 k = 1,5 m/s2
Waga netto:
32,5 kg
Wartości hałasu i drgań zostały określone zgodnie z normami i przepisami określonymi w deklaracji zgodności.
Podana wartość emisji drgań została zmierzona metodą znormalizowaną i może być użyta do porównania
urządzenia z innymi urządzeniami oraz do szacunkowej oceny stopnia ekspozycji użytkownika na drgania.
Wartości emisji drgań mogą być rozbieżne z podaną i różne podczas pracy urządzenia, w zależności od
Page 8
PL INSTRUKCJA ORYGINALNA
8
sposobu jego użycia. Środki ostrożności mające na celu ochronę użytkownika, powinny opierać się na ocenie
ekspozycji w konkretnych, rzeczywistych warunkach pracy (należy wziąć pod uwagę wszystkie składowe cyklu
pracy, czyli zarówno czas pracy, jak czas, w którym urządzenie pozostaje wyłączone oraz pracuje bez
obciążenia).
*Producent zastrzega sobie prawo do zmian poprawiających funkcjonalność i bezpieczeństwo urządzenia,
które niekoniecznie są odzwierciedlone na rysunkach i w opisach niniejszej instrukcji.
4.
Zawarte są tu podstawowe zasady bezpieczeństwa, konieczne do zachowania podczas pracy urządzenia.
Urządzenie jest zaopatrzone w naklejki ostrzegawcze i informacje w postaci piktogramów – umownych
znaków ostrzegawczych, które mają przypominać o bezpieczeństwie użytkowania i obsługi. Naklejki te należy
utrzymywać w czystości i nie wolno ich odklejać. W przypadku uszkodzenia, zabrudzenia czy utraty czytelności
należy dokupić je u importera i ponownie umieścić na maszynie.
Znaki bezpieczeństwa oraz napis ostrzegawczy jest umieszczony na osłonie odbojowej (tylnej klapie).

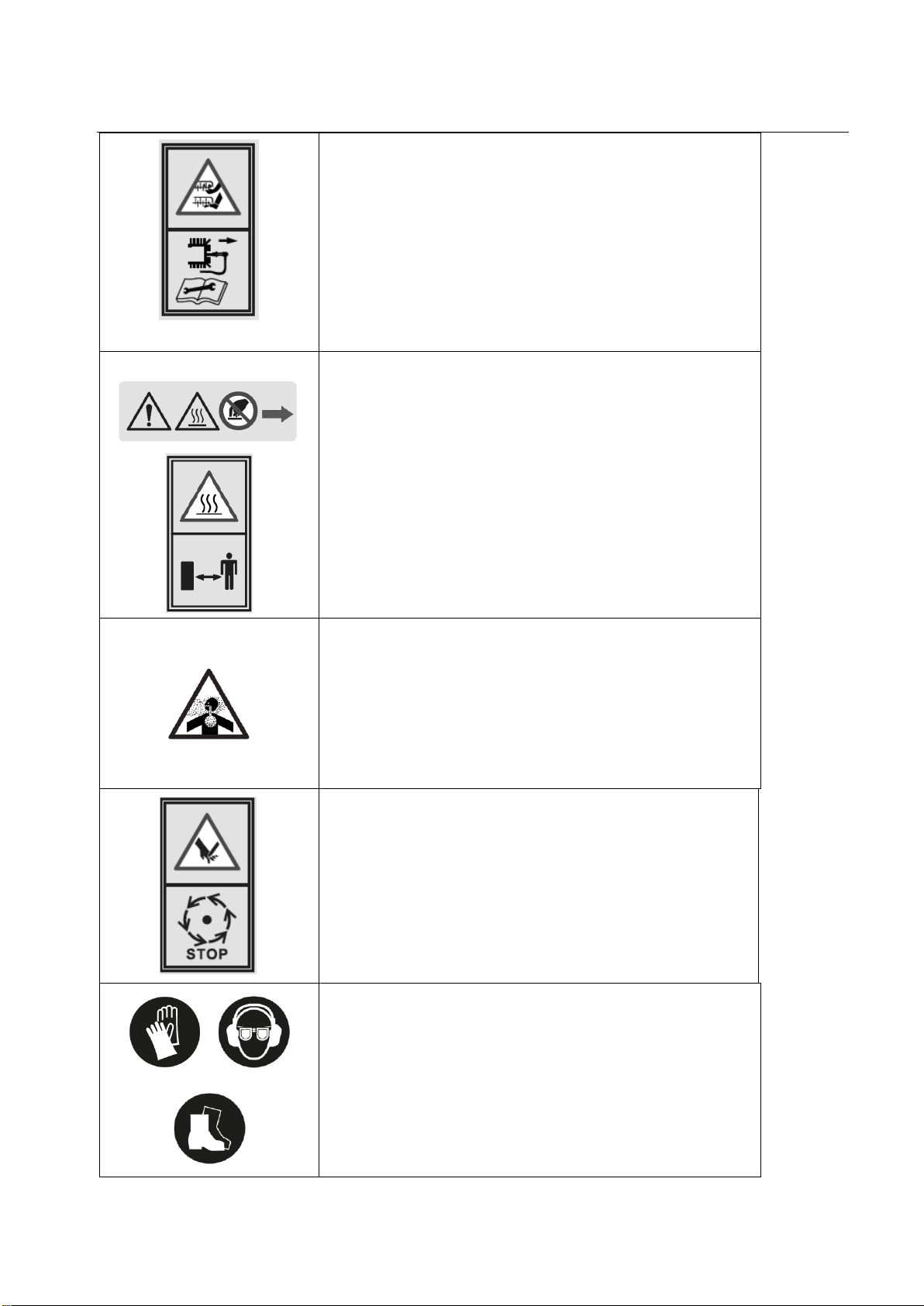

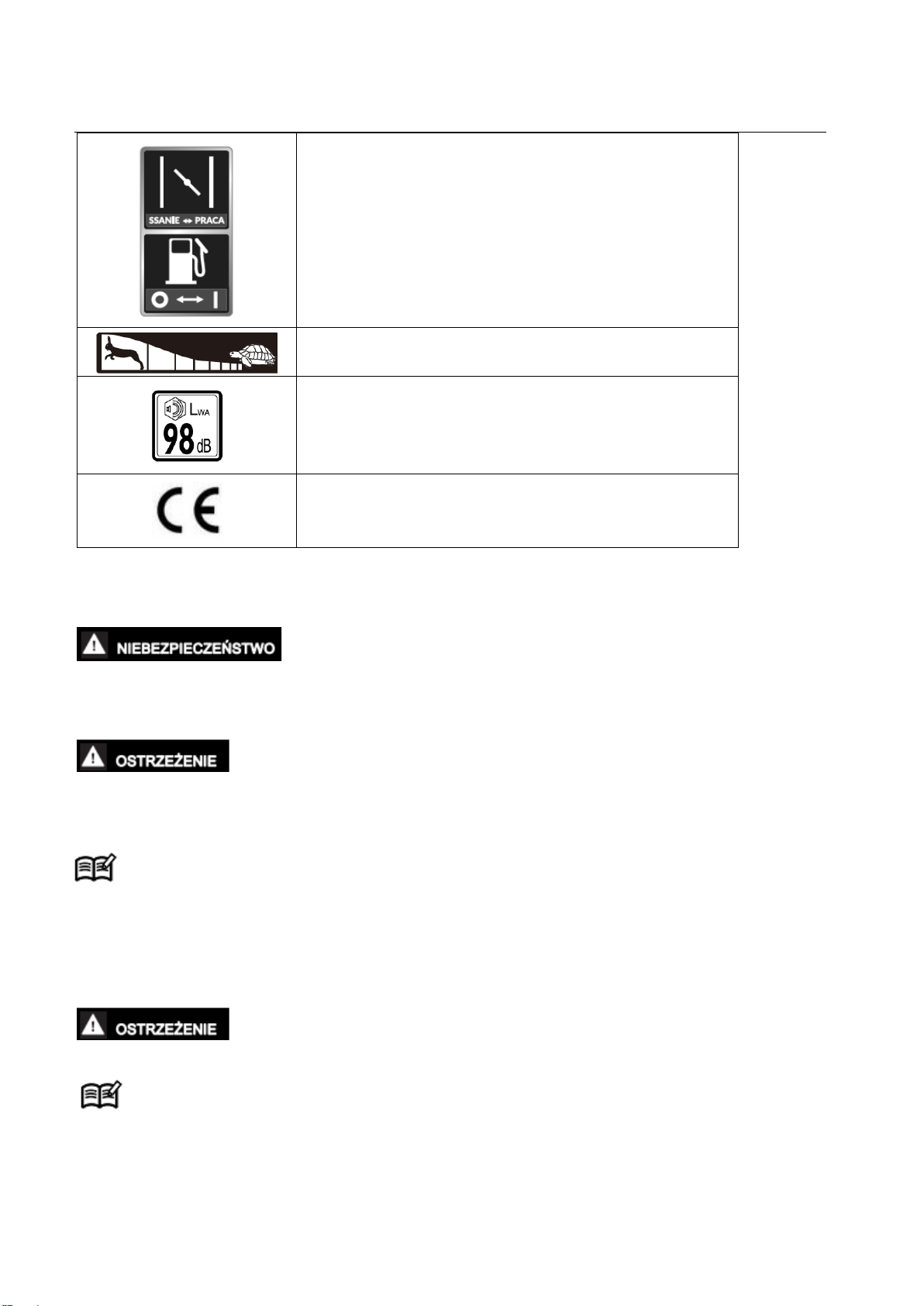

4.1
Dbaj o to, aby były czytelne: (nie wszystkie są na urządzeniu)
aby zrozumieć prawidłowe użytkowanie
urządzenia. Trzymaj tę instrukcję pod ręką
Page 9
PL INSTRUKCJA ORYGINALNA
9
Uważaj na ostre krawędzie noży. Trzymaj z daleka nogi i
ręce.
Gazy wydechowe zawierają trujący tlenek węgla.
Nigdy nie uruchamiaj silnika w zamkniętych przestrzeniach.
Miej pewność, że zapewniona jest odpowiednia wentylacja.
W miejscu wentylowanym, zwracaj uwagę, aby pracować z
wiatrem i aby gazy wydechowe ulatywały w kierunku od
Ciebie.
Page 10
PL INSTRUKCJA ORYGINALNA
10
Ten piktogram oznacza zagrożenie poważnym lub wręcz śmiertelnym wypadkiem.
➢ Oznaczone nim środki mogą zapobiec poważnemu lub śmiertelnemu wypadkowi.
Ten piktogram oznacza zagrożenie poważnym lub wręcz śmiertelnym wypadkiem.
➢ Oznaczone nim środki mogą zapobiec poważnemu lub śmiertelnemu wypadkowi.
WSKAZÓWKA
Ten piktogram przedstawia informacje ułatwiające posługiwanie się urządzeniem.
➢ Oznaczone nim środki mogą zapobiec szkodom w mieniu
Przeczytaj uważnie niniejszą instrukcję. Przechowuj ją, aby móc do niej zaglądać w
dowolnej chwili.
Przeczytaj uważnie instrukcję obsługi. Zapoznaj się z elementami sterującymi i prawidłowym
użytkowaniem maszyny. Lokalne przepisy mogą ograniczać wiek operatora.
Page 11
PL INSTRUKCJA ORYGINALNA
11
W przypadku nieprawidłowej eksploatacji urządzenie może spowodować poważne
urazy. W celu uniknięcia szkód osobowych i rzeczowych, koniecznie przestrzegaj opisanych wskazówek
bezpieczeństwa i zachowania szczególnej uwagi. Zaznajom się dobrze ze wszystkimi częściami urządzenia
przed jego montażem.
• Nie pozwalaj dzieciom oraz innym osobom dorosłym, które nie zaznajomiły się z niniejszą instrukcją
obsługi, używać urządzenia.
• Wertykulator nie jest zabawką, zachowaj szczególną ostrożność przez cały czas kontaktu z
urządzeniem.
• Nie używaj wertykulatora do innych celów niż zostało to opisane w rozdziale Przeznaczenie.
• Nie korzystaj z urządzenia w czasie, w którym w pobliżu znajdują się inne osoby (szczególnie małe
dzieci) oraz zwierzęta domowe. Zgaś silnik, jeśli ktoś pojawi się w obrębie obszaru pracy.
• Pamiętaj, że to użytkownik i/lub właściciel ponoszą odpowiedzialność za wypadki i urazy innych osób
oraz ich mienia.
• Sprawdź teren pracy przed rozpoczęciem pracy. Usuń wszelkie kamienie, patyki, druty oraz inne ciała
obce, które mogą zakłócić pracę urządzenia lub zostać wyrzucone spod wertykulatora przez wirujące
noże.
• Noś okulary ochronne podczas pracy, również w czasie regulacji czy naprawy wertykulatora.
• Noś osłonę słuchu podczas obsługi sprzętu.
• Zakładaj do pracy solidne obuwie na nieślizgającej się podeszwie. Nie pracuj na boso oraz w
niezapinanym i lekkim obuwiu. Unikaj noszenia luźnej odzieży z wiszącymi sznurkami czy paskami oraz
biżuterii, gdyż łatwo może dostać się w ruchome części urządzenia.
• Przed każdym użyciem przeprowadź kontrolę wzrokową urządzenia. Nie uruchamiaj wertykulatora,
jeśli brak w niej elementów ochronnych (np. osłony silnika, osłony tylnej) czy części urządzenia
tnącego albo gdy wkręty, śruby są zużyte, uszkodzone lub niedokręcone.
• Używaj wyłącznie części zamiennych i elementów wyposażenia, które zostały dostarczone i/lub są
zalecane przez producenta. Użycie innych części zamiennych prowadzi do utraty roszczeń z tytułu
gwarancji.
W trakcie pracy urządzenia w żadnym wypadku nie podkładaj rąk i nóg pod, ani w
pobliże obracających się części wertykulatora. Niebezpieczeństwo zranienia! Wiele wypadków zdarza się na
skutek nagłego zgaszenia silnika i najechania wertykulatora na stopę.
Przestrzegaj przepisów dotyczących ochrony przed hałasem i przepisów lokalnych.
Możliwość eksploatacji urządzenia w określone dni (np. w niedziele i święta), w określonych porach dnia (w
porze obiadowej, w czasie ciszy nocnej) oraz w określonych obszarach (np. kurortach lub klinikach) jest
ograniczona.
• Nie używaj wertykulatora w deszczu, przy złej pogodzie, w wilgotnym otoczeniu, nie pracuj gdy trawa
jest mokra.
Page 12
PL INSTRUKCJA ORYGINALNA
12
• Pracuj wyłącznie w świetle dziennym lub przy bardzo dobrym sztucznym oświetleniu.
• Nie uruchamiaj urządzenia przy silnym wietrze, gdy jest słaba widoczność, bardzo wysokie lub bardzo
niskie temperatury.
• Nigdy nie uruchamiaj wertykulatora w zamkniętych lub źle przewietrzanych pomieszczeniach;
niebezpieczeństwo zatrucia – spaliny zawierają szkodliwy tlenek węgla.
• Do pracy wertykulatorem miej suche dłonie, bez śladów zabrudzeń paliwem lub olejem.
• Nie korzystaj z urządzenia w przypadku zmęczenia, osłabionej koncentracji, gdy jesteś pod wpływem
alkoholu, leków lub innych środków odurzających. Pracuj z rozsądkiem, rób przerwy.
• Nigdy nie zostawiaj wertykulatora w miejscu pracy bez nadzoru.
• Nie przechylaj urządzenia w trakcie uruchamiania,.
• Nie uruchamiaj silnika stojąc przed odsłoniętym otworem wylotowym.
• Uruchamiaj i gaś silnik zgodnie z zasadami podanymi w niniejszej instrukcji i tylko stojąc w bezpiecznej
odległości od noży. Przed uruchomieniem silnika rozłącz wszystkie sprzęgła.
• Prowadź urządzenie wyłącznie chodząc, nie biegaj z wertykulatorem.
• Nie pracuj przy użyciu urządzenia, które jest niekompletne, uszkodzone lub przebudowane bez zgody
producenta. Przed użyciem sprawdź, czy dźwignia hamulca/włącznika (bezpieczeństwa) łatwo się
porusza w obie strony i automatycznie wraca po puszczeniu do pozycji wyłączonej.
• Nie przeciążaj urządzenia. Pracuj tylko w podanym przedziale mocy, nie zmieniaj ustawień regulatora
przy silniku.
• Nie pal tytoniu podczas pracy oraz na obszarze, na którym dolewasz paliwo lub przechowujesz paliwo,
czy samo urządzenie. Wyeliminuj wszystkie źródła iskier lub płomieni, takie jak np. ognisko, czy inna
praca, która powoduje iskrzenie.
• Uważnie obchodź się z paliwem; rozlane posprzątaj.
• Nie pracuj w pobliżu palnych cieczy i gazów - niebezpieczeństwo pożaru lub wybuchu.
• Nie pracuj w pobliżu wysypisk, kanałów czy wałów - możesz stracić równowagę i spaść.
• Uważaj na dziury, koleiny, ukryte przedmioty lub wyboje - trawa może je łatwo ukryć.
• Pracuj zachowując stabilną pozycję, w szczególności na pochyłościach terenu. Poślizgnięcie się lub
upadek może spowodować poważne obrażenia ciała.
• Podczas pracy ciągle zwracaj uwagę na wystarczającą wymianę powietrza – zagrożenie dla życia
wskutek zatrucia!
• W razie wystąpienia mdłości, bólu czy zawrotów głowy, zakłóceń widzenia, słuchu lub spadku
koncentracji, natychmiast przerwij pracę; symptomy mogą oznaczać zatrucie wysoką koncentracją
spalin – niebezpieczeństwo wypadku! Jeśli poczujesz, że tracisz grunt pod nogami NATYCHMIAST
PUŚĆ DŹWIGNIĘ ZAŁĄCZANIA WAŁKA NOŻOWEGO), a noże przestaną się obracać w ciągu kilku sekund.
Nie „wieszaj się” na wertykulatorze, próbując bronić się przed upadkiem.
• Pracuj zawsze w poprzek zbocza, nigdy do góry lub w dół. Zachowaj szczególną ostrożność podczas
zmiany kierunku jazdy. Nie pracuj na zbyt stromych zboczach – o nachyleniu większym niż 15 stopni.
• Zachowaj szczególną ostrożność podczas odwracania urządzenia, przyciągania go do siebie, podczas
cofania oraz zbliżając się do ślepych zaułków, krzaków, drzew i innych obiektów, które mogą zasłaniać
widoczność.
• Nigdy nie cofaj wertykulatorem gdy za nim idziesz. Jeśli musisz cofnąć się urządzeniem, np. od ściany,
Page 13
PL INSTRUKCJA ORYGINALNA
13
stań, najpierw się rozejrzyj w dół i za siebie ustaw dźwignię regulacji głębokości w pozycję podniesione
i następnie postępuj w poniższy sposób:
- odstąp od wertykulatora by wyciągnąć ręce,
- upewnij się, że utrzymujesz równowagę stojąc prawidłowo,
- pociągnij wertykulator do tyłu powoli, nie więcej niż pół drogi do siebie,
- powtórz te czynności jeśli dalej chcesz cofać.
• Silnik i tłumik nagrzewają się podczas pracy i może spowodować poparzenia - nie dotykaj ich.
• Uważaj, aby podczas pracy gorący strumień spalin nie został skierowany
na materiały łatwopalne (np. suchą trawę, liście, korę, czy paliwo). Nie dotykaj takich materiałów
rozgrzaną powierzchnią tłumika – niebezpieczeństwo pożaru!
• Przed zdjęciem kosza lub oczyszczaniem wyrzutu trawy zgaś silnik i poczekaj, aż noże całkowicie się
zatrzymają. Pracujące noże obracają się jeszcze kilka sekund po zgaszeniu silnika.
• Nie podnoś ani transportuj urządzenia w czasie, gdy silnik pracuje.
• Zgaś silnik każdorazowo podczas przekraczania innych powierzchni niż trawa.
• Otwór wylotowy urządzenia musi być stale czysty i wolny. Usuwaj z niego resztki trawy tylko przy
zgaszonym silniku.
• Jeśli urządzenie zacznie wibrować w niestandardowy sposób, zgaś silnik, zdejmij nasadkę ze świecy
zapłonowej, zamknij zawór paliwa i szybko poszukaj przyczyny. Wibracje są ostrzeżeniem przed
problemem.
• Zawsze zgaś silnik i zamknij zawór paliwa oraz zdejmij nasadkę ze świecy zapłonowej gdy:
- oddalasz się od maszyny;
- przed tankowaniem;
- przed czyszczeniem otworu wylotowego lub usuwaniem blokady;
- jeżeli urządzenie jest nieużywane;
- przed sprawdzaniem, czyszczeniem i przechowywaniem;
- jeżeli w trakcie pracy urządzenie natrafia na ciało obce lub pojawiają się anormalne wibracje.
W takim przypadku należy sprawdzić urządzenie pod kątem uszkodzeń lub ewentualnie naprawić.
• Jeśli powstanie sytuacja nieopisana w tej instrukcji zwróć się o pomoc na infolinię serwisową
producenta.
Podczas konserwacji noży pamiętaj, że mogą się one poruszyć nawet przy zdjętej
nasadce świecy zapłonowej!
• Sprawdź, czy wszystkie nakrętki, śruby, trzpienie były dobrze dokręcone oraz czy urządzenie jest
kompletne i nieuszkodzone. Pamiętaj o sprawdzeniu przewodów. Pamiętaj o sprawdzaniu wszystkich
zabezpieczeń. Przed użyciem zleć naprawę uszkodzonych części. Uszkodzone śruby wymieniaj
wyłącznie w zestawach.
• Nie podejmuj samodzielnych prób naprawiania urządzenia, o ile nie posiadasz właściwego
przygotowania zawodowego w tym zakresie. Wszystkie prace, które nie są podane w tej instrukcji,
powinien przeprowadzić autoryzowany serwis upoważniony przez Importera.
• Przechowuj urządzenie w suchym miejscu, poza zasięgiem dzieci.
• Pozwól silnikowi ostygnąć przed umieszczeniem urządzenia w zamkniętym pomieszczeniu.
Page 14
PL INSTRUKCJA ORYGINALNA
14
• Nigdy nie przechowuj urządzenia z benzyną w zbiorniku wewnątrz budynku, w którym opary benzyny
mogą wejść w kontakt z otwartym ogniem lub iskrami.
• Jeśli zbiornik paliwa wymaga opróżnienia, upewnij się, że odbywa się to na otwartej przestrzeni.
Spuszczone paliwo należy przechowywać w specjalnie zaprojektowanym pojemniku na paliwo lub
utylizować z zachowaniem szczególnej ostrożności.
• Dbaj o urządzenie. Utrzymuj je tak, aby zawsze było czyste i miało ostre noże, co umożliwia łatwiejsze
i bezpieczniejsze wykonywanie pracy. Przestrzegaj instrukcji konserwacyjnych.
• Dbaj o urządzenie. Pilnuj, aby uchwyty były suche, czyste i nie były zanieczyszczone olejem ani
smarem. Tłuste, zabrudzone olejem uchwyty są śliskie i prowadzą do utraty kontroli nad urządzeniem.
• Aby uniknąć zagrożenia pożarowego, silnik, wydech i obszar wokół zbiornika paliwa należy
utrzymywać w stanie wolnym od słomy z trawy, mchu, liści i wyciekającego smaru.
• Wymień uszkodzony tłumik.
• Regularnie sprawdzaj kosz do trawy pod kątem zużycia i deformacji. Ze względów bezpieczeństwa
zużyte i uszkodzone części należy bezzwłocznie wymieniać.
• Sprawdzając noże tnące zakładaj zawsze rękawice ochronne.
• Zachowaj szczególną ostrożność w trakcie sprawdzania noży, aby Twoje palce nie zostały zakleszczone
pomiędzy obracającym się nożami a nieruchomymi częściami maszyny. Ruch jednego noża może
doprowadzić do rotacji pozostałych noży.
• Nie zmieniaj ustawień silnika, nie reguluj obrotów silnika. Nadmierne obroty są niebezpieczne dla
silnika. Nie reguluj linki dźwigni gazu podczas pracy silnika.
• Używaj wyłącznie oryginalnych części zamiennych i części wyposażenia, które zostały dostarczone
i/lub są zalecone przez producenta. Użycie innych części zamiennych prowadzi do utraty roszczeń z
tytułu gwarancji.
4.4
• Ostrożnie obchodź się z benzyną. Jest wysoce łatwopalna, a opary mogą być wybuchowe.
• Używaj wyłącznie atestowanych pojemników na benzynę.
• Wlewaj paliwo przed uruchomieniem silnika. Nigdy nie odkręcaj korka zbiornika paliwa i nie
uzupełniaj paliwa podczas pracy silnika, ani gdy silnik jest jeszcze gorący. Zgaś silnik i odczekaj
przynajmniej 2 minuty zanim dolejesz paliwo!
• Po dolaniu paliwa do zbiornika dobrze dokręć korek paliwa i powycieraj rozlane paliwo, przesuń
urządzenie w inne miejsce przed uruchomieniem silnika. Nie uruchamiaj silnika, dopóki opary paliwa
nie wyparują całkowicie.
• Uzupełniaj paliwo na wolnym powietrzu.
• Nie pal tytoniu w trakcie uzupełniania paliwa.
• Ze względów bezpieczeństwa zbiornik paliwa i korek zbiornika należy wymienić, jeśli są uszkodzone.
• Przechowuj paliwo w miejscu niedostępnym dla dzieci. Nie trzymaj paliwa, ani wertykulatora w
pomieszczeniach, gdzie jest otwarty ogień lub iskry, np. gazowy podgrzewacz do wody, grzejnik, piec.
• Nie uruchamiaj silnika w zamkniętym pomieszczeniu.
• Nie wdychaj oparów paliwa.
• Utrzymuj silnik w czystości, aby zminimalizować ryzyko pożaru. Usuń z urządzenia wszelkie
pozostałości ścinek drewna, nadmiernego smaru, itp.
Page 15
PL INSTRUKCJA ORYGINALNA
15
5.
Przed montażem poszczególnych elementów sprawdź czy masz wszystkie potrzebne
części.
Uruchom silnik dopiero wtedy, gdy wertykulator jest zmontowany.
Proszę sprawdzić, czy artykuł jest kompletny zgodnie z zakresem dostawy. W przypadku braku części prosimy
o kontakt z naszym centrum serwisowym lub punktem sprzedaży, w którym dokonałeś zakupu najpóźniej w
ciągu 5 dni roboczych od zakupu produktu i po okazaniu ważnego dowodu zakupu. Należy również zapoznać
się z tabelą gwarancyjną w informacji serwisowej na końcu instrukcji obsługi.
Otworzyć opakowanie i ostrożnie wyjąć urządzenie.
Usuń materiał opakowaniowy i wszelkie opakowania i/lub zabezpieczenia transportowe (jeśli są dostępne).
Sprawdź, czy wszystkie elementy są dostarczone.
Sprawdź sprzęt i akcesoria pod kątem uszkodzeń transportowych.
W miarę możliwości prosimy o zachowanie opakowania do końca okresu gwarancyjnego.
Sprzęt i materiały opakowaniowe nie są zabawkami. Nie pozwalaj dzieciom
bawić się plastikowymi torbami, foliami lub małymi częściami. Istnieje niebezpieczeństwo połknięcia lub
uduszenia!
5.1

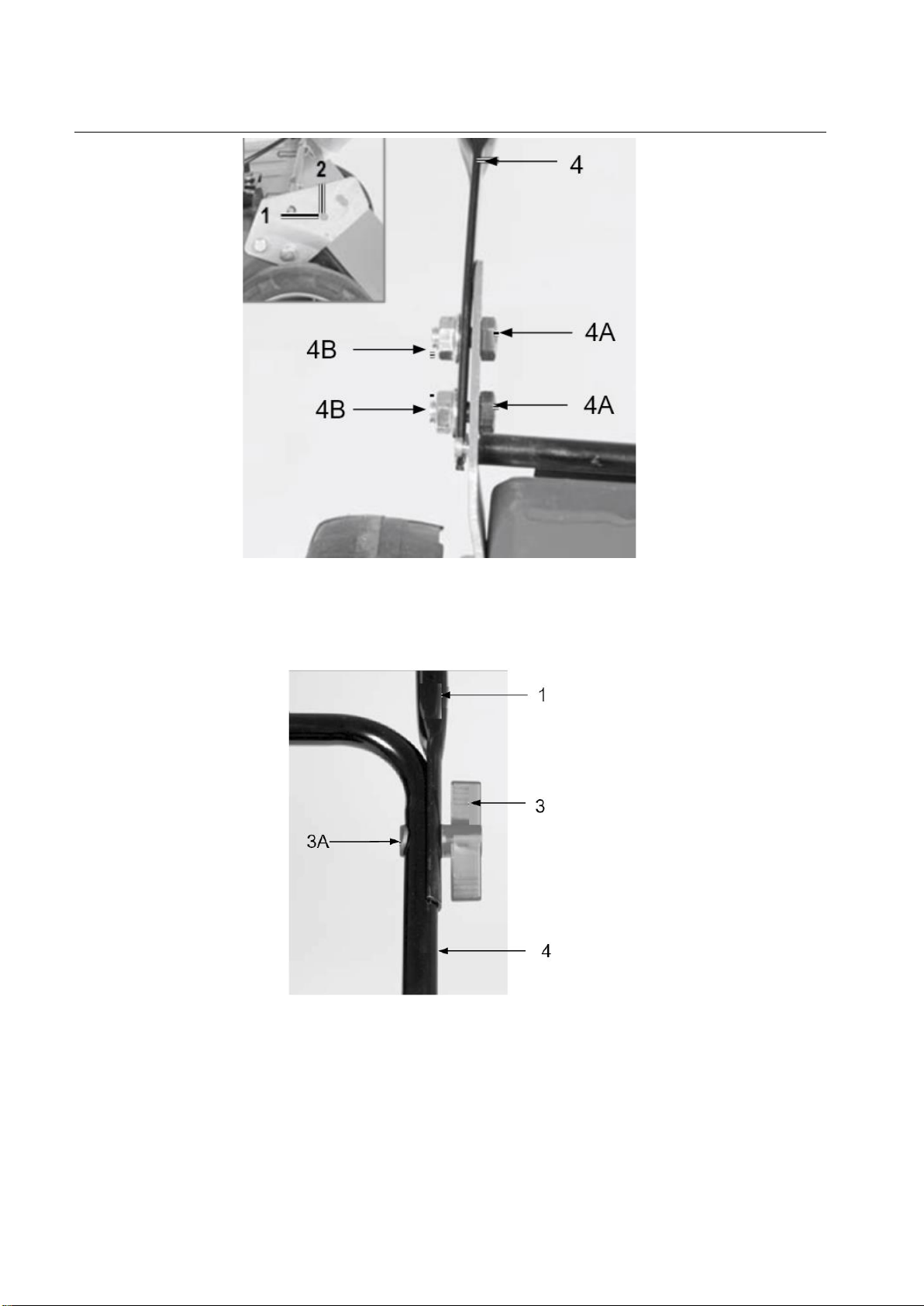

1. Ustaw dolny uchwyt tak by otwory na korpusie urządzenia (Rys. 2, poz. 1 i 2) pasowały do otworów
uchwytu dolnego. Dolny uchwyt (Rys. 2 poz. 4) przymocuj do korpusu z obu stron obudowy używając śrub
(Rys. 2, poz. 4A) i nakrętek (Rys. 2, poz. 4B) jak na Rys. 2. Czynność wykonaj po obu stronach urządzenia.
Page 16
PL INSTRUKCJA ORYGINALNA
16
2. Następnie przymocuj górny uchwyt (Rys. 3 poz. 1) do dolnego (Rys. 3 poz. 4) używając nakrętek
motylkowych oraz śrub (Rys. 3 poz. 3A). Czynność wykonaj po obu stronach urządzenia.

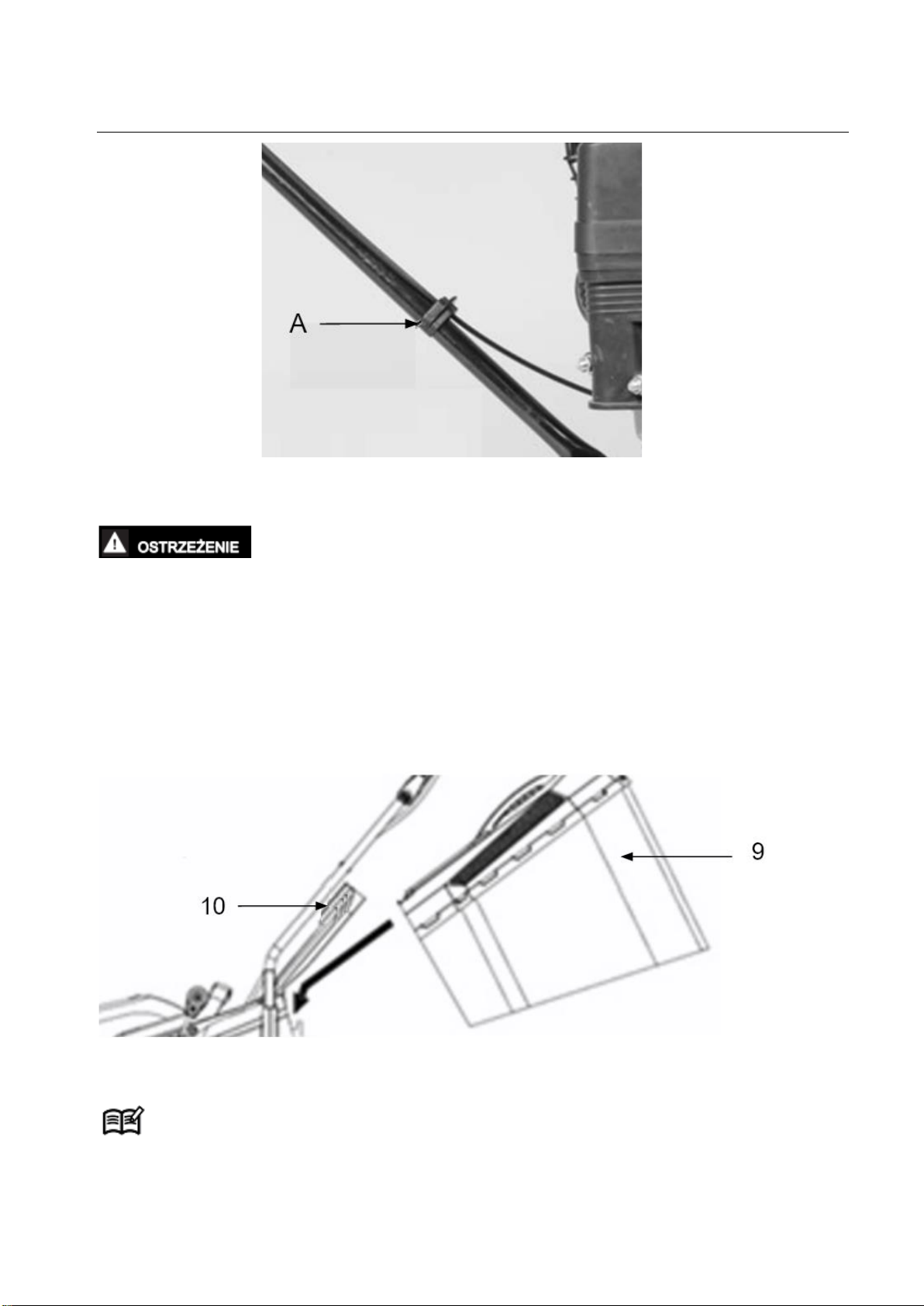

3. Przymocuj przewód na przewód od dźwigni załączania wałka nożowego na uchwycie za pomocą zaczepu
(Rys. 4, poz. A)
Page 17
PL INSTRUKCJA ORYGINALNA
17
5.2
Przed zamontowaniem kosza upewnij się, że silnik jest zgaszony, a wałek się nie
obraca.
Złożony już fabrycznie kosz na trawę zamontuj na wertykulatorze. W tym celu:
1. podnieś jedną ręką tylną klapę (Rys. 5, poz. 10)
2. sprawdź otwór wylotowy
3. drugą ręką zamocuj kosz z tyłu obudowy (Rys. 5, poz. 9).
4. opuść tylną klapę
5. upewnij się, że kosz jest dobrze zamocowany – sam nie wypada.
Jeśli chcesz pracować bez założonego kosza pamiętaj by tylna klapa była zawsze w pozycji opuszczonej!
Pamiętaj aby zabezpieczyć oczy używając osłony oczu.
Page 18
PL INSTRUKCJA ORYGINALNA
18
5.3
1. Odkręć korek zbiornika oleju (Rys. 6, poz. 6).
2. Ostrożnie wlej olej
3. Sprawdź poziom oleju za pomocą miarki. Odpowiedni poziom oleju powinien być zawsze na poziomie
maksimum na miarce. Jeśli poziom jest za niski dolej oleju.
4. Zakręć korek zbiornika oleju.
5.4
Page 19
PL INSTRUKCJA ORYGINALNA
19
1. Odkręć korek zbiornika paliwa (Rys. 7, poz. 5).
2. Nalej ostrożnie paliwo. Nie przepełniaj zbiornika! Max poziom paliwa pokazano na Rys. 8.
3. Dokręć korek.
4. Powycieraj porozlewane paliwo zanim uruchomisz silnik.
Page 20
PL INSTRUKCJA ORYGINALNA
20
5.5
Dźwignię regulacji wysokości (Rys. 9, poz. 14) po prawej stronie ustaw na odpowiednim poziomie. W tym
celu delikatnie odsuń ją od urządzenia, ustaw żądaną głębokość, a następnie ponownie zablokuj dźwignię.
Przesuwając dźwignię do siebie opuszczasz maksymalnie wałek a odsuwając od siebie podnosisz wałek z
nożami.
Upewnij się że dźwignia zatrzyma się w pożądanym wgłębieniu.
Nie uruchamiaj silnika przy opuszczonym wałku. Przy transporcie dźwignia powinna być
ustawiona na najwyższej pozycji.
6.
6.1
Nie uruchamiaj urządzenia niekompletnego czy nieprawidłowo złożonego.
Przed uruchomieniem sprawdź zawsze poziom oleju i paliwa!
Przed uruchomieniem sprawdź czy wszystkie elementy zabezpieczające są prawidłowo zamocowane i czy są
w dobrym stanie.
Przed uruchomieniem sprawdź teren pracy i usuń ewentualne przeszkody i przedmioty,
które mogą zostać pochwycone przez wirujące noże.
Nie pracuj podczas opadów atmosferycznych.
Page 21
PL INSTRUKCJA ORYGINALNA
21
Nie uruchamiaj wertykulatora w wysokiej trawie. Należy przed pracą skosić trawnik na minimalną
wysokość.
Załączenie napędu noży następuje w momencie uruchomienia dźwigni wałka nożowego. Puszczenie dźwigni
wałka nożowego spowoduje wyłączenie napędu noży.
Prawidłowo zmontowaną maszynę uruchom w następujący sposób:
1. Podnieś wałek nożowy.
2. Wyłącznik zapłonu (Rys. 1, poz. 8) ustaw na ON/I

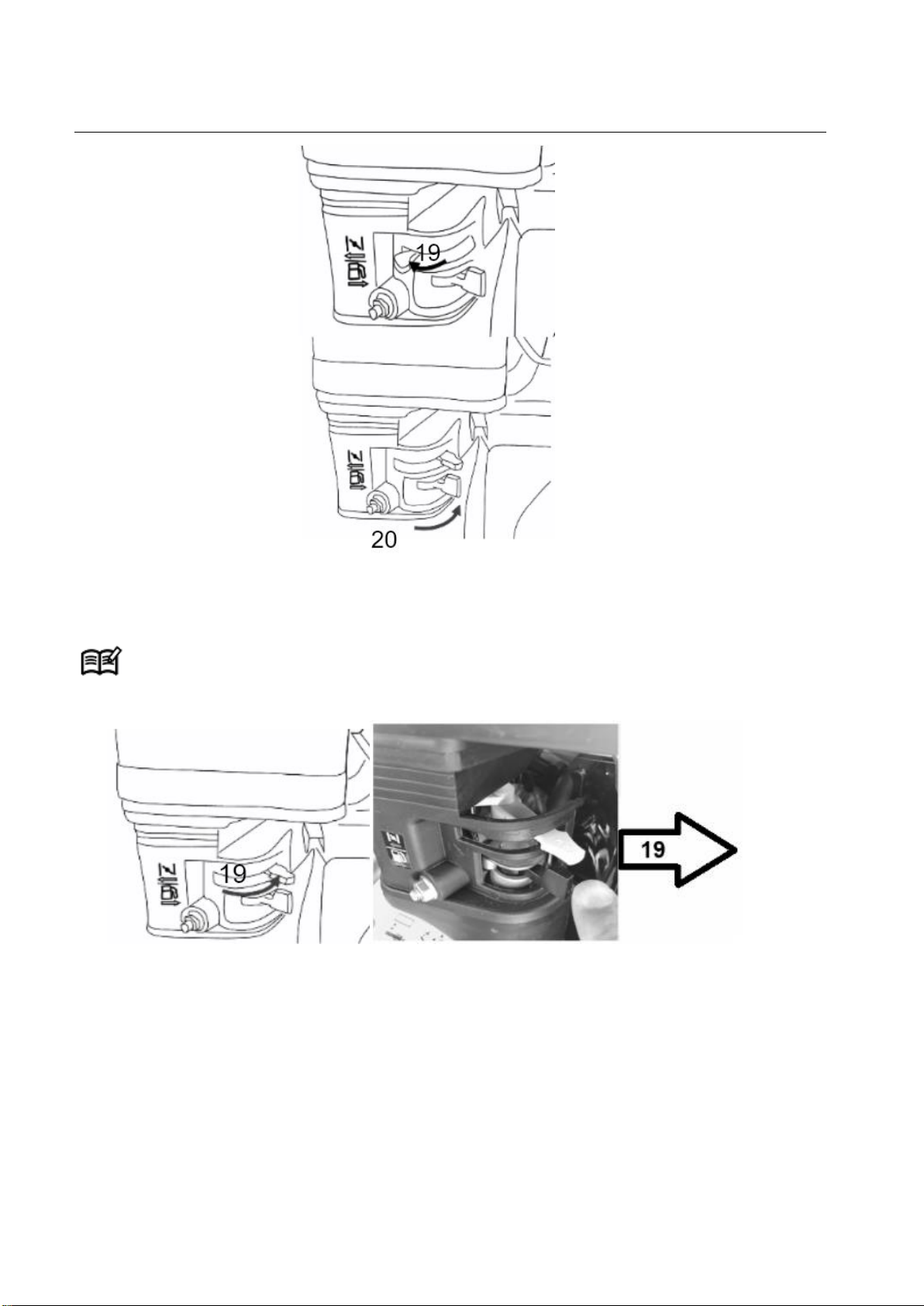

3. Otwórz zawór przewodu paliwowego (Rys. 11, poz. 20) przesuwając go maksymalnie w prawo na pozycję
ON/ WŁ.
Page 22
PL INSTRUKCJA ORYGINALNA
22
4. Dźwignię ssania (Rys. 11, poz. 19) przesuń maksymalnie w lewo jak pokazuje strzałka na Rys. 11 na pozycję
„CHOKE/SSANIE”
uruchamiaj w położeniu dźwigni ssania w miejscu oznaczonym „RUN/PRACA”. Nie
wykorzystujesz wtedy „ssania”.
5. Dźwignię gazu (Rys. 13, poz. 15) ustaw w pozycji środkowej (między żółwiem a zającem)
Page 23
PL INSTRUKCJA ORYGINALNA
23
6. Pociągnij uchwyt linki rozrusznika (Rys. 14, poz. 12) aż do wyczucia oporu a następnie szarpnij mocno.
Jeśli uruchamiasz zimny silnik należy powtórzyć operację 2-3 razy, gdy silnik nie uruchomi się za pierwszym
razem.
Odprowadź uchwyt linki w kierunku silnika-nigdy nie dopuść do tego aby linka
sama się cofnęła.
Jeśli jest zimno pozwól by silnik rozgrzewał się kilka minut, zanim rozpoczniesz dalszą pracę.
7. Dźwignię ssania (Rys. 12, poz. 19) przesuń maksymalnie w prawo na pozycję „PRACA/ RUN”

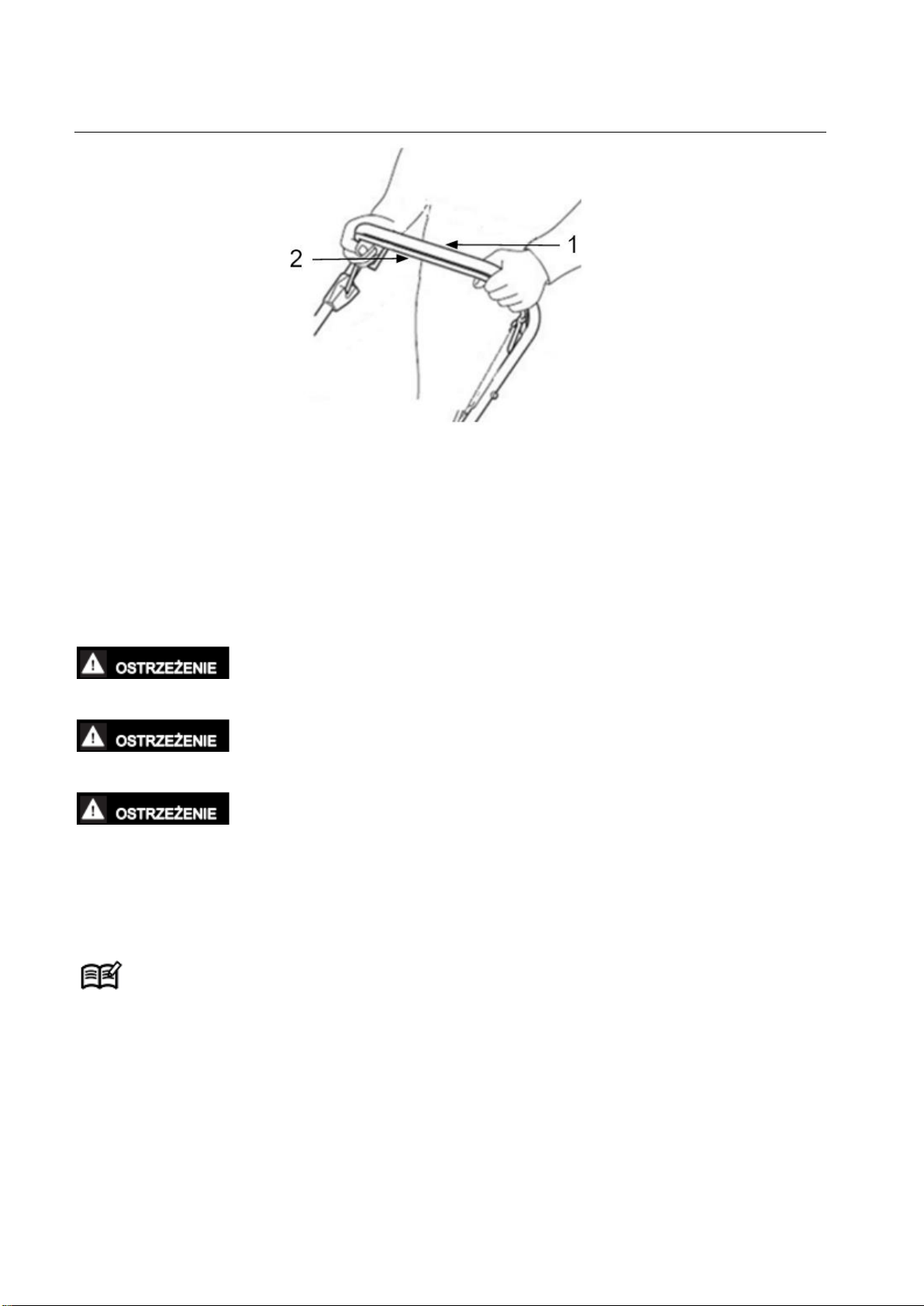

8. Dźwignię załączania wałka nożowego (Rys.15 poz.2) przyciągnij do uchwytu górnego (Rys.15 poz.1) aby
uruchomić wałek nożowy.
Page 24
PL INSTRUKCJA ORYGINALNA
24
9. Opuść noże przesuwając dźwignię regulacji głębokości pracy (Rys. 1, poz. 14) do siebie.
10. Aby zmniejszyć obroty manetkę gazu możesz przesunąć bardziej w kierunku żółwia.
11. Aby zgasić silnik przesuń manetkę gazu w pozycję „żółwia” i zwolnij dźwignię załączania wałka nożowego
oraz zamknij zawór przewodu paliwowego. Wyłącznik zapłonu ustaw na OFF (WYŁ). Odłącz przewód
świecy zapłonowej by zapobiec przypadkowemu uruchomieniu silnika. Zanim uruchomisz ponownie silnik
sprawdź linkę załączania wałka. Upewnij się, że jest prawidłowo założona. Jeśli linka jest uszkodzona bądź
wygięta, wymień ją na nową.
Jeżeli urządzenie wydaje jakieś niepokojące dźwięki – skontaktuj się ze sprzedawcą, bądź z serwisem
producenta. Jeśli nie obserwujesz takich hałasów – urządzenie jest gotowe do pracy.
6.2
1. Dzięki odpowiedniemu wałkowi urządzenie może być używane do czesania trawy, usuwania suchej trawy
i mchu na trawniku, a także do cięcia płasko zakorzenionej trawy.
2. Częstotliwość wertykulacji trawnika zależy przede wszystkim od szybkości wzrostu trawy i twardości
gleby. Zalecamy wertykulację trawnika 2 razy w roku, np. wiosną i jesienią.
3. Aby trawnik mógł się dobrze rozrastać się na wiosnę, konieczne jest, aby większe ilości powietrza mogły
Page 25
PL INSTRUKCJA ORYGINALNA
25
przenikać przez obszar wokół korzeni trawy. Zalecamy aerację-napowietrzanie trawnika co 4-6 tygodni, w
zależności od stanu trawnika.
4. Aby osiągnąć dobry wynik i wydłużyć żywotność wałka, przed rozpoczęciem pracy skoś trawę na mniejszej
wysokości (mniej niż 4 cm). Dopasuj głębokość roboczą do wysokości trawy własnego trawnika.
5. Wybierz głębokość roboczą w zależności od stanu trawnika i rzeczywistej wysokości trawy.
6. Uruchom wertykulator, wałek wertykulatora zacznie się swobodnie obracać.
7. Poprowadź wertykulator z odpowiednią prędkością w pasach możliwie jak najbardziej prosto po trawniku.
Pracuj w miarę możliwości po prostych pasach. Aby nie pozostawić luk na trawniku zwróć uwagę, aby
pasy zawsze na siebie zachodziły na szerokości paru centymetrów.
8. Zawsze prowadź wertykulator z równą prędkością w zależności od rodzaju gruntu. Pozostawanie w
jednym miejscu za długo lub wertykulacja mokrej ziemi lub zbyt suchej, może uszkodzić trawnik.
9. Aby uniknąć potknięcia, zachowaj szczególną ostrożność podczas cofania i ciągnięcia wertykulatora.
10. Zawsze pozwól ostrzu obracać się z maksymalną prędkością; nie pracuj w sposób powodujący przeciążenie
urządzenia.
Pracuj na prędkości dopasowanej do chodu człowieka, tak by uniknąć zniszczenia
osłony odbojowej czy przeciążenia silnika. Kiedy silnik pracuje na za dużym obciążeniu, prędkość silnika
spada i słychać zmianę w dźwięku silnika, gdy to nastąpi, zatrzymaj urządzenie, zwolnij dźwignię zapłonu
i podnieś głębokość pracy. Nieprzestrzeganie tego może spowodować uszkodzenie urządzenia.
11. Podczas pracy na pochyłościach zawsze stój ukośnie do pochyłości w stabilnej, bezpiecznej pozycji. Nie
pracuj na bardzo stromych zboczach.
12. Opróżnij kosz na trawę, gdy jest pełny, aby zapobiec zatkaniu się noża i przeciążeniu silnika.
Pamiętaj aby uprzednio wyłączyć silnik i poczekać aż wałek nożowy się zatrzyma.
13. Wyczyść urządzenie po każdym użyciu.
7.
Przed naprawą, regulacją bądź czynnościami konserwacyjnymi: zgaś silnik, wyłącznik
zapłonu ustaw na OFF, zamknij zawór przewodu paliwowego i odłącz przewód świecy zapłonowej oraz
poczekaj, aż wałek z nożami zatrzyma się sam.
7.1
• Utrzymuj urządzenie w czystości. Do czyszczenia stosuj miękką szczotkę lub szmatkę, nie używaj
żadnych środków do czyszczenia, ani rozpuszczalników.
• Przed każdym użyciem sprawdź urządzenie pod kątem widocznych usterek, takich jak
nieprzytwierdzone lub uszkodzone części. Regularnie sprawdzaj dokręcenie wszystkich śrub i wkrętów.
Zużyte bądź źle dokręcone nakrętki mogą spowodować bardzo niebezpieczne uszkodzenia silnika
Page 26
PL INSTRUKCJA ORYGINALNA
26
bądź ramy.
• Sprawdzaj regularnie stan obudowy, urządzeń bezpieczeństwa i kosza zbierającego pod kątem
uszkodzeń i stabilności przymocowania. Wymień na nowe, jeśli zachodzi taka potrzeba.
• Nie przechowuj urządzenia z pełnym zbiornikiem paliwa w pomieszczeniu zamkniętym, gdzie opary
paliwa mogą stanowić niebezpieczeństwo w połączeniu z iskrą bądź płomieniem. Niech silnik ostygnie
zanim schowasz urządzenie w miejsce przechowywania.
• Jeśli noże mocno uderzą w obcy przedmiot, zgaś silnik i udaj się z urządzeniem do serwisu.
• Po każdej pracy sprawdzaj wertykulator i usuwaj wszystkie resztki roślinne, pozostałości smaru z jego
kółek, otworów i spod obudowy (komory noży) a także silnika i tłumika. Stosuj do tego kawałek
drewna lub plastiku, nie używaj twardych narzędzi – mogą uszkodzić urządzenie.
Jeżeli zajdzie potrzeba przewrócenia urządzenia zlej najpierw paliwo i olej ze zbiorników aby
zapobiec ich wyciekowi.
• Często sprawdzaj wałek, by uzyskać optymalne wyniki pracy. Noże powinny być zawsze ostre.
• Jeśli chcesz spuścić paliwo, należy to zrobić przed zimą, na zewnątrz.
• Dokładnie przeczytaj rozdział o konserwacji w instrukcji obsługi silnika.
• Sprawdzaj regularnie poziom oleju i dolej lub wymień olej jeśli jest to wymagane.
• Smaruj regularnie osie kół.
7.2
1. Zgaś silnik i zdejmij nasadkę świecy zapłonowej oraz zamknij zawór paliwa.
2. Zlej paliwo i olej.
3. Ustaw wertykulator uchwytem do dołu (świeca zapłonowa w górze).
4. Sprawdź stan wałka (stan noży roboczych/ sprężynek).

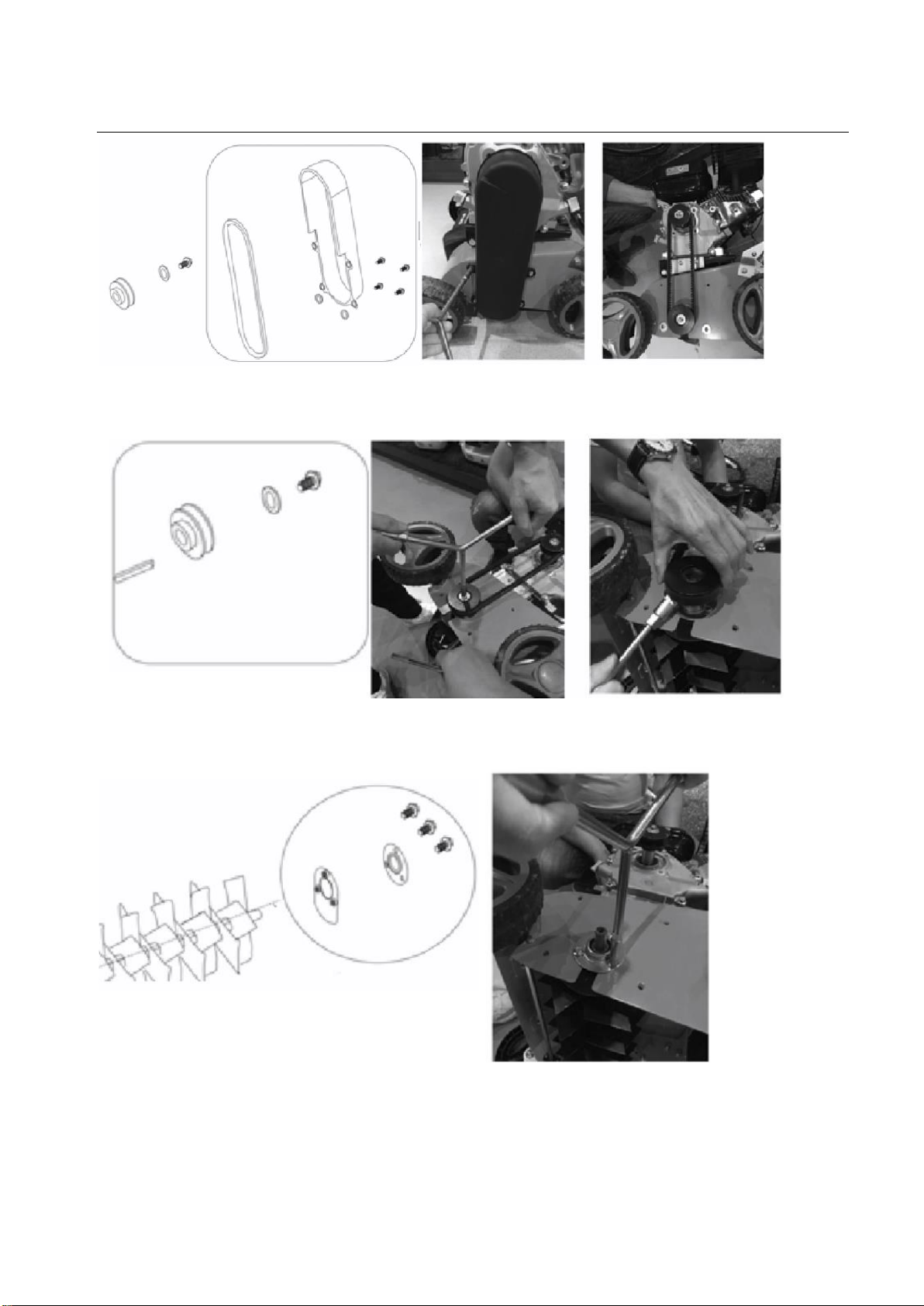

1. Zdemontuj osłonę paska napędowego odkręcając uprzednio 4 śruby Czynności te zobrazowano na Rys.
16.
Page 27
PL INSTRUKCJA ORYGINALNA
27

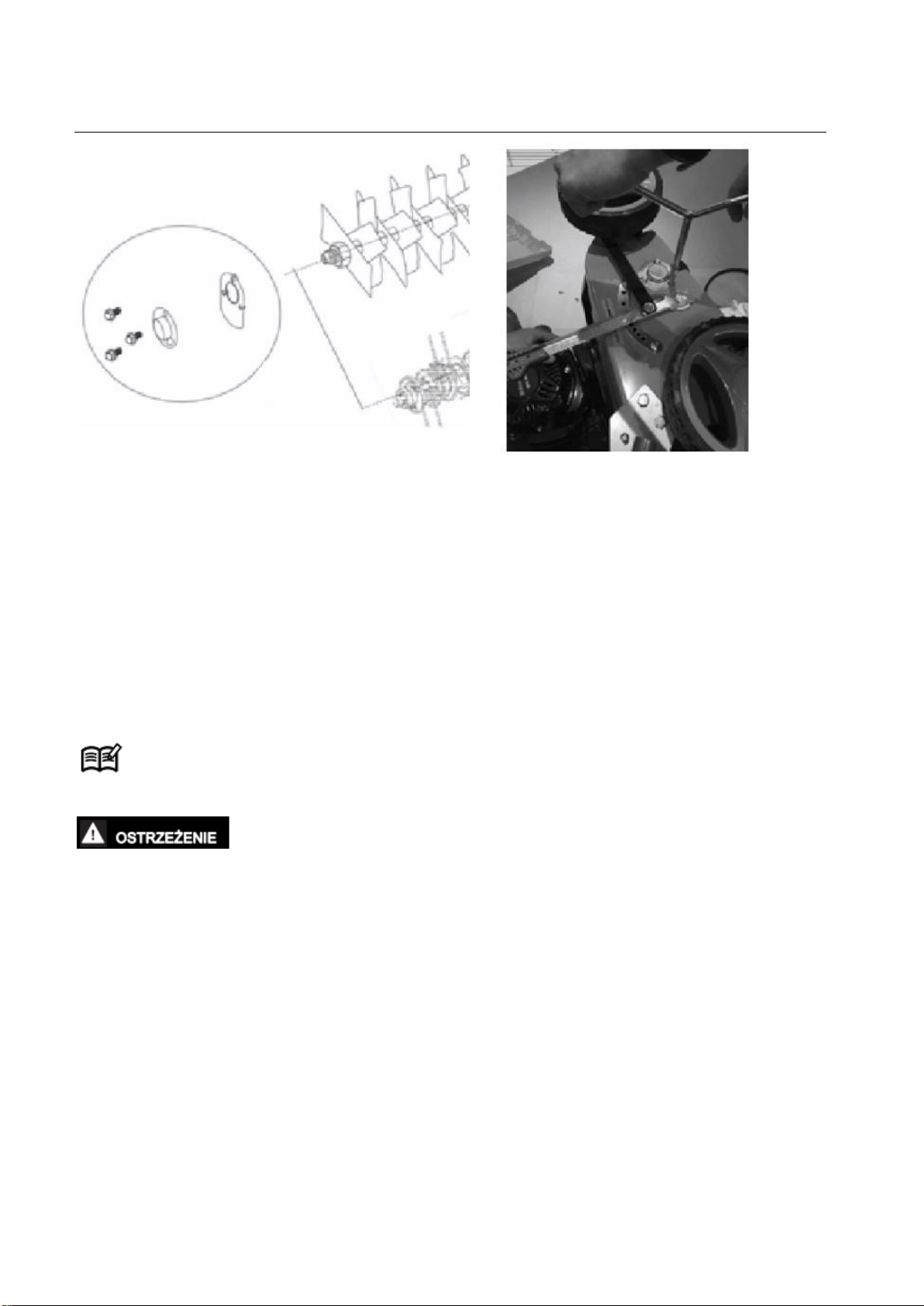

2. Następnie kluczem nasadowym odkręć śrubę, zdemontuj z osi wałka podkładkę i zębatkę od paska
napędowego. Czynności te zobrazowano na Rys. 17.
3. Zdejmij pasek napędowy. Odkręć kluczem nasadowym znajdujące się pod zębatką 3 śruby. Zdemontuj
płytkę montażową. Czynności te zobrazowano na Rys. 18.
4. Z drugiej strony urządzenia również odkręć kluczem nasadowym znajdujące 3 śruby. Zdemontuj płytkę
montażową. Czynności te zobrazowano na Rys. 19.
Page 28
PL INSTRUKCJA ORYGINALNA
28
5. Teraz wałek można wyjąć ze szczeliny.
1. Wsuń nowy wałek w szczelinę
2. Od strony dźwigni głębokości pracy zamontuj na osi wałka płytkę montażową i przykręć ją 3 śrubami.
3. Z drugiej strony zamontuj płytkę montażową i również przykręć ją 3 śrubami.
4. Umieść pasek napędowy na górnej zębatce a następnie na zębatce dolnej
5. Dolną zębatkę umieść na osi wałka, na nią nałóż podkładkę i przykręć śrubą.
6. Zamontuj osłonę paska napędowego i przykręć ją 4 śrubami
7. Sprawdź, czy wałek jest prawidłowo osadzony.
Wałek aeratora montuje się tak samo jak wałek wertykulatora.
7.3
Olej silnikowy należy wymieniać co roku przed rozpoczęciem sezonu (oprócz informacji zawartych w instrukcji
obsługi silnika), gdy silnik jest ciepły.
a) Używaj tylko zalecanego oleju silnikowego. SAE30
b) Umieścić odpowiednią tackę ociekową oleju pod śrubą spustową oleju.
c) Wykręcić korek wlewu oleju (Rys.20, poz. 6).
Page 29
PL INSTRUKCJA ORYGINALNA
29
d)
e) Odkręć śrubę spustową oleju (Rys.20, poz. 6A) i spuść olej do odpowiedniego pojemnika.
1. Po spuszczeniu całego zużytego oleju zakręć śrubę spustową. Zutylizuj zużyty olej zgodnie z
obowiązującymi przepisami. Gdy olej został wylany postaw urządzenie w zwykłej pozycji i wytrzyj do
czysta wszelkie zachlapania.
2. Napełnij zbiornik olejem SAE30. Po włożeniu miarki (bez dokręcania) poziom oleju powinien być na
poziomie max. Nie wlewaj zbyt dużo oleju. Włóż miarkę i wkręć korek.
3. Następnie na krótko uruchom silnik. Zgaś silnik, odczekaj jedną minutę i sprawdź poziom oleju. Dolej go
w razie potrzeby.
7.4
W regularnych odstępach należy oliwić przewody i sprawdzaj, czy poruszają się swobodnie
7.5
Filtr powietrza jest jednym z ważniejszych elementów decydujących o trwałości silnika i jego niezawodności.
Zbrudzony filtr powoduje większe zużycie paliwa, trudności z rozruchem i osłabienie silnika. Brak filtra lub
jego duże zanieczyszczenie powoduje dostawanie się do silnika pyłu i kurzu co znacznie zwiększa zużycie
silnika i może nawet doprowadzić do jego zatarcia.
Filtr powietrza wymień na nowy, gdy jest mocno zabrudzony lub uszkodzony, po przepracowaniu 50 godzin
pracy lub po każdym sezonie. W przypadku pracy w dużym zapyleniu obsługę filtra przeprowadzaj częściej,
zgodnie z podanymi poniżej punktami:

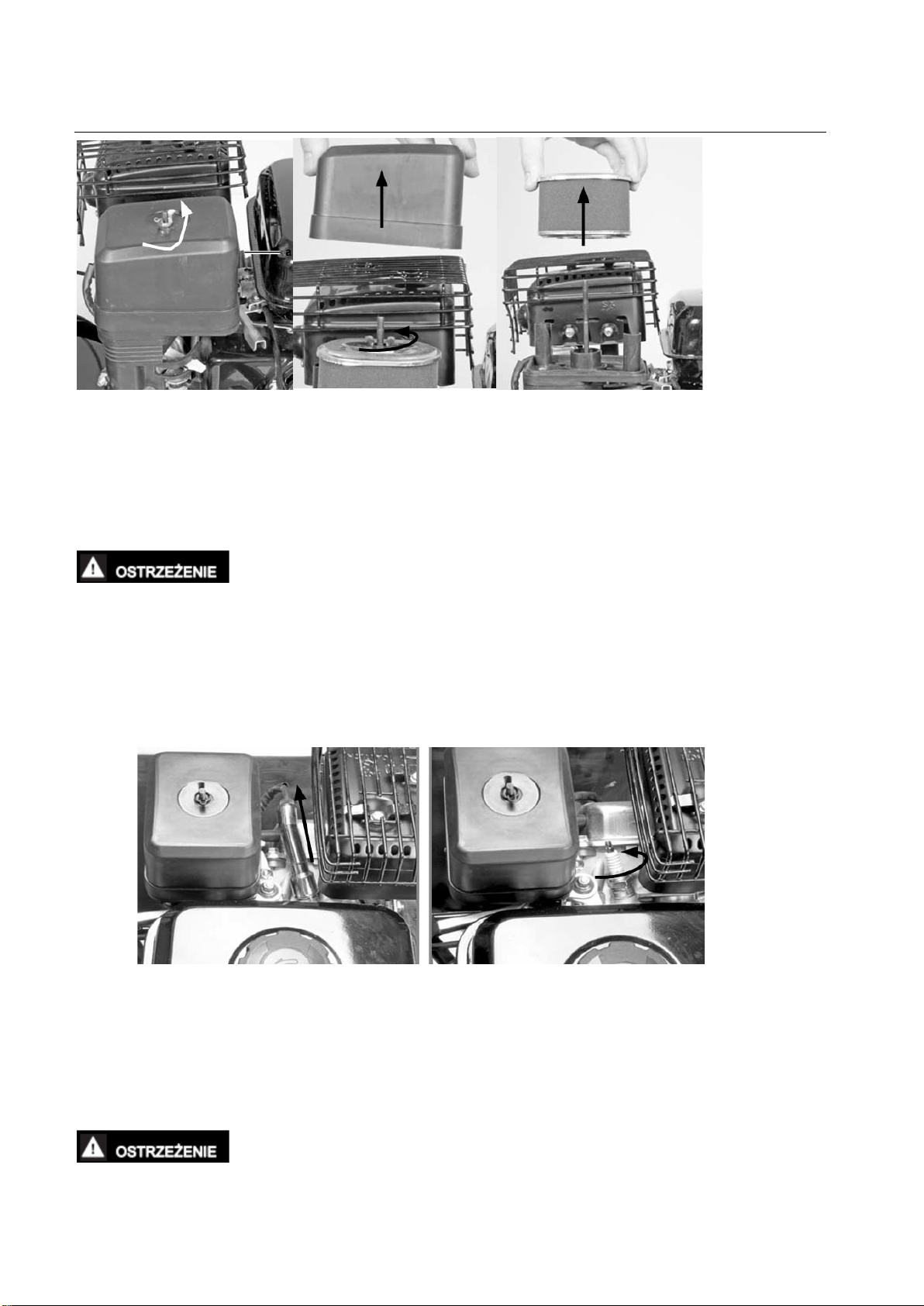

1. Zdejmij nasadkę świecy zapłonowej i zamknij zawór paliwa.
2. Oczyść pokrywę filtra z zanieczyszczeń
3. Odkręć metalową nakrętkę zabezpieczającą pokrywę filtra.
4. Zdejmij pokrywę filtra powietrza (Rys. 1, poz. 7)
Page 30
PL INSTRUKCJA ORYGINALNA
30
5. Zdemontuj filtr.
6. Aby uniknąć wpadania ciał obcych do wlotu filtra załóż pokrywę filtra.
7. Filtr gąbkowy umyj w płynnym środku do mycia i w wodzie. Pozostaw do dokładnego wysuszenia.
8. Nasącz filtr gąbkowy w oleju silnikowym. Nadmiar oleju odciśnij.
9. Zainstaluj ponownie wkład filtra i zamknij pokrywę.
7.6
Po pierwszych 10 godzinach pracy sprawdź świecę zapłonową pod kątem zabrudzeń i w razie potrzeby
wyczyść szczotką drucianą. Kolejne serwisowanie powinno być przeprowadzane w odstępach 50 rbh.
1. Gdy silnik jest zimny zdejmij nasadkę ze świecy zapłonowej.
2. Kluczem nasadowym do świec wykręć świecę.
3. Świecę oczyść szczotką.
4. Za pomocą szczelinomierza ustaw szczelinę 0,7-0,8 mm. Jeśli wymagana jest regulacja odstępu,
ostrożnie dognij lub odegnij boczną elektrodę. Zamontuj ponownie świecę uważając, by nie dokręcić jej
zbyt mocno – moment dokręcenia świecy zapłonowej 20 Nm.
Page 31
PL INSTRUKCJA ORYGINALNA
31
7.7
1. Urządzenie przechowuj w suchym miejscu poza zasięgiem dzieci.
2. Przechowuj maszynę w dobrze wentylowanym miejscu.
3. Odkręć nakrętki motylkowe i złóż uchwyt aby urządzenie zajmowało mniej miejsca. Przewody nie mogą
być zakleszczone.
4. By uniknąć zarysowania urządzenia włóż kawałek kartonu pomiędzy uchwyty a silnik.
5. Przechowywanie urządzenia pod plandeką, nylonowym workiem czy podobną osłoną nie jest zalecane;
może się pod nią zbierać wilgoć, która będzie powodować rdzewienie wertykulatora.
6. Oczyść urządzenie z brudu i resztek trawy.
7. Opróżnij zbiornik paliwa używając odsysarki. Paliwa nie wylewaj, zutylizuj. Przestrzegaj zasad ochrony
środowiska.
Nie opróżniaj zbiornika paliwa w zamkniętych pomieszczeniach, w pobliży ognia lub
podczas palenia papierosów.
8. Opróżnij zbiornik oleju. Oleju nie wylewaj, zutylizuj. Przestrzegaj zasad ochrony środowiska.
9. Wyjmij świecę zapłonową z głowicy cylindra. Wlej do cylindra ok. 20 ml świeżego oleju . Powoli
odciągnij uchwyt rozrusznika, co spowoduje zalanie ściany cylindra olejem. Wkręć z powrotem świecę
zapłonową.
10. Oczyścić żeberka chłodzące cylindra i obudowę.
11. Pamiętaj, aby wyczyścić całą maszynę, aby chronić farbę.
12. Odłącz przewód świecy zapłonowej i zamknij zawór przewodu paliwowego.
13. Zdejmij kosz z urządzenia.
14. Przed ustawieniem urządzenia w zamkniętym pomieszczeniu poczekaj aż ostygnie silnik.
7.8
1. Odkręć nakrętki motylkowe i złóż uchwyt aby urządzenie zajmowało mniej miejsca. Przewody nie mogą
być zakleszczone.
2. By uniknąć zarysowania urządzenia włóż kawałek kartonu pomiędzy uchwyty a silnik.
3. Oczyść urządzenie z brudu i resztek trawy.
4. Oczyścić żeberka chłodzące cylindra i obudowę.
5. Opróżnij zbiornik paliwa używając odsysarki. Paliwa nie wylewaj, zutylizuj. Przestrzegaj zasad ochrony
środowiska.
6. Opróżnij zbiornik oleju. Oleju nie wylewaj, zutylizuj. Przestrzegaj zasad ochrony środowiska.
7. Odłącz przewód świecy zapłonowej i zamknij zawór przewodu paliwowego.
8. Zdejmij kosz z wertykulatora.
9. Włóż urządzenie do oryginalnego bądź zastępczego kartonu.
7.9
Przy zamawianiu części zamiennych podaj następujące dane wertykulatora z tabliczki znamionowej,
umieszczonej na obudowie:
• Typ urządzenia
• Numer artykułu
• Numer identyfikacyjny
Page 32
PL INSTRUKCJA ORYGINALNA
32
W celu przyspieszenia realizacji zamówienia podaj numer części zamiennej, którą potrzebujesz. Możesz
również dosłać zdjęcie uszkodzonego elementu na adres mailowy producenta: [email protected] – ułatwi to
jednoznaczną identyfikację zwłaszcza w przypadku nieznajomości numeru części.
Zamówienia części możesz dokonać również w autoryzowanych punktach serwisowych, których wykaz
znajdziesz na stronie internetowej producenta: www.krysiak.pl
Producent nie ponosi odpowiedzialności za szkody wywołane przez urządzenie, jeżeli zostaną one wywołane
z powodu nieprawidłowo wykonanej samodzielnej naprawy, zastosowania nieoryginalnych części zamiennych,
względnie zastosowania urządzenia niezgodnie z jego przeznaczeniem.
8.
Nierównomierna praca i silne
wibracje wertykulatora
Poluzowane śruby przy silniku,
przy zamocowaniu silnika lub
korpusie wertykulatora
Dociągnąć śruby
Poluzowane zamocowanie
wałka nożowego.
Sprawdzić zamocowanie wałka
nożowego
Noże uszkodzone lub
pokrzywione
Wymienić w autoryzowanym
serwisie noże robocze.
Silnik nie zapala
Wyłącznik zapłonu jest w poz.
OFF(WYŁ)
Wyłącznik zapłonu ustaw w poz.
ON(WŁ)
Dźwignia regulacji gazu w
niewłaściwym położeniu
Ustawić dźwignię regulacji gazu we
właściwej pozycji.
Uszkodzona świeca zapłonowa
lub niewłaściwie dobrana.
Oczyścić względnie wymienić
świecę.
Pusty zbiornik paliwa.
Uzupełnić paliwo.
Silnik pracuje nierównomiernie
Zanieczyszczony filtr powietrza.
Wyczyścić lub wymienić filtr
powietrza.
Ssanie otwarte
Ustaw dźwignię ssania na RUN/
Praca
Zanieczyszczona świeca
zapłonowa.
Wyczyścić świecę zapłonową.
Wertykulator źle zbiera trawę
Zbyt niska liczba obrotów.
Ustawić dźwignię gazu w pozycji
„zająca”
Zbyt duża głębokość pracy.
Ustawić prawidłową głębokość
pracy.
Zużyte lub zniszczone noże
Wymienić noże w autoryzowanym
serwisie.
Przepełniony kosz na trawę.
Opróżnić kosz na trawę.
Page 33
PL INSTRUKCJA ORYGINALNA
33
Silnik pracuje a noże się nie
obracają
Zerwany pasek napędowy
Wymienić w autoryzowanym
serwisie.
9.
Na niniejsze urządzenie obowiązuje 24-miesięczna gwarancja. W ramach gwarancji gwarant zapewnia
kupującemu nieodpłatne usunięcie usterek w funkcjonowaniu urządzenia wynikających z jego wadliwości
konstrukcyjnych i materiałowych. Niektóre części konstrukcyjne ulegające normalnemu zużyciu oraz szkody
wywołane naturalnym zużyciem, przeciążeniem lub nieprawidłową obsługą, są wykluczone z zakresu
gwarancji. Warunkiem skorzystania ze świadczeń gwarancyjnych jest przestrzeganie podanych w instrukcji
obsługi wskazówek dotyczących oczyszczania, konserwacji i napraw urządzenia. Próby samodzielnej naprawy
urządzenia względnie jego rozebranie albo otwarcie obudowy silnika przez osoby nieupoważnione, powodują
wygaśnięcie gwarancji.
Warunkiem skorzystania ze świadczenia gwarancyjnego jest przekazanie nierozmontowanego urządzenia
wraz z dowodem zakupu naszemu centrum serwisowemu lub sprzedawcy. Wykonanie obowiązków
wynikających z gwarancji nastąpi w terminie 30 dni, licząc od dnia dostarczenia urządzenia przez Użytkownika.
W przypadku reklamacji gwarancyjnej lub zlecenia naprawy należy dostarczyć oczyszczone urządzenie wraz z
informacją o usterce pod adres naszego punktu serwisowego. W celu ustalenia wskazówek dotyczących
nadania przesyłki należy skontaktować się z gwarantem.
Utylizację Twojego urządzenia przeprowadzimy bezpłatnie.
Naprawy nie objęte gwarancją można zlecać odpłatnie naszemu centrum serwisowemu.
10.
Każde gospodarstwo jest użytkownikiem maszyn i urządzeń, a co za tym idzie – potencjalnym wytwórcą
niebezpiecznego dla ludzi i środowiska odpadu, z tytułu obecności w tymże niebezpiecznych substancji,
mieszanin oraz części składowych. Z drugiej strony zużyty sprzęt to cenny materiał, z którego można odzyskać
surowce.
Użytkownik urządzenia zgodnie z przepisami o ochronie środowiska zobowiązany jest do prowadzenia
prawidłowej gospodarki odpadami zgodnie z przepisami krajowymi. Nie wyrzucaj urządzenia razem z
odpadami domowymi. Przekaż je, jego akcesoria i opakowanie do zgodnej z przepisami o ochronie środowiska
naturalnego utylizacji. Starannie opróżnij zbiornik oleju oraz paliwa, oddaj urządzenie w punkcie recyklingu –
użyte w produkcji elementy z tworzyw sztucznych i metalu można posegregować i poddać selektywnej
utylizacji. Nie wylewaj zużytego oleju i resztek paliwa do zlewu, ani do kanalizacji – oddaj go osobno w punkcie
recyklingu. Informacje o dostępnym systemie zbierania zużytego sprzętu można znaleźć u sprzedawcy oraz w
urzędzie miasta/gminy.
Przekaż wycięty materiał do kompostowania, nie wyrzucaj go do kontenera na śmieci.
Pamiętaj, że odpowiednie postępowanie ze zużytym sprzętem zapobiega negatywnym konsekwencjom dla
środowiska naturalnego i zdrowia ludzkiego!
Page 34
PL INSTRUKCJA ORYGINALNA
34
W przypadku pytań zwróć się o poradę do Centrum Serwisowego producenta.
Pamiętaj, że producent bezpłatnie przeprowadza utylizację przesłanych do niego zużytych i uszkodzonych
swoich urządzeń.
11.
Mimo tego, iż producent ponosi odpowiedzialność za konstrukcję wertykulatora, pewne elementy ryzyka są
podczas pracy nie do uniknięcia:
- odrzucenie przedmiotu,
- uszkodzenie słuchu w przypadku długotrwałej pracy bez ochraniaczy,
- uszkodzenie wzroku i twarzy przez odpryskujące elementy,
- pochwycenie i wplątanie odzieży w ruchome części.
W przypadku przestrzegania wskazówek znajdujących się w niniejszej instrukcji zagrożenie resztkowe podczas
użytkowania wertykulatora jest ograniczone. Niestosowanie się do zasad tu opisanych zwiększa ryzyko
resztkowe.
Page 35
PL INSTRUKCJA ORYGINALNA
35
12.
Page 36
PL INSTRUKCJA ORYGINALNA
36
Page 37
PL INSTRUKCJA ORYGINALNA
37
Tel.: 61 650 75 30
www.krysiak.pl
Tel.: 61 650 75 39
[email protected]
Tel.: 61 650 75 34
częś[email protected]
Loading...
