Handicare VR2, VR2 PG DT User Manual

GEBRUIKERSHANDLEIDING BEDIENINGSKASTEN
USER MANUAL CONTROLS
BEDIENUNGSANLEITUNG STEUERKASTEN
MANUEL D’UTILISATION BOÎTIER DE COMMANDE

VR2 (PG DT)

9006915B

Nederlands.......................................................................................4

English............................................................................................17

Deutsch...........................................................................................30

Français...........................................................................................43

4 |

Nederlands

© 2011 Handicare

Alle rechten voorbehouden.

De verstrekte informatie mag geenszins worden verveelvoudigd en/of openbaar gemaakt op
welke wijze en met welke middelen dan ook (elektronisch of mechanisch), zonder voorafgaande,
uitdrukkelijke en schriftelijke toestemming van Handicare.

De verstrekte informatie is gebaseerd op algemene gegevens aangaande de ten tijde van verschijnen
bekende constructies. Handicare voert een beleid van continue product verbetering, wijzigingen zijn
derhalve voorbehouden.

De verstrekte informatie is geldig voor het product in standaard uitvoering. Handicare kan derhalve
niet aansprakelijk worden gesteld voor eventuele schade voortvloeiend uit de van de standaard
uitvoering afwijkende specifi caties van het product. Derhalve kunnen de getoonde afbeeldingen
afwijken van uw confi guratie.

De beschikbare informatie is met alle mogelijke zorg samengesteld, maar Handicare kan niet
aansprakelijk worden gesteld voor eventuele fouten in de informatie of voor de gevolgen daarvan.
Handicare kan niet aansprakelijk gesteld worden voor schade voortvloeiend uit werkzaamheden die
door derden zijn uitgevoerd.

De door Handicare gehanteerde gebruiksnamen, handelsnamen, handelsmerken, etc. mogen
krachtens de wetgeving inzake de bescherming van handelsmerken niet als vrij worden beschouwd.

2011-07

Inhoudsopgave | 5

1 Voorwoord 6

1.1 Deze gebruikershandleiding 6

2. De bedieningskast 7

2.1 VR2 bedieningskast 7

3 Rijden met de rolstoel via de bedieningskast 9

3.1 Aan- en uitzetten van de bedieningskast 9

3.2 Rijden met de rolstoel 9

3.3 Snelheid 9

4 Het bedienen van elektrische verstellingen 10

4.1 Het kiezen van de gewenste verstelling 10

5. Verlichting 11

6. Storingen 12
7 Vergrendelen van de bedieningskast 13
8 Technische specifi caties 14

9. Technische schema’s 15

9.1 Elektrisch aansluitschema 15

9.2 Aansluitschema acculader 16

6 | Voorwoord

1 Voorwoord

1.1 Deze gebruikershandleiding

Met deze gebruikershandleiding kunt u de
bedieningskast op veilige wijze gebruiken en
onderhouden. Deze gebruikershandleiding
vormt een aanvulling op de algemene
gebruikshandleiding van de Handicare rolstoel.
Deze gebruikershandleiding verwijst daar
waar nodig naar andere handleidingen zoals
hieronder aangegeven:

 Rolstoel: Verwijst naar de algemene

gebruikershandleiding van de rolstoel

 Acculader: Verwijst naar de

gebruikershandleiding van de
acculader

Lees deze gebruikershandleiding en de
andere handleidingen waar naar verwezen
wordt zorgvuldig door, voordat u het
product in gebruik neemt. Indien één van

de handleidingen niet met het product
meegeleverd is, neem dan direct contact op
met uw dealer.
Naast deze gebruikershandleiding is er ook
een servicehandleiding voor de gekwalifi ceerde
specialist beschikbaar.

NEEM CONTACT OP MET HANDICARE IN
GEVAL VAN EEN VISUELE HANDICAP.

2. De bedieningskast

2.1 VR2 bedieningskast

Een bedieningskast heeft in de basis drie functies:

• Het rijden en besturen van de rolstoel

• Het bedienen van elektrische zitverstellingen

• Via de besturingskast kunnen de accu’s van de
rolstoel worden opgeladen

Er zijn verschillende besturingssystemen op de markt
voor elektrische rolstoelen. Als de bedieningskast op
de rolstoel niet overeenstemt met afbeelding 1, 2 of 3
neem dan contact op met de dealer.

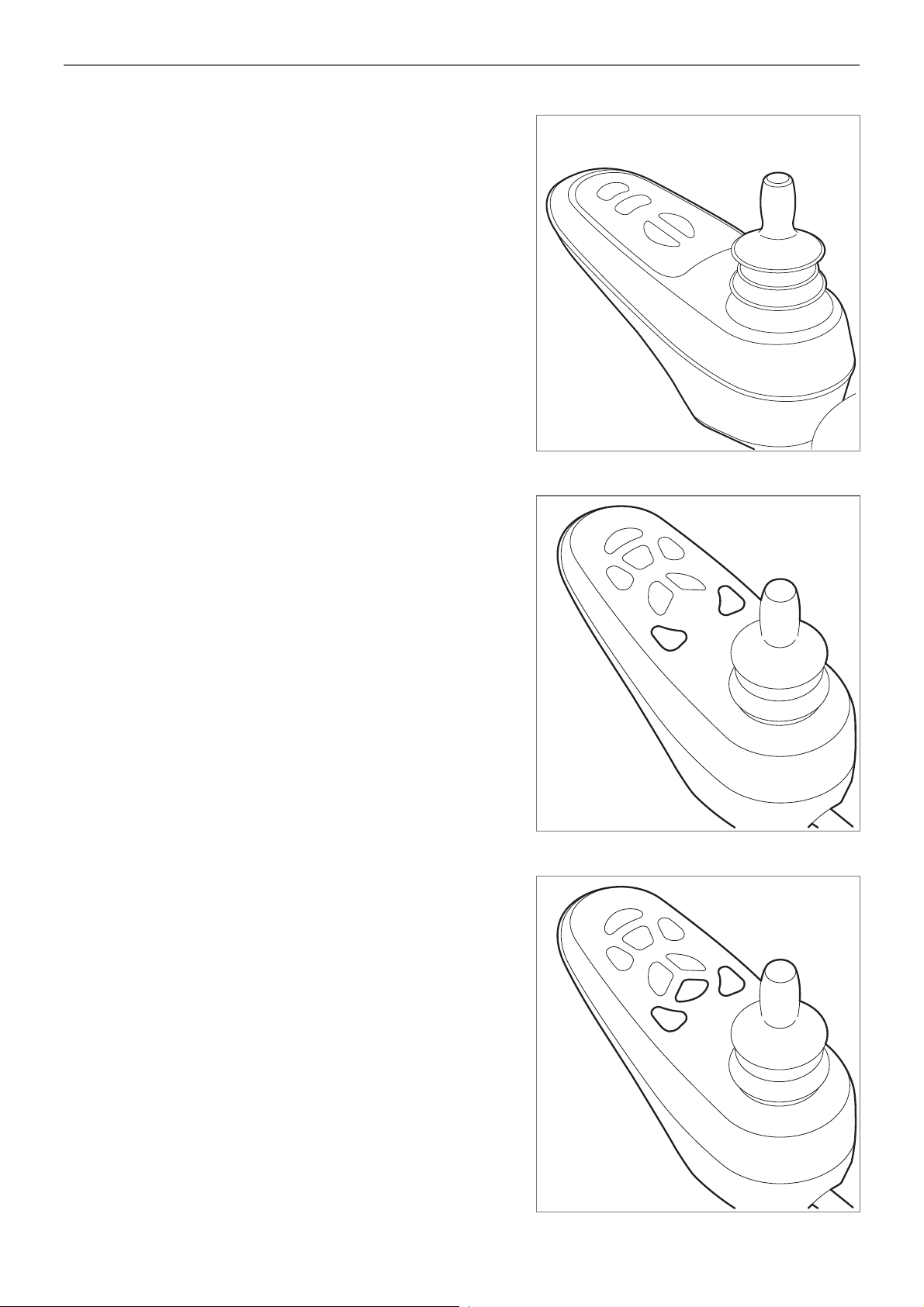

1. VR2 drive only

2. VR2 Lights

3. VR2 Seats&Lights

De bedieningskast | 7

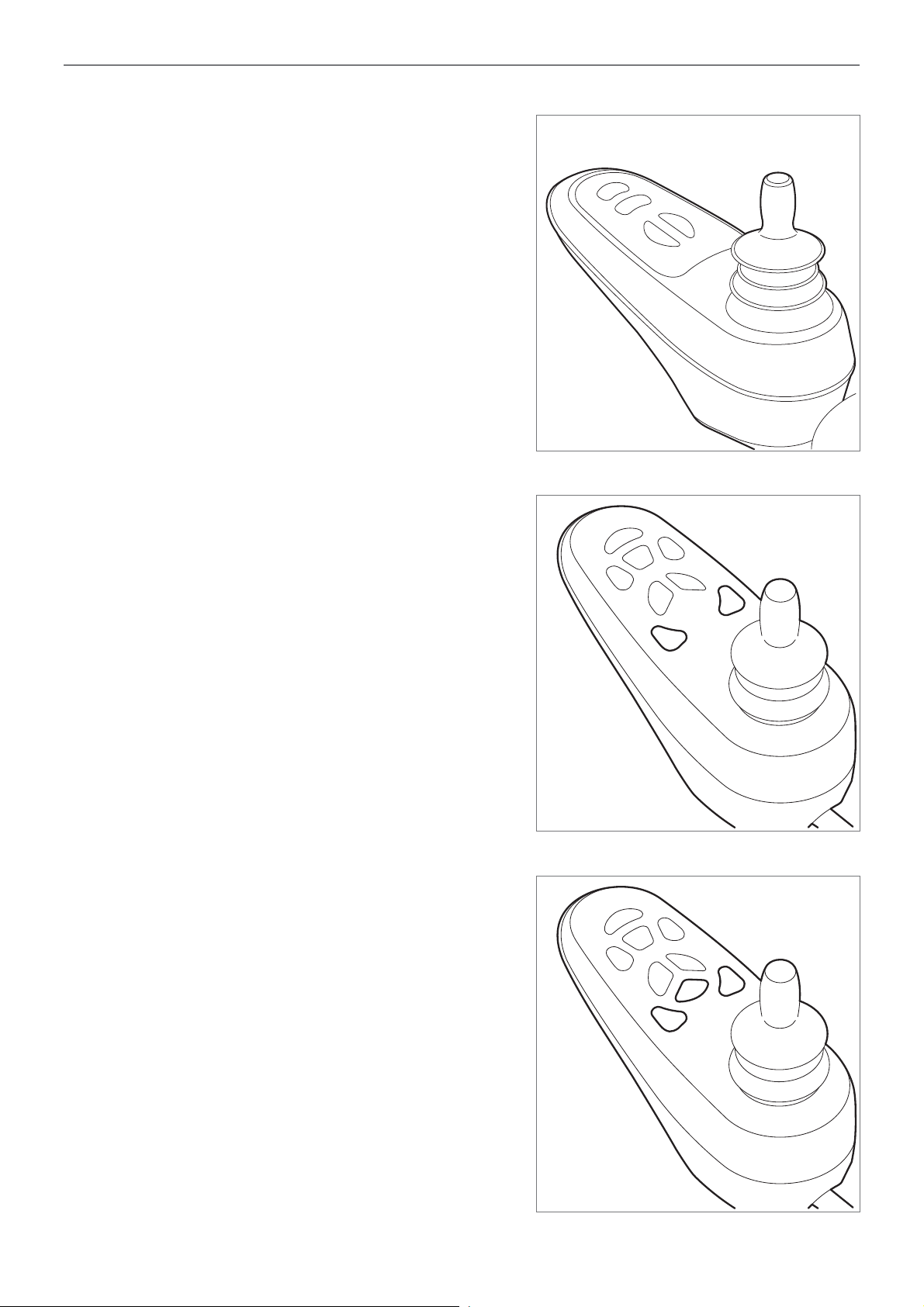

Figuur 1

VR2 van PG Driving Technologies is de verzamelnaam
van het gehele elektronische besturingssysteem van
de rolstoel. De bediening van de rolstoel gaat via de
bedieningskast en bevat de volgende componenten:

Figuur 2

Figuur 3

8 | De bedieningskast

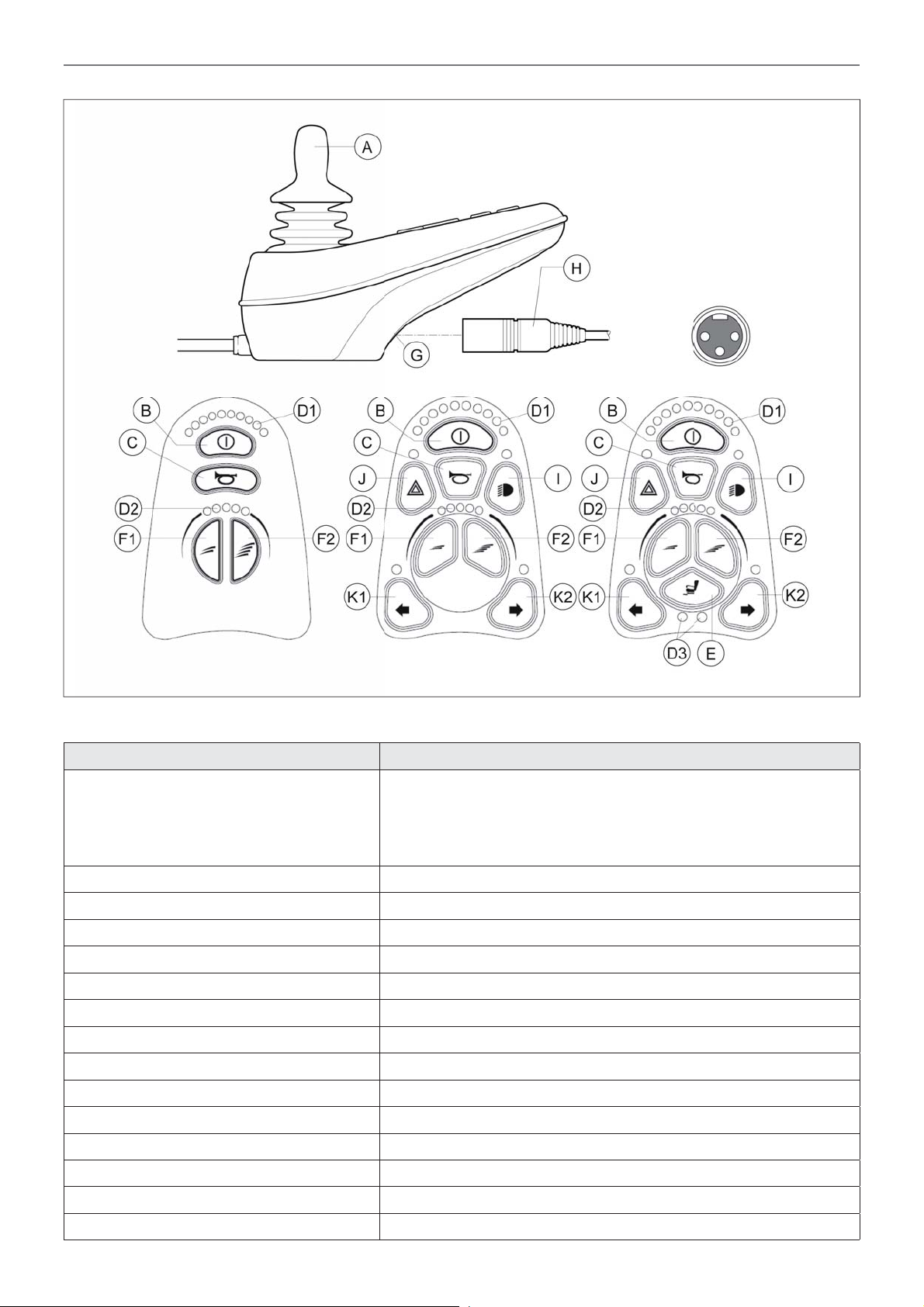

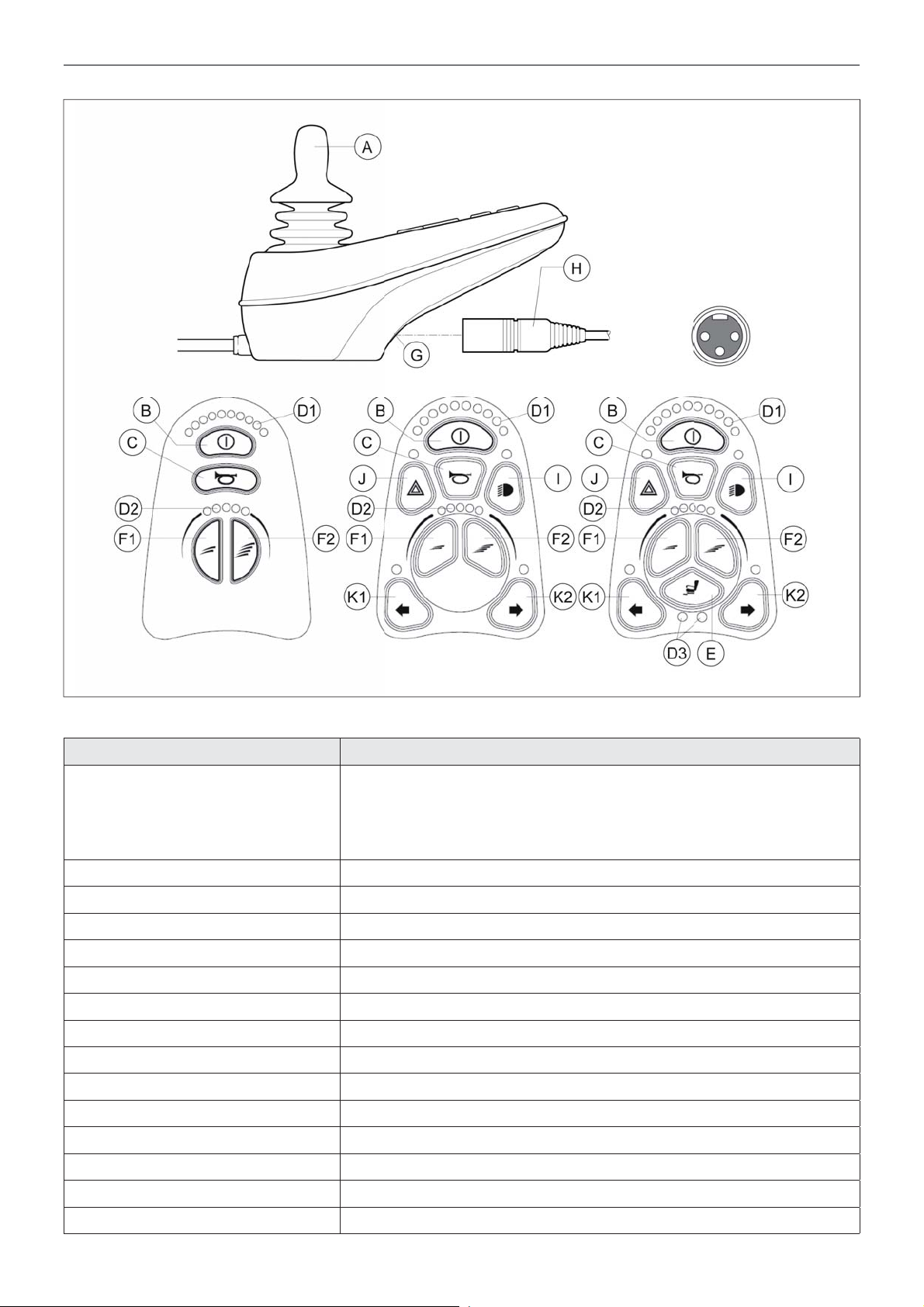

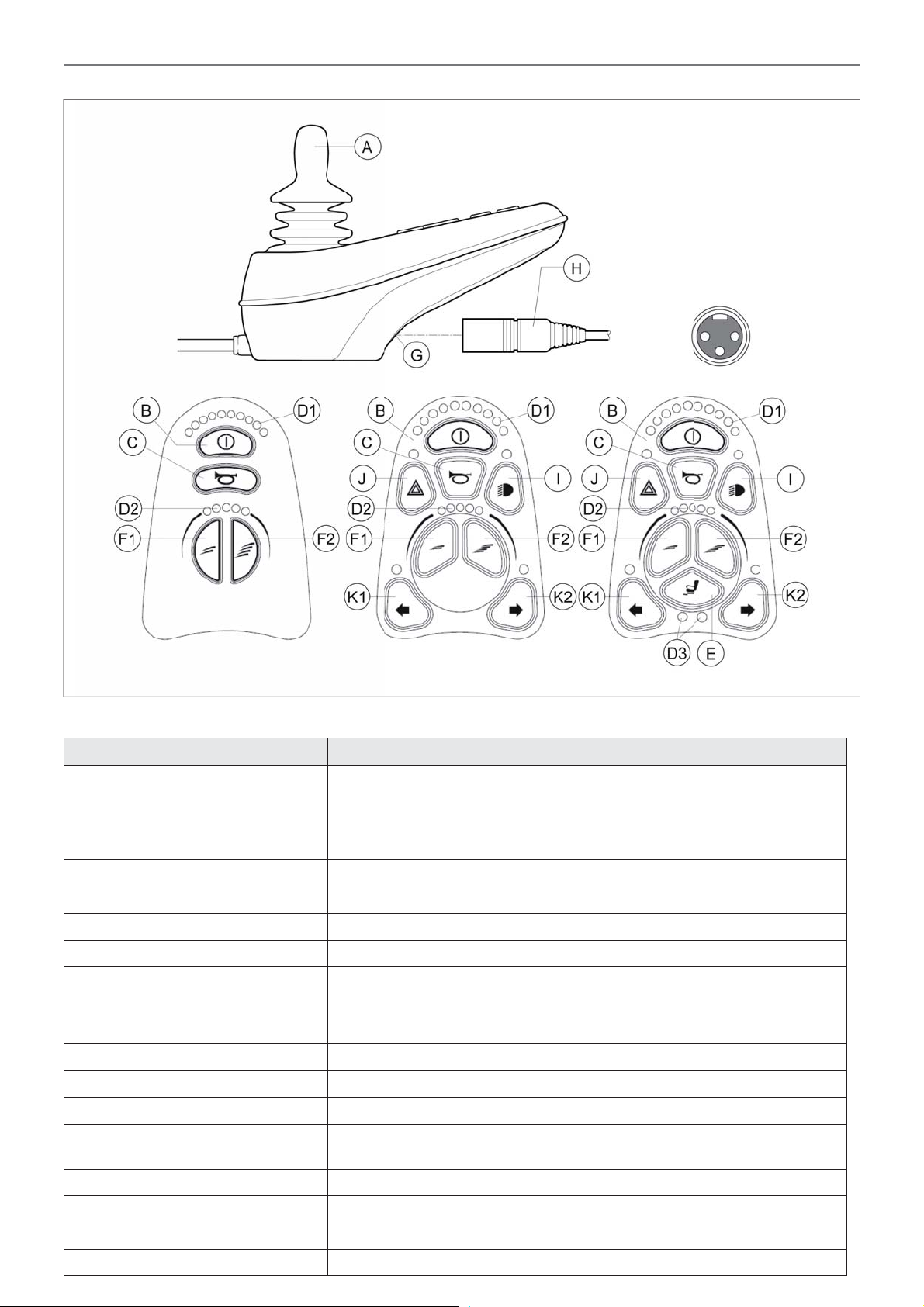

Figuur 4 Van links naar rechts; VR2 drive only, VR2 Lights, VR2 Seats&Lights

Onderdeel Functie

A. Joystick In de ‘rijden’ modus: rijden en sturen

In de ‘verstellingen’ modus:

• Links/rechts om de verstelling te selecteren

• Voor/achter om de verstelling te activeren
B. Aan/uit knop Aan of uitzetten van de bedieningskast
C. Claxon Waarschuwing geluid signaal
D. 1 Accu indicator Geeft aan hoe ‘vol’ de accu is
D.2 Maximale snelheid Weergave van de ingestelde maximum snelheid
D.3 Verstellingen Weergave van de gekozen elektrische verstelling
E. “Mode” toets Wisselen tussen ‘rijden’ modus en ‘verstellingen’ modus
F. 1 Snelheidsregelaar Rijsnelheid omlaag (langzamer)
F. 2 Snelheidsregelaar Rijsnelheid omhoog (sneller)
G. Oplaadaansluiting Ingang voor de acculader
H. Oplaadplug van acculader Aansluitpunt van acculader
I. Verlichting knop Aan of uitzetten van de verlichting
J. Alarmlichten Waarschuwing licht signaal
K. 1 Richtingaanwijzer links Aan of uitzetten van richtingaanwijzer links
K.2 Richtingaanwijzer rechts Aan of uitzetten van richtingaanwijzer rechts

3 Rijden met de rolstoel via

de bedieningskast

3.1 Aan- en uitzetten van de
bedieningskast

Om met de rolstoel te kunnen rijden of om de
elektrische verstellingen te kunnen bedienen
moet de bedieningskast aan worden gezet.
Druk daartoe op de aan/uitknop (B in afb. 4).

3.2 Rijden met de rolstoel

Het rijden met de rolstoel gebeurt via de
joystick. Beweeg de joystick naar voren en de
rolstoel zal zich naar voren bewegen. Stuur
naar links en rechts en de rolstoel zal draaien.

Rijden met de rolstoel via de bedieningskast | 9

3.3 Snelheid

De maximum snelheid is te regelen via de
snelheidsregelaar op de bedieningskast (F1
en F2 in afb. 4). De maximale snelheid wordt
weergegeven via LED lampjes boven de
snelheidsregelaars (D2 in afb. 4). Tijdens het
rijden is de snelheid te reguleren via de joystick.
Als de joystick een klein beetje wordt verplaatst
dan is ook de snelheid langzamer.

10 | Het bedienen van elektrische verstellingen

4 Het bedienen van

elektrische verstellingen

Niet iedere rolstoel is uitgerust met elektrische
verstellingen. We onderscheiden hier vier
elektrische verstellingen van het zitsysteem:

• Kantelverstelling

• Hoog/Laag verstelling

• Rugverstelling

• Beensteunverstelling

Het gebruik van de electrische verstellingen
is alleen mogelijk in combinatie met de VR2
Seats&Lights bedieningskast (maximaal 2
electrische verstelling).

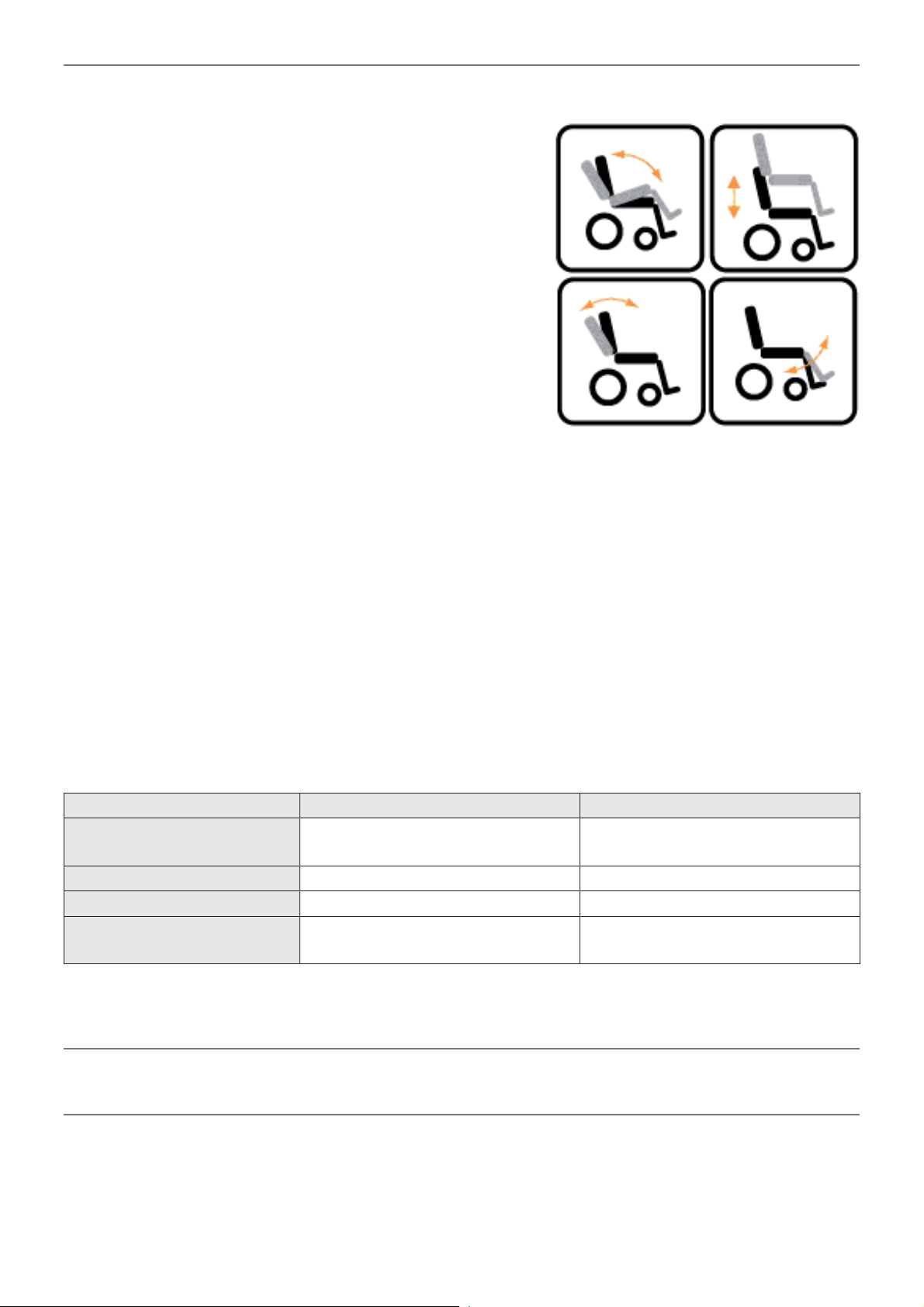

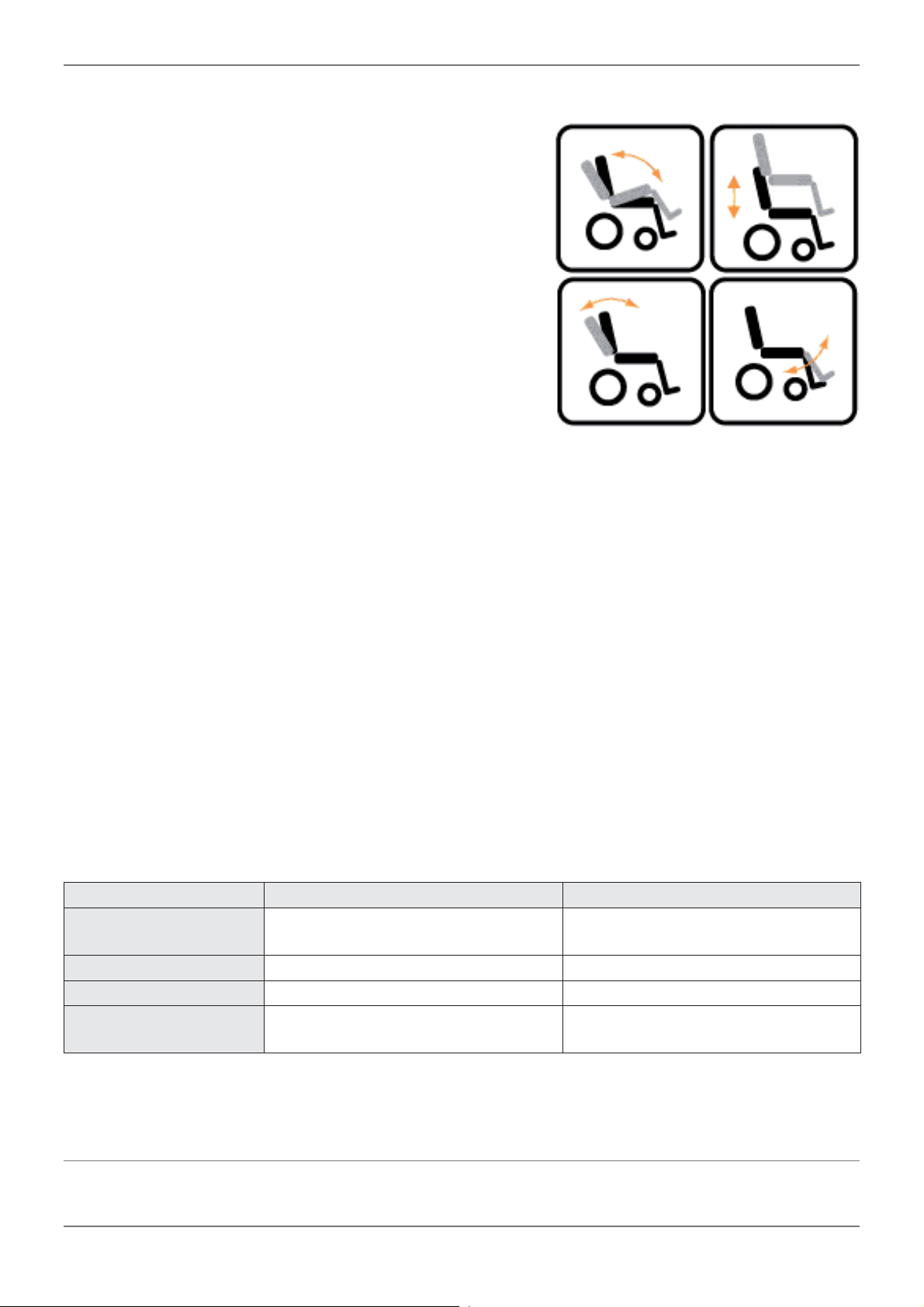

Figuur 5 Elektrische verstellingen

4.1 Het kiezen van de gewenste verstelling

1. Zet de bedieningskast aan

2. Ga naar de ‘verstellingen’ modus door op de ‘mode’ knop te drukken (E in fi guur 4). De

bedieningskast bevindt zich nu in de ‘verstellingen modus’. Het is nu niet meer mogelijk om te
rijden.

Het kiezen van de elektrische verstelling en het bedienen daarvan gebeurt via de joystick.

3. Druk eenmaal op de knop en verstelling 1 is geselecteerd. Het linker LED lampje brand nu. Dit is

voorgeprogrammeerd en afhankelijk van de aanwezige verstellingen op de stoel. Druk nog een
keer om de tweede verstelling te selecteren. Nu brand het rechter LED lampje. Bij een derde keer
keert de stuurkast terug naar de ‘rijden’ modus. Beide LED lampjes zijn nu uit.

4. Door de joystick naar voren en achteren te bewegen wordt de geselecteerde elektrische verstelling

geactiveerd (zie fi guur 6). Beweeg de joystick naar voren of achteren tot de gewenste stand is
bereikt.

Joystick naar achteren Joystick naar voren

Kantelverstelling Gehele stoel kantelen naar

achteren
Hoog/laag verstelling Gehele stoel gaat omhoog Gehele stoel gaat omlaag
Rugverstelling Rugleuning kantelt naar achteren Rugleuning kantelt naar voren
Beensteun verstelling Beenhoek wordt groter, voetplaat

komt omhoog

Gehele stoel kantelt naar voren

Beenhoek wordt kleiner,
voetplaat komt omlaag

Figuur 6 Elektrische verstellingen

5. Om weer te kunnen rijden: Druk op de ‘mode’ knop om terug te keren naar de rijmodus.

Let op: als u de stoelhoogte verstelt met behulp van de hoog/laag-optie of de elektrische
kantelverstelling 0-45°, wordt de snelheid uit veiligheidsoverwegingen verlaagd.

5. Verlichting

Niet iedere rolstoel is uitgerust met verlichting.
Enkel met VR2 Lights of VR2 Seats&Lights kan
dan het volgende geactiveerd worden:

 Verlichting (I in fi guur 4)
 Waarschuwingslichten (J in fi guur 4)
 Knipperlichten (K1 & K2 in fi guur 4)

Verlichting | 11

12 | Storingen

6. Storingen

Als de rolstoel niet functioneert, terwijl de
accu’s voldoende geladen zijn, controleer
dan de volgende punten voordat u de dealer
raadpleegt.
 Zet de bedieningskast uit en weer aan.

Controleer of de storing is verholpen.

 Controleer of de vrijloophendel in de stand

‘Rijden’ staat.

 Controleer of joystick in de nulstand stond

tijdens het aanzetten. Met andere woorden;
de joystick niet bewegen tijdens het
aanzetten van de bedieningskast.

Storingslijst

Een uitgebreide storingslijst is door de dealer te
vinden in de bijlage van de service handleiding
(enkel voor gekwalifi ceerde specialisten). Deze
is beschikbaar op www.handicare.com

7 Vergrendelen van de

bedieningskast

De bedieningskast vergrendelen;
 Houd de aan/uit-knop ingedrukt terwijl de

besturing is ingeschakeld.

 Na 1 seconde gaat het besturingssysteem

piepen. Laat nu de aan/uit-knop los.

 Duw de joystick naar voren totdat het

besturingssysteem begint te piepen.

 Duw de joystick naar achteren totdat het

besturingssysteem begint te piepen.

 Laat de joystick los, er klinkt nu een lange

pieptoon.

 De rolstoel is nu vergrendeld.

De bedieningskast ontgrendelen;
 Als het besturingssysteem is uitgeschakeld,

druk dan op de aan/uit-knop.

 Duw de joystick naar voren totdat het

besturingssysteem begint te piepen.

 Duw de joystick naar achteren totdat het

besturingssysteem begint te piepen.

 Laat de joystick los, er klinkt nu een lange

pieptoon.

 De rolstoel is nu ontgrendeld.

Vergrendelen van de bedieningskast | 13

14 | Technische specifi caties

8 Technische specifi caties

Supply Voltage: 24 Vdc
Operating Voltage: 16Vdc to 35Vdc
Peak Voltage: 35Vdc
Reverse Battery Voltage: 40Vdc
PWM Frequency: 20kHz ± 0.5%
Brake Voltage: 12Vdc or 24Vdc
Brake Current: 100mA min.

1A max.

Charger Connector: Use only Neutrik NC3MX
Batt. Charging Current: 12Arms max.
Actuator Current: 12A max.
Maximum Drive Current: VR2 50 50A

VR2 60 60A
VR2 70 70A
VR2 90 90A

Moisture Resistance: IPx4
Operating Temperature: -25°C to +50°C
Storage Temperature: -40°C to +65°C

EMC tested on sample wheelchair:

Susceptibility: Tested at 30V/m to EN12184 (1999) and ANSI/ RESNA

requirements

Emissions: To EN55022 Class B
ESD: IEC801 part 2

Technische schema’s | 15

9. Technische schema’s

9.1 Elektrisch aansluitschema

De technische schema’s vindt u ook op de kap van het specifi eke elektronische component.

Figuur 7

lights left

joystick

lights right

1008386 VR-2 Lighting module

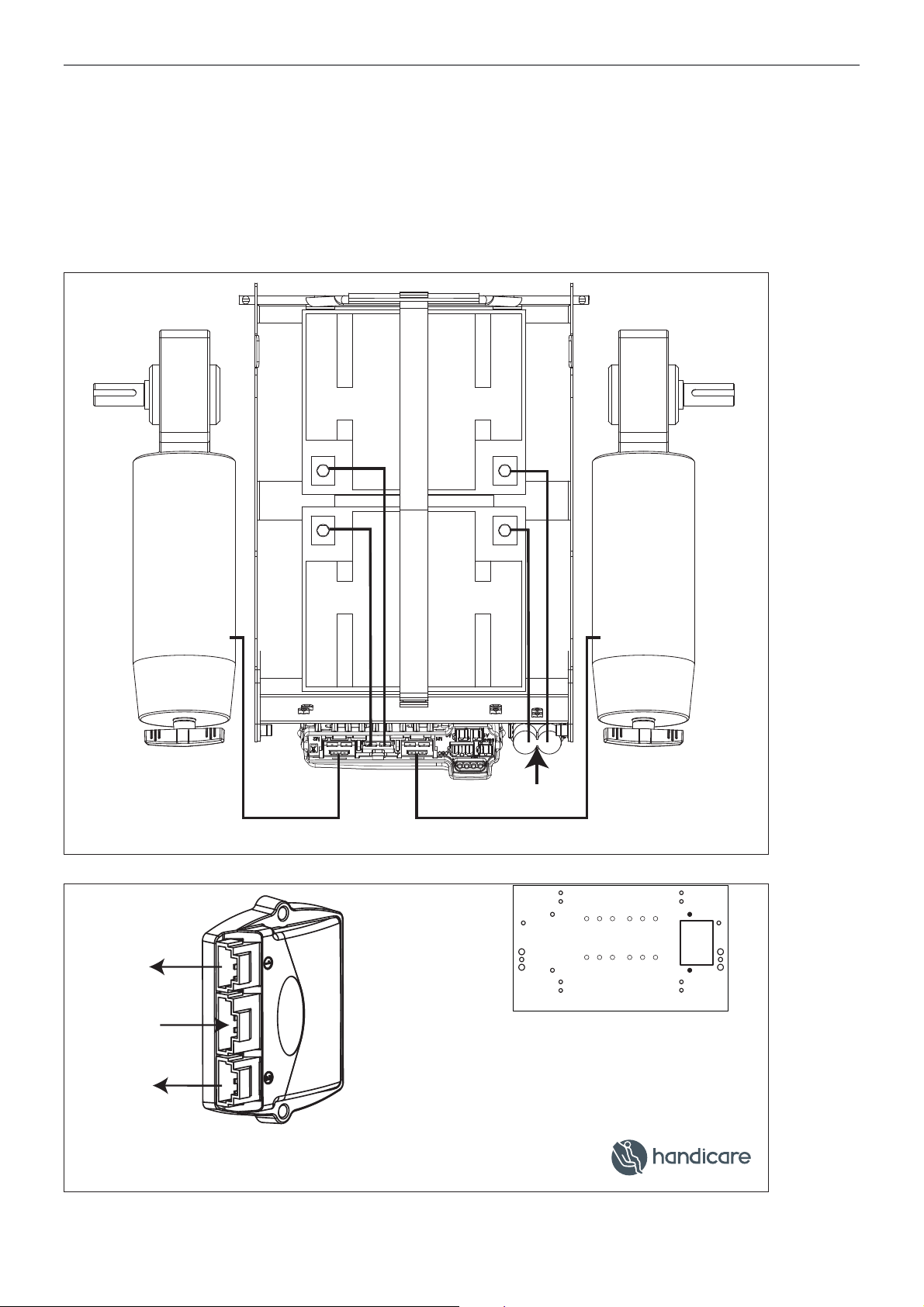

Figuur 8

-

+

70 A Fuse

LM

mounting holes

9006377A

16 | Technische schema’s

motor battery

seat RWD

seat FWD

motor

9002474 VR-2 90A Powermodule
1008388 VR-2 90A Powermodule twin actuators

Figuur 9

mounting holes

9006377A

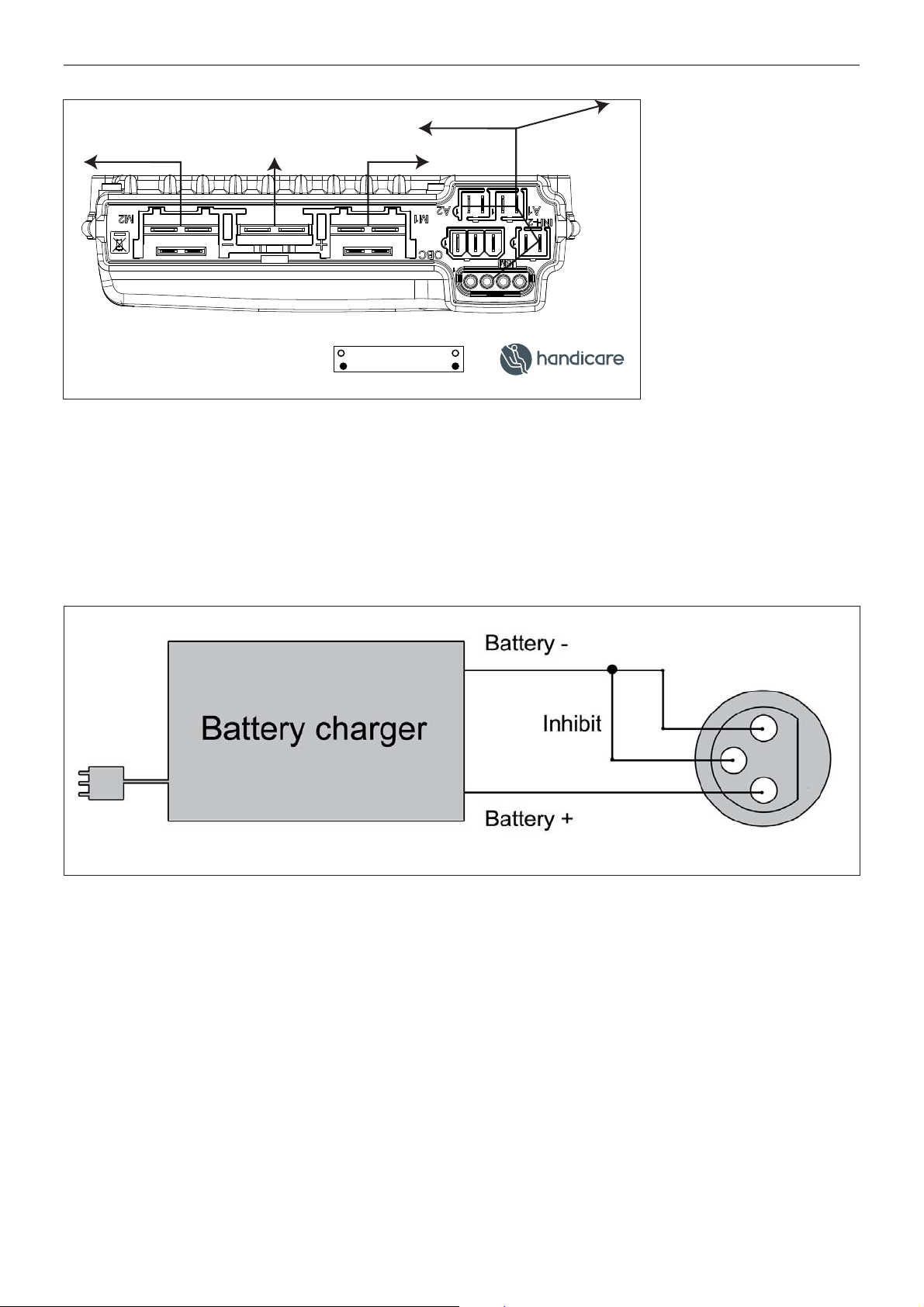

9.2 Aansluitschema acculader

De joystick heeft een standaard confi guratie die is voorzien van een ‘3-pins-aansluiting’. Zorg ervoor
dat de aansluiting van de acculader op correcte wijze is gebruikt zodat de ‘negatieve pool’ en de inhibit
zijn verbonden, zodat het systeem voorkomt dat de rolstoel kan rijden op het moment dat accu wordt
geladen.

Figuur 10

English

| 17

© 2011 Handicare

All rights reserved.

The information provided herein may not be reproduced and/or published in any form, by print,
photoprint, microfi lm or any other means whatsoever (electronically or mechanically) without the prior
written authorization of Handicare.

The information provided is based on general data concerning the construction known at the time of
the publication of this manual. Handicare executes a policy of continuous improvement and reserves
the right to changes and modifi cations.

The information provided is valid for the product in its standard version. Handicare can therefore not
be held liable for any damage resulting from specifi cations of the product deviating from the standard
confi guration. Illustrations contained in the manual may deviate from the confi guration of your product.

The information made available has been prepared with all possible diligence, but Handicare cannot
be held liable for any errors contained in the information or the consequences thereof.

Handicare accepts no liability for loss resulting from work executed by third parties.

Names, trade names, trademarks etc. used by Handicare may not, as per the legislation concerning
the protection of trade names, be considered as being available.

2011-07

| 81

91 noitcudortnI 1
91 launam resu sihT 1.1

02 rellortnoc ehT .2
02 rellortnoc 2RV 1.2

22 rellortnoc eht htiw riahcleehw eht gnivirD 3
22 ffo ro no rellortnoc eht gnihctiwS 1.3
22 riahcleehw eht gnivirD 2.3
22 deepS 3.3

32 snoitpo tnemtsujda lacirtcele eht gnitarepO 4
32 noitpo tnemtsujda derised eht gnitceleS 1.4

42 sthgiL .5

52 gnitoohselbuorT .6

8 Technical specifi 72 snoitac

rgaid lacinhceT .9

62 rellortnoc eht gnikcoL 7

82 sma
82 margaid lacinhceT 1.9
92 regrahc yrettab margaid lacinhceT 2.9

1 Introduction

1.1 This user manual

This user manual will help you to use and
maintain the controller of your power wheelchair
safely. This user manual is a supplement to
Handicare’s general wheelchair user manual.
When necessary this user manual refers to
other manuals as shown below:

 Wheelchair: Refers to the general

wheelchair user manual.

 Battery charger: Refers to the user manual

for the battery charger.

Read this user manual and the other user
manuals referred to carefully before using
the product. If one of the user manuals was

not included with your wheelchair, please
contact your dealer immediately.
In addition to this user manual, there is also a
service manual for qualifi ed specialists.

Introduction | 19

CONTACT HANDICARE IF YOU HAVE A
VISUAL IMPAIRMENT.

20 | The controller

2. The controller

2.1 VR2 controller

A controller will usually have three basic functions:

• Driving and steering a wheelchair

• Operating electrical seat adjustments

• Charging the wheelchairs batteries

There are many different control systems for
wheelchairs on the market. If the controller on your
wheelchair does not resemble the one in fi gure 1, 2 or 3
contact your dealer.

1. VR2 drive only

2. VR2 Lights

3. VR2 Seats&Lights

Figure 1

VR2 by PG Driving Technologies is a collective name
for the entire control system of the wheelchair. The
wheelchair is operated by means of a controller, which
includes the following components:

Figure 2

Figure 3

The controller | 21

Figure 4 From the left to the right ; VR2 drive only, VR2 Lights, VR2 Seats&Ligts

Part Function

A. Joystick In the ´drive´ mode: driving and steering

In the ‘adjustment options’ mode:

• Left/right to select the adjustment options

• Front/back to select the adjustment mode
B. On/off switch Switching the controller on or off
C. Horn Warning signal with sound
D. 1 Battery indicator Displays the power level of the battery
D.2 Maximum speed Displays the maximum speed limit as set by the user
D.3 Adjustment option Displays the selected adjustment options
E. “Mode” button Changing between the ‘driving’ and the ‘adjustment options’

mode
F. 1 Speed regulator Reduce driving speed (slower)
F. 2 Speed regulator Increase driving speed (faster)
G. Charge connector Input for the battery charger
H. Charge plug for the battery

Connector for the battery charger

charger

I. Lights button Switching the lights on or off
J. Hazard lights Warning signal with lights
K. 1 Direction indicator left Switches the left direction indicator on or off
K.2 Direction indicator right Switches the right direction indicator on or off

22 | Driving the wheelchair with the controller

3 Driving the wheelchair

with the controller

3.1 Switching the controller on or
off

To be able to drive or operate the electronic
adjustment options of the wheelchair, the
controller must be switched on. Press the on/off
button (B in fi gure 4).

3.2 Driving the wheelchair

Driving an electric wheelchair is done by
operating a joystick. Move the joystick forwards
and the wheelchair will also move forwards.
Steer left and right and the wheelchair will turn.

3.3 Speed

The maximum speed can be controlled by the
speed regulator on the controller (F1 en F2
in fi gure 4). De maximum speed is displayed
by the LED lights above the speed regulators
(D2 fi gure 4). Speed can be controlled with the
joystick while driving. If the joystick is moved a
little, the wheelchair will move more slowly.

Operating the electrical adjustment options | 23

4 Operating the electrical

adjustment options

Not every wheelchair has been equipped with
electronic adjustment options. We make a
distinction between four different adjustment
options to the seating system:

• Tilt adjustments

• High/low adjustments

• Backrest adjustments

• Legrest adjustments

To use electrical adjustment options, the VR2
Seats&Lights controller is required (maximum
of two options).

4.1 Selecting the desired adjustment option

Figure 5 Electrical adjustment options

1. Switch on the controller

2. Press on the ‘mode’ button (E in fi gure 4) to select the ‘adjustment options’ mode. The controller will

now be in the ‘adjustment options’ mode. It is also possible to follow the status.

The joystick is used to select and operate the electronic adjustment options.

3. Move the joystick to the left or the right to select the desired adjustment option. The selected

adjustment option will be visible on the display screen.

4. Moving the joystick forwards and/or backwards will activate the selected electronic adjustment

option (see table 6). Move the joystick forwards or backwards until the desired adjustment option
has been attained.

Move joystick backwards Move joystick forwards

Tilt adjustment The entire chair will tilt

backwards

High/low adjustments The entire chair will be raised The entire chair will be lowered
Backrest adjustments The backrest will tilt backwards The backrest will tilt forwards
Legrest adjustments The legrest angle will increase,

the footplate will be raised

Table 6 Electrical adjustments

The entire chair will tilt forwards

The legrest angle will decrease,
the footplate will be lowered

5. To return to the ‘drive’ mode: Press on the ‘mode’ button to select the ‘drive’ mode.

Note: If you adjust the seat height by using the high/low option or use the electrical tilt adjustment 0 ­45°, the speed will be reduced due to safety reasons.

24 | Lights

5. Lights

Not every wheelchair has been equipped
with lights. You can activate the following
functions only by using VR2 Lights and/or VR2
Seat&Lights:

 Lights (I in fi gure 4)
 Hazard Lights (J in fi gure 4)
 Direction indicators (K1 & K2 in fi gure 4)

6. Troubleshooting

If the wheelchair will not function while the
batteries are fully charged, check the following
points before consulting your dealer:
 Switch the controller off and then switch it on

again. Check to see if the malfunction has
been solved.

 Check if the free wheel switch was switched

to Drive.

 Check if the joystick was in the 0 position

when the controller was switched on. In
other words, the joystick must not be moved
when the controller is being switched on or
off.

Malfunctions list

An extended malfunction list can be found in
the appendix of the service manual (for qualifi ed
specialists only). The service manual can be
found on www.handicare.com

Troubleshooting | 25

26 | Locking the controller

7 Locking the controller

To lock the controller;
 While the control system is switched on,

depress and hold the on/off button.

 After 1 second the control system will beep.

Now release the on/off button

 Defl ect the joystick forwards until the control

system beeps.

 Defl ect the joystick in reverse until the

control system beeps.

 Release the joystick, there will be a long

beep.

 The wheelchair is now locked.

To unlock the controller;
 If the control system has switched off, press

the on/off button.

 Defl ect the joystick forwards until the control

system beeps.

 Defl ect the joystick in reverse until the

control system beeps.

 Release the joystick, there will be a long

beep.

 The wheelchair is now unlocked.

8 Technical specifi cations

Supply Voltage: 24 Vdc
Operating Voltage: 16Vdc to 35Vdc
Peak Voltage: 35Vdc
Reverse Battery Voltage: 40Vdc
PWM Frequency: 20kHz ± 0.5%
Brake Voltage: 12Vdc or 24Vdc
Brake Current: 100mA min.

1A max.

Charger Connector: Use only Neutrik NC3MX
Batt. Charging Current: 12Arms max.
Actuator Current: 12A max.
Maximum Drive Current: VR2 50 50A

VR2 60 60A
VR2 70 70A
VR2 90 90A

Technical specifi cations | 27

Moisture Resistance: IPx4
Operating Temperature: -25°C to +50°C
Storage Temperature: -40°C to +65°C

EMC tested on sample wheelchair:

Susceptibility: Tested at 30V/m to EN12184 (1999) and ANSI/ RESNA

requirements

Emissions: To EN55022 Class B
ESD: IEC801 part 2

28 | Technical diagrams

9. Technical diagrams

9.1 Technical diagram

The technical diagrams can also be found on the cover of the specifi c electronic component.

Figure 7

lights left

joystick

lights right

1008386 VR-2 Lighting module

Figure 8

-

+

70 A Fuse

LM

mounting holes

9006377A

motor battery

Technical diagrams | 29

seat RWD

seat FWD

motor

9002474 VR-2 90A Powermodule
1008388 VR-2 90A Powermodule twin actuators

Figure 9

mounting holes

9006377A

9.2 Technical diagram battery charger

The controller’s standard confi guration includes a ‘3-pin connection’. Ensure that the battery charger
is properly connected so that the ‘negative pole’ and the ‘inhibit’ are connected, enabling the system to
prevent the wheelchair from moving when the battery is being charged.

Figure 10

30 |

Deutsch

© 2011 Handicare

Alle Rechte vorbehalten.
Die hier enthaltenen Informationen dürfen ohne vorherige ausdrückliche schriftliche Zustimmung von
Handicare keinesfalls, unabhängig von der Art und Weise (weder elektronisch noch mechanisch),
vervielfältigt und/oder veröffentlicht werden.

Die Informationen basieren auf den allgemeinen Daten zum Zeitpunkt des Erscheinens bekannter
Konstruktionen. Handicare führt kontinuierlich Produktverbesserungen durch, Änderungen sind aus
diesem Grunde vorbehalten.

Die hier enthaltenen Informationen gelten für das Produkt in Standardausführung. Handicare kann
deshalb nicht für eventuelle Schäden aufgrund der vom Standard abweichenden Spezifi kationen
des Produktes haftbar gemacht werden. Die Abbildungen in die Anleitung von der Ausführung Ihres
Sitzsystems abweichen.

Die verfügbaren Informationen wurden mit aller möglichen Sorgfalt zusammengestellt, Handicare kann
jedoch nicht haftbar gemacht werden für eventuelle Fehler innerhalb der Informationen oder für Folgen
daraus. Handicare kann nicht haftbar gemacht werden für Schäden, die durch die Arbeiten Dritter
entstanden sind.

Die durch Handicare verwendeten Gebrauchsnamen, Handelsnamen, Handelsmarken etc. dürfen
aufgrund der Gesetzgebung zum Schutz von Handelsmarken nicht als frei betrachtet werden.

2011-07

1 Vorwort 32

1.1 Diese Anleitung 32

2. Der Steuerkasten 33

2.1 VR2 Steuerkasten 33

3 Fahren mit dem Rollstuhl mithilfe des Steuerkastens 35

3.1 Ein- oder Ausschalten der Steuerung 35

3.2 Fahren mit dem Rollstuhl 35

3.3 Geschwindigkeit 35

4 Das Bedienen der elektrischen Einstellungen 36

4.1 Die Wahl der gewünschten Einstellung 36

5. Beleuchtung 37

6. Störungen 38

7 Verriegeln des Bedienelements 39
8 Technische Daten 40

9. Technische Diagramme 41

9.1 Skizze der Elektroanschlüsse 41

9.2 Anschlussskizze Akkulader 42

32 | Vorwort

1 Vorwort

1.1 Diese Anleitung

Diese Bedienungsanleitung wird Ihnen dabei
helfen, die Steuerung Ihres Elektrorollstuhls
sicher und zu verwenden und zu pfl egen. Diese
Anleitung ist eine Ergänzung der allgemeinen
Rollstuhl-Bedienungsanleitung von Handicare.
Wo notwendig, bezieht sich dieses
Benutzerhandbuch auf andere, unten
aufgeführte Anleitungen:

 Rollstuhl: Verweis auf die allgemeine

Bedienungsanleitung.

 Akkulader: Verweis auf die Anleitung des

Akkuladers.

Lesen Sie die Bedienungsanleitung
und die anderen angegebenen
Bedienungsanleitungen sorgfältig, bevor
Sie das Produkt verwenden. Sollt eine

dieser Anleitungen nicht im Lieferumfang Ihres
Rollstuhls enthalten sein, wenden Sie sich bitte
sofort an Ihren Händler.
Zusätzlich zu dieser Bedienungsanleitung gibt
es auch eine Serviceanleitung für qualifi zierte
Fachleute.

WENDEN SIE SICH AN HANDICARE, WENN
SIE EINE SEHBEHINDERUNG HABEN.

2. Der Steuerkasten

2.1 VR2 Steuerkasten

Eine Steuerung hat drei grundlegende Funktionen:

• Das Fahren und Lenken des Rollstuhls

• Das Bedienen der elektrischen Sitzeinstellung

• Die Akkus des Rollstuhls können über die Steuerung

aufgeladen werden

Es sind verschiedene Steuersysteme für elektronische
Rollstühle auf dem Markt. Wenn die Steuerung am
Rollstuhl nicht mit Abbildung 1, 2 oder 3 übereinstimmt,
nehmen Sie bitte Kontakt mit Ihrem Händler auf.

1. VR2 drive only

2. VR2 Lights

3. VR2 Seats&Lights

Der Steuerkasten | 33

Abbildung 1

VR2 von PG Driving Technologies ist der Sammelname
für das vollständige elektronische Bediensystem
des Rollstuhls. Die Bedienung des Rollstuhls erfolgt
über den Steuerkasten und umfasst die folgenden
Komponenten:

Abbildung 2

Abbildung 3

34 | Der Steuerkasten

Abbildung 4: Von links nach rechts; VR2 drive only, VR2 Lights, VR2 Seats&Lights

Komponente Funktion

A. Joystick Im “Fahrmodus“: Fahren und Lenken

Im “Einstellungsmodus“:

• Links/rechts zur Auswahl der Einstellung

• Nach vorne/hinten zur Aktivierung der Einstellung
B. Ein-/Ausschalter Ein- oder Ausschalten des Steuerkastens
C. Hupe Warnendes Tonsignal
D. 1. Akkuanzeige Gibt an, wie “voll“ der Akku ist
D.2. Höchstgeschwindigkeit Angabe der eingestellten Höchstgeschwindigkeit
D.3. Einstellungen Angabe der gewählten elektronischen Einstellung
E. „Modus“-Taste” Wechsel zwischen den Modi “Fahren“ und “Einstellungen“
F. 1. Geschwindigkeitsregler Geschwindigkeit verringern (langsamer)
F. 2. Geschwindigkeitsregler Geschwindigkeit erhöhen (schneller)
G. Ladeanschluss Eingang für den Akkulader
H. Ladestecker des Akkuladers Anschluss des Akkuladers
I. Lichttaste Ein- oder Ausschalten der Beleuchtung
J. Alarmlicht Warnendes Lichtsignal
K. 1. Blinker links Ein- oder Ausschalten des linken Blinkers
K.2. Blinker rechts Ein- oder Ausschalten des rechten Blinkers

Fahren mit dem Rollstuhl mithilfe des Steuerkastens | 35

3 Fahren mit dem Rollstuhl

mithilfe des
Steuerkastens

3.1 Ein- oder Ausschalten der
Steuerung

Um mit dem Rollstuhl fahren zu können oder
um die elektrischen Einstellungen vornehmen
zu können, muss die Steuerung eingeschaltet
werden. Drücken Sie hierzu auf den Ein-/
Ausschalter (B in Abb. 4).

3.2 Fahren mit dem Rollstuhl

Das Fahren mit dem Rollstuhl erfolgt über den
Joystick. Wenn Sie den Joystick nach vorne
bewegen, dann fährt der Rollstuhl vorwärts.
Wenn Sie nach links und rechts lenken, dreht
sich der Rollstuhl.

3.3 Geschwindigkeit

Die Höchstgeschwindigkeit wird über den
Geschwindigkeitsregler am Steuerkasten
eingestellt (F1 und F2 in Abb. 4). Die maximale
Geschwindigkeit wird über die LED-Leuchten
oberhalb der Geschwindigkeitsregler angezeigt
(D2 in Abb 4). Während der Fahrt wird die
Geschwindigkeit mit dem Joystick eingestellt.
Wird der Joystick nur ein kleines bisschen
bewegt, dann ist auch die Geschwindigkeit
gering.

36 | Das Bedienen der elektrischen Einstellungen

4 Das Bedienen

der elektrischen
Einstellungen

Nicht jeder Rollstuhl ist so ausgestattet,
dass er elektrisch verstellt werden kann. Wir
unterscheiden vier elektrische Einstellungen
des Sitzsystems:

• Neigeeinstellung

• Höheneinstellung

• Rückeneinstellung

• Beinstützeneinstellung

Die Verwendung der elektrischen Einstellung ist
nur in Kombination mit dem VR2 Seats&Lights­Steuerkasten möglich (maximal 2 elektrische
Steuerungen).

Abbildung 5 Elektrischen Einstellungen

4.1 Die Wahl der gewünschten Einstellung

1. Schalten Sie den Steuerkasten ein.

2. Gehen Sie in den Modus “Einstellungen”, indem Sie die “Modustaste” drücken (E in Abb. 4). Die

Steuerung befi ndet sich jetzt im “Einstellungsmodus”. Es ist jetzt nicht mehr möglich, zu fahren.

Die Wahl der elektrischen Einstellung und das Bedienen erfolgen über den Joystick.

3. Drücken Sie einmal auf die Taste, um Einstellung 1 zu wählen. Die linke LED-Leuchte brennt jetzt.

Dies ist vorprogrammiert und abhängig von den am Stuhl möglichen Einstellungen. Drücken Sie
jetzt einmal, um die zweite Einstellung zu wählen. Jetzt brennt die rechte LED-Leuchte. Bei einem
dritten Drücken kehrt die Steuerung zurück in den ‘Fahrmodus“. Jetzt sind beide LED-Leuchten
ausgeschaltet.

4. Wenn Sie den Joystick nach vorne und hinten bewegen, wird die gewählte elektrische Einstellung

aktiviert (siehe Tabelle 6). Bewegen Sie den Joystick nach vorne oder hinten, bis die gewünschte
Stellung erreicht ist.

Joystick nach hinten Joystick nach vorne

Neigeeinstellung Der gesamte Stuhl neigt sich nach

hinten
Höheneinstellung Der gesamte Stuhl wird angehoben Der gesamte Stuhl wird abgesenkt
Rückeneinstellung Die Rückenlehne kippt nach hinten Die Rückenlehne kippt nach vorne
Beinstützeneinstellung Der Beinwinkel wird größer, die

Fußplatte wird angehoben

Der gesamte Stuhl neigt sich nach
vorne

Der Beinwinkel wird kleiner, die
Fußplatte wird abgesenkt

Tabelle 6 Elektrische Einstellungen

5. Um wieder fahren zu können: Drücken Sie auf die “Modustaste”, um zurück in den Fahrmodus zu
gelangen.

Hinweis: Bei Verwendung der Sitzhöhenverstellung oder der elektrischen Kantelung 0 - 45° wird die
Geschwindigkeit aus Sicherheitsgründen reduziert.

5. Beleuchtung

Nicht jeder Rollstuhl ist mit einer Beleuchtung
ausgerüstet. Nur mit dem VR2 Lights oder
VR2 Seat&Lights können folgende Funktionen
aktiviert werden:

 Beleuchtung (I in Abbildung 4)
 Warnlicht (J in Abbildung 4)
 Blinker (K1 & K2 in Abbildung 4)

Beleuchtung | 37

38 | Störungen

6. Störungen

Wenn der Rollstuhl nicht funktioniert,
obwohl die Akkus ausreichend geladen sind,
kontrollieren Sie bitte folgende Punkte, bevor
Sie Ihren Händler um Rat bitten:
 Schalten Sie die Steuerung aus und wieder

ein. Kontrollieren Sie, ob die Störung
behoben ist.

 Kontrollieren Sie, ob der Leerlaufhebel auf

“Fahren“ steht.

 Kontrollieren Sie, ob sich der Joystick

beim Einschalten in Nullposition befi ndet.
Mit anderen Worten: Den Joystick beim
Einschalten des Steuerkastens nicht
bewegen.

Störungsliste

Eine umfangreiche Störungsliste fi ndet der
Händler in der Anlage zur Serviceanleitung
(nur für qualifi zierte Spezialisten). Diese ist
verfügbar auf www.handicare.com

7 Verriegeln des

Bedienelements

So sperren Sie die Steuerung;
 Halten Sie bei eingeschaltetem

Steuersystem die Ein/Aus-Taste gedrückt.

 Nach 1 Sekunde ertönt ein Piepton. Lassen

Sie die Ein/Aus-Taste jetzt los.

 Schieben Sie den Joystick nach vorne, bis

ein Piepton ertönt.

 Schieben Sie den Joystick rückwärts, bis ein

Piepton ertönt.

 Lassen Sie den Joystick los. Es ertönt ein

langer Piepton.

 Der Rollstuhl ist nun gesperrt.

So lösen Sie die Sperrung der Steuerung;
 Wenn das Steuersystem ausgeschaltet ist,

drücken Sie die Ein/Aus-Taste.

 Schieben Sie den Joystick nach vorne, bis

ein Piepton ertönt.

 Schieben Sie den Joystick rückwärts, bis ein

Piepton ertönt.

 Lassen Sie den Joystick los. Es ertönt ein

langer Piepton.

 Die Sperrung des Rollstuhls ist nun

aufgehoben.

Verriegeln des Bedienelements | 39

40 | Technische Daten

8 Technische Daten

Versorgungsspannung: 24Vdc
Betriebsspannung: 16Vdc bis 35Vdc
Maximalspannung: 35 Vdc
Batteriesperrspannung: 40Vdc
PWM-Frequenz: 20 kHz ± 0.5%
Bremsspannung: 12Vdc oder 24Vdc
Bremsstrom: 100mA min

1A max.

Ladeanschluss: Nur Neutrik NC3MX verwenden
Ladestrom des Akkus: 12Arms max.
Antriebsstrom: 12 A max.
Max. Fahrstrom VR2 50 50A

VR2 60 60A
VR2 70 70A
VR2 90 90A

Feuchtigkeitsbeständigkeit: IPx4
Betriebstemperatur: -25°C bis +50°C
Lagertemperatur: -40°C bis +65°C

EMC-getestet auf Musterrollstuhl:

Suszeptibilität: Getestet bei 30V/M nach EN12184 (1999) und ANSI/RESNA-

Anforderungen

Emissionen: Nach EN55022 Klasse B
ESD: IEC801 Teil 2

Technische Diagramme | 41

9. Technische Diagramme

9.1 Skizze der Elektroanschlüsse

Die technischen Schaltpläne fi nden Sie auch auf dem Gehäuse des betreffenden elektronischen
Bauteils.

Abbildung 7

lights left

joystick

lights right

1008386 VR-2 Lighting module

Abbildung 8

-

+

70 A Fuse

LM

mounting holes

9006377A

42 | Technische Diagramme

motor battery

seat RWD

seat FWD

motor

9002474 VR-2 90A Powermodule
1008388 VR-2 90A Powermodule twin actuators

Abbildung 9

mounting holes

9006377A

9.2 Anschlussskizze Akkulader

Der Joystick hat eine Standardkonfi guration mit einem „3-Pin-Anschluss“. Achten Sie darauf, dass
der Anschluss des Akkuladers ordnungsgemäß verwendet wird, so dass der „negative Pol“ und die
Sperrung verbunden sind. So sorgt das System dafür, dass der Rollstuhl beim Laden des Akkus nicht
fahren kann.

Abbildung 10

Français

| 43

© 2011 Handicare

Tous droits réservés.

Les informations fournies ne doivent en aucun cas être reproduites et/ou publiées sous quelque forme
que ce soit et avec quelque procédé que ce soit (électronique ou mécanique) sans l’autorisation écrite
préalable et expresse de Handicare.

Les informations fournies sont basées sur des données générales relatives aux constructions connues
au moment de leur parution. Handicare mettant en œuvre une politique d’amélioration constante de
ses produits, des modifi cations sont donc sous réserve.

Les informations fournies sont valables pour le produit dans sa version standard. Handicare décline
par conséquent toute responsabilité en cas d’éventuel préjudice découlant de spécifi cations de produit
qui se révèleraient différentes de celles de la version standard. Les illustrations dans ce manuel
peuvent différer de la confi guration de votre système d’assise.

Bien que les informations disponibles aient été constituées avec tous les soins possibles, Handicare
décline toute responsabilité en cas d’erreurs éventuelles dans ces informations ou de leurs
conséquences.

Handicare décline également toute responsabilité en cas de préjudice découlant de travaux effectués
par des tiers.

En vertu de la législation relative à la protection des marques commerciales, les noms d’utilisation,
noms commerciaux, marques commerciales etc. appliqués par Handicare ne doivent pas être
considérés comme libres.

2011-07

44 |

1 Préface 45

1.1 Ce manuel 45

2. Le boîtier de commande 46

2.1 Boîtier de commande VR2 46

3 Circuler avec le fauteuil roulant à l’aide du boîtier de commande 48

3.1 Mettre en marche et éteindre le boîtier de commande 48

3.2 Conduire le fauteuil roulant 48

3.3 Vitesse 48

4 Le fonctionnement des réglages électriques 49

4.1 Sélection du réglage souhaité 49

5. Éclairage 50

6. Pannes 51
7 Verrouillage du boîtier de commande 52
8 Spécifi cations techniques 53

9. Schémas techniques 54

9.1 Schéma de câblage électrique 54

9.2 Schéma de câblage du chargeur de batterie 55

1 Préface

1.1 Ce manuel

Ce manuel vous aidera à utiliser et entretenir
en toute sécurité le boîtier de commande de
votre fauteuil roulant. Ce manuel constitue un
complément au manuel d’utilisation général
fauteuil roulant de Handicare.
Le cas échéant, ce manuel se réfère aux autres
manuels, comme précisé ci-dessous.

 Fauteuil roulant: Renvoie au manuel

d’utilisation général fauteuil roulant.

 Chargeur de batterie: Renvoie au manuel

du chargeur de batterie.

Veuillez lire attentivement ce manuel ainsi
que les autres livrets avant d’utiliser le
produit. Si l’un des manuels n’a pas été fourni

avec votre fauteuil roulant, prière de contacter
immédiatement votre revendeur.
En plus du manuel d’utilisation, il existe un
manuel d’entretien à l’attention de spécialistes
qualifi és.

Préface | 45

VEUILLEZ CONTACTER HANDICARE SI
VOUS SOUFFREZ D’UN HANDICAP VISUEL.

46 | Le boîtier de commande

2. Le boîtier de commande

2.1 Boîtier de commande VR2

Un boîtier de commande dispose de trois commandes
de base :

• La conduite et la commande du fauteuil roulant

• Le fonctionnement des réglages électriques de
l’assise

• Le boîtier de commande permet de recharger les
batteries du fauteuil roulant

Il existe sur le marché différents systèmes de
commande pour les fauteuils roulants. Si le boîtier de
commande sur le fauteuil roulant ne correspond par à la
fi gure 1, 2 ou 3 prenez contact avec votre revendeur.

1. VR2 drive only

2. VR2 Lights

3. VR2 Seats&Lights

Figure 1

VR2 de PG Driving Technologies est la dénomination
commune de l‘ensemble du système de commande
électronique du fauteuil roulant. Le fonctionnement du
fauteuil roulant s‘opère via le boîtier de commande et
comprend les éléments suivants:

Figure 2

Figure 3

Le boîtier de commande | 47

Figure 4 De gauche à droite : VR2 drive only, VR2 Lights, VR2 Seats&Lights

Pièce Fonction

A. Levier de commande En ‘mode conduite : rouler et diriger

En ‘mode réglage :

• Gauche/droite pour sélectionner le réglage

• Avant/arrière pour activer le réglage

B. Bouton ON/OFF Mettre en marche ou éteindre le boîtier de commande
C. Klaxon Avertisseur sonore
D. 1. Témoin de batterie Indique le niveau de‘ charge de la batterie
D.2. Vitesse maximale Représentation de la vitesse maximale
D.3. Réglage Représentation des réglages électriques sélectionnés
E. Touche “Mode” Basculer entre le ‘mode conduite et ‘le mode réglage
F. 1. Régulateur de vitesse Vitesse de roulage vers le bas (plus lentement)
F. 2. Régulateur de vitesse Vitesse de roulage vers le haut (plus vite)
G. Connexion pour la recharge Entrée du chargeur de batterie
H. Prise du chargeur de batterie Branchement du chargeur de batterie
I. Bouton d’éclairage Mettre en marche ou éteindre l’éclairage
J. Témoins lumineux Signal lumineux d’avertissement
K. 1. Indicateur de direction gauche Activer ou désactiver l’indicateur de direction gauche
K.2. Indicateur de direction droit Activer ou désactiver l’indicateur de direction droit

48 | Circuler avec le fauteuil roulant à l’aide du boîtier de commande

3 Circuler avec le fauteuil

roulant à l’aide du boîtier
de commande

3.1 Mettre en marche et éteindre le

boîtier de commande

Pour pouvoir rouler avec le fauteuil ou
effectuer les réglages électriques, le boîtier de
commande doit être allumé. Par conséquent,
appuyez sur le bouton ON/OFF (B sur la fi g. 4).

3.2 Conduire le fauteuil roulant

La conduite du fauteuil roulant s’effectue à
l’aide du levier de commande.
levier de commande vers l’avant pour faire
avancer le fauteuil
gauche ou la droite pour faire tourner le fauteuil
roulant.

roulant. Tournez-le vers la

Déplacez le

3.3 Vitesse

La vitesse maximale se règle via le régulateur
de vitesse sur le boîtier de commande (F1 et F2
sur fi g. 4). La vitesse maximale est indiquée à
l’aide des témoins DEL qui se situent au-dessus
des régulateurs de vitesse (D2 sur la fi g. 4).
Pendant la conduite, la vitesse se règle à l’aide
du levier de commande. Lorsqu’on déplace un
peu le levier de commande, la vitesse ralentit.

4 Le fonctionnement des

réglages électriques

Tous les fauteuils ne sont pas équipés de
réglages électriques. On distingue quatre
réglages électriques du système d’assise :

• Réglage de bascule d’assise

• Réglage en hauteur

• Réglage du dossier

• Réglage du repose-jambes

L‘utilisation des réglages électriques n‘est
possible qu‘en combinaison avec le boîtier de
commande VR2 Seats&Lights (maximum 2
réglages électriques).

4.1 Sélection du réglage souhaité

Le fonctionnement des réglages électriques | 49

Figure 5 Réglages électriques

1. Allumez le boîtier de commande

2. Passez en ‘mode réglage en pressant le ‘bouton “mode” (E sur la fi g. 4). Le boîtier de commande se
trouve maintenant en ‘mode réglage. Il n’est plus possible de conduire.

La sélection du réglage électrique et le fonctionnement s‘effectuent via le levier de commande.

3. Appuyez une fois sur le bouton et le réglage 1 est sélectionné. Le témoin DEL de gauche s’illumine
maintenant. Celui-ci est préprogrammé et indépendant des réglages présents sur le fauteuil.
Appuyez encore une fois pour sélectionner le deuxième réglage. Maintenant, le témoin DEL de
droite est illuminé. En appuyant une troisième fois, le boîtier de commande revient en ‘mode
conduite. Les deux témoins DEL sont maintenant éteints.

4. En bougeant le levier de commande vers l’avant ou vers l’arrière, le réglage électrique sélectionné
est activé (voir fi gure 6). Déplacez le levier de commande vers l’avant ou vers l’arrière jusqu’à ce
que la position souhaitée soit atteinte.

Levier de commande vers
l’arrière

Réglage de bascule
d’assise
Réglage en hauteur L’ensemble de la chaise monte L’ensemble de la chaise descend

Réglage du dossier Le dossier bascule vers l’arrière Le dossier bascule vers l’avant

Toute la chaise bascule en
arrière

Levier de commande vers
l’avant

Toute la chaise bascule en avant

Réglage du repose-jambe L’angle des jambes s’agrandit, le

repose-pied monte

Figure 6 Réglages électriques

5. Pour pouvoir rouler à nouveau : Appuyez sur le bouton ‘mode“ pour revenir en mode conduite.

Note : si vous réglez la hauteur du siège à l’aide de l’option haut/bas ou utilisez le réglage électrique
de l’inclinaison entre 0 et 45°, la vitesse sera réduite pour des raisons de sécurité.

L’angle des jambes devient plus
petit, le repose-pied descend

50 | Éclairage

5. Éclairage

Tous les fauteuils ne sont pas équipés de
l’éclairage. Seuls les fauteuils VR2 Lights
ou VR2 Seat&Lights permettent d’activer les
fonctions suivantes :

 Éclairage (I sur la fi gure 4)
 Témoins lumineux (J sur la fi gure 4)
 Clignotants (K1 & K2 sur la fi gure 4)

6. Pannes

Lorsque le fauteuil ne fonctionne pas, alors que
la batterie est suffi samment chargée, vérifi ez
les points suivants avant de consulter votre
revendeur.
 Éteignez le boîtier de commande et

rallumez-le. Vérifi ez si la panne est réparée.

 Vérifi ez si la poignée du point mort est en

position de ‘Conduite’.

 Vérifi ez si le levier de commande était en

position zéro pendant la mise en marche. En
d’autres termes, ne bougez pas le levier de
commande pendant la mise en marche du
boîtier de commande.

Liste des pannes

Une liste étoffée des pannes est disponible
auprès du revendeur, en annexe au manuel
d’entretien (uniquement pour les spécialistes
qualifi és). Celui-ci est disponible sur le site
www.handicare.com

Pannes | 51

52 | Verrouillage du boîtier de commande

7 Verrouillage du boîtier de

commande

Pour verrouiller le système de commande:
 tandis que le système de commande est

allumé, maintenez le bouton marche/arrêt
enfoncé ;

 après une (1) seconde, le système de

commande émettra un signal sonore ;
relâchez maintenant le bouton marche/
arrêt ;

 poussez le levier de commande vers l’avant

jusqu’à ce que le système de commande
émette un signal sonore ;

 tirez le levier de commande en arrière

jusqu’à ce que le système de commande
émette un signal sonore ;

 relâchez le levier de commande et un long

signal sonore va retentir ;

 le fauteuil roulant est maintenant verrouillé.

Pour déverrouiller le système de commande:
 si le système de commande s’est éteint,

appuyez sur le bouton marche/arrêt ;

 poussez le levier de commande vers l’avant

jusqu’à ce que le système de commande
émette un signal sonore ;

 tirez le levier de commande en arrière

jusqu’à ce que le système de commande
émette un signal sonore ;

 relâchez le levier de commande et un long

signal sonore va retentir ;

 le fauteuil roulant est maintenant

déverrouillé.

8 Spécifi cations techniques

Alimentation électrique: 24 Vdc
Tension de commande: 16Vdc to 35Vdc
Tension crête: 35Vdc
Tension d’inversion de batterie: 40Vdc
Fréquence MID: 20kHz ± 0.5%
Tension de frein: 12Vdc ou 24Vdc
Courant de freinage : 100mA min.

1A max.

Connecteur du chargeur: N’utilisez que Neutrik NC3MX
Batt. Courant de charge: 12Arms max.
Courant d’actionneur: 12A max.
Courant de pilotage maximum: VR2 50 50A

VR2 60 60A
VR2 70 70A
VR2 90 90A

Spécifi cations techniques | 53

Résistance à l’humidité: IPx4
Température de fonctionnement: -25°C to +50°C
Température d’entreposage: -40°C to +65°C

CEM testée sur fauteuil roulant échantillon:

Susceptibilité: Testée à 30V/m selon les exigences EN12184 (1999) et

ANSI/ RESNA

Émissions: Selon EN55022 Classe B
ESD: IEC801 part 2

54 | Schémas techniques

9. Schémas techniques

9.1 Schéma de câblage électrique

Les schémas techniques se trouvent également sur le capot du composant électronique spécifi que.

Figure 7

lights left

joystick

lights right

1008386 VR-2 Lighting module

Figure 8

-

+

70 A Fuse

LM

mounting holes

9006377A

motor battery

Schémas techniques | 55

seat RWD

seat FWD

motor

9002474 VR-2 90A Powermodule
1008388 VR-2 90A Powermodule twin actuators

Figure 9

mounting holes

9006377A

9.2 Schéma de câblage du chargeur de batterie

Le levier de commande possède une confi guration standard pourvue d’une ‘connexion 3 broches”.
Veillez à ce que la connexion du chargeur de batterie soit correcte afi n d’assurer une parfaite liaison
du “‘pôle négatif” et de l’inhibiteur et ainsi éviter que le fauteuil roulant ne roule pendant que la batterie
est en charge.

Figure 10

Dealer:

Serial number:
