Handicare DX REM 420, DX REM 421 User Manual

DX REM 421-420

GEBRUIKERSHANDLEIDING BEDIENINGSKASTEN USER MANUAL CONTROLS BEDIENUNGSANLEITUNG STEUERKASTEN MANUEL D’UTILISATION BOÎTIER DE COMMANDE

9006412B

Nederlands.......................................................................................4

English............................................................................................18

Deutsch...........................................................................................32

Français...........................................................................................46

4 |

De verstrekte informatie mag geenszins worden verveelvoudigd en/of openbaar gemaakt op welke wijze en met welke middelen dan ook (elektronisch of mechanisch), zonder voorafgaande, uitdrukkelijke en schriftelijke toestemming van Handicare.

De verstrekte informatie is gebaseerd op algemene gegevens aangaande de ten tijde van verschijnen bekende constructies. Handicare voert een beleid van continue product verbetering, wijzigingen zijn derhalve voorbehouden.

De verstrekte informatie is geldig voor het product in standaard uitvoering. Handicare kan derhalve niet aansprakelijk worden gesteld voor eventuele schade voortvloeiend uit de van de standaard uitvoering afwijkende speciﬁ caties van het product. Derhalve kunnen de getoonde afbeeldingen afwijken van uw conﬁ guratie.

De beschikbare informatie is met alle mogelijke zorg samengesteld, maar Handicare kan niet aansprakelijk worden gesteld voor eventuele fouten in de informatie of voor de gevolgen daarvan. Handicare kan niet aansprakelijk gesteld worden voor schade voortvloeiend uit werkzaamheden die door derden zijn uitgevoerd.

De door Handicare gehanteerde gebruiksnamen, handelsnamen, handelsmerken, etc. mogen krachtens de wetgeving inzake de bescherming van handelsmerken niet als vrij worden beschouwd.

2011-07

Nederlands

| 5

1 Voorwoord 6

1.1 Deze gebruikershandleiding 6

2. De bedieningskast 7

2.1 DX Rem 421 / Rem 420 bedieningskast 7

3 Rijden met de rolstoel via de bedieningskast 10

3.1 Aan- en uitzetten van de bedieningskast 10

3.2 Rijden met de rolstoel 10

3.3 Snelheid 10

3.4 Rijproﬁ el 10

3.5 Kiezen van een rijproﬁ el 10

4 Het bedienen van elektrische verstellingen 11

4.1 Het kiezen van de gewenste verstelling 11

5 Verlichting 12

6. Storingen 13

7. Vergrendelen van de bedieningskast 14 8 Technische speciﬁ caties 15

9. Technische schema’s 16

9.1 Elektrisch aansluitschema 16

9.2 Aansluitschema acculader 17

6 | Voorwoord

1 Voorwoord

1.1 Deze gebruikershandleiding

Met deze gebruikershandleiding kunt u de bedieningskast op veilige wijze gebruiken en onderhouden. Deze gebruikershandleiding vormt een aanvulling op de algemene gebruikshandleiding van de Handicare rolstoel. Deze gebruikershandleiding verwijst daar waar nodig naar andere handleidingen zoals hieronder aangegeven:

 Rolstoel: Verwijst naar de algemene

gebruikershandleiding van de rolstoel

 Acculader: Verwijst naar de

gebruikershandleiding van de acculader

Lees deze gebruikershandleiding en de andere handleidingen waar naar verwezen wordt zorgvuldig door, voordat u het product in gebruik neemt. Indien één van

de handleidingen niet met het product meegeleverd is, neem dan direct contact op met uw dealer. Naast deze gebruikershandleiding is er ook een servicehandleiding voor de gekwaliﬁ ceerde specialist beschikbaar.

NEEM CONTACT OP MET HANDICARE IN GEVAL VAN EEN VISUELE HANDICAP.

De bedieningskast | 7

?

?

Figuur 2

Figuur 1

2. De bedieningskast

2.1 DX Rem 421 / Rem 420 bedieningskast

Een bedieningskast heeft in de basis drie functies:

• Het rijden en besturen van de rolstoel

• Het bedienen van elektrische zitverstellingen

• Via de besturingskast kunnen de accu’s van de

rolstoel worden opgeladen

Er zijn verschillende besturingssystemen op de markt voor elektrische rolstoelen. Als de bedieningskast op de rolstoel niet overeenstemt met ﬁ guur 1 of 2 neem dan contact op met de dealer.

1. DX Rem 421

2. DX Rem 420

DX Rem 421 / Rem 420 van Dynamic Controls is de verzamelnaam van het gehele elektronische besturingssysteem van de rolstoel. De bediening van de rolstoel gaat via de bedieningskast en bevat de volgende componenten:

8 | De bedieningskast

243

F1 F2

D2 C

E D4 D3

E D4D5

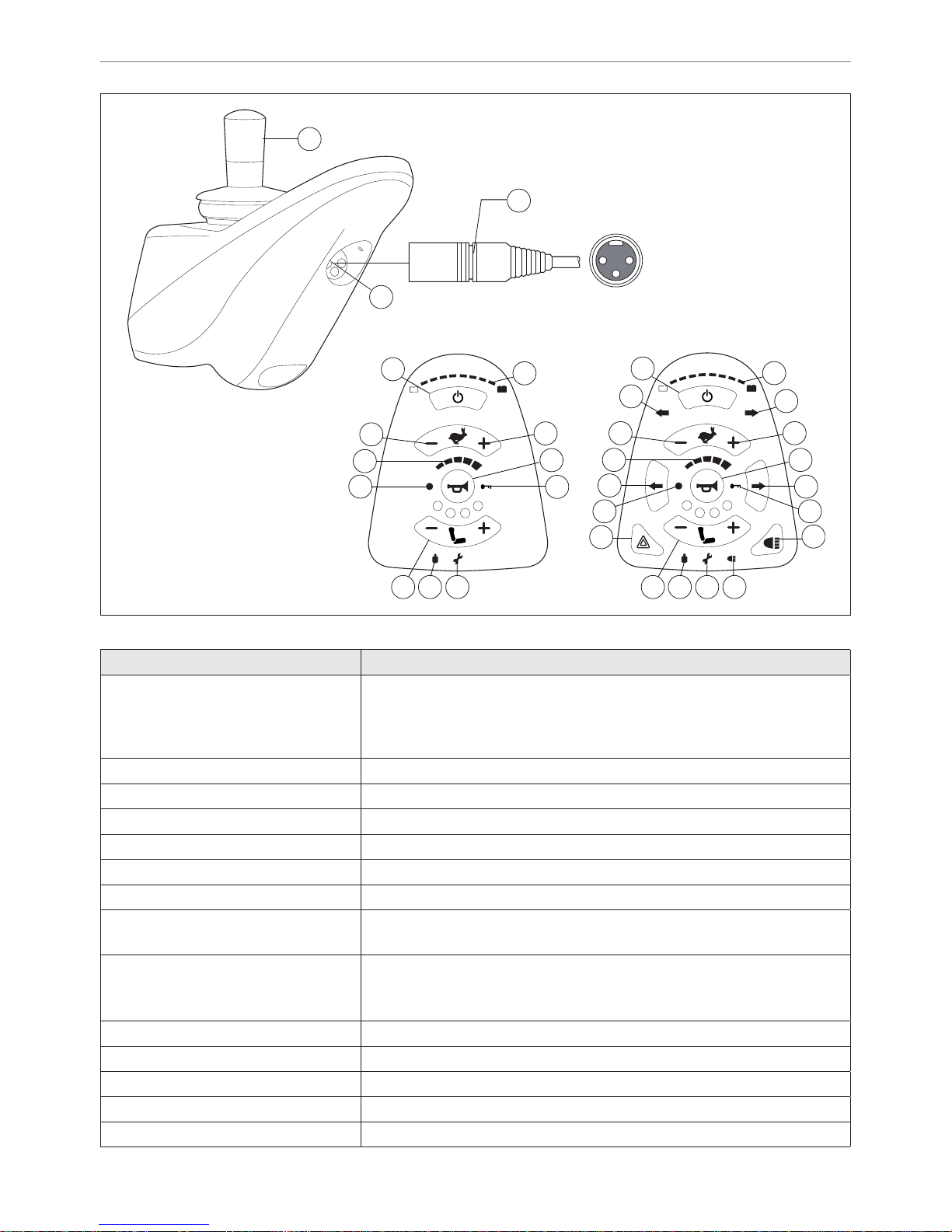

Figuur 3 Van links naar rechts; DX Rem 421 en DX Rem 420

Onderdeel Functie

A. Joystick In de ‘rijden’ modus: rijden en sturen

In de ‘verstellingen’ modus:

• Links/rechts om de verstelling te selecteren

• Voor/achter om de verstelling te activeren

B. Aan/uit knop Aan of uitzetten van de bedieningskast C. Claxon Waarschuwing geluid signaal D. 1 Accu indicator Geeft aan hoe ‘vol’ de accu is D.2 Maximale snelheid Weergave van de ingestelde maximum snelheid D.3 Licht en / of indicator Geeft de status van de lampjes en / of indicator weer D.4 Foutindicator Geeft de foutcode weer in het geval van een systeemfout D.5 Ledje verzorgerproﬁ el Geeft aan of de DK-ACU-verzorgerscontrolemodule op

‘verzorger’ is ingesteld

E. Insteloptie Om de elektrische stoelverstelling 1, 2, 3 of 4 te selecteren.

Het ledje van de actuator geeft de momenteel geselecteerde

stoelfunctie weer F. 1 Snelheidsregelaar Rijsnelheid omlaag (langzamer) F. 2 Snelheidsregelaar Rijsnelheid omhoog (sneller) G. Oplaadaansluiting Ingang voor de acculader H. Oplaadplug van acculader Aansluitpunt van acculader I. Verlichting knop Aan of uitzetten van de verlichting

De bedieningskast | 9

J. Alarmlichten Waarschuwing licht signaal K. 1 Richtingaanwijzer links Aan of uitzetten van richtingaanwijzer links K. 2 Richtingaanwijzer rechts Aan of uitzetten van richtingaanwijzer rechts L. Lichtsensor Dimt het scherm wanneer het donker is M Vergrendelingsledje Geeft aan of het DX-systeem is vergrendeld

10 | Rijden met de rolstoel via de bedieningskast

3 Rijden met de rolstoel via

de bedieningskast

3.1 Aan- en uitzetten van de bedieningskast

Om met de rolstoel te kunnen rijden of om de elektrische verstellingen te kunnen bedienen moet de bedieningskast aan worden gezet. Druk daartoe op de aan/uitknop (B in ﬁ guur 3).

3.2 Rijden met de rolstoel

Het rijden met de rolstoel gebeurt via de joystick. Beweeg de joystick naar voren en de rolstoel zal zich naar voren bewegen. Stuur naar links en rechts en de rolstoel zal draaien.

3.3 Snelheid

De maximum snelheid is te regelen via de snelheidsregelaar op de bedieningskast (F1 en F2 in ﬁ guur 3). De maximumsnelheid wordt weergegeven door de ledjes (D2 in ﬁ guur 3). Tijdens het rijden is de snelheid te reguleren via de joystick. Als de joystick een klein beetje wordt verplaatst dan is ook de snelheid langzamer.

3.4 Rijproﬁ el

Deze bedieningskast kan gebruik maken van meerdere rijproﬁ elen. Zo kan een rijproﬁ el voor binnengebruik de stoel ‘rustig’ laten reageren. Voor buiten is het mogelijk om de stoel ‘pittiger’ af te stellen. Het momenteel geselecteerde rijproﬁ el wordt weergegeven op de rijproﬁ elledjes (D2 in ﬁ guur). Met DX REM 421 en 420 is het mogelijk om binnen ieder proﬁ el de maximum snelheid te regelen.

3.5 Kiezen van een rijproﬁ el

Om het proﬁ el te wijzigen moet de ‘snelheidsregelaar’ knop ingedrukt worden ((F1 en F2 in ﬁ guur 3). Druk op de ’snelheidsregelaar’ toets totdat het door u gewenste proﬁ el is geselecteerd.

‘+’ om het rijproﬁ el te verhogen ‘-’ om het rijproﬁ el te verlagen

Ledje Betekenis

Rijproﬁ el 0*. De rolstoel rijdt niet.

Rijproﬁ el 1. Rijproﬁ el 2. Rijproﬁ el 3. Rijproﬁ el 4. Rijproﬁ el 5.

Verzorgersrijproﬁ el (rijproﬁ el 6).

Het bedienen van elektrische verstellingen | 11

4 Het bedienen van elektrische verstellingen

Niet iedere rolstoel is uitgerust met elektrische verstellingen. We onderscheiden hier vier elektrische verstellingen van het zitsysteem:

• Kantelverstelling

• Hoog/laag verstelling

• Rugverstelling

• Beensteunverstelling

4.1 Het kiezen van de gewenste verstelling

1. Druk op de ‘verstel’-knop (E in ﬁ guur 3) om de ‘verstelopties’ te selecteren. De ‘versteloptie’-modus

begint met de stoelfunctie die als laatste werd geselecteerd. Het ledje geeft aan welke elektrische versteloptie is ingeschakeld (1, 2, 3 of 4).

2. Gebruik de ‘versteloptie’-knop of joystick om tussen de elektrische verstelmogelijkheden te

schakelen (‘+’ / rechts voor de volgende stoelfunctie en ‘-’ / links voor de vorige stoelfunctie).

3. Door de joystick naar voren en achteren te bewegen wordt de geselecteerde elektrische verstelling

geactiveerd (zie ﬁ guur 4). Beweeg de joystick naar voren of achteren tot de gewenste stand is bereikt.

Joystick naar achteren Joystick naar voren

Kantelverstelling Gehele stoel kantelen naar

achteren

Gehele stoel kantelt naar voren

Hoog/laag verstelling Gehele stoel gaat omhoog Gehele stoel gaat omlaag Rugverstelling Rugleuning kantelt naar achteren Rugleuning kantelt naar voren Beensteun verstelling Beenhoek wordt groter, voetplaat

komt omhoog

Beenhoek wordt kleiner, voetplaat komt omlaag

4. Om weer te kunnen rijden: druk op de ‘snelheidsregelaar’-knop (F in ﬁ guur 3).

Let op: als u de stoelhoogte verstelt met behulp van de hoog/laag-optie, wordt de snelheid uit veiligheidsoverwegingen verlaagd.

Figuur 4

12 | Verlichting

5 Verlichting

Niet iedere rolstoel is uitgerust met verlichting. Enkel met DX2-REM 420 kan dan het volgende geactiveerd worden:

• Verlichting (I in ﬁ guur 3)

• Waarschuwingslichten (J in ﬁ guur 3)

• Knipperlichten (K1 & K2 in ﬁ guur 3)

Storingen | 13

6. Storingen

Als de rolstoel niet functioneert, terwijl de accu’s voldoende geladen zijn, controleer dan de volgende punten voordat u de dealer raadpleegt.  Zet de bedieningskast uit en weer aan.

Controleer of de storing is verholpen.

 Controleer of de vrijloophendel in de stand

‘Rijden’ staat.

 Controleer of joystick in de nulstand stond

tijdens het aanzetten. Met andere woorden; de joystick niet bewegen tijdens het aanzetten van de bedieningskast.

Storingslijst

Een uitgebreide storingslijst is door de dealer te vinden in de bijlage van de service handleiding (enkel voor gekwaliﬁ ceerde specialisten). Deze is beschikbaar op www.handicare.com

14 | Vergrendelen van de bedieningskast

2 x

10 s

< 10 s J on > 10 s J

off

> 4 s

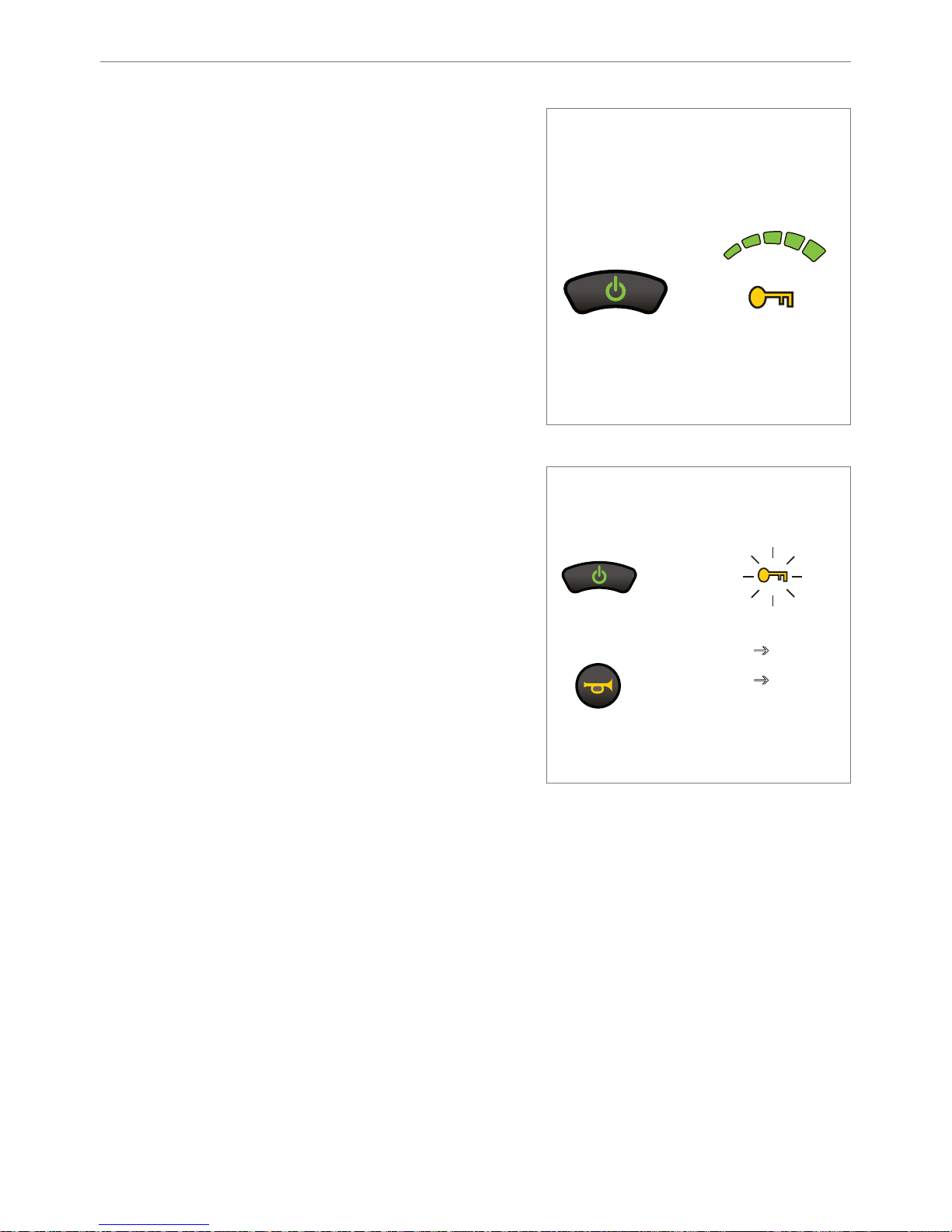

7. Vergrendelen van de bedieningskast

De bedieningskast vergrendelen (ﬁ guur 5):  Druk 4 seconden lang op de aan/uit-knop bij

ingeschakeld DX-systeem.

 Het DX-systeem schakelt onmiddellijk uit wanneer

de aan/uit-knop wordt ingedrukt.

 Na 4 seconden lichten de ledjes voor de ‘maximale

snelheid’ (D2 in ﬁ guur 3) en de vergrendeling gedurende 1 seconde op om aan te geven dat het DX-systeem nu is vergrendeld.

Om te de bedieningskast te ontgrendelen(ﬁ guur 6):

 Druk op de aan/uit-knop.  Het vergrendelingsledje knippert gedurende

10 seconden om aan te geven dat het DX-systeem is vergrendeld.

 Druk tweemaal binnen 10 seconden op de

claxonknop. Het DX-systeem schakelt zichzelf normaal in.

 Als de claxonknop niet binnen 10 seconden wordt

ingedrukt, schakelt de SHARK zichzelf weer uit.

Figuur 5

Figuur 6

Technische speciﬁ caties | 15

8 Technische speciﬁ caties

Bedrijfsspanningsbereik: 18 V – 32 V DC (nom. 24 V) Laderclassiﬁ catie: Max. 12 A RMS continu beperkt door DXBUS-classiﬁ catie Ruststroom: < 0,25 mA uit, normaal 200 mA bij aan

Buismontagediameter: Min. 15 mm, nom. 19 mm, max. 22 mm Benodigde kracht om de joystick te

bedienen DX-REM42x

Minder dan 2,2 N

Benodigde kracht om de knoppen te bedienen DX-REM42x

Minder dan 5 N

Beschermingsklasse: IPx4 Bedrijfstemperatuurbereik: -25 °C t/m +50 °C Opslagtemperatuurbereik: -40 °C t/m +70 °C Luchtvochtigheidsbereik: 0 tot 95% relatieve luchtvochtigheid

EMC getest op steekproefrolstoel:

ANSI/RESNA WC/Vol:2 – 1998 Sec 21 EN12184: 1999 Sec 9.8.1

16 | Technische schema’s

9006376B

100 A Fuse

9006376B

ACT4

ACT2

mounting holes

9005097 DX2-ACT4 9005096 DX2-ACT2

tilt high/low

if present

backrest x

bus

Power module / Splitter

inhibit

legrest left

legrest right

bus

9. Technische schema’s

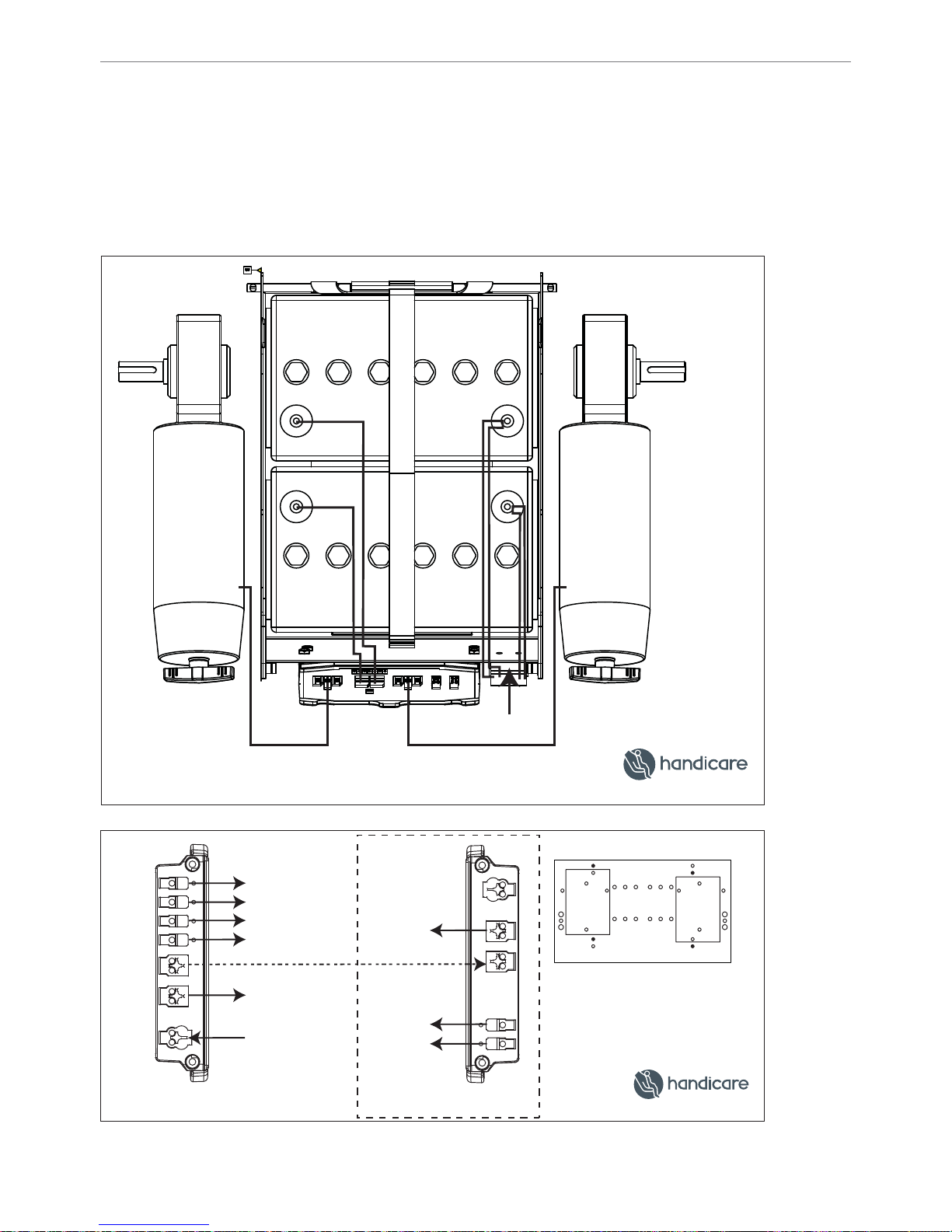

9.1 Elektrisch aansluitschema

De technische schema’s vindt u ook op de kap van het speciﬁ eke elektronische component.

Figuur 7

Figuur 8

Technische schema’s | 17

9006376B

9007596 Powermodule DX2-PMA90L Gyro (90A)

9005868 Powermodule DX2-PMA90L (90A)

motor M2 battery

motor M1 gyro

bus /

bus

mounting holes

seat FWD

seat RWD

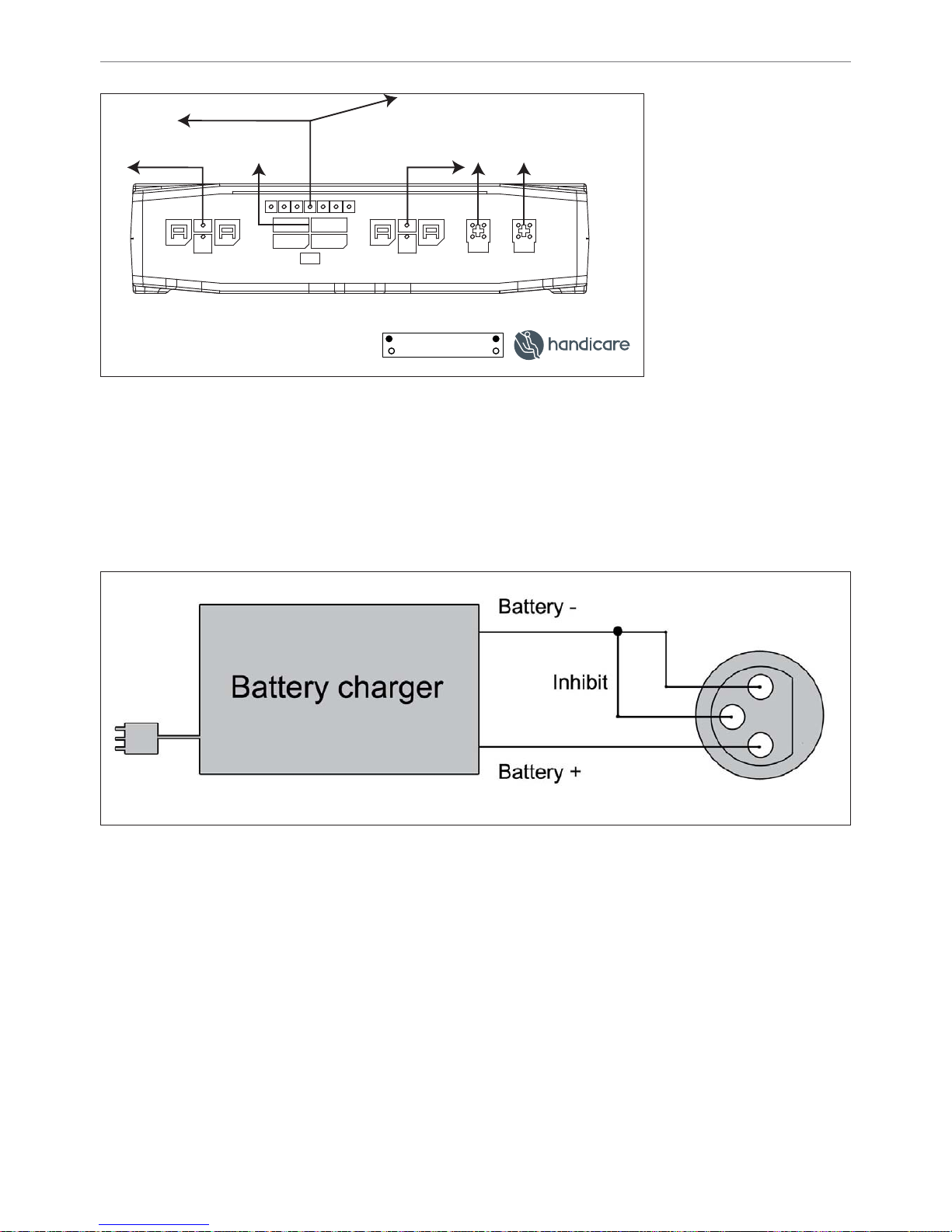

9.2 Aansluitschema acculader

De joystick heeft een standaard conﬁ guratie die is voorzien van een ‘3-pins-aansluiting’. Zorg ervoor dat de aansluiting van de acculader op correcte wijze is gebruikt zodat de ‘negatieve pool’ en de inhibit zijn verbonden, zodat het systeem voorkomt dat de rolstoel kan rijden op het moment dat accu wordt geladen.

Figuur 9

Figuur 10

18 |

The information provided herein may not be reproduced and/or published in any form, by print, photoprint, microﬁ lm or any other means whatsoever (electronically or mechanically) without the prior written authorization of Handicare.

The information provided is based on general data concerning the construction known at the time of the publication of this manual. Handicare executes a policy of continuous improvement and reserves the right to changes and modiﬁ cations.

The information provided is valid for the product in its standard version. Handicare can therefore not be held liable for any damage resulting from speciﬁ cations of the product deviating from the standard conﬁ guration. Illustrations contained in the manual may deviate from the conﬁ guration of your product.

The information made available has been prepared with all possible diligence, but Handicare cannot be held liable for any errors contained in the information or the consequences thereof.

Handicare accepts no liability for loss resulting from work executed by third parties.

Names, trade names, trademarks etc. used by Handicare may not, as per the legislation concerning the protection of trade names, be considered as being available.

2011-07

English

| 19

1 Introduction 20

1.1 This user manual 20

2. The controller 21

2.1 DX REM 421 / REM 420 controller 21

3 Driving the wheelchair with the controller 24

3.1 Switching the controller on or off 24

3.2 Driving the wheelchair 24

3.3 Speed 24

3.4 Driving Proﬁ le 24

3.5 Selecting a proﬁ le 24

4 Operating the electrical adjustment options 25

4.1 Selecting the desired adjustment option 25

5 Lights 26

6. Troubleshooting 27

7. Locking the controller 28

8 Technical speciﬁ cations 29

9. Technical diagrams 30

9.1 Technical diagram 30

9.2 Technical diagram battery charger 31

20 | Introduction

1 Introduction

1.1 This user manual

This user manual will help you to use and maintain the controller of your power wheelchair safely. This user manual is a supplement to Handicare’s general wheelchair user manual. When necessary this user manual refers to other manuals as shown below:

 Wheelchair: Refers to the general

wheelchair user manual.

 Battery charger: Refers to the user manual

for the battery charger.

Read this user manual and the other user manuals referred to carefully before using the product. If one of the user manuals was

not included with your wheelchair, please contact your dealer immediately. In addition to this user manual, there is also a service manual for qualiﬁ ed specialists.

CONTACT HANDICARE IF YOU HAVE A VISUAL IMPAIRMENT.

The controller | 21

?

?

Figure 2

Figure 1

2. The controller

2.1 DX REM 421 / REM 420 controller

A controller will usually have three basic functions:

• Driving and steering a wheelchair

• Operating electrical seat adjustments

• Charging the wheelchairs batteries

There are many different control systems for wheelchairs on the market. If the controller on your wheelchair does not resemble the one in ﬁ gure 1 or 2 contact your dealer.

1. DX REM 421

2. DX REM 420

DX REM 421 / REM 420 by Dynamic Controls is a collective name for the entire control system of the wheelchair. The wheelchair is operated by means of a controller, which includes the following components:

22 | The controller

243

F1 F2

D2 C

E D4 D3

E D4D5

Part Function

A. Joystick In the ´drive´ mode: driving and steering

In the ‘adjustment options’ mode:

• Left/right to select the adjustment options

• Front/back to control the adjustment mode

B. On/off switch Switching the controller on or off C. Horn Warning signal with sound D. 1 Battery indicator Displays the power level of the battery D.2 Maximum speed Displays the maximum speed limit as set by the user D.3 Light and/or indicator Displays the status of lights and/or indicator D.4 Fault indicator Displays fault code in case of system error D.5 Attendant proﬁ le LED Displays if DK-ACU attendant controle module is set to

‘attendant’

E. Adjustment option To select the electrical seating adjustment 1, 2, 3 or 4.

The actuator LEDs indicates the currently selected seating

function F. 1 Speed regulator Reduce driving speed (slower) F. 2 Speed regulator Increase driving speed (faster) G. Charge connector Input for the battery charger H. Charge plug for the battery

charger

Connector for the battery charger

I. Lights button Switching the lights on or off J. Hazard lights Warning signal with lights

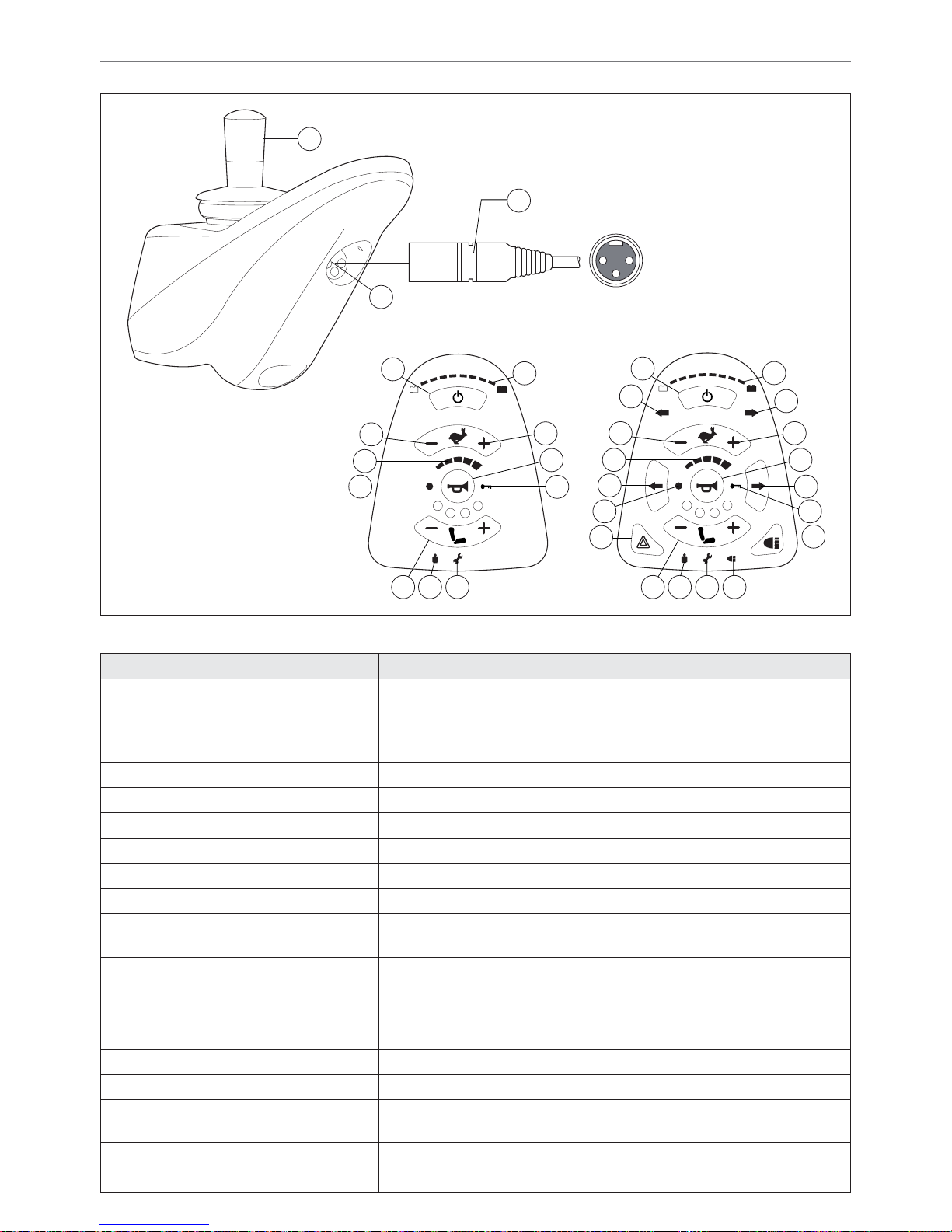

Figure 3 From the left to the right ; DX REM 421 and DX REM 420

The controller | 23

K. 1 Direction indicator left Switches the left direction indicator on or off K.2 Direction indicator right Switches the right direction indicator on or off L. Light sensor Dims the display when it is dark M Lock LED Displays if the DX system is locked

24 | Driving the wheelchair with the controller

3 Driving the wheelchair

with the controller

3.1 Switching the controller on or off

To be able to drive or operate the electric adjustment options of the wheelchair, the controller must be switched on. Press the on/off button (B in ﬁ gure 3).

3.2 Driving the wheelchair

Driving an electric wheelchair is done by operating a joystick. Move the joystick forwards and the wheelchair will also move forwards. Steer left and right and the wheelchair will turn.

3.3 Speed

The maximum speed can be controlled by the speed regulator on the controller (F1 and F2 in ﬁ gure 3). De maximum speed is displayed by the LED lights (D2 ﬁ gure 3). Speed can be controlled with the joystick while driving. If the joystick is moved a little, the wheelchair will move more slowly.

3.4 Driving Proﬁ le

This controller can also be set to make the wheelchair suitable for different driving proﬁ les or environments. For example, selecting the proﬁ le for indoors will ensure that the wheelchair will react more ‘calmly’. Once outside, the proﬁ le can be adjusted to a more ‘robust’ setting. The currently selected drive proﬁ le is shown on the drive proﬁ le LED’s (D2 in ﬁ gure 3). DX REM 421 and 420 allows you to adjust the maximum speed within different proﬁ les or environments.

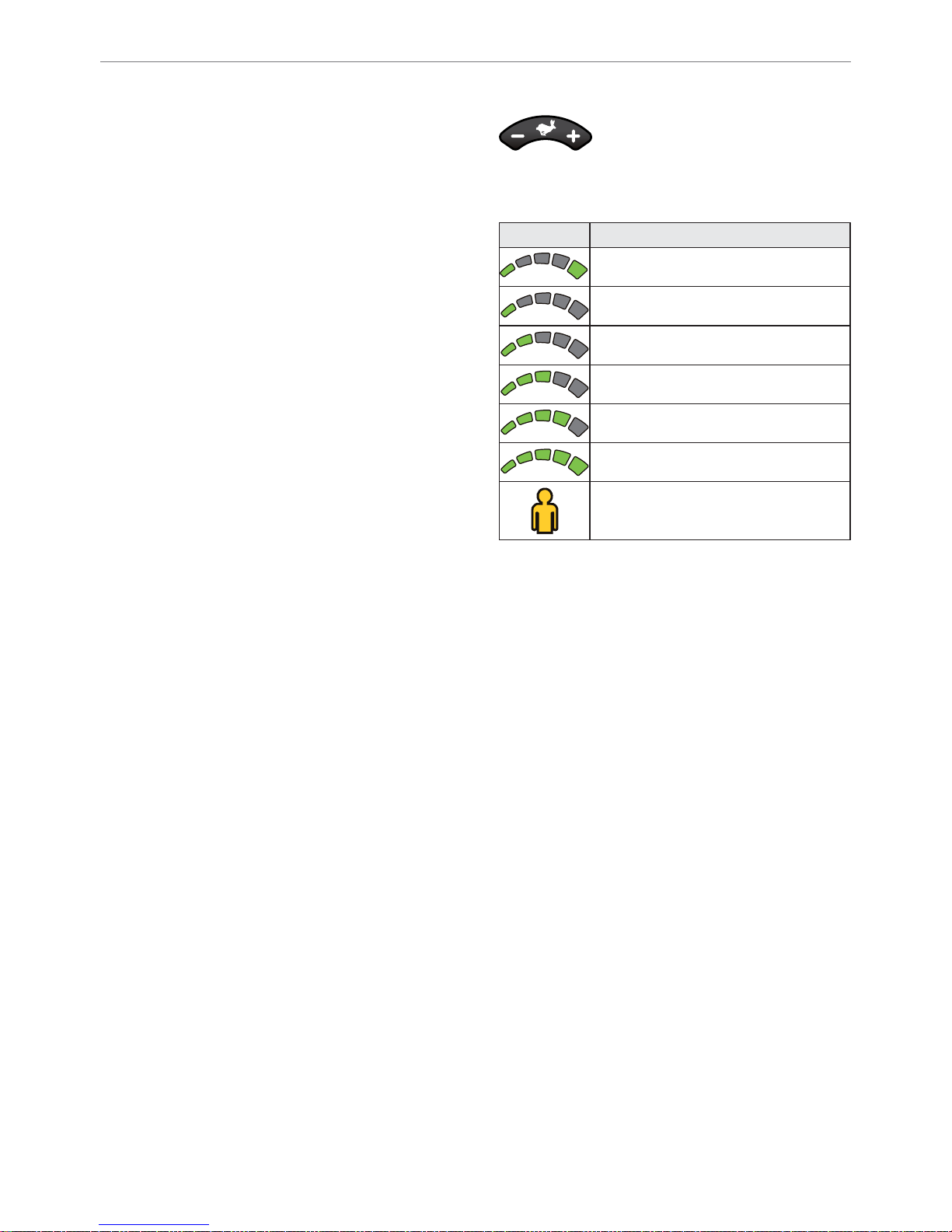

3.5 Selecting a proﬁ le

To switch to a different proﬁ le, just press the ‘speed regulator’ button (F1 and F2 in ﬁ gure 3). Press the ‘speed regulator’ button until the most appropriate proﬁ le has been selected.

’+’ to increase the drive proﬁ le. ’-’ to decrease the drive proﬁ le

LEDs Meaning

Drive Proﬁ le 0*. The powerchair does not drive.

Drive Proﬁ le 1. Drive Proﬁ le 2. Drive Proﬁ le 3. Drive Proﬁ le 4. Drive Proﬁ le 5. Attendant Drive Proﬁ le (Drive

Proﬁ le 6).

Operating the electrical adjustment options | 25

4 Operating the electrical adjustment options

Not every wheelchair has been equipped with electric adjustment options. We make a distinction between four different adjustment options to the seating system:

• Tilt adjustments

• High/low adjustments

• Backrest adjustments

• Legrest adjustments

4.1 Selecting the desired adjustment option

1. Press the ‘adjustment’ button (E in ﬁ gure 3) to select the ‘adjustment options’ mode. The

‘adjustment option’ mode starts with the seating function that was last selected. The LED light indicates what electrical adjustment option is enabled (1, 2, 3 or 4).

2. Use the ‘adjustment option’ button or joystick to switch between the electrical adjustment options

(‘+’ / right for the next seating function and ‘-’ / left for the previous seating function).

3. Moving the joystick forwards and/or backwards will activate the selected electric adjustment option

(see table 4). Move the joystick forwards or backwards until the desired adjustment option has been attained.

Move joystick backwards Move joystick forwards

Tilt adjustment The entire chair will tilt

backwards

The entire chair will tilt forwards

High/low adjustments The entire chair will be raised The entire chair will be lowered Backrest adjustments The backrest will tilt backwards The backrest will tilt forwards Legrest adjustments The legrest angle will increase,

the footplate will be raised

The legrest angle will decrease, the footplate will be lowered

4. To return to the ‘drive’ mode: Press the ‘speed regulator’ button (F in ﬁ gure 3).

Note: If you adjust the seat height by using the high/low option, the speed will be reduced due to safety reasons.

Table 4

26 | Lights

5 Lights

Not every wheelchair has been equipped with lights. You can activate the following functions only by using the DX2-REM 420:

• Lights (I in ﬁ gure 3)

• Hazard Lights (J in ﬁ gure 3)

• Direction indicators (K1 & K2 in ﬁ gure 3)

Troubleshooting | 27

6. Troubleshooting

If the wheelchair will not function while the batteries are fully charged, check the following points before consulting your dealer:  Switch the controller off and then switch it on

again. Check to see if the malfunction has been solved.

 Check if the free wheel switch was switched

to Drive.

 Check if the joystick was in the 0 position

when the controller was switched on. In other words, the joystick must not be moved when the controller is being switched on or off.

Malfunctions list

An extended malfunction list can be found in the appendix of the service manual (for qualiﬁ ed specialists only). The service manual can be found on www.handicare.com

28 | Locking the controller

2 x

10 s

< 10 s J on > 10 s J

off

> 4 s

Figuur 6

7. Locking the controller

To lock the controller (ﬁ gure 5):  Press the on/off button for 4 seconds when the DX

system is turned on.

 The DX system turns off immediately when the on/

off button is pushed.

 After 4 seconds the ‘maximum speed’ (D2 in ﬁ gure

3) LEDs and the lock LED turn on for 1 second to indicate that the DX system is now locked.

To unlock the controller (ﬁ gure 6):

 Press the on/off button.  The lock LED will ﬂ ash for 10 seconds to indicate

that the DX System is locked.

 Press the horn button twice within 10 seconds. The

DX System will turn on normally.

 If the horn button is not pressed within 10 seconds,

the SHARK will turn off again.

Figure 5

Technical speciﬁ cations | 29

8 Technical speciﬁ cations

Operating voltage range: 18V - 32V DC (nom. 24V) Charger rating: max 12A RMS Continuous limited by DXBUS Rating Quiescent Current: < 0.25mA Off, typically 200mA On

Tube mount diameter Min 15mm, Nom 19mm, Max 22mm Force required to operate joystick

DX-REM42x

Less than 2.2N

Force required to operate buttons DX-REM42x

Less than 5N

Protection rating: IPx4 Operating Temperature Range: -25°C to +50°C Storage Temperature Range: -40°C to +70°C Operating Humidity Range: 0 to 95% RH

EMC tested on sample wheelchair:

ANSI/RESNA WC/Vol:2 - 1998 Sec 21 EN12184: 1999 Sec 9.8.1

30 | Technical diagrams

9006376B

100 A Fuse

9006376B

ACT4

ACT2

mounting holes

9005097 DX2-ACT4 9005096 DX2-ACT2

tilt high/low

if present

backrest x

bus

Power module / Splitter

inhibit

legrest left

legrest right

bus

9. Technical diagrams

9.1 Technical diagram

The technical diagrams can also be found on the cover of the speciﬁ c electronic component.

Figure 7

Figure 8

Technical diagrams | 31

9006376B

9007596 Powermodule DX2-PMA90L Gyro (90A)

9005868 Powermodule DX2-PMA90L (90A)

motor M2 battery

motor M1 gyro

bus /

bus

mounting holes

seat FWD

seat RWD

9.2 Technical diagram battery charger

The controller’s standard conﬁ guration includes a ‘3-pin connection’. Ensure that the battery charger is properly connected so that the ‘negative pole’ and the ‘inhibit’ are connected, enabling the system to prevent the wheelchair from moving when the battery is being charged.

Figure 9

Figure 10

32 |

Alle Rechte vorbehalten. Die hier enthaltenen Informationen dürfen ohne vorherige ausdrückliche schriftliche Zustimmung von Handicare keinesfalls, unabhängig von der Art und Weise (weder elektronisch noch mechanisch), vervielfältigt und/oder veröffentlicht werden.

Die Informationen basieren auf den allgemeinen Daten zum Zeitpunkt des Erscheinens bekannter Konstruktionen. Handicare führt kontinuierlich Produktverbesserungen durch, Änderungen sind aus diesem Grunde vorbehalten.

Die hier enthaltenen Informationen gelten für das Produkt in Standardausführung. Handicare kann deshalb nicht für eventuelle Schäden aufgrund der vom Standard abweichenden Speziﬁ kationen des Produktes haftbar gemacht werden. Die Abbildungen in die Anleitung von der Ausführung Ihres Sitzsystems abweichen.

Die verfügbaren Informationen wurden mit aller möglichen Sorgfalt zusammengestellt, Handicare kann jedoch nicht haftbar gemacht werden für eventuelle Fehler innerhalb der Informationen oder für Folgen daraus. Handicare kann nicht haftbar gemacht werden für Schäden, die durch die Arbeiten Dritter entstanden sind.

Die durch Handicare verwendeten Gebrauchsnamen, Handelsnamen, Handelsmarken etc. dürfen aufgrund der Gesetzgebung zum Schutz von Handelsmarken nicht als frei betrachtet werden.

2011-07

Deutsch

| 33

1 Vorwort 34

1.1 Diese Anleitung 34

2. Die Bedieneinheit 35

2.1 DX Rem 421 / Rem 420 Bedieneinheit 35

3 Fahren mit Hilfe des Steuerkastens 38

3.1 Ein- oder Ausschalten der Steuerung 38

3.2 Fahren mit dem Rollstuhl 38

3.3 Geschwindigkeit 38

3.4 Fahrproﬁ l 38

3.5 Wahl eines Fahrproﬁ ls 38

4 Das Bedienen der elektrischen Einstellungen 39

4.1 Die Wahl der gewünschten Einstellung 39

5 Beleuchtung 40

6. Störungen 41

7. Verriegeln der Bedieneinheit 42

8 Technische Daten 43

9. Technische Diagramme 44

9.1 Skizze der Elektroanschlüsse 44

9.2 Anschlussskizze Akkuladegerät 45

34 | Vorwort

1 Vorwort

1.1 Diese Anleitung

Diese Bedienungsanleitung wird Ihnen dabei helfen, die Steuerung Ihres Elektrorollstuhls sicher zu verwenden und zu pﬂ egen. Diese Anleitung ist eine Ergänzung der allgemeinen Rollstuhl-Bedienungsanleitung von Handicare. Wo notwendig, bezieht sich dieses Benutzerhandbuch auf andere, unten aufgeführte Anleitungen:

 Elektrorollstuhl: Verweis auf die allgemeine

Bedienungsanleitung.

 Akkuladegerät: Verweis auf die Anleitung

des Akkuladegerätes.

Lesen Sie die Bedienungsanleitung und die anderen angegebenen Bedienungsanleitungen sorgfältig, bevor Sie das Produkt verwenden. Sollte eine

dieser Anleitungen nicht im Lieferumfang Ihres Rollstuhls enthalten sein, wenden Sie sich bitte sofort an Ihren Händler. Zusätzlich zu dieser Bedienungsanleitung gibt es auch eine Serviceanleitung für qualiﬁ zierte Fachleute.

WENDEN SIE SICH AN HANDICARE, WENN SIE EINE SEHBEHINDERUNG HABEN.

Die Bedieneinheit | 35

?

?

Abbildung 2

Abbildung 1

2. Die Bedieneinheit

2.1 DX Rem 421 / Rem 420 Bedieneinheit

Eine Steuerung hat drei grundlegende Funktionen:

• Das Fahren und Lenken des Rollstuhls

• Das Bedienen der elektrischen Sitzeinstellung

• Die Akkus des Rollstuhls können über die Steuerung

aufgeladen werden

Es sind verschiedene Steuersysteme für elektronische Rollstühle auf dem Markt. Wenn die Steuerung am Rollstuhl nicht mit Abbildung 1 oder 2 übereinstimmt, nehmen Sie bitte Kontakt mit Ihrem Händler auf.

1. DX Rem 421

2. DX Rem 420

DX Rem 421 / Rem 420 von Dynamic Controls ist der Sammelname für das vollständige elektronische Bediensystem des Rollstuhls. Die Bedienung des Rollstuhls erfolgt über der Bedieneinheit und umfasst die folgenden Komponenten:

36 | Die Bedieneinheit

243

F1 F2

D2 C

E D4 D3

E D4D5

Komponente Funktion

A. Joystick Im “Fahrmodus“: Fahren und Lenken

Im “Einstellungsmodus“:

• Links/rechts zur Auswahl der Einstellung

• Nach vorne/hinten zur Aktivierung der Einstellung B. Ein-/Ausschalter Ein- oder Ausschalten des Benutzersteuerungs C. Hupe Warnendes Tonsignal D. 1 Akkuanzeige Ladezustand der Akkus D.2 Höchstgeschwindigkeit Angabe der eingestellten Höchstgeschwindigkeit D.3 Licht und/oder Blinker Anzeige des Lichter- und/oder Blinkerstatus D.4 Fehleranzeige Anzeige des Fehlercodes im Falle eines Systemfehlers D.5 Begleitpersonenproﬁ l-LED Anzeige für den am DK-ACU Begleitperson-Steuermodul

aktivierten Begleitpersonenmodus

E. Justierungs- und

Einstellmöglichkeit

Auswahl der elektrischen Sitzeinstellung 1, 2, 3 oder 4. Die Betätigungs-LEDs zeigen die im Moment ausgewählte Sitzfunktion

F. 1. Geschwindigkeitsregler Geschwindigkeit verringern (langsamer) F. 2. Geschwindigkeitsregler Geschwindigkeit erhöhen (schneller) G. Ladeanschluss Eingang für das Akkuladegerät H. Ladestecker des Akkuladers Anschluss das Akkuladegerät I. Lichttaste Ein- oder Ausschalten der Beleuchtung J. Alarmlicht Warnblinker

Abbildung 3: Von links nach rechts; DX Rem 421, DX Rem 420

Die Bedieneinheit | 37

K. 1. Blinker links Ein- oder Ausschalten des linken Blinkers K. 2. Blinker rechts Ein- oder Ausschalten des rechten Blinkers L. Lichtsensor Dimmen des Displays bei Dunkelheit M Sperre-LED Anzeige für die Sperrung des DX-Systems

38 | Fahren mit Hilfe des Steuerkastens

3 Fahren mit Hilfe des

Steuerkastens

3.1 Ein- oder Ausschalten der Steuerung

Um mit dem Rollstuhl fahren zu können oder um die elektrischen Einstellungen vornehmen zu können, muss die Steuerung eingeschaltet werden. Drücken Sie hierzu auf den Ein-/ Ausschalter (B in Abb. 3).

3.2 Fahren mit dem Rollstuhl

Das Fahren mit dem Rollstuhl erfolgt über den Joystick. Wenn Sie den Joystick nach vorne bewegen, dann fährt der Rollstuhl vorwärts. Wenn Sie nach links und rechts lenken, dreht sich der Rollstuhl.

3.3 Geschwindigkeit

Die Höchstgeschwindigkeit wird über den Geschwindigkeitsregler am Benutzersteuerung eingestellt (F1 und F2 in Abb. 3). Die LEDLampen zeigen die Höchstgeschwindigkeit an (D2 in Abb. 3). Während der Fahrt wird die Geschwindigkeit mit dem Joystick reguliert. Wird der Joystick nur ein kleines bisschen bewegt, dann ist auch die Geschwindigkeit gering.

3.4 Fahrproﬁ l

Mit diesem Steuerkasten können Sie mehrere Fahrproﬁ le nutzen. So kann ein Fahrproﬁ l für die Verwendung in der Wohnung den Stuhl “ruhig” reagieren lassen. Für draußen ist es möglich, den Rollstuhl “temperamentvoller” einzustellen. Die Fahrproﬁ l-LEDs zeigen das im Moment ausgewählte Fahrproﬁ l an (D4 in Abb. 3). Mit DX REM 421 und 420 ist es möglich, innerhalb jedes Proﬁ ls die Geschwindigkeit zu regeln.

3.5 Wahl eines Fahrproﬁ ls

Zum Ändern des Proﬁ ls muss die ’Geschwindigkeitsregler’-Taste gedrückt werden (F1 und F2 in Abb. 3). Drücken Sie auf die ’Geschwindigkeitsregler’-Taste, bis das gewünschte Proﬁ l ausgewählt wurde.

’+’ zur Erhöhung des Fahrproﬁ ls ’+’ zur Verminderung des Fahrproﬁ ls

LEDs Bedeutung

Fahrproﬁ l 0*. Der Rollstuhl fährt nicht.

Fahrproﬁ l 1. Fahrproﬁ l 2. Fahrproﬁ l 3. Fahrproﬁ l 4. Fahrproﬁ l 5. Begleitpersonenproﬁ l

(Fahrproﬁ l 6).

Das Bedienen der elektrischen Einstellungen | 39

4 Das Bedienen der elektrischen Einstellungen

Nicht jeder Rollstuhl ist so ausgestattet, dass er elektrisch verstellt werden kann. Wir unterscheiden vier elektrische Einstellungen des Sitzsystems:

• Sitzneigung (Kantelung)

• Höheneinstellung

• Rückeneinstellung

• Beinstützeneinstellung

4.1 Die Wahl der gewünschten Einstellung

1. Drücken Sie auf die Einstelltaste (E in Abbildung 3) und wählen Sie den Modus ‘Justierungs- und

Einstellmöglichkeiten‘. Der Modus ‘Justierungs- und Einstellmöglichkeiten‘ öffnet sich mit der zuletzt gewählten Sitzfunktion. Die LED-Lampe zeigt an, welche elektrische Justierungs- und Einstellmöglichkeit aktiviert ist (1, 2, 3, 4 oder 5).

2. Verwenden Sie die Einstelltaste oder den Joystick, um zwischen den elektrischen Justierungs- und

Einstellmöglichkeiten umzuschalten (‘+’ / rechts für die nächste Sitzfunktion bzw. ‘-’ / links für die vorherige Sitzfunktion).

3. Wenn Sie den Joystick nach vorne und hinten bewegen, wird die gewählte elektrische Einstellung

aktiviert (siehe Tabelle 4). Bewegen Sie den Joystick nach vorne oder hinten, bis die gewünschte Stellung erreicht ist.

Joystick nach hinten Joystick nach vorne

Sitzneigeeinstellung Der gesamte Sitz neigt sich nach

hinten

Der gesamte Sitz neigt sich nach vorne

Höheneinstellung Der gesamte Sitz wird

angehoben

Der gesamte Sitz wird abgesenkt

Rückeneinstellung Die Rückenlehne neight sich

nach hinten

Die Rückenlehne neigt sich nach vorne

Beinstützeneinstellung Der Beinwinkel wird größer, die

Fußplatte wird angehoben

Der Beinwinkel wird kleiner, die Fußplatte wird abgesenkt

4. Um wieder fahren zu können: Drücken Sie auf die Geschwindigkeitsregeltaste (F in Abbildung 3).

Hinweis: Wenn Sie die Sitzhöhe mit der Option Hoch/Niedrig einstellen, wird die Geschwindigkeit aus Sicherheitsgründen reduziert.

Tabelle 4

40 | Beleuchtung

5 Beleuchtung

Nicht jeder Rollstuhl ist mit einer Beleuchtung ausgerüstet. Nur mit dem DX2-REM 420 können folgende Beleuchtungselemente gesteuert werden:

• Beleuchtung (I in Abb. 3)

• Warnblinker (J in Abb. 3)

• Blinker (K1 & K2 in Abb. 3)

Störungen | 41

6. Störungen

Wenn der Rollstuhl nicht funktioniert, obwohl die Akkus ausreichend geladen sind, kontrollieren Sie bitte folgende Punkte, bevor Sie Ihren Händler um Rat bitten:  Schalten Sie die Steuerung aus und wieder

ein. Kontrollieren Sie, ob die Störung behoben ist.

 Kontrollieren Sie, ob der Leerlaufhebel auf

“Fahren“ steht.

 Kontrollieren Sie, ob sich der Joystick

beim Einschalten in Nullposition beﬁ ndet. Mit anderen Worten: Den Joystick beim Einschalten des Steuerkastens nicht bewegen.

Fehlerbehebung

Eine umfangreiche Liste zur Fehlerbehebung ﬁ ndet der Händler in der Anlage zur Serviceanleitung (nur für qualiﬁ zierte Spezialisten). Diese ist verfügbar auf www. handicare.com

42 | Verriegeln der Bedieneinheit

2 x

10 s

< 10 s J on > 10 s J

off

> 4 s

Abbildung 6

7. Verriegeln der Bedieneinheit

So sperren Sie die Steuerung (Abbildung 5):  Drücken Sie bei eingeschaltetem DX-System

4 Sekunden lang auf die Ein/Aus-Taste.

 Das DX-System schaltet sich automatisch ab, wenn

die Ein/Aus-Taste gedrückt wird.

 Nach 4 Sekunden leuchten die

Höchstgeschwindigkeit-LEDs (D2 in Abbildung 3) und die Sperre-LED 1 Sekunde lang auf als Zeichen dafür, dass das DX-System jetzt gesperrt ist.

So lösen Sie die Sperrung der Steuerung:

 Drücken Sie auf die Ein/Aus-Taste.  Die Sperre-LED blinkt 10 Sekunden lang als Zeichen

dafür, dass das DX-System gesperrt ist.

 Drücken Sie innerhalb von 10 Sekunden zweimal

auf die Huptaste. Das DX-System schaltet sich normal ein.

 Wenn die Huptaste nicht innerhalb von 10 Sekunden

betätigt wird, schaltet sich das SHARK-System wieder ab.

Abbildung 5

Technische Daten | 43

8 Technische Daten

Betriebsspannung: 18 V – 32 V DC (nom. 24 V) Ladegerät: 12 A RMS kontinuierlich, begrenzt durch DXBUS-Rating Ruhestrom: < 0,25 mA ausgeschaltet, 200 mA eingeschaltet (typisch)

Rohrmontagedurchmesser: min. 15 mm, nom. 19 mm, max. 22 mm Betätigungskraft Joystick

DX-REM42x

weniger als 2,2 N

Betätigungskraft Tasten DX-REM42x

weniger als 5 N

Schutzart: IPx4 Betriebstemperatur: -25 °C bis +50 °C Lagertemperatur: -40 °C bis +70 °C Relative Feuchtigkeit (Betrieb): 0 bis 95 %

EMC-getestet auf Musterrollstuhl:

ANSI/RESNA WC/Vol:2 – 1998 Abs. 21 EN12184: 1999 Abs. 9.8.1

44 | Technische Diagramme

9006376B

100 A Fuse

9006376B

ACT4

ACT2

mounting holes

9005097 DX2-ACT4 9005096 DX2-ACT2

tilt high/low

if present

backrest x

bus

Power module / Splitter

inhibit

legrest left

legrest right

bus

9. Technische Diagramme

9.1 Skizze der Elektroanschlüsse

Die technischen Schaltpläne ﬁ nden Sie auch auf dem Gehäuse des betreffenden elektronischen Bauteils.

Abbildung 7

Abbildung 8

Technische Diagramme | 45

9006376B

9007596 Powermodule DX2-PMA90L Gyro (90A)

9005868 Powermodule DX2-PMA90L (90A)

motor M2 battery

motor M1 gyro

bus /

bus

mounting holes

seat FWD

seat RWD

9.2 Anschlussskizze Akkuladegerät

Der Joystick hat eine Standardkonﬁ guration mit einem „3-Pin-Anschluss“. Achten Sie darauf, dass der Anschluss des Akkuladers ordnungsgemäß verwendet wird, so dass der „negative Pol“ und die Sperrung verbunden sind. So sorgt das System dafür, dass der Rollstuhl beim Laden des Akkus nicht fahren kann.

Abbildung 9

Abbildung 10

46 |

Les informations fournies ne doivent en aucun cas être reproduites et/ou publiées sous quelque forme que ce soit et avec quelque procédé que ce soit (électronique ou mécanique) sans l’autorisation écrite préalable et expresse de Handicare.

Les informations fournies sont basées sur des données générales relatives aux constructions connues au moment de leur parution. Handicare mettant en œuvre une politique d’amélioration constante de ses produits, des modiﬁ cations sont donc sous réserve.

Les informations fournies sont valables pour le produit dans sa version standard. Handicare décline par conséquent toute responsabilité en cas d’éventuel préjudice découlant de spéciﬁ cations de produit qui se révèleraient différentes de celles de la version standard. Les illustrations dans ce manuel peuvent différer de la conﬁ guration de votre système d’assise.

Bien que les informations disponibles aient été constituées avec tous les soins possibles, Handicare décline toute responsabilité en cas d’erreurs éventuelles dans ces informations ou de leurs conséquences.

Handicare décline également toute responsabilité en cas de préjudice découlant de travaux effectués par des tiers.

En vertu de la législation relative à la protection des marques commerciales, les noms d’utilisation, noms commerciaux, marques commerciales etc. appliqués par Handicare ne doivent pas être considérés comme libres.

2011-07

Français

| 47

1 Préface 48

1.1 Ce manuel 48

2. Le boîtier de commande 49

2.1 Boîtier de commande DX Rem 421 / Rem 420 49

3 Circuler avec le fauteuil roulant à l‘aide du boîtier de commande 52

3.1 Mettre en marche et éteindre le boîtier de commande 52

3.2 Conduire le fauteuil roulant 52

3.3 Vitesse 52

3.4 Proﬁ l de conduite 52

3.5 Sélection d’un proﬁ l de conduite 52

4 Le fonctionnement des réglages électriques 53

4.1 Sélection du réglage souhaité 53

5 Éclairage 54

6. Pannes 55

7. Verrouillage du boîtier de commande 56

8 Spéciﬁ cations techniques 57

9. Schémas techniques 58

9.1 Schéma de câblage électrique 58

9.2 Schéma de câblage du chargeur de batterie 59

48 | Préface

1 Préface

1.1 Ce manuel

Ce manuel vous aidera à utiliser et entretenir en toute sécurité le boîtier de commande de votre fauteuil roulant. Ce manuel constitue un complément au manuel d’utilisation général fauteuil roulant de Handicare. Le cas échéant, ce manuel se réfère aux autres manuels, comme précisé ci-dessous.

 Fauteuil roulant: Renvoie au manuel

d’utilisation général fauteuil roulant.

 Chargeur de batterie: Renvoie au manuel

du chargeur de batterie.

Veuillez lire attentivement ce manuel ainsi que les autres livrets avant d’utiliser le produit. Si l’un des manuels n’a pas été fourni

avec votre fauteuil roulant, prière de contacter immédiatement votre revendeur. En plus du manuel d’utilisation, il existe un manuel d’entretien à l’attention de spécialistes qualiﬁ és.

VEUILLEZ CONTACTER HANDICARE SI VOUS SOUFFREZ D’UN HANDICAP VISUEL.

Le boîtier de commande | 49

?

?

Figure 2

Figure 1

2. Le boîtier de commande

2.1 Boîtier de commande DX Rem 421 / Rem 420

Un boîtier de commande dispose de trois commandes de base :

• La conduite et la commande du fauteuil roulant

• Le fonctionnement des réglages électriques de

l’assise

• Le boîtier de commande permet de recharger les

batteries du fauteuil roulant

Il existe sur le marché différents systèmes de commande pour les fauteuils roulants. Si le boîtier de commande sur le fauteuil roulant ne correspond par à la ﬁ gure 1, 2 ou 3 prenez contact avec votre revendeur.

1. DX Rem 421

2. DX Rem 420

DX Rem 421 / Rem 420 de Dynamic Controls est la dénomination commune de l‘ensemble du système de commande électronique du fauteuil roulant. Le fonctionnement du fauteuil roulant s‘opère via le boîtier de commande et comprend les éléments suivants :

50 | Le boîtier de commande

243

F1 F2

D2 C

E D4 D3

E D4D5

Pièce Fonction

A. Levier de commande En mode « conduite » : rouler et diriger

En mode « réglage » :

• Gauche/droite pour sélectionner le réglage

• Avant/arrière pour activer le réglage

B. Bouton ON/OFF Mettre en marche ou éteindre le boîtier de commande C. Klaxon Avertisseur sonore D. 1. Témoin de batterie Indique le niveau de‘ charge de la batterie D. 2. Vitesse maximale Représentation de la vitesse maximale D. 3. Voyant et/ou témoin Afﬁ che l’état des voyants et/ou des témoins D. 4. Témoin de panne Afﬁ che le code d’erreur en cas de défaillance du système D. 5. Proﬁ l accompagnateur DEL Indique si le module de commande de l’accompagnateur

DK-ACU est déﬁ ni sur « Accompagnateur »

E. Option de réglage Pour sélectionner le réglage électrique du siège 1, 2, 3

ou 4. Le DEL de l’actionneur indique la fonction de siège actuellement sélectionnée.

F. 1. Régulateur de vitesse Vitesse de roulage vers le bas (plus lentement) F. 2. Régulateur de vitesse Vitesse de roulage vers le haut (plus vite) G. Connexion pour la recharge Entrée du chargeur de batterie H. Prise du chargeur de batterie Branchement du chargeur de batterie I. Bouton d’éclairage Mettre en marche ou éteindre l’éclairage J. Témoins lumineux Signal lumineux d’avertissement

Figure 3 De gauche à droite : DX Rem 421, DX REM 420

Le boîtier de commande | 51

K. 1. Indicateur de direction gauche Activer ou désactiver l’indicateur de direction gauche K. 2. Indicateur de direction droit Activer ou désactiver l’indicateur de direction droit L. Capteur d’éclairage Atténue l’éclairage lorsqu’il fait sombre M DEL verrouillage Indique si le système DX est verrouillé

52 | Circuler avec le fauteuil roulant à l‘aide du boîtier de commande

3 Circuler avec le fauteuil

roulant à l‘aide du boîtier de commande

3.1 Mettre en marche et éteindre le boîtier de commande

Pour pouvoir rouler avec le fauteuil ou effectuer les réglages électriques, le boîtier de commande doit être allumé. Par conséquent, appuyez sur le bouton ON/OFF (B sur la ﬁ g. 3).

3.2 Conduire le fauteuil roulant

La conduite du fauteuil roulant s’effectue à l’aide du levier de commande. Déplacez le levier de commande vers l’avant pour faire avancer le fauteuil roulant. Tournez-le vers la gauche ou la droite pour faire tourner le fauteuil roulant.

3.3 Vitesse

La vitesse maximale se règle via le régulateur de vitesse sur le boîtier de commande (F1 et F2 sur la ﬁ g. 3). La vitesse maximale est indiquée par les voyants DEL (D2 sur la ﬁ g. 3). Pendant la conduite, la vitesse se règle à l’aide du levier de commande. Lorsqu’on déplace un peu le levier de commande, la vitesse ralentit.

3.4 Proﬁ l de conduite

Ce boîtier de commande peut utiliser plusieurs proﬁ ls de conduite. Ainsi, il existe un proﬁ l de conduite pour l’intérieur permettant au fauteuil ‘de réagir calmement. Pour l’extérieur, il est possible d’opter pour une ‘conduite plus dynamique. Le proﬁ l de conduite actuellement sélectionné est indiqué par la DEL du proﬁ l de conduite (D2 sur la ﬁ g. 3). Sur le boîtier DX REM 421 et 420, il n’est pas possible de régler la vitesse maximale dans chaque proﬁ l.

3.5 Sélection d’un proﬁ l de conduite

Pour modiﬁ er le proﬁ l, il faut presser le bouton « régulateur de vitesse » (F1 et F2 sur la ﬁ g. 3). Appuyez sur la touche ’régulateur de vitesse’ jusqu’à ce que le proﬁ l souhaité soit sélectionné.

« + » pour augmenter le proﬁ l de conduite « - » pour diminuer le proﬁ l de conduite

Voyants DEL

Signiﬁ cation

Proﬁ l de conduite 0* ; le fauteuil électrique ne roule pas.

Proﬁ l de conduite 1. Proﬁ l de conduite 2. Proﬁ l de conduite 3. Proﬁ l de conduite 4. Proﬁ l de conduite 5.

Proﬁ l de conduite « Accompagnateur » (proﬁ l de conduite 6).

Le fonctionnement des réglages électriques | 53

4 Le fonctionnement des réglages électriques

Tous les fauteuils ne sont pas équipés de réglages électriques. On distingue quatre réglages électriques du système d’assise :

• Réglage de bascule d’assise

• Réglage en hauteur

• Réglage du dossier

• Réglage du repose-jambes

4.1 Sélection du réglage souhaité

1. Appuyez sur le bouton « réglage » (E sur la ﬁ gure 3) pour sélectionner le mode « Options de

réglage ». Le mode « Options de réglage » s’enclenche sur la dernière fonction de siège qui a été sélectionnée. Le voyant DEL indique quelle option de réglage électrique a été activée (1, 2, 3, 4 ou 5).

2. Utilisez le bouton « Option de réglage » ou le levier de commande pour basculer entre les options

de réglage (« + » / vers la droite pour la fonction suivante et « - » / vers la gauche pour la fonction précédente).

3. En bougeant le levier de commande vers l’avant ou vers l’arrière, le réglage électrique sélectionné

est activé (voir ﬁ gure 4). Déplacez le levier de commande vers l’avant ou vers l’arrière jusqu’à ce que la position souhaitée soit atteinte.

Levier de commande vers l’arrière

Levier de commande vers l’avant

Réglage de bascule d’assise

Toute la chaise bascule en arrière

Toute la chaise bascule en avant

Réglage en hauteur L’ensemble de la chaise monte L’ensemble de la chaise descend Réglage du dossier Le dossier bascule vers l’arrière Le dossier bascule vers l’avant Réglage du repose-jambe L’angle des jambes s’agrandit, le

repose-pied monte

L’angle des jambes devient plus petit, le repose-pied descend

4. Pour pouvoir rouler à nouveau : appuyez sur le bouton du régulateur de vitesse (F sur la ﬁ gure 3).

Note : si vous réglez la hauteur du siège à l’aide de l’option haut/bas, la vitesse sera réduite pour des raisons de sécurité.

Figure 4

54 | Éclairage

5 Éclairage

Tous les fauteuils ne sont pas équipés de l’éclairage. Seuls les fauteuils DX2-REM 420 permettent d’activer les fonctions suivantes :

• Éclairage (I sur la ﬁ g. 3)

• Témoins lumineux (J sur la ﬁ g. 3)

• Clignotants (K1 & K2 sur la ﬁ g. 3)

Pannes | 55

6. Pannes

Lorsque le fauteuil ne fonctionne pas, alors que la batterie est sufﬁ samment chargée, vériﬁ ez les points suivants avant de consulter votre revendeur.  Éteignez le boîtier de commande et

rallumez-le. Vériﬁ ez si la panne est réparée.

 Vériﬁ ez si la poignée du point mort est en

position de ‘Conduite’.

 Vériﬁ ez si le levier de commande était en

position zéro pendant la mise en marche. En d’autres termes, ne bougez pas le levier de commande pendant la mise en marche du boîtier de commande.

Liste des pannes

Une liste étoffée des pannes est disponible auprès du revendeur, en annexe au manuel d’entretien (uniquement pour les spécialistes qualiﬁ és). Celui-ci est disponible sur le site www.handicare.com

56 | Verrouillage du boîtier de commande

2 x

10 s

< 10 s J on > 10 s J

off

> 4 s

Figure 6

7. Verrouillage du boîtier de commande

Pour verrouiller le système de commande (ﬁ gure 5) :  appuyez sur le bouton marche/arrêt pendant

4 secondes, alors que le système DX est allumé ;

 le système DX s’éteint immédiatement lorsque le

bouton marche/arrêt est enfoncé ;

 après 4 secondes, les voyants de « vitesse

maximale » (D2 sur la ﬁ gure 3) et le DEL de verrouillage s’allument pendant 1 seconde pour signaler que le système DX est maintenant verrouillé.

Pour déverrouiller le système de commande (ﬁ gure 6) :

 enfoncez le bouton marche/arrêt ;  la DEL de verrouillage va clignoter pendant

10 secondes pour indiquer que le système DX est verrouillé ;

 appuyez sur le bouton du klaxon deux fois

en 10 secondes ; le système DX se rallume normalement ;

 si le bouton du klaxon n’est pas pressé dans les

10 secondes, le SHARK s’éteindra à nouveau.

Figure 5

Spéciﬁ cations techniques | 57

8 Spéciﬁ cations techniques

Plage de tensions de fonctionnement : 18 V – 32 V CC (nom. 24 V) Puissance nominale du chargeur : 12 A RMS continue, limitée par évaluation BUS DX Courant de repos : < 0,25 mA à l’arrêt), généralement 200 mA en marche

Diamètre du tube de montage : Min. 15 mm, nom. 19 mm, max. 22 mm Puissance requise pour faire

fonctionner le levier de commande DX-REM42x

Moins de 2,2 N

Puissance requise pour faire fonctionner les boutons DX-REM42x

Moins de 5 N

Indice de protection : IPx4 Plage de températures de

fonctionnement :

-25 °C à +50 °C

Plage de températures d’entreposage : -40 °C à +70 °C Plage d’humidité de fonctionnement : 0 à 95 % HR

CEM testée sur fauteuil roulant échantillon :

ANSI/RESNA WC/Vol:2 – 1998 Sec 21 EN12184: 1999 Sec 9.8.1

58 | Schémas techniques

9006376B

100 A Fuse

9006376B

ACT4

ACT2

mounting holes

9005097 DX2-ACT4 9005096 DX2-ACT2

tilt high/low

if present

backrest x

bus

Power module / Splitter

inhibit

legrest left

legrest right

bus

9. Schémas techniques

9.1 Schéma de câblage électrique

Les schémas techniques se trouvent également sur le capot du composant électronique spéciﬁ que.

Figure 7

Figure 8

Schémas techniques | 59

9006376B

9007596 Powermodule DX2-PMA90L Gyro (90A)

9005868 Powermodule DX2-PMA90L (90A)

motor M2 battery

motor M1 gyro

bus /

bus

mounting holes

seat FWD

seat RWD

9.2 Schéma de câblage du chargeur de batterie

Le levier de commande possède une conﬁ guration standard pourvue d’une ‘connexion 3 broches”. Veillez à ce que la connexion du chargeur de batterie soit correcte aﬁ n d’assurer une parfaite liaison du “‘pôle négatif” et de l’inhibiteur et ainsi éviter que le fauteuil roulant ne roule pendant que la batterie est en charge.

Figure 9

Figure 10

Dealer:

Serial number:

Handicare DX REM 420, DX REM 421 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
