09008B

USER MANUAL BEDIENUNGSANLEITUNG

MIDWAY A

NTIBES

TLANTIC

ELECTRIC WHEELCHAIRS ELEKTRISCHER ROLLSTUHL

English............................................................................................................................................5

Deutsch.........................................................................................................................................35

English

The information provided herein may not be reproduced and/or published in any form, by print, photoprint, microfilm or any other means whatsoever (electronically or mechanically) without the prior written authorisation of Handicare.

The information provided is based on general data concerning the constructions known at the time of the publication of this manual. Handicare executes a policy of continuous improvement and reserves the right to changes and modifications.

The information provided is valid for the product in its standard version. Handicare cannot be held liable for possible damage resulting from specifications of the product deviating from the standard configuration.

The available information has been prepared with all possible diligence, but Handicare cannot be held liable for possible errors in the information or the consequences thereof. Handicare accepts no liability for loss resulting from work executed by third parties.

Names, trade names, etc. used by Handicare may not, as per the legislation concerning the protection of trade names, be considered as being available.

2008-01

Table of contents

Preface ...............................................................................................................................................................................................7

Getting started.............................................................................................................................................................................7

Service and information...............................................................................................................................................................7

Warranty .....................................................................................................................................................................................7

Liability .....................................................................................................................................................................................8

CE-Declaration............................................................................................................................................................................8

1 Introduction................................................................................................................................................................................9

1.1 Purpose and function of the wheelchair...............................................................................................................................9

1.2 Versions and accessories....................................................................................................................................................9

2 Safety........................................................................................................................................................................................11

2.1 Introduction........................................................................................................................................................................11

2.2 Safety regulations..............................................................................................................................................................11

2.3 Prohibited use....................................................................................................................................................................11

3 Operating instructions............................................................................................................................................................12

3.1 Composition of the wheelchair...........................................................................................................................................12

3.2 Adjusting the wheelchair....................................................................................................................................................12

3.2.1 Seating system ...................................................................................................................................................12

3.2.2 Leg rests.............................................................................................................................................................14

3.2.3 Arm rests.............................................................................................................................................................15

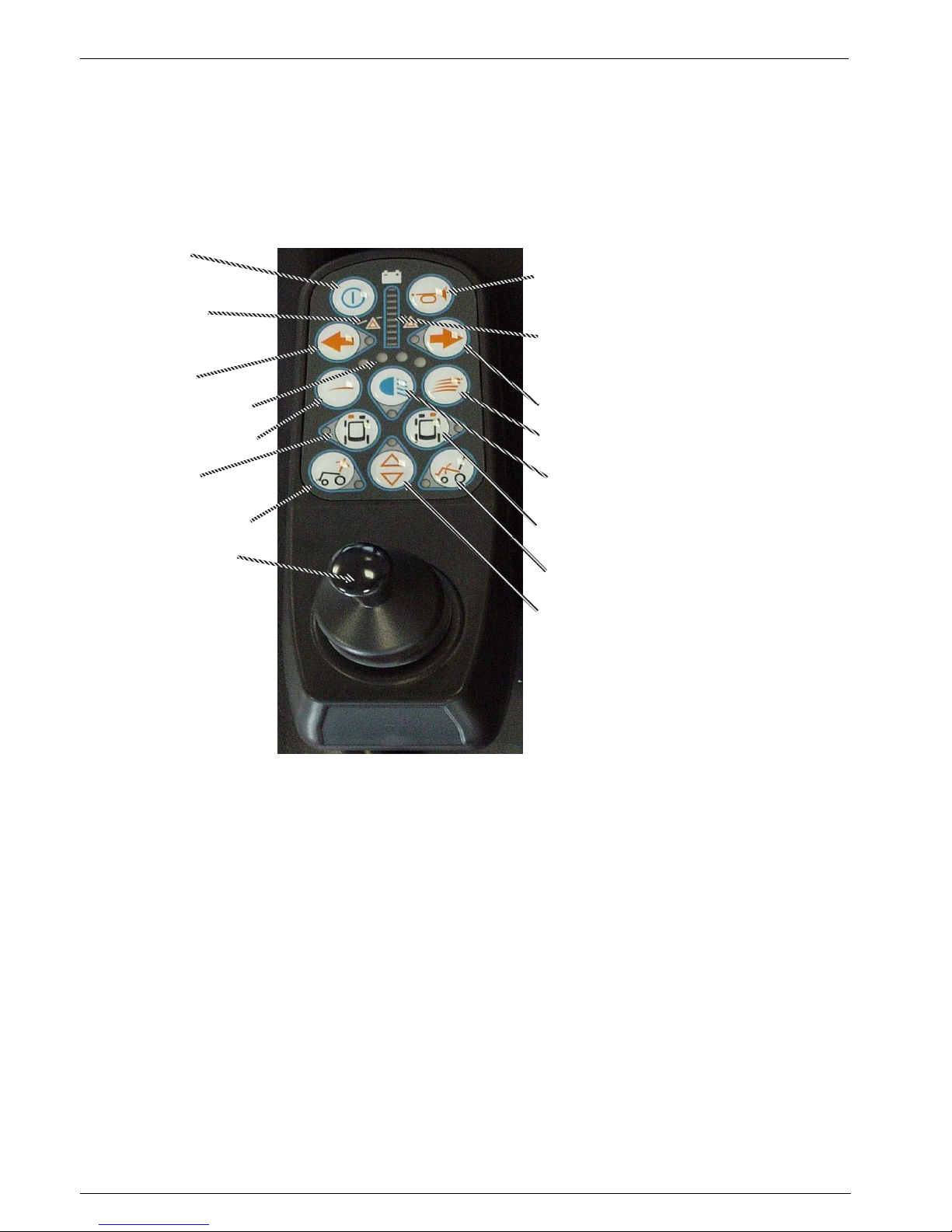

3.2.4 Controller ............................................................................................................................................................16

3.2.5 Head rest (optional) ............................................................................................................................................17

3.2.6 Suspension.........................................................................................................................................................17

3.2.7 Electrically adjustable seating system (optional).................................................................................................18

3.2.8 Comfort leg rests (optional).................................................................................................................................18

3.2.9 Removing leg rest, arm rest, or leg rest..............................................................................................................18

3.2.10 Installing the seat belt (optional) .........................................................................................................................19

3.2.11 Adjusting the control programme ........................................................................................................................19

3.3 Driving ...............................................................................................................................................................................19

3.3.1 Getting in.............................................................................................................................................................19

3.3.2 Switching on the Midway and the Atlantic...........................................................................................................20

3.3.3 Switching on the Antibes.....................................................................................................................................20

3.3.4 Moving away.......................................................................................................................................................20

3.3.5 Brakes.................................................................................................................................................................20

3.3.6 Coming to a standstill and making an emergency stop.......................................................................................20

3.3.7 Switching off........................................................................................................................................................20

3.3.8 Transfer...............................................................................................................................................................20

3.3.9 Corners...............................................................................................................................................................21

3.3.10 Kerbs...................................................................................................................................................................21

3.3.11 Slopes.................................................................................................................................................................22

3.3.12 Reverse driving...................................................................................................................................................22

3.3.13 Free Wheel .........................................................................................................................................................22

3.3.14 Folding down the controller.................................................................................................................................23

3.4 Batteries ............................................................................................................................................................................23

3.4.1 Charging the batteries.........................................................................................................................................23

3.4.2 Replacing the batteries .......................................................................................................................................24

3.5 Built-in protection devices..................................................................................................................................................24

3.5.1 Midway................................................................................................................................................................24

3.5.2 Antibes................................................................................................................................................................24

3.5.3 Atlantic................................................................................................................................................................24

3.6 Service table......................................................................................................................................................................25

3.7 Troubleshooting.................................................................................................................................................................25

3.7.1 Electric................................................................................................................................................................25

3.7.2 Removing a wheel and exchanging a tyre ..........................................................................................................26

3.8 Cleaning ............................................................................................................................................................................26

3.9 Service and repair..............................................................................................................................................................26

3.10 Storage..............................................................................................................................................................................27

3.11 Transport in car or taxi.......................................................................................................................................................27

3.11.1 Chair without occupant........................................................................................................................................27

3.11.2 Chair with occupant.............................................................................................................................................27

3.12 Disposing of the wheelchair...............................................................................................................................................28

4 Specifications..........................................................................................................................................................................29

4.1 Specification sheet according to ISO 7176-15 annex A.....................................................................................................29

4.2 Further specifications.........................................................................................................................................................30

4.3 Physical conditions of use .................................................................................................................................................30

4.4 Applied regulations and standards ....................................................................................................................................30

5 Indications on the wheelchair ................................................................................................................................................31

5.1 Name plate........................................................................................................................................................................31

5.2 Other indications................................................................................................................................................................31

Appendix 1. User documentation battery charger................................................................................................................32

Appendix 2. Maintenance table............................................................................................................................................32

Wheelbase Joystick module (software version V1.x)..........................................................................................................33

Preface

This user documentation describes the use and daily maintenance of the electrically driven wheelchairs, models Midway, Antibes, and Atlantic. Maintenance and repairs should be carried out by your dealer. A service manual is available for the wheelchairs (contact your dealer for further information). Batteries and a battery charger are supplied by your dealer. Handicare strongly recommends to use dry batteries.

This documentation forms a part of the wheelchair! This documentation should, therefore, be carefully kept. It contains information that will be useful at a later stage or, for

example, if maintenance or repair work must be carried out. If the wheelchair is transferred, the documentation must be included.

The text included in this documentation concerns the models Midway, Antibes, and Atlantic. Any differences between the models are clearly indicated in the text. If no distinction was made between the three models, this means that the text applies to all three models.

Getting started

Those parts of the text that are important for the health and safety of people are printed in bold, except for the chapter that concerns safety itself. The following warning texts may be used:

TIP

Following this icon are specific instructions and/or clarifying information.

)

Attention! This icon warns of possible damage to the wheelchair.

Warning! This icon warns of possible personal injury.

Service and information

For further information concerning the wheelchair, please contact your dealer (see page 2).

Warranty

Unless agreed upon differently in writing, the warranty stipulations below apply.

• The manufacturer provides your dealer with a twelve-month warranty after delivery.

• Your dealer should be notified of any faults be fore expiry of the w arran ty period .

• The warranty applies to faults that:

• occur during normal use of the wheelchair.

• develop as a result of material faults.

• develop as a result of manufacturing faults.

• The warranty does not cover damage caused by:

• normal wear and tear.

• injudicious or improper use.

• use of any other consumer items than those prescribed.

• In case of any faults occurring, the dealer will:

• replace the parts.

• repair the faults.

• if repair is not reasonably possible, opt for an alternative solution.

• The user shall give the manufacturer the opportun ity to repair any faul ts.

• If any parts have been installed by third parties, the warranty conditions o f the supplier concerned apply.

• The manufacturer reserves the right to modi fy its wheelcha irs withou t prior w arning .

Preface

Liability

The manufacturer is not liable for any unsafe situations, accidents, or damages, which are the result of disregarding the warnings or instructions as indicated on the wheelchair or in this documentation, such as:

• injudicious or improper use or maintenance;

• use for any other purpose or in any other circumstances than those described in this documentation;

• use of any other parts than those prescribed.

• repairs carried out without permission by the dealer;

• modifications to the wheelchair. These in clude:

• modifications to the controls;

• weldings, mechanical changes, etc.;

• extensions to the wheelchair or to the controls.

• modifications which will have a negative influence on the stability of the wheelchair, like for example the build up of

respiration machinery, seating unit construction from outside organisations or measured seating units.

Furthermore, the manufacturer is not liable for any consequential damage as a result of malfunctions or faults to the wheelchair (for example: damage to products, operating interruptions, delays, etc.).

CE-Declaration

The product is in conformity with the provisions of the Medical Devices Directive and thus has CE marking.

Introduction

1 Introduction

1.1 Purpose and function of the wheelchair

Electrically driven wheelchairs are intended as a mobility aid for people who cannot walk, or can walk only with great difficulty. The wheelchairs have front-wheel drive. The maximum slope that can be taken downhill is: for the Midway 8º (13,7%), for the

Antibes 9º (15,4%) and for the Atlantic 7º (12%). The maximum range for the models Midway and Antibes is *40 km, if the circumstances are ideal. For the Atlantic, this range is *25 km. In reality, it may be lower, depending on the weather, the age of the batteries, the body weight, and the number of hills and slopes to be climbed. The maximum speed for the Midway is 10 km/hr, for the Antibes 7 km/hr, and for the Atlantic 9 km/hr.

Scope of use: Midway Antibes Atlantic

Cluster division (KBOH) EBI EAI N/A Class division (EN 12184 (1999)) B A B

Cluster definitions according to KBOH:

• Electrically driven, suitable for ou tdoor and indoor use (EBI):

Electrical wheelchair intended for outdoor/indoor use and fitted with joystick control. The back-rest angle can be set/adjusted. The arm rests and leg rests are adjustable. The arm rests and leg rests can be removed by the assistant for a transfer. Both a version that can be made smaller and a version that cannot, are available.

• Electrically driven, suitable fo r ou tdoor use (EBI):

Electrical wheelchair intended for long-distance outdoor use and fitted with joystick control. The back-rest angle can be set/adjusted. The arm rests and leg rests are adjustable. The arm rests and leg rests can be removed by the assistant for a transfer. Both a version that can be made smaller and a version that cannot, are available.

• Electrically driven, suitable fo r i ndoor use (EBI):

Electrical wheelchair intended for indoor use and fitted with joystick control. The back rest can be set/adjusted. The arm rests and leg rests are adjustable. The arm rests and leg rests can be removed by the assistant for a transfer. Both a version that can be made smaller and a version that cannot, are available.

Class division according to EN 12184 (1999):

• Class A:

Compact, manoeuvrable wheelchairs, which are not specifically intended to take obstacles that occur outdoors.

• Class B:

Wheelchairs that are sufficiently compact and manoeuvrable for indoor use and are able to take obstacl es that occur outdoors.

• Class C:

These wheelchairs are often larger in size. They are not specifically suitable for indoor use, but are intended to cover greater distances and are suitable for outdoor use.

1.2 Versions and accessories

Standard wheelchair and accessories

The standard version comprises:

• coated metal frame

• seat, back rest, arm rests, leg rests

• (driven) front wheels, back wheels

• drive and driving electronics

• two batteries (supplied by your de aler)

• controller with joystick

• acrylic plastic side panels

The following, separately supplied parts or tools are a part of each wheelchair. Please check if everything is present.

• this user documentation

• battery charger with user documentation (supplied by your dealer)

• tyre air valve

• spare fuses

• spare lamps

Options

The following accessories are optionally available:

• ignition key

• head rest

• taxi-mounting set

• seat belt

Introduction

Special versions:

• comfort leg rests, gas-spring operated

• electric tilt adjustment

• electric back adjustment

• electric comfort leg rests

• electric high/low adjustment (does no t ap ply to the Atlantic)

Please contact your dealer if you want to find out about other possible adjustments, such as control options or seating adjustments.

Tools

The following tools are needed to be able to set and adjust your wheelchair:

• Allen key: 4, 5, 6 and 8 mm

• spanner, 13 and 19 mm

• Phillips screwdriver

Safety

2 Safety

2.1 Introduction

This wheelchair was designed and built in such a way as to provide ease of use and maintenance. This applies to the purpose, the circumstances, and the instructions as described in this documentation. Therefore, it is essential that everyone who is going to use this wheelchair should read this documentation and follows the instructions in it.

The simple maintenance routines described in the user manual may easily be carried out by the user. Any maintenance work not included in the user manual, should only be carried out by your dealer.

2.2 Safety regulations

• Only people who have read and who u nderstand the operating instructions, are a llowed to operate the wheelchair.

• The wheelchair is not a toy: do not allow child ren to play w ith it.

• Never switch off the motor while driving.

• Do not drive up or down slopes steeper than 7 º, see Slope s

• Never drive up or down a sl ope diagonally.

• Never unlock the motor on a slope.

• Never drive up or down high kerbs. To the Midway applies: no higher than 8 cm. To the Antibes and the Atlantic applies: no higher

than 5 cm.

• Always take a kerb at right angles – never with one fron t wheel on the ke rb stone and one on the stree t.

• Slow down when moving around corners.

• Make sure the lighting is in orde r.

• Always switch on the lighting when d usk is falling and in the dark.

• When driving on public roads, always observe the regulations of the Road Traffic Act.

• Ensure a correct tyre pressure (see "Further Specifications" op pagina 30, or refer to the sticker on your wheelchair)

• It is prescribed not to use wet batteries. When using wet batteries, acid and fumes may be given off.

• Do not remove or disable safety provisions.

• Ensure that proper maintenance is carried out in order to preserve safety.

• Do not use the wheelch air if any of safety provisions are damaged or otherwise do not function properly . Make sure the wheelchair

is repaired.

• Take obstacles from a neutral seating po si tion, i.e. in the case of electrically adjustable wheelchairs, with the sea t h eight in its

lowermost position and the leg rests and back rest as vertical as possible.

• On footpaths, keep at a safe distance fro m pedestria ns and bear in mind tha t children can ma ke unexpected mo vemen ts.

• In busy pedestrian areas, it is better to switch over to a lower speed.

• Prevent overloading of your wheelchair by avoiding extreme situations, such as driving up a long, steep slope at maximum speed.

• If the weather is cold, the capaci ty of your wheelchair battery will be lower. Keep this in mind w hen planning your journey. If it

freezes, keep an eye on your batte ry indicator!

• The wheelchair was designed for outdoor driving. It is, therefore, resistant against rain and dust. However, if the circumstances are

extreme, moisture or d irt may affect the wheelchai r. Avoi d, therefore, long-term driving through ra in , and th rou gh deep pudd les , mud, high grass, snow, etc.

• Driving through loose sand will use up a lot of energy: ke ep an eye on the battery indica to r and watch out for overloading.

• Adjust your speed when driving indoors.

• Switch off your wheelchair if stan ding still for any length of ti me: th is will preven t your clo thes, or tho se of bystande rs, getting

trapped and unintentionally causing the w heelchai r to start moving .

• When travelling by taxi, always use the taxi-moun ting set and the taxi cab’s sea t belt.

• The wheelchair’s driving behaviour may be affected by ele ctromag neti c fields, such as tho se cau sed by mobile telephon es and

other transmitters. Therefore, switch off your wheelchair if you are using such equipment.

• On the other hand, your wheelchair may also disturb other electromagnetic fi eld s , such as shop alarms.

2.3 Prohibited use

Please take note of the following applications, for which the wheelchair is not suitable:

• Travelling in a taxi bus without making use of the taxi-mounting set, while the user is in the wheelchair.

• Transport of more than on e person.

• Moving other vehicles, e.g. pulling a trailer.

Operating instructions

3 Operating instructions

Before operating the wheelchair, familiarise yourself with the information in the chapter “Safety”. Any maintenance work not included in this chapter, should only be carried out by your dealer.

3.1 Composition of the wheelchair

Figure 1 shows the Midway. The Antibes and the Atlantic have the same composition as the Midway.

joystick

steering cabinet

leg rests

main fuse (underneath the cover of the battery tray)

foot plate (foldable)

battery tray

arm rests

name plate

motor release (neutral) on the left-hand side and the right-hand side of the wheelchair

Figure 1

3.2 Adjusting the wheelchair

Most settings only need to be set once, for example by your dealer. The electrically adjustable seating system (optional) and the comfort leg rests (optional) may, of course, be adjusted by yourself.

3.2.1 Seating system

Seat height (3 positions)

rear bolt

front bolt

hinge plate

Figure 2

Operating instructions

As a default, the wheelchair is in the intermediate position. If you wish to raise or lower the seat height, carry out the following steps (see Figure 2 on page 12; the instructions are the same for all 3 models):

1. Remove the seat from the seat frame.

2. Remove the bolts from the front of the hinge plate (both left and right).

3. Unscrew the rear bolts (both left and right), but do not remove these as yet.

4. Tilt the hinge plate to the desired position and replace the front bolts into the holes (both left and right), but do not tighten these as yet.

5. Remove the rear bolts (both left and right).

6. Tilt the hinge plate to the desired position and replace the rear bolts into the holes (both left and right).

7. Tighten all bolts securely and make sure that the washers are in place between the hinge plate and the main frame.

8. Readjust the tilting angle to the desired position (see tilting angle below)

Tilting angle 0-14 degrees

spider with spring clip

lock nut B

Allen bolt A

Figure 3

1. Unscrew the Allen bolt A (see Figure 3 above) a few twists (both left and right).

2. Unscrew the lock nut B (both left and right).

3. Remove the spring clip from the left-hand side spider.

4. Click loose the left-hand side spider.

5. Turn until the desired length is achieved.

6. Remove the spring clip from the right-hand side spider.

7. Click loose the right-hand side spider and click on the left-hand side spider.

8. Turn until the desired length is achieved.

9. Click the right-hand side spider back on.

10. Replace both spring clips.

11. Tighten both lock nuts.

12. Tighten both Allen bolts.

Seating depth (continuously adjustable)

back sliding part

Allen bolt A with lock nut B

*mounting point seat belt

Figure 4

1. Unscrew the lock nut B on both sides a half a turn, see Figure 4 above.

2. Unscrew the 2 bolts A (on both sides) one turn.

3. Move the back sliding part to the desired position

4. Tighten both bolts A (both left and right). Tighten the lock nuts B.

Operating instructions

Seating width 45 - 52 cm

bolt A

Figure 5

1. Unscrew bolt A (both left and right), see Figure 5 above.

2. Slide the arm rests into their desired positions (both left and right).

3. Tighten bolt A (both left and right).

Adjusting the back-rest angle: (continuously adjustable from 90 - 130 degrees)

Allen bolts on adjusting rod

Figure 6

1. Unscrew the 2 Allen bolts on the adjusting rod, see Figure 6 above.

2. Adjust to the desired position.

3. Tighten both Allen bolts.

3.2.2 Leg rests

Adjusting the leg-rest suspension (does not apply to the Atlantic)

bolt A

bolt B

bolt C

adjusting bolt D

Figure 7

1. Unscrew the bolts A, B and C a half a turn.

2. Using adjusting bolt D, rotate the leg-rest suspension to the desired angle.

3. Tighten bolts A, B and C securely to fix the desired setting.

Operating instructions

Lower leg length

adjusting bolts C (2 pieces)

bolt B

adjusting bolt A

Figure 8

1. Using Allen key number 4, unscrew the adjusting bolt A (see Figure 8 above).

2. Adjust to the desired lower-leg length.

3. Tighten the adjusting bolt.

Ankle hinge

1. Unscrew bolt B, but do not remove it (see Figure 8 above).

2. Use the two adjusting bolts C (see Figure 8 above) to adjust the desired angle.

3. Tighten bolt B.

3.2.3 Arm rests

Adjusting the arm-rest height

bolts B (2 pieces)

bolt A

Figure 9

1. Unscrew bolt A, see Figure 9 above.

2. Adjust to the desired height.

3. Tighten the bolt.

Adjusting the arm-rest angle

1. Unscrew bolt A, see Figure 9 above.

2. Unscrew the two bolts B.

3. Move the arm rest to the desired angle.

4. Tighten bolts A and B.

Operating instructions

Arm-rest depth continuously adjustable

bolt A

Figure 10

1. Unscrew bolt A (if desired both left and right) one turn, see Figure 10 above.

2. Move the arm rest(s) to the desired position.

3. Tighten bolt A (if applicable, both left and right).

3.2.4 Controller

The controller housing may be used either on the left-hand side or on the right-hand side.

Depth adjustment (continuously adjustable)

adjusting bolt

Figure 11

1. Using Allen key number 4, unscrew the adjusting bolt, see Figure 11 above.

2. Slide the controller to the desired position.

3. Tighten the adjusting bolt.

Height adjustment

The controller housing may be set in driving position or in lower position. This latter position is useful when taking place at a table. When in driving position, the controller housing is locked. The height of the driving position is adjusted as follows:

M6 bolt

controller release

Figure 12

1. Put the controller in the lower position, see Figure 12 above.

2. Unscrew the M6 bolt, see Figure 12 above.

3. Move the pin to the desired position.

4. Tighten the bolt.

Operating instructions

3.2.5 Head rest (optional)

adjusting bolts for angle adjustment

adjusting bolt for depth adjustment

M8 knob

Figure 13

Height adjustment

1. Loosen the M8 knob.

2. Slide the head rest to the desired height.

3. Tighten the knob.

(Also available as accessory: a height stop)

Angle adjustment

1. Using Allen key number 5, unscrew the M6 bolts, see Figure 13 above.

2. Turn the head rest to the desired position.

3. Tighten the bolts.

Depth adjustment

1. Using Allen key number 5, unscrew the two M6 bolts, see Figure 13 above.

2. Turn the head-rest holder in relation to the back frame to the desired position.

3. Tighten the bolts.

3.2.6 Suspension

Adjusting the spring pre-tension:

nut A

Figure 14

Turning nut A will raise or lower the spring pre-tension (see Figure 14 above).

The Atlantic is fitted with a double suspension package:

nut A

Figure 14 a

Operating instructions

3.2.7 Electrically adjustable seating system (optional)

If your wheelchair is electrically adjustable, the following parts may be electrically adjusted, depending on your wheelchair model:

• leg rests

• back angle

• tilting angle

• seating height

The electrical adjustment is carried out using the knob on the controller and the joystick:

1. Select the part you wish to adjust by pressing the corresponding knob on the controller. The indicator light will go on to indicate that the corresponding part has been selected, see Figure 19: The following parts may be adjusted: indicator 1 both leg rests simultaneously indicator 2 left-hand side leg rest indicator 3 right-hand side leg rest indicator 4 back angle indicator 5 tilting angle indicator 6 high/low adjustment

2. Select the desired position for the part by pushing the joystick away from you (part will move downward or forward) or pulling it towards you (part will move upward or back).

3.2.8 Comfort leg rests (optional)

The comfort leg rest

The comfort leg rest has a hinge point at knee height and can be adjusted using the gas spring.

1. Push handle A forward to unlock the gas spring.

2. Move your leg to the desired position.

3. Release the handle, which will lock the gas spring.

The electric comfort leg rest

See "Electrically adjustable seating system (optional)

3.2.9 Removing leg rest, arm rest, or leg rest

Swinging the leg rests aside and removing them:

handle A

Figure 15

1. Push handle A to the inside to unlock the leg rest (see Figure 15 above).

2. Swivel the leg rest aside.

3. If required, remove the leg rest by lifting it straight up.

Removing the arm rest:

knob A

Figure 16

Operating instructions

• Loosen knob A, see Figure 16 op pagina 18.

• Take the arm rest from its guide.

Removing the head rest:

To remove the head rest, see "Head rest (optional)

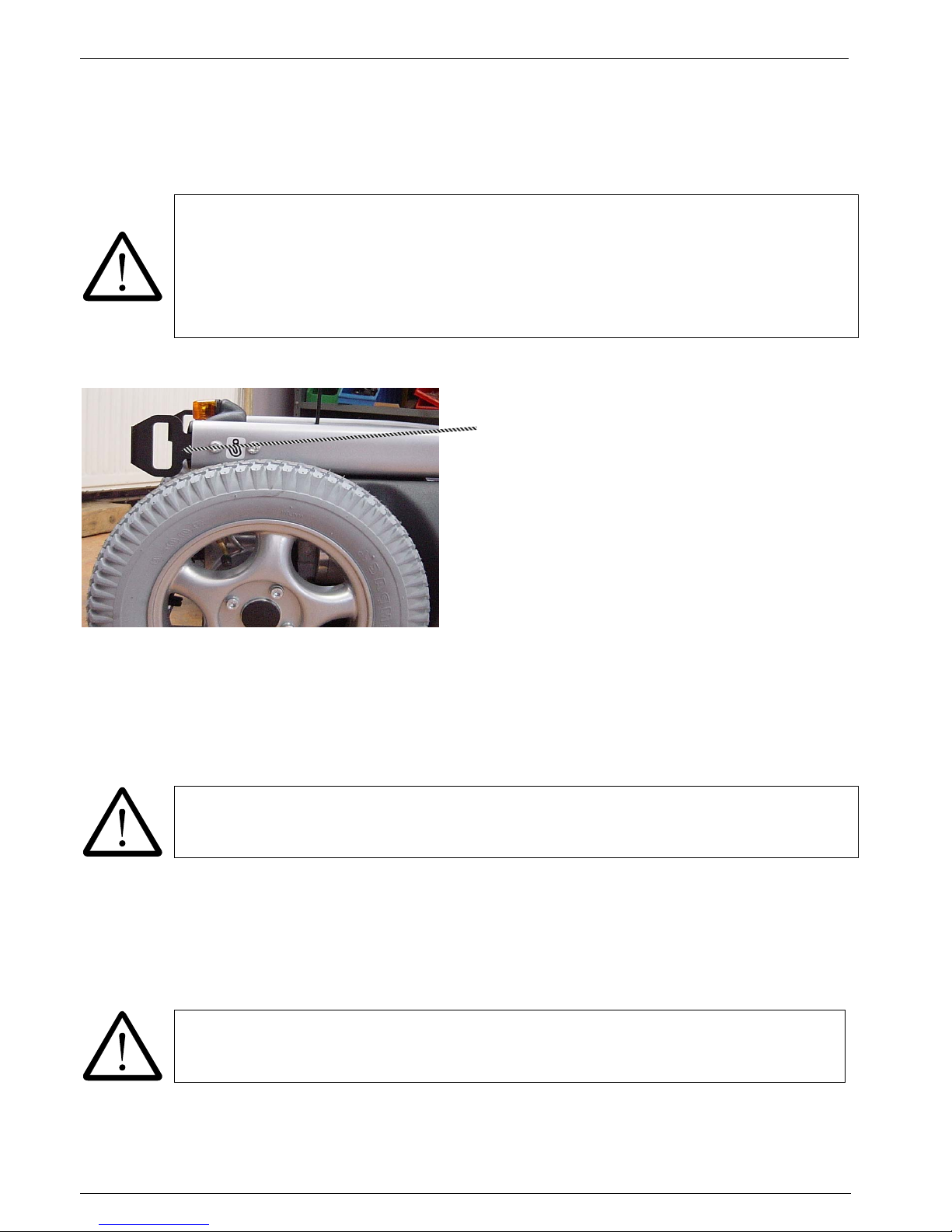

3.2.10 Installing the seat belt (optional)

If you have chosen to install a seat belt, this is done using the rear Allen key, see Figure 4 on page 13.

Warning! A seat belt on a wheelchair only serves to provide support. It must not be used as a car seat belt.

3.2.11 Adjusting the control programme

The wheelchair has been provided with programmable controls. Do not attempt to change the settings of the programme yourself. A programming cabinet is needed for this. Only your dealer is able to change certain settings for you.

Warning! Changing the settings may affect safety and performance features. Ask your dealer for details.

3.3 Driving

3.3.1 Getting in

Before being seated in your wheelchair:

• Make sure the wheelchair is switched off.

• Make sure the wheelchair is NOT in neutral .

• Check the tyre pressure.

Fold the foot plates up and/or swivel the leg rests aside and be seated in the wheelchair.

on/off switch

alarm lights (2 direction indicators press simultaneously)

left-hand side direction indicator

speed indicator reduce speed adjustment left-hand side

leg rest back angle adjustment Joystick (with more functions in

combination with function key)

horn

battery-condition indicator (and fault indicator))

direction indicator right increase speed

lighting switch

right-hand side leg-rest adjustment

tilt adjustment

high/low adjustment

Figure 17

Operating instructions

3.3.2 Switching on the Midway and the Atlantic

Switching on the Midway and the Atlantic is done in the same way.

• Switch on the wheelchair by pressing the on/off button.

• Check the battery indicator to make sure the batteries have sufficient power for the journey you are planning.

• Check the lighting.

• Check the speed indicator to ensure that the corre ct speed is selecte d fo r the j ourney you are planning . If de sired , sele ct another

speed as follows:

• Press the increase-speed knob (on the right-hand side of the controller) or the reduce-speed knob (on the left-hand side of

the controller), see Figure 17.

• View the speed indicator to check whether you have selected the correct speed.

• Push the joystick forward to move forward with the wheelchair.

3.3.3 Switching on the Antibes

• Switch on the wheelchair by pressing the on/off button.

• Check the battery indicator to make sure the batteries have sufficient power for the journey you are planning.

• Check the lighting.

• Check the speed indicator to ensure that the corre ct speed is selecte d fo r the j ourney you are planning . If desi red , sele ct another

speed as follows:

• Press the ‘mode’ key once.

• Move the joystick to the right to set to a higher speed; move the joystick to the left to set to a lower speed.

• By pushing the joystick forward once and then releasing it, the joystick will return to the drive function.

3.3.4 Moving away

By moving the joystick to a position in between neutral and maximum, a driving speed is selected. This selection is continuously adjustable.

On the Midway and the Antibes, steering is also done using the joystick: when driving forward, the wheelchair will move into the direction in which you move the joystick.

Driving on sandy roads, especially if covered with loose sand, will use up a lot of energy. Keep in mind that your batteries will be depleted more quickly.

Avoid long-term driving through rain, and through deep puddles, mud, high grass, sno w, etc.

3.3.5 Brakes

By releasing the joystick of the wheelchair (moving it to its neutral position), the wheelchair will brake on the motor. As soon as the wheelchair has come to a standstill, you will hear a click, indicating that the parking brake is applied.

3.3.6 Coming to a standstill and making an emergency stop

During the braking action, the motor acts as the brake. Upon coming to a standstill, the electric parking brake is applied. The wheelchair is now in parking position. To make an emergency stop, move the joystick in the opposite direction.

3.3.7 Switching off

Switch off the wheelchair by pressing the on/off switch (see Figure 17 on page 24) If the wheelchair is equipped with a flipover joystick module, mounted in a tray, the wheelchair has to be turned OFF before the joystickbox is flipped over, to avoid unwanted activities of powered functions.

3.3.8 Transfer

Warning! Switch off the wheelchair before making a transfer. The parking brake will be applied auto matically.

There are 2 possibilities for making a transfer in or out of the wheelchair: Transfer sideways:

• position the wheelchair as closely as possible to the object of transfer (for example a table or a bed)

• remove one of the arm rests.

Transfer forward:

• position the wheelchair as closely as possible to the object of transfer (for example a table or a bed)

• fold up the foot plates, swivel the leg rests aside and, if applicable, remove the calf strap.

Operating instructions

Warning! Never stand on the foot plates! This might cause the wheelchair to topple over.

Practise making the transfer in and out of your wheelchair with trained personnel present.

3.3.9 Corners

This front-wheel drive wheelchair allows you to make short, sharp corners. For example, if the centre of the driven front wheels is just past a door post, you can start the turning movement at this point and the wheelchair will start turning while still in the door opening. When driving at high speeds, a wide corner is taken by moving the joystick only very slightly.

Warning! Slow down when moving around corners.

3.3.10 Kerbs

The Midway was designed to take obstacles up to 8 centimetres. With the Antibes or the Atlantic, you can take obstacles with a maximum height of 5 centimetres.

However, it is recommended to always look for the lowest point.

Warning! Always drive onto and off a kerb at right angles, so that both front wheels and both back wheels touch

the pavement or the road at the same time!

Slow down when driving onto or off a kerb, and always do so at right angles.

Warning! This is a front-wheel drive wheelchair. When moving down slopes, extreme seating positions may

cause toppling over: always lean back as far as possible

Operating instructions

3.3.11 Slopes

The wheelchair was designed in such a way that 7º slopes (approx. 12%) can be safely taken while in a neutral seating position.

Warning!

• It is possible to take a slope that is steeper than is considered safe

When driving down a slope steeper than 8 º, the maximum speed will be reduced. This way, the wheelchair will remain stable if suddenly braked.

Warning!

• Never drive up or down a slope diagonally. This may cause the wheelchair to topple over.

• Never unlock the motor on a slope: if your wheelchair is in neutral, the automatic parking brake will

not function. You may start moving down the slope inadvertently!

• Manoeuvring on slopes, whether forward or in reverse, may result in dangerous situations. Slow

down.

3.3.12 Reverse driving

You can reverse your wheelchair by pulling the joystick towards you. The maximum speed in reverse is lower than in forward.

Warning!

• When driving in reverse, the wheelchair will move into the opposite direction of the joystick!

• Your wheelchair will not be as powerful driving in reverse as it is when you are driving forward.

Keep this in mind when reversing up a slope.

3.3.13 Free Wheel

To be able to push the wheelchair, the parking brake must be switched off. This is done by moving the handle on the left-hand side of the wheelchair into the direction of the arrow, see Figure 18 below. When pushing the wheelchair, place one hand on the arm rest and the other against the back rest of the wheelchair.

motor release (= neutral)

Figure 18

Operating instructions

Warning!

• Only use the neutral handle if the wheelchair needs to be pushed. While in neutral, the motors and the

automatic parking brake do not function.

• After pushing, immediately release the handle from neutral position, to make sure the automatic

parking brake will function again.

TIP

Switch off the wheelchair if it needs to be pushed: otherwise, it will be very hard to push.

3.3.14 Folding down the controller

handle

Figure 19

Sometimes you may want to fold down the controller, for example if you are going to take place at a table with your wheelchair. To do this, press the handle (see Figure 19 above) and push down the controller.

The controller is returned to the driving position by moving it up until it is locked.

)

Attention!

Make sure the table is high enough to sit at with your wheelchair: if the table is too low, or if it has a broad edge, the controller may be damaged even in the lower position.

3.4 Batteries

3.4.1 Charging the batteries

Your wheelchair is provided with a charging point at the front of the controller. It is easily accessed even while you are sitting in your wheelchair. If you are going to use your wheelchair on a daily basis, it is recommended to charge the batteries every night.

charging point

Figure 20

To charge the batteries, proceed as follows:

• Switch off your wheelchair.

• Put the charging plug into the charging point, see Figure 20 BOVEN.

• Switch on the charger (refer to the user ma nual that goes with your battery charger).

• When the charging cycle is completed (re fer to th e user manual tha t goes with your battery charger), switch off the charger and

take the charging plug from the charging point.

Always complete a full charging cycle. Should you charge for only an hour each time, this would greatly affect the useful life and performance of the (dry) batteries.

It is not possible to drive with your wheelchair while the charging plug is switched on.

Operating instructions

)

Attention!

Even if you do not use your wheelchair for any length of time, it is recommended to regularly charge the batteries (approx. once every three weeks) to make sure that the battery capacity is not diminished.

3.4.2 Replacing the batteries

Opening the battery tray and taking our the batteries:

• Remove the two star knobs on the left-hand side and the right-hand side of the plastic front, at the side between the large w heels.

• Remove the front.

• Pull the battery tray out by the strap.

• Take off the strap by pushing on the locks on the left and the right of the clasp. On some models, the clasp is replaced by Velcro.

• Remove the lid.

• Disconnect the battery terminals.

• Take out the batteries. The one at the back cannot be ta ken out un til the fi rst one has been re mo ved. (U se the hand grips to pi ck up

the batteries.)

Checking and cleaning the guides on the battery tray: Open the battery tray as described above. The lid and the plastic front can stay where they are. However, the seat should be taken

from the chair. Clean the rails with a clean towel, both the parts on the battery tray and the parts on the inside of the wheelchair. Lightly grease with a water-repellent lubricant, such as lithium grease.

The use of wet batteries is not permitted. To find out about the required type, see "Further specifications

3.5 Built-in protection devices

3.5.1 Midway

The Midway is equipped with the following built-in protection devices:

• The maximum speed may be reduced by the dealer.

• Parking brake: when the wheelchair comes to a standstill, the parking brake is applied automatically.

• The electronics are protected against overloading of the motor: automatic reset.

• The lighting circuit is short-proof.

• The main power circuit is protected against short-circuiting.

• Battery indicator: indicates when the batte ry needs to be recharged .

• If the wheelchair is switched on and the joysti ck is not in neutra l, the w heelchair w ill no t move . By moving the joy stick to the ne u tral

position, the driving function is reactivated.

3.5.2 Antibes

The Antibes is equipped with the following built-in protection devices:

• If your wheelchair is equipped w ith a high/low system, the max. speed is re duced w hen the high/low is in use.

• The maximum speed may be reduced by the dealer.

• Parking brake: when the wheelchair comes to a standstill, the parking brake is applied automatically.

• The electronics are protected against overloading: automatic reset.

• The main power circuit is protected against short-circuiting.

• Battery indicator: indicates when the batte ry needs to be recharged .

• If the wheelchair is switched on and the joysti ck is not in neutra l, the w heelchair w ill no t move . By moving the joy stick to the ne u tral

position, the driving function is reactivated.

3.5.3 Atlantic

The Atlantic is equipped with the following built-in protection devices:

• The maximum speed may be reduced by the dealer.

• Parking brake: when the wheelchair comes to a standstill, the parking brake is applied automatically.

• The electronics are protected against overloading: automatic reset.

• The main power circuit is protected against short-circuiting.

• Battery indicator: indicates when the batte ry needs to be recharged .

• If the wheelchair is switched on and the joysti ck is not in neutra l, the w heelchair w ill no t move . By moving the joy stick to the ne u tral

position, the driving function is reactivated.

Operating instructions

3.6 Service table

In the table below, you find a survey of the periodic service check-ups that need to be carried out:

Frequency Check-up Action (if any) to

be taken by:

Each day and before every long-distance drive

• Tyre pressure

• Battery charge

User

Once a week • Cleaning User Once a month • Smooth operation of adjusting mechanisms

• Operation of the parking brake

User

• Full battery charge Once every six months • Tyre wear

• Battery connections: corrosion

User or dealer

• Wiring: wear and tear Dealer Once a year • Full maintenance overhaul by dealer Dealer

3.7 Troubleshooting

3.7.1 Electric

The battery indicator is blinking if there is a malfunction or if your wheelchair is not ready for use.

• Check whether the charging plug was removed from the charging poin t.

• Make sure your wheelchai r i s NOT in neutral.

• Check whether the joystick is in the neutral position.

green

yellow

red:

parking brake is not working (wheelchair is in neutral)

charging plug still in charging point

battery (almost) empty

Figure 21

If your wheelchair does not react at all when it is switched on:

• Make sure the battery tray is closed properly .

• Check the charging fuse and replace if ne cessary (see Figure 22 onde r). If the ma lfun ction occurs again, have the ba ttery charger

serviced by your dealer.

• Check the main fuse, which is in the battery tray (see Figure 22 onder). Contact your dealer if th is fuse is broken.

• Switch off and on again.



main fuse

Figure 22

• Replace rear light and flashing light (front and rear):

Remove the cap by inserting a screwdriver behind the cap, at the notch. Replace the 12V plug lamp.

• Replace the headlight:

Operating instructions

Flip off the locking ring using a screwdriver. Take the plug from the lamp and replace the lamp. Replace the lamp and fix it with the locking ring.

Warning! If you experience repeated malfunctions, this may indicate a fault in the wheelchair: contact your dealer.

)

Attention!

Always switch off and on again after remedying the malfunction!

All other malfunctions must be remedied by dealer personnel.

3.7.2 Removing a wheel and exchanging a tyre

Preferably leave the changing of tyres to your dealer. Both on the back wheels and on the front wheels, the rims are divisible. If you want to exchange the tyre yourself, proceed as follows:

Front wheel:

• Unscrew the four inner M8 bolts and remove the wheel fro m the hub.

• Let the air out of the tyre.

• Unscrew the six wheel bolts.

Warning! Never unscrew these bolts while the tyre is still pumped up!

• Remove the old tyre and place the new one.

Make sure the inner tube does not get caugh t betw een the rim ha lves!

• Tighten the six wheel bolts.

• Mount the wheel on the hub by tightening the four M8 bol ts.

Back wheel:

• Unscrew the large M8 wheel bolt and remove the back wheel.

• Let the air out of the tyre.

• Unscrew the five wheel bolts.

Warning! Never unscrew these bolts while the tyre is still pumped up!

• Remove the old tyre and place the new one.

Make sure the inner tube does not get caugh t betw een the rim ha lves!

• Mount the wheel back in the fork.

3.8 Cleaning

Warning!

• Switch off the wheelchair before carrying out cleaning duties.

• Do not allow electric components to come in contact with water or other fluids.

Clean your wheelchair with a damp cloth. If desired, use a mild detergent. Do not use any abrasive or aggressive cleansers. We strongly advise against using a high-pressure cleaner!

3.9 Service and repair

The wheelchair should be serviced by the dealer at least once a year. Any repairs should be carried out by your dealer.

Any parts needing to be exchanged, should at least meet the specifications of the original parts. All parts can be ordered from Handicare. Complete exchange units are available for the wheelchairs.

Operating instructions

Warning! Any deviation from the above instructions could result in a diminished safety of the wheelchair. For

this, Handicare cannot accept any liability.

A connection diagram of the batteries has been provided underneath the cover of the battery tray. Maintenance overhauls and other service activities can be noted down in the "Appendix 2. Maintenance table

3.10 Storage

Store your wheelchair in a place that is not damp. If you do not use your wheelchair for any length of time, it is recommended to regularly charge the batteries (approx. once every

three weeks) to make sure that the battery capacity is not diminished.

3.11 Transport in car or taxi

Warning! If the wheelchair has been inside a car for any length of time, it may become hot (over 41

C). Take care

when touching metal parts.

)

Attention!

Only pick up the wheelchair by the frame parts, never by the arm or leg rests or the seat.

3.11.1 Chair without occupant

• Make sure the parking brake is applied when the wheel chair is insi de the vehi cle .

• Make sure the wheelchair i s fixed, especially if there is no separate luggage room (e.g. in a van).

The back rest may be folded down and the leg rests removed for transport.

Folding down the back rest:

adjusting rod clip with pin

Figure 23

• Using key 13, unscrew bolt A and remove it, see Figure 23 BOVEN.

• The adjusting rod is loose now and the back rest can be folded down.

• To remount the adjusting rod, replace bolt A and tighten it.

To remove the leg rests see "Removing leg rest, arm rest, or leg rest

3.11.2 Chair with occupant

Warning! The wheelchair occupant may only be transported while seated in the wheelch air, if:

• The car or taxi has been specially equipped for the, AND

• The taxi-mounting set has been installed, AND

• The user is properly strapped in using the safety belts of the car or taxi

However, as far as possible, try to use the seat in the car or taxi and its safety belts, to transport the wheelchair owner. It is safer.

Operating instructions

The wheelchairs must be provided with mounting points (optional) for taxi mounting, see Figure 24 below. Various systems are available.

Mounting point

near the back wheels of the wheelchair

Figure 24

1. Make sure the parking brake is applied when the wheelchair is inside the vehicle.

2. Close the safety belt(s) of the taxi.

3. Install the taxi-mounting set. For the proper way of mounting to the car or taxi: see the instructions of the system concerned.

Follow any further instructions concerning wheelchair transport. In the Netherlands, these concern the Code Veilig Vervoer Rolstoelinzittenden (VVR), which is the Dutch code for safe transport of wheelchair occupants. In this code, wheelchairs are classified into three classes: "not transportable", "transportable", and "safely transportable" (meant to be transported with the occupant in the chair). The wheelchairs Antibes, Midway and Atlantic fall into the "transportable" class.

Warning! A seat belt on a wheelchair only serves to provide support. It must not be used as a car seat belt..

3.12 Disposing of the wheelchair

If the wheelchair is to be scrapped, the current, local instructions for waste disposal must be followed. Only generally known materials are used for the construction of the wheelchair. At the time of its construction, waste-disposal

facilities existed for these, and no special risks were known for the people carrying out the scrapping work.

Warning! The battery unit present in the wheelchair should be regarded as chemical waste and disposed of as

such.

The batteries can be fully recycled.

Specifications

4 Specifications

4.1 Specification sheet according to ISO 7176-15 annex A

(this specification sheet is also available separately) Manufacturer: Handicare

Model: Antibes and Midway

Maximum weight of user kg): 120 (also the mass of the test dummy used in the tests below)

Model: Atlantic

Maximum weight of user (kg): 200 (also the mass of the test dummy used in the tests below)

Antibes Midway *Atlantic

ISO

standard

Min Max Min Max Min max

7176-5 Main dimensional length (if applicable, including leg rests) [mm] 1185 ---- 1185 ---- 1150 ---7176-5 Main dimensional width [mm] 626 746 646 766 730 ---7176-5 *Length reduced size [mm] 795 ---- 795 ---- 795 ---7176-5 *Width reduced size [mm] 610 N/A 630 N/A 730 N/A 7176-5 *Height reduced size [mm] 645 N/A 660 N/A 660 N/A 7176-5 Total mass (excluding batteries) [kg] 65 ---- 67 ---- 69 --- Mass of the heaviest part (after reduction) [kg] 24 ---- 24 ---- ---- ----

7176-1 Static stability forward (downhill)

[°]

> 15 ---- > 15 ---- 8 ----

7176-1 Static stability in reverse [°] > 15 ---- > 15 ---- 10 ---7176-1 Static stability sideways [°] > 15 ---- > 15 ---- 15 ----

7176-4 Energy consumption, theoretic maximal distance [km] 30 ----

Battery 36/5

----

56 Ah/ 5h

----

7176-2

(Dis 1999)

Dynamic stability uphill [°] 10 ---- 8 ---- 10 ----

7176-10 Climbing power for obstacles [mm] 40 ---- 80 ---- 80 ---7176-6

(Dis 1999)

Maximal speed forward [km/h] 6,8 ---- 10,4 ---- 8,8 ----

7176-6

(Dis 1999)

*Minimum brake distance at maximum speed [mm] 1200 ---- 1860 ---- 1600 ----

7176-7

(Dis 1998)

*Seat angle [°] 0 20 0 20 0 20

*Seat angle electric [°] 0 22 0 22 0 22 7176-7

(Dis 1998)

Effective seating depth [mm] 320 550 330 550 320 *

7176-7

(Dis 1998)

Effective seating width [mm] 410 590 410 590 600 780

7176-7

(Dis 1998)

Seating height at front of seat (without seat) [mm] 430 485 445 500 445 500

7176-7

(Dis 1998)

Back angle [°] 90 120 90 120 90 120

*Back angle electric [°] 90 120 90 120 90 120 7176-7

(Dis 1998)

Back height [mm] 560 ---- 560 ---- 560 ----

7176-7

(Dis 1998)

Lower leg length [mm] 400 540 400 540 400 540

7176-7

(Dis 1998)

Leg-rest angle (standard leg rest) [°] 58 60 58 62 60 *

7176-7

(Dis 1998)

Arm-rest height [mm] 210 360 210 360 210 360

7176-7

(Dis 1998)

Arm-rest depth adjustment [mm] 90 * 90 * 90 *

7176-7

(Dis 1998)

Hoop diameter

(outer diameter bent part) [mm] N/A N/A N/A N/A N/A N/A

7176-7

(Dis 1998)

Horizontal location of rear axle

(in relation to intersection

RLG)

[mm] N/A N/A N/A N/A N/A N/A

7176-5 Minimum radius (total diameter) [mm] 2360 ---- 2360 ---- 2360 ---- 7176-10

(down)

Capacity to take obstacles

(down) [mm] 75 ---- 80 ---- 75 ----

EN12184 (1999) Appendix A

Maximum obstacle (free space underneath wheelchair) [mm] 70 ---- 70 ---- *70 ----

7176-5 Turning space [mm] 1250 ---- 1250 ---- * ---ISO 717614

Speed-control system operating power [N] 1,5

1,5 1,5 1,5 1,5 1,5

ISO 717614

Pushbutton and/or tumbler switch operating power

]

2,5

2,5 2,5 2,5 2,5 2,5

Specifications

N/A: Not applicable min/max: Concerns setting limits. If fixed value, only "minimum" is entered, and at "maximum" ----

The wheelchair meets the requirements of the following standards:

• Static, impact and fatigue stability according to ISO 7176-8, Yes

;

• Drive and control systems for electric w heelchai rs acco rding to

ISO 7176-14,

Yes

;

• Climate test according to ISO 7176-9 Yes

;

• Fire-resistance requirements according to ISO 7176-16. Yes

;

4.2 Further specifications

Antibes Midway Atlantic F

Height max. [mm] *1060 1075 *1075 Seating height at 0 degrees [mm] 485 - 505 - 530 495 - 520 - 545 495 - 520 - 545 Seating height at 4 degrees [mm] 500 - 525 - 550 515 - 540 - 565 515 - 540 - 565

Max. speed in reverse [km/h] 4 4 3,5 Tyre size front [inch] 12.5 x 2.25 3.00 x 8 3.00 x 8

Tyre size rear [inch] 2.8/2.5 x 4 3.00 x 4 3.00 x 4 Tyre pressure front [bar] 2,8 2,1 2,1 Tyre pressure rear [bar] 3,5 3,5 3,5

Batteries type dry, as well as gel,

2 x 12V 60 Ah, at 5 hour

discharge

type dry, as well as gel,

2 x 12V 60 Ah, at 5 hour

discharge

type dry, as well as gel,

2 x 12V 60 Ah, at 5 hour

discharge Battery weight [kg] 24 24 24 Battery charger doubly insulated, for

2 x 12V dry/gel batteries,

max. charging current 10A

doubly insulated, for

2 x 12V dry/gel batteries,

max. charging current 10A

doubly insulated, for

2 x 12V dry/gel batteries,

max. charging current 10A Dimensions battery tray [mm] 278 x 350 x 200 278 x 350 x 200 278 x 350 x 200 Drive front wheel front wheel front wheel Drive electronics Penny&Giles: Pilot+ Penny&Giles: Pilot+ Penny&Giles: Pilot+ Motors 250 W 350 W 500 W Suspension front wheel front wheel front wheel Lighting, flash lights [V] - 12 12

Stuffing cushions polyether polyether polyether Upholstery cushions Stamskin top 56040 Stamskin top 56040 Stamskin top 56040

4.3 Physical conditions of use

Ambient temperature

-10 to +40 degrees Celsius, suitable for Dutch climate

4.4 Applied regulations and standards

This wheelchair has been provided with the CE mark. This means that this wheelchair meets the current applicable European health and safety guidelines. The "Declaration of Agreement" also contains the standards that were applied.

In addition, the wheelchairs Midway and Antibes meet the GQ (Certification Requirement R-06 of the KBOH).

Indications on the wheelchair

5 Indications on the wheelchair

5.1 Name plate

The name plate features the following statements:

Handicare

Vossenbeemd 104 5705 CL Helmond

The Netherlands

Model: Serial number: Maximum allowed weight of user: Scope of use: Year:

Some information on the name plate is not identical for every wheelchair delivered. In that case, these are not (completely) filled in above. For the actual information concerning your own wheelchair, please read the name plate on it.

5.2 Other indications

Indication Meaning Where

2.1 BAR Midway and Atlantic: Tyre pressure front On the front tyres

2.5 BAR Antibes: Tyre pressure front On the front tyres

3.5 BAR Tyre pressure rear (eq ual for the three models)

On the rear tyres

Neutral position for the motor (the motor is released in the direction of the arrow)

Neutral position of the motor. International indication

At the bottom of the side of the wheelchair

(Either of these icons will be applied)

10 km/h Midway: Maximum speed forward 10 km/h On the controller

7 or 8 km/h, respectively Antibes and Atlantic: Maximum speed

forward 7 or 8 km/h, respectively

On the controller

Fuse On the front cover of the

battery*

Connections for the battery charger At the charging point (on the

controller)

Connection diagram for the batteries In the batter y tray underneath

the battery cover.

Mounting point for taxi mounting At the mounting points (if

used).



Pinch off danger!

The warnings applied on the wheelchair must remain in proper, legible order. Renew them if necessary.

Appendix

Appendix 1. User documentation battery charger

Supplied by dealer.

Appendix 2. Maintenance table

All maintenance overhauls and other service activities, carried out on your wheelchair, can be noted down in this table.

Serial number: ............... Date of putting into use: ................

Date Description activity Carried out by

Appendix

ATTENTION !!

Wheelbase Joystick module (software version V1.x)

Your new Handicare wheelchair is equipped with the newest version software. This new software makes the wheelchair even more user-friendly because of the following options:

1. Operating both powered legrests simultaneously.

2. Outdoor mode, in which you can choose:

• Automatic indicators (Hazard lights on when driving backwards).

• Sound signal (horn) when driving b ackwards.

Ad1. Of course, the option to oper ate both powered legrests simultaneously does not exclude the possibilit y to operate them

separately, this remains possible even when the option is activated.

Switching the option on/of

1. Wheelchair switched off.

2. Press both legrest buttons.

3. Switch on the wheelchair while pressing both legrest buttons, and hold them for 2 seconds until the speed LED(s) light up.

Using the option

When the option is switched on, You can switch on both legrests by pressing the left and right legrest one after another (both red LEDs will light up) and then activate the legrests with the joystick.

Ad 2. The outdoor mode is designed to make it easier for you to drive outdoors and, of course, to increase your personal safet y.

The option 'automatic indicators' in particular will be of great use to you, the indicators will switch on automatically when you start making a turn. When driving backwards, the warning lights will light automatically; this is a distinct signal for your fellow road users so that you are extra noted. Furthermore it is possible to activate a sound signal when driving backwards, by programming the horn mode.

Selecting the automatic indicators:

1. Wheelchair switched off..

2. Press both buttons of the indicators.

3. Switch on the wheelchair while pressing both indicator buttons, and hold them for 2 seconds until the speed LED(s) light up.

Selecting the sound signal (horn) when driving backwards:

1. Wheelchair switched off..

2. Press the horn button.

3. Switch on the wheelchair while pressing the horn button, and hold it for 2 seconds until the speed LED(s) light up. To activate this choice/ these choices you have to select the outdoor mode:

1. Wheelchair switched off..

2. Press the left or right indicator button during 2 seconds, this will activate the mode.

Deactivating the outdoor mode:

When driving indoor again, it may be irritating when your indicators and / or sound signal is activated. The outdoor mode can be switched off by pressing the left or right indicator button for 2 seconds when the wheelchair is on.

Appendix

The following overview of buttons is added as an illustration:

Wheelbase Joystick module

on/off switch

Hazard warning (press both indicator buttons)

left indicator

speed indicator

reduce speed

left legrest adjustment

back angle adjustment

oystick (with several functions in combination with the function button)

horn

battery gauge (and failure indicator)

right indicator

increase speed

light switch

right legrest adjustment

tilting adjustment

high / low

Deutsch

Ohne vorherige ausdrückliche schriftliche Genehmigung von Handicare dürfen die zur Verfügung gestellten Informationen in keiner Weise und auf keine Art (elektronisch oder mechanisch) vervielfältigt bzw. verbreitet werden.

Den zur Verfügung gestellten Informationen liegen allgemeine Angaben zu den zum Zeitpunkt der Veröffentlichung bekannten Konstruktionen zu Grunde. Da Handicare eine Politik der ständigen Produktverbesserung verfolgt, sind Änderungen vorbehalten.

Die zur Verfügung gestellten Informationen gelten für die Standardausführung des Produkts. Für eventuelle Schäden, die Ihnen entstehen, weil die Spezifikationen des an Sie gelieferten Produkts von denen der Standardausführung abweichen, kann Handicare® nicht haftbar gemacht werden.

Die zur Verfügung gestellten Informationen wurden mit aller erdenklicher Sorgfalt zusammengestellt. Handicare haftet jedoch nicht für eventuelle Fehler in den Informationen oder daraus resultierenden Folgen. Für Schäden, die durch von Dritten ausgeführte Arbeiten entstehen, haftet Handicare nicht.

Die von Handicare verwendeten Gebrauchsnamen, Handelsnamen, Handelsmarken usw. dürfen gemäß den gesetzlichen Bestimmungen zum Schutz von Handelsmarken nicht als frei betrachtet werden.

2008-01

Inhalt

Vorwort.............................................................................................................................................................................................37

Lesezeichen ..............................................................................................................................................................................37

Service und Information.............................................................................................................................................................37

Gewährleistung..........................................................................................................................................................................37

Haftung ...................................................................................................................................................................................38

CE-Erklärung.............................................................................................................................................................................38

1 Einleitung.................................................................................................................................................................................39

1.1 Zweck und Funktion des Rollstuhls ...................................................................................................................................39

1.2 Ausführungen und Zubehör...............................................................................................................................................39

2 Sicherheit.................................................................................................................................................................................41

2.1 Einleitung...........................................................................................................................................................................41

2.2 Sicherheitsvorschriften ......................................................................................................................................................41

2.3 Unzulässige Benutzung.....................................................................................................................................................41

3 Bedienungsvorschriften.........................................................................................................................................................42

3.1 Aufbau der Rollstühle ........................................................................................................................................................42

3.2 Einstellung des Rollstuhls..................................................................................................................................................42

3.2.1 Sitzsystem...........................................................................................................................................................42

3.2.2 Beinstützen.........................................................................................................................................................44

3.2.3 Armstützen..........................................................................................................................................................45

3.2.4 Steuerkasten.......................................................................................................................................................46

3.2.5 Kopfstütze (wahlweise).......................................................................................................................................47

3.2.6 Federung.............................................................................................................................................................47

3.2.7 Elektrisch verstellbares Sitzsystem (wahlweise).................................................................................................48

3.2.8 Komfortbeinstützen (wahlweise).........................................................................................................................48

3.2.9 Abnehmen der Beinstütze, Armstütze oder Kopfstütze.......................................................................................48

3.2.10 Gurtbestigung (wahlweise)..................................................................................................................................49

3.2.11 Ändern des Steuerprogramms............................................................................................................................49

3.3 Das Fahren........................................................................................................................................................................49

3.3.1 Einsteigen...........................................................................................................................................................49

3.3.2 Einschalten des Midway und des Atlantic...........................................................................................................49

3.3.3 Einschalten des Antibes......................................................................................................................................50

3.3.4 Losfahren............................................................................................................................................................50

3.3.5 Bremsen..............................................................................................................................................................50

3.3.6 Anhalten und Notbremsung ................................................................................................................................50

3.3.7 Ausschalten ........................................................................................................................................................50

3.3.8 Ein- und Aussteigen............................................................................................................................................51

3.3.9 Kurven.................................................................................................................................................................51

3.3.10 Bordsteinkanten..................................................................................................................................................51

3.3.11 Steigungen/Gefälle .............................................................................................................................................52

3.3.12 Rückwärts fahren................................................................................................................................................52

3.3.13 Leerlauf...............................................................................................................................................................53

3.3.14 Herunterklappen Steuerkasten ...........................................................................................................................53

3.4 Batterien............................................................................................................................................................................53

3.4.1 Laden der Batterien ............................................................................................................................................53

3.4.2 Auswechseln der Batterien .................................................................................................................................54

3.5 Eingebaute Sicherheitsvorrichtungen................................................................................................................................54

3.5.1 Midway................................................................................................................................................................54

3.5.2 Antibes................................................................................................................................................................54

3.5.3 Atlantic................................................................................................................................................................55

3.6 Prüftabelle .........................................................................................................................................................................55

3.7 Störungen..........................................................................................................................................................................55

3.7.1 Elektrisch ............................................................................................................................................................55

3.7.2 Rad- und Reifenwechsel.....................................................................................................................................56

3.8 Reinigung ..........................................................................................................................................................................57

3.9 Service und Reparatur.......................................................................................................................................................57

3.10 Abstellen............................................................................................................................................................................57

3.11 Transport im Auto oder Taxi..............................................................................................................................................57

3.11.1 Stuhl ohne Fahrer ...............................................................................................................................................57

3.11.2 Mit Fahrer im Stuhl..............................................................................................................................................58

3.12 Entsorgung des Rollstuhls.................................................................................................................................................58

4 Technische Daten....................................................................................................................................................................59

4.1 Datenblatt nach ISO 7176-15 Ausgabe A..........................................................................................................................59

4.2 Weitere technische Daten..................................................................................................................................................60

4.3 Physikalische Nutzungsbedingungen................................................................................................................................60

4.4 Angewandte Richtlinien und Normen.................................................................................................................................60

5 Markierungen am Rollstuhl.....................................................................................................................................................61

5.1 Typenschild .......................................................................................................................................................................61

5.2 Sonstige Markierungen......................................................................................................................................................61

Anlage 1 Betriebsanleitung Batterieladegerät....................................................................................................................62

Anlage 2 Wartungstabelle..................................................................................................................................................62

Wheelbase Joystickmodul (Softwareversion V1.x)............................................................................................................62

Vorwort

Dieses Benutzerhandbuch beschreibt die Benutzung und die tägliche Wartung der elektrisch angetriebenen Rollstühle Midway, Antibes und Atlantic. Reparatur und Wartung hat durch Ihren Händler zu erfolgen. Von den Rollstühlen ist eine Serviceanleitung verfügbar (für weitere Informationen kö nnen Sie Kontakt mit Ihrem Händler aufnehmen). Die Batterien und das Batterieladegerät stellt Ihr Händler. Handicare empfiehlt dringend, Trockenbatteri en zu verwenden.

Dieses Handbuch ist Bestandteil des Rollstuhls! Verwahren Sie dieses Handbuch darum sorgfältig. Es enthält Informationen, die später erst nützlich sind, zum Beispiel für

die Reparatur und die Wartung. Bei Übergabe des Rollstuhl ist das Handbuch mitzuliefern.

Der Text in diesem Handbuch bezieht sich auf die Typen Midway, Antibes und Atlantic. Unterschiede zwischen den Typen sind deutlich im Text angegeben. Wird zwischen den drei Typen kein Unterschied gemacht, dann gilt der Text für alle 3 Typen.

Lesezeichen

Textpassagen, die für die Sicherheit und Gesundheit von Personen von Belang sind, sind fett gedruckt, außer im Kapitel über Sicherheit selbst. Folgende Warntexte können verwendet werden:

TIPP

Nach diesem Piktogramm folgen spezifische Anweisungen und/oder Informationen zur Verdeutlichung.

)

Achtung!

Dieses Piktogramm warnt vor möglichem Schaden am Rollstuhl.

Warnung! Dieses Piktogramm warnt vor möglichem Personenschaden.

Service und Information

Für weitere Informationen zum Rollstuhl können Sie Kontakt mit Ihrem Händler aufnehmen (siehe Seite 2).

Gewährleistung

Wenn nicht schriftlich anders vereinbart, gelten nachstehende Gewährleistungsbestimmung en.

• Der Hersteller erteilt Ihrem Händler eine Gewähr leistun g von 12 Mo na ten nach Lie ferung.

• Mängel müssen vor Ablauf der Gewährleistungsfri st Ihre m Händler ge melde t werde n.

• Die Gewährleistung findet Anwendung au f Mängel , die:

• bei normaler Benutzung des Rollstuhls auftreten,

• durch Materialfehler entstehen,

• durch Fertigungsfehler entstehen.

• Die Gewährleistung erlischt bei Mängeln, die auftreten durch:

• normalen Verschleiß,

• unfachmännische oder z weckwidrige Be nutzung,

• Verwendung anderer als der vorgeschriebenen Ersatzteile.

• Bei auftretenden Mängeln wird der Händler:

• die Teile ersetzen,

• die Mängel beheben,

• eine andere Ersatzlösung wählen, wenn eine Reparatur be rechtigterweise nicht möglich ist.

• Der Benutzer muss dem Hersteller die Gelegenheit geben, eventuelle Mängel beheben zu können.

• Für eingebaute Teile Dritter gelten die Gew ährleistungsbed ingu ngen de s jeweiligen Zuli eferante n .

• Der Hersteller behält sich das Recht vor, seine Rollstühle ohne vo rherige An kündig ung zu ände rn.

Vorwort

Haftung

Der Hersteller haftet nicht für unsichere Situationen, Unfälle und Schaden, die eine Folge sind der Nichtb eachtung von Warnungen oder Vorschriften, wie am Rollstuhl oder in diesem Handbuch angegeben, zum Beispiel:

• unfachmännische oder falsche Benutzung oder Wartung;

• Benutzung für andere Anwendungen oder unter anderen Bedingungen als in diesem Handbuch angegeben;

• Verwendung anderer als der vorgeschriebenen Ersatzteile .

• Reparaturen ohne Zustimmung des Händle rs;

• Änderungen am Rollstuhl. Darunter fallen:

• Änderungen an der Steuerung;

• Schweißungen, mechanische Bearbeitungen o.ä.;

• Erweiterungen am Rollstuhl oder an der Ste uerung.

• Änderungen, die einen negativen Einfluss auf die Stabilität der Rollstühle haben, wie zum Beispiel der Aufbau der

Beatmungsgeräte, Sitzsysteme Dritter, auf Maß gemachte Sitzsysteme.

Der Hersteller haftet ebenfalls nicht für Folgeschaden durch Störungen oder Mängel am Rollstuhl (zum Beispiel Schaden an Produkten, Betriebsunterbrechung, Verzögerungen etc.).

CE-Erklärung

Das Produkt erfüllt die Anforderungen der EU-Richtlinie 93/42 EWG für Medizinisc he Hilfsmittel und hat deshalb eine CEMarkierung.

Einleitung

1 Einleitung

1.1 Zweck und Funktion des Rollstuhls

Die elektrisch angetriebenen Rollstühle sind eine Mobilitätshilfe für Menschen, die nicht oder nur mühsam laufen können. Die Rollstühle haben Vorderradantrieb und das maximale Gefälle, das bergab genommen werden kann, ist für den Midway 8º (

13,7 %), für den Antibes 9º (15,4 %) und für den Atlantic 7º (12 %). Die maximale Reichweite der Typen Midway und Antibes beträgt unter idealen Bedingungen *40 km. Für den Atlantic beträgt die Reichweite *25 km. In der Realität kann diese niedriger sein, je nach Witterungsbedingungen, Alter der Batterien, Körpergewicht und ob viele Hügel und Steigungen befahren werden. Die Höchstgeschwindigkeit der Rollstühle beträgt für den Midway 10 km/h und für den Antibes und den Atlantic 7 km/h beziehungsweise 9 km/h.

Betriebsbereich:

Belize Capri Pacific

Clustereinteilung (KBOH) EBI EAI entf. Klasseneinteilung (EN 12184 (1999)) B A B

Clusterdefinitionen nach KBOH:

• Elektrisch innen/außen einstellbar (EBI):

Elektrischer Rollstuhl für den Gebrauch in/außer Haus und mit Joysticksteuerung ausgeführt. Der Rückenlehnenwinkel ist einoder verstellbar. Die Armlehne und die Beinstütze sind einstellbar. Die Armlehnen und die Beinstützen können zum Ein- und Aussteigen durch den Begleiter abgenommen werden. Sowohl verkleinerbar wie nicht verkleinerbar kommt vor.

• Elektrisch außen einstellbar (ECI):

Elektrischer Rollstuhl für den Gebrauch außer Haus über längere Strecken und mit Joysticksteuerung a usgefü hrt. Der Rückenlehnenwinkel ist ein- oder verstellbar. Die Armlehne und die Beinstütze sind einstellb ar. Die Armlehnen und die Beinstützen können zum Ein- und Aussteigen durch den Begleiter abgenommen werden. Sowohl verkleinerbar wie nicht verkleinerbar kommt vor.

• Elektrisch innen einstellbar (EAI):

Elektrischer Rollstuhl für den Gebrauch im Hause und mit Joysticksteuerung ausgeführt. Die Rückenlehne ist ein- oder verstellbar. Die Armlehne und die Beinstütze sind einstellbar. Die Armlehnen und die Beinstützen können zum Ein- und Aussteigen durch den Begleiter abgenommen werden. Sowohl verkleinerbar wie nicht verkleinerbar kommt vor.

Klasseneinteilung nach EN 12184 (1999):

• Klasse A:

Kompakte, manövrierfähige Rollstühle, die nicht speziell dazu gedacht sind, Hindernisse außer Haus zu nehmen.

• Klasse B:

Rollstühle, die ausreichend kompakt und manövrierfähig sind für im Hause und in der Lage sind, Hindernisse außer Haus nehmen zu können.

• Klasse C:

Diese Rollstühle haben meist eine etwas größere Abmessung, sind nicht speziell für den Gebrauc h im Hause gedacht, sondern bestimmt zum Zurücklegen größerer Strecken außer Haus.

1.2 Ausführungen und Zubehör

Standardrollstuhl und Zubehör

Die Standardausführung besteht aus:

• lackierter Metallrahmen

• Sitz, Rückenlehne, Armlehnen, Beinstützen

• (angetriebene) Vorderräder, Hinterräder

• Antrieb und Fahrelektronik

• zwei Batterien (Lieferung durch Ihren Hän dle r)

• Steuerpult mit Joystick

• Acrylseitenschilder

Die folgenden, einzeln mitgelieferten Teile oder Werkzeuge gehören zu je dem Rollstuhl. Kontrollieren Sie diese auf Vollständigkeit.

• dieses Benutzerhandbuch

• Batterieladegerät mit Betriebsanleitu ng (Lie ferun g durch Ih ren Händ ler)

• Reifennippel

• Reservesicherungen

• Reservelampen

Extras

Folgende Extras sind lieferbar:

• Fahrzeugschlüssel

• Kopfstütze

• Taxifixierungsset

• Gurt

Einleitung

Sonderausführungen:

• Komfortbeinstützen, gasfedernbetätigt

• elektrische Kippeinstellung

• elektrische Rückenwinkeleinstellun g

• elektrische Komfortbeinstützen

• elektrische Verstellung hoch/niedrig (gilt nicht für den Atlantic)

Ziehen Sie Ihren Händler zu Rate für andere mögliche Anpassungen wie zum Beispiel Ex tras zur Steuerung oder Sitzanpassungen.

Werkzeug

Zum Ein- und Verstellen Ihres Rollstuhls benötigen Sie folgendes Werkzeug:

• Inbusschlüssel: 4, 5, 6 und 8 mm

• Steckschlüssel, 13 mm und 19 mm

• Kreuzschlitzschraubendreher

Sicherheit

2 Sicherheit

2.1 Einleitung

Dieser Rollstuhl ist so entworfen und gebaut, dass sicher damit gefahren und dieser sicher ge wartet werden kann. Das gilt für den Einsatz, die Verhältnisse und die Vorschriften, wie in diesem Handbuch beschrieben. Das Lesen dieses Handbuches und das Befolgen der Anweisungen sind für jeden, der diesen Rollstuhl benutzen will, ei ne Notwendigkeit.

Einfache Wartungsarbeiten, die in den Bedienungsvorschriften angegeben sind, kann der Benutzer selbst ausführen. Wartungsarbeiten, die nicht in den Bedienungsvorschriften beschrieben sind, dürfen nur durch Ihren Händler ausgeführt werden.

2.2 Sicherheitsvorschriften

• Nur Personen, die die Bedienungsvo rsch riften gelesen und verstanden haben, dürfen den Rollstuhl bedienen.

• Der Rollstuhl ist kein Spielzeug: Lassen Sie keine Kinder damit spi elen.

• Schalten Sie beim Fahren niemals den Motor aus.

• Nehmen Sie keine Steigungen/Gefälle größer 7º, siehe Slopes Gefàlle op pagina 22.

• Fahren Sie niemals schräg eine Steigung hi nau f oder ein Gefälle hinunter.

• Entriegeln Sie den Motor nie auf einem Gefälle.

• Fahren Sie keine hohen Bordsteinkanten rauf oder runter. Für den Midw ay gilt: nicht höher a ls 8 cm. Für den Antibe s und den

Atlantic gilt: nicht höher als 5 cm.

• Nehmen Sie Bordsteinkanten imme r rech twinkli g, also nicht mit einem Vorderrad auf dem Bo rd stein und mit dem anderen

Vorderrad auf der Straße.

• Mäßigen Sie Ihre Geschwindigkeit in Kurven.

• Stellen Sie sicher, dass Ihre Beleuchtung in Ordnung ist.

• Schalten Sie bei Dämmerung oder im Dunkeln immer die Beleuchtung ein.

• Halten Sie sich auf öffentlichen Straßen a n die Straßenverkehrsordnung.

• Sorgen Sie für den richtigen Reifendruck (siehe "Further specifications

• " op pagina 30 oder den Sticker an Ihrem Rollstuhl).

• Es ist vorgeschrieben, keine Nassbatterien zu verwenden . Bei Na ssba tterien können Säuredä mpfe austre ten .

• Schutzeinrichtungen dürfen nicht entfernt oder außer Betrieb gesetzt werden.

• Sorgen Sie für ausreichende Wartung, so dass die Siche rhei t gewährlei ste t bleibt.

• Benutzen Sie den Rollstuhl nicht, wenn Schutzeinrichtunge n beschä dig t sind od er nich t ri chti g fun ktio nie ren. Sorgen Si e dafür ,

dass der Rollstuhl repariert wird.

• Nehmen Sie Hindernisse in neutraler Sitzpositi on (al so bei elektrisch ve rstel lbaren Rollstühl en mi t der Sitzh öhe in der nied rigsten

Stellung und die Beinstützen und die Rückenlehne möglichst verti kal).

• Halten Sie auf Fußwegen sicheren Abstand zu Fu ßgänge rn und berü cksichtigen Sie une rwar tete Bew egungen von Kindern .

• Schalten Sie in stark frequentierten Fußgänge rzone n auf eine geringere Geschwindigkeit.

• Verhindern Sie eine Überbelastung Ihres Rollstuhls, indem Sie extreme Situationen vermeiden (wie zum Beispiel länger mit

Höchstgeschwindigkeit eine starke Steigung hinauffah ren).

• Wenn es kalt ist, hat die Ba tte rie Ihres Rollstuhls eine geringere Leistung; berücksichtigen Sie das bei der Planung Ihrer Fahrt.

Achten Sie bei Frost auf den Batterieanzeiger!

• Der Rollstuhl ist entworfen, um damit im Freien fahren zu können und dadurch be stä ndig gegen Regen und Staub. Be i extremen

Bedingungen können jedoch Feuchtigkeit oder Schmutz eindrin gen. Ve rmeiden Sie daru m längere s Fahren bei starkem Regen , Fahren durch tiefe Pfützen, Sch la mm, hohe s Gras, Schnee und dergleichen.

• Das Fahren durch losen Sand koste t viel Energie: Beobachten Sie den Batterieanzeig er und ach ten Sie auf Überbelastung .

• Passen Sie Ihre Geschwindigkei t an, wenn Sie im Hause fahren.

• Schalten Sie den Rollstuhl aus, wenn Sie etwas länger stillstehen: Dadurch wird verhin dert, dass Ih re Kleidung oder die von

anderen Personen dahinter h ängen bleibt, wodurch sich der Rollstuhl unabsichtlich bewegen könnte.

• Benutzen Sie beim Transport in einem Taxi das Taxifixierungsset und den Sicherheitsgurt im Taxi.

• Das Fahrverhalten des Rollstuhls kann durch ele ktro magne tische Felde r beein flu sst werden , wie ve ru rsacht du rch tra gbare

Telefone und andere Sendegeräte. Schalten Sie Ihren Rollstuhl darum aus, wenn Sie solche Geräte benutzen.

• Ihr Rollstuhl kann elektromagnetische Felder stören, zum Beispiel die von Alarmanlagen in Geschäften.

2.3 Unzulässige Benutzung

Die Aufmerksamkeit wird auf folgenden Einsatz gelenkt, für den der Rollstuhl nicht geeignet ist:

• Transport in einem Taxibus, ohne von de m Taxifixierungsset Gebrauch zu machen, wobei der R oll stuh lfahrer im Rollstuhl sitzt.

• Transport mehrerer Personen.

• Das Bewegen anderer Fahrzeuge (zum Bei spi el da s Ziehen eines Anhängers).

Bedienungsvorschriften

3 Bedienungsvorschriften

Bevor Sie den Rollstuhl bedienen, müssen Sie sich mit den Informationen im Kapitel "Sicherheit" vertraut gemacht haben. Wartungsarbeiten, die in diesem Kapitel nicht angegeben sind, dürfen nur durch Ihren Händler ausgeführt werden.

3.1 Aufbau der Rollstühle

In Bild 17 ist der Midway abgebildet. Der Aufbau des Antibes und des Atlantic entspricht dem Aufbau des Midway.

Joystick

Steuerkasten

Beinstützen

Hauptsicherung (unter der Abdeckung des Batterieschub

-fachs) Fußplatte

(hochklappbar)

Batterieschub

-fach

Armstützen

Typenschild

Motorentriegelung (Leerlauf) an der linken und rechten Seite des Rollstuhls

Bild 17

3.2 Einstellung des Rollstuhls

Die meisten Einstellungen brauchen nur einmal vorgenommen zu werden, zum Beispi el durch Ihren Händler. Das elektrisch verstellbare Sitzsystem (wahlweise) und die Komfortbeinstützen (wahlweise) können Sie selbstverstä ndlich selbst verstellen.

3.2.1 Sitzsystem

Sitzhöhe (3 Stellungen)

hintere Schraube

vordere Schraube

Scharnierplatte

Bild 18

Bedienungsvorschriften

Der Rollstuhl ist werksseitig in der mittleren Stellung eingestellt. Gehen Sie wie folgt vor, wenn eine Sitzhöhe höher oder niedriger als diese Stellung gewünscht ist (siehe Figure 2 ; die Vorgehensweise ist bei den 3 Typen gleich):

1. Entfernen Sie den Sitz aus dem Sitzrahmen.

2. Entfernen Sie die Schraube an der Vorderseite der Scharnierplatte (sowohl links wie rechts).

3. Lösen Sie die hintere Schraube (sowohl links wie rechts), entfernen Sie diese aber noch nicht.

4. Kippen Sie die Scharnierplatte in die gewünschte Stellung und stecken Sie die vordere Schraube in die Löcher (sowohl links wie rechts), drehen Sie diese aber noch nicht fest.

5. Entfernen Sie die hintere Schraube (sowohl links wie rechts).

6. Kippen Sie die Scharnierplatte in die gewünschte Stellung und stecken Sie die hintere Schraube in die Löcher (sowohl links wie rechts).

7. Drehen Sie alle Schrauben gut fest und stellen Sie sicher, dass die Einlegeringe zwischen Scharnierplatte und Hauptrahmen an ihrem Platz sitzen.

8. Stellen Sie den gewünschten Kippwinkel erneut ein (siehe Kippwinkel).

Kippwinkel 0-14 Grad

Kugelkopf mit Federklemme

Gegenmutter B

Inbusschraube A

Bild 19

1. Lösen Sie die Inbusschraube A (siehe Bi ldFigure 3 ) einige Umdrehungen (sowohl links wie rechts).

2. Lösen Sie die Gegenmutter B (sowohl links wie rechts).

3. Entfernen Sie die Federklemme am link en Kugelkopf.

4. Klicken Sie den linken Kugelkopf los.

5. Drehen Sie, bis die gewünschte Länge errei cht ist.

6. Entfernen Sie die Federklemme am rechten Kugelkopf.

7. Klicken Sie den rechten Kugelkopf los und den linken Kugelkopf fest.

8. Drehen Sie, bis die gewünschte Länge errei cht ist.

9. Klicken Sie den rechten Kugelkopf zurück.

10. Setzen Sie die beiden Federklemmen zurück.

11. Drehen Sie beide Gegenmuttern fest.

12. Drehen Sie beide Inbusschrauben wieder fest.

Sitztiefe (stufenlos einstellbar)

Bild 20

Rückenschiebeteil

Inbusschraube A mit Gegenmutter B *Gurtbefestigungspunkt

1. Lösen Sie die Gegenmutter B an beiden Seiten eine halbe Umdrehung, siehe Bild 20.

2. Lösen Sie die beiden Schrauben A (an beiden Seiten) eine Umdrehung.

3. Schieben Sie das Rückenschiebeteil in die gewünschte Stellung.

4. Drehen Sie die beiden Schrauben A (sowohl links wie rechts) wieder fest und drehen Sie die Gegenmuttern B fest.

Bedienungsvorschriften

Sitzbreite 45 cm - 52 cm

Schraube A

Bild 21

1. Lösen Sie Schraube A (sowohl links wie rechts ), siehe Bild 21.

2. Schieben Sie die Armstütze in die gewünschte Stellung (sowohl links wie rechts).

3. Drehen Sie Schraube A wieder fest (sowohl links wie rechts).

Winkel der Rückenlehne einstellen: (stufenlos von 90 Grad - 130 Grad)

Inbusschrauben an Stellstange

Bild 22

1. Lösen Sie die beiden Inbusschrauben an der Stellstange, siehe Bild 22.

2. Stellen Sie die gewünschte Position ein.

3. Drehen Sie die beiden Inbusschrauben wieder fest.

3.2.2 Beinstützen

Beinstützenaufhängung einstellen (nicht beim Atlantic)

Schraube A Schraube B Schraube C

Stellschraube D

Bild 23

1. Lösen Sie die Schrauben A, B und C eine halbe Umdrehung.

2. Drehen Sie anschließend mit der Stellschraube D die Beinstützenaufhängung in den gewünschten Winkel.

3. Drehen Sie danach zum Fixieren der gewünschten Einstellung die Schrauben A, B und C wieder gut fest.

Bedienungsvorschriften

Unterschenkellänge

Stellschrauben C (2 Stück)

Schraube B

Stellschraube A

Bild 24

1. Lösen Sie die Stellschraube A mit dem Inbusschlüssel Nummer 4 (siehe Bild 24).

2. Stellen Sie die gewünschte Unterschenkellänge ein.

3. Drehen Sie die Stellschraube wieder fest.

Fußgelenkscharnier

1. Lösen Sie Schraube B, entfernen Sie diese aber nicht (siehe Bild 24).

2. Stellen Sie mithilfe der beiden Stellschrauben C (siehe Bild 24) den gewünschten Winkel ein.

3. Drehen Sie Schraube B wieder fest.

3.2.3 Armstützen

Schonerhöhe einstellen

Schrauben B (2 Stück)

Schraube A

Bild 25

1. Lösen Sie Schraube A, siehe Bild 25.

2. Stellen Sie die gewünschte Höhe ein.

3. Drehen Sie die Schraube wieder fest.

Schonerwinkel einstellen

1. Lösen Sie Schraube A, siehe Bild 25.

2. Lösen Sie die beiden Schrauben B.

3. Stellen Sie am Schoner den gewünschten Winkel ein.

4. Drehen Sie die Schrauben A und B wieder fest.

Bedienungsvorschriften

Armstützentiefe stufenlos einstellbar

Schraube A

Bild 26

1. Lösen Sie Schraube A (falls gewünscht sowohl links wie rechts) eine UmdrehungFigure 10 .

2. Verschieben Sie die betreffende(n) Armstütze(n) in die gewünschte Stellung.

3. Drehen Sie Schraube A (falls zutreffend sowohl links wie rechts) wieder fest.

3.2.4 Steuerkasten

Der Steuerkastenhalter ist sowohl rechts wie links zu verwenden.

Tiefeneinstellung (stufenlos)

Stellschraube

Bild 27

1. Lösen Sie die Stellschraube mit dem Inbusschlüssel 4, siehe Bild 27.

2. Schieben Sie den Steuerkasten in die gewünschte Stellung.

3. Drehen Sie die Stellschraube wieder fest.

Höheneinstellung

Der Steuerkasten kennt eine Fahrstellung und eine niedrige Stellung (praktisch, wenn Sie mit Ihrem Rollstuhl an einem Tisch sitzen möchten): In der Fahrstellung ist der Steuerkasten verriegelt. Die Höhe der Fahrstellung ist wie folgt einstellbar:

M6 Schraube

Steuerkasten-Entriegelung

Bild 28

Bedienungsvorschriften

1. Bringen Sie den Steuerkasten in die niedrige Stellung, siehe Figure 12 .

2. Lösen Sie die M6 Schraube, siehe Bild 28.

3. Bringen Sie den Stift in die gewünschte Stellung.

4. Drehen Sie die Schraube wieder fest.

3.2.5 Kopfstütze (wahlweise)

Stellschrauben für Winkeleinstellung

Stellschraube für Tiefeneinstellung

M8 Knopf

Bild 29

Höheneinstellung

1. Lösen Sie den M8 Knopf.

2. Verschieben Sie die Kopfstütze in die gewünschte Höhe.

3. Drehen Sie den Knopf wieder fest.

(Als Zubehör ist auch ein Höhenanschlag lieferbar)

Winkeleinstellung

1. Lösen Sie die M6 Schrauben mit dem Inbusschlüssel 5.

2. Drehen Sie die Kopfstütze in die gewünschte Stellung.

3. Drehen Sie die Schrauben wieder fest.

Tiefeneinstellung

1. Lösen Sie die beiden M6 Schrauben mit dem Inbusschlüssel 5.

2. Verdrehen Sie den Kopfstützenhalter in Bezug auf den Rückenrahmen in die gewünschte Stellung.

3. Drehen Sie die Schrauben wieder fest.

3.2.6 Federung

Federvorspannung einstellen:

Mutter A

Bild 30

Die Federvorspannung kann durch Drehen der Mutter A erhöht oder verringert werden (siehe Bild 30).

Bedienungsvorschriften

Beim Atlantic ist das Federpaket doppelt ausgeführt:

Mutter A

Bild 30 a

3.2.7 Elektrisch verstellbares Sitzsystem (wahlweise)

Ist Ihr Rollstuhl elektrisch verstellbar, können je nach Ausführung Ihres Rollstuhls ein oder mehr der folgenden Segmente elektrisch verstellt werden:

• Beinstützen

• Rückenwinkel

• Kippwinkel

• Sitzhöhe

Die elektrische Verstellung erfolgt mit der Taste am Steuerkasten und dem Joystick:

1. Wählen Sie das Segment, das Sie verstellen wollen, indem Sie die Taste am Steuerkasten drücken, die zu diesem Segment gehört. Das Lämpchen bei diesem Segment zeigt an, dass das Segment selektiert ist, siehe Bild 19. Folgende Segmente können verstellt werden: Anzeiger 1 beide Beinstützen gleichzeitig Anzeiger 2 linke Beinstütze Anzeiger 3 rechte Beinstütze Anzeiger 4 Rückenwinkel Anzeiger 5 Kippen Anzeiger 6 hoch/niedrig

2. Wählen Sie die gewünschte Stellung des Segments, indem Sie den Joystick von sich weg bewegen (Segment geht nach unten bzw. nach vorn) oder zu sich hin bewegen (Segment geht nach oben bzw. nach hint en).

3.2.8 Komfortbeinstützen (wahlweise)

Die Komfortbeinstütze

Die Komfortbeinstütze hat einen Gelenkpunkt in Kniehöhe und kann mithilfe einer Gasfeder verstellt werden.

1. Drücken Sie den Hebel A nach vorn, sodass die Gasfeder entriegelt wird.

2. Bringen Sie Ihr Bein in die gewünschte Position.

3. Lassen Sie den Hebel los, sodass die Gasfeder wieder verriegelt wird.

Die elektrische Komfortbeinstütze

Siehe "Electrically adjustable seating system (optional) " Seite 18 für die Verstellweise.

3.2.9 Abnehmen der Beinstütze, Armstütze oder Kopfstütze

Wegschwenken und Entfernen der Beinstützen:

Hebel A

Bild 31

Bedienungsvorschriften

1. Entriegeln Sie die Beinstütze, indem Sie Hebel A nach innen drücken (siehe Bild 31).

2. Drehen Sie die Beinstütze weg.

3. Nehmen Sie, falls gewünscht, die Beinstütze ab, indem Sie diese nach oben ziehen.

Abnehmen der Armstütze:

Knopf A

Bild 32

• Drehen Sie Knopf A los, siehen Bild 32.

• Nehmen Sie die Armstütze aus der Führung.

Kopfstütze abnehmen:

Zum Abnehmen der Kopfstütze, siehe "Head rest (optional) .

3.2.10 Gurtbestigung (wahlweise)

Wenn Sie einen Gurt gewählt haben, kann dieser mit der hinteren Inbusschraube befestigt werden.

Warnung! Ein eventueller Gurt, der am Rollstuhl selbst befestigt ist, ist lediglich ein Haltegurt. Dieser eignet sich nicht

als Sicherheitsgurt.

3.2.11 Ändern des Steuerprogramms

Der Rollstuhl ist mit einer programmierbaren Steuerung ausgerüstet. Sie können die Einstellungen des Programms nicht selbst ändern. Dafür wird ein Programmierkaste n benötigt. Nur Ihr Händler kann bestimmte Einstellungen nach Ihren Wünschen ändern.

Warnung! Das Ändern von Einstellungen kann die Sicherheit und die Leistungen beeinflussen. Lassen Sie sich durch

den Händler darüber informieren.

3.3 Das Fahren

3.3.1 Einsteigen

Bevor Sie im Rollstuhl Platz nehmen:

• Kontrollieren Sie, ob der Rollstuhl ausgeschaltet ist.

• Kontrollieren Sie, ob der Rollstuhl nicht im Leerlauf steht.

• Prüfen Sie den Reifendruck.

Klappen Sie die Fußplatte hoch und/oder drehen Sie die Beinstützen weg und nehmen Sie im Rollstuhl Platz.

3.3.2 Einschalten des Midway und des Atlantic

Das Einschalten des Midway und des Atlantic erfolgt auf die gleiche Weise.

• Sie schalten den Rollstuhl ein, indem Sie den Ein/Aus-Knopf drücken.

• Kontrollieren Sie am Batterieanzeiger, ob die Batterien für die geplante Fahrt ausreichend geladen sind.

• Kontrollieren Sie, ob die Beleuchtung funktioniert.

• Kontrollieren Sie, ob der Geschwindigkeitsanzeiger für die geplante Fahrt auf der gewünschten Geschwindigkeit steht. Sie können

wie folgt eine andere Geschw indigkeit wählen:

• Drücken Sie die Taste für Geschwindigkeitserhöhung (rechts am Steuerkasten) oder für Geschwindigkeitsverringerung (links am Steuerkasten), siehe Bild 17.

• Am Geschwindigkeitsanzeiger können Sie sehen, ob Si e die gewünschte Geschwindigkeit gewählt haben.

• Wenn Sie den Joystick nach vorn bewegen, fährt der Rollstuhl vor wärts.

Bedienungsvorschriften

3.3.3 Einschalten des Antibes

• Sie schalten den Rollstuhl ein, indem Sie den Ein/Aus-Knopf drücken.

• Kontrollieren Sie am Batterieanzeiger, ob die Batterien für die geplante Fahrt ausreichend geladen sind.

• Kontrollieren Sie, ob die Beleuchtung funktioniert.

• Kontrollieren Sie, ob der Geschwindigkeitsanzeiger für die geplante Fahrt auf der gewünschten Geschwindigkeit steht. Sie können

wie folgt eine andere Geschw indigkeit wählen:

• Drücken Sie einmal die 'Mode'-Taste.

• Bewegen Sie den Joystick nach rechts zum Einstellen einer höheren Geschwindigkeit; bewegen Sie den Joystick nach

links zum Einstellen einer geringeren Geschwindigkeit.

• Wenn Sie den Joystick einmal nach vorn bewegen und wieder loslassen, geht der Joystick wieder in Fahrfunktion.

Ein/Aus-Schalter

Warnblinkleuchten (2 Blinkleuchten gleichzeitig drücken)

Blinkleuchte links Geschwindigkeitsanzeiger Geschwindigkeit verringern Verstellung linke

Beinstütze Verstellung Rückenwinkel Joystick (mit mehreren

Funktionen in Kombination mit der Funktionstaste)



Hupe

Batteriezustandsmesser (und Störungsanzeiger)

Blinkleuchte rechts Geschwindigkeit erhöhen

Lichtschalter

Verstellung rechte Beinstütze Kippverstellung

hoch/niedrig

Bild 33

3.3.4 Losfahren

Sie können die gewünschte Fahrgeschwindigkeit stufenlos einstellen, indem Sie den Joystick in eine Stellung zwischen neutral und maximal bewegen.

Den Midway und den Antibes steuern Sie ebenfalls mit dem Joystick: Beim vorwärts fahren fährt der Rollstuhl in die Richtung, in die Sie den Joystick bewegen.

Das Fahren auf Sandwegen, vor allem durch losen Sand, kostet viel Energie; berücksichtigen Sie, dass Ihre Batterie dann schneller leer ist.

Vermeiden Sie längeres Fahren bei starkem Regen, Fahren durch tiefe Pfützen, Schlamm, hohes Gras, Schnee und dergleichen.

3.3.5 Bremsen

Wenn Sie den Joystick des Rollstuhls loslassen (in seine neutrale Stellung bewegen), wird der Rollstuhl durch den Motor abgebremst. Sobald der Rollstuhl stillsteht, hören Sie einen Klick und die Parkbremse wird eingeschaltet.

3.3.6 Anhalten und Notbremsung

Beim Abbremsen funktioniert der Motor als Bremse. Im Moment des Stillstands wird die elektrische Parkbremse eingeschaltet und der Rollstuhl steht in der Parkstellung. Eine Notbremsung können Sie machen, indem Sie den Joystick in die entgegengesetzte Richtung bewegen.

3.3.7 Ausschalten

Schalten Sie den Rollstuhl mit dem Ein/Aus-Schalter aus (siehe Bild 17 auf Seite 23)

Bedienungsvorschriften

3.3.8 Ein- und Aussteigen

Warnung! Schalten Sie zum Ein- oder Aussteigen den Rollstuhl aus. Die Parkbremse wird dann automatisch

eingeschaltet.

Beim Ein- oder Aussteigen gibt es 2 Möglichkeiten: Seitliches Aussteigen:

• Fahren Sie den Rollstuhl so nahe wie möglich an das Objekt, wohin de r Fahre r sich begeben will (zum Beispiel an einen Tisch oder

ein Bett).

• Nehmen Sie eine der beiden Armstützen ab.

Aussteigen nach vorn:

• Fahren Sie den Rollstuhl so nahe wie möglich an das Objekt, wohin de r Fahre r sich begeben will (zum Beispiel an einen Tisch oder

ein Bett).

• Klappen Sie die Fußplatten hoch, drehen Sie die Bei nstüt zen zu r Seite und en tfe rnen Si e even tuell das Wadenband .

Warnung! Stellen Sie sich nicht auf die Fußplatten, weil der Rollstuhl sonst umkippen kann.

Üben Sie das Ein- und Aussteigen mit geschultem Personal.

3.3.9 Kurven

Mit diesem Rollstuhl mit Vorderradantrieb können Kurven kurz und scharf genommen werden. Wenn die Mitte der angetriebenen Vorderräder zum Beispiel einen Türrahmen passiert hat, können Sie mit der Drehbewegung bere its beginnen, der Rollstuhl dreht sich dann bereits in der Türöffnung. Das Nehmen von weiten Kurven bei höherer Fahrgeschwindigkeit kann durch eine geringe Veränderung der Joystickstellung eingeleitet werden.

Warnung! Mäßigen Sie in Kurven Ihre Geschwindigkeit.

3.3.10 Bordsteinkanten

Der Midway ist entworfen, um Hindernisses von maximal 8 Zentimetern nehmen zu können, mit dem Antibes oder dem Atlantic können Sie Hindernisse von maximal 5 Zentimetern nehmen.

Es wird aber empfohlen, immer den niedrigsten Punkt zu suchen.

Warnung! Fahren Sie eine Bordsteinkante immer rechtwinklig rauf und runter, sodass beide Vorderräder und beide

Hinterräder gleichzeitig Kontakt mit dem Bürgersteig oder mit der Straße halten!

Mäßigen Sie Ihre Geschwindigkeit beim Herauf- und Herunterfahren von Bordsteinkanten und fahren Sie eine Bordsteinkante immer rechtwinklig herauf und herunter.

Bedienungsvorschriften

Warnung! Dies ist ein Rollstuhl mit Vorderradantrieb. Beim Fahren an Abfahrten kann bei extremen Sitzpositionen

Kippgefahr auftreten: Lehnen Sie sich so weit wie möglich nach hinten.

3.3.11 Steigungen/Gefälle

Der Rollstuhl ist so entworfen, dass Steigungen/Gefälle von 7º (etwa 12 %) in neutraler Sitzposition sicher zu befahren sind.

Warnung! Der Rollstuhl kann eine größere Steigung hinauffahren als für sicher gehalten wird.

Bei der Abfahrt an einem Gefälle größer 8º wird die Höchstgeschwindigkeit reduziert, sodass der Rollstuhl bei plötzlichem Bremsen stabil bleibt.

Warnung!

• Fahren Sie eine Steigung nie schräg hinauf oder hinunter, weil die Kippgefahr dann größer ist.

• Entriegeln Sie den Motor nie auf einem Gefälle. Wenn Ihr Rollstuhl im Leerlauf steht, funktioniert die

automatische Parkbremse nicht und Sie könnten unerwartet das Gefälle hinunter fahren.

• Das Manövrieren an Steigungen, sowohl vor- wie rückwärts, kann zu gefährlichen Situationen führen.

Mäßigen Sie Ihre Geschwindigkeit.

3.3.12 Rückwärts fahren

Sie können mit Ihrem Rollstuhl rückwärts fahren, indem Sie den Joystick zu sich hin bewegen. Die Höchstgeschwindigkeit rückwärts ist geringer als vorwärts.

Warnung!

• Beim rückwärts lenken fährt der Rollstuhl in die entgegengesetzte Richtung, in die Sie den Joystick

bewegen!

• Die Kraft Ihres Rollstuhls ist beim rückwärts fahren geringer, als wenn Sie vorwärts fahren.

Berücksichtigen Sie dies beim rückwärts fahren an Steigungen.

Bedienungsvorschriften

3.3.13 Leerlauf

Um den Rollstuhl schieben zu können, muss die Parkbremse ausgeschalt et sein. Dies können Sie tun, indem Sie den Hebel an der linken oder rechten Seite des Rollstuhls in Pfeilrichtung umlegen, siehe 34. Halten Sie beim Schieben des Rollstuhls eine Hand auf der Armlehne und die andere an der Rückenlehne des Rollstuhls.

Motorentriegelung (= Leerlauf)

Bild 34

Warnung!

• Betätigen Sie den Leerlaufhebel nur, wenn der Rollstuhl geschoben werden soll. Im Leerlauf

funktionieren die Motoren und die automatische Parkbremse nicht mehr.

• Bringen Sie nach dem Schieben den Hebel sofort wieder aus der Leerlaufstellung, sodass die

automatische Parkbremse wieder arbeitet.

TIPP

Schalten Sie den Rollstuhl aus, wenn dieser geschoben werden soll. Er lässt sich dann lei c hter schieben.

3.3.14 Herunterklappen Steuerkasten

Hebel

Bild 35

Manchmal ist es praktisch, den Steuerkasten herunterzuklappen, zum Beispiel wenn Sie sich mit Ihrem Rollstuhl an einen Tisch setzen möchten. Betätigen Sie dazu den Hebel (siehe Bild 35) und drücken Sie den Steuerkasten nach unten.

Sie können den Steuerkasten wieder in die Fahrstellung bringen, indem Si e diesen nach oben bewegen, bis er wieder verriegelt ist.

)

Achten Sie darauf, ob der Tisch hoch genug ist, um mit Ihrem Rollstuhl daran zu sitzen: Bei sehr niedrigen Tischen oder bei Tischen mit einem breiten Rand kann der Steuerkasten selbst in der niedrigen Stellung beschädigt werden.

3.4 Batterien

3.4.1 Laden der Batterien

Ihr Rollstuhl verfügt über eine Ladebuchse an der Vorderseite des Steuerkastens. Diese ist leicht zugänglich, auch wenn Sie noch in Ihrem Rollstuhl sitzen. Wenn Sie Ihren Rollstuhl täglich benutzen, empfiehlt es sich, die Batterien jede Nacht zu laden.

Bedienungsvorschriften

Ladebuchse

Bild 36

Gehen Sie zum Laden der Batterien wie folgt vor:

• Schalten Sie Ihren Rollstuhl aus.

• Stecken Sie den Ladestecker in die Ladebuchse, siehe Bild 36.

• Schalten Sie das Ladegerät ein (siehe dazu die Betriebsanleitung Ihres Batterieladegerätes).

• Wenn der Ladevorgang beendet ist (sieh e dazu die Betriebsanleitung Ihre s Ba tterieladegerätes), schalten Sie dann d as Ladegerät

aus und ziehen Sie den Ladestec ke r aus der Ladebuchse.

Laden Sie die Batterien immer einen vollen Zyklus; nur eine Stunde Laden beeinträchtigt die Lebensdauer und die Kapazität der (Trocken)batterien.

Bei gestecktem Ladestecker ist es nicht möglich, mit Ihrem Rollstuhl zu fahren.

)

Achtung!

Auch wenn Sie Ihren Rollstuhl längere Zeit nicht benutzt haben, empfiehlt es sich, die Batterien regelmä ßig zu laden (ca. alle drei Wochen), sodass die Batteriekapazität nicht abnimmt.

3.4.2 Auswechseln der Batterien

Batteriebehälter öffnen und Batterien herausnehmen:

• Entfernen Sie die beiden sternförmig en Knöpfe links und rechts an der Kunststofffron t, an der Seite zwischen den großen Räde rn .

• Nehmen Sie die Front ab.

• Ziehen Sie den Batteriebehälter am Riemen heraus.

• Nehmen Sie den Riemen ab, indem Sie die Verriegelu ng links und re chts an der Schna lle eind rü cken, bei manchen Modellen ist

die Schnalle durch ein Klettband ersetzt.

• Entfernen Sie den Deckel.

• Entkoppeln Sie die Batteriepole.

• Nehmen Sie die Batterien he raus, die hintere Batterie kann erst herausgenommen werden, wenn die erste entfernt ist. Heben Sie

die Batterien an den Griffen hoch.

Führungsschienen im Batteriebehälter kontrollieren/reinigen: Öffnen Sie den Batteriebehälter wie oben beschrieben. Der Deckel und die Kunststofffront können sitzen bleiben. Sie müssen aber

wohl die Sitzfläche aus dem Sitz nehmen. Reinigen Sie die Schienen mit einem sauberen Tuch, sowohl die Teile am Batteriebehälter als auch d ie Teile im Rollstuhl. Leicht einschmieren mit einem wasserabweisenden Schmiermittel, zum Beispiel Lithiumfett.

Die Verwendung von Nassbatterien ist nicht zulässig. Siehe für den erforderlichen Typ "Further specifications " Seite 30.

3.5 Eingebaute Sicherheitsvorrichtungen

3.5.1 Midway

Im Midway sind folgende Sicherheitsvorrichtungen eingebaut:

• Die Höchstgeschwindigkeit kann durch den Händler red uziert w erden.

• Parkbremse: Wenn der Rollstuhl stillsteht, wird automatisch die Parkbremse eingeschaltet.

• Die Elektronik ist gegen Überbelastung des Motors abge siche rt: Au toma ti sches Rese t.

• Der Beleuchtungsstromkreis ist kurzschlussfest.

• Der Hauptstromkreis ist gegen Kurzschluss abgesichert.

• Batterieanzeiger: Zeigt an, wann die Batterie geladen werden muss.

• Wird der Rollstuhl eingeschaltet und der Joystick befindet sich nicht in der neutralen Stellung, dann fährt de r Rollstuhl nicht. Wenn

Sie den Joystick kurz in die neutrale Stellung bringen, steht die Fahrfun kti on w ieder zur Verfügung .

3.5.2 Antibes

Im Antibes sind folgende Sicherheitsvorrichtungen eingebaut:

• Ist Ihr Rollstuhl mit einem hoch/niedrig System ausgerüstet, wird die Höchstgeschwindigkeit reduziert, wenn die ses System

eingeschaltet ist.

Bedienungsvorschriften

• Die Höchstgeschwindigkeit kann durch den Händler red uziert w erden.

• Parkbremse: Wenn der Rollstuhl stillsteht, wird automatisch die Parkbremse eingeschaltet.

• Die Elektronik ist gegen Überbela stung abgesichert: Automatisches Reset.

• Der Hauptstromkreis ist gegen Kurzschluss abgesichert.

• Batterieanzeiger: Zeigt an, wann die Batterie geladen werden muss.

• Wird der Rollstuhl eingeschaltet und der Joystick befindet sich nicht in der neutralen Stellung, dann fährt de r Rollstuhl nicht. wenn

Sie den Joystick kurz in die neutrale Stellung bringen, steht die Fahrfun kti on w ieder zur Verfügung .

3.5.3 Atlantic

Im Atlantic sind folgende Sicherheitsvorrichtungen eingebaut:

• Die Höchstgeschwindigkeit kann durch den Händler red uziert w erden.

• Parkbremse: Wenn der Rollstuhl stillsteht, wird automatisch die Parkbremse eingeschaltet.

• Die Elektronik ist gegen Überbela stung abgesichert: Automatisches Reset.

• Der Hauptstromkreis ist gegen Kurzschluss abgesichert.

• Batterieanzeiger: Zeigt an, wann die Batterie geladen werden muss.

• Wird der Rollstuhl eingeschaltet und der Joystick befindet sich nicht in der neutralen Stellung, dann fährt de r Rollstuhl nicht. Wenn

Sie den Joystick kurz in die neutrale Stellung bringen, steht die Fahrfun kti on w ieder zur Verfügung .

3.6 Prüftabelle

In der nachstehenden Tabelle finden Sie eine Übersicht über die regelm äßigen Prüfungen, die Sie durchführen müssen:

Häufigkeit Prüfung Eventuelle Aktion

durch:

Täglich und vor jeder längeren Fahrt

• Reifendruck

• Batteriekapazität

Benutzer

Wöchentlich • Reinigen Benutzer Monatlich • Reibungslose Funktion der

Verstellmechanismen

• Funktion der Parkbremse

Benutzer

• Batterien völlig laden Halbjährlich • Reifenverschleiß

• Batterieanschluss: Korrosion

Benutzer oder Händler

• Verdrahtung: Verschleiß- oder Scheuerstellen Händler Jährlich • Vollständige Wartung durch den Händler Händler

3.7 Störungen

3.7.1 Elektrisch

Der Batterieanzeiger blinkt, wenn es eine Störung gibt oder wenn Ihr Rollstuhl nicht fahrbereit ist.

• Kontrollieren Sie, ob der Ladeste cker aus der Ladebuchse genommen ist.

• Kontrollieren Sie, ob der Rollstuhl nicht im Leerlauf steht.

• Kontrollieren Sie, ob der Joystick in der neutralen Position steht.

grün

gelb

rot

Parkbremse arbeitet nicht (Rollstuhl steht im Leerlauf)

Ladestecker noch in der Ladebuchse

Batterie (fast) leer

Bild 37

Wenn Ihr Rollstuhl überhaupt nicht auf das Einschalten reagiert:

• Kontrollieren Sie, ob das Batterieschubfach richtig geschlossen ist.

• Kontrollieren Sie die Ladesiche run g und wechseln Sie diese nötigen falls a us (siehe bild 22 op pagina 25). La ssen Sie bei einer

Wiederholung dieser Störung das Batterieladegerä t von Ihrem Hä ndle r kon trollieren .

• Kontrollieren Sie die Hauptsi che run g, die sich im Batterieschubfach befindet (siehe bild 22 op pagina 25). Ziehen Sie Ihren Händl er

zu Rate, wenn diese Sicherung defekt ist.

• Schalten Sie erneut aus und ein.

Bedienungsvorschriften

Hauptsicherung

Bild 38

• Rückleuchte und Blinkleuchte (vorn und hinten) auswechseln:

Entfernen Sie die Kappe, indem Sie einen Schraubendreher in die Nu t hinter de r Kappe stecken. Wechseln Sie die 12V Stecklampe aus.

• Scheinwerfer auswechseln:

Heben Sie den Sicherungsring mit e ine m Sch rau bendreher aus. Ziehen Sie den Stecker von der Lampe und wechseln Sie die Lampe aus. Danach Lampe zurücksetzen und mit dem Sicherun gsring fixieren .

Warnung! Sollten die Störungen sich wiederholen, kann dies auf einen Fehler am Rollstuhl hindeuten: Ziehen Sie

Ihren Händler zu Rate.

)

Achtung!

Nach Behebung einer Störung immer erneut aus- und einschalten!

Die Behebung anderer Störungen muss durch Händlerpersonal vorgenommen werden.

3.7.2 Rad- und Reifenwechsel

Überlassen Sie das Wechseln eines Reifens vorzugsweise Ihrem Händler. An den Hinter- und den Vorderrädern sind die Felgen teilbar. Gehen Sie beim Wechseln eines Reifens wie folgt vor:

Vorderrad:

• Lösen Sie die vier inneren M8 Schraube n und nehmen Sie das Rad von der Nabe.

• Lassen Sie die Luft aus dem Reifen.

• Lösen Sie die sechs Radschrauben .

Warnung! Lösen Sie diese Schrauben niemals, wenn der Reifen noch aufgepump t ist!

• Entfernen Sie den alten Reifen und montieren Sie den neuen.

Achten Sie darauf, dass der Schlauch nicht zwischen die Felgenhäl ften geklemmt wird!

• Drehen Sie die sechs Radschrauben wieder fest.

• Montieren Sie das Rad auf der Nabe, indem Sie die vier M8 Schrauben anziehen.

Hinterrad:

• Lösen Sie die große M8 Radschraube und entfernen Sie das Hinterrad.

• Lassen Sie die Luft aus dem Reifen.

• Lösen Sie die fünf Radschrauben.

Warnung! Lösen Sie diese Schrauben niemals, wenn der Reifen noch aufgepump t ist!

• Entfernen Sie den alten Reifen und montieren Sie den neuen.

Achten Sie darauf, dass der Schlauch nicht zwischen die Felgenhäl ften geklemmt wird!

• Montieren Sie das Rad wieder zurück in die Gabel .

Bedienungsvorschriften

3.8 Reinigung

Warnung!

• Der Rollstuhl muss bei Reinigungsarbeiten ausgeschaltet sein.

• Elektrische Komponenten dürfen nicht mit Wasser oder anderen Flüssigkeiten in Berührung kommen.

Reinigen Sie Ihren Rollstuhl mit einem feuchten Tuch. Verwenden Sie eventuell ein milde s Reinigungsmittel. Nehmen Sie kein scheuerndes oder aggressives Reinigungsmittel. Vom Gebrauch eines Hochdruckreinigers wird strengstens abgeraten!

3.9 Service und Reparatur

Mindestens 1 Mal jährlich muss der Rollstuhl durch den Händler inspiziert werden. Reparaturen müssen von Ihrem Händler durchgeführt werden.

Alle Teile, die ausgewechselt werden, müssen mindestens die Spezifikationen der vorgeschriebenen T eile erfüllen. Alle Ersatzteile können bei der Handicare bestellt werden. Für die Rollstühle sind komplette Ersatzeinheiten erhältlich.

Warnung! Wenn von den obigen Vorschriften abgewichen wird, kann das Folgen für die Sicherheit des Rollstuhls

haben. Die Handicare übernimmt dafür keine Haftung.

Das Schaltschema der Batterien finden Sie unter der Abdeckung des Batterieschubfachs. Sie können Inspektionen und Arbeiten registrieren in der "Appendix 2. Maintenance table

" Seite 32.

3.10 Abstellen

Stellen Sie Ihren Rollstuhl in einem trocknen Raum ab. Wenn Sie Ihren Rollstuhl längere Zeit nicht benutzen, empfiehlt es sich, die Batterien regelmäßig zu laden (ca. alle drei Wochen),

sodass die Batteriekapazität nicht abnimmt.

3.11 Transport im Auto oder Taxi

Warnung! Wenn Ihr Rollstuhl längere Zeit im Auto gestanden hat, kann dieser warm werden (über 410 C). Seien Sie

vorsichtig beim Berühren von Metallteilen.

)

Achtung!

Heben Sie den Rollstuhl nur an den Rahmenteilen an, nicht an den Arm- oder Beinstützen oder am Sitz.

3.11.1 Stuhl ohne Fahrer

• Stellen Sie sicher, dass der Rollstuhl im Transportmittel auf der Parkb remse steht.

• Stellen Sie sicher, dass der Rollstuhl gesichert ist, sicher wenn es keinen getrennten Kofferraum gibt (zum Beispiel in einem

Omnibus).

Zum Transport kann die Rückenlehne heruntergeklap pt und die Beinstützen abgenommen werden.

Herunterklappen Rückenlehne:

Stellstange Klemme mit Stift

Bild 39

Bedienungsvorschriften

• Lösen Sie Schraube A mit dem Schlüssel 13 und entfernen Sie diese, siehe Bild 39.

• Die Stellstange ist nun lose und die Rückenlehne kann herunterge klappt werden.

• Für das erneute Befestigen der Stellstange, Schraube A wieder einsetzen und festdrehen.

Zum Abnehmen der Beinstützen: siehe "Removing leg rest, arm rest, or leg rest .

3.11.2 Mit Fahrer im Stuhl

Warnung! Ein Rollstuhlfahrer darf nur sitzend im Rollstuhl transportiert werden, wenn:

• Das Auto oder Taxi dazu eingerichtet ist.

• Die Taxifixierung angebracht ist.

• Der Rollstuhlfahrer mithilfe der Sicherheitsgurte im Auto oder Taxi fixiert ist.

Setzen Sie sich möglichst auf den Sitz des Autos oder Taxis und legen Sie den Sicherheitsgurt um. Das ist sicherer.

Die Rollstühle müssen zur Taxifixierung mit Befestigungspunkten (wahlweise) a usgerüstet sein, siehe BildFigure 240. Verschiedene Systeme sind erhältlich.

Befestigungspunkt an den Hinterrädern des Rollstuhls

Bild 40

1. Stellen Sie sicher, dass der Rollstuhl im Transportmittel auf der Parkbremse steht.

2. Legen Sie die Sicherheitsgurte im Taxi an.

3. Bringen Sie die Taxifixierung an. Für die Art der Befestigung im Auto oder Taxi: siehe Vorschriften des betreffenden Systems. Befolgen Sie eventuelle weitere Vorschriften betreffend Rollstuhltransport. In den Ni ederlanden besteht hierfür der Code Veilig

Vervoer Rolstoelinzittenden (Code Sicherer Transport von Rollstuhlfahrern). Darin werden Rollstühle in 3 Klassen eingeteilt: "nicht transportabel", "transportabel", und "sicher transportabel" (bei einer Person im Stuhl). Die Rollstühle Antibes, Midway und Atlantic fallen in die Klasse "transportabel".

Warnung! Ein eventueller Gurt, der am Rollstuhl selbst befestigt ist, ist lediglich ein Haltegurt. Dieser eignet sich nicht

als Sicherheitsgurt.

3.12 Entsorgung des Rollstuhls

Bei Verschrottung des Rollstuhls sind die Vorschriften für Abfallbeseitigung zu beachten, die am Ort und zum Zeitpunkt der Verschrottung gelten.

Im Rollstuhl sind nur allgemein bekannte Werkstoffe verarbeitet. Zum Zeitpunkt der Herstellung bestanden hierfür Abfallbeseitigungsmöglichkeiten und es waren keine besonderen Risiken für Personen bekannt, die mit Verschrottungsarbeiten beauftragt sind.

Warnung! Die Batterieeinheit im Rollstuhl ist als chemischer Abfall zu betrachten und muss entsprechend entso rg t

werden.

Die Batterien können recycelt werden.

Technische Daten

4 Technische Daten

4.1 Datenblatt nach ISO 7176-15 Ausgabe A

(dieses Datenblatt ist auch einzeln lieferbar) Hersteller: Handicare

Modell: Antibes und Midway

Fahrergewicht maximal (kg): 120 (Masse des Testdummy in nachstehenden Tests)

Modell: Atlantic

Fahrergewicht maximal (kg): 200 (Masse des Testdummy in nachstehenden Tests)

Antibes Midway *Atlantic

ISO

Standard

Min Max Min Max Min Max

7176-5 Hauptabmessung Länge (mit Beinstützen, falls zutreffend) [mm] 1185 ---- 1185 ---- 1150

----

7176-5 Hauptabmessung Breite [mm] 626 746 646 766 730

----

7176-5 *Länge verkleinerter Zustand [mm] 795 ---- 795 ---- 795

----

7176-5 *Breite verkleinerter Zustand [mm] 610 entf. 630 entf. 730

entf.

7176-5 *Höhe verkleinerter Zustand [mm] 645 entf. 660 entf. 660

entf.

7176-5 Gesamtmasse (ohne Batterien) [kg] 65 ---- 67 ---- 69

----

Masse schwerstes Teil (nach Verkleinerung) [kg] 24 ---- 24 ---- ----

----

7176-1 Statische Stabilität vorwärts (Gefälle abwärts)

[

]

> 15 ---- > 15 ---- 8

----

7176-1 Statische Stabilität rückwärts [°] > 15 ---- > 15 ---- 10

----

7176-1 Statische Stabilität seitwärts [°] > 15 ---- > 15 ---- 15

----

7176-4 Energieverbrauch, theoretische maximale Reichweite [km] 30 ----

Batteri

----

56 Ah/

----

7176-2

(Dis 1999)

Dynamische Stabilität Gefälle aufwärts [°] 10 ---- 8 ---- 10

----

7176-10 Klettervermögen an Hindernissen [mm] 40 ---- 80 ---- 80

----

7176-6

(Dis 1999)

Höchstgeschwindigkeit vorwärts [km/h] 6,8 ---- 10,4 ---- 8,8

----

7176-6

(Dis 1999)

*Minimaler Bremsweg bei Höchstgeschwindigkeit [mm] 1200 ---- 1860 ---- 1600

----

7176-7

(Dis 1998)

*Sitzwinkel [°] 0 20 0 20 0

*Sitzwinkel elektrisch [°] 0 22 0 22 0

7176-7

(Dis 1998)

Effektive Sitztiefe [mm] 320 550 330 550 320

7176-7

(Dis 1998)

Effektive Sitzbreite [mm] 410 590 410 590 600

780

7176-7

(Dis 1998)

Sitzhöhe an Sitzvorderseite (ohne Sitz) [mm] 430 485 445 500 445

500

7176-7

(Dis 1998)

Rückenwinkel [°] 90 120 90 120 90

120

*Rückenwinkel elektrisch [°] 90 120 90 120 90

120

7176-7

(Dis 1998)

Rückenhöhe [mm] 560 ---- 560 ---- 560

----

7176-7

(Dis 1998)

Unterschenkellänge [mm] 400 540 400 540 400

540

7176-7

(Dis 1998)

Beinstützenwinkel (Standardbeinstütze) [°] 58 60 58 62 60

7176-7

(Dis 1998)

Armstützenhöhe [mm] 210 360 210 360 210

360

7176-7

(Dis 1998)

Armstützen-Tiefenverstellung [mm] 90 * 90 * 90

7176-7

(Dis 1998)

Rundeisen

(Außendurchmesser gebogenes Teil) [mm] entf. entf. entf. entf. entf.

entf.

7176-7

(Dis 1998)

Horizontale Stelle Hinterachse (in Bezug auf Schnittpunkt

RLG)

[mm] entf. entf. entf. entf. entf.

entf.

7176-5 Minimaler Wendekreis (Gesamtdurchmesser) [mm] 2360 ---- 2360 ---- 2360

----

7176-10

(abwärts)

Maximale Hindernishöhe

(abwärts) [mm] 75 ---- 80 ---- 75

----

EN12184 (1999) Anlage A

Maximales Hindernis (freier Raum unter dem Rollstuhl) [mm] 70 ---- 70 ---- *70

----

7176-5 Wenderaum [mm] 1250 ---- 1250 ---- *

----

ISO 717614

Betätigungskraft Geschwindigkeitsregelsystem [N] 1,5

1,5 1,5 1,5 1,5

1,5

ISO 717614

Betätigungskraft Druckknopf und/oder Kippschalter

]

2,5

2,5 2,5 2,5 2,5

2,5

Technische Daten

entf. Entfällt min/max: Betrifft Einstellbereich. Wenn als Festwert nur "minimal" eingetragen und bei "maximal" ----

Der Rollstuhl erfüllt die Anforderungen nachstehender Normen:

• Statische, Aufprall- und Ermüdungsbeständigkeit nach ISO 717 6-8,

Ja 

• Antriebs- und Kontrollsysteme für elektrische Rollstühle nach

ISO 7176-14,

Ja 

• Klimaprüfung nach ISO 7176-9,

Ja 

• Anforderungen Feuerbeständigkeit nach ISO 7176-16 .

Ja 

4.2 Weitere technische Daten Antibes Midway Atlantic F

Höhe max. [mm] *1060 1075 *1075 Sitzhöhe bei 0 Grad [mm] 485 - 505 - 530 495 - 520 - 545 495 - 520 - 545 Sitzhöhe bei 4 Grad [mm] 500 - 525 - 550 515 - 540 - 565 515 - 540 - 565

Max. Geschwindigkeit rückwärts

[km/h] 4 4 3,5

Reifengröße vorn [Zoll] 12,5 x 2,25 3,00 x 8 3,00 x 8 Reifengröße hinten [Zoll] 2,8/2,5 x 4 3,00 x 4 3,00 x 4 Reifendruck vorn [bar] 2,8 2,1 2,1 Reifendruck hinten [bar] 3,5 3,5 3,5

Batterien trocken sowie Gel,

2 x 12V 60 Ah, bei 5

Stunden Entladung

trocken sowie Gel,

2 x 12V 60 Ah, bei 5

Stunden Entladung

trocken sowie Gel,

2 x 12V 60 Ah, bei 5

Stunden Entladung Gewicht Batterien [kg] 24 24 24 Batterieladegerät doppelisoliert für

2 x 12V Trocken-

/Gelbatterien, max.

Ladestrom 10A

doppelisoliert für

2 x 12V Trocken-

/Gelbatterien, max.

Ladestrom 10A

doppelisoliert für

2 x 12V Trocken-

/Gelbatterien, max.

Ladestrom 10A Abmessungen Batteriebehälter

[mm] 278 x 350 x 200 278 x 350 x 200 278 x 350 x 200

Antrieb Vorderrad: Vorderrad: Vorderrad: Fahrelektronik Penny&Giles: Pilot+ Penny&Giles: Pilot+ Penny&Giles: Pilot+ Motoren 250 W 350 W 500 W Federung Vorderrad: Vorderrad: Vorderrad: Beleuchtung, Blinkleuchten [V] - 12 12

Polsterfüllung Polyether Polyether Polyether Polsterbezug Stamskin top 56040 Stamskin top 56040 Stamskin top 56040

4.3 Physikalische Nutzungsbedingungen

Umgebungstemperatur

-10 bis +40 Grad Celsius, geeignet für niederländisches Klima

4.4 Angewandte Richtlinien und Normen

Dieser Rollstuhl ist mit einem CE-Zeichen versehen. Das bedeutet, dass dieser Rollstuhl die zutreffenden europäischen Richtlinien betreffend Sicherheit und Gesundheit erfüllt. Die angewandten Normen sind ebenfalls in der "Konformitätserklärung" angegeben.

Darüber hinaus entsprechen die Rollstühle Midway und Antibes der Vorschrift GQ (Prüfvorschrift R-06 nach KBOH).

Markierungen am Rollstuhl

5 Markierungen am Rollstuhl

5.1 Typenschild

Das Typenschild enthält folgende Angaben:

Handicare

Vossenbeemd 104 5705 CL Helmond

Netherlands

Typ: Seriennummer: Fahrergewicht maximal: Betriebsbereich: Jahr:

Manche Angaben auf dem Typenschild sind nicht bei jedem gelieferten Rollstuhl gleich. Diese sind dann oben nicht (vollständig) eingetragen. Die Angaben für Ihren Rollstuhl können Sie auf dem Typenschild selbst a ble sen.

5.2 Sonstige Markierungen

Markierung Bedeutung Wo

2,1 BAR Midway und Atlantic: Reifendruck vorn An den Vorderreifen 2,5 BAR Antibes: Reifendruck vorn An den Vorderreifen 3,5 BAR Reifendruck hi nten (für die 3 Modelle gleich) An den Hinterreifen

Leerlauf des Motors (der Motor wird in Richtung Pfeil entriegelt)

Leerlauf des Motors. Internationale Markierung

Unten an der Seite des Rollstuhls

(Angebracht ist eines der beiden Piktogramme)

10 km/h Midway: Höchstgeschwindigkeit vorwärts 10

km/h

Am Steuerkasten

7 bzw. 8 km/h Antibes und Atlantic: Höchstgeschwindigkeit

vorwärts 7 bzw. 8 km/h

Am Steuerkasten

Sicherung An Batterie vordere

Abdeckung*

Anschluss für das Batterieladegerät An der Ladebuchse (am

Steuerkasten)

Schaltschema der Batterien Im Batterieschubfach unter der

Batterieabdeckung.

Befestigungspunkt für Taxifixierung An den Befestigungspunkten

(sofern benutzt).

Die am Rollstuhl angebrachten Warnungen müssen immer deutlich lesbar sein. Falls notwendig, erneuern.

Anlage

Anlage 1 Betriebsanleitung Batterieladegerät

Liefert der Händler mit.

Anlage 2 Wartungstabelle

In dieser Tabelle können Sie alle an Ihrem Rollstuhl ausgeführten Arbeiten aufzeic hnen.

Seriennummer: ............... Datum Inbetriebnahme: ................

Datum Beschreibung der Arbeiten Ausgeführt durch

ACHTUNG !!

Wheelbase Joystickmodul (Softwareversion V1.x)

Ihr neuer Handicare Rollstuhl ist mit der neuesten Version der Software ausgestattet. Dank der folgenden Softwareoptionen wird der Rollstuhl noch benutzerfreundlicher:

1. Beide Elektrobeinstützen sind gleichzeitig zu bedienen.

2. Außenfahrmodus, wobei man auswählen kann:

• automatische Blinker (Alarmlampen eingeschaltet beim Rückwärtsfahren.)

• Tonsignal (Hupe) beim Rückwärtsfahren.

Nachtrag 1. Die Option, bei der beide Beinstützen gleichzeitig zu bedienen sind, schließt natürlich nicht aus, daß Sie sie auch einzeln einstellen können. Bei der aktivierten Option bleibt diese Möglichkeit ganz einfach bestehen.

Anlage

Option ein/ausschalten.

1. Rollstuhl ist ausgeschaltet.

2. Drücken Sie auf die Knöpfe der beiden Beinstützen.

3. Während Sie die Knöpfe der beiden Beinstützen gedrückt halten, schalten Sie den Rollstuhl ein un d halten die Knöpfe solange fest, bis die Geschwindigkeitsleuchtdiode(n) aufleuchtet(en).

Option bedienen

Bei der eingeschalteten Option kann man jetzt die beiden Beinstützen einschalten, indem man hintereinander auf die Knöpfe der linken und der rechten Beinstütze drückt (die beiden Leuchtdioden leuchten auf) un d anschließend die Beinstützen mit dem Joystick bedient.

Nachtrag 2. Um für Sie das Außenfahren zu vereinfachen, und natürlich auch für Ihre persönliche Sicherheit auf der Straße, besteht die Außenfahroption. Vor allem die Option „Automatische Blinker“ erleichtert das Außenfahren – beim Abbiegen schalten sich die Blinker automatisch ein. Die Alarmlampen leuchten automatisch beim Rück wärtsfahren auf. Hiermit bekommen andere Verkehrsteilnehmer ein deutliches Zeichen, damit Sie besonders auffällig sind. Beim Rückwärtsfahren haben Sie auch die Möglichkeit, einTonsignal zu aktiveren, indem Sie den Modus „Hupen“ programmieren.

Automatische Blinker wählen:

1. Rollstuhl ist ausgeschaltet.

2. Auf die beiden Knöpfe der Blinker drücken.

3. Während Sie die beiden Blinkerknöpfe gedrückt halten, schalten Sie den Rollstuhl ein und halten die Knöpfe solange fest, bis die Geschwindigkeitsleuchtdiode(n) aufleuchtet(en).

Tonsignal (Hupe) beim Rückwärtsfahren wählen:

1. Rollstuhl ist ausgeschaltet.

2. Drücken Sie auf den Knopf für die Hupe.

3. Während Sie den Hupeknopf gedrückt halten, schalten Sie den Rollstuhl ein und halten den Knopf solange fest, bis die Geschwindigkeitsleuchtdiode(n) aufleuchtet(en).

Um diese Möglichkeit(en) nutzen zu können, müssen Sie den Außenfahrmodus noch wählen:

1. Rollstuhl ist eingeschaltet.

2. Drücken Sie 2 Sekunden lang den Knopf des linken oder des rechten Blinkers. Der Modus wird hiermit aktiviert.

Den Außenfahrmodus deaktivieren:

Wenn Sie wieder nach drinnen fahren, kann es natürlich lästig sein, daß Ihre Blinker bzw. das T onsignal aktiviert sind. Sie können den Außenfahrmodus ausschalten, indem Sie den linken oder rechten Blinkerschalter gedrückt halten.

Wheelbase Joystickmodul

on/off switch

alarm lights (2 direction indicators press simultaneously)

left-hand side direction indicator

speed indicator reduce speed adjustment left-hand side

leg rest back angle adjustment joystick (with more functions in

combination with function key)



horn

battery-condition indicator (and fault indicator))

direction indicator right increase speed

lighting switch

right-hand side leg-rest adjustment

tilt adjustment

high/low adjustment

Dealer;

Handicare ELECTRIC WHEELCHAIRS, Midway, Antibes, Atlantic User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
