Hammerhead HLMT100 User Manual

Download

Page 1

COMPACT LASER MEASURING TOOL

MODEL HLMT100

CHARGE THE BATTERY BEFORE FIRST USE.

ATTACH YOUR RECEIPT HERE

Serial Number _____________________ Purchase Date ______________________

Questions, problems, missing parts? Before returning to your retailer, call our customer service department at 1-877-888-1880, 8:30 a.m.–5 p.m., EST, Monday–Friday.

MEASURE

Page 2

2 COMPACT LASER MEASURING TOOL

TABLE OF CONTENTS

Technical Speciﬁcations ...................................................2

Safety Instructions .......................................................3

Unpacking .............................................................5

Description .............................................................6

Operation ..............................................................8

Maintenance ...........................................................13

Troubleshooting ........................................................14

Warranty ..............................................................14

TECHNICAL SPECIFICATIONS

COMPONENT SPECIFICATIONS

Power supply Input: 100V-240V AC

Output: 5.0V DC 1A

Battery voltage 500mAh 3.7 V Li-Polymer

Laser

Ȝ=635nm, Class II laser, maximum laser output<1mW

Measuring range (typically) 1-100 feet (0.2-30 m)*

Measuring accuracy (typically) ±1/8 inch (±3 mm)*

Smallest unit displayed 1/16 inch (1 mm)

Automatic switch off Laser: 20 seconds

Measuring tool: 3 minutes

Estimated battery life Up to 2000 single measurements

Optimum operating temperature 32°F to 104°F (0ºC to 40ºC)

Storage temperature -4°F to 140°F (-20ºC to 60ºC)

*Important: Under unfavorable conditions, such as in bright sunlight or when measuring poorly reﬂecting or very rough surfaces, the tool’s measuring range and accuracy will be reduced.

Page 3

COMPACT LASER MEASURING TOOL 3

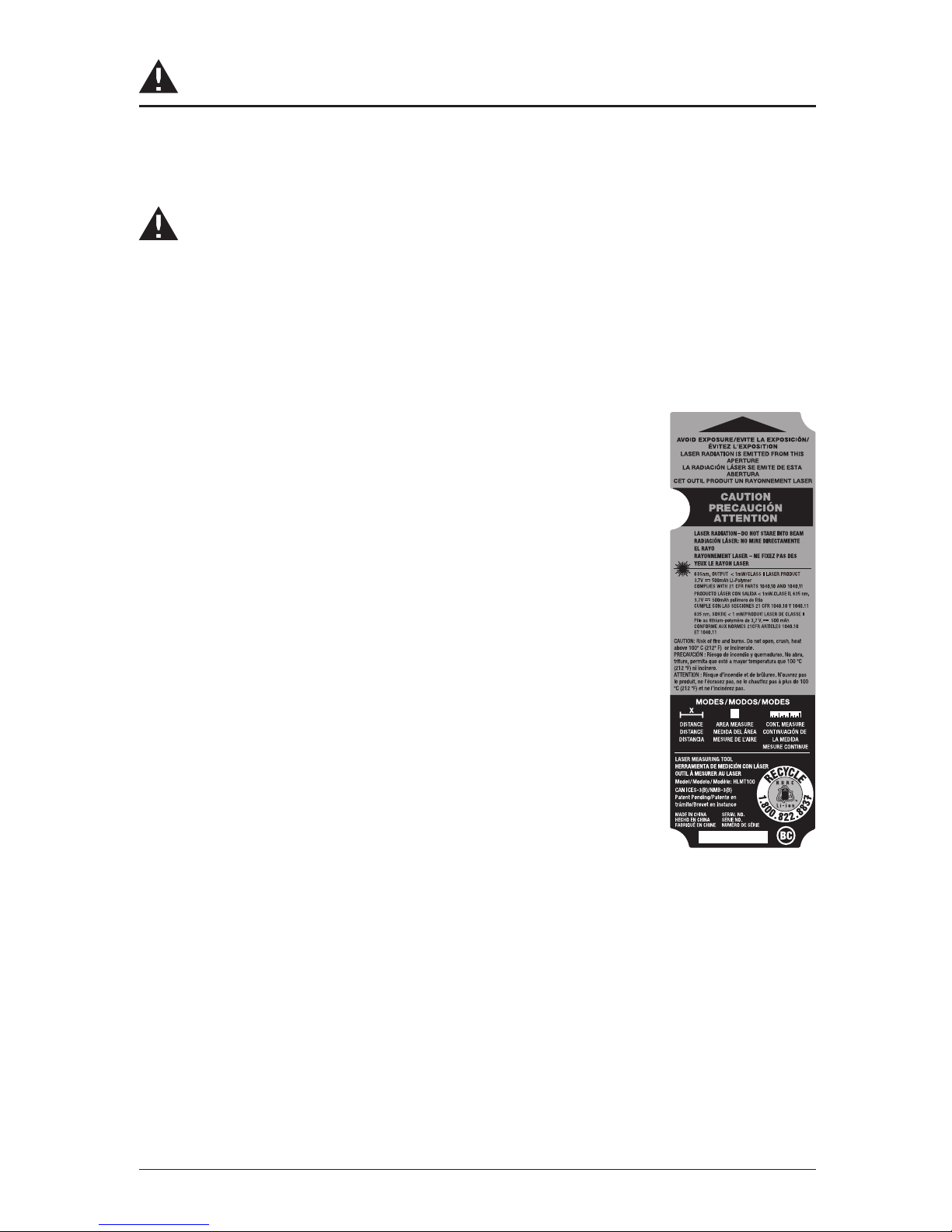

SAFETY INSTRUCTIONS

Safety Instructions for Compact Laser Measuring Tool

WARNING

LASER RADIATION. Do not stare into beam. ClassII laser product. Turn the laser beam on

only when using this tool.

• Do not remove or deface any product labels.

• Avoid direct eye exposure. The laser beam can cause ﬂash blindness.

• Do not operate the tool around children or allow children to operate the tool.

• Do not place the tool in a position that may cause anyone to stare

at the laser beam, whether intentionally or unintentionally.

• Do not use on surfaces such as sheet steel that have shiny,

reﬂective surfaces. The shiny surface could reﬂect the beam back at the operator.

• Always turn the laser tool off when not in use. Leaving the tool

on increases the risk of someone inadvertently staring into the laser beam.

• Do not attempt to modify the performance of this laser device in any

way. This may result in a dangerous exposure to laser radiation.

• Do not attempt to repair or disassemble the laser-measuring tool.

If unqualiﬁed persons attempt to repair this product, serious injury may occur. Any repair required on this laser product should be performed only by qualiﬁed service personnel.

• Use of other accessories that have been designed for use with other laser tools could result in serious injury.

• Do not operate the tool outdoors.

• Do not place or store tool under extreme temperature conditions.

Page 4

4 COMPACT LASER MEASURING TOOL

SAFETY INSTRUCTIONS

Safety Instructions for Power Supply

• Read and understand all instructions. Failure to follow all instructions listed below

may result in electric shock, ﬁre and/or serious personal injury.

• Keep the power supply away from rain or moisture. Penetration of water into the power supply increases the risk of an electric shock.

• Only use the power supply for the model of HLMT100. Otherwise, there is danger of ﬁre and explosion.

• Keep the power supply clean. Contamination can lead to danger of an electric shock.

• Before each use, check the power supply, cable and plug. If damage is detected, do

not use the power supply. Never open the power supply yourself. Have repairs performed only by a qualiﬁed technician and only using original

spare parts. A damaged power

supply, cable or plug increases the risk of an electric shock.

• Do not operate the power supply on easily inﬂammable surfaces (e.g.,

paper,

textiles, etc.) or surroundings. The heating of the power supply during the charging process can pose a ﬁre hazard.

• Supervise children. This will ensure that children do not play with the power supply.

• Children or persons that, owing to their physical, sensory or mental limitations or to their lack of experience of knowledge, are not capable of

securely operating the

power supply, and may only use this power supply under supervision or after having been instructed by a responsible person. Otherwise, there is danger of

operating errors and injuries.

• If the shape of the plug does not ﬁt the power outlet, use an attachment plug adaptor of the proper conﬁguration for the power outlet.

IMPORTANT SAFETY INSTRUCTIONS – SAVE THESE INSTRUCTIONS

DANGER

TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, CAREFULLY FOLLOW THESE INSTRUCTIONS

FCC Statement

1. This device complies with Part 15 of the FCC Rules. Operation is subject to the

following two conditions: (1) This device may not cause harmful interference. (2) This device must accept any interference received, including interference that may

cause undesired operation.

Page 5

COMPACT LASER MEASURING TOOL 5

SAFETY INSTRUCTIONS

2. Changes or modiﬁcations not expressly approved by the party responsible for

compliance could void the user’s authority to operate the equipment.

NOTICE:

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures: Reorient or relocate the receiving antenna. Increase the separation between the equipment and receiver. Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. Consult the dealer or an experienced radio/TV technician for help.

DANGER

People with electronic devices, such as pacemakers, should consult their physician(s) before using this product. Operation of electrical equipment in close proximity to a heart pacemaker could cause interference or failure of the pacemaker.

UNPACKING

When unpacking the box, do not discard any packing materials until all of the contents are accounted for:

Open the carton to locate the following:

• Compact Laser Measuring Tool

• Power supply

• USB charging cable

• Operator’s manual

b. Carefully lift the compact laser measuring tool out of the carton and place it on

a stable, flat surface.

Page 6

6 COMPACT LASER MEASURING TOOL

DESCRIPTION

KNOW YOUR COMPACT LASER MEASURING TOOL

The compact laser measuring tool is a highly accurate measuring tool for fast, easy operation:

• Measures distances from 1-100 feet with an accuracy of ±1/8 inch.

• Measures distances and computes areas.

• Easy-to-read numbers.

• Integrated, rechargeable Lithium-Ion battery.

MEASURE

Page 7

COMPACT LASER MEASURING TOOL 7

DESCRIPTION

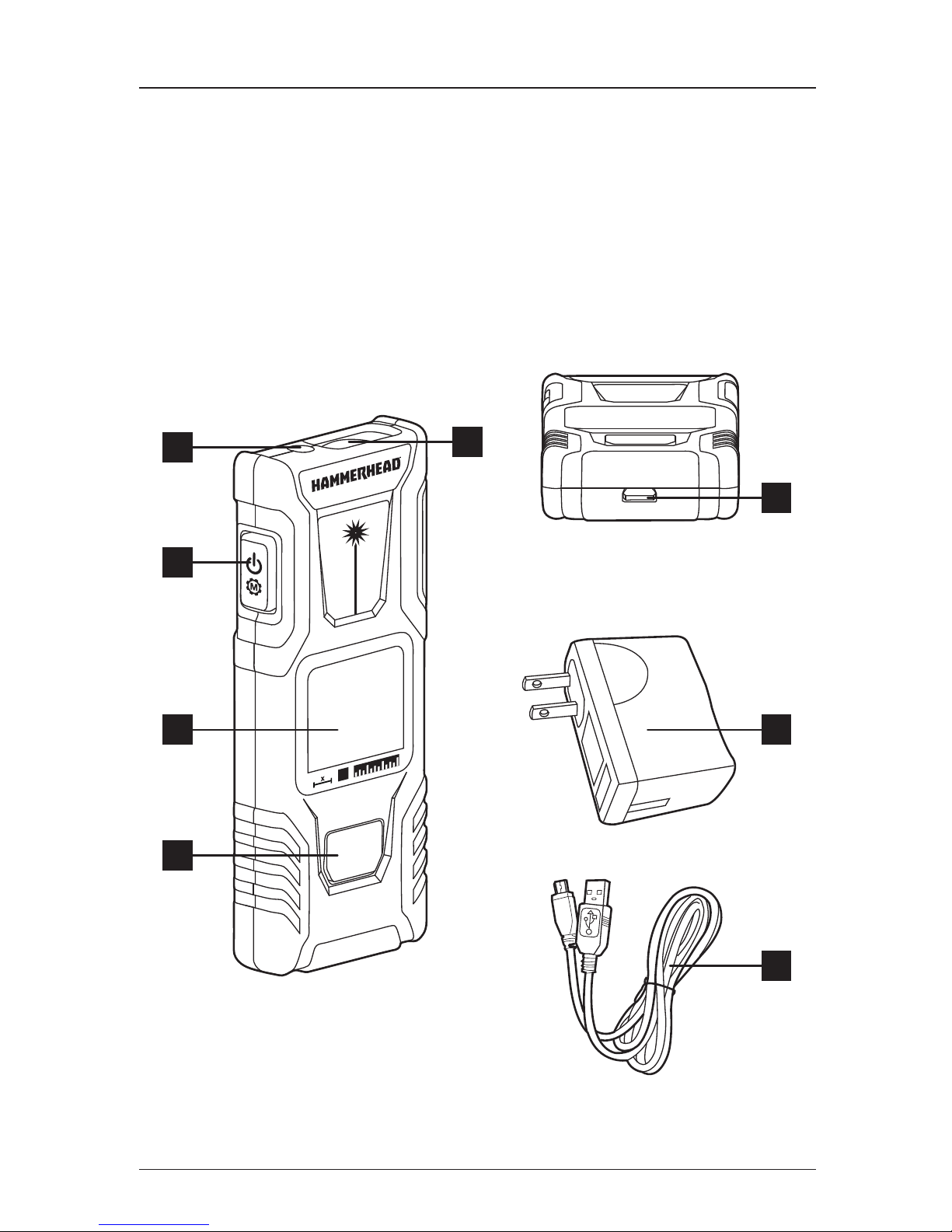

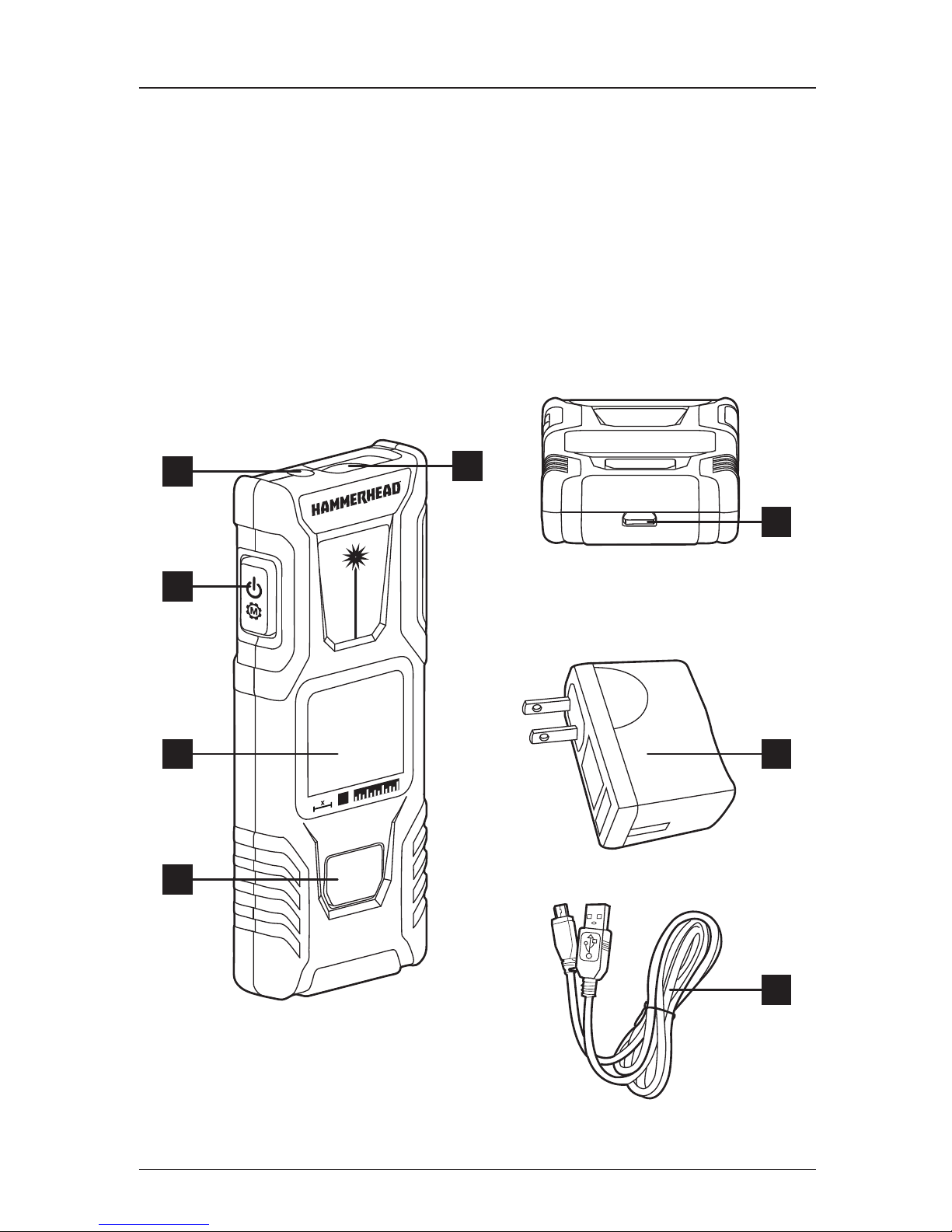

PARTS DESCRIPTION

1 Power/Mode/Unit button

2 LCD display

3 Measure button

4 Laser-receiving lens

5 Laser-exit aperture

6 Charging port

7 Power supply

8 USB charging cable

LCD DISPLAY ICONS

Full battery indicator

Empty battery indicator

Indicates that the measurement is taken from the rear of the tool.

Laser beam indicator

MODE ICONS

Located below the LCD display

Single distance measurement indicator

Area measurement indicator

Continuous measurement indicator

Page 8

8 COMPACT LASER MEASURING TOOL

OPERATION

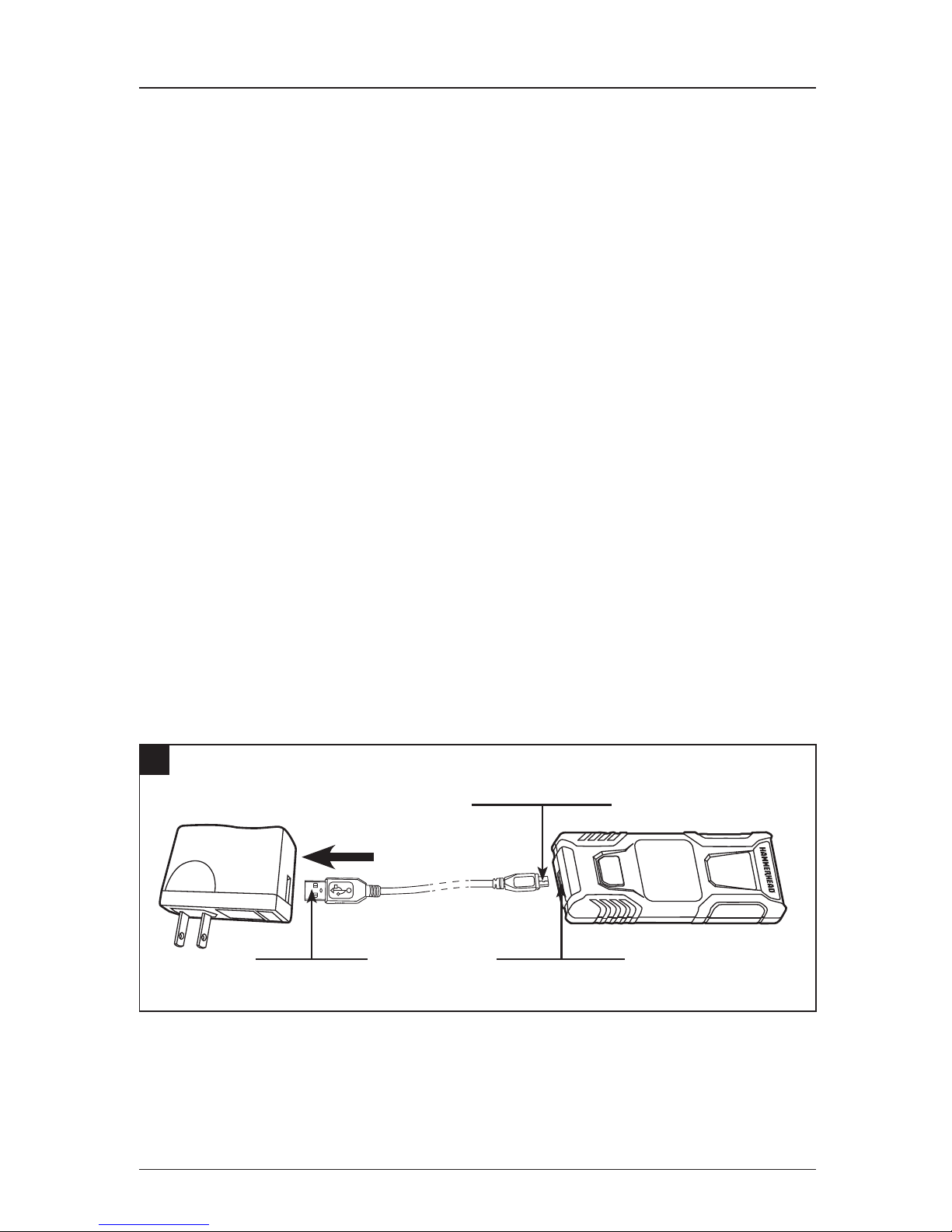

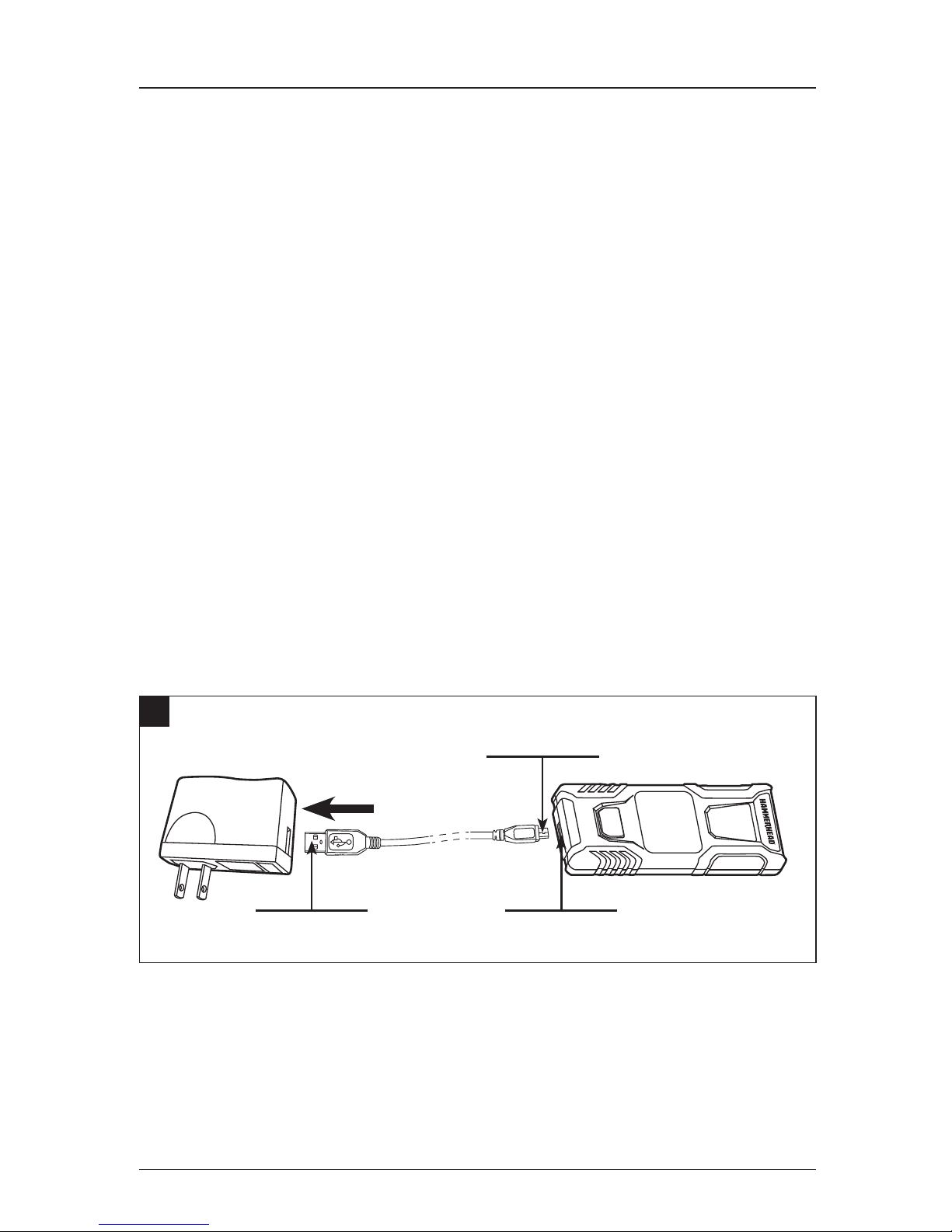

1. HOW TO CHARGE THE COMPACT LASER MEASURING TOOL NOTE: The compact laser measuring tool is shipped partially charged; charge the battery before

ﬁrst use. Optimum performance can be reached by recharging the tool for approximately 2 hours after

use. It is not recommended to recharge the tool for more than 24 hours after each use. The power supply can be used with normal household voltage of 100-240 volts AC. a. Insert the USB interface of the USB charging cable into the power supply.

b. Insert the charging plug into charging port, making sure that they are properly

connected. c. Connect the power supply (together with USB charging cable) to the power outlet. The

tool will turn on automatically. The battery indicator will begin to ﬂicker on the LCD

display to indicate that the compact compact laser measuring tool is charging. d. When charging is complete, the full-battery indicator will appear on the LCD display.

Remove the USB charging cable from the measuring tool; the tool will turn off within

3 seconds. If the USB charging cable remains connected to the compact laser

measuring tool, the tool will remain “ON”. NOTE: The compact laser measuring tool will not turn off when the USB charging cable is

removed during normal charging until 3 minutes have elapsed. NOTE: Do not operate the power supply in an area of extreme heat or cold. It works best

at normal room temperature. The base of tool or power supply may become warm during charging.

MEASURE

USB INTERFACE CHARGING PORT

CHARGING PLUG

Page 9

COMPACT LASER MEASURING TOOL 9

OPERATION

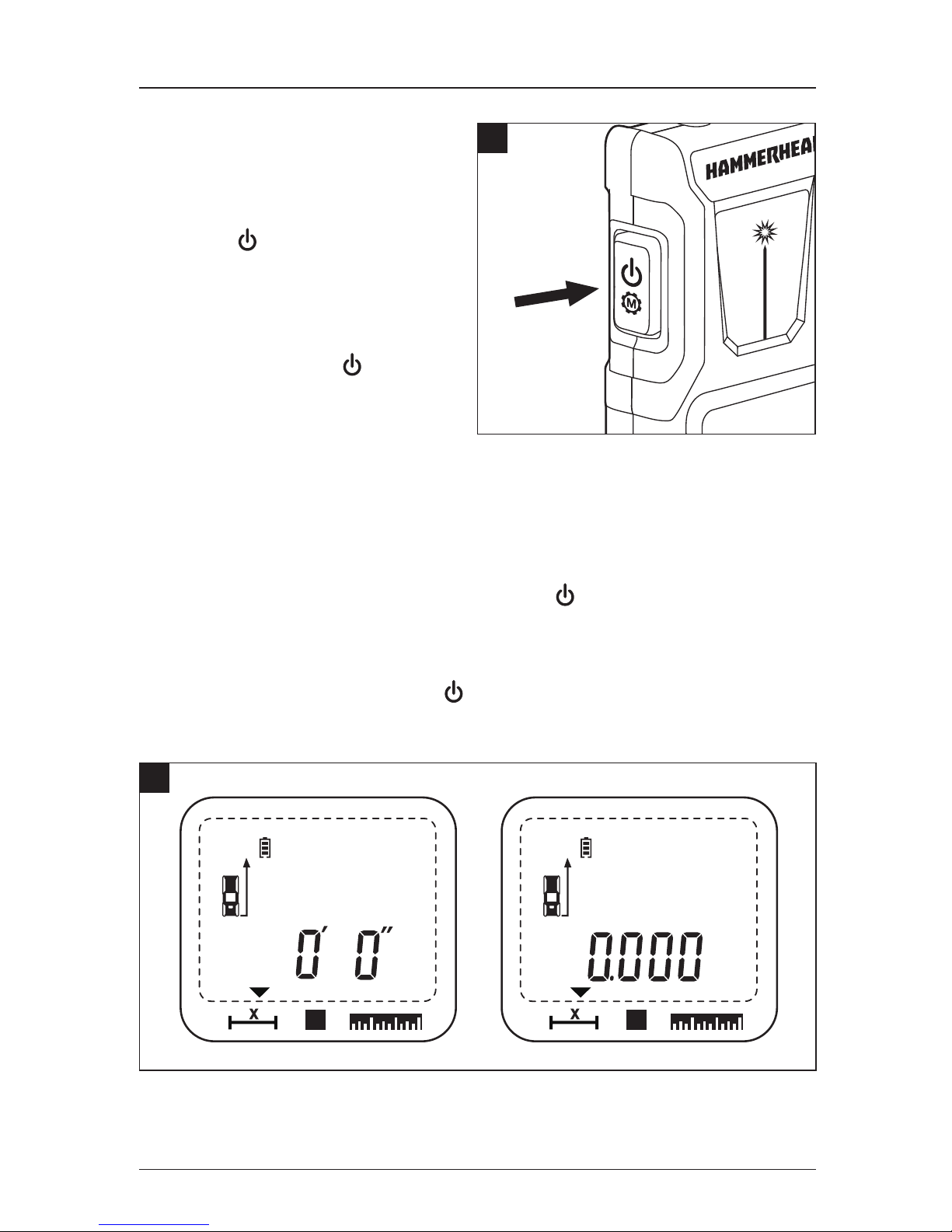

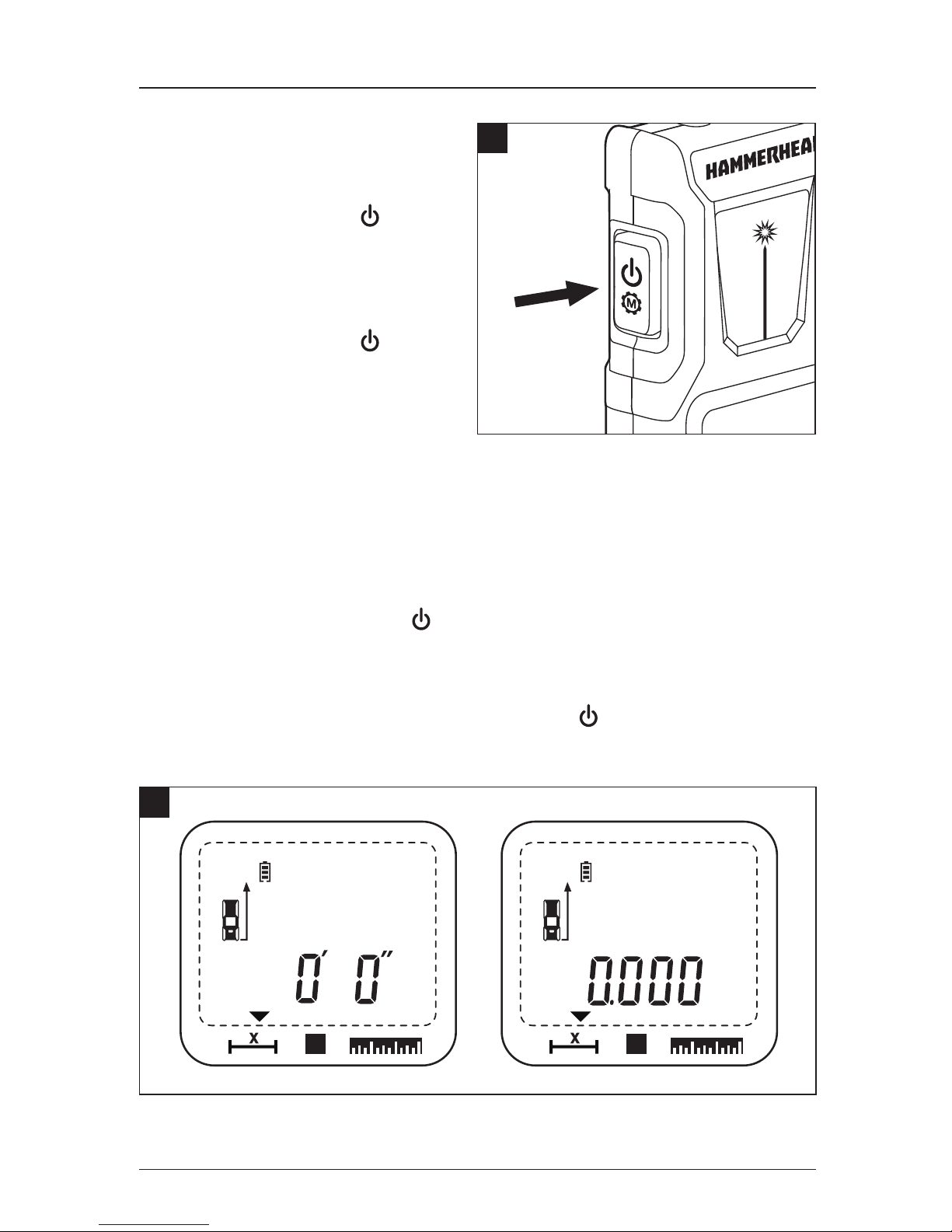

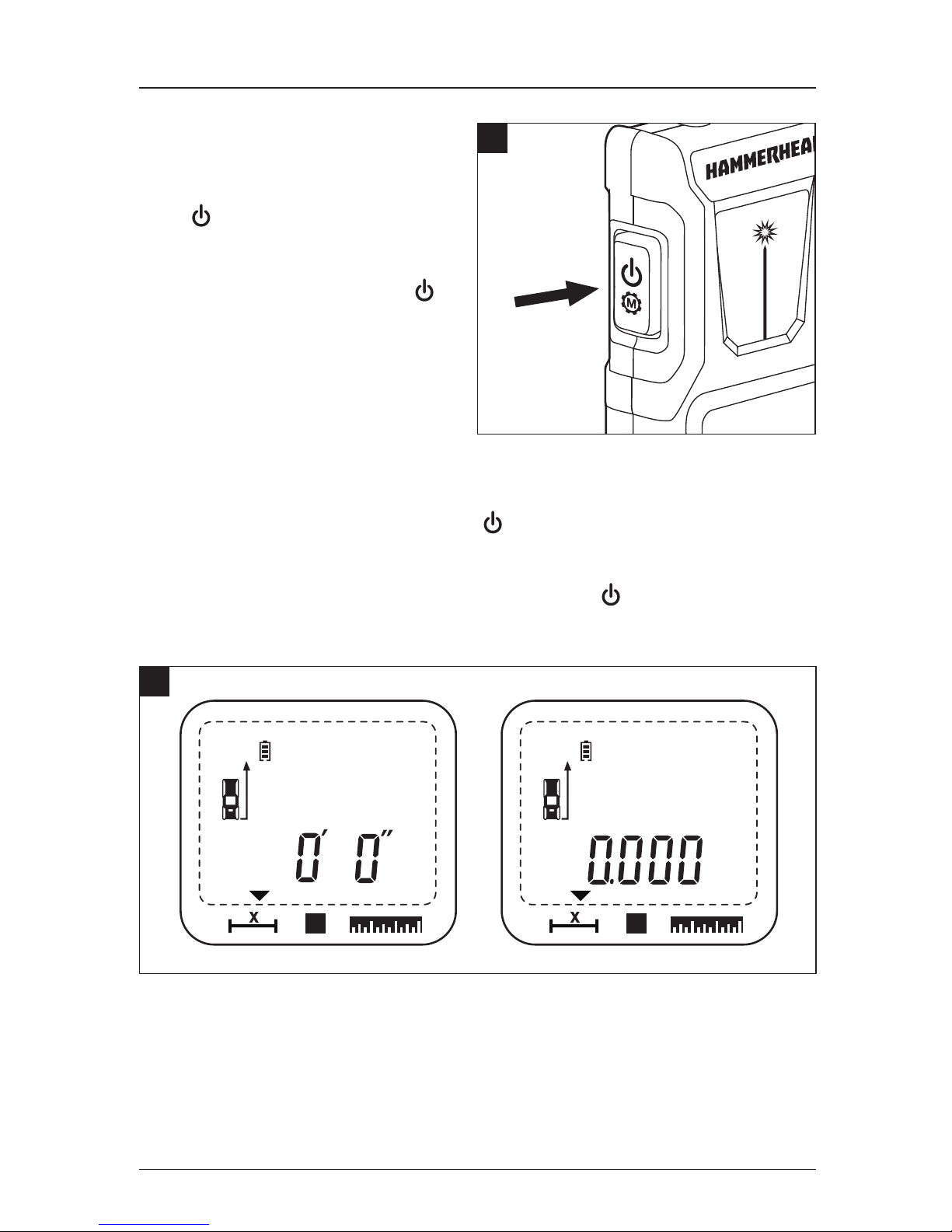

2. TO TURN THE COMPACT LASER

MEASURING TOOL ON AND OFF

a. Press the power/mode button

to turn on the tool. The tool will default to the single distance measuring mode.

b. Press the power/mode button

for about 1 second to turn off the tool.

NOTE: When the measuring tool is inactive for 3 minutes, it will automatically turn off to save battery power.

3. CHANGE THE UNIT OF MEASURE

a. Press and hold the power/mode button to turn the compact laser measuring tool off. b. Press and hold the power/mode button

for 1 second: the tool defaults to feet and inches. Continue holding for 3 seconds until the desired unit of measurements (inch/ feet or meters) is displayed on the screen. When the desired unit of measurement appears on the screen, release the power/mode button

. After releasing the button, the compact laser measuring tool turns itself on and subsequent measurements will be displayed in the selected unit.

Page 10

10 COMPACT LASER MEASURING TOOL

OPERATION

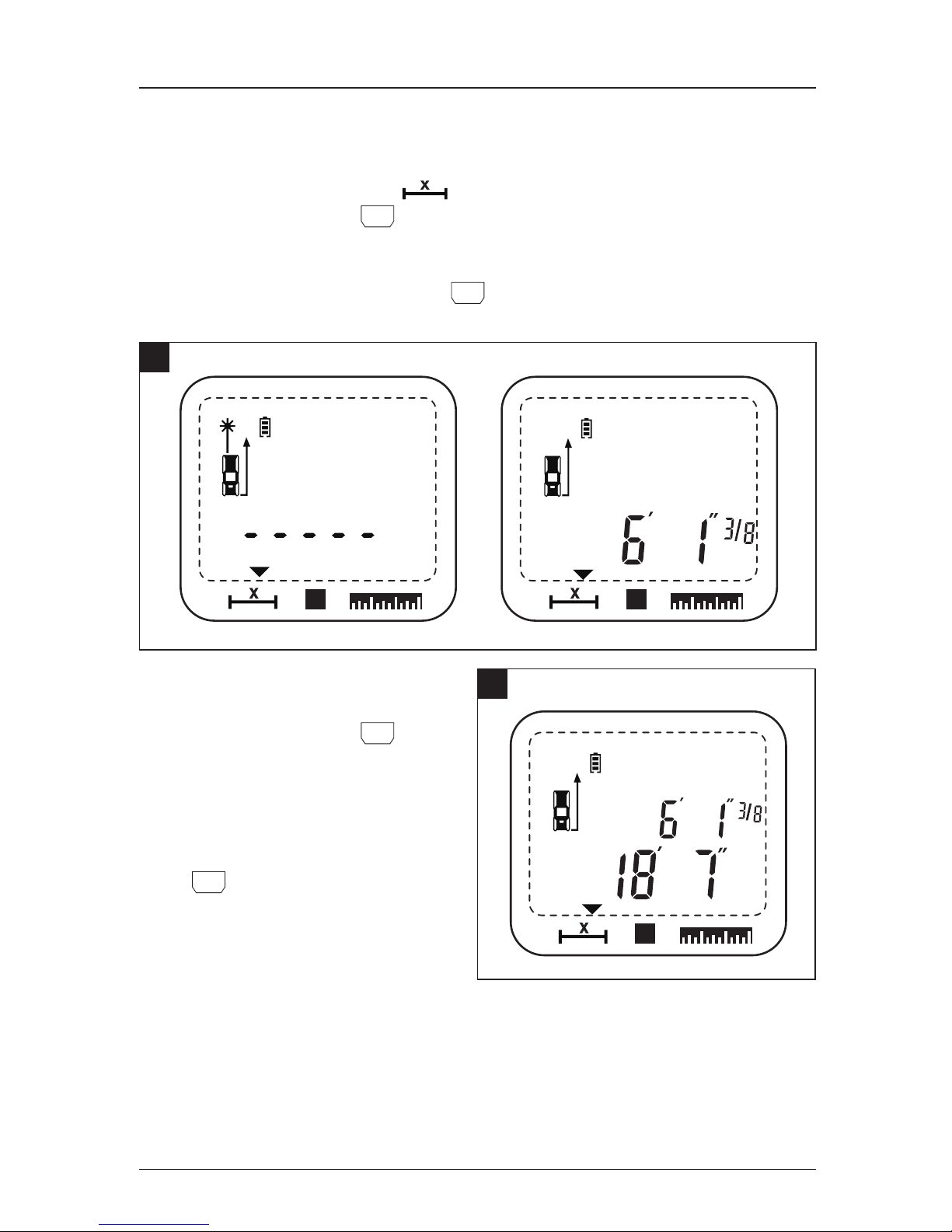

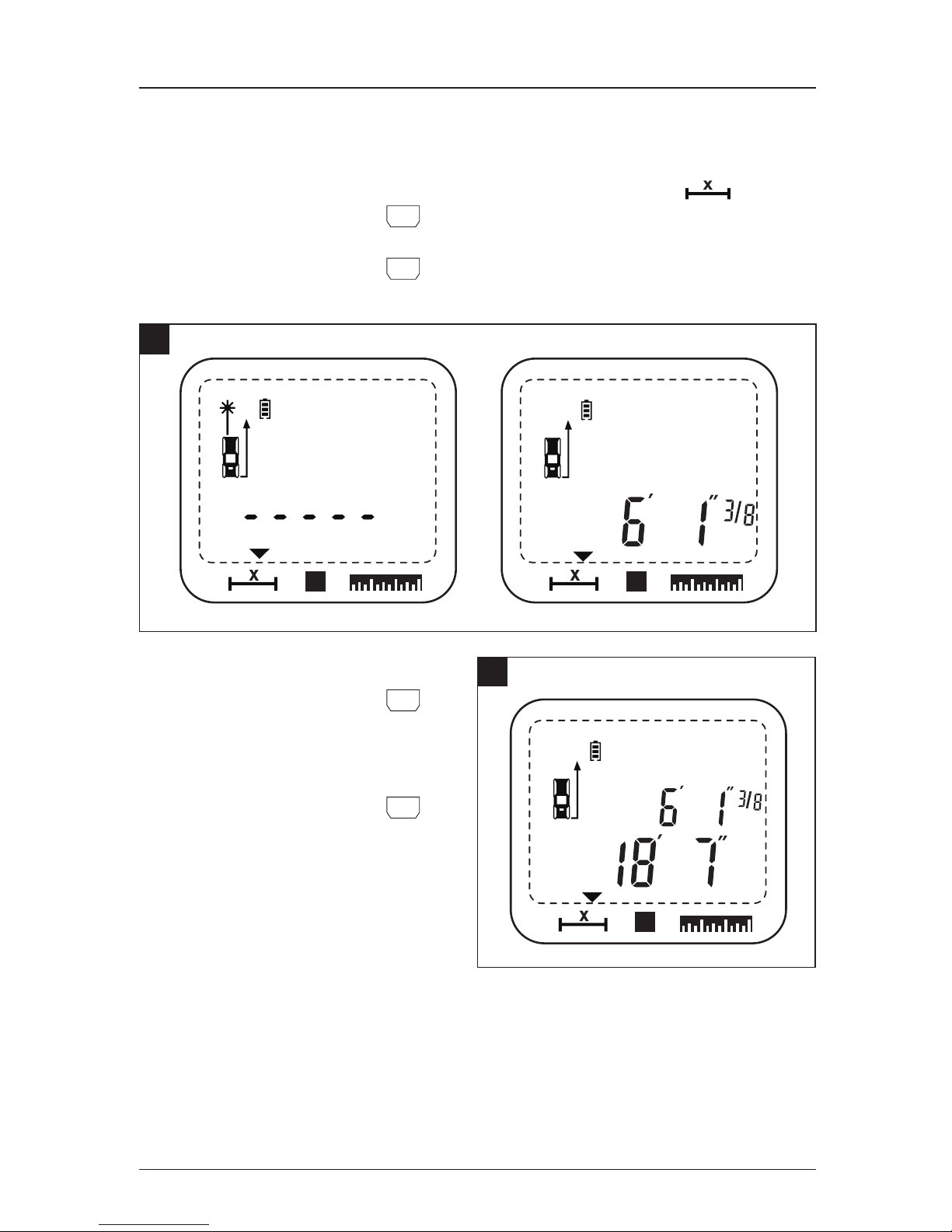

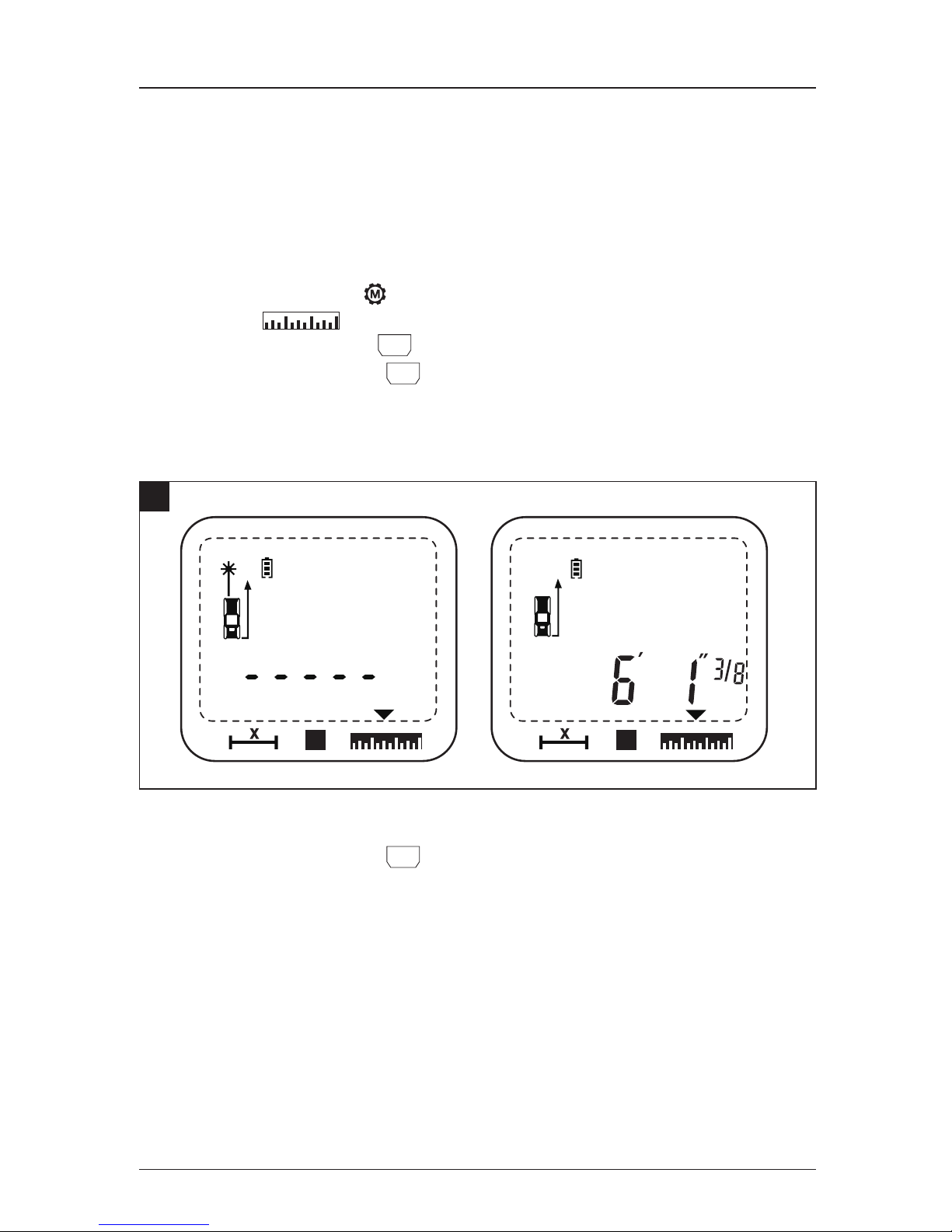

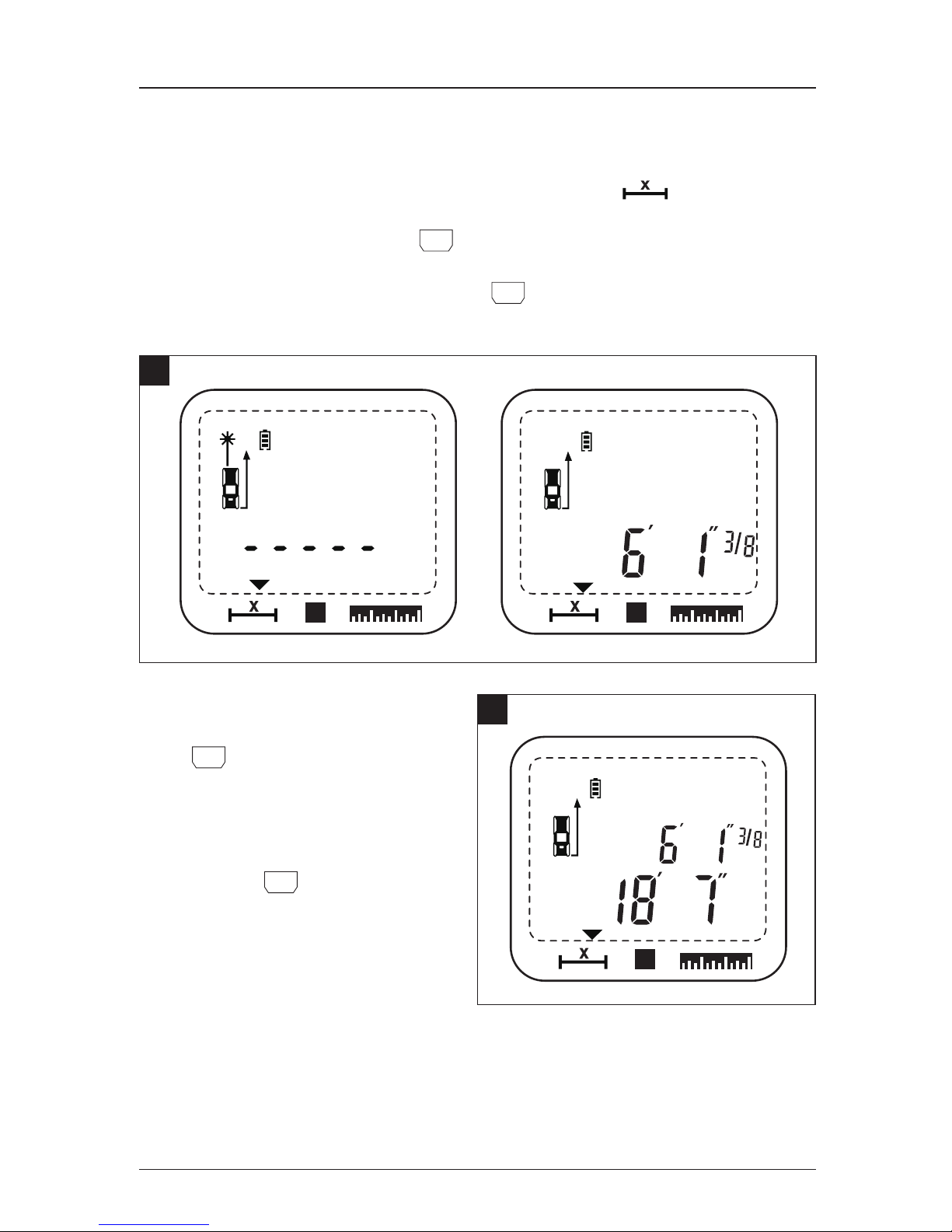

4. SINGLE DISTANCE MEASUREMENT

a. Turn on the tool; the tool will default to the single distance measurement mode and

the cursor will point to the single distance measurement indicator

b. Press the measure button

MEASURE

to turn on the laser; the laser indicator will blink. Aim

the laser at the target to which you want to measure.

c. Press the measure button

MEASURE

again to take a measurement. The resulting

measurement will be displayed on the LCD screen and the laser beam will turn off.

d. To take a second measurement: Press the measure button

MEASURE

to turn on the laser again; the ﬁrst measurement will show in the upper row of the screen.

Press the measure button

MEASURE

again to take a measurement. The resulting second measurement will be displayed on the LCD screen, and the laser beam will turn off.

Page 11

COMPACT LASER MEASURING TOOL 11

OPERATION

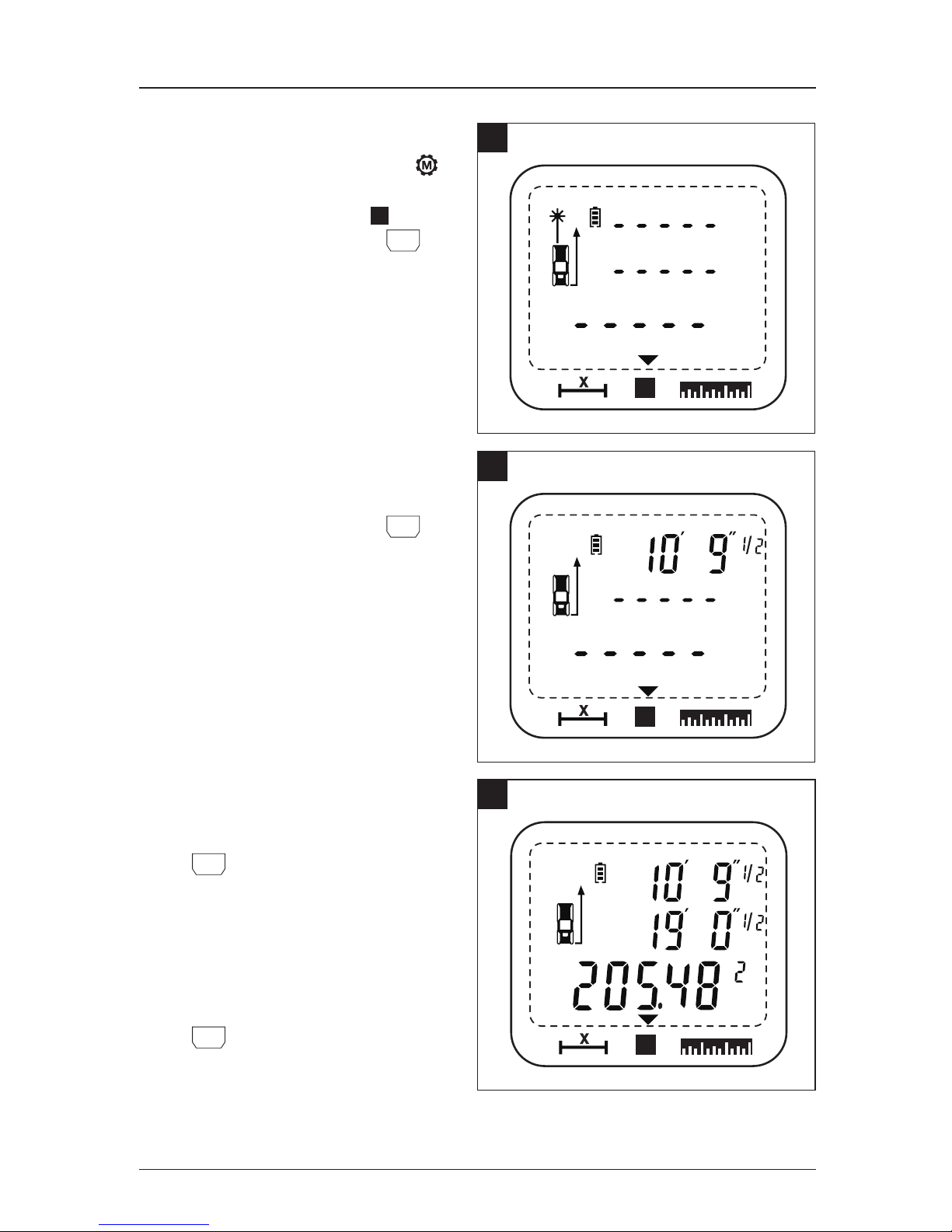

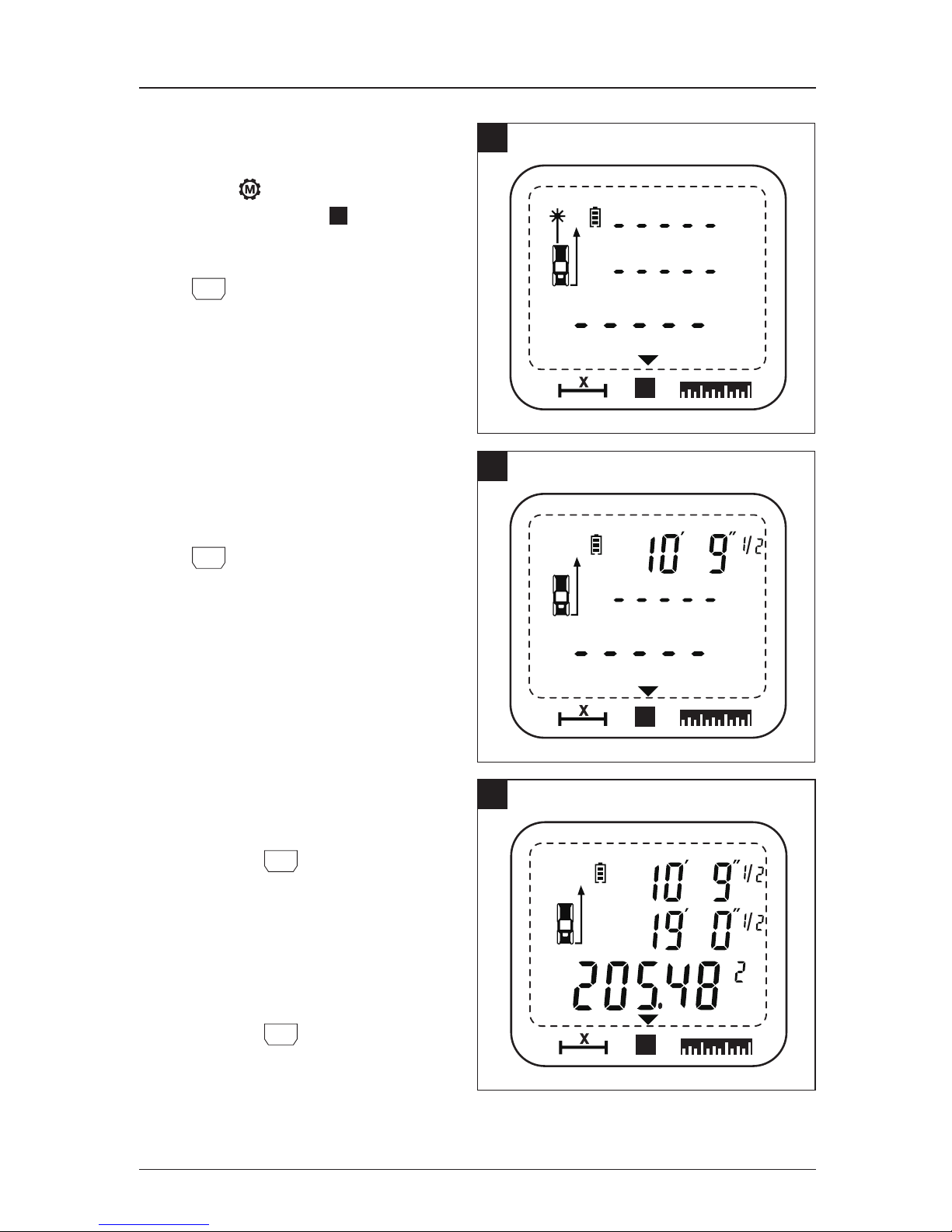

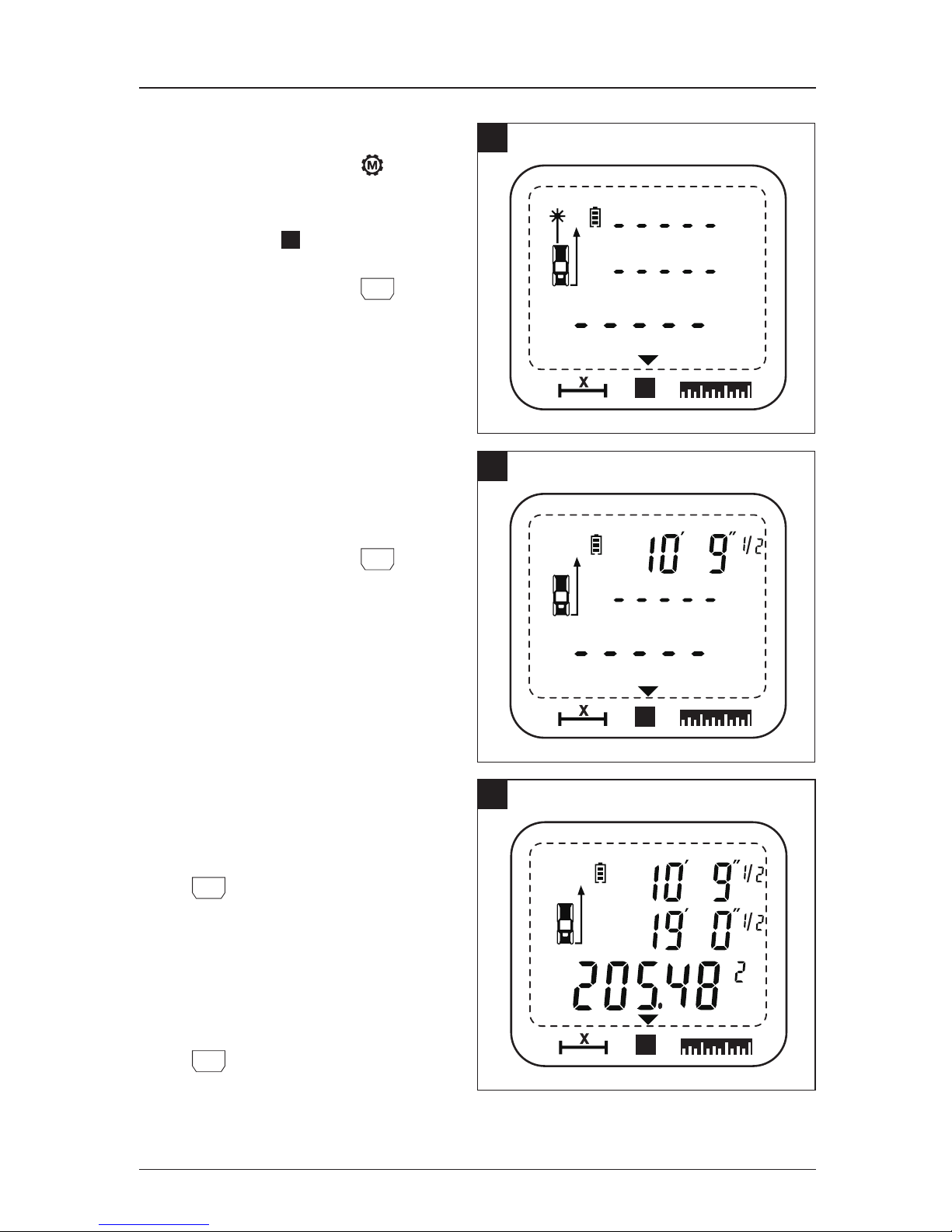

5. AREA MEASUREMENT

a. Press the power/mode button

to move the cursor to the area measurement indicator

b. Press the measure button

MEASURE

to turn on the laser beam; the laser indicator will blink.

c. Position the tool to aim the laser

dot at the target to which you want to measure.

d. Press the measure button

MEASURE

to display the measured length in ﬁrst row of the screen.

e. Position the tool to aim the laser dot

at the width target.

f. Press the measure button

MEASURE

again to display the area computation in the lowest row of the screen; the width will be displayed at the same time in the second row. The laser beam will turn off.

g. Press the measure button

MEASURE

again to make a new measurement.

Page 12

12 COMPACT LASER MEASURING TOOL

OPERATION

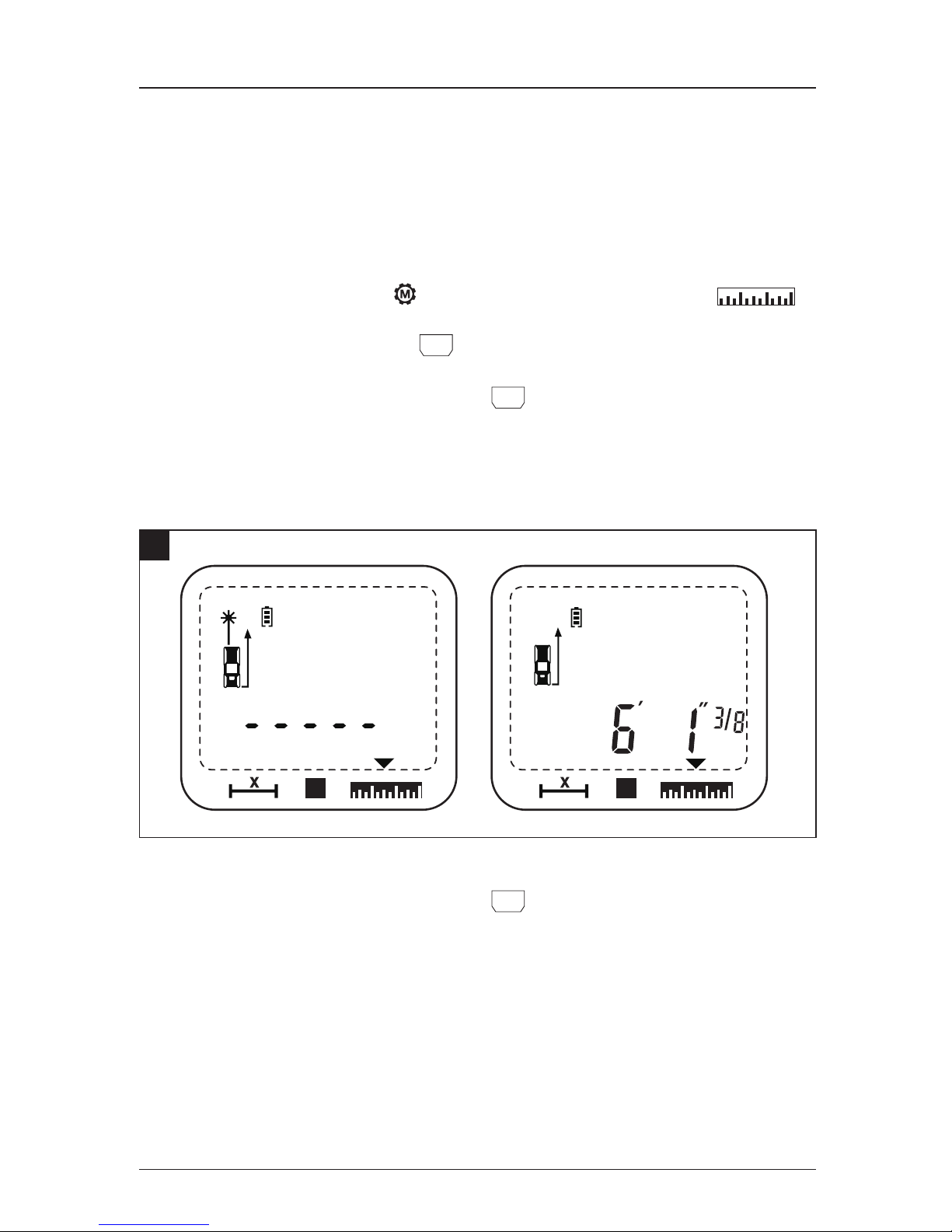

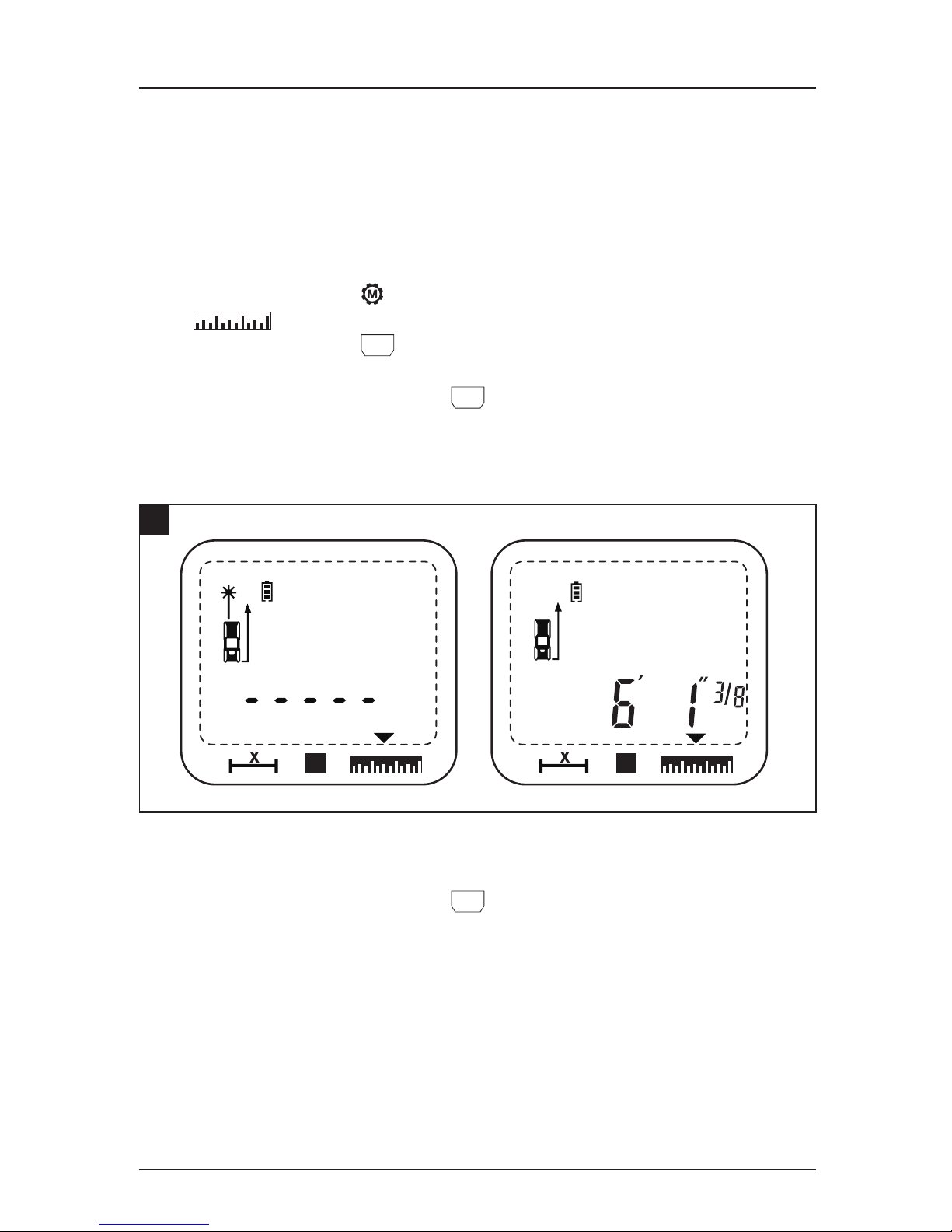

6. CONTINUOUS MEASUREMENT

The continuous measurement function can used for the transferring measurements, e.g., from construction plans. In the continuous measurement mode, the compact laser measuring tool can be moved relative to the target. As an example, the user can move from a wall to a predetermined distance, during which time the actual, changing measurement is displayed continuously.

a. Press the mode button to move the cursor to the continuous measurement

indicator

b. Press the measure button

MEASURE

to turn on the laser beam; the laser indicator will blink.

c. Press the measure button

MEASURE

again to take measurement. d. Move the tool until the required distance value is indicated at the bottom of the display. e. The continuous measurement will continue to measure for about 3 minutes, and the

measurement will automatically stop after 3 minutes.

NOTE: Press any button to stop the continuous measurement during the 3 minutes. f. Press the measure button

MEASURE

again to make a new measurement.

Page 13

COMPACT LASER MEASURING TOOL 13

OPERATION

ERROR SIGNALS

The following error signals may appear on the LCD display of your tool:

CODE EXPLANATIONS ACTION

Er001

The reﬂected laser signals are too strong.

Do not direct the laser at a highly reﬂective surface; cover the surface with white paper if necessary.

Er002 Out of range.

Take measurements within the range of 1-100 feet (0.2 to 30 m).

Er003

The target provides poor reﬂection of the laser.

Change the measuring target or cover it with a piece of white paper.

Er004 The temperature is too high.

Wait until the compact laser measuring tool has reached the operating temperature.

Er005 The temperature is too low.

Wait until the compact laser measuring tool has reached the operating temperature.

Er006 Low battery. Charge the battery.

Er007

Strong vibration; you moved the tool too abruptly when measuring.

Always keep the tool steady.

MAINTENANCE

This compact laser measuring tool has been designed to be a low-maintenance tool. However, in order to maintain its performance, you must always follow these simple directions:

a. Avoid exposing the tool to shock, continuous vibration or extreme hot or cold

temperature.

b. Always store the tool indoors. c. Always keep the tool free of dust and liquids. Use only a clean, soft cloth for

cleaning. If necessary, slightly moisten the cloths with pure alcohol or a little water.

d. Do not disassemble the compact laser measuring tool; this will expose the user to

hazardous radiation exposure.

e. Do not attempt to change any part of the laser lens.

Page 14

14 COMPACT LASER MEASURING TOOL

TROUBLESHOOTING

PROBLEM CAUSE SOLUTION

Tool cannot be switched on.

The battery charge is too low. Charge the battery. The power button did not

contact well.

Try to press the power button more ﬁrmly or call customer service.

Error code shows on display.

Please refer to “Error signals” above.

WARRANTY

This compact laser measuring tool is warranted to the original purchaser from the original purchase date for two years, plus one additional year with product registration at www. hammerheadtools.com (2+1), for a total three years subject to the warranty coverage described herein.

Please retain your receipt. This compact laser measuring tool is warranted to the original user to be free from defects

in material and workmanship. If you believe that the tool is defective at any time during the speciﬁed warranty period, call HAMMERHEAD support at 1-877-888-1880 to speak with a customer service agent. This warranty does not cover: (1) Part failure due to normal wear or tool abuse (2) Any parts have been altered or modiﬁed by anyone other than an authorized HAMMERHEAD personnel.

This warranty excludes bits, bulbs and accessories. This warranty gives you speciﬁc legal rights, and you may also have other rights that vary from state.

Page 15

HERRAMIENTA DE MEDICIÓN LÁSER COMPACTA

MODELO HLMT100

CARGUE LA BATERÍA ANTES DE USAR POR PRIMERA VEZ.

ADJUNTE SU RECIBO AQUÍ

Número de serie ___________________ Fecha de compra ____________________

¿Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nuestro Departamento de Servicio al Cliente al 1-877-888-1880, de lunes a viernes de 8:30 a.m. a 5 p.m., hora estándar del este.

MEASURE

Page 16

16 HERRAMIENTA DE MEDICIÓN LÁSER COMPACTA

ÍNDICE

Especiﬁcaciones técnicas .................................................16

Instrucciones de seguridad ................................................17

Desembalaje ..........................................................19

Descripción ...........................................................20

Operación .............................................................22

Mantenimiento .........................................................27

Solución de problemas ...................................................28

Garantía ..............................................................28

ESPECIFICACIONES TÉCNICAS

COMPONENTE ESPECIFICACIONES

Suministro de electricidad Entrada: 100V-240V CA

Salida: 5V CC 1 A

Voltaje de batería 500 mAh, 3,7V de polímero de litio

Láser

Ȝ=635 nm, láser clase II, láser con salida máxima < 1 mW

Escala de medición (típica) 0,2 a 30 metros (1 a 100 pies)*

Precisión de medición (típica) ±3 mm (±0,3 cm)*

Unidad visualizada más pequeña ±1 mm (±0,1 cm)

Apagado automático Láser: 20 segundos

Herramienta de medición: 3 minutos

Vida útil estimada de la batería Hasta 2000 mediciones individuales

Temperatura óptima operativa 0 °C a 40 °C (32 °F a 104 °F)

Temperatura de almacenaje -20 °C a 60 °C (-4 °F a 140 °F)

Importante: En condiciones favorables, como bajo la luz solar brillante o cuando se miden superﬁcies resistentes o con poca reﬂectancia, la escala de medición de la herramienta y la precisión disminuirán.

Page 17

HERRAMIENTA DE MEDICIÓN LÁSER COMPACTA 17

INSTRUCCIONES DE SEGURIDAD

Instrucciones de seguridad para la herramienta de medición láser compacta

ADVERTENCIA

RADIACIÓN LÁSER. No mire directamente al rayo. Producto láser clase II. Encienda el rayo

láser solo cuando utilice la herramienta.

• No retire ni desﬁgure las etiquetas del producto.

• Evite la exposición directa a los ojos. El rayo láser puede causar ceguera por destello.

• No utilice la herramienta cerca de niños, ni permita que estos la utilicen.

• No ubique la herramienta en una posición en la que una persona

pueda mirar al rayo láser, ya sea de manera intencional o no.

• No la utilice en superﬁcies como chapas que puedan brillar o

reﬂejar. La superﬁcie brillante podría reﬂejar el rayo hacia el operador.

• Siempre apague la herramienta láser cuando no la utiliza. Al

dejar la herramienta encendida, aumenta el riesgo de que alguna persona mire al rayo láser sin darse cuenta.

• No intente modiﬁcar el rendimiento de este dispositivo láser, de

ninguna manera. Esto puede causar una exposición peligrosa a la radiación láser.

• No intente reparar o desarmar la herramienta de medición láser.

Si personas no caliﬁcadas intentan reparar este equipo, se pueden ocasionar lesiones graves. Solo el personal de servicios caliﬁcado debe realizar las reparaciones de este equipo láser.

• El uso de accesorios que se diseñaron para otras herramientas

láser podría ocasionar lesiones graves.

• No opere la herramienta en exteriores.

• No ubique ni guarde la herramienta bajo condiciones de temperatura extremas.

Page 18

18 HERRAMIENTA DE MEDICIÓN LÁSER COMPACTA

INSTRUCCIONES DE SEGURIDAD

Instrucciones de seguridad para el suministro de electricidad

• Lea y comprenda todas las instrucciones. Si no se siguen todas las instrucciones que

se indican a continuación, se pueden producir descargas eléctricas, incendios o lesiones personales graves.

• Mantenga el suministro de electricidad alejado de la lluvia y la humedad. El ingreso

de agua en el suministro de electricidad, aumenta el riesgo de una descarga eléctrica.

• Utilice únicamente el suministro de electricidad para el modelo HLMT100. De lo

contrario, existe un peligro de incendio o explosión.

• Mantenga el suministro de electricidad limpio. La suciedad puede ocasionar un

peligro de descarga eléctrica.

• Antes de cada uso, veriﬁque el suministro de electricidad, el cable y el enchufe.

Si detecta un daño, no utilice el suministro de electricidad. No abra nunca el suministro energía usted mismo. Realice las reparaciones solo con un técnico calificado y utilice piezas de repuesto originales. Un suministro de electricidad, un cable o enchufe dañado aumenta el riesgo de una descarga eléctrica.

• No utilice el suministro de electricidad en superﬁcies fácilmente inﬂamables

(por ejemplo, papel, telas, etc.) o en sus alrededores. El calor del suministro de

electricidad durante el proceso de carga puede causar un peligro de incendio.

• Supervise a los niños. Esto garantiza que los niños no jueguen con el suministro de electricidad.

• Los niños o las personas que, debido a limitaciones físicas, sensoriales o mentales o

la falta de experiencia o conocimiento, no pueden operar el suministro de electricidad de manera segura y solo pueden hacerlo bajo supervisión o luego de que una persona responsable los instruya. De lo contrario, existe un peligro de errores de operación y lesiones.

• Si la forma del enchufe no se ajusta al tomacorriente, use un adaptador con la

conﬁguración adecuada para el tomacorriente.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD: GUARDE ESTAS INSTRUCCIONES

PELIGRO

SIGA LAS INSTRUCCIONES A CONTINUACIÓN CUIDADOSAMENTE, PARA REDUCIR EL RIESGO DE INCENDIO O DESCARGAS ELÉCTRICAS

Declaración de la FCC

1. Este dispositivo cumple con la Sección15 de las Normas de la Comisión Federal de

Comunicaciones de los EE.UU. (FCC, por sus siglas en inglés). El funcionamiento está sujeto a las siguientes dos condiciones:

Page 19

HERRAMIENTA DE MEDICIÓN LÁSER COMPACTA 19

INSTRUCCIONES DE SEGURIDAD

(1) Este dispositivo no puede causar interferencia perjudicial. (2) Este dispositivo debe aceptar toda interferencia recibida, incluida la interferencia

que pueda causar un funcionamiento indeseado.

2. Los cambios o las modiﬁcaciones que no estén aprobados explícitamente por la

parte responsable del cumplimiento podrían anular la autoridad del usuario para utilizar el equipo.

AVISO: Este equipo ha sido probado y ha resultado estar en conformidad con los límites para un dispositivo digital Clase B, conforme a la Sección15 de las Normas de la FCC. Estos límites tienen el propósito de brindar una protección razonable de la interferencia perjudicial en una instalación residencial. Este equipo genera, usa y puede irradiar energía de radiofrecuencia y, si no se instala y usa de acuerdo con las instrucciones, puede causar interferencia perjudicial para las comunicaciones por radio. Sin embargo, no hay garantía de que no se produzca esa interferencia en una instalación en particular. Si este equipo no produce interferencia perjudicial a la recepción de radio o televisión, lo que puede determinarse apagando y encendiendo el equipo, el usuario debe intentar corregir la interferencia mediante alguna de las siguientes acciones: Modiﬁque la orientación o reubique la antena receptora. Aumente la separación entre el equipo y el receptor. Conecte el equipo a un tomacorriente de otro circuito (no donde estaba conectado el receptor). Consulte al distribuidor o a un técnico en radio y televisión capacitado para obtener asistencia.

PELIGRO

Las personas que poseen dispositivos electrónicos, como marcapasos, deben consultar al médico antes de usar este producto. La utilización de equipos eléctricos cerca de un marcapasos puede producir interferencias o fallas en el marcapasos.

DESEMBALAJE

Cuando desembale la caja, no deseche el material de embalaje hasta que veriﬁque que esté todo el contenido:

a. Abra la caja para ubicar los siguientes elementos:

• Herramienta de medición láser compacta

• Suministro de electricidad

• Cable de carga USB

• Manual del usuario

b. Retire de la caja la herramienta de medición láser compacta con mucho cuidado

y ubíquela en una superficie estable y plana.

Page 20

20 HERRAMIENTA DE MEDICIÓN LÁSER COMPACTA

DESCRIPCIÓN

CONOZCA SU HERRAMIENTA DE MEDICIÓN LÁSER COMPACTA

La herramienta de medición láser compacta es una herramienta de medición de alta precisión que ofrece una operación sencilla y rápida:

• Mide distancias desde 0,2 a 30 metros con una precisión de ±0,3 cm.

• Mide distancias y calcula áreas.

• Números de lectura sencilla.

• Batería integrada de ion de litio recargable.

MEASURE

Page 21

HERRAMIENTA DE MEDICIÓN LÁSER COMPACTA 21

DESCRIPCIÓN

PIEZAS DESCRIPCIÓN

1 Botón de encendido/modo de la unidad

2 Pantalla LCD

3 Botón de medición

4 Lentes para recepción de láser

5 Oriﬁcio de salida del láser

6 Puerto de carga

7 Suministro de electricidad

8 Cable de carga USB

ICONOS DE LA PANTALLA LCD

Indicador de batería completa

Indicador de batería agotada

Indica que la medida se toma de la parte posterior de la herramienta.

Indicador de rayo láser

ICONOS DE MODO

Ubicado debajo de la pantalla LCD

Indicador de medición de distancias

Indicador de medición de área

Indicador de medición continua

Page 22

22 HERRAMIENTA DE MEDICIÓN LÁSER COMPACTA

OPERACIÓN

1. CÓMO CARGAR LA HERRAMIENTA DE MEDICIÓN LÁSER COMPACTA NOTA: La herramienta de medición láser compacta se envía parcialmente cargada, antes

de usarla cárguela. Puede alcanzar un rendimiento óptimo si carga la herramienta durante dos horas luego de

utilizarla. No se recomienda cargarla por más de 24 horas luego de cada uso. El suministro de electricidad se puede usar con un voltaje doméstico normal de 100 a 240

voltios CA. a. Inserte la interfaz USB del cable de carga USB en el suministro de electricidad.

b. Inserte el enchufe de carga en el puerto de carga y asegúrese de que esté

conectado de manera adecuada.

c. Conecte el suministro de electricidad (junto con el cable de carga USB) al

tomacorriente. La herramienta se encenderá de manera automática. El indicador de batería comenzará a titilar en la pantalla LCD para indicar que la herramienta de medición láser compacta se está cargando.

d. Cuando la carga esté completa, aparecerá el indicador de batería cargada en

la pantalla LCD. Retire el cable de carga USB de la herramienta de medición y esta se apagará en tres segundos. Si el cable de carga USB sigue conectado a la herramienta de medición láser compacta, seguirá “ENCENDIDA”.

NOTA: La herramienta de medición láser compacta no se apagará cuando el cable de carga USB se retire durante el proceso de carga normal hasta transcurran tres minutos.

NOTA: No opere el suministro de electricidad en un área de extremo calor o frío. Funciona mejor en temperatura ambiente normal. La base de la herramienta o del suministro de electricidad se puede recalentar durante la carga.

MEASURE

INTERFAZ USB

PUERTO DE CARGA

ENCHUFE DE CARGA

Page 23

HERRAMIENTA DE MEDICIÓN LÁSER COMPACTA 23

OPERACIÓN

2. CÓMO ENCENDER O APAGAR LA

HERRAMIENTA DE MEDICIÓN LÁSER COMPACTA

a. Presione el botón de encendido/

modo

para encender la herramienta. La herramienta estará en el modo de medición de distancias predeterminado.

b. Mantenga presionado el botón

de encendido/modo

durante un segundo para apagar la herramienta.

NOTA: Cuando la herramienta se encuentra inactiva por tres minutos, se apagará de manera automática para ahorrar batería.

3. CÓMO CAMBIAR LA UNIDAD DE MEDIDA

a. Mantenga presionado el botón de encendido/modo para apagar la herramienta de

medición láser compacta.

b. Mantenga presionado el botón de encendido/modo

durante un segundo: la herramienta está predeterminada en pies y pulgadas. Mantenga presionado durante tres segundos hasta que la unidad de medición deseada (pulgada/pies o metros) se muestre en la pantalla. Cuando la unidad de medición deseada aparece en la pantalla, suelte el botón de encendido/modo

. Luego de soltar el botón, la herramienta de medición láser compacta se enciende sola y las siguientes mediciones se mostrarán en la unidad seleccionada.

Page 24

24 HERRAMIENTA DE MEDICIÓN LÁSER COMPACTA

OPERACIÓN

4. MEDICIÓN DE DISTANCIAS

a. Encienda la herramienta que se pondrá en modo de medición de distancias de

manera predeterminada y el cursor mostrará el indicador

de medición de

distancias.

b. Presione el botón de medición

MEASURE

para encender el láser, el indicador láser titilará.

Apunte el láser al objetivo que desea medir.

c. Vuelva a presionar el botón de medición

MEASURE

para tomar medir. La medición se

mostrará en la pantalla LCD y el rayo láser se apagará.

d. Para realizar una segunda medición: Presione el botón de medición

MEASURE

para volver encender el láser, la primera medición se mostrará en la ﬁla superior de la pantalla.

Vuelva a presionar el botón de

medición

MEASURE

para realizar una medición. La segunda medición se mostrará en la pantalla LCD y el rayo láser se apagará.

Page 25

HERRAMIENTA DE MEDICIÓN LÁSER COMPACTA 25

OPERACIÓN

5. MEDICIÓN DE ÁREA

a. Presione el botón de encendido/

modo

para mover el cursor

hacia el indicador

de medición

de área.

b. Presione el botón de medición

MEASURE

para encender el rayo láser,

el indicador láser titilará.

c. Posicione la herramienta para

apuntar el láser al objetivo que desea medir.

d. Presione el botón de medición

MEASURE

para mostrar la longitud medida en la primera ﬁla de la pantalla.

e. Posicione la herramienta para

apuntar el láser al ancho objetivo.

f. Vuelva a presionar el botón de

medición

MEASURE

para mostrar el cálculo del área en la ﬁla inferior de la pantalla, el ancho se mostrará al mismo tiempo en la segunda ﬁla. El rayo láser se apagará.

g. Vuelva a presionar el botón de

medición

MEASURE

para realizar una medición nueva.

Page 26

26 HERRAMIENTA DE MEDICIÓN LÁSER COMPACTA

OPERACIÓN

6. MEDICIÓN CONTINUA

La función de medición continua se puede usar para las mediciones de trasferencia, por ejemplo, desde planes de construcción. En el modo de medición continua, la herramienta de medición láser compacta se puede mover hacia el objetivo. Por ejemplo, el usuario puede mover desde una pared a una distancia predeterminada, y en este momento la medición real cambiante se muestra de manera continua.

a. Presione el botón de modo para mover el cursor hacia el indicador

de medición continua.

b. Presione el botón de medición

MEASURE

para encender el rayo láser, el indicador láser

titilará.

c. Vuelva a presionar el botón de medición

MEASURE

para realizar una medición.

d. Mueva la herramienta hasta que el valor de distancia requerida se indique en la

parte inferior de la pantalla.

e. La medición continua seguirá durante 3 minutos y se detendrá de manera

automática luego de ese tiempo.

NOTA: Presione cualquier botón para detener la medición continua durante 3 minutos. f. Vuelva a presionar el botón de medición

MEASURE

para realizar una medición nueva.

Page 27

HERRAMIENTA DE MEDICIÓN LÁSER COMPACTA 27

OPERACIÓN

SEÑALES DE ERROR

Las siguientes señales de error pueden aparecer en la pantalla LCD de su herramienta:

CÓDIGO EXPLICACIÓN ACCIÓN

Er001 Las señales láser que se

reﬂejan son muy fuertes.

No dirija el láser hacia una superﬁcie de mucho brillo, cubra la superﬁcie con un papel blanco si es necesario.

Er002 Fuera de escala. Realice mediciones dentro de una escala

de 0,2 a 30 m (1 a 100 pies).

Er003 El objetivo brinda un reﬂejo

deﬁciente del láser.

Cambie el objetivo de medición o cúbralo con una pieza de papel blanco.

Er004 La temperatura es demasiado

alta.

Espere hasta que la herramienta de medición láser compacta alcance la temperatura operativa.

Er005 La temperatura está demasiado

baja.

Espere hasta que la herramienta de medición láser compacta alcance la

temperatura operativa. Er006 Batería baja. Cargue la batería. Er007 Vibración fuerte; movió la

herramienta muy abruptamente al medir.

Mantenga la herramienta siempre ﬁrme.

MANTENIMIENTO

Esta herramienta de medición láser compacta se diseñó para ser una herramienta de bajo mantenimiento. Sin embargo, para mantener su rendimiento, siempre debe seguir estas instrucciones sencillas:

a. Evite exponer la herramienta a descarga, vibración continua o temperatura de calor

o frío extremo.

b. Siempre guarde la herramienta en interiores. c. Siempre mantenga la herramienta libre de polvo y líquidos. Use solo un paño limpio

y suave para limpiarla. Si es necesario, humedezca el trapo con alcohol puro o un poco de agua.

d. No desarme la herramienta de medición láser compacta, esto puede exponer al

usuario a una radiación peligrosa.

e. No intente cambiar las piezas de los lentes láser.

Page 28

28 HERRAMIENTA DE MEDICIÓN LÁSER COMPACTA

SOLUCIÓN DE PROBLEMAS

PROBLEMA CAUSA SOLUCIÓN

No se puede encender la herramienta.

La batería se carga muy lento.

Cargue la batería.

El botón de encendido no hace buen contacto.

Intente presionar el botón de encendido de manera más ﬁrme o llame al Servicio al Cliente.

El código de error se muestra en la pantalla.

Consulte la sección “Señales de error” que se detalla más arriba.

GARANTÍA

Esta herramienta de medición láser compacta cuenta con garantía para el comprador original de dos años a partir de la fecha de compra original, más un año adicional si registra el producto en www.hammerheadtools.com (2 + 1), lo que suma un total de tres años, sujeto a la cobertura de la garantía que se describe en el presente.

Conserve su recibo. Se garantiza al comprador original que esta herramienta de medición láser compacta

está libre de defectos en los materiales y la mano de obra. Si cree que la herramienta tiene algún defecto en cualquier momento durante el período de garantía especiﬁcado, simplemente llame a Ayuda al cliente de HAMMERHEAD al 1-877-888-1880 para hablar con un agente de Servicio al Cliente. Esta garantía no cubre: (1) fallas de las piezas debido al desgaste normal o al maltrato de la herramienta; (2) cualquier pieza alterada o modiﬁcada por alguien ajeno al personal autorizado de HAMMERHEAD.

Esta garantía excluye brocas, bombillas y accesorios. Esta garantía le otorga derechos legales específicos, pero podría tener también otros derechos que varían según el estado.

Page 29

OUTIL À MESURER COMPACT AU LASER

MODÈLE HLMT100

CHARGEZ LE BLOC-PILE AVANT LA PREMIÈRE UTILISATION.

JOINDRE VOTRE REÇU ICI

Numéro de série ___________________ Date d’achat _______________________

Des questions, des problèmes, des pièces manquantes? Avant de retourner l’article au détaillant, appelez notre service à la clientèle au 1 877 888-1880, entre 8 h 30 et 17 h (HNE), du lundi au vendredi.

MEASURE

Page 30

30 OUTIL À MESURER COMPACT AU LASER

TABLE DES MATIÈRES

Caractéristiques techniques ...............................................30

Consignes de sécurité ...................................................31

Déballage .............................................................33

Description ............................................................34

Fonctionnement ........................................................36

Entretien ..............................................................41

Dépannage ............................................................42

Garantie ..............................................................42

CARACTÉRISTIQUES TECHNIQUES

COMPOSANTE CARACTÉRISTIQUES

Chargeur Entrée: 100V à 240Vc.a.

Sortie: 5VCC 1A

Tension du bloc-pile 500mAh 3,7V à polymère de lithium

Laser

Ȝ = 635 nm, laser de class II, sortie maximale du laser < 1mW

Plage de mesure (généralement) 0,3 à 30m (1 à 100pi)*

Précision de mesure (généralement) ±3 mm (±1/8 po)*

Plus petite unité afﬁchée ±1 mm (±1/16 po)

Arrêt automatique Laser: 20secondes

Outil à mesurer: 3minutes

Durée de vie estimative du bloc-pile Jusqu’à 2000mesures

Température de fonctionnement optimale 0°C à 40°C (32°F à 104°F)

Température de rangement -20 °C à 60 °C (-4°F à 140°F)

Important: Dans des conditions peu propices, par exemple sous un soleil radieux ou sur des surfaces rugueuses ou peu réﬂéchissantes, la plage de mesure de l’outil et sa précision sont réduites.

Page 31

OUTIL À MESURER COMPACT AU LASER 31

CONSIGNES DE SÉCURITÉ

Consignes de sécurité relative à l’outil à mesurer compact au laser

AVERTISSEMENT

RAYONNEMENT LASER. Ne ﬁxez pas le rayon des yeux. Laser de classeII. Activez le rayon

laser uniquement lorsque vous utilisez cet outil.

• Ne retirez et n’endommagez aucune étiquette apposée sur le produit.

• Évitez toute exposition oculaire directe. Le rayon laser peut causer un aveuglement

par l’éclair.

• N’utilisez pas l’outil à proximité d’enfants et ne laissez pas des

enfants l’utiliser.

• Ne placez pas l’outil dans une position permettant à quiconque de

ﬁxer le rayon laser des yeux, de façon intentionnelle ou non.

• N’utilisez pas l’outil sur des surfaces brillantes et réﬂéchissantes

comme des tôles d’acier. Les surfaces réﬂéchissantes peuvent reﬂéter le rayon en direction de l’utilisateur.

• Éteignez toujours l’outil au laser lorsque vous ne l’utilisez pas.

Le fait de laisser l’outil en marche augmente les risques qu’une personne ﬁxe le rayon laser des yeux par inadvertance.

• N’essayez d’aucune façon de modiﬁer la performance de cet

appareil au laser. Cela pourrait occasionner une dangereuse exposition au rayonnement laser.

• N’essayez pas de réparer ni de démonter l’outil de mesure au

laser. Les tentatives de réparation de ce produit par une personne non qualiﬁée pourraient occasionner de graves blessures. Toute réparation de cet appareil au laser doit être effectuée uniquement par un réparateur qualiﬁé.

• L’utilisation d’accessoires conçus pour d’autres outils au laser pourrait occasionner de graves blessures.

• N’utilisez pas l’outil à l’extérieur.

• Ne placez pas ou ne rangez pas l’outil dans des conditions de températures extrêmes.

Page 32

32 OUTIL À MESURER COMPACT AU LASER

CONSIGNES DE SÉCURITÉ

Consignes de sécurité relatives au chargeur

• Vous devez lire et comprendre toutes les instructions. Le fait de ne pas respecter

toutes les consignes de sécurité ci-dessous peut occasionner une décharge électrique, un incendie ou des blessures graves.

• Placez le chargeur à distance de la pluie ou de l’humidité. L’inﬁltration d’eau dans le chargeur augmente les risques de décharge électrique.

• Utilisez uniquement le chargeur prévu pour le modèle HLMT100. L’utilisation d’un autre chargeur peut causer un incendie et une explosion.

• Maintenez le chargeur propre. La saleté peut augmenter les risques de choc électrique.

• Avant chaque utilisation, vériﬁez l’état du chargeur, du câble et de la ﬁche.

Si vous

repérez des dommages, n’utilisez pas le chargeur. N’ouvrez jamais le chargeur vousmême. Faites faire les réparations uniquement par un technicien qualiﬁé avec des pièces de rechange d’origine. Le fait d’utiliser un chargeur, un câble ou une ﬁche endommagés augmente les risques de décharge électrique.

• N’utilisez pas le chargeur sur des surfaces facilement inﬂammables (papier, tissus,etc.) ni à proximité. La chaleur dégagée par le chargeur au cours de la charge

peut poser un risque d’incendie.

• Surveillez les enfants. Vous vous assurerez ainsi qu’ils ne jouent pas avec le chargeur.

• Les enfants ou les personnes qui, du fait de limitations physiques, sensorielles ou mentales, ou d’un manque d’expérience ou de connaissances, ne sont pas capables d’utiliser le chargeur de façon sécuritaire ne doivent le faire que sous la surveillance d’une personne responsable ou après avoir reçu une formation par une telle personne. Autrement, des erreurs de manipulation pourraient causer des

blessures.

• Si la forme de la ﬁche ne correspond pas à la prise de courant, utilisez un adaptateur de ﬁche de branchement adéquat pour brancher le chargeur.

CONSIGNES DE SÉCURITÉ IMPORTANTES– À CONSERVER

DANGER

SUIVEZ RIGOUREUSEMENT CES INSTRUCTIONS AFIN DE RÉDUIRE LES RISQUES D’INCENDIE OU DE CHOC ÉLECTRIQUE

Déclaration relative à la FCC (Commission fédérale des communications des ÉtatsUnis)

1. Cet appareil est conforme à la partie15 des règlements de la FCC. Son

fonctionnement est soumis aux deuxconditions suivantes:

Page 33

OUTIL À MESURER COMPACT AU LASER 33

CONSIGNES DE SÉCURITÉ

(1) L’appareil ne doit pas provoquer d’interférences nuisibles. (2) L’appareil doit accepter toute interférence reçue, y compris des interférences

susceptibles de causer un fonctionnement non désiré.

2. Tout changement ou toute modiﬁcation non expressément approuvés par la partie

responsable de la conformité peut annuler le droit de l’utilisateur à faire fonctionner l’appareil.

AVERTISSEMENT: Cet équipement a été testé et a été déclaré conforme aux restrictions pour dispositifs numériques de classeB en vertu de la partie15 des règles de la FCC. Ces restrictions visent à offrir une protection raisonnable contre l’interférence nuisible d’une installation résidentielle. Cet équipement génère, utilise et peut émettre de l’énergie de fréquence radio et, s’il n’est pas installé et utilisé conformément aux instructions, il peut causer une interférence nuisible aux radiocommunications. Toutefois, il n’est pas garanti qu’une interférence ne puisse pas se produire dans une installation particulière. Si l’équipement cause une interférence nuisible à la réception radio ou télévisuelle, interférence qui peut être déterminée en allumant et en éteignant l’équipement, il est recommandé que l’utilisateur tente de corriger l’interférence en prenant au moins l’une des mesures suivantes: réorienter ou déplacer l’antenne de réception; augmenter la distance entre l’équipement et le récepteur; brancher l’équipement sur une prise de courant qui n’appartient pas au circuit sur lequel le récepteur est branché; consulter le vendeur ou un technicien audiovisuel expérimenté pour obtenir de l’aide.

DANGER

Les personnes qui portent des dispositifs électroniques, comme un stimulateur cardiaque, doivent consulter leur médecin avant d’utiliser l’article. L’utilisation d’équipement électrique à proximité d’un stimulateur cardiaque peut causer des interférences et l’arrêt du stimulateur.

DÉBALLAGE

Lorsque vous déballez la boîte, ne jetez pas le matériel d’emballage tant que vous n’avez pas vériﬁé que tout le contenu prévu s’y trouve:

a. Ouvrez la boîte pour localiser les éléments suivants:

• Outil à mesurer compact au laser

• Chargeur

• Câble de charge USB

• Guide d’utilisation

b. Retirez délicatement l’outil à mesurer compact au laser et déposez-le sur une

surface stable et plate.

Page 34

34 OUTIL À MESURER COMPACT AU LASER

DESCRIPTION

FAMILIARISEZ-VOUS AVEC VOTRE OUTIL À MESURER COMPACT AU LASER

L’outil à mesurer compact au laser est très précis et s’utilise facilement et rapidement.

• Il permet de mesurer des distances allant de 0,3m à 30 m avec une précision de ±3 mm.

• Il permet de mesurer des distances et de calculer des surfaces.

• Il présente des résultats faciles à lire.

• Il dispose d’un bloc-pile au lithium-ion intégré et rechargeable.

MEASURE

Page 35

OUTIL À MESURER COMPACT AU LASER 35

DESCRIPTION

PIÈCES DESCRIPTION

1 Bouton interrupteur/de mode/d’unités

2 Écran ACL

3 Bouton de mesure

4 Lentille réceptrice du laser

5 Ouverture de sortie du laser

6 Port de charge

7 Chargeur

8 Câble de charge USB

ICÔNES DE L’ÉCRAN ACL

Indicateur de bloc-pile plein

Indicateur de bloc-pile vide

Indique que la mesure est prise à partir de l’arrière de l’appareil.

Indicateur de rayon laser

ICÔNES DE MODE

Situées en dessous de l’écran ACL

Indicateur de mesure de distance uniquement

Indicateur de mesure de surface

Indicateur de mesure en continu

Page 36

36 OUTIL À MESURER COMPACT AU LASER

FONCTIONNEMENT

1. COMMENT CHARGER L’OUTIL À MESURER COMPACT AU LASER

REMARQUE: L’outil à mesurer compact au laser est partiellement chargé au moment de la

livraison. Chargez le bloc-pile avant la première utilisation. Il est possible d’obtenir une performance optimale en rechargeant le bloc-pile pendant

environ 2heures après utilisation. Il n’est pas recommandé de recharger l’outil pendant plus de 24heures après chaque utilisation.

Le chargeur peut être utilisé avec une tension électrique normale destinée à un usage résidentiel de 100 à 240volts, c.a.

a. Insérez le connecteur USB du câble de charge dans le chargeur. b. Insérez la prise de charge dans le port de charge en vous assurant que le branchement

est bien effectué.

c. Branchez le chargeur (avec le câble de charge USB) à une prise de courant. L’outil

s’allume automatiquement. L’indicateur du bloc-pile commence à clignoter sur l’écran ACL aﬁn d’indiquer que l’outil à mesurer compact au laser se recharge.

d. Lorsque la charge est terminée, l’indicateur de bloc-pile plein apparaît à l’écran ACL.

Retirez le câble de charge USB de l’outil à mesurer. Ce dernier s’éteint en 3secondes ou moins. Si le câble de charge USB reste branché à l’outil à mesurer compact au laser, ce dernier reste allumé.

REMARQUE: L’outil à mesurer compact au laser ne s’éteint pas avant 3minutes lorsque le câble de charge USB est retiré au cours de la charge.

REMARQUE: N’utilisez pas le chargeur dans une zone où règnent des températures extrêmes (chaudes ou froides). Il fonctionne mieux à température ambiante. La base de l’outil ou le chargeur peuvent devenir chauds pendant la charge.

MEASURE

CONNECTEUR USB

PORT DE CHARGE

PRISE DE CHARGE

Page 37

OUTIL À MESURER COMPACT AU LASER 37

FONCTIONNEMENT

2. POUR ALLUMER ET ÉTEINDRE

L’OUTIL À MESURER COMPACT AU LASER

a. Appuyez sur le bouton

interrupteur/de mode pour allumer l’appareil. Il s’allume par défaut en mode de mesure de distance uniquement.

b. Appuyez sur le bouton

interrupteur/de mode pendant environ 1seconde pour éteindre l’appareil.

REMARQUE: Lorsque l’outil à mesurer

est inactif pendant 3minutes, il s’éteint automatiquement pour économiser la charge du bloc-pile.

3. CHANGEMENT DE L’UNITÉ DE MESURE

a. Maintenez enfoncé le bouton interrupteur/de mode pour éteindre l’outil à mesurer

compact au laser.

b. Maintenez enfoncé le bouton

interrupteur/de mode pendant 1seconde: l’outil adopte par défaut les pieds et les pouces. Maintenez le bouton enfoncé pendant encore 3secondes jusqu’à ce que les unités voulues (pieds/pouces ou mètres) s’afﬁchent à l’écran. Lorsque l’unité de mesure voulue s’afﬁche à l’écran, relâchez le bouton. Une fois que vous avez relâché le bouton

, l’outil à mesurer compact au laser s’allume automatiquement. Les mesures que vous prenez ultérieurement s’afﬁchent dans l’unité sélectionnée.

Page 38

38 OUTIL À MESURER COMPACT AU LASER

FONCTIONNEMENT

4. MESURE DE DISTANCE UNIQUEMENT

a. Allumez l’outil. Celui-ci est par défaut en mode de mesure de distance uniquement,

comme le curseur l’indique

b. Appuyez sur le bouton

MEASURE

de mesure pour activer le laser. L’indicateur du laser clignote. Pointez le laser sur la cible vers laquelle vous souhaitez effectuer une mesure.

c. Appuyez de nouveau sur le bouton

MEASURE

de mesure pour prendre la mesure. Celle-ci

s’afﬁche à l’écran ACL, et le rayon laser s’éteint.

d. Pour prendre une deuxième

mesure:

Appuyez sur le bouton

MEASURE

de mesure pour activer de nouveau le laser. La première mesure s’afﬁche sur la ligne supérieure de l’écran.

Appuyez de nouveau sur le bouton

MEASURE

de mesure pour prendre la mesure. La deuxième mesure s’afﬁche à l’écran ACL, et le rayon laser s’éteint.

Page 39

OUTIL À MESURER COMPACT AU LASER 39

FONCTIONNEMENT

5. MESURE DE SURFACE

a. Appuyez sur le bouton

interrupteur/de mode pour déplacer le curseur jusqu’à l’indicateur

de mesure de

surface.

b. Appuyez sur le bouton

MEASURE

de mesure pour activer le rayon laser. L’indicateur du laser clignote.

c. Placez l’outil de manière à diriger

le faisceau laser sur la cible vers laquelle vous souhaitez effectuer une mesure.

d. Appuyez sur le bouton

MEASURE

de mesure pour afﬁcher la longueur mesurée sur la première ligne de l’écran.

e. Placez l’outil de manière à diriger

le faisceau laser pour mesurer la largeur.

f. Appuyez de nouveau sur le bouton

MEASURE

de mesure aﬁn d’afﬁcher le calcul de la surface sur la ligne inférieure de l’écran. La largeur s’afﬁche en même temps sur la deuxième ligne. Le rayon laser s’éteint.

g. Appuyez de nouveau sur le bouton

MEASURE

de mesure pour prendre une nouvelle mesure.

Page 40

40 OUTIL À MESURER COMPACT AU LASER

FONCTIONNEMENT

6. MESURE EN CONTINU

La fonction de mesure en continu peut servir à transférer des mesures provenant, par exemple, de plans d’exécution. Il est possible, lorsque ce mode est sélectionné, de déplacer l’outil à mesurer compact au laser à une certaine distance à partir d’une cible. Par exemple, l’utilisateur peut se déplacer depuis un mur jusqu’à une distance prédéterminée. Lors de ce déplacement, les mesures sont afﬁchées en continu.

a. Appuyez sur le bouton de mode pour déplacer le curseur jusqu’à l’indicateur

de mesure en continu.

b. Appuyez sur le bouton

MEASURE

de mesure pour activer le rayon laser. L’indicateur du

laser clignote.

c. Appuyez de nouveau sur le bouton

MEASURE

de mesure pour prendre la mesure.

d. Déplacez l’outil jusqu’à ce que la valeur indiquée à la ligne inférieure de l’écran

corresponde à la distance voulue.

e. La mesure en continu dure environ 3 minutes avant de s’arrêter automatiquement.

REMARQUE: Au cours de ces 3 minutes, vous pouvez appuyer sur n’importe quel bouton pour arrêter la mesure en continu.

f. Appuyez de nouveau sur le bouton

MEASURE

de mesure pour prendre une nouvelle

mesure.

Page 41

OUTIL À MESURER COMPACT AU LASER 41

FONCTIONNEMENT

SIGNAUX D’ERREUR

Les signaux d’erreur suivants peuvent s’afﬁcher à l’écran ACL de votre outil:

CODE EXPLICATION ACTION

Er001 Les signaux laser réﬂéchis

sont trop intenses.

Ne pointez pas le laser sur une surface très réﬂéchissante. Couvrez la surface d’une feuille de papier blanc, au besoin.

Er002 Hors de portée. Prenez vos mesures à une distance variant

entre 0,3 et 30m (1 et 100pi).

Er003 La cible reﬂète mal le laser. Changez de cible ou couvrez cette dernière

d’une feuille de papier blanc.

Er004 La température est trop

élevée.

Attendez que l’outil à mesurer compact au laser ait atteint sa température de fonctionnement.

Er005 La température est trop

basse.

Attendez que l’outil à mesurer compact au laser

ait atteint sa température de fonctionnement. Er006 Bloc-pile faible. Chargez le bloc-pile. Er007 Fortes vibrations : vous

avez déplacé l’outil de façon trop abrupte pendant la prise de mesure.

Assurez-vous que l’outil est toujours stable.

ENTRETIEN

Cet outil à mesurer compact au laser est conçu pour nécessiter un faible entretien. Toutefois, vous devez toujours suivre ces directives simples aﬁn de préserver sa performance:

a. Évitez de faire subir des chocs, des vibrations continues ou des températures

extrêmes (chaudes ou froides) à l’outil.

b. Rangez toujours l’outil à l’intérieur. c. Protégez toujours l’outil de la poussière et des liquides. Utilisez uniquement un

linge propre et doux pour nettoyer l’outil. Au besoin, humectez ce linge avec de l’alcool pur ou un peu d’eau.

d. Ne démontez pas l’outil à mesurer compact au laser. Cela exposerait l’utilisateur à

des radiations dangereuses.

e. N’essayez jamais de changer une pièce de la lentille laser.

Page 42

42 OUTIL À MESURER COMPACT AU LASER

DÉPANNAGE

PROBLÈME CAUSE SOLUTION

Il est impossible d’allumer l’outil.

La charge du bloc-pile est trop faible.

Chargez le bloc-pile.

Le contact de l’interrupteur n’est pas bien établi.

Essayez d’appuyer plus fermement sur l’interrupteur ou communiquez avec le service à la clientèle.

Un code d’erreur s’afﬁche à l’écran.

Veuillez consulter le tableau des «signaux d’erreur» ci-dessus.

GARANTIE

Le fabricant offre à l’acheteur initial de cet outil à mesurer compact au laser une garantie de deuxans à partir de la date d’achat, plus un an supplémentaire sur enregistrement du produit à l’adresse www.hammerheadtools.com (2+1), soit un total de troisans, selon les modalités décrites par la présente.

Veuillez conserver votre reçu. Une garantie est offerte à l’acheteur initial sur ce produit contre les défauts de matériaux

et de fabrication. Si vous croyez que l’outil est défectueux pendant la période de garantie, appelez le service de soutien HAMMERHEAD au 1877888-1880 pour parler avec un agent du service à la clientèle. Cette garantie ne couvre pas: (1) la défectuosité des pièces causée par une usure normale ou un usage abusif de l’outil (2) toute pièce ayant été altérée ou modiﬁée par quiconque autre qu’un membre autorisé du personnel d’HAMMERHEAD.

La présente garantie exclut les embouts, les ampoules et les accessoires. La présente garantie vous confère des droits précis. Il est possible que vous disposiez également d’autres droits, qui varient d’une province ou d’un État à l’autre.

Page 43

Page 44
