СТАНОК ЗАТОЧНОЙ
TSL170B TSL200B
TSL375B TSL350C
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
2
Уважаемый покупатель!
Благодарим Вас за приобретение инструмента торговой марки Hammer.
Вся продукция Hammer спроектирована и изготовлена с учетом самых
высоких требований к качеству изделий.
Для эффективной и безопасной работы внимательно прочтите данную
инструкцию и сохраните ее для дальнейших справок.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Настольный заточный станок предназначен для заточки, отделочной обработки,
шлифования, снятия фасок и т.д. режущего инструмента и прочих изделий
абразивными кругами.
ВНИМАНИЕ! Данный инструмент предназначен для использования только в
бытовых целях. На инструмент, используемый для предпринимательской
деятельности или в профессиональных целях, гарантия не распространяется.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель: TSL170B TSL200B TSL375B TSL350C
Напряжение сети (В) 220~230 220~230 220~230 220~230
Частота сети (Гц) 50~60 50~60 50~60 50~60
Потребляемая
мощность (Вт)
Скорость без
нагрузки (об/мин)
Толщина круга (мм) 16 20 20 20
Диаметр круга (мм) 125 150 150 200
Диаметр посадочного
отверстия круга (мм)
Вес (кг) 5 8,5 9 11
IP20
ВНИМАНИЕ! Комплектация инструмента может изменяться без
предварительного уведомления.
170 200 375 350
2950 2950 2950 2950
12,7 12,7 12,7 16
3

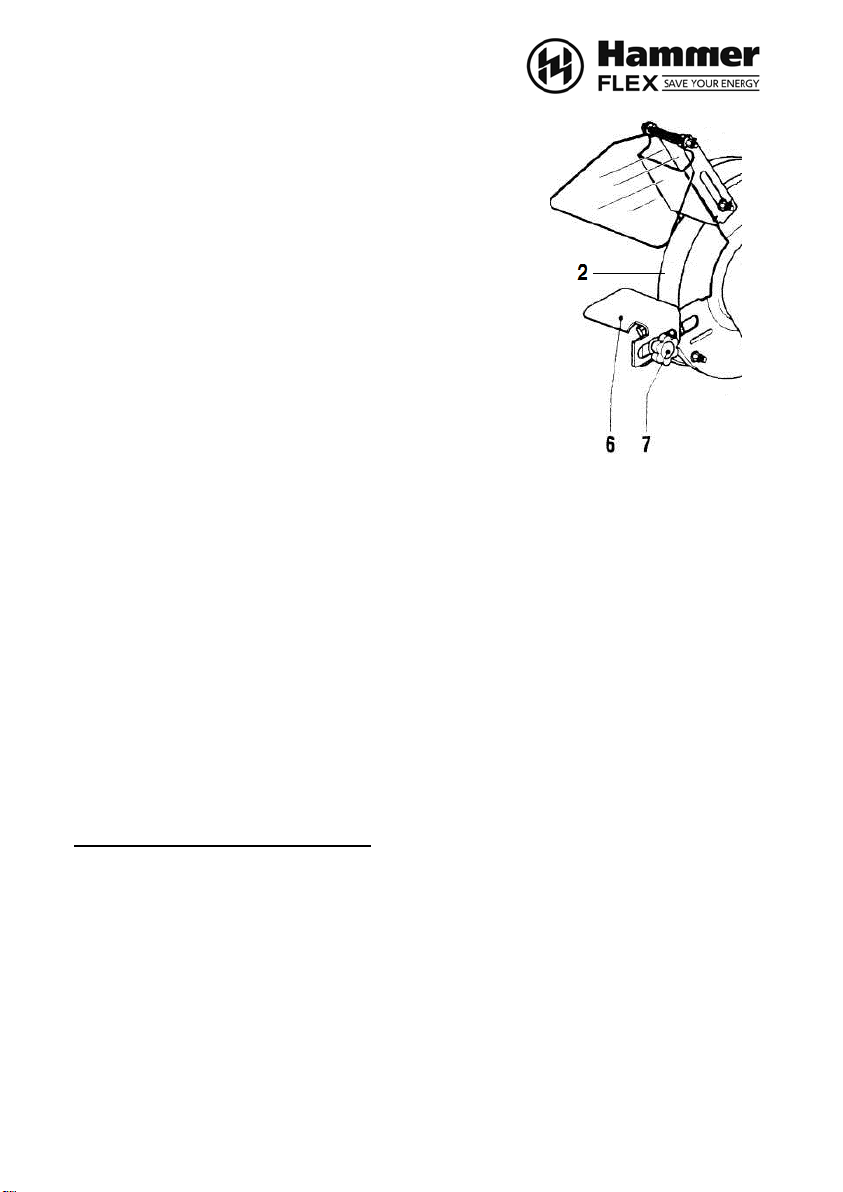

Рис. 1
ОПИСАНИЕ УСТРОЙСТВА (рис. 1)
1. Выключатель вкл./выкл.
2. Точильный круг
3. Защитное ограждение
4. Искроуловитель
5. Прозрачный экран
6. Кронштейн для фиксации затачиваемого инструмента
7. Регулировочный винт для установки кронштейна
8. Монтажное отверстие
TSL375B c подсветкой рабочей зоны (компактная светодиодная лампа).
4
ОБЩИЕ МЕРЫ БЕЗОПАСНОСТИ
ВНИМАНИЕ! С целью предотвращения пожаров, поражений электрическим
током и травм при работе с электроинструментами соблюдайте перечисленные
ниже рекомендации по технике безопасности!
1. Безопасность на рабочем месте:
• Содержите рабочее место в чистоте. Беспорядок или неосвещенные участки
рабочего места могут привести к несчастным случаям.
• Не работайте с этим электроинструментом во взрывоопасном помещении, в
котором находятся горючие жидкости, воспламеняющиеся газы или пыль. Во
время эксплуатации, а также при включении и выключении инструмент
вырабатывает искры, что может привести к воспламенению пыли или паров.
• Во время работы с электроинструментом не допускайте близко к Вашему
рабочему месту детей и посторонних лиц. Отвлекшись, Вы можете потерять
контроль над электроинструментом.
2. Электробезопасность:
• Штепсельная вилка электроинструмента должна соответствовать
штепсельной розетке. Никоим образом не изменяйте штепсельную вилку. Не
применяйте переходных штекеров для электроинструментов с защитным
заземлением. Неизмененные штепсельные вилки и подходящие штепсельные
розетки снижают риск поражения электротоком.
• Предпринимайте необходимые меры предосторожности от удара
электрическим током. Избегайте контакта корпуса инструмента с заземленными
поверхностями, такими как трубы, отопление, холодильники.
• Защищайте электроинструмент от дождя и сырости. Проникновение воды в
электроинструмент повышает риск поражения электротоком.
• Не допускается использовать шнур не по назначению, например, для
транспортировки или подвески электроинструмента, или для вытягивания вилки
из штепсельной розетки. Защищайте шнур от воздействия высоких температур,
масла, острых кромок или подвижных частей электроинструмента.
Поврежденный или спутанный шнур повышает риск поражения электротоком.
• При работе на свежем воздухе используйте соответствующий удлинитель.
Используйте только такой удлинитель, который подходит для работы на улице.
• Если невозможно избежать применения электроинструмента в сыром
помещении, то устанавливайте выключатель защиты от токов повреждения.
Применение выключателя защиты от токов повреждения снижает риск
электрического поражения.
3. Личная безопасность:
• Будьте внимательными, следите за тем, что Вы делаете, и продуманно
начинайте работу с электроинструментом. Не пользуйтесь электроинструментом
в усталом состоянии или, если Вы находитесь под влиянием наркотиков,
спиртных напитков или лекарств. Один момент невнимательности при работе с
электроинструментом может привести к серьезным травмам.
• Применяйте средства индивидуальной защиты и всегда защитные очки.
Использование средств индивидуальной защиты: защитной маски, обуви на
