МОТОКУЛЬТИВАТОР
RT40A, RT50A
Page 2
Page 3
2
Уважаемый покупатель!
Благодарим Вас за приобретение инструмента торговой марки Hammer.
Вся продукция Hammer спроектирована и изготовлена с учетом самых
высоких требований к качеству изделий.
Для эффективной и безопасной работы внимательно прочтите данную
инструкцию и сохраните ее для дальнейших справок.
ВНИМАНИЕ! Использование культиватора лицами, не знакомыми с настоящей
инструкцией, строго запрещается.
Перед использованием культиватора внимательно прочтите инструкцию и следуйте
её указаниям во время работы. Всегда храните данную инструкцию вместе с
электроинструментом.
При передаче культиватора третьим лицам прикладывайте к ней инструкцию.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Культиватор предназначен для обрабатывания дерна и рыхлого грунта, а так же
для обрабатывания почвы в садах, вокруг деревьев и кустарников и т.д.
Использование культиватора в любых других целях, не предусмотренных
настоящим руководством, является нарушением условий гарантийного
обслуживания и прекращает действие гарантийного обязательства поставщика.
Производитель не несет ответственности за повреждения, возникшие вследствие
такого использования.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель RT 40A RT50A
Модель двигателя
бензиновый, 4-х тактный с воздушным
охлаждением
Макс. мощность (кВт) 3,0 3,7
Рабочий объем (см
3
) 122 159
Объем топливного бака (л) 1,2 1,2
Система запуска ручной ручной
Тип топлива Бензин АИ-92, неэтилированный
Ширина обработки (см) 15-38 20-50
Глубина обработки (cм) 10-26 14-36
Вес брутто/нетто (кг) 40/35 49/46
Габариты (см) 72,5*40,5*68 72,5*39,5*69
Euro II/EPA engine
www.hammer-pt.com
Page 4
3
Во время работы с инструментом рекомендуется

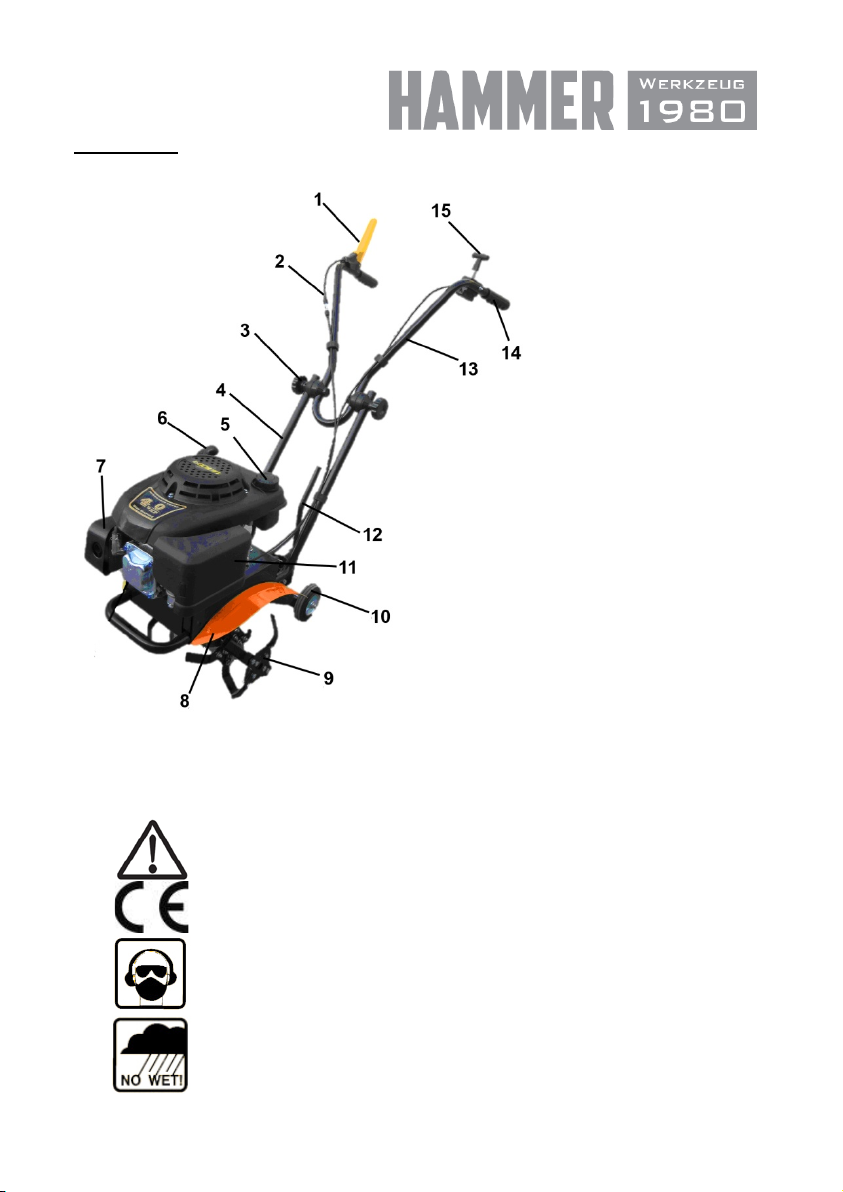

ОПИСАНИЕ
1. Рычаг сцепления
2. Тросик сцепления
3. Барашковая гайка
регулировки штанги
4. Нижняя часть рулевого
управления
5. Крышка топливного
бака
6. Ручка стартера
7. Глушитель
8. Крепление для бокового
защитного
приспособления
9. Фрезы
10. Транспортные колеса
11. Воздушный фильтр
12. Сошник
13. Верхняя часть
рулевого управления
14. Рукоятка
15. Рычаг акселератора
ВНИМАНИЕ! Модификации могут различаться рукояткой, колёсами и фрезами.
Графические обозначения на корпусе культиватора:
Перед началом работы с культиватором необходимо
внимательно изучить инструкцию
Инструмент соответствует стандартам безопасности
использовать шумоизолирующие наушники и защитные
очки
Запрещается использовать культиватор в условиях
атмосферных осадков.
www.hammer-pt.com
Page 5
4
СПЕЦИАЛЬНЫЕ МЕРЫ БЕЗОПАСНОСТИ ПРИ РАБОТЕ С
МОТОКУЛЬТИВАТОРАМИ
• Использование культиватора в любых других целях, не предусмотренных
настоящим руководством, является нарушением условий гарантийного
обслуживания и прекращает действие гарантийного обязательства поставщика.
Производитель не несет ответственности за повреждения, возникшие вследствие
такого использования.
• Мотокультиватор предназначен для эксплуатации в районах с умеренным
климатом. Применение мотокультиватора наиболее эффективно при
температуре воздуха +1ºС…+40ºС. Срок службы мотокультиватора значительно
увеличится, если Вы будете строго соблюдать все правила по эксплуатации,
техническому обслуживанию и хранению, указанные в настоящем руководстве и
в “Инструкции по эксплуатации двигателя”, установленного на мотокультиваторе.
• Не спешите сразу использовать мотокультиватор на полную мощность.
ПОМНИТЕ, что первые 5 часов работы являются периодом обкатки двигателя и
приработки механизмов трансмиссии. Поэтому один и тот же участок лучше
обработать мотокультиватором за несколько проходов, постепенно увеличивая
глубину обработки.
• Не запускайте двигатель внутри закрытых помещений. Выхлопные газы
содержат угарный газ, который опасен для здоровья. Работайте только на
открытом воздухе.
• Надевайте защитные перчатки и очки, соответствующие стандарту ANSI Z87/1
1989, а также - защитный шлем. При эксплуатации культиватора в условиях
усиленного ветра используйте защитную маску. Рекомендуется носить одежду с
длинными рукавами, обувь с нескользящими подошвами.
• Перед началом эксплуатации надевайте длинные брюки, ботинки и перчатки.
• Запрещается использовать культиватор без установленного защитного
кожуха и кронштейна с колесами.
• Перед запуском двигателя убедитесь, что фрезы культиватора не касаются
поверхности земли или посторонних предметов.
• При запуске двигателя сохраняйте устойчивое положение. При этом
культиватор разместите на твердой поверхности.
• Не работайте культиватором в условиях плохой видимости и освещенности.
• Пользуйтесь только исправным культиватором. Применяйте культиватор
только по его основному назначению.
• Двигатель культиватора оборудован сцеплением центробежного типа,
поэтому при работе двигателя на холостых оборотах фрезы не должны
вращаться. Если фрезы вращаются, тогда обратитесь в технический центр.
• Не перегружайте двигатель культиватора при работе. При соблюдении
требований производителя работа будет выполнена более качественно, с
меньшей вероятностью травм.
• Будьте особенно внимательны при движении культиватора назад. Сохраняйте
безопасное расстояние от фрез культиватора до ног.
www.hammer-pt.com
Page 6
5
• Будьте особенно внимательны при работе на склонах. В процессе работы
сохраняйте устойчивое положение. При работе на склонах перемещайтесь вверхвниз, а не поперек склона.
• Запрещается использовать культиватор на крутых склонах или рядом с
обрывами.
• В процессе работы всегда держите культиватор двумя руками за рукоятки
управления.
• Будьте особенно внимательны при обработке твердых почв. Фрезы могут
зацепиться за поверхности земли и сдвинуть культиватор резко вперед.
• Фрезы культиватора в процессе работы становятся очень острыми, поэтому
при их снятии, установке или очистке используйте защитные перчатки.
• Двигатель, глушитель и редуктор культиватора нагреваются в процессе
работы и остаются горячими еще некоторое время после остановки двигателя.
Не дотрагивайтесь до них в процессе и сразу после окончания работы.
• Будьте особенно внимательны, когда работаете рядом с асфальтовыми,
бетонными или гравийными дорожками.
• При ударах о посторонние предметы немедленно остановите двигатель и
проверьте повреждения культиватора. Перед продолжением работы устраните
повреждения.
• При возникновении повышенной вибрации немедленно остановите двигатель.
Повышенный уровень вибрации является признаком неисправности двигателя
или культиватора. Перед продолжением работы проверьте наличие и
надежность затяжки болтов и гаек. При необходимости отремонтируйте или
замените неисправные части двигателя или культиватора.
• Всегда останавливайте двигатель при перерывах в работе или при переходе с
одного обрабатываемого участка на другой.
• Всегда останавливайте двигатель перед обслуживанием, ремонтом, заменой
фрез культиватора. При этом дождитесь полной остановки вращения фрез.
• Используйте только оригинальные запасные части, рекомендованные
фирмой-изготовителем. Использование неоригинальных запасных частей и
принадлежностей может привести к серьезным травмам пользователей и
повреждениям культиватора. Оригинальные запасные части можно приобрести в
техническом центре.
• При поломках культиватора, вызванных применением неоригинальных
запасных частей, гарантийный ремонт не осуществляется.
• Очищайте культиватор от остатков растительности и других предметов,
которые могут застрять между фрезами и редуктором или защитным кожухом.
• Располагайте руки, лицо и ноги на расстоянии от движущихся фрез
культиватора. Категорически запрещается прикасаться и пытаться остановить
фрезы культиватора при их вращении.
Перед работой с культиватором.
• Перед работой внимательно прочитайте инструкцию по эксплуатации.
Ознакомьтесь с органами управления. Пользователь должен знать, как
правильно и быстро выключить культиватор.
www.hammer-pt.com
Page 7
6
• Запрещается пользоваться культиватором детям, а также лицам, которые не
ознакомились с инструкцией по эксплуатации.
• Перед каждым использованием тщательно проверяйте культиватор на
отсутствие повреждений. Поврежденные детали заменяйте. Проверьте наличие
утечек топлива. Использование неисправного культиватора может привести к
травмам пользователя, а также к поломке культиватора.
• Остерегайтесь возможных травм рук, ног и головы.
• Тщательно проверьте территорию, на которой будет осуществляться работа.
Удалите все посторонние предметы, которые могут попасть под фрезы
культиватора и отброшены в сторону, или могут намотаться на фрезы.
• Для уменьшения риска получения травм вследствие поражения
вылетающими из-под культиватора предметами не разрешайте посторонним
лицам, особенно детям, а также домашним животным находиться на расстоянии
менее 15 метров от места работы. Посторонним лицам посоветуйте
использовать защитные очки. При приближении посторонних лиц остановите
двигатель и прекратите работу.
• Выведите все органы управления из зацепления перед тем, как запустить
двигатель.
Обращение с топливом.
ВНИМАНИЕ! Бензин – легко воспламеняется, а его пары взрывоопасны. Поэтому
соблюдайте следующие меры предосторожности:
• Храните топливо только в специальных канистрах, предназначенных для
хранения химически активных веществ.
• Перед заправкой топливом остановите двигатель и дайте ему остыть. Крышку
топливного бака открывайте осторожно для выравнивания давления внутри и
снаружи топливного бака. Никогда не открывайте крышку топливного бака и не
доливайте топливо при работающем или горячем двигателе.
• Пары бензина очень токсичны. Заливайте бензин в топливный бак в чистом,
хорошо проветриваемом месте, на расстоянии от источников искр и огня. Не
курите при работе с бензином. Перед запуском двигателя удалите остатки
пролитого топлива ветошью.
• Не запускайте двигатель до полного испарения остатков топлива с его
поверхности. Никогда не заправляйте топливом культиватор при работающем
двигателе.
Дополнительная информация.
• Запрещается хранить культиватор с топливом в топливном баке, в закрытых
помещениях, вблизи источников искр и огня.
• Перед хранением и транспортировкой двигатель культиватора должен
полностью остыть. При транспортировке надежно зафиксируйте культиватор.
• Храните культиватор в сухом закрытом месте, недоступном для посторонних
лиц и детей.
• Очищайте культиватор после каждого использование.
www.hammer-pt.com
Page 8
7
• Очистку фрез производите водой. Для предотвращения образования
коррозии смажьте фрезы машинным маслом или средством защиты от коррозии.
• Храните данную инструкцию в течение всего времени эксплуатации
культиватора. При смене владельца передайте инструкцию вместе с
культиватором.
ВНИМАНИЕ! Двигатель поставляется без масла и бензина.
СБОРКА

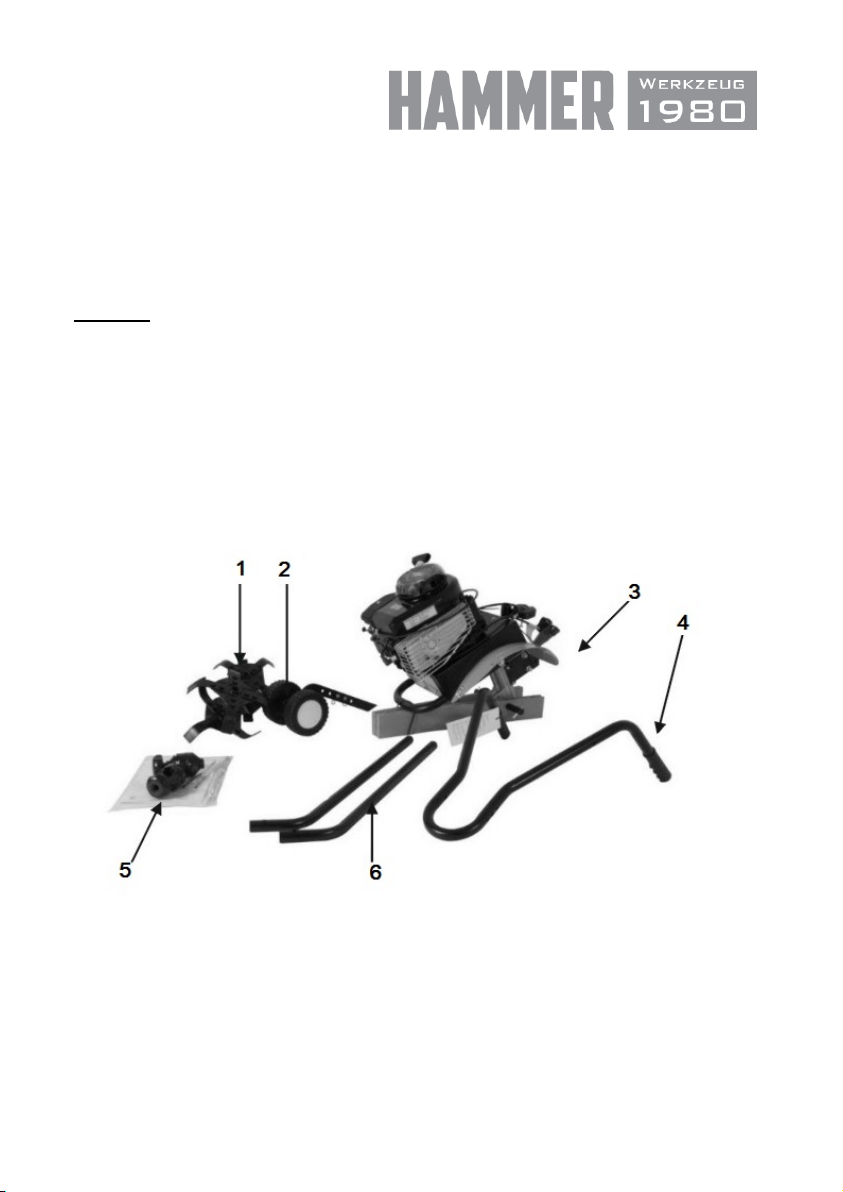

1. При распаковке культиватора соблюдайте осторожность, чтобы не повредить
тросики привода фрез (Рис.1).
1) фрезы
2) cошник с транспортными колесами
3) культиватор с тросами
4) верхняя часть рулевого управления
5) инструкция по эксплуатации и монтажные кронштейны с болтами
6) нижняя часть рулевого управления
Рис.1
www.hammer-pt.com
Page 9
8

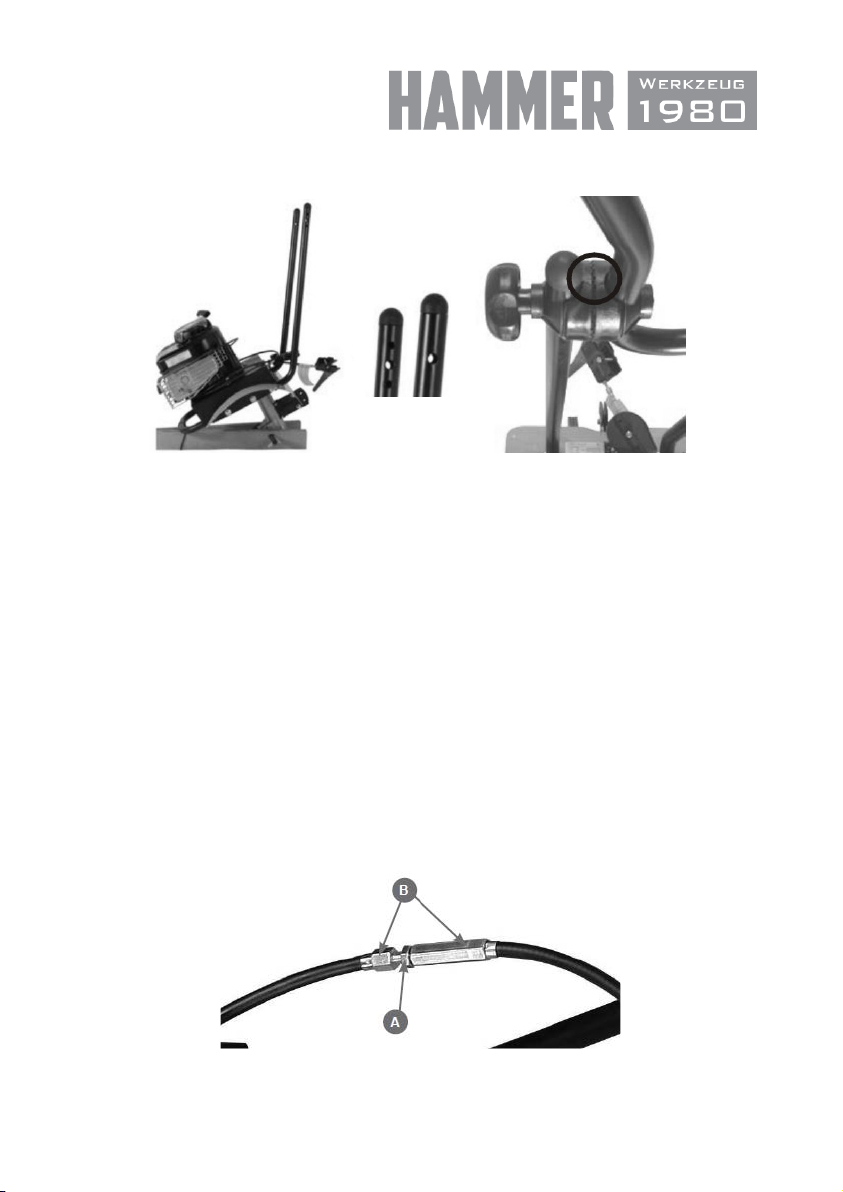

2. Установите нижнюю часть рулевого управления, используя поставляемые в
комплекте болты и гайки (Рис.2)
Рис.2
3. Установите верхнюю часть рулевого управления, используя поставляемые в
комплекте болты и барашковые гайки. Обратите внимание на стрелки,
нанесенные на пластмассовые кронштейны. При установке они должны быть
совмещены. Отрегулируйте руль.
4. Подсоедините трос сцепления к рычагу сцепления, а трос дросселя к рычагу
дросселя.
5. Регулировка троса сцепления. После сборки культиватора и запуска двигателя необходимо проверить регулировку тросов сцепления:
• Если передачи включаются с трудом, либо при включении передачи
фрезы не вращаются, значит, трос сцепления слишком длинный и его
необходимо укоротить.
• Если при включенной передаче и нажатой ручке сцепления, фрезы
вращаются, значит, трос сцепления короткий, и его необходимо удлинить.
Для удлинения троса необходимо ослабить контргайку (Рис.3, А) и раскрутить
соединительную муфту троса (Рис.3, В). Для того чтобы укоротить трос,
соединительную муфту необходимо закрутить. После установки нужной длины
троса, необходимо затянуть контргайку.
Рис.3
www.hammer-pt.com
Page 10
9
Правильная регулировка троса сцепления обеспечивает плавное включение
вращения фрез и обеспечивает неподвижность фрез на холостом ходу.
Неправильная регулировка троса может привести к выходу культиватора из строя
и не подлежит ремонту по гарантии.
6. Используя поставляемые в комплекте болты и гайки, установите боковые
защитные приспособления.
7. Установите транспортные колеса и фрезы, используя шплинты и пальцы с
соответствующими головками. Необходимо установить фрезы режущей кромкой
вперед.
8. Для заглубления фрез используйте сошник для твердого и мягкого грунта.
Чем глубже сошник входит в почву, тем больше будет заглубление фрез
культиватора и медленнее движение самой машины. Правильная глубина
культивации снизит рабочую нагрузку на механизм. Выбор глубины культивации
зависит от почвы, поэтому рекомендуется вначале несколько пробных подходов,
чтобы определить нужное положение сошника. После этого Вы сможете
оптимально обработать свой участок.
9. Установите сошник вертикально.
• Вставьте сошник в держатель и совместите отверстие в держателе с
одним из отверстий сошника.
• Зафиксируйте сошник стопорным пальцем и шплинтом.
• Для увеличения глубины обработки увеличьте длину у нижней части
сошника, а для уменьшения – установите сошник выше.
Сошник может быть отрегулирован на разные глубины культивирования
Обслуживание редуктора (Рис.4).
ВНИМАНИЕ! Культиватор поставляется c полностью заправленным маслом
редуктором и не нуждается в дополнительной смазке перед началом
эксплуатации.
При необходимости замены смазки в случае ремонта используйте оригинальную
консистентную смазку Hammer Flex:
Смазка для редукторов Hammer Flex 501-023 стик-пакет 10г
Смазка для редукторов Hammer Flex 501-027 в тубе 200 г
В процессе эксплуатации культиватора нет необходимости в полной замене
масла в редукторе.
ПОДГОТОВКА К РАБОТЕ
Для более безопасной и надежной работы мотокультиватора, необходима его
своевременная проверка и обслуживание. Перед тем, как приступить к работе,
необходимо выполнить следующие требования:
• провести внешний осмотр культиватора. Проверить отсутствие утечки
топлива и масла. Проверить отсутствие на двигателе легковоспламеняющихся
материалов;
www.hammer-pt.com
Page 11
10
• проверить работу рычагов управления;
• осмотреть кабели и троса на наличие повреждений;
• проверить уровень топлива;
• проверить воздушный фильтр.
Проверка уровня масла.
1. Открутите крышку с контрольным щупом маслозаливной горловины и
проверьте уровень масла.
2. Вставьте контрольный щуп в маслозаливную горловину, и затем извлеките
его.
3. При недостаточном уровне, долейте рекомендованное моторное масло до
метки верхнего уровня.
4. Плотно затяните крышку маслозаливной горловины со щупом.
Не рекомендуется заливать масло в
картер двигателя больше метки
верхнего уровня.

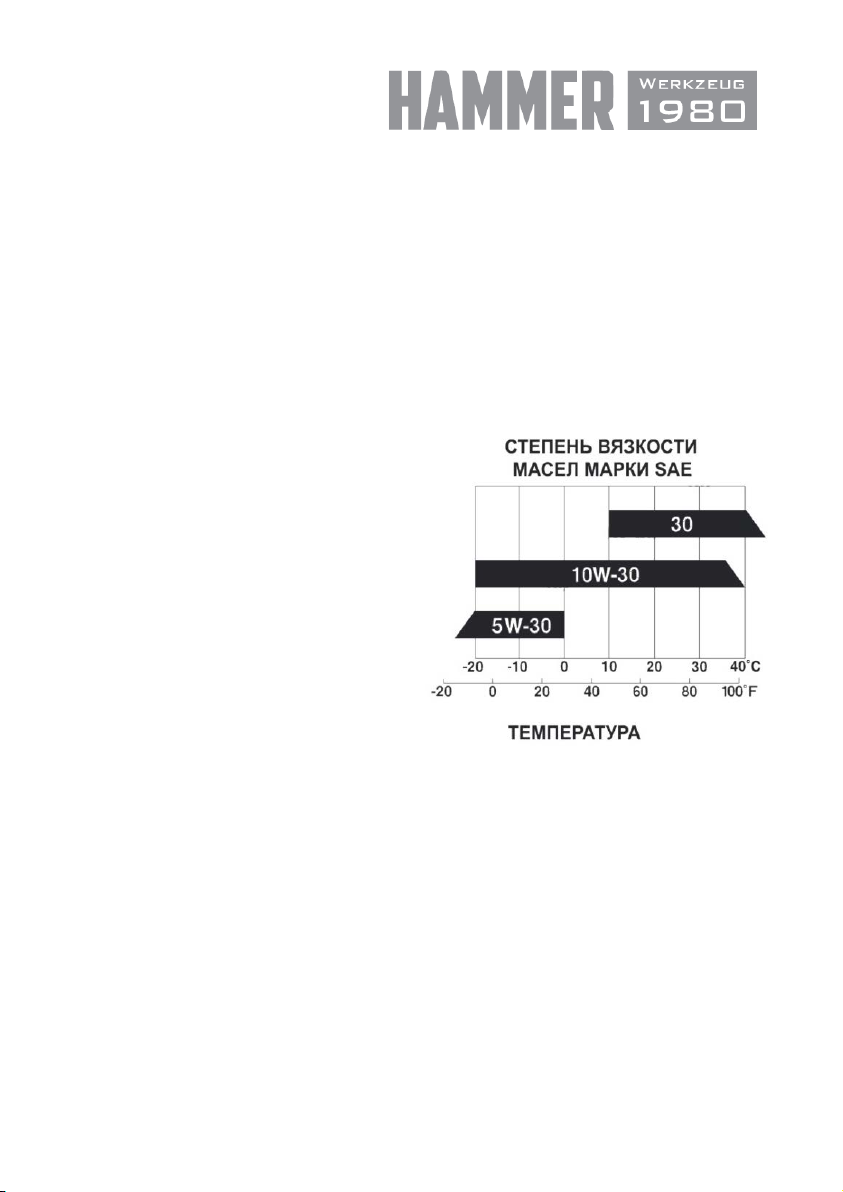

Используйте масло для 4-тактного
двигателя или эквивалентное ему
моторное масло высшего качества,
отвечающее типу масла SF или SH.
Масло SAE 10W-30 рекомендуется
использовать при эксплуатации в
нормальном диапазоне температур.
Выбирайте моторное масло с
подходящей вязкостью для средней
температуры воздуха в регионе, где
предполагается эксплуатация
мотокультиватора.
ПРЕДУПРЕЖДЕНИЕ: Перед первым
использованием культиватора необходимо залить рекомендованное масло в
картер двигателя до метки верхнего уровня.
Осуществляйте проверку двигателя, только когда он выключен и находится на
горизонтальной поверхности.
ВНИМАНИЕ! Во избежание серьезного повреждения двигателя запрещается
использовать моторное масло для двухтактных двигателей.
Проверка уровня топлива.
Заглушите двигатель и установите мотокультиватор на ровной поверхности с
опорой на колеса и режущие элементы.
Проверьте уровень топлива, при необходимости долейте бензин в топливный
бак. Используйте автомобильный неэтилированный бензин с октановым числом
не ниже 92.
www.hammer-pt.com
Page 12
11
Никогда не используйте застоявшийся или загрязненный бензин или смесь
бензина с маслом. Не допускайте попадания грязи или воды в топливный бак.
ВНИМАНИЕ! Наполните топливный бак до уровня 1,3 см ниже края заливного
отверстия бака во избежание протечки и, давая место для расширения топлива.
Если топливо пролилось, уберите культиватор с места протечки. Избегайте
источников образования искры, пока пары бензина полностью не выветрятся.
Вытрете насухо пролитое масло или топливо. Не храните топливо и не
заполняйте бензобак вблизи открытого пламени.
ВНИМАНИЕ! При работе в условиях низких температур (ниже 0°C), используйте
свежее и чистое топливо, обеспечивающее быстрый запуск в холодное время
года.
Спиртосодержащие топлива (называемые бензоспиртами или использующие
этанол или метанол) в процессе хранения могут притягивать влагу, что ведет к
окислению. Влага может повредить топливную систему двигателя в процессе
хранения. Во избежание проблем с двигателем, необходимо опустошить
топливную систему двигателя, подготавливая культиватор к длительному
хранению (30 дней и более). Осушите топливный бак, запустите двигатель и
дайте ему поработать, пока топливопровод и карбюратор не опустеют. В
следующем сезоне используйте свежее и чистое топливо. Дополнительная
информация по хранению приведена в разделе Хранение. Никогда не
добавляйте средства для очистки двигателя и карбюратора в бензобак во
избежание серьезных повреждений.
Воздушный фильтр.
ВНИМАНИЕ! Никогда не запускайте двигатель без воздушного фильтра. Это
приведет к быстрому износу двигателя.
Снимите крышку воздушного фильтра и проверьте фильтр на наличие грязи или
повреждений.
ВНИМАНИЕ! Осмотр мотокультиватора и подтяжку соединений следует
проводить на ровной поверхности при выключенном двигателе.
ВНИМАНИЕ! Проверьте, сильно ли закручены гайки в соединениях. Подтяните
там, где это необходимо. Осмотрите фрезы на наличии повреждений или износа.
Должны быть плотно закручены:
- болт крепления рукоятки управления.
- болт крепления нижней части рукоятки.
- крепление фрез и вращательных механизмов.
ЭКСПЛУАТАЦИЯ
www.hammer-pt.com
Page 13
12
Запуск двигателя.
ВНИМАНИЕ! Убедитесь в том, что сцепление выключено, и ручка переключения
передач находится в «нулевом положении», чтобы исключить самопроизвольное
вращение фрез при запуске двигателя.
Сцепление включается нажатием на рычаг сцепления и выключается, если рычаг
отпустить.
При запуске двигателя, рычаг управления должен быть выведен из зацепления.
При первом запуске двигателя или в случае израсходования бензина,
потребуется несколько дополнительных рывков, что обеспечит поступление
топлива к двигателю.
1. Удостоверьтесь, что провод присоединен к свече зажигания.
2. Установите рычаг крана подачи топлива в положение “OPEN”.
а) Запуск холодного двигателя:
3. Установите рычаг дроссельной заслонки в положении “CHOKE”.
b) Запуск прогретого двигателя:
4. Медленно установите рычаг дроссельной заслонки в положение «IDLE».
5. Резко потяните за ручку стартера; не давайте ей отскочить назад. Повторите,
если требуется.
ВНИМАНИЕ! Прогретому двигателю требуется меньшее дросселирование.
6. Если при запуске двигателя рычаг дроссельной заслонки был в положении
«CHOKE», переместите его в положение «FAST».
7. Установите ручку дроссельной заслонки в желаемом положении работы. Для
лучшей работы рекомендуется положение «FAST».
8. Дайте двигателю прогреться в течение нескольких минут перед тем, как
запустить фрезы.
При работе на высоте свыше 915 м или в условиях холодных температур ниже
0°С), возможно потребуется изменить топливную смесь карбюратора.
Запуск культиватора.
1. Откройте топливный кран (рычаг топливного клапана).
2. Установите рычаг регулировки дроссельной заслонки в центральное
положение между положением «max/FAST» и «min/SLOW» (положение IDLE) на
двигателе или передвиньте в такое же положение рычаг акселератора на
рукоятке культиватора. (Обозначениями могут быть значки «заяц» и «черепаха»)
3. Придерживая двигатель культиватора, резко с интенсивным усилием
потяните трос стартера до упора, повторите действие еще раз при
необходимости.
www.hammer-pt.com
Page 14
13
ВНИМАНИЕ! Отпускайте рукоятку медленно во избежание повреждения
стартера. Невыполнение этих требований инструкции часто приводит к поломке
стартера и не подлежит гарантийному обслуживанию.
4. После прогрева двигателя в течение 10-40 сек., в зависимости от начальной
температуры, переведите рычаг дроссельной заслонки/рычаг акселератора на
рукоятке в положение «min/SLOW», если при этом двигатель работает
неустойчиво, верните рычаг воздушной заслонки в прежнее положение.
5. Переведите дроссельную заслонку (или рычаг акселератора на рукоятке) на
желаемые обороты двигателя.
6. Нажмите рычаг сцепления, чтобы начать работу.
Остановка культиватора.
1. Переведите рычаг акселератора в положение «min».
2. Установите выключатель двигателя в положение «OFF/Выкл.»
ВНИМАНИЕ! Не останавливайте двигатель на высоких оборотах!
3. Закройте топливный кран (рычаг топливного клапана).
РЕКОМЕНДАЦИИ ПО РАБОТЕ
ВНИМАНИЕ! Не перегружайте культиватор. Делайте перерывы в работе.
Повторный пуск культиватора возможен только после его полного охлаждения до
температуры окружающей среды.
Более интенсивная эксплуатация приводит к резкому сокращению срока службы
культиватора.
При работающем двигателе, поставьте ножи культиватора на землю и, крепко
удерживая культиватор, погрузите рабочие части в почву. Потяните рычаг
сцепления, чтобы рабочие части культиватора углубились в почву. При работе
мотокультиватора сошник должен находиться в почве.
ПРЕДУПРЕЖДЕНИЕ: Пока вы не приобретёте навыки обращения с
культиватором, начинайте работу при ручке дроссельной заслонки,
установленной в медленном положении.
• Для движения вперед приподнимите слегка рукоятки (тем самым, приподняв
сошник над землей). Чтобы замедлить скорость хода, надавите на рукоятки.
• Если вам приходиться напрягаться или культиватор трясется, колеса и
сошник отрегулированы не правильно. Методом проб и в зависимости от
состояния почвы отрегулируйте положение колес и сошника. В условиях твердой
или влажной почвы, требуется снизить скорость работы двигателя и фрез. При
высокой скорости культиватор будет «прыгать».
• При правильно отрегулированных сошнике и колесах, культиватор будет
вспахивать землю при небольшом усилии со стороны оператора.
www.hammer-pt.com
Page 15
14
• Вспашка почвы представляет собой перекопку, переворачивание и дробление
пластов грунта, подготавливая почву для посадки. Хорошо вспаханная земля
позволяет корням расти. Оптимальная глубина вспашки составляет 10 – 15 см.
Культиватор также очищает землю от нежелательных сорняков. Разложение этих
растений способствует обогащению почвы. В зависимости от климата
(дождливый или ветреный) возможно будет целесообразнее обрабатывать почву
в конце сезона посадок, чтобы поддерживать состояние почвы.
• Не вскапывайте слишком сухую почву, так как при вскапывании она будет
рассыпаться и превращаться в пыль, которая не удерживает воду. Также не
обрабатывайте слишком влажную землю, так как её тяжело перепахивать и в
результате будут образовываться земляные комки. Перед тем как приступить к
вспашке осенью, уберите длинную траву и плетистые стебли: они могут
запутаться среди ножей, тем самым, замедляя работу культиватора.
• Вспашка окажется проще, если оставлять небольшие ряды между проходами:
во-первых, проще вскапывать землю при полном захвате, во-вторых, Вам не
придется притягивать культиватор.
• Не облокачивайтесь на рукоятку – это уменьшает тягу. При работе на трудном
участке земли надавите на рукоятку или опустите сошник.
ВНИМАНИЕ! При работе с культиватором всегда идите следом за аппаратом
строго по центру. Держите рукоятку обеими руками. Из-за неустойчивого
положения культиватора, можно получить серьезную рану.
ВНИМАНИЕ! Не работайте с мотокультиватором в ночное время.
Если фрезы забились грязью, камнями и т.п., немедленно остановите двигатель
и очистите фрезы в безопасном месте. При очистке фрез необходимо надевать
плотные перчатки.
Опасность отброшенных предметов.
Предметы, попавшие под вращающуюся фрезу, могут отбрасываться от
мотокультиватора с большой силой, что может вызвать серьезное травмы. Перед
тем, как начать культивацию, очистите площадку от палок, больших камней,
кусков проволоки и т.п.
После каждого столкновения культиватора с посторонним предметом всегда
осматривайте мотокультиватор, чтобы убедиться в отсутствии повреждений.
Культивирование.
Культивирование представляет собой рыхление и вскапывание почвы вокруг
посаженных растений, таким образом, позволяя им расти. В тоже время,
вскапывание верхнего слоя почвы позволяет влаге дольше удерживаться.
Наилучшая глубина для культивирования 2.5-7.5 см.
Осуществляйте движение сверху вниз при скорости, обеспечивающей
вскапывание и извлечение сорняков.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
www.hammer-pt.com
Page 16
15

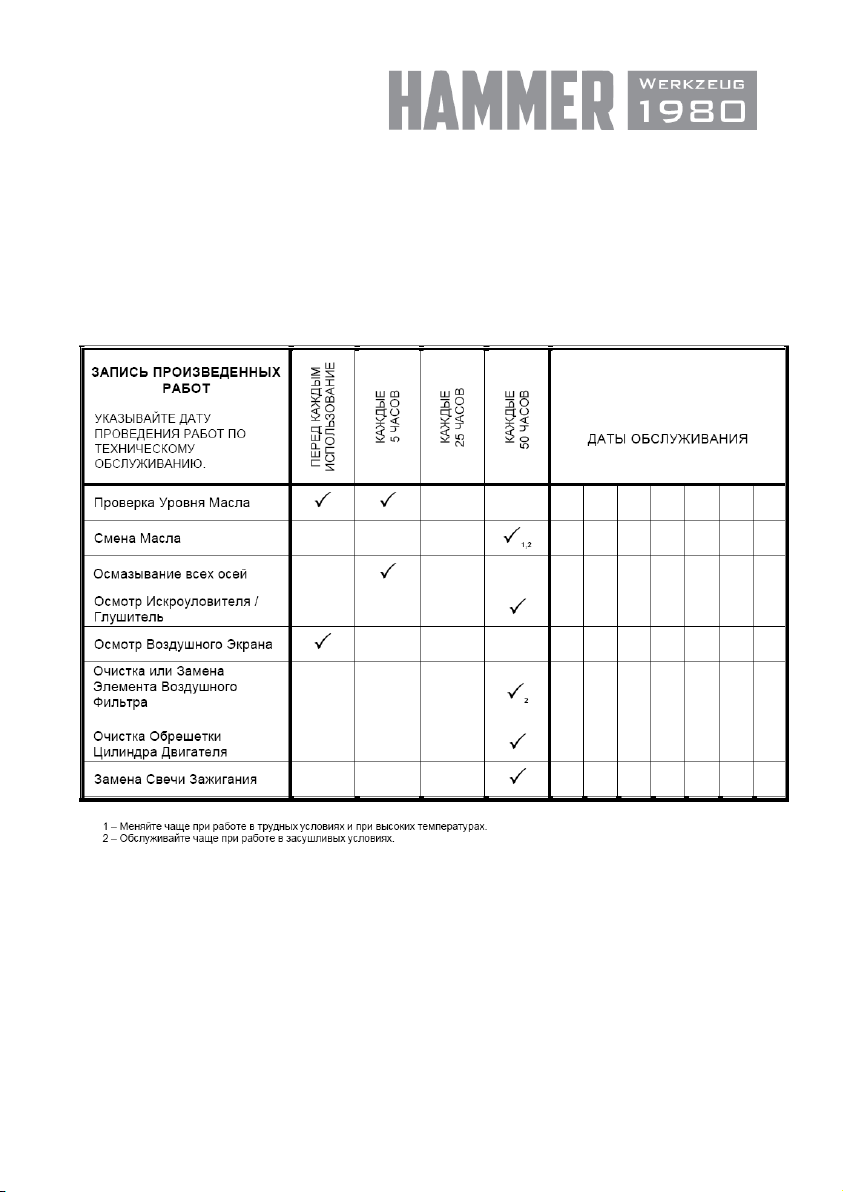

Назначением регламента технического обслуживания является поддержание
мотокультиватора в наилучшем рабочем состоянии. Проводите осмотры и
техническое обслуживание в соответствии с нижеприведенной таблицей.
ВНИМАНИЕ! Обслуживание и чистка машины должны производиться только при
выключенном моторе. Отработанные газы содержат токсичный оксид углерода,
вдыхание которого может вызвать потерю сознания и привести к смерти.
Обеспечьте эффективную вентиляцию рабочего места при необходимости
эксплуатации культиватора. Во избежание случайного запуска двигателя,
снимите наконечник свечи зажигания перед началом работы.
Проверка топливного бака и топливопроводов.
Проверьте целостность и герметичность топливного бака и топливопроводов.
Проверьте легкость вращения пробки бака. В случае необходимости, очистите
его.
Замена моторного масла.
ВНИМАНИЕ! Слив масла необходимо производить только на разогретом
двигателе. Первая замена масла в двигателе производится после первых двух
часов работы.
www.hammer-pt.com
Page 17
16
1. Выверните маслоналивную и сливную пробки, слейте масло.
2. После слива старого масла заверните сливную пробку на место.
3. После установки сливной пробки на место залейте в картер
высококачественное моторное масло через маслоналивное отверстие.
4. Проверьте уровень масла по контрольной шкале щупа.
5. Плотно заверните пробку маслоналивного отверстия.
Пролитое моторное масло следует немедленно собрать.
Отработавшее масло подлежит утилизации в соответствии с экологическими и
сантехническими нормами.
Проверка уровня масла.
После отвинчивания резьбовой пробки маслоналивного отверстия, вставьте в
него щуп для измерения уровня масла, не вворачивая его. Уровень масла
должен находиться между верхней и нижней отметкой щупа. В случае
необходимости долить масло.
Обслуживание воздушного фильтра.
Загрязненный воздушный фильтр препятствует надлежащей подачи воздуха в
карбюратор. Для нормальной работы карбюратора необходимо регулярно
прочищать воздушный фильтр. Сокращайте интервалы обслуживания
воздушного фильтра, если мотокультиватор работает в местах с повышенным
запылением.
ВНИМАНИЕ! Запрещается запуск и эксплуатация двигателя без воздушного
фильтра. В противном случае наступит быстрый износ двигателя.
1. Открутите винты, крепящие крышки воздушного фильтра.
2. Выньте фильтрующие элементы. Не допускайте загрязнения фильтра во
время извлечения фильтров. Тщательно осмотрите оба элемента и при
обнаружении отверстий или разрывов замените.
3. Несколько раз встряхните бумажный элемент, ударив его о твердую
поверхность, чтобы удалить частицы грязи, или продуйте его сжатым воздухом,
направляя струю воздуха изнутри фильтрующего элемента. В случае сильного
загрязнения, следует заменить воздушный фильтр.
4. Промыть губчатый фильтрующий элемент в мыльном растворе, после чего
промыть теплой водой и дать просушиться.
ВНИМАНИЕ! Использование бензина или огнеопасного растворителя для чистки
элемента фильтра может привести к пожару или взрыву. Используйте только
невоспламеняющиеся растворители.
www.hammer-pt.com
Page 18
17
Чистка топливного фильтра.
Бензин является легковоспламеняющейся и в
определенных условиях взрывоопасной
жидкостью.
После установки топливного фильтра на место
проверить герметичность и перед пуском
двигателя убедиться в том, что из топливного

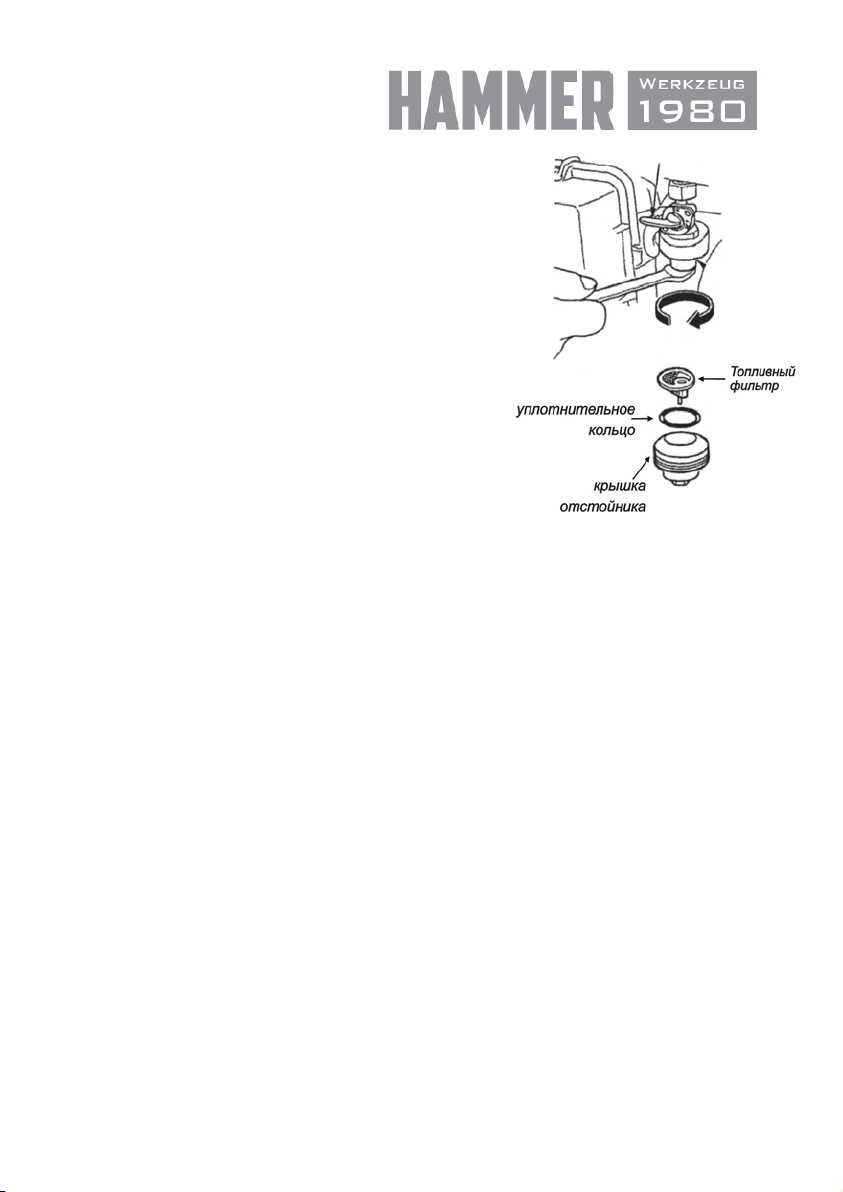

фильтра нет подтеков топлива (Рис.5)
1. Закройте топливный кран.
2. Снимите топливный фильтр и кольцо
круглого сечения, промыв их негорючим или
трудно возгораемым растворителем.
3. Тщательно высушите, после чего установите
на место.
4. Откройте топливный кран и проверьте
герметичность фильтра.
Рис.5
Проверка и замена свечи зажигания.
Во время работы двигателя глушитель нагревается до высокой температуры.
Необходимо соблюдать особую осторожность во избежание получения ожогов.
1. Снимите со свечи наконечник высоковольтного провода.
2. Выверните свечу специальным ключом.
3. В случае необходимости очистите электроды свечи металлической щеткой.
При обнаружении повреждений, замените свечу.
4. Проверьте зазор между электродами, в случае необходимости отрегулируйте.
Зазор должен быть равен 0.7 mm.
5. Во избежание повреждения резьбы ввернуть свечу от руки до упора.
Убедившись в правильной установке свечи по резьбе, ее плотно затягивают
ключом. Недостаточная затяжка свечи зажигания может привести к ее перегреву
и повреждению двигателя.
6. Установите на свечу наконечник высоковольтного провода.
Проверка фрез.
Перед проведением любых работ с фрезами необходимо:
1. Остановить двигатель.
2. Дождаться полной остановки вращения фрез.
3. Отсоединить высоковольтный провод от свечи зажигания.
Порядок замены фрез.
1. Отсоедините защитные диски фрез, отсоединив скобы и стопорные пальцы.
2. Отсоедините шплинты и извлеките стопорные пальцы крепления фрез к валу
редуктора.
www.hammer-pt.com
Page 19
18
3. Снимите фрезы с вала редуктора.
4. Установите новые фрезы и диски на вал редуктора в обратной
последовательности.
Обслуживание редуктора.
Замену ремня привода следует производить в уполномоченном сервисном
центре.
После каждого использования культиватора необходимо очистить защитный
кожух, защитные диски фрез и сами фрезы. Их следует промыть водой и
протереть ветошью. Также необходимо очистить двигатель от грязи, используя
щетку и ветошь.
Очистка.
Не производите очистку, пока двигатель или трансмиссия все ещё горячие. Не
рекомендуется использовать воду под напором (садовые шланги и др.), для
очистки культиватора, предварительно не укрыв глушитель двигателя,
воздушный фильтр, карбюратор, трансмиссию во избежание попадания влаги.
Попадание воды в двигатель может вызвать короткое замыкание.
Очистите двигатель, колеса и др., уберите все посторонние предметы.
Следите за тем, чтобы на поверхность культиватора и колеса не попало топливо,
масло и т.д.
Дополнительные товары
- Масло Hammer Flex 501-008 минеральное 4-х тактное 1,0л, API SJ/CF
- Масло Hammer Flex 501-009 полусинтетическое 4-х тактное 1,0л, API SJ/CF
www.hammer-pt.com
Page 20
19

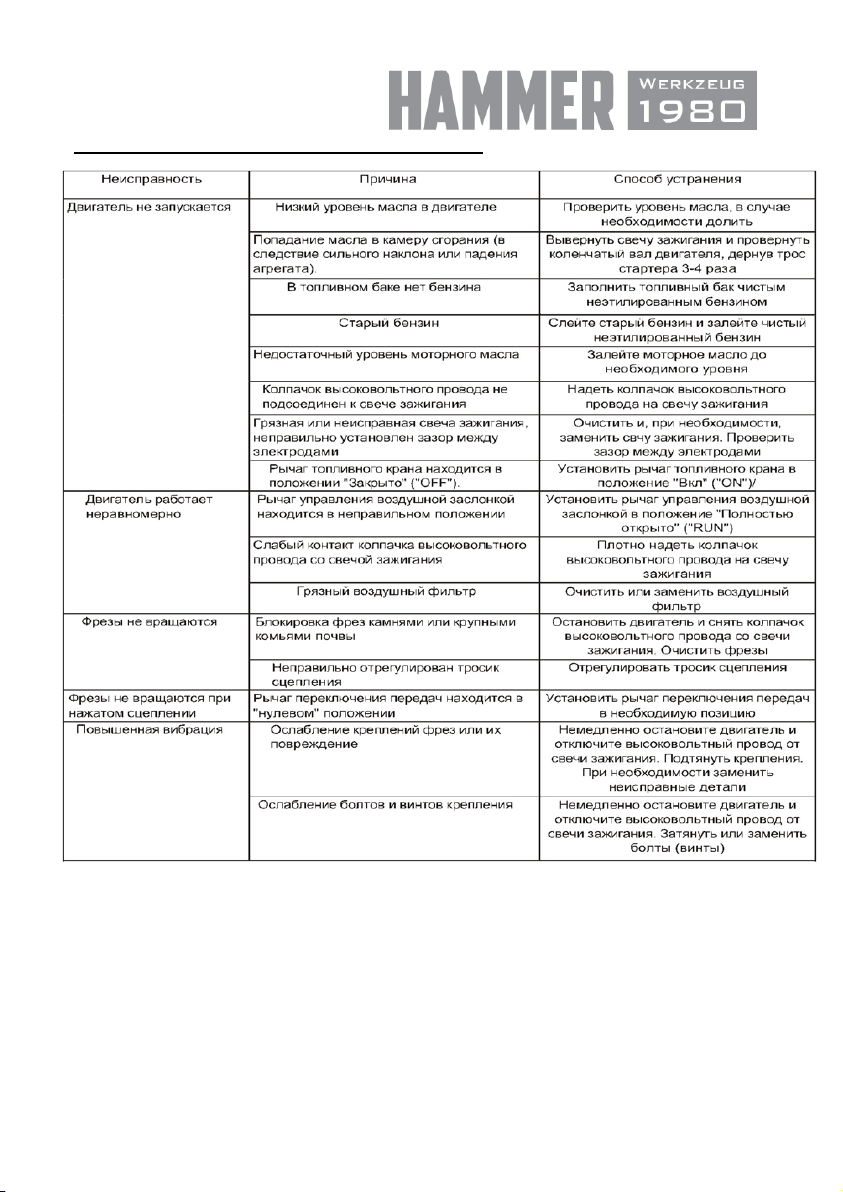

ПОИСК И ИСПРАВЛЕНИЕ НЕИСПРАВНОСТЕЙ
www.hammer-pt.com
Page 21
20
ДЕЙСТВИЯ ПЕРСОНАЛА ПРИ НАСТУПЛЕНИИ АВАРИЙ И КРИТИЧЕСКИХ
Оплавления
изделия.
Критерии предельного
Причина
Нарушение
выхлопной системы
ОТКАЗОВ
Перечень возможных неисправностей, классифицируемых как инцидент, авария
или критический отказ оборудования и действия персонала в случае их
наступления приведен в таблице 1.
Таблица 1
Неисправность Классификация Действия персонала
Снижение скорости
вращения рабочего
инструмента
Искрение и / или
дым
Инцидент
Авария
Выключить двигатель и обратиться
в сервисный центр для проведения
диагностики
Принять меры по предотвращению
возгорания. Выключить двигатель и
обратиться в сервисный центр для
проведения диагностики.
пластика корпуса.
Потеря целостности
конструкции
В таблице 2 приведены критерии предельных состояний электроинструмента
(признаки неисправности). При появлении этих признаков изделие может быть
признано достигшим "предельного состояния" - состояния машины и (или)
оборудования, при котором их дальнейшая эксплуатация недопустима или
нецелесообразна либо восстановление их работоспособного состояния
невозможно или нецелесообразно. Для подтверждения этого состояния
оборудование должно быть предоставлено в авторизованный сервисный центр
для диагностики.
Таблица 2
состояния
Оплавление пластика
корпуса
Трещины на поверхности
корпусов и оснований
Критический
отказ
повреждения
целостности
конструкции
двигателя или
неисправность
Механическое
повреждение корпуса
Принять меры по предотвращению
возгорания. Выключить двигатель и
обратиться в сервисный центр для
проведения диагностики
Рекомендации
Выключить двигатель и
обратиться в сервисный
центр для проведения
диагностики
www.hammer-pt.com
Page 22
22
ХРАНЕНИЕ И ТРАНСПОРТИРОВКА.
Храните мотокультиватор в сухом, защищенном от морозов, месте без доступа
прямых солнечных лучей. Не подвергайте мотокультиватор воздействию дождя
или тумана. Не ставьте на мотокультиватор посторонние предметы.
Мотокультиватор можно транспортировать любым видом закрытого транспорта в
упаковке производителя или без оной при условии сохранности инструмента от
механических повреждений, атмосферных осадков, воздействия химически-
активных веществ и обязательным соблюдением мер предосторожности при
перевозке хрупких грузов.
ВНИМАНИЕ! Нельзя транспортировать мотокультиватор в наклонном
положении. Перед транспортировкой мотокультиватора на машине его следует
надежно закрепить так, чтобы он случайно не съехал.
www.hammer-pt.com
Page 23
23
СРОКИ ХРАНЕНИЯ, СЛУЖБЫ. РЕСУРС И УТИЛИЗАЦИЯ
Срок хранения изделия составляет 10 (десять) лет при соблюдении условий
хранения, указанных в данном руководстве по эксплуатации. Срок хранения
исчисляется с даты производства изделия. По окончании этого срока вне
зависимости от технического состояния изделия хранение должно быть
прекращено и принято решение о проверке технического состояния изделия,
направлении в ремонт или утилизации и об установлении нового срока хранения.
Дата изготовления указана на этикетке инструмента.
Срок службы изделия составляет 5 (пять) лет при соблюдении условий хранения
и правил эксплуатации, а также правильности сборки и монтажа инструмента,
указанных в данном руководстве по эксплуатации. Срок службы исчисляется с
даты продажи изделия.
По истечению срока службы или после достижения назначенного ресурса,
инструмент не должен использоваться и подлежит утилизации без нанесения
экологического ущерба окружающей среде, в соответствии с нормами и
правилами, действующими на территории Российской Федерации"
Утилизация инструмента и комплектующих узлов заключается в его полной
разборке и последующей сортировке по видам материалов и веществ, для
последующей переплавки или использования при вторичной переработке
Данный инструмент и комплектующие узлы изготовлены из безопасных для
окружающей среды и здоровья человека материалов и веществ. Тем не менее,
для предотвращения негативного воздействия на окружающую среду, по
окончанию использования инструмента (истечению срока службы) или его
непригодности к дальнейшей эксплуатации, инструмент подлежит сдаче в
приемные пункты по переработке металлолома и пластмасс.
www.hammer-pt.com
Page 24
24
ИНФОРМАЦИЯ
В связи с постоянным совершенствованием инструмента производитель
оставляет за собой право вносить в конструкцию изменения, не описанные в
данном руководстве, которые не снижают потребительских качеств изделия.
Изделие соответствует требованиям ТР ТС.
Информацию о сертификатах см. на сайте http://www.hammer-pt.com
Декларация о соответствии единым нормам ЕС.
Настоящим мы заверяем, что мотокультиваторы Hammer модели RT40А и
RT50A соответствуют директивам: 98/37/EC, 89/336/EEC, 73/23/EEC, EN50144,
EN55014, EN61000.
Изготовитель:
Фирма "Hammer Werkzeug s.r.o.", "Хаммер Веркцойг с.р.о."
Адрес:
Rohacova 188/37, Zizkov, 130 00 Praha 3, Prague, Czech Republic
Рохачова 188/37, Жижков, 130 00 Прага 3, Прага, Чешская Республика
Произведено в КНР.
Импортер:
Наименование: ООО "ТДСЗ"
Адрес местонахождения: 188661, Ленинградская область, Всеволожский район,
поселок Мурино, улица Центральная, дом 46, помещение 21.
Информация для связи: почтовый адрес 190000, г. Санкт-Петербург, ВОХ 1284,
ООО "ТДСЗ"
Дата изготовления указана на этикетке изделия.
Срок службы изделия составляет 5 (пять) лет при соблюдении условий хранения
и правил эксплуатации, а также правильности сбора и монтажа инструмента,
указанных в данном руководстве по эксплуатации.
В случае если, несмотря на тщательный контроль процесса производства,
оборудование вышло из строя, его ремонт и замена любых частей должна
производиться только в специализированной сервисной мастерской.
Дополнительную информацию по инструменту и обслуживанию можно узнать на
сайте: http://www.hammer-pt.com
www.hammer-pt.com
Page 25
Page 26
Page 27
Page 28
Loading...
