Page 1

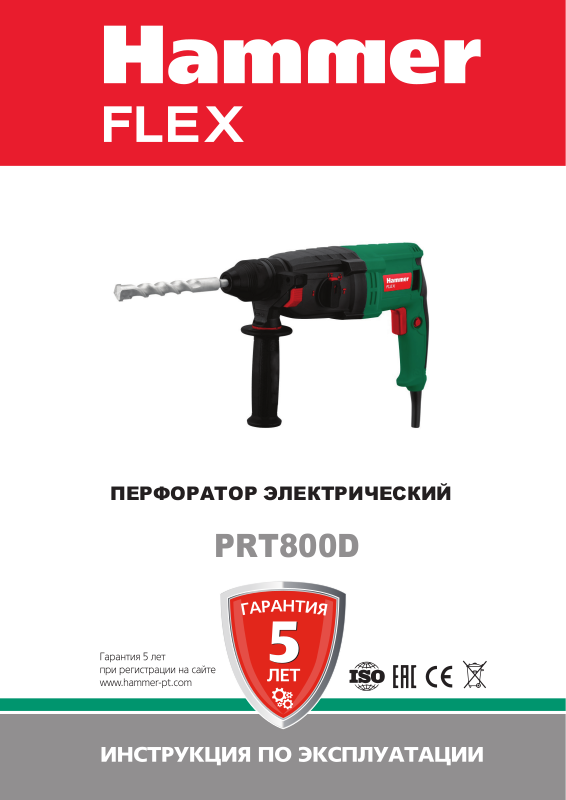

ПЕРФОРАТОР ЭЛЕКТРИЧЕСКИЙ
PRT800D
Page 2
Page 3
2
Уважаемый покупатель!
2
Руководство по эксплуатации
1 шт
3
Гарантийный талон
1 шт
Для эффективной и безопасной работы внимательно прочтите данную инструкцию и сохраните ее для дальнейших справок.
ОБЛАСТЬ ПРИМЕНЕНИЯ И НАЗНАЧЕНИЕ ИНСТРУМЕНТА
Перфоратор предназначен для сверления отверстий в бетоне, кирпиче и природном камне (функция вращающегося и ударного сверления), а также для легких долбежных работ (ударная функция). Он также пригоден для сверления отверстий в древесине, металле, керамике и синтетических материалах (функция вращающегося сверления). Электроинструменты с электронным регулированием и реверсом направления вращения пригодны также для завинчивания винтов.
ВНИМАНИЕ! Данный инструмент предназначен для использования только в бытовых целях. На инструмент, используемый для предпринимательской деятельности или в профессиональных целях, гарантия не распространяется.
КОМПЛЕКТАЦИЯ
1 Перфоратор 1 шт
5 Дополнительная рукоятка 1 шт
6 Ограничитель глубины 1 шт
7 Угольные щетки, комплект 1 шт
8 Пластиковый кейс 1 шт
*Примечание: Комплектация инструмента может изменяться без предварительного уведомления.
Бытовой тип инструмента подразумевает использование его для бытовых нужд не более 20 (двадцати) часов в месяц, при этом через каждые 15 минут непрерывной работы необходимо делать перерыв на 10-15 минут. Использование инструмента вопреки этому условию является нарушением правил надлежащей эксплуатации (данное условие не распространяется на насосы, генераторы, зарядные устройства и аналогичное оборудование).
www.hammer-pt.com
Page 4
3
PRT800D
ТЕХНИЧЕСКИЕ ХРАКТЕРИСТИКИ
ПАРАМЕТРЫ
Напряжение сети 220-240 В, 50 Гц
Потребляемая мощность 800 Вт
Скорость вращения (без нагрузки) 0-1250 об/мин
Число ударов (без нагрузки) 0-5600 уд/мин
Энергия удара 2,6 Дж
Тип патрона SDS-plus
Диаметр сверления (максимальный)
в бетоне 26 мм
в стали 13 мм
в дереве 30 мм
Масса нетто 2,7 кг
Уровень защиты II
Пыле- и влагозащищенность IP20
Информация по шуму:
Уровень звукового давления 91 дБ (А)
Уровень акустической мощности 104 дБ (А)
Погрешность +- 3 дБ
Информация по вибрации:
Значение среднеквадратического ускорения 4,4 м/с²
Погрешность +- 1,5 м/с²
www.hammer-pt.com
Page 5
4
Рис. 1
ОПИСАНИЕ ИНСТРУМЕНТА И ПРИНЦИПА ДЕЙСТВИЯ
1. Переключатель реверса
2. Выключатель
3. Кнопка фиксации выключателя
4. Переключатель режимов работы
5. Дополнительная рукоятка
6. Патрон
7. Ограничитель глубины
8. Фиксатор ограничителя глубины
*Примечание: Конструкция инструмента может изменяться без предварительного уведомления.
www.hammer-pt.com
Page 6
5
ОБЩИЕ МЕРЫ БЕЗОПАСНОСТИ
ВНИМАНИЕ! С целью предотвращения пожаров, поражений электрическим
током и травм при работе с электроинструментами соблюдайте перечисленные ниже рекомендации по технике безопасности!
ВНИМАНИЕ! К работе с инструментом допускаются лица не моложе 18 лет, изучившие инструкцию по эксплуатации, изучившие его устройство, имеющие допуск к самостоятельной работе и прошедшие инструктаж по технике безопасности.
1. Безопасность на рабочем месте:
• Содержите рабочее место в чистоте. Беспорядок или неосвещенные участки рабочего места могут привести к несчастным случаям.
• Не работайте с этим электроинструментом во взрывоопасном помещении, в котором находятся горючие жидкости, воспламеняющиеся газы или пыль. Во время эксплуатации, а также при включении и выключении инструмент вырабатывает искры, что может привести к воспламенению пыли или паров.
• Во время работы с электроинструментом не допускайте близко к Вашему рабочему месту детей и посторонних лиц. Отвлекшись, Вы можете потерять контроль над электроинструментом.
2. Электробезопасность:
• Штепсельная вилка электроинструмента должна соответствовать штепсельной розетке. Никоим образом не изменяйте штепсельную вилку. Не применяйте переходных штекеров для электроинструментов с защитным заземлением. Неизмененные штепсельные вилки и подходящие штепсельные розетки снижают риск поражения электротоком.
• Предпринимайте необходимые меры предосторожности от удара электрическим током. Избегайте контакта корпуса инструмента с заземленными поверхностями, такими как трубы, отопление, холодильники.
• Защищайте электроинструмент от дождя и сырости. Проникновение воды в электроинструмент повышает риск поражения электротоком.
• Не допускается использовать шнур не по назначению, например, для транспортировки или подвески электроинструмента, или для вытягивания вилки из штепсельной розетки. Защищайте шнур от воздействия высоких температур, масла, острых кромок или подвижных частей электроинструмента. Поврежденный или спутанный шнур повышает риск поражения электротоком.
• При работе на свежем воздухе используйте соответствующий удлинитель. Используйте только такой удлинитель, который подходит для работы на улице
• Если невозможно избежать применения электроинструмента в сыром помещении, то устанавливайте дифференциальный выключатель защиты от токов утечки. Применение дифференциального выключателя защиты от токов утечки снижает риск поражения электрическим током.
www.hammer-pt.com
Page 7
6
3. Личная безопасность:
• Будьте внимательными, следите за тем, что Вы делаете, и продуманно начинайте работу с электроинструментом. Не пользуйтесь электроинструментом в усталом состоянии или, если Вы находитесь под влиянием наркотиков, спиртных напитков или лекарств. Один момент невнимательности при работе с электроинструментом может привести к серьезным травмам.
• Применяйте средства индивидуальной защиты и всегда надевайте защитные очки. Использование средств индивидуальной защиты: защитной маски, обуви на нескользящей подошве, защитного шлема или средств защиты органов слуха в зависимости от вида работы электроинструмента снижает риск получения травм.
• Предотвращайте непреднамеренное включение электроинструмента. Перед подключением электроинструмента к электропитанию и/или к аккумулятору убедитесь в выключенном состоянии электроинструмента. Не держите подсоединенный инструмент за переключатель.
• Убирайте установочный инструмент или гаечные ключи до включения электроинструмента. Инструмент или ключ, находящийся во вращающейся части электроинструмента, может привести к травмам.
• Носите подходящую рабочую одежду. Не носите широкую одежду и украшения. Держите волосы, одежду и рукавицы вдали от движущихся частей.
• Широкая одежда, украшения или длинные волосы могут быть затянуты вращающимися частями.
• При наличии возможности установки пылеотсасывающих и пылесборных устройств проверяйте их присоединение и правильное использование. Применение пылеотсоса может снизить опасности, создаваемые пылью.
• При потере электропитания или другом самопроизвольном выключении электроинструмента немедленно переведите клавишу выключателя в положение «ОТКЛЮЧЕНО» и отсоедините вилку от розетки. Если при потере напряжения машина осталась включенной, то при возобновлении питания она самопроизвольно заработает, что может привести к телесному повреждению и(или) материальному ущербу.
4. Бережное и правильное обращение и использование электроинструментов:
• Не перегружайте электроинструмент. Используйте для Вашей работы предназначенный для этого электроинструмент. С подходящим по характеристикам электроинструментом Вы работаете лучше и надежнее в указанном диапазоне мощности.
• Не работайте с электроинструментом с неисправным выключателем. Электроинструмент, который не поддается включению или выключению, опасен и должен быть отремонтирован.
• До начала наладки электроинструмента, перед заменой принадлежностей и прекращением работы отключайте штепсельную вилку от розетки сети и/или выньте аккумулятор. Эта мера предосторожности предотвращает
www.hammer-pt.com
Page 8
7
непреднамеренное включение электроинструмента.
• Храните неиспользуемые электроинструменты недоступно для детей. Не разрешайте пользоваться электроинструментом лицам, которые незнакомы с ним или не читали настоящих инструкций. Электроинструменты опасны в руках неопытных лиц.
• Тщательно ухаживайте за электроинструментом. Проверяйте работоспособность и ход движущихся частей электроинструмента, отсутствие поломок или повреждений, отрицательно влияющих на функционирование электроинструмента. Поврежденные части должны быть отремонтированы до использования электроинструмента. Плохое обслуживание электроинструментов является причиной большого числа несчастных случаев.
• Держите режущий инструмент в заточенном и чистом состоянии. Заботливо ухоженные режущие инструменты с острыми режущими кромками реже заклиниваются и их легче вести.
• Применяйте электроинструмент, принадлежности, рабочие инструменты и т.п. в соответствии с настоящими инструкциями. Учитывайте при этом рабочие условия и выполняемую работу. Использование электроинструментов для непредусмотренных работ может привести к опасным ситуациям.
• Неиспользуемый инструмент должен храниться в сухом, закрытом месте, не доступном для детей! Не позволяйте использовать инструмент лицам, которые не ознакомились с настоящей инструкцией.
5. Сервис:
ВНИМАНИЕ! Применение любых принадлежностей и приспособлений, а также выполнение любых операций помимо тех, что рекомендованы данным руководством, может привести к травме или поломке инструмента.
6. Двойная изоляция:
Ваш инструмент имеет двойную изоляцию. Это означает, что все внешние металлические части электрически изолированы от токоведущих частей. Это выполнено за счет размещения дополнительных изоляционных барьеров между электрическими и механическими частями, делая необязательным заземление инструмента.
ВНИМАНИЕ! Двойная изоляция не заменяет обычных мер предосторожности, необходимых при работе с этим инструментом. Эта изоляционная система служит дополнительной защитой от травм, возникающих в результате возможного повреждения электрической изоляции внутри инструмента.
www.hammer-pt.com
Page 9
8
• Избегайте попадания посторонних предметов в вентиляционные отверстия на корпусе инструмента. Попадание металлических предметов или легко воспламеняющихся веществ в вентиляционные отверстия на корпусе инструмента может вызвать замыкание или поломку двигателя.
• Перед началом работы всегда проверяйте, надежно ли зафиксирован бур в патроне.
• Перед работой проверьте степень затяжки корпусных винтов. При нормальной работе машина сильно вибрирует. От вибрации затяжка может ослабнуть, что может привести к аварии или несчастному случаю.
• В холодное время года или после длительного хранения перед работой дайте перфоратору несколько минут поработать без нагрузки, это размягчит смазку, без которой работать в режиме удара будет невозможно.
• Убедитесь, что в месте проведения работ не проходит скрытая проводка. Не прикасайтесь к металлическим частям инструмента. Во избежание поражения током при попадании на токоведущие предметы держите инструмент только за изолированные поверхности.
• Используйте только работоспособные предварительно смазанные буры.
• Во время бурения бетона и других материалов надевайте защитные очки,
кроме того, если в процессе эксплуатации образуется большое количество пыли, используйте респиратор.
• При необходимости, надевайте специальные звукоизолирующие наушники.
• Не направляйте перфоратор в направлении людей. Бур может вылететь и
нанести серьезные увечья.
• Держите инструмент двумя руками. Всегда устанавливайте вспомогательную рукоятку, перед тем как начать работу с перфоратором.
• Не прикасайтесь руками к вращающимся частям инструмента.
• Не прикасайтесь к сверлу и заготовке сразу после сверления. Они могут быть
очень горячими и привести к ожогам.
МОНТАЖ, СБОРКА, НАЛАДКА И РЕГУЛИРОВКА
Монтаж дополнительной рукоятки.
www.hammer-pt.com
Page 10
9
Рис.2
Рис.3
Рис.4
Ограничитель глубины.
Используется для сверления отверстий одинаковой глубины. Ограничителем глубины (7, Рис.1) можно установить желаемую глубину сверления. Освободите фиксатор дополнительной рукоятки (8, Рис.1) и вставьте ограничитель глубины (7, Рис.1) в отверстие, установите нужную глубину сверления и затяните крепление рукоятки.
Вставьте рабочий инструмент SDS-plus до упора в патрон SDS-plus. Смещение инструмента SDS-plus может привести к неправильной установке глубины сверления. Вытяните упор глубины так, чтобы расстояние от вершины сверла до конца упора глубины соответствовало желаемой глубине сверления.
Замена (установка) буров.
ВНИМАНИЕ! Прежде, чем приступать к
замене бура, необходимо отсоединить кабель электропитания от розетки.
При смене буров будьте осторожны, так как существует вероятность повредить пыльник патрона.
• Патрон SDS-Plus автоматически фиксирует бур при установке. Тем не менее, при установке медленно поворачивайте бур в патроне, до тех пор, пока он не зафиксируется.
• После установки убедитесь в надежности закрепления бура, пытаясь вытянуть его из держателя.
• Для снятия бура необходимо немного оттянуть назад патрон (2, Рис.2).
Чтобы работа с перфоратором была наиболее эффективной, периодически проверяйте заточку буров и затачивайте их в случае необходимости, а также смазывайте хвостовики буров специальной смазкой перед использованием.
Для работы с металлом, деревом, пластиком рекомендуется использовать кулачковый патрон (в комплект поставки не входит). Он устанавливается при помощи специального адаптера SDS-Plus.
ВНИМАНИЕ! При работе кулачковым патроном не используйте ударный режим.
Для выполнения операций с крепежом необходимо использовать биты и специальный адаптер SDS-Plus (в комплект поставки не
входит).
www.hammer-pt.com
Page 11
10
ударные толчки. В противоположность ударной дрели,
Рис.5
ВНИМАНИЕ! Патрон, биты, и адаптеры не входят в комплектацию Вашего
инструмента. Эти и другие аксессуары можно приобрести в специализированном магазине или в авторизованном сервисном центре.
ВНИМАНИЕ! Перед установкой патрона переведите переключатель режимов работы (4, Рис.1) в положение сверления ▼ (см. Рис.5, A)
Выбор режима работы.
ВНИМАНИЕ! Все настройки инструмента необходимо производить при
выключенном двигателе! Запрещается изменять положение переключателей во время работы инструмента.
Переключатель режимов работы (4,Рис.1) служит для изменения режима работы инструмента. С его помощью вы можете выбрать один из четырех режимов работы. Для того чтобы изменить положение переключателя (4, Рис.1) нажмите кнопку фиксатора находящееся на переключателе, и поверните переключатель (4, Рис.1) в желаемое положение, в котором он слышимо фиксируется.
Перед включением инструмента убедитесь в том, что переключатель находится точно в одном из положений. Если он находится между ними, включение перфоратора может привести к его повреждению.
Положение Сверление без удара в древесине, металле и также для использования перфоратора в качестве шуруповерта. Контролируйте скорость вращения вала при помощи курка выключателя. При работе с крепежом скорость вращения вала инструмента не должна превышать 500 об/мин!
Положение Сверление с ударом в бетоне, кирпиче, природном камне. Требуемый удар для ударного сверления в камне создает пневматический ударный механизм. Этот электропневматический принцип действия обеспечивает высокую эластичность удара и исключает обратные
www.hammer-pt.com
Page 12
11
мощность сверления не зависит от усилия прижима.
Положение Vario-Lock для изменения положения зубила. Вы можете зафиксировать рабочий инструмент в различных положениях. Благодаря этому Вы можете занять соответственно оптимальное положение. Вставьте зубило в патрон. Поверните переключатель режимов (4, Рис.1) в положение «Vario-Lock». Поверните инструмент в держателе в желаемое положение.
Положение Долбление. В этом положении работает только пневматическая система - вращательное движение выключено. В патрон следует вставить соответствующее долото, пику.
ВНИМАНИЕ! С установленным долотом ни в коем случае не включать функцию вращения. Функцию долбления включать только тогда, когда долото будет находиться в контакте с материалом. Мощность долбления не зависит от усилия прижима.
Выбор направления вращения.
При помощи переключателя реверса (1,Рис.1) можно установить направление вращения вала по часовой или против часовой стрелки. Эта функция позволяет использовать данный инструмент в качестве шуруповерта для работ с крепежом, а также для извлечения бура при заклинивании.
ВНИМАНИЕ! Запрещается устанавливать переключатель направления вращения в положение вращения против часовой стрелки при использовании функций сверления с ударом или долбления.
Перед началом работ проверьте правильность выбранного направления вращения. Производите переключение реверса только после полной остановки двигателя. Изменение направления вращения на машине с вращающимся валом приведет к поломке машины. Не нажимайте на выключатель пуска, если переключатель направления вращения находится в нейтральном положении. Не прилагайте силу при переключении реверса.
www.hammer-pt.com
Page 13
12
ЭКСПЛУАТАЦИЯ ИНСТРУМЕНТА
Включение/выключение.
ВНИМАНИЕ! Перед включением инструмента убедитесь, что с него сняты все
регулировочные ключи и приспособления, оснастка надежно закреплена в патроне.
Вставьте вилку кабеля питания в розетку сети переменного тока.
Для включения электроинструмента нажмите на выключатель (2, Рис.1). Для фиксации выключателя следует нажать и кнопку (3, Рис.1) и отпустить выключатель..
Для выключения отпустите выключатель (2, Рис.1). Если выключатель зафиксирован, для выключения инструмента нажмите на него еще раз и отпустите.
Вы можете плавно регулировать число оборотов и ударов включенного электроинструмента, сильнее или слабее нажимая на курок выключателя (2,Рис.1). Легким нажатием на выключатель инструмент включается на низкое число оборотов и низкое число ударов. С увеличением силы нажатия число оборотов и ударов увеличивается.
Рекомендации по установке числа оборотов:
- Высокая скорость - при сверлении с ударом в бетоне или камне, долблении.
- Средняя скорость - при сверлении в стали и дереве.
- Низкая скорость - при заворачивании шурупов.
Рекомендации по работе.
• Не форсируйте работу инструмента. Чрезмерное давление уменьшает скорость вращения мотора, потребляемая мощность от сети возрастает. Это может привести к перегрузке, что выведет двигатель перфоратора из строя. Легкое давление дает наилучший результат.
• Крепко держите перфоратор, не позволяйте ему соскальзывать с намеченной точки.
• Когда отверстие станет наполняться пылью и крошками, не прикладывайте дополнительного давления, а, наоборот, на холостом ходу частично выньте бур из отверстия. Повторив эту операцию несколько раз, Вы очистите отверстие от частиц и крошек, что позволит продолжить эффективную работу.
• При попадании бура на арматурный прут или при засорении канала частицами, может возникнуть очень большая и неожиданная сила вращения, приложенная к перфоратору. Поэтому всегда пользуйтесь дополнительной боковой рукояткой и крепко удерживайте перфоратор за обе рукоятки во время сверления.
www.hammer-pt.com
Page 14
13
• При сверлении отверстий, расположенных над оператором, используйте пылезащитную чашку (в комплектацию не входит) для предохранения перфоратора и оператора от падающей пыли.
• При использовании кулачкового сверлильного патрона никогда не используйте положение “сверление с ударом” – это может привести к повреждению патрона.
• Зажатое сверло можно легко освободить, используя обратное направление вращения. При этом крепко держите инструмент в руках.
• Предохранительная муфта машины сработает в том случае, если машина достигнет определенного момента вращения. При этом она отсоединит двигатель от вала. Как только муфта сработает, немедленно выключите машину. Это позволит вам избежать перегрузки двигателя.
• Старайтесь использовать данную модель в режиме долбления в небольших пределах (максимум 10% от общего объема работ). Для проведения больших и регулярных по объему долбежных работ, используйте отбойные молотки.
• Не пытайтесь использовать бур с хвостовиком SDS+ в ударно-сверлильных работах, если на инструменте установлен кулачковый патрон.
Использование оригинальной оснастки Hammer Flex продлевает общий ресурс работы инструмента. Рекомендуется использовать следующую оснастку:
- Набор буров Hammer Flex201-901 DR SDS+ set No1 (5pcs) 5/6 X 110, 6/8/10 X 160
- Набор буров Hammer Flex201-902 DR SDS+ set No2 (6pcs) 5/6/8 X 110, 6/8/10 X 160
- Зубило канальное Hammer Flex201-304 DR CH SDS+ shank hollow 22*250mm
- Бур Hammer Flex201-112 SDS+ 8 X 160
- Бур Hammer Flex201-137 SDS+ 16 X 460
- Бур Hammer Flex201-132 SDS+ 14 X 460
- Бур Hammer Flex201-108 SDS+ 6 X 160
- Бур Hammer Flex201-116 SDS+ 10 X 160
- Зубило плоское Hammer Flex201-302 DR CH SDS+ shank small flat 20*250mm
- Зубило плоское Hammer Flex201-303 DR CH SDS+ shank spade 40*250mm
- Коронка п/б Hammer Flex242-501 DC HD SDS+ 68mm
- Коронка п/б Hammer Flex242-502 DC HD SDS+ 82mm
- Бита Hammer Flex203-111 PB PH-2 50mm (2pcs) TIN, 2шт.
- Патрон Hammer Flex208-103 CH-1 3,8''-24UNF 1,5-13MM +
- Патрон Hammer Flex208-104 CH-1 1,2''-20UNF 1,5-13MM + переходник SDS+
- Патрон Hammer Flex208-105 CH-1 3,0-16MM/3,8''-24UNF 3,0-16MM + переходник SDS+
- Смазка для буров Hammer Flex502-011 100г
переходник SDS+
www.hammer-pt.com
Page 15
14
устранению
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, ДИАГНОСТИРОВАНИЕ И РЕМОНТ
Перфоратор не нуждается в специальном обслуживании, однако корпус инструмента, патрон и рабочее место необходимо содержать в чистоте.
Протирайте инструмент слегка влажной, но не мокрой тряпкой. Не используйте для этого сильные моющие средства (бензин, растворители и т.п.), поскольку они могут повредить корпус электроинструмента. В качестве дополнительного моющего средства можно использовать слабый мыльный раствор. Избегайте попадания жидкости внутрь инструмента. После чистки протрите инструмент сухой тряпкой.
ВНИМАНИЕ! Все работы по ремонту инструмента и замене неисправных частей должны выполняться в авторизованном сервисном центре с использованием оригинальных или рекомендованных производителем запчастей.
Возможные неисправности и методы их устранения.
Неисправность Возможная причина
Действия по
Перфоратор не включается
Перфоратор не работает на полную мощность
Перфоратор выключился при работе
Нет напряжения в сети
Неисправен выключатель
Неисправен электродвигатель
Сильный износ угольных щеток
Низкое напряжение в сети
Износ угольных щеток
Неисправна обмотка электродвигателя
Полный износ угольных щеток
Поломка электродвигателя
Проверьте напряжение в сети
Обратитесь в авторизированный сервисный центр
Замените угольные щетки. Обратитесь в авторизированный сервисный центр
Проверьте напряжение в сети
Обратитесь в авторизированный сервисный центр
Обратитесь в авторизированный сервисный центр
www.hammer-pt.com
Page 16
15
Принять меры по предотвращению
центр для проведения диагностики.
Оплавления
изделия.
Заклинивание механизма
Слишком интенсивный режим эксплуатации
Перфоратор перегрелся
Неисправность обмотки электродвигателя
ДЕЙСТВИЯ ПЕРСОНАЛА ПРИ НАСТУПЛЕНИИ АВАРИЙ И КРИТИЧЕСКИХ ОТКАЗОВ
Перечень возможных неисправностей, классифицируемых как инцидент, авария или критический отказ оборудования и действия персонала в случае их наступления приведен в таблице 1.
Таблица 1
Неисправность Классификация Действия персонала
Снижение скорости вращения рабочего инструмента
Искрение и / или дым
пластика корпуса. Потеря целостности конструкции
В таблице 2 приведены критерии предельных состояний электроинструмента (признаки неисправности). При появлении этих признаков изделие может быть признано достигшим "предельного состояния" - состояния машины и (или) оборудования, при котором их дальнейшая эксплуатация недопустима или нецелесообразна либо восстановление их работоспособного состояния невозможно или нецелесообразно. Для подтверждения этого состояния оборудование должно быть предоставлено в авторизованный сервисный центр для диагностики.
Инцидент
Авария
Критический отказ
Отключить прибор от сети и обратиться в сервисный центр для проведения диагностики.
возгорания. Отключить прибор от сети и обратиться в авторизированный сервисный
Принять меры по предотвращению возгорания. Отключить прибор от сети и обратиться в сервисный центр для проведения диагностики.
Дайте перфоратору остыть. Измените режим эксплуатации
Обратитесь в авторизированный сервисный центр
www.hammer-pt.com
Page 17
16
Перегрев обмоток
силовых цепей
Таблица 2
Критерии предельного состояния
Причина повреждения
Рекомендации
Оплавление пластика корпуса
Трещины на поверхности корпусов и оснований
ХРАНЕНИЕ И ТРАНСПОРТИРОВКА
Инструмент следует хранить при комнатной температуре, в сухом месте, вне досягаемости детей и домашних животных.
Транспортировку рекомендуется производить в упаковке производителя.
СРОКИ ХРАНЕНИЯ, СЛУЖБЫ. РЕСУРС И УТИЛИЗАЦИЯ
Срок хранения изделия составляет 10 (десять) лет при соблюдении условий хранения, указанных в данном руководстве по эксплуатации. Срок хранения исчисляется с даты производства изделия. По окончании этого срока вне зависимости от технического состояния изделия хранение должно быть прекращено и принято решение о проверке технического состояния изделия, направлении в ремонт или утилизации и об установлении нового срока хранения.
Дата изготовления указана на этикетке инструмента.
Срок службы изделия составляет 5 (пять) лет при соблюдении условий хранения и правил эксплуатации, а также правильности сборки и монтажа инструмента, указанных в данном руководстве по эксплуатации. Срок службы исчисляется с даты продажи изделия.
По истечению срока службы или после достижения назначенного ресурса, инструмент не должен использоваться и подлежит утилизации без нанесения экологического ущерба окружающей среде, в соответствии с нормами и правилами, действующими на территории Российской Федерации.
Данный инструмент и комплектующие узлы изготовлены из безопасных для окружающей среды и здоровья человека материалов и веществ. Тем не менее, для предотвращения негативного воздействия на окружающую среду, по окончанию использования инструмента (истечению срока службы) или его непригодности к дальнейшей эксплуатации, инструмент подлежит сдаче в приемные пункты по переработке металлолома и пластмасс.
электродвигателя или короткое замыкание
Механическое повреждение корпуса
Отключить прибор от сети и обратиться в сервисный центр для проведения диагностики
www.hammer-pt.com
Page 18
17
ИНФОРМАЦИЯ
В связи с постоянным совершенствованием электроинструмента производитель оставляет за собой право вносить в конструкцию изменения, не описанные в данном руководстве, которые не снижают потребительских качеств изделия.
Изделие соответствует требованиям ТР ТС.
Информацию о сертификатах см. на сайте http://www.hammer-pt.com
Декларация о соответствии единым нормам ЕС.
Настоящим мы заверяем, что перфоратор электрический марки Hammer Flex, модель PRT800D соответствует директивам:
2006/42/EC, 2014/30/EU, 2014/35/EU.
Этот прибор соответствует директивам СЕ по искрозащите и технике безопасности для низковольтных приборов; он сконструирован в соответствии с новейшими предписаниями по технике безопасности.
Изготовитель: Фирма " Hammer Werkzeug s.r.o.", "Хаммер Веркцойг с.р.о." Адрес: Rohacova 188/37, Zizkov, 130 00 Praha 3, Prague, Czech Republic Рохачова 188/37, Жижков, 130 00 Прага 3, Прага, Чешская Республика Произведено в КНР.
Импортер: Наименование: ООО "ТДСЗ" Адрес местонахождения: 188661, Ленинградская область, Всеволожский район, поселок Мурино, улица Центральная, дом 46, помещение 21.
Информация для связи: почтовый адрес 190000, г. Санкт-Петербург, ВОХ 1284, ООО "ТДСЗ"
В случае если, несмотря на тщательный контроль процесса производства, инструмент все-таки вышел из строя, ремонт инструмента и замена любых его частей должна производиться только в специализированной сервисной мастерской.
Дополнительную информацию по инструменту и обслуживанию можно узнать на сайте: http://www.hammer-pt.com
www.hammer-pt.com
Page 19
Оснастка Hammer Flex –
деталь, но не мелочь!
Набор сверл №9
Код заказа: 37078
HSS сверла по металлу с TIN покрытием Сверла по бетону с TIN покрытием Сверла по дереву (универсальные)
Бетон Дерево Металл
5 / 6 / 8 мм
Диск алмазный ТУРБО
Код заказа: 30696
Прочные монокристаллические алмазы Основа из холодного стального листа Оптимальная вязкость связки
Диаметр диска Посадочный диаметр
УНИВЕРСАЛЬНЫЙ АЛМАЗНЫЙ ДИСК
125 мм
22 мм
Набор сверл, головок и бит №22
Код заказа: 62937
HSS сверла по металлу с TIN покрытием PH, PZ, и SL биты на 50 мм Литые торцевые головки
Биты Сверла (металл) Торцевые головки
РН 1,2,3 / PZ 1,2,3 / SL 5,6,7
1,5 / 2 /3 / 4 / 4,5 / 5 / 6 мм
6 / 8 / 10
Диск отрезной тонкий (1 мм)
Код заказа: 86893
Высокая скорость работы Низкая стоимость реза Армирующая сетка для безопасности
Диаметр диска Посадочный диаметр
УНИВЕРСАЛЬНЫЙ ОТРЕЗНОЙ ДИСК
125 мм
22 мм
Набор буров №2
Код заказа: 30776
Шлифованный хвостовик SDS+ Двойная спираль S4 Твердосплавный наконечник
Буры 110 мм Буры 160 мм
САМЫЕ ВОСТРЕБОВАННЫЕ ТИПОРАЗМЕРЫ
5 / 6 / 8 мм
6 / 8 / 10 мм
Кордщетка чашеобразная мягкая
Код заказа: 32433
Прочная стальная проволока Универсальная посадка для любой УШМ Устойчивое к истиранию покрытие
Диаметр Посадка
ДЛЯ РАБОТ ПО МЕТАЛЛУ И ДЕРЕВУ
65 мм
M14
Лента шлифовальная 115 мм
Код заказа: 289126
Может использоваться с любыми плоскошлифовальными машинами и ручными терками
Зернистость Длина рулона
ПРОЧНАЯ ТКАНЕВАЯ ОСНОВА СОВМЕСТИМ СО ВСЕМИ МИНИ-ДРЕЛЯМИ T - ОБРАЗНЫЙ ХВОСТОВИК
P 100
5 мм
Набор оснастки для мини-дрели
Код заказа: 44709
Стартовый набор оснастки для шлифовальных, отрезных и гравировальных работ
Количество 71 шт
Набор полотен для электролобзика
Код заказа: 30576
Данный набор подойдет для работ по металлу, пластику и дереву
Количество 10 шт
www.hammer-pt.com
Page 20
Электроинструмент Hammer Flex –
Пила циркулярнаяПила циркулярная
CRP1300DCRP1300D
Блокировка валаБлокировка вала
мастера рекомендуют!
Аккумуляторная мини-дрель
AMD3.6
Подсветка рабочей зоны Электронная регулировка оборотов Li-Ion аккумулятор
Напряжение Емкость АКБ Скорость вращения
3,6 В
1,3 Ач
0 - 18000 об/мин
Дрель ударная
UDD620D
Электронная регулировка оборотов Надежный ключевой патрон Держатель ключа на шнуре
Мощность Скорость вращения Диаметр патрона
620 Вт
0-2800 об/мин
13 мм
Аккумуляторная отвертка
ACD3.6LE
Поворотная рукоятка Подсветка рабочей зоны Набор бит и сверл в комплекте
Напряжение Крутящий момент Емкость АКБ
3,6 В 2,8 Нм 0,6 Ач
Перфоратор
PRT650A
Три режима работы Электронная регулировка оборотов Поставляется в кейсе
Мощность Энергия удара Скорость вращения
650 Вт
2,2 Дж
0-1000 об/мин
Аккумуляторная дрель
ACD12LE
Электронная регулировка оборотов Подсветка рабочей зоны Li-Ion аккумулятор
Напряжение Крутящий момент Скорость вращения
12 В
18 Нм
0-550 об/мин
УШМ (болгарка)
USM1050A
Повышенная мощность двигателя Электронная регулировка оборотов Открытый доступ к щеткам
Мощность Диаметр диска Скорость вращения
1050 Вт
125 мм
4000- 11000 об/мин
Лобзик
LZK650L
Электронная регулировка оборотов Трехступенчатый маятниковый ход Регулировка угла наклона подошвы
Мощность Скорость хода МAX глубина пропила
650 Вт
0-3000 ход/мин
75 мм
Дрель-шуруповерт
DRL400A
Электронная регулировка оборотов Регулировка крутящего момента Надежный кнопочный реверс
Мощность Крутящий момент Скорость вращения
280 Вт
22 Нм
0-750 об/мин
www.hammer-pt.com
Пила циркулярная
CRP1300D
Блокировка вала Регулировка угла и глубины пропила Защита от непреднамеренного запуска
Мощность Диаметр диска МAX глубина пропила
1300 Вт
160 мм
55 мм
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
