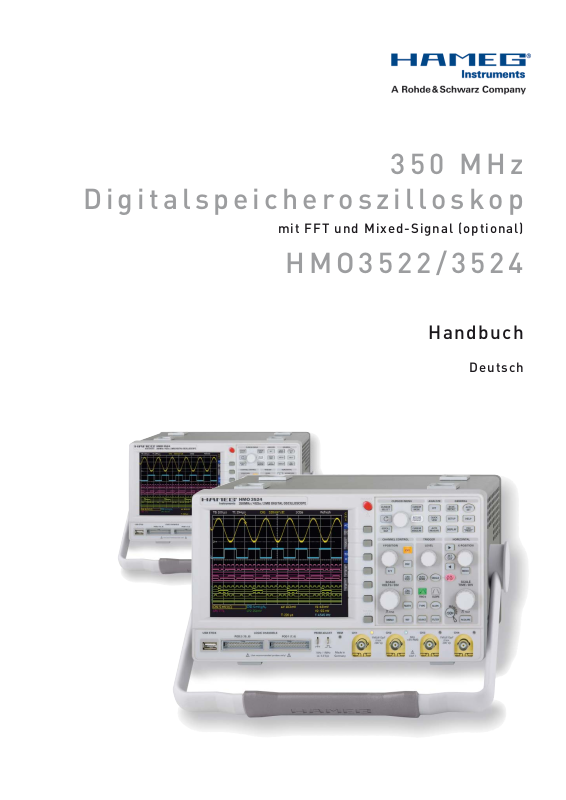

350 MHz

Digitalspeicheroszilloskop

mit FFT und Mixed-Signal (optional)

HMO3522/3524

Handbuch

Deutsch

Allgemeine Hinweise zur CE-Kennzeichnung

KONFORMITÄTSERKLÄRUNG DECLARATION OF CONFORMITY DECLARATION DE CONFORMITE

Hersteller HAMEG Instruments GmbH Manufacturer Industriestraße 6 Fabricant D-63533 Mainhausen

Die HAMEG Instruments GmbH bescheinigt die Konformität für das Produkt The HAMEG Instruments GmbH declares conformity of the product HAMEG Instruments GmbH déclare la conformite du produit

Bezeichnung: Oszilloskop Product name: Oscilloscope Designation: Oscilloscope

Typ / Type / Type: HMO3522 / HMO3524

mit / with / avec: HO720

Optionen / Options / Options: HO730, HO740

mit den folgenden Bestimmungen / with applicable regulations / avec les directives suivantes

EMV Richtlinie 89/336/EWG ergänzt durch 91/263/EWG, 92/31/EWG EMC Directive 89/336/EEC amended by 91/263/EWG, 92/31/EEC Directive EMC 89/336/CEE amendée par 91/263/EWG, 92/31/CEE

Niederspannungsrichtlinie 73/23/EWG ergänzt durch 93/68/EWG Low-Voltage Equipment Directive 73/23/EEC amended by 93/68/EEC Directive des equipements basse tension 73/23/CEE amendée par 93/68/CEE

Angewendete harmonisierte Normen / Harmonized standards applied Normes harmonisées utilisées:

Sicherheit / Safety / Sécurité: EN 61010-1:2001 (IEC 61010-1:2001)

Messkategorie / Measuring category / Catégorie de mesure: I

Überspannungskategorie / Overvoltage category / Catégorie de surtension: II

Verschmutzungsgrad / Degree of pollution / Degré de pollution: 2

Elektromagnetische Verträglichkeit / Electromagnetic compatibility / Compatibilité électromagnétique

EN 61326-1/A1 Störaussendung / Radiation / Emission: Tabelle / table / tableau 4; Klasse / Class / Classe B.

Störfestigkeit / Immunity / Imunitée: Tabelle / table / tableau A1.

EN 61000-3-2/A14 Oberschwingungsströme / Harmonic current emissions Émissions de courant harmonique: Klasse / Class / Classe D.

EN 61000-3-3 Spannungsschwankungen u. Flicker / Voltage ﬂ uctuations and ﬂ icker / Fluctuations de tension et du ﬂ icker.

Datum / Date / Date

01. 04. 2009

Unterschrift / Signature / Signatur

Holger Asmussen Manager

Allgemeine Hinweise zur CE-Kennzeichnung

HAMEG Messgeräte erfüllen die Bestimmungen der EMV Richtlinie. Bei der Konformitätsprüfung werden von HAMEG die gültigen Fachgrund- bzw. Produktnormen zu Grunde gelegt. In Fällen, in denen unterschiedliche Grenzwerte möglich sind, werden von HAMEG die härteren Prüf bedingungen angewendet. Für die Störaussendung werden die Grenzwerte für den Geschäfts- und Gewerbebereich sowie für Kleinbetriebe angewandt (Klasse 1B). Bezügl ich der Störf estigkeit ﬁ nden die für den I ndustrie bereich gelten den Grenzwerte Anwendung. Die am Messgerät notwendiger weise angeschlossenen Mess- und Datenleitungen beeinflussen die Einhaltung der vorgegebenen Grenzwerte in erheblicher Weise. Die verwendeten Leitungen sind jedoch je nach Anwendungsbereich unterschiedlich. Im praktischen Messbetrieb sind daher in Bezug auf Störaussendung bzw. Störfestigkeit folgende Hinweise und Randbedingungen unbedingt zu beachten:

1. Datenleitungen

Die Verb indung von Me ssgerä ten bzw. ihre n Schnitt stellen mi t externen G eräten (Druc kern , Rechnern, etc .) darf nur mit a usreichend a bgeschirmten Lei tungen erfolgen. Sofern die Bedienungsanleitung nicht eine geringere maximale Leitungslänge vorschreibt, dürfen Datenleitungen (Eingang/Ausgang, Signal/ Steuerung) eine Länge von 3 Metern nicht erreichen und sich nicht außerhalb von Gebäuden beﬁ n den. Ist an einem Ger äteinterf ace der Ansch luss mehrer er Schnittstellenkabel möglich, so dar f jeweils nur eines angeschlossen sein. Bei Datenleitungen ist generell auf doppelt abgeschirmtes Verbindungskabel zu achten. Als IE EE-Bus Kabe l ist das von HA MEG beziehbare dop pelt geschir mte Kabel HZ72 geeignet.

2. Signalleitungen

Messleitungen zur Signalübertragung zwischen Messstelle und Messgerät sollten generell so kurz wie möglich gehalten werden. Falls keine geringere Länge vorgeschrieben ist, dürfen Signalleitungen (Eingang/Ausgang, Signal/ Steuerung) eine Länge von 3 Metern nicht erreichen und sich nicht außerhalb von Gebäuden beﬁ nden. Alle Signalleitungen sind grundsätzlich als abgeschirmte Leitungen (Koaxialkabel-RG58/U) zu verwenden. Für eine korrekte Masseverbindung muss Sorge getragen werden. Bei Signalgeneratoren müssen doppelt abgeschirmte Koaxialkabel (RG223/U, RG214/U) verwendet werden.

3. Auswirkungen auf die Messgeräte

Beim Vorliegen starker hochfrequenter elektrischer oder magnetischer Felder kann es trotz sorgfältigen Messaufbaus über die angeschlossenen Messkabel zu Einspeisung unerwünschter Signalteile in das Messgerät kommen. Dies führt bei HAMEG Messgeräten nicht zu einer Zerstörung oder Außerbetriebsetzung des Messgerätes.Geringfügige Abweichungen des Messwertes über die vorgegebenen Speziﬁ kationen hinaus können durch die äußeren Umstände in Einzelfällen jedoch auftreten.

4. Störfestigkeit von Oszilloskopen

4.1 Elektromagnetisches HF-Feld Beim Vorliegen starker hochfrequenter elektrischer oder magnetischer Felder können durch diese Felder bedingte Überlagerungen des Messsignal s sichtbar werden. Die Einkopplung dieser Felder kann über das Versorgungsnetz, Mess und Steue rleitunge n und/oder dur ch direkte Ein strahlun g erfolge n. Sowohl da s Messobjekt, als auch das Oszilloskop können hiervon betroffen sein. Die dire kte Einstr ahlung in das Os zilloskop kan n, trotz der A bschirmun g durch das Metallgehäuse, durch die Bildschirmöffnung erfolgen. Da die Bandbreite jeder Me ssvers tärkerst ufe größer al s die Gesamtb andbreite de s Oszillosko ps ist, können Überlagerungen sichtbar werden, deren Frequenz wesentlich höher als die –3dB Messbandbreite ist.

4.2 Schnelle Transienten / Entladung statischer Elektrizität Beim Auftreten von schnellen Transienten (Burst) und ihrer direkten Einkopplung über das Versorgungsnetz bzw. indirekt (kapazitiv) über Messund Steuerleitungen, ist es möglich, dass dadurch die Triggerung ausgelöst wird . Das Auslös en der Trig gerung kann auch durc h eine direkte b zw. indirek te statische Entladung (ESD) erfolgen. Da die Signaldarstellung und Triggerung durch das Oszilloskop auch mit geringen Signalamplituden (<500μV) erfolgen soll, lässt sich das Auslösen der Triggerung durch derartige Signale (> 1kV) und ihre gleichzeitige Darstellung nicht vermeiden.

HAMEG Instruments GmbH

Änderungen vorbehalten

Inhaltsverzeichnis

Allgemeine Hinweise zur CE-Kennzeichnung 2 350 MHz Digitalspeicheroszilloskop HMO3522/3524 4 Technische Daten 5

1. Installations- und Sicherheitshinweise 6

1.1. Aufstellung des Gerätes 6

1.2. Sicherheit 6

1.3. Bestimmungsgemäßer Betrieb 6

1.4. Umgebungsbedingungen 6

1.5. Gewährleistung und Reparatur 7

1.6. Wartung 7

1.7. CAT I 7

1.8. Netzspannung 7

2. Lernen Sie Ihr neues HAMEG Digital speicheroszilloskop kennen 8

2.1. Vorderansicht 8

2.2. Bedienpanel 8

2.3. Bildschirm 9

2.4. Rückansicht 9

2.5. Optionen 9

2.6. Allgemeines Bedienkonzept 10

2.7. Grundeinstellungen und integrierte Hilfe 10

2.8. Firmware- und Hilfe-Update 11

3. Schnelleinstieg 12

3.1. Aufstellen und Einschalten des Gerätes 12

3.2. Anschluss eines Tastkopfes und Signalerfassung 12

3.3. Betrachten von Signaldetails 13

3.4. Cursormessungen 13

3.5. Automatische Messungen 13

3.6. Mathematikeinstellungen 14

3.7. Daten abspeichern 15

10. Dokumentation, Speichern und Laden 28

10.1. Geräteeinstellungen 28

10.2. Referenzen 29

10.3. Kurven 30

10.4. Bildschirmfoto 30

10.5. Formelsätze 30

10.6. Deﬁ nition der FILE/PRINT-Taste 31

11. Mixed-Signal-Betrieb (optional) 31

11.1. Logiktrigger 31

11.2. Anzeigefunktionen für die Logikkanäle 32

11.3. Cursormessungen für Logikkanäle 32

12. Anhang

Abbildungsverzeichnis 34

4. Vertikalsystem 16

4.1. Kopplung 16

4.2. Verstärkung, Y-Position und Offset 16

4.3. Bandbreitenbegrenzung und Invertierung 17

4.4. Tastkopfdämpfung 17

5. Horizontalsystem (Zeitbasis) 17

5.1. Erfassungsbetriebsart RUN und STOP 17

5.2. Zeitbasiseinstellungen 17

5.3. Erfassungsmodi 17

5.4. ZOOM-Funktion 18

6. Triggersystem 19

6.1. Triggermodi Auto, Normal und Single 19

6.2. Triggerquellen 19

6.3. Flankentrigger 19

6.4. Impulstrigger 20

6.5. Videotrigger 20

7. Anzeige von Signalen 21

7.1. Anzeigeeinstellungen 21

7.2. Nutzung des virtuellen Bildschirms 21

7.3. Signalintensitätsanzeige und Nachleuchtfunktion 21

7.4. XY-Darstellung 22

8. Messungen 23

8.1. Cursormessungen 23

8.2. Automessungen 24

8.3. Quickview Messung 25

9. Analyse 26

9.1. Quick Mathematik 26

9.2. Formeleditor 26

9.3. Frequenzanalyse (FFT) 27

Änderungen vorbehalten

HMO3522 / HMO3524

 4GSa /s Real Time, 50GSa /s Random Sampling,

rauscharmer Flash A/ D Wandler (Referenz Klasse)

 2MPts Speicher pro Kanal, Memory oom bis 100.000:1

 MSO (Mixed Signal Opt. HO3508) mit 8/ 16 Logikkanälen

 Vertikale Empfindlichkeit 1mV...5V/Div (an 1MΩ /50Ω)

Offsetbereich ±0,2...±20V

 12Div Darstellbreite in X-Richtung

 Triggerbetriebsarten: Flanke, Video, Pulsbreite,

Logik, verzögert, Ereignis

 Frequenzspektrumanzeige durch FFT

 6 Digit Counter, Autoset, Automeasurement, Formeleditor

 6,5” TFT VGA Display, DVI Ausgang

 3 x USB für Massenspeicher, Drucker und Fernsteuerung

optional IEEE-488 oder Ethernet/ USB

350MHz 2/4 Kanal Digital Oszilloskop

HMO3522/HMO3524

HMO3524

NEU

Die Betriebsart XYZ

8 Kanal Logiktastkopf HO3508

Transporttasche HZ99

Änderungen vorbehalten

Technische Daten

350 MHz 2 [4] Kanal Digital Oszilloskop

HMO3522 [HMO3524]

Alle Angaben bei 23 °C nach einer Aufwärmzeit von 30 Minuten.

Display: 6,5" VGA Color TFT Auflösung: 640 x 480 Pixel Hintergrundbeleuchtung: LED 400cd/m

Anzeigenbereich für Kurven:

ohne Menü 400 x 600 Pixel (8 x 12Div)

mit Menü 400 x 500 Pixel (8 x 10Div) Farbtiefe: 256 Farben Helligkeitsstufen pro Kanal: 0…31

Vertikalsystem

Kanäle:

DSO Mode CH1, CH2 [CH1...CH4]

MSO Mode CH1, CH2 LCH 0…15 (Logik-Eingänge)

mit 2 x Option HO3508

Hilfseingang: Frontseite [Geräterückseite]

Funktion Ext. Trigger

Impedanz 1 MΩ || 13pF ± 2 pF

Kopplung DC, AC

Max. Eingangsspannung 100V (DC + Spitze AC) XYZ-Betrieb: Wahlweise alle Analogkanäle Invertierung: CH 1, CH 2 [CH1...CH4] Y-Bandbreite (-3 dB): 350MHz (5 mV...5 V)/Div

100 MHz (1 mV, 2mV)/Div

Untere AC Bandbreite: 2Hz Bandbreitenbegrenzung

(zuschaltbar): Ca. 20 MHz

Anstiegszeit (berechnet): ‹1 ns DC-Verstärkungsgenauigkeit: 2% Eingangsempfindlichkeit: 12 kalibrierte Stellungen

CH1, CH2 [CH1...CH4] 1 mV/Div…5 V/Div (1-2-5 Folge)

Feineinskalierung Zwischen den kalibrierten Stellungen Eingänge CH1, CH2 [CH1…CH4]:

Impedanz 1 MΩ II 13pF ± 2 pF (50Ω zuschaltbar)

Kopplung DC, AC, GND

Max. Eingangsspannung 200 V (DC + Spitze AC), 50Ω ‹ 5V

eff

Messstromkreise: Messkategorie I (CAT I) Positionsbereich: ±10Divs Offseteinstellung:

1 mV, 2 mV ± 0,2 V

5 mV…50mV ±1V

100 mV…5V ±20V Logikeingänge: Mit Option H03508

Schaltpegel TTL, CMOS, ECL, 2x User -2 V…+8V

Impedanz 100 kΩ || ‹4 pF

Kopplung DC

Max. Eingangsspannung 40 V (DC + Spitze AC)

Triggerung

Analogkanäle: Automatik: Verknüpfung aus Spitzenwert und Triggerlevel

Min. Signalhöhe 0,8Div; 0,5Div typ.

Frequenzbereich 5Hz…400 MHz

Leveleinstellbereich Von Spitze- zu Spitze+ Normal (ohne Spitzenwert):

Min. Signalhöhe 0,8Div; 0,5Div typ.

Frequenzbereich 0…400MHz

Leveleinstellbereich -10 Div...+10 Div Betriebsarten: Flanke/Video/Logik/Pulse Flanke: Steigend, fallend, beide

Quellen: CH1, CH2, Netz, Ext., LCH0…15

[CH1...CH4, Netz, Ext., LCH0…15]

Kopplung: AC: 5Hz…400MHz

DC: 0…400MHz HF: 30kHz…400MHz LF: 0...5kHz Noise Rejection: 100MHz TP zuschaltbar

Video: Pos./neg. Sync. Impulse

Norm 525 Zeilen/60Hz Systeme

625 Zeilen/50Hz Systeme

Halbbild Erstes, zweites, beide

Zeile Alle, wählbare Zeilennummer

Quelle CH1, CH2, Ext. [CH1...CH4] Logik: UND, ODER, WAHR, UNWAHR

Quelle LCH0…15

Zustände LCH0…15 X, H, L Triggeranzeige: LED Ext. Trigger über: Auxiliary Input [Aux. Input an Rückseite]

0,3V…10V

2. Trigger:

Flanke: Steigend, fallend, beide

Min. Signalhöhe 0,8Div; 0,5Div typ. Frequenzbereich 0…400MHz Leveleinstellbereich - 10Div...+10Div Betriebsarten:

nach Zeit 20ns…0,1s nach Ereignissen 1…2

Horizontalsystem

Darstellung: Zeitbereich, Frequenz (FFT), Spannung (XY) Darstellung Zeitbasis: Main-Fenster, Main- und Zoom-Fenster Memory Zoom: Bis zu 100.000:1 Genauigkeit: 15 ppm Zeitbereich:

Refresh Betriebsarten 1 ns/Div…20 ms/Div Roll Betriebsarten 50ms/Div…50 s/Div

Digitale Speicherung

Abtastrate (Echtzeit): 2 x 2 GSa/s, 1 x 4GSa/s

[4 x 2 GSa/s, 2 x 4 GSa/s] Logik-Kanäle: 16 x 1GSa/s

Abtastrate (Random Sampling):

50 GSa/s (ohne Logik-Kanäle)

Memory: 2 x 2 MPts [4 x 2 MPts] Betriebsarten: Refresh, Average, Envelope, Peak-Detect,

Roll (freilaufend/getriggert), Smooth

Auflösung (vertikal): 8Bit Auflösung (horizontal):

Yt-Betrieb 50Pkt./Div

XY-Betrieb 8Bit Interpolation: Sinx/x (CH1...CH4), Pulse (LCH0...15) Nachleuchten: Off, 50ms...∞ Verzögerung Pretrigger: 0...2Millionen x (1/Abtastrate)

Posttrigger: 0...8 Millionen x (1/Abtastrate) Signalwiederholrate: Bis zu 2500 Kurven/s Darstellung: Dots, Vektoren (Interpolation), „Nachleuchten“ Anzahl Referenzspeicher: typ. 10 Kurven

Bedienung / Messung / Schnittstellen

Bedienung: Menügeführt (mehrsprachig), Autoset,

Hilfsfunktionen (mehrsprachig)

Save/Recall Speicher: typ. 10 komplette Geräteeinstellungen Frequenzzähler:

0,5 Hz...350MHz 6 Digit Auflösung Genauigkeit 15ppm

Auto Messfunktionen: Frequenz, Periode, Impulszähler, UDC, Upp,

Up+, Up-, U

RMS

, U

Avg, tRise, tFall

Cursor Messfunktionen: ΔU, Δt, 1/Δt (f), U gegen Gnd, Utbezogen auf

den Triggerpunkt, Verhältnis X und Y, Impulszähler, Spitze-Spitze, Spitze+, Spitze-

Schnittstellen: Dual-Schnittstelle USB/RS-232 (HO720)

USB-Stick (Frontseite) USB-Printer (Rückseite) ab SW V2.0 DVI für ext. Monitor

Optional: IEEE-488, Ethernet/USB

Mathematische Funktionen

Anzahl der Formelsätze: typ. 10 Formelsätze mit bis zu 5 Formeln Quellen: Alle Kanäle und Mathematikspeicher Ziele: Mathematikspeicher Funktionen: ADD, SUB, 1/X, ABS, MUL, DIV, SQ,

POS, NEG, INV

Anzeige: Bis zu 4 Mathematikspeicher

Verschiedenes

Probe ADJ Ausgang

(für Tastkopfabgleich)

1 kHz/1 MHz Rechtecksignal ~0,2Vss(ta ‹ 4 ns)

Interne RTC (Realtime clock): Datum und Uhrzeit für gespeicherte Daten Netzanschluss: 105…253V, 50/60 Hz, CAT II Leistungsaufnahme: Max. 70 Watt bei 230 V, 50 Hz Schutzart: Schutzklasse I (EN61010-1) Arbeitstemperatur: +5°C...+40°C Lagertemperatur: -20°C...+70°C Rel. Luftfeuchtigkeit: 5%…80% (ohne Kondensation) Abmessungen (B x H x T): 285 x 175 x 220mm Gewicht: 3,6kg

Im Lieferumfang enthalten: Netzkabel, Bedienungsanleitung, 2 [4] Tastköpfe, 10:1 mit Teilungsfaktorkennung (HZ350), Dual-Interface USB/RS-232 (HO720), CD

Optionales Zubehör:

HO3508 8 Kanal Logiktastkopf HO730 Dual-Schnittstelle Ethernet/USB HO740 Schnittstelle IEEE-488 (GPIB), galvanisch getrennt HZ355 Slimline-Tastkopf mit automatischer Kennung 10:1 HZ46 19'' Einbausatz 4HE

Änderungen vorbehalten

Installations- und Sicherheitshinweise

1. Installations- und Sicherheitshinweise

1.1. Aufstellung des Gerätes

Wie den Abbildungen zu entnehmen ist, lässt sich der Griff in verschiedene Positionen schwenken:

A und B = Trageposition C, D und E = Betriebsstellungen mit unterschiedlichem Winkel F = Position zum Entfernen des Griffes. G = Position unter Verwendung der Gerätefüße, Stapelposition und zum Transport in der Originalverpackung.

Achtung!

Um eine Änderung der Griffposition vorzunehmen,

muss das Oszilloskop so aufgestellt sein, dass es nicht herunterfallen kann, also z.B. auf einem Tisch stehen. Dann müssen die Griffknöpfe zunächst auf beiden Seiten gleichzeitig nach Außen gezogen und in Richtung der gewünschten Position geschwenkt werden. Wenn die Griffknöpfe während des Schwenkens nicht nach Außen gezogen werden, können sie in die nächste Raststellung einrasten.

Entfernen/Anbringen des Griffs: In Position F kann der Griff

entfernt werden, in dem man ihn weiter herauszieht. Das Anbringen des Griffs erfolgt in umgekehrter Reihenfolge.

1.2. Sicherheit

Dieses Gerät ist gemäß VDE 0411 Teil 1, Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte gebaut, geprüft und hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Es entspricht damit auch den Bestimmungen der europäischen Norm EN 61010-1 bzw. der internationalen Norm IEC 1010-1. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Hinweise und Warnvermerke beachten, die in dieser Bedienungsanleitung enthalten sind. Gehäuse, Chassis und alle Messanschlüsse sind mit dem Netzschutzleiter verbunden. Das Gerät entspricht den Bestimmungen der Schutzklasse I. Die berührbaren Metallteile sind gegen die Netzpole mit 2200 V Gleichspannung geprüft. Das Oszilloskop darf aus Sicherheitsgründen nur an vorschriftsmäßigen Schutzkontaktsteckdosen betrieben werden. Der Netzstecker muss eingeführt sein, bevor Signalstromkreise angeschlossen werden. Die Auftrennung der Schutzkontaktverbindung ist unzulässig. Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb zu setzen und gegen unabsichtlichen Betrieb zu sichern.

Diese Annahme ist berechtigt:

– wenn das Gerät sichtbare Beschädigungen hat, – wenn das Gerät lose Teile enthält, – wenn das Gerät nicht mehr arbeitet, – nach längerer Lagerung unter ungünstigen Verhältnissen

(z.B. im Freien oder in feuchten Raumen),

– nach schweren Transportbeanspruchungen (z.B. mit einer

Verpackung, die nicht den Mindestbedingungen von Post, Bahn oder Spedition entsprach).

Griff entfernen (Pos. F)

1.3. Bestimmungsgemäßer Betrieb

ACHTUNG! Das Messgerät ist nur zum Gebrauch durch Personen bestimmt, die mit den beim Messen elektrischer Größen verbundenen Gefahren vertraut sind. Das Oszilloskop darf nur an vorschriftsmäßigen Schutzkontaktsteckdosen betrieben

werden, die Auftrennung der Schutzkontaktverbindung ist unzulässig. Der Netzstecker muss kontaktiert sein, bevor Signalstromkreise angeschlossen werden.

Das Oszilloskop ist für den Betrieb in folgenden Bereichen bestimmt: – Industrie-,

– Wohn-, – Geschäfts- und Gewerbebereich, – Kleinbetriebe.

1.4. Umgebungsbedingungen

Der zulässige Arbeitstemperaturbereich während des Betriebes reicht von +5 °C bis +40 °C. Während der Lagerung oder des Transportes darf die Temperatur zwischen –20 °C und +70 °C betragen. Hat sich während des Transports oder der Lagerung Kondenswasser gebildet, sollte das Gerät ca. 2 Stunden akklimatisiert werden, bevor es in Betrieb genommen wird. Das Oszilloskop ist zum Gebrauch in sauberen, trockenen Räumen bestimmt. Es darf nicht bei besonders großem Staub- bzw. Feuchtigkeitsgehalt der Luft, bei Explosionsgefahr sowie bei aggressiver chemischer Einwirkung betrieben werden. Die Betriebslage ist beliebig, eine

ausreichende Luftzirkulation ist jedoch zu gewährleisten. Bei Dauerbetrieb ist folglich eine horizontale oder schräge Betriebslage (Aufstellbügel) zu bevorzugen.

Betriebspositionen

Gerätepositionen

Änderungen vorbehalten

Trag epo siti one n

Stapelposition

Die Lüftungslöcher dürfen nicht abgedeckt werden!

Nenndaten mit Toleranzangaben gelten nach einer Aufwärmzeit von mindestens 30 Minuten und bei einer Umgebungstempera-

Installations- und Sicherheitshinweise

tur von 23 °C (Toleranz ±2°C). Werte ohne Toleranzangabe sind Richtwerte eines durchschnittlichen Gerätes.

1.5. Gewährleistung und Reparatur

HAMEG Geräte unterliegen einer strengen Qualitätskontrolle. Jedes Gerät durchläuft vor dem Verlassen der Produktion einen 10-stündigen „Burn in-Test“. Anschließend erfolgt ein umfangreicher Funktions- und Qualitätstest, bei dem alle Betriebsarten und die Einhaltung der technischen Daten geprüft werden. Die Prüfung erfolgt mit Prüfmitteln, die auf nationale Normale rückführbar kalibriert sind. Es gelten die gesetzlichen Gewährleistungsbestimmungen des Landes, in dem das HAMEG-Produkt erworben wurde. Bei Beanstandungen wenden Sie sich bitte an den Händler, bei dem Sie das HAMEG-Produkt erworben haben.

Nur für die Länder der EU:

Um den Ablauf zu beschleunigen, können Kunden innerhalb der EU die Reparaturen auch direkt mit HAMEG abwickeln. Auch nach Ablauf der Gewährleistungsfrist steht Ihnen der HAMEG Kundenservice für Reparaturen zur Verfügung.

Return Material Authorization (RMA):

Bevor Sie ein Gerät an uns zurücksenden, fordern Sie bitte in jedem Fall per Internet: http://www.hameg.com oder Fax eine RMA-Nummer an. Sollte Ihnen keine geeignete Verpackung zur Verfügung stehen, so können Sie einen leeren Originalkarton über den HAMEG-Service (Tel: +49 (0) 6182 800 500, Fax: +49 (0) 6182 800 501, E-Mail: service@hameg.com) bestellen.

bilden eine Einheit. Ein Auswechseln der Sicherung darf und kann (bei unbeschädigtem Sicherungshalter) nur erfolgen, wenn zuvor das Netzkabel aus der Buchse entfernt wurde. Dann muss der Sicherungshalter mit einem Schraubendreher herausgehebelt werden. Der Ansatzpunkt ist ein Schlitz, der sich auf der Seite der Anschlusskontakte beﬁndet. Die Sicherung kann dann aus einer Halterung gedrückt und ersetzt werden. Der Sicherungshalter wird gegen den Federdruck eingeschoben, bis er eingerastet ist. Die Verwendung ,,geﬂickter“ Sicherungen oder das Kurzschließen des Sicherungshalters ist unzulässig. Dadurch entstehende Schäden fallen nicht unter die Gewährleistung.

Sicherungstyp: Größe 5 x 20 mm; 250V~, C; IEC 127, Bl. III; DIN 41 662 (evtl. DIN 41 571, Bl. 3). Abschaltung: träge (T) 2A.

Sicherungstyp

1.6. Wartung

Die Außenseite des Oszilloskops sollte regelmäßig mit einem Staubpinsel gereinigt werden. Hartnäckiger Schmutz an Gehäuse und Griff, den Kunststoff- und Aluminiumteilen lässt sich mit einem angefeuchteten Tuch (Wasser +1% Entspannungsmittel) entfernen. Bei fettigem Schmutz kann Brennspiritus oder Waschbenzin (Petroleumäther) benutzt werden. Die Anzeige darf nur mit Wasser oder geeignetem Glasreiniger (aber nicht mit Alkohol oder Lösungsmitteln) gesäubert werden, sie ist dann noch mit einem trockenen, sauberen, fusselfreien Tuch nachzureiben. Nach der Reinigung sollte sie mit einer handelsüblichen antistatischen Lösung, geeignet für Kunststoffe, behandelt werden. Keinesfalls darf die Reinigungsﬂ üssigkeit in das Gerät gelangen. Die Anwendung anderer Reinigungsmittel kann die Kunststoff- und Lackoberﬂächen angreifen.

1.7. CAT I

Dieses Oszilloskop ist für Messungen an Stromkreisen bestimmt, die entweder gar nicht oder nicht direkt mit dem Netz verbunden sind. Direkte Messungen (ohne galvanische Trennung) an Messstromkreisen der Messkategorie II, III oder IV sind unzulässig! Die Stromkreise eines Messobjekts sind dann nicht direkt mit dem Netz verbunden, wenn das Messobjekt über einen Schutz-Trenntransformator der Schutzklasse II betrieben wird. Es ist auch möglich, mit Hilfe geeigneter Wandler (z.B. Stromzangen), welche die Anforderungen der Schutzklasse II erfüllen, quasi indirekt am Netz zu messen. Bei der Messung muss die Messkategorie – für die der Hersteller den Wandler speziﬁziert hat – beachtet werden.

1.8. Netzspannung

Das Gerät arbeitet mit 50 und 60 Hz Netzwechselspannungen im Bereich von 105 V bis 253 V. Eine Netzspannungsumschaltung ist daher nicht vorgesehen. Die Netzeingangssicherung ist von außen zugänglich. Netzstecker-Buchse und Sicherungshalter

Änderungen vorbehalten

Einführung

SCALE

VOLTS / DIV

Y-POSITION

CHANNEL CONTROL

FINE

CH1

CH2

CH3

POD1

MATH

REF

X Y

CH4

POD2

CURSOR/MENU ANALYZE GENERAL

CURSOR SELECT

CURSOR

MODE

AUTO

MEASURE

SCROLL

BAR

CURSOR

MEASURE

FFT

QUICK

VIEW

DISPLAY

AUTO

SET

SETUP HELP

SAVE

RECALL

INTENS

PERSIST

FILE

USB STICK

HMO 3524

350 MH z / 4 GSa / 2 MB DIGI TAL OSCIL LOSCOP E

POD 2 (15..8) POD 1 (7..0)

LOGIC CHANNELS REM CH 1

Use recommended probes only!

PROBE ADJUST

1 kHz / 1 MHz

ca. 0.2 Vpp

Made in

Germany

CURSOR/MENU ANALYZE GENERAL

CURSOR

SELECT

SCROLL

BAR

CHANNEL CONTROL HORIZONTALTRIGGER

X Y

SCALE

VOLTS / DIV

CH 2 CH 3 CH 4

1MΩ II 13pF

max.

200 Vp

CH1

CH2

CH3

POD1

CH4

POD2

MATH

REF

50Ω

≤5V RMS

CAT I

CURSOR

MODE

INTENS

PERSIST

CURSOR

MEASURE

FFT

QUICK VIEW

AUTO

MEASURE

LEVELY-POSITION X-POSITION

AUTO

SINGLE

NORM

TRIG’d SLOPE

SLOPE

TYPE

SOURCE

FILTER

1MΩ II 13pF

200 Vp

SAVE

RECALL

SETUP HELP

DISPLAY

SET CLR

RUN STOP

max.

AUTO

SET

FILE

SCALE

TIME / DIV

TB/ZFINE

ACQUIRE

Abb. 2.1: Frontansicht des HMO3524

2. Lernen Sie Ihr neues HAMEG Digital speicheroszilloskop kennen

2.1. Vorderansicht

An der Frontseite des HMO352x Oszilloskopes beﬁ nden sich der Einschaltknopf

B,C,D

bis

, die BNC Anschlüsse der analogen Eingangskanäle 45

, die Tastkopfkompensationsquelle 50, die Anschlüsse für die optionalen Logiktastköpfen HO3508 USB-Sticks von Fernsteueraktivitäten

, das Bedienfeld für die Einstellungen 2, A,

51 52

, ein USB Port für

, der TFT-Bildschirm 54. sowie die LED zur Anzeige

An die Anschlüsse für die aktiven Logiktastköpfe 51

dürfen nur die Logiktastköpfe vom Typ HO3508 angeschloss en werden, anso nsten besteht die Gefahr der Zerstörung der Eingänge!

2.2. Bedienpanel

Mit den Knöpfen auf dem Bedienpanel sind haben Sie Zugriff auf die wichtigsten Funktionen, erweiterte Einstellungen sind komfortabel mittels Menüstruktur und den grauen Softmenütasten erreichbar. Der Einschaltknopf rote Farbe hervorgehoben. Die wichtigsten Knöpfe sind mit

Änderungen vorbehalten

11 14

12 13

ist deutlich durch die

Abb. 2.2: Bedienfeldabschnitt A

48 47 46 4550515253

B C D

farbigen LED’s hinterlegt, damit man sofort die jeweilige Einstellung erkennen kann. Das Bedienpanel ist in vier Abschnitte gegliedert.

Abschnitt

Dieser Abschnitt umfasst die drei Bereiche CURSOR/MENU, ANALYZE und GENERAL.

Im Bereich CURSOR/MENU ﬁ nden Sie die Cursorfunktionen

, den Universalknopf 4, den Intensitäts/Persistence Einstell-

knopf

, sowie die Anwahl des virtuellen Bildschirmes 5.

Der ANALYZE Bereich ermöglicht direkten Zugriff auf die Umschaltung der Ansicht in den den Frequenzbereich Quickview

Anzeige (alle wichtigen Parameter in der aktiven

, auf die

Kurve) sowie die Einstellungen zur automatischen Messung

Im Bereich unter der Überschrift GENERAL ﬁ nden Sie die Taste SAVE/RECALL

mit der alle Einstellungen zum Laden und Abspeichern von Geräteeinstellungen, Referenzkurven, Kurven, Bildschirmfotos und Formelsätzen möglich sind. Weitere Tasten ermöglichen den Zugriff auf die allgemeinen Einstellungen (wie zum Beispiel der Sprache), die generellen Einstellfunktionen der Anzeige sowie die integrierte Hilfe die Taste FILE/PRINT

, das Autosetup 15

welche je

und

nach Programmierung das direkte Abspeichern von Geräteeinstellun-

gen, Kurven, Bildschirmfotos, oder den Ausdruck auf einem Drucker ermöglicht (erst ab Firmwareversion 2.0).

Abb. 2.3: Bedienfeldabschnitt B

LEVEL

TRIGGER

TRIG’d SLOPE

AUTO

NORM

TYPE

SOURCE

FILTER

SLOPE

SINGLE

SCALE

TIME / DIV

X-POSITION

HORIZONTAL

TB/Z

ACQUIRE

RUN STOP

SET CLR

Abschnitt B:

In dem Bereich CHANNEL CONTROL ﬁ nden Sie alle Einstellmöglichkeiten für die analogen Kanäle wie die Y-Position

, die Umschaltung in den XY Anzeigebetrieb 19, die vertikale Verstärkung

, (bei der Zweikanalvariante HMO3522 nur 22 23 ) sowie der optionalen Logiktastköpfe HM3508 hier den Zugang zur Mathematik einstellungen

Abschnitt

, weitergehende Menüs 21, die Kanalwahl 22 bis

24 25

. Außerdem ﬁ nden Sie

und den Referenzkurven-

Dieser Abschnitt TRIGGER stellt Ihnen alle Funktionen zum Einstellen des Triggerpegels

, der

Umschaltung zwischen AUTO- und NORMALbetrieb

, der Quelle 32 , der einmaligen Triggerauslösung tung der Triggerﬂ anke Einstellungen zur Triggerﬁ lterbedingung

lich ﬁ nden Sie Statusanzeigen ob ein Signal die Triggerbedingungen

erfüllt

und welche der Flanken

genutzt werden

Abschnitt

In dem Abschnitt HORIZONTAL erfolgt die Einstellung der Horizontalposition des Triggerpunktes über Drucktasten oder variabel mit dem kleineren Drehknopf RUN- oder STOP Modus erfolgt mit der hinterleuchteten Taste

, des Triggertyps

, der Umschal-

sowie der

zur Verfügung. Zusätz-

37 38 39

in Schritten,

. Die Auswahl des

, wobei

Abb. 2.4: Bedienfeldabschnitt C

im Stop Modus die Taste rot leuchtet. Die Zoomaktivierung der Erfassungsmodi siseinstellung auf das Zeitbasismenü

, die Auswahl

, die Zeitba-

sowie den Zugriff

ﬁ nden Sie

ebenfalls in diesem Abschnitt.

Zusätzlich beﬁ nden sich links auf

Abb. 2.5: Bedienfeldabschnitt D

dem Bedienpanel die Softmenü-

tasten

, mit denen die Menüsteuerung erfolgt.

Einführung

Abb. 2.6: Bildschirmansicht

virtuelle Erweiterung auf 20 Skalenteile, welche mit Hilfe der Taste SCROLL/BAR

angezeigt werden können.

2.4. Rückansicht

Auf der Rückseite des HMO352x beﬁ ndet sich die Buchse zum Anschluss der Stromversorgung [1], der Modulschacht für die Schnittstellenmodule (USB/RS-232, USB/Ethernet, IEEE 488) [2], die standardmäßige DVI Buchse [3] zum Anschluss externer Monitore und Projektoren, der BNC Anschluss für den Y-Ausgang (triggernder Kanal] [4], sowie bei den Vierkanalmodellen der BNC Anschluss für den externen Trigger [5], der sich bei den Zweikanalmodellen auf der Frontseite beﬁ ndet.

[1] [2] [2]

2.3. Bildschirm

Das HMO ist mit einem 6,5 Zoll (16,51 cm), mit LED hinterleuchtetem TFT Farbbildschirm mit einer VGA Auﬂ ösung (640x480 Pixel) ausgestattet. In der Normaleinstellung (ohne eingeblendete Menüs) verfügt der Bildschirm über 12 Skalenteile auf der Zeitachse. Diese wird bei Einblendung von Menüs auf 10 Skalenteile reduziert. Am linken Rand der Anzeige werden Informationen zum Bezugspotential der Kanäle mit kleinen Pfeilen markiert [1]. Die Zeile oberhalb des Gitters enthält Status und Einstellungsinformationen, wie die eingestellte Zeitbasis, die Triggerverzögerung und sonstige Triggerbedingungen, die aktuelle Abtastrate und die Erfassungsart [2]. Rechts neben dem Gitter wird ein Kurzmenü für die wichtigsten Einstellungen des jeweils aktiven Kanales dargestellt, welche mit den Softmenütasten ausgewählt werden können. [3]

Unterhalb des Gitters werden die Messergebnisse der automatischen Messungen und Cursors sowie die vertikalen Einstellungen der eingeschalteten Kanäle, Referenzen und Mathematikkurven angezeigt [4]. In dem Gitter selbst werden die Signale der eingeschalteten Kanäle dargestellt. Dieses stellt 8 Skalenteile gleichzeitig dar, es verfügt aber über eine

[5] [4] [3]

Abb. 2.7: Rückseite des HMO3524

2.5. Optionen

Die HMO352x Serie verfügt über einige Optionen, mit denen Sie die Anwendungsbreite der Geräte wesentlich vergrößern können. Für den Modulschacht auf der Rückseite, der standardmäßig mit einer dualen USB/RS-232 Geräteschnittstelle (HO720) bestückt wird, können optional folgende Schnittstellen Module erworben und einfach selbst installiert werden: – HO740 (IEEE-488, GPIB, galvanisch getrennt) – HO730 (kombiniert Ethernet und USB mit integriertem

Webserver)

Alle HMO352x Geräte sind vorbereitet für den Mixed-SignalBetrieb und verfügen daher an der Vorderseite über die notwendigen Steckverbinder. Jeder dieser beiden Stecker kann mit einer 8-Kanal-Logikprobe HO3508 verbunden werden, so dass maximal 16 digitale Logikkanäle möglich sind. Weitere Optionen sind die passiven 500 MHz Slimline10:1Tastköpfe vom Typ HZ355, der 19Zoll Einbausatz HZ46 sowie eine Tasche vom Typ HZ99 zum Transport und Schutz der Geräte.

Änderungen vorbehalten

Einführung

2.6. Allgemeines Bedienkonzept

Die HAMEG Oszilloskope sind für ihre einfache Bedienung bekannt. Dies beruht auf einigen wenigen Grundprinzipien, die sich bei verschiedensten Einstellungen und Funktionen wiederholen. – Tasten, die kein Softmenü öffnen (wie z.B. Quickview) schal-

ten eine bestimmte Funktion ein, das nochmalige Drücken dieser Taste schaltet die Funktion wieder aus.

– Tasten, die eine spezielle Funktion aufrufen (z.B. die FFT),

welche weitere Einstellungen ermöglicht oder erfordert, schalten beim ersten Druck die Funktion ein, beim zweiten Druck das Softmenü für die Einstellungen und beim dritten Druck schalten sie die Funktion wieder aus.

– Tasten, mit denen beim einfachen Druck ein Softmenü ge-

öffnet wird, schließen dieses beim zweiten Druck wieder.

– Der Universalknopf dient in den Menüstrukturen je nach

Erfordernissen dazu, Zahlenwerte einzustellen oder unter vielen Unterpunkten zu wählen.

– Die Taste MENU OFF unterhalb der Softmenütasten schließt

das aktuelle Menü oder schaltet zurück auf die nächsthöhere Ebene.

– Kanäle werden, wenn der Kanal ausgeschaltet ist, durch

Druck der entsprechenden Taste eingeschaltet. Wenn der Kanal zwar schon eingeschaltet ist, aber ein anderer Kanal ausgewählt (Taste leuchtet), so springt die Auswahl auf den Kanal, dessen Taste gedrückt wurde, die auch auﬂ euchtet. Wenn der Kanal bereits angezeigt und ausgewählt ist (man also auf eine leuchtende Kanaltaste drückt), so wird dieser Kanal ausgeschaltet und je nach Verfügbarkeit der nächstliegende in der Reihenfolge CH1 >CH2 >CH3 >CH4 aktiviert.

– Die CURSOR SELECT-Taste dient bei eingeschalteten

Cursormessungen der Auswahl des Cursors, für den der Universalknopf zur Einstellung aktiv ist. In Menü’s bei alphanumerischen Eingaben und im Dateimanager dient sie zur Auswahl oder Bestätigung von Eingaben.

Wenn es sich um Funktionen handelt, die eingeschaltet und bei denen auch Werte eingestellt werden müssen, werden die Menü’s wie in Abb. 2.9 genutzt. Dort wird zwischen AUS und Einstellwert umgeschaltet. Der runde Pfeil rechts im Menüfenster deutet darauf hin, dass zum Einstellen des Wertes der Universalknopf genutzt wird. Wenn es eine Menüebene tiefer gibt, so wird dies mit einem kleinen Dreieck rechts unten in dem jeweiligen Menüpunkt angezeigt.

Gibt es auf gleicher Ebene weitere Seiten, so wird zur Navigation auf dieser Ebene der unterste Menüpunkt genutzt. Er beinhaltet die Anzahl der Menüseiten auf dieser Ebene und gibt die aktuelle Seitenzahl an. Mit dem Druck auf die entsprechende Softmenütaste wird immer eine Seite weitergeschaltet, nach der Letzten folgt immer die Erste.

2.7. Grundeinstellungen und integrierte Hilfe

Wichtige Grundeinstellungen wie die Sprache der Benutzeroberﬂ äche und Hilfe, allgemeine Einstellungen sowie Schnittstelleneinstellungen erreichen Sie in dem Menü, welches sich nach Drücken der SETUP-Taste im Bereich GENERAL des Bedienfeldes öffnet.

In den Softmenüs gibt es einige häuﬁ g verwendete Navigationselemente die im folgenden beschrieben werden.

Wie in Abb. 2.8 zu erkennen ist, gibt es zwei Auswahlelemente. Aus den oberen drei wird dasjenige Element ausgewählt, dessen zugehöriger Softmenüknopf gedrückt wird und das ausgewählte Element w ird blau hinterlegt. Eine zweite Aus wahlvariante ist in den unteren beiden Menüpunkten dargestellt, ein Druck der zugeordneten Taste bewirkt ein Umschalten zwischen den Möglichkeiten. Die jeweils aktive Auswahl wird auch hier blau hinterlegt.

Abb. 2.8: Softmenügrundelemente Auswahl

Abb. 2.9: Softmenügrundelemente Einstellung und Navigation

Abb. 2.10: Menü für Grundeinstellungen

Auf der ersten Seite des Menüs für die Grundeinstellungen können Sie die Sprache der Bedienoberﬂ äche und Hilfe auswählen. Dazu drücken Sie die Softmenütaste neben den Flaggen und können dort aus den Sprachen Deutsch und Englisch wählen. (Die vollständige Unterstützung von Französisch und Spanisch in der Hilfe erfolgt spätestens mit der Firmware 2.0).

Die Softmenütaste neben ALLGEMEIN öffnet ein Menü in welchem Sie folgende Einstellungen vornehmen können: – MENÜ AUS (wählbar ist hier manuell oder automatisch mit

einer Zeit zwischen 4-30 Sekunden zum Ausblenden der Softmenüs)

– ZEITREFERENZ (Position für den Bezug des Triggerzeit-

punktes von -5 Skalenteile bis +5 Skalenteile, 0 ist die Mitte und Standard)

– DATUM & ZEIT (Menü zum Einstellen von Datum und Uhr-

zeit)

– SOUND (Menü um den Ton als Kontrollton bei Einstellungen,

im Fehlerfall und bei Trigger einzuschalten, jede Kombination ist möglich)

– GERÄTENAME (Vergabe eines max.19 Buchstaben langen

Namen ist möglich, dieser wird bei Bildschirmausdrucken mit aufgeführt)

– GERÄTEINFOS (öffnet ein Fenster mit detaillierten Informa-

tionen über die Hardware und Software Ihres HMO352x)

Änderungen vorbehalten

Einführung

Der nächste Menüpunkt SCHNITTSTELLE führt je nach installierter Schnittstelle (USB und RS232 sind Standard) zu den Menü’s um die Schnittstellendeﬁ nition vorzunehmen.

Der letzte Menüpunkt DRUCKER umfasst Einstellungen für POSTSCRIPT Drucker, ab der Firmwareversion 2.0 werden weitere kompatible Drucker unterstützt.

Auf der zweiten Seite des Menü’s ﬁ nden Sie das Menü für die Firmware- und Hilfeaktualisierung (wird im folgenden Kapitel ausführlich beschrieben), sowie den TK-ABGLEICH Menüeintrag. Ein Druck auf die Softmenütaste eröffnet Ihnen die Auswahl, ob der PROBE-ADJUST-Ausgang ein Rechtecksignal mit 1 kHz oder 1 MHz fest ausgibt. Eine dritte Auswahlmöglichkeit ist AUTOMATIK, was bedeutet, dass bis einschließlich zur Zeitbasiseinstellung TB:50 μs an diesem Ausgang 1 MHz und bei Zeitbasen ab TB:100 μs 1 kHz eingeschaltet wird.

Die integrierte Hilfe aktivieren Sie durch Druck auf die HELPTaste im Bereich GENERAL des Bedienfeldes. Es wird ein Fenster mit den Erklärungstexten geöffnet und die HELP-Taste leuchtet. Jetzt können Sie die Taste oder das Softmenü aufrufen, zu dem oder der Sie Hilfe benötigen. Der Text im Hilfefenster wird dynamisch mit den Beschreibungen der jeweils aufgerufenen Einstellung oder Funktion aktualisiert. Wenn Sie die Hilfe nicht mehr benötigen, schalten Sie diese durch Druck auf die HELP-Taste wieder aus. Damit erlischt die Taste und das Textfenster für die Hilfe wird geschlossen.

Firmwareaktualisierung gewählt haben, wird die entsprechende Datei auf dem Stick gesucht und die Informationen der neu zu installierenden Firmware auf dem Stick unter der Zeile NEU: angezeigt. Sollte Ihre Firmware auf dem Gerät der aktuellsten Version entsprechen, so wird die Versionsnummer rot angezeigt, ansonsten erscheint die Versionsnummer grün. Nur in diesem Falle sollten Sie die Aktualisierung durch Drücken der Softmenütaste AUSFÜHREN starten.

Wenn Sie die Hilfe aktualisieren oder eine zusätzliche Hilfesprache hinzufügen möchten, so wählen Sie HILFE in dem Aktualisierungsmenü.

Nun werden im Informationsfenster neben den installierten Sprachen mit der Datumsinformation die entsprechenden Informationen zu den verfügbaren Sprachen auf dem Stick angezeigt. Mit dem Softmenü lassen sich Sprachen hinzufügen, entfernen oder aktualisieren. Bitte beachten Sie das Datumsformat (JJJJ-MM-TT), welches bei der mehrsprachigen Hilfe der ISO Norm 8601 folgt.

2.8. Firmware- und Hilfe-Update

Die HMO352x Serie wird ständig weiterentwickelt. Sie können sich die aktuelle Firmware unter www.hameg.com/hmo3524 herunterladen. Die Firmware und Hilfe ist in eine ZIP-Datei gepackt. Wenn Sie die ZIP-Datei heruntergeladen haben, entpacken Sie diese auf einen USB Stick in dessen Basisverzeichnis. Anschließend verbinden Sie den Stick mit dem USB Port am Oszilloskop und drücken die Taste SETUP im GENERAL-Be- dienfeldabschnitt. In dem Menü wählen Sie die Seite 2, falls sie nicht bereits geöffnet ist. Hier ﬁ nden Sie den Menüpunkt AKTUALISIERUNG. Nach Anwahl dieses Menüpunktes öffnet sich ein Fenster, in welchem die aktuell installierte Firmwareversion mit Angabe der Versionsnummer, des Datums und der Buildinformation angezeigt wird.

Abb. 2.12: Menü und Informationsfenster des Hilfe-Updates

Abb. 2.11: Aktualisierungsmenü und Informationsfenster

Nun wählen Sie, welche Aktualisierung Sie vornehmen möchten, die Firmware oder die Hilfe. Wenn beides aktualisiert werden soll, so empﬁ ehlt es sich, zuerst die Firmware auf den neuesten Stand zu bringen. Nachdem Sie mit der Softmenütaste die

Änderungen vorbehalten

Schnelleinstieg

CURSOR/MENU ANALYZE GENERAL

CURSOR SELECT

CURSOR

MODE

AUTO

MEASURE

SCROLL

BAR

CURSOR

MEASURE

FFT

QUICK

VIEW

DISPLAY

AUTO

SET

SETUP HELP

SAVE

RECALL

INTENS

PERSIST

FILE

3. Schnelleinstieg

Im folgenden Kapitel werden Sie mit den wichtigsten Funktionen und Einstellungen Ihres neuen HAMEG HMO352x Oszilloskopes vertraut gemacht, so dass Sie das Gerät umgehend einsetzen können. Als Signalquelle wird der eingebaute Probe-AdjustAusgang genutzt, so dass Sie keine zusätzlichen Geräte für die ersten Schritte benötigen.

3.1. Aufstellen und Einschalten des Gerätes

Ergonomisch gut ist das Gerät aufgestellt, wenn sie den Tragegriff so einstellen, dass das Display leicht nach oben geneigt ist. (Wie der Griff eingestellt werden kann, entnehmen Sie bitte dem Kapitel 1.1.) Stecken Sie nun das Stromkabel in die Buchse auf der Rückseite des Gerätes. Durch Drücken des roten EIN/AUS Schalters das Gerät ein. Nach wenigen Sekunden erscheint die Anzeige und das Oszilloskop ist messbereit. Drücken Sie jetzt bitte die AUTOSET-Taste

für mindestens 3 Sekunden. Dadurch setzen Sie die wichtigsten Einstellungen des Oszilloskopes auf die jeweiligen Standardeinstellungen zurück.

auf der Vorderseite schalten Sie

12 13

sationsbox des Tastkopfes auf den BNC Anschluss von Kanal 1 und verriegeln diesen durch Drehen des schwarzen Drehgriffes nach rechts, bis er spürbar einrastet. Jetzt schließen Sie den Federhaken an den rechten Anschluss des PROBE ADJUSTAusganges an, das Massekabel klemmen Sie an den linken Anschluss.

Am rechten Bildschirmrand sehen Sie das Kurzmenü von CH1, mit dem Sie oft genutzte Einstellungen sofort mit der jeweils rechts neben den Menüpunkten zugeordneten Softmenütaste ändern können. Drücken Sie einmal die oberste Softmenütaste, um die Eingangskopplung auf DC umzuschalten.

Blau unterlegt sind die aktiven Einstellungen,

mehrmaliges Drücken der Tasten wechselt jeweils zwischen den Einstellungen

11 14

Abb. 3.1: Bedienfeldabschnitt HMO352x

3.2. Anschluss eines Tastkopfes und Signalerfas-

sung

Entnehmen Sie nun einen mitgelieferten Tastkopf HZ350, den Masseanschluss sowie den Federhaken.

Die passiven Tastköp fe sollten vor dem ersten Einsat z

abgeglichen werden. Die Vorgehensweise entnehmen Sie bitte den Tastkopfbeschreibungen. Nutzen Sie die kürzestmögliche Masseverbindung zum „PROBE ADJUST“ Ausgang.

Stecken Sie das Massekabel an den Tastkopf und den Federhaken auf die Spitze. Anschließend stecken Sie die Kompen-

Abb. 3.3: Bildschirm nach Umstellen auf DC Kopplung

Zum Abschluss drücken Sie einmal kurz die AUTOSET-Taste

und nach wenigen Sekunden hat das Oszilloskop die Verstärker-, Zeitbasis- und Triggereinstellungen automatisch vorgenommen, Sie sehen nun ein Rechtecksignal.

Abb. 3.4: Bildschirm nach Autosetup

Abb. 3.2: Bildschirm nach Anschluss des Tastkopfes

Änderungen vorbehalten

Schnelleinstieg

SCALE

TIME / DIV

X-POSITION

HORIZONTAL

TB/Z

ACQUIRE

RUN STOP

SET CLR

3.3. Betrachten von Signaldetails

Mit dem Zeitbasisknopf kön-

nen Sie das aufgenommene Zeitfenster verändern, durch

Drehen nach links vergrößern Sie die Zeitbasis und Sie können aufgrund der Speichertiefe von 2 Mbyte pro Kanal lange

Zeitfenster mit hoher Auflösung aufnehmen. Drehen Sie

Abb. 3.5: Teil des Bedienfeldes mit Zoomtaste

den Zeitbasisknopf nach links, bis sie links oben

auf dem Bildschirm „TB:5ms“ ablesen. Drücken Sie jetzt die Taste ZOOM

solange

Sie erhalten folgende Zweifenster-Darstellung: Im oberen Fenster sehen Sie das gesamte aufgenommene Signal, darunter einen vergrößerten Ausschnitt. Mit dem Zeitbasisknopf können Sie jetzt den Dehnungsfaktor einstellen und mit dem kleinen Drehknopf die X-Position des Ausschnittes justieren.

3.4. Cursormessungen

Nachdem Sie das Signal auf dem Bildschirm dargestellt und auch im Detail angesehen haben, soll es mit den Cursors vermessen werden. Drücken Sie erneut kurz die AUTOSET-Taste und anschließend die CURSOR/MEASURE-Taste. Nun können Sie im geöffneten Menü die Art des Messcursor auswählen. Dazu drücken Sie die oberste Softmenütaste neben MESSART, um das entsprechende Auswahlmenü zu öffnen. Mit dem Universalknopf im CURSOR/MENU Bedienfeldabschnitt können Sie die Auswahl vornehmen, indem Sie ihn nach links drehen, bis der Eintrag „V-Marker“ unterlegt ist. Schließen Sie das Menü mit der MENU OFF-Taste oder warten Sie auf die automatische Ausblendung nach wenigen Sekunden. Jetzt werden zwei Cursors im Signal sowie die Messergebnisse unten rechts im Display angezeigt. Wählen Sie den aktiven Cursor mittels der CURSOR SELECT-Taste aus und positionieren ihn mit dem Universalknopf.

Die Messwerte der Cursors können Sie im Bild unten rechts entnehmen. Dort werden im gewählten Fall des „V-Marker“ die Spannungen an beiden Cursorpositionen, deren Differenz, sowie die zeitliche Differenz der Cursorpositionen angezeigt. Das Ausschalten der Cursors erfolgt durch Drücken der CURSOR MEASURE-Taste und der Wahl des untersten Menüeintrags Cursors Aus mit der zugehörigen Softmenütaste.

3.5. Automatische Messungen

Neben den Cursormessungen sind die wichtigsten Kennwerte einer Signalkurve durch automatische Messungen darstellbar. Ihr HAMEG Oszilloskop bietet Ihnen zwei Möglichkeiten: – die Deﬁ nition der Darstellung von 2 Parametern auch aus

unterschiedlichen Quellen,

– die schnelle Darstellung aller wichtigen Parameter inner-

halb einer Quelle mit der Quickview-Funktion

Abb. 3.6: Zoomfunktion

Mit einem erneuten Druck auf die ZOOM-Taste 40 schalten Sie diesen Modus wieder aus.

Abb. 3.7: Cursormessungen

Bitte ändern Sie die Zeitbasis auf 100 μs pro Skalenteil und drücken Sie dann die Taste QUICKVIEW

. Sie erhalten fol-

gende Darstellung:

Abb. 3.8: Quickview Parametermessung

Hier sehen Sie die wichtigsten Parameter in dem Signal eingeblendet: – positive und negative Spitzenspannung, – Anstiegs- und Abfallzeit, – Mittelwert.

Änderungen vorbehalten

Schnelleinstieg

Rechts unten werden 4 weitere Parameter angezeigt:

– RMS, – Spitze-Spitze Spannung, – Frequenz, – Periodendauer. Somit haben Sie mit einem Tastendruck neun Parameter im Blick, die das Signal charakterisieren. Diese Funktion wird immer auf den gerade aktiven Anzeigekanal angewendet. Sie können auch zwei Parameter von unterschiedlichen Kurven anzeigen. Dazu schalten Sie durch Druck der Taste QUICKVIEW Modus aus, schalten den CH2 durch Drücken der Taste CH2 und öffnen mit der Taste AUTO MEASURE

folgendes Menü:

diesen

ein

Nun wählen Sie mit der unteren Softmenütaste neben QUELLE diesen Menüpunkt und CH2. Jetzt erhalten Sie den Messwert für die Anstiegszeit auf CH1 sowie den Mittelwert der Spannung von CH2. Nach dem Schließen des Menüs kann man die Parameter eindeutig zuordnen, da sie in der Farbe des Quellsignales (hier gelb für Kanal 1 und blau für Kanal 2) dargestellt werden

Abb. 3.11: Automatische Messung von zwei Quellen

Abb. 3.9: AutoMeasure Menü

Mit dem Druck auf die Menütasten neben MESSUNG 1 und MESSUNG 2 schalten Sie beide automatischen Messungen ein.

Unten rechts im Bildschirm werden beide Parameter angezeigt und Sie können in diesem Menü die Parameter deﬁ nieren. Nachdem Sie mit der entsprechenden Menütaste das einzustellende Feld angewählt haben, nutzen Sie den Universalknopf

im CURSOR MENÜ-Bereich des Bedienpanels, um die Auswahl vorzunehmen. Dieses Verfahren wird in allen Softmenüs, in denen Auswahlmöglichkeiten existieren, angewendet. In diesem Beispiel drücken Sie die Menütaste (neben dem Menü Messart ) und wählen mit dem Drehknopf die Anstiegszeit als Parameter.

3.6. Mathematikeinstellungen

Neben den Cursor- und automatischen Messungen kann Ihr HMO auch mathematische Operationen auf die Signale

anwenden. Der Druck auf die Taste MATH Kurzmenü, mit dem man einen oder zwei vordeﬁ nierte Mathematikkanäle einschalten oder zur Schnelleinstellung der Mathematikfunktionen (unterster Menüpunkt) wechseln kann. Im letzteren Modus stehen Addition und Subtraktion von zwei eingeschalteten Quellen zur Verfügung. Den Formeleditor zur Vordeﬁ nition der möglichen 5 Mathematikkanäle können Sie aufrufen, indem Sie nach der Aktivierung der Mathematik (die MATH-Taste leuchtet in diesem Falle rot) die Taste MENU

drücken.

öffnet ein

Abb. 3.10: Parameterauswahl

Drücken Sie jetzt die Taste CH2 im CHANNEL CONTROL-Bereich des Bedienfeldes und schalten damit den Kanal 2 ein. Gehen Sie durch Drücken der Taste AUTOMEASURE in das Defnitionsmenü zurück.

Änderungen vorbehalten

Abb. 3.12: Formeleditor

Die Änderungen der Einstellungen erfolgt erneut unter Nutzung der Softmenütasten, und dem Universalknopf

zur Auswahl. Hier können Sie die am häuﬁ gsten genutzten Formeln programmieren und abspeichern. Wie Eingangs gezeigt, können diese Formeln nach Druck der Taste MATH

schnell ein- und ausgeschaltet

werden.

Schnelleinstieg

3.7. Daten abspeichern

Ihr HMO352x kann 5 verschiedene Arten von Daten abspeichern: – Geräteeinstellungen – Referenzsignale – Kurven – Bildschirmfotos – Formelsätze

Von diesen Datenarten lassen sich nur Kurven und Bildschirmfotos auf einem angeschlossenen USB-Stick abspeichern. Alle Anderen lassen sich sowohl auf einem USB-Stick, als auch intern in nichtﬂ üchtigen Speichern im Gerät ablegen. Um die gewünschten Daten speichern zu können, müssen Sie die Art und das Speicherziel festlegen. Verbinden Sie zunächst einen USB-Stick mit dem vorderen USB-Anschluss Ihres Oszilloskops. Drücken Sie nun die Taste SAVE/RECALL entsprechende Menü zu öffnen.

, um das

können Sie nun sofort ein Bildschirmfoto mit dem voreingestellten Namen abspeichern (den aktuellen Dateinamen sehen Sie in dem Menüeintrag unter DATEINAME). Sie können der Zieldatei auch einen Namen mit maximal 8 Buchstaben vorgeben. Dazu wählen Sie den Menüpunkt Dateiname und geben mit Hilfe des Universalknopfes und der Taste CURSOR SELECT den Namen vor (in unserem Beispiel „TRC“).

Abb. 3.15: Dateinamenvergabe

Abb. 3.13: Speichern und Laden Menü

Wählen Sie jetzt die gewünschte Art der zu speichernden Daten durch Drücken der entsprechenden Softmenütaste aus (in unserem Beispiel BILDSCHIRMFOTO), um in das Einstellungsmenü zu gelangen.

Nach Drücken der Softmenütaste neben dem Menüpunkt ANNEHMEN, hat das Oszilloskop den Namen übernommen und geht zurück in das Einstellungsmenü. Dort können Sie sofort das aktuelle Bild abspeichern, indem Sie die Speichern Softmenütaste drücken. Sie können auch im Menü eine Ebene zurückgehen (mit der untersten Menu OFF-Taste) und dort den Menüpunkt TASTE FILE PRINT wählen. Im folgenden Menü drücken Sie die Softmenütaste neben BILDSCHIRMFOTO und weisen damit die Funktion Bildschirmausdruck mit den vorgenommenen Einstellungen der Taste FILE/PRINT

zu. Nun sind Sie in der Lage, zu jedem Zeitpunkt und aus jedem Menü heraus einen Bildschirmausdruck als Bitmap-Datei auf Ihrem USB-Stick einfach durch Drücken der FILE/PRINT Taste zu generieren.

Abb. 3.14: Bildschirmfoto Einstellungsmenü

Achten Sie darauf, dass im obersten Menü der SPEICHERORT Vorn steht (Durch Druck auf die Softmenütaste öffnet sich

ein Menü, in welchem Sie diese Einstellungen gegebenenfalls vornehmen können). Dazu muß ein USB-Stick vorn eingesteckt sein. Durch Drücken der Softmenütaste neben SPEICHERN

Änderungen vorbehalten

SCALE

VOLTS / DIV

Y-POSITION

CHANNEL CONTROL

FINE

CH1

CH2

CH3

POD1

MATH

REF

X Y

CH4

POD2

Vertikalsystem

4. Vertikalsystem

Für die vertikalen Einstellungen stehen die Drehknöpfe für Y-Position und Verstärkereinstellungen, ein ständig eingeblendetes Kurzmenü sowie ein erweitertes Menü zur Verfügung.

Abb. 4.1: Bedienfeld des Vertikalsystems

Die Auswahl für welchen Kanal diese Einstellmöglichkeiten gelten, wird durch das Drücken der entsprechenden Kanaltaste getroffen. Man erkennt die Aktivierung auf dem Bedienpanel daran, dass die entsprechende Taste farblich in der Kanalfarbe leuchtet. Zusätzlich wird die Kanalbezeichnung des aktivierten Kanales im Bildschirm umrandet und heller dargestellt als die nicht aktivierten. Das jeweilige Kurzmenü ist immer sichtbar, das erweiterte Menü wird durch den Druck auf die Taste MENU

eingeschaltet.

Abb. 4.2: Kurzmenü für vertikale Einstellung

Signale mit bis zu 250 V Effektivspannung direkt angeschlossen werden. Höhere Spannungen sind über externe Tastköpfe (bis zu 40 kV Spitzenspannung) messbar. In den allgemein üblichen Anwendungen werden die mitgelieferten Tastköpfe HZ350 (10:1, 10 MΩ ||12pF, bis 400 V) angeschlossen, die auf die 1 MΩ Eingänge abgestimmt sind und über einen hochohmigen Eingang von 10 MΩ, sowie eine automatische Teilererkennung verfügen.

Die passiven Tastköpfe sollten vor dem ersten Einsatz

abgeglichen werden. Die Vorgehensweise entnehmen Sie bitte den Tastkopfbeschreibungen (der PROBE ADJUST-Ausgang am HAMEG Oszilloskop ist nur für Tastköpfe mit Teilerverhältnissen 1:1 und 1:10 geeignet, für 100:1 oder 1000:1 Tastköpfe müssen spezielle Generatoren verwendet werden!). Nutzen Sie die kür zestmögliche Masseverbindung zum PROBE ADJUST-Ausgang.

Für die Einstellung der Kopplung steht das Kurzmenü zur Verfügung, in welchem mit einfachem Tastendruck auf die entsprechende Softmenütaste die Kopplung und zusätzlich eine graﬁ sche Invertierung des Eingangskanales eingestellt werden kann. Das Menü gilt jeweils für den aktiven Kanal. Welcher Kanal aktiv ist, zeigt die beleuchtete Kanaltaste an. Die Kanalbezeichnung des aktiven Kanals wird oben im Kurzmenü angezeigt. Das Umschalten erfolgt durch Drücken der gewünschten Kanaltaste.

4.2. Verstärkung, Y-Position und Offset

Die Verstärkung der analogen Eingänge kann mit dem großen Drehknopf im CHANNEL CONTROL-Bereich des Bedienfeldes in 1-2-5 Schritten von 1mV/Skalenteil bis zu 5V/Skalenteil bei der 1 MΩ und 50 Ω Kopplung eingestellt werden. Hier gilt der Drehknopf für den gerade aktiven Kanal, der durch Drücken der Kanaltaste gewählt wird. Eine Umschaltung auf eine stufenlose Verstärkereinstellung erfolgt durch einmaliges Drücken des Drehknopfes. Mit dem kleineren Drehknopf im Vertikalmenübereich kann man den Offset für den aktiven Kanal einstellen. Durch Drücken der Menu-Taste ruft man die erweiterten Funktionen auf. Auf der Seite 2 dieses Menüs kann man zusätzlich noch ein DC-Offset eingeben. Um diesen Offset einzuschalten, drückt man die dazugehörige Softmenütaste. Damit wird das Einstellfeld aktiv (blau unterlegt) und das Einstellzeichen neben dem Universalknopf leuchtet auf. Den Offsetwert kann man nun mit diesem Drehknopf einstellen. Die Höhe des einstellbaren Offset’s ist abhängig von der gewählten Verstärkereinstellung und dies wird direkt am Eingangsverstärker als reale Spannung angelegt. Das Signal wird damit um die eingestellte Spannung gegen den Nullpunkt verschoben. Dies erkennt man (auch

4.1. Kopplung

Bei der Kopplung für die analogen Eingänge unterscheidet man zunächst den Eingangswiderstand, welcher 1MΩ oder 50 Ω betragen kann.

Die 50 Ω Eingänge dürfen nicht mit Effektivspan-

nungen größer 5 Volt beaufschlagt werden!

Die 50 Ω Eingänge sollten nur verwendet werden, wenn in einer 50 Ω Umgebung gemessen wird, also zum Beispiel ein Generator mit 50 Ω Ausgangsimpedanz angeschlossen wurde und das Oszilloskop am Ende des Signalpfades den Leitungsabschluss darstellt. In allen anderen Einsatzfällen wird die Kopplung mit 1 MΩ Eingangswiderstand gewählt. Hierbei unterscheidet man, ob der Eingang DC gekoppelt ist, also die im Signal enthaltene Gleichspannung mitanzeigt, oder AC gekoppelt ist. Bei AC-Kopplung unterdrückt ein Eingangsﬁ lter von 2 Hz die Anzeige von Gleichspannungen. An die 1 MΩ Eingänge dürfen

Änderungen vorbehalten

Abb. 4.3: vertikales Offset im erweiterten Menü

SCALE

TIME / DIV

X-POSITION

HORIZONTAL

TB/Z

ACQUIRE

RUN STOP

SET CLR

Horizontalsystem (Zeitbasis)

wenn man das Menü schließt) an zwei Kanalmarkern am linken Bildschirmrand, wobei einer die Position und der Andere den Offset markiert. (siehe Abb. 4.3). Der Offset kann für jeden Kanal getrennt eingegeben werden.

Für jeden Analogkanal gibt es auch die Möglichkeit, diesen zeitlich zu verschieben (±15 ns). Diese Einstellung erfolgt im selben Menü und nach derselben Methode wie der DC-Offset und dient dem Ausgleich von Laufzeitunterschieden bei der Nutzung unterschiedlich langer Kabel oder Tastköpfe.

4.3. Bandbreitenbegrenzung und Invertierung

Im Kurz- und erweiterten Menü können Sie einen analogen 20 MHz Tiefpassﬁ lter in den Signalpfad einfügen. Damit werden alle höherfrequenten Störungen eliminiert. Die Einschaltung im Kurzmenü erfolgt durch Druck auf die danebenliegende Softmenütaste BWL. Wenn der Filter aktiviert ist, wird der Menüeintrag blau unterlegt und im Kanalbezeichnungsfenster erscheint ein BW.

Eine Invertierung der Signalanzeige kann ebenfalls im Kurzund erweiterten Menü vorgenommen werden. Die Aktivierung wird im Menü durch die blaue Färbung und im Kanalbezeichnungsfenster durch einen Strich oberhalb des Kanalnamens dargestellt.

4.4. Tastkopfdämpfung

Die mitgelieferten Tastköpfe HZ350 verfügen über eine eingebaute Teilerkennung, so dass das Oszilloskop sofort die richtige 10:1 Teilung erkennt und entsprechend die korrekten Werte anzeigt. Wenn man einen Tastkopf ohne solche automatische Teilerkennung einsetzt oder direkt ein Kabel an den Oszilloskopeingang anschließt, kann man im erweiterten Menü die Teilung eingeben. Dies ist in den vordeﬁ nierten Schritten x1, x10, x100, x1000 sowie benutzerbezogen frei wählbar von x0.001 bis x1000 möglich.

5. Horizontalsystem (Zeitbasis)

Der Bereich des Horizontalsystems umfasst neben der Zeitbasiseinstellung für die Erfassung, der Positionierung des Triggerzeitpunktes und der Zoomfunktionen auch die möglichen Erfassungsmodi. Die Einstellung der Zeitbasis und des Triggerzeitpunktes erfolgen über die entsprechenden Drehknöpfe, die Auswahl der Erfassungsmodi über ein entsprechendes Menü. Um den Zoom einzuschalten gibt es eine separate Taste.

Abb. 5.1: Bedienfeld des Horizontalsystems

5.1. Erfassungsbetriebsart RUN und STOP

Die Betriebsart der Erfassung lässt sich mit der RUN/STOP

Taste

einfach umschalten. In der Betriebsart RUN werden

je nach eingestellten Triggerbedingungen Signale auf dem Bildschirm angezeigt und natürlich auch bei jeder neuen Erfassung die Alten verworfen. Wenn Sie ein aufgenommenes Signal, welches Sie auf dem Bildschirm sehen, weiter analysieren und daher verhindern wollen, dass es durch ein neues überschrieben wird, müssen Sie die Erfassung mit der RUN/STOP-Taste anhalten. Im STOP-Modus wird keine neue Signalerfassung zugelassen und die Taste leuchtet rot.

5.2. Zeitbasiseinstellungen

Die Umstellung der Zeitbasis erfolgt mit dem großen Drehknopf im HORIZONTAL-Bedienfeldbereich. Links oben im Display, oberhalb des Anzeigegitters, wird die jeweils aktuelle Zeitbasiseinstellung angezeigt (z.B. „TB: 500 ns“). Rechts daneben erfolgt die Anzeige der Triggerzeitposition – bezogen auf die Normaleinstellung. In der Normaleinstellung ist der Triggerzeitpunkt in der Mitte der Anzeige, das heißt man hat 50% Vor- und 50% Nachgeschichte. Mit dem X-POSITION-Drehknopf

kann man diesen Wert stufenlos einstellen. Die zulässigen

Maximalwerte sind zeitbasisabhängig. Unabhängig von der gewählten Einstellung wird durch Drücken der Taste SET/CLR der Wert wieder auf den Bezugszeitpunkt zurückgesetzt. Die Pfeiltasten die jeweilige Richtung. Mit der Taste MENU geöffnet, in welchem man die X-Position mit einem Knopfdruck auf die Maximal- oder Minimalposition setzen kann. Außerdem gibt es ein Untermenü NUMER. EINGABE, in welchem man eine beliebige X-Position direkt eingeben kann.

37 verändern die X-Position fest um 5 Skalenteile in

wird ein Menü

5.3. Erfassungsmodi

Die Wahl der Erfassungsmodi erfolgt durch Drücken der Tas-

te ACQUIRE fünf grundlegenden Modi bei der Einzelerfassung zur Auswahl stellt:

– Normal:

Hier erfolgt die Erfassung und Darstellung der aktuellen

Signale.

– Rollen:

Diese Erfassungsart ist speziell für sehr langsame Signale,

. Dies öffnet ein Bildschirmmenü, welches die

Änderungen vorbehalten

Horizontalsystem (Zeitbasis)

das Signal „rollt“ von rechts nach links ungetriggert über den Bildschirm (setzt Signale langsamer als 200 kHz voraus).

– Hüllkurve:

Hierbei werden neben der normalen Erfassung jedes Sig-

nales auch die Maximal- und Minimalwerte jeder Erfassung dargestellt. Damit entsteht über die Zeit eine Hüllkurve um das Signal.

– Mittelwert:

Wird dieser Modus gewählt, kann man mit dem Univer-

salknopf im CURSOR/MENU-Bereich des Bedienpanels die Anzahl der Mittelwertbildungen in Zweierpotenzen von 2 bis 256 einstellen – (setzt sich wiederholende Signale voraus).

– Glättung:

Dieser Modus ermöglicht es, durch eine gleitende Mittel-

wertbildung auf dem jeweils erfassten Signal die vertikale Auﬂ ösung zu erhöhen. Prinzipbedingt werden die höheren Frequenzanteile der Signale unterdrückt.

Auf die zweite Menüseite gelangt man nach dem Drücken der Softmenütaste neben dem Menü Seite 1|2. Hier stehen drei weitere Funktionen zur Verfügung:

– RANDOM SAMPL:

Dient bei sehr kleinen Zeitbasiseinstellungen und sehr

schnellen Signalen der Umschaltung von der Echtzeiterfassung in die Zufallsabtastung. Hier funktioniert das HMO wie ein Samplingoszilloskop und baut aus vielen getriggerten Signalen mit höherer zeitlicher Auﬂ ösung (äquivalent bis zu 50 GS/s Abtastrate) eine Kurve auf. Dies setzt sich wiederholende Signale voraus! Man kann diesen Modus durch Drücken der zugeordneten Softmenütaste ausschalten (das Oszilloskop wird nie in diesen Modus schalten) oder eine automatische Zuschaltung bei sehr kleinen Zeitbasen (kleiner als 20 ns/Skalenteil) wählen.

– SPITZENWERT:

Wird bei sehr großen Zeitbasiseinstellungen eingesetzt, um

auch kurze Signaländerungen noch erkennen zu können. Diese Funktion kann auch im Menü ausgeschaltet oder in einen automatischen Zuschaltmodus gebracht werden.

Alle diese Funktionen sind standardmäßig ausgeschaltet. Der unterste Punkt im Softmenü führt zur Einstellmöglichkeit für die bevorzugte Wiederholrate. Es stehen drei Auswahlfunktionen zur Verfügung:

– MAX. WDH.-RATE:

Damit wird die Wahl der Speichertiefe und Abtastrate so

getroffen, dass eine höchstmögliche Triggerwiederholrate erzielt wird.

Signale aufzeichnen, die mit der ZOOM-Funktion im Detail untersucht werden können. Um diese Funktion zu aktivieren,

drücken Sie die ZOOM-Taste

. Daraufhin wird der Bildschirm in zwei Gitter unterteilt, das obere ist die Darstellung des gesamten Zeitbasisfensters, im unteren wird der entsprechend vergrößerte Ausschnitt daraus gezeigt. Der Ausschnitt, der gezoomt wird, ist im Originalsignal (oberes Gitter) durch zwei blaue Cursor markiert. Wenn Sie mehrere Kanäle angezeigt haben, werden alle angezeigten Kanäle gleichzeitig um den gleichen Faktor und an der gleichen Stelle gezoomt.

Abb. 5.2: erweiterte Zoomfunktion

In der Abb. 5.2 ist zu erkennen, dass das Zoomfenster mit 100 μs pro Skalenteil dargestellt ist. Das Signal wurde über ein Zeitfenster von 12 ms aufgenommen. Die Zeitbasiseinstellung oben links in der Anzeige ist grau hinterlegt, die Zoomzeitbasis oberhalb des Zoomfensters ist weiß angegeben. Das bedeutet, dass der große Drehknopf im Horizontalmenü den Zoomfaktor ändert. Dieser Knopf verfügt auch über eine Tasterfunktion. Wenn man den Knopf jetzt drückt, wird die Zeitbasiseinstellung weiß dargestellt und die Zoomzeitbasis grau. Jetzt ist der Drehknopf wieder für die Einstellung der Zeitbasis verantwortlich. Damit kann man Zeitbasiseinstellungen verändern, ohne den Zoommodus verlassen zu müssen. Die Position des gezoomten Ausschnittes lässt sich mithilfe des kleinen Drehknopfes im Horizontalbereich des Bedienpanels über das gesamte Signal verschieben. Wenn durch Drücken des großen Knopfes dieser, wie oben beschrieben, wieder die Zeitbasis und nicht den Zoomfaktor einstellt, hat der kleine Drehknopf die Funktion den Triggerzeitpunkt zu verschieben und damit das Verhältnis von aufgenommener Vor- und Nachgeschichte einzustellen.

– MAX. ABTASTR.:

Wenn diese Funktion gewählt ist, wird immer die maximal

mögliche Abtastrate eingestellt.

– AUTOMATIK:

Diese Funktion, welche der Standardeinstellung entspricht,

stellt den besten Kompromiss aus Wiederholrate und Abtastrate (Speichertiefenwahl) dar.

5.4. ZOOM-Funktion

Das HMO352X Oszilloskop verfügt über eine Speichertiefe von 2 MByte pro Kanal. Damit lassen sich lange und komplexe

Änderungen vorbehalten

LEVEL

TRIGGER

TRIG’d SLOPE

AUTO

NORM

TYPE

SOURCE

FILTER

SLOPE

SINGLE

Triggersystem

6. Triggersystem

Das Triggersystem des HMO lässt sich durch die konsequente Anwendung des HAMEG Bedienknopfkonzeptes sehr einfach handhaben.

Abb. 6.1: Bedienfeld des Triggersystems

Es gibt vier Tasten, die jeweils eine häuﬁ g genutzte Einstellung anwählen: – TYPE – hier kann man den Grundtyp FLANKE, IMPULS,

LOGIK und VIDEO sowie den B-Trigger auswählen

– SLOPE – wählt die Art der Flanke aus, auf die getriggert

wird

– SOURCE – öffnet das Menü zur Festlegung der Triggerquelle – FILTER – öffnet das zum ausgewählten Triggertyp passende

Menü für die Festlegung der exakten Triggerbedingung. Hinzu kommen die Tasten für die Auswahl der Triggermodi (AUTO, NORMAL und SINGLE).

6.1. Triggermodi Auto, Normal und Single

Die grundlegenden Triggermodi sind mit der Taste AUTO/

NORM ist, leuchtet die Taste nicht. Drückt man die Taste, so wird der Normalmodus aktiviert und die Taste wird mit einer roten LED hinterleuchtet.

Im AUTO- Modus wird immer ein Signal auf dem Bildschirm angezeigt. Wenn ein Signal vorliegt, welches die Triggerbedingung erfüllt, so synchronisiert sich das Oszilloskop auf dieses Ereignis und triggert beim Eintreten der eingestellten Bedingung. Sollte ein Signal anliegen, welches die Triggerbedingung nicht erfüllt (im einfachsten Fall wäre dies eine Gleichspannung), so generiert das Oszilloskop selbst ein Triggerereignis. Damit wird sichergestellt, dass man die Eingangssignale unabhängig von der Triggerbedingung immer im Überblick hat.

direkt umschaltbar. Wenn der AUTO Modus aktiviert

eingang zur Verfügung. Wenn die optionale Erweiterung mit den aktiven Logiktastköpfen HO3508 mit 8 oder 16 digitalen Eingängen angeschlossen ist, so lassen sich auch diese bis zu 16 digitalen Eingänge als Triggerquelle einsetzen.

6.3. Flankentrigger

Der einfachste und mit Abstand am häuﬁ gsten eingesetzte Trigger ist der Flankentrigger. Diese Triggerart wird auch vom Autosetup gewählt. Wenn man zum Beispiel einen Impulstrigger eingestellt hat und auf die Autosetup-Taste drückt, wird diese Einstellung auf Flankentrigger gesetzt. Generell kann man

kann

ein-

den Triggertyp auswählen, wenn man auf die Taste TYPE im Triggerbedienfeld drückt. Es öffnet sich ein Menü mit den Auswahlmöglichkeiten. Falls der Typ FLANKE nicht aktiv (blau hinterlegt) ist, kann man durch Drücken der dazugehörigen Softmenütaste diesen Typ wählen. Die Art der Flanke (steigende, fallende oder beide) kann direkt mit der Taste SLOPE gestellt werden. Diese schaltet jeweils eine Einstellung weiter, das heißt von steigender auf fallende Flanke, auf beide Flanken und ein weiterer Tastendruck bewirkt wieder die Triggerung auf die steigende Flanke. In der Mitte der Statuszeile oben im Display und der Anzeige oberhalb der SLOPE-Taste man sehen, welche Flankenart gewählt ist. Wenn man die Taste FILTER

drückt, öffnet sich das entsprechende Menü mit den

Einstellungen, die zusätzlich vorgenommen werden können.

Hier kann man für die Triggerschaltung festlegen, wie das Signal eingekoppelt wird.

DC: Das Triggersignal wird mit allen Signalanteilen (Gleich-

und Wechselspannung) an die Triggerschaltung gekoppelt.

AC: Das Triggersignal wird über einen Hochpassﬁ lter mit

einer unteren Grenzfrequenz von 5 Hz angekoppelt.

HF: Das Triggersignal wird mit einem Hochpassﬁ lter mit

einer unteren Grenzfrequenz von 15 kHz angekoppelt. Prinzipbedingt lässt sich hier kein Triggerpegel mehr einstellen, diese Kopplungsart sollte nur bei sehr hochfrequenten Signalen angewendet werden.

TIEFPASS: Das Triggersignal wird über einen Tiefpass mit einer

oberen Grenzfrequenz von 5 kHz eingekoppelt.

RAUSCHUNTER.: Der Triggerverstärker wird mit einem Tief-

passﬁ lter mit einer oberen Grenzfrequenz von 100 MHz in seinem Rauschverhalten verbessert.

Die Kopplungsarten Tiefpass- und eine Rauschunterdrückung können nicht zusammen eingeschaltet werden, lassen sich aber frei mit der AC und DC Kopplung verknüpfen.

Im NORMAL- Modus wird nur dann ein Signal erfasst und dargestellt, wenn eine Triggerbedingung erfüllt wird. Wenn kein neues Signal anliegt, welches die eingestellte Triggerbedingung erfüllt, so wird das letzte getriggerte Signal angezeigt. Möchte man sicherstellen, dass man nur ein Signal, welches die Triggerbedingung erfüllt aufnimmt und anzeigt, so muss man diesen Modus durch Drücken der SINGLE-Taste

ak-

tivieren. Diese Taste leuchtet weiß, wenn der SINGLE-Modus aktiv ist. Damit ist das Erfassungs- und Triggersystem des HMO eingeschaltet und die RUN/STOP-Taste

blinkt. Tritt

die Triggerbedingung ein, löst das Triggersystem aus, der Speicher wird gefüllt und das Oszilloskop geht anschließend in den STOP-Modus (erkennbar an dem dauerhaft roten Auﬂ euchten der RUN/STOP-Taste).

6.2. Triggerquellen

Als Triggerquellen stehen die zwei (beim HMO3522) oder vier (beim HMO3524) analoge Kanäle sowie der externe Trigger-

Abb. 6.2: Kopplungsarten bei Flankentrigger

Änderungen vorbehalten

Triggersystem

Der Flankentrigger lässt sich noch mit einem B-TRIGGER verknüpfen. Diese Einstellung ﬁ ndet ma

man die Taste TYPE

drückt. Hiermit wird es möglich den

n im Softmenü, wenn

Trigger so einzustellen, dass auf dem Triggersignal erst eine „A-“ und anschließend eine „B-Bedingung“ erfüllt sein muss, damit der Trigger auslöst.

Abb. 6.3: B-Trigger Typ

Man kann zum Beispiel auf einer Quelle (Kanal) eine steigende Flanke bei einem Pegel von 120 mV festlegen und als zweites Ereignis eine fallende Flanke mit einem Pegel von 80 mV. Zusätzlich kann man noch festlegen, ob das B-Ereignis erst eine bestimmte Zeit (minimal 8 ns) oder eine bestimmte Anzahl (minimal 1) nach dem A-Ereignis beachtet werden soll. Die Eingabe des Pegels, der Zeit oder der Ereignisse lassen sich nach Drücken der jeweiligen Softmenütaste über den Universalknopf oder in einem Untermenü numerisch eingeben. Dazu wählen Sie zuerst aus, welche Einstellung Sie treffen möchten und drücken anschließend die Softmenütaste neben NUMER.EINGABE. In dem sich öffnenden Fenster können Sie wie gewohnt die Zahlen und Einheiteneingabe mit der Kombination aus dem Universalknopf, der CURSOR SELECT-Taste und den eingeblendeten Softmenüfunktionen durchführen.

6.4. Impulstrigger

Der Impulstrigger ermöglicht das Triggern auf bestimmte Pulsbreiten von positiven oder negativen Pulsen, respektive auf Pulsbreitenbereiche. Den Impulstrigger aktivieren Sie durch das Drücken der TYPE-Taste menütaste neben IMPULS. Anschließend können Sie weitere Einstellungen im Softmenü nach dem Drücken der FILTER-

Taste

vornehmen.

und Auswahl der Soft-

Abb. 6.4: Impulstriggereinstellmenü

Zuerst wählen Sie die gewünschte Art aus und stellen anschließend die gewünschte Vergleichszeit ein. Wenn Sie „ti ≠ t“ oder „ti = t“ wählen, können Sie eine Vergleichszeit durch Drücken der Softmenütaste neben ZEIT und drehen des Universalknopfes einstellen. Die Anwahl des Softmenüpunktes ABWEICHUNG ermöglicht wiederum mit dem Universalknopf die Einstellung eines erlaubten Toleranzbereiches. Bei der Wahl von „t oder „not(t

<ti<t2)“ können Sie die beiden Vergleichszeiten mit

<ti<t2“

den beiden Menüpunkten ZEIT 1 und ZEIT 2 einstellen. Wenn Sie „ti < t“ oder „ti > t“ wählen, können Sie jeweils nur eine Grenze festlegen. Alle diese Einstellungen können Sie durch Wahl des entsprechenden Softmenüpunktes auf positiv oder negativ polarisierte Pulse anwenden. Bei einem positiv polarisierten Puls wird in diesem Zusammenhang die Breite von der steigenden zur fallenden Flanke bestimmt, bei einem negativ polarisierten entsprechend von der fallenden zur steigenden Flanke. Prinzipbedingt wird immer auf der zweiten Flanke des Pulses getriggert.

6.5. Videotrigger

Der Videotrigger ermöglicht das Triggern auf PAL oder NTSC Standard Videosignale. Die Betriebsart Videotrigger wird im Menü nach dem Drücken der TYPE-Taste enfeldes angewählt. Die Wahl der Quelle erfolgt wiederum nach Drücken der Taste SOURCE

und mit dem Menü, welches sich nach dem Drücken der Taste FILTER alle weiteren Einstellungen vorgenommen werden.

des Triggerbedi-

öffnet, können

Es gibt grundsätzlich sechs Arten der Einstellungen:

ti ≠ t: Die Impulsdauer ti, die den Trigger auslöst, ist ungleich

einer einstellbaren Vergleichszeit t.

ti = t: Die Impulsdauer ti, die den Trigger auslöst, ist gleich

einer einstellbaren Vergleichszeit t.

ti < t: Die Impulsdauer ti, die den Trigger auslöst, ist kleiner

als eine einstellbare Vergleichszeit t.

ti > t: Die Impulsdauer ti, die den Trigger auslöst, ist größer

als eine einstellbare Vergleichszeit t.

<ti<t2: Die Impulsdauer ti, die den Trigger auslöst, ist kleiner

als eine einstellbare Vergleichszeit t einstellbare Vergleichszeit t

und größer als eine

not(t1<ti<t2): Die Impulsdauer, die den Trigger auslöst, ist

größer als eine einstellbare Vergleichszeit t als eine einstellbare Vergleichszeit t

Änderungen vorbehalten

und kleiner

Abb. 6.5: Videotriggermenü

Anzeige von Signalen

Zunächst wählt man den gewünschten Standard PAL oder NTSC durch Druck der zugeordneten Softmenütaste. Wie bisher wird die jeweils aktive Auswahl blau im Menü unterlegt. Die zweite Einstellung ist die Polarität des Sync-Pulses, die positiv oder negativ sein kann. Anschließend kann man den Modus zwischen ZEILE und BILD wählen. Bei Wahl der ZEILE kann man die exakt gewünschte Zeile von der 8ten bis zur 623ten mit dem Universalknopf einstellen, nachdem man die Softmenütaste neben der Zeilennummer gedrückt hat. Die beiden anderen Menüpunkte ermöglichen Schnellauswahlen, ZEILE MIN setzt die Triggerzeile auf den Minimalwert zurück und ALLE ZEILEN lässt den Videotrigger auf jede beliebige Zeile triggern. Wählt man beim Modus hingegen BILD, hat man in den unteren Menüpunkten die Möglichkeit auf ALLE, nur die UNGERADEN oder nur die GERADEN Halbbilder zu triggern.

7. Anzeige von Signalen

Im folgenden Kapitel werden die Auswahl und Anzeige von Signalen verschiedener Quellen, sowie die möglichen Anzeigemodi erläutert.

INFOFENSTER:

Wählt man diesen Menüpunkt, öffnet sich ein Untermenü, in welchem man die Transparenz der Infofenster (z.B. der Einblendung der Werte bei Änderung des Offsets) von 0% bis 100% einstellen kann. Dies erfolgt mit dem Universalknopf Weiterhin ist das Infofenster der POSITION und KURVENHELL bei Änderung derselben durch die Anwahl der weiteren Menüpunkte ein- und ausschaltbar.

HILFSCURSORS:

Nach Drücken der zugeordneten Softmenütaste öffnet sich ein Untermenü, in welchem man die Hilfscursors für die Triggerschwelle, den Triggerzeitpunkt sowie die Kanalcursors ein und ausschalten kann.

7.2. Nutzung des virtuellen Bildschirms

Das Anzeigegitter des HMO352x umfasst im vertikalen Bereich 8 Skalenteile, verfügt aber über einen virtuellen Anzeigebereich von 20 Skalenteilen. Diese 20 Skalenteile können von den optionalen digitalen Kanälen D0 bis D15, den Mathekanälen und den Referenzkurven komplett genutzt werden, die analogen Kanäle können bis zu ±5 Skalenteile um die vertikale Nulllinie nutzen.

7.1. Anzeigeeinstellungen

Das HMO352x verfügt über ein hochwertiges mit LED Hintergrundbeleuchtung ausgestattetes TFT Display mit VGA (640x480Pixel) Auﬂ ösung. Grundlegende Einstellungen ﬁ nden Sie in den sich öff-

nenden Menüpunkten, wenn Sie die Taste DISPLAY Bedienfeldabschnitt drücken. Wenn der Menüpunkt BILDLAUF hier aktiviert wird, erscheint rechts neben dem Anzeigegitter im Display ein Rollbalken, mit dem man mit dem Universalknopf den Anzeigebereich innerhalb der 20 Skalenteile des virtuellen Bildschirmbereiches hoch- und runterfahren kann. Nähere Erläuterungen dazu entnehmen Sie bitte dem nächsten Kapitel.

Es gibt drei weitere Menüpunkte auf der ersten Seite:

NUR PUNKTE:

die entsprechende Softmenütaste toggelt zwischen AN und AUS. Wenn AN aktiv ist, werden nur die Erfassungspunkte angezeigt, bei AUS auch die Interpolation.

INVERSE HELL.:

die entsprechende Softmenütaste toggelt zwischen AN und AUS. Wenn AN aktiv ist, werden die am häuﬁ gsten beschriebenen Displaypunkte dunkler, bei AUS entsprechend heller dargestellt.

FALSCHFARBEN:

die entsprechende Softmenütaste toggelt zwischen AN und AUS. Wenn AN aktiv ist, werden die Displaypunkte mit steigender Häuﬁ gkeit des Beschreibens von Blau über Magenta, Rot und Gelb bis Weiß und bei AUS entsprechend heller und dunkler dargestellt. Wenn man auf die Seite 2 des DISPLAY Softmenüs geht, so lassen sich drei weitere Einstellungsfenster aufrufen.

GITTER:

Wenn man diesen Menüpunkt wählt, kann man in dem sich öffnenden Untermenü die Anzeige des Gitters unter den Möglichkeiten „LINIEN“ (Unterteilung des Gitters mit horizontalen und vertikalen Linien, die die Skalenteile darstellen), FADENKREUZ (Anzeige von einer horizontalen und einer vertikalen Nulllinie, die die Skalenteile als Punkte darstellt) und AUS (die gesamte Gitterﬂ äche enthält keine Punkte oder Linien) wählen.

im GENERAL

Abb. 7.1: Schema und Beispiel der Virtual Screen Funktion

In der obigen Abbildung ist die Funktionsweise des Virtual Screen’s dargestellt. Der auf dem Display sichtbare Bereich von 8 vertikalen Skalenteilen ist hier grau gefärbt. In diesem Bereich können die analogen Signale angezeigt werden. Neben dem Gitter ist ein kleiner Balken, der die Position der sichtbaren 8 Skalenteile innerhalb der möglichen 20 Skalenteile angibt. Wenn Sie auf die Taste SCROLL BAR Balken blau (aktiv) und Sie können mit dem Universalknopf die sichtbaren 8 Skalenteile (den grauen Bereich) über die möglichen 20 Skalenteile verschieben. Dies ermöglicht die einfache und übersichtliche Darstellung von vielen Einzelsignalzügen.

drücken, wird dieser

7.3. Signalintensitätsanzeige und Nachleuchtfunktion

Die Intensität der Signalzüge in der Anzeige lässt sich in der

Standardeinstellung (die Taste INTENS/PERSIST weiß) mit dem Universalknopf im Bereich von 0% bis 100% variieren. Für die Darstellung von sich verändernden Signalen wird die nachleuchtende Darstellung eingesetzt, welche das Übereinanderschreiben vieler Kurven auf dem Display ermöglicht. Zusätzlich kann eine künstliche Alterung der Signale herbeigeführt werden, da die Nachleuchtdauer von 50ms bis unendlich einstellbar ist. Die selten auftretenden Signale werden damit dunkler dargestellt und die häuﬁ gen heller. Diesen Modus können Sie in dem Softmenü einstellen, welches sich

leuchtet

Änderungen vorbehalten

Anzeige von Signalen

nach dem Druck auf die Taste INTENS/PERSIST öffnet. In diesem Softmenü können Sie nochmals die Intensität der Kurve einstellen.

Abb. 7. 2: Menü zur Einstellung der Anzeigeintensitäten

Darunter sind zwei weitere Menüpunkte anzuwählen: RASTER und HINTERGR.-BEL . Die Auswahl erfolgt durch Druck auf die zugeordnete Softmenütaste und die Einstellung der Prozentwerte mit dem Universalknopf. Die Softmenütaste neben dem untersten Menüpunkt schaltet zwischen Hell und Dunkel der LED-Anzeigen hin und her. Dies betrifft alle hinterleuchteten Tasten und alle sonstigen Anzeige-LED‘s auf der Frontseite.

Diese Anzeige ermöglicht zum Beispiel die Analyse der Extremwerte mehrerer Signale.

7.4. XY-Darstellung

Das HMO352x verfügt über eine Taste zum direkten Umschalten in die XY Darstellung. Hierbei werden zwei Signale im Koordinatensystem gegeneinander aufgetragen. Praktisch bedeutet dies, dass die Zeitablenkung X durch Amplitudenwerte einer zweiten Quelle ersetzt wird. Die daraus folgenden Kurven werden bei harmonischen Signalen Lissajous-Figuren genannt und gestatten die Analyse der Frequenz- und Phasenlage dieser beiden Signale zueinander. Die XY-Darstellung wird durch Druck auf die XY-Taste CONTROL des Bedienfeldes aktiviert. Die Taste leuchtet auf und die Anzeige wird in einen großen und drei kleine Anzeigebereiche geteilt. Das große Rasterbild stellt die XY-Darstellung dar, wobei die kleinen Rasterbilder die Quelle für X, Y1 und Y2 sowie Z darstellen. In den kleinen Fenstern werden die Signale klassisch als Y- über der Zeit dargestellt. Es ist möglich zwei Signale als Y-Eingang zu deﬁ nieren und gegen das Signal des X-Einganges aufzutragen, um einen Vergleich durchzuführen. Um die Einstellung vorzunehmen, welches Eingangssignal als X, Y1, Y2 oder Z deﬁ niert ist, muss man das Menü einblenden. Dies geschieht durch den zweiten Druck auf die XY-Taste. In dem sich dann öffnenden Menü lassen sich die Zuweisungen für X, Y1 und Y2 vornehmen.

im Bereich CHANNEL

Unter dem Menüpunkt NACHLEUCHTEN und EINSTELL. können Sie die Nachleuchtfunktion einstellen. Es stehen für die Nachleuchtdauer die Einstellungen AUS, AUTOMATISCH und MANUELL zur Verfügung. Wenn Sie MANUELL wählen, können Sie die Nachleuchtdauer mit dem Universalknopf von 50ms bis unendlich einstellen. Wenn Sie eine endliche Zeit wählen, so werden innerhalb dieser Zeit neue Signale auf dem Display übereinandergeschrieben, wobei die jüngeren Aufnahmen heller dargestellt werden als die älteren. Wenn z.B. 300 ms eingestellt wird, so werden die Aufnahmen in 50ms Schritten dunkler dargestellt und 300 ms gelöscht. Sie können in diesem Softmenü zusätzlich die HINTERGRUND-Funktion ein- und ausschalten. Ist diese Funktion eingeschaltet, so werden mit der dunkelsten Farbstufe alle jemals aufgenommenen Daten auf dem Display dargestellt.

Abb. 7.3: Nachleuchtfunktion

Abb. 7.4: Einstellungen im XY Anzeigemenü

Um die Z-Eingangseinstellung vorzunehmen, drücken Sie bitte die Softmenütaste neben dem Menüpunkt Z EINSTELLUNGEN. Sofort öffnet sich die nächste Menüebene. Der Z-Eingang ermöglicht eine Steuerung der Helligkeit der XY-Kurve, die entweder statisch durch eine einstellbare Schwelle oder dynamisch durch eine Modulation der Helligkeit mit der Amplitudenänderung auf dem Z-Eingang erfolgen kann.

Im Menü können Sie zunächst die Nutzung des Z-Eingangs einschalten (oberster Menüpunkt AN oder AUS, der jeweils aktive ist blau unterlegt). Als Quelle für den Z-Eingang stehen im nächsten Menüpunkt alle Erfassungskanäle zur Verfügung. Die Auswahl erfolgt mit dem Universalknopf, und wird aktiviert, wenn Sie die entsprechende Menütaste neben QUELLE Z drücken. Der nächste Menüpunkt ermöglicht die Auswahl der Intensitätseinstellung. Durch Drücken der Menütaste toggeln Sie zwischen den Einstellungen Modulation und An|Aus hin und her. In der Einstellung Modulation werden die XY-Punkte im Display in Abhängigkeit von der Amplitude am Z-Eingang mit veränderlicher Helligkeit dargestellt, wobei große Amplituden des Z-Signals eine hohe Helligkeit bedeuten. Die Übergänge

Änderungen vorbehalten

Abb. 7.5: Einstellungen für den Z-Eingang

sind kontinuierlich. Wählen Sie die Einstellung An|Aus, so werden alle Punkte, die unterhalb einer bestimmten Schwelle am Z-Eingang liegen dunkel und die darüber liegenden hell dargestellt. Nachdem Sie die dazugehörige Softmenütaste gedrückt haben, lässt sich die Schwelle mit dem Universalknopf einstellen.

Messungen

8. Messungen

Es werden zwei Arten von Messungen auf den Signalen unterschieden: die Cursormessungen und die Automessungen. Alle Messungen erfolgen auf einem Pufferspeicher, der größer als der Bildschirmspeicher ist. Die QuickView-Messung stellt alle verfügbaren Parameter zu einer Kurve zur Verfügung. Der eingebaute Hardwarecounter zeigt für den ausgewählten Eingang die Zählerwerte an.

8.1. Cursormessungen

Die am häuﬁ gsten genutzte Messmöglichkeit an einem Oszilloskop ist die der Cursormessung. Das Konzept von HAMEG bei dieser Funktion orientiert sich an der Erwartung des Messergebnissses und stellt daher nicht nur einen oder zwei, sondern in einigen Messarten sogar drei Cursors zur Verfügung. Zur Steuerung der Cursormessungen stehen die Tasten CURSOR MEASURE, CURSOR MODE und CURSOR SELECT sowie der Universalknopf zur Verfügung. Die Messart kann man in dem Menü festlegen, welches sich nach dem Drücken der CURSOR/ MEASURE-Taste öffnet.

Die XY-Darstellung wird durch Drücken der XY-Taste im Bereich CHANNEL CONTROL des Bedienfeldes ausgeschaltet, wenn das XY-Einstellungsmenü eingeschaltet ist. Sollte kein oder ein anderes Menü eingeblendet sein, so müssen Sie zum Ausschalten der XY-Darstellung die XY-Taste zweimal drücken.

Abb. 8.1: Auswahlmenü zu Cursormessungen

Wie in der obigen Abbildung zu erkennen ist, können Sie die Messartauswahl durch Drücken der entsprechenden Softmenütaste aktivieren und mit dem Universalknopf die gewünschte Cursormessart auswählen. Die Messwerte werden am unteren Rand des Bildschirms angezeigt. Um die Cursors zu bewegen, wählen Sie den gewünschten mit der CURSOR SELECT-Taste aus und positionieren diesen mit dem Universalknopf. Die Messarten haben folgende Bedeutungen:

SPANNUNG

Dieser Modus stellt zwei Cursors bereit, um drei unterschiedliche Spannungen zu messen. Die Werte V

und V2 entsprechen

der Spannung zwischen der Null-Linie der ausgewählten Kurve und der aktuellen Position des ersten oder zweiten Cursors. Der Wert ΔV entspricht dem Betrag der Spannung zwischen beiden Cursors.

ZEIT

Dieser Modus stellt zwei Cursors bereit, um drei verschiedene Zeiten und eine äquivalente Frequenz zu messen. Die Werte t

und t2 entsprechen der Zeit zwischen dem Trigger und der

aktuellen Position des ersten oder zweiten Cursors. Der Wert Δt entspricht dem Betrag der Zeit zwischen beiden Cursors.

Änderungen vorbehalten

Messungen

VERHÄLTNIS X

Dieser Modus stellt drei Cursors bereit, um ein Verhältnis in X-Richtung (z.B. ein Tastverhältnis) zwischen den ersten beiden sowie dem ersten und dem dritten Cursor zu messen. Der Messwert wird in vier unterschiedlichen Versionen (als Gleitkommawert, in Prozent, Grad und Bogenmaß) angezeigt.

VERHÄLTNIS Y

Dieser Modus stellt drei Cursors bereit, um ein Verhältnis in Y-Richtung (z.B. ein Überschwingen) zwischen den ersten beiden sowie dem ersten und dem dritten Cursor zu messen. Der Messwert wird in zwei unterschiedlichen Versionen (als Gleitkommawert und in Prozent) angezeigt.

ZÄHLEN

Dieser Modus stellt drei Cursors bereit, um Signalwechsel zu zählen, die innerhalb einer mit den ersten beiden Cursors einstellbaren Zeitspanne die mit dem dritten Cursor einstellbare Schaltschwelle überschreiten. Der Messwert wird in vier unterschiedlichen Versionen (als Anzahl der steigenden und fallenden Flanken sowie als Anzahl von positiven und negativen Impulsen ) angezeigt.

SPITZENWERTE

Dieser Modus stellt zwei Cursors bereit, um die minimale und die maximale Spannung eines Signals innerhalb der mit den beiden Cursors einstellbaren Zeitspanne zu messen. Die Werte Vp- und Vp+ entsprechen der minimalen bzw. der maximalen Spannung. Der Spitzenwert (V

) entspricht dem Betrag der

Spannung zwischen dem minimalen und maximalen Wert.

Taste neben dem Menü ZENTRIEREN in eine deﬁ nierte Ausgangsposition bringen. Der letzte Menüpunkt schaltet bei Druck auf die danebenliegende Softmenütaste alle Cursors aus.

Die Taste CURSOR/MODE 6 öffnet einen Menüpunkt, der KLEBEN heißt. Diesen Modus kann man ein- oder ausschalten. Wenn er eingeschaltet ist, werden die Cursors an das Signal „geklebt“ und bei einer Positionierung oder Neuskalierung des Signals nachgeführt und entsprechend neue Messwerte angezeigt. Ist dieser Modus ausgeschaltet, bleiben die Cursors an der eingestellten Position auf dem Bildschirm, auch wenn das Signal neu positioniert oder skaliert wird.

8.2. Automessungen

Die HMO352x-Serie verfügt neben den Cursormessungen noch über Automessungen. Aktiviert werden diese in dem Menü, welches sich öffnet, wenn Sie die AUTO MEASURE-Taste im Bereich ANALYZE des Bedienfeldes drücken.

RMS MITTELW.

Dieser Modus stellt zwei Cursors bereit, um den Effektivwert (RMS – Root Mean Square) und den Mittelwert innerhalb einer mit den beiden Cursors einstellbaren Zeitspanne zu messen.

ANSTIEGSZEIT

Dieser Modus stellt zwei Cursors bereit, um Anstiegs- und Abfallzeit der jeweils ganz linken Flanke innerhalb einer mit den beiden Cursors einstellbaren Zeitspanne automatisch zu messen.

V-MARKER

Dieser Modus stellt zwei Cursors bereit, um drei unterschiedliche Spannungen und eine Zeit zu messen. Die Werte V1 und V2 entsprechen der Spannung zwischen der Null-Linie der ausgewählten Kurve und der aktuellen Position des ersten oder zweiten Cursors. Der Wert ΔV entspricht dem Betrag der Spannung zwischen beiden Cursors. Der Wert Δt entspricht dem Betrag der Zeit zwischen beiden Cursors.

Der Menüpunkt AUTOM. QUELLE kann mit der zugeordneten Softmenütaste EIN oder AUS geschaltet werden, die jeweils aktive Auswahl wird blau unterlegt. Wenn bei diesem Menüpunkt EIN gewählt wurde, so werden die Cursormessungen auf dem jeweils aktiven Kanal ausgeführt. Dies ermöglicht das schnelle Umschalten von gleichartigen Messungen auf verschiedenen Signalen. Steht er auf AUS, wird immer auf dem im Menüpunkt QUELLE gewählten Kanal gemessen.

Durch Drücken der Softmenütaste neben dem Menü SETZEN werden die gerade eingestellten Cursors bestmöglich auf der Signalkurve positioniert. Dies ermöglicht eine sehr schnelle und meist optimale automatische Positionierung der Cursors. Wie Eingangs beschrieben, können die Cursors zusätzlich mit der CURSOR SELECT-Taste

ausgewählt und mit dem Universalknopf positioniert werden. Sollte aufgrund von sehr komplexen Kurvenverläufen das automatisierte SETZEN nicht das gewünschte Ergebnis liefern, so kann man die Cursors durch Drücken der

Abb. 8.2: Menü zum Einstellen der Automessfunktion

Das Menü erlaubt die Einstellungen der zwei Automessfunktionen. Dazu wird jeweils mit der zugeordneten Softmenütaste die MESSUNG 1 und MESSUNG 2 AN oder AUS geschaltet. Die je- weils darunterliegenden Softmenüs öffnen nach dem Drücken der entsprechenden Menütaste ein Auswahlfenster mit allen Messarten, die mit dem Universalknopf ausgewählt werden können. Die Quelle auf der diese Messung ausgeführt werden soll wählt man durch Druck auf die Softmenütaste mit dem Universalknopf. In der Liste der verfügbaren Quellen tauchen nur die angezeigten Kanäle auf. Die Anzeige der Messwerte erfolgt ganz unten rechts auf dem Bildschirm.

Folgende Messarten mit Ihren Bedeutungen stehen zur Verfügung:

MITTELWERT:

Dieser Modus misst den Mittelwert der Signalamplitude. Ist das Signal periodisch, wird die erste Periode am linken Bildschirmrand für die Messung verwendet.

EFFEKTIVWERT:

Dieser Modus ermittelt den Effektivwert aus dem dargestellten Ausschnitt der Signalkurve. Ist das Signal periodisch, so wird die erste Periode für die Messung verwendet. Der Effektivwert ist nicht auf ein Sinussignal bezogen und wird direkt berechnet (sogenannter TrueRMS).

Änderungen vorbehalten

Messungen

ZÄHLEN + :

Dieser Modus zählt positive Impulse im dargestellten Bereich des Bildschirms. Ein positiver Impuls besteht aus einer steigenden Flanke, gefolgt von einer fallenden Flanke. Aus der Amplitude des Messsignals wird der Mittelwert gebildet. Eine Flanke wird gezählt, wenn das Signal den Mittelwert durchläuft. Ein Impuls mit nur einem Durchgang durch den Mittelwert wird nicht gezählt.

ZÄHLEN – :

Dieser Modus zählt negative Impulse im dargestellten Bereich des Bildschirms. Ein negativer Impuls besteht aus einer fallenden Flanke, gefolgt von einer steigenden Flanke. Aus der Amplitude des Messsignals wird der Mittelwert gebildet. Eine Flanke wird gezählt, wenn das Signal den Mittelwert durchläuft. Ein Impuls mit nur einem Durchgang durch den Mittelwert wird nicht gezählt.

ZÄHLEN +/ :

Dieser Modus zählt Signalwechsel (Flanken) vom Low Level zum High Level im dargestellten Bereich des Bildschirms. Aus der Amplitude des Messsignals wird der Mittelwert gebildet. Eine Flanke wird gezählt, wenn das Signal den Mittelwert durchläuft.

ZÄHLEN –/ :

Dieser Modus zählt Signalwechsel (Flanken) vom High Level zum Low Level im dargestellten Bereich des Bildschirms. Aus der Amplitude des Messsignals wird der Mittelwert gebildet. Eine Flanke wird gezählt, wenn das Signal den Mittelwert durchläuft.

SPITZE–SPITZE:

Dieser Modus misst die Spannungsdifferenz zwischen dem maximalen und dem minimalen Spitzenwert des Signals innerhalb des dargestellten Ausschnitts.

die aktuell eingestellte Triggerquelle. Die Frequenz wird mit einem Hardwarezähler ermittelt, der eine hohe Genauigkeit von 6 Stellen hat.

TRIGGER PER.:

Dieser Modus misst die Dauer der Perioden des Triggersignals (mit einem Hardwarezähler).

8.3. Quickview Messung

Die Quickview Messungen werden durch den Druck auf die QUICKVIEW-Taste aktiviert. Das Oszilloskop schaltet diesen Modus sofort ein, auch sichtbar daran, dass die QUICKVIEW-Taste leuchtet. Damit erhalten Sie folgende 5 Messwerte direkt im Signal angezeigt: – Maximaler Spannungswert – Mittlerer Spannungswert – Minimaler Spannungswert – Anstiegszeit – Abfallzeit

sowie folgende 4 Messwerte unten rechts im Display: – RMS Wert – Periodendauer – Frequenz – Spitze zu Spitze Spannung

Im Quickview Modus kann nur ein Kanal aktiv sein. Wenn Sie einen anderen Kanal durch Drücken der entsprechenden Kanaltaste aktivieren, so wird der vorherige de- und der gewählte aktiviert und dargestellt. Alle Messungen erfolgen auf dem aktiven Kanal. Nochmaliges Drücken auf die QUICKVIEW-Taste schaltet den Modus wieder aus. Dabei werden alle Kanäle wieder angezeigt, die beim Einschalten des Modus aktiv waren.

im Bereich ANALYZE des Bedienfeldes

SPITZE + :

Dieser Modus misst den maximalen Spannungswert im dargestellten Bereich des Bildschirms.

SPITZE – :

Dieser Modus misst den minimalen Spannungswert im dargestellten Bereich des Bildschirms.

PERIODE:

Dieser Modus misst die Dauer der Signalperiode T. Die Periode kennzeichnet die Zeitdauer zwischen zwei gleichen Werten eines sich zeitlich wiederholenden Signals.

FREQUENZ:

Dieser Modus ermittelt die Frequenz des Signals aus dem reziproken Wert der ersten Signalperiode T. Die Messung erfolgt nur für den gewählten Kanal.

ANSTIEGSZEIT:

Dieser Modus misst die Anstiegszeit der ersten steigenden Flanke im dargestellten Bereich des Bildschirms. Die Anstiegszeit kennzeichnet die Zeit, in der das Signal von 10% auf 90% seiner Amplitude ansteigt.

ABFALLZEIT:

Dieser Modus misst die Abfallzeit der ersten fallenden Flanke im dargestellten Bereich des Bildschirms. Die Abfallzeit kennzeichnet die Zeit, in der das Signal von 90% auf 10% seiner Amplitude abfällt.

TRIGGER FREQ.:

Dieser Modus misst die Frequenz des Triggersignals basierend auf der Periodendauer. Die Quelle für die Messung ist

Änderungen vorbehalten

Analyse

9. Analyse

Die Oszilloskope der HMO352x-Serie verfügen über Analysefunktionen für die erfassten Datensätze, die auf dem Bildschirm angezeigt werden. Einfache mathematische Funktionen können mit der „Quick Mathematik“ durchgeführt werden, komplexere Funktionen sowie die Verkettung von Funktionen mit dem Formeleditor. Zusätzlich lässt sich die Frequenzanalyse mit einem Tastendruck aktivieren.

9.1. Quick Mathematik

Nach dem Drücken der MATH-Taste 26 im Bedienfeld wird ein Kurzmenü aktiviert. Die MATH-Taste leuchtet rot, wenn die Mathematik aktiv ist. In diesem Kurzmenü lassen sich maximal 2 aus 5 vordeﬁ nierten Mathematikkanälen einblenden oder auf die Quickmathematik umschalten.

Wenn Sie eine einfache Addition oder Subtraktion ausführen wollen, so drücken Sie die Taste zum Menüpunkt QM (Quick Mathematik), welche ein anderes Kurzmenü öffnet.

Mit den oberen drei Menütasten können Sie jetzt einfach durch Drücken der jeweiligen Taste sowohl die Quelle, als auch die Operation auswählen. Bei den Quellen sind jeweils alle eingeschalteten Kanäle verfügbar. Als Operationen sind Addition und Subtraktion wählbar.

9.2. Formeleditor

Die HMO352x-Serie verfügt über fünf mathematische Formelsätze. In jedem dieser Formelsätze stehen wiederum fünf Formeln zur Verfügung, die mit einem Formeleditor bearbeitet werden, um auch verknüpfte mathematische Funktionen deﬁ nieren zu können. Diese sind mit MA1 bis MA5 bezeichnet.

Als Operanden lassen sich wählen:

– Addition – Subtraktion – Multiplikation – Division – Quadrat – Wurzel

– Betrag – Positiver Anteil – negativer Anteil – Reziprok – Invertiert

Abb. 9.1: Mathematikkurzmenü

Die vordeﬁ nierten Mathematikfunktionen können Sie durch Drücken der entsprechenden Softmenütasten einschalten. Bei den eingeschalteten Funktionen werden die schwarzen durch rote Punkte ersetzt. Wenn zwei eingeschaltet wurden, werden die Restlichen als nicht anwählbar markiert (grau eingefärbt).

Abb. 9.2: Quickmathematik Menü

Abb. 9.3: Formeleditor für Formelsatz

Als Quellen sind für die Gleichung in MA1 die Eingangskanäle CH1, CH2, CH3, CH4 (beim HMO3522 nur CH1 und CH2) sowie eine einstellbare Konstante zugelassen. Bei der Formel MA2 kommt als Quelle MA1 hinzu, bei MA3 kommt MA2 als Quelle hinzu, bei MA4 entsprechend die MA3 und schließlich bei MA5 noch MA4. Es lassen sich von diesen fünf Gleichungen insgesamt fünf verschiedene Sätze erstellen, abspeichern und abrufen.

Die Eingabe der Formeln erfolgt durch das Drücken der jeweiligen Softmenütaste, z. B. der obersten für GLEICHUNG. Damit wird diese Einstellung aktiv und mit dem Universalknopf kann man die jeweils möglichen Werte einstellen. Anschließend wählt man die Softmenütaste OPERATOR und wählt mit dem Universalknopf die Operation aus. So verfährt man auch mit den Operanden. Wen man eine Konstante einarbeiten möchte, so wählt man die Menütaste KONSTANTE EDIT., um in das entsprechende Menü zu gelangen.

In Abb. 9.4 wird in Formel MA1 eine Addition von Kanal 1 mit 100 μA durchgeführt. In dem Menü für die Eingabe der Konstante kann durch Drücken der Taste Konstante und anschließender

Änderungen vorbehalten

Abb. 9.4: Eingabe von Konstanten und Einheiten

Auswahl mit dem Universalknopf aus folgenden Konstanten gewähl werden: – Pi – 2x Pi – 0,5 x Pi – Nutzer 1 . . . 10 (es sind 10 benutzerdeﬁ nierte Konstanten möglich)

Wenn Sie zum Beispiel NUTZER1 wählen, können Sie nach Drücken der Menütaste neben ZAHLENWERT mit dem Universalknopf den Wert einstellen. Nach der gleichen Methode können Sie den Dezimalpunkt setzen und zusätzlich einen SI-Präﬁ x eingeben.

Folgende SI-Präﬁ xe stehen zur Auswahl:

– m (Milli, 10 – μ (Mikro, 10 – n (Nano 10 – p (Piko, 10 – f (Femto, 10 – a (Atto, 10 – z (Zepto 10 – y (Yokto, 10

-3

-18

-9

-12

-21

-24

)

-6

)

-15

)

– K (Kilo, 103) – M (Mega, 10 – G (Giga, 10 – T (Tera, 10 – P (Peta, 10

)

– E (Exa, 10 – Z (Zetta 10 – Y (Yotta, 10

)

In dem Menüpunkt EINHEIT können Sie nach Anwahl dieses Menüpunktes mit dem Universalknopf aus folgenden Einheiten wählen: – V (Volt) – A (Ampere) – Ω (Ohm) – V/A (Volt pro Ampere) – W (Watt) – VA (Volt Ampere, Leistung) – VAr (Blindleistung) – dB (dezibel) – dBm (dezibel milliwatt) – dBV (dezibel Volt) – s (Sekunde) – Hz (Hertz) – F (Farad) – H (Henry) – % (Prozent) – º (Grad) – π (Pi) – Pa (Pascal)

– m (Meter) – g (Beschleunigung) – ºC (Grad Celsius) – K (Kelvin) – ºF (Grad Fahrenheit) – N (Newton) – J (Joule) – C (Coulomb) – Wb (Weber) – T (Tesla) – (dez) (dezimal) – (bin) (binär) – (hex) (hexadezimal) – (oct) (octal) – DIV (Division, Skalenteil) – px (pixel) – Bit (Bit) – Bd (Baud) – Sa (Sample)

Analyse

drücken Sie die Softmenütaste neben SPEICHERN, womit diese Einstellungen unter dem Namen NUTZER 1 abgespeichert werden und wieder ins Menü zur Gleichung bearbeiten gesprungen wird. Bis zu 10 dieser benutzerdeﬁ nierten Konstanten können Sie abspeichern.

In diesem Menü haben Sie die Möglichkeit jeder der fünf Gleichungen noch einen Namen zu geben. Dazu wählen Sie die gewünschte Gleichung aus und drücken die unterste Menütaste NAME. In dem sich dann öffnenden Fenster geben Sie mit dem Universalknopf und der CURSOR SELECT-Taste den Wunschnamen ein (bis 8 Zeichen) und Drücken im Softmenü die Taste neben ANNEHMEN. Der Name erscheint jetzt anstelle MA1…MA5. Dies können Sie für alle Gleichungen separat durchführen. Wenn Sie nun alle Gleichungen, Konstanten und Namen eingegeben haben, können Sie diesen Formelsatz ebenfalls mit einem Namen versehen, indem Sie die Taste neben NAME im Formelsatzmenü drücken und den Namen wie bei der Gleichung eingeben. Diesen kompletten Formelsatz können Sie im Gerät oder auf einem angeschlossenen USB Stick abspeichern. Dazu drücken Sie die Taste neben Speichern. In dem sich öffnenden Menü wählen Sie den Speicherort durch Drücken der obersten Menütaste. (intern, USB vorn, USB hinten).

Auch ein Kommentar lässt sich durch Drücken der entsprechenden Taste neben KOMMENTAR eingeben. Durch Drücken der Taste neben SPEICHERN wird dieser Formelsatz mit dem gewählten Namen und Kommentar an den gewählten Ort gespeichert.

Diese abgespeicherten Formelsätze lassen sich jederzeit wieder laden. Dazu aktivieren Sie das Mathematik-Menü durch Druck auf die MATH-Taste und anschließend auf die MENU-Taste unter dem V/DIV Knopf. In dem Menü erscheint ein Menüpunkt LADEN. Wählen Sie diesen an und Sie kommen in den Dateimanager, der den internen Speicherplatz und bei eingestecktem USB Stick auch diesen Speicherplatz anzeigt. Dort wählen Sie die gewünschte Formelsatzdatei an und drücken die Taste LADEN, welche diese Aktion ausführt.

9.3. Frequenzanalyse (FFT)

Die Frequenzanalyse ist mit der FFT-Taste 9 im Bereich ANALYZE des Bedienfeldes zuschaltbar. Nach dem Drücken der Taste leuchtet diese weiß und der Bildschirm wird in zwei Gitter unterteilt. Im kleineren Bereich oben wird die SpannungsZeitkurve angezeigt und im unteren Großen das Ergebnis der Fourier-Analyse.

Wenn der Zahlenwert, die Vorsilbe und die Einheit (oder jede beliebige Kombination der drei Möglichkeiten) eingegeben sind,

Abb. 9.5: FFT Darstellung

Änderungen vorbehalten

Dokumentation, Speichern und Laden

In der Anzeige oben links ﬁ nden Sie die Informationen zu den Einstellungen im Zeitbereich, zwischen dem kleinen und großen Fenster die Zoom- und Positionsangaben und unterhalb des großen FFT Anzeigefensters die Einstellungen (Span und Center) im Frequenzbereich. Eine der beiden Anzeigen ist heller, nach dem Einschalten der FFT die Frequenzanzeige. Für diese gilt, dass der große Drehknopf im Zeitbasisbereich den Span einstellt und der kleine Drehknopf X-POSITION die CENTER-Einstellung ermöglicht. Wenn Sie auf den großen Drehknopf SCALE TIME/DIV drücken, so wird die Anzeige der Zeitbasiseinstellungen heller und die Drehknöpfe haben ihre entsprechende Zeitbasisfunktionen. Drücken Sie erneut auf den großen Drehknopf SCALE TIME/DIV, so wird die mittlere Anzeige heller und die Knöpfe haben jetzt die Zoom- und Positionierungsfunktion. Ein weiterer Druck auf die Taste FFT öffnet das erweiterte FFT Menü.

10. Dokumentation, Speichern und Laden

Das Oszilloskop ermöglicht alle Bildschirmdarstellungen, die Benutzereinstellungen (wie zum Beispiel dieTriggerbedingung und Zeitbasiseinstellung) Referenzkurven , einfache Kurven und Formelsätze abzuspeichern. Es steht intern im Gerät ein Speicher für Referenzkurven, Geräteeinstellungen und Formelsätze zur Verfügung. Diese Daten, Bildschirmfotos sowie Kurvendaten lassen sich auch auf einem angeschlossenen USB Stick ablegen.

10.1. Geräteeinstellungen

Das Hauptmenü für Speicher und Ladefunktionen rufen Sie durch Druck auf die Taste SAVE/RECALL auf. Hier erscheint zunächst die Unterteilung, welche Datenarten gespeichert und geladen werden können. Das Drücken auf die Taste neben dem obersten Menüpunkt GERÄTEEINST. öffnet das entsprechende Menü.

Abb. 9.6: er weitertes FFT Menü

In diesem Menü können Sie zwischen den Anzeigearten NORMAL, HÜLLKURVE und MITTELWERT wählen. Die Hüllkurve schreibt

die Maximalwerte der Spektren aller Erfassungen auf dem Bildschirm übereinander. Es bildet sich eine Fläche oder ein Schlauch, mit allen jemals aufgetretenen FFT Kurvenwerten. Die Mittelwertanzeige können Sie durch Drücken der entsprechenden Softmenütaste aktivieren und mit dem Universalknopf die Anzahl der Mittelungen in 2er Potenzen von 2 bis 512 einstellen. Der Softmenüpunkt Fenster bietet Ihnen die Möglichkeit aus folgenden Fensterfunktionen zu wählen: – Hanning – Hamming – Blackman – Rechteck

Mit dem Menüpunkt Y-SKALIERUNG können sie die FFT in der Amplitude logarithmisch (dBm / dBV) oder linear (V

) skaliert

eff

darstellen. Einen anderen Kanal als Quelle für die FFT können Sie einfach durch Drücken der gewünschten Kanaltaste aktivieren.Die FFT Funktion können Sie durch Drücken der Menütaste neben FFT AUS oder durch nochmaliges Drücken der FFT-Taste auf dem Bedienfeld wieder ausschalten. Das Oszilloskop kehrt in den Zustand zurück, der vor der Aktivierung der FFT aktuell war.

Abb. 10.1: Basismenü für Geräteeinstellungen

In diesem Menü können Sie durch Druck auf die entsprechende Taste das Menü zum Abspeichern, den Dateimanager zum Laden und das Menü zum im- und exportieren der Geräteeinstellungen aufrufen. Zusätzlich bietet der Menüpunkt STANDARDEINST. die Möglichkeit, die werksseitig vorgegebenen Standardeinstellungen zu laden. Der Druck auf die Menütaste SPEICHERN öffnet das Speichermenü.

Änderungen vorbehalten

Abb. 10.2: Geräteeinstellungen speichern

Dokumentation, Speichern und Laden

Hier können Sie den Speicherort (Interner Speicher, vorderer USB- oder hinterer USB-Anschluss) wählen, einen Dateinamen sowie einen Kommentar einfügen und mit dem Druck auf die Softmenütaste neben dem Menü SPEICHERN entsprechend die Einstellungen sichern. Um abgespeicherte Einstellungsdateien wieder zu laden, wählen Sie im Geräteeinstellungshauptmenü den Menüpunkt LADEN durch Druck der entsprechenden Softmenütaste. Es öffnet sich der Dateimanager, in welchem Sie mit den Menütasten und dem Universalknopf navigieren können.

Abb. 10.3: Geräteeinstellungen laden

Wählen Sie den Speicherort, von dem Sie die Einstellungsdatei laden wollen im Dateimanager aus und laden die Geräteeinstellungen durch Drücken der Softmenütaste LADEN. Der Dateimanager bietet Ihnen auch die Möglichkeit, einzelne Einstellungsdateien aus dem internen Speicher zu löschen. Wenn Sie einen USB Stick angeschlossen haben und als Speicherort auswählen, können Sie zusätzlich noch Verzeichnisse wechseln und löschen. Um Geräteeinstellungen zu im- oder exportieren muss ein USB Stick angeschlossen sein, sonst ist das Menü nicht auswählbar. Ist diese Voraussetzung erfüllt, öffnet das Drücken der Taste neben IMPORT/EXPORT ein Menü, um Geräteeinstellungen zwischen dem internen Speicher und einem USB Stick zu kopieren.

die gewählte Einstellungsdatei kopiert. (in diesem Beispiel vom internen Speicher auf einen USB-Stick). Sie können sowohl vom internen auf den externen Speicher und umgekehrt kopieren . Bei zwei angeschlossenen USB-Stick’s, funktioniert dies auch zwischen diesen beiden .

10.2. Referenzen

Referenzen si nd Datensätze, di e aus den Einstellu ngsinformatio nen und den AD-Wandlerdaten bestehen. Diese können Sie sowohl intern al s auch extern abspeichern und zurückl aden. Das Zurückl aden er folgt in einen der maximal 4 Referenzspeicher (RE1 bis RE4), welche auch angezeigt werden können. Das Hauptmerkmal von Referenzen ist, dass beim Speichern und Rückladen alle Informationen, wie ver tikale Verstär kung, Zeitbasiseinstellungen etc. und die AD-Wandlerdaten mit übertragen werden und damit immer das Ursprungssignal mit seinen Werten verglichen wer den kann. Wenn Sie die SAVE/RECALL-Taste drücken und den Menüpunkt REFERENZEN wählen, können Sie in das Menü IMPORT/EXPORT wechseln. Hier erscheint das Standardmenü des Dateimanagers, in dem Sie zwischen internem Speicher und externen USB-Sticks Referenzen kopieren können (Beschreibung siehe Kap. 10.1.).

Für die Referenzen gibt es eine eigene REF-Taste im Bereich CHANNEL CONTROL des Bedienfeldes. Wenn Sie diese Taste drücken, leuchtet sie weiß und öffnet ein Kurzmenü, um die vier möglich en Referenzkurven „RE1…RE4“ einzuschalten. Dies er folgt durch Dr ücken der entsprechenden Softmenütaste, die gew ählte Referenz w ird angezeigt und im Kurzmenü werden die eingeschalteten Referenzkurven mit einem roten Punkt markiert.

Das Speicher- und Lade-Menü wird geöffnet, wenn Sie nach dem Drücken der REF-Taste die MENU-Taste im Bereich CHANNEL CONTROL des Bedienfeldes drücken.

Wählen Sie die Quelle in dem Menü, welches sich nach dem Drücken der Taste neben dem Menüpunkt Quelle öffnet (zum Beispiel INTERN). Wählen Sie das Ziel (zum Beispiel VORN)nach demselben Verfahren. Wenn Sie jetzt die Taste neben IMPORT/EXPORT drücken, wird gemäß der Voreinstellung

Abb. 10.4: Import/Export Menü für Geräteeinstellungen

Abb. 10.5: Referenzen laden und speichern

Nach dem Aktivieren des obersten Menüpunktes mit der entsprechenden Taste können Sie mit dem Universalknopf die gewünschte Referenz auswählen, in welche die Daten geladen werden sollen. Um die zu ladende Referenzkurve auszuwählen, drücken Sie die Menütaste LADEN und wählen im Dateimanager die gewünschte Datei. Um eine Referenz abzuspeichern, wählen Sie den Kanal (Druck auf die Taste neben SPEICHERN und Auswahl des Kanales mit dem Universalknopf), kontrollieren ob der vergebene Dateiname Ihren Wünschen entspricht und speichern die Referenz durch Drücken der Softmenütaste neben SPEICHERN (mit dem Diskettensymbol). Wenn Sie einen anderen Namen wünschen und/oder einen Kommentar dazu abspeichern wollen, so drücken Sie die Taste neben SPEICHERN ALS, um in das entsprechende Menü zu gelangen.

Änderungen vorbehalten

Dokumentation, Speichern und Laden

Dieses Standardmenü ermöglicht Ihnen den Speicherort, den Dateinamen und einen Kommentar einzugeben und das Speichern mit der entsprechenden Menütaste auszuführen.

10.3. Kurven

Neben Referenzen können auch nur die AD-Wandlerdaten abgespeichert werden. Die Kurven können nur auf extern angeschlossene USB-Sticks (nicht intern) in den folgenden Formaten abgespeichert werden:

Binärformat:

In einer Binärdatei kann jeder beliebige Bytewert vorkommen. Die aufgenommenen Kurvendaten werden ohne Zeitbezug abgespeichert.

CSV (Comma Separated Values):

In CSV Dateien werden die Kurvendaten in Tabellenform abgespeichert. Die unterschiedlichen Tabellenzeilen sind durch ein Komma voneinander getrennt.

HRT (HAMEG Reference Time):

Dateien mit dieser Endung sind Referenzkurven des Zeitbereichs. Wird die dargestellte Kurve in dieses Format gespeichert, so kann sie im Referenzenmenü verwendet werden. Mit dem HRT-Format können Sie auch Dateien erzeugen, die über das Referenzmenü zurück in das Oszilloskop geladen werden können.

Menü einen Namen eingeben und mit ANNEHMEN bestätigen können. Automatisch erscheint wieder das KURVEN-SpeichernMenü und mit dem Drücken der FORMAT-Taste öffnet sich ein Auswahlfenster zur Festlegung des Formates. Die Auswahl erfolgt wieder mit dem Universalknopf. Zusätzlich kann bei Kurven ein Kommentar abgespeichert werden. Der Druck auf die entsprechende Menütaste neben KOMMENTAR öffnet das Kommentareingabefenster. Nach Eingabe des Kommentares und dem Bestätigen mit der Menütaste ANNEHMEN, erscheint wieder das KURVEN-Speichern-Menü. Wenn Sie diese Eingaben alle gemacht haben, wird nach dem Drücken der Menü-Taste neben SPEICHERN die gewählte Kurve entsprechend den Einstellungen abgespeichert.

10.4. Bildschirmfoto

Die wichtigste Form des Abspeicherns im Sinne der Dokumentation ist das Bildschirmfoto. Die Einstellungen zu Speicherort und Format sind nur möglich, wenn Sie mindestens einen USB Stick angeschlossen haben. Das Einstellen erfolgt in dem Menü, welches sich öffnet, wenn Sie die SAVE/RECALLTaste auf dem Bedienfeld und anschließend die Menütaste zu BILDSCHIRMFOTO drücken.

Um Kurven abzuspeichern drücken Sie die SAVE/RECALL-Taste und wählen im Hauptmenü den Menüpunkt KURVEN durch Drücken der zugehörigen Softmenütaste.

Abb. 10.6: Menü zum Abspeichern von Kurven

In dem sich öffnenden Menü können Sie an oberster Stelle wählen, ob Sie den USB-Anschluss an der Front- oder der Rückseite des Gerätes als Ziel nutzen. Diese Wahl ist möglich, wenn in dem jeweiligen Anschluss ein USB-Stick erkannt wurde. Wenn Sie diese Auswahl bei angeschlossenem Stick durch Druck auf die Menütaste treffen, öffnet sich beim ersten Mal der Dateimanager inklusive dem entsprechenden Menü, mit dem ein Zielverzeichnis ausgewählt oder erstellt werden kann. Die Wahl des Zielverzeichnisses bestätigen Sie mit OK und gelangen wieder in das KURVEN-Speicher-Menü. Der Druck auf die Taste neben dem zweiten Menüpunkt (KURVE) aktiviert diesen (wird blau unterlegt) und ermöglicht die Auswahl des Kanals, den Sie als Kurve abspeichern wollen mit dem Universalknopf. Es kommen nur die Kanäle in die Auswahl, die auch eingeschaltet sind. Das Drücken der Menütaste neben DATEINAME öffnet das Nameneingabemenü, in welchem Sie mit dem Universalknopf, der CURSOR SELECT-Taste und dem

Abb. 10.7: Bildschirmfoto-Menü

In diesem Menü können Sie den Speicherort (entsprechend den

angeschlossenen USB-Stick’s) mit der obersten Menütaste wählen. Bei erstmaliger Auswahl erscheint der Dateimanager zur Anlage und Auswahl des Zielverzeichnisses. Nach erfolgter Eingabe dieser Informationen erscheint wieder das BILDSCHIRMFOTO-Speicher-Menü.

Der zweite Menüpunkt DATEINAME ermöglicht die Eingabe eines Namen über das entsprechende Namen-Eingabe-Menü, welches sich automatisch bei Anwahl dieses Menüpunktes öffnet. Wenn Sie FORMAT mit der entsprechenden Menütaste anwählen, steht Ihnen folgendes Format zur Auswahl zur Verfügung: BMP = Windows Bitmap (unkomprimiertes Format).

Der Druck auf die Taste neben dem Menüeintrag SPEICHERN löst eine sofortige Speicherung des aktuellen Bildschirms an den eingestellten Ort, mit dem eingestellten Namen und Format aus.

10.5. Formelsätze

Nach Drücken der SAVE/RECALL-Taste erscheint im Hauptmenü ein Menüpunkt FORMELSÄTZE. Dies führt zum Untermenü, in welchem Sie Formelsätze zwischen dem internen

Änderungen vorbehalten

Mixed-Signal-Betrieb

Speicher und externen USB-Stick’s verschieben können, also Formelsätze importieren und exportieren können. Die Vorgehensweise dazu wurde in Kapitel 9.2. bereits beschrieben.

10.6. Deﬁ nition der FILE/PRINT-Taste

Die FILE/PRINT-Taste in dem Bedienfeldabschnitt GENERAL, ermöglicht es, mit einem Tastendruck Geräteeinstellungen, Kurven, Bildschirmfotos, sowie Bildschirmfotos und Einstellungen gemeinsam abzuspeichern. Dazu müssen Sie zunächst, wie in den vorangegangenen Kapiteln beschrieben, die entsprechenden Einstellungen zu Speicherort, Name etc. eingeben. Mit der Wahl des Menüpunktes FILE/PRINT im SAVE/RECALL-Hauptmenü öffnet sich das Einstellungsmenü zu der FILE/PRINT-Taste.

11. Mixed-Signal-Betrieb (optional)

Alle Geräte der HMO352x Serie sind standardmäßig mit den Anschlüssen für Logiktastköpfe HO3508 ausgerüstet, um 8 oder 16 digitale Logikeingänge hinzuzufügen. Sämtliche Software zur Unterstützung des Mixed-Signal-Betriebes ist bereits in der Firmware jedes HMO 352x enthalten, lediglich die aktiven Logiktastköpfe HO3508 (8 Kanäle) müssen erworben und angeschlossen werden.

Beim 4-Kanal-Oszilloskop HMO3524 wird bei Aktivierung von Pod1 mit je 8 digitalen Eingängen der analoge Kanal 3 deaktiviert und bei Aktivierung von Pod2 der analoge Kanal 4. Es sind somit die Konﬁ gurationen 3 analoge Kanäle plus 8 Logikeingänge (Kanal 1,2,und 4 sowie Pod1) oder 2 analoge Kanäle und 16 Logikeingänge im Mixed-Signal-Betrieb möglich (Kanal 1,2 sowie Pod1 und Pod2).

Bei den Zweikanalgeräten HMO3522 sind entweder 2 analoge Kanäle und 8 Logikeingänge oder 2 analoge Kanäle und 16 digitale Eingänge im Mixed-Signal-Betrieb möglich.

11.1. Logiktrigger

Sie können alle Einstellungen im Logiktrigger auch

ohne angeschlossene aktive Logiktastköpfe HO3508 durchspielen, haben jedoch nur mit der angeschlossenen HO3508 die beschriebene Funktion.

Abb. 10.8: Deﬁ nition der FILE/PRINT-Taste

Sie können hier durch Drücken der entsprechenden Menütaste festlegen, welche Aktion beim Druck auf die FILE/PRINT-Taste auf dem Bedienfeld ausgeführt wird.

Zur Auswahl stehen folgende Aktionen:

– GERÄTEEINST: speichert Einstellungen ab – KURVEN: speichert Kurven ab – BILDSCHIRMFOTO: speichert Bildschirmfotos ab – BILD & EINST.: speichert Bildschirmfoto und Einstellungen

In einer Firmwareversion >2.0. wird auch die Auswahl möglich sein, direkt auf einen kompatiblen Drucker zu drucken. Nach Aktivierung der gewünschten Aktion durch Druck der entsprechenden Menütaste wird dieser Menüpunkt blau unterlegt und Sie können das Menü durch Drücken der MENU OFF-Taste verlassen.

Die Auswahl des Triggers LOGIK im Softmenü nach dem Drücken der TYPE-Taste

bewirkt die Umschaltung der Triggerquelle auf die digitalen Eingänge. Wenn Sie nach der Auswahl dieses Triggertyps die SOURCE-Taste

drücken, erscheint ein Softmenü für weitere Einstellungen sowie ein Fenster für deren übersichtliche Darstellung (siehe Abb. 11.1).

Mit dem obersten Softmenü kann man den Logikkanal vorwählen, für den man den Triggerzustand festlegen möchte. Dies erfolgt mit dem Universalknopf. Im Übersichtsmenü wird die gewählte digitale Leitung blau hinterlegt und im Feld der Triggerzustand High (H), Low (L) oder unbedeutend (X) markiert. Die Auswahl des Zustandes erfolgt mit der entsprechenden Softmenütaste. Wie bisher wird der gewählte Zustand auch im Softmenü blau unterlegt. Ein weiterer Menüpunkt wählt die logische Verknüpfung der digitalen Kanäle. Sie können logisch

Abb. 11.1: Menü zur Logiktriggereinstellung

Änderungen vorbehalten

Mixed-Signal-Betrieb

UND beziehungsweise ODER verknüpfen. Werden die Logikkanäle UND verknüpft, muss das eingestellte Muster komplett eintreten, damit die Verknüpfung ein logisches High (H) als Ergebnis liefert. Bei der ODER Verknüpfung muss mindestens eine der deﬁ nierten Pegelvorgaben erfüllt werden. Letzter Punkt in diesem Menü ist die Funktion TRIGGER AUF, die sich mit der Softmenütaste auf WAHR oder UNWAHR einstellen lässt. Damit lässt sich vorwählen, ob am Beginn der Zustandsverknüpfung (WAHR) oder am Ende der Zustandsverknüpfung (UNWAHR) der Trigger gesetzt wird.

Wenn Sie das gewünschte Muster eingestellt haben, können

Sie die FILTER-Taste

drücken, um weitere Einstellungen vorzunehmen. In dem jetzt geöffneten Softmenü kann der TRIGGER AUF zeitlich beschränkt werden (in diesem Menü erscheint diejenige Bedingung, die Sie im SOURCE-Menü eingestellt haben). Ein Druck auf die oberste Softmenütaste schaltet die Dauer hinzu. In dem darunterliegenden Menüfeld kann nach Anwahl mit der entsprechenden Softmenütaste das Vergleichskriterium gewählt werden.

Folgende sechs Kriterien stehen zur Auswahl:

ti ≠ t: Die Dauer des anliegenden Bitmusters, die den Trigger

auslöst, ist ungleich einer einstellbaren Vergleichszeit.

ti = t: Die Dauer des anliegenden Bitmusters, die den Trigger

auslöst, ist gleich einer einstellbaren Vergleichszeit.

ti < t: Die Dauer des anliegenden Bitmusters, die den Trigger

auslöst, ist kleiner als eine einstellbare Vergleichszeit.

ti > t: Die Dauer des anliegenden Bitmusters, die den Trigger

auslöst, ist größer als eine einstellbare Vergleichszeit.

<ti<t2: Die Impulsdauer ti, die den Trigger auslöst, ist kleiner

als eine einstellbare Vergleichszeit t einstellbare Vergleichszeit t

not(t

<ti< t2): Die Impulsdauer, die den Trigger auslöst, ist

größer als eine einstellbare Vergleichszeit t als eine einstellbare Vergleichszeit t

und größer als eine

und kleiner

Wie beim Impulstrigger können Sie, wenn Sie ti ≠ t oder ti = t aus wählen, eine Vergleichszeit durch Drücken der Softmenütaste neben ZEIT und durch Drehen des Universalknopfes einstellen. Die Anwahl des Softmenüpunktes ABWEICHUNG ermöglicht wiederum mit dem Universalknopf die Einstellung eines erlaubten Toleranzbereiches. Bei der Wahl von „t oder „not(t

<ti<t2)“ können Sie die beiden Vergleichszeiten mit

<ti<t2“

den beiden Menüpunkten ZEIT 1 und ZEIT 2 einstellen. Wenn Sie ti < t oder ti > t wählen, können Sie jeweils nur eine Grenze festlegen.

Wenn Sie die Schwellwerte für die Erkennung der logischen Eins und Null-Zustände ändern wollen, ﬁ nden Sie diese Einstellungen im Kanalmenü. Wählen Sie dazu den gewünschten POD aus (POD1 mit der Taste CH3/POD1 mit der Taste CH4/POD1

). Ist bereits der Logikbetrieb

, POD2

eingeschaltet, sehen Sie die digitalen Kanäle, wobei im Kanalanzeigebereich des Displays „POD1:xxxV“ oder „POD2: xxxV“umrahmt ist.

Sollten Sie dort jeweils die Angaben zum analogen Kanal 3 oder 4 ﬁ nden, so drücken Sie die Taste neben dem untersten Softmenüeintrag (dort steht vor dem Drücken „POD1“ oder „POD2“). Damit aktivieren Sie die digitalen Kanäle. Wenn Sie jetzt die MENU-Taste

im Bereich CHANNEL CONTROL des Bedienfeldes drücken, können Sie eine von fünf voreingestellten Logikpegeleinstellungen aktivieren. Von diesen sind drei fest mit den Pegeln für TTL, CMOS und ECL vorgegeben. Zwei benutzerdeﬁ nierte Logikpegeleinstellungen können entsprechend nach Anwahl des Menüpunktes mit dem Universalknopf im Bereich von –2 V bis 8 V eingestellt werden.

11.2. Anzeigefunktionen für die Logikkanäle

Die Umschaltung von einem Analogkanal auf einen Logikeingang erfolgt beim HMO3524 im Kurzmenü der Kanaleinstellung. Wenn der Kanal 3 aktiviert ist und dessen Kurzmenü angezeigt wird, ist die unterste Softmenütaste mit „POD1“ beschriftet. Um die digitalen Kanäle einzuschalten, drücken Sie diese Softmenütaste. Jetzt werden die digitalen Kanäle 0 bis 7 angezeigt und das Kurzmenü ändert sich so, dass sich nun wichtige Einstellungen der einzelnen Kanäle vornehmen lassen. Mit der untersten Softmenütaste kehren Sie zum analogen Kanal zurück.

Abb. 11.2: Einstellungen der Logikkanalanzeige

Eine logische Eins wird bei den Logikkanälen mit einem zwei Pixel breiten Strich angezeigt, eine logische Null mit einer Pixelbreite. Der eingestellte Logikpegel und die aktuelle Abtastrate der Logikeingänge wird neben dem POD1 bzw. POD2 Namen im Informationsfeld links unten im Display angezeigt.

Die Y-Position und Größe der Logikkanaldarstellung lässt sich nun, wie von den analogen Kanälen gewohnt, mit den Knöpfen Y-POSITION

und SCALE VOLTS/DIV 20 einstellen (wenn die Softmenütaste „0/7“ gewählt, also blau hinterlegt ist). Wenn Sie weniger als 8 Logikkanäle anzeigen wollen, oder die Position einzelner Logikkanäle ändern wollen, so können Sie dies über das Kurzmenü in Verbindung mit den Softmenütasten und den Knöpfen der Y-POSITION

und SCALE VOLTS/DIV

vornehmen. Dazu drücken Sie zunächst auf die Softmenütaste neben dem Menüeintrag CTRL. Damit wird festgelegt, dass die Y-Position und Größe des Logikkanals mit den Knöpfen eingestellt wird, dessen Bezeichnung im Menüeintrag darüber (im vorliegenden Beispiel die Nummer 0) angegeben ist. Die Kanalauswahl können Sie mit den „Pfeil nach oben“ und Pfeil nach unten“ Softmenütasten vornehmen. Somit lassen sich alle einzelnen Kanäle individuell vergrößern und positionieren. Bei aktiviertem POD wird durch Drücken der MENU-Taste

im CHANNEL CONTROL Bereich des Bedienfeldes das Menü zur Einstellung des Schwellwertes zur Unterscheidung der logischen Zustände angezeigt. Dabei können Sie eine von fünf voreingestellten Logikpegeleinstellungen aktivieren, zwei davon sind wiederum benutzerdeﬁ niert einstellbar.

11.3. Cursormessungen für Logikkanäle

Wenn die Logikkanäle aktiviert sind, lassen sich mit den Cursormessungen einige Parameter bestimmen. Für die gesamte Anzahl der eingeschalteten Logikkanäle eines POD’s lassen sich die Messarten ZEIT, VERHÄLTNIS X sowie die V-MARKER auswählen. Folgende Ergebnisse folgen daraus für die Logikkanäle:

Änderungen vorbehalten

ZEIT: Es wird die zeitliche Position beider Cursors zum Triggerzeitpunkt, die zeitliche Differenz beider Positionen sowie die daraus resultierende Frequenz angezeigt.

VERHÄLTNIS X: In dieser Messart wird mit drei Cursors ein zeitliches Verhältnis zwischen den ersten beiden und dem ersten und dritten Cursor angezeigt. Die Anzeige erfolgt als Gleitkommawert, in Prozent, in Grad und in Bogenmaß.

V-MARKER: Bei den Logikkanälen werden bei dieser Messart der logische Wert des ausgewählten POD’s in Hexadezimalund in Dezimalwerten am jeweiligen Cursor gemessen und dargestellt.

Mixed-Signal-Betrieb

Änderungen vorbehalten

Anhang

12. Anhang

Abbildungsverzeichnis

Betriebspositionen 6 Griff entfernen (Pos. F) 6 Gerätepositionen 6 Sicherungstyp 7

Abb. 2.1: Frontansicht des HMO3524 8 Abb. 2.2: Bedienfeldabschnitt A 8 Abb. 2.3: Bedienfeldabschnitt B 8 Abb. 2.4: Bedienfeldabschnitt C 9 Abb. 2.5: Bedienfeldabschnitt D 9 Abb. 2.6: Bildschirmansicht 9 Abb. 2.7: Rückseite des HMO3524 9 Abb. 2.8: Softmenügrundelemente Auswahl 10 Abb. 2.9: Softmenügrundelemente Einstellung und Navigation 10 Abb. 2.10: Menü für Grundeinstellungen 10 Abb. 2.11: Aktualisierungsmenü und Informationsfenster 11 Abb. 2.12: Menü und Informationsfenster des Hilfe-Updates 11

Abb. 3.1: Bedienfeldabschnitt HMO3524 12 Abb. 3.2: Bildschirm nach Anschluss des Tastkopfes 12 Abb. 3.3: Bildschirm nach Umstellen auf DC Kopplung 12 Abb. 3.4: Bildschirm nach Autosetup 12 Abb. 3.5: Teil des Bedienfeldes mit Zoomtaste 13 Abb. 3.6: Zoomfunktion 13 Abb. 3.7: Cursormessungen 13 Abb. 3.8: Quickview Parametermessung 13 Abb. 3.9: AutoMeasure Menü 14 Abb. 3.10: Parameterauswahl 14 Abb. 3.11: Automatische Messung von zwei Quellen 14 Abb. 3.12: Formeleditor 14 Abb. 3.13: Speichern und Laden Menü 15 Abb. 3.14: Bildschirmfoto Einstellungsmenü 15 Abb. 3.15: Dateinamenvergabe 15

Abb. 9.3: Formeleditor für Formelsatz 26 Abb. 9.4: Eingabe von Konstanten und Einheiten 27 Abb. 9.5: FFT Darstellung 27 Abb. 9.6: erweitertes FFT Menü 28

Abb. 10.1: Basismenü für Geräteeinstellungen 28 Abb. 10.2: Geräteeinstellungen speichern 28 Abb. 10.3: Geräteeinstellungen laden 29 Abb. 10.4: Import/Export Menü für Geräteeinstellungen 29 Abb. 10.5: Referenzen laden und speichern 29 Abb. 10.6: Menü zum Abspeichern von Kurven 30 Abb. 10.7: Bildschirmfoto-Menü 30 Abb. 10.8: Deﬁ nition der FILE/PRINT-Taste 31

Abb. 11.1: Menü zur Logiktriggereinstellung 31 Abb. 11.2: Einstellungen der Logikkanalanzeige 32

Abb. 4.1: Bedienfeld des Vertikalsystems 16 Abb. 4.2: Kurzmenü für vertikale Einstellung 16 Abb. 4.3: vertikales Offset im erweiterten Menü 16

Abb. 5.1: Bedienfeld des Horizontalsystems 17 Abb. 5.2: erweiterte Zoomfunktion 18

Abb. 6.1: Bedienfeld des Triggersystems 19 Abb. 6.2: Kopplungsarten bei Flankentrigger 19 Abb. 6.3: B-Trigger Typ 20 Abb. 6.4: Impulstriggereinstellmenü 20 Abb. 6.5: Videotriggermenü 20

Abb. 7.1: Schema und Beispiel der Virtual Screen Funktion 21 Abb. 7.2: Menü zur Einstellung der Anzeigeintensitäten 22 Abb. 7.3: Nachleuchtfunktion 22 Abb. 7.4: Einstellungen im X-Y Anzeigemenü 22 Abb. 7.5: Einstellungen für den Z-Eingang 23

Abb. 8.1: Auswahlmenü zu Cursormessungen 23 Abb. 8.2: Menü zum Einstellen der Automessfunktion 24

Abb. 9.1: Mathematikkurzmenü 26 Abb. 9.2: Quickmathematik Menü 26

Änderungen vorbehalten

Anhang

Änderungen vorbehalten

Oszilloskope

Spektrumanalysatoren

Netzgeräte

Modularsystem

Serie 8000

Steuerbare Messgeräte

Serie 8100

Händler

41-352X-00D0

www.hameg.com

Änderungen vorbehalten HAMEG Instruments GmbH 41-352X-00D0 (2) 23042009-gw Industriestraße 6 © HAMEG Instruments GmbH D-63533 Mainhausen A Rohde & Schwarz Company Tel +49 (0) 61 82 800-0

DQS-Zertiﬁ kation: DIN EN ISO 9001:2000 Fax +49 (0) 61 82 800-100 Reg.-Nr.: 071040 QM sales@hameg.com

HAMEG HMO3522, HMO3524 User guide [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
