HAMEG HM407-2.01 User Guide

ESPAÑOL
®
Instruments
MANUAL
Osciloscopio
HM407-2.01
HANDBUCH•MANUAL•MANUEL
leer
Indice ....................................................................... 3
Declaración de conformidad CE ............................ 4
Indicaciones generales sobre la marcación CE ........... 4
Características técnicas ......................................... 5
Instrucciones de manejo........................................ 6
Información general ..................................................... 6
Símbolos ....................................................................... 6
Colocación del aparato ................................................. 6
Seguridad ...................................................................... 6
Condiciones de funcionamiento ................................. 6
Garantía ......................................................................... 7
Mantenimiento ............................................................. 7
Desconexión de seguridad .......................................... 7
Tensión de red .............................................................. 7
Formas de tensión de señal................................... 8
Magnitud de la tensión de señal ................................. 8
Valores de tensión en una curva senoidal ................... 8
Tensión total de entrada ............................................... 9
Periodo de señal ........................................................... 9
Medición ..................................................................... 1 0
Conexión de la tensión de señal ............................... 10
Indice
Osciloscopio
HM407-2 .01

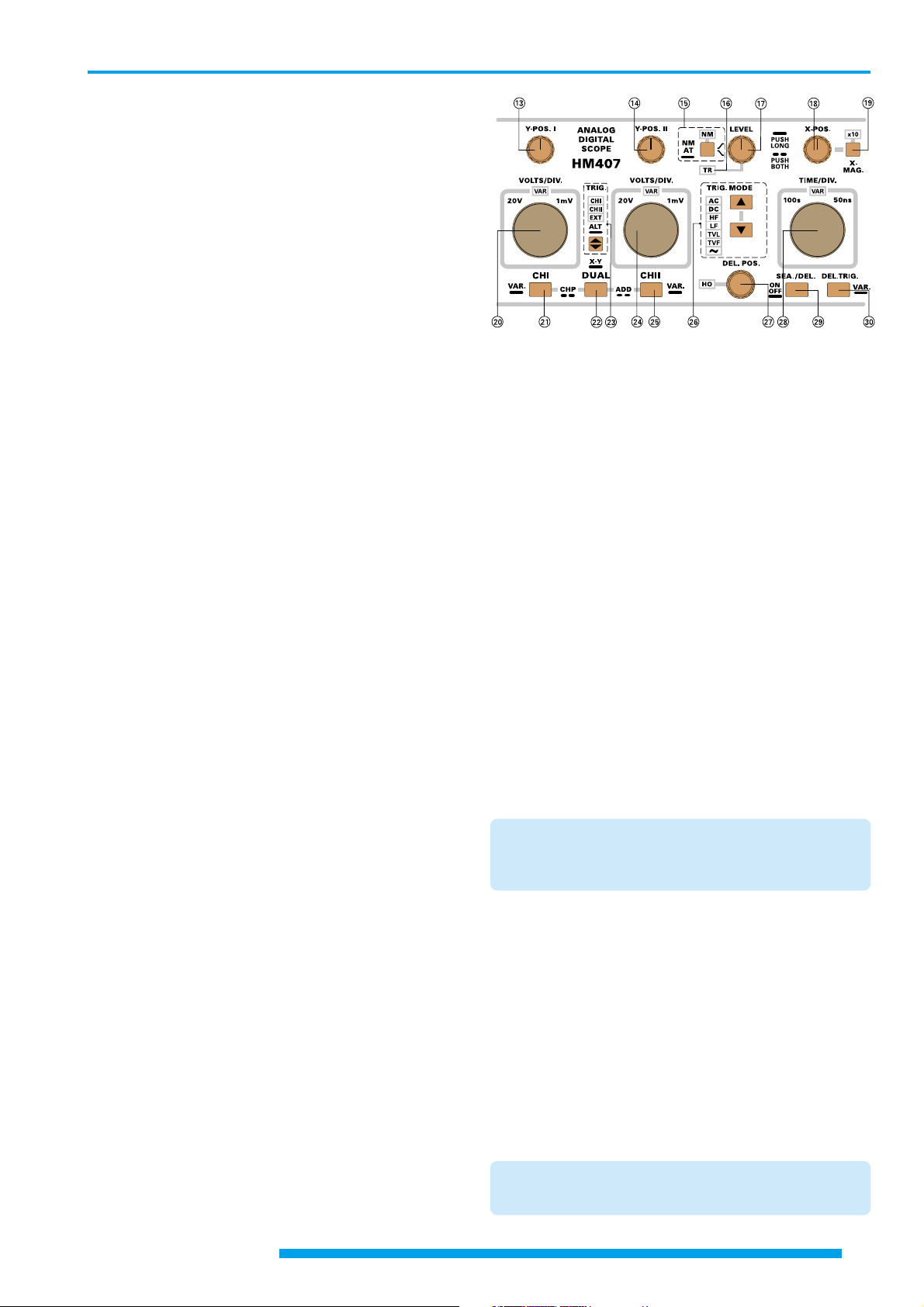

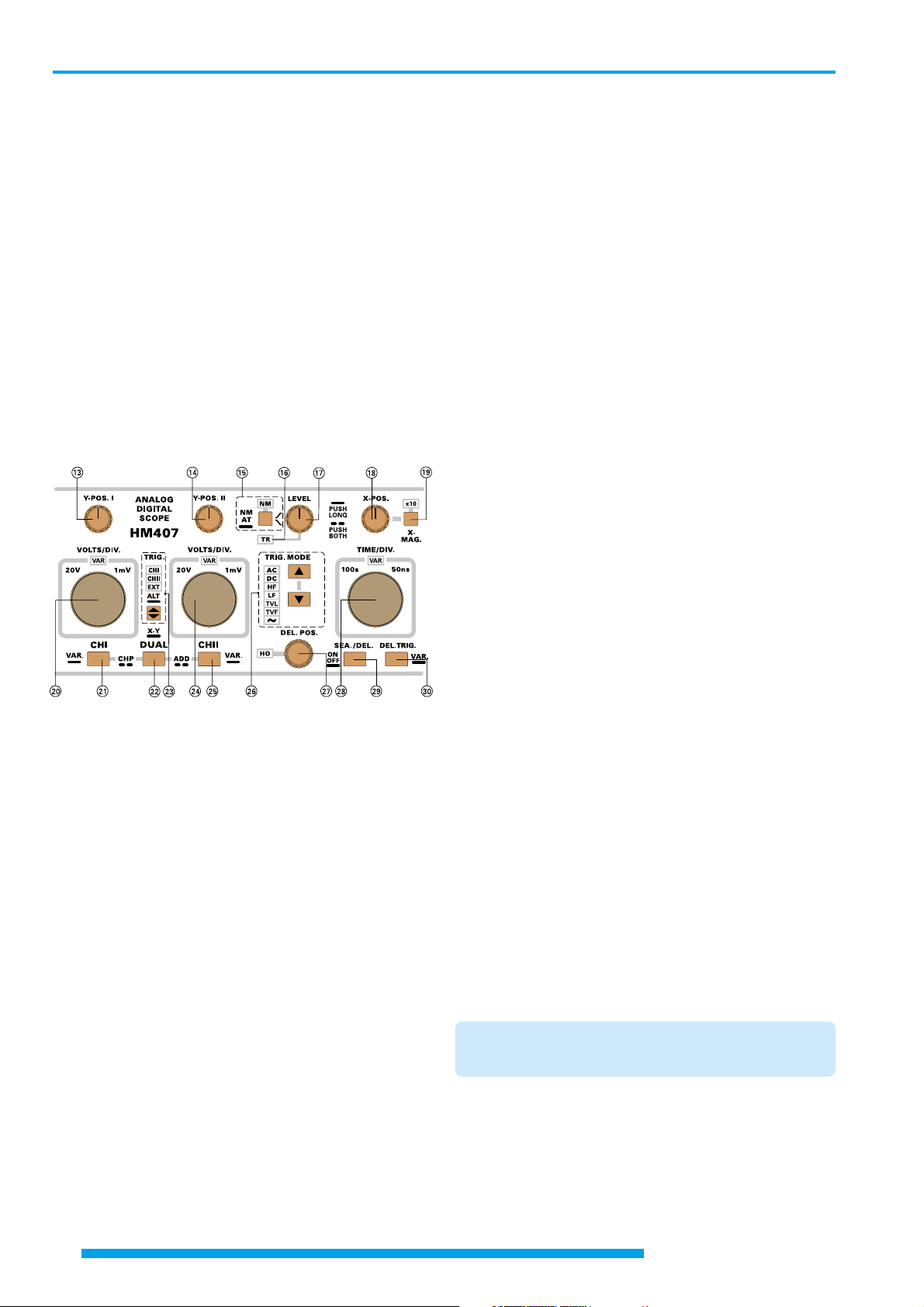

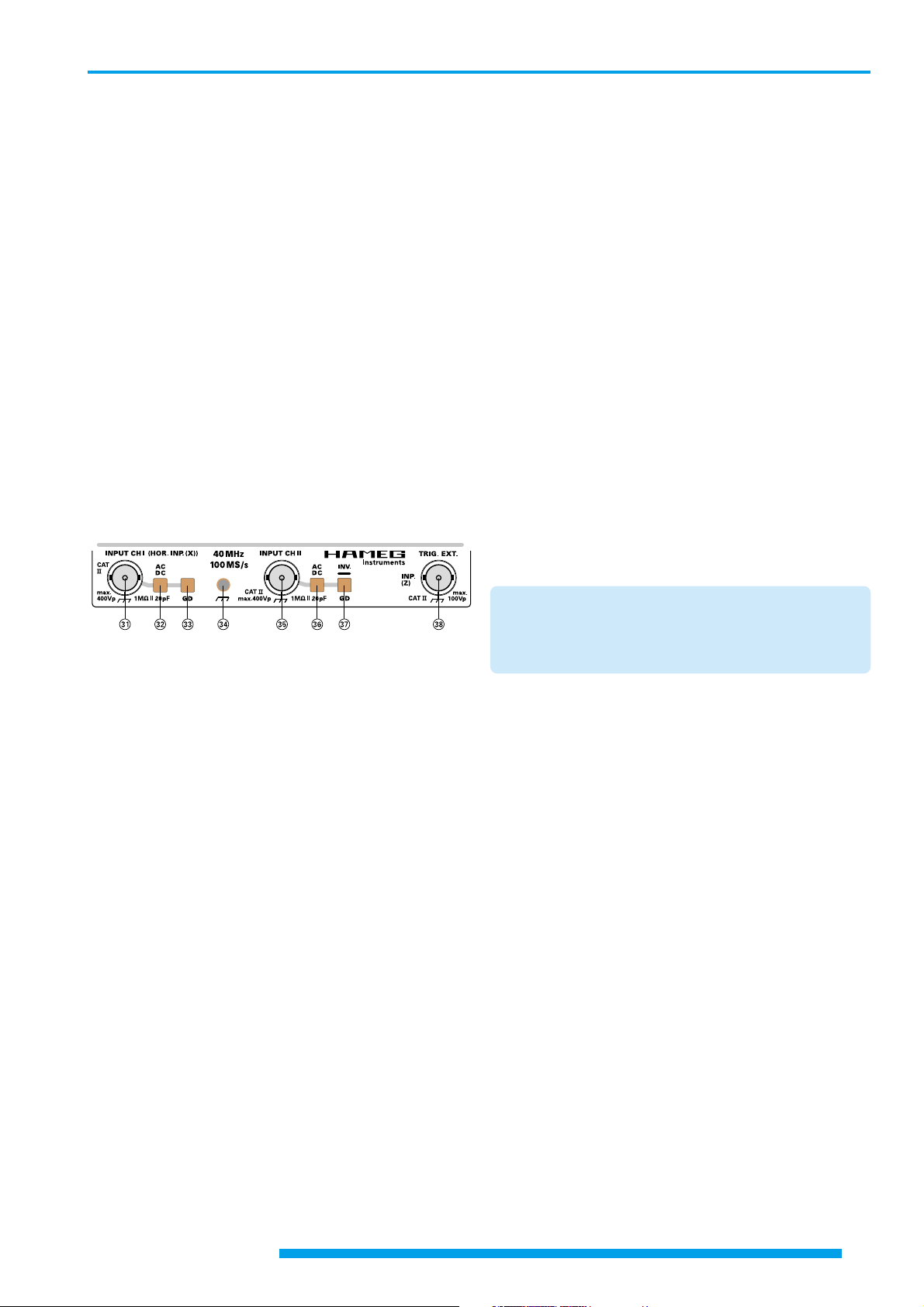

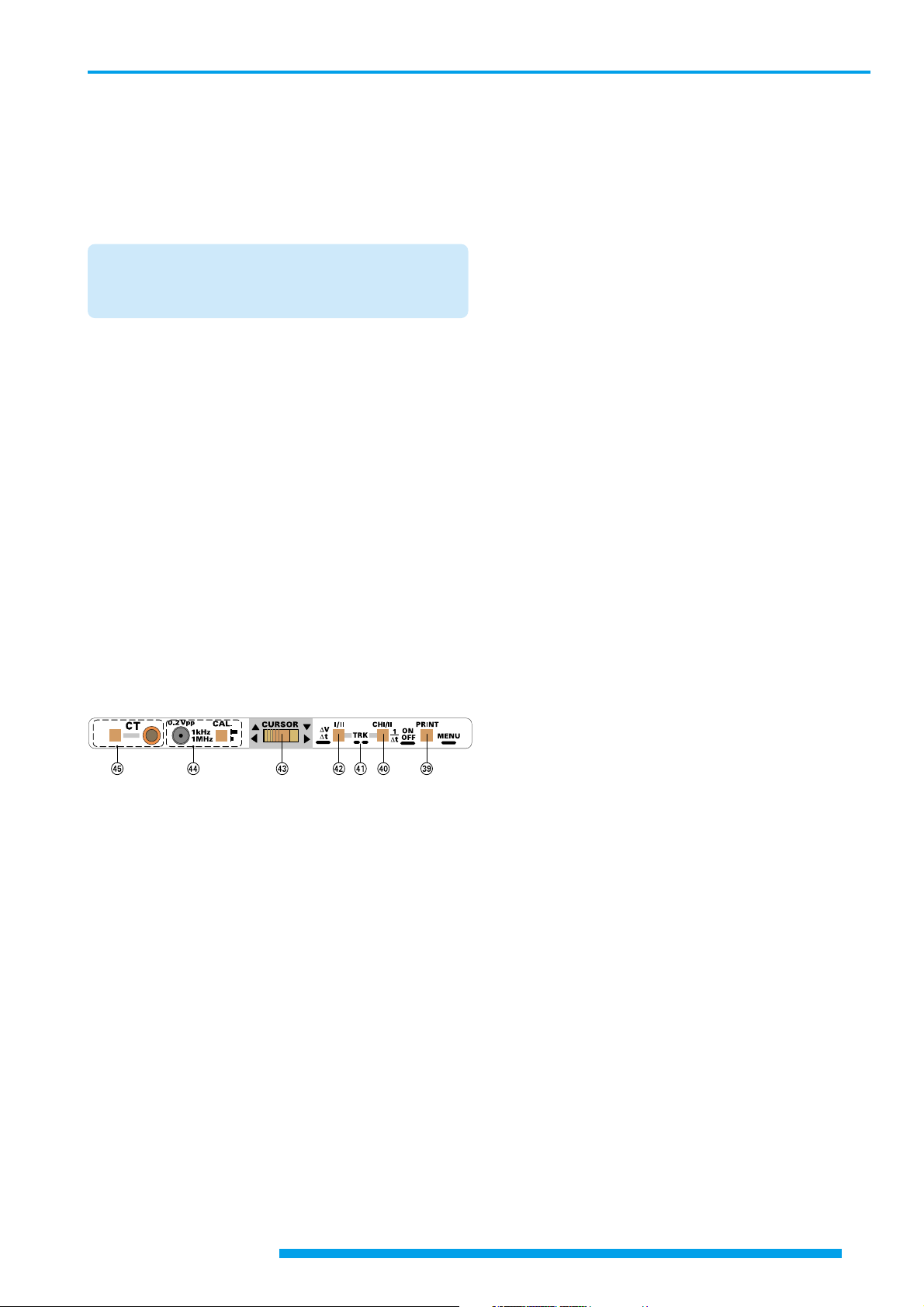

Mandos de Control y Readout............................. 11
Predisparo ................................................................... 13
Posdisparo .................................................................. 14
Menú ...................................................................... 26
Puesta en marcha y ajustes previos .......................... 26
Rotación de la traza TR ............................................... 27
Uso y ajuste de las sondas ......................................... 27
Ajuste 1kHz ................................................................. 27
Ajuste 1MHz ............................................................... 27
Funcionamientos del amplificador vertical ........ 28
Función XY .................................................................. 2 8
Comparación de fases por figuras de Lissajous ....... 28
Medidas de diferencia de
fase en modo DUAL (Yt) ............................................. 29
Medida de la diferencia de fase en modo DUAL ...... 29
Medida de una modulación en amplitud ................... 29
Disparo y deflexión de tiempo............................. 30
Disparo automático sobre valores pico ..................... 30
Disparo normal ........................................................... 30
Dirección del flanco de disparo
Acoplamientos de disparo ......................................... 31
Disparo con impulso de sincronismo de imagen ..... 32
Disparo con impulso de sincronismo de línea .......... 32
Disparo de red (~) ....................................................... 32
Disparo en alternado .................................................. 32
Disparo externo .......................................................... 3 2
Indicación del disparo "TR" ......................................... 33
Ajuste del tiempo Hold-off ......................................... 33
Barrido retardable y after delay .................................. 33
.......................... 31
Resolución de memoria ............................................. 38
Resolución vertical ..................................................... 38
Resolución horizontal ................................................. 39
Resolución horizontal con expansión en X ................ 39
Frecuencia de señal máxima en modo de memoria . 39
Indicación de señales Alias ........................................ 39
Modos de funcionamiento del amplificador vertical 39
Plan de chequeo ................................................... 39
Tubo de rayos catódicos ............................................. 39
Luminosidad y enfoque, linealidad,
distorsiones de retícula .............................................. 39
Control del astigmatismo ........................................... 40
Simetría y deriva del amplificador vertical ................. 40
Ajuste del amplificador vertical .................................. 40
Calidad de transmisión del amplificador vertical ...... 40
Modos de funcionamiento CH.1/2 DUAL, ADD, CHOP,
INVERT y Función XY .................................................. 41
Control del disparo ..................................................... 41
Deflexión de tiempo .................................................. 41
Tiempo de HOLDOFF................................................. 42
Corrección de la posición del haz .............................. 42
Indicaciones para el servicio técnico.................. 42
Abrir el aparato ............................................................ 42
Aviso............................................................................ 42
Tensiones de alimentación ........................................ 42
Luminosidad máxima y mínima ................................. 42
Astigmatismo ............................................................. 42
Umbral de disparo ...................................................... 42
Búsqueda de anomalías ............................................. 43
Cambio de componentes........................................... 43
Calibración .................................................................. 43
AUTO SET ............................................................. 35
SAVE/RECALL ....................................................... 36

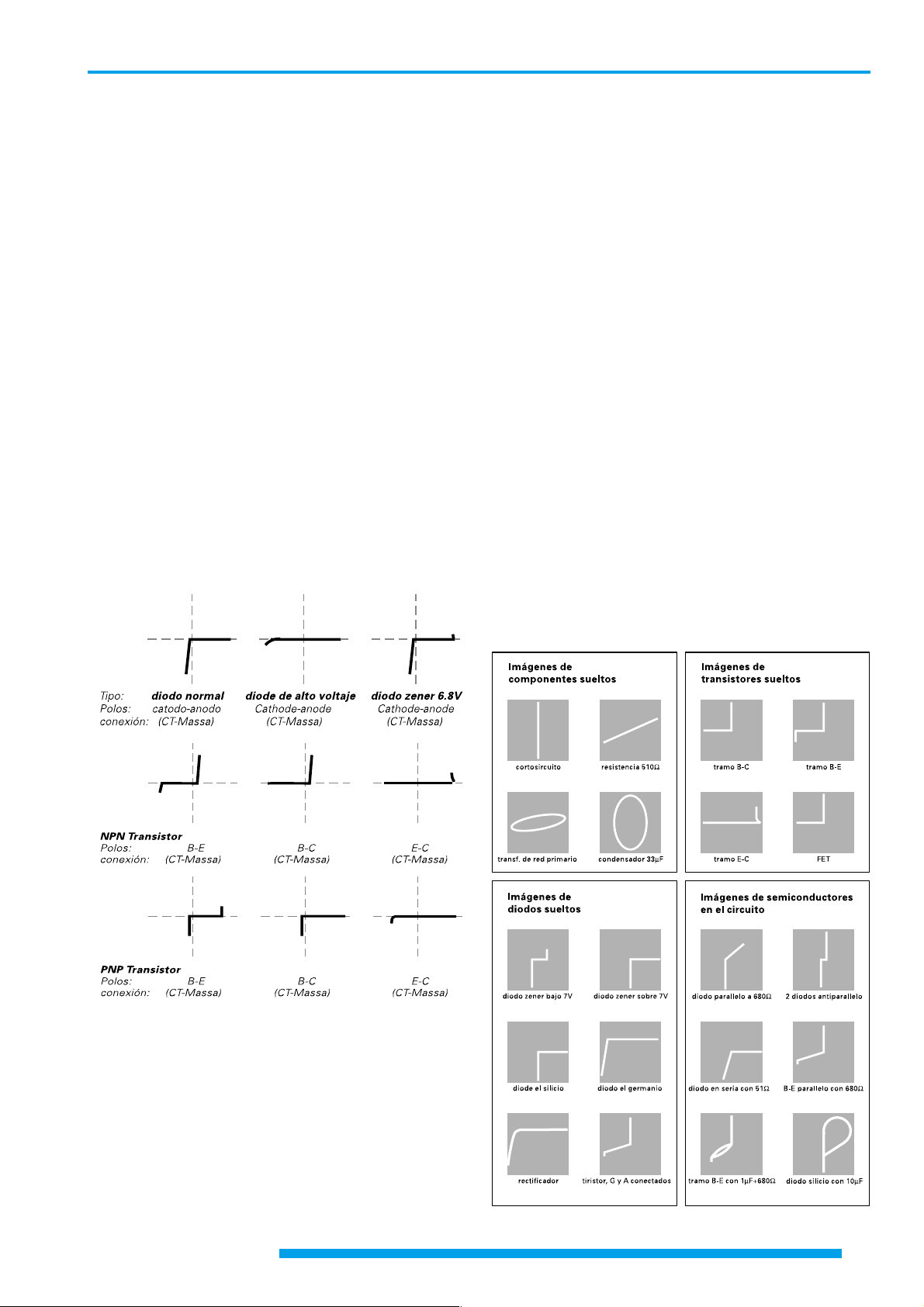

Tester de componentes ........................................ 36
Funcionamiento en memoria digital ......................... 38
Modos de captación de señales ................................ 38
Reservado el derecho de modificación
Interfaz RS232-Control a distancia...................... 43
Indicaciones de seguridad. ........................................ 43
Descripción. ................................................................ 44
Ajuste de la velocidad en baudios. ............................ 4 4
Transmisión de datos ................................................. 44
Mandos de control HM407-2 .......................................... 45
Certificado CE / Marcado CE
KONFORMITÄTSERKLÄRUNG DECLARATION OF CONFORMITY DECLARATION DE CONFORMITE
Herstellers HAMEG GmbH Manufacturer Kelsterbacherstraße 15-19 Fabricant D - 60528 Frankfurt
Bezeichnung / Product name / Designation:
Oszilloskop/Oscilloscope/Oscilloscope
Typ / Type / Type: HM407-2
mit / with / avec: -
Optionen / Options / Options: HO79-6
mit den folgenden Bestimmungen / with applicable regulations / avec les directives suivantes
EMV Richtlinie 89/336/EWG ergänzt durch 91/263/EWG, 92/31/EWG EMC Directive 89/336/EEC amended by 91/263/EWG, 92/31/EEC Directive EMC 89/336/CEE amendée par 91/263/EWG, 92/31/CEE
Niederspannungsrichtlinie 73/23/EWG ergänzt durch 93/68/EWG Low-Voltage Equipment Directive 73/23/EEC amended by 93/68/EEC Directive des equipements basse tension 73/23/CEE amendée par 93/68/CEE
Instruments
Angewendete harmonisierte Normen / Harmonized standards applied / Normes harmonisées utilisées
Sicherheit / Safety / Sécurité
EN 61010-1: 1993 / IEC (CEI) 1010-1: 1990 A 1: 1992 / VDE 0411: 1994 EN 61010-1/A2: 1995 / IEC 1010-1/A2: 1995 / VDE 0411 Teil 1/A1: 1996-05 Überspannungskategorie / Overvoltage category / Catégorie de surtension: II Verschmutzungsgrad / Degree of pollution / Degré de pollution: 2
Elektromagnetische Verträglichkeit / Electromagnetic compatibility / Compatibilité électromagnétique
EN 61326-1/A1 Störaussendung / Radiation / Emission: Tabelle / table / tableau 4; Klasse / Class / Classe B. Störfestigkeit / Immunity / Imunitee: Tabelle / table / tableau A1.
EN 61000-3-2/A14 Oberschwingungsströme / Harmonic current emissions / Émissions de courant harmonique: Klasse / Class / Classe D.
EN 61000-3-3 Spannungsschwankungen u. Flicker / Voltage fluctuations and flicker / Fluctuations de tension et du flicker.
Datum /Date /Date Unterschrift / Signature /Signatur
15.01.2001
E. Baumgartner Technical Manager /Directeur Technique
Indicaciones generales en relación a la marca CE
Los instrumentos de medida HAMEG cumplen las prescripciones técnicas de la compatibilidad electromagnética (CE). La prueba de conformidad se efectúa bajo las normas de producto y especialidad vigentes. En casos en los que hay diversidad en los valores de límites, HAMEG elige los de mayor rigor. En relación a los valores de emisión se han elegido los valores para el campo de los negocios e industrias, así como el de las pequeñas empresas (clase 1B). En relación a los márgenes de protección a la perturbación externa se han elegido los valores límite válidos para la industria. Los cables o conexiones (conductores) acoplados necesariamente a un osciloscopio para la transmisión de señales o datos influyen en un grado elevado en el cumplimiento de los valores límite predeterminados. Los conductores utilizados son diferentes según su uso. Por esta razón se debe de tener en cuenta en la práctica las siguientes indicaciones y condiciones adicionales respecto a la emisión y/o a la impermeabilidad de ruidos.
1. Conductores de datos
La conexión de aparatos de medida con aparatos externos (impresoras, ordenadores, etc.) sólo se deben realizar con conectores suficientemente blindados. Si las instrucciones de manejo no prescriben una longitud máxima inferior, esta deberá ser de máximo 3 metros para las conexiones entre aparato y ordenador. Si es posible la conexión múltiple en el interfaz del aparato de varios cables de interfaces, sólo se deberá conectar uno.
Los conductores que transmitan datos deberán utilizar como norma general un aislamiento doble. Como cables de bus IEEE se prestan los cables de HAMEG con doble aislamiento HZ72S y HZ72L.
2. Conductores de señal
Los cables de medida para la transmisión de señales deberán ser generalmente lo más cortos posible entre el objeto de medida y el instrumento de medida. Si no queda prescrita una longitud diferente, esta no deberá sobrepasar los 3 metros como máximo. Todos los cables de medida deberán ser aislados (tipo coaxial RG58/U). Se deberá prestar especial atención en la conexión correcta de la masa. Los generadores de señal deberán utilizarse con cables coaxiales doblemente aislados (RG223/U, RG214/U).
3. Repercusión sobre los instrumentos de medida
Si se está expuesto a fuertes campos magnéticos o eléctricos de alta frecuencia puede suceder que a pesar de tener una medición minuciosamente elaborada se cuelen porciones de señales indeseadas en el aparato de medida. Esto no conlleva a un defecto o para de funcionamiento en los aparatos HAMEG. Pero pueden aparecer, en algunos casos por los factores externos y en casos individuales, pequeñas variaciones del valor de medida más allá de las especificaciones predeterminadas.
Diciembre 1995
4
Reservado el derecho de modificación
HAMEG
Datos Técnicos
Amplificador vertical
Modos : Canal 1 ó 2 independientes,
Canal 1 y 2 alternado o choppeado.
Suma o resta entre canal 1 y canal 2, Modo XY: canal 1(Y) y canal 2(X) Margen de frecuencia: 2 x CC - 40MHz (-3dB)
Tiempo de subida: <8,75ns. Sobreimpulso: ≤1%. Coeficientes de deflexión: 14 pos. calibradas, Precisión de posiciones calibradas: 1mV/div. - 2mV/div.: ±5% (0-10MHz (-3dB)), 5mV/div. - 20V/div.: ±3% (secuencia 1-2-5) variable 2,5:1 hasta mín. 50V/div. (descalibrado) Impedancia de entrada: 1M//20pF Acoplamiento de entrada: DC-AC-GD (masa) Tensión de entrada: Máx. 400V (CC+pico CA)
Sincronismo
Automático (picos): Normal:DC-100MHz(0,5div.), Dirección flanco de disp.: pos/neg.
2. disparo con ajuste de nivel y sel. de pendiente Disparo alt.( ≤8mm); indicación de disparo por LED
Disparo ext.: 0,3V Selector: Canal 1, 2, 1 alternado 2, red, externo Acoplam.: AC (10Hz-100 MHz),DC (0-100MHz), HF (50kHz-100MHz), LF (0 - 1,5kHz) Filtros activos TV (linea & cuadro, pos. y neg.)
Amplificador horizontal
Coef. tiempo: Analog.:22 posiciones calibradas de 0,5s-50ns/div. Digital:25 posiciones calibradas de 100s-1µs/div.
Variable (analog.)2,5: 1 - máx. 1,25s/div.
X-MAG. x 10 : 10ns/div, ±5%, dig. 0,1µs/div±3% Tiempo hold-off(analog): var. hasta aprox. 10:1 Margen ampl. X : 0-3MHz (-3dB)
Entrada del ampl. X por canal 2,(sens.= canal 2). Diferencia de fase X-Y (analog.): <3° < 120kHz.
Memoria Digital
Modos: Refresco, Roll, Single, XY, Envolvente, Promedio, Dot-joiner lineal Frec.muestreo: máx.100MS/s (8 bit flash A/D),
tiempo real,
Memoria y display: 2048x8 bit/canal Mem. referencia:2 señales 2kx8bit Resolución(ptos/div): 200(X)x25(Y), XY:25x25 Pre/Postdisparo: 25,50,75,100,-25,-50,-75%
Manejo / Control
Manual por el panel frontal o por AUTO Set (ajuste automático de los parámetros); SAVE/RECALL:9 programas de ajuste de mandos; RS232 para transmisión de datos incorporado,
Control remoto HZ68 (opción).
Interfaz optico HZ70 como opción Readout:I
la pantalla (analogico y digital) Medidas por cursores:U, t oder 1/t (frec.), individualmente o en modo tracking
ndicación de parámetros de medida en
Tester de componentes
Tensión de test: aprox.7Vef (sin carga). Corriente de test: aprox.7mA ef (corto-circuito). Frecuencia de test: aprox. 50Hz.
Circ. de prueba conect. a masa (protección)
Varios
TRC: D14-363GH, 8x10cm, 2kV, retícula interna, Entrada analógica para modulación Z Calibrador: Generador de cuadrada (ts<4ns)
1kHz/1MHz; salida: 0,2V±1%
Conexión de red: 100-240V ∼,±10%, 50/60Hz Consumo: aprox. 42W con 50Hz
Temperatura ambiental de trabajo: 0°C...+40°C Protección: Clase 1 (VDE 0411, CEI 1010-1) Peso: aprox. 5,6 Kgs., color: marrón tecno Medidas: an.285, al.125 y prof. 380mm. Asa de apoyo ajustable.
≤≤
20Hz-100MHz (≤0,5div.)
≤≤
desde DC hasta 100MHz
pp
secuencia
1-2-5, precisión ±3%
.
HM 407-2 Osciloscopio Analógico/Digital
Autoset, Save/Recall, Readout, Cursores, RS232, Menú de calibración Analógico: 2 canales DC-40MHz, máx. 1mV - 50V/cm, tester de compon.
Tiempos: 0,5-10ns/cm, disparo DC-100MHz, calibrador de 1MHz Digital: Máx. 100MS/s, 4 memorias 2048 x 8 bit, Pre/Postdisparo
,
Modos de mem.: refresh, single,roll, average, envelope, XY.
El HM407-2 incorpora ahora todas las prestaciones de la nueva generación de
osciloscopios HAMEG. Lleva un sistema de esencialmente el manejo. Las señales simples se pueden ajustar mediante la tecla "AUTOSET". Para memorizar y llamar programas completos de ajuste de los mandos, se tiene a disposición la función de "SAVE/RECALL".
Para el funcionamiento del HM407
-2 en modo digital, se utilizan convertidores A/D
flash de bajo ruido, que proporcionan una calidad de señal mejor que los convertidores CCD o array-analógicos. Con ayuda de un "Dot Join" se presentan todas las señales digitalizadas por línea contínua. Nuevos son también las dos memorias de referencia, cuyo contenido se puede comparar en cualquier momento con otras señales. Para medir zonas de señal se incluyen 2 cursores. Todos los parámetros de medida importantes se presentan mediante Readout en pantalla. Para el control y el procesado de señales por PC, lleva incorporado un interfaz RS232. La conexión por interfaz óptico HZ70 permite transferir señales con separación galvánica. Se suministra gratuitamente un software para la evaluación de señales.
La parte analógica del HM407
-2 es única en su nivel de precio. Su frecuencia límite
aumentada ahora a 40MHz, permite visualizar establemente señales hasta aprox. 100MHz. Un comprobador de componentes, de activación por una sóla tecla, es
parte de su estándar, igual que el calibrador conmutable de 1kHz/1MHz, con el que se puede controlar en cualquier momento la calidad de transmisión - desde la sonda hasta la pantalla. Se adjuntan 2 sondas en el suministro.
El nuevo HM407
-2 se presenta como osciloscopio que incorpora una tecnología
práctica para el usuario y cuya relación de precio/prestación marca en un ámbito mundial nuevamente los niveles o estándares a superar.
Accesorios incluidos: cable de red, manual , 2 sondas 1:1/10:1
Foto con señales de vídeo memorizadas
µ−µ−
µ−procesadores que automatiza
µ−µ−
La foto presenta una señal transferida a una pantalla de PC.
Reservado el derecho de modificación 1/97
Reservado el derecho de modificación
Generalidades
Instrucciones de manejo
Información general
Después de desembalar el aparato, compruebe primero que este no tenga daños externos ni piezas sueltas en su interior. Si muestra daños de transporte, hay que avisar inmedi­atamente al suministrador y al transportista. En tal caso no ponga el aparato en funcionamiento.
Símbolos
Atención al manual de instrucciones
Alta tensión
Masa
Colocación del aparato
Para que la visibilidad de la pantalla sea óptima, el aparato se puede colocar en tres posiciones (C,D,E). Si después de su transporte en mano el aparato se apoya en posición vertical, el asa permanece en posición de transporte, (A). Para colocar el aparato en posición horizontal, el asa se apoya en la parte superior, (C). Para colocarlo en la posi­ción D (inclinación de 10°), hay que mover el asa hacia abajo hasta que encaje automáticamente. Si requiere una posición más inclinada, sólo tiene que tirar de ella hasta que encaje de nuevo en la posición deseada (fig. E con 20° de inclinación). El asa también permite transportar el aparato en posición horizontal. Para ello gire el asa hacia arriba y tire de él en sentido diagonal para encajarlo en pos. B. Levante el aparato al mismo tiempo ya que en esta posición el asa no se mantiene por sí sola.
tencias importantes que deberán ser observadas por el usuario para conservar el estado de seguridad del aparato y garantizar un manejo seguro. La caja, el chasis y todas
las conexiones de medida están conectadas al contacto protector de red (tierra). El aparato corresponde a la cla­se de protección I.
Las partes metálicas accesibles para el usuario están compro­badas con respecto a los polos de red con 2200V 50Hz.
A causa de la conexión con otros aparatos de red, en ciertos casos pueden surgir tensiones de zumbido en el circuito de medida. Esto se puede evitar fácilmente conectando un trans­formador de aislamiento (clase de protección II) entre el osci­loscopio y la red. Por razones de seguridad, el aparato sin transformador de aislamiento solamente deberá conectarse a enchufes con puesta a tierra según las normas en vigor.
El aparato deberá estar conectado a un enchufe de red antes de conectarlo a circuitos de señales de co­rriente. Es inadmisible inutilizar la conexión del con­tacto de seguridad.
Como en la mayoría de tubos electrónicos, el tubo de ra-
yos catódicos también produce rayos- γ. Pero en este apa­rato la dosis iónica es muy inferior al valor permisible de
36pA/Kg.
Cuando haya razones para suponer que ya no es posible trabajar con seguridad, hay que apagar el aparato y asegu­rar que no pueda ser puesto en marcha sin querer. Tales razones pueden ser:
el aparato muestra daños visibles,el aparato contiene piezas sueltas,el aparato ya no funciona, -ha pasado un largo tiempo de
almacenamiento en condiciones adversas (p.ej. al aire libre o en espacios húmedos),
su transporte no fue correcto (p.ej. en un embalaje que no
correspondía a las condiciones mínimas requeridas por los transportistas).
Seguridad
Este aparato ha sido construido y verificado según las Nor­mas de Seguridad para Aparatos Electrónicos de Medida VDE 0411 parte 1ª, indicaciones de seguridad para apara­tos de medida, control, regulación y de laboratorio y ha salido de fábrica en perfecto estado técnico de seguridad. Se corresponde también con la normativa europea EN 61010-1 o a la normativa internacional CEI 1010-1. El ma­nual de instrucciones, el plan de chequeo y las instruccio­nes de mantenimiento contienen informaciones y adver-
Condiciones de funcionamiento
El osciloscopio ha sido determinado para ser utilizado en los ambientes de la industria, de los núcleos urbanos y empre­sas.
Por razones de seguridad, sólo se debe utilizar el oscilosco­pio si ha quedado conectado a un enchufe con conexión a masa según normas de seguridad. No está permitido des­conectar la línea de protección (tierra). El conector de red debe enchufarse, antes de conectar cualquier señal al apa­rato.
Margen de temperatura ambiental admisible durante el funcionamiento: +10°C...+40°C. Temperatura permitida durante el almacenaje y el transporte: -40°C...+70°C. Si durante el almacenaje se ha producido condensación, ha­brá que climatizar el aparato durante 2 horas antes de po­nerlo en marcha.
El osciloscopio está destinado para ser utilizado en espa­cios limpios y secos. Por eso no es conveniente trabajar con él en lugares de mucho polvo o humedad y nunca cuando exista peligro de explosión. También se debe evi­tar que actúen sobre él sustancias químicas agresivas. El osciloscopio funciona en cualquier posición. Sin embar­go, es necesario asegurar suficiente circulación de aire para la refrigeración. Por eso, en caso de uso prolongado, es preferible situarlo en posición horizontal o inclinada (sobre el asa).
6
Reservado el derecho de modificación
Generalidades
Los orificios de ventilación siempre deben permane­cer despejados.
Los datos técnicos y sus tolerancias sólo son válidos después de un tiempo de precalentamiento de 30 minutos y a una temperatura ambiental entre 15°C y 30°C. Los valores sin datos de tolerancia deben consi­derarse como valores aproximados para una aparato normal.
Garantía
Antes de abandonar la producción, todos los aparatos se so­meten a una prueba de calidad con un «burn in» de 10 horas. Manteniendo el aparato en funcionamiento intermitente, es posible reconocer cualquier defecto. Después sigue una com­probación completa de todas las funciones y del cumplimien­to de los datos técnicos. Pero aún así, es posible que algún componente se averíe después de un tiempo de funciona­miento más prolongado. Por esta razón, todos los aparatos tienen una garantía de 2 años. La condición es que no se haya efectuado ningún cambio en el aparato y se remita el registro de garantía a HAMEG (dirección ver tapa trasera del manual). Se aconseja guardar cuidadosamente el embalaje original para posibles envíos del aparato por correo. Los da­ños causados por o durante el transporte no quedan cubier­tos por la garantía ni por HAMEG. En caso de reclamaciones, aconsejamos adjuntar al aparato una nota con una breve des­cripción de la anomalía. Además puede acelerar nuestro ser­vicio si en la mismo nota indica su nombre y número de telé­fono (prefijo, número de teléfono y nombre del departamen­to) para que podamos solicitarle más información respecto a la avería.
Mantenimiento
Es aconsejable controlar periódicamente algunas de las características más importantes del osciloscopio. Sólo así se puede garantizar que la presentación de todas las señales sea tan exacta como lo indican los datos técnicos. Los métodos de control descritos en el plan de chequeo del presente manual se pueden aplicar sin necesidad de comprar costosos aparatos de medida. Sin embargo, se recomienda la adquisición del SCOPE-TESTER HAMEG HZ 60, que por un precio asequible ofrece cualidades excelentes para tales tareas.
Se recomienda limpiar de vez en cuando la parte exterior del instrumento con un pincel. La suciedad incrustada en la caja, el asa y las piezas de plástico y aluminio se puede limpiar con un paño húmedo (agua con 1% de detergente suave). Para limpiar la suciedad grasienta se puede emplear alcohol de quemar o bencina para limpieza (éter de petróleo). La pantalla se pueda limpiar con agua o bencina para limpieza (pero no con alcohol ni disolventes), secándola después con un paño limpio y seco sin pelusa. Después de la limpieza, es aconsejable tratarla con un spray antiestático convencional, idóneo para plásticos. En ningún caso el líquido empleado para efectuar la limpieza debe penetrar en el aparato. La utilización de otros productos puede dañar las superficies plásticas y barnizadas.
Desconexión de seguridad
Este aparato viene provisto con una fuente conmutada con circuitos de protección contra la sobrecarga, intensidad y tensión. Después de haberse disparado el circuito de protección se desconecta la alimentación y permanece en esta situación. Fuertes caídas de la tensión de red pueden generar esta misma reacción.
Una re-conexión del instrumento sólo es posible, si previ­amente se ha desconectado el aparato mediante el con­mutador de red (tecla roja de POWER) durante 10 segundos.
Tensión de red
El aparato trabaja con tensiones de red alternas de 90V a 240V. Un cambio de tensión no es necesario.
Los fusibles de entrada de red son accesibles desde el exte­rior. El borne de red y el portafusibles crean una unidad. El portafusibles se encuentra por encima del borne de red de 3 polos.
El cambio de un fusible sólo debe efectuarse, habiendo desconectado el cable de red del borne. Con la ayuda de un pequeño destornillador se apretan hacia adentro las muescas que se encuentran a ambos lados del portafusibles. Véanse también las marcas en la caja. El portafusibles se desplaza gracias a unos muelles y puede ser extraído para cambiar el fusible. Hay que tener precaución que los muelles de contacto que sobresalen en los lados, no sean dañados. La introducción del portafusibles sólo es posible si la muesca inferior está en su posición correcta. El portafusibles se introduce, salvando la presión de los muelles, hasta que las muescas laterales encajan en su posición original. La utilización de fusibles «reparados» o el cortocircuito del portafusibles es ilícito. Cualquier defecto que tuviera el aparato por esta causa, no daría lugar al derecho de garantía.
Tipo de fusible:
tamaño 5 x 20 mm; 250V~, C; IEC 127, h. III; DIN 41 662 (ó DIN 41 571, h. 3). Desconexión: lenta (T) 0,8A.
Atención!
En el interior del aparato se encuentra en la zona de la fuente conmutada un fusible:
Tamaño 5 x 20 mm; 250V~, C; IEC 127, h. III; DIN 41 662 (ó DIN 41 571, h. 3). Desconexión: rápida (F) 0,8A.
Este fusible no debe ser cambiado o modificado por el usuario!
Reservado el derecho de modificación
Bases de la presentación de señales
Formas de tensión de señal
Con el osciloscopio HM404 se puede registrar prácticamen­te cualquier tipo de señal (tensión alterna) que se repita periódicamente y tenga un espectro de frecuencia hasta 40MHz (-3dB) y tensiones continuas.
El amplificador vertical está diseñado de forma, que la cali­dad de transmisión no quede afectada a causa de una posi­ble sobreoscilación propia.
La presentación de procesos eléctricos sencillos, tales como señales senoidales de alta y baja frecuencia y tensiones de zumbido de frecuencia de red, no tiene ningún problema. Durante las mediciones se ha de tener en cuenta un error creciente a partir de frecuencias de 14MHz, que viene dado por la caída de amplificación. Con 26MHz la caída tiene un valor de aprox. 10%; el valor de tensión real es entonces aprox. 11% mayor que el valor indicado. A causa de los anchos de banda variantes de los amplificadores verticales (-3dB entre 40 y 42 MHz) el error de medida no se puede definir exacta­mente.
Para visualizar tensiones de señal rectangulares o en forma de impulsos, hay que tener en cuenta que también deben ser transmitidas sus porciones armónicas. Por esta causa su fre­cuencia de repetición ha de ser notablemente más pequeña que la frecuencia límite superior del amplificador vertical.
La visualización de señales mezcladas ya es más difícil, so­bretodo si no existen en ellas niveles mayores de disparo que aparezcan con la misma frecuencia de repetición. Este es el caso, por ejemplo, en las señales de burst. Para que también se obtenga en estos casos una imagen con disparo impecable, puede que haya que hacer uso del hold-off.
El disparo de señales de TV-video (señales FBAS) es relati­vamente fácil con ayuda del separador activo TV-Sync.
La resolución de tiempo no es problemática. Con p.ej. 40MHz aproximadamente y el tiempo de deflexión más cor­to (10ns/div.) se representa un ciclo completo cada 2,5div.
Para el funcionamiento opcional como amplificador de ten­sión continua o alterna, cada entrada del amplificador verti­cal viene provista de un conmutador AC/DC (DC= corriente continua; AC= corriente alterna). Con acoplamiento de co­rriente continua DC sólo se debe trabajar utilizando una sonda atenuadora antepuesta, con bajas frecuencias o cuan­do sea preciso registrar la porción de tensión continua de la señal.
Con acoplamiento de corriente alterna AC del amplificador vertical, en el registro de señales de frecuencia muy baja pueden aparecer inclinaciones perturbadoras en la parte alta de la señal (frecuencia límite AC aprox. 1,6Hz para -3dB). En tal caso es preferible trabajar con acoplamiento DC, siempre que la tensión de la señal no posea una componente dema­siado alta de tensión continua. De lo contrario, habría que conectar un condensador de valor adecuado ante la entrada del amplificador de medida en conexión DC. Este deberá tener suficiente aislamiento de tensión. El funcionamiento en DC también es aconsejable para señales de lógica y de impulso, sobretodo cuando varíe constantemente la relación de impulso. De lo contrario, la imagen presentada subiría o bajaría con cada cambio de la relación. Las tensiones conti­nuas solamente se pueden medir con acoplamiento DC.
El acoplamiento elegido mediante la tecla AC/DC se pre­senta por READOUT en pantalla. El símbolo = indica acopla­miento DC mientras que ~ indica acoplamiento en AC (ver
mandos de control y readout).
Magnitud de la tensión de señal
En la electrónica general, los datos de corriente alterna normal­mente se refieren a valores eficaces. Sin embargo, al utilizar un osciloscopio para las magnitudes de las señales y los datos de las tensiones se utiliza en valor V
(voltio pico-pico). Este último
pp
corresponde a las verdaderas relaciones de potenciales entre el punto más positivo y el más negativo de una tensión.
Para convertir una magnitud senoidal registrada en la pantalla del osciloscopio a su valor eficaz, hay que dividir el valor V
por
pp
2x2=2,83. En sentido inverso hay que multiplicar por 2,83 las
tensiones senoidales en voltios eficaces para obtener la dife­rencia de potencial en V
. El siguiente diagrama muestra la
pp
relación entre las distintas magnitudes de tensión.
Valores de tensión en una curva senoidal
V
= Valor eficaz;
ef
= Valor pico-pico;
V
pp
= Valor momentáneo (dep. del tiempo)
V
mom
. .......................................
. .......................................
La tensión mínima de señal a la entrada Y que se requiere para obtener en pantalla una imagen de 1div. de altura es de 1mV (±5%) si se muestra mediante readout el coeficiente de deflexión de 1mV y el reglaje fino está en su posición de calibrado. Sin embargo, es posible visualizar señales inferiores. Los coeficientes de deflexión en los atenuadores de entrada se refieren a mV
conectada se determina multiplicando el valor del coeficien­te de deflexión ajustado por la altura de la imagen en div.
Trabajando con una sonda atenuadora 10:1 hay que volver a multiplicar este valor por 10.
Para medir la amplitud debe estar el ajuste fino VAR en su posición calibrada. La sensibilidad de todas las posiciones del atenuador de medida se pueden reducir como mínimo por un factor de 2,5:1 si se utiliza el conmutador en su posición desca­librada (Ver "mandos de control y readout"). Así se pueden ajus­tar todos los valores intermedios dentro de la secuencia 1-2-5. Si atenuador de entrada, se pueden registrar señales de hasta 400Vpp (atenuador de entrada en 20V/div., ajuste fino en 2,5:1).
Con las siglas:
H= Altura en div. de la imagen, U= Tensión enV A= Coeficiente de deflexión en V/div. ajustado en el con-
mutador del atenuador, se puede obtener mediante las ecua­ciones siguientes un valor desconocido, teniendo a disposi­ción dos valores conocidos:
=
Sin embargo, los tres valores no se pueden elegir libremente. Deben permanecer dentro de los siguientes márgenes (um­bral de disparo, exactitud de lectura):
H entre 0,5 y 8 div., a ser posible 3,2 y 8 div., U entre 1mV A entre 1mV/div. y 20V/div. con secuencia 1-2-5.
/div. ó Vpp/div. La magnitud de la tensión
pp
de la señal en la entrada Y,
pp
=
y 160Vpp,
pp
=
pp
8
Reservado el derecho de modificación
Bases de la presentación de señales
Ejemplo:
Coeficiente de deflexión ajustado A=50mV/div. ó 0,05V/div. altura de imagen medida H= 4,6div., tensión resultante U= 0,05 x 4,6= 0,23V
pp
Tensión de entrada U=5Vpp, coeficiente de deflexión ajustado A=1V/div., altura de imagen resultante: H=5:1=5 div.
Tensión de señal U= 230Vef.2x√2=651V
pp
(tensión >160V, con sonda atenuadora 10:1 U=65,1Vpp) altura de imagen deseada H= mín. 3,2div., máx. 8div., coeficiente de deflexión máx.A=65,1:3,2=20,3V/div., coeficiente de deflexión mínimo A=65,1:8=8,1V/div.,
coeficiente de deflexión a ajustar A= 10V/div.
El ejemplo presentado se refiere a la lectura mediante la reticulación interna del tubo, pero este puede ser obtenido más fácil por los cursores en posición de
∆∆
V (ver Mandos de
∆∆
Control y Readout).
La tensión a la entrada Y no debe sobrepasar los 400V (independientemente de la polaridad).
Si la señal que se desea medir es una tensión alterna con una tensión continua sobrepuesta, el valor máximo permi­tido de las dos tensiones es también de ±400V (tensión continua más el valor pos. o negativo de la tensión alterna. Tensiones alternas con valor medio de tensión 0, pueden tener 800V.
Con la conexión de entrada en posición GD y el regulador Y- POS., antes de efectuar la medición se puede ajustar una línea horizontal de la retícula como referencia para el po- tencial de masa. Puede estar por debajo, a la altura o por encima de la línea central horizontal, según se deseen verifi­car diferencias positivas o negativas con respecto al poten­cial de masa.
Tensión total de entrada
La curva discontinua presenta una tensión alterna que oscila alrededor de 0 voltios. Si esta tensión está sobre­puesta a una tensión continua (CC), resulta la tensión máx. de la suma del pico positivo más la tensión conti­nua (CC+pico CA).
Periodos de señal
Si se efectúan mediciones con sondas atenuadoras con márgenes de tensión superiores sólo son apli­cables si se tiene el acoplamiento de entrada en posición DC.
Para las mediciones de tensión continua con acoplamiento de entrada en AC, se debe de respetar el valor de entrada máximo del osciloscopio de 400V. El divisor de tensión re­sultante de la resistencia en la sonda y la resistencia de
1M a la entrada del osciloscopio queda compensado para
las tensiones continuas por el condensador de acoplamien­to de entrada en acoplamiento de AC. Se carga al mismo tiempo el condensador con la tensión continua sin divi­sión. Cuando se trabaja con tensiones mezcladas hay que tener en cuenta que en acoplamiento de entrada AC la par­te de tensión continua no es tampoco dividida, mientras que la parte correspondiente a la tensión alterna se divide dependiendo de la frecuencia, a causa de la resistencia capacitativa del condensador de acoplamiento. Con fre-
cuencias 40Hz se puede partir de la relación de atenua-
ción de la sonda.
Bajo las condiciones arriba descritas, se pueden medir con las sondas 10:1 de HAMEG tensiones continuas de hasta 600V o tensiones alternas (con valor medio 0) de hasta 1200V
. Con una sonda atenuadora especial 100:1 (p.ej.
pp
HZ53) es posible medir tensiones continuas hasta 1200V y alternas (con valor medio 0) hasta unos 2400V
.
pp
Sin embargo, este valor disminuye con frecuencias más elevadas (ver datos técnicos de la HZ53). Utilizando una sonda atenuadora 10:1 convencional se corre el riesgo de que estas tensiones superiores destruyan el trimer capacitivo y pueda deteriorarse la entrada Y del osciloscopio. Sin embargo, si sólo se desea observar la ondulación resi­dual de una alta tensión, una sonda atenuadora normal 10:1 es suficiente. En tal caso habrá que anteponer un conden­sador para alta tensión (aprox.22 a 68nF).
Normalmente todas las señales a registrar son procesos que se repiten periódicamente, llamados también períodos. El número de períodos por segundo es la frecuencia de repeti­ción. Según la posición del conmutador de la base de tiem­pos (TIME/DIV.), se puede presentar uno o varios períodos o también parte de un período.
Los coeficientes de tiempo se indican en el READOUT en ms/div., µs/div. y ns/div.
Los ejemplos siguientes se refieren a la lectura mediante la reticulación interna del tubo, pero estos pueden ser obteni-
dos más fácil por los cursores en posición de T o 1/T (ver
mandos de control y readout).
La duración de un período de señal parcial o completo se calcula multiplicando la sección de tiempo corres­pondiente (distancia horizontal en div.) por el coeficien­te de tiempo que se haya ajustado. Para determinar los valores de tiempo, el regulador fino deberá estar en su posición calibrada. Sin calibración, se reduce la veloci­dad de deflexión de tiempo por un factor de 2,5:1. Así se puede ajustar cualquier valor entre el escalado 1-2-5.
Con los símbolos
L = Longitud en div. de un periodo en pantalla, T = Tiempo en s de un período, F = Frecuencia en Hz de la repetición de la señal, Z = Coeficiente de tiempo en s/div.
y la relación F = 1/T, se pueden definir las siguientes ecuaciones:
=
=
=
=
=
=
Reservado el derecho de modificación
=√
Bases de la presentación de señales
Los cuatro coeficientes no se pueden elegir libremente. De­ben permanecer dentro de los siguientes márgenes:
L entre 0,2 y 10div., a ser posible de 4 a 10div., T entre 10ns y 5s, F entre 0,5Hz y 40MHz, Z entre 100ns/div. y 500ms/div. con secuencia 1-2-5 (sin X-MAG. x10) y Z entre 10ns/div. y 50ms/div. con secuencia 1-2-5 (con X-MAG. x10)
Ejemplos:
Longitud de una onda (de un periodo) L = 7 div., coeficiente de tiempo ajustado Z = 0,1µs/div., tiempo de periodo resultante T = 7 x 0,1 x 10-6 = 0,7µs frec. de repetición resultante F=1:(0,7 x 10-6)=1,428 MHz
Duración de un período de señal T = 1s, coeficiente de tiempo ajustado Z = 0,2s/div., longitud de onda resultante L = 1:0,2 = 5div.
Longitud de una onda de tensión de zumbido L = 1div., coeficiente de tiempo ajustado Z = 10ms/div., frec. de zumbido resultante F=1:(1x10x10-3)=100Hz
Frecuencia de líneas TV F = 15 625Hz, coeficiente de tiempo ajustado Z = 10µs/div., longitud de la onda resultante L=1:(15625x10-5)=6,4div.
Longitud de una onda senoidal L = mín.4div., máx.10div, frecuencia F = 1kHz, coeficiente (tiempo) máx.: Z = 1:(4 x 103) = 0,25ms/div., coeficiente (tiempo) mín.: Z = 1:(10 x 103) = 0,1ms/div., coeficiente de tiempo a ajustar Z = 0,2ms/div., longitud presentada L = 1:(103 x 0,2 x 10-3) = 5div.
Longitud de una onda de AF: L = 1 div., coeficiente de tiempo ajustado : Z = 0,5µs/div., tecla de expansión (x10) pulsada: Z = 50ns/div. frec. de señal resultante: F= 1:(1x50x10-9) = 20MHz, período de tiempo resultante: T = 1:(20 x 106) = 50ns.
• La pendiente se posiciona simétricamente entre las líneas centrales de X e Y (mediante el botón de ajuste X e Y-POS.)
• Posicionar los cortes de la pendiente con las líneas de 10% y 90% sobre la línea central horizontal y evaluar su distancia en tiempo (T = L x Z).
• En el siguiente dibujo se ha ilustrado la óptima posición vertical y el margen de medida para el tiempo de subida.
Ajustando un coeficiente de deflexión de 10ns/div., el ejem­plo del dibujo daría un tiempo de subida total de:
= 1,6div. x 10ns/div.= 16ns
t
tot
En tiempos muy cortos hay que restar geométricamente del valor de tiempo medido, el tiempo de subida del amplifica­dor vertical y, en su caso, también el de la sonda atenuadora utilizada. El tiempo de subida de la señal entonces sería:
En este caso t
es el tiempo total de subida medido, t
tot
osc
el
tiempo de subida del osciloscopio (en el HM404 aprox.
8,75ns) y t
el tiempo de subida de la sonda, p.ej.= 2ns. Si t
s
tot
supera 100ns, se puede omitir el tiempo de subida del am- plificador vertical (error <1%).
El ejemplo de la imagen daría una señal de subida de:
2
t = √16
- 8,752 - 22 = 13,25
Naturalmente la medición del tiempo de subida o caída no queda limitada a los ajustes de imagen que se indican en el dibujo. Con estos ajustes es más sencillo. Por regla general la medición se puede realizar en cualquier posición del haz y con cualquier amplitud. Sólo es importante que el flanco en cuestión se presente en su longitud total, que no sea dema­siado empinado y que se mida la distancia horizontal entre el 10% y el 90% de la amplitud. Si el flanco muestra sobre- o preoscilaciones, el 100% no debe referirse a los valores pico, sino a la altura media de las crestas. Así mismo hay que pasar por alto oscilaciones (glitches) junto al flanco. Pero la
Si el intervalo de tiempo a medir es pequeño en relación al perío- do completo de la señal, es mejor trabajar con el eje de tiempo expandido (X-MAG. x10). Girando el botón X-POS., la sección de
tiempo deseada podrá desplazarse al centro de la pantalla.
El comportamiento de una tensión en forma de impulso se deter­mina mediante su tiempo de subida. Los tiempos de subida y de bajada se miden entre el 10% y el 90% de su amplitud total.
.......................................
. .......................................
Medición
• La pendiente del impulso correspondiente se ajusta con precisión a una altura de 5 div. (mediante el atenuador y su ajuste fino).
medición del tiempo de subida o caída no tiene sentido cuan­do existen distorsiones muy pronunciadas. La siguiente ecua­ción entre el tiempo de subida ts (ns) y el ancho de banda B (MHz) es válida para amplificadores con un retardo de grupo casi constante (es decir, buen comportamiento con impul­sos).
Conexión de la tensión de señal
Una pulsación breve de la tecla AUTO SET es suficiente para obtener un ajuste del aparato adecuado (ver “AUTO SET”). Las siguientes indicaciones son para la utilización manual de los mandos cuando para una utilización especial así se requie­re (véase también el apartado: "mandos de control y readout")
Cuidado al conectar señales deconocidas a la en­trada vertical!
Se recomienda efectuar las medidas siempre, con una sonda antepuesta. Sin sonda atenuadora, el conmutador para el aco­plamiento de la señal debe estar inicialmente siempre en posición AC y los atenuadores de entrada en 20V/div. Si el haz desaparece de repente, sin haber pulsado la tecla de AUTO SET y después de haber conectado la tensión de señal, es posible que la amplitud de la señal sea excesiva y sobreexcite el amplificador de medida. En tal caso aumente el coeficiente
10
Reservado el derecho de modificación
Mandos de Control y Readout
de deflexión (sensibilidad inferior), hasta que la amplitud (de­flexión vertical) ya sólo sea de 3 a 8 div. En mediciones de amplitud con mandos calibrados y superiores a 160V
es im-
pp
prescindible anteponer una sonda atenuadora. Si el haz se oscurece mucho al acoplar la señal, la duración del período de la señal de medida probablemente sea notablemente más grande que el valor ajustado en el conmutador TIME/DIV. En­tonces debería aumentarse el coeficiente en este mando.
La señal a visualizar se puede conectar a la entrada del ampli­ficador Y directamente a través de un cable de medida blindado (por ejemplo HZ32/34) o bien atenuada por una sonda atenuadora 10:1. Sin embargo, la utilización de un cable de medida en circuitos de alta impedancia, sólo es aconsejable cuando se trabaja con frecuencias relativamente bajas (hasta 50kHz). Para frecuencias mayores la fuente de la señal debe ser de baja resistencia, es decir, que debe estar adaptada a la
impedancia característica del cable coaxial (normalmente 50Ω).
Para transmitir señales rectangulares o impulsos es necesario cargar el cable con una resistencia a la entrada del osciloscopio. Esta debe tener el mismo valor que la impedancia característica
del cable. Si se utiliza un cable de 50, como por ejemplo el HZ34, HAMEG provee la resistencia terminal HZ22 de 50Ω.
Sobretodo en la transmisión de señales rectangulares con un tiempo de subida corto, puede ocurrir que sin la resistencia de carga aparezcan distorsiones sobre flancos y crestas. A veces también será conveniente utilizar la resistencia de carga para señales senoidales de mayor frecuencia (>100kHz). Algunos amplificadores, generadores o sus atenuadores sólo mantie­nen su tensión de salida nominal (sin que influya la frecuencia) si su cable de conexión está cargado con la resistencia adecua­da. Hay que tener en cuenta que la resistencia de carga HZ22 sólo se puede cargar con máximo 2 vatios. Esta potencia se alcanza con 10V
, o en señales senoidales, con 28,3Vpp.
ef
Si se utiliza una sonda atenuadora 10:1 ó 100:1, la resistencia de carga no es necesaria. En ese caso el cable ya está adapta­do a la entrada del osciloscopio. Con una sonda atenuadora, la carga sobre fuentes de tensión con mayor impedancia inter-
na es muy reducida (aprox. 10M II 12pF con la HZ36/HZ51 y 100M II 5pF con la HZ53 con HZ53). Por esta razón siempre
conviene trabajar con una sonda atenuadora cuando sea posi­ble compensar la pérdida de tensión con una posición de sensibilidad mayor. Además, la impedancia en serie de la son­da protege la entrada del amplificador de medida. Por fabricarse independientemente, todas las sondas atenuadoras se sumi­nistran preajustadas. Por tanto, hay que realizar su ajuste exac­to sobre el osciloscopio (ver «Ajuste de las sondas»).
Las sondas atenuadoras corrientes conectadas a un osci­loscopio suponen una reducción mayor o menor del ancho de banda y un aumento del tiempo de subida. En todos aque­llos casos en los que se precise todo el ancho de banda del osciloscopio (p.ej. para impulsos con flancos muy empina­dos) aconsejamos utilizar las sondas HZ51 (10:1), HZ52 (10:1HF) y HZ54 (1:1 y 10:1) (ver «Accesorios»). Esto puede ahorrar la adquisición de un osciloscopio con un ancho de banda mayor y tienen la ventaja de que cualquier recambio se puede pedir a HAMEG y reemplazar fácilmente. Las mencio­nadas sondas, aparte del ajuste de compensación de baja frecuencia, están provistas de un ajuste para alta frecuencia. Con estas sondas y la ayuda de un calibrador conmutable a 1MHz, p.ej.HZ60-2, se puede corregir el retardo de grupo has­ta cerca de la frecuencia límite superior del osciloscopio. Con estas sondas prácticamente no varían ni el ancho de banda ni el tiempo de subida del osciloscopio. En cambio es posible que mejore la presentación individual de señales rectangula­res del osciloscopio.
En acoplamiento AC de señales con baja frecuencia, la ate­nuación ya no es independiente de la frecuencia, los impul­sos pueden mostrar inclinaciones de cresta; las tensiones continuas se suprimen, pero son una carga para el conden­sador de acoplamiento de entrada del osciloscopio. Este re­siste tensiones máximas de 400V (CC + pico CA). Especial­mente importante es el acoplamiento DC con una sonda atenuadora 100:1, que normalmente resiste tensiones de máx. 1200V (CC + pico CA).
Para suprimir la tensión continua, se puede conectar un con- densador con la correspondiente capacidad y aislamiento adecuado a la entrada de la sonda atenuadora (p.ej. para la medición de tensiones de zumbido).
En todas las sondas, la tensión de entrada está limitada a partir de 20kHz. Por eso es necesario observar la curva de respuesta (Derating Curve) de la sonda en cuestión.
La elección del punto de masa en el objeto de medida es muy importante para la presentación de tensiones pequeñas. Este punto debe estar siempre lo más próximo posible del punto de medida. En caso contrario, el resultado de la medición puede quedar falseado por corrientes de masa. Los cables de masa de las sondas también son un punto muy crítico. Estos deben ser lo más cortos y gruesos posible.
Para eliminar problemas de masa y de adaptación en la conexión de la sonda a la hembrilla BNC, es preferi­ble utilizar un adaptador BNC (que generalmente se incluye en los accesorios de la sonda atenuadora).
Si aparecen tensiones de zumbido o ruido en el circuito de medida (especialmente con coeficientes de deflexión pequ­eños), pueden ser resultado de una múltiple toma de tierra, ya que en este caso podrían correr corrientes de igualación por los blindajes de los cables de medida (caída de tensión entre las conexiones de protección, producida por otros apa­ratos de red, p.ej. generadores de señal con condensadores antiparásitos).
Mandos de Control y Readout
Las siguientes descripciones precisan, que la función de "tester de componentes" esté desactivada.
Con el osciloscopio en funcionamiento, se indican todos los ajustes de los parámetros de medida importantes en panta­lla (readout).
Los diodos luminosos en la carátula frontal facilitan el mane­jo y dan información adicional. La posición de tope de los mandos giratorios se indica mediante una señal acústica.
Con excepción de la tecla de puesta en marcha (POWER), la de frecuencia del calibrador (CAL. 1kHz/1MHz), el ajuste de foco y la rotación del trazo (TR), se regulan todos los demás mandos electrónicamente. Por esta razón se pueden memo­rizar o controlar las posiciones de estos mandos.
Algunas de las funciones sólo son activas en modo digital. Estas funciones quedan identificadas por el comentario " sólo en modo digital".
Como es habitual en todos los osciloscopios HAMEG, el pa­nel frontal está dividido en secciones correspondientes a las distintas funciones.
Trabajando con una sonda atenuadora 10:1 ó 100:1, con tensiones superiores a 400V, se debe utilizar siem­pre el acoplamiento de entrada DC.
Reservado el derecho de modificación
Arriba, a la derecha de la pantalla y por encima de la línea divisora horizontal, se encuentran los si guientes mandos:
11
Mandos de Control y Readout
(1) POWER - Interruptor de red con los símbolos para las
posiciones de encendido (I) y apagado (O).
En el momento de la puesta en marcha del osciloscopio se iluminan todos los LED y se realiza un chequeo automático del aparato. Durante este tiempo aparecen en pantalla el logotipo de HAMEG y la ver­sión de software utilizada. Al finalizar correctamente todas las rutinas de test, pasa el aparato a modo de funcionamiento normal y el logotipo desaparece. En modo de funcionamiento normal, queda con los ajus­tes utilizados antes de la última desconexión y un LED indica el modo de encendido.
(2) AUTO SET - Esta tecla acciona el ajuste automático de
los mandos electrónicos (ver "AUTOSET"). Aún si se tra-
bajaba en modo tester de comp. o en modo XY, el AutoSet conmuta al último modo de funcionamiento utilizado en modo Yt (CH1, CH2 o DUAL) . Si el trabajo previo era en modo Yt en combinación con el modo SEARCH (SEA) o DELAY (DEL) esto no se tiene en consi­deración y se conmuta a modo de base de tiempos sin retardo.
Desconectando el readout se pueden evitar los ruidos de interferencia, como los que aparecen en modo DUAL choppeado. Si el LED "RO" está iluminado y se apaga el readout, se apaga el LED "RO" y permanece iluminado el LED "A".
La intensidad del trazo queda memorizada incluso al apagar el aparato. Al volver a poner en marcha el aparato se obtienen los últimos ajustes utilizados.
Al activar la tecla de AUTOSET se ajusta la intensidad del trazo a un valor medio, si anteriormente estuvo ajus­tada con un valor inferior.
(5) TR - Rotación de la traza (=trace rotation) mediante
destornillador (ver Rotación de la traza TR”).
(6) FOCUS - Ajuste de la nitidez de la traza mediante botón
giratorio; actúa sobre la presentación de la señal y el readout.
(7) STOR. ON / HOLD - Tecla con dos funciones
STOR. ON
Mediante una pulsación prolongada sobre esta tecla, se elige entreel funcionamiento en modo analógico (modo Yt o XY) y modo de memorización digital. Si se está trabajando en modo CT (comprobador de compo­nentes), habrá que desconectarlo previamente, para co­locarse en el modo analógico de Yt o XY. Una vez en este modo, puede conmutarse a modo digital.
Solo en modo Digital.
Mediante Auto Set se conmuta adicional y automáti­camente al modo de captación de Refresh (RFR), cuando se trabaja en modo SINGLE (SGL) o modo ROLL (ROL).
(3) RM - Mando a distancia (=remote control) El LED se
ilumina, cuando el instrumento se utiliza mediante la conexión de RS232 a control remoto. Entonces ya no se pueden activar los mandos electrónicos en el propio osciloscopio. Esta situación se puede modificar median­te la pulsación de la tecla AUTO SET, si no se desactivó esta función previamente mediante la conexión de RS232.
Sólo en modo Digital.
Si se efectúa una transmisión de datos mediante RS­232, se ilumina el LED RM. Durante este tiempo no se puede accionar las teclas del osciloscopio.
(4) INTENS - Botón giratorio con Led correspondiente y
tecla inferior.
Mediante el botón giratorio INTENS se ajusta el brillo de la traza y del readout. El giro a la izquierda reduce el brillo, el giro a la derecha lo aumenta.
Al botón giratorio INTENS le corresponden los LED "A" para la presentación de la señal y "RO" para el readout. El mando de INTENS funciona como regulador de inten­sidad de brillo de la señal presentada cuando se ilumina el LED "A", o el brillo del readout cuando se ilumina el LED "RO".
Si el readout está activo, se puede cambiar mediante una breve pulsación sobre la tecla de READOUT a la otra función correspondiente.
Mediante una pulsación prolongada sobre la tecla READOUT, se puede activar o desactivar el readout.
Si no se ilimina ninguna de los LEDs correspondientes a las teclas de "STOR MODE" (9) (RFR - ENV - AVM - ROL) y/o no se indica por el readout un valor de pre o postdisparo (PT...%), se está en modo analógico. Una pulsación prolongada sobre STOR. ON conmuta a modo digital, pero no varía el modo de funcionamiento de canal (CH1, CH2, DUAL, ADD o XY). El modo digital (RFR
- ENV - AVM - ROL) se indica también a través del readout. Una excepción se da en modo de funcionamiento digital de XY, ya que entonces se ilumina el LED RFR y el readout indica entonces XY.
Atención! Los margenes de ajuste de los coeficientes de tiempo (base de tiempos) dependen del modo de funcionamiento (modo analógico o (memoria) digital. Las siguientes indicaciones se basan en un modo de presentación sin expansión x10.
Modo Analógico:
Base de tiempos de 500ms/cm hasta 50ns/cm (sin re­tardo). Con retardo de 20ms/cm hasta 50ns/cm. Margenes de ajuste desde 20ms/cm hasta 100ns/cm.
Modo Digital:
Base de tiempos de 100ns/cm hasta 200ns/cm.
Así se da la siguiente relación en base a la conmutación de modo analógico a digital y viceversa:
1. Si en modo analógico, el coeficiente de tiempo queda ajustado
a valores de 100ns/cm hasta 50ns/cm y si se conmuta a modo digital, se ajusta automáticamente el coeficiente de tiempo más bajo en este modo: 200ns/cm. Si a continuación se conmuta nuevamente a modo analógico, sin haber modificado en modo digital los valores de tiempo, se reestablece el último valor de tiempo elegido (p.ej.50ns/cm).
En cambio si se ha modificado el coeficiente de tiempo des­pués de la conmutación de modo analógico a digital (p.ej. a
2µs/cm) y si después se conmuta nuevamente a modo
12
Reservado el derecho de modificación
Mandos de Control y Readout
analógico, la base de tiempos analógica aceptará el coefi-
ciente de tiempo de la base de tiempos digital (p. ej. 2µs/
cm).
2. Si en modo digital se trabaja con valores de 100s/cm
hasta 1s/cm y se conmuta a modo analógico, se ajusta la base de tiempos analógica automáticamente a 500ms/ cm. El comportamiento restante se corresponde al des­crito anteriormente.
Solo en modo Digital. Si mediante una pulsación prolongada de la tecla STOR. MODE / HOLD se conmuta a modo digital, se ilumina
uno de los LEDs de STOR. MODE. Cual de los Leds se ilumina, depende del modo que se estaba utilizando antes de conmutar de modo digital a analógico.
Excepción: Si se trabaja en modo analógico SINGLE (SGL), y si se desea conmutar a modo digital, se ajusta automáticamente modo SINGLE en digital.
Atención! Las posibilidades del retardo de la deflexión y del resultante modo de funcionamiento con base de tiempos retardada, no son disponibles en el modo digital.
Vea las informaciones adicionales respecto al modo di­gital en el párrafo "Funcionamiento en memoria".
HOLD
Sólo en modo digital se puede activar o desactivar me­diante una breve pulsación la función de HOLD.
Atención: Los márgenes limitrofiales del convertidor A/D pue­den quedar visualizados, si se efectúa una variación de posición después de una memorización. Esto es válido, para las partes de la señal que antes de la memorización quedaban fuera del margen visible de la pantalla.
(8) PTR - Tecla (inactiva durante el modo analógico) para la
selección del preproceso de la señal (predisparo) ó postproceso (postdisparo) en referencia al evento que activa el disparo. A causa de la dependencia de un even­to de disparo, esta función no queda disponible en los modos de disparo independientes de captura de señal como ROL y XY.
El valor actual de pre- y postdisparo, se indica en el readout y varía mediante cada pulsación de tecla. La secuencia es: PT0% - PT25% - PT50% - PT75% - PT100% - PT-75% - PT-50% - PT-25% - y PT0%. Las indicaciones porcentuales de los valores de dispa­ro se refieren al reticulado de la pantalla en direc­ción X.
Cuando es visible la indicación "HLD" (HOLD) en vez de la indicación de los canales ("Y1", "Y2" o "X" y "Y" en modo XY), se protege la memoria actual de una siguiente sobreescritura. Las teclaspara la conmutación de modo Y como son CH1 (21), CH2 (25), y DUAL (22) quedan inactivadas. Sólo si antes de pulsar HOLD, se estaba en modo activo de diante una pulsación prolongada de DUAL (Yt) a modo de presentación XY o mediante pulsación breve de a DUAL (Yt).
Especialmente con ajustes de coeficientes de tiempo grandes, se puede observar en los modos de funciona­miento de refresh (RFR - ENV - AVM), como se sobreescribe el contenido de la memoria actual por nue­vos datos. La congelación mediante HOLD dentro de un proceso de captura de una señal, puede hacer apare­cer un corte entre los nuevos datos entrantes (Izquier­da) y los anteriores remanebtes (derecha). Esto se pue­de evitar trabajando con el modo de disparo único (SGL) aún siendo la señal a registrar de tipo repetitiva. A con­tinuación se puede evitar mediante HOLD, que una nue­va activación desintencionada de la función RESET so­breescriba nuevamente la señal.
La señal de la memoria activa, puede desplazarse en dirección vertical mediante el mando correspondiente de Y-POS. (± 4cm).
Una variación en dirección vertical desplaza el trazo de su posición inicial, pero esta puede volver a obtenerse. Para ello sólo habrá de girarse el correspondiente man­do de Y-POS. de forma rápida. Si se ha alcanzado la posición original, ya no se originará una variación verti­cal, aunque se siga girando el mando. Al mismo tiem­po se podrá escuchar un tono. Para volver a poder ajus­tar verticalmente el trazo, se deberá esperar entonces unos 2 segundos.
DUAL DUAL
DUAL o
DUAL DUAL
XYXY
XY, se puede conmutar me-
XYXY
XYXY
XY
XYXY
Las siguientes descripciones parten de la base, que no está activada la magnificación x 10 y que el co­mienzo de la traza empieza en el margen izquierdo de la reticulación. Además se precisa un modo de dispa­ro (fuente, acoplamiento), en la cual el punto de dis­paro se indica por un símbolo. El término de punto de disparo contiene en modo digital un nivel de disparo y el punto de inicio del disparo referenciado sobre el reticulado.
Predisparo
0% de predisparo (readout: PT0%) significa, que la presenta-
ción de la señal comienza junto con el evento de disparo, en el margen izquierdo de la pantalla. Por esta razón también aparece el símbolo de inicio de disparo. Si además aparece una flecha indicando hacia la izquierda, el inicio del disparo se encuentra a la izquierda del borde de la retícula (p.ej. por el posicionamiento X ).
25% de predisparo (readout: PT25%) se indica, si partiendo de
0% se pulsa la tecla PTR una vez. Entonces se presentan en los primeros 2,5cm de la señal el evento sucedido antes del disparo. La indicación con el símbolo del punto de dis­paro se realiza del mismo modo.
Cada pulsación adicional aumenta el valor de predisparo y el preevento capturado por 25%, hasta alcanzar un valor de 100%. La indicación en el readout y el símbolo del punto de disparo indican el ajuste actual, Si se presenta adicionalmente una flecha indicando hacia la derecha, se indica que el punto de disparo está desplazado hacia esa dirección (ajuste de posición X).
La duración del preproceso se obtiene multiplicando el coeficiente de tiempo con el valor del predisparo con unidad de división (p.ej: 20ms/cm x 7,5 (75% predisparo) = 150ms).
Reservado el derecho de modificación
13
Mandos de Control y Readout
Postdisparo
En modo de postdisparo, el punto del inicio de disparo se encuentra siempre a la izquierda de la retícula y se acompaña por esta razón siempre con la indicación de flecha hacia la izquierda. El inicio del punto de disparo no se puede visualizar mediante la variación del posicio­namiento X. La indicación visualizará por esto en todas las condiciones de postdisparo sólo el nivel de disparo. Las condiciones de trabajo en modo de postdisparo se caracterizan por la anteposición de un signo negativo ante el valor porcentual (p.ej: PT-50%).
Si se está trabajando con el 100% de predisparo y si se pulsa entonces la tecla PTR, el readout indicará a conti­nuación "PT-75%". Entonces se realiza la captura de se- ñal con el postdisparo. El inicio del punto de disparo se sitúa entonces en el 75% = 7,5cm ante el margen iz­quierdo de la retícula. Después del evento de disparo se inicia la captura de la señal, retardada por el tiempo resultante ajustado.
Cada pulsación adicional conmuta, pasando por PT-50% y PT-25%, a PT0%.
Atención! El pre- y postdisparo se desactivan automáticamen­te ("PT0%"), cuando la base de tiempos queda ajus­tada a valores entre 100s/cm hasta 50ms/cm en los modos de funcionamiento de REFRESH (RFR), ENVELOPE (ENV) y AVERAGE (AVM). Con ello se evi­ta, que la frecuencia de repetición de captura sea muy pequeña.
El pre y post disparo quedan disponibles para coeficien­tes de deflexión de tiempo de 100s/cm hasta 50ms/cm, cuando se trabaja en modo de disparo único. Ver SIN- GLE (10).
En modo refresh se puede capturar la señal mediante el pre y postdisparo, con coeficientes de tiempo desde 20ms/cm hasta 200ns/cm Si se trabaja con coeficientes mayores (100s/cm hasta 50ms/cm) se desactiva auto­máticamente el pre- y postdisparo ("PT0%"), para evitar tiempos de espera demasiado largos. Si se desea traba­jar en estos márgenes con pre- o postdisparo, se debe­rá trabajar en modo de disparo único (Single(10)).
En modo digital XY, también se ilumina el LED RFR. Entonces se indica que se está realizando una captura de señal continuada pero independiente del disparo. El dispositivo de disparo queda entonces desactivado.
(9) ENV - es la abreviación para el modo ENVELOPE (curvas
envolventes). Este modo calcula los valores mínimos y máximos de la señal en varios procesos de medida secuenciales y los presenta. Este modo es idéntico al refresh, con excepción de la presentación.
En modo de envolvente (readout: ENV) se visualizan y valoran más fácilmente las variaciones de la señal medi­da. Esto es válido para variaciones de amplitud, así como variaciones en frecuencia (jitter).
La toma de datos en modo envelope se re-inicia pulsan­do brevemente la tecla SINGLE (10)(Función de reset).
Atención! En el margen de coeficientes de tiempos de 100s/cm hasta 50ms/cm se desconectan automáticamente el pre- y postdisparo (PT0%).
(9) AVM - identifica el modo Average (promedio, valor me-
dio). Este queda activado cuando se ilumina el LED de AVM y en el readout aparece la indicación "AV...".
También en este modo se precisan varios procesos de captura de señal; se corresponde por esto al modo de refresh. De las capturas de las señales se calcula un promedio. Así se reducen o incluso se eliminan varia­ciones en amplitud (p.ej.: ruidos) y variaciones en fre­cuencia (p. ej.: jitter) durante la presentación. Después de poner en marcha el osciloscopio, este queda en ajuste básico: "AV 4".
(9) STOR. MODE - Teclas con escala de LED asignada (en
modo analógico desactivadas).
Una breve pulsación sobre una de las dos teclas de STOR. MODE selecciona en modo Yt (CH1, Ch2, DUAL y ADD) el modo de captación de señal deseado.
Las siguientes descripciones se basan en que no esté activada la función HOLD (7). Las condiciones de dispa­ro deben realizarse en modo Refresh (RFR) (refresco), Envelope (ENV) (envolvente), y Average (AVM) (prome­dio).
(9) RFR - corresponde a modo refresco (refresh). En este
modo de funcionamiento, igual que en el modo analó- gico, se pueden capturar y presentar en pantalla seña­les repetitivas.
La capturación de la señal se efectúa por el disparo de la base de tiempos digital. Entonces se sobreescriben los datos de la señal previa en pantalla. Estos se presentan en pantalla hasta que la base de tiempos digital vuelve a efectuar un disparo. En modo analógico la pantalla quedaría oscura, si no disparara la base de tiempos.
14
La exactitud de cálculo del valor medio crece, según vaya adquiriendo más cantidad de datos de los cuales se pueda calcular el valor medio. Se puede elegir entre 2 y 512 procesos de captura de señales; la indicación se realiza por el readout. Un elevado grado de exactitud, también aumentará el tiempo de lectura precisado.
Para modificar el valor de los procesos de lectura, debe­rán pulsarse las dos teclas de STOR. MODE a la par mediante una breve pulsación. Entonces parpadeará la indicación de "AV" en el readout, señalizando así el modo de ajuste. A continuación se podrá modificar el valor con la tecla superior o inferior de STOR. MODE. Este modo de ajuste se abandona pulsando brevemente a la par ambas teclas. Si no se pulsa ninguna de las teclas durante 10 segundos, el aparato sale por si sólo del modo de ajuste.
El cálculo de valores medios vuelve a comenzar, cuando se pulsa la tecla de reset (10) función de reset).
Atención! En el margen de coeficientes de tiempo de 100s/cm hasta 50ms/cm se desconectan automáticamente el pre y post disparo ("PT 0%").
Reservado el derecho de modificación
Mandos de Control y Readout
(9) ROL - señaliza el modo ROLL
Si se ilumina el LED ROL, también se presenta en el readout "ROL". Entonces se realiza una captura conti­nuada de señal, independiente de disparo. Todos los mandos correspondientes al disparo, Led's e informa­ciones del readout quedan desconectados durante el modo de ROL.
El resultado de la última toma de datos se presenta en la parte derecha de la pantalla. La toma de datos ante­rior es desplazada por una dirección hacia la izquierda y la toma que estaba situada al extremo izquierdo de la pantalla se pierde. Al contrario que en refresh, en modo ROLL se efectúa una captura de datos continua, sin tiem- pos de espera condicionados por el disparo (tiempo hold­off). Si aparece una variación de la señal, la captura de señal puede ser finalizada por el usuario pulsando la tecla de HOLD.
El margen de coeficientes de tiempos seleccionables en el modo de ROLL queda limitado desde 100s/cm hasta 50ms/cm. Coeficientes de tiempo más reduci-
dos como p. ej.: 1µs/cm no son prácticos ya que no se
podría observar la señal.
Si se conmuta a modo ROL y la base de tiempos traba­jaba en el margen de 20ms/cm a 200ns/cm, se ajusta automáticamente el tiempo a 50ms/cm El ajuste de la base de tiempos utilizado antes de la conmutación que­da memorizado internamente. Este ajuste vuelve a reestablecerse cuando se vuelve a modo AVM, y no se ha modificado el valor en el mando de TIME/DIV.
ción de señal se interrumpe. Además se conmuta auto- máticamente a disparo normal (manual, LED NM ilumi­nado). Sino fuera así, el dispositivo automático de disparo realizaría capturas de señal aún sin señal acoplada.
Sólo en modo digital:
Atención! Sólo si se da la combinación de modos SINGLE y DUAL, el coeficiente de tiempos más pequeño será 5 Con la función de X-MAG. x 10 activada, 500ns/cm.
RESET
Una breve pulsación sobre la tecla SINGLE activa la fun­ción de RESET. El resultado es dependiente del modo de captación de señal.
Sólo en modo digital:
1. RESET en combinación con modo SINGLE (captación
de eventos únicos) En este modo se ilumina el LED SGL (SINGLE) y el readout indica el ajuste de disparo de pre o postdisparo. Si se pulsa la tecla de SINGLE de forma breve, se ilumina el LED RES adicionalmente al LED SGL. Que el LED RES se ilumi­ne de forma breve o más continuado depende de:
1. que una señal active inmediatamente el disparo o no (señal de disparo)
2. el coeficiente de tiempo ajustado
3. el valor de pre o postdisparo elejido
En el momento de iluminarse el LED RES, se inicia in­mediatamente el registro de la señal o señales, mien­tras se mantenga la función de HOLD desactivada.
µµ
µ
s/cm.
µµ
(10) SINGLE - Tecla con dos funciones y Led's .
SINGLE
Mediante una pulsación prolongada se activa o desacti­va la función de SINGLE (captación de procesos únicos). El Led con la denominación SGL se ilumina, cuando el modo SINGLE está activado.
El modo SINGLE puede ser utilizado tanto en modo ana­lógico como digital. Si se está trabajando en modo SIN­GLE y se conmuta de modo analógico a digital o vice­versa, se mantiene el modo de SINGLE. El funciona­miento esencial del mod SINGLE es la captación de eventos únicos. También se utiliza para registrar un sólo proceso de una señal repetitiva.
En modo SINGLE digital no se ilumina ningún LED de STOR.MODE (9), pero se indica el ajuste de disparo del valor del pre y postdisparo en el readout. Si se trabaja en modo analógico con el SINGLE activado, el readout indica SGL en vez del valor de pre y postdisparo.
Mediante este modo de disparo, se puede efectuar el proceso de captura de una señal individual a través de un disparo, si el dispositivo de disparo se ha activado median­te RESET. La conmutación a SGL activa el proceso de dis­paro único y el proceso de deflexión de tiempo o capta-
Atención! En los márgenes de tiempos entre 100s/cm hasta 50ms/ cm se visualiza inmediatamente la captación de la se­ñal. Se realiza mediante presentación en modo ROLL, pero no tiene otros parecidos con el modo ROLL.
Los eventos de disparo sólo inician un disparo, cuan­do se ha consumido el tiempo necesario de capta­ción para el preproceso (ajuste de valor del predisparo). De otro modo se efectuaría una presen­tación errónea de la señal.
Después de realizado el disparo y la capturación se apa­ga el LED de RESET.
Al conmutar a modo XY se pueden presentar los even­tos únicos capturados en modo DUAL y guardados con HOLD en presentación de XY.
2. RESET en combinación con los modos de ENVELOPE (ENV) o AVERAGE (AVM). Si está activo uno de estos modos de captación de se­ñal y si se pulsa la tecla SINGLE brevemente (función de RESET), se reactiva la captación de señales. A continua­ción se inicia la creación de los valores medios (AVM) o la representación de la curva envolvente (ENV).
Sólo en modo analógico:
También en modo analógico puede hacerse necesario cap­turar un evento único (p. ej. en una fotografía).
Si se produce un evento de disparo, después de activar­se el modo SINGLE el RESET (LED RESET iluminado), se inicia una deflexión de tiempo individual; durante estos momentos se visualiza un trazo en la pantalla.
Reservado el derecho de modificación
15
Mandos de Control y Readout
Dos señales sólo serán visibles en un proceso de de­flexión de tiempo, si se conmuta contínuamente entre los dos canales (modo de choppeado). ver DUAL (22).
(11) REFERENCE - tecla con dos funciones y 2 LED's (sólo
en modo de memoria Yt(base de tiempos)).
El osciloscopio dispone de dos memorias de referen­cia no volátiles. Una señal de refencia puede ser pre­sentada conjuntamente a la señal activa presentada en pantalla. El contenido de la memoria de refenecia se mantiene aún después de una desconexión del osciloscopio.
Los Led 1 y 2 correspondientes a la tecla indican, si se está presentando conjuntamente una señal de refe­rencia a la señal activa y de cual de las memorias de referencia se trata. Sólo en modo DUAL existe una relación directa y fija de las memorias de referencia con las entradas de señales (canal 1 y reference 1; canal 2 y reference 2); pero entonces no se pueden presentar o sobreescribir las memorias de referencia al mismo tiempo.
Indicaciones
Cada pulsación breve conmuta en secuencia la indica­ción de la memoria de referencia: Ningúna memoria de referencia - memoria de referen­cia 1 - memoria de referencia 2 - ninguna memoria de referencia.
Sobreescritura
La sobreescritura del contenido de la memoria anterior con datos actuales se realiza de la siguiente manera:
ria a utilizar. Cada pulsación sobre SAVE (símbolo de flecha con indicación hacia arriba) se incrementa el número de la memoria hasta llegar a la memoria 9. Cada pulsación breve sobre RECALL (flecha con in- dicación hacia abajo) reduce el número de la memo­ria hasta llegar a la posición final de 1. La posición de los mandos del aparato se memoriza bajo el nú- mero de memoria seleccionado, si se pulsa a conti­nuación la tecla SAVE durante un tiempo más pro­longado.
Para rellamar las memorias con los ajustes del aparato memorizados, hay que presionar primero la tecla de RECALL brevemente y elegir después la memoria de- seada. Una pulsación más larga sobre RECALL trans- mite los ajustes memorizados sobre los mandos del aparato.
Atención: Se debe tener en cuenta que la señal aco­plada al aparato sea la misma que la utilizada en el momento de la memorización de los ajustes. Si se tie­ne acoplada otra señal (frecuencia, amplitud) que en el momento de la memorización, se pueden obtener imágenes erróneas.
Si se ha utilizado SAVE / RECALL por error , se puede apagar la función pulsando a la vez las dos teclas. Tam­bién se da la posibilidad de esperar al autoapagado, des­pués de 10 seg. de no accionar las teclas.
Sise ha desconectado el osciloscopio, se escriben automáticamente los últimos ajustes de los mandos en la memoria 9 y la información que estaba memorizada en esa memoria se perde. Esto se puede evitar, llaman­do el contenido de la memoria 9 antes de apagar el aparato (Recall 9).
Por debajo del campo descrito con anterioridad se en­cuentran los elementos de mandos y control para los amplificadores de medida Y, los modos de funcio­namiento, el disparo y las bases de tiempo.
Primero se elige mediante breves pulsaciones la me­moria determinada. Después se debe pulsar de forma prolongada la tecla de REFERENCE, hasta que suena una señal acústica. Esta confirma la toma de los datos de la señal a la memoria de referencia. Antes de transfe­rir los datos actuales de la señal a la memoria de refe­rencia, se puede (pero no es obligado) cconmutar pri­mero a HOLD.
Atención! Ya que la presentación de la señal de referencia está en la misma posición que la señal actual, cuesta en algunos casos distinguirla de la anterior.
(12) SAVE / RECALL - Teclas para la memoria de ajustes de
los mandos.
El osciloscopio viene equipado con 9 memorias. En estas se pueden memorizar y rellamar todos los ajus­tes de los mandos del aparato captados electrónicamente.
Para iniciar una proceso de memorización, se debe pulsar la tecla SAVE brevemente. En el readout arri- ba a la derecha, se presenta una S para SAVE (=me- morizar) y un número entre 1 y 9 que corresponde a la memoria utilizada. Después se utilizan las teclas de SAVE y de RECALL para la selección de la memo-
(13) Y-POS. 1 - Este botón giratorio sirve para ajustar la posi-
ción en vertical de canal 1. En modo de suma de los canales actúan ambos botones (Y-POS. 1 y 2). En modo analógico XY el mando de Y-POS. 1 queda desactivado, para las variaciones de la posición de X, deberá utilizar­se el mando de X-POS.
Si no hay conectada una señal a la entrada (INPUT CH1 (31)), la posición del trazo vertical corresponde a una ten­sión de 0V. Este caso se da cuando el INPUT CH1 (31) o en modo de suma de ambas entradas (INPUT CH1 (31), INPUT CH2 (35)) quedan conmutadas en GD (masa) (33) (37) y se trabaja en disparo automático (AT) (15).
16
Reservado el derecho de modificación
Mandos de Control y Readout
El trazo puede ser posicionado mediante Y-POS. 1 sobre una línea de la retícula, que se id´nea para una medición de tensión continua que se pretenda efectuar. En la me­dición de la tensión continua siguiente (sólo posible con acoplamiento de entrada en DC) resulta una variación de la posición vertical. Teniendo en cuenta el coeficiente de deflexión Y, del valor de atenuación de la sonda, la varia­ción de la posición de la traza en relación a la línea de referencia (linea de retícula de 0voltios) tomada sobre la retícula, se puede determinar la tensión contínua.
Símbolo de Y-POS.1
Con el readout en funcionamiento, se puede presentar la posición de los 0 voltios (referencia de la tensión contínua) de canal 1 mediante el símbolo de ( cir la posición determinada anteriormente puede desestimarse. El símbolo para canal 1 se presenta en la mitad de la pantalla en modo Yt (base de tiempos), a la izquierda de la línea de la retícula vertical. Condición será, que el ajuste de Y-POS.1 se encuentre dentro de los márgenes visibles de la pantalla, se esté en acopla­miento de entrada DC (32) y que este seleccionado "DC Ref. = ON" en el menú de "SETUP" submenú "Miscellaneous",
En modo XY no se visualiza el símbolo de (
Sólo en modo digital:
En modo XY, el mando Y-POS.1 actúa como ajuste de posición X. El mando de X-POS. queda desactivado.
⊥⊥
), es de-
⊥⊥
⊥⊥
⊥).
⊥⊥
Ref. = ON" en el menú de "SETUP" submenú "Miscellaneous", En modo XY no se visualiza el símbolo de (
Sólo en modo digital:
El mando Y-POS.2 puede ser utilizado para el posiciona- miento vertical de una señal memorizada mediante
HOLD, Ver HOLD (7).
(15) NM
AT
- Tecla con dos funciones y Led
Esta tecla sólo es activa, cuando se trabaja en un modo de Yt (base de tiempos)
NM/AT
Una pulsación prolongada sobre esta tecla conmuta de
NM (disparo normal (manual)) a AT (disparo sobre valo- res de picos automático) y viceversa. Si el LED de NM
está iluminado, el aparato funciona en modo de disparo normal.
Disparo sobre valores de pico
El disparo sobre valores de pico se agrega automática­mente, dependiendo del modo de funcionamiento y del acoplamiento de disparo seleccionado. Su estado momentaneo se reconoce por el comportamiento del símbolo de nivel de disparo, cuando se varía el mando de level.:
⊥⊥
⊥).
⊥⊥
El mando Y-POS.1 puede ser utilizado para el posiciona- miento vertical de una señal memorizada mediante HOLD, si esta fué captada en mod de Yt (base de tiem­pos). En modo XY se realiza la variación de la posición en dirección X. Ver
(14) Y-POS. 2 - Este mando se utiliza para regular la posición
vertical del canal 2. En modo de suma ambos mandos son activos (Y-Pos. 1 y Y-Pos. 2).
Si no hay conectada una señal a la entrada (INPUT CH2 (35)), la posición del trazo vertical corresponde a una tensión de 0V. Este caso se da cuando el INPUT CH2
(35) o en modo de suma de ambas entradas (INPUT CH1 (31), INPUT CH2 (35)) quedan conmutadas en GD
(masa) (33) (37) y se trabaja en disparo automático (AT) (15).
El trazo puede ser posicionado mediante Y-POS. 2 so- bre una línea de la retícula, que se id´nea para una medi­ción de tensión continua que se pretenda efectuar. En la medición de la tensión continua siguiente (sólo posi­ble con acoplamiento de entrada en DC) resulta una variación de la posición vertical. Teniendo en cuenta el coeficiente de deflexión Y, del valor de atenuación de la sonda, la variación de la posición de la traza en relación a la línea de referencia (linea de retícula de 0voltios) tomada sobre la retícula, se puede determinar la ten­sión contínua.
Símbolo de Y-POS.2
Con el readout en funcionamiento, se puede presentar la posición de los 0 voltios (referencia de la tensión contínua) de canal 2 mediante el símbolo de ( cir la posición determinada anteriormente puede desestimarse. El símbolo para canal 2 se presenta en la mitad de la pantalla en modo Yt (base de tiempos), a la izquierda de la línea de la retícula vertical. Condición será, que el ajuste de Y-POS.2 se encuentre dentro de los márgenes visibles de la pantalla, se esté en acopla­miento de entrada DC (36) y que este seleccionado "DC
HOLD (7)HOLD (7)
HOLD (7).
HOLD (7)HOLD (7)
⊥⊥
), es de-
⊥⊥
1. Presentando un trazo sin desvío en dirección Y y si se gira el botón de LEVEL esto no influye en la posición del símbolo de nivel de disparo, quiere decir que se está trabajando en disparo sobre valores de pico.
2. Si se puede mover el símbolo de nivel de disparo mediante el botón de LEVEL en los márgenes de la amplitud de la señal, se está trabajando en disparo so­bre valores de pico.
3. El disparo sobre valores de pico está desactivado, cuando se obtiene una presentación sin sincronismo, después de que el símbolo de nivel de disparo se sitúe fuera de los márgenes de la presentación de la señal.
(SLOPE)
La segunda función corresponde a la selección de la pendiente de disparo. Cada pulsación breve cambia la pendiente seleccionada. Con ello se determina, si el disparo debe efectuarse sobre la pendiente de la señal en la parte ascendente o descendente. La selección elegida queda reflejada en la parte superior de la panta­lla por readout con un símbolo correspondiente. La últi­ma selección efectuada queda memorizada y se man­tiene cuando se conmuta a modo de retardo sincronizado DELAY (DTR). Trabajando en este modo de retardo sincronizado DTR, se puede volver a deter­minar la pendiente de disparo.
(16) TR - Este Led se ilumina cuando la base de tiempos
obtiene señales de trigger. La frecuencia de intermiten­cia del LED depende de la frecuencia de la señal.
En modo XY no se ilumina el LED de TR.
(17) LEVEL - Mediante el botón rotativo LEVEL se puede
determinar el punto de disparo, es decir la tensión que deberá sobrepasar (dependiendo del flanco de disparo) para activar el proceso de desviación de tiempo. En la mayoría de modos de funcionamiento en Yt, se añade un símbolo en la pantalla que indica el nivel de disparo.
Reservado el derecho de modificación
17
Mandos de Control y Readout
El símbolo de disparo se desactiva en aquellos modos de funcionamiento, en los que no hay una relación di­recta entre la señal de disparo y el punto de disparo.
Si se varía el ajuste de LEVEL, también cambia la posi­ción del símbolo de disparo en el readout. La variación aparece en dirección vertical y incide naturalmente tam­bién en el inicio del trazo de la señal. Para evitar, que el símbolo de disparo sobreescriba otras informaciones presentadas por el readout y para reconocer en que dirección ha abandonado el punto de disparo la retícula, se reemplaza el símbolo por una flecha indica-
tiva.
(18) X-POS. - Este mando giratorio desplaza el trazo de la
señal en dirección horizontal.
Esta función es especialmente importante en conjuga­ción con la expansión x 10 (X-Mag. x10). En contra de la presentación sin expansión en dirección X, se presenta mediante X-MAG. x10 sólo un sector (una décima par­te) de 10 cm de l a señal original. Mediante X-POS. se puede determinar qué parte de la presentación total se desea observar.
Sólo en modo digital:
En modo XY Se puede modificar la posición en dirección X mediante el mando de Y-POS.1 (13).
(19) X-MAG. x 10 Tecla con Led
el mando de X-POS. queda desactivado.
La siguiente descripción se refiere a la función: ajuste de coeficientes de deflexión (atenuador de entrada). Esta función es activa, cuando el LED VAR. no se ilumina.
Mediante el giro a la izquierda se aumenta el coefi­ciente de deflexión, el giro a la derecha lo reduce. El margen acepta coeficientes de deflexión desde 1mV/ cm hasta 20V/cm que siguen una secuencia de con­mutación de 1-2-5.
El coeficiente de deflexión ajustado se indica en la parte inferior de la pantalla mediante el readout (p.ej.: "Y1:5mV..."; XY: "X:5mV...") En modo de funcionamiento descalibrado, se presenta en vez del símbolo ":" un ">".
(21) CH 1
VAR - Esta tecla alberga varias funciones
CH1 Mediante una breve pulsación se conmuta a canal 1 (modo monocanal). Si previamente no trabajaba el dispa-
ro externo o de red, se conmuta también automática­mente la fuente de disparo a canal 1. El readout presenta entonces el coeficiente de deflexión de canal 1 ("Y1...") y el LED TRIG. (23) de CH1 se ilumina. El último ajuste del mando (20) VOLTS/DIV. permanece activo.
Todos los elementos operativos relacionados con este canal actúan, si no se ha conmutado la entrada (31) en la posición GD (33).
VAR
Cada pulsación prolongada de la tecla CH1, modifica la función del mando de VOLTS/DIV. a la de ajuste fino y se ilumina el LED VAR. Si no se ilumina el LED VAR, se puede variar con el mando el coeficiente de deflexión (posiciones calibradas) de canal 1 (secuencia 1-2-5).
Si se pulsa de forma prolongada la tecla 1 y se ilumina el LED VAR. el mando VOLTS/DIV (20) actúa sólo como ajuste fino. El ajuste calibrado previo se mantiene hasta que el mando se gira un punto hacia la izquierda. De ello resulta una presentación de señal descalibrada en su amplitud ("Y1>...") y la amplitud de la señal presentada es menor. Si se gira el mando más hacia la izquierda, aumenta el coeficiente de deflexión. Al llegar a su lími­te inferior, se dispara una señal acústica.
Cada pulsación sobre la tecla activa/desactiva el LED co­rrespondiente. Si se ilumina el LED x10, se activa la ex­pansión x 10 en direcció n X. Con la expansión X desactivada, se puede ajustar la sección a observar mediante el X-POS. sobre la línea reticulada central y analizar esta después de su expansión.
En modo XY no actúa la tecla X-MAG.
Sólo en modo analógico:
El coeficiente de deflexión más pequeño sin X-MAG. x10 es de 50ns/cm. Con este coeficiente y la expansión X activada, se realiza solamente una expansión por el factor 5. (10ns/cm).
(20) VOLTS / DIV. - Para el canal 1 se dispone de un mando
situado en el campo de VOLTS/DIV., que tiene una fun- ción doble.
El mando sólo actúa, con el canal 1 activo y cuando la entrada está conectada ( acoplamiento de entrada en AC o DC). El canal 1 actúa en los modos CH1 (mono), DUAL, ADD (suma), y XY. El ajuste fino del mando se describe bajo VAR (21).
18
Si se gira el mando hacia la derecha, se reduce el coefi­ciente y la amplitud de la señal presentada aumenta, hasta alcanzar el margen superior del ajuste fino. Enton­ces se dispara una señal acústica y la presentación de señal se efectúa de forma calibrada ("Y1:..."); el mando sin embargo, queda en su función de ajuste fino.
Independientemente del ajuste en modo de ajuste fino, se puede conmutar en cualquier momento - mediante una nueva pulsación prolongada de la tecla CH1 - a la función de atenuador de entrada calibrado (secuencia 1-2-5). Entonces se apaga el LED VAR y el símbolo de ">" se cambia por ":".
La serigrafía de la placa frontal indica, que la tecla CH1 (21) puede ser utilizada también conjuntamente con la tecla (22) DUAL. Ver punto (22).
(22) DUAL - XY - Tecla con varias funciones
DUAL En modo DUAL se trabaja, cuando se ha pulsado la tecla DUAL brevemente. Si anteriormente se trabaja-
ba en modo monocanal, se presentan ahora los coefi-
Reservado el derecho de modificación
cientes de deflexión de ambos canales en el readout. La última condición de disparo (fuente de disparo, flan­co de disparo y acoplamiento de disparo) permanece, pero puede ser variada.
Todos los controles relacionados con el canal actúan, si no se ha conmutado ninguna de las entradas a GD (33) (37).
El readout presenta a la derecha, al lado de los coefi­cientes de deflexión de canal 2 (Y2:...) la forma en la que se realiza la conmutación de canales. "ALT" se corresponde con conmutación de canal alternado y "CHP" con chopper (troceador). El modo de la con­mutación de canales se predetermina automáticamente por el ajuste de coeficientes de tiempo (base de tiempos).
La presentación en modo chopper (CHP) se efectúa
automáticamente en los márgenes de tiempo de 500ms/cm hasta 500
automáticamente, durante el proceso de desvío, la presentación de señal continuamente entre canal 1 y canal 2.
µµ
µs/cm Entonces se conmuta
µµ
Mandos de Control y Readout
se desactiva toda la línea superior del readout y el símbolo de nivel de disparo. Esto también ocurre para
sus correspondientes mandos de control.
La tecla para la inversión INV (37) de canal 2 (CH2 (Y)) y el ajuste de Y-POS. 2 (14) quedan en función. Una varia- ción de la posición de la señal en dirección X se puede efectuar mediante el ajuste de X-POS (18). La expan­sión en X (X-MAG. x10) queda desactivada.
La conmutación de canal alternada (ALT) se realiza tam- bién automaticamente en los márgenes de tiempo en-
µµ
tre 200
µs/cm hasta 50ns/cm Entonces sólo se presen-
µµ
ta un canal durante el proceso de un desvío de tiempo y en el siguiente proceso de desvío, se presenta el otro canal. Pero al ser una conmutación muy rápida, el cam­bio no se percibe y se ven dos trazos.
El modo de la conmutación de canales predetermina­da por la base de tiempos puede ser modificada. En funcionamiento en DUAL y si se pulsan la tecla de DUAL (22) y la de CH1 (21) a la par, se realiza la conmutación de ALT a CHP o de CHP a ALT. Si se varía posteriormen- te el ajuste de coeficientes de tiempo (mando TIME/ DIV.), el coeficiente de tiempo volverá a determinar el modo de conmutación de canal.
Sólo en modo digital:
En modo DUAL digital se realiza la conversión de analógi­co a digital simultáneamente con un convertidor A/D por canal. Ya que en este modo no se precisa una conmuta­ción de canales como en modo analógico, el readout pre­senta el modo de captura de señales del modo digital en vez de "ALT" o "CHP".
ADD (suma)
El modo de ADD (suma) se activa mediante pulsación con­junta de la tecla DUAL (22) y de la tecla CH2 (25) si se estaba en modo DUAL. En modo de suma se desconecta el símbolo de nivel de disparo. El modo de suma se indica en pantalla por readout mediante el símbolo " coeficientes de deflexión de ambos canales.
++
+", entre los
++
Sólo en modo digital:
El modo digital en XY se reconoce por la iluminación del LED RFR (9) y la presentación en readout de "XY". Entonces no pueden ser seleccionados otros modos de STOR.MODE. El readout indica entonces en vez del coeficiente de tiem­po la frecuencia de muestreo (p.ej. 40MS/s), que puede ser ajustada con el mando de TIME/DIV. (28).
Si la frecuencia de muestreo es demasiado elevada, aparecen vacíos en la presentación de las figuras de Lissajous. Con frecuencias de muestreo demasiado ba­jas, pueden aparecer presentaciones, en las que no se puede determinar la relación de frecuencia de ambas señales. El ajuste de la frecuencia más idónea se simpli­fica, si ambas señales se presentan primero en modo REFRESH (RFR) y DUAL. Entonces hay que elegir con el mando de TIME/DIV. el coeficiente de tiempo de una manera, que cada canal presente como mínimo un pe­ríodo de una señal. A continuación se puede conmutar a modo digital en XY.
Atención! El mando de Y-POS. 1 (13) actua en modo digital como posicionador X; el mando X-POS. (18) queda desco­nectado.
(23) TRIG. - Tecla con función doble e indicación LED.
La tecla y la indicación LED quedan inoperantes, cuan­do se trabaja en modo de disparo de red o en modo XY.
Mediante la tecla se selecciona la fuente de disparo. La fuente de disparo se indica con el LED TRIG. (23).
En modo ADD (suma) se suman o restan dos señales y el resultado (suma o resta algebraica) se presenta como una señal conjunta. El resultado sólo es correcto, si los coeficientes de deflexión de ambos canales son igua­les. El trazo puede variarse mediante los dos mandos de Y-POS.
XY
El modo de funcionamiento de XY se activa mediante una pulsación prolongada sobre la tecla DUAL. La in- dicación de coeficientes de deflexión en readout indi­ca entonces "X:..." para canal1 y "Y:..." para canal 2 y "XY" como modo de funcionamiento. En modo de XY
Reservado el derecho de modificación
La nomenclatura "Fuente de disparo" describe la fuente de señal, de la cual procede la señal de disparo. Se dis­pone de tres fuentes de disparo:
canal 1, canal 2, (ambas se denominan como fuentes de disparo internas) y la entrada de TRIG.EXT. (38) como fuente de disparo externa.
Nota: La nomenclatura de "fuente de disparo interna" describe, que la señal de disparo proviene de la señal a medir.
19
Mandos de Control y Readout
CH1 - CH2 - EXT:
Cada breve pulsación conmuta la fuente de disparo. La disponibilidad de fuentes de disparo internas depende del modo de funcionamiento de canal elegido. La se­cuencia de conmutación es:
1 - 2 - EXT - 1 en modo de funcionamiento DUAL y ADD 1 - EXT - 1 en modo de funcionamiento de canal 1 2 - EXT - 2 en modo de funcionamiento de canal 2
El símbolo del punto de disparo no se presenta en modo de acoplamiento de disparo externo.
Sólo en modo digital:
En modo ROL (captación de señal independiente del disparo), quedn desconectados todos los mandos, diodos luminosos y presentaciones de readout corres­pondientes al disparo; también la tecla de disparo (23) con sus LED's correspondientes.
ALT:
Mediante una pulsación prolongada se activa el dispa­ro alternado (interno). Entonces se iluminan los LED de TRIG. de CH1 y CH2. Como el disparo alternado precisa del modo de funcionamiento DUAL, se autoinicia este modo. En este modo se realiza pues la conmutación de las fuentes de disparo internas de for­ma sincrónica con la conmutación de canales. En modo de disparo alternado no se presenta el símbolo de ni­vel de disparo. Una breve pulsación permite desacti­var el disparo alternado.
En combinación con el disparo alternado, no se posibili­tan los siguientes acoplamientos de disparo (TRIG:MODE (26)): disparo de red
~.
TVL (TVTVL (TV
TVL (TV
TVL (TVTVL (TV
-línea), TVF (TV-línea), TVF (TV
-línea), TVF (TV
-línea), TVF (TV-línea), TVF (TV
-imagen)-imagen)
-imagen) y
-imagen)-imagen)
La descripción siguiente se refiere a la función de: ajus­te de coeficientes de deflexión (atenuador de entrada). Esta función está activada, cuando no se ilumina el LED VAR.
Mediante el giro a la izquierda se aumenta el coeficiente de deflexión, el giro a la derecha lo reduce. El margen acepta coeficientes de deflexión desde 1mV/cm hasta 20V/cm que siguen una secuencia de conmutación de 1-2-5.
El coeficiente de deflexión ajustado se indica en la parte inferior de la pantalla mediante el readout (p.ej.: Yt: "Y2:5mV..."; XY: 5mV..."). En modo de funcionamiento des­calibrado, se presenta en vez del símbolo ":" un ">".
(25) CH 2-VAR - Esta tecla alberga varias funciones
CH2
Mediante una breve pulsación se conmuta a canal 2 (modo monocanal). Si previamente no trabajaba el dis­paro externo o de red, se conmuta también automática­mente la fuente de disparo a canal 2. El readout presen­ta entonces el coeficiente de deflexión de canal 2 ("Y2...) y el TRIG LED (23) de CH2 se ilumina. El último ajuste del mando (24) VOLTS/DIV. permanece activo.
Todos los elementos operativos relacionados con este canal actúan, si no se ha conmutado la entrada (35) en la posición GD (37).
VAR
Mediante cada pulsación prolongada de la tecla CH2, se modifica la función del mando de VOLTS/DIV. a la de ajuste fino y se ilumina el LED VAR. Si no se ilumina el LED VAR, se puede variar con el mando el coeficiente de deflexión (posiciones calibradas) de canal 1 (secuencia 1-2-5).
Si se trabaja en uno de los siguientes modos de fun­cionamiento, no se puede conmutar a modo de dis­paro alternado o se anula automáticamente el dispa­ro alternado: ADD (suma), base de tiempos retarda- da (SEA,DEL).
Sólo en modo digital:
El pre y post disparo se desactiva automáticamente (en valor 0 = "PT0%"), cuando se conmuta a disparo
alternado.
(24) VOLTS/DIV. - Para canal 2 se tiene en el campo de VOLTS/
DIV. un mando a disposición, con función doble.
El mando rotatorio sólo actúa, cuando el canal 2 está en funcionamiento y la entrada está activada (acoplamien­to de entrada en AC o DC). El canal 2 actúa en los modos CH2 (Mono), DUAL, ADD (suma) y XY. La función de ajuste fino se describe bajo el punto de VAR (25).
Si no se ilumina el LED VAR y se pulsa de forma prolon- gada la tecla CH2, se ilumina el LED VAR. e indica así que el mando sólo es activo como ajuste fino. El ajuste calibrado previo se mantiene hasta que el mando se gira un punto hacia la izquierda. De ello resulta una pre­sentación de señal descalibrada en su amplitud ("Y2>...") y la amplitud de la señal presentada es menor. Si se gira el mando más hacia la izquierda, aumenta el coeficiente de deflexión. Al llegar a su límite inferior, se dispara una señal acústica.
Si se gira el mando hacia la derecha, se reduce el coefi­ciente y la amplitud de la señal presentada aumenta, hasta alcanzar el margen superior del ajuste fino. Enton­ces se dispara una señal acústica y la presentación de señal se efectúa de forma calibrada ("Y2:..."); el mando sin embargo, queda en su función de ajuste fino.
Independientemente del ajuste en modo de ajuste fino, se puede conmutar en cualquier momento - mediante una nueva pulsación prolongada de la tecla VAR - a la función de atenuador de entrada calibrado (secuencia 1-2-5). Entonces se apaga el LED VAR y el símbolo de ">" se cambia por ":".
La serigrafía de la placa frontal indica, que la tecla CH2 puede ser utilizada también conjuntamente con la tecla
(22) DUAL. Ver punto (22).
(26) TRIG. MODE - Teclas con LED.
Si se pulsa una de las dos teclas de TRIG. MODE, se conmuta el acoplamiento de disparo (acoplamiento de una señal al dispositivo de disparo). El acoplamiento de disparo se indica mediante un LED.
20
Reservado el derecho de modificación
Partiendo del acoplamiento de disparo AC, cada pulsa­ción sobre la tecla TRIG. MODE inferior conmuta con la siguiente secuencia:
AC Acoplamiento de tensión alterna DC Acopl. de tensión continua (captura en
modo de picos desconectado en disparo automático
HF Acoplamiento en alta frecuencia con supresión
de porciones de baja frecuencia (sin símbolo de nivel de disparo)
LF Acoplamiento en baja frecuencia con supre­sión de porciones de alta frecuencia, en com­binación con disparo automático (AT) acoplamien­to en AC o en DC con disparo normal (NM)
TVLDisparo de TV por impulsos sincrónicos de línea
(sin símbolo de nivel de disparo)
TVFDisparo de TV por impulsos sincrónicos de
imagen (sin símbolo de nivel de disparo)
~ Acoplamiento en frecuencia de red (sin
símbolo de nivel de disparo) y el readout indica "TR:
La tecla de disparo TRIG. (23) queda entonces sin efec­to y no se ilumina ningún TRIG. LED (23).
~".
Mandos de Control y Readout
(28) TIME/DIV. - Mediante el botón giratorio emplazado en el
campo TIME/DIV., se ajusta el coeficiente de deflexión de tiempo y se indica arriba a la izquierda en el readout
(p.ej.: "T:10µs").
Sólo en modo analógico:
Si el VAR-LED no está encendido, el botón tiene la función de base de tiempos. El giro a la izquierda au­menta, el de la derecha reduce el coeficiente de tiempo. El ajuste se realiza en pasos secuenciales de 1-2-5 y se realiza de forma calibrada si no está iluminado el LED denominado con VAR y emplazado por encima del botón (función de base de tiempos).
En algunos modos de funcionamiento, como p. ej. en modo de disparo alternado, no se dispone de la totali­dad de los acoplamientos de disparo y no son seleccio­nables por este motivo.
(27) DEL. POS.
Botón giratorio con dos funciones y LED HO correspon­diente.
Las siguientes descripciones se refieren al modo de funcionamiento en analógico.
El mando giratorio DEL.POS. actúa como ajuste de tiem­po de Holdoff, cuando la base de tiempos no trabaja en modo SEA (SEARCH = buscar) ni en modo DEL. (DELAY = retardar). Con el tiempo de Hold Off más bajo, no se iluminará el LED HO. El giro hacia la derecha activará el LED HO y el tiempo de Hold Off irá en aumento hasta llegar a su máximo, que se indicará mediante un tono acústico. Correspondiendo a la descripción, el giro a la izquierda reduce el holdoff y en el tope izquierdo se apaga el LED de HO. La última posición del ajuste de holdoff queda registrada y se ajusta automáticamente a su valor mínimo cuando se elige otro coeficiente de tiempo. (ver Ajuste del tiempo de Hold Off).
Mediante el mando DEL.POS. se puede elegir el tiem­po de retardo (inicio del trazo), si se trabaja con el modo de base de tiempos SEA (SEARCH) o DEL.(DELAY). Ver
SEA./DEL.-ON/OFF (29).
Sólo en modo digital:
El ajuste del mando de DEL.POS. y el LED de HO quedan sin función, ya que en este modo se ajusta el tiempo de hold off siempre en su valor mínimo. El último ajuste de hold off no queda registrado. Por lo tanto se obtiene el valor mínimo de hold off, cuando se vuelve al modo analógico.
Como que el modo SEA. (SEARCH) o DEL. (DELAY) no se pueden utilizar, el mando de DEL.POS no actúa para ajustar el tiempo de retardo.
Si el VAR-LED está iluminado, el botón tiene la función de ajuste fino. La siguiente descripción se refiere a la función como conmutador de base de tiempos.
Sin la expansión x 10, se pueden seleccionar coeficien­tes de tiempo entre 500ms/cm y 50ns/cm con la se­cuencia 1-2-5. En modo "SEA" (SEARCH) se pueden ele- gir tiempos de retardo entre 120ms hasta 200ns. El margen de coeficientes de tiempo en modo "DEL" va desde 20ms/cm hasta 50ns/cm
Sólo en modo digital:
En modo digital se puede ajustar la base de tiempos con coeficientes de tiempo entre 100s/cm hasta 200ns/ cm, mientras que la expansión x10 (X-MAG. x10) esté desactivada.
El mando giratorio TIME/DIV. no puedes er utilizado como ajuste fino en modo digital.
Atención! Los diferentes rangos de coeficientes de la base de tiempos para el modo analógico y digital llevan a unas condiciones específicas en cada modo. Se detallan bajo el punto (7).
(29) SEA./DEL. - ON/OFF - Tecla con dos funciones
Sólo en modo analógico:
Mediante esta tecla se elige entre modo de base de tiempos retardada o convencional. La base de tiempos retardada posibilita una presentación de la señal amplia­da en dirección X, cómo sólo sería posible mediante una 2ª base de tiempos.
Si no se está trabajando en los modos de "SEA" (SEARCH = buscar) o "DEL" (DELAY = retardar), se conmuta al modo de SEA mediante una pulsación prolongada sobre la tecla de SEA. A continuación se puede conmutar mediante una pulsación breve de SEA a DEL. La siguiente pulsación sobre esta tecla vuelve al modo SEA.
Reservado el derecho de modificación
21
Mandos de Control y Readout
Los modos de funcionamiento actuales se visualizan en el readout a la derecha de la indicación del signo de la pendiente de disparo:
En SEARCH se indica "SEA"; en modo DELAY desincronizado "DEL" (DEL.) y en modo DELAY sincronizado "DTR" (DEL.TRIG.).
Si se trabaja con la base de tiempos sin retardar, no se visualizan estas indicaciones en el readout. Si se está en modo "SEA", "DEL" o "DTR", una pulsación alargada conmutará a modo de base de tiempos sin retardo.
Las siguientes descripciones (con las funciones "SEA" y/ o "DTR" desactivadas) se basan en:
1. no tener el X-MAG.x10 activado
2. un trazo cuyo inicio empiece en el margen izquierdo de la pantalla y
3. que la parte de la señal que se desee ampliar esté en el margen de aprox. 2cm hasta 6 cm (horizontal) después del inicio del trazo (coeficiente de deflexión de tiempo).
En modo DELAY "DEL" desincronizado, el evento del disparo no iniciará inmediatamente un disparo, sinó primero el tiempo de retardo. Primero cuando este haya transcurrido comenzará el inicio de la desviación del trazo.
DTR.
En modo DELAY "DTR" sincronizado, al transcurrir el tiempo de retardo deberá seguir una señal idónea para el disparo. Si los ajustes (p.ej.: ajuste del nivel del disparo) efectuados al aparato permiten el inicio del disparo, se inicia entonces el proceso de desvío del trazo. Ver
DEL.TRIG. (30).
(30) DEL.TRIG. - VAR - Tecla con 2 funciones (sólo en modo
analógico)
DEL.TRIG.
Mediante una breve pulsación se puede conmutar a modo "DTR" (modo DELAY sincronizado), si se estaba trabajando en modo desincronizado "DEL". Los ajustes previamente utilizados quedan automáticamente me­morizados: disparo automático(AT)/ disparo normal (NM)(15), nivel de disparo (17), pendiente (15) y los ajustes de acoplamientos (26).
En modo "DTR" el aparato conmuta automáticamente a
disparo manual con acoplamiento de disparo en DC
(corriente continua). En ajuste de nivel de disparo y la pendiente de disparo pueden ser ajustados entonces manualmente de forma que la parte de señal que se utiliza para efectuar el postdisparo sirva para iniciar el disparo. Sin disparo, la pantalla queda oscura. Otra breve pulsación sobre la tecla, vuelve al modo de
DEL. desincronizado.
SEA.
En modo SEA (SEARCH) el aparato se conmuta auto­máticamente a su mínimo tiempo de holdoff y parte de la presentación inicial (comenzando desde la parte izquierda de la pantalla) no se visualiza. A continuación y más a la derecha se visualiza el trazo , hasta llegar a su margen de extrema derecha. El punto del inicio de la visualización del trazo, se puede variar mediante el mando de DEL.POS. (ajuste fino) (aprox. 2cm. a 6cm.). La zona oscura del trazo a la izquierda sirve como indicación del tiempo retardado, que se busca bajo estas condiciones (search). El tiempo de retardo se refiere al ajuste actual del coeficiente de tiempo­desvío y puede ser ajustado de manera aproximada mediante el mando de TIME/DIV. (margen 120ms hasta 200ns).
DEL.
Mediante una breve pulsación se conmuta de "SEA" a modo DELAY "DEL". Entonces la presentación de la señal comienza (sin una parte oscura) en la izquierda de la retícula. Allí se encuentra la parte de la señal, en el que en modo "SEA" SEARCH se iniciaba el trazo. Mediante el giro a la derecha del mando giratorio TIME/DIV. se puede reducir ahora el coeficiente de tiempo y se expande así la presentación de la señal en dirección X. Si la zona que se deseaba aumentar queda desplazada más allá del margen derecho de la pantalla, podrá ser visualizado nuevamente (dentro de ciertos límites) mediante el mando DEL.POS. El aumento del coeficiente de tiempo más allá del valor de "SEA" (SEARCH) utilizado no se posibilita, ya que no tiene sentido alguno.
VAR.
Una pulsación alargada determina la función del mando TIME/DIV.
Este mando puede ser utilizado como selector de coefi­cientes de tiempo o como ajuste de tiempo fino. Su función activa queda definida por la iluminación del LED VAR. Si este se ilumina, el mando actúa como ajuste fino de tiempos, estando al principio la base de tiempos aún calibrada. El primer paso hacia la izquierda descalibra la deflexión de tiempos. En el readout aparece entonces en vez de "T:..." un "T>...". El giro hacia la izquierda aumenta el coeficiente de deflexión (descalibrado), hasta llegar al máximo posible, que se indica acústicamente. Si el man­do se gira entonces hacia la derecha, se reduce el coefi­ciente de deflexión hasta el mínimo posible indicándose acústicamente. Entonces queda el ajuste fino en su posi­ción calibrada y el símbolo de ">" se sustituye por el de ":" Independientemente del ajuste fino, se puede conmu­tar en cualquier momento la función del mando a la función de selector de base de tiempos calibrada me­diante una nueva pulsación sobre la tecla VAR. Entonces se apaga el LED VAR.
En el campo inferior de la carátula grande se encuen tran bornes BNC y cuatro teclas, así como un borne tipo banana de 4mm.
(31) INPUT CH 1 (X)
Borne BNC, para la entrada de la señal en canal 1 en modo Yt (base de tiempos). La conexión externa del borne queda conectado galvánicamente con el conduc­to de protección (de red) . En modo de funcionamiento XY, la entrada queda co­nectada al amplificador de medida X. A la entrada se le han relacionado las siguientes teclas (32)(33):
22
Reservado el derecho de modificación
Mandos de Control y Readout
(32) AC-DC - Tecla con dos funciones
Ambas funciones quedan sólo disponibles, cuando se utiliza un modo de funcionamiento en la que queda co­nectado el canal 1 y la entrada (31) no está conmutada en
GD (33).
AC-DC
Cada breve pulsación conmuta de modo de acoplamien­to de señal AC (tensión alterna) a DC (tensión continua). El modo actual se indica en el readout, a continuación del coeficiente de desvío, mediante el símbolo de " o el de "=".
Factor de atenuación de sonda:
Mediante una pulsación prolongada se puede activar la presentación de un símbolo en el readout. Cuando se presenta el símbolo, la sonda generará una atenua­ción de 10:1, conjuntamente con la impedancia de entrada de 1M ohmio del osciloscopio. El símbolo de sonda se presenta en el readout y se antepone al co­eficiente de deflexión (p. ej.: "Símbolo de sonda, Y1..."); el coeficiente de deflexión es aumentado automáticamente por el factor de 10. En mediciones de tensión con ayuda de cursores, se tiene en cuenta automáticamente la atenuación de 10:1 en la indica­ción de los valores medidos.
modo de funcionamiento XY se conecta la entrada al amplificador de medida Y. A la entrada le corresponden las teclas (36)(37)que a continuación se detallan:
(36) AC-DC - Tecla con dos funciones
Ambas funciones quedan sólo disponibles, cuando se utiliza un modo de funcionamiento en la que queda co­nectado el canal 2 y la entrada (35) no está conmutada en GD (37).
~"
AC - DC:
Cada breve pulsación conmuta de modo de acoplamien­to de señal AC (tensión alterna) a DC (tensión continua). El modo actual se indica en el readout, a continuación del coeficiente de desvío, mediante el símbolo de " el de "=".
Factor de atenuación de sonda:
Mediante una pulsación prolongada se puede activar la presentación de un símbolo en el readout. Cuando se presenta el símbolo, la sonda generará una atenua­ción de 10:1, conjuntamente con la impedancia de entrada de 1M ohmio del osciloscopio. El símbolo de sonda se presenta en el readout y se antepone al co­eficiente de deflexión (p. ej.: "Símbolo de sonda, Y2..."); el coeficiente de deflexión es aumentado automáticamente por el factor de 10. En mediciones de tensión con ayuda de cursores, se tiene en cuenta automáticamente la atenuación de 10:1 en la indica­ción de los valores medidos.
~" o
(33) GD - Tecla
Cada breve pulsación conmuta entre entrada conecta­da y desconectada (INPUT CH1 (31)).
Con la entrada desconectada (GD = ground) se presen­ta en el readout el símbolo de tierra en vez de el coefi­ciente de desvío y del acoplamiento de señal. La señal conectada a la entrada queda entonces desconectada y se presenta sólo un trazo horizontal (en modo de dispa­ro automático), que puede utilizarse como línea de refe­rencia para el potencial de masa (0 Volt).
En relación a la posición Y determinada previamente, se puede obtener la magnitud de una tensión continua. Para ello, se deberá volver a conectar la entrada y se medirá en modo de acoplamiento de tensión continua (DC). Con el readout se puede presentar también un símbolo para la posición de referencia. Ver Y-POS.1 (13).
En posición "GD" quedan desconectados las teclas AC-
DC (32) y el mando de VOLTS/DIV. (20).
(34) Borne de masa - para conectores tipo banana con un
diámetro de 4mm. El borne está conectado galvánica­mente con el conducto de protección (de red).
El borne se utiliza como potencial de referencia en modo de CT (comprobador de componentes), pero puede ser utilizado también durante medidas de tensiones conti­nuas o tensiones alternas de baja frecuencia como co­nexión de medida de potencial de referencia.
(35) INPUT CH 2 - Borne BNC
El borne de BNC sirve para la entrada de la señal a canal
2. La conexión externa del borne queda conectado gal­vánicamente con el conducto de protección (de red). En
Atención! Si se mide sin sonda atenuadora 10:1, se debe quedar desconectado el símbolo de sonda. Sino se realiza una medida errónea de coeficientes de deflexión y de indi­cación de tensión por cursor.
(37) GD -INV - Tecla con dos funciones
GD:
Cada breve pulsación conmuta entre entrada conecta­da y desconectada (INPUT CH 2 (35)).
Con la entrada desconectada (GD = ground) se presen­ta en el readout el símbolo de tierra en vez de el coefi­ciente de desvío y del acoplamiento de señal. La señal conectada a la entrada queda entonces desconectada y se presenta sólo un trazo horizontal (en modo de dispa­ro automático), que puede utilizarse como línea de refe­rencia para el potencial de masa (0 volt).
En relación a la posición Y determinada previamente, se puede obtener la magnitud de una tensión continua. Para ello, se deberá volver a conectar la entrada y se medirá en modo de acoplamiento de tensión continua (DC). Con el readout se puede presentar también un símbolo para la posición de referencia. Ver Y-POS. 1 (13).
En posición "GD" quedan desconectados las teclas AC-
DC (36) y el mando de VOLTS/DIV. (24).
INV
Cada pulsación prolongada sobre esta tecla conmuta entre presentación invertida y no-invertida de la señal en canal 1. En modo invertido se presenta en el readout una raya horizontal sobre el canal (Yt: "Y2..."; XY: "Y..."). Entonces el osciloscopio presenta una señal girada en
° correspondiente a la de canal 2. Si se pulsa nueva-
180 mente la tecla de forma prolongada, se vuelve a la pre­sentación no-invertida de la señal.
Reservado el derecho de modificación
23
Mandos de Control y Readout
(38) TRIG. EXT. - INPUT (Z) - Borne BNC con función doble.
La impedancia de entrada es de 1M II 20pF. La co-
nexión externa del borne queda conectada galvánica­mente con la línea de protección (de red).
Entrada de TRIG.EXT.:
El borne BNC sólo actúa como entrada para señal de señales de disparo (externas), cuando se ilumina el LED EXT (23). La entrada de TRIG.EXT. se elige mediante la tecla TRIG (23).
Sólo en modo analógico:
Entrada Z: El borne BNC de entrada actúa como entrada de modu­lación Z (luminosidad del trazo), cuando no se trabaja en
modo de comprobador de componentes ni en modo de disparo con señal externa.
El oscurecimiento del trazo se efectúa por nivel alto TTL (lógica positiva ). No quedan permitidas las tensiones superiores a los +5V, para la modulación del trazo.
Debajo de la pantalla TRC se encuentran los mandos para las mediciones con cursores, el calibrador de onda rectangular, el comprobador de componentes y 2 bornes.
Si se presenta un menú, se dispone de las siguientes teclas activas:
1. La tecla SAVE y RECALL (12) Una breve pulsación abre el siguiente submenú o el punto de menú allí contenido. El manú actual o el punto de menú se presenta con una luminosidad más intensa.
2. Tecla SAVE (12) con función SET. La pulsación prolongada sobre la tecla SAVE (función SET), se llama el submenú o el punto contenido en el submenú. Si el punto de submenú esta acompañado por un ON/OFF, se realiza la conmutación a la función que anteriormente no estaba activa.
En algunos casos se efectúa un aviso de precaución en algunas funciones. En esos casos, si se desea utilizar realmente esta función, se deberá volver a efectuar una pulsación prolongada; de otra manera se deberá inte­rrumpir la llamada de esta función mediante la teclas (3) de AUTOSET.
3. Tecla de AUTOSET (3) Cada pulsación sobre esta tecla conmuta en orden de prioridad de la estructura del menú, un paso atrás, hasta que se presenta MAIN MENU. La siguiente pulsación desactiva el menú y la tecla de AUTOSET vuelve a su funcionamiento normal.
(39) PRINT -MENU - Tecla con dos funciones.
PRINT Sólo en modo digital:
Mediante una breve pulsación se inicia una documentación (hardcopy - impresión), si se dan las siguientes condiciones.
1. El osciloscopio debe estar equipado con la interfaz externa HO79-6.
2. En el HO70-6 debe estar incorporada la versión de programa V2.xx.
El aparato utilizado para la documentación (plotter, impresora) debe estar conectado a una de las co­nexiones del HO79-6. La documentación incluye la presentación de la señal, la retícula de medida, los parámetros de medida e informaciones adicio­nales (tipo de osciloscopio y versión de software del interfaz).
La tecla de impresión PRINT puede ser utilizada en vez de la tecla "START" incorporada en el interfaz HO79-6, que puede ser de dificil acceso, si el osciloscopio estu­viera incorporado en un rack metálico.
Información más detallada se encuentra en el manual adjunto al interfaz HO79-6.
Modos analógico y digital:
MENU
Una pulsación prolongada sobre la tecla llama un menú (MAIN MENU), que contiene varios submenús (SETUP, CALIBRATE, y según equipamiento HO79). Ver también "menú" y manual HO79-6.
(40) ON/OFF - CH1/2
∆∆
t - Esta tecla alberga varias funciones.
1/
∆∆
La siguiente descripción parte de la base, que no se esté trabajando en modo de CT (comprobador de com-
ponentes) y que el READOUT esté activo.
ON/OFF
Si se pulsa la tecla de forma prolongada, se acti­van o desactivan los cursores de medida. Si los cursores estan desactivados y ha quedado activa­do en el MENU: SETUP>MISCELLANEOUS: "MEAN VALUE ON", se presenta en el readout el valor medio de tension contínua (DC...). Má s informa­ción se encuentra en el párrafo "indicación de va­lores medios".
CH1/2
Esta función se puede y debe sólo utilizar, cuando el osciloscopio esté en modo DUAL o XY y cuando se desee realizar una medición por cursores Sólo entonces se precisan tener en cuenta las posibles diferencias entre los ccoeficientes de deflexión (VOLTS/ DIV.) de los canales.
Mediante una breve pulsación se puede elegir en­tre canal 1 ó 2. El ajuste actual se presenta en el readout en modo Yt mediante " en modo XY con " ción de tensión se deben referir las líneas de los cursores a la presentación de señal del canal selec- cionado (CH1 ó 2).
Mediante la tecla I/II (42) o la función TRK (41) (tracking=seguimiento) se determina, cual de los cursores se va a mover mediante el mando de los
cursores (43).
Atención: Si en el readout aparece adicionalmente " suficiente una pulsación prolongada sobre la tecla I/II -
∆∆
t (42) para volver a conmutar a medición de tensión.
∆∆
∆∆
VX..." o "
∆∆
∆∆
V1...", "
∆∆
∆∆
VY...". En una medi-
∆∆
∆∆
t" o una "f", es
∆∆
(∆(∆
(∆V) (42).
(∆(∆
∆∆
V2...", o
∆∆
∆∆
V/
∆∆
24
Reservado el derecho de modificación
Mandos de Control y Readout
∆∆
1/
t:
∆∆
Mediante una breve pulsación se puede elegir entre medición en tiempo (Dt) y medición en frecuencia (1/ Dt = indicación de readout "f...), si previamente se conmutó mediante pulsación prolongada sobre la te­cla 1/2- medición de tiempo/frecuencia. Entonces el readout presenta "
Atención: En modo de funcionamiento XY queda anulada esta función y no se podrá efectuar ninguna medición en tiempo o frecuencia.
(41)(TRK)
La siguiente descripción precisa que la función de comprobador de componentes CT esté desactivada y el READOUT esté activo. Además deberán aparecer las líneas de los cursores en pantalla.
Para efectuar mediciones con ayuda de los cursores, deben poderse variar las líneas de cursores de for- ma separada e individualmente. El ajuste de posi­ción del cursor activo se realiza mediante el conmu­tador de cursor (43).
Mediante la pulsación conjunta de las teclas ON/OFF
- CH1/2-
minar, si se activan una o ambas líneas (TRK = track) de los cursores.
Si se presentan ambas líneas de cursores como lí- neas ininterrumpidas, se realiza el ajuste de los
cursores con la función TRK. Con el mando de cursores (43) se influye entonces al mismo tiempo
sobre las dos líneas de los cursores.
∆∆
∆∆
V/
t (TRK) (42) de medición de tensión a
∆∆
∆∆
∆∆
t..." o "f...".
∆∆
1/∆ 1/∆
1/∆t (40) y DV/Dt - 1/2 (42) se puede deter-
1/∆ 1/∆
∆∆
V:
∆∆
En mediciones de tensión se debe tener en cuenta la atenuación de la sonda empleada. Si el readout no indi­ca ninguna atenuación (1:1), pero se utiliza una sonda con relación de atenuación de 100:1, se deberá multi­plicar el valor de tensión que aparece en el readout con un factor de 100. En caso de trabajar con una sonda de 10:1, se puede adaptar la relación en la indicación automaticamente (ver puntos (32) y(36)).
1. Modo de funcionamiento de la base de tiempos (CH1 o CH2 en MONO, DUAL, ADD).
En las mediciones de tensión
cursores en horizontal. La indicación de la tensión en el readout se refiere a los coeficientes de desvío de Y del canal y la distancia entre las líneas de los cursores.
Modo de funcionamiento MONO (CH1 o CH2):
Si sólo se trabaja con uno de los dos canales CH1 o CH2, los cursores sólo podrán referenciarse a un canal. La indicación del resultado de la medida queda automá- ticamente referenciado al coeficiente de desvío Y del canal activo y se presenta así en el readout.
Coeficiente Y calibrado: " Coeficiente Y descalibrado: "
Modo de funcionamiento con dos canales (DUAL):
Sólo en el modo DUAL se crea la necesidad de escoger entre los posiblemente diferentes coeficientes de de­flexión de canal 1 y 2. Ver CH1/2 bajo punto (40). Además se debe tener en cuenta que las líneas de los cursores correspondan a la señal conectada al canal.
El resultado de la medida se presenta en pantalla por readout en la parte inferior derecha con " si los coeficiente de deflexión Y están en posición cali­brada.
∆∆
V1:..." o "
∆∆
∆∆
V se visualizan los
∆∆
∆∆
V2:...".
∆∆
V1>..." o "
∆∆
∆∆
∆∆
V2>...".
∆∆
∆∆
V1" o "
∆∆
∆∆
V2",
∆∆
− ∆− ∆
(42) 1/2
La siguiente descripción precisa que la función de comprobador de componentes (CT) esté desactivada y el readout esté activo. Además debe­rán aparecer las líneas de los cursores en pantalla
(tecla (40) en ON).
1/2
Cada breve pulsación conmuta de cursor 1 a cursor 2. El cursor activo se presenta como línea ininterrumpida. Esta se compone de muchos puntos individuales. El cursor que no es activo, se presenta como línea entrecortada.
El ajuste de la posición del cursor activo se realiza me­diante el mando de cursores (43).
Si se presentan ambas líneas como activas, se traba­ja en modo TRK (41) y la conmutación 1/2 no actúa.
Ver punto (41).
∆∆
V/
∆∆
Mediante una pulsación prolongada se puede conmu­tar entre tiempo/frecuencia), si no se está en modo XY. Como en modo XY la base de tiempos no actúa, no se pueden efectuar mediciones de tiempo o de frecuencia.
∆∆
− ∆V/
t - Esta tecla alberga varias funciones
− ∆− ∆
∆∆
::
:
::
∆∆
t:
∆∆
∆∆
V (medición de tensión) y
∆∆
∆∆
t (medición de
∆∆
Si se trabaja con coeficientes descalibrados (readout p. ej.: "Y1>..."), no se podrá presentar una medida exacta. El readout presenta entonces "
Modo de suma (ADD):
En este modo de funcionamiento se presenta la suma o diferencia de dos señales conectadas a las dos entra­das como una señal.
Los coeficientes de deflexión Y de ambos canales de­ben tener el mismo valor. En el READOUT se presenta entonces " presenta "Y1<>Y2".
2. Modo XY:
En comparación con el modo DUAL existen referente a las medidas de tensión mediante los cursores algunas diferencias.
Si se mide la señal conectada al canal 1 (CH1 (HOR.INP. (X))), se presentan las líneas de cursores como líneas verticales. La tensión se presenta en el readout con "VX...".
Si la medición se refiere al canal 2 (Y), se presentan los cursores como líneas horizontales y el readout indica "
∆∆
t:
∆∆
Si no se está trabajando en modo XY ni en modo CT (comprobador de componentes), se puede con- mutar mediante una pulsación prolongada a medi-
∆∆
V. .. ". Con coeficientes diferentes el readout
∆∆
∆∆
VY...".
∆∆
∆∆
V1>..." o "
∆∆
∆∆
V>...2"
∆∆
Reservado el derecho de modificación
25
Menú
da de tiempo o frecuencia. La conmutación entre medición de tiempo y frecuencia se realiza con la tecla (40) "ON/OFF - CH1/2 - 1/ abajo a la derecha se indica entonces " Con la base de tiempos en posición descalibrada, se indica "
La medición y el resultado de medida obtenido se refie­re a la presentación de la señal.
(43) Cursor -
Mando de control bidireccional, que gobierna la posi­ción horizontal o vertical de los cursores activos. La di­rección de movimiento se corresponde con los símbo­los indicados.
La variación de la posición de los cursores puede efec­tuarse de forma rápida o lenta; dependiendo de cuanto se desplaza el mando hacia el lateral.
(44) CAL. - Tecla con borne correspondiente
Según los símbolos de la carátula frontal se puede obtener una señal rectangular de aprox. 1kHz y 0,2Vpp con la tecla sin pulsar. La pulsación varía la frecuencia a 1MHz aprox. Las dos señales se utilizan para com­pensar las sondas atenuadoras de 10:1 en frecuen­cia. La relación de atenuación no es de importancia en este caso.
(45) CT - Tecla y bornes banana de 4mm
Al pulsar la tecla de CT (comprobador de componentes) se elige entre funcionamiento como osciloscopio o comprobador de componentes. (Ver comprobación de
componentes).
∆∆
t>..." o "f<...".
∆∆
∆∆
t. En el readout,
∆∆
∆∆
t...", o "f...".
∆∆
1.2 SETUP El menú de SETUP permite al usuario realizar variaciones que influyen en el comportamiento del osciloscopio.
El menú de SETUP ofrece el submenú de Miscellaneous y Factory:
1.2.1 Miscellaneous (Varios) con los puntos de menú:
1.2.1.1 CONTROL BEEP ON/OFF. En la posición de OFF se desconectan las señales acústicas, que suenan con la activación de las teclas.
1.2.1.2 ERROR BEEP ON/OFF. Señales acústicas, con las que se indicanmanipulaciones erróneas, quedan desactivadas en la posición OFF.
Después de poner en marcha el osciloscopio se posiciona siempre en ON el CONTROLS BEEP y ERROR BEEP.
1.2.1.3 QUICK START ON/OFF. En posición ON, se tiene el osciloscopio utilizable después de un breve espacio de tiempo. No se visualiza entonces el logotipo de HAMEG.
1.2.1.4 TRIG SYMBOL ON/OFF. En la mayoría de los modos de base de tiempos Yt se presenta un símbolo de punto de disparo en el readout. Este símbolo no se presenta en posición de OFF. Ciertos detalles diminutos de la señal, que pudieran estar sobreescritos por el punto del símbolo de disparo quedan así mejor visualizados.
1.2.1.5 DC REFERENCE ON/OFF. Si queda en "ON" se está en modo Yt (base de tiempos),se visualiza en el readout un símbolo de la referencia de "0" voltios y facilita la determinación de tensiones contínuas y segmentos de tensiones contínuas.
1.2.1.6 INPUT Z ON/OFF. En posición ON, el borne de TRIG.EXT. (38) sirve como señal de encendido, cuando se trabaja en modo analógico.
⊥⊥
. El símbolo indica la posición
⊥⊥
En modo de funcionamiento de tester de componen­tes, el readout sólo indica "CT". Todos los mandos y LED excepto los de "INTENS" (4), "READOUT" (4), LED "A" o "RO" (4), "TR" (5), y "FOCUS" (6) quedan inacti­vos.
La comprobación de componentes electrónicos se rea­liza mediante dos polos. Un polo del componente se conecta con el borne banana de 4mm, que se encuen­tra directamente al lado de la tecla CT. La segunda co­nexión se realiza al borne de masa (34).
Las condiciones previas del funcionamiento como oscilos­copio vuelven a obtenerse automáticamente, cuando se desconecta el modo de comprobador de componentes.
Menú
El osciloscopio dispone también de varios menús. Bajo el párrafo de mandos de control y readout se describe el funcio­namiento de estos bajo el punto de PRINT / MENU (39).
Los siguientes menús, submenús y puntos de menú están disponibles:
1. MAIN MENU
1.1 CALIBRATE Las informaciones sobre el menú CALIBRATION se describen en el párrafo "Ajustes".
1.2.1.7 MEAN VALUE ON/OFF. Si queda en "ON" se posibilita la indicación de valores medios. Sólo será posible trabajar con ella cuando se haya desconectado la función de "medidas de cursores". Más informaciones se pueden obtener del párrafo "indicación de valores medios".
1.2.2 Factory (fábrica)
Esta función queda reservada a los servicios técni­cos autorizados por HAMEG y que disponen de un equipamiento homologado que incluyen unos calibradores con los que se puede efectuar el ajuste del aparato.
1.3 HO79 (sólo se presenta, cuando el osciloscopio queda conectado al interfaz) Más información se puede obtener del manual adjunto a la opción de interfaz HO79-6.
Puesta en marcha y ajustes previos
Antes de la primera utilización debe de asegurarse la co­rrecta conexión entre la conexión de protección (masa del aparato) y el conducto de protección de red (masa de la red eléctrica) por lo que se deberá conectar el aparato como primero a la red.
Después se podrán conectar los cables de medida a las entradas del aparato y a continuación se conectan estos con el objeto a medir sin tensión. Una vez conectado todo, se podrá poner bajo tensión el circuito a medir.
26
Reservado el derecho de modificación
Menú
Mediante el conmutador de red POWER de color rojo se pone en funcionamiento el aparato, iluminándose en un principio varios de los diodos luminosos. En­tonces el osciloscopio se ajusta según los ajustes uti­lizados en el último trabajo. Si despué s de unos 20 segundos de tiempo de calentamiento no se estable­cen los trazos o el readout, es recomendable pulsar la tecla AUTO SET. Con el trazo visible, se regula una luminosidad media con INTENS y con el botón de FOCUS se ajusta la máxima nitidez posible. Es acon- sejable efectuar estas regulaciones con el acoplamien­to de entrada en posición de GD (ground = masa). Entonces queda la entrada desconectada. Así se ase­gura de que no puedan entrar señales perturbadoras por la entrada que puedan influenciar el ajuste de la nitidez del foco.
Para la protección del tubo de rayos catódicos, es conve­niente trabajar con la intensidad necesaria que exige el trabajo. Especial precaución debe darse cuando se trabaja con un haz fijo en forma de punto. Si es demasiado lumi­noso, podría deteriorar la capa fluorescente del interior de la pantalla. Además es perjudicial para el cátodo del tubo, si se enciende y apaga rápidamente y consecutivamente el osciloscopio.
Rotación de la traza TR
A pesar del blindaje de mumetal alrededor del TRC, no es posible excluir todas las influencias magnéticas de tierra sobre el trazo. Estas varían según la situación del osciloscopio en el puesto de trabajo. Entonces el trazo no va paralelo a las líneas de la retícula. Se puede corre­gir unos cuantos grados actuando con un pequeño des­tornillador sobre el trimer accesible a través del orificio señalado con TR (4).
Uso y ajuste de las sondas
La sonda atenuadora debe estar exactamente adaptada a la impedancia de entrada del amplificador vertical para transmitir correctamente la forma de la señal. Para este trabajo, un generador incorporado en el osciloscopio pro­porciona una señal rectangular con un tiempo de subida muy corto (<4ns en la salida de 0,2Vpp) y una frecuencia de aprox. 1kHz ó 1MHz. La señal rectangular se puede tomar de ambos bornes concéntricos situados debajo de la pantalla. Suministra una señal de 0,2V das atenuadoras 10:1. La tensión corresponde a una am­plitud de 4 cm, si el atenuador de entrada del osciloscopio está ajustado al coeficiente de deflexión de 5mV/cm El diámetro interior de los bornes es de 4,9mm. y correspon­de al diámetro exterior del tubo de aislamiento de sondas modernas (conectadas al potencial de referencia) de la serie F (norma internacional). Sólo así se obtiene una co­nexión a masa muy corta, que permite obtener la presen­tación de señales con frecuencia alta y una forma de onda sin distorsión de señales no senoidales.
pp ± 1% para son-
Ajuste a 1kHz
El ajuste de este condensador (trimer) compensa (en baja frecuencia) la carga capacitiva de la entrada del osciloscopio. Con este ajuste el atenuador capacitivo obtiene la misma relación que un atenuador óhmico.
Esto da como resultado, la misma atenuación de la tensión para frecuencias altas y bajas que para tensión continua (este ajuste no es necesario ni posible con sondas 1:1 fijas o son­das conmutadas a 1:1). Una condición para el ajuste es que el trazo vaya paralelo a las líneas horizontales de la retícula (véase «Rotación del haz TR»).
Conectar la sonda atenuadora 10:1 a la entrada CH.1, no pul­sar tecla alguna, conmutar el acoplamiento de entrada a DC, el atenuador de entrada a 5mV/cm y el conmutador TIME/ DIV. a 0,2ms/cm (ambos en posición calibrada), conectar la sonda 10:1 al borne CAL.
En la pantalla aparecen dos períodos. Seguidamente hay que ajustar el trimer de compensación de baja frecuencia, cuya localización se describen en la información adjunta a la son­da. El trimer se ajusta con el destornillador aislado que se adjunta, hasta que las crestas de la señal rectangular vayan exactamente paralelos a las líneas horizontales de la retícula (ver dibujo 1kHz). La altura de la señal debe medir 4cm ± 0,12 cm(3%). Los flancos de la señal quedan invisibles du­rante este ajuste.
Ajuste a 1MHz
Las sondas HZ51, 52 y 54 se pueden ajustar con alta fre­cuencia. Están provistas de redes para la compensación
de distorsiones por resonancias (trimers en combinación con bobinas y condensadores). Con ellas es muy sencillo ajustar la sonda óptimamente en el margen de la fre­cuencia límite superior del amplificador vertical. Con este
ajuste no sólo se obtiene el ancho de banda máximo para el servicio con sonda, sino también un retardo de grupo cons­tante al límite del margen. Con esto se reducen a un míni­mo las distorsiones cerca del flanco de subida (como so­breoscilaciones, redondeamiento, postoscilaciones, etc. en la parte superior plana). De este modo, con las sondas HZ51, 52 y 54, se utiliza todo el ancho de banda del osciloscopio sin distorsiones de la forma de curva. Para este ajuste con alta frecuencia es indispensable un generador de onda rec­tangular con un tiempo de subida muy corto (típico 4ns) y
una salida de baja impedancia interna (aprox. 50), que en-
tregue una tensión de 0,2V ó 2V con una frecuencia de 1MHz. La salida del calibrador del osciloscopio, cumple estos datos si se pulsa la tecla CAL. (1MHz).
Conectar las sondas atenuadoras del tipo HZ51, 52 o 54 a la entrada del canal 1, pulsar la tecla del calibrador para obte­ner 1MHz, seleccionar el acoplamiento de entrada en DC, ajustar el atenuador de entrada en 5mV/div y la base de tiempos en 100ns/cm (en posiciones calibradas). Introducir la punta de la sonda en el borne de 0,2Vpp. Sobre la panta­lla aparecerá una señal cuyos flancos rectangulares son vi­sibles. Ahora se realiza el ajuste en AF. Se debe observar para este proceso, la pendiente de subida y el canto supe­rior izquierdo del impulso.
En la información adjunta a las sondas se describe la situa­ción física de los elementos de ajuste de la sonda.
Los criterios para el ajuste en AF son los siguientes:
Tiempo de subida corto que corresponde a una pendiente
de subida prácticamente vertical.
Sobreoscilación mínima con una superficie horizontal lo
más recta posible, que corresponde a una respuesta en frecuencia lineal.
incorrecto correcto incorrecto
Reservado el derecho de modificación
La compensación en AF debe efectuarse de manera, que la señal aparezca lo más cuadrada posible. Las sondas provis­tas de la posibilidad de un ajuste en AF son en compara­ción a las de tres ajustes más simples de ajustar. Sin embar­go, tres puntos de ajuste permiten una adaptación más pre-
27
Modos de funcionamiento de los amplificadores verticales
cisa de la sonda al osciloscopio. Al finalizar el ajuste en AF, debe controlarse también la amplitud de la señal con 1MHz en la pantalla. Debe tener el mismo valor que el descrito arriba bajo el ajuste de 1kHz.
Es importante atenerse a la secuencia de ajustar primero 1kHz y luego 1MHz, pero no es necesario repetir el ajuste. Cabe notar también que las frecuencias del calibrador 1kHz y 1MHz no sirven para la calibración de la deflexión de tiem­po del osciloscopio (base de tiempos). Además, la relación de impulso difiere del valor 1:1.
Las condiciones para que los ajustes de atenuación de los controles (o controles del coeficiente de deflexión) sean fáciles y exactos, son: crestas de impulso horizontales, al­tura de impulso calibrada y potencial cero en la cresta de impulso negativo. La frecuencia y la relación de impulso no son críticas.
Modo de funcionamiento de los amplificadores verticales
Los mandos más importantes para los modos de funcio­namiento de los amplificadores verticales son las teclas: CH 1(21), DUAL (22), CH 2 (25).
La conmutación a los modos de funcionamiento se describe bajo Mandos de Control y Readout”.
El modo más usual de presentación de señales con un osci­loscopio es la del modo Yt. En este modo la amplitud de la(s) señal(es) medida(s) desvía(n) el(los) trazo(s) en dirección Y. Al mismo momento se desplaza el haz de izquierda a derecha sobre la pantalla (base de tiempos).
El amplificador vertical correspondiente ofrece entonces las siguientes posibilidades:
La presentación de sólo una traza en canal 1La presentación de sólo una traza en canal 2La presentación de dos señales en modo DUAL (bicanal).
En modo DUAL trabajan simultáneamente los dos ca­nales. El modo de presentación de estos dos canales depende de la base de tiempos (ver Mandos de Con- trol y Readout). La conmutació n de canales puede realizarse (en alternado) después de cada proceso de desvío de tiempo. Pero también es posible conmutar continuamente mediante una frecuencia muy elevada ambos canales durante un periodo de desvío de tiem­po (chop mode). Así se pueden visualizar procesos len­tos sin parpadeo.
Tensiones de entrada con la fase opuesta:
Canal 2 sin invertir = resta Canal 2 invertido (INV) = suma
En el modo ADD la posición vertical del haz depende de los mandos Y-POS. de ambos canales. Esto quiere decir, que el ajuste de Y.POS. se suma, pero no se puede influenciar me- diante las teclas INVERT.
Las tensiones entre dos potenciales flotantes con respecto a masa se miden muchas veces en funcionamiento de resta en­tre ambos canales. Así, también se pueden medir las corrien­tes por la caída de tensión en una resistencia conocida. Gene­ralmente sólo se deben tomar ambas tensiones de señal con sondas atenuadoras de idéntica impedancia y atenuación para la presentación de señales de diferencia. Para algunas medidas de diferencia es ventajoso no tener conectados los cables de masa de ambas sondas atenuadoras en el punto de medida. Con esto se evitan posibles perturbaciones por zumbido.
Función XY
El elemento más importante para esta función es la tecla con denominación DUAL y XY (22). La descripción a continuación se refiere al modo analógico XY.
El modo de conmutación del funcionamiento de la tecla que­da descrita en el apartado Mandos de Control y Readout (22). Incluye informaciones sobre el modo alternativo de al­gunos mandos de control en modo digital XY.
En este modo de funcionamiento queda desconectada la base de tiempos. El desvío en X se realiza mediante la señal conec­tada a través del canal 1 (HOR. INP. (X) = entrada horizontal). El atenuador de entrada y el ajuste fino de canal 1 se utilizan en modo XY para el ajuste de amplitud de la dirección en X. Para el ajuste horizontal debe utilizarse el mando de X-POS. El mando de posicionado del canal 2 es prácticamente inefecti­vo durante la utilización del modo XY. La sensibilidad máxima y la impedancia de entrada son iguales en las dos direcciones de desvío. La expansión x 10 en dirección X queda sin efec- to. Hay que tener precaución durante mediciones en modo XY de la frecuencia límite superior (-3dB) del amplificador X, así como de la diferencia de fase entre X e Y, que va en aumen­to con la frecuencia (ver hoja técnica).
Un cambio de polos de la señal Y mediante la inversión con la tecla INV. del canal 2 es posible.
La función XY con figuras de Lissajous facilita o permite realizar determinadas medidas:
Para la visualización de procesos lentos con coeficientes
de tiempo ≤500µs/cm no es conveniente la utilización del
modo alternado. La imagen parpadea demasiado, o parece dar saltos.
Para presentaciones con una frecuencia de repetición eleva­da y unos coeficientes de tiempo relativamente pequeños, no es conveniente el modo de choppeado.
Si se trabaja en modo ADD, se suman algebraicamente las señales de ambos canales(+1 ±2). El resultado es la suma o la resta de las tensiones de las señales, dependiendo de la fase o polarización de las mismas señales y/o si se han utili­zado los inversores del osciloscopio.
Tensiones de entrada con la misma fase:
Canal 2 sin invertir = suma Canal 2 invertido (INV) = resta
28
La comparación de dos señales de diferente frecuencia o el
reajuste de la frecuencia de una señal a la frecuencia de otra hasta el punto de sincronización. Esto también es válido para múltiplos o fracciones de frecuencia de una señal.
Comparación de fase entre dos señales de la misma fre-
cuencia.
Comparación de fases mediante figuras Lissajous
Los siguientes dibujos muestran dos señales senoidales con la misma frecuencia y amplitud pero con un ángulo de fase diferente entre si.
Reservado el derecho de modificación
Modos de funcionamiento de los amplificadores verticales
El ángulo de fase y el desfase entre las tensiones X e Y se puede calcular fácilmente (después de medir las distancias a y b en la pantalla) aplicando las siguientes fórmulas y utili- zando una calculadora provista de funciones trigonométricas. Este cálculo es independiente de las amplitudes de deflexión en la pantalla.
Hay que tener en cuenta:
Por la periodicidad de las funciones trigonométricas
es preferible calcular los ángulos sólo hasta 90°. Las ventajas de este método están precisamente en este margen.
No utilizar una frecuencia de medida demasiado alta. En
función XY, el desfase de los amplificadores puede so­brepasar los 3° (ver hoja técnica).
En la pantalla no se puede reconocer claramente, si
la tensión a medir o la tensión de referencia es la avanzada. En este caso puede servir un circuito CR colocado a la entrada de test del osciloscopio. Como R se puede utilizar directamente la resistencia de
entrada de 1M, de forma que ya sólo haya que co-
nectar delante un condensador C. Si se aumenta la abertura de la elipse (en comparación con el con­densador en cortocircuito), será la tensión a contro­lar la que esté avanzada y viceversa. Sin embargo, esto sólo es válido en un margen de desfase de has­ta 90°. Por esto es preferible utilizar un condensa­dor suficientemente grande para obtener un desfa­se pequeño, pero todavía perceptible.
Si faltan o fallan ambas tensiones de entrada con la función XY conectada, se presenta un punto muy intenso en la pan­talla. Con demasiada luminosidad (botón INTENS.) se pue­de quemar la capa de fósforo en este punto, lo que provo­caría una pérdida de luminosidad o en caso extremo la des­trucción total en este punto y esto podría requerir la susti­tución del TRC.
nicos pares (las medias ondas no son simétricas) o exis­te una tensión continua de offset, se aconseja utilizar el acoplamiento AC para ambos canales. Si se trabaja con impulsos de forma idéntica, se mide en los flancos de subida.
Figura: Medidas de diferencias de fase en modo DUAL (Yt)
t = distancia horizontal entre los cruces por el potencial cero
en divisiones.
T = longitud horizontal de
En el ejemplo son t = 3cm y T = 10cm La diferencia de fase se calcula en grados
o en medida de arco
Los ángulos de fase relativamente pequeños con frecuen­cias no demasiado altas se pueden medir más exactamente con las figuras de Lissajous, empleando la función XY.
un períodoun período
un período en cm
un períodoun período
Medición de una modulación en amplitud
La amplitud momentánea u en el momento t de una ten­sión portadora de alta frecuencia, que se ha modulado en amplitud sin distorsiones con una tensión senoidal de baja frecuencia es:
Medidas de diferencia de fase en modo DUAL (Yt)
Atención: Las medidas de diferencias de fase no se pueden realizar en modo DUAL en Yt, trabajando en disparo alternado.
La diferencia de fase entre dos señales de entrada con la misma frecuencia y forma se puede medir fácilmente en la pantalla en modo DUAL Yt. El barrido se dispara con la señal que sirve de referencia (posición de fase = 0). La otra señal puede tener un ángulo de fase avanzado o atra­sado. Para frecuencias superiores a 1kHz se elige la con­mutación de canales alternativa y para frecuencias inferio­res es mejor la conmutación por troceador (chop.) (menos parpadeo). Para mayor exactitud en la medida presentar en la pantalla aprox. un período de las señales y similares en amplitud. Sin influenciar el resultado, también se pue­den utilizar los ajustes finos para la amplitud, el barrido y el botón LEVEL. Antes de la medida, ambas líneas de tiem­po se ajustan con los botones Y-POS. exactamente sobre la línea central de la retícula.
En señales senoidales se observan los cruces con la lí- nea central, las crestas no resultan tan exactas. Si una señal senoidal está notablemente deformada por armó-
Reservado el derecho de modificación
Con
Ut = amplitud portadora sin modulación.
ΩΩ
= 2πF = frecuencia angular de la portadora
ΩΩ ωω
ω = 2πf = frec. angular de la señal modulada.
ωω
m = grado de modulación (normalmente ≤1;1=100%)
Por la modulación aparece además de la frecuencia portadora F, la frecuencia lateral inferior F-f y la frecuencia lateral superior F+f.
Figura 1 Amplitudes y frecuencias del espectro de AM (m = 50%)
Con el osciloscopio se puede visualizar y evaluar la imagen de una señal de AF modulada en amplitud, si su espectro de frecuencia está dentro de los límites del ancho de banda. La base de tiempos se ajusta a una posición en la que se pue­den apreciar varias oscilaciones de la frecuencia de modula­ción. Para obtener más exactitud se deberá disparar externa-
29
Disparo y deflexión de tiempo
mente con la frecuencia de modulación (del generador de BF o de un demodulador). Con disparo normal, sin embargo, a menudo se puede disparar internamente con ayuda del ajuste fino de tiempo.
Figura 2 Oscilación modulada en amplitud: F = 1MHz; f = 1kHz;
Ajustes del osciloscopio para una señal según la figura 2:
Y: CH.1; 20mV/cm; AC; TIME/DIV.: 0,2ms/cm Disparo: NORMAL; AC; ´disparo interno con ajuste de tiempo
Si se leen los dos valores a y b en la pantalla, el grado de modulación se calcula por la fórmula:
a-b a-b
m = —— o bien m = —— · 100 [%]
+b a+b
con a = Ut (1+m) y b = Ut (1-m)
Al medir el grado de modulación, los ajustes finos para la amplitud y el tiempo pueden estar en cualquier posición. Su posición no repercute en el resultado.
mm
m = 50%;
mm
fino (o externo).
UTUT
UT = 28,3mV
UTUT
.
ef
Disparo y deflexión de tiempo
el disparo pueda funcionar. Este valor se denomina um­bral de disparo. Este se fija con una señal senoidal. Si la
tensión se obtiene internamente de la señal de medida, se puede indicar como umbral de disparo la altura verti- cal de la imagen en cm a partir de la cual funciona el dis­paro, la imagen de la señal queda estable. El umbral del
disparo interno se especifica con 0,5cm Si el disparo se
produce externamente, hay que medirlo en el borne co­rrespondiente en Vpp. Dentro de determinados límites, la tensión para el disparo puede ser mucho mayor que el umbral del disparo. Por lo general no es aconsejable so­brepasar un valor de 20 veces. El osciloscopio tiene dos modos de funcionamiento de disparo, que se describen a continuación.
El osciloscopio tiene dos modos de disparo, que se descri­ben a continuación.
Disparo automático sobre valores pico
Las informaciones técnicas correspondientes quedan des­critas en los párrafos NM - AT - MODE (26) bajo Mandos de Control y Readout”. La acti- vación de la tecla AUTO SET selecciona automáticamente este modo de funcionamiento. En modo de acoplamiento de disparo en DC se desconecta automáticamente el dis­paro sobre valores de pico, manteniéndose el disparo auto­mático.
Trabajando con disparo automático sobre valores de pico, la deflexión de tiempo también se produce automáticamente en periodos, aunque no se haya aplicado una tensión alterna de medida o de disparo externo. Sin tensión alterna de medida sólo aparece una línea de tiempo, con la que se puede medir tensiones continuas (esta línea corresponde a la deflexión de tiempo no disparada, es decir autónoma).
Si se ha conectado la tensión a medir , el manejo consiste esencialmente en el ajuste adecuado de la amplitud y la base de tiempos, mientras el haz permanece visible en todo momento.
(15), LEVEL (17) y TRIG.
Los mandos de control importantes para estas funciones se encuentran a la derecha de los botones giratorios de VOLTS/ DIV. Estos quedan descritos en el apartado Mandos de Con­trol y Readout”.
La variación en tiempo de una tensión que se desea medir (tensión alterna) se presenta en modo Yt (amplitud en rela­ción al tiempo). La señal a medir desvía el rayo de electrones en dirección Y, mientras que el generador de deflexión de tiempo mueve el rayo de electrones de izquierda a derecha sobre la pantalla con una velocidad constante y selecciona­ble (deflexión de tiempo).
Generalmente se presentan las tensiones repetitivas me­diante deflexiones de tiempo repetitivas. Para obtener una presentación estable en pantalla, se precisa que el siguiente inicio de la deflexión de tiempo se realice cuando se obtiene la misma posición (amplitud en tensión y dirección de pen­diente) de la tensión (de señal) en el que la deflexión de tiempo se había iniciado también en el ciclo anterior (disparo sincronizado).
No se puede efectuar el disparo con una tensión conti­nua, circunstancia que no es necesaria, ya que no se produce ninguna variación durante el tiempo.
El disparo se puede iniciar por la propia señal de medida (disparo interno) o por una señal acoplada externamente y sincronizada con la señal de medida. La señal para el dis­paro debe tener una amplitud mínima (tensión) para que
El ajuste de TRIG.LEVEL (nivel de disparo) influye en el disparo automático sobre valores pico. El margen de ajuste del LEVEL se ajusta automáticamente a la amplitud pico a pico de la señal previamente conectada y es así más independiente de la am- plitud de señal y de su forma.
Es posible por ejemplo variar la relación de medida de una tensión rectangular de 1:1 a 100:1 sin perder el disparo.
Naturalmente puede ocurrir que se deba ajustar el mando de nivel de disparo hasta su tope máximo. En la siguiente medida puede ser entonces necesario ajustar el mando de nivel de disparo en otra posición.
La simplicidad del manejo aconseja utilizar el disparo automáti­co sobre valores pico para todas las mediciones que no conlle­ven ninguna complicación. También es el modo idóneo para el comienzo cuando se miden señales complejas, por ejemplo cuando la señal a medir es prácticamente desconocida en rela­ción a su amplitud, frecuencia o forma.
El disparo automático sobre valores de pico es independiente de la fuente de disparo y se puede utilizar con disparo interno y externo. Trabaja por encima de 20Hz.
Disparo normal
Las informaciones técnicas correspondientes quedan descritas en los párrafos NM - AT - y TRIG. MODE (26) bajo Mandos de Control y Readout”.
(15), LEVEL (17)
30
Reservado el derecho de modificación
Disparo y deflexión de tiempo
Como medios auxiliares para casos con sincronismo di­fícil se tiene a disposición el ajuste fino de tiempo (VAR.) y el ajuste de tiempo de HOLDOFF. Las siguien­tes descripciones se refieren al modo analógico. Las diferencias existentes con el modo digital, han queda­do descritas en los apartados anteriores bajo "Mandos de Control y Readout".
Con disparo normal y un ajuste adecuado de LEVEL, se puede disparar el barrido en cada punto del flanco de una señal. El margen de disparo que abarca el bo­tón de TRIG.LEVEL depende en gran medida de la amplitud de la señal de disparo.
Si con disparo interno la altura de imagen es inferior a 1 cm, el ajuste requerirá cierta sensibilidad dado que el margen es muy reducido. La pantalla permanecerá oscura por un ajuste de TRIG.LEVEL incorrecto y/o por omisión de una señal de disparo.Con el disparo normal también se pueden disparar señales complicadas. En el caso de mez­clas de señales la posibilidad de disparo depende de de­terminados valores de nivel que se repiten periódicamen­te y que a veces sólo se encuentran girando el botón LEVEL con suavidad.
Dirección del flanco de disparo
La dirección de la pendiente de disparo ajustada mediante la tecla (15) se indica en el Readout. Ver también las indica­ciones en el párrafo de Mandos de Control y Readout. El ajuste de la dirección de la pendiente no es variado por el AUTO SET.
El disparo se puede iniciar a voluntad con un flanco ascendente o descendente, en disparo normal o au­tomático. Se habla de pendientes ascendentes (posi­tiva) cuando las tensiones se inician con un potencial má s bajo y siguen hacia un potencial más alto. Esto no tiene nada que ver con potenciales cero y de masa o con valores de medida absolutos. Una pendiente positiva puede estar localizada también en la zona negativa de una curva de una señal. La pendiente des­cendente inicia el disparo correspondientemente del mismo modo. Esto es válido tanto para el disparo au­tomático como para el normal.
Acoplamientos de disparo
Las informaciones técnicas correspondientes quedan des­critas en los párrafos NM - AT - TRIG. MODE (26) bajo Mandos de Control y Readout”. Trabajando en AUTO SET se conmuta siempre en modo de acoplamiento de disparo AC. Los márgenes de los pa­sos de los filtros quedan descritos en la hoja con las espe­cificaciones técnicas. Si se trabaja con disparo interno en DC o LF es conveniente utilizar el disparo normal y ajuste de nivel de disparo.
El modo de acoplamiento y el margen de frecuencia de paso de la señal de disparo resultante se determina mediante el acoplamiento de disparo.
AC: Este acoplamiento es el más usado para el disparo. Si
se rebasan los márgenes de paso de frecuencia, au­menta notablemente el umbral de disparo.
DC: El disparo DC no tiene una frecuencia baja de paso, ya que
se acopla la señal de disparo galvánicamente al sistema de disparo. Se aconseja cuando en procesos muy lentos interesa disparar a un nivel exacto de la señal de medida o para presentar señales en forma de impulsos en las cua­les varían constantemente las relaciones de impulso.
(15), LEVEL (17) y
HF: El margen de paso de la frecuencia corresponde en
este modo de disparo es un filtro de paso alto. El acoplamiento de alta frecuencia (AF) es idóneo para todas las señales de alta frecuencia. Se suprimen las variaciones de tensión continua y ruidos de baja fre­cuencia de la tensión de disparo lo cual es beneficio­so para la estabilidad del punto de disparo.
LF: En acoplamiento de disparo en baja frecuencia se
trabaja con condición de filtro de paso bajo. La po­sición LF es en muchas ocasiones más idónea que la posición DC para señales de baja frecuencia, dado que se suprime notablemente el ruido de la ten­sión para el disparo. Esto evita o disminuye las fluctuaciones o imágenes dobles en los casos ex­tremos, especialmente con tensiones de entrada muy pequeñas. El umbral del disparo aumenta no­tablemente al sobrepasar el margen de frecuencia de paso .
TV-L (TV-línea): ver el siguiente apartado, TV (disparo sobre
líneas).
TV-F (TV-cuadro): ver el siguiente apartado, TV (disparo so-
bre cuadro)
~ (Disparo de red): ver el apartado de disparo de red.
TV (Disparo sobre señal de vídeo)
Con la conmutación a TVL y TVF se activa el separador de sincronismos de TV. Este separa los impulsos de sincronismo del contenido de la imagen y posibilita un disparo de señales de vídeo independientes de las variaciones del contenido de la imagen.
Dependiendo del punto de medida, las señales de vídeo deben ser medidas como señales de ten­dencia positiva o negativa (señales de FBAS o BAS = Señales de color-imagen-bloqueo-sincronismo). Sólo con un posicionamiento correcto de la direc­ción de la pendiente (de disparo) se separan los pulsos de sincronismo del contenido de imagen. La dirección de la pendiente delantera de los pul­sos de sincronismo es esencial para el ajuste de la dirección de la pendiente; en este momento no debe de estar invertida la presentación de la se­ñal. Si la tensión de los pulsos de sincronismo son más positivos en el punto de medida que el contenido de imagen, se debe de elegir la pen­diente ascendente. Con pulsos de sincronismo en la parte inferior del contenido de la imagen, el flan­co anterior es descendente. Una posición elegida erróneamente genera una imagen inestable ya que el contenido de la imagen activa en estas condi­ciones el disparo.
Es aconsejable utilizar el disparo de TV con disparo automá- tico sobre valores de pico. Con disparo interno la altura de la señal de los pulsos de sincronismo deberá ser de 0,5cm como mínimo.
La señal de sincronismos se compone de pulsos de sin­cronismo de líneas y de imagen que se distinguen entre otras cosas en su duración. Los pulsos de sincronismo de líneas son de aprox. 5µs con intervalos de tiempo de 64µs. Los pulsos de sincronismo de imagen se compo­nen de varios pulsos, que duran 28µs y que aparecen con cada cambio de media imagen con un intervalo de 20ms. Los dos modos de pulsos de sincronismo se dife­rencian por su duración y por su frecuencia de repeti­ción. Se puede sincronizar mediante pulsos de sincronis­mo de línea o de imagen.
Reservado el derecho de modificación
31
Disparo y deflexión de tiempo
Disparo con impulso de sincronismo de imagen
Atención! Si se trabaja en modo DUAL y choppeado con disparo de impulso de sincronismo de imagen, pue den aparecer en la presentación de la imagen interferencias. Entonces se deberá conmutar a modo alternado. Puede ser aconsejable, desconectar la presenta ción del Readout.
Se debe de elegir en el campo TIME/DIV. un coeficiente de tiempo correspondiente a la medida que se pretende realizar.
En la posición de 2ms/cm se presenta un campo completo (medio cuadro). En el margen izquierdo de la pantalla se vi­sualiza parte del impulso de sincronismo que activa la se­cuencia del impulso de sincronismo de imagen y en el dere­cho el impulso de sincronismo, compuesto por varios pul­sos, para el siguiente campo. El campo siguiente no se vi­sualiza bajo estas condiciones. El impulso de sincronismo vertical que sigue a este campo, activa de nuevo el disparo y la presentación en pantalla. Si se elige el tiempo de HOLD
OFF más corto, se presenta bajo estas condiciones cada 2ª media imagen. El disparo es casual sobre los dos campos.
Mediante una interrupción breve del disparo se puede con­seguir sincronizar con el otro campo.
Se obtiene la expansión de la imagen, activando la función X- MAG.x10; así se podrán reconocer las líneas individualmente. Partiendo del impulso de sincronismo de imagen, se puede expandir el tiempo (X) también mediante la basede tiempos (TIME/DIV.). Pero se deberá tener en cuenta que puede resul- tar una imagen aparentemente desincronizada, ya que cada media imagen inicia el disparo. Esto ocurre a causa del corte existente entre ambas medias imagenes (1/2 línea).
Disparo con impulso de sincronismo de línea
El disparo con impulso de sincronismo de línea se puede efec­tuar mediante cualquier impulso de sincronismo. Para poder presentar líneas individuales, se recomienda posicionar el con­mutador TIME/DIV. en 10µs/cm Se visualizan entonces aprox.
1½ líneas. Generalmente la señal de vídeo lleva una porción
elevada de tensión continua. Con un contenido de imagen cons­tante (p.ej. imagen de test o generador de barras de color) se puede suprimir la porción de tensión continua mediante el acoplamiento en AC del atenuador de entrada.
Con contenido de imagen variable (p.ej. emisión normal) se recomienda utilizar el acoplamiento de entrada en DC, ya que sino varía el oscilograma de la señal su posición vertical en pantalla, con cada variación de contenido de imagen. Me­diante el botón de Y-POS. es posible compensar la porción de tensión continua para mantener la imagen sobre la mitad de la retícula de la pantalla.
Este modo de disparo es independiente de la amplitud y frecuencia de la señal Y y se aconseja para todas las señales sincrónicas con la red. Esto también es válido, dentro de determinados límites, para múltiplos enteros o fracciones de la frecuencia de red. El disparo con frecuencia de red permite presentar la señal incluso por debajo del umbral de disparo. Por esto es especialmente adecuado para la medida de pequeñas tensiones de zumbido de rectificadores de red o interferencias con frecuencia de red en un circuito.
Mediante la tecla de la elección de pendiente, se puede elegir en modo de disparo de red, entre la parte positiva o negativa de la onda (podría ser necesario invertir la polaridad en el conector de red). El nivel de disparo se puede variar mediante el mando correspondiente a lo largo de un cierto margen de la zona de la media onda elegida.
La dirección y la amplitud de señales magnéticas de fre­cuencia de red intermezcladas en un circuito se pueden analizar mediante una sonda con bobina. Esta debe consis­tir en una bobina de alambre esmaltado con el mayor nú- mero de vueltas posible bobinado sobre un pequeño nú- cleo y que se conecta mediante un cable blindado a un conector BNC (para la entrada del osciloscopio). Entre el conector y el conducto interno del cable habrá que interca-
lar una resistencia de mínimo 100 (desacoplo de altas
frecuencias). También puede resultar útil proveer a la bobi­na de una protección estática, no debiendo haber espiras en cortocircuito en la bobina. Girando la bobina en dos di­recciones principales se puede averiguar el máximo y el mínimo en el lugar de la medida.
Disparo en alternado
Este modo de disparo se activa mediante la tecla de TRIG. (23). Si se está trabajando con el disparo alternado, no se
presenta en el Readout el símbolo del nivel de disparo. VerMandos de Control y Readout”.
El disparo alternado es de ayuda, cuando se desea presentar en pantalla dos señales sincronizadas, que son entre ellas asincrónicas. A disparo alternado sólo se puede conmutar, cuando se trabaja en modo DUAL. El disparo alternado sólo funciona correctamente, si la conmutación de canales traba­ja en alternado. En este modo de disparo alternado ya no se puede obtener la diferencia de fase entre las dos señales a la entrada. Para evitar problemas de disparo provocados por porciones de tensión continua, se recomienda utilizar el aco­plamiento de entrada AC para ambos canales.
La fuente de disparo interna se conmuta con disparo alterna­do correspondiendo a la conmutación de canal alternante después de cada deflexión de tiempo. Por esta razón la am­plitud de ambas señales debe ser suficiente para el disparo.
El circuito del separador de sincronismos actúa también con disparo externo. Naturalmente se debe de mantener el mar­gen prescrito del disparo externo (ver hoja técnica). Ade- más hay que observar que la pendiente del flanco sea la correcta, ya que no coincide necesariamente con la direc­ción del pulso del sincronismo de la señal, si se trabaja con disparo externo. Ambas se pueden controlar fácilmente, si se presenta inicialmente la tensión de disparo externa (en modo de disparo interno).
Disparo de red (~)
Este modo de disparo está en uso cuando se ilumina el LED ~ (26).
En modo de disparo de red, no se se presenta en pantalla el símbolo de nivel de disparo en el readout.Para el disparo con frecuencia de red se utiliza una tensión procedente de la fuente de alimentación, como señal de disparo con frecuencia de red (50/60Hz).
32
Disparo externo
El disparo externo se pone en funcionamiento mediante la tecla de TRIG. (23). La conmutación a este modo de disparo, desactiva la presentación del símbolo de nivel de disparo.
A través del borne BNC correspondiente se puede efectuar ahora el disparo externo, si para ello se dispone de una ten­sión entre 0,3V tensión para el disparo puede tener una forma de curva total­mente distinta a la de la señal de medida. Dentro de deter­minados límites, el disparo es incluso realizable con múltiplos enteros o con fracciones de la frecuencia de medida; una condición necesaria es la rigidez de fase. Se debe de tener en cuenta, que es posible que la señal a medir y la tensión de disparo tengan un ángulo de fase. Un ángulo de p. ej.: 180° se interpreta de tal manera que a pesar de tener una
y 3V sincrónica con la señal de medida. Esta
Reservado el derecho de modificación
Disparo y deflexión de tiempo
pendiente positiva (flanco ascendente), empieza la presen­tación de la señal de medida con un flanco negativo.
La tensión máxima de entrada en el borne BNC es de 100V (CC+pico CA).
Indicación de disparo "TR"
Las siguientes indicaciones se refieren a la indicación LED, reseñada bajo el punto (16) en Mandos de Control y Readout”.
Tanto con disparo automático como con disparo normal el diodo indica el disparo de la deflexión de tiempo. Esto suce­de bajo las siguientes condiciones:
1. La señal de disparo interna o externa debe de tener una amplitud suficiente en el comparador de disparo (umbral de disparo).
2. La tensión de referencia del comparador (nivel de dispa­ro) debe permitir que los flancos de las señales sobrepa­sen el punto de disparo.
En estas condiciones se tienen a disposición los impulsos de disparo en la salida del comparador para el inicio de la base de tiempos y para la indicación de disparo.La indicación de trigger facilita el ajuste y el control de las condiciones de disparo, especialmente con señales de muy baja frecuencia (disparo normal) o de impulso muy corto.
Los impulsos que activan el disparo se memorizan y se representan a través de la indicación de disparo durante 100ms. Las señales que tienen una frecuencia de repeti­ción extremadamente lenta, el destello del LED se produ­ce de forma intermitente. La indicación no sólo se ilumina entonces al comienzo de la deflexión de tiempo en el bor­de izquierdo de la pantalla, sino - representando varios pe­riodos de curva - con cada periodo.
Ajuste del tiempo Hold-off
Una doble presentación puede darse en determinadas se- ñales de impulso cuyos impulsos muestren alternando una
pequeña diferencia de amplitud punta. Sólo un ajuste exac­to de nivel de disparo permite su presentación individual. También en este caso la utilización del botón HOLD-OFF facilita el ajuste correcto.
Después de finalizar este trabajo es necesario volver a girar el control HOLD-OFF a su mínimo, dado que sino queda drásticamente reducida la luminosidad de la pantalla.El procedimiento de trabajo se puede seguir en los siguientes dibujos.
Fig. 1 muestra la imagen con el ajuste HOLD-OFF girado a la derecha (posición bá sica). Dado que se visualizan diferentes partes del período, no aparece una imagen estable (doble imagen). Fig. 2 Aquí el tiempo holdoff se ha ajustado de forma que siempre se visualizan los mismos tramos del período. Apa­rece una imagen estable.
Barrido retardable / Disparo después de retardado (After Delay)
Estas funciones sólo están disponibles en modo de funcio­namiento analógico.
Las informaciones técnicas correspondientes a este aparato quedan descritas en el párrafo HO-LED(27) bajo Mandos de Control y Readout”.
Las siguientes descripciones se refieren a un modo de fun­cionamiento en analógico:
Si en funcionamiento con disparo normal, aun después de girar el botón LEVEL varias veces con sensibilidad, no se lo­gra encontrar un punto de disparo para mezclas de señal extremadamente complicadas, se puede alcanzar la estabili­dad de la imagen actuando el botón HO. Con este dispositivo se puede ampliar de forma continua en la relación 10:1, el tiempo de bloqueo del disparo entre dos períodos de de­flexión de tiempo. Los impulsos u otras formas de la señal que aparezcan durante este tiempo de bloqueo, ya no podrán influir en la señal. Sobre todo en el caso de señales de burst o secuencias aperiódicas de impulsos de igual amplitud, el inicio del período de disparo se puede ajustar al momento más oportuno o necesario en cada caso.
Las señales con mucho zumbido o interferidas por una fre­cuencia superior, en ocasiones se presentan en doble imagen. En determinadas circunstancias con el ajuste de nivel de disparo sólo se puede influir en la respectiva diferencia de fase, pero no en la doble imagen. Pero la presentación estable e individual de la señal que se requiere para su evaluación, se puede alcan­zar fácilmente mediante la ampliación del tiempo HOLD-OFF. Para esto hay que girar despacio el botón HOLD-OFF hacia la derecha, hasta lograr la presentación de una sola señal.
Las informaciones específicas al aparato se encuentran en los párrafos DEL.POS / HO LED (27), SEA./DEL. - ON/OFF (29) y DEL.TRIG. / VAR. (30) bajo "Mandos de Control y Readout".
Como ya se ha descrito en el apartado correspondiente a "Disparo y deflexión de tiempo", el disparo inicia el desvío de tiempo. El haz se presenta en pantalla desviándose de izquierda a derecha, hasta efectuar el desvío máximo. Entonces se hace desaparecer el haz y se realiza el retorno del mismo en forma oscurecida hasta el nuevo inicio(borrado del haz). Después de pasar el tiempo de hold-off, se reanuda la visualización del haz y el desvío de nuevo por el automatismo del disparo o por la señal de disparo.
Ya que el punto de disparo se encuentra siempre al inicio del haz, sólo se podrá efectuar una expansión de X de la presentación de la señal desde ese mismo punto, seleccionando una velocidad de barrido superior (coefi­ciente de tiempo de desvío TIME / DIV. inferior). Las zonas de la señal, que antes se presentaban en pantalla más a la derecha, ya no se podrán presentar en muchas ocasiones. El barrido retardado soluciona estos casos. Mediante el barrido retardable, se puede retardar el inicio del desvío del tiempo a partir del punto de disparo por un tiempo seleccionable. Así se tiene la posibilidad de comenzar el barrido en practicamente cualquier punto de la señal visible. El sector de tiempo que sigue al comienzo de tiempo retardado, puede ser presentado en pantalla de forma muy expandida (reduciendo el coeficiente de
Reservado el derecho de modificación
33
Disparo y deflexión de tiempo
tiempo). Si se aumenta la expansión se reduce la intensi­dad del brillo. Esta puede ser aumentada según se precise regulando el mando de intensidad (girar mando INTENS. a la derecha). Si la señal presentada queda de forma inquie­ta (jitter) en su dirección X , cabe la posibilidad de eliminar el jitter mediante un nuevo disparo, después del tiempo retardado.
Cuando se visualizan señales de vídeo, se tiene la posibili­dad de sincronizar sobre la imagen (TV-F). Después del tiem­po de retardo elegido, se puede volver a sincronizar sobre una de las siguientes líneas (Readout:"DTR"). Con ello se pueden presentar individualmente las líneas de pruebas o de datos.
El manejo del barrido retardable es relativamente simple. Partiendo del uso normal y sin tener activo el barrido retardable, se presenta la señal en cuestión con 2 o tres periodos sobre pantalla. Una presentación en pantalla de sólo una parte de un periodo limita la selec­ción de la zona expandida y dificulta en algunos casos el sincronismo. Se ajustan 1-3 periodos mediante el mando de TIME/DIV. El botón de expansión de x10 de- berá estar desactivado y la base de tiempos en su posi­ción calibrada. El disparo debe posicionarse sobre una pendiente aceptable.
La siguiente descripción parte de la base, que el inicio del trazo comience en el márgen izquierdo de la retícula, se tra­baje en modo no retardado de la base de tiempos y no esté activada la expansión X x10.
Imagen 1: (Señal FBAS) MODE: sin retardo TIME / DIV. 5ms/cm Acopl. de disparo: TV-F Pendiente de disparo:
descendente (-)
Al conmutar a modo SEARCH no se visualiza parte del haz izquierdo y en el readout aparece "SE". Si se tenía un tiempo de holdoff ajustado, esta se modificará automáticamente a su mínimo (ver ajuste de tiempo holdoff).
Con la conmutación a SEARCH, el readout presenta "SEA", y parte de la señal ya no es visible. Si se tenia anterior­mente un tiempo de holdoff ampliado, esta se ajustará automáticamente a un mínimo (ver Ajuste del tiempo de holdoff).
Ahora se puede elegir el tiempo de retardo mediante el mando de TIME/DIV. apróximadamente y con el mando de DEL.POS. de forma fina. En este momento aún no queda retardado el inicio del trazo; sólo se está visualizando la desconexión del haz durante el tiempo de retardo elegido, es decir la longitud visible queda acorta­da. Si el DEL.POS. se encuentra en su tope izquierdo, el trazo queda oscuro en sus dos primeros centímetros iz­quierdos. Este margen aumenta por unos 4cm., si se gira el ajuste del DEL.POS. hacia el tope de derecha. El tiempo de retardo debe elegirse de forma, que el haz comience lo más cerca posible de la zona que se desea ampliar. Si el tiempo de retardo no fuera suficiente (máximo 6cm x co­eficiente de desvío) para llegar hasta la zona que se desea ampliar, se puede aumentar el coeficiente de desvío (TIME/ DIV), es decir reducir la velocidad de desvío. El ajuste del tiempo de retardo es relativo, es decir, relacionado con el coeficiente de desvío. (ver imagen 2).
Imagen 2: MODE: SEA (SEARCH= buscar) TIME / DIV.: 5ms/cm Acopl. de disparo: TV-F Pendiente de disparo:
descendente (-) Tiempo retardado: 4cm x 5ms=20ms
La imagen 2 muestra, que el tiempo de retardo se puede medir. Este es igual al desplazamiento ajustado de la traza. Se obtiene por la multiplicación de la zona (horizontal) oscu­recida con el coeficiente de tiempo ajustado.
La conmutación de SEARCH a DELAY hace aparecer nue­vamente la totalidad de la longitud del trazo, iniciándose en el tiempo de retardo elegido anteriormente, si el co­eficiente de tiempo actual (memorizado) no es demasia­do pequeño.
Si a causa de una expansión demasiado grande (coeficien­te de tiempo demasaido pequeño) ya casi no se visualiza la señal, se deberá aumentar, con el mando de TIME/DIV., el coeficiente de desvío.
Ejemplo: El valor elegido en modo SEARCH en la ima­gen 2 es de 5ms/cm En modo de retardo (delay) se obtiene con 5ms/cm una presentación retardada pero sin expansión de 1:1. Un aumento adicional del coefi­ciente de desvío a p. ej.: 10ms/cm sería inutil y es descartada automáticamente.
Imagen 3: MODE: DEL (Delay=retardar) TIME / DIV.: 5ms/cm Acopl. de disparo: TV-F Pendiente de disparo:
descendente (-) Tiempo retardado: 4cm x 5ms=20ms
La expansión se puede modificar con el ajuste del coefi­ciente de desvío. Mediante el ajuste de DEL.POS. se puede variar posteriormente el tiempo de retardo y con ello se desplaza el sector expandido en dirección horizontal. La imagen 4 muestra que se obtiene una expansión por el factor 50 si se conmuta el coeficiente de desvío (TIME/DIV.) de 5ms/cm a 0,1ms/cm Al aumentar el factor de expansión se incrementa también la precisión de lectura en medicio­nes de tiempo.
Imagen 4: MODE: DEL (Delay=retardar) TIME / DIV.: 0,1ms/cm Acopl. de disparo: TV-F Pendiente de disparo:
descendente (-) Tiempo retardado: 4cm x 5ms=20ms
La presentación de la señal de forma retardada y expandida puede ser sincronizada una segunda vez, si se tiene a dis­posición una pendiente idónea después del tiempo retar­dado. Para esto se deberá conmutar a DEL.TRIG. (2º disparo después de concluido el tiempo de retardo - after delay trigger). Los ajustes utilizados antes de efectuar la conmu-
34
Reservado el derecho de modificación
AUTOSET
tación del modo de disparo (disparo automático sobre valo­res de pico / disparo normal), acoplamiento de disparo, ajus­te del nivel de disparo y de la pendiente permanecen e inician el comienzo del tiempo de retardo.
En disparo "After Delay" el aparato conmuta automática- mente a disparo normal (NM) y acoplamiento de disparo DC. Estos ajustes predeterminados no se pueden variar. Pero si se pueden variar los ajustes de nivel de disparo (LEVEL) y el correspondiente a la dirección de la pendiente de disparo, para poder efectuar el disparo sobre la parte de la señal deseada. Con una amplitud de señal insufi­ciente para el disparo o un ajuste inadecuado del nivel de disparo no se obtiene un comienzo del trazo y la pantalla permanece oscura.
Con los ajustes adecuados, se puede desplazar en direc­ción X la señal expandida mediante el ajuste del retardo (DEL.POS.). Pero esto se realiza aquí no como en el modo de retardo desincronizado de forma contínua, sinó de pen­diente en pendiente de disparo y en la mayoría de señales no se reconoce. En el caso del disparo de TV, esto significa­ría, que no sólo se puede sincronizar sobre los impulsos de línea, sinó también sobre las pendientes de los contenidos de las líneas.
La expansión no queda limitada naturalmente al factor 50 como descrito en el presente ejemplo. Una limitación es la luminosidad del trazo expandido.
El manejo del barrido retardable, precisa de cierta experien­cia, especialmente con mezclas de señal de dificil presenta­ción. La presentaciónde partes de señales simples es fácil. El barrido retardable se puede utilizar también en los modos de funcionamiento de DUAL y de suma y resta.
Atención: Si se utiliza el retardo en modo DUAL y gran expansión en X, pueden aparecer ruidos causados por el chopper. Pueden eliminarse cambiando a modo alternado DUAL. Este caso se da, si en SEARCH se eligío anteriormente un coeficiente de tiempo entre 50ms/cm y 0,5ms/cm, que efectuó la conmutación automática a modo DUAL choppeado.
Así se da la posibilidad de ajustar el instrumento automáticamente en relación a la señal aplicada en modo de funcionamiento (de base de tiempos) en Yt, sin más ajustes manuales que aplicar.
AUTO SET conmuta siempre a modo base de tiempos Yt.
La pulsación de la tecla AUTO-SET no varía el modo de funcionamiento Yt seleccionado anteriormente, si se trabajaba en modo Mono CH1, CH2 o en DUAL; en modo de suma se conmuta a DUAL. Los coeficientes de desvío Y (VOLTS/DIV.) se eligen automáticamente de forma que en funcionamiento de monocanal se obtiene una amplitud de señal de aprox. 6 cm, mientras que en funcionamiento de DUAL se presentan las señales con una amplitud de 4 cm de altura. Esto y las descripciones referente al ajuste automático de coeficientes de tiempo (TIME/DIV.) es válido, siempre y cuando las señales no varíen demasiado de la relación de 1:1.
El ajuste automático de coeficientes prepara el aparato para una presentación de aprox. 2 periodos de señal. Señales con porciones de frecuencia distintos como p. ej. señales de vídeo, el ajuste es aleatorio.
Si se pulsa la tecla AUTO SET se predeterminan los siguien­tes modos de funcionamiento:
Ninguna variación si se trabaja en modo de acoplamiento
de entrada AC o DC; GD se desconecta, entonces último ajuste (AC o DC).
Disparo interno (dependiente de la señal de medida).Disparo automático sobre valores de pico.Ajuste de nivel de disparo (LEVEL) en margen medio.Coeficientes de deflexión Y calibrados.Coeficientes de base de tiempos calibrados.Acoplamiento de disparo en AC o DC (si este era el modo
en el que se operaba). Si había otro modo activo, se conmuta a acoplamiento de disparo en AC.
Expansión x 10 sin activar.Ajuste automático del trazo en posición X e Y.
Sólo si se estaba en modo de acoplamiento de disparo en DC, no se conmuta a modo en AC y el disparo automático no se ejecuta en disparo sobre valores de pico.
Si se conmuta a continuación a modo de retardo sincronizado o desincronizado, se trabaja con coeficientes de 0,2ms/cm hasta 50ns/div en modo DUAL choppeado. En presentaciónes muy expandidas podría visualizarse en­tonces la conmutación de canales durante el desvío del haz (presentación conmutada de canal 1 y 2). Pulsando al mismo tiempo la tecla de CH1 y la tecla DUAL, se conmuta entonces a modo DUAL alternado. Si se modifica el coeficiente de tiempos se vuelve a la presentación choppeada, pero esta puede ser modificada nuevamente.
AUTO SET
Las informaciones técnicas correspondientes al aparato que­dan descritas en el párrafo AUTO SET (2) bajo Mandos de Control y Readout. Las siguientes escripciones son para los modos analógico y digital. En modo digital se conmuta por medio de AUTOSET además a REFRESH (LED RFR) con predisparo desactivado ("PT 0%").
Como ya se ha mencionado anteriormente en el apartado de Mandos de Control y Readout, los elementos de mando se autoregulan electrónicamente con excepción de algunos mandos (tecla POWER, tecla de frecuencia de calibrador, así como el ajuste de enfoque y rotación del trazo TR), y controlan así los diferentes grupos del aparato.
Los modos prefijados mediante el AUTO SET sobrescriben los ajustes manuales de los correspondientes botones. Ajustes finos (VAR. 2,5:1) que se encontraban en una posi­ción sin calibrar, se calibran electrónicamente por AUTO SET. Posteriormente se puede realizar el ajuste nuevamen­te de forma manual.
Los coeficientes de desvío de 1mV/cm y 2mV/cm no se se­leccionan en modo AUTO SET, a causa del ancho de banda reducido en estos márgenes.
Atención! Si se tiene conectada una señal con forma de impulso, cuya relación de frecuencia alcanza un valor de 400:1 o incluso lo supera, ya no se podrá efectuar un disparo automático en la mayoría de los casos. El coeficiente de deflexión Y es entonces demasiado pequeño y el coeficiente de deflexión de tiempo demasiado grande. De ello resultará, que sólo se visualice el trazo y el pulso ya no será visible.
En estos casos se aconseja cambiar a modo de disparo normal y posicionar el punto de disparo aprox. 5mm por encima o debajo del trazo. Si entonces se ilumina el LED de disparo, se tiene acoplada una señal. Para visualizar entonces esta señal, se debe elegir primero un coeficiente de tiempo más pequeño y
Reservado el derecho de modificación
35
SAVE/RECALL Tester de componentes
posteriormente un coeficiente de deflexión vertical mayor. Puede entonces ocurrir que la intensidad de luminosidad del trazo se reduzca tanto, que el pulso sea difícilmente visible.
Sólo en modo digital:
En comparación con el modo analógico, no se produce una reducción de la intensidad de luminosidad del trazo. Pero se debe tener en cuenta, que incluso con la frecuencia de muestreo más elevada (100MS/s = 10ns de intervalo de toma de muestras), no deben de sobrepasar las señales en forma de impulso un ancho de pulso de 40ns. Sino se daría la posibilidad, que la señal sea presentada con una amplitud demasiado pequeña.
SAVE/RECALL
Las informaciones técnicas correspondientes al aparato que­dan descritas en el punto (12) bajo Mandos de Control y Readout”.
SAVE y RECALL permiten memorizar 9 ajustes del aparato guardados por el usuario. Se captan todos los modos de funcionamiento y las funciones controladas electrónica­mente.
Indicación de valores medios
Con las líneas de los cursores desactivados, se presenta en el readout el valor medio de la tensión contínua de la señal de medida, cuando en el MENU queda activado
SETUP>MISCELLANEOUS: MEAN VALUE>ON y se cumplen las siguientes condiciones:
La señal que se pretende medir (en tensiones alternas >20Hz) debe estar conectada a la entrada CH1 (31) o CH2 (35) y esta debe llegar con acoplamiento de entrada DC (32)(36) al am­plificador de medida correspondiente. Se debe trabajar en modo de funcionamiento Yt (base de tiempos) con la fuente de disparo interno (fuente de disparo: CH1 o CH2); ningún disparo alternado). La indicación se realiza sólo cuando se trabaja en acoplamiento de disparo AC o DC.
Si las condiciones anteriormente descritas no quedan cum­plidas, se presenta en pantalla "DC:?".
El valor medio se capta mediante el amplificador de señal de disparo utilizado por la fuente de disparo interna. En modo de funcionamiento de monocanal (CH1 o CH2) se da la co­rrespondencia de la indicación del valor medio al canal pre­sentado de forma automática, ya que con la conmutación de canal, se conmuta también la fuente de disparo (amplifica­dor). En modo DUAL, se puede elegir la fuente de disparo (CH1 o CH2). La indicación de valor medio se refiere al canal, del cual proviene la señal de disparo. El valor medio de tensión contínua se presenta con un signo antepuesto (p.ej.: DC: 501mV o DC: -501mV). Cuando se sobrepasan los valores de los márgenes de medida, se presentan los signos "<" o ">" (p. ej.: DC<-1,80V o DC>1,80V). Dado por una constante de tiempo, necesaria para la indicación del valor medio, la presentación se actualiza transcurridos algunos segundos, cuando hay variaciones de tensión.
Con la precisión de la indicación hay que tener en cuenta las especificaciones del osciloscopio (tolerancia máxima de los amplificadores de medida 3% de 5mV/cm hasta 20V/cm). Normalmente, las tolerancias de los amplificadores de me­dida quedan por debajo del 3%; pero hay que tener en cuen­ta otras variaciones, como p. ej. tensiones de offset inevita­bles, que pueden generar una variación de la indicación de 0V, aún sin señal conectada.
La indicación presenta el valor medio aritmético (lineal). Con tensiones contínuas o mezcladas (tensión contínua con una tensión alterna sobrepuesta) se presenta la tensión contínua o la parte de la tensión contínua. en caso de tensiones rec­tangulares se incluye la relación de muestreo en la presenta­ción del valor medio.
Tester de componentes
Las informaciones especificas al aparato que corresponden al manejo y a las conexiones para las mediciones se descri­ben en el párrafo CT (45) bajo " Mandos de Control y Readout". El osciloscopio lleva incorporado un tester de componen­tes. El componente a comprobar se conecta a los bornes correspondientes. En modo de comprobador de componentes, se desconecta el preamplificador Y y el ge­nerador de barrido. Sin embargo, pueden permanecer las tensiones de señal en los tres bornes BNC de la placa frontal, si se comprueban componentes sueltos de circuitería. Sólo en ese caso, no hace falta desconectar sus cables (véase más adelante en «tests directamente en el circuito»). Aparte de los controles INTENS., FOCUS y X-POS. los demás ajustes del osciloscopio no tienen influencia alguna en funciona­miento de test. Para la conexión entre el componente a verificar y el osciloscopio se precisan dos cables sencillos con clavijas banana de 4mm.
Como se ha descrito en el párrafo de SEGURIDAD, todas las conexiones de medida (en estado perfecto del aparato) están conectadas al conductor de protección de red (masa), y por esto también los bornes del comprobador. Para la comprobación de componentes sueltos (fuera de aparatos o de circuitos) esto no tiene ninguna relevancia, ya que estos componentes no pueden estar conectados al con­ductor de tierra.
Si se desean verificar componentes que permanecen incor­porados en un circuito o en aparatos de test, se debe de desconectar necesariamente el flujo de corriente y tensión. Si el circuito queda conectado con la red debe de desconec­tarse incluso el cable de red. Así se evita una conexión entre el osciloscopio y el componente a verificar, que podría produ- cirse a través del conductor de tierra. La comprobación lleva­ría a falsos resultados.
¡Sólo se deben comprobar los condensadores en esta­do descargado!
El principio de test es muy sencillo. El transformador de red del osciloscopio proporciona una tensión senoidal con una frecuencia de 50Hz (±10%). Esta alimenta un circuito en se­rie compuesto por el componente a comprobar y una resis­tencia incorporada. La tensión senoidal se utiliza para la deflexión horizontal y la caída de tensión en la resistencia se utiliza para la deflexión vertical.
Si el objeto de medida tiene un valor real (p.ej. una resisten­cia), las dos tensiones tienen la misma fase. En la pantalla aparece una línea más o menos inclinada. Si el componente a comprobar presenta un cortocircuito, la raya será vertical. En el caso de interrupción o cuando no hay objeto de medida, aparece una línea horizontal. La inclinación de la línea es un indicador del valor de la resistencia. Con esto se pueden com-
probar resistencias entre 20 y 4,7Ωk.
Los condensadores y las inductancias (bobinas, transfor- madores) provocan una diferencia de fase entre la corriente y la tensión, así también entre las tensiones de deflexión. De esto resultan imágenes elípticas. La inclinación y abertura de la elipse son significativas para la impedancia con frecuencia de red. Los condensadores se presentan en un margen de 0,1µF-1000µF.
36
Reservado el derecho de modificación
Tester de componentes
Una elipse con el eje principal horizontal significa alta
impedancia (capacidad pequeña o inductividad grande).
Una elipse con el eje principal vertical significa impedancia
pequeña (capacidad grande o inductividad pequeña).
Una elipse inclinada significa una resistencia de pérdida
relativamente grande en serie con la reactancia.
En semiconductores, los dobles en la curva característica se reconocen al paso de la fase conductora a la no conductora. En la medida en que la tensión lo permite, se presenta la característica directa e inversa (p.ej. de un diodo zener bajo 10V). Siempre se trata de una comprobación en dos polos. Por eso, p.ej. no es posible comprobar la amplificación de un transistor, pero sí comprobar las diferentes uniones B-C, B-E, C-E. Dado que la tensión en el objeto de medida es muy reducida, se pueden comprobar las uniones de casi todos los semiconductores sin dañarlos. Es imposible determinar la tensión de bloqueo o de ruptura de semiconductores para tensión > 10V. Esto no es una des­ventaja, ya que normalmente, en el caso de fallos en el circui­to, éstos producen diferencias notables que dan claras indica­ciones sobre el componente defectuoso.
Se obtienen resultados bastante con suficiente precisión, de la comparación con componentes correctos del mismo tipo y valor. Esto es especialmente válido para semiconductores. Por ejemplo permite reconocer rápida­mente el cátodo de un diodo normal o zener cuya impresión es ilegible, diferenciar un transistor p-n-p del tipo comple­mentario n-p-n o averiguar las conexiones B-C-E de un tipo de transistor desconocido.
siones de zumbido en la pantalla, si el contacto base o gate de un transistor está desconectado, es decir, que no se está comprobando (sensibilidad de la mano).
Los test directamente en el circuito son posibles en mu­chos casos, aunque no son tan claros. Por conexión para­lela con valores reales y/o complejos, especialmente si estos tienen una resistencia baja con frecuencia de red, casi siempre resultan grandes diferencias con elementos sueltos. También aquí muchas veces resulta útil la comparación con un circuito intacto, si se trabaja continuamente con circuitos idénticos (servicio técnico). Este trabajo es rápido, ya que no hace falta (¡y no se debe!) conectar el circuito de comparación. Los cables de test se colocan sucesivamente en los puntos de control idénticos y se comparan las imágenes en la pantalla. Es posible que el mismo circuito a comprobar disponga de un circuito para la comparación como por ejemplo en canales estéreo, funcionamiento de contrafase, conexiones de puentes si­métricos.
En caso de duda se puede desoldar una conexión del com­ponente. Esta conexión se conecta con el borne CT sin señal de masa, ya que entonces se reducen las perturba­ciones de zumbido. El borne con la señal de masa está conectado con la masa del osciloscopio. Por esto no es sensible al zumbido.
Al comprobar directamente en el circuito, es preciso des­conectar los cables de medida y sondas atenuadoras co­nectadas al circuito. Sino, ya no se podrían analizar libre­mente los puntos de medida (doble conexión de masa).
Obsérvese que con la inversión de los polos de conexión de un semiconductor (inversión del borne COMP. TESTER con el borne de masa) se provoca un giro de la imagen de test de 180° sobre el centro de la retícula.
Las imagenes de test muestran algunos casos prácticos de utilización del comprobador de componentes.
Aún más importante es el resultado bueno-malo de compo­nentes con interrupción o cortocircuito. Este caso es el más común en el servicio técnico.
Se recomienda encarecidamente actuar con la precaución habitual para el caso de electricidad estática o de fricción en relación con elementos sueltos MOS. Pueden aparecer ten-
Reservado el derecho de modificación
37
Tester de componentes
Funcionamiento en memoria digital
El modo de memoria digital ofrece las siguientes ventajas:
Los eventos que aparecen de forma esporádica se pueden captar fácilmente. Las señales de baja frecuencia pueden ser presentadas en pantalla como una trazado continuo y comple­to libre de parpadeo. Las señales en alta frecuencia y con frecuencia de repetición baja, no pierden luminosidad. Las señales capturadas pueden ser procesadas y documentadas de forma fácil.
Pero también hay desventajas en comparación con el modo analógico:
Una resolución inferior en X e Y y la inferior frecuencia de captación de la señal. Además, la frecuencia de señal máxima presentable depende de la base de tiempos. Con una fre­cuencia de muestreo demasiado baja, pueden aparecer pre­sentaciones de señal "alias" (aliasing), que presentan una señal que no existe en esa forma.
El modo analógico es insuperable en lo que se refiere a la presentación en pantalla del original. La combinación de osciloscopio analógico y digital, ofrece al usuario la posibili­dad, dependiendo de la tarea de medida, escoger el modo de funcionamiento más idóneo en cada caso.
El HM407-2 incorpora dos convertidores A/D de 8 bit. Excepto en barridos únicos en modo DUAL, con un máx. de 40MS/s, la frecuencia de muestreo en todos los restantes modos de funcionamiento digital es de 100MS/s (XY = 40MS/s), si se ha seleccionado el coeficiente de tiempo más pequeño.
tación sin sincronismo. En modo de disparo normal, no se inicia una nueva presentación sin la señal de disparo. En comparación con el modo analógico, la pantalla no se queda oscura, sino se mantiene la última escritura registrada hasta que un disparo válido sobreescribe la pantalla.
Los modos de funcionamiento Average (AVM) y Envelope (ENV) son sub-modos de funcionamiento del modo refresh (véase bajo el párrafo de "Mandos de control y readout").
En modo SINGLE se pueden registrar eventos únicos. El registro se inicia cuando se iluminan los LED de y RES (RESET). Después del inicio del disparo y del final del registro se apaga el LED de RESET.
Para preservar un disparo accidental de una presentación de señal iniciado por el disparo automático, se conmuta automá- ticamente a disparo normal.
Primero se tendrá que determinar mediante el mando Y.POS. la posición del símbolo de 0 voltios ( idónea de la retícula ( como referencia utilícense las líneas de la retícula) .
A continuación se sitúa con el mando de LEVEL el símbolo del punto de disparo por encima o por debajo de la línea de o voltios. Si su posición se ha situado 2 divisiones por encima de la determinada con 0 voltios, se realiza el disparo con una tensión de entrada, que sobrepasa este valor (2 divisiones) en alguna de las dos direcciones. La altura de tensión de entrada necesaria depende entonces ya sola­mente del coeficiente de deflexión Y y del atenuador de entrada.
⊥⊥
) sobre una situación
⊥⊥
SGL SGL
SGL (SINGLE)
SGL SGL
En la captación de señales no se diferencia en principio entre las captaciones de señales repetitivas y la presentación de eventos únicos. La presentación de las señales se realiza siempre mediante una conexión lineal entre los puntos de las muestras (Dot Join). Todos los datos capturados y memoriza­dos en modo digital, pueden ser llamados para una documen­tación mediante el interfaz RS232. La información específica al RS232 se encuentra en el párrafo "Interfaz RS232".
Modos de captación de señales
En modo de memoria se pueden captar las señales en 6 modos de funcionamiento:
Modo - REFRESH (RFR-LED encendido, el readout indica RFR), Modo - ENVELOPE (ENV-LED encendido, el readout indica ENV), Modo - AVERAGE (AVM-LED encendido, el readout indica AVM), Modo - SINGLE (SGL-LED encendido, el readout indica SGL), Modo - ROLL (ROL-LED encendido, el readout indica ROL), Modo - XY (RFR-LED encendido, el readout indica XY).
La captación de la señales se inicia en los modos SINGLE, REFRESH, ENVELOPE e AVERAGE mediante el disparo, mien­tras que en modo ROLL y XY se realiza independiente del disparo (sin sincronismo).
El modo REFRESH se corresponde en lo concerniente a la presentación, al comportamiento normal de un osciloscopio analógico. Impulsado por el disparo, genera un proceso de escritura, que comienza en el borde izquierdo de la pantalla y finaliza en el derecho (predisparo en 0%). Un evento de disparo posterior, hace comenzar nuevamente la toma de datos y sobreescribe los datos del ciclo del muestreo anterior. Con disparo automático y sin señal acoplada, se registra la posición de la traza en Y. Si se acopla una señal con una frecuencia inferior a la frecuencia de repetición del sistema automático de disparo del osciloscopio, se obtiene como presentación, al igual que en modo analógico, una presen-
Ejemplo: Punto de disparo 2 cm encima de 0 voltios, 1 voltio/ división y sonda atenuadora 10:1 = +20 voltios.
Modo ROLL: Véase ROL bajo el punto (7) en el párrafo
"Mandos de control y readout".
Resolución de memoria
Resolución vertical
Los convertidores analógicos/digitales de 8 bit utilizados en la zona digital del osciloscopio, permiten 256 posiciones diferenciadas de la traza (resolución vertical). La presenta­ción sobre la pantalla se realiza de tal manera, que la resolu­ción es de 25puntos/cm Así se obtienen ventajas en la pre­sentación, documentación y edición posterior (cálculo de fracciones decimales) de las señales.
Pequeñas diferencias en la presentación correspondiente a la posición Y y a la amplitud en modo analógico en pantalla y a su documentación en modo digital (p.ej. la impresora) son inevitables. Resultan de tolerancias diferentes correspondien­tes a los circuitos analógicos necesarios para la presentación analógica. Las posiciones de la traza quedan definidas de la siguiente manera:
retícula media horizontal =10000000b =80h =128d retícula superior horizontal =11100100b =E4h =228d retícula inferior horizontal =00011100b =1Ch =028d
En comparación con el funcionamiento de osciloscopio ana­lógico, con una resolución Y prácticamente ilimitada, el fun­cionamiento digital queda limitado a 25 puntos/cm Un ruido sobrepuesto a la señal que se pretende medir lleva consigo que cuando se tiene ajustada la posición Y en estado espe­cialmente crítico, varíe continuamente el bit más bajo (LSB) en el proceso de conversión A/D.
38
Reservado el derecho de modificación
Plan de chequeo
Resolución horizontal
Se pueden presentar simultáneamente 4 presentaciones de señal sobre la pantalla. Cada presentación se compone de 2048 Byte (puntos). Así se presentan 2000 puntos distribui­dos por las 10 divisiones de retícula. Con ello se obtiene resolución de 200 puntos por división.
En comparación con osciloscopios meramente digitales con presentaciones en VGA (50 puntos/cm) o LCD (25 puntos/cm), se obtiene no sólo una resolución X de 4 a 8 veces superior, sino también la frecuencia máxima de la señal capturable es 4 a 8 veces superior. Así se pueden capturar las porciones de una señal con frecuencias superiores, que están sobrepuestas a señales de frecuencia relativamente bajas.
Puntos/div Interv. muestreoFrec.muestreo Frec. señal.
200 2ms/200 = 10µs 100kS/s 10kHz
50 2ms/50 = 40µs 25kS/s 2,5kHz 25 2ms/25 = 80µs 2,5kS/s 1,25kHz
Anotación:
1. El intervalo de muestreo es la distancia en tiempo entre las muestras (puntos) individuales. Cómo más pequeña sea la cantidad de puntos visualizados en una división, más grande es el intervalo de muestreo.
2. La frecuencia de muestreo es el valor recíproco del inter­valo de muestreo (1/intervalo de muestreo = frecuencia de muestreo)
3. La indicación de la frecuencia de la señal se refiere a la mayor frecuencia de señal senoidal que permite aún 10 muestreos en un periodo de una senoide. Si el número de muestreos/periodo es < 10, no se podrá reconocer p. ej. si se ha capturado una señal senoidal o triangular.
Resolución horizontal con expansión X
aparecer en pantalla efectos o señales alias. El ejemplo siguiente describe este efecto:
Una señal senoidal se muestrea con una muestra por periodo. Si esta señal es por casualidad idéntica en fase y frecuencia a la frecuencia de muestreo y el muestreo se realiza cada vez, cuando se establece el valor de cambio positivo, se presenta una línea horizontal en la posición Y del cambio de signo positivo. Esta línea parece ser una tensión continua medida, pero que es inexistente. Otros efectos de alias son presenta­ciones de señales aparentemente sin sincronismo con varia­ciones de la frecuencia indicada (p.ej. 2kHz) de la señal real (p. ej. 1MHz)
Para evitar este tipo de falsificaciones sólo se precisa cambiar a modo analógico y visualizar la forma de onda real.
Modos de funcionamiento del amplificador vertical
El osciloscopio trabaja en modo digital con los mismos mo­dos de funcionamiento como en modo analógico con deflexión de tiempo. Se pueden presentar:
- canal I independiente,
- canal II independiente,
- canales I y II simultáneamente (Yt o XY),
- suma de ambos canales,
- resta de ambos canales.
Las diferencias del modo digital con el analógico son::
- En modo DUAL se realiza la toma de datos de ambas señales de entrada simultáneamente, ya que cada canal lleva su propio convertidor A/D. Se prescinde de la conmu­tación necesaria en modo analógico, de choppeado a alternado.
- La alta frecuencia de repetición en la presentación de imagen, imposibilita el parpadeo.
- La luminosidad del trazo no depende de la velocidad de escritura del haz electrónico y de la frecuencia de repeti­ción de los procesos de escritura.
Como descrito anteriormente, es ventajoso en la mayoría de los casos tener una resolución vertical relativamente elevada de hasta 200 muestras de señal /cm Con la expansión x10 permanece la resolución de 200 puntos de muestra por centímetro (cm), aunque entonces sólo se indicarían 20 puntos por cm. Los restantes 180 puntos se interpolan. La sección deseada puede ser ajustada y visualizada ajustando el mando X-POS.
En conexión con la expansión x10 el coeficiente mínimo de deflexión de tiempo es 50ns/cm. Una señal de 20 MHz puede tener entonces una resolución de un periodo/cm
Frecuencia de señal máxima en modo de memoria
No se puede definir con precisión la frecuencia máxima evaluable, ya que varía mucho en dependencia de la forma de la señal y de la altura de la representación de la señal.
Una señal rectangular presenta pocas dificultades en lo que corresponde a su reconocimiento como tal pero diferenciar una señal senoidal de una triangular representa mayores dificultades ya que se precisan por lo menos 10 muestras/ periodo de señal. Bajo estas condiciones se debe dividir la frecuencia de muestreo máx. por 10. El resultado es entonces la frecuencia de señal máx. (200MS/s : 10 = 20MHz).
Indicación de señales Alias.
En caso de que la frecuencia de muestreo sea demasiado pequeña, dado el ajuste de la base de tiempos, pueden
Plan de chequeo
Este plan de chequeo está concebido para el control periódi­co de las funciones más importantes del aparato sin necesi­dad de costosos instrumentos de medida. En las instruccio­nes de mantenimiento se describen las correcciones y los ajustes necesarios en el interior del aparato como resultado de este chequeo. Pero estas tareas sólo deberán ser realiza­das por personas con conocimientos en la materia.
Las instrucciones de mantenimiento describen el ajuste del osciloscopio en inglés y contiene los esquemas eléc­tricos así como los planos de localización de compo­nentes. HAMEG Ibérica puede enviarlos al usuario bajo pedido y cargo.
Igual que en los ajustes previos hay que prestar especial atención, que al principio todos los botones estén colocados en sus posiciones calibradas. El aparato debe funcionar modo de funcionamiento monocanal 1 con acoplamiento de dispa­ro en AC. Se aconseja poner el osciloscopio en funciona­miento 20 minutos antes de iniciar el test.
Tubo de rayos catódicos, luminosidad y enfoque, linealidad, distorsiones de retícula
El tubo de rayos catódicos normalmente presenta una buena luminosidad. Una disminución de la misma sólo se puede apreciar visualmente. En cualquier caso hay
Reservado el derecho de modificación
39
Plan de chequeo
que aceptar cierta borrosidad en los márgenes. Esta se debe a las características técnicas del tubo. Una reducción de la luminosidad también puede ser debida a una disminución de la alta tensión. Esto se reconoce fácilmente por el notable incremento de la sensibilidad de los amplificadores verticales. El margen de graduación de inicio (punto de trabajo) de la luminosidad máxima y mínima debe permitir que justo antes de la posición mí­nima del mando INTENS. el haz justo desaparezca y que en el máximo el enfoque y la anchura del haz todavía sean aceptables. Con intensidad máxima y trazo visible, jamás debe ser visible el retorno del haz. El haz deberá oscurecerse totalmente incluso con la tecla X-Y pulsada. Hay que tener en cuenta que si el aparato está dispuesto a grandes cambios de luminosidad, siempre hay que enfocar de nuevo. La imagen no debe «crecer» con luminosidad máxima. Esto significaría que la estabilización de la alta tensión no funciona correctamente. El potenciómetro para el ajuste de la alta tensión se encuentra en el interior del aparato (ver plan de ajustes e instrucciones de mantenimiento).
Ciertas tolerancias de linealidad y distorsión también se deben a las características té cnicas del tubo. Estas deberán aceptarse en tanto no rebasen los valores límite indicados por el fabricante del tubo. Afectan principalmente en los márgenes de la pantalla. También existen tolerancias entre los dos ejes y sus centros. HAMEG supervisa todos estos límites. Es prácticamente imposible seleccionar un tubo sin tolerancias (demasia­dos parámetros).
Control del astigmatismo
Calibración del amplificador vertical
Atención: La calibración descrita a continuación no es suficiente para obtener una calibración oficial homologada.
Si se precisa una calibración homologada, deben reen­viar el osciloscopio a HAMEG Ibérica. Entonces se emitirá un certificado de calibración oficial. Este certi­ficado lleva un cargo.
Las siguientes descripciones se basan en coeficientes de deflexión calibrados y acoplamiento de disparo en DC.
El borne de salida del calibrador da una tensión rectangular de 0,2Vpp (±1%). Si se establece una conexión directa entre el borne de salida 0,2V y la entrada del amplificador vertical (con sonda 1:1), con el atenuador en la posición 50mV/ cm(ajuste fino del atenuador en la posición tope derecha CAL.; acoplamiento de la señal en DC), la señal presentada debe medir 4cm en altura. Las diferencias de amplitud de 0,2mm (2%) máximo son aún admisibles. Con tolerancias mayores, primero hay que averiguar si la causa está en el mismo amplificador de medida o en la amplitud de la señal rectangular. Si es necesario, el amplificador vertical se pue­de calibrar con una tensión continua exacta. La posición ver­tical del haz deberá variar en función del coeficiente de deflexión ajustado.
La función de ajuste fino permite reducir la sensibilidad de entrada por lo menos por el factor 2,5. Con 50mV/cm se debe poder variar la amplitud de la señal del calibrador de 4cm a por lo menos 1,6 cm.
Hay que comprobar si el enfoque óptimo de las líneas horizontales y verticales se produce en la misma posición del mando FOCUS. Esto se reconoce muy bien en la pre­sentación de una señal rectangular con una alta frecuen­cia de repetición (aprox. 1MHz). Con luminosidad normal se busca el enfoque óptimo de las líneas horizontales de la señal con el mando FOCUS. Entonces también las lí- neas verticales deben mostrar el mejor enfoque posible. Si resulta que su enfoque todavía se puede mejorar girando el mando FOCUS, habrá que proceder a una corrección de astigmatismo. Para ello el aparato dispone de un poten­ciómetro de ajuste.
Simetría y deriva del amplificador vertical
Ambas características dependen esencialmente de las etapas de entrada. Se puede obtener cierta información sobre la simetría de ambos canales y del amplificador final Y por la acción de invertirlos. Si la simetrí a es buena, la posición del haz puede variar unas 0,5cm. La variación máxima aceptable es de 1cm. Desviaciones mayores indican una alteración en el amplificador vertical.
También se puede efectuar otro control de la simetría Y a través del margen de graduación del ajuste Y-POS. Se conecta una señal senoidal de 10-100kHz a la entrada Y (acoplamiento de señal en AC). Si con una altura de imagen de 8cm el botón Y-POS.1 se gira a los topes de ambos lados, la parte visible por encima y por debajo debe de ser más o menos igual. Se pueden tolerar diferencias de hasta 1cm.
El control de la deriva es relativamente sencillo. Diez minu­tos después de haber encendido el aparato, el haz se sitúa exactamente en el centro de la pantalla. Durante el siguien­te espacio de una hora, la posición vertical del haz no debe variar más de 0,5cm .
Calidad de transmisión del amplificador vertical
El control de la transmisión sólo se puede realizar con ayuda de un generador de onda rectangular con un tiempo de subi­da pequeño (máx. 5ns). El cable de conexión debe terminar a la entrada del amplificador vertical con una resistencia igual a su impedancia característica (p.ej. HAMEG HZ34 con HZ22).
Se trata de controlar con 100Hz, 1kHz, 10kHz, 100kHz y 1MHz. El rectángulo presentado no deberá mostrar sobreoscilaciones, sobretodo con 1MHz y una altura de imagen de 4-5cm. Sin embargo, el flanco delantero ascendente tampoco debe ser redondo. Con las frecuencias indicadas no deben aparecer so­breoscilaciones en la cresta. Ajustes: coeficiente de deflexión en 5mV/cm(calibrado); acoplamiento de la señal DC.
Generalmente no aparecen grandes variaciones después de que el aparato sale de fábrica, por eso normalmente se pue­de prescindir de este test.
Sin embargo, en la calidad de la transmisión no sólo influye el amplificador de medida. El atenuador de entrada situado delante del amplificador está compensado en frecuencia en todas las posiciones. Incluso pequeñas variaciones capacitivas pueden reducir la calidad de la transmisión. Estas irregularidades se reconocen con una señal rectangular y con una frecuencia de repetición baja (p.ej. 1kHz). Si se dis­pone de un generador con una señal máxima de 40Vpp, en determinados intervalos será conveniente comprobar todas las posiciones de los atenuadores de entrada y si es preciso, recalibrarlas (según el plan de calibración).
Pero para ello además hace falta un preatenuador com­pensado serie 2:1 que se pueda ajustar a la impedancia de entrada del osciloscopio. Este puede ser de fabricación pro­pia o se puede solicitar a HAMEG bajo la denominación HZ23 (ver prospecto de accesorios). Solamente importa que el prea­tenuador esté blindado.
40
Reservado el derecho de modificación
Plan de chequeo
Para la fabricación propia se necesita una resistencia de 1M
(±1%) y en paralelo un trimer de 3/15pF en paralelo con 6,8pF. Este circuito paralelo se conecta directamente, por un lado a la entrada vertical 1 ó 2 y por el otro, con una cable de muy poca capacidad, al generador. El preatenuador se ajus-
ta en la posición 5mV/cm(cal.) a la impedancia de entrada del osciloscopio. (Acoplamiento de la señal en DC, la cresta
del rectángulo exactamente horizontal sin inclinaciones). La forma de la señal no debe variar en ninguna de los posicio­nes del atenuador de entrada.
Modos de funcionamiento: CH.1/2 DUAL, ADD, CHOP, INVERT y Función XY
En modo DUAL, deben aparecer dos trazas. Moviendo los
botones Y-POS. éstas no deben influirse mutuamente. Sin embargo, es difícil de evitar incluso en aparatos en perfecto estado. Si un haz se desplaza a través de toda la pantalla, la posición del otro no debe variar más de 0,5mm.
Un criterio para el funcionamiento chopper es el ensanche del haz y la formación de sombras alrededor de la traza en el margen superior e inferior de la pantalla. Normalmente am­bas cosas deben ser inapreciables. Colocar el conmutador TIME/DIV. en 0,5ms/cm. Acoplamiento de la señal en GD y el botón INTENS. en su máximo; el control FOCUS en enfo­que óptimo. Con los dos controles Y-POS. se ajusta una traza a +2cm y la otra a -2cm de altura con respecto a la línea central de la retícula.
¡No sincronizar con el ajuste fino sobre la frecuencia chopper (500kHz)!
La característica esencial de las funciones de suma es la posibilidad de mover la traza con ambos controles Y-POS.
Para el disparo externo se precisa como mínimo una ten­sión de aprox. 0,3Vpp (sincrónica a la señal Y) en el borne TRIG.EXT.
El disparo de TV se controla con una señal de vídeo de pola­ridad libremente elegible. Para ello se deberá seleccionar el modo de disparo en TVL o TVF y elegir un coeficiente de desvío de tiempo idóneo. La pendiente de disparo se debe­rá seleccionar correctamente. Es válida para las dos presen­taciones (TVL o TVF).
El disparo de TV es correcto, cuando se puede variar la amplitud de la totalidad de la señal de vídeo (desde el valor blanco hasta el máximo del impulso de línea) en modo de presentación de frecuencia de línea y de imagen entre 0,8 y 6 cm, manteniendo una presentación estable. Si se dispara interna o externamente una señal senoidal sin componente de tensión continua, la imagen no debe desplazarse en sentido horizontal al seleccionar el disparo de AC a DC. Si ambas entradas de los amplificadores de medida en AC se acoplan a la misma señal y si en funcionamiento alternativo con dos canales ambas trazas en pantalla se sobreponen exactamente, no debe aparecer ningún cambio de imagen al con­mutar de fuente interna de disparo de CH1 a CH2 o al seleccionar el modo de disparo (TRIG) de AC a DC.
El control del disparo de red (50-60Hz) en la posición conmutador TRIG. es posible con una tensión de entrada con frecuencia de red (también múltiplo o submúltiplo). Para controlar si el disparo de red no presenta fallos de sincronis­mo con tensión grande o pequeña, es preferible que la ten­sión a la entrada sea de aprox. 1V. Girando el atenuador de entrada (con el ajuste fino), la altura de la imagen se puede variar a voluntad sin inestabilidades de sincronismo.
~ del
Deflexión de tiempo
En la función XY la sensibilidad debe ser igual en ambas direc­ciones de deflexión. Si se conecta la salida del generador de onda rectangular incorporado a la entrada del canal 2, debe resultar una deflexión horizontal de 4 cm (posición 50 mV/ cm), igual que en el canal 1 en sentido vertical.
El control de la presentación de un solo canal no es necesa­rio. Indirectamente ya está incluido en las comprobaciones descritas anteriormente.
Control del disparo
El umbral interno del disparo es muy importante. De él depende la altura mínima de la imagen a partir de la cual se presenta una señal exactamente inmóvil. Debe ser de 0,3 a 0,5cm. Un disparo más sensible implica el peligro de que se dispare sobre niveles perturbadores. Entonces es posible que aparezcan imágenes dobles desfasadas. (Es aconseja­ble trabajar aquí con filtro de disparo en LF).
El umbral de disparo sólo se puede modificar interna- mente. El control se efectúa con cualquier señal senoidal entre 50Hz y 1MHz con disparo automático sobre valores de pico (Indicación NM no se ilumina). El ajuste del nivel de disparo debe situarse de forma que la base de tiempos se inicie con el paso por cero de la señal senoidal. Después hay que comprobar si el disparo normal muestra la misma sensibilidad (Indicación NM iluminada). Será necesario ajustar el nivel de disparo. Pulsando la tecla de dirección de la pendiente, el inicio de la línea debe cambiar de polaridad. El osciloscopio debe efectuar el disparo interno de forma impecable para señales senoidales con una altura de imagen de aprox 5mm. y un ajuste de acoplamiento de entrada en DC o AC hasta una frecuencia de repetición que corresponda al máximo indicado en la hoja técnica del aparato.
Antes de controlar la base de tiempos hay que asegurarse que el trazo tenga como mín. 10cm de largo.
Además se deberá controlar que el desvío de tiempo se pre­sente de izquierda a derecha. Para esto se deberá posicionar el trazo mediante X-POS al centro de la reticulación horizontal y posicionar el coeficiente de deflexión (TIME/DIV.) en 100ms/ cm (Importante sólo después de un cambio de tubo).
Si no se dispone de una fuente exacta de marcas para controlar la base de tiempos, también se puede trabajar con un generador senoidal calibrado con exactitud. Sin embargo, su tolerancia no debe superar ±0,1% de la frecuencia ajustada. Para los valores de tiempo del osciloscopio se especifican tolerancias de ±3%, pero por regla general suelen ser notablemente mejores. Para controlar al mismo tiempo la linealidad, es conveniente presen­tar como mínimo 10 oscilaciones, es decir, un ciclo por cada cm. Para una valoración correcta, la punta del primer ciclo se sitúa exactamente sobre la primera línea vertical de la retícula con ayuda del control X-POS. La tendencia hacia posibles diferen­cias se observará después de los primeros ciclos.
Para efectuar controles de rutina en la base de tiempos fre­cuentemente en un número mayor de osciloscopios, es con­veniente utilizar un calibrador de osciloscopios. Este lleva un generador de marcas de cuarzo, que suministra para cada mar­gen de tiempo impulsos con una distancia de 1cm. Se debe tener en cuenta de trabajar con este tipo de impulsos en modo de disparo normal (NM se ilumina) y ajuste de nivel de disparo. La frecuencia precisada para cada una de las posiciones de la base de tiempos puede ser obtenida del readout. En medicio­nes de tiempo se situarán los cursores verticalmente en distan­cias de una división, de forma que la medida en tiempo tenga el mismo valor que la indicación de coeficiente de deflexión. En­tonces se cambia de medición de tiempo a frecuencia y el readout indica la frecuencia de señal precisada.
Reservado el derecho de modificación
41
Indicaciones para el Servicio Técnico
Tiempo de HOLDOFF (sólo en modo analógico)
La variación del tiempo HOLD-OFF al girar el botón correspon­diente no es posible sin intervención en el aparato. Sólo se puede comprobar la oscuridad del trazo (sin señal de entrada con disparo automático). Para esto se debe ajustar el conmuta­dor de TIME/DIV. (posición calibrada) en 50ns/cm. Entonces el trazo debe ser más claro, cuando el botón de ajuste está en su posición de tiempo mínimo y más oscuro en su máximo.
Corrección de la posición del haz
El tubo de rayos tiene una desviación angular tolerable de ±5° entre el plano de las placas de deflexión X D1-D2 y la línea horizontal de la retícula interna. Para la corrección de esta desviación y las influencias magnéticas terrestres que dependen de la posición del aparato, hay que reajustar el trimer TR situado a la izquierda bajo la pantalla. General­mente el margen de rotación es asimétrico. Sin embargo, es aconsejable comprobar que la línea se pueda inclinar hacia ambos lados con el trimer TR. Con la caja cerrada es suficiente un ángulo de ±0,57° (1mm de diferencia de altura por 10 cm de longitud del haz) para compensar el campo magnético de la tierra.
Indicaciones para el servicio técnico
Las siguientes indicaciones deben servir de ayuda al técnico de electrónica al corregir las diferencias con respecto a los da­tos técnicos prescritos del aparato, prestando especial aten­ción a las anomalías detectadas durante su chequeo. Pero no deben efectuarse intervenciones en el aparato sin adecuados conocimientos en la materia. Es aconsejable hacer uso del rápi­do y económico servicio técnico de HAMEG. Para más informa­ción llame o escriba a HAMEG. Estamos tan cerca como su teléfono. Las direcciones y números de teléfonos figuran al final del presente manual. Aconsejamos que para las repara­ciones envíen los aparatos sólo en su embalaje original (ver también «Garantía»).
Atención: Los condensadores en el interior del aparato pueden seguir cargados aunque el aparato ya se haya des­conectado de todas las fuentes de tensión.
Hay que tener muchísima precaución con el tubo de rayos catódicos. El cono de cristal no se debe tocar bajo ningún concepto con herramientas templadas, ni sobrecalentar (¡sol­dador!) o enfriar (¡spray frigorífico!) localmente. Aconsejamos usar gafas de protección (peligro de implosión).
Después de cada intervención en el aparato, este debe de pasar por un control de tensión de 2200V de continua (caja cerrada y tecla de power pulsada y superficies metálicas accesibles, contra los dos polos). Este control es peligroso y precisa de una persona cualificada. Además se debe com­probar la impedancia entre el enchufe de protección y cualquier parte metálica del osciloscopio. No debe
sobrepasar 0,1Ω.
Tensiones de alimentación
Todas las tensiones necesarias se estabilizan electró- nicamente en la fuente conmutada del osciloscopio. La tensión +12V nuevamente estabilizada es ajustable. Se utiliza como tensión de referencia para la estabilización de los -6V y los -2000V en continua. Si alguna de las tensiones continuas varía un 5% de su valor nominal, debe existir una avería. Para la medición de la alta tensión sólo se debe utilizar un voltímetro con una resistencia
interna alta (>10M) y que sea resistente a tensiones
elevadas. Junto con el control de las tensiones de fun­cionamiento, es conveniente comprobar también sus tensiones de zumbido y las perturbaciones. Valores de­masiado altos, pueden ser la causa de errores sin expli­cación. Los valores máximos se indican en los esquemas de los circuitos.
Luminosidad máxima y mínima
Abrir el aparato
Si se desenroscan los 2 tornillos del panel posterior, éste se puede deslizar hacia atrás. Antes hay que desconectar el cable de red del enchufe incorporado. Sujetando la caja se podrá deslizar el chasis con el panel frontal hacia delante. Para cerrar de nuevo el aparato, hay que observar que la caja pase correctamente por debajo del borde del panel frontal. Lo mismo debe procurarse al montar el panel posterior.
Advertencia
Antes de abrir o cerrar la caja para efectuar una reparación o un cambio de piezas, el aparato se deberá desconectar de todas las tensiones. Si después resulta imprescindible realizar una medición, comprobación o calibración con el aparato abierto y bajo tensión, dicha tarea sólo deberá ser ejecutada por un técnico que conozca los riesgos que esto implica.
Al intervenir en el interior del osciloscopio hay que tener en cuenta, que las tensiones del tubo son de aprox. -2kV y la de las etapas finales de aprox. +115V y +65V. Estos
potenciales se encuentran en el zócalo del TRC así como en el circuito impreso del tubo, de la fuente de alimenta­ción, la placa base, y la de etapa final Y. Estas tensiones
son de peligro mortal. Por eso la precaución es un impera­tivo. Además se advierte que los cortocircuitos en deter­minados puntos del circuito de alta tensión no sólo provo­can la destrucción de diversos semiconductores, sino a su vez la del optoacoplador. Por esta razón es muy peligro­so conectar condensadores en estos puntos con el apara­to encendido.
Para su ajuste, hay un trimer de 100k en el circuito im-
preso del CRT (cuello). El ajuste sólo deberá efectuarse con un destornillador debidamente aislado (¡precaución, alta tensión!). El ajuste debe realizarse de manera que el trazo en forma de punto y sin barrido (modo XY) pueda ser oscurecido mediante el mando de INTENS. Si el ajuste es correcto, deberán cumplirse las condiciones descritas en el plan de chequeo.
Astigmatismo
En el circuito impreso del CRT (cuello del CRT) se encuen-
tra un trimer de 47k con el que se puede corregir el astig-
matismo, es decir, la relación entre enfoque vertical y hori­zontal (ver plan de calibración). El ajuste correcto depende también de la tensión de las placas Y (aprox. +42V). Por esto conviene controlarla con anterioridad. La mejor forma de corregir el astigmatismo es utilizar una señal rectangu­lar de alta frecuencia (p.ej. 1MHz).
Con el mando FOCUS se enfocan primero las líneas hori­zontales de la rectangular. Luego se corrige el enfoque de las líneas verticales con el potenciómetro del astigmatis­mo de 47k. Por este orden, la corrección se repite varias veces. El ajuste habrá concluido cuando moviendo sólo el mando FOCUS ya no pueda mejorarse el enfoque de am­bas direcciones.
Umbral de disparo
El umbral de disparo interno deberá estar en el margen de las 0,3 a 0,5 divisiones de altura de imagen.
42
Reservado el derecho de modificación
Control Remoto RS232-Interface
Búsqueda de anomalías
Por razones de seguridad, sólo se puede trabajar con el osciloscopio abierto a través de un transformador separa­dor regulable (clase de protección II).
Para la búsqueda de anomalías, se precisan un generador de señales, un multímetro suficientemente exacto y si fuera posible un segundo osciloscopio. Este último hace falta por si se necesitara seguir una señal o controlar tensiones perturbadoras y para encontrar una anomalía difícil. Como ya se ha mencionado anteriormente, la alta tensión estabilizada (-2025V y +12kV), así como la tensión de alimentación para las etapas finales supo­nen un peligro mortal. Por eso es aconsejable utilizar puntas de prueba para las medidas, más largas y com­pletamente aisladas para trabajar en el interior del aparato. Así es prácticamente imposible entrar involuntariamente en contacto con potenciales de tensión peligrosos. En el marco de estas instrucciones, no es posible describir detalladamente todas y cada una de las anomalías posibles. En el caso de anomalías com­plejas hará falta desarrollar cierta habilidad de diagnós­tico. Si se produce una anomalía, después de abrir el aparato es aconsejable inspeccionarlo primero visualmente en busca de piezas sueltas, mal conectadas o descoloridas por la acción de temperaturas elevadas. Luego deberán inspeccionarse todos los cables de conexión entre los circuitos impresos y el transforma­dor de red, las piezas del chasis delantero, el zócalo del TRC y la bobina de la rotación del trazo (dentro del blin­daje alrededor del tubo). Esta inspección visual puede llevar antes al éxito, que una búsqueda sistemática de anomalías con instrumentación de medida.
Cuando se trata de un paro total del aparato, la primera medida y la más importante, aparte de controlar la tensión de red y el fusible, es medir las tensiones de las placas del TRC. En el 90% de todos los casos , se podrá determinar cuál de las unidades principales es la defectuosa. Las uni­dades principales son:
semiconductor seleccionado, es preciso cambiar también el otro que aún funciona y reponer ambos otra vez selec­cionados, dado que de lo contrario resultarían diferen­cias con respecto a los datos técnicos o a las funciones especificadas. El servicio técnico de HAMEG le asesora­rá con mucho gusto y le proveerá los componentes es­peciales o seleccionados que no pueda encontrar fácilmente en el mercado (p.ej. el tubo de rayos catódicos, el transformador de red, potenciómetros, bobinas, fet's, etc.)
Calibración
El osciloscopio dispone de un menú de calibración, que puede ser utilizado en partes por el propio usuario, que no dispone de aparatos de medida y generadores de precisión.
Para llamar el menú, léase las descripciones en el párrafo "Menú". El menú "CALIBRATE" contiene varios puntos:
Los siguientes puntos pueden ser utilizados sin precisar ins­trumentación de medida o de prueba o preajustes previos. La calibración se efectúa automáticamente, no debe quedar acoplada ninguna señal en los bornes BNC:
1. Y AMP (Amplificador de medida canal 1 y 2)
2. TRIGGER-AMP (Amplificador de disparo)
3. STORE AMP (zona digital)
Los nuevos valores obtenidos durante la calibración se me­morizan automáticamente y son utilizados nuevamente cuan­do se pone el aparto en marcha.
Los tres puntos relacionados corrigen variaciones de los valores debidos en los amplificadores, y se memorizan los Se recuerda nuevamente, que estos tra­bajos de ajuste sólo deben ser efectuados cuando el osciloscopio ha alcanzado su temperatura de trabajo y si sus diferentes tensiones de alimentación tienen sus valores indicados.
1. La deflexión Y. 2. La deflexión X.
3. El circuito TRC 4. La alimentación.
Durante la medición, los reguladores de POS. de las dos direcciones deben estar ajustados lo más exacta­mente posible a la mitad de su recorrido. Si los dispo­sitivos de deflexión funcionan, ambos pares de pla­cas tienen má s o menos la misma tensió n (Y aprox.42V, X aprox.52V). Si las tensiones de una pareja de placas son muy diferentes, debe de haber un defecto en el correspondiente circuito de deflexión. Si a pesar de que las tensiones se pueden igualar exactamente no aparece el haz, habrá que buscar el defecto en el circuito TRC. Si faltan todas las tensiones de deflexión, lo má s probable es que no funcione la alimentación.
Cambio de componentes
Si se precisan cambiar componentes sólo se deberán vol­ver a montar piezas del mismo tipo o equivalentes. Las resistencias sin especificaciones en los esquemas de los circuitos (con pocas excepciones) soportan 1/5W(Melf) o 1/8W (Chip) y tienen una tolerancia de 1%. Las resistencias en el circuito de alta tensión tienen que poder soportar tensiones elevadas. Los condensadores sin datos de tensión tienen que ser aptos para una tensión de 63V. Su tolerancia no debe superar el 20%. Muchos semiconductores están seleccionados. Estos se visuali­zan en el esquema eléctrico. En caso de que se averíe un
Siguiendo las múltiples indicaciones contenidas en las instrucciones de manejo y en el plan de chequeo es sencillo realizar pequeñas correcciones y operaciones de ajuste. Sin embargo, no es fácil ajustar de nuevo todo el osciloscopio. Para eso hace falta entendimiento en la materia, el seguimiento de un determinado orden, experiencia y varios instrumentos de medida de precisió n con cables y adaptadores. Por eso es aconsejable ajustar los trimers (R,C) en el interior del aparato sólo cuando se pueda medir o valorar su efecto en el lugar adecuado, en el modo de funcionamiento correcto, con un ajuste óptimo de los conmutadores y potenciómetros, con o sin señal senoidal o rectangular, con la frecuencia, amplitud, tiempo de subida y relación de impulso correspondientes.
Interfaz RS232 - Control a distancia
Indicaciones de seguridad
Atención: Todas las conexiones del interfaz quedan conexionadas galvanicamente con el osciloscopio. No quedan permitidas las mediciones en potenciales de medida de referencia elevados ya que pueden dañar el osciloscopio, el interfaz y los aparatos conectados a ellos. La garantía HAMEG no cubre daños ocasionados por no seguir las indicaciones de seguridad. HAMEG no se responsabiliza de daños ocasionados a personas u otros fabricados.
Reservado el derecho de modificación
43
Control Remoto RS232-Interface
Descripción
El osciloscopio lleva en la parte posterior una conexión de RS232, conector D-SUB de 9 polos. A través de esta conexión bidireccional, se pueden enviar/recibir parámetros de ajuste desde un (PC) al osciloscopio. Sólo en modo digital, se po­drán recibir y emitir los datos de las señales al PC.
El PC y el interfaz se conectan mediante un cable de 9 polos (conexionado 1:1). Su longitud máx. será de 3 metros. Los pins para el interfaz RS232 quedan definidos de la siguiente manera:
Pin
2 Tx Data (Transmisión de datos del osciloscopio
a un aparato externo)
3 Rx Data (Recepción de datos de un aparato externo al
osciloscopio)
5 Ground (Potencial de referencia, al osciloscopio (clase
de protección I) y cable de red conectado con el conducto de protección)
7 CTS (Estado de preparación de emisión)
8 RTS (estado de preparación de recepción)
9 +5V (Tensión de alimentación para aparatos externos)
(max. 400mA).
Ajuste de la velocidad en baudios
Los baudios se ajustan automáticamente en los márgenes entre 110 y 115200 baudios (ninguna paridad, longitud de datos 8 bit, 2 bit de paro).
El osciloscopio reconoce el primer SPACE CR (20hex, 0Dhex) enviado por el ordenador después del primer POWER-UP (puesta en marcha del osciloscopio) y ajusta automáticamente la velocidad de baudios. Esta situación permanece hasta que se desconecta el osciloscopio (POWER-DOWN) o hasta anular el modo de control remoto mediante la orden RM=0, o pulsando la tecla LOCAL (Auto Set), si esta fue desbloqueda con anterioridad.
Después de desactivar el modo de control remoto (LED RM (3) apagado), sólo se podrá reiniciar la transmisión de datos mediante la emisión de SPACE CR.
Si el osciloscopio no reconoce SPACE CR como primer sig­no, se pondrá TxD durante aprox. 0,2ms en Low y se genera un error de marco.
Si el osciloscopio ha reconocido SPACE CR y ha ajustado su velocidad en baudios, contesta con la orden de RETURNCODE 0 CR LF. El teclado del osciloscopio queda después bloqueado. El tiempo transcurrido entre Remote OFF y Remote ON debe ser como mínimo:
=2 x (1/baudios)+60µs
t
min
Transmisión de datos
La variación máxima de tensión en loa pins TX, RX, RTS y CTS es de ±12V. Los parámetros para la conexión son:
N-8-2 (ningún bit de paridad, 8 bits de datos, 2 bits de paro,
protocolo hardware RTS/CTS)
Después de haber ajustado correctamente la velocidad de baudios, el osciloscopio queda en modo control remoto (Remote) y está preparado para recibir órdenes. Al osciloscopio se le adjunta un disquete informático con ejem­plos de programación y la lista de órdenes.
44
Reservado el derecho de modificación
Mandos de control HM407-2
Reservado el derecho de modificación
45
46
Reservado el derecho de modificación
LEER
Instruments
Oscilloscopes
Multimeters
Counters
Frequency Synthesizers
Generators
R- and LC-Meters
Spectrum Analyzers
Power Supplies
Curve Tracers
Time Standards
®
Germany HAMEG GmbH
Industriestraße 6 63533 Mainhausen Tel. (06182) 8909 - 0 Telefax (06182) 8909 - 30 E-mail:
HAMEG Service
Kelsterbacher Str. 15-19 60528 FRANKFURT am Main Tel. (069) 67805 - 24 Telefax (069) 67805 - 31 E-mail:
France HAMEG S.a.r.l
5-9, av. de la République 94800-VILLEJUIF Tél. (1) 4677 8151 Telefax (1) 4726 3544 E-mail:
Spain HAMEG S.L.
Villarroel 172-174 08036 BARCELONA Teléf. (93) 4301597 Telefax (93) 321220 E-mail:
Great Britain HAMEG LTD
74-78 Collingdon Street LUTON Bedfordshire LU1 1RX Phone (01582)413174 Telefax (01582)456416 E-mail:
sales@hameg.de
service@hameg.de
hamegcom@magic.fr
email@hameg.es
sales@hameg.co.uk
Printed in Germany
United States of America HAMEG, Inc.
266 East Meadow Avenue EAST MEADOW, NY 11554 Phone (516) 794 4080 Toll-free (800) 247 1241 Telefax (516) 794 1855
41-0407-02S0
E-mail:
Hongkong HAMEG LTD
Flat B, 7/F, Wing Hing Ind. Bldg., 499 Castle Peak Road, Lai Chi Kok, Kowloon Phone (852) 2 793 0218 Telefax (852) 2 763 5236 E-mail:
hamegny@aol.com
hameghk@netvigator.com
Loading...
