HAME A8 User Guide

商标、版权说明

是深圳市华美兴泰科技有限公司注册商标。文中提及到的

其它商标或商品名称均是深圳市华美兴泰科技有限公司的商标或注

册商标。本产品的所有部分，包括配件和软件，其版权属深圳市华

美兴泰科技有限公司所有，在未经过深圳市华美兴泰科技有限公司

许可的情况下，不得任意拷贝、抄袭、仿制或翻译成其它语言。

本手册中的所有图片和产品规格参数仅供参考，随着软件或硬件的

升级会略有差异，如有变更，恕不另行通知，如需了解更多产品信

息，请浏览我们的网站：

http://www.hamedata.com

目 录

第一章 产品简介 ..........................................................................................................................3

1.1 产品简介............................................................................................................................3

1.2 主要规格............................................................................................................................3

1.3 装箱清单............................................................................................................................3

1.4 面板描述............................................................................................................................4

1.4.1 指示灯描述.............................................................................................................4

1.4.2 接口.........................................................................................................................5

1.5 安装环境............................................................................................................................5

第二章 产品安装 ..........................................................................................................................6

2.1 硬件安装............................................................................................................................6

第三章 登陆管理界面...................................................................................................................8

3.1 正确设置您的计算机网络配置........................................................................................8

3.2 登陆路由器......................................................................................................................10

第四章 启用智能向导进行高级设置...........................................................................................13

4.1 启用智能向导..................................................................................................................13

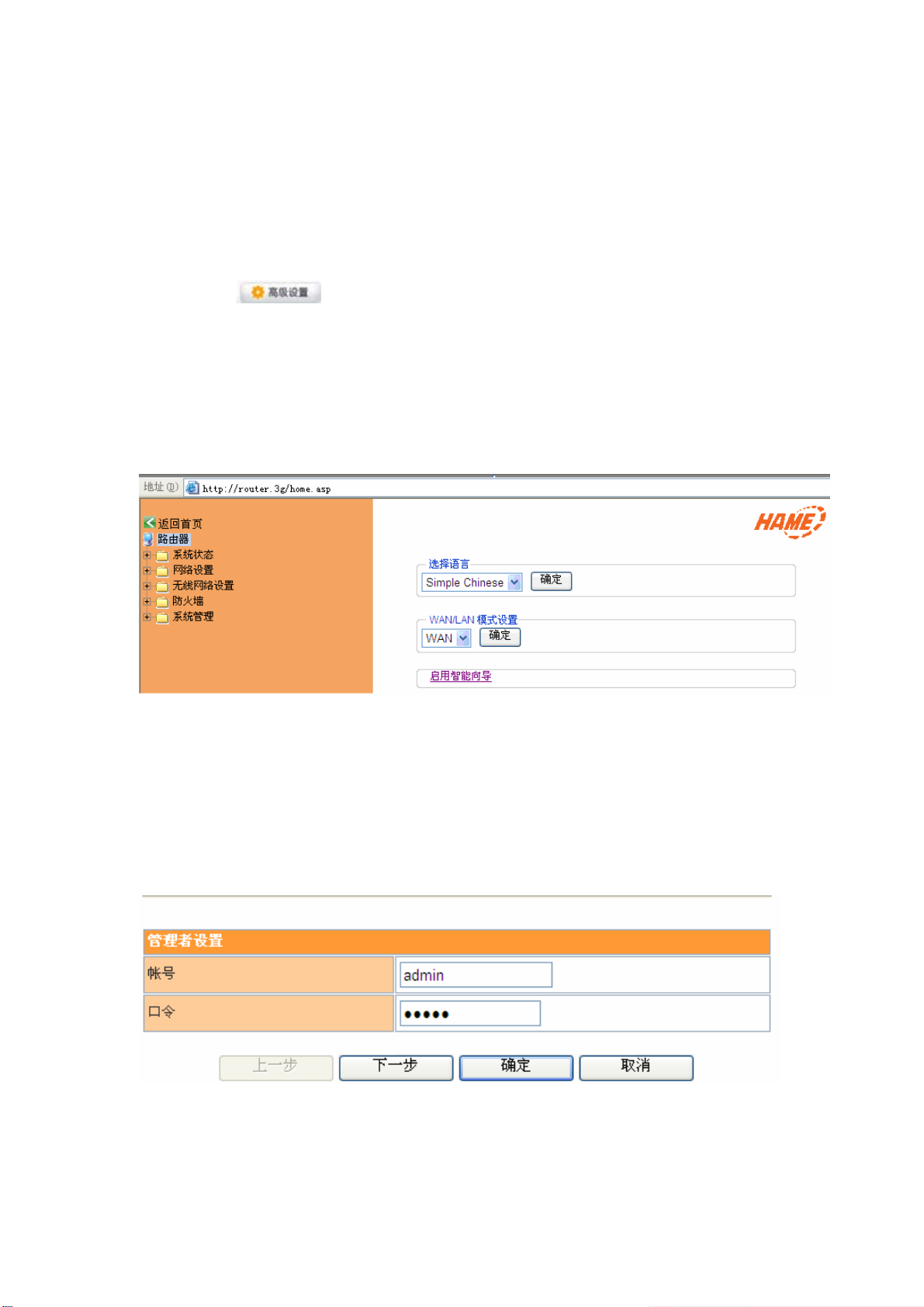

4.1.1 配置管理员信息...................................................................................................13

4.1.2 配置系统时间.......................................................................................................14

4.1.3 配置广域网信息...................................................................................................14

4.1.3.1 静态模式.................................................................................................14

4.1.3.2 动态模式.................................................................................................15

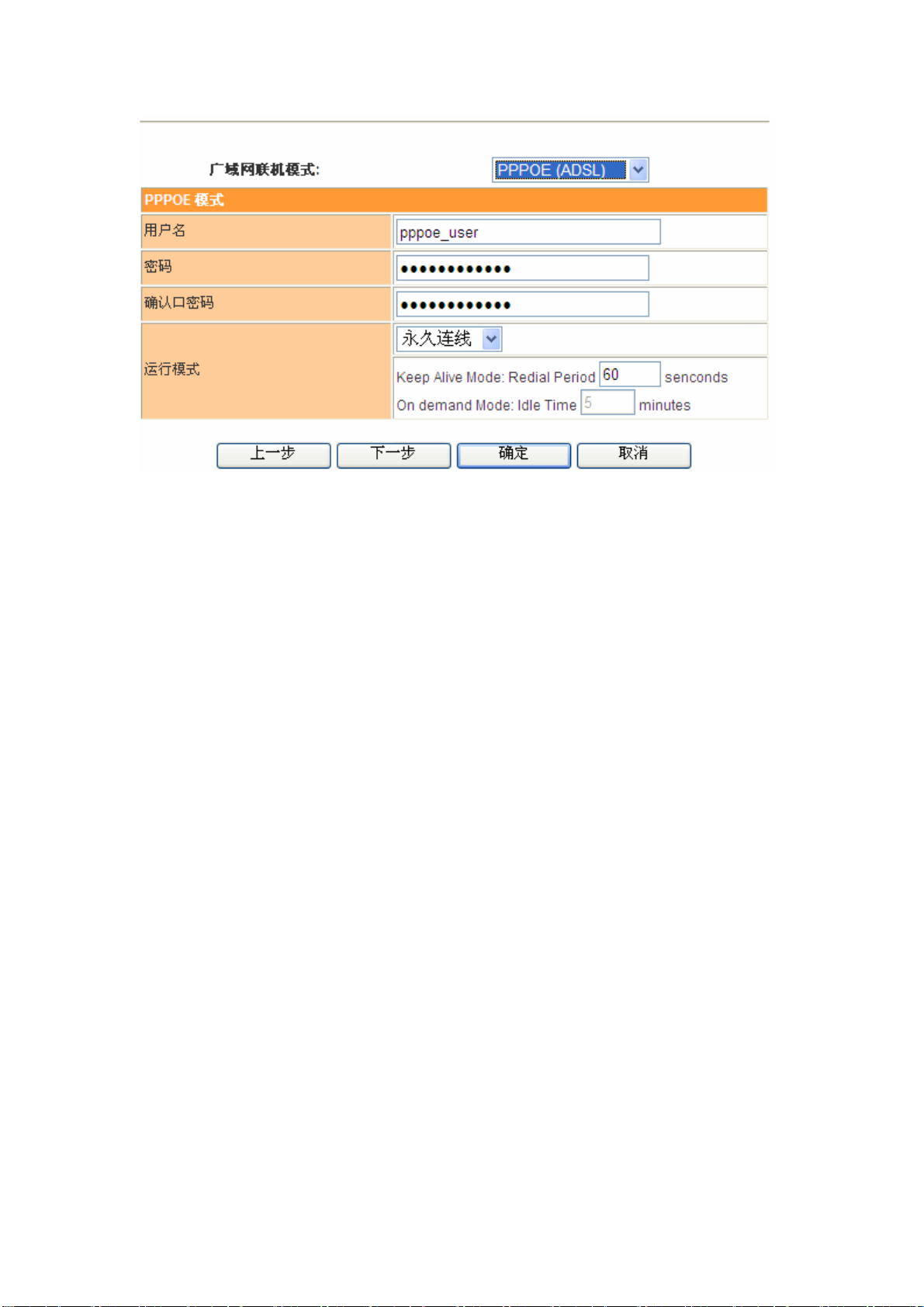

4.1.3.3 PPPOE(ADSL)模式.................................................................................15

4.1.3.4 L2TP模式...............................................................................................16

4.1.3.5 PPTP模式.................................................................................................17

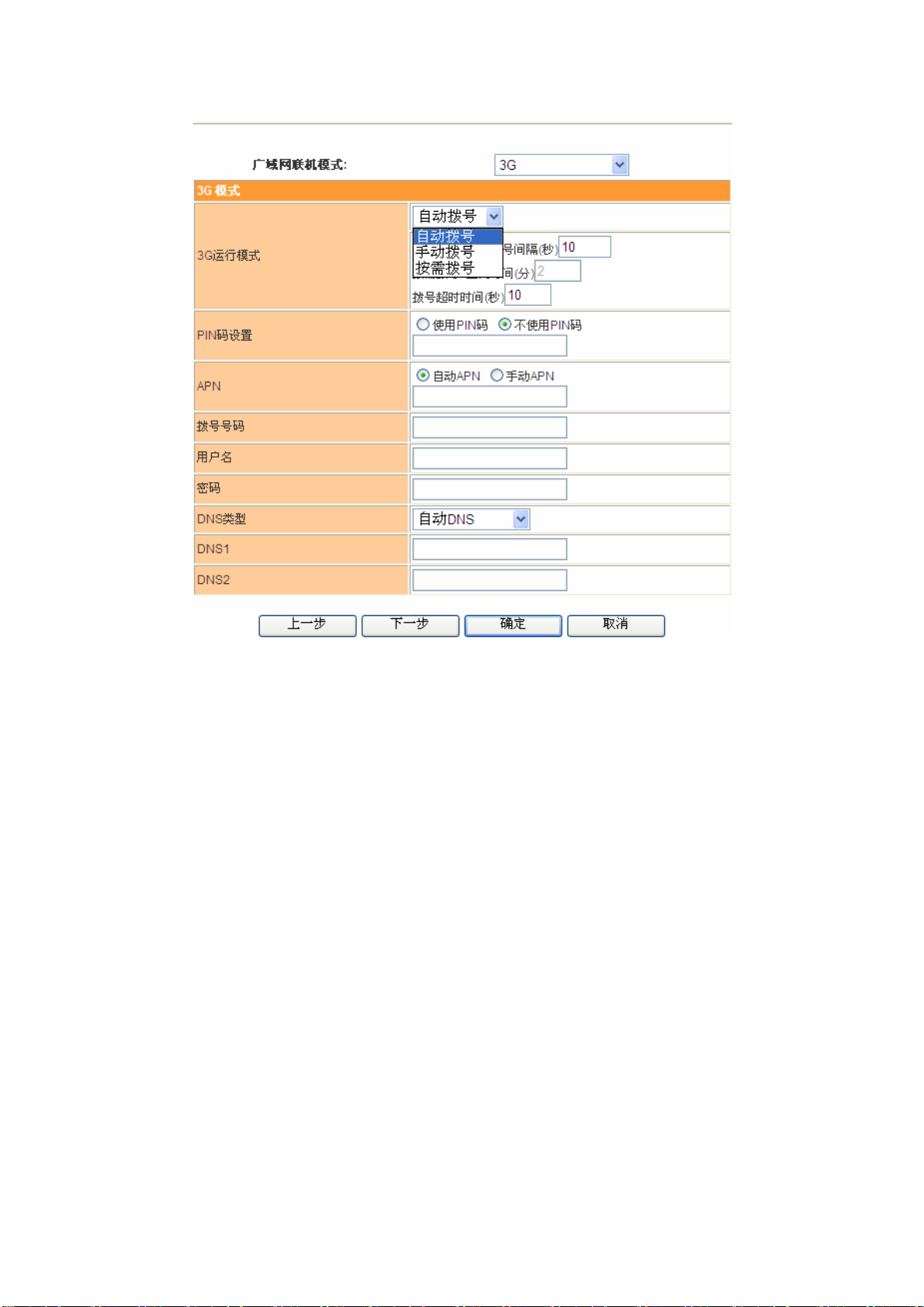

4.1.3.6 3G模式.....................................................................................................18

4.1.4 配置局域网信息...................................................................................................19

4.1.5 配置无线网络信息................................................................................................20

第五章 系统状态 ........................................................................................................................25

5.1 状态...................................................................................................................................25

5.2 统计资料..........................................................................................................................26

第六章 网络设置 ........................................................................................................................27

6.1 广域网设置......................................................................................................................27

6.2 局域网设置......................................................................................................................27

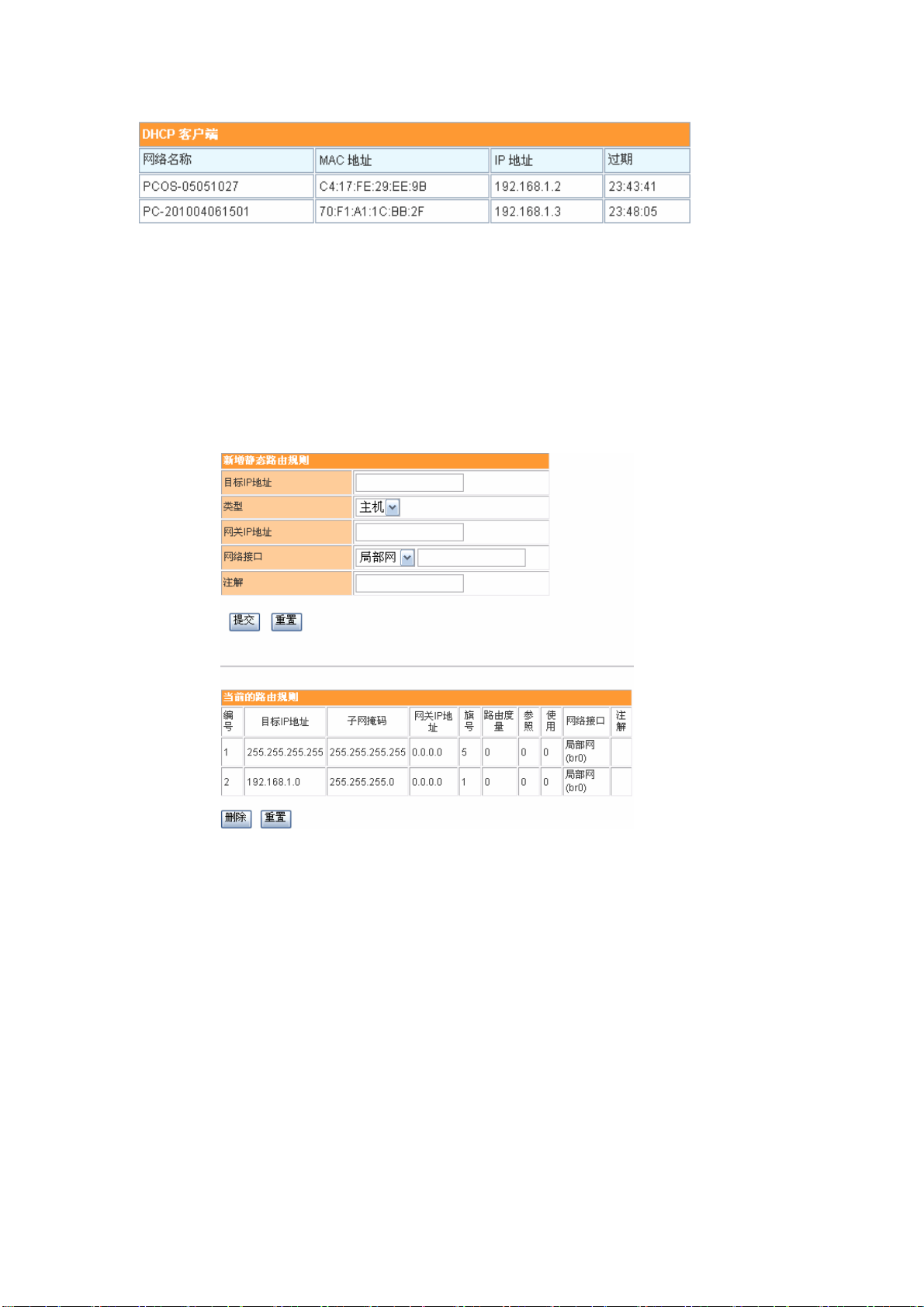

6.3 DHCP客户端列表 ............................................................................................................28

6.4 静态路由配置..................................................................................................................29

第七章 无线网络设置.................................................................................................................30

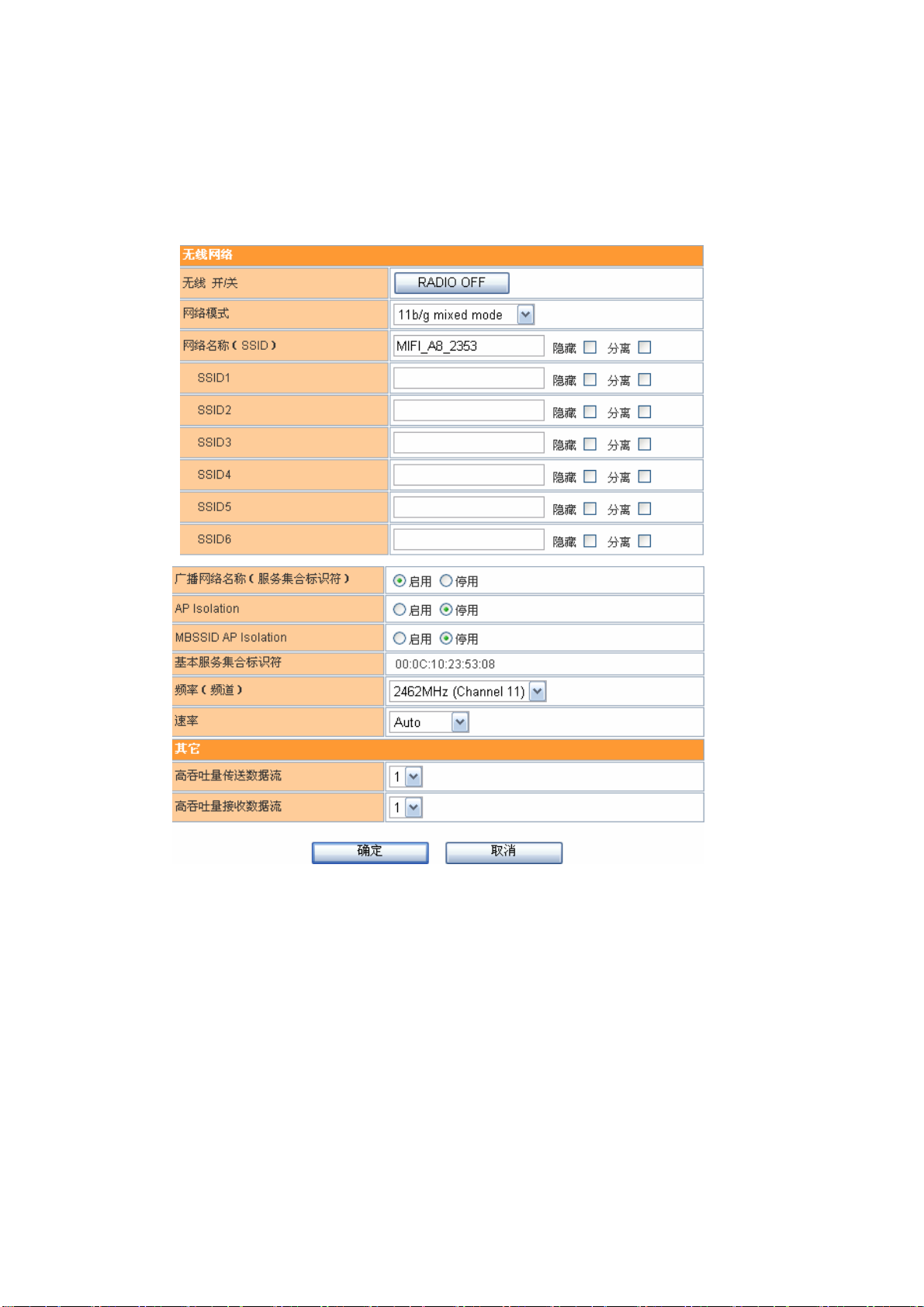

7.1 基本设置..........................................................................................................................30

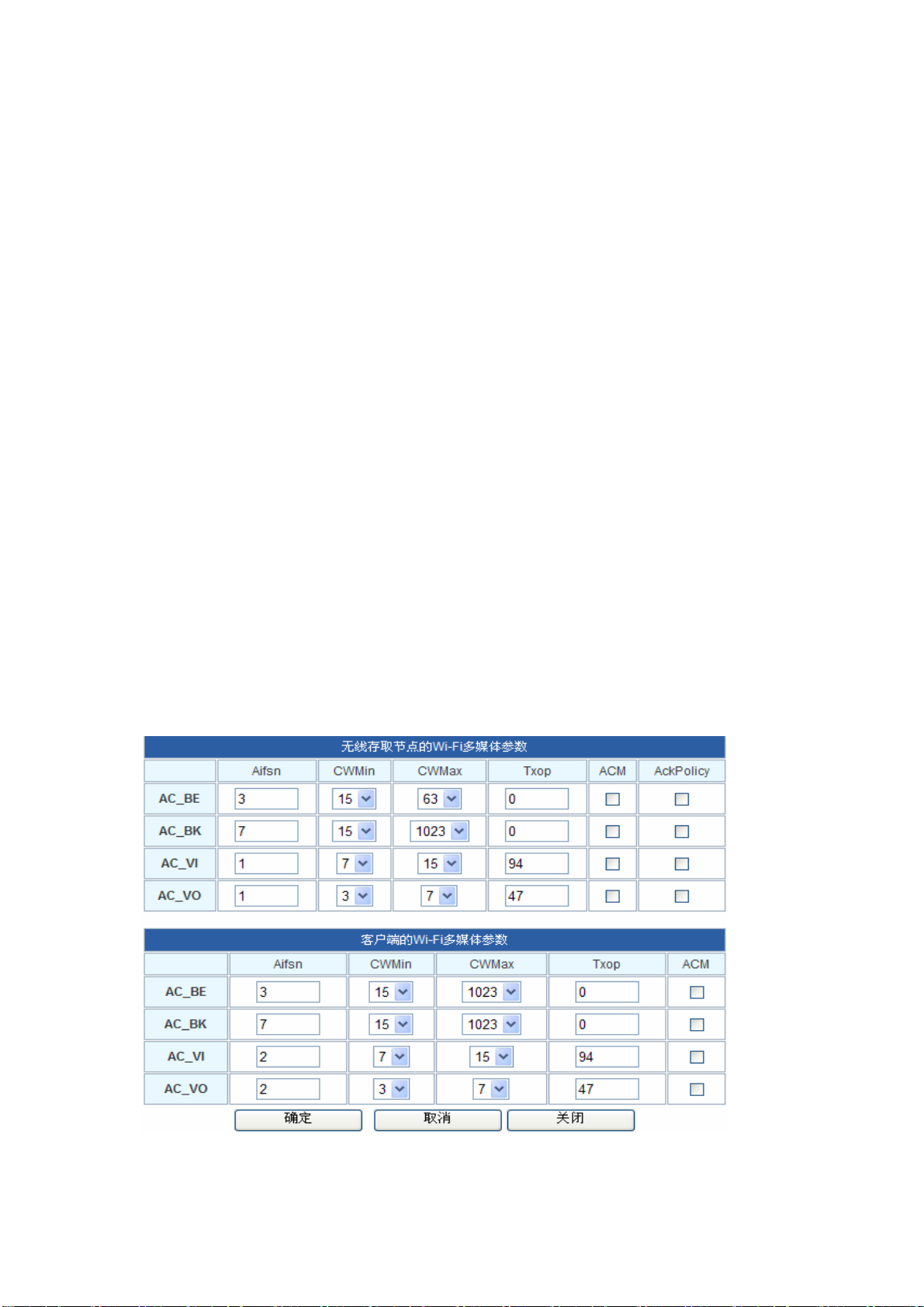

7.2 高级设置..........................................................................................................................31

7.3 安全设置..........................................................................................................................33

7.4 WDS设置..........................................................................................................................33

7.5 WPS设置 ..........................................................................................................................34

7.6 客户端列表......................................................................................................................35

第八章 防火墙 ............................................................................................................................36

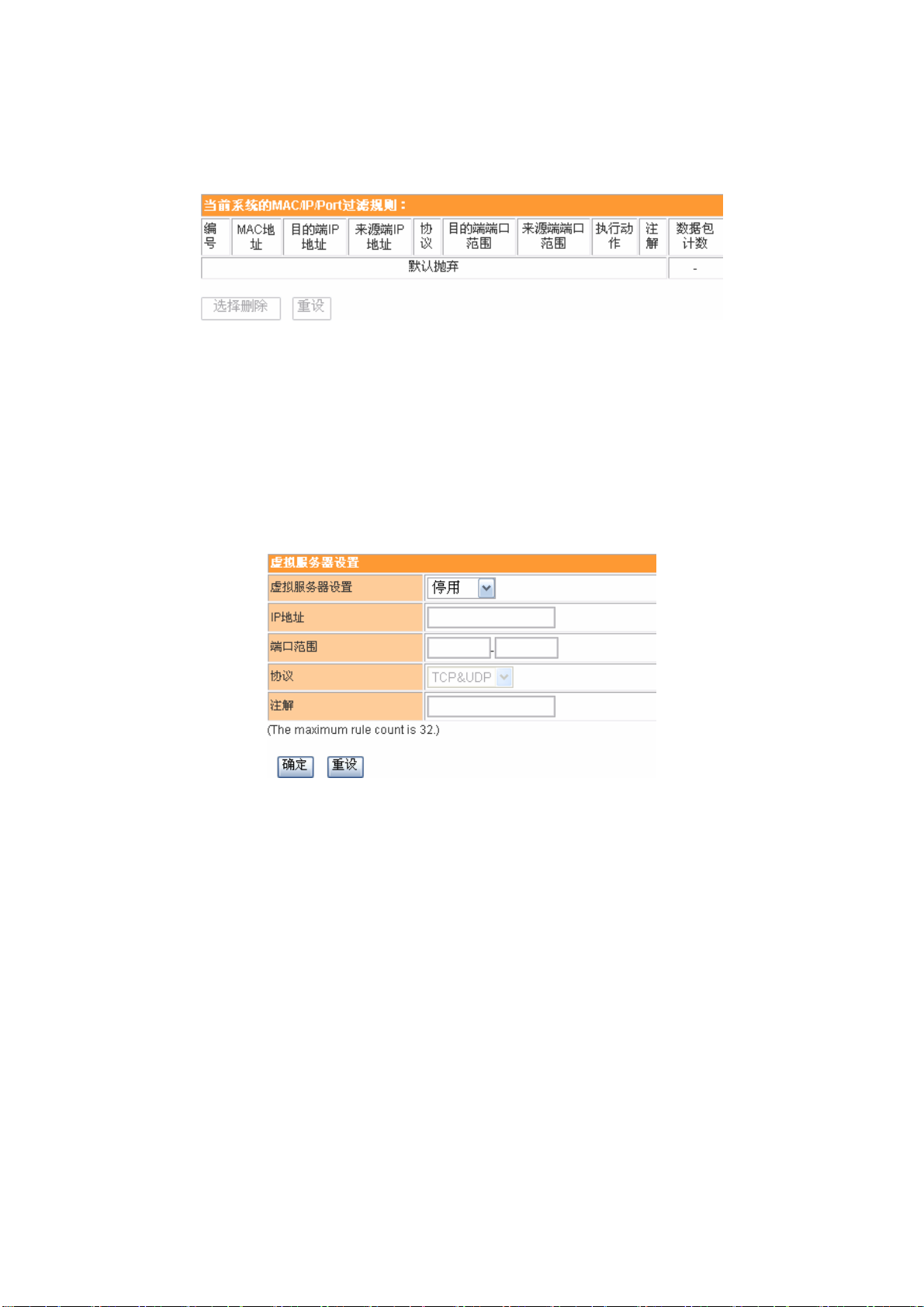

8.1 MAC/IP/Port过滤 .............................................................................................................36

8.2 虚拟服务..........................................................................................................................37

8.3 DMZ设置..........................................................................................................................37

8.4 系统安全设置..................................................................................................................38

8.5 内容过滤..........................................................................................................................38

第九章 系统管理 ........................................................................................................................39

9.1 管理..................................................................................................................................39

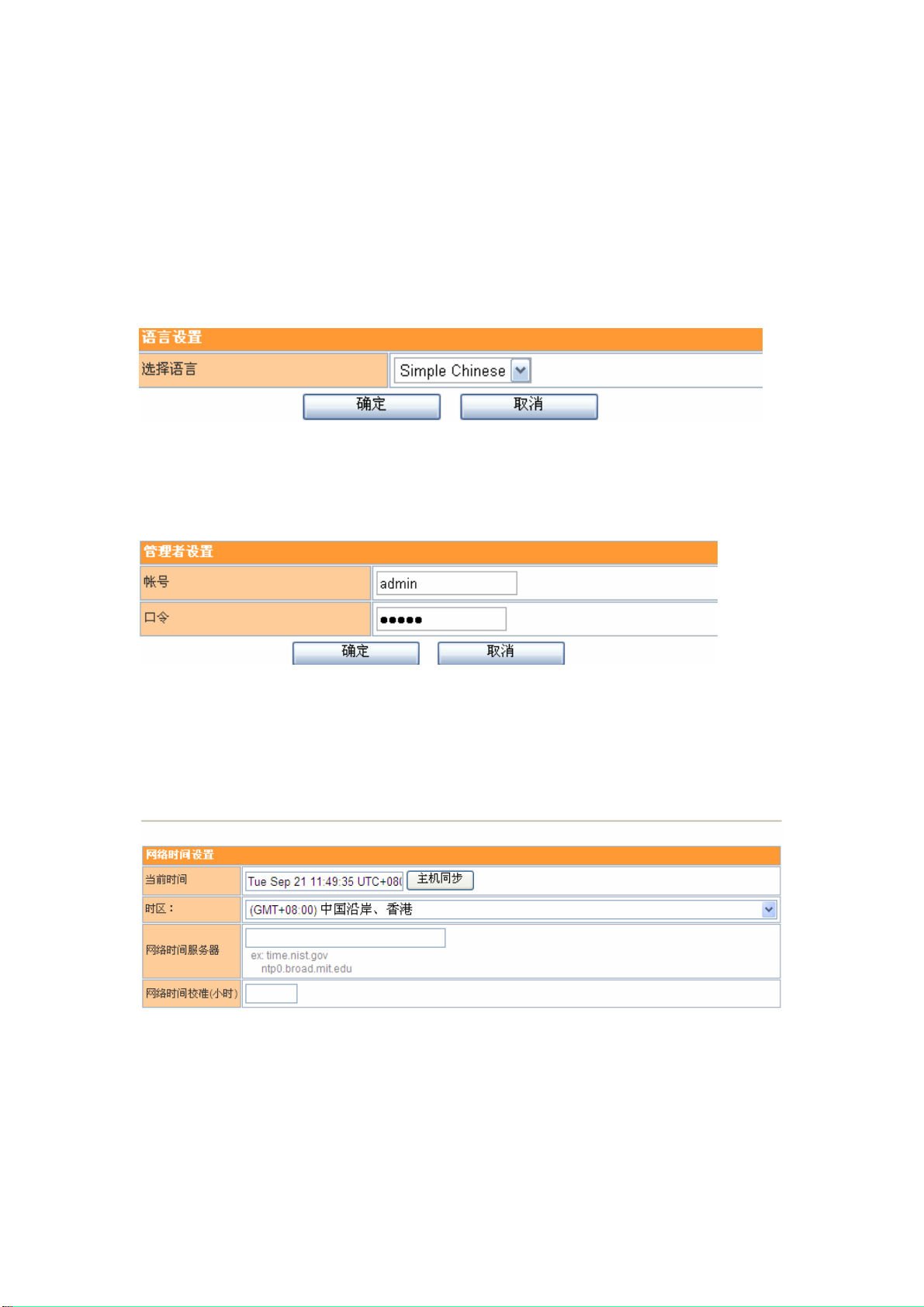

9.1.1 语言设置...............................................................................................................39

9.1.2 管理者设置...........................................................................................................39

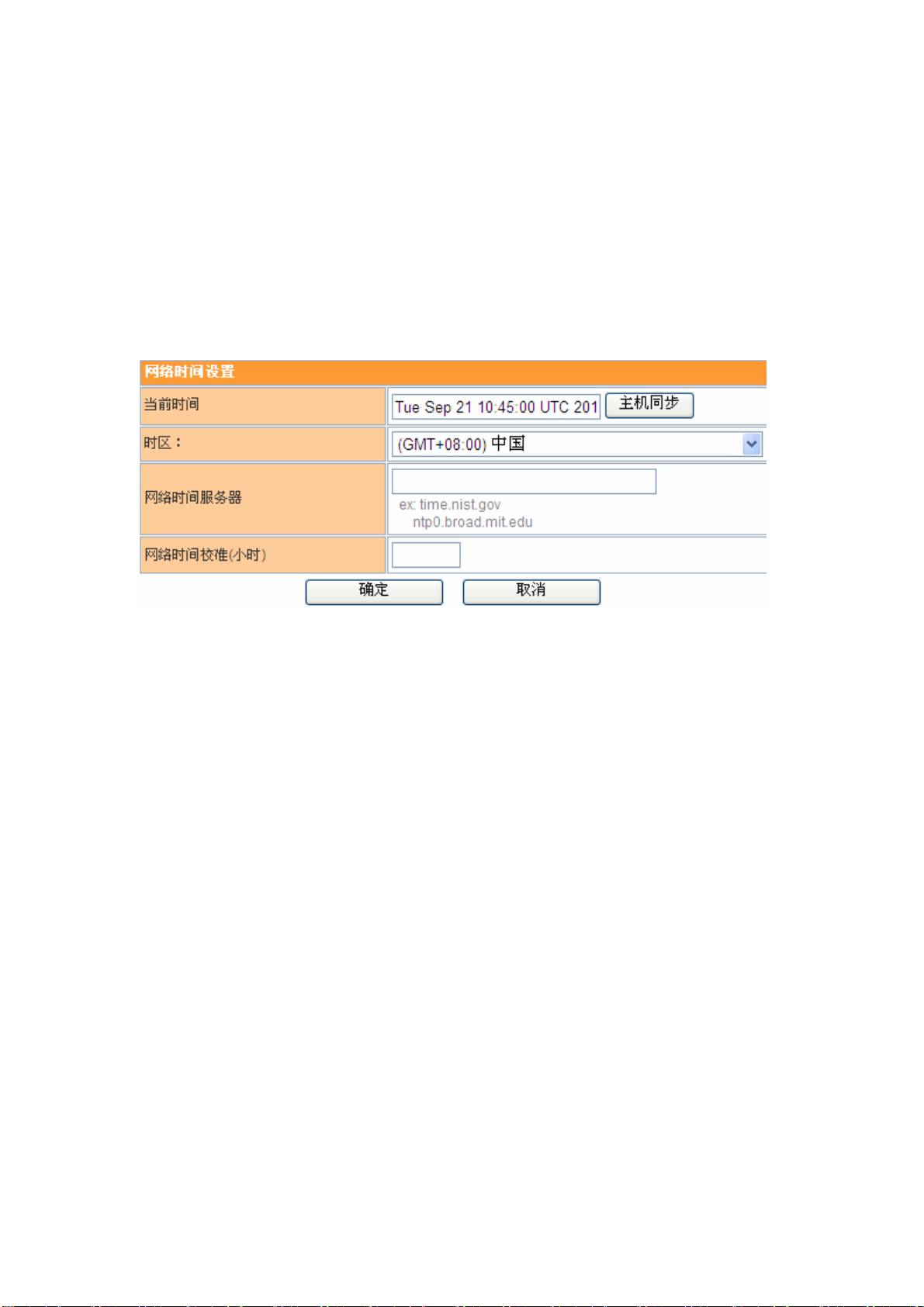

9.1.3 网络时间设置.......................................................................................................39

9.1.4 动态域名服务器.................................................................................................40

9.2 系统升级..........................................................................................................................40

9.3 设置管理..........................................................................................................................41

9.4 系统指令..........................................................................................................................42

9.5 系统记录..........................................................................................................................42

第一章 产品简介

首先感谢你购买华美兴泰 MIFI A8 3G 无线路由器！

1.1 产品简介

MIFI A8 是一款基于 802.11b/g/n 的便携式 3G/4G 无线路由器，兼容 W-CDMA/CDMA EVDO/TD-

SCDMA 三种制式无线上网卡，实现 WIFI 共享。

MIFI A8 精美、别致的外形，内置 1500mAh 锂电池，户外、出差，让您随时随地畅游网络。

1.2 主要规格

¾ 超便携式、高速 3G/4G 无线路由器
¾ 内置 1500mAh 锂电池，随时随地续航 3-4 小时
¾ 兼容 HSUPA/HSDPA/CDMA EVDO USB 无线上网卡
¾ 支持IEEE802.11b/g/n，速率高达 150Mbps
¾ NAT&NAPT 通过虚拟服务器的 VPN 传输
¾ DHCP 服务器自动分配 IP 地址
¾ 支持多用户的高速传输
¾ 可设置安全 WEP、WPA 加密方式和建立防火墙
¾ 简约界面，便于安装、便于管理

1.3 装箱清单

¾ MIFI A8 路由器 x1

¾ RJ45 转接头 x1

¾ 1500mAh 锂电池 x1

¾ 快速安装指南 x1

¾ 保修卡 x1

¾ 合格证 x1

¾ 布袋 x1

1.4 面板描述

1.4.1 指示灯描述

指示灯 说明 描述

电源灯

红色 开启电源开关

蓝色

当关闭电源开关时给电池充电，充电完毕，电源

灯灭

紫色 当开启电源开关时给电池充电

蓝色 电池电量充足

电量灯

WIFI 灯

信号灯

网络模式

1.4.2 接口

蓝紫色交替 电池电量处于弱电临界点

紫色 电池电量不足，需要及时进行充电

蓝色 Wi-Fi 开启，未插入 WAN/LAN 线

红色 Wi-Fi 关闭，插入 WAN/LAN 线

紫色 Wi-Fi 开启，并插入 WAN/LAN 线

红色 信号弱

紫色 信号一般

蓝色 信号强

紫色 注册上 2G 网络

蓝色 注册上 3G 网络

¾ 电源开关: 接通电源
¾ MINI8PIN：RJ45 接口，可设置为 LAN 口，也可以配置成 WAN 口
¾ Reset：恢复出厂日志
¾ Mini USB 5pin：电源插孔，连接电源，为路由器上电

1.5 安装环境

该路由器可以放置在办公室或家中任何方便的地方，没有特别的接线和冷却要求。不过应该

遵循以下原则：

¾ 将路由器水平放置。
¾ 尽量远离发热器件。
¾ 不要将路由器置于太脏或潮湿的地方。

第二章 产品安装

2.1 硬件安装

在设置路由器之前，请您按照如下步骤进行正确连接。为了保证更好发挥路由器的无线性能，

请把路由器置于覆盖区域中间位置。

1、给路由器供电。路由器供电方式：电池、电源适配器、电脑。

电池充电方式介绍：

（1） 由电源适配器或电脑供电，关闭电源开关。此时单独给电池充电，电池充满后，

电量灯灭。

（2） 由电源适配器或电脑供电，开启电源开关。在给电池充电的同时，路由器可以

正常使用。

2、开启电源开关。

3、通过 USB 接口，将无线数据卡插入路由器。

4、在确定电脑 WIFI 功能开启并可正常使用的情况下，通过 WIFI 连接到路由器。

第三章 登陆管理界面

本章节主要介绍如何进入到路由器设置页面，请参照以下步骤进行设置。

3.1 正确设置您的计算机网络配置

1、在桌面上，用鼠标右键点击“网上邻居”，选择“属性”；

2、在随后打开的窗口里，用鼠标右键点击“无线网络连接”，选择“属性”；

3、在弹出的对话框里，先选择“Internet 协议（TCP/IP）”，再用鼠标点击“属
性”按钮；

4、在随后打开的窗口里，您可以选择“自动获得 IP 地址（O）”或者是“使用下面的 IP
地址（S）”；
a、“自动获得 IP 地址（O）”如图：

b、“使用下面的 IP 地址（S）”
IP 地址：192.168.169.***（***为 2-253）
子网掩码： 255.255.255.0
网关：192.168.169.1
DNS 服务器：您可以填写您当地的 DNS 服务器地址（可咨询您的 ISP 供应商）也可以由路由

器作为 DNS 代理服务器。
设置完成后点击“确定”提交设置。

3.2 登陆路由器

1、打开 Web 浏览器，在地址栏中键入“http：//router.3g”， 并回车。

2、在弹出的登陆窗口里，输入用户名：admin；密码：admin；然后单击“确定”，将会进

入到管理员模式的页面，管理员可以对页面进行任何操作。

3、 当您输入正确的管理员用户名和密码后，点击“确定”按钮，将进入管理员模式的主页

面。

说明：路由器兼容 WCDMA、EVDO、TD 无线数据卡。下面以 WCDMA 数据卡为例进行介绍。

网络信息：网络信号、当前注册网络、路由器名称、网络运营商、连接状态。

：网络信号显示 ：路由器名称

：当前注册的网络类型 ：网络运营商

：拨号连接成功 ：拨号断开

连接状态： 显示当前网络的上传、下载速率，当前累计流量，总累计流量等信息。

WIFI 管理：您的 WIFI 名称：显示当前路由器的 WIFI 名称。如果需要修改名称，请点击

按钮，然后再点击 按钮，使设置生效。

您的 WIFI 加密开关：

表示当前状态为不加密。点击此按钮可切换到加密状态，默认加密方 WEP，

默认密码为：admin。如果需要修改密码，请在无线连接后，点击界面中的

，进行修改。

当状态为不加密时，可直接点击密码设置处的

按钮，输入密码

后点击确定按钮，状态可以直接修改为加密。

表示当前状态为加密，点击此按钮，状态变为不加密。

用户管理： 显示用户登录管理界面时所填写的登录用户名和密码，可手动修改登录密码。
