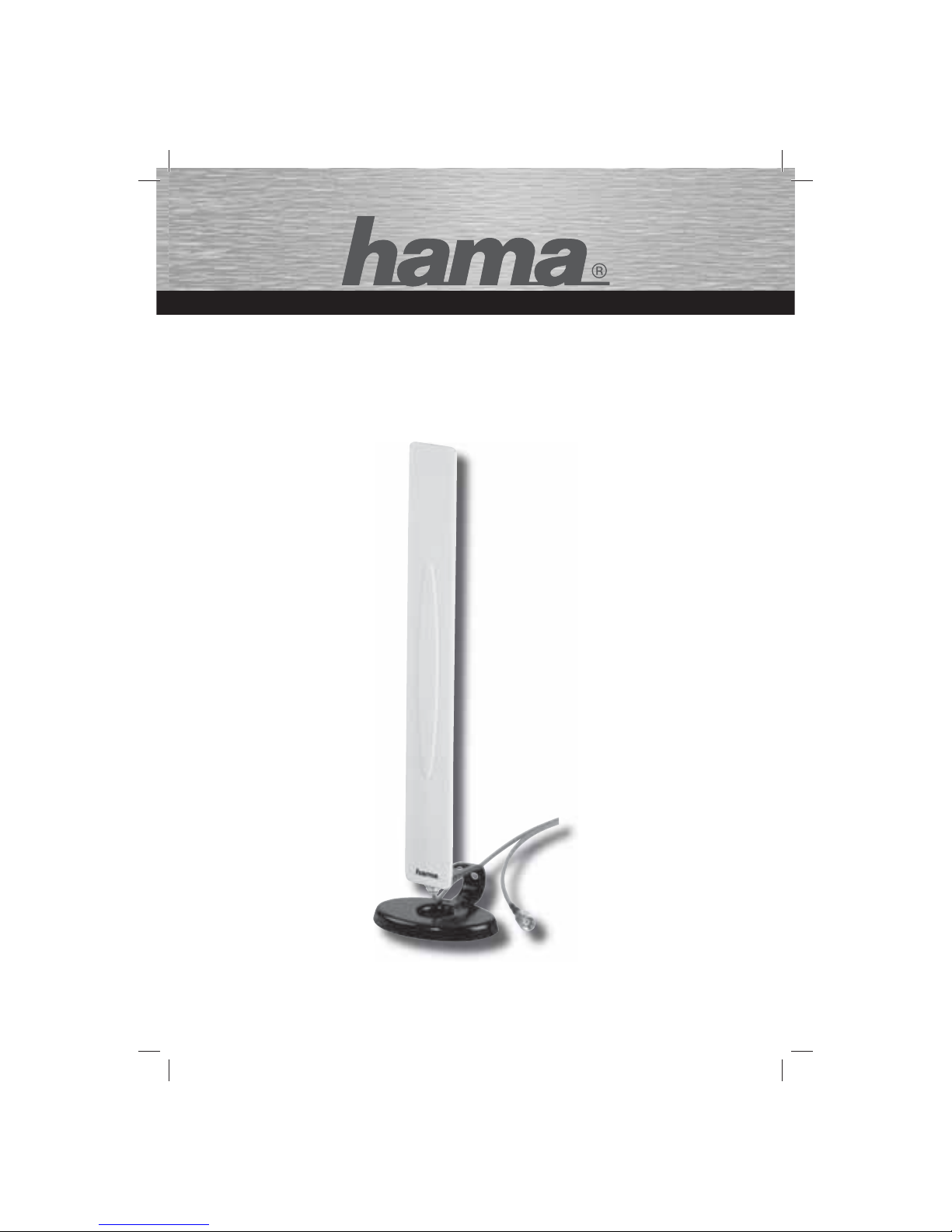

WLAN Antenne 4dBi
WIRELESS LAN
00062771
Page 3
2
d
Bedienungsanleitung
Diese Wireless LAN Antenne ist ideal zur Versorgung einer
größeren Fläche, z.B. eines Stockwerkes. Die Geschwindigkeit
und Reichweite kann so verbessert werden. Die erzielbare
Leistung hängt stark vom Standort und der Beschaffenheit der
Umgebung ab.
Wichtige Hinweise:
• Verwenden Sie diese Antenne nur in Innenräumen
• Platzieren Sie die Antenne auf einer ebenen
Fläche oder an der Wand
Achtung!
In den meisten europäischen Ländern beträgt die maximal
erlaubte Strahlungsleistung für Wireless LAN-Installationen
100mW=20dBm EIRP. In einigen Ländern sind jedoch, je nach
verwendeter Frequenz und Einsatzort (Innen oder Außen),
maximal 10mW EIRP erlaubt.
Detaillierte Informationen zu den erlaubten Strahlungsleistungen erhalten Sie von der Frequenz-Managementbehörde
des Landes, in dem das Gerät betrieben werden soll.
Die Einhaltung der gesetzlichen Bestimmungen des jeweiligen
Landes sind vom Betreiber einzuhalten. Bei Verstoß gegen
diese Bestimmungen kann die Hama GmbH & Co KG nicht
haftbar gemacht werden.
Spezifi kationen:
Abstrahlwinkel:
horizontal: 360°
vertikal: 40°
Anschluss: Reverse-SMA-Buchse
VSWR: maximal 1,5:1
Impedanz: 50 Ohm
Frequenzbereich: 2,4-2,5 GHz (IEEE802.11b und IEEE802.11g)
Antennengewinn: 4 dBi
Alle Angaben ohne Gewähr. Irrtümer und Änderungen vorbehalten.
Support- und Kontaktinformationen
Bei defekten Produkten:
Bitte wenden Sie sich bei Produktreklamationen an Ihren Händler oder an die Hama Produktberatung.
Internet/World Wide Web
Produktunterstützung, neue Treiber oder Produktinformationen
bekommen Sie unter www.hama.com
Support Hotline – Hama Produktberatung:
Tel. +49 (0) 9091 / 502-115
Fax +49 (0) 9091 / 502-272
e-mail: [email protected]
Page 4
3
This wireless LAN antenna is ideal for covering a large area for
example, a storey. The speed and range can be improved. The
achievable capacity largely depends on the location and the
conditions of the environment.
Important information:
• Only use this antenna indoors
• Place the antenna on an even surface or wall
Caution:
In most European countries the maximum permissible radiation
capacity for wireless LAN installations is 100mW=20dBm EIRP.
In some countries, depending on the used frequency and location (indoors or outdoors), a maximum of 10mW EIRP is allowed.
Please consult the frequency management authorities for
detailed information on the permissible radiation capacity of the
country, where the device is operated.
The operator must comply with the legal conditions of the
respective country. Hama GmbH & Co KG cannot be held liable
for incompliance with these conditions.
Specifi cations:
Angle of radiation:
horizontal: 360°
vertical: 40°
Polarisation: vertical
Connection: Reverse SMA terminal
VSWR: Maximum 1.5:1
Impedance: 50 Ohm
Frequency range: 2.4-2.5 GHz (IEEE802.11b and IEEE802.11g)
Antenna gain: 4 dBi
No liability shall be accepted for the correctness of this information. Errors excepted; subject to changes.
Support and contact information
If products are defective:
Please contact your dealer or Hama Product Consulting if you
have any product claims.
Internet / World Wide Web:
Product support, new drivers or product information can be
found at www.hama.com
Support Hotline – Hama Product Consulting:
Tel. +49 (0) 9091 / 502-115
Fax +49 (0) 9091 / 502-272
E-mail: [email protected]
g
Operating Instruction
Page 5
4
Mode d‘emploi
f
Cette antenne de réseau local sans fi l est adaptée de façon
idéale pour une grande surface, un étage entier par exemple. La
vitesse ainsi que la portée sont ainsi améliorées. La puissance
obtenue dépend essentiellement de l’emplacement et de la
confi guration de l’environnement.
Consignes importantes:
• Utilisez l’antenne uniquement à l’intérieur
• Placez l’antenne sur une surface plane ou
installez-la à la paroi
Attention!
Dans la plupart des pays européens, la puissance de rayonnement des installation de réseau locaux sans fi l maximale est de
100mW=20dBm EIRP.
Certains pays n’autorisent toutefois qu’un maximum de 10mW
EIRP selon la fréquence utilisée et le lieu d’implantation (à
l’intérieur ou à l’extérieur).
Vous obtiendrez des informations détaillées relatives aux puissances de rayonnement autorisées de l’autorité responsable
de la gestion des fréquences du pays dans lequel vous comptez
utiliser l’appareil.
Les directives légales de chaque pays doivent être respectées.
La société Hama GmbH & Co. KG ne peut en aucun cas être
tenue responsable en cas d‘infraction.
Spécifi cations techniques:
Angle de rayonnement:
horizontal: 360°
vertical: 40°
Polarisation: verticale
Connexion: prise SMA Reverse
ROS: 1,5:1 au maximum
Impédance: 50 Ohm
Plage de fréquence: 2,4-2,5 GHz (IEEE802.11b et IEEE802.11g)
Gain d‘antenne: 4 dBi
Données indiquées sans garantie. Sous réserve d‘erreurs et de
modifi cations
Support technique et contact
En cas d’appareil défectueux :
En cas de réclamation concernant le produit, veuillez vous
adresser à votre revendeur ou au département conseil produits
de Hama.
Internet / World Wide Web
Notre support technique, les nouveaux pilotes et les informations produits sont disponibles sous:
www.hama.com
Ligne téléphonique directe d’assistance – Conseil produits
Hama :
Tél. +49 (0) 9091 / 502-115
Fax +49 (0) 9091 / 502-272
E-mail : [email protected]
Page 6
5
Betjeningsvejledining
j
Denne Wireless LAN antenne er ideel til forsyning af et større
område, fx en etage. Hastigheden og rækkevidden forøges
på denne måde. Den opnåelige ydelse afhænger kraftigt af
placeringen og omgivelsernes beskaffenhed.
Vigtige anvisninger:
• denne antenne må kun anvendes indendørs
• placer antennen på en plan overfl ade eller på
væggen
Bemærk!
I de fl este europæiske lande udgør den maksimalt tilladelige
sendeeffekt for Wireless LAN-installationer 100mW = 20 dB
EIRP. I visse lande er dog maksimalt 10 mW EIRP tilladt, afhængigt af den benyttede frekvens og placering (inden- eller
udendørs).
Detaljerede oplysninger om den tilladte sendeeffekt får du
fra frekvens-myndighederne i det land, hvor apparatet skal
anvendes.
Overholdelsen af de lovmæssige bestemmelser for det pågældende land påhviler brugeren.
Manglende overholdelse af disse bestemmelser hæfter Hama
GmbH & Co KG ikke for.
Specifi kationer:
Udstrålingsvinkel:
horisontal: 360°
vertikal: 40°
Polarisering: vertikal
Tilslutning: Reverse-SMA-bøsning
VSWR: maksimalt 1,5:1
Impedans: 50 ohm
Frekvensområde: 2,4-2,5 GHz (IEEE802.11b og IEEE802.11g)
Antenneforstærkning: 4 dBi
Alle angivelser er uden garanti. Der tages forbehold for fejl og
ændringer
Support- og kontaktinformationer
Ved defekte produk ter:
Ved produkt reklamationer bedes du kontakte din for handler
eller Hama produkt rådgivning.
Internet /World Wide Web
Få produktunderst øttelse, nye drivere eller
produktinformationer.
Se under ww w.hama.com
Suppo rt hotline – Hama produk trådgivning:
Tlf. +4 9 (0) 9091 / 50 2-115
Fax + 49 (0) 9 091 / 50 2-272
E-mail: [email protected]
Page 7
6
Gebruiksaanwijzing
o
Deze W ireless L AN-antenne is ideaal ge schikt voor de
verzorging van een gr oter opper vlak, bijv. een e tagewooneenheid. De snelheid en het ber eik kan zo worden
verbe terd. De te bereiken presta tie is sterk afhankeli jk van de
opstellingsplaats en de radiografi sche verkeersin tensiteit in
de directe omgeving.
Belangrijke aanwijzingen:
• gebruik deze antenne alleen binnenshuis
• plaat s de antenne op een vlakke ondergrond of aan de wand
Attentie!
In de meeste Europese landen bedraagt het maximaal
toegestaan stralingsvermogen voor Wireless LA Ninstalla ties 100 mW = 2 0 dBm EIRP (Equivalent Isot opic
Radiation Power, gemeten aan de antenne). In enige landen is
echter, afhankelijk van de gebruik te frequentie en plaat s van
gebruik (binnen of bu iten), maximaal 10 mW EIR P toegest aan.
Gedetailleerde informatie over de toegestane
str alingsver mogens krijgt u van de frequent ie-managementautoriteiten van het land, waarbinnen het t oestel gebruik t
zal wor den.
De gebr uiker dient zich aan de we ttelijke bepalingen van he t
betr effende land te ho uden.
Hama GmbH & Co KG kan niet aansprakelijk worden gesteld
voor he t overtre den van deze bepalingen.
Specifi caties :
Uitstraalhoeken:
horizontaal: 360°
verticaal: 40°
aansluiting: reverse-SMA-bus
VSW R (voltage standing w ave ratio) : maxi maal 1,5:1
impedantie: 50 Ohm
frequentiebereik: 2, 4-2,5 G Hz
(IEEE802.11b en IEEE802.11g)
antenneverbetering (winst) : 4 dBi
Alle waarden zonder garant ie. Vergissingen en wijzigin gen
voorbehouden.
Contact- en supportinformatie
Bij defecte producten:
Neem bij klach ten over het produc t contact op met uw
verko per of met de af deling Productadvies van Hama .
Internet /World Wide Web
Productonders teuning, n ieuwe drivers of produc tinformatie
is verkrijgbaar onder ww w.hama.com
Suppo rt Hotline – Hama pr oductadv ies:
Tel. +4 9 (0) 90 91 / 502-115
Fax + 49 (0) 9 091 / 50 2-272
E-mail: [email protected]
