Hama 62760 Operating Instruction [en, fr, de]

00062760/01.08

All list ed bran ds are tr adema rks of th e corr espond ing comp anies. Errors and omissions excepted,
and subject to technical changes. Our general terms of delivery and payment are applied.

Hama GmbH & Co KG

D-86651 Monheim/Germany

www.hama.com

00062760bda.indd Abs1:200062760bda.indd Abs1:2 14.01.2008 12:42:35 Uhr14.01.2008 12:42:35 Uhr

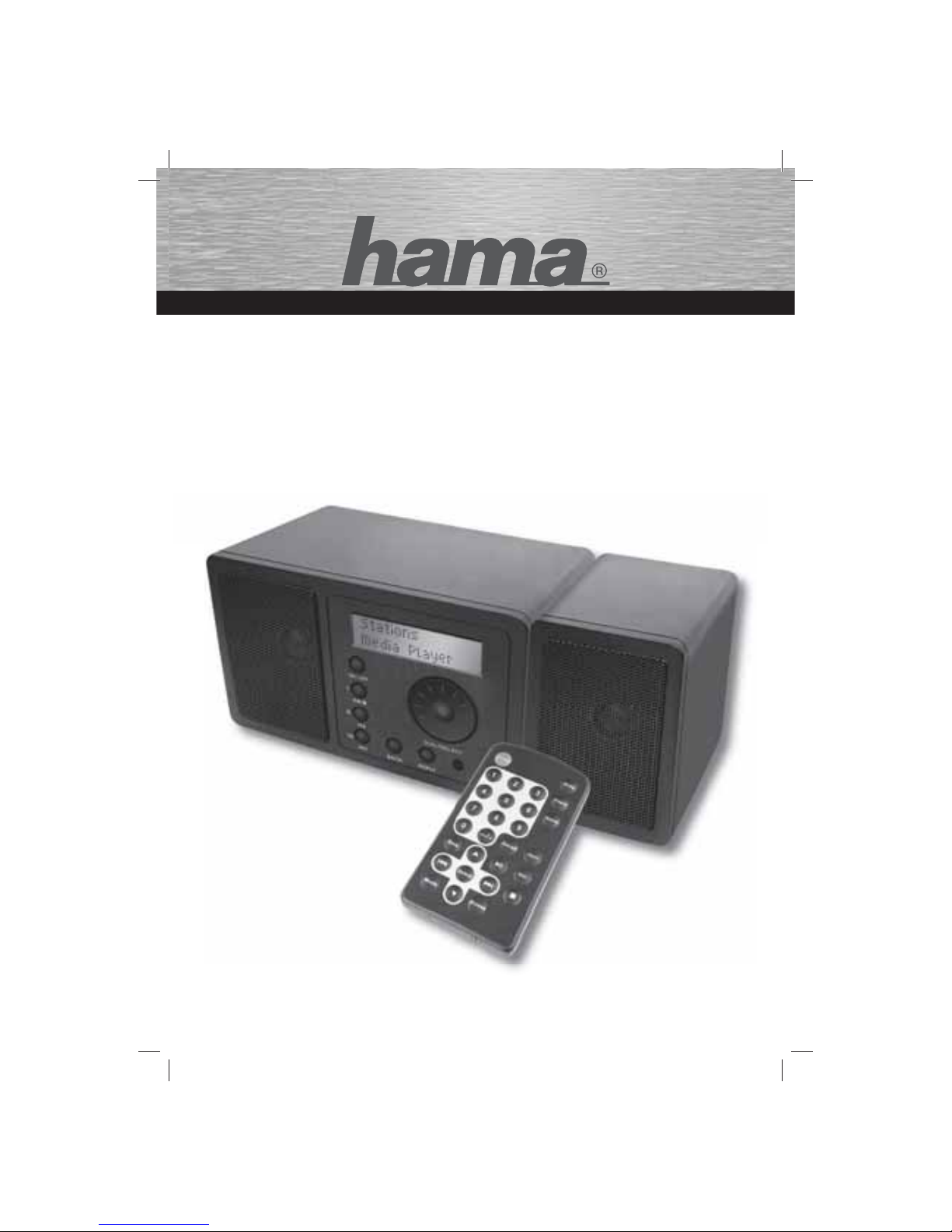

WLAN Internet
Radio

NETWORK ENTERTAINMENT

00062760

00062760bda.indd Abs2:100062760bda.indd Abs2:1 14.01.2008 12:42:38 Uhr14.01.2008 12:42:38 Uhr

2

Inhalt:

1. Verpackungsinhalt

2. Betriebshinweise

3. Erste Schritte

3.1 Anschlüsse

3.2 Technische Daten

3.3 Fernbedienung

3.4 Netzwerk

4. Konfi guration

4.1 Anschluss

4.2 Spracheinstellungen

4.3 Verbindungsaufbau

4.3.1 Wireless Lan

4.3.2 Ethernet / Kabelgebundenes Netzwerk

4.4 Uhrzeiteinstellungen

4.5 Zeitschaltuhr (Sleep-Timer)

4.6 Displayeinstellungen

4.7 Firmwareupdate

4.8 Werkseinstellungen

4.9 Signalstärke (WiFi)

5. Betrieb

5.1 Sender einstellen

5.2 Lautstärke einstellen

5.3 Schnellstarttasten

5.4 Neue Sender hinzufügen

5.5 Favoriten hinzufügen

5.6 Musiksammlung vom PC abspielen

5.6.1 Musik aus freigegebenen Ordnern der Festplatte abspielen

5.6.2 Musik von UPnP-Medienservern abspielen

6. Sicherheitshinweise

7. Kontakt und Supportinformationen

d

Installations- und Benutzerhandbuch
Wireless Internet Radio

00062760bda.indd Abs3:200062760bda.indd Abs3:2 14.01.2008 12:42:41 Uhr14.01.2008 12:42:41 Uhr

3

1. Verpackungsinhalt

• Hama Wireless Internetradio

• Fernbedienung

• 230V Netzteil

• Installations- und Benutzerhandbuch

2. Betriebshinweise

Um Radiosender aus dem Internet empfangen zu können muss das Radio in Ihr Heimnetzwerk eingebunden werden.

Da bei Empfang und Wiedergabe eines Internetsenders ständig Datentransfer stattfi ndet ist es empfehlenswert, eine
dauerhafte Verbindung zum Internet ohne Volumen- und Zeitbeschränkung zu nutzen (Flat-Rate).

3. Erste Schritte

3.1 Anschlüsse

Rückseite:

1) Netzwerkbuchse RJ-45

2) Audioausgang (Line-Out

3) Ausgang Satellit

4) Stromanschluss 7.5V, – (-+

1 2 3 4

00062760bda.indd Abs3:300062760bda.indd Abs3:3 14.01.2008 12:42:41 Uhr14.01.2008 12:42:41 Uhr

4

Front:

1) Display 2) Ein/Aus

3) Zurück 4) Wiederholen

5) Lautstärkeregler / Menünavigation 6) Play/Pause + Stationstaste 1

7) Zurück + Stationstaste2 8) Vorwärts + Stationstaste3

9) IR-Empfänger für Fernbedienung 10) Lautsprecher

11) Kopfhöreranschluss 3.5mm

3.2 Technische Daten

Anschlüsse:

• RJ-45 Netzwerkanschluss

• WLAN

• Kopfhörerausgang (3,5 mm Klinkenbuchse)

• LineOut Ausgang

• Stromanschluss

Audio/Playlistformate:
MP3, WMA, Real Audio, ACC MPEG4 (iTUNES)
AU, WAV, AIFF, ASX, RAM, M3U, RPM, PLS

Streamingprotokolle:

RTSP, MMS, http

WLAN-Standart:

IEEE 802.11b+g

00062760bda.indd Abs3:400062760bda.indd Abs3:4 14.01.2008 12:42:42 Uhr14.01.2008 12:42:42 Uhr

5

3.3 Fernbedienung

Taste Funktion

Power Ein- und Ausschalten des Radios
0-9 Senderspeichertaste
Mute Stummschalten
Reply Nicht belegt
Store Speichern eines Senders

--/- Sendernummer auf 2 Stellen
Recall Zweistellig gespeicherten Sender aufrufen
Vol +/- Lauter / Leiser
Back Eine Ebene höher / Im Textmodus Zeichen löschen
Select Markierten Menüpunkt wählen
Mode Die Funktion Repeat (Wiederholen) oder Shuffl e
(Zufallswiedergabe) aktivieren
Browse Name der Audiodatei anzeigen

Menüpunkt nach oben

Menüpunkt nach unten

Play / Pause

Stopp

Titel vor

Titel zurück

3.4 Netzwerk

Das Hama Wireless Internet Radio kann über zwei verschiedene Möglichkeiten an das Internet angebunden werden.

Möglichkeit 1:

Wireless, Anschluss an ein vorhandenes Wireless Lan Netzwerk (IEEE802.11g/b) Netzwerk mit volumen- und
zeitunabhängiger Breitbandinternetverbindung.

Möglichkeit 2:

Ethernet/RJ-45, Anschluss an ein vorhandenes kabelgebundenes Ethernet Netzwerk mit volumen- und
zeitunabhängiger Breitbandinternetverbindung.

00062760bda.indd Abs3:500062760bda.indd Abs3:5 14.01.2008 12:42:43 Uhr14.01.2008 12:42:43 Uhr

6

4. Konfi guration

4.1 Anschluss

a) Verbinden Sie das beiliegende Netzteil mit einer Steckdose und dem Stromanschluss an der Geräterückseite
b) Nach einigen Sekunden leuchtet das Display
c) Das Wireless Internet Radio verfügt über einen integrierten Lautsprecher zur Wiedergabe. Falls Sie die
Internetradiosender über einen Kopfhörer hören möchten, können Sie diese am Kopfhöreranschluss an der
Rückseite des Gerätes anschließen. Alternativ können Sie das Internetradio auch mit Ihrer Stereoanlage / Ihrem
Hifi System betreiben. Verwenden Sie hierzu ein 3,5 mm Klinkenkabel und verbinden Sie dieses mit dem LineOut
Ausgang am Gerät und dem LineIn Eingang Ihrer Stereoanlage/Ihrem Hifi System.

Hinweis: Die am Internetradio getätigten Einstellungen bleiben auch nach dem Trennen der Stromversorgung
erhalten, bei Bedarf können Sie das Internetradio jederzeit vom Stromnetz trennen. Eine erneute
Konfi guration ist nicht nötig.

4.2 Spracheinstellung

Nach erfolgreichem Anschluss des Internetradios, startet dieses und versucht einen Verbindungsaufbau. Es wird
empfohlen vor der Verbindungskonfi guration die Spracheinstellungen vorzunehmen:

Brechen Sie den Verbindungsversuch durch mehrmaliges Drücken auf
„Back“ ab. Im Display erscheint nun das Hauptmenü.

Wählen Sie „Confi gure“, dies geschieht mit Hilfe des Drehreglers am
Gerät oder mit den Navigationstasten auf der Fernbedienung.
Bestätigen Sie Ihre Auswahl durch drücken des Drehrelgers oder von
„Select“

Wählen Sie den Menüpunkt „Language“ und bestätigen Sie Ihre
Auswahl.

Wählen Sie die entsprechende Sprache aus. Nach einem automatischen
Gerätereset, beginnt nun der Verbindungsaufbau mit dem Netzwerk.

00062760bda.indd Abs3:600062760bda.indd Abs3:6 14.01.2008 12:42:45 Uhr14.01.2008 12:42:45 Uhr

7

4.3 Verbindungsaufbau

4.3.1 Wireless LAN

Mit der Auswahl „Suche nach Netzwerken“ wird nach vorhandenen
Netzwerken gesucht.
Sollte Ihr Router so konfi guriert sein, dass er den Netzwerknamen nicht

preisgibt, kann dieser über den Menüpunkt „Netzwerknamen“ manuell
eingegeben werden. Bestätigen Sie Ihre Auswahl „Suche nach
Netzwerken“.

Es wird nach vorhandenen WirlessLan Netzwerken gesucht.

Nach der Netzwerksuche werden alle verfügbaren Netzwerke

angezeigt. Wählen Sie das entsprechende Netzwerk aus und bestätigen

Sie Ihre Auswahl.

Falls Ihr Netzwerk mit einer Verschlüsselung ausgestattet ist, werden

Sie nun aufgefordert den entsprechenden Schlüssel einzugeben.

Geben Sie den Schlüssel mit Hilfe des Dreh-Reglers oder der

Navitasten ein. Beachten Sie, dass das Wireless Internetradio

zwischen Groß- und Kleinschreibung unterscheidet.

Wählen Sie „END“, nachdem Sie den Schlüssel eingegeben haben.

Die Verbindung mit dem Netzwerk wird nun hergestellt. Sobald die

Verbindung korrekt aufgebaut wurde, wechselt das Internetradio in das

Hauptmenü.

4.3.2 Ethernet / Kabelgebundenes Netzwerk

Verbinden Sie das Internetradio mit Hilfe eines Netzwerkkabels mit dem vorhandenen Netzwerk. Nach dem Starten
des Internetradios wird die Verbindung automatisch hergestellt. Wichtig ist, dass sich in Ihrem Netzwerk ein aktiver
DHCP-Server befi ndet. Sollte dies nicht der Fall sein, können Sie anhand des Drehreglers oder der Navigationstasten
die entsprechende IP-Adresse manuell eintragen. Diese muss sich unbedingt im gleichen Adressbereich, wie die
Ihres Routers befi nden.

00062760bda.indd Abs3:700062760bda.indd Abs3:7 14.01.2008 12:42:45 Uhr14.01.2008 12:42:45 Uhr

8

4.4 Uhrzeiteinstellungen

In diesem Abschnitt wird erläutert, wie Sie die Uhrzeiteinstellungen am Wireless Internet Radio vornehmen. Die
Uhrzeit wird bei ausgeschaltetem Gerät im Display angezeigt. Des Weiteren besitzt das Wireless Internetradio auch
eine Weckfunktion, diese kann ebenfalls über diesen Menüpunkt eingestellt werden.

Wählen Sie den Menüpunkt „Konfi guration“, der sich im Hauptmenü

befi ndet.

Zum Menüpunkt „Uhr“ gelangen Sie unter Verwendung des Drehreglers.

Zur Einstellung der Uhrzeit gelangen Sie über „Zeit einstellen“, möchten

Sie die Weckfunktion aktivieren wählen Sie „Alarm einstellen“.

Anhand des Drehreglers können Sie in beiden Punkten die entsprechende Uhrzeit ändern. Ihre Auswahl bestätigen
Sie durch drücken des Drehreglers.

4.5 Zeitschaltuhr (Sleeptimer)

Das Wireless Internetradio bietet Ihnen die Möglichkeit, das Gerät nach einem vorher bestimmten Zeitraum
automatisch abzuschalten. Diese Funktion rufen Sie wie folgt auf: Hauptmenü –> Konfi guration -> Zeitschaltuhr

Der Ausschaltzeitpunkt kann in 15 min Schritten von 15 min – 3 Stunden

eingestellt werden. Ihre Einstellung bestätigen Sie durch drücken des

Drehreglers oder von „Select“.

4.6 Displayeinstellungen

Sie können die Hintergrundbeleuchtung des Displays nach Ihren Wünschen ändern:
Zu dieser Einstellung gelangen Sie wie folgt: Hauptmenü -> Konfi guration -> Hinterleuchtung

Mit Hilfe des Drehreglers können Sie die Hintergrundbeleuchtung für alle 3 Betriebsmodi (Aktiv, Inaktiv, Standby)
einstellen. Die Einstellung muss anschließend durch drücken des Drehreglers bestätigt werden.

00062760bda.indd Abs3:800062760bda.indd Abs3:8 14.01.2008 12:42:46 Uhr14.01.2008 12:42:46 Uhr

9

4.7 Firmwareupdate

Aufgrund der ständigen Weiterentwicklung und Verbesserung der Betriebssoftware ist es nötig, in regelmäßigen
Abständen eine Aktualisierung (Firmwareupdate) der Gerätesoftware vorzunehmen. Um zu überprüfen ob eine
Aktualisierung vorliegt, gehen Sie wie folgt vor:

Wechseln Sie vom Hauptmenü in den Punkt Konfi guration

Wählen Sie nun „FirmwareUpdate“ aus. Falls eine Aktualisierung

vorhanden ist, wird diese nun automatisch vorgenommen. Sollte kein

Update vorhanden sein, springt das Internetradio automatisch ins

Konfi gurations-Menü zurück.

4.8 Werkseinstellungen

Mit Hilfe dieses Menüpunktes kann das Wireless Internetradio wieder auf den Auslieferungszustand zurückgesetzt
werden.

Achtung: Alle bisher getätigten Einstellungen gehen verloren!

Falls Sie das Gerät dennoch in den Auslieferungszustand versetzten wollen, gehen Sie wie folgt vor: Hauptmenü ->
Konfi guration -> Werkseinstellungen

Bestätigen Sie Ihre Auswahl mit „JA“. Nach einem automatischen

Neustart befi ndet sich das Gerät wieder im Auslieferungszustand.

4.9 Signalstärke (WiFi Stärke)

Wie jedes Wireless LAN Gerät, kann auch das Wireless Internetradio die Signalstärke der aktuellen Wireless LAN
Verbindung anzeigen.
Zur Anzeige gelangen Sie folgendermaßen:
Hauptmenü -> Konfi guration -> WiFi-Stärke

Die Signalstärke der momentanen Verbindung wird Ihnen in Prozent

angezeigt.

00062760bda.indd Abs3:900062760bda.indd Abs3:9 14.01.2008 12:42:47 Uhr14.01.2008 12:42:47 Uhr

10

5. Betrieb

5.1 Sender einstellen

Nach erfolgreicher Konfi guration ist es nun möglich, Internetradiosender aus aller Welt zu empfangen. Die
Senderliste bietet zwei grundsätzliche Sortierungsmöglichkeiten:

a) Sortierung nach Standort (Land des jeweiligen Senders)
b) Sortierung nach Genre (Musikrichtungen, News……)

Zur Stationsliste gelangen Sie über das Hauptmenü und der Auswahl

Stationen.

Wählen Sie nun die entsprechende Sortierung der Senderlisten aus.

Nach der Auswahl Standort öffnet sich die Länderliste mit Ländern in

denen Internetradiosender verfügbar sind. Wählen Sie das gewünschte

Land aus.

Die Senderliste wird geladen, mit Hilfe des Drehknopfes können Sie

zwischen den einzelnen Sendern wählen. Haben Sie eine Auswahl

getroffen, bestätigen Sie diese durch drücken des Drehreglers.

Die Verbindung zum Radiosender wird aufgebaut und der Stream gepuffert. Sobald der Radiosender abgespielt wird,
zeigt das Display den Namen des Radiosenders, die Bitrate und das Streamformat an.

5.2 Lautstärke einstellen

Die Lautstärke können Sie mit Hilfe des Drehreglers am Gerät oder der Lautstärketasten auf der Fernbedienung
einstellen. Bitte beachten Sie, sobald das Internet Radio über LineOut mit einer anderen Ausgabequelle verbunden
ist, wird die Lautstärkeregelung des Gerätes deaktiviert. Sie können nun die Lautstärke über die alternative
Ausgabequelle regeln.

5.3 Schnellstarttasten

Mit Hilfe der 3 Stationstasten am Gerät und der Stationstasten auf der Fernbedienung können Ihre
Lieblingsradiosender für den Schnellstart gespeichert werden.

00062760bda.indd Abs3:1000062760bda.indd Abs3:10 14.01.2008 12:42:48 Uhr14.01.2008 12:42:48 Uhr

11

Die Stationstasten am Gerät belegen Sie wie folgt:

Wählen Sie wie gewohnt den entsprechenden Sender aus. Drücken Sie

die gewünschte Stationstaste so lange, bis nebenstehende Meldung im

Display erscheint. Der Sender kann nun durch Drücken der Stationstaste

aufgerufen werden.

Die Stationstasten der Fernbedienung belegen Sie wie folg:

Stationstasten 1-9:

Wählen Sie wie gewohnt den Radio Sender. Drücken Sie nun die „Store“ Taste auf der Fernbedienung.

Drücken Sie nun innerhalb kurzer Zeit die gewünschte Stationstaste.

Die gewünschte Stationstaste wurde belegt.

Stationstasten 10-99:

Wählen Sie wie gewohnt den Radio Sender. Drücken Sie nun innerhalb kurzer Zeit die „Store“ Taste und die „--/-„
Taste. Geben Sie schließlich die zweistellige Sendernummer ein. Einen zweistelligen Sender rufen Sie durch
Drücken der „Recall“ und „--/-„ Taste und anschließender Eingabe der zweistelligen Sendernummer auf.

5.4 Neue Sender hinzufügen

Die Senderlisten die Sie mit dem Wireless Internetradio wiedergeben können werden durch das „RECIVA Internet
Radio Portal“ bereitgestellt und gepfl egt.

Dennoch kann es vorkommen, dass ein Sender, den Sie gern hören möchten nicht in der Senderliste verzeichnet
ist. Sie können diesen Sender nach einer kostenlosen Anmeldung beim RECIVA Portal unter www.reciva.com in die
Senderliste eintragen. Der Sender wird nach einer Prüfung durch RECIVA in die Senderliste aufgenommen und ist
schon am nächsten Tag, nach einem neuen Laden der Senderliste verfügbar.

Das Wireless Internetradio lädt nach jedem Neustart oder nach jeder neuen Netzwerkverbindung die neue
Senderliste herunter.

5.5 Favoriten hinzufügen

Nach kostenloser Anmeldung beim Reciva-Portal unter www.receiva.com ist es auch möglich eine individuelle
Favoritenliste für Ihr Internet Radio zu erstellen.

Dazu benötigen Sie die Seriennummer und den Schlüssel Ihres Gerätes. Diese müssen anschließend im
Reciva-Portal eingegeben werden.

00062760bda.indd Abs3:1100062760bda.indd Abs3:11 14.01.2008 12:42:49 Uhr14.01.2008 12:42:49 Uhr

12

Den Schlüssel Ihres Gerätes erhalten Sie wie folgt:
Hauptmenü -> Konfi guration -> Register

Notieren Sie sich den angezeigten Schlüssel.

Die Seriennummer Ihres Gerätes erhalten Sie wie folgt:
Hauptmenü -> Konfi guration -> Version -> Seriennummer

Nachdem Sie Version ausgewählt haben, müssen Sie mit den Drehregler durch die verschiedenen angezeigten
Versionsnummern von Hard- und Software wechseln, bis im Display „Seriennummer“ angezeigt wird. Notieren Sie
sich die angezeigte Seriennummer.

5.6 Musiksammlung vom PC abspielen

5.6.1 Musik aus freigegebenen Ordnern der Festplatte abspielen

Voraussetzungen für das Wiedergeben der Audiosammlung aus freigegebenen Ordnern am PC:

• Der PC oder das Notebook befi ndet sich im gleichen Netzwerk wie das Internetradio

• Die Datei- und Druckerfreigabe auf den PC ist aktiviert

• Die Audiodateien sind nicht durch digitale Rechteverwaltung (DRM) geschützt

• Es muss mindestens ein Ordner auf dem PC freigegeben sein

• Die auf dem PC installierte Firewall lässt das Freigeben von Ordnern zu

Wählen Sie im Hauptmenü den Punkt „Medienwiedergabe“ aus.

Wählen Sie „Windows Shares“

Wählen Sie „Nach PCs suchen“

Es wird nach Computern im Netzwerk gesucht

Wählen Sie den entsprechenden PC aus.

00062760bda.indd Abs3:1200062760bda.indd Abs3:12 14.01.2008 12:42:50 Uhr14.01.2008 12:42:50 Uhr

13

Nach Freigaben auf dem ausgewählten PC wird gesucht.

Wählen Sie Ordner, Album und Titel aus und die Wiedergabe beginnt.

5.6.2 Musik von UPnP-Medienservern abspielen

Wählen Sie im Hauptmenü „Medienwiedergabe“

Wählen Sie „UPnP Servers“

Wählen Sie den gewünschten Medienserver, anschließend kann der

Medienserver verwendet werden.

6. Sicherheitshinweise:

• Verwenden Sie zum Anschließen des Geräts ausschließlich das mitgelieferte Netzteil

• Schützen Sie das Gerät vor Feuchtigkeit, extremer Hitze/Kälte und direktem Sonnenlicht. Halten Sie das Gerät von
Heizkörpern fern

• Versuchen Sie nicht das Gerät zu öffnen, integrierte Bauteile können vom Benutzer nicht gewartet werden

7. Kontakt und Supportinformationen

Bei defekten Produkten:

Bitte wenden Sie sich bei Produktreklamationen an Ihren Händler oder an die Hama Produktberatung.

Internet/World Wide Web

Produktunterstützung, neue Treiber oder Produktinformationen bekommen Sie unter www.hama.com

Support Hotline – Hama Produktberatung:

Tel. [phone] / 502-115 Fax [phone] / 502-272
e-mail: [email protected]

Anmerkung:

Dieses Produkt darf nur in Deutschland, Österreich, Schweiz, England, Frankreich, Italien, Portugal, Belgien, Spanien,
Niederlande, Dänemark, Ungarn, Polen, Schweden, Luxemburg, Irland, Griechenland, Tschechische Republik,
Slowakische Republik und Finnland betrieben werden!

Die Konformitätserklärung nach der R&TTE-Richtlinie 99/5/EG fi nden Sie unter www.hama.com

!

00062760bda.indd Abs3:1300062760bda.indd Abs3:13 14.01.2008 12:42:50 Uhr14.01.2008 12:42:50 Uhr

14

Contents:

1. Package Contents

2. Operating Notes

3. Getting Started

3.1 Connections

3.2 Specifi cations

3.3 Remote control

3.4 Network

4. Confi guration

4.1 Connection

4.2 Language settings

4.3 Establishing a connection

4.3.1 Wireless LAN

4.3.2 Ethernet/wired network

4.4 Time settings

4.5 Timer switch (sleep timer)

4.6 Display settings

4.7 Firmware update

4.8 Factory settings

4.9 Signal strength (WiFi)

5. Operation

5.1 Set stations

5.2 Set volume

5.3 Quick start buttons

5.4 Add new stations

5.5 Add favourites

5.6 Play music library from PC

5.6.1 Play music from shared folder on hard drive

5.6.2 Play music from UPnP media servers

6. Safety Notes

7. Contact and Support Information

Wireless Internet Radio Installation and
User Manual

g

00062760bda.indd Abs4:1400062760bda.indd Abs4:14 14.01.2008 12:42:51 Uhr14.01.2008 12:42:51 Uhr

15

1. Package Contents

• Hama Wireless Internet Radio

• Remote control

• 230 V power supply unit

• Installation and user manual

2. Operating Notes

If you wish to receive radio stations from the Internet, you must connect the radio to your home network.

We recommend using a permanent connection to the Internet (i.e. fl at rate tariff instead of a time or volume-based
tariff) as data is constantly transferred when the device receives and plays an internet station.

3. Getting Started

3.1 Connections

Back:

1) RJ-45 network socket

2) 3.5 mm headphone jack

3) Audio output (line out)

4) ± 7.5 V power connection

1 2 3 4

00062760bda.indd Abs4:1500062760bda.indd Abs4:15 14.01.2008 12:42:52 Uhr14.01.2008 12:42:52 Uhr

16

Front:

1) Display 2) On/off

3) Back 4) Repeat

5) Volume control/menu navigation 6) Play/pause + station 1 button

7) Back + station 2 button 8) Forwards + station 3 button

9) IR receiver for remote control 10) Speaker

3.2 Specifi cations

Connections:

• RJ-45 network connection

• WLAN

• Headphone output (3.5 mm jack)

• Line-out output

• Power connection

Audio/play list formats:
MP3, WMA, Real Audio, ACC MPEG4 (iTUNES)
AU, WAV, AIFF, ASX, RAM, M3U, RPM, PLS

Streaming protocols:

RTSP, MMS, http

WLAN standard:

IEEE 802.11b+g

00062760bda.indd Abs4:1600062760bda.indd Abs4:16 14.01.2008 12:42:52 Uhr14.01.2008 12:42:52 Uhr

17

3.3 Remote control

Button Function

Power Switches radio on/off
0-9 Station preset button
Mute Mutes radio
Reply Not assigned
Store Presets a station

--/- Station number to 2 digits
Recall Calls the station stored as two digits
Vol +/- Adjusts volume up/down
Back Moves a level higher/deletes character in text mode
Select Selects the marked menu item
Mode Activates repeat or shuffl e function
Browse Displays the name of the audio fi le

Moves up to next menu item

Moves down to next menu item

Play/pause

Stop

Next track

Previous track

3.4 Network

There are two different ways in which you can connect your Hama Wireless Internet Radio to the Internet.

Option 1:

Wireless, connection to an existing Wireless LAN network (IEEE802.11g/b) using a broadband Internet connection
independent of data volume and time.

Option 2:

Ethernet/RJ-45, connection to an existing wired Ethernet network using a broadband Internet connection
independent of data volume and time.

00062760bda.indd Abs4:1700062760bda.indd Abs4:17 14.01.2008 12:42:53 Uhr14.01.2008 12:42:53 Uhr

18

4. Confi guration

4.1 Connection

a) Connect the enclosed power supply unit to a socket and the power connection on the back of the device.
b) The display will light up after a few seconds.
c) Your Wireless Internet Radio has an integrated speaker for playback. If you wish to listen to Internet Radio stations
through headphones, you can connect the headphones to the headphone jack on the back of the device. You can
also operate the Internet Radio using your stereo system or Hi-Fi system. If you would like to do so, use a 3.5 mm
audio cable to connect the line-out output on the device to the line-in input on your stereo system or Hi-Fi
system.

Note: The settings made to the Internet Radio remain the same even after the power supply is disconnected.
You can disconnect the Internet Radio from the mains supply at any time. Reconfi guration is not
necessary.

4.2 Language setting

After you have successfully connected the Internet Radio, it switches on and tries to establish a connection. We
recommend that you set the language settings before confi guring the connection.

Cancel the connection attempt by repeatedly pressing „Back“. The main

menu appears in the display.

Select „Confi gure“ by using the rotary controller on the device or the

navigation buttons on the remote control.

Confi rm your choice by pressing the rotary controller or „Select“.

Select the „Language“ menu item and confi rm your selection.

Select the required language. After the device is automatically reset,

you can establish a connection to the network.

00062760bda.indd Abs4:1800062760bda.indd Abs4:18 14.01.2008 12:42:55 Uhr14.01.2008 12:42:55 Uhr

19

4.3 Establishing a connection

4.3.1 Wireless LAN

The selection „Suche nach Netzwerken“ allows you to search for

existing networks.

If your router is confi gured not to reveal network names, you can

manually enter the name using the „Network names“ menu item.
Confi rm your „Suche nach Netzwerken“ selection.

The device searches for existing wireless LAN networks.

After the search for networks is fi nished, all available networks are

displayed. Select the appropriate network and confi rm your selection.

If your network is encrypted, you will be asked to enter the key.

Enter the key using the rotary controller or the navigation buttons. Note

that the wireless Internet Radio differentiates between title and

sentence case.

Select „END“ after you have fi nished entering the key.

The connection to the network is being established. As soon as the

connection is correctly established, the Internet Radio will change to the

main menu.

4.3.2 Ethernet/wired network

Connect the Internet Radio to the existing network using a network cable. After you switch on your Internet Radio,
the connection is automatically established. It is important that there is an active DHCP server in your network. If this
is not the case, you can manually enter the appropriate IP address using the rotary controller or navigation buttons.
The IP address must be in the same address range as that of your router.

00062760bda.indd Abs4:1900062760bda.indd Abs4:19 14.01.2008 12:42:55 Uhr14.01.2008 12:42:55 Uhr

20

4.4 Time settings

This section describes how to set the time settings on your Wireless Internet Radio. The time is shown in the display
when the device is off. In addition, your Wireless Internet Radio also has an alarm function, which can also be set
through this menu item.

Select the „Confi guration“ menu item from the main menu.

You can get to the „Uhr“ menu item by using the rotary controller.

Select „Zeit einstellen“ to set the time, or „Alarm einstellen“ to activate

the alarm function.

Use the rotary controller to set the time in these menu items. Confi rm your selection by pressing the rotary
controller.

4.5 Timer switch (sleep timer)

With your Wireless Internet Radio, you have the option of switching off the device after a pre-determined time
period. You can call this function as follows: Main menu –> Confi guration –> Sleep timer

You can set the switch-off time in 15 minute increments ranging from

15 minutes to 3 hours. Confi rm your setting by pressing the rotary

controller or „Select“.

4.6 Display settings

You can change the backlight of the display to match your liking:
The following path will take you to these settings: Main menu –> Confi guration –> Backlight

Use the rotary controller to set the backlight for all three operating modes (active, inactive, and standby). Then
confi rm the setting by pressing the rotary controller.

00062760bda.indd Abs4:2000062760bda.indd Abs4:20 14.01.2008 12:42:56 Uhr14.01.2008 12:42:56 Uhr

21

4.7 Firmware update

Due to constant further development and improvement of operating software, it is necessary to regularly update the
device software (fi rmware update). To check whether an update is available, take the following steps:

Go to „Confi guration“ from the main menu.

Then select „FirmwareUpdate“. If an update is available, it is

automatically installed. If there is no update available, the Internet Radio

will automatically switch back to the Confi guration menu.

4.8 Factory settings

This menu item will reset your Wireless Internet Radio back to the factory settings.

Note: All of the settings you have made will be lost.

If you want to reset the device to the factory settings, proceed as follows: Main menu –> Confi guration –>
Factory settings

Click „YES“ to confi rm your selection. After an automatic restart, the

device will then default to the original factory settings.

4.9 Signal strength (WiFi strength)

As with any other Wireless LAN device, your Wireless Internet Radio can also display the signal strengths of the
current Wireless LAN connection.
If you wish the strength to be displayed, go to:
Main menu –> Confi guration –> WiFi strength

The signal strength of the current connection will be displayed as a

percentage.

00062760bda.indd Abs4:2100062760bda.indd Abs4:21 14.01.2008 12:42:57 Uhr14.01.2008 12:42:57 Uhr

22

5. Operation

5.1 Set stations

After you have successfully confi gured your Internet Radio, you can receive Internet radio stations from all around
the world. The station list gives you two basic sort options:

a) Sort according to location (country of the respective station)
b) Sort according to genre (music type, news, etc.)

Select Main menu and Stations to get to the station list.

Then select the suitable sort option for displaying the station list.

If you select Location, a Country list opens that shows the countries in

which Internet radio stations are available. Select your desired country.

The station list will load. Using the rotary controller, you can select an

individual station. If you wish to make a selection, confi rm your choice

by pressing the rotary controller.

The connection to the radio station is established and the stream buffered. When the radio station begins to play, the
name of the station, bit rate, and stream format appear in the display.

5.2 Set volume

You can adjust the volume using the rotary controller on the device or the volume buttons on the remote control. Note
that as soon as the Internet Radio is connected to another output source via line out, the volume control of the device
is deactivated. In this case, you can control the volume through the alternative output source.

5.3 Quick start buttons

The three station buttons on the device and the station buttons on the remote allow you to save your favourite radio
stations for quick start.

00062760bda.indd Abs4:2200062760bda.indd Abs4:22 14.01.2008 12:42:58 Uhr14.01.2008 12:42:58 Uhr

23

Assign the station buttons on the device as follows:

Select the desired station in the same way as usual. Hold down the

station button until a message appears in the display. The station can

now be called by pressing the station button.

Assign the station buttons of the remote control as follows:

Station buttons 1-9:

Select the radio station in the same way as usual. Then press the „Store“ button on remote control.

Press the desired station button shortly thereafter.

The station button was assigned.

Station buttons 10-99:

Select the radio station in the same way as usual. Shortly thereafter, press the „Store“ button followed by the „--/-“
button. Enter the two-digit station number. Call a two-digit station by pressing „Recall“ followed by the „--/-“ button
and then enter the two-digit station number.

5.4 Add new stations

The station lists that you can play on your Wireless Internet Radio are made available and maintained by the RECIVA
Internet Radio portal.

It can happen that a station which you would like to listen to does not appear in the station list. You can enter this
station into the station list after logging in (free of charge) to the RECIVA portal at www.reciva.com. After RECIVA
runs a check, the station will be incorporated into the station list and will be available on the following day, after you
reload the station list.

Your Wireless Internet Radio downloads the new station list every time after it is restarted or connects to a new
network.

5.5 Add favourites

After you log in (free of charge) to the RECIVA portal at www.reciva.com, you can also create an individual favourite
list for your Internet Radio.

For this, you need is the serial number and product key of your device. Then you must enter them in the RECIVA
portal.

00062760bda.indd Abs4:2300062760bda.indd Abs4:23 14.01.2008 12:42:59 Uhr14.01.2008 12:42:59 Uhr

24

You can obtain the product key for your device as follows:
Hauptmenü -> Konfi guration -> Register

Write down the displayed key.

You can obtain the serial number of your device as follows:
Hauptmenü -> Konfi guration -> Version -> Seriennummer

After you select Version, use the rotary controller to scroll through the various, displayed version numbers
from hardware and software until „Serial number“ appears in the display. Write down the displayed serial
number.

5.6 Play music library from PC

5.6.1 Play music from shared folder on hard drive

Requirements for playback of audio collections from shared folders on a PC:

• The PC or notebook is in the same network as the Internet Radio.

• File and print sharing on the PC is activated.

• The audio fi les are not protected by digital rights management (DRM).

• At least one folder on the PC must be shared.

• The fi rewall installed on the PC allows folder sharing.

In the main menu, select the „Media playback“ menu item.

Select „Windows Shares“.

Select „Search for PCs“.

The device searches for computers in the network.

Select the required PC.

00062760bda.indd Abs4:2400062760bda.indd Abs4:24 14.01.2008 12:42:59 Uhr14.01.2008 12:42:59 Uhr

25

The device searches for sharing on the selected PC.

Select the folder, album, and track to begin playback.

5.6.2 Play music from UPnP media servers

In the main menu, select „Media playback“.

Select „UPNP Servers“.

Select the desired media server, and then the media server can be used.

6. Safety notes:

• Use only the enclosed power supply unit to connect the device.

• Protect the device from moisture, extreme temperatures, and direct sunlight. Keep the unit away from heating
devices.

• Do not try to open the device; integrated components may not be serviced by the user.

7. Contact and Support Information

If products are defective:

Please contact your dealer or Hama Product Consulting if you have any product claims.

Internet / World Wide Web:

Product support, new drivers or product information can be found at www.hama.com

Support Hotline – Hama Product Consulting:

Tel. [phone] / 502-115 Fax [phone] / 502-272
E-mail: [email protected]

Note:

This product may only be used in Germany, Austria, Switzerland, France, Italy, Portugal, England, Belgium, Spain,
Holland, Denmark, Hungary, Poland, Sweden, Luxemburg, Ireland, Greece, the Czech Republic, Slovakia and Finland.

See www.hama.com for the declaration of conformity with R&TTE Directive 99/5/EC.

!

00062760bda.indd Abs4:2500062760bda.indd Abs4:25 14.01.2008 12:43:00 Uhr14.01.2008 12:43:00 Uhr

26

Contenu :

1. Contenu de l‘emballage

2. Consignes d‘utilisation

3. Premiers pas

3.1 Connexions

3.2 Caractéristiques techniques

3.3 Télécommande

3.4 Réseau

4. Confi guration

4.1 Connexion

4.2 Paramètres de langue

4.3 Etablissement de la connexion

4.3.1 WiFi (réseau local sans fi l)

4.3.2 Ethernet / réseau câblé

4.4 Réglage de l‘heure

4.5 Minuterie

4.6 Réglages de l’écran

4.7 Actualisation du micrologiciel

4.8 Réglages d’usine

4.9 Puissance du signal (WiFI)

5. Fonctionnement

5.1 Réglage des stations

5.2 Réglage du volume

5.3 Touche de démarrage rapide

5.4 Ajout de nouvelles stations

5.5 Ajouter des favoris

5.6 Lecture d’une liste de musique à partir d’un ordinateur

5.6.1 Lecture de dossiers partagés sur un disque dur

5.6.2 Lecture à partir de serveurs de médias UPnP

6. Consignes de sécurité

7. Contact et support technique

f

Manuel d’installation et d’utilisation
Radio internet sans fi l

00062760bda.indd Abs5:2600062760bda.indd Abs5:26 14.01.2008 12:43:01 Uhr14.01.2008 12:43:01 Uhr

27

1. Contenu de l‘emballage

• Radio internet sans fi l de Hama

• Télécommande

• Bloc secteur 230 V

• Manuel d’installation et d’utilisation

2. Consignes d‘utilisation

La radio doit être intégrée dans votre réseau domestique afi n de pouvoir recevoir des programmes radio à partir
d’internet.

La réception d’un émetteur internet exige un transfert de données en continu ; nous vous recommandons donc
d’utiliser une connexion permanente à internet (forfait illimité) et non un tarif au volume ou à la durée.

3. Premiers pas

3.1 Connexions

Face arrière :

1) Prise de réseau RJ-45

2) Sortie casque 3,5mm

3) Sortie audio (line out)

4) Connexion électrique 7,5 V, – (-+

1 2 3 4

00062760bda.indd Abs5:2700062760bda.indd Abs5:27 14.01.2008 12:43:01 Uhr14.01.2008 12:43:01 Uhr

28

Avant :

1) Ecran 2) Marche/arrêt

3) Retour 4) Répétition

5) Réglage du volume / navigation 6) Lecture/pause + touche station 1

7) Retour + touche station 2 8) En avant + touche station 3

9) Récepteur IR pour la télécommande 10) Haut-parleur

3.2 Caractéristiques techniques

Connexions :

• Connexion de réseau RJ-45

• WiFi

• Sortie casque (prise jack 3,5 mm)

• Sortie line out

• Connexion électrique

Formats audio/liste de lecture :
MP3, WMA, Real Audio, ACC MPEG4 (iTunes)
AU, WAV, AIFF, ASX, RAM, M3U, RPM, PLS

Protocoles de fl ux :

RTSP, MMS, http

Standard WiFi :

IEEE 802.11b+g

00062760bda.indd Abs5:2800062760bda.indd Abs5:28 14.01.2008 12:43:02 Uhr14.01.2008 12:43:02 Uhr

29

3.3 Télécommande

Touche Fonction

Power (alimentation) Mise sous/hors tension de la radio
0-9 Touche de mémorisation des stations
Mute Commutation sourdine
Reply Non affectée
Store Mémorisation d’une station

--/- Régler le numéro de stations à deux chiffres
Recall Ouvrir une station mémorisée à 2 chiffres
Vol +/- Plus/moins fort
Back Un niveau plus haut / effacer en mode texte
Select Sélection d’une option de menu
Mode Activer la fonction Repeat (répétition) ou Shuffl e
(lecture aléatoire)
Browse Affi chage du nom du fi chier audio

Option de menu vers le haut

Option de menu vers le bas

Lecture/pause

Stop

Titre suivant

Titre précédent

3.4 Réseau

Il est possible de connecter la radio internet sans fi l de Hama à internet de deux manières différentes.

Cas de fi gure 1 :

Connexion sans fi l, connexion à un réseau local sans fi l existant (IEEE802.11g/b).
Réseau à connexion internet large bande sans restriction de volume ou de durée.

Cas de fi gure 2 :

Connexion Ethernet/RJ-45, connexion à un réseau Ethernet câblé.
Réseau à connexion internet large bande avec forfait au volume ou à la durée.

00062760bda.indd Abs5:2900062760bda.indd Abs5:29 14.01.2008 12:43:02 Uhr14.01.2008 12:43:02 Uhr

30

4. Confi guration

4.1 Connexion

a) Branchez le bloc secteur fourni à une prise de courant et la connexion électrique à la prise placée sur la face
arrière de l’appareil
b) L‘écran s‘allume quelques secondes plus tard
c) La radio internet sans fi l dispose d’un haut-parleur intégré. Dans le cas où vous désirez écouter la station radio
internet à l’aide du casque, vous trouverez une prise de casque sur la face arrière de l’appareil. Vous pouvez
également faire fonctionner votre radio internet sur votre chaîne HiFi. Pour connecter la radio à votre chaîne HiFi,

utilisez un cordon jack 3,5 mm afi n de connecter la sortie line out de l’appareil à l’entrée line in de votre chaîne HiFi.

Remarque : Les réglages effectués sur la radio internet sont conservés lorsque vous coupez l’alimentation
électrique ; si nécessaire, vous pouvez également, utiliser à tout moment la radio internet sans
connexion au secteur. Une nouvelle confi guration n’est pas nécessaire.

4.2 Paramètres de langue

Votre radio internet démarre dès qu’elle est connectée et tente d’établir une connexion. Nous vous recommandons
de confi gurer les paramètres de langue avant de confi gurer la connexion :

Interrompez la tentative de connexion en appuyant plusieurs fois sur la

touche « Retour ». Le menu principal apparaît à l’écran.

Sélectionnez « Confi gure » à l’aide du bouton rotatif de l’appareil ou à

l’aide des touches de navigation de la télécommande.

Confi rmez votre sélection en appuyant sur le bouton rotatif ou sur la

touche « Select »

Sélectionnez l’option « Language » et confi rmez la sélection.

Sélectionnez la langue désirée. L’établissement de la connexion avec le

réseau démarre après une réinitialisation automatique de l’appareil.

00062760bda.indd Abs5:3000062760bda.indd Abs5:30 14.01.2008 12:43:03 Uhr14.01.2008 12:43:03 Uhr

31

4.3 Etablissement de la connexion

4.3.1 WiFi (réseau local sans fi l)

Le système recherche les réseaux disponibles à l’aide de la sélection

« Recherche de réseaux ».

Dans le cas où votre routeur est confi guré de telle sorte qu’il n’affi che

pas le nom du réseau, vous pouvez saisir ce dernier manuellement en
utilisant l’option de menu « Nom du réseau ». Confi rmez votre sélection
à l’aide de « Recherche de réseaux ».

Le système recherche les réseaux locaux sans fi l disponibles.

Tous les réseaux disponibles sont affi chés à la fi n de la procédure de

recherche des réseaux. Sélectionnez le réseau désiré et confi rmez votre

sélection.

Le système vous demandera de saisir un code dans le cas où votre

réseau fonctionne à l’aide d’un chiffrement.

Saisissez la clé à l’aide du bouton rotatif ou des touches de navigation.

La radio internet sans fi l fait la différence entre majuscules et

minuscules.

Sélectionnez « FIN » après avoir saisi la clé.

La connexion avec le réseau est alors établie. Le menu principal de la

radio internet s’ouvre dès que la connexion est correctement établie.

4.3.2 Ethernet / réseau câblé

Connectez la radio internet au réseau existant à l’aide d’un câble réseau. La connexion est établie automatiquement
dès que vous mettez la radio internet sous tension. Votre réseau doit disposer d’un serveur DHCP actif. Si tel n’est

pas le cas, vous pouvez saisir manuellement l’adresse IP correspondante à l’aide du bouton rotatif ou des touches
de navigation. Cette adresse doit être impérativement dans la même zone d’adresse que celle de votre routeur.

00062760bda.indd Abs5:3100062760bda.indd Abs5:31 14.01.2008 12:43:04 Uhr14.01.2008 12:43:04 Uhr

32

4.4 Réglages de l‘heure

Cette section décrit comment effectuer les réglages de l’horloge de la radio internet sans fi l. L’heure est indiquée sur
l’écran de l’appareil lorsque celui-ci est hors tension. Votre radio internet sans fi l dispose en plus d’une fonction de
réveil ; cette dernière se règle également à l’aide de cette option de menu.

Sélectionnez l’option de menu « Confi guration » dans le menu principal.

Utilisez le bouton rotatif afi n d’ouvrir l’option de menu « Horloge ».

Sélectionnez « Réglage de l’heure » afi n de saisir l’heure exacte ou

sélectionnez « Réglage de l’alarme » afi n d’activer la fonction d’alarme.

Vous pouvez modifi er l’heure à l’aide du bouton rotatif pour les deux points. Confi rmez votre sélection en appuyant
sur le bouton rotatif.

4.5 Minuterie (sleeptimer)

Il est possible de programmer la radio internet sans fi l pour qu’elle se mette automatiquement hors tension à une
certaine heure. Procédez comme suit afi n de consulter cette fonction : Menu principal -> Confi guration -> Minuterie

La temporisation de mise hors tension peut être réglée de 15 min à

3 heures par pas de 15 min. Confi rmez votre sélection en appuyant sur

le bouton rotatif ou sur la touche « Select ».

4.6 Réglages de l’écran

Vous pouvez modifi er l’éclairage de fond de l’écran selon vos goûts :
Procédez comme suit afi n d’effectuer ce réglage : Menu principal -> Confi guration -> Eclairage de fond

Vous pouvez régler l’éclairage de fond dans les 3 modes (Actif, Inactif, Standby) à l’aide du bouton rotatif. A la fi n du
réglage, confi rmez votre sélection en appuyant sur le bouton rotatif.

00062760bda.indd Abs5:3200062760bda.indd Abs5:32 14.01.2008 12:43:05 Uhr14.01.2008 12:43:05 Uhr

33

4.7 Actualisation du micrologiciel

En raison du post-développement et d’améliorations apportées au logiciel d’exploitation, il est nécessaire
d’actualiser le logiciel de l’appareil à intervalles réguliers (actualisation du micrologiciel). Procédez comme suit afi n
de vérifi er si une nouvelle version est disponible :

Sélectionnez l’option de menu « Confi guration » dans le menu principal.

Sélectionnez alors « Actualisation du micrologiciel »

(« Firmware Update »). En cas de nouvelle version, l’actualisation est

effectuée automatiquement. Dans le cas où aucune nouvelle version

n’est disponible, la radio internet retourne automatiquement au menu de
confi guration.

4.8 Réglages d’usine

Cette option de menu vous permet de réinitialiser la radio internet sans fi l dans son état de livraison.

Attention : tous les réglages que vous avez effectués seront effacés !

Procédez comme suit dans de cas où vous désirez néanmoins remettre l’appareil dans son état de livraison : Menu
principal -> Confi guration -> Réglages d’usine

Confi rmez votre sélection en appuyant sur « Oui ». L‘appareil se retrouve

alors dans son état d’origine après un redémarrage automatique.

4.9 Puissance du signal (WiFI)

Comme tous les appareils WiFi, la radio internet sans fi l est capable d’affi cher al puissance du signal du réseau local
sans fi l (WiFi).
Procédez comme suit afi n d’affi cher cette indication :
Menu principal -> Confi guration -> Puissance WiFi

La puissance du signal de la connexion actuelle est affi chée en

pourcentage.

00062760bda.indd Abs5:3300062760bda.indd Abs5:33 14.01.2008 12:43:06 Uhr14.01.2008 12:43:06 Uhr

34

5. Fonctionnement

5.1 Réglage des stations

Une fois la confi guration réalisée, il est possible de recevoir des stations de radio internet du mode entier. Deux
possibilités de tri de la liste des stations sont disponibles :

a) Tri selon l’emplacement (pays d’origine de la station)
b) Tri selon le genre (stations musicales, news……)

Vous pouvez ouvrir la liste des stations via la sélection Stations du

Menu principal.

Sélectionnez le tri désiré pour la liste des stations.

La Liste des pays avec les pays dans lesquels des stations internet sont

disponibles s’ouvre après avoir sélectionné Emplacement. Sélectionnez

le pays désiré.

La liste des stations est chargée ; vous pouvez sélectionner un pays

à l’aide du bouton rotatif. Confi rmez votre sélection en appuyant sur le

bouton rotatif dès que vous avez fait votre choix.

La connexion vers la station radio est établie et le fl ux est mis en mémoire tampon. L’écran affi che le nom de la
station, le débit binaire et le format du fl ux dès que la station est audible.

5.2 Réglage du volume

Vous pouvez régler le volume à l’aide du bouton rotatif de l’appareil ou la touche de réglage du volume de la
télécommande. Veuillez noter que le réglage du volume de l’appareil est désactivé dès que la radio internet est
connectée à une chaîne HiFi via la sortie line out. Vous pouvez alors régler le volume directement sur l’appareil de
sortie alternatif.

5.3 Touche de démarrage rapide

Vous pouvez sélectionner vos trois stations de radio favorites à l’aide des touches de démarrage rapide de l’appareil
ou des touches des stations de radio de la télécommande.

00062760bda.indd Abs5:3400062760bda.indd Abs5:34 14.01.2008 12:43:07 Uhr14.01.2008 12:43:07 Uhr

35

Procédez comme suit afi n d’affecter des stations aux touches de stations :

Sélectionnez une station comme selon a procédure normale. Appuyez

sur la station de radio désirée jusqu’à ce que le message suivant

apparaisse à l’écran. La station peut être sélectionnée uniquement en

appuyant sur la touche de station.

Procédez comme suit afi n d’affecter des stations aux touches de stations de la télécommande :

Touches de fonction 1-9 :

Sélectionnez une station de radio selon la procédure normale. Appuyez alors sur la touche « Store » de la télécommande.

Appuyez tout de suite après sur la touche de la station désirée.

La station désirée est alors programmée.

Touches de fonction 10-99 :

Sélectionnez une station de radio selon la procédure normale. Appuyez tout de suite après sur la touche « Store » et
sur la touche « --/- ». Saisissez ensuite le numéro de la station à deux chiffres. Vous pouvez sélectionner une station
à deux chiffres en appuyant sur la touche « Recall » et sur la touche « --/- », puis en saisissant les deux chiffres de la
station.

5.4 Ajout de nouvelles stations

Les listes de stations que vous pouvez recevoir sur votre radio internet sans fi l sont mises à votre disposition et
entretenues par « RECIVA Internet Radio Portal ».

Il est cependant possible qu’une station que vous désirez écouter ne se trouve pas dans la liste. Vous pouvez
incorporer cette station dans votre liste de stations en vous enregistrant gratuitement auprès du RECIVA Portal sous
www.reciva.com. Après avoir été contrôlé par RECIVA, la station est intégrée à la liste et est disponible le lendemain
après avoir que vous ayez effectué un nouveau chargement de la liste de stations.

Après chaque redémarrage ou chaque nouvelle connexion réseau, la radio internet sans fi l télécharge la nouvelle
liste de stations.

5.5 Ajouter des favoris

Après vous être enregistré gratuitement auprès du Portal RECIVA sous www.reciva.com, Il est également possible
d’établir une liste de favoris individuelle pour votre radio internet.

Pour cela, vous aurez besoin du numéro de série et de la clé de votre appareil. Ces derniers doivent être indiqués
lors de votre visite au Portal Reciva.

00062760bda.indd Abs5:3500062760bda.indd Abs5:35 14.01.2008 12:43:08 Uhr14.01.2008 12:43:08 Uhr

36

Procédez comme suit afi n de consulter la clé de votre appareil :
Menu principal -> Confi guration -> Registre

Notez la clé affi chée à l’écran.

Procédez comme suit afi n de consulter le numéro de série de votre appareil :
Menu principal -> Confi guration -> Version-> Numéro de série

Après avoir sélectionné la version, utilisez le bouton rotatif afi n de faire défi ler les différents numéros de version de
matériel et de logiciel affi chés jusqu’à ce que le « Numéro de série » s’affi che à l’écran. Notez le numéro de série
affi ché à l’écran.

5.6 Lecture d’une liste de musique à partir d’un ordinateur

5.6.1 Lecture de dossiers partagés sur un disque dur

Conditions préalables pour la reproduction de la collection audio à partir de dossiers partagés sur un ordinateur :

• L’ordinateur (portable ou non) est confi guré dans le même réseau que la radio internet

• Le partage de fi chier et d’imprimantes est activé sur l’ordinateur

• Les fi chiers audio ne sont pas protégés par la gestion des droits numériques (DRM)

• Au moins un dossier partagé est disponible sur l’ordinateur

• Le pare-feu installé sur l’ordinateur permet le partage de dossiers

Sélectionnez l’option de menu « Lecture de médias » dans le menu

principal.

Sélectionnez « Windows shares »

Sélectionnez « Recherche d’ordinateurs »

Le système recherche les ordinateurs dans le réseau

Sélectionnez l’ordinateur concerné.

00062760bda.indd Abs5:3600062760bda.indd Abs5:36 14.01.2008 12:43:08 Uhr14.01.2008 12:43:08 Uhr

37

Le système recherche les dossiers partagés sur l’ordinateur

sélectionné.

Sélectionnez le dossier, l’album ou le titre et la lecture démarre.

5.6.2 Lecture à partir de serveurs de médias UPnP

Sélectionnez « Lecture de médias » dans le menu principal.

Sélectionnez « UPNP Servers ».

Sélectionnez le serveur de médias désiré ; le serveur de médias peut

alors être utilisé.

6. Consignes de sécurité :

• Utilisez exclusivement le bloc secteur fourni pour connecter l’appareil.

• Protégez l’appareil de l’humidité, des températures extrêmes et des rayons directs du soleil. Ne placez pas
l’appareil à proximité de radiateurs.

• Ne tentez pas d’ouvrir l’appareil ; les composants intégrés ne peuvent pas être entretenus par l’utilisateur.

7. Contact et support technique

En cas d’appareil défectueux :

En cas de réclamation concernant le produit, veuillez vous adresser à votre revendeur ou au département conseil
produits de Hama.

Internet / World Wide Web

Notre support technique, les nouveaux pilotes et les informations produits sont disponibles sous : www.hama.com

Ligne téléphonique directe d’assistance – Conseil produits Hama :

Tél. [phone] / 502-115 Fax [phone] / 502-272
e-mail : [email protected]

Remarque :

Cet appareil peut être utilisé uniquement en Allemagne, Autriche, Suisse, Angleterre, France, Italie, au Portugal,
Belgique, Espagne, aux Pays-Bas, au Danemark, en Hongrie, Pologne, Suède, Luxembourg, en Irlande, Grèce,
République Tchèque, Slovaquie et Finlande.

La déclaration de conformité à la directive R&TTE 99/5/EC se trouve sur www.hama.com

!

00062760bda.indd Abs5:3700062760bda.indd Abs5:37 14.01.2008 12:43:09 Uhr14.01.2008 12:43:09 Uhr

38

d

Die Konformitätserklärung nach der R&TTE Richtlinie 99/5/EG fi nden Sie unter www.hama.com

g

See www.hama.com for declaration of conformity according to R&TTE Directive 99/5/EC guidelines
f
La déclaration de conformité à la directive R&TTE 99 /5/CE se trouve sur www.hama.com

e

La declaración de conformidad según la directiva R&T TE 99/ 5/CE la encontrará en w ww.hama.com

o

De conformiteitsverklaring conform de R&TTE-richtlijn 99 /5/EG vindt u onder www.hama.com

i

La dichiarazione di conformità secondo la diret tiva R&T TE 99/ 5/CE è disponibile sul sito w ww.hama.com

p

A declaração de conformidade segundo a directiva R&TTE 99/5/CE pode ser consultada em www.hama.com

s

Konformitetsförklaring enligt R&TTE rik tlinje 99/5/EG fi nner du på w ww.hama.com

m

Radio- ja telepäätelaitteita koskevan direktiivin 99/5/EY mukainen vaatimustenmukaisuusvakuutus löyt yy
osoitteesta www.hama.com

q

Deklaracja zgodności według dyrektyw y R&TTE 99/5/EG dostępna na stronie internetowej www.hama.com

h

A megfelelőségi követelmények megegyeznek az R&TTE Irányelvek 99/5/EG ajánlásaival www.hama.com

c

Prohlášení, o shodě podle směrnice R&TTE 99/5/EG, naleznete na ww w.hama.com

v

Prehlásenie o zhode podľa R&TTE smernice 99/5/EG nájdete na www.hama.com

k

Τη δήλωση συμμόρφωσης σύμφωνα με την οδηγία 99/5/EΚ περί R&TTE θα τη βρείτε στη διεύθυνση
www.hama.com

u

Заявление о соответствии товара нормам R&TTE 99/5/EG см. на веб-узле www.hama.com

t

R&TTEDirektifi 99/ 5/EG’ye göre uygunluk beyanı için w ww.hama.com adresine bakınız.

!

00062760bda.indd Abs5:3800062760bda.indd Abs5:38 14.01.2008 12:43:10 Uhr14.01.2008 12:43:10 Uhr

39

d Hinweis zum Umweltschutz:

Ab dem Zeitpunkt der Umsetzung der europäischen Richtlinie 2002/96/EU in nationales Recht gilt folgendes:
Elektrische und elektronische Geräte dürfen nicht mit dem Hausmüll entsorgt werden. Der Verbraucher ist gesetzlich
verpfl ichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den dafür eingerichteten,
öffentlichen Sammelstellen oder an die Verkaufstelle zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht.
Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist auf diese Bestimmungen hin.
Mit der Wiederverwertung, der stoffl ichen Verwertung oder anderer Formen der Verwertung von Altgeräten leisten Sie einen
wichtigen Beitrag zum Schutz unserer Umwelt. In Deutschland gelten oben genannte Entsorgungsregeln,
laut Batterieverordnung, für Batterien und Akkus entsprechend.

g Note on environmental protection:

After the implementation of the European Directive 2002/96/EU in the national legal system, the following applies:
Electrical and electronic devices may not be disposed of with domestic waste.
Consumers are obliged by law to return electrical and electronic devices at the end of their service lives to the
public collecting points set up for this purpose or point of sale. Details to this are defi ned by the national law of the respective
country. This symbol on the product, the instruction manual or the package indicates that a product is subject to these
regulations. By recycling, reusing the materials or other forms of utilising old devices, you are making an important contribution
to protecting our environment.

f Remarques concernant la protection de l’environnement:

Conformément à la directive européenne 2002/96/CE, et afi n d'atteindre un certain nombre d'objectifs en matière de protection
de l'environnement, les règles suivantes doivent être appliquées. Elles concernent les déchets d'équipement électriques et
électroniques. Le pictogramme “picto” présent sur le produit, son manuel d'utilisation ou son emballage indique que le produit
est soumis à cette réglementation. Le consommateur doit retourner le produit usager aux points de collecte prévus à cet effet.
Il peut aussi le remettre à un revendeur. En permettant enfi n le recyclage des produits, le consommateur contribuera à la
protection de notre environnement. C'est un acte écologique.

e Nota sobre la protección medioambiental:

Después de la puesta en marcha de la directiva Europea 2002/96/EU en el sistema legislativo nacional, Se aplicara lo siguiente:
Los aparatos eléctricos y electrónicos, así como las pilas y las pilas recargables, no se deben evacuar en la basura doméstica.
El usuario está legalmente obligado a llevar los aparatos eléctricos y electrónicos, así como pilas y pilas recargables,
al fi nal de su vida útil a los puntos de recogida comunales o a devolverlos al lugar donde los adquirió.
Los detalles quedaran defi nidos por la ley de cada país. El símbolo en el producto, en las instrucciones de uso o en el embalaje
hace referencia a ello. Gracias al reciclaje, al reciclaje del material o a otras formas de reciclaje de aparatos usados,
contribuye Usted de forma importante a la protección de nuestro medio ambiente.

o Notitie aangaande de bescherming van het milieu:

Ten gevolge van de invoering van de Europese Richtlijn 2002/96/EU in het nationaal juridisch system,
is het volgende van toepassing:
Electrische en electronische toestellen mogen niet weggegooid worden tesamen met het huishoudelijk afval.
Consumenten zijn wettelijk verplicht om electrische en elctronische apparaten op het einde van gebruik in te dienen bij openbare
verzamelplaatsen speciaal opgezet voor dit doeleinde of bij een verkooppunt. Verdere specifi caties aangaande dit onderwerp
zijn omschreven door de nationale wet van het betreffende land. Dit symbool op het product, de gebruiksaanwijzing of de
verpakking duidt erop dat het product onderworpen is aan deze richtlijnen. Door te recycleren, hergebruiken van materialen of
andere vormen van hergebruiken van oude toestellen, levert u een grote bijdrage aan de bescherming van het mileu.

i Informazioni per protezione ambientale:

Dopo l’implementazione della Direttiva Europea 2002/96/EU nel sistema legale nazionale, ci sono le seguenti applicazioni:
I dispositivi elettrici ed elettronici non devono essere considerati rifi uti domestici.
I consumatori sono obbligati dalla legge a restituire I dispositivi elettrici ed elettronici alla fi ne della loro vita utile
ai punti di raccolta pubblici preposti per questo scopo o nei punti vendita. Dettagli di quanto riportato sono defi niti dalle
leggi nazionali di ogni stato.
Questo simbolo sul prodotto, sul manuale d’istruzioni o sull’imballo indicano che questo prodotto è soggetto a queste regole.

p Nota em Protecção Ambiental:

Após a implementação da directiva comunitária 2002/96/EU no sistema legal nacional, o seguinte aplica-se:
Todos os aparelhos eléctricos e electrónicos não podem ser despejados juntamente com o lixo doméstico. Consumidores estão
obrigados por lei a colocar os aparelhos eléctricos e electrónicos sem uso em locais públicos específi cos para este efeito ou
no ponto de venda. Os detalhes para este processo são defi nidos por lei pelos respectivos países. Este símbolo no produto, o
manual de instruções ou a embalagem indicam que o produto está sujeito a estes regulamentos. Reciclando, reutilizando os
materiais dos seus velhos aparelhos, esta a fazer uma enorme contribuição para a protecção do ambiente.

s Not om miljöskydd:

Efter implementeringen av EU direktiv 2002/96/EU i den nationella lagstiftningen, gäller följande:
Elekriska och elektroniska apparater får inte avyttras med hushållsavfall.
Konsumenter är skyldiga att återlämna elektriska och elektroniska apparater
vid slutet av dess livslängd till, för detta ändamål, offentliga uppsamlingsplatser. Detaljer för detta defi nieras via den nationella
lagstiftningen i respektive land. Denna symbol på produkten, instruktionsmanualen eller på förpackningen indikerar att produkten
innefattas av denna bestämmelse. Genom återvinning och återanvändning av material bidrar du till att skydda miljön och din
omgivning.

m Ympäristönsuojelua koskeva ohje:

Siitä lähtien, kun Euroopan unionin direktiivi 2002/96/EU otetaan käyttöön kansallisessa lainsäädännössä,
pätevät seuraavat määräykset:
Sähkö- ja elektroniikkalaitteita ei saa hävittää talousjätteen mukana. Kuluttajalla on lain mukaan velvollisuus toimittaa sähkö- ja
elektroniikkalaitteet niiden käyttöiän päätyttyä niille varattuihin julkisiin keräyspisteisiin tai palauttaa ne myyntipaikkaan. Tähän
liittyvistä yksityiskohdista säädetään kulloisenkin osavaltion laissa. Näistä määräyksistä mainitaan myös tuotteen symbolissa,
käyttöohjeessa tai pakkauksessa. Uudelleenkäytöllä, materiaalien uudelleenkäytöllä tai muilla vanhojen laitteiden
uudelleenkäyttötavoilla on tärkeä vaikutus yhteisen ympäristömme suojelussa.

00062760bda.indd Abs5:3900062760bda.indd Abs5:39 14.01.2008 12:43:10 Uhr14.01.2008 12:43:10 Uhr

40

q

Wskazówki dotyczące ochrony środowiska:

Od czasu wprowadzenia europejskiej dyrektywy 2002/96/EU do prawa narodowego obowiązują następujące ustalenia:
Urządzeń elektrycznych i elektronicznych nie należy wyrzucać wraz z innymi odpadami domowymi.
Użytkownik zobowiązany jest, niepotrzebne lub zniszczone urządzenia elektryczne odnieść do punktu zbiórki lub do sprzedawcy.
Szczegółowe kwestie regulują przepisy prawne danego kraju.
Informuje o tym symbol przekreślonego kosza umieszczony na opakowaniu.
Segregując śmieci pomagasz chronić środowisko naturalne.

h

Környezetvédelmi tudnivalók:

Az európai irányelvek 2002/96/EU ajánlása szerint, a megjelölt időponttól kezdve,
minden EU-s tagállamban érvényesek a következők:
A leselejtezett elektromos és elektronikus készülékeket nem szabad a háztartási szemétbe dobni.
Az elhasznált és működésképtelen elektromos és elektronikus készülékek gyűjtésére törvényi előírás kötelez mindenkit, ezért
azokat el kell szállítani egy kijelölt gyűjtő helyre vagy visszavinni a vásárlás helyére.
A termék csomagolásán feltüntetett szimbólum egyértelmű jelzést ad erre vonatkozóan a felhasználónak.
A régi készülékek begyűjtése, visszaváltása vagy bármilyen formában történő újra hasznosítása közös hozzájárulás
környezetünk védelméhez.

c

Ochrana životního prostředí:

Evropská směrnice 2002/96/EU stanovuje:
Elektrické a elektronické přístroje se nesmí vhazovat do domácího odpadu.
Elektrické a elektronické přístroje musí být zlikvidovány podle zákona na místech
k tomu určených.
Recyklací nebo jiným způsobem zpracování výrazně přispíváte
k ochraně našeho životního prostředí!

v

Ochrana životného prostredia:

Európska smernica 20002/96/EU stanovuje:
Elektrické a elektronické zariadenia sa nesmú vyhadzovať do domáceho
odpadu. Spotrebiteľ je zo zákona povinný zlikvidovať elektrické a elektronické zariadenia na miesta k tomu určené.
Symbolizuje to obrázok v návode na použitie, alebo na balení výrobku.
Recykláciou, alebo inými formami využitia starých prístrojov prispievate v
značnej miere k ochrane vášho životného prostredia.

k

Υπόδειξη σχετικά με την προστασία περιβάλλοντος:

Από τη στιγμή που η Ευρωπαϊκή Οδηγία 2002/96/EΕ ενσωματώνεται στο εθνικό δίκαιο ισχύουν τα εξής:
Οι ηλεκτρικές και ηλεκτρονικές συσκευές δεν επιτρέπεται να πετιούνται στα σκουπίδια. Ο καταναλωτής υποχρεούται δια νόμου να
επιστρέφει τις ηλεκτρικές και ηλεκτρονικές συσκευές στο τέλος της ζωής τους πίσω στα ειδικά προβλεπόμενα σημεία συγκέντρωσης ή
στα καταστήματα αγοράς. Οι λεπτομέρειες ρυθμίζονται στη σχετική νομοθεσία. Το σύμβολο πάνω στο προϊόν, στο εγχειρίδιο χρήσης
ή στη συσκευασία παραπέμπει σε αυτές τις διατάξεις. Με την επαναχρησιμοποίηση, την ανακύκλωση των υλικών ή με άλλους τρόπους
αξιοποίησης των παλαιών συσκευών συμμετέχετε ενεργά στην προστασία του περιβάλλοντός μας. Στη Γερμανία ισχύουν αντίστοιχα οι
παραπάνω κανόνες απόρριψης σύμφωνα με τον κανονισμό για μπαταρίες και συσσωρευτές.

u

Охрана окружающей среды:

С момента перехода национального законодательства на европейские нормативы 2002/96/EU действительно следующее:
Электрические и электронные приборы запрещается утилизировать вместе с обычным мусором. Потребитель, согласно
закону, обязан утилизировать электрические и электронные приборы в специально предназначенных для этого пунктах
сбора, либо пунктах продажи. Детальная регламентация этих требований осуществляется соответствующим местным
законодательством. Необходимость соблюдения данных предписаний обозначается особым значком на изделии, инструкции
по эксплуатации или упаковке. При переработке, повторном использовании материалов или при другой форме утилизации
бывших в употреблении приборов особое внимание уделяйте охране окружающей среды. В соответствии с предписаниями
по обращению с батареями, в Германии вышеназванные нормативы действуют для утилизации батарей и аккумуляторов.

t

Çevre koruma uyarısı:

Avrupa Birliği Direktifi 2002/96/EU ulusal yasal uygulamalar için de geçerli olduğu tarihten itibaren:
Elektrikli ve elektronik cihazlar normal evsel çöpe atılmamalıdır. Tüketiciler için, artık çalışmayan elektrikli ve elektronik cihazları,
kamuya ait toplama yerlerine götürme veya satın alındıkları yerlere geri verme yasal bir zorunluluktur. Bu konu ile ilgili ayrıntılar ulusal
yasalarla düzenlenmektedir. Ürün üzerinde, kullanma kılavuzunda veya ambalajda bulunan bu sembol tüketiciyi bu konuda uyarır. Eski
cihazların geri kazanımı, yapıldıkları malzemelerin değerlendirilmesi veya diğer değerlendirme şekilleri ile, çevre korumasına önemli
bir katkıda bulunursunuz. Yukarıda adı geçen atık toplama kuralları Almanya’da piller ve aküler için de geçerlidir.

j Anvisninger til beskyttelse af miljøet:

Efter implementeringen af det europæiske direktiv 2002/96/EU i det nationale lovgivningssystem gælder følgende:
Elektriske og elektroniske apparater må ikke bortskaffes med husholdningsaffaldet. Forbrugeren er ved afslutningen af elektriske
og elektroniske apparaters levetid lovmæssigt forpligtet til at afl evere disse på de dertil indrettede offentlige
indsamlingssteder eller hos sælgeren. Enkeltheder vedrørende dette fastlægges af de respektive landes nationale lovgivning.
Dette symbol på produktet, betjeningsvejledningen eller emballagen viser, at produktet er underlagt disse bestemmelser.
Med genanvendelse, genanvendelse af materialer eller andre former for genbrug af gamle apparater yder du et vigtigt bidrag
til beskyttelse af vores miljø.

n Informasjon om beskyttelse av miljøet:

Etter implementering av EU-direktiv 2002/96/EU i det nasjonale lovverk, er følgende gjort gjeldende:
Elektrisk og elektronisk utstyr skal ikke kastes sammen med husholdningsavfall.
Forbrukere er pålagt ved lov å returnere elektrisk og elektronisk utstyr ved enden av levetiden til offentlige oppsamlingspunkter,
oppsatt for dette formål eller til utsalgssteder for slikt utstyr. Detaljer rundt dette er defi nert i lovverket i det respektive
land. Dette symbolet på produktet, bruksanvisningen eller forpakningen forteller at et produkt faller inn under disse betingelsene.
Ved resirkulering, gjenbruk av materialet eller på andre måter å nyttiggjøre gammelt utstyr bidrar du på en viktig måte til
å beskytte vårt felles miljø!

00062760bda.indd Abs5:4000062760bda.indd Abs5:40 14.01.2008 12:43:11 Uhr14.01.2008 12:43:11 Uhr

41

00062760bda.indd Abs5:4100062760bda.indd Abs5:41 14.01.2008 12:43:11 Uhr14.01.2008 12:43:11 Uhr
