Hama 53137, 53138 Operating Instructions Manual

00053138/11.09

All listed br ands are tr adem arks of the corr espo nding companies. Errors and omissions excepted,
and subject to technical changes. Our general terms of delivery and payment are applied.

Hama GmbH & Co KG

D-86651 Monheim/Germany

www.hama.com

Powerline LAN
200 Mbps

NETWORK

00053137

00053138

2

Setup-Taste
Reset-Taste

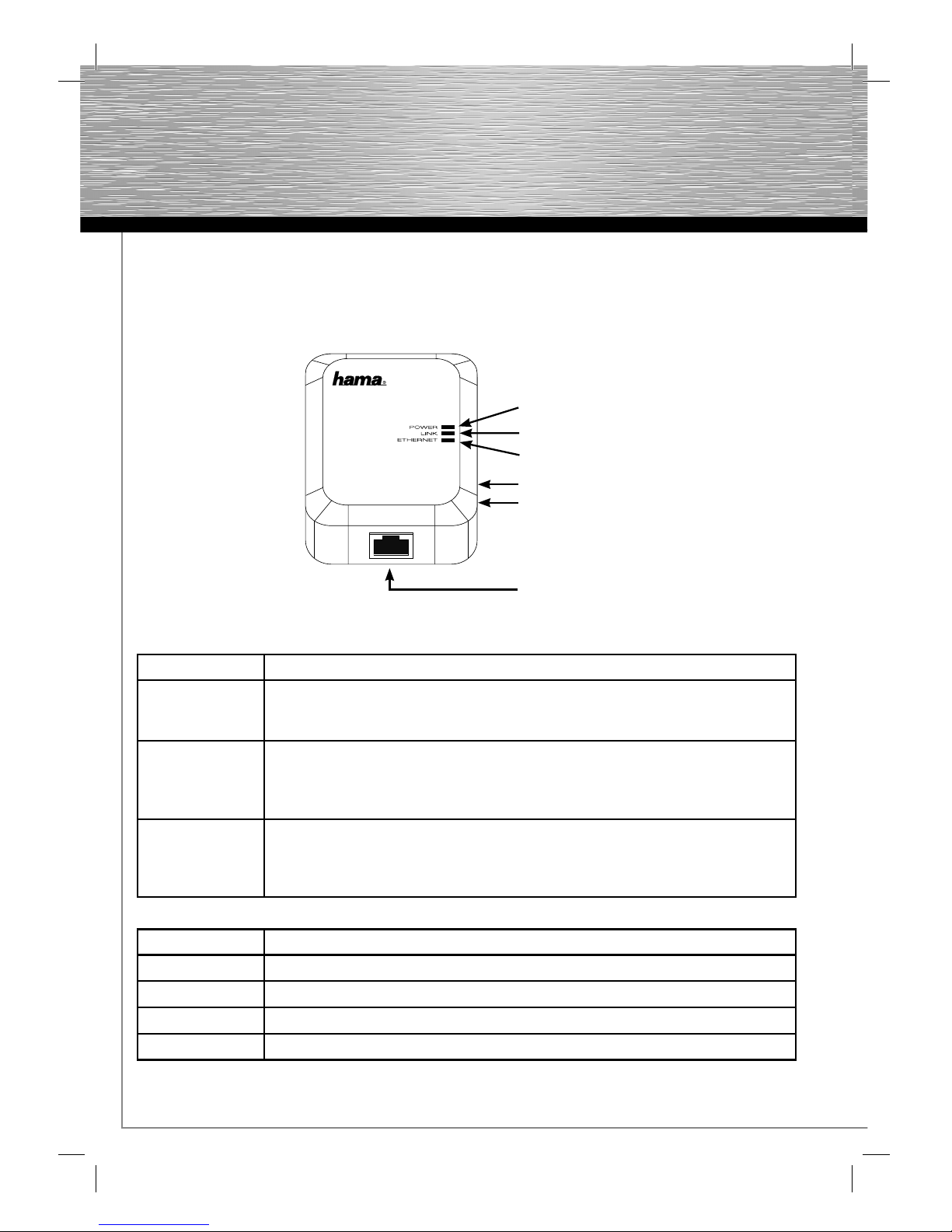

LEDs und Netzwerkanschluss

d Bedienungsanleitung

Stromversorgung
Powerline LED
Netzwerk LED

Netzwerkanschluss

LED Beschreibung

Stromversorgung
(Rot)

- Leuchet: Das Gerät wird mit Strom versorgt.

- Blinkt: Stromsparmodus aktiv.

- Aus: Das Gerät wird nicht mit Strom versorgt.

Powerline
(Grün/Orange/Rot)

- Leuchet: Der Adapter ist mit dem Powerline-Netzwerk verbunden.

- Blinkt: Der Adapter empfängt oder überträgt Daten.

- Aus: Der Adapter hat keine kompatiblen Powerline-Geräte erkannt, die denselben

Verschlüsselungscode verweden.

Netzwerk
(Grün)

- Leuchet: Der Netzwerkanschluss ist belegt, aber es werden keine Daten übertragen.

- Blinkt: Zwischen einem Netzwerkanschluss und dem Powerline-Netzwerk werden

Daten übertragen.

- Aus: Keine Netzwerkverbindung vorhanden

POWERLINE LED Beschreibung

Grün

optimale Übertragungsgeschwindigkeit

Orange

durchschnittliche Übertragungsgeschwindigkeit

Rot

geringe Übertragungsgeschwindigkeit

Aus

Keine Datenübertragung

3

Internet

1

3

2

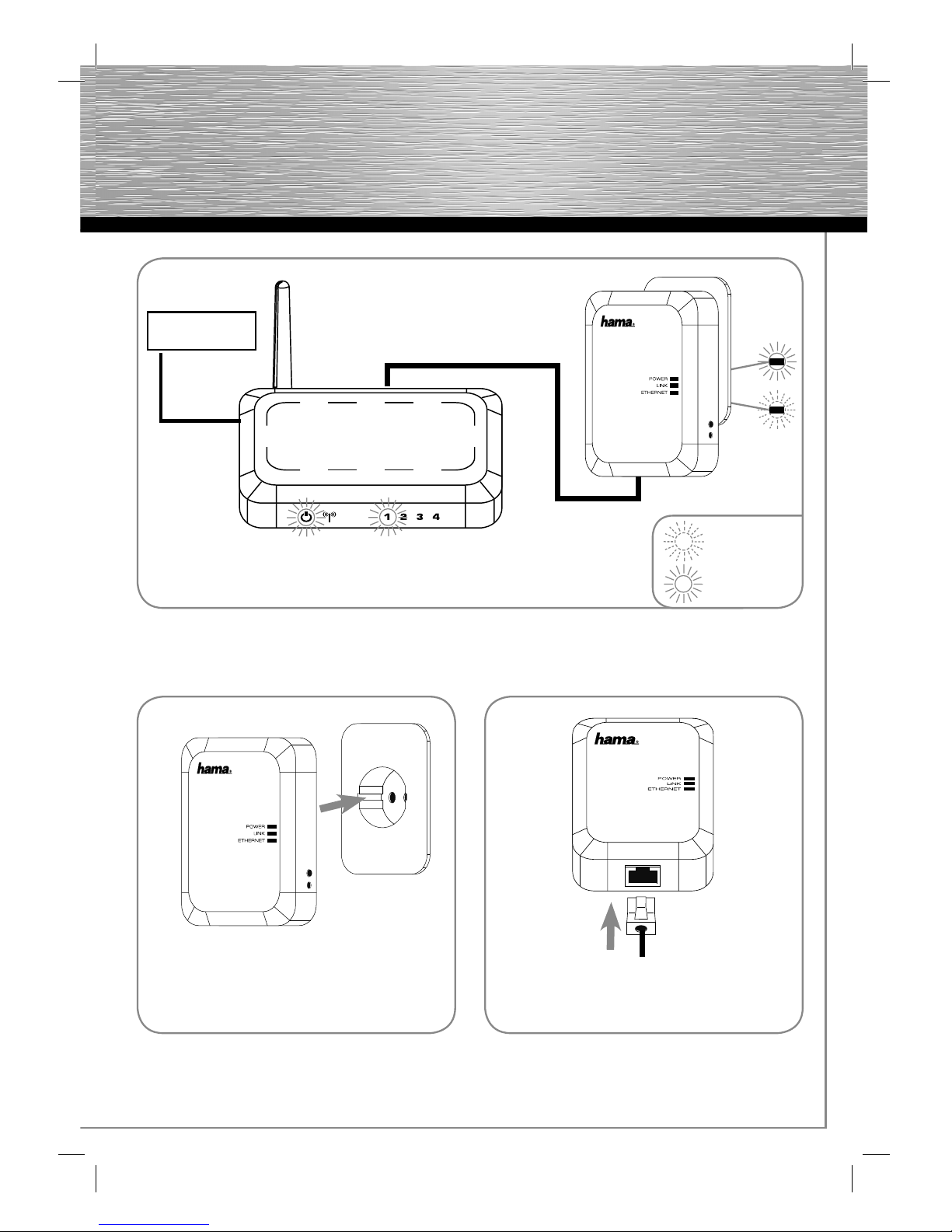

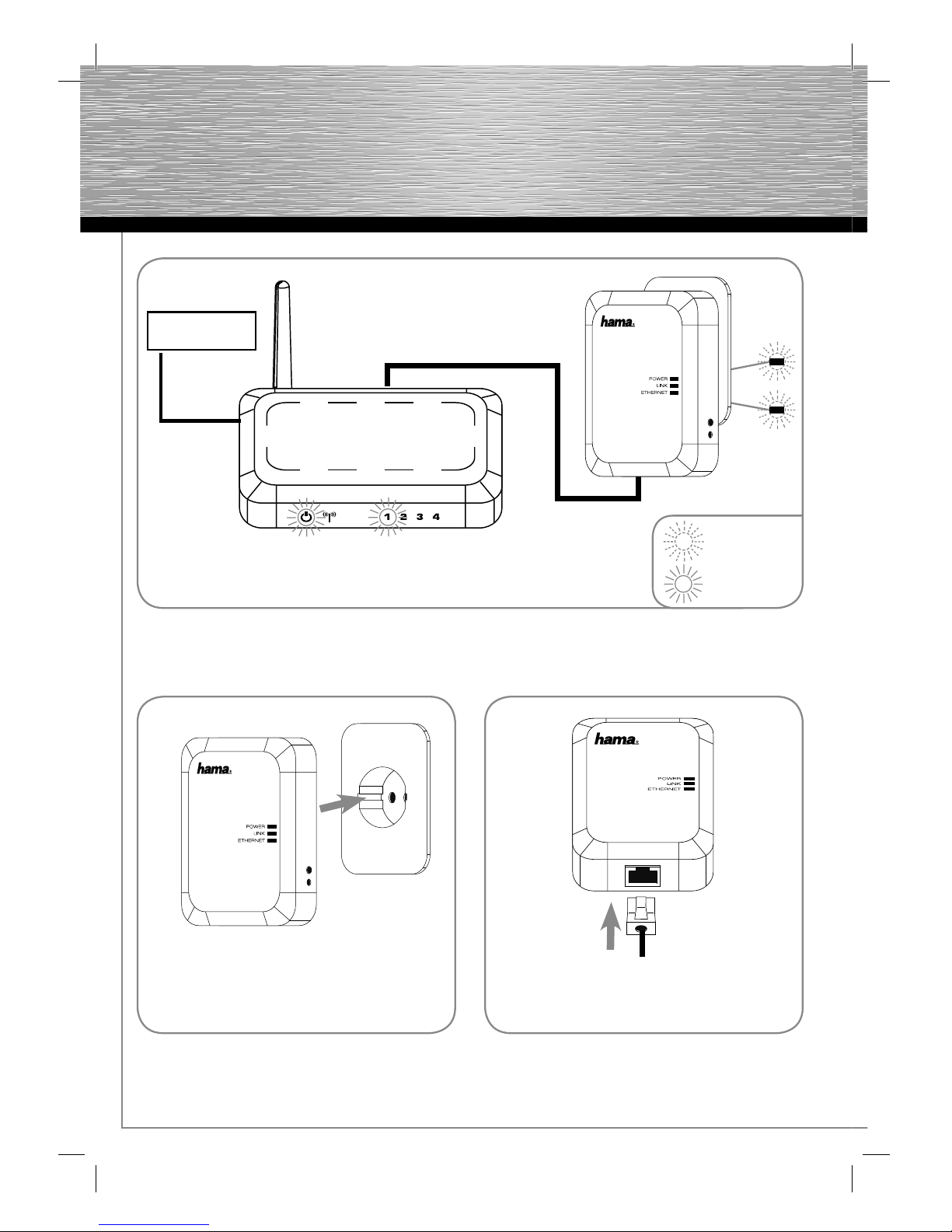

Installation von 2 Powerline Adapter: A + B (ohne Verschlüsselung)

A

WLAN Modem

Router

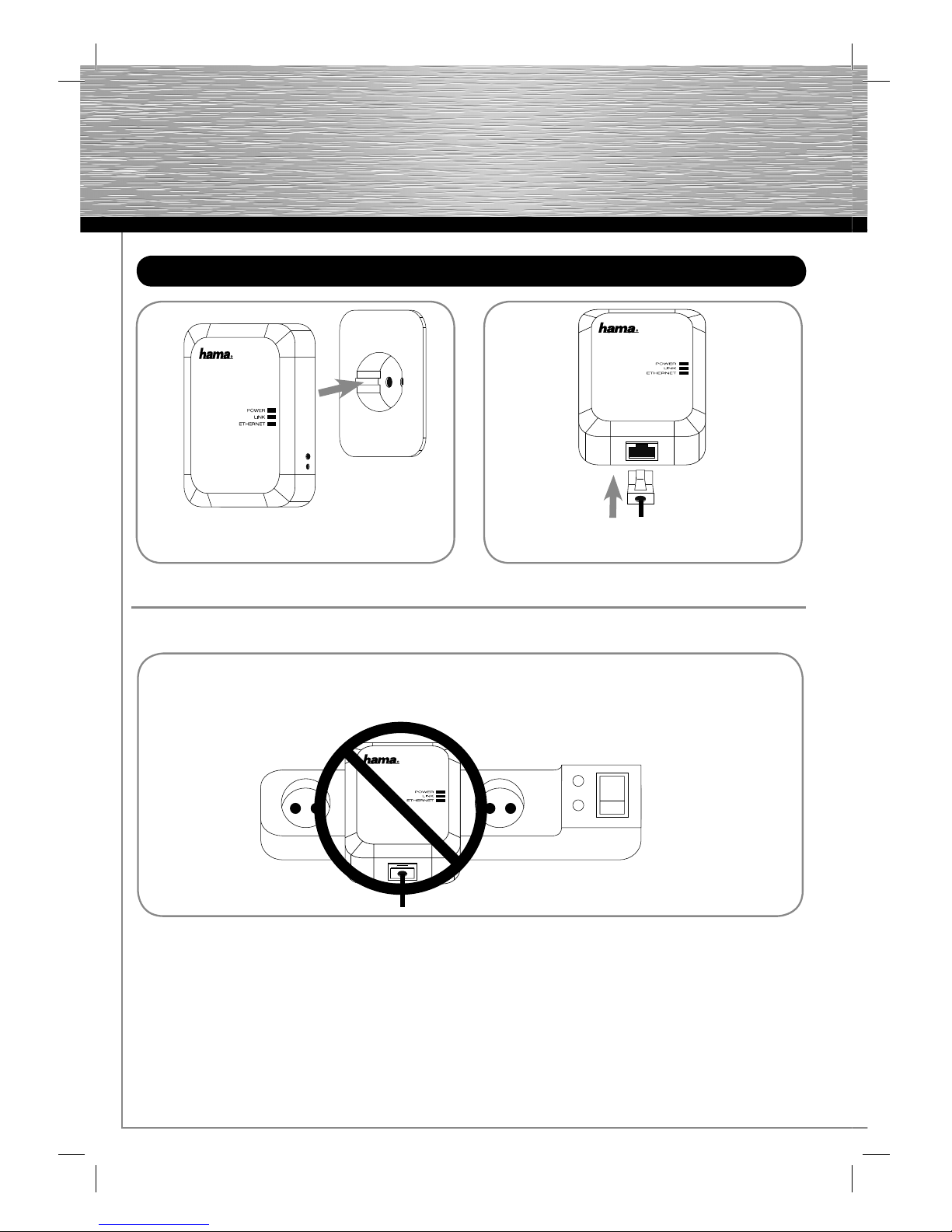

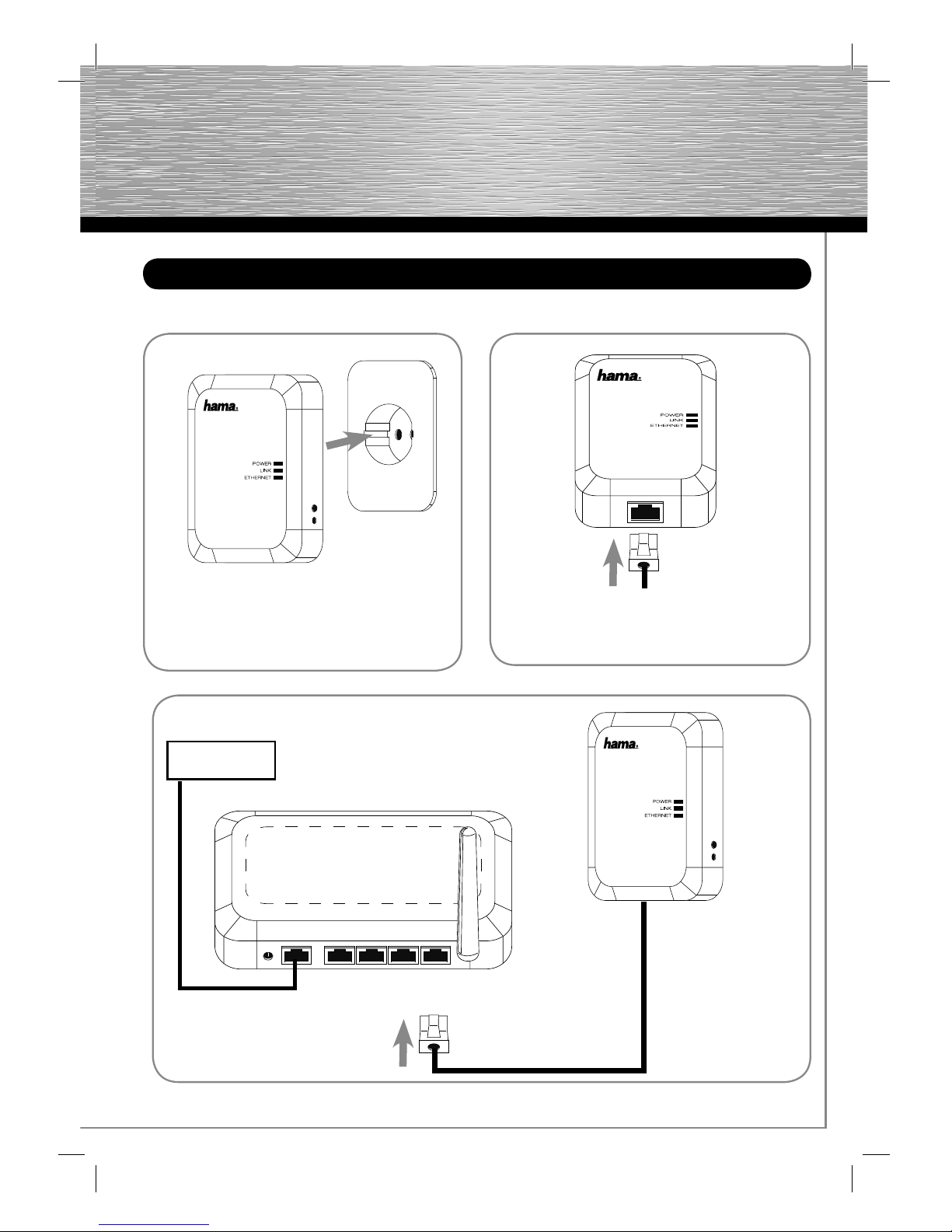

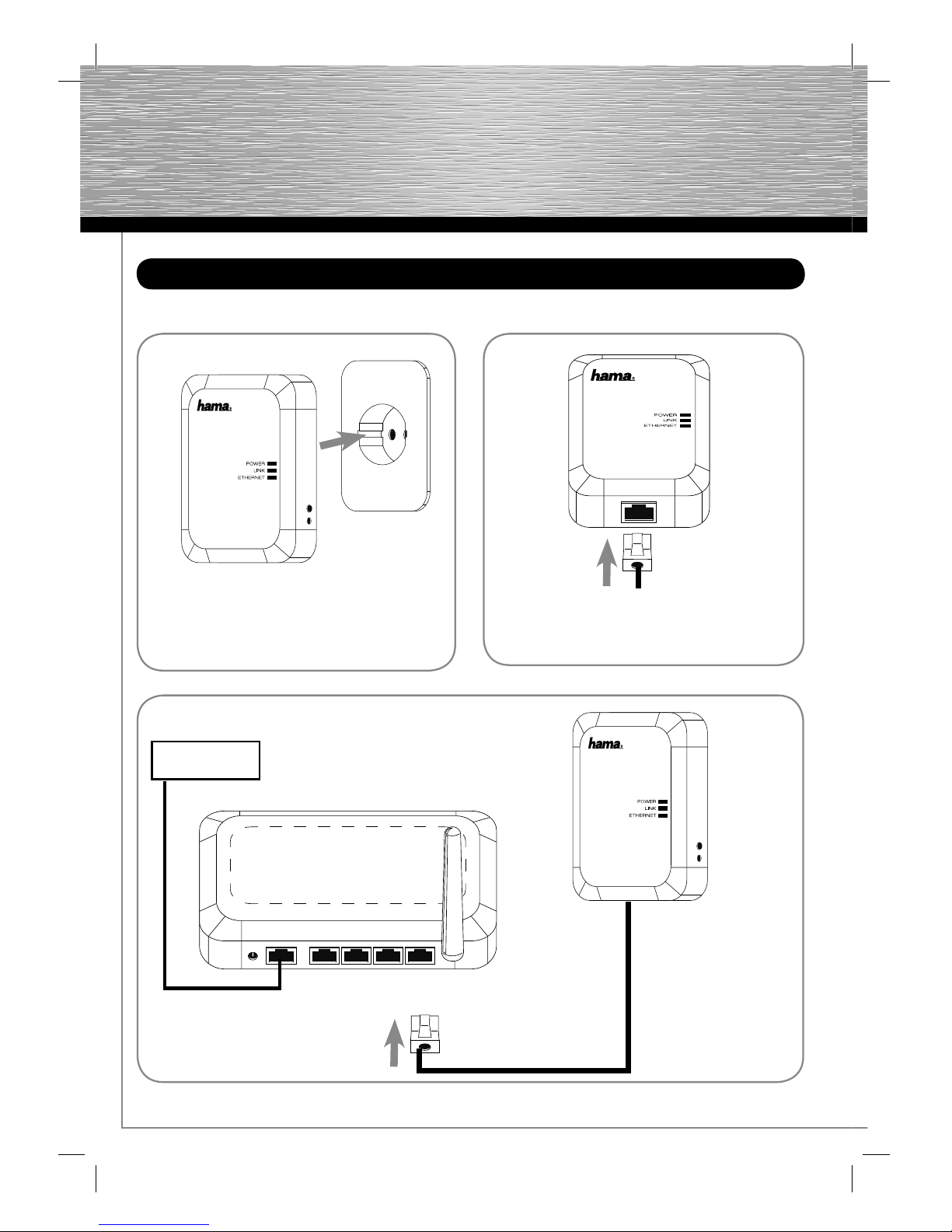

Schließen sie das Netzwerk­kabel an eine freie LAN­Buchse Ihres Routers an.

Stecken Sie den 1. Powerline Adapter
(A) in eine freie Steckdose ein.

Hinweis: Das Powerline Netzwerk funktioniert nicht
bei Mehrfachsteckdosenleisten mit Überspannschutz.

Stecken Sie das Netzwerkkabel in den

1. Powerline Adapter (A) ein.

Installation des 1. Adapters (A)

A

A

4

Internet

4

5

6

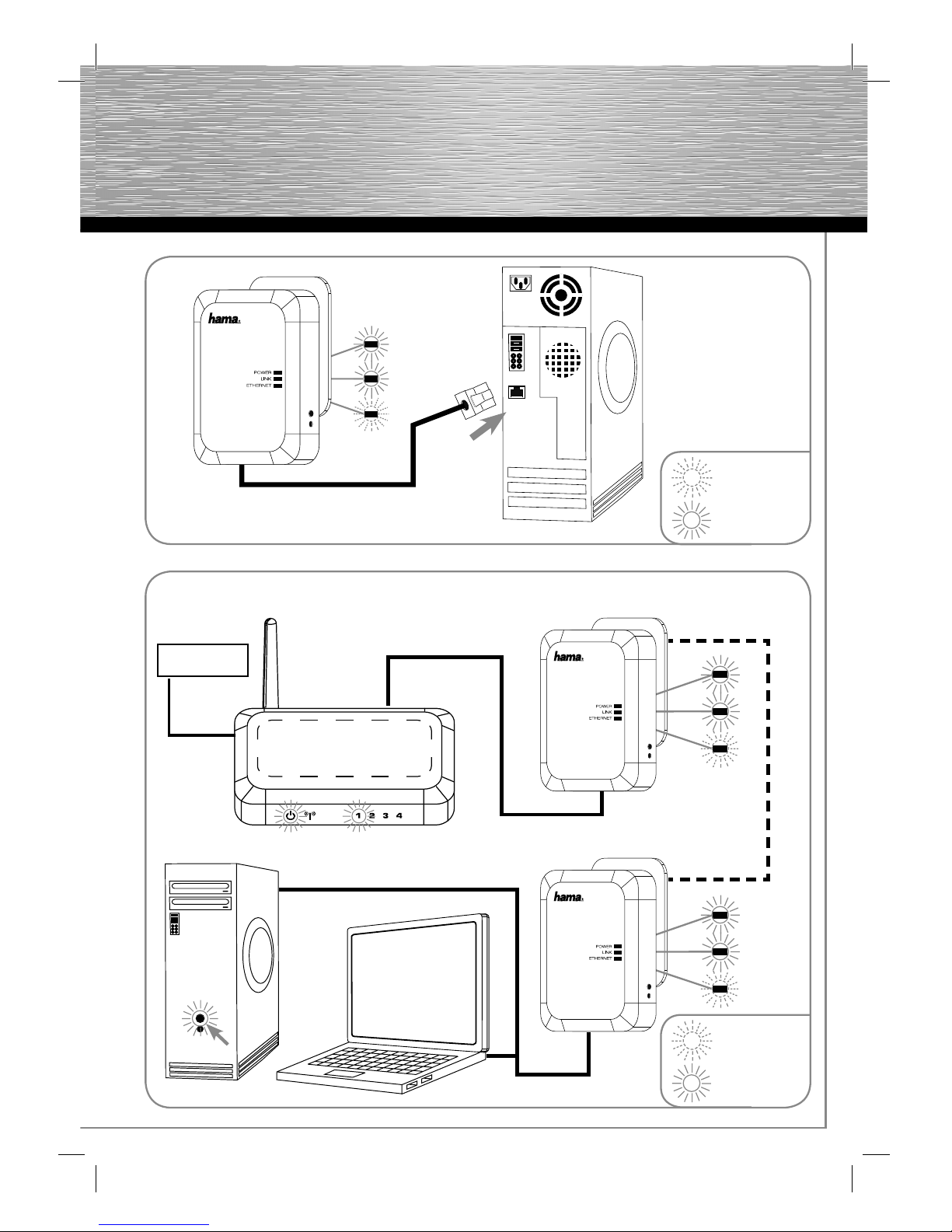

Installation des 2. Adapters (B)

Der erste Powerline Adapter (A) ist nun
funktionsfähig.

WLAN Modem

Router

Stecken Sie den 2. Powerline Adapter
(B) in eine freie Steckdose ein.

Hinweis: Das Powerline Netzwerk funktioniert nicht
bei Mehrfachsteckdosenleisten mit Überspannschutz.

Stecken Sie das Netzwerkkabel in den

2. Powerline Adapter (B) ein.

B

= Leuchtet

= Blinkt

A

B

5

7

Internet

8

Stecken Sie das Netzwerkkabel in den
Computer/Laptop ein.

Die beiden Powerline Adapter sind jetzt einsatzbereit.

WLAN Modem

Router

= Leuchtet

= Blinkt

= Leuchtet

= Blinkt

Stromleitung

B

A

B

6

90

Erweiterung des Powerline Netzwerkes: ohne Verschlüsselung

C

Stecken Sie den 3. Powerline Adapter
(C) in eine freie Steckdose ein.

Stecken Sie das Netzwerkkabel in den

3. Powerline Adapter (C) ein.

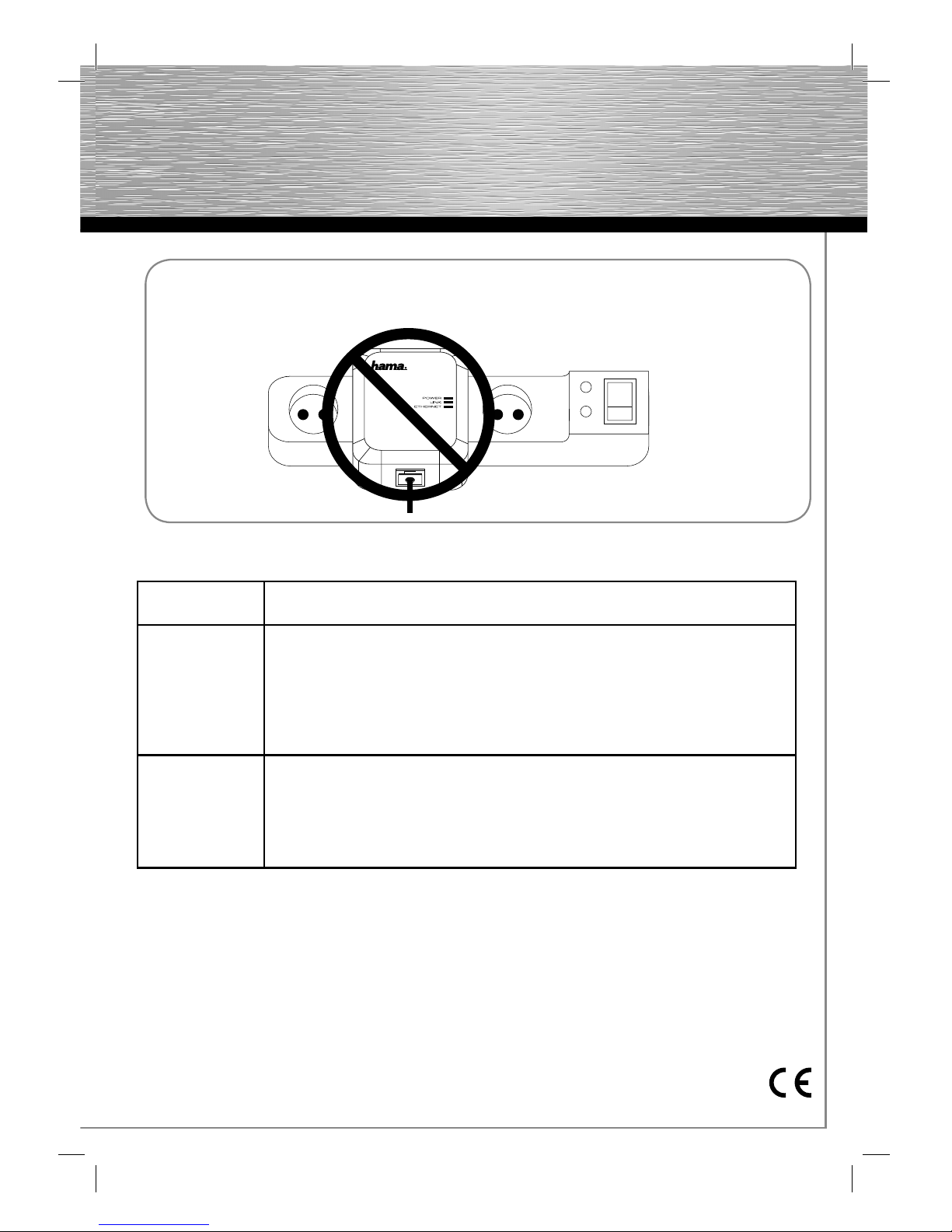

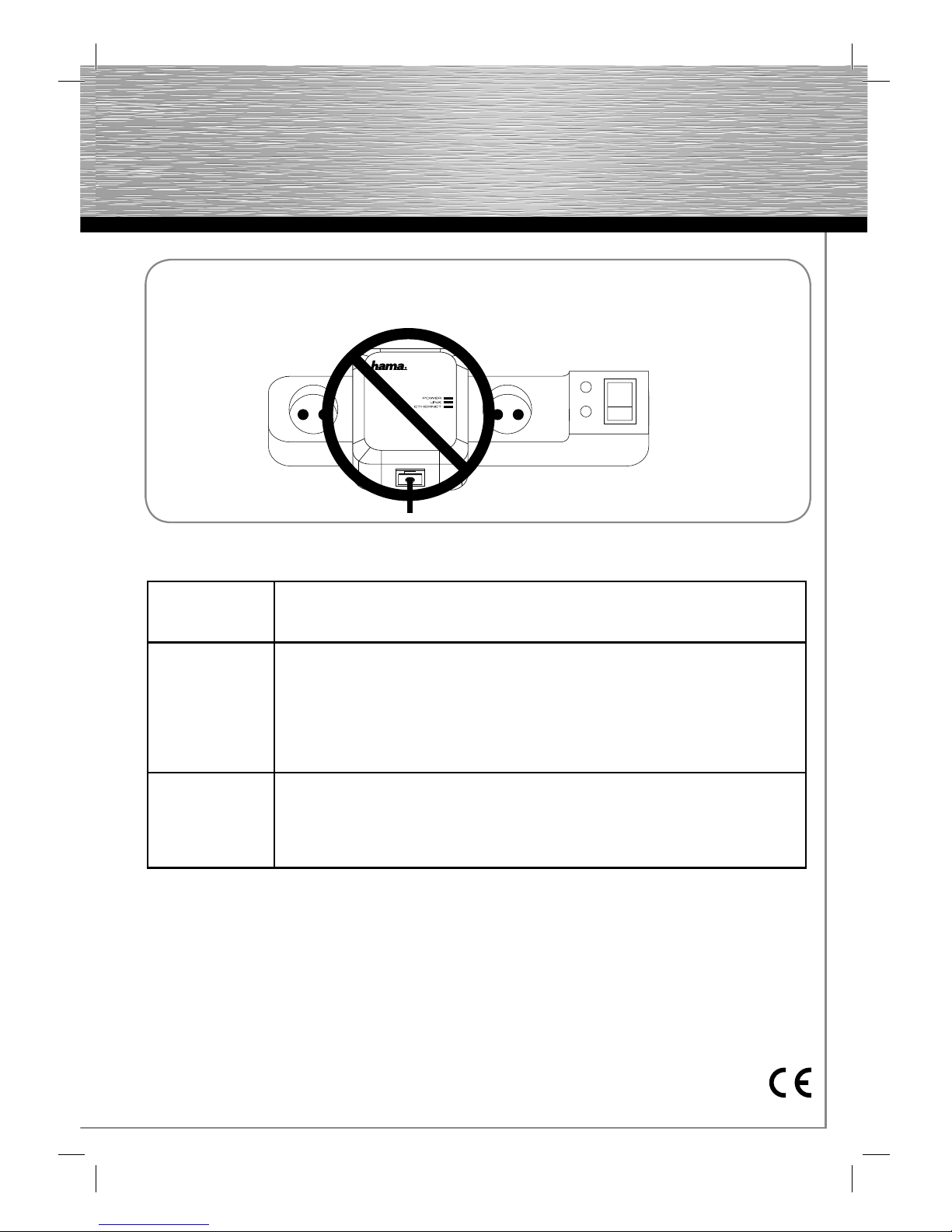

ACHTUNG:

Das Powerline Netzwerk funktioniert nicht bei Mehrfachsteckdosenleisten mit
Überspannungsschutz.

C

7

Internet

TV

PC

TV

PC

Spielkonsole

Set-Top-Box

t

WLAN Modem

Router

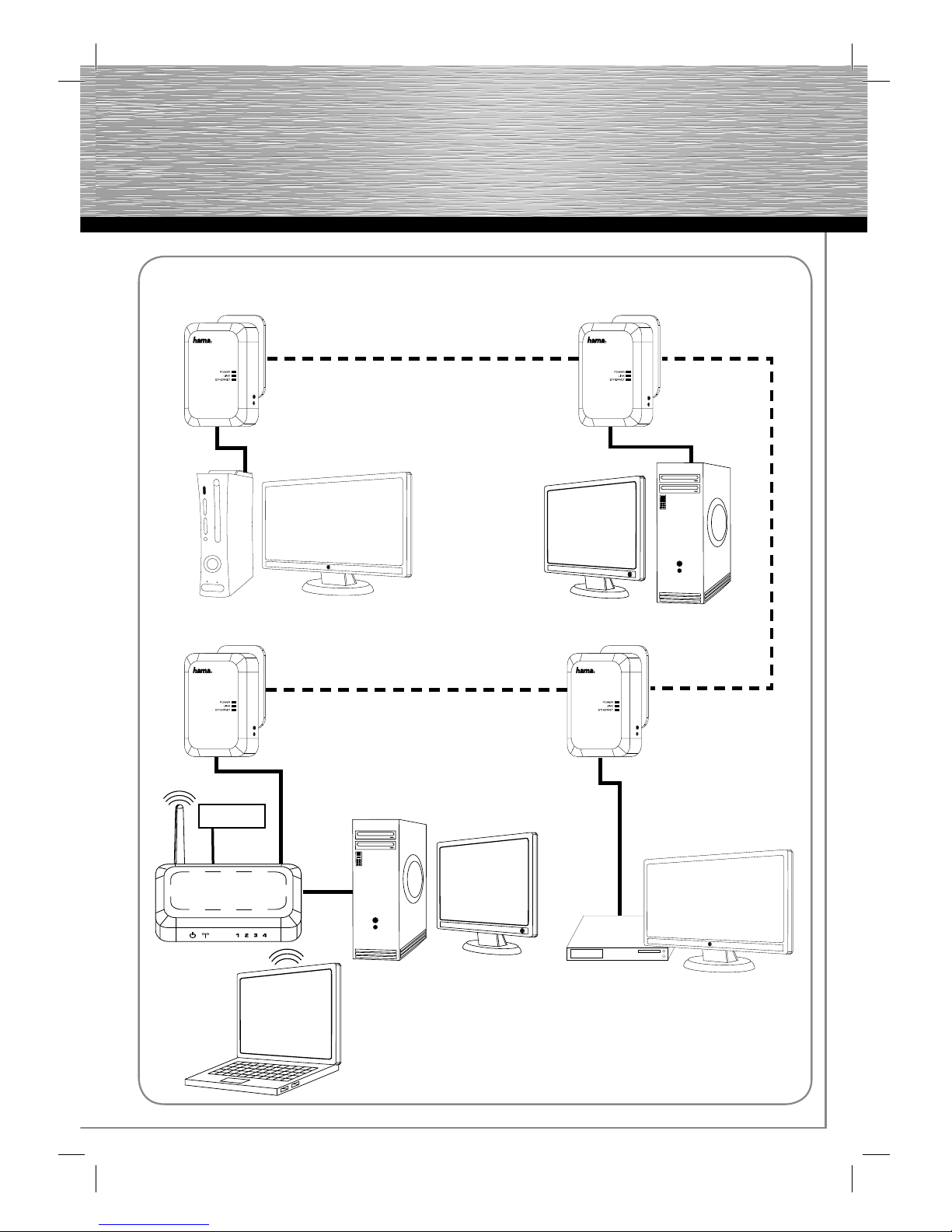

Die Installation ist abgeschlossen und Sie können Ihre Anwendungen starten.

Stromleitung

Stromleitung

Stromleitung

A B

C D

8

Internet

1

3

2

Installation von 2 Powerline Adapter: A + B (mit Verschlüsselung)

A

WLAN Modem

Router

Schließen sie das Netzwerk­kabel an eine freie LAN­Buchse Ihres Routers an.

Stecken Sie den 1. Powerline Adapter
(A) in eine freie Steckdose ein.

Hinweis: Das Powerline Netzwerk funktioniert nicht
bei Mehrfachsteckdosenleisten mit Überspannschutz.

Stecken Sie das Netzwerkkabel in den

1. Powerline Adapter (A) ein.

Installation des 1. Adapters (A)

A

A

9

Internet

4

5

6

Installation des 2. Adapters (B)

Der erste Powerline Adapter (A) ist nun
funktionsfähig.

WLAN Modem

Router

Stecken Sie den 2. Powerline Adapter
(B) in eine freie Steckdose ein.

Hinweis: Das Powerline Netzwerk funktioniert nicht
bei Mehrfachsteckdosenleisten mit Überspannschutz.

Stecken Sie das Netzwerkkabel in den

2. Powerline Adapter (B) ein.

B

= Leuchtet

= Blinkt

A

B

10

7

Stecken Sie das Netzwerkkabel in den
Computer/Laptop ein.

= Leuchtet

= Blinkt

12 sec.

8

2 sec.

9

POWER

0

90

+

max.

2 min.

A

AB

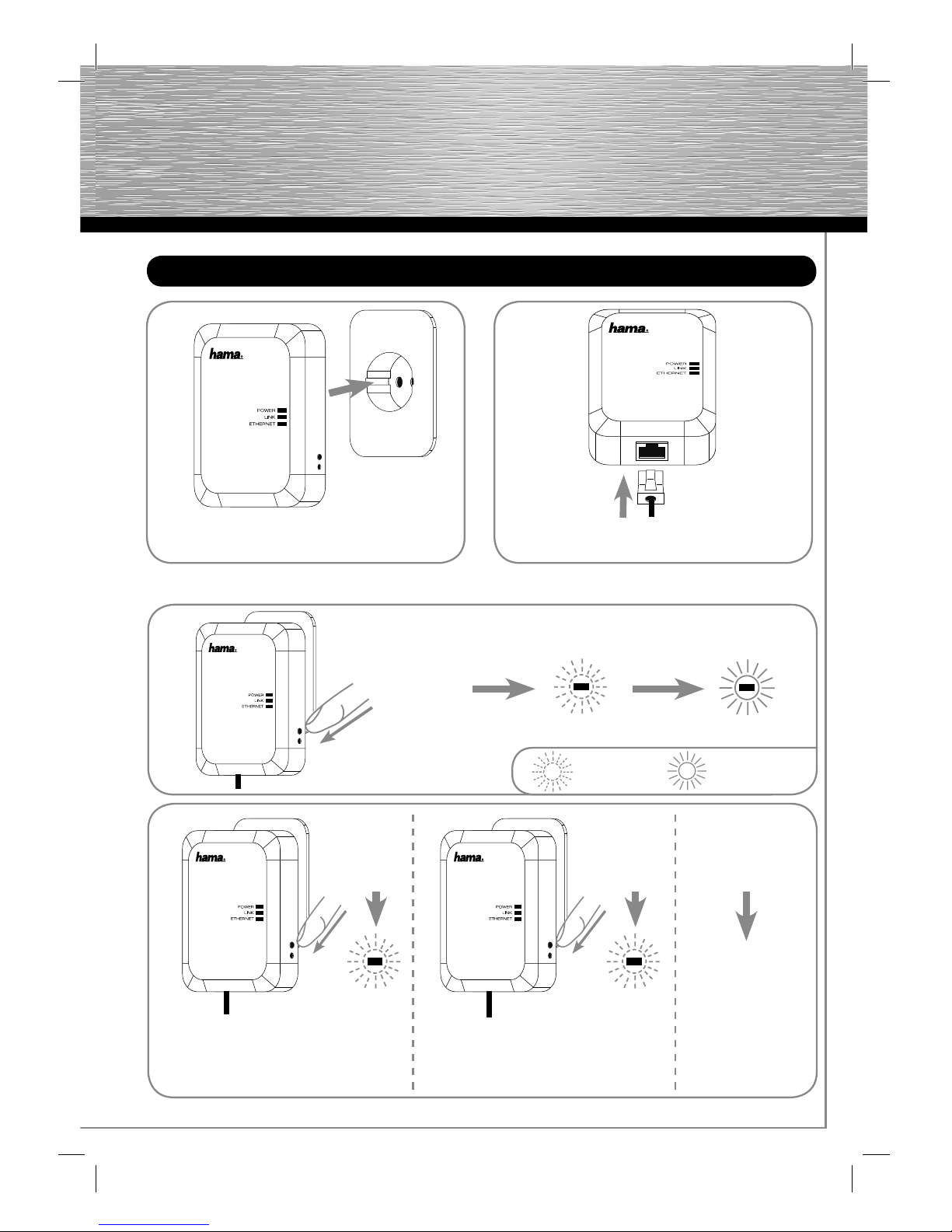

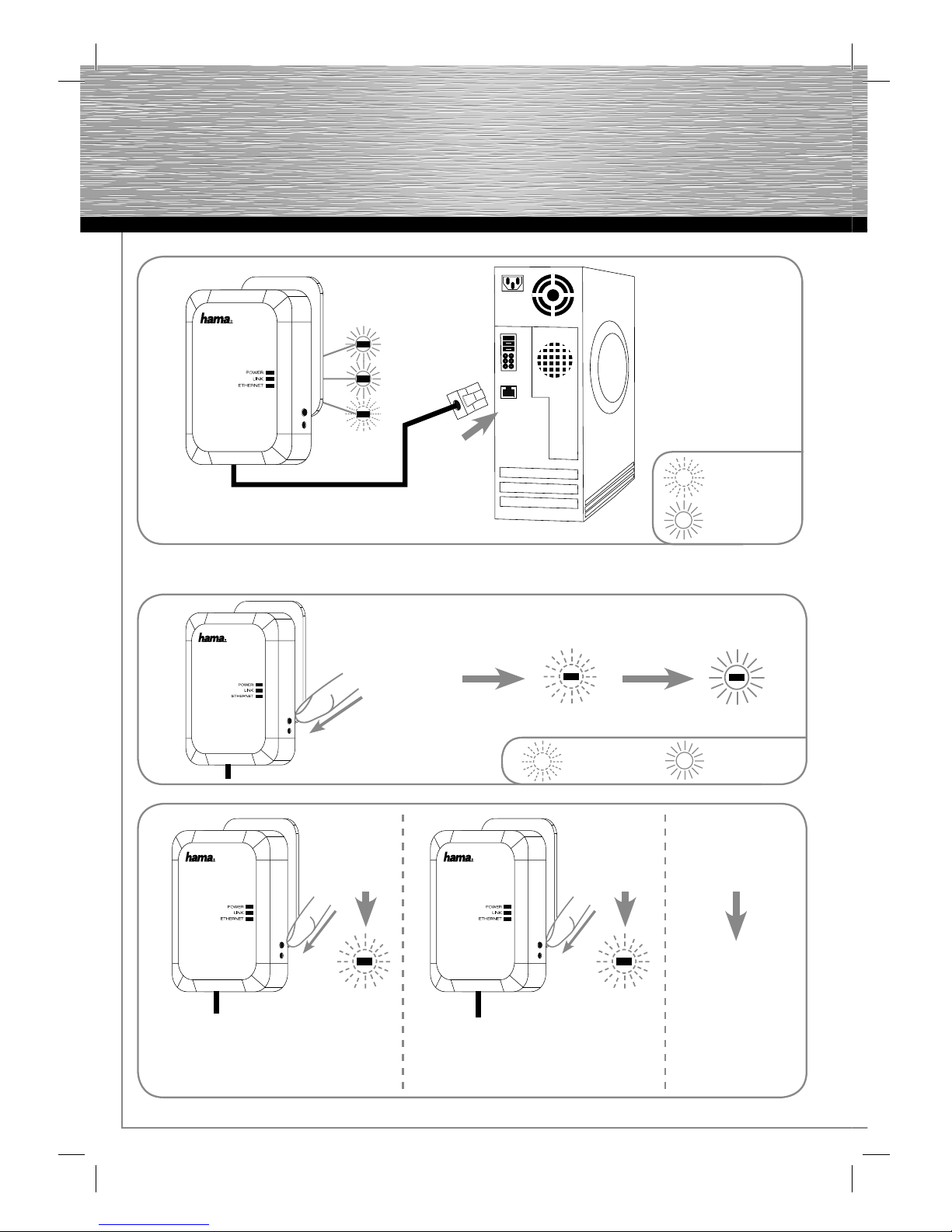

Halten Sie die Setup-Taste für 12 Sekunden gedrückt, damit
der Initialisierungsvorgang gestartet wird.

= Leuchtet= Blinkt

Halten Sie die Setup-Taste des

1. Powerline Adapter (A) für 2 Sekunden
gedrückt, bis POWER anfängt zu blinken.

Halten Sie die Setup-Taste des 2.
Powerline Adapters (B) für 2 Sekunden
gedrückt.

2 sec.

POWER

Sie haben 2 Minuten
Zeit, um die Schritte
z und u auszuführen

POWER POWER

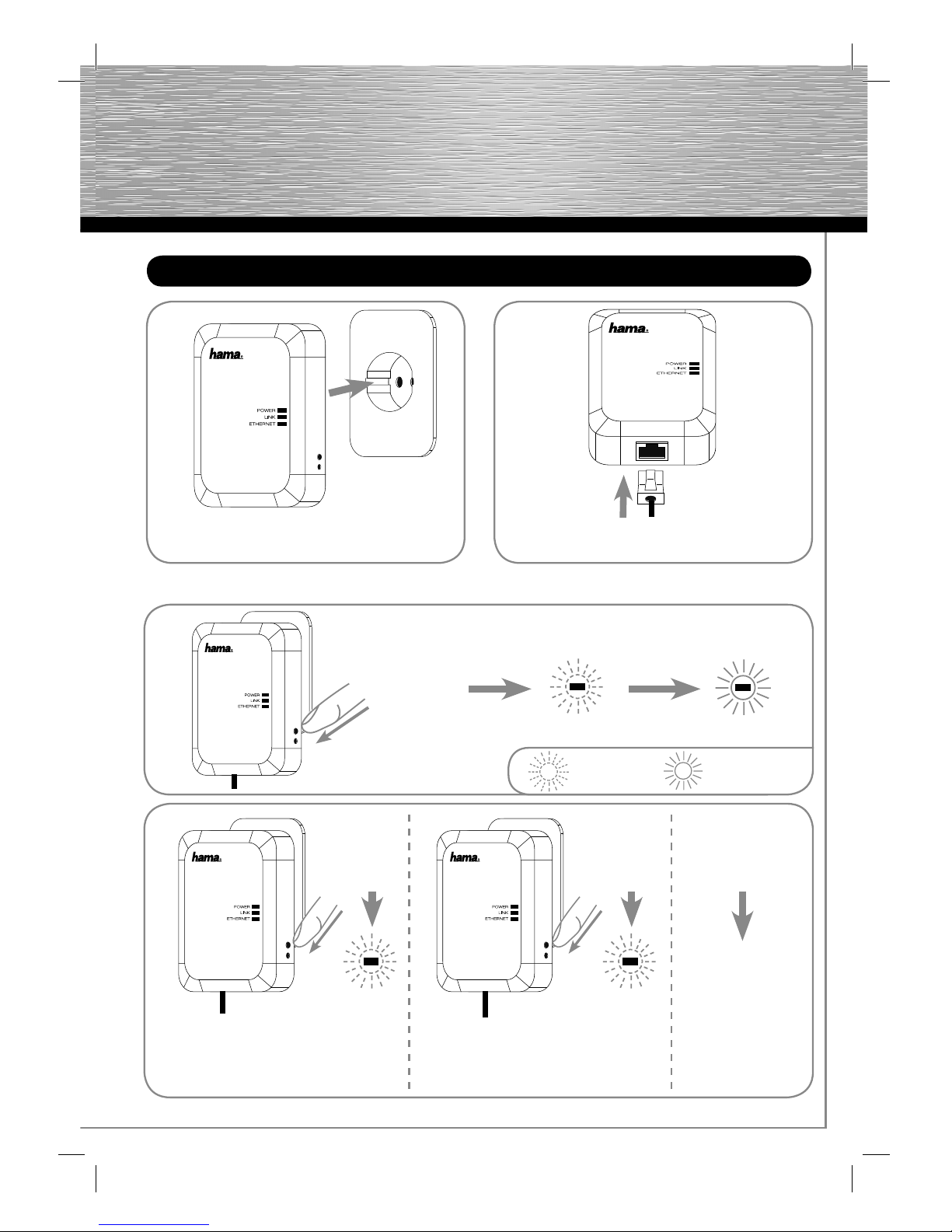

Verschlüsselung einrichten

B

11

tz

Erweiterung des Powerline Netzwerkes: mit Verschlüsselung

C

Stecken Sie den 3. Powerline Adapter
(C) in eine freie Steckdose ein.

Stecken Sie das Netzwerkkabel in den

3. Powerline Adapter (C) ein.

12 sec.

u

2 sec.

i

POWER

[

i[

+

max.

2 min.

C

C A/B

Halten Sie die Setup-Taste für 12 Sekunden gedrückt, damit
der Initialisierungsvorgang gestartet wird.

= Leuchtet= Blinkt

Halten Sie die Setup-Taste des

3. Powerline Adapter (C) für 2 Sekunden
gedrückt, bis POWER anfängt zu blinken.

Halten Sie die Setup-Taste von einem
der anderen Powerline Adapter (A/B)
für 2 Sekunden gedrückt.

2 sec.

POWER

Sie haben 2 Minuten
Zeit, um die Schritte
z und u auszuführen

POWER POWER

Verschlüsselung einrichten

C

12

Internet

TV

PC

TV

PC

Spielkonsole

Set-Top-Box

]

WLAN Modem

Router

Wenn die POWER LED aufhört zu blinken und die Powerline LED leuchtet, ist die
Installation abgeschlossen und Sie können Ihre Anwendungen starten.

Stromleitung

Stromleitung

Stromleitung

D C

BA

13

ACHTUNG:

Das Powerline Netzwerk funktioniert nicht bei Mehrfachsteckdosenleisten mit
Überspannungsschutz.

Die Power-LED
leuchtet nicht.

Stellen Sie sicher, dass die Steckdosen funktionieren und die Powerline-Geräte nicht
an ein Verlängerungskabel, eine Steckerleiste oder einen Überspannungsschutz
angschlossen sind.

Die Powerline-LED
leuchtet nicht.

- Stellen Sie sicher, dass die Powerline-Geräte an funktionierende Steckdosen
angeschlossen sind.

- Verringern Sie den Abstand zwischen den Powerline-Geräten.

- Wenn Sie die Netzwerksicherheit eingestellt haben, sollten Sie sich vergewissern,
dass alle Powerline-Geräte denselben Verschlüsselungscode benutzen.

- Setzen Sie die Geräte auf die werkseitigen Voreinstellungen zurück.
Weitere Anweisungen fi nden Sie im Benutzerhandbuch.

Die Netzwerk-LED
leuchtet nicht.

- Vergewissern Sie sich, dass Ihr Router und Ihr Modem eingeschaltet sind und
einwandfrei funktionieren.

- Vergewissern Sie sich, dass die Netzwerkkabel funktionieren und fest an die Geräte
angeschlossen sind.

- Setzen Sie die Geräte auf die werkseitigen Voreinstellungen zurück.
Weitere Anweisungen fi nden Sie im Benutzerhandbuch.

Tipps zur Fehlerbehebung

Support und Kontakt

Support- und Kontaktinformationen bei defekten Produkten:

Bitte wenden Sie sich bei Produktreklamationen an Ihren Händler oder an die Hama Produktberatung.

Internet/World Wide Web

Produktunterstützung, neue Treiber oder Produktinformationen bekommen Sie unter www.hama.com

Support Hotline – Hama Produktberatung: (Deutsch- und Englischsprachig)

Tel. [phone] / 502-115
Fax [phone] / 502-272
e-mail: [email protected]

14

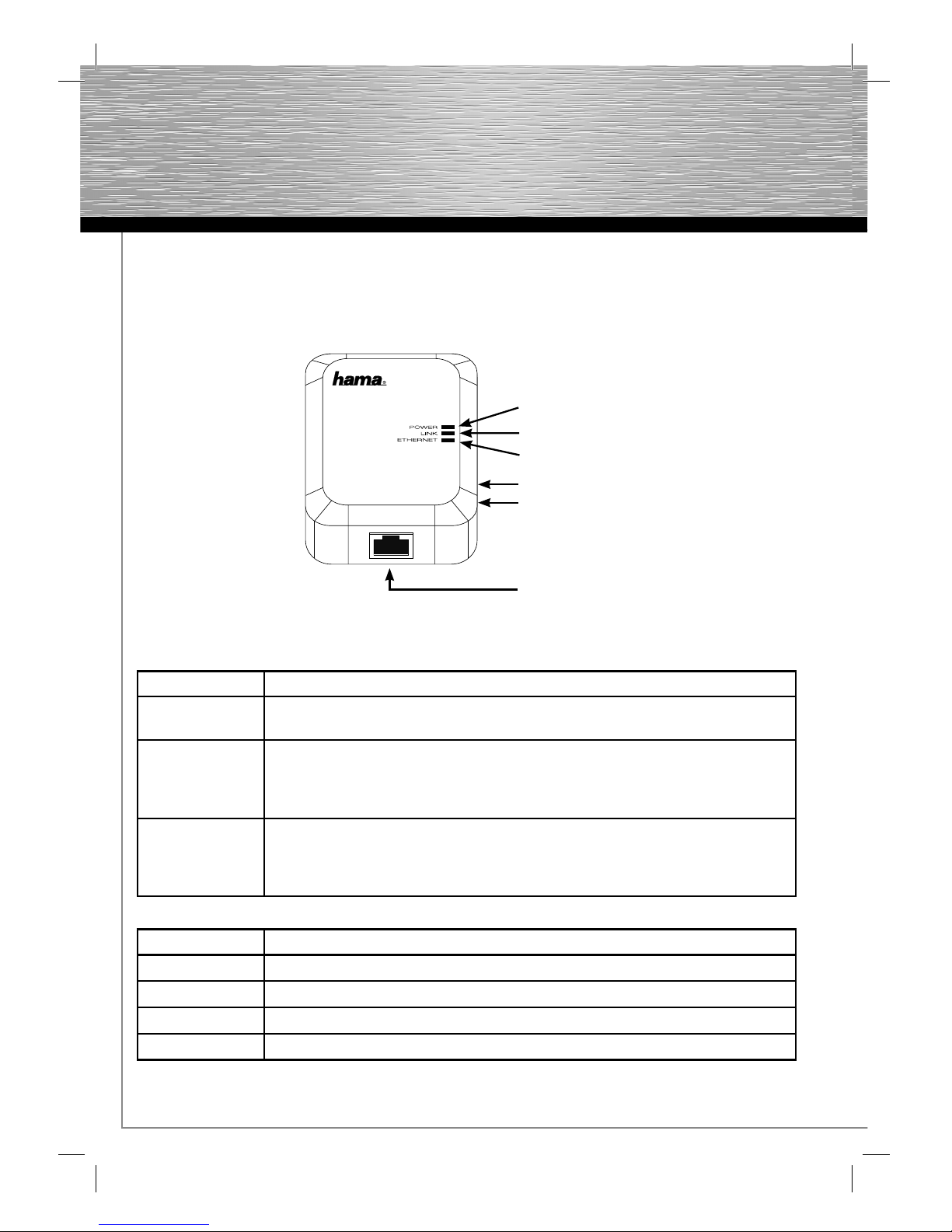

LEDs and Network Connection
