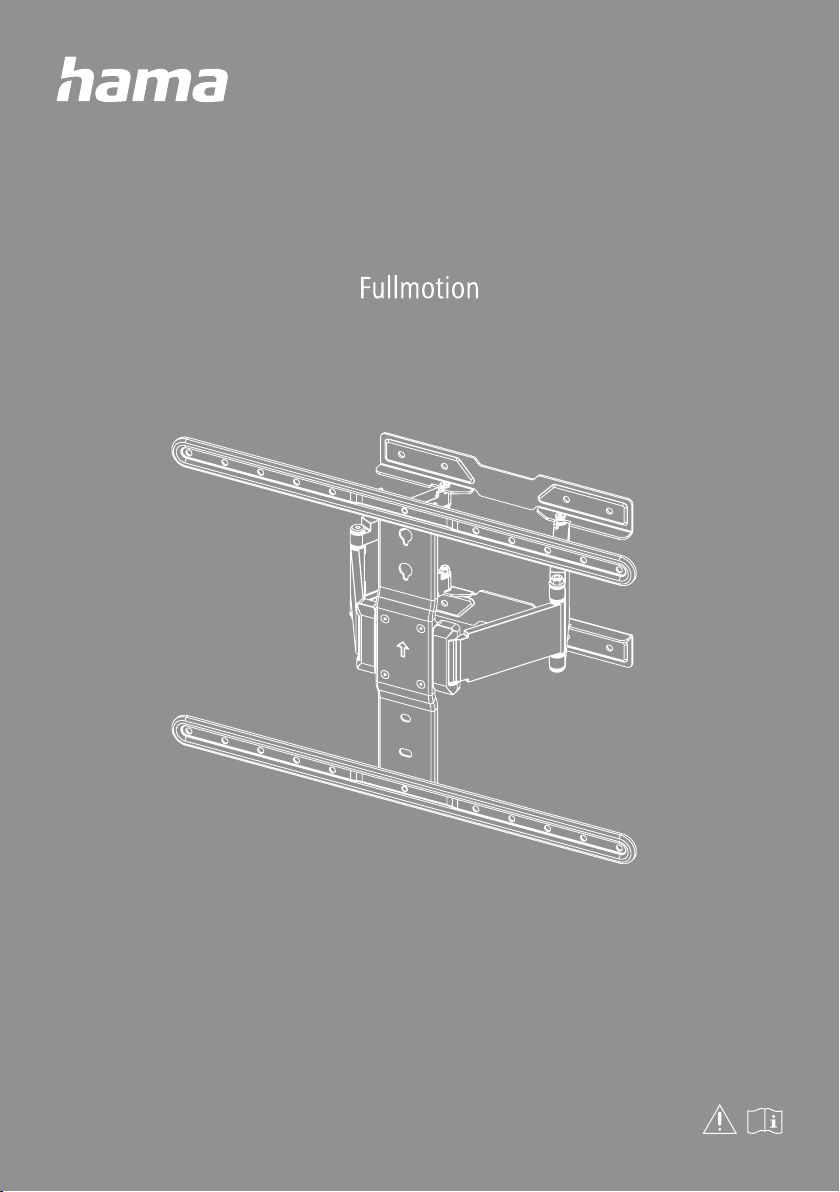

HAMA 220851 User guide [pl]

Page 1
00
220851
UCHWYT ŚCIENNY TV
P Instrukcja obsługi
Page 2
Zawartość
1. Objaśnienie symboli ostrzegawczych i wskazówek.....................3
2. Zawartość zestawu............................................4
4. Wskazówki dotyczące bezpieczeństwa
.............................5
5. Zakres zastosowania i specyfikacje ................................5
6. Przygotowanie do montażu i montaż ..............................6
6.1 Montaż na ścianie
...........................................7
6.1.1 Przygotowanie powierzchni montażowej .........................7
6.2 Montaż do telewizora
.........................................9
6.2.1 Przygotowanie ramion VESA do następnego etapu montażu .........10
6.2.2 Montaż ramion VESA z tyłu telewizora ..........................11
6.3 Montaż telewizora na uchwycie ściennym
.........................12
7. Regulacja i konserwacja .......................................14
8. Możliwości ustawienia ........................................14
9. Dane techniczne
.............................................15
10. Wyłączenie odpowiedzialności z tytułu gwarancji ...................16
11. Serwis i pomoc techniczna ....................................16
12. Warunki gwarancji
..........................................16
Page 3
P Instrukcja obsługi
Dziękujemy za zakup produktu rmy Hama! Prosimy poświęcić czas na przeczytanie niniejszej instrukcji i podanych informacji w całości. Instrukcję należy przechowywać w bezpiecznym miejscu, aby móc z niej korzystać w przyszłości. W przypadku sprzedaży urządzenia należy przekazać nowemu właścicielowi ilustrowaną skróconą instrukcję obsługi oraz wskazówki bezpieczeństwa w formie drukowanej.
1.
Objaśnienie symboli ostrzegawczych i wskazówek
Ostrzeżenie
Niniejszy symbol stosuje się do wskazania zaleceń dotyczących bezpieczeństwa lub w celu zwrócenia uwagi na konkretne zagrożenia i niebezpieczeństwa.
Wskazówka
Niniejszy symbol wskazuje na dodatkowe informacje i istotne uwagi.
Page 4

2. Zawartość zestawu

• Uchwyt ścienny TV
• Pokrywa płyty ściennej (2×)
• Organizer kabli (1×)
• Przedłużka (4x)
• Zestaw montażowy
• Wskazówki bezpieczeństwa, ilustrowana skrócona instrukcja obsługi

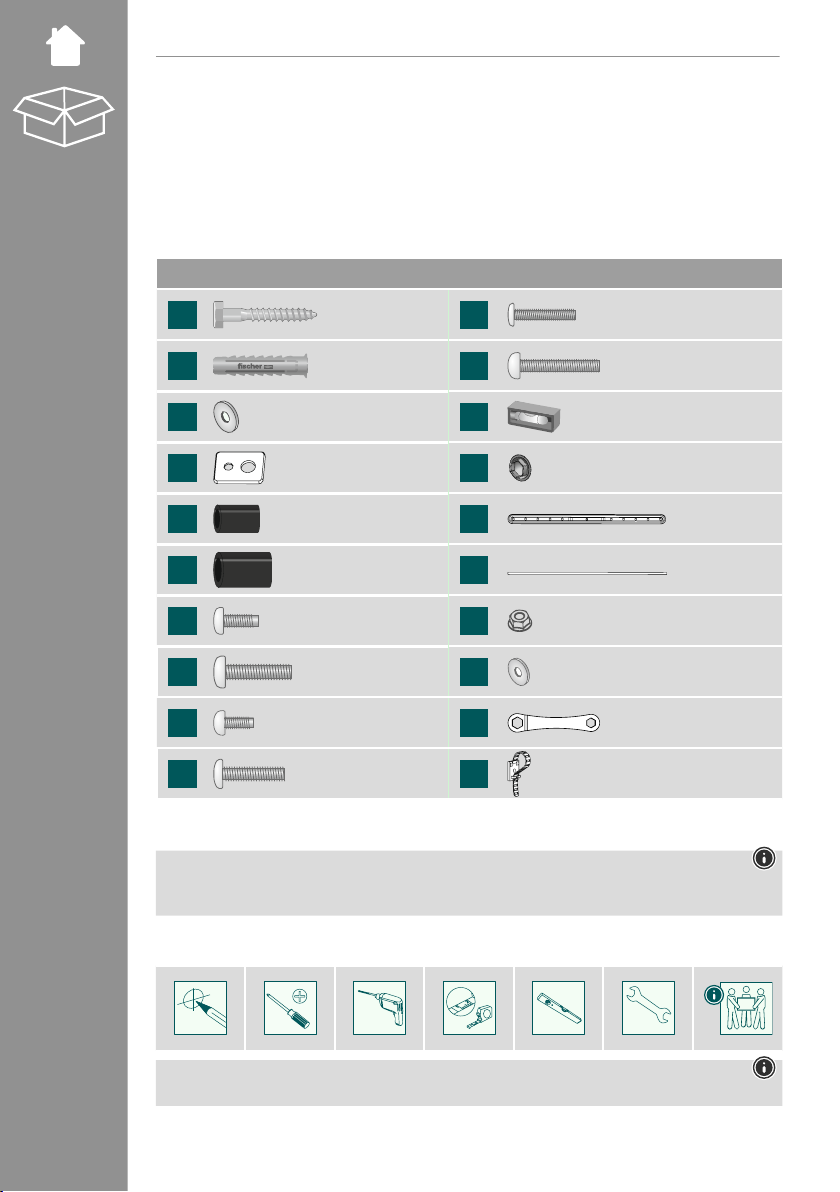

Zestaw montażowy
A1
8×65 (×8)
D3
M8×30 (×4)
A2
Ø10×60 (×8)
D4
M8x50 (×4)
A3
M8 (×8)
F1
(×1)
B1
M6/M8 (×4)
F2
(×8)
B2
Ø8x10 (×4)
F3
(×2)
B3
Ø8x20 (×4)
F4
(×4)
C1
M6x12 (×4)
F5
(×2)
C2
M6x20 (×4)
F6
(×1)
D1
M8×12 (×4)
F7
(×1)
D2
M8×20 (×4)
F8
(×2)
* M8×50 + Ø
8×5 = M8×45
Wskazówka
Przed montażem uchwytu należy sprawdzić zestaw montażowy pod kątem kompletności i czy nie ma wadliwych lub uszkodzonych elementów.

3. Dodatkowo wymagane narzędzia

10 mm
13
Wskazówka
Nie montować uchwytu w pojedynkę. Należy poprosić o wsparcie i pomoc!
Page 5

4. Wskazówki dotyczące bezpieczeństwa

Ostrzeżenie
• Ze względu na różnorodność dostępnych na rynku urządzeń końcowych i konstrukcji ścian istnieje możliwość, że dołączony zestaw montażowy nie będzie się nadawał do niektórych sposobów mocowania.
• W niektórych rzadkich przypadkach może się zdarzyć, że śruby do zamocowania urządzenia końcowego na uchwycie będą za długie.
• Dostarczone kołki są dopuszczone do stosowania w pełnych, pustych i płytowych materiałach budowlanych.
• Przed montażem należy przeczytać instrukcję obsługi urządzenia końcowego. Informuje ona zazwyczaj o
rodzaju i wymiarach odpowiedniego materiału mocującego.
• Jeżeli materiał mocujący nie należy do zakresu dostawy dołączonego zestawu montażowego, w specjalistycznym sklepie należy nabyć odpowiedni materiał do mocowania urządzenia końcowego.
• Podczas montażu nigdy nie wywierać nadmiernej siły. Może to uszkodzić urządzenie końcowe bądź uchwyt.
• W razie wątpliwości zlecić montaż tego produktu wykwalikowanym specjalistom oraz nie próbować
wykonywać tych prac samodzielnie!
• Nie montować produktu w miejscach, pod którymi mogą przebywać osoby.
• Po montażu produktu i przymocowanego do niego ciężaru należy sprawdzić dostateczną wytrzymałość i
bezpieczeństwo pracy.
• Kontrolę tę należy powtarzać w regularnych odstępach czasu (co najmniej raz na kwartał).
• Nie przekroczyć maksymalnie dopuszczalnej nośności produktu ani nie mocować ciężaru, który przekracza
maksymalnie dopuszczalne wymiary.
• Nie obciążać produktu asymetrycznie.
• Zachować odstęp bezpieczeństwa wokół przymocowanego ciężaru (zależnie od modelu).
• W razie uszkodzenia produktu natychmiast usunąć zamocowany ciężar i nie stosować więcej produktu.
• Nie należy mocować do produktu żadnych innych przedmiotów.

5. Zakres zastosowania i specyfikacje

• Uchwyt służy do mocowania płaskich ekranów do prywatnego, niekomercyjnego użytku domowego.
• Uchwyt jest przeznaczony wyłącznie do użytku w pomieszczeniach.
• Uchwytu należy używać wyłącznie zgodnie z przeznaczeniem.
Page 6

6. Przygotowanie do montażu i montaż

Wskazówka
• Nie montować uchwytu w pojedynkę. Należy poprosić o wsparcie i pomoc!
• Różne urządzenia końcowe mają różne możliwości podłączenia okablowania i innych urządzeń. Przed
montażem należy sprawdzić, czy po montażu nadal będą dostępne wymagane przyłącza.
• W zależności od produktu i rodzaju montażu nie jest potrzebny kompletny zestaw montażowy. Dlatego możliwe jest, że nawet jeśli montaż jest prawidłowy, mogą pozostać śruby i inne drobne części, które nie będą potrzebne. Należy je przechować razem z niniejszą instrukcją obsługi w bezpiecznym miejscu do późniejszego wykorzystania (sprzedaż produktu, przeniesienie, przebudowa uchwytu, nowy TV).
Ostrzeżenie
• Należy pamiętać, że uchwyty są przeznaczone wyłącznie do montażu na ścianach.
• Przed montażem należy koniecznie sprawdzić, czy przewidziana ściana wytrzyma ciężar mocowanego
produktu, i upewnić się, że w miejscu montażu na ścianie nie są zainstalowane przewody elektryczne, rury wodne, gazowe bądź inne przewody.

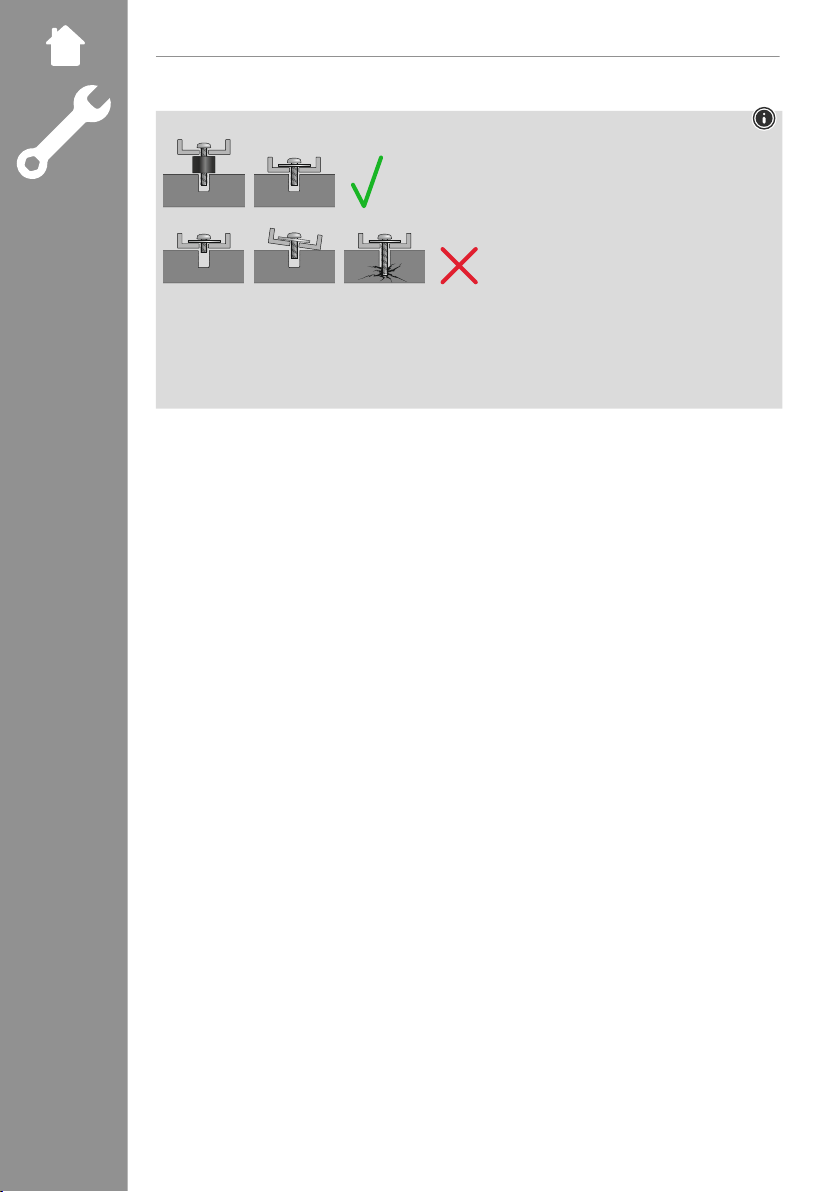

Uwaga – kołki marki scher
Dostarczone w zestawie kołki marki scher są zatwierdzone dla następujących materiałów budowlanych:
• Beton
• Płyty gipsowo-kartonowe i gipsowo-włóknowe
• Cegła kratówka
• Pustak z betonu lekkiego
• Suty z cegły dziurawki i betonu
• Pustak wapienno-piaskowy
• Blok pełny wapienno-piaskowy
• Kamień naturalny
• Beton komórkowy
• Płyty wiórowe
• Pełne płyty gipsowo-kartonowe
• Blok pełny z betonu lekkiego
• Cegła pełna
Page 7

6.1 Montaż na ścianie

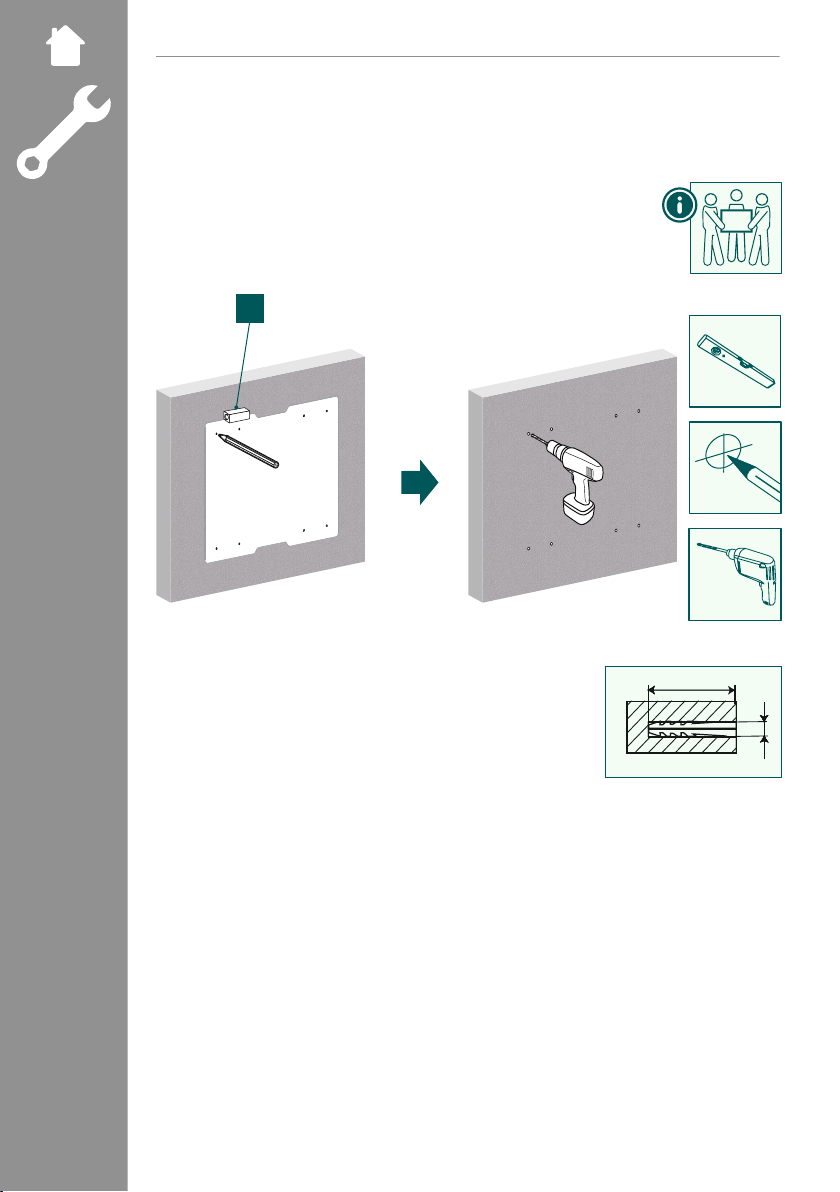

6.1.1 Przygotowanie powierzchni montażowej

Do następujących etapów montażu należy poprosić o wsparcie i pomoc drugą osobę.
70 mm
Ø
10 mm
10 mm
F1
• Użyj załączonego szablonu wiercenia, aby określić żądaną pozycję uchwytu. Za pomocą poziomicy [F1] należy sprawdzić wyrównanie uchwytu na ścianie w poziomie i w pionie. Następnie zaznaczyć otwory na ścianie.
• Do przymocowania uchwytu ściennego do ściany potrzebna jest wiertarka i wiertło o średnicy 10 mm. Upewnić się, że uchwyt wiertarski jest odpowiedni do danej ściany. Głębokość otworu powinna wynosić 70 mm.
• Aby zagwarantować stabilne mocowanie, należy za pomocą ssawki odkurzacza odessać pył wiertniczy z wykonanych otworów. Następnie umieścić kołek [A2] w wywierconym otworze w taki sposób, aby zrównał się on z otworem.
Page 8

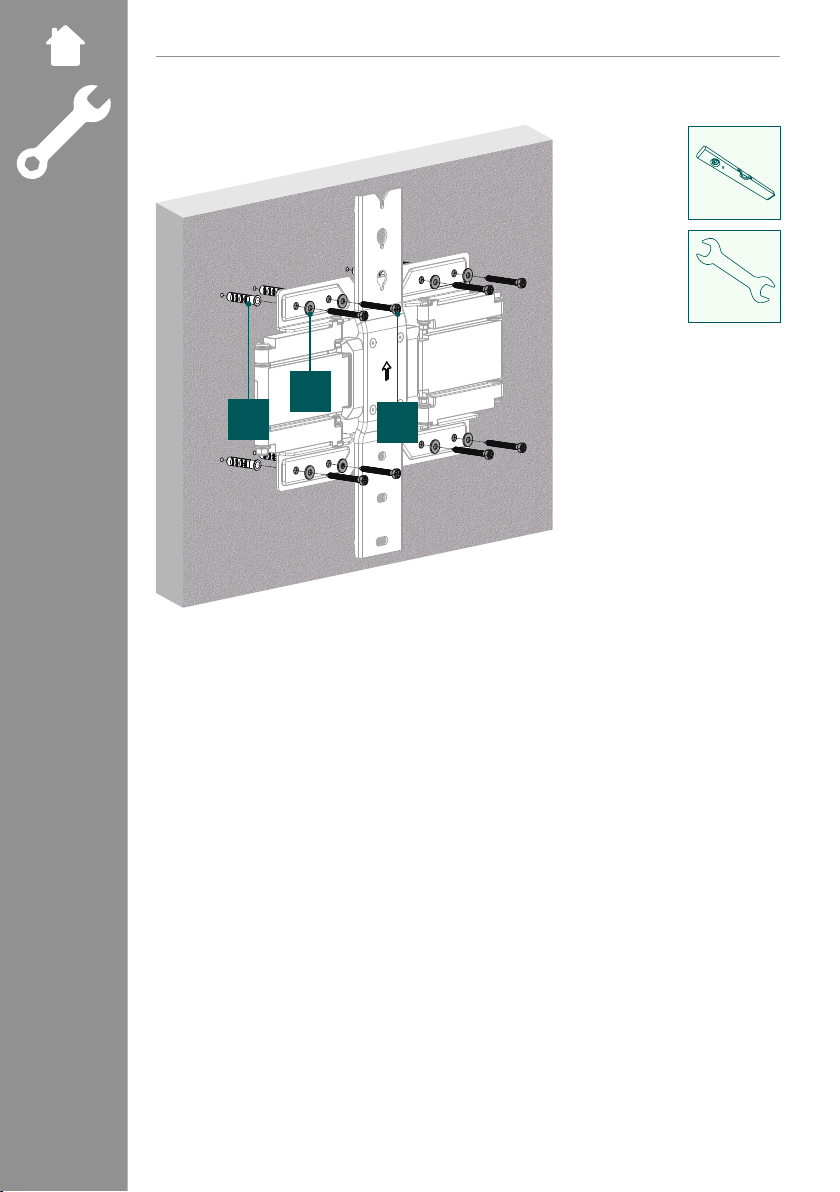

6.1.2 Mocowanie uchwytu ściennego

13
A2
A3
A1
• Przymocować uchwyt ścienny do ściany, jak pokazano powyżej, używając dostarczonego w zestawie materiału montażowego ([A2] kołki, [A3] podkładki M8, [A1] śruby 8 × 65 mm).
Page 9

6.2 Montaż do telewizora

Wskazówka
• Ze względu na różnorodność dostępnych na rynku urządzeń końcowych może się zdarzyć, że opis nie uwzględnia wszystkich opcji montażu.
• Należy upewnić się, że uchwyt prosto i płasko przylega do tylnej części odbiornika telewizyjnego.
• Za pomocą dołączonych elementów dystansowych wyrównać nierówności na tylnej stronie telewizora.
• Należy pamiętać, że śruby powinny mieć odpowiednią długość i należy je dokręcić ręcznie.
Page 10

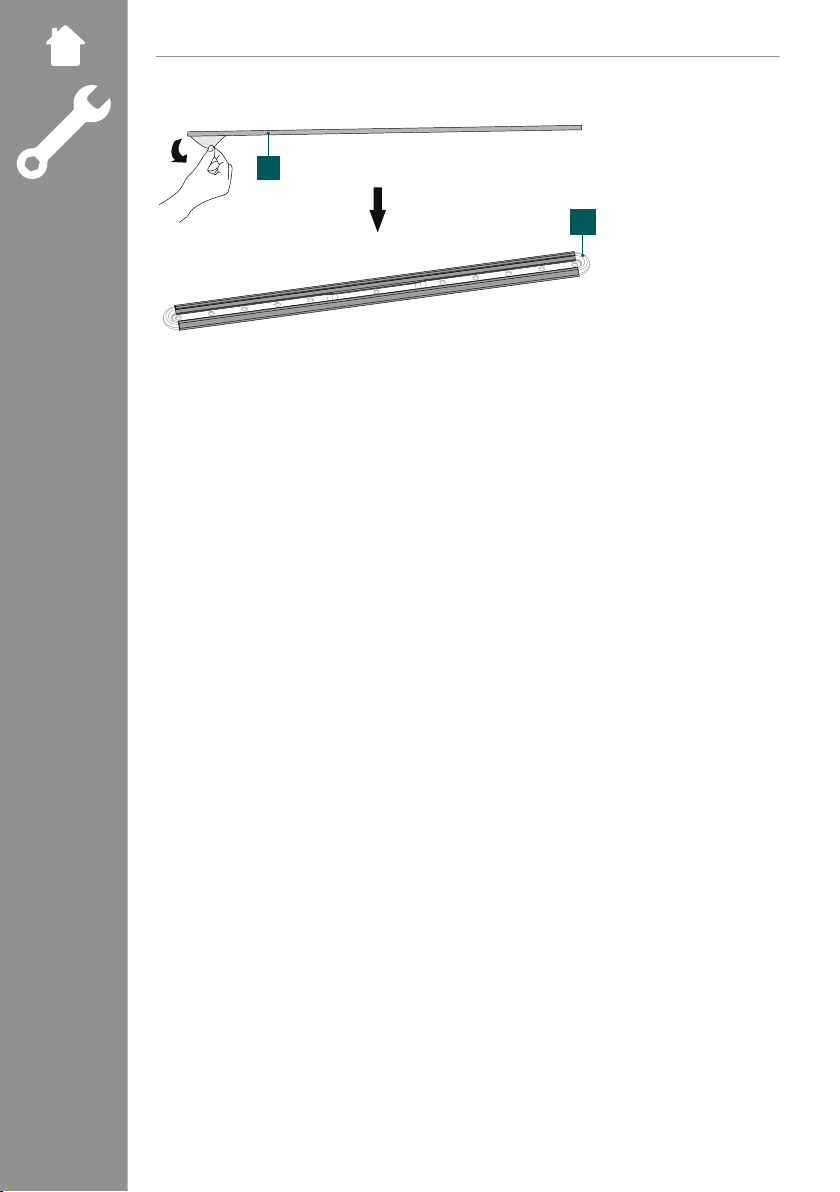

6.2.1 Przygotowanie ramion VESA do następnego etapu montażu

F4
F3
Zdjąć folię z piankowej wyściółki [F4] i przymocować ją do boków obu ramion VESA.
Page 11

6.2.2 Montaż ramion VESA z tyłu telewizora

B1
B2, B3
C1, C2, D1,
D2, D3,
D4
Zakrzywiony tył telewizora
C2, D2, D4 B1 B2
++
D3, D4 B3
+
M8×50 M8×45 (D4)Ø8×5
+
=
Płaski tył telewizora
C1, D1, D4 B1
+
Śruby D nie wymagają podkładek

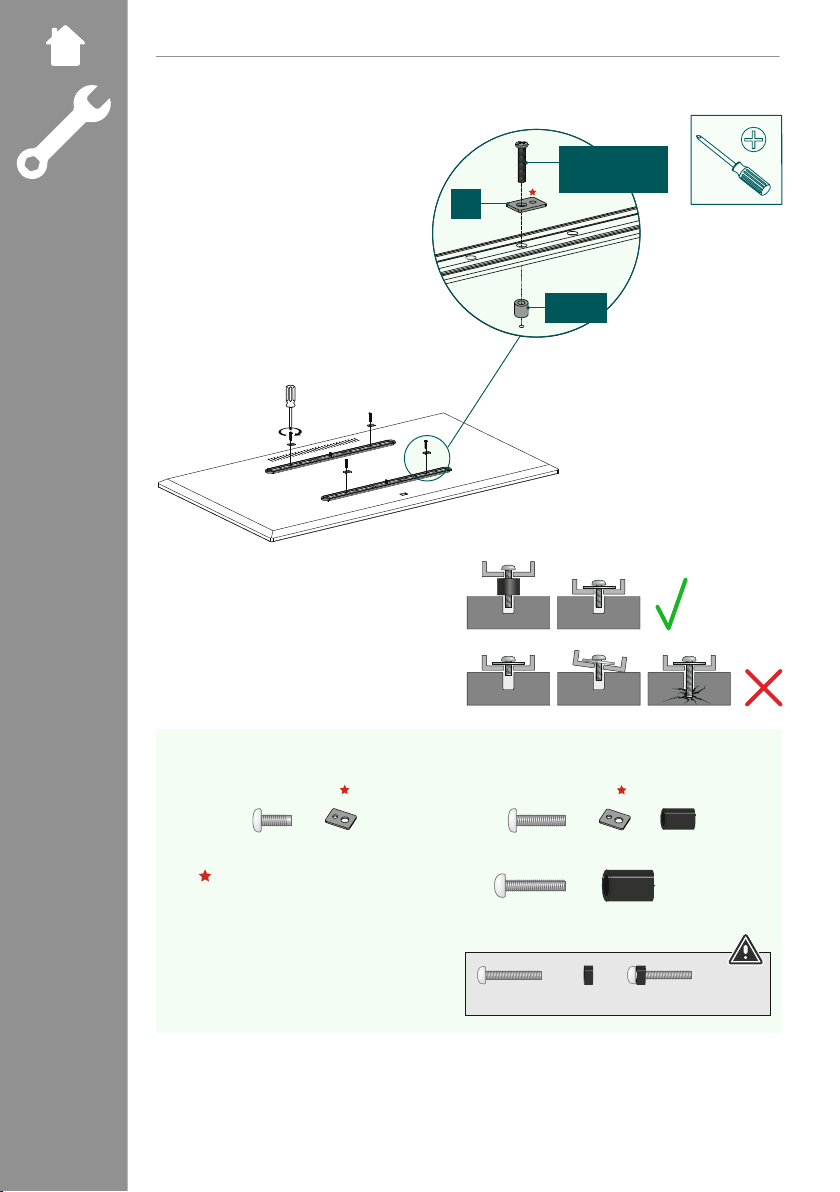

• Zamontować ramiona VESA z tyłu telewizora.
• Zwrócić uwagę na wymienione powyżej zestawienie śruby, podkładki i elementu dystansowego do telewizora
płaskiego lub zakrzywionego.
Page 12

6.3 Montaż telewizora na uchwycie ściennym

• Przykręcić śrubę [F5] do ramienia VESA za pomocą klucza imbusowego.
• Zwrócić uwagę na to, aby śruba nie była wkręcona do oporu, ale żeby od łba śruby do ramienia VESA pozostał
odstęp około 3 mm. Odstęp ten jest konieczny, aby na kolejnym etapie możliwe było zawieszenie telewizora na uchwycie ściennym.
>
3mm
F5
F7

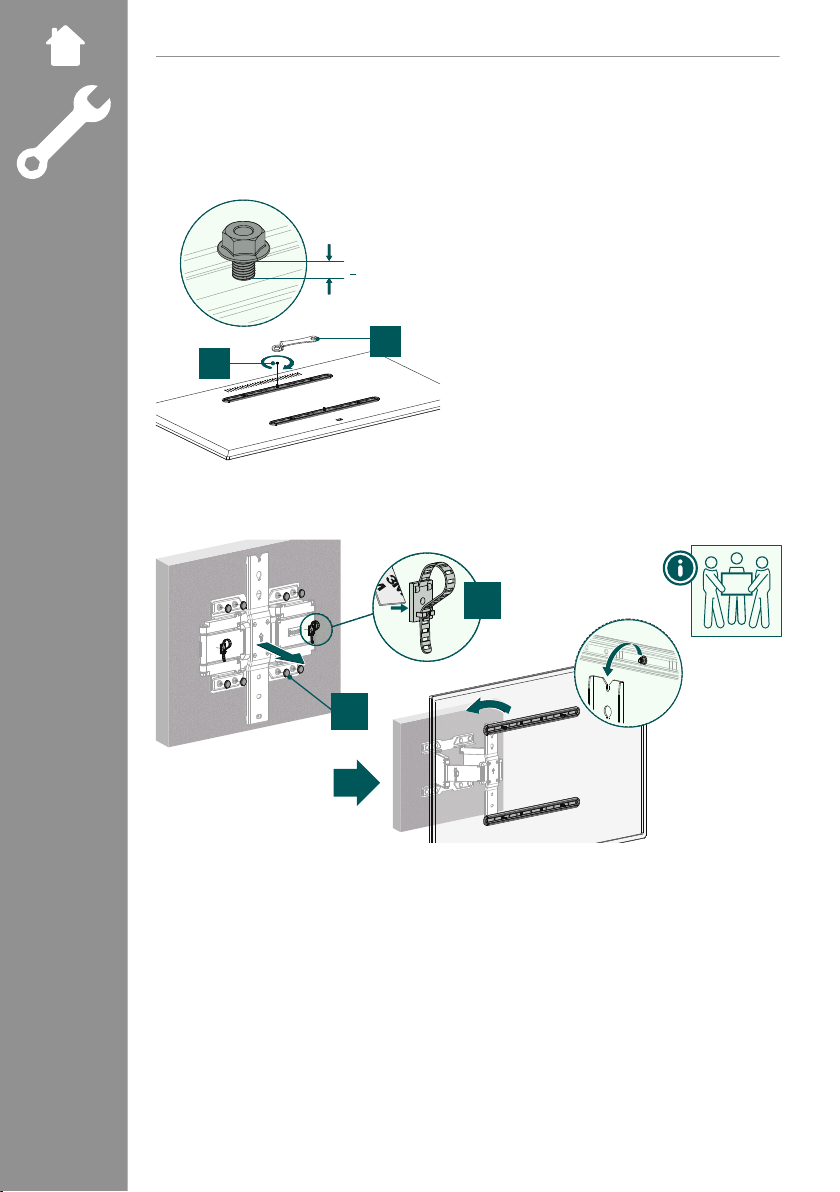

Do następującego etapu montażu należy poprosić o wsparcie i pomoc drugą osobę. Podczas instalacji należy wyregulować przeguby w taki sposób, aby umożliwić przestawianie telewizora na boki.
F8
F2
• Przymocować dołączone zaślepki [F2] do śrub z łbem sześciokątnym [A1], jak pokazano powyżej.
• Przymocować uchwyty kablowe [F8] do uchwytu ściennego za pomocą dołączonych pasków samoprzylepnych.
Uchwyty te mają służyć do organizacji kabli.
• Zawiesić telewizor na uchwycie ściennym, jak pokazano powyżej.
Page 13
F5

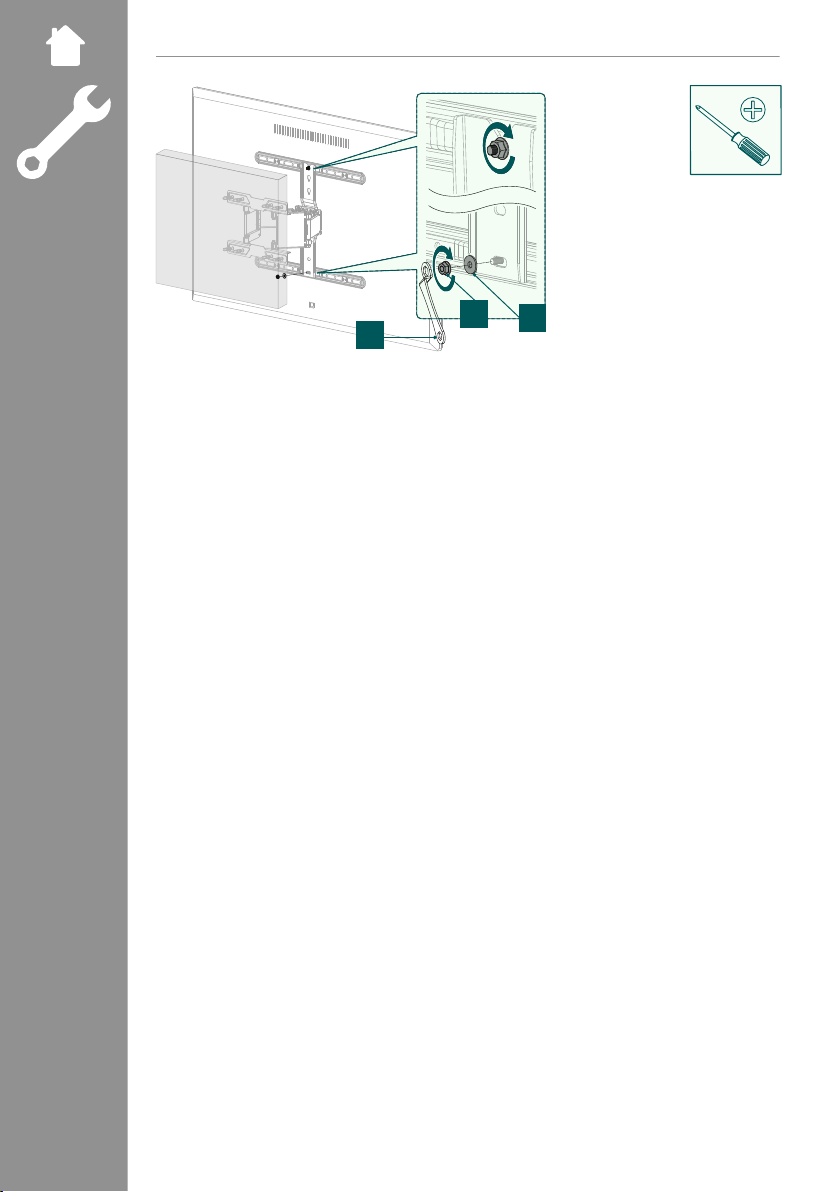

F6
F7
• Dokręcić przykręcona wcześniej górną nakrętkę kołnierzową za pomocą klucza sześciokątnego [F7].
• Następnie przykręcić dolną nakrętkę kołnierzową [F5] wraz z podkładką [F6] do ramienia VESA za pomocą
klucza sześciokątnego [F7].
Page 14

7. Regulacja i konserwacja

Wskazówka
Nie regulować uchwytu w pojedynkę. Należy poprosić o wsparcie i pomoc!
Uwaga – uchwyty pochylne / w pełni ruchome
• Podczas montażu i przestawiania uważać, aby nie zakleszczyć ani nie uszkodzić przewodów elektrycznych.
• Podczas przestawiania zwrócić uwagę, aby nie obciążać produktu asymetrycznie ani nie przekroczyć
maksymalnie dopuszczalnej nośności.
• W regularnych odstępach czasu (co najmniej raz na kwartał) należy sprawdzać wytrzymałość i bezpieczeństwo działania uchwytu i przymocowanego do niego sprzętu.
• Czyścić tylko wodą lub domowymi środkami czyszczącymi dostępnymi w handlu.

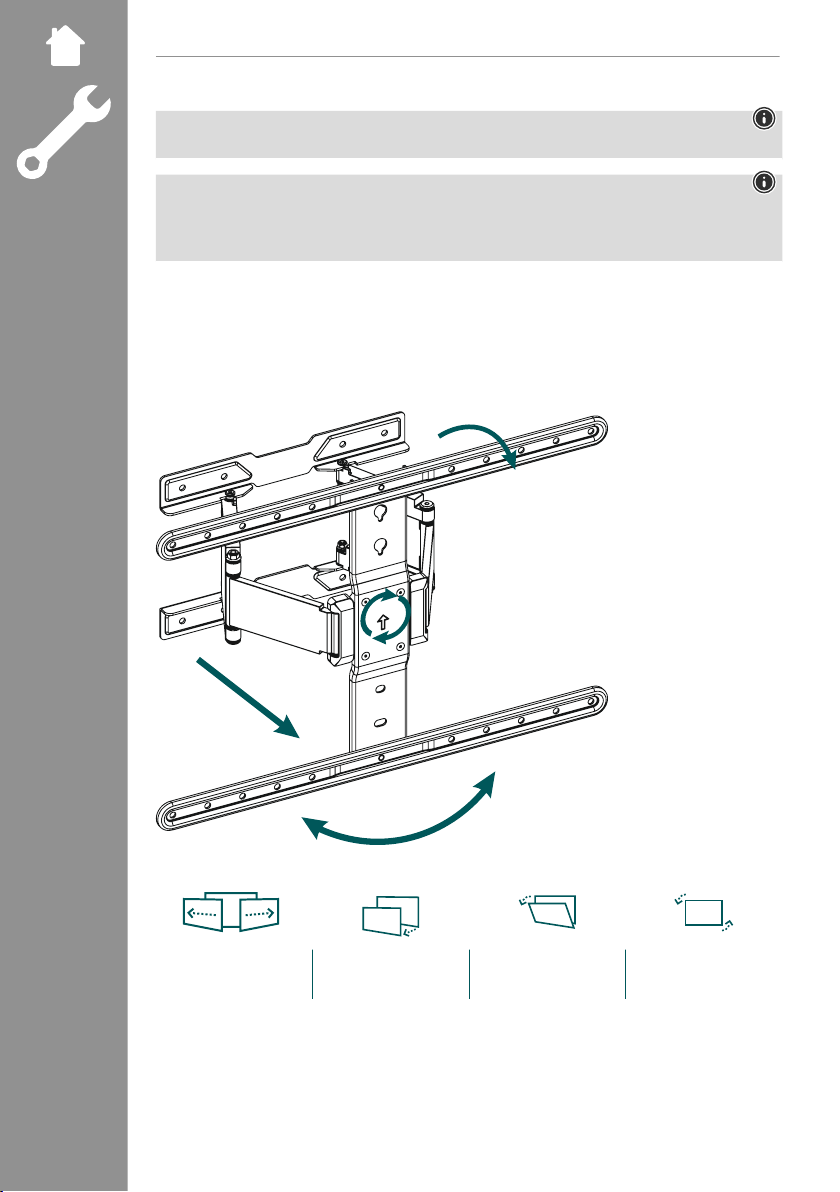

8. Możliwości ustawienia

60°
zakres obrotu
23 – 278 mm
oddalenie od
ściany
-10°
zakres pochyłu
2°
zakres
przechyłu
Odkręcić boczne śruby mocujące, ustawić żądany kąt pochylenia i ponownie dokręć śruby.
Page 15

9. Dane techniczne

Maksymalna nośność: 50 kg
Przekątna ekranu:
37,0 – 229,0 cm (US: 37" – 90")
Głębokość: 2,3 cm – 27,8 cm
Pochył: -10°
Zakres obrotu: do 60° (w zależności od urządzenia) na 3 przegubach
Wymiar ściennej płyty montażowej: 35,0 × 24,0 cm
Mocowanie:
zgodnie ze standardem VESA: 200 × 200 300 × 200 300 × 300 400 × 200 400 × 300 400 × 400 600 × 300 600 × 400
Page 16

10. Wyłączenie odpowiedzialności z tytułu gwarancji

Hama GmbH & Co KG nie ponosi odpowiedzialności i nie udziela żadnej gwarancji z tytułu szkód wynikających z niewłaściwego montażu, instalacji, niewłaściwego użytkowania urządzenia ani z tytułu szkód wynikających z postępowania niezgodnie z instrukcją obsługi i wskazówkami bezpieczeństwa.

11. Serwis i pomoc techniczna

W przypadku jakichkolwiek pytań prosimy o kontakt z Działem Obsługi Klienta rmy Hama. Infolinia: +49 9091 502-0 (niem./ang.) Bardziej szczegółowe informacje na temat wsparcia technicznego można znaleźć na stronie: www.hama.com

12. Warunki gwarancji

Firma HAMA GmbH & Co KG udziela na ten produkt rozszerzonej gwarancji producenta w zakresie braku wad, możliwości użycia, jakości wykonania i trwałości użytych materiałów na okres 10 lat. Gwarancja nie obejmuje jest kompatybilności produktu z przyszłymi standardami udoskonalonego sprzętu. W podanym terminie Hama GmbH & Co KG usunie bezpłatnie przyczynę uzasadnionej reklamacji gwarancyjnej według własnego uznania poprzez naprawę lub wymianę przedmiotu. Okres gwarancji rozpoczyna się w dniu zakupu tego produktu i obowiązuje na terenie całej UE. Prawo do udzielonej gwarancji przysługuje niezależnie od praw ustawowych. Gwarancja nie obejmuje uszkodzeń spowodowanych niewłaściwym użytkowaniem, normalnym zużyciem, działaniem chemikaliów lub siły wyższej, a także ingerencjami lub naprawami wykonanymi przez użytkownika lub osobę trzecią. Gwarancja nie obejmuje również akcesoriów, które nie są częścią podstawowego wyposażenia produktu (elementy promocyjne). W razie reklamacji gwarancyjnej należy zwrócić się do nas na adres Hama GmbH & Co KG, Dresdner Str. 9, 86653 Monheim, dołączając dowód zakupu. Zapraszamy również do kontaktu na stronie www.hama.de lub pod numerem telefonu 09091/502-0.
