Hama 00044285 Operating Instructions Manual

E

CZ

F

D

GB

I

P

NL

TR

GR

RO

H

FIN

PL

S

RUS

SK

Operating Instructions

Bedienungsanleitung

Mode d‘emploi

Instrucciones de uso

Руководство по эксплуатации

Istruzioni per l‘uso

Gebruiksaanwijzing

Οδηγίες χρήσης

Instrukcja obsługi

Használati útmutató

Návod k použití

Návod na použitie

Manual de instruções

Kullanma kılavuzu

Manual de utilizare

Bruksanvisning

Pistokelaturi

DVB-T Antenna

DVB-T Antenne

“Outdoor 20”

00

044285

2

G Operating instruction

Thank you for choosing a Hama product.
Take your time and read the following instructions and
information completely. Please keep these instructions
in a safe place for future reference. If you sell the device,
please pass these operating instructions on to the new
owner.

1. Explanation of Warning Symbols and Notes

Warning

This symbol is used to indicate safety instructions or to
draw your attention to specic hazards and risks.

Note

This symbol is used to indicate additional information or
important notes.

2. Package Contents

• antenna

• power supply unit

• Antenna connection cable

• current feed switch

• Base

• Installation material for outdoor mounting

• These operating instructions

3. Safety Notes

• The product is intended for private, non-commercial use
only.

• Use the product for its intended purpose only.

• Children should be supervised to ensure that they do not

play with the device.

• Do not use the product in areas where the use of
electronic devices is not permitted.

• Connect the product only to a socket that has been
approved for the device. The electrical socket must
always be easily accessible.

• Disconnect the product from the network using the
power button – if this is not available, unplug the power
cord from the socket.

• Lay all cables so that they do not pose a tripping hazard.

• Do not bend or crush the cable.

• Do not drop the product and do not expose it to any

major shocks.

• Dispose of packaging material immediately according to
locally applicable regulations.

• Do not modify the device in any way. Doing so voids the
warranty.

Warning

• Do not use the product if the AC adapter, adapter
cable or power cable is damaged.

• Do not attempt to service or repair the device
yourself. Leave any service work to
qualied experts.

• Do not open the device or continue to operate it if it
becomes damaged.

4. Specifications

Supply voltage
power supply unit

220-240 V~ 50 Hz

Supply voltage
current feed switch

Input: 12 V 45 mA
Output: 5 V 35 mA

Supply voltage
antenna

5 V 35 mA

Frequency range 30 – 950 MHz

Amplication max. 20 dB

Connection coax plug

Ambient temperature -20 to +40° C

5. Startup and Operation

5.1 Mast mounting

Mount the antenna on the mast using the enclosed
antenna holder, the metal brackets and the mounting
screws. Inappropriate screws can damage the antenna.

5.2 Wall mounting

Mount the antenna on the wall using the enclosed
antenna holder. Use the enclosed screws and dowels for
this purpose.
Inappropriate screws can damage the antenna.

Note

Before you start to mount the antenna to the wall,
please select a suitable mounting place which
guarantees optimal reception.

5.3 Orientation

This DVB-T antenna is designed such that both horizontally
and vertically transmitted channels can be received.
The antenna must be pointed towards the transmitter
horizontally or vertically depending on the signal strength
and signal direction.

3

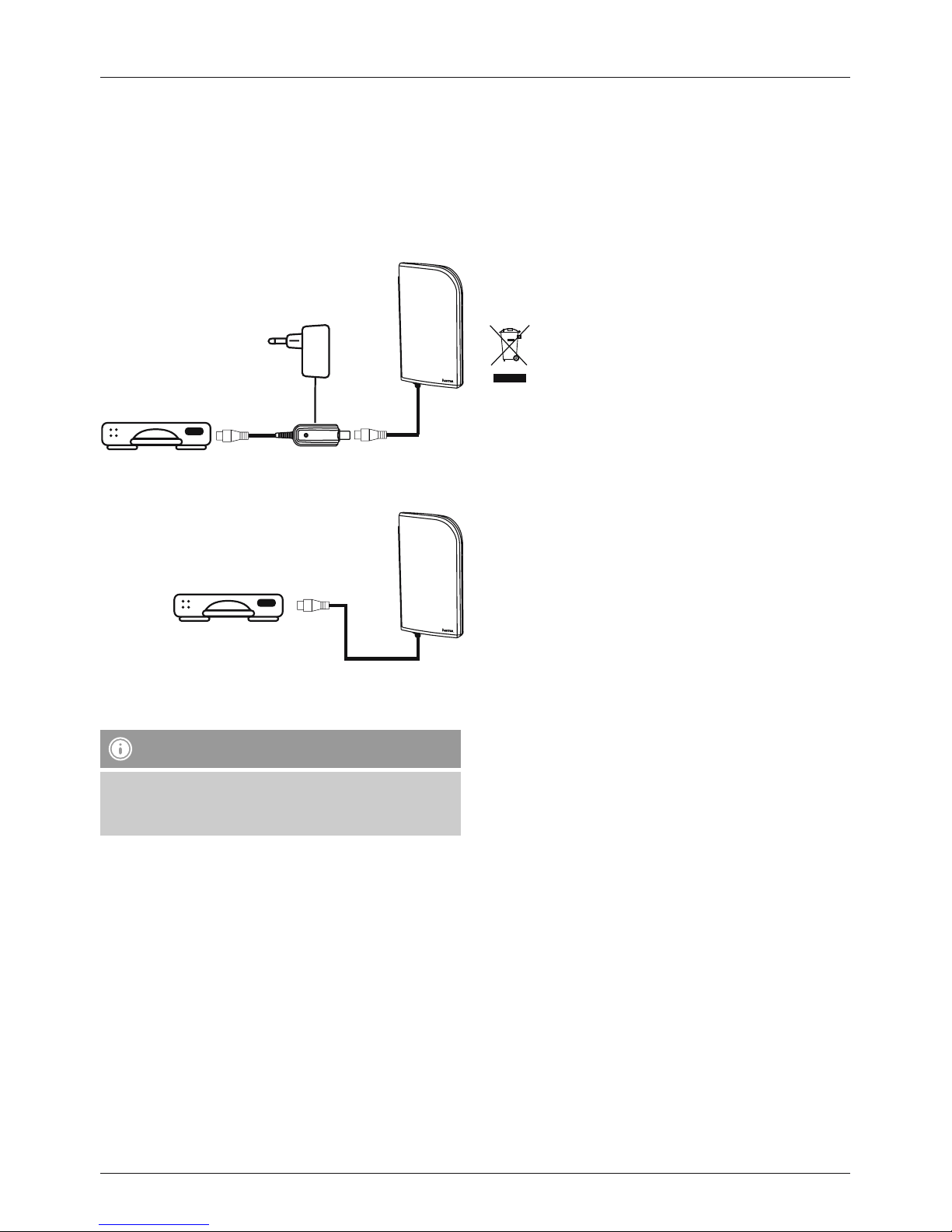

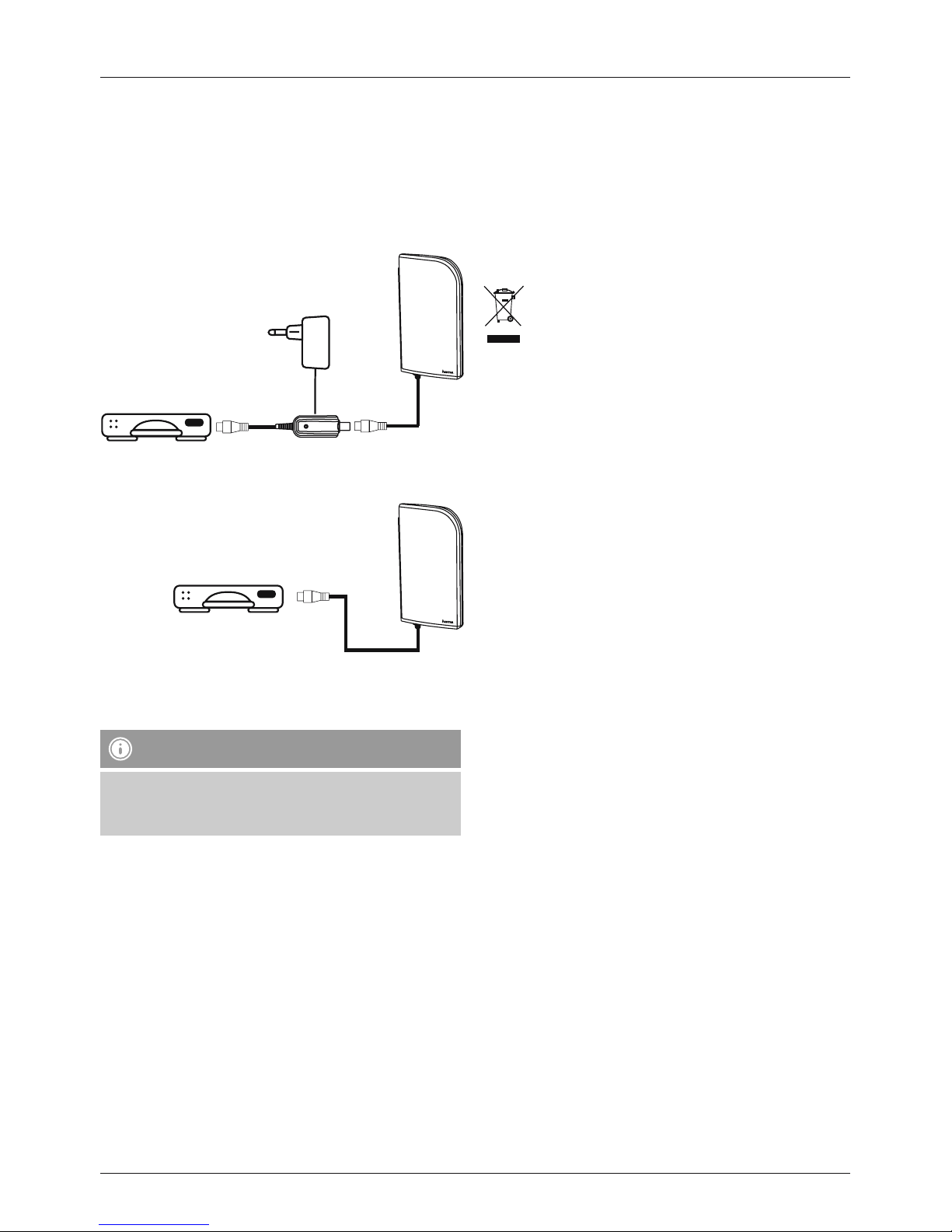

Receiver without 5V
direct voltage output

Receiver with 5V
direct voltage output

DVB-T Receiver

DVB-T Receiver

5.4 Connection

• Connect the enclosed coaxial cable to the antenna.

• For receivers without integrated 5V DC power supplies,

use the plug-in power supply unit with the current feed
switch (both included) to power the antenna.

• If the receiver has an integrated 5V DC power supply, you
can connect the antenna directly to the receiver input.

Note

Please note that the number and quality of stations
received may vary depending on the position of the
antenna and local conditions.

6. Care and Maintenance

Only clean this product with a slightly damp, lint-free cloth
and do not use aggressive cleaning agents.

7. Warranty Disclaimer

Hama GmbH & Co. KG assumes no liability and provides no
warranty for damage resulting from improper installation/
mounting, improper use of the product or from failure to
observe the operating instructions and/or safety notes.

8. Service and Support

Please contact Hama Product Consulting if you have any
questions about this product.
Hotline: [phone] (German/English)
Further support information can be found here:
www.hama.com

9. Recycling Information
Note on environmental protection:

After the implementation of the European Directive
2002/96/EU and 2006/66/EU in the national legal
system, the following applies: Electric and

electronic devices as well as batteries must not be
disposed of with household waste. Consumers are obliged
by law to return electrical and electronic devices as well as
batteries at the end of their service lives to the public
collecting points set up for this purpose or point of sale.
Details to this are dened by the national law of the
respective country. This symbol on the product, the
instruction manual or the package indicates that a product
is subject to these regulations. By recycling, reusing the
materials or other forms of utilising old devices/Batteries,
you are making an important contribution to protecting our
environment.

4

D Bedienungsanleitung

Vielen Dank, dass Sie sich für ein Hama Produkt entschie­den haben!
Nehmen Sie sich Zeit und lesen Sie die folgenden Anwei­sungen und Hinweise zunächst ganz durch. Bewahren Sie
diese Bedienungsanleitung anschließend an einem sicheren
Ort auf, um bei Bedarf darin nachschlagen zu können. Soll­ten Sie das Gerät veräußern, geben Sie diese Bedienungs­anleitung an den neuen Eigentümer weiter.

1. Erklärung von Warnsymbolen und Hinweisen

Warnung

Wird verwendet, um Sicherheitshinweise zu
kennzeichnen oder um Aufmerksamkeit auf besondere
Gefahren und Risiken zu lenken.

Hinweis

Wird verwendet, um zusätzlich Informationen oder
wichtige Hinweise zu kennzeichnen.

2. Packungsinhalt

• Antenne

• Netzteil

• Antennenanschlusskabel

• Stromeinspeisweiche

• Standfuß

• Installationsmaterial zur Außenmontage

• Diese Bedienungsanleitung

3. Sicherheitshinweise

• Das Produkt ist für den privaten, nicht-gewerblichen
Haushaltsgebrauch vorgesehen.

• Verwenden Sie das Produkt ausschließlich für den dazu
vorgesehenen Zweck.

• Kinder sollten beaufsichtigt werden, um sicher zu stellen,
dass sie nicht mit dem Produkt spielen.

• Benutzen Sie das Produkt nicht in Bereichen, in denen
elektronische Geräte nicht erlaubt sind.

• Betreiben Sie das Produkt nur an einer dafür zugelasse­nen Steckdose. Die Netzsteckdose muss jederzeit leicht
erreichbar sein.

• Trennen Sie das Produkt mittels des Ein-/Ausschalters vom
Netz – wenn dieser nicht vorhanden ist, ziehen Sie die
Netzleitung aus der Steckdose.

• Verlegen Sie alle Kabel so, dass sie keine Stolpergefahr
darstellen.

• Knicken und quetschen Sie das Kabel nicht.

• Lassen Sie das Produkt nicht fallen und setzen Sie es

keinen heftigen Erschütterungen aus.

• Entsorgen Sie das Verpackungsmaterial sofort gemäß den
örtlich gültigen Entsorgungsvorschriften.

• Nehmen Sie keine Veränderungen am Produkt vor. Da­durch verlieren sie jegliche Gewährleistungsansprüche.

Warnung

• Verwenden Sie das Produkt nicht, wenn das Netzteil
oder die Netzleitung beschädigt sind.

• Versuchen Sie nicht, das Gerät selbst zu warten oder
zu reparieren. Überlassen Sie jegliche Wartungsarbeit
dem zuständigen Fachpersonal.

• Öffnen Sie das Produkt nicht und betreiben Sie es bei
Beschädigungen nicht weiter.

4. Technische Daten

Nennspannung Netzteil 220-240 V~ 50 Hz

Nennspannung
Einspeisweiche

Eingang: 12 V 45 mA
Ausgang: 5 V

35 mA

Nennspannung Antenne 5 V

35 mA

Frequenzbereich

30-950 MHz

Verstärkung max. 20 dB

Anschluss Koax-Stecker

Umgebungstemperatur -20 bis +40 °C

5. Inbetriebnahme und Betrieb

5.1 Mastmontage

Montieren Sie die Antenne mit Hilfe der beiliegenden
Antennenhalterung, der Metallbügel und der Montage­schrauben an den Mast. Falsche Schrauben können zur
Beschädigung der Antenne führen.

5.2 Wandmontage

Montieren Sie die Antenne mit Hilfe der beiliegenden
Antennenhalterung an die Wand. Verwenden Sie hierzu
die beiliegenden Schrauben und Dübel. Falsche Schrauben
können zur Beschädigung der Antenne führen.

Hinweis

Bevor Sie mit der Wandmontage beginnen, bitte vorher
unbedingt einen geeigneten Montageplatz auswählen,
damit auch maximaler Empfang gewährleistet ist.

5.3 Ausrichtung

Diese DVB-T Antenne ist so konstruiert, dass horizontal und
vertikal abgestrahlte Programme empfangen werden kön­nen. Je nach Signalstärke und Signalrichtung müssen Sie
die Antenne in der waagrechten oder senkrechten Achse
auf den Sender ausrichten.

5

Receiver ohne 5V­Gleichspannungsver­sorgung

Receiver mit 5V­Gleichspannungsversorgung

DVB-T Receiver

DVB-T Receiver

5.4 Anschluss

• Schließen Sie das beiliegende Koaxialkabel an die
Antenne an.

• Bei Receivern ohne integrierter 5V-Gleichspannungsver­sorgung verwenden Sie zur Versorgung der Antenne das
Steckernetzteil mit der Stromeinspeisweiche (beides im
Lieferumfang enthalten).

• Bei Receivern mit integrierter 5V-Gleichspannungsversor­gung, schließen Sie die Antenne direkt am Receiverein­gang an.

Hinweis

Bitte beachten Sie, dass die Anzahl und Qualität der
empfangenen Sender von der Position der Antenne und
örtlichen Gegebenheiten abhängen kann.

6. Wartung und Pege

Reinigen Sie dieses Produkt nur mit einem fusselfreien,
leicht feuchten Tuch und verwenden Sie keine aggressiven
Reiniger.

7. Gewährleistungsausschluss

Die Hama GmbH & Co. KG übernimmt keinerlei Haftung
oder Gewährleistung für Schäden, die aus unsachgemäßer
Installation, Montage und unsachgemäßem Gebrauch des
Produktes oder einer Nichtbeachtung der Bedienungsan­leitung und/oder der Sicherheitshinweise resultieren.

8. Service und Support

Bitte wenden Sie sich bei Fragen zum Produkt gerne an die
Hama-Produktberatung.
Hotline: [phone] (Deu/Eng)
Weitere Supportinformationen nden sie hier:
www.hama.com

9. Entsorgungshinweise
Hinweis zum Umweltschutz:

Ab dem Zeitpunkt der Umsetzung der europäi­schen Richtlinien 2002/96/EG und 2006/66/EG in
nationales Recht gilt folgendes: Elektrische und

elektronische Geräte sowie Batterien dürfen nicht
mit dem Hausmüll entsorgt werden. Der Verbraucher ist
gesetzlich verpichtet, elektrische und elektronische
Geräte sowie Batterien am Ende ihrer Lebensdauer an den
dafür eingerichteten, öffentlichen Sammelstellen oder an
die Verkaufsstelle zurückzugeben. Einzelheiten dazu regelt
das jeweilige Landesrecht. Das Symbol auf dem Produkt,
der Gebrauchsanleitung oder der Verpackung weist auf
diese Bestimmungen hin. Mit der Wiederverwertung, der
stoichen Verwertung oder anderen Formen der
Verwertung von Altgeräten/Batterien leisten Sie einen
wichtigen Beitrag zum Schutz unserer Umwelt.

6

F Mode d‘emploi

Nous vous remercions d’avoir choisi un produit Hama.
Veuillez prendre le temps de lire l‘ensemble des remarques
et consignes suivantes. Veuillez conserver ce mode
d‘emploi à portée de main an de pouvoir le consulter en
cas de besoin. Transmettez-le au nouveau propriétaire avec
l’appareil le cas échéant.

1. Explication des symboles d‘avertissement et des
remarques

Avertissement

Ce symbole est utilisé pour indiquer des consignes de
sécurité ou pour attirer votre attention sur des dangers et
risques particuliers.

Remarque

Ce symbole est utilisé pour indiquer des informations
supplémentaires ou des remarques importantes.

2. Contenu de l‘emballage

• antenne

• bloc d‘alimentation

• Cordon de connexion d’antenne

• répartiteur d’alimentatio

• Base

• Matériel d’installation pour le montage à l’extérieur

• Mode d‘emploi

3. Consignes de sécurité

• Ce produit est destiné à une installation domestique non

commerciale.

• Utilisez le produit exclusivement conformément à sa

destination.

• Les enfants doivent être surveillés n de garantir qu‘ils ne

jouent pas avec le produit.

• N‘utilisez pas le produit dans les zones dans lesquelles

l‘utilisation d‘appareils électroniques est interdite.

• Branchez l‘appareil à une prise de courant appropriée.

La prise de courant doit être facilement accessible à tout
moment.

• Coupez le produit du secteur à l‘aide de l‘interrupteur -

débranchez la prise de courant en cas d‘absence
d‘interrupteur.

• Posez tous les câbles de telle sorte qu’ils ne présentent

aucun risque de chute.

• Faites attention à ne pas plier ni coincer le câble.

• Protégez le produit des secousses violentes et évitez tout

choc ou toute chute.

• Recyclez les matériaux d’emballage conformément aux

prescriptions locales en vigueur.

• N’apportez aucune modication à l’appareil. Des

modications vous feraient perdre vos droits de garantie.

Avertissement

• Cessez d‘utiliser le produit si l‘adaptateur CA, le
câble adaptateur ou le câble d‘alimentation est
endommagé.

• Ne tentez pas de réparer l’appareil vous-même ni
d’effectuer des travaux d’entretien.
Déléguez tous travaux d‘entretien à des techniciens
qualiés.

• Ne tentez pas d‘ouvrir le produit en cas de
détérioration et cessez de l’utiliser.

4. Caractéristiques techniques

Tension nominale bloc
d‘alimentation

220-240 V~ 50 Hz

Tension nominale
répartiteur d’alimentatio

Entrée: 12 V 45 mA
Sortie: 5 V

35 mA

Tension nominale antenne

5 V

35 mA

Plage de fréquence 30 – 950 MHz

Amplication 20 dB maxi

Connexion che coaxiale mâle

Température ambiante

de -20 à +40 °C

5. Mise en service et fonctionnement

5.1 Montage sur mât

Montez l’antenne sur le mât à l’aide du support d’antenne,
des étriers métalliques et des vis de montage fournis. Des
vis inappropriées peuvent endommager l’antenne.

5.2 Montage mural

Montez l’antenne au mur à l’aide du support d’antenne
fourni. Utilisez pour cela les vis et chevilles fournies. Des vis
inappropriées peuvent endommager l’antenne.

Remarque

Avant de commencer l’installation murale, veuillez
impérativement sélectionner un
emplacement garantissant une réception optimale.

5.3 Orientation

La construction de cette antenne TNT permet la réception
de programmes dont les signaux sont émis verticalement
ou horizontalement. Vous devrez orienter l’antenne à
l’horizontale et à la verticale selon la puissance et la
direction du signal.

7

Recepteur sans 5V
alimentation en
tension continue

Recepteur avec 5V
alimentation
en tension continue

TNT Receiver

TNT Receiver

5.4 Connexion

• Branchez le câble coaxial à l’antenne.

• Utilisez le bloc d’alimentation et le répartiteur

d’alimentation (fournis) si votre récepteur ne dispose pas
d’alimentation en tension continue de 5V.

• En présence d’un récepteur à alimentation en tension
continue de 5 V intégrée, connectez votre
antenne directement à l’entrée du récepteur.

Remarque

Veuillez noter que le nombre d‘émetteurs reçus et leur
qualité de réception sont susceptibles de dépendre de
la position de l‘antenne et de la conguration des lieux.

6. Soins et entretien

Nettoyez la balance uniquement à l’aide d’un chiffon non
breux légèrement humide ; évitez tout détergent agressif.

7. Exclusion de garantie

La société Hama GmbH & Co. KG décline toute
responsabilité en cas de dommages provoqués par une
installation, un montage ou une utilisation non conformes
du produit ou encore provoqués par un non respect des
consignes du mode d‘emploi et/ou des consignes de
sécurité.

8. Service et assistance

En cas de question concernant le produit, veuillez vous
adresser au service de conseil produits de Hama.
Ligne téléphonique directe : [phone]
(allemand/anglais)
Vous trouverez ici de plus amples informations concernant
l‘assistance : www.hama.com

9. Consignes de recyclage
Remarques concernant la protection de

l’environnement:

Conformément à la directive européenne 2002/96/
CE et 2006/66/CE, et an d‘atteindre un certain
nombre d‘objectifs en matière de protection de

l‘environnement, les règles suivantes doivent être
appliquées: Les appareils électriques et électroniques ainsi
que les batteries ne doivent pas être éliminés avec les
déchets ménagers. Le pictogramme “picto” présent sur le
produit, son manuel d‘utilisation ou son emballage
indique que le produit est soumis à cette réglementation.
Le consommateur doit retourner le produit/la batterie
usager aux points de collecte prévus à cet effet. Il peut
aussi le remettre à un revendeur. En permettant enn le
recyclage des produits ainsi que les batteries, le
consommateur contribuera à la protection de notre
environnement. C‘est un acte écologique.

8

E Instrucciones de uso

Le agradecemos que se haya decidido por un producto de
Hama.
Tómese tiempo y léase primero las siguientes instrucciones
e indicaciones. Después, guarde estas instrucciones
de manejo en un lugar seguro para poder consultarlas
cuando sea necesario. Si vende el aparato, entregue estas
instrucciones de manejo al nuevo propietario.

1. Explicación de los símbolos de aviso y de las
indicaciones

Aviso

Se utiliza para caracterizar las indicaciones de seguridad
o para llamar la atención sobre peligros y riesgos
especiales.

Nota

Se utiliza para caracterizar informaciones adicionales o
indicaciones importantes.

2. Contenido del paquete

• Antena

• Fuente de alimentación

• Cable de conexión a la antena

• Inyector de corriente

• Soporte

• Material de instalación para el montaje en el exterior

• Estas instrucciones de manejo

3. Instrucciones de seguridad

• El producto es para el uso doméstico privado, no comercial.

• Emplee el producto exclusivamente para la función para

la que fue diseñado.

• Se debe vigilar a los niños para asegurarse de que no

juegan con el aparato.

• No utilice el producto en áreas donde no se permitan

aparatos electrónicos.

• Utilice el producto sólo en una toma de corriente

autorizada. La toma de corriente debe estar fácilmente
accesible en todo momento.

• Desconecte el producto de la red eléctrica mediante el

interruptor on/off – de no existir éste, desenchufe el cable
eléctrico de la toma de corriente.

• Tienda todos los cables de modo que no constituyan un

peligro de tropezar.

• No doble ni aplaste el cable.

• No deje caer el producto ni lo someta a sacudidas fuertes.

• Deseche el material de embalaje en conformidad con las

disposiciones locales sobre el desecho vigentes.

• No realice cambios en el aparato. Esto conllevaría la

pérdida de todos los derechos de la garantía.

Aviso

• No utilice el producto si el adaptador de AC, el
adaptador del cable o el cable eléctrico están
dañados.

• No intente mantener o reparar el aparato por
cuenta propia. Encomiende cualquier trabajo de
mantenimiento al personal especializado competente.

• No abra el producto y no lo siga operando de
presentar deterioros.

4. Datos técnicos

Tensión de red fuente
de alimentación

220-240 V~ 50 Hz

Tensión de red inyector
de corriente

Entrada: 12 V 45 mA
Salida: 5 V 35 mA

Tensión de red antena 5 V

35 mA

Rango de frecuencia

30 – 950 MHz

Amplicación máx. 20 dB

Conexión Conector coaxial

Temperatura de
funcionamiento

-20 a +40 °C

5. Puesta en servicio y funcionamiento

5.1 Montaje en poste

Monte la antena en el poste con ayuda del soporte para
antenas, el estribo de metal y los tornillos de montaje que
vienen incluídos.
Tornillos incorrectos pueden causar daños en la antena.

5.2 Montaje en la pared

Montaje la antena en la pared con ayuda del soporte de
antena incluido. Para ello utilice el taco y los tornillos que
se incluyen. Tornillos incorrectos pueden causar daños en
la antena.

Nota

Antes de comenzar el montaje en la pared, seleccione
un lugar de montaje adecuado, para garantizar la
máxima recepción.

5.3 Orientación

Esta antena TDT está construida de tal forma que se puede
recibir programas emitidos en vertical y en horizontal.
Dependiendo de la potencia y de la dirección de la señal se
debe orientar la antena hacia el emisor en el eje horizontal
o vertical.

9

Receptor sin alimen­tación de corriente
continua de 5V

Receptor con
alimentación de
corriente continua de 5V

TDT Receiver

TDT Receiver

5.4 Conexión

• Conecte el cable coaxial incluido a la antena.

• En el caso de los receptores sin alimentación de

corriente continua de 5V, utilice para la alimentación de
la antena la fuente de alimentación con el inyector de
corriente (ambos incluidos en el volumen de suministro).

• En el caso de receptores con alimentación de corriente
continua de 5V, conecte la antena directamente a la
entrada del receptor.

Nota

Recuerde que el número y la calidad de las emisoras
recibidas puede depender de la posición de la antena y
de las condiciones locales.

6. Mantenimiento y cuidado

Limpie este producto sólo con un paño ligeramente
humedecido que no deje pelusas y no utilice detergentes
agresivos.

7. Exclusión de responsabilidad

Hama GmbH & Co KG no se responsabiliza ni concede
garantía por los daños que surjan por una instalación,
montaje o manejo incorrectos del producto o por la no
observación de las instrucciones de manejo y/o de las
instrucciones de seguridad.

8. Servicio y soporte

Si tiene que hacer alguna consulta sobre el producto,
diríjase al asesoramiento de productos Hama.
Línea directa: [phone] (Alemán/Inglés)
Encontrar más información de soporte aquí:
www.hama.com

9. Instrucciones para desecho y reciclaje
Nota sobre la protección medioambiental:

Después de la puesta en marcha de la directiva
Europea 2002/96/EU y 2006/66/EU en el sistema
legislativo nacional, se aplicara lo siguiente: Los

aparatos eléctricos y electrónicos, así como las
baterías, no se deben evacuar en la basura doméstica. El
usuario está legalmente obligado a llevar los aparatos
eléctricos y electrónicos, así como pilas y pilas recargables,
al nal de su vida útil a los puntos de recogida comunales
o a devolverlos al lugar donde los adquirió. Los detalles
quedaran denidos por la ley de cada país. El símbolo en
el producto, en las instrucciones de uso o en el embalaje
hace referencia a ello. Gracias al reciclaje, al reciclaje del
material o a otras formas de reciclaje de aparatos/pilas
usados, contribuye Usted de forma importante a la
protección de nuestro medio ambiente.

10

R Руководство по эксплуатации

Благодарим за покупку изделия фирмы Hama.
внимательно ознакомьтесь с настоящей инструкцией.
Храните инструкцию в надежном месте для справок
в будущем. В случае передачи изделия другому лицу
приложите и эту инструкцию.

1. Предупредительные пиктограммы и инструк­ции

Внимание

Данным значком отмечены инструкции,
несоблюдение которых может привести к опасной
ситуации.

Примечание

Дополнительная или важная информация.

2. Комплект поставки

• антенна

• блок питания

• антенный кабель

• фильтр тока питания

• подставка

• монтажные принадлежности для наружной установки

• Настоящая инструкция

3. Техника безопасности

• Изделие предназначено только для домашнего

применения.

• Запрещается использовать не по назначению.

• Не оставлять детей без присмотра во избежание их

доступа к устройству.

• Не применять в запретных зонах.

• Разрешается подключать только к соответствующей

розетке электросети. Розетка электросети должна
быть легко доступна.

• Отключать с помощью выключателя электросети, а

при его отсутствии вытащить провод из розетки.

• Кабели не должны создавать помехи перемещению

людей.

• Кабель не сгибать и не зажимать.

• Не ронять. Беречь от сильных ударов.

• Утилизировать упаковку в соответствии с местными

нормами.

• Запрещается вносить изменения в конструкцию.

В противном случае гарантийные обязательства
аннулируются.

Внимание

• Запрещается эксплуатация при неисправном блоке
питания или поврежденном кабеле питания.

• Запрещается самостоятельно ремонтировать
устройство. Ремонт разрешается производить
только квалифицированному персоналу.

• Изделие не открывать. Запрещается
эксплуатировать неисправное изделие.

4. Технические характеристики

Напряжение блок
питания

220 – 240 В ~ 50 Гц

Напряжение фильтр
тока питания

Вход: 12 V 45 mA
выход: 5 V 35 mA

Напряжение антенна 5 V

35 mA

Диапазон частот 30 – 950 МГц

Коэффициент усиления макс. 20 дБ

Подключение Коаксиальный штекер

Температура
окружающей среды

от -20 до +40 °C

5. Ввод в эксплуатацию и работа

5.1 Монтаж на мачте

Установка на мачте осуществляется с помощью при­лагаемого держателя, металлической дуги и болтов.
Применение неподходящих болтов может привести к
порче антенны.

5.2 Настенный монтаж

Установка на стене осуществляется с помощью прила­гаемого держателя, винтов и дюбелей. Для монтажа
применяйте винты и дюбели из комплекта. Неподходя­щие болты могут стать причиной порчи антенны.

Примечание

Место установки следует выбирать с учетом
наилучшего приема сигнала.

5.3 Направленность

Антенна DVB-T предназначена для приема сигналов с
горизонтальной и вертикальной направленностью. В
зависимости от силы и направления сигнала установите
антенну горизонтально или вертикально в сторону
источника сигнала.

11

Приемник без вы­вода постоянного
тока 5 В

Приемник с выводом
постоянного тока 5 В

Приемник DVB-T

Приемник DVB-T

5.4 Подключение

• Подключите коаксиальный кабель к антенне.

• При использовании приемника без выхода 5 В для

питания антенны подключите блок питания с филь­тром тока питания (в комплекте).

• Если приемник снабжен выводом постоянного тока
5 В, подключите антенну к этому выводу.

Примечание

Качество принимаемого сигнала зависит от условий
эксплуатации и расположения антенны.

6. Уход и техническое обслуживание

Чистку изделия производить только безворсовой
слегка влажной салфеткой. Запрещается применять
агрессивные чистящие средства.

7. Отказ от гарантийных обязательств

Компания Hama GmbH & Co. KG не несет ответствен­ность за ущерб, возникший вследствие неправильного
монтажа, подключения и использования изделия не
по назначению, а также вследствие несоблюдения
инструкции по эксплуатации и техники безопасности.

8. Отдел техобслуживания

По вопросам ремонта или замены неисправных изде­лий обращайтесь к продавцу или в сервисную службу
компании Hama.
Горячая линия отдела техобслуживания:
[phone] (немецкий, английский)
Подробнее смотрите здесь: www.hama.com

9. Инструкции по утилизации
Охрана окружающей среды:

С момента перехода национального
законодательства на европейские нормативы
2002/96/EU и 2006/66/EU действительно

следующее: Электрические и электронные
приборы, а также батареи запрещается утилизировать
с обычным мусором. Потребитель, согласно закону,
обязан утилизировать электрические и электронные
приборы, а также батареи и аккумуляторы после их
использования в специально предназначенных для
этого пунктах сбора, либо в пунктах продажи.
Детальная регламентация этих требований осущест­вляется соответствующим местным законодатель­ством. Необходимость соблюдения данных предписа­ний обозначается особым значком на изделии,
инструкции по эксплуатации или упаковке. При
переработке, повторном использовании материалов
или при другой форме утилизации бывших в
употреблении приборов Вы помогаете охране
окружающей среды. В соответствии с предписаниями
по обращению с батареями, в Германии вышеназван­ные нормативы действуют для утилизации батарей и
аккумуляторов.
