HAKL BH5s, BH10s
Elektrický zásobníkový tlakový ohřívač vody
Návod k montáži a obsluze
Německý
certifikát kvality
CZ
Page 2
CZ
Popis výrobku:
HAKL BHs je modelová řada tlakových zásobníkových ohřívačů určených k instalaci do
vodovodního systému (domácí vodárnička, veřejný vodovodní systém nebo samospád nad
4m) a případně, pro montáž na elektrickou síť s nízkým jištěním. Prodlouženou životnost
ocelové smaltované nádoby zabezpečuje zabudovaná anodová tyč a pojistný ventil, který
spolehlivě redukuje nadměrný tlak vody. Konstrukční tvar umožňuje umístit ohřívač na podlahu
pod umyvadlo či dřez, nebo jej ukotvit přímo na stěnu. Požadovanou teplotu vody v zásobníku
je možné nastavit pomocí termostatu s funkcí mrazuvzdorné pojistky. Druhý stupeň ochrany
výhřevné spirály je zabezpečený pomocí tepelné pojistky.
Návod k montáži:
1. Vyměřte si místo, kam chcete osadit ohřívač podle obrázku 3 na straně 5 a vyznačte dva
otvory pro šrouby k ukotvení .
2. Navrtejte dva otvory a vložte do otvorů hmoždinky a přiložené šrouby zašroubujte tak, aby
hlavičky šroubů vyčnívaly cca 0,5 cm od stěny.
3. Nasaďte ohřívač pomocí otvorů v zadní části krytu. Dodržte správné zapojení (podle obrázku
1 na straně 2)! Označení připojení vody se nachází na spodní části ohřívače, pro studenou vodu
(vstup) je barva modrá a pro teplou vodu (výstup) je barva červená.
4. Ohřívač vody odvzdušněte otevřením ventilu teplé vody na vodovodní baterii (červený).
Odvzdušnění je ukončené až tehdy, když voda začne plynule protékat vodovodní baterií.
5. Elektrický kabel, připojte k elektrickému rozvodu podle příslušných norem EN a montáž je
ukončená.
Instalace ohřívače pod dřez nebo umyvadlo je možná i bez nutnosti ukotvení na
stěnu, ohřívač může být volně postavený svisle na podlahu.
rozvod
teplé
vody
1
Uzavírací ventil
2
Redukční ventil
3
Pojistný ventil se
přívod studené
zpětnou klapkou
obr. 1: schéma zapojení ohřívače na plný tlak vody do vodovodního systému.
UPOZORNĚNÍ:
Dodržením správného zapojení ohřívače do vodovodního systému a montáží
všech instalačních ventilů uvedených na obrázku 1, výrazně prodloužíte životnost
výrobku a usnadníte servisní prohlídky.
str. 2
vody
Page 3

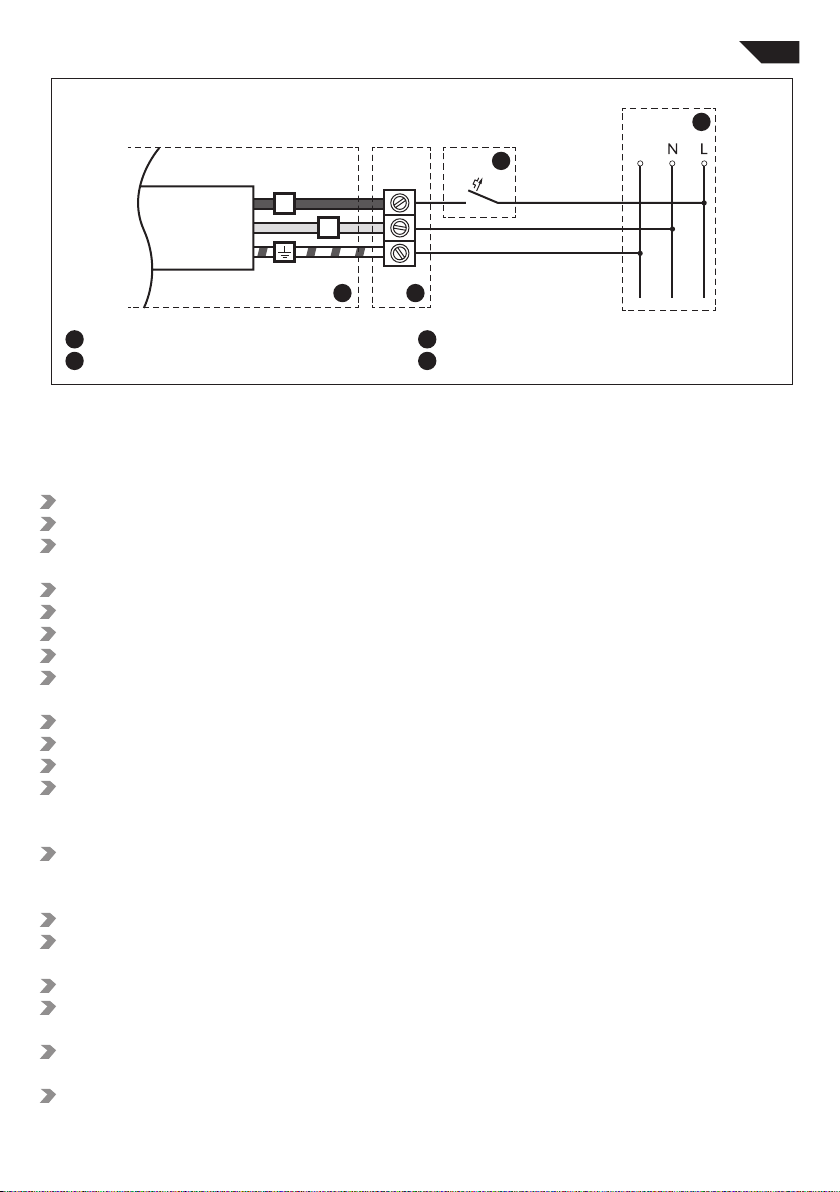

SCHÉMA PŘIPOJENÍ K ELEKTRICKÉ SÍTI NA PEVNÝ PŘÍVOD
Schéma elektrického zapojení ohřívače HAKL BH5s a BH10s
k 3-vodičové elektrické síti (230V-50Hz).
3
L
N
1 2
CZ
4
PE
1
Přívodní kabel k ohřívači 3C 2,5 mm
2
Spoj napevno – svorka
2
3
Jistič B10 A
4
Elektrický rozvod
Pokyny výrobce k instalaci:
Bezpečnostní pokyny výrobce
Montáž a uvedení výrobku do provozu svěřte odborné firmě!
Montáž laickou osobou je nepřípustná!
Výrobce neodpovídá za vady způsobené neodbornou montáží a za mechanické poškození
(živelné pohromy, násilné poškození atd.), ke kterým došlo po prodeji výrobku.
Při uvedení výrobku do provozu důkladně dodržujte instrukce v návodu k montáži a obsluze.
Jakékoliv opravy svěřte jen pracovníkovi autorizovaného servisu.
Po odstranění krytu ohřívače hrozí riziko úrazu elektrickým proudem!
Nedotýkejte se elektrických částí zařízení pod napětím!
Pokud je síťový kabel poškozen, musí být vyměněn autorizovaným servisem podle příslušných
norem EN, aby se předešlo nebezpečí.
Výrobek musí být umístěn podle příslušných bezpečnostních norem EN.
Výrobek musí být připojen přes proudový chránič (RCD) se zbytkovým proudem nepřevyšujícím 30 mA.
Výrobek musí být zabezpečen rychlým odpojením od elektrické sítě.
Výrobek je zařazen do skupiny dílenských oprav!
Důležité upozornění před montáží
Před zapojením do elektrické sítě ohřívač odvzdušněte! Otevřením ventilu teplé vody na
vodovodní baterii (červený). Odvzdušnění je ukončené až tehdy, když voda začne plynule
protékat vodovodní baterií. Zabráníte tak poškození výhřevné spirály.
Přepálení výhřevné spirály nedostatečným odvzdušněním nespadá do rozsahu záručních oprav.
Po každém zavzdušnění vodovodního potrubí (při odstávce vody, údržbě...) je nutné ohřívač
odpojit od elektrické sítě a odvzdušnit!
Ohřívač je možné nainstalovat pouze vývody směrem nahoru!
Před ohřívač výrobce doporučuje nainstalovat změkčovač vody (chemický, elektromagnetický
nebo magnetický)!
Výrobce neodpovídá za poruchy způsobené vodním kamenem nebo mechanickými
nečistotami ve vodě.
Výrobce doporučuje nainstalovat filtr proti mechanickým nečistotám ve vodě!
str. 3
Page 4
CZ
Výrobce vyžaduje pravidelnou servisní prohlídku anodové tyče a vyčištění zásobníku od
vodního kamene každých 24 měsíců (ode dne prodeje).
Ohřívač chraňte před zamrznutím (nastavením na mrazuvzdornou pojistku) - zabráníte tím jeho
poškození! Pojistka funguje pouze pokud je ohřívač připojen k funkční síti 230V.
Ohřívač vody musí být připojen na ochranné uzemnění, podle příslušných norem EN!
Ohřívač musí být zapojen na proudový chránič s rozdílovým proudem max.30mA podle norem EN!
Zatížení maximálním tlakem vody je 6 bar (0,6 MPa).
Ohřívač musí být chráněn pojistným ventilem do 0,6 MPa .
Výrobce doporučuje přívod studené vody k ohřívači zabezpečit ventilem, který v případě
delšího nepoužívání umožní ohřívač odstavit od plného tlaku vody.
Obecná upozornění:
Výrobek není určen pro používání osobami ( včetně dětí ) se sníženými fyzickými a smyslovými
nebo mentálními schopnostmi nebo nedostatkem zkušeností a vědomostí, pokud jim
osoba zodpovědná za jejich bezpečnost neposkytuje dohled nebo je nepoučila o
používání výrobku.
Děti by měly být pod dohledem, aby se zajistilo, že si s výrobkem nehrají.
Návod k obsluze:
Elektrický zásobníkový ohřívač vody HAKL BHs po spotřebování teplé vody zapne pomocí
termostatu výhřevnou spirálu. Ohřev vody signalizuje červená kontrolka na krytu ohřívače.
Po dosažení nastavené teploty termostat automaticky ohřev vypne. Požadovanou teplotu
vody v zásobníku je možné nastavit pomocí točítka termostatu (obrázek 2 na straně 4)
v rozmezí od 20
v ohřívači a tím i poškození nádoby. Zapnutí mrazuvzdorné pojistky je jednoduché:
otočením točítka termostatu na polohu ”
o
od 4
C do 10 oC. Takto nastavený termostat při běžné teplotě ohřev spirály nesepne, ale
v případě výrazného poklesu teploty v místnosti bezpečně ochrání ohřívač před zamrznutím.
o
C do 75 oC. Funkce mrazuvzdorné pojistky zabraňuje zamrznutí vody
” nastavíte rozsah teploty termostatu
Mrazuvzdorná pojistka
1
Minimální teplota cca 20 oC
obr. 2: popis nastavení teploty ohřevu vody.
Ovládací panel termostatu:
1 2
2
Ekonomický ohřev cca 50 oC
3
Maximální ohřev do 75 oC
str. 4
3
Page 5
POZNÁMKA:
Nastavením termostatu na polohu “ 2 ” (podle obrázku 2 na straně 4) dosáhnete
optimální teplotu ohřevu pro ekonomický provoz. Výrobce doporučuje nastavení
termostatu na polohu “ 3 ” (podle obrázku 2 na straně 4) pouze v případě
předpokládaného zvýšeného odběru teplé vody.

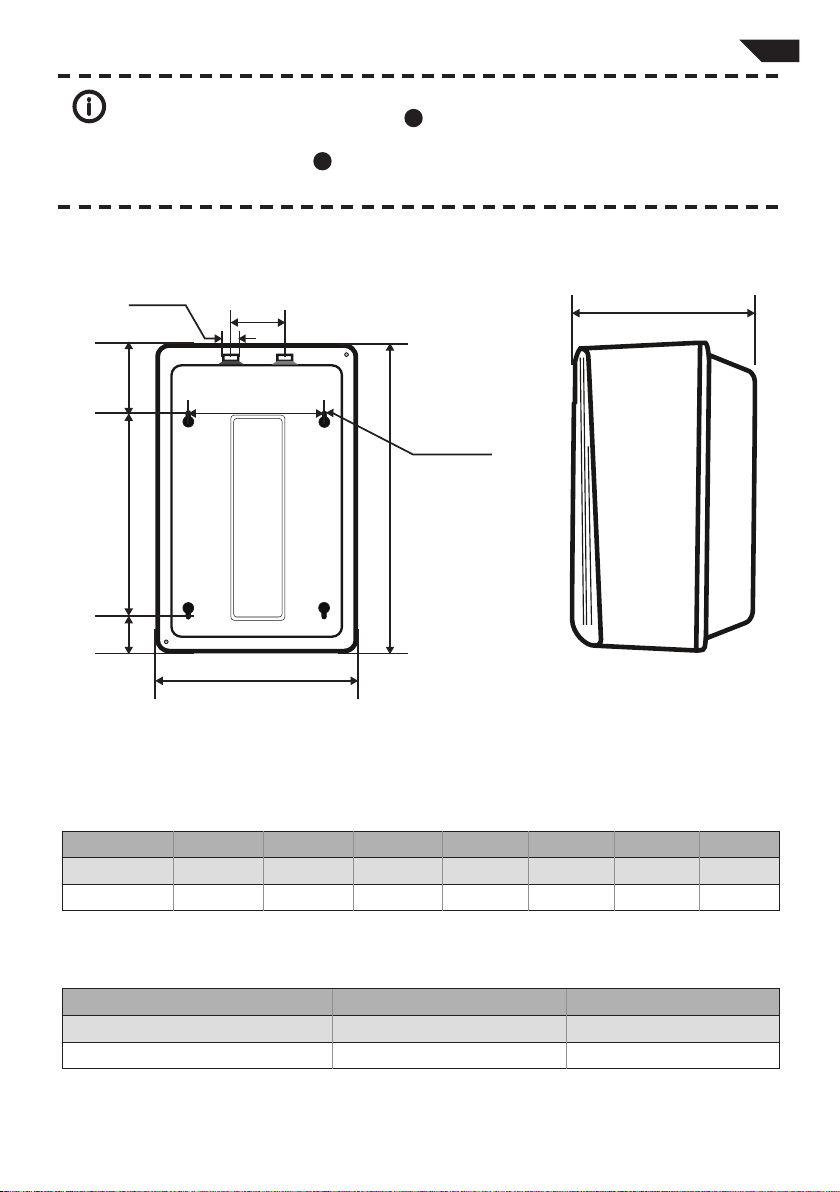

Rozměry:
CZ
G 1/2”
G
F
E
Tabulka rozměrů
Typ
BH 5s
BH 10s
252
290 mm
A
mm
80 mm
D
Tyto otvory
naměřit při
montáži !!!
B
A
obr. 3: popis rozměrů pro montáž.
B
mm
385
432 mm
C
mm
218
260 mm
D
mm
140
180 mm
E
mm
72
65 mm
C
F
mm
240
262 mm
G
mm
73
105 mm
Rozměry balení ohřívače
Typ
BH 5s
BH 10s
Rozměry kartonu
420 x 240 x 260 mm
445 x 280 x 295 mm
str. 5
Váha
4,64 kg
5,90 kg
Page 6
CZ
Tabulka technických údajů
Typ
Objem
Příkon
Jištění
o
Doba ohřevu z 20
Minimální pracovní tlak vody
Maximální trvalý tlak vody
Maximální teplota vody
Hmotnost ohřívače prázdného/plného
Stupeň krytí
Napětí
C na 55 oC
Tabulka energetické účinnosti
Typ
Třída energetické účinnosti
Zátěžový profil
Roční spotřeba energie v kWh
Hladina akustického hluku dB
BH 5s
5 l
1,5 kW
6,5 A
8 min.
0,02 MPa
0,6 MPa
o
C
80
4,1 / 9,1 kg
IP 24
230 V
BH 5s
A
XXS
502
18
BH 10s
10 l
1,5 kW
6,5 A
15 min.
0,02 MPa
0,6 MPa
o
C
80
5,5 / 15,5 kg
IP 24
230 V
BH 10s
A
XXS
502
18
Tabulka vhodnosti použití
Typ
Příkon
Umyvadlo
Kuchyň
Sprcha
Vana
Počet odběrných míst
Legenda: tři symboly určují maximální vhodnost použití
BH 5s
1,5 kW
2
Technická podpora, záruční a pozáruční servis pro ČR
INFOLINKA :
HAKL s r.o., Vajnorská 6, 900 28 Ivanka pri Dunaji, Slovenská republika
tel. / fax: 02 / 4594 4469, mob.: +421 910 923 196, web: www.hakl.sk
+420 731 222 398 Po-Pá: 8.00 - 16.00
str. 6
BH 10s
1,5 kW
2
