HAJDU HVK 30, HVK 20, HVK 40 TECHNICAL DESCRIPTION FOR OPERATION AND ADJUSTMENT

ТЕХНИЧЕСКОЕ ОПИСАНИЕ
ПО ЭКСПЛУАТАЦИИ, НАЛАДКЕ
ТВЁРДОТОПЛИВНОГО КОТЛА
HVK
20 – 30 – 40
Уважаемый Покупатель!
Вы приобрели трёрдотопливный котёл марки HAJDU HVK (ХАЙДУ ХВК), предназначенного для подогрева теплоносителя длч уентрализованного отопления отопления.
Мы уверены, что сделали правильный выбор когда остановились на эстетичном котле с высокими техническими показателями и имеющего все правовые сертификаты.
Надеемся, что на всём длительном сроке эксплуатации Вы будете довольны с выбранным отопительным оборудованием.
С целью безопречной эксплуатации, просим – ещё до нначала эксплуатации – тшательно изучить данное техническое описание и придерживаться к внём изложенным указаниям.
Содержание:
1. Общая информация
2. Описание контрукции
3. Ввод в эксплуатацию
4. Эксплуатация
5. Уход за котлом
6. Технические параметры

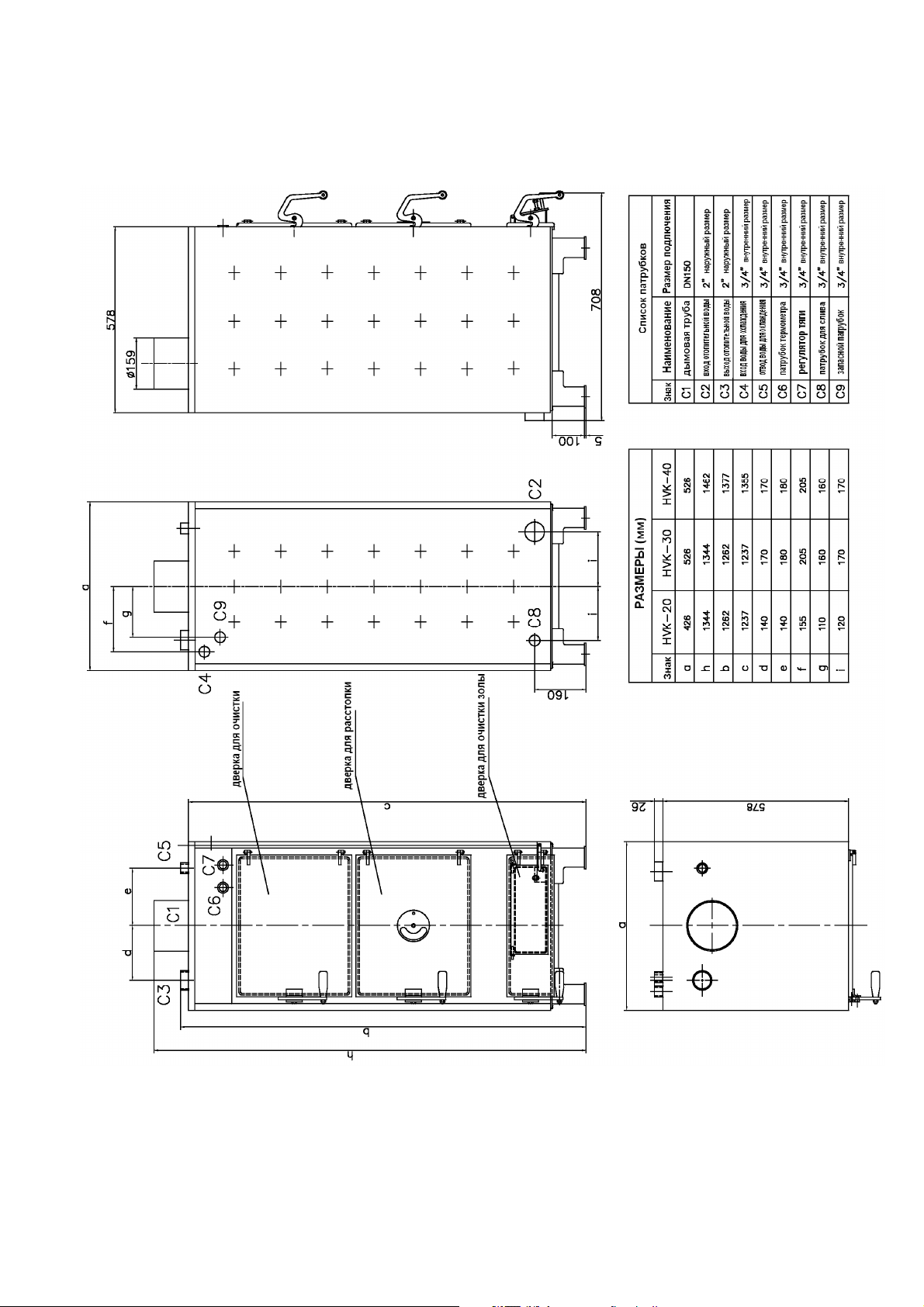

6.1. Схема оборудования
6.2. Схема подключения
7. Важные данные
8. Иные предписания
9. Условия гарантии
10. Сертификат качества
2
1. ОБЩАЯ ИНФОРМАЦИЯ
Котлы марки HAJDU HVK предназначены для централизовнного отопления с горячей водой как гравитеционных, так и систем с принудительной циркуляцией. При помощи их возможно отапливать квартиры, частные дома, мастерские, разные хозяйственные помещения, сельскохозяйственные ангары, теплицы.
Оборудования с разными мощностными показателями – которые относятся к одному семйтсву дадут возможность для выбора необходимого Вам оборудования.
Котлы были разработаны для сжигания твёрдого топлива, в связи с этим в них имеется возможность сжигать чёрный и бурый уголь, брикет, разные породы дров, древесных отходов, опилков.
Присущный котлу лёгкость при эксплуатации, большая топочная дверка, колосник с водяным охлаждением. При регулярной эксплуатации лёгкость обеспечивается простота в уходе. Котёл не предусметрен для работы на коксе.
2. ОПИСАНИЕ КОНСТРУКЦИИ
2.1. Корпус котла Корпус котла состоит из наружного и внутреннего кожуха, который выполнен из
листовой стали гнутьём с необходимыми рёбрами жёсткости в сварном исполнении. Котёл снабжён тремя обслуживающими дверками для удобства в эксплуатации.
Через загрузочную дверку обеспечиветя топка котла, а также при помощи регулирующей пластины регулируется необходимая первичная подача воздуха.
Дверка зольника с одной стороны предназначена для очистки котла от золы и отходов сгорания, и сдругой стороны при помощи встроенного в дверку регулирующей заслонки имеем возможность регулировать необходимого для горения количество первичного воздуха. Устройство регулирующей заслонки даёт возможность для установки автоматического регулятора тяги, чувствительный элемент которой ввинчивается в 3/4" патрубок, расположенный на передней панели котла. Его монтаж поручите мастеру! Под котёл предлагаем установить лист металла, чтобы при чистке котла, искры из золы не повредили Ваш пол.
2.2. Колосники Колосники изготовлены из трубы прямоугольной формы размером 50х50 мм, и его
количества зависят от размера (мощности) котла. Колосники рассчитаны на высокие нагрузки.
3
4
2.3. Кожух Корпус котла покрыта теплоизоляцией и жестяным кожухом, который крепится к
котлу при помощи винтов.
С целью эстетики и защиты от коррозии поверхность котла окрашена теплостойкой краской а кожух электростатической порошковой покраской.
2.4. Принадлежности Котёл поставляется с следующими принадлежностями:
- автоматический регулятор тяги,
- кочерга
3. Ввод в эксплуатацию
Котёл разрешено монтировать только в такие помещения, в которых имется возможность подключить как к подходящему по размерам дымоходу, так и к системе центрального отопления имеется точка подключения, покрытие пола и стены негорючие в радиусе 1,5 м от котла.
3.1. Дымоход
Для котлов центрального отопления необходимо создать отделный дымоход, который рассчитан под мощность котла, построен с достаточной тшательностью, плотностью, и на эксплуатацию местные органы выдали необходимые разрешения. Задачей дымохода является с одной стороны пересасывание воздуха для обеспечения горения через колосник, топливо а сдругой стороны отвод продуктов сгорания в свободное пространство. Воздух для обеспечения подходящего горения обеспечиваем из того пространства, где установлен котёл. По этому здесь необходимо обеспечить подвод свежего воздуха. Потребляемая тяга котла: мин. 30 Па. Дымовую трубу котла при помощи хорошо прилегающей прямой трубой необходимо подключить к дымоходу. Поперечное пересечение дымохода не может быть меньшей, чем поперечное сечение дымовой трубы котла и его высота мин. 8,5 м от уровня пола, где установлен котёл. Нельзя забыть о надёжном креплении дымовой трубы!
3.2. Отопительная ситсема Систему отопления, подключаемого к котлу - разработанного согласно планов
конструкторов – рекомендуем монтировать тоько с привлечением опытного специалиста. Котёл можно подключиь как к гравитационной системе отопления, так и к системе с принудительой циркуляцией. Оборудование можно подключить к открытым и закрытым системам отопления, но в таких случаях необходимо монтировать дополнительные оборудования безопастности! Максимальное рабочее давление системы отопления 2,5 бар. Котёл к системе отопления подключается при помощи двух 2“ муфт.
При подключении к закрытой системе отопления обьязательно вмонтировать следйющую арматуру: Термический предохранительный клапан, мембранный предохранительный клапан.
5
3.3. Заправка После монтажа всю систему отопления через сливной (заливной) клапан заполним
водой. Для заправки служит 3/4" муфта с внутренней резьбой, расположенной в нижней задней части котла. Через это соединение не только заправить можем систему теплоносителем, но и при необходимости и опороднить систему отопления. Перед началом заполнения системы откоройте краники на радиаторах. Медленно открывая кран для подачи воды систему заполняем до тех пор, пока через переливной патрубок рассширительного бака не потечёт вода или в системе после проведения нужных обезвоздушиваний не создастся нужное давление. Запонение с закрытием крана воды и крана заправки (слива) котла заканчиваем, при закрытой системе отопления кран центрального водоснабжения соединяем с комбинированным заливным краном котла, открываем подачу воды, проверим давление в системе и подгатавливаем котёл к поджигу и отопию.
Первую заправку лучше поручить специалисту!
4. Эксплуатация
Эксплуатация оборудования для центрального отопления не только лёгкая отопительная задача, но кней также относится проверка работы оборудования, надзор, очистка и содержание в исправности. Перед растопкой убедитесь в том, что оборудование заправлена водой и в правильном-ли положении конструкции регулирования.
В системах отопления с принудительной циркуляцией убедитесь в наличии жлектричества для работы насоса. Пропущение этого может привести к неправильной работе оборудования, если с истечением времени в перегретый котёл резко поступит большое количество холодной воды.
4.1. Розжиг а) При низжнем розжиге заднюю часть колосника заполните углём. На переднюю 1/3
часть положите нудное количество бумаги или 2-3 лучины, на это с верху 1-2 горсти сухого, мягкой породы дерева и несколько полен. Таким образом подготовленное топливо подожгём и подождём пока полена и в близь него уголь не загорятся, на огонь с верху осторожно насыпим 2-3 лопаты угля. Кода уже и это горит, горящий уголь разравняем на колоснике и продолжим подачу угля.
б) При верхнем розжине, что рекомендуется проводить при применении брикетов, угля с повышенным содержанием смолы. Заполните через дверку растопки котёл углём. На верх угля положите смятую бумагу или 2-3 лучины, 1-2 горсти сухой древесины и пару полен. Подожгите и когда уже и полена горят сверху на огонь насыпте 1-2 лопаты угля. Когда и это подожглась, закройте топочную дверку. Необходимое количестве воздуха попадает через колосник и заслонку на нижней дверке. Необходимое количество вторичного воздуха для сжигания образовашихся газов можем регулировать при помощи заслонки на дверке растопки.
Эксплуатация котла другого вмешательства не требует, как через некоторое время необходимо пополнять топливо и необходимо удалить золу, шлак.
6
ВНИМАНИЕ! Почасовое максимальное количество топлива при нижнем розжиге, а также при наложении в зависимости от мощности котла рекомендуется в соответствии с значениями нижепривежённой таблицы:
Наименование HVK-20 HVK-30 HVK-40 Дрова (кг) 6–7 9–10 12–14 Бурый уголь (кг) 5–6 7–8 9–10 Каменный уголь (кг) 4–5 6–7 8–9
- при применении дров с влагосодержанием 20-22%, теплопроизводитель­ность 13–14 МДж/кг.
- Бурый уголь среднего качества, теплопроизводительнось 15–17 МДж/кг.
- Высококачественный каменный уголь, теплопроизводительнось 22–25
МДж/кг
Применеие больших количеств топлива от высшеуказанных в таблице может привести к нестабильной работе котла!
5. Текущий ремонт
Надлежащим образом монтированная система центральго отопления не требует особого текущего ремонта, но о чистке котла необходимо регулярно позаботиться. При помощи кочерги со стен котла и теплообменников легко удалить наложенные продукты сгорания, что при необходимости надо провести, так как очищенный котёл работает с лучшим к.п.д..
Перед каждой закладкой прочистите от золы и шлака пространство сгорания и под ним через дверку для чистки золы.
- собранный шлак не храните в помещении котла.
- количество воды в ситеме ежедневно проверяйте, при необходимости
дозаправте.
Производительность. На производительность котла в значительной мере влияет качество, теплопроизводительность топлива, но метод топки также необходимо тшательно проэксперементировать, затренировать. Значительно высше производительность котла если топить высокотеплопроизодительным каменным углём (5800-6000 ккал/кг) чем с менее калорийным бурым углём (3600-3800 ккал/кг)
7
6. Технические параметры
Технические праметры семейства твёрдртопливных котлов HAJDU HVK
Тип 20 30 40
Номинальная мощность (дрова) 20 кВт 30 кВт 40 кВт Номинальная мощность (уголь) 25 кВт 35 кВт 45 кВт Вес (кг) 189 кг 214 кг 246 кг Высота (мм) 1344 1344 1462 Ширина (мм) 426 526 526 Глубина (мм) 528 Обьём воды
37 дм
3
55 дм
3
61 дм
3
Максимальное рабочее давление 2,5 бар Давление испытания 4 бар К.П.Д. (мин.) 80 % Толщина стенки камеры сгорания 5 мм Наружная толщина стенки теплообменника 3 мм Присоединительные размеры 2” Патрубок предохранительного клапана ¾” Сливной-заливной патрубок ¾” Патрубок термостатического клапана ¾” Регулятор тяги, термометр да Предохранительное водяное пространство имеется
Согласно закона CLV, статьи 4., от 1997 – как производители – действительность указанных данных свидетельствуем.
7. Важные сведения
1. Систему отопления, к которой присоединяется данный котёл, рекомендуем
спроектировать пециалистом, что послужит гарантией для хорошо функционирующей, надёжной системы отопления.
2. Горячую воду из системы ни в каком случае ни на какие цели использовать нельзя. Потребительскую горячую воду можно получить только с применением встроенного теплообменника, который также необходим при
«тёплом поле».
3. Во время эксплуатации следите за тем, чтобы температура отопительной
воды не превышал 80-850С. Максимальная температура отопительной воды может быть 900С.
4. Во время эксплуатаци в котёл доливать или сливать отопительную воду не рекамендуется. Заливать или сливать теплоноситель разрешается только при охлаждённом (300С) котле.
5. Возможно, что при первом розжиге влажные дымовые газы осфдятся на холодном корпусе котла из чего вода смывая сажу вытечет из котла в виде чёрной жидкости. Это явление с разогревом котла прекратится.
6. Если температура отопительной воды быстро нагревается, не медленно откройте ещё закрытые краны системы отопления, или обеспечте работу циркуляционного насоса!
8
7. Если температура отопительной воды превысит 900С во круг колосника начнётся парообразование. Немедлено уменьште обогревание.
8. В сезон отопления, при опастности замерзания, если отоплени на длительный период отключаем - в целях избежания разморожения – из системы целесообразно слить воду.
9. При окончании отопительного сезона из системы не сливайте воду, этим можете обеспечить защиту от коррозии внутренних поверхностей
10. За повреждения, ущербы, несчастные случаи не несём ответственность, если котёл был монтирован не надлежащим оразом, специалистом.
8. Иные предписания
Котёл при регулярной эксплуатации разрешено монтировать только в невзрывоопасном и пожаробезопасном помещении.
Пол, стены котельной в радиусе 1,5 м должны быть не горючими.
Рекомендуем под котёл установить лист мтеалла, который в передней части не 0,6 м, по бокам и сзади на 0,3 м выступал за периметры котла.
В помещении столько топлива можно зранить, сколько необходимо для отопления за день.
Котёл так надо установить в помещении, чтобы был легкодоступным и можно было обойти.
В котёл даже с целью розжига запрещается вставить взрывоопасные вещества (прим.: бензин, солярку, расстворитель, алкоголь,..). Для розжига применяйте бумагу, опилки.
Перед началом каждого сезона, а также после ддлительной остановки пред началом новой эксплуатации проверьте крепление и чистоту дымоходов.
9. Условия гарантии
При несоблюдении указанных инструкций гарантии изготовителя будут не действительными. О каждом дефекте необходимо без промедления сообщить всегда в письменной форме и по телефону.
Гарантия не распространяется на:
- дефекты, возникшие в результате ошибочного, не правильного монтажа и неправильного обслуживания изделия
- повреждения во время транспортировки или другие механинческие повреждения
- дефекты, возникшие в результате неправильного хранения.
9
