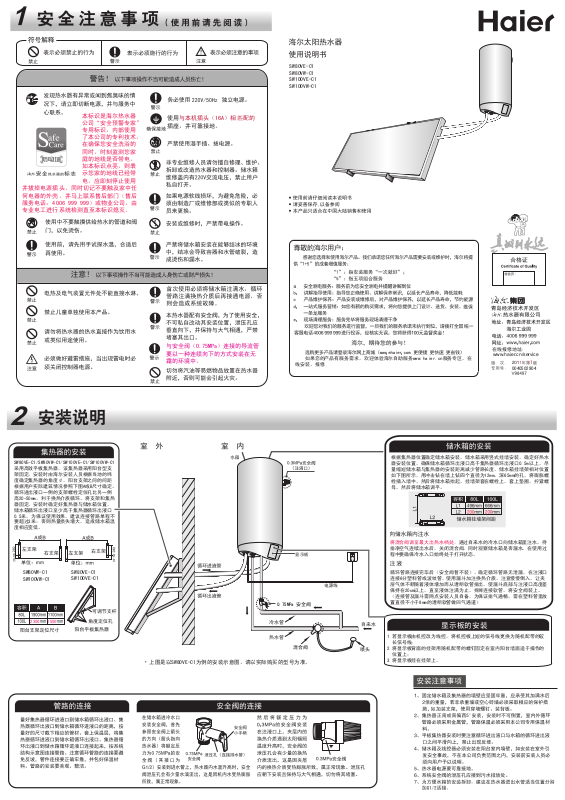

Haier SW80VE-C1, SWBOVW-C1, SW100VE-C1, SW100VW-C1 User Manual
SW80VE-C1
SW80VW-C1
SW100VE-C1
SW100VW-C1
本标识是海尔热水器
公司“安全预警专家”
专用标识，内部使用
了本公司的专利技术，
在确保您安全洗浴的
同时，时刻监测您家
庭的地线是否带电。
如本标识点亮，则表
示您家的地线已经带
电，应即刻停止使用
并拔掉电源插头，同时切记不要触及家中任
何电器的外壳，并马上联系售后部门（售后
服务电话：4006 999 999）或物业公司，由
专业电工进行系统检测直至本标识熄灭。
使用与本机插头（16A）相匹配的
插座，并可靠接地。
SW80VE-C1/SW80VW-C1/SW100VE-C1/SW100VW-C1
采用高效平板集热器，该集热器采用阳台型支
架固定。安装时由海尔安装人员根据当地的纬
度确定集热器的角度 ，阳台支架之间的间距
根据用户实际建筑情况参照下图A或B尺寸确定。
循环进出液口一侧的支架螺栓定位孔比另一侧
高20-50mm，利于换热介质循环。将支架和集热
器固定。安装时确定好集热器与储水箱位置，
储水箱循环出液口至少高于集热器循环出液口
0.5米，为保证使用效果，建议连接管路单程不
要超过3米；否则热量损失增大，造成储水箱温
度相应变低。
与安全阀（0.75MPa）连接的导流管
要以一种连续向下的方式安装在无
霜的环境中。
如果您的产品有服务需求，欢迎体验海尔自助服务www.haier.cn服务专区，在
线安装、报修
根据集热器位置确定储水箱安装，储水箱采用竖式挂墙安装。确定好热水
器安装位置，确保储水箱循环出液口高于集热器循环出液口0.5m以上，尽
量缩短储水箱与集热器的安装距离减少管路长度。储水箱挂墙架相对位置
如下图所示，用冲击钻在墙上钻四个直径为12mm，深65mm的孔，将膨胀螺
栓插入墙中，然后将储水箱抬起，挂墙架套在螺栓上，套上垫圈，拧紧螺
母，然后将储水箱调平。
在线报修地址：
www.haier.cn/service
1
0040502904
SW80VW-C1
SW100VW-C1
2300 1500
SW80VE-C1
SW100VE-C1
显示板
0.75M
P
a
安全阀
冷水管
热水管
混合阀
上图是以SW80VE-C1为例的安装示意图，请以实际购买的型号为准。
自来水
喷头
将混合阀调至最大出热水档处，通过自来水的冷水口向储水箱里注水，待
排净空气连续出水后，关闭混合阀，同时观察储水箱是否漏水，在使用过
程中要确保冷水入口始终处于打开状态。
循环管路连接完毕后（安全阀暂不装），确定循环管路无泄漏，在注液口
连接6分塑料管或波纹管，使用漏斗加注换热介质，注意慢慢倒入，让夹
层气体不断随着液体增加而从透明软管排出，使漏斗底部与注液口高度差
保持在20cm以上，直至液体注满为止，拆掉连接软管，将安全阀装上。
（连接管及漏斗需网点安装人员自备，为保证排气通畅，需在塑料管里放
置直径不小于8mm的透明软管做回气通道）
显示板的安装
1 若显示板由机控改为线控，将机控板上短的信号线更换为随机配带的较
长信号线；
2 将显示板背面的挂架用随机配带的螺钉固定在室内阳台墙面适于操作的
位置上；
3 将显示板挂在挂架上。
速热增容
预 约
设置
设置
现 在
预 约
实际
预 约
设置
显 示 说 明
主要功能 其他功能
A
B
D
F
G
H
节 能
现 在
预 约
kwh
实际 设置
C
E
J
I
1
预约洗浴
速热增容时钟
2
3
4
5
6
图1
按 键 说 明
1 预约洗浴功能开/关 4 设定数值递减
2 速热增容功能开/关 5 设定数值递增
3 时钟设定 6 开/关机
注：操作任一按键，均有蜂鸣器鸣叫提示
该按键操作有效。
A 节能显示区
用于显示系统吸收太阳能而节省的电量
B 当前温度状态指示图标
表示E区正在显示储水箱内实际温度
C 设定温度状态指示图标
表示E区闪烁时，正在设定温度
D 速热增容工作状态指示图标
表示系统正工作在速热增容模式下
E 温度显示区
用于显示储水箱内实际温度
F 时钟显示状态指示图标
表示J区正在显示时钟
G 预约洗浴工作状态指示图标
表示系统正工作在预约洗浴模式下
H 第一个预约洗浴状态指示图标
表示正在运行第一个预约洗浴功能
I 第二个预约洗浴状态指示图标
表示正在运行第二个预约洗浴功能
J 时钟显示区
用于显示时钟
开机
初次接通电源，显示屏全屏显示2秒钟，蜂鸣器鸣叫一声后进入待机状态。
待机状态界面如图2所示。
关机
开机状态下，按 键一下关机，显示屏所有图标及显示区均熄灭。再按
一下 键开机，进入关机前工作状态。
速热增容模式
按【速热增容】键开启速热增容功能， 图标点亮。系统比较此刻储水
箱内实际温度与设定的温度大小，若实际温度低于设定温度，则启动电加
热，若高于设定温度则立即退出速热增容模式， 图标熄灭。
速热增容模式下温度设定界面如图3所示，设定操作如下：
1、按【+】或【-】键一下激活设定状态，〖实际〗图标熄灭，〖设置〗
图标点亮，同时E区闪烁显示设定值；
2、在温度闪烁时，按【+】或【-】键修改设定值大小；
3、按 键或停止按【+】或【-】键6秒钟后，系统自动保存设定值，E
区恢复显示储水箱实际温度，同时〖设置〗图标熄灭，〖实际〗图标
点亮。
注：1、温度设定值范围：45/50/55/60/65/70/75℃，初次使用系统默认
设定温度为65℃。
2、电加热启动过程中，可以按【+】、【-】键修改设定温度
3、在待机状态下也可以通过按【+】、【-】设定电加热温度，但不
能直接启动电加热，仅当速热增容功能开启时，才能根据该设定
温度确定是否开启电加热。
预约洗浴模式
按【预约洗浴】键开启预约洗浴功能，〖预约〗图标点亮。该预约功能能
够实现在预约时间到达时加热完热水。
在预约洗浴模式下，预约洗浴时间设定操作如下：
1、按【+】或【-】键一下激活设定状态，先设定预约①时间，〖现在〗
图标熄灭，〖①〗图标点亮，J区小时位闪烁，按【+】或【-】键修改
设定值大小；按【预约洗浴】键切换到分钟位设定，按【+】或【-】
键修改设定值大小，预约①时间设定界面如图4所示；
2、按【预约洗浴】键，〖①〗图标熄灭，〖②〗图标点亮，J区切换设定
到预约②时间的小时位，小时位闪烁时，按【+】或【-】键修改设定
值大小；按【预约洗浴】键切换到预约②时间的分钟位设定，按【+】
或【-】键修改设定值大小；
3、按 键或【预约洗浴】键或停止按【+】或【-】键6秒钟后，系统自
动保存设定值，〖②〗图标熄灭，〖现在〗点亮，J区恢复显示时钟状
态。
注：1、初次使用系统默认两次预约时间相同，均为18：00，启动预约加
热时，仅〖①〗图标点亮，〖②〗图标不亮；
2、可设定两个预约时间，系统自动区分两次预约时间先后顺序进而
确定先运行哪次预约功能。
校准时钟
在任何工作模式下，均可以校准时钟。
1、按【时钟】键激活时钟设定状态，〖现在〗图标常亮，J区小
时位闪烁，
2、在J区小时位闪烁时，按【+】或【-】键修改设定值大小；
3、小时位设定完，按【时钟】键一下，切换到设定分钟位，
4、在J区分钟位闪烁时，按【+】或【-】键修改设定值大小；
5、按 键或【时钟】键或停止按【+】或【-】键6秒钟后，系
统自动保存设定值，J区恢复显示为刚刚设定的时钟。
注：1、时钟为24小时制，设定范围：00：00～23：59，初次使
用系统默认时钟为12：00。
2、当时钟走时偏差较大时，请及时校准时钟，以免影响预
约洗浴功能正常运行。
节能显示
系统时刻检测储水箱内温升变化，及时将热水有效吸收的太阳能
能量累加计算，按照电量单位kwh形式整度显示。节能显示范围：
0～99999 kwh。
注：1、节能最高累计显示到“99999 kwh”，超过最高累计值自
动清零，变为“0 kwh”后继续累计计算；
2、节能显示采用模糊计算方式，仅用于节能效果的大致展
示，不作为衡量系统的指标。
3、不同容积储水箱节能累计数据不同，请务必在初次使用
热水器时先设定好容积再使用。
容积设定
在关机状态下，同时按【+】、【-】键直到时钟显示区J区闪烁
显示容积值，再按【+】、【-】键调节容积大小，按 键或停
按【+】或【-】键6秒钟后，系统自动保存设定值，再按 键
开机。
注：容积设定范围：80/100/120L，初次使用系统默认容积为
100L。
掉电记忆
系统通过3V锂电池作为掉电备用电源，用于控制器设定值、时钟
走时、内部数据保存，防止意外掉电或停电时间过长导致数据丢
失。
储水箱防冻保护
当储水箱温度低于7℃时，立即启动电加热，当储水箱实际温度
升到12℃时，加热停止。
储水箱过热保护
当储水箱内实际温度超过85℃以上时，温度显示区（E区）闪烁
显示实际温度，当实际温度降到85℃以下时，系统自动恢复正常
显示。提示界面如图5所示。此功能用于防止储水箱过热。
显示E2
闪烁显示85℃以上温度
电气
原 理 图
L:火线（棕色）
N:零线（蓝色）
E:地线（黄绿双色）
MT:手复位温控器
EH:电热管
RT:传感器
储水箱未充满水，使电热管处于干烧状态
断电，待储水箱冷却后充满水
膨胀螺栓
储水箱包装箱
使用说明书
膨胀挂钩
对丝S1/2F-3/4M
导流管
附件包
信号线（1.6m）
集热器包装箱
支架包装箱
平板集热器
支架
节 能
现 在
实际
1台储水箱
1个
1个
2个
1本
2个
1个
1个
1包
1个
1套
1套
图2
kwh
节 能
现 在
图3
kwh
设置
节 能
预 约
实际
图4
kwh
节 能
现 在
实际
图5
kwh
SW80VE-C1/SW80VW-C1
SW100VE-C1/SW100VW-C1
492 492 958
492 492 1128
2.1
本热水器符合GB4706.12-2006附录AA：一旦发生器具以外的接地系统异常情况时，应立即停止使用热水器，
并且禁止触碰储水箱及与其连接的金属管路。并拔下其电源插头或断开与供电电路的一切连接，并与制造
厂的维修人员联系处理。
