型号:SCD-189C/209C/229C
手册编号(专用号):007050
1
一、产品功能及特点:
该系列冷柜使用高抗热反射钢化玻璃门,展示效果佳,冷柜分为冷藏微冻室、冷冻室。 通过一个温控器控制制冷系统,使冷藏微冻室、冷冻室达到所需要储藏温度,ST 气候类型设 计及一机二室三温多用途设计。
产品特点
1.冷柜分为冷藏微冻室、冷冻室,一机二室三温多用途设计,为用户提供全新功能!
2.机仓底部带双排丝管冷凝器,散热高效,外观整洁美观。
3.高抗热反射钢化玻璃门,展示效果佳,保温性能强,坚固耐用。
4.玻璃门上带门锁,可靠的按纽不锈钢门锁,坚固耐用,使用方便、安全。
5.内胆采用扣胆结构,外观严实美观,不易渗水。
6.本系列冷柜适合在 18℃~38℃的环境下使用,用来冷藏或贮存冷冻食品。
7.底置定向脚轮、万向脚轮相结合,牢固可靠,可方便推动。
9.独特的旋转式排水塞设计,化霜水可方便排除。
10. 全无氟设计,更节能。更环保。
产品型号含义:
SCD-189C/209C/229C
S – 玻璃透明门冷柜 CD – 冷藏冷冻双温柜 189/209/229 - 总有效容积为 189L/209L/229L
C– 改进序号,第三次改进。
二、产品外观图
2
三、产品结构特征图:
四、 产品改进及使用说明
产品改进说明
4.1
该系列冷柜是在 07 年产品 SCD-189GB/209GB/229GB 的基础上进行改进,针对玻璃门裂 等反馈量较大,更改为注塑一体式玻璃门,极好地解决社会反馈问题。
4.2 温控原理:
采用机械温控,通过温控器感温探头感受内胆下端(蒸发器倒数 1、2 圈之间)温度,来
控制压缩机的开停(冷开:-24
;冷关:-31℃),从而使柜内温度达到设定温度。
4.3 接通电源:
接通电源进行试运行,若半小时后有明显降温感觉,表示冷柜工作正常。
4.4 温度调节:
●冷柜的储藏温度是通过冷柜侧面下部的温控器旋钮进行调节的,温控器应根据环境温
3
度及所存食品的具体情况进行调整。
●温控器旋钮顺时针从“1”到“7”旋转,(数字不代表具体温度,只表示冷柜内温度从 高到低,数字越大表示温度越低)温度逐渐降低。
●温控点使用范围一般在“3”~“4”挡。
●夏天易把温控点调小(逆时针旋转温控器旋钮),夏天调到 6 档时,有可能出现不停机 现象,冬天易把温控点调大(顺时针调节温控器的旋钮)。
●当需要快速冷冻食品时,可将温控器顺时针调到最低“7”档,压缩机常开,当温度达 到所需温度时,可将温控器恢复正常档位。
使用前请先检查一下温控器是否在合适的位置,平时使用不应经常调节。温控器旋钮
右侧的绿灯为电源指示灯,通电后绿灯亮。
4.5 使用运行
待空箱运行一段时间(夏季 3 小时,冬季 2 小时)可将食品装入柜内储藏
4.6 门锁使用:
使用钥匙时必须按到底部进行旋转,顺时针旋转 90℃即锁上门锁;反之则打开。 如要把门盖关严,先把下层门推到一端,用一只手压住下一层门,用另一只手推拉上层
门,直至关严
五.技术数据
技术数据
型号
类别 气候类型 ST ST ST 星级标志 三星级 三星级 三星级 防触电保护类型 I I I
SCD-189C SCD-209C SCD-229C
总有效容积 额定电压 220 220 220
额定频率 50 50 50 输入总功率 115 120 125 压缩机 温控器 额定耗电量 1.10 1.20 1.30 制冷剂 R600a R600a R600a 制冷剂(g) 54 58 60 净重(Kg) 48 50 53
189 209 229
L88CY EQ108 QD123Y
WPFE30L-L WPFE30L-L WPFE30L-L
4
毛重(Kg 54 56 .60 外形尺寸
长×宽×高
包装尺寸 长×宽×高
1030×560×880 1125×560×880 1220×560×880
1076×600×935 1171×600×935 1266×600×935
六、安全注意事项:
●电源线插头应保持与插座牢固接触,否则可能导致火灾。
●不要用水喷淋、冲洗冷柜,也不要将冷柜放置在潮湿、易溅上水的地方,以免影响冷
柜的电气绝缘。
●请勿将瓶装啤酒、饮料等放入冷冻室,以防冻裂,不得在储藏室内使用电器。冷藏微
冻室、冷冻室严禁加水使用。
●发泡对折门在正常使用时严禁移去,避免化货。
●清洁时不要用水喷淋冲洗,以免影响电绝缘性能;清洁“指示灯”等电气件的时候,
请使用干抹布。
●拔下电源后,至少保持间隔五分钟,才能再次插电。
七、原理图及线路图
铭牌电路图
电气连接示意图
5
绿灯温控器
压缩机
八、状态调节及注意事项
电源组合线
注:BN-棕色 BU-蓝色 BK-黑色 GNYE-黄绿色
电源线
8.1 冷藏微冻室及注意事项
本品正常使用环境温度为 18~38℃,冷藏微冻室箱内温度为-6~10℃ 请注意使用,以免使你的物品受损
●本冷柜冷藏微冻室在夏天时做冷藏使用适用于啤酒、饮料、微冻食品冷藏销售,使用时请遵 照啤酒、饮料、食品标定的保质期储存;冬天时将作为微冻室使用,不可以存放啤酒等瓶装 饮料。
●严禁储存活物药品血液鲜花等温度要求严格的物品,严禁存放易燃易爆品。
●冷藏微冻室内不可放入食品过多,食品之间应留有空隙,以利于冷气循环。
● 食品放入冷柜之前应冷却至室温,否则会因温度过高导致耗电量较大。
温控器档位设定改变时,柜内温度需经过一段时间后才能达到平衡。且这段 时间的长短,取决于温度档位改变的大小、周围环境温度、开门次数及柜内 存放食品的多少。
8.2 压缩机参数(均为标准工况):
压机型号 参数 生产厂家
制冷量(W) 输入功率(W)
L88CY EQ108 QD123Y
黄石东贝 广州万宝 黄石东贝
150 160 180 120 121 133
性能系数 COP 电机型式
1.26 0.88 1.35
RSIR RSIR RSIR
6
起动器 保护器
8.3 温控器参数
型号
WPFE30L-L
E11112YC/B60-120 JTX-520F E1116YC
暖通 暖关 冷通 冷关
QP2-15 JUX-21FDF QP2-15
-
九、制冷系统管路图
冷凝器
技术参数
2±1.5 -23 -31±2
信号温
度℃
-40 850 250
毛细管
长度
套管 长度
压缩机
十、产品拆卸
1、拆卸机仓
蒸发器
干燥过滤器
毛 细 管
Y 形螺丝刀将固定机仓隔栅的 4 个螺钉拆卸下来。
7

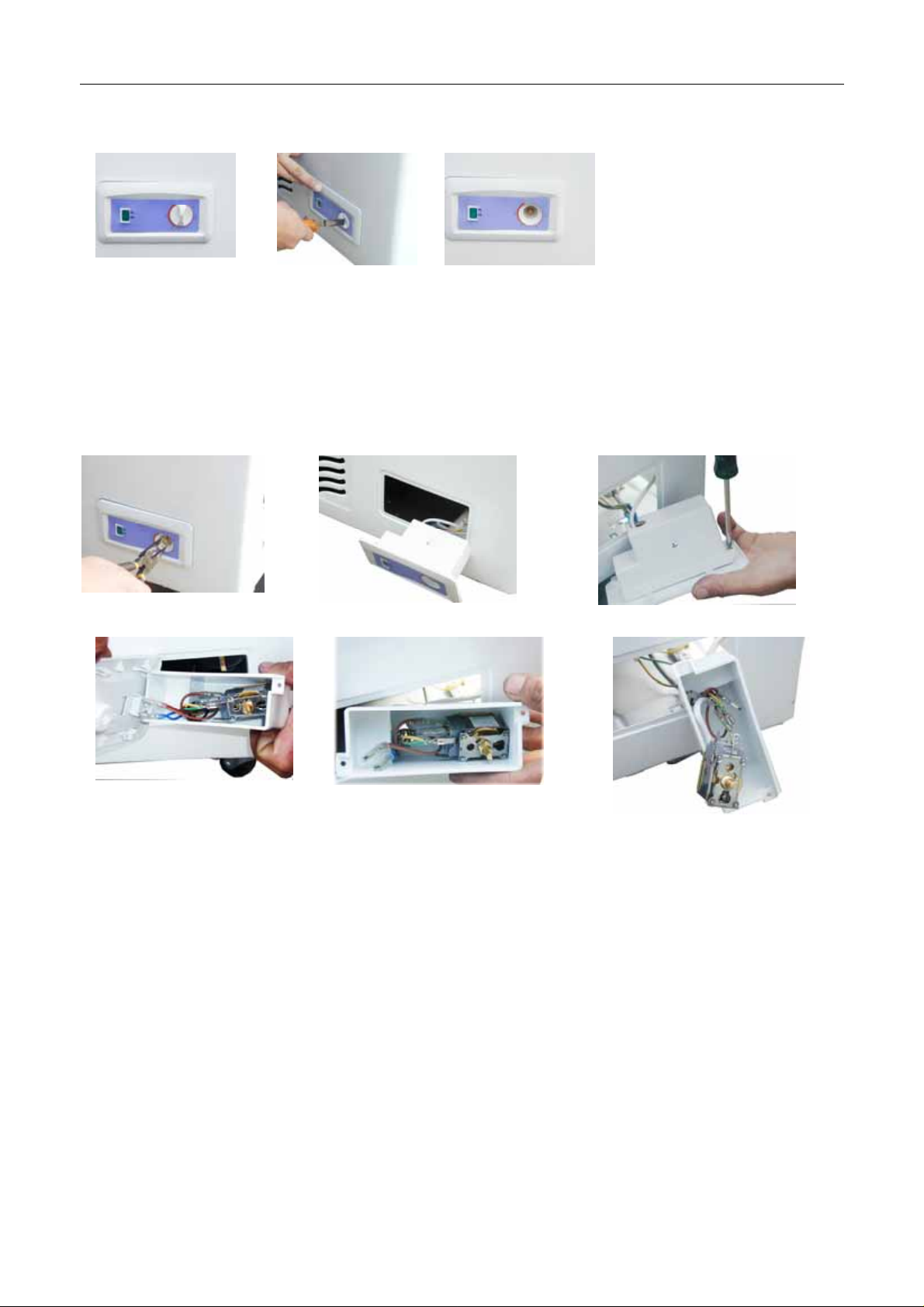

2、拆卸温控器旋钮
尖嘴钳将温控器旋钮从温控面板中拔出来。
3、拆卸温控器
尖嘴钳内六角套筒将固定温控器的六角形螺母卸下来;打开机仓,将手伸到机仓里面
将固定温控面板的卡爪向里按一下,温控面板便脱离箱壳;用 罩的螺钉卸下;将连接在指示灯上的鸡爪拔下;再将其感温导管抽出即可。
十字花螺丝刀将固定温控器护
8
十一、典型故障及解决措施
问题点 原因分析 维修措施
1.保险丝烧坏 1.更换保险丝
1.压机不起动
2.柜内温度很低但 压机不停机
2.电压太低,低于额定值 10­ 15%
2.等电压升到额定值时再用或 用稳压器
3.温控器损坏 3.更换温控器
4.起动器或热保护器损坏 4.更换起动器或热保护器
1.温控器旋钮处于过冷位置或 速冻档
1.逆时针旋转温控器旋钮到适当位 置
2.温控器温度触点损坏 2.修理或更换温控器
3. 温控器毛细管插到感温导管
3.温控器感温探头放置不到位 温控器毛细管插入太浅而引起 失调
(SCD-159GA)内 350MM 左右、其他 型号插入 400MM 左右(因感温导管 不一样),放到适当位置(与内胆接 触紧密)
1.温控器失调 1.更换温控器
2.柜内放物品过多,开门太频,
2.减少物品放入量、开门次数、开
3.压机起动太频 或运行时间太长但 柜内温度降低很慢
4.压机运行噪音 过大
5.冷柜内壁不结霜
或开门时间过长
3.环温过高,湿度太大,空气 流动性差
门时间
3.把冷柜放到合适位置并且通风良 好
4.内壁结霜太厚 4.定时除霜
5.制冷剂少或泄露 5.检查或灌注制冷剂
6.压机效率降低 6.更换压机
7.干燥过滤器堵塞 7.更换干燥过滤器
1.冷柜放置位置不平 1.改变冷柜位置
2.压机运行时管路之间或与冷
2.整理管路,以避免共振
柜柜体之间引起共振
3.压机连接螺栓松动 3.拧紧连接螺栓
1.制冷剂严重泄露 1.检漏,重灌制冷剂
2.毛细管或系统脏堵 2.清洁毛细管或更换过滤器
6.冷柜漏电 1.冷柜接地不良 1.检查冷柜接地线使之良好接地
9
十二.爆炸图
SCD-189C/209C/229C
爆炸图
2. 压机内部线圈绝缘失效,引
2.更换压机
起短路
3.仔细检查,如果绝缘体严重损坏,
3.电气系统变潮,绝缘性降低 请更换或把变潮电器件放入干燥箱
而引起漏电
干燥
10
十三、 爆炸图明细
SCD-189C 成品编码: 序
专用号 对象描述 数量 单位 单价
1 0070803166
2 0070814054 3 0070100157 4 0070104762 5 0070101236 6 0070801094 7 0070802073 8 0070401585 9 0072040092 10 0070800197 11 0070101482 12 0070203274
锁组(组装件含钥 匙) 玻璃门组装(上钢化) 食品筐 箱壳点焊组装 底杠 定向脚轮 底部冷凝器组装 电源线组合线 压线盖 万向脚轮 压机底板 压机护罩
总价(元)
(元)
(不含税)
(不含税)
1 EA 5.26 5.26
1 EA 63.90 63.90 1 EA 6.87 6.87 1 EA 108.44 108.44 1 EA 4.53 4.53 2 EA 2.08 4.16 1 EA 30.20 30.20 1 EA 4.51 4.51 1 EA 0.46 0.46 2 EA 2.18 4.36 1 EA 8.75 8.75
1 EA 1.00 1.00 13 0074090889 14 0074090890 15 0074091262 16 0070400035
保护器 启动器 压缩机 L88CY 压缩机接地线(黄绿
Rv1*0.75mm2)
17 0070104795 18 0074090780 19 0070203231 20 0070203232 21 0070203233 22 0060702807 23 0072040012 24 0070202866 25 0070814142 26 0070507031 27 0070506074/6398
机仓隔栅 温控器 WPFE30L-L 温控面板 温控器旋钮 ABS 温控器护罩 干燥过滤器 放水管 ABS 白 排水胶塞 玻璃门组装(下钢化) 说明书 包装纸箱
1 EA 2.00 2.00
1 EA 2.50 2.50
1 EA 186.32 186.32
1 EA 0.12 0.12
1 EA 2.98 2.98
1 EA 9.64 9.64
1 EA 1.2 1.2
1 EA 0.1 0.1
1 EA 1.0 1.0
1 EA 2.02 2.02
1 EA 0.06 0.06
2 EA 0.08 0.16
1 EA 14.36 14.36
1 EA 0.37 0.37
1 EA 14.74 14.74
11
SCD-209C 成品编码:
专用号 对象描述 数量 单位 单价
1 0070803166
2 0070814140 3 0070100157 4 0070104761 5 0070101236 6 0070801094 7 0070802074 8 0070401585 9 0072040092 10 0070800197 11 0070101482 12 0070203276
锁组(组装件含钥 匙) 玻璃门组装(上钢化) 食品筐 箱壳点焊组装 底杠 定向脚轮 底部冷凝器组装 电源线组合线 压线盖 万向脚轮 压机底板 压机护罩
总价(元)
(元)
(不含税)
(不含税)
1 EA 5.26 5.26
1 EA 70.79 70.79 1 EA 6.87 6.87 1 EA 113.59 113.59 1 EA 4.53 4.53 2 EA 2.08 4.16 1 EA 33.41 33.41 1 EA 4.51 4.51 1 EA 0.46 0.46 2 EA 2.18 4.36 1 EA 8.75 8.75
1 EA 1.00 1.00 13 0074090893 14 0074090894 15 0060702476 16 0070400035
保护器 启动器 压缩机 EQ108 压缩机接地线(黄绿
Rv1*0.75mm2)
17 0070104795 18 0074090780 19 0070203231 20 0070203232 21 0070203233 22 0060702807 23 0072040012 24 0070202866 25 0070814143 26 0070507031 27 0070506075/6396
机仓隔栅 温控器 WPFE30L-L 温控面板 温控器旋钮 ABS 温控器护罩 干燥过滤器 放水管 ABS 白 排水胶塞 玻璃门组装(下钢化) 说明书 包装纸箱
1 EA 2.00 2.00
1 EA 2.50 2.50
1 EA 195.76 195.76
1 EA 0.12 0.12
1 EA 2.98 2.98
1 EA 9.64 9.64
1 EA 1.2 1.2
1 EA 0.1 0.1
1 EA 1.0 1.0
1 EA 2.02 2.02
1 EA 0.06 0.06
2 EA 0.08 0.16
1 EA 14.36 14.36
1 EA 0.37 0.37
1 EA 15.54 15.54
12
SCD-229C 成品编码:
专用号 对象描述 数量 单位 单价(元)
1 0070803166
2 0070814141 3 0070100157 4 0070104760 5 0070101236 6 0070801094 7 0070802075 8 0070401585 9 0072040092 10 0070800197 11 0070101482 12 0070203275 13 0074090891
锁组(组装件含钥 匙) 玻璃门组装(上钢化) 食品筐 箱壳点焊组装 底杠 定向脚轮 底部冷凝器组装 电源线组合线 压线盖 万向脚轮 压机底板 压机护罩 保护器
总价(元)
(不含税)
(不含税)
1 EA 5.26 5.26
1 EA 78.59 78.59 1 EA 6.87 6.87 1 EA 120.70 120.70 1 EA 4.53 4.53 2 EA 2.08 4.16 1 EA 36.47 36.47 1 EA 4.51 4.51 1 EA 0.46 0.46 2 EA 2.18 4.36 1 EA 8.75 8.75 1 EA 1.00 1.00
1 EA 2.00 2.00 14 0074090892 15 0070101538 16 0070400035
启动器 压缩机 QD123Y 压缩机接地线(黄绿
Rv1*0.75mm2)
17 0070104795 18 0074090780 19 0070203231 20 0070203232 21 0070203233 22 0060702807 23 0072040012 24 0070202866 25 0070814144 26 0070507031 27 0070506076/6397
机仓隔栅 温控器 WPFE30L-L 温控面板 温控器旋钮 ABS 温控器护罩 干燥过滤器 放水管 ABS 白 排水胶塞 玻璃门组装(下钢化) 说明书 包装纸箱
1 EA 2.50 2.50
1 EA 209.83 209.83
1 EA 0.12 0.12
1 EA 2.98 2.98
1 EA 9.64 9.64
1 EA 1.2 1.2
1 EA 0.1 0.1
1 EA 1.0 1.0
1 EA 2.02 2.02
1 EA 0.06 0.06
2 EA 0.08 0.16
1 EA 14.36 14.36
1 EA 0.37 0.37
1 EA 16.37 16.37
