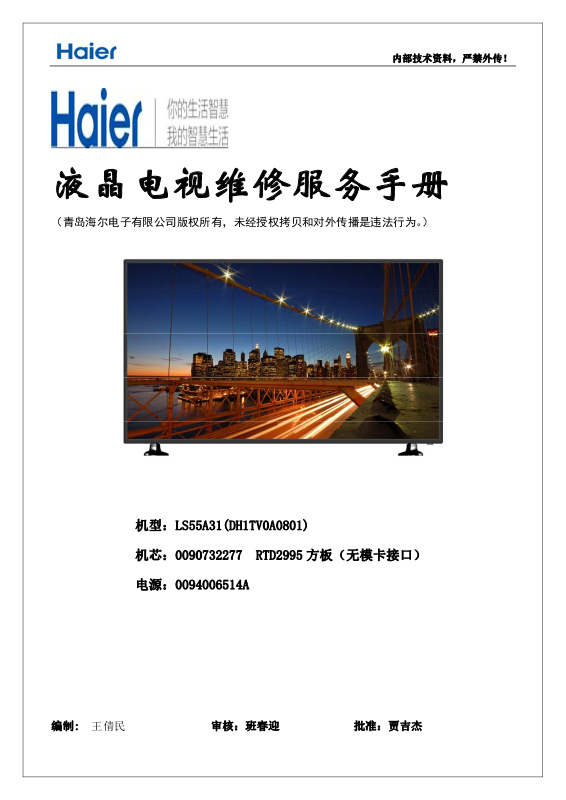

内部技术资料，严禁外传！
液晶电视维修服务手册
（青岛海尔电子有限公司版权所有，未经授权拷贝和对外传播是违法行为。）
机型：LS55A31(DH1TV0A0801)
机芯：0090732277 RTD2995 方板（无模卡接口）
电源：0094006514A
编制: 王倩民 审核：班春迎 批准：贾吉杰
内部技术资料，严禁外传！
目 录
一、产品介绍 （型号经理提供）.........................................................
1、产品外观介绍 .................................................................
2、产品技术参数、功能特点介绍 .......................................................
二、机芯方案概述（机芯模块经理提供） ..................................................
三、机芯电路方框图（机芯模块经理提供） ...................................................
四、电源分配图 （机芯模块经理提供）......................................................
五、机芯板原理及维修（机芯模块经理提供）...............................................
（一）、机芯原理说明...................................................
1、电源部分 ...................................................
2、控制部分..........................................................
3、存储部分.........................................................
4、本控电路..........................................................
5、遥控电路 ..........................................................
6、DDR 电路................................................... .......
7、接口部分...................................................
8、开关机静音电路...................................................
9、功放电路 ...................................................
10、Tuner射频 部分 ...................................................
（二）、机芯板介绍...................................................
1、机芯板实物图接口介绍...................................................
2、机芯板实物图芯片分布介绍...................................................
（三）机芯常见故障维修流程图及维修方法............................................
（四）、主要IC集成块功能引脚定义及参数............................ .......................
六、电源板原理及维修（电源模块经理提供）...............................................
（一）、电源板原理图介绍.............................................................
（二）、电源板实物图 .............................................................
（三）、电源板维修方法及维修流程图.......................................................
（四）易损件BOM明细.............................................................
七、BOM 明细、结构规格书（型号经理提供）.................................
1、BOM明细.............................................................
2、结构规格书.............................................................
.......
八、软件升级方法 (型号经理提供)........................................................
1、正常升级方法............................................................
2、异常升级方法............................................................
内部技术资料，严禁外传！
液晶电视维修服务手册
——LS55A31
一、产品介绍（型号经理提供）
1、产品外观介绍：
（1）、LS55A31外观示意图：
前视图：
后视图：
内部技术资料，严禁外传！
（2）、LS55A31外观实物图(见上面前视图)
（3）、LS55A31遥控器图片HTR-A07
2、产品技术参数、功能特点介绍：
（1）技术参数
基本参数：
型号 LS55A31
产品类别（LCD/LED） LED
颜色 黑
外观（窄边框/拉丝面板/高光） 窄边框
遥控器 HTR-A07
底座型号 整机一体包装
壁挂型号 ZBG10
图像参数：
四驱多维背光 是
屏幕比例（4:3/16:9） 16:9
屏分辨率 3840*2160
运动图像处理（60HZ/120HZ/240HZ） 60HZ
图像制式 PAL\ NTSC\SECAM
亮度 270cd/m2
内部技术资料，严禁外传！
对比度 800:1
声音参数：
自动音量控制（是/否） 是
伴音制式 DK、BG、I、M
MAXXBass 平板重低音（是/否） 是
SRS 环绕立体声（是/否） 是
九段均衡器（是/否） 否
规格参数：
含底座（mm）
1244×282×767
产品尺寸
不含底座（mm） 1244×83×721
不含底座（kg）
13.9
产品重量
含底座（kg） 15.2
整机功率（W） 130W
内置伴音功率(W) 2*8W
电压范围 130--264V
环境要求
（2）、功能特点
端子：
AV 输入 1(与 YPbPr 复用)
AV 输出 1(仅有视频输出)
VGA 0
YPbPr 1(与 AV 输入复用)
DSMB 数字接口 0
光纤接口 0
网络接口 1
USB 接口 2 (1个 2.0,1 个 3.0)
HDMI 2
OSIF 0
流媒体卡槽接口 0
RF 射频端子 1
TF 卡接口 1
耳机接口 0
功能：
内部技术资料，严禁外传！
开放式模卡平台（是/否） 是
网络视频（华数/百视通/优朋/否） 爱奇艺
2D 转 3D（偏光式/快门式/否） 否
支持无线键盘、鼠标（是/否） 是
内置无线 WIFI（是/否） 是
Android 操作系统版本 Android4.2.1
支持移屏/甩屏/多屏互动 否
家电物联 否
海尔之家 否
语音控制 否
画中画 否
特殊功能
其他
手机/电脑传屏软件名称 /
支持无线网卡型号 内置
二、机芯方案概述（机芯模块经理提供）
TD2995D是一款支持国内规格的液晶电视安卓机芯方案，应用于26寸以上（包括26寸）
的产品。 可配接接口类型为Vby1接口的液晶显示屏，支持屏的分辨率可达4K*2K。
该机芯模块采用REALTEK的视频音频解码芯片RTD2995D方案，并采用NXP的硅tuner芯
片TDA18275，系统性能稳定，画质细腻。
该机芯模块视频部分支持1路AV信号输入（与YPbPr的Y信号复用），1路Video信号输出，
1路YPbPr视频信号，2路HDMI，一路网口，1路USB2.0，1路USB3.0，一路TF卡，内置WIFI。
三、机芯电路方框图（机芯模块经理提供）
内部技术资料，严禁外传！
四、电源分配图（机芯模块经理提供）
五、机芯板原理及维修（机芯模块经理）
（一）、机芯原理说明
1、电源部分 （1）电源供电插座
（2）DC/DC
①Core Power
内部技术资料，严禁外传！
本机芯采用TI的54628给CPU供电，核电压输出1.2V，电流4.8A左右，接近5A，降额使用故选择6A的DC/DC
②+12V Normal转+5V Standby和+5V Normal
此电路由 U17-TI54328 外围元件组成的 PWM 开关电源。U17 是开关控制器件，L7 是蓄能电感。输出的 5V
电压是经 R84，R79 分压反馈送到 U17(2)脚内部的控制电路进行 PWM 控制，以保证 5V 的稳压。当 U17 内
部开关管闭合时，5V 电源的电流流经 L7 的自感作用，电流逐步上升，并以磁能方式存储。此时自感电势
方向是左正右负流过 L7，电流对电容充电，电容两端电压逐步上升，并向负载供电，当电容两端电压超过
到 5V 时送到 U17 的(2)脚 FB 端反馈电压使 TI54328 内部开关管截止，此时 L7 的自感电势左负右正。这个
方向的自感电势正向电压向负载供电，当 U17(2)脚反馈电压低预 5V 时内部开关管导通,输出稳压的 5V 电压。
注意：U17(1)EN 脚控制电压 3.75V，（3）脚外接补偿元件，通过外接 RC 元件建立电压控制误差放大电路
输出，实现对 OSC 振荡频率控制，振荡频率 340KHz,输出电流 3A。
③DDR供电部分
内部技术资料，严禁外传！
（3）VBY1供电部分
电路中 Q15 为控制管，U16 为电子开关，开机时，主芯片 U8（N5）脚输出 PANEL_ON 高电平电压使 Q15
饱和导通，12V 电压经 R209，R204 分压使 U16 导通 12V 电压经 U16 源级和漏极，经 VBY1 插座送到屏上
的控制板，作为控制板的工作电压。
2、控制部分
（1）开/待机控制电路
当电视工作在待机状态时，U8（N6）脚输出的 PWR_ON/OFF 控制电压为高电平，控制电源板 12V 没有输
出，当电视正常开机时 U8（N6）脚输出的 PWR_ON/OFF 控制电压为低电平，5V 待机电压经 R19 控制电
源板 12V 有输出。
（2）背光启动控制
开机时，U8（R6）脚 BL_EN 输出低电平使 Q13 三极管截止，5V_USB 电压经 R18，R56 的 3.3V 电压送到
背光驱动电路，启动背光驱动电路工作，打开背光。若测此电压为零，表明背光不能点亮的原因应在机芯
板。
内部技术资料，严禁外传！
（3）背光亮度控制
开机时，U8（R5）脚 BL_ADJ 输出 pwm 通过 Q10 三极管放大，D5V 电压经 R111，R113 的 3.3V 电压送到
背光驱动电路，启动背光驱动电路工作，为背光灯提供驱动脉冲信号，所以 Q10 及相关电路有故障会导致
背光驱动电路停止工作，出现无光栅，无图像，有伴音的故障。（NC 表示没有此元件）。
3、存储部分
RTD2995D 采用存储容量 4GB 的 TOSHIBA 的 EMMC flash。
4、本控电路
RTD2995机芯匹配的本控为5键机械按动方式，与本控的连接只接了本控插座的1，2，3
口，4（+3.3V_Standby）没有连接。本控出问题的情况多是按键被按下或按键短路或断路。
内部技术资料，严禁外传！
5、遥控电路
当遥控接收头输出控制信号送到 U8 RTD2995D（T5）脚 CPU 接收到指令信号便开始工作由 U8 输出高
低电平使指示灯闪烁，电视待机时遥控头上的红色指示灯应当常亮。
红外接收头也可能损坏，用示波器检测R28，按遥控器，如果有波形显示则表示遥控接收头正常，没有
波形表示遥控接收头损坏，更换正常的遥控接收头进行再次确认
6、DDR 电路
DDR 是经常出问题的元件，对于 DDR 在程序刚运行时，会出现“BIST”，“BIST”是 Build In SelfTest 的意
思，是芯片上电对 DDR 模块自动检测功能。BIST 完成，紧接会做自动寻找最佳 phase 值。
BIST：OK——表示初级检测通过.
BIST：Fail——表示初级检测失败。出现问题,多数是电源的 12V 上电时间比较长,导致初始化时 DDR 部分
还没有启动.或者是 VCC 供电异常的硬件问题。表现为不开机
7、接口部分
以上分别是本控、遥控、3D等接口插座。
8、开关机静音电路
内部技术资料，严禁外传！
9、伴音处理芯片,功放电路
RTD2995D 模块板则采用 TI 的降成本功放 TAS5707L。
内部技术资料，严禁外传！
维修提示：关于功放出故障，表现出扬声器没有声音，首先要确保功放本身没有虚焊及连焊。其次再
分析是否是其他硬件原因，包括功放供电的 12V 要有、左右是否有输出、最后看一下 MCLK、SCLK 等是否正
常。
10、Tuner射频 部分
RTD2995D 模块板用的是 NXP 的 TDA18275 硅高频头。如图：
内部技术资料，严禁外传！
（二）、机芯板介绍
1、机芯板实物图接口介绍
2、机芯板实物图芯片分布介绍
内部技术资料，严禁外传！
（三）机芯常见故障维修流程图及维修方法
对于机芯板，首先，肉眼检查物料贴插的是否正确，是否有引脚虚焊或是连焊，排除这些人为因素后，再
确认板子硬件或软件的问题。对于硬件，首先电源要工作正常。5V Normal 和 5VStb 纹波要小于 100mV，
VDDC、1.5V、3.3V、2.5V 纹波要小于 50mV。
不开机故障检修思路
1、先判定故障是在主板还是在电源板
机芯板 CN8 的（7）脚输出的 5V—STB 为待机电压，若此脚无电压则说明故障在电源板。（10）脚为机芯
板送往电源的开待机电压、若二次开机后、测得（10）脚电压能由低电平变为高电平、若 CN8 的（7）脚输
出的 5V—STB 为待机电压应当判定不开机故障在电源板上组件上、若测得(10)脚电压不能由低电平变为高
电平 2.5V 以上则不开机故障在机芯板上。
2、对主板上的器件进行检查
一是查看主板上 IC 外观颜色是否异常，表面有无裂痕点，二是查看磁片电容及电解电容脚是否脱落、表面
是否鼓包或开裂，三是查看 AV;HDMI;VGA 等端口防静电元件有无炸裂等，四是测量主芯片引脚对地电阻
以此判断 TC 是否击穿、
3、强制打开电源板组件检查电源供电
为确认故障部位、可强制打开电源组件、RTD2995D 机芯板的特点是机芯组件控制电源板组件输出只有 12V
输出电压送到主板上各 DC/DC 块及三端稳压，工作时测机芯板的 VDDC，NOYMAI 电压及 FLASH，DDR
供电。
4、查主芯片的时钟振荡电路和复位电路
复位电路是保证主芯片正常工作的必备条件，检查复位电路时、主要是在开机瞬间测量复位脚电压、能否
从高电平逐渐降到低电平、检查时钟振荡电路时主要是测量晶振两端的电压或波形、或对晶体进行代换、、
5、检查不同集成块间是传输通道是否畅通
液晶电视各集成块间传输通道必须畅通，特别是 FLASH 块和用户存储器间的信息传输通道、检查对重点查
FLASH 块，5 路 SPT 数字信号波形或电压是否在跳变、以此确认控制系统工作条件是否成立、断开调谐总
线跨接电阻以确认 I2C
6、对 FLASH 块程序进行刷新
FLASH 块内程序发生变化、也会引发不开机故障、对于 FLASH 块程序近行刷新可以排除因数据变化引起
的不开机、现在的平板电视大多数具有 USB 端口、基本上都开放的，用 USB 端口进行软件升级，当然对于
不能有正常待机过程的电视是无法通过 USB 端口进行软件刷新的、那只能用编程器给 FLASH 块写程序、
7、更换芯片或主板
如果通过上述方法不能排除故障时，故障只有通过换主芯片 FLASH存储器和用户存储器或主芯板排除故障。
【维修案例】
1）、故障：不开机，指示灯亮
分析检修：测开机电压有 4.5V，但屏供电 12V 电压为 0，首先测机芯板上的各部分电压，总线电压都正常，
本着先软后硬的原则，软件升级或 FLASH 存储块，故障如故最后更换 U8 后，电视工作正常。
2）、故障：自动关机、死机、待机不开机
分析检修：测 12V，5V，3.3V，供电正常，主芯片 U9，U205、U2 供电正常测 U103（1）脚电压 3.3V，正
常 1.5—2.5 抖动，可能是 flash 芯片写保护状态，对 FLASH 存储块进行替换（注意、替换必须带数据的芯
片）更换后有图像但花屏，需升级处理。
3）、故障：连接 VGA 时出现画面偏红的故障
分析检修：出现 VGA 时出现画面偏红的现象，请到网站下载软件升级解决。
总线上的负载是否存在故障、总线电压通常在 3.3V 左右.
（四）、主要 IC 集成块功能引脚定义及参数
1.TPS54528
内部技术资料，严禁外传！
2.TPS54328
内部技术资料，严禁外传！
六、电源板原理及维修（电源模块经理）
（一）、电源板原理图介绍
1、输入整流滤波及 PFC（功率因数校正电路）
2、5Vsb,12V 驱动电路、交流输入欠压保护、芯片供电电路
内部技术资料，严禁外传！
3、5VSB,12V 整流输出、反馈取样电路、稳压电路、电源 ON/OFF 电路
4、LED 驱动电路、LED 芯片供电，LED 过压保护电路
内部技术资料，严禁外传！
（二）、电源板实物图
内部技术资料，严禁外传！
（三）、电源板维修方法及维修流程图
保护功能介绍（OVP过压保护、OCP过流保护、OPP过功率保护、LUVP欠压保护）
交流输入过压保护 OVP
此保护电路中的压敏电阻VR1, 当输入电压高于其规格电压值
时，VR1会呈现短路状态，LN之间电流迅速增大，导致F1开路。
交流输入欠压保护LUVP
由R128，R129，R130,C101，R124，U100组成的AC掉电检测以及
过压监测电路，
当U100的PIN 3电压达到1.05V时，PIN3保护功能开启。当PIN3电压低于0.8V，以及高于6.0V时,LD7537芯片
关断PWM输出，从而5VSB及VCC无输出达到保护目的.
OCP&OPP
12V/5Vsb OCP (over current protection)
由取样电阻R115与R120,C102及U100的Pin
4组成输出过流保护电路。当输出电流过大时，造成
流过R115的电流大，造成R115的压差大，U100的PIN4电压
≥0.85V,U100 Off，从而达到保护目的.
内部技术资料，严禁外传！
5Vsb,12V OVP
由反馈取样电路与U100 VCC供电电路组成5Vsb，12V输出过压保护电路.当5Vsb输出达到7V以上时或
12V输出达到14.5V以上时, 输出电压通过反馈取样电路反馈到U100，VCC供电电路供给U100 PIN5 电压增大
，当U100 PIN5 电压高于26V时，U100 off,从而使5Vsb,12V无输出,达到保护目的.
VCC供电电路 反馈取样电路
VLED OVP
由Q6F,R31F,R32F,R30F,R29F,R28F,R53F,R26F,R25F,R52F,R33F,R34F,C14F,R36F,U2F,R35F,C6F组成
12V,5Vsb输出过压保护电路.当VLED输出达到200V以上时，使Q6F基极电压升高，当Q6F基极电流，电压达到
一定值时，使Q6F导通，R31F的压差增大，U1F的PIN7 VS脚 电压升高，当PIN7 电压大于1.25V时，保护电
路开始动作，U1F OFF，从而U1F不工作，VLED无输出,达到保护目的.
内部技术资料，严禁外传！
整机不良确认步骤
外观检查 PCB 及电源板
的主要元件是否正常
Y
AC 输入回路的主要元件
是否正常
Y
通电开机后，确认+5VSB
输出电压情况及带载情况
Y
N
N
N
PCB 外观检查（包括手插件/AI /SMD 等元件是否有撞损，打火，
爆炸等异常状发生。
产品主要元件有无损坏，如 MOS 管/IC（包括 IC 周边元件）/光耦
/基准稳压器等是否有明显损坏现象。
确认 AC 电压输入范围在规定的 130V‐264V 之间,且 AC 电压基本稳
定,无异常高压。
确认 AC 输入的 Connector 是否接触良好.F1,L1,L2,TR1 等沒有 Open,
VR1 有没炸毁,BG1 有没击穿,EC100，EC101 大电解有没爆。
确认变压器绕组是否 OPEN 或者 DCR 是否变大等情况。
+5VSB 输出电压不良，确认是否有 OVP，OCP，AC Down 等保
护动作。
确认 EC100 正极电压是否正常，U100 PIN5 VCC 脚是否对地短路，
VCC 启动电压是否达到 16V，启动之后，VCC 电压是否大于 10V。
打开 PS-ON 后确认 12V
是否有输出，带载是否正
常
Y
确认 VLED 是否输出正常
N
N
测量 Q203 G 极电压是否正常，Q200，Q201 是否正常工作。
测量 R212 压差是否有 33V。
检查肖特基二极管 D202 与 MOS 管 Q203 是否有损坏。
确认 U1F 是否进入 OCP，OVP 保护。
测量 U1F PIN1 VCC 脚电压是否在 8V-18V 范围内，PIN2 STB 脚
是否大于 2V。
测量 U1F PIN1 7 与 PIN18 是否有驱动电压。
检查 MOS 管 Q1F,Q2F 及变压器 T2F 是否有损坏。
内部技术资料，严禁外传！
Standby‐5V 维修实例
MAINPOWER 输出不良维修实例
内部技术资料，严禁外传！
（三）、易损件BOM明细
名称 规格描述 单位 用量 位号
贴片 MOS 管 50A/30V,TO-252(SMT),ME60N03 个 1 Q203
贴片集成电路 LD7537RGL-M,SOT-26,Lendtrend 个 1 U100
集成电路 L6562ADTR,SO-8,ST 个 1 U300
集成电路 BD9211F,SOP-18,ROHM 个 1 U1F
快恢复二极管 5A/60VRRM,DO-201AD,SR560,LRC 个 2 D200，D210
肖特基二极管
快恢复二极管
三极管
三极管
电压调整器 AZ431AZ,0.4%,TO-92 个 2 U200;U2F
金属氧化膜电阻
金属氧化膜电阻
金属氧化膜电阻
金属氧化膜电阻
压敏电阻
电解电容
MBR20150,LIPTAI,P:2.54mm,20A/15
0V,TO-220(塑封)
8A/600VRRM,TO-220FPAB(塑
封),STTH8S06
NPN,0.6A/40V,SOT-23,LMBT2222ALT
1G,LRC,
PNP,-0.6A/-60V,SOT-23,LMBT2907A
LT1G,LRC,
MOF,100Kohm/350V,2W(S),11.0*4.5
*0.7mm,J,竞达成,编带
MOF,0.3ohm/350V,2W(S),11.0*4.5*
0.7mm,J,竞达成,编带
MOF,0.22ohm/350V,2W(S),11.0*4.5
*0.7mm,J,竞达成,编带
MOF,6.2ohm/350V,2W,15*5.0*0.7mm
,J,竞达成,编带
{!},N/A,680V,直脚/L:23.0mm,Φ
14*7.5mm,K,HEL,N/A(14D681K)蓝色
KY/2000H,47uF/450V,350mA,105℃,
13*30mm,普通/L:15mm,CAPXON,N/A
个 1 D202
个 1 D300
个 5 Q102;Q5F;Q206;Q201;Q207
个 5 Q301;Q3F;Q4F;Q6F;Q200
个 1 R110
个 1 R115
个 2 R318，R319
个 3 R41F;R42F;R43F
个 1 VR1
个 2 EC100，EC101
二极管 2A/1000VRRM,DO-15,RL207 个 1 D100
快恢复二极管 3A/400VRRM,DO-201AD,UF5404 个 4 D4F,D5F,D6F,D7F
整流桥
MOS 管
MOS 管 N 沟道,6A/600V,TO-220,TK6A60D 个 2 Q1F,Q2F
MOS 管
10A/600V,扁形/扁脚(有螺丝
孔),T10XB60
N 沟道,4A/650V,TO-220F(塑
封),MDF4N65
N 沟道,14A/650V,TO-220F(塑
封）,MDF13N65BTH
个 1 BG1
个 1 Q100
个 1 Q300
内部技术资料，严禁外传！
保险丝
共模电感 T16*9.6*8+C,PH:6.0/8.0mm,立式 个 2 L1，L2
5.9*21.5TSC+P,5A/250V,陶瓷带引
脚,N/A,慢断,编带
个 1 F1
光耦
50mA/6V-(OUTPUT)50mA/35V,DIP-4,
EL817B
个 2 PC100，PC200
七、整机 BOM 明细、结构规格书（型号经理提供）
1、主要模块 BOM
PLM 料号 名称 规格 厂家料号
0090802481
0094006190NQLG
0094006190NQLH
0090732277 主板组件
0094006154A 电源板
0094003499F 无线模块 F88ETUM35-C2 RTL8188ETV 1T1R USB WIFI Module RoHS 8142160000007
0094004111 天线隔离器 E740-CDTB2009-01 CDT-B21-00 天线隔离器（弯插） RoHS 142101621001
0090807161A 按键板组件 格仕特 OD28 55 寸 DLED 双 I/0 分压 CVT MS628.702 8138550470003
0090807161B 遥控板组件 格仕特 OD28 55 寸 DLED 红绿 立式 8138550470007
0090404061B
0090404061A
0094004797A
一体机面板组件
55 寸液晶玻璃(55 寸
open cell)
灯条组
铁前壳
电源线
一线高清接口屏线
(V-BY-ONE 屏线)
喇叭组
haier 格式特 K209 55 寸 DLED 配 HV550QUB-B10+RTD2995D 主
板+AY156D-4SF60 电源板
BOE,UHD,HV550QU2-305,分辨率 3840*2160,50/60HZ RoHS 141557236001
芯瑞达灯条，型号：CRH-K5535351K0613D L/R，单根发光条
13 串 3535LED 7+6，PCB 规格 1097*17*1.0mm，LED 之间距离
为等距,PCB 材质:FR-4 双面板,端子：3pin/1.0，色块：M03，
亮度：A6、A7、A8，参数:13S1P 39V-46.8V/350mA RoHS
格式特 0D28 55 寸 55K200 一体机 SGCC "MOOKA"LOGO 印刷
RoHS
海尔 RTD2995D 端口顺序为：下出
RJ45,HDMI1,MINIAV,MINIYPBPR,Earphone out 侧出：
USB1,HDMI2,TF,USB2 RoHS
AY156D-4SF19-A 130W 二合一电源板 背光 117V-140V/350MA*2
3PIN2.0*2 接口 RoHS
大陆 1.5M+0.25M 2 芯 300-300V 6A VH-3Y 带卡槽 CCC 认证
RoHS
L=225mm 51P-51P FFC 2FI-RE51P 4Kx2K V_BY_ONE 屏线(折弯
整形,加绝缘胶带，透明麦拉胶带) RoHS
6Ω/10W YDT3070-23 塑胶箱体 二硅胶防振垫，乐达，含喇叭
线，LL=800mm，LR=600mm（24#线） RoHS
8137550470014
8149010655003
8143315504702
8142127292006
8142132010007
8142045092001
8142070202201
8142116103707
0090404061C
0090404061D
0090404061E
0090404061F 连接线 L=650 5PIN 1.25 TO 5PIN1.25 带卡 AWG28 号 带屏蔽 RoHS 8142060706506
0090807161C 按键 格式特 0D28 50 寸 ABS 高光黑色 七键 RoHS 8143355004802
主板供电线 2*6PIN 2.0 TO 10PIN 2.54 L=200mm TO 3PIN 2.0 L=200mm RoHS 8142060202006
按键线
遥控线
4PIN HY2.0 带卡 TO 3PIN 1.25 L=900mm AWG28 号 （配海尔
主板） RoHS
5PIN HY2.0 带卡 TO 5PIN 1.25 L=850mm AWG28 号（配海尔主
板）（加醋酸胶布），佳凯 RoHS
8142060109004
8142060208501
内部技术资料，严禁外传！
0090205012
使用海尔的
ZPG-10
底座支架 格式特 0D28 55 寸 SGCC T=2mm RoHS 8143105504705
0090802565
0094005741M 遥控器 海尔 MOOKA 配置 MSD628 机芯 HTR-A07M RC-AJ 系列 RoHS 8142024370001
0090509750
0090511106A 说明书
0090511106C
0090511126A 纸箱
后壳
壁挂支架
镰刀形底座（左）组件
镰刀形底座（右）组件
保丽龙
保丽龙
保丽龙
保丽龙
保丽龙
后铭牌
格式特 0D28 55 寸，A 款 后壳散热孔梅花形，喇叭位置倒角
R12， HIPS 料，黑色不带 DVD 无电源开关/不带下巴 RoHS
格式特 0D28 55 寸,SGCC T=2.0mm 配 M6 铆柱,共用 OD30-41.6
RoHS
格式特 0D28 55 寸 黑色 ，镰刀形底座（左） 含底座脚垫、
底座加强件，（OD28-49 至 55 共用） RoHS
格式特 0D28 55 寸 黑色 ，镰刀形底座（右） 含底座脚垫、
底座加强件，（OD28-49 至 55 共用） RoHS
格式特 0D28 55 寸-EPS 左上,匹配一字形、八字形、U 形底座、
镰刀形底座、改模配 V 字型椭圆形底座,640*134*270,16kg/
立方米 RoHS
格式特 0D28 55 寸-EPS 右上,匹配一字形、八字形、U 形底座、
镰刀形底座、改模配 V 字型椭圆形底座,640*134*270,16kg/
立方米 RoHS
格式特 0D28 55 寸-EPS 左下,匹配一字形、八字形、U 形底
座,590*134*270,16kg/立方米 RoHS
格式特 0D28 55 寸-EPS 右下,匹配一字形、八字形、U 形底
座,590*134*270,16kg/立方米 RoHS
格式特 0D28 K200-55 寸-EPE ,20kg/立方米 ，粘贴在纸板（纸
板材质:BC 瓦,规格:1350*830, 耐破 12kgf/m3,四周需粘贴
EPE RoHS） 海尔订单专用 RoHS
U55H3 乐享版 彩色印刷 中文 双胶纸 8 折页 折后 128*182mm
RoHS
U55H3 乐享版 格斯特 K209 55 寸 FHD 黑底白字 PC 材质 背附
强力胶 RoHS
U55H3 格斯特 K209 55 寸 水印 AB 瓦楞 钉装 外径尺
寸:1380*195*865mm EPS 专用纸箱，带纸板 海尔订单专用
RoHS
8143325504705
8143105504701
8143105504712
8143105504713
8144065504714
8144065504715
8144065504703
8144065504704
8144065504711
8144021020004
8144035555016
8144045504709
内部技术资料，严禁外传！
2、结构规格书
型号 规格 数据 尺寸图例
整机
净重（带底座）kg
净重（不带底座）kg
毛重（不带底座）kg
净尺寸（带底座）mm
净尺寸（不带底座）mm
包装尺寸（不含底座包
装）mm
15.2 图一
13.9
21
1244×282×767
1244×83×721
1380×195×865
底座
颜色
丝印
壁挂支架
底座型号 / 图二
净重 kg
毛重 kg
净尺寸(底座，高度指至
电视下沿距离）mm
包装尺寸 mm
1.3
/
456*229.5*50
/
前壳（主体颜色） 黑色
后壳 黑色
底座 黑色
其他
商标 Haier
按键
左下
右下 无
其他 无
菜单 上 下 左 右
/
/
壁挂 VESA 孔位尺寸（mm）：200*400 壁挂型号： ZBG-10
内部技术资料，严禁外传！
八、软件升级方法 （型号经理提供）
1、正常升级方法
1.将软件拷贝到 U 盘根目录下,文件名更改为:install.img
2.将 U盘插入电视 USB 接口,按遥控器上的菜单键,再按 8893 进入海尔工厂菜单主页,将光标移
动到 Rtd2995 升级上,按确定键.
3.按确定键后,会有提示,选确认键,会自动升级软件, 升级完成后机器会自动启动.
内部技术资料，严禁外传！
2、异常升级方法
1.将软件拷贝到 U 盘根目录下,文件名更改为:install.img,将 U 盘插入电视 USB 接口上
2.一直按住本控板上的菜单键,再按电视的交流开关,将电视由关设为开,等电视入进升级界面后,再把本控
板上的菜单键放开.
Loading...
