维修手册

Service Manual

1．屏、模组 CMO屏

尺寸 23.6

产品机芯或产品系

列名称

型号：L24F6 下乡

系列：F6

机芯：RTD2674

可视角 160（H）/150（V）

响应速度 5ms

分辨率 1920*1080

亮度 300cd/m2

对比度 800:1

2．信号制式 PAL\SECAM\ NTSC

声音制式 DK、BG、I、M

流媒体模块型号 无

功率 65W

编制：刘荣江 审核： 徐冬 批准：黄俊杰

青岛海尔电子有限公司版权所有
未经授权拷贝和传播是犯法的行为

０

目录 CONTENT

www.ma163.com 电子技术资料网

项目 页

1 产品外观结构特征 2 12.1 屏接口定义 26

1.1 产品外观图 2

1.2 产品特性 2 13、典型故障及解决措施、常见问题咨 29

1.3 产品先进技术 2 13.1 简要故障判定 29

2、 产品功能及主要特点 2 13.2 常见故障现象及排除 29

3、 产品命名方式 5 14、安装和拆卸艺 31

4、产品使用说明及产品改进介绍、检测工具 5 15、爆炸图及明细 36

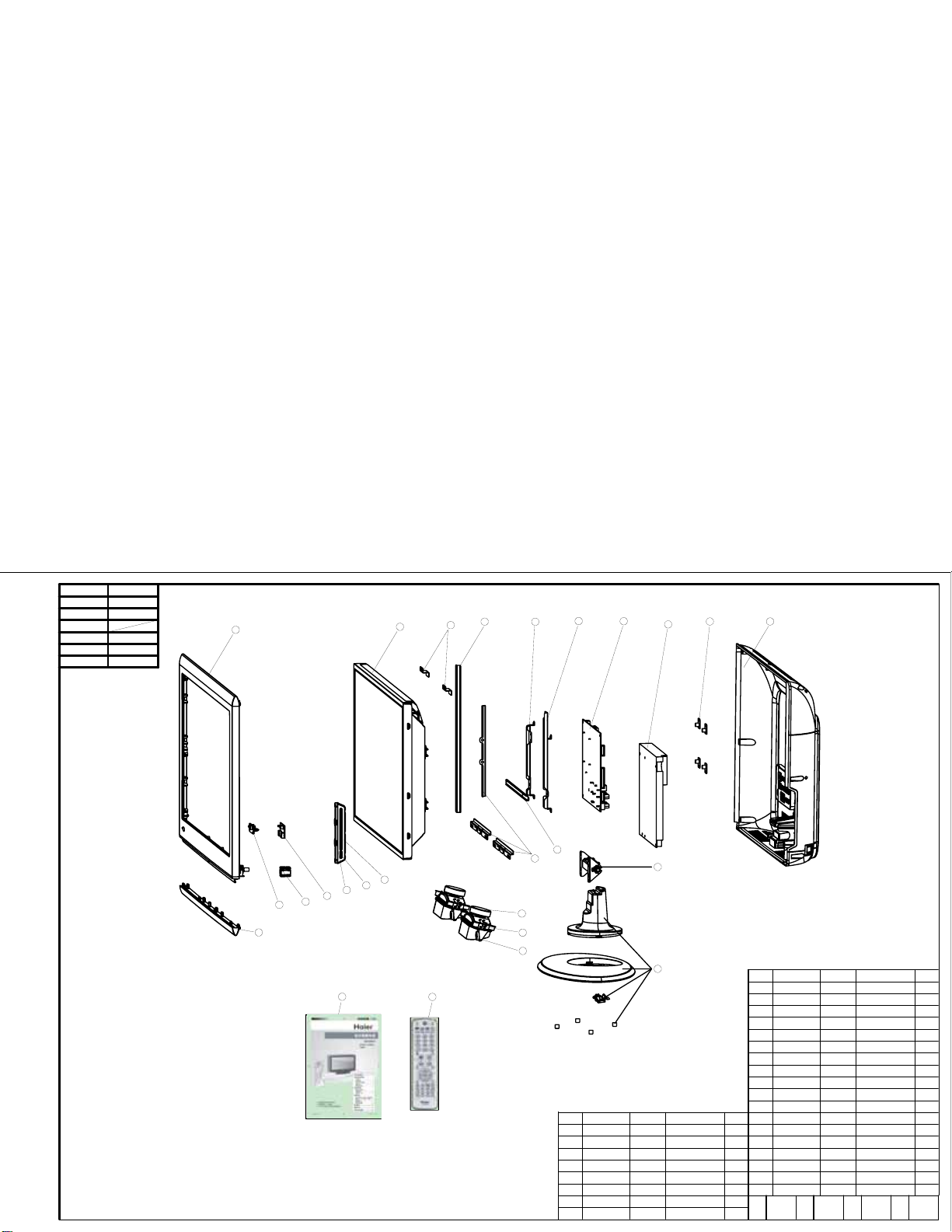

5、仪器、仪表、操作工具的配置 5 16、结构规格书 37

5.1 基板检查需要设备： 5 17、各主要检测点的电压 38

5.2 基板检查方法： 5 18、机芯板主要元件功能 39

6 使用者的警告 6 19、产品主要模块专用号 39

6.1 警告

6.2 注意

6.3 供电电源

6.4 使用场所

码

6

6

6

6

项目

12.2 机芯板视图和接口定义

20、机器软件调试说明 40
21、L24F6下乡整机调试说明 44
22、L24F6下乡USB升级说明 45

页

码

27

6.5 清洁 7

6.6 注意事项 7

7、案例预防措施、产品使用及日常维护保养知识

7.1 注意事项

7.2 误区 8

8、产品主要技术参数 8

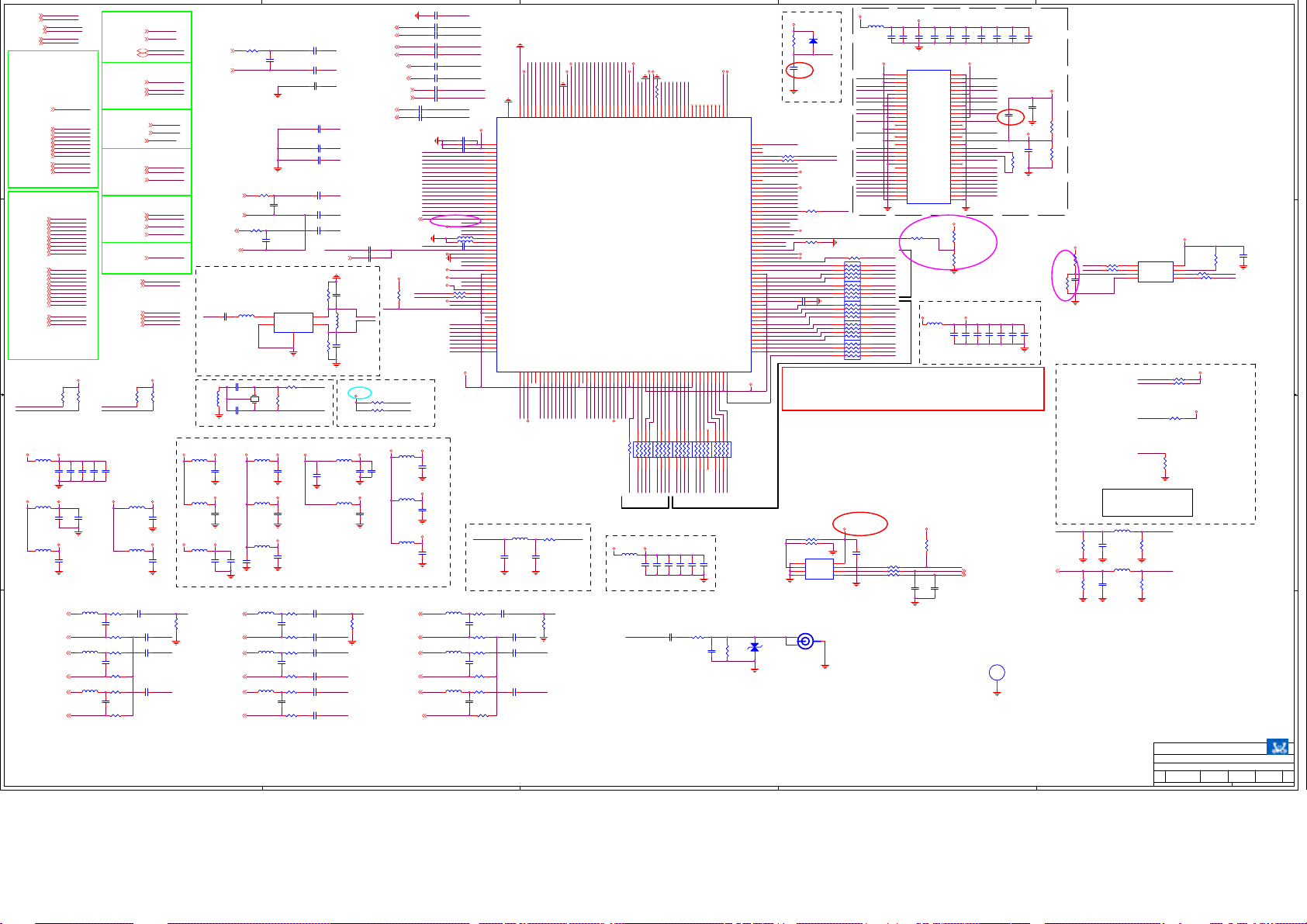

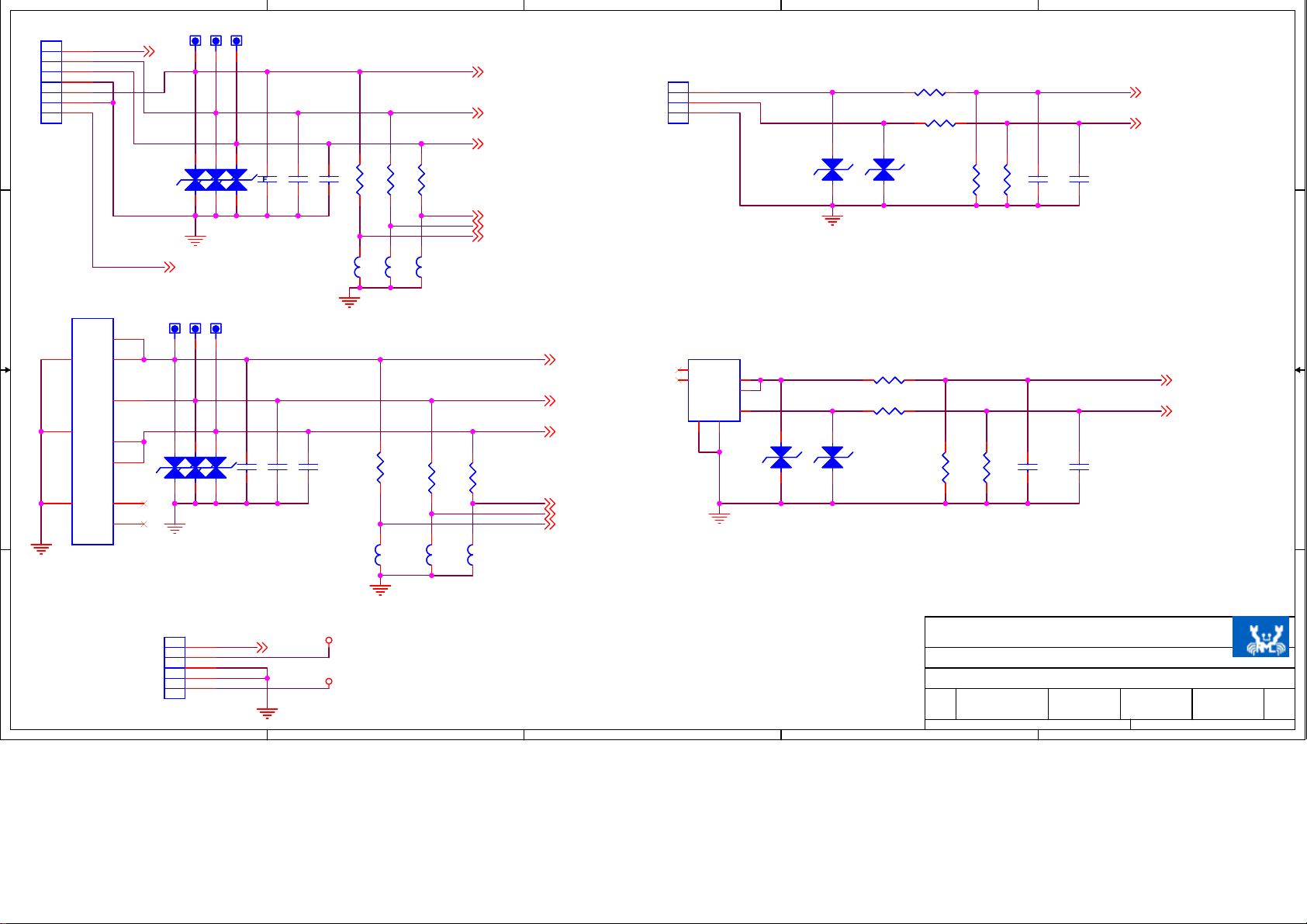

9、原理图及接线图

9.1 原理图 8

9.2 接线图 8

10、机器具体控制、工作原理及参数

11、机器透视图与平面

12、各模块视图、接口定义

7

7

8

25

25

26

１

1、产品外观结构特征（含外观图）

备

注

www.ma163.com 电子技术资料网

1.1 L24F6 外观图

1.2 ☆机器特性

1、1920*1080 分辨率；

2、MONITOR、TV 一体机，带 VGA、HDMI 接口；

3、简单流媒体播放功能，能够播放图片，音乐；

1.3☆先进技术：

1、绿色环保，睿驰引擎

2、SRS 音效。

2、产品功能及主要特点

条目

序

号

1 TFT/CRT TFT/CRT V236H1-L01

2 Display area Display area 23.6inches

3 Aspect ratio Aspect ratio 16:9

4 Resolution Resolution 1920*1080

5 Brightness Brightness 300cd/m2

6 Contrast(Darkroom) Contrast(Darkroom) 800:1

7 响应速度 Response time(ms) 5ms

8 模拟图象制式 Analog Color system PAL、SECAM、NTSC

9 数字图像制式 digital Color system No

10

产品型号（Model）

项目（Options） 英文 英文

图像

（Picture）

L24F6 下乡

伴音制式 Audio system DK、BG、I、M

２

11 可视角 Angel of view 160(H)/150(V)

www.ma163.com 电子技术资料网

12 频道数 NO.of preset channels 256

13 图像模式 Picture mode Yes

14 显示色彩 Color display 16.7 M

15

16 120Hz 运动高清 MEMC No

17 彩色增强 ColorMangement No

18 低音 Bass Yes

19 高音 Treble Yes

20 SRS Digital Bass Yes

21 超重低音 Super woofer No

22 高低音提升 Treble/bass boost No

23 AV 立体声 AV stereo Yes

24 环绕立体声 Surrounding sound No

声音（Audio）

25 美国立体声 BTSC No

26 自动音量控制 Automatic Volume Control(AVC) Yes

27 自动音量限制 Auto-volume leveling No

28 均衡器 Equalizer No

29 静音 Mute Yes

30 MTS MTS No

3 多种声音模式 Multi-audio modes Yes

32

33 侧 AV 输入 Front AV input No

34 后 AV 输入 Rear AV input Yes 1

35 AV 输出 AV output Yes 1

端子（Jack）

36 DVD 分量输入 DVD terminal Yes 1

37

38 YCbCr YCbCr Yes

39

40 D-SUB 接口 D-SUB jack Yes

41 DVI 接口 DVI socket No

42 SCART 接口 SCART jack No

43 RS-232 接口 RS-232 jack No

44 USB 接口 USB jack Yes 1

45 HDMI HDMI Yes 1

46

47 半透明菜单 Semitransparent menu Yes

48 SCAN 频道扫描 SCAN Yes

49 16：9 模式 16:9 mode Yes

50 画中画 PIP Yes

51 V-CHIP V-CHIP No

52 CCD CCD No

53

软件

（Software）

屏显语言 OSD languages 简体中文/English

多种伴音模式 Multi-sound mode Yes

同轴输出

Y PB PR Y PB PR Yes

耳机端子 Phone Yes 1

色温选择 Color temperature Yes

Coaxial jack Yes 1

1

３

54 PC 自动调整 PC Automatic Adjust Yes

www.ma163.com 电子技术资料网

55 Scaler Mode Scaler Mode Yes

56 软换台 Non-flashing channel changing Yes

57 日历 Calendar No

58 自动定时开机 Auto-timer on Yes

59 图文 TELETEXT No

60 内置扬声器个数 NO. of built-in speakers 2

61 外置音箱 NO. of outer speakers No

62 内部伴音输出功率 Audio output power(Built-in)(W) 2×2.5W

电器参数

63 外部伴音输出功率 Audio output power(outer)(W) No

（Electricity

64 整机功率 Total power input（W） 65W

parameter）

65 电压范围 Voltage range（V） 90-264V

66 电源频率 Power frequency（Hz） 50/60Hz

67

68 净重 kg Net weight kg 5.0

69 净重（带底座）kg kg Net weight(Including Base) kg 5.3

70 毛重 kg Gross weight kg /

结构参数

（Design

71 毛重（带底座）kg Gross weight(Including Base) kg 6.5

parameter)

72 净尺寸 mm Net dimension(mm) 585.6*91*391

73 净尺寸（带底座）mm Net dimension (Including Base) mm 585.6*190*434.4

74

75 底座型号 Base /

76 壁挂型号 Great Solid /

77 20 尺柜 Quantity for 20FT

78 40 尺柜 Quantity for 40FT

79 40 高柜 Quantity for 40HC

80 认证 Approval CCC

81

认证

（Approval）

睡眠关机时间 Time of sleep timer(MINS) 240min

包装尺寸 mm Packaged dimension mm

适用市场 Suitable market 国内

675*185*500

475(含卧式 39)
973(含卧式 81)
1115(含卧放 0)

82 其他（Other）

其他(Other)

４

www.ma163.com 电子技术资料网

3、产品命名方式

例如：

L - 24 – F6

产品系列

型号尺寸

4、产品使用说明及产品调试检测工具

本调试说明只供 L24F6 液晶电视机机芯调试用，调试前需对本机的各部分电路先进行装配检查，做到

LCD 液晶平板电视

各部分电路的元器件无错接、碰接、漏接、漏焊、当各部分电路符合电路原理图及装配要求后，方可开始

调试，调试中所用仪器必须事先通过计量，校对，保证精度，否则不得使用。

5、仪器、仪表、操作工具的配置：

5.1 基板检查需要设备：

A、适合 RTD2674 机芯的工装机一台；

B、数字电压表一只；

C、交流稳压电源一只；

D、工厂标准信号电缆输入系统；

E、40MHz 双踪示波器一只。

5.2 基板检查方法：

A、将主机板与 L24F6 适合的工装机连接，连接公司调试信号。

B、接通交流 220V 电源，整机进入待机状态，按遥控或本控开机键，开机进入标准状态。

C、按遥控器“节目+＂“节目–＂键检查各节目号的图像和伴音信号，应有彩卡、方格、竖卡、彩条、

５

数码照片、三基色信号等不同制式的图像和伴音信号，要求无漏台，如有漏台，请用自动搜索或手

www.ma163.com 电子技术资料网

动搜索补齐此信号；

D、接收 PAL彩色测试卡信号，用遥控器调音量、平衡、对比度、亮度、色度、锐度控制，声音、画

面应有变化。

E、电视制式检查：接收 PAL-D/K 制式的图像和伴音信号，在搜台时可以自动识别图像制式和声音制

式， 检查识别的图像和声音制式是否正确。

F、外端子输入输出检查：按“电视/视频＂键，工装机上显示“信号源＂菜单，包括：TV、AV、YPbPr/YCbCr、

VGA，示波器上应可观察到相应的音、视频输入输出信号，工装机上图像和伴音信号应正常。

同时还需要检测 AV 输出信号是否正常。

6、使用者的警告 ！ Warning

6.1 警告：

为了防止电击或火灾，请不要将电视放到有雨雾的场所。不要使用任何可能对显示屏造成刮伤、毁坏的硬

物体磨擦或敲击显示屏。

6.2 注意：

禁止在未经授权的情况下以任何方式私自更改本产品。

6.3 供电电源：23.6 寸 LIPS 电源

本产品用 23.6 寸 LIPS 电源供电，供电电压值见电视后盖标牌上的说明。

在有雷电或交流供电断电的时候，请拔掉电源线插头和天线插头。

6.4 使用场所：

避免电视的屏幕直接对着外界的强光或阳光。避免电视受到不必要的任何振动，不要将电视置于过湿、过

热或多灰尘的地方。保证电视有良好的空气对流，不要将任何物体覆盖在后盖的通风口上。

6.5 清洁：

在清洁电视屏之前将电源插头拔下。使用干净的软布擦拭显示屏和电源线。如果显示屏需要特别的清洗，

请使用干净、潮湿的抹布进行擦拭。请不要使用任何汽油、酒精、苯类有机液体或气雾状清洁剂。请不要

用力过大以致损坏屏幕

。

6.6 注意事项：

显示屏属于精密显示器件，屏幕上有个别的亮点、暗点，或红、绿、蓝色之类的少许死像素，这是正常现

６

象，不属于不良品。

www.ma163.com 电子技术资料网

A、显示屏长时间显示同一个静止画面时，会在电视上留下一个残影，这种损坏属于使用不当造成的。

B、电视在连接各种系统时，可能会出现系统不匹配的现象，特别是连接电脑时，有些 显卡可能不匹配，而

且本机只识别刷新率为 60HZ。

C、由于本机使用嵌入式的操作系统，软件比较复杂，可能在工作中或待机中出现软件问题，如果重新启动

能恢复正常，就不属于故障。

7、案例预防措施、产品使用及日常维护保养知识.

7.1 液晶屏材质：液晶屏幕的表面看似一片坚固的黑色屏幕，其实在这层屏幕上厂商都会加上一层特殊的

涂层。这层特殊涂层的主要功能就在于防止使用者在使用时所受到其它光源的反光以及炫光，同时加强液

晶屏幕本身的色彩对比效果。不过因为各厂商所使用的这层镀膜材料也不尽相同，当然它的耐久程度也会

因此有所差异。因此使用者在清洁时，千万不可随意用任何碱性溶液或化学溶液擦拭屏幕表面。液晶面板

的污迹大体分为两种，一种是因为日积月累所粘留的空气中的灰尘，一种是使用者在不经意中留下的指纹

和油污。

7.2 由于液晶面板本身复杂的物理结构设计，所以在擦拭液晶面板的时候，千万不要用不知名的清洁液，

更不能使用清水和酒精溶液。这里误区有三：

误区1、用软布（眼镜布）或纸巾来擦拭液晶屏幕，建议使用专用的液晶擦拭布 千万不能用眼镜布和纸巾

来擦拭液晶屏幕，很容易划伤“娇气＂的液晶屏幕。对于第一类灰尘，我们可以使用专用的液晶擦拭布如

supermax202

液晶擦拭布，这就不是一个难题了，因为专用的液晶擦拭布采用的是特殊纤维，具有比一般高档眼镜布要

好的多的擦拭效果，而且柔软不会擦伤屏幕，同时还具有消散静电的独特功能； 特别提醒： 一般的布和

纸巾是液晶面板的杀手！

误区2、用清水清洁液晶屏幕。

使用清水，液体极易滴入液晶显示器和设备内部，这样会造成设备电路短路，从而烧坏昂贵的电子设备。

对于指纹和油污，清水照样无能为力。

误区3、用酒精和其它一些化学溶剂清洁液晶屏幕。

一般来说，酒精是一种常用的有机溶剂，可以溶解一些不容易擦去的污垢，如果只是用来清洁显示器外壳，

0在液晶面板上轻轻擦拭，一般来说指纹和油污并非如前者那样容易清除，但是如果使用专用的

也没什么不良影响。但一定不要用酒精来清洁液晶屏幕，因为现在的液晶屏幕，都在屏幕上涂有特殊的涂

层，使屏幕具有更好的显示效果，一旦使用酒精擦拭显示器屏幕，就会溶解这层特殊的涂层， 对显示效果

造成不良影响。

用化学溶剂就更不可取，这种化学制剂对“骄气＂的液晶面板简直就是毁灭性的打击。

７

如果您的屏幕不小心沾上了果汁、口水或者咖啡等不易清楚的污渍，千万不要用纸巾或者眼镜布之类的来

www.ma163.com 电子技术资料网

使劲擦拭，因为这样很容易在擦掉污渍的同时也擦伤液晶屏幕；您可以用液晶专用擦拭布如supermax2020

喷加适量无离子水，使supermax2020略具潮湿感，然后再去擦拭，就可以既让污渍无踪迹也不会擦伤您的液

晶屏幕。

8、产品主要技术参数（含所用机芯、屏、电源的规格）

1、液晶屏：CMO

规格：CMO V236H1-L01

2、电源：台达 DPS-83APA

3、机芯板：RTD2674

4、遥控器：HTR-D03

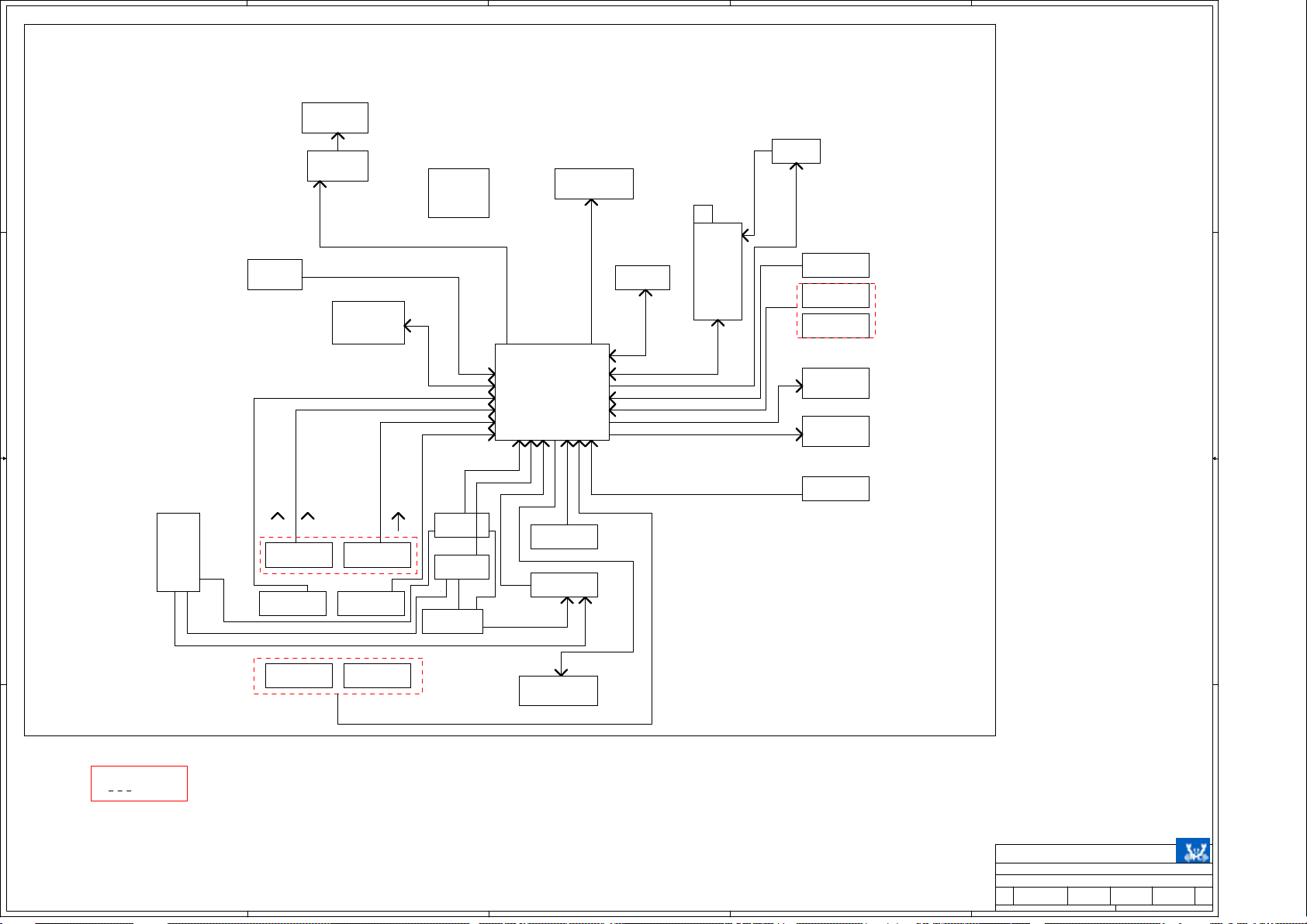

9、原理图及接线图
