Haier HWR05XCR-L, HWR08XCR Use and care book manual

User & Care Guide
Guide d'utilisation et d'entretien
Guía de uso y cuidado

Room Air Conditioner

Climatiseur individuel

Aire acondicionado

de uso doméstico

HWR05XCR HWR06XCR
HWR08XCR
HWR10XCR
HWR12XCR

HWE08XCR
HWE10XCR
HWE12XCR

Design may vary by model number.

This user manual is to be only used for
electronic control 5,000 BTU, 6,000
BTU, 8,000 BTU 10,000 BTU and 12,000
BTU Models. - Some models may have
an additional letter after the model
number.

0010559941

numéro de modèle.

Ce guide d'utilisation doit être utilisé
strictement avec les modèles à
commande électronique de 5,000 BTU,
6,000 BTU, 8,000 BTU, 10,000 BTU et
12,000 BTU. - Sur certains modèles, le
numéro de modèle peut être suivi d'une
lettre.

El diseño puede variar conforme al

número de modelo

Este manual del usuario es únicamente
para utilizar los controles electrónicos
modelos 5,000 BTU, 6,000BTU,
8,000 BTU, 10,000 BTU y12,000 BTU.
Algunos de los modelos pueden tener
una letra adicional después del número
de modelo.

TABLE OF CONTENTS

SAFETY INFORMATION............................................................................................................. 2

Important Safety Precautions ................................................................................................ 2-3

Operational Safety & Warnings .................................................................................................. 4

INSTALLATION REQUIREMENTS .............................................................................................5

Tools and Parts ............................................................................................................................ 5

Location Requirements ..............................................................................................................6

Electrical Requirements ......................................................................................................... 7-9

HOW TO INSTALL ....................................................................................................................10

Unpacking the Air Conditioner .................................................................................................10

Preparing the Air Conditioner ............................................................................................10-11

Preparing the Window ..............................................................................................................12

Completing the Installation ......................................................................................................13

USING YOUR AIR CONDITIONER ...........................................................................................14

Starting the Air Conditioner ...............................................................................................14-18

Using the Remote Control ..................................................................................................18-19

Changing the Air Direction .......................................................................................................20

ENGLISH

CARING FOR YOUR AIR CONDITIONER ................................................................................21

Cleaning the Air Filter ...............................................................................................................21

Cleaning the Front Panel ..........................................................................................................22

Customer Service .....................................................................................................................22

Normal Sounds of an Air Conditioner ......................................................................................23

TROUBLESHOOTING ..............................................................................................................24

LIMITED WARRANTY ...............................................................................................................25

PRODUCT REGISTRATION

Thank you for purchasing our Haier
product. This easy-to-use manual will guide
you in getting the best use of your product.

Remember to record the model and serial
numbers. They are on a label on the side of
your unit.

Model number

Serial number

Date of purchase

Staple your receipt to your manual. You will need it to obtain warranty service.

ENGLISH

1. Use this air conditioner only for its intended application as described in this

2. This air conditioner must be properly installed and use the correct wall

IMPORTANT SAFETY PRECAUTIONS

WARNING

THE INFORMATION IN THIS USE & CARE GUIDE MUST BE

FOLLOWED TO MINIMIZE THE RISK OF PERSONAL INJURY, FIRE,

ELECTRIC SHOCK OR OTHER UNSAFE CONDITIONS.

THE INSTRUCTIONS IN THIS USE & CARE GUIDE ARE NOT MEANT

TO INCLUDE EVERY POSSIBLE CONDITION OR SITUATION THAT

MAY OCCUR. USE CAUTION AND CARE WHEN INSTALLING, OPERATING

AND CLEANING THE AIR CONDITIONER.

Use & Care Guide.

outlet that matches with the air conditioner’s power supply cord in
accordance with the Installation Section of this Use & Care Guide before
it is operated.

3. Never unplug the air conditioner by pulling on the power supply cord.
Always grip the plug firmly and pull straight out from the wall outlet.

4. Replace the power supply cord immediately if it becomes damaged in any
way. A new power supply cord must be purchased from the air conditioner
manufacturer and installed by a qualified technician. DO NOT use a power
supply cord that is cracked, split, cut, or damaged anywhere along its
length or either at the plug end or connector end.

5. Turn off the air conditioner and unplug it from the wall outlet before
performing any cleaning or maintenance.

6. Do not store or use combustible or flammable materials or liquids on
or near the air conditioner.

7. If the wall outlet configuration does not match the plug configuration
on the air conditioner, the wall outlet must be changed by a qualified
electrician.

PAGE 2 SAFETY INFORMATION

IMPORTANT SAFETY PRECAUTIONS

8. This air conditioner contains R410a refrigerant and requires certified
technicians to use the proper equipment, tools and safety standards that
are approved for this refrigerant. Use only equipment certified for R410a
refrigerant. In addition, under federal law, all refrigerant must be properly
removed from the air conditioner prior to its disposal.

For responsible disposal of the product, please contact your local
municipality for additional recycling options in your area.

READ AND FOLLOW THE

SAFETY INSTRUCTIONS CAREFULLY.

ENGLISH

SAVE THESE INSTRUCTIONS

State of California Proposition 65 Warnings:
WARNING: This product contains one or more chemicals known to the

State of California to cause cancer.
WARNING: This product contains one or more chemicals known to the

State of California to cause birth defects or other reproductive harm.

SAFETY INFORMATION PAGE 3

OPERATIONAL SAFETY & WARNINGS

ENGLISH

1. This air conditioner contains no consumer serviceable parts. If you have

2. Be sure that the air conditioner is properly and securely installed in

3. DO NOT drill any holes in the base or sides of the air conditioner.

4. DO NOT place fingers or objects in the air discharge or air intake in the

5. DO NOT operate the air conditioner with a protective cover on the

6. DO NOT block the air discharge or air intake areas on the front panel.

7. DO NOT block the side louvers on the outside of the air conditioner.

8. DO NOT place any objects either on the indoor or outdoor sections of

problems or questions regarding the operation of your air conditioner
always call Haier Customer Service: 1-877-337-3639.

the window according to the installation instructions included in this
Use & Care Guide.

front of the air conditioner.

outside section.

the air conditioner

9. Operate the air conditioner with the air filter installed.

10. Keep this Use & Care Guide, carton and packing material for future use
in removing, storing and reinstalling the air conditioner.

PAGE 4 SAFETY INFORMATION

TOOLS AND PARTS

Read and follow the instructions provided with any tools listed here.

TOOLS NEEDED

ENGLISH

Phillips head screwdriver
Scissors

Level
Tape measure

Drill and 1/8” bit
Pencil

PARTS SUPPLIED:

Check that all parts for your specific air conditioner are included in the parts package.

NOTE: If parts are missing, call Haier Customer Service: 1-877-337-3639.

8,000BTU

IMAGE PART

Top channel

Foam seal

Side bracket

5,000BTU
6,000BTU

1 1

1 1

2 2

10,000BTU
12,000BTU

Window lock

1 1

bracket

3/8" self-

3 4

tapping screws

1" wood screws

Side curtains

Side curtain

9 9

2 2

2 2

frames

ON/OFF

MODE

SPEED

TIMER

TEMP/TIME

TEMP/TIME

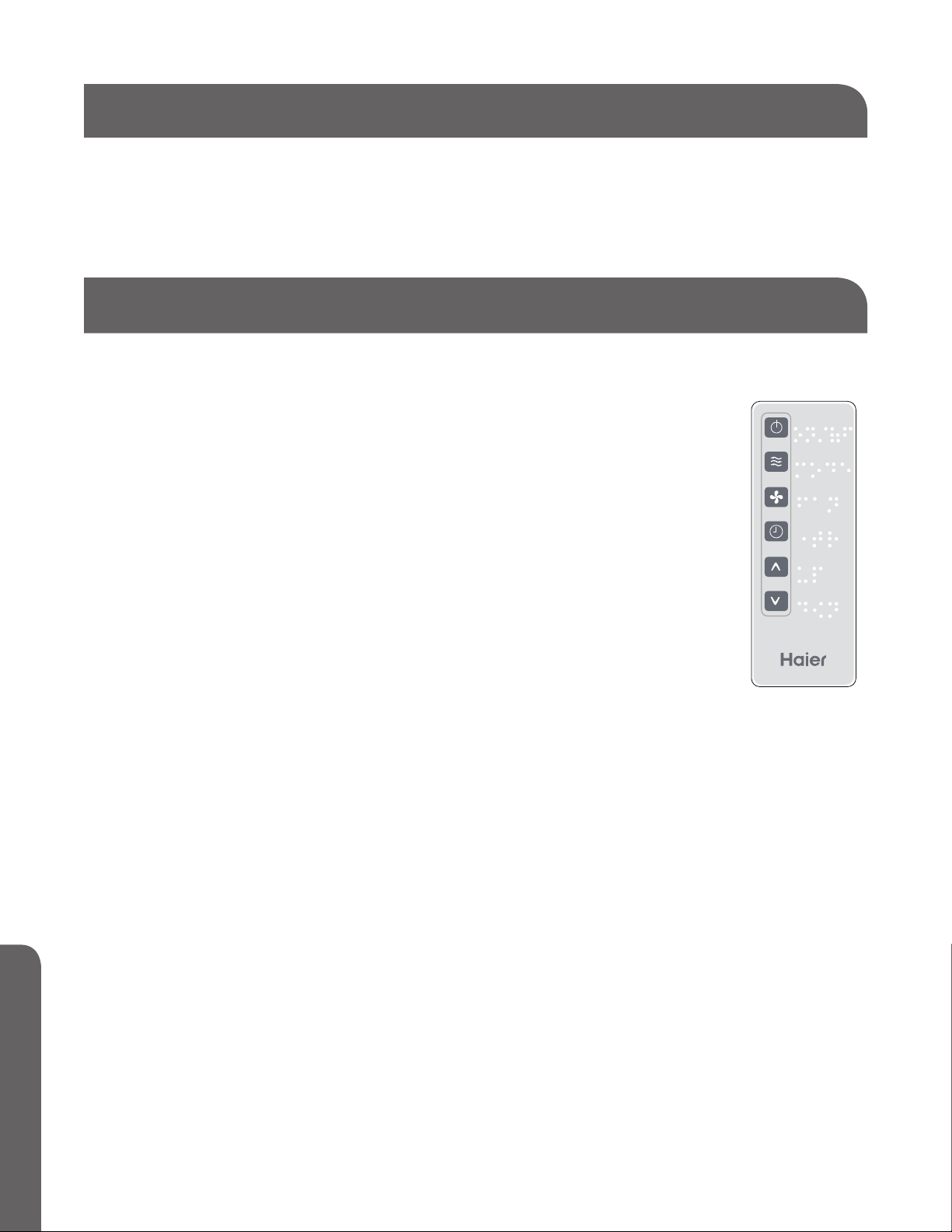

Remote control 1

INSTALLATION REQUIREMENTS PAGE 5

1

LOCATION REQUIREMENTS

ENGLISH

IMPORTANT: evresbO all governing codes and ordinances. Check the location where the air

THE LOCATION SHOULD PROVIDE:

• A grounded electrical outlet within 6 ft. (183 cm) of where the power supply cord exits the air

NOTE: oD not use an extension cord, plug adapter, surge protector or multi-outlet adapter.

•

•

•

NOTE: The outside cabinet louvers and air discharge must not be obstructed by bushes, trees,

conditioner will be installed. Make sure you have everything necessary for correct
installation.

c

onditioner, for models: ESA405R, ESA406R, ESA408R ,HWR05XCR, HWR06XCR,HWE08XCR

HWE10XCR, HWE12XCR

Free movement of air in the room to be cooled.
A large enough window opening for the air conditioner. (See Fig.2)
The air conditioner must not be installed in a through-the-wall sleeve or in a wall. It can only be

installed in a double-hung wind

ow.

etc. Air must be able to pass freely through the cabinet louvers. (See Fig.1)

Fig. 2

Fig. 1

CABINET LOUVERS

WINDOW INSTALLATION

Window opening measurements:

HWR05XCR HWR06XCR

A. Width
B. Height 13-3/8" 13-3/8" 14-9/16" 14-9/16"

21-7/8" - 36" 24-1/2" - 36" 25" - 36-5/8" 26-1/8" - 37-3/4"

AIR DISCHARGE

HWR08XCR
HWE08XCR
HWR10XCR
HWE10XCR

B-HEIGHT

A-WIDTH

HWR12XCR
HWE12XCR

PAGE 6 INSTALLATION REQUIREMENTS

ELECTRICAL REQUIREMENTS

WARNING

ELECTRICAL SAFETY and WARNINGS

1. DO NOT cut or remove the grounding prong on the attached power supply cord. Doing so may
cause sparks or fire, and voids all warranties. For safety purposes the air conditioner must be
properly grounded.

2. To avoid a fire hazard or possible electric shock, DO NOT use an adapter plug, extension cord,

surge protectors, or multi-outlet adapters with the air conditioner.

3. The power supply cord is equipped with a 3-prong plug which mates with a standard 115 volt
wall outlet to minimize the possibility of electrical shock from this air conditioner.

4. The power supply cord includes a leakage current detection interrupter device (LCDI). A

RESET and TEST button are on the plug case. The device should be tested on a periodic
basis by pressing the TEST button and then the RESET button while it is plugged into the wall
outlet. If the TEST button does not trip or the RESET will not stay engaged, do not use the air
conditioner and contact a qualified service technician.

ENGLISH

5. Have the wall outlet and circuit inspected by a qualified electrician to ensure that the wall outlet
is properly grounded.

6. If there is a 2-prong wall outlet present and not a 3-prong wall outlet, it is the responsibility of
the user to have it replaced with a properly grounded 3-prong outlet.

7. The air conditioner should always be plugged into a dedicated electrical outlet which has a
voltage rating that matches the serial label on the side of the air conditioner.

8. The electrical ratings for your air conditioner are listed on the Model/Serial Number label. The
Model/Serial Number label is located on the side of the air conditioner cabinet.

9. Specific electrical requirements are listed in the chart below. Follow the requirements for the
type of plug on the power supply cord.

POWER SUPPLY CORD

Wiring Requirements

115-Volt (103.5 min. to 126.5 max.)

•

15-Amp time-delay grounded fuse or circuit breaker

•

Use on single outlet circuit only.

•

INSTALLATION REQUIREMENTS PAGE 7

ELECTRICAL REQUIREMENTS cont.

RESET

TEST

ENGLISH

REQUIRED GROUNDING METHOD (See Fig.3)

This air conditioner must be grounded. This air conditioner is equipped with
a power supply cord that has a 3 prong grounding plug. The power supply
cord must be plugged into a mating, grounded 3 prong outlet, and grounded
in accordance with all local codes and ordinances. If a mating outlet is not
available, it is the customer’s responsibility to contact a qualified electrician
and ensure that a properly grounded 3 prong outlet is installed.

POWER SUPPLY CORD (See Fig.4)

NOTE: Your air conditioner's plug may differ slightly in appearance from the one shown.

A. Reset button
B. Test button

Fig. 3

A

B

Fig. 4

This room air conditioner is equipped with an a leakage current detection interrupter (LCDI)
power supply cord required by UL. This power supply cord contains a current detection device.
If the power supply cord is crushed, this device will detect current leakage and power will be
disconnected from the air conditioner. If this power supply cord is damaged, it cannot be
repaired and must be replaced with a cord from the product manufacturer. If the power supply
cord is damaged call Haier Customer Service: 1-877-337-3639.

PAGE 8 INSTALLATION REQUIREMENTS

ELECTRICAL REQUIREMENTS cont.

WARNING

• Electrical shock hazard

• Plug into a mating, grounded 3 prong

outlet.

• Do not remove the ground prong from the

power supply cord.

TO TEST YOUR POWER SUPPLY CORD:

ENGLISH

• Do not use a plug adapter, extension cord,

surge protector, or multi-outlet adapter

• Failure to follow these instructions can

result in injury, fire, or electrical shock.

1. Plug power supply cord into a mating, grounded 3 prong outlet.

(See Fig.5)

2. Press RESET (on some devices, a green light will turn on).

3. Press TEST (listen for click; Reset button will trip, and on some devices,
a green light will turn off).

4. Press and release RESET (listen for click; Reset button will latch, and on
some devices, a green light will turn on). The power supply cord is ready

for operation.

NOTE:

The RESET button must be pushed in completely for proper operation.

•

(See Fig.6)

The power supply cord must be replaced if it fails to trip when the test

•

button is pressed or fails to reset.
DO NOT turn the air conditioner on or off by unplugging the power

•

supply cord from the outlet. Always turn the air conditioner on or off at
the control panel or by using the remote control.

A damaged power supply cord must be replaced with a new power

•

supply cord obtained from the product manufacturer and installed my
a qualified service professional. It cannot be purchased at a retail store
and must not be repaired by the user.

Fig. 5

RESET

Fig. 6

TEST

If the power supply cord is damaged please call Haier Customer Service:

1-877-337-3639.

The power supply cord contains no user-serviceable parts.

•

• Opening the tamper-resistant case voids all manufacturer warranties.

INSTALLATION REQUIREMENTS PAGE 9

ENGLISH

REMOVE PACKAGING MATERIALS

•

NOTE: There are NO internal packing materials inside the air conditioner to remove―Do Not

•

•

UNPACKING THE AIR CONDITIONER

WARNING

EXCESSIVE WEIGHT HAZARD

When moving or lifting the air conditioner, use two or more people.

Wear gloves when handling the air conditioner to protect against

possible sharp edges and metal fins.

Remove packaging materials. Save the carton and the foam packaging for storing the unit when
not in use.

open the cabinet.
Handle the air conditioner gently.
Keep the air conditioner upright and level. Do not set the air conditioner on its side, front, back

or upside down.

The air conditioner must be standing upright for 2 hours prior to installation and operation.

•

PREPARING THE AIR CONDITIONER

INSTALL TOP CHANNEL

Front

3/8" Screw
(Actual Size)

1. Place the top channel on the top of the air conditioner, lining up
the holes in the top channel with the holes in the top of the unit.
Make sure the channel is facing forward as indicated by the
illustrations. (See Fig.7 & 8)

2. Using 3/8" self-tapping screws, attach the top channel to the top
of the air conditioner. (See Fig.8)

Use three (3) 3/8" self-tapping screws for models:

HWR05XCR, HWR06XCR

Top Channel

Fig. 7

Fig. 8

Use four (4) 3/8" self-tapping screws for models:

HWE08XCR, HWE10XCR, HWE12XCR, HWR08XCR, HWR10XCR,

HWR12XCR

PAGE 10 HOW TO INSTALL

PREPARING THE AIR CONDITIONER cont.

INSTALL SIDE CURTAINS

NOTE: Attach side curtains to the air conditioner before placing the unit in the window.

1. Place the tabbed side of the side curtain in
the track on the right-hand side of the air conditioner cabinet. (See Fig.9)

Fig. 9 Fig. 10

ENGLISH

TABBED SIDE OF
SIDE CURTAIN

2. Slide the tabbed side of the side curtain down over
all 3 tracks until the curtain is aligned with the top and bottom
of the air conditioner cabinet. (See Fig.11)

3. Slide the side curtain frame over the top of the side curtain, then
into the channel on the top of the air conditioner and
into the track on the bottom of the air conditioner. (See Fig.12)

4. Slide the side curtain frame as close to the air
conditioner cabinet as necessary to lock the side
curtain to the frame. Gently press the frame until
it clicks. (See Fig.10 & Fig.12)

5. Repeat above steps for the left-hand side curtain
and frame. Make sure no gaps are left to ensure that
air does not escape into or out of the room.

LOCK EDGE SIDE
OF SIDE CURTAIN

Fig. 11

Fig. 12

CLICK

HOW TO INSTALL PAGE 11

PREPARING THE WINDOW

HEIGHT

WIDTH

ENGLISH

1. Measure the width of the window opening. (See Fig.13)

2. Mark the center line on the inside of the windowsill

•

•

with a pencil. (See Fig.14)

WIDTH OF

CENTER LINE

WINDOW OPENING

Fig. 13

WIDTH

Fig. 14

CENTER

NOTES AND WARNINGS:

Be sure your air conditioner does not fall out of the window opening during installation

•

or removal.

Do not block the air discharge or air intake areas on the front panel.
Do not block the louvers on the outside of the air conditioner.

3. Center the air conditioner in the window sill.

Fig. 15

Make sure to place the unit so that it is resting on the windowsill
with a ¼" to ½" downward tilt towards the outside. Lower the

Top Channel

window sash behind the top channel to hold the unit in place.

(See Fig.15)

NOTE: The appearance of your model may differ from the one

shown.

4. Loosen the screw located on the lower-right hand corner of the
air conditioner.

5. Slide the side bracket over the screw. The side bracket should be
resting on the window sill. (See Fig.16)

6. Partially tighten the screw. Secure the unit before tightening completely.

7. Use 1/8" drill bit to drill a starter hole through the holes in the side
bracket.

8. Using two (2) 1" wood screws, attach the side bracket to the

window sill.

9. Repeat for side bracket installation on the left-hand side of the air
conditioner.

Lower Window Sash

PAGE 12 HOW TO INSTALL

Fig. 16

COMPLETING THE INSTALLATION

ENGLISH

ATTACH SIDE CURTAINS TO WINDOW

1. Pull the right-hand curtain and frame out until it fits flush to the side
of the window frame. (See Fig.17)

2. Use a 1/8” drill bit to drill a starter hole through the top hole in the
side curtain and into the window sash.

3. Insert one (1) 1" wood screws through the top hole of the right-

hand curtain and into the window sash. (See Fig.18)

4. Repeat for the left-hand curtain.

5. Use a 1/8" drill bit to drill a starter hole into the window sill using the
bottom hole in the side curtain as a guide.

6. Insert one (1) 1" wood screws through the bottom hole of
the right-hand curtain and into the window sill. (See Fig.19)

Fig. 18

7. Repeat for the left-hand curtain.

FINAL INSTALLATION

1. Uncoil the included foam seal. (See Fig.20)

2. Insert the foam seal behind the top of the lower window sash
and against the glass of the upper window.

Fig. 17

3. Place the window lock bracket as shown in the diagram using
a screwdriver. Use a 1/8" drill bit to drill a starter hole through the
hole in the window lock bracket and into the upper window. (See

Fig.21)

4. Attach the window lock bracket to the upper window with one (1)

1" wood screw to secure the unit in place.

5. Plug unit into a grounded 3 prong outlet.

6. Press RESET on the power supply cord on some devices.
A green light will come on. See “Electrical Requirements"
for full detail.

Fig. 19

Fig. 20

Fig. 21

HOW TO INSTALL PAGE 13

ENGLISH

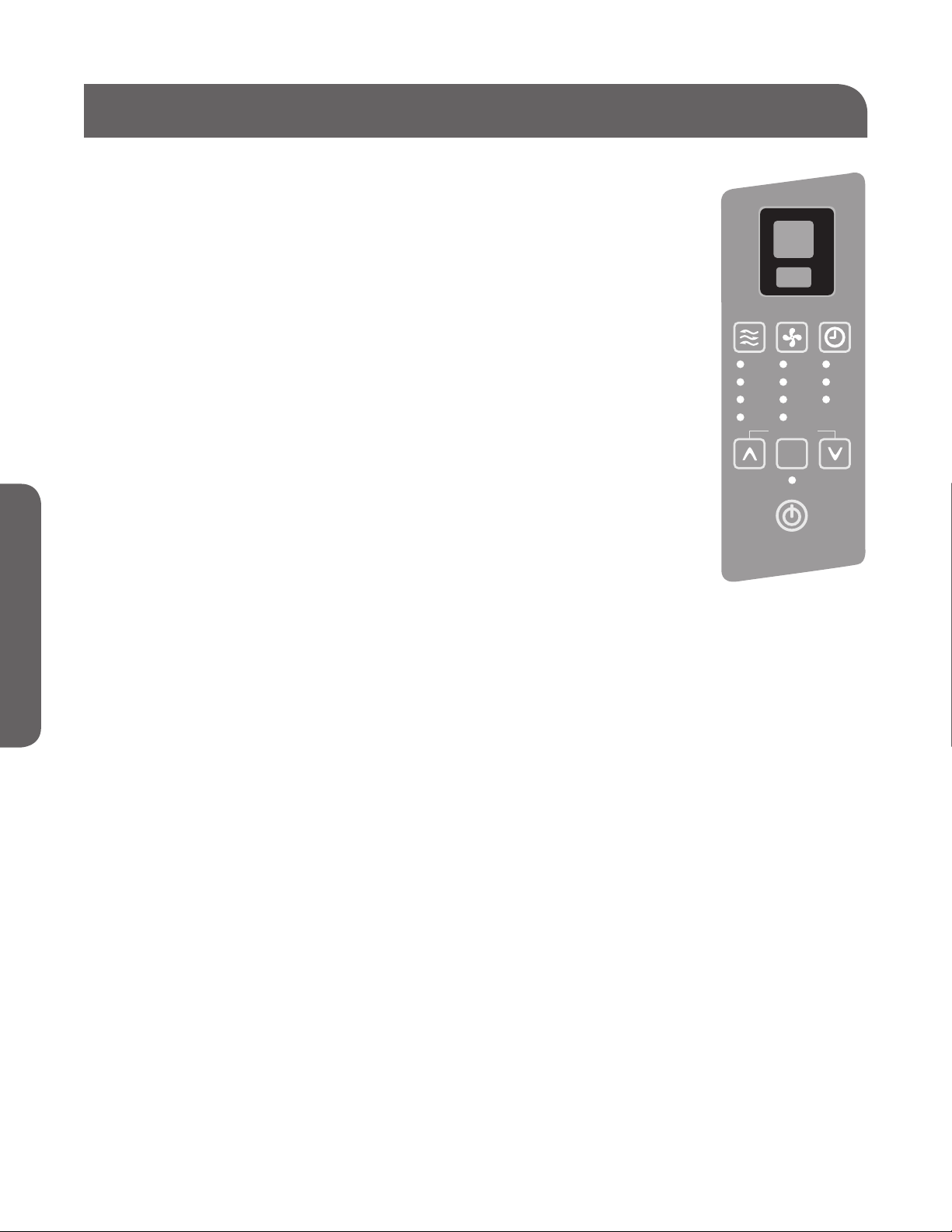

STARTING THE AIR CONDITIONER

˚F/˚C

86

MODE SPEED TIMER

hr

MODE SPEED

FAN

ENERGY
SAVE

COOL

FILTER RESET

HIGH

MED

LOW SLEEP

AUTO COOLDEHUM

TEMP/TIME

FILTER
RESET

CLEAN FILTER

ON

OFF

TEMPERATURE / TIME

CLEAN FILTER
INDICATOR

TIMER

POWER

POWER

AUTO RESTART

Operating your air conditioner properly helps you to obtain the best possible results.

This section explains how to operate this air conditioner.

IMPORTANT:

• When you turn off the air conditioner , either at the control panel or with the remote control,

wait at least 3 minutes before turning it back on. This prevents the compressor from
overloading. This 3 minute delay also applies when switching from cool mode to fan and
back.

Note: There is a built in 3 minute delay. You may notice the compressor might not start right

away. This was designed to protect the unit.

• Do not operate your air conditioner in the Cool mode when the outside temperature is below

61°F (16° C). The inside evaporator coil will freeze up, and the air conditioner will not operate

properly.

PAGE 14 USING YOUR AIR CONDITIONER

STARTING THE AIR CONDITIONER cont.

1. Carefully remove the clear plastic film from the control panel.

2. Press POWER once to turn on the air conditioner.

NOTE: When the air conditioner is first plugged in, the LED display will show “88” for 3 seconds.

After the air conditioner is turned on for the first time, the display will show the
temperature 72 F and the fan is automatically set to Low speed and the Mode indicator will
show ENERGY SAVE.

NOTE: To switch the temperature display between Fahrenheit (F) and Celsius(C), the air

conditioner must be plugged in and turned on. On the control panel on the front of the
AC, press the UP and DOWN button at the same time and hold for 3 seconds. The change
cannot be done using the remote control.

3. Select Mode. Refer to “Mode.”

4. Select Speed. Refer to “Speed.”

5. Set Timer. Refer to “Temp/Time”

6. Reset the filter. Refer to “Filter Reset”

ENGLISH

MODE

1. Press mode until you see the indicator light come on next to the desired setting.

2. Choose Fan, Cool, Energy Save, or Dehum.

FAN— Only the fan runs. Press SPEED to select High, Med or Low fan speed. The display shows

the current room temperature.

NOTE: In fan mode, the temperature cannot be set.
ENERGY SAVE— In this mode the fan runs only when cooling is needed. The fan will run for 3

minute after the compressor shuts off. The fan then cycles on for 2 minutes
at 10 minute intervals until the temperature in the room is above the set
temperature. The compressor then turns back on.

COOL— Cools the room. Press SPEED to select High,Med , Low or Auto Cool fan speed. Press

the TEMP/TIME up or down arrow button to adjust the temperature. The fan will run
continuously in cool mode.

DEHUM— Aids in removing humidity from the room. Dehum mode cannot be used to cool room.
NOTE: In Dehum mode, when the set temperature is close to ambient temperature, the

compressor may stop and the fan will run in low speed only.

USING YOUR AIR CONDITIONER PAGE 15

STARTING THE AIR CONDITIONER cont.

ENGLISH

SPEED

1. Press FAN SPEED until; you see the indicator light come on next to the

2. Choose High, Med, Low or Auto Cool

HIGH—For maximum cooling
MED—For normal cooling
LOW—For minimum cooling
AUTO COOL – Adjusts the fan speed automatically to provide ideal cooling

TIMER OFF

To set the air conditioner to turn off between 1 hour and 24 hours (The air
conditioner must be ON to set):

1. Press TIMER button until Timer Off indicator light illuminates. The display

2. Press the TEMP/TIME up or down arrow button to change the delay time

desired setting.

based on the room temperature.

will show the remaining hours before the air conditioner will turn off.

from 1 hour to 24 hours.

˚F/˚C

86

hr

MODE SPEED TIMER

FAN

HIGH

ON

ENERGY

MED

SAVE

COOL

TEMP/TIME

FILTER
RESET

CLEAN FILTER

POWER

AUTO RESTART

OFF

LOW SLEEP

AUTO COOLDEHUM

3. Timer Off indicator light will remain on. The display will show the left time to Timer Off.

TIMER ON

To set the air conditioner to turn on bwtween 1 and 24 hours:

1. Press TIMER until Timer On indicator light illuminates. The display will show the remaining
hours before the air conditioner will turn on.

2. Press the TEMP/TIME up or down arrow button to change the delay time from 1 hour to 24
hours.

3. Timer On indicator light will remain on. Unit will shut off and restart.

PAGE 16 USING YOUR AIR CONDITIONER

STARTING THE AIR CONDITIONER cont.

TO CLEAR TIMER PROGRAM:

NOTE: Air conditioner can be either on or off.

Press TIMER until Timer indicator light turns off.

TO VIEW OR CHANGE THE REMAINING TIME (IN HOURS):
TIMER OFF

1. Press the TEMP/TIME up or down arrow button to increase or decrease the time.

2. After 5 seconds, the display will show the remaining time to Timer OFF.

TIMER ON

1. Press the TEMP/TIME up or down arrow button to increase or decrease the time.

2. The display will show the remaining time to Timer ON.

NOTE: In TIMER and SLEEP mode, temperature cannot be adjusted.

SLEEP

ENGLISH

1. Press the TIMER button to choose Sleep mode. The indicator light will turn on.

2. The temperature will increase by 2˚F 1 hour after the mode is chosen. The temperature then
increases another 2˚F after 1 hour. The unit will hold this temperature for 6 hours then stops.

3. To turn off Sleep mode, press the TIMER button until the indicator light is off.

TEMP/TIME

1. Press the TEMP/TIME up arrow button to raise the temperature. Each time you press the

TEMP/TIME up arrow button, the temperature will go up 1°F until it reaches 86°F (30°C).

2. Press the TEMP/TIME down arrow button to lower the temperature. Each time you press the

TEMP/TIME down arrow button, the temperature will go down 1°F until it reaches 61°F (16°C).

NOTE: After 5 seconds, under Fan mode, the display will show the current temperature. Under

Energy Save,Cool or Dehum mode, the display will show the set temperature.

USING YOUR AIR CONDITIONER PAGE 17

STARTING THE AIR CONDITIONER cont.

ENGLISH

FILTER RESET

This feature automatically notifies you that the air filter must be cleaned. The indicator light will

come on after 240 hours of operation. Clean the air filter (refer to Care and Cleaning), place it back

in the front panel, and press the Filter Reset button. The light will turn off.

NOTE: The raised dots are Braille for the visually impaired. (See Fig.22)

Remote control may differ in appearance from the image shown.

NOTE:

POWER

Press ON/OFF to turn on the air conditioner.When you first press the ON/OFF
button, the air conditioner will operate in Energy Save mode, low fan speed and
temperature of 72°F. You can select any other mode to satisfy your needs.

USING THE REMOTE CONTROL

Remove and discard protective film prior to use. The remote control runs
on one CR2025 battery (included). Replace battery after 6 months of use,
or when the remote control starts to lose power. To change battery, first

remove screw on back panel of remote.

ON/OFF

MODE

SPEED

TIMER

TEMP/TIME

TEMP/TIME

Mode

Fig. 22

Press MODE to choose Fan, Energy Save, Cool or Dehum.

Speed

Press SPEED to choose High, Med, Low or Auto Cool.

TIMER

To set the air conditioner to turn off after a set amount between 1 hour and 24 hours (unit must
be ON):

1. Press TIMER. Timer OFF indicator light on the air conditioner control panel will illuminate.

2. Press the TEMP/TIME up or down arrow button to change the delay time from 1 hour to 24
hours.

3. Timer OFF indicator light on the air conditioner control panel will remain on.

To set the air conditioner to turn on between 1 hour and 24 hours:

1. Press TIMER. Timer On indicator light on the air conditioner control panel will illuminate.

2. Press the TEMP/TIME up or down arrow button to change the delay time from 1 hour to 24
hours.

3. Timer On indicator light on the air conditioner control panel will remain on.

PAGE 18 USING YOUR AIR CONDITIONER

USING THE REMOTE CONTROL cont.

TO CLEAR TIMER DELAY PROGRAM:

NOTE: Air conditioner can be either on or off.

Press TIMER until Timer indicator light turns off.

TO SEE OR CHANGE THE REMAINING TIME (IN HOURS):
TIMER OFF:

1. Press the TEMP/TIME up or down arrow button to increase or decrease the time.

2. The display on the air conditioner control panel will show the remaining time to Timer Off.

TIMER ON:

1. Display on the air conditioner control panel will show remaining time.

2. Press the TEMP/TIME up or down arrow button to increase or decrease the time.

ENGLISH

SLEEP

1. Press the TIMER button to choose Sleep mode. The indicator light will turn on.

2. The temperature will increase by 2F˚ 1 hour after the mode is chosen. The temperature then

increases another 2F after 1 hour. The unit will hold this temperature for 6 hours then stops.

3. To turn off Sleep mode, press the TIMER button until the indicator light is off.

TEMP/TIME

• Press the TEMP/TIME up arrow button to raise the temperature. Each time you press the TEMP/

TIME up arrow button, the temperature will go up 1°F until it reaches 86°F (30°C).

• Press the TEMP/TIME down arrow button to lower the temperature. Each time you press the

TEMP/TIME down arrow button, the temperature will go down 1°F until it reaches 61°F (16°C).

Note: In TIMER and SLEEP mode, temperature cannot be adjusted.

USING YOUR AIR CONDITIONER PAGE 19

ENGLISH

HWR05XCR
2-Way Air Flow: The air directional louvers let you control the direction of the airflow. The airflow
can be directed left to right.(See Fig.23)

HWR06XCR, HWE08XCR, HWE10XCR, HWE12XCR, HWR08XCR, HWR10XCR, HWR12XCR
4-Way Air Flow: The air directional louvers let you control the direction of the airflow. The airflow

CHANGING THE AIR DIRECTION

Fig. 23

Fig. 24

o

p

e

n

PAGE 20 USING YOUR AIR CONDITIONER

CLEANING THE AIR FILTER

While your air conditioner is operating, it is normal to hear the following sounds:

The air filter is removable for easy cleaning. A clean air filter helps remove dust, lint, and particles
from the air for optimal cooling and operating efficiency. The Filter Reset light will turn on to
notify you that the air filter must be cleaned. The light goes on after the air conditioner has been
operating for 240 hours.

1. Turn off the air conditioner and unplug the power supply cord from the outlet.

ENGLISH

Fig. 25

2. Remove the air filter by opening the front panel and removing the air filter. Some models may
have a filter that slides out instead and does not require opening of the front panel. (See Fig.25

& Fig.26)

3. Use a vacuum cleaner with the hose attachment to clean the air filter. If the air filter is very
dirty, wash it in warm water with a mild detergent. Do not wash the air filter in a dishwasher or
clothes washer, or use any chemical cleaners. Do not use a clothes dryer or microwave oven to
dry it. Air-dry the air filter completely before placing it back in the unit.

4. Place the air filter back in the air conditioner.

Fig. 26

USING YOUR AIR CONDITIONER PAGE 21

CLEANING THE FRONT PANEL

ENGLISH

5. Close the front panel.

6. Plug the power supply cord into the outlet, turn on the air conditioner and press the filter reset

NOTE: Do not operate the air conditioner without the filter in place.

1. Turn off the air conditioner and unplug the power supply cord from the outlet.

2. Clean the front panel with a soft cloth. Do not use chemical cleaners, especially spray cleaners,

3. Air-dry the front panel completely.

4. Plug the power supply cord in the outlet and turn on the air conditioner.

In the event that the filter is damaged and needs replacing, call Haier Customer Service:
1-877-337-3639

button to turn off the indicator light.

sharp instruments, or flammable fluids. These products can damage the surface of your air
conditioner.

CUSTOMER SERVICE

IMPORTANT

DO NOT RETURN THIS PRODUCT TO THE STORE

If you have a problem with this product, please contact the
Haier Customer Satisfaction Center at 1-877-337-3639.

DATED PROOF OF PURCHASE, MODEL # AND SERIAL #
REQUIRED FOR WARRANTY SERVICE

CUSTOMER

SERVICE

1-877-337-3639

PAGE 22 CARING FOR YOUR AIR CONDITIONER

NORMAL SOUNDS OF AN AIR CONDITIONER

can be directed up-down and left to right. (See Fig.24)

NORMAL SOUNDS

Your new air conditioner is designed to give you many years of dependable service. This section
tells you how to clean and care for your air conditioner properly.

SOUNDS REASON

Air movement Air rotating around the fan.

Window vibration Installation not correct. Refer to Install section

Water droplets being thrown against the outside coil. This helps cool the
condenser coil.

Pinging

High pitched hum The compressor turning on and off.

Clicking The thermostat turning on and off.

Gurgling Refrigerant moving through the inside coil.

You can reduce this noise by removing the subbase water plug. (See
Fig.27) Removing this plug will lower the Energy Efficiency of your unit.

NOTE: Do not drill hole in base pan.

Fig. 27

CARING FOR YOUR AIR CONDITIONER PAGE 23

TROUBLESHOOTING

POSSIBLE
PROBLEM

Air Conditioner
does not start or
operate

Remote control is
not working

Room does not
feel cold enough

POSSIBLE CAUSE REMEDY

Power supply cord is not plugged
into an outlet.

Power supply cord has tripped. Press and release RESET button on the power

Unit is turned off. Turn on unit using remote control or on

A household fuse or circuit breaker
has blown.

Batteries are dead. Replace the batteries.
Batteries inserted wrong. Make sure batteries are inserted in the

The room is too hot. Allow time for the room to cool down when

The temperature control may not
be set correctly.

Air flow is restricted. Make sure the air discharge area is not

Plug unit into a mating grounded outlet.

supply cord.

control panel.
Replace the fuse or reset the circuit breaker.

correct position.

you turn on the unit.
Adjust the temperature control on the

control panel or remote control.

blocked.

Room feels too
cold

Air conditioner
cycles on and off
too often

Water drips into
your house

Water drips
outside your
house

Water collects in
cabinet base

Air conditioner is

freezing up; ice

forming on coil

Temperature set too low. Raise the set temperature.

Air filter is dirty or restricted. Clean the air filter.
Air flow is restricted. Make sure the air discharge area is not

blocked.

Outside air temperature is below

61˚F.

Outside temperature is very hot. Raise the FAN speed to the highest setting.

Air conditioner is not properly
leveled.

Hot, humid weather. This is normal during days with high humidity.

Humidity drains into cabinet base. This is normal during days with high humidity.

Temperature outside is too low,

below 61˚F.

Do not operate the unit when the outside

temperature is below 61˚F.

Tilt unit slightly from the front to the back.
Refer to Installation section. DO NOT drill a
hole in the cabinet base.

DO NOT drill a hole in the cabinet base.
To defrost coil, set to FAN ONLY setting.

PAGE 24 TROUBLESHOOTING

LIMITED WARRANTY

ONE YEAR LIMITED WARRANTY

This warranty covers all defects in workmanship
or material for the mechanical and electrical parts

(including labor costs) contained in this product for

a period of 12 months from the date of purchase.
For commercial or rental application, the warranty
is 90 days. You must keep and be able to provide
your original sales receipt as proof of the date of
purchase.

The sealed system and compressor (hermetic
compressor, condenser and evaporator) contained

in this product is for a period of 1 year from the
date of purchase. You must keep and be able to
provide your original sales receipt as proof of the
date of purchase.

WHO IS COVERED

The original retail purchaser of this product.

WHAT WILL BE DONE

Haier America will repair or replace any mechanical,
electrical part or the compressor, which proves
defective in normal household use for a period of
12 months.

HOW CAN YOU GET SERVICE

Contact your nearest manufacturer-authorized
Service Depot. For the name of the Service Depot
nearest you, contact Haier America at 1-877-337-

3639.
All service must be performed by a manufacturer-

authorized Service Depot.

THIS WARRANTY DOES NOT COVER

1. Damages from improper installation.

2. Damages in shipping.

3. Defects other than manufacturing.

5. Damage from other than household use.

6. Damages from service by other than an
authorized dealer or service center.

7. Decorative trims.

8. Labor, service, transportation and shipping
charges for the removal of defective parts and
installation of replacement parts beyond the
initial 12-month period.

9. Credit or refund for products over 30 days
past date of purchase, or for any loss or injury
caused by the product or defects to the product
including but not limited to incidental or
consequential damages.

10. Refurbished product purchased as/like new or

second-hand.

THIS LIMITED WARRANTY IS GIVEN IN LIEU
OF ALL OTHER WARRANTIES, EXPRESS OR
IMPLIED, INCLUDING THE WARRANTIES OF
MERCHANTABILITY AND FITNESS FOR A
PARTICULAR PURPOSE.

The remedy provided in this warranty is exclusive

and is granted in lieu of all other remedies.
This warranty does not cover incidental or
consequential damages. Some states do not

allow the exclusion of incidental or consequential

damages, so this limitation may not apply to you.
Some states do not allow limitations on how long
an implied warranty lasts, so this limitation may not

apply to you. This warranty gives you specic legal

rights and you may aldo have other rights which
vary from state to state.

This warranty covers units within the continental
United States, Canada and Puerto Rico.

4. Damages from misuse, abuse, accident,
alteration, lack of proper care and maintenance
or incorrect current or voltage.

Haier America,
Wayne, NJ 07470

LIMITED WARRANTY PAGE 25

TABLE DES MATIÈRES

RENSEIGNEMENTS SUR LA SÉCURITÉ ................................................................................... 2

Consignes de sécurité importantes ...................................................................................... 2-3

Utilisation sécuritaire et avertissements ..................................................................................4

EXIGENCES RELATIVES À L'INSTALLATION .........................................................................5

Outils et pièces ........................................................................................................................... 5

Exigences relatives à l'emplacement......................................................................................... 6

Exigences en matière d'électricité ......................................................................................... 7-9

COMMENT INSTALLER LE CLIMATISEUR .............................................................................10

Déballage du climatiseur ..........................................................................................................10

Préparation du climatiseur .................................................................................................10-11

Préparation de la fenêtre ..........................................................................................................12

Achèvement de l'installation ....................................................................................................13

UTILISATION DE VOTRE CLIMATISEUR ...............................................................................14

Démarrage du climatiseur ..................................................................................................14-18

Utilisation de la télécommande .........................................................................................18-19

Changement du sens de circulation de l'air .............................................................................20

FRANÇAIS

ENTRETIEN DE VOTRE CLIMATISEUR ..................................................................................21

Nettoyage du filtre à air ............................................................................................................21

Nettoyage du panneau avant ...................................................................................................22

Service à la clientèle .................................................................................................................22

Bruits normaux produits par un climatiseur ...........................................................................23

DÉPANNAGE ............................................................................................................................24

GARANTIE LIMITÉE .................................................................................................................25

ENREGISTREMENT DU PRODUIT

Merci d'avoir acheté un produit Haier. Ce guide
convivial vous aidera à utiliser votre climatiseur
de façon optimale.

Rappelez-vous de prendre en note les numéros
de modèle et de série. Ces numéros figurent
sur une étiquette située sur le côté de l’appareil.

Numéro de modèle

Numéro de série

Date d'achat

Brochez le reçu de caisse au guide. Il vous le faudra pour obtenir du service en vertu de la garantie.

CONSIGNES DE SÉCURITÉ IMPORTANTES

AVERTISSEMENT

L'INFORMATION FIGURANT DANS CE GUIDE D'UTILISATION

ETD'ENTRETIENDOIT ÊTRE SUIVIE À LA LETTRE POUR MINIMISER

LESRISQUESDE BLESSURE, D'INCENDIE, D'ÉLECTROCUTION OU DE TOUTE

AUTRE CONDITION DANGEREUSE.

LES DIRECTIVES FIGURANT CE GUIDE NE SAURAIENT ENGLOBER L'ENSEMBLE

DES CONDITIONS OU SITUATIONS POUVANT SURVENIR. AGIR AVEC

SOIN ETPR…CAUTION LORS DE L'INSTALLATION, DE L'UTILISATION ET

DUNETTOYAGE DU CLIMATISEUR.

1. N'utiliser cet appareil qu'aux fins prévues, tel que décrit dans ce guide

d'utilisation et d'entretien.

2. Avant l'utilisation, ce climatiseur doit être correctement installé et branché

dans une prise murale appropriée correspondant au cordon d'alimentation

FRANÇAIS

du climatiseur, conformément à la partie « Installation » de ce guide.

3. Ne jamais débrancher le climatiseur en tirant sur son cordon d'alimentation.

Toujours saisir la fiche fermement et la tirer en ligne droite pour la dégager
de la prise de courant.

4. Remplacer immédiatement le cordon d'alimentation électrique s'il présente

quelque dommage que ce soit. Un nouveau cordon d'alimentation doit être
acheté du fabricant du climatiseur, puis installé par un technicien qualifié.
NE PAS UTILISER un cordon si celui-ci, la fiche ou l'embout du connecteur
est fissuré, fendu ou endommagé.

5. Éteindre le climatiseur et le débrancher de la prise murale avant de procéder

à du nettoyage ou de l'entretien.

6. Ne pas entreposer ou utiliser de combustibles ou de matières inflammables

sur le climatiseur ou à proximité de celui-ci.

7. Si la prise murale n'est pas correctement configurée pour la fiche du

climatiseur, la prise doit être remplacée par un électricien qualifié.

PAGE 2 RENSEIGNEMENTS SUR LA SÉCURITÉ

CONSIGNES DE SÉCURITÉ IMPORTANTES

8. Ce climatiseur contient un fluide frigorigène de type R410a. Par conséquent,
les électriciens devront être certifiés et utiliser l'équipement et les outils
appropriés, en plus de suivre les normes de sécurité appropriées à ce fluide
frigorigène. N'utiliser que l'équipement certifié pour les fluides frigorigènes
R410a. En plus, en vertu des lois fédérales, le climatiseur doit être vidé de
tout son liquide frigorigène avant d'être mis aux rebuts.

LISEZ ATTENTIVEMENT ET OBSERVEZ À LA LETTRE

LESCONSIGNES DE SÉCURITÉ.

CONSERVEZ CES INSTRUCTIONS

FRANÇAIS

RENSEIGNEMENTS SUR LA SÉCURITÉ PAGE 3

UTILISATION SÉCURITAIRE

ETAVERTISSEMENTS

1. L'appareil ne comporte aucune pièce pouvant être entretenue ou réparée.
En cas de problème, ou pour toute question relative au fonctionnement

duclimatiseur, toujours appeler le service à la clientèle de Haier :

1-877-337-3639.

2. S'assurer que le climatiseur est installé de façon sécuritaire et appropriée

dans sa fenêtre, et que ce soit fait conformément aux directives

d'installation figurant dans ce guide.

3. NE percer AUCUN trou dans la base ou les côtés du climatiseur.

4. NE PAS insérer les doigts ou des objets dans les grilles de sortie ou d'entrée

d'air à l'avant du climatiseur.

5. NE PAS faire fonctionner le climatiseur si sa partie ressortant à l'extérieur

est recouverte d'une bâche protectrice.

FRANÇAIS

6. NE PAS bloquer les zones d'entrée ou de sortie d'air du panneau avant.

7. RIEN ne doit obstruer les grilles d'aération latérales du climatiseur.

8. NE placer AUCUN objet sur les parties du climatiseur à l'intérieur
ouàl'extérieur.

9. Ne pas faire fonctionner un climatiseur dont le filtre à air n'est pas installé.

10. Conserver ce guide d'utilisation et d'entretien, la boîte et les matériaux

d'emballage pour utilisation ultérieure, par exemple pour retirer,

entreposer et réinstaller le climatiseur.

PAGE 4 RENSEIGNEMENTS SUR LA SÉCURITÉ

OUTILS ET PIÈCES

Lire et observer les instructions fournies avec chaque outil énuméré ci-dessous.

OUTILS REQUIS

Tournevis cruciforme

Ciseaux

Niveau
Ruban à mesurer

Perceuse sans fil et mèche

de 1/8 po

Crayon

PIÈCES FOURNIES :

Vérifier si toutes les pièces de votre modèle de climatiseur sont comprises dans le sac de pièces.

REMARQUE : En cas de pièce manquante, téléphoner au service à la clientèle de Haier : 1-877-337-3639.


PIÈ

CE

5,000BTU

8,000BTU
10,000BTU

6,000BTU

12,000BTU

Glissière

supérieure

Joint

d'étanchéité

enmousse

Ferrure latérale

1 1

1 1

2 2

FRANÇAIS

Ferrure

deblocage

1 1

defenêtre

Vis à métaux

3 4

de3/8 po
Vis à bois

9 9

de1po

Panneaux

2 2

latéraux (2)

Supports

pourpanneaux

2 2

latéraux

ON/OFF

MODE

SPEED

TIMER

TEMP/TIME

TEMP/TIME

Télécommande 1

EXIGENCES RELATIVES À L'INSTALLATION PAGE 5

1

EXIGENCES RELATIVES À L’EMPLACEMENT

IMPORTANT: eS conformer à l'ensemble des codes et des ordonnances en vigueur. Inspecter

l'endroit où l'installation sera effectuée. S'assurer d'avoir en main tout le nécessaire
pour mener à bien l'installation.

RECOMMANDATIONS CONCERNANT L'ENDROIT CHOISI POUR FAIRE L'INSTALLATION :

• enU prise électrique mise à la terre située à moins de 183 cm (6 pi) de la sortie du cordon
d'alimentation
HWE10XCR, HWE12XCR, HWR08XCR, HWR10XCR, HWR12XCR

REMARQUE : eN pas utiliser de rallonge électrique ou d'adaptateur, de limiteur de surtension

La libre circulation de l'air dans la pièce à climatiser.

•

• Une fenêtre assez grande pour le climatiseur (Voir fig.2)

• Le climatiseur ne doit être d'aucune façon encastré au mur. Il ne peut être installé que dans une

fenêtre à guillotine double.

du climatiseur, pour les modèles: HWR05XCR, HWR06XCR,HWE08XCR,

oud'adaptateur à prises multiples.

REMARQUE : seL évents du meuble et la décharge d'air ne doivent pas être obstrués par les

FRANÇAIS

Fig. 1

PERSIENNES DU
CAISSON

INSTALLATION À LA FENÊTRE

Mesures de l'ouverture de fenêtre :

A. Largeur
B. Hauteur

buissons, les

arbres, etc. L'air doit être libre de passer librement par les évents du

meuble. (Voir fig.1)

DÉCHARGE D'AIR

HWR08XCR

HWR05XCR HWR06XCR

HWE08XCR
HWR10XCR

HWR12XCR
HWE12XCR

HWE10XCR

556 -914 mm 622 -914 mm 635 -930 mm 664 -959mm

340 mm 340 mm 370 mm 370 mm

Fig. 2

B-HAUTEUR

A-LARGEUR

PAGE 6 EXIGENCES RELATIVES À L'INSTALLATION

EXIGENCES EN MATIÈRE D'ÉLECTRICITÉ

AVERTISSEMENT

SÉCURITÉ ÉLECTRIQUE et AVERTISSEMENTS

1. NE PAS couper ou enlever la broche de mise à la terre de la fiche d'alimentation. Cela pourrait

provoquer des étincelles ou un incendie, et annulera toutes les garanties. Pour des raisons

desécurité, le climatiseur doit être correctement mis à la terre.

2. Pour éviter tout risque d'incendie ou d'électrocution, NE PAS utiliser d'adaptateur, de rallonge

électrique, de limiteur de surtension ou d'adaptateurs à prises multiples avec le climatiseur.

3. Le cordon d'alimentation est muni d'une fiche à trois broches qui s'emboite dans une prise

murale standard de 115 volts pour minimiser la possibilité d'électrocution avec ce climatiseur.

4. Le cordon d'alimentation comporte un interrupteur détecteur de courant de fuite (LCDI).

Des boutons de réinitialisation (RESET) et d'essai (TEST) se trouvent sur le boîtier de la fiche.

L'appareil devrait être testé périodiquement en appuyant sur TEST puis sur RESET pendant
qu'il est branché dans la prise murale. Si le bouton TEST ne se déclenche pas, ou si le bouton
RESET ne reste pas enfoncé, cesser d'utiliser le climatiseur et communiquer avec un technicien
en entretien et en réparation qualifié.

FRANÇAIS

5. Faire inspecter la prise murale et le circuit par un électricien qualifié pour s'assurer de la mise

àla terre appropriée de la prise.

6. En présence d'une prise bipolaire (à 2 broches seulement) et non à tripolaire (à 3 broches),

ilincombe à l'utilisateur de faire remplacer la prise bipolaire par une prise tripolaire
correctement mise à la terre.

7. Le climatiseur devrait toujours être branché à une prise électrique dédiée, de tension nominale

équivalente à celle figurant sur l'étiquette se trouvant sur le côté du climatiseur.

8. Les caractéristiques électriques de votre climatiseur figurent sur l'étiquette du numéro

demodèle et de série. L’étiquette du numéro de modèle et de série se trouve soit sur le côté,
soit à l'arrière du caisson de votre appareil, ou encore derrière la grille avant.

9. Les exigences précises en matière d'électricité sont indiquées ci-dessous. Il importe de se

conformer aux exigences relatives au type de fiche du cordon d'alimentation.

CORDON D'ALIMENTATION

Exigences relatives au câblage électrique

115 volts (103,5 min. jusqu'à 126,5 max.)

•

• Fusible temporisé ou disjoncteur de 15 A

• N'utiliser l'appareil que sur des circuits à prise unique.

EXIGENCES RELATIVES À L'INSTALLATION PAGE 7

EXIGENCES EN MATIÈRE D'ÉLECTRICITÉ (suite)

RESET

TEST

MOYEN DE MISE À LA TERRE REQUIS (voir la figure 3)

Fig. 3

Ce climatiseur doit être mis à la terre. Il comporte un cordon d'alimentation
muni d'une fiche à trois broches, dont une de mise à la terre. Le cordon
doit être branché à une prise d'accouplement tripolaire mise à la terre
conformément aux codes et aux ordonnances en vigueur. Si une prise

d'accouplement n'est pas disponible, il incombe au client qu'une prise

tripolairecorrectement mise à la terre soit installée par un électricien qualifié.

CORDON D'ALIMENTATION (voir la figure 4)

REMARQUE : L’apparence de votre climatiseur peut différer légèrement du modèle illustré.

A. Bouton de réinitialisation (RESET)
B. Bouton d'essai (Test)

A

B

Fig. 4

FRANÇAIS

Ce climatiseur est équipé d'un cordon d'alimentation muni d'un interrupteur détecteur

decourant de fuite (LCDI), conformément aux normes de l'Underwriter's Laboratory (UL).
Cecordon d'alimentation comporte également un dispositif de détection du courant. Si le

cordon est écrasé, ce dispositif détectera la fuite de courant électrique et coupera l'alimentation
au climatiseur. Si ce cordon d'alimentation est endommagé, il ne doit pas être réparé. Il doit

être remplacé par un cordon du fabricant. Dans un tel contexte, appeler le service à la clientèle
deHaier, au 1-877-337-3639.

PAGE 8 EXIGENCES RELATIVES À L'INSTALLATION

EXIGENCES EN MATIÈRE D'ÉLECTRICITÉ (suite)

AVERTISSEMENT

• Risque d'électrocution.

• Ne pas utiliser d'adaptateur, de rallonge

électrique de limiteur de surtension

• Brancher l'appareil à une fiche tripolaire

oud'adaptateur à prises multiples.

mise à la terre.

• La non-observance de ces instructions

• Ne pas enlever la broche de mise à la terre

du cordon d'alimentation.

peut entraîner des blessures, un incendie
ou une électrocution.

POUR FAIRE L'ESSAI DE VOTRE CORDON D'ALIMENTATION :

1. Brancher le cordon d'alimentation à une prise tripolaire mise à la terre.

(voir figure 5)

2. Appuyez sur RESET (sur certains modèles, un voyant lumineux

verts'allumera).

3. Appuyer sur TEST (attendre le déclic; le bouton RESET se déclenchera,

et, sur certains modèles, un voyant lumineux vert s'éteindra).

4. Appuyer sur RESET, puis relâcher (attendre le déclic; le bouton RESET

REMARQUE :

Le bouton de réinitialisation doit être enfoncé pour un fonctionnement adéquat.

•

(voir figure 6)

Fig. 5

FRANÇAIS

Le cordon d'alimentation doit être remplacé si le déclenchement

•
nesefait pas lorsque le bouton de test est enfoncé ou s'il ne

seréinitialise pas.

NE PAS mettre en marche ou arrêter le climatiseur en débranchant/

•

rebranchant le cordon d'alimentation de la prise. Toujours mettre
en marche ou arrêter l'appareil via le panneau de commande

oulatélécommande.
Un cordon d'alimentation endommagé ne doit pas être réparé; il doit

•

être remplacé par un cordon neuf, obtenu auprès du fabricant du
produit, et installé par un professionnel de la réparation et de l'entretien qualifié.
Ces cordons doivent ni être achetés en magasin, ni être réparés par l'utilisateur.

Dans le cas d'un cordon endommagé, appeler le service à la clientèle de Haier,

au 1-877-337-3639.
Le cordon d'alimentation ne comporte aucune pièce pouvant être entretenue ou réparée.

•

Le fait d'ouvrir le boîtier inviolable annule toutes les garanties du fabricant.

•

Fig. 6

RESET

TEST

EXIGENCES RELATIVES À L'INSTALLATION PAGE 9

DÉBALLAGE DU CLIMATISEUR

AVERTISSEMENT

RISQUE DE POIDS EXCESSIF

Pour déplacer ou soulever le climatiseur, se faire aider par deux ou plusieurs personnes.

Lors de la manipulation du climatiseur, porter des gants pour se protéger

desrebordscoupantset des ailettes métalliques.

RETRAIT DES MATÉRIAUX D'EMBALLAGE

Retirer les matériaux d'emballage. Conserver la boîte et les garnitures en mousse pour

•
lerangement de l'appareil lorsque celui-ci est inutilisé.

REMARQUE : Il n'y a aucun matériel d'emballage dans le climatiseur--Ne pas ouvrir le boîtier

Manipuler le climatiseur avec soin.

•
Garder le climatiseur bien droit et de niveau. Ne pas poser le climatiseur sur le côté, le devant,

•
l'arrière, ou encore à l'envers.

FRANÇAIS

Le climatiseur doit rester bien droit pendant deux heures précédant l'installation et l'utilisation.

•

PRÉPARATION DU CLIMATISEUR

INSTALLATION DE LA GLISSIÈRE SUPÉRIEURE

1. Placer la glissière supérieure sur le dessus du caisson

Avant

Vis de 3/8 po

(taille réelle)

duclimatiseur, de sorte que les trous de la glissière soient
alignésavec ceux percés sur le dessus du climatiseur.
S'assurer que la glissière est orientée vers l'avant,
ainsiquel'indiquel'autocollant. (voir la figure 7 & 8)

2. Au moyen des vis à métaux de 3/8 po, fixer la glissière

supérieureauhautduclimatiseur. (voir la figure 8)

Utiliser trois (3) vis à métaux de 3/8 po pour les modèles suivants :

HWR05XCR, HWR06XCR

Glissière supérieure

Fig. 7

Fig. 8

Utiliser quatre (4) vis à métaux de 3/8 po pour les modèles suivants :

HWE08XCR, HWE10XCR, HWE12XCR, HWR08XCR, HWR10XCR,

HWR12XCR

PAGE 10 COMMENT INSTALLER LE CLIMATISEUR

PRÉPARATION DU CLIMATISEUR (suite)

INSTALLATION DES PANNEAUX LATÉRAUX

REMARQUE : Fixer les panneaux latéraux au climatiseur avant de placer celui-ci dans la fenêtre.

1. Insérer le côté à onglets du panneau latéral dans la glissière,

à la droite du caissonduclimatiseur. (voir figure 9)

Fig. 9 Fig. 10

CÔTÉ AVEC ONGLETS
DU PANNEAU LATÉRAL

2. Glisser le coté à onglets du panneau latéral dans les trois

glissières,jusqu'à ce que le panneau soit aligné avec le haut
et le bas du caisson.(voir la figure 11)

3. Glisser le châssis du panneau extensible par-dessus le haut

du panneau, puis dans la glissière du haut du caisson et dans
le rail du bas du caisson du climatiseur. (voir la figure 12)

4. Glisser le châssis du panneau latéral jusqu'à ce qu'il soit

assez près du caisson pour être enclenché à celui-ci.
Appuyer doucement sur le châssis, jusqu'à

l'enclenchement. (voir les figures 10 et 12)

5. Répéter cette procédure pour le panneau latéral

et le châssis gauche. Veiller à ne laisser aucun jeu
pour assurer la bonne étanchéité de l'installation.

CÔTÉ D’ENCLENCHEMENT
DU PANNEAU LATÉRAL

Fig. 11

FRANÇAIS

Fig. 12

ENCLENCHEMENT

COMMENT INSTALLER LE CLIMATISEUR PAGE 11

PRÉPARATION DE LA FENÊTRE

HEIGHT

WIDTH

1. Mesurer la largeur de l'ouverture de la fenêtre. (voir la figure 13)

2. Tracer une ligne de démarcation du centre sur l'appui de fenêtre

intérieur à l’aide d’un crayon. (voir la figure 14)

FRANÇAIS

LARGEUR
D’OUVERTURE

DE FENÊTRE

Fig. 13

WIDTH

LIGNE DE
DÉMARCATION
DU CENTRE

Fig. 14

REMARQUES ET AVERTISSEMENTS :

S'assurer que le climatiseur ne glisse pas de l'ouverture pendant l'installation

•
ouladésinstallation.

Ne pas bloquer les zones d'entrée ou de sortie d'air du panneau avant.

•

Rien ne doit obstruer les pales de circulation d'air de l'appareil.

•

3. Centrer le climatiseur sur l'appui de fenêtre.

Fig. 15

S'assurer de positionner l'appareil de sorte qu'il repose surl'appui
de fenêtre en présentant une inclinaison de 6,4mm à 12,7 mm

Top Channel

(1/4 à 1/2 po) verslebas, versl'extérieur. Abaisser le châssis
de la fenêtre jusqu'àceque celui-ci s'appuie sur la glissière,
defaçonàretenir le caisson en place. (voir la figure 15)

CENTER

Lower Window Sash

REMARQUE : L'apparence de votre modèle peut être différente de

celui montré.

4. Desserrer les vis situées du côté inférieur droit du climatiseur.

5. Faire passer la ferrure latérale par-dessus la vis. La ferrure devrait
maintenant être appuyée sur l'appui de fenêtre.

(voir la figure 16)

6. Serrer partiellement la vis. Bien ancrer l'appareil avant de serrer
complètement la vis.

7. Utiliser une mèche de 1/8 po pour percer un avant-trou

danslaferrure latérale.

8. En se servant des deux (2) vis à bois de 1 po, fixer la ferrure
àl'appui de fenêtre.

9. Répéter la procédure pour l'installation de la ferrure

ducôtégauche.

PAGE 12 COMMENT INSTALLER LE CLIMATISEUR

Fig. 16

ACHÈVEMENT DE L'INSTALLATION

FIXATION DES PANNEAUX LATÉRAUX À LA FENÊTRE

1. Déployer le panneau droit et son châssis jusqu'à ce qu'il soit

affleurant au cadre de fenêtre. (voir la figure 17)

2. Utiliser une mèche de ⅛ po pour percer un avant-trou par le
trousupérieur du panneau latéral dans le vantail de la fenêtre.

3. Insérer une (1) des vis à bois de 1 po dans le trou supérieur
dupanneau latéral droit et dans le vantail de la fenêtre.

(voir la figure 18)

4. Répéter l'opération pour le panneau gauche.

5. Utiliser une mèche de ⅛ po pour percer un avant-trou dans
levantail de fenêtre en se servant du trou supérieur du panneau

latéral comme gabarit.

6. Insérer une (1) des vis à bois de 1 po dans le trou inférieur
dupanneau latéral droit et dans le châssis de la fenêtre.

(voir la figure 19)

7. Répéter l'opération pour le panneau gauche.

INSTALLATION FINALE

Fig. 17

Fig. 18

FRANÇAIS

1. Dérouler le joint d'étanchéité en mousse (inclus). (voir la figure 20)

2. Insérer le joint d'étanchéité en mousse à l'arrière du dessus
duchâssis de fenêtre inférieur, de façon à ce qu'il repose contre
lafenêtre supérieure.

3. Placer la ferrure de blocage comme l'illustration le montre,

àl’aided’un tournevis. Utiliser une mèche de 1/8 po pour

percer un avant-trou par le trou de la ferrure de blocage

etdanslafenêtresupérieure. (voir la figure 21)

4. Fixer la ferrure de blocage à la fenêtre supérieure au moyen
d'unevis à bois de 1 po pour fixer solidement le climatiseur.

5. Brancher l'appareil à une fiche tripolaire mise à la terre.

6. Appuyer sur le bouton RESET de réinitialisation du cordon
d'alimentation. Un voyant vert s'illuminera. Consulter la partie

«Exigences en matière d'électricité » pour plus de détails.

Fig. 19

Fig. 20

Fig. 21

COMMENT INSTALLER LE CLIMATISEUR PAGE 13

DÉMARRAGE DU CLIMATISEUR

˚F/˚C

FRANÇAIS

MODE VITESSE

RÉINITIALISATION
DU FILTRE

86

MODE SPEED TIMER

FAN

ENERGY
SAVE

COOL

HIGH

MED

LOW SLEEP

AUTO COOLDEHUM

TEMP/TIME

FILTER
RESET

CLEAN FILTER

hr

ON

OFF

MINUTERIE

TEMPÉRATURE / DURÉE

INDICATEUR

DEFILTRE SALE

ALIMENTATION

POWER

AUTO RESTART

Le fait d'utiliser votre climatiseur de manière appropriée vous procurera les meilleurs résultats possibles.

La partie suivante explique comment faire fonctionner ce climatiseur.

IMPORTANT:

Lorsque le climatiseur est mis à l'arrêt, que ce soit par le panneau de commande ou au

•

moyen de la télécommande, attendre au moins 3 minutes avant de le remettre en marche.
Ceci prévient la surcharge du compresseur. Ce délai de 3 minutes s’applique aussi pour
lepassage aux modes refroidissement et ventilateur.
Note: Il y a un délai intégré de 3 minutes. Il est possible que le compresseur ne démarre pas
aussitôt activé. Ce délai est intégré pour protéger votre appareil.

Ne pas essayer de faire fonctionner le climatiseur en mode fraîcheur (Cool) lorsque la

•

température extérieure est inférieure à 16 °C (61°F). Le serpentin d'évaporateur interne

gèlera et le climatiseur ne fonctionnera adéquatement.

PAGE 14 UTILISATION DU CLIMATISEUR

DÉMARRAGE DU CLIMATISEUR (suite)

1. Ôter la pellicule de plastique recouvrant le panneau de commande.

2. Appuyer une fois sur le bouton de mise en marche (POWER) pour mettre en marche l'appareil.

Le voyant indicateur de mise en marche s'illuminera.

REMARQUE : La Première Fois Que Le Climatiseur Est Branché, L'écran Del Affichera Les Chiffres

« 88 » Pendant 3 Secondes. Une Fois Le Climatiseur Mis En Marche Pour La Toute
Première Fois, L'écran Affichera La Température De 72 °F (22 °C) Et Le Ventilateur
Se Mettra Automatiquement À La Vitesse Basse (Low) Et L'indicateur Mode
Affichera Energy Save (Économie D'énergie).

REMARQUE : Pour commuter entre les degrés Fahrenheit (F) et Celsius (C), le climatiseur doit

être branché et allumé. Sur le panneau de commande à l'avant du climatiseur,

appuyer sur les boutons UP et DOWN en même temps, pendant 3 secondes. Le

changement ne peut être fait à l'aide de la télécommande.

3. Sélectionner le mode désiré. Se rapporter à la section « Mode ».

4. Sélectionner la vitesse. Se rapporter à la section « Vitesse ».

5. Régler la minuterie. Se rapporter à la partie « Températures / durée ».

6. Réinitialiser le filtre. Se rapporter à la section « Réinitialisation du filtre ».

MODE

1. Appuyer sur MODE jusqu'à ce que le voyant indicateur s'illumine au réglage désiré.

2. Choisir Fan (ventilateur), Cool (rafraîchir), Energy Saver (économie d'énergie)

ou Dehum (déshumidificateur).

FAN (VENTILATEUR)— Seul le ventilateur fonctionne. Appuyez sur SPEED pour choisir la vitesse

du ventilateur (High, Med, Low). La température ambiante actuelle
s'affiche à l'écran.

COOL (RAFRAÎCHIR)— Rafraîchit la pièce. Appuyer sur SPEED pour choisir la vitesse du

ventilateur (High, Med, Low ou Auto Cool). Appuyer sur les flèches haut

ou bas TEMP/TIME pour régler la température.

ENERGY SAVE (ÉCONOMIE D’ÉNERGIE)— Le ventilateur ne fonctionne qu'en cas de besoin de

rafraîchir la pièce. Le ventilateur continuera de tourner pendant 3minute

après l'arrêt du compresseur. Le ventilateur se mettra en marche

séquentielle, à raison de 2 minutes toutes les 10minutes, jusqu'à ce que
la température de la pièce soit au-dessus de la température configurée. À

ce moment, le compresseur se remet en marche.

DEHUM (DÉSHUMIDIFICATEUR)— Aide à déshumidifier une pièce. Le climatiseur sélectionne

automatiquement la température. Cette option ne rafraîchira PAS

lapièce.

FRANÇAIS

REMARQUE :

Le mode Dehum ne devrait pas être utilisé pour rafraîchir la pièce.

•

UTILISATION DU CLIMATISEUR PAGE 15

DÉMARRAGE DU CLIMATISEUR (suite)

VITESSE

1. Appuyer sur FAN SPEED (vitesse du ventilateur) jusqu'à ce que le voyant

indicateur s'illumine au réglage désiré.

2. Sélectionner High (élevé), Med (moyen), Low (bas), ou Auto Cool

(rafraîchissement automatique).

HIGH—Pour un rafraîchissement maximal
MED—Pour un rafraîchissement normal

˚F/˚C

86

hr

MODE SPEED TIMER

FRANÇAIS

LOW—Pour un rafraîchissement minimal
AUTO COOL— Ajuste le régime du ventilateur automatiquementpourfournir

unrafraîchissement idéal en fonction de la température ambiante.

TIMER OFF

Pour régler le climatiseur de sorte qu'il s'arrête dans un délai de 1 à 24 heures

FAN

ENERGY
SAVE

COOL

HIGH

MED

LOW SLEEP

AUTO COOLDEHUM

TEMP/TIME

FILTER
RESET

ON

OFF

(le climatiseur doit être en marche, à ON) :

1. Appuyez sur le bouton OFF jusqu’à ce que le témoin lumineux s’allume.

CLEAN FILTER

L'écran affichera le nombre d'heures restantes avant que le climatiseur

POWER

s'arrête.

AUTO RESTART

2. Appuyez sur les flèches haut ou bas TEMP/TIME pour régler le temps

de la minuterie entre 1 et 24 heures.

3. Après 5 secondes, le voyant indicateur Timer Off demeurera illuminé.

L'écran affichera le temps restant jusqu'à l'arrêt (Timer Off).

TIMER ON

Réglage de la minuterie pour la mise en marche du climatiseur, en gardant les réglages précédents
:

1. Mettez l'appareil en marche.

2. Appuyez sur le bouton ON jusqu’à ce que le témoin lumineux s’allume.

L'écran affichera le nombre d'heur es restantes avant que le climatiseur ne s'arrête.

3. Appuyez sur les flèches haut ou bas TEMP/TIME pour régler le temps de la minuterie entre

1 et 24 heures.

4. L’appareil arrêtera puis redémarrera

PAGE 16 UTILISATION DU CLIMATISEUR

DÉMARRAGE DU CLIMATISEUR (suite)

POUR EFFACER LES RÉGLAGES PROGRAMMÉS DE LA MINUTERIE :

REMARQUE : Le climatiseur peut être soit en marche, soit à l'arrêt.

Appuyer sur TIMER jusqu’à ce que l’indicateur lumineux s’éteigne.

POUR VISUALISER OU MODIFIER LE TEMPS RESTANT (EN HEURES) :
MINUTERIE D'ARRÊT

1. Appuyez sur les flèches haut ou bas TEMP/TIME pour augmenter ou diminuer le temps.

2. Après 5 secondes, la température ambiante actuelle s'affiche à l'écran.

MINUTERIE DE MISE EN MARCHE

1. L'écran affichera le temps restant.

2. Tandis que l'écran affiche le temps restant, appuyez sur les flèches haut ou bas TEMP/TIME

pour augmenter ou diminuer le temps.

3. Après 5 secondes, la température ambiante actuelle s'affiche à l'écran.

Note: On ne peut ajuster la température lorsque l’appareil fonctionne en mode TIME ou SLEEP.

VEILLE

1. Appuyer sur TIMER pour sélectionner le mode Sleep (veille). Le voyant indicateur s'illuminera.

2. La température augmentera de 2 ˚F une heure après la sélection de ce mode. Puis, la température

augmente d'un autre 2 ˚F après une heure. L'appareil maintiendra cette température pendant 6

heures puis s'arrêtera.

3. Pour désactiver le mode de veille, appuyer sur TIMER et le maintenir enfoncé jusqu'à ce que

letémoin lumineux s'éteigne.

TEMP./DURÉE

1. Appuyer sur les flèches haut ou bas TEMP/TIME pour hausser la température. Chaque fois que

la flèche du haut TEMP/TIME est enfoncée, la température augmente de 1 °F jusqu'à ce qu'elle
atteigne 86 °F (30 °C).

2. Appuyer sur les flèches haut ou bas TEMP/TIME pour abaisser la température. Chaque fois que

la flèche du bas TEMP/TIME est enfoncée, la température s'abaisse de 1 °F jusqu'à ce qu'elle
atteigne 61 °F (16 °C).

REMARQUE: Après 5 secondes, en mode Fan (Ventilateur), l’affichage montre la température

actuelle. En mode Cool, Energy Save ou Dehum (Rafraichir, Économiseur d’énergie
ou Déshumidificateur), l’affichage montre la température réglée.

FRANÇAIS

UTILISATION DU CLIMATISEUR PAGE 17

DÉMARRAGE DU CLIMATISEUR (suite)

RÉINITIALISATION DU FILTRE

Cette option vous avertit automatiquement que le filtre à air a besoin d'être nettoyé. Le témoin
lumineux s'illuminera après 240 heures de fonctionnement. Nettoyer le filtre à air (se rapporter
à la section « Soin et entretien »), le replacer dans le panneau avant, et appuyer sur Filter reset
(réinitialisation du filtre). Le voyant lumineux s'éteindra alors.

UTILISATION DE LA TÉLÉCOMMANDE

FRANÇAIS

REMARQUE :

En Braille pour les personnes ayant une déficience de la vue. (voir la figure 22)

L'apparence de la télécommande peut différer de l'image.

REMARQUE :

Retirer et jeter le film protecteur avant l’utilisation. La
télécommande fonctionne à l’aide d’une pile CR2025 (incluse). Remplacez la pile
après 6 moins d’utilisation, ou lorsque la télécommande commence à perdre de la
puissance. Pour changer la pile, il faut d’abord ôter la vis sur le panneau arrière de

la télécommande.

MISE EN MARCHE/ARRÊT

Appuyez sur ON/OFF pour démarrer l’appareil. La première fois que vous
appuyez sur ce bouton, l’appareil fonctionnera en mode d’économie d’énergie, le
ventilateur à faible intensité à une température de 22°C (72°F). Cependant, vous

pouvez sélectionner d’autres modes qui vous conviennent mieux.

MODE

Appuyer sur MODE pour sélectionner Fan (ventilateur), Energy Save (économie

d'énergie) , Cool (rafraîchissement), or Dehum (déshumidificateur).

Fig. 22

ON/OFF

MODE

SPEED

TIMER

TEMP/TIME

TEMP/TIME

VITESSE

Appuyez sur SPEED (vitesse) pour choisir la vitesse du ventilateur (High, Med, Low, Auto Cool).

MINUTERIE

Pour configurer le climatiseur de sorte qu'il s'arrête dans un délai de 1 à 24 heures (le climatiseur
doit être en marche) :

1. Appuyer sur TIMER. Le voyant indicateur Timer Off du panneau de commande du

climatiseurclignotera.

2. Appuyez sur les flèches haut ou bas TEMP/TIME pour régler le temps de la minuterie entre

1et24 heures.

3. Après 5 secondes, le voyant indicateur Timer OFF du panneau de commande demeurera illuminé.

PAGE 18 UTILISATION DU CLIMATISEUR

UTILISATION DE LA TÉLÉCOMMANDE (suite)

POUR EFFACER LES RÉGLAGES PROGRAMMÉS DU MODE MINUTERIE :

REMARQUE : Le climatiseur peut être soit en marche, soit à l'arrêt.

Appuyer sur TIMER (MINUTERIE) jusqu'à ce que l'indicateur de la minuterie s'éteigne.

POUR VISUALISER OU MODIFIER LE TEMPS RESTANT (EN HEURES) :
MINUTERIE D'ARRÊT :

1. Appuyer sur les flèches haut ou bas TEMP/TIME pour augmenter ou diminuer la durée.

2. Après 5 secondes, l'écran du panneau de commande du climatiseur affichera le temps restant

jusqu'à l'arrêt (Timer Off).

MINUTERIE DE MISE EN MARCHE :

1. L'écran du panneau de commande affichera le nombre d'heures restantes.

2. Tandis que l'écran affiche le temps restant, appuyez sur les flèches haut ou bas TEMP/TIME

pour augmenter ou diminuer le temps.

VEILLE

1. Appuyer sur TIMER pour sélectionner le mode Sleep (veille). Le voyant indicateur s'illuminera.

FRANÇAIS

2. La température augmentera de 2˚ F une heure après la sélection de ce mode. La température

augmentera ensuite d'un autre 2 ˚F après une heure. L'appareil maintiendra cette température

pendant 6 heures puis s'arrêtera.

3. Pour désactiver le mode de veille, appuyer sur TIMER et le maintenir enfoncé jusqu'à ce que

letémoin lumineux s'éteigne.

TEMP./DURÉE

• Appuyer sur les flèches haut ou bas TEMP/TIME pour hausser la température. Chaque fois que

la flèche du haut TEMP/TIME est enfoncée, la température augmente de 1°F jusqu'à ce qu'elle
atteigne 86 °F (30 °C).

• Appuyer sur les flèches haut ou bas TEMP/TIME pour abaisser la température. Chaque fois

quela flèche du bas TEMP/TIME est enfoncée ou maintenue enfoncée, la température s'abaisse
de 1 °F jusqu'à ce qu'elle atteigne 61 °F (16 °C).

UTILISATION DU CLIMATISEUR PAGE 19

CHANGEMENT DU SENS DE CIRCULATION DE L'AIR

HWR05XCR
2 Balayage d’ Air: Les pales orientables de circulation d'air vous permettent de contrôler le sens
de la circulation de l'air. La circulation de l'air peut être dirigée latéralement (gauche/droite) . (Voir
Fig.23 )

HWR06XCR, HWE08XCR, HWE10XCR, HWE12XCR, HWR08XCR, HWR10XCR, HWR12XCR

4 Balayage d’ Air: Les pales orientables de circulation d'air vous permettent de contrôler le sens
de la circulation de l'air.Le courant d’air peut être dirigé de haut en bas, et, de droite à gauche.
(Voir Fig. 24)

Fig. 23

Fig. 24

o

p

e

n

FRANÇAIS

PAGE 20 UTILISATION DU CLIMATISEUR

NETTOYAGE DU FILTRE À AIR

1. Éteindre le climatiseur et débrancher le cordon d'alimentation de la prise.

2. Ouvrir le panneau avant et retirer le filtre à air. Certains modèles peuvent comporter un filtre

coulissant qui ne nécessitent pas que le panneau avant soit ouvert. (voir les figures 25 et 26)

3. Se servir d'un aspirateur avec embout boyau pour nettoyer le filtre à air. Si le filtre est

trèssale, le laver avec de l'eau chaude et un savon doux. Ne jamais mettre un filtre à air
aulave-vaisselle ou utiliser des produits nettoyants chimiques. Ne pas faire sécher le filtre
dans la sécheuse ou au four à micro-ondes. Sécher complètement le filtre à l'air avant de
leremettre en place.

Fig. 25

Fig. 26

4. Remettre le filtre en place dans le climatiseur.

5. Refermer le panneau avant.

6. Brancher le câble d’alimentation dans la prise murale, allumer le climatiseur et appuyer sur le

bouton Filter Reset pour éteindre l’indicateur lumineux.

FRANÇAIS

UTILISATION DU CLIMATISEUR PAGE 21

NETTOYAGE DU PANNEAU AVANT

REMARQUE : Ne jamais faire fonctionner un climatiseur dont le filtre n'est pas installé.

1. Éteindre le climatiseur et débrancher le cordon d'alimentation de la prise.

2. Nettoyer le panneau avant avec un chiffon doux. N'utiliser aucun produit nettoyant chimique

(en particulier les nettoyants à pulvériser), outil coupant ou liquide inflammable. Ces produits

peuvent abîmer la surface du climatiseur.

3. Sécher complètement le panneau avant à l'air.

4. Brancher le cordon d'alimentation dans la prise et allumer le climatiseur.

Si le filtre est endommagé et nécessite d'être remplacé, appeler le service à la clientèle de Haier

au numéro suivant : 1-877-337-3639.

SERVICE À LA CLIENTÈLE

IMPORTANT

FRANÇAIS

NE PAS RETOURNER CE PRODUIT AU MAGASIN.

En cas de problème avec ce produit, prière de contacter

leservice Haier Customer Satisfaction Center,

au 1-877-337-3639.

UNE PREUVE D’ACHAT DATÉE, LE NUMÉRO DE MODÈLE

ETLE NUMÉRO DE SÉRIE SONT REQUIS POUR OBTENIR

DUSERVICE EN VERTU DE LA GARANTIE.

SERVICE À

LA CLIENTÈLE

1-877-337-3639

PAGE 22 ENTRETIEN DU CLIMATISEUR

SONS NORMAUX DU CLIMATISEUR

Le filtre à air est amovible, ce qui en facilite le nettoyage. La propreté du filtre aide à réduire

la teneur de l'air en poussières, mousses, et autres particules, et est importante pour un

rendement de refroidissement et un fonctionnement optimaux. Le voyant lumineux de

réinitialisation du filtre s'illuminera pour vous avertir que le filtre a besoin d'être nettoyé.

Cevoyant s'illumine après 240 heures de fonctionnement du climatiseur.

SONS CAUSE

Déplacement d’air Le déplacement d'air du ventilateur.

Vibration de la fenêtre Installation incorrecte. Se rapporter à la section « Installation ».

Des gouttes d'eau propulsées sur le serpentin du condensateur.
Ceci aide au refroidissement du serpentin du condensateur.

Cliquetis

Bourdonnement aigu Mise en marche/arrêt du compresseur.

Clics Mise en marche/arrêt du thermostat.

Gargouillis Fluide frigorigène circulant à travers le serpentin de l'évaporateur.

Vous pouvez réduire ce bruit en ôtant le bouchon sous-base.(Voir
Fig.27) L'efficacité énergétique de votre appareil sera diminuée si vous

ôtez se bouchon.
N.B.: Ne pas percer de trou dans la plaque de base.

FRANÇAIS

Fig. 27

ENTRETIEN DU CLIMATISEUR PAGE 23

DÉPANNAGE

FRANÇAIS

PROBLÈME

POSSIBLE

Le climatiseur
refuse de
démarrer ou

defonctionner

La télécommande
ne fonctionne pas

La pièce ne semble
pas suffisamment
rafraîchie

Il semble faire trop
froid dans la pièce

Le climatiseur se
met en marche
et arrête trop
fréquemment

De l'eau s'égoutte
du caisson dans

lapièce

De l'eau s'égoutte

à l'extérieur de

votre maison
De l'eau

s'accumule à la

base du caisson
Le climatiseur gèle,

ce qui engendre
une accumulation
de glace sur

leserpentin

CAUSES POSSIBLES SOLUTION

Le cordon d'alimentation n'est

pasbranché à une prise murale.

Le cordon d'alimentation

s'estdéclenché.

L'appareil est éteint. Mettre l'appareil en marche au moyen de la

Un fusible domestique a grillé,

ouun disjoncteur s'est déclenché.
Les piles sont à plat. Remplacer les piles.

Les piles ont mal été insérées. S'assurer que les piles sont insérées dans

Il fait trop chaud dans la pièce. Laisser le temps à la pièce de se rafraîchir

Mauvais réglage possible de

lacommande de température.

Circulation d'air bloquée. S'assurer que la zone d'évacuation de l'air

La température a été réglée

tropbas.
Filtre à air sale ou obstrué. Nettoyer le filtre à air.

Circulation d'air bloquée. S'assurer que la zone d'évacuation de l'air

La température extérieure
estsous les 16 °C (61 °F).

Il fait très chaud à l'extérieur. Augmenter la vitesse du ventilateur

Le climatiseur n'est pas
correctement nivelé.

Temps chaud et humide. Cela est normal lors des jours très humides.

L'humidité se draine dans la base
du caisson.

La température extérieure est
tropbasse, sous les 16 °C (61 °F).

Brancher l'appareil à une fiche tripolaire mise
à la terre.

Appuyer sur le bouton de réinitialisation
RESET du cordon d'alimentation et relâcher.

télécommande ou du panneau de commande.
Remplacer le fusible ou enclencher

ledisjoncteur.

lebon sens.

après avoir mis l'appareil en marche.
Ajuster la température via le panneau

decommande ou la télécommande.

n'est pas obstruée.
Augmenter la température réglée.

n'est pas obstruée.
Ne pas faire fonctionner l'appareil si la

température à l'extérieur est inférieure
à16°C (61 °F).

aumaximum.

Incliner l'appareil légèrement vers l'arrière.

Serapporter à la section « Installation ».
NEPAS percer de trous dans la base du caisson.

Cela est normal lors des jours très humides.
NE PAS percer de trous dans la base

ducaisson.

Pour dégeler le serpentin, mettre l'appareil

enmode FAN ONLY (ventilation seulement)

et augmenter la température.

PAGE 24 DÉPANNAGE

GARANTIE LIMITÉE

GARANTIE LIMITÉE D'UN AN

La présente garantie couvre l'ensemble des vices de

fabrication ou de matériaux relativement aux pièces

mécaniques et électriques (y compris les coûts de

main-d'œuvre) de ce produit pour une période de

12 mois à partir de la date d'achat. Dans le cas des

utilisations commerciales ou locatives, la garantie est

de 90 jours. Vous devez conserver et être en mesure

de présenter votre reçu d'achat original en tant que

preuve pour la date d'achat.

Le système scellé et le compresseur (compresseur

hermétique, condensateur et évaporateur) de votre

appareil est garanti pour un période de 1 an après la

date d’achat. Vous devez conserver et présenter les

factures originales pour valider la date d’achat.

PERSONNES COUVERTES

L'acheteur de détail original de ce produit de Haier.

SERVICES COUVERTS

Haier réparera ou remplacera toute pièce mécanique

ou électrique du compresseur qui s'avère défectueuse

dans le cadre d'un usage résidentiel normal pendant

une période de 12 mois.

COMMENT OBTENIR DU SERVICE

Communiquer avec le centre de service autorisé de

Haier le plus près de chez soi. Pour connaitre le centre

de service autorisé le plus près, communiquer avec

Haier America au 1-877-337-3639.

Toute réparation ou entretien doit être effectué parun

centre de service autorisé de Haier.

CETTE GARANTIE NE COUVRE PAS

1. Les dommages imputables à une
installationinadéquate.

2. Les dommages subis par l'appareil

pendantl'expédition.

3. Les défauts autres que ceux issus de la fabrication.

4. Les dommages causés par l'emploi incorrect

ouabusif, les accidents, les modications,

l'entretien et le soin inadéquats de l'appareil,

ouencore un voltage incorrect.

5. Les dommages subis ailleurs que dans le cadre
d'une utilisation domestique.

6. Les dommages découlant d'un entretien

eectuéailleurs que chez un détaillant
ouundépositaire autorisé.

7. Les bordures décoratives.

8. La main-d’œuvre, le service, le transport et les frais

d'expédition pour le retrait et l'installation de pièces
de remplacement des pièces défectueuses au-delà

de la période initiale de 12 mois.

9. Tout crédit ou remboursement pour un produit
acheté depuis plus de 30 jours, ou toute perte ou
blessure causée par le produit ou par des défauts
au produit dont, entre autres, les dommages
consécutifs ou indirects.

10. Les produits remis à neuf achetés comme neufs

ouusagé.

LA PRÉSENTE GARANTIE LIMITÉE EST DONNÉE
EN GUISE ET LIEU DE TOUTE AUTRE GARANTIE,
EXPRESSE OU TACITE, Y COMPRIS LES GARANTIES
DE VALEUR MARCHANDE ET D'ADAPTATION À UN
USAGE PARTICULIER.

Le recours fourni par la présente garantie est exclusif et

accordé en remplacement de tout autre recours. Cette
garantie ne couvre pas les dommages indirects ou
consécutifs. Certains États ou provinces ne permettent

pas d'exclusion relativement aux dommages directs

ou indirects. Par conséquent, cette limitation peut

ne pas s'appliquer à votre situation. Certains États ou

provinces n'allouent pas de limites concernant la durée
d'une garantie implicite, alors ces limites ne s'appliquent

peut-être pas à vous. Cette garantie vous confère des

droits particuliers reconnus par la Loi, et vous pourriez
avoir d'autres droits pouvant varier d'un État ou d’une

province à l'autre.

La présente garantie couvre les appareils de la
zone continentale des États-Unis, de Porto Rico

etduCanada.

Haier America,
Wayne, NJ 07470

FRANÇAIS

GARANTIE LIMITÉE PAGE 25

ÍNDICE

INFORMACIÓN DE SEGURIDAD ...............................................................................................2

Precauciones importantes de seguridad .............................................................................. 2-3

Seguridad en el funcionamiento y advertencias .......................................................................4

REQUISITOS DE INSTALACIÓN ............................................................................................... 5

Herramientas y partes ................................................................................................................ 5

Requisitos de ubicación ..............................................................................................................6

Requisitos eléctricos............................................................................................................... 7-9

CÓMO INSTALAR .....................................................................................................................10

Cómo desempacar el aire acondicionado ...............................................................................10

Cómo preparar el aire acondicionado ................................................................................10-11

Cómo preparar la ventana ........................................................................................................12

Cómo finalizar la instalación ..................................................................................................... 13

CÓMO UTILIZAR EL AIRE ACONDICIONADO .....................................................................14

Cómo encender el aire acondicionado ..............................................................................14-18

Uso del control remoto ....................................................................................................... 18-19

Cómo cambiar la dirección del aire .........................................................................................20

CÓMO CUIDAR EL AIRE ACONDICIONADO ......................................................................... 21

Limpieza del filtro de aire ..........................................................................................................21

Limpieza del panel frontal ......................................................................................................... 22

Servicio al cliente ......................................................................................................................22

Sonidos normales de un aire acondicionado ...........................................................................23

SOLUCIÓN DE

GARANTÍA LIMITADA ..............................................................................................................25

PROBLEMAS ...................................................................................................24

REGISTRO DEL PRODUCTO

Gracias por adquirir nuestro producto Haier.
Este manual de fácil uso lo guiará para que
aproveche al máximo su producto.

Recuerde registrar el modelo y números
deserie que se encuentran en la parte lateral
de la unidad.

Número de modelo

Número de serie

Fecha de compra

ESPAÑOL

Engrape el recibo al manual, lo necesitará para recibir el servicio de garantía.

PRECAUCIONES IMPORTANTES

DESEGURIDAD

ADVERTENCIA

SE DEBE SEGUIR LA INFORMACIÓN DE ESTA GUÍA DE USO Y CUIDADO

PARAREDUCIR AL MÍNIMO EL RIESGO DE LESIONES PERSONALES, INCENDIO,

DESCARGA ELÉCTRICA U OTRAS CONDICIONES PELIGROSAS.

LAS INSTRUCCIONES EN ESTA GUÍA DE USO Y CUIDADO NO PRETENDEN

ABARCAR TODAS LAS POSIBLES CONDICIONES O SITUACIONES QUE PUDIERAN

OCURRIR. TENGA PRECAUCIÓN Y CUIDADO CUANDO INSTALE, PONGA

ENFUNCIONAMIENTO Y LIMPIE EL AIRE ACONDICIONADO.

1. Utilice este aire acondicionado solamente para lo que fue diseñado, según
se describe en esta guía de uso y cuidado.

2. Antes de poner en funcionamiento, este aire acondicionado debe instalarse
correctamente y estar conectado al tomacorriente apropiado que
corresponda al cable de suministro eléctrico del aire acondicionado según
la sección de instalación de esta guía de uso y cuidado.

3. Nunca jale el cable de suministro eléctrico para desconectar el aire
acondicionado. Tome siempre la clavija con firmeza y jálela en línea recta

deltomacorriente en la pared.

4. Reemplace de inmediato el cable de suministro eléctrico si se daña de
alguna manera. Se debe comprar el cable de suministro eléctrico con el
fabricante del aire acondicionado y lo debe instalar un técnico calificado.
NO utilice un cable de suministro eléctrico que tenga fisuras, grietas, cortes

o que tenga daños en algún lugar a lo largo del cable mismo o bien enel
extremo de la clavija o en el extremo conector.

5. Apague el aire acondicionado y desconéctelo del tomacorriente en la pared
antes de limpiarlo o de darle mantenimiento.

6. No almacene ni utilice materiales ni líquidos combustibles ni inflamables

enel aire acondicionado o cerca de este.

7. Si la configuración del tomacorriente en la pared no corresponde con la
configuración de la clavija del aire acondicionado, un electricista calificado

ESPAÑOL

PÁGINA 2 INFORMACIÓN DE SEGURIDAD

debe cambiar el tomacorriente en la pared.

PRECAUCIONES IMPORTANTES

DESEGURIDAD

8. Este aire acondicionado contiene refrigerante R410a y requiere que
técnicos certificados utilicen el equipo, herramientas y estándares de
seguridad adecuados aprobados para este refrigerante. Utilice únicamente
equipo certificado para el refrigerante R410a. Además, según las leyes
federales, todo refrigerante debe retirarse del aire acondicionado de manera
adecuada antes de que se le deseche.

LEA Y SIGA CUIDADOSAMENTE

LAS INSTRUCCIONES DE SEGURIDAD.

GUARDE ESTAS INSTRUCCIONES

INFORMACIÓN DE SEGURIDAD PÁGINA 3

ESPAÑOL

SEGURIDAD EN EL FUNCIONAMIENTO
Y ADVERTENCIAS

1. Este aire acondicionado no contiene partes a las que el cliente pueda dar
mantenimiento. Si tiene problemas o dudas sobre el funcionamiento del
aire acondicionado llame siempre al centro de servicio al cliente de Haier:
1-877-337-3639.

2. Asegúrese de que el aire acondicionado está instalado correctamente y

demanera segura en la ventana, según las instrucciones de instalación que

se incluyen en esta guía de uso y cuidado.

3. NO haga perforaciones en la base ni en los lados del aire acondicionado.

4. NO meta los dedos u objetos donde se descarga el aire o donde entra

elaire en la parte delantera del aire acondicionado.

5. NO ponga en funcionamiento el aire acondicionado con una cubierta

protectora en la sección exterior.

6. NO obstruya las partes por donde se descarga el aire o por donde entra

elaire en el panel frontal.

7. No obstruya las rejillas laterales del exterior del aire acondicionado.

8. NO coloque ningún objeto en las secciones de entrada ni en las de salida

delaire acondicionado.

9. Ponga en funcionamiento el aire acondicionado con el filtro de aire instalado.

10. Guarde esta guía de uso y cuidado, la caja y el material de empaque

para utilizarlos en el futuro cuando quite, guarde y vuelva a instalar

elaireacondicionado.

ESPAÑOL

PÁGINA 4 INFORMACIÓN DE SEGURIDAD

HERRAMIENTAS Y PARTES

Lea y siga las instrucciones incluidas y utilice las herramientas que se enumeran a continuación.

HERRAMIENTAS NECESARIAS

Destornillador Phillips
Tijeras

Nivel
Cinta métrica

Taladro y broca

de 1/8 de pulg.

Lápiz

PARTES INCLUIDAS:

Revise que el paquete incluya todas las partes mencionadas para su aire acondicionado específico.

NOTA: Si faltan partes, llame al centro de servicio al cliente de Haier: 1-877-337-3639.

8,000BTU

5,000BTU

IMAGEN PARTE

10,000BTU

6,000BTU

12,000BTU

Canaleta superior

Cinta de espuma

Soporte lateral

1 1

1 1

2 2

Soporte del seguro

1 1

de la ventana

Tornillos

autorroscantes

3 4

de3/8 de pulgada

Tornillos para madera

9 9

de 1pulgada

Cortinas laterales

Marcos de

2 2

2 2

la cortina lateral

ON/OFF

MODE

SPEED

TIMER

TEMP/TIME

TEMP/TIME

Control remoto 1

REQUISITOS DE INSTALACIÓN PÁGINA 5

1

ESPAÑOL

REQUISITOS DE UBICACIÓN

IMPORTANTE: Respete todos los códigos y normativas correspondientes. Revise la ubicación

donde se instalará el aire acondicionado. Asegúrese de tener todo lo necesario
para realizar la instalación correctamente.

LA UBICACIÓN DEBE CONTAR CON LO SIGUIENTE:

• Tomacorriente eléctrico con conexión a tierra a una distancia de 6 pies (183 cm) a partir del lugar
de donde sale el cable de suministro eléctrico del aire acondicionado para modelos: HWR05XCR,

HWR06XCR,HWE08XCR, HWE10XCR, HWE12XCR, HWR08XCR, HWR10XCR, HWR12XCR

NOTA: oN use un cable de extensión, adaptador para enchufe, protector contra sobrecargas

oadaptador de varias salidas.

riC culación libre de aire en la habitación que va a enfriarse.

•

anU abert

•

lE aire acondicionado no debe instalarse en una carcasa para instalación en pared ni en una

•

ura lo suficientemente grande para el acondicionador de aire. (véase la Figura 2).

pared. Únicamente puede instalarse enuna ventana de guillotina.

NOTA: saL rejillas del gabinete externo y la salida del aire no deben estar obstruidas por arbustos,

árboles, etc. El aire tiene que poder pasar libremente a través de las rejillas del gabinete.
(véase la Figura 1).

Fig. 1

REJILLAS DEL
GABINETE

SALIDA DE AIRE

Fig. 2

B. ALTURA

A. ANCHO

INSTALACIÓN EN UNA VENTANA

Medidas de la abertura de la ventana:

HWR05XCR HWR06XCR

ESPAÑOL

A. Ancho
B. Alt

556 -914 mm 622 -914 mm 635 -930 mm 664 -959mm

340 mm 340 mm 370 mm 370 mm

PÁGINA 6 REQUISITOS DE INSTALACIÓN

HWR08XCR
HWE08XCR
HWR10XCR
HWE10XCR

HWR12XCR
HWE12XCR

REQUISITOS ELÉCTRICOS

ADVERTENCIA

SEGURIDAD ELÉCTRICA y ADVERTENCIAS

1. NO corte ni quite la clavija de conexión a tierra en el cable de suministro eléctrico colocado.

Si lo hace pueden salir chispas o fuego y se invalidarían todas las garantías. Por motivos

deseguridad, el aire acondicionado debe conectarse a tierra de manera apropiada.

2. Para evitar el riesgo de incendio o descarga eléctrica, NO utilice un adaptador para enchufe,

cable de extensión, protector contra sobrecargas o adaptadores de varias salidas con el
aireacondicionado.

3. El cable de suministro eléctrico tiene un enchufe de 3 clavijas que se acopla a un tomacorriente

en la pared estándar de 115 voltios para reducir al mínimo la posibilidad de descarga eléctrica
debido al aire acondicionado.

4. El cable de suministro eléctrico incluye un dispositivo interruptor en caso de detección de fuga

de corriente (LCDI). La caja de enchufe cuenta con un botón RESET (RESTABLECER) y TEST
(PROBAR). El dispositivo se debe probar periódicamente oprimiendo el botón TEST y después

el botón RESET mientras esté enchufado al tomacorriente en la pared. Si el botón TEST no se
activa o el botón RESET no se acopla, no utilice el aire acondicionado y póngase en contacto
con un técnico de servicio calificado.

5. Pida a un electricista calificado que inspeccione el tomacorriente en la pared y el circuito para

asegurarse de que aquel esté conectado a tierra de manera apropiada.

6. Si tiene un tomacorriente en la pared de 2 clavijas y no de 3, es responsabilidad del

usuario reemplazarlo por un tomacorriente en la pared de 3 clavijas conectado a tierra

demaneraapropiada.

7. El aire acondicionado debe estar siempre conectado a un tomacorriente eléctrico dedicado

quetenga un valor de voltaje que corresponda con la etiqueta del número de serie en el

costado del aire acondicionado.

8. Los valores nominales eléctricos del aire acondicionado se incluyen en la etiqueta del modelo

ynúmero de serie. Esta se encuentra en el costado del gabinete del aire acondicionado
odetrásde la rejilla frontal.

9. La siguiente tabla muestra los requisitos eléctricos específicos. Debe cumplir con los requisitos

para el tipo de enchufe que tiene el cable de suministro eléctrico.

CABLE DE SUMINISTRO ELÉCTRICO

Requisitos de cableado

115 voltios (103.5 mínimo a 126.5 máximo).

•

Fusible de retardo de 15 amperios conectado a tierra o interruptor de carga.

•

ESPAÑOL

Utilícelo en un circuito con un solo tomacorriente.

•

REQUISITOS DE INSTALACIÓN PÁGINA 7

REQUISITOS ELÉCTRICOS, continuación

RESET

TEST

MÉTODO DE PUESTA A TIERRA REQUERIDO (véase la Figura 3).

Fig. 3

Este aire acondicionado debe conectarse a tierra y está equipado con uncable
de suministro eléctrico que tiene un enchufe con conexión a tierra de 3clavijas.

El cable de suministro eléctrico debe enchufarse en un tomacorriente

apropiado de 3 clavijas con conexión a tierra de acuerdo con todos los códigos

y normativas locales. Si no cuenta con un tomacorriente apropiado, el cliente
tiene la responsabilidad de comunicarse con un electricista calificado y

asegurarse de que se instale un tomacorriente de 3 clavijas con conexión
atierra adecuado.

CABLE DE SUMINISTRO ELÉCTRICO (véase la Figura 4).

NOTA: El enchufe del aire acondicionado puede ser ligeramente diferente en apariencia al que

semuestra.

A. Botón Reset.
B. Botón Test.

A

B

Fig. 4

Este aire acondicionado de uso doméstico está equipado con un interruptor en caso de

detección de fuga de corriente (LCDI) y un cable de suministro eléctrico exigido por UL.

Este cable de suministro eléctrico contiene un dispositivo de detección de corriente. Si el
cable de suministro eléctrico está aplastado, este dispositivo detectará fuga de corriente

yse desconectará el suministro eléctrico del aire acondicionado. Si este cable de suministro

eléctrico está dañado, no se puede reparar y debe reemplazarse por un cable que se obtenga
con el fabricante del producto. Si el cable de suministro eléctrico está dañado, llame al centro

deservicio al cliente de Haier: 1-877-337-3639.

ESPAÑOL

PÁGINA 8 REQUISITOS DE INSTALACIÓN

REQUISITOS ELÉCTRICOS, continuación

ADVERTENCIA

• Riesgo de descarga eléctrica.

• No use un adaptador para enchufe, cable
de extensión, protector contra sobrecargas

• Enchufe en un tomacorriente apropiado

ni adaptador de varias salidas.

de 3 clavijas con conexión a tierra.

• No seguir estas instrucciones puede

• No quite la clavija de conexión a tierra
delcable de suministro eléctrico.

producir una lesión, un incendio
o una descarga eléctrica.

PARA PROBAR EL CABLE DE SUMINISTRO ELÉCTRICO:

1. Enchufe el cable de suministro eléctrico en un tomacorriente

apropiadode 3 clavijas con conexión a tierra (véase la Figura 5).

2. Oprima RESET (restablecer) (en algunos dispositivos se encenderá
unaluz verde).

3. Oprima TEST (probar) (espere escuchar un clic; el botón Reset
seactivará y en algunos dispositivos se apagará una luz verde).

4. Oprima y suelte RESET (espere escuchar un clic; el botón Reset
se bloqueará y en algunos dispositivos se encenderá una luz verde).

El cable de suministro eléctrico está listo para usarse.

NOTA:

Fig. 5

• El botón Reset debe estar oprimido por completo para un correcto

funcionamiento (véase la Figura 6).

• El cable de suministro eléctrico debe sustituirse si no se dispara cuando

se oprime el botón de prueba o si no se restablece.

• NO encienda ni apague el aire acondicionado desenchufando el cable

de suministro eléctrico del tomacorriente. Encienda o apague el aire
acondicionado siempre en el panel control o con el control remoto.

• Si el cable de suministro eléctrico está dañado, debe sustituirse por

unonuevo que se obtenga del fabricante del producto y debe instalarlo
un profesional deservicio calificado. No debe comprarse en una tienda

ni debe repararlo el usuario.

Si el cable de suministro eléctrico está dañado, llame al centro de servicio al cliente de Haier:

1-877-337-3639.

• El cable de suministro eléctrico no contiene partes que el usuario pueda reparar.

• Abrir el revestimiento resistente a alteraciones anula todas las garantías del fabricante.

Fig. 6

RESET

TEST

ESPAÑOL

REQUISITOS DE INSTALACIÓN PÁGINA 9

CÓMO DESEMPACAR EL AIRE ACONDICIONADO

ADVERTENCIA

RIESGO DE EXCESO DE PESO

Cuando mueva o levante el aire acondicionado, hágalo entre dos o más personas.

Cuando manipule el aire acondicionado, utilice guantes
para protegerse de bordes filosos y de aletas de metal.

CÓMO QUITAR LOS MATERIALES DE EMPAQUE

Cómo quitar los materiales de empaque. Guarde la caja y la espuma de empaque para almacenar

•

la unidad cuando no la esté utilizando.

NOTA: NO hay ningún material embalado dentro del acondicionador de aire para quitar - No abra

el gabinete.

Manipule el aire acondicionado con cuidado.

•

Mantenga el aire acondicionado en posición vertical y nivelado. No coloque el aire acondicionado

•

de lado, de frente, de espaldas ni al revés.

ESPAÑOL

El aire acondicionado debe dejarse en posición vertical durante 2 horas antes de su instalación

•

ypuesta en funcionamiento.

CÓMO PREPARAR EL AIRE ACONDICIONADO

INSTALACIÓN DE LA CANALETA SUPERIOR

Parte frontal

Tornillos de

3/8 de pulgada

(tamaño real)

1. Coloque la canaleta superior en la parte superior del aire
acondicionado, alineando los orificios de la canaleta superior
conlos orificios de la parte superior de la unidad.
Asegúrese de que la canaleta quede viendo de frente
comoloindicalaetiqueta (véase la Figura 7 & 8).

2. Utilice tornillos autorroscantes de 3/8 de pulgada para fijar la canaleta
superior a la parte superior del aire acondicionado (véase la Figura 8).

Utilice tres (3) tor

HWR05XCR, HWR06XCR

Utilice cuatro (4) tornillos autorroscantes de 3/8 de pulgada para los modelos:

HWE08XCR, HWE10XCR, HWE12XCR, HWR08XCR, HWR10XCR,

HWR12XCR

nillos autorroscantes de 3/8 de pulgada para los modelos:

Canaleta superior

Fig. 7

Fig. 8

PÁGINA 10 CÓMO INSTALAR

CÓMO PREPARAR EL AIRE ACONDICIONADO, continuación

INSTALACIÓN DE LOS SEGUROS PARA CORTINA

NOTA: Fije las cortinas laterales al aire acondicionado antes de colocar la unidad en la ventana.

1. Coloque el lado con aleta de la cortina lateral en la guía del lado derecho del gabinete del aire
acondicionado (véase la Figura 9).

Fig. 9 Fig. 10

LADO CON ALETA DE
LA CORTINA LATERAL

2. Deslice hacia abajo el lado con aleta de la cortina lateral
sobre las 3 guías hasta que la cortina se alinee con
la parte superior e inferior del gabinete del aire acondicionado
(véase la Figura 11).

3. Deslice el marco de la cortina lateral sobre la parte superior
de la cortina lateral, y posteriormente en la canaleta
de la parte superior del aire acondicionado y dentro
de la guía de la parte inferior del aire acondicionado
(véase la Figura 12).

4. Deslice el marco de la cortina lateral lo más cerca posible
al gabinete del aire acondicionado, lo suficiente para
poder asegurar la cortina lateral en el marco. Presione
con cuidado el marco hasta que se escuche un clic
(véase las Figuras 10 y 12).

5. Repita los pasos anteriores para la cortina lateral
y el marco izquierdos. Asegúrese de que no queden
espacios para garantizar que no se escape el aire dentro
o fuera de la habitación.

CIERRE EL LADO
DEL BORDE DE LA
CORTINA LATERAL

Fig. 11

Fig. 12

CLIC

CÓMO INSTALAR PÁGINA 11

ESPAÑOL

CÓMO PREPARAR LA VENTANA

HEIGHT

WIDTH

1. Mida el ancho de la abertura de la ventana (véase la Figura 13).

2. Marque con un lápiz una línea central en la parte interior de la base de la ventana

(véase la Figura 14).

ANCHO DE

LAABERTURA
DELAVENTANA

LÍNEA CENTRAL

Fig. 13

WIDTH

Fig. 14

CENTER

NOTAS Y ADVERTENCIAS:

Asegúrese de que el aire acondicionado no se caiga de la abertura de la ventana mientras

•
loinstala o lo quita.

NO obstruya las partes por donde se descarga el aire o por donde entra el aire en el panel frontal.

•
No obstruya las rejillas del exterior del aire acondicionado.

•

3. Centre el aire acondicionado en la base de la ventana.

Asegúrese de colocar la unidad de manera que descanse en la
base de la ventana con una inclinación hacia abajo de ¼ a ½

pulgada hacia el exterior. Baje el bastidor delaventana detrás

Fig. 15

Lower Window Sash

Top Channel

de la canaleta superior para sujetar la unidad en su lugar (véase la
Figura 15).

NOTA: La apariencia del modelo que usted tiene puede ser diferente

a la que se muestra.

4. Afloje el tornillo que se encuentra en la esquina inferior derecha

del aire acondicionado.

5. Deslice el soporte lateral sobre el tornillo. El soporte lateral debe

descansar en la base de la ventana (véase la Figura 16).

6. Apriete parcialmente el tornillo. Asegure la unidad antes

deapretarlo completamente.

7. Utilice una broca de taladro de 1/8 de pulgada para hacer

unorificio inicial a través de los orificios del soporte lateral.

8. Con dos (2) tornillos de madera de 1 pulgada fije el soporte lateral

a la base de la ventana.

9. Repita lo mismo al instalar el soporte lateral del lado izquierdo

ESPAÑOL

delaire acondicionado.

PÁGINA 12 CÓMO INSTALAR

Fig. 16

CÓMO FINALIZAR LA INSTALACIÓN

CÓMO FIJAR LAS CORTINAS LATERALES A LA VENTANA

1. Jale hacia afuera la cortina derecha y el marco hasta que

encajen al ras de la parte lateral del marco de la ventana
(véase la Figura 17).

2. Con una broca de taladro de ⅛ de pulgada, haga un orificio

inicial a través del orificio superior de la cortina lateral

ydentro del bastidor de la ventana.

3. Inserte uno (1) de los tornillos para madera de 1 pulgada

através del orificio superior de la cortina derecha y dentro

del bastidor de la ventana (véase la Figura 18).

4. Haga lo mismo para la cortina izquierda.

5. Con una broca de taladro de ⅛ de pulgada, haga un orificio

inicial en el bastidor de la ventana utilizando el orificio
superior de la cortina lateral como guía.

6. Inserte uno (1) de los tornillos para madera de 1 pulgada

através del orificio inferior de la cortina derecha y dentro del

marco de la ventana (véase la Figura 19).

7. Haga lo mismo para la cortina izquierda.

Fig. 17

Fig. 18

INSTALACIÓN FINAL

1. Desenrolle la cinta de espuma que se incluye (véase la Figura 20).

2. Introduzca la cinta de espuma detrás de la parte superior

delbastidor inferior de la ventana y contra el vidrio de
laventanasuperior.

3. Coloque el soporte del seguro de la ventana como se muestra

enel diagrama utilizando un destornillador. Con una broca
detaladro de ⅛ de pulgada, haga un orificio inicial a través
delorificio del soporte del seguro de la ventana y dentro
delaventana superior (véase la Figura 21).

4. Fije el soporte del seguro de la ventana a la ventana superior

conun (1) tornillo para madera de 1 pulgada para sujetar la
unidaden su lugar.

5. Enchufe la unidad en un tomacorriente de 3 clavijas

conconexiónatierra.

6. Oprima RESET en el cable de suministro eléctrico. Se encenderá

una luz verde. Para conocer los detalles completos, véase
“Requisitos eléctricos”.

Fig. 19

Fig. 20

Fig. 21

ESPAÑOL

CÓMO INSTALAR PÁGINA 13

CÓMO ENCENDER EL AIRE ACONDICIONADO

˚F/˚C

86

MODE SPEED TIMER

hr

TIMER (temporizador)

MODE (modo) SPEED (velocidad)

FAN

ENERGY
SAVE

COOL

RESTABLECIMIENTO
DEL FILTRO

HIGH

MED

LOW SLEEP

AUTO COOLDEHUM

TEMP/TIME

FILTER
RESET

CLEAN FILTER

ON

OFF

TEMPERATURE/TIME

(temperatura/tiempo)

INDICADOR DE
LIMPIEZA DEL FILTRO

POWER (encendido)

POWER

AUTO RESTART

Poner en funcionamiento de manera correcta el aire acondicionado le permite obtener losmejores

resultados posibles.

Esta sección le explica cómo poner en funcionamiento este aire acondicionado.

IMPORTANTE:

Cuando apague el aire acondicionado, ya sea en el panel de control o con el control remoto,

•

espere por lo menos 3 minutos antes de encenderlo de nuevo. Esto evita que el compresor
se sobrecargue. Esta demora de 3 minutos también aplica cuando se cambia de modo frío
aventilador y viceversa.
Nota: Hay una demora incorporada de 3 minutos. Puede notar que el compresor no se
enciende de inmediato. Esto se diseñó para proteger la unidad.

No ponga en funcionamiento el aire acondicionado en el modo Cool (enfriar) cuando

ESPAÑOL

•
latemperatura exterior sea menor a los 61 °F (16 °C). La bobina evaporadora interior

secongelará y el aire acondicionado no funcionará correctamente.

PÁGINA 14 USO DEL AIRE ACONDICIONADO

CÓMO ENCENDER EL AIRE ACONDICIONADO, continuación

1. Quite con cuidado la película de plástico transparente del panel de control.

2. Oprima POWER (encendido) una vez para encender el aire acondicionado. Se encenderá la luz

indicadora POWER.

NOTA: Cuando el aire acondicionado se conecte por primera vez, la pantalla LED mostrará “88” durante

3 segundos. Después de encender el aire acondicionado por primera vez, la pantalla mostrará la

temperatura de 72 °F y el ventilador se establecerá automáticamente en Low speed (Velocidad
baja) y el indicador de modo mostrará ENERGY SAVE (AHORRO DE ENERGÍA).

NOTA: Para cambiar la temperatura entre Fahrenheit (F) y Celsius(C) en la pantalla, debe conectar el

aire acondicionado, y encendido. En el panel de control al frente del AC, mantenga presionado
los botones HACIA ARRIBA y HACIA ABAJO a la vez durante tres segundos.. El cambio no se
puede hacer con el control remoto.

3. Seleccione un modo. Consulte “Mode”.

4. Seleccione una velocidad. Consulte “Speed”.

5. Oprima el botón de temporizador. Consulte “Temp/Time (temperatura/tiempo)”.

6. Restablezca el filtro. Consulte “Filter Reset” (restablecimiento del filtro).

MODO

1. Oprima MODE hasta que vea que la luz indicadora se enciende para la configuración deseada.

2. Elija Fan (ventilador), Cool (enfriar), Energy Save (ahorro de energía) o Dehum (deshumidificar).

FAN: Sólo hace funcionar el ventilador. Oprima SPEED para seleccionar la velocidad del ventilador:

High, Med o Low. La pantalla muestra la temperatura actual de la habitación.

COOL: Enfría la habitación. Oprima SPEED para seleccionar la velocidad del ventilador: High, Med, Low

o Auto (alta, media, baja o automática). Oprima el botón con la flecha hacia arriba o hacia abajo
TEMP/TIME (TEMPERATURA/TIEMPO) para ajustar la temperatura.

ENERGY SAVE: En este modo el ventilador sólo se activa cuando es necesario enfriar. Elventilador

se activará durante 3 minuto después de que el compresor se apague. Entonces el

ventilador inicia el ciclo durante 2 minutos, a intervalos de10 minutos, hasta que la

temperatura de la habitación sea mayor a la temperatura establecida. Después el
compresor se enciende de nuevo.

DEHUM: Ayuda a eliminar la humedad de la habitación. El aire acondicionado selecciona

automáticamente la temperatura. Esta configuración NO enfriará la habitación.

NOTA:

El modo Dehum no puede utilizarse para enfriar la habitación.

•

USO DEL AIRE ACONDICIONADO PÁGINA 15

ESPAÑOL

CÓMO ENCENDER EL AIRE ACONDICIONADO, continuación

SPEED

1. Oprima FAN SPEED hasta que vea que la luz indicadora se enciende

paralaconfiguración deseada.

2. Elija High, Med, Low o Auto Cool.l

HIGH: Para enfriar al máximo.

86

˚F/˚C

hr

MED: Para enfriamiento normal.

MODE SPEED TIMER

LOW: Para enfriar al mínimo.

FAN

AUTO COOL (ENFRIAMIENTO AUTOMÁTICO): Ajusta automáticamente
la velocidad del ventilador para proporcionar el enfriamiento ideal según

latemperatura de la habitación.

TIMER OFF (TEMPORIZADOR APAGADO)

ENERGY
SAVE

COOL

HIGH

MED

LOW SLEEP

AUTO COOLDEHUM

TEMP/TIME

FILTER
RESET

Para configurar el aire acondicionado para que se apague en un lapso entre 1 y 24

horas (el aire acondicionado debe estar en ON [encendido] para configurarse):

1. Presione TIMER (TEMPORIZADOR) hasta que se ilumine el indicador Timer Off
(Temporizador apagado). La pantalla mostrará las horas restantes antes de que

CLEAN FILTER

POWER

AUTO RESTART

el aire acondicionado se apague.

2. Oprima el botón con la flecha hacia arriba o hacia abajo TEMP/TIME para

cambiar el tiempo de demora de 1 hasta 24 horas.

3. Después de 5 segundos, la luz indicadora Timer Off (Temporizador apagado) permanecerá

encendida. La pantalla mostrará el tiempo restante para que se apague el temporizador.

TIMER ON (TEMPORIZADOR ENCENDIDO)

Para configurar el temporizador para que encienda el aire acondicionado con los ajustes previos:

1. Encienda la unidad.

2. Presione TIMER (TEMPORIZADOR) hasta que se ilumine el indicador Timer On (Temporizador

encendido). La pantalla mostrará las horas restantes antes de que el aire acondicionado se

encienda.

3. Oprima el botón con la flecha hacia arriba o hacia abajo TEMP/TIME para cambiar el tiempo

de demora de 1 hasta 24 horas.

4. La unidad se apaga y se reinicia.

ON

OFF

ESPAÑOL

PÁGINA 16 USO DEL AIRE ACONDICIONADO

CÓMO ENCENDER EL AIRE ACONDICIONADO, continuación

PARA BORRAR LA PROGRAMACIÓN DEL TEMPORIZADOR:

NOTA: El aire acondicionado puede estar encendido o apagado.

Presione TIMER (TEMPORIZADOR) hasta que la luz del indicador de temporizador se apague.

PARA VER O CAMBIAR EL TIEMPO RESTANTE (EN HORAS):
TIMER OFF

1. Oprima el botón con la flecha hacia arriba ohacia abajo TEMP/TIME para aumentar o disminuir el

tiempo.

2. Después de 5 segundos, la pantalla mostrará la temperatura actual de la habitación.

TIMER ON

1. La pantalla mostrará el tiempo restante.

2. Mientras la pantalla muestra el tiempo restante, oprima el botón con la flecha hacia arriba o hacia

abajo TEMP/TIME para aumentar o disminuir el tiempo.

3. Después de 5 segundos, la pantalla mostrará la temperatura actual de la habitación.

Nota: En los modos TIMER (TEMPORIZADOR) y SLEEP (DESCONEXIÓN AUTOMÁTICA), no puede

regularse la temperatura.

SLEEP (DORMIR)

1. Oprima el botón TIMER para elegir el modo Sleep. Se encenderá la luz indicadora.

2. La temperatura aumentará 2 °F, 1 hora después de haber seleccionado el modo. Posteriormente

la temperatura aumentará otros 2 °F después de 1 hora. La unidad mantendrá esta temperatura
durante 6 horas y después se detendrá.

3. Para apagar el modo Sleep, oprima el botón TIMER hasta que la luz indicadora se apague.

TEMP/TIME

1. Oprima el botón con la flecha hacia arriba TEMP/TIME para aumentar la temperatura. Cada vez que

oprima el botón con la flecha hacia arriba TEMP/TIME, la temperatura aumentará 1 °F hasta que llegue

a los 86 °F (30 °C).

2. Oprima el botón con la flecha hacia abajo TEMP/TIME para disminuir la temperatura. Cada vez que

oprima el botón con la flecha hacia abajo TEMP/TIME, la temperatura disminuirá 1 °F hasta que llegue

a los 61 °F (16 °C).

NOTA: Después de 5 segundos, en el modo Ventilador, el visor mostrará la temperatura actual.

En los modos Enfriamiento, Ahorro de energía o Deshumidificador, el visor mostrará la
temperatura configurada.

ESPAÑOL

USO DEL AIRE ACONDICIONADO PÁGINA 17

CÓMO ENCENDER EL AIRE ACONDICIONADO, continuación

RESTABLECIMIENTO DEL FILTRO

Esta función notifica automáticamente que se debe limpiar el filtro de aire. La luz indicadora
seencenderá después de 240 horas de funcionamiento. Limpie el filtro de aire (consulte Cuidado

USO DEL CONTROL REMOTO

ylimpieza), vuelva a colocarlo en el panel frontal y oprima el botón Filter Reset. Se apagará la luz.

NOTA: Los puntos en relieve son sistema Braille para las personas con discapacidades

visuales
(véase la Figura 22).

El control remoto puede tener una apariencia diferente de la imagen que

ON/OFF

MODE

SPEED

semuestra.

NOTA: Quite y deseche la película protectora antes del uso. El control remoto utiliza

una pila CR2025 (incluida). Reemplace la pila después de 6 meses de uso o
cuando el control remoto

comience a perder energía. Para cambiar la pila,

primero quite el tornillo del panel trasero del control remoto.

POWER

Fig. 22

Presione ON/OFF (ENCENDIDO/APAGADO) para encender el acondicionador
de aire. Cuando presiona por primera vez ON/OFF (ENCENDIDO/APAGADO), el
acondicionador de aire funcionará en el modo de ahorro de energía, con velocidad de
ventilador baja y una temperatura de 72°F. Puede seleccionar cualquier otro modo para satisfacer sus
necesidades.

TIMER

TEMP/TIME

TEMP/TIME

MODO

Oprima MODE para elegir Fan, Energy Save, Cool o Dehum.

SPEED

Oprima SPEED para elegir High, Med, Low o Auto Cool.

TIMER

Para configurar el aire acondicionado para que se apague después de 1 a 24 horas seleccionadas
(launidad debe estar en ON):

Oprima TIMER. La luz indicadora Timer Off del panel de control del aire acondicionado destellará.

1.

2. Oprima el botón con la flecha hacia arriba o hacia abajo TEMP/TIME para cambiar el tiempo de

demora de 1 hasta 24 horas.

3. Después de 5 segundos, la luz indicadora Timer OFF del panel de control del aire acondicionado

permanecerá encendida.

ESPAÑOL

PÁGINA 18 USO DEL AIRE ACONDICIONADO

USO DEL CONTROL REMOTO, continuación

PARA BORRAR LA PROGRAMACIÓN DE DEMORA DEL TEMPORIZADOR:

NOTA: El aire acondicionado puede estar encendido o apagado.

Oprima TIMER hasta que la luz indicadora del temporizador se apague.

PARA VER O CAMBIAR EL TIEMPO RESTANTE (EN HORAS):
TIMER OFF:

1. Oprima el botón con la flecha hacia arriba o hacia abajo TEMP/TIME para aumentar o disminuir el

tiempo.

2. Después de 5 segundos, la pantalla del panel de control del aire acondicionado mostrará el tiempo

restante para que se apague el temporizador.

TIMER ON:

1. La pantalla del panel de control del aire acondicionado mostrará el tiempo restante.

2. Mientras la pantalla muestra el tiempo restante, oprima el botón con la flecha hacia arriba o hacia

abajo TEMP/TIME para aumentar o disminuir el tiempo.

SLEEP

1. Oprima el botón TIMER para elegir el modo Sleep. Se encenderá la luz indicadora.

2. La temperatura aumentará 2 °F 1 hora después de haber seleccionado el modo. Posteriormente

la temperatura aumentará otros 2 °F después de 1 hora. La unidad mantendrá esta temperatura
durante 6 horas y después se detendrá.

3. Para apagar el modo Sleep, oprima el botón TIMER hasta que la luz indicadora se apague.

TEMP/TIME

• Oprima el botón con la flecha hacia arriba TEMP/TIME para aumentar la temperatura. Cada vez que

oprima el botón con la flecha hacia arriba TEMP/TIME, la temperatura aumentará 1 °F hasta que llegue

a los 86 °F (30 °C).

• Oprima el botón con la flecha hacia abajo TEMP/TIME para disminuir la temperatura. Cada vez que

oprima o mantenga oprimido el botón con la flecha hacia abajo TEMP/TIME, la temperatura disminuirá

1 °F hasta que llegue a los 61 °F (16 °C).

USO DEL AIRE ACONDICIONADO PÁGINA 19

ESPAÑOL

CAMBIO DE LA DIRECCIÓN DEL AIRE

HWR05XCR
Flujo de Aire en 2 Direcciones: Les pales orientables de circulation d'air vous permettent de
contrôler le sens de la circulation de l'air. La circulation de l'air peut être dirigée latéralement
(gauche/droite) . (voir la figure 23)

HWR06XCR, HWE08XCR, HWE10XCR, HWE12XCR, HWR08XCR, HWR10XCR, HWR12XCR

Flujo de Aire en 4 Direcciones: Las rejillas direccionales de aire permiten controlar la dirección
del flujo de aire. El flujo de aire puede dirigirse hacia arriba o abajo y a la izquierda o a la derecha.
(véase la Figura 24).

Fig. 23

Fig. 24

o

p

e

n

ESPAÑOL

PÁGINA 20 USO DEL AIRE ACONDICIONADO

LIMPIEZA DEL FILTRO DE AIRE

1. Apague el aire acondicionado y desenchufe el cable de suministro eléctrico del tomacorriente.

2. Para quitar el filtro de aire, abra el panel frontal y saque el filtro de aire. Algunos modelos pueden

tener un filtro que en cambio se desliza y no requiere que se abra el panel frontal (véase las Figuras 25
y 26).

3. Utilice una aspiradora con el accesorio de manguera para limpiar el filtro de aire. Si el filtro de aire

está muy sucio, lávelo con agua tibia y un detergente suave. No lave el filtro de aire en un lavavajillas
ni lavadora ni utilice limpiadores químicos. No utilice una secadora de ropa ni horno de microondas
para secarlo. Déjelo secar al aire completamente antes de volver a colocarlo en la unidad.

4. Vuelva a colocar el filtro de aire en el aire acondicionado.

Fig. 25

5. Cierre el panel frontal.

6. Enchufe el cable de energía en el tomacorriente, encienda el acondicionador de aire y presione el

botón de restablecimiento de filtro para apagar la luz indicadora.

NOTA: No ponga en funcionamiento el aire acondicionado sin colocar el filtro en su lugar.

Fig. 26

USO DEL AIRE ACONDICIONADO PÁGINA 21

ESPAÑOL

LIMPIEZA DEL PANEL FRONTAL

1. Apague el aire acondicionado y desenchufe el cable de suministro eléctrico del tomacorriente.

2. Limpie el panel frontal con un paño suave. No utilice limpiadores químicos, en especial limpiadores

en aerosol, utensilios filosos ni líquidos inflamables. Estos productos pueden dañar la superficie

delaire acondicionado.

3. Déjelo secar al aire completamente.

4. Conecte el cable de suministro eléctrico en el tomacorriente y encienda el aire acondicionado.
En caso de que el filtro esté dañado y sea necesario remplazarlo, llame al centro de servicio al cliente

de Haier: 1-877-337-3639

SERVICIO AL CLIENTE

IMPORTANTE

NO DEVUELVA ESTE PRODUCTO A LA TIENDA

Si tiene algún problema con este producto, comuníquese

conel Centro de satisfacción del cliente al 1-877-337-3639.

ES NECESARIO TENER EL COMPROBANTE DE COMPRA

FECHADO, EL NÚMERO DE MODELO Y EL NÚMERO DE SERIE

PARA RECIBIR EL SERVICIO DE GARANTÍA.

SERVICIO

AL CLIENTE

1-877-337-3639

ESPAÑOL

PÁGINA 22 CÓMO CUIDAR EL AIRE ACONDICIONADO

SONIDOS NORMALES DE UN AIRE ACONDICIONADO

El filtro de aire se puede quitar para facilitar la limpieza. Un filtro de aire limpio contribuye a eliminar

elpolvo, las pelusas y partículas del aire para optimizar el enfriamiento y para que el aparato funcione

eficazmente. La luz de restablecimiento del filtro se encenderá para notificarle que se debe limpiar

elfiltro de aire. La luz se enciende después de que el aire acondicionado ha estado en funcionamiento

durante 240 horas.

SONIDOS MOTIVO

Movimiento

deaire

Vibración

enlaventana

Sonido metálico

Zumbido agudo Encendido y apagado del compresor.

Chasquido Encendido y apagado del termostato.

Gorgoteo Refrigerante que se mueve a través de la bobina (interna) del evaporador.

Fig. 27

Aire que gira alrededor del ventilador.

Instalación incorrecta. Consulte la sección Instalación.

Gotas de agua arrojadas contra la bobina (externa) del condensador.

Esto ayuda a enfriar la bobina del condensador.

Puede reducir el sonido quitando el tapón de agua de la sub-base.(véase
las Figuras 27)

Nota: No perfore agujero en la placa de base. Quitar este tapón disminuirá
la eficiencia energética de su unidad.

CÓMO CUIDAR EL AIRE ACONDICIONADO PÁGINA 23

ESPAÑOL

SOLUCIÓN DE PROBLEMAS

ESPAÑOL

POSIBLE

PROBLEMA

El aire
acondicionado
no enciende

nifunciona

El control remoto
no funciona

La habitación
no se siente lo
suficientemente
fría

La habitación

sesiente

demasiado fría
El aire

acondicionado
inicia y finaliza
el ciclo con
demasiada
frecuencia

Escurre agua

enlacasa

Escurre agua fuera
de la casa

El agua se
acumula en la base

delgabinete

El aire
acondicionado se

está congelando;

se forma hielo

enlabobina

POSIBLE CAUSA SOLUCIÓN

El cable de suministro
eléctrico no está conectado

enuntomacorriente.

El cable de suministro eléctrico

seactivó.

La unidad está apagada. Encienda la unidad con el control remoto

Se fundió un fusible doméstico o
se quemó el interruptor de carga.

Las baterías están descargadas. Reemplace las baterías.
Las baterías están mal colocadas. Asegúrese de que las baterías estén

La habitación está

demasiadocaliente.

El control de temperatura no se
puede configurar correctamente.

El flujo de aire está bloqueado. Asegúrese de que la zona por donde

La configuración de la temperatura
está demasiado baja.

El filtro de aire está sucio

obloqueado.

El flujo de aire está bloqueado. Asegúrese de que la zona por donde

La temperatura del aire en el

exterior es menor a 61 °F (16 °C).

La temperatura en el exterior
esmuy alta.

El aire acondicionado no está
nivelado correctamente.

Clima caliente, húmedo. Esto es normal durante días de

La humedad drena en la base

delgabinete.

La temperatura en el exterior es

demasiado baja, es menor a 61 °F

(16 °C).

Enchufe la unidad en un tomacorriente

apropiado con conexión a tierra.

Oprima y suelte el botón RESET en el cable

desuministro eléctrico.

oenel panel de control.

Reemplace el fusible o restablezca

elinterruptor de carga.

colocadas en la posición correcta.
Deje pasar un tiempo cuando encienda

launidad para que la habitación se enfríe.

Ajuste el control de temperatura en el panel
de control o con el control remoto.

sedescarga el aire no esté obstruida.

Aumente la temperatura establecida.

Limpie el filtro de aire.

sedescarga el aire no esté obstruida.

No ponga en funcionamiento la unidad

cuando la temperatura exterior esté por
debajo de los 61 ˚F.

Aumente la velocidad del VENTILADOR

alvalor más alto.

Incline ligeramente la unidad desde el frente
hacia atrás. Consulte la sección Instalación.
NO haga un orificio en la base del gabinete.

muchahumedad.

Esto es normal durante días de mucha
humedad. NO haga un orificio en la base

delgabinete.

Para descongelar la bobina ajuste el

modo FAN ONLY (SOLO VENTILADOR)
yestablezca la temperatura más alta.

PÁGINA 24 SOLUCIÓN DE PROBLEMAS

GARANTÍA LIMITADA

UN AÑO DE GARANTÍA LIMITADA

Esta garantía cubre todos los defectos de fabricación

o de material para las partes mecánicas y eléctricas

(incluidos los costos de mano de obra) de este

producto, durante un período de 12 meses a partir

de la fecha de compra. Para usos comerciales o

de renta, la garantía es de 90 días. Debe guardar

y entregar el recibo de venta original como

comprobante de la fecha de compra.

El sistema sellado y el compresor (compresor,

condensador y evaporador herméticos) que

contiene este producto tienen un período de

garantía de 1 año a partir de la fecha de compra.

Debe conservar el recibo de venta original y

proporcionarlo como prueba de la fecha de compra.

QUIÉN RECIBE COBERTURA

La persona que compró originalmente este producto

en la tienda.

QUÉ SE HARÁ

Haier America reparará o reemplazará cualquier parte

mecánica, eléctrica o del compresor que resulté

defectuosa por uso doméstico normal, durante un

período de 12 meses.

CÓMO PUEDO SOLICITAR SERVICIO

Comuníquese con el almacén de servicio más

cercano autorizado por el fabricante. Para obtener

el nombre del almacén de servicio más cercano,

comuníquese con Haier America al 1-877-337-3639.

Todo servicio debe ser realizado por un almacén

deservicio autorizado por el fabricante.

ESTA GARANTÍA NO CUBRE

1. Daños por instalación inadecuada.

2. Daños producidos en el envío.

3. Defectos distintos a los de fabricación.

4. Daños por uso incorrecto, maltrato, accidente,
alteración, falta de cuidado y mantenimiento
adecuados, o corriente o voltaje incorrectos.

5. Daño por uso distinto al doméstico.

6. Daños por un servicio brindado por alguien
distinto a un distribuidor o centro de

servicioautorizado.

7. Acabados decorativos.

8. Cargos por mano de obra, servicio, viáticos y
transporte para el retiro de partes defectuosas

einstalación de las refacciones, después
delperíodo inicial de 12 meses.

9. Crédito o reembolso por productos después de

30días o más de la fecha de compra, o por pérdida

o lesión provocada por el producto o por defectos
del producto que incluyen, entre otros, daños
incidentales o derivados.

10. Producto reconstruido adquirido como nuevo

ode segunda mano.

ESTA GARANTÍA LIMITADA SE OTORGA

ENLUGAR DE CUALQUIER OTRA GARANTÍA,

EXPRESA O IMPLÍCITA, INCLUSO LAS GARANTÍAS
DE COMERCIALIZACIÓN E IDONEIDAD PARA

UNFIN EN PARTICULAR.

La solución ofrecida en esta garantía es exclusiva
yse otorga en lugar de cualquier otra solución. Esta

garantía no cubre daños incidentales o derivados.

Algunos estados no permiten la exclusión por daños

incidentales o derivados, de modo que es posible
que estas limitaciones no se apliquen en su caso.
Algunos estados no permiten limitaciones sobre la
duración de una garantía implícita, de modo que es
posible que esta limitación no aplique en su caso.

Esta garantía le otorga derechos legales especícos,

y usted puede tener también otros derechos que
varían en cada estado.

Esta garantía cubre unidades dentro de los

EstadosUnidos continental, Canadá y Puerto Rico.

Haier America,
Wayne, NJ 07470

GARANTÍA LIMITADA PÁGINA 25

ESPAÑOL

www.Haier.com

Model # HWR05XCR, HWR06XCR,HWE08XCR,HWE10XCR,
HWE12XCR,HWR08XCR,HWR10XCR,HWR12XCR
Issued Date: October 2015

Haier America

Wayne, NJ 07470

©2015 Haier America Trading, LLC.
