User & Care Guide Guide d'utilisation et d'entretien Guía de uso y cuidado

Room Air Conditioner

Climatiseur individuel

Aire acondicionado

de uso doméstico

ESAQ406T HWQ08XCT

Design may vary by model number.

This user manual is to be only used for electronic control 6,000 BTU and 8,000 BTU. - Some models may have an additional letter after the model number.

0010580935

numéro de modèle.

Ce guide d'utilisation doit être utilisé strictement avec les modèles à commande électronique de 6,000 BTU y 8,000 BTU. - Sur certains modèles, le numéro de modèle peut être suivi d'une lettre.

El diseño puede variar conforme al

número de modelo

Este manual del usuario es únicamente para utilizar los controles electrónicos modelos 6,000BTU y 8,000 BTU. Algunos de los modelos pueden tener una letra adicional después del número de modelo.

TABLE OF CONTENTS

SAFETY INFORMATION............................................................................................................. 2

Important Safety Precautions ................................................................................................ 2-3

Operational Safety & Warnings .................................................................................................. 4

INSTALLATION REQUIREMENTS .............................................................................................5

Tools and Parts ............................................................................................................................ 5

Location Requirements ..............................................................................................................6

Electrical Requirements ......................................................................................................... 7-9

HOW TO INSTALL ....................................................................................................................10

Unpacking the Air Conditioner .................................................................................................10

Preparing the Air Conditioner ............................................................................................10-11

Preparing the Window ..............................................................................................................12

Completing the Installation ......................................................................................................13

USING YOUR AIR CONDITIONER ...........................................................................................14

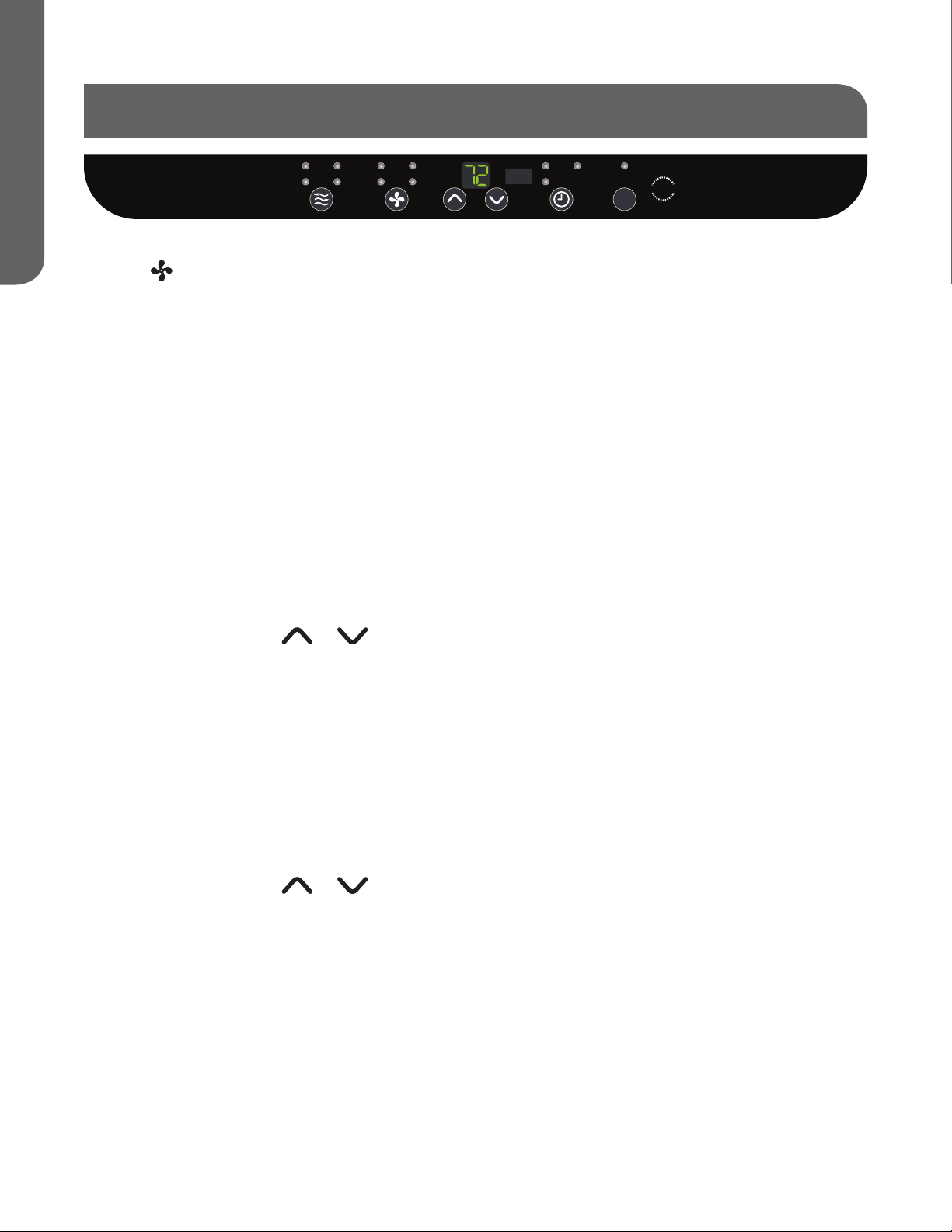

Starting the Air Conditioner ...............................................................................................14-18

Using the Remote Control ..................................................................................................18-20

Changing the Air Direction .......................................................................................................20

ENGLISH

CARING FOR YOUR AIR CONDITIONER ................................................................................21

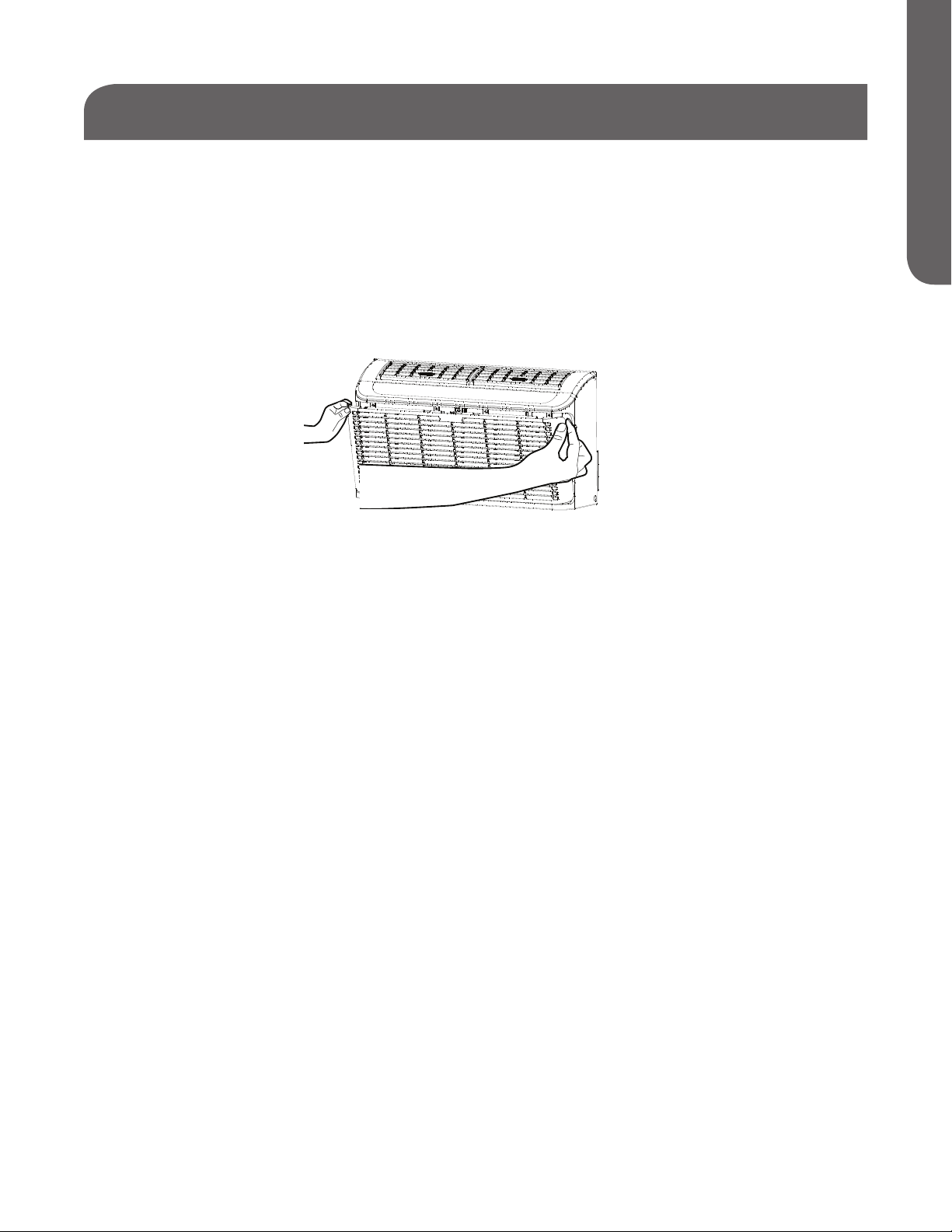

Cleaning the Air Filter ...............................................................................................................21

Cleaning the Front Panel ..........................................................................................................22

Customer Service .....................................................................................................................22

Normal Sounds of an Air Conditioner ......................................................................................23

TROUBLESHOOTING ..............................................................................................................24

LIMITED WARRANTY ...............................................................................................................25

PRODUCT REGISTRATION

Thank you for purchasing our Haier product. This easy-to-use manual will guide you in getting the best use of your product.

Remember to record the model and serial numbers. They are on a label on the side of your unit.

Model number

Serial number

Date of purchase

Staple your receipt to your manual. You will need it to obtain warranty service.

ENGLISH

1. Use this air conditioner only for its intended application as described in this

2. This air conditioner must be properly installed and use the correct wall

IMPORTANT SAFETY PRECAUTIONS

WARNING

THE INFORMATION IN THIS USE & CARE GUIDE MUST BE

FOLLOWED TO MINIMIZE THE RISK OF PERSONAL INJURY, FIRE,

ELECTRIC SHOCK OR OTHER UNSAFE CONDITIONS.

THE INSTRUCTIONS IN THIS USE & CARE GUIDE ARE NOT MEANT

TO INCLUDE EVERY POSSIBLE CONDITION OR SITUATION THAT

MAY OCCUR. USE CAUTION AND CARE WHEN INSTALLING, OPERATING

AND CLEANING THE AIR CONDITIONER.

Use & Care Guide.

outlet that matches with the air conditioner’s power supply cord in accordance with the Installation Section of this Use & Care Guide before it is operated.

3. Never unplug the air conditioner by pulling on the power supply cord. Always grip the plug firmly and pull straight out from the wall outlet.

4. Replace the power supply cord immediately if it becomes damaged in any way. A new power supply cord must be purchased from the air conditioner manufacturer and installed by a qualified technician. DO NOT use a power supply cord that is cracked, split, cut, or damaged anywhere along its length or either at the plug end or connector end.

5. Turn off the air conditioner and unplug it from the wall outlet before performing any cleaning or maintenance.

6. Do not store or use combustible or flammable materials or liquids on or near the air conditioner.

7. If the wall outlet configuration does not match the plug configuration on the air conditioner, the wall outlet must be changed by a qualified electrician.

PAGE 2 SAFETY INFORMATION

IMPORTANT SAFETY PRECAUTIONS

8. This air conditioner contains R410a refrigerant and requires certiﬁed technicians to use the proper equipment, tools and safety standards that are approved for this refrigerant. Use only equipment certiﬁed for R410a refrigerant. In addition, under federal law, all refrigerant must be properly removed from the air conditioner prior to its disposal.

Please do not place any small objects into the outlet grill, such as coins, buttons, etc. This will damage the fan blade and potentially cause severe damage to the unit.

For responsible disposal of the product, please contact your local municipality for additional recycling options in your area.

ENGLISH

READ AND FOLLOW THE

SAFETY INSTRUCTIONS CAREFULLY.

SAVE THESE INSTRUCTIONS

State of California Proposition 65 Warnings: WARNING: This product contains one or more chemicals known to the

State of California to cause cancer. WARNING: This product contains one or more chemicals known to the

State of California to cause birth defects or other reproductive harm.

SAFETY INFORMATION PAGE 3

OPERATIONAL SAFETY & WARNINGS

ENGLISH

1. This air conditioner contains no consumer serviceable parts. If you have

2. Be sure that the air conditioner is properly and securely installed in

3. DO NOT drill any holes in the base or sides of the air conditioner.

4. DO NOT place fingers or objects in the air discharge or air intake in the

5. DO NOT operate the air conditioner with a protective cover on the

6. DO NOT block the air discharge or air intake areas on the front panel.

7. DO NOT block the side louvers on the outside of the air conditioner.

8. DO NOT place any objects either on the indoor or outdoor sections of

problems or questions regarding the operation of your air conditioner always call Haier Customer Service: 1-877-337-3639.

the window according to the installation instructions included in this Use & Care Guide.

front of the air conditioner.

outside section.

the air conditioner

9. Operate the air conditioner with the air filter installed.

10. Keep this Use & Care Guide, carton and packing material for future use in removing, storing and reinstalling the air conditioner.

PAGE 4 SAFETY INFORMATION

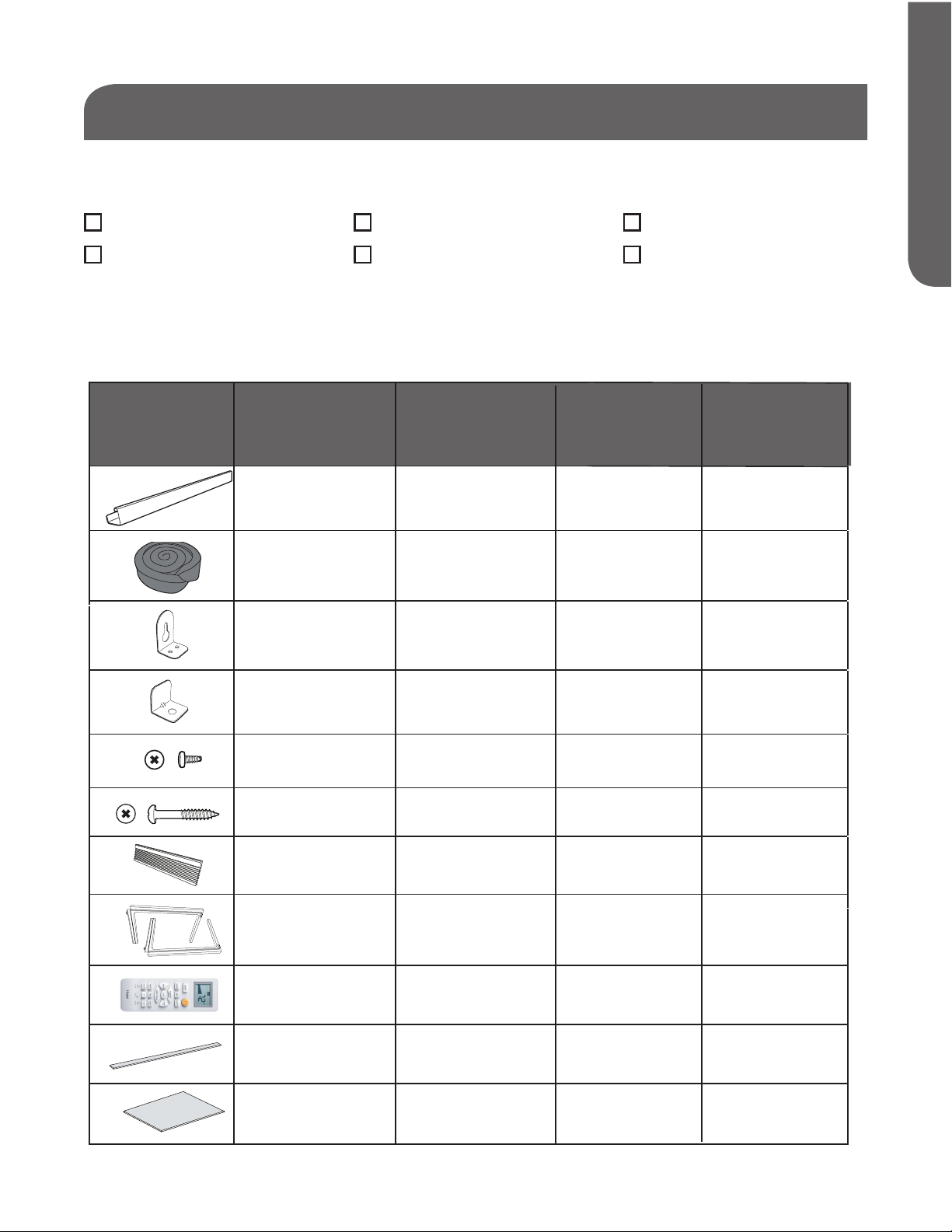

TOOLS AND PARTS

Read and follow the instructions provided with any tools listed here.

TOOLS NEEDED

ENGLISH

Phillips head screwdriver Scissors

Level Tape measure

Drill and 1/8” bit Pencil

PARTS SUPPLIED:

Check that all parts for your speciﬁc air conditioner are included in the parts package.

NOTE: If parts are missing, call Haier Customer Service: 1-877-337-3639.

IMAGE PART MATERIAL

Top channel Steel

Foam seal

Side bracket

Steel

ESAQ406T HWQ08XCT

Window lock

bracket

3/8" self-

tapping screws

1" wood screws

Side curtains

Side curtain

frames

Remo

control

Weather seals

Side curtain

foam

Steel

INSTALLATION REQUIREMENTS PAGE 5

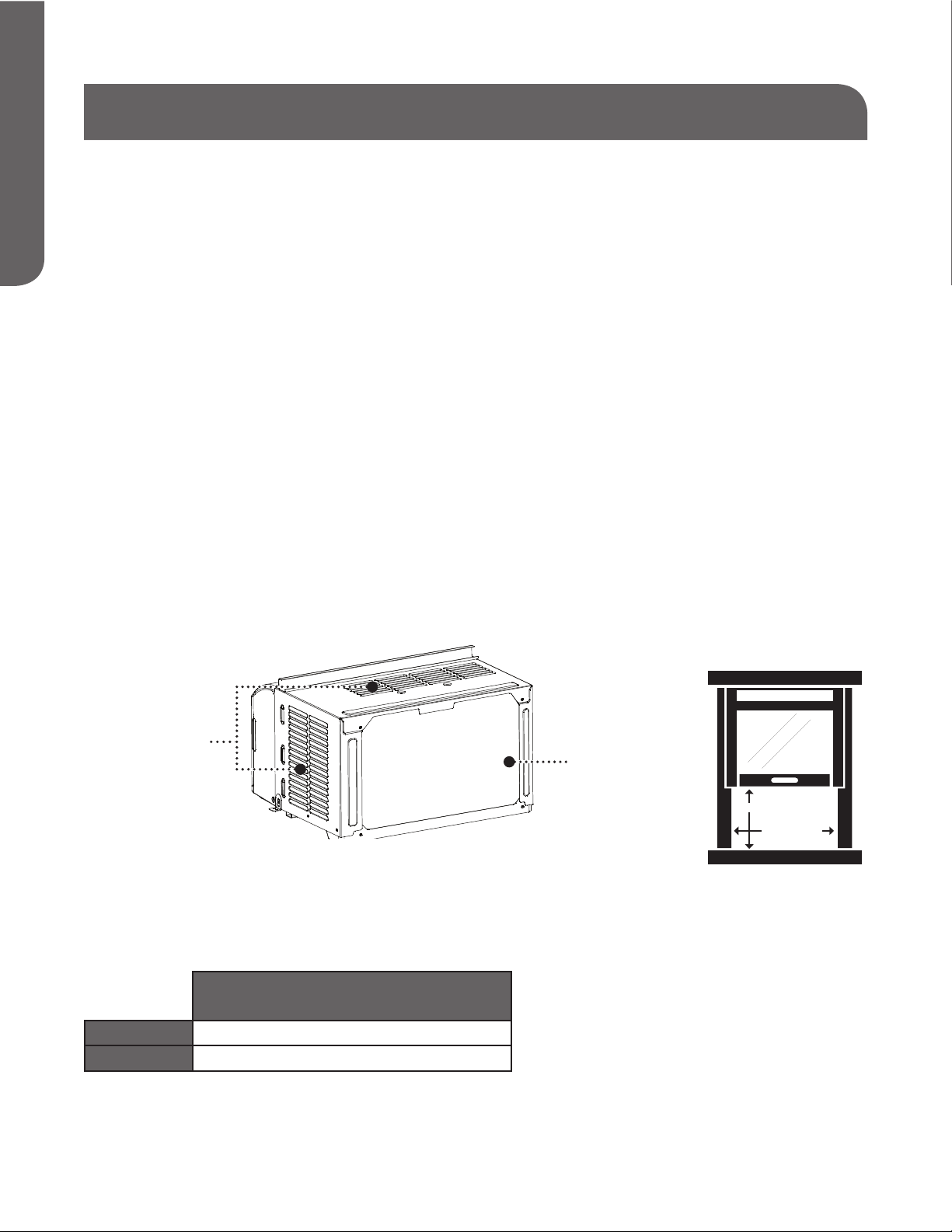

LOCATION REQUIREMENTS

ENGLISH

IMPORTANT: evresbO all governing codes and ordinances. Check the location where the air

THE LOCATION SHOULD PROVIDE:

• A grounded electrical outlet within 6 ft. (183 cm) of where the power supply cord exits the air

NOTE: oD not use an extension cord, plug adapter, surge protector or multi-outlet adapter.

•

NOTE: The outside cabinet louvers and air discharge must not be obstructed by bushes, trees,

conditioner will be installed. Make sure you have everything necessary for correct installation.

conditioner, for models: ESAQ406T HWQ08XCT

Free movement of air in the room to be cooled. A large enough window opening for the air conditioner. (See Fig.2) The air conditioner must not be installed in a through-the-wall sleeve or in a wall. It can only be

installed in a double-hung window.

etc. Air must be able to pass freely through the cabinet

louvers. (See Fig.1)

Fig. 1

CABINET LOUVERS

WINDOW INSTALLATION

Window opening measurements:

ESAQ406T HWQ08XCT

A. Width 26-1/16" - 39-1/4" B. Height

13-3/8"

Fig. 2

AIR DISCHARGE

B-HEIGHT

A-WIDTH

PAGE 6 INSTALLATION REQUIREMENTS

ELECTRICAL REQUIREMENTS

WARNING

ELECTRICAL SAFETY and WARNINGS

1. DO NOT cut or remove the grounding prong on the attached power supply cord. Doing so may cause sparks or fire, and voids all warranties. For safety purposes the air conditioner must be properly grounded.

2. To avoid a fire hazard or possible electric shock, DO NOT use an adapter plug, extension cord,

surge protectors, or multi-outlet adapters with the air conditioner.

3. The power supply cord is equipped with a 3-prong plug which mates with a standard 115 volt wall outlet to minimize the possibility of electrical shock from this air conditioner.

4. The power supply cord includes a leakage current detection interrupter device (LCDI). A

RESET and TEST button are on the plug case. The device should be tested on a periodic basis by pressing the TEST button and then the RESET button while it is plugged into the wall outlet. If the TEST button does not trip or the RESET will not stay engaged, do not use the air conditioner and contact a qualified service technician.

ENGLISH

5. Have the wall outlet and circuit inspected by a qualified electrician to ensure that the wall outlet is properly grounded.

6. If there is a 2-prong wall outlet present and not a 3-prong wall outlet, it is the responsibility of the user to have it replaced with a properly grounded 3-prong outlet.

7. The air conditioner should always be plugged into a dedicated electrical outlet which has a voltage rating that matches the serial label on the side of the air conditioner.

8. The electrical ratings for your air conditioner are listed on the Model/Serial Number label. The Model/Serial Number label is located on the side of the air conditioner cabinet.

9. Specific electrical requirements are listed in the chart below. Follow the requirements for the type of plug on the power supply cord.

POWER SUPPLY CORD

Wiring Requirements

115-Volt (103.5 min. to 126.5 max.)

•

15-Amp time-delay grounded fuse or circuit breaker

•

Use on single outlet circuit only.

•

INSTALLATION REQUIREMENTS PAGE 7

ELECTRICAL REQUIREMENTS cont.

RESET

TEST

ENGLISH

REQUIRED GROUNDING METHOD (See Fig.3)

This air conditioner must be grounded. This air conditioner is equipped with a power supply cord that has a 3 prong grounding plug. The power supply cord must be plugged into a mating, grounded 3 prong outlet, and grounded in accordance with all local codes and ordinances. If a mating outlet is not available, it is the customer’s responsibility to contact a qualified electrician and ensure that a properly grounded 3 prong outlet is installed.

POWER SUPPLY CORD (See Fig.4)

NOTE: Your air conditioner's plug may differ slightly in appearance from the one shown.

A. Reset button B. Test button

Fig. 3

Fig. 4

This room air conditioner is equipped with an a leakage current detection interrupter (LCDI) power supply cord required by UL. This power supply cord contains a current detection device. If the power supply cord is crushed, this device will detect current leakage and power will be disconnected from the air conditioner. If this power supply cord is damaged, it cannot be repaired and must be replaced with a cord from the product manufacturer. If the power supply cord is damaged call Haier Customer Service: 1-877-337-3639.

PAGE 8 INSTALLATION REQUIREMENTS

ELECTRICAL REQUIREMENTS cont.

WARNING

• Electrical shock hazard

• Plug into a mating, grounded 3 prong

outlet.

• Do not remove the ground prong from the

power supply cord.

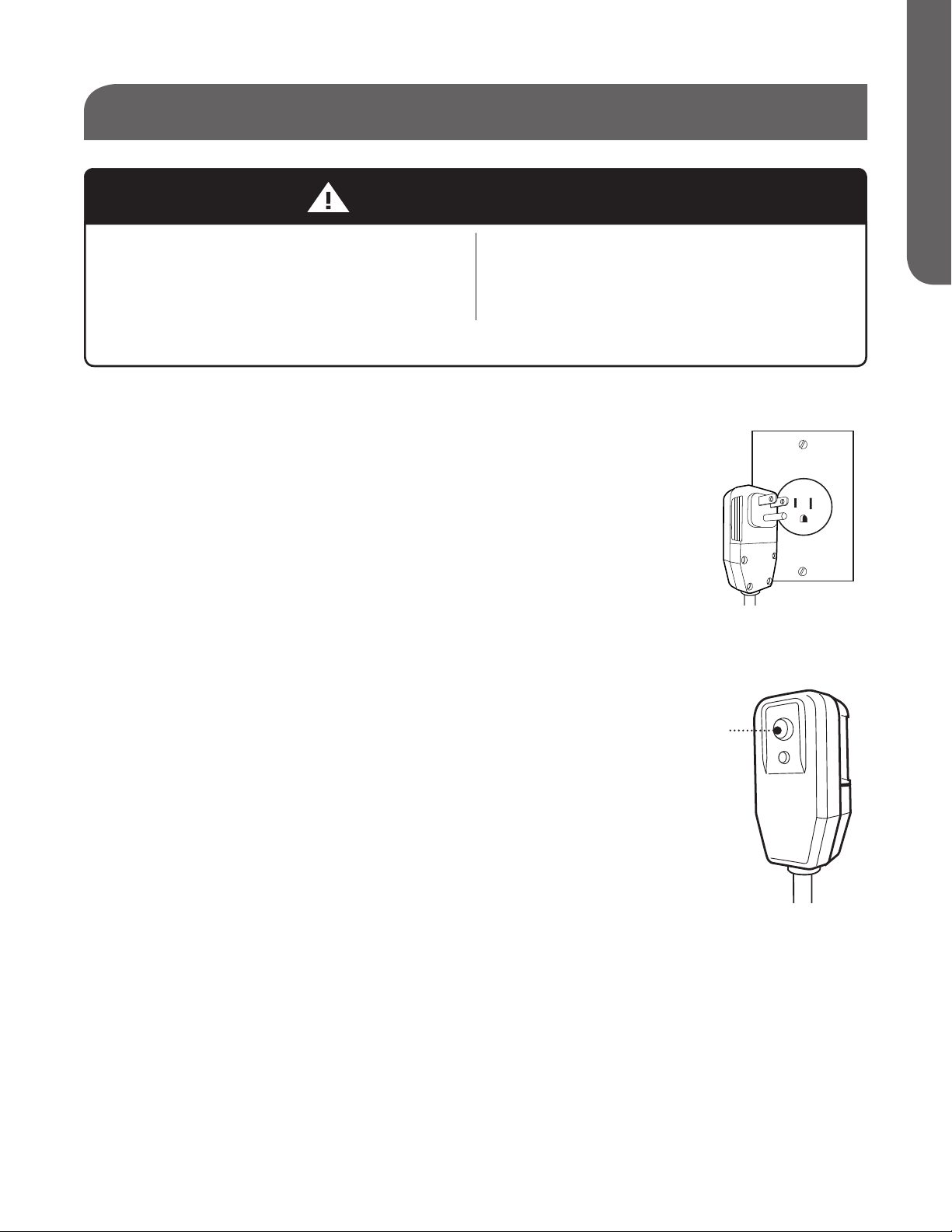

TO TEST YOUR POWER SUPPLY CORD:

ENGLISH

• Do not use a plug adapter, extension cord,

surge protector, or multi-outlet adapter

• Failure to follow these instructions can

result in injury, fire, or electrical shock.

1. Plug power supply cord into a mating, grounded 3 prong outlet.

(See Fig.5)

2. Press RESET (on some devices, a green light will turn on).

3. Press TEST (listen for click; Reset button will trip, and on some devices, a green light will turn off).

4. Press and release RESET (listen for click; Reset button will latch, and on some devices, a green light will turn on). The power supply cord is ready

for operation.

NOTE:

The RESET button must be pushed in completely for proper operation.

•

(See Fig.6)

The power supply cord must be replaced if it fails to trip when the test

•

button is pressed or fails to reset. DO NOT turn the air conditioner on or off by unplugging the power

•

supply cord from the outlet. Always turn the air conditioner on or off at the control panel or by using the remote control.

A damaged power supply cord must be replaced with a new power

•

supply cord obtained from the product manufacturer and installed my a qualified service professional. It cannot be purchased at a retail store and must not be repaired by the user.

Fig. 5

RESET

Fig. 6

TEST

If the power supply cord is damaged please call Haier Customer Service:

1-877-337-3639.

The power supply cord contains no user-serviceable parts.

•

• Opening the tamper-resistant case voids all manufacturer warranties.

INSTALLATION REQUIREMENTS PAGE 9

ENGLISH

REMOVE PACKAGING MATERIALS

•

NOTE: There are NO internal packing materials inside the air conditioner to remove―Do Not

•

UNPACKING THE AIR CONDITIONER

WARNING

EXCESSIVE WEIGHT HAZARD

When moving or lifting the air conditioner, use two or more people.

Wear gloves when handling the air conditioner to protect against

possible sharp edges and metal ﬁns.

Remove packaging materials. Save the carton and the foam packaging for storing the unit when not in use.

open the cabinet. Handle the air conditioner gently. Keep the air conditioner upright and level. Do not set the air conditioner on its side, front, back

or upside down.

The air conditioner must be standing upright for 2 hours prior to installation and operation.

•

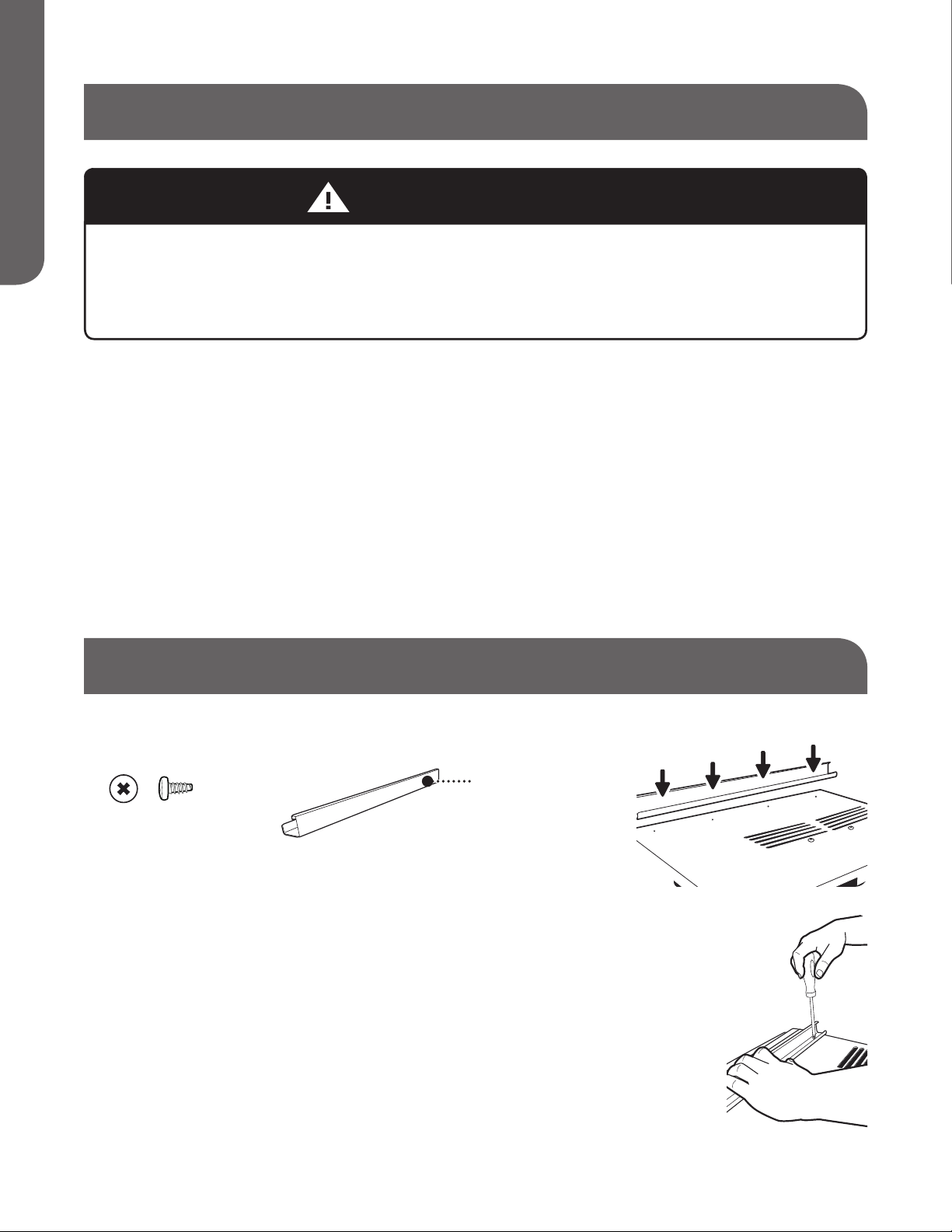

PREPARING THE AIR CONDITIONER

INSTALL TOP CHANNEL

Front

3/8" Screw (Actual Size)

1. Place the top channel on the top of the air conditioner, lining up the holes in the top channel with the holes in the top of the unit. Make sure the channel is facing forward as indicated by the illustrations. (See Fig.7 & 8)

2. Using 3/8" self-tapping screws, attach the top channel to the top of the air conditioner. (See Fig.8)

Use four (4) 3/8" self-tapping screws for models:

ESAQ406T HWQ08XCT

Top Channel

Fig. 7

Fig. 8

PAGE 10 HOW TO INSTALL

PREPARING THE AIR CONDITIONER cont.

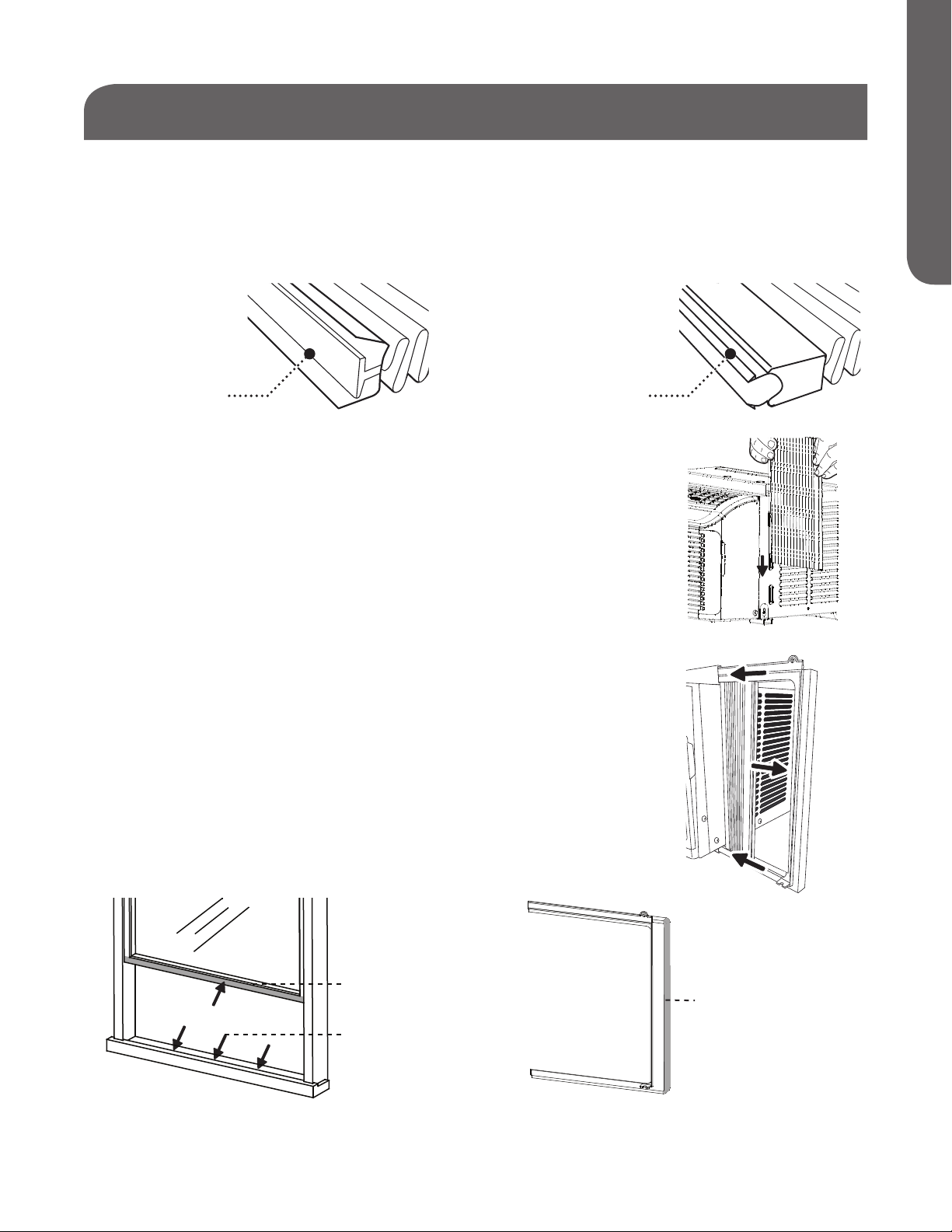

INSTALL SIDE CURTAINS

NOTE: Attach side curtains to the air conditioner before placing the unit in the window.

1. ecalP the tabbed side of the side curtain in the track on the right-hand side of the air conditioner cabinet. (See Fig.9)

Fig. 9 Fig. 10

ENGLISH

TABBED SIDE OF SIDE CURTAIN

2. edilS the tabbed side of the side curtain down over all 3 tracks until the curtain is aligned with the top and bottom of the air conditioner cabinet. (See Fig.11)

3. edilS the side curtain frame over the top of the side curtain, then into the channel on the top of the air conditioner and into the track on the bottom of the air conditioner. (See Fig.12)

4. edilS the side curtain frame as close to the air conditioner cabinet as necessary to lock the side curtain to the frame. Gently press the frame until it clicks. (See Fig.10 & Fig.12)

5. Repeat above steps for the left-hand side curtain and frame. Make sure no gaps are left to ensu air does not escape into or out of the room.

6. Apply the weather seals provided to the bottom, top & sides of the window to seal around the perimeter of the air conditioner. (Fig 12-1 & 12-2)

LOCK EDGE SIDE OF SIDE CURTAIN

Fig. 11

Fig. 12

re that

CLICK

Cut and apply weather strip to front and bottom edge of window frame.

Cut and apply a weather strip to side of the

Fig. 12-1

Cut and apply weather strip to back edge of the window sill.

Fig. 12-2

curtain frame.(One each side)

HOW TO INSTALL PAGE 11

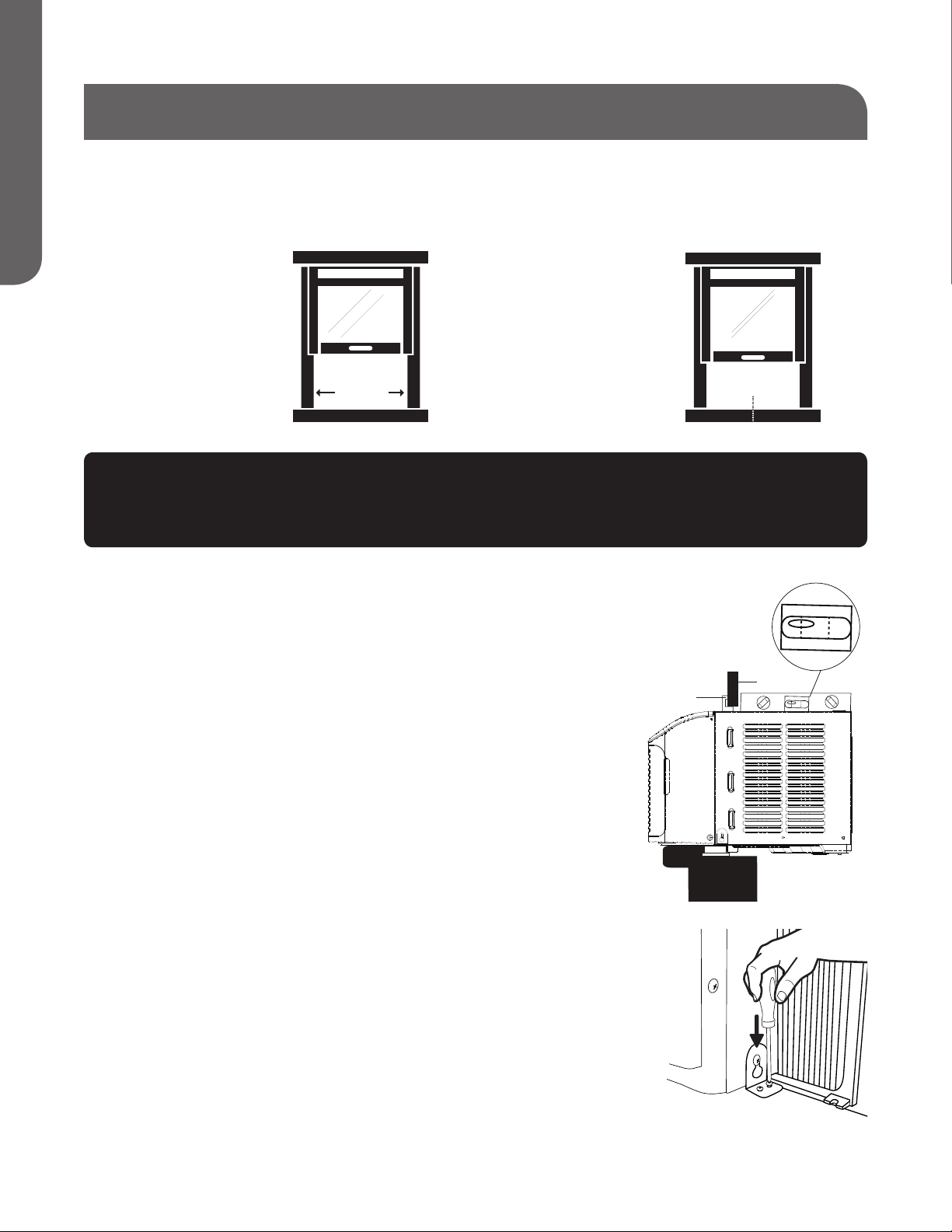

PREPARING THE WINDOW

HEIGHT

WIDTH

ENGLISH

1. Measure the width of the window opening. (See Fig.13)

2. Mark the center line on the inside of the windowsill

•

with a pencil. (See Fig.14)

WIDTH OF

CENTER LINE

WINDOW OPENING

Fig. 13

WIDTH

Fig. 14

CENTER

NOTES AND WARNINGS:

Be sure your air conditioner does not fall out of the window opening during installation

•

or removal.

Do not block the air discharge or air intake areas on the front panel. Do not block the louvers on the outside of the air conditioner.

3. Center the air conditioner in the window sill. Make sure to place the unit so that it is resting on the windowsill with a ¼" to ½" downward tilt towards the outside. Lower the window sash behind the top channel to hold the unit in place.

(See Fig.15)

NOTE: The appearance of your model may differ from the one

shown.

4. Loosen the screw located on the lower-right hand corner of the air conditioner.

5. Slide the side bracket over the screw. The side bracket should be resting on the window sill. (See Fig.16)

6. Partially tighten the screw. Secure the unit before tightening completely.

7. Use 1/8" drill bit to drill a starter hole through the holes in the side bracket.

8. Using two (2) 1" wood screws, attach the side bracket to the

window sill.

9. Repeat for side bracket installation on the left-hand side of the air conditioner.

Fig. 15

Lower Window Sash

Top Channel

Fig. 16

PAGE 12 HOW TO INSTALL

COMPLETING THE INSTALLATION

ENGLISH

ATTACH SIDE CURTAINS TO WINDOW

1. Pull the right-hand curtain and frame out until it ﬁts ﬂush to the side of the window frame.

2. Use a 1/8” drill bit to drill a starter hole through the top hole in the side curtain and into the window sash.

3. Insert one (1) 1" wood screws through the top hole of the right-hand curtain and into the window sash.

4. Repeat for the left-hand curtain.

5. Use a 1/8" drill bit to drill a starter hole into the window sill using the bottom hole in the side curtain as a guide.

6. Insert one (1) 1" wood screws through the bottom hole of the right-hand curtain and into the window sill.

7. Repeat for the left-hand curtain.

(See Fig.17)

(See Fig.18)

(See Fig.19)

Fig. 18

FINAL INSTALLATION

1. Uncoil the included foam seal. (See Fig.20)

2. Insert the foam seal behind the top of the lower window sash and against the glass of the upper window.

Fig. 17

3. Place the window lock bracket as shown in the diagram using a screwdriver. Use a 1/8" drill bit to drill a starter hole through the hole in the window lock bracket and into the upper window.

(See Fig.21)

4. Attach the window lock bracket to the upper window with one (1) 1" wood screw to secure the unit in place.

5. Plug unit into a grounded 3 prong outlet.

6. Press RESET on the power supply cord on some devices. A green light will come on. See “Electrical Requirements" for full detail.

For additional energy savings, measure and cut the adhesive backed foam sheets, and apply over the side curtains and frames to seal air leakage.(Fig. 21-1)

Fig. 21-1

Side curtain foam

Fig. 19

Fig. 20

Fig. 21

Weather seals

HOW TO INSTALL PAGE 13

ENGLISH

Operating your air conditioner properly helps you to obtain the best possible results. This section explains how to operate this air conditioner.

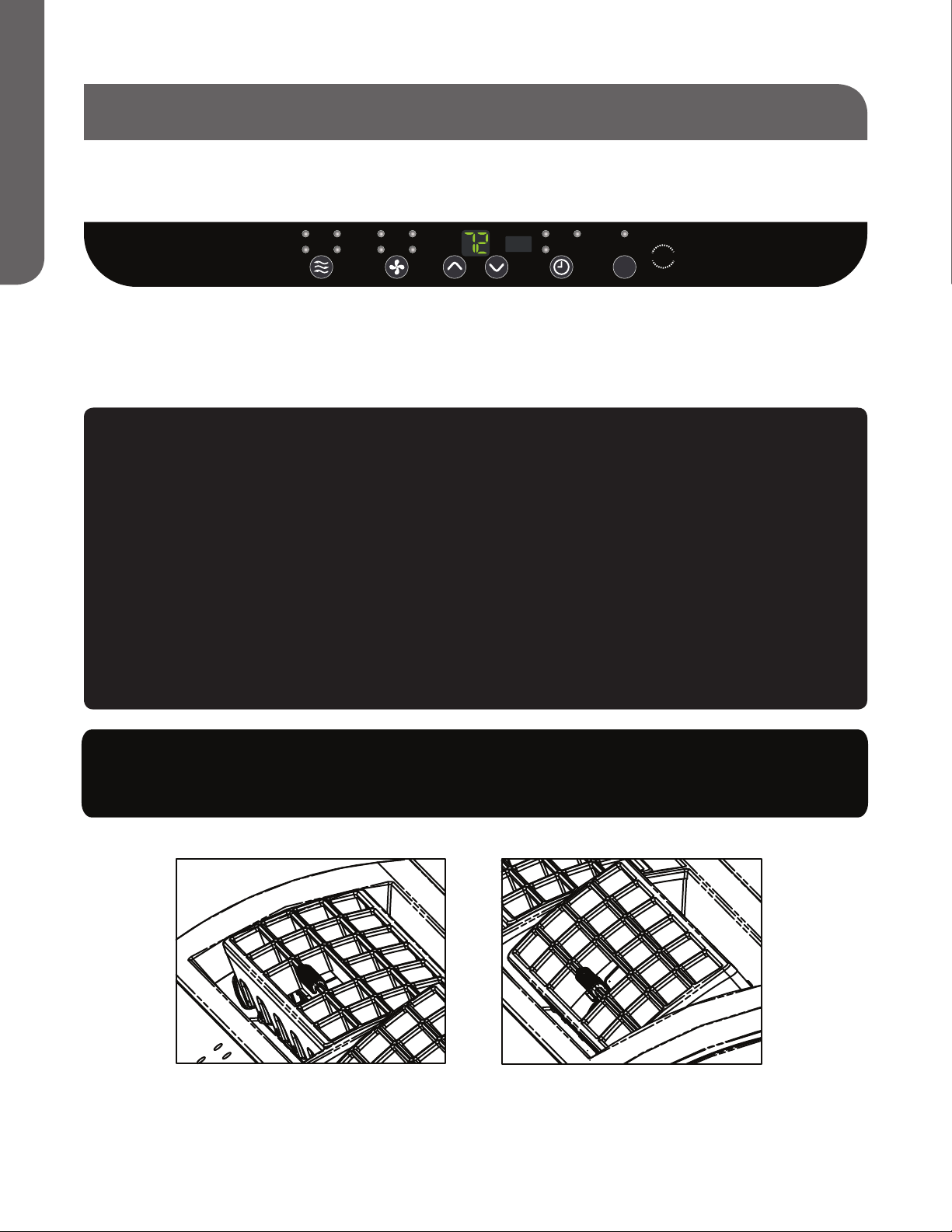

STARTING THE AIR CONDITIONER

FAN

COOL

HIGH

QUIET ON SLEEP CLEAN FILTER

E-SAVE

DEHUM.

MODE SPEED TIMER

MED

AUTO

IMPORTANT:

• nehW you turn oﬀ the air conditioner , either at the control panel or with the remote control,

wait at least 3 minutes before turning it back on. This prevents the compressor from overloading. This 3 minute delay also applies when switching from cool mode to fan and back.

Temp.

Time

°F/°C

OFF

FILTER RESET

POWER

Note: There is a built in 3 minute delay. You may notice the compressor might not start right

away. This was designed to protect the unit.

• oD not operate your air conditioner in the Cool mode when the outside temperature is below

61°F (16° C). The inside evaporator coil will freeze up, and the air conditioner will not operate properly.

Note: COOL MIN: To reduce cooling capacity, point air directional louvers up. COOL MAX: To maximize cooling capacity, point air directional louvers down.

COOL MIN COOL MAX

PAGE 14 USING YOUR AIR CONDITIONER

STARTING THE AIR CONDITIONER cont.

1. Please put batteries into the remote control.

2. rP ess POWER once to turn on the air conditioner.

NOTE: nehW the air conditioner is ﬁrst plugged in, the LED display will show “88” for 3 seconds.

After the air conditioner is turned on for the ﬁrst time, the display will show the temperature 72 °F and the fan is automatically set to Quiet speed and the Mode indicator will show ENERGY SAVE.

NOTE: To switch the temperature display between Fahrenheit (°F) and Celsius(°C), the air

conditioner must be plugged in and turned on. On the control panel on the front of the AC, press the UP and DOWN button at the same time and hold for 3 seconds. Press F/C button on remote control to switch between Fahrenheit (°F) and Celsius (°C).

NOTE: Each time this ENERGY STAR Qualiﬁed air conditioner is turned on, it will operate in energy

save mode per the EPA requirements. You can select any other mode to satisfy your needs.

3. Select Mode. Refer to “Mode.”

4. Select Speed. Refer to “Speed.”

ENGLISH

5. Set Timer. Refer to “Temp/Time”

6. Reset the ﬁlter. Refer to “Filter Reset”

MODE

1. Press MODE until you see the indicator light come on next to the desired setting.

2. Choose Fan, Cool, Energy Save, or Dehum.

FAN― Only the fan runs. Press SPEED to select High, Med or Quiet fan speed. The display shows

the current room temperature.

NOTE: nI fan mode, the temperature cannot ENERGY SAVE― In this mode the fan runs only when cooling is needed. The fan will run for 3

minute after the compressor shuts oﬀ. The fan then cycles on for 2 minutes at 10 minute intervals until the temperature in the room is above the set temperature. The compressor then turns back on.

COOL― Cools the room. Press SPEED to select High, Med, Quiet or Auto Cool fan speed. Press

the TEMP/TIME continuously in cool mode.

DEHUM― sdiA in removing humidity from the room. Dehum mode cannot be used to cool room. NOTE: In Dehum mode, when the set temperature is close to ambient temperature, the

compressor may stop and the fan will run in Quiet speed only.

or arrow button to adjust the temperature. The fan will run

be set.

USING YOUR AIR CONDITIONER PAGE 15

ENGLISH

SPEED

1. Press SPEED until you see the indicator light come on next to the

2. Choose High, Med, Quiet or Auto Cool

HIGH―For maximum cooling MED―For normal cooling

QUIET AUTO COOL – Adjusts the fan speed automatically to provide ideal cooling based on the room

TIMER OFF

To set the air conditioner to turn oﬀ between 1 hour and 24 hours (The air conditioner must be ON to set):

STARTING THE AIR CONDITIONER cont.

FAN

COOL

HIGH

desired setting.

―For minimum cooling & noise

temperature.

QUIET ON SLEEP CLEAN FILTER

E-SAVE

DEHUM.

MODE SPEED TIMER

MED

AUTO

Temp.

Time

°F/°C

OFF

FILTER RESET

POWER

1. Press TIMER button until Timer Oﬀ indicator light illuminates. The display will show the remaining hours before the air conditioner will turn oﬀ.

2. Press the TEMP/TIME

or arrow button to change the delay time from 1 hour to 24

hours.

3. Timer Oﬀ indicator light will remain on. The display will show the remaining time to Timer Oﬀ.

TIMER ON

To set the air conditioner to turn on bwtween 1 and 24 hours:

1. Press TIMER until Timer On indicator light illuminates. The display will show the remaining hours before the air conditioner will turn on.

2. Press the TEMP/TIME hours.

3. Timer On indicator light will remain on. The display will show the remaining time to Timer On.

or arrow button to change the delay time from 1 hour to 24

PAGE 16 USING YOUR AIR CONDITIONER

STARTING THE AIR CONDITIONER cont.

TO CLEAR TIMER PROGRAM:

NOTE: Air conditioner can be either on or off.

Press TIMER until Timer indicator light turns off.

TO VIEW OR CHANGE THE REMAINING TIME (IN HOURS): TIMER OFF

1. Press the TEMP/TIME or arrow button to increase or decrease the time.

2. The display will show the remaining time to Timer OFF.

TIMER ON

1. The display will show the remaining time.

2. Press the TEMP time or arrow button to increase or decrease the time.

3. The display will show the remaining time to Timer ON.

NOTE: In TIMER and SLEEP mode, temperature cannot be adjusted.

ENGLISH

SLEEP

1. Press the TIMER button to choose Sleep mode. The indicator light will turn on.

2. The temperature will increase by 2˚F 1 hour after the mode is chosen. The temperature then increases another 2˚F after 1 hour. The unit will hold this temperature for 6 hours then stops.

3. To turn off Sleep mode, press the TIMER button until the indicator light is off.

TEMP/TIME

1. Press the TEMP/TIME arrow button to raise the temperature. Each time you press the

TEMP/TIME up arrow button, the temperature will go up 1°F until it reaches 86°F (30°C).

2. Press the TEMP/TIME arrow button to lower the temperature. Each time you press the

TEMP/TIME down arrow button, the temperature will go down 1°F until it reaches 61°F (16°C).

NOTE: Under Fan mode, the display will show the current temperature. Under Energy Save,Cool

or Dehum mode, the display will show the set temperature.

USING YOUR AIR CONDITIONER PAGE 17

STARTING THE AIR CONDITIONER cont.

ENGLISH

FILTER RESET

This feature automatically notiﬁes you that the air ﬁlter must be cleaned. The indicator light will come on after 240 hours of operation. Clean the air ﬁlter (refer to Care and Cleaning), place it back in the front panel, and press the Filter Reset button. The light will turn oﬀ.

Remote control may diﬀer in appearance from the image shown.

NOTE: Please remove the back of the controller and insert two AAA batteries.

NOTE: DO NOT mix old and new batteries.

POWER

Press the button to turn on the air conditioner.When you ﬁrst press the button, the air conditioner will operate in Energy Save mode, Quiet fan speed and temperature of 72°F. You can select any other mode to satisfy your needs.

USING THE REMOTE CONTROL

Fig. 22

Replace batteries after 6 months of use or when remote control starts to lose power.

Speed

High - rP ess High button to choose high fan speed. Med - rP ess Med button to choose medium fan speed. Quiet - rP ess Quiet button to choose quiet fan speed. Auto Cool - rP ess Auto Cool button to choose auto cool fan speed.

MODE

- Press the fan button to activate fan mode.

FAN COOL - Press the cool button to activate cool mode. ENERGY SAVE - Press the energy save button to activate energy save mode. DEHUM - Press the dehum button to activate dehum mode.

TIMER

To set the air conditioner to turn oﬀ after a set amount between 1 hour and 24 hours

(unit must be ON):

1. Press the TIME ON/OFF button on the remote control to select the time oﬀ function.

2. Press the TIMER UP or TIMER DOWN arrow button to change the delay time from 1 hour to 24 hours.Timer OFF indicator light on the air conditioner control panel will illuminate.

3. The buzzer beeps twice after 5 seconds, then Timer OFF countdown will initiate.

PAGE 18 USING YOUR AIR CONDITIONER

USING THE REMOTE CONTROL cont.

To set the air conditioner to turn on between 1 hour and 24 hours:

1. Press the TIME ON/OFF button on the remote control to select the time on function.

2. rP ess the TIMER UP or TIMER DOWN arrow button to change the delay time from 1 hour to 24 hours.Timer ON indicator light on the air conditioner control panel will illuminate.

3. The buzzer beeps twice after 5 seconds, then Timer ON countdown will initiate.

TO CLEAR TIMER DELAY PROGRAM:

NOTE: Air conditioner can be either on or oﬀ.

Press TIMER ON/OFF button until Timer indicator light turns oﬀ.

TEMP UP / TEMP DOWN

• rP ess the TEMP UP button to raise the temperature. Each time you press the TEMP UP button,

the temperature will go up 1°F until it reaches 86°F (30°C).

• rP ess the TEMP DOWN button to lower the temperature. Each time you press the TEMP DOWN

button, the temperature will go down 1°F until it reaches 61°F (16°C).

ENGLISH

SLEEP

1. rP ess the SLEEP button to choose Sleep mode. This display will show (08) and the indicator light will turn on.

2. The temperature will increase by 2°F 1 hour after the mode is chosen. The temperature then increases another 2°F after 1 hour. The unit will hold this temperature for 6 hours then stops.

3. To turn oﬀ Sleep mode, press the SLEEP button until the indicator light is oﬀ.

FAHRENHEIT / CELCIUS

1. rP ess the F/C button to choose between Farenheit and Celcius.

LOCK

1. rP ess the LOCK button on the remote to disable button functionality. Press the lock button again to activate the remote control functionality.

LIGHT

1. nehW you press the LIGHT button, the display on the unit will turn oﬀ, but the unit is still operating normally. When you press the LIGHT button again or press any button on the remote control, the display will be illuminate again.

RESET

1. Press the reset button to reset the unit to factory settings.

USING YOUR AIR CONDITIONER PAGE 19

ENGLISH

1. Chemical Burn Hazard. Keep batteries away from children.

2.This product contains a lithium button/coin cell battery. If a new or used lithium button/coin cell

battery is swallowed or enters the body, it can cause severe internal burns and can lead to death in as little as 2 hours. Always completely secure the battery compartment. If the battery compartment does not close securely, stop using the product, remove the batteries, and keep it away from children. If you think batteries might have been swallowed or placed inside any part of the body, seek immediate medical attention.

3. The cells shall be disposed of properly, including keeping them away from children;

4.Even used cells may cause injury.

ESAQ406T HWQ08XCT 4-Way Air Flow: The air directional louvers let you control the direction of the airﬂow. The airﬂow can be directed up-down and left to right. (See Fig.23)

USING THE REMOTE CONTROL cont.

WARNING:

CHANGING THE AIR DIRECTION

Fig. 23

PAGE 20 USING YOUR AIR CONDITIONER

CLEANING THE AIR FILTER

The air filter is removable for easy cleaning. A clean air filter helps remove dust, lint, and particles from the air for optimal cooling and operating efficiency. The Filter Reset light will turn on to notify you that the air filter must be cleaned. The light goes on after the air conditioner has been operating for 240 hours.

1. Turn off the air conditioner and unplug the power supply cord from the outlet.

2. Remove the air filter by opening the front panel and removing the air filter. Some models may have a filter that slides out instead and does not require opening of the front panel.

(See Fig.24)

Fig. 24

ENGLISH

3. Use a vacuum cleaner with the hose attachment to clean the air filter. If the air filter is very dirty, wash it in warm water with a mild detergent. Do not wash the air filter in a dishwasher or clothes washer, or use any chemical cleaners. Do not use a clothes dryer or microwave oven to dry it. Air-dry the air filter completely before placing it back in the unit.

4. Place the air filter back in the air conditioner.

5. Close the front panel.

6. Plug the power supply cord into the outlet, turn on the air conditioner and press the filter reset button to turn off the indicator light.

NOTE: Do not operate the air conditioner without the filter in place.

USING YOUR AIR CONDITIONER PAGE 21

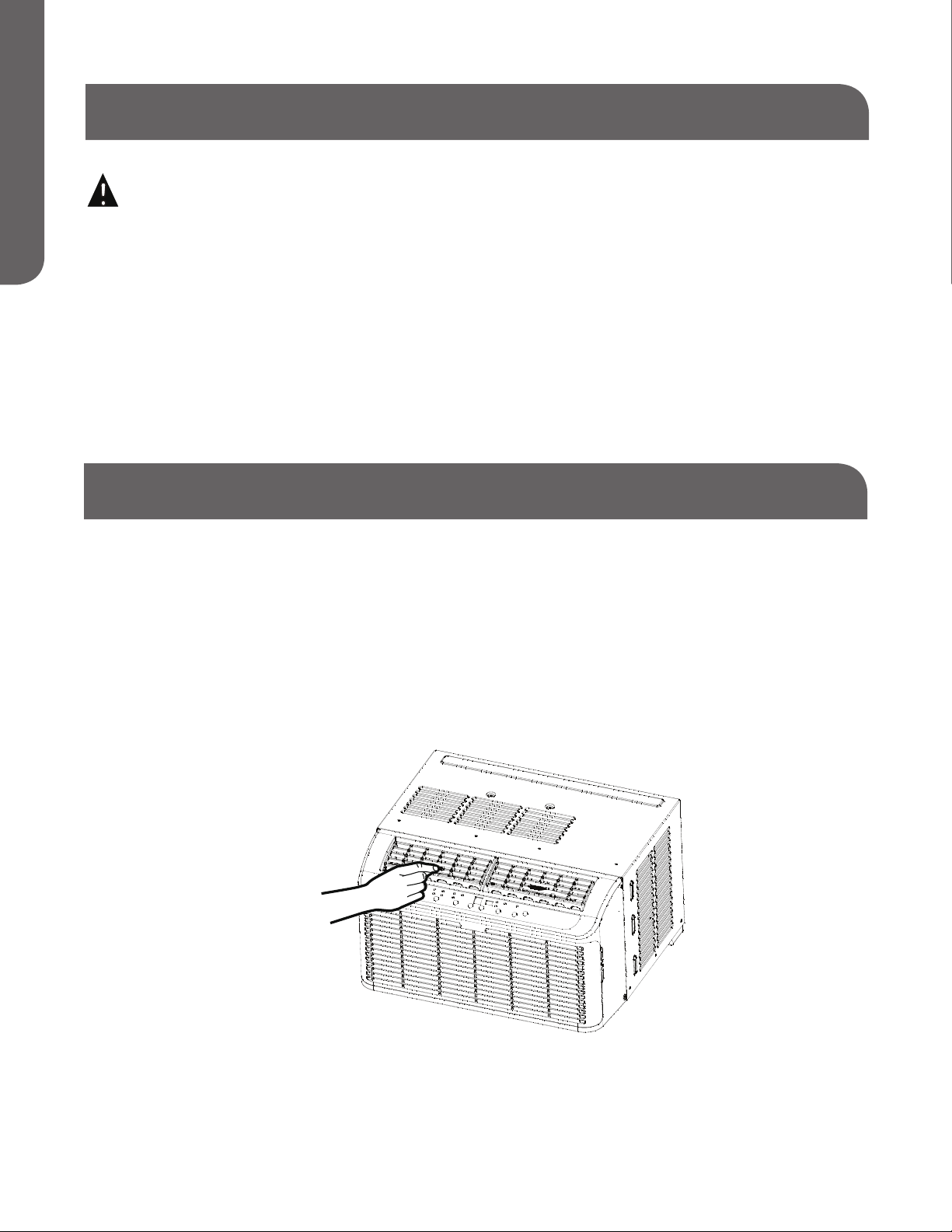

CLEANING THE FRONT PANEL

ENGLISH

1. Turn off the air conditioner and unplug the power supply cord from the outlet.

2. Clean the front panel with a soft cloth. Do not use chemical cleaners, especially spray cleaners,

3. Air-dry the front panel completely.

4. Plug the power supply cord in the outlet and turn on the air conditioner.

In the event that the filter is damaged and needs replacing, call Haier Customer Service: 1-877-337-3639

sharp instruments, or flammable fluids. These products can damage the surface of your air conditioner.

CUSTOMER SERVICE

IMPORTANT

DO NOT RETURN THIS PRODUCT TO THE STORE

If you have a problem with this product, please contact the Haier Customer Satisfaction Center at 1-877-337-3639.

DATED PROOF OF PURCHASE, MODEL # AND SERIAL # REQUIRED FOR WARRANTY SERVICE

CUSTOMER

SERVICE

1-877-337-3639

PAGE 22 CARING FOR YOUR AIR CONDITIONER

NORMAL SOUNDS OF AN AIR CONDITIONER

NORMAL SOUNDS

Your new air conditioner is designed to give you many years of dependable service. This section tells you how to clean and care for your air conditioner properly. While your air conditioner is operating, it is normal to hear the following sounds:

SOUNDS REASON

Air movement Air rotating around the fan.

Window vibration Installation not correct. Refer to Install section

Water droplets being thrown against the outside coil. This helps cool the condenser coil.

Pinging

High pitched hum The compressor turning on and oﬀ.

Clicking The thermostat turning on and oﬀ.

Gurgling Refrigerant moving through the inside coil.

You can reduce this noise by removing the subbase water plug. (See Fig.25) Removing this plug will lower the Energy Eﬃciency of your unit.

NOTE: Do not drill hole in base pan.

ENGLISH

Fig. 25

CARING FOR YOUR AIR CONDITIONER PAGE 23

TROUBLESHOOTING

ENGLISH

Air Conditioner does not start or operate

Remote control is not working

Room does not feel cold enough

POSSIBLE PROBLEM

POSSIBLE CAUSE REMEDY

Power supply cord is not plugged into an outlet.

Power supply cord has tripped. Press and release RESET button on the power

Unit is turned off. Turn on unit using remote control or on

A household fuse or circuit breaker has blown.

Batteries are dead. Replace the batteries. Batteries inserted wrong. Make sure batteries are inserted in the

The room is too hot. Allow time for the room to cool down when

The temperature control may not be set correctly.

Air flow is restricted. Make sure the air discharge area is not

Plug unit into a mating grounded outlet.

supply cord.

control panel. Replace the fuse or reset the circuit breaker.

correct position.

you turn on the unit. Adjust the temperature control on the

control panel or remote control.

blocked.

Room feels too cold

Air conditioner cycles on and off too often

Water drips into your house

Water drips outside your house

Water collects in cabinet base

Air conditioner is

freezing up; ice

forming on coil

Temperature set too low. Raise the set temperature.

Air filter is dirty or restricted. Clean the air filter. Air flow is restricted. Make sure the air discharge area is not

blocked.

Outside air temperature is below

61˚F.

Outside temperature is very hot. Raise the FAN speed to the highest setting.

Air conditioner is not properly leveled.

Hot, humid weather. This is normal during days with high humidity.

Humidity drains into cabinet base. This is normal during days with high humidity.

Temperature outside is too low,

below 61˚F.

Do not operate the unit when the outside

temperature is below 61˚F.

Tilt unit slightly from the front to the back. Refer to Installation section. DO NOT drill a hole in the cabinet base.

DO NOT drill a hole in the cabinet base. To defrost coil, set to FAN ONLY setting.

PAGE 24 TROUBLESHOOTING

LIMITED WARRANTY

ENGLISH

ONE YEAR LIMITED WARRANTY

This warranty covers all defects in workmanship or material for the mechanical and electrical parts (including labor costs) contained in this product for a period of 12 months from the date of purchase. For commercial or rental application, the warranty is 90 days. You must keep and be able to provide your original sales receipt as proof of the date of purchase.

FIVE YEAR LIMITED WARRANTY ON THE SEALED SYSTEM

The sealed system and compressor (hermetic compressor, condenser and evaporator) contained in this product is for a period of 5 years from the date of purchase (excluding labor costs after the initial 12-month period). In commercial or rental use, the additional limited compressor warranty is for 1 year and 9 months (excluding labor costs after the initial 90-day period). You must keep and be able to provide your original sales receipt as proof of the date of purchase.

5. Damage from other than household use.

6. segamaD from service by other than an authorized dealer or service center.

7. Decorative trims.

8. robaL , service, transportation and shipping charges for the removal of defective parts and installation of replacement parts beyond the initial 12-month period.

9. Credit or refund for products over 30 days past date of purchase, or for any loss or injury caused by the product or defects to the product including but not limited to incidental or consequential damages.

10. Refurbished product purchased as/like new or

second-hand.

THIS LIMITED WARRANTY IS GIVEN IN LIEU OF ALL OTHER WARRANTIES, EXPRESS OR IMPLIED, INCLUDING THE WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE.

WHO IS COVERED

The original retail purchaser of this product.

WHAT WILL BE DONE

Haier America will repair or replace any mechanical, electrical part or the compressor, which proves defective in normal household use for a period of 12 months.

HOW CAN YOU GET SERVICE

Contact your nearest manufacturer-authorized Service Depot. For the name of the Service Depot nearest you, contact Haier America at 1-877-337-

3639. All service must be performed by a manufacturer-

authorized Service Depot.

THIS WARRANTY DOES NOT COVER

1. Damages from improper installation.

2. Damages in shipping.

3. Defects other than manufacturing.

4. segamaD from misuse, abuse, accident, alteration, lack of proper care and maintenance or incorrect current or voltage.

The remedy provided in this warranty is exclusive and is granted in lieu of all other remedies. This

warranty does not cover incidental or consequential damages. Some states do not allow the exclusion of incidental or consequential damages, so this limitation may not apply to you. Some states do not allow limitations on how long an implied warranty lasts, so this limitation may not

rights and you may aldo have other rights which vary from state to state.

This warranty covers units within the continental United States, Canada and Puerto Rico.

Haier Appliances Louisville, KY 40225

LIMITED WARRANTY PAGE 25

TABLE DES MATIÈRES

RENSEIGNEMENTS SUR LA SÉCURITÉ ................................................................................... 2

Consignes de sécurité importantes ...................................................................................... 2-3

Utilisation sécuritaire et avertissements ..................................................................................4

EXIGENCES RELATIVES À L’INSTALLATION .......................................................................... 5

Outils et pièces ........................................................................................................................... 5

Exigences relatives à l’emplacement ........................................................................................ 6

Exigences en matière d'électricité ......................................................................................... 7-9

COMMENT INSTALLER LE CLIMATISEUR .............................................................................10

Déballage du climatiseur ..........................................................................................................10

Préparation du climatiseur .................................................................................................10-11

Préparation de la fenêtre ..........................................................................................................12

Achèvement de l'installation ....................................................................................................13

UTILISATION DU CLIMATISEUR .............................................................................................14

Démarrage du climatiseur ..................................................................................................14-18

Utilisation de la télécommande .........................................................................................18-20

Changement du sens de circulation de l'air .............................................................................20

FRANÇAIS

ENTRETIEN DU CLIMATISEUR ...............................................................................................21

Nettoyage du ﬁltre à air ............................................................................................................21

Nettoyage du panneau avant ...................................................................................................22

Service à la clientèle .................................................................................................................22

Sons normaux du climatiseur ...................................................................................................

DÉPANNAGE ............................................................................................................................24

GARANTIE LIMITÉE

.................................................................................................................

ENREGISTREMENT DU PRODUIT

Merci d'avoir acheté un produit Haier. Ceguide convivial vous aidera à utiliser votreclimatiseur de façon optimale.

N'oubliez pas d'inscrire le numéro du modèle etle numéro de série. Ces numéros ﬁgurent sur une étiquette située sur le côté de l’appareil.

Numéro de modèle

Numéro de série

Date d'achat

Brochez le reçu de caisse au guide. Il vous le faudra pour obtenir du service en vertu de la garantie.

FRANÇAIS

CONSIGNES DE SÉCURITÉ IMPORTANTES

AVERTISSEMENT

L'INFORMATION FIGURANT DANS CE GUIDE D'UTILISATION ET D'ENTRETIEN DOIT

ÊTRE SUIVIE À LA LETTRE POUR MINIMISER LES RISQUES DE BLESSURE, D'INCENDIE,

D'ÉLECTROCUTION OU DE TOUTE AUTRE CONDITION DANGEREUSE.

LES DIRECTIVES FIGURANT CE GUIDE NE SAURAIENT ENGLOBER L'ENSEMBLE

DES CONDITIONS OU SITUATIONS POUVANT SURVENIR. AGIRAVEC

SOIN ETPRÉCAUTION LORS DE L'INSTALLATION, DE L'UTILISATION

ETDUNETTOYAGE DU CLIMATISEUR.

1. N'utiliser cet appareil qu'aux ﬁns prévues, tel que décrit dans ce guide d'utilisation et d'entretien.

2. Avant l'utilisation, ce climatiseur doit être correctement installé et branché dans une prise murale appropriée correspondant au cordon d'alimentation du climatiseur, conformément à la partie «Installation» de ce guide.

3. Ne jamais débrancher le climatiseur en tirant sur son cordon d'alimentation. Toujours saisir la ﬁche fermement et la tirer en ligne droite pour la dégager de la prise de courant.

4. Remplacer immédiatement le cordon d'alimentation électrique s'il présente quelque dommage que ce soit. Un nouveau cordon d'alimentation doit être acheté du fabricant du climatiseur, puis installé par un technicien qualiﬁé. NE PAS UTILISER un cordon si celui-ci, la ﬁche ou l'embout du connecteur est ﬁssuré, fendu ou endommagé.

5. Éteindre le climatiseur et le débrancher de la prise murale avant de procéder à du nettoyage ou de l'entretien.

6. Ne pas entreposer ou utiliser de combustibles ou de matières inﬂammables sur le

7. Si la prise murale n'est pas correctement conﬁgurée pour la ﬁche duclimatiseur, la prise doit être remplacée par un électricien qualiﬁé.

climatiseur ou à proximité de celui-ci.

PAGE 2 RENSEIGNEMENTS SUR LA SÉCURITÉ

CONSIGNES DE SÉCURITÉ IMPORTANTES

8. Ce climatiseur contient un fluide frigorigène de type R410a. Par conséquent, les électriciens devront être certifiés et utiliser l'équipement et les outils appropriés, en plus de suivre les normes de sécurité appropriées à ce fluide frigorigène. N'utiliser que l'équipement certifié pour les fluides frigorigènes R410a. En plus, en vertu des lois fédérales, le climatiseur doit être vidé de tout son liquide frigorigène avant d'être mis aux rebuts.

Ne pas placer de petits objets dans la grille d'évacuation, tels que despièces de monnaie, des boutons, etc. Cela pourrait endommager lespales du ventilateur et causer de graves dommages à l'appareil.

Pour une élimination responsable du produit, veuillez communiquer avecvotre municipalité au sujet des options de recyclage supplémentaires

FRANÇAIS

dans votre région.

LISEZ ATTENTIVEMENT ET OBSERVEZ À LA LETTRE

LESCONSIGNES DE SÉCURITÉ.

CONSERVEZ CES INSTRUCTIONS

RENSEIGNEMENTS SUR LA SÉCURITÉ PAGE 3

UTILISATION SÉCURITAIRE ET AVERTISSEMENTS

FRANÇAIS

1. L'appareil ne comporte aucune pièce pouvant être entretenue ou réparée. En cas de problème, ou pour toute question relative au fonctionnement du climatiseur, toujours appeler le service à la clientèle de Haier : 1-877-337-3639.

2. S'assurer que le climatiseur est installé de façon sécuritaire et appropriée dans sa fenêtre, et que ce soit fait conformément aux directives d'installation figurant dans ce guide.

3. NE percer AUCUN trou dans la base ou les côtés du climatiseur.

4. NE PAS insérer les doigts ou des objets dans les grilles d'évacuation oud'entrée d'air à l'avant du climatiseur.

5. NE PAS faire fonctionner le climatiseur si sa partie ressortant à l'extérieur

est recouverte d'une bâche protectrice.

6. NE PAS bloquer les zones d'entrée ou d'évacuation d'air du panneau avant.

7. RIEN ne doit obstruer les grilles d'aération latérales du climatiseur.

8. NE placer AUCUN objet sur les parties du climatiseur à l'intérieur ouàl'extérieur.

9. Ne pas faire fonctionner un climatiseur dont le filtre à air n'est pas installé.

10. Conserver ce guide d'utilisation et d'entretien, la boîte et les matériaux

d'emballage pour utilisation ultérieure, par exemple pour retirer, entreposer et réinstaller le climatiseur.

PAGE 4 RENSEIGNEMENTS SUR LA SÉCURITÉ

OUTILS ET PIÈCES

Lire et observer les instructions fournies avec chaque outil énuméré ci-dessous.

OUTILS REQUIS

FRANÇAIS

Tournevis cruciforme

Ciseaux

Niveau Ruban à mesurer

reP ceuse sans ﬁl

et mèche de 1/8 po

Crayon

PIÈCES FOURNIES :

Vériﬁez si toutes les pièces de votre modèle de climatiseur sont comprises dans le sac de pièces.

REMARQUE : En cas de pièce manquante, téléphonez au service à la clientèle de Haier. 1-877-337-3639.


PIÈ

Glissière

supérieure

Joint

d'étanchéité

enmousse

Ferrure latérale

Ferrure

deblocage

defenêtre

Matériel

Acier

ESAQ406T HWQ08XCT

Vis à métaux

Acier

de3/8 po Vis à bois

Acier

de1po

Panneaux

latéraux (2)

Supports

pourpanneaux

latéraux

TEMP/TIME

MODE

TIMER

ON/OFF

SPEED

TEMP/TIME

Télécommande

Joints

d’étanchéité

Mousse pour rideau latéral

EXIGENCES RELATIVES À L’INSTALLATION PAGE 5

EXIGENCES RELATIVES À L’EMPLACEMENT

FRANÇAIS

IMPORTANT : eS conformer à l'ensemble des codes et des ordonnances en vigueur. Inspecter

l'endroit où l'installation sera eﬀectuée. S'assurer d'avoir en main tout ce qui est nécessaire pour mener à bien l'installation.

RECOMMANDATIONS CONCERNANT L'ENDROIT CHOISI POUR FAIRE L'INSTALLATION :

• enU prise électrique mise à la terre située à moins de 183 cm (6pi) de la sortie du cordon d'alimentation du climatiseur, pour les modèles: ESAQ406T HWQ08XCT.

REMARQUE: eN pas utiliser de rallonge électrique ou d'adaptateur, de limiteur de surtension

oud'adaptateur à prises multiples.

La libre circulation de l'air dans la pièce à climatiser.

•

Une ouverture de fenêtre assez grande pour loger le climatiseur. (Consultez la ﬁgure 2)

•

eL climatiseur ne doit être d'aucune façon encastré au mur. Il ne peut être installé que dans

• unefenêtre à guillotine double.

REMARQUE: seL persiennes extérieures du caisson et la zone d'évacuation de l'air ne doivent

en aucun cas être obstruées par des buissons, des arbres, etc. L'air doit pouvoir circuler librement à travers les persiennes du caisson. (Consultez la ﬁgure 1)

Fig. 1

PERSIENNES DU CAISSON

INSTALLATION À LA FENÊTRE

Mesures de l'ouverture de fenêtre :

ESAQ406T HWQ08XCT

A. Largeur B. Hauteur

26-1/16 po à 39-1/4 po

13-3/8 po

Fig. 2

ÉVACUATION DE L’AIR

B-HAUTEUR

A-LARGEUR

PAGE 6 EXIGENCES RELATIVES À L’INSTALLATION

EXIGENCES EN MATIÈRE D'ÉLECTRICITÉ

AVERTISSEMENT

SÉCURITÉ ÉLECTRIQUE et AVERTISSEMENTS

1. NE PAS couper ou enlever la broche de mise à la terre de la fiche d'alimentation. Cela pourrait

provoquer des étincelles ou un incendie, et annulera toutes les garanties. Pour des raisons desécurité, le climatiseur doit être correctement mis à la terre.

2. Pour éviter tout risque d'incendie ou d'électrocution, NE PAS utiliser d'adaptateur, de rallonge

électrique, de limiteur de surtension ou d'adaptateurs à prises multiples avec le climatiseur.

3. Le cordon d'alimentation est muni d'une fiche à trois broches qui s'emboite dans une prise

murale standard de 115 volts pour minimiser la possibilité d'électrocution avec ce climatiseur.

4. Le cordon d'alimentation comporte un interrupteur détecteur de courant de fuite (LCDI).

Des boutons de réinitialisation (RESET) et d'essai (TEST) se trouvent sur le boîtier de la fiche. L'appareil devrait être testé périodiquement en appuyant sur TEST puis sur RESET pendant qu'il est branché dans la prise murale. Si le bouton TEST ne se déclenche pas, ou si le bouton RESET ne reste pas enfoncé, cessez d'utiliser le climatiseur et communiquez avec un technicien en entretien et en réparation qualifié.

FRANÇAIS

5. Faire inspecter la prise murale et le circuit par un électricien qualifié pour s'assurer de la mise

àla terre appropriée de la prise.

6. En présence d'une prise bipolaire (à 2 broches seulement) et non à tripolaire (à 3 broches),

ilincombe à l'utilisateur de faire remplacer la prise bipolaire par une prise tripolaire correctement mise à la terre.

7. Le climatiseur devrait toujours être branché à une prise électrique dédiée, de tension nominale

équivalente à celle figurant sur l'étiquette se trouvant sur le côté du climatiseur.

8. Les caractéristiques électriques de votre climatiseur figurent sur l'étiquette du numéro

demodèle et de série. L’étiquette du numéro de modèle et de série se trouve soit sur le côté, soit à l'arrière du caisson de votre appareil.

9. Les exigences précises en matière d'électricité sont indiquées ci-dessous. Il importe

deseconformer aux exigences relatives au type de fiche du cordon d'alimentation.

CORDON D'ALIMENTATION

Exigences relatives au câblage électrique

115 volts (103,5 min. jusqu'à 126,5 max.)

•

Fusible temporisé ou disjoncteur de 15 A.

•

N'utilisez l'appareil que sur des circuits à prise unique.

•

EXIGENCES RELATIVES À L’INSTALLATION PAGE 7

EXIGENCES EN MATIÈRE D’ÉLECTRICITÉ (suite)

RESET

TEST

FRANÇAIS

MÉTHODE RECOMMANDÉE POUR LA MISE À LA TERRE (consultez la figure 3)

Ce climatiseur doit être mis à la terre. Il comporte un cordon d'alimentation muni d'une fiche à trois broches, dont une de mise à la terre. Le cordon doit être branché à une prise d'accouplement tripolaire mise à la terre conformément aux codes et aux ordonnances en vigueur. Si une prise d'accouplement n'est pas disponible, il incombe au client qu'une prise tripolairecorrectement mise à la terre soit installée par un électricien qualifié.

Fig. 3

CORDON D'ALIMENTATION (consultez la figure 4)

REMARQUE : L’apparence de votre climatiseur peut différer légèrement dumodèle illustré.

A. Bouton de réinitialisation (RESET) B. Bouton d'essai (Test)

Fig. 4

Ce climatiseur est équipé d'un cordon d'alimentation muni d'un

interrupteur détecteur

decourant de fuite (LCDI), conformément aux normes de l'Underwriter's Laboratory (UL).

Cecordon d'alimentation comporte également un dispositif de détection du courant. Si lecordon est écrasé, ce dispositif détectera la fuite de courant électrique et coupera l'alimentation au climatiseur. Si ce cordon d'alimentation est endommagé, il ne doit pasêtreréparé. Il doit être remplacé par un cordon du fabricant. Dans un tel contexte, appelezleservice à la clientèle de Haier, au 1-877-337-3639.

PAGE 8 EXIGENCES RELATIVES À L’INSTALLATION

EXIGENCES EN MATIÈRE D’ÉLECTRICITÉ (suite)

AVERTISSEMENT

FRANÇAIS

• Risque d'électrocution

• Ne pas utiliser d'adaptateur, de rallonge électrique de limiteur de surtension

• Brancher l'appareil à une fiche tripolaire

oud'adaptateur à prises multiples.

mise à la terre.

• La non-observance de ces instructions

• Ne pas enlever la broche de mise àlaterredu cordon d'alimentation.

peut entraîner des blessures, un incendie

ou une électrocution.

POUR FAIRE L'ESSAI DE VOTRE CORDON D'ALIMENTATION :

1. Branchez le cordon d'alimentation à une prise tripolaire mise à la terre.

(Consultez la figure 5)

2. Appuyez sur RESET (sur certains modèles, un voyant lumineux vert s'allumera).

3. Appuyez sur TEST (attendez le déclic; le bouton RESET se déclenchera, et, sur certains modèles, un voyant lumineux vert s'éteindra).

4. Appuyez sur RESET, puis relâchez (attendez le déclic; le bouton RESET s'enclenchera, et, sur certains modèles, un voyant lumineux vert s'illuminera). Le cordon d'alimentation est prêt à être utilisé.

REMARQUE:

Fig. 5

Le bouton de réinitialisation doit être enfoncé pour un fonctionnement

•

adéquat. (Consultez la figure 6)

Le cordon d'alimentation doit être remplacé si le déclenchement

•

nesefait pas lorsque le bouton de test est enfoncé ou s'il ne seréinitialise pas.

NE PAS mettre en marche ou arrêter le climatiseur en débranchant/

•

rebranchant le cordon d'alimentation de la prise. Toujours mettre en marche ou arrêter l'appareil via le panneau de commande oulatélécommande.

Un cordon d'alimentation endommagé ne doit pas être réparé;

•

ildoit être remplacé par uncordon neuf, obtenu auprès du fabricant du produit, et installé par un professionnel de la réparation et de l'entretien qualifié. Ces cordons doivent ni être achetés en magasin, niêtre réparés par l'utilisateur.

Dans le cas d'un cordon endommagé, appeler le service à la clientèle de Haier, au 1-877-337-3639.

Le cordon d'alimentation ne comporte aucune pièce pouvant être entretenue ou réparée.

•

• Le fait d'ouvrir le boîtier inviolable annule toutes les garanties du fabricant.

Fig. 6

RESET

TEST

EXIGENCES RELATIVES À L’INSTALLATION PAGE 9

FRANÇAIS

DÉBALLAGE DU CLIMATISEUR

AVERTISSEMENT

RISQUE DE POIDS EXCESSIF

Pour déplacer ou soulever le climatiseur, se faire aider par deux ou plusieurs personnes.

Lors de la manipulation du climatiseur, porter des gants pour se protéger

des rebords coupants et des ailettes métalliques.

RETRAIT DES MATÉRIAUX D'EMBALLAGE

Retirer les matériaux d'emballage. Conserver la boîte et les garnitures en mousse pour

•

lerangement de l'appareil lorsque celui-ci est inutilisé.

REMARQUE : Il n'y a AUCUN matériau d'emballage à retirer de l'intérieur du climatiseur;

nePASl'ouvrir.

Manipuler le climatiseur avec soin.

•

Garder le climatiseur bien droit et de niveau. Ne pas poser le climatiseur sur le côté, le devant,

•

l'arrière, ou encore à l'envers. Le climatiseur doit rester bien droit pendant deux heures précédant l'installation et l'utilisation.

•

PRÉPARATION DU CLIMATISEUR

INSTALLATION DE LA GLISSIÈRE SUPÉRIEURE

Avant

Vis de 3/8 po (taille réelle)

1. Placez la glissière supérieure sur le dessus du caisson duclimatiseur, de sorte que les trous de la glissière soient alignés avec ceux percés sur le dessus du climatiseur. Assurez-vous que la glissière est orientée vers l'avant, ainsique l'indique les illustrations. (Consultez les figures 7 et 8)

Au moyen des vis à métaux de 3/8 po, ﬁxez la glissière supérieure au haut du climatiseur. (Consultez la ﬁgure 8)

Glissière supérieure

Fig. 7

Fig. 8

Utilisez quatre (4) vis autotaraudeuses de 3/8 po pour les modèles suivants :

ESAQ406R HWQR06XCR HWQR08XCR

PAGE 10 COMMENT INSTALLER LE CLIMATISEUR

PRÉPARATION DU CLIMATISEUR (suite)

INSTALLATION DES PANNEAUX LATÉRAUX

REMARQUE: Fixez les panneaux latéraux au climatiseur avant de placer celui-ci dans la fenêtre.

1. Insérez le côté à onglets du panneau latéral dans la glissière, à la droite du caisson du climatiseur.

(Consultez la ﬁgure 9)

Fig. 9 Fig. 10

FRANÇAIS

CÔTÉ AVEC ONGLETS DU

CÔTÉ À ENCLENCHEMENT DU PANNEAU LATÉRAL

PANNEAU LATÉRAL

2. Glissez le coté à onglets du panneau latéral dans les trois glissières, jusqu'à ce que le panneau soit aligné avec le haut et le bas du caisson. (Consultez la ﬁgure 11)

3. Glissez le châssis du panneau extensible par-dessus le haut du panneau, puis dans la glissière du haut du caisson et dans le rail du bas du caisson du climatiseur. (Consultez la ﬁgure 12)

4. Glissez le châssis du panneau latéral jusqu'à ce qu'il soit assez près du caisson pour être enclenché à celui-ci. Appuyez doucement sur le châssis, jusqu'à l'enclenchement. (Consultez les ﬁgures 10 et 12)

5. Répét

ez cette procédure pour le panneau latéral etlechâssis gauche. Veillez à ne laisser aucun jeu pourassurer la bonne étanchéité de l'installation.

Appliquer les joints d’étanchéité fournis sur les quatre côtés de la fenêtre pour isoler le pourtour du climatiseur.

(voir les ﬁgures 12-1 et 12-2 )

Fig. 11

Fig. 12

ENCLENCHEMENT

Couper le jointd’étanchéité et l’appliquer sur le bord avant et inférieur du cadre defenêtre.

Couper le joint d’étanchéité et l’appliquer sur le bord du

Couper le joint d’étanchéité et l’appliquer sur le bord

Fig. 12-2

cadre de rideau (un de chaque côté).

arrière du seuil de

Fig. 12-1

fenêtre.

COMMENT INSTALLER LE CLIMATISEUR PAGE 11

PRÉPARATION DE LA FENÊTRE

HEIGHT

LARGEUR

FRANÇAIS

1. Mesurez la largeur de l'ouverture de la fenêtre. (Consultez la figure 13)

2. Tracez une ligne de démarcation du centre sur l'appui de fenêtre intérieur à l’aide d’un crayon.

(Consultez la figure 14)

LARGEUR DE L'OUVERTURE DE FENÊTRE

Fig. 13 Fig. 14

LARGEUR

LIGNE DE DÉMARCATION

DU CENTRE

CENTRE

REMARQUES ET AVERTISSEMENTS:

S'assurer que le climatiseur ne glisse pas de l'ouverture pendant l'installation

•

ouladésinstallation.

Ne pas bloquer les zones d'entrée ou d'évacuation d'air du panneau avant.

• Rien ne doit obstruer les pales de circulation d'air de l'appareil.

•

3. Centrez le climatiseur sur l'appui de fenêtre.

Assurez-vous de positionner l'appareil de sorte qu'il repose

sur l'appui de fenêtre en présentant une inclinaison de 6,4mm à 12,7mm (1/4 à 1/2 po) vers le bas, vers l'extérieur. Abaissez le vantail de la fenêtre jusqu'à ce que celui-ci s'appuie sur la glissière, de façon à retenir le caisson en place.

(Consultez la figure 15)

REMARQUE: L'apparence de votre modèle peut être différente

decelui montré.

4. Desserrez les vis situées du côté inférieur droit du climatiseur.

5. Faites passer la ferrure latérale par-dessus la vis. La ferrure

devrait maintenant être appuyée sur l'appui de fenêtre.

(Consultez la figure 16)

6. Serrez partiellement la vis. Fixez bien l'appareil avant de serrer

complètement la vis.

7. Utilisez une mèche de 1/8 po pour percer un avant-trou dans

laferrure latérale.

8. En se servant des deux (2) vis à bois de 1 po, fixez la ferrure

àl'appui de fenêtre.

Fig. 15

Glissière supérieure

Vantail de fenêtre inférieur

9. Répétez la procédure pour l'installation de la ferrure

ducôtégauche.

PAGE 12 COMMENT INSTALLER LE CLIMATISEUR

Fig. 16

ACHÈVEMENT DE L'INSTALLATION

FRANÇAIS

FIXATION DES PANNEAUX LATÉRAUX À LA FENÊTRE

1. Déployez le panneau de droite et son châssis jusqu'à ce qu'il

soit aﬄeurant au cadre de fenêtre.

(Consultez la ﬁgure 17)

2. Utilisez une mèche de ⅛ po pour percer un avant-trou

parletrou supérieur du panneau extensible dans le vantail dela fenêtre.

3. Insérez une (1) des vis à bois de 1 po dans le trou supérieur

du panneau latéral de droite et dans le vantail de la fenêtre.

(Consultez la ﬁgure 18)

4. Répétez l'opération pour le panneau de gauche.

5. Utilisez une mèche de ⅛ po pour percer un avant-trou

dansl'appui de fenêtre en se servant du trou inférieur dupanneau latéral comme gabarit.

6. Insérez une (1) des vis à bois de 1 po dans le trou inférieur

dupanneau latéral de droite et dans l'appui de fenêtre.

(Consultez la ﬁgure 19)

7. Répétez l'opération pour le panneau de gauche.

INSTALLATION FINALE

1. Déroulez le joint d'étanchéité en mousse (inclus).

(Consultez la ﬁgure 20)

2. Insérez le joint d'étanchéité en mousse à l'arrière du dessus

du châssis de fenêtre inférieur, de façon à ce qu'il repose contre la fenêtre supérieure.

3. Placez la ferrure de blocage comme l'illustration le montre,

à l’aide d’un tournevis. Utilisez une mèche de1/8po pourpercer un avant-trou par le trou de la ferrure deblocageet dans la fenêtre supérieure.

(Consultez la ﬁgure 21)

Fig. 17

Fig. 18

Fig. 19

Fig. 20

4. Fixez la ferrure de blocage à la fenêtre supérieure au moyen

d'une vis à bois de 1 po pour ﬁxer solidement le climatiseur.

Fig. 21

5. Branchez l'appareil à une ﬁche tripolaire mise à la terre.

6. Sur certains modèles, il faut appuyer sur le bouton RESET

deréinitialisation du cordon d'alimentation. Un voyant vert s'illuminera. Consulte

z la partie

«Exigences en matière d'électricité » pour plus de détails.

7. Pour des économies d’énergie supplémentaires, mesurer et couper les feuilles de mousse à endos adhésif et les appliquer par-dessus les rideaux et cadres latéraux pour sceller toute fuite d’air.(voir la ﬁgure 21-1)

Mousse pour rideau latéral

Fig. 21-1

Joints d’étanchéité

COMMENT INSTALLER LE CLIMATISEUR PAGE 13

DÉMARRAGE DU CLIMATISEUR

FRANÇAIS

FAN

COOL

HIGH

QUIET ON SLEEP CLEAN FILTER

E-SAVE

DEHUM.

MODE SPEED TIMER

MED

AUTO

Temp.

Time

°F/°C

OFF

FILTER RESET

POWER

Le fait d'utiliser votre climatiseur de manière appropriée vous procurera les meilleurs résultats possibles.

La partie suivante explique comment faire fonctionner ce climatiseur.

IMPORTANT :

• Lorsque le climatiseur est mis à l'arrêt, que ce soit par le panneau de commande ou au moyen de la télécommande, attendre au moins 3 minutes avant de le remettre en marche. Ceci prévient la surcharge du compresseur. Ce délai de 3 minutes s’applique aussi pour lepassage aux modes Cool (Rafraîchir) et Fan (Ventilateur).

Remarque : nU délai de 3 minutes est réglé par défaut. Vous remarquerez peut-être

quelecompresseur ne démarre pas nécessairement tout de suite. Ce délai sertàprotéger l'appareil.

• eN pas essayer de faire fonctionner le climatiseur en mode Cool (Rafraîchir) lorsque latempérature extérieure est inférieure à 16 °C (61°F). Le serpentin d'évaporateur internegèlera et le climatiseur ne fonctionnera adéquatement.

Remarque : Rafraîchissement minimum: Pour diminuer la capacité de refroidissement, orientez les évents

directionnels vers le haut. Rafraîchissement maximal: Pour maximiser la capacité de refroidissement, orientez les évents directionnels vers le bas.

Rafraîchissement minimum Rafraîchissement maximal

PAGE 14 UTILISATION DU CLIMATISEUR

DÉMARRAGE DU CLIMATISEUR (suite)

1. Veuillez installer les piles dans la télécommande.

2. Appuyez une fois sur le bouton de mise en marche (POWER) pour mettre en marche l'appareil. REMARQUE: La première fois que le climatiseur est branché, l'écran DEL aﬃchera les chiﬀres «88»

pendant 3 secondes. Une fois le climatiseur mis en marche pour la toute première fois, l'écran aﬃchera la température de 72°F (22 °C) et le ventilateur semettra automatiquement à la vitesse Faible (Quiet) et l'indicateur Mode aﬃcheraEnergy Save (Économie d'énergie).

REMARQUE: Pour commuter entre les degrés Fahrenheit (F) et Celsius (C), le climatiseur doit être

branché, et être en marche. Sur le panneau de commande à l'avant duclimatiseur, maintenez les boutons UP (Haut) et DOWN (Bas) en même temps pendant 3 secondes. Appuyez sur le bouton F / C de la télécommande pour basculer entre les degrés Fahrenheit ( F ) et Celsius ( C ) .

REMARQUE: Chaque fois que ce climatiseur ENERGY STAR est mis en marche, il fonctionne en mode

d'économie d'énergie conformément aux exigences de l'EPA. Vous pouvez sélectionner tout autre mode pour répondre à vos besoins.

3. Sélectionnez le mode désiré. Se rapporter à la section « Mode ».

FRANÇAIS

4. Sélectionnez la vitesse. Se rapporter à la section « Vitesse ».

5. Réglez la minuterie. Se rapporter à la partie « Températures / durée ».

6. Réinitialisez le ﬁltre. Se rapporter à la section «Réinitialisation du ﬁltre ».

MODE

1. Appuyez sur MODE jusqu'à ce que le voyant indicateur s'illumine au réglage désiré.

2. Choisir Fan (Ventilateur), Cool (Rafraîchir), Energy Saver (Économie d'énergie) ou Dehum (Déshumidiﬁcateur).

FAN (VENTILATEUR)― Seul le ventilateur fonctionne. Appuyez sur SPEED pour choisir la vitesse du

ventilateur (High, Med, Quiet). La température ambiante actuelle s'aﬃche à l'écran.

REMARQUE: La température ne peut être sélectionnée en mode Fan (Ventilateur). ENERGY SAVE― Le ventilateur ne fonctionne qu'en cas de besoin de rafraîchir la pièce. Le ventilateur

continuera de tourner pendant 3 minutes après l'arrêt du compresseur. Le ventilateur

(ÉCONOMIE D’ÉNERGIE)

COOL (RAFRAÎCHIR)― Rafraîchit la pièce. Appuyer sur SPEED pour choisir la vitesse du ventilateur

se mettra en marche séquentielle, à raison de 2 minutes toutes les 10 jusqu'àce que la température de la pièce soit au-dessus de la température conﬁgurée. Àcemoment, le compresseur se remet en marche.

(High, Med, Quiet ou Auto Cool). Appuyez sur les ﬂèches de TEMP/TIME

ou pour régler la température. Le ventilateur continuera à fonctionner

en mode Cool (Rafraîchir).

minutes,

DEHUM (DÉSHUMIDIFICATEUR)― Aide à déshumidiﬁer une pièce. Le mode Dehum ne devrait pas être

utilisé pour rafraîchir la pièce.

REMARQUE: En mode Dehum, lorsque la température réglée est près de la température ambiante, le

compresseur peut s'arrêter et le ventilateur fonctionne à la vitesse Quiet (Faible) seulement.

UTILISATION DU CLIMATISEUR PAGE 15

FRANÇAIS

DÉMARRAGE DU CLIMATISEUR (suite)

FAN

COOL

HIGH

QUIET ON SLEEP CLEAN FILTER

E-SAVE

DEHUM.

MODE SPEED TIMER

MED

AUTO

VITESSE

1. Appuyez sur SPEED (Vitesse) jusqu'à ce que le voyant s'illumine au réglage désiré.

2. ~ Sélectionnez High (Élevée), Med (Moyenne), Quiet (Faible), ou Auto Cool

(Rafraîchissementautomatique).

HIGH—Pour un rafraîchissement maximal MED—Pour un rafraîchissement normal

QUIET

—Pour un rafraîchissement et un bruit minimal

AUTO COOL – Ajuste le régime du ventilateur automatiquement pour fournir un rafraîchissement

idéal en fonction de la température ambiante.

TIMER OFF (MINUTERIE DE MISE À L'ARRÊT)

Pour régler le climatiseur de sorte qu'il s'arrête dans un délai de 1 à 24 heures (le climatiseur doit être en marche, à ON) :

Temp.

Time

°F/°C

OFF

FILTER RESET

POWER

1. Appuyez sur TIMER (Minuterie) jusqu'à ce que le voyant Timer Off de la minuterie s'allume.

L'écran affichera le nombre d'heures restantes avant que le climatiseur s'arrête.

2. Appuyez sur les boutons de TEMP/TIME ou pour régler le délai de la minuterie entre

1et 24 heures.

3. Le voyant Timer Off restera illuminé. L'écran affichera le temps restant jusqu'à l'arrêt (Timer Off).

TIMER ON (MINUTERIE DE MISE EN MARCHE)

Pour configurer le climatiseur de sorte qu'il se mette en marche dans un délai de 1 à 24 heures :

1. Appuyez sur TIMER (Minuterie) jusqu'à ce que le voyant Timer On s'allume. L'écran affichera

lenombre d'heures restant avant que le climatiseur ne s'arrête.

2. Appuyez sur les boutons de TEMP/TIME ou pour régler le délai de la minuterie entre

1et 24 heures.

3. Le voyant Timer On demeurera illuminé. L'écran affichera le temps restant jusqu'à la mise

enmarche (Timer On).

PAGE 16 UTILISATION DU CLIMATISEUR

DÉMARRAGE DU CLIMATISEUR (suite)

POUR EFFACER LES RÉGLAGES PROGRAMMÉS DE LA MINUTERIE :

REMARQUE: Le climatiseur peut être soit en marche, soit à l'arrêt. Appuyez sur TIMER (Minuterie) jusqu'à ce que le voyant de la minuterie s'éteigne.

POUR VISUALISER OU MODIFIER LE TEMPS RESTANT (EN HEURES) : TIMER OFF (MINUTERIE D'ARRÊT)

1. Appuyez sur les boutons TEMP/TIME ou pour augmenter ou diminuer la durée.

2. L'écran affichera le temps restant jusqu'à l'arrêt (Timer Off).

TIMER ON (MINUTERIE DE MISE EN MARCHE)

1. L'écran affichera le temps restant.

2. Appuyez sur les boutons TEMP/TIME ou pour augmenter ou diminuer la durée.

3. L'écran affichera le temps restant jusqu'à la mise en marche (Timer On).

REMARQUE: La température ne peut être ajustée aux modes TIMER (Minuterie) et SLEEP (Veille).

FRANÇAIS

VEILLE

1. Appuyez sur TIMER (Minuterie) pour sélectionner le mode Sleep (Veille). Le voyant s'illuminera.

2. La température augmentera de 2 ˚F une heure après la sélection de ce mode. Puis, la température

augmente de 2˚F de plus après une heure. L'appareil maintiendra cette température pendant 6heures puis s'arrêtera.

3. Pour désactiver le mode de veille, appuyer sur TIMER et le maintenir enfoncé jusqu'à ce que

letémoin lumineux s'éteigne.

TEMP/TIME (TEMP./DURÉE)

1. Appuyez sur le bouton de TEMP/TIME pour hausser la température. Chaque fois que

laflèche du haut de TEMP/TIME est enfoncée, la température augmente de 1 °F jusqu'à ce qu'elleatteigne 86°F (30 °C).

2. Appuyez sur le bouton de TEMP/TIME pour abaisser la température. Chaque fois que

laflèche du bas de TEMP/TIME est enfoncée, la température s'abaisse de 1°F jusqu'à ce qu'elleatteigne 61 °F (16 °C).

REMARQUE: Au mode Fan (Ventilateur), la température ambiante actuelle s'affiche à

l'écran. Aux modes Cool (Rafraîchissement), Energy Save (Économie d'énergie) orDehum(Déshumidificateur), la température réglée s'affiche à l'écran.

UTILISATION DU CLIMATISEUR PAGE 17

DÉMARRAGE DU CLIMATISEUR (suite)

FRANÇAIS

FILTER RESET (RÉINITIALISATION DU FILTRE)

Cette fonction vous avertit automatiquement que le ﬁltre à air a besoin d'être nettoyé. Le voyant s'illuminera après 240 heures de fonctionnement. Nettoyez le ﬁltre à air (se rapporter à la section « Entretien et nettoyage »), replacez le ﬁltre du panneau avant et appuyez sur Filter reset (Réinitialisation du ﬁltre). Le voyant s'éteindra alors.

UTILISATION DE LA TÉLÉCOMMANDE

L'apparence de la télécommande peut diﬀérer de l'image.

REMARQUE : Veuillez enlever le couvercle arrière de la télécommande et insérer

deux piles AAA. Remplacez les piles tous les six mois ou lorsque latélécommande commence à faiblir.

REMARQUE : NE PAS mêler des piles neuves avec des piles usagées.

POWER (MISE EN MARCHE/ARRÊT)

Appuyez sur le bouton pour mettre en marche le climatiseur. Lorsque vous appuyez une première fois sur le bouton

d'énergie, àlavitesse Faible du ventilateur et est réglé à une température de 72 °F. Vouspouvezsélectionner tout autre mode pour répondre à vos besoins.

, il fonctionne en mode d'économie

Fig. 22

Speed (Vitesse)

High (Élevée)- ppA uyez sur le bouton High pour choisir la vitesse élevée du ventilateur. Med (Moyenne)- ppA uyez sur le bouton Med pour choisir la vitesse moyenne du ventilateur. Quiet (Faible)- ppA uyez sur le b Auto Cool (Rafraîchissement automatique)

outon Quiet pour choisir la vitesse faible du ventilateur.

- Appuyez sur le bouton Auto Cool pour choisir la vitesse automatique du ventilateur.

MODE FAN (VENTILATEUR)

- Appuyez sur le bouton FAN pour activer le mode du ventilateur.

COOL (RAFRAÎCHISSEMENT)- ppA uyez sur le bouton COOL pour activer le mode

derafraîchissement .

ENERGY SAVE (ÉCONOMIE D'ÉNERGIE)- Appuyez sur le bouton ENERGY SAVE pour activer

lemode d'économie d'énergie.

DEHUM (DÉSHUMIDIFICATEUR)- ppA uyez sur le bouton DEHUM pour activer le mode

dedéshumidiﬁcateur.

TIMER (MINUTERIE)

Pour conﬁgurer le climatiseur de sorte qu'il s'arrête dans un délai de 1 à 24 heures

(le climatiseur doit être en marche) :

1. Appuyez sur le bouton Marche/Arrêt Minuterie de la télécommande pour sélectionner la fonction d'extinction temporisée.

2. Appuyez sur les ﬂèches haut ou bas de TIMER pour régler le délai de la minuterie entre 1 et 24 heures. Le voyant Timer Oﬀ du panneau de commande duclimatiseur s'allumera.

PAGE 18 UTILISATION DU CLIMATISEUR

UTILISATION DE LA TÉLÉCOMMANDE (SUITE)

3. Le buzzer émet deux fois après 5 secondes , puis Timer OFF compte à rebours initié.

Pour conﬁgurer le climatiseur de sorte qu'il se mette en marche dans un délai de 1 à 24 heures :

1. Appuyez sur le bouton Marche/Arrêt Minuterie de la télécommande pour sélectionner la fonction d'allumage temporisé.

2. Appuyez sur les ﬂèches haut ou bas de TIMER pour régler le délai de la minuterie entre 1 et 24heures. Le voyant Timer On du panneau de commande du climatiseur clignotera.

3. Le buzzer émet deux fois après 5 secondes , puis Timer ON compte à rebours initié.

POUR EFFACER LES RÉGLAGES PROGRAMMÉS DU MODE MINUTERIE :

REMARQUE: Le climatiseur peut être soit en marche, soit à l'arrêt.

Appuyez sur le bouton TIMER ON/OFF jusqu'à ce que le voyant Timer s'éteigne.

TEMP UP / TEMP DOWN (ÉLEVER TEMP./ABAISSER TEMP.)

• uppA yez sur le bouton TEMP UP pour hausser la température. Chaque fois que le bouton

TEMPUP est enfoncé, la température augmente de 1 °F jusqu'à ce qu'elle atteigne 86°F (30 °C).

FRANÇAIS

• ppA uyez le bouton TEMP DOWN pour abaisser la température. Chaque fois que le bouton

TEMPDOWN est enfoncé, la température s'abaisse de 1°F jusqu'à ce qu'elle atteigne 61 °F (16 °C).

VEILLE

1. uppA yez sur le bouton SLEEP pour sélectionner le mode de veille. L'écran aﬃchera (08) etlevoyant s'illuminera.

2. aL température augmentera de 2˚ F une heure après la sélection de ce mode. La température augmentera ensuite d'un autre 2˚F après une heure. L'appareil maintiendra cette température pendant 6 heures puis s'arrêtera.

3. ruoP désactiver le mode de veille, appuyez sur le bouton SLEEP et le maintenir enfoncé jusqu'à ce que le voyant s'éteigne.

FAHRENHEIT / CELCIUS

1. uppA yez sur le bouton F/C pour choisir Farenheit ou Celcius.

LOCK (VERROUILLAGE)

1. ppA uyez sur le bouton LOCK de la télécommande pour désactiver la fonctionnalité des boutons.

Appuyez de nouveau sur le bouton LOCK de la télécommande pour activer la fonctionnalité des boutons.

LIGHT (LUMIÈRE)

1. Lorsque vous appuyez sur le bouton LIGHT, l'aﬃchage de l'appareil s'éteint, bien que l'appareil fonctionne toujours de façon normale. Lorsque vous appuyez de nouveau sur le bouton LIGHT ou que vous appuyez sur une touche du télécommande, l'aﬃchage de l'appareil s'allume alors.

RESET (RÉINITIALISATION)

1. Appuyez sur le bouton RESET pour réinitialiser l'appareil aux réglages par défaut de l'usine.

UTILISATION DU CLIMATISEUR PAGE 19

FRANÇAIS

UTILISATION DE LA TÉLÉCOMMANDE (SUITE)

AVERTISSEMENT：

1．Risque de brûlure chimique. Gardez les piles à l’écart des enfants. 2．Ce produit contient une pile au lithium miniature (ou bouton). Si une pile au lithium miniature (ou bouton) neuve ou usagée est avalée ou pénètre autrement dans le corps, cela peut causer des brûlures internes graves et aboutir à la mort en aussi peu que 2 heures. Fermez toujours le logement des pilescomplètement. Si le l d’utiliser le produit, retirez les pileset gardez-les à l’écart des enfants. Si vous pensez que des piles ont pu être avalées ou placées à l’intérieur d’une partie quelconque du corps, obtenez immédiatement des soins médicaux. 3．Les cellules doivent être mises au rebut correctement, y compris en les gardant à l’écart des enfants; 4．Même des cellules usag

ées peut causer des blessures.

ogement des piles ne ferme pas solidement, cessez

CHANGEMENT DU SENS DE CIRCULATION DE L'AIR

ESAQ406T HWQ08XCT Circulation d'air à quatre directions: Les pales orientables de circulation d'air vous permettent de contrôler le sens de la circulation de l'air. La circulation de l'air peut être dirigée latéralement (gauche/droite) et verticalement (haut/bas). (Consultez la ﬁgure 23)

Fig. 23

PAGE 20 UTILISATION DU CLIMATISEUR

NETTOYAGE DU FILTRE À AIR

Le ﬁltre à air est amovible, ce qui en facilite le nettoyage. La propreté du ﬁltre aide à réduire la teneur de l'air en poussières, mousses, et autres particules, et est importante pour un

rendement de refroidissement et un fonctionnement optimaux. Le voyant de réinitialisation duﬁltre s'illuminera pour vous avertir que le ﬁltre a besoin d'être nettoyé. Ce voyant s'illumine après 240 heures de fonctionnement du climatiseur.

1. Éteignez le climatiseur et débranchez le cordon d'alimentation de la prise.

2. Ouvrez le panneau avant et retirez le ﬁltre à air. Certains modèles peuvent comporter un ﬁltre

coulissant qui ne nécessitent pas que le panneau avant soit ouvert. (Consultez la ﬁgure 24)

Fig. 24

FRANÇAIS

3. Servez-vous d'un aspirateur avec embout boyau pour nettoyer le ﬁltre à air. Si le ﬁltre est

très sale, lavez-le avec de l'eau chaude et un savon doux. Ne jamais mettre un ﬁltre à air

aulave-vaisselle ou utiliser des produits nettoyants chimiques. Ne pas faire sécher le ﬁltre dans la sécheuse ou au four à micro-ondes. Asséchez complètement le ﬁltre à l'air avant deleremettre en place.

4. Remettez le ﬁltre en place dans le climatiseur.

5. Refermez le panneau avant.

6. Branchez le cordon d'alimentation dans la prise, allumez le climatiseur et appuyez sur

lebouton FILTER RESET pour éteindre le voyant.

REMARQUE: Ne jamais faire fonctionner un climatiseur dont le ﬁltre n'est pas installé.

UTILISATION DU CLIMATISEUR PAGE 21

NETTOYAGE DU PANNEAU AVANT

FRANÇAIS

1. Éteignez le climatiseur et débranchez le cordon d'alimentation de la prise.

2. Nettoyez le panneau avant avec un chiffon doux. N'utiliser aucun produit nettoyant chimique

(en particulier les nettoyants à pulvériser), outil coupant ou liquide inflammable. Ces produits peuvent abîmer la surface du climatiseur.

3. Asséchez complètement le panneau avant à l'air.

4. Branchez le cordon d'alimentation dans la prise et allumez le climatiseur.

Si le filtre est endommagé et nécessite d'être remplacé, appelez le service à la clientèle de Haier au numéro suivant : 1-877-337-3639.

SERVICE À LA CLIENTÈLE

IMPORTANT

NE PAS RETOURNER CE PRODUIT AU MAGASIN.

En cas de problème avec ce produit,veuillez contacter leservice Haier Customer Satisfaction Center,

au 1-877-337-3639.

UNE PREUVE D’ACHAT DATÉE, LE NUMÉRO DE MODÈLE ETLE NUMÉRO DE SÉRIE SONT REQUIS POUR OBTENIR DUSERVICE EN VERTU DE LA GARANTIE.

SERVICE À

LA CLIENTÈLE

1-877-337-3639

PAGE 22 ENTRETIEN DU CLIMATISEUR

SONS NORMAUX DU CLIMATISEUR

SONS NORMAUX

Votre nouveau climatiseur est conçu pour vous procurer de nombreuses années de service ﬁable. Cette section vous enseigne comment nettoyer et entretenir votre climatiseur adéquatement. Lorsque votre climatiseur fonctionne normalement, vous pouvez entendre des sons comme :

SONS CAUSE

FRANÇAIS

Déplacement

d’air

Vibration

delafenêtre

Cliquetis

Bourdonnement

aigu

Clics Mise en marche/arrêt du thermostat.

Gargouillis Fluide frigorigène circulant à travers le serpentin interne.

Fig. 25

Déplacement d'air autour du ventilateur.

Installation incorrecte. Se rapporter à la section «Installation ».

Des gouttes d'eau propulsées sur le serpentin externe. Ceci aide aurefroidissement du serpentin du condensateur. Vous pouvez réduire ce bruit en retirant le bouchon d'eau de la base. (Consultez la ﬁgure 25) La suppression de ce bouchon abaissera l'eﬃcacité énergétique de votre appareil. REMARQUE: NE pas pe rcer de trous dans le collecteur de la base.

Mise en marche/arrêt du compresseur.

ENTRETIEN DU CLIMATISEUR PAGE 23

DÉPANNAGE

FRANÇAIS

PROBLÈME

POSSIBLE

Le climatiseur refuse de démarrer ou defonctionner.

La télécommande ne fonctionne pas.

La pièce ne semble

pas suﬃsamment

rafraîchie.

Il semble faire trop froid dans la pièce.

Le climatiseur semet en marche et arrête trop fréquemment.

De l'eau s'égoutte du caisson dans

lapièce.

CAUSES POSSIBLES SOLUTION

Le cordon d'alimentation n'est pas branché à une prise murale.

Le cordon d'alimentation s'est déclenché.

L'appareil est éteint. Mettez l'appareil en marche par la

Un fusible domestique a grillé,

ouun disjoncteur s'est déclenché.

Les piles sont à plat. Remplacez les piles. Les piles ont mal été insérées. Assurez-vous que les piles sont insérées dans

Il fait trop chaud dans la pièce. Laissez le temps à la pièce de se rafraîchir

Mauvais réglage possible de lacommande de température.

Circulation d'air bloquée. Assurez-vous que la zone d'évacuation

La température est réglée tropbas.

Filtre à air sale ou obstrué. Nettoyez le ﬁltre à air. Circulation d'air bloquée. Assurez-vous que la zone d'évacuation

La température extérieure

estsous les 16 °C (61 °F).

Il fait très chaud à l'extérieur. Augmentez la vitesse du ventilateur au

Le climatiseur n'est pas correctement nivelé.

Branchez l'appareil à une ﬁche tripolaire mise à la terre.

Appuyez sur le bouton de réinitialisation RESET du cordon d'alimentation et relâchez.

télécommande ou le panneau de commande. Remplacez le fusible ou enclenchez

ledisjoncteur.

le bon sens.

après avoir mis l'appareil en marche.

Ajustez la température via le panneau decommande ou la télécommande.

del'air n'est pas obstruée.

Augmentez la température réglée.

del'air n'est pas obstruée.

Ne pas faire fonctionner l'appareil si la température à l'extérieur est inférieure

à16°C (61 °F).

maximum. Inclinez l'appareil légèrement vers l'arrière.

Serapporter à la section «Installation». NEPAS percer de trous dans la base du caisson.

De l'eau s'égoutte à l'extérieur de votre maison.

De l'eau s'accumule à la base du caisson.

Le climatiseur gèle, ce qui engendre une accumulation de glace sur

leserpentin.

Temps chaud et humide. Cela est normal lors des jours très humides.

L'humidité se draine dans la base du caisson.

La température extérieure est trop

basse, sous les 16 °C (61 °F).

PAGE 24 DÉPANNAGE

Cela est normal lors des jours très humides. NE PAS percer de trous dans la base ducaisson.

Pour dégeler le serpentin, mettre l'appareil enmode FAN ONLY (Ventilation seulement).

GARANTIE LIMITÉE

GARANTIE LIMITÉE D'UN AN

La présente garantie couvre l'ensemble des vices de fabrication ou de matériaux relativement aux pièces mécaniques et électriques (y compris les coûts de main-d'œuvre) de ce produit pour une période de 12 mois à partir de la date d'achat. Dans le cas des utilisations commerciales ou locatives, la garantie est de 90 jours. Vous devez conserver et être en mesure de présenter votre reçu d'achat original en tant que preuve pour

la date d'achat.

GARANTIE LIMITÉE DE CINQ AND SUR LE SYSTÈMESCELLÉ

Le système scellé et le compresseur (le compresseur hermétique, le condensateur et l'évaporateur) dans ce produit sont assortis d'une garantie de 5 la date d'achat (à l'exclusion des coûts de main-d'œuvre après la période initiale de 12 mois). Dans les contextes d'utilisation commerciale ou locative, la garantie limitée additionnelle du compresseur est d'un an et 9 mois (sauf les coûts de main-d’œuvre après la période 90 jours). Vous devez conserver et être en mesure de présenter votre reçu d'achat original en tant que preuve pour la date d'achat.

PERSONNES COUVERTES

L'acheteur de détail original de ce produit de Haier.

SERVICES COUVERTS

Haier réparera ou remplacera toute pièce mécanique ou électrique du compresseur qui s'avère défectueuse dans le cadre d'un usage résidentiel normal pendant une période de 12 mois.

COMMENT OBTENIR DU SERVICE

Communiquez avec le centre de service autorisé de Haier le plus près de chez soi. Pour connaitre le centre de service autorisé le plus près, communiquez avec Haier America au 1-877-337-3639.

Toute réparation ou entretien doit être eﬀectué parun centre de service autorisé de Haier.

CETTE GARANTIE NE COUVRE PAS

1. seL dommages imputables à une installationinadéquate.

2. seL dommages subis par l'appareil pendantl'expédition.

3. seL défauts autres que ceux issus delafabrication.

4. seL dommages causés par l'emploi incorrect

ans à partir de

FRANÇAIS

l'entretien et le soin inadéquats de l'appareil, ouencore un voltage incorrect.

5. seL dommages subis ailleurs que dans lecadred'une utilisation domestique.

6. seL dommages découlant d'un entretien

ouundépositaire autorisé.

7. Les garnitures décoratives.

8. aL main-d’œuvre, le service, le transport et les frais d'expédition pour le retrait et l'installation de pièces de remplacement des pièces défectueuses au-delà de la période initiale de12mois.

9. Tout crédit ou remboursement pour un produit acheté depuis plus de 30 jours, ou toute perte oublessure causée par le produit ou par desdéfauts au produit dont, entre autres, lesdommages consécutifs ou indirects.

10. seL produits remis à neuf achetés comme

neufsou usagés.

LA PRÉSENTE GARANTIE LIMITÉE EST DONNÉE EN GUISE ET LIEU DE TOUTE AUTRE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS LES GARANTIES DE VALEUR MARCHANDE ET D'ADAPTATION À UN USAGE PARTICULIER.

Le recours fourni par la présente garantie est exclusif et accordé en remplacement de tout autre recours. Cette garantie ne couvre pas les dommages indirects ou consécutifs. Certains États ou provinces ne permettent pas d'exclusion relativement aux dommages directs ou indirects. Par conséquent, cette limitation peut ne pas s'appliquer à votre situation. Certains États ou provinces n'allouent pas de limites concernant la durée d'une garantie implicite, alors ces limites ne s'appliquent peut-être pas à vous. Cette garantie vous confère des droits particuliers reconnus par la Loi, et vous pourriez avoir d'autres droits pouvant varier d'un État ou d’une province à l'autre.

La présente garantie couvre les appareils de la zonecontinentale des États-Unis, de Porto Rico etdu Canada.

Haier Appliances

Louisville, KY 40225

GARANTIE LIMITÉE PAGE 25

ÍNDICE

INFORMACIÓN DE SEGURIDAD ...............................................................................................2

Precauciones importantes de seguridad .............................................................................. 2-3

Seguridad y advertencias de operación ....................................................................................4

REQUERIMIENTOS PARA LA INSTALACIÓN .......................................................................... 5

Herramientas y partes ................................................................................................................ 5

Requerimientos para la ubicación .............................................................................................. 6

Requerimientos eléctricos ..................................................................................................... 7-9

INSTALACIÓN ..........................................................................................................................10

Desempaque del aire acondicionado .......................................................................................10

Preparación del aire acondicionado ...................................................................................10-11

Preparación de la ventana ........................................................................................................12

Finalización de la instalación ....................................................................................................13

USO DEL AIRE ACONDICIONADO .........................................................................................14

Encendido del aire acondicionado ..................................................................................... 14-18

Uso del control remoto ....................................................................................................... 18-20

Cambio de la dirección del aire .................................................................................................20

ESPAÑOL

CUIDADOS DE SU AIRE ACONDICIONADO .........................................................................21

Limpieza del ﬁltro de aire ..........................................................................................................21

Limpieza del panel frontal ......................................................................................................... 22

Servicio al cliente ......................................................................................................................22

Sonidos normales de un aire acondicionado ...........................................................................23

SOLUCIÓN DE PROBLEMAS ...................................................................................................24

GARANTÍA

LIMITADA ..............................................................................................................25

REGISTRO DEL PRODUCTO

Gracias por adquirir nuestro producto Haier. Este manual de uso sencillo lo guiará para queaproveche al máximo su producto.

Recuerde registrar el modelo y los números deserie, que se encuentran en una etiqueta de la parte lateral de su unidad.

Número de modelo

Número de serie

Fecha de compra

Engrape el recibo al manual. Lo necesitará para recibir el servicio de garantía.

ESPAÑOL

1. Utilice este aire acondicionado solamente para lo que fue diseñado, según

2. Este aire acondicionado debe instalarse adecuadamente y debe usar el

PRECAUCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA

SIGA LA INFORMACIÓN EN ESTA GUÍA DE USO Y CUIDADO PARA MINIMIZAR

ELRIESGO DE LESIONES PERSONALES, INCENDIOS, DESCARGAS ELÉCTRICAS

UOTRAS CONDICIONES INSEGURAS.

LAS INSTRUCCIONES EN ESTA GUÍA DE USO Y CUIDADO NO TIENEN

ELOBJETIVO DE INCLUIR TODAS LAS CONDICIONES O SITUACIONES POSIBLES

QUE PUEDAN OCURRIR. INSTALE, OPERE Y LIMPIE EL AIRE ACONDICIONADO

CON PRECAUCIÓN Y CUIDADO.

se describe en esta Guía de uso y cuidado.

tomacorriente de pared correcto que coincida con el cable de suministro

eléctrico del aire acondicionado, conforme a la sección de Instalación deesta Guía de uso y cuidado, antes de ponerlo en funcionamiento.

3. Nunca jale el cable de suministro eléctrico para desconectar el aire

acondicionado. Siempre sostenga la clavija con firmeza y jálela en línea

recta del tomacorriente de la pared.

4. Reemplace el cable de suministro eléctrico de inmediato si se daña de

alguna manera. Adquiera un cable de suministro eléctrico nuevo con el

fabricante del aire acondicionado y un técnico calificado debe instalarlo.

NO use un cable de suministro eléctrico que esté roto, agrietado, cortado odañado en cualquier parte de su extensión, en el extremo de la clavija oen el extremo conector.

5. Apague el aire acondicionado y desconéctelo del tomacorriente de la pared antes de realizar cualquier tarea de limpieza o mantenimiento.

6. No almacene ni use materiales o líquidos combustibles o inflamables

enelaire acondicionado o cerca de él.

7. Si la configuración del tomacorriente de la pared no coincide con la configuración del enchufe del aire acondicionado, un electricista calificado

debe cambiar el tomacorriente de la pared.

PÁGINA 2 INFORMACIÓN DE SEGURIDAD

PRECAUCIONES IMPORTANTES DE SEGURIDAD

8. Este aire acondicionado contiene refrigerante R410a y técnicos certificados

deben usar el equipo, las herramientas y los estándares de seguridad

adecuados y aprobados para este refrigerante. Utilice solamente el equipo

certificado para el refrigerante R410a. Además, según la ley federal, todo

el refrigerante debe eliminarse de manera adecuada del aire acondicionado

antes de desecharlo.

No coloque objetos pequeños en la reja de salida, como monedas, botones, etc. Esto dañará las aspas del ventilador y potencialmente puede causar daños graves a la unidad.

Para desechar responsablemente el producto, contacte a su municipalidad

local para conocer las opciones adicionales de reciclaje en su área.

ESPAÑOL

LEA Y SIGA ATENTAMENTE

LASINSTRUCCIONESDESEGURIDAD.

GUARDE ESTAS INSTRUCCIONES

INFORMACIÓN DE SEGURIDAD PÁGINA 3

SEGURIDAD DE FUNCIONAMIENTO

YADVERTENCIAS

ESPAÑOL

1. Este aire acondicionado no contiene partes que el consumidor pueda

2. Asegúrese de que el aire acondicionado sea instalado de manera adecuada

3. NO haga ningún agujero en la base o en las partes laterales del

4. NO coloque los dedos ni objetos en la salida o en entrada de aire en la parte

5. NO opere el aire acondicionado con una cubierta de protección en

6. NO obstruya las áreas de entrada o salida de aire en el panel frontal.

7. NO obstruya las rejillas laterales del exterior del aire acondicionado.

reparar. Si tiene problemas o preguntas respecto al funcionamiento de su

aire acondicionado, llame a Servicio al cliente de Haier al: 1-877-337-3639.

y segura en la ventana, según las instrucciones de instalación que se

incluyen en esta Guía de uso y cuidado.

aireacondicionado.

frontal del aire acondicionado.

lasección exterior.

8. NO coloque ningún objeto en las secciones interiores o exteriores delaireacondicionado.

9. Opere el aire acondicionado con el filtro de aire instalado.

10. Guarde esta Guía de uso y cuidado, la caja de cartón y el material

deempaque para su uso en el futuro para retirar, almacenar y volver ainstalar el aire acondicionado.

PÁGINA 4 INFORMACIÓN DE SEGURIDAD

HERRAMIENTAS Y PARTES

Lea y siga las instrucciones incluidas y utilice las herramientas que se enumeran a continuación.

HERRAMIENTAS NECESARIAS

ESPAÑOL

tseD ornillador

decruzPhillips

Tijeras

Nivel Cinta métrica

Taladro y broca

de1/8depulgada

Lápiz

PARTES INCLUIDAS:

Compruebe que todas las partes de su aire acondicionado especíﬁco se incluyan en el empaque de las partes.

NOTA: Si faltan partes, llame a Servicio al cliente de Haier al: 1-877-337-3639.

IMAGEN PARTE MATERIAL

Canaleta superior

Cinta de espuma

Soporte lateral

Acero

ESAQ406T HWQ08XCT

TEMP/TIME

Soporte del seguro

de la ventana

Acero

Tornillos

autorroscantes

Acero

de3/8 de pulgada

Tornillos para madera

de 1pulgada

Cortinas laterales

Acero

Marcos de

la cortina lateral

MODE

TIMER

ON/OFF

SPEED

Control remo

Sellos herméticos

Goma espuma

de la cortina lateral

REQUERIMIENTOS PARA LA INSTALACIÓN PÁGINA 5

REQUERIMIENTOS PARA LA UBICACIÓN

ESPAÑOL

IMPORTANTE: Respete todos los códigos y normativas correspondientes. Revise la ubicación

LA UBICACIÓN DEBE CONTAR CON LO SIGUIENTE:

• nU tomacorriente eléctrico con conexión a tierra, a una distancia de 6 pies (183 cm) a partir

NOTA: oN use un cable de extensión, adaptador de enchufe, protector contra sobretensiones

•

NOTA: saL rejillas exteriores del gabinete y la descarga de aire no deben estar obstruidas por

donde se instalará el aire acondicionado. Asegúrese de tener todo lo necesario para realizar la instalación correctamente.

dellugar de donde sale el cable de suministro eléctrico del aire acondicionado para los modelos: ESAQ406T HWQ08XCT

oadaptador de tomacorriente múltiple.

Libre circulación de aire en la habitación que va a enfriarse. Abertura en la ventana lo suﬁcientemente grande para colocar el aire acondicionado. (Vea la Fig.2).

lE aire acondicionado no debe instalarse en un forro aislante que atraviese una pared o en una

pared. Únicamente puede instalarse en una ventana de guillotina.

arbustos, árboles, etc. El aire debe poder pasar libremente por las rejillas del gabinete.

(Veala Fig. 1).

Fig. 1

REJILLAS DELGABINETE

INSTALACIÓN EN UNA VENTANA

Medidas de la abertura de la ventana:

ESAQ406T HWQ08XCT

A. Ancho B. Altura

66.2 cm - 99.7 cm (26-1/16" - 39-1/4")

34.0 cm (13-3/8")

Fig. 2

DESCARGA DE AIRE

B-ALTURA

A-ANCHO

PÁGINA 6 REQUERIMIENTOS PARA LA INSTALACIÓN

REQUERIMIENTOS ELÉCTRICOS

ADVERTENCIA

SEGURIDAD ELÉCTRICA y ADVERTENCIAS

1. NO corte ni retire la clavija de conexión a tierra en el cable de suministro eléctrico conectado. Hacerlo puede provocar chispas o un incendio, y anular todas las garantías. Para fines deseguridad, el aire acondicionado debe conectarse a tierra de manera adecuada.

2. Para evitar el riesgo de incendio o una posible descarga eléctrica, NO use un adaptador de enchufe, cable de extensión, protector contra sobretensiones o adaptador de tomacorriente

múltiple con el aire acondicionado.

3. El cable de suministro eléctrico está equipado con un enchufe de 3 clavijas que se acopla altomacorriente estándar de pared de 115 voltios para reducir al mínimo la posibilidad derecibir una descarga eléctrica de este aire acondicionado.

4. El cable de suministro eléctrico incluye un dispositivo interruptor de detección de fugas decorriente (LCDI). El enchufe tiene un botón RESET (restablecer) y un botón TEST (probar). Pruebe el dispositivo de manera periódica presionando el botón TEST y después el botón RESET mientras está conectado en el tomacorriente de la pared. Si el botón TEST no se dispara o el botón RESET no permanece acoplado, no use el aire acondicionado y comuníquese conuntécnico de servicio calificado.

ESPAÑOL

5. Un electricista calificado debe inspeccionar el circuito y el tomacorriente de la pared para asegurarse de que el tomacorriente de la pared esté conectado a tierra de manera adecuada.

6. Si el tomacorriente de la pared es de 2 clavijas y no de 3, es responsabilidad del usuario hacer que lo reemplacen con un tomacorriente de 3 clavijas conectado a tierra de manera correcta.

7. El aire acondicionado siempre debe conectarse a un tomacorriente eléctrico dedicado que

tenga una tensión nominal que coincida con la etiqueta del número de serie en la parte lateral

del aire acondicionado.

8. Los valores nominales eléctricos del aire acondicionado se incluyen en la etiqueta del modelo/ número de serie, que se encuentra en la parte lateral del gabinete del aire acondicionado.

9. La siguiente tabla muestra los requerimientos eléctricos específicos. Debe cumplir con los

requerimientos para el tipo de enchufe que tiene el cable de suministro eléctrico.

CABLE DE SUMINISTRO ELÉCTRICO

Requerimientos de cableado

115 voltios (103.5 mínimo a 126.5 máximo).

•

Fusible de retardo de 15 amperios conectado a tierra o interruptor de carga.

•

Utilícelo únicamente en un circuito con un solo tomacorriente.

•

REQUERIMIENTOS PARA LA INSTALACIÓN PÁGINA 7

REQUERIMIENTOS ELÉCTRICOS continuación

RESET

TEST

ESPAÑOL

MÉTODO REQUERIDO DE CONEXIÓN A TIERRA (Vea la Fig.3)

Este aire acondicionado debe conectarse a tierra y está equipado conuncable desuministro eléctrico que tiene un enchufe con conexión a tierra de3clavijas. Elcable de suministro eléctrico debe enchufarse en untomacorriente deacoplamiento de 3 clavijas con conexión a tierra de acuerdo con todos los códigos y normativas locales. Si no cuenta con un tomacorriente deacoplamiento, el cliente tiene laresponsabilidad de comunicarse con unelectricista calificado y asegurarse dequeseinstale un tomacorriente de3clavijas con conexión a tierra adecuada.

CABLE DE SUMINISTRO ELÉCTRICO (Vea la Fig.4)

NOTA: La clavija de su aire acondicionado puede tener una apariencia ligeramente diferente

A. Botón de restablecimiento B. Botón de prueba

Fig. 3

alaque se muestra.

Fig. 4

Este aire acondicionado para uso doméstico está equipado con un

cable de suministro eléctrico

para el interruptor de detección de fugas de corriente (LCDI) exigido por UL. Este cable de

suministro eléctrico contiene un dispositivo de detección de corriente. Si el cable de suministro eléctrico está aplastado, este dispositivo detectará una fuga de corriente y se desconectará delsuministro del aire acondicionado. Si el cable de suministro eléctrico está dañado, no se puede

reparar y debe ser reemplazado con un cable suministrado por el fabricante del producto. Si el

cable de suministro eléctrico está dañado, llame al Servicio al cliente de Haier al: 1-877-337-3639.

PÁGINA 8 REQUERIMIENTOS PARA LA INSTALACIÓN

REQUERIMIENTOS ELÉCTRICOS continuación

ADVERTENCIA

ESPAÑOL

• Riesgo de descarga eléctrica.

• No use un adaptador de enchufe, cable de extensión, protector contra sobretensiones

• Enchufe en un tomacorriente de 3 clavijas

o adaptador de tomacorriente múltiple.

adecuado con conexión a tierra.

• Si no se siguen estas instrucciones,

• No quite la clavija de conexión a tierra delcable de suministro eléctrico.

sepueden producir lesiones, un incendio ouna descarga eléctrica.

PARA PROBAR EL CABLE DE SUMINISTRO ELÉCTRICO:

1. Enchufe el cable de suministro eléctrico en un tomacorriente deacoplamiento de 3 clavijas. (Vea la Fig. 5).

2. Oprima RESET (restablecer) (en algunos dispositivos se encenderá unaluz verde).

3. Oprima TEST (probar) (espere escuchar un clic; el botón RESET seactivará y en algunos dispositivos se apagará una luz verde).

4. Oprima y suelte RESET (espere escuchar un clic; el botón RESET sebloqueará y en algunos dispositivos se encenderá una luz verde). Elcable de suministro eléctrico está listo para usarse.

NOTA:

Fig. 5

El botón RESET debe estar oprimido completamente para

•

unfuncionamiento correcto. (Vea la Fig. 5). El cable de suministro eléctrico debe sustituirse si no se activa

•

cuandose oprime el botón de prueba o si no se restablece.

NO encienda el aire acondicionado ni lo apague desconectando el cable

•

de suministro eléctrico del tomacorriente. Siempre encienda o apague el aire acondicionado en el panel de control o usando el control remoto.

Si el cable de suministro eléctrico está dañado, debe reemplazarlo

•

conuno nuevo que se obtenga del fabricante del producto y unprofesional de servicio calificado debe instalarlo. No se puede

adquirir en una tienda minorista y el usuario no debe repararlo.

Si el cable de suministro eléctrico está dañado, llame al Servicio al cliente

de Haier al: 1-877-337-3639.

El cable de suministro eléctrico no contiene partes que el usuario pueda reparar.

•

• Si abre el revestimiento resistente a alteraciones anulará todas las garantías.

Fig. 6

RESET

TEST

REQUERIMIENTOS PARA LA INSTALACIÓN PÁGINA 9

ESPAÑOL

RETIRO DE LOS MATERIALES DE EMPAQUE

•

NOTA: NO hay materiales de empaque internos dentro del aire acondicionado que deban

•

DESEMPAQUE DEL AIRE ACONDICIONADO

ADVERTENCIA

RIESGO DE EXCESO DE PESO

Es recomendable que dos o más personas muevan

o levanten el aire acondicionado cuando sea necesario.

Use guantes cuando manipule el aire acondicionado para protegerse

de las partes de metal que pudieran salirse y de los bordes ﬁlosos.

Quite los materiales de empaque. Guarde la caja de cartón y el empaque de espuma para almacenar la unidad cuando no se use.

retirarse. No abra el gabinete. Manipule el aire acondicionado con cuidado. Mantenga el aire acondicionado en posición vertical y nivelado. No coloque el aire acondicionado

sobre uno de sus lados, sobre la parte frontal, trasera o al revés.

El aire acondicionado debe estar en posición vertical durante 2 horas antes de la instalación

•

yfuncionamiento.

PREPARACIÓN DEL AIRE ACONDICIONADO

INSTALACIÓN DE LA CANALETA SUPERIOR

Parte frontal

Tornillo de 3/8 de pulg. (Tamaño real)

1. Coloque la canaleta superior en la parte de arriba del aire acondicionado, alineando los oriﬁcios de la canaleta superior conlos oriﬁcios de la parte de arriba de la unidad. Asegúrese de que la canaleta esté orientada hacia el frente, talcomosemuestra en las ilustraciones. (Ver las Fig. 7

2. Usando tornillos autorroscantes de 3/8 de pulg., instale la canaleta superior en la parte superior del aire acondicionado. (Vea la Fig. 8).

Use cuatro (4) tornillos autorroscantes de 3/8 de pulg. para los modelos:

ESAQ406T HWQ08XCT

Canaleta superior

y 8).

Fig. 7

Fig. 8

PÁGINA 10 INSTALACIÓN

PREPARACIÓN DEL AIRE ACONDICIONADO continuación

INSTALACIÓN DE LAS CORTINAS LATERALES

NOTA: Instale las cortinas laterales en el aire acondicionado antes de colocar la unidad en la ventana.

1. Coloque el lado con pestañas de la cortina lateral en el riel lateral derecho del gabinete del aire acondicionado. (Vea la Fig. 9).

Fig. 9 Fig. 10

ESPAÑOL

LADO DE LA CORTINA LATERAL CON PESTAÑAS

2. Deslice el lado con pestañas de la cortina lateral sobre los 3rieles hasta que la cortina esté alineada con la parte superior e inferior del gabinete del aire acondicionado.

(Veala Fig. 11).

3. Deslice el marco de la cortina lateral sobre la parte superior de la cortina lateral, después dentro de la canaleta en la parte superior del aire acondicionado y dentro del riel enlaparte inferior del aire acondicionado. (Vea la Fig. 12).

4. Deslice el marco de la cortina lateral tan ce del aire acondicionado como sea necesario para ﬁjar la cortina lateral al marco. Presione suavemente el marco hasta que haga clic. (Vea las Fig. 10 y 12).

5. Repita los pasos anteriores para la cortina lateral y el marco de la izquierda. Asegúrese de que no queden espacios quepermitan que el aire entre o salga de la habitación.

ASEGURE EL LADO DEL BORDE DE LA CORTINA LATERAL

rca del gabinete

Fig. 11

Fig. 12

CLIC

Coloque los sellos herméticos provistos, en la base, la parte superior y los laterales de la ventana para sellar alrededor del perímetro del aire acondicionado.(véase las Figuras 12-1 y 12-2 ).

Corte y aplique un burlete en el frente y la base del borde del marco de la ventana.

Corte y aplique un burlete en el lateral del marco de

Fig. 12-1

Corte y aplique un burlete en el borde posterior de la repisa de la ventana.

Fig. 12-2

la cortina (uno de cada lado).

INSTALACIÓN PÁGINA 11

PREPARACIÓN DE LA VENTANA

HEIGHT

ANCHO

ESPAÑOL

1. Mida el ancho de la abertura de la ventana. (Vea la Fig. 13).

2. Marque la línea central en el interior de la base

•

de la ventana con un lápiz. (Vea la Fig. 14).

ANCHO DE

LAABERTURA

LÍNEA CENTRAL

DELAVENTANA

Fig. 13 Fig. 14

ANCHO

CENTRO

NOTAS Y ADVERTENCIAS:

Asegúrese de que su aire acondicionado no se caiga de la abertura de la ventana mientras

• lo instala o lo quita.

No obstruya las áreas de entrada o de salida de aire en el panel frontal.

No obstruya las rejillas en el exterior del aire acondicionado.

3. Centre el aire acondicionado en la base del marco de la ventana.

Asegúrese de colocar la unidad de manera que se apoye en la

basede la ventana con una inclinación hacia abajo de ¼ de pulg. a½ pulg. hacia el exterior. Baje el bastidor de la ventana detrás dela canaleta superior para sujetar la unidad en su lugar.

(Vea la Fig. 15).

NOTA: La apariencia del modelo que usted tiene puede

serdiferentea la del que se muestra.

4. Afloje los tornillos ubicados en la esquina inferior derecha delaireacondicionado.

5. Deslice el soporte lateral sobre el tornillo. El soporte lateral debe

estar apoyado sobre el marco inferior de la ventana.

(Vea la Fig. 16).

6. Ajuste parcialmente el tornillo. Asegure la unidad antes

deajustarla totalmente.

7. Use una broca de taladro de 1/8 de pulg. para hacer un orificio inicial a través de los orificios en el soporte lateral.

8. Usando dos (2) tornillos para madera de 1 pulg., instaleelsoportelateral en el marco inferior de la ventana.

Fig. 15

Canaleta superior

Bastidor inferior de la ventana

9. Repita la instalación del soporte lateral en el lado izquierdo delaireacondicionado.

PÁGINA 12 INSTALACIÓN

Fig. 16

FINALIZACIÓN DE LA INSTALACIÓN

FIJE LAS CORTINAS LATERALES A LA VENTANA.

1. Jale hacia afuera la cortina y el marco hasta que estén al ras del lado del marco de la ventana.

2. Con una broca de taladro de 1/8 de pulg., haga un oriﬁcio inicial a través del oriﬁcio superior de la cortina lateral ydentro del bastidor de la ventana.

3. Inserte un (1) tornillo para madera de 1 pulg. a través deloriﬁcio superior de la cortina derecha y dentro delbastidordela ventana.

4. Haga lo mismo para la cortina izquierda.

5. Use una broca de taladro de 1/8 de pulg. para perforar unoriﬁcio inicial en el marco inferior de la ventana, usando eloriﬁcio inferior en la cortina lateral como una guía.

6. Inserte un (1) tornillo para madera de 1 pulg. a través deloriﬁcio inferior de la cortina derecha y dentro delma

7. Haga lo mismo para la cortina izquierda.

rcoinferior de la ventana.

(Vea la Fig. 18).

INSTALACIÓN FINAL

1. Desenrolle la cinta de espuma incluida. (Vea la Fig. 20).

2. Introduzca la cinta de espuma detrás de la parte superior delbastidor inferior de la ventana y contra el vidrio delaventana superior.

3. Coloque el soporte de aseguramiento de la ventana comosemuestra en el diagrama usando un destornillador. Con unabroca de taladro de ⅛ de pulg., haga un oriﬁcio iniciala través del oriﬁcio del soporte del seguro de laventanay dentro de la ventana superior.

4. Fije el soporte de aseguramiento de la ventana a la ventana superior con un (1) tornillo de madera de 1 pulg. para ﬁjar launidad en su lugar.

5. Conecte la unidad en un tomacorriente de 3 clavijas conconexión a tierra.

6. Oprima RESET en el cable de suministro eléctrico enalgunosdispositivos. Se encenderá una luz “Requerimientoseléctricos” para leer los detalles completos.

verde. Consulte la sección

(Vea la Fig. 17).

(Vea la Fig. 19).

(Vea la Fig. 21).

ESPAÑOL

Fig. 17

Fig. 18

Fig. 19

Fig. 20

Fig. 21

7. Para un mayor ahorro de energía, mida y corte las láminas de goma espuma con adhesivo en la parte posterior y colóquelas sobre las cortinas laterales y los marcos para sellar las fugas de aire

(véase la Figura 21-1).

INSTALACIÓN PÁGINA 13

Goma espuma de la cortina lateral

Sellos herméticos

Fig. 21-1

ESPAÑOL

La puesta en funcionamiento de manera adecuada el aire acondicionado le permite obtener losmejores resultados posibles.

Esta sección explica cómo hacer funcionar este aire acondicionado.

ENCENDIDO DEL AIRE ACONDICIONADO

FAN

COOL

HIGH

QUIET ON SLEEP CLEAN FILTER

E-SAVE

DEHUM.

MODE SPEED TIMER

MED

AUTO

IMPORTANTE:

• odnauC apague el aire acondicionado, ya sea desde el tablero de control o con el control remoto, espere por lo menos 3 minutos antes de volver a encenderlo. Esto evita que elcompresor se sobrecargue. Esta espera de 3 minutos también se aplica cuando secambiadel modo de espera al de ventilación y a la inversa.

Nota: aH y un retardo integrado de 3 minutos. Puede notar que el compresor no enciende

inmediatamente. Esto se diseñó así para proteger la unidad.

Temp.

Time

°F/°C

OFF

FILTER RESET

POWER

• oN ponga en funcionamiento el aire acondicionado en el modo de enfriamiento cuando latemperatura exterior sea menor a los 61 °F (16 °C). El serpentín del evaporador interior secongelará y el aire acondicionado no funcionará correctamente.

Nota: Enfriamiento mínimo: Para reducir la capacidad de enfriamiento, apunte para arriba las rejillas

que dan dirección al aire. Enfriamiento máximo: Para maximizar la capacidad de enfriamiento, apunte para abajo las

rejillas que dan dirección al aire.

Enfriamiento mínimo Enfriamiento máximo

PÁGINA 14 USO DEL AIRE ACONDICIONADO

ENCENDIDO DEL AIRE ACONDICIONADO continuación

1. Coloque baterías en el control remoto.

2. Oprima POWER (encendido) una vez para encender el aire acondicionado. NOTA: Cuando el aire acondicionado se conecte por primera vez, la pantalla LED mostrará “88” durante

3segundos. Después de encender el aire acondicionado por primera vez, la pantalla mostrará la temperatura de 72 °F (22.2 °C), el ventilador se establecerá automáticamente en Quiet speed (velocidad silenciosa) y el indicador de modo mostrará ENERGY SAVE (ahorro de energía).

NOTA: Para cambiar la temperatura entre grados Fahrenheit (F) y Celsius (C) en la pantalla, debe

conectar el aire acondicionado y encenderlo. En el tablero de control, en la parte frontal del aire acondicionado, oprima los botones UP (arriba) y DOWN (abajo) al mismo tiempo y manténgalos oprimidos durante 3 segundos. Pulse el botón F / C en el control remoto para cambiar entre Fahrenheit (F ) y Celsius ( C ) .

NOTA: Cada vez que se enciende un aire acondicionado caliﬁcado de ENERGY STAR, éste operará en

el modo de ahorro de energía de acuerdo con los requerimientos de EPA. Puede seleccionar cualquier otro modo que se ajuste a sus necesidades.

ESPAÑOL

3. Seleccione Mode

4. Seleccione Speed (velocidad). Consulte “Velocidad”.

5. Ajuste el temporizador. Consulte “Temperatura/temporizador".

6. Restablezca el ﬁltro. Consulte “Restablecimiento del ﬁltro".

(modo). Consulte “Modo”.

MODO

1. Oprima MODE hasta que vea que la luz indicadora pasa a la siguiente conﬁguración deseada.

2. Elija Fan (ventilación), Cool (enfriamiento), Energy Save (ahorro de energía) o Dehum (deshumidiﬁcar). FAN― Solo funciona el ventilador. Oprima SPEED para seleccionar la velocidad del ventilador:

High, Med o Quiet (alta, baja o silenciosa). La pantalla muestra la temperatura actual delahabitación.

NOTA: En el modo Fan, la temperatura no puede ajustarse. ENERGY SAVE― En este modo el ventilador funciona únicamente cuando se requiere el enfriamiento.

El ventilador funcionará durante 3 minutos después de que el compresor se apague. Posteriormente el ventilador s de 10 minutos, hasta que la temperatura en la habitación esté por arriba de la temperatura establecida. Después el compresor se enciende de nuevo.

COOL― Enfría la habitación. Oprima SPEED para seleccionar la velocidad del ventilador:

High(alta), Med (media), Quiet (silenciosa) o Auto (automática). Oprima el botón TEMP/TIME o el botón de ﬂecha para ajustar la temperatura. El ventilador operará continuamente en modo de enfriamiento.

e encenderá en ciclos de 2 minutos, en intervalos

DEHUM― Ayuda a eliminar la humedad de la habitación. El modo Dehum no debe utilizarse para

enfriar la habitación.

NOTA: En modo Dehum, cuando la temperatura establecida esté cerca de la temperatura ambiente,

el compresor puede detenerse y el ventilador operará solamente en la velocidad Quiet.

USO DEL AIRE ACONDICIONADO PÁGINA 15

ESPAÑOL

VELOCIDAD

1. Presione SPEED (velocidad) hasta que vea que la luz indicadora pasa a la siguiente

2. Elija el enfriamiento High (alto), Med (medio), Quiet (silencioso) o Auto (automático).

HIGH—Para un máximo enfriamiento MED—Para un enfriamiento normal

QUIET AUTO COOL – Ajusta automáticamente la velocidad del ventilador para ofrecer un enfriamiento

APAGADO DEL TEMPORIZADOR

Para configurar que el aire acondicionado se apague entre 1 y 24 horas (el aire acondicionado debe estar en encendido, ON, para el ajuste):

ENCENDIDO DEL AIRE ACONDICIONADO continuación

FAN

COOL

HIGH

E-SAVE

DEHUM.

MODE SPEED TIMER

configuración deseada.

—Para un enfriamiento y ruido mínimos

óptimo con base en la temperatura de la habitación.

QUIET ON SLEEP CLEAN FILTER

AUTO

MED

Temp.

Time

°F/°C

OFF

FILTER RESET

POWER

1. Oprima el botón TIMER hasta que se encienda la luz del indicador Timer Off. La pantalla mostrará las horas restantes antes de que el aire acondicionado se apague.

2. Oprima el botón TEMP/TIME o el botón de flecha para cambiar el tiempo de retardo de1 a 24 horas.

3. La luz indicadora Timer Off permanecerá encendida. La pantalla mostrará el tiempo restante

para que se apague el temporizador.

ENCENDIDO DEL TEMPORIZADOR

Para programar el aire acondicionado de modo que se encienda en un intervalo de entre 1 y 24 horas:

1. Oprima el botón TIMER hasta que se encienda la luz del indicador Timer On. La pantalla mostrará las horas restantes antes de que el aire acondicionado se encienda.

2. Oprima el botón TEMP/TIME o el botón de flecha para cambiar el tiempo de retardo de1 a 24 horas.

3. La luz indicadora Timer On permanecerá encendida. La pantalla mostrará el tiempo restante

para que se encienda el temporizador.

PÁGINA 16 USO DEL AIRE ACONDICIONADO

ENCEDIDO DEL AIRE ACONDICIONADO continuación

PARA BORRAR EL PROGRAMA DEL TEMPORIZADOR:

NOTA: El aire acondicionado puede estar encendido o apagado.

Oprima TIMER hasta que la luz indicadora del temporizador se apague.

PARA VER O CAMBIAR EL TIEMPO RESTANTE (EN HORAS): APAGADO DEL TEMPORIZADOR

1. Oprima el botón TEMP/TIME o el botón de flecha para aumentar o disminuir el tiempo.

2. La pantalla mostrará el tiempo restante para que se apague el temporizador.

ENCENDIDO DEL TEMPORIZADOR

1. La pantalla mostrará el tiempo restante.

2. Oprima el botón TEMP time o el botón de flecha para aumentar o disminuir el tiempo.

3. La pantalla mostrará el tiempo restante para que se encienda el temporizador.

NOTA: En los modos TIMER (temporizador) y SLEEP (apagado automático), no es posible ajustar

la temperatura.

ESPAÑOL

APAGADO AUTOMÁTICO

1. Oprima el botón TIMER para elegir el modo de espera. Se encenderá la luz indicadora.

2. La temperatura aumentará 2 °F (-16 °C), 1 hora después de haber seleccionado el modo. Posteriormente la temperatura aumentará otros 2 °F (-16 °C) después de 1 hora. La unidad mantendrá esta temperatura durante 6 horas y después se detendrá.

3. Para apagar el modo de espera, presione el botón TIMER hasta que la luz del indicador se apague.

TIEMPO/TEMPERATURA

1. Oprima el botón TEMP/TIME con la flecha para subir la temperatura. Cada vez que oprima el botón TEMP/TIME con la flecha hacia arriba, la temperatura aumentará 1 °F (-16 °C) hasta quellegue a los 86 °F (30 °C).

2. Oprima el botón TEMP/TIME con la flecha para bajar la temperatura. Cada vez que oprima el botón TEMP/TIME con la flecha hacia abajo, la temperatura disminuirá 1 °F (-16° C) hasta quellegue a los 61 °F (16 °C).

NOTA: En el modo de ventilador, la pantalla mostrará la temperatura actual. En el modo de ahorro

de energía, enfriar o deshumidificar, la pantalla mostrará la temperatura establecida.

USO DEL AIRE ACONDICIONADO PÁGINA 17

ENCENDIDO DEL AIRE ACONDICIONADO continuación

ESPAÑOL

RESTABLECIMIENTO DEL FILTRO

Esta característica le notiﬁca de manera automática que el ﬁltro de aire debe limpiarse. Laluz indicadora se encenderá después de 240 horas de funcionamiento. Limpie el ﬁltro de aire (consulte la sección Cuidado y limpieza), colóquelo de nuevo en el tablero frontal y presione elbotón Filter Reset (restablecimiento del ﬁltro). La luz se apagará.

El control remoto puede tener una apariencia diferente al de laimagenmostrada.

NOTA: Retire la parte trasera del control e inserte dos baterías AAA. Reemplace las baterías

NOTA: NO combine baterías viejas y nuevas.

ENCENDIDO

Oprima el botón para encender el aire acondicionado. Cuando presione porprimera vez el botón

deenergía, con la velocidad del ventilador establecida en Quiet (silencioso) yunatemperatura de 72 °F (22.2 °C). Usted puede seleccionar otro modo queseajuste a sus necesidades.

USO DEL CONTROL REMOTO

después de 6 meses de uso, o bien, cuando el control remoto comience a perder energía.

Fig. 22

, el aire acondicionado operará en modo de ahorro

Velocidad

Alta - amirpO el botón High para elegir la velocidad alta del ventilador. Media - amirpO el botón Med para elegir la velocidad media del ventilador. Quiet - amirpO el botón Quiet para elegir la velocidad silenciosa (mínima) del

ventilador.

Auto Cool - amirpO el botón Auto Cool para elegir la velocidad del ventilador conenfriamientoautomático.

MODO FAN

- Oprima el botón Fan para activar el modo de ventilador.

COOL - Oprima el botón Cool para activar el modo de enfriamiento. ENERGY SAVE - Oprima el botón Energy Save para activar el modo de ahorro de energía. DEHUM - Oprima el botón Dehum para activar el modo de deshumidiﬁcación.

TEMPORIZADOR

Para ajustar el aire acondicionado para que se apague después de una cantidad determinada dehoras, entre 1 y 24 (la unidad debe estar encendida):

1. Oprima el botón TIME ON/OFF (Encendido/Apagado del temporizador) en el control remoto para

seleccionar la función de apagado del temporizador.

2. amirpO el botón de ﬂecha TIMER UP (aumentar temporizador) o TIMER DOWN (disminuir temporizador) para cambiar el tiempo de demora de 1 a 24 horas.La luz indicadora Timer OFF del panel de control del aire acondicionado se encenderá.

3. El timbre suena dos veces después de 5 segundos, luego Timer OFF cuenta atrás iniciará .

PÁGINA 18 USO DEL AIRE ACONDICIONADO

USO DEL CONTROL REMOTO continuación

Para programar el aire acondicionado de modo que se encienda dentro de un intervalo de una y 24 horas:

1. Oprima el botón TIME ON/OFF en el control remoto para seleccionar la función de encendido del temporizador.

2. Oprima el botón de ﬂecha TIMER UP (aumentar temporizador) o TIMER DOWN (disminuir temporizador) para cambiar el tiempo de demora de 1 a 24 horas. La luz indicadora Timer ON del panel de control del aire acondicionado se encenderá.

3. El timbre suena dos veces después de 5 segundos, luego Timer ON cuenta atrás iniciará .

PARA BORRAR LA PROGRAMACIÓN DE DEMORA DEL TEMPORIZADOR:

NOTA: El aire acondicionado puede estar encendido o apagado.

Oprima el botón TIMER ON/OFF hasta que la luz indicadora del temporizador se apague.

AUMENTAR/DISMINUIR TEMPERATURA

• amirpO el botón TEMP UP para aumentar la temperatura. Cada vez que oprima el botón

TEMPUP, la temperatura aumentará 1 °F (-16° C) hasta llegar a los 86 °F (30 °C).

ESPAÑOL

• amirpO el botón TEMP DOWN para disminuir la temperatura. Cada vez que oprima el botón

TEMP DOWN, la temperatura disminuirá 1 °F (-16° C) hasta llegar a los 61 °F (16 °C).

APAGADO AUTOMÁTICO

1. amirpO el botón SLEEP para elegir el modo de apagado automático. La pantalla mostrará (08) yse encenderá la luz del indicador.

2. aL temperatura aumentará 2 °F (-16 °C) 1 hora después de haber seleccionado el modo. Posteriormente la temperatura aumentará otros 2 °F (-16 °C) después de 1 hora. La unidad mantendrá esta temperatura durante 6 horas y después se detendrá.

3. raP a apagar indicador se apague.

el modo de apagado automático, presione el botón SLEEP hasta que la luz del

FAHRENHEIT/CELSIUS

1. amirpO el botón F/C para elegir entre Fahrenheit y Celsius.

BLOQUEO

1. amirpO el botón LOCK (bloquear) en el control remoto para deshabilitar la funcionalidad del botón. Oprima el botón Lock nuevamente para activar la funcionalidad del control remoto.

LUZ

1. odnauC presione el botón LIGHT (luz), la pantalla de la unidad se apagará, pero la unidad continuará operando normalmente. Cuando presione nuevamente el botón LIGHT o cualquier botón del control remoto, la pantalla se volverá a iluminar.

RESTABLECER

1. Oprima el botón Reset para restablecer la unidad a la conﬁguración de fábrica.

USO DEL AIRE ACONDICIONADO PÁGINA 19

USO DEL CONTROL REMOTO continuación

ESPAÑOL

1. Riesgo de Quemadura Química. Mantenga las pilas alejadas de los niños.

2. Este producto contiene una pila de litio con celdas tipo botón/ moneda. Si una pila de litio con celdas tipo botón/ moneda nueva o usada es tragada o ingresa en el cuerpo, podrá ocasionar quemaduras internas graves y producir la muerte en menos de 2 horas. Siempre asegure completamente el compartimiento de la de forma segura, deje de usar el producto, retire las pilas, y mantenga el mismo alejado de los niños. Si cree que las pilas fueron tragadas o colocadas dentro de cualquier parte del cuerpo, busque atención médica inmediata.

3. Las celdas deberán ser descartadas de forma apropiada, incluyendo mantener las mismas alejadas de los niños.

4. Inc

ESAQ406T HWQ08XCT Flujo de aire de 4 direcciones: Las rejillas direccionales de aire le permiten controlar la dirección del ﬂujo de aire. El ﬂujo de aire se puede dirigir hacia arriba o hacia abajo y hacia la derecha oizquierda. (Vea la Fig. 23).

ADVERTENCIA:

pila. Si no es posible cerrar el compartimiento de la pila

luso las celdas usadas pueden ocasionar daños.

CAMBIO DE LA DIRECCIÓN DEL AIRE

Fig. 23

PÁGINA 20 USO DEL AIRE ACONDICIONADO

LIMPIEZA DEL FILTRO DE AIRE

Para facilitar la limpieza, se puede quitar el filtro de aire. Un filtro de aire limpio ayuda aeliminar del aire el polvo, las pelusas y las partículas para obtener un enfriamiento óptimo y un funcionamiento eficaz.

La luz Filter Reset se encenderá para notificarle que el filtro de aire debe limpiarse. La luz se enciende

después de un funcionamiento de 240horas del aire acondicionado.

1. Encienda el aire acondicionado y desconecte el cable de suministro eléctrico del tomacorriente.

2. Para quitar el filtro de aire, abra el panel frontal y saque el filtro de aire. Algunos modelos

pueden tener un filtro que se desliza para sacarlo, por lo que no requiere que se abra el panel

frontal. (Vea la Fig. 24).

Fig. 24

ESPAÑOL

3. Utilice una aspiradora con el accesorio de manguera para limpiar el filtro de aire. Si el

filtro deaire está muy sucio, lávelo con agua tibia y detergente suave. No lave el filtro de aire enunlavavajillas, una lavadora, ni utilice limpiadores químicos. No use una secadora niunhorno de microondas para secarlo. Deje que el filtro seque completamente al aire libre antes decolocarlo de nuevo en la unidad.

4. Coloque nuevamente el filtro de aire en el aire acondicionado.

5. Cierre el panel frontal.

6. Conecte el cable de suministro eléctrico en el tomacorriente, encienda el aire acondicionado

ypresione el botón de restablecimiento de filtro para apagar la luz indicadora.

NOTA: No haga funcionar el aire acondicionado sin colocar el filtro en su lugar.

USO DEL AIRE ACONDICIONADO PÁGINA 21

LIMPIEZA DEL PANEL FRONTAL

ESPAÑOL

1. Encienda el aire acondicionado y desconecte el cable de suministro eléctrico del tomacorriente.

2. Limpie el panel frontal con un paño suave. No utilice limpiadores químicos, especialmente

3. Deje que el panel frontal seque completamente al aire.

4. Conecte el cable de suministro eléctrico en el tomacorriente y encienda el aire acondicionado.

En caso de que el filtro esté dañado y necesite reemplazarse, llame a Servicio al cliente de Haier al: 1-877-337-3639.

limpiadores en aerosol, instrumentos filosos ni líquidos inflamables. Estos productos pueden

dañar la superficie del aire acondicionado.

SERVICIO AL CLIENTE

IMPORTANTE

NO DEVUELVA ESTE PRODUCTO A LA TIENDA.

Si tiene algún problema con este producto, comuníquese conel Centro de satisfacción del cliente al 1-877-337-3639.

ES NECESARIO TENER EL COMPROBANTE DE COMPRA FECHADO, EL NÚMERO DE MODELO Y EL NÚMERO DE SERIE PARA RECIBIR EL SERVICIO DE LA GARANTÍA.

SERVICIO

AL CLIENTE

1-877-337-3639

PÁGINA 22 CUIDADO DEL AIRE ACONDICIONADO

SONIDOS NORMALES DE UN AIRE ACONDICIONADO

SONIDOS NORMALES

Su aire acondicionado nuevo está diseñado para ofrecerle muchos años de servicio conﬁable. Enesta sección se explica cómo limpiar y cuidar adecuadamente el aire acondicionado. Cuando su aire acondicionado está en funcionamiento, es normal escuchar los siguientes sonidos:

SONIDOS MOTIVO

ESPAÑOL

Movimiento

delaire

Vibración

delaventana

Sonido metálico

Zumbidos agudos El compresor se enciende y se apaga.

Chasquidos El termostato se enciende y se apaga.

Borboteos El refrigerante se está moviendo a través de la bobina interna.

Fig. 25

Aire que gira alrededor del ventilador.

Instalación no correcta. Consulte la sección de Instalación.

Gotas de agua contra la bobina exterior. Esto ayuda a enfriar la bobina delcondensador. Puede reducir este ruido retirando la tapa de agua de la base secundaria.

(Vea la Fig. 25). Si retira esta tapa disminuirá la eﬁciencia energética desuunidad.

NOTA: No perf or e oriﬁcios en la bandeja de la base.

CUIDADO DEL AIRE ACONDICIONADO PÁGINA 23

SOLUCIÓN DE PROBLEMAS

ESPAÑOL

PROBLEMA

POSIBLE

El aire acondicionado no funciona onoopera.

El control remoto no funciona.

La habitación no se siente lo

suﬁcientemente

fría.

La habitación está demasiado fría. Los ciclos del aire acondicionado se encienden y apagan con demasiada frecuencia.

Hay gotas de agua en la casa.

Hay gotas de agua fuera de la casa.

CAUSA POSIBLE SOLUCIÓN

El cable de suministro eléctrico no está conectado auntomacorriente. El cable de suministro eléctrico

sedesconectó. La unidad está apagada. Encienda la unidad usando el control remoto

Se fundió un fusible doméstico ointerruptor de carga. Las baterías están descargadas. Reemplace las baterías.

Las baterías están colocadas demanera incorrecta. La habitación está demasiado cálida. Deje pasar un tiempo para que la habitación

El control de temperatura

puedeno estar ajustado demanera correcta. El ﬂujo de aire está restringido. Asegúrese de que el área por donde se libera

La temperatura se ajustó aunniveldemasiado bajo. El ﬁltro de aire está sucio orestringido. El ﬂujo de aire está restringido. Asegúrese de que el área por donde se libera

La temperatura exterior del aire esmenor a los 61 °F (16 °C).

La temperatura exterior esmuycálida.

El aire acondicionado no está

nivelado correctamente.

Clima húmedo y cálido. Esto es normal en días con mucha humedad.

Conecte la unidad a un tomacorriente adecuado conectado a tierra.

Oprima y suelte el botón RESET en el cable desuministro eléctrico.

o desde el panel de control. Reemplace el fusible o restablezca elinterruptor de carga.

Asegúrese de que las baterías están

colocadas en la posición correcta.

se enfríe cuando encienda la unidad. Ajuste el control de temperatura en el panel de control o con el control remoto.

el aire no está bloqueada.

Eleve la temperatura.

Limpie el ﬁltro de aire.

el aire no esté bloqueada.

No haga funcionar la unidad cuando latemperatura exterior sea menor alos61°F(16 °C). Eleve la velocidad del ventilador al valor másalto. Incline la unidad ligeramente desde la parte frontal hasta la parte trasera. Consulte la sección Instalación. NO haga ningún oriﬁcio en la base del gabinete.

El agua se

acumula en la base

delgabinete.

El aire acondicionado se está congelando; se está formando hielo en la bobina.

La humedad se ﬁltra en la base delgabinete.

La temperatura exterior es demasiado baja, menor a los 61°F (16 °C).

Esto es normal en días con mucha humedad. NO haga ningún oriﬁcio en la base

Para descongelar la bobina, ajuste a FAN ONLY.

PÁGINA 24 SOLUCIÓN DE PROBLEMAS

del gabinete.

GARANTÍA LIMITADA

ESPAÑOL

UN AÑO DE GARANTÍA LIMITADA

Esta garantía cubre todos los defectos de fabricación o de material para las partes mecánicas y eléctricas (incluidos los costos de mano de obra) de este producto, durante un período de 12meses a partir de la fecha de compra. Para usos comerciales o de renta, la garantía es de 90 días. Debe guardar y entregar el recibo de venta original como comprobante de la fecha de compra.

CINCO AÑOS DE GARANTÍA LIMITADA ENELSISTEMA SELLADO

Para el sistema sellado y el compresor (el compresor hermético, el condensador y el evaporador) en este producto es por un período de 5 años a partir de la fecha de compra (sin incluir los costos de mano de obra después del período inicial de 12 meses). En uso comercial o de renta, la garantía limitada adicional para el compresor es de 1 año y 9 meses (sin incluir los costos obra después del período inicial de 90 días). Debe guardar y entregar el recibo de venta original como comprobante de la fecha de compra.

A QUIÉN CUBRE LA GARANTÍA

La persona que compró originalmente este producto en la tienda.

QUÉ SE LLEVARÁ A CABO

Haier America reparará o reemplazará cualquier parte mecánica o eléctrica del compresor que resulte defectuosa por uso doméstico normal, durante un período de 12 meses.

CÓMO PUEDE RECIBIR SERVICIO

Póngase en contacto con su almacén de servicio autorizado por el fabricante más cercano. Paraobtener el nombre del almacén de servicio más cercano, comuníquese con Haier America al1-877-337-3639.

Todo servicio debe ser realizado por un almacén deservicio autorizado por el fabricante.

ESTA GARANTÍA NO CUBRE

1. Daños por instalación inadecuada.

2. Daños producidos en el envío.

de mano de

5. Daño por uso distinto al doméstico.

6. soñaD por un servicio brindado por alguien distinto a un distribuidor o centro de servicioautorizado.

7. Correcciones decorativas.

8. raC gos por mano de obra, servicio, viáticos ytransporte para el retiro de partes defectuosas e instalación de las refacciones, después delperíodo inicial de 12 meses.

9. Crédito o reembolso por productos después de 30días o más a partir de la fecha de adquisición, ni por ninguna pérdida o lesión provocada porel producto o por defectos del producto, que incluyen entre otros, daños incidentales oderivados.

10. rP oducto reconstruido adquirido como nuevo

ode segunda mano.

ESTA GARANTÍA LUGAR DE CUALQUIER OTRA GARANTÍA, EXPRESA O IMPLÍCITA, INCLUSO LAS GARANTÍAS DE COMERCIALIZACIÓN E IDONEIDAD PARA UN FIN EN PARTICULAR.

La solución ofrecida en esta garantía es exclusiva yse otorga en lugar de cualquier otra solución. Estagarantía no cubre daños incidentales oderivados. Algunos estados no permiten laexclusión por daños incidentales o derivados, de modo que es posible que estas limitaciones noapliquen en su caso. Algunos estados nopermiten limitaciones sobre la duración deunagarantía implícita, de modo que es posibleque esta limitación no aplique en su caso.

y usted también puede tener otros derechos quevarían según el estado.

Esta garantía cubre unidades dentro de losEstadosUnidos continentales, Canadá yPuertoRico.

LIMITADA SE OTORGA EN

Haier Appliances

Louisville, KY 40225

3. Defectos distintos a los de fabricación.

4. soñaD por uso incorrecto, maltrato, accidente, alteración, falta de cuidado y mantenimiento adecuados o corriente o voltaje incorrectos.

GARANTÍA LIMITADA PÁGINA 25

www.Haierappliances.com

Model # ESAQ406T, HWQ08XCT Issued Date: September 2017

Haier Appliances

Louisville, KY 40225

Haier HWQ08XCT user guide manual

Specifications and Main Features

Frequently Asked Questions

User Manual
