Page 1
HWM-14.0/S
Manuel d'Utilisation
Veuillez lire attentivement ce manuel
d’utilisation à l’avance
Veuillez bien garder ce manuel
pour référence
Machine à laver semi-automatique à deux-tonneaux
Ce manuel d'utilisation est destiné à :
Page 2
1
2
4
7
8
8
9
13
18
15
List
Noms de toutes les parties
Attentions
Installation et ajustement
Préparation avant le lavage
Connaissance de lavage
Utilisation détergent

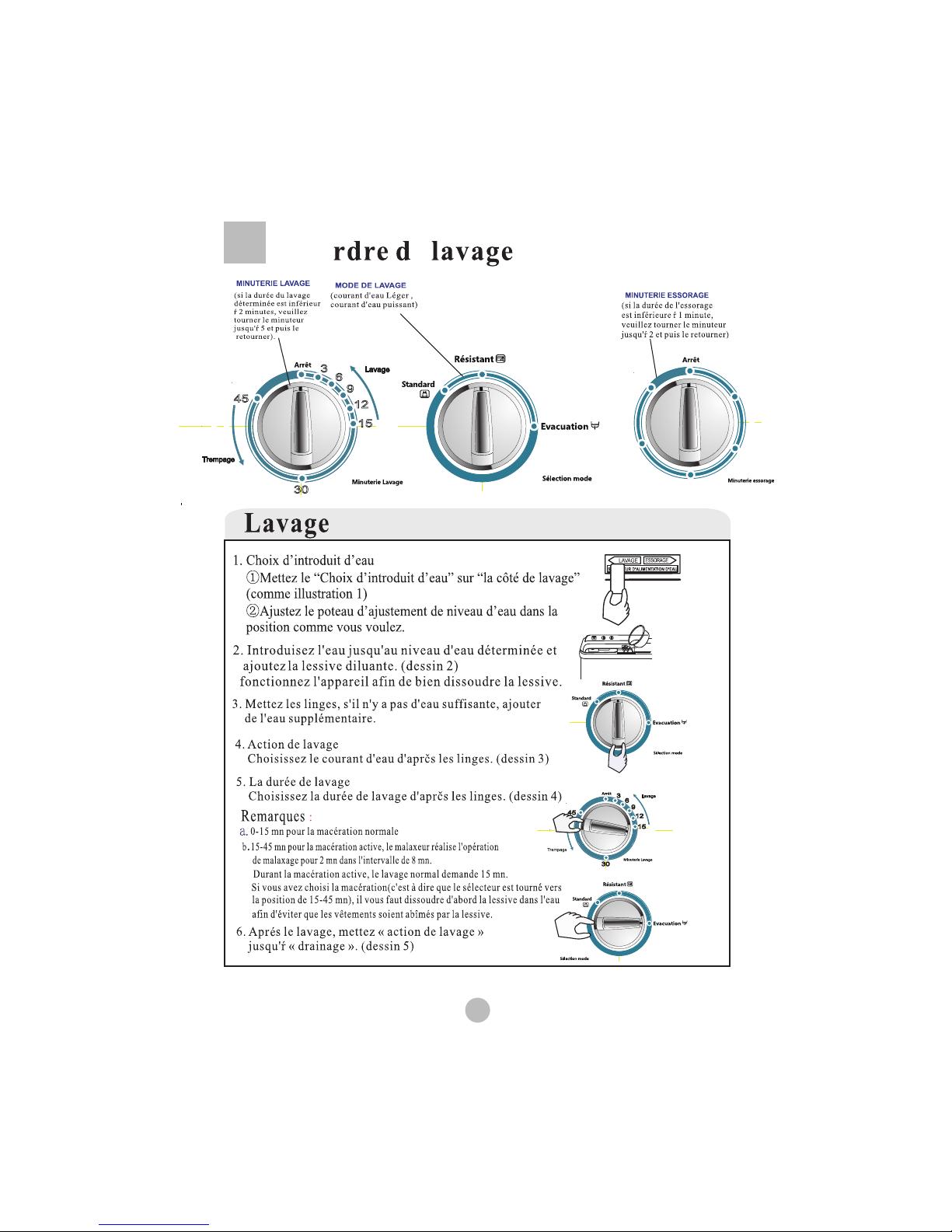

Ordre du lavage

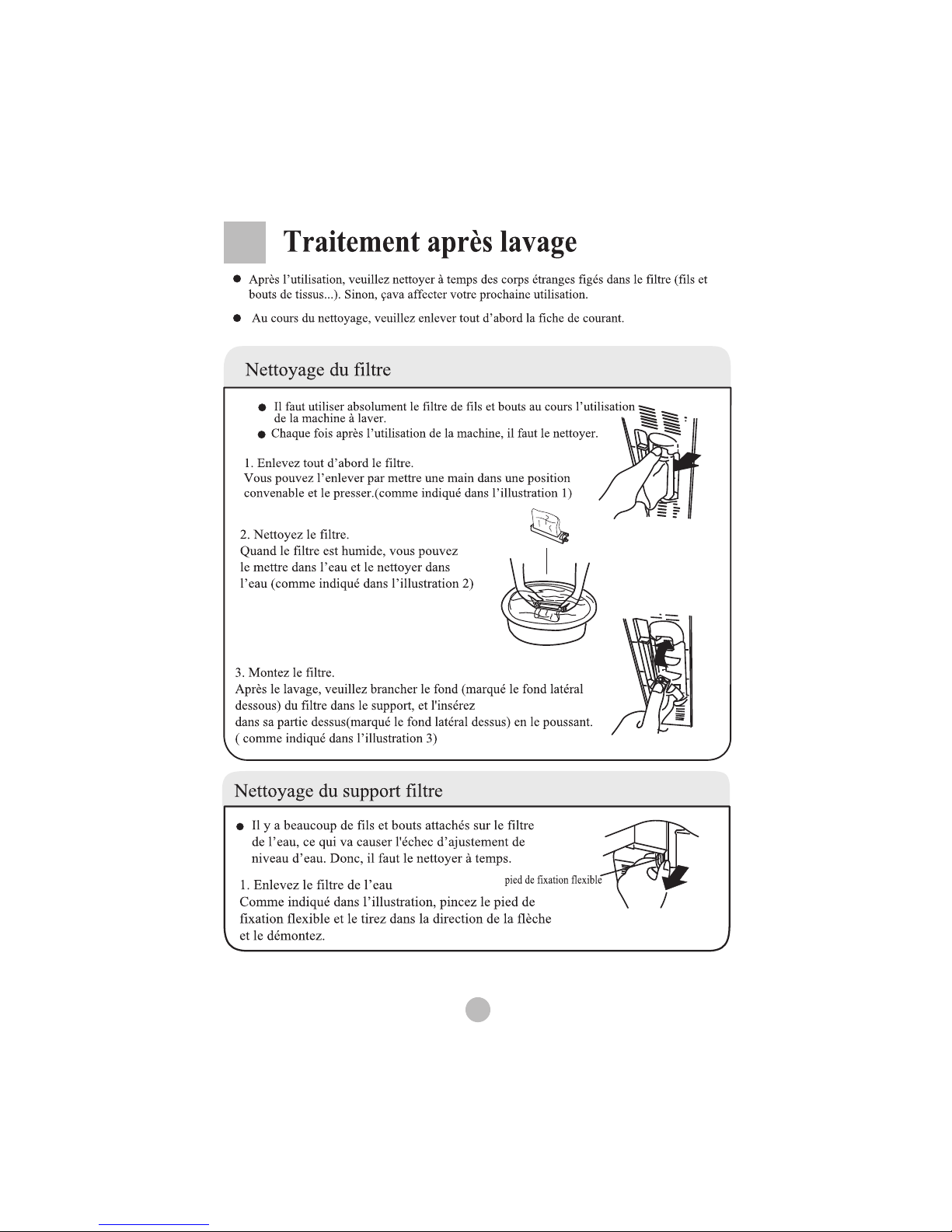

Traitement après lavage

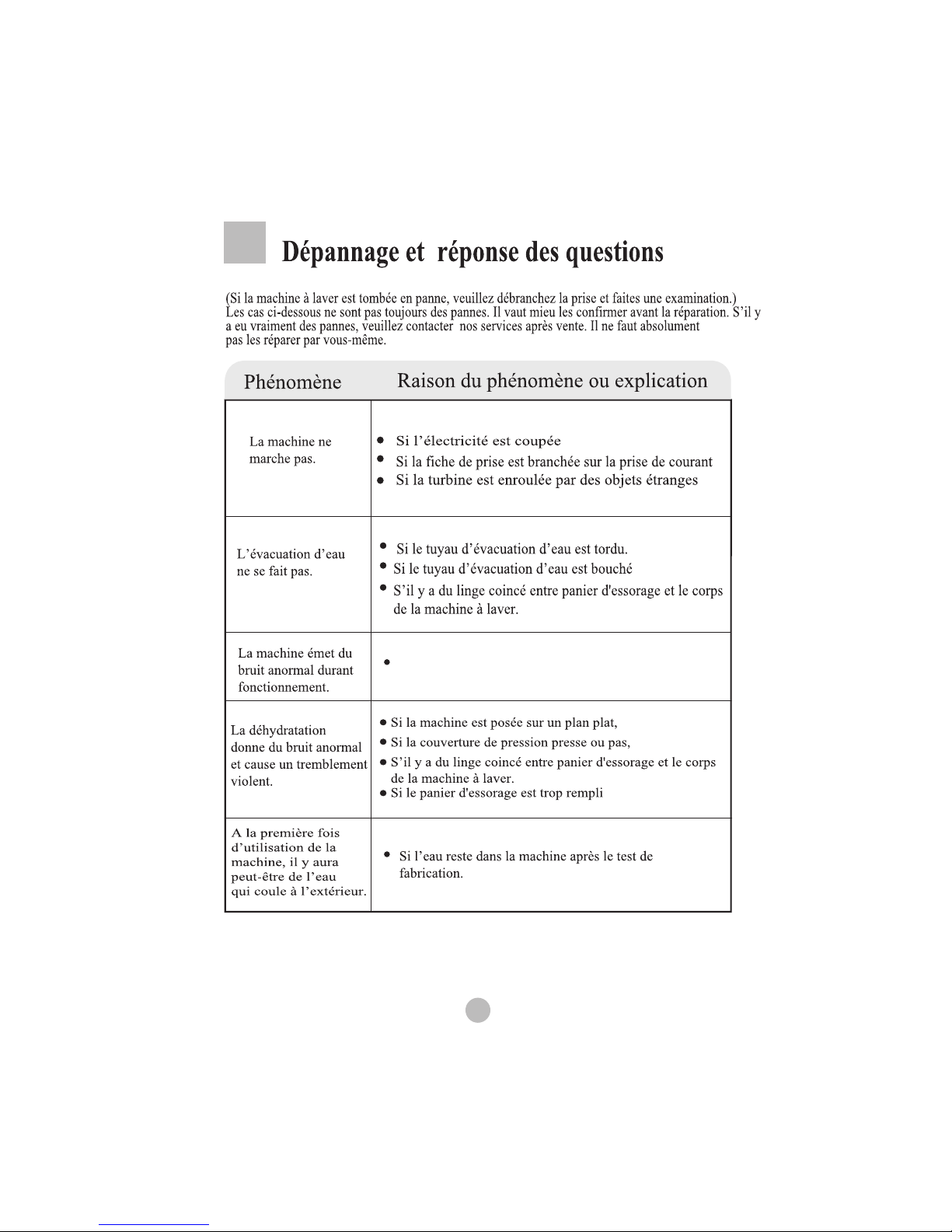

Dépannage et réponses des questions

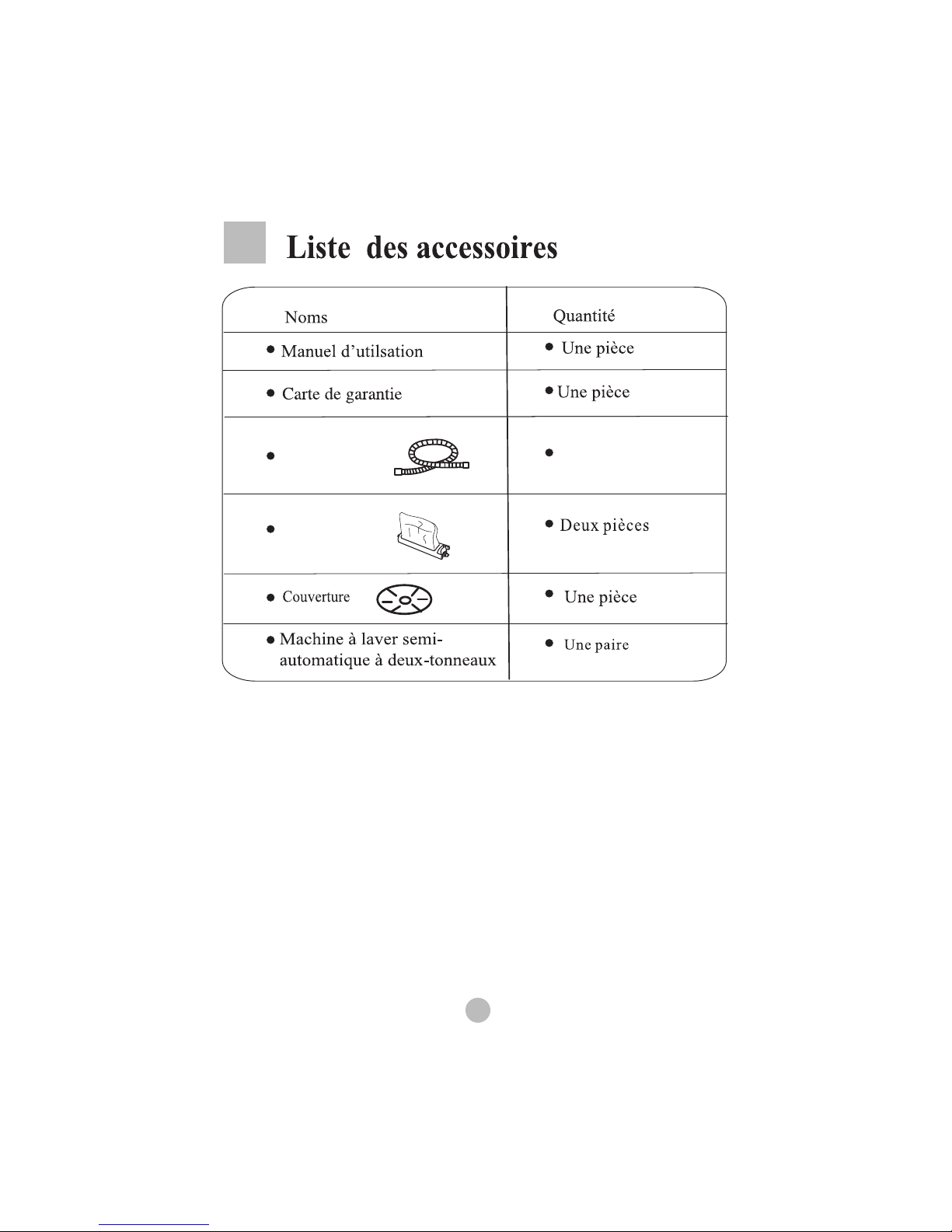

Liste des accessoires
Spécifications
17
Page 3
1
Noms de toutes les parties
Explication des symboles
Symbole
d'attention
Symbole
de prohibition
Le contenu avec ce symbole de prohibition
doit être absolument prohibé. Sinon la
machine a risque d’être abimée et
l’utilisateur a risque d’être blessé.
Veuillez bien verifier si la prise de courant est assurément mise à la terre.
d
Conduite d'evacuation d'eau
Lave l'ouverture de drainage de note
Minuterie pour fixer la durée de déshydratation
Transformation du cours d'eau
Minuterie pour fixer la durée de lavage
Plaque de contrôle
Filtre d'eau
Filtre d'ouate(Installé
Poteau d'ajustement de niveau d'eau
par l'utilisateur lui-même)
Turbine
Tonneau de lavage
Planche en bas
Couverture extérieure de tonneau déshydratation
Couverture intérieure de tonneau déshydratation
Corbeille de tonneau déshydratation
Tonneau de déshydratation
Corps de la machine àlaver
Touche « Option d’arrivée d’eau »
Crochet du tuyau de décharge
Couvercle du cuve lavage
Page 4
3
Attentions
Avant le lavage, veuillez vérifier si
le robinet est ouvert.
Nous vous conseillons d’utiliser le
détergent en poudre avec peu bulle.
Pour éviter que vos vêtements et la machine a
laver ne soient pas abimes,il faut absolument
sortir les monnaies,boutons,cailloux et épingle
a cheveux de vos poches
avant le lavage.
Quand la machine est en marche, il ne faut pas
mettre la main à l’intérieur du tonneau même
si le panier tourne à une vitesse lente, cela est
quand même dangereux, spécialement faites
attention aux enfants. Il ne faut pas laisser
les enfants grimper sur la machine.
Vous ne devez pas démonter, réparer,
transformer la machine par vous-même.
Ne mettez pas des objets chauds ou lourds
(tel que pot avec l’eau chaude) sur la machine
à laver.
Il ne faut pas laver des vêtements avec
substance volatile (tel que diluant ou
pétrole).
Enfants que personne ne s’en occupe ou
handicappés ne doivent pas utiliser cette
machine.
Il faut éviter que le soleil irradiasse
directement la machine et que la machine
n’approche pas de sources de chaleur (tel
que chauffage).
Alcool
Pétrole
Diluant
Page 5
2
Attentions
Veuillez brancher la fiche sur une prise
speciale.Il faut garantir que le bout de
mise à la terre soit connecté. Il vaux
mieux utiliser la protection
de fuite d’électricité s’il est possible.
Quand la machine à laver fonctionne,
la fiche de prise doit être facilement
branchée et débranchée. En cas de
coupure de courant, déplacement, nonutilisation ou néttoyage, il faut enlever
la fiche de prise et fermer le robinet.
Il ne faut pas brancher ou enlever la
fiche avec les mains humides.
50 C
Page 6
4
Installation et ajustement
Veuillez installer et ajuster la machine à laver en respectant les exigences de ce manuel, ce qui est
très important pour votre sécurité et une opération appropriée de votre machine.
La bo
î te d’emballage ouverte, sortez le filtre d 'ouate du sac
l'installez sur le filtre de trop -
cuves doubles. Voir la figure attach
ée.
Filtre d'ouate
Filtre de trop-plein
de documents et plein des
é
L’utilisation de pipe d’ évacuation d’eau
ê
à
ê
une
tyau
0.7<H<1.2m
1.2m
Page 7
5
Comment modifier la direction du tuyau de décharge d’eau
Localisation originale du tuyau de décharge
comme indiqué dans
la
figure No 1
sort du cuve d’essorage
Décrocher le tuyau de décharge d’eau du crochet sur
la machine, tirer légèrement le crochet de fixation sur
le tuyau et libérer le tuyau des deux crochets de fixation.
(comme illustration 2)
To urner à 90o le crochet de fixation du tuyau de
d’installation
décharge et le sortir du trou
(comme illustration 3)
IInstaller les deux crochets de fixations aux trous de
fixation à l’autre côté du fond de
machine (vo
us pouvez
iter l’installation),
tourn
er à 90
o
(comme illustration 4).
incliner un peu la machine pour facil
puis le
Tirer légèrement le crochet de fixation du tuyau de
décharge le long de la rainure sur
la
cuve d’essorage,
accroc
her bien le tuyau au crochet de fixation et
le tirer vers le
cuve.
Ensuite, accrocher le tuyau au trou sur le cuve d’essorage
(comme illustration 5)
Le tuyau de décharge sort de l’arrière de machine
Sortir le tuyau de décharge du trou de fixation, et le sortir de l’arrière. (vous pouvez
accrocher le tuyau au trou de fixation à côté du cuve lorsqu’il sort de l’arrière)
Illustration 1
Illustration 2
Illustration 3
Illustration 4
Illustration 5
Illustration 6
le crochet de fixation du
tuyau de décharge
Plan coupe latérale
le crochet de fixation du
tuyau de décharge
Trou de fixation du
crochet de fixation
Pipe d'evacuation d'eau
Décrocher le tuyau de
décharge
d’eau
pressez
tourner le crochet de
fixation à 90
o
tourner le crochet de fixation
o
à 90 pour le fixer
tirer vers le bas et sortir le
crochet de fixation
insérer le crochet de fixation
dans le trou
Page 8
6
Installation du tuyau d'entrée d’eau et choix du niveau d’eau
Insérez le tuyau d'entrée d’eau directement dans
la bouche d’entrée d’eau sur la plaque de contrôle
( Quand vous voulez la démonter , il vous suffit
de l’enlever).
Choisissez le niveau d’eau selon la quantité de linges
à laver.
Ajustez le poteau d’ajustmenet de niveau d’eau
sur le niveau d’eau que vous voulez.
Tuyau d'entrée d'eau
le potear d'ajustmenet
de niveau d'eau
haut
moyen
bas
haut
moyen
bas
Installez le nouveau tuyau d’arrivée
d’eau au trou arrivée d’eau, ne pas
utilisz l’ancien tuyau.
Page 9
7
Préparation avant le lavage
1. Branchez bien le tyau d'entée d'eau.
Préparation avant le lavage
2. Après avoir confirmé que la prise de courant soit mise
à la terre, branchez la fiche de prise dans la prise de
courant. Le pôle de mise à la terre ne doit pas toucher
avec une conduite de gaz ou d’eau courante.
4. Le fait que la surface est inclinée ou non plate peut
causer instabilité de fonctionnement de machine et
émission de bruit étrange, veuillez mettez la machine
sur une surface plate
3.
Consignes à respecter avant de
mettre le linge:
Confirmez que
que le linge ne
nécessite pas
un traintement
spécial.
Vérifiez bien les
poches. Sortez
les pièces de
monnaies
métalliques,
sable, épingle à
cheveux, étc...
Boutonnez bien
et fermez la
glissière.
Il ne faut pas
mettre excessivement du linge en
même temps.
Jeans et grands
vêtements
doivent être lavés
séparament.
Quand la turbine
tourne sans eau, boutons
de vêtements vont
peut-être donner des
bruits. Soyez plus
prudent, il vaut mieux
mettre les vêtements
avec boutons dans
d’autres vêtements.
Page 10
8
Comment utiliser matière
blanchissante
Comment utiliser détergent en poudre
Après avoir fait entrer l’eau jusqu’au
niveau demandé, diluez la matière
blanchissante avec un récipient et la
versez doucement dans le panier de
lavage.
Les vêtements colorés se décolorent
facilement, il vaut mieux ne
pas utiliser la matière blanchissante.
La matière ne doit pas contacter
directement le linge.
Respecter les doses de la matières
blanchissantes.
La matière blanchissante en poudre
doit se déssoudre avant utilisation.
Faites dissoudre le détergent en poudre
directement dans la machine à laver
1. Versez l’eau au niveau bas;
2. Mettez dedans le détergent en poudre, faites
fonctionner environ 30 secondes pour le faire
dissoudre complètement;
3. Mettez dedans le linge et
choisissez le niveau d’eau convenable.
Pour faire se dissoudre le détergent en
poudre rapidement:
1. Préparez l’eau douce.
2. Mettez détergent en poudre en mélangeant pour
le faire déssoudre complètement.
Le détergent en poudre peut dégrader les
vêtementsplus facilement que la lotion donc
la
quantité de détergent en poudre doit être
convenable.
Vous êtes suggéré de ne pas utiliser
lotion produisant trop de bulles.
Les quantités d’usage de détergents en poudre
sont différentes d’après leurs genres, il faut
consulter l’explication de référence de
détergents en poudre.
Connaissance de lavage
La capacité de lavage et d'essorage
signifie la quantité maximale de linge
tolérée lors d'une utilisation.
La quantité de linge pour une
fois doit être inférieure à la capacité
nominale.
L’épaisseur, la taille, la qualité vont tous
exercer une influence sur la capacité de
lavage. On doit mettre une quantité
convenable de linge pour qu'il puisse
tourner normalement.
Si le linge pèse moins de2.4 kg, il ne faut
pas choisir haut niveau d’eau pour éviter
que l’eau asperge.
Page 11
9
Illustration 1
Illustration 2
Illustration 3
Illustration 4
Illustration 5
O u
ｃ．
3
6
9
12
15
30
45
1
2
3
4
5
3
6
9
12
15
30
45
Page 12
10

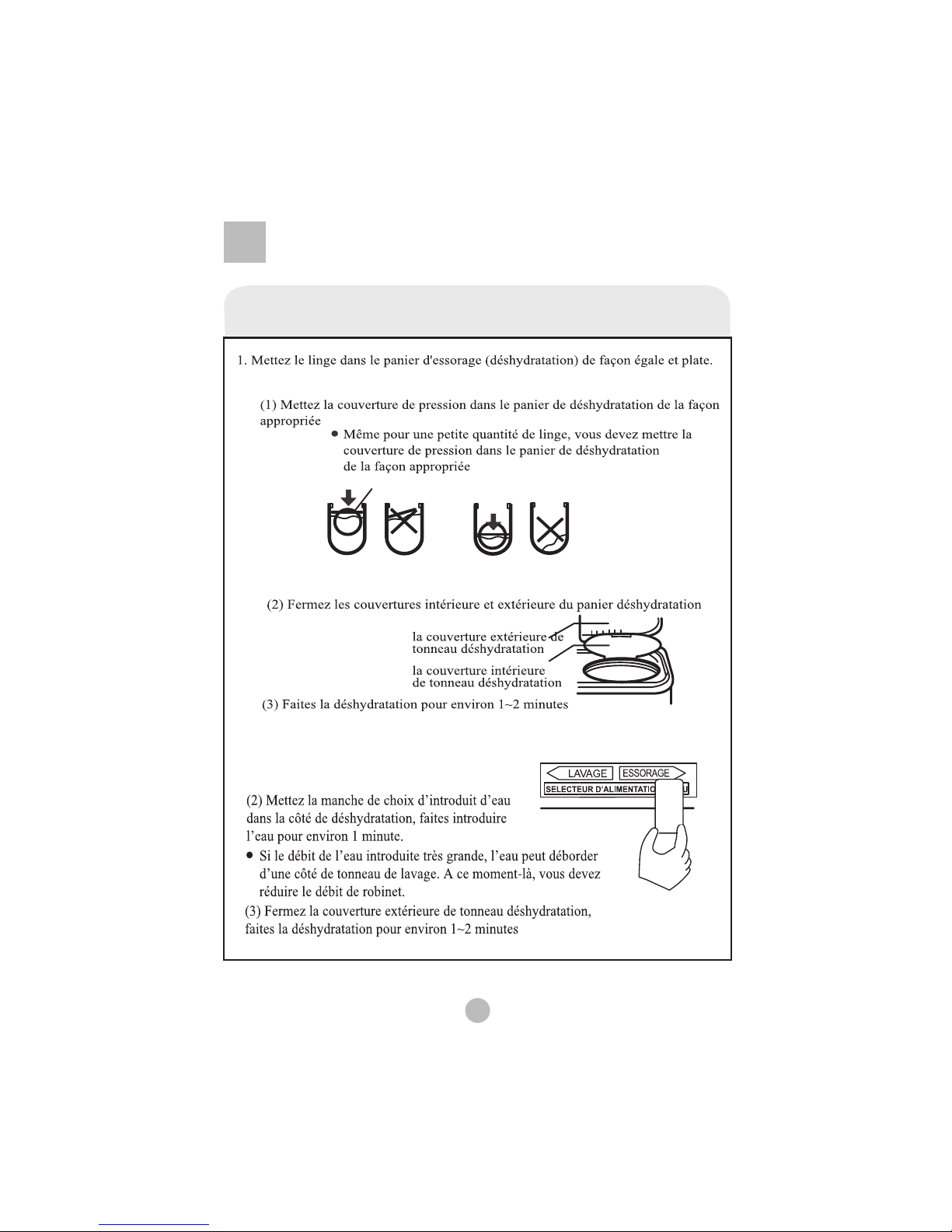

2. Déshydratation
pressez
pressez
la couverture de pression
correct correct
la couverture
est entre le
linge
la couverture
de pression
n’est pas mise
Déshydratation au milieu
3. Faites la déshydratation en supprimant les bulles
(1) Ouvrez la couverture extérieure de tonneau
déshydratation
Page 13
11
Page 14
12
Page 15
13
Illustration 1
Illustration 2
Illustration 3
Page 16
14

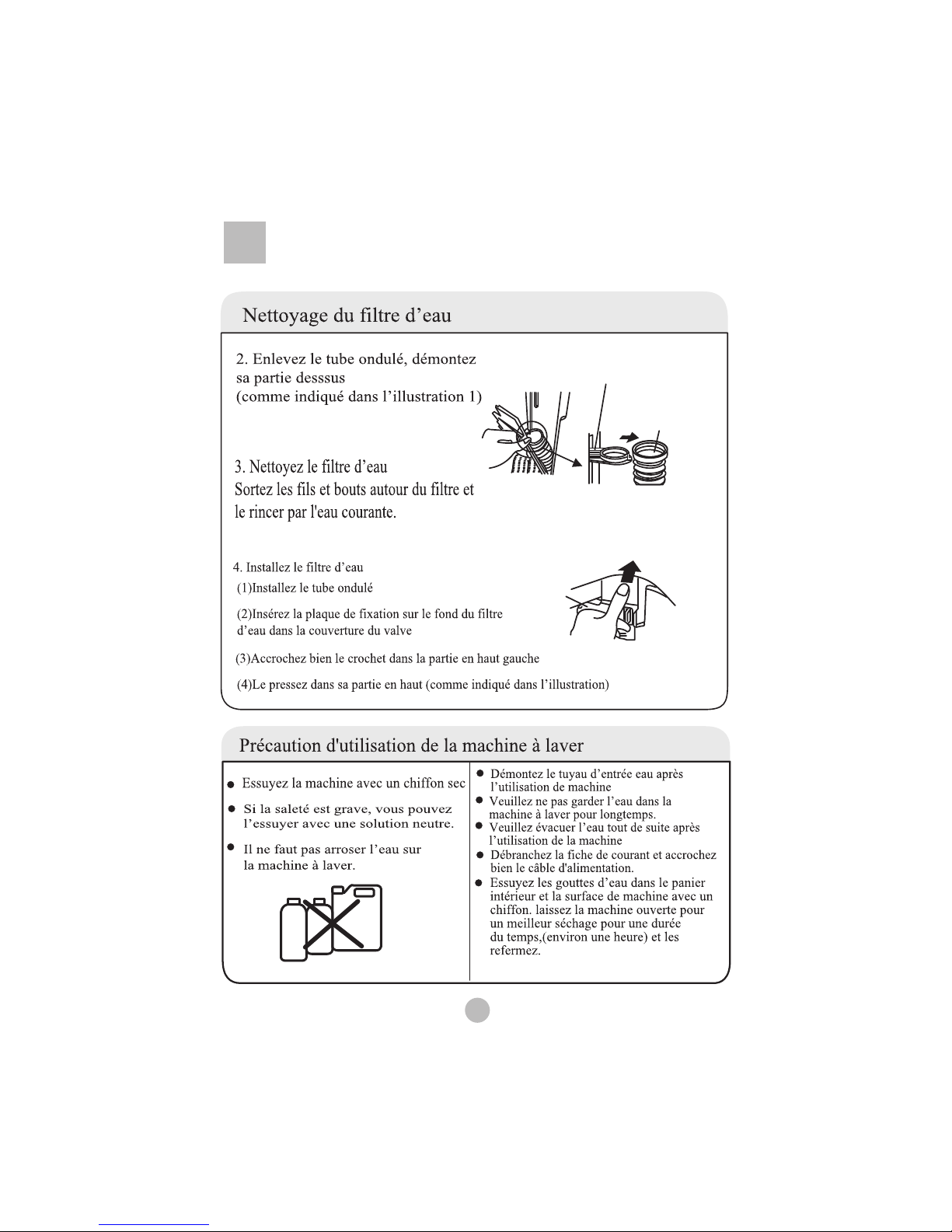

Le poteau
d’ajustement
de niveau d’eau
Le tube
ondulé
Illustration 1
Illustration 2
Alcool
Pétrole
Diluant
crochet
Page 17
avec ce point sp cial d'entretien de compagnie ou cette relation apr s-vente de service
apr s vente de compagnie, tre pas r paration sure
si fermement, veuillez tre la panne
Page 18
16
S’il y a un épingle à cheveux, pièce de monnaie ou un
métal dans le tombour de lavage
Page 19
17
Filtre d'ouate
Conduite
d'introduit d'eau
Une pièce
Page 20
18

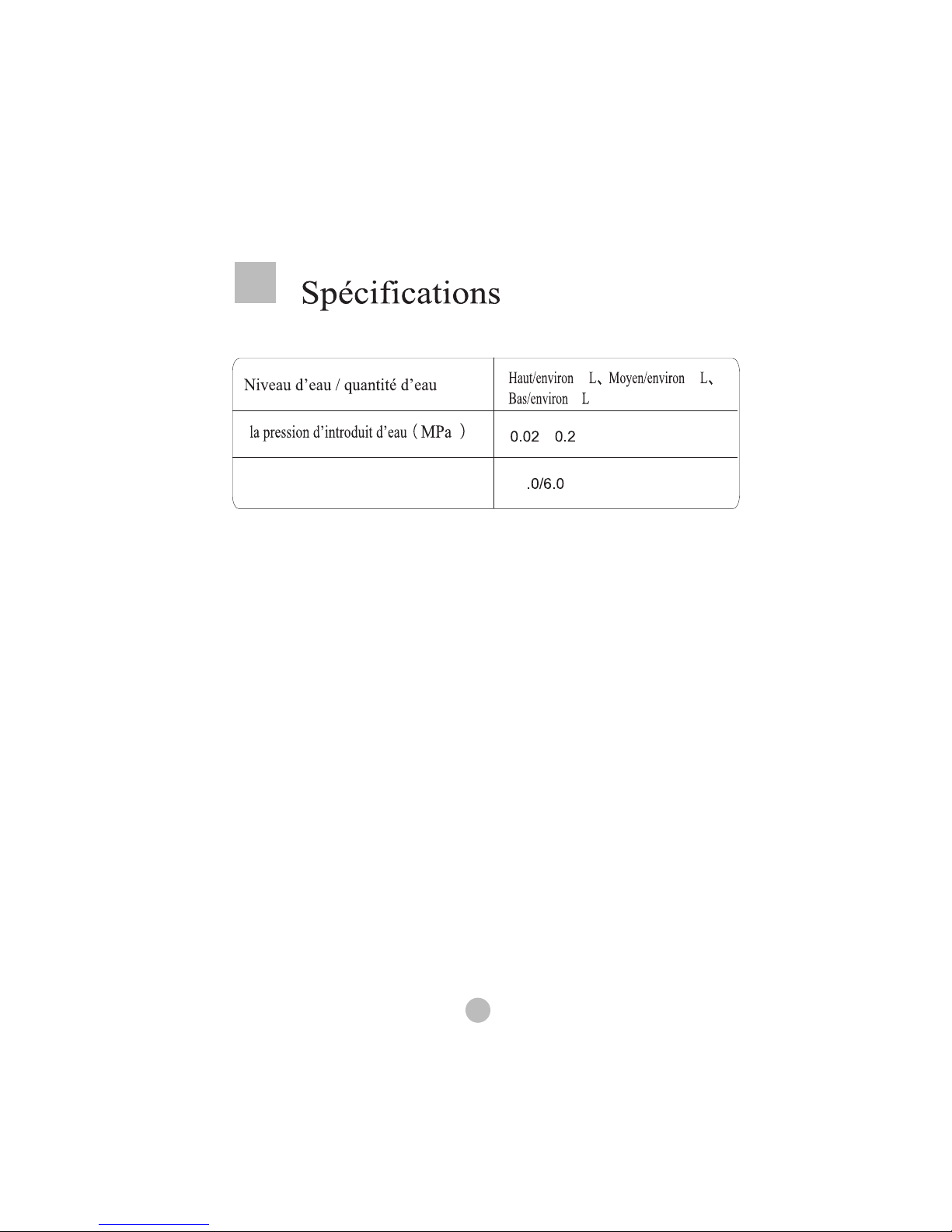

La quantité nominale de
lavage /déshydratation (kg)
-
8
58
49
43
