Page 1
HSR3918FI*
HSOBPIF9183
HSOGPIF9183
* = MP, MX, PG, PH, PB, PW
PT
Page 2
PT
Obrigado
Obrigado por comprar um produto Haier.
Leia estas instruções atentamente antes de instalar ou usar este aparelho. As instruções contêm
informações importantes que o ajudarão a rar o melhor proveito do aparelho e a garanr uma
instalação, ulização e manutenção seguras e adequadas.
Guarde este manual num local conveniente para que possa sempre consultá-lo para o uso seguro e
adequado do aparelho.
Se vender, doar ou deixar o aparelho quando mudar de casa, assegure-se de que também deixa
este manual para que o novo proprietário se possa familiarizar com o aparelho e com os avisos de
segurança.
Legenda
Aviso - Informação Importante de Segurança
Informação geral e dicas
Informação ambiental;
Eliminação
Ajude a proteger o ambiente e a saúde humana Coloque as
embalagens nos contentores adequados para reciclar. Ajude a
reciclar resíduos de aparelhos elétricos e eletrónicos. Não elimine
os aparelhos assinalados com este símbolo juntamente com o lixo
domésco. Devolva o produto à sua unidade de reciclagem local ou
entre em contacto com o departamento municipal.
AVISO!
Risco de ferimentos ou de asxia!
Refrigerantes e gases devem ser eliminados de forma prossional. Cerque-se de que a tubagem
do circuito de refrigeração não é danicada antes de ser devidamente eliminada.
Desligue o aparelho da rede elétrica. Corte o cabo de alimentação e elimine-o. Rere as bandejas
e gavetas, assim como o fecho das portas e os vedantes, para evitar que crianças e animais de
esmação quem fechados no aparelho.
Os aparelhos angos ainda têm algum valor residual. Um método de eliminação respeitador do
ambiente garanrá que as matérias-primas valiosas possam ser recuperadas e ulizadas novamente.
O ciclopentano, uma substância inamável não prejudicial ao ozono, é ulizado como expansor para a
espuma isolante.
Ao assegurar que este produto é eliminado corretamente, ajuda a prevenir potenciais consequências
negavas para o ambiente e para a saúde humana, que de outra forma poderiam ser causadas.
Para informações mais detalhadas sobre a reciclagem deste produto, entre em contacto com
as endades locais, o serviço de recolha de lixo domésco ou a loja onde adquiriu o produto,
manuseado por prossionais.
230
Page 3
Conteúdo
1 - Informação de Segurança................................................................................................232
2 - Ulização prevista ...........................................................................................................237
3 - Descrição do produto ......................................................................................................240

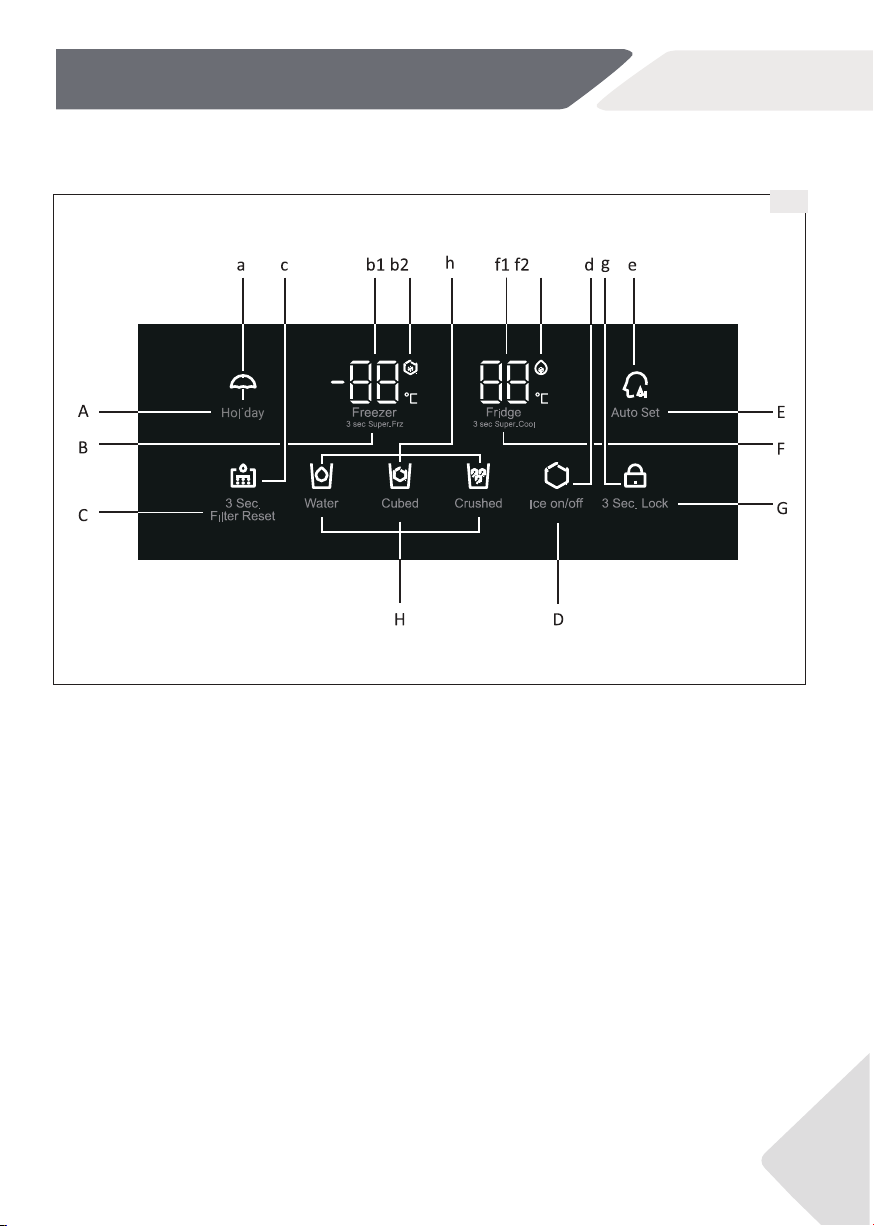

4- Painel de controlo ............................................................................................................241
5- Uso ...................................................................................................................................242
6- Dicas para poupança de energia .....................................................................................254
7- Equipamento ...................................................................................................................255
8- Cuidados e limpeza ..........................................................................................................257
9- Resolução de problemas .................................................................................................260
10- Instalação ......................................................................................................................265
11- Dados Técnicos ..............................................................................................................271
12- Serviço ao cliente ..........................................................................................................272
PT
231
Page 4
PT
1 - Informação de Segurança
Antes de ligar o aparelho pela primeira vez, leia as seguintes informações de segurança:
AVISO!
Antes da primeira ulização
f Assegure-se de que não existem danos causados pelo transporte.
f Remova todas as embalagens e mantenha-as fora do alcance das crianças.
f Aguarde pelo menos duas horas antes de instalar o aparelho para garanr que o
circuito de refrigerante está totalmente eciente.
f O aparelho é pesado, pelo que deve ser manuseados por, pelo menos, duas pessoas.
Instalação
f O aparelho deve ser colocado num local bem venlado. Assegurar um espaço de pelo
menos 10 cm acima e em volta do aparelho.
f AVISO: Manter as aberturas de venlação na caixa do aparelho ou na estrutura
embuda, livre de obstruções.
f Nunca coloque o aparelho numa área húmida ou num local onde possa ser salpicado
com água. Limpe e seque salpicos de água e manchas com um pano macio e limpo.
f Não instale o aparelho sob luz solar direta ou na proximidade de fontes de calor (por
exemplo, fogões de sala, aquecedores).
f Instale e nivele o aparelho numa área adequada ao seu tamanho e ulização.
f Cerque-se de que as informações elétricas na placa de caracteríscas estão de
acordo com a rede de alimentação. Se não esverem, contacte um eletricista.
f O aparelho é operado por uma rede de alimentação de 220-240 VCA/50 Hz A
utuação anormal da tensão pode fazer com que o aparelho não funcione, ou
danique o controlo de temperatura ou o compressor, ou pode ocorrer um ruído
anormal durante o funcionamento. Nesse caso, deve ser montado um regulador
automáco.
f Não ulize adaptadores mul-cha e cabos de extensão.
f AVISO: Não coloque diversas tomadas portáteis ou fontes de alimentação portáteis na
parte traseira do aparelho.
f AVISO: Ao posicionar o aparelho, cerque-se que o cabo de alimentação não está
preso ou danicado.
f Não pise o cabo de alimentação.
1 - Informação de Segurança
232
Page 5
1 - Informação de Segurança
AVISO!
f Use uma tomada de ligação à terra separada para a rede de alimentação, que seja de
fácil acesso. O aparelho deve ser ligado à terra.
f Apenas para o RU: O cabo de alimentação do aparelho está equipado com uma cha
de 3 os (ligação à terra) que entra numa tomada padrão de 3 os (ligação à terra).
Nunca corte ou desmonte o terceiro pino (ligação à terra). Após a instalação do
aparelho, a cha deve car acessível.
f AVISO: Não danicar o circuito do refrigerante.
f Uso diário
f Este equipamento pode ser usado por crianças a parr dos 8 anos de idade e
por pessoas com incapacidade sica, sensorial ou mental, ou sem experiência e
conhecimentos para o fazer, desde que supervisionadas ou devidamente orientadas
relavamente ao uso seguro do equipamento e sobre os perigos envolvidos.
f As crianças não podem brincar com o equipamento.
f Crianças com idades entre os 3 e os 8 anos podem carregar e descarregar aparelhos
de refrigeração, mas não estão autorizadas a limpar e instalar aparelhos de
refrigeração.
f Mantenha as crianças com menos de 3 anos afastadas do aparelho, exceto se forem
constantemente supervisionadas.
f A limpeza e a manutenção não deve ser realizada por crianças sem a supervisão de
um adulto.
f O aparelho deve ser posicionado de modo a que a cha que acessível.
f Se ocorrer fuga de gás de carvão ou outro gás inamável nas proximidades do
eletrodomésco, feche a válvula da fuga de gás, abra as portas e as janelas mas
não desligue o cabo de alimentação do frigoríco/congelador ou de qualquer outro
eletrodomésco.
f Não esquecer que o aparelho está congurado para operação na faixa ambiente
especíca entre 10 e 38 °C. O aparelho pode não funcionar adequadamente se for
deixado por um longo período a uma temperatura acima ou abaixo da faixa indicada.
f Não coloque argos instáveis (objetos pesados, recipientes cheios de água) em cima
do frigoríco/congelador, para evitar ferimentos pessoais causados por queda ou
choque elétrico causado pelo contacto com a água.
f Não puxe pelas prateleiras da porta. A porta pode ser puxada inclinada, o suporte de
garrafas pode ser puxado ou o aparelho pode tombar.
PT
233
Page 6
PT
AVISO!
f Abra e feche as portas apenas pelas pegas. O espaço entre a porta e o armário é muito
estreito. Não coloque as mãos nestas áreas para evitar beliscar os dedos. Abra ou
feche as portas do frigoríco/congelador apenas quando não houver crianças dentro
do alcance do movimento da porta.
f Nunca guarde cerveja ou bebidas engarrafadas, líquidos em garrafas ou latas (além de
bebidas espirituosas) e bebidas gaseicadas no congelador, já que podem explodir ao
congelar.
f Não guarde substâncias explosivas, como latas de aerossol com um propulsor
inamável neste aparelho.
f Não armazene medicamentes, bactérias ou agentes químicos no aparelho Este
aparelho é um eletrodomésco. Não é recomendado o armazenamento de materiais
que exijam temperaturas rigorosas.
f Verique o estado dos alimentos se ocorreu algum aquecimento no congelador.
f Não coloque a temperatura baixa no comparmento frigoríco sem necessidade
Podem ocorrer temperaturas negavas em congurações altas. Atenção: As garrafas
podem rebentar
f Não toque em produtos congelados com as mãos molhadas (use luvas). Não deve
comer gelados imediatamente após serem rerados do comparmento do congelador.
Existe risco de congelamento ou de formação de bolhas de gelo. PRIMEIROS
SOCORROS: colocar as mãos imediatamente debaixo de água fria corrente. Não se
afaste!
f Não toque na supercie interna do comparmento congelador durante o
funcionamento, especialmente com as mãos molhadas, pois as suas mãos podem
congelar na supercie.
f Desligue o aparelho da tomada no caso de uma interrupção de energia ou antes da
limpeza. Aguarde pelo menos 7 minutos antes de reiniciar o aparelho, porque os
reinícios frequentes podem danicar o compressor.
f AVISO: Não usar aparelhos elétricos dentro dos comparmentos de armazenamento
de alimentos do aparelho, exceto se forem do po recomendado pelo fabricante.
1 - Informação de Segurança
234
Page 7
1 - Informação de Segurança
Manutenção / limpeza
f Cerque-se de que as crianças são supervisionadas se realizarem a limpeza e a
manutenção.
f Desligue o aparelho da alimentação elétrica antes de realizar qualquer manutenção
de rona. Aguarde pelo menos 7 minutos antes de reiniciar o aparelho, porque os
reinícios frequentes podem danicar o compressor.
f Ao desligar o disposivo, puxe pela cha e não pelo cabo. .
f Não limpe o aparelho com escovas duras, escovas de arame, detergentes em pó,
combusveis, acetato de amilo, acetona e soluções orgânicas semelhantes, soluções
ácidas ou alcalinas. Por favor, limpe com detergente especial do frigoríco/congelador
para evitar danos. Eventualmente, use água morna e solução de bicarbonato de sódio
- cerca de uma colher de sopa de bicarbonato de sódio para um litro/litro de água.
Enxague bem com água e seque. Não ulize detergentes em pó ou outros produtos de
limpeza abrasivos. Não lave as peças amovíveis na máquina de lavar louça.
f Não raspe gelo com objetos ponagudos. Não use sprays, aquecedores elétricos,
secadores de cabelo, equipamento de limpeza a vapor ou outras fontes de calor, para
evitar danicar as partes pláscas.
f AVISO: Não usar disposivos mecânicos ou outros meios para acelerar o processo de
descongelação, além dos recomendados pelo fabricante.
f Se o cabo de alimentação esver danicado, deve ser substuído pelo fabricante, pelo
seu agente de serviço ou por pessoas qualicadas, para evitar perigo.
f Não tente reparar, desmontar ou modicar o aparelho sozinho. Em caso de reparação,
entre em contacto com o nosso serviço ao cliente.
f Para evitar perigo, se as lâmpadas de iluminação esverem danicadas, devem ser
substuídas pelo fabricante, pelo seu agente de serviço ou por pessoas qualicadas.
f Elimine a poeira na parte de trás da unidade pelo menos uma vez por ano para evitar
riscos de incêndio, assim como o aumento do consumo de energia.
PT
235
Page 8
PT
AVISO!
f Não pulverize ou lave o aparelho durante a limpeza.
f Não use spray de água ou vapor para limpar o aparelho.
f Não limpe as prateleiras de vidro ou a porta de vidro frias com água quente. As
mudanças bruscas de temperatura podem fazer o vidro parr.
f Se deixar o seu aparelho fora de uso durante um longo período, deixe-o aberto para
evitar que se acumulem no seu interior odores e maus cheiros.
Informações sobre gás refrigerante
AVISO!
O aparelho contém o refrigerante inamável ISOBUTANE (R600a). Cerque-se de que
o circuito de refrigeração não é danicado durante o transporte ou instalação. A fuga de
refrigerante pode causar lesões oculares ou ignição. Se ver ocorrido algum dano, afastese das fontes abertas de incêndio, venle bem a sala, não ligue ou desligue os cabos de
alimentação do aparelho ou de qualquer outro aparelho. Informe o serviço ao cliente.
Em caso de contacto dos olhos com o refrigerante, lave-o imediatamente com água
corrente e contacte imediatamente o oalmologista.
AVISO: O sistema de refrigeração encontra-se sob alta pressão. Não faça alterações. Uma
vez que são usados refrigerantes inamáveis, instale, manuseie e realize a manutenção
do aparelho estritamente de acordo com as instruções fornecidas e entre em contacto
com o agente prossional ou com o nosso serviço pós-venda para eliminar o aparelho.
1 - Informação de Segurança
AVISO!
Para frigorícos com função de água gelada, atenção ao seguinte aviso:
Para aparelhos que não se desnem a ser ligados ao abastecimento de água:
AVISO: encha apenas com água potável.
Para os aparelhos desnados a serem ligados ao abastecimento de água:
AVISO: ligue apenas ao abastecimento de água potável.
Se pretender limpar o sistema de água, consulte o Manual do Ulizador. Em caso de
dúvidas, contacte o serviço pós-venda.
,
236
Page 9
2 - Ulização prevista
2 - Ulização prevista
2.1 Ulização prevista
Este aparelho desna-se a ser ulizado em aplicações doméscas e similares, tais como:
- cozinhas para pessoal em lojas, escritórios e outros ambientes de trabalho;
- clientes em hotéis, motéis e outros ambientes po residenciais;
- alojamentos do po "bed and breakfast";
- catering e aplicações não comerciais similares.
f Se o aparelho não for ulizado durante um longo período de tempo, e ser ulizada
apenas a função Férias ou a função Frigoríco desligado para o frigoríco/congelador:
-Rere os alimentos.
- Desligue o cabo de alimentação.
- Esvazie e limpe o dispensador de água.
- Limpe o aparelho como descrito acima.
- Mantenha as portas abertas para evitar a criação de maus cheiros no interior.
f Para garanr a preservação segura de alimentos ou vinho, cumpra com estas
instruções para uso.
f O aparelho deve ser limpo pelo menos uma vez a cada quatro semanas para uma boa
manutenção e para evitar odores dos alimentos armazenados. Mantenha a junta da
porta sempre limpa
(1.) Limpe o interior e exterior do frigoríco, incluindo a junta da porta, suporte
da porta, prateleiras de vidro, caixas, etc, com uma toalha macia ou esponja
mergulhada em água morna (pode ser adicionado um detergente neutro).
(2.) Se forem derramados líquidos acidentalmente, todos os componentes
contaminados devem ser rerados e passados por água corrente. Após a lavagem,
limpe e seque.
(3.) Se for derramado um creme (como o natas, gelado derredo), rere todas as
partes contaminadas, passe-as por água morna a cerca de 40 °C durante algum
tempo, enxague com a água corrente, seque e coloque-as de novo no frigoríco/
congelador.
(4.) Caso alguma peça ou componente de pequenas dimensões entre para o interior
do frigoríco (entre as prateleiras ou gavetas), ulize uma escova macia pequena
para o libertar. Se não conseguir chegar à peça, entre em contacto com o serviço
da Haier.
PT
237
Page 10
PT
f Para evitar a contaminação dos alimentos, respeite as seguintes instruções:
Abrir a porta durante longos períodos pode provocar o aumento signicavo da
temperatura nos comparmentos do aparelho.
- Limpe regularmente as supercies que possam entrar em contacto com alimentos e
sistemas de drenagem acessíveis.
- Limpe os tanques de água limpa, se não forem usados durante 48 horas; lave o
sistema de água ligado ao fornecimento de água se a água não for extraída durante
5 dias.
- Guarde a carne crua e o peixe em recipientes adequados no frigoríco/congelador,
para que não entrem em contacto com ou pinguem sobre outros alimentos. Para
garanr a conservação segura dos alimentos, os alimentos instantâneos e a carne/
peixe crus devem ser guardados separadamente.
- Os comparmentos de alimentos congelados de duas estrelas são adequados para
alimentos pré-congelados, armazenar ou fazer gelados e cubos de gelo.
- Os comparmentos de uma, duas e três estrelas não são adequados para congelar
alimentos frescos.
- Se o aparelho de refrigeração car vazio durante longos períodos, deve desligar,
descongelar, limpar, secar o mesmo e deixar a porta aberta para evitar o
desenvolvimento do bolor no interior.
f Os detalhes sobre a parte mais adequada do comparmento do aparelho onde devem
ser armazenados pos especícos de alimentos, considerando a distribuição de
temperatura que pode estar presente nos diferentes comparmentos do aparelho,
está disponível na outra parte do manual.
2 - Ulização prevista
238
Page 11
2 - U
Eliminação
O símbolo no produto ou na sua embalagem indica que este produto não pode ser
apropriado para a reciclagem de equipamento elétrico e eletrónico Ao assegurar que
este produto é eliminado corretamente, ajuda a prevenir potenciais consequências
eliminação incorreta deste produto. Para mais informações sobre a reciclagem deste
produto, contacte o departamento do município local, o serviço de eliminação de
AVISO!
aparelho adequadamente. Desligue o aparelho da rede de alimentação. Corte o cabo de
PT
2.2 Acessórios
Tubagem de
água
Suporte para
ovos
Filtro de
água
Adaptador com válvula
energia
2.2):
Suporte para
ovos
Cartão de Manual do 2 clipes
239
Page 12
PT
Aviso
3 - Descrição do produto
Devido a alterações técnicas e modelos diferentes, algumas das ilustrações deste manual
podem diferir do seu modelo.
Imagem do aparelho (Fig. 3)
9
10
11
12
13
3 - Descrição do produto
240
7
8
1 Lâmpada de teto
2 Máquina de gelo com
recipiente de gelo
3 Conduta de ar
4 Distribuidor de água e gelo
5 Prateleiras de armazenamento
6 Sensor
7 Gavetas
14
8 Pés ajustáveis
9 Conduta de ar
10 Lâmpada de teto
11 Bandeja de ovos
12 Prateleiras da porta/suporte de
garrafas
13 Prateleiras
14 Gavetas
Page 13
4- Painel de controlo
4- Painel de controlo
Painel de controlo (Fig. 4)
PT
4
Teclas:
A Função Férias on/o
B Ajuste da temperatura do
congelador
C Redenição de ltro
D Função máquina de gelo on/o
E Função de ajuste automáco
on/o
F Ajuste da temperatura do
frigoríco
G Seletor de bloqueio do painel
H Seleção da função do
dispensador
Indicadores:
a Modo Férias
b1 Temperatura do congelador
b2 Modo Super-Freeze
c Estado de substuição do ltro
d Estado da máquina de gelo
e Estado Ajuste automáco
f Temperatura do frigoríco
f2 Modo Super-Cool
g Bloqueio do painel
h Estado do dispensador
241
Page 14
PT
5- Uso
5. 1 Antes da primeira ulização
f Remova todos os materiais de embalagem, mantenha-os fora do alcance das crianças e
elimine-os de forma ecológica.
f Limpe o interior e o exterior do aparelho, bem como o interior e os acessórios com água
e um detergente suave e seque-o bem com um pano macio.
f Depois do aparelho ter sido nivelado e limpo, aguarde pelo menos 2 horas antes de o
ligar à alimentação. Consulte a secção INSTALAÇÃO.
f Deixar pré-arrefecer todos os comparmentos antes de os carregar com alimentos. A
função Super Cool e Super Freeze ajuda a arrefecer os comparmentos rapidamente.
f A temperatura do frigoríco e a temperatura do congelador são automacamente
ajustadas para 5 °C e -18 °C, respevamente. Estas são as denições recomendadas.
Se desejar, pode alterar estas temperaturas manualmente. Consulte o modo de ajuste
manual.
5.2 Teclas do sensor
As teclas no painel de controlo são as teclas do sensor, que respondem quando tocadas
com o dedo.
5.3 Ligar /desligar o aparelho
O aparelho entra em funcionamento quando é ligado à alimentação. As temperaturas
exibidas mostram as temperaturas reais no comparmento. O bloqueio do painel pode
estar avo.
Esvazie o aparelho antes de o desligar. Para desligar o aparelho, puxe o cabo de alimentação
para fora da tomada.
5- Uso
242
Nota: Predenições
f O aparelho está predenido para a temperatura recomendada de 5 °C (frigoríco) e
-18 °C (congelador). Em condições ambiente normais, não é necessário denir uma
temperatura.
f Quando o aparelho é ligado após a corte da alimentação principal, pode demorar até
12 horas a angir as temperaturas corretas.
5.4. Painel de bloqueio/desbloqueio
f Toque na tecla "G” (3 seg. Bloquear) durante 3
segundos para bloquear as teclas de ajuste de
temperatura e função contra a avação.
f O indicador "g” acende (Fig. 5.4) e a iluminação do
painel é desligada. O ícone pisca se uma tecla for
tocada enquanto o bloqueio do painel está avo.
f Para desbloquear o painel, toque na tecla
novamente durante 3 segundos
Page 15
5- Uso
Aviso: Bloqueio do painel
PT
fO painel de controlo é bloqueado automacamente contra a avação
se nenhuma tecla for tocada durante 30 segundos. Para quaisquer
congurações, exceto a função do dispensador, o painel de controlo
deve ser desbloqueado.
5.5 Modo de espera
O visor do ecrã desliga-se automacamente 30 segundos depois de tocar numa tecla. O
visor é bloqueado automacamente. Acende-se automacamente quando qualquer tecla é
tocada ou uma das portas é aberta.
5.6 Alarme de abertura da porta
Quando uma porta é deixada aberta durante mais de 1 minuto, o alarme de abertura da
porta soa. O alarme pode ser silenciado fechando a porta. Se a porta for deixada aberta
durante mais de 7 minutos, a luz interior do comparmento desliga-se automacamente.
5.7 Selecione o modo de funcionamento
É necessário selecionar uma das seguintes duas formas de congurar o aparelho:
5.7.1 Modo Ajuste Auto
Se não ver quaisquer requisitos especiais, recomendamos que ulize o modo Ajuste Auto: Neste modo,
o aparelho ajusta automacamente a conguração de
temperatura de acordo com a temperatura ambiente
e a mudança de temperatura no aparelho.
1. Desbloqueie o painel tocando na tecla “G” se esver bloqueada (Fig. 5.4).
2. Tocar na tecla “E” (Auto Set) (Fig. 5.7.1-1)
3. O indicador "e” acende-se e a função é avada . (Fig-5.7.1-2).
Rependo os passos acima ou selecionando o modo Férias/ Super-freeze/Super-Cool, esta
função pode ser desligada novamente.
Aviso: Ajuste automáco
No modo Ajuste Auto, a temperatura do frigoríco e do congelador não pode ser
ajustada manualmente.
5.7.2 Modo de ajuste manual
Se pretender ajustar manualmente a temperatura do aparelho para guardar um determinado alimento, pode denir a temperatura através de uma tecla de ajuste de temperatura:
243
Page 16
PT
5.7.2.1 Ajustar a temperatura do frigoríco
1. Desbloqueie o painel tocando na tecla ”G” se
esver bloqueada (Fig. 5.4).
2. Toque na tecla "F” (Frigoríco) para selecionar o
comparmento do frigoríco. A temperatura no
comparmento do frigoríco () começa a piscar
(Fig. 5.7.2- 1).
3. Toque na tecla "F” (Frigoríco) repedamente
até que a temperatura desejada que a piscar
(Fig. 5.7.2.- 2). Soará um sinal sonoro a cada
toque de tecla. A temperatura aumenta em
sequências de 1 °C de um mínimo de 1 °C até ao
máximo de 9 °C. A temperatura ideal no frigoríco é de 5 °C. Temperaturas mais frias signicam
um consumo desnecessário de energia.
4. Toque em qualquer tecla, exceto “F” (Frigoríco) para conrmar, ou a conguração
conrma automacamente após 5 segundos. A temperatura exibida deixa de piscar.
Aviso: Conito com outras funções
A temperatura não pode ser ajustada se qualquer outra função (Super Cool, Super
Freeze, Holiday ou Auto Set) esver avada ou o visor esver bloqueado . O indicador
correspondente piscará acompanhado por uma campainha.
5- Uso
5.7.2.2 Ajustar a temperatura do congelador
1. Desbloqueie o painel tocando na tecla “G” se estiver
bloqueada (Fig. 5.4).
2. Toque na tecla “B” (Freezer) para selecionar o compartimento do congelador. A temperatura no compartimento
do congelador (bl) começa a piscar (Fig. 5.7.2-3).
3. Toque na tecla “B” (Freezer) repetidamente até que a
temperatura desejada esteja a piscar (Fig. 5.7.2-4). Um
sinal soa a cada tecla pressionada.
A temperatura aumenta em sequências de 1 °C de -14 °C
para -24 °C. A temperatura ideal no congelador é de
-18 °C. Temperaturas mais frias significam um consumo
desnecessário de energia.
4. Toque em qualquer tecla, exceto “B” (Freezer) para
confirmar, ou a configuração confirma automaticamente
após 5 segundos. A temperatura exibida deixa de piscar.
244
Page 17
5- Uso
PT
Temperatura ambiente
Frequência de abertura da porta
Instalação do aparelho
5.8 Função Super-Cool
Ligue a função Super-Cool se quiser adicionar uma
exemplo, depois das compras). A função Super-Cool
acelera a refrigeração de alimentos frescos e protege
as mercadorias já armazenadas contra o aquecimento
indesejável.
1. Desbloqueie o painel tocando na tecla “G” se
5.4).
2.
segundos. O indicador „f2“ acende-se e a função
5.8).
A mesma operação interrompe a função Super-Cool.
Esta função será desa�vada automa�camente após aproximadamente 6h.
5.9 Função Super-Freeze
Os alimentos frescos devem ser congelados até ao
núcleo o mais rapidamente possível. Isso preserva
o melhor valor nutricional, aspeto e sabor. A função
Super-Freeze acelera a congelação de alimentos
frescos e protege os produtos já armazenados contra
um aquecimento indesejado. Se precisar de congelar
recomendável ajustar para a função Super-Freeze com
antecedência 12 h antes de adicionar os alimentos.
1. Desbloqueie o painel tocando na tecla “G” se
5.4).
2. Toque na tecla “B” (Freezer) durante 3 segundos
O indicador “b2” acende-se e a função é
5.9).
A mesma operação interrompe a função Super-Freeze.
245
Page 18
PT
A função Super-Freeze desliga automa�camente após aproximadamente 50h.
5.10 Função de férias
17 °C.
sem causar odor ou mofo durante uma longa ausência
1. Desbloqueie o painel tocando na tecla “G” se
5.4).
2. Toque na tecla "A” (Férias) durante 3 segundos.
(Fig. 5.10).
função, esta função pode ser desligada.
5- Uso
246
AVISO!
alimentos.
°C é muito alta para guardar
Page 19
5- Uso
PT
5.11 Função máquina de gelo
Esta função permite a produção de gelo, que pode ser
rerado através do dispensador.
A máquina de gelo recebe periodicamente um uxo
automáco de água que é depois congelada em cubos
de gelo. A máquina de gelo depende da temperatura
ambiente, da frequência de abertura da porta do congelador e da conguração da temperatura do comparmento do congelador. A quandade máxima de
produção de gelo por dia é de 1,1 kg se a temperatura
do congelador for xada em -24 °C sob a condição de
temperatura ambiente de 25 °C.
1. Cerque-se de que a válvula de abastecimento
de água está aberta.
2. Desbloqueie o painel tocando na tecla “G” se
esver bloqueada (Fig. 5.4).
3. Toque na tecla “D” (Ligar/Desligar gelo).
4. O indicador “d” acende e a função é avada
(Fig. 5.11).
Ao reper a etapa 2 - etapa 4, esta função pode ser
desligada novamente,
Aviso: Função máquina de gelo
f Quando a aplicação está ligada, a máquina de gelo está desligada por defeito.
f Quando não precisar de cubos de gelo durante um longo período de tempo, desligue
a função máquina de gelo, esvazie o recipiente e introduza o recipiente limpo.
f A máquina de gelo só pode ser congurada com o fabricante ou comprada no seu
agente de serviço.
5.11.1 Rerar cubos de gelo do dispensador
1. Pressione a tecla “Cubed” para selecionar
Dispensador de gelo
e água
cubos de gelo. O ícone “Cubed” acende-se
(Fig. 5.11.1-1).
2. Coloque um copo sob o dispensador de água e
gelo (Fig. 5.11.1-2) na frente do aparelho.
3. Cerque-se de que o copo está perto da saída
do dispensador para evitar que cubos de gelo
caiam.
4. Empurre o vidro contra a alavanca. Os cubos de
gelo caem no copo.
247
Page 20
PT
Aviso: Rerar gelo
f Quando o aparelho é ligado pela primeira vez e se iniciar a função de gelo enquanto o
recipiente está vazio, pode demorar até 24 horas para fazer os primeiros cubos de gelo.
f A primeira produção de cubos de gelo (aprox. 20 peças) não deve ser consumida após
a primeira ulização, após um longo de não ulização da função de máquina de gelo e
depois da substuição dos ltros.
Aviso: Rerar gelo
f Rere o recipiente de gelo cheio do congelador apenas durante o tempo necessário,
para evitar que os cubos de gelo possam derreter.
f Em períodos de rerada frequente de gelo, os cubos podem colados. Isto é normal.
f Se não consumir todos os cubos de gelo, deite-os fora e limpe o recipiente de gelo.
f 3 segundos após a saída do gelo, a aba dispensadora fecha com um som de "phu".
Não remova o copo durante 2 a 3 segundos, pois podem ser produzidos água ou gelo
adicionais.
f Pode ser dispensado gelo picado em vez de gelo em cubos se o gelo triturado for a
opção selecionada.
f Não coloque cubos de gelo que não foram produzidos pela máquina de gelo no
recipiente de gelo para evitar danos ao mecanismo.
f É possível alterar a conguração do dispensador para Água, Cubos ou Picado mesmo
quando o visor está bloqueado.
5- Uso
5.11.2 Obter gelo picado do dispensador
1. Pressione a tecla “Picado” para selecionar gelo picado. O ícone “Picado” acende-se
(Fig. 5.11.2).
2. Coloque o copo debaixo o dissipador de água e gelo (Fig. 5.11.1-2) na parte frontal
do aparelho.
3. Cerque-se de que o copo está próximo da saída do dispensador para evitar que
caia gelo picado.
4. Empurre o vidro contra a alavanca. Cai gelo picado no copo.
AVISO!
f Não use copos fundos, estreitos, frágeis ou nos ou chávenos/taças com o
dispensador.
f Nunca coloque bebidas enlatadas ou alimentos dentro do recipiente de gelo, pois isso
danicará o mecanismo de picar o gelo.
f Não remova a tampa da máquina de gelo para evitar ferimentos acidentais ou danos
ao aparelho.
248
Page 21
5- Uso
5.12 Função de água fria
Com esta função, o tanque no frigoríco é
automacamente cheio com água potável que é
arrefecida até à temperatura de beber e pode ser
aproveitada.
1. Cerque-se de que a válvula de abastecimento
de água está aberta.
2. Tocar a tecla (Água) (Fig. 5.12-1).
3. O indicador acende, a função é avada
(Fig. 5.12-2) e a água pode ser aproveitada.
5.12.1 Rerar água do dispensador
1. Pressione a tecla “Água” para selecionar água fria. O ícone Água acende.
2. Coloque um copo debaixo do dispensador de água e gelo (Fig. 5.11.1-2) na parte
frontal do aparelho.
3. Cerque-se de que o copo está alinhado com o dispensador para evitar salpicos.
4. Empurre o vidro contra a alavanca. A água cai para o vidro.
PT
Aviso: Dispensador de água
f Para a primeira ulização, é necessário pressionar a alavanca dispensadora durante
3 minutos para rerar o ar na linha.
f Os primeiros 7 copos de água não devem ser consumidos após o arranque inicial ou
depois de um longo período de não ulização.
f Os primeiros copos de água que rar são mais quentes do que os copos seguintes.
Isto é normal.
f Se gosta de água muito fria, coloque alguns cubos de gelo do recipiente de gelo no
copo.
f A água na bandeja deve ser removida, já que pode derramar quando a porta do
frigoríco abre ou fecha.
5.13 Indicador de mudança do ltro
Aproximadamente a cada 6 meses, a luz indicadora
“Substuir ltro” acende (Fig. 5.13). Ist indica que o
ltro de água deve ser trocado. Consulte CUIDADOSE
LIMPEZA.
O ltro na tubagem água absorve impurezas e torna a
água/gelo limpa e segura. Depois de um longo tempo
de ulização, os cubos de gelo podem car mais pequenos porque o ltro está bloqueado pelas impurezas.
249
Page 22
PT
Aviso: Substuição de ltro
f Para uma qualidade impecável dos cubos de gelo, é importante substuir
regularmente o ltro de água. Se a qualidade da água mostrar sinais de deterioração,
visualmente ou no sabor, o ltro deve ser substuído antes mesmo da luz indicadora
acender.
f Depois da instalação do novo ltro, a produção seguinte de cubos de gelo (20 peças
aprox.) ou água (7 copos aprox.) não deve ser consumida.
5- Uso
5.13.1 Redenir o indicador de mudança do ltro
Toque na tecla "C” (3 seg. Redenição do ltro) durante 3 segundos, o indicador “Substuir
ltro” (c) ca escuro.
Aviso: Redenir o indicador de mudança do ltro
f Para evitar doenças, não desave o indicador “Substuir ltro” sem substuir o ltro.
5.14 Dicas para guardar alimentos frescos
5.14.1 Armazenamento no comparmento frigoríco
f Mantenha a temperatura do seu frigoríco abaixo dos 5 °C.
f Os alimentos quentes devem ser arrefecidos até à temperatura ambiente antes de serem
armazenados no aparelho.
f Os alimentos armazenados no frigoríco devem ser lavados e secos antes de
armazenados
f Os alimentos a armazenar devem ser devidamente selados para evitar alterações de
odor ou de sabor.
f Não armazene quandades excessivas de alimentos. Deixe espaços entre os alimentos
para permir que o ar frio circule em volta, para um arrefecimento melhor e mais
homogéneo.
f Os alimentos consumidos diariamente devem ser armazenados na parte da frente da
prateleira
f Deixe um espaço entre os alimentos e as paredes interiores, para deixar o ar uir.
Sobretudo não guarde alimentos contra a parede traseira: os alimentos podem congelar
contra a parede traseira. Evite o contacto direto de alimentos (especialmente alimentos
gordurosos ou ácidos) com o forro interior, pois o óleo/ácido pode provocar erosão do
forro interior. Limpe a sujidade oleosa/ácida sempre que for encontrada.
f Descongele os alimentos congelados no comparmento de armazenamento do
frigoríco. Desta forma, pode usar os alimentos congelados para diminuir a temperatura
no comparmento e poupar energia.
250
Page 23
5- Uso
f O processo de envelhecimento de frutas e legumes como curgetes, melões, papaia,
banana, ananás, etc., pode ser acelerado no frigoríco. Por isso, não é aconselhável
armazená-las no frigoríco. No entanto, o amadurecimento de frutos muito verdes pode
ser acelerado durante um certo período. Cebolas, alho, gengibre e outros vegetais de raiz
também devem ser armazenados à temperatura ambiente.
f Os odores desagradáveis no interior do frigoríco são um sinal de que algo foi derramado
e que é necessário realizar uma limpeza. Consulte CUIDADOS E LIMPEZA.
f Os diferentes pos de alimentos devem ser colocados em diferentes áreas de acordo
com as suas propriedades (Fig. 5.14.1):
1. Manteiga, queijo, etc.
2. Ovos, enlatados, especiarias, etc.
3. Bebidas e alimentos engarrafados.
4. Alimentos em conserva, enlatados,
etc.
5/6 Produtos à base de carne, peixe,
alimentos crus
7. Latas, produtos lácteos, etc.
8. Frutas, legumes, alface, etc.
9. Carne cozinhada, salsichas, etc.
PT
5.14.2 Armazenamento no comparmento congelador
f Manter a temperatura do congelador a -18 °C.
f 12 horas antes de congelar alimentos adicionais, ligue a função Super-Freeze; para
pequenas quandades de alimentos, 4-6 horas são sucientes.
f Os alimentos quentes devem ser arrefecidos à temperatura ambiente antes de serem
armazenados no comparmento congelador.
f Os alimentos cortados em pequenas porções congelam mais rapidamente e são mais
fáceis de descongelar e cozinhar. O peso recomendado para cada porção é inferior a
2,5 kg
f É melhor embalar os alimentos antes de os colocar no congelador. O exterior da
embalagem deve estar seco para evitar que os sacos colem. Os materiais de embalagem
devem ser isentos de odor, hermécos, não venenosos e não tóxicos.
f Para evitar a expiração dos períodos de armazenamento, anote a data de congelamento,
o prazo e o nome do alimento na embalagem de acordo com os períodos de
armazenamento dos diferentes alimentos.
251
Page 24
PT
AVISO!:
coloque os alimentos que contenham estas substâncias (por exemplo, peixes marinhos)
imediatamente.
Não exceder os tempos de armazenamento dos alimentos recomendados pelos
com as suas propriedades (Fig. 5.14.2):
1. Alimentos menos pesados, como
gelado, legumes, pão, etc.
2. Porções grandes/mais pesadas de
alimentos, como peças de carne
para assar
5- Uso
Aviso: Armazenamento
Mantenha uma distância superior a 10
efeito de arrefecimento.
efeito de arrefecimento.
Alimentos que incluem gelo (como gelado, etc.) devem ser armazenados dentro do
temperatura a que os suportes das garrafas estão expostos, causadas pela abertura e
fecho da porta, podem descongelar os alimentos.
Consuma alimentos descongelados rapidamente. Os alimentos descongelados não
podem ser novamente congelados exceto se forem cozinhados pela primeira vez, ou
Consulte a capacidade do congelador em DADOS TÉCNICOS ou os dados na placa de
Os alimentos podem ser armazenados no congelador a uma temperatura de pelo menos
-18 °C durante 2 a 12 meses, dependendo das suas propriedades (por exemplo, a carne):
3 - 12 meses, vegetais: 6 -12 meses)
252
Page 25
5- Uso
f Ao congelar alimentos frescos, evite colocá-los em contacto com alimentos já
congelados. Risco de descongelamento!
f Descongele os alimentos congelados no frigoríco. Desta forma, pode usar os alimentos
congelados para diminuir a temperatura no comparmento e poupar energia.
5.14.3 Ao armazenar alimentos comercialmente congelados, siga estas orientações:
f Cumpra sempre as diretrizes dos fabricantes relavamente ao período de tempo que
pode armazenar os alimentos. Não ultrapassa estas instruções!
f Tente manter o período de tempo entre a compra e o armazenamento o mais curto
quanto possível para preservar a qualidade dos alimentos.
f Compre alimentos congelados, que tenham sido armazenados a uma temperatura de
-18 °C ou menos.
f Evite comprar alimentos que contenham gelo ou com a embalagem congelada - Isto
indica que os produtos podem ter sido parcialmente descongelados e congelados
novamente o que pode provocar o aumento da temperatura e afetara qualidade dos
alimentos.
PT
253
Page 26
PT
Poupança de energia
f Conrme se o aparelho está bem venlado (consulte INSTALAÇÃO).
f Não instale o aparelho sob luz solar direta ou na proximidade de fontes de calor (por
exemplo, fogões de sala, aquecedores).
f Evite temperaturas desnecessariamente baixas no aparelho. Quanto mais baixa for a
temperatura no aparelho mais alto é o consumo de energia.
f Funções como Super-Cool ou Super-Freeze consomem mais energia.
f Deixe os alimentos pré-cozinhados arrefecer antes de os colocar no aparelho.
f Abra a porta do aparelho o mínimo de vezes possível e o mais breve possível.
f Não encha demasiado o aparelho para evitar obstruir o uxo de ar.
f Evite o ar dentro da embalagem dos alimentos.
f Mantenha o vedantes da porta limpos para que a porta feche sempre corretamente.
f Descongele os alimentos congelados no comparmento de armazenamento do
frigoríco.
A conguração de maior poupança de energia requer que o aparelho mantenha gavetas,
caixa de alimentos e prateleiras em condições de fábrica, e que os alimentos sejam
colocados o mais afastados possível sem bloquear a saída de ar da conduta.
6- Dicas para poupança de energia
6- Dicas para poupança de energia
254
Page 27
7- Equipamento
7- Equipamento
7.1 Prateleiras reguláveis
A altura das prateleiras pode ser ajustada de acordo
com as necessidades de armazenamento.
Para recolocar uma prateleira, remova-a primeiro
levantando o rebordo traseiro (1) e puxando-a para
fora (2) (Fig. 7.1).
Para a reinstalar, coloque-a sobre os olhais de ambos
os lados e empurre-a para a posição mais traseira até
que a parte de trás da prateleira que encaixada no
interior das ranhuras laterais.
Aviso: prateleiras
Cerque-se de que todas as extremidades de uma prateleira estão niveladas.
7.2 Prateleiras/suporte de garrafas
amovíveis da porta
As prateleiras/suporte de garrafas da porta podem ser
rerados para limpeza:
1. Coloque as mãos em cada lado da prateleira e
levante-a (1) (Fig. 7.2).
2. Puxe a prateleira/suporte de garrafas da porta
para fora (2).
3. Para colocar a prateleira/suporte de garrafas
da porta, os passos acima são executados pela
ordem inversa.
PT
7.3 Gavetas removíveis
Para remover a gaveta do frigoríco ou
comparmento do congelador, puxe até à extensão
máxima (1), levante e rere (2) (Fig. 7.3).
Para colocar a gaveta, os passos acima são executados
pela ordem inversa.
255
Page 28
PT
7- Equipamento
7.4 Recipiente de gelo
7.4.1 Interrupção da produção de gelo
Se não for necessário gelo ou água durante um longo período de tempo, a válvula entre o
abastecimento de água e o aparelho pode ser desligada.
A caixa de gelo deve ser limpa, seca e colocada de novo no aparelho para evitar o
aparecimento de odores.
7.4.2 Remoção do recipiente de gelo (Fig. 7.4.2)
1. Segure ambas as alças laterais.
2. Levante o recipiente.
3.
7.4.3 Reinstalação do recipiente de gelo
(Fig. 7.4.3)
Para reinstalar o recipiente de gelo, o suporte em
forma de U atrás do recipiente de gelo (1 na Fig. 7.4.3)
deve estar alinhado com a estrutura metálica
correspondente. Siga as etapas de 7.4.2 pela ordem
inversa.
Aviso: caixa de gelo
A humidade pode condensar e congelar a caixa de gelo no lugar.
7.5 A lâmpada
A lâmpada LED interior acende quando a porta é aberta. O rendimento das lâmpadas não é
afetado por nenhum ajuste de outros aparelhos.
256
Page 29
8- Cuidados e limpeza
8- Cuidados e limpeza
AVISO!
f Desligue o aparelho da rede de alimentação antes de limpar.
PT
8.1 Geral
Limpe o aparelho quando ver poucos ou nenhuns alimentos armazenados.
O aparelho deve ser limpo a cada quatro semanas para uma boa manutenção e para evitar
maus odores dos alimentos armazenados.
AVISO!
f Não limpe o aparelho com escovas duras, escovas de arame, detergentes em pó,
combusveis, acetato de amilo, acetona e soluções orgânicas semelhantes, soluções
ácidas ou alcalinas. Limpe com detergente especial para frigoríco para evitar danos.
f Não pulverize ou lave o aparelho durante a limpeza.
f Não use spray de água ou vapor para limpar o aparelho.
f Não limpe as prateleiras de vidro frias com água quente. As mudanças bruscas de
temperatura podem fazer o vidro parr.
f Não toque na supercie interior do comparmento congelador, especialmente com as
mãos molhadas, para não congelar a supercie.
f Em caso de aquecimento, verique o estado dos produtos congelados.
f Mantenha a junta da porta sempre limpa
f Limpe o interior e o armário do aparelho com uma
esponja humedecida em água morna e detergente
neutro (Fig. 8.1).
f Enxague e seque com um pano suave.
f Limpe os acessórios apenas com água morna e
detergente neutro.
f Não limpe nenhuma das partes do aparelho na
máquina de lavar louça.
f Aguarde durante 5 minutos antes de reiniciar o
aparelho, porque os reinícios frequentes podem
danicar o compressor.
8.2 Limpeza do recipiente de gelo
Limpe o recipiente de gelo periodicamente com água morna, e deite fora os cubos de gelo
que não foram consumidos. Seque bem o recipiente antes de o colocar novamente no
aparelho, para evitar que cubos de gelo colem às paredes.
257
Page 30
PT
8- Cuidados e limpeza
8.3 Descongelar
A descongelação do frigoríco e do congelador é automáca; não é necessária nenhuma
operação manual.
8.4 Substuição das lâmpadas LED
AVISO!
f Não substua a lâmpada LED; esta só pode ser substuída pelo fabricante ou pelo
agente de serviço autorizado.
As lâmpadas são LED, porque apresenta um baixo consumo energéco e uma mais longa
vida úl. Se ocorrer alguma avaria, entre em contacto com o serviço de apoio ao cliente
para que procedam à sua substuição. Consulte SERVIÇO AO CLIENTE.
Parâmetros das lâmpadas: 12 V; máx. 3 W

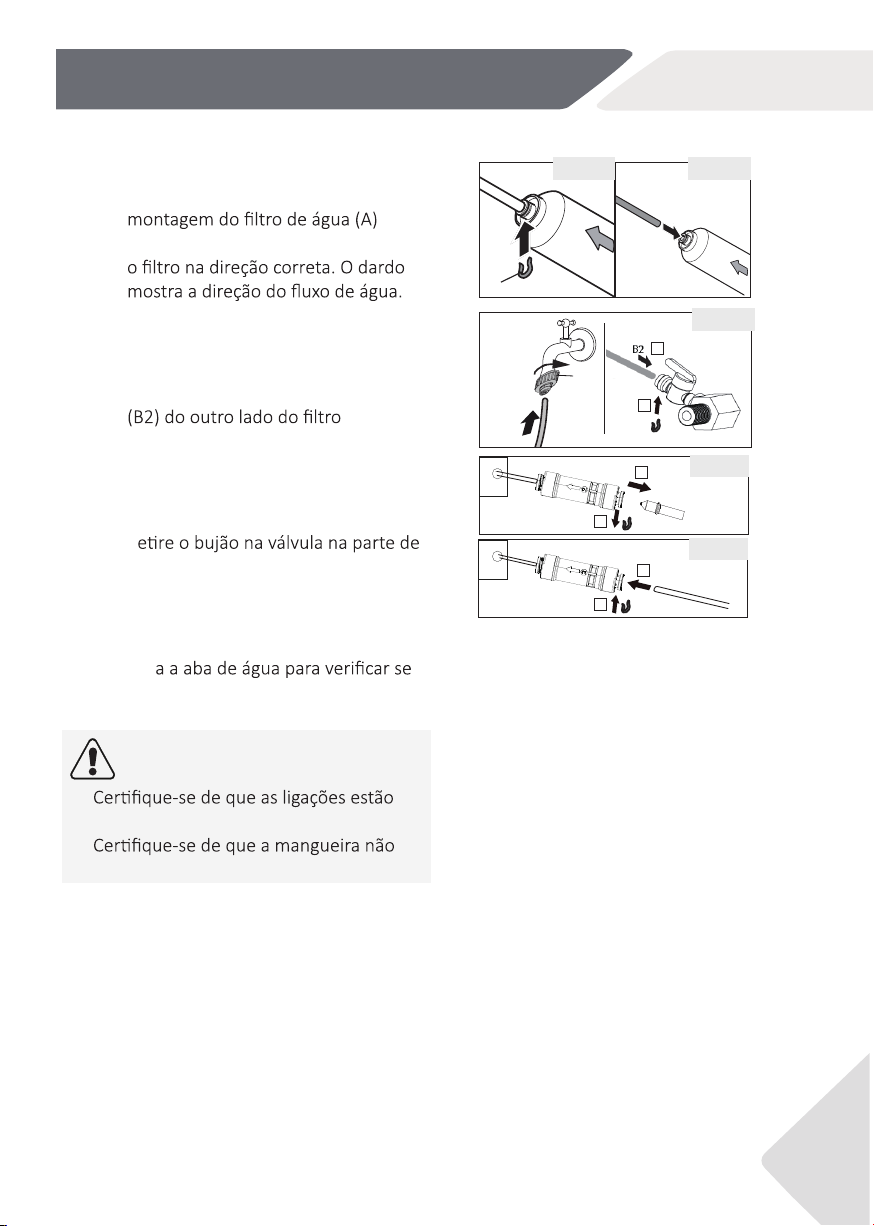

8.5 Substuição do ltro
O ltro de água deve ser substuído aproximadamente a cada 6 meses, quando a luz
indicadora “Substuir ltro” (c) acender (Fig. 5.13).
O conjunto de ltros pode ser encomendado através do SERVIÇO AO CLIENTE.
AVISO!
f Antes de substuir o ltro, desave o aparelho e desligue a cha da tomada.
f Desligue o abastecimento de água.
8,5‑1
2
C
8,5‑2
A
1
1. Rere (1) o grampo de bloqueio (C) em ambos
os lados do ltro (A) e desligue ambos os
tubos (2) (Fig. 8.5-1).
2. Instale o novo ltro na posição correta; o
dardo mostra a direção do uxo de água.
Reper o passo 1 pela ordem inversa.
3. Coloque a cha na tomada e abra a torneira
da água para lavar as mangueiras.
4. Reinicie o indicador “Substuir ltro”:
Toque na tecla "C” (Reiniciar ltro) durante
3 segundos, o indicador “c” desliga-se
(Fig. 8.5-2).
258
Page 31
8- Cuidados e limpeza
AVISO!
f Cerque-se sempre de que a ligação está bem feita, seca e livre de fugas!
f Cuidado para que a mangueira nunca seja esmagada, torcida ou torcida.
PT
8.6 Não ulização durante um período mais longo
Se o aparelho não for ulizado durante um período de tempo prolongado e não pretender
ulizar a função Férias no frigoríco:
f Desligue o abastecimento de água (algumas horas antes de desligar o aparelho).
f Rere os alimentos.
f Esvazie e limpe o recipiente de gelo.
f Desligue o cabo de alimentação.
f Limpe o aparelho como descrito acima.
f Mantenha as portas abertas para evitar a criação de maus cheiros no interior.
f Solicite um ltro novo para instalar antes da próxima ulização.
Aviso: Desligar
f Desligue o aparelho apenas se for estritamente necessário.
8.7 Movimentar o aparelho
f Rere todos os alimentos e desligue o aparelho da tomada.
f Fixe as prateleiras e outras partes móveis no frigoríco e no congelador com ta adesiva.

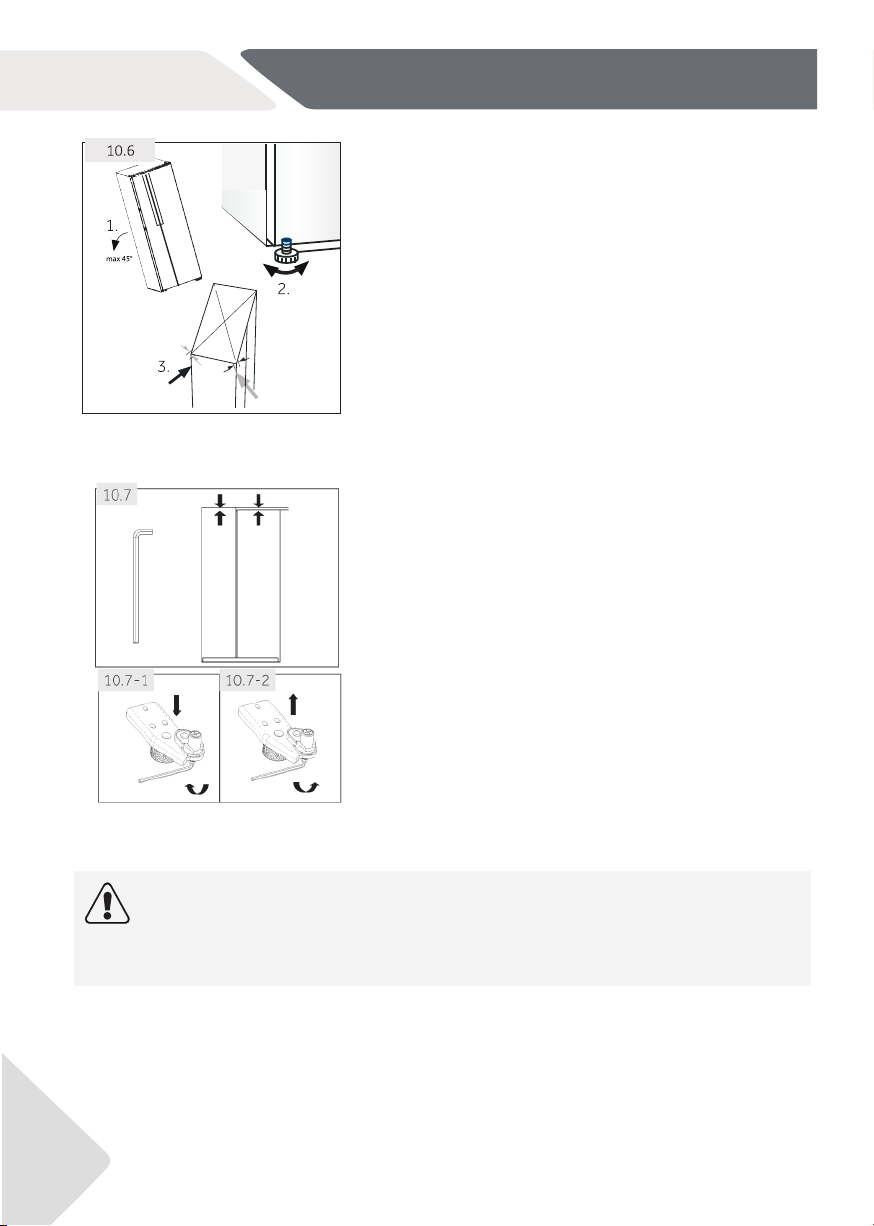

f Não incline o aparelho mais do que 45° para evitar danicar o sistema de refrigeração.
AVISO!
f Não levante o aparelho pelos seus puxadores.
f Não coloque o aparelho horizontalmente no chão.
259
Page 32
PT
9- Resolução de problemas
Muitos problemas podem ser resolvidos sem que sejam necessários conhecimentos
especícos. Em caso de um problema, verique todas as possibilidades apresentadas e
cumpra as instruções abaixo antes de contactar um serviço pós-venda. Consulte SERVIÇO
AO CLIENTE.
AVISO!
f Antes da manutenção, desligue o aparelho e rere a cha da alimentação da tomada
elétrica.
f Os equipamentos elétricos só devem ser reparados por peritos elétricos qualicados,
porque reparações incorretas podem causar danos consideráveis.
f Se o cabo de alimentação esver danicado, deve ser substuído pelo fabricante, pelo
seu agente de serviço ou por pessoas qualicadas, para evitar perigo.
9.1 Tabela de resolução de problemas
Problema Possível Causa Possível solução
O compressor
não funciona.
O aparelho
funciona com
frequência ou
funciona por um
período de tem-
po muito longo.
Se a cha não está ligada à tomada
de corrente elétrica.
O aparelho está no ciclo de descongelamento.
A temperatura interior ou exterior é
demasiado elevada.
• O aparelho está desligado há um
período de tempo.
• Uma porta não está totalmente
fechada.
A porta foi aberta com muita
frequência ou durante demasiado
tempo.
O ajuste da temperatura do compar-
mento do congelador está muito
baixo.
A junta da porta está suja, gasta,
rachada ou desajustada.
A circulação de ar não é garanda. Garanta a venlação adequada.
• A máquina de gelo está em funcio-
namento.
• Ligue a cha de alimentação.
Isto é normal para uma descongelação
automáca.
Neste caso, é normal que o aparelho
funcione durante mais tempo.
Normalmente, demora 8 a 12 horas para
o aparelho arrefecer completamente.
Feche a porta e cerque-se que o
aparelho se encontra num piso plano e
que não existem alimentos nem frascos a
impedir o fecho da porta.
Não abra as portas com frequência.
Ajuste a temperatura no frigoríco para
mais alta até obter uma temperatura
sasfatória. A temperatura do frigoríco
demora 24 horas até car estável.
Limpe a junta da porta ou faça-a substuir pelo serviço ao cliente.
• Isto é normal. A máquina de gelo adiciona carga de trabalho extra.
9- Resolução de problemas
260
Page 33
9- Resolução de problemas
Problema Possível Causa Possível solução
O interior do frigoríco está sujo
e/ou com mau
cheiro.
O interior do
aparelho está
muito frio.
Não está frio o
suciente no
interior do aparelho.
Formação de
humidade no
interior do
comparmento
frigoríco.
A humidade acumula-se na supercie exterior
dos frigorícos ou
entre as portas.
O interior do frigoríco deve ser
limpo.
Estão armazenados alimentos de
cheiro forte no frigoríco.
A temperatura está excessivamente
baixa.
A função Super-Cool/Super-Freeze
está avada ou está a funcionar há
muito tempo.
A temperatura está excessivamente
alta.
Foram guardados alimentos demasia-
dos quentes.
• Muitos alimentos armazenados de
uma só vez.
Os alimentos estão muito próximo
uns dos outros.
• Uma das portas do aparelho não
está bem fechada.
A porta foi aberta com muita
frequência ou durante demasiado
tempo.
• O ambiente é muito quente e
muito húmido.
• Uma das portas do aparelho não
está bem fechada.
A porta foi aberta com muita
frequência ou durante demasiado
tempo.
• Os contentores para alimentos ou
líquidos foram deixados abertos.
• O ambiente é muito quente e
muito húmido.
• A porta não está bem fechada. O
ar frio no aparelho e o ar quente no
exterior condensam.
Limpe o interior do frigoríco.
• Embrulhe o alimento completamente.
• Redenir a temperatura.
• Desligue a função Super-Cool/SuperFreeze.
• Redenir a temperatura.
Arrefeça sempre os alimentos antes de
os armazenar.
Armazene sempre pequenas quandades
de alimentos.
Deixe um espaço entre os vários alimentos permindo o uxo de ar.
• Feche a porta.
Não abra as portas com frequência.
• Aumente a temperatura.
• Feche a porta.
Não abra as portas com frequência.
• Deixe os alimentos quentes arrefecer
até à temperatura ambiente antes de os
colocar no interior do congelador.
• Isto é normal em climas húmido e
mudará quando a humidade de
dissipar.
• Assegure-se de que a porta está bem
fechada.
PT
261
Page 34
PT
Problema Possível Causa Possível solução
Muito gelo no
comparmento
do congelador.
• A porta não
fecha adequadamente.
O aparelho faz
ruídos anormais.
As gotas de água
acumulam-se nas
gavetas inferiores
do frigoríco.
Um leve som
pode ser ouvido,
semelhante ao da
água corrente.
Ouve-se um sinal
de alarme.
Ouve-se um zumbido fraco.
O sistema de
iluminação ou
arrefecimento
interior não
funciona.
Os lados do ar-
mário e a ra da
porta aquecem.
• Os alimentos não foram adequada-
mente embalados.
• Uma das portas/gaveta não está
bem fechada.
A porta foi aberta com muita
frequência ou durante demasiado
tempo.
A junta da porta está suja, gasta,
rachada ou desajustada.
• Algo no interior impede a porta de
fechar corretamente.
• O frigoríco não está nivelado. • Cerque-se de que o chão está nivela-
• O aparelho não está localizado em
terreno plano.
• O aparelho toca algum objeto à sua
volta.
• Os níveis de humidade são demasiado elevados.
• Isto é normal. • -
• A porta está aberta. • Feche a porta.
• O sistema an-condensação está a
funcionar.
Se a cha não está ligada à tomada
de corrente elétrica.
• A alimentação elétrica não está
intacta.
• A lâmpada LED está fundida. • Ligue para o serviço ao cliente para
• O interruptor de luz está bloquea-
do.
• Isto é normal. • -
9- Resolução de problemas
• Embale sempre bem os alimentos.
• Feche a porta/gaveta.
Não abra as portas com frequência.
• Limpe a junta da porta ou substua-a
por uma nova.
• Reposicione as prateleiras, as prateleiras das portas ou os contentores interio-
res para permir que a porta feche.
do e resistente. Adapte os pés ajustáveis.
• Ajuste os pés para nivelar o aparelho.
• Remova os objetos à volta do aparelho.
• Aumente a temperatura do comparmento do frigoríco.
• Isto evita a condensação e é normal.
• Ligue a cha de alimentação.
• Verique a alimentação elétrica da sala.
Ligue para a companhia de eletricidade
local!
substuir a lâmpada.
• Desligue a fonte de alimentação. Localize o interruptor e movimente-o para
conrmar se desaloja o alimento preso.
262
Page 35
9- Resolução de problemas
Problema Possível Causa Possível solução
Não consegue
rerar água do
distribuidor de
água ou cubos de
gelo
São produzidos
apenas cubos de
gelo pequenos.
O dispensador de
gelo está encravado.
Os cubos de gelo
têm cheiro e um
gosto desagradável.
Ouve sons como
água corrente
ou cubos de gelo
a cair
Fugas de água
para o exterior do
aparelho
O painel de con-
trolo apresenta
um código de
erro.
• A torneira de água está fechada. • Verique a torneira de água.
• A mangueira de entrada está
dobrada.
• A pressão da água é inferior a 0,15
MPa
• O ltro está bloqueado. • Substua o ltro.
• A porta não está totalmente
fechada.
• A função Cool Water/lce Maker não
está avada
• Não há cubos de gelo no recipiente • Aguarde até que os cubos de gelo
• Os cubos de gelo estão colados. • Rere os cubos de gelo, triture-os e
• Temperatura do congelador ajusta-
da muito alta.
Não esquecer que pode levar até 12 horas para produzir os primeiros cubos
• O ltro deve ser substuído. • Substuir o ltro
• A pressão da água é inferior a 0,15
MPa
• A água congelou o fuso na caixa
de gelo. O fuso empurra o gelo para
fora.
• Os cubos de gelo estão presos entre a máquina e a caixa de gelo.
• Foram colocados na caixa outros
cubos de gelo.
A função de máquina de gelo não é
usada com frequência.
Os alimentos não embalados são
armazenados no congelador.
• Isso é normal quando a função de
gelo ou de água é avada
• A pressão da água é muito alta.
• Mangueiras de água danicadas.
• Ocorreu um problema de funcionamento elétrico.
• Verique a mangueira de entrada.
• Verique a pressão da água.
• Feche a porta.
• Avar a função Cool Water/lce Maker
sejam fornecidos.
volte a colocar na caixa de gelo.
• Reduza a temperatura do congelador.
de gelo.
• Verique a pressão da água
Rere a caixa de gelo. Limpe e seque o
fuso. Substua a caixa.
Remova os cubos de gelo entre a máquina e a caixa de gelo.
• Apenas cubos de gelo produzidos pelo
máquina de gelo podem ser dispensados.
• O gelo pode tomar o cheiro e odor de
outras substâncias. Elimine os cubos de
gelo.
• Interrompa a fonte de alimentação,
feche a torneira da água e contacte com
o Serviço ao Cliente
• Contacte o Serviço ao Cliente.
PT
263
Page 36
PT
9- Resolução de problemas
9.2 Interrupção de energia
No caso de um corte de energia, os alimentos devem permanecer frios em segurança
durante cerca de 5 horas. Cumpra estas indicações durante uma interrupção prolongada da
energia elétrica, especialmente no verão:
f Abra a porta/gaveta o menor número de vezes possível.
f Não coloque alimentos adicionais no aparelho durante uma interrupção de energia.
f Se for recebida uma nocação prévia de interrupção de energia e a duração da mesma
for superior a 5 horas, faça gelo e coloque-o num recipiente na parte superior do
comparmento frigoríco.
f É necessária uma inspeção dos alimentos imediatamente após a interrupção.
f Como a temperatura no frigoríco irá subir durante a interrupção de energia ou outra
falha, o período de armazenamento e a qualidade dos alimentos será reduzida. Qualquer
alimento que descongele deve ser consumido, ou cozinhado e congelado novamente
(quando apropriado) imediatamente para evitar riscos para a saúde.
Aviso: Função de memória depois da interrupção de energia
Após o restabelecimento da energia, o aparelho connua com as congurações que
foram denidas antes da falha de energia.
264
Page 37
10- Instalação
10- Instalação
10.1 Desembalagem
AVISO!
f O aparelho é pesado. Movimentar o aparelho sempre com pelo menos duas pessoas.
f Mantenha todos os materiais de embalagem fora do alcance das crianças e elimine-os
de forma ambientalmente correta.
f Rere o aparelho da embalagem.
f Remova todos os materiais de embalagem, incluindo a película protetora transparente.
PT
10.2 Condições ambientais
A temperatura ambiente deve estar sempre entre 10 °C e 38 °C, uma vez que pode
inuenciar a temperatura no interior do aparelho e o seu consumo de energia. Não instale
o aparelho próximo de outros aparelhos emissores de calor (fornos, frigorícos) sem
isolamento.
- Temperada alargada (SN): este aparelho de refrigeração desna-se a ser ulizado a
temperaturas ambientes que variam entre 10 °C e 32 °C;
- Temperado (N): este aparelho de refrigeração desna-se a ser ulizado a
temperaturas ambientes que variam entre 16 °C e 32 °C;
- Subtropical (ST): este aparelho de refrigeração desna-se a ser ulizado a
temperaturas ambientes compreendidas entre 16 °C e 38 °C;
- Tropical (T): este aparelho de refrigeração desna-se a ser ulizado a temperaturas
ambiente compreendidas entre 16 °C e 43 °C.
10.3 Requisitos de espaço
Espaço necessário quando a porta é aberta (Fig. 10.3):
Largura do aparelho: 158,8 cm Profundidade do aparelho:
110,3 cm
10.4 Secção transversal do venlador
Para obter uma venlação suciente do aparelho por razões
de segurança, devem ser observadas as informações das
secções transversais de venlação (Fig. 10.4).
Aviso: Aparelho de livre instalação: este aparelho de refrigeração não se desna a ser
ulizado como um aparelho encastrado
265
Page 38
PT
10- Instalação
10.5 Ligação de água potável
Siga as instruções de instalação abaixo (Fig. 10.5-1 a Fig. 10.5-5).
AVISO!
Depois da instalação do aparelho, deve ainda ser instalada entre a mangueira e a
acessível para ser possível, se necessário, interromper o fornecimento de água.
Ligar apenas ao abastecimento de água fria.
AVISO!
impurezas na água e torna o gelo limpo e higiénico. Não esteriliza ou destrói germes
ou outras substâncias nocivas.
redutor de pressão quando a pressão da água na mangueira exceder 0,6 MPa.
266
Aviso: Ligação de água
A pressão da água fria deve ser de 0,15-0,6 MPa.
metros. Mangueiras
mais longas afetarão os cubos de gelo e o conteúdo da água fria.
A temperatura ambiente deve ser, no mínimo, de 0 °C .
Mantenha a mangueira de água afastada de fontes de calor.
1. Corte o tubo em duas peças com
10.5-1
1/2“
B2
3/2“
o comprimento necessário para
torneira de água (B2) (Fig. 10.5-1).
F
E
B1
A
D
Page 39
10- Instalação
B1
ing the p
F
2. Insira o tubo (B1) com
aproximadamente 12 mm de
profundidade no acessório de
(Fig. 10.5-2). Cuidado para instalar
B1
10.5-3
ArtNo.601-0005 - Sx S 661-9 - S ecur
A
C
PT
10.5-2
ArtNo.601-0010 - S xS 661-9 - Pip e to fil ter
A
3. Fixe o tubo com um grampo de
bloqueio (C) de acordo com a
Fig. 10.5-3.
4. Repita os passos 2 e 3 com o tubo
5. Ligue a extremidade do tubo (B2)
a um dos adaptadores “D” ou “E
e F” que se adapta à rede de água
(Fig. 10.5-4).
6. R
trás do aparelho (Fig. 10.5-5).
7. Ligue a extremidade de B1 à válvula
na parte de trás do aparelho
(Fig. 10.5-6).
8. Abr
o sistema está livre de fugas e lave o
tubo.
AVISO!
sempre seguras, secas e sem fugas.
está esmagada, torcida ou dobrada.
3/4“ 1/2“
D
B2
1
2
10.5-4
1
E
2
10.5-5
2
10.5-6
1
267
Page 40
PT
10- Instalação
10.6. Alinhar o aparelho
O aparelho deve ser colocado sobre uma supercie
plana e sólida.
1. Incline o aparelho ligeiramente para trás
(Fig. 10.6).
2. Coloque os pés no nível pretendido.
Cerque-se de que a distância até à parede
nos lados da dobradiça é de pelo menos 10 cm.
3. A estabilidade pode ser vericada batendo
alternadamente nas diagonais. A oscilação
ligeira deve ser a mesma em ambas as direções.
Caso contrário, o quadro pode deformar; o
resultado é uma possível fuga do vedante da
porta. Uma baixa tendência para a retaguarda
facilita o encerramento das portas.
10.7. Ajuste no das portas
Se as portas não carem niveladas depois de ter
nivelado os pés, rode o eixo de elevação da dobradiça
no canto inferior direito da porta de refrigeração com
uma chave (Fig. 10.7)
f Rode o eixo de elevação para a direita com chave
para descer a altura da porta (Fig. 10.7-1).
f Rode o eixo de elevação com chave para a esquerda
para levantar a porta (Fig. 10.7-2).
AVISO!
Não ajuste o eixo de elevação da dobradiça excessivamente para uma altura que possa
fazer com que o eixo deixe a sua posição original bloqueada. (Faixa de altura ajustável:
3 mm)
268
Page 41
10- Instalação
10.8 Tempo de espera
O óleo de lubricação livre de manutenção está
localizado na cápsula do compressor. Este óleo pode
passar através do sistema fechado de tubos durante o
transporte inclinado. Antes de ligar o aparelho à fonte
de alimentação, aguarde pelo menos 2 horas (Fig. 10.8)
para que o óleo volte a entrar na cápsula.
10.9 Ligação elétrica
Antes de cada ligação, verique se:
f A tomada de alimentação e o fusível são apropriados de acordo com a chapa de
caracteríscas.
f A tomada está ligada à terra e não tem mul-chas ou extensão.
f A cha e a tomada estão estritamente de acordo.
Ligue a cha a uma tomada domésca devidamente instalada.
AVISO!
Para evitar riscos, um cabo de alimentação danicado deve ser substuído pelo serviço
ao cliente (ver cartão de garana).
PT
10.10 Remoção e instalação das portas
Caso seja necessário remover as portas do aparelho, siga as instruções de remoção e
instalação da porta abaixo (Fig. 10.10).
AVISO!
f Antes da operação, desligue o aparelho e rere a cha da alimentação da tomada
elétrica.
f Bloquear o abastecimento de água.
f O aparelho é pesado. Movimentar o aparelho sempre com pelo menos duas pessoas.
f Não incline o aparelho mais de 45° ou coloque-o horizontalmente no chão
f A porta pode cair e ferir alguém, ou car danicada durante estes passos, pelo que
deve remover e instalar as portas com cuidado.
269
Page 42
PT
1. Liberte o lado esquerdo dos dois acopladores
de água no canto dianteiro esquerdo na parte
inferior do aparelho: mantenha pressionado o
colar como apresentado e remova o tubo de
água. (Fig. 10.10-1).
10- Instalação
2
3
1
2. Desfaça o parafuso da tampa da dobradiça e
10.10-2). Ao remover a porta
3. Desfaça os parafusos que prendem a dobradiça
dobradiça (Fig. 10.10-3).
4. Le
Ao remover a porta do congelador, levante-a
água da parte inferior do aparelho.
5. Volte a montar a porta invertendo as etapas de
6. Recolocar a ligação de água.
10.10-4).
10.10-2
10.10-3 10.10-4
270
Page 43
11- Dados Técnicos
11- Dados Técnicos
11.1 Ficha de produto de acordo com o regulamento EU Nr. 2019/2016
Marca Haier
HSR3918FI*/HSOBPIF9183 / HSOGPIF9183
Categoria do modelo
F
Consumo anual de energia (kWh/ano)
Arrefecimento por volume (L) 337
Congelamento por volume (L) 178
Tempo de aumento da temperatura (h) 5
Capacidade de congelamento (kg/24h) 10
temperatura ambiente entre os 10 °C e os 38 °C.
Classe de emissões sonoras e emissões sonoras
atmosféricas [db(A) re 1pW]
Tipo de construção Independente
1
) com base nos resultados do teste padrão por 24 horas. O consumo real de energia
dependerá de como o aparelho é usado e de onde está localizado.
1)
°C Não aplicável
393
Sim
SN-N-ST
C(40)
PT
11.2 Dados técnicos adicionais
Volume total de armazenamento (L) 515
Tensão/Frequência 220-240V~/50 Hz
Potência de entrada de descongelamento (W) 200
Fusível principal (A) 15
Líquido refrigerante R600a
Pressão da água em MPa 0,15-0,6
Dimensões (A/L/P em mm) 1775/908/659
11.3 Normas e dir
harmonizadas correspondentes, que preveem a marcação CE.
271
Page 44
PT
Recomendamos no nosso Serviço ao Cliente Haier e a ulização de peças sobresselentes
originais.
Se ver algum problema com o seu aparelho, verique primeiro a secção RESOLUÇÃO DE
PROBLEMAS.
Se não encontrar uma solução entre em contacto com o
f seu revendedor local ou
f a área de Serviço e Suporte em www.haier.com, onde pode encontrar números de
telefone e FAQ e onde pode avar a reclamação de serviço.
Para contactar o nosso Serviço, cerque-se de que tem disponíveis os seguintes dados.
A informação pode ser encontrada na placa de caracteríscas.
Modelo Nº. de série
Em caso de garana, verique também o Cartão de Garana fornecido com o produto. .
Para questões gerais, consulte abaixo os nossos endereços na Europa:
12- Serviço ao cliente
12- Serviço ao cliente
Endereços europeus da Haier
País* Endereço Postal País* Endereço Postal
Haier Europe Trading SRL
Itália
Espanha
Portugal
Alemanha,
Áustria
Reino Unido
*Para mais informações, consulte www.haier.com
Via De Cristoforis, 12
21100 Verese
ITÁLIA
Haier Iberia SL
Página Garcia Faria, 49-51
08019 Barcelona
ESPANHA
Haier Deutschland GmbH
Hewle-Packard-Str. 4
D-61352 Bad Homburg
ALEMANHA
Haier Appliances UK Co. Ltd.
One Crown Square
Church Street East
Woking, Surrey, GU21 6HR
PT
França
Bélgica-FR
Bélgica-NL
Holanda
Luxemburgo
Polónia
República
ChecaName
Hungria
Grécia
Roménia
Rússia
Haier France SAS
3-5 rue des Graviers
92200 Neuilly sur Seine
FRANÇA
Haier Benelux SA
Anderlecht
Route de Lennik 451
BÉLGICA
Haier Polska Sp. zo.o. Al.
Jerozolimskie 181B
02-222 Warszawa
POLÓNIA
272
Page 45
12- Serviço ao cliente
*Duração da garana do aparelho de refrigeração:
A garana mínima é: 2 anos para os países da UE, 3 anos para a Turquia, 1 ano para o
Reino Unido, 1 ano para a Rússia, 3 anos para a Suécia, 2 anos para a Sérvia, 5 anos para
a Noruega, 1 ano para Marrocos, 6 meses para a Argélia, Tunísia nenhuma garana legal
necessária.
*O período de peças sobressalentes para a reparação do aparelho:
Termóstatos, sensores de temperatura, placas de circuito impresso e fontes de luz estão
disponíveis por um período mínimo de sete anos após a colocação da úlma unidade do
modelo no mercado.
Puxadores de portas, dobradiças de portas, bandejas e cestos por um período mínimo de
sete anos e juntas de portas por um período mínimo de 10 anos, após a colocação da úlma
unidade do modelo no mercado.
* Assistência Técnica
Para contactar a assistência técnica, visite o nosso website: hps://corporate.haiereurope.com/en/ Na secção “website”, selecione a marca do seu produto e do seu país.
Será redirecionado para o site especíco onde pode encontrar o número de telefone e
formulário para entrar em contacto com a assistência técnica
* Para mais informações sobre o produto, consultar: hps://eprel.ec.europa.eu/
PT
273
Page 46
Page 47
Gebruikershandleiding
HSR3918FI*
HSOBPIF9183
HSOGPIF9183
* = MP, MX, PG, PH, PB, PW
NL
Page 48
NL
Dank u
Dank u voor uw aankoop van dit Haier product.
Lees deze handleiding grondig voordat u het apparaat in gebruik neemt. De instruces bevaen
belangrijke informae die u zal helpen het beste uit het apparaat te halen en te zorgen voor een
veilige en juiste installae, gebruik en onderhoud.
Bewaar deze handleiding zodat u hem steeds kunt raadplegen voor een veilig, correct gebruik van het
apparaat.
Als u het apparaat verkoopt, weggee of achterlaat wanneer u verhuist, moet u ook deze
handleiding meegeven zodat de nieuwe eigenaar vertrouwd kan raken met het apparaat en de
veiligheidswaarschuwingen.
Legenda
Waarschuwing - Belangrijke veiligheidsinformae
Algemene informae en ps
Milieu‑informae
Verwijdering
Help het milieu en de gezondheid te beschermen. Gooi de verpakking
in geschikte containers voor recycling. Help afval van elektrische en
elektronische apparaten te recyclen. Geef apparaten die voorzien zijn
van dit symbool niet mee met huishoudelijk afval. Retourneer het
product naar uw lokale recyclingbedrijf of neem contact op met uw
gemeentekantoor.
WAARSCHUWING!
Risico op letsel of verskking!
Koelmiddelen en gassen moeten door professionals worden verwijderd. Zorg ervoor dat de leiding
van het koelcircuit niet beschadigd is voor het correct verwijderd wordt. Koppel het apparaat los
van het stroomnet. Snijd het netsnoer door en verwijder het. Verwijder de schappen en laden,
alsook de deurvergrendeling en afdichngen, om te vermijden dat kinderen of huisdieren in het
apparaat opgesloten kunnen raken.
Oude apparaten hebben nog enige restwaarde. Een milieuvriendelijke methode om het apparaat af te
voeren zal ervoor zorgen dat waardevolle grondstoen kunnen worden teruggewonnen en opnieuw
kunnen worden gebruikt.
Cyclopentaan, een ontvlambare stof die niet schadelijk is voor ozon, wordt gebruikt voor expansie van
het isolaeschuim.
Door ervoor te zorgen dat dit product correct wordt afgevoerd, helpt u mogelijke negaeve gevolgen
voor het milieu en de volksgezondheid te voorkomen, die anders veroorzaakt kunnen worden.
Voor meer gedetailleerde informae over het recyclen van dit product kunt u contact opnemen
met uw gemeente, de afvalophaaldienst of de winkel waar u het product hebt gekocht, waar het
behandeld door professionals.
276
Page 49
Inhoud
1- Veiligheidswaarschuwingen ............................................................................................278
2- Beoogd gebruik ................................................................................................................283
3- Productbeschrijving .........................................................................................................286
4- Bedieningspaneel ............................................................................................................287
5- Gebruik ............................................................................................................................288
6- Tips voor energiebesparing .............................................................................................300
7- Apparatuur .......................................................................................................................301
8- Onderhoud en reiniging ..................................................................................................303
9- Problemen oplossen ........................................................................................................306
10‑ Installae .......................................................................................................................311
11- Technische gegevens .....................................................................................................317
12- Klantenservice ...............................................................................................................318
NL
277
Page 50
NL
Lees de volgende veiligheidswaarschuwingen voordat u het apparaat voor de eerste keer
inschakelt:
WAARSCHUWING!
Voor de eerste ingebruikname
f Ga na of er geen schade is opgetreden jdens het transport.
f Verwijder alle verpakking en bewaar deze buiten het bereik van kinderen.
f Wacht minimaal twee uur voor u het apparaat installeert, om zeker te zijn dat het
koelcircuit correct en eciënt werkt.
f Het apparaat moet aljd door minstens twee personen worden gedragen, want het is
zwaar.
Installae
f Het apparaat moet op een goed gevenleerde plaats worden gezet. Zorg voor
minstens 10 cm vrije ruimte boven en rond het apparaat.
f WAARSCHUWING: Houd de venlaeopeningen in de omkasng van het apparaat of
in de inbouwconstruce aljd vrij van verstoppingen.
f Plaats het apparaat nooit in een vochge ruimte of op een locae waar de kans
bestaat dat er water op de koelkast spat. Neem vlekken weg en droog waterspaen af
met een zachte, schone doek.
f Het apparaat mag niet in direct zonlicht of in de buurt van warmtebronnen worden
gezet (bijv. fornuizen, verwarming).
f Installeer het apparaat en zet het goed vlak in een ruimte die geschikt is voor de
afmengen en de toepassing van het apparaat.
f Zorg ervoor dat de elektrische informae op het typeplaatje overeenstemt met de
stroomtoevoer. Zo niet, neem dan contact op met een elektricien.
f Het apparaat werkt met een voeding van 220-240 VAC/50 Hz. Abnormale
spanningsschommelingen kunnen ertoe leiden dat het apparaat niet start, of de
temperatuurregeling of de compressor beschadigen, of er kan een abnormaal geluid
ontstaan jdens de werking. In een dergelijk geval wordt een automasche regelaar
gemonteerd.
f Gebruik geen mulstekkeradapters of verlengsnoeren.
f WAARSCHUWING: Plaats geen meervoudige stopcontacten of draagbare voedingen
aan de achterzijde van het apparaat.
f WAARSCHUWING: Zorg er bij het plaatsen van het apparaat voor dat het netsnoer
niet vastgeklemd of beschadigd raakt.
f Ga niet op het netsnoer staan.
1- Veiligheidswaarschuwingen
1- Veiligheidswaarschuwingen
278
Page 51
1- Veiligheidswaarschuwingen
WAARSCHUWING!
f Gebruik een afzonderlijke aardgeleider voor de voeding die eenvoudig toegankelijk
moet zijn. Het apparaat moet geaard zijn.
f Alleen voor het VK: Het netsnoer van het apparaat is uitgerust met een driepolige
(geaarde) stekker die past in een driepolig (geaard) stopcontact. Snij de derde pin
(aarding) nooit weg of demonteer ze niet. De stekker moet ook na de installae
toegankelijk zijn.
f WAARSCHUWING: Beschadig het koelmiddelcircuit niet.
f Dagelijks gebruik
f Dit apparaat mag gebruikt worden door kinderen ouder dan 8 jaar en personen met
een lichamelijke, zintuiglijke of verstandelijke beperking of gebrek aan ervaring en
kennis als zij in de gaten gehouden worden of aanwijzingen hebben gekregen over
hoe zij het apparaat op veilige wijze kunnen gebruiken en als zij de bijbehorende
gevaren begrijpen.
f Kinderen mogen niet met het apparaat spelen.
f Kinderen van 3 tot en met 8 jaar mogen levensmiddelen in koelkasten zeen en eruit
halen, maar mogen koelkasten niet reinigen en installeren.
f Houd het apparaat uit de buurt van kinderen jonger dan 3 jaar oud tenzij ze onder
constant toezicht staan.
f Reiniging en onderhoudswerkzaamheden mogen niet door kinderen uitgevoerd
worden als zij niet onder toezicht staan.
f Het apparaat moet zo worden geplaatst dat de stekker toegankelijk is.
f Als er kolengas of ander ontvlambaar gas in de buurt van het apparaat lekt, sluit dan
de kraan van het lekkende gas af, open deuren en ramen en trek niet de stekker van
de voedingskabel van de koelkast/vriezer of een ander apparaat uit het stopcontact.
f Merk op dat het apparaat is afgesteld voor gebruik bij een speciek bereik van
omgevingstemperaturen, d.w.z. tussen 10 en 38 °C. Het apparaat werkt mogelijk
niet goed als het lange jd op een temperatuur buiten het aangegeven bereik wordt
achtergelaten.
f Plaats geen instabiele voorwerpen (zware voorwerpen, houders gevuld met water)
op de koelkast/vriezer, om persoonlijk letsel door vallen of een elektrische schok door
contact met water te voorkomen.
f Trek niet aan de deurrekken. De deur kan scheef getrokken worden, het essenrek kan
weg worden getrokken, of het apparaat kan omver kantelen.
NL
279
Page 52
NL
WAARSCHUWING!
f Open en sluit de deur alleen aan de handgrepen. De ruimte tussen de deur en de kast
is erg smal. Steek uw handen niet in deze gebieden, om te voorkomen dat uw vingers
bekneld raken. Open of sluit de deuren van de koelkast/vriezer alleen als er geen
kinderen binnen het bereik van de deurbeweging zijn.
f Bewaar bier of dranken in essen, vloeistoen in essen of blikken nooit in de vriezer
(behalve sterke drank met een hoog alcoholpercentage), vooral koolzuurhoudende
dranken, want deze barsten als ze bevroren worden.
f Bewaar in dit apparaat geen explosieve stoen, zoals spuitbussen met ontvlambaar
drijfmiddel.
f Bewaar geen medicijnen, bacteriën of chemische stoen in het apparaat. Dit apparaat
is een huishoudelijk apparaat. Het wordt niet aanbevolen om materialen op te slaan
die strikte temperaturen vereisen.
f Controleer de toestand van het voedsel als er een opwarming in de vriezer hee
plaatsgevonden.
f Stel geen nodeloos lage temperatuur in voor het koelvak. Negaeve temperaturen
kunnen optreden bij hoge instellingen Let op: Flessen kunnen barsten
f Raak geen ingevroren etenswaren aan met nae handen (draag handschoenen). Eet
vooral geen ijslolly's direct na verwijdering uit het vriesvak. Het risico bestaat dat u uw
tong bevriest of vorstblaren gevormd worden. EHBO: onmiddellijk onder stromend
water houden. Niet wegtrekken!
f Raak de binnenzijde van vriesvak niet aan als het in werking is, in het bijzonder als uw
handen nat zijn, want uw handen kunnen vastvriezen aan het oppervlak.
f Haal de stekker uit het stopcontact in geval van een stroomonderbreking of voor het
reinigen. Wacht minstens 7 minuten alvorens het apparaat weer te starten, want
veelvuldig opstarten kan schadelijk zijn voor de compressor.
f WAARSCHUWING: Gebruik geen elektrische apparaten binnenin de ruimten voor de
voedingsmiddelen van het apparaat, tenzij zij zijn aanbevolen door de fabrikant.
1- Veiligheidswaarschuwingen
280
Page 53
1- Veiligheidswaarschuwingen
Onderhoud / reiniging
f Zorg dat kinderen onder toezicht staan wanneer ze het apparaat schoonmaken of
onderhouden.
f Koppel de elektrische voeding van het apparaat af voordat er rouneonderhoud
wordt gepleegd. Wacht minstens 7 minuten alvorens het apparaat weer te starten,
want veelvuldig opstarten kan schadelijk zijn voor de compressor.
f Trek aan de stekker, niet aan het snoer wanneer u de stekker van het apparaat uit het
stopcontact haalt.
f Maak het apparaat niet schoon met harde borstels, draadborstels,
schoonmaakpoeder, benzine, amylacetaat, aceton en dergelijke organische
oplossingen, zure of basische oplossingen. Reinig met een speciaal reinigingsmiddel
voor koelkasten/vriezers om schade te voorkomen. Gebruik ten sloe warm water en
een oplossing van bicarbonaat - ongeveer een eetlepel bicarbonaat in een liter water.
Spoel grondig met water en veeg droog. Gebruik geen reinigingspoeders of andere
schurende middelen. Was geen afneembare onderdelen in een vaatwasser.
f Schraap aanslag en ijs niet weg met scherpe voorwerpen. Gebruik geen sprays,
elektrische verwarmingen, haardrogers, stoomreinigers of andere hiebronnen, om
schade aan de kunststof onderdelen te vermijden.
f WAARSCHUWING: Gebruik geen mechanische apparaten of andere middelen om het
ontdooien te versnellen, behalve degene die worden aanbevolen door de fabrikant.
f Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, zijn
servicevertegenwoordiger of ander bevoegd personeel om gevaarlijke situaes te
voorkomen.
f Probeer niet om het apparaat zelf te repareren, uit elkaar te halen of te wijzigen.
Neem voor reparaes contact op met de klantenservice.
f Als de lampen beschadigd zijn, moeten ze worden vervangen door de fabrikant, zijn
servicevertegenwoordiger of andere bevoegde personen om gevaarlijke situaes te
voorkomen.
f Neem stof op de achterkant van het apparaat minstens eenmaal per jaar weg, om
brandgevaar en een verhoog energieverbruik te voorkomen.
NL
281
Page 54
NL
WAARSCHUWING!
f Spuit of spoel het apparaat niet uit bij het schoonmaken.
f Gebruik geen waterspray of stoom om het apparaat schoon te maken.
f Reinig de koude glazen schappen of glazen deur niet met heet water. Door het
plotselinge temperatuurverschil zou het glas kunnen breken.
f Als u uw apparaat voor langere jd buiten gebruik laat, laat het dan open om te
voorkomen dat er zich binnenin een onaangename geur ontwikkelt.
Informae over koelgas
WAARSCHUWING!
Het apparaat bevat het ontvlambare koelmiddel ISOBUTHAAN (R600a). Zorg ervoor
dat het koelcircuit niet beschadigd is jdens het transport of de installae. Lekkend
koelmiddel kan letsels veroorzaken aan de ogen of ontvlammen. Als er schade optreedt,
moet u het apparaat uit de buurt van open vuur houden, de ruimte grondig venleren,
het netsnoer van dit apparaat of dat van andere niet in een stopcontact steken of eruit
halen. Licht de klantendienst in.
Als het koudemiddel in contact komt met de ogen, moeten deze het onmiddellijk worden
uitgespoeld onder stromend water. Bel onmiddellijk een oogspecialist.
WAARSCHUWING: Het koelsysteem staat onder hoge druk. Knoei er niet mee.
Aangezien er ontvlambare koelmiddelen zijn gebruikt, moet het apparaat beslist worden
geïnstalleerd, gehanteerd en verzorgd overeenkomsg de instruces. Neem contact op
met een vakman of onze klantenservice wanneer het apparaat als afval moet worden
afgevoerd.
1- Veiligheidswaarschuwingen
WAARSCHUWING!
Let bij koelkasten met ijswaterfunce op de volgende waarschuwing:
Voor apparaten die niet bestemd zijn om op de watertoevoer te worden aangesloten:
WAARSCHUWING: alleen vullen met drinkwater.
Voor apparaten die bestemd zijn om op de watertoevoer te worden aangesloten:
WAARSCHUWING: alleen aansluiten op een drinkwatervoorziening.
Als u het watersysteem wilt reinigen, raadpleegt u de gebruikershandleiding. Neem voor
vragen contact op met de klantenservice.
,
282
Page 55
2- Beoogd gebruik
2- Beoogd gebruik
2.1 Beoogd gebruik
Dit apparaat is bedoeld voor huishoudelijk gebruik en soortgelijke toepassingen zoals:
‑ de personeelskeuken in winkels, kantoren en andere werkomgevingen;
‑ landbouwbedrijven en klanten in hotels, motels en andere woonomgevingen;
‑ B&B's;
- catering- en soortgelijke non-retail-toepassingen.
f Als het apparaat gedurende langere jd niet wordt gebruikt, en u gebruikt alleen de
vakanefunce of de koelkast uit‑funce voor de koelkast/vriezer:
- Verwijder de etenswaren.
- Koppel het netsnoer los.
- Maak het waterreservoir leeg en schoon.
- Reinig het apparaat zoals hierboven beschreven.
- Houd de deuren open om het ontstaan van onaangename geuren te voorkomen.
f Neem deze instruces in acht om te verzekeren dat levensmiddelen of wijn veilig
worden geconserveerd.
f Voor goed onderhoud en om geuren van het bewaarde voedsel te voorkomen, moet
het apparaat ten minste om de vier weken worden gereinigd. Houd de deurpakking
aljd schoon.
(1.) Schrob de binnen‑ en buitenkant van de koelkast, inclusief deurpakking, deurrek,
glazen schappen, dozen enzovoorts, met een zachte doek of spons die is
ondergedompeld in warm water (neutraal wasmiddel kan worden toegevoegd).
(2.) Als er per ongeluk vloeistoen worden gemorst, moeten alle verontreinigde
onderdelen worden verwijderd en onder stromend water worden afgewassen. Na
het wassen afvegen en drogen.
(3.) Als er room gemorst is (slagroom, gesmolten ijs), verwijder dan alle
verontreinigde delen, leg ze een jdje in warm water bij ongeveer 40 °C, spoel ze
vervolgens af onder stromend water, droog ze af en plaats ze terug in de koelkast/
vriezer.
(4.) Als er een klein onderdeel of component in de koelkast komt (tussen de planken
of lades), gebruik dan een kleine zachte borstel om het los te maken. Als u het
onderdeel niet kunt bereiken, neem dan contact op met Haier service.
NL
283
Page 56
NL
f Om besmeng van levensmiddelen te voorkomen dienen de volgende instruces in
acht te worden genomen:
- Het langdurig open houden van de deur kan leiden tot een aanzienlijke verhoging
van de temperatuur in de comparmenten van het apparaat.
‑ Reinig regelmag oppervlakken die in contact kunnen komen met levensmiddelen
en toegankelijke afvoersystemen.
‑ Reinig waterreservoirs als ze 48 uur niet zijn gebruikt; spoel de waterinstallae door
als er gedurende 5 dagen geen water is aangezogen.
‑ Bewaar rauw vlees en vis in geschikte verpakkingen in de koelkast/vriezer, zodat het
niet in contact komt met ander voedsel of hierop druppelt. Om de veilige bewaring
van levensmiddelen te garanderen, moeten instant voedsel en rauw vlees/vis apart
worden bewaard.
- Vriesvakken met twee sterren zijn geschikt voor het bewaren van ingevroren
voedsel, het bewaren of maken van ijs en het maken van ijsblokjes.
‑ Vriesvakken met één, twee of drie sterren zijn niet geschikt voor het invriezen van
vers voedsel.
‑ Als de koelkast lange jd leeg gelaten wordt, moet u deze uitschakelen, ontdooien,
reinigen, drogen en de deur open laten om schimmelvorming in het apparaat te
voorkomen.
f Informae over het meest geschikte deel in het comparment van het apparaat om
specieke soorten voedsel op te slaan, gezien de temperatuurverdeling die in de
verschillende comparmenten van het apparaat kan optreden, is te vinden in het
andere deel van de handleiding.
2- Beoogd gebruik
284
Page 57
2- Beoogd gebruik
Verwijdering
niet behandeld mag worden als huishoudelijk afval. In plaats daarvan moet het
naar het geschikte inzamelpunt worden gebracht voor de recycling van elektrische
en elektronische apparatuur. Door ervoor te zorgen dat dit product correct wordt
te voorkomen, die anders veroorzaakt kunnen worden als dit product op de verkeerde
over de recycling van dit product contact op met uw plaatselijke gemeente, uw
te nemen met een vakman of onze klantenservice wanneer het apparaat als afval moet
worden afgevoerd.
WAARSCHUWING!
Koelmiddelen en gassen moeten door professionals worden verwijderd. Zorg ervoor
dat de leiding van het koelcircuit niet beschadigd is voor het correct verwijderd wordt.
Koppel het apparaat los van het net. Snijd het netsnoer door en verwijder het. Verwijder
huisdieren in het apparaat vastgeklemd kunnen raken.
NL
2.2 Accessoires
Controleer de accessoires en literatuur op basis van de onderstaande lijst
2.2):
Waterleiding
Eierhouder
2 clips
Energielabel Gebrui-
Eierhouder
kershandleiding
285
Page 58
NL
Opmerking
deze handleiding verschillen van uw model.
3)
3- Productbeschrijving
3- Productbeschrijving
9
10
11
12
13
286
7
8
A: Vriesvak
1 Plafondlamp
2 IJsmachine met ijsbak
3 Luchtkanaal
4 Water- en ijsdispenser
5 Opbergschappen
6 Sensor
7 Laden
14
B: Koelvak
8 Verstelbare voeten
9 Luchtkanaal
10 Plafondlamp
11 Eierhouder
12 Deurr
13 Schappen
14 Laden
Page 59
4- Bedieningspaneel
4- Bedieningspaneel
Bedieningspaneel (A. 4)
NL
4
Toetsen:
A Vakanefunce aan/uit
B Temperatuuraanpassing vriezer
C Filter reseen
D IJsmachinefunce aan/uit
E Auto Set‑funce aan/uit
F Temperatuurregeling koelkast
G Selector paneelvergrendeling
H Selece dispenserfunce
Indicatoren:
a Vakanemodus
b1 Temperatuur vriezer b2 Super-
Freeze-modus
c Status ltervervanging
d Status ijsmachine
e Status Auto Set
f Temperatuur koelkast
f2 Super-Cool -modus
g Paneelvergrendeling
h Status dispenser
287
Page 60
NL
5- Gebruik
5. 1 Voor het eerste gebruik
f Verwijder alle verpakkingsmaterialen, houd ze buiten het bereik van kinderen en gooi ze
op een milieuvriendelijke manier weg.
f Reinig de binnen‑ en buitenkant van het apparaat, evenals het interieur en accessoires,
met water en een mild reinigingsmiddel en droog alles goed af met een zachte doek.
f Nadat het apparaat waterpas is gezet en gereinigd, dient minstens 2 uur te worden
gewacht voordat het apparaat op de stroomtoevoer mag worden aangesloten. Zie het
deel INSTALLATIE.
f Koel de comparmenten voor op hoge standen, voordat u er voedsel in plaatst. De
funces Super Cool en Super Freeze helpen om de comparmenten snel af te koelen.
f De koelkasemperatuur en de vriezertemperatuur worden automasch ingesteld op
respecevelijk 5 °C en ‑18 °C. Dit zijn de aanbevolen instellingen. Indien gewenst kunt u
deze temperaturen handmag wijzigen. Zie Handmage afstelmodus.
5.2 Sensortoetsen
De toetsen op het bedieningspaneel zijn sensortoetsen, die al reageren wanneer ze licht
met de vinger worden aangeraakt.
5.3 Het apparaat in- /uitschakelen
Het apparaat treedt in werking zodra het wordt aangesloten op de stroomtoevoer. De
getoonde temperaturen zijn de temperaturen die op dat moment in het comparment
heersen. De paneelvergrendeling is mogelijk acef.
Maak het apparaat leeg voordat u het uitschakelt. Trek het netsnoer uit het stopcontact om
het apparaat uit te schakelen.
5- Gebruik
288
Opmerking: Voorafgaande instellingen
f Het apparaat is vooraf ingesteld op de aanbevolen temperatuur van 5 °C (koelkast) en
‑18 °C (vriezer). Onder normale omgevingsomstandigheden hoe u geen temperatuur
in te stellen.
f Wanneer het apparaat wordt ingeschakeld nadat de stekker uit het stopcontact was
gehaald, kan het tot 12 uur duren voordat de juiste temperaturen zijn bereikt.
5.4. Paneel vergrendelen/ontgrendelen
f Druk 3 seconden op de toets “G” (vergrendeling
3 sec.) om de temperatuur‑ en funce‑
instellingstoetsen te blokkeren tegen acvering.
f De indicator “g” gaat branden (A. 5.4) en de
verlichng van het paneel wordt uitgeschakeld. Het
pictogram knippert als een toets wordt aangeraakt
terwijl de paneelvergrendeling is geacveerd.
f Om het paneel te ontgrendelen, drukt u nogmaals
gedurende 3 seconden op de toets
Page 61
5- Gebruik
Opmerking: Paneelvergrendeling
NL
fHet bedieningspaneel wordt automasch geblokkeerd tegen acvering
als er gedurende 30 seconden geen toets wordt aangeraakt. Voor alle
instellingen behalve de dispenserfunce moet het bedieningspaneel
ontgrendeld zijn.
5.5 Standby-modus
Het displayscherm schakelt automasch uit nadat er 30 seconden geen toets is aangeraakt.
Het display wordt automasch vergrendeld. Het licht automasch op wanneer een toets
wordt aangeraakt of een van de deuren wordt geopend.
5.6 Alarm deuropening
Wanneer een deur langer dan 1 minuut open wordt gelaten, klinkt het deuropeningsalarm.
Het alarm kan worden afgezet door de deur te sluiten. Als de deur langer dan 7 minuten
open blij, gaat het licht in het comparment automasch uit.
5.7 Selecteer de werkmodus
U moet een van de volgende twee manieren selecteren om het apparaat in te stellen:
Automasche instelmodus
5.7.1
Als u geen speciale behoeen hee, raden we
u aan de Auto Set-modus te gebruiken: In deze
modus past het apparaat de temperatuurinstelling
automasch aan de omgevingstemperatuur en
temperatuurverandering in het apparaat aan.
1. Ontgrendel het paneel door de toets “G” aan te raken als het vergrendeld is (a.
5.4).
2. Raak de toets “E” aan (Auto Set) (A. 5.7.1‑1)
3. De indicator “e” licht op en de funce wordt geacveerd. (A‑5.7.1‑2).
Door de bovenstaande stappen te herhalen of de modus Holiday/ Super-Freeze/Super-Cool
te selecteren, kan deze funce weer worden uitgeschakeld.
Opmerking: Auto Set
In de Auto Set‑modus kan de temperatuur van de koelkast en vriezer niet handmag
worden aangepast.
289
Page 62
NL
5.7.2 Handmage afstelmodus
Als u de temperatuur van het apparaat handmag wilt aanpassen om bepaald voedsel op te
slaan, kunt u de temperatuur instellen via een temperatuurregelingstoets:
5.7.2.1 De temperatuur van de koelkast aanpassen
1. Ontgrendel het paneel door de toets “G” aan te
raken als het vergrendeld is (A. 5.4).
2. Raak de toets “F” (Koelkast) aan om het
koelkastcomparment te selecteren. De
temperatuur in het koelkastcomparment ()
begint te knipperen (A. 5.7.2‑1).
3. Raak de toets “F” (Koelkast) herhaaldelijk aan
totdat de gewenste temperatuur knippert
(A. 5.7.2.‑2). Bij elke druk op de toets klinkt
een signaal. De temperatuur sjgt in stappen
van 1 °C, van een minimum van 1 °C tot een
maximum van 9 °C. De opmale temperatuur
in de koelkast is 5 °C. Koudere temperaturen
betekenen onnodig energieverbruik.
4. Raak een willekeurige toets aan behalve “F” (koelkast) om te bevesgen, of de
instelling wordt automasch bevesgd na 5 seconden. De weergegeven temperatuur
stopt met knipperen.
5- Gebruik
Opmerking: Tegenstrijdigheid met andere funces
De temperatuur kan niet worden aangepast als een van de andere funces (Super
Cool, Super Freeze, Holiday of Auto Set) is geacveerd of het display is vergrendeld. De
bijbehorende indicator knippert samen met een zoemer.
290
Page 63
5- Gebruik
5.7.2.2 De temperatuur van de vriezer aanpassen
1. Ontgrendel het paneel door de toets “G” aan te
raken als het vergrendeld is (a. 5.4).
2. Raak de toets “B” (vriezer) aan om het vriesvak
te selecteren. De temperatuur in het vriesvak
(bl) begint te knipperen (A. 5.7.2‑3).
3. Raak de toets “B” (Vriezer) herhaaldelijk aan
totdat de gewenste temperatuur knippert
(A. 5.7.2‑4). Bij elke druk op de toets klinkt
een signaal.
De temperatuur sjgt in stappen van 1 °C, van
‑14 °C tot ‑24 °C. De opmale temperatuur
in de vriezer is ‑18 °C. Koudere temperaturen
betekenen onnodig energieverbruik.
4. Raak een willekeurige toets aan behalve “B”
(Vriezer) om te bevesgen, of de instelling
wordt automasch bevesgd na 5 seconden.
De weergegeven temperatuur stopt met
knipperen.
Opmerking: Invloeden op de temperatuur
De binnentemperaturen worden beïnvloed door de volgende factoren:
f Omgevingstemperatuur
f Regelmaat waarmee de deur geopend
wordt
f Hoeveelheid opgeslagen
voedingsmiddelen
f Installae van het apparaat
NL
5.8 Super-Cool-funce
Schakel de Super‑Cool funce in als u een grote
hoeveelheid voedsel tegelijk wilt toevoegen
(bijvoorbeeld na het boodschappen doen). De Super‑
Cool‑funce versnelt het koelen van vers voedsel en
beschermt de levensmiddelen die al zijn opgeslagen
tegen ongewenste opwarming.
Ontgrendel het paneel door de toets “G” aan te
1.
raken als het vergrendeld is (a. 5.4).
Raak de toets “F” (Koelkast) 3 seconden aan.
2.
De indicator “f2” licht op en de funce wordt
geacveerd. (A. 5.8).
Op dezelfde manier stopt u de Super‑Cool‑funce.
291
Page 64
NL
Deze func�e wordt automa�sch uitgeschakeld na ongeveer 6 uur.
-
gekozen.
5.9
Vers voedsel moet zo snel mogelijk tot in de kern worden
ingevroren. Zo blijven de voedingswaarde, het uiterlijk en
de smaak het beste behouden. De Super-Freeze-fu
versnelt het invriezen van vers voedsel en beschermt de
levensmiddelen die al zijn opgeslagen tegen ongewenste
opwarming. Als u een grote hoeveelheid voedsel tegelijk
moet invriezen, is het raadzaam om de Super-Freeze-
te stellen.
1. Ontgrendel het paneel door de toets “G” aan te
2. Raak de toets “B” (Vriezer) 3 seconden aan. De
5.9).
5- Gebruik
De func�e Super-Freeze wordt na ongeveer 50 uur automa�sch uitgeschakeld.
gekozen.
5.10 V
Hierdoor kan de deur van de lege koelkast gesloten
1. Ontgrendel het paneel door de toets “G” aan te
2. Raak de t
5.10).
Door bovenstaande stappen te herhalen of een
uitgeschakeld.
292
-
°C.
5.4).
Page 65
5- Gebruik
WAARSCHUWING!
Als de vakanefunce wordt geacveerd, mogen er geen levensmiddelen in het
koelkastcomparment worden opgeslagen. De temperatuur van +17 °C is te hoog om
voedsel op te slaan.
5.11 IJsmachinefunce
Deze funce maakt het mogelijk om ijs te produceren,
dat via de dispenser kan worden verwijderd.
De ijsmachine ontvangt periodiek een automasche
waterstroom die wordt bevroren in ijsblokjes. De
capaciteit van de ijsmachine is aankelijk van de
omgevingstemperatuur, de regelmaat waarmee
de deur van de vriezer wordt geopend en de
temperatuurinstelling van het vriesvak. De maximale
hoeveelheid ijsproduce per dag bedraagt 1,1 kg als de
temperatuur van de vriezer is ingesteld op ‑24 °C bij een
omgevingstemperatuur van 25 °C.
1. Ga na of de watertoevoerklep is geopend.
2. Ontgrendel het paneel door de toets “G” aan te
raken als het vergrendeld is (a. 5.4).
3. Raak de toets “D” aan (IJs aan/uit).
4. De indicator “d” licht op en de funce wordt
geacveerd (A. 5.11).
Door stap 2‑stap 4 te herhalen, kan deze funce weer
worden uitgeschakeld.
NL
Opmerking: IJsmachine-funce
f Wanneer het apparaat toepassing wordt ingeschakeld, is de ijsmachine standaard
uitgeschakeld.
f Wanneer u gedurende een lange periode geen ijsblokjes nodig hebt, schakelt u de
ijsmachinefunce uit, leegt u de bak en plaatst u deze schoon weer terug.
f De ijsmachine kan alleen worden gecongureerd door de fabrikant of worden
aangescha bij zijn serviceagent.
293
Page 66
NL
5.11.1 IJsblokjes uit de dispenser halen
1. Druk op de toets “Cubed” om ijsblokjes te
IJs- en waterdispenser
Opmerking: IJs halen
f Wanneer het apparaat voor de eerste keer wordt ingeschakeld en als u de ijsfunce
start terwijl de bak leeg is, kan het tot 24 uur duren om uw eerste parj ijsblokjes te
maken.
f De eerste parj ijsblokjes (ca. 20 stuks) na het eerste gebruik, na lange inacviteit van
de ijsmachinefunce en na een ltervervanging mag niet worden geconsumeerd.
selecteren. Het pictogram “Cubed” licht op
(A. 5.11.1‑1).
2. Zet een glas onder het water en de ijsdispenser
(A. 5.11.1‑2) aan de voorzijde van het
apparaat.
3. Zorg ervoor dat het glas zich dicht bij de opening
van de dispenser bevindt, om te voorkomen dat
er ijsblokjes uit vallen.
4. Duw het glas tegen de hendel. Nu vallen de
ijsblokjes in het glas.
5- Gebruik
Opmerking: IJs halen
f Haal de gevulde ijsbak niet langer uit de vriezer dan nodig is, omdat ijsblokjes kunnen
smelten.
f In perioden waarin veelvuldig ijs uit het apparaat wordt gehaald, kunnen blokjes aan
elkaar plakken. Dit is normaal.
f Als ijsblokjes oud worden, gooi ze dan weg en maak de ijsbak schoon.
f 3 seconden na de afgie van ijs sluit de dispenserklep met een 'phu’ ‑geluid.
Verwijder het glas niet voordat er 2 tot 3 seconden zijn verstreken, omdat er mogelijk
extra water of ijs wordt geproduceerd.
f Er kan gemalen ijs worden afgegeven in plaats van in blokjes, als de ope “gemalen
ijs” als laatste was geselecteerd.
f Doe geen ijsblokjes die niet door de ijsmachine zijn geproduceerd in de ijsbak, om
schade aan het mechanisme te voorkomen.
f U kunt de instelling van de dispenser veranderen in Water, Cubed of Crushed, zelfs
wanneer het display vergrendeld is.
5.11.2 Gemalen ijs uit de dispenser halen
1. Druk op de toets “Crushed” om gemalen ijs te selecteren. Het pictogram “Crushed”
licht op (A. 5.11.2).
294
Page 67
5- Gebruik
2. Zet een glas onder de water‑ en ijsdispenser (A. 5.11.1‑2) aan de voorzijde van het
apparaat.
3. Zorg ervoor dat het glas zich dicht bij de uitlaat van de dispenser bevindt, om te
voorkomen dat er gemalen ijs uit valt.
4. Duw het glas tegen de hendel. Er valt gemalen ijs in het glas.
WAARSCHUWING!
f Gebruik geen diepe, smalle, breekbare of tere glazen of papieren bekers met de
dispenser.
f Plaats nooit dranken of voedsel in blik in de ijsbak, want dan wordt het
maalmechanisme beschadigd.
f Verwijder het deksel van de ijsmachine niet, om onbedoeld letsel of schade aan het
apparaat te voorkomen.
5.12 Koelwaterfunce
Met deze funce wordt de tank in de koelkast
automasch gevuld met drinkwater dat wordt
afgekoeld tot drinktemperatuur en kan worden getapt.
1. Ga na of de watertoevoerklep is geopend.
2. Raak de toets (Water) aan (A. 5.12‑1).
3. De indicator gaat branden, de funce wordt
geacveerd (A. 5.12‑2) en er kan water
worden afgetapt.
NL
5.12.1 Water uit de dispenser halen
1. Druk op de toets “Water” om koel water te selecteren. Het pictogram Water licht op.
2. Zet een glas onder de water‑ en ijsdispenser (A. 5.11.1‑2) aan de voorzijde van het
apparaat.
3. Zet uw glas goed onder de waterdispenser om geen water te morsen.
4. Duw het glas tegen de hendel. Er stroomt water in het glas.
295
Page 68
NL
Opmerking: Waterdispenser
f Voor het eerste gebruik moet de hendel van de dispenser 3 minuten worden
ingedrukt om de lucht uit de leiding te verwijderen.
f De eerste 7 glazen water na de eerste keer opstarten of na een langdurige
onderbreking in het gebruik mogen niet worden geconsumeerd.
f De eerste glazen water die afgegeven worden zijn warmer dan de volgende glazen.
Dit is normaal.
f Als zeer koud water gewenst wordt, kunt u wat ijsblokjes uit de ijsbak in het glas doen.
f Water in de lade moet worden verwijderd, omdat het kan morsen wanneer de deur
opent en sluit.
5- Gebruik
5.13 Filterindicator vervangen
Ongeveer elke 6 maanden gaat het indicaelampje
“Filter vervangen” branden (A. 5.13). Dit gee aan
dat het waterlter moet worden vervangen. Raadpleeg
ONDERHOUD EN REINIGING.
Het lter in de waterleiding absorbeert onzuiverheden
en maakt water/ijs schoon en hygiënisch. Na een
lange gebruiksperiode kunnen ijsblokjes kleiner
worden omdat het lter geblokkeerd wordt door de
onzuiverheden.
Opmerking: Filtervervanging
f Voor een onberispelijke kwaliteit van de ijsblokjes is het belangrijk het waterlter
regelmag te vervangen. Als de waterkwaliteit tekenen van achteruitgang vertoont,
zowel visueel als in smaak, moet het lter al worden vervangen voordat het
indicaelampje gaat branden.
f Na installae van een nieuw lter mag de volgende produce van ijsblokjes (ongeveer
20 stuks) of water (ongeveer 7 glazen) niet worden geconsumeerd.
5.13.1 De indicator Filter vervangen reseen
Druk op toets “C” (3 sec. Filter Reset) gedurende 3 seconden, de indicator “Filter
vervangen” (c) wordt donker.
Opmerking: De indicator Filter vervangen reseen
f Om ziekten te voorkomen, mag de indicator Filter vervangen niet uitgezet worden
zonder het lter te vervangen.
296
Page 69
5- Gebruik
NL
5.14 Tips voor het bewaren van vers voedsel
5.14.1 Bewaren in de koelkast
f Houd de temperatuur van uw koelkast onder 5 °C.
f Warme etenswaren moeten worden afgekoeld tot kamertemperatuur voor u ze bewaart
in het apparaat.
f Etenswaren die in de koelkast worden bewaard moeten gewassen en afgedroogd worden
voor u ze opbergt.
f De etenswaren die in de koelkast moeten worden bewaard moeten goed worden afge-
sloten, om geurtjes en aantasng van de smaak te vermijden.
f Bewaar geen al te grote hoeveelheden etenswaren. U moet ruimte tussen de etenswa-
ren laten zodat de koude lucht kan circuleren voor een betere, gelijkmagere koeling.
f De etenswaren die u dagelijks gebruikt, moeten vooraan op het schap worden bewaard
f Laat ruimte tussen etenswaren en de binnenwanden om lucht te laten circuleren. Be-
waar vooral geen voedsel tegen de achterwand: hier kan het voedsel namelijk bevriezen.
Vermijd direct contact van de etenswaren (in het bijzonder olierijke of zure etenswaren)
met de binnenzijde van het apparaat want olie/zuur kan deze eroderen. Verwijder olie/
zuurresten als u ze opmerkt.
f Ontdooi de ingevroren etenswaren in het koelvak. Zo kunt u de diepvriesproducten ge-
bruiken om de temperatuur in het comparment te verlagen en energie te besparen.
f Het rijpingsproces van fruit en groenten zoals courgees, meloenen, papaja, bananen,
ananas, etc. kan worden versneld in de koelkast. Om die reden is het niet aanbevolen ze
in de koelkast te bewaren. Hoewel, het rijpen van groen fruit kan gedurende een bepaalde periode worden bevorderd. Uien, look, gember en andere wortelgroenten moeten
ook bij kamertemperatuur worden bewaard.
f Onaangename geurtjes in de koelkast zijn een teken dat er iets gemorst is en dat ze moet
gereinigd worden. Zie ONDERHOUD EN REINIGING.
f Verschillende soorten levensmiddelen moeten op verschillende plaatsen worden be-
waard, op basis van hun eigenschappen (A. 5.14.1):
1. Boter, kaas etc.
2. Eieren, voedsel in blik, specerijen
enz.
3. Dranken en voedsel in essen.
4. Ingemaakte voedingsmiddelen,
voedsel in blik, enz.
5/6 Vleesproducten, vis, rauw voedsel
7. Blikken, zuivelproducten, enz.
8. Groenten, fruit, sla, enz.
9. Bereid vlees, worstjes, enz.
297
Page 70
NL
5.14.2 Bewaren in het vriesvak
Houd de temperatuur van de vriezer op -18 °C.
12 uur voor het invriezen schakelt u de Super-Freeze-
hoeveelheden voedsel is 4-6 uur voldoende.
Warme etenswaren moeten worden afgekoeld tot kamertemperatuur voor u het opbergt
in het vriesvak.
Het is beter etenswaren te verpakken voor u ze in het vriesvak plaatst. De buitenzijde
van de verpakking moet droog zijn om te voorkomen dat ze aan elkaar zouden plakken.
Verpakkingsmaterialen moeten geurvrij, luchtdicht, niet- -toxisch zijn.
en de naam van de etenswaren noteren op de verpakking in overeenstemming met de
bewaarperioden van verschillende etenswaren
WAARSCHUWING!: Zuur, basen, zout, etc. kunnen de interne oppervlakte van de
rechtstreeks op de interne wand. Zout water in de diepvriezer moet onmiddellijk worden
opgenomen.
U mag de opslagduur van de etenswaren die wordt aanbevolen door de fabrikanten
niet overschrijden. Verwijder uitsluitend de vereiste hoeveelheid etenswaren uit de
diepvriezer.
Verschillende soorten levensmiddelen moeten in verschillende gebieden worden
5.14.2):
5- Gebruik
kg
298
1. Lich
brood etc.
2. Gr
zoals braadvlees
Page 71
5- Gebruik
Opmerking: Opslag
f Houd meer dan 10 mm ruimte tussen het voedsel en de sensor, om het koeleect te
garanderen.
f Laat de onderste lade in het apparaat wanneer het werkt om het koeleect te
garanderen.
f Voedingsmiddelen die ijs bevaen (zoals ijsjes enz.) moeten in het vriesvak worden
bewaard in plaats van in de essenhouders. Door de temperatuurveranderingen
waaraan de eshouders worden blootgesteld bij het openen en sluiten van de deur,
kan het voedsel ontdooien.
f Verbruik de ontdooide etenswaren in een korte periode. Ontdooide etenswaren mogen
niet opnieuw worden ingevroren als ze bereid werden.
f Plaats geen overdreven hoeveelheden verse etenswaren in het vriesvak. Raadpleeg
de capaciteit van de diepvriezer - Zie TECHNISCHE GEGEVENS of gegevens op het
typeplaatje.
f Etenswaren kunnen in het vriesvak worden bewaard aan een temperatuur van minimum
‑18 °C gedurende 2 tot 12 maanden, aankelijk van de eigenschappen (bijv. vlees:
3‑12 maanden, groenten: 6‑12 maanden)
f Wanneer u verse etenswaren invriest, moet u contact vermijden met al ingevroren
etenswaren. Risico op ontdooien!
f Diepvriesvoedsel in de koelkast ontdooien. Zo kunt u de diepvriesproducten gebruiken
om de temperatuur in het comparment te verlagen en energie te besparen.
5.14.3 Volg de volgende richtlijnen wanneer u in de winkel gekochte
diepvriesproducten wilt bewaren:
f Volg aljd de richtlijnen van de producent met betrekking tot de bewaarjden van de
etenswaren. Respecteer deze richtlijnen!
f Probeer de jdsduur tussen de aankoop en het opbergen zo kort mogelijk te houden om
de kwaliteit te handhaven.
f Koop ingevroren etenswaren die werden bewaard aan een temperatuur van ‑18 °C of
lager.
f Vermijd etenswaren te kopen met ijs of vorst op de verpakking - Dit wijst erop dat de
producten op zeker moment gedeeltelijk ontdooid en opnieuw ingevroren werden -
temperatuursjgingen beïnvloeden de kwaliteit van de etenswaren.
NL
299
Page 72
NL
Tips voor energiebesparing
f Zorg ervoor dat het apparaat correct gevenleerd is (zie INSTALLATIE).
f Het apparaat mag niet in direct zonlicht of in de buurt van warmtebronnen worden
gezet (bijv. fornuizen, verwarming).
f Vermijd onnodig lage temperaturen in het apparaat. Het energieverbruik verhoogt
hoe lager de temperatuur van het apparaat wordt ingesteld.
f Funces zoals Super‑Cool of Super‑Freeze verbruiken meer energie.
f Laat warme etenswaren aoelen voor u ze in het apparaat plaatst.
f Open de deur van het apparaat zo weinig en zo kort mogelijk.
f Vul het apparaat niet te veel, om te voorkomen dat de luchtstroom wordt belemmerd.
f Vermijd lucht in de verpakking van de etenswaren.
f Houd de deurafdichngen schoon, zodat de deur aljd goed sluit.
f Ontdooi de ingevroren etenswaren in het koelvak.
De meest energiebesparende congurae vereist dat het apparaat laden, de
voedseldoos en schappen in fabriekskoele condie houdt, en voedsel moet zoveel
mogelijk worden geplaatst zonder de luchtuitlaat van het kanaal te blokkeren.
6- Tips voor energiebesparing
6- Tips voor energiebesparing
300
Page 73
7- Apparatuur
7- Apparatuur
7.1 Instelbare planken
De hoogte van de laden kan worden aangepast
naargelang uw bewaarbehoeen.
Om een schap te verplaatsen, moet u het eerst aan
de achterzijde opllen (1) en vervolgens naar buiten
trekken (2) (A. 7.1).
Om het opnieuw te plaatsen, legt u het op de nokken
aan beide zijden en duwt u het helemaal naar achter
tot de achterzijde van het schap in de uitsparingen
aan de zijkant valt.
Opmerking: schappen
Zorg ervoor dat alle uiteinden van een plank waterpas staan.
7.2 Verwijderbare deurrekken/eshouder
De deurrekken/eshouders kunnen worden
verwijderd om te worden gereinigd:
Plaats uw handen aan beide zijden van het rek/
1.
houder en l deze op (1) (A. 7.2).
2. Trek de deurrek/eshouder uit (2).
Voor het plaatsen van de deurrek/eshouder
3.
worden de bovenstaande stappen in
omgekeerde volgorde uitgevoerd.
NL
7.3 Verwijderbare lade
Trek de lade van de koelkast of het vriesvak er zo
ver mogelijk (1) uit, l hem op en verwijder hem (2)
(A. 7.3).
Voor het plaatsen van de lade worden de
bovenstaande stappen in omgekeerde volgorde
uitgevoerd.
7.4 IJsbak
7.4.1 Stoppen van de ijsproduce
Als er gedurende lange jd geen ijs of water nodig is, kan de klep tussen de watertoevoer
en het apparaat worden uitgeschakeld.
De ijsbak moet worden gereinigd, afgedroogd en weer in het apparaat worden geplaatst om
het ontstaan van geuren te voorkomen.
301
Page 74
NL
7- Apparatuur
7.4.2 De ijsbak v 7.4.2)
1. Pak beide handgrepen vast.
2. Til de bak op.
3. Trek de bak naar buiten.
7.4.3)
Om de ijsbak opnieuw te plaatsen, moet de U-vormige
beugel achter de ijsbak (1
uitgelijnd met de overeenkomende metalen structuur.
Volg de stappen van 7.4.2 omgekeerd op.
Opmerking: ijsbak
Vocht kan condenseren en de ijsbak op zijn plaats vastvriezen.
7.4.3) worden
7.5 Het licht
Het interne LEDwordt niet beïnvloed door andere instellingen van het apparaat.
302
Page 75
8- Onderhoud en reiniging
8- Onderhoud en reiniging
WAARSCHUWING!
f Koppel het apparaat los van het net voor de reiniging.
NL
8.1 Algemeen
Reinig het apparaat als er slechts een kleine hoeveelheid of geen etenswaren opgeborgen
zijn.
Het apparaat moet elke vier weken worden gereinigd voor een goed onderhoud en om de
geurtjes van slecht opgeslagen etenswaren te voorkomen
WAARSCHUWING!
f Maak het apparaat niet schoon met harde borstels, draadborstels,
schoonmaakpoeder, benzine, amylacetaat, aceton en dergelijke organische
oplossingen, zure of basische oplossingen. Gebruik een speciaal reinigingsmiddel voor
koelkasten om schade te vermijden.
f Spuit of spoel het apparaat niet uit bij het schoonmaken.
f Gebruik geen waterspray of stoom om het apparaat schoon te maken.
f Maak de koude glazen schappen niet schoon met heet water. Door het plotselinge
temperatuurverschil zou het glas kunnen breken.
f Raak de binnenzijde van het vriesvak niet aan, in het bijzonder als uw handen nat zijn,
want uw handen kunnen vastvriezen aan het oppervlak.
f Bij opwarming moet u de toestand van ingevroren etenswaren controleren.
f Houd de deurpakking aljd schoon.
f Reinig de binnenzijde en de behuizing van het ap-
paraat met een spons die bevochgd is met warm
water en een neutraal reinigingsmiddel (A. 8.1).
f Spoel en droog met een zachte doek.
f Reinig de accessoires alleen met warm water en
neutraal reinigingsmiddel.
f Reinig de accessoires enkel met warm water en een
zacht, neutraal wasmiddel.
f Laat het apparaat minimum 5 minuten rusten voor
u het apparaat herstart want dit kan de compressor
beschadigen.
8.2 De ijsbak schoonmaken
Was de ijsbak regelmag af met warm water, vooral als ijsblokjes ouder en muf worden.
Droog de bak goed af voordat u hem weer in het apparaat zet, om te voorkomen dat
ijsblokjes aan de wanden blijven plakken.
303
Page 76
NL
8- Onderhoud en reiniging
8.3 Ontdooien
Het ontdooien van de koelkast en het vriesvak gebeurt automasch; handmage
tussenkomst is niet nodig.
8.4 De ledlampen vervangen
WAARSCHUWING!
f U mag de LED-lamp niet zelf vervangen. Dit mag uitsluitend worden gedaan door de
fabrikant of een geautoriseerde servicevertegenwoordiger.
De lampen bevaen leds als lichtbron, met een laag energieverbruik en een lange
levensduur. Neem bij problemen contact op met de klantendienst. Zie KLANTENDIENST.
Parameters van de lampen: 12 V; max. 3 W
8.5 Het lter vervangen
Het waterlter moet ongeveer om de 6 maanden worden vervangen, wanneer het
indicaelampje “Filter vervangen” (c) oplicht (A. 5.13).
De lterset is te bestellen via de KLANTENSERVICE.
WAARSCHUWING!
f Schakel het apparaat uit en trek de stekker uit het stopcontact voordat u het lter
vervangt.
f Schakel de watertoevoer uit.
304
8,5‑1
2
C
8,5‑2
A
1
1. Verwijder (1) de borgclip (C) aan beide zijden
van het lter (A) en koppel beide leidingen (2)
los (A. 8.5‑1).
2. Breng het nieuwe lter in de juiste posie
aan; het pijltje toont de richng van de
waterstroom. Herhaal stap 1 in omgekeerde
volgorde.
3. Steek de stekker in het stopcontact en open
de waterkraan om de slangen door te spoelen.
4. Reset de indicator “Filter vervangen”: Raak
toets “C”(Filter reset) 3 seconden aan, de
indicator “c” gaat uit (A. 8.5‑2).
Page 77
8- Onderhoud en reiniging
WAARSCHUWING!
f Zorg er aljd voor dat de verbinding stevig, droog en lekvrij is!
f Zorg ervoor dat de slang nooit bekneld, geknikt of verdraaid raakt.
8.6 Inacviteit gedurende een langere periode
Als het apparaat langere jd niet wordt gebruikt en u de vakanefunce voor de koelkast
niet wilt gebruiken:
f Schakel de watertoevoer uit (een paar uur voordat u het apparaat uitschakelt).
f Verwijder de etenswaren.
f Maak de ijsbak leeg en schoon.
f Koppel het netsnoer los.
f Reinig het apparaat zoals hierboven beschreven.
f Houd de deuren open om het ontstaan van onaangename geuren te voorkomen.
f Zorg voor een nieuw lter om te plaatsen voor het volgende gebruik.
Opmerking: Uitschakelen
f Schakel het apparaat alleen uit als dat strikt noodzakelijk is.
NL
8.7 Het apparaat verplaatsen
f Verwijder alle etenswaren en trek de stekker uit het stopcontact.
f Beveilig de laden en andere bewegende onderdelen in de koelkast en de diepvriezer met
plakband.
f U mag de koelkast niet meer dan 45° kantelen om schade aan het koelsysteem te
vermijden.
WAARSCHUWING!
f U mag het apparaat niet bij de handvaten dragen.
f Plaats het apparaat nooit horizontaal op de grond.
305
Page 78
NL
9- Problemen oplossen
veel voorkomende problemen kunnen zonder specieke experse door uzelf worden
opgelost. In het geval van een probleem moet u alle weergegeven mogelijkheden
controleren en de onderstaande instruces volgen voor u contact opneemt met de dienst
na verkoop. Zie KLANTENDIENST.
WAARSCHUWING!
f Voor ieder onderhoud moet u het apparaat uitschakelen en de stekker verwijderen uit
het stopcontact.
f Elektrische apparaten mogen uitsluitend door gekwaliceerde elektrische experts
worden onderhouden. Incorrecte reparaes kunnen aanzienlijke gevolgschade
veroorzaken.
f Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, zijn
onderhoudsdienst of dergelijk gekwaliceerde personen om ieder risico uit te sluiten.
9.1 Tabel voor probleemoplossing
Probleem Mogelijke oorzaak Mogelijke Oplossing
De compressor
werkt niet.
• De stekker zit niet goed in het
stopcontact.
• Het apparaat is bezig met de ontdooicyclus.
• Steek de stekker in het stopcontact.
• Dit is normaal voor een automasche
ontdooiing.
9- Problemen oplossen
306
Page 79
9- Problemen oplossen
Probleem Mogelijke oorzaak Mogelijke Oplossing
Het apparaat
slaat veelvuldig
aan of werkt te
lange jd.
De binnenkant
van de koelkast is
vuil en/of snkt.
Het is te koud in
het apparaat.
Het is niet koud
genoeg in het
apparaat.
• De interne en externe temperatuur
is te hoog.
• Het apparaat is al enige jd spanningsloos.
• Een van de deuren van het apparaat sluit niet goed.
• De deur is te vaak of te lang geopend.
• De temperatuurinstelling voor het
vriesvak is te laag.
• De pakking van de deur is vuil, versleten, gebarsten of niet geschikt.
• De vereiste luchtcirculae is niet
gegarandeerd.
• De ijsmachine werkt. • Dit is normaal. De ijsmachine verhoogt
• De binnenkant van de koelkast
moet worden schoongemaakt.
• Er wordt voedsel met een sterke
geur in de koelkast bewaard.
• De temperatuur is te laag ingesteld. • Stel de temperatuur anders in.
• De Super‑Cool/Super‑Freeze funce
is geacveerd of loopt te lang.
• De temperatuur is te hoog ingesteld.
• Er zijn te warme etenswaren opgeslagen.
• Er is te veel voedsel in één keer
opgeslagen.
• De etenswaren zijn te dicht bij
elkaar geplaatst.
• Een deur van het apparaat is niet
goed gesloten.
• De deur is te vaak of te lang geopend.
• In dit geval is het normaal dat het apparaat langer werkt.
• Normaal gesproken duurt het 8 tot
12 uur voordat het apparaat volledig is
afgekoeld.
• Sluit de deur en zorg ervoor dat het
apparaat op een vlakke ondergrond
is geplaatst en dat de deur niet wordt
geblokkeerd door etenswaren of een
verpakking.
• Open de deur niet te vaak.
• Zet de temperatuur hoger tot de
geschikte koelkasemperatuur bereikt is.
Het duurt 24 uur tot de koelkasempera-
tuur volledig stabiel wordt.
• Reinig de deurpakking of laat deze
vervangen door de klantenservice.
• Zorg voor voldoende venlae.
de werkbelasng.
• Maak de binnenkant van de koelkast
schoon.
• Wikkel het voedsel grondig in.
• Schakel de Super-Cool/Super-Free-
ze‑funce uit.
• Stel de temperatuur anders in.
• Koel de etenswaren aljd af voordat u
ze opbergt.
• Bewaar aljd kleine hoeveelheden
etenswaren.
• Laat wat ruimte vrij tussen de verschil-
lende etenswaren, zodat de lucht er
tussendoor kan stromen.
• Sluit de deur.
• Open de deur niet te vaak.
NL
307
Page 80
NL
Probleem Mogelijke oorzaak Mogelijke Oplossing
Vochtvorming op
de binnenzijde
van het koelvak.
Vocht accumuleert op de buitenzijde van de
koelkast of tussen
de deuren.
Veel ijs en vorst in
het vriesvak.
De deur sluit niet
goed.
Het apparaat
maakt abnormaal
geluid.
Waterdruppels
verzamelen zich
in de onderste
lades van de
koelkast.
Er is een licht
geluid te horen,
vergelijkbaar met
dat van stromend
water.
• Het klimaat is te warm en te
vochg.
• Een deur van het apparaat is niet
goed gesloten.
• De deur is te vaak of te lang geopend.
• Voedselverpakkingen of vloeistoffen zijn open gelaten.
• Het klimaat is te warm en te
vochg.
• De deur is niet goed gesloten. De
koude lucht in het apparaat en de
warme lucht daarbuiten condenseert.
• De etenswaren zijn niet goed
verpakt.
• Een deur/lade van het apparaat is
niet goed gesloten.
• De deur is te vaak of te lang geopend.
• De pakking van de deur is vuil, versleten, gebarsten of niet geschikt.
• Er is iets in de koelkast dat de juiste
sluing van de deur belemmert
• De koelkast is niet waterpas. • Zorg ervoor dat de vloer vlak en stevig
• Het apparaat staat niet op een
vlakke ondergrond.
• Het apparaat raakt een voorwerp in
de omgeving.
• De vochgheidsniveaus zijn te
hoog.
• Dit is normaal. • -
9- Problemen oplossen
• Verhoog de temperatuur.
• Sluit de deur.
• Open de deur niet te vaak.
• Laat warme etenswaren aoelen tot
kamertemperatuur en dek de etenswa-
ren en vloeistoen af.
• Dit is normaal in vochg klimaat en zal
veranderen wanneer de luchtvochgheid
afneemt.
• Zorg ervoor dat de deur goed gesloten
is.
• Pak de etenswaren aljd goed in.
• Sluit de deur/lade.
• Open de deur niet te vaak.
• Maak de deurpakking schoon of vervang deze door een nieuwe.
• Herposioneer laden, deurrekken of
verpakkingen in het apparaat zodat de
deur kan sluiten.
is. Pas verstelbare voeten aan.
• Stel de voeten af om het apparaat
waterpas te stellen.
• Verwijder voorwerpen rond het apparaat.
• Verhoog de kamertemperatuur van de
koelkast.
308
Page 81
9- Problemen oplossen
Probleem Mogelijke oorzaak Mogelijke Oplossing
U hoort een
alarm piepen.
U hoort een
auw gezoem.
De binnenver-
lichng‑ of het
koelsysteem
werkt niet.
De zijkanten van
de kast en de
deurstrip worden
warm.
U krijgt geen
water uit de waterdispenser of
geen ijsblokjes
Er worden alleen
kleine ijsblokjes
geproduceerd.
• De deur is open. • Sluit de deur.
• Het ancondenssysteem werkt. • Dit voorkomt condensae en is nor-
maal.
• De stekker zit niet goed in het
stopcontact.
• De stroomvoorziening is niet intact. • Controleer de elektrische voeding van
• De ledlamp is defect. • Bel de service voor het vervangen van
• De lichtschakelaar is geblokkeerd. • Koppel de stroomtoevoer los. Zoek de
• Dit is normaal. • -
• De waterkraan is gesloten. • Controleer de waterkraan.
• De inlaatslang is geknikt. • Controleer de inlaatslang.
• De waterdruk is minder dan 0,15
MPa
• Filter is geblokkeerd • Vervang het lter.
• Deur is niet helemaal gesloten. • Sluit de deur.
• De koelwater‑/ijsmachinefunce is
niet geacveerd
• Geen ijsblokjes in de bak • Wacht tot er ijsblokjes worden gele-
• De ijsblokjes plakken aan elkaar. • Haal de klont ijsblokjes eruit, vermaal
• De vriezertemperatuur is te hoog
ingesteld.
Houd er rekening mee dat het tot 12
uur kan duren
• Het lter moet worden vervangen. • Vervang het lter
• De waterdruk is minder dan 0,15
MPa
• Steek de stekker in het stopcontact.
de kamer. Raadpleeg uw nutsbedrijf!
de lamp.
lichtschakelaar op en beweeg deze een
paar keer om te zien of het vastziende
voedsel hierdoor los komt.
• Controleer de waterdruk.
• Acveer de koelwater‑/ijsmachinefunce
verd.
het en doe het terug in de ijsbak.
• Verlaag de vriezertemperatuur.
tot de eerste ijsblokjes geproduceerd
zijn.
• Controleer de waterdruk
NL
309
Page 82
NL
Probleem Mogelijke oorzaak Mogelijke Oplossing
De ijsdispenser
zit vast.
De ijsblokjes
ruiken en smaken
onaangenaam.
U e hoort geluiden als stromend
water of ijsblokjes die vallen
Er lekt water uit
het apparaat
Het bedieningspaneel
toont een foutcode.
• Er is water vastgevroren aan de
spindel in de ijsbak. De spindel duwt
het ijs naar buiten.
• Er zien ijsblokjes vast tussen de
ijsmachine en de ijskast.
• Er zijn andere ijsblokjes in de ijsbak
gedaan.
De ijsmachinefunce wordt niet vaak
gebruikt.
Er wordt onverpakt voedsel bewaard
in het vriesvak.
• Dit is normaal wanneer de ijs- of
waterfunce is geacveerd
• De waterdruk is te hoog.
• De waterslangen beschadigd.
• Er is een probleem in de elektrisch
werking opgetreden.
9- Problemen oplossen
Verwijder de ijsbak. Reinig de spindel en
droog hem af. Plaats de bak terug.
Verwijder de ijsblokjes tussen de ijsmachine en de ijskast.
• Alleen door de ijsmachine geproduceerde ijsblokjes kunnen worden
afgegeven.
• IJs kan de geur van andere stoen
opnemen. Gooi de ijsblokjes weg.
• Onderbreek de stroomtoevoer, sluit de
waterkraan en bel de klantenservice
• Bel de klantenservice.
9.2 Stroomonderbreking
In het geval van een stroompanne zullen de etenswaren ongeveer 5 uur koud blijven. Volg
deze ps jdens een langdurige stroomonderbreking, in het bijzonder in de zomer:
f Open de deur/lade zo weinig mogelijk.
f Doe geen extra voedsel in het apparaat jdens een stroomonderbreking.
f Als een stroomonderbreking vooraf wordt aangekondigd en de onderbreking langer dan
5 uur zal duren, kunt u op voorhand ijs maken en het in een houder boven in het koelvak
zeen.
f Na de onderbreking moeten de etenswaren onmiddellijk worden geïnspecteerd.
f Aangezien de temperatuur in de koelkast zal sjgen jdens een stroomonderbreking of
een andere panne zal de bewaarjd en de kwaliteit van de etenswaren verminderen.
Alle etenswaren die ontdooien snel moeten worden verbruikt of bereid en opnieuw
ingevroren (indien geschikt) om gezondheidsrisico’s te voorkomen.
Opmerking: Geheugenfunce jdens stroomuitval
Na het herstel van de stroomtoevoer gaat het apparaat verder met de instellingen die
voor de stroomuitval waren ingesteld.
310
Page 83
10‑ Installae
10‑ Installae
10.1 Uitpakken
WAARSCHUWING!
f Het apparaat is zwaar. Draag het aljd met twee personen.
f Houd alle verpakkingsmaterialen buiten het bereik van kinderen en gooi ze op een
milieuvriendelijke manier weg.
f Haal het apparaat uit de verpakking.
f Verwijder alle verpakkingsmaterialen, inclusief de transparante beschermfolie.
10.2 Milieuomstandigheden
De kamertemperatuur moet aljd tussen de 10 °C en 38 °C liggen, omdat deze de
temperatuur in het apparaat en het energieverbruik kan beïnvloeden. Installeer het
apparaat niet in de buurt van andere warmtebronnen (ovens, koelkasten) zonder isolae.
‑ Uitgebreid gemagd (SN): dit koelapparaat is bedoeld voor gebruik bij
omgevingstemperaturen tussen 10 °C en 32 °C;
‑ Gemagd (N): dit koelapparaat is bedoeld voor gebruik bij omgevingstemperaturen
variërend van 16 °C tot 32 °C;
‑ Subtropisch (ST): dit koelapparaat is bedoeld voor gebruik bij omgevingstemperaturen
variërend van 16 °C tot 38 °C;
‑ Tropisch (T): dit koelapparaat is bedoeld voor gebruik bij omgevingstemperaturen van
16 °C tot 43 °C.
NL
10.3 Vereiste ruimte
Benodigde ruimte wanneer de deur open is (A. 10.3):
Breedte apparaat: 158,8 cm Diepte apparaat: 110,3 cm
10.4 Venlatordoorsnede
Om het apparaat voldoende te venleren moet om
veiligheidsredenen de informae van de vereiste
venlaedoorsneden worden nageleefd (A. 10.4).
Opmerking: Voor een vrijstaand apparaat: dit koelapparaat is niet bedoeld om te
worden gebruikt als ingebouwd apparaat
311
Page 84
NL
10- Installa
10.5 ater
- 10.5-5).
WAARSCHUWING!
technicus.
Zorg ervoor dat de stekker uit het stopcontact is gehaald.
Zorg ervoor dat de watertoevoer geblokkeerd is.
zijn om de watertoevoer indien nodig te kunnen onderbreken.
Alleen aansluiten op een koudwatervoorziening.
WAARSCHUWING!
onzuiverheden in het water en maakt ijs schoon en hygiënisch. Het is niet in staat om
Een te hoge waterdruk in de slang kan het apparaat beschadigen. Installeer een
drukverlager wanneer de waterdruk in de slang 0,6 MPa overschrijdt.
Controleer vóór het aansluiten of het water schoon en helder is.
De druk van het koude water moet 0,15-0,6 MPa zijn.
De maximaal toegestane lengte van de waterslang is 8 meter. Langere slangen hebben
invloed op de ijsblokjes en het koudwatergehalte.
De omgevingstemperatuur moet minimaal 0 °C zijn.
Houd de waterslang uit de buurt van warmtebronnen.
1. Snijd de leiding in twee stukken met
te verbinden met het apparaat (B1)
F
10.5-1).
Zorg voor een rechte snede met een
B1
E
A
B2
scherp mes.
312
1/2“
10.5-1
3/2“
D
Page 85
10- Installa
B1
ing the p
F
NL
2. Steek de leiding (B1)
ongeveer 12 mm diep in de
10.5-2).
waterstroom.
3. Be
10.5-3.
4. Herhaal stap 2 en 3 met de leiding
(B2) aan de andere kant van het
5. Sluit het uiteinde van de leiding (B2)
aan op een van de adapters “D” of
“E en F” die past bij de waterleiding
10.5-4).
6. Verwijder de stekker in de klep aan
de achterkant van het apparaat
10.5-5).
7. Sluit het uiteinde van B1 aan op
de klep aan de achterkant van het
10.5-6).
8. Open de waterkraan om te
controleren of het systeem lekvrij is,
en spoel de leiding door.
B1
10.5-3
ArtNo.601-0005 - Sx S 661-9 - S ecur
A
C
3/4“ 1/2“
D
B2
1
2
ArtNo.601-0010 - S xS 661-9 - Pip e to fil ter
1
2
2
1
10.5-2
A
10.5-4
E
10.5-5
10.5-6
WAARSCHUWING!
stevig, droog en lekvrij zijn.
Zorg ervoor dat de slang nooit wordt
bekneld, geknikt of gedraaid.
313
Page 86
NL
10‑ Installae
10.6. Het apparaat uitlijnen
Het apparaat moet op een vlakke en stevige
ondergrond worden geplaatst.
1. Kantel het apparaat iets naar achteren
(A. 10.6).
2. Stel de voeten in op het gewenste niveau.
Zorg ervoor dat de afstand tot de muur aan de
scharnierzijde minimaal 10 cm is.
3. De stabiliteit kan worden gecontroleerd door
zachtjes te kloppen op de diagonale hoeken.
De lichte bewegingen moeten hetzelfde zijn
in beide richngen. Zo niet kan het kader
vervormen; dit kan resulteren in lekken in de
deurpakkingen. Een lage tendens naar achter
vereenvoudigt het sluiten van de deur.
10.7. Fijnafstelling van de deuren
Als de deuren na nivellering met de voeten nog
steeds niet precies horizontaal staan, kan dit
worden verholpen door de hefas van het scharnier
in de rechter benedenhoek van de deur met een
moersleutel te verstellen (A. 10.7)
f Draai de hefas rechtsom met een sleutel om de deur
te verlagen (A. 10.7‑1).
f Draai linksom met de sleutel om de deur te
verhogen (A. 10.7‑2).
WAARSCHUWING!
Stel de hefas van het scharnier niet te hoog in, zoniet kan de as uit zijn oorspronkelijke
vergrendelde posie komen. (Instelbaar hoogtebereik: 3 mm)
314
Page 87
10‑ Installae
10.8 Wachjd
De onderhoudsvrije smeerolie bevindt zich in de
capsule van de compressor. Deze olie kan doorheen
de afgesloten leidingen stromen als het apparaat
gekanteld wordt jdens transport. Voordat u het
apparaat aansluit op de stroomtoevoer moet u
minstens 2 uur wachten (A. 10.8), zodat de olie terug
in de capsule stroomt.
10.9 Elektrische aansluing
Controleer voor elke verbinding of:
f de elektrische voeding, het stopcontact en de zekeringen overeenstemmen met de
informae op het typeplaatje.
f het stopcontact is geaard en er is geen mulstekker of verlengsnoer is.
f de stekker en het stopcontact overeenstemmen.
Steek de stekker in een goed geïnstalleerd stopcontact.
WAARSCHUWING!
Om risico’s te vermijden, moet een beschadigd netsnoer worden vervangen door de
klantendienst (zie garanekaart).
NL
10.10 Deuren verwijderen en plaatsen
Als u de deuren van het apparaat moet verwijderen, volg dan de onderstaande instruces
voor het verwijderen en plaatsen van de deur (A. 10.10).
WAARSCHUWING!
f Voor iedere handeling moet u het apparaat uitschakelen en de stekker verwijderen
uit het stopcontact.
f Blokkeer de watertoevoer.
f Het apparaat is zwaar. Draag het aljd met twee personen.
f Kantel het apparaat niet meer dan 45° en plaats het niet horizontaal op de grond
f De deur kan vallen en mensen verwonden, of beschadigd raken jdens deze stappen.
Let op bij het verwijderen en installeren van deuren.
315
Page 88
NL
1. Ontgrendel de linkerkant van twee
waterkoppelingen in de hoek linksvoor aan de
onderkant van het apparaat: druk de kraag in
zoals afgebeeld en verwijder de waterleiding.
10.10-1).
10- Installa
2
3
1
2. Draai de schroef van het scharnierdeksel los en
10.10-2). Koppel bij
het verwijderen van de vriezerdeur alle draden
los, behalve de aardingsdraad.
3. Draai de schroeven los die het bovenste
scharnier op zijn plaats houden en verwijder
10.10-3).
4. Til de deur op om deze te verwijderen
10.10-4). Wanneer u de vriezerdeur
apparaat te trekken.
5. Plaats de deur terug door de demontage
omgekeerde uit te voeren. Zorg ervoor dat de
aardingskabel met de schroef wordt vastgezet.
6. Plaa
Opmerking: Koelkastdeur
De foto 's tonen het verwijderen van de deur van het vriesvak. Gebruik voor de
koelkastdeur de bijbehorende onderdelen aan de andere kant.
10.10-3 10.10-4
10.10-2
316
Page 89
11- Technische gegevens
11- Technische gegevens
Handelsmerk Haier
Model
Categorie van het model
Energie- F
Jaarlijks energieverbruik (kWh/jaar)
Volume koeling (L) 337
Volume invriezen (L) 178
Temperatuur van andere vakken > 14 °C Niet toepasselijk
Vorstvrij systeem Ja
Vriesvermogen (kg/24h) 10
Klimaatklasse
Dit apparaat is bedoeld om te worden gebruikt bij een
omgevingstemperatuur tussen de 10 °C en 38 °C.
Geluidsemissieklasse en geluidsemissies in de lucht
(db(A) re 1pW)
1)
op basis van standaard testresultaten gedurende 24 uur. Het werkelijke energieverbruik
hangt af van hoe het apparaat wordt gebruikt en waar het staat.
1)
HSR3918FI*/HSOBPIF9183 / HSOGPIF9183
393
5
SN-N-ST
C(40)
Vrijstaand
NL
11.2 Aanvullende technische gegevens
Totaal opslagvolume (L) 515
220-240V~/50 Hz
Ontdooien ingangsvermogen (W) 200
Hoofdzekering (A) 15
Koelvloeistof R600a
Waterdruk in MPa 0,15-0,6
1775/908/659
11.3 Normen en richtlijnen
Dit product voldoet aan de eisen van alle toepasselijke EG-richtlijnen met de bijbehorende
geharmoniseerde normen, die voorzien in een CE-markering.
317
Page 90
NL
Wij adviseren onze Haier klantenservice en het gebruik van originele onderdelen.
Als u een probleem hebt met uw toestel, controleer dan eerst het hoofdstuk PROBLEMEN
OPLOSSEN.
Als u daar geen oplossing kunt vinden, neem dan contact op met
f uw lokale dealer of
f het gedeelte Service & Support op www.haier.com waar u telefoonnummers en
veelgestelde vragen kunt vinden en waar u de serviceclaim kunt acveren.
Om contact op te nemen met onze service, dient u ervoor te zorgen dat u de volgende
gegevens hee.
Deze informae is te vinden op het typeplaatje.
Model Serienr.
Controleer ook de meegeleverde garanekaart in geval van garane.
Voor algemene zakelijke vragen vindt u hieronder onze adressen in Europa:
12- Klantenservice
12- Klantenservice
Europese Haier-adressen
land * Postadres land * Postadres
Haier Europe Trading SRL
Italië
Spanje
Portugal
Duitsland,
Oostenrijk
Verenigd
Koninkrijk
*Raadpleeg www.haier.com voor meer informae
Via De Cristoforis, 12
21100 Verese
ITALIË
Haier Iberia SL
Pg. Garcia Faria, 49‑51
08019 Barcelona
SPANJE
Haier Deutschland GmbH
Hewle‑Packard‑Str. 4
D-61352 Bad Homburg
DUITSLAND
Haier Appliances UK Co.Ltd.
One Crown Square
Church Street East
Woking, Surrey, GU21 6HR
UK
Frankrijk
België-FR
België-NL
Nederland
Luxemburg
Polen
Tsjechië
Hongarije
Griekenland
Roemenië
Rusland
318
Haier France SAS
3-5 rue des Graviers
92200 Neuilly sur Seine
FRANKRIJK
Haier Benelux SA
Anderlecht
Route de Lennik 451
BELGIË
Haier Poland Sp. zo.o. Al.
Jerozolimskie 181B
02-222 Warszawa
POLAND
Page 91
12- Klantenservice
*Duur van de garane van het koelapparaat:
Minimale garane is: 2 jaar voor EU‑landen, 3 jaar voor Turkije, 1 jaar voor het Verenigd
Koninkrijk, 1 jaar voor Rusland, 3 jaar voor Zweden, 2 jaar voor Servië, 5 jaar voor
Noorwegen, 1 jaar voor Marokko, 6 maanden voor Algerije, Tunesië geen weelijke garane
vereist.
*De periode van reserveonderdelen voor de reparae van het apparaat:
Thermostaten, temperatuursensoren, printplaten en lichtbronnen zijn beschikbaar voor een
periode van minimaal zeven jaar nadat de laatste eenheid van het model in de handel is
gebracht.
Deurhandgrepen, deurscharnieren, trays en manden voor een periode van minimaal zeven
jaar en deurpakkingen voor een periode van minimaal en jaar nadat de laatste eenheid
van het model op de markt is gebracht.
*Technische assistene
Om contact op te nemen met de technische ondersteuning, bezoek onze website: hps://
corporate.haier‑europe.com/en/ Kies onder de sece “website” het merk van uw product
en uw land. U wordt doorgestuurd naar de specieke website waar u het telefoonnummer
en het formulier kunt vinden om contact op te nemen met de technische ondersteuning
* Raadpleeg voor meer informae over het product: hps://eprel.ec.europa.eu/
NL
319
Page 92
Page 93
Instrukcja obsługi
Chłodziarko-zamrażarka
HSR3918FI*
HSOBPIF9183
HSOGPIF9183
* = MP, MX, PG, PH, PB, PW
PL
Page 94
PL
Dziękujemy
Dziękujemy za zakup produktu rmy Haier.
Przed użyciem tego urządzenia należy przeczytać uważnie poniższe instrukcje. Instrukcja zawiera
ważne informacje, które ułatwią wykorzystanie wszystkich możliwości urządzenia oraz zapewnienie
bezpiecznego i prawidłowego montażu, eksploatacji i konserwacji.
Niniejszą instrukcję należy przechowywać w dogodnym miejscu, aby zawsze móc z niej szybko
skorzystać w celu bezpiecznego i właściwego użytkowania urządzenia.
Jeśli zamierza się sprzedać urządzenie, oddać je lub zostawić w domu po przeprowadzce, należy
się upewnić, że przekazano również niniejszą instrukcję, aby nowy właściciel mógł zapoznać się z
urządzeniem i ostrzeżeniami dotyczącymi bezpieczeństwa.
Objaśnienie
Ostrzeżenie – Ważne informacje dotyczące bezpieczeństwa
Informacje ogólne i porady
Informacje dotyczące środowiska
Utylizacja
Należy chronić środowisko i dbać o zdrowie ludzkie. Opakowanie
należy umieścić w odpowiednich pojemnikach w celu poddania
go recyklingowi. Przyczynić się do recyklingu odpadów urządzeń
elektrycznych i elektronicznych. Urządzeń oznaczonych tym symbolem
nie należy wyrzucać razem z odpadami domowymi. Zwrócić produkt
do lokalnego punktu recyklingu odpadów lub skontaktować się z
urzędem miejskim.
OSTRZEŻENIE!
Ryzyko obrażeń lub uduszenia!
Czynniki chłodnicze i gazy muszą być utylizowane w sposób profesjonalny. Przed prawidłową
utylizacją należy upewnić się, że przewody obwodu czynnika chłodniczego nie są uszkodzone.
Odłączyć urządzenie od sieci elektrycznej. Odciąć kabel sieciowy i wyrzucić go. Wyjąć półki i
szuady, a także zatrzaski i uszczelki drzwiczek, aby uniemożliwić dzieciom i zwierzętom zamknięcie
się w urządzeniu.
Stare urządzenia nadal mają pewną wartość rezydualną. Przyjazna dla środowiska metoda utylizacji
zagwarantuje, że cenne surowce będą mogły zostać odzyskane i ponownie wykorzystane.
Cyklopentan, nieszkodliwa dla ozonu substancja palna, jest stosowany jako ekspander do pianki
izolacyjnej.
Zapewniając, że produkt ten jest utylizowany w prawidłowy sposób, można się przyczynić się do
zapobiegania potencjalnie negatywnym konsekwencjom dla środowiska i zdrowia ludzkiego, jakie
mogłyby mieć miejsce.
W celu uzyskania bardziej szczegółowych informacji na temat recyklingu tego produktu należy
skontaktować się z lokalnym urzędem, służbami utylizującymi odpady domowe lub specjalistą w
sklepie, w którym produkt został zakupiony.
322
Page 95
Spis treści
1 – Informacje dotyczące bezpieczeństwa ..........................................................................324
2 – Przewidziane zastosowanie ...........................................................................................329
3 – Opis produktu ................................................................................................................332
4 – Panel sterowania ............................................................................................................333
5 – Obsługa ..........................................................................................................................334
6 – Wskazówki dotyczące oszczędzania energii ..................................................................346
7 – Wyposażenie ..................................................................................................................347
8 – Dbałość i czyszczenie .....................................................................................................349
9 – Rozwiązywanie problemów ...........................................................................................352
10 – Instalacja .....................................................................................................................357
11 – Dane techniczne ..........................................................................................................363
12 – Obsługa klienta ............................................................................................................364
PL
323
Page 96
PL
Przed pierwszym włączeniem urządzenia należy zapoznać się z poniższymi wskazówkami
dotyczącymi bezpieczeństwa:
OSTRZEŻENIE!
Przed pierwszym użyciem
f Upewnić się, że urządzenie nie uległo uszkodzeniu w transporcie.
f Usunąć całe opakowanie i trzymać je z dala od dzieci.
f Aby zapewnić pełną wydajność obiegu czynnika chłodniczego, należy odczekać co
najmniej dwie godziny przed instalacją urządzenia.
f Urządzenie powinny przenosić zawsze co najmniej dwie osoby, ponieważ jest ono
ciężkie.
Instalacja
f Urządzenie to należy umieścić w dobrze wentylowanym miejscu. Zapewnić przestrzeń
co najmniej 10 cm powyżej i wokół urządzenia.
f OSTRZEŻENIE: Nie zasłaniać otworów wentylacyjnych w obudowie urządzenia lub w
szafce, w której je zabudowano.
f Nigdy nie należy umieszczać urządzenia w wilgotnym miejscu lub w miejscu, w którym
mogłoby zostać zachlapane wodą. Rozbryzgi wody oraz plamy należy wyczyścić za
pomocą miękkiej, czystej szmatki.
f Nie należy instalować urządzenia w miejscu o bezpośrednim działaniu promieni słońca
lub w pobliżu źródeł ciepła (np. pieców, grzejników).
f Zainstalować i wypoziomować urządzenie w miejscu odpowiednim do jego wielkości i
przeznaczenia.
f Należy upewnić się, że informacje elektryczne na tabliczce znamionowej są zgodne z
parametrami źródła zasilania. Jeśli tak nie jest, należy się skontaktować z elektrykiem.
f Urządzenie jest zasilane z sieci o napięciu 220 – 240 V AC/50 Hz. Nietypowe wahania
napięcia mogą spowodować nieuruchomienie się urządzenia, uszkodzenie układu
regulacji temperatury lub sprężarki, a także nietypowy hałas podczas jego pracy. W
takim przypadku należy zamontować automatyczny regulator.
f Nie należy używać adapterów wielowtykowych i przedłużaczy.
f OSTRZEŻENIE: Nie umieszczać przedłużaczy z kilkoma gniazdami lub przenośnych
zasilaczy przy tylnej części urządzenia.
f OSTRZEŻENIE: Podczas ustawiania urządzenia należy się upewnić, że kabel zasilający
nie jest zaklinowany lub uszkodzony.
f Nie stawać na kabel zasilający.
1 – Informacje dotyczące bezpieczeństwa
1 – Informacje dotyczące bezpieczeństwa
324
Page 97
1 – Informacje dotyczące bezpieczeństwa
OSTRZEŻENIE!
f Do zasilania należy użyć osobnego, łatwo dostępnego gniazdka z uziemieniem.
Urządzenie musi być uziemione.
f Dotyczy tylko Wielkiej Brytanii: Kabel zasilający urządzenia jest wyposażony we
wtyczkę 3-przewodową (z uziemieniem), która pasuje do standardowego gniazda
3-przewodowego (z uziemieniem). Nigdy nie należy odcinać ani demontować
trzeciego bolca (uziemienia). Po zainstalowaniu urządzenia wtyczka powinna być
dostępna.
f OSTRZEŻENIE: Nie należy dopuścić do uszkodzenia obwodu czynnika chłodniczego.
f Codzienne użytkowanie
f Urządzenie to może być obsługiwane przez dzieci powyżej 8 roku życia oraz osoby
o ograniczonej zdolności zycznej, czuciowej lub psychicznej bądź nieposiadające
doświadczenia i wiedzy, jeśli są one pod nadzorem lub poinstruowano je w zakresie
bezpiecznej obsługi urządzenia i zrozumiały one potencjalne zagrożenia.
f Nie zezwalać dzieciom na zabawę z urządzeniem.
f Dzieciom w wieku od 3 do 8 lat zezwala się na załadunek i rozładunek urządzeń
chłodniczych, ale nie zezwala się im na ich czyszczenie czy instalację.
f Trzymać z dala od urządzenia dzieci poniżej 3. roku życia, chyba że są one stale
nadzorowane.
f Czyszczenie i konserwacja urządzenia nie powinny być przeprowadzane przez dzieci
bez nadzoru.
f Urządzenie należy ustawić tak, aby wtyczka była dostępna.
f Jeśli w pobliżu urządzenia wycieka gaz węglowy lub inny łatwopalny gaz, należy
wyłączyć zawór wyciekającego gazu, otworzyć drzwiczki i okna, i nie odłączać kabla
zasilającego chłodziarki/zamrażarki lub innego urządzenia.
f Należy pamiętać, że urządzenie jest ustawione do pracy w określonym zakresie
temperatur otoczenia od 10 do 38 °C. Urządzenie może nie działać prawidłowo, jeśli
jest pozostawione na dłuższy czas w temperaturze powyżej lub poniżej wskazanego
zakresu.
f Nie należy umieszczać na chłodziarce/zamrażarce przedmiotów niestabilnych (ciężkich
przedmiotów, pojemników wypełnionych wodą), unikać obrażeń ciała spowodowanych
upadkiem lub porażeniem prądem elektrycznym w wyniku kontaktu z wodą.
f Nie ciągnąć za półki w drzwiczkach. Drzwiczki mogą ulec przestawieniu, stojak na
butelki może zostać odciągnięty lub urządzenie może się przewrócić.
PL
325
Page 98
PL
OSTRZEŻENIE!
f Drzwiczki należy otwierać i zamykać tylko za pomocą klamek. Szczelina między
drzwiczkami i szaą jest bardzo wąska. Nie wkładać rąk w te miejsca, aby uniknąć
ściśnięcia palców. Drzwiczki chłodziarki/zamrażarki należy otwierać tylko wtedy, gdy w
zasięgu ruchu drzwiczki nie ma dzieci.
f Nigdy nie przechowywać butelkowanego piwa lub napojów, płynów w butelkach lub
puszkach (oprócz alkoholu wysokoprocentowego), zwłaszcza napojów gazowanych w
zamrażarce, ponieważ mogą one wybuchnąć podczas zamrażania.
f Nie przechowywać w niniejszym urządzeniu substancji wybuchowych, takich jak puszki
z łatwopalnym gazem pędnym w aerozolu.
f Nie przechowywać w urządzeniu leków, środków chemicznych lub powodujących
bakterii. To urządzenie jest urządzeniem gospodarstwa domowego. Nie zaleca się
przechowywania w nim materiałów, które wymagają ściśle określonej temperatury.
f Sprawdzić stan żywności, jeśli doszło do zwiększenia temperatury w zamrażarce.
f Nie należy ustawiać niepotrzebnie niskiej temperatury w komorze chłodziarki. Przy
wysokich ustawieniach mogą występować temperatury minusowe. Uwaga: Butelki
mogą wybuchnąć.
f Nie należy dotykać zamrożonych towarów mokrymi dłońmi (zakładać rękawice). W
szczególności nie należy jeść lizaków lodowych bezpośrednio po wyjęciu z zamrażarki.
Istnieje ryzyko ich przymarznięcia lub powstania odmrożeń. PIERWSZA POMOC:
natychmiast przepłukać pod bieżącą zimną wodą. Nie odciągać na siłę!
f Podczas działania urządzenia nie należy dotykać wewnętrznej powierzchni zamrażarki,
zwłaszcza mokrymi rękoma, ponieważ ręce mogą przymarznąć do tej powierzchni.
f Odłączyć urządzenie w przypadku przerwy w dostawie prądu lub przed czyszczeniem
go. Odczekać co najmniej 7 minut przed ponownym uruchomieniem urządzenia,
ponieważ częste uruchamianie go może uszkodzić sprężarkę.
f OSTRZEŻENIE: Nie używać urządzeń elektrycznych wewnątrz komór urządzenia do
przechowywania żywności, o ile nie są to urządzenia zalecane przez producenta.
1 – Informacje dotyczące bezpieczeństwa
326
Page 99
1 – Informacje dotyczące bezpieczeństwa
Konserwacja/czyszczenie
f Upewnić się, że dzieci są pod nadzorem, jeśli przeprowadzają czyszczenie i
konserwację.
f Przed przystąpieniem do rutynowej konserwacji należy odłączyć urządzenie
od zasilania elektrycznego. Odczekać co najmniej 7 minut przed ponownym
uruchomieniem urządzenia, ponieważ częste uruchamianie go może uszkodzić
sprężarkę.
f Podczas odłączania urządzenia należy trzymać za jego wtyczkę, a nie za kabel.
f Nie należy czyścić urządzenia twardymi szczotkami, szczotkami drucianymi, proszkiem
do prania, benzyną, octanem amylu, acetonem i podobnymi roztworami organicznymi,
kwasowymi lub alkalicznymi. Aby uniknąć uszkodzenia, należy wyczyść je specjalnym
detergentem do chłodziarek/zamrażarek. Można ewentualnie użyć ciepłej wody
i roztworu sody oczyszczonej – około łyżki sody oczyszczonej na litr/kwartę wody.
Przepłukać obcie wodą i wytrzeć do sucha. Nie należy używać proszków czyszczących
ani innych środków czyszczących o właściwościach ściernych. Nie myć zdejmowanych
części w zmywarce do naczyń.
f Nie wolno zeskrobywać mrozu i lodu ostrymi przedmiotami. Aby uniknąć uszkodzenia
plaskowych części, nie należy używać sprayów, grzejników elektrycznych czy suszarek
do włosów ani urządzeń czyszczących parą czy innych źródeł ciepła.
f OSTRZEŻENIE: Nie używać urządzeń mechanicznych ani innych środków do
przyspieszania procesu rozmrażania, o ile nie są one zalecane przez producenta.
f W razie uszkodzenia kabla zasilającego powinien go wymienić producent, serwisant
lub inna wykwalikowana osoba, aby uniknąć zagrożenia.
f Nie próbować naprawiać, demontować ani modykować urządzenia na własną
rękę. W razie potrzeby dokonania naprawy należy się skontaktować z naszą obsługą
klientów.
f W razie uszkodzenia żarówek oświetlenia powinien je wymienić producent, serwisant
lub inna wykwalikowana osoba, aby uniknąć zagrożenia.
f Przynajmniej raz w roku należy usunąć kurz z tyłu urządzenia, aby uniknąć zagrożenia
pożarem, a także zwiększonego zużycia energii.
PL
327
Page 100
PL
OSTRZEŻENIE!
f Nie spryskiwać ani nie spłukiwać urządzenia podczas czyszczenia.
f Do czyszczenia urządzenia nie należy używać strumienia wody ani pary wodnej.
f Nie czyścić zimnych szklanych półek ani szklanych drzwiczek gorącą wodą. Nagła
zmiana temperatury może spowodować pęknięcie szkła.
f Jeśli urządzenie nie będzie używane przez dłuższy czas, należy pozostawić je otwarte,
aby zapobiec gromadzeniu się w nim nieprzyjemnych zapachów.
Informacje o czynniku chłodniczym
OSTRZEŻENIE!
Urządzenie zawiera palny czynnik chłodniczy – IZOBUTAN (R600a). Upewnić się, że
obieg czynnika chłodniczego nie został uszkodzony podczas transportu lub montażu.
Wyciekający czynnik chłodniczy może spowodować obrażenia oczu lub zapalić się. Jeśli
doszło do uszkodzenia, należy unikać otwartych źródeł ognia, dokładnie przewietrzyć
pomieszczenie, nie podłączać ani nie odłączać przewodów zasilających urządzenia lub
innego urządzenia. Poinformować obsługę klientów.
W przypadku kontaktu oczu z czynnikiem chłodniczym natychmiast należy przepłukać je
pod bieżącą wodą i natychmiast skontaktować się z okulistą.
OSTRZEŻENIE: układ chłodniczy znajduje się pod wysokim ciśnieniem. Nie manipulować
urządzeniem. Ponieważ w urządzeniu stosowane są palne czynniki chłodnicze,
należy zainstalować, obsługiwać i serwisować je ściśle według instrukcji obsługi oraz
skontaktować się z profesjonalnym przedstawicielem lub naszym działem obsługi
posprzedażnej w celu dokonania utylizacji urządzenia.
1 – Informacje dotyczące bezpieczeństwa
OSTRZEŻENIE!
W przypadku chłodziarek z funkcją wody lodowej należy zwrócić uwagę na następujące
ostrzeżenie:
W przypadku urządzeń nieprzeznaczonych do podłączenia do dopływu wody:
OSTRZEŻENIE: napełniać tylko wodą pitną.
W przypadku urządzeń przeznaczonych do podłączenia do dopływu wody:
OSTRZEŻENIE: podłączyć tylko do źródła wody pitnej.
Aby wyczyścić system wodny, należy zapoznać się z Instrukcją obsługi. W przypadku pytań
należy skontaktować się z działem obsługi posprzedażnej.
,
328
Loading...
