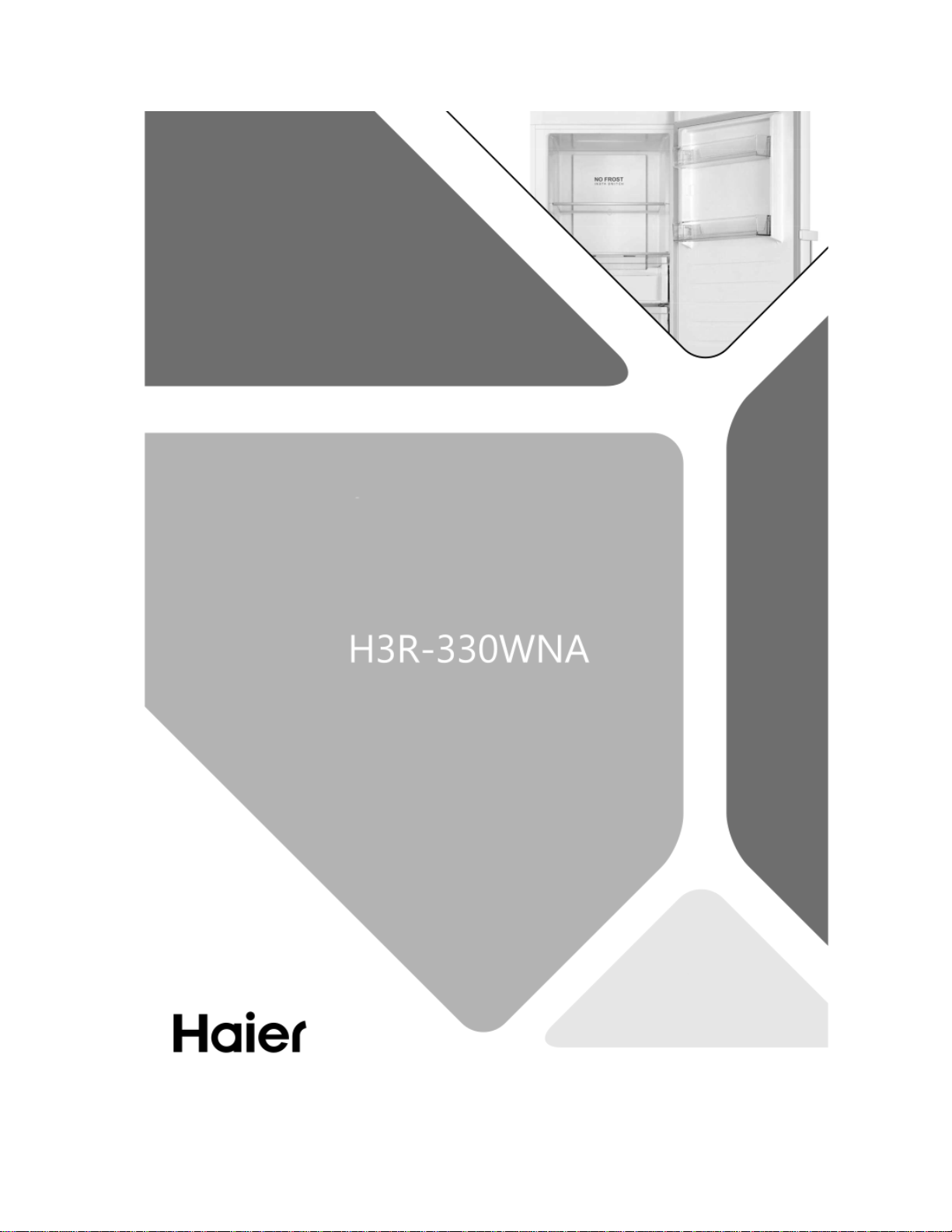

Page 1
M Manual de utilizare
Frigider vertical
RO
Page 2
Mulțumim!
2
Vă mulțumim pentru achiziționarea unui produs Haier.
Citiți cu atenție aceste instrucțiuni înainte de a utiliza acest frigider. Instrucțiunile conțin
informații importante care vă vor ajuta să obțineți cele mai bune rezultate, utilizând
frigiderul, și să asigurați instalarea, utilizarea și întreținerea sigură și adecvată.
Păstrați acest manual într-un loc accesibil, astfel încât să-l puteți consulta întotdeauna,
pentru utilizarea sigură și adecvată a frigiderului.
Dacă vindeți frigiderul, îl dați mai departe sau renunțați la el când vă mutați din casa,
asigurați-vă că dați mai departe și acest manual, astfel încât noul proprietar să se
familiarizeze cu frigiderul și cu avertismentele de siguranță.
Legendă
Informații și sfaturi generale
Avertisment - Informații de securitate
importante
Informații referitoare la mediu
Reciclare
Contribuiţi la protejarea mediului și a
sănătății umane. Puneți ambalajul în
recipientele speciale pentru a-l recicla.
Sprijiniți reciclarea deșeurilor de aparate
electrice și electronice. Nu aruncați
aparatele marcate cu acest simbol
împreună cu deșeurile menajere.
Returnați produsul la firma de reciclare
sau contactați municipalitatea locală.
AVERTISMENT!
Risc de rănire sau sufocare!
Agenții de răcire trebuie eliminaţi într-un mod specializat. Asigurați-vă că ţevile
circuitului de răcire nu sunt deteriorate înainte de a arunca frigiderul. Deconectați
frigiderul de la sursa de alimentare. Tăiați cablul de alimentare și aruncați-l. Scoateți
ușa, dispozitivul de prindere al ușii și garniturile, pentru a preveni blocarea copiilor și
animalelor de companie în frigider.
Page 3
Cuprins
3
1 - Siguranță ............................................................................................................ 4
2 - Scopul utilizării ................................................................................................... 8
3 - Descrierea produsului ........................................................................................ 9
4 - Panoul de comandă ......................................................................................... 10
5 - Utilizare ............................................................................................................ 11
6 - Sfaturi de economisire a energiei ..................................................................... 14
7 - Accesorii .......................................................................................................... 14
8 - Îngrijire și curățare ............................................................................................ 15
9 - Depanare ......................................................................................................... 17
10 - Instalare ......................................................................................................... 20
11 - Date tehnice ................................................................................................... 24
12 - Service clienți ................................................................................................. 25
Page 4
1 - Siguranță
4
- Siguranță
Înainte de a porni frigiderul pentru prima dată, citiți următoarele recomandări de siguranță:
AVERTISMENT!
Înainte de prima utilizare
► Asigurați-vă că nu s-a produs nicio deteriorare în timpul transportului.
► Îndepărtați toate ambalajele și nu le lăsați la îndemâna copiilor.
► Așteptați cel puțin șase ore înainte de a instala frigiderul, pentru a asigura
funcţionarea optimă a circuitului de răcire.
► Deoarece frigiderul este greu, întotdeauna trebuie manevrat de cel puțin două
persoane.
Instalare
► Frigiderul trebuie amplasat într-un loc bine ventilat. Asigurați un spațiu de cel puțin
10 cm deasupra frigiderului și în jurul acestuia.
► Nu acoperiți orificiile de ventilare.
► Nu așezați niciodată frigiderul într-o zonă umedă sau într-un loc în care ar putea fi
stropit cu apă. Curățați și uscați urmele de apă și petele cu o cârpă moale, curată.
► Nu instalați frigiderul direct în lumina soarelui sau lângă surse de căldură (de
exemplu, sobe, încălzitoare).
► Instalați și echilibraţi frigiderul într-o zonă potrivită pentru dimensiunea și utilizarea
acestuia.
► Păstrați neobstrucționate deschiderile de ventilație din frigider sau din structura
încorporată.
► Asigurați-vă că informațiile electrice de pe plăcuță corespund cu sursa de
alimentare cu energie. În caz contrar, contactați un electrician.
► Frigiderul funcționează cu o sursă de alimentare de 220-240Vc.a. /50 Hz. Fluctuația
anormală a tensiunii poate face ca frigiderul să nu pornească, poate deteriora
compresorul, sau poate induce un zgomot anormal în timpul funcționării. În acest
caz, trebuie montat un regulator automat de tensiune.
► Utilizați o priză separată pentru alimentarea cu energie electrică care este ușor
accesibilă. Frigiderul trebuie să fie împământat.
► Doar pentru Marea Britanie: Cablul de alimentare al frigiderului este prevăzut cu
un ștecher cu 3 fire (împământare) care se potrivește unei prize standard cu 3 fire
(de împământare). Nu tăiați niciodată și nu demontați cel de-al treilea pin (de
împământare). După instalarea frigiderului, priza trebuie să fie accesibilă.
► Nu utilizați adaptoare cu prize multiple și cabluri prelungitoare.
► Asigurați-vă că niciodată cablul de alimentare nu este prins de frigider. Nu călcați
pe cablul de alimentare.
► Nu deteriorați circuitul de răcire.
Page 5
1 - Siguranță
5
AVERTISMENT!
Utilizare zilnică
► Acest frigider poate fi utilizat de copii cu vârsta de minimum 8 ani și de persoane
cu capacități fizice, senzoriale, mentale reduse sau cu lipsă de experiență și de
cunoștințe, dacă sunt supravegheați sau instruiți privind utilizarea frigiderului întrun mod sigur, și care înțeleg pericolele implicate.
► Țineți copiii sub 3 ani departe de frigider, cu excepția cazului în care aceștia sunt
supravegheați în mod constant.
► Copiii nu trebuie să se joace cu frigiderul.
► Dacă există scurgeri de gaz de răcire sau de alt gaz inflamabil în apropierea
frigiderului, opriți robinetul gazului care se scurge, deschideți ușile și ferestrele și
nu deconectați ștecherul frigiderului de la priză.
► Aveţi in vedere că frigiderul este setat pentru a funcționa într-un anumit interval de
temperatură ambiantă, între 10 și 43°C. Este posibil ca frigiderul să nu funcționeze
corect dacă este lăsat pentru o perioadă lungă de timp la o temperatură mai mare
sau mică față de intervalul indicat.
► Nu plasați articole instabile (obiecte grele, recipiente umplute cu apă) pe partea
superioară a frigiderului, pentru a evita vătămările corporale care pot fi cauzate de
căderea sau de șocul electric cauzat de contactul cu apa.
► Deschideți și închideți ușile numai cu mânerele. Spațiul între uși și dintre ușă și
carcasă este foarte îngust. Nu introduceţi mâinile în aceste zone pentru a evita
prinderea degetelor. Deschideți sau închideți ușile frigiderului numai când nu stau
copii în zona de mișcare a ușii.
► Nu depozitați și nu utilizați materiale inflamabile, explozive sau corozive în frigider
sau în apropierea acestuia.
► Nu depozitați medicamente, bacterii sau agenți chimici în frigider. Acest frigider este
un aparat de uz casnic. Nu se recomandă stocarea materialelor care necesită
temperaturi stricte.
► Pentru a evita orice problemă cauzată de instabilitatea frigiderului, acesta trebuie
fixat conform instrucțiunilor.
► Copiii cu vârsta cuprinsă între 3 și 8 ani pot încărca și descărca alimentele în
frigider.
Page 6
1 - Siguranță
6
AVERTISMENT!
Utilizare zilnică
► Deconectați frigiderul, de la priză, în cazul unei pene de curent sau înainte de
curățare. Lăsați cel puțin 5 minute înainte de a reporni frigiderul, deoarece pornirea
frecventă poate deteriora compresorul.
► Nu utilizați dispozitive electrice în interiorul compartimentelor de stocare a
produselor alimentare din frigider, cu excepția cazului în care acestea sunt de tipul
celor recomandate de producător.
Întreținere/curățare
► Asigurați-vă că sunt supravegheați copiii, în cazul în care aceștia curăță și întrețin
frigiderul.
► Deconectați frigiderul de la sursa electrică înainte de a întreprinde orice operație de
întreținere de rutină. Lăsați cel puțin 5 minute înainte de a reporni frigiderul,
deoarece pornirea frecventă poate deteriora compresorul.
► Țineți ștecherul, nu cablul, când deconectați frigiderul.
► Nu răzuiți gheața cu obiecte ascuțite. Nu utilizați spray-uri, încălzitoare electrice,
cum ar fi radiatoarele, uscătoarele de păr, aparatele de curățare cu abur sau alte
surse de căldură, pentru a evita deteriorarea pieselor din plastic.
► Nu utilizați dispozitive mecanice sau alte mijloace pentru a accelera dezghețarea,
altele decât cele recomandate de producător.
► Nu utilizați pulverizatoare cu apă sau abur pentru a curăța frigiderul.
► În situația în care cablul de alimentare este deteriorat, acesta trebuie înlocuit de
producător, de agentul de service sau de persoane calificate în acest sens pentru
a evita un pericol.
► Nu încercați să reparați, dezasamblați sau modificați singur frigiderul. În cazul
reparațiilor, vă rugăm să contactați service-ul nostru pentru clienți.
► Nu încercați să înlocuiți lampa de iluminat. În cazul unei înlocuiri, vă rugăm să
contactați unitatea noastră de service pentru clienți.
Page 7
1 - Siguranță
7
Informații privind gazul frigorific
AVERTISMENT!
Frigiderul conține agent frigorific inflamabil, IZOBUTAN (R600a). Asigurați-vă că
circuitul frigorific nu s-a deteriorat în timpul transportului sau al instalării. Scurgerile de
agent frigorific pot provoca leziuni oculare sau se pot aprinde. Dacă a apărut o
defecțiune, îndepărtați-vă de sursele de foc deschise, ventilați bine camera, nu
conectați și nu deconectați cablurile de alimentare ale frigiderului sau a altor aparate.
Informați service-ul pentru clienți.
În cazul în care ochii au intrat în contact cu agentul frigorific, clătiți imediat sub jet de
apă și apelați la un doctor oftalmolog.
AVERTISMENT!
► Aveți grijă să evitați provocarea unui incendiu prin aprinderea materialului
inflamabil.
► AVERTIZARE: Când poziționați frigiderul, asigurați-vă că niciodată cablul de
alimentare nu este prins sau deteriorat.
► AVERTIZARE: Nu localizați prize portabile multiple sau surse de alimentare
portabile în partea din spate a frigiderului.
► Nu depozitați în acest frigider substanțe explozive, cum ar fi cutiile de aerosoli cu
un agent de propulsare inflamabil.
► Din cauza agenților frigorifici inflamabili utilizați în frigider, vă rugăm să fiți atenți la
instalarea, manipularea, operațiunile de întreținere și la reciclarea acestuia.
► Vă rugăm să contactați firma de recilare pentru a arunca frigiderul.
Page 8
2 – Scopul utilizării
8
2.1 – Scopul utilizării
Acest frigider este destinat uzului casnic și activităților similare, cum ar fi:
− în zonele de bucătărie pentru personalul din magazine, birouri și alte medii de lucru;
− în ferme și de către clienții din hoteluri, moteluri și alte medii de tip rezidențial;
− în mediile de tip cazare și mic dejun;
− în aplicațiile de catering.
Acest frigider este destinat răcirii alimentelor. A fost proiectat exclusiv pentru utilizarea în
interiorul gospodăriilor în mediu uscat. Nu este destinat utilizării comerciale sau
industriale. La cerere, acest frigider poate fi utilizat pe post de compartiment pentru
alimente proaspete.
Schimbările sau modificările dispozitivului nu sunt permise. Utilizarea în alt scop poate
provoca pericole și pierderea garanției.
2.2 Accesorii
Verificați accesoriile și instrucțiunile conform acestei liste:
Etichetă consum
energetic
Card de garanție
Îndrumar rapid
de conectivitate
Manual de
instrucțiuni
Balama superioară din
stânga pentru
reversibilitatea ușii
Capacul balamalei
superioare din stânga
Capace axe
Page 9
3 – Descrierea produsului
9
Notă: Diferențe
Din cauza modificărilor tehnice și a diferitelor modele, unele dintre ilustrațiile din acest
manual pot fi diferite față de cele ale modelului dvs.
Imaginea frigiderului (Fig. 3)
1. Panoul de comandă
2. Sertare
3. Lumină cu LED
4. Picioare reglabile
5. Flux de aer multiplu
6. Rafturi detașabile pentru ușă
7. Rafturi din sticlă
8. Mâner ușă
Page 10

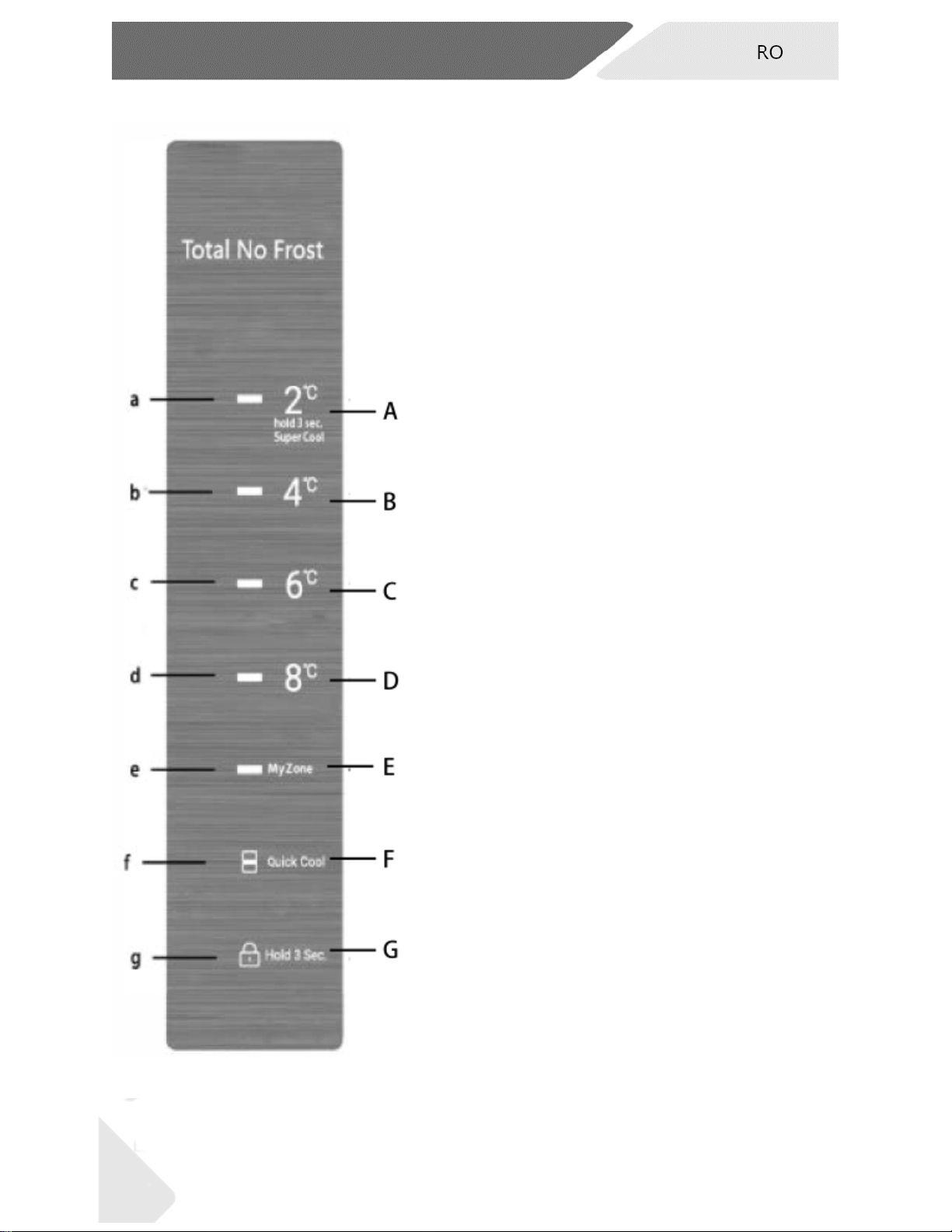

4 – Panoul de comandă
10
A
Temperatura frigiderului și modul de
răcire rapidă
B
Temperatura frigiderului
C
Temperatura frigiderului
D
Temperatura frigiderului
E
Mod temperatură gheață
F
Răcire rapidă
G
Blocare
Page 11
5 – Utilizare
11
05.1 Înainte de prima utilizare
► Îndepărtați toate materialele ambalajului, nu le lăsați la îndemâna copiilor și aruncați-
le într-un mediu ecologic.
► Înainte de a pune orice fel de alimente, curățați interiorul și exteriorul frigiderului cu
apă și cu un detergent ușor.
► După ce frigiderul a fost echilibrat si curățat, așteptați cel puțin 6 ore înainte de a-l
conecta la sursa de alimentare cu energie. Vă rugăm consultați secțiunea
INSTALARE.
5.2 Pornirea/oprirea frigiderului
► Frigiderul este în funcțiune de îndată ce este conectat la sursa de alimentare.
► Temperatura frigiderului este setată automat la o temperatură de refrigerare/de
depozitare de 4°C și la o temperatură a gheții de 0°C. Aceasta este setarea
recomandată și temperatura ideală pentru produsele refrigerate. Puteți regla manual
temperatura dacă doriți. Vă rugăm consultați secțiunea REGLAREA
TEMPERATURII.
Indicatorii (a-g) se vor aprinde concomitent. Dacă ușa este închisă, afișajul se oprește
după 30 de secunde. Blocarea panoului ar putea fi activă.
Notă: Presetări
► Frigiderul este presetat la temperatura recomandată, temperatura de refrigerare
pentru depozitare de 4°C și temperatura gheții de 0°C.
► Când frigiderul este pornit, după ce a fost deconectat de la sursa principală de
alimentare cu energie, atingerea temperaturii corecte poate dura până la 2 ore.
Goliți frigiderul înainte de a-l opri și apoi scoateți cablul de alimentare din priza de
alimentare.
5.3 Modul de așteptare al afișajului
Când ușa este închisă, afișajul se oprește automat după 30 de secunde de funcționare.
Afișajul se blochează automat. Se aprinde automat când atingeți orice buton sau deschideți
ușa.
5.4 Blocarea și deblocarea afișajului
Blocare automată
Afișajul este blocat automat la 30 de secunde după încetarea utilizării.
Blocarea manuală
Când afișajul este deblocat, apăsați tasta „Blocare” (G) și mențineți-o apăsată timp de 3
secunde, apoi indicatorul emite un semnal luminos și afișajul este blocat. Când afișajul
este blocat, apăsați tasta „Blocare” (G) și mențineți-o apăsată timp de 3 secunde, după
un semnal sonor, indicatorul „Blocare” (G) se stinge și afișajul este deblocat.
Page 12
5 – Utilizare
12
Notă: Blocare afișaj
Când afișajul este blocat, funcțiile precum cea pentru setarea temperaturii sau funcția de
răcire rapidă, sunt dezactivate. Când se încearcă operațiunile de mai sus, indicatorul de
blocare pentru copii va emite un semnal luminos scurt, de 3 ori, pentru a reaminti că
afișajul este blocat.
5.5 Setarea temperaturii
Când afișajul este deblocat, puteți regla temperatura atingând butonul temperatură;
acest proces va fi însoțit de semnale sonore. Zona de rafturi superioare și zona
primului sertar din frigider este zona de depozitare pentru refrigerare, iar zona
inferioară cu trei sertare este zona de temperatură a gheții. Alegeți zona de depozitare
adecvată pentru a evita stricarea alimentelor.
5.6 Modul frigider (2°C la 8°C) (A-D)
Când afișajul este deblocat, puteți regla temperatura atingând diferite butoane de
temperatură. Temperatura poate fi setată la "2°C" , "4°C" , "6°C" și "8°C" .
5.7 Mod temperatură gheață (0°C/2°C) (E)
Atunci când afișajul este deblocat, atingeți „Răcitor” (E), indicatoarele „Răcitor” (e) vor
emite semnale luminoase, iar zona de temperatură a gheții este setată la 0°C. Atingeți
„Răcitor” (E), indicatoarele „Răcitor” (E) ) se vor stinge, zona de temperatură a gheții
este setată la 2°C.
5.8 Modul Super Cool (E)
Când afișajul este blocat, atingeți butonul (2°C) (A) și mențineți-l apăsat timp de 3
secunde, indicatoarele (a-d) vor emite semnale luminoase, astfel frigiderul
funcționează în modul Super Cool. Repetați pașii de mai sus pentru a dezactiva funcția
Super Cool. Dacă nu doriți să o dezactivați manual, funcția va fi dezactivată automat
de îndată ce temperatura atinge valoarea setată sau 3 ore mai târziu.
Notă: Super cool
În modul Super Cool, temperatura nu poate fi reglată. Dacă încercați acest lucru,
indicatorul Super va emite un semnal luminos intermitent de 3 ori.
5.9 Modul Quick Cool [Răcire rapidă] (F)
Modul Quick cool funcționează ca RĂCIRE DE ȘOC în al doilea sertar de la partea
superioară, întreaga zonă a sertarului poate fi răcită rapid la temperatura setată. Când
afișajul este blocat, atingeți butonul „Quick Cool” (F), indicatoarele (f) vor emite semnale
luminoase, astfel frigiderul funcționează în modul Quick Cool. Repetați pașii de mai sus
pentru a dezactiva funcția Quick Cool. Dacă nu doriți să o dezactivați manual, funcția va
fi dezactivată automat de îndată ce temperatura atinge valoarea setată sau 3 ore mai
târziu.
Page 13
5 – Utilizare
13
5.10 Memoria după oprire
Acest frigider are memorie după oprire, memorând setările anterioare opririi. La revenirea
energiei electrice, frigiderul revine la setările dinainte de deconectarea de la sursa de
alimentare și continuă să funcționeze. Funcția „Blocare pentru copii” nu poate fi
memorată, după pornire afișajul fiind blocat.
5.11 Alarma de ușă deschisă
Când ușa este deschisă mai mult de 1 minut, beeper-ul va emite 3 semnale sonore la un
interval de 0,5 secunde. Semnalele sonore se vor repeta la fiecare 30 de secunde, dacă
ușa rămâne deschisă. Semnalele sonore se vor opri la închiderea ușii sau după 7 minute.
Apoi semnalele luminoase se sting.
5.12 Sistem de indicare a erorilor
Frigiderul este echipat cu sistem de indicare a erorilor. La înregistrarea unei erori, afișajul
va ilumina intermitent la fiecare sfert de secundă, afișând diverse coduri pentru diferite
erori. În această situație, frigiderul ar putea încă să răcească, dar utilizatorul trebuie să
contacteze unitatea de service post-vânzare cât mai curând posibil pentru a avea un
control optim al frigiderului.
Alimentele diferite ar trebui plasate în diferite zone în
funcție de proprietățile lor (Fig: 5).
1 Alimente murate, conserve, fructe, legume,
salată, etc.
2 Ouă, conserve, condimente, băuturi și alimente
îmbuteliate, etc.
3 Produse din carne, gustări, etc.
În modul refrigerare fără un compartiment de 4 stele:
acest aparat frigorific nu este potrivit pentru
înghețarea produselor alimentare;
Page 14
6 – Sfaturi de economisire a energiei
14
Sfaturi de economisire a energiei
► Asigurați-vă că frigiderul este ventilat corespunzător (consultați secțiunea
INSTALARE).
► Nu instalați frigiderul direct în lumina soarelui sau lângă surse de căldură (de
exemplu, sobe, încălzitoare).
► Evitați o temperatură scăzută în frigider. Cu cât este setată o temperatură mai mică
în frigider, cu atât consumul de energie crește.
► Lăsați alimentele calde să se răcească înainte de a le pune în frigider.
► Deschideți ușa frigiderului cât se poate de puțin și cât mai rar.
► Asigurați-vă că ușa se închide întotdeauna corect și nu afectează poziția
alimentelor. Păstrați garniturile ușii curate.
► Curățați regulat spatele frigiderului. Praful crește consumul de energie electrică.
► Cele mai multe configurații de economisire a energiei electrice necesită ca sertarul,
cutia de alimente și rafturile să fie poziționate în frigider în starea din fabrică, iar
alimentele trebuie plasate fără a bloca orificiul de evacuare al aerului din conductă.
7 – Accesorii
7.1. Rafturi detașabile pentru ușă
Rafturile ușii pot fi îndepărtate pentru curățare:
Puneți mâinile pe fiecare parte a raftului, ridicați-
l (1) și trageți-l în afară (2) (Fig. 7.1).
Pentru a asambla raftul ușii, etapele de mai sus
sunt efectuate în ordine inversă.
7.2. Rafturi din sticlă
1. Pentru a scoate un raft, scoateți-l mai întâi
ridicând marginea sa posterioară (1) și
trageți-l în afară (2) (Fig. 7.2).
2. Pentru a-l reinstala, puneți-l pe suporturile
de pe ambele părți și împingeți-l în poziția
cea mai îndepărtată până când partea din
spate a raftului este fixată în interiorul
fantelor laterale
Page 15
8 – Îngrijire și curățare
15
AVERTISMENT!
Deconectați frigiderul de la sursa de alimentare înainte de curățare.
8.1 Generalități
Curățați frigiderul doar când este depozitată o cantitate mică de alimente sau nu conține
alimente.
AVERTISMENT!
► Nu curățați frigiderul cu perii dure, perii de sârmă, detergenți sub formă de pulbere,
petrol, acetat de amil, acetonă și soluții organice similare, soluții acide sau alcaline.
Vă rugăm să curățați cu un detergent special pentru frigider, pentru a evita
deteriorarea.
► Nu pulverizați și nu spălați frigiderul în timpul curățării.
► Nu răzuiți gheața cu obiecte ascuțite.
► Nu utilizați spray-uri, încălzitoare electrice, cum ar fi un radiator, un uscător de păr,
un aparat de curățare cu aburi sau alte surse de căldură, pentru a evita deteriorarea
pieselor din plastic.
► Nu curățați rafturile reci din sticlă cu apă fierbinte. Schimbarea bruscă a temperaturii
poate produce spargerea sticlei.
► Nu încercați să reparați singur frigiderul. În cazul unei reparații, vă rugăm să
contactați unitatea noastră de service pentru clienți.
► Păstrați garnitura ușii mereu curată.
► Curățați interiorul și carcasa
frigiderului cu o cârpă moale sau cu
un burete, umezite în apă caldă și cu
detergent slab (Fig. 8.1).
► Clătiți și uscați cu o cârpă moale.
► Nu curățați nici una dintre
componentele frigiderului într-o
mașină de spălat vase.
► Curățați accesoriile numai cu apă
caldă și detergent slab.
Page 16
8 – Îngrijire și curățare
16
8.2 Neutilizarea pentru o perioadă mai lungă de timp
Dacă frigiderul nu este utilizat o perioadă mai lungă de timp:
► Scoateți alimentele;
► Deconectați cablul de alimentare;
► Curățați frigiderul așa cum s-a descris mai sus;
► Țineți deschise ușa și sertarele frigiderului pentru a preveni acumularea de mirosuri
neplăcute în interior. Scoateți ușa frigiderului (deschideți ușa și țineți-o înainte de a
scoate șuruburile) pentru a evita intrarea și blocarea copiilor în frigider.
Notă: Oprire
Pentru a asigura durata de viață a frigiderului, opriți-l numai dacă este strict necesar.
8.3 Mutarea frigiderului
1. Scoateți toate alimentele și opriți frigiderul;
2. Fixați rafturile și celelalte părți mobile din frigider cu bandă adezivă;
3. Închideți ușa și fixați-o cu bandă;
4. Nu înclinați frigiderul mai mult de 45°, evitând astfel deteriorarea sistemului de
răcire;
5. Înfășurați picioarele frigiderului pentru a evita zgârierea podelei. Nu mișcați
niciodată frigiderul cu forța.
AVERTISMENT!
► Nu ridicați frigiderul de mânerele sale.
► Nu așezați niciodată frigiderul în poziție orizontală pe o suprafață inferioară.
Page 17
9 – Depanare
17
Multe probleme care apar ar putea fi rezolvate de dvs., fără a avea experiență în domeniu. În
cazul unei probleme, verificați toate posibilitățile afișate și urmați instrucțiunile de mai jos înainte
de a contacta o unitate de service post-vânzare. Consultați SERVICE CLIENȚI.
AVERTISMENT!
► Înainte de întreținere, dezactivați frigiderul și deconectați ștecherul din priza de
rețea.
► Echipamentele electrice ar trebui să fie întreținute numai de tehnicieni/electricieni
calificați, deoarece reparațiile necorespunzătoare pot provoca daune considerabile.
► Un cablu de alimentare deteriorat trebuie înlocuit numai de producător, agenții săi
de service sau de persoane calificate în mod similar pentru a evita un pericol.
Alarma acustică poate fi oprită prin apăsarea oricărui buton
Problema
Cauza posibilă
Soluția posibilă
Compresorul nu
funcționează.
Ștecherul nu este conectat la
priza de rețea.
Conectați ștecherul la rețea.
Frigiderul funcționează
frecvent sau pentru o
perioadă prea lungă de
timp.
Temperatura din interior sau din
exterior este prea mare
În acest caz, este normal ca
frigiderul să funcționeze mai mult.
Frigiderul nu a fost alimentat cu
energie o perioadă de timp.
În mod normal, durează de la 8
până la 12 ore pentru ca acesta
să se răcească complet.
Ușa frigiderului nu se închide
etanș.
Închideți ușa și asigurați-vă că
frigiderul este situat pe o
suprafață plana și că nu există
alimente sau recipiente care
blochează ușa.
Ușa a fost deschisă prea des sau
prea mult.
Nu deschideți ușa prea des.
Setare de temperatură prea
scăzută.
Setați temperatura la un nivel mai
ridicat până când se obține o
temperatură satisfăcătoare.
Durează 24 de ore pentru ca
temperatura să devină stabilă.
Garnitura ușii este murdară,
uzată, crăpată sau nepotrivită.
Curățați garnitura ușii sau
înlocuiți-o la unitatea de service
pentru clienți.
Circulația necesară de aer nu
este garantată.
Asigurați o ventilație adecvată.
Interiorul este acoperit de gheață.
Dezghețați frigiderul.
Frigiderul emite sunete
anormale.
Frigiderul nu este fixatt pe o
suprafață plana.
Echilibratii frigiderul.
Frigiderul atinge un obiect din
apropiere.
Îndepărtați obiectele din jurul
frigiderului.
Frigiderul stă pe o podea din
lemn sau lângă pereți din lemn.
Lemnul amplifică sunetul. Puneți
frigiderul în altă parte.
Page 18
9 – Depanare
18
Problema
Cauza posibilă
Soluția posibilă
Frigiderul emite un sunet
ca un clic
Este normal. Este cauzat de
pornirea sau oprirea unității de
refrigerare.
-
Se aude un sunet vag,
similar cu cel al apei
curgătoare.
Este normal.
-
Frigiderul emite un sunet
ca un motor
Tocmai a pornit automat unitatea
de refrigerare. Este normal.
-
Nu este suficient de rece
în interiorul frigiderului.
Temperatura este setată prea
sus.
Resetați temperatura
Au fost depozitate produse prea
calde.
Răciți întotdeauna produsele
înainte de a le depozita
Prea multe alimente au fost
depozitate deodată.
Depozitați întotdeauna cantități
mici de alimente.
Produsele sunt prea apropiate
unul față de celălalt.
Lăsați un spațiu între alimente
care să permită trecerea aerului.
Ușa nu este închisă etanș.
Închideți ușa.
Ușa a fost deschisă prea des sau
prea mult.
Nu deschideți ușa prea des.
Este prea rece în
interiorul frigiderului.
Temperatura este setată prea
jos.
Resetați temperatura
S-a acumulat umiditate
pe suprafața frigiderului.
Clima este prea călduroasă și
prea umedă.
Acest lucru este normal într-o
climă umedă și se va schimba
când umiditatea se va reduce.
Ștergeți și uscați cu o cârpă.
Sistemul de răcire nu
funcționează.
Ștecherul nu este conectat la
priza de rețea.
Conectați ștecherul la rețea.
Sursa de alimentare nu este
intactă.
Verificați sursa de alimentare cu
energie electrică din încăpere.
Sunați compania locală de
electricitate!
Page 19
9 – Depanare
19
Problema
Cauza posibilă
Soluția posibilă
Părțile laterale ale
frigiderului și banda ușii
se încălzesc.
Este normal.
-
Auziți un semnal de
alarmă.
Ușa este deschisă.
Închideți ușa sau opriți manual
alarma.
Ușa se deschide cu
dificultate.
Odată ce frigiderul funcționează,
acesta are un vid intern.
Deschideți ușor etanșarea ușii
pentru a lăsa aerul să intre în
frigider.
Ușa nu poate fi închisă
în mod corespunzător.
Întotdeauna rămâne un
decalaj.
Din cauza temperaturii scăzute a
frigiderelor, garnitura ușii poate
deveni dură și se poate deforma
cu ușurință.
Utilizați un uscător de păr sau
puneți un prosop fierbinte pe
locul în care garnitura este
deformată.
Când garnitura este moale din
nou, închideți ușa și comprimați-o
strâns.
9.2 Întreruperea energiei electrice
În cazul unei pene de curent, urmați aceste sfaturi, mai ales în timpul verii:
► Deschideți ușa cât se poate de rar.
► Nu puneți alimente suplimentare în frigider, în timpul unei pene de curent.
► Dacă se emite o notificare prealabilă unei pene de curent și dacă durata acesteia este
mai mare de 15 ore, faceți gheață și puneți-o într-un recipient în partea superioară a
compartimentului congelator.
► Pe măsură ce temperatura în frigider va crește în timpul unei pene de curent sau în
cazul altei defecțiuni, perioada de depozitare și calitatea comestibilă a alimentelor vor
fi reduse. Toate alimentele care au fost dezghețate trebuie fie consumate, fie gătite și
recongelate (în situațiile în care se pretează) imediat după aceea pentru a preveni
riscurile de sănătate.
Notă: Funcția de memorie în timpul întreruperii alimentării cu energie
electrică
După revenirea alimentării cu energie electrică, frigiderul continuă cu setările stabilite înainte de
pana de curent.
Page 20
10 – Instalare
20
10.1 Despachetare
AVERTISMENT!
► Frigiderul este greu. Întotdeauna trebuie manevrat de cel puțin două persoane.
► Nu lăsați la îndemâna copiilor niciun ambalaj și aruncați-l într-un mediu ecologic.
Scoateți frigiderul din ambalaj.
► Îndepărtați tot ambalajul.
10.2 Condiții de mediu
Temperatura camerei trebuie să fie întotdeauna între 10°C și 43°C, deoarece poate
influența temperatura din interiorul frigiderului și consumul de energie. Nu instalați
frigiderul lângă alte aparate care emit căldură (cuptoare, frigidere) fără izolare.
10.3 Cerințe de spațiu
Spațiul necesar pentru deschiderea ușii (Fig. 10.3):
Lățime
în mm
Adâncime
în mm
Distanța față de
perete
în mm
W1
W2
D1
D2
D3
D4
595
955
592
1105
1215
100
10.4 Ventilația în secțiunea transversală
Pentru a obține o ventilație suficientă a frigiderului, din motive
de siguranță, informațiile privind secțiunile transversale de
ventilație necesare trebuie respectate (Fig. 10.4).
10.5 Echilibrarea frigiderului
Frigiderul trebuie plasat pe o suprafață plană, solidă. Dacă
frigiderul este plasat pe un suport, trebuie utilizate materiale
puternice și rezistente la foc. Nu utilizați niciodată materiale
de ambalare din spumă pe post de suport.
1 Înclinați ușor frigiderul spre spate (Fig. 10.5).
2 Reglati piciorusele la nivelul dorit.
3 Stabilitatea poate fi verificată prin oscilarea alternativă
pe diagonale. Ar trebui să existe o oscilație ușoară similară în
ambele direcții. În caz contrar, cadrul poate să se îndoaie;
rezultatul este că pot să apară scurgeri pe la graniturile ușii.
O pantă ușoară în partea din spate ușurează închiderea ușii.
Page 21
10 – Instalare
21
10.6 Utilizarea picioruselor reglabile
În situația în care frigiderul este instabil,
piciorusele pot fi reglate: Rotiți picioarele
reglabile în funcție de direcția săgeții (Fig.
10.6), pentru a le înălța sau coborî:
► Rotirea picioruselor în sensul acelor de
ceasornic ridică frigiderul.
► Rotirea picioruselor în sens invers
acelor de ceasornic coboară frigiderul.
10.7 Timp de așteptare
Uleiul de lubrifiere fără întreținere este
situat în capsula compresorului. Acest ulei
poate trece prin sistemul închis de
tubulatură, dacă frigiderul este înclinat în
timpul transportului. Înainte de a conecta
frigiderul la sursa de alimentare cu energie
electrică, trebuie să așteptați 6 ore
(Fig.10.7), astfel încât uleiul să revină în
capsulă.
10.8 Conexiune la rețeaua electrică
Înainte de fiecare conexiune, verificați dacă:
► sursa de alimentare cu energie electrică, priza și siguranța corespund celor de pe
plăcuța electrică.
► priza de alimentare este împământată și nu este o priză multiplă sau un prelungitor.
► ștecherul și priza sunt conforme.
Conectați ștecherul la o priză de uz casnic instalată corect.
AVERTISMENT!
Pentru a evita riscurile, un cablu de alimentare deteriorat trebuie înlocuit de unitatea de
service clienți (a se vedea cardul de garanție).
Page 22
10 – Instalare
22
10.9 Inversarea ușii
Înainte de a conecta frigiderul la sursa de alimentare cu energie, trebuie să verificați dacă
deschiderea ușii trebuie să se schimbe de la dreapta (așa cum este livrat) la stânga, dacă
acest lucru este necesar în locul unde va fi instalat și utilizat.
AVERTISMENT!
► Frigiderul este greu. Este nevoie de două persoane pentru a efectua operația de
inversare a ușii.
► Înainte de orice manevrare, deconectați mai întâi frigiderul de la rețea.
► Nu înclinați frigiderul mai mult de 45 °, pentru a preveni deteriorarea sistemului de
răcire.
Etape de asamblare (Fig. 10.9):
1 Asigurați-vă uneltele necesare.
2 Deconectați frigiderul.
3 Îndepărtați capacul găurii balamalei și capacul
balamalei.
4 Deconectați cablul de conectare.
5 Îndepărtați șuruburile și balamaua.
6 Îndepărtați folia de pe ușă. Îndepărtați capacul
axului de pe ușă.
7 Deschideți și scoateți ușa.
8 Întoarceți ușa cu partea de sus în jos, scoateți
cele 2 șuruburi de la partea inferioară a ușii.
Scoateți 2 șuruburi, opritorul ușii și capacul
axului de pe partea inferioară a ușii
9 Luați opritorul ușii menționat în ultimul pas și
capacul subțire al axului din sacul de
accesorii, fixați-le cu 2 șuruburi. Fixați, de
asemenea, cele 2 șuruburi pe cealaltă parte a
ușii.
10 Înclinați ușor frigiderul, îndepărtați cele 4
șuruburi și apoi balamaua inferioară.
Page 23
10 – Instalare
23
11 Scoateți șurubul și capacul axului. Îndepărtați
axul balamalei și fixați-l în gaura de lângă ea.
12 Luați capacul axului mai gros din sacul de
accesorii. Fixați-l cu șurubul menționat la
ultimul pas.
13 Fixați balamaua cu 4 șuruburi în poziția opusă
a frigiderului .
14 Pe partea opusă a ușii, trageți cablul lateral de
conectare din stânga și treceți-l prin capacul
axului menționat la pasul 5, montați capacul
axului. Montați capacul găurii de pe partea
dreaptă.
15 Montați ușa.
16 Fixați balamaua superioară din dreapta cu 3
șuruburi.
17 Conectați legăturile cablului:
18 Fixați capacul găurii balamalei și capacul
balamalei superioare din stânga.
19 Ați terminat.
Garanția minimă este: 2 ani pentru țările din UE, 3 ani în Turcia, 1 an în Marea Britanie,
1 an în Rusia, 3 ani în Suedia, 2 ani în Serbia, 5 ani în Norvegia, 1 an în Maroc, 6 luni în
Algeria, în Tunisia nu este cerută garanție prin lege.
Termostatele, senzorii de temperatură, plăcile de circuite imprimate și sursele de lumină
sunt disponibile o perioadă minimă de șapte ani după plasarea pe piață a ultimei unități
a modelului. Mânerele ușilor, balamalele ușilor, tăvile și coșurile pentru o perioadă minimă
de șapte ani și garniturile ușilor o perioadă minimă de 10 ani, după plasarea pe piață a
ultimei unități a modelului.
Pentru informații suplimentare despre produs, vă rugăm să consultați
https://eprel.ec.europa.eu sau scanați QR-ul de pe eticheta energetică furnizată
împreună cu frigiderul.
Pentru a contacta asistența tehnică, vizitați site-ul nostru: https://corporate.haier-
europe.com/en/ sub secțiunea ‚website’, alegeți marca produsului dvs. și țara dvs. Veți fi
redirecționat către website-ul concludent unde puteți găsi numărul de telefon și formularul
de contact al service-ul de asistență tehnică.
Page 24
11 – Date tehnice
24
11.1 Fișa produsului în conformitate cu Regulamentul UE Nr. 1060/2010
Marca comercială
Haier
Identificator model
H3R-330WNA
Categoria modelului
Frigider vertical
Clasa de eficiență energetică
A
Consumul anual de energie (kWh/an)1}
66
Volum depozitare - răcire (L)
189
Volum depozitare - răcire (L)
141
Volum total de depozitare (L)
330
Temperatura în alte compartimente > 14 °C
Nu se aplică
Sistem fără gheață
Da
Siguranță în cazul unei pene de curent (h)
/
Capacitatea de congelare (kg/24h)
/
Clasa climatică
Acest frigider este destinat a fi utilizat la o temperatură
ambiantă de la 10 °C, la 43 °C.
SN-T
Emisii acustice în aer (db(A) re lpW)
38
Construcție
vertical
1]
pe baza rezultatelor probei standard de 24 de ore. Consumul real de energie va depinde
de modul în care se utilizează frigiderul și de locul în care este amplasat.
Instalați frigiderul într-o locație în care temperatura ambientală corespunde clasei climatice indicate pe plăcuța
frigiderului:
- Temperată extinsă (SN): ‚acest frigider este destinat a fi utilizat la temperatura ambientală cuprinsă în intervalul de
la 10°C la 32°C.
- Temperată (N): ‚acest frigider este destinat a fi utilizat la temperatura ambientală cuprinsă în intervalul de la 16 °C
la 32°C.
- Subtropicală (ST): ‚acest frigider este destinat a fi utilizat la temperatura ambientală cuprinsă în intervalul de la 16
°C la 38 °C.
- Tropicală (T): ‚acest frigider este destinat a fi utilizat la temperatura ambientală cuprinsă în intervalul de la 16 °C la
43 °C.
11.2 Date tehnice suplimentare
Tensiune/Frecvență
220-240V~/50Hz
Siguranța principală (A)
1,5
Agent frigorific
R600a
Dimensiuni (Î/G/D în mm)
1910/595/675
11.3 Standarde și directive
Acest produs îndeplinește cerințele directivelor CE aplicabile, cu standardele armonizate
corespunzătoare, care prevăd marcajul CE.
Page 25
12 – Service Clienți
25
Vă recomandăm service-ul nostru Haier Customer Service și utilizarea de piese de
schimb originale. Dacă aveți o problemă cu frigiderul, vă rugăm să verificați mai întâi
secțiunea DEPANARE.
Dacă nu găsiți o soluție, vă rugăm să contactați:
► dealerul dvs. local sau
► domeniul Service și suport de la www.haier.com unde puteți găsi numere de telefon
și întrebări și răspunsuri frecvente și unde puteți activa solicitarea de service.
Pentru a contacta unitățile noastre de service, asigurați-vă că aveți următoarele date
disponibile. Informațiile pot fi găsite pe plăcuță.
Model Nr. de serie
Verificați, de asemenea, garanția furnizată împreună cu produsul.
Pentru informațiile generale, vă rugăm să găsiți mai jos adresele noastre din Europa:
Țara*
Adresele poștale Haier din
Europa
Țara*
Adresa poștală
Italia
Haier Europe Trading SRL
Via De Cristoforis, 12
21100 Varese ITALIA
Franța
Haier France SAS 3-5 rue
des Graviers 92200
Neuillysur Seine FRANȚA
Spania
Portugalia
Haier Iberia SL
Pg. Garcia Faria, 49-51
08019 Barcelona
Belgia-FR
Belgia-NL
Olanda
Luxemburg
Haier Benelux SA
Anderlecht
Route de Lennik 451
Germania
Austria
Haier Deutschland GmbH
Hewlett-Packard-Str. 4
D-61352BadHomburg
Polonia
Cehia
Ungaria
Grecia
România
Rusia
Haier Poland Sp. zo.o. Al.
Jerozolimskie 181B 02-222
Varșovia POLONIA
Marea
Britanie
Haier Appliances UK Co.Ltd. One
Crown Square Church Street East
Woking, Surrey GU21 6HR UK
*Pentru mai multe informații, vă rugăm consultați www.haier.com
Page 26
Loading...
