目录
使用之前
产品特点------------------------------------1
各部分构件名称 --------------------------2
安全注意事项---------------------------3~5
放置环境-------------------------------------6
使用准备-------------------------------------7
开始使用-------------------------------------8
冷藏室的使用指导
关于冷藏室---------------------------------- 9
冷藏食品注意事项------------------------10
巧用冷藏室---------------------------------11
关于冷冻室
关于冷冻室---------------------------------12
冷冻食品注意事项------------------------13
清洁·停用
清洁------------------------------------------14
停用------------------------------------15~16
疑问解答·售后服务
疑问解答-------------------------------17~18
售后服务-------------------------------19~20
技术数据·装箱单
技术数据----------------------------------- 21
线路图·装箱单------------------------- 22
·使用前请仔细阅读本说明书。
·请注意保存。
·冰箱外观、颜色或画门图案见实物。
Page 3
产品特点
①宽电压带设计
宽电压带技术设计，能够在176〜242V电压范围内正常运转。
②宽气候带设计
无论一年四季气候如何变化，冰箱均能运行自如，不会出现天热不停机，天冷
不启动现象。
③风冷设计，食物更保鲜
全风冷式设计，食物新鲜保存，生活更健康。
④抽屉式冷冻门体
冷冻抽屉式门体设计，取物更方便。
⑤自动除霜
风冷式设计，自动除霜，免去人工除霜的烦恼。
1
Page 4
各部分构件名称
①
②
⑦
③
④
⑤
⑥
①照明灯 ②搁物架
③风门 ④温控器
⑤万能容器 ⑥冷冻室抽屉
⑦瓶座
该系列冰箱执行国家标准：
GB4706.1 《家用和类似用途电器的安全 第一部分：通用要求》
GB4706.13 《家用和类似用途电器的安全 制冷器具、冰淇淋机和制冰机的特殊要求》
GB/T8059.4 《家用制冷器具 无霜冷藏箱、无霜冷藏冷冻箱、无霜冷冻食品储藏箱和无霜食品冷冻箱》
GB4343 《家用和类似用途电动、电热器具，电动工具以及类似电器无线电干扰特性测量方法和允许值》
GB17625.1 《低压电气及电子设备发出的谐波电流限值》
尊敬的海尔用户：
感谢您选择、使用海尔产品。
海尔产品质量优，性能佳。为了方便您使用，请仔细阅读说明书，并按照说明书的步
骤操作。
自始至终，海尔的“国际星级服务”将伴随着您，使用时无论有什么问题，请按照保
修证的电话、地址联系，我们时刻恭候为您服务。
海尔－真诚到永远！
由于产品的改进，您所购买的海尔冰箱可能与说明书中介绍不完全一致， 谨此致歉。
2
Page 5
Page 6
Page 7
售后服务

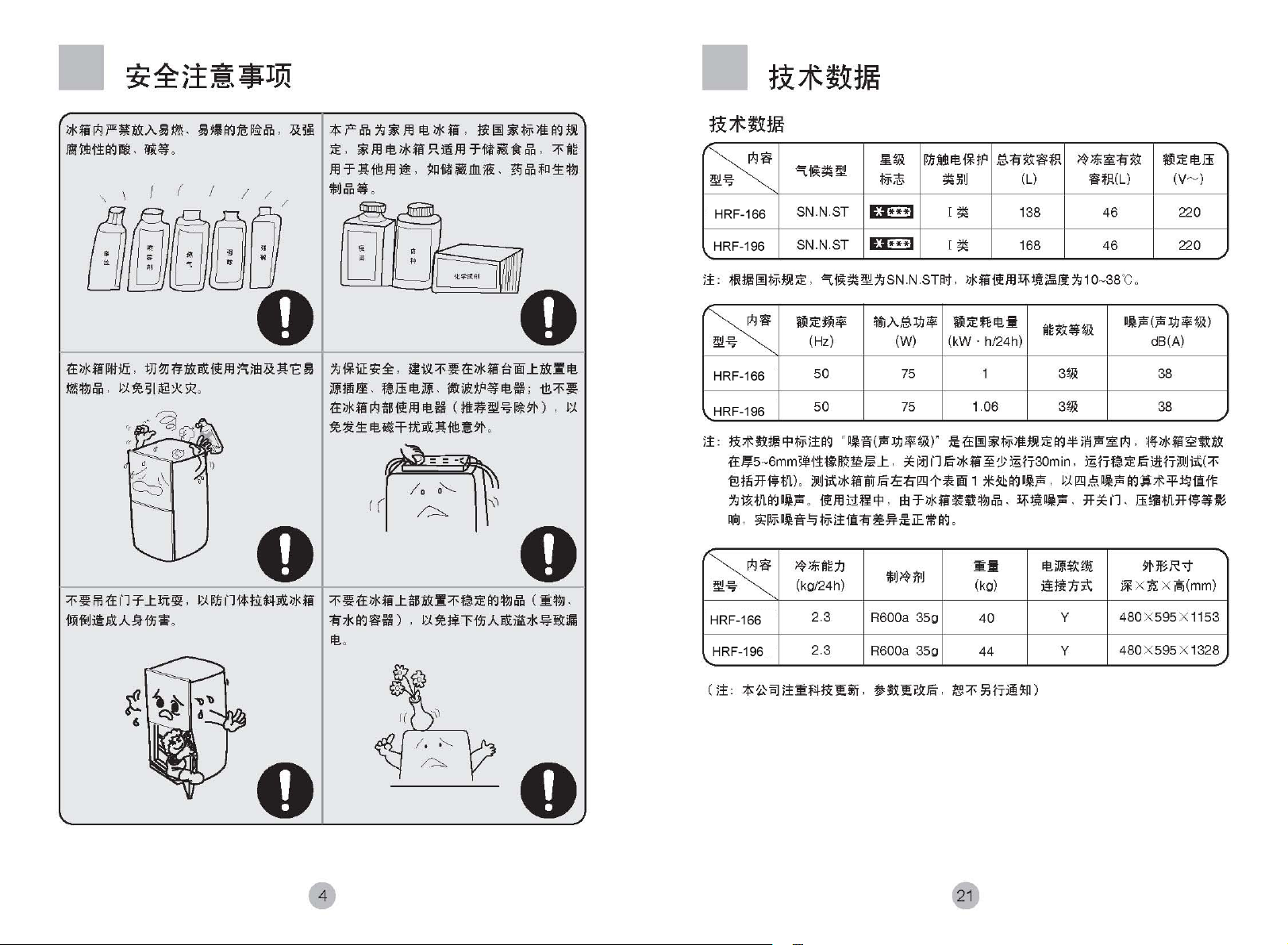

安全注意事项
维修之前请确认如下事项
冰箱内有异味
●有气味的食品应该严密包住
●检查有无变坏食品
●冰箱内部需要清洁
压缩机长时间运转
●初次使用时，运行时间较长，这是正常现象
●冰箱中一次放入大量食品需要冷却或冷冻
●天气炎热
●频繁开启冰箱门
●冰箱门未关严
●温度设定过强，参阅“开始使用”一节
●通风不良
冷藏室后壁结露严重
●食品结霜或出现冰晶
●冷冻包装物内的霜是正常的
●门未关严或食品将门顶住未能关上
●门开启太频繁或开门时间太长
●食品过分靠近通风孔
冰箱开始运行之后，切勿用手触摸冷冻室的
冰冷表面，尤其是手湿的时候。否则，皮肤
可能会粘在这些冰冷的表面上。
严禁私自拆卸、改造冰箱，禁止损坏制冷管
路。维修冰箱必须由专业人员进行。
不要用水喷淋、冲洗冰箱，也不要将冰箱放
置在潮湿、易溅上水的地方，以免影响冰箱
的电气绝缘性能。
请勿把瓶装啤酒、饮料等放入冷冻室，以防
冻裂。
售后服务的保证
1.保修证：当您需要正常咨询或维修时，请持保修证和购机发票与
我公司当地售后服务中心联系，并将保修证妥善保管。
2.保修期内整机免费保修一年，主要零部件免费保修三年。(自购
买日起，以发票日期为准)
20
停电或清洁时，应拔下电源插头，至少保持
间隔五分钟，才能再次接通电源，以防因连
续启动而损坏压缩机。
冰箱废弃不用时，请将门子卸掉，并拆下门
封条，以免小孩子进入玩耍，发生意外。
5
Page 8
放置环境
售后服务
冰箱需放置于平坦坚固的地面，如需垫高，亦需选择平稳
、、
、坚硬、不可燃的垫块，切勿将冰
、、
箱的包装泡沫垫块用来垫高冰箱。如果稍有不稳，可调整冰箱前部的黑色可调底脚：按顺时
针方向旋转可调底脚，可以提高冰箱高度；按逆时针方向旋转，可以降低冰箱高度。
可调底脚
顺时针
放置冰箱应该远离热源并避免太阳光直射，
以免影响冰箱的工作性能。
逆时针
应放置于通风良好的地方，冰箱周围包括后
背应留有10cm以上的空间。
距上方
10cm以上
距离
距后方
10cm以上
距左右各
10cm以上
如果冰箱工作不正常，请按下述方法检查处理。如还不能改变情况，请及时联系当地售后服务
中心。一定要详细提供型号名称、附件明细和冰箱编号等。(见冰箱铭牌中有关内容)
维修之前请确认如下事项
冰箱不工作
电源是否接通（插头、插
座、保险等）
电源电压是否过低
如压缩机不动作约15
分钟，可能是处于自
动除霜阶段
灯不亮 噪音大
电源是否接通灯泡是否损坏 冰箱某一部分是否接
地面是否平坦，冰箱放
得是否稳固
触外界物体或墙壁
不要放在潮湿或易溅水的地方，溅的水及污
物应及时用软布擦干净。
不要放置在太冷(低于5℃)的环境中，也不要
放在户外和雨中使用。
6
箱内温度不够低
门没关严或频繁开启
冰箱门、开门时间过
长
放置位置是否受阳光
直射或太靠近炉子、
暖气等热源
19
通风不良,是否有东西挡住了
冰箱左右两侧板或后背钢
板，或者是这些位置太脏
Page 9
疑问解答
使用准备
技术数据中所标注额定耗电量是按国家标准，在25℃的环境温度下，冷藏室温度控制在5℃，
冷冻室温度控制在-18℃情况下，不开门，稳定运行24小时所测得的数值。当放入食品较
多，环境温度较高或开门频繁时，实际耗电量高于标注值是正常的。
冰箱在工作时，由于温度的变化，蒸发器和
管路会由于热胀冷缩发出“啪啪”的声音。
啪
啪
空气湿度较大时冰箱外部可能出现水珠，用
软布擦干即可。
夏季环境温度较高，压缩机工作时间较长为
正常现象。
冰箱在开停时，温控器、启动继电器等电气
件会由于动作而发出“咔嗒”声。
①
②
③
④
拆除所有包装组件
包括泡沫底座及固定附件用的胶带也必须
拆除。
清点随机附件和资料
箱内物品请按装箱单内容对照检查，如有
出入，请向销售商店查询。
将冰箱摆放到合适的位置
(参看前文“放置环境”一节)
使用前最好先进行清洁
(详细说明请参阅后文“清洁”一节)
18
⑤
注意
静置
冰箱安放调平、清洁完毕后，先不要接通
电源，让冰箱静置30分钟以上，再接通电
源，以确保冰箱正常运转。
为便于查询，开箱后请将冰箱型号和出厂编号抄写在保修证中。
7
Page 10
开始使用
疑问解答
①
②
接通电源
第一次使用冰箱时，应静置６小时以后再接通电源。如果有停电或断电须等５
分钟后再接通电源。
温度设定及调节
用户可根据需要，选择温控器旋钮的位置，可参考右下表：
冷冻室温度调节
强
冷藏室温度调节
中
弱
强
弱中
参考档位 使用时机
弱弱档 环境温度≥30℃
中中档 环境温度16~30℃
强强档 环境温度≤16℃
冰箱在初次使用或在启动时，由于冰箱的运
行状态没有稳定，故冰箱在开始运行时，会
发出较大的“嗡嗡”声；运行稳定后，声音
就会减小。
冰箱内制冷剂流动的声音，压缩机工作时发
出的声音，以及开、停机时压缩机发出的
“嗒嗒”声，这是正常现象。
冰箱初次使用时，会出现工作时间长，冰箱
箱体温度高，压缩机温度高的现象，这是正
常现象。
冰箱利用箱体两侧板、前面中梁散发热量，
温度较高，这是正常现象。
③
注意
将食品放入冰箱
经过2~3小时通电运转后，冰箱内已充分冷
却，此时可放入食品，正式使用冰箱。
温控器旋钮的位置改变时，箱内温度需经过一段时间后才能达到
平衡。且这段时间的长短，取决于温控器旋钮位置改变的大小、
周围环境温度的高低、开门频次及箱内存放食物的多少等。
8
17
Page 11
停用
关于冷藏室
外出度假时
●若是短期度假，请将易变质的食物取出，设
定到合适的温度档位，确认后将冰箱门完全
关好。
●若您长时间在外度假，需将家中电源切断
时，请将食物取出，待霜溶化后，清洁内
部，擦干后把冰箱门打开，以免微量食物残
渣产生不良气味。
器具报废后，应妥善处理或交由专业人员处理，不应随便丢弃，
警告
以免对环境造成危害或引发其它危险。
搬运时
●拔下电源插头，切断电源。
●取出冰箱内所有食品。
●用胶带固定冷藏室搁物架、保湿盒及冷冻室
抽屉等活动部件。
●关紧冰箱门，用胶带固定，以免移动时被打
开。
●搬运冰箱时，最大倾斜角度不能超过45度
(与垂直方向之间的夹角），以免造成制冷
系统故障，影响正常使用。
任何时候都不可以将冰箱放倒。
注意
短期贮藏或随时要吃的食品请放
在冷藏室：
虽然通过调节温度档位，可使冷藏室的绝大部
分区域的空间平均温度在3〜8℃间，但无法使
食品长期保鲜，所以冷藏室只能作为短时间的
贮藏室使用。
各种食品建议存贮的区间
由于冰箱内的冷气循环，使得冰箱内各区域的
温度存在差异，⑤区为冷藏室最冷区域，因此
不同种类食物应放在不同的区域。
① 鸡蛋、黄油、奶酪等
② 饮料及各种瓶装食品
③ 腌渍食品、罐头等
④ 面食、罐头及牛奶、豆腐等
⑤ 水果、蔬菜、色拉等
照明灯及其更换
照明灯参数为：220-240V〜，15W
灯座：E14 (绝对不能用功率大于15W的灯泡)
更换照明灯时：
●拔下电源插头，切断电源。
●逆时针转动取下灯泡，按相反方向装上新灯
泡。
调节搁物架的高度
冷藏室内的搁物架可以根据需要调整高度，取
出时，用双手向上稍倾斜便可拉出。推入时使
搁物架后部的止挡边保持向上，以防止食物与
冰箱后壁接触而冻结在冰箱壁上。取出或插入
搁物架时，请用双手拿稳，小心轻放，以免掉
出损坏。
③
④
⑤
①
②
16
9
Page 12
冷藏食品注意事项
停用
热食品放入冰箱之前，先冷却至室温。 食品经清洁并擦干水珠后，再放入冰箱内贮
藏。
食品在放入冰箱之前最好密封起来
这样不但能防止水份蒸发，保持水果、蔬菜的新鲜，
而且也能防止食品之间互相串味。
冰箱内的食品不要放得过满
存放食品，应相互隔开，留有冷气流通的通道，从而
达到更好的冷藏效果。
食品要分类整理冷藏
根据食品种类分开存放，每天吃的东西放在搁物架的
前面，这样可避免不必要的长时间开门，也不会因忘
记而发生食品过期的现象。
存放食品不应太靠近内壁
含水份较多的食物勿靠近搁物架内壁存放，避免被冻
结在内壁上，所以放食品时请注意稍离开内壁一些距
离。
停电时的处理
停电后即使是夏季，几个小时之内，仍可以毫
无问题地保存食品。
●停电后，不要再放入新食品，尽量不开冰箱
门。
●如果事先知道要停电，应多制一些冰块，用
不漏水的容器盛好，放在冷藏室内上部。
由于断电或其它故障引起冷冻室内温度回升，会缩短食品的贮存期
注意
限及降低其食用质量。
停止使用
如果冰箱需要停止使用较长时间，应拔下电源
插头，切断电源，并照前面所述的方法清洁冰
箱。
冰箱停止使用时应敞开箱门，以防冰箱内微量
食品残渣产生不良气味。
注意
冰箱中存放的食品特别是油类食品与内胆长时间接触，会造成内胆腐蚀，应尽
量避免食品与内胆直接接触。当内胆沾上油污时，应及时清擦干净。
10
一般情况下不要停用冰箱，以免影响冰箱使用寿命。
注意
拔下电源后，至少保持间隔五分钟，才能再次插电。
注意
15
Page 13
清洁
巧用冷藏室
残留在冰箱内的食物会产生不良的气味，因此必须定期清洁冰
箱。
●为了安全，请在清洁前将电源插头拔掉。
●使用软毛巾或海绵蘸温水（可加中性洗涤
剂）来清洁冰箱。
不要使用硬毛刷、钢丝刷，也不要使用去污粉、汽油、香蕉水、丙
注意
●冰箱表面沾的水，请用干布擦净。
酮等有机溶剂、热水或酸、碱等来清洁冰箱。
清洁时不要用水喷淋冲洗，以免影响电气绝缘性能。
萝卜类应切掉叶子，防止营养被叶子吸收。
蛋类采用站立方式放在蛋盒中储存，可以延
长储存期。
有些食品如：洋葱、大蒜、生姜、菱角、根
茎类等，常温下可以长时间保存，不需要放
入冰箱内冷藏。
将冷冻食品放在冷藏室化冻，这样可以利用
冷冻食品的低温来冷藏食品，达到节能的效
果。
茭瓜、甜瓜、木瓜、香蕉、菠萝，在冷藏状
态下会促进其新陈代谢，不宜冷藏，但如果
是未熟的水果，可在冷藏室保存一定时间，
促其成熟。
注意
●要经常清除冰箱背后
及左右两侧板上的尘
埃，以提高散热效
果。
清洁“开关”和“照明灯”等电气件的时候，请使用干抹布。
●门封胶条容易
弄脏,请注意经
常保持清洁。
14
当冬天环境温度在0〜10℃时，冷藏室温度较低，下部的温度在0℃
注意
左右，这时，蔬菜、水果等宜放置于冷藏室内上部，以免冻坏。
11
Page 14
关于冷冻室
冷冻食品注意事项
冷冻室用于长时间存放食品
冷冻室的温度很低，可以长时间地保持食品的
新鲜状态，因此要长时间保存的食品最好放在
这个空间里贮藏，但应遵守食品包装上注明的
贮藏时间。
各种食品推荐的保鲜期、保质期如下：
食品种类
鸡肉、牛肉、羊肉、虾类
水饺、冻包、肉排、雪糕
蛋糕、面包、肉片、奶酪
蟹类、海鲜、肠、冰淇淋
详细说明请参考食品生产厂家包装上的说明或专业冷冻手册，具体的储存时间取决于食品的质
量、冷冻之前的预处理以及每个家庭对食品质量的不同要求。
保鲜期（月）
４
４
２
１
保质期（月）
９
６
６
３
您可根据需要将抽屉取出使用。
注意
制作冰块
●往制冰盒内加水到水位线的位置。将装上
水的冰盒防入冷冻室中小抽屉的左侧。
●从冰箱里取制冰盒时，不要用小刀或其它
金属工具撬取，一般稍一用力即可取下。
●取下制冰盒后，将制冰盒放入温水中停留
一会儿，然后用手将制冰盒扭转便可取出
冰块。
制冰盒
热的食品放入冷冻室前必须先冷却至室温。 将食品分成适当的小份，这样更容易冻透，
可更好地保证其化冻和烹饪时的质量，每份
食品不宜超过2.5kg。
冷冻食品前最好先包装起来且包装外表面必
须干燥，以免冻结在一起。包装材料应无
味、不透气、不透水、无毒、无污染，以免
食品串味和质量下降。
原则上，只按当次所需数量从冷冻室内取出
食品化冻，已化过冻的食品不能再重新冷
冻，除非将其加工成成品菜肴，才可再次冷
冻，否则会影响食用质量。
存放食品应根据不同食品的贮存期在包装袋
上注明冷冻的日期、期限及名称，以免过
期。
一次放入冷冻室的新鲜食品量不宜过多，最
好不要超过该冰箱的冷冻能力值。(见“技术
数据”内容)
12
13
