Page 1
Guide de l’utilisateur
Manual del usuario
Top-Load Compact Clothes Washer
Laveuse à chargement par le haut
Lavadora de ropa con carga superior
User Manual
HLP28E
Designed for
use HE detergent.
Conçue pour
utiliser un
Diseñada para un
detergente HE
Page 2
Page 3
TABLE OF CONTENTS
IMPORTANT SAFETY INSTRUCTIONS ................................................................. 2
Installation Safety Precautions .....................................................................................2
General Safety Precautions .......................................................................................... 3
PARTS AND FEATURES .......................................................................................4
INSTALLATION INSTRUCTIONS .......................................................................... 5
Tools Needed .................................................................................................................5
Parts Supplied ................................................................................................................ 5
Location Requirements .................................................................................................5
Drain System Requirements ......................................................................................... 6
Electrical Requirements ................................................................................................7
STEP BY STEP INSTRUCTIONS ............................................................................ 8
Step 1 - Unpack the Washer .......................................................................................... 8
Step 2 - Connect and Secure the Drain Hose .............................................................. 9
Step 3 - Connect the Water Hoses ............................................................................... 9
Step 4 - Level the Washer ........................................................................................... 11
Step 5 - Complete Installation ....................................................................................11
CONTROL PANEL AND FEATURES .................................................................... 12
OPERATING INSTRUCTIONS ............................................................................. 15
Step 1 - Prepare and Sort Laundry ..............................................................................15
Step 2 - Add Fabric Care Products .............................................................................. 16
Step 3 - Load the Washer ............................................................................................ 17
Step 4 - Start the Washer ............................................................................................ 17
CARE AND CLEANING GUIDE ............................................................................ 18
Cleaning and Maintenance .......................................................................................... 18
Vacationing Precautions .............................................................................................19
Moving or Storage Preparation ................................................................................... 19
TROUBLESHOOTING ........................................................................................ 20
LIMITED WARRANTY ........................................................................................22
RECORD KEEPING
Thank you for purchasing this Haier
product. This user manual will help you
get the best performance from your
new washer.
For future reference, record the model
and serial number located on back of
the washer, and the date of purchase.
Staple your proof of purchase to this
manual to aid in obtaining warranty
service if needed.
___________________________________
Model number
___________________________________
Serial number
___________________________________
Date of purchase
1
Page 4
IMPORTANT SAFETY INSTRUCTIONS
WARNING
To reduce the risk of fire, electric shock, or injury to persons when using
your appliance, follow the basic precautions, including the following:
Read all of the instructions before using this appliance.
Use this appliance only for its intended purpose as described in this user
manual.
Do not use the washer for commercial clothes washing.
Under certain conditions, hydrogen gas may be produced in a hot-water
system that has not been used for 2 weeks or more. HYDROGEN GAS
IS EXPLOSIVE. If the hot water system has not been used for such a
period, before using a washing machine, turn on all hot-water faucets
and let the water ow from each for several minutes. This will release
any accumulated hydrogen gas. As the gas is ammable, do not smoke
or use an open ame during this time.
INSTALLATION SAFETY PRECAUTIONS
DANGER
Before you throw away your old appliance, remove the door or lid so
that children cannot hide or get trapped inside your old appliance.
This appliance must be properly installed and located in accordance with
the installation instructions before it is used.
Do not store or install this appliance where it will be exposed to
temperatures below freezing or exposed to weather, which can cause
damage to the appliance.
The appliance must be properly grounded to conform with all electrical
codes and ordinances. See “Electrical Requirements” section.
2
Page 5
GENERAL SAFETY PRECAUTIONS
Keep the area around your appliance free from combustible materials
such as lint, paper, rags or chemicals.
Close supervision is necessary if this appliance is used by or near
children. Do not allow children to play on, with, or inside this appliance.
Do not place articles that have been previously cleaned in, washed in,
soaked in, or spotted with gasoline, dry-cleaning solvents or other
ammable or explosive substances in the wash water. These substances
give o vapors that could ignite or explode.
Do not add gasoline, dry-cleaning solvents, or other ammable or
explosive substances to the wash water. These substances give o
vapors that could ignite or explode.
Do not reach into the appliance if the wash basket, tub or agitator is
moving.
Do not tamper with the controls.
Never unplug your washer by pulling on the power cord. Always grasp
the plug rmly and pull straight out from the outlet.
To minimize the possibility of electric shock, unplug this appliance from
the power supply before attempting any maintenance or cleaning.
NOTE: Turning the cycle selector knob to the “O” position does NOT
disconnect the appliance from the power supply.
Do not attempt to service, repair or replace any part of the appliance
unless specically recommended in this user manual or in published
repair instructions that you understand and have the skills to carry out.
Before discarding or removing from service, remove the washer door or
lid.
SAVE THESE INSTRUCTIONS
HOUSEHOLD USE ONLY
3
Page 6
PARTS AND FEATURES
A
F
B
C
D
G
E
M
L
N
O
P
K
J
I
H
Top Lid
Control Panel
Cabinet
Cabinet Handle
Leveling Feet (2)
Liquid Beach Dispenser
Drain Port
Power Cord (120 Volt/ 60 Hz)
4
Access Panel
Cold Water Inlet Value
Hot Water Inlet Value
Wash Basket
Powdered Detergent Dispenser
Outer Tub Cover
Balance Ring
Lint Filter
Page 7
INSTALLATION INSTRUCTIONS
TOOLS NEEDED
Pliers
Wrench
Flat-blade Screwdriver
Measuring Tape
Carpenter’s Level
PARTS SUPPLIED
Drain Hose Clamp
Drain Hose Hook
Drain Hose
Water Hoses (2)
(at washers pre-installed)
User Manual
LOCATION REQUIREMENTS
The washer must be installed on a solid oor to minimize vibration during the
spin cycle. A concrete oor is best.
The oor should be level with maximum slope of 1" (25 mm) under entire washer.
A suitable location is protected from direct sunlight and heat sources such as
radiators, baseboard heaters, or cooking appliances.
Do not install on carpeting.
The location must have a grounded electrical outlet located within 4 ft. (1.2 m) of
power cord on the back of the washer.
Hot and cold water faucets must be present within 3 ft. (0.9 m) of the hot and
cold connections on the washer.
A water heater must supply hot water with a temperature of at least 120°F
(49°C).
The water pressure should be between 20 and 100 psi (138 and 690 kPa).
Do not install or operate the washer where it will be exposed to
temperatures below 32°F (0°C). Water remaining in the washer will
freeze and cause damage to the washer.
WARNING
5
Page 8
WASHER DIMENSIONS
37⅝
(95.6 cm)
"
22¹⁄₁₆
(56.0 cm)
"
21²⅓₂"
(55.0 cm)
DRAIN SYSTEM REQUIREMENTS
WALL OR FLOOR STANDPIPE
The height of the standpipe must be between 39" (99 cm) and 60" (153 cm) from the
bottom of the washer. The minimum diameter of the standpipe must be 2" (5 cm).
Wall Floor
(99 cm – 153cm)
6
39" – 60"
Page 9
LAUNDRY TUB
39" – 48"
(99 cm – 122cm)
The laundry tub must have a minimum
capacity of 20 gal. (76 L). The height of the
laundry tub must be at least 39" (99 cm)
and no more than 48" (122 cm).
ELECTRICAL REQUIREMENTS
WARNING
The washer must be connected to a properly grounded 120 volt, 60 Hz.,
AC only, 15- or 20-amp, fused electrical supply. A time-delay fuse or
circuit breaker is recommended.
If the electric supply provided does not meet the above requirements, contact a
licensed electrician.
WARNING
Improper connection of the equipment-grounding conductor can result
in a risk of electric shock. Check with a qualified electrician or
serviceman if you are in doubt as to whether the appliance is properly
grounded.
This appliance must be grounded. In the event of malfunction or breakdown,
grounding will reduce the risk of electric shock by providing a path of least
resistance for electric current.
This appliance is equipped with a cord having an equipment-grounding
conductor and a grounding plug. The plug must be plugged into an appropriate
outlet that is properly installed and grounded in accordance with all local codes
and ordinances.
Do not use a 3 prong plug adapter.
Do not use an extension cord.
7
Page 10
STEP BY STEP INSTRUCTIONS
INSTALLING YOUR WASHER
We recommend that your new washer be installed by a qualied appliance
technician. If you feel that you have the skills to install the washer, please read the
installation instructions carefully before installing.
CAUTION: If, after completing these steps, you are unsure that the washer is
properly installed, contact a qualied appliance technician.
WARNING
If your washer was just delivered and the outside temperature was
below freezing, do not operate until the washer warms up to room
temperature.
STEP 1 - UNPACK THE WASHER
1. Remove all packing materials. This includes the foam base and all adhesive tape
holding the washer accessories inside and outside.

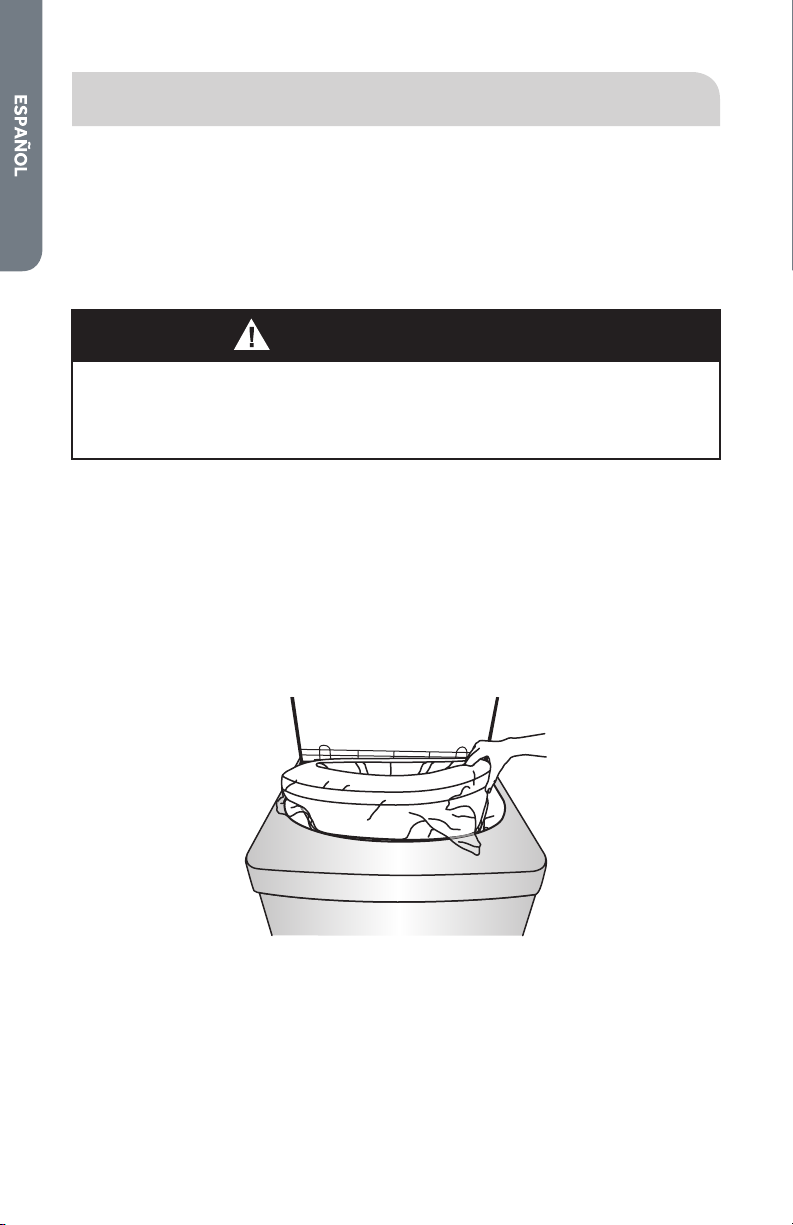

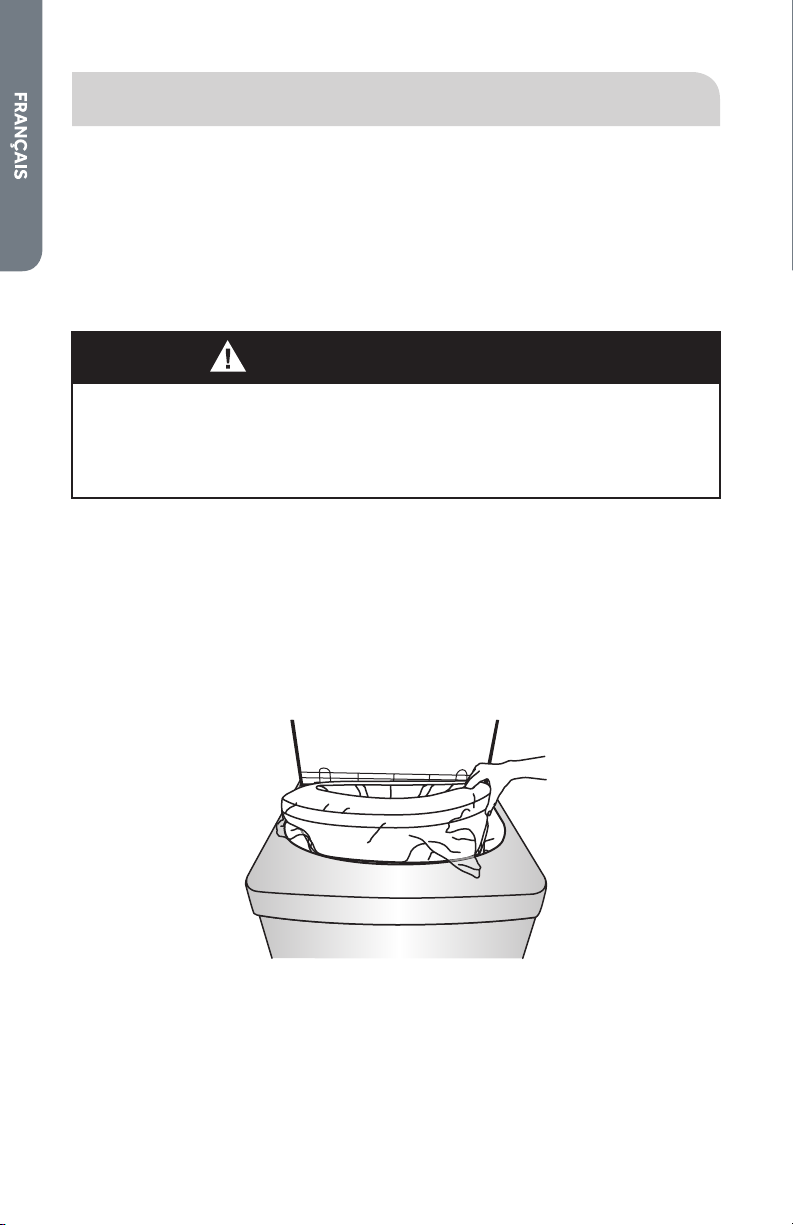

2. Open the top lid to remove the wash basket brace. Pull to remove.
NOTE: Save the wash basket brace to use when moving the washer in the future.
3. Inspect and remove any remains of packing, tape or printed materials before
using the washer.
WARNING
To avoid danger of suffocation, keep plastic bag and other packing
material away from babies and children. Do not use this bag in cribs,
carriages and playpens. The plastic bag could block nose and mouth
and prevent breathing. This bag is not a toy.
8
Page 11
STEP 2 - CONNECT AND SECURE THE DRAIN HOSE
1. Enlarge the opening by squeezing the
ends of the drain hose clamp together.
Slide the clamp over the end of the drain
hose, and onto the exible section of the
hose.
2. Fit the end of the drain hose over the
plastic drain port extending from the
washer.
3. Squeeze the ends of the clamp to enlarge
the opening and slide the clamp over the
connection of the drain hose and drain
port. Release the clamp to tighten.
4. Put the drain hose hook end in a drain pipe or laundry tub.
5. Secure the drain hose in place by fastening it to a water hose, the standpipe, or a
leg on the laundry tub. See “Drain System Requirements” for illustrations.
STEP 3 - CONNECT THE WATER HOSES
IMPORTANT: Only use new hoses when installing the washer.
NOTE: Periodically inspect hoses for cracks, cuts, leaks or wear. Replace with new
hoses every 5 years.
NOTE: Hot water needs to be set at a temperature of at least 120ºF - 140ºF. (49ºC-
60ºC) for the soap to dissolve and to avoid soap residue remaining on clothes.
1. Check that a at washer is present and rmly in place in each end of the water
inlet hoses. Flat washers are pre-installed at the factory.
Washer
A
9
Page 12
2. The hose couplers are color coded to assist you in making the proper
connections. You may want to use gray for cold and red for hot. Thread the inlet
hoses onto the water faucets by hand until snug. Then using pliers, tighten an
additional two-thirds turn.
IMPORTANT: To avoid damage to the hose couplings, do not overtighten.
NOTE: To avoid damage to the faucets do not use plumber’s tape or sealants on
the valve threads.
3. Thread the other end of the inlet hoses by hand onto the inlet valves marked
“H” (hot) and “C” (cold) on the back of the washer until snug. Then using pliers,
tighten an additional two-thirds turn.
IMPORTANT: To avoid damage to the hose couplings, do not overtighten.
NOTE: To avoid damage to the washer inlet valves, do not use plumber’s tape or
sealants on the valve threads.
4. Turn on the hot and cold water faucets and check for leaks. If there is any leaking,
check steps 1 through 3 again.
10
Page 13
STEP 4 - LEVEL THE WASHER
IMPORTANT: Proper leveling of the washer will help reduce noise and vibration.
1. Place washer in its nal location. Check that the water and drain lines are not
strained or pinched. Make sure that all four feet are rmly in contact with the
oor and that the washer rests solidly in position.
2. Using a carpenter’s level, check to make sure the washer is level from side to
side and from front to back.
3. If the washer is not level, adjust the leveling feet. Turn clockwise to extend (raise
the washer) or counterclockwise to retract (lower the washer).
Raise Lower
STEP 5 - COMPLETE INSTALLATION
1. Plug the washer into a grounded 3 prong outlet.
2. Check that water faucets are turned on.
3. Dispose of/recycle all packaging materials.
4. Run a normal wash cycle using detergent to test and
clean the washer. See the ”Operating Instructions”
section.
11
Page 14
CONTROL PANEL AND FEATURES
CONTROL PANEL
E F
A B C D G H
WASH CYCLE BUTTON
Use this button to select the desired cycle for your wash load.
The standard default settings of each cycle will be displayed; the default
settings can be changed by using the Setting buttons - Wash Temp, Soil
Level, and Water Level.
There are 8 cycles to choose from:
Use this cycle for heavily soiled durable garments. This cycle
can also be used for towels, sports gear, children’s clothes, etc.
Whites - Use this hot water cycle for white and light colored clothing that is
susceptible to transfer of dye.
Perm Press - Use this cycle for light to normally soiled garments.
Normal - Use this cycle for normally soiled cottons and mixed fabric loads.
Delicate - Use this cycle to wash lightly soiled garments and delicate clothes
that need gentle washing.
Quick - Use this cycle to wash small, lightly soiled loads that are needed in a
hurry.
Rinse & Spin - Use this cycle for removing excess detergent and refreshing
clean garments.
Use this cycle to extract water from sink washed or clean wet
garments.
SETTING BUTTONS
Wash Temp Button
Use this button to select a wash temperature; all rinses use cold water. For
best results follow your garment label instructions and use the warmest
water temperature that is safe for your fabric.
Not all selections are available for all cycles.
12
Page 15
Soil Level Button
Use this button to select the soil level that is most appropriate for your
load. Based on the soil level, the wash time will increase or decrease by 4-8
minute increments in the Estimated Time Remaining Display.
There are 3 soil levels to choose from - Heavy, Normal, Light
Water Level Button
Use this button to select an appropriate water level for your load. Small is
the lowest water level and Super is the highest.
DELAY START BUTTON
Press this button to delay the start of your wash cycle between 1 - 24 hours
in one hour increments.
Use this button to select a delayed start of the washer. The number of hours
will be shown in the Estimated Time Remaining Display. Each press of the
Delay Start Button will increase the time by 1 hour.
One button press after 24 will cancel the Delay Start feature. You can also
cancel the Delay Start feature by turning o power to the washer with the
Power Button.
The Start/Pause Button must be selected to begin the countdown.
EXTRA RINSE BUTTON
Press to add an extra rinse to your wash cycle.
NOTE: Some cycles have this option as a default. See the Cycle Guide for
details.
ESTIMATED TIME REMAINING DISPLAY
The Estimated Time Remaining Display shows the estimated cycle time in
minutes.
When the Delay Start option is being used, the Estimated Time Remaining
Display will show the delay time in hours.
CYCLE STATUS INDICATORS
The Cycle Status lights indicate the stages of the selected cycle.
START/PAUSE BUTTON
Press this button to start a selected cycle or to pause an operating cycle.
NOTE: After starting the wash cycle, you must pause the operating cycle to
change the Wash Temp, Soil Level and Water Level settings.
POWER BUTTON
Press the power button to turn on the washer.
NOTE: If the washer is turned on, but START is not pressed, the power will
automatically turn o after 5 minutes.
13
Page 16
CYCLE GUIDE
NOTE: To protect your wash load, all options and settings are not available for all
cycles. The shaded boxes indicate the default settings for each cycle.
CYCLE
Whites
FABRIC
TYPE
Heavily
soiled,
durable
colorfast
fabrics
White
garments
WASH
PROCESS
12 Min Soak
25 Min Wash
Rinse
Spin
12 Min Soak
25 Min Wash
Rinse
Spin
EST
WASH
TIME
1:08
1:15
TEMP
Warm Normal Medium
Hot
Cold
Hot Normal Medium
Warm
Cold
LEVEL
Heavy
Heavy
SOIL
Light
Light
WATER
LEVEL
Super
Large
Small
Super
Large
Small
EXTRA
RINSE
Perm
Press
Normal
Delicate
Quick
Rinse &
Spin
Spin
Wrinkle-
free and
synthetics
Cottons,
linens and
mixed
garments
Lingerie,
sheer
fabrics
with lace
trim
Cottons,
linens and
mixed
garments
Unsoiled
garments
Clean
soaking
wet
garments
16 Min Wash
Rinse
Spin
16 Min Wash
Spray Rinse
Spin
10 Min Wash
Rinse
Spin
9 Min Wash
Rinse
Spin
Rinse
Spin
Spin :06 n/a n/a n/a
Warm Normal Medium
:43
Cold
Warm Normal Medium
:40
:37
:31
:29
Hot
Cold
Warm Normal Medium
Cold
Warm Normal Medium
Hot
Cold
Cold
only
Heavy
Light
Heavy
Light
Heavy
Light
Heavy
Light
n/a
Super
Large
Small
Super
Large
Small
Super
Large
Small
Super
Large
Small
Medium
Super
Large
Small
Extra Rinse will add about 7 minutes.
14
Page 17
OPERATING INSTRUCTIONS
STEP 1 - PREPARE AND SORT LAUNDRY
PREPARE LAUNDRY
Check garment labels for manufacturer’s washing instructions.
Empty pockets and turn them inside out.
Turn down cus and remove any lint or dirt.
Tie strings and sashes so they don’t tangle.
Close zippers, snaps and hooks to avoid snagging.
Remove pins or other sharp objects from clothes to prevent scratching of the
wash basket.
Pretreat all stains and heavily soiled areas.
Turn synthetic and wool knits inside out to avoid pilling.
SORT LAUNDRY
Sort laundry by the type of wash cycle required (water temperature and wash
action).
Separate light colors from dark colors and colorfast items from non-colorfast
items.
Separate heavy duty fabrics from light weight fabrics.
Separate fabrics that attract lint from fabrics that give o lint.
Separate bulky items such as blankets or pillows.
15
Page 18
STEP 2 - ADD FABRIC CARE PRODUCTS
ADD DETERGENT
Use only High Eciency detergent. HE detergents are specically
formulated with ingredients to avoid problems caused by too
many soap suds. Excess suds will prevent the complete rinsing of
detergent residue from clothes.
If you select the Quick cycle, it is recommended that you use a liquid laundry
detergent to achieve optimum results. Powdered detergent may not dissolve
fast enough to clean well in this cycle.
Determine the amount of detergent. Follow the detergent use instructions on
the container.
NOTE: The proper amount of detergent depends on the size of the load, the soil
level of the clothes, and the softness of the water being supplied to the washer.
Liquid Detergent
1. Fill washer with a small amount of water and add liquid detergent.
NOTE: For best results, add the detergent to the wash basket before loading
with laundry.
2. Run washer for 30 seconds to dissolve detergent completely.
Powdered Detergent
1. Pour measured powdered detergent
directly into the detergent dispenser.
Pour measured liquid chlorine bleach into the
liquid chlorine bleach dispenser.
NOTE: Use only liquid bleach in this dispenser.
IMPORTANT: Be careful not to spill undiluted
bleach onto the washer cabinet or your
clothes. Since it is a strong chemical, it may
damage clothes or the nish of the washer.
Follow manufacturer’s directions on garment
label for recommended use of liquid or
powder bleach.
16
Page 19
STEP 3 - LOAD THE WASHER
1. Load garments loosely and evenly around the wash basket.
2. Do not place clothes directly over the center of the pulsator.
3. Close the washer lid.
NOTES:
Do not overload or stu items into the wash basket. Overloading may reduce
wash eciency, cause excess wear and possibly cause creasing or wrinkling of
the load.
The washer will not pulsate or spin with the lid open.
STEP 4 - START THE WASHER
1. Press the POWER button to turn the washer on.
2. Select a wash cycle.
3. Modify the default settings and options if desired.
4. Press the START/PAUSE button to start the wash cycle.
17
Page 20
CARE AND CLEANING GUIDE
WARNING
Always unplug your washer to avoid electric shock before cleaning.
Ignoring this warning may result in death or injury.
Before using cleaning products, always read and follow manufacturer’s
instructions and warnings to avoid personal injury or product damage.
CLEANING AND MAINTENANCE
GENERAL CARE
Only use a damp or sudsy cloth for cleaning the control panel.
If you spill liquid/powdered softener, bleach or detergent on the cabinet, wipe
the cabinet immediately to avoid damage to the nish.
Do not use abrasive cleansers, harsh chemicals, ammonia, chlorine bleach,
concentrated detergent, or solvents to clean the washer. These chemicals may
dissolve, damage, or discolor the washer.
After washing clothes, leave the lid open so that moisture inside the machine
can evaporate and to prevent the growth of mold or mildew.
DETERGENT DISPENSER
1. Pull the dispenser drawer out to the stop and lift up slightly to remove.
2. Rinse the dispenser with warm water and dry it thoroughly with a soft cloth.
3. Insert the drawer at a slightly downward angle and push it back into place.
LINT FILTER
1. Push down on the tab at the top of the lter to release
the lter from the wash basket.
2. Turn the lter over so the back side of the lter is facing
upward.
3. While holding the lter rmly with one hand, lift up on
the bottom of the lter to separate the front of the lter
from the back, so you can access the lter screen.
4. Clean the lter screen and replace the back of the lter.
5. Slide the lter into the wash basket and rmly press it into place.
IMPORTANT: Both lint lters must be in place during the wash cycles. Clean the lint
screens after each wash load.
18
Page 21
VACATIONING PRECAUTIONS
Turn o both the cold water and hot water supply faucets. This will eliminate the
potential for damage to your home if a water hose ruptures or leaks.
Unplug the washer from the electrical outlet.
Dry the wash basket.
Leave the lid open so that moisture inside the machine can evaporate and to
prevent the growth of mold or mildew.
MOVING OR STORAGE PREPARATION
In addition to performing the “Vacationing Precautions,” complete the following
additional steps.
Disconnect the water hoses and the drain hose and place them into the wash
basket.
Turn the leveling feet so that they are fully retracted into the washer cabinet.
If moving the washer, place the wash basket brace from the original packing
materials back into the top of the washer opening. Use masking tape to secure
the washer lid.
Move and store your washer in an upright position only.
Do not store your washer in a cold environment where temperatures fall below
freezing; store at room temperature.
19
Page 22
TROUBLESHOOTING
WASHER DOES NOT OPERATE
Check that the power cord is plugged into a grounded 3 prong outlet.
Check that the electrical wall receptacle is of proper voltage.
Check if the circuit breaker needs to be reset or if the fuse needs to be replaced.
Check that the washer is not overloaded. Laundry may need to be redistributed
to re-balance the load.
Check that the washer lid is properly closed.
The washer pauses in some cycles. This is normal in the Delicate cycle, which
has short periods for laundry to soak. You will not hear the washer operating
during that period of time. When the soak time ends, the washer will restart
automatically.
PROBLEMS WITH WATER
Check to make sure that the water faucets are fully turned on.
Check the water hoses to make sure that they are not tangled, kinked, or
pinched.
Water temperature is incorrect:
Check your water heater temperature. Hot water needs to be at a temperature
of at least 120ºF -140ºF (49ºC - 60ºC).
Check that the inlet hoses are properly connected (hot to hot and cold to cold).
Water leaks:
Check that the inlet hoses connections at the faucets and washer are tight.
Check that the drain hose connection at the washer is secure and that the drain
hose is properly positioned at the drain location.
Check the plumbing or call a plumber.
Water will not drain:
Check that the drain hose is properly connected to the washer.
Check the position of the drain hose. In order to drain properly, the top of drain
outlet must be at least 39" (99 cm) above the oor.
Check that the sink or drainpipe is not clogged.
20
Page 23
WASHER IS MAKING NOISE
Thumping Sound:
The wash load may be unbalanced. Pause the washer and redistribute items in
the wash basket.
Rattling or clanking noises:
Foreign objects may be in the wash basket. Stop the washer and check for
foreign objects such as keys or loose change.
Squealing Sounds:
Wash basket may be overloaded. Stop the washer and remove part of the wash
load.
Vibration Noises:
Washer may not be level. Check that all 4 leveling feet are resting rmly on the
oor and that the washer is level.
PROBLEMS WITH CLOTHING
Wrinkling:
Wrinkling can occur because of improper sorting, overloading or washing at the
wrong water temperature.
Avoid overloading and re-sort your load. Do not mix heavy clothes such as work
clothes with light clothes such as blouses, light shirts and delicate items. You
may need to wash them in warm or cold water.
Detergent Residue:
Detergent may not completely dissolve in extremely cold water. Select a warm
water wash temperature and check to make sure your hot water heater is
providing hot water; at least 120ºF (49ºC ).
Add detergent before loading clothes. Do not pour detergent directly on
garments.
Separate darks from lights and whites to avoid the transfer of dyes.
Large and heavily soiled laundry may need more detergent. Refer to detergent
manufacturer’s directions for recommended usage.
Garment Damage:
Tearing and snagging - Tie strings and sashes. Empty pockets, fasten belts, and
close zippers, metal snaps or hook fasteners before loading.
Bleach stains - Do not pour or splash bleach directly on clothes. If you are using
the dispenser and still notice stains, try using diluted bleach.
Excessive wear and tear - Follow manufacturer’s instructions for garment care.
21
Page 24
LIMITED WARRANTY
IN-HOME SERVICE
FULL ONE YEAR WARRANTY
For 12 months from the date of original
retail purchase, Haier will repair or replace
any part free of charge including labor
that fails due to a defect in materials or
workmanship.
LIMITED WARRANTY
After one year from the original retail
purchase date, Haier will provide a part at
no cost, as indicated below, to replace said
part as a result of a defect in materials or
workmanship. Haier is solely responsible
for the cost of the part. All other costs
such as labor, trip charge, etc are the
responsibility of the owner.
Second through Fifth Year
Haier will provide the outer washtub and
related outer tub assembly parts should
the part fail to hold water.
Second through Seventh Year
Haier will provide the inner stainless steel
wash basket if defective in material or
workmanship.
NOTE: This warranty commences on
the date the item was purchased, and
the original purchase receipt must be
presented to the authorized service
representative before warranty repairs are
rendered.
Exceptions: Commercial or Rental Use
Warranty
purchase
purchase
FOR WARRANTY SERVICE
Contact your nearest authorized service
center. All service must be performed
by a Haier authorized service center. For
the name and telephone number of the
nearest authorized service center, please
call 1-877-337-3639.
Before calling please have available the
following information:
Model number and serial number of your
appliance. The name and address of the
dealer you purchased the unit from and the
date of purchase.
A clear description of the problem.
A proof of purchase (sales receipt).
22
within the contiguous United States and
Canada and where available in Alaska, Hawaii
and Puerto Rico.
Replacement or repair of household fuses,
circuit breakers, wiring or plumbing.
A product whose original serial number has
been removed or altered.
Any service charges not specically identied as
normal such as normal service area or hours.
Damage to clothing.
Damage incurred in shipping.
Damage caused by improper installation or
maintenance.
Damage from misuse, abuse accident, re,
ood, or acts of nature.
Damage from service other than an authorized
Haier dealer or service center.
Damage from incorrect electrical current,
voltage or supply.
Damage resulting from any product
modication, alteration or adjustment not
authorized by Haier.
Adjustment of consumer operated controls as
identied in the owner’s manual.
Hoses, knobs, lint trays and all attachments,
accessories and disposable parts.
Labor, service transportation, and shipping
charges for the removal and replacement of
defective parts beyond the initial 12-month
period.
Damage from other than normal household use.
Any transportation and shipping charges.
THIS LIMITED WARRANTY IS GIVEN
IN LIEU OF ALL OTHER WARRANTIES,
EXPRESS ED OR IMPLIED, INCLUDING BUT
NOT LIMITED TO, THE WARRANTIES OF
MERCHANTABILITY AND FITNESS FOR A
PARTICULAR PURPOSE
The remedy provided in this warranty is
exclusive and is granted in lieu of all other
remedies.
This warranty does not cover incidental
or consequential damages, so the above
limitations may not apply to you. Some states
do not allow limitations on how long an implied
warranty lasts, so the above limitations may not
apply to you.
This warranty gives you specic legal rights,
and you may have other rights, which vary from
state to state.
Haier America
New York, NY 10018
Page 25
TABLE DES MATIÈRES
IMPORTANTES INSTRUCTIONS DE SÉCURITÉ ..................................................24
Précautions de sécurité concernant l’installation .....................................................24
Précautions générales de sécurité .............................................................................25
PIÈCES ET CARACTÉRISTIQUES ....................................................................... 26
INSTRUCTIONS D’INSTALLATION .................................................................... 27
Outils nécessaires .......................................................................................................27
Pièces fournies .............................................................................................................27
Critères d’emplacement .............................................................................................27
Critères du système de vidange ................................................................................. 28
Spécications électriques ........................................................................................... 29
INSTRUCTIONS ÉTAPE PAR ÉTAPE ................................................................... 30
Étape 1 – Déballage de la laveuse ...............................................................................30
Étape 2 – Raccordement et immobilisation du tuyau de vidange .............................31
Étape 3 - Raccordement des tuyaux d’admission d’eau ............................................31
Étape 4 – Nivellement de la laveuse ............................................................................33
Étape 5 – Fin de l’installation ......................................................................................33
TABLEAU DE COMMANDE ET FONCTIONS ....................................................... 34
INSTRUCTIONS D’UTILISATION .......................................................................38
Étape 1 – Préparation et tri du linge ............................................................................ 38
Étape 2 – Ajout de produits de soin des tissus ...........................................................38
Étape 3 – Chargement de la laveuse ...........................................................................39
Étape 4 – Mise en marche de la laveuse ......................................................................39
GUIDE D’ENTRETIEN ET DE NETTOYAGE .......................................................... 40
Nettoyage et entretien ................................................................................................40
Précautions à prendre avant un départ ...................................................................... 41
Préparation avant un déménagement ou un entreposage ....................................... 41
DÉPANNAGE ..................................................................................................... 42
GARANTIE LIMITÉE ........................................................................................... 44
DOCUMENTS À CONSERVER
Merci d’avoir acheté ce produit Haier.
Ce manuel d’utilisation vous aidera
à obtenir la meilleure performance
possible de votre nouvelle laveuse.
Pour référence ultérieure, inscrire le
numéro de plaque signalétique situé
au dos de la laveuse, ainsi que la date
d’achat.
Pour faciliter l’obtention d’un service
sous garantie, agrafer la preuve de la
date d’achat à ce manuel.
___________________________________
Numéro de modèle
___________________________________
Numéro de série
___________________________________
Date d’achat
23
Page 26
IMPORTANTES INSTRUCTIONS DE SÉCURITÉ
AVERTISSEMENT
Afin de réduire le risque d’incendie, de choc électrique ou de blessures
corporelles lors de l’utilisation de cet appareil, observer certaines
précautions fondamentales, notamment :
Lire toutes les instructions avant d’utiliser cet appareil.
•
Utiliser cet appareil uniquement dans le but auquel il est destiné et tel
•
que décrit dans le présent manuel d’utilisation.
Ne pas utiliser la laveuse pour le nettoyage de vêtements dans un cadre
•
commercial.
Dans certaines conditions, un système d’eau chaude qui n’a pas
•
été utilisé depuis 2 semaines ou plus peut produire de l’hydrogène.
L’HYDROGÈNE EST UN GAZ EXPLOSIF. Si le système d’eau chaude est
resté inutilisé pendant une telle période, ouvrir tous les robinets d’eau
chaude et laisser l’eau s’y écouler pendant plusieurs minutes avant
d’utiliser une laveuse. Ceci libérera toute accumulation d’hydrogène. Le
gaz est inammable : ne pas fumer ou utiliser une amme nue durant
cette période.
PRÉCAUTIONS DE SÉCURITÉ CONCERNANT
L’INSTALLATION
Avant de jeter votre ancien appareil, retirer la porte ou le couvercle de
façon à ce que les enfants ne puissent pas se cacher ou être coincés
dans l’ancien appareil.
Avant d’être utilisé, cet appareil doit être correctement installé et placé
•
dans la pièce, conformément aux instructions d’installation.
Ne pas entreposer ou installer cet appareil dans un endroit où il sera
•
exposé aux intempéries ou à des températures inférieures au point de
congélation; cela pourrait endommager l’appareil.
L’appareil doit être correctement relié à la terre, conformément à tous
•
les critères des codes et règlements locaux régissant les installations
électriques. Voir la section “Spécications électriques”.
24
DANGER
Page 27
PRÉCAUTIONS GÉNÉRALES DE SÉCURITÉ
L’espace autour de l’appareil doit être libre de toute matière
•
combustible comme de la charpie, du papier, des chions ou des
produits chimiques.
Une surveillance attentive s’impose lorsque cet appareil ménager est
•
utilisé par ou à proximité d’enfants. Ne pas laisser des enfants jouer avec
l’appareil, ni jouer dessus ou à l’intérieur.
Ne pas placer dans l’eau de lavage des articles précédemment
•
nettoyés, lavés, trempés ou tachés avec de l’essence, des solvants pour
nettoyage à sec ou d’autres substances inammables ou explosives.
Ces substances dégagent des vapeurs qui pourraient s’enammer ou
exploser.
Ne pas ajouter d’essence, de solvants pour nettoyage à sec ou
•
d’autres substances inammables ou explosives à l’eau de lavage.
Ces substances dégagent des vapeurs qui pourraient s’enammer ou
exploser.
Ne pas accéder à l’intérieur de l’appareil si le panier de lavage, la cuve ou
•
l’agitateur est en mouvement.
Ne pas eectuer d’intervention non autorisée sur les commandes.
•
Ne pas débrancher la laveuse en tirant sur le cordon d’alimentation.
•
Toujours saisir la che de branchement fermement pour l’extraire de la
prise de courant.
An de réduire le risque de choc électrique, débrancher cet appareil
•
de l’alimentation électrique avant d’eectuer un dépannage ou un
nettoyage.
REMARQUE : Le fait de tourner le bouton de sélection de programme
à la position “d’arrêt” ne permet PAS de déconnecter l’appareil de
l’alimentation électrique.
Ne pas réparer ou remplacer une quelconque pièce de l’appareil ou
•
eectuer une opération d’entretien qui ne soit pas expressément
recommandé(e) dans ce manuel d’utilisation ou dans les instructions de
réparation fournies et que vous compreniez et soyez capable d’exécuter
ces instructions.
Retirer la porte ou le couvercle de la laveuse avant de la jeter ou de la
•
rendre inutilisable.
CONSERVER CES INSTRUCTIONS
USAGE DOMESTIQUE EXCLUSIF
25
Page 28
PIÈCES ET CARACTÉRISTIQUES
A
F
B
C
D
G
E
M
L
N
O
P
K
J
I
H
Couvercle supérieur
Tableau de commande
Caisse
Poignée de la caisse
Pieds de nivellement (2)
Distributeur d’eau de Javel
Orice de vidange
Cordon d’alimentation électrique
(120 V/60 Hz)
26
Panneau d’accès
Tuyau d’arrivée d’eau froide
Tuyau d’arrivée d’eau chaude
Panier de lavage
Distributeur de détergent en poudre
Cerclage de cuve externe
Anneau d’équilibrage
Filtre à charpie
Page 29
INSTRUCTIONS D’INSTALLATION
OUTILS NÉCESSAIRES
Pince
•
Clé
•
Tournevis à lame plate
•
Mètre ruban
•
Niveau
•
PIÈCES FOURNIES
Bride pour tuyau de vidange
•
Crochet de tuyau de vidange
•
Tuyau de vidange
•
Tuyaux d’admission d’eau (2) (rondelles
•
plates préinstallées)
Manuel d’utilisation
•
CRITÈRES D’EMPLACEMENT
La laveuse doit être installée sur un plancher résistant pour réduire les vibrations
•
durant le programme d’essorage. Un plancher en béton est idéal.
Le plancher doit être de niveau avec une pente maximale de 1” (25 mm) sous
•
l’ensemble de la laveuse.
L’appareil doit être placé dans un emplacement protégé de la lumière directe du
•
soleil et de sources de chaleur comme des radiateurs, des plinthes électriques
ou des appareils de cuisson.
Ne pas installer sur de la moquette.
•
L’emplacement d’installation doit comporter une prise électrique reliée à la
•
terre et située à 4 pi (1,2 m) maximum du cordon d’alimentation à l’arrière de la
laveuse.
Deux robinets d’eau chaude et d’eau froide doivent se situer à 3 pi (0,9 m)
•
maximum des raccordements d’eau chaude et d’eau froide de la laveuse.
Un chaue-eau doit fournir une température d’eau chaude d’au moins 120°F
•
(49°C).
La pression de l’eau doit être comprise entre 20 à 100 lb/po2 (138 et 690 kPa).
•
AVERTISSEMENT
Ne pas installer ou faire fonctionner la laveuse dans un endroit où elle
sera exposée à des températures inférieures à 32°F (0°C). De l’eau
restée dans la laveuse gèlera et endommagera la laveuse.
27
Page 30
DIMENSIONS DE LA LAVEUSE
37⅝
(95,6 cm)
"
22¹⁄₁₆
(56,0 cm)
"
21²⅓₂"
(55,0 cm)
CRITÈRES DU SYSTÈME DE VIDANGE
TUYAU RIGIDE DE REJET À L’ÉGOUT AU MUR OU AU PLANCHER
La hauteur du tuyau rigide de rejet à l’égout doit être comprise entre 39" (99 cm)
et 60" (153 cm) à partir du bas de la laveuse. Le diamètre du tuyau rigide de rejet à
l’égout doit être de 2" (5 cm) minimum.
Mur Plancher
(99 cm – 153cm)
28
39" – 60"
Page 31
ÉVIER DE BUANDERIE
39" – 48"
(99 cm – 122cm)
L’évier de buanderie doit avoir une
capacité minimale de 20 gal. (76 L). La
hauteur de l’évier de buanderie doit être
de 39" (99 cm) minimum et de 48"
(122 cm) maximum.
SPÉCIFICATIONS ÉLECTRIQUES
AVERTISSEMENT
La laveuse doit être branchée à une prise secteur correctement mise à
la terre de 120 volts, 60 Hz, CA uniquement, protégée par fusible de
15 ou 20 ampères. Il est recommandé d’utiliser un disjoncteur ou un
fusible temporisé.
Si l’alimentation électrique fournie ne répond pas aux critères ci-dessus,
•
contacter un électricien agréé.
AVERTISSEMENT
Un raccordement inapproprié du conducteur de mise à la terre
d’équipement peut causer un risque de choc électrique. Consulter un
électricien ou un réparateur qualifié en cas de doute quant à la qualité
de la liaison à la terre de l’appareil.
Cet appareil doit être relié à la terre. En cas d’anomalie de fonctionnement ou de
•
panne, réaliser une liaison à la terre réduira le risque de choc électrique en orant
au courant électrique un itinéraire d’évacuation de moindre résistance.
Cet appareil est doté d’un cordon électrique comportant un conducteur de mise
•
à la terre d’équipement et une che de branchement de liaison à la terre. La che
doit être branchée sur une prise de courant appropriée qui soit bien installée et
reliée à la terre conformément à tous les codes et règlements locaux.
Ne pas utiliser d’adaptateur à trois broches.
•
Ne pas utiliser de câble de rallonge.
•
29
Page 32
INSTRUCTIONS ÉTAPE PAR ÉTAPE
INSTALLATION DE LA LAVEUSE
Nous recommandons que l’installation de votre nouvelle laveuse soit réalisée par
un technicien d’appareils électroménagers agréé. Si vous pensez être capable
d’installer la laveuse, lire attentivement les instructions d’installation avant de
procéder à l’installation.
MISE EN GARDE : Si vous n’êtes pas certain que la laveuse est correctement
installée après avoir eectué ces étapes, contacter un technicien d’appareils
électroménagers qualié.
AVERTISSEMENT
Si la laveuse vient juste de vous être livrée et que la température
extérieure est inférieure au point de congélation, ne pas faire
fonctionner la laveuse avant qu’elle n’ait atteint la température
ambiante.
ÉTAPE 1 – DÉBALLAGE DE LA LAVEUSE
1. Enlever tous les matériaux d’emballage. Cela comprend la base en polystyrène
et tous les adhésifs qui maintiennent les accessoires pour laveuse en place, à la
fois à l’intérieur et à l’extérieur.
2. Ouvrir le couvercle supérieur pour retirer la pièce de xation du panier de lavage.
Tirer sur la pièce de xation pour la retirer.
REMARQUE : Conserver la pièce de xation du panier de lavage pour pouvoir la
réutiliser en cas de déplacement ultérieur de la laveuse.
3. Inspecter la laveuse et retirer tout lm protecteur, ruban adhésif ou emballage
resté sur l’appareil avant de l’utiliser.
30
Page 33
AVERTISSEMENT
Afin d’éviter tout risque d’étouffement, conserver le sac en plastique et
autres matériaux d’emballage hors de portée des bébés et des enfants.
Ne pas utiliser ce sac dans des berceaux, poussettes ou parcs pour
enfants. Le sac en plastique peut bloquer les orifices du nez et de la
bouche et empêcher la respiration. Ce sac n’est pas un jouet.
ÉTAPE 2 – RACCORDEMENT ET IMMOBILISATION DU
TUYAU DE VIDANGE
1. Élargir l’ouverture en serrant les
extrémités de la bride du tuyau de vidange
l’une contre l’autre. Faire glisser la bride
sur l’extrémité du tuyau de vidange, sur la
partie exible du tuyau.
2. Placer l’extrémité du tuyau de vidange
sur l’orice de vidange en plastique qui
dépasse de la laveuse.
3. Appuyer sur les extrémités de la bride
pour élargir l’ouverture et faire glisser la
bride sur la connexion du tuyau de vidange
et de l’orice de vidange. Relâcher la bride
pour serrer.
4. Placer l’extrémité crochetée du tuyau de vidange dans le conduit d’évacuation
ou l’évier de buanderie.
5. Fixer le tuyau de vidange à un tuyau d’eau, au tuyau rigide de rejet à l’égout ou à
l’un des pieds de l’évier de buanderie pour le maintenir en place. Voir “Critères
du système de vidange” pour des illustrations.
ÉTAPE 3 - RACCORDEMENT DES TUYAUX
D’ADMISSION D’EAU
IMPORTANT : Utiliser uniquement des tuyaux neufs pour installer la laveuse.
REMARQUE : Inspecter périodiquement les tuyaux pour pouvoir détecter toute
coupure, usure ou fuite éventuelle. Remplacer les tuyaux et installer des tuyaux
neufs tous les 5 ans environ.
REMARQUE : L’eau chaude doit être réglée à une température d’au moins 120ºF
à 140ºF. (49ºC-60ºC) pour que le savon puisse être dissout et pour éviter que des
résidus de savon ne se déposent sur les vêtements.
1. Vérier qu’une nouvelle rondelle plate est bien installée dans chaque extrémité
des tuyaux d’arrivée d’eau. Des rondelles plates ont été préinstallées à l’usine.
A
Rondelle
31
Page 34
2. Les raccords de tuyaux sont codés selon un système de correspondance des
couleurs pour aider l’utilisateur à réaliser correctement les raccordements. Il
sera plus commode d’utiliser la couleur grise pour l’eau froide et la couleur rouge
pour l’eau chaude. Enler les tuyaux d’arrivée d’eau sur les robinets d’arrivée
d’eau à la main jusqu’à ce qu’ils soient serrés. Serrer ensuite les raccords en
eectuant deux tiers de tour supplémentaires à l’aide d’une pince.
IMPORTANT : Pour éviter d’endommager les raccords de tuyau, ne pas serrer
excessivement.
REMARQUE : An d’éviter d’endommager les robinets, ne pas utiliser de ruban
adhésif pour tuyauteries ou de produits d’étanchéité sur le letage des valves.
3. Enler à la main l’autre extrémité des robinets d’arrivée d’eau sur les valves
d’arrivée d’eau portant les mentions “H” (eau chaude) et “C” (eau froide) à
l’arrière de la laveuse jusqu’à ce qu’ils soient serrés. Serrer ensuite les raccords
en eectuant deux tiers de tour supplémentaires à l’aide d’une pince.
IMPORTANT : Pour éviter d’endommager les raccords de tuyau, ne pas serrer
excessivement.
REMARQUE : An d’éviter d’endommager les valves d’arrivée d’eau de la
laveuse, ne pas utiliser de ruban adhésif pour tuyauteries ou de produits
d’étanchéité sur le letage des valves.
4. Ouvrir les robinets d’eau chaude et d’eau froide et vérier l’absence de fuites. En
cas de fuite, vérier que les étapes 1 à 3 ont bien été suivies.
32
Page 35
ÉTAPE 4 – NIVELLEMENT DE LA LAVEUSE
IMPORTANT : Un bon aplomb de la laveuse permet de réduire les vibrations et bruits
éventuels.
1. Placer la laveuse à son emplacement nal. Vérier que les canalisations d’eau
et de vidange de la laveuse ne sont pas tendues ou écrasées. Vérier que les
quatre pieds sont en contact ferme avec le plancher et que la laveuse repose
solidement dessus.
2. Avec un niveau, vérier que la laveuse est d’aplomb transversalement et d’avant
en arrière.
3. Si la laveuse n’est pas d’aplomb, ajuster les pieds de nivellement. Tourner les
pieds dans le sens horaire pour les déployer (et relever la laveuse) ou antihoraire
pour les rétracter (et abaisser la laveuse).
Relever Abaisser
ÉTAPE 5 – FIN DE L’INSTALLATION
1. Brancher la laveuse dans une prise de courant à 3 alvéoles,
reliée à la terre.
2. Vérier que les robinets d’arrivée d’eau sont ouverts.
3. Éliminer/recycler tous les matériaux d’emballage.
4. Eectuer un programme de lavage normal avec un
détergent pour tester et nettoyer la laveuse. Voir la
section “Instructions d’utilisation”.
33
Page 36
TABLEAU DE COMMANDE ET FONCTIONS
TABLEAU DE COMMANDE
E F
A B C D G H
BOUTON WASH CYCLE (PROGRAMME DE LAVAGE)
Utiliser ce bouton pour sélectionner le programme désiré pour votre charge
•
de lavage.
Les réglages par défaut correspondant à chaque programme s’achent; les
•
réglages par défaut peuvent être modiés en utilisant les boutons de réglage
– Wash Temp (température de lavage), Soil Level (niveau de saleté) et Water
Level (niveau d’eau).
L’utilisateur peut choisir parmi 8 programmes:
•
Heavy Duty (service intense) – Utiliser ce programme pour les vêtements
résistants très sales. On peut utiliser ce programme pour les serviettes, les
équipements de sport, les vêtements d’enfants, etc.
Whites (blancs) – Utiliser ce programme à eau chaude pour les articles
blancs ou de couleur claire susceptibles de déteindre.
Perm Press (pressage permanent) – Utiliser ce programme pour les
vêtements présentant un degré de saleté léger ou normal.
Normal – Utiliser ce programme pour les articles en coton et les charges de
tissus mixtes présentant un degré de saleté normal.
Delicate (articles délicats) – Utiliser ce programme pour laver les articles
peu sales et les vêtements délicats nécessitant un lavage en douceur.
Quick (rapide) – Utiliser ce programme pour laver de petites charges peu
sales dont on a besoin rapidement.
Rinse & Spin (rinçage et essorage) – Utiliser ce programme pour éliminer
l’excès de détergent et rafraîchir des vêtements propres.
Spin Only (essorage uniquement) – Utiliser ce programme pour éliminer
l’eau restée dans des vêtements lavés à la main ou qui sont propres et
mouillés.
34
Page 37
BOUTONS DE RÉGLAGE
Bouton Wash Temp (température de lavage)
Utiliser ce bouton pour choisir une température de lavage; tous les rinçages
•
utilisent de l’eau froide. Pour des résultats optimaux, suivre les instructions
gurant sur l’étiquette des vêtements et utiliser la température d’eau de
lavage la plus élevée possible ne présentant pas de danger pour le tissu.
Les options ne sont pas toutes disponibles pour tous les programmes.
•
Bouton Soil Level (niveau de saleté)
Utiliser ce bouton pour sélectionner le niveau de saleté qui correspond
•
le mieux à la charge. En fonction du niveau de saleté, la durée de lavage
augmentera ou diminuera par tranches de 4 à 8 minutes sur l’achage de
durée résiduelle estimée.
On peut choisir parmi 3 niveaux de saleté– Heavy (très sale), Normal, Light
•
(peu sale)
Bouton Water Level (niveau d’eau)
Utiliser ce bouton pour choisir le niveau d’eau adapté à la charge. Small (bas)
•
est le niveau d’eau le plus faible et Super est le plus élevé.
BOUTON DELAY START (MISE EN MARCHE DIFFÉRÉE)
Appuyer sur ce bouton pour diérer le démarrage de votre programme de
•
lavage de 1 à 24 heures par tranches d’une heure.
Utiliser ce bouton pour choisir un départ diéré de la laveuse. Le nombre
•
d’heures de décalage sera aché sur l’achage de durée résiduelle estimée.
Chaque pression sur le bouton Delay Start (mise en marche diérée)
diérera la mise en marche d’une heure supplémentaire.
Pour annuler la fonction de mise en marche diérée, appuyer une fois de plus
•
sur le bouton lorsque l’achage indique 24. L’utilisateur peut également
annuler la fonction mise en marche diérée en mettant hors tension la
laveuse au moyen du bouton Power (mise sous tension).
Il faut appuyer sur le bouton Start/Pause (mise en marche/pause) pour
•
lancer le compte à rebours.
BOUTON EXTRA RINSE (RINÇAGE SUPPLÉMENTAIRE)
Appuyer sur ce bouton pour ajouter un rinçage supplémentaire au
•
programme de lavage.
REMARQUE : Avec certains programmes, cette option est activée par
défaut. Voir le Guide des programmes pour plus de détails.
AFFICHAGE DE DURÉE RÉSIDUELLE ESTIMÉE
L’achage de durée résiduelle estimée indique la durée de programme
•
estimée en minutes.
Quand l’option Delay Start (mise en marche diérée) est utilisée, l’achage
•
de durée résiduelle estimée indiquera la durée du délai choisi en heures.
TÉMOINS LUMINEUX DE PROGRAMME
Les témoins lumineux de programme indiquent les étapes du programme
•
sélectionné.
35
Page 38
BOUTON START/PAUSE (MISE EN MARCHE/PAUSE)
Appuyer sur ce bouton pour démarrer un programme sélectionné ou
•
suspendre un programme en cours.
REMARQUE: Une fois un programme de lavage lancé, le programme en
cours doit être suspendu si l’on souhaite modier les réglages Wash Temp
(température de lavage), Soil Level (niveau de saleté) et Water Level (niveau
d’eau).
BOUTON POWER (MISE SOUS TENSION)
Appuyer sur ce bouton pour mettre sous tension la laveuse.
•
REMARQUE : Si la laveuse est sous tension et que l’on n’appuie pas sur le
bouton START (mise en marche), elle s’éteint automatiquement au bout de
5 minutes.
GUIDE DES PROGRAMMES
REMARQUE: Pour protéger la charge de lavage, tous les options et réglages ne sont
pas disponibles pour tous les programmes. Les cases grisées indiquent les réglages
par défaut correspondant à chaque programme.
PRO-
GRAMME
Heavy
Duty
(service
intense)
Whites
(blancs)
Perm
Press
(pressage
perma-
nent)
TYPE DE
TISSU
Tissus
résistants
grand
teint très
sales
Vête-
ments
blancs
Tissus
infrois-
sables et
synthé-
tiques
PRO-
CESSUS
DE
LAVAGE
12min de
trempage
25min de
lavage
Rinçage
Essorage
12min de
trempage
25min de
lavage
Rinçage
Essorage
16min de
lavage
Rinçage
Essorage
DURÉE
ESTI-
MÉE
1:08
1:15
:43
TEMPÉRATURE
DE
LAVAGE
Warm
(tiède)
Hot
(chaud)
Cold
(froid)
Hot
(chaud)
Warm
(tiède)
Cold
(froid)
Warm
(tiède)
Cold
(froid)
NIVEAU
DE
SALETÉ
Normal
Heavy
(très
sale)
Light
(peu
sale)
Normal
Heavy
(très
sale)
Light
Normal
Heavy
(très
sale)
Light
(peu
sale)
NIVEAU
D’EAU
Medium
(moyen)
Super
Large
(élevé)
Small
(bas)
Medium
(moyen)
Super
Large
(élevé)
Small
(bas)
Medium
(moyen)
Super
Large
(élevé)
Small
(bas)
RINÇAGE
SUPPLÉ-
MENTAIRE
•
•
•
36
Page 39
PRO-
GRAMME
Normal
Delicate
(articles
délicats)
TYPE DE
TISSU
Articles
en coton,
linge de
maison et
charges
mixtes
Lingerie,
tissus
trans-
parents
avec
orne-
ments en
dentelle
PRO-
CESSUS
DE
LAVAGE
16min de
lavage
Rinçage
par
vapori-
sation
Essorage
10min de
lavage
Rinçage
Essorage
DURÉE
ESTI-
MÉE
:40
:37
TEMPÉRATURE
DE
LAVAGE
Warm
(tiède)
Hot
(chaud)
Cold
(froid)
Warm
(tiède)
Cold
(froid)
NIVEAU
DE
SALETÉ
Normal
Heavy
(très
sale)
Light
(peu
sale)
Normal
Heavy
(très
sale)
Light
(peu
sale)
NIVEAU
D’EAU
Medium
(moyen)
Super
Large
(élevé)
Small
(bas)
Medium
(moyen)
Super
Large
(élevé)
Small
(bas)
RINÇAGE
SUPPLÉ-
MENTAIRE
•
•
Warm
Articles
Quick
(rapide)
Rinse
& Spin
(rinçage
et
essorage)
Spin Only
(esso-
rage
seulement)
Le rinçage supplémentaire allonge le programme d’environ 7 minutes
•
en coton,
linge de
maison et
charges
mixtes
Vête-
ments
propres
Vête-
ments
propres
encore
mouillés
9min de
lavage
Rinçage
Essorage
Rinçage
Essorage
Essorage
:31
:29
:06 n/a n/a n/a
(tiède)
Hot
(chaud)
Cold
(froid)
Cold
(froid)
seule-
ment
Normal
Heavy
(très
sale)
Light
(peu
sale)
n/a
Medium
(moyen)
Super
Large
(élevé)
Medium
(moyen)
Super
Large
(élevé)
.
•
Small
(bas)
•
Small
(bas)
37
Page 40
INSTRUCTIONS D’UTILISATION
ÉTAPE 1 – PRÉPARATION ET TRI DU LINGE
PRÉPARATION DU LINGE
Consulter les étiquettes de vêtement du fabricant pour les instructions de
•
lavage.
Vider les poches et les retourner.
•
Déplier les revers et enlever la charpie ou la poussière.
•
Attacher les ceintures et les cordons pour qu’ils ne s’emmêlent pas.
•
Fermer les fermetures à glissière, les boutons pression et les crochets an qu’ils
•
ne s’accrochent pas à d’autres articles.
Retirer les épingles et autres objets pointus des vêtements pour éviter d’éraer
•
le panier de lavage.
Prétraiter toutes les taches et zones très sales.
•
Retourner les tricots synthétiques et les lainages pour éviter le boulochage.
•
TRI DU LINGE
Trier le linge en fonction du type de programme de lavage nécessaire
•
(température de l’eau et action de lavage).
Séparer les couleurs foncées des couleurs claires et les articles grand teint des
•
articles qui déteignent.
Séparer les tissus lourds et les tissus légers.
•
Séparer les tissus qui retiennent la charpie de ceux qui la forment.
•
Séparer les articles volumineux tels que les couvertures ou les oreillers.
•
ÉTAPE 2 – AJOUT DE PRODUITS DE SOIN DES TISSUS
AJOUT DE DÉTERGENT
Utiliser uniquement un détergent Haute ecacité. Les détergents
•
HE sont spécialement formulés avec des composants qui évitent
les problèmes causés par une production excessive de mousse. Une
production excessive de mousse empêchera l’élimination complète
du détergent des vêtements.
Si on choisit le programme Quick (rapide), il est recommandé d’utiliser un
•
détergent de lessive liquide pour obtenir des résultats optimaux. Un détergent
en poudre peut ne pas se dissoudre assez rapidement pour bien nettoyer avec
ce programme.
Déterminer la quantité de détergent. Suivre les instructions d’utilisation du
•
détergent gurant sur le récipient.
REMARQUE: La quantité de détergent nécessaire dépend du volume de la charge,
du niveau de saleté des vêtements et de la dureté de l’eau qui alimente la laveuse.
38
Page 41
Détergent liquide
1. Verser une petite quantité d’eau dans la laveuse et ajouter le détergent liquide.
REMARQUE : Pour de meilleurs résultats, ajouter le détergent dans le panier de
lavage avant d’y placer la charge de linge.
2. Faire fonctionner la laveuse pendant 30 secondes pour dissoudre complètement
le détergent.
Détergent en poudre
1. Verser le détergent en poudre
directement dans le distributeur
prévu à cet eet.
AJOUT D’AGENT DE BLANCHIMENT (SI DÉSIRÉ)
Verser la mesure d’eau de Javel dans le
•
distributeur d’eau de Javel.
REMARQUE : Utiliser uniquement de l’agent
de blanchiment liquide dans ce distributeur.
IMPORTANT : Veiller à ne pas renverser
d’agent de blanchiment non dilué sur la caisse
de la laveuse ou sur les vêtements. Un agent
de blanchiment est un produit chimique
puissant qui peut endommager les vêtements
ou le revêtement de la laveuse.
Suivre les directives du fabricant sur les étiquettes de soin du tissu concernant
•
les modalités d’utilisation recommandées pour un agent de blanchiment liquide
ou en poudre.
ÉTAPE 3 – CHARGEMENT DE LA LAVEUSE
1. Charger les vêtements sans les tasser et de façon uniforme le long de la paroi du
panier de lavage.
2. Ne pas placer les vêtements directement sur le centre du pulsateur.
3. Rabattre le couvercle de la laveuse.
REMARQUES :
Ne pas surcharger les articles ni les tasser dans le panier de lavage. La surcharge
•
peut réduire l’ecacité du lavage, causer une usure excessive et dans certains
cas, entraîner la formation de plis ou le froissement de la charge.
La laveuse n’eectue ni agitation, ni essorage lorsque le couvercle est ouvert.
•
ÉTAPE 4 – MISE EN MARCHE DE LA LAVEUSE
1. Appuyer sur le bouton POWER (mise sous tension) pour mettre la laveuse sous
tension.
2. Sélectionner un programme de lavage.
3. Si désiré, modier les réglages par défauts et options.
4. Appuyer sur le bouton START/PAUSE (mise en marche/pause) pour démarrer le
programme de lavage.
39
Page 42
GUIDE D’ENTRETIEN ET DE NETTOYAGE
AVERTISSEMENT
To ujours débrancher la laveuse avant d’éviter tout choc électrique
avant le nettoyage.
Le non-respect de cet avertissement peut entraîner un décès ou des
blessures.
Avant d’utiliser des produits de nettoyage, toujours lire et suivre les
instructions et avertissements du fabricant afin d’éviter toute blessure
ou dommage du produit.
NETTOYAGE ET ENTRETIEN
ENTRETIEN GÉNÉRAL
Utiliser uniquement un chion mouillé ou trempé d’eau savonneuse pour
•
nettoyer le tableau de commande.
Si l’on renverse de l’assouplissant pour tissu, de l’agent de blanchiment ou du
•
détergent liquide/en poudre sur la caisse, essuyer immédiatement la caisse pour
éviter d’endommager le revêtement.
Ne pas utiliser de nettoyants abrasifs, de produits chimiques puissants,
•
d’ammoniaque, d’agent de blanchiment au chlore, de détergent concentré ou de
solvants pour nettoyer la laveuse. Ces produits chimiques peuvent dissoudre,
endommager ou décolorer la laveuse.
Après avoir lavé des vêtements, laisser le couvercle ouvert pour que l’humidité
•
à l’intérieur de la machine puisse s’évaporer et pour empêcher l’apparition de
moisissure.
DISTRIBUTEUR DE DÉTERGENT
1. Tirer le tiroir du distributeur jusqu’à la butée et le soulever légèrement pour le
retirer.
2. Rincer le distributeur à l’eau tiède et le sécher parfaitement avec un chion
doux.
3. Insérer le tiroir en l’inclinant légèrement vers le bas et le remettre en place.
40
Page 43
FILTRE À CHARPIE
1. Appuyer sur l’onglet de la partie supérieure du ltre pour
dégager le ltre du panier de lavage.
2. Faire pivoter le ltre sur lui-même an que la partie
arrière du ltre soit orientée vers le haut.
3. Tout en tenant le ltre fermement d’une main, soulever
la base du ltre pour séparer l’avant de l’arrière du ltre,
an de pouvoir accéder au tamis du ltre.
4. Nettoyer le tamis du ltre et replacer l’arrière du ltre.
5. Faire glisser le ltre dans le panier de lavage et appuyer
fermement pour le remettre en place.
IMPORTANT: Les deux ltres à charpie doivent être en place pendant les
programmes de lavage. Nettoyer les tamis de ltre après chaque charge de lavage.
PRÉCAUTIONS À PRENDRE AVANT UN DÉPART
Fermer les robinets d’alimentation en eau. Ceci permettra d’éviter
•
d’endommager votre domicile en cas de rupture ou de fuite des tuyaux.
Débrancher la laveuse de la prise de courant électrique.
•
Sécher le panier de lavage.
•
Laisser le couvercle ouvert pour que l’humidité à l’intérieur de la machine puisse
•
s’évaporer et pour empêcher l’apparition de moisissure.
PRÉPARATION AVANT UN DÉMÉNAGEMENT OU UN
ENTREPOSAGE
Eectuer les étapes suivantes en complément des “Précautions à prendre avant un
départ”.
Déconnecter les tuyaux d’arrivée d’eau et le tuyau de vidange et les placer dans
•
le panier de lavage.
Tourner les pieds de nivellement de façon à ce qu’ils soient complètement
•
rétractés dans la caisse de la laveuse.
Si l’on doit déplacer la laveuse, replacer la pièce de protection du panier de
•
lavage des matériaux d’emballage d’origine dans le sommet de l’ouverture de la
laveuse. Utiliser du ruban de masquage pour xer le couvercle de la laveuse.
Déplacer et entreposer la laveuse uniquement en position verticale.
•
Ne pas entreposer la laveuse dans un environnement froid où la température
•
descendra en dessous du point de congélation; l’entreposer à température
ambiante.
41
Page 44
DÉPANNAGE
LA LAVEUSE NE FONCTIONNE PAS
Vérier que le cordon d’alimentation est branché sur une prise de courant à
•
3 alvéoles reliée à la terre.
Vérier que la tension à la prise de courant murale est correcte.
•
Vérier que le disjoncteur ne doit pas être réenclenché et que le fusible ne doit
•
pas être remplacé.
Vérier que la laveuse n’est pas surchargée. Le linge doit peut-être être
•
redistribué pour ré-équilibrer la charge.
Vérier que le couvercle de la laveuse est bien fermé.
•
La laveuse eectue des pauses au cours de certains programmes. Ceci est
•
normal avec le programme Delicate (articles délicats) qui comprend de courtes
périodes de trempage. On n’entendra pas la laveuse fonctionner lors de
ces périodes. Une fois la période de trempage écoulée, la laveuse se remet
automatiquement en marche.
PROBLÈMES CONCERNANT L’EAU
Le débit est lent ou le remplissage prend du temps :
S’assurer que les robinets sont complètement ouverts.
•
S’assurer que les tuyaux d’arrivée d’eau ne sont pas emmêlés, déformés ou
•
coincés.
La température de l’eau est incorrecte :
Contrôler la température de l’eau du chaue-eau. L’eau chaude doit être réglée
•
à une température d’au moins 120ºF à 140ºF (49ºC à 60ºC).
Vérier que les tuyaux d’arrivée d’eau sont correctement raccordés (eau chaude
•
avec eau chaude et eau froide avec eau froide).
Fuites d’eau :
Vérier que les raccords des tuyaux d’arrivée d’eau au niveau des robinets et de
•
la laveuse sont bien serrés.
Vérier que le raccordement du tuyau de vidange à la laveuse est solide et que le
•
tuyau de vidange est correctement placé au niveau de l’évacuation.
Contrôler le circuit de plomberie ou appeler un plombier.
•
L’eau ne s’évacue pas :
Vérier que le tuyau d’évacuation est correctement raccordé à la laveuse.
•
Vérier que le tuyau de vidange est correctement positionné. Pour que la
•
vidange puisse s’eectuer correctement, le sommet de l’orice d’évacuation
doit se trouver à au moins 39" (99 cm) au-dessus du plancher.
Vérier que l’évier ou le conduit d’évacuation n’est pas obstrué.
•
42
Page 45
LA LAVEUSE FAIT DU BRUIT
Bruit saccadé :
La charge de lavage est peut-être déséquilibrée. Suspendre le programme de la
•
laveuse et ré-agencer les articles dans le panier de lavage.
Bruit de grattement ou son métallique :
Des objets se trouvent peut-être dans la cuve de lavage. Arrêter la laveuse
•
et vérier qu’elle ne contient pas d’objets étrangers comme des clés ou de la
monnaie.
Bruits de crissement :
Le panier de lavage est peut-être surchargé. Arrêter la laveuse et retirer une
•
partie de la charge de lavage.
Bruits de vibration :
La laveuse n’est peut-être pas d’aplomb. Vérier que les 4 pieds de nivellement
•
sont en contact ferme avec le plancher et que la laveuse est d’aplomb.
PROBLÈMES CONCERNANT LES VÊTEMENTS
Froissement :
Les vêtements peuvent se froisser si le linge n’a pas été correctement trié, si
•
la machine a été surchargée ou que le nettoyage a été eectué à la mauvaise
température.
Éviter de surcharger la machine et trier à nouveau le linge. Ne pas mélanger des
•
vêtements lourds tels des vêtements de travail avec des vêtements légers tels
des chemisiers, des chemises légères et autres articles délicats. Il faudra peutêtre les laver à l’eau tiède ou froide.
Résidus de détergent :
Il est possible que le détergent ne se dissolve pas complètement dans une eau
•
de lavage très froide. Sélectionner une eau de lavage tiède et vérier que l’eau
chaude du chaue-eau du domicile atteint une température d’au moins 120ºF
(49ºC).
Verser le détergent avant d’ajouter les vêtements. Ne pas verser de détergent
•
directement sur les vêtements.
Les vêtements ressortent grisâtres ou jaunis :
Séparer les couleurs foncées des couleurs claires et articles blancs an d’éviter
•
tout transfert de teinture.
Les articles de grande taille ou très sales peuvent nécessiter plus de détergent.
•
Suivre les instructions du fabricant concernant les modalités d’utilisation
recommandées pour le détergent.
Vêtements abîmés :
Déchirures et accrocs – Attacher les cordons et crochets. Vider les poches,
•
fermer les ceintures et fermetures à glissière, les bouton-pression métalliques
et agrafes avant de charger les vêtements.
Taches de décoloration - Ne pas verser ni projeter ou faire éclabousser de l’agent
•
de blanchiment directement sur les vêtements. Si l’on utilise le distributeur et
que l’on remarque tout de même des taches, essayer d’utiliser de l’agent de
blanchiment dilué.
Usure excessive du tissu - Suivre les instructions du fabricant concernant le soin
•
des tissus.
43
Page 46
GARANTIE LIMITÉE
SERVICE À DOMICILE
GARANTIE COMPLÈTE DE UN AN
Pendant 12 mois à compter de la date d’achat
d’origine, Haier réparera ou remplacera
gratuitement n’importe quelle pièce (main-
d’œuvre comprise) comportant un défaut de
matériau ou de fabrication.
GARANTIE LIMITÉE
Au-delà d’un an après la date d’achat d’origine,
Haier fournira gratuitement une pièce (tel
qu’indiqué ci-dessous) pour remplacer ladite
pièce suite à un défaut de matériau ou de
fabrication. Haier assume l’entière responsabilité
du coût de cette pièce. Tout autre coût, tels les
frais de main-d’œuvre, de déplacement, etc,
sont à la charge du propriétaire.
De la deuxième à la cinquième année
Dans l’éventualité où une pièce venait à ne pas
retenir l’eau, Haier fournira la cuve de lavage
externe et les pièces d’assemblage de cuve
externe associées.
De la deuxième à la septième année
Haier fournira le panier de lavage en acier
inoxydable si celui-ci présente un défaut de
matériau ou de fabrication.
REMARQUE : Cette garantie prend eet à
la date à laquelle l’article a été acheté et le
reçu de l’achat d’origine doit être présenté au
représentant de dépannage autorisé avant
qu’une quelconque réparation sous garantie ne
soit eectuée.
Exceptions : Garantie pour usage commercial ou
usage de location
90 jours sur la main-d’œuvre à compter de la
date d’achat d’origine
90 jours sur les pièces à compter de la date
d’achat d’origine
Aucune autre garantie ne s’applique.
SERVICE AU TITRE DE LA GARANTIE
Contacter le centre de dépannage autorisé le
plus proche. Tout dépannage doit être eectué
par un centre de dépannage autorisé Haier. Pour
le nom et le numéro de téléphone du centre
de dépannage autorisé le plus proche de votre
domicile, composer le 1-877-337-3639.
Avant d’appeler le centre, veuillez garder à
disposition les renseignements suivants :
Numéros de plaque signalétique de l’appareil.
Le nom et l’adresse du revendeur auprès duquel
vous avez acheté l’appareil, ainsi que la date
d’achat.
Une description claire du problème rencontré.
Une preuve d’achat (reçu de vente).
Cette garantie est valable pour le service
des appareils domestiques aux États-Unis
contigus et au Canada et lorsque le service est
disponible, en Alaska, à Hawaï et Porto Rico.
44
Cette garantie ne couvre pas :
Le remplacement ou la réparation des fusibles,
disjoncteurs, du câblage ou du circuit de
plomberie du domicile.
Un produit dont le numéro de série d’origine a
été enlevé ou modié.
Tous frais de dépannage non identiés comme
étant normaux tel un dépannage dans une
zone ou une tranche horaire normale.
Vêtements endommagés.
Les dommages liés à l’expédition.
Les dommages liés à une installation ou un
entretien inadapté.
Les dommages causés par l’un des éléments
suivants : Mauvaise utilisation, utilisation
abusive, accident, incendie ou catastrophe
naturelle.
Les dommages résultant d’un dépannage
fourni par une entité autre qu’un revendeur ou
centre de dépannage autorisé Haier.
Les dommages causés par un courant, une
tension ou une alimentation électrique
incorrects.
Les dommages résultant d’une quelconque
modication ou altération du produit ou d’un
ajustement non autorisé par Haier.
Un ajustement des commandes utilisées par le
consommateur tel qu’identié dans le manuel
de l’utilisateur.
Les tuyaux, boutons, plateaux à charpie et tout
accessoire ou pièce jetable.
Les frais de main-d’œuvre, transport pour
dépannage et d’expédition pour le retrait et
le remplacement de pièces défectueuses audelà de la période de 12 mois.
Les dommages liés à une utilisation autre
qu’une utilisation domestique normale.
Tout frais de transport et d’expédition.
CETTE GARANTIE LIMITÉE REMPLACE TOUTE
AUTRE GARANTIE EXPRESSE OU IMPLICITE,
Y COMPRIS, MAIS PAS SEULEMENT, LES
GARANTIES IMPLICITES, Y COMPRIS LES
GARANTIES DE QUALITÉ MARCHANDE OU
D’APTITUDE À UN USAGE PARTICULIER
Le recours oert dans cette garantie est
exclusif et se substitue à toute autre garantie.
Cette garantie ne couvre pas les dommages
fortuits ou indirects; aussi les limitations
décrites ci-dessus peuvent ne pas s’appliquer
à votre cas. Certains États ne permettent
pas de limitation sur la durée d’une garantie
implicite, aussi les limitations décrites ci-
dessus peuvent ne pas s’appliquer à votre cas.
Cette garantie vous confère des droits
juridiques spéciques. Vous pouvez
également jouir d’autres droits qui peuvent
varier d’un État à l’autre.
Haier America
New York, NY 10018
Page 47
ÍNDICE
INSTRUCCIONES IMPORTANTES DE SEGURIDAD ............................................. 46
Precauciones de seguridad para la instalación ...........................................................46
Precauciones generales relativas a la seguridad ........................................................ 47
PIEZAS Y CARACTERÍSTICAS ...........................................................................48
INSTRUCCIONES DE INSTALACIÓN .................................................................. 49
Herramientas necesarias ............................................................................................49
Piezas suministradas ...................................................................................................49
Requisitos de ubicación ...............................................................................................49
Requisitos del sistema de desagüe .............................................................................50
Requisitos eléctricos ................................................................................................... 51
INSTRUCCIONES PASO A PASO ........................................................................ 52
Paso 1 – Desempaque de la lavadora ..........................................................................52
Paso 2 – Conecte y asegure la manguera de desagüe ...............................................53
Paso 3 - Conecte las mangueras de agua ...................................................................53
Paso 4 – Nivele la lavadora ...........................................................................................55
Paso 5 – Complete la instalación .................................................................................55
PANEL DE CONTROL Y CARACTERÍSTICAS ......................................................56
INSTRUCCIONES DE FUNCIONAMIENTO .......................................................... 60
Paso 1 – Prepare y separe las prendas ........................................................................ 60
Paso 2 – Agregue los productos para el cuidado de las telas .....................................60
Paso 3 – Cargue la lavadora .........................................................................................61
Paso 4 – Ponga la lavadora en marcha ........................................................................61
GUÍA PARA EL CUIDADO Y LA LIMPIEZA ........................................................... 62
Limpieza y mantenimiento .......................................................................................... 62
Precauciones al irse de vacaciones .............................................................................63
Preparación para la mudanza o el almacenaje ............................................................ 63
SOLUCIÓN DE PROBLEMAS .............................................................................. 64
GARANTÍA LIMITADA ........................................................................................ 66
INFORMACIÓN A TENER EN CUENTA
Le agradecemos la compra de este
producto de marca Haier. Este manual
para el usuario le ayudará a obtener
el mejor funcionamiento de su nueva
lavadora.
Para referencia futura, anote el número
de modelo y de serie, que están
situados en la parte posterior de la
lavadora, y la fecha de compra.
Engrape la prueba de compra de este
manual para asistirle cuando necesite
obtener servicio bajo la garantía.
___________________________________
Número de modelo
___________________________________
Número de serie
___________________________________
Fecha de compra
45
Page 48
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
ADVERTENCIA
A fin de reducir el riesgo de incendio, choque eléctrico o de daño a las
personas cuando usen el aparato, deben seguirse las precauciones
básicas, incluidas las siguientes:
Lea todas las instrucciones antes de usar este aparato.
•
Use este aparato solamente para el propósito que fue diseñado, como
•
se describe en este manual para el usuario.
No use la lavadora con propósitos de lavandería comercial.
•
Bajo ciertas condiciones, puede generarse gas hidrógeno en un sistema
•
de agua caliente que no se haya usado por dos semanas o un período
mayor. EL GAS HIDRÓGENO ES EXPLOSIVO. Si no se ha usado el
sistema de agua caliente durante dicho período, antes de usar una
máquina de lavar, abra todos los grifos de agua caliente y deje que
corra el agua de cada uno por varios minutos. Esto liberará todo el gas
hidrógeno que se haya acumulado. Debido a la inamabilidad de dicho
gas, no fume ni use una llama abierta durante este lapso.
PRECAUCIONES DE SEGURIDAD PARA
LA INSTALACIÓN
Antes de deshacerse de su viejo aparato, quítele la puerta o la tapa,
para que los niños no puedan esconderse ni quedar atrapados dentro
del mismo.
PELIGRO
Antes de usarse este aparato, deberá ser debidamente instalado y
•
ubicado de acuerdo a las instrucciones de instalación.
No guarde este aparato ni lo instale en donde se verá expuesto a
•
temperaturas por debajo del punto de congelación ni expuesto a las
inclemencias del tiempo, ya que esto puede ocasionar daños al mismo.
El aparato deberá ser conectado a tierra como es debido, para que
•
cumpla con todos los códigos y ordenanzas eléctricos. Vea la sección
“Requisitos eléctricos”.
46
Page 49
PRECAUCIONES GENERALES RELATIVAS A
LA SEGURIDAD
Mantenga el área alrededor del aparato libre de materiales combustibles,
•
tales como pelusa, papel, trapos o productos químicos.
Es necesario supervisar cuidadosamente a los niños si los mismos usan
•
el aparato o cuando éste se use cerca de ellos. No permita que los niños
jueguen con o sobre este aparato ni en el interior del mismo.
No coloque artículos que hayan sido previamente limpiados, lavados,
•
puestos en remojo o manchados con gasolina, disolventes de limpieza
en seco u otras sustancias inamables o explosivas en el agua de lavado.
Estas sustancias despiden vapores que pueden encenderse o causar
una explosión.
No agregue gasolina, solventes para limpiar en seco u otras sustancias
•
inamables o explosivas al agua de lavado. Estas sustancias despiden
vapores que pueden encenderse o causar una explosión.
No introduzca las manos en el aparato si la canasta de lavado, la tina o el
•
agitador se está moviendo.
No trate de forzar los controles.
•
Nunca desenchufe la lavadora jalándola del cable eléctrico. Siempre
•
sujete el enchufe con rmeza y jálelo directamente fuera del contacto.
Para reducir al mínimo la posibilidad de un choque eléctrico, desenchufe
•
este aparato del suministro de energía antes de intentar realizar el
mantenimiento o la limpieza.
NOTA: El girar la perilla selectora de ciclos hacia la posición de “O”
(Apagado), NO desconectará el aparato del suministro de energía.
No intente proveer servicio, reparación ni reemplazar ninguna parte
•
del aparato a menos que esto se recomiende especícamente en este
manual o en instrucciones de reparación publicadas para el usuario que
usted comprenda y si cuenta con la experiencia necesaria para llevar a
cabo dicha reparación.
Antes de desechar la lavadora o de retirarla del servicio, quítele la puerta
•
o la tapa.
GUARDE ESTAS INSTRUCCIONES
SOLAMENTE PARA USO DOMÉSTICO
47
Page 50
PIEZAS Y CARACTERÍSTICAS
A
F
B
C
D
G
E
M
L
N
O
P
K
J
I
H
Tapa superior
Panel de control
Carcasa
Manija del armario
Patas niveladoras (2)
Depósito del blanqueador líquido
Conducto de desagüe
Cable eléctrico (120 voltios / 60 Hz)
48
Panel de acceso
Válvula de entrada de agua fría
Válvula de entrada de agua caliente
Canasta de lavado
Depósito de detergente en polvo
Cubierta exterior de la tina
Aro de balance
Filtro de pelusa
Page 51
INSTRUCCIONES DE INSTALACIÓN
HERRAMIENTAS NECESARIAS
Alicates
•
Llave de tuercas
•
Destornillador de hoja plana
•
PIEZAS SUMINISTRADAS
Cinta de medir
•
Nivel de carpintero
•
Abrazadera de la manguera de
•
desagüe
Gancho de la manguera de
•
desagüe
Manguera de desagüe
•
Mangueras de agua (2) (con arandelas
•
planas instaladas previamente)
Manual para el usuario
•
REQUISITOS DE UBICACIÓN
La lavadora deberá ser instalada sobre un piso sólido, para reducir al mínimo la
•
vibración durante el ciclo de exprimido. El piso de hormigón es el mejor.
El piso deberá estar nivelado y con un declive máximo de 1" (25 mm) debajo de
•
toda la lavadora.
Un lugar apropiado, protegido de la luz directa del sol y de fuentes de calor, tales
•
como radiadores, zócalos radiantes o aparatos de cocción.
No la instale sobre una alfombra.
•
El lugar deberá tener un contacto eléctrico conectado a tierra, ubicado a menos
•
de 4 pies (1,2 m) del cable eléctrico, en la parte posterior de la lavadora.
Los grifos de agua fría y caliente deberán estar a menos de 3 pies (0,9 m) de las
•
conexiones de agua fría y caliente en la lavadora.
Un calentador de agua deberá proveer agua caliente a una temperatura de por lo
•
menos 120 °F (49 °C).
La presión de agua deberá estar entre 20 y 100 lb/pulg² (138 y 690 kPa).
•
ADVERTENCIA
No instale ni ponga a funcionar esta lavadora donde estará expuesta a
temperaturas por debajo de 32 °F (0 °C). El agua que quede en la
lavadora se congelará y ocasionará daños a la misma.
49
Page 52
DIMENSIONES DE LA LAVADORA
37⅝
(95,6 cm)
"
22¹⁄₁₆
(56,0 cm)
"
21²⅓₂"
(55,0 cm)
REQUISITOS DEL SISTEMA DE DESAGÜE
TUBO VERTICAL DE PARED O POR EL PISO
La altura del tubo vertical deberá ser entre 39" (99 cm) y 60" (153 cm) desde la base
de la lavadora. El tubo vertical deberá tener un diámetro mínimo de 2" (5 cm).
Pared Piso
(99 cm – 153cm)
50
39" – 60"
Page 53
TINA DE LAVADERO
39" – 48"
(99 cm – 122cm)
La tina de lavadero necesita una capacidad
mínima de 20 gal (76 L). La tina de lavadero
deberá tener una altura de por lo menos
39" (99 cm) y no más de 48" (122 cm).
REQUISITOS ELÉCTRICOS
ADVERTENCIA
La lavadora deberá ser enchufada en un contacto eléctrico
debidamente puesto a tierra, de 120 voltios, 60 Hz, CA solamente, de
15 ó 20 amperios, con fusibles. Se recomienda un fusible retardador o
un cortacircuitos.
Si el suministro eléctrico provisto no satisface los requisitos mencionados
•
anteriormente, póngase en contacto con un electricista competente autorizado.
ADVERTENCIA
La conexión inadecuada del conductor a tierra para el equipo puede
resultar en un riesgo de choque eléctrico. Si no está seguro de que la
conexión a tierra del aparato sea la adecuada, verifíquela con un
electricista o técnico de servicio competente.
Este aparato debe estar conectado a tierra. En el caso de funcionamiento
•
defectuoso o avería, la conexión a tierra reducirá el riesgo de choque eléctrico al
proporcionar una vía de menor resistencia para la corriente eléctrica.
Este aparato está equipado con un cable que cuenta con un conductor para
•
la conexión a tierra del equipo y un enchufe de conexión a tierra. El enchufe
debe conectarse en un contacto apropiado, que esté debidamente instalado y
conectado a tierra de acuerdo con todos los códigos y ordenanzas locales.
No use un adaptador para cable de 3 terminales.
•
No use un cable eléctrico de extensión.
•
51
Page 54
INSTRUCCIONES PASO A PASO
INSTALACIÓN DE LA LAVADORA
Se recomienda que un técnico de aparatos competente instale su nueva lavadora.
Si le parece que tiene la habilidad para instalar la lavadora, lea las instrucciones de
instalación cuidadosamente antes de hacerlo.
CUIDADO: Si después de seguir estos pasos no está seguro de haber instalado
la lavadora adecuadamente, póngase en contacto con un técnico de aparatos
competente.
ADVERTENCIA
Si recién le han entregado la lavadora y la temperatura del exterior
estaba por debajo del punto de congelación, no ponga a funcionar la
lavadora hasta que alcance la temperatura ambiente.
PASO 1 – DESEMPAQUE DE LA LAVADORA
1. Quite todos los materiales de empaque. Esto incluye la base de espuma y toda la
cinta adhesiva que mantiene sujetos los accesorios del interior y el exterior de la
lavadora.
2. Abra la tapa superior para quitar el soporte de la canasta de lavado. Jálelo para
quitarlo.
NOTA: Guarde el soporte de la canasta de lavado para usarlo cuando mueva la
lavadora en el futuro.
3. Inspeccione y quite los restos de materiales de envío, cinta o material impreso
antes de usar la lavadora.
52
Page 55
ADVERTENCIA
Para evitar el peligro de asfixia, mantenga la bolsa de plástico y otros
materiales de envío lejos del alcance de los bebés y los niños. No use
esta bolsa en cunas, cochecitos ni corrales. La bolsa de plástico podría
bloquear la nariz y la boca, impidiendo la respiración. Esta bolsa no es
un juguete.
PASO 2 – CONECTE Y ASEGURE LA MANGUERA DE
DESAGÜE
1. Agrande la abertura apretando a la vez los
extremos de la abrazadera de la manguera
de desagüe. Deslice la abrazadera sobre
el extremo de la manguera de desagüe y
sobre la sección exible de la manguera.
2. Haga encajar el extremo de la manguera
de desagüe sobre el puerto de desagüe de
plástico de la lavadora.
3. Apriete los extremos de la abrazadera
para agrandar las aberturas y deslice
la abrazadera sobre la conexión de la
manguera de desagüe y el puerto de
desagüe. Suelte la abrazadera para
ajustar.
4. Coloque el extremo del gancho de la manguera de desagüe en un tubo o tina de
lavadero.
5. Asegure la manguera de desagüe en su lugar sujetándola a una manguera de
agua, al tubo vertical o a la pata de la tina de lavadero. Consulte “Requisitos para
el sistema de desagüe” para ver las imágenes.
PASO 3 - CONECTE LAS MANGUERAS DE AGUA
IMPORTANTE: Utilice solamente mangueras nuevas cuando instale la lavadora.
NOTA: Inspeccione periódicamente las mangueras para ver si tienen rajaduras,
cortes, fugas o desgaste. Reemplácelas con mangueras nuevas cada 5 años.
NOTA: El agua caliente deberá jarse a una temperatura de por lo menos 120 °F a
140 °F (49 °C a 60 °C) para que el jabón se disuelva y para evitar que queden restos
del mismo en las prendas.
1. Cerciórese de que cada extremo de las mangueras de entrada de agua tenga una
arandela plana colocada rmemente en su lugar. Las arandelas planas han sido
instaladas previamente de fábrica.
A
Arandela
53
Page 56
2. Los acopladores de la manguera están codicados por colores, para asistirle al
hacer las conexiones apropiadas. Se aconseja usar el color gris para el agua fría
y rojo para el agua caliente. Enrosque a mano las mangueras de entrada sobre
los grifos de agua hasta que queden apretadas. Luego apriete con pinzas dos
tercios de vuelta adicional.
IMPORTANTE: Para evitar daños en los acoplamientos de las mangueras, no los
apriete en exceso.
NOTA: Para evitar daños en los grifos, no use cinta de plomero ni ningún tipo de
sellador en las roscas de las válvulas.
3. Enrosque a mano el otro extremo de las mangueras de entrada sobre las válvulas
de entrada marcadas con una “H” (para agua caliente) y una “C” (para agua fría)
en la parte posterior de la lavadora, hasta que queden apretadas. Luego apriete
con pinzas dos tercios de vuelta adicional.
IMPORTANTE: Para evitar daños en los acoplamientos de las mangueras, no los
apriete en exceso.
NOTA: Para evitar daños en las válvulas de entrada de la lavadora, no use cinta de
plomero ni sellador en las roscas de las válvulas.
4. Abra los grifos de agua fría y caliente y revise si hay fugas. Si hay alguna fuga,
revise nuevamente los pasos 1 al 3.
54
Page 57
PASO 4 – NIVELE LA LAVADORA
IMPORTANTE: La nivelación apropiada de su lavadora ayudará a reducir el ruido y la
vibración.
1. Coloque la lavadora en su ubicación nal. Cerciórese de que las líneas de agua y
de desagüe no estén tirantes ni pinchadas. Cerciórese de que las cuatro patas
estén en contacto rme con el piso y que la lavadora descanse rmemente en su
posición.
2. Con un nivel de carpintero, cerciórese de que la lavadora esté nivelada de lado a
lado y de frente hacia atrás.
3. Si la lavadora no está nivelada, regule las patas niveladoras. Gírelas hacia la
derecha para extender (levantar la lavadora) o hacia la izquierda para retraer
(bajar la lavadora).
Levantar Bajar
PASO 5 – COMPLETE LA INSTALACIÓN
1. Enchufe la lavadora en un contacto de pared de conexión a
tierra de 3 terminales.
2. Verique que los grifos de agua estén abiertos.
3. Deshágase de todos los materiales de embalaje o
recíclelos.
4. Ponga a funcionar un ciclo de lavado normal con
detergente, para probar y limpiar la lavadora. Consulte la
sección “Instrucciones para el funcionamiento”.
55
Page 58
PANEL DE CONTROL Y CARACTERÍSTICAS
PANEL DE CONTROL
E F
A B C D G H
BOTÓN WASH CYCLE (CICLO DE LAVADO)
Use este botón para seleccionar el ciclo deseado para su carga de lavado.
•
Los ajustes prejados estándares de cada ciclo aparecerán en pantalla; los
•
ajustes prejados pueden cambiarse con los botones de ajuste: Wash Temp
(Temperatura de lavado), Soil Level (Nivel de suciedad) y Water Level (Nivel
de agua).
Hay 8 ciclos automáticos para elegir:
•
Heavy Duty (Intenso) - Use este ciclo para prendas durables con suciedad
profunda. Este ciclo también puede usarse para toallas, artículos deportivos,
ropa de niños, etc.
Whites (Ropa blanca) - Use este ciclo de agua caliente para prendas blancas
y de colores claros que pueden teñirse.
Perm Press (Planchado permanente) - Use este ciclo para prendas con
suciedad de ligera a normal.
Normal - Use este ciclo para las prendas de algodón y cargas de telas mixtas
con suciedad normal.
Delicate (Ropa delicada) - Use este ciclo para lavar prendas con suciedad
ligera y ropa delicada que necesite un lavado delicado.
Quick (Rápido) - Use este ciclo para lavar cargas pequeñas de prendas con
suciedad ligera que necesite de prisa.
Rinse & Spin (Enjuague y exprimido) - Use este ciclo para quitar el exceso
de detergente y revitalizar las prendas limpias.
Spin Only (Sólo exprimido) - Use este ciclo para extraer agua de la tina o de
las prendas limpias que estén mojadas.
56
Page 59
BOTONES DE AJUSTE
Botón Wash Temp (Temperatura de lavado)
Use este botón para seleccionar una temperatura de lavado; todos los
•
enjuagues se realizan con agua fría. Para obtener mejores resultados, siga
las instrucciones de la etiqueta de las prendas y use la temperatura del agua
más caliente que la tela pueda resistir.
No todas las selecciones están disponibles con todos los ciclos.
•
Botón Soil Level (Nivel de suciedad)
Use este botón para seleccionar el nivel de suciedad más apropiado para
•
la carga. Según el nivel de suciedad, el tiempo de lavado aumentará o
disminuirá en incrementos de 4 a 8 minutos en la pantalla de Estimated Time
Remaining (Tiempo estimado restante).
Hay 3 niveles de suciedad para elegir - Intenso, Normal, Ligero
•
Botón Water Level (Nivel de agua)
Use este botón para seleccionar un nivel de agua adecuado para la carga. El
•
ajuste Small (Pequeño) es el nivel más bajo de agua; el ajuste Super (Súper)
es el más alto.
BOTÓN DELAY START (INICIO DIFERIDO)
Presione este botón para retrasar el inicio del ciclo de lavado entre 1 a 24
•
horas en incrementos de una hora.
Use este botón para seleccionar un inicio diferido de la lavadora. La cantidad
•
de horas se mostrará en la pantalla Estimated Time Remaining (Tiempo
estimado restante). Cada vez que presione el botón Delay Start (Inicio
diferido), el tiempo se incrementará en 1 hora.
Si presiona el botón después de 24, cancelará la función de inicio diferido.
•
También puede cancelar la función de Delay Start (Inicio diferido) si
desconecta la energía de la lavadora con el botón Power (Encendido
Se debe seleccionar el botón Start/Pause (Inicio/Pausa) para comenzar la
•
cuenta regresiva.
BOTÓN EXTRA RINSE (ENJUAGUE ADICIONAL)
Presione para agregar un enjuague adicional a su ciclo de lavado.
•
NOTA: Algunos ciclos tienen esta opción por defecto. Consulte la Guía de
ciclos para obtener detalles.
PANTALLA ESTIMATED TIME REMAINING (TIEMPO ESTIMADO
RESTANTE)
La pantalla Estimated Time Remaining (Tiempo estimado restante) muestra
•
el tiempo estimado del ciclo en minutos.
Cuando se usa la opción Delay Start (Inicio diferido), la pantalla Estimated
•
Time Remaining (Tiempo estimado restante) mostrará el tiempo de retraso
en horas.
INDICADORES DEL ESTADO DEL CICLO
Las luces del estado del ciclo indica las etapas del ciclo seleccionado.
•
57
Page 60
BOTÓN START/PAUSE (INICIO/PAUSA)
Presione este botón para poner en marcha un ciclo seleccionado o hacer una
•
pausa en un ciclo que esté en marcha.
NOTA: Luego de iniciar el ciclo de lavado, deberá hacer una pausa en el ciclo
que esté en marcha para cambiar los ajustes de Wash Temp (Temperatura de
lavado), Soil Level (Nivel de suciedad) y Water Level (Nivel de agua).
BOTÓN POWER (ENCENDIDO)
Presione el botón Power (Encendido) para encender la lavadora.
•
NOTA: Si la lavadora está encendida, pero no se presiona START (Inicio), se
apagará automáticamente después de 5 minutos.
GUÍA DE CICLOS
NOTA: Para proteger su carga de lavado, no todas las opciones y ajustes estarán
disponibles para todos los ciclos. Las cajas sombreadas indican los ajustes por
defecto para cada ciclo.
EXTRA
RINSE
(ENJUA-
CIONAL)
CICLO
Heavy
Duty (In-
tenso)
Whites
(Ropa
blanca)
Perm
Press
(Planchado
perma-
nente)
TIPO DE
TELA
Telas
durables
que no
destiñen,
con
suciedad
profunda
Prendas
blancas
Telas
antia-
rrugas y
sinté-
ticas
PROCESO
DE
LAVADO
Remojo de
12 minutos
Lavado de
25 minutos
Rinse
(Enjuague)
Spin (Expri-
mido)
Remojo de
12 minutos
Lavado de
25 minutos
Rinse
(Enjuague)
Spin (Expri-
mido)
Lavado de
16 minutos
Rinse
(Enjuague)
Spin (Expri-
mido)
TIEM-
PO
EST.
1:08
1:15
:43
WASH
TEMP
(TEMP.
DE
LAVADO)
Warm
(Tibia)
Hot (Ca-
liente)
Cold
(Fría)
Hot (Ca-
liente)
Warm
(Tibia)
Cold
(Fría)
Warm
(Tibia)
Cold
(Fría)
SOIL
LEVEL
(NIVEL
DE
SUCIE-
DAD)
Normal
Heavy
(In-
tenso)
Light
(Ligero)
Normal
Heavy
(In-
tenso)
Light
(Ligero)
Normal
Heavy
(In-
tenso)
Light
(Ligero)
WATER
LEVEL
(NIVEL DE
AGUA)
Medium
(Media)
Super
(Súper)
Large
(Grande)
Small (Pe-
queño)
Medium
(Media)
Super
(Súper)
Large
(Grande)
Small (Pe-
queño)
Medium
(Media)
Super
(Súper)
Large
(Grande)
Small (Pe-
queño)
GUE
ADI-
•
•
•
58
Page 61
CICLO
Normal
Delicate
(Ropa
delicada)
Quick
(Rápido)
Rinse
& Spin
(Enjua-
gue y
expri-
mido)
Spin
Only
(Sólo
expri-
mido)
TIPO DE
TELA
Telas de
algodón,
lino y
prendas
mez-
cladas
Prendas
de
lencería,
telas
nas con
encaje
Telas de
algodón,
lino y
prendas
mez-
cladas
Prendas
limpias
Prendas
limpias
mojadas
PROCESO
DE
LAVADO
Lavado de
16 minutos
Enjuague
por rociado
Spin (Expri-
mido)
Lavado de
10 minutos
Rinse
(Enjuague)
Spin (Expri-
mido)
Lavado de
9 minutos
Rinse
(Enjuague)
Spin (Expri-
mido)
Rinse
(Enjuague)
Spin (Expri-
mido)
Spin (Expri-
mido)
WASH
TIEM-
PO
EST.
:40
:37
:31
:29 Sólo fría n/a
:06 n/a n/a n/a
TEMP
(TEMP.
DE
LAVADO)
Warm
(Tibia)
Hot (Ca-
liente)
Cold
(Fría)
Warm
(Tibia)
Cold
(Fría)
Warm
(Tibia)
Hot (Ca-
liente)
Cold
(Fría)
SOIL
LEVEL
(NIVEL
DE
SUCIE-
DAD)
Normal
Heavy
(In-
tenso)
Light
(Ligero)
Normal
Heavy
(In-
tenso)
Light
(Ligero)
Normal
Heavy
(In-
tenso)
Light
(Ligero)
WATER
(NIVEL DE
Medium
(Media)
(Súper)
(Grande)
Small (Pe-
queño)
Medium
(Media)
(Súper)
(Grande)
Small (Pe-
queño)
Medium
(Media)
(Súper)
(Grande)
Small (Pe-
queño)
Medium
(Media)
(Súper)
(Grande)
Small (Pe-
queño)
LEVEL
AGUA)
Super
Large
Super
Large
Super
Large
Super
Large
EXTRA
RINSE
(ENJUA-
GUE
ADI-
CIONAL)
•
•
•
•
La función Extra Rinse (Enjuague adicional) agregará aproximadamente 7 minutos
•
.
59
Page 62
INSTRUCCIONES DE FUNCIONAMIENTO
PASO 1 – PREPARE Y SEPARE LAS PRENDAS
PREPARE LAS PRENDAS
Revise las etiquetas de las prendas para ver las instrucciones de lavado.
•
Vacíe los bolsillos y vuélvalos al revés.
•
Dé vuelta los puños y quite la pelusa o la suciedad.
•
Ate los cordones y fajas de modo que no se enreden.
•
Cierre los zípers, broches de presión y corchetes para evitar que se enganchen.
•
Quite los alleres u otros objetos puntiagudos de las prendas, para evitar que
•
rayen la canasta de la lavadora.
Trate previamente todas las manchas y las áreas con suciedad profunda.
•
Vuelva al revés las prendas sintéticas y los tejidos de lana para evitar que se
•
llenen de motitas.
SEPARE LAS PRENDAS
Separe la ropa según el ciclo de lavado necesario (temperatura del agua y acción
•
de lavado).
Separe los colores claros de los colores oscuros, los artículos que no destiñen de
•
los que sí destiñen.
Separe las telas pesadas de las telas ligeras.
•
Separe las telas que atraen pelusa de las telas que sueltan pelusa.
•
Separe artículos voluminosos como frazadas o almohadas.
•
PASO 2 – AGREGUE LOS PRODUCTOS PARA EL
CUIDADO DE LAS TELAS
AGREGUE DETERGENTE
Use solamente un detergente de alta eciencia. Los detergentes
•
HE (Alta eciencia) han sido especialmente formulados con
ingredientes que evitan los problemas ocasionados por el exceso
de espuma del jabón. El exceso de espuma impedirá el enjuague
completo de los restos de detergente de las prendas.
Si selecciona el ciclo Quick (Rápido), se recomienda que use detergente de
•
lavandería líquido para alcanzar resultados óptimos. El detergente en polvo
puede que no se disuelva lo sucientemente rápido para limpiar bien en este
ciclo.
Determine la cantidad de detergente. Siga las instrucciones de uso del
•
detergente que aparecen en el recipiente.
NOTA: La cantidad adecuada de detergente depende del tamaño de la carga, el nivel
de suciedad de las prendas y el grado de agua blanda que se suministre a la lavadora.
60
Page 63
Detergente líquido
1. Llene la lavadora con una pequeña cantidad de agua y agregue detergente
líquido.
NOTA: Para mejores resultados, agregue detergente a la canasta de lavado
antes de cargar la ropa.
2. Ponga a funcionar durante 30 segundos para disolver completamente el
detergente.
Detergente en polvo
1. Vierta la cantidad medida de
detergente en polvo en el depósito de
detergente.
AGREGUE BLANQUEADOR (SI LO DESEA)
Vierta una medida de blanqueador líquido con
•
cloro en el depósito de blanqueador líquido
con cloro.
NOTA: Use solamente blanqueador líquido en
este depósito.
IMPORTANTE: Tenga cuidado de no derramar
el blanqueador sobre la carcasa de la lavadora
ni sobre la ropa. Debido a que es un producto
químico poderoso, puede dañar la ropa o el
acabado de la lavadora.
Siga las instrucciones del fabricante en la etiqueta de las prendas sobre el uso
•
recomendado de blanqueador líquido o en polvo.
PASO 3 – CARGUE LA LAVADORA
1. Cargue las prendas de modo ojo y uniforme alrededor de la canasta de lavado.
2. No cargue las prendas directamente sobre el centro del pulsador.
3. Cierre la tapa de la lavadora.
NOTAS:
No cargue en exceso ni apriete los artículos para que quepan en la canasta de
•
lavado. Sobrecargar la lavadora puede reducir la eciencia de lavado, causar
desgaste excesivo y posiblemente, ocasionar pliegues o arrugas en la carga.
La lavadora no agitará ni exprimirá con la tapa abierta.
•
PASO 4 – PONGA LA LAVADORA EN MARCHA
1. Toque el botón POWER (Encendido) para encender la lavadora.
2. Seleccione un ciclo de lavado.
3. Modique los ajustes y las opciones por defecto, si lo desea.
4. Presione el botón de INICIO/PAUSA para comenzar con el ciclo de lavado.
61
Page 64
GUÍA PARA EL CUIDADO Y LA LIMPIEZA
ADVERTENCIA
Siempre desenchufe la lavadora para evitar un choque eléctrico antes
de la limpieza.
El ignorar esta advertencia puede ocasionar la muerte o heridas.
Antes de usar productos de limpieza, siempre lea y siga las
instrucciones del fabricante y las advertencias, para evitar daños
personales o al producto.
LIMPIEZA Y MANTENIMIENTO
CUIDADO GENERAL
Utilice solamente un paño húmedo o jabonoso para limpiar el panel de control.
•
Si derrama suavizante, blanqueador o detergente líquido o en polvo sobre la
•
carcasa, límpiela inmediatamente con un paño húmedo para evitar daños en el
acabado.
No use productos de limpieza abrasivos, productos químicos irritantes,
•
amoníaco, blanqueador con cloro, detergente concentrado o solventes para
limpiar la lavadora. Estos productos químicos pueden disolver, dañar o decolorar
la lavadora.
Luego de lavar la ropa, deje la puerta abierta para que se evapore la humedad del
•
interior de la máquina y así evitar que se forme moho.
DEPÓSITO DE DETERGENTE
1. Jale la gaveta de depósito hacia afuera hasta que se detenga y levántela
ligeramente para quitarla.
2. Enjuague el depósito con agua tibia y séquelo completamente con un paño
suave.
3. Inserte la gaveta en un ángulo ligeramente inclinado hacia abajo y empújelo
hacia atrás para colocarlo en su lugar.
62
Page 65
FILTRO DE PELUSA
1. Empuje hacia abajo la lengüeta de la parte superior del
ltro para liberarlo de la canasta de lavado.
2. Gire el ltro hacia arriba para que el lado posterior del
mismo quede mirando hacia arriba.
3. Mientras sostiene rmemente el ltro con una mano,
levante de la parte inferior del ltro para separar el frente
del ltro de la parte de atrás para que pueda acceder a la
malla del ltro.
4. Limpie la malla del ltro y vuelva a colocar la parte de
atrás del ltro.
5. Deslice el ltro dentro de la canasta de lavado y presiónelo con rmeza para
colocarlo en su lugar.
IMPORTANT: Ambos ltros de pelusa deben estar en su lugar durante los ciclos de
lavado. Limpie los ltros de pelusa después de cada carga de lavado.
PRECAUCIONES AL IRSE DE VACACIONES
Cierre los grifos de suministro de agua. Esto eliminará la posibilidad de daños a
•
su hogar si hay una ruptura o fugas en la manguera.
Desenchufe la lavadora del contacto eléctrico.
•
Seque la canasta de lavado.
•
Deje la puerta abierta para que se evapore la humedad del interior de la máquina
•
y así evitar que se forme moho.
PREPARACIÓN PARA LA MUDANZA O EL ALMACENAJE
Aparte de seguir las “Precauciones al irse de vacaciones”, complete los pasos
adicionales indicados a continuación.
Desconecte las mangueras de agua y la manguera de desagüe; colóquelas en la
•
canasta de lavado.
Gire las patas niveladoras para que queden replegadas completamente dentro
•
de la carcasa de la lavadora.
Si va a mover la lavadora, coloque el soporte de la canasta de lavado de los
•
materiales originales de envío nuevamente en el interior de la parte superior
de la abertura de la lavadora. Asegure la tapa de la lavadora con cinta adhesiva
protectora.
Mueva la lavadora y guárdela solamente en la posición vertical.
•
No guarde la lavadora en un ambiente frío en donde las temperaturas estarán
•
por debajo del punto de congelación; guárdela a temperatura ambiente.
63
Page 66
SOLUCIÓN DE PROBLEMAS
LA LAVADORA NO FUNCIONA
Verique que el cable eléctrico esté enchufado en un contacto de pared de
•
conexión a tierra de 3 terminales.
Verique que el receptáculo eléctrico de pared tenga el voltaje correcto.
•
Fíjese si el cortacircuitos necesita volver a jarse o si debe reemplazarse el
•
fusible.
Verique que no se haya llenado en exceso la lavadora. Es posible que haya que
•
redistribuir la carga para volver a balancearla.
Cerciórese de que la tapa de la lavadora esté debidamente cerrada.
•
La lavadora hace pausas en algunos ciclos. Esto es normal en el ciclo Delicate
•
(Ropa delicada), que tiene períodos cortos para que la ropa quede en remojo.
Durante ese período, no escuchará a la lavadora en funcionamiento. La lavadora
volverá a comenzar automáticamente cuando se termine el tiempo de remojo.
PROBLEMAS CON EL AGUA
El ujo de agua está lento o el llenado demora mucho tiempo:
Verique que los grifos de agua estén abiertos por completo.
•
Revise las mangueras de agua para cerciorarse de que no estén enredadas,
•
torcidas ni pellizcadas.
La temperatura del agua es incorrecta:
Verique la temperatura del calentador de agua. El agua caliente deberá estar a
•
una temperatura de por lo menos 120 °F a 140 °F (49 °C a 60 °C).
Verique que las mangueras de entrada estén conectadas debidamente
•
(caliente a agua caliente y fría a agua fría).
Fugas de agua:
Revise que estén ajustadas las conexiones de las mangueras de entrada en los
•
grifos y la lavadora.
Verique que la conexión de la manguera de desagüe en la lavadora esté segura
•
y que la manguera de desagüe esté colocada como es debido en la ubicación del
desagüe.
Revise la plomería o llame a un plomero.
•
No drena el agua:
Verique que la manguera de desagüe esté conectada correctamente a la
•
lavadora.
Verique la posición de la manguera de desagüe. Para que funcione como es
•
debido, la parte superior de la salida de desagüe deberá estar por lo menos 39"
(99 cm) por encima del piso.
Verique que no esté obstruido el fregadero o el tubo de desagüe.
•
64
Page 67
LA LAVADORA HACE RUIDO
Sonido de golpeteo:
Es posible que la carga de lavado esté desequilibrada. Haga una pausa en la
•
lavadora y vuelva a distribuir los artículos en la canasta de lavado.
Ruidos de traqueteo o metálicos:
Es posible que hayan objetos extraños en la tina de lavado. Detenga la lavadora y
•
fíjese si hay objetos extraños, tales como llaves o monedas sueltas.
Sonidos de chirrido:
La canasta de lavado puede estar sobrecargada. Detenga la lavadora y saque
•
una parte de la carga a lavar.
Ruidos de vibraciones:
Es posible que la lavadora no esté nivelada. Verique que las 4 patas niveladoras
•
estén rmemente en el piso y que la lavadora esté nivelada.
PROBLEMAS CON LA ROPA
Arrugas:
Es posible que se formen arrugas por separar la ropa de un modo inadecuado,
•
cargar en exceso o lavar con la temperatura equivocada.
Evite cargar en exceso y vuelva a separar la ropa. No mezcle prendas pesadas
•
tales como ropa de trabajo con prendas livianas, tales como blusas, camisas
ligeras y artículos delicados. Tal vez necesite lavarlos en agua tibia o fría.
Restos de detergente:
Es posible que el detergente no se disuelva por completo en climas
•
extremadamente fríos. Seleccione una temperatura tibia de lavado y cerciórese
de que el calentador de agua esté suministrando agua caliente de por lo menos
120 °F (49 °C).
Agregue el detergente antes de colocar las prendas. No vierta el detergente
•
directamente sobre las prendas.
Las prendas se han puesto grisáceas o amarillentas:
Separe los colores oscuros de los claros y blancos, para evitar la transferencia de
•
tintes.
Es posible que las cargas grandes y con suciedad profunda necesiten más
•
detergente. Consulte las instrucciones del fabricante de detergente para ver el
uso recomendado.
Prendas dañadas:
Desgarres y enganches – Ate los cordones y las fajas. Vacíe los bolsillos, sujete
•
las correas y cierre los zípers, los ganchos de metal o sujetadores con gancho
antes de cargar.
Manchas de blanqueador – No vierta ni salpique el blanqueador directamente
•
sobre las prendas. Si usa el depósito y todavía ve manchas, pruebe usar
blanqueador diluido.
Desgaste excesivo y desgarres – Siga las instrucciones del fabricante para el
•
cuidado de la prenda.
65
Page 68
GARANTÍA LIMITADA
SERVICIO EN EL HOGAR
GARANTÍA COMPLETA POR UN AÑO
Durante 12 meses a partir de la fecha de
compra original en la tienda, Haier reparará o
reemplazará cualquier pieza del aparato sin
costo, incluyendo la mano de obra, si la misma
falla debido a defectos en los materiales o en
la mano de obra.
GARANTÍA LIMITADA
Después de un año a partir de la fecha de
compra original en la tienda, Haier proveerá
una pieza sin costo, como se indica a
continuación, para reemplazar la pieza
mencionada como resultado de defectos en
los materiales o en la mano de obra. Haier se
hará responsable solamente por el costo de
la pieza. Cualquier otro costo tales como la
mano de obra, los cargos por viaje, etc., serán
responsabilidad del propietario.
Del segundo al quinto año
Haier proveerá la tina exterior de lavado y
las piezas de ensamblaje relacionadas con la
misma si ésta no logra contener el agua.
Del segundo al séptimo año
Haier proveerá la canasta interior de lavado
de acero inoxidable si presentara defectos en
los materiales o en la mano de obra.
NOTA: Esta garantía comienza en la fecha
de compra de este producto, y el recibo
original deberá presentarse al representante
autorizado de servicio antes de hacerse las
reparaciones bajo la garantía.
Excepciones: Garantía bajo uso comercial o
de alquiler
90 días en la mano de obra a partir de la
fecha de compra original
90 días en las piezas a partir de la fecha de
compra original
No es aplicable ninguna otra garantía.
PARA OBTENER SERVICIO BAJO
LA GARANTÍA
Póngase en contacto con el centro de
servicio autorizado más cercano a su
localidad. Todo servicio deberá ser realizado
por un centro de servicio autorizado por
Haier. Para obtener el nombre y el número
de teléfono del centro de servicio autorizado
más cercano, llame al 1-877-337-3639.
Antes de llamar, tenga a mano la siguiente
información:
Número de modelo y de serie del aparato.
El nombre y la dirección del distribuidor en
donde compró la unidad y la fecha de compra.
Una descripción clara del problema.
Un comprobante de compra (recibo de
compra).
Esta garantía cubre servicios para
electrodomésticos dentro de los Estados
Unidos continental y Canadá y donde esté
disponible en Alaska, Hawaii y Puerto Rico.
66
Lo que no está cubierto bajo esta garantía:
Reemplazo o reparación de fusibles
domésticos, cortacircuitos, cableado o
plomería.
Un producto cuyo número de serie original
haya sido removido o alterado.
Cualquier cargo por servicio que no haya sido
identicado especícamente como servicio
normal, como puede ser el área o las horas de
servicio.
Daños a la ropa.
Daños ocurridos durante el transporte.
Daños ocasionados por la instalación o el
mantenimiento inadecuados.
Daños por el uso incorrecto, abuso,
accidente, incendio, inundación o fenómenos
de la naturaleza.
Daños debidos al servicio efectuado por
un distribuidor o centro de servicio que sea
diferente del autorizado por Haier.
Daños ocasionados por la corriente, el voltaje
o el suministro eléctrico incorrectos.
Daños que resulten de cualquier modicación
hecha en el producto, alteración o ajustes no
autorizados por Haier.
Ajuste de los controles manejados por el
cliente según han sido identicados en el
manual del propietario.
Mangueras, perillas, bandejas de pelusa y
todos los otros aditamentos, accesorios y
piezas desechables.
Cargos por mano de obra, transporte para
el servicio y envío para la remoción y el
reemplazo de las piezas defectuosas que se
efectúen después del período inicial de 12
meses.
Daños ocasionados por un uso diferente al
doméstico normal.
Cualquier gasto de transporte y de envío.
ESTA GARANTÍA LIMITADA REEMPLAZA
TODAS LAS OTRAS GARANTÍAS,
EXPRESAS O IMPLÍCITAS QUE INCLUYAN,
ENTRE OTRAS, LAS GARANTÍAS DE
COMERCIABILIDAD O DE CAPACIDAD
PARA UN PROPÓSITO EN PARTICULAR
El recurso provisto en esta garantía es
exclusivo y está otorgado en lugar de
cualquier otro recurso.
Esta garantía no cubre daños incidentales o
consecuentes, de modo que las limitaciones
indicadas anteriormente pueden no aplicarse
en su caso. Algunos estados no permiten
las limitaciones acerca de cuánto tiempo
dura una garantía implícita, de modo que
las limitaciones arriba indicadas quizás no le
correspondan.
Esta garantía le otorga derechos legales
especícos, y es posible que usted tenga
otros derechos, los cuales varían de un
estado a otro.
Haier America
New York, NY 10018
Page 69
Page 70
IMPORTANT
Do Not Return This Product To The Store
If you have a problem with this product, please contact the
“Haier Customer Satisfaction Center” at
1-877-337-3639.
DATED PROOF OF PURCHASE, MODEL #, AND SERIAL #
REQUIRED FOR WARRANTY SERVICE
IMPORTANT
Ne pas Réexpédier ce Produit au Magasin
Pour tout problème concernant ce produit, veuillez contacter
le service des consommateurs “Haier Customer Satisfaction Center” au
1-877-337-3639.
UNE PREUVE D’ACHAT DATEE EST
REQUISE POUR BENEFICIER DE LA GARANTIE.
IMPORTANTE
No regrese este producto a la tienda
Si tiene algún problema con este producto, por favor contacte el
“Centro de Servicio al Consumidor de Haier” al
1-877-337-3639 (Válido solo en E.U.A).
NECESITA UNA PRUEBA DE COMPRA FECHADA PARA
EL SERVICIO DE LA GARANTIA
Made in China
Fabriqué en Chine
Hecho en China
Haier America
HLP28E
Issued: August 2013 Printed in U.S.A. Part # 0030811644
New York, NY 10018
Loading...
