HAIER HEC-12HNA03-R2, HEC-07HNA03-R2, HEC-07HNB03-R2, HEC-09HNB03-R2, HEC-09HNA03-R2 User Manual [ru]
...
ИНСТРУКЦИЯ
Комнатный кондиционер воздуха
ПО ЭКСПЛУАТАЦИИ
РУКОВОДСТВО
ПО МОНТАЖУ
(сплит-система)
HEC-07HND03/R2
HEC-07HNB03/R2
HEC-09HNB03/R2
HEC-12HNB03/R2
HEC-07HNC03/R2
HEC-09HNC03/R2
HEC-12HNC03/R2
HEC-09HNB03/R2(DB)
HEC-09HNC03/R2(DB)
HEC-12HNC03/R2(DB)
HEC-07HNA03/R2
HEC-09HNA03/R2
HEC-12HNA03/R2
Уважаемый покупатель!
Поздравляем вас с удачной покупкой!
Корпорация HAIER выражает вам огромную признательность за ваш выбор и
гарантирует высокое качество, безупречное функционирование приобретенного вами изделия при соблюдении правил эксплуатации.
Убедительно просим вас, во избежание недоразумений, внимательно изучить
данную инструкцию по эксплуатации до того, как начнете эксплуатировать изделие.
Содержание:
.
Основные части кондиционера 8
Уход за кондиционером 21
Условия гарантийного обслуживания и информация для владельца изделия 2
1 .
Установка и подготовка к работе 3
2 .
Инструкции по технике безопасности 5
3 .
Упаковка и утилизация изделия 7
4 .
5
Режимы работы 13
6 .
7 .
Установка кондиционера (руководство по монтажу) 22
8 .
Возможные неполадки 34
9 .
Технические характеристики 35
10 .
Гарантийное и послегарантийное сервисное обслуживание 37
11 .
Упаковочный лист 38
12 .
.................................................................................................................................................................
................................................................................................................................................
...................................................................................................................................................
.............................................................................................................................................................
..............................................................................................................................
...................................................................................................................
................................................................................................................................
.................................................................................................................................
.......................................................................
......................................................................................................................................
....................................................................
..................................
...............
1
Условия гарантийного обслуживания
и информация для владельца изделия
Вся продукция, предназначенная Хайер Групп Ко. Лтд. для
ных сервисных центров изложены в гарантийном талоне,
фикацию на соответствие ГОСТу. Чтобы убедится в этом,
просим вас проверить наличие на изделии официального
кацию данного изделия в Системе сертификации ГОСТ Р.
Во избежание недоразумений, убедительно просим вас
при покупке внимательно изучить данную инструкцию по
рить правильность заполнения гарантийного талона. При
заполняемом при покупке изделия в магазине.
Кондиционеры соответствуют требованиям нормативных
документов:
ГОСТ Р 52161.2.402008; ГОСТ Р 51318.14.22006;
ГОСТ Р 513.3.22006; ГОСТ Р 51318.14.12006;
ГОСТ Р 51317.3.32008
В соответствии с постановлением Правительства РФ
тенного вами изделия должны быть идентичны записи в
ратитесь в торгующую организацию.
Изготовитель устанавливает и обеспечивает бесплатное
для потребителя сервисное обслуживание в течение
36 месяцев со дня передачи товара потребителю и несет
гарантийные обязательства в течении 12 месяцев со дня
передачи товара потребителю.
2
назначенные для использования в быту, — 7 лет с даты
дежность и степень безопасности продукции, фактический
альный. По окончании срока службы изделия обратитесь
в Авторизованный сервисный центр Хайер для проведения
профилактических работ и получения рекомендаций по
дальнейшей эксплуатации изделия.
Установка и подготовка к работе
Перед использованием кондиционера в
первый раз:
— Распакуйте кондиционер, удалите пенопласт и липкую
ленту, фиксирующие аксессуары.
Не разрешайте детям играть с упаковочными
материалами!
— Проверьте наличие всех принадлежностей и докумен
тов.
— Убедитесь, чтобы все компоненты внутри упаковочной
коробки соответствуют упаковочному листу. При нали
чии расхождений обратитесь в магазин, где была
совершена покупка.
— Монтаж кондиционера должен быть произведен пред
ставителем сервисной компании.
Ненадлежащая установка кондиционера может приве
сти к поломке кондиционера, поражению электриче
ским током, пожару, утечке воды.
Внимание!
При выборе места установки внутреннего блока необ
ходимо обеспечить отсутствие воздействия на него
прямых солнечных лучей, обогревательных приборов
и, особенно, воды.
При выборе места установки внешнего блока необхо
димо обеспечить свободную циркуляцию воздуха
вокруг внешнего блока. Избегайте мест, где шум от
работы кондиционера может причинить беспокойство
соседям.
Устанавливайте кондиционер в месте недоступном
для детей.
— Напряжение питания соответствует значениям, указан
ным в табличке технических характеристик изделия.
— Розетка имеет заземление в соответствии с нормами
электробезопасности.
— Розетка подходит к вилке кондиционера, в противном
случае замените розетку или вилку.
— После установки должен быть обеспечен свободный
доступ к питающему кабелю и вилке изделия.
— Питающий кабель не должен быть перекручен, натянут,
пережат, или находится под корпусом кондиционера.
— Не используйте удлинители или многогнездовые розет
ки.
— Внутренний блок кондиционера не должен устанавли
3
Установка и подготовка к работе
внутри
Максимальная темп.: 32 °C
Минимальная темп.: 21 °C
Минимальная темп.: 18 °C
Минимальная темп.: — °C
Максимальная темп.: 24 °C
Минимальная темп.: –7 °C
Охлаждение
внутри
Минимальная темп.: 21 °C
Минимальная темп.: 18 °C
Максимальная темп.: 27 °C
Минимальная темп.: — °C
Максимальная темп.: 24 °C
Минимальная темп.: –15 °C
ваться вне помещений или в помещениях, не удовлет
воряющих нормам электробезопасности.
— Электрическая розетка должна находится на расстоя
нии не более 1,5 м от внутреннего блока кондиционера.
— Убедитесь, что воздушный фильтр установлен
правильно.
— Если кондиционер длительное время не работал,
очистите воздушный фильтр. Порядок чистки
фильтра приведен в разделе "Уход и техническое
обслуживание кондиционера".
— Не заслоняйте и не закрывайте вентиляционные решет
ки кондиционера. Не вставляйте пальцы или любые
другие предметы в вентиляционные решетки кондицио
нера. Это может привести к травме, стать причиной
повреждений внутреннего вентилятора или других
деталей кондиционера.
Изготовитель не несет ответственности за вред,
причиненный покупателю, или за повреждения
кондиционера, если не соблюдаются вышеуказанные рекомендации
4
Этот кондиционер разработан для непрофессионального,
бытового использования и не должен использоваться не
по назначению.
Правильная работа кондиционера может быть обеспечена
только при соблюдении следующих условий:
HEC-07HND03/R2
HEC-07HNB03/R2
HEC-09HNB03/R2
HEC-12HNB03/R2
Обогрев
HEC-09HNB03/R2(DB)
HEC-07HNC03/R2 HEC-09HNA03/R2
HEC-09HNC03/R2
HEC-12HNC03/R2
HEC-07HNA03/R2
снаружи Максимальная темп.: 43 °C
внутри Максимальная темп.: 27 °C
снаружи
HEC-12HNA03/R2
HEC-12HNC03/R2(DB)
HEC-09HNC03/R2(DB)
Охлаждение
Обогрев
снаружи Максимальная темп.: 43 °C
внутри
снаружи
Максимальная темп.: 32 °C
Инструкции по технике безопасности
Внимательно изучите данные инструкции по эксплуатации кондиционера и обязательно сохраните эти
инструкции для дальнейшего использования!
Кондиционер подключается к однофазной электросети
переменного тока при помощи двухполюсной розетки с
заземляющим контактом (розетка и вилка в комплект пос
тавки не входит). Провод электропитания должен быть
подключен через двухполюсной защитный автомат сети.
Используйте источник питания с отдельной проводкой,
предназначенный только для кондиционера.
Прокладка заземления отдельным проводом не допускает
ся.
Кондиционер должен функционировать при следующих
В результате отклонений электрического напряжения
возможны прекращение функционирования кондиционе
ра, повреждения датчика контроля температуры и
компрессора или возникновение посторонних шумов во
время работы компрессора. В данном случае рекомендует
ся дополнительно установить автоматический регулятор
напряжения.
Ремонт и обслуживание, требующие соблюдения особых
мер безопасности и специальной подготовки, должны
выполняться только квалифицированными специалистами.
При вынимании шнура питания из розетки держитесь за
штепсельную вилку, а не за сетевой провод.
В случае если сетевой провод или штепсельная вилка
имеют повреждения, выключите кондиционер и обрати
Не включайте и не выключайте кондиционер с помощью
сетевой вилки.
Используйте предохранители номинальной силы тока.
В случае возникновения странного звука, появления
запаха или дыма из кондиционера, отключите питание
кондиционера и обратитесь в Сервисный центр.
Не устанавливайте кондиционер в местах с возможной
утечкой воспламеняющегося газа, паров легковоспламе
няющихся жидкостей и масел.
Не открывайте переднюю панель во время работы конди
ционера.
Не подвергайте людей, домашних животных или растения
прямому воздействию холодного или горячего воздуха в
течение длительного времени.
Не используйте кондиционер в течение длительного
времени в закрытом помещении или в месте, где находят
ся маленькие дети или люди в преклонном возрасте.
Не позволяйте пользоваться кондиционером детям и
пожилым людям без присмотра.
Во избежание поломки кондиционера, сначала выключите
его и не менее чем через 30 секунд отсоедините сетевую
вилку от розетки.
5
Инструкции по технике безопасности
Не предпринимайте самостоятельных попыток
ремонта, перемещения, модификации или переуста
новки кондиционера.
Ни в коем случае не разрешайте детям вставать или
садиться на наружный блок.
Не вставайте сверху на кондиционер и не кладите на него
тяжелые предметы.
Не используйте кондиционер в целях хранения
продуктов, медикаментов, картин, специального
оборудования, разведения или выращивания чего
либо.
Не устанавливайте цветы или контейнеры с водой на
верхнюю поверхность кондиционера.
внутреннюю часть блока. В противном случае, извле
ките электрическую вилку из розетки или отключите
главный переключатель кондиционера, а затем
свяжитесь с уполномоченным сервисным центром.
Не прикасайтесь к кондиционеру влажными руками.
Не используйте воду, выходящую из кондиционера, в
качестве питьевой.
Для обеспечения электрической изоляции кондиционера,
во время чистки и уборки кондиционера не распыляйте
жидкость на него и не промывайте сильным напором
ционера пользуйтесь слегка влажной тканью. Не исполь
зуйте при очистке абразивные материалы.
Демонтаж, монтаж и модификация кондиционера должны
осуществляться квалифицированными специалистами.
Любое неквалифицированное вмешательство может
привести к повреждению охлаждающих труб, а также к
потере свойств кондиционера и причинению вреда здоро
вью. Ремонт кондиционера должен осуществляться квали
фицированными специалистами сервисного центра.
Изготовитель не несет ответственности за вред, причи
ненный покупателю, или за повреждения кондиционера,
если не соблюдаются вышеуказанные рекомендации.
6
Упаковка и утилизация изделия
Упаковка
Утилизируя упаковку, не забывайте об охране окружающей
среды.
Утилизация
Если ваш старый кондиционер больше нельзя использо
вать, и вы хотите его выбросить, то для того, чтобы не нано
сить вред окружающей среде, кондиционер нужно
правильно утилизировать. Изоляция и система охлажде
ния могут содержать в себе вредные для озонной оболочки
материалы. Обратитесь в местные коммунальные службы
для получения дополнительной информации.
При утилизации кондиционера убедитесь, что поблизости
нет маленький детей.
Этот символ на изделии или упаковке обозначает, что
данное изделие не должно утилизироваться с бытовыми
отходами.
Изделие следует отнести в точку сбора или утилизации
электрического или электронного оборудования. Убедив
шись, что изделие будет утилизировано должным обра
зом, вы поможете предотвратить возможное негативное
воздействие на окружающую среду и здоровье людей,
которое может быть вызвано неправильной утилизацией.
Дополнительную информацию об утилизации данного
изделия можно получить, связавшись с офисом компании
в вашем городе, коммунальной службой, занимающейся
удалением отходов, или магазином, в котором было
приобретено изделие.
7
Основные части кондиционера
Внутренний блок
2
3
1
8
Внешний блок
4
4
5
1. Входные воздушные отверстия
2. Передняя панель
3. Выходные воздушные отверстия
4. Жалюзи горизонтальной регулировки потока воздуха
5. Жалюзи вертикальной регулировки потока воздуха
6. Информационный дисплей
7. Кнопка аварийного отключения
8. Воздушный фильтр (под передней панелью)
Внешний вид и схема электрической цепи кондиционера могут быть изменены без предупреждения, без ухудшения потребительских свойств изделия.
7
6
1. Выходное воздушное отверстие
2. Входные воздушные отверстия
3. Соединительные трубопроводы холодильного контура
и межблочный кабель
4. Дренажный шланг
8
Информационный дисплей
Основные части кондиционера
Индикатор температуры
включения
Индикатор
таймера
Индикатор
работы
9
Основные части кондиционера
Пульт дистанционного управления
10
9
8
7
6
5
4
3
2
1
ON/OFF
FAN
MODE
SWING
TIMER
CLOCK
SLEEP
SET
LOCK RESET
11
12
13
14
15
16
17
18
19
20
21
22
1. Кнопка LOCK
используется для блокировки кнопок пульта дистанци
онного управления.
2. Кнопка SET
предназначена для подтверждения установки параме
тров таймера и времени.
3. Кнопка CLOCK
предназначена для установки текущего значения
времени.
4. Кнопка TIMER
предназначена для включения режима настройки
отключения кондиционера.
5. Кнопка SWING
предназначена для регулировки направления движения
воздуха в вертикальной плоскости.
6. Кнопка FAN
предназначена для изменения скорости вращения
вентилятора внутреннего блока.
7. Индикатор включения режима SLEEP.
8.
реннего блока.
9. Индикатор регулировки направления движения
воздуха в вертикальной плоскости.
10. Индикатор режима работы (Автоматический, Охлаж
дение, Осушение, Вентиляция, Обогрев).
10
Пульт дистанционного управления
Основные части кондиционера
11. Индикатор блокировки кнопок.
12.
равления.
13. Индикатор таймера выключения.
14. Индикатор таймера включения.
15. Индикатор времени.
16. Индикатор отображения заданной температуры.
17. Кнопка ON/OFF
Предназначена для включения и выключения кондицио
нера.
18. Кнопки регулировки температуры
Предназначены для увеличения или уменьшения значе
ния заданной температуры.
19. Кнопка MODE
предназначены для установки режимов работы конди
ционера (Автоматический, Охлаждение, Осушение,
Вентиляция, Обогрев).
20. Кнопки установки значений часов.
предназначены для увеличения или уменьшения значе
ния времени.
21. Кнопка SLEEP
предназначена для включения или выключения режима
SLEEP (СОН).
22. Кнопка RESET
предназначена для сброса установок пульта дистанци
онного управления (когда пульт дистанционного управ
ления работает неверно, используйте заостренный
предмет (например карандаш), чтобы нажать на эту
кнопку).
11
Основные части кондиционера
Пульт дистанционного управления

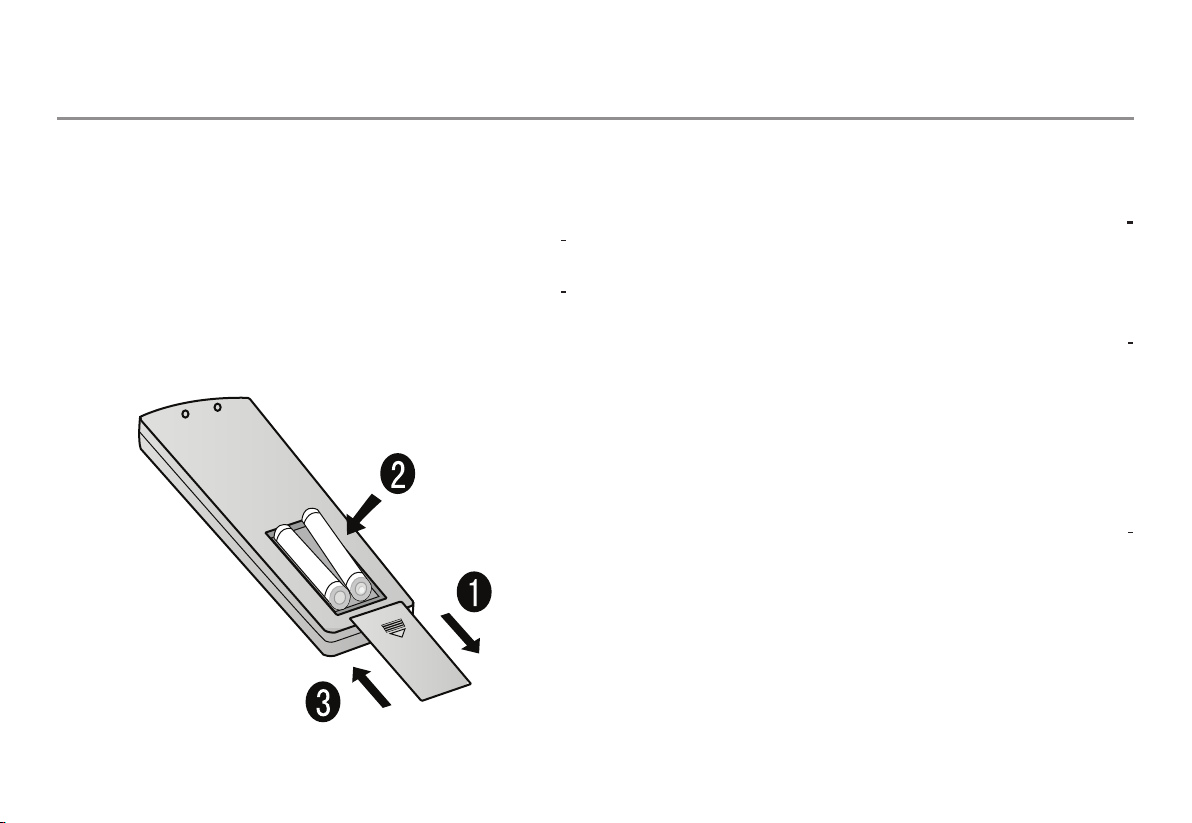

Установка элементов питания
1. Снимите заднюю крышку пульта дистанционного управ
ления, слегка надавив на нее большим пальцем.
2. Вставьте батареи (размер AAA, 1.5 V) в соответствии с
указанной полярностью (+),()
3. Закройте крышкой батарейный отсек.
12
Внимание!
При использовании беспроводного пульта дистанци
онного управления расстояние до кондиционера не
должно превышать 7 метров.
Если в комнате установлены люминесцентные лампы или
радиотелефон, то пульт дистанционного управления
может работать неправильно. В этом случае следует
сократить дистанцию между пультом управления и конди
ционером, приблизив его к отверстию приемника.
Замените батареи в пульте дистанционного управления
если символы на дисплее пульта горят слишком ярко или
наоборот – недостаточно ярко.
Если на дисплее пульта не отображаются изменения
настроек, извлеките батарейки из батарейного отсека и
через 2 секунды установите их обратно.
Если после установки батареек на дисплее не отображает
ся информация, нажмите кнопку RESET
Извлеките из пульта дистанционного управления батареи,
если он не будет использоваться в течение долгого
времени.

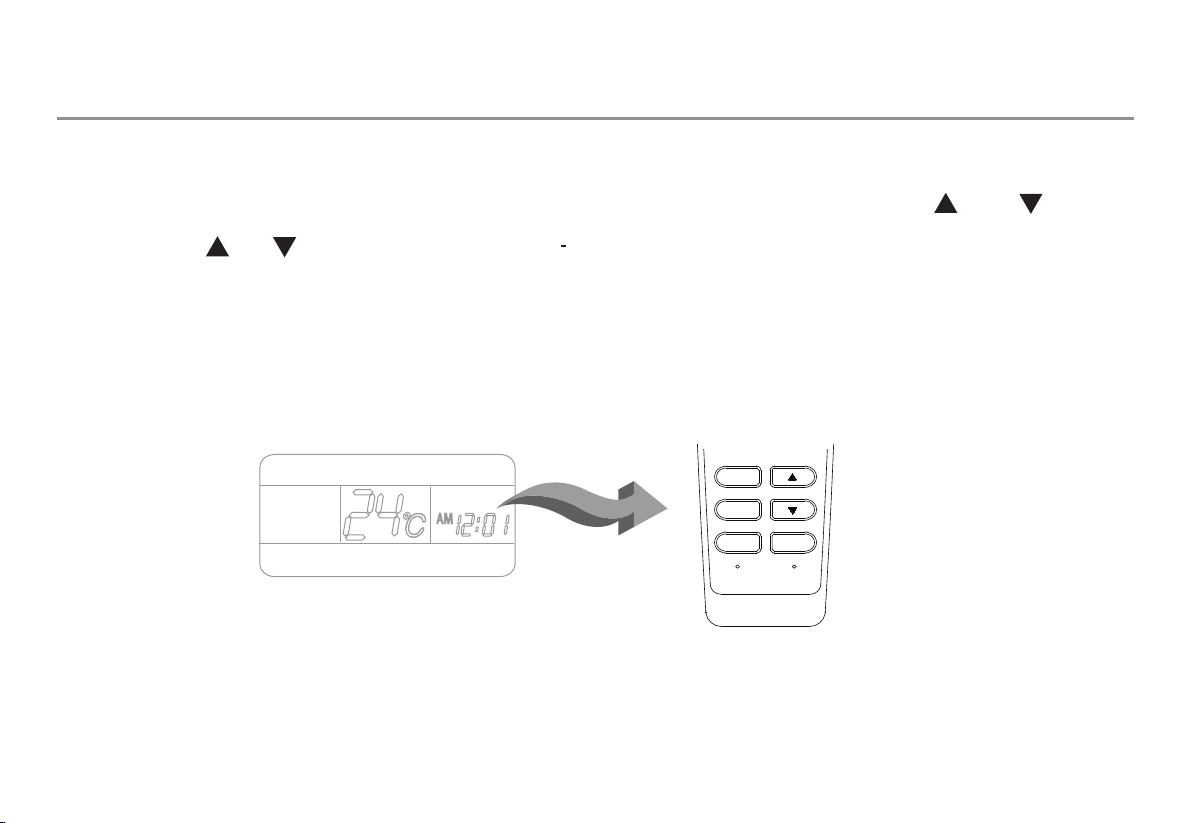

Установка часов
Нажмите кнопку CLOCK, индикатор AM / РМ начнет мигать.
Нажмите кнопки или для установки текущего значе
ния времени.
Режимы работы
Каждое нажатие кнопки увеличивает или уменьшает время
на 1 мин. Если удерживать кнопку или , то время
будет меняться быстро.
После установки текущего значения времени, нажмите
кнопку SET, индикатор AM/РМ перестанет мигать и
установленное значение времени сохранится.
TIMER
CLOCK
SLEEP
SET
LOCK RESET
13
Режимы работы
Выбор режима работы
ON/OFF
1
4
FAN
MODE
3
TIMER
CLOCK
LOCK RESET
2
SWING
SET
3
SLEEP

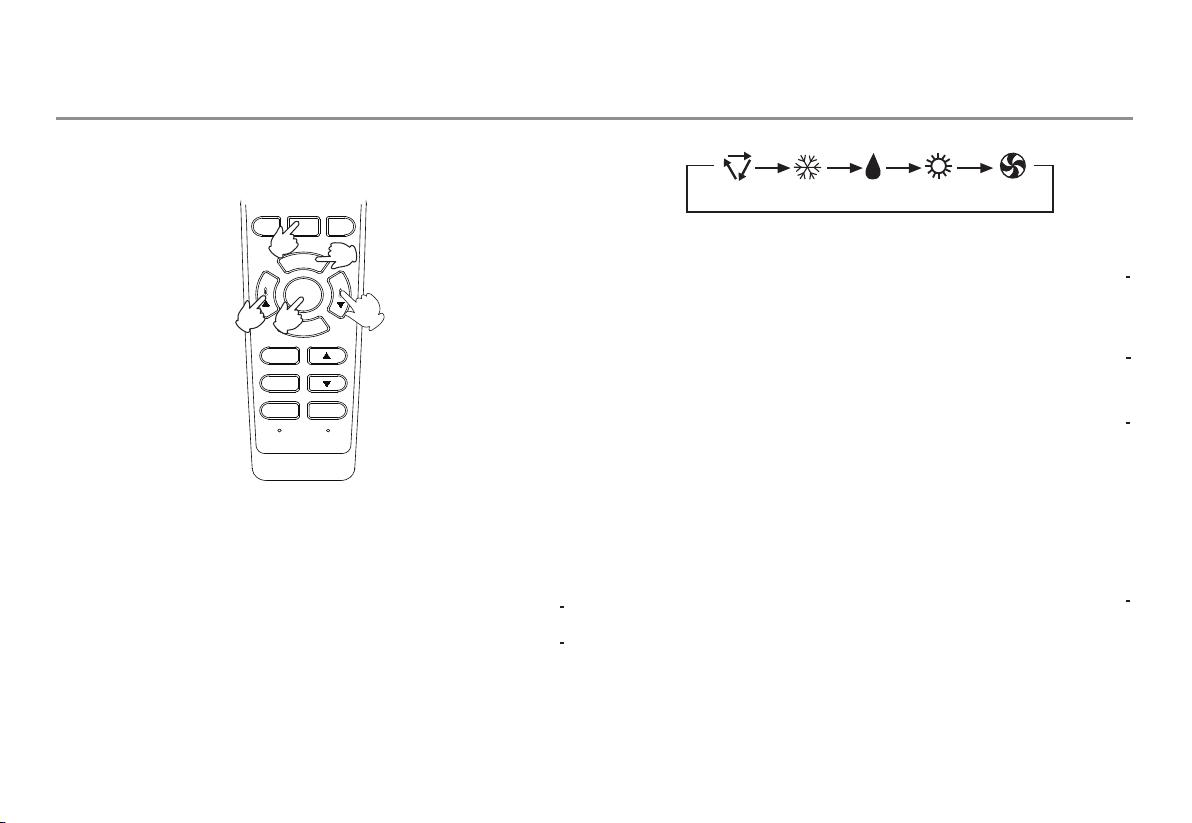

1. Для включения кондиционера нажмите кнопку ON/OFF,
кондиционер включится в работу согласно последнему
выбранному режиму.
2. Для выбора необходимого режима нажмите несколько
раз или удерживайте кнопку MODE. С каждым нажати
ем кнопки MODE или во время ее удержания, режимы
работы будут изменять в следующей последовательно
сти:
14
AUTO COOL DRY
HEAT
FAN
Режим автоматического поддержания температуры
«AUTO»
В автоматическом режиме работы, переключение режи
мов охлаждения и обогрева происходит автоматически,
в соответствии с температурой в помещении.
Режим охлаждения «COOL»
Если комнатная температуры выше заданной, кондицио
нер начинает работать в режиме охлаждения. Когда
комнатная температура достигает заданного значения,
кондиционер прекращает функционировать в режиме
охлаждения, вентилятор продолжает работать с выбран
ной скоростью.
Режим осушения «DRY»
Во время работы режима осушения, скорость вентилятора
устанавливается автоматически.
Режим обогрева «HEAT»
Если комнатная температуры ниже заданной, кондиционер
начинает работать в режиме обогрева. Когда комнатная
температура достигает заданного значения, кондиционер
прекращает функционировать в режиме обогрева, венти
лятор продолжает работать с выбранной скоростью.
Режим вентилирования «FAN»
Во время работы режима вентилирования Вы можете
изменять только скорость вращения вентилятора и
направление воздушного потока. Функции охлаждения,
обогрева и осушения, во время работы данного режима,
заблокированы.
Режимы работы
Выбор режима работы

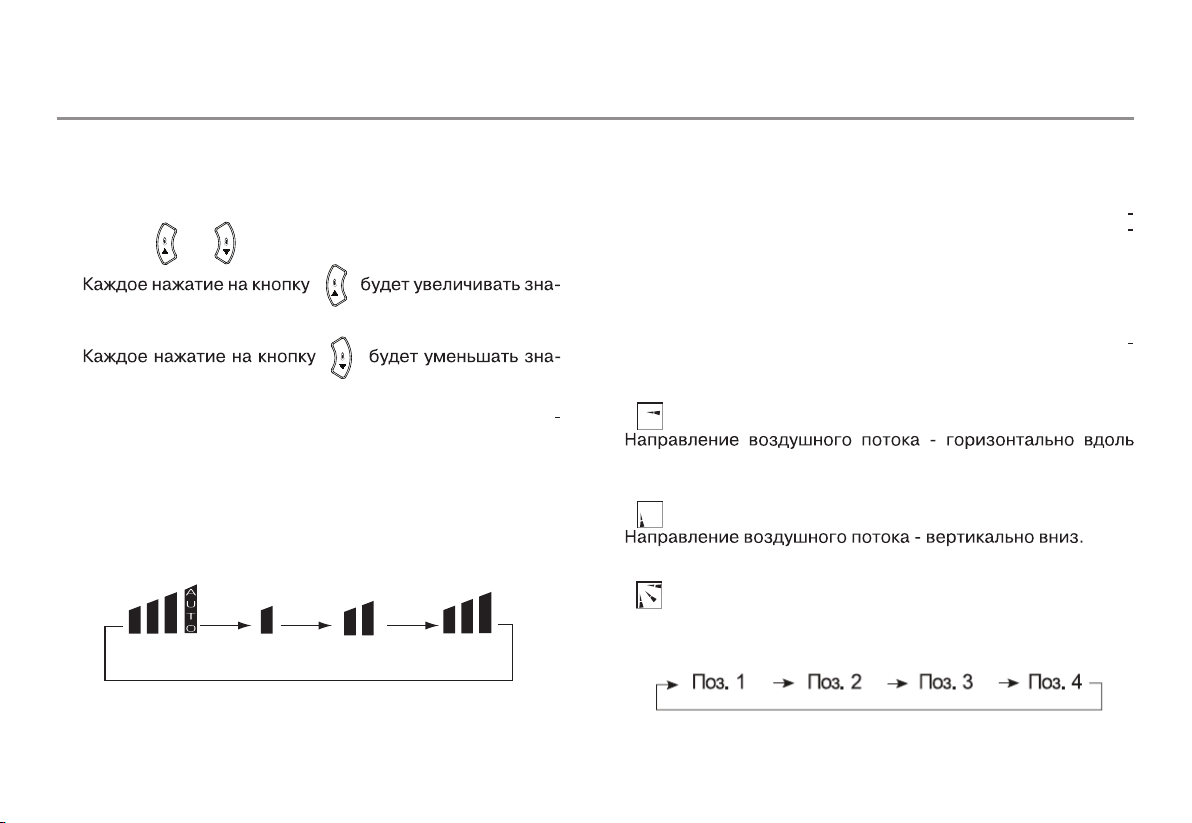

3. Для установки значения температуры используйте
кнопки /
чение температуры на 1 °С.
чение температуры на 1 °С.
Установленную температуру кондиционер поддержи
вает автоматически.
4. Для выбора скорости вращения вентилятора нажмите
кнопку FAN.
Каждое нажатие на кнопку FAN будет менять скорость
вентилятора в следующей последовательности:
AUTO LO MED HI
Изменение направления воздушного потока
С помощью кнопки SWING Вы можете изменить вертикаль
ное направление воздушной заслонки. При каждом нажа
тии на кнопку горизонтальная заслонка примет одно из
следующих положений:
Поз. 1
При включении кондиционера, горизонтальная воздушная
заслонка в зависимости от выбранного режима работы
(охлаждение или нагрев) автоматически примет фиксиро
ванное положение.
Поз. 2
потолка.
Поз. 3
Поз. 4
Автоматическое покачивание горизонтальной воздушной
заслонки.
15
Режимы работы
Регулировка горизонтального
(влево/вправо) воздушного потока
Для изменения горизонтального воздушного потока пере
местите вручную вертикальные заслонки в нужном направ
лении. Для удобства регулировки вертикальные заслонки
разбиты на независимые секции.
3D
Выключение кондиционера
Для выключения кондиционера нажмите кнопку ON/OFF.
На панели внутреннего блока погаснут все индикаторы, а
на пульте ДУ будет высвечиваться только значение текуще
го времени.
Установка таймера включения/выключения
Внимание!
Перед началом использования таймера установите
значение текущего (реального) времени (см. раздел
Установка часов).
Используя таймер включения/выключения, Вы можете,
автоматически включать кондиционер утром, когда Вы
просыпаетесь, или вечером, когда приходите с работы, и
автоматически выключать кондиционер в заданное время.
Таймер включения/выключения (ON/OFF)
После включения кондиционера с помощью пульта ДУ
выберите необходимый режим работы кондиционера. При
этом текущий режим работы кондиционера отобразится на
индикации пульта дистанционного управления.
Выбор режима таймера
Нажмите кнопку TIMER для выбора необходимого режима
таймера. Каждое нажатие на кнопку TIMER будет изменять
режимы таймера в следующей последовательности:
BLANK
TIMER ON TIMER OFF TIMER ON-OFF
Выберите необходимый режим таймера. При этом на
пульте дистанционного управления будет соответственно
мигать индикация ON или OFF.
16
Установка таймера включения или выключения
Режимы работы
Установка времени включения или выключения по
меру
Для установки времени включения или выключения по
меру используйте кнопки / .
С каждым нажатием на кнопку значение времени
будет увеличиваться на 10 минут.
Если нажать на кнопку и удерживать ее, то значение
времени будет изменяться быстрее, пока эта кнопка не
будет отпущена.
С каждым нажатием на кнопку значение времени
будет уменьшаться на 10 минут.
Если нажать на кнопку и удерживать ее, то значение
времени будет изменяться значительно быстрее, пока эта
кнопка не будет отпущена.
Все текущие изменения значения времени будут отобра
жаться на индикации пульта. Вы можете установить любое
значение времени включения/выключения по таймеру
в пределах 24 часов.
Подтверждение установок таймера
чения/выключения по таймеру используйте кнопку SET.
При этом на пульте ДУ перестанет мигать индикация
ON или OFF и отобразится время включения/выключения
кондиционера. На панели индикации внутреннего блока
загорится индикатор TIMER.
Отмена установок таймера
Для отмены установок таймера нажмите кнопку TIMER
несколько раз, пока на дисплее пульта управления не
исчезнет индикация режимов таймера (ON и OFF).
Внимание!
Пульт дистанционного управления имеет возмож
ность сохранения последних значений установок
таймера.
Для того чтобы включить кондиционер в заданное время и
мени, или выключить кондиционер в заданное время и
потом включить его по прошествии установленного време
17
Режимы работы
Установка таймера включения и выключения
Установка времени включения по таймеру
Для установки времени включения по таймеру используй
те кнопки / .
С каждым нажатием на кнопку значение времени
будет увеличивать на 10 минут.
Если нажать на кнопку и удерживать ее, то значение
времени будет изменяться быстрее, пока эта кнопка не
будет отпущена.
С каждым нажатием на кнопку значение времени
будет уменьшать на 10 минут.
Если нажать на кнопку и удерживать ее, то значение
времени будет изменяться значительно быстрее, пока эта
кнопка не будет отпущена.
Все текущие изменения значения времени будут отобра
жаться на индикации пульта. Вы можете установить любое
значение времени включенияпо таймеру в пределах 24
часов.
18
Для подтверждения установок времени включения по
таймеру используйте кнопку SET. При этом на пульте ДУ
перестанет мигать индикация ON или OFF и отобразится
время включения кондиционера.
Установка времени выключения по таймеру
Для установки времени выключения по таймеру повторите
процедуру, аналогичную установкам времени включения
по таймеру.
Для подтверждения установок времени выключения по
таймеру используйте кнопку SET. При этом на пульте ДУ
перестанет мигать индикация OFF и отобразится время
выключения кондиционера.
Отмена установок таймера
Для отмены установок таймера нажмите кнопку TIMER
несколько раз, пока на дисплее пульта управления не
Режим комфортного сна (SLEEP)
В этом режиме система автоматически регулирует темпе
ратуру подаваемого воздуха и скорость вращения венти
лятора внутреннего блока в соответствии со специальным
алгоритмом, способствующим более глубокому и здоро
вому сну.
Внимание!
Режим комфортного сна доступен в режиме автома
тического поддержания температуры «AUTO», в
режиме охлаждения «COOL», в режиме осушения
«DRY» и в режиме обогрева «HEAT». В режиме венти
ляции режим комфортного сна недоступен.
В режиме охлаждения
Каждый час работы после запуска режима комфортного
сна установленная температура повышается на 1°С. После
повышения на 2°С, показатель температуры поддержива
ется постоянным. Через 6 часов работы режим комфорт
ного сна будет отключен.
Включение режима
SLEEP
1 час
1 час
Заданная t
o
C
В режимах охлажения, осушения
Выключение режима
Приблизительно 6 часов
повышение t
повышение
o
на 1
o
o
t
на 1
C
Выключение
SLEEP
o
C
Режимы работы
В режиме обогрева
Каждый час работы после запуска режима комфортного
сна установленная температура понижается на 2°С. После
понижения на 4°С, показатель температуры поддержива
ется постоянным в течении 3 часов. Через 3 часа работы
температура увеличивается на 1°C. Через 3 часа работы
режим комфортного сна будет отключен.
1 час
o
C
o
понижение t
1 час
на 2oC
понижение t
3 часа
В режиме обогрева
o
на 2oC
повышение t
Выключение режима
Выключение
3 часа
o
на 1oC
SLEEP
Заданная t
Включение режима
SLEEP
19
Режимы работы
Работа кондиционера без пульта дистанци
онного управления
С помощью данной функции Вы можете использовать
кондиционер если пульт дистанционного управления
неисправен (например, разряжены батарейки) или утерян.
Для включения кондиционера нажмите на кнопку
EMERGENCY SWITCH на передней панели внутреннего
блока. При этом Вы услышите одиночный звуковой сигнал,
подтверждающий включение кондиционера в режим авто
матического поддержания температуры. Кондиционер
будет автоматически менять режимы охлаждения и
обогрева в зависимости от текущей температуры внутри
помещения.
Пик
Температура
внутри
помещения
Выше 23 °C
Ниже 23 °C
20
Установленная
температура
23 °C
23 °C
Скорость
вращения
вентилятора
АВТО Охлаждение
АВТО Обогрев
Режим работы
кондиционера
Тестовый режим
Данный режим работы кондиционера следует использо
вать только в том случае, когда необходимо проверить
работоспособность кондиционера при температуре в
помещении ниже 16 °C.
Нажмите на кнопку EMERGENCY SWITCH и удерживайте
ее более 5 секунд (при этом Вы услышите двойной звуко
вой сигнал), после этого отпустите кнопку EMERGENCY
SWITCH.
После 30 минут работы кондиционер автоматически
отключится.
Пик
Пик
Для выключения кондиционера нажмите на кнопку
EMERGENCY SWITCH. При этом Вы услышите одиночный
оициднок еинечюлкыв йищюаджревтдоп , лангис йовокувз
нера.
Для отключения данных режимов нажмите кнопку ON/OFF
на пульте дистанционного управления, кондиционер пере
йдет в режим работы, ранее заданный на пульте ДУ.
Уход за кондиционером
Чистка воздушных фильтров
1. Откройте переднюю панель внутреннего блока, подняв
ее вверх.
2. Удалите воздушный фильтр, взяв его за среднюю часть,
потяните вверх, чтобы фильтр вышел из фиксаторов, а
затем потяните вниз.
3. Для чистки фильтра используйте пылесос или промойте
фильтр под водой, после чего просушите его.
4. Установите фильтр на место.
5. Закройте переднюю панель внутреннего блока.
21
Установка кондиционера (руководство по монтажу)
Монтаж кондиционера должен осуществляться дилером
или квалифицированным специалистом. Нарушение
правил монтажа может привести к утечке хладагента,
воды, стать причиной поражения электрическим током или
пожара.
Внимание!
Если блок устанавливается в небольшом помещении,
необходимо принять меры к тому, чтобы концентра
ция хладагента в случае его утечки не превысила
предельно допустимую норму.
При превышении допустимой нормы в случае утечки
может возникнуть кислородная недостаточность.
22
Монтаж внутреннего блока
Выбор места установки
Внутренний блок должен устанавливаться в таких местах,
где обеспечена равномерная циркуляция холодного и
теплого воздуха.
Не следует использовать для установки следующие места:
• с высокой концентрацией соли в воздухе (приморская
зона);
• с высокой концентрацией сернистых газов;
• с повышенной концентрацией масел (включая механи
ческие масла) и пара;
• места, где используются органические растворители;
• места, где установлены машины, генерирующие высо
кочастотные электромагнитные волны;
• рядом с дверью или окном, где возможен контакт с
наружным воздухом с высоким содержанием влаги
(легко образуется конденсат);
Расстояние между внутренним блоком и полом должно
быть не более 2,7 м.
Не размещайте блок над телевизором, аппаратурой,
картинами, пианино, радиоприемником и т.п., чтобы избе
жать повреждения их конденсатом.
Для соединения внутреннего и наружного блоков необхо
димо обеспечить возможность вывода через стену здания
соединительных труб, дренажной трубы и соединительных
проводов.
Установка кондиционера
Монтаж внутреннего блока
HEC-07HND03/R2
HEC-07HNB03/R2
HEC-09HNB03/R2
HEC-12HNB03/R2
265
HEC-07HNА03/R2
HEC-09HNА03/R2
HEC-12HNА03/R2
265
795
795
HEC-07HNC03/R2
HEC-09HNC03/R2
HEC-12HNC03/R2
HEC-09HNB03/R2(DB)
196
Жалюзи вертикальной
регулировки потока воздуха
191
Жалюзи вертикальной
регулировки потока воздуха
HEC-09HNC03/R2(DB)
HEC-12HNC03/R2(DB)
Установка монтажной пластины
Временно прикрепите монтажную пластину на ровной
стене, соблюдая ее горизонтальное положение.
Отметьте на стене позиции для высверливания крепежных
отверстий.
Просверлите отверстия в стене согласно разметке
(диаметром 6 мм) и вставьте в них пластиковые дюбели.
Закрепите монтажную пластину на стене с помощью шуру
пов.
Временное крепление
75 330 75
23
Установка кондиционера
Сверление сквозного отверстия
Для стен, содержащих металлическую арматуру или
металлическую панель, необходимо установить встраива
емую в стену монтажную трубу и закрывать сквозное
отверстие в стене крышкой для предотвращения возмож
ного нагрева, поражения электрическим током или
возникновения пожара. Зазоры в месте прохождения труб
необходимо заделывать уплотнительным материалом для
предотвращения образования конденсата.
B= 60mm
ром 60 мм c наклоном вниз наружу.
2. Установите в отверстие монтажную трубу.
3. Закройте проделанное в стене отверстие для трубы
крышкой.
4. После прокладки трубы для хладагента, электрического
монтажа и монтажа дренажного трубопровода заделай
те зазоры вблизи труб шпатлевкой.
Монтажная труба и крышка для отверстия в стене в комп
лект поставки не входит.
24
Монтажная труба
60
Ø
A=145mm
Крышка для
отверстия
в стене
Монтажная труба
30mm
Варианты подвода трубопровода
Установка кондиционера
При подводе справа или справа снизу необходимо удалить
заглушки на корпусе настенного блока. Заглушку нужно со
хранить на тот случай, если кондиционер в будущем уста
новят в другое место.
Изгибать трубы в нужное направление необходимо очень
аккуратно, чтоб избежать заломов трубы. Проложите
провода межблочных соединений через отверстие в стене
с небольшим запасом для дальнейшего подключения
внутреннего блока.
Сзади слева
Слева
Снизу
Сзади справа
Справа
1. Прикрепите дренажный шланг к нижней стороне труб
для хладагента клейкой виниловой лентой.
2. Обмотайте трубы для хладагента вместе с дренажным
шлангом изоляционной лентой.
3. Пропустите дренажный шланг и трубы для хладагента
через отверстие в стене, далее навесьте комнатный
блок на крюки монтажной пластины так, чтоб они оказа
лись в специальных выемках корпуса настенного блока.
Воздушный фильтр
Сервисная крышка
25
Установка кондиционера
4. Пропустите провода межблочных соединений от наруж
ного блока через отверстие в задней части корпуса
внутреннего блока. Выведите их с лицевой стороны,
предварительно открутив сервисную крышку .
5. Во время работы следите за тем, чтобы провода
межблочных соединений не были пережаты во внутрен
нем блоке; обеими руками нажмите на нижнюю часть
корпуса внутреннего блока таким образом, чтобы она
плотно зацепилась за крюки монтажной пластины.
В случае подвода трубопроводов слева от блока пропусти
те дренажный шланг и трубы
для хладагента через отверстие в стене с небольшим запа
сом, далее подвесьте комнатный блок на крюки монтажной
пластины.
Отметьте необходимую длину каждой трубы и дренажного
шланга для соединения с выходными трубами внутреннего
блока. Соедините трубопровод между блоками.
Разместите межблочный трубопровод под внутренним
блоком как показано на рисунке
26
Монтаж наружного блока
Поверхность, на которую устанавливается наружный блок
кондиционера, должна быть жесткой, чтобы избежать
возникновения повышенного шума и вибрации.
При установке наружного блока на горизонтальной
поверхности (например, на крыше), как правило, исполь
зуют специальную подставку.
При подвешивании наружного блока кондиционера на
стену используются специальные кронштейны, их крепле
ние к стене должно быть прочным, устойчивым и надеж
ным, соответствовать техническим требованиям. Подве
шивать блок можно на кирпичную или бетонную стену или
стену аналогичной прочности. Соединение крепежного
кронштейна с кондиционером также должно быть прочным
и надежным.
Внешний блок кондиционера должен располагаться
строго горизонтально.
Установка кондиционера
Место должно быть удобным для монтажа, сухим, с хоро
шим доступом воздуха, но без сильного ветра.
Поверхность, на которую устанавливается наружный блок
кондиционера, должна быть достаточно прочной, чтобы
выдержать его вес.
Шум и воздушный поток от наружного блока не должны
мешать соседям владельца кондиционера (не размещайте
блок возле соседских окон).
HEC-07HND03/R2
140 140
415
280
HEC-07HNC03/R2
HEC-09HNC03/R2
108,5 108,5
HEC-12HNC03/R2
HEC-09HNC03/R2(DB)
442
285
Убедитесь, что тепло от конденсатора отводится беспре
пятственно.
Если над внешним блоком установлен навес, защищаю
щий его от дождя и солнечных лучей, убедитесь, что он не
мешает отводу тепла от конденсатора.
Свободное пространство сзади и справа от наружного
блока должно составлять не менее указанных на рисунке.
Входящий и выходящий из кондиционера потоки воздуха
не должны быть направлены на животных и растения.
HEC-07HNA03/R2
HEC-09HNA03/R2
HEC-12HNA03/R2
HEC-07HNB03/R2
140 140
HEC-09HNB03/R2
HEC-12HNB03/R2
HEC-09HNB03/R2(DB)
HEC-12HNC03/R2(DB)
500
256
27
Установка кондиционера
Расположение дренажного шланга
Дренажный трубопровод должен быть установлен с укло
ном в наружную сторону. Дренажный трубопровод должен
быть по возможности как можно короче.
Размер дренажной трубы должен быть не меньше, чем
соединительный размер дренажной трубы внутреннего
блока кондиционера.
новка помпы.
Утечка
воды
Скопление
влаги дренажа
Воздух
Укладка
волнами
Дренажный
шланг
Мягкий
шланг с
внутренним
диаметром
16 мм или
твердый
шланг из
хлорида
Утечка
воды
Наклон вниз
Конец
дренажного
шланга
находится в
воде.
Утечка
воды
Дренажная
канава
Не допускайте
подъема.
Зазор менее
50 мм
28
Развальцовка
Основная причина утечки хладагента из фреонового
трубопровода кондиционера некачественная развальцов
ка труб.
1. Измерьте расстояние между внутренним и внешним
блоками кондиционера и отрежьте трубы с небольшим
запасом.
2. Произведите обрезку трубопровода труборезом строго
под прямым углом и удалите заусенцы, расположив
трубопровод фаской вниз, во избежание попадания
стружки внутрь трубы.
0
Развальцовка
а
Установка кондиционера
Отсоедините накидные гайки, прикрепленные к внутрен
нему и наружному блокам кондиционера. Перед разваль
цовкой установите их на трубки, с которых уже удалены
заусенцы и надета теплоизоляция.
Трубопровод
Накидная гайка
Развертка
Медная трубка
Торец
Развальцуйте конус на конце трубы. Убедитесь, что конус
выполнен правильно.
A
Обжимка
Медная труб
Наружный диаметр мм Максимум (А мм) Минимум (А мм)
6,35 1,3 0,7
9,52 1,6 1,0
12,7 1,8 1,0
15,88 2,0 1,0
Правильно
Косой
срез
Зазубрины
от риммера
Не допускается
Вмятины
от обжима
Неравномерный
конус
Длинный
конус
29
Установка кондиционера
Установите развальцованные трубы соосно
ром.
Закрутите накидную гайку вручную, а затем затяните ее
двумя гаечными ключами – обычным и динамометриче
ским.
Трубка
Наружный диаметр, мм
6,35
9,52
12,7
15,88
Накидная
гайка
Крутящий момент кгс/м Крутящий момент Н/см
Патрубок
внутреннего блока
Если при прокладке трубопровода имеются вертикальные
участки с перепадами более чем 5 метров, то необходима
установка масловозвратных петель на соответствующих
вертикальных участках.
L, мм R, мм
300 500
300 500
30
Установка кондиционера
Подключение наружного блока
1. Снимите крышку электрического отсека наружного
блока.
Крышка
Винт
Внешний вид и схема электрической цепи кондиционера
могут быть изменены без предупреждения, без ухудшения потребительских свойств изделия.
2. Подключите соединительные провода к контактам так,
чтобы цифры, указанные на контактах внутреннего и
наружного блоков, совпадали.
HEC-07HND03/R2
HEC-07HNB03/R2
HEC-09HNB03/R2
HEC-12HNB03/R2
HEC-07HNC03/R2
HEC-09HNC03/R2
HEC-12HNC03/R2
HEC-07HNA03/R2
HEC-09HNA03/R2
HEC-12HNA03/R2
Сетевой кабель ≥ 3G1,0mm2
Соединительный кабель
- 1, 2, ≥ 3G1.0mm2
3, 4 ≥ 2G0.75mm2
HEC-09HNC03/R2(DB)
3(C)
2
1
Внутренний блок
HEC-09HNB03/R2(DB)
HEC-12HNC03/R2(DB)
4G0.75mm
Внутренний блок
Наружный блок
2
POWER
{
3(C)2(L)1(N)
(1
N
)
2
)L(
(3
C
)
1
(
N
)
Наружный блок
)L(2
(3
C
)
Сетевой кабель:
Сетевой кабель:
3G1.5mm2
Внутренний блок
Наружный бло
к
31
Установка кондиционера
Рекомендации по опрессовке системы
Проведение операции под давлением
Во время опрессовки вентили на линиях газообразного и
жидкого хладагента должны быть полностью закрыты. В
связи с тем, что азот может проникнуть в циркуляционную
систему наружного блока, перед проведением операции
под давлением проверьте затяжку запорных вентилей.
Давление необходимо подавать медленно и со стороны
линий газообразного и жидкого хладагента (при наличии
сервисного порта).
Длительность третьего этапа опрессовки должна состав
лять более 24 часов.
На первом этапе давление должно быть в пределах 3
более чем на 24 часа для проверки на отсутствие микро
трещин.
Внимание!
Переход к следующему этапу возможен только при
отсутствии падения давления.
Определите наличие утечки хладагента с помощью течеи
скателя. Установите давление фреона равным 3 кгс/см2.
Подайте азот под давлением до 5 кгс/см2 (смешанный
состав фреона и азота).
Если утечка не обнаружена, продолжайте подавать давле
ние до 28 кгс/см2, а затем вновь проведите проверку.
Вакуумирование холодильного контура
Наличие в холодильном контуре влаги или воздуха приво
дит к нежелательным последствиям негативного характе
ра. Поэтому необходимо проверить внутренний блок и
фреоновый трубопровод на наличие утечек, и полностью
удалить из системы влагу, воздух и другие неконденсирую
щиеся примеси.
Проверьте каждую трубку холодильного контура
(жидкостную и газовую линии), убедитесь, что все трубки
подключены правильно.
Продолжительность процесса вакуумирования составляет
не менее 15 мин. По окончании процесса, давление, пока
(–1,0 x105 Па).
После завершения откачки полностью закройте вентиль Lo
и выключите вакуумный насос. Проконтролируйте показа
ния манометра, стрелка не должна отклоняться от значе
ния достигнутого после остановки вакуумного насоса.
Повышение давления свидетельствует о наличии негерме
тичности в системе. В данном случае необходимо найти и
устранить негерметичность в системе и повторить
процесс вакуумирования.
Поверните шток запорного вентиля жидкостной трубы
(тонкая) на 45° против часовой стрелки и оставить в таком
32
положении 6–7 сек. Убедитесь, что давление, показывае
мое манометром, превышает атмосферное давление.
Отключите заправочный шланг от вакуумметра, после чего
отключите заправочный шланг от кондиционера.
Полностью откройте штоки запорных вентилей жидкост
ной и газовой труб и аккуратно закрутите их крышки.
Пробную операцию следует выполнять либо в режиме
охлаждения, либо в режиме нагрева. В режиме охлажде
ния выберите минимальную программируемую темпера
туру; в режиме нагрева выберите максимальную програм
мируемую температуру.
Установка кондиционера
33
Возможные неполадки
Проблема Возможная причина
Кондиционер не включается
Недостаточное охлаждение или обогрев
Недостаточное охлаждение
В процессе охлаждения происходит автоматическое
переключение на режим вентиляции
В режиме обогрева от наружного блока исходит пар
или стекает вода
Шум во время работы или остановки кондиционера
Кондиционер не включается повторно после отклю
чения
Блок испускает запахи
34
Плохое соединение с розеткой
Отсутствие электричества
Настройки пульта управления выполнены недолжным образом (неправильно выставле
на желаемая температура)
Загрязнен воздушный фильтр
Убедитесь что в помещении отсутствуют дополнительные источники тепла. Не
допускайте попадание прямых солнечных лучей в помещение (используйте шторы или
жалюзи)
Автоматическое переключение с режима охлаждения на режим вентиляции происходит
для предотвращения обмерзания испарителя внутреннего блока
Эти явления могут возникать в процессе оттайки для удаления наледи на наружном
блоке кондиционера
Во время работы или остановки возможен свистящий или булькающий (перетекающий)
шум. В первые несколько минут после запуска компрессора этот шум более значитель
ный. (Этот шум исходит от хладагента, находящегося в системе.) Во время работы
возможен – шум потрескивание. Этот шум вызван расширением или сокращением
После остановки кондиционера последующее включение компрессора возможно
только по истечении трехминутной задержки. Пожалуйста, подождите три минуты
Блок может поглощать запахи от мебели, продуктов, сигарет и затем вновь испускать их
в помещение
Технические характеристики
Гарантированный диапазон рабочих
Мощность
Потребляемая мощность
EER
COP
Рабочий ток
температур
Электропитание
Класс энергопотребления
Максимальная длина магистрали
Максимальный перепад высот
Диаметр жидкостной трубы
Диаметр газовой трубы
Внутренний блок
Расход воздуха
Уровень шума внутреннего блока (высокий/средний /низкий)
Диаметр дренажной трубы
Размеры (Ш x В x Г)
Размеры в упаковке (Ш x В x Г)
Âåñ
Вес в упаковке
Наружный áëîê
Уровень шума наружного блока
Хладагент
Заводская заправка хладагента (до 5 м)
Дополнительная заправка хладагента
Размеры (Ш x В
Размеры в упаковке (Ш x В x Г)
Âåñ
Вес в упаковке
x Ã)
Охлаждение
Обогрев
Охлаждение
Обогрев
Охлаждение
Обогрев
Охлаждение
Обогрев
HEC-07HND03/R2
Âò 2000 2380/ 2500 2380 2500
Âò 2000 2500 / 2670 2650 2810
Âò 765 740 / 780 740 780
Âò 670 690 / 740 735 780
Âò/Âò 2,61 3,22 / 3,21 3,22 3,21
Âò/Âò 2,99 3,62/ 3,61 3,61 3,6
À 3,8 3,4 / 3,5 3,3 3,5
À 3,4 3,2 / 3,4 3,3 3,5
ì 15 10 15 15
ì 10 7 10 10
мм (дюймы) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4)
мм (дюймы) 9,52 (3/8) 9,52 (3/8) 9,52 (3/8) 9,52 (3/8)
3
ì
/÷
äÁ(À) 38/33/29 39/34/30 38/33/29 38/
ìì 12/16 12/16 12/16 12/16
ìì
ìì
êã 7,6 7,7 8,8 8,8
êã 9,3 9,5 11,3 11,3
äÁ(À) 50 50 50 50
ã 400 600 700 700
ã/ì 20 20 20 20
ìì 695 õ 245 õ 430 660 õ 275 õ 540 780 õ 245 õ 540 780 õ 245 õ 540
ìì 848 õ 363 õ 505 802 õ
êã 23 26 28,2 28,2
êã 26 29 32 32
D A À À
400 450 500 500
795 x 196 x 265
863 x 275 x 330
HEC-07HNC03/R2 HEC-07HNB03/R2
1 Ph, 220-240 V, 50 Hz
795 x 196 x 265
863 x 275 x 330
373 õ 595 930 õ 340 õ 614 930 õ 340 õ 614
HEC-07HNÀ03/R2
O
+18
C...+43OC
O
C...+24OC
–7
R410A
795 x 196 x 265
795 x 191 x 265
863 x 275 x 330
871 õ 304 õ 360
HEC-09HNB03/R2
HEC-09HNÀ03/R2HEC-09HNC03/R2
33/29
795 x 196 x 265
795 x 191 x 265
863 x 275 x 330
871 õ 304 õ 360
35
Технические характеристики
Гарантированный диапазон рабочих
воздуха
Мощность
Потребляемая мощность
EER
COP
Рабочий ток
температур
Электропитание
Класс
энергопотребления
симальная длина магистр али
Ìàê
Максимальный перепад высот
Диаметр жидкостной трубы
Диаметр газовой трубы
Внутренний блок
Расход воздуха
Уровень шума внутреннего блока (высокий/средний /низкий)
Диаметр дренажной трубы
Размеры (Ш x В x Г)
Размеры в упаковке (Ш x В x Г)
Âåñ
Вес в упаковке
Наружный áëîê
Уровень шума наружного блока
Хладагент
Заводская заправка хладагента (до 5 м)
Дополнительная заправка хладагента
Размеры (Ш x В x Г)
Размеры в упаковке (Ш x В x Г)
Âåñ
Вес в упаковке
36
Охлаждение
Обогрев
Охлаждение
Обогрев
Охлаждение
Обогрев
Охлаждение
Обогрев
HEC-12HNB03/R2
HEC-12HNC03/R2
Âò 3500 / 3300 2640(1300-3000) 2500(1000-3000) 3350(1200-3800)
Âò 3800 / 3570 3000(1400-3300) 2800(1200-3300) 3700(1400-4000)
Âò 1090 / 1030 770(340-1050) 770(270-1100) 1040(330-1450)
Âò 1050 / 990 770(330-1065) 770(320-1110) 1010(350-1400)
Âò/Âò 3,21 / 3,20 3,43 3,25 3,22
Âò/Âò 3,62 / 3,61 3,90 3,64 3,66
À 4,9 / 4,6 3,6 3,7 4,7
À 4,8 / 4,4 3
ì 15 / 10 1
ì 10 / 7 10 7 7
мм (дюймы) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4)
мм (дюймы) 9,52 (3/8) 9,52 (3/8) 9,52 (3/8) 9,52 (3/8)
3
/÷
ì
äÁ(À) 38/34/30
ìì 12/16 12/16 12/16 12/16
ìì
ìì
êã 8,8 8,8 7,7 8,8
êã 11,3 11
äÁ(À) 51 48 49 50
ã 1000 / 840 650 600 790
ã/ì 20 20 20 20
ìì 780 õ 245 õ 540
ìì 930 õ 340 õ 614
êã 32 / 28 30 26 30,5
êã 35 / 31 33 29 33
O
+18
C...+43OC
O
C...+24OC
–7
À À À À
530 / 500 450 450 500
40/35/31
795 x 196 x 265
863 x 275 x 330
660 õ 275 õ 540
802 õ 373 õ
595
HEC-09HNB03/R2(DB) HEC-09HNC03/R2(DB) HEC-12HNC03/R2(DB)
,6 3,7 4,6
1 Ph, 220-240 V, 50 Hz
5 10 10
36/30/27/24 38/32/29 39/32/30
795 x 196 x 265
863 x 275 x 330
,3 9,5 11,3
R410A
780 õ 245 õ 540 660 õ 275 õ 540 780 õ 245 õ 540
930 õ 340 õ 614 802 õ 373 õ 595 930 õ 340 õ 614
O
C...+43OC
+18
O
C...+24OC
–15
795 x 196 x 265
863 x 275 x 330
795 x 196 x 265
863 x 275 x 330
Гарантированный диапазон рабочих
воздуха
Мощность
Потребляемая мощность
EER
COP
Рабочий ток
температур
Электропитание
Класс энергопотребления
Максимальная длина магистрали
Максимальный перепад высот
Диаметр жидкостной трубы
Диаметр газовой трубы
Внутренний блок
Расход воздуха
Уровень шума
Диаметр дренажной трубы
Размеры (Ш x В x Г)
Размеры в упаковке (Ш x В x Г)
Âåñ
Вес в упаковке
Наружный áëîê
Уровень шума наружног о блока
Хладагент
Заводская заправка хладагента (до 5 м)
Дополнительная заправка хладагента
Размеры (Ш x В x Г)
Размеры в упаковке (Ш x В x Г)
Âåñ
Вес в упаковке
внутреннего блока (высокий/средний/низкий)
Технические характеристики
HEC-12HNÀ03/R2
Охлаждение
Обогрев
Охлаждение
Обогрев
Охлаждение
Обогрев
Охлаждение
Обогрев
Âò 3500
Âò 3800
Âò 1090
Âò 1050
Âò/Âò 3,21
Âò/Âò 3,62
À 4,9
À 4,8
ì 15
ì 10
мм (дюймы) 6,35 (1/4)
мм (дюймы) 9,52 (3/8)
3
/÷
ì
äÁ(À) 38/34/30
ìì 12/16
ìì 795 õ 191 õ 265
ìì 871 õ 304 õ 360
êã 8,8
êã 11,3
äÁ(À) 51
ã 1000
ã/ì 20
ìì 780 õ 245 õ 540
ìì 930 õ 340 õ 614
êã 32
êã 35
O
+18
C...+43OC
O
C...+24OC
–7
1 Ph, 220-240 V, 50 Hz
À
530
R410A
37
Гарантийное и послегарантийное сервисное обслуживание
По всем вопросам сервисного обслуживания или
ретения дополнительных принадлежностей просим
щаться к вашему продавцу, у которого вы приобрели это
изделие, или в один из авторизованных сервисных центров
Хайер.
Во избежание лишних неудобств мы предлагаем вам до
начала использования изделия внимательно ознакомиться
с Инструкцией по эксплуатации.
Удовлетворение требований потребителя по окончании
рантийного срока производится в соответствии с
ющим законодательством.
38
Упаковочный лист
Внутренний блок …..............................................................................................................................1шт.
Пульт дистанционного управления…...................................................................................................1 шт.
Батарейки AAA для пульта ДУ........…................................................................................................... 2 шт.
Наружный блок...............................................................................................................................…..1шт.
Набор аксессуаров для монтажа….................................................................................................1 компл.
Инструкция по эксплуатации…............................................................................................................1 шт.
Гарантийный талон внутреннего блока..............................................................................................…1 шт.
Гарантийный талон наружного блока….................................................................................................1 шт.
39
Филиалы Изготовителя (код филиала Изготовителя указан на Изделии):
"Qingdao Haier Air Conditioner General Corp.,Ltd", Китай
P.R. China
"Haier Overseas Electric Co., Ltd.", Китай
P.R. China
Изготовитель:
HAIER ELECTRICAL APPLIANCES CORP.,LTD
«Хайер Электрикал Апплиансес Корп. Лтд.»
Адрес Изготовителя:
Haier Group,Haier Industrial Park, No 1, Haier
R
6101, Qingdao, P.R. China
Зоне, Циндао, 266101, КНР
Импортер:
ООО Торговая компания «Хайер Рус»
Адрес Импортера:
БЦ Лотте Плаза
Loading...
