Haier HD90-A3979 User Manual

Návod k použití

Sušička s tepelným čerpadlem

HD90-A2979
HD100-A2979
HD80-A3979
HD90-A3979
HD90-A3979S
HD90-A3S979

CZ

Děkujeme

CZ

Děkujeme Vám, že jste si zakoupili spotřebič Haier.

Před použitím spotřebiče si prosím pečlivě pročtěte tento návod. V návodu najdete dů­ležité informace, díky nimž budete svůj spotřebič využívat naplno, zajistíte bezpečnou a
správnou instalaci, použití a údržbu.

Uchovávejte tento návod na vhodném místě, abyste ho měli vždy po ruce a mohli tak spo­třebič používat bezpečně a správně.

Pokud spotřebič prodáte, darujete nebo necháte v domě/bytě např. po stěhování, zajistě­te předání návodu, aby se nový majitel spotřebiče mohl seznámit s pokyny pro jeho bez­pečné používání.

Popis

Varování! – Důležité bezpečnostní informace

Obecné informace a tipy

Sdělení týkající se životního prostředí

Likvidace

Pomozte chránit životní prostředí a lidské zdraví. Obal
spotřebiče vyhoďte do příslušného kontejneru, aby
mohl být recyklován. Pomozte recyklovat odpad z
elektrických a elektronických přístrojů. Nevyhazujte
přístroje označené tímto symbolem do běžného odpa­du z domácnosti. Vraťte výrobek do místního zařízení
pro recyklaci nebo se obraťte na svůj městský úřad.

VAROVÁNÍ!

Nebezpečí zranění nebo udušení!

Odpojte spotřebič od elektrické sítě. Odřízněte kabel pro připojení do elektrické sítě a
zlikvidujte ho. Aby nedošlo k zavření dětí nebo domácích mazlíčků do spotřebiče, od­straňte západku dveří.

VAROVÁNÍ!

Spotřebič nesmí být napájen prostřednictvím externího spínacího zařízení, jako je na­příklad časovač, nebo připojený k obvodu, který je pravidelně zapínán nebo vypínán po­mocí zařízení.

2

CZ

1-Bezpečnostní informace ................................................................................................................. 4

2-Doporučené použití .......................................................................................................................... 7

3-Popis spotřebiče ................................................................................................................................8

4-Ovládací panel ....................................................................................................................................9

5-Programy ...........................................................................................................................................12

6-Spotřeba ............................................................................................................................................13

7-Návrhy a tipy ......................................................................................................................................14

8-Každodenní používání .....................................................................................................................16

9- Péče a čištění ...................................................................................................................................20

10-Řešení problémů ...........................................................................................................................22

11-Instalace ..........................................................................................................................................24

12-Technické údaje ..............................................................................................................................26

13-Zákaznický servis ...........................................................................................................................30

Obsah

3

1-Bezpečnostní informace

VAROVÁNÍ!

Před prvním použitím

▶ zkontrolujte, že nedošlo k poškození spotřebiče během přepra-

vy.
▶ Odstraňte všechny obaly a držte mimo dosah dětí.
▶ S přístrojem manipulujte vždy minimálně ve 2 osobách, protože

je těžký.

Každodenní používání

▶ Spotřebič mohou používat děti od 8 let a osoby se sníženými fy-

zickými, smyslovými nebo mentálními schopnostmi, nebo oso-

by s nedostatečnými zkušenostmi a znalostmi, pokud mají nad

sebou dohled nebo pokud byly vyškoleny ohledně bezpečného

používání spotřebiče a pokud chápou možná rizika.
▶ Děti do 3 let udržujte v bezpečné vzdálenosti od spotřebiče, po-

kud nejsou pod neustálým dohledem.
▶ Se spotřebičem si nesmí hrát děti.
▶ Ujistěte se, že je místnost suchá a dobře větraná. Teplota pro-

středí by měla být mezi 5°C až 35°C.
▶ Nezakrývejte žádné větrací otvory ve spodní části kobercem

nebo podobnými předměty.
▶ Udržujte oblast kolem bubnové sušičky bez prachu a vláken.
▶ Před použitím spotřebiče zkontrolujte, že je uvnitř pouze prádlo a

nenacházejí se tam domácí zvířata ani děti.
▶ Dotýkejte se síťové zástrčky pouze suchýma rukama a nedo-

týkejte se spotřebiče nebo jej nepoužívejte, pokud jste naboso

nebo máte mokré nebo vlhké ruce nebo nohy.
▶ Jen suchý textil praný ve vodě.
▶ Zkontrolujte, zda nezatěžujte spotřebič více, než je jmenovitá zá-

těž.
▶ Z kapes odstraňte všechny položky, jako jsou zapalovače a zá-

palky.
▶ Používejte aviváž nebo podobné produkty v souladu se speci-

kacemi na balení výrobce.
▶ V blízkosti spotřebiče nepoužívejte ani neskladujte hořlavé spre-

je, nebo hořlavé plyny.
▶ Na spotřebič neumisťujte těžké předměty, zdroje tepla nebo

zdroje vlhkosti.
▶ Při odpojování spotřebiče od el. napájení táhněte za zástrčku, ne

za kabel.

4

CZ

CZ

VAROVÁNÍ!

Každodenní používání

▶ Během provozu se nedotýkejte zadní stěny a bubnu, jsou horké.
▶ Ve spotřebiči nesušte tyto věci:

▶ Prádlo, které není vyprané.
▶ Prádlo, které bylo kontaminováno hořlavými látkami, například

olej na vaření, aceton, alkohol, technický benzin, benzin, petro­lej, odstraňovač skvrn, terpentýn, vosky, odstraňovače vosku
nebo jiné chemikálie. Výpary mohou způsobit požár nebo vý­buch. Toto prádlo musí být vždy nejprve umyto ručně v hor­ké vodě s přidáním pracího prostředku a poté vysušeno venku
předtím, než jej dáte sušit do spotřebiče.

▶ Prádlo, které má vycpávky nebo výplně (např. polštáře, bundy),

protože se výplň může v sušičce dostat ven a existuje riziko vz­nícení.

▶ Prádlo, které obsahuje velký podíl pryže, pěnové pryže (latexo-

vé pěna) nebo gumové materiály, jako například koupací čepi­ce, nepromokavé textilie, pogumované oděvy a části oděvu a

polštáře s pěnovou gumovou výplní.
▶ Kondenzovanou vodu nepijte.
▶ Nepoužívejte spotřebič bez ltru na vlákna, kondenzátorového

ltru, nebo s poškozeným ltrem.

▶ Všimněte si, že poslední část sušícího cyklu probíhá bez tepla

(ochlazovací cyklus), čímž je zajištěna teplota, která oděvy nepo­škodí.

▶ Nenechávejte spotřebič během chodu po delší dobu bez dohle-

du. Pokud budete dlouho nepřítomni, musí být sušící cyklus pře­rušen vypnutím jednotky a odpojením ze sítě.

▶ Nevypínejte spotřebič s výjimkou, kdy je dokončen cyklus suše-

ní, pokud nebude všechno prádlo rychle odstraněno a rozloženo
tak, aby teplo mohlo být uvolněno.

▶ Po každém programu sušení spotřebič vypněte z důvodu úspory

energie a bezpečnosti.

1-Bezpečnostní informace

Údržba / čištění

▶ Zajistěte, aby při provádění čištění a údržby byly děti pod dozo-

rem.

▶ Před prováděním jakékoli běžné údržby spotřebič odpojte od

elektrické sítě.

5

1-Bezpečnostní informace

VAROVÁNÍ!

Údržba / čištění

▶ Vyčistěte ltr na vlákna a kondenzátorový ltr po každém programu

(viz ÚDRŽBA A ČIŠTĚNÍ).
▶ Nepoužívejte při čištění kropicí ani parní spotřebiče.
▶ K čištění spotřebiče nepoužívejte průmyslové chemikálie.
▶ Poškozený síťový kabel musí vyměnit výrobce, autorizovaný servis

nebo podobně kvalikovaná osoba, aby se zabránilo možným rizi-

kům.
▶ Neopravujte spotřebič svépomocí. V případě nutnosti opravy spo-

třebiče kontaktujte náš zákaznický servis.

Instalace

▶ Zajistěte umístění, které umožňuje úplné otevření dveří. Neinstaluj-

te bubnovou sušičku za uzamykatelné dveře, posuvné dveře nebo

dveře s panty na opačné straně bubnové sušičky dveří, protože by

to omezovalo úplné otevření dveří bubnové sušičky.
▶ Spotřebič nainstalujte na dobře větraném a suchém místě.
▶ Spotřebič nikdy neumísťujte venku na vlhké místo nebo do prostoru,

který může být náchylný na únik vody, například pod nebo v blízkosti

umyvadla. V případě zatopení spotřebič vytáhněte z elektrické sítě a

zařízení nechte přirozeně vyschnout.
▶ Spotřebič nainstalujte nebo používejte pouze tam, kde je teplota

vyšší než 5 °C.
▶ Spotřebič neumísťujte přímo na koberec nebo blízko stěny nebo

nábytku.
▶ Nevystavujte spotřebič mrazu, přímému slunečnímu světlu nebo jej

nedávejte do blízkosti tepelných zdrojů (např. sporák, radiátory).
▶ Ujistěte se, že elektrické údaje na výkonnostním štítku souhlasí se

síťovým napájením. Pokud tomu tak není, obraťte se na elektrikáře.
▶ Nepoužívejte adaptér s více zásuvkami a prodlužovacími kabely.
▶ Ujistěte se, že nedojde k poškození elektrického kabelu a zástrčky.

Pokud došlo k poškození, nechte poškozenou část vyměnit elektri-

káře.
▶ Použijte samostatnou zásuvku pro uzemnění napájení, jež je po in-

stalaci snadno přístupná. Spotřebič musí být uzemněný.
▶ Pouze pro Spojené království: Napájecí kabel spotřebiče je vyba-

ven 3drátovou (zemnicí) zástrčkou, která je vhodná pro standardní

3drátovou (zemnicí) zásuvku. Nikdy neodstraňujte ani nedemon-

tujte třetí kolík (uzemnění). Po instalaci spotřebiče by zásuvka měla

zůstat přístupná.

6

CZ

CZ

2-Doporučené použití

Doporučené použití

Tento spotřebič je určen k sušení předmětů, které byly vyprány ve vodném roztoku a jsou

označeny na etiketě výrobce jako vhodné pro sušení v bubnové sušičce.

Je určen výhradně pro domácí použití uvnitř domu. Není určený pro komerční nebo prů-

myslové využití. Není dovoleno spotřebič jakkoli měnit nebo upravovat. Nedovolené za-

cházení může způsobit nebezpečí a ztrátu všech nároků na záruku a odpovědnost.

Normy a směrnice

Tento výrobek vyhovuje požadavkům všech odpovídajících směrnic ES včetně souvisejí-

cích harmonizovaných norem, které jsou nutné pro to, aby výrobek mohl nést označení

CE.

Poznámka

Spotřebič obsahuje uorovaný skleníkový plyn HFKW-134a (GWP: 1430). Tento plyn je
hermeticky uzavřen.

Použití odpovědné vůči životnímu prostředí

▶ Důkladné odčerpání vody: Vyždímejte prádlo na maximální rychlost ždímání.
▶ Maximální náplň: Používejte maximální množství náplně podle tabulky programů, ale

sušičku nepřetěžujte. Aby bylo možné využít maximální náplň, lze prádlo, které se má
sušit funkcí „READY to STORE“ (připraveno na uložení), nejdříve snadno vysušit po­mocí funkce „READY to IRON“ (připraveno na žehlení). Na konci programu vyjměte
prádlo, které má být být vyžehleno, a zbývající prádlo vysušte, až do konce.

▶ Uvolněte prádlo: Před vložením do sušičky prádlo protřepejte.
▶ Vyvarujte se nadměrnému sušení: Je třeba se vyvarovat nadměrnému sušení.

Zvolte správný program a příslušnou úroveň sušení.

▶ Aviváž není nutná: Při praní nepoužívejte aviváž, protože prádlo bude díky sušičce

načechrané a měkké.

▶ Čištění ltrů na vlákna: Po každém cyklu vyčistěte ltry na vlákna.
▶ Větrání: Zkontrolujte, zda spotřebič správně větrá (viz INSTALACE).
▶ Opětovné využití kondenzované vody: Shromážděná zkondenzovaná voda může

být použita pro napařovací žehličku. Předtím je třeba ji přeltrovat přes jemné síto
nebo ltrační papír na kávu. Nejmenší části budou ltrem zachyceny.

7

3-Popis spotřebiče

Poznámka:

Ilustrace v následujících kapitolách se mohou v důsledku technických změn a rozdílnosti
modelů lišit od Vašeho spotřebiče.

3.1 Obrázek spotřebiče

Zepředu (Obr. 3-1). Zadní strana (Obr. 3-2).

CZ

3-1

Delay

Temp.

DryLevel

WrinkleFree

k
g

1 3

2

9

Childlock i-Refresh

+

+

+

i-REFR

ESH

A
A

1 Nádrž na vodu

2 Dveře bubnové sušičky

3 Ovládací panel

3-23-2

4

5

4 Napájecí kabel
5 Zadní deska
6 Výstup odvádění vody
7 Nastavitelné nožičky

3.2 Příslušenství

Zkontrolujte příslušenství a textovou dokumentaci podle tohoto seznamu (Obr. 3-3):

6

7

3-3

3,3-

8

Odtoková

hadice

Stojan pro sušičku
(Pouze pro model

HD100-A2979 /

HD90-A3S979)

Energetický

štítek

Záruční list

Návod k použití

CZ

Temp.

+

4-Ovládací panel

4-1

3

1

2

5

6

8

4

7

9

10

kg

k

g

++

++

9

9

i-REFRESH

A

A

1 Tlačítko odložení spuštění

2 Kontrolka dětského zámku

3 Ukazatel časoměřiče.

4 Kontrolka signálu

5 Kontrolka čištění ltru

6 Tlačítko času

7 Tlačítko teploty

Delay

Dry Level

Childloc k i-Re fresh

11

12

13

14

8 Tlačítko Start/Pauza
9 Tlačítko ovládání pro-

gramu
10 Tlačítko zapnutí
11 Tlačítko úrovně sušení
12 Tlačítko dětské pojistky
13 Kontrolka vyprázdnění

15

Wrinkle Fre e

16

Temp.

17

nádrže
14 Displej
15 Kontrolka odemykání

dveří
16 Tlačítko Bez

pomačkání
17 i-Refresh

4.1 Tlačítko Delay (odložení)

Funkce zpoždění pro zpožděné spuštění, stiskněte
tlačítko pro nastavení času (v 1 intervalech až do 12
hodin). Spotřebič se dokončí, pak stiskněte pro spuště­ní opožděného provozu (Obr. 4-2).

Delay

Poznámka

Nastavte tuto funkci po dokončení všech možností, jinak po otočení knoíku nebo
stisknutí tlačítka se funkce automaticky zruší.

4.2 Kontrolka dětského zámku

Pro aktivaci funkce Dětské zámky po spuštění cyklu,
stiskněte na 3 sekundy tlačítko Rodičovský zámek (Obr.
4-3). dokud se nerozsvítí ikona indikátoru. Pro deaktiva­ci stiskněte tlačítko na 3 sekundy. znovu.

Childlock

4-2

4-3

Poznámka

Pokud cyklus skončí nebo se přeruší napájení, funkce se automaticky nezruší.

4.3 Kontrolka časovače

Rozsvítí se, když zvolíte program časovače (Obr. 4-4).

4.4 Kontrolka signálu

Signál si můžete zvolit podle potřeby. Pro aktivaci funk­ce signálu po zapnutí sušičky stiskněte a Temp.
(Obr. 4-5) na dobu asi 3 sekund, dokud nezazní zvukový
signál. Pro deaktivaci stiskněte znovu obě tlačítka na 3
sekundy, dokud nezazní zvukový signál.

4-4

4-5

Temp.

9

4-Ovládací panel

Dry Level

Delay

Wrinkle Fr ee

Temp.

Childloc k i-Re fresh

CZ

4-6

4.5 Kontrolka "Clean lter" (Čištění ltru)

Filtry je třeba pravidelně čistit. Viz část Čištění ltru na
vlákna nebo Čištění ltru kondenzátoru v příručce.

Poznámka

Po každém cyklu bude blikat kontrolka, která připomene čištění ltrů.

4-7

4-8

Temp.

4-9

4-10

4.6 Tlačítko času

Při zvolení programu Časovače nebo Zpoždění, se roz­svítí kontrolka . Stisknutím tohoto tlačítka přidáte
nebo odečtete čas.

4.7 Tlačítko teploty

Stisknutím tlačítka (Obr. 4-8) nastavíte teplotu sušení
některých programů. Displej je zobrazen níže:

Vysoká teplota
Střední teplota
Nízká teplota.
Chladný vzduch.

4.8 Tlačítko Start/Pauza

Stisknutím tlačítka Start / Pauza (Obr. 4-9) spusťte cy­klus sušení. Opětovným stisknutím tlačítka přerušíte
cyklus sušení - kontrolka bliká. Pokračujte opětovným
stiskem tlačítka.

4.9 Tlačítko ovládání programu

Pomocí knoíku vyberte jeden z 12 programů (Obr.
4-10). Rozsvítí se kontrolka příslušného programu.
Další informace naleznete v části Programové režimy
v příručce.

4-11

4-12

10

Dry Level

4.10 Tlačítko Zapnutí

Stisknutím vypínače (Obr. 4-11) zapněte / vypněte su­šičku.

4.11-Tlačítko úrovně sušení

Stisknutím tlačítka (Obr. 4-12) nastavíte konečný ob­sah vlhkosti prádla na konci cyklu.

Extra suchá
Připraveno na uložení
Připraveno k žehlení

CZ

4-Ovládací panel

4.12 Tlačítko dětské pojistky

Pro aktivaci funkce Dětské zámky po spuštění cyklu,
stiskněte na 3 sekundy tlačítko (Obr. 4-13). dokud se
nerozsvítí ikona indikátoru. Pro deaktivaci stiskněte tla­čítko na 3 sekundy. znovu.

Childlock

4.13 Kontrolka vyprázdnění nádrže

Nádrž na vodu se musí vyprázdnit.
Důležité: Zásobník na vodu vyprázdněte po každém

použití. Viz Vyprázdnění nádrže na vodu v příručce.

4.14. Displej

Na displeji se zobrazuje zbývající čas, čas zpoždění a
další související informace.

Poznámka

Zbývající doba je výchozí hodnota, tato doba bude přepočítána v závislosti na dalších
nastavení programu a obsahu vlhkosti prádla.

4.15 Kontrolka odemknutí dveří

Při otevření dveří se rozsvítí tato kontrolka (Obr. 4-16).

4-13

4-14

4-15

4-16

4.16 Tlačítko Bez pomačkání

Po výběru programu s touto funkcí se rozsvítí ikona,
když se dotkneme tohoto tlačítka (Obr. 4-17), otevře
se výchozí ochrana proti zmačkání, na displeji se zobra­zí OFF, ochrana proti zmačkání je vypnutá, po opětov­ném stisknutí vzati ON, Bez pomačkání bude spuštěna.

Poznámka

Výchozí časový limit je 1 hodina.

4.17 i-Refresh

Časový program, výchozí čas je 30 minut. Maximální
doba je 50 minut.

4-17

Wrinkle Free

4-18

i-Refresh

11

5-Programy

CZ

Program

**)

**)

Stupeň

sušení

Extra suchá

Extra suchá

Extra suchá

/

/

Extra suchá

/

Extra suchá Spodní prádlo 2 2 3

Extra suchá Těžká bavlna 2 2 3

Extra suchá

Těžké textilie, nutné další sušení

Těžké textilie, nutné další sušení

Prádlo

Těžké syntetické

Ručníky

Oblečení z peří

Vlněné textilie

Kašmírové oblečení

Košile

Max. náplň v kg

8 9 10

5 6 7

4 4.5 5

5 6 7

1 1 1.5

3 3 4

3 4 4.5

- - -

4 4.5 5

Extra suchá

Extra suchá

/ Prostěradla 4 4 5

Extra suchá Bavlna, kabáty 8 9 10

*)

Nastavení zkušebního programu EN 61121.

**)

Tyto programy mají funkci reverzace speciálně pro velké zatížení.

Sportovní oblečení

Kojenecké oblečení

12

4 4.5 5

4 4 5

CZ

6-Spotřeba

Technologie tepelného čerpadla

Kondenzační sušička s výměníkem tepla je vynikající z hlediska efektivní spotřeby energie.
Jsou to směrné hodnoty stanovené za standardních podmínek. Hodnoty se mohou lišit
od uvedených v závislosti na přepětí a podpětí, typu tkaniny, složení prádla, která se má
sušit, zbytkové vlhkosti v tkanině a velikosti náplně.

Program

Bavlna / len

Extra suché

Připraveno pro
uložení

Připraveno k
žehlení

Použití odpovědné vůči životnímu prostředí

▶ Než ji vložíte do sušičky, prádlo odstřeďte co nejsušší, jak je to jen možné.
▶ Zabraňte přetížení bubnové sušičky.
▶ Prádlo před vložením do bubnové sušičky protřepejte.
▶ Vyberte správný program sušení. Ujistěte se, že prádlo není sušené déle, než je nut-

né.

▶ Používejte bubnovou sušičku s čistými ltry.

Rychlost od-

střeďování

v ot./min

1000 přibližně 60 4:40 2,34

1000 přibližně 60 4:29 1,98

1000 přibližně 60 3:18 1,62

Zbytková

vlhkost

v %

Čas

v h:min

Energie

spotřeba

v kWh

13

7-Návrhy a tipy

CZ

7.1 Škrobené prádlo

Naškrobené prádlo zanechává lm škrobu v bubnu a není do sušičky vhodné.

7.2 Změkčovadlo

Při praní nepoužívejte aviváž, protože prádlo bude díky sušičce měkké a načechrané.

7.3 Měkké utěrky

Použití „měkkých hadříků“ může vést k povlaku u ltrů na vlákna. To může způsobit zablo­kování ltrů. V takových případech doporučujeme buď se zdržet přidávání měkkých hadří­ků, nebo zvolit jinou značku. V každém případě dodržujte pokyny výrobce.

7.4 Malé množství náplně

V množství menším než 1,0 kg by měl být zvolen program „Timer“ (časovač), protože au­tomatické snímání úrovně sušení lze zachytit pouze nepřesně.

7.5 Otevřené dveře

Pokud se sušička nepoužívá, měla by být dvířka ponechána pootevřená, aby jejich těsnění
zůstalo trvale účinné.

7.6 Vnitřní světlo bubnu

Při zapnutém spotřebiči se při otevřených dvířkách vždy rozsvítí vnitřní světlo bubnu.

7.7 Servisní klapka

Ujistěte se, že je servisní klapka během provozu vždy zavřená.

7.8 Ochrana proti pomačkání

Pokud není na konci programu prádlo vyjmuto, buben se čas od času bude pohybovat, aby
se zabránilo pomačkání. Fáze ochrany proti pomačkání je přibližně 60 minut.

7.9 Prádlo, které by se mělo žehlit

...by měl být sušeno na úrovní READY to IRON (připraveno na žehlení) . Usnadňuje ruční
žehlení nebo strojní žehlení.

7.10 Zbývající čas

Trvání programu je ovlivněno následujícími faktory: druh tkaniny, množství náplně, ab­sorpční kapacita, požadovaná úroveň sušení a rychlost odstřeďování pračky. Tyto faktory
jsou elektronikou během programu registrovány a zbývající doba bude odpovídajícím způ­sobem upravena.

7.11 AUTO systém detekce náplně

Po spuštění programu se na displeji po několika minutách zobrazí AUTO. To znamená, že
probíhá automatická detekce náplně. Senzory detekují a odhadují čas zvoleného progra­mu do konce. V závislosti na vybraném programu, množství náplně, vlhkosti a okolní tep­lotě může fáze AUTO detekce náplně trvat několik minut pro malou náplň nebo až hodinu
pro maximální náplň nebo velké kusy, než se zobrazí přibližná zbývající doba pro dokončení
programu.

14

CZ

7-Návrhy a tipy

7.12 Extra velké kusy

... mají tendenci se navíjet. Pokud tedy nebylo možné dosáhnout požadované úrovně su­šení, prádlo protřepejte a znovu vysušte pomocí časového programu (TIMER ).

7.13 Zvlášť jemné tkaniny

Textilie, které se snadno srazí nebo ztratí svůj tvar, jako např. hedvábné punčochy, spodní
prádlo atd., by neměly být v sušičce sušeny. Vložte jemné prádlo do sáčku na prádlo a za­braňte jeho přesušení.

7.14 Žerzej a pletené výrobky

by měly být sušeny pomocí READY to IRON (připraveno na žehlení), aby nedošlo ke
sražení. Mělo by být provedeno následné vytažení do původního tvaru.

7.15 Chomáče

Množství vláken ve ltrech na vlákna nelze přičíst namáhání při ošetření v sušičce. Spíše se
jedná o vlákna extrahovaná díky opotřebení a praní. Během sušení na šňůře budou jemná
vlákna odnášena větrem. Při použití bubnové sušičky se budou jemná vlákna shromažďo­vat ve ltrech.

7.16 Akustický signál

Akustický signál zazní:

▶ když je nádrž na vodu plná
▶ v případě poruch

Navíc může být akustický signál také zvolen pro následující případy:

▶ na konci programu
▶ při stisknutí tlačítka
▶ při otočení voliče programů

15

8-Každodenní používání

CZ

17-

8-1

8-2

8-3 8-4

8-5

8-6

8.1 Příprava spotřebiče

1. Připojte spotřebič ke zdroji napájení (220 V až 240
V ~/50Hz) (obr. 8-1). Viz oddíl INSTALACE.

kg

kg

++

+

+

i-REFR

E
SH

9

9

A

A

2. Ujistěte se, že:

▶ nádrž na vodu je prázdná a správně nainstalo-

vána. (Obr. 8-2).

▶ je ltr na vlákna čistý a správně nainstalovaný.

(Obr. 8-3).

▶ je kondenzační ltr čistý a správně nainstalo-

vaný (obr. 8-4).

8.2 Příprava prádla

▶ Oblečení rozdělte podle látky (bavlna, syntetika,

vlna atd.).
Používejte pouze prádlo, které bylo odstředěno.

▶ Vyprázdněte kapsy od všech ostrých nebo hoř-

lavých předmětů, jako jsou klíče, zapalovače a zá­palky. Odstraňte tvrdší dekorativní části, jako jsou
např. brože.

▶ Zavřete zipy a háčky, ujistěte se, že knoíky jsou

pevně přišité a malé předměty, jako jsou ponožky,
podprsenky atd., vložte do sáčku na praní.

▶ velké kousky látky, jako jsou například prostírala

plachty, ubrusy apod. rozložte.

▶ Postupujte podle pokynů na etiketě prádla a

sušte pouze oděvy, které lze sušit v sušičce.

Tipy:

▶ Oddělte bílé oblečení od barevného.
▶ Rozložte velké předměty, jako jsou prostěradla, ubrusy atd.
▶ Povlečení a polštáře by měly být zapnuty, aby se uvnitř nemohly shromažďovat malé

části.

▶ Uzavřete zipy a háčky a zavažte dohromady volné pásky bez kovových částí, zástě-

rové šňůry atd.
▶ Vložte malé předměty, jako jsou ponožky, pásky, podprsenky atd. do sáčku na praní.
▶ Ujistěte se, že jsou všechny knoíky pevně přišity.
▶ Před vložením do spotřebiče přišijte nebo odstraňte volné kovové části oděvů, např.

kovové knoíky, kostice podprsenek. Jinak mohou takové součásti způsobit hluk a

poškodit buben.
▶ Nepřesušujte prádlo snadné na údržbu. Riziko pomačkání. Nechte zcela uschnout na

vzduchu.
▶ Úplety (např. trička, spodní prádlo) se někdy během sušení vyvěsí. Používejte pouze

úroveň sušení READY to IRON (připraveno na žehlení) a poté vytvarujte.
▶ Pro předsušené, vícevrstvé oděvy nebo pro konečné sušení by měl být použit časový

program (TIMER).

16

CZ

Načíst referenci

Prostěradla (jednoduché) Bavlna Přibližně 800 g
Smíchané textilní oděvy / Přibližně 800 g
Bundy Bavlna Přibližně 800 g
Džíny / Přibližně 800 g
Kombinézy Bavlna Přibližně 950 g
Pyžamo / Přibližně 200 g
Košile / Přibližně 300 g
Ponožky Smíšené textilie Přibližně 50 g
Trička Bavlna Přibližně 300 g
Spodní prádlo Smíšené textilie Přibližně 70 g

8-Každodenní používání

8.3 Vložení prádla do spotřebiče

▶ Protřepejte a vložte předem roztříděné prádlo.
▶ Spotřebič nepřetěžujte.
▶ Dvířka důkladně zavřete. Ujistěte se, že není přivřeno žádné prádlo.

8.4 Odebrání a přidání prádla

Pro odebrání nebo přidání prádla lze program kdykoli přerušit:

▶ Otevřete dvířka. Cyklus se přeruší.

Při vyjímání nebo přidávání prádla buďte opatrní! Interiér bubnu nebo samotné prádlo
může být horké, takže hrozí nebezpečí popálení.

▶ Po zavření dvířek stiskněte pro pokračování programu tlačítko „Start/Pause“ .

VÝSTRAHA!

Netextilní, a také malé, volné nebo ostré hrany mohou způsobit poruchy a poškození
oděvů a spotřebiče.

VAROVÁNÍ!

Nevypínejte sušičku před ukončením cyklu sušení, pokud nelze všechno prádlo rychle
odebrat a rozložit tak, aby mohlo být uvolněno teplo.

8.5 Plnění sušičky

1. Prádlo vložte rovnoměrně do bubnu a sušičku ne­přetěžujte.

2. Zapněte bubnovou sušičku stisknutím tlačítka
napájení (Obr. 8-7).

8-7

17

8-Každodenní používání

DryL evel

Delay

Wrinkle Free

Temp.

Childlock i-Refres h

D

M

D

Poznámka

Změkčovadla textilií nebo podobné výrobky používejte podle pokynů výrobce.

CZ

8-8

8-9

8-10

8-11

8-12

8-13

8-14

kg

kg

9

9

Delay

ryL evel

Childlock i-Refr esh

ix

Synthetics Towe l

elicate Sports

Shirt

Bulky

++

++

A

A

Duvet

i-REFR

ESH

Temp.

Wrinkle Free

Warm Up

Wool Timer

Babycare

Quick Dry

8.6 Nastavení a spuštění programu

1. Otáčením knoíku programu (Obr. 8-8) vyberte
požadovaný program.

2. Nastavte funkce jako teplota, suchost, zpoždění.
Poté stiskněte tlačítko Start / Pauza (Obr. 8-9) pro
spuštění cyklu sušení.

8.7 Ukončení cyklu sušení

Bubnová sušička se automaticky zastaví, pokud
je cyklus sušení dokončen. Na displeji se zobrazí
END. Otevřete dvířka bubnové sušičky a vyjmě­te prádlo. Pokud není prádlo odebráno spustí se
automaticky program proti pomačkání.

1. Vypněte bubnovou sušičku stisknutím tlačítka
napájení (Obr. 8-10).

2. Odpojte bubnovou sušičku od elektrické zásuvky
(Obr. 8-11).

3. Po každém cyklu sušení vyprázdněte nádrž na
vodu (Obr. 8-12).

Cotton

4. Po každém cyklu sušení vyčistěte ltry na vlákna
(obr. 8-13).

5. Filtr kondenzátoru vyčistěte po každém cyklu
sušení (Obr. 8-14).

Poznámka

▶ Během sušení se ujistěte, že jsou předměty umístěny na stojanu bez rizika zapletení

usměrňovačů během otáčení bubnu.

▶ Maximální hmotnost mokrých předmětů: 1.5 kg.

18

CZ

8-Každodenní používání

8.8 Používání stojanu na sušičku

Věšák na sušičky je navržen pro použití s před­měty, které se nedoporučují k sušení v bubnech,
jako jsou trenéři, tenisky, svetry nebo jemné
prádlo.

1. Otevřete dvířka sušičky.

2. Zkontrolujte, zda je buben prázdný.

3. Vložte stojan sušičky do bubnu.

4. Zkontrolujte, zda jsou západky zasunuty do ot­voru ltru na vlákna a zda jsou zajištěny v otvoru
zadního bubnu.

Poznámka

▶ Nepoužívejte tento stojan na sušič, když jsou v sušičce jiné oděvy.

Tabulka péče

Praní

Možné prát až do 95
°C
běžný proces

Možné prát až do
40°C
běžný proces

Možné prát až do
30°C
běžný proces

Ruční praní
max. 40 °C

Bělení

Je povoleno jakékoliv
bělení

Možné prát až do
60°C
běžný proces

Možné prát až do
40°C
šetrný proces

Možné prát až do
30°C
šetrný proces

Neprat

Jen kyslík /
bez chlóru

8-15

Otevření bubnu

Buben

Stojan pro
sušičku

Filtr na
vlákna

Možné prát až do
60°C
šetrný proces

Možné prát až do
40°C
velmi šetrný proces

Možné prát až do
30°C
velmi šetrný proces

Nebělit

Sušení

Žehlení

Sušení v bubnové
sušičce je možné

při normální teplotě
Sušení na šňůře Sušení na plocho

Žehlit při maximální

teplotě do 200 °C
Nežehlit

Sušení v bubnové
sušičce je možné

při nižší teplotě

Žehlit při střední

teplotě do 150°C

Nesušte v bubnové
sušičce

Žehlit při nízké tep-
lotě až do 110 °C; bez
páry (žehlení párou
může způsobit ne­vratné poškození)

19

9- Péče a čištění

2

4

CZ

9-1

9-2

9-3

9-4

9-5

9-6

9.1 Čištění ltru na vlákna

Po každém cyklu sušení vyčistěte ltry na vlák­na.

1. Vyjměte ltr na vlákna z bubnu (obr. 9-1).

2. Otevřete ltr na vlákna (Obr. 9-2).

3. Vyčistěte ltr na vlákna od zbytků vláken (Obr. 9-3).

4. Znovu do bubnové sušičky nainstaluje vyčištěný
ltr na vlákna (obr.: 9-4).

9.2 Čištění ltru kondenzátoru

Po každém cyklu sušení vyčistěte ltry na vlák­na.

1. Otevřete dvířka.

2. Vytáhněte ltr na vlákna z jeho pouzdra (Obr.
9-5).

3. Vytáhněte ltr kondenzátoru ze vzduchového

9-7

9-8

potrubí (Obr. 9-6.)

4. Vyberte houbu a očistěte ltrační síto od zbytků
(obr. 9-7).

5. Houbu vložte zpět do ltru kondenzátoru (Obr.
9-8).

Poznámka

Pokud je ltr na vlákna / kondenzátorový ltr silně znečištěn, lze jej vyčistit pod tekoucí
vodou. Před použitím jej důkladně vysušte.

20

CZ

9-Péče a čištění

9.3 Vyprázdněte nádrž na vodu

Během provozu pára kondenzuje do vody, která se
shromažďuje v nádrži na vodu. Zásobník na vodu

kg

kg

++

++

i-REFR

ESH

9

9

A

A

vyprázdněte po každém použití.

1. Vytáhněte nádrž na vodu z jejího krytu (obr. 9-9).

2. Vyprázdněte nádrž na vodu (Obr. 9-10).

Delay

ryL evel

Childlock i-Refr esh

ix

Synthetics Towe l

elicate Sports

Shirt

Bulky

Duvet

Temp.

Wrinkle Free

Warm Up

Wool Timer

Babycare

Quick Dry

Cotton

3. Znovu do bubnové sušičky nainstalujte nádrž na
vodu (obr. 9-11).

kg

kg

++

+

+

i-REFR

E

SH

9

9

A

A

Poznámka

Nepoužívejte vodu pro pití nebo zpracování potravin.

9.4 Sušička prádla

Vnější část bubnové sušičky a ovládacího panelu otřete navlhčenou textilií. Nepou­žívejte žádná organická rozpouštědla nebo korozivní činidla, aby nedošlo k poško­zení zařízení.

9-9

9-10

9-11

9.5 Buben

Po určité provozní době mohou činidla pro péči o tkaniny nebo vápník obsažený
ve vodě tvořit téměř neviditelný lm na vnitřní straně bubnu. Pro jeho odstranění
použijte vlhký hadřík a trochu čisticího prostředku. Nepoužívejte žádná organická
rozpouštědla nebo korozivní činidla, aby nedošlo k poškození spotřebiče.

9.5 Výparník

Pokud je výparník za ltrem kondenzátoru znečištěn, můžete jej vyčistit pomocí vy­savače. Dbejte na to, abyste během čištění výparník nepoškodily.

21

10-Řešení problémů

Mnoho vzniklých problémů můžete vyřešit sami bez odborné pomoci. Vyskytne-li se ně­jaký problém, dříve než se obrátíte na prodejce, zkontrolujte všechny uvedené možnosti a
postupujte podle níže uvedených pokynů. Viz ZÁKAZNICKÝ SERVIS.

VAROVÁNÍ!

▶ Před prováděním údržby spotřebič vypněte a odpojte ho od elektrické sítě.
▶ Elektrické součásti smí opravovat pouze kvalikovaný odborník, protože neodborné

zásahy by mohly způsobit rozsáhlá následná poškození.

▶ Poškozený síťový kabel musí vyměnit výrobce, autorizovaný servis nebo podobně

kvalikovaná osoba, aby se zabránilo možným rizikům.

CZ

Řešení problémů zobrazených kódů

Kód Příčina Řešení

Chyba vypouštěcího čerpadla. Obraťte se na zákaznický servis.

F2

F31

Kondenzátorové teplotní čidlo má otevřený okruh nebo
je zkratované.

F32

Teplota prádla v bubnu se nemění. Obraťte se na zákaznický servis.

F4

Selhání komunikace mezi PCB a displejem. Obraťte se na zákaznický servis.

F5

Teplota je příliš nízká.

LO

Pokud se chybové kódy objeví i po přijatých opatřeních, vypněte spotřebič, odpojte napá­jecí zdroj a obraťte se na zákaznický servis.

Obraťte se na zákaznický servis.

Sušič používejte, když je teplota
vzduchu vyšší než 5°C.

22

CZ

10-Řešení problémů

Řešení problémů bez zobrazených kódů

Problém Možná příčina Možné řešení

Bubnová sušička
nefunguje.

Sušička nefun­guje a na displeji
se zobrazí End.

Doba sušení je
příliš dlouhá a
výsledky nejsou
uspokojivé

Zbývající čas na
displeji se zasta­ví nebo přeskočí.

• Špatné připojení k napájecímu
zdroji.

• Výpadek napájení.

• Není nastaven žádný sušicí pro­gram.

• Spotřebič nebyl zapnut.

• Nádrž na vodu je plná

• Dveře nejsou řádně uzavřeny.

• Dosáhlo prádlo úrovně sušení
denované tímto programem?

• V bubnu není žádné prádlo?

• Není program špatně nasta­ven?

• Filtr je zanesený.

• Výparník je zablokován.

• Není bubnová sušička přetíže­na?

• Prádlo je příliš vlhké.

• Větrací potrubí je zablokované.

Zbývající doba bude plynule nes­tavena na základě následujících
faktorů:

• Typ prádla.

• Naplněné množství.

• Stupeň vlhkosti prádla.

• Okolní teplota

• Zkontrolujte připojení k napá­jecímu zdroji.

• Zkontrolujte zdroj napájení.

• Nastavte program sušení.

• Zapněte přístroj.

• Vyprázdněte nádržku na vodu.

• Správně zavřete dveře.

• Zkontrolujte, zda je nastavení
programu vhodné.

• Zkontrolujte, zda v bubnu není
prádlo.

• Zkontrolujte, zda je program
nastaven správně.

• Vyčistěte ltrační síto.

• Vyčistěte odpařovač.

• Snižte množství prádla.

• Před sušením prádlo řádně vy­ždímejte.

• Zkontrolujte větrací potrubí a od­blokujte ho.

Automatické nastavení je běžný
provoz.

23

11-Instalace

CZ

11.1 Příprava

▶ Odstraňte veškerý obalový materiál. Během otevírání balení mohou být viditelné

kapky vody. Je to běžný jev, který je výsledkem vodních zkoušek v továrně.

▶ Odstraňte veškerý obalový materiál, včetně základny z polystyrenu.

Poznámka

Obalový materiál zlikvidujte ekologickým způsobem. Pro informace o současných po­stupech likvidace se obraťte na svého prodejce nebo místní úřady.

UPOZORNĚNÍ!

Po přepravě a instalaci musíte sušičku před použitím nechat stát dvě hodiny.

11.2 Přeprava a čekací doba

Přepravujte spotřebič pouze v horizontální poloze. V kapsli kompresoru je umístěný
bezúdržbový olej. Při naklánění spotřebiče během převozu se olej mohl dostat přes za­vřené potrubí. Vyčkejte 2 hodiny před zapojením spotřebiče do elektrické sítě, aby se olej
mohl vrátit do pouzdra.

11-1

11-2

11-3

11.3 Umístění spotřebiče

Spotřebič umístěte na rovný a pevný povrch. Nastavte
nožičky na požadovanou úroveň (obr. 11-1).

11.4 Instalace pod pracovní desku

TheZvolené rozměry otvoru musí být v souladu s
rozměry přístroje (obr. 11-2).

1. Dejte spotřebič tak, aby přiléhal k otvoru. Ujistěte
se, že všechna propojení jsou snadno přístupná a

funkční.

2. Nastavte přesně všechny nožičky, abyste získali
pevnou, rovnou pozici.

3. Spotřebič opatrně nainstalujte do výklenku.

4. Dávejte pozor na dostatečné větrání.

11.5 Elektrické připojení

Před každým zapojením zkontrolujte, zda:

▶

zdroj energie, zásuvka a pojistka odpovídají
výkonnostnímu štítku.

▶

je zásuvka uzemněná a nepoužíváte prodlužo­vací kabel ani vícenásobné zásuvky.

▶ se zástrčka a zásuvka přesně shodují.

▶

Pouze Spojené království: Zástrčka Spojené

Království splňuje požadavky normy BS1363A.

Zasuňte zástrčku do zásuvky. (Obr. 11-3).

UPOZORNĚNÍ!

Pokud je přívodní kabel poškozen, musí jej, aby se předešlo nebezpečí, vyměnit servisní
zástupce (viz záruční list)!

24

CZ

side.

Zajistěte stejnými

šrouby a nálepkami

screws and stickers.

11- Instalace

11.6 Obrácení otevírání dveří (pouze pro modely s hmotností 8/9 kg)

▶ Předtím, než začnete, odpojte sušič od elektrické zásuvky.
▶ S dílci manipulujte opatrně, aby nedošlo k poškrábání barvy.
▶ Dbejte na to, aby dveře nebyly poškrábané.
▶ Potřebné nástroje: Šroubovák s Phillips křížovou hlavou.
▶ Jakmile začnete, nehýbejte skříňkou, dokud nedojde k úplnému otočení dveří.
▶ Tyto pokyny slouží ke změně pantů z pravé strany na levou.

Pokud je budete chtít přeložit zpět na pravou stranu, postupujte stejně podle těchto
pokynů a obraťte všechny odkazy na levou a pravou stranu.

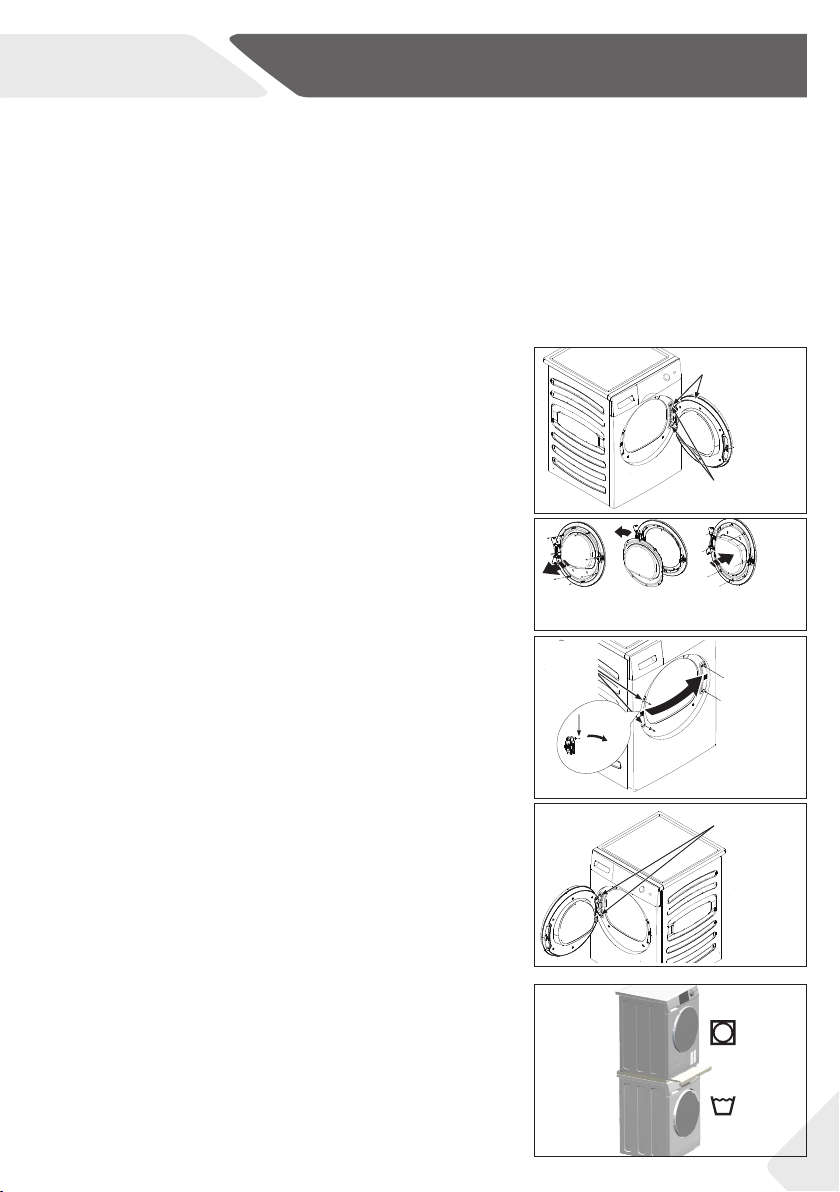

1. Vyjměte sestavu dveří
Otevřete dvířka. Vyjměte dva šrouby upevňující se-

stavu pant / dveře k sušičce. Opatrně odložte sestavu
pant / dveře (Obr. 11-4).

2. Odstraňte, otočte a vyměňte vnitřní dveře
Odstraňte osm nálepek a šroubů, které zajišťují vnitřní

dveře k vnějším dveřím. Odstraňte vnitřní dveře, oto­čte je o 180° a znovu je namontujte do vnějších dveří
pomocí stejných osmi šroubů a nálepek (Obr. 11-5).

3. Odstraňte, otočte a vyměňte desku zámku dveří a
nárazník

Odstraňte dva šrouby, které drží nárazovou desku, a
potom odstraňte jeden šroub zámku dveří, zatlačte
dolů a vyberte zámek otočený o 180° a namontujte jej
na opačnou stranu se stejnými osmi šrouby a nálepka­mi (obr. 11-6)

Odstraňte osm
nálepek a šroubů

Nárazová
deska a
šrouby

1. Stiskněte dole

2. Otočte v úhel

a pak jej

můžete
vytáhnout

Vyberte vnitřní
dveře a otočte je
o 180°

Sestava

závěsu a dveří

Držte dvířka a
vyjměte závěsné
šrouby ze sušičky

Vnitřní dveře
vyměňte s osmi

Namontujte

zámek dveří

a pak znovu
nainstalujte
nárazovou
desku a
šrouby

11-4

11-5

11-6

4. Otočte a vyměňte sestavu pant / dveře
Odstraňte dva šrouby, které drží nárazovou desku, a

potom odstraňte jeden šroub zámku dveří, zatlačte
dolů a vyberte zámek otočený o 180° a namontujte jej
na opačnou stranu se stejnými osmi šrouby a nálepka­mi (obr. 11-7)

11.7 Stohování pračky a sušičky

K ušetření místa je možné uložit pračku a sušičku na
sebe (obr.: 11-8). Ne každá pračka je pro tento účel
vhodná. Informace a odpovídající montážní sada jsou k
dispozici u místního prodejce.

Pokyny k montáži dodávané se sadou detailně infor­mují o krocích instalace.

dvěma šrouby

11-7

11-8

25

12-Technické údaje

Popis produktu (podle EU 392/2012)

Obchodní značka Haier
Identikační značka modelu

HD-

90-A2979

Jmenovitá kapacita (kg) 9

HD-

100-A2979

10 8 9

HD-

80-A3979

Typ bubnové sušičky Kondenzátor
Třída energetické účinnosti A++ A++ A+++ A+++
Vážená roční spotřeba energie (AEc v

kWh/rok

1)

)

Sušička s nebo bez automatického sys-

236

280 175 193

s automatickým systémem

tému
Spotřeba energie standardního programu

pro bavlnu 60 °C

3)

při plné náplni(kWh/

1,98

2,29 1,43 1,58

cyklus)
Spotřeba energie standardního programu

pro bavlnu 60 °C

3)

při částečné nápl-

1,17

1,35 0,85 0,93

ni(kWh/cyklus)
Spotřeba energie v režimu vypnutí (W) 0,1
Spotřeba energie v režimu ponechání v

1,19 1,19 1,19 1,19

0,1 0,1 0,1

zapnutém stavu (W)
Doba trvání režimu „ponechání v zapnu-

tém stavu“ (min)
Standardní program sušení

2)

3)

40

Bavlna

HD90 A3979

HD90-

A3979S

HD90-

A3S979

CZ

Vážená doba programu u standardního
programu sušení 3) při plné a částečné

208

220 215 243

náplni (min)
Doba programu standardního programu

pro bavlnu
Doba programu standardního programu

pro bavlnu
Třída účinnosti kondenzace

3)

při plné náplni (min)

3)

při částečné náplni (min)

4)

269

162

B

280 273 298

175 168 182

B B B

Vážená účinnost kondenzace u stan­dardního programu pro bavlnu 3) při plné a

80 80 80 80

částečné náplni (%)
Průměrná účinnost kondenzace u stan-

dardního programu pro bavlnu 3) při plné

80 80 80 80

náplni
Průměrná účinnost kondenzace u

standardního programu pro bavlnu 3) při

80 80 80 80

částečné náplni
Vážená účinnost kondenzace u standard-

ního programu pro bavlnu

3)

při plné náplni

67

(dB)
Vestavěná nebo volně stojící Volně stojící / postavená pod

26

CZ

1)

Na základě 160 sušících cyklů standardních programů pro bavlnu při plné a částečné náplni a
spotřebě v režimech nízké spotřeby. Skutečná spotřeba energie bude záviset na tom, jak spo-

třebič bude používán.

2)

V případě, že existuje systém řízení napájení.

3)

Tento program, který slouží při plné a částečné náplni, je standardní program sušení, kterého se
informace na štítku a mikroši týkají. Je to program vhodný pro sušení běžného mokrého bavlně­ného prádla a jedná se o nejúčinnější program z hlediska spotřeby energie pro bavlnu.

4)

Třída G je nejméně účinná a třída A je nejúčinnější.

12-Technické údaje

Doplňkové údaje

Rozměry - v x h x š vmm 845 x 650 x 595

Napájení (viz výkonnostní štítek) - napětí / proud / vstup

Přípustná okolní teplota 5°C až 35°C.

220-240 V~50 Hz/ 2,4A /

550 W

Fluorované skleníkové plyny

Objem
GWP
Tuny ekvivalentu CO

HFC-134a

0,26 kg

1430

2

0,6

27

12-Technické údaje

L

N

PE

HD100-A2979:

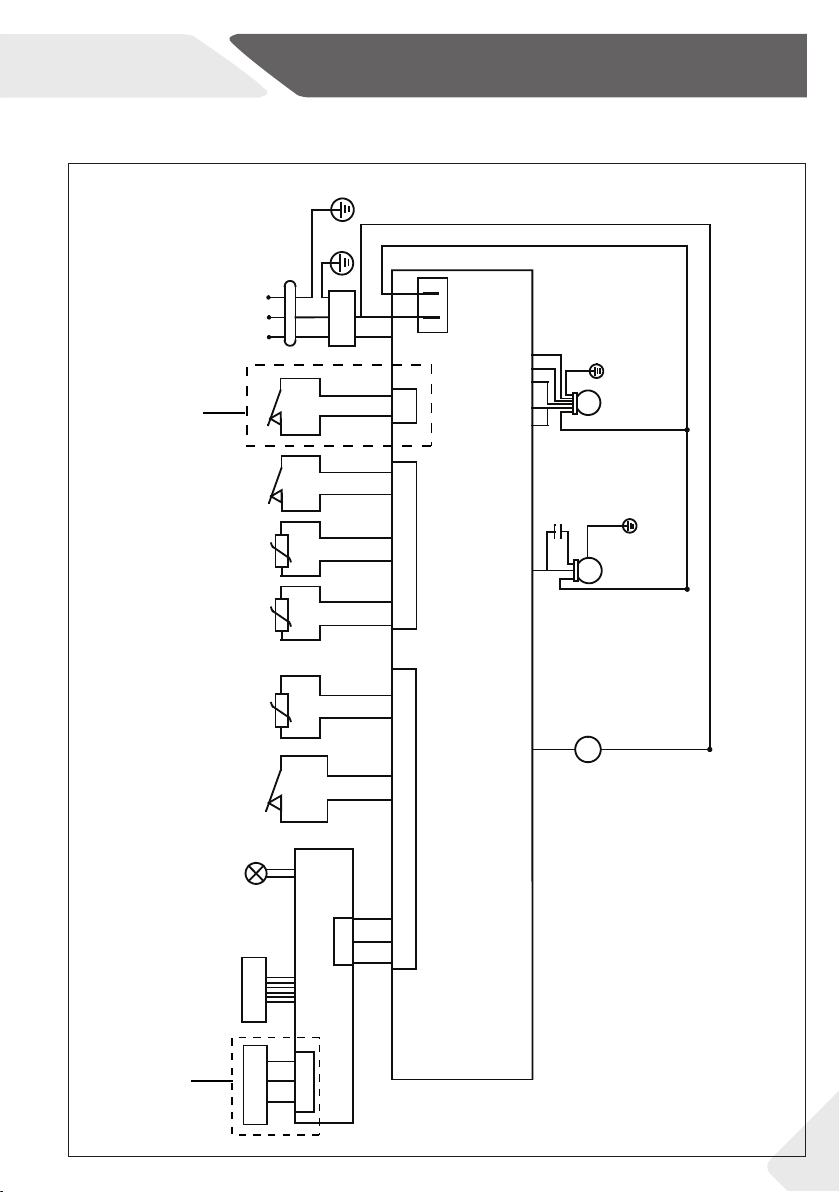

Schéma elektrického obvodu HD90-A2979:

Display PCB

NTC2

sensor

NTC3

sensor

Water switch

Door switch

Humidity sensor

CN2-3

CN2-2

CN2-1

Interference
suppressor

PE

CZ

PE

1

3

2

CN3

5

4

6

4

7

6

8 3

CN1

Power PCB

CN2

2 4

Capacitor 12uf

Heat pump

Schéma elektrického obvodu HD100-A2979:

Touch film

CN9

Display PCB

1

123

Lamp

Humidity sensor

CN3

CN2

6

5

3

2

CN1

CN4

Drain pump

7

8

NTC2

3

1

2

Motor

sensor

2

Capacitor 8uf

NTC3

Power PCB

3

CN3

2

sensor

4

1

Water switch

5

6

CN2-1

CN4-1

N

L

Interference
suppressor

CN2-1

NK5-3

PE

NK5-4

PE

PE

28

CN7-1

Door switch

CN4-5

DP

CN2-2

Capacitor 12uf

HP

Heat pump

PE

CN7-3

3

1

DS

2

Drain pump

CN4-3

M

Motor

CN4-4

Capacitor 8uf

CZ

12-Technické údaje

Schéma elektrického obvodu HD80-A3979/HD90-A3979/HD90-A3979S/

HD90-A3S979:

PE

PE

PE

N

L

HD90-A3S979

Flow valve

Only for

Water switch

sensor

NTC3

sensor

NTC2

Humidity sensor

Door switch

Lamp

CN3

Interference

suppressor

7

6

6

5

4

3

2

1

8

7

6

4

CN2-1

CN8

CN3

CN1

NK5-4

NK5-3

CN6-3
CN6-2
CN6-1

CN4-4

CN4-2

CN2-2

CN4-5

PE

M

Motor

HP

PE

Heat pump

Capacitor 12uf

DP

Drain pump

Touch film

HD90-A3S979

Only for

Spray module

CN9

3

2

CN4

1

3

3

2

2

CN2

1

1

Display PCB

Power PCB

29

13-Zákaznický servis

Doporučujeme používat originální náhradní díly a služby zákaznického servisu Haier.
Máte-li se spotřebičem nějaký problém, podívejte se prosím nejprve do sekce ŘEŠENÍ

PROBLÉMŮ.

Pokud tam nenajdete řešení, kontaktujte prosím

▶ místního prodejce nebo
▶ oddíl Service & Support na stránkách www.haier.com, kde můžete najít telefonní čísla

a můžete aktivovat váš servisní požadavek.

Ještě, než budete kontaktovat naše Servisní centrum, zkontrolujte, zda máte níže uvede­né informace.

Informace najdete na výkonnostním štítku.

Model ____________________ Výrobní číslo. _____________________

Zkontrolujte také Záruční list, který je dodáván spolu se spotřebičem pro případ reklamace.

Pro všeobecné obchodní otázky vyhledejte naše níže uvedené evropské adresy.

Evropské adresy Haier

Země* Poštovní adresa Země* Poštovní adresa

Haier France SAS
53 Boulevard Ornano –
Pleyad 3
93200 Saint Denis
FRANCIE

Haier Benelux SA
Anderlecht
Route de Lennik 451
BELGIE

Haier Poland Sp. zo.o.
Al. Jerozolimskie 181B
02-222 Warszawa
POLSKO

Itálie

Španělsko
Portugalsko

Německo
Rakousko

Spojené
království

Haier Europe Trading SRL
Via De Cristoforis, 12
21100 Verese
ITALY

Haier Iberia SL
Pg. Garcia Faria, 49-51
08019 Barcelona
ŠPANĚLSKO

Haier Deutschland GmbH
Konrad-Zuse-Platz 6
81829 München
NĚMECKO

Haier Appliances UK Co.Ltd.
One Crown Square
Church Street East
Woking, Surrey, GU21 6HR

UK

Francie

Belgie-FR
Belgie-NL
Nizozemsko
Lucembursko

Polsko
Česko
Maďarsko
Řecko
Rumunsko
Rusko

CZ

*Pro více informací prosím jděte na www.haier.com

30

CZ

31

HD90-A2979/HD100-A2979/HD80-A3979/HD90-A3979/HD90-A3979S/HD90-A3S979
