HAIER HD90-A2959, HD90-A2959S, HD90-A3959, HD80-A3959, HD90-A3959S User guide

Instrukcja obsługi

Suszarka z pompą ciepła

HD90-A2959

HD90-A2959S

HD90-A3959

HD80-A3959

HD90-A3959S

PL

Dziękujemy

PL

Dziękujemy za zakup produktu Haier.

Przed użyciem urządzenia prosimy o dokładne zapoznanie się z instrukcją. Instrukcja za­wiera ważne informacje, które pomogą Ci uzyskać jak najlepszą pracę urządzenia i zapew­nić bezpieczną i prawidłową instalację, użytkowanie i konserwację.

Instrukcję należy przechowywać w dogodnym miejscu, aby zawsze można było znaleźć w
niej informacje dotyczące bezpiecznego i prawidłowego korzystania z urządzenia.

W przypadku sprzedaży, przekazania lub pozostawienia urządzenia z powodu przepro­wadzki należy przekazać również tę instrukcję, aby nowy właściciel mógł zapoznać się z
urządzeniem i ostrzeżeniami dotyczącymi bezpieczeństwa.

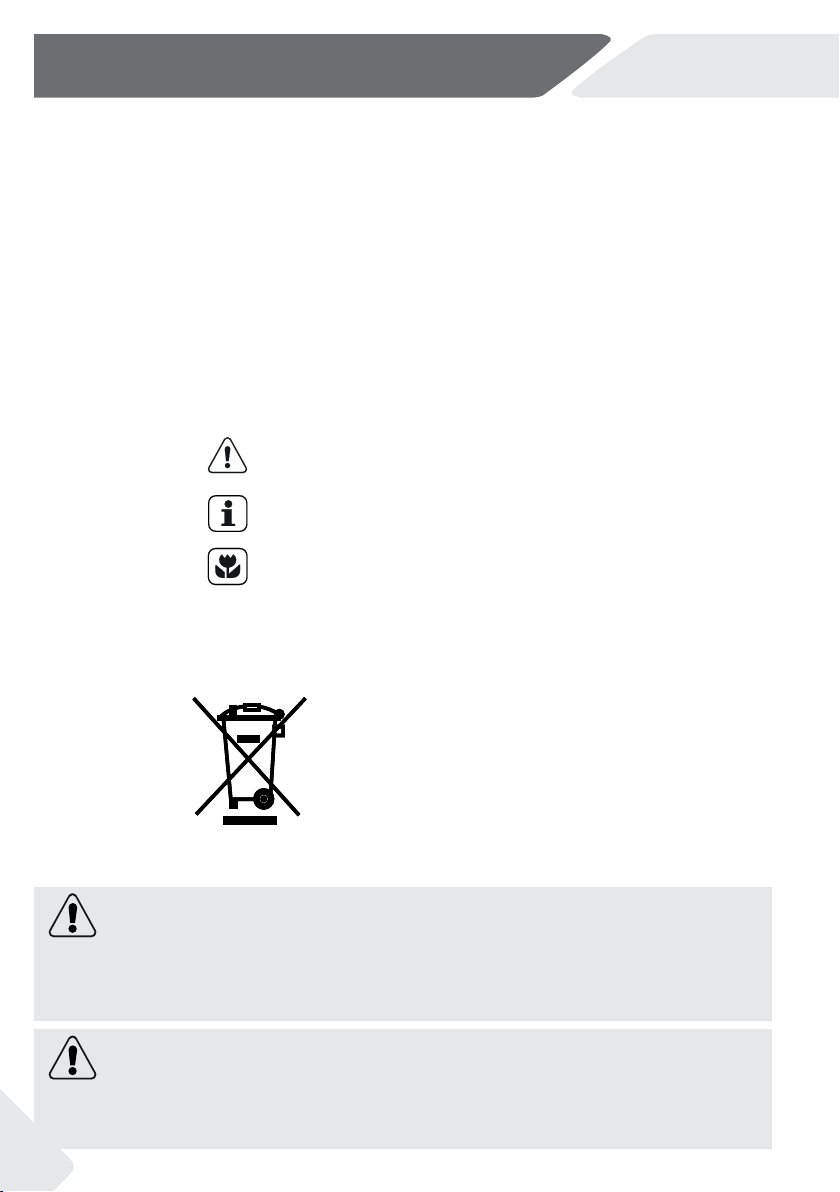

Legenda

Ostrzeżenie! – Ważne informacje na temat bezpie­czeństwa

Informacje i wskazówki ogólne

Informacje o środowisku

Utylizacja

Pomóż chronić środowisko naturalne i zdrowie ludzkie.
Wyrzuć opakowanie do stosownych pojemników do
recyklingu. Pomóż recyklingować odpady z urządzeń
elektrycznych i elektronicznych. Nie wyrzucaj urządzeń
oznaczonych tym symbolem razem z odpadami do­mowymi. Oddaj produkt do miejscowego zakładu re­cyklingu lub skontaktuj się z urzędem miasta.

OSTRZEŻENIE!

Ryzyko obrażeń lub uduszenia!

Wyciągnij wtyczkę z kontaktu. Odetnij przewód zasilania i wyrzuć go. Usuń zamek drzwi,
aby zapobiec zamknięciu się dzieci i zwierząt w urządzeniu.

OSTRZEŻENIE!

Urządzenie nie może być zasilane za pośrednictwem zewnętrznego urządzenia przełą­czającego, takiego jak wyłącznik czasowy i nie może być podłączone do obwodu, zasila­nie którego jest regularnie włączane i wyłączane.

2

PL

Informacje dotyczące bezpieczeństwa ............................................................................................ 4

Przeznaczenie ......................................................................................................................................... 7

Opis produktu .........................................................................................................................................8

Panel kontrolny .......................................................................................................................................9

Programy ................................................................................................................................................12

Zużycie ....................................................................................................................................................13

Sugestie i wskazówki ...........................................................................................................................14

Codzienne używanie ...........................................................................................................................16

Konserwacja i czyszczenie ................................................................................................................20

Rozwiązywanie problemów ...............................................................................................................22

Instalacja .................................................................................................................................................24

Zawartość

Dane techniczne ..................................................................................................................................28

hOn ..........................................................................................................................................................32

Obsługa Klienta ....................................................................................................................................35

3

1-Informacje dotyczące bezpieczeństwa

OSTRZEŻENIE!

Przed pierwszym użyciem

PL

▶ Upewnij się, że urządzenie nie zostało uszkodzone podczas transpor

tu.
▶ Usuń wszelkie opakowania i trzymaj je poza zasięgiem dzieci.
▶ Zawsze przenoś urządzenie z pomocą co najmniej dwóch osób, po

nieważ jest ciężkie.

Codzienne użytkowanie

▶ Urządzenie to może być używane przez dzieci w wieku od lat 8 lub star

sze, osoby z obniżoną sprawnością zyczną, zmysłową lub umysłową,

niemające doświadczenia i wiedzy, o ile są one nadzorowane lub poin

struowano je, jak korzystać z tego urządzenia w bezpieczny sposób i

zdają sobie sprawę z możliwych niebezpieczeństw.
▶ Dzieci poniżej 3 roku życia trzymać z dala od urządzenia, chyba że są

pod stałym nadzorem.
▶ Dzieci nie powinny bawić się tym urządzeniem.
▶ Upewnij się, że pomieszczenie jest suche i dobrze wentylowane. Tem

peratura otoczenia powinna wynosić od 5°C do 35°C.
▶ Nie wolno zakrywać otworów wentylacyjnych w podstawie dywanikiem

lub podobnym przedmiotem.
▶ Utrzymuj obszar wokół suszarki bębnowej bez kurzu i włókien.
▶ Przed użyciem upewnij się, że wewnątrz urządzenia znajduje się tylko

pranie, a nie zwierzęta domowe lub dzieci.
▶ Dotykaj wtyczki sieciowej wyłącznie suchymi rękami i nie dotykaj ani nie

używaj urządzenia, jeśli jesteś boso lub masz mokre lub wilgotne dłonie

lub stopy.
▶ Susz tylko materiały prane w wodzie.
▶ Nie wkładaj do suszarki więcej niż wynosi nominalny ładunek.
▶ Usuń wszystkie elementy, takie jak zapalniczki i zapałki z kieszeni.
▶ Używaj środków do zmiękczania tkanin lub podobnych produktów,

określonych na opakowaniu producenta.
▶ Nie używaj ani nie przechowuj łatwopalnych sprejów lub łatwopalnych

gazów w pobliżu urządzenia.
▶ Nie umieszczaj ciężkich przedmiotów ani źródeł ciepła lub wilgoci na

urządzeniu.
▶ Podczas odłączania urządzenia trzymaj za wtyczkę, a nie za przewód.
▶ Nie dotykaj tylnej ściany i bębna podczas pracy; są one gorące.

-

-

-

-

-

4

PL

OSTRZEŻENIE!

Codzienne użytkowanie

▶ Nie susz w urządzeniu następujących rzeczy:

▶ Rzeczy niewypranych.
▶ Rzeczy zanieczyszczonych substancjami łatwopalnymi, takimi jak

olej jadalny, aceton, alkohol, benzyna, nafta, środki do usuwania plam,
terpentyna, woski, środki do usuwania wosków lub inne chemikalia.
Opary mogą powodować pożar lub wybuch. Rzeczy te należy zawsze
najpierw prać ręcznie w gorącej wodzie z dodatkową ilością detergen
tu, a następnie wysuszyć na świeżym powietrzu przed suszeniem w
urządzeniu.

▶ Rzeczy, które zawierają poduszeczki lub wypełnienia (np.: poduszki,

kurtki), ponieważ napełnianie może się wydostać i zagrozić zapale
niem się w suszarce.

▶ Rzeczy zawierające dużą ilość gumy, kauczuku piankowego (pianka

lateksowa) lub materiały gumo-podobne, takich jak czepki do kąpieli,
materiały wodoodporne, wyroby gumowane oraz artykuły odzieżowe

i poduszki z wypełnieniem z pianki gumowej.
▶ Nie pij skroplonej wody.
▶ Nie używaj urządzenia bez założonego ltru włókien lub ltra skraplacza

lub z uszkodzonym ltrem.

▶ Zwróć uwagę, że ostatnia część cyklu suszenia następuje bez ciepła (cykl

ochłodzenia), aby zapewnić utrzymanie ubrań w temperaturze, która im
nie szkodzi.

▶ Nie pozostawiaj urządzenia bez nadzoru przez jakiś czas podczas jego

pracy. W przypadku długiej nieobecności cykl suszenia należy przerwać,
wyłączając urządzenie i odłączając zasilanie.

▶ Nie należy wyłączać urządzenia przed zakończeniem cyklu suszenia,

chyba że wszystkie rzeczy mogą być szybko wyjęte i rozłożone tak, aby
mogły wystygnąć.

▶ Wyłącz urządzenie po każdym programie suszenia w celu oszczędności

energii elektrycznej i dla bezpieczeństwa.

1-Informacje dotyczące bezpieczeństwa

-

-

Konserwacja/utrzymywanie w czystości

▶ Upewnij się, że dzieci są nadzorowane podczas czyszczenia i konserwa

cji urządzenia.

▶ Przed podjęciem jakichkolwiek rutynowych prac konserwacyjnych odłącz

urządzenie od zasilania elektrycznego.

-

5

1-Informacje dotyczące bezpieczeństwa

OSTRZEŻENIE!

Konserwacja/utrzymywanie w czystości

PL

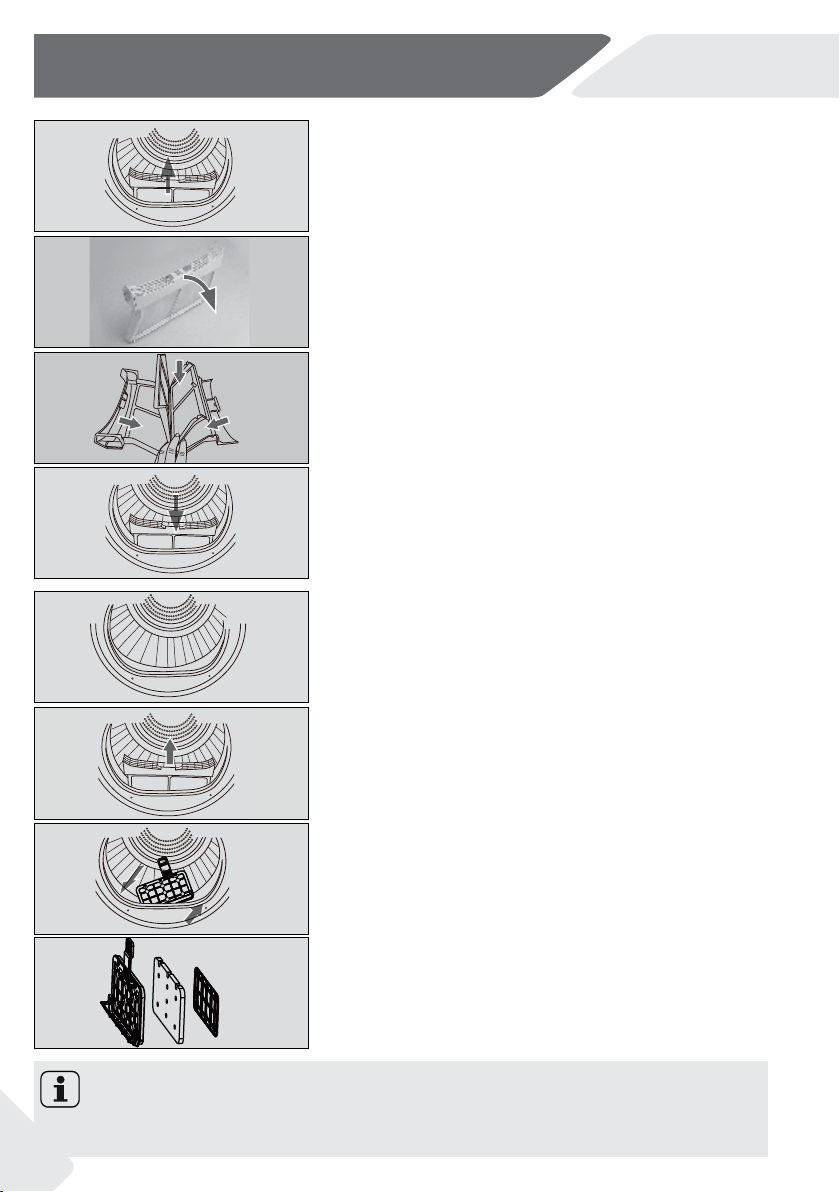

▶ Po każdym programie wyczyść ltr włókien i ltr skraplacza (patrz: KONSER

WACJA I CZYSZCZENIE).
▶ Nie stosuj rozpylacza wodnego ani pary do czyszczenia urządzenia.
▶ Nie używaj przemysłowych środków chemicznych do czyszczenia urządzenia.
▶ Jeśli kabel zasilania jest uszkodzony, musi on zostać wymieniony przez produ

centa, serwisanta lub inną wykwalikowaną osobę w celu uniknięcia niebezpie-

czeństwa.
▶ Nie próbować samodzielnie naprawiać urządzenia. W przypadku naprawy, pro

simy o kontakt z działem obsługi klienta.

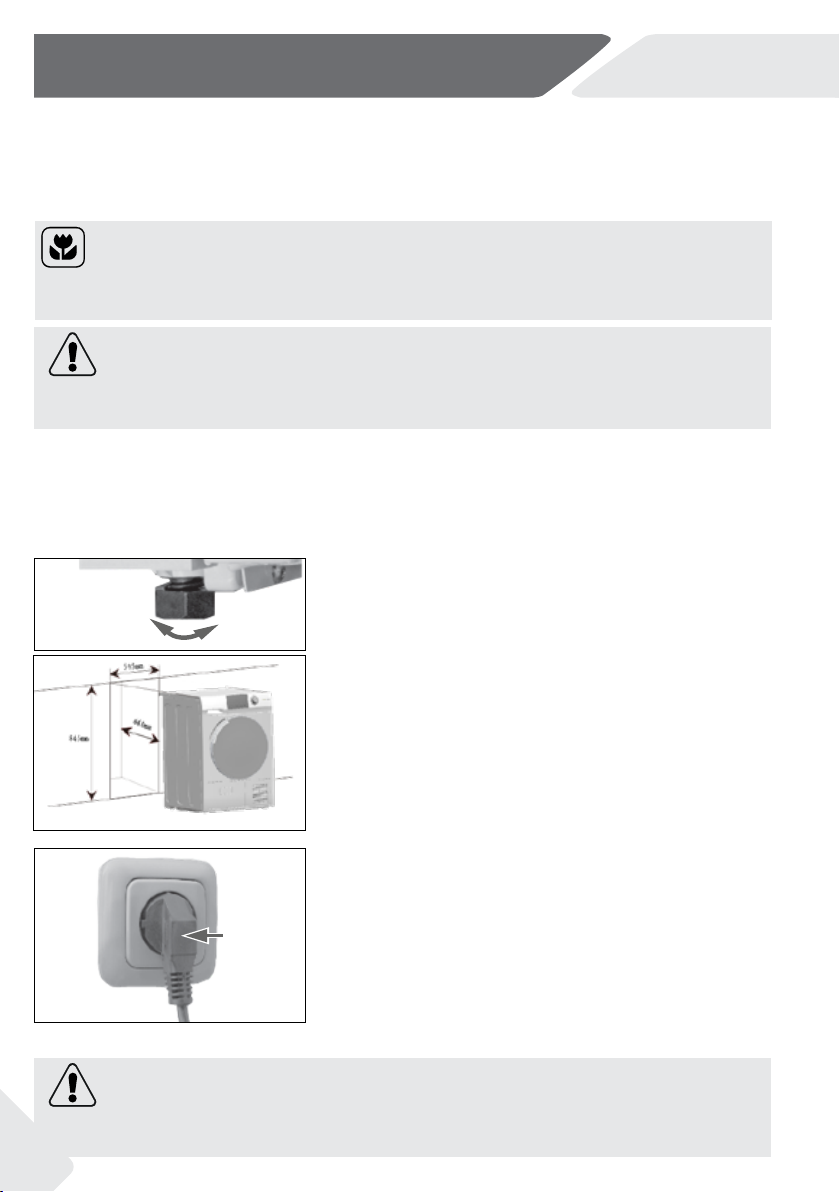

Instalacja

▶ Takie miejsce powinno zapewniać możliwość swobodnego otwierania drzwi

czek na oścież. Nie montuj suszarki bębnowej za zamykanymi drzwiami, drzwia-

mi przesuwnymi lub drzwiami z zawiasami po przeciwnej stronie drzwi suszarki

bębnowej, ponieważ ogranicza to pełne otwarcie drzwi suszarki bębnowej.
▶ Zainstaluj urządzenie w dobrze wentylowanym, suchym miejscu.
▶ Nigdy nie należy instalować urządzenia na zewnątrz w wilgotnym miejscu lub

w stree, która może być narażona na wycieki wody, takie jak pod lub w pobli

żu zlewu. W przypadku wystąpienia takiego przecieku należy odciąć zasilanie i

umożliwić urządzeniu wyschnięcie w sposób naturalny.
▶ Urządzenie instalować i używać w warunkach temperaturowych powyżej 5°C.
▶ Nie ustawiać urządzenia bezpośrednio na dywanie lub blisko ściany lub mebli.
▶ Nie instaluj urządzenia w miejscu narażonym na działanie mrozu, wysokiej tem

peratury, promieni słonecznych lub w pobliżu źródeł ciepła (np. pieców, grzej-

ników).
▶ Upewnij się, że informacje elektryczne na tabliczce znamionowej są zgodne z

zasilaniem. Jeśli tak nie jest, skontaktuj się z elektrykiem.
▶ Nie używaj adapterów wtyczek i przedłużaczy.
▶ Upewnij się, aby nie uszkodzić kabla elektrycznego i wtyczki. Jeśli jest uszko

dzony jego wymiany musi dokonać elektryk.
▶ Używaj oddzielnego i uziemionego gniazdka, które jest łatwo dostępne po in

stalacji. Urządzenie musi być uziemione.
▶ Tylko dla Wielkiej Brytanii: Kabel zasilający urządzenie jest wyposażony we

wtyczki z 3 bolcami (z uziemieniem), która pasuje do standardowego gniazda

z 3 przewodami (z uziemieniem). Nigdy nie odcinaj albo wyjmuj trzeciego bolca

(uziemiającego). Po zainstalowaniu urządzenia, wtyczka powinna być dostępna.

-

-

-

-

-

-

-

-

6

PL

2-Przeznaczenie

Przeznaczenie

To urządzenie jest przeznaczone do suszenia przedmiotów, które zostały wyprane w roz­tworze wodnym i są oznaczone na metce producenta, jako odpowiednie do suszenia w
suszarce.

Urządzenie zostało zaprojektowane do użytku domowego wewnątrz pomieszczeń. Nie
jest ono przeznaczone do zastosowania komercyjnego. Zmiany i modykacje urządzenia
nie są dozwolone. Używanie niezgodne z przeznaczeniem może spowodować zagrożenia
i utratę wszystkich praw gwarancyjnych.

Normy i dyrektywy

Produkt ten spełnia wymagania wszystkich obowiązujących dyrektyw UE z odpowiednimi
normami zharmonizowanymi, które przewidują oznakowanie CE.

Uwaga

Urządzenie zawiera uorowany gaz cieplarniany HFC-134a (GWP: 1430). Ten gaz jest
hermetycznie zamknięty.

Odpowiedzialność za środowisko naturalne

▶ Dokładny drenaż: Przed suszeniem odwiruj pranie z maksymalną prędkością.
▶ Maksymalny ładunek: Użyj maksymalnej ilości napełnienia zgodnie z tabelą progra-

mów, ale nie przeciążaj suszarki. Aby skorzystać z maksymalnego obciążenia, pranie,
które należy suszyć „DO SZAFY”, można najpierw łatwo wysuszyć za pomocą „DO
PRASOWANIA”. Po zakończeniu programu wyjmij pranie, które powinno być wypra­sowane, a następnie wysusz pozostałe pranie do końca.

▶ Poluzuj pranie: Wytrząśnij pranie przed włożeniem go do suszarki.
▶ Unikaj nadmiernego suszenia: Należy unikać nadmiernego suszenia. Wybierz odpo-

wiedni program i odpowiedni poziom suszenia.

▶ Niepotrzebny zmiękczacz: Nie używaj zmiękczacza do prania - pranie stanie się pu-

szyste i miękkie w suszarce.

▶ Czyszczenie ltrów włókien: Wyczyść ltr włókien po każdym cyklu.
▶ Wentylacja: Upewnij się, że urządzenie jest odpowiednio wentylowane (patrz: INSTA-

LACJA).

▶ Ponowne użycie skondensowanej wody: Zebraną skroploną wodę można wyko-

rzystać do żelazka parowego. Należy ją najpierw przelać przez drobne sito lub ltr do
kawy. Najmniejsze części zostaną zatrzymane przez ltr.

7

3-Opis produktu

4

5

6

7

Uwaga:

Z powodu zmian technicznych i różnych modeli, ilustracje w tym i następnych rozdzia­łach mogą się różnić od modelu.

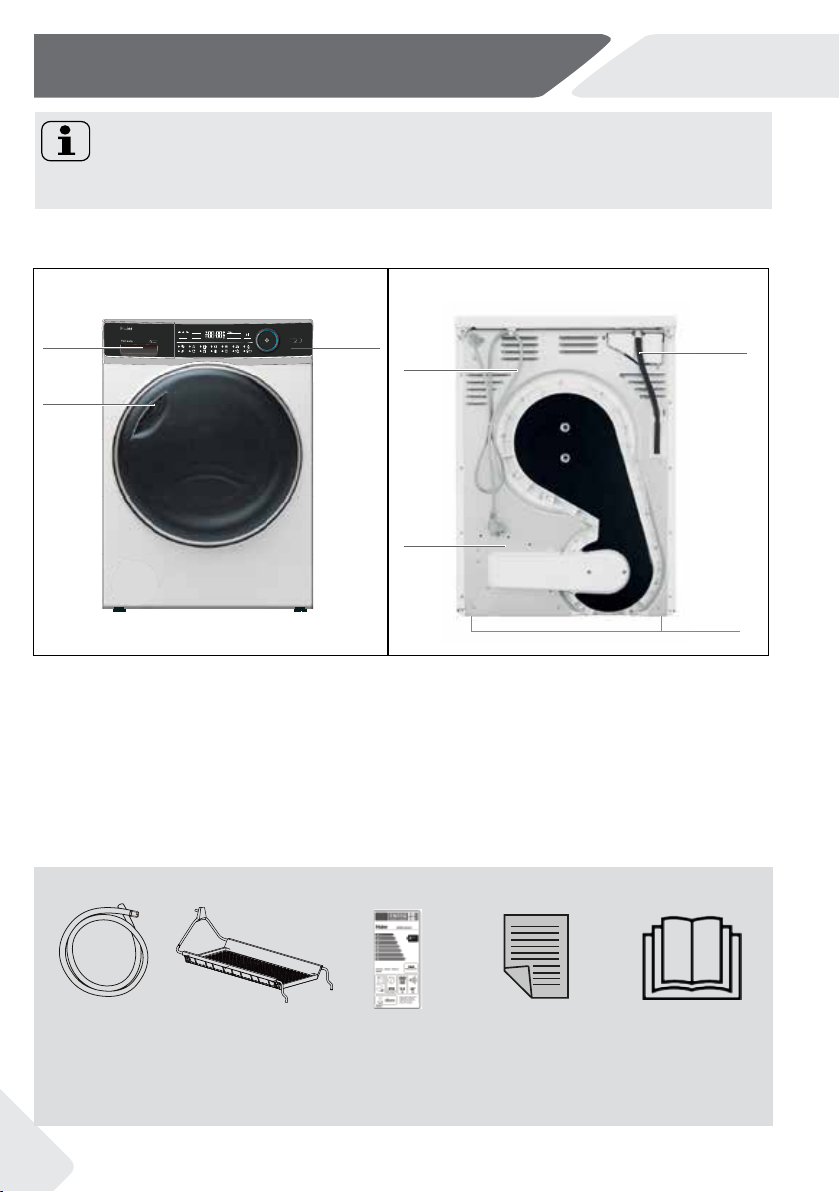

3.1 Zdjęcie urządzenia

Przód (rys. 3-1): Tył (rys. 3-2):

3-1

Delay

Temp.

DryLevel

WrinkleFree

k
g

1 3

2

9

Childlock i-Refresh

+

+

+

i-REFR

ESH

A
A

3-2

PL

1 Zbiornik wody

2 Drzwi suszarki bębnowej

3 Panel kontrolny

4 Przewód zasilający
5 Tylna płyta
6 Odpływ drenażowy
7 Regulowane nóżki

3.2 Akcesoria

Sprawdzić akcesoria i literaturę zgodnie z niniejszą listą (Rys. 3-3):

3-3

Wąż spustowy

3.3

8

Suszarka na

pranie

(Tylko w mo-

delach francu-

skich)

Etykieta ener-

getyczna

Karta gwa­rancyjna

Instrukcja

użytkowania

PL

Temp.

+

Dry Level

Delay

Childl oc k

Hygienic

Anti-crease

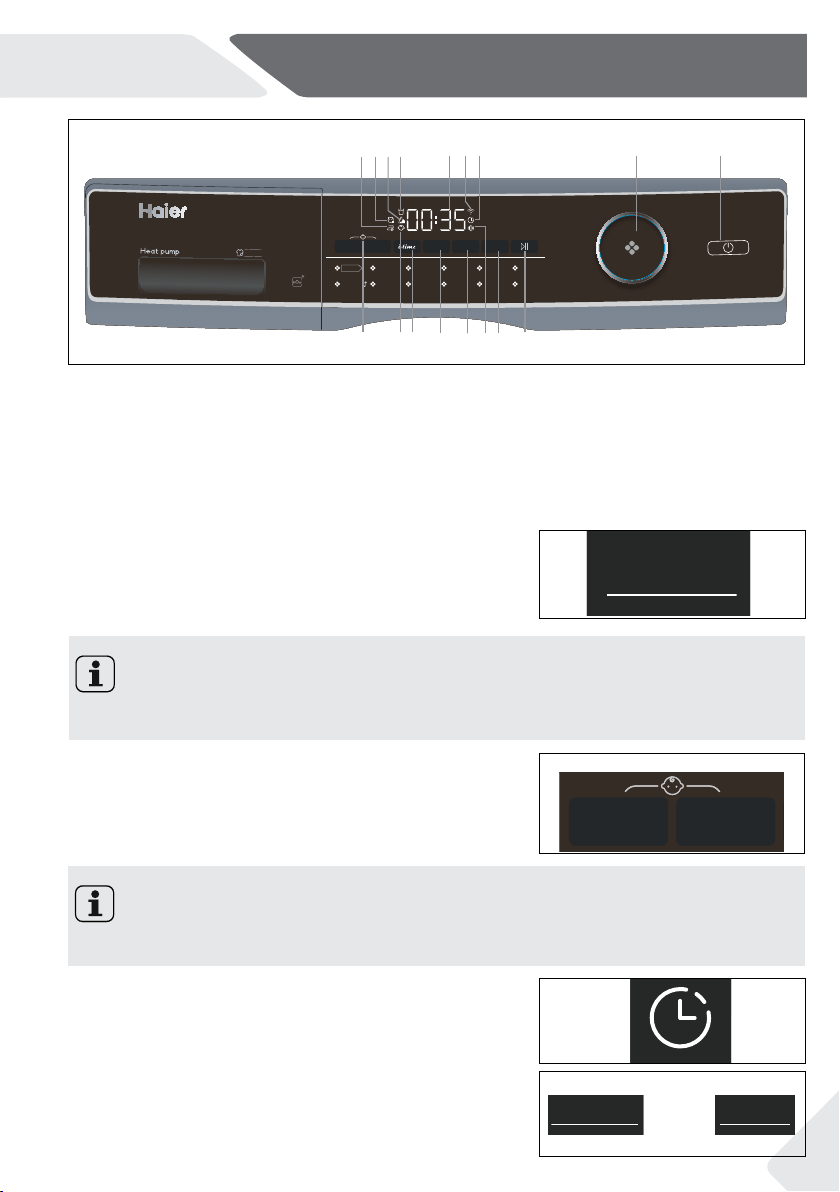

4-Panel kontrolny

4-1

14

13

5

17

16

Anti-crease

kg

++

9

i-REFRESH

A

Hygienic Dry Level

Mix Synthetics Quick Dry Timer Delicate

Cotton

Remote Wool

6 72 11 1 8412

3

15

Temp. Dela y

Sports

DuvetTowel i-Refresh

9

10

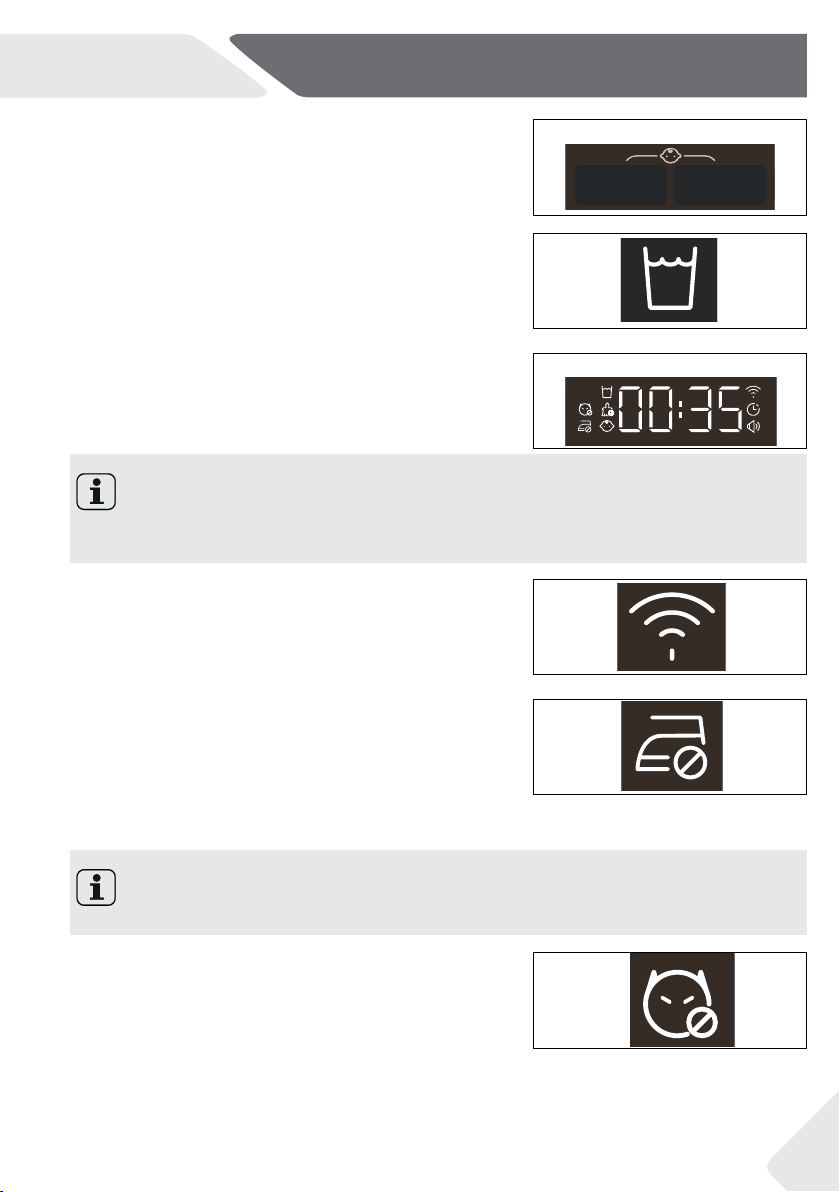

1 Przycisk opóźnienia

2 Wskaźnik blokady klawiszy

3 Wskaźnik opóźnienia

4 Wskaźnik sygnału

5 Wskaźnik czyszczenia ltra

6 Przycisk czasu

7 Przycisk Temp.
8 Przycisk start/wstrzymanie
9 Pokrętło wyboru programu
10 Przycisk zasilania
11 Przycisk poziomu suszenia
12 Przycisk blokady rodzi-

cielskiej
13 Wskaźnik pustego zbiornika
14 Ekran
15 Wskaźnik Wi-Fi
16 Ochrona przed zagniataniem
17 Higieniczne

4.1 Przycisk „Opóźnienie

Aby włączyć funkcję opóźnionego startu, naciśnij przy­cisk w celu ustawienia czasu (od 0,5 do 24 godzin).
Urządzenie powinno być gotowe do pracy, a następnie

należy wcisnąć przycisk opóźnionego startu.

Delay

Uwaga

Funkcję należy ustawić po zakończeniu wszystkich opcji, w przeciwnym razie po obró­ceniu pokrętła lub naciśnięciu przycisku funkcja zostanie automatycznie anulowana.

4.2 Wskaźnik blokady klawiszy

Aby włączyć blokadę klawiszy po rozpoczęciu cyklu, na­ciśnij przyciski Higieniczne i Zapobieganie zagniataniu
(rys. 4-3) na 3 sekundy, aż zaświeci się ikonka. Aby wy­łączyć, naciśnij ponownie oba przyciski przez 3 sekundy.

Uwaga

Po zakończeniu cyklu lub przerwaniu zasilania funkcja nie zostanie automatycznie anu­lowana.

4.3 Wskaźnik opóźnienia

Po wybraniu programu opóźnienia(rys. 4-4), wskaźnik
się zaświeci.

4-2

4-3

4-4

4.4 Wskaźnik sygnału

Możesz wybrać sygnał według potrzeb. Aby aktywować funkcję sygna­łu po włączeniu suszarki, naciśnij jednocześnie Poziom wysuszenia i
Temp. (rys. 4-5) na około 3 sekundy, aż usłyszysz sygnał dźwiękowy. Aby
wyłączyć, ponownie naciśnij oba przyciski na 3 sekundy.

4-5

9

4-Panel kontrolny

Hygienic Dry Lev el

Anti-crease

Temp. Delay

PL

4-6

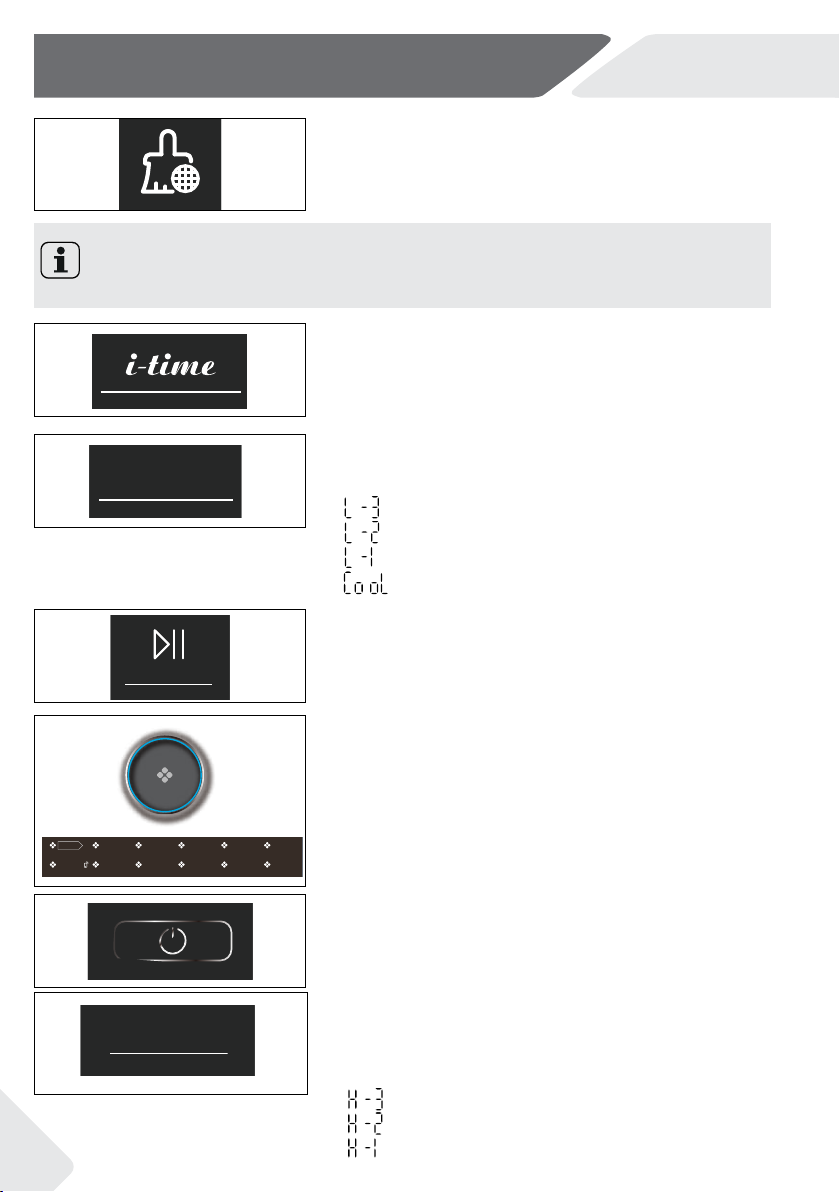

4.5 Wskaźnik czyszczenia ltra

Filtry należy regularnie czyścić. Patrz rozdział Czysz­czenie ltra włókien lub Czyszczenie ltra skraplacza.

Uwaga

Po każdym cyklu wskaźnik będzie migał, przypominając o czyszczeniu ltrów.

4-7

4-8

Temp.

4-9

4.6 Przycisk czasu

Po wybraniu programu Harmonogram, Opóźnienie lub
I-Refresh, naciśnij ten przycisk, aby dodać lub odjąć
czas.

4.7Przycisk Temp.

Naciśnij przycisk (Rys. 4-8), aby ustawić temperaturę suszenia
dla niektórych programów. Wyświetlacz pokazano poniżej:

Wysoka temperatura
Średnia temperatura
Niska temperatura
Chłodne powietrze.

4.8 Przycisk „Start/Pauza”

Wciśnij Start/Pauza (Rys. 4-9), aby rozpocząć suszenie. Naci­śnij ponownie przycisk, aby zatrzymać suszenie - lampka kon­trolna miga. Naciśnij przycisk ponownie, aby kontynuować.

4-10

Mix Synthetics Quick Dry Timer Delicate

Cotton

Remote Wool

4-11

4-12

Dry Level

10

Sports

DuvetTowel i-Refresh

4.9 Pokrętło wyboru programu

Wybierz jeden z 12 programów za pomocą pokrętła
(Rys. 4-10). Zapala się wskaźnik odpowiedniego pro­gramu. Więcej informacji znajduje się w rozdziale Tryby
programu.

4.10 Przycisk zasilania

Naciśnij przycisk zasilania (Fig. 4-11) aby włączyć/wy­łączyć suszarkę.

4.11 Przycisk poziomu suszenia

Naciśnij przycisk (Rys. 4-12), aby ustawić końcową
wilgotność prania.
Wyświetlacz pokazano poniżej:

Ekstra suche
Do szafy
Do prasowania

PL

Hygienic

Anti-crease

4-Panel kontrolny

4.12 Przycisk blokady rodzicielskiej

Aby włączyć blokadę klawiszy po rozpoczęciu cyklu,
naciśnij 2 przyciski (rys. 4-13) na 3 sekundy, aż zaświeci
się ikonka. Aby wyłączyć, naciśnij ponownie oba przyci­ski przez 3 sekundy.

4.13 Wskaźnik pustego zbiornika

Należy opróżnić zbiornik na wodę (rys. 4-14).
Ważne: Opróżnij zbiornik wody po każdym suszeniu.

Zobacz rozdział Opróżnianie zbiornika wody.

4.14 Wyświetlacz

Wyświetlacz pokazuje pozostały czas, czas opóźnio­nego startu i inne odnośne informacje (rys. 4-15).

Uwaga

Pozostały czas jest wartością domyślną i będzie on przeliczony w zależności od dodat­kowych ustawień programu i zawartości wilgoci w praniu.

4.15 Wskaźnik Wi-Fi

Jeśli połączenie WiFi zostanie pomyślnie nawiązane,
wskaźnik (rys. 4-16) zaświeci się.

4-13

4-14

4-15

4-16

4.16 Ochrona przed zagniataniem

Po wybraniu programu z tą funkcją ikonka zapala się,
domyślnie ustawiony jest program "bez zagnieceń", po
dotknięciu przycisku „bez zagnieceń" (rys. 4-17) ikonka
zgaśnie, program wyłączy się, dotknij ponownie, a ikon­ka zaświeci się i program się włączy.

Uwaga

Domyślne ustawienie czasu to 1 godzina.

4.17 Wskaźnik programu higienicznego

Po wybraniu programu higienicznego ten wskaźnik
(rys. 4-18) zaświeci się. Program ustawień automa­tycznie zmieni się na najwyższy poziom suszenia i tem­peraturę. Po zakończeniu programu, automatyczne
suszenie będzie kontynuowane przez kolejne 1,5 go­dziny.

4-17

4-18

11

5-Programy

Program

Bawełna

*)

Stopień

suszenia

Ekstra

suche

Pranie

Bawełna, płaszcze

Maksymalna

ładowność

w kg

-

God

8 9

8 9 04:30 60-65°C

zina

Tempera

tura

PL

-

Mieszane

Syntetyczne

Szybkie su-

szenie

Timer

Delikatne

Zdalne stero-

wanie

Wełna

Ręcznik

Pościel

Sportowe

i-Refresh

Ekstra

suche

Do szafy

/

/

Do szafy

/

/ Tkaniny wełniane 3 3 00:20 50-55°C

Ekstra

suche

/

Ekstra

suche

/ Suche ubrania - - 0:30 50-55°C

Grube tkaniny, wymagają

dalszego suszenia

Grube syntetyki

Pościel

Grube tkaniny,

wymagają dalszego

suszenia

Bielizna

/

Ręczniki 5 6 02:40 60-65°C

Odzież z piór

Ubranie sportowe

5 6 03:00 60-65°C

4 4.5 01:50 50-55°C

0,5 0,5 00:30 60-65°C

- - 0:30 60-65°C

2 2 01:30 50-55°C

- - 04:30 60-65°C

1 1 01:00 60-65°C

4 4.5 02:30 60-65°C

*)

Ustawienie programu testowego EN 61121 w przypadku suszenia pełnego wsadu za pomocą
programu Bawełna zalecamy odprowadzanie skondensowanej wody na zewnątrz przez wąż od­pływowy. Pozwoli to uniknąć konieczności opróżniania zbiornika na wodę podczas programu.

12

PL

6-Zużycie

Technologia pompy ciepła

Suszarka kondensacyjna z wymiennikiem ciepła wyróżnia się pod względem efektywnego
zużycia energii. Są to wartości orientacyjne ustalone w normalnych warunkach. Wartości
mogą się różnić od podanych, w zależności od przepięcia i podnapięcia, rodzaju tkaniny,
składu suszonego prania, resztkowej wilgoci w tkaninie i wielkości załadunku.

Program

Bawełna/len

Ekstra suche

Do szafy

Do prasowania

Odpowiedzialność za środowisko naturalne

▶ Przed włożeniem do suszarki odwiruj pranie tak mocno, jak to możliwe.
▶ Nie wolno przeładowywać bębna.
▶ Przed włożeniem do suszarki strzep ubranie.
▶ Wybierz odpowiedni program suszenia. Upewnij się, że pranie nie jest suszone dłużej

niż to konieczne.

▶ Filtry muszą być wyczyszczone przed użyciem suszarki!

Prędkość wiro-

wania

w obr./min.

1000 ok. 60 04:40 2,34

1000 ok. 60 04:29 1,98

1000 ok. 60 03:18 1,62

Wilgotność

resztkowa

w %

Godzina

w godz. :

min.

Zużycie

energii

w kWh

13

7-Sugestie i wskazówki

PL

7.1 Krochmalone pranie

Krochmalone pranie pozostawia w bębnie warstwę skrobi i nie nadaje się do suszarki.

7.2 Zmiękczacz

Nie używaj zmiękczacza do prania - pranie stanie się puszyste i miękkie w suszarce.

7.3 Chusteczki do zmiękczania

Zastosowanie „chusteczek do zmiękczania” może prowadzić do osadzania się puchu na
ltrach włókien. Może to spowodować zablokowanie ltrów. W takich przypadkach zaleca­my powstrzymanie się od dodawania chusteczek do zmiękczania lub wybranie innej marki.
W każdym razie należy zwrócić uwagę na instrukcje producenta.

7.4 Małe ilości napełnienia

Dla ilości mniejszej niż 1,0kg należy wybrać program „Timer” , ponieważ automatyczne ska­nowanie poziomu wysuszenia może być niedokładne.

7.5 Otwarte drzwiczki

Drzwiczki powinny pozostać otwarte podczas nieużywania, aby uszczelka drzwi była sku­teczna przez cały czas.

7.6 Oświetlenie wnętrza bębna (tylko modele francuskie)

Gdy urządzenie jest włączone, światło wewnętrzne bębna zaświeci się, gdy drzwiczki zo­staną otwarte.

7.7 Klapka serwisowa

Upewnij się, że klapka serwisowa jest zawsze zamknięta podczas pracy.

7.8 Ochrona przed zagniataniem

Jeśli pod koniec programu pranie nie zostanie wyciągnięte, bęben od czasu do czasu poru­sza się, aby zapobiec zagnieceniu. Faza ochrony przed zagnieceniami wynosi ok. 60 minut.

7.9 Pranie, które należy prasować

powinno zostać wysuszone z poziomem DO PRASOWANIA . Ułatwia to prasowanie ręcz­ne lub przy użyciu maszyny.

7.10 Pozostały czas

Na czas trwania programu wpływ mają następujące czynniki: rodzaj tkaniny, ilość wypełnie­nia, chłonność, żądany poziom suszenia, a także prędkość wirowania pralki. Czynniki te są
rejestrowane przez elektronikę podczas programu, a pozostały czas zostanie odpowied­nio skorygowany.

7.11 System automatycznego wykrywania ładunku

Po uruchomieniu programu po kilku minutach na wyświetlaczu pojawi się AUto. Oznacza
to, że trwa automatyczne wykrywanie ładunku. Czujniki wykrywają i szacują czas zakończe­nia wybranego programu. W zależności od wybranego programu, ilości ładunku, wilgotno­ści i temperatury otoczenia, faza automatycznego wykrywania ładunku może potrwać kilka
minut dla małego ładunku lub do godziny dla maksymalnego ładunku lub dużych przed­miotów, zanim wyświetli się przybliżony czas pozostały do zakończenia programu.

14

PL

7-Sugestie i wskazówki

7.12 Bardzo duże sztuki

mają tendencję do zwijania się. Jeśli w związku z tym nie można osiągnąć żądanego po­ziomu suszenia, rozluźnij pranie i ponownie wysusz za pomocą programu czasowego
(TIMER).

7.13 Szczególnie delikatne tkaniny

Nie należy suszyć w urządzeniu tkanin, które mogą łatwo się skurczyć lub utracić kształt,
np.: jedwabnych pończoch, bielizny, itp. Włóż delikatne rzeczy do siatki do prania i unikaj ich
przesuszania.

7.14 Dżersej i dzianiny

należy suszyć programem DO PRASOWANIA, aby uniknąć ich skurczenia się. Należy je na­stępnie naciągnąć lub naciągnąć na formy.

7.15 Puch

Ilość puchu w ltrach włókien nie jest związana z wycieraniem się prania w suszarce; ra­czej są to włókna z noszenia i z prania. Podczas suszenia na sznurze puch zostaje porwany
przez wiatr. Podczas używania suszarki bębnowej puch zostaje zebrany w ltrach.

7.16 Sygnał dźwiękowy

Sygnał dźwiękowy rozlegnie się:

▶ gdy zbiornik na wodę jest pełny
▶ w przypadku awarii

Dodatkowo sygnał dźwiękowy można również wybrać dla następujących przypadków:

▶ na zakończenie programu
▶ przy wciskaniu przycisku
▶ przy przekręcaniu pokrętła wyboru programu

15

8-Codzienne użytkowanie

PL

17

8-1

8-2

8-3 8-4

8-5

8-6

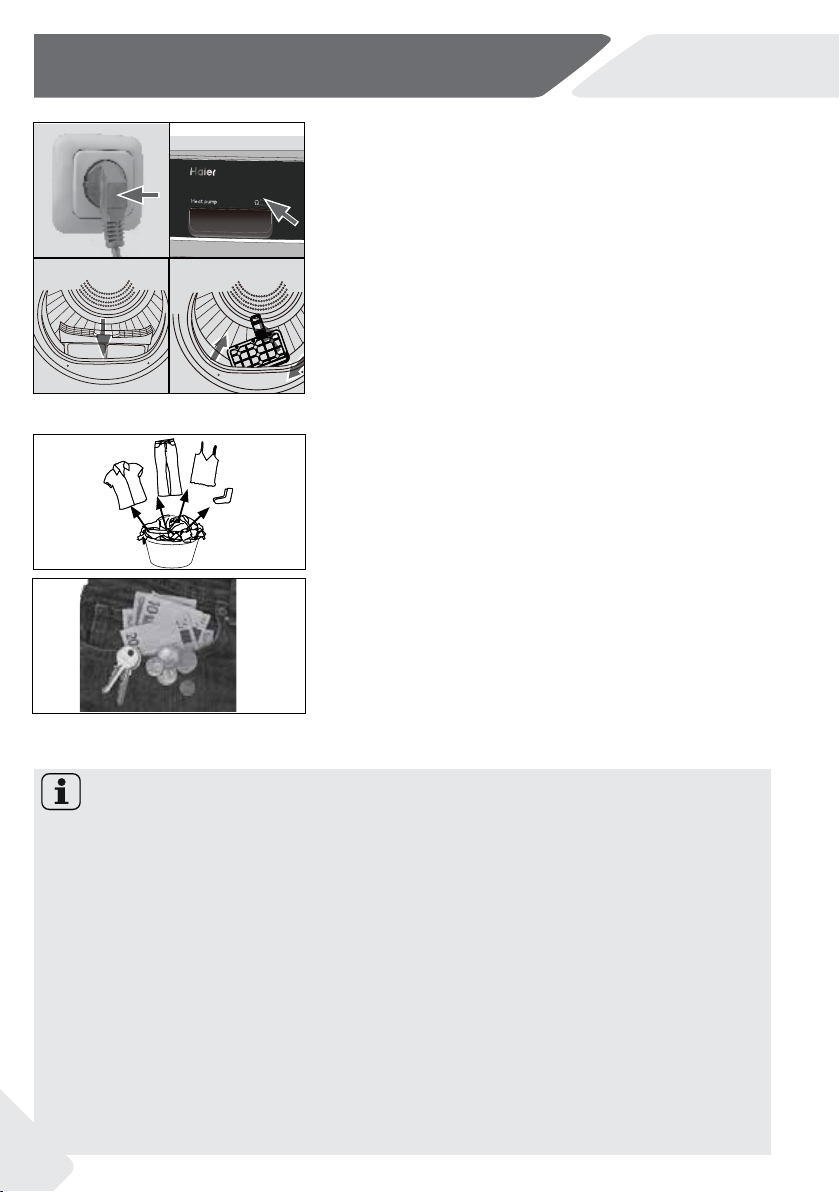

8.1 Przygotowanie urządzenia

1. Podłącz urządzenie do zasilania (220V do
240V~/50Hz) (rys. 8-1). Zobacz także rozdział

kg

kg

++

+
+

i-REFR

E
SH

9

9

A

A

INSTALACJA.

2. Upewnij się, że

▶ zbiornik wody jest pusty i prawidłowo zainsta-

lowany. (rys. 8.-2).

▶ ltr włókien jest czysty i prawidłowo zainstalo-

wany. (rys. 8.-3).

▶ ltr skraplacza jest czysty i prawidłowo zain-

stalowany (Rys. 8-4).

8.2 Przygotowanie prania

▶ Posortuj ubrania według tkanin (bawełna, syntetyki,

wełna itp.).
Tylko suche pranie, które zostało odwirowane.

▶ Opróżnij kieszenie ze wszystkich ostrych lub łatwo

palnych przedmiotów, takich jak klucze, zapalniczki i
zapałki. Usuń twarde przedmioty ozdobne, takie jak
broszki.

▶ Zasuń zamki i zapnij zapinki, upewnij się, że guziki są

mocno przyszyte, a małe przedmioty, takie jak skar

petki, staniki itp. umieść w torbie do prania.
▶ Rozłóż duże tkaniny jak prześcieradła czy obrusy itp.
▶ Postępuj zgodnie z instrukcjami podanymi na metce

prania i susz tylko rzeczy, które można suszyć mas

zynowo.

-

-

-

Wskazówki:

▶ Oddziel rzeczy białe od kolorowych.
▶ Rozłóż duże przedmioty, takie jak pościel, obrusy, itp.
▶ Pościel i poszewki na poduszki powinny być pozapinane na guziki, aby małe części nie gromadziły się w

środku.
▶ Zamknij zamki i haczyki oraz zawiąż razem luźne paski bez części metalowych, sznurki fartuchów, itp.
▶ Umieść małe przedmioty, takie jak skarpetki, paski, biustonosze, itp. w siatce na pranie.
▶ Upewnij się, że wszystkie guziki są mocno przyszyte.
▶ Przyszyj lub usuń luźne metalowe części odzieży, takie jak np. metalowe guziki i kokardki na biustonoszach

przed włożeniem do suszarki. W przeciwnym razie takie części mogą powodować hałas i uszkodzić bęben.
▶ Nie przesuszaj łatwej w pielęgnacji pościeli. Ryzyko zagniecenia. Pozwól na końcowe suszenie na powietrzu.
▶ Dzianiny (np.: koszulki, bielizna) czasami zbiegają się podczas suszenia. Używaj tylko poziomu DO PRASO-

WANIA i następnie naciągnij.
▶ Do wstępnie wysuszonych, wielowarstwowych ubrań lub do końcowego suszenia należy wybrać program

czasowy (TIMER ).

16

PL

Zalecenia załadunku

Prześcieradło (pojedyncze) Bawełna Około 800 g
Ubrania z tkaniny mieszanej / Około 800 g
Kurtki Bawełna Około 800 g
Jeans / Około 800 g
Odzież robocza Bawełna Około 950 g
Piżamy / Około 200 g
Koszule / Około 300 g
Skarpetki Tkaniny mieszane Około 50 g
T-Shirty Bawełna Około 300 g
Bielizna Tkaniny mieszane Około 70 g

8-Codzienne użytkowanie

8.3 Ładowanie urządzenia

▶ Poluzuj i włóż przygotowane pranie.
▶ Nie przeładuj urządzenia.
▶ Ostrożnie zamknij drzwiczki. Upewnij się, że nie przytrzaśnięto żadnej części ubrania.

8.4 Wyjmowanie i dodawanie prania

Aby wyjąć lub dodać pranie, program można przerwać w dowolnym momencie:

▶ Otwórz drzwiczki. Cykl zostanie przerwany.

Zachowaj ostrożność podczas wyjmowania lub dodawania prania! Wnętrze bębna lub
samo pranie może być gorące, co grozi poparzeniem.

▶ Aby kontynuować program, naciśnij przycisk „Start/Pauza” po zamknięciu drzwiczek.

UWAGA!

Przedmioty nie wykonane z tkanin ani dzianin, jak również małe, obluzowane lub o ostrych

krawędziach, mogą być przyczyną awarii i uszkodzenia zarówno odzieży jak i urządzenia.

OSTRZEŻENIE!

Nigdy nie należy wyłączać urządzenia przed zakończeniem cyklu suszenia, chyba że
wszystkie rzeczy mogą być szybko wyjęte i rozłożone tak, aby mogły wystygnąć.

8.5 Ładowanie suszarki

1. Umieść pranie równomiernie w bębnie, uważając,
aby nie przeciążyć suszarki.

2. Włącz suszarkę, naciskając przycisk zasilania (Rys.
8-7).

8-7

17

8-Codzienne użytkowanie

Cotton

Mix Synthetics Quick Dry Timer Delicate

Hygienic Dry Level

Anti-crease

Temp. Delay

Remote Wool

Sports

DuvetTowel i-Refresh

D

M

D

Uwaga

Środki zmiękczające do tkanin lub podobne produkty należy stosować zgodnie z in­strukcjami producenta.

8-8

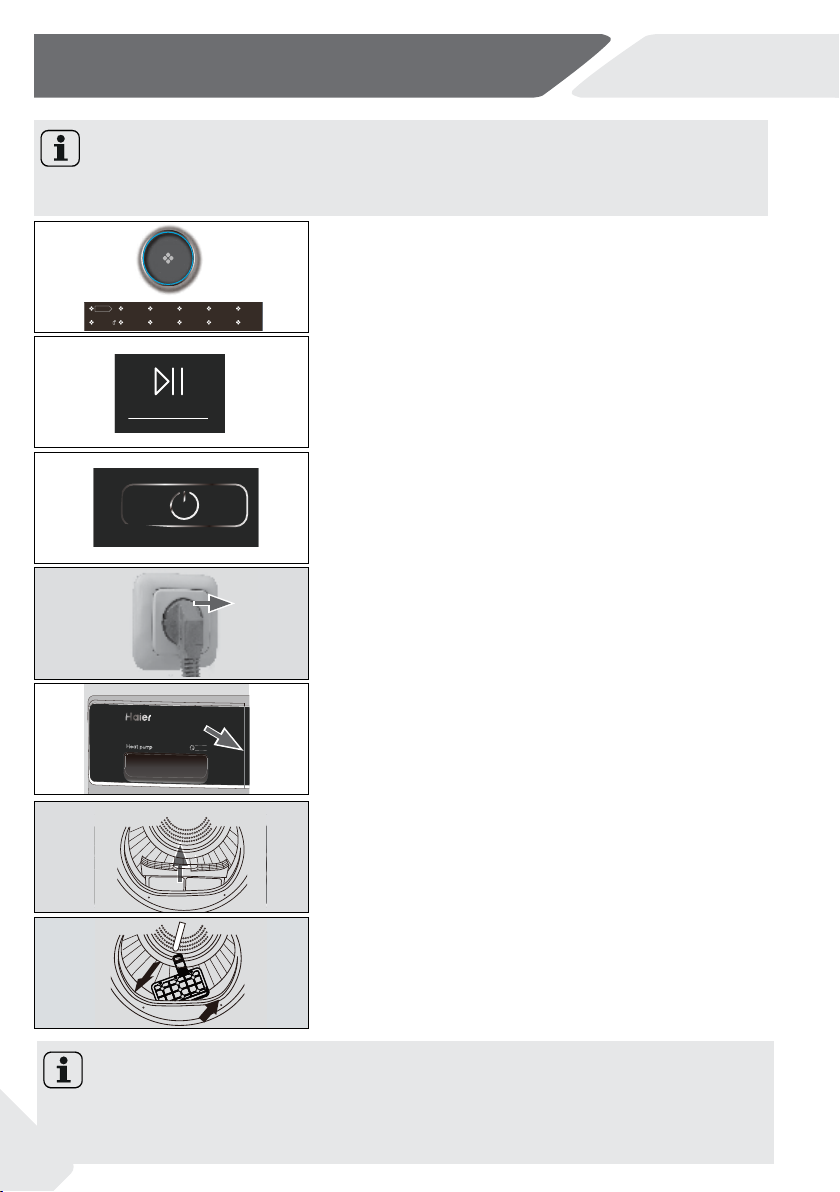

8.6 Ustaw program i naciśnij start

1. Przekręć pokrętłem (Ryc. 8-8), aby wybrać odpo­wiedni program.

PL

8-9

8-10

8-11

8-12

8-13

8-14

kg

kg

9

9

Delay

ryL evel

Childlock i-Re fresh

ix

Synthetics To wel

elicate Sports

Shirt

Bulky

++

++

A

A

Duvet

i-REFR

ESH

Temp.

Wrinkle Free

Warm Up

Wool Timer

Babycare

Quick Dry

2. Ustaw temperaturę, poziom wysuszenia,
opóźnienie startu. Następnie wciśnij Start/Pauza
(Rys. 8-9), aby rozpocząć suszenie.

8.7 Koniec suszenia

Suszarka przestaje działać automatycz­nie po zakończeniu cyklu suszenia. Wyświe­tlacz pokaże END na około 5 sek. Otwórz
drzwiczki i wyjmij pranie. Jeśli pranie nie zo­stanie wyjęte, program „bez zagnieceń” uru­chomi się automatycznie, a na wyświetla­czu pojawi się 0:00 (Tylko część programów).

1. Wyłącz suszarkę, naciskając przycisk zasilania
(Rys. 8-10).

2. Odłącz suszarkę od zasilania (Rys. 8-11).

3. Opróżnij zbiornik wody po każdym suszeniu (rys.

8.-12).

4. Wyczyść ltr włókien po każdym cyklu (rys. 8.-13).

Cotton

5. Wyczyść ltr skraplacza po każdym suszeniu (rys.

8.-14).

Uwaga

▶ Podczas suszenia upewnij się, że przedmioty są umieszczone na stojaku, bez ryzyka

zaplątania się podczas obracania się bębna.

▶ Maksymalna waga mokrych przedmiotów: 1.5 kg.

18

PL

8-Codzienne użytkowanie

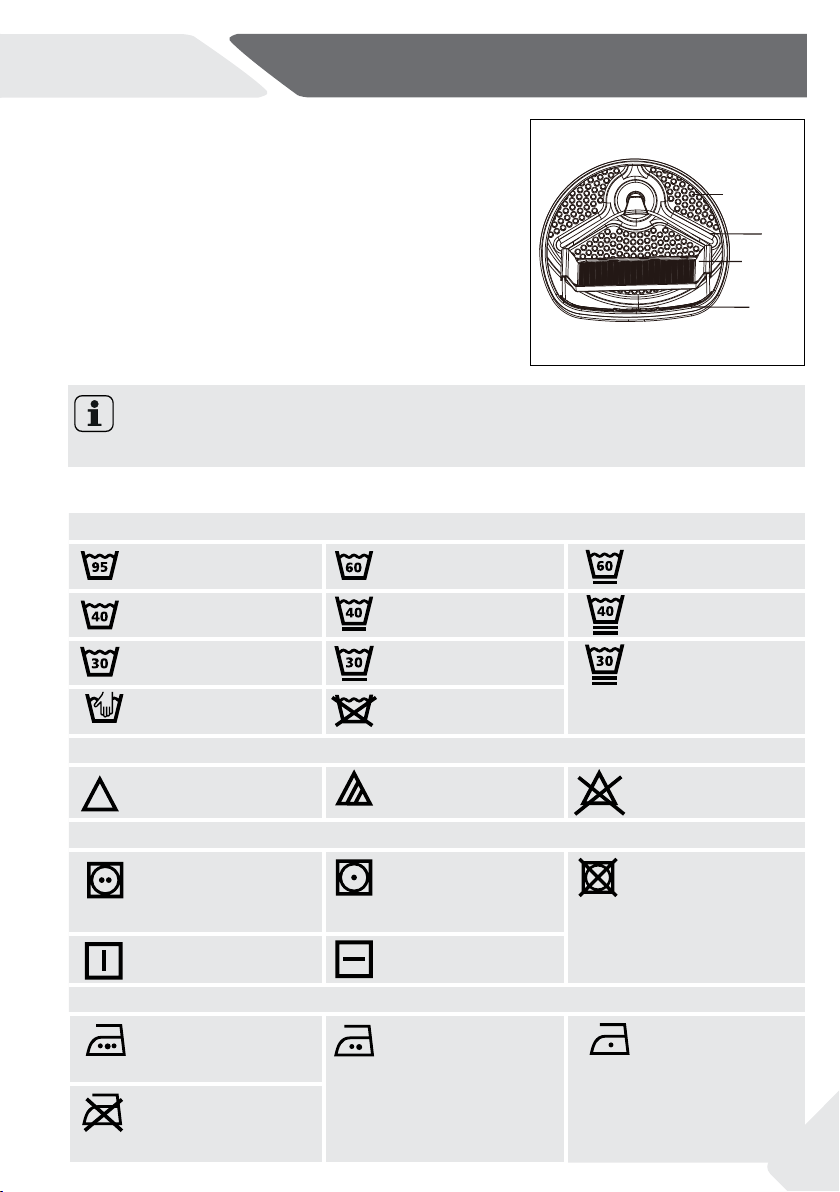

8.8 Korzystanie z suszarki

Stojak na suszarkę jest przeznaczony do przed­miotów, które nie są zalecane do suszenia w su­szarce, takie jak buty sportowe, trampki, swetry
lub delikatna bielizna.

1. Otwórz drzwiczki.

2. Sprawdź, czy bęben jest pusty.

3. Umieść stojak w bębnie.

4. Upewnij się, że zaczepy są włożone w otwór ltra
włókien i zablokowane w otworze z tyłu bębna.

Uwaga

▶ Nie używaj suszarki, gdy są w niej inne ubrania.

Tabela pielęgnacji

Pranie

Prać w temp. do 95°C
program normalny

Prać w temp. do 40°C
program normalny

Prać w temp. do 30°C
program normalny

Prać ręcznie w temp.
maks. 40°C

Wybielanie

Dozwolony dowolny
wybielacz

Prać w temp. do 60°C
program normalny

Prać w temp. do 40°C
program łagodny

Prać w temp. do 30°C
program łagodny

Nie brać

Tylko wybielacz tle­nowy/ bez chloru

8-15

Otwory w

Drum openings

bębnie

Bęben

Drum

Wieszak

Dryer rack

suszarki

Filtr

Lint filter

włókien

Prać w temp. do 60°C
program łagodny

Prać w temp. do 40°C
program bardzo łagodny

Prać w temp. do 30°C
program bardzo łagodny

Nie wybielać

Suszenie

Możliwość suszenia w
suszarce bębnowej

w temperaturze nor­malnej

Rozwiesić do suszenia Suszyć na płasko

Prasowanie

|Prasować w tempera-

turze maksymalnej
do 200°C

Nie prasować

Możliwość suszenia
w suszarce bębnowej

w niższej tempera­turze

Prasować w tempe­raturze umiarkowa­nej do 150°C

Nie suszyć w su­szarce

Prasować w niskiej
temperaturze do
110°C bez użycia
pary (prasowanie pa­rowe może spowo­dować nieodwracal­ne uszkodzenia)

19

9-Konserwacja i czyszczenie

2

4

PL

9-1

9-2

9-3

9-4

9-5

9-6

9.1 Czyszczenie ltra włókien

Wyczyść ltr włókien po każdym cyklu.

1. Wyjmij ltr włókien z bębna (Rys. 9.-1).

2. Otwórz ltr włókien (Rys. 9-2).

3. Wyczyść ltr włókien z resztek tkaniny (rys. 9.-3).

4. Ponownie zamontuj oczyszczony ltr włókien w
suszarce bębnowej (Rys. 9-4).

9.2 Czyszczenie ltra skraplacza

Wyczyść ltr włókien po każdym cyklu.

1. Otwórz drzwiczki.

2. Wyjmij ltr włókien z obudowy (Rys. 9-6).

9-7

9-8

3. Wyciągnij ltr skraplacza z kanału
wentylacyjnego(rys. 9.-7).

4. Wyjmij gąbkę i wyczyść sito ltra z wszelkich
pozostałości (Rys. 9-8).

5. Ponownie zamontuj gąbkę na ltrze skraplacza.

Uwaga

Jeśli ltr włókien/skraplacza jest bardzo brudny, można go wyczyścić pod bieżącą wodą.
Przed użyciem należy go dokładnie wysuszyć.

20

PL

9-Konserwacja i czyszczenie

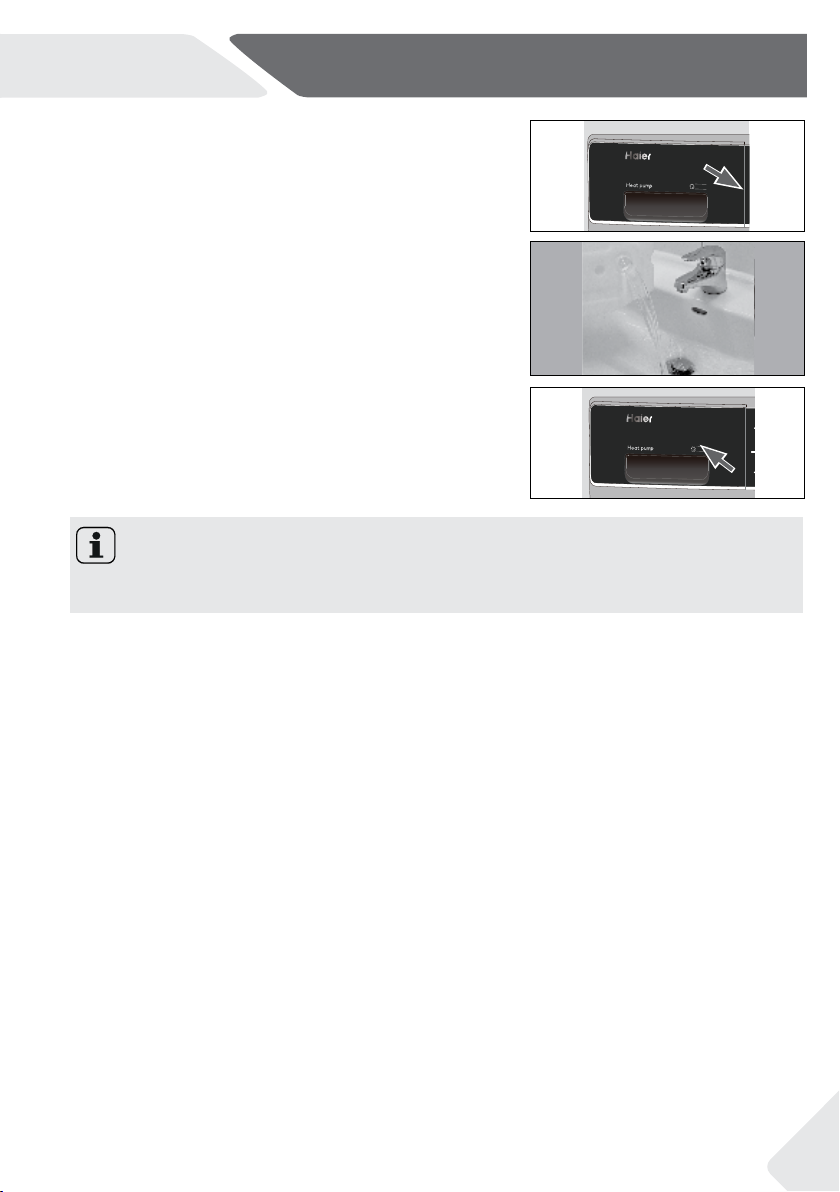

9.3 Opróżnij zbiornik na wodę

Podczas pracy para skrapla się w zbiorniku wody.
Opróżnij zbiornik wody po każdym suszeniu.

kg

kg

++

++

i-REFR

ESH

9

9

A

A

1. Wyciągnij zbiornik wody z obudowy(rys. 9.-9).

2. Opróżnij zbiornik wody (rys. 9-10)

Delay

ryL evel

Childlock i-Re fresh

ix

Synthetics To wel

elicate Sports

Shirt

Bulky

Duvet

Temp.

Wrinkle Free

Warm Up

Wool Timer

Babycare

Quick Dry

Cotton

3. Ponownie zamontuj zbiornik wody w suszarce
(Rys. 9-11).

kg

kg

++

+

+

i-REFR

E

SH

9

9

A

A

Uwaga

Nie używaj wody do picia lub przetwarzania żywności.

9.4 Suszarka do ubrań

Wytrzyj zewnętrzną część suszarki i panel sterowania wilgotną szmatką. Nie używaj
rozpuszczalników organicznych ani żrących, aby uniknąć uszkodzenia urządzenia.

9-9

9-10

9-11

9.5 Bęben

Po pewnym czasie środki do pielęgnacji tkanin lub wapń zawarte w wodzie mogą
tworzyć prawie niewidoczną warstwę na wewnętrznej stronie bębna. Użyj wilgotnej
szmatki i detergentu, aby ją usunąć. Nie używaj rozpuszczalników organicznych ani
żrących, aby uniknąć uszkodzenia urządzenia.

9.6 Parownik

Jeśli parownik za ltrem skraplacza jest brudny, można go wyczyścić za pomocą
odkurzacza. Uważaj, aby nie uszkodzić parownika podczas czyszczenia.

21

10-Rozwiązywanie problemów

Wiele problemów można rozwiązać samodzielnie, bez specjalistycznej wiedzy. W przypadku pro­blemów prosimy sprawdzić wszystkie pokazane możliwości i postępować zgodnie z poniższymi
instrukcjami przed skontaktowaniem się z obsługi posprzedażnej. Patrz: OBSŁUGA KLIENTA.

OSTRZEŻENIE!

▶ Przed przystąpieniem do konserwacji, wyłącz urządzenie i wyjmij wtyczkę z gniazdka sie-

ciowego.

▶ Urządzenia elektryczne powinny być serwisowane tylko przez wykwalikowanych eksper

tów elektrycznych, ponieważ niewłaściwe naprawy mogą spowodować znaczne szkody.

▶ Jeśli kabel zasilania jest uszkodzony, musi on zostać wymieniony przez producenta, serwi

santa lub inną wykwalikowaną osobę w celu uniknięcia niebezpieczeństwa.

PL

-

-

Rozwiązywanie problemów, gdy wyświetlany jest kod

Kod Przyczyna Rozwiązanie

F2

F32

F33

F4

FC2

LO

Jeśli pomimo podjętych środków kody błędów nadal się pojawiają, należy wyłączyć urzą­dzenie, odłączyć zasilanie i skontaktować się z działem obsługi klienta.

Błąd pompy odpływowej. Skontaktuj się z obsługą

klienta.

Obwód czujnika termicznego kondensatora jest
otwarty lub zwarty.

Temperatura prania w bębnie nie zmienia się. Skontaktuj się z obsługą

Błąd komunikacji między płytką drukowaną a wy­świetlaczem.

Temperatura jest za niska.

Skontaktuj się z obsługą
klienta.

klienta.
Skontaktuj się z obsługą

klienta.
Używaj suszarki, gdy tem-

peratura powietrza jest
wyższa niż 5 °C.

22

PL

10-Rozwiązywanie problemów

Rozwiązywanie problemów, gdy kod nie jest wyświetlany

Problem Możliwa przyczyna Możliwe rozwiązanie

Suszarka nie
działa.

Urządzenie nie
działa, a wyświe­tlacz pokazuje
End.

Czas schnięcia
jest
zbyt długi,
a rezultat
nie są zadowa­lający

Pozostały czas
na wyświetlaczu
zatrzymuje się
lub przeskakuje.

• Niskie napięcie zasilacza.

• Awaria zasilania.

• Nie ustawiono programu su­szenia.

• Pralka nie została włączona.

• gdy zbiornik na wodę jest pełny.

• Drzwi nie są szczelnie zamknię­te.

• Pranie osiągnęło poziom wy­suszenia określony przez pro­gram.

• W bębnie nie ma prania.

• Ustawienie programu jest nie­prawidłowe.

• Filtry są zatkane.

• Drzwi są zablokowane.

• Suszarka jest przeładowana.

• Pranie jest zbyt mokre.

• Kanał wentylacyjny jest zablo­kowany.

Pozostały czas będzie dosto­sowywany w sposób ciągły w op­arciu o następujące czynniki:

• Rodzaj prania.

• Wielkość ładunku.

• Stopień wilgotności prania.

• Temperatura otoczenia

• Sprawdź napięcie zasilacza.

• Sprawdź zasilanie.

• Ustaw program suszenia.

• Włącz suszarkę.

• Opróżnij zbiornik wody.

• Zamknij dobrze drzwi.

• Sprawdź, czy ustawiony jest
odpowiedni program.

• Sprawdź, czy w bębnie nie ma
prania.

• Upewnij się, że program jest
ustawiony poprawnie.

• Wyczyść sito ltra.

• Wyczyść parownik.

• Zmniejsz ilość prania.

• Przed suszeniem dokładnie
odwiruj pranie.

• Sprawdź kanał wentylacyjny i od­blokuj go.

Automatyczna regulacja jest
normalną operacją.

23

11-Instalacja

PL

11.1 Przygotowanie

▶ Zdejmij opakowanie. Podczas otwierania opakowania można zobaczyć krople wody.

To normalne zjawisko wynika z testów z użyciem wody w fabryce.

▶ Usuń wszystkie elementy opakowania, w tym podstawę styropianową.

Uwaga

Pozbywaj się opakowań w sposób przyjazny dla środowiska. Aby uzyskać informacje dotyczące
aktualnych sposobów usuwania odpadów, skontaktuj się ze sprzedawcą lub lokalnymi władzami.

OSTRZEŻENIE!

Po transporcie i instalacji MUSISZ pozostawić suszarkę do odstania na dwie godziny
przed użyciem.

11.2 Transport i czas oczekiwania

Transportuj urządzenie tylko w pozycji poziomej. W kapsułce sprężarki znajduje się bezob­sługowy olej. Olej ten może przedostać się poprzez zamknięty system rur podczas trans­portu przechylonego urządzenia. Przed podłączeniem urządzenia do zasilania trzeba od­czekać 2 godziny, aby olej spłynął z powrotem do zbiornika.

11-1

11-2

11-3

OSTRZEŻENIE!

Jeśli kabel zasilania jest uszkodzony, musi on zostać wymieniony przez serwisanta
(patrz karta gwarancyjna) w celu uniknięcia niebezpieczeństwa!

24

11.3 Ustawianie urządzenia

Urządzenie powinno być umieszczone na płaskiej i stabilnej
powierzchni. Ustaw nóżki na pożądanym poziomie (rys. 11-1)

11.4 Montaż pod zabudowę

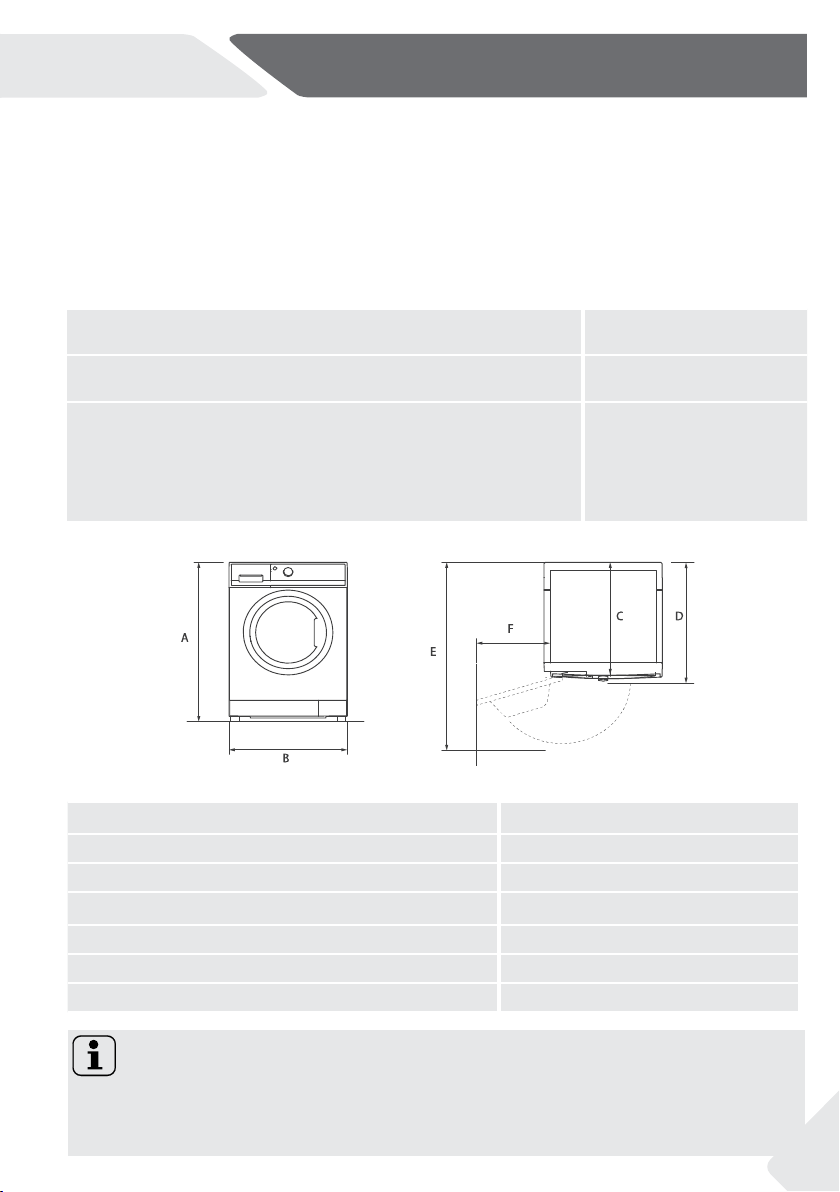

Wymiary wnęki powinny zgadzać się z wymiarami urządzenia (Rys. 11-2).

1. Umieść urządzenie w sąsiedztwie gniazda. Upewnij się,
że wszystkie połączenia są łatwo dostępne i funkcjonalne.

2. Ustaw dokładnie wszystkie stopki, aby uzyskać stabilną
pozycję poziomą.

3. Ostrożnie zainstaluj urządzenie we wnęce.

4. Zwróć uwagę na wystarczającą wentylację.

11.5 Podłączenie do prądu

Przed każdym podłączeniem sprawdź, czy:

▶

zasilanie, gniazdko i bezpieczniki odpowiadają
informacji na tabliczce znamionowej.

▶

gniazdko jest uziemione i nie zastosowano
rozgałęźnika lub przedłużacza.

▶ wtyczka i gniazdko są ściśle dopasowane.

▶

Tylko Wielka Brytania: Brytyjska wtyczka spełnia
wymogi normy BS1363A

Włóż wtyczkę do gniazdka. (rys. 11.-3).

PL

from the Dryer

side.

Secure with same

two screws

as shown

stickers

screws and stickers.

11-Instalacja

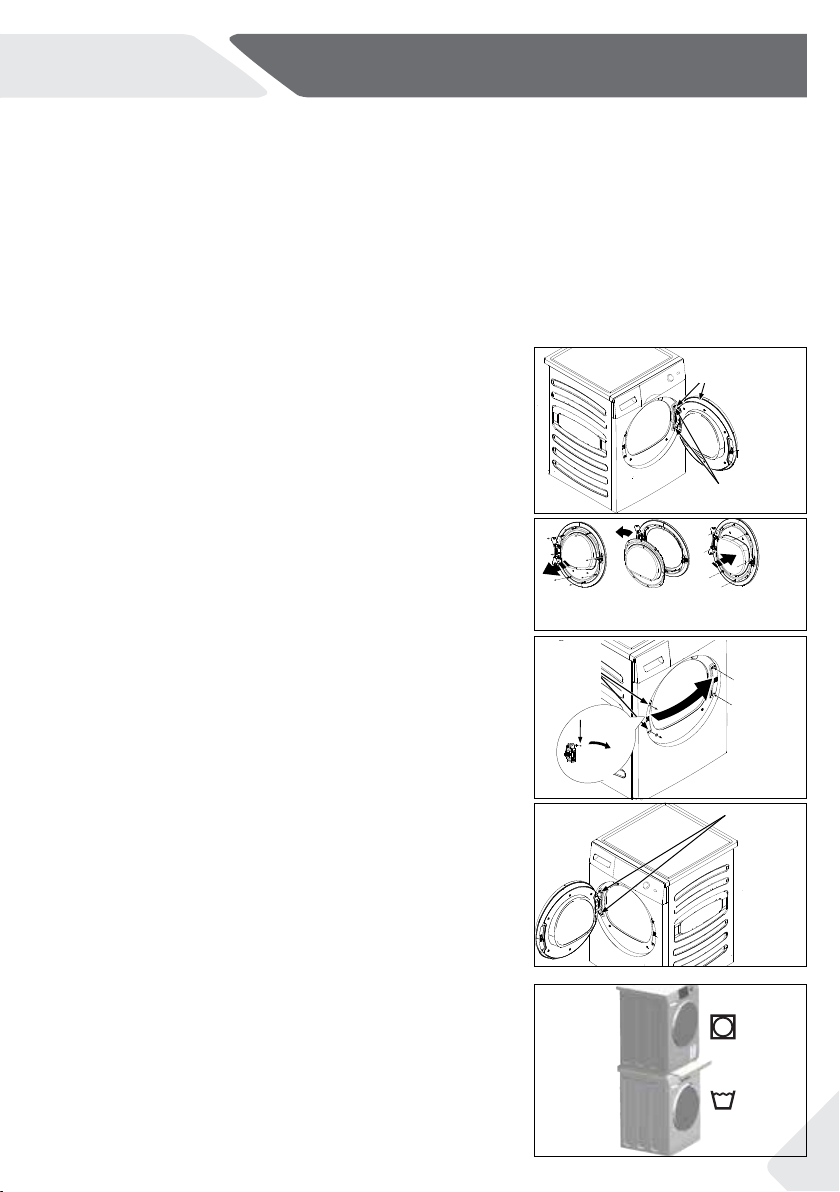

11.6 Montaż drzwi po drugiej stronie (Tylko dla modeli 8/9kg)

▶ Przed rozpoczęciem należy odłączyć suszarkę od zasilania.
▶ Uważaj, aby nie zarysować faeby.
▶ Należy umieścić drzwi na nierysującej powierzchni roboczej.
▶ Potrzebne narzędzia: Wkrętak krzyżakowy.
▶ Po rozpoczęciu nie ruszaj szafką, dopóki nie zakończy się montowanie drzwi po drugiej stronie.
▶ Instrukcje dotyczą zmiany zawiasów z prawej strony na lewą.

Jeśli zechcesz zamontować je z powrotem na prawą stronę, postępuj zgodnie z tymi samymi
instrukcjami i odwróć wszystkie odniesienia po lewej i prawej stronie.

1. Wyjmij drzwiczki
Otwórz drzwiczki. Odkręć dwie śruby mocujące zawia-

sy/drzwi do suszarki. Ostrożnie odłóż zawias/drzwi na
bok (Rys. 11-4).

2. Wyjmij, obróć i załóż wewnętrzne drzwi
Usuń osiem naklejek i śrub mocujących drzwi wewnętrzne

do drzwi zewnętrznych. Zdejmij drzwi wewnętrzne, obróć
je o 180 ° i ponownie zainstaluj w drzwiach zewnętrznych za
pomocą tych samych ośmiu śrub i naklejek (Rys. 11-5).

3. Zdemontuj, obróć i wymień zamek drzwi oraz
listwę zaczepową

Odkręć dwie śruby przytrzymujące płytkę uderzenio­wą, a następnie wykręć jedną śrubę zamka drzwi, na­ciśnij i wyjmij zamek obrócony o 180° i zamontuj go po
przeciwnej stronie. To samo zrób z ośmioma śrubami i
naklejkami (Rys. 11-6).

4. Obróć i wymień zawias/drzwi
Odkręć dwie śruby przytrzymujące płytkę uderzenio-

wą, a następnie wykręć jedną śrubę zamka drzwi, na­ciśnij i wyjmij zamek obrócony o 180° i zamontuj go po
przeciwnej stronie. To samo zrób z ośmioma śrubami i
naklejkami (Rys. 11-7).

Usuń osiem

Remove eight

naklejek i

stickers and

śrub

screws

Blacha

Strike Plate

zaczepowa i

and Screws

śruby

Zdejmij drzwi
wewnętrzne i obróć
o 180˚, jak pokazano

1. Dociśnij

1.Push
down

2. Obróć i us-

2.rotate an

taw pod kątem,

angle then

a następnie

can take

wyjmij

out

Remove the
Inner door and
rotated 180

Montaż zawi-

Hinge and Door

asów i drzwi

Assembly

Przytrzymaj drzwi i wyjmij

Hold the Door and

śruby zawiasów z suszarki

Remove Hinge Screws

Zamontuj wewnętrzne

Replace the

inner door with

drzwi używając ośmiu

o

eight screws and

śrub i naklejek

Wymień

Replace

zamek drzwi,

the Door lock

a następnie

and then

zainstaluj

Reinstall

ponownie

Strike Plate

Blacha zacze-

and Screws

powa i śruby

dwie śruby

11-4

11-5

11-6

11-7

11.7 Ustawianie suszarki na pralce

Takie ustawienie suszarki na pralce jest możliwe w celu
oszczędniejszego wykorzystania przestrzeni (rys. 11-

8). Nie każda pralka nadaje się do tego celu. Informacje,
a także odpowiedni zestaw montażowy są dostępne u
lokalnego sprzedawcy.

Instrukcja montażu dostarczona z zestawem dokład­nie informuje o krokach instalacji.

11-8

25

11-Instalacja

PL

11.8 Poziomowanie suszarki

Ważne jest, aby wypoziomować suszarkę, aby zapewnić wydajną pracę maszyny przy mi­nimalnym hałasie. Suszarka powinna być wypoziomowana jak najbliżej ostatecznej pozycji,
tak aby stała równo na wszystkich czterech nóżkach. Upewnij się, że suszarka nie kołysze
się w żadnym kierunku.

11-9

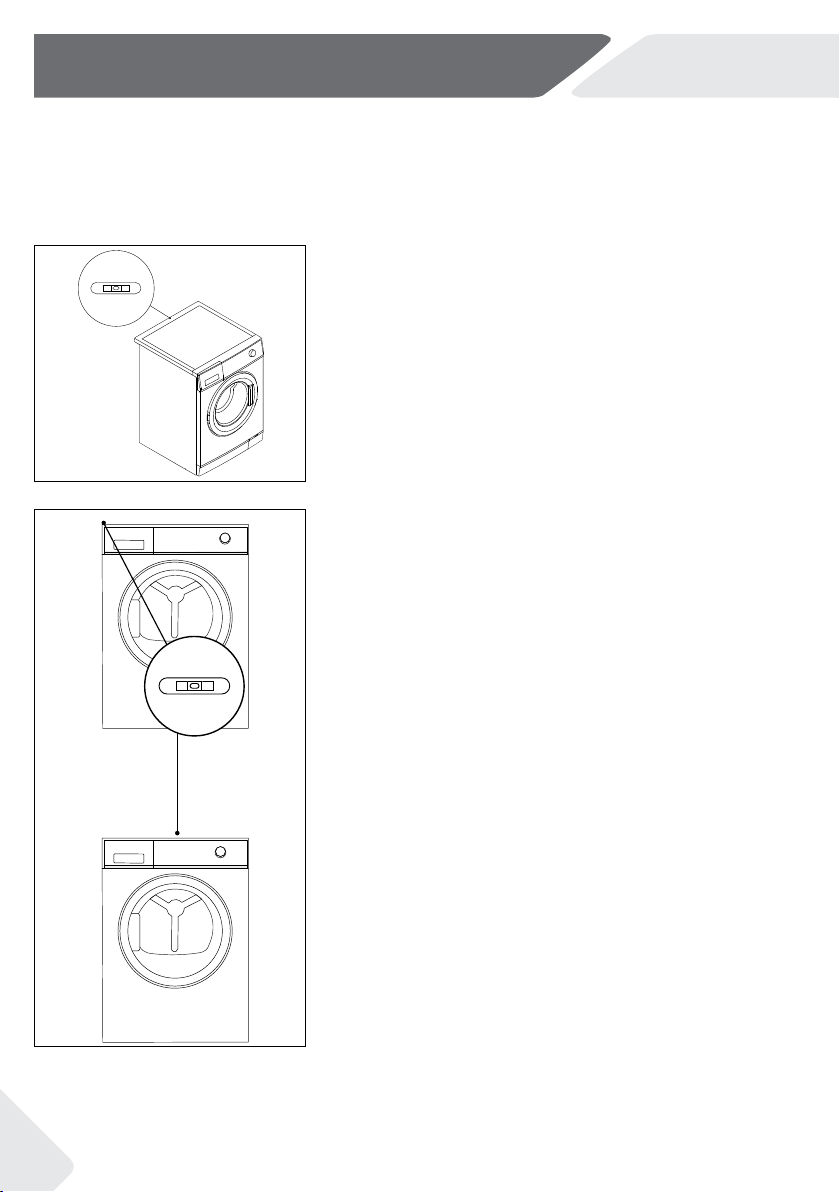

1. Wypoziomuj suszarkę na boki (rys. 11-9):

▶ Umieść poziomicę na środku suszarki z tyłu.
▶ Wyreguluj tylne nóżki, aż suszarka będzie wypozio-

mowana na boki.

▶ Nigdy nie wykręcaj całkowicie nóżek z ich obudów.

11-10



11-11

Po wypoziomowaniu narożniki szafki suszarki nie powinny dotykać podłogi ani suszarki.
Nie może kołysać się w żadnym kierunku.

2. Wypoziomuj suszarkę przód/tył (rys. 11-10):

▶ Umieść poziomicę po lewej stronie.
▶ Wyreguluj przednią lewą nóżkę (odkręć).
▶ Powtórz powyższe kroki dla prawej nóżki.
▶ Obydwie przednie nóżki powinny być jednakowo

obciążone.

3. Sprawdź ponownie, czy suszarka jest wypoziomo-

wana (rys. 11-11):

▶ Umieść poziomicę na środku suszarki z przodu.
▶ Upewnij się, że suszarka nie kołysze się w żadnym

kierunku.

▶ Jeśli suszarka nie jest wypoziomowana, powtórz

powyższe czynności.

26

PL

11-Instalacja

11.9 Spuszczanie wody

Suszarka wyposażona jest w skraplacz, który gromadzi wodę podczas cyklu suszenia. Ta woda
gromadzi się w wyjmowanym zbiorniku na wodę, znajdującym się w lewym górnym rogu su
szarki. Zgromadzoną wodę należy opróżnić po każdym cyklu suszenia lub można ustawić su­szarkę tak, aby automatycznie opróżniała się za pomocą dostarczonego węża spustowego.

Zalecamy ustawienie suszarki tak, aby tam, gdzie to możliwe, osuszanie odbywało się au­tomatycznie, zwłaszcza podczas suszenia pełnego ładunku, co pozwoli uniknąć koniecz­ności opróżniania zbiornika na wodę podczas cyklu suszenia.

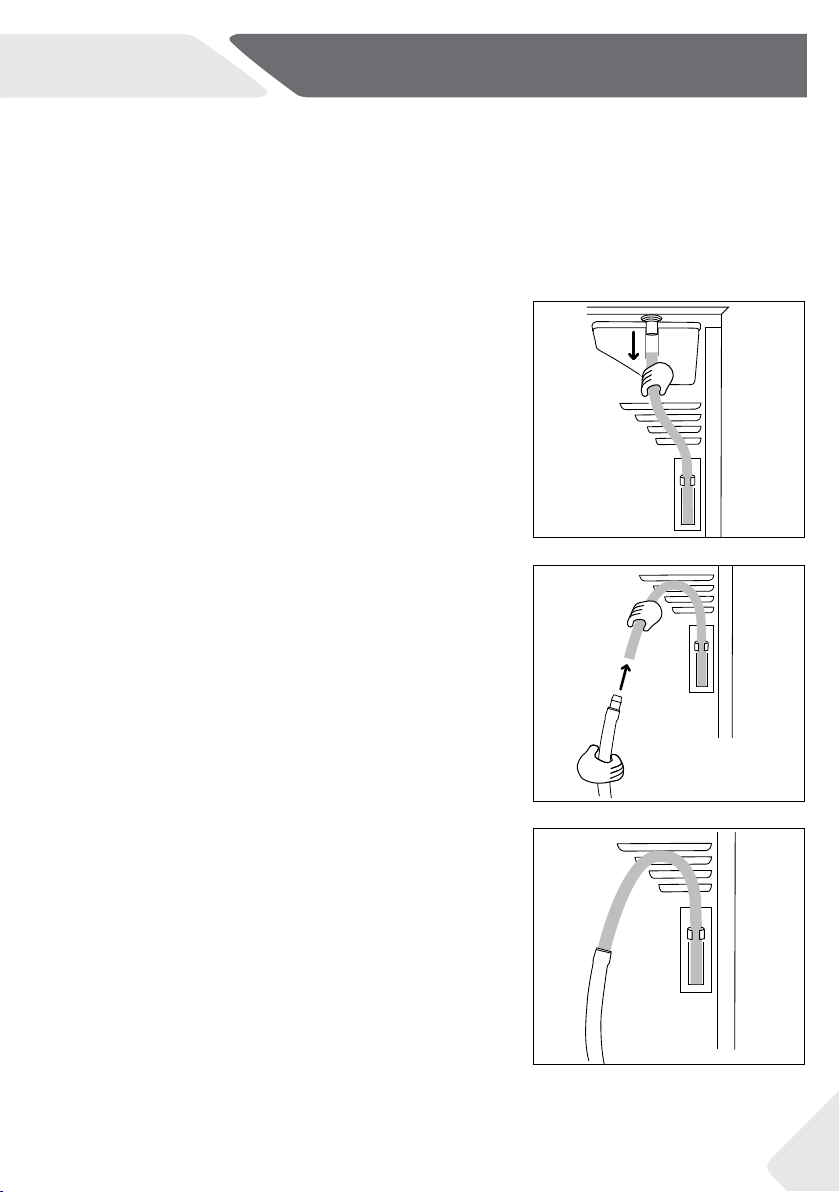

Podłączenie węża spustowego

1. Wyjmij czarny wąż ze złącza z tyłu suszarki.

2. Rozwiń wąż spustowy (dołączony do su­szarki) i podłącz go do czarnego węża.

11-12

11-13

-

3. Umieść drugi koniec węża spustowego w wannie
lub rurze odpływowej.

11-14

27

12-Dane techniczne

Fiszka produktu (zgodnie z UE 392/2012)

Znak towarowy Haier
Identykator modelu

HD90-A2959

HD90-A2959S

Ładowność znamionowa (kg) 9
Rodzaj suszarki bębnowej Skraplacz
Klasa efektywności energetycznej A++ A+++
Ważone roczne zużycie energii (AEc w

kWh/rok

1)

)

252

Suszarka bębnowa z automatem lub bez z automatem
Zużycie energii przy pełnym ładunku w stan-

dardowym programie dla bawełny3) (kWh/cykl)
Zużycie energii przy częściowym ładunku

w standardowym programie dla bawełny

3)

2.04

1.16

(kWh/cykl)
Zużycie energii w trybie wyłączonym (W) 0.64
Zużycie energii w trybie włączonym (W) 0.72 1.19
Czas trwania trybu „pozostawiona włą-

czona” (min.)
Standardowy program suszenia

2)

3)

HD80-A3979 HD90-A3979

8 9

175 193

1.43 1.58

0.85 0.93

0.1

40

Bawełna

PL

HD90-A3979S

Ważony czas trwania programu przy peł­nym lub częściowym ładunku w standar­dowym programie suszenia

3)

(min.)

180

215 243

Czas trwania programu przy pełnym
ładunku w standardowym programie dla
bawełny

3)

(min.)

230

273 298

Czas trwania programu przy częściowym
ładunku w standardowym programie dla
bawełny

Klasa efektywności kondensacyjnej

3)

(min.)

4)

140

168 182

B

Ważona efektywność kondensacyjna przy
pełnym lub częściowym ładunku w stan­dardowym programie dla bawełny

3)

(%)

80.5 82

Średnia efektywność kondensacyjna przy
pełnym ładunku w standardowym progra­mie dla bawełny

3)

81

Średnia efektywność kondensacyjna przy
częściowym ładunku w standardowym
programie dla bawełny

Ważony poziom mocy akustycznej stan­dardowego programu dla bawełny

3)

3)

przy

81 83

67 66

pełnym ładunku (dB)
Wbudowana lub wolnostojąca Wolnostojąca/do zabudowany pod blatem

28

PL

1)

Na podstawie 160 standardowych cykli dla bawełny przy pełnym i częściowym załadowaniu, zu­życie w trybach o niskim poborze mocy. Rzeczywiste zużycie energii na cykl będzie zależeć od

sposobu użytkowania urządzenia.

2)

W przypadku, gdy istnieje system zarządzania energią.

3)

Ten program, stosowany przy pełnym i częściowym załadowaniu, jest standardowym programem

suszenia, do którego odnoszą się informacje na etykiecie i karcie. Jest to program odpowiedni
do suszenia normalnej mokrej bawełny i jest to najwydajniejszy program pod względem zużycia
energii dla bawełny.

4)

Klasa G oznacza najmniejszą wydajność, a Klasa A - największą.

12-Dane techniczne

12.1 Dodatkowe dane

Zasilanie (patrz: tabliczka znamionowa) - napięcie/prąd/wej­ście

Dopuszczalna temperatura otoczenia 5°C do 35°C.
Fluorowany gaz cieplarniany

Pojemność

GWP
Tona(-y) CO

, odpowiednik

2

220-240 V~50 Hz/ 2,4A/

550 W(HD 90) / 650W(HD80)

HFC-134a

0,26 kg (A++)

0,28kg (A+++)

1430

0.6

12.2 Wymiary produktu

WIDOK Z PRZODU

ŚCIANA

WIDOK Z GÓRY

WYMIARY PRODUKTU HWD 90/HWD 80

Całkowita wysokość produktu mm 850

A

Całkowita szerokość produktu mm

B

Całkowita głębokość produktu

C

(Rozmiar głównej płyty sterującej) mm

Całkowita głębokość produktu mm

D

595
600

675

E Głębokość otwartych drzwiczek mm 1135

Minimalny odstęp drzwi od sąsiedniej ściany mm 250

F

Uwaga: Dokładna wysokość

Dokładna wysokość pralki zależy od tego, jak daleko wysunięte są nóżki od po­dstawy pralki. Przestrzeń, w której zamontujesz pralkę, musi być co najmniej
40mm szersza i 20mm głębsza niż wymiary.

29

12-Dane techniczne

L

N

PE

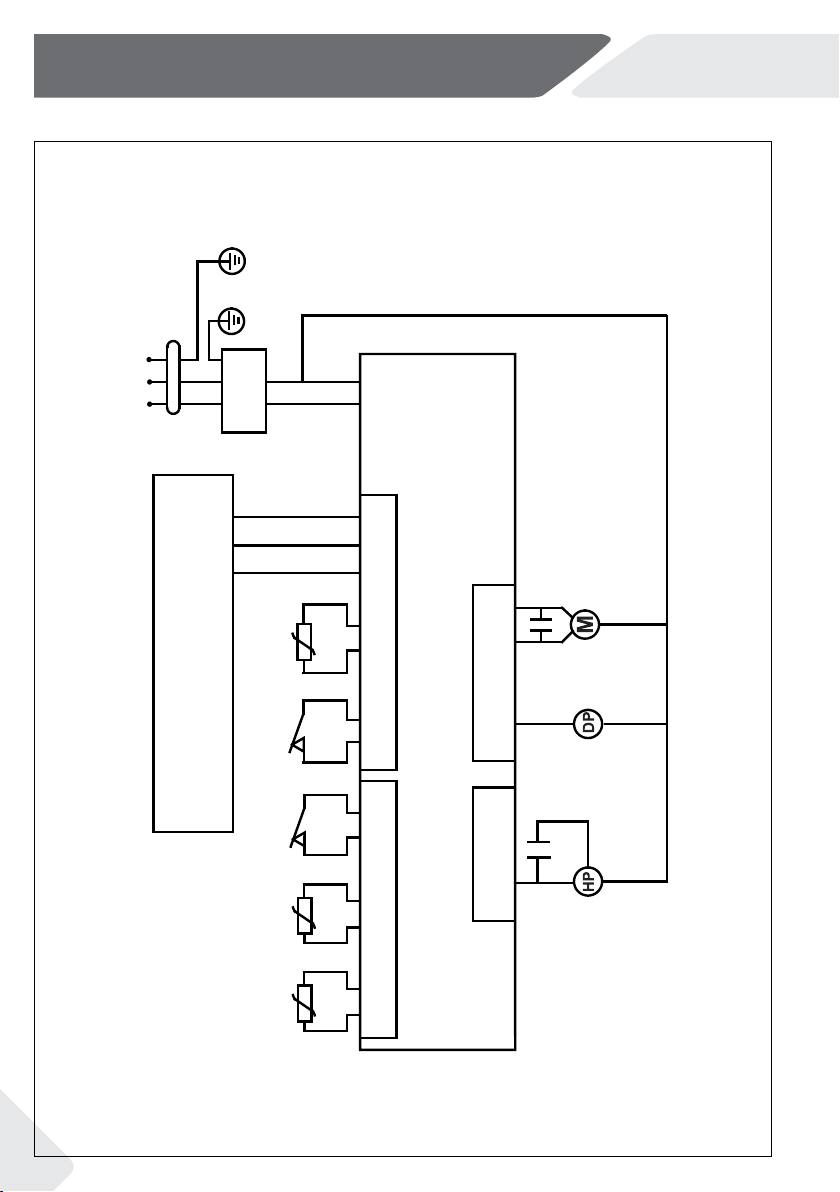

Schemat obwodu elektrycznego HD90-A2959/ HD90-A2959S:

.

PE

PE

CN4-1

Interference

suppressor

CN2-1

CN2-1

CN2-2

CN2-3

Humidity sensor

Door switch

Display PCB

Water switch

sensor

NTC3

1

2

8 3

7

6

4

6

5

4

3

CN1

CN4

Power PCB

CN2

CN3

Capacitor 8uf

2

3

Capacitor 12uf

2 4

PL

Motor

Drain pump

Heat pump

30

sensor

NTC2

2

1

PL

12-Dane techniczne

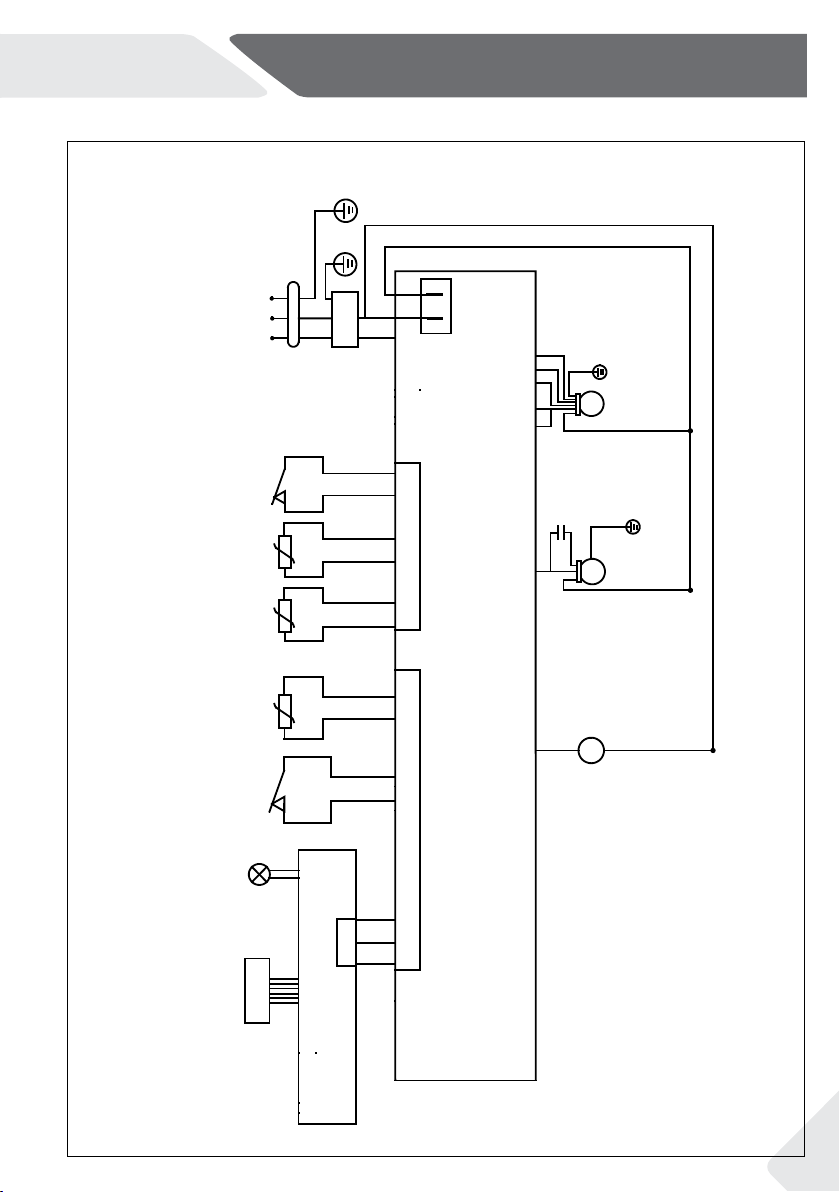

Schemat obwodu elektrycznego HD80-A3959/HD90-A3959/HD90-A3959S:

PE

PE

PE

N
L

Water switch

sensor

NTC3

sensor

NTC2

Humidity sensor

Door switch

Lamp

CN3

Interference

suppressor

6

5

4

3

2

1

8

7

6

4

CN2-1

CN3

CN1

NK5-4

NK5-3

CN6-3
CN6-2
CN6-1

CN4-4

CN4-2

CN2-2

CN4-5

PE

M

Motor

HP

PE

Heat pump

Capacitor 12uf

DP

Drain pump

Touch film

3

2

CN2

1

CN9

Display PCB

3

2

1

Power PCB

31

13-hOn

Uwaga: Odchylenia

Dzięki ciągłej aktualizacji hOn, funkcje i interfejs ekranu aplikacji mogą się różnić od na­stępującego opisu.

PL

13.1 Ogólne

To urządzenie obsługuje WiFi. Dzięki aplikacji hOn możesz sterować programem za po­mocą smartfona.

OSTRZEŻENIE!

Proszę przestrzegać zasad bezpieczeństwa zawartych w niniejszej instrukcji obsługi i upewnić się,
że są one przestrzegane nawet podczas pracy urządzenia za pośrednictwem aplikacji hOn, gdy
jesteś poza domem. Musisz też postępować zgodnie z instrukcjami zawartymi w aplikacji hOn.

13.2 Wymagania

1. Jeden router bezprzewodowy (protokół 802.11b/g/n) obsługujący tylko pasmo
2,4GHz. Długość SSID routera to 1- 31 znaków (w tym 1 i 31), a hasło to 8- 64 zna­ków. Minimalna długość hasła musi wynosić 8 znaków. Metody szyfrowania routerów
mogą być: otwarte, WPA-PSK i WPA2-PSK.

2. Aplikacja jest dostępna na urządzenia z systemem Android, Huawei lub iOS, zarówno
na tablety, jak i smartfony.

3. Urządzenie powinno być zainstalowane w miejscu, w którym może odbierać sygnały WiFi.
Po prawidłowym sparowaniu urządzenia z aplikacją, jeśli nie jest ono prawidłowo połą­czone z routerem bezprzewodowym, na wyświetlaczu nie pojawi się ikonka WiFi.

13.3 Pobieranie i instalacja aplikacji hOn:

Pobierz aplikację hOn na swoje urządzenie, korzystając z tego kodu QR:

lub przez odnośnik: go.haier-europe.com/download-app

Wskaźnik częstotliwości (OFR) 2400 MHz - 2483,5 MHz

Maks. moc (EIRP) 20 dBM

Łączność bezprzewodowa IEEE802.11b/g/n & BLE V 4.2

Uwaga: Rejestracja

Rejestracja jest wymagana przed pierwszym użyciem lub gdy konto zostało usunięte/zamknięte. W
celu dalszego wykorzystania po zalogowaniu należy wprowadzić nazwę użytkownika i hasło.

32

PL

13-hOn

13.4 Rejestracja i parowanie z aplikacją

1. Połącz smartfon z siecią WiFi, z którą chcesz połączyć urządzenie.

2. Otwórz aplikację

3. Utwórz prol użytkownika (lub zaloguj się, jeśli został już utworzony wcześniej).

4. Zamknij drzwi

5. Sparuj urządzenia zgodnie ze wskazówkami na wyświetlaczu.

Uwaga: Sieć WiFi

Nie można podłączyć urządzenia do publicznej sieci WiFi. Może to spowodować niepra­widłowe działanie.

Uwaga: Użyj tej samej sieci WiFi

Połącz smartfon do sieci, z którą chcesz połączyć urządzenie.

13.5 Włączanie zdalnego sterowania

1. Sprawdź, czy router jest włączony i połączony z Internetem.

2. Załaduj pralkę i zamknij drzwi.

3. Wybierz przycisk pilota.

4. Uruchom cykl za pomocą aplikacji - panel sterowania wyłączy się.

5. Po zakończeniu cyklu pilot zdalnego sterowania wyłączy się.

6. Po 2 minutach urządzenie wyłączy się.

Uwaga: Wyłączenie zdalnego sterowania

Po włączeniu zdalnego sterowania, jeśli użytkownik nie uruchomi żadnego cyklu z apli­kacji w ciągu 10 minut, urządzenie przejdzie do trybu sieciowego opóźnionego startu i
zachowa zdalne sterowanie do 24 godzin, a następnie wyłączy się.

13.6 Wyłączanie zdalnego sterowania

1. Aby wyłączyć zdalne sterowanie w trakcie cyklu, naciśnij przycisk START/PAUZA na
panelu sterowania. Cykl zostanie wstrzymany, a ikonka zdalnego sterowania zacznie
migać.

2. Aby wznowić cykl, zamknij drzwiczki i naciśnij przycisk START/PAUZA. Zdalne stero­wanie zostanie ponownie aktywowane i naprawione.

3. Steruj urządzeniem za pomocą aplikacji.

13.7 Zakończenie cyklu przy włączonym zdalnym sterowaniu

1. Po zakończeniu cyklu zdalne sterowanie wyłączy się.

2. Po 2 minutach urządzenie automatycznie się wyłączy.

33

13-hOn

Uwaga: Anulowanie/resetowanie danych uwierzytelniających

PL

sieci

Postępuj zgodnie z tą procedurą tylko wtedy, gdy zamierzasz sprzedać urządzenie.

13.8 Usuwanie informacji o konguracji

1. Wybierz przycisk pilota;

2. Wyświetli się „hOn”.

3. Naciśnij i przytrzymaj przycisk „Opóźnienie” przez 5 sekund, aż wyświetli się „PAI r”.

4. Informacje o konguracji zostaną usunięte i konguracja zostanie zresetowana, a na­stępnie naciśnij krótko inne programy lub zamknij, aby wyjść.

34

PL

Polecamy nasz system Obsługi Klienta Haier i stosowanie oryginalnych części zamiennych.
Jeśli masz problem z urządzeniem, najpierw sprawdź sekcję ROZWIĄZYWANIE PROBLEMÓW.

Jeżeli nie możesz znaleźć rozwiązania, prosimy o kontakt

▶ z twoim lokalnym sprzedawcą lub
▶ miejscowym serwisem i obsługą klienta w witrynie internetowej www.haier.com, w

której można znaleźć numery telefonów i odpowiedzi na często zadawane pytania
oraz aktywować zgłoszenie serwisowe.

Aby skontaktować się z naszym działem obsługi, upewnij się, że masz następujące dane.
Informacje można znaleźć na tabliczce znamionowej.

Model ____________________ Numer seryjny _____________________

Sprawdź także również kartę gwarancyjną dostarczoną z produktem w przypadku posia­dania gwarancji.

Poniżej znajdziesz nasze adresy w Europie do ogólnych zapytań biznesowych:

Europejskie adresy Haier

Kraj * Adres pocztowy Kraj * Adres pocztowy

Haier Europe Trading SRL

Włochy

Hiszpania
Portugalia

Niemcy
Austria

Wielka
Brytania

*Więcej informacji pod adresem www.haier.com

Via De Cristoforis, 12
21100 Verese
WŁOCHY

Haier Iberia SL
Pg. Garcia Faria, 49-51
08019 Barcelona
HISZPANIA

Haier Deutschland GmbH
Konrad-Zuse-Platz 6
81829 München
NIEMCY

Haier Appliances UK Co.Ltd.
One Crown Square
Church Street East
Woking, Surrey, GU21 6HR
WIELKA BRYTANIA

Obsługa klienta

Haier France SAS
53 Boulevard Ornano –

Francja

Belgia-FR
Belgia-NL
Holandia
Luksemburg

Polska
Czechy
Węgry
Grecja
Rumunia
Rosja

Pleyad 3
93200 Saint Denis
FRANCJA

Haier Benelux SA
Anderlecht
Route de Lennik 451
BELGIA

Haier Poland Sp. z o.o.
Al. Jerozolimskie 181B
02-222 Warszawa
POLSKA

35

HD90-A2959/HD90-A2959S/HD90-A3959/HD80-A3959/HD90-A3959S
