Haier HBP18, HBQ18 User Manual

115V, 60 Hz

Made in China

Fabriqué en Chine

Hecho en China

Haier America

New York, NY 10018

Printed in China

HBE18/HBP18/HBQ18
Issued: January-04

IMPORTANT

Do Not Return This Product To The Store

If you have a problem with this product, please contact the "Haier Customer

Satisfaction Center" at 1-877-337-3639.

DATED PROOF OF PURCHASE REQUIRED FOR WARRANTY SERVICE

IMPORTANT

Ne pas Réexpédier ce Produit au Magasin

Pour tout problème concernant ce produit, veuillez contacter le service des

consommateurs ‘Haier Customer Satisfaction Center’ au 1-877-337-3639.

UNE PREUVE D’ACHAT DATEE EST REQUISE POUR BENEFICIER DE LA GARANTIE.

IMPORTANTE

No regrese este producto a la tienda

Si tiene algún problema con este producto, por favor contacte el "Centro de Servicio al

Consumidor de Haier" al 1-877-337-3639 (Válido solo en E.U.A).

NECESITA UNA PRUEBA DE COMPRA FECHADA PARA EL SERVICIO DE LA GARANTIA

Part # RF-9999-144

Guide de l’Utilisateur-

Bottom Mount No Frost

Refrigerator

User Manual-

Manual del Usuario-

Model #

Modèle

Para Modelo de

HBE18

HBP18

HBQ18

Refrigerateur

Sans Gel Monte

de Dessous

Refrigerador

de Montaje Inferior Sin

Escarcha

SAFETY PRECAUTIONS

Read all of the instructions before using this appliance. When using this
appliance, always exercise basic safety precautions, including the fol­lowing:

1) Use this appliance only foe its intended purpose as described in this use
and care guide.

2) This refrigerator must be properly installed in accordance with the
installation instructions before it is used. See grounding instructions in the
installation section.

3) Never unplug your refrigerator by pulling on the power cord. Always
grasp the plug firmly and pull straight out from the outlet.

4) Repair or replace immediately, all electric ser vice cords that have become
frayed or otherwise damaged. Do not use a cord that shows cracks or
abrasion damage along its length, the plug or the connector end.

5) Unplug your refrigerator before cleaning or before making any repairs.

NOTE: If for any reason this product requires service, we strongly

recommended that a certified technician performs the service.

6) Do not use any electrical device or any sharp instrument in defrosting your
refrigerator.

7) If your old refrigerator is not being used, we recommend that you remove
the doors. This will reduce the possibility of danger to children.

8) After your refrigerator is in operation, do not touch the cold surface in the
freezer compartment, particularly when hands are damp or wet. Skin may
adhere to these extremely cold surfaces.

9) Do not refreeze foods, which have been thawed completely. The United
States Department of Agriculture in Home and Garden Bulletin No.69
reads:"...You may safely refreeze frozen foods that have thawed if they
still contain ice crystals or if they are still cold-below 40F".

“...Thawed ground meats, poultry, or fish that have any off-odor or off-color
should not be refrozen and should not be eaten. Thawed ice cream should
be discarded. If the odor or color of any food is poor or questionable,
discard it. The food may be dangerous to eat.”

“…Even partial thawing and re-freezing reduce the eating quality of foods,
particularly fruits, vegetables, and prepared foods. The eating quality of red
meats is affected less than that of many other foods. Use refrozen foods as
soon as possible, to save as much of its eating quality as you can.”

1

English

2

Thank you for using our Haier
product. This easy-to-use manual will
guide you in getting the best use of
your refrigerator.

Remember to record the model and
serial number. They are on a label in
back of the refrigerator.

Model number

Serial number

Date of purchase

Staple your receipt to your manual. You will need it to obtain
warranty service.

10) This refrigerator should not be recessed or built-in an enclosed cabinet. It

is designed for freestanding installation only.

11) Do not operate your refrigerator in the presence of explosive fumes.

SAVE THESE INSTRUCTIONS

For Future Reference

DANGER

Risk of child entrapment. Before you throw away your old

refrigerator or freezer, take off the doors. Leave the shelves

in place so that children may not easily climb inside.

As per UL 250 Standards

English

Table of Contents

PAGE

Safety Precautions ..........................................................................1

Parts And Features ..........................................................................4

Installing Your Refrigerator ............................................................5

Unpacking Your Refrigerator ..................................................................5

Adjusting Your Refrigerator ....................................................................5

Proper Air Circulation ............................................................................5

Electrical Requirements............................................................................6

Use of Extension Cords ..........................................................................6

Door Handle Installation..........................................................................7

Door Alignment......................................................................................8

Reversing the Door Swing ......................................................................8

Reversing the Door Handles..................................................................11

Refrigerator Features And Use....................................................12

Setting the controls .............................................................................. 12

Adjusting control settings......................................................................12

Refrigerator Interior Shelves..................................................................13

Utility Drawer And Cover......................................................................14

Crisper and Crisper Cover....................................................................15

Refrigerator Door Shelves ....................................................................17

Freezer Features ..................................................................................18

Changing the Light Bulb........................................................................20

Food Storage Information ....................................................................20

Normal Operating Sounds....................................................................22

Proper Refrigerator Care and Cleaning ....................................23

Cleaning and Maintenance ..................................................................23

Light Bulb Replacement ........................................................................24

Power Interruptions ..............................................................................24

Vacation and Moving Care ..................................................................24

Troubleshooting..............................................................................25

Warranty Information ..................................................................27

English

3

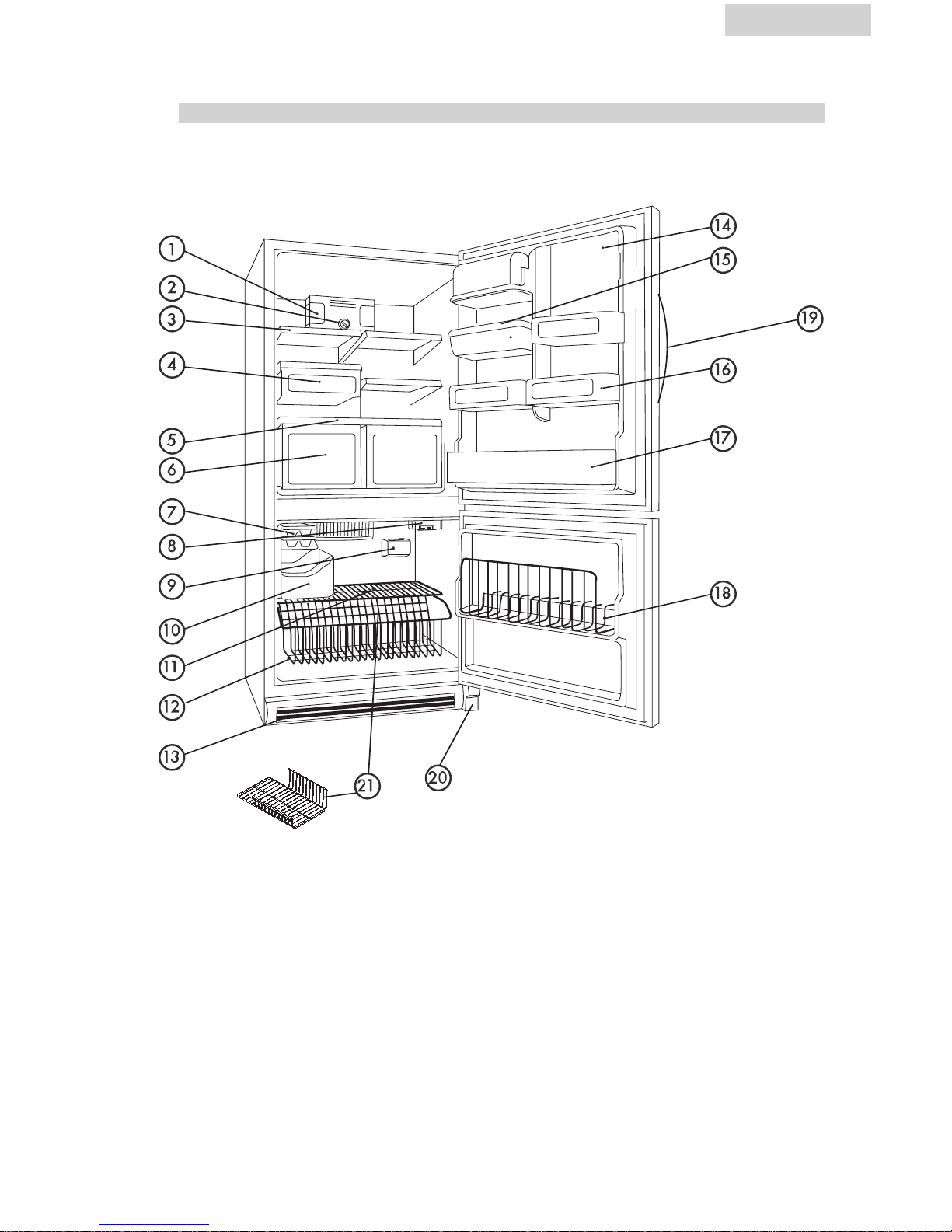

Parts And Features

1. Refrigerator Light

2. Refrigerator Control

3. Half-Width Glass Shelf

4. Deli Drawer

5. Crisper Cover

6. See-Through Crisper Drawers

7. Ice Tray

8. Freezer Control

9. Freezer Light

10. Ice Storage Container

11. Freezer Shelf

12. Wire Basket

13. Base Grille

14. Dair y Bin

15. Egg Bin

16. Door Storage Bin

17. Bin Door Shelf

18. Tilt-out Wire Door Shelf

19. Door Handle

20. Freezer Door Hinge Cover

21. Adjustable Freezer Shelf Divider

English

4

Picture for illustration purpose only
Features and quantities may vary per model

1. Remove all packaging material. This includes the foam base, all
adhesive tape holding, refrigerator accessories inside and outside, and
the plastic stoppers holding the shelves. Slide out and remove plastic or
foam guard used to secure the compressor from shipping damage due
to vibration and shock.

2. Inspect and remove any remains of packing, tape or printed materials
before powering on the refrigerator.

Leveling Your Refrigerator:

• Your refrigerator has two leveling legs, which are located in the front

comers of your refrigerator. After properly placing your refrigerator in
its final position, you can level your refrigerator.

• Levering legs can be adjusted by turning them clockwise to raise your

refrigerator or by turning them counterclockwise to lower your
refrigerator. The refrigerator door will close easier when the leveling
legs are raised.

• To assure your refrigerator works at the maximum efficiency it was

designed for, you should install it in a location where there is proper air
circulation, plumbing and electrical connections.

• The following are recommended clearances around the refrigerator:

Sides……………3/4 "(19mm)

Top....................2" (50mm)

Back..................2" (50mm)

English

Installing Your Refrigerator

Unpacking Your Refrigerator

Adjusting Your Refrigerator

Proper Air Circulation

5

English

Electrical Requirement

• Make sure there is a suitable power Outlet (115 volts, 15 amps outlet)

with proper grounding to power the refrigerator.

• Avoid the use of three plug adapters or cutting off the third grounding in

order to accommodate a two plug outlet. This is a dangerous practice
since it provides no effective grounding for the refrigerator and may
result in shock hazard.

• Avoid the use of an extension cord because of potential safety hazards

under certain conditions. If it is necessar y to use an extension cord, use
only a 3-wire extension cord that has a 3-blade grounding plug and a
3-slot outlet that will accept the plug. The marked rating of the extension
cord must be equal to or greater than the electrical rating of the
appliance.

• Do not install your refrigerator in any location not properly insulated or

heated e.g. garage etc. Your refrigerator was not designed to operate in
temperature settings below 55˚ Fahrenheit.

• Select a suitable location for the refrigerator on a hard even surface

away from direct sunlight or heat source e.g. radiators, baseboard
heaters, cooking appliances etc. Any floor unevenness should be
corrected with the leveling legs located on the front bottom corners of
the refrigerator.

Use of Extension Cords

6

Install Limitations

Handle Installation of Refrigerator Door:

1. Take out door handle, screws and screw covers from refrigerator
accessory bag.

2. Align the upper part of door handle with the screw hole of the upper
edge of refrigerator door, and fix them by screws.

3. Align the lower screw holes of the door handle with the holes in the
refrigerator door, fix them with screws, and cover them with screw
covers.

Handle installation of freezer door:

1. Take out door handle, screws and screw covers from refrigerator
accessory bag.

2. Align handle with the screw hole on the right side of freezer door, and
fix them by screws.

3. Align the door handle with the holes on the left side of the freezer door,
fix them with screws, and cover them with screw covers.

Door Handle Installation

English

7

fig. #1

fig. #2

English

8

1. Remove refrigerator door hinge cover screw.

2. Remove the top hinge cover.

3. Loosen the top hinge screws using a Phillips head screwdriver.

4. Adjust the door or put a spacer in between and then tighten the screws.

5. Replace the top hinge cover.

Left/right door opening method:

This product provides the reversing of the left/right door opening. You can
select your preference of door opening by following the procedure to
make the change.

Door Alignment (see fig. # 3)

Reversing the Door Swing

fig. # 3

English

9

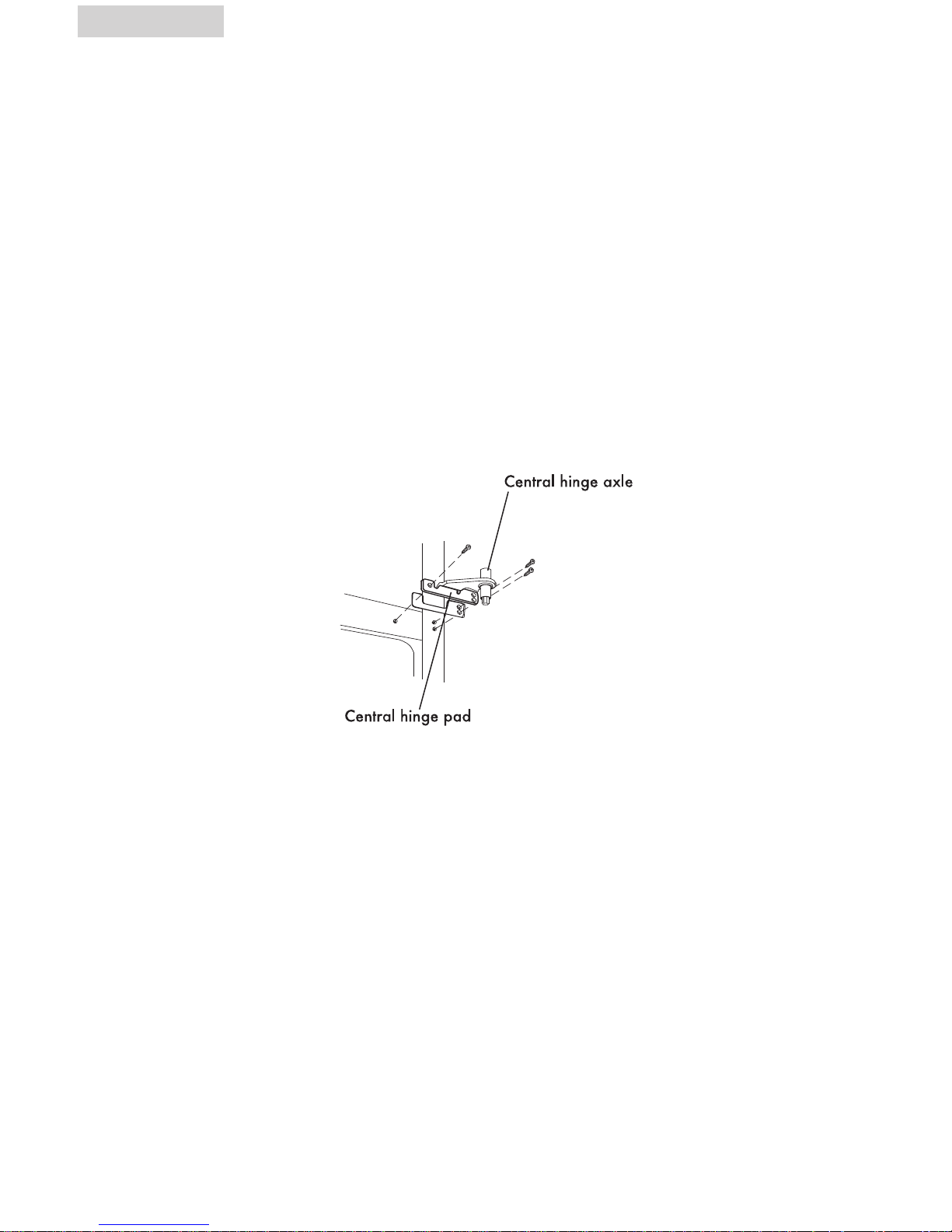

Dismantling: (see fig. # 4)

1. Fix refrigerator and freezer door by sticking adhesive tape on both side
to hold doors in place.

2. As shown in fig.3, dismantle the hinge box cover on the upper part of
refrigerator door with a Phillips head screwdriver. Then remove the two
screws from the hinge. Take out the hinge by pulling it vertically, and
keep it in a safe place.

3. Remove the adhesive tape on refrigerator door, lift and take the door
down, and carefully put it aside.

4. As shown in fig.4, dismantle three screws of the central hinge, lift and
take down the central hinge, pad, and door stopper and keep them in
a safe place.

5. Remove the adhesive tape on freezer door, lift and take down refrigera­tor door, and carefully put it aside.

fig. # 4

English

10

Reinstallation: (see fig. #5 and #6)

1. Press and pull out the hinge cover from the hinge.

2. Before dismantling the lower hinge, remove the hinge axle and fix it on
the opposite hole. As shown in fig.5, dismantle the lower hinge, and
then install them on the left side.

3. Remove the door stop plate from the bottom of the door and put it on
the opposite side of the door.

4. Install freezer door: make the left bottom hole of the freezer
compartment door fall over the lower hinge axle, move back and
forward the door to make it straight and in alignment with central
hinge. Install the central hinge again, turn the hinge axle until it
completely enters the door body, and then fix it with screws.

5. As shown in fig. 6, install the central hinge and pad to the left side.

6. Install refrigerator door: make the left bottom hole of refrigerator door
fall over the central axle; raise upper hinge, so that hinge axle can be
installed in the upper hole of the upper part of the refrigerator door;
adjust door to make it straight and level. Tighten the screws of upper
hinge.

7. As shown in fig.3, install the upper refrigerator hinge to the left
corresponding side.

8. Replace the hinge cover as shown in fig.3.

English

11

fig. # 7

Refrigerator: (see fig. #7)

1. Remove screw cover from the handles.

2. Using a Phillips head screwdriver, remove the inside screw and both the
screws at the bottom of the freezer door that holds the handle.

3. Install the handle on the opposite side.

4. Remove screw plugs.

5. Install the screws and the screw cover on their corresponding position.

Reversing the Door Handles

Refrigerator Features And Use

English

12

Setting the Controls:

For your convenience, your
refrigerator controls are preset
at the factory. When you first
install your refrigerator, make
sure that the controls are still
preset. The Refrigerator Control
and the Freezer Control should
both be at "4"(MID) as shown in
the illustrations below.

The Refrigerator Control adjusts
the refrigerator compartment
temperature and is located on
the upper rear wall in the
refrigerator section. Settings to the

left of the mid-setting make the
temperature less cold. Settings to the
right of the mid-setting make the
temperature coldest.

The Freezer Control adjusts the
freezer compartment
temperature and is located at
the top of the freezer section.

Setting to the left of the mid-setting
make the temperature less cold. Settings
to the right of the mid-setting make the
temperature coldest.

Give your refrigerator time to cool down
completely before adding food. It is best
to wait 24 hours before you put food
into the refrigerator.

IMPORANT: If you add food before
the refrigerator has cooled completely,
your food may spoil. Turning the

Refrigerator and Freezer Control
to a higher (colder) than com­partments any faster.

Adjusting Control Settings

Give the refrigerator time to cool down
completely before adding food. It is best
to wait 24 hours before you put food
into the refrigerator. The settings indicat­ed in the previous section should be cor­rect for normal household refrigerator
usage. The controls are set correctly
when milk or juice is as cold as you like
and when ice cream is firm.

If you need to adjust temperatures in the
refrigerator or freezer, use the settings
listed in the chart below as a guide.

Always remember to wait at
least 24 hours between adjust­ments.

RECOMMENDED

CONDITION/REASON: ADJUSTMENT:
REFRIERATOR section Turn REFRIGERA

Too warm TOR CONTROL to

-Door opened often next higher num

-Large amount of food added ber, wait 24 hours,

-Room temperature very warm hen re-check
FREEZER section too warm/ice Turn FREEZER

not made fast enough CONTROL to next

-Door opened often higher number,

-Large amount of food added wait 24 hours,

-very cold room temperature then re-check
(can’t cycle often enough)

-Heavy ice usage

REFRIERATOR section Turn REFRIGERA
too cold TOR CONTROL to

-Control not set correctly for next lower number,
your conditions wait 24 hours,

then re-check

FREEZER section too cold Turn FREEZER

-Control not set correctly for CONTROL to next

your conditions lower number,

wait 24 hours,
then re-check

MIN

MAX

MID

4

COLD COLDEST

English

13

The refrigerator shelves of your refrigerator were designed with you in
mind. Their varied adjustability allows you to satisfy your personal storage
needs. Your model may have wire, glass, or no spill glass shelves. Your
model may have full-width or half-width shelves. Only your model pur­chase and your imagination limit the possibilities.

To remove glide-out shelf: (see fig.#8)

1. Gently pull out the shelf until the shelf has been completely removed.

To remove a full-width or half-width cantilevered shelf

(see fig.#9)

1. Tilt up front of the shelf until the rear shelf hooks are no longer locked
in place in the rear metal shelf supports.

2. Pull the shelf gently until it is removed.

Refrigerator Interior Shelves

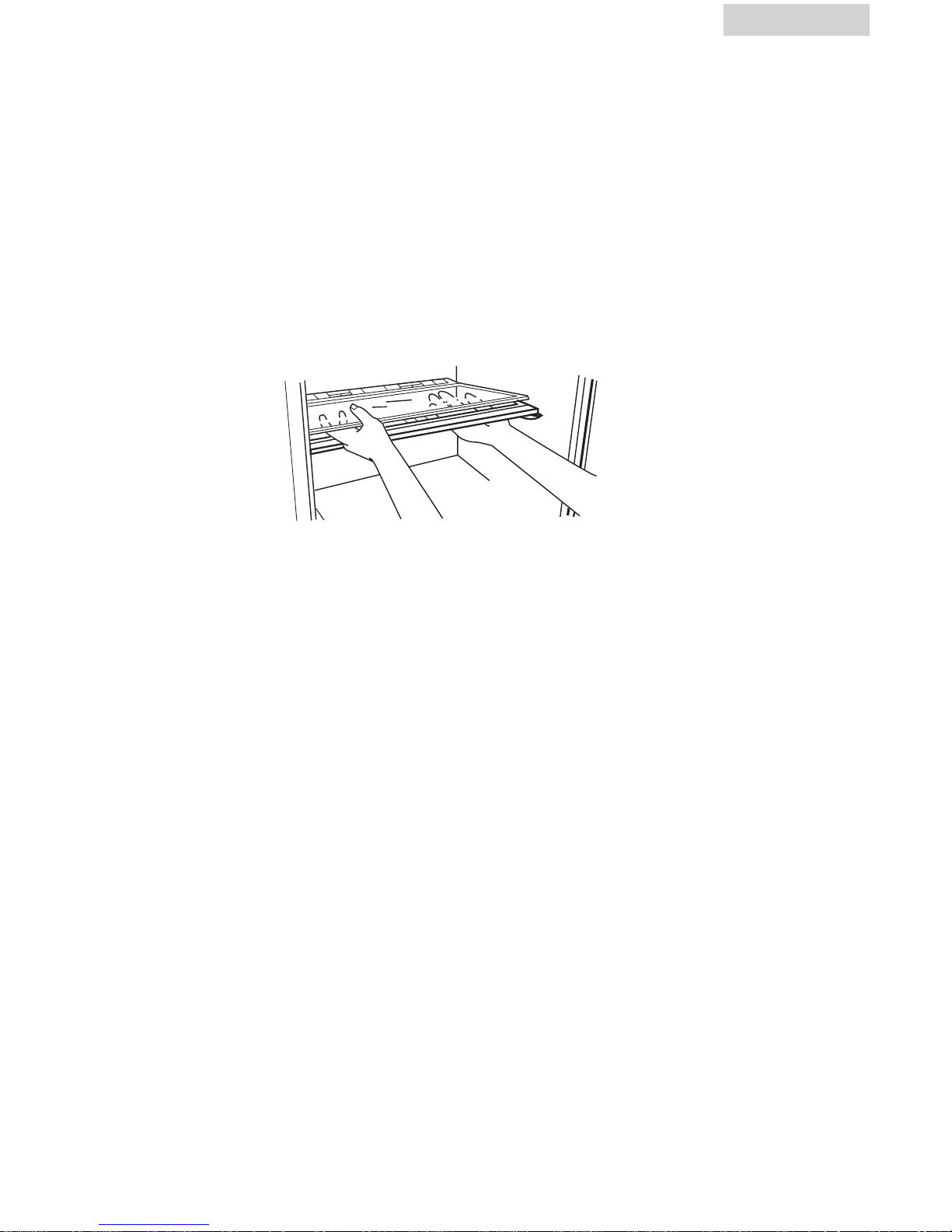

fig. # 8

English

14

To replace a full-width or half-width cantilevered shelf:

(see fig.#9)

1. Guide the rear shelf hooks into the desired slots in the metal shelf
supports located on the back refrigerator wall.

2. Tilt up front of the shelf to set the shelf hooks in place.

3. Lower the front of the shelf into position until the rear hooks lock into
the slots of the metal shelf supports.

To remove the utility drawer: (see fig.#10)

1. Slide utility drawer out until it reaches the stop.

2. Grasp front pf drawer with one hand while supporting the bottom of
the drawer with the other hand. Slide drawer out gently the rest of the
way.

To remove utility drawer cover shelf: (see fig.#11)

1. Remove utility drawer first following the above instructions.

2. Tilt up front of the shelf until the rear shelf hooks are no longer locked
in place in the rear metal shelf supports.

3. Pull the shelf gently until it is removed.

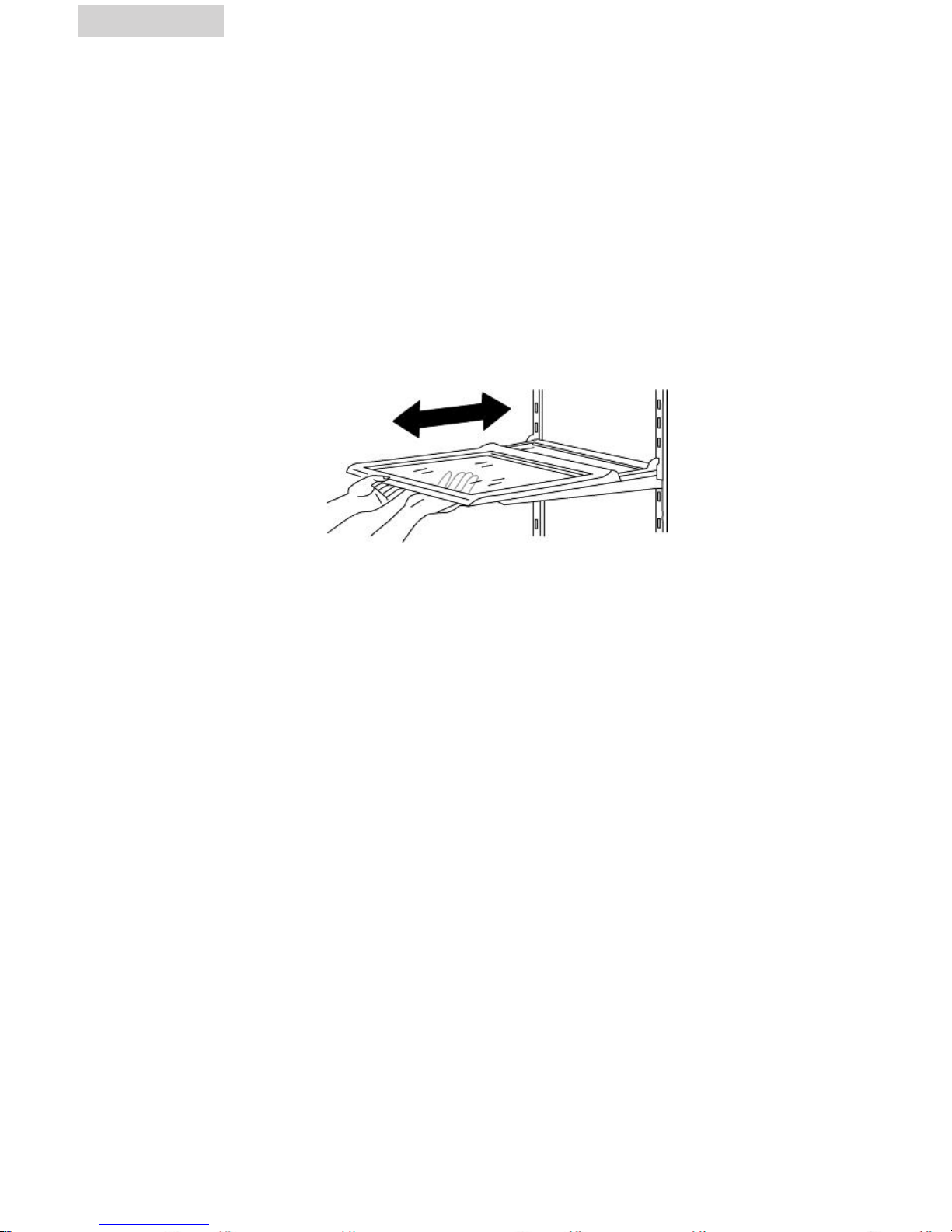

fig. # 9

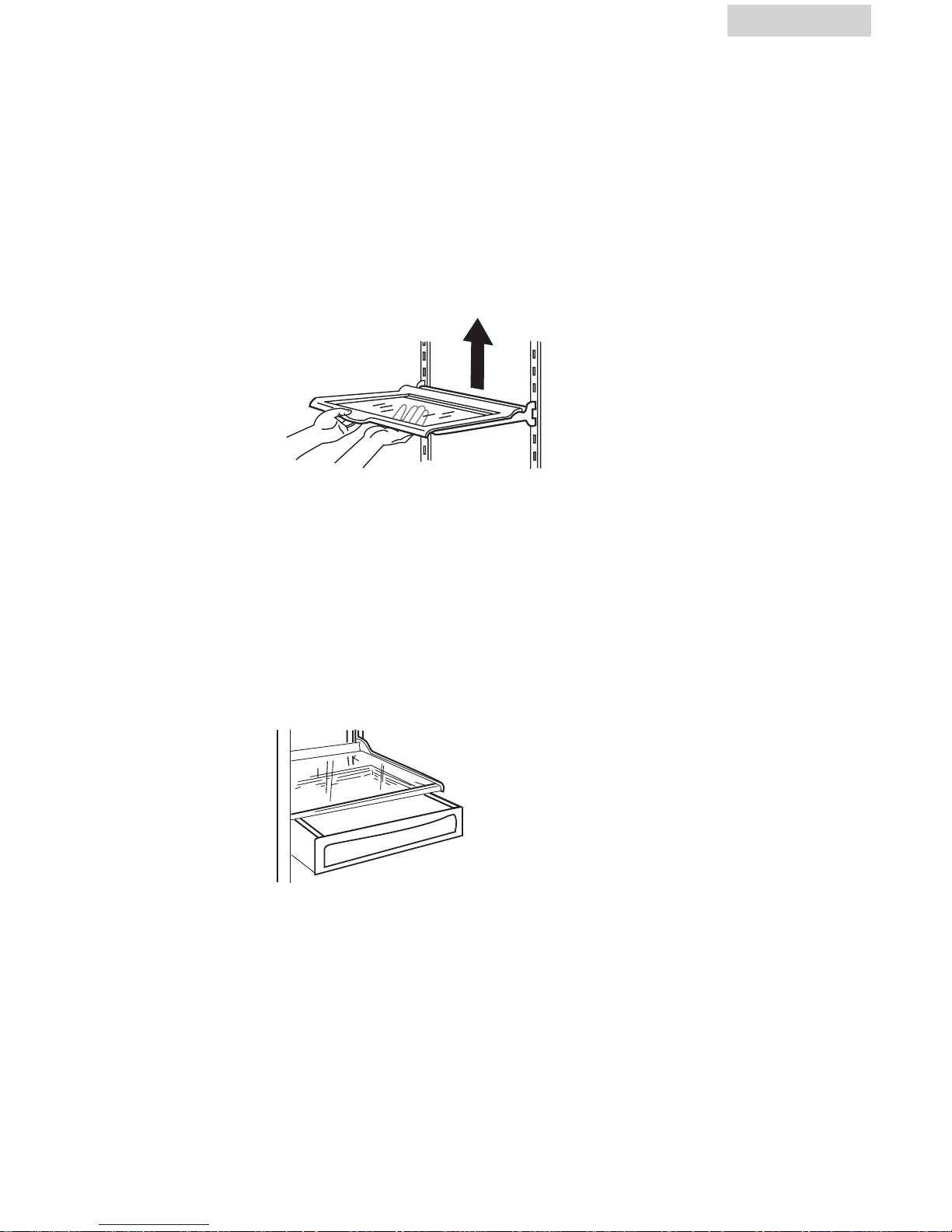

fig. # 10

Utility Drawer and Cover

English

15

To install utility drawer cover shelf: (see fig.#11)

1. Guide the rear shelf hooks into the desired slots in the metal shelf sup­ports located on the back refrigerator wall.

2. Tilt up front of the shelf to set the shelf hooks in place.

3. Lower the front of the shelf into position until the rear hooks lock into
the slots of the metal shelf supports.

To remove and install the crisper: (see fig.#12)

1. Slide crisper straight out to the stop.

2. Gently lift the front of the crisper.

3. Grip the crisper firmly and slide out completely.

4. Replace the crisper by placing the crisper properly in its tracks and
gently sliding it back into place.

Crisper and Crisper Cover

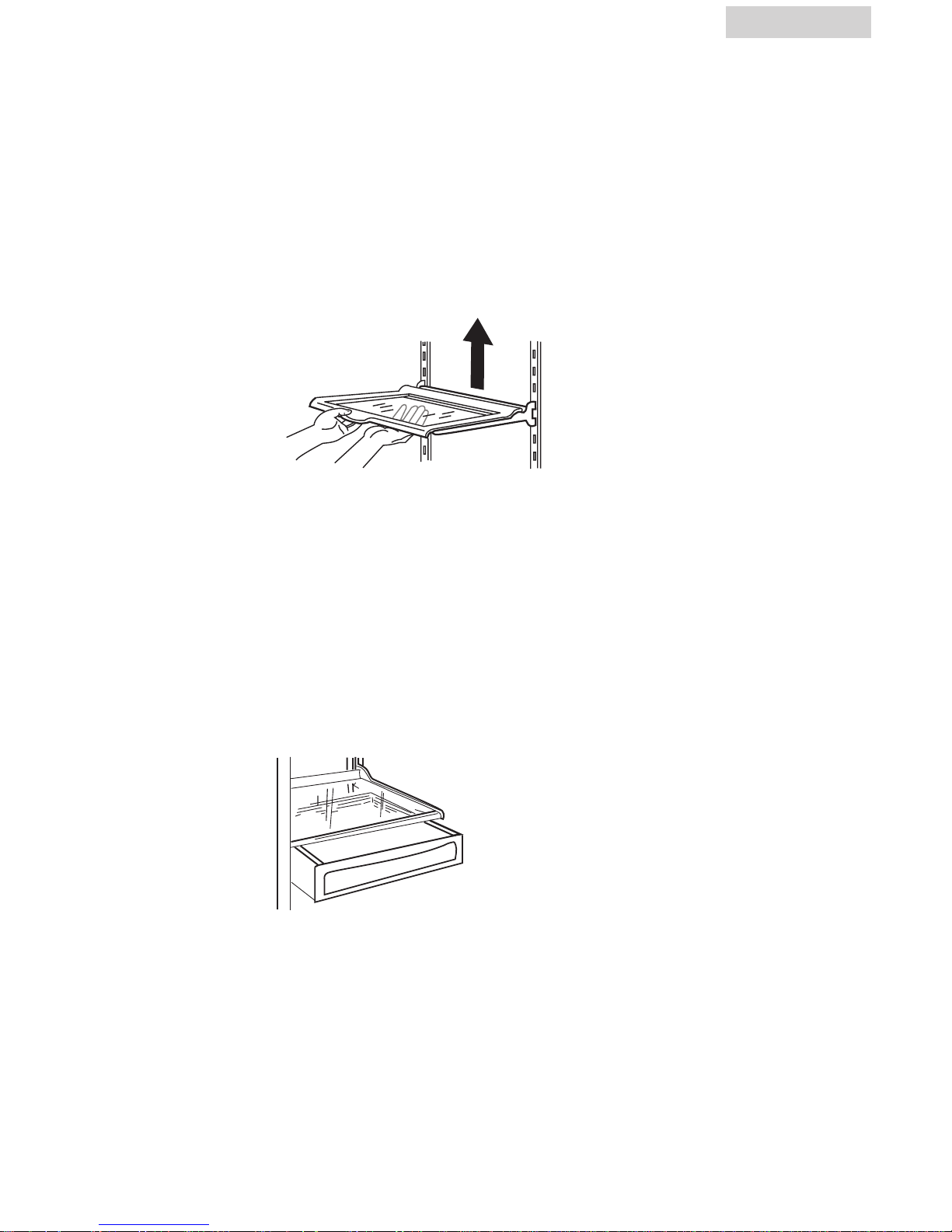

fig. # 11

fig. # 12

English

16

To remove the crisper cover: (see fig.#13)

1. First remove both crispers (see page 15).

2. Gently push upward from the underside of the crisper cover to remove
it from the crisper cover frame.

3. Carefully grasp the crisper cover and slide out to remove.

4. Lift crisper cover frame up and remove.

To replace the crisper cover: (see fig.#13)

1. Insert the rear of the crisper cover frame into the support bracket the
sidewalls of the refrigerator.

2. Lower the front of the crisper cover frame into place.

3. Slide the rear of the crisper cover into the frame and carefully lower the
front into place.

4. Replace the crispers as previously instructed.

Crisper Humidity Control: (see fig.#14)

Your refrigerator model may be equipped with slide controls to raise or
lower the humidity levels of your crispers. This feature will increase the
storage life of your fruits and vegetables. Simply adjust the controls to the
appropriate setting for the items you are storing in the crispers.

fig. # 13

English

17

• LOW setting allows moist air to exit the crisper for optimum storage of

fruits and/or vegetables, which have skins.

• HIGH setting retains moist air in the crisper for optimum storage of

fresh, leafy vegetables.

Gallon door storage: (see fig.#15)

Your refrigerator may be equipped with gallon door storage shelves. This
feature will allow for the storage of gallon size containers.

To remove refrigerator door shelves: (see fig.#15)

1. Remove all items stored on the shelf.

2. Gently push up each side until the shelf is clear of the door shelf
brackets and then remove.

To replace refrigerator door
shelves: (see fig.#15)

1. Align the ends of the shelves with the
door shelf brackets.

2. Carefully push down on each end of
the door shelf until it is locked in
place in the refrigerator door
brackets.

Refrigerator Door Shelves

fig. # 14

fig. # 15

English

18

To adjust the door shelf bottle huggers: (see fig.#16)

1. Grasp the hugger firmly and slide right or left until it is snug against the
items stored on the shelf.

Ice Service Rack

Install ice service rack by placing ice ser vice rack on washers and sliding
down.

Freezer Features

fig. # 16

English

19

Slide-out Shelf:

Slide out shelf pulls forward for easy access to items in back.

• Remove slide-out shelf by sliding forward until ballpoint beneath center

rail catches in molding groove.

• Grasp shelf by center rail, pull up, and remove.

• Slide in until ballpoint falls into molding groove.

Vertical Shelf Divider

Install vertical shelf divider by competing the following steps:

1. Slide prongs of shelf divider beneath desired grill work, slightly off-cen­ter from center rail.

2. Press top of divider down and slide hook assembly beneath center rail.

Wire Basket

Wire basket slides out for easy
access to items in back.

• Remove wire basket by lifting and

pulling out.

• Replace wire basket by sliding in.

Wire Basket

fig. # 17

fig. # 18

fig. # 19

Changing the Light Bulbs

NOTE: Not all appliance bulbs will fit your refrigerator. Be sure to replace

the bulb with one of the same size, shape, and wattage.

To change the refrigerator or freezer light bulb:

1. Unplug refrigerator or disconnect power.

2. Remove cover. Replace burned-out
bulb with an appliance light bulb no
greater than 40 watts.

3. Replace light cover.

4. Plug in refrigerator or reconnect
power.

Fresh Food

• When storing fresh food, which is not prepackaged, be sure to wrap or

store food in airtight and moisture proof material unless other wise
noted. This will ensure proper shelf life and prevent the transfer of odors
and tastes.

• Wipe containers before storing to avoid needless spills.

• Eggs should be stored in an upright position in their original carton to

maximize shelf life.

• Fruit should be washed and dried then stored in a crisper set for low

humidity. If you do not have humidity controlled crisper place the items
in sealed plastic bags before storing in the crisper.

• Vegetables with skins should be stored in plastic bags or containers and

stored in crisper with low humidity setting.

Food Storage Information

English

20

• Leafy vegetables should be washed and drained and then stored in

plastic bags or containers in crisper with high humidity setting.

• Hot food should be allowed to cool before storing in the refrigerator.

This will prevent unnecessary energy use.

• Fresh seafood should be used the same day as purchased.

• When storing meats in the fresh food section, keep in the original

packaging or rewrap as necessary. Follow the suggestions below for
safe storage:

• Chicken 1-2 Days

• Ground Beef 1-2 Days

• Cold Cuts 3-5 Days

• Steak/Roasts 3-5 Days

• Smoked/Cured Meats 7-10 Days

• All others 1-2 Days

If longer periods of storage are required, store immediately in the freezer
section.

Frozen Food

• Proper freezer storage requires correct packaging. All foods must be in

packages, which do not allow the flow of air or moisture in, or out.
Improper storage will result in odor and taste transfer and will result in
the drying out of the improperly packaged food.

• Follow package or container instructions for proper storage.

• Packaging Recommendations:

Plastic containers with airtight lids
Heavy-duty aluminum foil
Plastic wrap made from saran film
Self-sealing plastic bags

• Do not refreeze defrosted/thawed foods.

• It is recommended that the freezing date be marked on the packaging.

English

21

• The fan circulating air inside the interior of your unit to maintain the

temperature you have selected.

• Boiling water, gurgling sounds or slight vibrations that are the result of

the refrigerant circulating through the cooling coils.

• Sizzling or popping sounds resulting from frost melting during the

defrost cycle and dripping on the defrost cycle.

• The sound of dripping water as ice melts from the evaporator and flows

into the drip pan during the defrost cycle.

• Cracking or popping sound caused by the expansion and/or

contraction of the cooling coils during the defrost cycle.

• Both the defrost timer and the thermostat control will click when they

cycle on and off.

Normal Operating Sounds You May Hear

English

22

Warning: To avoid electric shock always unplug your

refrigerator before cleaning. Ignoring this warning
may result in death or injury.

Caution: Before using cleaning products, always read and

follow manufacturer’s instructions and warnings to
avoid personal injury or product damage.

General:

•Prepare a cleaning solution of 3-4 tablespoons of
baking soda mixed with warm water. Use sponge or
soft cloth, dampened with the cleaning solution, to
wipe down your refrigerator.

• Rinse with clean warm water and dry with a soft cloth.

• Do not use harsh chemicals, abrasives, ammonia,
chlorine bleach,concentrated detergents, solvents or
metal scouring pads. Some of these chemicals may
dissolve, damage and/or discolor your refrigerator.

• Clean door gaskets every three months according to
general instructions. Gaskets must be kept clean and
pliable to assure a proper seal.

• Petroleum jelly applied lightly on the hinge side of
gaskets will keep the gasket pliable and assure a good
seal.

Proper Refrigerator Care and
Cleaning

Cleaning and Maintenance

Door Gaskets:

English

23

1. Switch off power to refrigerator.

2. Remove the highest shelf.

3. Allow light bulb to cool before removing.

4. Remove the bulb by screwing it counter-clockwise.

5. Always replace with appliance type light bulb rated at 40 watts or
lesser wattage.

6. Do not exceed the 40 watts rating at any time.

• Occasionally there may be power interruptions due to thunderstorms or

other causes. Remove the power cord from AC outlet when a power
outage occurs. When power has been restored, replug power cord to
AC outlet. If outage is for a prolonged period, inspect and discard
spoiled food in the refrigerator. Clean refrigerator before reusing.

• For long vacations or absences, empty food from refrigerator, move the

temperature DIAL

to the OFF position and clean the refrigerator and
door gaskets according to "General cleaning" section. Prop doors open,
so air can circulate inside.When moving always move the refrigerator
vertically. Do not move with the unit lying down. Possible damage to the
sealed system could occur.

Light Bulb Replacement

Power Interruptions

Vacation and Moving Care

English

24

Refrigerator Does Not Operate

• Check if thermostat control is not in the “OFF” position.

• Check if refrigerator is plugged in.

• Check if there is power at the ac outlet, by checking the circuit breaker.

• Wait for 30-40 minutes to see whether refrigerator will start. It must
complete cycle before Compressor starts to operate.

Food temperature appears too warm

• Frequent door openings.

• Allow time for recently added warm food to reach fresh food
temperature.

• Check gaskets for proper seal.

• Clean condenser coils.

• Adjust temperature control to colder setting.

Food temperature is too cold

• If temperature control setting is too cold, adjust to a warmer setting
and allow several hours for temperature to adjust.

Refrigerator runs too frequently

• This may be normal to maintain constant temperature during
high temperature and humid days.

• Doors may have been opened frequently or for an extended
period of time.

• Clean condenser coils.

• Check gasket for proper seal.

• Check to see if doors are completely closed.

TroubleShooting

English

25

Moisture build up on interior or exterior
of the refrigerator:

• This is normal during high humidity periods.

• Prolonged or frequent door openings.

• Check door gaskets for proper seal.

Refrigerator has an odor:

• Interior needs cleaning.

• Foods improperly wrapped or sealed are giving off odors.

Refrigerator light does not work:

• Check power supply.

• Tighten bulb in socket.

• Replace burned out bulb.

Refrigerator door does not shut properly:

• Level the refrigerator.

• Re-align refrigerator door.

• Check for blockages e.g. food containers, crisper cover,
shelves, bins etc.

English

26

Limited Warranty

What is covered and for how
long?

This warranty covers all defects in
workmanship or materials for a period
of:

12 months labor
12 months parts
5 years sealed system

The warranty commences on the date
the item was purchased and the original
purchase receipt must be presented to
the authorized service center before
warranty repairs are rendered.

EXCEPTIONS: Commercial or
Rental Use warranty

90 days labor (carry-in only)
90 days parts
No other warranty applies
What is covered.

1. The mechanical and electrical parts,
which serve as a functional, purpose
of this appliance for a period of 12
months. This includes all parts except
finish, and trim.

2. The components of the sealed system
e.g. hermetic compressor, condenser
and evaporator from manufacturing
defects for a period of 5 years from
the date of purchase. Any damages
to such components caused by
mechanical abuse or improper
handling or shipping will not be
covered.

What will be done?

1. We will repair or replace, at our
discretion any mechanical or
electrical part which proves to be
defective in normal usage during the
warranty period so specified.

2. There will be no charge to the
purchaser for parts and labor on any
covered items during the initial 12
month period. Beyond this period

only parts are covered in the
remaining warranty. Labor is not
provided and must be paid by the
customer.

3. Contact your nearest authorized
service center. For the name of the
nearest service center please call
1-877-337-3639

THIS WARRANTY COVERS
APPLIANCES WITHIN THE
CONTINENTAL UNITED STATES,
PUERTO RICO AND CANADA.
IT DOES NOT COVER
THE FOLLOWING:

Damages from improper installation.
Damages in shipping.
Defects other than manufacturing.
Damage from misuse, abuse, accident,

alteration, lack of proper care and
maintenance or incorrect current or

voltage.
Damage from other than household use.
Damage from service by other than an

authorized dealer or service center.
Decorative trims or replaceable

light bulbs.
Transpor tation and shipping.
Labor (after the initial 12 months).

THIS LIMITED WARRANTY IS GIVEN IN
LIEU OF ALL OTHER WARRANTIES,
EXPRESSED OR, INCLUDING THE
WARRANTIES OF MERCHANTABILITY
AND FITNESS FOR A PARTICULAR
PURPOSE

The remedy provided in this warranty is
exclusive and is granted in lieu of all
other remedies.

This warranty does not cover incidental
or consequential damages, so the above
limitations may not apply to you. Some
States do not allow limitations on how
long an implied warranty lasts, so the
above limitations may not apply to you.

This warranty gives you specific legal
rights, and you may have other rights,
which vary, from state to state.

Haier America
New York, NY 10018

English

27

MESURES SECURITE

Lire l’ensemble des instructions avant d’utiliser l’appareil. Lors de l’utili­sation de cet appareil, prendre toutes les mesures de sécurité de base,
y compris les suivantes:

1) Utilisez cet appareil uniquement pour l’usage auquel il est destine comme
indique dans ce guide d’utilisations et d’entretien.

2) Ce refrigerateur doit etre convenablement installe conformement aux
instrusctions d’installation avant d’etre utilise. Consultez les instructions de
mise a terre dans le chapitre consacre a l’installation.

3) Ne debranchez jamais votre refrigerateur en tirant sur le cordon d’alimen­tation. Saisissez fermement la fiche et tirez tout droit hors de la sortie.

4) Reparez ou remplacez immediatement les cordons ou cables electriques
crailles ou emdommages. N’utilisez pas des cordons presentant des fis­sures ou des abrasions tout au long de la corde, de la fiche ou de l’ex­tremite du connecteur.

5) Debranchez votre refrigerateur avant de le nettoyer ou de faire n’importe
quelle reparation. NOTEZ: Si pour n’importe quelle raison ce produit

exige un service de reparation , nous recommandons avec force
qu’un technicien certifie execute le service.

6) N’utilisez pas des devices ou des instruments aigus pour decongoler votre
refrigerateur.

7) Si vous n’utilisez plus votre ancient refrigerateur, nous recommandons que
vous enlevez les portes. Ceci reduira la possibilite de danger aux enfants.

8) Apres avoir mis en marche votre refrigerateur, ne touchez pas a la surface
froide du congelateur specialement si vos mains sont mouillees ou
humides. La peau peut adherer a ces surfaces extremements froides.

9) Ne pas congeler les aliments qui ont ete decongeles completement.
Le Service des Etats Unis d’Agriculture dans le Bulletin de Maison et Jardin
No.69 lisent.::Vous pouvez facilement congeler la nourriture qui a ete
decongelee si elle contient toujours les crysatux de glace ou si leur temper­ature est moins de 40degres F

‘Decongelee nourriture comme la viande hachee, volaille ou poisson qui
ont n’importe quelle odeur ou couleur ne doivent pas etre congeles de nou­veau et ne doivent pas etre manges. La crème de glace decongele doit
etre jetee. Si l’odeur ou la couleur de n’importe quelle nourriture est pau­vre ou discutable, jettez la. Cette nourriture est dangeureuse a manger.

‘Meme une decongelation partielle et re-congelation, diminue la qualite de
la nourriture specialement , les fruits,les vegetables et les plats prepares.La
qualitee de la viande rouge peut etre moins affectee que d’autres aliments.
Pour garder la qualitee des aliments,utilisez au plus tot ceux qui ont ete
recongeles.

Francais

1

Agrafer le ticket de caisse au guide. Il devra être présenté pour tout
service après-vente sous garantie.

10) Ce refrigerateur ne doit pas etre place ou encastre a l’interieur d’un

placard . Il est designe a etre place tout seul et sans support.

11) N’operez pas votre refrigerateur dans la presence des fumes explosives.

VEUILLEZ CONSERVER

CES INSTRUCTIONS

DANGER

Les enfants pourraient se retrouver coincés dans votre

réfrigérateur ou congélateur usagé avant que vous ne

puissiez vous en débarrasser. Retirer les portes. Laisser les

étagères en place de manière à ce que les enfants ne

puissent pas grimper facilement à l’intérieur".

Nous vous remercions d’avoir choisi
ce produit Haier. Ce guide
d’utilisation facile d’emploi permet
une utilisation optimum du
réfrigérateur. Ne pas oublier de
prendre note du numéro de modèle
et de série. Ils sont inscrits sur une
plaquette apposée sur l’arrière

du réfrigérateur.

Numéro de modèle

Numéro de série

Date d’achat

Francais

2

Table de Matieres

PAGES

Precautions de surete......................................................................1

Parties et Caracteristiques..............................................................4

Installation du Refrigerateur..........................................................5

Deballage du Refrigerateur ....................................................................5

Ajustement du Refrigerateur ....................................................................5

Circulation d’Air ....................................................................................5

Conditions Electriques ............................................................................6

Usage des Rallonges ..............................................................................6

Installation de la poignee de la porte ......................................................7

Alignement de la porte ..........................................................................8

Inversion de l’ouverture de la porte..........................................................8

Inversion de la poignee de la porte ......................................................11

Carateristiques et Usage du Refrigerateur ..............................12

Reglage des Controls ............................................................................12

Ajustement du Reglage du Control ........................................................12

Etageres interieures du Refrigerateur ....................................................13

Tiroir d’utilite et couvercle ....................................................................14

Couvercle pour les legumes et croustillants ............................................15

Etageres de la porte du Refrigerateur .................................................... 17

Caracteristiques du Congelateur ............................................................18

Changement de l’ampoule ..................................................................20

Informations pour l’emmagasinage........................................................20

Sons Normaux ....................................................................................22

Instructions de Nettoyage et Entretien......................................23

Nettoyage et Entretien..........................................................................23

Remplacement de l’ampoule ................................................................24

Interruption Electrique ..........................................................................24

Precautions pour vacances et demenagement ........................................24

Depannage......................................................................................25

Information de la Garantie ..........................................................27

Francais

3

Parties et Caracteristiques

1. Ampoule du Refrigerateur

2. Control du Refrigerateur

3. Demie largeur de l’etagere en vitre

4. Tiroir pour viande

5. Couvercle du tiroir a legumes

6. Voir a travers tiroir

7. Plateau de glace

8. Control du congelateur

9. Ampoule du congelateur

10. Recipient d’emmagasinage de glace

11. Etageres du congelateur

12. Panier

13. Grille de la base

14. Huche laitiere

15. Huche des oeufs

16. Huche d’emmagasinage de la porte

17. Huche de l’etagere de la porte

18. Inclinaisons de l’etagere de la porte

19. Poignee de la porte

20. Couvercle des gonds de la porte du
congelateur

21. L’etagere intercalaire du congelateur
qui est ajustable

Images pour les besoins d’illustrations seulement.
Caracteristiques et quantitees varient par model

Francais

4

Francais

5

1. Retirez tout le materiel d’emballage ainsi que la base en mousse et le
ruban adhesive retenant les accessoires du refrigerateur a l’interieur et
l’exterieur et les bouchons en plastique retenant les etageres. Retirez les
gardes en mousse ou plastiques qui protegaient le compresseur contre les
degats pendant l’expedition due aux vibrations et choques

2. Inspectez et retirez le reste de l’emballage, le ruban adhesif et les docu­ments avant de mettre en marche votre refrigerateur.

Mise a niveau le refrigerateur:

• Votre refrigerateur a 2 pieds de mise a niveau situes dans les coins du

devant du refrigerateur.Apres avoir place votre refrigerateur la ou vous le
desirez, mettez le a niveau.

• Les pieds de mise a niveau peuvent etre regles en les tournant dans le

sens des aiguilles d’une montre pour les relever ou dans le sens inverse
pour les rabaisser.La porte du refrigerateur se fermera plus facilement
lorsque les pieds mises a niveau sont rehausses.

• Afin de vous assurer que le refrigerateur fonctionne a plein rendement,

installez le dans un endroit largement ventille et ou il existe des prises de
raccrochement electriques et pour la plomberie.

• Il est recommende de laisser les espaces suivants autour du refrigerateur:

Cotes ..............................3/4 inches (19mm)

Au dessus ......................2 inches (50mm)

Derriere..........................2 inches (50mm)

Installations du Refrigerateur

Deballage du Refrigerateur

Ajustez votre Refrigerateur

Circulation d’air

Francais

Installation Electrique

• Assurez vous qu’il y a une prise electrique adequate (115 volts,15

amps) avec mise a terre appropriee pour brancher le refrigerateur.

• Evitez l’usage d’adapteur a 3 broches et ne coupez pas la troisieme

broche afin d’accomoder une prise courante a 2 broches . Ceci est une
pratique dangereuse car elle n’offre pas de mise a terre pour le
refrigerateur et vous risquez des shocs electriques.

• Evitez d’utiliser une rallonge electrique car cela peut finir par des

risques sous certaines conditions. Si vous devez utiliser une rallonge,
utilisez un cordon d’extension a 3 conducteurs avec une fiche a 3
broches qui sera accepte par la mise a terre.Le calibre du cordon d’ex­tension doit etre egal ou superieur a celui de l’equipement.

• N’installez pas votre refrigerateur dans un endroit insuffisamment isole

ou chauffe. Par exemple, garage etc… Votre refrigerateur n’etait pas
concu pour operer a une temperature inferieure de 55 degres F (12 C).

• Choisissez pour votre refrigerateur une location appropriee sur une sur-

face ferme et loin de la lumiere des rayons du soleil et des sources de
chaleur comme le chauffage des radiateurs,des plyntes et des appareils
de cuisine. Si le plancher est inegal, il doit etre corrige en reglant les
pieds du refrigerateur.

Utilisation des Rallonges

Limitations d’installation

6

Francais

Installation de la poignee de porte du refrigerateur:

1. Retirez la poignee, les vis et couvertures des vis du sac d’accessoires du
refrigerateur.

2. Alignez la partie superieure du poignee de la porte avec le trou de vis
du bord superieur de la porte du refrigerateur et assurez les vis.

3. Alignez la partie inferieure de la poignee avec les trous du refrigera­teur et assurez les avec les vis et les couvertures des vis.

Installation de la poignee de la porte du congelateur:

1. Retirez la poignee , les vis et couvertures des vis du sac d’accessoires
du refrigerateur.

2. Alignez la poignee de la porte avec les trous des vis situes a droite de
la porte du congelateur et assurez les avec les vis.

3. Alignez la poignee de la porte avec les trous des vis situes a gauche
de la porte du congelateur et assurez les avec les vis et les couvertures
des vis.

Installation de la poignee de la porte

fig. #1

fig. #2

7

1. Enlevez la couverture du gond de la porte du refrigerateur.

2. Enlevez la couverture superieure du gond

3. Desserez les vis superieurs du gond utilisant un tournevis Phillips

4. Ajustez la porte ou mettez un joint d’espacement et serrez les vis.

5. Replacez le couvert superieur du gond de la porte

Gauche/Droite methode d’ouvrir la porte:

Ce produit fournit l’inversion de la porte gauche/droite. Vous pouvez
choisir votre preference d’ouverture en suivant les procedures pour le
changement.

Alignement de la porte (voir fig. # 3)

Inversion de la porte

fig. # 3

Francais

8

Demonter: (voir fig. # 4)

1. Mettez la bande adhesive sur la porte du refrigerateur et du congela­teur pour tenir les portes en place.

2. Selon la figure 3, demontez la couverture de boite de gond sur la par­tie superieure du refrigerateur avec un tournevis Phillips. Puis enlevez
les 2 vis du gond..Retirez le gond en le tirant verticalement et mettez le
dans un endroit sur.

3. Enlevez la bande adhesive de la porte du refrigerateur ,soulevez et
enlevez la porte, et posez la doucement de cote.

4. Selon la figure 4, demontez les 3 vis du gond central, soulevez et
enlevez le gond central, bouchon, tampon de la porte et mettez les de
cote dans un endroit sur.

5. Enlevez la bande adhesive de la porte du congelateur, soulevez et
enlevez la porte du refrigerateur et mettez le de cote doucement.

fig. # 4

Francais

9

Reinstallation: (voir fig. #5 et #6)

1. Poussez et enlevez la couverture du gond .

2. Avant de demonter le gond inferieur, enlevez l’axe du gond et mettez le
dans le trou opposite. Selon la figure 5, demontez le gond inferieur et
puis installez le sur le cote gauche.

3. Enlevez la plate du tampon de la porte de dessous la porte et mettez la
du cote opposite de la porte.

4. Installez la porte du congelateur: Abaissez le trou inferieur du cote
gauche du congelateur sur l’axe du gond inferieur et remuez en avant
et en arriere la porte pour la mettre droitement et en alignement avec le
gond central. Installez le gond central de nouveau, tournez l’axe du
gond jusqu’a ce qu’il soit entre completement dans la porte et serrez
avec les vis.

5. Selon la figure 6, installez le gond central, le bouchon du cote gauche.

6. Installez la porte du refrigerateur: Abaissez le trou inferieur du cote
gauche du refrigerateur sur l’axe central, soulevez le gond superieur de
facon que l’axe du gond peut etre installe dans le trou superieur de la
partie superieure de la porte du refrigerateur.; ajustez la porte droite­ment et a niveau. Serrez les vis du gond superieur.

7. Selon la figure 3, installez le gond superieur du refrigerateur au cote
gauche correspondant.

8. Replacez le couvert du gond selon la figure 3.

Francais

10

fig. # 7

Refrigerateur: (voir fig. #7)

1. Enlevez les couverts des vis des poignees.

2. Utilisant un tournevis Phillips, enlevez les vis interieurs et les 2 vis du
bas de la porte du congelateur qui soutient la poignee.

3. Installez la poignee dans le cote oppose.

4. Enlevez les bouchons de vis

5. Installez les vis et les couverts de vis dans leur position correspondente.

Inversion de la Poignee de la Porte

Francais

11

Carateristiques refrigerateur

Reglage du control.:

Pour votre convenance les con­trols de votre refrigerateur sont
regles a l’avance dans notre
usine. Quand vous installez
votre refrigerateur, faites sure
que les controls sont regles en
avance. Les controls du
Refrigerateur et du Congelateur
doivent etre sur “4” (MID) selon
les illustrations ci dessous.

Le control du Refrigerateur
ajuste la temperature du com­partement du refrigerateur et
est situe sur le mur posterieur
du refrigerateur. Montages a

gauche du milieu du montage fait la
temperature moins froide. Montages a
droite du milieu du montage fait la tem­perature plus froide.

Les controls du congelateur
ajuste la temperature du com­partement du congelateur et est
situe au sommet de la section
du congelateur. Montages a gauche

du milieu du montage fait la tempera­ture moins froide. Montages a droite du
milieu du montage fait la temperature
plus froide.

Laissez votre refrigerateur refroidir com­pletement avant d’y mettre de la nourrit­ure. C’est mieux d’attendre 24 heures
avant d’ajouter la nourriture.

IMPORANT: Si vous mettez la nourrit­ure avant de laisser le refrigerateur
refroidir completement, votre nourriture
peut se gater. Tournez les controls

du refrigerateur et du congela­teur plus haut (plus froid).

Ajuster Reglages du Control

Donnez a votre refrigerateur le temps de
se refroidir completement avant d’y met­tre de la nourriture. Ce sera mieux
d’attendre 24 heures avant d’ajouter de
la nourriture. Les montages indiquees
dans la section precedente doivent etre
rectifies pour l’usage du refrigerateur
dans un domaine normal. Les controls
sont regles correctement quand le lait et
le jus sont aussi froid que vous le
desirez et que la glace a creme est aussi
ferme.

Si vous avez besoin d’ajuster les tem­peratures du refrigerateur ou du conge­lateur, utilisez les montages enumeres
dans le graphique ci dessous comme
guide. Rappelez vous d’attendre

toujours 24heures entre ajuste­ments.

AJUSTEMENT

CONDITION/RAISON: RECOMMENDE:
SECTION DU REFRIGERATEUR Tournez la

Tres chaud temperature du

-Porte ouverte souvent refrigerateur au

-Grande quantitee de ajoutee numero plus haut

-Temperature de la trop chaude attendez 24 heres
FREEZER section Torez temperature

Tres chaud/glacon ne gele du congelateur au
pas aussi vite numero plus haut

-Porte ouverte souvent Attendez 24 heres

-Large quantitee de nourriture et reverifiez

-Temperature de la chambre
tres froide. Tournez la

-Usage de glacons frequent. temperature du

Section du REFRIGERATEUR refrig. numero
Tres froid moins, attendez

-Les controls ne sont pas regles 24 heures
correctement pour conditions

Section du Congelateur Tournez la

-Les controls ne sont pas regles du congelateur au

correctement pour conditions. numero moins bas

attendez 24 heres
et reverifiez.

MIN

MAX

MID

4

COLD COLDEST

Francais

12

Francais

13

Les etageres de votre refrigerateur ont ete designes en pensant avec
vous.Vous pouvez les ajuster a votre satisfaction pour vos besoins person­els.Votre model peut avoir des cables,verres ou pas d’etagere en verre
pour deversement. Votre model peut avoir plein-largeur ou mis-largeur
etageres. Seulement votre model et votre imagination limitent possibilites.

Pour enlever l’etagere qui glisse dehors: (voir fig.#8)

1. Doucement retirez l’etagere jusqua ce que cette derniere est complete­ment retiree.

Pour retirer une étagère en porte-aux-faux de pleine
largeur ou mis largeur (voir fig.#9)

1. Inclinez vers l’avant l’etagere jusqu’a ce que l’arrirere de l’etagere ne

soit plus raccrochee au support metallique du fond.

2. Tirez sur l’etagere doucement jusqu’a ce que cette derniere soit retiree.

Les Etageres Interieures du Refrigerateur

fig. # 8

Francais

Pour replacer une étagère en porte-aux-faux de pleine
largeur ou mil largeur: (voir fig.#9)

1. Guidez les crochets qui sont a l’arriere de l’etagere dans les fentes cor-

respondentes au support metallique se trouvant sur le mur du fond du
refrigerateur.

2. Inclinez l’avant de l’etagere pour que les crochets se mettent en place.

3. Baissez l’avant de l’etagere jusqu’a ce que les crochets de derriere se

bloquent dans les fentes du support metallique de l’etagere.

Pour retirez le tiroir utilitaire: (voir fig.#10)

1. Glissez le tiroir utilitaire a l’exterieur jusqu’a ce qu’il arrive a l’arret.

2. Saisissez le tiroir de devant d’une main en soutenant le fond du tiroir

avec l’autre main.Glissez le tiroir doucement a l’exterieur la sortie.

Pour retirer l’etagere couvert du tiroir utilitaire: (voir fig.#11)

1. Premierement enlevez le tiroir utilitaire en utilisant les instructions ci-

dessus.

2. Inclinez l’avant de l’etagere jusqu’a ce que les crochets de derriere ne

soient plus bloques dans les fentes du support metallique .

3. Tirez sur l’etagere doucement jusqu’a que cette derniere soit sortie.

fig. # 9

fig. # 10

Tiroir et Couvercle Utilitaire

14

Francais

Pour installer l’etagere de couverture du tiroir utilitaire:

(voir fig.#11)

1. Guidez les crochets qui sont a l’arriere de l’etagere dans les fentes cor­respondents au support metallique se trouvant sur le mur du fond du
refrigerateur.

2. Inclinez l’avant de l’etagere pour que les crochets se mettent en place

3. Baissez l’avant de l’etagere jusqu’a ce que les crochets de derriere se
bloquent dans les fentes de support mettalique de l’etagere.

Pour retirer et installer le tiroir a legumes: (voir fig.#12)

1. Retirez le tiroir a legumes jusqu’a l’exterieur

2. Soulevez doucement le devant du tiroir a legumes

3. Saisissez fermement le tiroir a legumes et glissez le a l’exterieur com­pletement

4. Remplacez le tiroir a legumes en placant convenablement ce dernier
dans ses pistes et glissez le doucement jusqu’a son soutien en place.

Tiroir a legumes et couvercle du tiroir a legumes

fig. # 11

fig. # 12

15

Pour retirez le couvercle du tiroir a legumes: (voir fig.#13)

1. Premierement retirez les 2 tiroir a legumes (voir page 15)

2. Gentiment poussez ascendant du dessous du couvercle du tiroir a
legumes pour le retirer du cadre du couvert.

3. Saisissez le couvercle du tiroir a legumes doucement et glissez le pour
l’enlever.

4. Soulevez le cadre du couvercle du tiroir a legumes et retirez le.

Pour remplacer le couvercle du tiroir a legumes:(voir fig.#13)

1. Inserez l’arriere du cadre du couvercle du tiroir a legumes dans les cro­chets du soutien des murs du refrigerateur

2. Abaissez le demant du cadre du tiroir a legumes et mettez le en place.

3. Glissez l’arriere du couvercle du tiroir a legumes dans le cadre et
abaissez le doucement dans sa place.

4. Remplacez les tiroir a legumes comme instruit precedemment.

Le controle de l’humidite du tiroir a legumes: (voir fig.#14)

Votre modele de refrigerateur peut etre equipe avec les controles de chute
pour elever ou abaisser les niveaux d’humidite de votre tiroir a legumes.
Cette caracteristique augmentera l’emmagasinage de vos fruits et legumes.
Simplement ajustez le control de montage approprie pour les articles que
vous emmagasiner dans votre tiroir a legumes.

fig. # 13

Francais

16

• L’emmagasinage maximal des fruits et legumes non epluches se fait

grace a un reglage BAS permettant l’evacuation de l’humidite du tiroir a
legumes.

• Lemmagasinage maximal des legumes fraix se fait grace a un reglage

HAUT retenant l’humidite dans les tiroir a legumes.

L’emmagasinage des gallons dans la por te: (voir fig.#15)

Votre refrigerateur est equippe d’etageres dans la por te pour l’emmagasi­nage.Ce caracteristique vous permettra d’emmagasiner des en gallon.

Pour enlever les etageres de la porte: (voir fig.#15)

1. Enlevez tous les articles situes sur les etageres

2. Doucement poussez de chaque cote jusqu’a ce que les etageres sont
libres des fentes, puis relevez les

Pour remplacer les etageres de la
porte du refrigerateur: (voir fig.#15)

1. Alignez la fin des etageres avec les cro­chets d’etagere de la porte.

2. Soigneusement appuyez sur chaque fin
d’etagere jusqu’a ce que ce dernier est
verouille dans sa place dans les crochets
de porte du refrigerateur.

Les Etageres de la porte du Refrigerateur

Reglage

Haut/Bas

fig. # 14

fig. # 15

Francais

17

Pour ajuster l’etagere de la porte pour maintenir les
bouteilles: (voir fig.#16)

1. Empoignez , saisissez la poignee fermement et tournez de droite ou
gauche jusqu’a ce qu’elle s’ajuste contre les produits entreposes sur les
etageres.

Dispenseur a glacons

Installez le dispenseur a glacons en le placant sur les rondelles
d’etancheite et en faisant glisser vers le bas l’etagere coulissante.

Caracteristiques du Congelateur

fig. # 16

Francais

18

Etagere Coulissante:

Retirez l’etagere coulissante en la faisant glisser vers l’avant jusqu’a ce
que la pointe sous.

• La barre d’appui centrale se prend dans la rainure des fentes

• Saisissez l’etagere par la barre d’appui centrale , poussez vers l’ex­terieur et retirez

• Glissez le jusqu’a ce que la pointe tombe dans la rainure des fentes.

Separatrice verticale de l’etagere

Installer l'intercalaire vertical d'étagère en concourant les étapes suivantes:

1. Glissez les dents de l’etagere separatrice sous le rotissoire voulu legere-

ment au milieu du centre de la barre d’appui centrale

2. Pressez vers le bas le dessus du separateur et glissez la fermeture a

grafes de la barre d’appui centrale.

Panier en Metal

Le panier en metal glisse en dehors
pour avoir acces plus facilement aux
produits situes au fond.

• Enlevez le panier en metal en le
soulevant et le retirant ver l’ex­terieur..

• Remplacez le panier en
metal en le glissant a l’in­terieur.

Wire Basket

fig. # 17

fig. # 18

fig. # 19

Francais

19

Changez les Ampoules

NOTE: Pas toutes les ampoules d’autres appareils ajusteront a votre

refrigerateur.

Pour changer les ampoules du refrigerateur congelateur:

1. Debranchez votre refrigerateur ou deconnectez la source de courant
electrique

2. Enlevez la couverture . Remplacez
l’ampoule brulee avec une ampoule
d’appareil pas plus haute que 40
watts.

3. Replacez le couvercle de l’ampoule

4. Branchez votre refrigerateur ou
reconnectez la source de courant
electrique

Aliments frais

• Pour emmagasiner des aliments frais qui ne sont pas emballes,faite sure

de les emballer et de les emmagasiner dans une matiere a l’epreuve de
l’humidite et hermetique a moins que ce ne soit notifies autrement .Ceci
evitera un changement dans les odeurs et gouts.

• Pour eviter d’inutiles deversements, essuyez le recipient avant de le

ranger

• Les oeufs doivent etre ranges en une position debout dans leur propre

carton pur maximiser la duree sur l’etagere

• Les fruits doivent etre laves et seches , puis emmagasiner dans le tiroir a

legumes.Le reglage du tiroir doit etre bas pour l’humidite. Si votre
refrigerateur n’a pas un reglage pour le tiroir a legumes, emmagasinez
les fruits dans des sacs en plastique scelles.

• Vegetables avec eplichures doivent etre emmagasiner dans des sacs en

plastique scelles ou dans des recipients en plastique aux couvercles her­metiques.

Information d’emmagasinage d’aliments

Francais

20

Francais

• Vegetables a feuilles doivent etre laves , seches et egoutes puis emma­gasines dans des recipients ou sacs en plastique dans le tiroir a
legumes et doivent avoir un haut reglage d’humidite.

• Vous devez permettre aux aliments chauds de refroidir avant de les met­tre dans le refigerateur. Ceci empechera l’usage d’energie inutile.

• Les poissons , fruits de mers frais doivent etre utilises le meme jour
achetes.

• Quand vous emmagasinez les viandes dans la section de nourriture
fraiche, gardez les dans leur original emballage ou re-emballez si nec­essaire.

• Poulets 1-2 jours

• Viande hachee 1-2 jours

• Viande froide, Deli, 3-5 jours

• Beefsteak-Rotis 3-5 jours

• Viande fumee, preparee 7-10 jours

• Tous les autres 1-2 jours.

Si une periode plus longue est exigee pour l’emmagasinage, emma­gasinez immediatement vos aliments dans la section du congelateur.

Aliments Congeles

• L’emmagasinage du congelateur exige un emballage correct. Toutes
nourritures doivent etre dans des packets ne permettant pas le flux d’air
ou d’humidite d’entrer ou de sortir.Si non, la nourriture resultera d’un
gout et une odeur et sera seche,due a l’emballage incorrect.

• Suivez les instructions d’emballage et les recipients necessaires.

• Pour l’emmagasinage Correcte:

Recipients en plastique avec couvertures hermetiques
Feuille d’aluminum resistant
Emballage en plastique fait du film du Saran
Sacs en plastique autocollants

• Ne pas recongeler la nourriture degrivee /decongelee.

• C’est recommendable que la date des congelations doit etre marqueesur
les paquets.

21

• La temperature selectionnee par vous se maintiendra grace a l’air ven­tille circulant a l’interieur de votre refrigerateur.

• Des bruits d’eau bouillante et de gargouillement ou des vibrations leg­eres sont les resultats de la refrigeration circulant a travers les tubes
refroidissants.

• Gresillement et crepitement resultent du degoulinement de la fonte du
cycle du decongelateur.

• Le son de l’eau qui goutte due aux glacons qui se decongelent de l’e­vaporation et s’ecoulent dans le plateau de recuperation durant le cycle
de decongelation.

• Durant le cycle du congelateur des cracquements et des crepitements
sont causes par la dilatation ou contraction des tubes refroidissants.

• La minuterie du decongelement et le thrermostat vont cliqueter quand ils
cyclent le ON et OFF.

Sons Normaux que vous Entendrez

Francais

22

Avertissement: Debranchez votre refrigerateur avant de le

nettoyer afin d’eviter des choques electriques.
En ignorant cet avertissement un deces ou une
blessure grave pourra resulter.

Cautíon: Avant d’utiliser un produit de nettoyage, lisez et suivez

les instructions du fabricant pour eviter des injurie et
damages personels.

General:

•Preparez une solution de nettoyage de 3-4 cuilleres a
soupe de bicarbonate de soude mélange avec de
l’eau tiede . Utilisez une eponge ou un tissue doux
trempe dans l’eau de netoyage pour netoyer votre
refrigerateur.

• Rincez a l’aide d’eau tiede propre et sechez avec un
tissue doux

• Ne pas utiliser des produits chimiques rauques, abra­sives,l’ammoniaque, le javel, les detergents concentres
,les dissolvants , les tampons a recurer . Une partie de
ces produits peuvent dissolver, endommager et/ou dis­colorer votre refrigerateur.

• Nettoyez les joints de porte chaque 3 mois selon les
instructions generales.

• Les joints doivent etre propre et pliable pour assurer
une bonne fermeture.

Propre Nettoyage Refrigerateur

Nettoyage et Entretien

Les Joints de porte:

Francais

23

1. Deconnectez la source du courant de votre refrigerateur.

2. Enlevez l’etagere la plus haute.

3. Permettez a l’ampoule de se refroidir avant de l’enelever.

4. Enlevez l’ampoule en le vissant dans le sens inverse des aiguilles d’une
montre

5. Remplacez toujours avec le type d’appareil d’ampoule evaluee a
40watts ou moins.

6. Ne depassez jamais l’equivalent des 40 watts.

• Occasionellement on peut avoir une panne de courant due aux orages

ou autres causes. Debranchez votre corde d’alimentation du AC de la
prise de courant quand une panne occure. Quand la panne est remise
en marche, branchez votre refrigerateur . Si la panne est allongee pour
une grande periode de temps, inspectez la nourriture et disposez de
ceux qui est gate. Nettoyez votre refrigerateur avant de le reutiliser.

• Pour une longue periode de vacances videz votre refrigerateur de tout

aliments. Tournez le cadran de temperature jusqu’a OFF

et nettoyez
votre refrigerateur et les joints de porte selon le “Nettoyage
General”.Laissez les portes ouvertes pour la circulation de l’air .
Quand vous demenagez, tenez le refrigerateur toujours dans le sens
vertical.Ne le bougez pas dans le sens horizontal.Des dommages pour
le systeme scelle peuvent occures.

Remplacement des Ampoules

Panne de Courant Electrique

Entretien lors des Vacances et Demenagement

Francais

24

Francais

Le refrigerateur ne fonctionne pas:

• Assurez que le control du thermostat n’est pas sur le OFF position

• Assurez que le refrigerateur est branche

• Assurez que le courant electrique est en marche en inspectant le disjonc­teur.

• Attendez 30-40 minutes pour voir si le refrigerateur fonctionnera.Le
cycle doit etre complet avant que le Compresseur commence a travailler.

La temperature des aliments parait tiede:

• Les portes sont ouvertes frequemment.

• Accordez le temps necessaire pour les aliments chaudes ajoutes.

• Assurez les joints de la porte pour fermeture scellee

• Nettoyez les bobines de condensation

• Ajustez la temperature a un reglage plus froid.

La temperature des aliments est trop froide:

• Si le control de montage est trop froid, ajustez la temperature a un
reglage plus chaud et attendez quelques heures pour que la tempera­ture ajuste.

Le refrigerateur fonctionne excessivement:

• Ceci est normal pour maintenir constemment une temperature ambiante
pendant la haute temperature et les jours humides.

• Les porte sont ouvertes frequemment pour une longue periode de temps

• Nettoyez les bobines de condensation

• Assurez les joints de porte pour fermeture scellee.

Detections de Problemes

25

Humidite s’accumule a l’interieur et l’exterieur du
refrigerateur:

• Ceci est normal durant les periodes d’humidite.

• Les portes sont ouvertes frequemment et pour une longue periode de
temps

• Assurez les joints de porte pour fermeture scellee.

Refrigerateur a une odeur:

• L’interieur doit etre nettoye.

• Les aliments emballages ou scelles improprement donnent une mauvaise
odeur.

Lumiere du refrigerateur ne fonctionne pas:

• Assurez la corde d’alimentation.

• Resserez l’ampoule dans la douille.

• Remplacez l’amoule brulee..

La porte du refrigerateur ne se ferme proprement:

• Mettez a niveau le refrigerateur.

• Realignez la porte du refrigerateur.

• Assurez qu’il n’ya pas des obstructions, par exemple, les recipients de
nourriture, le couvercle du tiroir a legume , les etageres, les huches
etc…

Francais

26

Garantie Limitée

Eléments sous garantie et durée
de la garantie:

Cette garantie couvre tous les défauts de
main-d’œuvre et de matériaux pour une
période de:

12 mois pour la main d’oeuvre
12 mois pour les pièces
5 ans pour le système
d’étanchéité

La garantie prend effet le jour de l’achat
de l’article. Le ticket de caisse d’origine
doit être présenté au centre de répara­tion agréé pour toute réparation sous
garantie.

EXCEPTIONS : Garantie pour
usage commercial ou location.
90 jours pour la main d’œuvre
(service en atelier uniquement)
90 jours pour les pièces
Aucune autre garantie n’est
applicable

Couverture.

1. Les pièces électriques et mécaniques
servant au fonctionnement de l’ap­pareil, pour une période de 12 mois.
Ceci comprend l’ensemble des pièces,
à l’exception de la finition et des
garnitures.

2. Les composants du système
d’étanchéité, tels que le compresseur
hermétique, le condenseur et
l’évaporateur, contre tous défauts de
fabrication, pour une période de 5
ans à compter de la date d’achat.
Tout dommage concernant ces
composants et résultant d'un abus
d’ordre mécanique, d’une utilisation
incorrecte, ou de méthodes
d’expédition inadéquates, ne sera
pas compris dans la garantie.

Réparations qui seront
effectuées:

1. Nous nous engageons à réparer ou
remplacer, à notre discrétion, toute
pièce électrique ou mécanique
s’avérant défectueuse dans des
conditions normales d’utilisation, au
cours de la période de
garantie spécifiée.

2. L’acheteur ne subira aucun frais pour
les pièces et la main-d’œuvre
couvertes par la garantie, au cours
de la première période de 12 mois.
Au-delà de cette période, seules les

pièces seront couvertes par la durée

restante de la garantie. La
main-d’œuvre n’est pas pourvue et
est à la charge du client.

3. Contacter le centre de réparations
agréé le plus proche. Pour obtenir les
nom et adresse du centre le plus
proche, appeler le 1-877-337-3639

CETTE GARANTIE COUVRE LES
APPAREILS UTILISÉS SUR LE
TERRITOIRE CONTINENTAL DES
ÉTATS-UNIS ET LE CANADA. ELLE
NE COUVRE PAS LES ELEMENTS
SUIVANTS:

Les dommages résultant d’une installatio
incorrecte. Les dommages survenus pen­dant le transport. Les défauts ne résul­tant pas de la fabrication.Les dommages
résultant d’un usage incorrect ou abusif,
d’un accident, de modifications, d’un
manque d’entretien ou de maintenance,
ou d’une tension incorrecte. Les
dommages résultant d’un usage autre
que l’usage ménager. Les dommages
résultant d’un entretien ou de
réparations par quiconque autre qu’un
distributeur ou centre de réparations
agréé. Garnitures décoratives ou
ampoules pouvant être remplacées.
Transpor t et Frais d’envoi. Main d’œuvre
(après la période initiale de 12 mois)

CETTE GARANTIE LIMITÉE REMPLACE
TOUTE AUTRE GARANTIE EXPRESSE
OU IMPLICITE, Y COMPRIS LES
GARANTIES DE VALEUR
MARCHANDE OU D’ADÉQUATION A
UN USAGE PRECIS

Le recours offert dans cette garantie est
exclusif et est accordé à l’exclusion de
tout autre.

La garantie ne couvrant pas les
dommages directs et indirects, les
limitations ci-dessus peuvent ne pas
s’appliquer à tous les cas. Certains états
ne permettant pas la limitation de la
durée des garanties implicites, les
limitations ci-dessus peuvent ne pas
s’appliquer à tous les cas.

Cette garantie confère à l’acheteur des
droits spécifiques et celui-ci peut
bénéficier d’autres droits qui varient
selon les états.

Haier America
New York, NY 10018

Francais

27

INSTRUCCIONES PRE-

CAUTORIAS

Lea todas las instrucciones antes de utilizar este aparato. Cuando util­ice este aparato, siempre ejerza las precauciones de seguridad bási­cas, incluyendo las siguientes:

1) Utilice esta unidad sólo para su uso entendido, como se describe en este
manual y guía de cuidados.

2) Este refrigerador debe instalarse adecuadamente de acuerdo a las instruc­ciones provistas en este manual antes de utilizarse. Vea las instrucciones
de conexión a tierra.

3) Nunca desenchufe esta unidad tirando del cable. Siempre sostenga
firmemente el enchufe y tire hacia atrás.

4) Repare o reemplace inmediatamente los cables de corriente que estén
dañados o presenten abrasiones. No utilice cables que muestren
rajaduras a lo largo del mismo ni enchufes o conexiones dañados.

5) Desenchufe su refrigerador antes de limpiar o antes de hacer alguna
reparación. Nota: Si por alguna razón el refrigerador necesita ser
reparado nosotros recomendamos que la reparación sea realizada por un
técnico calificado.

6) No utilice ningún artefacto eléctrico o cualquier elemento filoso para
descongelar el refrigerador.

7) Si su viejo refrigerador no esta en uso recomendamos que retire las puer­tas del mismo, para reducir el riesgo de encierro de niños.

8) Una vez que el refrigerador este funcionando, no toque las paredes frías
del compartimento del refrigerador, en especial cuando tenga las manos
mojadas o húmedas. La piel puede adherirse a estas superficies.

9) No congele nuevamente los alimentos que hayan sido descongelados por
completo. El departamento de Agricultura de los Estados unidos y el
boletín número 69 dicen... “Usted puede congelar los alimentos por
segunda vez si estos todavía contienen cristales de hielo o si todavía
tienen una temperatura menor a 40°F”.

“... Las carnes rojas, carnes de aves y pescados que sean descongelados y
que presenten un olor o color peculiar no deben congelarse nuevamente y
no deben comerse. El helado descongelado también debe descartarse.
Siempre que el olor o el color de los alimentos sean cuestionables conviene
deshacerse de los mismos. Es peligroso comer esos alimentos... “

“... Incluso el descongelado parcial y el re-congelado de los alimentos

Español

1

reduce la calidad de los mismos, en especial frutas, vegetales y otras comi­das elaboradas. La calidad de las carnes rojas es la menos afectada a com­paración de otros alimentos. Utilice los alimentos congelados lo mas pronto
posible de modo de preservar el mayor tiempo la calidad de los mismos.”

10) Este refrigerador no debe ubicarse en un gabinete cerrado. Está diseña-

do para la instalación libre únicamente.

11) No opere el refrigerador en presencia de gases explosivos.

GUARDE ESTAS INSTRUCCIONES

Para el Uso Futuro

PELIGRO

Existe el riesgo de que los niños puedan quedar atrapados-

dentro. Antes de tirar su refrigerador o congelador, quite las

puertas. Deje los anaqueles en su lugar para que los niños

no puedan entrar fácilmente en el interior."

De acuerdo a UL 250 Estándares

Gracias por utilizar nuestro
producto Haier. Este sencillo
manual le orientará con respecto al
mejor uso que puede darle a
su refrigerador.

Recuerde tomar nota del modelo y
número de serie. Ambos se
encuentran impresos en una
etiqueta en la parte posterior del
refrigerador.

Número de Modelo

Número de Serie

Fecha de Compra

Agrafer le ticket de caisse au guide. Il devra être présenté pour tout
service après-vente sous garantie.

Español

2

Indice

PAGE

Precauciones de seguridad ............................................................1

Partes y características ..................................................................4

Instalación del refrigerador ..........................................................5

Desempacando el refrigerador................................................................5

Nivelando el refrigerador........................................................................5

Circulación de aire adecuada ................................................................5

Requerimientos eléctricos ........................................................................6

Uso de alargues ....................................................................................6

Instalación de la manija de la puerta ......................................................7

Alineación de la puerta ..........................................................................8

Revirtiendo el eje de la puerta................................................................8

Revirtiendo la manija de la puerta ........................................................11

Características del refrigerador y uso ......................................12

Controles ............................................................................................12

Ajuste de las funciones ........................................................................12

Estantes interiores del refrigerador ........................................................13

Cajón y cobertor..................................................................................14

Compartimento de puerta ....................................................................15

Estantes de la puerta............................................................................17

Características del freezer ....................................................................18

Cambiando la lámpara de luz..............................................................20

Información sobre almacenaje de los alimentos...................................... 20

Sonidos de la operación normal ..........................................................22

Cuidado y mantenimiento del refrigerador ............................23

Limpieza y mantenimiento ..................................................................23

Interrupciones de energía ....................................................................24

Cuidados por vacaciones o traslados ....................................................24

Problemas generales ............................................................................24

Problemas generales ....................................................................26

Información de garantía ..............................................................28

Español

3

Partes y Caracteristicas

1. Luz del refrigerador

2. Control del refrigerador

3. Estante doble de vidrio

4. Cajón para almacén

5. Cobertor de compartimento

6. Compartimentos transparentes

7. Cubeteras

8. Control del freezer

9. Luz del freezer

10. Compartimento para hielo

11. Estante del freezer

12. Canasto de alambre

13. Grill base

14. Compartimento diario

15. Compartimento para huevos

16. Estante de la puerta

17. Compartimento de la puerta

18. Repisa de alambre desmontable

19. Manija

20. Cobertor de eje

21. Divisor de estantes ajustable

Características y cantidades
puede variar por modelo

Español

4

1. Retire todos los elementos del packaging. Esto incluye la base de telgo­por y todas las cintas adhesivas que sostienen los accesorios dentro y
fuera del refrigerador. Deslice y retire los plásticos y telgopores utiliza­dos para resguardar al compresor de daños de embarque y traslados
(no todos los modelos).

2. Inspeccione y asegúrese de retirar todos los materiales del embalaje
como cintas o materiales impresos antes de poner en funcionamiento la
unidad.

Nivelando el refrigerador:

• Su refrigerador posee dos pies niveladores ubicados en las esquinas

inferiores de la unidad. Luego de colocado el refrigerador en la posi­ción final usted puede utilizar los pies para nivelarlo.

• Los pies niveladores pueden ajustarse, girando en dirección a las agu-

jas del reloj para levantar la unidad o en dirección contraria para
bajar. La puerta del refrigerador cerrará más fácil cuando los pies
niveladores estén extendidos.

• Para asegurarse que su refrigerador trabaje al máximo de eficiencia

para el que fue diseñado usted debe instalarlo en un lugar donde exista
una circulación de aire suficiente y donde se encuentren las instala­ciones de electricidad adecuadas.

• Los siguientes son los espacios recomendados alrededor refrigerador

Laterales ..............................3/4 "(19mm)

Parte superior ......................2" (50mm)

Parte trasera ........................2" (50mm)

Instalacion del Refrigerador

Desempacando el Refrigerador

Ajustando su refrigerador

Circulación de aire adecuada

Español

5

Requerimientos Eléctricos

• Asegúrese de que haya una toma de corriente adecuada (115 vol., 15

amp) con la conexión a tierra adecuada.

• Evite el uso de adaptadores de tres patas. Nunca corte el tercer cable o

la pata del enchufe de modo de poder insertar el enchufe en una toma
de dos patas. Esta practica puede ser peligrosa.

• Evite el uso de alargues para evitar riesgos bajo ciertas condiciones. En

caso de ser necesario utilizar un alargue, use solo uno de tres patas.

• No instale su refrigerador en un lugar sin el espacio suficiente o en

lugares de calor como por ejemplo un garaje, etc. Su refrigerador no
fue diseñado para operar a temperaturas menores a 55° F.

• Seleccione una superficie plana y resistente para colocar el refrigerador.

Asegúrese de estar lejos de la luz directa del sol y de radiadores u
otros artefactos eléctricos que irradien calor. Cualquier desnivel del
suelo debe ser corregido utilizando los pies niveladores ubicados en las
esquinas inferiores del refrigerador.

Uso de Alargues

Limitaciones de la instalación

Español

6

Colocación de la manija de la puerta refrigerador:

1. Retire de la bolsa de accesorios del refrigerador la manija, los tornillos
y los cobertores.

2. Alinee los orificios de la parte superior de la manija y de la puerta y
luego ajuste utilizando uno de los tornillos

3. Alinee el orificio de la parte inferior de la manija con el orificio de la
puerta, coloque y ajuste el tornillo y luego ubique ambos cobertores.

Instalación de la manija del freezer:

1. Retire de la bolsa de accesorios del refrigerador la manija, los tornillos
y los cobertores.

2. Alinee los orificios de la parte derecha de la manija y de la puerta y
luego ajuste utilizando los tornillos.

3. Alinee el orificio de la parte izquierda de la manija con el orificio de la
puerta, coloque y ajuste el tornillo y luego ubique ambos cobertores.

Instalación de la Manija

fig. #1

fig. #2

Español

7

1. Retire el tornillo del cobertor del eje de la puerta.

2. Retire el cobertor superior

3. Afloje los tornillos de la bisagra utilizando un destornillador phillips.

4. Ajuste la puerta o coloque un espaciador entre medio y luego ajuste
los tornillos.

5. Coloque en su lugar el cobertor de la bisagra.

Modo de apertura de izquierda a derecha:

Este producto le permite revertir la dirección de apertura de la puer ta.
Usted podrá elegir la dirección de apertura de la puerta siguiendo las
siguientes instrucciones para realizar el cambio.

Alineación de la puerta (ver fig. # 3)

Revirtiendo el eje de la Puerta

fig. # 3

Español

8

Desmantelando: (ver fig. # 4)

1. Fije las puertas del refrigerador y freezer colocando una cinta adhesiva
a ambos lados para mantener la puerta en su lugar.

2. Como se muestra en la figura #3 retire el cobertor del eje superior de
la puerta del refrigerador utilizando un destornillador Phillips. Luego
retire el eje tirando verticalmente hacia delante y pongalo en un lugar
seguro.

3. Retire la cinta adhesiva de la puerta del refrigerador, levante y saque
la puerta de lugar, colóquela cuidadosamente a un lado.

4. Como se muestra en la figura 4, desmantele tres de los tornillos del eje
central, levante y retire el eje y soporte de puerta dejándolos en un
lugar seguro.

5. Retire la cinta adhesiva de la puerta del freezer, levante y retire la
puerta dejándola a un lado.

fig. # 4

Español

9

Reinstalación: (ver fig. #5 and #6)

1. Presione y retire el cobertor del eje.

2. Antes de desmantelar el eje inferior retire la bisagra y colóquela en el
lado opuesto. Como se muestra en la figura 5, desarme el eje inferior y
luego instale al lado izquierdo.

3. Retire el freno de la puerta del angulo inferior y colóquelo en el lado
opuesto.

4. Instale la puerta del freezer: Inserte en el orificio izquierdo inferior de
la puerta del freezer la bisagra inferior, mueva la puer ta hacia atrás
y delante para ajustar la alineación con el eje central. Instale el eje
central nuevamente, gire la bisagra hasta que inserte completamente el
la puerta y luego ajuste con tornillos.

5. Como se muestra en la figura 6 instale el eje central al lado izquierdo.

6. Instale la puerta del refrigerador: Coloque la puerta inser tando la bis­agra del eje central en el orificio inferior de la puerta. Levante el eje
superior de manera que la bisagra superior pueda ser insertada en el
orificio superior de la puerta del refrigerador. Mueva y ajuste la puer ta
para que quede nivelada. Ajuste los tornillos del eje superior.

7. Como se muestra en la figura #3, instale el eje superior del refriger­ador en el lado izquierdo.

8. Coloque el cobertor del angulo como se muestra en la figura 3.

Español

10

fig. # 7

Refrigerador: (ver fig. #7)

1. Retire las tapas de los tornillos que sujetan la manija.

2. Utilizando un destornillador Phillips retire los tornillos que sostienen la
manija de la puerta del freezer.

3. Instale la manija al lado opuesto.

4. Retire las tapas de los tornillos

5. Instale los tornillos y las tapas como corresponde.

Revirtiendo las Manijas de las Puertas

Español

11

Características Refrigerador

Para conveniencia Controles:

Refrigerador son preestableci­dos en fábrica. Cuando usted
por primera vez instala su
refrigerador asegúrese de que
los controles se encuentren pres­eleccionados todavía. Ambos
controles, del freezer y del
refrigerador, deben estar en la
opción 4 (media) como se mues­tra en las ilustraciones abajo.

El control del refrigerador sirve
para ajustar la temperatura del
compartimento y se ubica en la
parte superior de la pared
trasera en la sección de refrig­eración. Las opciones a la izquierda

son para establecer temperaturas menos
frías. Las opciones a la derecha son
para una mayor frío.

El control del freezer sirve para
ajustar la temperatura del com­partimento del freezer. Las
opciones a la izquierda son
para establecer temperaturas
menos frías. Las opciones a la

derecha son para una mayor frío.

De tiempo a su refrigerador para que
se enfríe totalmente antes de guardar
los alimentos. Lo conveniente es esperar
unas 24 horas antes de colocar los ali­mentos.

IMPORATANTE: Si usted guardara los
alimentos siendo que el refrigerador
todavía no se ha enfriado totalmente es
muy probable que los mismos se echen
a perder.

Uso de los Controles

De tiempo a su refrigerador para que
se enfríe totalmente antes de guardar
los alimentos. Lo conveniente es esperar
unas 24 horas antes de colocar los ali­mentos. Las opciones indicadas en la
sección anterior son las adecuadas para
ador. La temperatura seleccionada será
la adecuada cuando la leche o jugo
esté tan frío como usted desee y cuando
ajustar las temperaturas utilice como
guía las opciones descriptas en el
cuadro a continuación. Siempre

recuerde de esperar por lo
menos 24 hora cada cambio.

AJUSTES

CONDICION/ RAZON: RECOMENDADOS:
Sección del refrigerador Ajuste el nivel

Demasiado cálido de temperatura

-La puerta se dejo abierta REFRIGERADOR

-Gran cantidad almacenados espere unas 24,

-La temperatura es muy cálida horas controle.
Sección del freezer, el hielo no Lleve el control del

suficientemente rápido FREEZER a una

-La puerta del freezer abierta opción mayor,

-Hay cantidad almacenados espere 24 horas

-La temperatura del cuarto es y controle
(produce no sea muy frecuente) nuevamente

-Uso de hielo pesado

Sección de REFRIGERADOR Ajuste el nivel
demasiado frío de temperatura

-El control de temperatura no REFRIGERADOR,
está en la más conveniente. espere unas 24,

horas controle.

Lleve el control del Lleve el control del

-FREEZER a una FREEZER a una

opción mayor. opción mayor,

espere 24 horas
y controle

MIN

MAX

MID

4

COLD COLDEST

Español

12

Los estantes del refrigerador fueron diseñados para su mayor comodidad.
La opción de juste de los estantes le permite satisfacer sus necesidades de
almacenaje de alimentos. Su modelo puede tener estantes de alambre o
vidrio. Su modelo puede tener estantes de ancho entero o estantes dividi­dos. Solo su modelo comprado y su imaginación limitan las posibilidades.

Para retirar los estantes deslizables: (ver fig.#8)

1. 1. Gentilmente agarre el estante y deslice el retirarlo completamente.

Para reemplazar un estante de ancho entero o dividido:

(ver fig.#9)

1. Guie los ganchos en la parte trasera del estante y coloque en los orifi­cios deseados de la guía de metal en la pared del refrigerador.

2. Levante el frente del estante para que los soportes traseros del estante
se acomoden en su lugar.

Estantes interiores del refrigerador

fig. # 8

Español

13

Para reemplazar un estante de ancho entero o dividido:

(ver fig.#9)

1. Guie los ganchos en la parte trasera del estante y coloque en los orifi­cios deseados de la guía de metal en la pared del refrigerador.

2. Levante el frente del estante para que los soportes traseros del estante
se acomoden en su lugar.

3. Baje ahora el estante a la posición adecuada .

Para retirar el cajón: (ver fig.#10)

1. Deslice el cajón hacia delante hasta que llegue el borde

2. Agarre y tire del frente del cajón con una mano mientras que con la
otra mano sostiene la parte inferior del mismo. Deslice gentilmente
hacia fuera.

Para retirar el estante o cobertor del cajón: (ver fig.#11)

1. Retire primero el cajón de acuerdo a las instrucciones dadas anterior­mente

2. Levante del estante hasta que los ganchos traseron se suelten de la guía
de metal.

3. Tire del estante gentilmente hasta que salga completamente de su lugar.

fig. # 9

fig. # 10

Cajon y Cobertor

Español

14

Para instalar el estante o cobertor del cajón: (ver fig.#11)

1. Guie los ganchos soportes del estante a las ranuras deseadas de la
duía de metal en la pared del refrigerador.

2. Levante el frente del estante para insertar los ganchos en en la ranura
de la guía.

3. Bajr el frente del estante a la posición original hasta que los soportes
se acomoden finalemente en la guía.

Para retirar e instalar los compartimentos: (ver fig.#12)

1. Deslice el cajón o compartimento hacia fuera hasta que trabe.

2. Gentilmente levante el frente del mismo

3. Agarre el cajon firmemente y retire del todo.

4. Reubique el mismo colocandolo en las pistas y deslizando suavemente
hacia en interior.

Compartimentos y tapas compartimentos

fig. # 11

fig. # 12

Español

15

Para retirar la tapa del compartimento: (ver fig.#13)

1. Primero retire los dos compartimentos (ver pagina 15)

2. Suavemente levante el estante sosteniendolo desde abajo para despe­garla del soporte.

3. Cuidadosamente deslice la tapa para retirar la misma.

4. Retire el soporte de la tapa.

Para ubicar nuevamente la del compartimento: (ver fig.#13)

1. Inserte la parte trasera del sopor te de la tapa en las guías laterales del
refrigerador

2. Baje el frente del soporte y deslice hacia atrás

3. Coloque el borde de la tapa del compartimento sobre el soporte cuida­dosamente.

4. Deslice y ubique finalmente la tapa de acuerdo a las instrucciones
anteriores.

Control de Humedad: (ver fig.#14)

Su refrigerador puede estar equipado, de acuerdo al modelo, con un con­trol para aumentar o disminuir el nivel de humedad de los compartimen­tos. Esta función permite incrementar la vida de las frutas y vegetales
guardados. Simplemente ajuste el control al nivel deseado según los ali­mentos que usted desee guardar en los compartimentos.

fig. # 13

Español

16

• La opción BAJO permite que la humedad se escape del comparitmento
para un almacenamiento optimo de frutas y vegetales con piel.

• La opción ALTO retiene parte de la humedad en el compartimento
para optimizar la guarda de vegetales y verduras frescas.

Tamaño en galones: (ver fig.#15)

Su unidad esta equipada con estantes para colocar botellas en la puerta.
Los mismos le permitirán el almacenaje de recipientes o botellas de
tamaño en galones.

Para retirar los estantes de la puerta: (ver fig.#15)

1. Retire todos los elementos que se encuentren almacenados en el estante

2. Gentilmente tire hacia arriba de ambos laterales hasta que el estante

salga de los soportes y retire.

Para colocar los estantes:

(ver fig.#15)

1. Alinee los laterales del estante con los

soportes de la puerta.

2. Cuidadosamente empuje hacia abajo

hasta que el mismo trabe segura­mente en su lugar.

Estantes de la Puerta del Refrigerador

fig. # 14

fig. # 15

Español

17

Para ajustar brazos soportes botellas estantes: (ver fig.#16)

1. Sostenga el brazo firmemente y deslice hacia la derecha o izquierda

hasta que quede señido a los items almacenados en el estante.

Rejilla para cubeteras

Intale el estante rejilla colocando el mismo cobre las arandelas y
deslizando.

Caracteristicas del Freezer

fig. # 16

Español

18

Estante deslizable:

El estante deslizable permite el fácil alcance de los elementos que quedan
almacenados en el fondo.

• Retire el estante deslizando el mismo hacia delante que el mismo trabe.

• Sujete el estante por el rail central , levante y retire.

• Deslice hasta que el borde caiga en la ranura.

Divisor de estante vertical

Instale el estante divisor de la manera siguiente:

1. Deslice las patas del divisor por debajo de la rejilla estante deseada

2. Presione hacia abajo la parte superior del divisor y deslice.

Estante de alambre

El mismo se desliza fácilmente para acceder a los alimentos en el fondo.

• Retire el estante levantando y
tirando hacia fuera

• Coloque nuevamente el cesto de
alambre deslizando hacia adentro

Wire Basket

fig. # 17

fig. # 18

fig. # 19

I

Español

19

Cambio de la lamparita de luz

NOTA: No todas las lamparitas son adecuadas para utilizar en su refrig-

erador. Asegúrese de reemplazar por una del mismo tamaño,
forma y voltaje.

Para cambiar la lamparita del refrigerador:

1. Desenchufe su refrigerador

2. Retire el cobertor de la luz.

Reemplace la lamparita quemada por
otra no mayor de 40 wats.

3. Coloque nuevamente el cobertor

4. Enchufe el refrigerador nuevamente.

Alimentos frescos

• Cuando guarde alimentos frescos asegúrese de envolver los mismos con
un film adherente u otro material a prueba de humedad, a menos que
se indique de otra manera. Esto garantizará la calidad y vida de los
alimentos y previene la transferencia de olores y sabores.

• Limpie cualquier recipiente antes de almacenar en el refrigerador para
evitar que no haya derrames.

• Los huevos deben almacenarse en los cartones originales de modo de
economizar espacio.

• Las frutas deben lavarse y secarse, luego guardadas en bolsas plásticas
y almacenadas en el refrigerador.

• Los vegetales con piel deben guardarse en bolsas o recipientes.

Información sobre alimentos

Español

20

• Otros vegetales deben lavarse y secarse antes de guardarse en bolsas o
recipientes dentro del freezer.

• Los alimentos o comidas calientes deben dejarse enfriar a temperatura
ambiente antes de guardar dentro del refrigerador. Evita el uso de
energía innecesario.

• Cuando guarde carnes déjelas en el envase original o envuélvalas nue­vamente si es necesario. Siga las sugerencias siguientes para un alma­cenamiento seguro:

• Pollo 1-2 días

• Carnes rojas 1-2 días

• Cortes fríos 3-5 días

• Bifes/asados 3-5 días

• Carnes ahumadas 7-10 días

• Otras 1-2 días

Si se requiere almacenar por un tiempo mayor coloque los alimentos
inmediatamente en el freezer.

Alimentos Congelados

• Un correcto almacenaje de los alimentos requiere de un envoltorio ade­cuado de los mismos. Todos los alimentos deben estar envueltos, los
cuales no permitan la entrada o salida de aire o humedad. Una guarde
impropia de los alimentos puede causar olores y mezclar sabores y es
el resultado de un envoltorio inadecuado.

• Siga las instrucciones de los recipientes o bolsas para mejor guarda.

• ß Recomendaciones de envoltorios:

Recipientes plásticos con tapa hermética
Foil de aluminio grueso
Foil de papel plástico
Bolsas de plástico con precinto

• No congele nuevamente los alimentos descongelados

• Se recomienda que coloque la fecha de congelado en los alimentos.

Español

21

• El aire proveniente del ventilador circulando en el interior para manten­er la temperatura seleccionada.

• Burbujeo, sonido de agua hirviendo, o pequeñas vibraciones que son el
resultado de la circulación del líquido refrigerante.

• Sonido crujiente durante el ciclo de descongelado

• Goteo de agua mientras que el ciclo de descongelado esta funcionando

• Golpeteo o crujido debido a la expansión o contracción de las bovinas
durante el ciclo de descongelado.

• El termostato hara un “click” cuando se encienda y apague.

Sonidos de la Operación Normal

Español

22

Cuidado: Para evitar riesgos de un shock eléctrico desenchufe

siempre la unidad antes de limpiar. No ignore nunca
esta advertencia.

Precaucion: Antes de utilizar productos de limpieza siempre

lea y siga las instrucciones dadas por le fabri­cante para evitar lesiones y daños a la unidad.

General:

•Prepare una solución de 3 o 4 cucharadas de bicar­bonato de sosa mezclado con agua tibia. Utilice una
esponja o paño suave humedecida con la solución
anterior para repasar el refrigerador.

• Lave com agua tibia y limpia y seque un paño suave.

• No utilice químicos, abrasivos, amoníaco, cloro, deter­gentes concentrados, solventes o esponjas de metal.
Algunos de estos materiales pueden dañar, corromper
o decolorar se unidad.

• Limpie las juntas cada tres meses mínimo de acuerdo a
las instrucciones generales de limpieza. Las juntas
deben mantenerse limpias para permitir un correcto
sellado de la puerta mientras esté cerrada.

• Puede pasarse en la junta un poco de vaselina para
mantener las flexibles y asegurar sellado completo.

Cuidado Refrigerador

Limpieza y Mantenimiento

Juntas de la puerta:

Español

23

1. Apague el refrigerador

2. Retire el estante superior

3. Permita que la lamparita se enfrie antes de cambiar

4. Retire la lampara desenroscando en dirección contraria a las agujas
del reloj.

5. Siempre reemplace por una lamparita de 40 watts de menor voltage.

6. Que la lampara nunca exceda los 40 watts

• Ocasionalmente pueden ocurrir cortes de energía debido a tormentas u

otras causas. Desenchufe cuando esto ocurra. Cuando la corriente se
reestablezca enchufe el cable nuevamente. Si el corte de corriente fuese
por un período de tiempo prolongado inspeccione y descarte los ali­mentos que se hayan descongelado en el freezer o refrigerador. Limpie
por dentro del refrigerador antes de volver a enchufar.

Reemplazo de la lamparita

Interrupciones de Energía

Español

24

Español

Vacaciones y cuidados en el traslado unidad

• En caso de que usted tome vacaciones o esté ausente, vacíe el refriger­ador y freezer, mueva el DIAL

de temperatura a OFF y limpie la
unidad de acuerdo a las instrucciones generales de limpieza. Deje la
puerta abierta de modo que el aire pueda circular. Cuando necesite
trasladar la unidad siempre mueva verticalmente. No la mueva en
forma horizontal, puede causar daños al sistema.

25

El refrigerador no funciona

• Controle que la perilla de la temperatura no esté en OFF

• Controle que la unidad esté enchufada

• Controle que haya corriente en la toma.

• Espere unos 30-40 minutos hasta ver que el refrigerador comience a
funcionar. Puede requerir de un tiempo hasta que el compresor termine
el ciclo para comenzar a operar.

La temperatura de los alimentos parece cálida

• La puerta es abierta frecuentemente

• Permita tiempo a los alimentos colocados recientemente a alcanzar la
temperatura establecida.

• Controle que la puerta cierre correctamente

• Limpie el condensador (para los modelos que tienen el condensador a
la vista)

• Ajuste el control de temperatura a mayor nivel de frío.

La temperatura de los alimentos es demasiado fría

• Ajuste el nivel de temperatura a una posición más cálida y permita un
tiempo para que la misma se ajuste.

El motor trabaja muy seguido

• Puede ser normal para mantener la temperatura en días cálidos y de
humedad

• La puerta es abierta frecuentemente por un largo tiempo.

• Limpie el condensador (para los modelos que tienen el condensador a
la vista)

• Controle las juntas de la puerta para que cierre correctamente.

• Controle si la puerta cierra completamente

Problemas Generales

Español

26

Español

Formación de vapor en el interior o exterior del
refrigerador:

• Es normal en días de mucha humedad

• La puerta es abierta con mucha frecuencia

• Controle las juntas de la puerta

El refrigerador tiene olor:

• El interior del mismo necesita limpieza

• Comidas no envueltas o tapadas correctamente provocando olores.

La luz del refrigerador no funciona:

• Controle la corriente

• Ajuste la lamparita al enchufe

• Reemplace en caso de que esté la lampara quemada

La puerta no cierra correctamente:

• Nivele la unidad

• Re-alinee la unidad

• Controle que no haya bebidas bloqueando la puerta

27

Garantía Limitado

¿Qué está cubierto y por
cuánto tiempo?

Esta garantía cubre cualquier defecto en
la manufactura o empleo de materiales
por un plazo de:

12 meses de mano de obra
12 meses en componentes
5 años en el sistema sellado

La garantía comienza en la fecha de
compra del artículo, y la factura original
de compra debe presentarse al centro
de servicio autorizado para poder
efectuar cualquier reparación que esté
bajo garantía.

EXCEPCIONES: Garantía por Uso
Comercial o Bajo Arrendamiento
90 meses en mano de obra
(únicamente en taller)
90 días en componentes
Ninguna otra garantía es válida
¿Qué está cubierto?

1. Los componentes mecánicos y
eléctricos que cumplen con alguna
función de este aparato durante un
plazo de 12 meses. Esto incluye
cualquier componente con excepción
de acabados y molduras.

2. Los componentes del sistema sellado,
como por ejemplo: compresor
hermético, condensador, y
evaporador, por defectos de
manufactura durante un plazo de 5
años a partir de la fecha de compra.
Cualesquier daños a tales
componentes causados por abuso
mecánico o manejo o transportación
inadecuada no serán cubiertos.

¿Qué se hará?

1. Repararemos o reemplazaremos, a
discreción nuestra, cualquier
componente mecánico o eléctrico que
se muestre defectuoso por uso normal
durante el plazo así especificado.

2. No habrá cargos para el comprador
por las partes y la mano de obra en
cualesquier artículos cubiertos
durante el periodo inicial de 12
meses. Al término de este periodo
solo las partes son cubiertas en la
garantía restante. La mano de obra
no está provista y debe ser cubierta
por el cliente.

3. Localice su centro de servicio
autorizado más cercano.

Para conocer el nombre del centro de
servicio más próximo a su domicilio,
por favor llame al 1-877-337-3639
(Válido solo en E.U.A).

ESTA GARANTIA CUBRE
APARATOS DENTRO DEL
TERRITORIO CONTINENTAL DE
LOS ESTADOS UNIDOS Y
CANADA. ESTA GARANTIA NO
CUBRE LO SIGUIENTE:

Daños por instalación inadecuada.
Daños por transportación.
Defectos que no sean por manufactura.
Daños por negligencia, abuso,
accidente, alteraci-ón, falta de cuidado
adecuado y de mantenimiento, o
conexión a tensión eléctrica incorrecta.

Daños que no sean por uso doméstico.
Daños por servicio que no sea
proporcionado a través de un
distribuidor o centro de servicio
autorizado. Molduras decorativas o
focos reemplazables.

Envío y transportación.
Mano de obra (después de los primeros
12 meses).

ESTA GARANTIA LIMITADA ES
PROVISTA EN SUSTITUCION A
CUALQUIER OTRA GARANTIA
EXPRESADA O QUE IMPLIQUE LAS
GARANTIAS MERCANTILES SUJETAS A
CIERTO PROPOSITO.

El amparo provisto por esta garantía es
de uso exclusivo y se otorga en
sustitución a cualquier otro amparo.

Esta garantía no cubre daños
incidentales o sus derivados, por lo que
las anteriores restricciones pueden serle
ajenas. En ciertos estados no se
permiten restricciones en lo que se
refiere a la duración implícita de una
garantía, por lo que las anteriores
restricciones pueden serle ajenas.

Esta garantía le otorga ciertos derechos
legales y es posible que usted goce de
otros derechos, los cuales varían de
estado a estado.

Haier America
New York, NY 10018

Español

28
