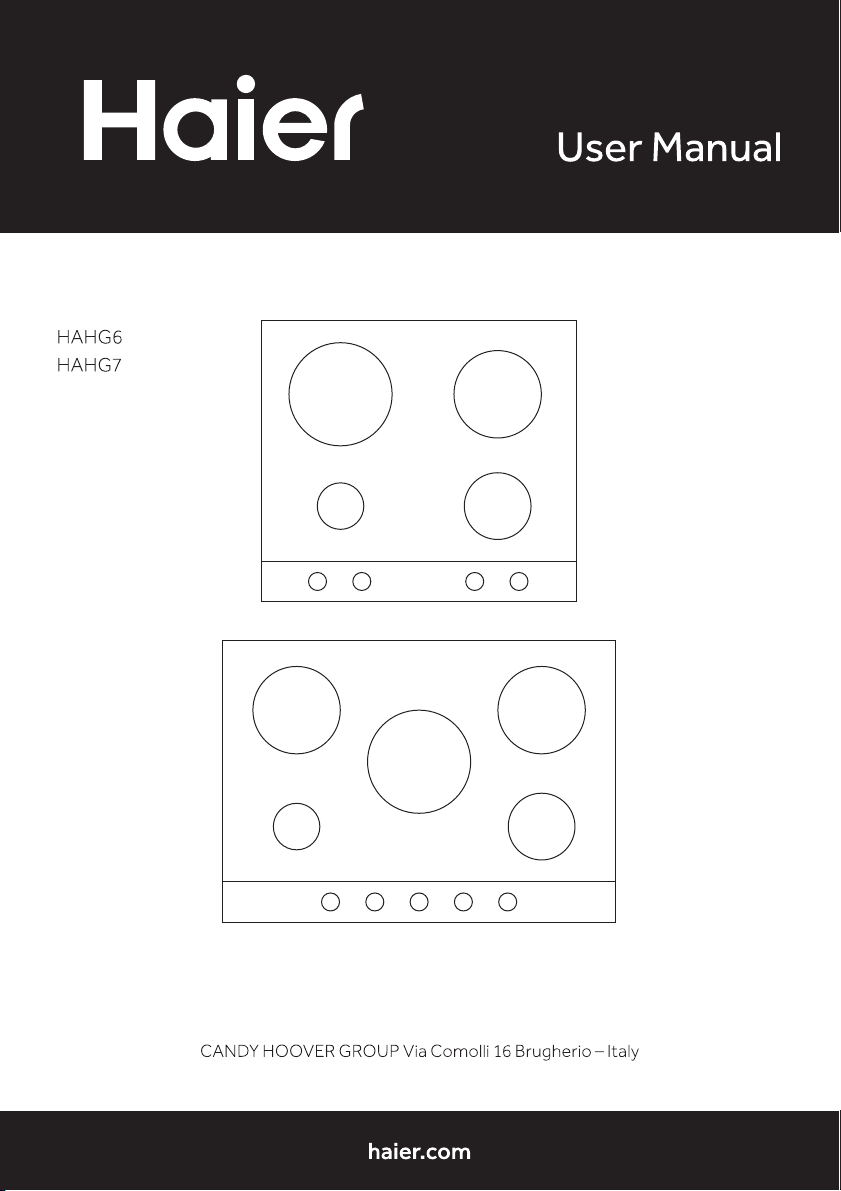

Haier HAHG6, HAHG7 User guide

Download

Page 1

E D C B A

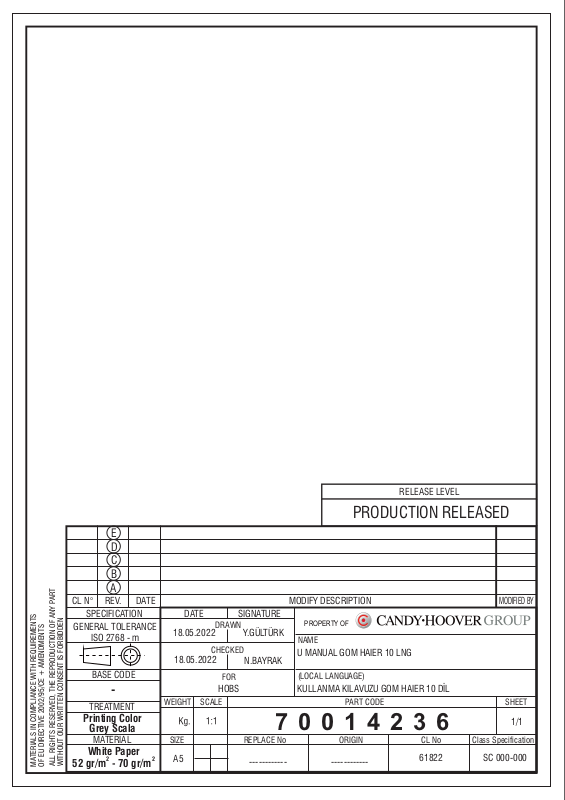

CL N° REV. DATE

SPECIFICATION

GENERAL TOLERANCE

ISO 2768 - m

BASE CODE

TREATMENT

Printing Color

Grey Scala

MATERIAL

White Paper

WITHOUT OUR WRITTEN CONSENT IS FORBIDDEN

MATERIALS IN COMPLIANCE WITH REQUIREMENTS

OF EU DIRECTIVE 2002/95/CE + AMENDMENTS

52 gr/m - 70 gr/m

WEIGHT SCALE

DATE SIGNATURE

1 . .202805 2

SIZE

DRAWN

CHECKED

FOR

HOBS

RELEASE LEVEL

PRODUCTION RELEASED

MODIFY DESCRIPTION

Y.GÜLTÜRK

N.BAYRAK

PROPERTY OF

NAME

U MANUAL GOMHAIER LNG10

(LOCAL LANGUAGE)

KULLANMA KILAVUZU GOMHAIER 10 DİL

PART CODE

70014236

REPLACE No ORIGIN CL No Class Specification

------------

61822

MODIFIED BY

SHEET

1/1

SC 000-000

Page 2

Page 3

UserInstructions

HOBS

Bedienungsanleitung

KOCHMULDEN

Istruzioniper l'uso

PIANICOTTURA

Instruccionesdeuso

PLACAS

Instrukcjeu ytkownikaż

PŁYTY KUCHENNE

Instruçõesparaoutlzador

PLACAS

Pokyny pro uživatele

VARNÉDESKY

Návod na obsluhu

VARNÁDOSKA

Moded'emploi

PLAQUE DECUISSON

Instruciunide utilizare

PLITE

Page 4

Safetyinstructions

We recommend you keep the instructions for installation and use for later reference, and before installing the hob, note its serial number in caseyouneedtogethelp fromtheaftersalesservice.

•

WARNING: the appliance and its accessible parts become hot during use.Careshould betakentoavoidtouchingheatingelements. Children under 8 years of age must be kept away from the appliance unlesstheyarecontinuouslysupervised.

•

Childrenshouldnot playwith theappliance.

•

The appliance can be used by those aged 8 or over and by those with limited physical, sensorial or mental capacities, without experience or knowledgeof theproduct,only ifsupervised orprovided withinstruction as to theoperation of the appliance,in a safe waywith awareness of the possiblerisks.

•

Cleaning and maintenance should not be carried out by unsupervised children.

•

WARNING: the appliance and accessible parts become hot during use. Becarefulnot totouchanyhotparts.

•

WARNING: the accessible parts may become hot during use. Young childrenshouldbe keptaway.

•

WARNING: in order to avoid any danger caused by the accidental resettingof thethermal interruptiondevice,the applianceshouldnot be powered by an external switching device, such as a timer, or be connectedtoacircuitthatis regularlyswitchedonandoﬀ.

•

Children under 8 should be kept at a safe distance from the appliance if notcontinuouslysupervised.

•

Do notusea steamcleaneror highpressuresprayforcleaningoperations.

•

Disconnect the appliance from the mains electricity supply before carryingoutanyworkor maintenanceonit.

•

Connect a plug to the supply cable that is able to bear the voltage, currentandload indicatedonthetagand havingtheearth contact. The socket must be suitable for the load indicated on the tag and must have ground contact connected and in operation. The earth conductor isyellow-greenincolour. Thisoperation shouldbecarriedoutbya

EN 3

Page 5

suitably qualiﬁed professional. ln case of incompatibility between the socket and the appliance plug, ask a qualiﬁed electrician to substitute the socket with another suitable type. The plug andthe socket must be conformed tothe currentnorms of theinstallation country. Connection to the power source can also be made by placing an omnipolar breaker, with contact separation compliant to the requirements for overvoltage category III, between the appliance andthe power source that can bear the maximum connected load and that is in line with current legislation. Theyellow-greenearthcable should not be interrupted by the breaker. The socket or omnipolar breaker used for the connection should be easily accessible when the applianceisinstalled.

•

The disconnectionmay be achieved by having the plug accessible or by incorporating a switch in the ﬁxed wiring in accordance with the wiring rules.

•

WARNING: use only hob guards designed by the Manufacturer of the cooking appliance or indicated by the Manufacturer of the appliance in the instructions for use as suitable or hob guards incorporated in the appliance.Theuseof inappropriate guardscancauseaccidents.

•

WARNING:unattendedcookingon ahobwith fator oilcanbe dangerous andmayresult inﬁre.NEVER trytoextinguishaﬁre withwater,but switch oﬀtheappliance andthencoverﬂamee.g. withalidora ﬁreblanket.

•

WARNING:dangerofﬁre:do notstoreitemsonthecookingsurfaces.

•

CAUTION: the cooking process must be supervised.Ashort term cookingprocesshas tobesupervised continuously.

•

Ifpresentdo nottostareintohalogenlamphobelements.

•

Do not put metallic objects such as knives, forks, spoons or lids on the hob.Theycouldheatup.

•

Aluminumfoilandplasticpans mustnotbeplacedon heatingzones.

•

After every use, some cleaning of the hob is necessary to prevent the build-up of dirt and grease. If left, this is recooked when the hob is used and burns giving oﬀ smoke and unpleasant smells, not to mention the risksofﬁre propagation.

•

Donottouchthe heatzonesduringoperationorforawhile afteruse.

EN 4

Page 6

•

Alwaysusetheappropriatecookware.

•

Alwaysplacethepaninthe centeroftheunitthatyouare cookingon.

•

Donotplace anythingon controlpanel.

•

Donotuse thehobasaworkingsurface.

•

Donotuse thesurfaceasacuttingboard.

•

Do not store heavyitems above thehob. If theydrop onto the hob,they maycausedamage.

•

Donotuse thehobforstorageofanyitems.

•

Donotslide cookwareacrossthehob.

•

Do not use rough or abrasive materials orsharp metal scrapers toclean the glasses, as they can scratch the surface and cause the glass to shatter.

•

If the supply cord is damaged, it must be replaced by Manufacturer, its service agent or similarly qualiﬁed persons in order to avoid a haz-ard. The earth conductor (yellow-green) must be longer than 10 mm on the terminal block side.Theinternal conductors sectionshould beappropriate to the power absorbed by the hob (indicated on the tag). The type of power cablemustbe H05V2V2-F.

•

No additional operation/setting is required in order to operate the applianceatthe ratedfrequencies.

•

This appliance is not intended to be operated by means of an external timerorseparateremotecontrolsystem.

EN 5

Page 7

Summary

Safety Instructions

Instructions for the installer

Connections

Thank you for purchasing the Haier gas hob. Please read this instruction manual carefully before using thehob andkeep it insafe placefor futurereference.

Use of hob - user instructions

Maintenance and cleaning

After care

Protection of the environment

Technical information

310

EN 6

Page 8

Instructions for the installer

Installing a domestic appliance can be a complicated operation which if not carried out correctly, can seriouslyaﬀect consumer safety. It is for this reason that the task should be undertaken by a professionally qualiﬁedperson who will carry it out in accordance with the technical regulations in force. In the event that this advice isignored and the installation is carried out by an unqualiﬁed person, the manufacturer declines all responsibility for any technical failure of the product whether or not it results in damage to goods or injury to individuals.

BUILDINGIN

Thehobmaybe installed inany worktop whichis heat resistant to a temperature of 100°C, and has a thickness of 25-45 mm. The dimensions of the insert to be cut out of the worktop are in showninFigure 2*. When thereisanaccessiblespace between the built-in hob and the cavity below, a dividing wall made of insulating material should be inserted (woodorasimilar material)(Figure3*). If the Hob is ﬁtted next to a cabinet on either side, the distance between the cut out and the cabinet must be at least 170 mm for 60 cm hobs and 250 mm for 75 cm hobs (see Figure 2*); whilethe distancebetween thehobandthe rear wall must be at least 70 mm for frontal controlhobs and 50mmfor lateralcontrol hobs. The distance between the hob and any other unit orapplianceaboveit (e.g. An extractorhood) must benoless than 700 mm(Figure 4*). Metal objects in the drawer may reach high temperatures due to air recirculation. It is therefore recommended touse anintermediate wood panel. Important -The diagram inFigure 1*shows howthesealantshould beapplied. The Hob unit is ﬁtted by attaching the Fixing Clamps supplied, using the holes at thebase of the unit. When a 75 cm hob is ﬁtted over a built in oven, the latter mustbe fancooled. When a 60 cm hob is ﬁtted over a built in oven, the latter mustbe fancooled.

SUITABLELOCATION

This appliance must be installed in accordance with the regulations in force and only used in a well ventilated space. Read the instructions beforeinstallingor usingthisappliance. A gas-powered cooking appliance produces heat and humidity in the area in which it is installed. For this reason you should ensure good ventilation either by keeping all natural air passages open or by installing an extractor hood with an exhaust ﬂue. Intensive and prolonged use of the appliance may require extra ventilation, such as the opening of a window or an increase in speed of the electric fan,ifyou haveone. If a hood can not be installed, an electric fan should be ﬁtted to an outside wall or window to ensure thatthere isadequate ventilation. The electric fan should be able to carry out a complete changeof airin thekitchen3-5 times every hour. The installer should follow the relevantnational standards.

*See “Technicalinformation” section atthe end ofthis manual.

EN 7

Page 9

Connections

ELECTRICALCONNECTION (FORU.K.ONLY) Warning-thisappliance mustbeearthed

This appliance is designed for domestic use only. Connection to the main supply must be made bya competant electrician, ensuringthat all current regulations concerning such installations are observed. The appliance must only beconnected toa suitablyratedspur point, a 3 pin 13 amp plug/socket is not suitable. A double pole switch must be provided and the circuit musthave appropriatefuseprotection. Furtherdetailsof thepower requirementofthe individual product will be found in the users’ instruction and on the appliance rating plate. In the case of built-in product you are advised, should you wish to use a longer cable than the one supplied, that a suitably rated heat resistant type mustbe used.

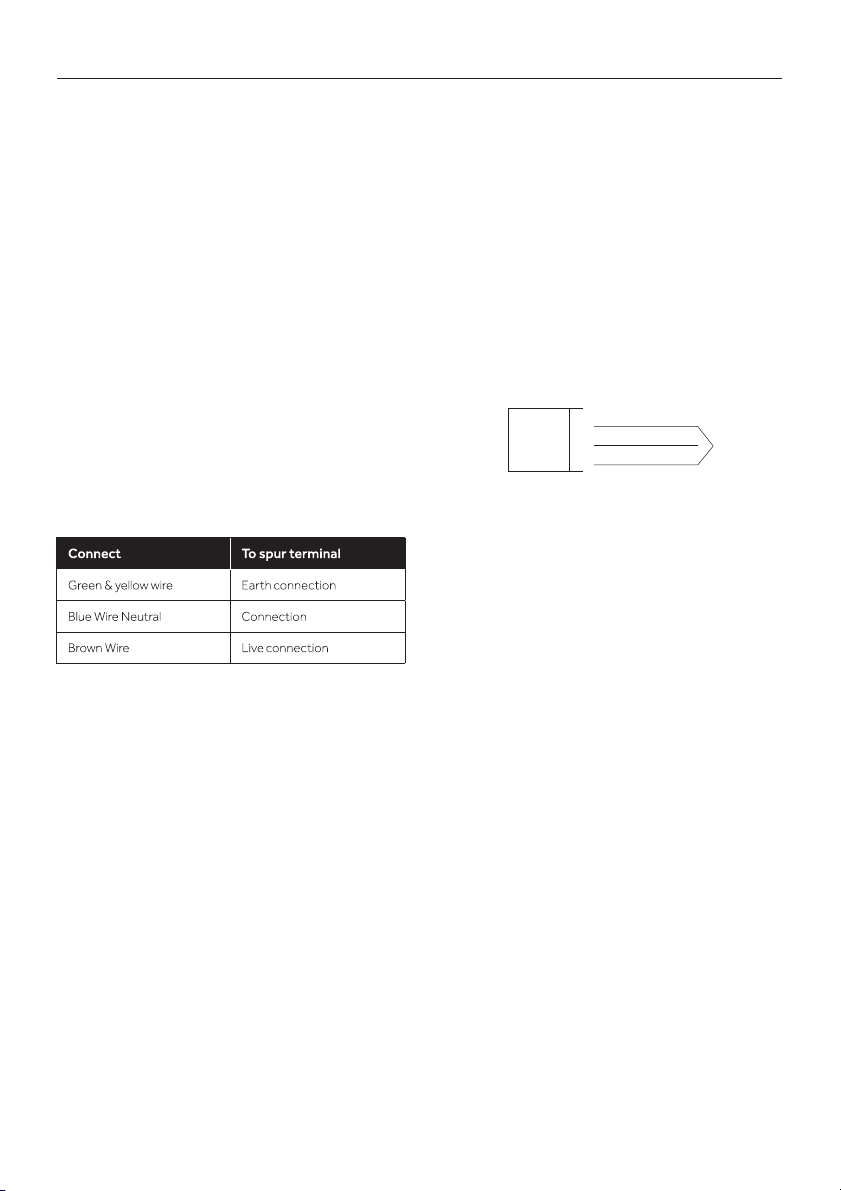

The wiring must be connected to the mains supply asfollows:

Note: We do not advocate the use of earth leakage devices with electric cooking appliances installed to spur points because of the «nuisance tripping» which may occur. You are again reminded that the appliance must be correctly earthed, the manufacturer declines any responsibility for any event occurring as a result ofincorrected electricalinstallation.

ELECTRICALCONNECTION

Check the data on the rating plate, located on the outsideof theunit, toensurethat thesupply and inputvoltage aresuitable. Before connection, check the earthing system. By Law, this appliance must be earthed. If this regulation is notcomplied with, the manufacturer will not be responsible for any damage caused to persons or property. If a plug is not already attached, ﬁt a plug appropriate to the load indicated on the rating plate. The earth wire is

coloured yellow/green. The plug should always be accessible. Where the Hob is connected direct to the electricity supply, a circuit breaker must be ﬁtted. If the power supply cord is damaged this is to be replaced by a qualiﬁed engineer so as to prevent any potential risk. The earth wire (greenand yellow coloured) mustbe at least 10 mm longer than the live and neutral wires. The section of the cable used must be of the correctsize inrelation to the absorbedpower of the hob. Please check rating plate for the power details and ensure that the power supply cord isof the type 3x0.75mm² H05V2V2-F

Mains Supply

LIVE

EARTH

NEUTRALLN

Brown Wre Green/Yellow Wre Blue Wre

Power Cable

If anappliance is notﬁttedwithasupply cord and a plug, or with other means for disconnection from the supply mains having a contact separation in all poles that provide full disconnection under overvoltage category III conditions, the instructions shall state that means for disconnection must be incorporated in the ﬁxed wiring in accordance with the wiring rules.

GAS CONNECTION

These instructions are for qualiﬁed personnel, installation of equipment must be in line with the relevant national standard.(For U.K. only:by law thegas installation\commissioning mustbe carried outby a“Gas Safe” installer). All work must be carried out with the electricity supply disconnected. The rating plate on the hob shows the type of gas with which it is designed to be used. Connection to the mains gas supply or gascylinder shouldbe carried out after having checked that it is regulated for the type of gas with which it will be supplied. If it is not correctly regulated see the instructions in the followingparagraphstochange gassetting. For liquid gas (cylinder gas) use pressure regulators which comply with the relevant national standards. Useonly pipes,washers and sealing washerswhich comply with the relevant national standards.

EN 8

Page 10

For some models a conic link is furnished to outﬁt for the installation inthe countries where this type of link is obligatory; in picture 8 it is pointed out how to recognize the diﬀerent types of links (CY = cylindrical, CO = conic). In every case the cylindrical part of the link has to be connectedtothe hob. When connecting the hob to the gas supply via use oﬄexible hoses please ensure that the maximum distance covered by the hose does not exceed 2metres. Theﬂexibletubeshallbe ﬁtted insuch a way that it cannot come into contact with a moveable part of the housing unit(e.g. a drawer) and does not pass through any space where it may become crushed/ kinked or damaged in any way. To prevent any potential damage to the hob please carry out the installation following this sequence (Figure6*):

1. Asillustrated, assembleparts insequence: A: 1/2Male AdaptorCylindirical B: 1/2Seal C: 1/2Female GasAdaptor Conical-Cylindirical or Cylindirical-Cylindirical

2. Tighten the joints with the spanner, remembering to twist the pipes into position.

3. AttachﬁttingCto mainsgassupply using rigid copperpipeor ﬂexiblesteelpipe.

REGULATING THEMINIMUMFLAME

After lighting theburners,turn thecontrol knob to the minimum setting and then remove the knob (this can easily be removed by applying gentle pressure). Using a small «Terminal» type screwdriver the regulating screw canbe adjustedasin Figure9*. Turning the screw clockwise reduces the gas ﬂow, whilst turning it anticlockwise increases the ﬂow–Usethis adjustmentto obtain aﬂame of approximately 3 to 4 mm in length and then replace thecontrolknob. When the gas supply available is LPG - the screw to set the idle ﬂame must be turned (clockwise) totheendstop. When you have carried out the new gas regulation, replace theold gasrating plate on your appliance with one (supplied with hob)suitable for the type ofgas for which ithas been regulated.

IMPORTANT: carryouta ﬁnalcheck for leakson the pipeconnections usinga soapysolution. NEVER USE A FLAME. Also, make sure that the ﬂexible pipe cannot come into contact with a moving partof the cabinet (eg.adrawer) andthat it isnot situated whereit couldbedamaged.

Warning:Ifgascan besmelt in thevicinityofthis appliance turn oﬀ the gas supply to the appliance and call the engineer directly. Do not search foraleakwith anakedﬂame.

ADAPTING THE HOB TO DIFFERENT TYPE OF GAS

To adapt the Hob for use with diﬀerenttypesof gas,carryout thefollowinginstructions:

• Removethegridsand burners

•Insert onhexagonalspanner(7mm) intothe burner support(Figure 7*)

•Unscrewtheinjectorandreplaceitwithone suitableforthegastobeused(seegastype table)

*See “Technicalinformation” section atthe end ofthis manual.

EN 9

Page 11

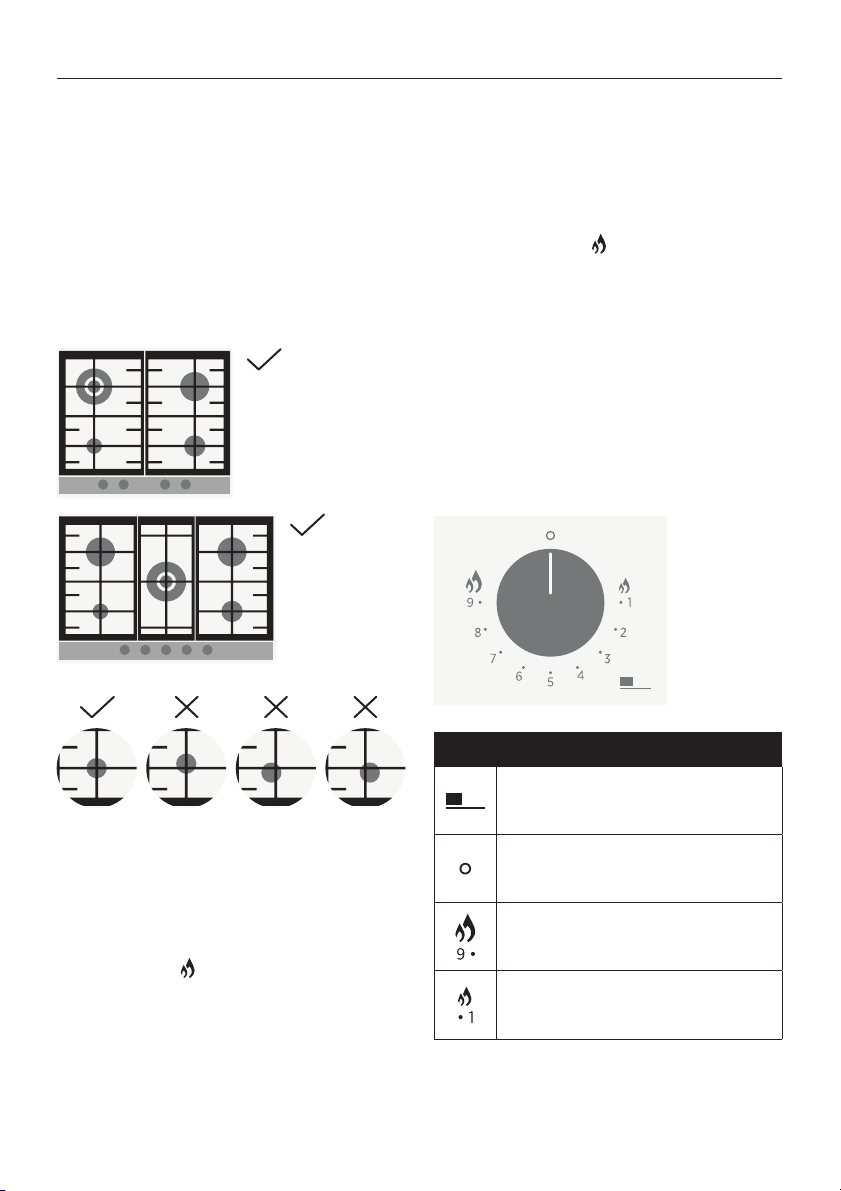

Use of hob - user instructions

This appliance must only be used for the purpose for which it is intended, domestic cooking, and any other use will be considered improper and could therefore be dangerous. TheManufacturerwill not beresponsible forany damage or loss resulting from improper use. Before using burner, be sure, grid perimeters center the burner as below ﬁgure. If you are using Cast Iron Grids; underneath the grid, position of itis stated. Besure for the exact grid is usedin correctposition.

Warning:If thereisnoelectricityon applianceto ignite the burner a match or a lighter should be used carryingout theoutthe following:

• Place a lighted match or lighter close to the burner

• Push in and turn the knob anticlockwise to the larger ﬂamesymbol or inposition 9andkeep pushed 5 seconds after ignition Warning: In any case if after 5 seconds the burner has not lit, stopoperating the device andwaitatleast1 min beforeattemptingafurther ignitionof the burner.

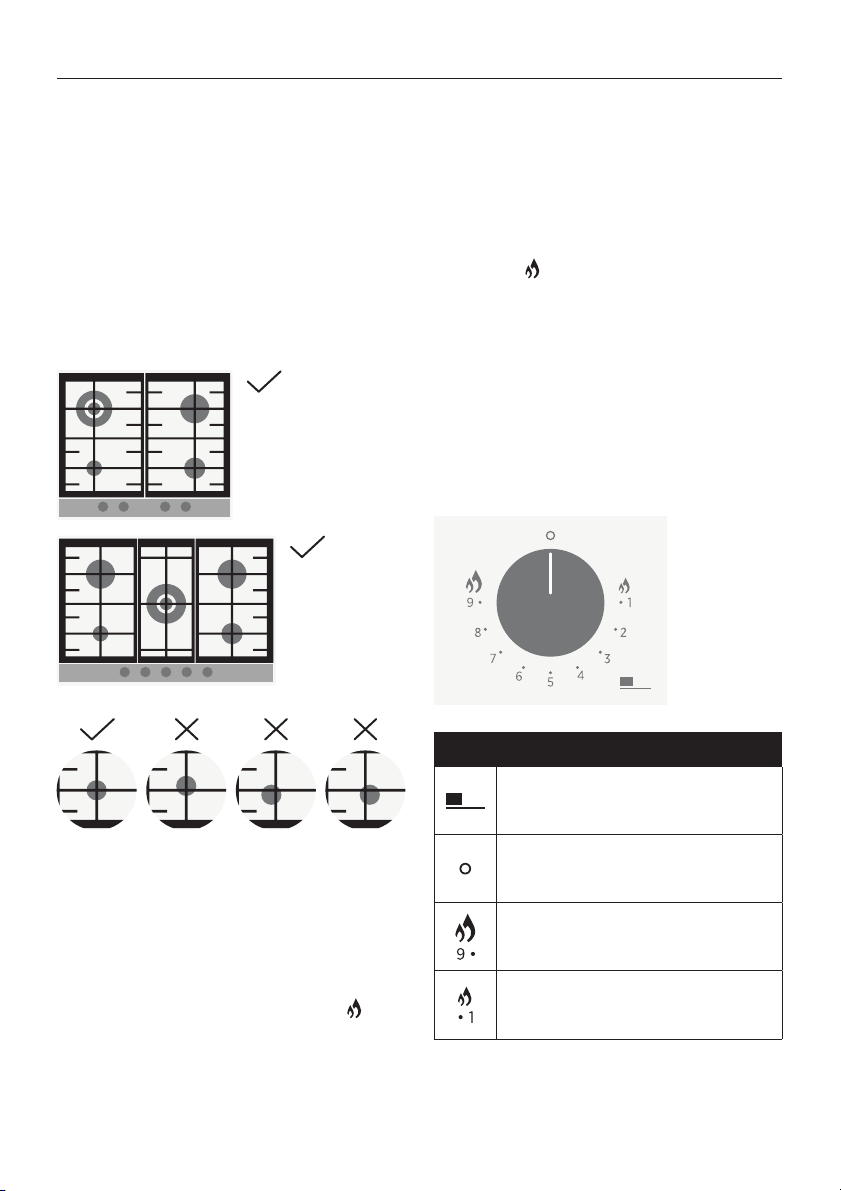

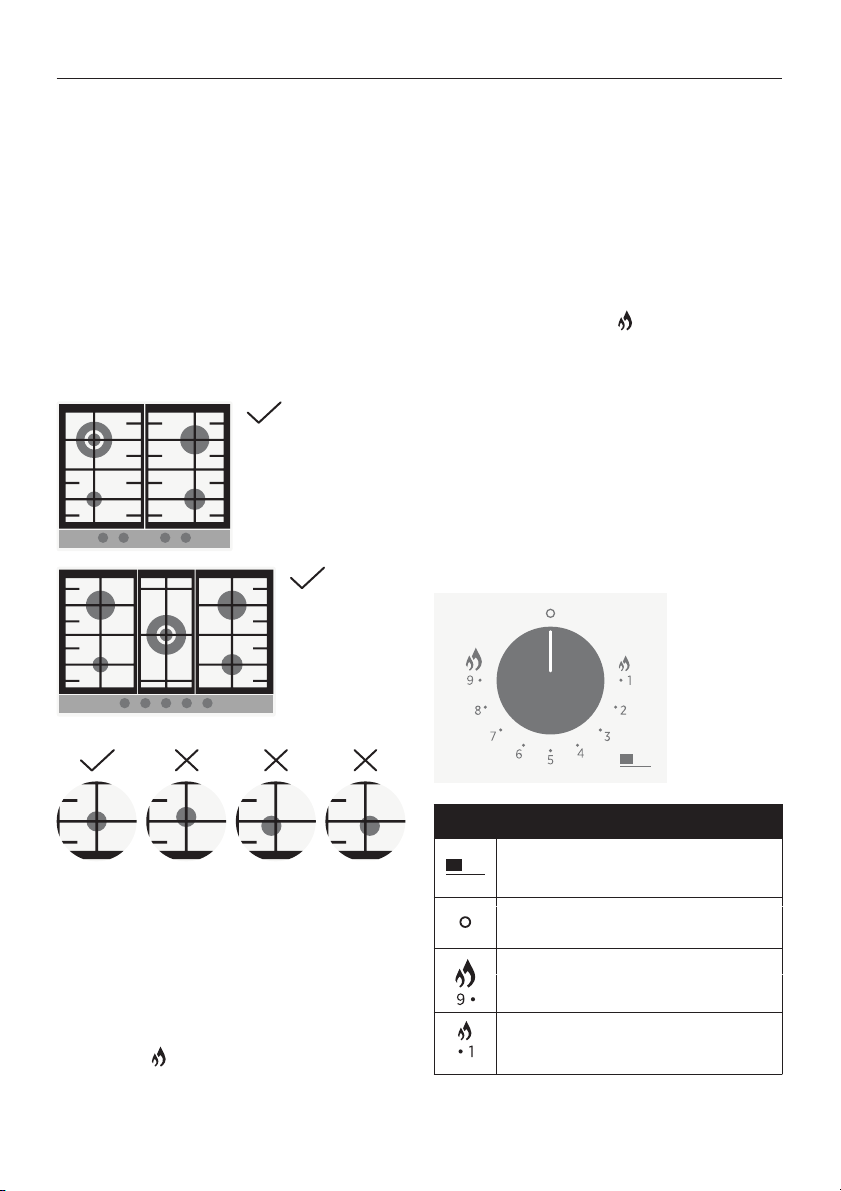

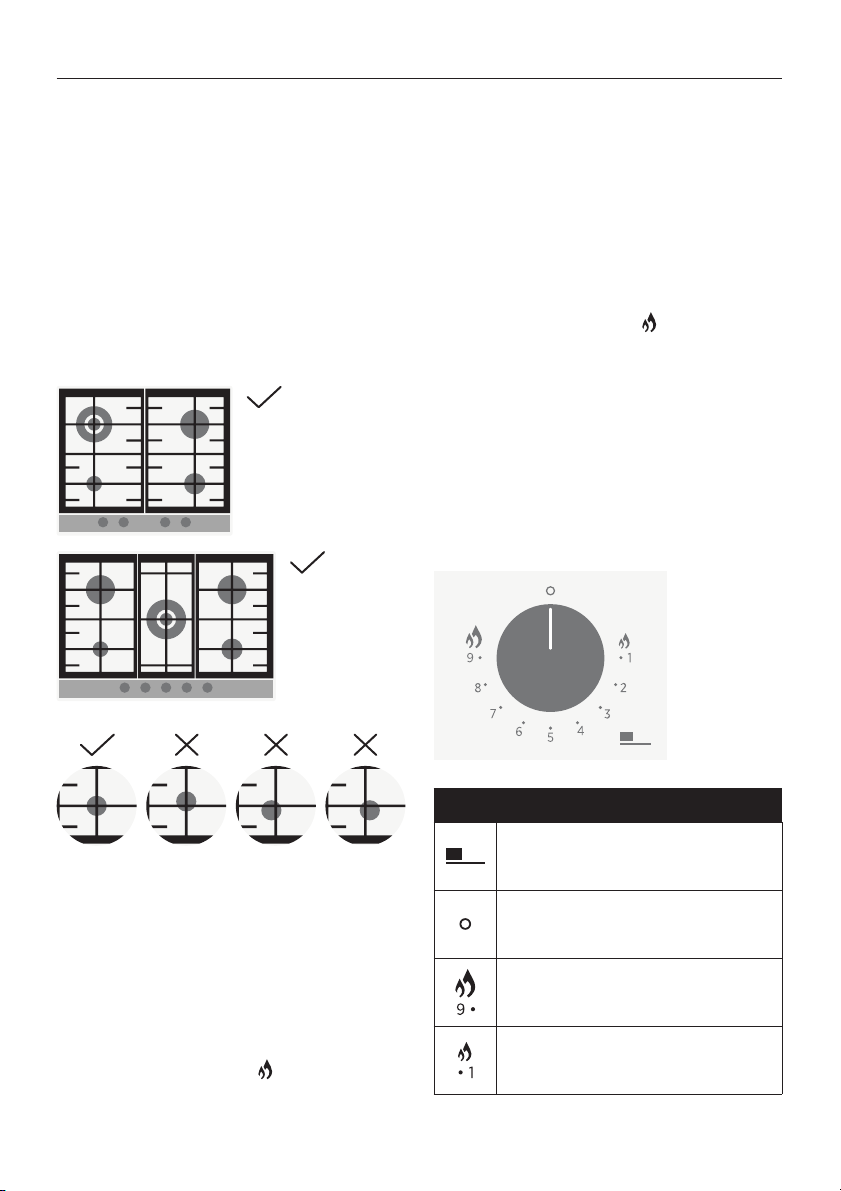

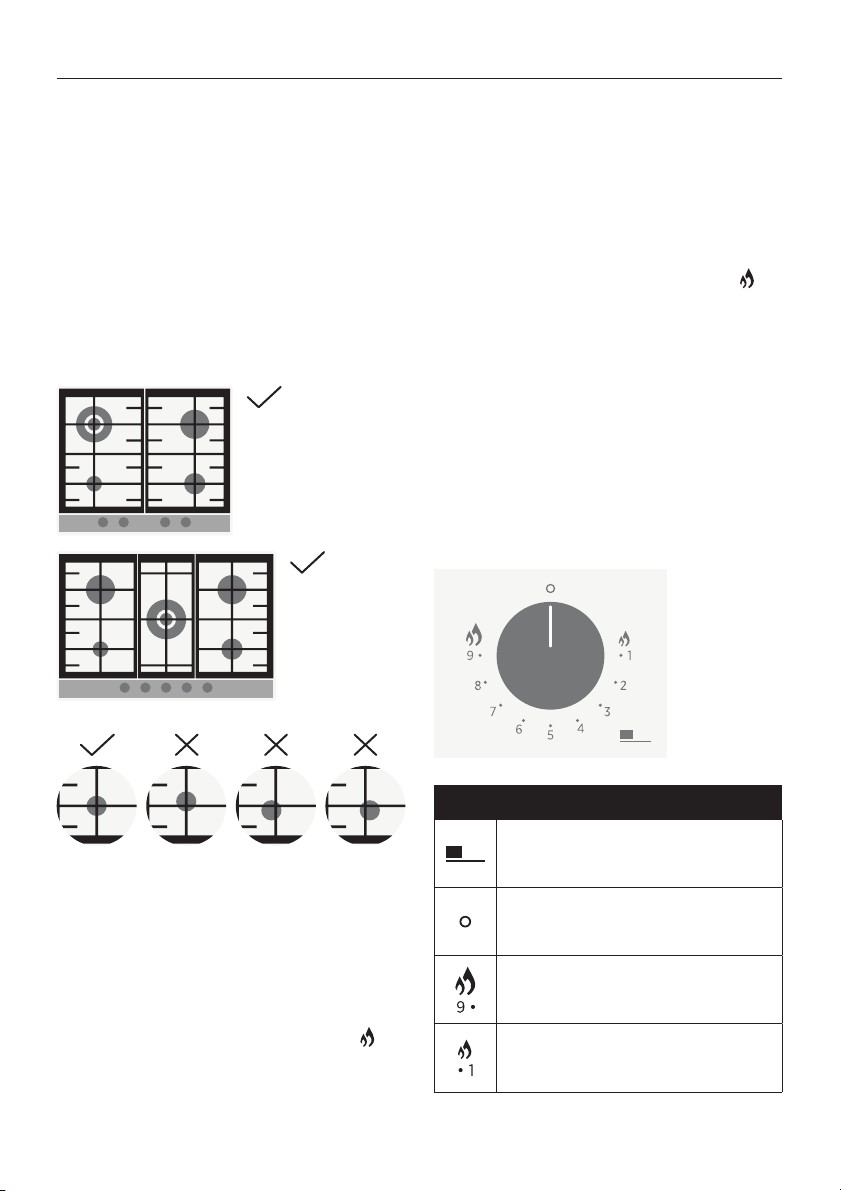

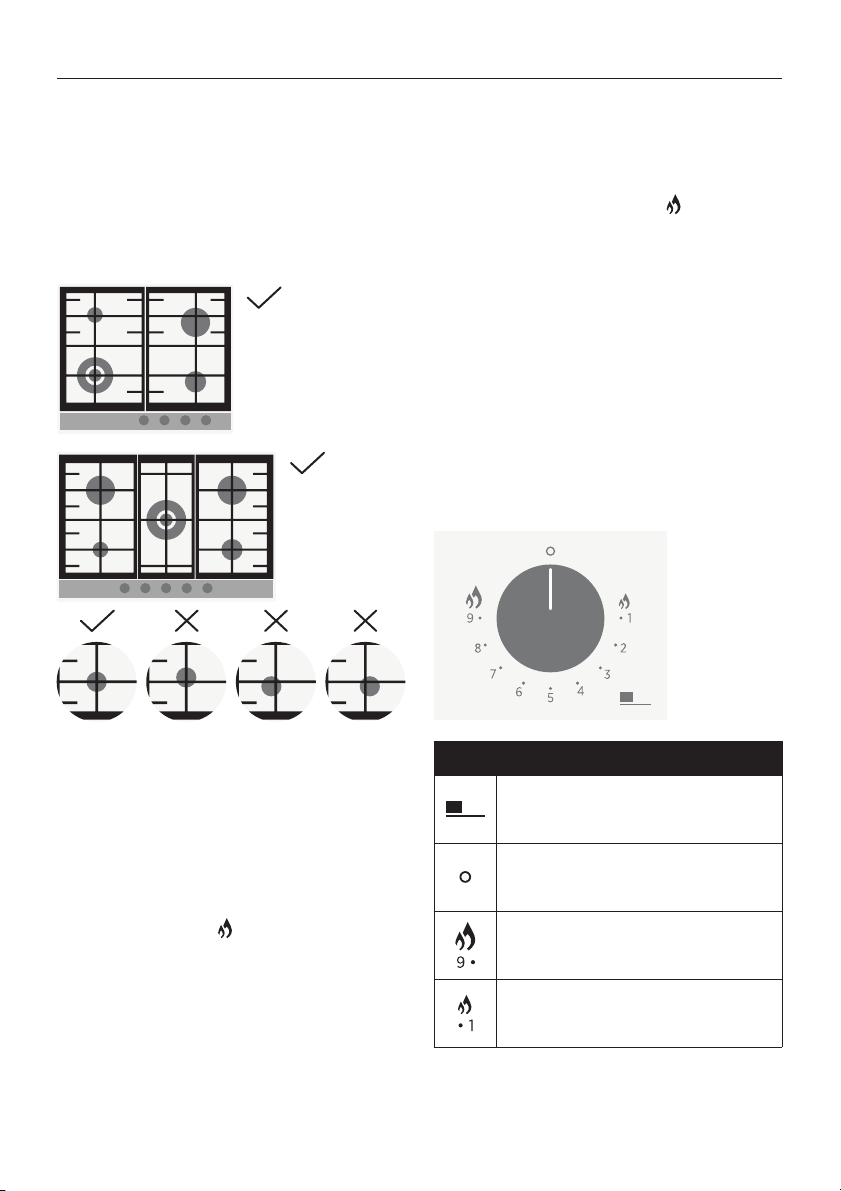

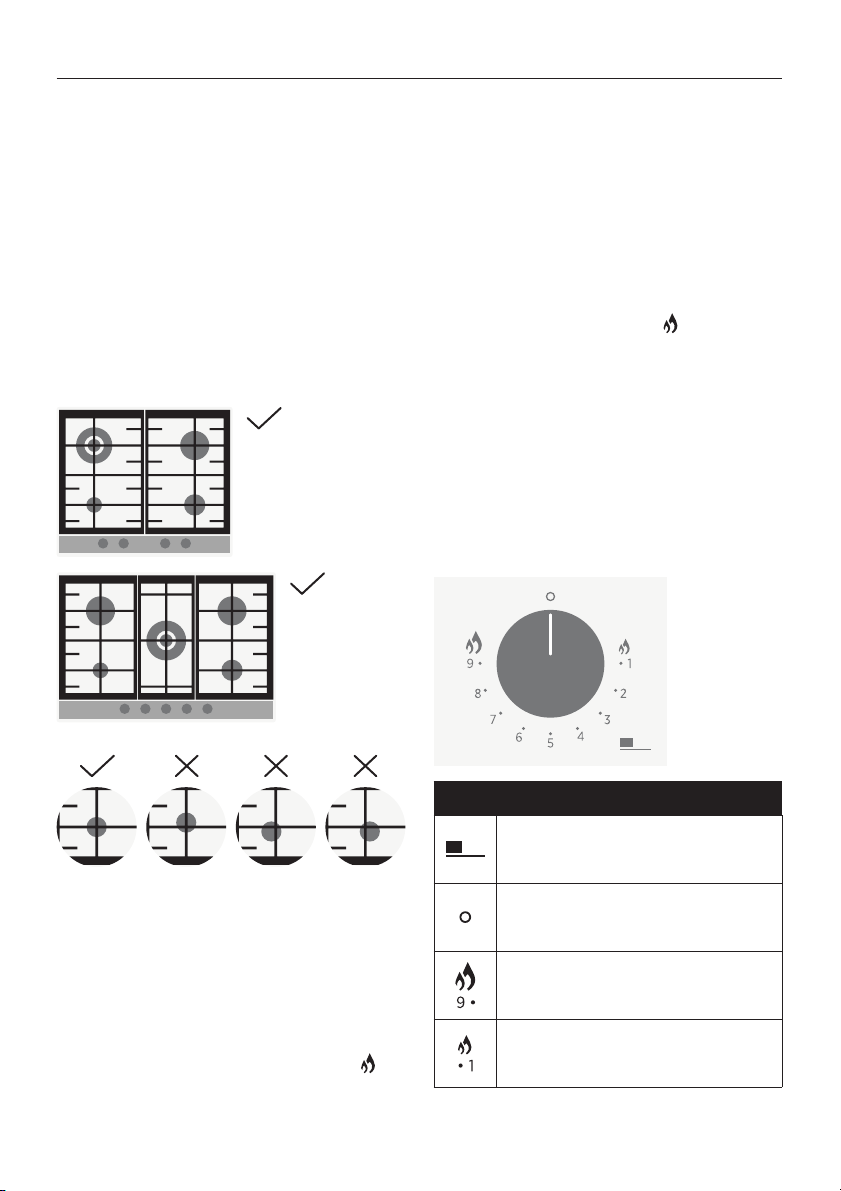

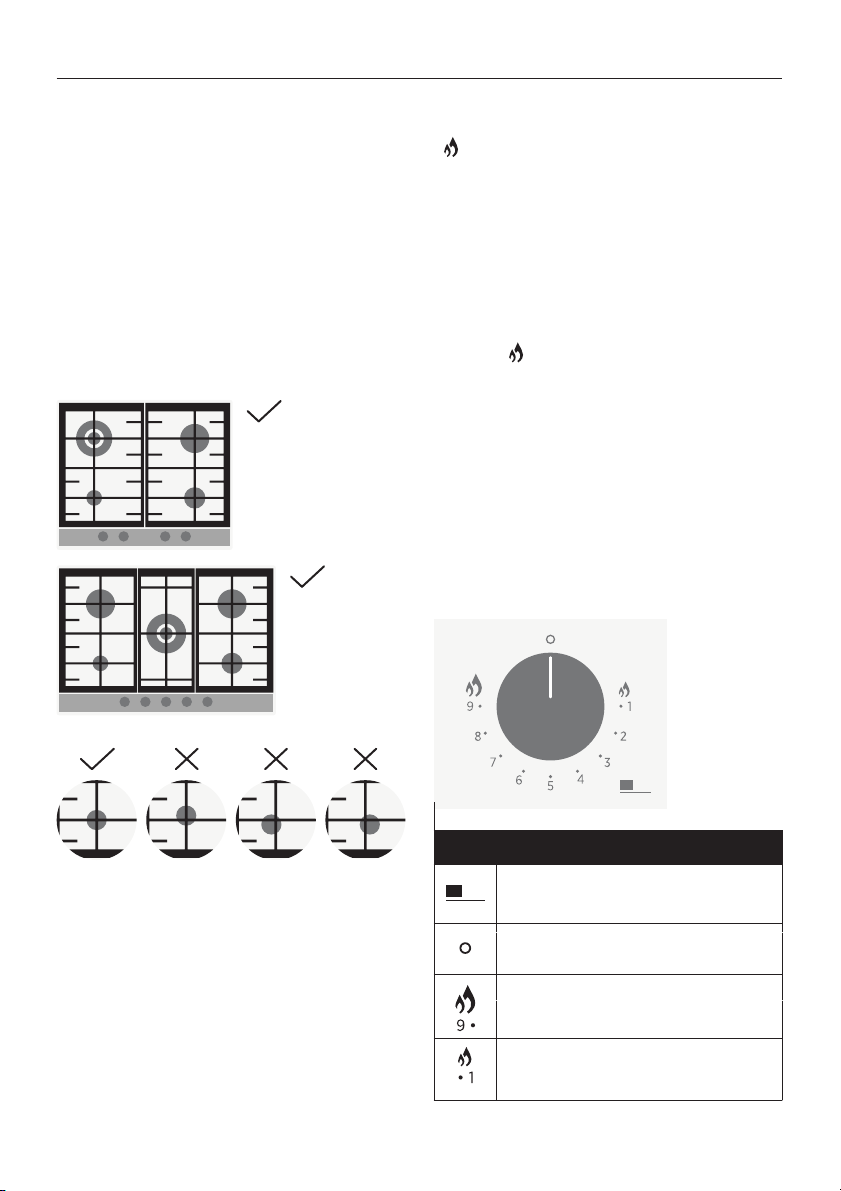

KNOBS CONTROL

Each knob controls each burner as showed in the serigraphy. The knobs have 9 steps from highest ﬂame to lowest ﬂame. Never try to switchfrom° to1

USING THEGAS BURNER

Prior to switching on the gas hob ensure that the burnercapsare correctly placedwithintheir position. This hob is ﬁtted with electronic ignition toignitetheburner. To ignitethe burnerscarryoutthe following:

• Push in and turn anticlockwise to the larger ﬂame symbol or in position 9 and keep pushed 5 seconds after ignition. The ignition system will continue to generate sparks as long asthe controlknobisbeing pressed

Indicators

Burner controlled by control knob

Switched-oﬀ burner

Highest power setting and electric ignition

Lowest power setting

EN 10

Page 12

GENERAL ADVICE

For best results, use cooking vessels with a ﬂat surface. The size of the surface should match the gasburner sideas follows. TableA:

Burner type

AUX 1 kW

Auxiliary AUX 1.2 kW

Auxiliary

SR Semi Rapid

R Rapid

DC 3.8 kW MONO

DC 4 kW MONO

DC 4,2 kW MONO

DC 5 kW MONO

Ø pan/

pot (cm)

10-18

10-18 1,20 114 l/h 87 g/h

12-22 16-26

16-26

Power

(kW)

1,00

1,75

2,70

3.80

4,00

4,20 NG

4 LPG

5 NG

4.5 LPG

G20/20

(methane)

mbar

95 l/h

167 l/h

257 l/h

362 l/h

381 l/h

400 l/h

475 l/h

G 30/28-30 mbar (LPG)

73 g/h

127 g/h

196 g/h

276 g/h

291 g/h

327 g/h

Maintenance and cleaning

Forsmaller containersthe gasburner should be regulated so that the ﬂame does not over-lap the base of the pan. Vessels with a concave or convexbase shouldnotbeused. WARNING: If a ﬂame is accidentally extinguished, turn theknob totheoﬀposition and do not attemptto re-igniteifforat least 1minute.If over theyearsthe gastapsbecomestiﬀ to turn it isnecessary tolubricatethem.Such operation must be carried out only by qualiﬁed Service Engineers.

• Beforecleaning the hob, ensuretheappliance

has cooleddown.

•Remove the plug from the socket or (if

connected directly) switch oﬀ the electricity supply.

• Cleaning and user maintenance shall not be

made bychildren withoutsupervision

• Never use abrasives, corrosive detergents,

bleaching agents or acids. Avoid any acid or alkaline substances(lemon, juice, vinegar etc.) on the enamelled, varnished or stainlesssteel sections.

•When cleaning the enamelled, varnished or

chrome sections, use warm soapy water or a non caustic detergent. For stainless steel use an appropriatecleaningsolution.

After care

Before calling out a Service Engineer please check thefollowing:

• Thattheplugis correctlyinsertedand fused

• That thegassupply isnotfaulty

If thefault cannotbe detected:

• Switch oﬀ the appliance and call the After

Service Centre. DONOT TAMPER WITH THE APPLIANCE.

• The burners can be cleaned with soapy water. To restoretheir originalshine,useahousehold stainless steel cleaner. After cleaning, dry the burnersandreplace.

• It is important the Burners are replaced

correctly.

Chromed gridsandburners

Chromed grids and burners have a tendency to discolour withuse. This doesnot jeopardizethe functionalityofthehob Our After SalesService Centre can provide spare parts ifrequired.

The manufacturer will not be responsible for any inaccuracy resulting from printing or transcript errorscontained in this brochure. We reserve the right to carry out modiﬁcations to products as requires, including the interests of consumption without prejudice to characteristics relating to safety orfunction.

EN 11

Page 13

Protection of the environment

By placing the mark on the appliance, we are conﬁrming compliance to all relevant European safety, health and environmental requirements which are applicable in legislation forthisproduct.

The appliance complies with European Directive 2009/142/EC (GAD) and starting from 21/04/2018 with Gas Appliances Regulation 2016/426(GAR).

Waste management and environmental protection

This appliance is labelled in accordance with European Directive 2012/19/EU regarding electric and electronicappliances (WEEE). The WEEE contain both polluting substances (that can have a negative eﬀect on the environment)and baseelements (that can be reused).

It is important that the WEEE undergo speciﬁc treatments to correctly remove and dispose of the pollutants and recover all the materials. Individuals can playan important role in ensuring that theWEEEdo notbecome an environmental problem;it is essentialtofollow afew basic rules:

• The WEEE should not be treated as domestic waste;

• The WEEE should be taken to dedicated

collectionareasmanagedbythetown council or aregistered company.

ln manycountries, domestic collections maybe available for large WEEEs. When you buy a new appliance, the old one can be returned to the vendor who must accept it free of charge as a one-oﬀ, as long as the appliance is of an equivalent type and has the same functions as the purchasedappliance.

SAVING AND RESPECTING THE ENVIRONMENT

Where possible use lid to cover the pan. Regulate the ﬂame to not overlap the diameter of thepan.

“Vald only for Cyprus”

EN 12

Page 14

Sicherheitshinweise

Wir empfehlen Ihnen, die Installations- und Bedienungsanleitungen für einen späteren Gebrauch aufzubewahren und vor der Installation der Gaskochmulde die Seriennummer zu notieren, falls Sie einmal die Hilfe desKundendienstesanfordernmüssen.

•

WARNUNG: DasGerät und die zugänglichenTeile können währenddes Betriebs heiß werden. Die Heizelemente nicht berühren. Kinder unter 8 Jahren müssen vom Gerät ferngehalten werden,wenn sie nichtständig beaufsichtigtwerden.

•

DiesesGerätistkeinSpielzeugfür Kinder.

•

Dieses Gerät darf nicht von körperlich oder geistig behinderten bzw. in ihrer Sinneswahrnehmung beeinträchtigten Personen (einschließlich Kindern ab 8 Jahren) oder von Personen mit unzureichender Produktkenntnis benutzt werden, es sei denn, sie werden von einer für ihreSicherheitverantwortlichenPersonüberwachtundeingewiesen.

•

Kinder dürfen Reinigungs- und Pﬂegeaufgaben nur unter Aufsicht ausführen.

•

WARNUNG: Das Gerät und zugängliche Teile können während des Betriebs heiß werden. Darauf achten, dass keine heißen Bestandteile berührtwerden.

•

WARNUNG: Zugängliche Teile können während des Betriebs heiß werden.KleineKinder nichtindieNähedes Gerätsgelangenlassen.

•

WARNUNG: Um Gefahren durch das versehentliche Zurücksetzen der thermischen Schutzeinrichtung zu verhindern, sollte das Gerät nicht über eine externe Schaltquelle, beispielsweise eine Zeitschaltuhr, betrieben oder an einen Stromkreislauf angeschlossen werden, der regelmäßigein-und ausgeschaltetwird.

•

Kinder unter acht Jahren nur unter ständiger Aufsicht an das Gerät lassen.

•

Verwenden Sie keinen Dampfreiniger oder Hochdruckspray für die Reinigung.

•

Trennen Sie das Gerät von der Stromversorgung, bevor Sie Arbeiten oderWartungandemGerätvornehmen.

DE 13

Page 15

•

Verbinden Sie das Versorgungskabel mit einem Stecker, dessen Auslegung hinsichtlich Spannung, Strom und Last den Angaben aufdem Typenschild entspricht, und der über einen Erdungskontakt verfügt. Die Steckdose muss der auf dem Schild angegebenen Last entsprechen, funktionsfähig und geerdet sein. Der Erdleiter hat ist grün/gelb. Dieser Vorgang darf nur durch einen geschulten Elektriker ausgeführt werden. Passen Steckdose und Stecker nicht zueinander, muss die Steckdose durch einen qualiﬁzierten Elektriker gegen eine geeignete ausgetauscht werden. Stecker undSteckdose müssenden aktuellenGesetzgebungen des Landes entsprechen. Der Anschluss an die Stromversorgung kann auch mittels eines allpoligen Schalters, der die gesetzlich zugelassenen maximalen Anschlusswerte tragen kann, mit Unterbrechung der Kontakte gemäß Überspannungskategorie III zwischen Gerät und Stromquelle erfolgen. Das gelb/grüne Erdungskabel darf nicht vom Schalter unterbrochen werden. Bei der Installation des Geräts darauf achten, dass die für den Anschluss verwendete Steckdose oder der allpoligeSchalter gutzugänglichist.

•

Die Trennung von der Stromversorgung kann entweder durch einen zugänglichen Stecker oder durch einen Poltrenner erfolgen, der gemäß dengeltenden VDE-VorschriftenandenStromkreis angeschlossenwird.

•

WARNUNG: Verwenden Sie nur Herdschutzvorrichtungen, die der Hersteller des Kochgerätes in den Bedienungsanleitungen alsgeeignet empﬁehlt, bzw. solche Schutzvorrichtungen für die Kochmulde, die ein Bestandteil des Gerätes sind. Die Verwendung ungeeigneter SchutzeinrichtungenkannUnfälleverursachen.

•

WARNING: Unbeaufsichtigtes Kochen mit Fett oder Öl auf der Gaskochmulde kann gefährlich sein und zu einem Brand führen. Löschen Sie ein Feuer NIEMALS mit Wasser, sondern schalten Sie das Gerät aus und decken Sie die Flammen dann ab, z. B. mit einem Deckel odereinerLöschdecke.

•

WARNUNG:KeineGegenständeaufKochﬂächenablegen.

•

VORSICHT:Der Garvorgangmuss überwachtwerden. DieGardauerdes Kochvorgangsmusslaufend überwachtwerden.

•

Wenn vorhanden, nichtin dieHalogenlampen derHerdelemente schauen.

•

Legen Sie keine metallischen Gegenstände wie Messer, Gabeln, Löﬀel oderDeckelauf derGaskochmuldeab.Diese könntensicherhitzen.

DE 14

Page 16

•

Aluminiumfolie und Plastikpfannen dürfen nicht auf Heizzonen abgelegt/aufgestelltwerden.

•

Nach jedem Gebrauch ist eine Reinigung der Gaskochmulde erforderlich, um Schmutz- und Fettbildung zu vermeiden. Andernfalls brennen solche Rückstände bei der erneuten Verwendung der Gaskochmuldean. Rauchund Gerüchebreiten sichaus, zudembesteht Brandgefahr.

•

DieHeizzonenwährendder Benutzungunddanach(für eineWeile)nicht berühren.

•

VerwendenSieimmer geeignetesKochgeschirr.

•

Stellen Sie den Topf immer in die Mitte des Feldes, auf dem Sie garen möchten.

•

StellenSienichtsaufdem Bedienfeldab.

•

VerwendenSiedie Kochmuldenicht alsArbeitsﬂäche.

•

VerwendenSiedie Kochmuldenicht alsSchneidbrett.

•

Keineschweren GegenständeüberderKochmuldeaufbewahren.Wenn dieseherabfallen,könnensie dieKochmuldebeschädigen.

•

VerwendenSiedie Kochmuldenicht fürdie AufbewahrungvonTeilen.

•

DasKochgeschirrnichtüber dieKochmuldeschieben.

•

Für die Reinigung der Glasbestandteile keine Scheuermaterialien oder scharfkantigen Metallschaber verwenden, da diese die Oberﬂäche zerkratzenunddasGlaszerspringenkann.

•

Wenn das Stromkabel beschädigt ist, muss es vom Hersteller, von dessen Kundendienstmitarbeiter oder einer gleichwertig qualiﬁzierten Person ausgetauscht werden, um jegliches Risiko zu vermeiden. Der Erdleiter (gelb/grün) muss auf der Seite des Klemmblocks länger als 10 mm sein. Der Abschnitt für interne Leiter sollte der von der Kochmulde absorbiertenLeistung (sieheAngabeaufdem Etikett)entsprechen.Das KabelmussvomTyp H05V2V2-Fsein.

•

Weitere Vorgänge/Einstellungen sind nicht erforderlich, um das Gerät mitdenNennfrequenzen zubetreiben.

•

Das Gerätist nichtdazubestimmt, übereineexterne Zeitschaltuhr oder einegesonderteFernsteuerung betriebenzuwerden.

DE 15

Page 17

Zusammenfassung

Vielen Dank, dass Sie sich für den Kauf einer Gaskochmulde von Haier entschieden haben. Lesen Sie diese Bedienungsanleitung vor der Verwendung sorgfältig durch und bewahren Sie sie für spätere Referenzzweckeauf.

Sicherheitshinweise

Anweisungen für den Installateur

Anschlüsse

Verwendung der Gaskochmulde - Bedienungsanleitungen

Wartung und Reinigung

Kundendienst

Umweltschutz

Technische Daten

310

DE 16

Page 18

Anweisungen für den Installateur

Bei der Installation eines Haushaltsgerätes kann es sichum einenkomplizierten Vorgang handeln, der, wenn er nicht korrekt ausgeführt wird, sich nachteilig auf die Sicherheit der Verbraucher auswirken kann. Aus diesem Grund sollte diese Aufgabe einem Fachmann überlassen werden, der sie entsprechend den geltenden technischen Vorschriften durchführt. Für den Fall, dass dieser Ratschlag ignoriert wird und die Installation von einer nicht qualiﬁzierten Person durchgeführt wird, lehnt der Hersteller jegliche Verantwortung für technische Fehler des Produktes ab, unabhängig davon, ob ein solcher Fehler zu Sachschäden oder zu Personenschäden führt.

EINBAU

Die Gaskochmulde kann auf jeder Arbeitsﬂäche mit einer Hitzebeständigkeit von bis zu 100 °C und einer Dicke von 25-45 mm eingebaut werden. Die Maße der aus der Arbeitsﬂäche herauszuschneidenden Fläche sind in Abb. 2* dargestellt. Wenn zwischen der EinbauGaskochmulde und dem darunter liegenden Garraum ein zugänglicher Raum vorhanden ist, sollte eine aus Dämmmaterial bestehende Trennwand eingefügt werden (Holz oder ähnliches Material)(Abb. 3*). Wenn die Kochmulde beidseitig neben einem Schrank montiert ist, muss der Abstand zwischen Ausschnitt und Schrank mindestens 170 mm für 60-cm-Gaskochmulden und 75 cm für 250-mm-Gaskochmulden (siehe Abbildung 2*) betragen. Der Abstand zwischen Herd und Rückwand muss für Kochmulden mit Frontregelung mindestens 70 mm und für jene mit seitlichen Regelknöpfen mindestens 50 mm betragen.DerAbstandzwischenderKochmulde und anderen Geräten oder Elementen darüber (z. B. eine Abzugshaube) muss mindestens 700 mm betragen (Abb. 4*). Metallgegenstände in der Schublade können aufgrund der Luftzirkulation hohe Temperaturen erreichen. Es wird daher empfohlen, eine Zwis-chenwand aus Holzzuverwenden. Wichtig - DasDiagramm in Abb. 1*zeigtan, wie das Dichtmittel angewendet werden soll. Die

* Siehe Abschnitt"Technische Informationen" am Ende dieser Anleitung.

Kochmuldeneinheitwird mitden mitgelieferten Befestigungsklammern an den Löchern im SockeldesGerätesbefestigt. Wenn eine 75-cm-Kochmulde über einem Backofen installiert ist, muss dieser mit einem Gebläse gekühltwerden. Wenn eine 60-cm-Kochmulde über einem Backofen installiertist, muss dieserlüftergekühlt werden.

GEEIGNETE STELLE

Dieses Gerät muss gemäß den geltenden Vorschriften eingebaut werden. Es darf nur in gut belüfteten Räumen verwendet werden. Lesen Sie diese Anweisungen vor dem Einbau des Gerätessorgfältigdurch. Eine mit Gas betriebene Kochmulde erzeugt WärmeundFeuchtigkeit in demBereich, in dem sie eingebaut ist. Aus diesem Grund sollten Sie für eine gute Belüftung sorgen, indem Sie alle natürlichen Luftdurchgänge oﬀen halten oder es sollte eine Ablufthaube mit einem Abluftabzug montiert werden. Bei intensiver und längerer Nutzung des Geräts ist ggf. zusätzliche Belüftung erforderlich, zum Beispiel durch das Öﬀnen eines Fensters oder ggf. die Erhöhung der Drehzahl eines elektrischen Lüfters. Wenn der Einbau einer Abzugshaube nicht möglich ist, sollte ein elektrischer Lüfter an einer Außenwand oder einem Fenster angebracht werden, um sicherzustellen, dass eine ausreichendeBelüftungvorhandenist. Der elektrische Lüftersollte inderLagesein, 3-5 Mal proStunde einenkompletten Luftwechselin der Küche durchzu-führen. Der Installateur muss die geltendennationalen Normenbefolgen.

DE 17

Page 19

Anschlüsse

ELEKTRISCHER ANSCHLUSS (NUR FÜR GROSSBRITANNIEN) Warnung - Dieses Gerät muss geerdet werden

Dieses Gerät ist nur für den privaten Gebrauch bestimmt. Der Anschluss an die Hauptversorgung muss von einem kompetenten Elektriker durchgeführt werden, der gewährleistet, dass alle geltenden Einbauvorschriften eingehalten werden. Das Gerät darf nur an eine Unterputzdose geeigneter Schutzart angeschlossen werden; eine 3-Stift-/13-A-Stecker-/Steckdosenkombination ist nicht ausreichend. Ein Doppelpolschalter und ein geeigneter Sicherungsschutz müssen vorhanden sein. Weitere Details zum Stromverbrauch der einzelnen Produkte ﬁnden Sie in der Bedienungsan-leitung und auf dem Typenschild des Geräts. Bei einem Einbauprodukt können Sie das mitgelieferte Kabel ggf. gegen ein längeres Kabel desselben hitzebeständigen Typs austauschen. Die Verkabelung muss wie folgt an die Stromversorgung angeschlossen werden:

Anschluss

Grün/gelber Draht Erdungsanschluss

Blauer Draht Neutral Anschluss

Brauner Draht Spannungsanschluss

Zum

Unterputzanschluss

Hinweis: Wir raten nicht dazu, Fehlerstromschutzvorrichtungenfür elektrischeKochgeräte zu verwenden, die Unterputz angeschlossen sind, weil damit «Fehlauslösungen» möglich sind. Wir erinnern noch einmal daran, dass das Gerät richtig geerdet werden muss. Der Hersteller lehnt jegliche Verantwortung für alle Ereignisse ab, die aufgrund einer fehlerhaften elektrischen Installationauftreten.

ELEKTRISCHERANSCHLUSS

Überprüfen Sie die Daten aufdem Typenschild an der Außenseite des Gerätes, um sicherzustellen, dass Versorgungs- und Eingangsspannung ausreichend sind. Vor dem Anschluss das Erdungssystem prüfen. Die Erdung dieses Gerätes ist gesetzlich vorgeschrieben. Wenn diese Vorschrift nicht eingehalten wird, übernimmt der Hersteller keine Haftung für Sach- oder Personenschäden. Sofern nicht bereits ein Stecker befestigt ist, einen Stecker anbringen, der der auf dem Typenschild

angegebenen Last entspricht. Der Erdleiter ist gelb/grün. Der Stecker muss immer zugänglich sein. Wenn die Kochmulde direkt an die Stromversor-gung angeschlossen ist, muss ein Trennschalter eingebaut werden. Ein beschädigtes Netzkabel muss von einem qualiﬁzierten Techniker ausgetauscht werden, um mögliche Gefahren zu vermeiden. Der Erdleiter (grün/gelb) muss mindestens 10 mm länger sein als die Phasen- und Nullleiter. Der Querschnitt des Kabels muss hinsichtlich der absorbierten Leistung der Gaskochmulde ausreichend bemessen sein. Angaben zur Spannung entnehmen Sie bittedem Typenschild. Stellen Sie sicher, dass es sich um ein Stromkabel vom Typ 3x0,75 mmhandelt2H05V2V2-F

Netzversorgung

SPANNUNGSFÜHREND

ERDE NEUTRALLN

Brauner Draht

Grün/gelber Draht

Blauer Draht

Stromkabel

Falls ein Gerät nicht mit einem Stromkabel und stecker ausgestattet sein sollte bzw. nicht mit anderen Mitteln für das Trennen des Kontaktstroms, d.h. mit einer Trennung an allen Polen für die vollständige Trennung gemäß Überspannungskategorie III, muss aus den Anleitungen hervorgehen, dass die Trennvorrichtungen gemäß den Anschlussvorschriften ein Bestandteil der festenVerkabelung sein muss.

GASANSCHLUSS

Diese Anweisungen gelten für qualiﬁziertes Personal; die Installation der Geräte muss den geltenden nationalen Normen entsprechen. (Nur für GB: Die Gasinstallation \Inbetriebnahme muss gemäß den gesetzlichen Vorschriften durch einen „Gas Safe"-Installateur durchgeführt werden). Alle Arbeiten müssen ausgeführt werden während die Spannungsversorgung getrennt ist. Das Typenschild an der Gaskochmulde informiert über den zu verwendenden Gastyp. Der Anschluss an die Gaszuleitung oder die Gasﬂasche darf erst hergestellt werden, nachdem sichergestellt wurde, dass es sich um einen geeigneten, geregelten Gastyp handelt. Sollte es sich nicht um einen geregelten Gastyp handeln, beachten Sie

DE 18

Page 20

Die Anweisungen für die Änderung der Gaseinstellung in den folgenden Absätzen. Für Flüssiggas (Flaschengas) sind Druckregler zu verwenden, die den geltenden nationalen Normen entsprechen. Nur Leitungen, Unterlegscheiben und Dichtungsscheiben verwenden, die den geltenden nationalen Normen entsprechen. Einige Modelle sind mit konischen Verbindungen für die Installation in jenen Ländern ausgestattet, in welchen ein solcher Verbindungstyp vorgeschrieben ist. Abbildung 8 erläutert, wie Sie die unterschiedlichen Anschluss-/Verbindungstypen erkennen (CY = zylindrisch, CO = konisch). In jedem Fall muss der zylindrische Teil der Verbindung mit der Gaskochmulde verbunden werden. Beim Anschließen der Gaskochmulde an die Gasversorgung über elastische Schläuche müssen Sie sicherstellen, dass die maximale Entfernung des Schlauchs 2 Meter nicht überschreitet. Der elastische Schlauch muss so montiert werden, dass er keinen Kontakt mit einem beweglichen Teil des Gehäuses (z. B. einer Schublade) hat, und er darf nicht durch Bereiche geführt werden, in welchen er geknickt/ gequetscht oder anderweitig beschädigt werden kann.

Um mögliche Schäden an der Gaskochmulde zu vermeiden, führen Sie bitte die Installation gemäß dieserReihenfolge durch(Abb. 6*):

1. Montieren Sie die Teile, gemäß der Abbildung,

in dieserReihenfolge: A: 1/2Adapterstecker,zylindrisch B: 1/2Dichtung

C: 1/2 Buchsenadapter, konisch-zylindrisch

oder zylindrisch-zylindrisch

2. Die Verbindungen mit dem Spannschlüssel

festziehen und darauf achten, dass die LeitungeninihrerStellung verdrehtwerden.

3. Verbinden Sie den Anschluss „C" mit einem

starren Kupfer- oder ﬂexiblen Stahlrohr mit der Gasversorgung.

WICHTIG: Prüfen Sie die Rohrverbindung abschließend mithilfe einer Seifenlösung auf Leckagen.KEINEOFFENENFLAMMEN!Stellen

Kontakt mit einem beweglichen Teil des Schranks hat (z.B. eine Schublade) und dasses so angeordnet ist, dass es vor Beschädigungen geschützt ist. Warnung: Bei Gasgeruch in der Nähe dieses Gerätes schalten Sie die Gaszuführung zum Gerät unverzüglich ab. Rufen Sie sofort einen Techniker herbei. Suchen Sie niemals mit einer oﬀenen Flamme nach einem Leck.

ANPASSUNG DER GASKOCHMULDE AN UNTERSCHIEDLICHEGASTYPEN

Gehen Sie bitte folgendermaßen vor, um die Gaskochmulde an die Verwendung der unterschiedlichenGastypenanzupassen:

• Rippenrahmenrosteund Brennerentfernen.

• Einen Sechskantschüssel (7 mm) in den Brennerträgereinsetzen(Abbildung 7*).

Die Düse abschrauben und gegen eine Düse austauschen, die für das zu verwendende Gas geeignet ist(siehe Gastyp-Tabelle)

REGELUNGDER MINDESTFLAMME

Nach dem Zünden der Brenner drehen Sie den Regler auf die Mindeststellung. Entfernen Sie den Reglerknopf dann (er lässt sich einfach durch leichtenDruck abziehen). Die Schraube lässt sich mit einem kleinen «Terminal»-Schraubendreher einfach regulieren; siehe Abbildung9*. Durch Drehen der Schraube im Uhrzeigersinn verringert sich der Gasﬂuss, während die Drehung entgegen dem Uhrzeigersinn den Fluss erhöht - Mit dieser Einstellung wird eine Flamme von etwa 3 bis 4 mm Länge erreicht. Tauschen SiedenReglerknopf dann aus. Bei der Versorgung mit Flüssiggas (LPG) muss die Schraubefürdie Einstellungder Standﬂamme (im Uhrzeigersinn) bis zum Endanschlag gedreht werden. Sobald Sie das Gas neu geregelt haben, tauschen Sie das alte Gastypenschild an Ihrem Gerät gegen das neue (das der Gaskochmulde beiliegt) mit Angaben zu dem geregelten Gastypaus.

Sie zudem sicher, dass das ﬂexible Rohr keinen

* Siehe Abschnitt"Technische Informationen" am Ende dieser Anleitung.

DE 19

Page 21

Verwendung der Gaskochmulde - Bedienungsanleitungen

Dieses Gerät darf nur für den Zweck verwendet werden, für den es vorgesehen ist, d. h. für den Gebrauch im Haushalt. Jedeandere Verwendung wird als unsachgemäß angesehen und könnte somit Gefahren bergen. Der Hersteller übernimmt keine Haftung für Schäden oder Verluste, die durch unsachgemäße Verwendung entstehen. Stellen Sie vor der Verwendung eines der Brenner sicher, dass der Rippenrahmen den Brenner einschließt; siehe die nachstehende Abbildung. Bei Gussrippenrahmen ist die Position unterhalb des Rahmens angegeben. Vergewissern Sie sich, dass Sie den richtigen Rippenrahmen in der richtigen Position verwenden.

Uhrzeigersinnauf das größereFlammensymbol

oder in Position 9 drehen und nach der Zündung noch 5 Sekunden gedrückt halten. Das Zündsystem erzeugt Funken, während der Drehknopf gedrückt gehalten wird. Warnung: Wenn kein Strom für das Zünden des Brenners vorhanden ist, verwenden Sieein Streichholz oder einen Anzünder. Gehen Sie folgendermaßen vor:

• Halten Sie das angezündete Streichholz oder

den Anzündernahe andenBrenner.

• Den Reglerknopf eindrücken und gegen den

Uhrzeigersinn auf das größere Flammensymbol oder in Position 9 drehen und nach der Zündung noch 5 Sekunden gedrückt

halten Warnung: Wenn der Brenner nach 5 Sekunden nicht zündet,beenden Sie denVorgang. Warten Sie dann mindestens 1 Minute bevor Sie erneut versuchen,denBrenner zu entzünden.

DREHKNÖPFE

Jeder Knopf regelt die einzelnen Brenner, wie in der nachstehenden Serigraphie dargestellt. Die Drehknöpfe könnenin 9 Stufen von dergrößten bis zur kleinsten Flamme eingestellt werden. VersuchenSienie, von°auf 1 umzuschalten

VERWENDUNG DESGASBRENNERS

Vor dem Einschalten der Gaskochmulde müssen Sie sich vergewissern, dass sich die Brennerkappen in der richtigen Position beﬁnden. Diese Gaskochmulde ist mit einer elektronischen Zündung zum Zünden des Brennersausgestattet.

Gehen Sie folgendermaßen vor, um die Brenner zu zünden: Den Reglerknopf eindrücken und gegen den

Anzeigen

Mittels Reglerknopf geregelter Brenner

Brenner ausschalten

Höchste Leistungseinstellung und elektrische Zündung

Niedrigste Leistungseinstellung

DE 20

Page 22

ALLGEMEINERHINWEIS

Fürbeste Ergebnisse verwendenSie Kochgefäße mit einer ﬂachen Oberﬂäche. Die Größe der Oberﬂäche sollte folgendermaßen gemäß der Größe desGasbrenners gewählt werden. Tabelle A:

Brennertyp

AUX 1 kW

Auxiliary AUX 1.2 kW

Auxiliary

SR Semi Rapid

R Rapid

DC 3.8 kW MONO

DC 4 kW MONO

DC 4,2 kW MONO

DC 5 kW MONO

Pfanne/

Topf (cm)

Leistung

10-18

10-18 1,20 114 l/h 87 g/h

12-22 16-26

16-26

4,20 NG

16-26

4.5 LPG

(kW)

1,00

1,75

2,70

3.80

4,00

4 LPG

5 NG

G20/20

mbar

(Methan)

95 l/h

167 l/h

257 l/h

362 l/h

381 l/h

400 l/h

475 l/h

G 30/28-30 mbar (LPG)

73 g/h

127 g/h

196 g/h

276 g/h

291 g/h

327 g/h

Wartung und Reinigung

Bei kleineren Behältern sollte der Gasbrenner so eingestellt werden, dass die Flamme nicht über den Topfboden hinausreicht. Gefäße mit konkavem oder konvexem Boden dürfen nicht verwendet werden. WARNUNG: Wenn eine Flamme versehentlich gelöscht wird, drehen Sie den Knopf in die AusStellung. Warten Sie mindestens 1 Minute, bis Sie siewieder entzünden. Wenn die Gashähne über die Jahre schwergängig werden und sich nicht mehr drehen lassen, müssen sie geschmiert werden. Diese Schmierung muss einem qualiﬁzierten Kundendiens- ttechniker vorbehalten sein.

• Vergewissern Sie sich vor dem Reinigen der Gaskochmulde,dass dasGerätabgekühlt ist.

• Ziehen Sie den Netzstecker aus der Steckdose oder schalten Sie die Stromversorgung (bei einemfest angeschlossenenStecker) ab.

• Kinder dürfen Reinigungs- und Pﬂegeaufgaben nurunter Aufsichtausführen.

• KeineScheuermittel,ätzendeReinigungsmittel, Bleichmittel oder Säuren verwenden. Keine säurehaltigen oder alkalischen Substanzen(Zitrone, Zitronensaft,Essigusw.) auf den Emaille-, Lack- oder Edelstahlteilen verwenden. VerwendenSie beimReinigender emaillierten, lackierten oder verchromten Abschnitte warmes Seifenwasser oder ein nicht säurehaltiges Spülmittel. Für Edelstahl

Kundendienst

Stellen Sie bitte folgendes sicher, bevor Sie einen Kundendiensttechnikerrufen:

• Der Stecker ist richtig eingesteckt und abgesichert

• Die Gasversorgung ist nicht gestört. Falls der Fehler nichtermittelt werdenkann:

Schalten Sie das Gerät aus und rufen Sie den Kundendienst an. ÖFFNEN SIE DAS GERÄT

eine geeigneteReinigungslösung verwenden.

• Die Brenner können mit Seifenwasser gereinigt werden. Verwenden Sie zum Wiederherstellen des Originalglanzes einen Haushaltsreiniger für Edelstahl. Nach der Reinigung die Brenner trocknen und wieder einsetzen.

• Es istwichtig, dieBrenner richtig einzusetzen.

Verchromte Rippenrahmen und Brenner

Verchromte Rippenrahmen und Brenner verfärben während des Gebrauchs. Dadurch wird die Funktionsfähigkeit der Gaskochmulde nicht eingeschränkt. Unser After-SalesServicecenter kannbei Bedarf Ersatzteile liefern.

NICHT: Der Hersteller übernimmt keine Gewährleistung für Ungenauigkeiten in dieser Anleitung infolge von Übersetzungs- oder Druckfehlern. Wir behalten uns das Recht vor, jederzeit erforderliche Änderungen an Produkten vorzunehmen, auch solche, die den Verbrauch betreﬀen, und zwar unbeschadet der Merkmale bezüglichSicherheit oder Funktion.

DE 21

Page 23

Umweltschutz

Durch dasZeichen auf diesemProdukt wird seine Einhaltung aller geltenden Sicherheits-, Gesundheits- und Umweltanforderungen bestätigt, die gesetzlich für dieses Produkt vorgeschriebensind.

Das Gerät erfülltdieEU-Richtlinie2009/142/EG (GAD) und ab 21.04.2018 die Richtlinie für Gasverbrauchseinrichtungen2016/426 (GAR).

Entsorgung undUmweltschutz

Dieses Elektrohaushaltsgerät ist in Einklang mit der EU-Richtlinie2012/19/EUüberElektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet.

Elektro- und Elektronik-Altgeräte enthalten umweltschädigende Substanzen (die ggf. eine negative Auswirkung auf die Umwelt haben)sowie (wiederverwendbare) Grundelemente.

Daher ist es wichtig, Elektro- und ElektronikAltgeräte speziﬁsch zu entsorgen, um alle schädlichen Substanzen zu entfernen und wiederverwendbare Teile zu recyceln. Verbraucher leisteneinen wichtigen Beitrag, um zu gewährleis-ten,dass Elektro- und ElektronikAltgeräte nicht zu einem Umweltproblem

werden. Halten Sie sich daher bitte an die folgendenGrundregeln:

• Elektro- und Elektronik-Altgeräte dürfen nicht

mit demnormalen Hausmüllentsorgtwerden.

• Elektro- und Elektronik-Altgeräte müssen bei

zugelassenen Sammelstellen abgegeben werden, die von der Stadtverwaltung oder

anderen zuständigenStellen verwaltetwerden. In vielenLändern wird fürdie Entsorgung großer Elektro- und Elektronik-Altgeräte ein Abholservice angeboten. Beim Kauf eines neuen Geräts wird das alte vom Händler zurückgenommen, der es kostenfrei entsorgt, sofern das neue Gerät von einem ähnlichen Typ ist und die gleiche Funktion erfülltwiedasAltgerät.

MASSNAHMEN ZUM STROMSPAREN UND UMWELTSCHUTZ

Töpfe nach Möglichkeit mit einem Deckel abdecken. Die Flamme so justieren, dass sie den Topfdurchmessernicht überschreitet.

DE 22

Page 24

Avvertenze sulla sicurezza

Si consiglia di conservare il libretto di istruzioni per eventuali consultazioni in futuro. Prima di installare il piano cottura, annotare il numero di serie seguente qualora fosse necessario ricorrere all'assistenzapost-vendita.

•

ATTENZIONE: l'elettrodomesticoeicomponenti accessibili diventano caldi durante l'uso. Non toccare gli elementi scaldanti. Tenere lontani dall'elettrodomestico i bambini di età inferiore a 8 anni, a meno che non venganocontrollaticontinuamente.

•

Impedireaibambini digiocareconl'elettrodomestico.

•

L'elettrodomestico può essere utilizzato da persone di almeno 8 anni e da persone aﬀette da limitazioni delle capacità ﬁsiche, sensoriali o mentali, senza esperienza o conoscenza del prodotto, solo sotto supervisione e dopo averle istruite sull'uso dell'elettrodomestico, in manierasicuraeconsapevoledeipossibilirischi.

•

La pulizia e la manutenzione non devono essere eﬀettuate da bambini senzasupervisione.

•

ATTENZIONE: l'elettrodomesticoeicomponenti accessibili diventano caldidurantel'uso.Attenzioneanontoccarecomponenticaldi.

•

ATTENZIONE: durante l'uso, i componenti accessibili possono diventarecaldi.Tenere lontaniibambini.

•

ATTENZIONE: per evitare pericoli causati dal reset accidentale del dispositivo di interruzione termica, l'elettrodomestico non deve essere alimentato tramite un dispositivo di commutazione esterno, ad es. un timer, e non deve essere collegato a un circuito che viene acceso e spentoregolarmente.

•

Tenere lontani i bambini di età inferiore a 8 anni a una distanza di sicurezzadall'elettrodomestico,senon sonosorvegliaticontinuamente.

•

Non utilizzare elettrodomesticia vapore ospruzzatori ad altapressione perleoperazionidipulizia.

•

Scollegare l'elettrodomestico dalla rete elettrica prima di eﬀettuare la manutenzioneoaltre attivitàsimili.

•

Collegare laspina alcavodi alimentazione eaccertarsiche sia ingrado di sostenere la tensione, la corrente e il carico indicati sull'etichetta; accertarsi, inoltre, che sia presente il contatto di terra. La presa deve

IT 23

Page 25

Essereingradodisostenere ilcaricoindicatosull'etichettaedeveessere dotata di contatto di terra perfettamente funzionante. Il conduttore di terraè dicoloregiallo-verde. Questaoperazionedeveessere eﬀettuata da unprofessionista qualiﬁcato.In caso diincompatibilità tra lapresa ela spina dell'elettrodomestico, chiedere a un elettricista qualiﬁcato di sostituire la presa con un'altra di tipo adatto. La spina e la presa devono essere conformi alle norme vigenti nel paese di installazione. Il collegamento alla fonte di alimentazione può essere eﬀettuato anche interponendo tra l'elettrodomestico e la fonte di alimentazione un interruttore omnipolare, con separazione dei contatti conformi ai requisiti della categoriadi sovratensioniIII, in gradodi sostenere il carico massimo collegato e conforme alle norme vigenti. Il cavo di terra gialloverde non deve essere interrotto dall'interruttore. La presa o l'interruttore omnipolare utilizzato per il collegamento deve essere facilmenteaccessibilequandol'elettrodomesticoèinstallato.

•

Per interrompere l'alimentazione, la spina deve essere facilmente accessibile oppure nel cablaggio ﬁsso deve essere incorporato un interruttore,inconformitàallenorme sulcablaggio.

•

ATTENZIONE: utilizzaresolole protezioniper ilpianocotturaprogettate dal produttoredell'elettrodomestico dacucina o indicatedal produttore dell'elettrodomestico nelleistruzioni per l'usocome protezioni idonee o incorporate nell'elettrodomestico. L'usodi protezioni inappropriate può causareincidenti.

•

ATTENZIONE: la cottura con oli o grassi può essere pericolosa e può causareincendi seilpiano cotturarimane incustodito. Incasodiincendio, non provare MAI a estinguerlocon l'acqua; spegnere l'elettrodomestico ecoprirelaﬁamma conuncoperchioouna copertaantincendio.

•

ATTENZIONE: per evitareil rischiodi incendi, noncollocare oggettisulle superﬁcidicottura.

•

ATTENZIONE: il processo di cottura deve controllato costantemente. Unprocessodicotturabrevedeveesserecontrollatocostantemente.

•

Non guardaregli elementidel pianocottura alampada alogena,se presenti.

•

Noncollocaresulpiano cotturaoggettimetallici (ades.coltelli,forchette, cucchiaiocoperchi).Potrebberoriscaldarsi.

IT 24

Page 26

•

Non appoggiare pellicole di alluminio o contenitori di plastica sulle zone diriscaldamento.

•

Dopo ogni utilizzo, pulire ilpiano cottura perevitare accumulidi grassoe sporco che si riscalderebbero al successivo utilizzo, bruciando e producendofumo,cattiviodorie rischiodiincendio.

•

Nontoccarelezonecaldedurantel'usoosubitodopo.

•

Adoperaresempreutensilidacucina adeguati.

•

Poggiaresemprelapentolaalcentrodell'unitàutilizzatapercucinare.

•

Noncollocareoggettisulpannello dicontrollo.

•

Nonutilizzareilpiano cotturacomesuperﬁciedilavoro.

•

Nonutilizzarelasuperﬁcie pertagliare.

•

Non conservare al disopra del piano cottura oggetti pesanti che potrebberodanneggiarlocadendo.

•

Nonutilizzareilpiano cotturaperla conservazionedioggetti.

•

Nonfarescorreregliutensilida cucinasulpianocottura.

•

Non adoperare materiali ruvidi o abrasivi oppure raschietti metallici aﬀilati per pulire i vetri, in quanto potrebbero graﬀiare la superﬁcie e causarelarotturadelvetro.

•

Se il cavo di alimentazione è danneggiato, deve essere sostituito dal Produttore, da un tecnico dell'assistenza o da una persona con analoga qualiﬁca per evitare rischi. Il conduttore di terra (giallo-verde) deve essere lungo più di 10 mm sul lato morsettiera. La sezione interna dei conduttori deve essere adeguata alla potenza assorbita dal piano cottura (indicata sulla targhetta).Il cavo di alimentazione deve essere di tipoH05V2V2-F

•

Il funzionamento dell'elettrodomestico alle frequenze nominali non richiedealcunaoperazioneoimpostazionesupplementare.

•

Questo elettrodomestico non è progettato per l'uso tramite timer esterniesistemi dicontrollo remotoseparati.

IT 25

Page 27

Sommario

Grazie per aver acquistato un piano cottura a gas Haier. Leggere attentamente questo manuale di istruzioni primadiutilizzareilpianocottura econservarlo inunluogo sicuroper poterloconsultare in seguito.

Avvertenze sulla sicurezza

Istruzioni per l'installatore

Collegamenti

Utilizzo del piano cottura - Istruzioni per l'uso

Pulizia e manutenzione

Cura

Protezione dell'ambiente

Informazioni tecniche

310

IT 26

Page 28

Istruzioni per l'installatore

L'installazione di un elettrodomestico può rivelarsi un'operazione complicata che può pregiudicare gravemente la sicurezza dell'utente se non viene eﬀettuata correttamente. Questa operazione, quindi, deve essere eﬀettuata da un professionista qualiﬁcato in conformità ai regolamenti tecnici vigenti. Se questo avviso viene ignorato e l'installazione viene eﬀettuata da una persona non qualiﬁcata, il produttore declina qualunque responsabilità per eventuali guasti tecnici del prodotto, a prescindere dal fatto che possono causare danni materiali o lesioni personali.

INCASSO

Il piano cottura può essere installato su qualunque top di cucina resistente a una temperatura di 100 °C, di spessore compreso tra 25 e 45 mm. Le dimensioni dell'incasso da ricavare sul top di cucina sono illustrate nella Figura2*. In presenza diuno spazioaccessibile tra il piano cottura incassato e la cavità sottostante, è opportuno inserire una parete divisoria in materiale isolante (legno o materiale simile) (Figura3*). Se il piano cottura viene montato accanto a un mobile su entrambi i lati,la distanza tral'incasso e il mobile deve essere almeno 170 mm per i piani cotturada 60 cme250mmperquellida 75 cm (v. Figura 2*), mentre la distanza tra il piano cottura e la parete posteriore deve essere almeno 70 mm per ipiani cottura con i comandi frontalie 50mm per quelli con icomandilaterali. La distanza tra il piano cottura e altre unità o elettrodomestici sovrastanti (ad es. una cappa aspirante) non deve essere inferiore a 700 mm (Figura 4*). Gli oggetti metallici nel cassetto possono raggiungere temperature elevate a causa del ricircolo dell'aria. È preferibile, quindi, utilizzare un pannello di legno intermedio. Importante: l'illustrazionenella Figura 1*spiega come deve essere applicato il sigillante. Il piano cottura si monta applicando i morsetti di ﬁssaggio forniti in dotazione, utilizzando i fori alla basedell'unità. Quando si monta un piano cottura di 75 cm sopra un forno a incasso, quest'ultimo deve

essere raﬀreddatocon unaventola. Quando si monta un piano cottura di 60 cm sopra un forno a incasso, quest'ultimo deve essere raﬀreddatocon unaventola.

LOCAZIONICONSIGLIATE

Questo elettrodomestico deve essere installato in conformità alle norme vigenti e deve essere utilizzato solo in uno spazio ben ventilato. Consultare attentamente le istruzioni prima di installare o utilizzare questo elettrodomestico. Un elettrodomestico per la cottura a gas produce calore e umidità nell'area in cui è installato. Per tale motivo, è opportuno garantire una buona ventilazione mantenendo aperti tutti i passaggi naturali dell'ariao installando una cappa aspirante con una canna fumaria discarico. L'uso intensivo eprolungato dell'elettrodomesticopuò richiedere una ventilazione supplementare, ad esempio l'apertura di una ﬁnestra o un aumento della velocitàdellaventolaelettrica, se presente. Se non è possibile installare una cappa, è necessario montare una ventola elettrica su una parete esterna o su una ﬁnestra per garantire un'adeguata ventilazione. La ventola elettrica dovrebbeesserein grado di eﬀettuare un ricambio d'aria completo in cucina 3-5 volte ogni ora. L'installatore deve attenersi alle norme nazionali pertinenti.

* Consultare la sezione "Informazioni tecniche" alla ﬁne di questo manuale.

IT 27

Page 29

Collegamenti

COLLEGAMENTO ELETTRICO (SOLO PER IL REGNO UNITO) Avvertenza: questo elettrodomestico deve essere collegatoaterra.

Questo elettrodomestico è stato progettato solo per uso domestico. Il collegamento alla rete elettrica deveessere eﬀettuato daunelettricista competente nel rispetto di tutte le norme vigenti relative a tali installazioni. L'apparecchio deve essere collegato solo a un punto luce adeguato; una spina/presa da 13 ampere a 3 piedini non è adatta. Deve essere utilizzato un interruttore bipolare e il circuito deve integrare un fusibile di protezione adeguato. Ulteriori dettagli sui requisiti elettrici del singolo prodotto sono reperibili nelle istruzioni per l'usoe sullatarghetta dell'elettrodomestico. Nel caso di prodotti da incasso, per usare un cavo più lungo di quello in dotazione occorre utilizzare un tipo di cavo con un idoneogrado diresistenzaal calore. Il cablaggio deve essere collegato alla rete elettrica come indicatodi seguito:

Collegare

Conduttore giallo-verde Collegamento a terra

Conduttore neutro blu Collegamento

Conduttore marrone Collegamento alla fase

Al punto luce

Nota: si sconsiglia l'uso di dispositivi di dispersione a terra con elettrodomestici per la cottura installati a punti luce a causa di probabili falsi arresti. Tenere presente, ancora una volta, che l'elettrodomestico deve essere collegato correttamente a terra; il produttore declina qualunque responsabilità in caso di incidenti dovuti all'installazione elettrica errata.

COLLEGAMENTOELETTRICO

Controllare i dati sulla targhetta collocata all'esterno dell'unità per accertarsi che la tensione di alimentazione e quella di ingresso siano adeguate. Prima del collegamento, controllare l'impianto di messa a terra. Per legge, questo elettrodome-stico deve essere collegato a terra. Se non viene rispettata questa norma, il produttore non sarà responsabile di eventuali danni causati a persone o cose. Se non è già

montata una spina, montare una spina adeguata al carico indicato sulla targhetta. Il conduttore di terra è di colore giallo-verde. La spina deve essere sempre accessibile.Nel casoin cuiil piano cottura sia collegato direttamente alla rete elettrica, è necessario montare un interruttore automatico. Se il cavo di alimentazione è danneggiato, deve essere sostituito da un tecnico qualiﬁcato per evitare qualunque rischio potenziale. Il conduttore di terra (di colore gialloverde) deve essere almeno 10 mm più lungo rispetto ai conduttori di fase e neutro. La sezione del cavo utilizzato deve essere adeguata alla potenza assorbita dal piano cottura. Controllare la targhetta con i dati della potenza e accertarsi che il cavo di alimentazione sia di tipo H05V2V2F, sez. 3×0,75mm2.

F Conduttore marrone Conduttore galloverde

Conduttore blu

Cavo di alimentazione

Alimentazione di rete

FASE

TERRA

NEUTROLN

Se un elettrodomestico è sprovvisto del cavo di alimentazione e della spina o di altri mezzi di scollegamento dalla rete elettrica con separazione dei contatti in tutti i poli che consentano lo scollegamento totale in condizioni di sovratensione di categoria III, le istruzioni devono indicare che i mezzi di scollegamento devono essere incorporati nel cablaggio ﬁsso in conformità alle norme sui cablaggi.

COLLEGAMENTO GAS

Queste istruzioni sono destinate a personale qualiﬁcato; l'installazionedelle apparecchiature deve essere conforme alle norme nazionali pertinenti. (Solo per il Regno Unito: per legge, l'installazione del gas e la messa in servizio devono essere eﬀettuate da un installatore "Gas Safe"). Tutte le operazioni devono essere eﬀettuate con l'alimentazione elettrica scollegata. La targhetta sul piano cottura indica il tipo di gas per cui è progettato. Il collegamento alla rete di alimentazione del gas o alla bombola del gas deve essere eﬀettuato dopo aver controllato che sia regolato per il tipo di gas con cui sarà alimentato. Se non è regolato correttamente, consultare

IT 28

Page 30

Le istruzioni neiparagraﬁ seguenti permodiﬁcare l'impostazione del gas. Per il gas liquido (gas in bombole) utilizzare regolatori di pressione conformi alle norme nazionali pertinenti. Utilizzare solo tubi, rondelle e guarnizioni conformialle norme nazionali pertinenti. Per alcuni modelli è fornito un collegamento conico per l'installazione nei paesi in cui è obbligatorio questo tipo di collegamento; la Figura 8 spiega come riconoscere i vari tipi di collegamento (cilindrico e conico). In ognicaso, la parte cilindricadelcollegamento deveessere collegataalpiano cottura. Quando si collega il piano cottura all'alimentazione del gas tramite tubi ﬂessibili, accertarsi che la distanza massima coperta dal tubo non sia superiorea 2metri. Il tubo ﬂessibile deve essere montato in modo che non possa entrare in contatto con un componente mobile dell'involucro (ad es. un cassetto) e non attraversi spazi in cui possa essere schiacciato,piegato odanneggiato.

Per evitare potenziali danni al piano cottura, eﬀettuare l'installazione in base a questa sequenza(Figura6*):

1. Assemblare i componenti in sequenza, così comeillustrato: A: Adattatore cilindrico maschio da 1/2 pollice B: Guarnizione da1/2 pollice C: Adattatore gas femmina conico-cilindrico o cilindrico-cilindricoda 1/2pollice

2. Stringere i giunti con una chiave inglese, ruotando itubi inposizione.

3. Fissare ilraccordo C all'alimentazione del gas utilizzando un tubo rigido in rame o un tubo ﬂessibile inacciaio.

ADATTAMENTO DEL PIANO COTTURA AI VARITIPI DIGAS

Per adattare il piano cottura a vari tipi di gas, seguire istruzioniriportate diseguito:

• Rimuoveregriglieebruciatori

• Inserire una chiave esagonale (7 mm) nel supporto del bruciatore (Figura 7*) Svitare l'iniettoreesostituirlocon uno adattoalgasda utilizzare(v.tabella dei tipidi gas)

REGOLAZIONEDELMINIMODELLAFIAMMA

Dopo l'accensione dei bruciatori, ruotare la manopola dicomando sullaregolazione minima e rimuoverla (la manopola è facilmente rimovibile esercitando una lieve pressione). Regolare lavitediregolazioneconuncacciavite piccolo come illustrato nella Figura 9*. Ruotando laviteinsensoorario, ilﬂussodigassi riduce; ruotandola in senso antiorario, il ﬂusso aumenta. Eﬀettuare questa regolazione per ottenere una ﬁamma di circa 3-4 mm di lunghezza, quindi rimontare la manopola di comando. Per l'alimentazione a GPL, ruotare in senso orario la vite di regolazione della ﬁamma a riposo ﬁnoa ﬁnecorsa. Dopo aver eﬀettuato la nuova regolazione del gas, sostituire la vecchia targhetta del gas dell'elettrodomestico con quella (fornita con il piano cottura)adatta altipodigaspercuièstata regolata.

IMPORTANTE: eﬀettuare un controllo ﬁnale con una soluzione saponata per scongiurare perdite sui raccordi delle tubazioni. NON USARE MAI UNA FIAMMA. Accertarsi, inoltre, che il tubo ﬂessibile non possa entrare a contatto con un componente mobile del vano (ad es. uncassetto) eche non sitroviinunpunto in cuipotrebbe esseredanneggiato.

Avvertenza: se nelle vicinanze di questo elettrodomestico si sente odore di gas, scollegare l'alimentazione del gas e rivolgersi immediata-mente a un tecnico. Non cercare la perdita conunaﬁamma.

* Consultare la sezione "Informazioni tecniche" alla ﬁne di questo manuale.

IT 29

Page 31

Utilizzo del piano cottura - Istruzioni per l'uso

Questo elettrodomesticodeveessere utilizzato solo per lo scopo peril quale è destinato, ossia la cottura domestica; qualunque altro uso sarà considerato improprio e potrebbe essere pericoloso.Il produttore nonsaràresponsabile di eventuali danni o perdite derivanti da un uso improprio. Prima di utilizzare il bruciatore, accertarsi che i perimetri della griglia siano al centro delbruciatore, come illustrato nellaﬁgura seguente. Se si adoperano griglie in ghisa, la posizione è indicata sotto la griglia. Utilizzare la griglia appropriata nella corretta posizione.

5 secondi dopo l'accensione. Il sistema di accensione continuerà a generare scintille ﬁno a quando la manopola di comando rimane premuta. Avvertenza: inmancanza di elettricità, per accendere il bruciatore utilizzare un ﬁammifero o un accendino, eﬀettuando le seguenti operazioni:

• Collocareun ﬁammifero accesoo un accendino vicino albruciatore

• Premere e ruotare in senso antiorario la manopola ﬁno al simbolo della ﬁamma più grande o in posizione 9, quindi tenerla premuta 5secondi dopol'accensione

Avvertenza: se dopo 5 secondi il bruciatore non si è acceso, non insistere e attendere almeno 1 minuto primariprovaread accendere il bruciatore.

MANOPOLE DICONTROLLO

Ogni manopola controlla un bruciatore, come indicato nella serigraﬁa. Le manopole hanno 9 regolazioni, dalla ﬁamma più alta a quella più bassa. Nonprovaremai apassareda°a1

USO DELBRUCIATOREAGAS

Prima di accendere il piano cottura a gas, accertarsi che i coperchi del bruciatore siano collocati correttamente in posizione. Questo piano cottura è dotato di accensione elettronica per l'accensione delbruciatore.

Per accendere i bruciatori, procedere come segue: Premere e ruotare in senso antiorario la manopola ﬁno al simbolo della ﬁamma più grande o in posizione 9, quindi tenerla premuta

Indicatori

Bruciatore controllato dalla manopola di comando

Bruciatore spento

Regolazione alla massima potenza e accensione elettrica

Impostazione della minima potenza

IT 30

Page 32

CONSIGLIGENERICI

Per ottenere risultati ottimali, adoperare recipienti dicotturacon lasuperﬁcie piana. Le dimensioni della superﬁcie devono corrispondere al lato del bruciatore a gas indicatodiseguito. TabellaA:

Tipo di

bruciatore

AUX 1 kW

Ausiliario AUX 1.2 kW

Ausiliario

SR Semi Rapido

R Rapido

DC 3.8 kW MONO

DC 4 kW MONO

DC 4,2 kW MONO

DC 5 kW MONO

padella/

vasca (cm)

Potenza

10-18

10-18 1,20 114 l/h 87 g/h

12-22 16-26

16-26

4,20 NG

16-26

4.5 LPG

(kW)

1,00

1,75

2,70

3.80

4,00

4 LPG

5 NG

G20/20

mbar

(metano)

95 l/h

167 l/h

257 l/h

362 l/h

381 l/h

400 l/h

475 l/h

G 30/28-30

mbar (LPG)

73 g/h

127 g/h

196 g/h

276 g/h

291 g/h

327 g/h

Pulizia e manutenzione

Per contenitori più piccoli, il bruciatore a gas deve essere regolato in modo che la ﬁamma non fuoriesca alla base della pentola. Non adoperare recipienti con base concava o convessa. AVVERTENZA: sela ﬁamma sispegne accidentalmente, ruotare la manopola in posizione di spegnimento e attendere almeno 1 minuto prima dellariaccensione. Se i rubinetti del gas si irrigidiscono nel corso degli anni, per ruotarli occorre lubriﬁcarli. Tale operazione deve essere eseguita solo da tecnici qualiﬁcati.

• Prima di pulire il piano cottura, accertarsi che l'elettrodomestico sisia raﬀreddato.

• Togliere la spina dalla presa o, se collegata direttamente,staccarelacorrente.

• La pulizia e la manutenzione non devono essere eﬀettuate dai bambini senza supervisione.

• Non adoperare mai detersivi abrasivi o corrosivi, sostanze sbiancanti o acidi. Evitare l'uso di sostanze acide o alcaline (limone, acetoecc.)sullepartismaltate,verniciate odi acciaio inox.

Per la pulizia delle sezioni smaltate, verniciate o cromate, utilizzare acqua calda saponata o un detersivo non caustico. Per l'acciaio inox utilizzare unasoluzione detergente appropriata.

Cura

Prima di rivolgersi a un tecnico dell'assistenza, eﬀettuareiseguenti controlli:

• La spina è correttamente inserita e dotata di

fusibile.

• L'alimentazione del gas non è difettosa Se il

guastononpuò essererilevato: Spegnere l'apparecchio e chiamare il centro assistenza post-vendita. NONMANOMETTERE L'APPARECCHIO.

• I bruciatori possono essere puliti con acqua saponata. Per ripristinare la loro lucentezza originale, utilizzare un prodotto per la pulizia dell'acciaio inox per uso domestico. Dopo la pulizia, asciugarei bruciatorie rimontarli.

• È importante che i bruciatori siano rimontati correttamente.

Griglie ebruciatori cromati

Le grigliee ibruciatori cromatitendono a scolorirsi con l'uso. Ciò non compromette la funzionalità del pianocottura.

Il centrodi assistenza post-venditapuò fornire i necessari ricambi.

Il produttore non è responsabile di eventuali inesattezze contenute in questo opuscolo dovuteaerrori distampa otrascrizione. Il produttore si riserva il diritto di apportare modiﬁche ai prodotti in base alle esigenze (ad es. gli interessi del consumatore), senza pregiudicare le caratteristiche relative alla sicurezzao ilfunzionamento.

IT 31

Page 33

Protezione dell'ambiente

L'applicazione del marchio sul prodotto garantisce la conformità a tutti i requisitieuropei in materia di sicurezza, salute e ambiente previstidallenormevigenti.

Questo elettrodomestico è conforme alla Direttiva europea 2009/142/CE (GAD) e a partire dal 21/04/2018 al regolamento sugli apparecchi agas 2016/426 (GAR).

Gestione deiriﬁuti e protezione dell'ambiente

Sull'elettrodomestico è riportato il simbolo di conformità alla direttiva europea 2012/19/CE relativa allosmaltimentodi riﬁuti di apparecchiature elettriche ed elettroniche. I riﬁuti di apparecchiature elettriche ed elettroniche contengono sostanze inquinanti per l'ambiente e componenti basilari riutilizzabili. È fondamentale che i riﬁuti di apparecchiature elettriche ed elettroniche siano sottoposti a trattamenti speciﬁci per rimuovere e smaltire correttamente i materiali inquinanti e recuperare tutti i materiali riciclabili. Osservando alcune regole basilari, tutti possono contribuire a evitare danni ambientali causati dai riﬁuti di apparec-chiature elettriche

ed elettroniche:

• I riﬁuti di apparecchiature elettriche ed

elettroniche non devono essere gestiti come riﬁuti domestici.

• I riﬁuti di apparecchiature elettriche ed elet-

troniche devono essere conferiti in aree di raccolta dedicate, gestitea livello municipale o

da unasocietà registrata. In molti paesi potrebbe essere disponibile il prelievo a domicilio per i riﬁuti di apparecchiature elettriche ed elettroniche di grandi dimensioni. Quando si acquista un nuovo elettrodomestico, quello vecchio puòessere restituito alrivenditore che è tenuto ad accettarlo gratuitamente, purché sia di tipo equivalente e abbia le stesse funzioni diquelloacquistato.

PROTEZIONEE RISPETTODELL'AMBIENTE

Se possibile, utilizzare un coperchio per coprire la padella. Regolare la ﬁamma in modo che non sia piùlarga del diametrodellapentola.

IT 32

Page 34

Instrucciones de seguridad

Le recomendamosconservarlas instruccionesde instalaciónyuso para futuras consultas y, antes de instalar la placa, anote su número de serie porsinecesita asistenciadelservicioposventa.

•

ADVERTENCIA: Este electrodoméstico y sus partes accesibles se calientan durante el uso. Debe prestarse atención para no tocar los elementos que producen calor. Los niños menores de 8 años deben mantenerse alejados de este electrodoméstico, a menos que estén constantementesupervisados.

•

Losniñosnodeben jugarconeste electrodoméstico.

•

Este electrodoméstico puede ser utilizado por personas a partir de 8 años y por personas con capacidades físicas, sensoriales o mentales limitadas, sinexperiencia oconocimientosobre el producto, únicamente si se las supervisa o reciben instrucciones sobre su funcionamiento seguroyconconcienciadelosposibles riesgos.

•

Los niños sin supervisión no deben realizar las actividades de limpieza y mantenimiento.

•

ADVERTENCIA: Este electrodoméstico y sus partes accesibles se calientan durante el uso. Tenga cuidado de no tocar ninguna parte caliente.

•

ADVERTENCIA: Las partes accesibles pueden calentarse durante el uso. Los niños pequeñosdeben mantenersealejados de este electrodoméstico.

•

ADVERTENCIA: Para evitar cualquier peligro causado por el reinicio accidental del dispositivo de interrupción térmica, este electrodoméstico no debe recibir alimentación de un dispositivo de conmutación externo,como un temporizador, ni estar conectadoa un circuito quese enciendeyapaga regularmente.

•

A menos que se les supervise constantemente, los niños menores de 8 años debenmantenersea unadistancia segura deeste electrodoméstico.

•

No utilice un limpiador de vapor o un aerosol de alta presión para las operacionesdelimpieza.

•

Desconecte el dispositivo de la red eléctrica antes de realizar cualquier operaciónomantenimientosobreeste.

•

Conecte una clavija al cable de alimentación que pueda soportar el

ES 33

Page 35

Voltaje, la corriente y la carga indicados en la etiqueta y que tenga conexión atierra. La toma de corriente debe ser adecuadapara la carga indicada en la etiqueta y debe tener la conexión a tierra conectada y en funcionamiento. El conductor de tierra es de color amarillo-verde. Esta operación debe realizarla un profesional debidamente cualiﬁcado. En caso de incompatibilidad entre la toma de corriente y la clavija del electrodoméstico, solicite a un electricista cualiﬁcado que sustituya la toma de corriente por otra del tipo adecuado. La clavija y la toma de corrientedebencumplirconlanormativaactualdelpaís deinstalación.

•

La conexión a la fuente de alimentación también se puede realizar colocando uninterruptor de corte omnipolar entre elelectrodomés-tico y la fuente de alimentación, conuna separación de contacto que cumpla con losrequisitos de lacategoría de sobretensión III, quepueda soportar lacarga máximaconectadayque cumplalalegislaciónvigente. Elcablede tierraamarillo-verde nodebe serinterrumpido por elinterruptor. Cuando se instala el electrodoméstico, la toma de corriente o el interruptor omnipolarutilizadoparala conexióndeben serfácilmenteaccesibles.

•

La desconexión se puede lograr manteniendo la clavija accesible o incorporando un interruptor en el cableado ﬁjo de acuerdo con las normasdecableado.

•

ADVERTENCIA: Utilice solamente los protectores de placas diseñados por el fabricante del electrodoméstico de cocina o los indicados por el fabricante del electrodoméstico en las instrucciones de uso como protectores adecuados o incorporados en el electrodoméstico. El uso deproteccionesinapropiadaspuede causaraccidentes.

•

ADVERTENCIA: Puede resultar peligroso cocinar en una placa sin vigilancia cuando se utiliza grasa o aceite, ya que pueden producirse incendios. NUNCAintente apagar un incendio con agua; debeapagar el electrodoméstico y cubrirposteriormente la llama,p. ej., conuna tapa o unamantacontraincendios.

•

ADVERTENCIA: Peligro de incendio: no almacene artículos sobre las superﬁciesdecocción.

•

PRECAUCIÓN: debe supervisarse el proceso de cocción. Losprocesos decocciónbrevesdebensupervisarseconstantemente.

ES 34

Page 36

•

Si están presentes, no mire ﬁjamente los elementos de la placa de lámparahalógena.

•

No ponga objetos metálicos como cuchillos, tenedores, cucharas o tapassobrela placa.Podríancalentarse.

•

Losutensilios de aluminioy plástico nodeben colocarsesobre laszonas decalentamiento.

•

Después de cada uso, es necesario limpiar la placa para evitar la acumulación de suciedad y grasa. Si se dejan, al volver a usar la placa vuelven a cocinarse hasta quemarse, emitiendo humo y olores desagradables,por nomencionarelriesgos deincendio.

•

No toque las zonas de calentamiento durante el funcionamiento ni duranteuntiempodespuésdel uso.

•

Utilicesiemprelos utensiliosdecocinaadecuados.

•

Coloque siemprela sartén enel centro de launidad en laque vayaa cocinar.

•

Nocoloquenadaen elpanel decontrol.

•

Noutilicela placacomosuperﬁcie detrabajo.

•

Noutilicela superﬁciecomotabla paracortar.

•

No guarde objetos pesados encima de la placa. Si caen sobre la placa

•

puedendañarla.

•

Noutilicela placaparaguardar cosas.

•

Nodeslicelos utensiliosdecocinaatravésde laplaca.

•

No utilicemateriales ásperoso abrasivos niespátulas metálicasaﬁladas para limpiarlos cristales, ya queestos pueden rayar la superﬁciey hacer queserompan.

•

Si el cable de alimentación está dañado, debe ser sustituido por el fabricante,porsu serviciotécnicoopor cualquierprofesionalcualiﬁcado similar para evitar riesgos. El conductor de tierra (amarillo-verde) debe tener más de 10 mm de largo en el lado del bloque de terminales. La sección de los conductores internos debe ser adecuada a la potencia absorbida por la placa (indicada en la etiqueta). El tipo de cable de alimentacióndebeser H05V2V2-F.

•

No se requiereninguna operación/ajuste adicional parahacer funcionar esteelectrodomésticoa lasfrecuenciasnominales.

•

•Este electrodomésticonoestá diseñadoparaaccionarsepormedio de untemporizadorexternooun sistemadecontrol adistanciaseparado.

ES 35

Page 37

Índce

Gracias porcomprar esta placadegas Haier. Lea atentamenteestemanual deinstruccionesantes de usarla y consérvelo en un lugar seguro para poderlo consultar más adelante en caso de necesidad.

Instrucciones de seguridad

Instrucciones para el instalador

Conexiones

Uso de la placa: instrucciones de uso

Mantenimiento y limpieza

Servicio técnico

Protección del medio ambiente

Información técnica

310

ES 36

Page 38

Instrucciones para el instalador

La instalación de un electrodoméstico puede ser una operación complicada que, si no se lleva a cabo correctamente, puede afectar seriamente a la seguridad de los consumidores. Por esta razón, esta tarea debe ser llevada a cabo por un profesional cualiﬁcado y de conformidad con las normas técnicas vigentes. En caso de que este consejo no se tenga en cuenta y la instalación sea realizada por una persona no cualiﬁcada, el fabricante declina toda responsabilidad por cualquier fallo técnica del producto, ya sea en perjuicio de bienes o lesiones humanas.

INSTALACIÓN

La placa se puede instalar en cualquier encimera resistente a temperaturas de hasta 100 °C, y tiene un grosor de 25-45 mm. El tamaño del trozo a extraer de la placa se muestranenla Figura2*. Cuando haya un espacio accesible entre la placa integrada y la cavidad inferior, se debe insertar una pared divisoria de materialaislante (maderaomaterial similar)(Figura 3*). Si se instala la placa entre dos armarios, la distancia entre el corte y el armario deberá ser de almenos 170mmparalasplacas de60cm, y de 250 mm para las placas de 75 cm (véase la Figura 2*), mientras que la distancia entre la placa yla paredtrasera debeserde almenos 70 mm paralas placas con controles frontales y de 50 mm para las placas con controles laterales. La distancia entre la placa y cualquier otra unidad o electrodoméstico situado encima de ella (por ejemplo, una campana extractora) no debe ser inferior a 700 mm (Figura 4*). Los objetos metálicos del cajón pueden alcanzar altas temperaturas debido a larecirculación del aire. Porlo tanto,se recomiendautilizar unpanel intermedio demadera. Importante:Eldiagrama de la Figura 1* muestracómo sedebe aplicar el sellador. La placa se instalautilizandolas abrazaderas de ﬁjación suministradas y los oriﬁcios de la base de launidad. Cuando se instala una placa de 75 cm sobre un horno integrado, este debe contar con enfriamientoporventilador.

Cuando se instala una placa de 60 cm sobre un horno integrado, este debe contar con enfriamientoporventilador.

UBICACIÓNADECUADA

Este electrodoméstico debe instalarse de conformidad con la normativa vigente y utilizarse únicamente en un espacio bien ventilado. Lea las instrucciones antes de instalar outilizar esteelectrodoméstico. Un electrodoméstico decocción a gasproduce calor y humedad en la zona en la que está instalado. Por esta razón, debe garantizar una buena ventilación ya sea manteniendo todos los pasos de aire natural abiertos o instalando una campana extractora con un conducto de escape. El uso intensivo y prolongado de este electrodomésticopuederequerir ventilaciónadicional, como laaperturadeuna ventanao unaumento de la velocidad del ventilador eléctrico, si tiene uno. Si noesposibleinstalarunacampanaextractora, se debe instalar un ventilador eléctrico en una pared o ventana exterior para garantizar una ventilación adecuada. El ventilador eléctrico debe ser capaz de llevar a cabo una renovación completadelairedela cocina de3a5vecescada hora. El instalador debe seguir las normas nacionales pertinentes.

* Consulte la sección «Información técnica» al ﬁnal de este manual. .

ES 37

Page 39

Conexiones

CONEXIÓN ELÉCTRICA (SOLO PARA R.U.) Advertencia: Este electrodoméstico debe conectarsea tierra.

Este electrodoméstico ha sido diseñado exclusivamente para uso doméstico. La conexión a la red eléctrica debe ser realizada por un electricista competente, asegurando que se cumplan todas las normativas vigentes sobre dichas instalaciones. Este electrodoméstico solo debe conectarse a un punto de derivación con clasiﬁcación adecuada; una clavija/toma de corriente de 3 patas y 13 amperios no son adecuados. Debe disponerse de un interruptor de dos polos y el circuito debe contar con una protección defusible adecuada. En las instrucciones de uso y en la placa de clasiﬁcación del electrodoméstico encontrará más detalles sobre los requisitos de alimentación del producto. En el caso de los productos integrados, sidesea utilizar un cable más largo que elproporcionado, se debe utilizar uno resistente al calor y con una clasiﬁcación adecuada. El cableado debe conectarse a la red eléctrica como sigue:

TerminalConexión

Cable verde y amarillo Conexión a tierra

Cable neutro azul Conexión

Cable marrón Conexión directa

Nota: No recomendamos el uso de dispositivos de derivación a tierra con electrodomésticos de cocina eléctricos instalados en puntos de derivación debido a las activaciones innecesarias que pueden ocurrir. Se le recuerda de nuevo que este electrodoméstico debe estar correctamente conectado a tierra. El fabricante declina toda responsabilidad por cualquier evento que ocurra como resultado de una instalación eléctrica incorrecta.

CONEXIÓNELÉCTRICA

Compruebe los datos de la placa de características técnicas, ubicada en el exterior de la unidad, para garantizar que la tensión de alimentación y de entrada sean adecuadas. Antes de la conexión, compruebe el sistema de puesta a tierra. Por ley,

este electrodoméstico debe conectarse a tierra. Si esto no se cumple, el fabricante no será responsable de los daños causados a personas o bienes. Si todavía no hay un enchufe conectado, instale un enchufe apropiado para la carga indicada en la placa de características. El cable a tierra es de color amarillo/ verde. El enchufe siempre debe ser accesible. Cuando la placa esté conectada directamente a lared eléctrica,deberá instalarseun disyuntor. Si el cable de alimentación está dañado, debe ser reemplazado por un ingeniero cualiﬁcado paraevitarcualquier riesgopotencial. El cable a tierra (verde y amarillo) debe ser al menos 10mm más largo quelos cables directo y neutro. La sección del cable utilizado debe ser del tamaño correcto en relación con la potencia absorbida por la placa. Consulte la placa de características para ver losdetalles de alimentación yasegúrese de queelcabledealimentación sea deltipo 3x0,75 mm2H05V2V2-F.

Red eléctrica

DIRECTO

TIERRA

NEUTROLN

Cable marrón Cable verde/amarllo Cable azul

Cable de alimentación

Si un electrodoméstico no está equipado con un cable de alimentación y un enchufe, o con otros medios de desconexión de la red eléctrica que tengan una separación de contacto en todos los polos que permita una desconexión completa bajo condiciones desobretensión decategoría III, las instrucciones deberán indicar que los medios de desconexión deben estar incorporados en el cableado ﬁjo de conformidad con las normas de cableado.

CONEXIÓNDEGAS

Estas instrucciones están destinadasa personal cualiﬁcado. La instalación de equipos debe realizarse de conformidad con la normativa nacional pertinente. (Solo para R.U.: por ley, la instalación/trabajo de gas debe realizarlos un instalador «GasSafe»). Todos los trabajos deben realizarse con el suministroeléctrico desconectado. La placa de características de laplaca muestra el tipo degas con elque debe usarse.La conexióna la red o la bombona de gas debe realizarse

ES 38

Page 40

Después de haber comprobado que está regulada para el tipo de gas con el que se utilizará. Si no está correctamente regulada, consulte las instruccio-nes de los párrafos siguientes para cambiar la conﬁguración del gas. Parael gas líquido (bombona) utilicereguladores de presión que cumplan las normas nacionales pertinentes. Utilice solo tubos, arandelas y juntas que cumplan con las normas nacionales pertinentes. Para algunos modelos se proporciona un conectorcónico para lainstalación en lospaíses donde este tipo de conector es obligatorio. En la ﬁgura 8 se indica cómo reconocer los diferentes tipos de conectores (CI = cilíndrico, CO=cónico). En todos los casos, la parte cilíndrica del conector debe conectarse a la placa. Al conectar laplaca alsuministro de gasmediante tubos ﬂexibles, asegúrese de que la distancia máxima cubierta por el tubo no exceda los 2 metros. El tuboﬂexibleseinstalaráde tal maneraqueno pueda entrar en contacto con una parte móvil de la unidad dealojamiento (p.ej.:un cajón) yno pase por ningún espacio en el que pueda ser aplastado, doblado o dañado de ninguna manera.

Para evitar dañar la placa, lleve a cabo la instalación siguiendo esta secuencia (Figura 6*):

1. Monte las piezas en secuencia como se muestraenla ilustración:

A: 1/2Adaptador machocilíndrico B: 1/2Junta C: 1/2 Adaptador de gas hembra cónico-

cilíndricoocilíndrico-cilíndrico

2. Ajuste las juntas con la llave y recuerde girar los tubos enposición.

3. Conecte el accesorio C al suministro de gas mediante un tubo rígido de cobre o un tubo ﬂexibledeacero.

y que no está situado en un lugar donde podría dañarse. Advertencia: Si huele a gas cerca de este electro-doméstico,cierre elsuministrode gas al electro-doméstico y llame al técnico directamente. No busque una fuga con una llama abierta.

ADAPTACIÓN DE LA PLACA A DIFERENTES TIPOSDEGAS

Para adaptar la placa a diferentes tipos de gas, siga lasinstrucciones siguientes:

• Retirelas rejillasy los quemadores.

• Introduzca la llave hexagonal (7 mm) en el soporte delquemador (Figura7*).

Desenrosqueelinyector yreemplácelopor uno adecuado para el gas que va a utilizar (consulte la tablade tiposde gas).

REGULACIÓNDE LA LLAMAMÍNIMA

Después de encender los quemadores, gire el mando de control hasta el ajuste mínimo y, a continuación, extraiga el mando (esto se puede hacer fácilmente aplicandouna presiónsuave).El tornillo de regulación puede ajustarse con un pequeño destornillador aislado, como se muestra enlaFigura 9*. Girar eltornilloen sentido horario reduce el ﬂujo de gas, mientras que girarlo en sentido antihorario aumenta el ﬂujo. Utilice este ajuste para obtener una llama de aproximada-mente3o4mmdelongitud y luego vuelva acolocar el mandodecontrol. Cuando el suministro de gas disponible sea GLP, el tornillo para ajustar la llama mínima debe girarseen sentido horario hastael tope ﬁnal. Cuando haya llevado a cabo la nueva regulación del gas, cambie la antigua placa de características del gas de su electrodoméstico por otra (suministrada con la placa) adecuada para el tipo de gas para el que se ha regulado.

IMPORTANTE: Realice una veriﬁcación ﬁnal para detectar fugas en las conexiones del tubo utilizando una solución jabonosa. NUNCA UTILICE UNA LLAMA. Además, asegúrese de que el tubo ﬂexible no entra en contacto con ninguna parte móvil del armario (p.ej.: uncajón)

* Consulte la sección «Información técnica» al ﬁnal de este manual.

ES 39

Page 41

Uso de la placa: instrucciones de uso

Este electrodoméstico solo debe utilizarse para los ﬁnes para los que ha sido diseñado, es decir, la cocina doméstica. Cualquier otro uso se considerará inadecuado y, por lo tanto, podrían ser peligrosos. Elfabricante no seráresponsable de ningún daño o pérdida resultante de un uso inadecuado. Antes de usar el quemador, asegúrese de que los perímetros de la rejilla centren el quemador como se muestra a continuación. Si utiliza rejillas de hierro fundido, debajo de la rejilla se indica la posición. Asegúrese de que se usa la rejilla exacta en la posición correcta.

de encendido continuará generando chispas mientras se presione el mando de control. Advertencia: Sino hayelectricidaden el electrodoméstico para encender el quemador, utilice una cerillao unencendedordel siguiente modo:

• Acerque la cerillao el encendedorencendidos al quemador.

• Presione ygire elmandoen sentido antihorario hasta el símbolo de la llama más grande o la posición 9 y mantenga presionado durante 5 segundos despuésdel encendido.

Advertencia: En cualquier caso, sidespués de 5 segundos el quemador no se ha encendido, deje deutilizar el dispositivo yesperealmenos1 minuto antes de volver a intentar encender el quemador.

MANDOSDECONTROL

Cada mando controla un quemador, tal y como se muestra enla serigrafía.Losmandos tienen 9 posiciones desde la llama más alta hastala más baja. Nuncatrate decambiar de°a1.

USO DELQUEMADOR DEGAS

Antes deencender la placadegas,asegúrese de colocar las tapas del quemador correctamente en suposición. Esta placa está equipada con un sistema de encendido electrónico para encender el quemador.

Para encender los quemadores, haga lo siguiente: Presioneygireen sentidoantihorario hasta el símbolo de la llama más grande o la posición 9 y mantenga presionado durante 5 segundos después del encendido. El sistema

Indicadores

Quemador controlado por mando de control

Quemador de desconexión

Ajuste de potencia más alto y encendido eléctrico

Ajuste de potencia más bajo

ES 40

Page 42

CONSEJOSGENERALES

Para obtener los mejores resultados, utilice recipientes de cocción con una superﬁcie plana. El tamaño de la superﬁcie debe coincidir con el del quemador de gas como se indica a continuación. TablaA:

Tipo de

quemador

AUX 1 kW

Auxiliar AUX 1.2 kW

Auxiliar

SR Semirrápido

R Rápido

DC 3.8 kW MONO

DC 4 kW MONO

DC 4,2 kW MONO

DC 5 kW MONO

recipiente

10-18

10-18 1,20 114 l/h 87 g/h

12-22 16-26

16-26

(cm)

Potencia

4,20 NG

4.5 LPG

(kW)

1,00

1,75

2,70

3.80

4,00

4 LPG

5 NG

G20/20

mbar

(metano)

95 l/h

167 l/h

257 l/h

362 l/h

381 l/h

400 l/h

475 l/h

G 30/28-30 mbar (LPG)

73 g/h

127 g/h

196 g/h

276 g/h

291 g/h

327 g/h

Mantenimiento y limpieza

Para recipientes más pequeños, el quemador de gas debe regularse de modo que la llama no se superponga a la base. No deben utilizarse recipientes con bases cóncavas o convexas. ADVERTENCIA: Si se apaga accidentalmente una llama, gire el mando a la posición de apagado y no intente volver a encenderla durantealmenos 1minuto. Si, con el paso de los años, las llaves de gas se vuelven rígidas y no se pueden girar, será necesario lubricarlas. Tal operación debe ser realizada únicamente por técnicos de servicio cualiﬁcados.

• Antes de limpiar la placa, asegúrese de que el electrodomésticose hayaenfriado.

• Retire el enchufe de la toma de corrienteo (si está conectado directamente) apague la alimentación eléctrica.

• Las operaciones de limpieza y mantenimiento no deben ser realizadas por niños sin supervisión

• Nunca utilice abrasivos, detergentes corrosivos, blanqueadores ni ácidos. Evite cualquier sustancia ácida o alcalina ( jugo de limón, vinagre, etc.) en las partes esmaltadas, barnizadas o de acero inoxidable.

Al limpiar las partes esmaltadas, barnizadas o cromadas, use agua caliente con jabón o un detergente no corrosivo. Para el acero inoxidable, use una soluciónde limpieza adecuada.

Servicio técnico

Antes de llamar a un técnico de servicio, compruebe losiguiente:

• Queel enchufeesté correctamente insertado y conectado.

• Que el suministro de gas no sea defectuoso. Si nose detectael fallo:

Apague el electrodoméstico y llame al servicio técnico. NO MANIPULE EL ELECTRODOMÉSTICO.

• Los quemadores pueden limpiarse con agua con jabón. Para restaurar su brillo original, utilice un limpiador doméstico para acero inoxidable. Después de la limpieza, seque los quemadores yvuelva acolocarlos.

• Esimportante quelosquemadores sevuelvan a colocarcorrectamente.

Rejillasyquemadorescromados

Las rejillas ylos quemadores cromadostienden a decolorarse con el uso. Esto no pone en peligrola funcionalidaddelaplaca.

Nuestro centro de servicio posventa puede proporcionarrepuestos siesnecesario.

El fabricante no se hace responsable de ninguna imprecisión resultante de los errores de impresión o transcripción contenidos en este folleto. Nos reservamos el derecho a realizar modiﬁcaciones a los productos según sea necesario, incluidos los intereses de consumo, sin perjuicio de las características relacionadas conlaseguridado lafunción.

ES 41

Page 43

Protección del medio ambiente

Mediante la colocación de la marca en este electrodoméstico, conﬁrmamos el cumplimiento de todos los requisitos legislativos europeos relevantes en materia de seguridad, salud y medio ambiente aplicablesa este producto.

Este electrodoméstico cumple la Directiva Europea 2009/142/CE (GAD) y, a partir del 21/04/2018, con elReglamento deAparatos de Gas 2016/426(GAR).

Gestión de residuos y protección del medio ambiente

Este electrodoméstico está etiquetado de acuerdo con la directiva europea 2012/19/UE en materia de residuos de aparatos eléctricos y electrónicos (RAEE). Los RAEE contienen tanto sustancias contaminantes (que pueden tener un efecto negativo en el medio ambiente) como elementos básicos (que pueden reutilizarse). Es importante que los RAEE se sometan a trata-mientos especíﬁcos para desechar y eliminar correctamente los contaminantes y recuperar todos los materiales reutilizables. Las personas desempeñan un papel clave a la hora de garantizar que los RAEE no se conviertan en un problema medioambiental. Para ello, es esencial seguiralgunas normas básicas:

• Los RAEE nodeben recibir el mismo tratamiento que los residuos domésticos.

• LosRAEEdeben llevarseaáreas derecolección especíﬁcas gestionadas por el ayuntamiento o por unaempresaregistrada.

En muchos países puede haber servicios de recogida adomicilio para RAEEde gran tamaño. Al comprar un electrodoméstico nuevo, el antiguo puede devolverse al proveedor (que debe aceptarlo de forma gratuita) siempre y cuando el electrodoméstico antiguo tenga características similares y sea de un tipo equivalentealelectrodomésticoadquirido.

AHORRAR YRESPETAR EL MEDIOAMBIENTE

Cuando seaposible,useunatapaparacubrir los utensilios de cocción. Regule la llama de modo que no sea mayor al diámetro del utensilio de cocción.

ES 42

Page 44

Instrukcje bezpieczestwa

Zalecamyzachowanieinstrukcji instalacji iużytkowania dopóźniejszego wykorzystania.Przedzainstalowaniempłytynależyzanotowaćjejnumer seryjny, który jest wymagany, gdyby konieczne było skorzystanie z pomocyobsługiposprzedażowej.

•

OSTRZEŻENIE: Podczas użytkowania urządzenie oraz jego dostępne części silnie się nagrzewają. Należy zachować ostrożność, aby nie dotykać elementów grzejnych. Dzieci w wieku poniżej 8 lat nie mogą zbliżaćsiędo urządzenia,chybaże pozostająonepodciągłym nadzorem.

•

Dzieciniemogą bawićsięurządzeniem.

•

Osoby w wieku 8 lat lub starsze oraz osoby o ograniczonych zdolnościach ﬁzycznych, czuciowych lub umysłowych, bez doświadczenia w zakresie użytkowania lub wiedzy o produkcie mogą korzystać z urządzenia wyłącznie pod nadzorem lub po przeszkoleniu z obsługi urządzenia, w bezpieczny sposóbi zeświadomościąmożliwychzagrożeń.

•

Czyszczenie i konserwacja nie powinny być wykonywane przez dzieci beznadzoru.

•

OSTRZEŻENIE: Podczas użytkowania urządzenie oraz jego dostępne części silnie się nagrzewają. Należy pilnować, by nie dotknąć żadnej gorącejczęści.

•

OSTRZEŻENIE: Dostępne elementy mogą się silnie nagrzewać podczas użytkowania.Małedzieci niepowinny znajdowaćsięw pobliżuurządzenia.

•

OSTRZEŻENIE: Aby uniknąć niebezpieczeństwa spowodowanego przypadkowymzresetowaniemtermicznegourządzeniazakłócającego, urządzenie nie powinno być zasilane przez zewnętrzne urządzenie przełączające, takie jak czasomierz, ani podłączane do obwodu, który jestczęstowłączanyiwyłączany.

•

Dzieci w wieku poniżej 8 lat powinny być trzymane w bezpiecznej odległościodurządzenia,oilenie sąpodstałymnadzorem.

•

Nie stosować do czyszczenia urządzeń parowych ani spray'u wysokociśnieniowego.

•

Przed przystąpieniem do wykonywania jakichkolwiek prac na urządzeniu lubjego konserwacjinależyje odłączyćodsieci elektrycznej.

•

Podłączyć wtyczkę do kabla zasilającego odpowiedniego dla wymaganego

napięcia, prądui obciążeniawskazanego na tabliczce oraz posiadającego

PL 43

Page 45

Styk uziemiający. Gniazdko musi być odpowiednie do obciążenia wskazanego na tabliczce i musi posiadać podłączony oraz działający styk uziemiający. Uziemienie oznaczone jest kolorem żółto-zielonym. Ta czynność musi być wykonana przez specjalistę z odpowiednimi kwaliﬁkacjami. W razie niezgodności pomiędzy gniazdem i wtyczką urządzenia, należy poprosić wykwaliﬁkowanego elektryka o zastąpienie gniazda innym odpowiednim typem. Wtyczka i gniazdo muszą być zgodne z obowiązującymi normami kraju instalacji. Podłączenie do źródła zasilania można również wykonać, umieszczając wyłącznik wielobiegunowy, z separacją styków zgodną z wymogami dla kategorii przepięciowej III, w miejscu pomiędzy urządzeniem i źródłem zasilania, które może wytrzymać maksymalne obciążenie i jest to zgodne z obowiązującymi przepisami. Żółto-zielony kabel uziemiający nie powinien być przerwany przez ten wyłącznik. Gniazdo oraz wyłącznik wielobiegunowy zastosowany do podłączenia powinienbyć pozainstalowaniuurządzenia łatwodostępny.

•

Odłączenie umożliwia się poprzez zapewnienie dostępu do wtyczki lub wstawienie przełącznika do stałego okablowania zgodnie z obowiązującymi przepisamiw zakresie okablowania.

•

OSTRZEŻENIE: Należy korzystać wyłącznie z osłon płyty kuchennej zaprojektowanych przez producenta urządzenia lub wskazanych przez niego w instrukcji obsługi jako odpowiednie lub z osłon płyty kuchennej wbudowanych w urządzenie. Użycie nieodpowiednich osłon może być przyczyną wypadków.

•

OSTRZEŻENIE: Gotowanie na płycie kuchennej potraw z użyciem tłuszczu lub oleju bez nadzoru może byćniebezpieczne i spowodować pożar. NIGDY nie próbuj gasić ognia wodą. Należy wyłączyć urządzenie, a następnie zakryć płomień,na przykład pokrywkąlub kocem gaśniczym.

•

OSTRZEŻENIE: Niebezpieczeństwo pożaru: powierzchnie płyty kuchennej nie służądo przechowywania przedmiotów.

•

UWAGA: Gotowanie musi być nadzorowane. Krótki proces gotowania musi być stale nadzorowany.

•

Nie należy wpatrywać się w lampy halogenowe elementów płyty, jeśli są wbudowane wurządzenie.

•

Nie umieszczać na płycie kuchennej przedmiotów metalowych, takich jak noże, widelce,łyżkilub pokrywki. Mogąsię onenagrzewać.

PL 44

Page 46

•

Nie umieszczać na strefach grzejnych folii aluminiowej i naczyń plastikowych.

•

Po każdym użyciu płytę kuchenną należy przynajmniej w pewnym stopniu wyczyścić, aby zapobiec nawarstwianiu się brudu i tłuszczu.

•

Pozostawiony brud lub tłuszcz przy kolejnym użyciu płyty kuchennej będzie się przypalał, powodując nieprzyjemny zapach, a także mogąc doprowadzićdoryzykapowstaniapożaru.

•

Nie dotykać stref grzejnych podczas ich działania lub tuż po ich wyłączeniu.

•

Zawszekorzystaćzodpowiednichgarnków.

•

Zawsze umieszczać patelnię na środku strefy, na której zamierza się gotować.

•

Nieumieszczaćniczegonapanelusterowania.

•

Nieużywaćpłytykuchennejjakoblatu roboczego.

•

Nieużywaćpłytykuchennejjakodeski dokrojenia.

•

Nie przechowywać ciężkich przedmiotów nad płytą kuchenną. Jeśli spadnąnapłytę kuchenną,mogąją uszkodzić.

•

Nie używać płyty kuchennej do przechowywania jakichkolwiek przedmiotów.

•

Nieprzesuwaćgarnków/patelni popłyciekuchennej.

•

Do czyszczenia szkła nie wolno używać szorstkich lub ściernych materiałów ani ostrych metalowych skrobaków, ponieważ mogą one zarysowaćpowierzchnię,powodującrozbicieszkła.

•

Jeśli kabel zasilający ulegnie uszkodzeniu, dla bezpieczeństwa należy zlecić jego wymianę producentowi, autoryzowanemu serwisowi lub osobom o podobnych kwaliﬁkacjach. Przewód uziemiający (żółtozielony) musi być ok. 10 mm dłuższy po stronie zacisku. Przekrój przewodów wewnętrznych musi być dostosowany do wartości mocy pobieranej przez płytę kuchenną (podanej na tabliczce znamionowej). KabelzasilającymusibyćtypuH05V2V2-F

•

Do obsługi urządzenia na częstotliwościach znamionowych nie jest wymaganewykonanieżadnejdodatkowejoperacji/ustawienia.

•

To urządzenie nie jest przeznaczone do obsługi za pomocą zewnętrznego minutnika lubniezależnegosystemuzdalnego sterowania.

PL 45

Page 47

Spis treci

Dziękujemy za zakup gazowej płyty kuchennej ﬁrmy Haier. Przed użyciem płyty należy dokładnie przeczytaćniniejszą instrukcjęiprzechowywać jąw bezpiecznymmiejscu, aby mócz niej skorzystać w przyszłości.

Instrukcje bezpieczestwa

Instrukcje dla instalatora

Podczenia

Uytkowanie pyty kuchennej - instrukcje uytkownika

Konserwacja i czyszczenie

Obsuga serwisowa

Ochrona rodowiska

Informacje techniczne

310

PL 46

Page 48

Instrukcje dla instalatora

Instalacja urządzenia domowego może być skomplikowaną operacją, która jeżeli nie będzie wykonywana prawidłowo, może poważnie zagrozić bezpieczeństwu użytkownika. Dlatego zadanie to powinno być wykonane przez osobę o odpowiednich kwaliﬁkacjach oraz zgodnie z obowiązującymi przepisami. W przypadku zignorowania niniejszego zalecenia i wykonania instalacji przez osobę bez odpowiednich kwaliﬁkacji, producent nie ponosi żadnej odpowiedzialności za jakiekolwiek usterki techniczne, bez względu na to, czy spowodują one szkody w mieniu czyteż obrażenia ciała.

ZABUDOWA

Płytę można zamontować w dowolnym blacie kuchennym, który jest odporny na działanie temperatury do 100°C oraz posiada grubość 25-45 mm. Wymiary otworu, który należy wyciąć w blacie kuchennym, podane są na rysunku2*.

Jeżeli między zabudowaną płytą a komorą

poniżej znajduje się dostępna przestrzeń, konieczne jest zamontowanie przegrody z materiału izolacyjnego (np. drewna lub podobnego materiału)(rysunek 3*). Jeżeli płyta kuchenna jest zamontowana obok szafki po każdej ze stron, odległość między wycięciem a szafką musi wynosićco najmniej 170 mm w przypadku płyt o szerokości 60 cm i 250 mm w przypadku płyt o szerokości 75 cm (patrz rysunek 2*). Natomiast odległość między płytą kuchenną atylnąścianą musi wynosić conajmniej 70 mm w przypadku płyt z przednim panelem sterowania i 50 mm z bocznym panelem sterowania. Odległość pomiędzy płytą i szafką lub urządzeniem jakimkolwiek zamontowanym nad kuchenką (np. okapem) musi być nie mniejsza niż 700 mm (rysunek 4). Metalowe przedmioty w szuﬂadzie mogą osiągać wysokie temperatury w wyniku recyrkulacji powietrza. Dlatego zaleca się stosowanie pośredniego panelu drewnianego.

z otworów wykonanychw podstawiepłyt. W przypadku montowania płytyoszerokości 75 cm nad piekarnikiem do zabudowy, piekarnik musi byćwyposażonywobieg chłodzący. W przypadku montowania płytyoszerokości 60 cm nad piekarnikiem do zabudowy, piekarnik musi byćwyposażonywobieg chłodzący.

ODPOWIEDNIEPOMIESZCZENIE

Urządzenie musi być zainstalowane zgodnie z obowiązującymi przepisami i w miejscu dobrze wentylowanym. Proszę zapoznać się z instrukcją przed przystąpieniem do instalacji tego urządzenia. W przestrzeni, w której zainstalowana jest kuchenka gazowa powstają duże ilości ciepła i pary. Dlatego konieczne jest zapewnienie dobrej wentylacji poprzez utrzymywanie naturalnego obiegu powietrza lub zamontowanie okapu kuchennego z wyciągiem. Wprzypadku długiego i intensywnego użytkowania kuchenki, konieczne może być zastosowanie dodatkowej wentylacji, na przykład poprzez otwarcie okna lub zwiększenie obrotów wentylatora. Przy braku możliwości zamontowania okapu, w ścianie zewnętrznej lub w oknie należy zainstalować wentylator elektryczny pod warunkiem, że pomieszczenie posiada otwory odpowietrzające. Wentylator elektryczny powinien zapewniaćpełną wymianę powietrza w kuchni w tempie 3-5 razy na godzinę. Instalator powinien przestrzegać obowiązujących w danymkrajuprzepisów.

Uwaga - Na rysunku 1* pokazano sposób przykle-jeniauszczelki. Płytę należy zamocować przy użyciu uchwytów znajdujących się w jej wyposażeniu,korzystając

* Patrz rozdział „Informacjetechniczne" na końcu tejinstrukcji.

PL 47

Page 49

Podczenia

PODŁĄCZENIE DO SIECI ELEKTRYCZNEJ (WYŁĄCZNIE DLA WIELKIEJ BRYTANII) Ostrzeżenie - to urządzenie musi zostać uziemione

Urządzenie zostało zaprojektowane wyłącznie do użytku domowego. Podłączenie do zasilania musi być wykonane przez wykwaliﬁkowanego elektryka, który zapewni przestrzeganie wszystkich obowiązujących przepisów dotyczących takich instalacji. Urządzenie może być podłączone tylko do odpowiednio dobranego punktu Spur; 3pinowa wtyczka 13 A nie jest odpowiednia. Należy zapewnić przełącznik dwubiegunowy, a obwód musi mieć odpowiednie zabezpieczenie bezpiecznikowe. Więcej szczegółów dotyczących zapotrzebowania na moc poszczególnych produktów znajduje się w instrukcji obsługi oraz na tabliczce znamionowej urządzenia. W przypadku produktu do zabudowy zaleca się stosowanie kabla dłuższego niż dostarczony, który musi być odpowiednio odporny na temperaturę.

Okablowanie musi być podłączone do sieci elektrycznejwnastępującysposób:

Do terminala SpurPodłącz

Przewód żółto-zielony Uziemienie

Przewód niebieski Neutralny Podłączenie

Przewód brązowy Podłączenie fazowe

Uwaga: Niezalecamy stosowaniazabezpieczających urządzeń upływowych z elektrycznymi urządzeniami do gotowania zainstalowanymi w punktach Spur ze względu na uciążliwe niepożądane wyłączenia obwodów, które mogą wystąpić. Zaznaczamy, że urządzenie musi być prawidłowo uziemione. Producent nie ponosi odpowiedzialności za żadne zdarzenia powstałe w wynikunieprawidłowej instalacjielektrycznej.

PODŁĄCZENIE DO SIECI ELEKTRYCZNEJ

Upewnić się, że napięcie w sieci odpowiada napięciu podanemu na tabliczce znamionowej znajdującej się na obudowie urządzenia. Przed podłączeniem sprawdzić obwód uziemienia. Zgodnie z przepisami prawa, niniejsze urządzenie musi być uziemione. W razie nieprzestrzegania

tego wymagania, producent nie poniesie żadnej odpowiedzialności za jakiekolwiek szkody w stosunku do osób lub mienia. Jeżeli kabel zasilający nie posiada wtyczki, należy zamonto-wać wtyczkę dopasowaną do obciążenia wskazanego na tabliczce znamionowej urządzenia. Przewód uziemiający jest w kolorze żółtozielonym. Wtyczkapowinna być zawsze dostępna. W przypadku gdy płyta jest podłączona bezpośrednio do sieci elektrycznej, konieczne jest zainstalowanie wyłącznika automatycznego. W razie uszkodzeniakablazasilającego, musion być wymieniony przez wykwaliﬁkowanego elektryka w celu wyeliminowania potencjalnych zagrożeń. Przewód uziemiający (w kolorze żółto-zielonym) musi być co najmniej 10 mm dłuższy niż przewódfazowy ineutralny.Przekrójpoprzeczny kabla zasilającego musi być o wielkości dostosowanej do mocy pobieranej przez płytę. Sprawdzić na tabliczce znamionowej dane dotyczące podłączenia do sieci elektrycznej oraz upewnić się, że kabel zasilający jest typu 3x0,75 mm2H05V2V2-F

Zasilanie

FAZOWY

UZIEMIENIE

NEUTRALNYLN

Przewód brązowy Przewódżółto-zelony Przewód nebesk

Kabel zasilający

Jeśli urządzenie nie posiada kabla i wtyczki lub innego rozwiązania umożliwiającego odłączenie od sieci elektrycznej z separacją styków we wszystkich biegunach pozwalającej na pełne odłączenie przy wystąpieniu nadnapięcia spełniającego warunki kategorii III, instrukcja stwierdza, że rozwiązania te muszą być wbudowane w instalację elektryczną, zgodnie z zasadamiokablowania.

PODŁĄCZENIEDOGAZU

Poniższe instrukcje są przeznaczone dla wykwali-ﬁkowanego personelu. Instalacja urządzenia musi być zgodna z obowiązującymi normami krajowymi. (Wyłącznie dla Wielkiej Brytanii: zgodnie z przepisami prawa, instalacja gazowa i jej odbiór muszą być przeprowadzone przez instalatora zarejestrowanego w „Gas Safe"). Wszystkie prace muszą być wykonane przy odłączonymzasilaniu elektrycznym.

PL 48

Page 50

Na tabliczce znamionowej urządzenia wskazany jest rodzaj gazu, do którego zostało ono przystosowane. Podłączenie do sieci gazowej lub do butli z gazem należy przeprowadzić po uprzednim upewnieniu się, że urządzenie jest wyregulowane dla danego rodzajugazu, któryma Być podłączony. Jeżeli urządzenie nie jest prawidłowo wyregulowane, patrz instrukcje w kolejnym punkcie na temat zmiany ustawień gazowych. W przypadku butli z gazem płynnym (butli gazowej)należy zastosować regulatorciśnienia zgodny z obowiązującymi normami krajowymi. Należy stosować wyłącznie rury, podkładki i uszczelki, które są zgodne z obowiązującymi normami krajowymi. W niektórych modelach, na wyposażeniu urządzenia znajduje się łącznik stożkowy, przeznaczony do zamontowania na terenie krajów, w których ten typ łącznika jest obligatoryjny; na rysunku 8 pokazano, w jaki sposób rozróżnić poszczególne typy łącznika (CY = cylindryczny, CO = stożkowy). W każdym przypadku, cylindryczna część łącznika musibyć podłączona do płyty. W przypadku podłączania płyty do gazu przy użyciu przewodów elastycznych, należy zapewnić, aby maksymalna odległość łączenia tym przewodem nie przekroczyła 2 metrów. Elastyczna rurka powinna być wyposażona w taki sposób, aby nie mogła wejść w kontakt z ruchomą częścią obudowy (np. szuﬂady) i nie przechodziła przez wszelkie miejsca, gdzie może zostać zgnieciona / załamana lub uszkodzonawinnysposób.

Aby zapobiec ewentualnemu uszkodzeniu płyty, należy zachować następującą kolejność podczasinstalacji (rysunek6*):

1. Jak pokazano narysunku, kolejnozamontować:

A: Łącznik cylindrycznymęski1/2 B: Uszczelka 1/2 C: Łącznik gazowy damski 1/2

stożek-cylinderlubcylinder -cylinder

2. Zacisnąć połączenia przy użyciu kluczy,

pamiętając o ułożeniu przewodów rurowych w odpowiednim położeniu.

3. Podłączyć łącznik C do domowej instalacji

gazowej przy użyciu sztywnego przewodu mie-dzianego lub stalowego przewodu elastycznego.

przewodów rurowych przy użyciu roztworu wody z mydłem. NIGDY NIE UŻYWAĆ PŁOMIENIA. Należy również się upewnić, że przewód elastyczny nie wejdzie w kontakt z ruchomą częścią szafki (np. szuﬂadą), oraz że jest on ułożony w sposób wykluczający jego uszkodzenie. Ostrzeżenie: Jeżeli w pobliżu urządzenie wyczuwalny jest gaz, należy natychmiast odciąćdopływ gazudourządzenia i wezwać instalatora. Nie próbować wykrywania nieszczelności przy pomocy otwartego płomienia.

PRZYSTOSOWANIE PŁYTY DO RÓŻNYCH RODZAJÓWGAZU

W celu przystosowania płyty do różnych rodzajów gazu, należy wykonać następujące czynności:

• Zdjąćruszty ipalniki

• Umieścić klucz sześciokątny (7 mm) we wspornikupalnika (rysunek7*)

Odkręcić dysze i wymienić je na dysze odpowiednie do danego rodzaju gazu (patrz tabela rodzajówgazu)

REGULACJAPŁOMIENIA MINIMALNEGO

Po zapaleniu palników, ustawić pokrętło w pozycji płomienia minimalnego i następnie zdjąć pokrętło (można je łatwo zdjąć, wywierając niewielki nacisk). Przy użyciu małego wkrętaka można następnie wyregulować śrubę regulacyjną w sposób pokazany na rysunku 9*. Obracanie śruby w kierunku zgodnym zruchem wskazówek zegara powoduje zmniejszenie przepływu gazu, natomiast obracanie w kierunku przeciwnym do ruchu wskazówekzegara powodujezwiększenie przepływu. Regulację należy przeprowadzać do momentu uzyskania płomienia o długości około 3-4 mm,a następnie należyzałożyćpokrętło. W przypadkukorzystaniazgazupłynnego (LPG)

- śrubę do regulacji płomienia minimalnego

należy obrócić (zgodnie z kierunkiem ruchu wskazówek zegara),ażdo oporu. Po przeprowadzeniu regulacji dla nowego rodzaju gazu, należy wymienić starą tabliczkę znamionową umieszczoną na urządzeniu na nową tabliczkę (znajdującą się na wyposażeniu płyty)odpowiedniądlarodzaju gazu,dla którego przeprowadzonoregulację.

UWAGA:Sprawdzićszczelnośćpołączeń

* Patrz rozdział „Informacjetechniczne" na końcu tejinstrukcji. .

PL 49

Page 51

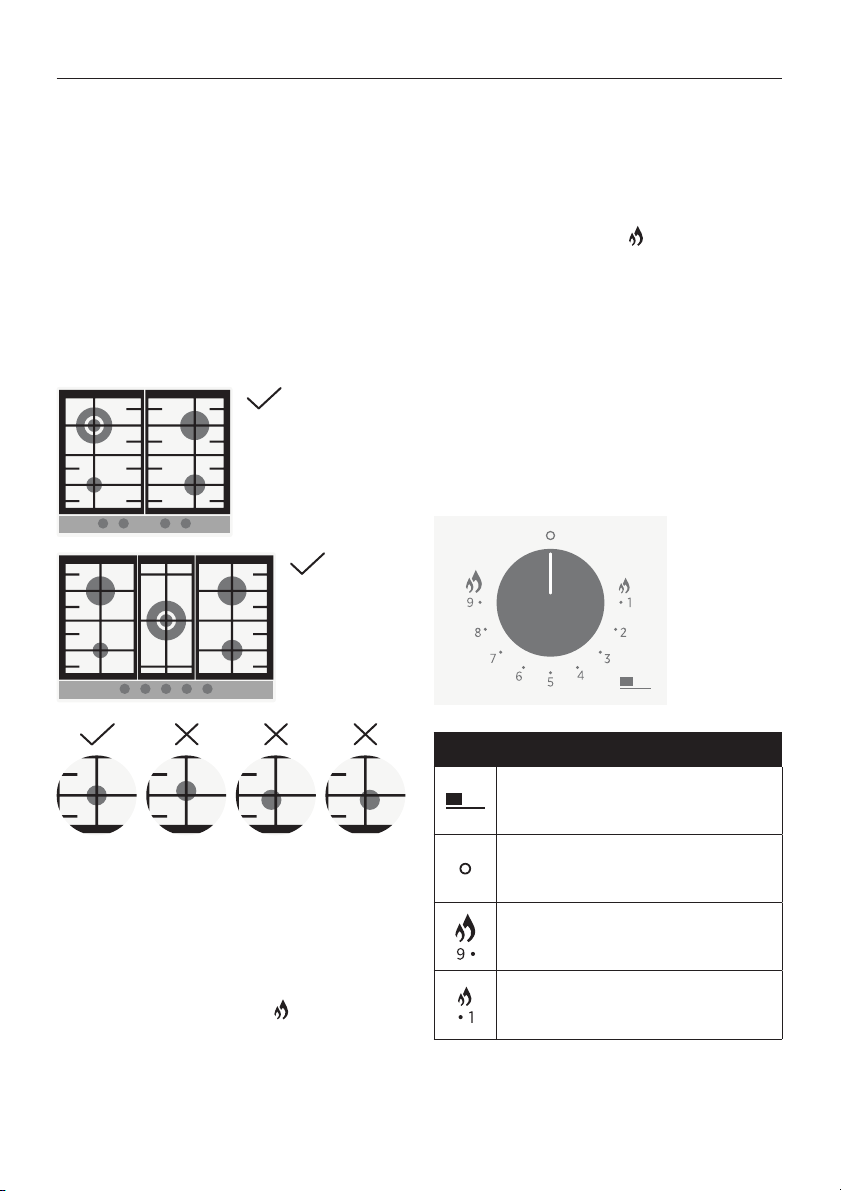

Uytkowanie pyty kuchennej - instrukcje uytkownika

Urządzenie może być używane wyłącznie do celu, do którego zostało przeznaczone, tzn. do przyrządzania potraw w gospodarstwie domowym, i jego używanie do wszelkich innych celów będzie traktowane jako niewłaściwe i może byćniebezpieczne.Producent nie ponosi odpowiedzialności za wszelkie szkody spowodowane niewłaściwym użytkowaniem urzą-dzenia. Przed użyciem palnika należy się upewnić, że obwody rusztu środkują palnik zgodnie z poniższym rysunkiem. W przypadku korzystaniazrusztów żeliwnych; pozycjapalnika jest pod rusztem. Należy się upewnić, że ruszt jest wprawidłowympołożeniu.

sekund. System zapłonowy będzie generował iskry przez cały czas, gdy naciśnięty jest kurek gazowy Ostrzeżenie: Jeżeli na urządzeniu nie ma prądu elektrycznego do zapalenia palnika, należy użyć zapałki lub zapalniczki, wykonując następujące czynności:

• Umieścić zapaloną zapałkę lub zapalniczkę w

pobliżu palnika

• Wcisnąć i przekręcić pokrętło w kierunku

przeciwnym do ruchu wskazówek zegara do większego symbolu płomienia lub do pozycji 9 iprzytrzymaćwciśnięte przez5 sekund Ostrzeżenie: W każdym przypadku, jeżeli po 5 sekundach palnik nie zapali się, należy przerwać pracę urządzenia i odczekać co najmniej 1 minutę przed próbą ponownego zapalenia palnika.

POKRĘTŁA REGULACYJNE

Każde pokrętło steruje każdym palnikiem, jak pokazanona ilustracji. Pokrętła mają9 stopni od najwyższego do najniższego płomienia. Nigdy nie wolno próbowaćprzełączaćz°nastopień 1

UŻYWANIEPALNIKÓW GAZOWYCH

Przed włączeniem płyty gazowej, należy się upewnić, że palniki i nakrywki palników są prawidłowo umieszczone na swoich miejscach. Ta płyta jest wyposażona w elektroniczny zapłonsłużącydo zapaleniapalnika. Aby zapalićpalniki, należy wykonać następujące czynności: Wcisnąć i przekręcić pokrętło w kierunku przeciwnym do ruchu wskazówek zegara do większego symbolu płomienia lub dopozycji9iprzytrzymać wciśnięte przez 5

Wskaźniki

Palnik sterowany za pomocą pokrętła regulacyjnego

Palnik wyłączony

Najwyższe ustawienie mocy i zapłon elektryczny

Najniższe ustawienie mocy

PL 50

Page 52

OGÓLNE ZALECENIE

Aby uzyskać najlepsze rezultaty, należy używać naczyń do gotowania o płaskiej powierzchni. Wielkośćpowierzchni powinnabyć dopasowana do strony palnika gazowego w następujący sposób. Tabela A:

Typ palnika

AUX 1 kW

Pomocniczy AUX 1.2 kW

Pomocniczy

SR Średnioszybki

R Szybki

DC 3.8 kW MONO

DC 4 kW MONO

DC 4,2 kW MONO

DC 5 kW MONO

patelnia/

garnek

(cm)

10-18

10-18 1,20 114 l/h 87 g/h

12-22 16-26

16-26

4,20 NG

16-26

4.5 LPG

Moc

(kW)

1,00

1,75

2,70

3.80

4,00

4 LPG

5 NG

G20/20

mbar

(metan)

95 l/h

167 l/h

257 l/h

362 l/h

381 l/h

400 l/h

475 l/h

G 30/28-30 mbar (LPG)

73 g/h

127 g/h

196 g/h

276 g/h

291 g/h

327 g/h

Konserwacja i czyszczenie

W przypadku korzystania z mniejszych naczyń, palnik należy wyregulować tak, aby płomień nie wychodził poza brzeg naczynia. Naczynia z wypukłym lub wklęsłym dnem nie powinny być używane. OSTRZEŻENIE:W razie przypadkowegozgaśnięcia płomienia, należy wyłączyć palnik i spróbować powtórnie go zapalić dopiero po upływie co najmniej 1 minuty. Jeżeli z biegiem lat kurki gazowe zaczną się ciężko obracać, konieczne będzie ich naoliwienie. Czynność ta może być przeprowadzona wyłącznie przez wykwaliﬁkowany personel serwisu.

• Przed przystąpieniem do czyszczenia, należy upewnićsię,żepłyta wystygła.

• Wyjąć wtyczkę z gniazdka zasilania lub (w przypadku podłączenie bezpośredniego) wyłączyćzasilanie elektryczne.

• Czyszczenie i konserwacja nie mogą być wykony-waneprzez dziecibez dozoru

• Do czyszczenia płyty nigdy nie należy używać środków ściernych, środków zawierających substancje żrące, wybielające lub kwasy. Należy również unikać stosowania substancji kwaśnych lub alkalicznych (sok z cytryny, ocet itp.) do części emaliowanych, lakierowanych lub wykonanychze stali nierdzewnej.

Podczas czyszczenia emaliowanych, lakierowanych lub chromowanych części, należy używać ciepłej wody z mydłem lub detergentu nie

Obsługa serwsowa

Przed zadzwonieniem do pracownika serwisu, należyupewnić się,że:

• Wtyczka jest prawidłowa umieszczona w gniazdku

• Nie ma awarii zasilania gazowego. Jeżeli nie możnazidentyﬁkowaćźródła usterki:

Urządzenie należy wyłączyć i zadzwonić do centrum serwisowego. NIE MANIPULOWAĆ PRZYURZĄDZENIU.

zawierającego substancji żrących. Do czyszczenie części ze stali nierdzewnej, należy używać odpowiedniego roztworuczyszczącego.

• Palnikimożnaczyścić wodą z mydłem. Aby przywrócić ich oryginalny blask, należy stosować domowy płyn do czyszczenia stali nierdzewnej. Po wyczyszczeniu, palniki należy wysuszyć i umieścić na płycie.

• Istotne jest, aby palniki były umieszczone dokładnie naswoim miejscu.

Chromowanerusztyi palniki

Chromowane ruszty i palniki maja tendencję do ciemnienia w miarę ich używania. To nie pogarsza funkcjonalności płyty gazowej. W każdym bądź razie, są one dostępne w naszym centrum serwisowym jakoczęścizamienne.

Producent nie ponosi odpowiedzialności za jakiekolwiek nieścisłości wynikające z błędów w druku lub transkrypcji zawartych w niniejszej broszurze. Zastrzegamy sobie prawo do dokonywania modyﬁkacji produktu zgodnie z potrzebami, w tym w interesie konsumenta, bez uszczerbku dla charakterystyki dotyczącej bezpieczeństwalub funkcjonalności.

PL 51

Page 53

Ochrona rodowiska

Umieszczając znak na tym urządzeniu, potwierdzamy jego zgodność ze wszystkimi wymogami europejskimi w zakresie bezpieczeństwa, zdrowia oraz ochrony środowiska stosowanymi w prawodawstwie dotyczącymtego produktu.

Urządzenie jest zgodne z Europejską Dyrektywą 2009/142/WE (GAD), a od dnia 21 kwietnia 2018 r. z rozporządzeniem w sprawie urządzeń spalających paliwa gazowe 2016/426 (GAR).

Gospodarka odpadami i ochrona środowiska

To urządzenie ma oznaczenie zgodne z Europejską Dyrektywą 2012/19/UE dotyczącą zużytego sprzętu elektrycznego i elektronicznego (WEEE).

Zużyty sprzęt elektryczny i elektroniczny zawiera substancje zanieczyszczające (które mogą wywierać negatywny wpływ na środowisko) oraz elementy podstawowe (które nadają się do ponownego wykorzystania). Ważne jest właściwe przetwarzanie zużytego sprzętu elektrycznego i elektronicznego w celu prawidłowego usunięcia i utylizacji wszystkich

substancji zanieczyszczających oraz odzyskania pozostałych materiałów. Każdy może odegrać ważną rolę w zadbaniu o to, by zużyty sprzęt Zasadnicze znaczenie ma przestrzeganie kilku podstawowychzasad:

• Zużytego sprzętuelektrycznegoi elektronicznego nie należy traktować jak odpadów z gospo-darstwadomowego;

• Zużyty sprzęt elektryczny i elektroniczny powinien być odwożony do wyznaczonych punktówzbiórki odpadów zarządzanychprzez radęmiastalub zarejestrowanąﬁrmę.

W wielu krajach organizowane są lokalne zbiórki dużego zużytego sprzętuelektrycznego i elektronicznego. Po zakupie nowego urządzenia, stare można oddać dostawcy, który musi je bezpłatnie przyjąć w ramach wymiany, jeśli to urządzenie jest podobnego typu i ma takie same funkcje jak urządzenie zakupione.

OCHRONA I POSZANOWANIE ŚRODOWISKA NATURALNEGO

Jeśli to możliwe, należy przykryć patelnię pokrywką. Wyregulować płomień tak, aby nie wychodził pozabrzegnaczynia.

PL 52

Page 54

Instruções de segurança

Recomendamos que mantenha as instruções de instalação e de utilizaçãoparaposteriorconsultae, antesdeinstalar aplaca,anoteo seu númerodesérie,casopreciseobter ajudadoserviçopós-venda.

•

AVISO: o eletrodoméstico e peças acessíveis ﬁcam quentes durante a utilização. Deve ter-se cuidado para evitar tocar nas resistências. As crianças commenos de 8 anos de idadedevem ser mantidas afastadas doaparelho,amenosque tenhamumasupervisãocontínua.

•

Ascriançasnão devembrincar comoaparelho.

•

Oaparelhopode serutilizadoporcriançascom8anosdeidade oumais e por pessoas com capacidades físicas, sensoriais e mentais limitadas, sem experiência ou conhecimento doproduto, apenas sesob vigilância ou se receberam instrução sobre a operação do produto de forma seguraecomconsciênciadoseventuaisriscos.

•

A limpeza e a manutenção não devem ser efetuadas por crianças sem vigilância.

•

AVISO: o eletrodoméstico e peças acessíveis ﬁcam quentes durante a utilização.Tenha cuidadoparanãotocaremquaisquerpartesquentes.

•

AVISO:as peçasacessíveispodemﬁcarquentesduranteautilização. Ascriançaspequenas devemser mantidasafastadas.

•

AVISO: de forma a evitar qualquer perigo provocado pela reposição acidental do dispositivo de interrupção técnica, o eletrodoméstico não deve ser ligado através de um dispositivo de comutação externo, tais comoum temporizador, nemdeve serconectado aum circuitoque seja regularmenteligadoou desligado.

•

As crianças com menos de 8 anos devem ser sempre mantidas a uma distância segura do eletrodoméstico se não estiverem sob supervisão contínua.

•

Não utilize um dispositivo de limpeza a vapor ou de alta pressão para operaçõesde limpeza.

•

Desligue o aparelho da alimentação elétrica de rede antes de realizar qualquermanutençãode rotina.

•

Conecte uma ﬁcha aocabo de alimentação que consiga suportar a tensão, a corrente e a carga indicadas na etiqueta e com um contacto de terra. A tomada deve ser adequada para a carga indicada na etiqueta e deve ter

PT 53

Page 55

O contacto com a terra ligado e em funcionamento. O condutor de terra tem uma cor amarelo-verde. Esta operação deve ser efetuada por um proﬁssional devidamente qualiﬁcado. No caso de incompatibilidade entre a tomada e a ﬁcha do aparelho, peça a um eletricista qualiﬁcado para substituir a tomada por outra de tipo adequado. A tomada e a ﬁcha devem estar em conformidadecom as normas atuaisdo país instalação. A ligação à fonte de alimentação também pode ser feita colocando um disjuntor omnipolar, com separação de contacto em conformidade com os requisitos para a categoria III de sobretensão, entre o aparelho e a fonte de alimentação que pode suportar a carga máxima conectada e que está em conformidade com a legislação vigente. O cabo de terra amarelo-verde não deve ser interrompido pelo disjuntor. A tomada ou o disjuntor omnipolar utilizados para a conexão devem estar facilmente acessíveisquando oaparelhoé instalado.

•

A desconexão pode ser conseguida tendo a ﬁcha acessível ou incorporando um interruptor na cablagem ﬁxa de acordo com as regras dacablagem.

•

AVISO: utilizeapenasproteçõesde placaconcebidas pelofabricantedo aparelho de cozedura ou indicadas pelo fabricante do aparelho nas instruções de utilização, conforme adequado, ou proteções de placa incorporadas no aparelho. A utilização de proteções inadequadas pode causaracidentes.

•

AVISO: cozinhar numa placa com gordura ou óleo, sem vigilância, pode ser perigoso e pode resultar em fogo. NUNCA tente extinguir um incêndio com água, em vez disso desligue o aparelho e, em seguida, cubraachama com,por exemplo,umatampa ouumcobertorantifogo.

•

AVISO: perigo de incêndio: não guarde artigos em cima das superfícies paracozinhar.

•

CUIDADO: o processo de cozedura deve ser supervisionado. Um processodecozedurarápido, temdesercontinuamentesupervisionado.

•

Caso existam, não olhe diretamente para os elementos da placa de lâmpadade halogéneo.

•

Não coloque objetos metálicos como facas, garfos, colheres ou tampas naplaca. Estespodemaquecer.

•

Os recipientes de alumínio e de plástico não devem ser colocados em zonasdeaquecimento.

• Após cada utilização, é necessário limpar um pouco a placa para evitar

PT 54

Page 56

acumulação de sujidade e gordura. Se não se limpar, esta sujidade e gordura recoze, quando se usa a placa, libertando fumo e cheiros desagradáveis,paranão mencionarosriscosdepropagaçãodefogo.

•

Não toque nas zonas de calor durante o funcionamento ou durante algumum tempoapósa utilização.

•

Utilizesempre osutensíliosde cozinhaadequados.

•

Coloquesemprea panelanocentrodaunidade ondeestáacozinhar.

•

Nãocoloquenada nopainelde controlo.

•

Nãoutilize aplacacomosuperfície detrabalho.

•

Nãouse asuperfíciecomouma placadecorte.

•

Não guarde itens pesados sobre a placa. Se caírem sobre a placa, podem causar danos.

•

Nãoutilize aplacaparaarmazenarquaisquer artigos. Nãodeslize utensíliosdecozinhapelaplaca.

•

Não use materiais ásperos ou abrasivos ou raspadores de metal aﬁados para limpar os vidros, uma vez que podem arranhar a superfície e estilhaçar vidro.

•

Seo cabodealimentação estiverdaniﬁcado, estetemdeser substituído pelo fabricante, pelo agente de serviço ou por pessoas igualmente qualiﬁcadas de forma a evitar o perigo. O condutor de terra (amareloverde) deve estar a mais de 10 mm do lado do bloco de terminais. A secção de condutores internos deve ser adequadaà potência absorvida pela placa (indicadana etiqueta). O tipode cabo de alimentaçãodeve ser H05V2V2-F

•

Não é necessária qualquer operação/deﬁnição adicional de forma a operaroaparelho nasfrequênciasindicadas.

•

Este aparelho não se destina a ser operado através de um temporizador externoou deumsistemade controloremoto separado.

PT 55

Page 57

Resumo

Obrigado por comprar a placa de gás Haier. Leia atentamente este manual de instruções antes de utilizaraplaca e guarde-onum localseguro para consultafutura.

Instruções de Segurança

Instruções para o instalador

Ligações

Utilização da placa - Instruções para o utilizador

Manutenção e limpeza

Pós-cuidados

Proteção do ambiente

Informação técnica

310

PT 56

Page 58

Instruções para o instalador

A instalação de um eletrodoméstico pode ser uma operação complicada que, se não for realizada corretamente, pode afetar seriamente a segurança do cliente. É por esta razão que a tarefa deve ser realizada por uma pessoa proﬁssionalmente qualiﬁcada que a levará a cabo de acordo com os regulamentos técnicos em vigor. Se este conselho for ignorado e se a instalação for realizada por uma pessoa não qualiﬁcada, o fabricante declina toda a responsabilidade por qualquer falha técnica do produto, independentemente de resultar ou não em danos materiais ou lesões.

ENCASTRAR

A placa pode ser instalada em qualquer bancada que seja resistente ao calor a uma temperatura de 100°C, e tem uma espessura de 25-45 mm. As dimensõesdapeça a ser cortada para fora da bancada estãoapresentadasna Figura2*. Quando houver um espaço acessível entre a placa embutidaeacavidadeabaixo, deve ser inserida uma parede divisória de material isolante (madeira oumaterialsimilar)(Figura 3*). Se a placa estiver instalada junto de um armário de ambos os lados, a distância entre o corte e o armário deveser de,pelo menos, 170 mmpara as placas de 60 cm e de 250 mm para as placas de 75 cm (verﬁgura 2*); enquantoa distância entre a placa e a paredetraseira deveser de,pelo menos, 70 mm paraas placas de comando frontal e de 50 mm paraas placas de comandolaterais. A distância entre a placa e qualquer outra unidade ou aparelho acima dela (por ex.., um exaustor) não deve ser inferior a 700 mm (Figura 4*). Objetos metálicos na gaveta podem atingir altas temperaturas devido à recirculação do ar. Recomenda-se, portanto, a utilização de um painel de madeira intermédio. Importante - O diagrama na Figura 1* mostra como o selante deve seraplicado. A placa é montada através da ﬁxação das braçadeiras deﬁxação fornecidas, utilizando os orifícios nabase daunidade. Quando uma placa de 75 cm estiver equipada com um forno de encastrar, este último deve ser arrefecidoa ventoinha. Quando uma placa de 60 cm estiver equipada

com um forno de encastrar, este último deve ser arrefecidoa ventoinha.

LOCALIZAÇÃO ADEQUADA

Este aparelho deve ser instalado de acordo com os regulamentos em vigor e utilizado apenas num espaço bem ventilado. Leia as instruções antes de instalar ou utilizar este eletrodoméstico. Um eletrodoméstico de cozinha a gás produz calor ehumidade naárea em queestá instalado. Por este motivo, deve assegurar uma boa ventilação,mantendotodasas passagens dear naturais abertas ou instalando um exaustor comumaconduta deescape. A utilização intensiva eprolongadado aparelho pode exigir ventilaçãoextra,comoa aberturade uma janela ou um aumento da velocidade do ventilador elétrico,caso disponhadeum. Se não se puder instalar um exaustor, deve instalar-se um ventilador elétrico numa parede exterior ou numa janela para garantir uma ventilação adequada. O ventilador elétrico deve ser capaz de realizar uma mudança completa de ar na cozinha 3-5 vezes a cada hora. O instalador deve seguir as normas nacionais pertinentes.

* Vejaa seção "Informaçõestécnicas" no ﬁnaldeste manual.

PT 57

Page 59

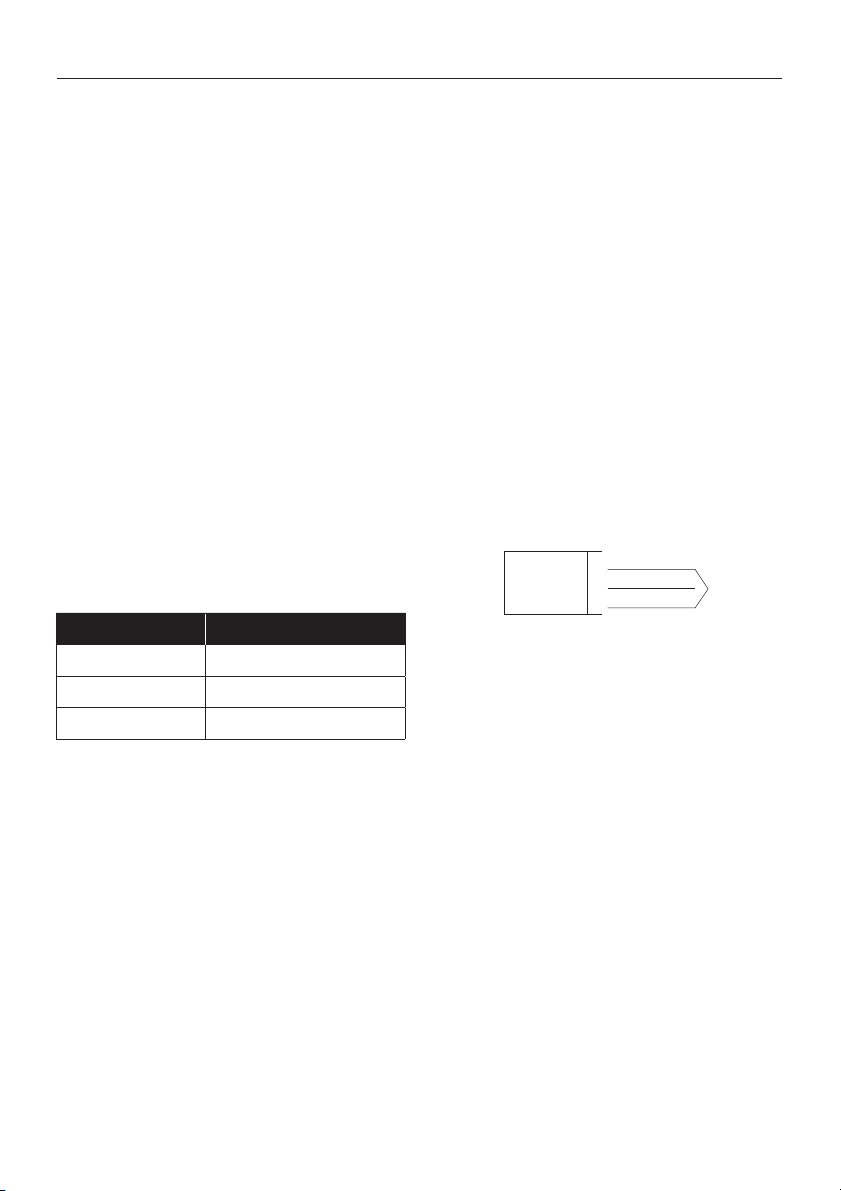

Ligações

LIGAÇÃOELÉTRICA (APENAS PARA RU) Aviso- esteaparelhodeve serligado aterra

Este aparelho foi concebido apenas para uso doméstico. A ligação à alimentação principal deve ser feita por um eletricista competente, assegurando quetodos os regulamentosatuais relativos a essas instalações sejam cumpridos. O aparelho só deve ser ligado a um ponto de impulso devidamente classiﬁcado, não sendo adequada uma ﬁcha/tomada de 3 pinos de 13 amp. Deve ser fornecido um interruptor de duplo polo e o circuito deve ter uma proteção adequada contra fusíveis. Maisdetalhes sobrea necessidade de energia do produto individual serão encontrados nas instruções do utilizador e na placade classiﬁcaçãodo aparelho. No caso de produto de encastrar recomendamos, caso deseje usar um cabo mais longo do que o fornecido, utilizar um de tipo de resistência ao calor devidamente classiﬁcado. A cablagemdeve estarligada àredeelétrica do seguinte modo:

Ao terminal de impulsoLigar

Fio verde e amarelo Ligação à terra

Fio azul de neutro Conexão

Fio castanho Conexão com corrente

Nota: Não defendemos o uso de dispositivos de fuga de terra comaparelhos decozinha elétricos instalados em pontos de impulso por causa dos “disparo incomodativos” que podem ocorrer. Lembramos novamente que o eletrodoméstico deve ser corretamente ligado à terra, o fabricante declina qualquer responsabilidade por qualquer evento que ocorra como resultado de instalaçãoelétricaincorreta.

CONEXÃOELÉTRICA

Veriﬁque os dados na placa de classiﬁcação, localizada no exterior da unidade, para garantir que a alimentação e a tensão de entrada são adequadas. Antes da conexão,veriﬁcar osistema de ligação à terra. Por lei,este aparelho deve serligadoa terra. Se este regulamento não for respeitado, o fabricante não será responsável por quaisquer danos causados às pessoas ou aos bens. Se uma

ﬁcha já não estiver presa, ﬁxe uma ﬁcha adequada à carga indicada na placa de classiﬁcação. O ﬁo de terra tem uma cor amarelo/verde. A ﬁcha deve estar sempre acessível. Se a placa estiver ligada diretamente à alimentação elétrica, deve instalar-se um disjuntor. Se o cabo de alimentação estiver daniﬁcado, este deve ser substituído por um técnico qualiﬁcado de modo aevitarqualquer risco potencial. O ﬁo de terra (verde e amarelo) deve ter, pelo menos, 10 mm de comprimento superior aos ﬁos de corrente e de neutro. A secção do cabo utilizado deve ter o tamanho correto em relação à potência absorvida da placa. Veriﬁque a placa de classiﬁcação quanto aos detalhes de alimentação e certiﬁque-se de que o cabo de alimentação é doTipo 3 x0,75 mm2H05V2V2-F

Fonte de alimentação

CORRENTE

TERRA

NEUTROLN

Fo castanho

Fo verde/amarelo

Fo azul

Cabo de alimentação

Se um aparelho não estiver equipado com um cabo de alimentação e uma ﬁcha, ou com outros meios de desconexão da rede elétrica com uma separação de contacto em todos os polos que permitam uma desconexão completa sob condições de sobretensão da categoria III,as instruçõesdevemindicar que os meios de desconexão devem serincorporados na ﬁação ﬁxa em conformidade com as regras da ﬁação.

CONEXÃODE GÁS

Estas instruções destinam-se o pessoal qualiﬁcado, a instalação do equipamento deve estar em conformidade com a norma nacional aplicável. (Para RU apenas: por lei a instalação de gás\ colocação em funcionamento deve ser realizada porum instalador "Segurançade Gás"). Todos os trabalhos devemser realizados coma alimentação elétricadesconectada. A placadeclassiﬁcaçãona placaindica o tipode gás comoqualé concebidopara serutilizado. A ligação aofornecimento de gásda redeouao cilindro de gás deve ser efetuada após se ter veriﬁcado que está regulada para o tipo de gás com o qual será fornecido. Se não estiver corretamenteregulado, consulteasinstruções

PT 58

Page 60

Nos parágrafos seguintes para alterar a regulação dogás. No caso de gás líquido (gás de bilha) utilize reguladores de pressão que cumpram as normas nacionaisaplicáveis. Useapenas tubos, arruelas earruelas de vedaçãoquecumpram as normas nacionaisrelevantes. Para alguns modelos é fornecida uma articulação cónica para se adaptar à instalação nos países onde este tipo de articulação é obrigatória; na ﬁgura 8 está indicado como reconhecer os diferentes tipos de articulações (CY = cilíndricas, CO = cónicas). Em qualquer caso,a parte cilíndrica do link tem deser ligada à placa. Ao ligar a placa ao fornecimento de gás através da utilização demangueiras ﬂexíveis, certiﬁquese de que a distância máxima coberta pela mangueiranãoexcede2 metros. O tubo ﬂexível deve ser instalado de modo a que não possa entrar em contacto com uma parte móvel da unidade de alojamento (por exemplo,umagaveta)e não passeporqualquer espaço ondepossa ﬁcar esmagado/vincadoou daniﬁcado dequalquer forma.

Para evitar danos potenciais à placa, execute a instalação seguindoesta sequência(Figura 6*):

1. Monte as peças em sequência, conforme ilustrado: A: 1/2adaptador masculinocilíndrico B: 1/2vedante C: 1/2adaptador degás feminino cónicocilíndrico oucilíndrico-cilíndrico

2. Aperte as juntas com a chave, lembre-se de torcerostubos paraa posição.

3. Encaixe o adaptador C ao fornecimento de gás da rede elétrica usando tubo de cobre rígido outubo deaço ﬂexível.

IMPORTANTE: faça uma veriﬁcação ﬁnal de fugas nas conexões do tubo usando uma solução de sabão. NUNCA USE UMA CHAMA. Além disso, certiﬁque-se de que o tubo ﬂexível não pode entrar em contacto com uma parte móvel do armário (por exemplo, gaveta) e de que não está situado onde ele poderia ser daniﬁcado.

técnicodiretamente.Não procureuma fuga utilizandoumachama.

ADAPTAR A PLACA ADIFERENTESTIPOS DE GÁS

Para adaptar a placa para utilização com diferentes tipos de gás, execute as seguintes instruções:

• Removaas gradese queimadores

• Inserirna chave hexagonal(7mm) noapoio do queimador (Figura7*)

Desenrosque o injetor e substitua-o por um adequado para ogás a utilizar(ver tabela dotipo de gás)

REGULARACHAMA MÍNIMA

Depois de acender os queimadores, rode o botão de comando paraaconﬁguração mínima e, em seguida, remova o botão (isto pode ser facilmente removido aplicando uma pressão suave). Usando uma pequena chave de fenda tipo “Terminal”, o parafuso regulador pode ser ajustado como na Figura 9*. Rodar o parafuso no sentido dos ponteiros do relógio reduz o ﬂuxo de gás, enquanto girar no sentido antihorário aumenta o ﬂuxo - Use este ajuste para obter uma chama de aproximadamente 3 a 4 mm decomprimentoe,emseguida,substitua o botão decontrolo. Quando o fornecimento de gás disponível é GPL - o parafuso para regular a chama em inatividade tem de ser rodado (no sentido dos ponteirosdo relógio)atéao ﬁm. Quando tiver efetuado uma nova regulação de gás, substitua a placa de classiﬁcação de gás antiga no seu eletrodoméstico por uma (fornecida com a placa) adequada para o tipo de gás para o qual foi regulado.

Aviso: Se se puder sentir o cheiro a gás nas proximidades deste aparelho desligue o fornecimento de gás para o aparelho e chame

* Vejaa seção "Informaçõestécnicas" no ﬁnaldeste manual.

PT 59

Page 61

Utilização da placa - Instruções para o utilizador

Este aparelho só deve ser utilizado para os ﬁns a que se destina, cozinhar para uso doméstico, e qualquer outra utilização será considerada inadequada e pode, por conseguinte, ser perigosa. O fabricante não será responsável por quaisquer danos ou perdas resultantes de utilização inadequada. Antes de usar queimador, certiﬁque-se, de que os perímetros de grade estão centrais em relação ao queimador como a ﬁgura abaixo. Se estiver a utilizar uma grade de ferro fundido; debaixo da grade, a posição da mesma está indicada. Certiﬁque-se de que a grade exata é usada na posição correta.

sistema de ignição continuará a gerar faíscas enquanto o botão de controlo está a ser pressionado Aviso: Se não houver eletricidade no aparelho para acender o queimador, deve utilizar-se um fósforoouumisqueiro,daseguinteforma:

• Coloque um fósforo aceso ou um isqueiro

pertodoqueimador

• Empurrepara dentro obotão erodeno sentido

contrário ao dos ponteiros do relógio para o símbolo dechama maior ouparaa posição 9e mantenha-o empurrado 5 segundos após a ignição Aviso: Emqualquer caso, se, após 5segundos,o queimador não estiver aceso, deixar de usar o dispositivoeesperarpelo menos 1minuto antes de tentaruma ignição adicionaldo queimador.

CONTROLODOS BOTÕES

Cada botãocontrola cadaqueimador,conforme demonstrado na serigraﬁa. Os botões tem 9 passos desde a chama mais alta até à chama mais baixa.Nunca tentemudarde° para1

UTILIZAR OQUEIMADOR DEGÁS

Antes deligaraplacaagás,certiﬁque-se de que as tampas do queimador estão corretamente colocadasdentro dasua posição. Estaplacaestáequipada comigniçãoeletrónica parainﬂamaro queimador. Paraacender os queimadores,faça o seguinte: Empurre paradentro e rode no sentidocontrário ao dos ponteiros do relógio para o símbolo de chama maior ou para aposição 9 e mantenhao empurrado 5 segundos após a ignição. O

Indicadores

Queimador controlado por botão de controlo

Queimador desligado

Regulação da potência mais elevada e ignição elétrica

Regulação da potência mais baixag

PT 60

Page 62

CONSELHOGERAL

Para melhores resultados, use recipientes de cozinha com uma superfície plana. O tamanho da superfície deve corresponder ao lado do queimador degás comose segue. QuadroA:

Tipo de

queimador

AUX 1 kW

Auxiliar AUX 1.2 kW

Auxiliar

SR Semirrápido

R Rápido

DC 3.8 kW MONO

DC 4 kW MONO

DC 4,2 kW MONO

DC 5 kW MONO

frigideira/

tacho (cm)

10-18

10-18 1,20 114 l/h 87 g/h

12-22 16-26

16-26

Energia

4,20 NG

4.5 LPG

(kW)

1,00

1,75

2,70

3.80

4,00

4 LPG

5 NG

G20/20

mbar

(metano)

95 l/h

167 l/h

257 l/h

362 l/h

381 l/h

400 l/h

475 l/h

G 30/28-30

mbar (LPG)

73 g/h

127 g/h

196 g/h

276 g/h

291 g/h

327 g/h

Manutenção e limpeza

Para recipientes menores, o queimador de gás deve ser regulado de modo a que a chama não ultrapasse a base da frigideira. Não devem ser utilizados recipientes com base côncava ou convexa. AVISO: Se uma chama se apagar acidentalmente, rode o botão para a posição de desligado e não tente voltar aligar durante pelo menos 1 minuto. Se, ao longo dos anos, as torneiras de gás se tornarem rígidas para rodar é necessário lubriﬁcálas. Tal operação só deve serefetuada portécnicos de serviçoqualiﬁcados.

• Antesde limpara placa, certiﬁque-sede queo eletrodomésticotenha arrefecido.

• Retire a ﬁcha da tomada ou (se ligado diretamente) desliguea alimentaçãoelétrica.

• A limpeza e a manutenção pelo utilizador não devem ser realizadas por crianças sem supervisão

• Nunca use abrasivos, detergentes corrosivos, agentes clareadores ou ácidos. Evite substâncias ácidas ou alcalinas (limão, sumo, vinagre, etc.) nas seções esmaltadas, envernizadas ou de aço inoxidável.

Ao limpar as seções esmaltadas, envernizadas ou cromadas, utilize água morna com sabão ou um detergente não cáustico. Para aço inoxidável utilize umasoluçãodelimpeza adequada.

Pós-cuidados

Antes de chamar um Técnico de Assistência veriﬁque oseguinte:

• Se a ﬁcha tem os fusíveis corretos e se está

bem encaixada

• Se fornecimento de gásnão tem defeito Se a

falhanãopuder ser detetada: Desligue o aparelho e ligue para o Centro de Assistência Pós-Venda. NÃO ADULTERE O APARELHO.

• Os queimadores podem ser limpos com água e sabão. Para restaurar seu brilho original, use um limpador de aço inoxidável doméstico. Após a limpeza, secar os queimadores e substituir.

• É importante que os queimadores sejam colocadoscorretamente.

Gradesequeimadorescromados

Grades e queimadores cromados têm uma tendência a descolorar com o uso. Isso não prejudica afuncionalidade daplaca O nossoCentro deAssistênciaPós-Venda pode fornecerpeçasdereposição, se necessário.

O fabricante nãopodeserresponsabilizadopor qualquer imprecisão que resulte de erros de impressão outranscrição nestabrochura. Reservamo-nos o direito de efetuar modiﬁcações a produtos conforme necessário, incluindo os interesses de consumo, sem prejuízo das características relacionadas com a segurança ou funcionamento.

PT 61

Page 63

Proteção do ambiente

Ao colocar amarca neste eletrodoméstico, estamos a conﬁrmar a conformidade com todos os requisitos europeus de segurança, saúde e ambiente relevantes que são aplicáveis na legislaçãosobre este produto.

O aparelho está em conformidade com a Diretiva Europeia 2009/142/CE (GAD) e a partir de 21/04/2018 com a Diretiva 2016/426 (GAR) relativaaeletrodomésticosagás.

Gestão deresíduos eproteçãoambiental

Este aparelhotem uma etiquetade acordocom a Diretiva Europeia 2012/19/EU relativamente a aparelhos elétricos e eletrónicos (REEE). REEE inclui tanto substâncias poluentes (que podem ter um efeito nocivo no ambiente) e elementos base (que podem ser reutilizados).

É importante que os REEE sejam submetido a tratamentos especíﬁcos para remover e eliminar corretamenteos poluentes e recuperar todos os materiais. Os indivíduos têm um papel importante em assegurar que os REEE não se tornam num problema ambiental; é essencial

seguir algumasregras básicas:

• Os REEE não devem ser tratados como

resíduos domésticos;

• Os REEE devem ser entregues em áreas de

recolha dedicadas geridas pela câmara ou

uma empresaregistada. Em muitos países, recolhas domésticas podem estar disponíveis para REEEs grandes. Ao comprar um novo aparelho, o antigo pode ser devolvido ao fornecedor que tem de o recolher sem qualquer custo, pontualmente, desde que o equipamento seja de um tipo equivalente e tenha as mesmas funções que o eletrodoméstico comp rado.

POUPAR ERESPEITARO AMBIENTE

Sempre quepossível, utilizeatampa para cobrir a frigideira. Regular a chama para não sobrepor o diâmetrodafrigideira.

PT 62

Page 64

Bezpečnostní pokyny

Doporučujeme,abystesiuschovalinávodk instalacipropozdějšípoužití apředinstalaci varnédeskysipoznamenalijejí sériovéčíslopropřípad,že budetepotřebovatpomocodpoprodejníhoservisu.

•

VAROVÁNÍ: Spotřebič a jeho přístupné součásti jsou během používání horké.Jetřeba dávatpozor, abystese nedotklitopných těles. Dětimladšíosmi letsenesmípřibližovatkespotřebiči,pokudnejsoupod nepřetržitým dohledem.

•

Dětisinesmí hrátsespotřebičem.

•

Osoby ve věku osmi nebo více let a osoby s omezenými fyzickými, smyslovými nebo duševnímischopnostmi bez zkušenostínebo znalosti výrobku smějí používat spotřebič pouze pod dohledem nebo s poučením o provozu spotřebiče, bezpečným způsobem a s vědomím možných rizik.

•

Dětibezdozorunesmějí provádětčištění aúdržbu.

•

VAROVÁNÍ: Spotřebičapřístupnésoučástijsouběhempoužíváníhorké. Buďteopatrnía nedotýkejte se horkých součástí.

•

VAROVÁNÍ: Přístupné součásti mohou být během používání horké. Zabraňtepřístupumalých dětí kespotřebiči.

•

VAROVÁNÍ: Aby se zabránilo jakémukoli nebezpečí způsobenému náhodným resetováním tepelné pojistky, spotřebič nesmí být napájen přes externí vypínací zařízení, jako je časovač, ani být připojen k okruhu, kterýsepravidelnězapínáavypíná.

•

Děti mladší osmi let se musí zdržovat v bezpečné vzdálenosti od spotřebiče,pokudnejsoupod nepřetržitým dohledem.

•

Kčištěnínepoužívejte parníčističanivysokotlakýpostřik.

•

Před prováděním jakékoli práce na spotřebiči nebo údržby odpojte spotřebičodsíťovéhonapájení.

•

Připojte zástrčku k napájecímu kabelu se zemnicím kontaktem, který je dimenzován na hodnoty napětí, proudu a zatížení uvedené na štítku. Zásuvka musí být vhodná pro zatížení uvedené na štítku a musí mít připojený a funkční zemnicí kontakt. Zemnicí vodič má žlutozelenou barvu. Tento úkon by měl provést odborník s vhodnou kvaliﬁkací. V případě nekompatibilitymezizásuvkoua zástrčkouspotřebiče požádejte .

CZ 63

Page 65

kvaliﬁkovaného elektrikáře o nahrazení zásuvky jiným vhodným typem. Zástrčkaa zásuvka musísplňovat aktuální normy platnév zemi instalace. Připojeníke zdrojienergie lzeprovésttaké pomocívícepólovéhojističese vzdáleností kontaktůvyhovující požadavkům na kategorii přepětí III,který je umístěn mezi spotřebičem a síťovým napájením, je dimenzován na maximální připojené zatížení a je v souladu s platnými právními předpisy. Žlutozelenýzemnicí kabelby nemělbýtpřerušenjističem. Zásuvka a vícepólový jistič používané pro připojení by měly být snadno přístupnépřiinstalaci spotřebiče.

•

Odpojení lze provést prostřednictvím přístupné zástrčky nebo začleněním vypínače dopevnékabeláže vsouladu selektroinstalačními předpisy.

•

VAROVÁNÍ: Používejte pouze takové zábrany na varné desky, které výrobce spotřebiče sám navrhl nebo označil v návodu k použití jako vhodné, případně zábrany začleněné do spotřebiče. Používání nevhodných zábran může vést knehodám.

•

VAROVÁNÍ: Příprava pokrmů s tukem nebo olejem na varné desce bez dozoru může být nebezpečná a vést ke vzniku požáru. NIKDY se nepokoušejte hasit požár vodou, ale vypněte spotřebič a potom zakryjte plamen, např. pokličkou nebo hasicí rouškou.

•

VAROVÁNÍ: Nebezpečípožáru:neskladujtepředměty navarnémpovrchu.

•

UPOZORNĚNÍ: Je nutné dohlížet na vaření. Na krátké vaření je nutné dohlížetnepřetržitě.

•

Pokud má varná deska prvky s halogenovými žárovkami, nedívejte se přímonaně.

•

Nepokládejtenavarnoudeskukovové předměty, napříkladnože,vidličky nebopokličky.Mohlybyse ohřát.

•

Dovarných zónsenesmípokládat nádobíz hliníkovéfólieaplastu.

•

Po každém použití je nutné varnou desku vyčistit, aby se předešlo hromadění nečistot a tuku. Pokud je neodstraníte, při používání varné desky se budou znovu ohřívat a z připálenin se bude uvolňovat kouř, nehleděnarizikošířenípožáru.

•

Za provozu nebourčitoudobupo použitísenedotýkejte varných zón.

•

Vždy používejte vhodné nádobí.

•

Vždy pokládejte hrnec doprostřed jednotky, na které vaříte.

CZ 64

Page 66

•

Nepokládejte žádné předměty na ovládací panel.

•

Nepoužívejte varnou desku jako pracovní plochu.

•

Nepoužívejtepovrchjakokrájecíprkénko.

•

Nadvarnoudeskouneskladujtetěžképředměty. Kdybyspadlynavarnou desku,mohlybyzpůsobit poškození.

•

Nepoužívejtevarnoudeskukukládánížádných předmětů.

•

Neposunujtenádobípo varnédesce.

•

Kčištěnískla nepoužívejtedrsnénebobrusnémateriályaniostré kovové škrabky, protožemohoupoškrábatpovrchazpůsobitrozbitískla.

•

Pokud se poškodí napájecí kabel, vým ěnu musí provést výr obce, jeho servisní zástupce nebo osoba s podobnou kvaliﬁkací, aby se vyloučilo riziko. Zemnicí vodič (žlutozelený) na straně svorkovnice musí být delší než10 mm.Vnitřníprůřezvodičůmusí odpovídatpříkonuvarnédesky (je uvedennaštítku).Napájecí kabelmusíbýt typu H05V2V2-F.

•

K provozování spotřebiče při jmenovitých frekvencích nejsou nutné žádnédalšíúkonyaninastavování.

•

• Tento spotřebič není určen k tomu, aby byl řízen externím časovým spínačemnebosamostatným systémemdálkovéhoovládání.

CZ 65

Page 67

Shrnutí

Děkujeme vám, že jste sikoupili plynovou varnou desku Haier. Než začnete používat varnou desku, pozorněsi přečtětetentonávod kobsluze uschovejteho nabezpečnémmístě pro budoucípoužití.

Bezpečnostní pokyny

Pokyny pro instalačního technika

Připojení

Používání varné desky – pokyny pro uživatele

Údržba a čištění

Následná péče

Ochrana životního prostředí

Technické informace

310

CZ 66

Page 68

Pokyny pro instalačního technika

Instalace domácího spotřebiče může představovat složitý úkon, který může vážně ohrozit bezpečnost spotřebitele, pokud nebude proveden správně. Proto by měla být tato práce provedena osobou s odbornou kvaliﬁkací, která ji provede v souladu s platnými technickými předpisy. Pokud bude toto doporučení ignorováno a instalaci provede nekvaliﬁkovaná osoba, výrobce odmítá veškerou odpovědnost v případě jakékoli technické závady výrobku bez ohledu na to, zda bude mít za následek materiální škodu nebozdravotní újmu.

VESTAVĚNÍ

Varnou desku lze nainstalovat do jakékoli pracovní desky, která je odolná proti teplotám do 100 °C a má tloušťku 25–45 mm. Rozměry otvoru, který je třeba vyříznout do pracovní desky,jsouznázorněnynaobrázku2*. Když je mezi vestavěnou varnou deskou a prostorempod nívolné místo,mělaby sedoněj vložit přepážka z izolačního materiálu (dřeva nebo podobnéhomateriálu) (obrázek3*). Pokud se varná deska instaluje vedle skříně po jedné její straně, vzdálenost mezi výřezem a skříní musí být nejméně 170 mm pro 60cm varné desky a 250 mm pro 75cm varné desky (viz obrázek 2*); zatímco vzdálenost mezi varnou deskou a zadní stěnou musí být nejméně 70 mm pro varné desky s předním ovládáním a 50 mm pro varné desky s bočním ovládáním. Vzdálenost mezi varnou deskou a jakoukoli jinou jednotkou nebo spotřebičem nad ní (např. odsavačem par) nesmí být menší než700mm (obrázek4*). V důsledku cirkulace vzduchu mohou kovové předměty vzásuvce dosahovat vysokýchteplot. Proto se doporučuje používat mezilehlou dřevěnoudesku. Důležité – nákres na obrázku 1* znázorňuje, jak se máumístit těsnicímateriál. Jednotka varné desky se připevňuje pomocí

dodaných upevňovacíchsvorek pomocíotvorů v jejízákladně. V případě instalace 75cm varné desky na vestavnou troubu musí být trouba chlazena ventilátorem. V případě instalace 60cm varné desky na vestavnou troubu musí být trouba chlazena ventilátorem.

VHODNÉ MÍSTO

Tento spotřebič se musí nainstalovat podle platných předpisů a používat pouze v dobře větraném prostoru. Před instalací nebo používáním tohoto spotřebiče si přečtěte pokyny. Každý plynový spotřebič na vaření vytváří teplo a vlhkost v místě, kde je nainstalován. Z tohoto důvodu byste měli zajistitdobrou ventilaci buď tak, že necháte všechny přirozené průchody vzduchu otevřené, nebo nainstalujete odsavač par s odsávacím kanálem. Intenzívní a dlouhodobé používání spotřebiče může vyžadovat další větrání, například otevření okna nebo zvýšení otáček elektrického ventilátoru, pokud nějaký máte. Pokud nelze nainstalovat odsavač,měl by sedo vnější stěny nebo okna umístit ventilátor, který zajistídostatečnévětrání. Elektrický ventilátor by měl schopen zajistit úplnou vým ěnu vzduchu v kuchyni 3-5krát za hodinu. Instalační technik by měl dodržovat příslušné vnitrostátnínormy.

* Viz část „Technické informace“ na konci této příručky.

CZ 67

Page 69

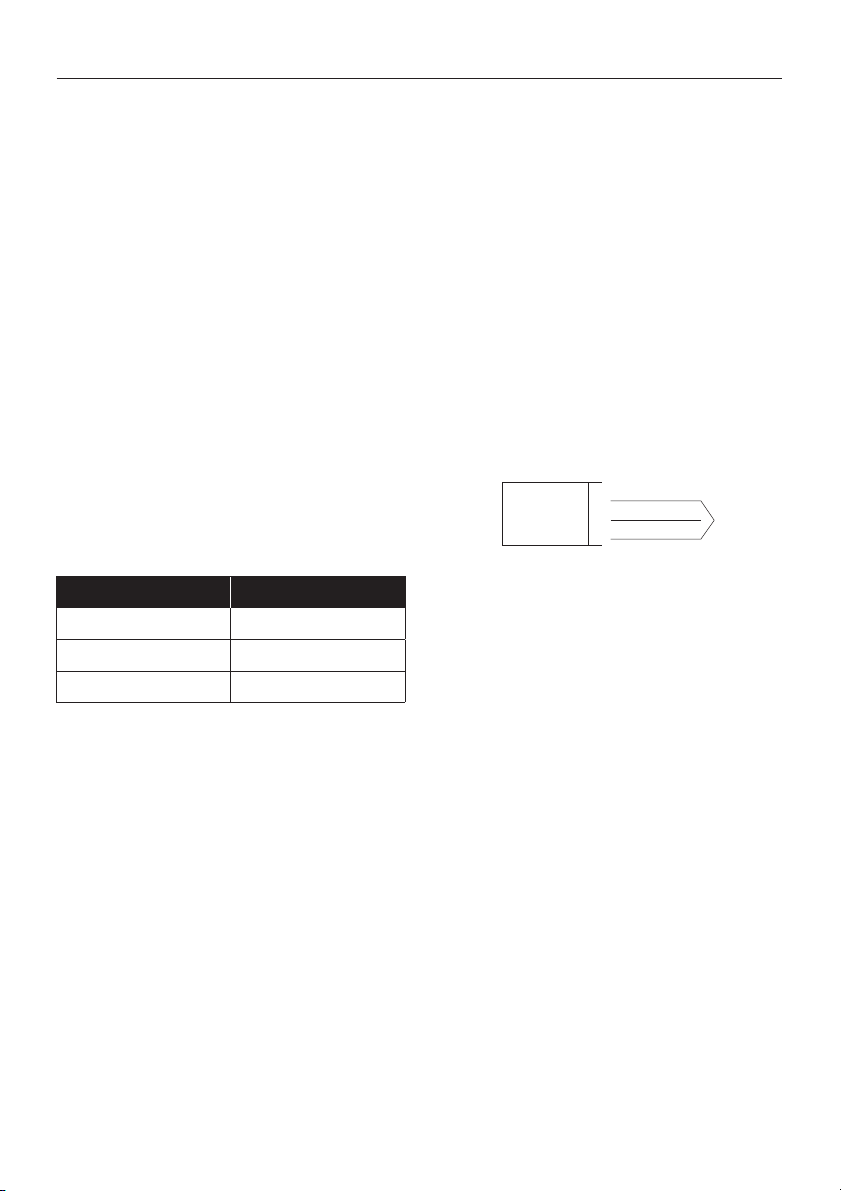

Připojení

ELEKTRICKÉ ZAPOJENÍ (POUZE PRO VELKOU BRITÁNII) Varování – tento spotřebičmusí být uzemněný

Tento spotřebič je určen pouze k používání v domácnosti. Připojeník síťovémunapájenímusí provést kvaliﬁkovaný elektrikář, který zajistí dodržení všech platných předpisů týkající se tohoto typuinstalací. Spotřebič se musí připojit pouze k náležitě dimenzovaným pevným svorkám;trojkolíková13A zásuvkanení vhodná.

Musí být nainstalován dvoupólový jistič a okruh musí mít vhodné jištění. Další informace o požadavcích na napájení konkrétního výrobku najdete v pokynech pro uživatele a na typovém štítku spotřebiče. V případěvestavěného výrobku se doporučuje použít náležitě dimenzovaný, ohnivzdorný kabel, který jedelší než dodaný kabel. Vodiče se musí připojit k síťovému napájení takto:

K pevné svorcePřipojte

Zelenožlutý v odič Uzemňovací svorka

Modrý nulo vý v odič Nulová svorka

Hnědý v odič Fázová svorka

Poznámka: V případě elektrických spotřebičů na vaření, které jsou připojeny k pevným svorkám, nevyžadujeme zařízení na ochranu proti zemnímu spojení, protože by mohlo docházet k „nežádoucímu vypínání“. Opět připomínáme, že spotřebič musí být správně uzemněný; výrobce odmítá veškerou odpovědnost za jakoukoli událost, k níž dojde v důsledkunesprávnéelektrickéinstalace.

ELEKTRICKÉZAPOJENÍ

Zkontrolujte údaje na typovém štítku na vnější straně jednotky, abyste ověřili vhodnost napájecího avstupního napětí. Před připojením zkontrolujte uzemňovací soustavu. Podle zákona musí být tento spotřebič uzemněný. V případě nedodržení tohoto

nařízení neponese výrobce odpovědnost za žádné škody na lidském zdraví nebo majetku. Pokud již není připojena zástrčka, připojte zástrčku odpovídající zatížení uvedenému na typovém štítku. Zemnicívodičmá žlutozelenou barvu. Zástrčka by měla být vždy přístupná. Jestliže je varná deska připojena přímo k elektrickému napájení, je nutné nainstalovat jistič. Pokud je napájecí kabel poškozený, musí ho vyměnit kvaliﬁkovaný technik, aby se předešlo jakémukolipřípadnémuriziku.Zemnicí vodič (zelenožlutý) musí být nejméně o 10 mm delší než fázový a nulový vodič. Použitý kabel musí mít správný průřez vodičů s ohledem na příkon varné desky. Zkontrolujte údaje o napájení na typovém štítku a ujistěte se, že napájecí kabel jetypu 3x0,75mm H05V2V2-F.

Síťové napájení

FÁZE

ZEM

NULOVÝ

Hnědý v odč Zelenožlutý v odč Modrý v odč

Napájecí kabel

Pokud není spotřebič vybaven napájecím kabelem a zástrčkou nebo jiným prostředkem pro úplné odpojení od síťového napájení se vzdáleností kontaktů na všech pólech vyhovující požadavkům na kategorii přepětí III, v pokynech musí být uvedeno, že odpojovací prostředek musí být začleněn do pevného vedení vsouladu selektroinstalačními předpisy.

PŘIPOJENÍPLYNU

Tyto pokyny jsou určeny kvaliﬁkovanému personálu; instalacezařízení musíbýt v souladu s příslušnou vnitrostátní normou. (Pouze pro Velkou Británii: podle zákona musí instalaci plynového zařízení a uvádění do provozu provádět instalační technik uvedený v registru „Gas Safe“). Veškerá práce se musí provádět s odpojeným přívodem elektřiny. Na typovém štítku varné desky je uveden typ plynu, s nímž se má spotřebič používat. Připojení k hlavnímu přívodu plynu neboplynovéláhvi se musíprovést teprve

CZ 68

Page 70

po ověření, že má regulaci pro typ plynu, s nímž se má spotřebič používat. Pokud není správně regulován, vizpokynypro změnu nastavení plynu v následujících odstavcích. Pro zkapalnělý plyn (z tlakové láhve) použijte regulátory tlaku, které vyhovují příslušným vnitrostátním normám. Používejte pouze trubky, podložky a těsnicí kroužky vyhovující příslušným vnitrostátním normám. Některé modely se dodávají s kuželovitou spojkou pro instalaci v zemích, v nichž je tento typ spojky povinný; obrázek 8 znázorňuje, jak rozpoznatrůznétypyspojek (CY =válcová,CO = kuželovitá). V každém případě je nutné připojit válcovoučástspojky kvarnédesce. Při připojování varné desky k přívodu plynu pomocí hadice zajistěte, aby maximální vzdálenost překlenovaná hadicí nepřekročila dvametry. Hadice musí být nainstalována tak, aby se nemohla dostat do styku s nějakou pohyblivou součástí skříně(např. zásuvkou)aneprocházela žádným prostorem, v němž by se mohla stlačit/zalomitnebo jakkolipoškodit. Aby se předešlo jakémukoli případnému poškozenívarné desky,proveďte instalacipodle tohotopostupu (obrázek 6*):

1. Smontujtesoučástivtomto pořadí,jakje znázorněnona obrázku:

A: 1/2“vnitřní spojka,válcová B: 1/2“těsnění C: 1/2“vnější plynováspojka,kuželovitá-válcová

nebo válcová-válcová

2. Utáhnětespojky klíčem;nezapomeňte

našroubovathadicenamísto.

3. PřipojtespojkuC khlavnímupřívodu plynu

pomocí pevnéměděnétrubkynebo pružné ocelovétrubky.

Varování: Pokud je v blízkosti tohoto spotřebiče cítit plyn, vypněte přívod plynu do spotřebiče a rovnou zavolejte technika. Nehledejte místo únikuotevřeným plamenem. PŘIZPŮSOBENÍ VARNÉ DESKY JINÉMU TYPU PLYNU Chcete-li přizpůsobitvarnoudeskujinému typu plynu, proveďtenásledující kroky:

• Odstraňteroštyahořáky.

• Nasaďte šestihranný klíč(7 mm) na držák hořáku (obrázek 7*).

• Odšroubujte injektor a nahraďte ho jiným, vhodným pro plyn, který s e má používat (viz tabulka typů plynu).

REGULACEMINIMÁLNÍHO PLAMENE

Po zapálení hořáků otočte otočný regulátor na minimální nastavení a potom ho odstraňte (lze jej snadnoodstranit mírným tlakem). Regulační šroub lze nastavovat malým „seřizovacím“ šroubovákem, jak je znázorněno na obrázku 9*. Otáčením šroubu doprava se průtok plynu snižuje, zatímco otáčením doleva se zvyšuje. Tímto způsobem nastavte plamen na délku přibližně 3 až 4 mm a potom vraťte otočný regulátor. Jestliže je přiváděný plyn typu LPG, šroub pro nastavování klidového plamene se musí otočit (doprava) až nadoraz. Až provedete regulaci nového plynu, vyměňte starý typový štítek s údaji o plynu na spotřebiči za nový (dodaný s varnou deskou), vhodný pro typplynu,kterýse máregulovat.

DŮLEŽITÉ: Proveďte konečnou zkoušku těsnosti potrubních spojení pomocímýdlového roztoku. NIKDY NEPOUŽÍVEJTE PLAMEN. Také se ujistěte, že hadicese nemůžedostat dostykus nějakou pohyblivou součástí skříně (např. zásuvkou)aže senenachází na místě, kdebyse mohla poškodit.

* Viz část „Technické informace“ na konci této příručky.

CZ 69

Page 71

Používání varné desky – pokyny pro uživatele

Tento spotřebič se musí používat pouze k účelu, k němuž je určen, a tím je vaření v domácnosti. Jakékoli jiné použití bude považováno za nesprávné, a proto by mohlo být nebezpečné. Výrobceneponeseodpovědnostza žádné škody nebo ztráty vzniklé v důsledku nesprávného použití. Před použitím se ujistěte, že průsečíky roštu jsou vystředěné na hořáky, jak je znázorněno na obrázku níže. Pokud používáte litinové rošty, jejich umístění je uvedeno na spodní straně. Ujistěte se, že daný rošt se používá vesprávné poloze.

Varování: Jestliže ve spotřebiči není elektřina, hořák lze zapálit zápalkou nebo zapalovačem podle následujícíhopostupu:

• Přibližtezápalkunebo zapalovačkhořáku.

• Stiskněte otočný regulátor, otočtehodoleva na symbolvelkéhoplamene nebo do polohy 9a

držte ho stisknutý po dobu pěti sekund od zapálení. Varování: Pokud se hořák po pěti sekundách nezapálí, v každém případě přestaňte používat spotřebič a počkejte nejméně jednu minutu, než se opět pokusíte zapálithořák.

OVLÁDÁNÍOTOČNÝMI REGULÁTORY

Každý otočný regulátor ovládá jeden hořák, jak je znázorněno na obrázku. Otočné regulátory mají 9 stupňů od nejvyššího po nejnižší plamen. Nikdy Senepokoušejteopřepínáníz ° na1.

POUŽÍVÁNÍPLYNOVÉHOHOŘÁKU

Než zapnete plynovou varnou desku, ujistěte se, že víčka hořáků jsou na správných místech. Tato varná deska je vybavena elektrickým zapalováním hořáků. Chcete-li zapálithořáky, postupujtetakto:

• Stiskněte otočný regulátor,otočteho doleva na symbol velkéhoplamene nebo dopolohy 9 adržte hostisknutý podobu pětisekundod zapálení.Zapalovacísystém budevytvářet

jiskry takdlouho, dokudjeotočný regulátor

stisknutý.

Indikátory

Hořák ovládaný o točným regulát orem

Vypnutý ho řák

Nastavení nejvyššího výk onu a elektrické zapalování

Nastavení nejnižšího výk onu

CZ 70

Page 72

VŠEOBECNÁ RADA

Abyste dosáhli nejlepších výsledků, používejte nádoby na vaření s plochým dnem. Velikost povrchu by měla odpovídat straně plynového hořáku,jak jeuvedenoníže. Tabulka A:

Typ hořáku

AUX 1 kW

Pomocný AUX 1.2 kW

Pomocný

SR Polorychlý

R Rychlý

DC 3.8 kW MONO

DC 4 kW MONO

DC 4,2 kW MONO

DC 5 kW MONO

nádoby

10-18

10-18 1,20 114 l/h 87 g/h

12-22 16-26

16-26

(cm)

Napájení

4,20 NG

4.5 LPG

(kW)

1,00

1,75

2,70

3.80

4,00

4 LPG

5 NG

G20/20

mbar

(metano)

95 l/h

167 l/h

257 l/h

362 l/h

381 l/h

400 l/h

475 l/h

G 30/28-30

mbar (LPG)

73 g/h

127 g/h

196 g/h

276 g/h

291 g/h

327 g/h

Údržba a čištění

V případě menších nádob vy se měl plynový hořák regulovat tak, aby plamen nesahal přes dno nádoby. Neměly by se používat nádoby s vydutým nebo vypouklým dnem. VAROVÁNÍ: Pokud plamen náhodou zhasne, otočte regulátor do vypnuté polohy a alespoň jednu minutu se nepokoušejte znovu zapálit plamen. Pokud se během let ztíží otáčení regulátorů, bude třeba je namazat. Tento úkon smí provádět pouze kvaliﬁkovaný servisní technik.

• Před čištěním varné desky se ujistěte, že vychladla.

• Vytáhněte zástrčku ze zásuvky nebo (v případě přímého připojení) vypněte přívod elektřiny.

• Děti nesmějí provádět čištění a uživatelskou údržbubezdozoru.

• Nikdy nepoužívejte brusné prostředky, korozivní prostředky, bělidla nebo kyseliny. Vyhněte se kontaktu kyselých nebo zásaditých látek (citrónu, šťávy, octa atd.) Se smaltovanými, lakovanými nebo nerezovými částmi.

• Při čištění smaltovaných, lakovaných nebo pochromovaných částí používejte mýdlo vou

Následná péče

Než zavoláte servisního technika, proveďte následující kontrolu:

• Zkontrolujte, zda je zástrčka správně

zasunutáauzemněná.

• Zkontrolujte,zdanenívadný přívod plynu.

Pokud nelzezjistit závadu:

• Vypněte spotřebič a zavolejte poprodejní

servisní středisko. NEMANIPULUJTE

vodu nebo nežíravý čisticí prostředek. K čištění nerezové oceli používejte vhodný čisticí roztok.

• Hořáky lze čistit mýdlovou vodou. K obnovení jejich původního lesku použijte čisticí prostředek na nerezovou ocel pro domácnosti. Povyčištěníhořáky vysuštea vraťte zpět.

• Jedůležité správněumístithořáky.

Pochromovanérošty ahořáky

Stává se, že pochromované rošty a hořáky během používání mění barvu. Nijak to nenarušuje funkčnostvarné desky. V případě potřeby lze získat náhradní díly od našeho poprodejníhoservisníhostřediska.

NEODBORNĚSE SPOTŘEBIČEM. Výrobce neponese odpovědnost za žádné nepřesnosti vzniklé v důsledku chyb při tisku nebo přepisu této brožury. Vyhrazujeme si provádět úpravy výr obků podle potřeby, včetně úprav v zájmu spotřeby, aniž budou dotčeny charakteristiky týkající se bezpečnosti nebo Funkčnosti.

CZ 71

Page 73

Ochrana životního prostředí

Umístěním symbolu na spotřebič potvrzujeme shodu se všemi příslušnými evropskými směrnicemi týkajícími se bezpečnosti, ochrany zdraví a ochrany životního prostředí,kterélzepoužítpro tentovýrobek.

Spotřebič vyhovuje evropské směrnici 2009/ 142/ES (o spotřebičích plynných paliv) a od

21.04.2018 nařízení 2016/426 (o spotřebičích plynných paliv).

Nakládání s odpady a ochrana životního prostředí

Tento spotřebič je označen v souladu s evropskou směrnicí 2012/19/EU o odpadních elektrických a elektronických zařízeních (OEEZ). OEEZ obsahují jak znečišťující látky (které mohou mít negativní vliv na životní prostředí), tak i základní prvky (které mohou být znovu použity). Je důležité, aby OEEZ podstoupilyzvláštní zpracování,abybylo možnésprávněodstranita zlikvidovat znečišťující látky a znovu využít

všechny materiály. Jednotlivci mohou hrát významnouroli přiochranně životního prostředí před OEEZ; je nezbytné dodržovat několik základníchpravidel:

• S OEEZ senesmí nakládatjako sdomovním

odpadem.

• OEEZ by měly být odvezeny do speciálních

sběrných dvorů spravovaných místním

úřademneboregistrovanouspolečností. V mnoha zemích může býtk dispozici vyzvednutí velkých OEEZ u zákazníka. Když koupíte nový spotřebič, můžete starý odevzdat obchodníkovi, který musí bezplatně přijmout jeden starý spotřebič za jeden nový prodaný spotřebič, pokud se jedná o ekvivalentní typ se stejnými funkcemi, jakémánovýzakoupený spotřebič.

ŠETRNOST AOHLEDUPLNOST K ŽIVOTNÍMU PROSTŘEDÍ

Pokud možno zakrývejte nádoby pokličkami. Regulujte plamen, aby nesahal přes průměr nádoby.

CZ 72

Page 74

Bezpenostnépokyny

Odporúame vám, aby ste si návod na použitie a inštaláciu ponechalipre možné použitie vbudúcnosti, a predinštaláciou varnej dosky sipoznate jej sériové íslo pre prípad, že budete potrebova pomoc zákazníckeho servisu.

•

VAROVANIE: spotrebi a jeho prístupné asti sú poas prevádzky horúce. Dávajtepozor, abystesanedotklivyhrievacíchprvkov.

•

Deti do 8 rokov sa vôbec pri spotrebii nesmú zdržiava, ak nie sú pod neustálymdohadom.

•

Detisanesmú hrasospotrebiom.

•

Spotrebi m ôžu p oužíva osoby v o v eku 8 a v iac r okov a udia s obmedzenými fyzickými, zmyslovými alebo duševnými schopnosami, bez skúseností a znalostí o výrobku, iba ak sú pod dozorom alebo ak sú pouení oobsluhespotrebia, bezpenýmspôsobom svedomím možných rizík.

•

Istenieaúdržbunesmú vykonávadeti,ktorénie súpod dozorom.

•

VAROVANIE:spotrebiaprístupnéastisúpoas prevádzkyhorúce.

Dávajtepozor, abystesanedotklihorúcichastí.

•

UPOZORNENIE: prístupné asti sa môžu poas používania zohria. Malé detibymali bymimodosahu.

•

VAROVANIE: aby sa predišlo akémukovek nebezpeenstvu spôsobenému náhodným resetovaním zariadenia s tepelným prerušovaním, spotrebi nesmie by napájaný externým spínacím zariadením, napríklad asovaom, alebo bypripojený kobvodu, ktorý apravidelnezapína avypína.

•

Detido8 rokovmusiabyvbezpenejvzdialenostiodspotrebia,aknie súpodneustálymdozorom.

•

Naistenienepoužívajteparnýalebovysokotlakovýisti.

•

Zariadenieodpojteodsieovéhonapájaniapredtým,akonaom budete vykonávaakúkovekprácualeboúdržbu.

•

Zapojtenapájací kábel,ktorýznesienapätie,prúda zaaženieuvedené naštítkuana ktoromjevhodnýuzemovacíkontakt. Zásuvka musí by vhodná pre zaaženie uvedené na štítku a musí ma pripojený funkný uzemovací kontakt. Uzemovací vodi má žltozelenú farbu. Túto operáciu by mal vykona vhodne kvalifikovaný odborník. V

SK 73

Page 75

prípadenekompatibilitymedzizásuvkoua zástrkouspotrebiapožiadajte kvalifikovaného elektrikára o náhradu zásuvky inou zásuvkou vhodného typu. Zástrka aj zásuvka musia zodpoveda požiadavkám noriem platných v krajine inštalácie. Pripojenie k zdroju napájania môže by tiež vykonané umiestnením omnipolárneho istia s oddelenými kontaktmi, v súlade s požiadavkami pre prepätie kategórie III, medzi spotrebi a zdroj napájania, ktorý dokáže znáša maximálne pripojené zaaženie a je v súladesplatnými predpismi. Žlto-zelený vodi nesmie by prerušený stýkaom. Zásuvka alebo omnipolárnyistimusiaosta pozapojeníspotrebiaprístupné.

•

Spotrebisa budemusie daodpoji vytiahnutím káblaz prístupnejzásuvky alebo zabudovaným spínaom, pokia je spotrebi zapojený do elektrickej sietenastálopodaplatných noriem.

•

VAROVANIE: používajte iba chránie varnej dosky navrhnuté výrobcom spotrebia ureného na varenie alebo urené výrobcom spotrebia v návode na použitieako vhodnépomôckyalebo chránievarnej doskyzabudované dospotrebia.Použitie nevhodnýchchrániovmôžespôsobinehody.

•

VAROVANIE: pri príprave pokrmov s tukmi alebo olejmi nenechávajte varnú doskubezdozoru,pretožejetonebezpenéa hrozínebezpeenstvo vzniku požiaru. NIKDY sa nesnažte uhasi ohe vodou,ale spotrebi vypnite apotomplamezakrytenapríkladvekomalebo požiarnoudekou.

•

VAROVANIE: nebezpeenstvo vzniku požiaru: na varných povrchoch neuchovávajtežiadnepredmety.

•

UPOZORNENIE: nanádobynavarnejdoskepoas vareniadohliadajte. Priprípravejedlas krátkoudobou varenianajedlo nepretržitedohliadajte.

•

Nepozerajtesadohalogénovéhozdrojasvetlaprvkovvarnejdosky.

•

Neklatena doskukovové predmety, akosú nože,vidliky, lyžiky apokrievky. Mohliby sazohria.

•

Navyhrievaciezónysa nesmieklásalobalaplastovénádoby.

•

Po každom použití je potrebné varnú dosku oisti, aby sa zabránilo hromadeniu neistôt a mastnoty. Ak ich tam necháte, pri alšom použití varnej doskysaznova peúa pália,ospôsobuje vznikdymua nepríjemného zápachu, nehovoriacorizikušíreniapožiaru.

•

Vyhrievacích zónsanedotýkajte,kesúzapnutéani uritýaspo ichpoužití.

•

Vždypoužívajtevhodný riad.

•

Hrniecpoložtevždydostredupoužívanejvarnejzóny.

SK 74

Page 76

•

Naovládacípanel nineukladajte

•

Varnúdoskunepoužívajteakopracovnúplochu.

•

Povrchvarnejdoskynepoužívajteakokrájaciudosku.

•

Nad varnou doskou neuchovávajte ažké predmety. Ak spadnú na varnú dosku,môžujupoškodi.

•

Varnúdoskunepoužívajtenauchovávaniežiadnychpredmetov.

•

Riadpovarnej doskeneposúvajte.

•

Naistenieskiel nepoužívajtedrsnéalebo abrazívnemateriályaleboostré kovovéškrabky, pretožemôžupoškriabapovrchaspôsobirozbitieskla.

•

Ak došlo k poškodeniu napájacieho kábla, musího vymeni výrobca, jeho servisný zástupca alebo obdobne spôsobilá osoba, aby nedošlo k nebezpeenstvám. Uzemovacívodi(žlto-zelený)musíbyna stranes blokomkoncoviekdlhší ako 10 mm. as vnútorných vodiov by mala zodpoveda výkonu absorbovanému varnou doskou (uvedené na štítku). Napájací kábel musíbytypu .H05V2V2-F

•

Na prevádzku spotrebia pri menovitých frekvenciách sa nevyžaduje žiadnadodatonáprevádzka/nastavenie.

•

Tento spotrebi nie je urený na ovládanie pomocou externého asovaa alebosamostatnéhosystémudiakovéhoovládania.

SK 75

Page 77

Zhrnutie

Ďakujeme vám za zakúpenie plynovej varnej dosky Haier. Pred používaním varnej dosky si dôkladne prečítajte tento návod na obsluhu a na budúce použitie ho uchovávajte na bezpečnom mieste.

Bezpenostné pokyny

Pokyny pre inštalatéra

Pripojenia

Použitie varnej dosky – pokyny pre používatea

Údržba a istenie

Starostlivos po zakúpení

Ochrana životného prostredia

Technické informácie

310

SK 76

Page 78

Pokyny pre inštalatéra

Inštalácia domáceho spotrebiča môže byť veľmi zložitá a ak sa nevykoná správne, môže vážne ohroziť bezpečnosť spotrebiteľa. Preto by túto úlohu mala vykonať odborne spôsobilá osoba, ktorá ju vykoná v súlade s platnými technickými predpismi. Ak napriek tomuto odporúčaniu vykoná inštaláciu nekvaliﬁkovaná osoba, výrobca odmieta akúkoľvek zodpovednosť za technické poruchy, bez ohľadu na to, či spôsobí škodu na majetkualebo zranenie osôb.

VSTAVANIE

Varná doska sa dá nainštalovať do každej pracovnej dosky, ktorá odoláva teplu po teplotu 100 °C a má hrúbku 25–45 mm. Rozmery výrezu, ktorý treba vyrezať do pracovnej dosky sú na obrázku 2*. Pokiaľ je medzi zabudovanou varnou doskou a skrinkou pod ňou prístupný priestor, vložte pod varnú dosku platňu z izolačného materiálu (z dreva alebo z podobného materiálu) (obrázok 3*).Ak je varná doska upevnená na niektorej strane vedľa kuchynskej skrinky, vzdialenosť medzi výre zom askrinkou musí byť aspoň 170 mm pre 60 cm varné dosky a 250 mm pre 75 cm varné dosky (pozri obrázok 2*); zatiaľ čo vzdialenosť medzi varnou doskou a zadnou stenou musí byť aspoň 70 mm pre varnédosky s čelným ovládaním a 50 mm pre varnédosky s bočným ovládaním. Vzdialenosť medzivarnou doskou a inou jednotkou alebo spotrebičom na ňou (napr. odsávač pár) nesmie byť menej ako 700 mm (obrázok 4*). Kovové objekty nachádzajúce sa v zásuvke môžu v dôsledku opätovnej cirkulácie vzduchu Dosahovať vysoké teploty. Preto sa odporúča použiť drevenú vložku. Dôležité – ilustrácia na obrázku 1* zobrazuje spôsob aplikácie tesniaceho prípravku. Varná doska je upevnená dodanými upevňovacími svorkami, ktoré sa montujú do otvorov na základni jednotky. Pri upevňovaní 75 cm varnej dosky nad rúru musí byť rúra chladená ventilátorom. Pri upevňovaní 60 cm varnej dosky nad rúru musí byťrúra chladenáventilátorom.

VHODNÉ UMIESTNENIE

Tento spotrebič samusí nainštalovať vsúlade s platnými predpismi a smie sa používať iba na dobre vetranom mieste. Pred inštalácioualebo používaním tohto spotrebiča si pozorne prečítajte tietopokyny. Plynom napájaný varný spotrebič produkuje v mieste inštalácie teplo a vlhkosť. Preto by ste mali zaistiť správne vetranie tak, že necháte otvorené všetky prirodzené vetracie otvory alebo inštaláciou odsávača pár. Intenzívne a predĺžené používanie spotrebiča si môže vyžadovať mimoriadne vetranie, ako napríklad otvorenie okien alebo zvýšenie rýchlosti elektrického ventilátora, pokiaľ máte ventilátor alebo odsávač k dispozícii. Ak sa odsávač pár nedá nainštalovať, treba upevniť na vonkajšiu stenu alebo okno elektrický ventilátor, ktorý zaistí vhodné vetranie. Elektrický ventilátor musí byť schopný zaistiť výmenu vzduchu v kuchyni každú hodinu 3–5krát. Pracovník vykonávajúci inštaláciu musí dodržiavať príslušnévnútroštátne normy.

* Pozri časť„Technickéinformácie“ na konci tejtopríručky.

SK 77

Page 79

Pripojenia

ELEKTRICKÉ ZAPOJENIE (LEN PRE SPOJENÉKRÁĽOVSTVO)

Varovanie –spotrebič musíbyťuzemnený

Toto zariadenie je určené len na používanie v domácnosti. Zapojenie do elektrickej siete musí urobiť kvaliﬁkovaný elektrikár, ktorý zaistí, že budú dodržané všetky platné predpisy. Spotrebič sa smie pripojiť iba vo vhodnom prístupovom mieste, 3-kolíková 13 amp zástrčka/zásuvka nie je vhodná. Musí sa použiť dvojpólový spínač a obvod musí mať vhodnú ochranu poistkou. Ďalšie detaily o požiadavkách na elektrické napájanie jednotlivých výrobkov nájdete v návode na použitie a na výrobnom štítku spotrebiča. V prípade zabudovania výrobku by ste mohli potrebovať dlhší kábel ako je dodaný, pričom musíte použiť vhodný typ odolný teplu. Elektrické káble spotrebiča treba zapojiť k elektrickej sietinasledujúcim spôsobom:

Pripojenie

Zelenožltý v odič Vodič uzemnenia

Modrý v odič Neutrálny Vodič

Hnedý v odič Vodič pod napätím

Ku koncovke s uzemnením

Poznámka: Neodporúčame používať zariadenie na rozptyl zvodových prúdov so spotrebičmi na varenie nainštalovanými v miestach zvodov, pretože by sa mohli vyskytnúť „problémy s prerušením obvodov“. Znovu vám pripomíname, že spotrebič musí byť správne uzemnený, výrobca odmieta každú zodpovednosť v prípade nesprávneho elektrického zapojenia spotrebiča.

ELEKTRICKÉZAPOJENIE

Skontrolujte údaje na výrobnom štítku, ktorý sa nachádza na vonkajšej strane jednotky, aby sa zaistilo, že napájacie a vstupné napätie je pre spotrebičvhodné.

Pred zapojením skontrolujte systém uzemnenia. Podľa platných predpisov musí byť spotrebič uzemnený. Ak tento predpis nie je splnený, výrobca nebude zodpovedať za žiadny osobný

úraz aniškoduna majetku. Ak zástrčka ešte nie je nainštalovaná, nainštalujte zástrčku vhodnú pre zaťaženie uvedené na výrobnom štítku. Vodič uzemnenia má žltozelenú farbu. Zástrčka musí byť vždy prístupná. Keď je varná doska pripojená priamo k elektrickej sieti, musíte nainštalovať stýkač, ktorý preruší elektrický obvod. Ak je elektrický napájací kábel poškodený, musí ho vymeniť kvaliﬁkovaný technik, aby sa predišlo potenciálnemu riziku. Vodič uzemnenia (zeleno-žltej farby) musí byť aspoň o 10 mm dlhší ako vodiče pod napätím a neutrálny vodič. Prierez použitého vodiča musí byť vhodný vzhľadom na príkon varnej dosky. Skontrolujte výrobný štítok, kde nájdete detaily o elektrickom napájaní a uistite sa, že elektrický napájací kábel musí byť typu 3 x 0,75 mm²H05V2V2-F

Elektrické napájanie

FÁZA

UZEMNENIE

NEUTRÁLLN

Hnedý v odč Zeleno-žltý v odč

Modrý vod č

Napájací kábel

Ak spotrebič nie je vybavený elektrickým napájacím káblom a zástrčkou alebo iným zariadením na odpojenie od elektrickej napájacej siete s oddelením kontaktov na všetkých pólov, ktoré poskytujú úplné odpojenie v podmienkach prepätia kategórie III, pokyny musia uvádzať, v elektrickom okruhu musia byť nainštalované zariadenia na odpojenie v súlade s elektrickými normami o zapájaníspotrebičov.

PLYNOVÁPRÍPOJKA

Tieto pokyny sú pre kvaliﬁkovaného pracovníka, pričom sa musia dodržať príslušné platné vnútroštátne normy. (Len pre Spojené kráľovstvo: podľa platných predpisov musí plynovú prípojku\uvedenie spotrebiča do prevádzky vykonať plynárenský technik podľa platných noriem). Všetky práce sa musia urobiť, kým je odpojené elektrické napájanie. Na štítku s technickými údajmi na varnej doske je uvedený typ plynu, pre ktorý je varná doska určená. Zapojenie k

SK 78

Page 80

rozvodu plynu alebo k plynovej tlakovej nádobe sa smie urobiť až po skontrolovaní, či je varná doska nastavená pre typ plynu, ktorý sa bude privádzať. Ak nie je varná doska správne nastavená, pozrite si pokyny v nasledujúcich odsekoch s návodom na zmenu nastavenia plynu. V prípade skvapalneného plynu (tlaková fľaša) použite regulátory tlaku spĺňajúce požiadavkyvnútroštátnychnoriem. Používajte iba rúrky, podložky a tesniace podložky, ktoré spĺňajú požiadavky príslušných platných vnútroštátnychnoriem. Pre niektoré modely sa dodáva kónická spojka určená na inštaláciu vkrajinách,kde jetentotyp spojky povinný; na obrázku 8 je označené, ako rozoznaťrôznedruhyspojok (CY= cylindrická, CO = kónická). V každom prípade treba cylindrickú časť spojky pripojiť k varnej doske. Pri zapojení varnej dosky k prívodu plynu použitím ohybných hadičiek sa uistite, že maximálna dĺžka hadičky nepresiahne2 metre. Ohybnú hadičku treba upevniť tak, aby sa nedostala do kontaktu s pohyblivými dielmi kuchynskej linky (napr. so zásuvkou) a neprechádzala cez žiadny priestor, kdesamôže stlačiť/zalomiťalebo ináčpoškodiť. Aby ste predišli každému potenciálnemu poškodeniu varnej dosky, nainštalujte varnú dosku dodržaním nasledujúceho postupu (obrázok6*):

1. Podľa ilustrácie zostavte diely v nasledujúcom postupe:

A: zástrčkovýcylindrický adaptér

B: tesnenie½ C: zásuvkový plynový kónickýcylindrický½

alebo cylindrickýcylindrick ý adaptér

2. Utiahnite spoje skrutkovačom, pričom nezabudnite ohnúť hadičky do správnej polohy.

3. Pripevnite tvarovku rozvodu plynu pevnou medenou rúrkou alebo ohybnou rúrkou z nehrdzavejúcejocele.

DÔLEŽITÉ: vykonajte konečnú kontrolu, či na

hadičkách nedochádza k únikom, použite mydlovúvodu.

NIKDY NEPOUŽÍVAJTE PLAMEŇ. Okrem toho sa uistite, že ohybná hadička nepríde do kontaktu s pohyblivými dielmi skrinky (napr. zásuvkou)a žen iejevpolohe,v ktorejbysam ohla Poškodiť.

Varovanie: Pokiaľ by ste v blízkosti varnej dosky zacítili pach plynu, vypnite spotrebič, prívod plynu a zavolajte servisného technika. Úniky nekontrolujte otvoreným plameňom.

PRISPÔSOBENIE VARNEJ DOSKY RÔZNYM DRUHOM PLYNU

Pri prispôsobenívarnejdosky odlišným druhom plynu dodržtenasledujúcepokyny:

• Odstráňte mriežkya horáky.

• Vsuňte šesťhranný skrutkovač (7 mm) do držiakahoráka (obrázok7*).

• Odskrutkujte vstrekovača vymeňteho za iný, vhodný pre používaný plyn (pozrite si tabuľku typovplynu).

REGULÁCIAMINIMÁLNEHO PLAMEŇA

Po zapálení horákov otočte ovládač na minimálne nastavenie, apotom vybertegombík (dá sajednoducho vybraťmiernym zatlačením). Použitímmalého skrutkovačamôžetenastaviť regulačnú skrutkuakona obrázku9*. Otočením skrutky vsmere hodinových ručičiek sa prietok plynu znižuje, otočením proti smeru hodinových ručičiek sa prietok zvyšuje – použitím tohto nastavenia sa dosiahne plameň s v ýškou p ribližne 3až4mmapotomvráťte ovládacígombíkna miesto. Pokiaľ máte k dispozícii LPG, skrutku na nastavenie minimálneho plameňa musíte otočiť (v smere hodinových ručičiek) do maximálnej polohy. Keď ste urobilinové nastavenie plynu, vymeňte starý výrobný štítok na spotrebiči za nový (dodanýsvarnou doskou),vhodnýpre typplynu, na ktorýstenastavilivarnú dosku.

* Pozri časť„Technickéinformácie“ na konci tejtopríručky.

SK 79

Page 81

Použitie varnej dosky – pokyny pre používatea

Tento spotrebič sasmie používať iba na určené účely, na prípravu jedál v domácnosti. Akékoľvek iné použitie sa bude považovať za nesprávne, a preto nebezpečné. Výrobca nepreberá žiadnu zodpovednosť za škody a straty spôsobené nesprávnym použitím. Pred použitím horáka sa uistite, či sa obvod mriežky nachádza nad stredom horáka tak, ako je znázornené na obrázku. Ak používate liatinové mriežky, nachádza sa označenie polohy mriežky v spodnej časti. Uistitesa, že sa presná mriežkapoužíva vsprávnejpolohe.

Varovanie: Ak do spotrebiča neprúdi elektrina, na zapálenie horáka použite zápalku alebo zapaľovač, pričom zabezpečtenasledovné:

• priložte zapálenú zápalku alebo zapaľovač blízkohoráka,

• zatlačte a otočte gombík proti smeru hodinových ručičiek k väčšiemu symbolu plameňa , alebo do polohy9apozapálení ho držtestlačený5 s.

Varovanie:Ak sa horák po5sekundáchnezapáli, v každom prípade prestaňte používať zariadenie a pred ďalším pokusom o zapálenie počkajteaspoň1minútu.

OVLÁDANIEPOMOCOUGOMBÍKOV

Každý gombík ovláda každý horák, ako je uvedené v sieťotlači. Gombíky majú 9 polôh od najvyššieho plameňa po najmenší. Nikdy sa nepokúšajteprepnúťz°na1

POUŽITIEPLYNOVÉHO HORÁKA

Pred zapnutím varnej dosky sa uistite,že viečka horákov sú umiestnené správne na mieste. Táto varná doska je vybavená elektronickým zapaľovaním na zapálenie horáka.Pri zapálení horákovpostupujtenasledovne:

• Zatlačte a otočte proti smeru hodinových ručičiek kväčšiemu symboluplameňa alebo v polohe9apozapálení ho držte stlačený 5 s. Systém zapaľovania bude generovať iskry, kýmpodržítestlačený ovládacígombík.

SK 80

Indikátory

Hor k ovl daný o vl dacím gombíkom

áá á

Vypnutý hor ák

Najvyšší stupeň výk onu a elektrické zapaľovanie

Najnižší stupeň výk onu

Page 82

VŠEOBECNÉ RADY

S cieľom dosiahnutia čo najlepších výsledkov používajte varné nádoby s plochým dnom. Veľkosť plochy by malazodpovedať plynovému horákupodľa týcht oúdajov. Tabuľka A:

Typ horáka

AUX 1 kW

Pomocný AUX 1.2 kW

Pomocný

SR Stredne rýchly

R Rýchly

DC 3.8 kW MONO

DC 4 kW MONO

DC 4,2 kW MONO

DC 5 kW MONO

hr nca (cm)

panvice

10-18

10-18 1,20 114 l/h 87 g/h

12-22 16-26

16-26

4,20 NG

16-26

4.5 LPG

Výkon

(kW)

1,00

1,75

2,70

3.80

4,00

4 LPG

5 NG

G20/20

mbar

(metán)

95 l/h

167 l/h

257 l/h

362 l/h

381 l/h

400 l/h

475 l/h

G 30/28-30

mbar (LPG)

73 g/h

127 g/h

196 g/h

276 g/h

291 g/h

327 g/h

Údržba a istenie

Pri menších nádobách treba plynový horák nastaviť tak, aby plameň nepresahoval cez dno nádoby. Nemali by ste používať nádoby s konkávnymianikonvexnými dnami.

VAROVANIE: Ak plameň náhodne zhasne, otočte gombíkdovypnutej polohy a nepokúšajte sa horák znovu zapáliť skôr ako o 1minútu. Pokiaľ sa budú gombíky po rokoch otáčať ťažšie, budete ichmusieťnamazať.

Takýto úkon smie vykonávať iba kvaliﬁkovaný servisný technik.

• Pred vyčistením varnej dosky sa uistite, že spotrebič vychladol.

• Vytiahnite zástrčku zo zásuvky alebo (pri priamom zapojení do siete) vypnite elektrické napájanie.

• Čistenie a používateľskú údržbu nesmú vykonávaťdetibezdozoru.

• Nikdy nepoužívajte abrazívne, korozívne, bieliace čistiaceprípravkyanikyseliny.

Vyhýbajte sa tomu, aby sa nejaká kyslá alebo alkalická látka (citrón, ovocná šťava, ocot a pod.) dostala na smaltovaný, lakovaný alebo antikorový povrch.

• Pri čistení smaltovaných, lakovaných alebo chrómovaných častípoužívajte teplú vodu so saponátom alebojemný čistiaci prípravok. Na

Starostlivos po zakúpení

Skôr ako zavoláte servisného technika, skontrolujte:

• či je zástrčka správne zapojená a vybavená poistkou,

• či nie je prerušený prívod plynu. Ak poruchu nemožnozistiť:

• vypnite spotrebič a zavolajte servisné stredisko. NA SPOTREBIČI NEROBTE ŽIADNE ÚPRAVY.

Výr obca nezodpovedá za žiadne nepresnosti obsiahnuté vtejto brožúrespôsobenéchybami tlače alebo prepisu. Vyhradzujeme si právo

povrchoch z nehrdzavejúcej ocele používajte vhodnýčistiaciroztok.

• Horáky sa môžu čistiť vodou so saponátom. Ak chcete obnoviť ich pôvodný lesk, používajte čistiace prípravky určené na čistenie nehrdzavejúcej ocele v domácnosti. Počistení horákyosušte aznovunasaďte.

• Je dôležité, aby ste horáky nasadili znovu správnena miesto.

Chrómovanémriežkya horáky

Chrómované mriežky a horáky majú pri používaní tendenciu meniť farbu. Funkčnosť varnejdoskysa tým neovplyvní. Naše servisné stredisko vám podľa potreby poskytnenáhradnédiely.

vykonať zmeny na výrobkoch podľa potreby vrátane zlepšení v záujme spotreby bez toho, aby sa to dotklo bezpečnostných alebo funkčných vlastností spotrebiča. The manufacturer will not be responsible for any inaccuracy resulting from printing or transcript errorscontained in thisbrochure. Wereservethe right to carry out modiﬁcations to products as requires, including the interests of consumption without prejudice to characteristics relating to safety orfunction.

SK 81

Page 83

Ochrana životného prostredia

Označením značkou na tomto spotrebiči potvrdzujeme zhodu so všetkými príslušnými európskymi, zdravotnými a environmentálnymi požiadavkami, ktoré sa v právnych predpisoch vzťahujúnatento výr obok.

Spotrebič spĺňa požiadavky európskej smernice 2009/142/ES (GAD) a od 21.04.2018 s nariadením pre plynové spotrebiče 2016/426 (GAR).

Odpadovéhospodárstvo aochrana životného prostredia

Tento spotrebič jeoznačený v súlade s európskou smernicou 2012/19/EU týkajúcou sa elektrických a elektronických zariadení (OEEZ). OEEZ sa zaoberá znečisťujúcimi látkami (ktoré môžu mať negatívny vplyv na životné prostredie) a základnými prvkami (ktoré sa môžu znovupoužiť).

Je dôležité, aby sa s OEEZmanipulovalo ako so špeciálny odpadom, aby sa správne odstránili a zlikvidovali všetky znečisťujúce látky a aby sa

zhodnotili všetky materiály. Jednotlivci môžu zohrávať dôležitú rolu pri zabezpečovaní toho, aby sa z OEEZ nestal problém životného prostredia; potrebné je dodržiavať niekoľko základných pravidiel:

• OEEZ sa nesmie nakladať ako s domovým odpadom,

• OEEZ sa musí odvážať do vyhradených zberných oblastí spravovaných mestskou radoualeboregistrovanouspoločnosťou.

V mnohých krajinách môžu byť k dispozícii pre veľké OEEZstrediská zberudomovéhoodpadu. Keď si kúpite nový spotrebič, starý spotrebič sa môže vrátiť dodávateľovi, ktorý ho musí prijať bezplatne ako jednorazovú záležitosť, pokiaľ je spotrebič ekvivalentného typu a má rovnaké funkcie akozakúpenýspotrebič.

ÚSPORA ENERGIE S OHĽADOM NA ŽIVOTNÉPROSTREDIE

Ak je to možné, použite na zakrytie panvice pokrievku. Regulujte plameň tak, aby neprekrýv al priemerpanvice.

SK 82

Page 84

Consignes de sécurité

Nous vous recommandons de conserver les instructions d'installation et d'utilisation pour référenceultérieure, et avant d'installer la plaquede cuisson, notez son numéro de série au cas où vous auriez besoin d'obtenirdel'aide duserviceaprès-vente.

•

AVERTISSEMENT : l'appareil et ses parties accessibles deviennent chauds aucoursde l'utilisation. Ilfaut faireattention àne pas toucher les éléments de chauﬀage. Les enfants de moins de 8 ans doivent être tenusàl'écart del'appareil,àmoinsd'être constammentsurveillés.

•

Lesenfantsnedoivent pasjoueravecl'appareil.

•

Cet appareilpeut être utilisé pardes enfantsâgés de 8ans et pluset par des personnes ayantdes capacitésphysiques,sensorielles oumentales réduites oubienmanquant d'expérienceetde connais-sances,s'ilssont surveillés ouont reçudes instructionsrelatives àl'utilisation del'appareil d'unemanièresûre etenayantconsciencedes éventuelsrisques.

•

Lenettoyageet l'entretiennedoiventpasêtre eﬀectuéspar desenfants nonsurveillés.

•

AVERTISSEMENT : l'appareil et ses parties accessibles deviennent chauds au cours de l'utilisation. Veillez à ne toucher aucune partie chaude.

•

AVERTISSEMENT : les parties accessibles peuvent devenir chaudes au coursdel'utilisation.Tenezlesjeunesenfantsàl'écart del'appareil.

•

AVERTISSEMENT : aﬁn d'éviter tout danger provoqué par le réarmement accidentel du disjoncteur thermique, l'appareil ne doit pas être alimenté par un commutateur extérieur, comme une minuterie, ni être raccordéà uncircuitquiestrégulièrementallumé etéteint.

•

Les enfants demoins de 8 ans doivent être gardésà bonne distance de l'appareils'ilsne sontpasconstammentsurveillés.

•

N'utilisez pas de nettoyeur vapeur ou de vaporisateur à haute pression pourlesopérationsdenettoyage.

•

Débranchez l'appareil du secteur avant d'eﬀectuer tout travail ou opérationd'entretiendessus.

•

Raccordez une ﬁche sur le cordon d'alimentation qui soit capable de supporter la tension, le courant et la charge indiqués sur l'étiquette

FR 83

Page 85

•

Et dotée d'un contact de terre. La prise doit être adaptée à la charge indiquée surl'étiquetteetdoit avoirlecontactde terreraccordéet enétat de fonctionnement. Le conducteur de terre est de couleur jaune-verte. Cette opération doit être eﬀectuée par un professionnel qualiﬁé. En cas d'incompatibilité entre la prise et la ﬁche de l'appareil, demandez à un électricien qualiﬁé de remplacer la prise par une autre d'un type adapté. La ﬁcheet la prisedoivent êtreconformesaux normesen vigueur dansle pays d'installation. Le raccordement à la source de courant peut également être eﬀectué en plaçant un disjoncteur omnipolaire, avec séparation des contacts conforme aux exigences de la catégorie de surtension III, entre l'appareil et la source de courant capable de supporter la charge raccordée maximale et qui soit conforme à la législation en vigueur. Le câble de terre jaune-vert ne doit pas être interrompuparle disjoncteur. Laprise ouledisjoncteur omnipolaireutilisé pour le raccordement doit être facilement accessible lorsque l'appareil estinstallé.

•

Le débranchement peut être obtenu en faisant en sorte que la ﬁche soit accessible ou en incorporant un interrupteur dans le câblage ﬁxe conformément auxrèglesdecâblage.

•

AVERTISSEMENT : utilisez uniquement des protections de la plaque de cuisson conçus par lefabricant de l'appareil de cuisson ou indiqués parle fabricant de l'appareil dans le mode d'emploi comme des protections de la plaque de cuisson appropriées ou incorporées à l'appareil. L'utilisation deprotectionsinappropriéespeutprovoquerdesaccidents.

•

AVERTISSEMENT : il peut s'avérer dangereux de cuisiner sur une plaque de cuisson avec des matières grasses ou de l'huile sans surveiller la cuisson car celles-ci peuvent prendre feu. Ne tentez JAMAIS d'éteindre un incendie avecde l'eau, mais éteignez l'appareil puis couvrez laﬂamme parexemple avecun couvercleou unecouverturepare-ﬂammes.

•

• AVERTISSEMENT : risque d'incendie : ne laissez aucun objet sur les surfacesdecuisson.

•

ATTENTION : le processus de cuisson doit être surveillé. Un processus decuisson decourteduréedoit êtresurveilléencontinu.

•

Si elles sont présentes, ne regardez pas ﬁxement les lampes halogènes dela plaquedecuisson.

FR 84

Page 86

•

Ne posez pas d'objets métalliques tels que des couteaux, des fourchettes, des cuillères oudes couvercles surla plaque de cuisson. Ils pourraientchauﬀer.

•

Le papier d'aluminium et les poêles en plastique ne doivent pas être placéssurles zonesdechauﬀage. Après chaque utilisation, un peu de nettoyage de la plaque de cuisson est nécessaire pour éviter l'accumulation de saleté et de graisse.

•

Lorsqu'elleest laissée, elle est recuite lors de l'utilisation de laplaque de cuisson et brûle endégageant de la fumée etdes odeurs désagréables, sansparlerdes risquesdepropagationdu feu.

•

Évitez de toucher les zones de chaleur pendant le fonctionnement ou pendantuncertain tempsaprèsl'usage.

•

Utiliseztoujoursles ustensilesappropriés.

•

Placeztoujours lacasserole aucentre del'appareilsur lequelvouscuisinez.

•

Neplacezriensur lepanneaudecommande.

•

N'utilisezpaslaplaque decuissoncommeplandetravail.

•

N'utilisezpaslasurfacecommeplancheà découper.

•

Ne placez pas d'objets lourds surle dessus de la plaque de cuisson. S'ils tombentsurlaplaque decuisson,ilspeuventcauserdes dommages.

•

N'utilisezpaslaplaque decuissonpourstockerdesarticles.

•

Neplacezpasles ustensilesdecuisinesurlaplaque decuisson.

•

N'utilisez pas des produits rugueux ou abrasifs ni des racloirs en métal pointus pour nettoyer les vitres, car ils peuvent rayer la surface du verre etlebriser.

•

Si le cordon d'alimentation est endommagé, faites-le remplacer par le Fabricant, le service après-vente ou un électricien qualiﬁé pour éviter tout risque d'accident. Le conducteur de terre (jaune-vert) doit avoir une longueur supérieure à 10 mm du côté du bornier. La section des conducteurs internes doit être adaptée à la puissance absorbée par la plaque de cuisson (indiquée sur l'étiquette). Le cordon d'alimentation doitêtrede type H05V2V2-F.

•

Aucun réglage/opération supplémentaire n'est requis pour faire fonctionnerl'appareilauxfréquencesnominales.

•

Cet appareil n'est pas prévu pour être utilisé au moyen d'une minuterie extérieureoud'unsystèmedetélécommandeséparé.

FR 85

Page 87

Table des matières

Merci d'avoir acheté une plaque de cuisson à gaz Haier. Veuillez lire attentivement ce manuel d'instruction avant d'utiliser la plaque de cuisson et conservez-le dans un lieu sûr pour pouvoir le consulterencas debesoin.

Consignes de sécurité

Instructions pour l'installateur

Connexions

Utilisation de la plaque de cuisson - mode d'emploi

Entretien et nettoyage

Après-vente

Protection de l'environnement

Informations techniques

310

FR 86

Page 88

Instructions pour l'installateur

L'installation d'un appareil électroménager peut être une opération compliquée qui, si elle n'est pas eﬀectuée correctement, peut nuire sérieusement à la sécurité des consommateurs. C'est pour cette raison que la tâche doit être exécutée par une personne professionnel lement qualiﬁée qui l'exécutera conformément aux réglementations techniques en vigueur. Dans le cas où ce conseil est ignoré et que l'installation est eﬀectuée par une personne non qualiﬁée, le fabricant décline toute responsabilité pour toute défaillance technique du produit, qu'elle entraîne ou non des dommages aux marchandises ou des blessures aux personnes.

INTÉGRATION

La plaque de cuisson peut être installée sur n'importe quel plan de travail résistant à la chaleur à une température de 100 °C et ayant une épaisseur de 25 à 45 mm. Les dimensions de l'insert à couper du plan de travail sont indiquées à laﬁgure2*.Lorsqu'ilyaunespace accessible entre la plaque intégrée et la cavité dessous, une paroi de séparation en matériau isolant doit être insérée (bois ou matériau similaire)(ﬁgure 3*).Si la plaque de cuisson est installée juste à côté d'un meuble, la distance entre la plaque de cuisson et le meuble doit être d'au moins 15 cm, tandis que la distance entre la découpe et le mur situé à l'arrière doit être d'au moins 7 cm ; alors que la distance entre la plaque de cuisson et la paroi arrière doit être d'au moins 70 mm pour les plaques de cuisson de commande avant et 50 mm pour les plaques de cuisson de commande latérales. Ladistance entre la plaque de cuisson et toute autre unité ou appareil au-dessus de celleci (p.ex. une hotte aspirante) ne doit pas être inférieure à 700 mm (ﬁgure 4*). Les objets métalliques dans le tiroir peuvent atteindre des températures élevées en raison dela recirculation d'air. Il est donc recommandé d'utiliser un panneau de bois intermédiaire. Important - Le schéma de la ﬁgure 1* montre comment le scellant doit être appliqué. L'unité de la plaque de cuisson est équipée en ﬁxant les pinces de ﬁxation fournies à l'aide des troussituésà la basedel'appareil. Lorsqu'une plaque de cuisson de 75 cm est

* Voir la section « Informationstechniques»àlaﬁnduprésent manuel.

montée sur un four intégré, ce dernier doit être refroidiparventilation. Lorsqu'une plaque de cuisson de 60 cm est montée sur un four intégré, ce dernier doit être refroidi par ventilation.

EMPLACEMENT APPROPRIÉ

Cet appareil doit être installé conformément à la réglementation en vigueur et utiliséuniquement dans un espace bien ventilé. Lisez ces instructions avant d'installeroud'utiliser cetappareil. Un appareil de cuisson à gaz produit de la chaleur et de l'humidité dans la zone dans laquelle il est installé. Pour cette raison, vous devriez assurer une bonne ventilation soit en gardant tous les passages d'air naturel ouverts, soit en installant une hotte aspirante munie d'un conduit d'évacuation. Une utilisation intensive et prolongée de l'appareil peut nécessiter une ventilation supplémentaire, par exemple l'ouverture d'une fenêtre ou une augmentation de la vitesse du ventilateur électrique,sivous en avez un. Si une hotte ne peut pas être installée, un ventilateur électrique doit être monté sur un mur extérieur ou une fenêtre pour s'assurer qu'il y a une ventilation adéquate. Le ventilateur électrique doit être en mesure d'eﬀectuer un changement d'air complet dans la cuisine 3-5 fois par heure.L'installateur devrait respecterles normes nationalesenvigueur.

FR 87

Page 89

Connexions

RACCORDEMENT ÉLECTRIQUE (POUR LE R.U. SEULEMENT) Avertissement - cet appareil doit être misà la terre

Cet appareil est conçu pour un usage domestique uniquement. Le raccordement à l'alimentation principale doit être eﬀectué par un électricien compétent, en veillant à ce que toutes les réglementations en vigueur concernantcesinstallations soientrespectées. L'appareil ne doit être raccordé qu'à un embranchement approprié, une ﬁche/prise de 3 broches de13ampèresn'estpasadaptée. Un interrupteur à double pôle doit être prévu et le circuit doitêtre dotéd'uneprotection adéquate contre les fusibles. D'autres détails sur les caractéristiques électriques de chaque produit ﬁgurent dans les instructions de l'utilisateur et sur la plaque signalétique de l'appareil. Dans le cas d'un produit intégré, il est conseillé, si vous souhaitez utiliser un câble plus long que celui fourni,d'utiliserun typerésistantà lachaleur.

Le câblage doit être raccordé au secteur commesuit:

À l'embranchementRaccordement

Fil vert et jaune Raccordement à la terre

Fil bleu neutre Raccordement

Fil brun Raccordement sous tension

Remarque : Nous ne préconisons pas l'utilisation de dispositifs de fuite à la terre avec les appareils de cuisson électriques installés sur des embranchements en raison des « déclenchements intempestifs » qui peuvent seproduire. Il vousest à nouveau rappelé que l'appareil doit être correctement mis àla terre,le fabricant déclinant toute responsabilité pour tout événement résultant d'une installationélectrique incorrecte.

BRANCHEMENT ÉLECTRIQUE

Vériﬁer les données de la plaque signalétique, situées à l'extérieur de l'unité, aﬁn de s'assurer que l'alimentation et la tension d'entrée sont appropriées. Avant le raccordement, vériﬁez le système de mise à la terre. Selon la loi, cet appareil doit être mis à la terre. Si cette réglementation n'est pas respectée, le fabricant

ne sera pas tenu responsable des dommages causés aux personnes ou aux biens. Si une ﬁche n'est pas déjà montée, installez une ﬁche adaptée à la charge indiquée sur la plaque signalétique. Le ﬁl de terre est de couleur jaune/verte. La ﬁche doit toujours être accessible. Lorsque la plaque de cuisson est raccordée directement à l'alimentation électrique, un disjoncteur doit être installé. Si le cordon d'alimentation est endommagé, il doit être remplacé par un technicien qualiﬁé aﬁn d'éviter tout risque potentiel. Le ﬁl de terre (vert et jaune) doit êtreau moins de 10 mm deplus que les ﬁls sous tension et neutre. La sectiondu câble utilisé doit être de la bonne taille par rapport à la puissance absorbée de la plaque de cuisson. Vériﬁez la plaque signalétique pour connaître les détails de l'alimentation électrique et assurezvous que le cordon d'alimentation est du type 3x0,75 mm2 H05GG-F

Alimentation secteur

SOUS TENSION

TERRE NEUTRELN

Fl brun

Fl vert/jaune

Fl bleu

Câble d'alimentation

Si un appareil n'est pas équipé d'un cordon d'alimentation et d'une ﬁche, ou d'autres moyens de déconnexion du secteur ayant une séparation des contacts dans tous les pôles qui assurent une déconnexion complète dans les conditions de surtension de la catégorie III, les instructions indiquent que les moyens de débranchement doivent être incorporés dans le câblage ﬁxe conformément aux règles de câblage.

RACCORDEMENTAUGAZ

Ces instructions sontà l'intentiondupersonnel qualiﬁé, l'installation de l'équipement doit être conformeà la normenationaleapplicable.(Pour le R.-U. seulement : selon la loi, la mise en service de l'installation de gaz doit être eﬀectuéeparuninstallateur «GasSafe»). Tous les travaux doivent être eﬀectués hors tension. La plaque signalétique de la plaque de cuisson indique letype de gazavec lequel elleest conçue pour être utilisée. Le raccordement au réseau de distributionde gaz ouà la bouteillede gazdoit

FR 88

Page 90

Être eﬀectué après avoir vériﬁé qu'il est adapté pour le type de gaz avec lequel il sera alimenté. Dans lecascontraire, consultezlesinstructions mentionnées dans les paragraphes suivants pour eﬀectuer desmodiﬁcations duréglage du gaz. Pourle gaz liquide (gaz en bouteille),utilisez des régulateurs de pression conformes aux normes nationalesapplicables. N'utilisez que des tuyaux, des rondelles et des rondelles d'étanchéité conformes aux normes nationales applicables. Pour certains modèles, un lien conique est fourni pour équiper l'installation dans les pays où ce type de lien est obligatoire ; l'image 8 indique comment reconnaître les diﬀérents types de liens (CY = cylindrique, CO = conique). Dans tous les cas, la partie cylindrique du lien doit êtreraccordéeàla plaque decuisson. Lorsduraccordement dela plaquede cuisson à l'alimentation en gaz à l'aide de tuyaux souples, assurez-vous que la distance maximale couverte parle tuyaune dépassepas 2mètres. Le tube ﬂexible doit être monté de telle manière qu'il ne puisse entrer en contact avec une partie mobile de l'unité (p.ex. un tiroir) et qu'il ne traverse aucun espace où il peut être écrasé / entortillé ou endommagé de quelque manière quece soit.

Pour éviter tout risque d'endommagement de la plaque de cuisson, veuillez procéder à l'installation suivantcetteséquence (ﬁgure6*):

1. Comme illustré, assembler les pièces en séquence:A:Raccordmâle cylindrique 1/2 B : Joint 1/2 C : Adaptateur femelle de gaz conique/ cylindrique ou cylindrique/cylindrique 1/2

2. Serrez les joints avec la clé, en n'oubliant pas de tournerlestuyauxen position.

3. Fixez le raccord C à l'alimentation en gaz réseau à l'aide d'un tuyau rigide en cuivre ou d'un tuyauﬂexibleen acier.

IMPORTANT : eﬀectuez une vériﬁcation ﬁnale des fuites sur les raccords de tuyaux à l'aide d'une solution savonneuse. N'UTILISEZ JAMAIS DE FLAMME. Assurez-vous également que le tuyau ﬂexible ne puisse pas entrer en contact avec une partie mobile de l'armoire (par exemple, un tiroir) et qu'il ne soit

pas situé à un endroit où il pourrait être endommagé. Avertissement : Si vous pouvez détecter une odeur de gaz à proximité de cet appareil, coupez l'alimentation en gaz de l'appareil et appelez directement l'ingénieur. Ne cherchez pas unefuite avecune ﬂammenue.

ADAPTATION DELA PLAQUEDE CUISSON À DIFFÉRENTSTYPESDE GAZ

Pour adapter la plaque de cuisson à diﬀérents typesdegaz,suivez lesinstructions suivantes:

• Retirezlesgrilleset lesbrûleurs

• Insérer une clé hexagonale (7 mm) dans le support du brûleur (ﬁgure 7*) Dévissez l'injecteur et remplacez-le par un autre adapté au gaz à utiliser (voir le tableau des typesdegaz)

RÉGULATION DELAFLAMMEMINIMALE

Après avoir allumé les brûleurs, tournez le bouton contrôle sur le réglage minimum, puis retirez le bouton (vous pouvez facilement le retirer enappliquant unepression douce). À l'aided'unpetittournevis detype«Terminal», la visde régulationpeutêtre ajustéecommesur la ﬁgure 9*. Tourner la vis dans le sens des aiguilles d'une montre réduit le débit de gaz, tandis que la tourner dans le sens inverse des aiguilles d'une montre augmente le débit Servez-vous de ce réglage pour obtenir une ﬂamme d'environ3à4mmdelongueur, puis replacezlebouton contrôle. Lorsque l'alimentation en gaz disponible est le GPL - la vis pour réglerla ﬂamme de ralenti doit être tournée (dans le sens des aiguilles d'une montre) jusqu'àla butée. Lorsque vous avez eﬀectué la nouvelle régulation du gaz, remplacez l'ancienne plaque signalétique de votre appareil par une plaque (fournie avec la plaque de cuisson) adaptée au typedegazpour lequelellea été régulée. Cet appareil ne doit être utilisé qu'aux ﬁns auxquelles il est destiné, la cuisine domestique, et toute autreutilisationserajugée inappropriée et peutdonc être dangereuse.

* Voir la section « Informationstechniques»àlaﬁnduprésent manuel.

FR 89

Page 91

Utilisation de la plaque de cuisson - mode d'emploi

Le fabricant ne sera pas responsable des dommages ou des préjudices résultant d'une utilisation incorrecte. Avant d'utiliser le brûleur, assurez-vous que les périmètres de la grille centrent le brûleur comme indiqué ci-dessous. Si vous utilisez des grilles en fonte, leur position est indiquée sous la grille. Assurez-vous que la bonne grilleest utilisée dansla bonne position.

• Placez une allumette ou un briquet près du brûleur ;

• Appuyez et tournez le bouton dans le sens inverse des aiguilles d'une montre jusqu'au symbole de ﬂammeplus grand ou en position 9 et maintenez la poussée 5 secondes après l'allumage.

Avertissement :Dans tous les cas,si aubout de 5 secondes le brûleur n'est pas allumé, cessez son fonctionnement et attendez au moins 1 minute avant de tenter un nouvel allumage du brûleur.

BOUTONCONTRÔLE

Chaque boutoncontrôle chaquebrûleur comme indiqué dans la sérigraphie. Les boutons comportent 9 étapes allant de la ﬂamme la plus haute àlaﬂammelaplusbasse.N'essayez jamais de passerde°à1

UTILISATIONDUBRÛLEUR ÀGAZ

Avant d'allumer la plaque de cuisson au gaz, s'assurer que les chapeaux du brûleur sont correctement positionnés. Cette plaque de cuisson estéquipée d'unallumageélectronique pour allumerle brûleur. Pour allumerles brûleurs, procédez comme suit: Appuyez et tournez dans le sens inverse des aiguilles d'une montre jusqu'au symbole de ﬂamme plus grand ou en position 9 et maintenez la poussée 5 secondes après l'allumage. Le système d'allumage continue de générer des étincelles tant que le bouton contrôleest actionné. Avertissement : Si l'appareil n'est pas alimenté en électricité pour allumer le brûleur, il convient d'utiliser une allumette ou un briquet en procédantcomme suit:

Indicateurs

Brûleur contrôlé par bouton contrôle

Brûleur éteint

Puissance la plus haute et allumage électrique

Puissance la plus basse

FR 90

Page 92

CONSEILSGÉNÉRAUX

Pour de meilleurs résultats, utilisez des récipients de cuisson avec une surface plane. La taille dela surface doit correspondre au côté du brûleurà gazcomme suit.Tableau A:

Type de

brûleur Ø

AUX 1 kW

Auxiliaire AUX 1.2 kW

Auxiliaire

SR Semi-Rapide

R Rapide

DC 3.8 kW MONO

DC 4 kW MONO

DC 4,2 kW MONO

DC 5 kW MONO

casserole /marmite

10-18

10-18 1,20 114 l/h 87 g/h

12-22 16-26

16-26

(cm)

ance (kW)

1,00

1,75

2,70

3.80

4,00

4,20 NG

4 LPG

5 NG

4.5 LPG

G20/20

(méthane)

mbar

95 l/h

167 l/h

257 l/h

362 l/h

381 l/h

400 l/h

475 l/h

G 30/28-30

mbar (LPG)

73 g/h

127 g/h

196 g/h

276 g/h

291 g/h

327 g/h

Puiss-

Entretien et nettoyage

Pour les petits récipients, le brûleur à gaz doit être réglé de manière à ce que la ﬂamme ne dépasse pas le fond de la casserole. Les récipients à base concave ou convexe ne doivent pasêtre utilisés. AVERTISSEMENT : Si une ﬂamme est accidentel-lement éteinte, tournez le bouton en position d'arrêt et patientez au moins une minute avantde tenter dela rallumer. Si, au ﬁl des ans, les robinets de gaz deviennent diﬀiciles à tourner, il est nécessaire de les lubriﬁer. Cette opération ne doit être eﬀectuée que pardes techniciensde service qualiﬁés.

• Avant de nettoyer la plaque de cuisson, assurez-vous quel'appareil aitrefroidi.

• Retirez la ﬁche de la prise ou (si elle est branchée directement) coupez l'alimentation électrique.

• Lenettoyageetl'entretien ne doiventpas être eﬀectuéspardesenfants sanssurveillance.

• N'utilisez jamais d'abrasifs, de détergents corrosifs, d'agentsblanchissantsou d'acides. Évitez toute substance acide ou alcaline (citron, jus, vinaigre, etc.) sur les parties émaillées,verniesou enacierinoxydable.

Lors du nettoyage des parties émaillées, vernies ou chromées, utilisez de l'eau chaude savonneuse ou un détergent non caustique. Pour l'acier inoxydable, utilisez une solution de nettoyage appropriée.

Après-vente

Avant d'appeler un technicien de service, veuillezvériﬁerce quisuit:

• Que la ﬁche est correctement insérée et protégéepar unfusible

• Que l'alimentation en gaz n'est pas défectueusesiledéfaut nepeutpas êtredétecté:

Éteignez l'appareil et appelez le centre de service après-vente. NE MODIFIEZ PAS L'APPAREIL. Lefabricantn'est pas responsable

• Les brûleurs peuvent être nettoyés à l'eau savonneuse. Pour restaurer leur brillance d'origine, utilisez un nettoyant ménager pour l'acier inoxydable. Aprèsle nettoyage, séchez les brûleursetreplacez-les.

• Il est important que les brûleurs soient correctementreplacés.

Grilles chroméeset brûleurs

Les grilles chromées et les brûleurs ont tendance à se décolorer avec l'utilisation. Cela ne metpas enpéril la fonctionnalitéde laplaque de cuisson

Notre centre de service après-vente peut fournirdespièces détachéessinécessaire.

des inexactitudes liées à des erreurs d'impression ou de transcription contenues dans cette brochure. Nous nous réservons le droit de modiﬁer les produits si cela s'avère nécessaire, notamment dans l'intérêt de la consommation, sans compromettre pour autant les caractéristiques de sécurité ou de fonctionnement.

FR 91

Page 93

Protection de l'environnement

En apposant la marque sur cet appareil, nous conﬁrmons qu'il est conforme à toutes les exigences européennesen matière de sécurité, de santé et d'environnement applicables dansla législation pource produit.

L'appareil est conforme àla directive européenne 2009/142/CE (GAD) et à partir du 21/04/2018 avec le règlement concernant les appareils à gaz 2016/426 (GAR).

Mise au rebut etprotection de l'environnement

Cet appareil est étiqueté conformément à la Directive Européenne 2012/19/UE relative aux déchets d'équipements électriques et électroniques (DEEE). Les DEEE contiennent à la fois des substances polluantes (pouvant avoir un eﬀet négatif sur l'environnement) et des éléments de base (pouvant être réutilisés).

Il est important que les DEEE fassent l'objet de traitements spéciﬁquespourenleveret mettre au rebut les polluants et récupérer tous les matériaux.

Chaque personne individuellepeut jouer unrôle important en s'assurant que les DEEE ne deviennent pasun problème environnemental ; il est essentiel de suivre quelques règles fondamentales:

• les DEEE ne doivent pas être traités comme des déchets ménagers ;

• les DEEE doivent être amenés sur des sites de collecte spéciaux (déchèteries) gérés par la Mairie ou une entreprise agréée.

Dans de nombreux pays, les collectes chez les particuliers peuvent être disponibles pour les grands DEEE. Lorsque vous achetez un nouvel appareil, l'ancien peut être retourné au vendeur qui doit l'accepter gratuitement sous forme d'échange, à condition que l'appareil soit d'un type équivalent et qu'il possède les mêmes fonctions que l'appareil acheté.

PROTECTION ET RESPECT DE L'ENVIRONNEMENT

Dans la mesure du possible, utilisez un couvercle pour couvrir la casserole. Réglez la ﬂamme de sorte que celle-ci ne dépasse pas le fond de la casserole.

FR 92

Page 94

Instruciunide sigurană

Vă recomandăm să păstra#i instruc#iunile de instalare și utilizare pentru consultare ulterioară, iar înainte de a instala plita, nota#i-vă numărul de serie, în cazul în care ave#i nevoie de ajutor din partea serviciului de asisten#ătehnicăpost-vânzare.

•

AVERTIZARE: aparatul și păr#ile sale accesibile devin ﬁerbin#i în timpul utilizării. Trebuie să ﬁ#i aten#i pentru a evita atingerea elementelor de încălzire. Copiii cu vârsta sub 8 ani trebuie #inu#i la distan#ă de aparat, dacă nu suntsupraveghea#iînpermanen#ă.

•

Copiiinutrebuiesă sejoacecuaparatul.

•

Aparatulpoateﬁutilizatdecei cuvârstadecel pu#in8anișidepersoanele cu capacită#i ﬁzice, senzoriale sau mentale limitate, numai dacă sunt supraveghea#i sau dacă li se oferă instruc#iuni privind operarea aparatului, într-o manieră sigură informându-i cu privire la posibilele riscuri.

•

Cură#areașiîntre#inereanutrebuie efectuatedecopiiinesupraveghea#i.

•

AVERTIZARE: aparatul și piesele accesibile devin ﬁerbin#i în timpul utilizării.Fi#iaten#isănuatinge#i pieseleﬁerbin#i.

•

AVERTIZARE:păr#ileaccesibilepot deveniﬁerbin#i întimpul utilizării. Copiiimicitrebuie#inu#i ladistan#ă.

•

AVERTIZARE:pentrua evitapericolelecauzatederesetareaaccidentală a dispozitivului de întrerupere termică, aparatul nu trebuie alimentat de la un dispozitivde pornire extern, cum ar ﬁun cronometru sau conectat launcircuit carederegulăestepornit șioprit.

•

Copiii cu vârste mai mici de 8 ani trebuie #inu#i la o distan#ă sigură de aparatdacănusuntsupraveghea#ipermanent.

•

Nu folosi#i dispozitiv de cură#are cu aburi sau pulverizator cu presiune ridicatăpentruopera#iuniledecură#are.

•

Deconecta#iaparatulde lasursade alimentareînainte dea efectua orice opera#iunesaulucraredeîntre#inereasupraacestuia.

•

Conecta#i un ștecher la cablul de alimentare care poate suporta tensiunea,curentulși sarcinaindicatepeetichetășicu împământare. Priza trebuie să ﬁe adecvată pentru sarcina indicată pe etichetă și trebuie să aibă contactul cu împământare conectat și în stare de

RO 39

Page 95

Func#ionare. Firul de împământare este de culoare galben-verde. această opera#iune trebuie efectuată de un profesionist cu caliﬁcare adecvată. În caz de incompatibilitate între priză și ștecherul aparatului, ruga#i un electrician caliﬁcat să înlocuiască priza cu una de tip adecvat. ştecărulșiprizatrebuie săﬁeconformecunormele din#ara deinstalare. Racordarea la sursa de alimentare se poate face si prin amplasarea unui disjunctoromnipolar, cu separarede contacte conformcerin#elor pentru categoria de supratensiune III, între aparat si sursa de alimentare care poate suporta sarcina maximă conectată și care este înconformitate cu legisla#ia în vigoare. Cablul cu împământare galben-verde nu trebuie întrerupt de disjunctor. Priza sau disjunctorul omnipolar utilizat pentru conectaretrebuiesă ﬁeușoraccesibilla instalareaaparatului.

•

Deconectarea poate ﬁ realizată prin facilitarea accesului la ștecăr sau încorporarea unui comutator cu cablu ﬁx în conformitate cu normelede cablare.

•

AVERTIZARE: folosi#i numai protec#iile de plită proiectate deproducătorul aparatului de gătit sau conform indica#iilor producătorului aparatului în instruc#iunile de utilizare, după caz, sau protec#iile de plită încorporate în aparat. Utilizarea unor dispozitive de protec#ie necorespunzătoare poate provocaaccidente.

•

AVERTIZARE: gătitul nesupravegheat pe o plită cu grăsime sau ulei poate ﬁ periculoasă și poate provoca incendii. Nu încerca#i NICIODATĂ săstinge#i unincendiucuapă, ciopri#iaparatulșiapoiacoperi#iﬂacăra,de ex.,cuun capacsauopăturăignifugă.

•

AVERTIZARE:Pericoldeincendiu: nudepozita#iarticolelepe suprafe#ele degătit.

•

ATEN+IE: procesuldegătittrebuie supravegheat.Procesuldegătit scurt trebuiesupravegheatpermanent.

•

Nu privi#i directspre elementele lămpilor cuhalogen ale plitei, dacăsunt prezente.

•

Nu pune#i pe plită obiecte metalice precum cu#ite, furculi#e, linguri sau capace.S-arputea încălzi.

•

Nupune#ifoliedealuminiu șivasedin plasticpezonelede încălzire.

•

După ﬁecareutilizare, estenecesară oanumită cură#area plitei pentrua preveni acumularea de murdărie și grăsime. Dacă acestea nu sunt îndepărtate, se gătesc din nou atunci când se folosește plita și se ard, producândfumșimirosurineplăcute,casănumai vorbimderiscurile de

RO 49

Page 96

•

propagareaincendiului.

•

Nu atinge#izonelede căldură întimpul func#ionăriisau pentruun interval detimpdupă utilizare.

•

Utiliza#iîntotdeaunavasedegătitadecvate.

•

Pune#iîntotdeaunavasulîncentrulunită#iipecare găti#i.

•

Nupune#inimic pepanouldecomenzi.

•

Nuutiliza#iplitaca suprafa#ădelucru.

•

Nuutiliza#isuprafa#adrepttocător.

•

Nu depozita#i articole grele deasupra plitei. În cazul în care cad pe plită, potprovocadaune.

•

Nufolosi#iplitapentrudepozitareaniciunui obiect.

•

Nudeplasa#ivasuldegătit pesuprafa#apliteiprin alunecare.

•

Nu folosi#i materiale dure sau abrazive sau raclete metalice ascu#ite pentru a cură#a păr#ile din sticlă, întrucâtacestea pot zgâria suprafa#a și ducelaspargerea sticlei

•

În cazul în care cablul de alimentare este deteriorat, acesta trebuie înlocuit de către producător, agentul de service sau de persoane caliﬁcatesimilare,pentru aevitaoricepericol. Conductoruldeîmpământare(galben-verde)trebuiesă ﬁemailung de 10 mm pe partea blocului de borne. Sec#iunea conductoarelor interne trebuie să ﬁe adecvată puterii absorbite de plită (indicată pe etichetă). Tipulcabluluidealimentare trebuiesăﬁe .H05V2V2-F

•

Nu sunt necesare opera#iuni/setări suplimentare pentru a utiliza aparatullafrecven#elenominale.

•

Acest aparat nu este destinat operării cu ajutorul unui cronometru externsauunuisistem decontrolladistan#ăseparat.

RO 59

Page 97

Rezumat

Vă mul#umim că a#i achizi#ionat plita pe gaz Haier. Vă rugăm să citi#i cu aten#ie manualul cu instruc#iuni înaintede autiliza plitașipăstra#i-l lalocsigur pentruconsultăriviitoare.

Instruciuni de sigurană

Instruciuni pentru instalator

Conexiuni

Utilizarea plitei - instruciuni de utilizare

010

Întreinere și curăare

110

Asistenă post-vânzare

110

Protecia mediului

210

Informaii tehnice

310

RO 69

Page 98

Instruciuni pentru instalator

Instalarea unui aparat electrocasnic poate ﬁ o operaiune complicată și dacă nu este realizată corect poate afecta în mod grav sigurana consumatorilor. Din acest motiv, sarcina trebuie realizată de o persoană cu caliﬁcare profesională, care o va îndeplini în conformitate cu regulamentele tehnice în vigoare. Încazul în careaceastă recomandare nu este respectatășiinstalareaesterealizată de o persoană necaliﬁcată, producătorul nu își asumă răspunderea pentru defeciunile tehnice ale produsului, indiferent dacă au avut sau nu ca rezultat daune ale bunurilor sau vătămări corporale.

ÎNCORPORARE

Plita poate ﬁ instalată în orice blat rezistent la căldură până la o temperatură de 100 °C și cu grosimea de 25-45 mm. Dimensiunile decupajului necesar în blat sunt indicate în Figura2*. Când există un spa#iu accesibil între plita încorporată și cavitatea de dedesubt, trebuie introdus un perete despăr#itor din material izolator(lemn saumaterialsimilar) (Figura3*). Dacă plita este montată lângă un dulap de o parte și de alta, distan#a dintre decupaj și dulap trebuie săﬁe decelpu#in 170mmpentru plitele de 60 cm și 250 mm pentru plitele de 75 cm (vezi Figura 2*),în timp cedistan#a dintreplită și peretele din spate trebuie să ﬁe de cel pu#in 70 mm pentru plitele cu comandă frontală și 50 mm pentru plitele cu comandă laterală. Distan#a dintre plită și orice altă unitate sau aparat de deasupra sa (de exemplu, o hotă) nu trebuie să ﬁe mai mică de 700 mm (Figura 4*). Obiectele metalice din sertar pot atinge temperaturi ridicate din cauza recirculării aerului. Prin urmare, se recomandă utilizarea unui panouintermediar dinlemn. Important - Diagrama din Figura 1* arată cum trebuie aplicatsigilantul. Plita se montează prin atașarea clemelor de ﬁxare furnizate, folosind oriﬁciile de la baza unită#ii. Când se montează o plită de 75 cm deasupra unui cuptorîncorporat, acestadin următrebuie să ﬁeventilat.

Când se montează o plită de 60 cm deasupra unui cuptor încorporat, acestadin următrebuie să ﬁeventilat.

POZIIONAREAADECVATĂ

Acest aparattrebuie instalatînconformitate cu reglementările în vigoare și trebuie utilizat doar într-unspa#iu bineventilat. Citi#i instruc#iunile înaintede ainstala sauutiliza acest aparat. Aparatul de gătit alimentat cu gaz generează căldurășiumiditate înzonaîn careesteinstalat. Din acest motiv, trebuie să asigura#i o aerisire corespunzătoare, ﬁe men#inând toate oriﬁciile de aer natural deschise sau instalând o hotă cu canal de evacuare. Utilizarea intensivă și prelungită a aparatului poate necesita aerisire suplimentară, cum ar ﬁ deschiderea unei ferestre saucreșterea vitezeiventilatorului electric, dacăave#i unul. Dacă nu poate ﬁ instalată o hotă, trebuie montat unventilatorelectric pe unperete sauo fereastră externe pentru a asigura aerisire corespunzătoare. Ventilatorul electric trebuiesă aibă capacitatea de aschimba completaerul dinbucătăriede3-5 ori pe oră. Instalatorul trebuie să respecte standardele na#ionalerelevante.

* Consulta#i sec#iunea „Informa#ii tehnice” de la sfârșitul acestui manual.

RO 79

Page 99

Conexiuni

CONEXIUNEAELECTRICĂ (NUMAIFORU.K.) Avertizare - acest aparat trebuie să ﬁe legat la pământ

Acest aparat este destinat exclusiv uzului casnic. Conectarea la re#eaua de alimentare electrică trebuie efectuată de un electrician competent, asigurând respectarea tuturor regulamentelor în vigoare cu privire la astfel de instala#ii. Aparatul trebuie conectat numai laun punct dederiva#ie cudate nominaleadecvate;o prizăcu3 pini și13 amperinu este potrivită. Trebuie prevăzut un întrerupător dublu, iar circuitul trebuie să ﬁe protejat adecvat cu siguran#e fuzibile. Mai multe detalii despre necesarul de putere al produsului speciﬁc se găsesc în instruc#iunile pentru utilizatori și pe plăcu#a cu date tehnice a aparatului. În cazul unui produs încorporat, vă recomandăm, dacă dori#i să utiliza#i un cablu mai lung decât cel furnizat, să utiliza#i unul de tip rezistent la căldură,cudate nominaleadecvate. Cablul trebuieconectat lare#eauade alimentare după cumurmează:

Conectare

Fir verde și galben Împământare

Fir albastru nul Conexiune

Fir maro Conexiune fază

La borna de derivaie

Notă: Nu recomandăm utilizarea dispozitivelor de scurgere la pământ în cazul aparatelor electrice de gătit instalate în puncte de deriva#ie, deoarece potsăapară oprirideavarie. Vă reamintim că aparatul trebuie să ﬁe împământat corect; producătorul nu își asumă nicio răspunderepentru eventualele evenimente survenite ca urmare a unei instalări electrice incorecte.

CONEXIUNEAELECTRICĂ

Veriﬁca#i datele de pe plăcu#a cu date tehnice, situată la exteriorul unită#ii, pentru a vă asigura că tensiunea de alimentare și de intrare sunt adecvate. Înainte de conectare, veriﬁca#i sistemul de împământare. Prinlege, acestaparattrebuie să ﬁe legat la pământ. În cazul în care această reglementare nueste respectată,producătorul Nu va ﬁ responsabil pentru niciun fel de vătămări personale sau pagube materiale. Dacă nu este

deja atașat un ștecher, atașa#i un ștecher adecvat sarcinii indicate pe plăcu#a cu date tehnice. Firul de împământare are culoarea galben/ verde. Ștecherul trebuie să ﬁe întotdeauna accesibil. În cazul în care plita este conectată direct la sursa de energie electrică, trebuie montat un întrerupător. Dacă cablul de alimentare este deteriorat, acesta trebuie înlocuit de un inginer caliﬁcat, pentru a preveni orice risc poten#ial. Firul de împământare (de culoare verde șigalben)trebuie săﬁe cu cel pu#in 10 mm mai lung decât ﬁrele de fază și de nul. Sec#iunea cablului utilizat trebuie să ﬁe de dimensiunea corectă în raport cu puterea absorbită a plitei. Vă rugăm să veriﬁca#i plăcu#a cu datetehnicepentrudetaliiprivindalimentarea și să vă asigura#i că cablul de alimentare este de tipul 3x0,75mm2 .H05V2V2-F

Reea de alimenta re electrică

FAZĂ

ÎMPĂMÂNTARE

NUL

Fir maro Fir verde/galben Fir albastru

Dacă un aparat nu este prevăzut cu cablu de alimentare și ștecher sau cu alte mijloace de deconectare de la re#eaua de alimentare având o separare a contactelor la to#i polii care asigură deconectarea completă în condi#ii de supratensiune de categoria III, instruc#iunile trebuie să precizeze că mijloacele de deconectare trebuiesă ﬁeîncorporate în cablarea ﬁxă în conformitate curegulilede cablare.

CONEXIUNEALAGAZ

Aceste instruc#iuni sunt destinate personalului caliﬁcat; instalarea echipamentelor trebuie să se facă în conformitate cu standardele na#ionale relevante. (Numai pentru Marea Britanie: prin lege, instalarea/punerea în func#iune a aparatelor pe gaztrebuie efectuată de uninstalator cucaliﬁcare „GasSafe”). Întreaga lucrare trebuie realizată după deconectareadela sursadeelectricitate. Plăcu#a cu dateletehnice aleplitei arată tipul de gaz cucare plita esteproiectată săfunc#ioneze. Conexiunealare#eauadealimentarecugazsau la butelia de gaz trebuie realizată după ce s-a veriﬁcat că este reglementată pentru tipul de gaz cu care va alimentată. Dacă nu este reglementată corect, consulta#i instruc#iunile din următoarele paragrafe pentru a modiﬁca setarea gazului.

RO 89

Cablu de alimentare

Page 100

Pentru gazul lichid (gaz din butelie), utiliza#i regulatoare de presiune care respectă standardele na#ionale aplicabile. Utiliza#i numai #evi, șaibe și șaibe de etanșare care respectă standardele na#ionaleaplicabile. La unele modele este prevăzut un racord conic pentru instalarea în #ările în care acest tip de racord este obligatoriu; în imaginea 8, se arată cum se recunosc diferitele tipuri de racorduri (CY = cilindric, CO = conic). În toate cazurile, partea cilindrică a racordului trebuie conectată la plită. Când conecta#i plita la alimentarea cu gaz prin utilizarea furtunurilor ﬂexibile, vă rugăm să vă asigura#i că distan#a maximă acoperită de furtunnudepășește2 metri. Tubul ﬂexibil trebuie instalat astfel încât să nu poată intra încontact cuopartemobilăaunită#ii de încorporare (de exemplu, un sertar) și să nu treacă prin niciun spa#iu în care poate ﬁ strivit/îndoitsaudeterioratîn vreunfel. Pentru a preveni orice eventuală deteriorare a plitei, vă rugăm să efectua#i instalarea urmând această secven#ă(Figura6*):

1. După cum este ilustrat, asambla#i piesele în ordine: A: Adaptortatăcilindric1/2 B: Garnitură1/2

C: Adaptor de gaz mamă conic-cilindric sau

cilindric-cilindric1/2

2. Strânge#i racordurile cu cheia, amintindu-vă să răsuci#i#evilepe pozi#ie.

3. Atașa#i ﬁtingul C la alimentarea cu gaz folosind o #eavă rigidă de cupru sau o #eavă ﬂexibilădeo#el.

cu diverse tipuride gaz,respecta#i următoarele instruc#iuni:

• Îndepărta#i grătareleși arzătoarele * Consulta#i sec#iunea „Informa#ii tehnice” de

la sfârșitulacestui manual.

• Introduce#i cheiahexagonală (7mm) în suportul arzătorului(Figura7*)

• Deșuruba#i injectorul și înlocui#i-l cu unul corespunzător pentru gazul care urmează să ﬁe utilizat (consulta#i tabelul cu tipurile de gaz)

REGLAREAFLĂCĂRIIMINIME

După aprinderea arzătoarelor, roti#i butonul rotativ de comandă la setarea minimă și apoi scoate#i butonul rotativ (acestapoateﬁ scos cu ușurin#ă aplicândo presiuneușoară). Șurubul de reglare poate ﬁ ajustat folosind o șurubelni#ă micăde tip„Știft”, caîn Figura9*. Rotirea șurubului în sensul acelor de ceasornic reduce debitul de gaz, în timp ce rotirea în sens inversacelor deceasorniccreștedebitul. Utiliza#i acest reglajpentru aob#ine oﬂacărăde aproximativ 3 până la 4 mm lungime și apoi remonta#i butonulrotativ decomandă. Când alimentarea cu gaz disponibilă este GPL, șurubul dereglare aﬂăcăriiîn goltrebuierotit(în sensul acelorde ceasornic)până la capăt. După ce a#i efectuat noua reglare a gazului, înlocui#i vechea plăcu#ă cudate tehnice despre gaz de pe aparatul dumneavoastră cu una (furnizată cu plita) potrivită pentru tipul de gaz pentru carea fostreglată.

IMPORTANT:efectua#io veriﬁcare ﬁnalăpentru scurgeri la racordurile conductelor folosind o solu#ie de săpun. NU UTILIZA+I NICIODATĂ O FLACĂRĂ. De asemenea, asigura#i-vă că #eava ﬂexibilă nu poate intra în contact cu o parte în mișcare a dulapului (de ex., sertar) și că nu este situatăundearputea ﬁdeteriorată.

Avertizare: Dacă se simte miros de gaz în apropierea acestui aparat,opri#i alimentareacu gazaaparatului șicontacta#i directinginerul. Nu căuta#iscurgerea degazcu ﬂacărădeschisă.

ADAPTAREA PLITEI LA DIFERITE TIPURI DE GAZ

Pentru a adapta plita astfel încât să ﬁe utilizată

*Consulta#i sec#iunea „Informa#ii tehnice” de la sfârșitul acestui manual.

RO 99
