Haier H21BFC45N User Manual

User Manual

H21BFC45N

Guide de l’Utilisateur

H21BFC45N

Manual del Usuario Modelo

H21BFC45N

Cabinet Depth Refrigerator

Réfrigérateur avec portes à
vantaux

Refrigerador con la profundidad
de los gabinetes

1

English

TABLE OF CONTENTS

PAGE

Safety Precautions ...................................................................2-3

Energy Saver Instructions .......................................................... 3

Installing Your Refrigerator ....................................................4-5

Parts & Features ......................................................................... 6

Removing and Installing the Doors .......................................7-8

Connecting the Water Supply Line .......................................9-10

Preparation before Use ............................................................ 11

Initial Usage .............................................................................. 11

Setting the Control Functions ............................................. 12-17

Food Storage Tips ............................................................... 18-20

About the Freezer ............................................................... 20-21

Usage of Ice Maker ............................................................ 21-23

Defrosting, Cleaning .................................................................24

Changing Water Filter .............................................................. 25

Shutting off the Refrigerator ...................................................26

Troubleshooting .................................................................. 27-34

Limited Warranty ......................................................................35

IMPORTANT SAFETY

PRECAUTIONS

Read all of the instructions before using this appliance.
When using this appliance, always exercise basic safety
precautions, including the following:

1. Use this appliance only for its intended purpose as described in this use
and care guide.

2. This refrigerator must be properly installed in accordance with the
installation instructions before it is used. See grounding instructions
in the installation section.

3. Never unplug your refrigerator by pulling on the power cord. Always
grasp the plug firmly and pull straight out from the outlet.

4. Repair or replace all electric service cords that have become frayed or
otherwise damaged immediately. Do not use a cord that
shows cracks or abrasion damage along its length, the plug, or
the connector end.

5. Unplug your refrigerator before cleaning or before making any repairs.
Note: If for any reason this product requires service, we strongly
recommend that a certified technician perform the service.

6. Do not use any electrical device or sharp instrument in defrosting
your refrigerator.

7. If your old refrigerator is not being used, we recommend that you
remove the doors. This will reduce the possibility of danger to children.

8. After your refrigerator is in operation, do not touch the cold surfaces
in the freezer compartment, particularly when hands are damp or wet.
Skin may adhere to these extremely cold surfaces.

9. Do not refreeze foods that have been thawed completely. The
United States Department of Agriculture in Home and Garden Bulletin
No. 69 reads: “…You may safely refreeze frozen foods that have
been thawed if they still contain ice crystals or if they are cold—
below 40° F.”

“… Thawed ground meats, poultry, or fish that have any off-odor or
off-color should not be refrozen and should not be eaten. Thawed ice
cream should be discarded. If the odor or color of any food is poor or
questionable, discard it. The food may be dangerous to eat.”

“…Even partial thawing and re-freezing reduce the quality of foods,
particularly fruits, vegetables, and prepared foods. The eating quality
of red meats is affected less than that of many other foods. Use refrozen
food as soon as possible, to save as much of its eating quality as you
can.”

10. Do not operate your refrigerator in the presence of explosive

fumes.

2

English

English

3

DANGER

Risk of child entrapment. Before you throw away your old refrig-

erator or freezer, take the doors off. Leave the shelves in place so

that children cannot easily climb inside.

Thank you for purchasing our Haier
product. This easy-to-use manual
will guide you in getting the best
use of your refrigerator.

Remember to record the model and
serial number. They are on a label
inside of the refrigerator.

Model number

Serial number

Date of purchase

Staple your receipt to your manual.

You will need it to obtain warranty service.

SAVE THESE INSTRUCTIONS

HOUSEHOLD USE ONLY

IMPORTANT

ENERGY SAVER INSTRUCTIONS

*This product is equipped with energy saver feature. The

refrigerator is shipped with the energy saver feature enabled.

Over time, moisture can form on the front surface of the

refrigerator cabinet and cause rust. If moisture does appear on the

front surface of the refrigerator cabinet, horizontal mullion or top

of freezer drawer, turn off the energy saver feature by following

the instruction on page 16.

English

INSTALLING YOUR REFRIGERATOR

4

Note: Refrigerator is for freestanding purpose.

Unpacking Your Refrigerator

1. Remove all packaging material. This includes the foam base and all adhesive

tape holding the refrigerator accessories inside and outside.

2. Inspect and remove any remains of packing, tape or printed materials before

powering on the refrigerator.

Proper Air Circulation

• To ensure that your refrigerator works at the maximum efficiency it was

designed for, you should install it in a location where there is proper air
circulation, plumbing and electrical connections.

• The following are recommended clearances around the

refrigerator:

Sides……………3/4 "(19mm)

Top....................1" (25mm)

Back..................1" (25mm)

Electrical Requirements

• Make sure there is a suitable power outlet (115 volts, 15 amps outlet) with

proper grounding to power the refrigerator.

• Avoid the use of three-plug adapters or cutting off the third grounding in order

to accommodate a two-plug outlet. This is a dangerous practice since it
provides no effective grounding for the refrigerator and may result in
shock hazard.

English

5

Use of Extension Cord

• Avoid the use of an extension cord because of potential safety hazards under

certain conditions. If it is necessary to use an extension cord, use only a 3-wire
extension cord that has a 3-blade grounding plug and a 3-slot outlet that will
accept the plug. The marked rating of the extension cord must be equal to, or
greater than, the electrical rating of the appliance.

Install Limitations

• Do not install your refrigerator in any location not properly insulated or heated,

e.g. garage etc. Your refrigerator was not designed to operate in temperature
settings below 55˚ Fahrenheit.

• Select a suitable location for the refrigerator on a hard, even surface away

from direct sunlight or heat source, e.g. radiators, baseboard heaters, cooking
appliances etc. Any floor unevenness should be corrected with the leveling legs
located on the front bottom corners of the refrigerator.

English

6

PARTS & FEATURES

Note: When reviewing this manual for your features some models may

differ in appearance from what is shown in the manual.

Fresh food storage floodlight

Fresh Food Section

Freezer Section

Water filter
Dairy product
stored here

Glide Shelf

Gallon Door Bin

Meats, fruit and

vegetable crispers

Full-width pantry

Freezer

lower drawer

Upper storage bin

Lower storage basket

Ice cube bin

Disconected the cable,crew out the earth line.Disconected the
water pipe on the back at the same time,pull out the pipe from
the cabinet,then take the door off.(only PBFS21* and PRFS25*)

English

7

REMOVING AND INSTALLING THE DOORS

You may not need to remove the doors, but if you have trouble getting the unit
into its final location, please follow the below door removal and installation
instructions. It is suggested, for your safety, to have two or more people to assist
you in completing the below task to avoid bodily injury, product damage, or
property loss.

Right French Door Removal and Installation

1. Remove the screws on the top hinge cover, then set aside the top hinge cover
and lay it down for installing later.

2. Using a proper tool, remove the top hinge screws. Remove the hinge, then
take the refrigerator door off and place it aside for the time being.

3. Remove the middle hinge, if needed.

4. Re-install the refrigerator door in reverse sequence.

When lifting up the refrigerator hinge and separating it from the door body,
please be careful not to drop the door. It could cause bodily harm or damage.

Left French Door Removal and Installation

1. First remove the top hinge cover as below.

2. Disconnect the wire cable connector and ground wire from the unit.

3. Remove the middle hinge, if needed.

4. Re-install the door in the reverse order.

When lifting the hinge as it separates from the door, be careful it doesn’t lean
forward and fall, causing you bodily harm or damaging the door.

English

8

Removing and Installing Freezer Drawer (IF REQUIRED)

1. First open the drawer as far as possible, and then remove the screw on each
side of the drawer.

2. Then pull the drawer body up and towards you, and put it aside in a safe
place.

3. Re-install the drawer in the reverse order.

Caution: Keep children and pets from playing inside the freezer drawer as a

hiding place. Use caution after drawers are removed, due to the
possibility of the plastic track protruding from unit.

English

9

CONNECTING THE WATER SUPPLY LINE

Note: It is consumer's responsibility, if not

using a licensed plumber, to follow
your local plumbing codes.

Install the “shut off” valve on the water pipe.

1. Turn off the main water supply pipe. Turn on the
nearest tap until the water pipe is cleaned
completely.

2. Choose the position of the valve. Choose a
position for the valve that is easy to install and
reach. It is recommended to install the valve on the
side of a vertical water pipe. It is better to connect
the valve to a level water pipe on the upside of the
water pipe, not the downside, so the sediment may
flow out from the water pipe.

3. Drilling the “shut off” valve hole: Drill a 1/8”
diameter hole on the water pipe using a sharp drill.
Clean off burrs left on the water pipe by the drill.
Use caution to prevent any water flowing into
the drill.

4. Tightening the “shut off” valve: Tighten the valve
on the cold water pipe using a pipe nip. Follow
the rules specified in the 248CMR of Massachusetts
Federal Piping Standard.

Saddle-backed valves are unlawful in
Massachusetts and forbidden. Please consult a
plumber if you are unsure of the correct method to
install the valve.

5. Tightening the pipe tip: Tighten the bolts of the
pipe tip until the closing circle begins to expand.
Don’t let the bolts of the pipe tip be too tight,
otherwise the water pipe is pressed flat and
will cause a leak.

6. Positioning the water line to the refrigerator:
Position the water line between the cold water pipe
and the refrigerator. Drill a hole in the wall or on
the floor that is near the wall and the location for
the fridge. Add extra length for the water supply
line, about 8 feet (2.4 meters) and make three
circles with the diameter of each circle about 1
foot, so there is extra line to move the fridge in and
out for cleaning (unit away from the wall).

English

10

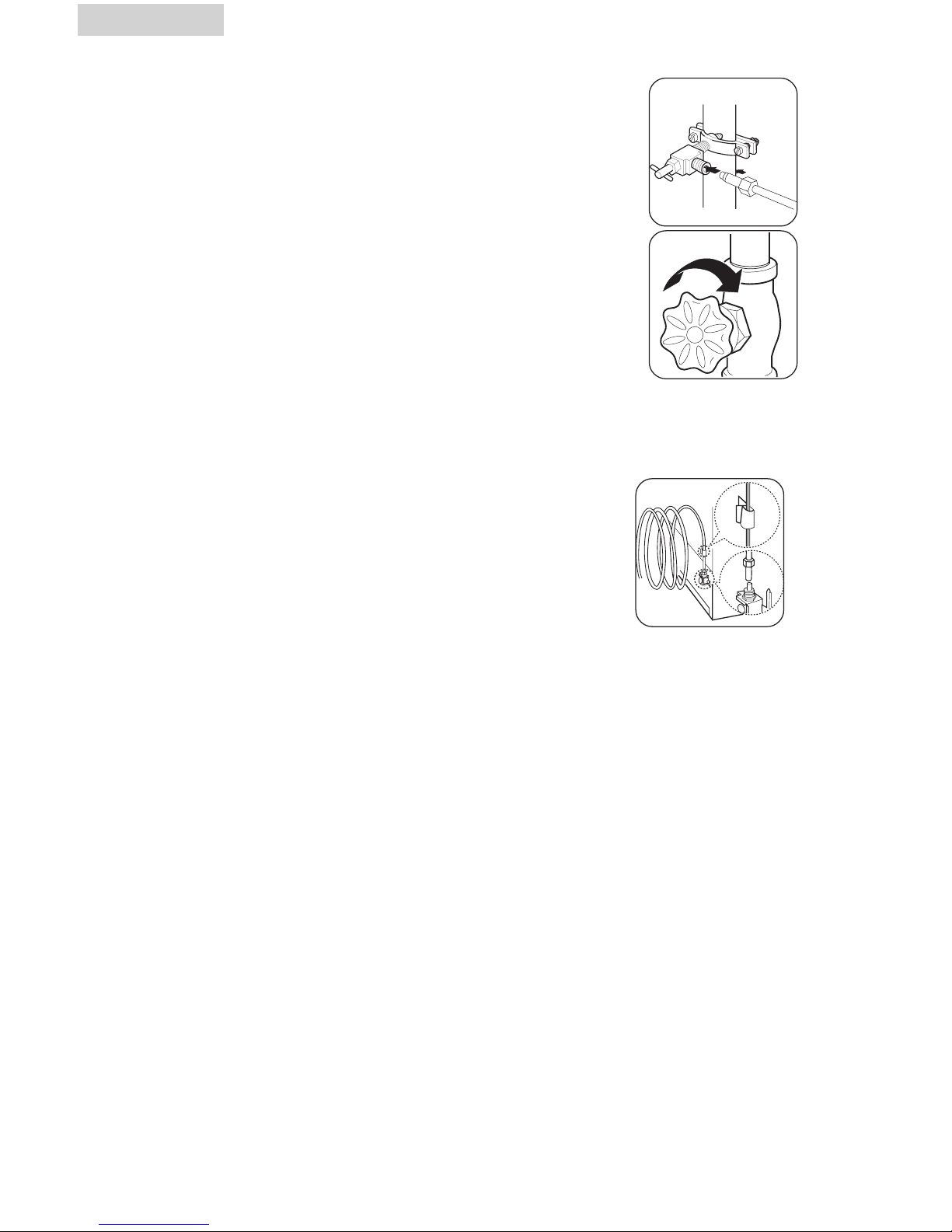

7. Connecting the water line to the “shut off” valve:
Put the tightened nut over the copper or plastic water line,
then the compression fitting, and insert the copper (or
plastic) end inside the “shut off” valve. Make sure the
pipe end sits all the way inside the valve. Tighten
(but don’t over-tighten) the nut. Follow the descriptions
specified in 248CMR of Massachusetts Federal Piping
Standard. Saddle-backed valve is unlawful in
Massachusetts and is forbidden. Please consult a
licensed plumber if you are unsure of the assembly.

8. Clear the water line supply:
Turn on the main water supply until the water in the pipe
becomes clear and clean. Turn off the water valve after
having used water for about 30 seconds – 1 minute.

9. Connect the water supply line to the refrigerator.

Note: Before connecting the water line to the refrigerator, make sure the water

line is not draped over the power cord to the refrigerator or power outlet.

(1) Tighten the water supply line at the fridge water

valve by sliding the nut over the water line end.

(2) Then, as shown in the figure, connect the end

side of the water supply line to the water valve;
tighten the water supply line nut with a crescent
wrench.

Note: Please make sure that the 1/4" water tube is fully inserted

into the water valve prior to tightening. Open the water
supply valve and check for leaks, before positioning the
unit in place.

English

11

PREPARING BEFORE USE

1. Remove all packaging material.

2. Check to make sure all parts and materials are available in the fridge.
Consult the seller for help if you find parts are missing.

3. Place the refrigerator in a good location (See Install Limitations on page 5).

4. Toe grille installation: Open the freezer drawer and remove the basket inside.
Install toe grille with screws from bag.

5. For the convenience of record keeping, the model and serial number,
purchase date, and receipt should be copied and taped to this manual for
safekeeping.

6. It is recommended to clean the refrigerator before use. Before putting food in
the refrigerator, please clean the inside and outside with water and diluted
baking soda. Dip clean cloth in gallon of water and spoonful of baking soda.

7. Position the fridge then plug it in. After the refrigerator is placed on a flat
surface and cleaned, turn on the power then let it run a few hours, then begin
loading it with food.

Initial Usage

1. Plug in the power cord.

2. Change the settings to the temperature desired.

3. Putting the food into the refrigerator: The refrigerator will be cooled completely
after a period of a few hours. After that, frozen and fresh foods can be put
into the refrigerator for normal use.

When changing internal temperatures, a new balance temperature will occur
after a period of time. The length of this period of time depends on the degree of
the temperature change, the ambient temperature, the frequency of door
openings, and the amount of stored food in the fridge.

English

12

SETTING THE CONTROL FUNCTIONS

(1) The Top Refrigerator Control Center

E. Quick-freeze Button
F. Freezer Temperature

Adjusting Button

G. Freezer Temperature

Adjusting Button

H. Freezer Temperature

Indicating Area

I. Refrigerator Temperature

Indicating Area

J. Refrigerator Temperature

Adjusting Button

K. Refrigerator Temperature

Adjusting Button
L. Refrigerator Quick-chill Button
M. Water Filter Reset and Energy

Saver Button
N. Water Filter Indicator Light

ENERGY SAVER

E F G H I J K L M N

English

13

(2) Fresh Food temperature adjustment

Press Button J or Button K: The fresh food temperature control center will flash.
When the temperature is set, the temperature range is 34 to 46 degrees F. Each
time you press Button K, temperature will increase a level, until the highest
temperature level is reached. Each time you press J, the temperature will
decrease a level, until the lowest temperature level is reached.

(3) Freezer temperature adjustment

Press Button F or Button G on the freezer temperature control center: Area H will
flash. When the temperature is set, the range of the freezer is -6 to 6 degrees F.
Each time you press Button G, the freezer temperature will increase a level, until
the highest temperature level is reached; each time you press Button F, the freezer
temperature will decrease a level, until the lowest temperature level is reached.

SETTING THE CONTROL FUNCTIONS (CONT'D)

I J K

ENERGY SAVER

F G H

ENERGY SAVER

English

14

(4) Freezer Express-freeze setting

The function of Express-freeze is to freeze the food completely in the shortest time.

Press Button E: The Express-freeze button indicator lamp will light and the freezer

will be in the Express-freeze mode. It will remain in this mode for 3 hours. You
can press Button E before 3 hours is up if you wish to end the Express-freeze
mode early and the Express-Freeze button indicator lamp will go out and the
freezer will exit Express-Freeze.

(5) Fresh Food Express-chill setting

Press Button L: The Fresh Food Express-chill refrigerator button indicator lamp
will light and the refrigerator will be in the Express–chill refrigerator mode. The
refrigerator will stop Express–chill mode if the storage temperature is 2° F lower
than its desired temperature or after 3 hours pass. If you want the refrigerator
to exit Express-chill mode, press Button L again. The Express-chill button indicator
will go out, and the refrigerator will exit Express-chill.

Caution! When the refrigerator is in the Express-freeze or Express-chill modes,

within the set time, the process of refrigerating remains constant.

SETTING THE CONTROL FUNCTIONS (CONT'D)

E

ENERGY SAVER

L

ENERGY SAVER

English

15

(6) Quick–ice function

Press Button E and M at the same time for three seconds: The indicator light N of
the water filter will flash, and the freezer will be in the Quick–ice mode; 24 hours
later it will exit the quick-ice mode automatically. Press Button E and M at the
same time for three seconds again to exit the Quick–ice mode.

(7) Stopping icemaker function

Press Button G and J at the same time for three seconds: The indicator lamp E will
flash, and icemaker will turn off. When you press Button G and J at the same
time for three seconds again, the icemaker will turn on again.

(8) Sabbath function

Press Button E and L at the same time for 3 seconds: The interior lights, LED
displays and chimes will turn off. Press Button E and L at the same time for 3
seconds again and the chime will sound and the lights and displays will turn on
ending the Sabbath mode.

(9) Celsius/Fahrenheit conversion function

Press Buttons F, G, and J on the control center at the same time for 3 seconds:
Celsius Temperature Readings will be in effect after the first sound of the chime.
Press Button F, G, and J on the control center at the same time for 3 seconds
again to switch to Fahrenheit mode. Fahrenheit mode will be in effect after the
first sound of the chime.

SETTING THE CONTROL FUNCTIONS (CONT'D)

ENERGY SAVER

E M N

E G J

ENERGY SAVER

E L

ENERGY SAVER

F G J

ENERGY SAVER

English

16

(10) The water filter indicator setting

When the indicator light of the water filter is lit up, the water filter should be
changed. After the water filter is changed, press and hold the water filter reset
button M for one second. The indicator light of the water filter N will go out.

Caution! When the water filter needs to be changed, please refer to the “water

filter” section.

MUST FLUSH 3.75 GALLONS THROUGH FILTER BEFORE USE
(approximately 5 minutes.)

Note: Our water filters comply with CA. propositions requirements.

(11) Energy Saver

1. The energy saver button is initially set to ON. You can see "ES" on the right

display for 3 seconds when you open the refrigeration doors, then it will turn
back to show the refrigeration temperature.

2. By pressing and holding the "energy saver" button M on the control panel for
5 seconds, you can turn on or off the Energy Saver feature.

3. "ES" will appear only when the Energy Saver in the ON position.

Note: See additional information on page 3.

SETTING THE CONTROL FUNCTIONS (CONT'D)

ENERGY SAVER

M N

ENERGY SAVER

M

English

17

(13) Door ajar alarm

When any door is open for over 60 seconds, the door ajar alarm function of the
refrigerator will go off, and the refrigerator will chime once every 30 seconds.
This alerts the user that there is a door left open.

(14) Power Surge protection

The refrigerator is equipped for power surge protection. When a power surge
is detected, the refrigerator will turn off automatically. The refrigerator will
automatically restart after 5 minutes.

(15) Loss of Power Return Setting

When a power loss occurs, the settings of the refrigerator before the power break
are memorized. This allows the refrigerator to return to the previous settings when
it is turned back on.

(16) Fault Display

If the display is broken but you still hear accompanying chimes when you press
buttons, this means the buttons are still working. However, you should call an

after-sales service engineer to fix the problem to ensure optimum performance.

F G K

ENERGY SAVER

(12) Demo mode

1. Compressor and fan motors do not operate in the demo mode.

2. Press Button F, G, and K at the same time for 3 seconds: After the first sound

of the chime, the demo mode will be in effect. The temperature displays will
show "- -". Press Button F, G, and K at the same time for 3 seconds again, and
the demo mode will be cancelled.

SETTING THE CONTROL FUNCTIONS (CONT'D)

English

18

• Short term fresh or frozen food can be placed in the upper fresh food section

or in the ice cream drawer. Keep raw foods near the lower area, away from
ready to eat food in the top area.

• The height of the cantilever shelves can be adjusted to fit your storage needs.

When adjusting the height of the shelf, first remove any foods placed on the
shelf. Then lift up by tilting the front up and pull it up. This will unlatch the rear
hooks. Then place the hooks in a new ladder slot location and tilt back down
into position on an even, horizontal plane.

Caution! Make sure that the two sides of the shelf are in balance, otherwise, the
shelf may fall down or the food may slide.

• Crisper use
The refrigerator is designed to include a fruits, vegetables, and/or deli crisper.
The inside temperature can be adjusted according to the type of food being
stored.

• Turn up the humidity control button on the right side of the crisper, for a high

humidity, to store cucumbers, grapes, oranges, apples, peaches, lettuce, and
other produce that’s high in moisture.

• Turn down the humidity control button on the right side of the crisper to lower

the humidity. This is suitable for storing meats, cheeses, onions, tomatoes and
other drier foods.

• Full-width pantry and its usage
The refrigerator is specially designed to include a full-width pantry. The inside
temperature can be adjusted, depending on the type of food to be stored there.

Note: To avoid damage do not press the air-adjusting button too hard.

Door bin height adjustment and cleaning

To change location, lift up the door bin while holding it by its two sides, and pull
it straight out. After being cleaned, the door bin can be installed in the reverse
manner, and the position can be adjusted according to the height of the food to
be stored.

Crisper cover removal

Lift up the shelf, then pull it straight out.
Caution! When adjusting the height of the door bin, it is better to keep the

dairy bin above the door bin.

ABOUT THE FRESH FOOD COMPARTMENT

English

19

• It is recommended to keep some space between foods for good cold air
circulation. The temperatures in the refrigerator are slightly warmer near the
top and colder near the base.

• Changing the Fresh Food Light Bulbs

The voltage and wattage of the fresh food bulbs are: 115volt, 60 Hz – 40W.
(Never use bulbs with power over 40W.) The lamp holder is type E17

intermediate size.

When changing the light bulbs:

• Pull out the power cord plug from the wall outlet, cutting off the power.

1. Remove the screw securing the light shield.

2. Use your hands to press down at the back of the light-shield, releasing

two tabs.

3. Hold the light-shield and pull it out.

• Turn the bulb in a counterclockwise direction, and put in a new bulb by turning

it clockwise.

• Re-install the light-shield back in the tabs in the reverse order, and snap back in

place.

• Removing and installing air curtain (only for servicing if needed).

1. Remove the water filter.

2. Take off the fresh food light-shield, and unscrew the bulb.

3. Remove the screws of the air curtain frame, using a screwdriver.

4. Take down the fresh food air curtain, using your hands to press down

on the air curtain with a little bit of pressure.

• Re-install the air curtain by following these steps in the reverse order.

FOOD STORAGE TIPS (CONT'D)

English

20

Before putting hot foods into the refrigerator, first let cool until they reach room
temperature. Foods stored in the refrigerator should be cleaned and the water
drops patted off after cleaning. Before foods are put into it the refrigerator to be
stored, it is recommended that the foods should be pressurized, so that the water
cannot vaporize, fruits and the vegetables can keep fresh, and the smells of the
foods will not mix together. Stored foods can be marked in bags. Store the
foods independently according to the different kinds of foods. Daily eaten foods
should be stored in the front of the shelf. Try avoiding frequent door openings
as it reduces food shelf life. When storing food in the fresh food section make
adequate space for air flow circulation. This helps maintain the shelf life of the
food. When you store the foods, you should make sure that the foods stored in
the refrigerator are not too close to the liner to avoid foods freezing on the back
or side walls of the refrigerator.

It is suggested for radishes and other root vegetables to trim the leaves before
storage. This keeps nutrients in the root so the leaves do not absorb them. Put
the refrigerated foods into the fresh food area to let them defrost. The low
temperature of the refrigerated foods reduces the formation of bacteria and
extends food life. Some foods like onions, garlic, bananas, and root vegetables
are better stored at room temperature than in the fridge. Melon, pineapples, and
bananas can go directly into the freezer after preparing if storing over longer
period.

• The freezer is suitable for storing food for a long time. The temperature inside

the freezer is low (between -2 and 8 degrees F). It keeps foods fresh for a
long period of time. Frozen foods should be wrapped and marked when
stored to track storage time period.

The electrical rating of the bulb is: 115V, 60 Hz-40W.
The lamp holder is type E17. (Never use bulbs with power over 40W.)
How to change the freezer light bulb:

• Pull out the power cord plug to cut off the power.

• Lift the light-shield slightly in the direction upward, and then pull it out in the

direction shown.

• Turn the bulb counterclockwise and drop it down, then install a bulb of the

same rating.

• Re-install the light-shield in the reverse order.

FRESH FOOD STORAGE TIPS

ABOUT THE FREEZER

English

21

1. Preparation before using the icemaker:

a) Cut the water pipe according to need, and avoid bending the water

pipe too much. Usually the length should be less than 18ft. (5 m). If the
water pipe is too long, the ice maker capacity will be affected because

there is not enough water pressure.
b) The water pipe cannot stand heat. Keep it away from heat sources.
c) You may want to have a service engineer install the water pipe.
d) Water supply pipe instructions: The cold water pressure should be

between 21-123 psi for automatic ice making.
e) The water filter is for removing chlorine and odors from the water. It

cannot sterilize or destroy anything–therefore, make sure to connect the
water pipe to a drinkable water source.

Before hot foods are put into the refrigerator, first let them cool until their
temperature reaches the room temperature. Divide the food into small portions,
so it is easier for it to be stored in the fresh food area. Each portion should be
marked so the contents and date can be checked before cooking. Each portion
of the food should be not more than 5.5 pounds (2.5 kg). The food should be
in packages before it is frozen. Keep the surface of the package dry. This keeps
the packs from freezing together. The package material of the foods should be
odorless and airproof so different stored foods may be mixed without affecting
their quality. Food should be stored based on use. Food should be classified
according to its use. Write the date, expiration date, and food name on the
outside of packing materials so you can be assured of the food and when it is
safe to eat. Take food from the freezer to defrost when needed. Defrosted food
cannot be frozen again unless it is cooked. Otherwise, it will affect food quality
and safety. Do not put too much fresh food into the freezer at once. This could
go beyond the freezer’s cooling capacity. (Refer to “Technical Data.”)

PRECAUTION WHEN FREEZING FOOD

USAGE OF ICEMAKER

English

22

2. Precautions
a) To prevent the pipe from freezing, do not install the water pipe in a

place below 32° F.
b) Open water valve to flush pipe, and check leakage in water pipe joints

until water is clean.
c) When temperature of icemaker is equal to or below 5˚F, the icemaker

will begin to make ice. (Throw out the first several batches of ice cubes
if you make ice after not having made it for a long time.)

d) After the fridge is installed, put the water supply pipe in a proper place

to prevent pressing and damage.
e) The filter in the water pipe is there to filter impurities in the water and to

make ice clean and hygienic. Therefore, the filter will absorb impurities
during normal use. After a long time of usage, if the cubed ice becomes
smaller, it may mean that the filter is blocked from the impurities. After
6 months of use, the “Change Filter” indicator light will turn on. At this
time, we suggest going to your local authorized Haier after-sale service
center or call 1-877-337-3639. After you change the filter, press and

hold the water filter reset button for one second, the indicator light will
turn off. The refrigerator comes with a filter installed; after this you have
to buy and change the filter yourself.

f) The ice maker should only be connected to a source of drinkable water.

3. Icemaker Operation:
The icemaker tray periodically receives an automatic flow of water to the

icemaker ice cube tray. Once the water freezes a sensor on the tray
recognizes cubes have been made and automatically twists the tray to drop
the ice cubes into the ice bucket. Capacity of the icemaker depends on
the ambient temperature, frequency of freezer door openings, and freezer
compartment cooling temperature setting. Typically ice harvest per day is
4 pounds of ice.

4. If this is your first icemaker:
Occasionally you may hear some sounds, like flowing of water or ice cubes

dropping. These sounds are normal. Occasionally, in periods of infrequent
ice use, cubes may stick together. This is normal.

5. If you do not use ice often:
Older ice cubes can get stale. Clean the ice container periodically with

warm water. Before putting it back, dry it well so cubes do not stick to
surfaces.

USAGE OF ICEMAKER (CONT'D)

English

23

6. When you do not use the ice bucket for long periods of time:
If you will not be using the ice container for a long time, throw out the

remaining ice cubes, wash the container with warm water, dry it with a
towel, and place it back in the fridge. Then close the water supply valve
to the fridge.

Note:

1. Your upper left freezer compartment is arranged to load ice cubes, the right

compartment is for ice cream or small size frozen food.

2. When opening the ice tray avoid rapid pullout, which can cause ice cubes to

fall into the lower deep freeze drawer.

3. When icemaker is dropping ice into the center drawer ice bucket, a signal of

circling dashes will appear on the dispenser clock screen. It is recommended
for the user to wait for the ice cubes to drop before opening the ice tray.

USAGE OF ICEMAKER (CONT'D)

English

24

• Defrosting

Defrosting is done automatically, so there’s no need to manually defrost this
fridge.

• Cleaning

To keep internal odors to a minimum, it is best to periodically clean the inside
shelves, crispers, bins, and walls. For your safety, before cleaning, pull out the
power cord plug. Clean the fridge using a soft cloth or sponge with warm water.
When done, dry off the areas with a dry clean cloth.

1. The fridge is heavy. When you move the fridge for cleaning or maintenance,

be careful to protect the floor. When you move the fridge, keep it vertical.
Do not tilt the fridge. This helps prevents damage to the floor.

2. During cleaning, do not spray or rinse the fridge with water or liquids. This

could harm the electrical parts.

3. When you clean near the electrical parts, like the light switch or bulb, use a

dry cloth.

4. Do not clean the fridge with a stiff or wire brush. Do not use solvent such as

detergent, petrol, lacquer, thinner, acetone, or acid. Warm water is best.

5. Make sure your hands are not wet when you touch cold steel parts, to prevent

your skin from sticking to the steel parts.

6. During cleaning, do not use hot water to clean the glass shelves, or they may

break or crack. This could cause personal injury and/or damage the fridge.

7. Door gaskets often collect dirt so please clean them off with a damp cloth.

DEFROSTING AND CLEANING

English

25

• When the “water filter indicator light” is on:

If the “water filter indicator light” is on, it is indicating that you should change the
water filter. You should change the water filter at least every six months or when
the water capacity or the ice-making capacity has shown an obvious decrease.
Please pay attention to the water condition you are receiving, as you may need
to change the water filter frequently due to the difference between water
properties in different areas.

Please note: Depending on the water source quality, you may need to change

your water filter more frequently than every 6 months.

• Changing the water filter:

1. Remove the old filter by turning the filter cartridge handle counterclockwise.

2. The cartridge will eject slightly from the filter housing.

3. Pull out the cartridge from the filter housing.
Caution! Water may be retained in the old filter cartridge. This could cause

some water spillage through the filter housing drain.

4. Remove the protective heat seal from the new filter cartridge. Insert it into the

filter housing with the filter cartridge handle in the vertical position. Then push
the filter cartridge into the housing until it stops.

5. Gently turn the cartridge handle clockwise until it stops. The cartridge handle

should now be horizontal.

6. Run the refrigerator water dispenser for 3-5 minutes after replacing the filter to

flush out the water tank. Discard this water.

7. After replacing the Haier filter cartridge, reset the water filter indicator lamp.

Caution!

1. The ice maker can not be used without the water filter.

2. For filter replacement questions or information on your Haier appliances,

contact your dealer or call 1-877-337-3839.

Note

1. Do not use water filter or icemaker with water that is microbiologically unsafe.

If you are not sure that it is safe, do not use without disinfecting the water
before or after it goes through the system.

2. After installing a new water filter, discard all ice produced during the first 24

hours.

3. If the icemaker has not been used actively for an extensive period of time, or if

ice cubes have an unpleasant taste or odor, change the water filter.

4. Air trapped in the system may cause water and filter cartridge to eject. Use

caution when removing.

CHANGING WATER FILTER

English

26

• Handling Power Failure

Foods can be stored well after several hours of a power failure, even during the
summer. After a power failure, do not put new food into the fridge, and open
the door as infrequently as possible. If you are aware there will be a power fail­ure ahead of time, make ice cubes and put it in the upper part of the fresh food
compartment.

Note: If the temperature becomes warmer in the freezer due to a power failure

or other malfunction, the expiration date on frozen food may change, and
food quality may decrease.

• Discontinuing Use

If you do not want to use the fridge for a long period of time, pull out the power
cord plug. Cut off all power supply and water sources. Clean the fridge as
directed in this manual. Leave the fridge door open to prevent any odors from
accumulating.

Note: Normally, the fridge performs best when it is left on to run continuously

rather than unplugging it and energizing frequently.

• Vacation

If you will be on vacation for a long time, cut off the power source and water
supply, and take out all food. Clean the interior of the fridge after any frost
melts. Wipe it clean to remove any food residue that could cause odors. If the
ambient temperature is below freezing, call qualified service personnel to drain
the water system. This prevents leakage and keeps the pipes from bursting due
to frozen water.

• During Transport

Pull out the power cord plug and cut off the power. Remove all food. Fix all
moveable parts with good adhesive tape, such as fresh food and freezer shelves,
and crispers. Close the fridge doors and drawers and fix with tape to prevent
opening during transport. During transport, the maximum slant angle must not
be over 45 degrees (from vertical standing) to prevent damage to the cooling
system. During transport, do not hold the handle of the fridge. This could cause
property damage and is a threat to personal safety.

Note: It is suggested that you do not lay the refrigerator flat while transporting.

This could cause oil to drain from the compressor. If you must transport
this way allow the fridge to stand vertically for 4-6 hours so oil can return
into the compressor before turning on the fridge power.

SHUTTING OFF THE REFRIGERATOR

English

27

Before calling for service, please first read the following table. This could save
you time and money. In this table, common problems are discussed which can
be corrected with minor adjustments by you.

TROUBLESHOOTING

Problem Cause Solution

The
compressor
doesn’t work

• The refrigerator is in deep

freeze cooling.

• The refrigerator isn’t
powered on.

• The fuse or the circuit

breaker for room has
tripped off.

• There is no line electricity.

• This case is normal for a fridge

automatically. The period of
deep freeze cooling lasts about
30 minutes.

• Make sure the power cord

plug is inserted all the way into
the power outlet.

• Check and change to a new

15A fuse and/or reset the
circuit breaker.

• Check the power line in the

room. Call the local electric
company.

The fridge
runs
frequently
or runs for a
long time.

• The room temperature or

outside temperature is too
high.

• The automatic icemaker is

in operation.

• The doors or drawers are

frequently being opened
and closed.

• The control settings are

settings in freezer and
fresh food are set to a cold
level.

• Door and/or drawer
gasket seals may be dirty,
frayed, or cracked.

• The condenser is dirty.

• In this case it is normal for the

fridge to operate continuously.

• This is normal since the
icemaker adds an extra
workload in the fridge.

• Try to reduce frequency of

door or drawer openings.

• Raise up the compartment
temperatures slightly and
allow 24 hours to reach
new balance.

• Clean off the gaskets and/or

heat slightly with hair dryer so
gasket takes contour of metal
frame.

• Clean the condenser.

The temperature is too low.

English

28

Problem Cause Solution

The com­pressor
frequently
cycles on
and off.

The compartment
temperature sensors keep the
fridge at the set points
causing the compressor to
cycle.

This is normal. The fridge
compressor will provide required
cooling.

The tempera­ture inside
the freezer
is too low,
but the fresh
food tem­perature is
fine.

The temperature inside the
freezer section is set too low.

Set the temperature in the freezer
slightly higher, and then wait
24 hours for new balance to be
achieved.

The tempera­ture inside
the fresh
food is too
cold, while
the freezer
sections are
fine.

The temperature inside the
fresh food area is set too
low.

Set the temperature inside the
fresh food section slightly
warmer. The temperatures will
reach new balance within 24
hours.

The foods
stored in the
full width
pantry are
frozen.

• The control setting in the

fresh food area is set too
cold.

• Set the fresh food control
setting higher. The new set
point temperature will reach a
balance within 24 hours.

The foods
stored in the
crisper are
frozen.

• The settings for the fresh

food compartment are too
cold.

• Raising the fresh food control

settings to a slightly higher
temperature and/or lowering
the humidity control setting will
prevent frost or ice forming.

Readings on
the display
are showing
error codes

• An electronic operating

problem has been
encountered.

• Call your Haier service
engineer, who can diagnose
the problem and make
corrections.

English

29

Problem Cause Solution

The freezer
drawer
sections or
fresh food
compartment
temperatures
are too
high.

• The doors or drawers are

opened frequently or for
too long of a time.

• The doors or drawers are

left opened.

• The condenser is dirty.

• Try to reduce frequency of

opening doors and drawers.

• Take extra care to keep
gaskets sealing well around the
perimeter of the doors. Keep
gaskets clean and dirt free.

• Periodically clean the
condenser coil with a vacuum
cleaner attachment.

The tempera­ture is too
warm in the
freezer but
fine in the
fresh food
section.

• The temperature setting

in the freezer is set too
warm.

• Set the temperature colder for

the freezer section. Then allow
it to balance within 24 hours
at new colder temperature.

The tempera­ture is too
warm in the
fresh food
section but
fine in the
freezer.

• The temperature setting in

the fresh food section is set
too warm.

• Set the fresh food temperature

display slightly colder. The
new colder temperature can be
achieved within 24 hours.

The tempera­ture inside
the crisper is
too warm.

• The fresh food set
temperature is too warm.

• Set the fresh food temperature

colder and let it balance to
the colder temperature for 24
hours.

The temperature is too high.

English

30

Problem Cause Solution

Moisture
formation on
the inside of
the fridge.

• It is in a hot or humid
environment.

• The door or drawer of the

fridge is left opened.

• The door or drawer is

opened too frequently or
for too long of a time.

• Food containers or liquids

are left opened.

• Try raising the temperature

slightly in the affected
compartment.

• Check to make sure the door

gaskets are clean and sealing
well against the metal cabinet
frame.

• Reduce the frequency of door

openings.

• Let hot foods cool to room
temperature and cover foods
and liquids.

Water drop­lets collect
in the lower
crisper
drawer
areas.

• Humidity settings are set

too high.

• It is normal for some wet air

to collect inside the enclosed
crisper. To reduce the
accumulation of moisture,
lower the humidity setting and/
or raise the fresh food
compartment temperature.

Water forms
at under­side of the
crisper glass
covers.

• Moisture is given off from

wet foods or door seal
leaks or frequent door
openings in humid
environment.

• When placing foods in the

fridge, first pat them off with
a dry cloth to remove excess
moisture.

• Check door gaskets and

reduce door openings.
Possibly raise fresh food
temperature.

Wet air
forms
droplets of
water on
the outside
edges of the
fridge.

• Warm, humid air in the

environment mixes with
cooler air at the door
gasket areas of the fresh
food and freezer
compartments causing
condensation.

• A small amount of dew or

water moisture is normal. It is
best to wipe it down with a dry
cloth to improve performance.

• A slight increase in the com­partment temperatures can
reduce this moisture formation.

• Check door gasket for proper

seal and cleaning.

Water, humidity, frost/ice in the fridge.

Water, humidity, frost on the outside of the fridge.

English

31

Problem Cause Solution

The
icemaker
has stopped
making ice.

• The ice cube height sensor

arm has detected a full
tray condition.

• The water supply valve is

closed.

• The freezer section is not

cold enough.

• The water source saddle

valve is somehow blocked.

• To make more ice cubes you

may need to distribute your ice
to the center drawer right side
(or lower drawer) to increase
ice cube harvest volume.

• Turn on the water supply valve.

• Adjust the setting in the freezer

to a colder setting and allow it
to balance within 24 hours.

• Check the water supply
saddles valve for obstruction
and replace it if damaged.

The ice
making
capacity is
low.

• The freezer drawer area is

not cold enough.

• The water supply valve

does not have enough
pressure or does not open
all the way.

• The icemaker sensor arm

is restricted or out of
position.

• Set the freezer drawer to a

colder setting.

• Make sure the water pressure

is between 25-121 psi and
add water booster if too low.

• Make sure the water valve
supply is open all the way.

• Make sure the water filter is

distributing enough water and
is not clogged.

• Make sure the drawer gaskets

are sealing and kept clean
from dirt and debris.

The
icemaker
runs
continuously.

• The icemaker level sensor

is stuck in the down
position.

• Check the movement of the
icemaker sensor arm so it rests
in the “up” position.

• Make sure no frozen packs or

objects are obstructing the
icemaker sensor arm.

Automatic icemaker

English

32

Problem Cause Solution

The ice
cubes have
a bad odor.

• Uncovered or unwrapped

foods are stored near the
ice cube container.

• The water filter has

approached the end of its
useful life.

• The ice cubes have sat for

too long a period of time.

• Cover, wrap, and position

frozen foods away from the ice
cube container.

• Check and replace the water

filter.

• Dump out the stale ice cubes.

Cold water
not dispens­ing.

• The water supply pipe is

not open.

• The water filter is blocked.

• The water line is blocked.

• Open the water supply line all

the way.

• Replace the water filter.

• Check that no water tubes are

kinked or restricted.

The water
has a
strange
odor.

• The water is stored too

long without use.

• The local potable water

source is suspect.

• Remove 10-12 cups of water

and throw away, then check if
odor improves.

• Contact your local water
supply company to check
quality of the water.

The water
supply pres­sure is too
low.

• Well water pressure level

is below specification
minimum of 25 psi.

• Contact local plumbing supply

dealer to install water booster
to obtain 25-121 psi water
pressure rating.

Automatic icemaker

Drinkable cold water is not dispensing.

English

33

Problem Cause Solution

The inside of
the fridge is
dirty.

• The inside walls, shelves,

and door bins need
cleaning.

• The foods within the fridge

have been stored beyond
their useful life.

• Clean all inside surfaces with

warm water and a clean soft
damp cloth, then wipe dry.

• Wrap and cover foods to

extend useful food life.

The door
has a prob­lem closing

• The door may have food

articles or packages that
are obstructive.

• The refrigerator is not

level, causing the door to
shift out of position.

• The door could be hitting

against adjacent cabinets
or appliances.

• The door hinge alignment

may require adjustment.

• Re-position the shelves, door

bins, or internal containers to
allow for door to close.

• Ensure that the floor is level

using sturdy materials that are
also non-flammable.

• Provide a good 1” clearance

on all 3 sides and top of
cabinet so doors can open and
close freely.

• Adjust hinges and add spacer

clips supplied.

The drawers
are hard to
move in or
out, or won’t
close

• The foods are interfering

with the slide mechanism.

• The drawer slides are dirty

from food particles.

• Position the foods away from

the drawer sides and spread
out the foods evenly in the
drawers.

• Clean the drawer and wipe

down the slides periodically so
the slide ball bearings move
freely.

The fridge has a bad odor.

The door or drawer is hard to open and/or close.

English

34

Problem Cause Solution

The light
bulb is out.

• The light bulb is damaged

or unscrewed.

• The light switch is blocked

somehow with debris or
food particles.

• The fridge power is off.

• See section on changing light

bulbs.

• Disconnect the power supply

cord plug. Then locate the
light switch on the food liner
wall and move it to see if food
can be dislodged by pressing
in and out on the switch a few
times.

• Make sure the power cord

plug is fully engaged into the
wall outlet socket.

A beeping
noise inside
the fridge.

• One door or drawer of the

fridge is open for over 60
seconds.

• This is normal and will repeat

every 1 minute until the door
or drawer is closed.

The light bulb is out.

If you hear:

English

35

LIMITED WARRANTY

What is covered and for how long?

This warranty covers all defects in
workmanship or materials for a
period of:

12 months labor (In-Home Service)
12 months parts
5 years sealed system

The warranty commences on the date the item
was purchased and the original purchase
receipt must be presented to the authorized
service center before warranty repairs
are rendered.

EXCEPTIONS: Commercial or Rental
Use warranty
90 days labor (carry-in only)
90 days parts
No other warranty applies

What is covered.

1. The mechanical and electrical parts, which
serve as a functional, purpose of this
appliance for a period of 12 months. This
includes all parts except finish, and trim.

2. The components of the sealed system
e.g. hermetic compressor, condenser and
evaporator from manufacturing defects for
a period of 5 years from the date of
purchase. Any damages to such
components caused by mechanical abuse
or improper handling or shipping will not
be covered.

What will be done?

1. We will repair or replace, at our
discretion any mechanical or electrical part
which proves to be defective in normal
usage during the warranty period so
specified.

2. There will be no charge to the
purchaser for parts and labor on any
covered items during the initial 12 month
period. Beyond this period only parts are
covered in the remaining warranty. Labor
is not provided and must be paid by
the customer.

3. Contact your nearest authorized
service center. For the name of the nearest
service center please call
1-877-337-3639.

THIS WARRANTY COVERS
APPLIANCES WITHIN THE
CONTINENTAL UNITED STATES,
PUERTO RICO AND CANADA.
IT DOES NOT COVER
THE FOLLOWING:

Damages from improper installation.
Damages in shipping.
Defects other than manufacturing.
D amage from misuse, abuse, accident,

alteration, lack of proper care and

maintenance or incorrect current or voltage.
Damage from other than household use.
D amage from service by other than an

authorized dealer or service center.
D ecorative trims or replaceable

light bulbs.
Transportation and shipping.
Labor (after the initial 12 months).

THIS LIMITED WARRANTY IS GIVEN IN LIEU
OF ALL OTHER WARRANTIES, EXPRESSED
OR, INCLUDING THE WARRANTIES OF
MERCHANTABILITY AND FITNESS FOR A
PARTICULAR PURPOSE

The remedy provided in this warranty is
exclusive and is granted in lieu of all other
remedies.

This warranty does not cover incidental or
consequential damages, so the above
limitations may not apply to you. Some States
do not allow limitations on how long an
implied warranty lasts, so the above
limitations may not apply to you.

This warranty gives you specific legal rights,
and you may have other rights, which vary,
from state to state.

Haier America
New York, NY 10018

1

Français

TABLE DES MATIÈRES

PAGE

Précautions de sécurité ...........................................................2-3

Information sur l’économiseur d’énergie ................................. 3

Installation du Refrigerateur ..................................................4-5

Caractéristiques........................................................................... 6

Retirer et installer les portes ..................................................7-8

Connecter la ligne d’adduction de l’eau .............................9-10

Préparation avant utilisation ................................................... 11

Réglage des fonctions de contrôle .................................... 12-17

Conseils de conservation des aliments ............................ .20-21

Conseils de conservation des aliments frais .................... 18-20

Le congelateur.......................................................................20-21

Conseils de conservation des aliments surgelés ......... .....21-23

Guide de la machine à glaçons et du distributeur d’eau .....23

Décongélation, nettoyage ........................................................24

Filtre à eau ................................................................................ 25

Arrêter le réfrigérateur ............................................................26

Problèmes et solutions ....................................................... 27-34

Garantie limitée ........................................................................35

LISEZ ATTENTIVEMENT

TOUTES LES

INSTRUCTIONS AVANT

D’UTILISER CET APPAREIL

Lors de l’utilisation de cet appareil certaines précautions
d’utilisation doivent être respectées, dont les suivantes :

1. Utilisez uniquement cet appareil à des fins décrites dans ce guide
d’utilisation et d’entretien.

2. Installez et placez ce réfrigérateur conformément aux instructions
d’installation fournies avant de l’utiliser. Voir instructions de mise à la
terre dans la section « Besoins électriques. »

3. Ne débranchez jamais votre réfrigérateur en tirant sur le cordon
d’alimentation. Tenez fermement la fiche et retirez-la de la électrique.

4. Réparez ou remplacez immédiatement tous les cordons électriques qui
sont endommagés. N’utilisez pas un cordon abîmé sur sa longueur, la
fiche ou le connecteur.

5. Débranchez toujours le réfrigérateur avant réparation ou nettoyage.
Remarque : Si pour quelque raison que ce soit, cet appareil a besoin
d’être réparé faites appel à un technicien agréé.

6. N’utilisez pas un appareil électrique ou un instrument tranchant quand
vous dégivrez votre réfrigérateur.

7. Si vous n’utilisez pas votre ancien réfrigérateur, nous vous
recommandons de retirer les portes et de laisser les clayettes en place
afin d’éviter tout risque de danger pour les enfants.

8. Une fois que votre réfrigérateur est en marche ne touchez pas les
surfaces froides à l’intérieur du réfrigérateur, particulièrement quand vos
mains sont humides ou mouillées. La peau pourrait adhérer à ces
surfaces extrêmement froides.

9. Ne recongelez pas des aliments qui ont été décongelés. Selon le
bulletin n°69 du USDA : « Vous pouvez recongeler en toute sécurité des
aliments décongelés s’ils contiennent toujours des cristaux de glace ou
s’ils sont encore à une température de moins 4°C. »

« Les viandes hachées, volailles et poissons décongelées qui ont une odeur
ou une couleur suspecte ne doivent pas être recongelés et ne doivent pas
être consommés. Les pots ou bâtonnets de glace décongelés doivent être
jetés. Si l’odeur ou la couleur d’un aliment est suspect jetez-le. Le manger
peut s’avérer dangereux. »

2

Français

3

Français

DANGER

Afin d’éviter tout risque de suffocation et de confinement des enfants (le

fait qu’ils puissent se retrouver enfermés à l’intérieur de l’appareil) avant

de jeter votre vieux réfrigérateur ou congélateur, retirez les portes. Laissez

les clayettes en place pour que les enfants ne puissent grimper facilement à

l’intérieur.

Merci d’avoir acheté notre produit
Haier. Ce manuel facile à utiliser
vous guidera pour vous permettre
d’utiliser votre réfrigérateur au
maximum de son potentiel.

Pensez à enregistrer le numéro de
modèle et le numéro de série. Ils
sont sur une étiquette à l’intérieur
du réfrigérateur.

Numéro du modèle

Numéro de série

Date d’achat

Agrafez votre reçu à votre mode d’emploi.

Vous en aurez besoin pour faire valoir votre garantie.

« Les aliments même partiellement décongelés et recongelés ont une
qualité de consommation réduite, et cela est particulièrement vrai pour les
fruits, légumes et plats cuisinés. La qualité des viandes est moins réduite
que celle de beaucoup d’autres aliments. Consommez les aliments
recongelés le plus vite possible afin de préserver au maximum leur qualité
de consommation. »

10. Ne faites pas fonctionner votre réfrigérateur en présence de fumées

explosives.

CONSERVEZ CES INSTRUCTIONS

À USAGE DOMESTIQUE UNIQUEMENT

IMPORTANT

*Cet appareil est muni d’un économiseur d’énergie. Le réfrigérateur est livré

avec la fonction d’économie d’énergie activé. Au fil du temps, de l’humidité

peut s’accumuler sur la surface avant du réfrigérateur et causer de la

rouille. Si il y a accumulation d’humidité sur la surface avant du réfrigéra-

teur, sur le meneau horizontal ou sur le dessus des tiroirs du congélateur,

éteindre la fonction d’économie d’énergie en suivant les instructions sur la

page 16.

INSTALLATION DU REFRIGERATEUR

4

Note: Ce réfrigérateur ne doit pas être encastré. Il a été conçu pour

une installation pose libre uniquement.

Déballage de votre réfrigérateur

1. Retirez tous les matériaux d’emballage. Cela inclut la mousse et les bandes

adhésives retenant les accessoires du réfrigérateur, à l’extérieur comme à
l’intérieur.

2. Vérifiez que tout est bien retiré : emballage, ruban adhésif ou documentation

avant de brancher et utiliser l’appareil.

Circulation de l’air

• Afin que votre appareil fonctionne au maximum de ses capacités, installez-le

dans un lieu où l’air circule bien et où la plomberie et les connexions
électriques sont bonnes.

• Laissez les distances recommandées suivantes autour du réfrigérateur:

Sur les côtés ........ 19mm (3/4")

En haut ............... 25mm (1")

À l’arrière............ 25mm (1")

Besoins électriques

• Assurez-vous qu’il y ait une prise électrique (115 V/220-230 V, 15 A)

correctement mise à la terre pour brancher l’appareil.

• Évitez d’utiliser un adaptateur à trois lames ou de couper la troisième lame

pour que cela marche dans une prise électrique à deux trous. Cela est
dangereux car cela ne permet pas une mise à la terre correcte de l’appareil et
peut entraîner un risque de choc électrique.

Français

5

Français

Utilisation de rallonges

• Évitez d’utiliser une rallonge car sous certaines conditions cela peut entraîner

des situations dangereuses. Si vous devez utiliser une rallonge, utilisez
uniquement une rallonge à trois lames, qui a 3 lames au bout et qui a trois
trous pour recevoir la fiche de l’appareil. La tension indiquée sur la rallonge
doit être au moins égale à celle indiquée sur le cordon d’alimentation
de l’appareil.

Restrictions d’installation

• Ne placez pas votre réfrigérateur dans un lieu qui n’est pas correctement isolé

ou chauffé comme un garage par exemple. Votre appareil n’est pas fait pour
être utilisé à des températures inférieures à 13ºC (55ºF).

• Choisissez une surface stable et plane pour le réfrigérateur, loin de toute

source de chaleur ou d’exposition directe à la lumière du soleil comme
radiateurs, chauffages, appareils de cuisson, etc. Si la surface choisie n’est
pas plane, aplanissez-la à l’aide des pieds réglables situés au bas des coins
avant du réfrigérateur.

6

Français

Note: Lorsque vous examinez ce manuel pour les caractéristiques de votre

appareil, certains modèles peuvent être différents en apparence de
ce qui est montré dans ce manuel.

PIECES ET CARACTERISTIQUES

Éclairage pour la section des aliments frais

Section pour aliments frais

Section Congélateur

Filtre à eau

Les
produits
laitiers
se rangent
ici

Tablette coulissante
Rangement pour gallons

Bacs à viandes, fruits et
légumes
Garde-manger
pleine-largeur

Tiroir congélateur

Bac de rangement du haut

Panier de rangement du bas

Bac à glaçons

7

Disconected the cable,crew out the earth line.Disconected the
water pipe on the back at the same time,pull out the pipe from
the cabinet,then take the door off.(only PBFS21* and PRFS25*)

RETIRER ET INSTALLER LES PORTES

Vous n’aurez peut-être pas à retirer les portes ! Mais si vous avez du mal à faire
entrer l’unité dans l’emplacement choisi, veuillez suivre les instructions de retrait
et d’installation de la porte. Pour votre sécurité, nous vous suggérons d’avoir
deux ou trois personnes pour vous aider à achever les tâches ci-dessous pour

éviter des blessures physiques, d’endommager le produit ou une perte matérielle

Retrait et installation de la porte à deux vantaux droite

1. Retirez les vis du couvercle de la charnière supérieure, puis mettez le couver-

cle de la charnière supérieure de côté pour pouvoir l’installer plus tard.

2. Au moyen d'un outil approprié, enlevez les vis de la charnière du haut.

Retirez la charnière, puis retirez la porte du réfrigérateur et placez-la de côté
pour le moment.

3. Retirez la charnière du milieu, si besoin est.

4. Installez la porte du réfrigérateur dans l’ordre inverse.

Lorsque vous soulevez la charnière du réfrigérateur et la séparez de la
carrosserie de la porte, veuillez faire attention à ne pas laisser tomber la
porte inclinée vers l’avant.

Retrait et installation de la porte à deux vantaux gauche

1. Retirez d’abord le couvercle de la charnière supérieure comme au-dessus.

2. Déconnectez la conduite d’eau de l’arrière de l’unité.

3. Retirez les vis de la charnière en utilisant le tournevis et retirez la charnière,

puis retirez la porte et placez-la dans un lieu sur. Positionnez-la. (Uniquement
pour PBFS21) Déconnectez le connecteur du câble, le fil de garde et tirez la
conduite d’eau de l’unité.

4. Retirez la charnière du milieu, si besoin est.

5. Installez la porte du réfrigérateur dans l’ordre inverse.

Lorsque vous soulevez la charnière quand elle se sépare de la porte faites
attention à ce qu’elle ne penche pas vers l’avant et tombe, en vous blessant
et en endommageant la porte.

Français

8

Retrait et installation du tiroir inférieur du congélateur

(SI BESOIN EST)

1. Ouvrez d’abord le tiroir autant que possible et retirez ensuite la vis de chaque

côté du tiroir.

2. Tirez ensuite le tiroir vers le haut et vers vous et mettez-le en lieu sûr.

3. Installez le tiroir dans l’ordre inverse.

Attention: Tenez les enfants et les animaux domestiques loin du tiroir inférieur

car les enfants et les animaux domestiques pourraient jouer dans le
tiroir inférieur et s’en servir comme cachette. Faites attention lorsque
les tiroirs sont retirés car il est possible que le rail de roulement en
plastique dépasse de l’unité.

Français

9

Français

CONNEXION DE LA LIGNE D’ADDUCTION L’EAU

Note: le consommateur est responsable s’il

ne fait pas appel à un plombier agréé
pour suivre les codes de plomberie
locaux.

Installez la valve « shut off » sur la conduite d’eau.

1. Fermer la conduite d’eau principale. Ouvrez le

robinet le plus proche jusqu’à ce que le conduite
d’eau soit complètement nettoyée.

2. Choisir la position de la valve. Choisissez une

position pour la valve qui est facile à installer et à
atteindre. Il est recommande d’installer la valve sur
le côté d’une conduite d’eau verticale. Il vaut mieux
connecter la valve à une conduite d’eau sur le haut
de la conduite d’eau, pas sur le bas, pour que le
sédiment puisse sortir de la conduite d’eau.

3. Percer le trou de la valve « shut off » : Percez un

trou de…diamètre sur la conduite d’eau en utilisant
une perceuse aiguisée. Nettoyez les ébarbures
laissées sur la conduite d’eau par la perceuse.
Faites attention d’éviter tout écoulement d’eau
dans la perceuse.

4. Serrer la valve « shut off » : Serrez la valve sur la

conduite d’eau froide en utilisant le mamelon de la
conduite. Suivez les instructions spécifiées 248CMR
du Massachusetts Federal Piping Standard.

Les valves ensellées sont illégales et interdites dans
le Massachusetts. Faites appel à un plombier si
vous n’êtes pas sûr de la méthode correcte à utiliser
pour installer la valve.

5. Serrer le haut de la conduite : Serrez les boulons

du haut de la conduite jusqu’à ce que le cercle de
fermeture commence à s’agrandir. Ne laissez pas
les boulons du haut de la conduite être trop serrés,
sinon la conduite d’eau est et provoquera une fuite.

6. Positionner la canalisation d’eau au réfrigérateur:

Positionnez la canalisation d’eau entre la conduite
d’eau froide et le réfrigérateur. Percez un trou
dans le mur ou au sol qui est près du mur et de
l’emplacement du réfrigérateur. Ajoutez une lon­gueur supplémentaire à la canalisation d’eau, envi­ron 2,4 mètres (8 pieds) et faites trois cercles d’un
diamètre d’1 pied pour chaque cercle pour qu’il y
ait une canalisation de plus pour faire entrer et
sortir le réfrigérateur pour le nettoyer (unité
éloignée du mur).

10

7. Connecter la canalisation d’eau à la valve « shut off » :

Placez l’écrou bien serré par-dessus la canalisation d’eau
en cuivre ou en plastique, puis le raccord à compression
et insérez l’extrémité en cuivre (ou en plastique) dans la
valve « shut off ». Assurez-vous que l’extrémité de la
conduite est bien entrée dans la valve. Serrez mais ne
serrez pas trop l’écrou. Suivez les instructions spécifiées
dans le 248CMR du Massachusetts Federal Piping
Standard. Les valves ensellées sont illégales et interdites
dans le Massachusetts. Faites appel à un plombier si vous
n’êtes pas sûr de la méthode correcte à utiliser pour
l’assemblage.

8. Nettoyer la conduite d’adduction d’eau: Ouvrez la conduite

d’adduction d’eau principale jusqu’à ce que l’eau dans la
conduite devienne claire et propre. Fermez la valve d’eau
après avoir utilisé l’eau pour environ 30 secondes – 1 minute.

9. Connectez la conduite d’adduction d’eau au réfrigérateur.

Note: Avant de connecter la conduite d’eau au

réfrigérateur assurez-vous que la conduite d’eau
n’entoure pas le cordon d’alimentation au
réfrigérateur ou la prise murale.

(1) Serrez la conduite d’adduction d’eau à la

valve d’eau du réfrigérateur en faisant glisser
l’écrou sur l’extrémité de la conduite d’eau.

(2) Ensuite, comme montré sur la figure, connectez le côté de l’extrémité

de la conduite d’adduction d’eau à la valve d’eau ; serrez l’écrou
de la conduite d’adduction d’eau avec une clé à molette.

Note: Veuillez s'assurer que le tube de l'eau de 1/4"est

entièrement inséré dans la valve de l'eau avant de serrer.
Ouvrez la valve d'approvisionnement en eau et vérifiez les
fuites, avant de placer l'unité en place.

Français

11

Français

PREPARATION AVANT UTILISATION

1. Retirez tous les matériaux d’emballage.

2. Vérifiez que toutes les pièces et que toute la documentation sont bien

disponibles dans le réfrigérateur. Contactez le vendeur s’il vous manque
des pièces.

3. Placez le réfrigérateur dans un bon emplacement. (Voir « Emplacement ».)

4. Installation de la grille inférieure : Ouvrez la porte du congélateur inférieur et

retirez le tiroir du compartiment inférieur. Installez la grille inférieure avec les
vis du sac comme montré.

5. Vous devriez conserver et faire une copie de votre preuve d’achat (le reçu)

avec le numéro de modèle et le numéro de série et la date d’achat et les
agrafez à ce manuel et les mettre en lieu sûr.

6. Il est recommandé de nettoyer le réfrigérateur avant utilisation. Avant de

mettre de la nourriture dans le réfrigérateur, veuillez en nettoyer l’intérieur
et l’extérieur avec de l’eau et du bicarbonate de sodium. Trempez le chiffon
propre dans un galon d’eau et une cuillerée à soupe de bicarbonate de
sodium.

7. Mettez le réfrigérateur en place puis branchez-le. Après que le réfrigérateur

est placé sur une surface plane et propre, allumez-le puis laissez-le marcher
pendant quelques heures, puis placez les aliments à l’intérieur.

Utilisation

1. Brancher le cordon d’alimentation.

2. Changez les réglages à la température désirée.

3. Placer la nourriture dans le réfrigérateur : le réfrigérateur refroidira

complètement après une période de quelques heures. Les aliments surgelés et
les aliments frais peuvent être placés dans le réfrigérateur pour une utilisation
normale.

En changeant la température des boîtes, un nouvel équilibrage des températures
aura lieu après un certain temps. La durée de ce laps de temps dépend du degré
du changement de la température, de la température ambiante, de la fréquence
d’ouverture des portes et de la quantité d’aliments entreposée dans le
réfrigérateur.

12

REGLAGE DES FONCTIONS DE CONTROLE

(1) Le centre de contrôle du réfrigérateur supérieur

E. Bouton congélation rapide
F. Bouton de réglage de la température

du congélateur

G. Bouton de réglage de la tempéra-

ture du congélateur

H. Zone d’indication de la température

du congélateur

I. Zone d’indication de la température

du réfrigérateur

J. Bouton de réglage de la température

du réfrigérateur

K. Bouton de réglage de la tempéra-

ture du réfrigérateur

L. Bouton de refroidissement rapide du

réfrigérateur

M. Boutons Filtre à eau et Économiseur

d’énergie

N. Lampe d’indication du filtre à eau

ENERGY SAVER

E F G H I J K L M N

Français

13

Français

(2) Ajustement de la température des aliments frais

Appuyez sur les boutons J ou K : Le centre de contrôle de la température des ali­ments frais va scintiller. Lorsque la température est réglée, elle oscille entre 34 et
46 degrés F (entre 1 et 6 degrés C). À chaque fois que vous appuyez sur le bou­ton K, la température augmentera d’un niveau jusqu’à ce que le niveau de tem­pérature le plus élevé soit atteint. À chaque fois que vous appuyez sur le bouton
J, la température diminuera d’un niveau jusqu’à ce que le niveau de température
le plus bas soit atteint.

(3) Ajustement de la température du congélateur

Appuyez sur les boutons F ou G sur le centre de contrôle de la température
du congélateur. La zone A va scintiller. Lorsque la température est réglée, elle
oscille entre -6 et 6 degrés F (entre -21 et 14 degrés C). À chaque fois que vous
appuyez sur le bouton G, la température augmentera d’un niveau jusqu’à ce
que le niveau de température le plus élevé soit atteint. À chaque fois que vous
appuyez sur le bouton F, la température diminuera d’un niveau jusqu’à ce que le
niveau de température le plus bas soit atteint.

REGLAGES DES FONCTIONS DE CONTROLE

I J K

ENERGY SAVER

F G H

ENERGY SAVER

(4) Fonction congélation express du congélateur

La fonction congélation express du congélateur sert à congeler les aliments en le
moins de temps possible.

Appuyez sur le bouton E: Le témoin lumineux de la touche Express-freeze
s'illuminera et le congélateur passera au mode Express-freeze. Ce mode demeu­rera actif pendant 3 heures. Vous pouvez appuyer sur la touche E avant la fin
de ces 3 heures si vous souhaitez désactiver le mode Express-freeze prématuré­ment; le voyant lumineux de la touche Express-freeze s'éteindra et le mode se
désactivera.

(5) Fonction refroidissement express des aliments frais

Appuyez sur le bouton L: le voyant lumineux du bouton refroidissement express
des aliments frais s’allumera et le réfrigérateur sera en mode congélation
refroidissement express. Le réfrigérateur mettra fin au mode refroidissement
express si la température de conservation est 2° F plus basse que la température
désirée ou après un laps de temps de 3 heures. Si vous voulez que le
réfrigérateur ne soit plus en mode refroidissement express, appuyez de nouveau
sur le bouton L. Le voyant lumineux du bouton refroidissement express s’éteindra
et le réfrigérateur sortira du mode refroidissement express.

Attention! Quand le réfrigérateur est en mode Express-freeze ou en mode

Express-chill, durant la période de temps réglée, le processus de
réfrigération reste constant sans avoir de conséquence sur puissance.

14

REGLAGES DES FONCTIONS DE CONTROLE

E

ENERGY SAVER

L

ENERGY SAVER

Français

15

Français

(6) Fonction glaçons express

Appuyez sur les boutons E et M en même temps pendant trois secondes: Le
voyant lumineux du bouton du filtre à eau va scintiller et le congélateur sera en
mode Quick-ice. 24 heures plus tard, il quittera le mode quick-ice automatique­ment. Appuyez sur les boutons E et M en même temps pendant trois secondes
encore une fois pour sortir du mode Quick-ice.

(7) Fonction arrêt machine à glaçons

Appuyez sur les boutons G et J en même temps pendant trois secondes: Le
voyant lumineux du bouton E va scintiller et la machine à glaçons va s’arrêter.
Quand vous appuyez de nouveau sur les boutons G et J en même temps pendant
trois secondes la machine à glaçons se remettra en marche.

(8) Fonction Sabbat

Appuyez sur les touches E et L simultanément pendant 3 secondes. Les lumières
intérieures, les écrans d'affichage à DEL et les timbres sonores s'éteindront.
Appuyez sur les touches E et L simultanément pendant 3 secondes à nouveau;
le timbre sonore retentira et les lumières ainsi que les écrans d'affichage
s'allumeront, désactivant ainsi le mode Sabbat.

(9) Fonction conversion Celsius/Fahrenheit

Appuyez sur les boutons F, G et J en même temps pendant trois secondes: Les
températures seront lues en degrés Celsius et cela commencera après la première
sonnerie. Appuyez de nouveau sur les boutons F, G et J sur le centre de contrôle
en même temps pendant trois secondes pour repasser en mode Fahrenheit. Le
mode Fahrenheit commencera à la première sonnerie.

REGLAGES DES FONCTIONS DE CONTROLE

ENERGY SAVER

E M N

E G J

ENERGY SAVER

E L

ENERGY SAVER

F G J

ENERGY SAVER

16

(10) Réglage du voyant lumineux du filtre à eau

Quand le voyant lumineux du filtre à eau est allumé, le filtre à eau doit être
changé. Après que le filtre à eau a été changé, appuyez sur le bouton de réen­clenchement du filtre à eau. Le voyant lumineux du filtre à eau N s’allumera.

Attention! Quand le filtre à eau doit être changé, veuillez vous référer à la

section « filtre à eau ».

MUST (FLUSH 3.75 GALLONS PAR filtrer avant l'emploi à environ 5
minutes.)

Note: Nos filtres à eau se conformer à la CA.

Exigences propositions.

(11) Économiseur d’énergie

1. La touche d'économie d'énergie est initialement réglée à ON (fonction

activée). La mention « ES » apparaît pendant 3 secondes sur l'écran de droite
lorsque vous ouvrez les portes de réfrigération. Par la suite, l'écran revient à
la température de réfrigération.

2. Pour mettre en marche ou arrêter la fonction d’économiseur d’énergie,

appuyez et tenez le bouton d’économiseur d’énergie sur le panneau de con­trôle pendant 5 secondes.

3. L’indicateur « ES » apparait seulement lorsque l’économiseur d’énergie est

allumé.

REGLAGES DES FONCTIONS DE CONTROLE

ENERGY SAVER

M N

Français

ENERGY SAVER

M

17

F G K

ENERGY SAVER

Français

(12) Mode demo

1. Les moteurs du compresseur et du ventilateur ne fonctionnent pas en mode

demo.

2. Appuyez sur les touches F, G et K simultanément pendant 3 secondes : Après

le premier son de timbre, le mode de démonstration sera activé. L'écran
d'affichage de la température affichera "- -". Appuyez à nouveau sur les
touches F, G et K simultanément pendant 3 secondes pour désactiver le mode
de démonstration..

(13) Alarme porte entrouverte

Quand une porte est ouverte pendant plus de 60 secondes, la fonction alarme de
porte entrouverte du réfrigérateur se mettra en marche et le réfrigérateur émettra
un bruit toutes les 30 secondes. Cela alerte l’utilisateur et lui permet de savoir
qu’une porte est restée ouverte.

(14) Protection contre les surtensions

Le réfrigérateur est équipé contre les surtensions électriques. Lorsqu'une telle
surtension est détectée, le réfrigérateur se met hors tension automatiquement. Il
redémarrera automatiquement après un délai de 5 minutes.

(15) Retour aux réglages précédant une panne de courant

Lorsque survient une panne de courant, les réglages configurés avant la panne
sont mémorisés. Cela permet au réfrigérateur de revenir aux réglages précédents
lorsqu'il est remis en marche.

(16) Affichage défectueux

Si l'écran d'affichage est défectueux, mais que vous entendez tout de même les
timbres sonores se rattachant aux touches sur lesquelles vous appuyez, cela signi­fie que celles-ci fonctionnent toujours.

• Les aliments frais ou les aliments surgelés à durée de conservation courte

peuvent être placés dans la section supérieure pour aliments frais ou dans le
tiroir central du congélateur. Conservez les aliments crus près de la zone
inférieure, loin des aliments prêts à être mangés dans la zone supérieure.

• La hauteur des clayettes en porte-à-faux peut être ajustée pour répondre à

vos besoins d’entreposage. Lorsque vous réglez la hauteur de la clayette,
commencez par retirer tous les aliments qui s’y trouvent. Soulevez ensuite en
inclinant la clayette et tirez-la vers le haut. Cela ouvrira les crochets arrière.
Placez ensuite les crochets dans le nouvel emplacement choisi et inclinez la
clayette en position pour qu’elle soit bien horizontale et plane. (Voir à droite)

Attention! Assurez-vous que les deux côtés de la clayette sont en équilibre

sinon la clayette peut tomber ou les peuvent basculer et tomber.

• Utilisation du bac à légumes

Le réfrigérateur est conçu pour inclure un bac à légumes, fruits et/ou pour les
aliments provenant de chez le traiteur. Sa température peut être ajustée selon
le type de nourriture qui y est entreposé.

• Tournez le bouton de contrôle de l’humidité vers le haut, sur le côté droit du

bac à légumes, pour une humidité élevée, pour entreposer concombres, raisins,
oranges, pommes, pêches, laitue, et tout autre produit contenant un fort taux
d’humidité.

• Tournez le bouton de contrôle de l’humidité vers le bas, sur le côté droit du

bac à légumes, pour diminuer l’humidité. Cela convient pour conserver les
viandes, fromages, oignons, tomates et autres produits plus secs.

• Large garde-manger et son utilisation

Le réfrigérateur est spécialement conçu pour inclure un large garde-manger.
Sa température interne peut être réglée, selon le type d’aliments qui y sont
entreposés.

Note: Afin d’éviter tout dommage, n’appuyez pas trop fort sur le bouton

d’ajustement de l’air.

Ajustement et nettoyage de la hauteur du compartiment de
la porte

Pour changer l’emplacement, soulevez le compartiment de la porte pendant que
vous le tenez des deux côtés et tirez dessus, vers l’extérieur. Après l’avoir net­toyé, le compartiment de la porte peut être installé de façon inverse et la position

peut être ajustée selon la hauteur des aliments qui y sont entreposés.

Retrait du couvercle du bac à légumes

Soulevez la clayette puis tirez-le.
Attention! Lorsque vous ajustez la hauteur du compartiment de la porte il vaut

mieux laisser le compartiment pour produits laitiers au-dessus du
compartiment de la porte.

18

À PROPOS DU COMPARTIMENT DE NOURRITURE

FRAÎCHE

Français

19

Français

• Il est recommandé de laisser de l’espace entre les aliments pour que l’air froid

puisse bien circuler. Les températures dans le réfrigérateur sont légèrement plus
chaudes près du haut et plus froides vers la base.

• Changement des ampoules pour les aliments frais

La tension et la puissance en watts des ampoules pour les aliments frais sont :
115 volts, 60 Hz-40W ( N’utilisez jamais des ampoules avec une puissance
supérieure à 40W). Le culot de lampe est de type E17 et de taille intermédiaire.

Lorsque vous changez les ampoules:

• Débranchez le cordon d’alimentation de la prise murale pour couper le

courant.

1. Enlevez les vis retenant le pare-lumière.

2. Utilisez vos mains pour appuyer dessus à l’arrière du pare-lumière,

libérant deux languettes.

3. Tenez ensuite le pare-lumière et tirez-le vers l’extérieur.

• Tournez l’ampoule dans le sens inverse des aiguilles d’une montre et mettez

une nouvelle ampoule en la tournant dans le sens des aiguilles d’une montre.

• Installez de nouveau le pare-lumière dans les languettes dans le sens contraire

et faites-le entrer en place fermement.

• Retirez et installez un rideau d’air (uniquement pour entretien, si besoin est).

1. Retirez le filtre à air.

2. Retirez le pare-lumière pour les aliments frais et devissez l’ampoule.

3. Retirez les vis du cadre du rideau d’air, en utilisant un tournevis.

4. Retirez le rideau d’air des aliments frais en utilisant vos mains pour

appuyer sur le rideau d’air avec un peu de pression.

• Installez le rideau d’air en suivant les étapes suivantes dans l’ordre inverse.

20

Avant de placer des aliments chauds dans le réfrigérateur, laissez-les d’abord
refroidir jusqu’à ce qu’ils atteignent la température ambiante. Les aliments
entreposés dans le réfrigérateur doivent être propres et les gouttes d’eau doivent
être essuyées après lavage. Avant que les aliments soient mis dans le réfrigéra­teur pour entreposage, il est recommandé que les aliments soient pressurisés afin
que l’eau ne puisse s’en évaporer et que les fruits et légumes puissent rester frais
et que les odeurs des aliments ne se mélangent pas. Les aliments entreposés peu­vent être mis dans des sacs et annotés. Entreposes les aliments indépendamment
selon les différents types d’aliments. Les aliments mangés de façon quotidienne
doivent être entreposés à l’avant de la clayette. Essayez d’éviter d’ouvrir la porte
fréquemment car cela réduit la durée de conservation des aliments. Lorsque vous
entreposez des aliments dans la section des aliments frais laissez suffisamment de
place pour laisser circuler l’air. Cela aide à maintenir la durée de conservation
des aliments. Lorsque vous entreposez des aliments vous devez vous assurer que
les aliments entreposés dans le réfrigérateur ne sont pas trop près de la paroi
pour éviter que les aliments ne gèlent à l’arrière ou sur les côtés du réfrigérateur.
En entreposant des aliments vous devriez donc vous assurer qu’il y a au moins un
peu d’espace entre les aliments entreposés et les murs internes.

Il est suggéré pour les radis et autres légumes à racines de couper légèrement
les feuilles avant de les entreposer. Cela permet de conserver les nutriments dans
la racine afin qu’ils ne soient pas absorbés par les feuilles. Mettez les aliments
réfrigérés dans la zone des aliments frais pour qu’ils décongèlent. La basse tem­pérature du réfrigérateur des aliments réfrigérés réduit la formation des bactéries
et augmente leur durée de conservation. Certains aliments comme les oignons,
l’ail, les bananes et les légumes à racines sont mieux conservés à température
ambiante que dans le réfrigérateur. Les melons, les ananas et les bananes peu­vent être mis directement dans le réfrigérateur après les avoir préparés si vous les
conservez pour longtemps.

• Le congélateur est approprié pour entreposer de la nourriture pour une longue

durée. La température intérieure est basse (entre –2 et 8 degrés F/ entre -18 et
13 degrés C). Cela garde les aliments frais pour plus longtemps. Les aliments
congelés doivent être emballés et annotés pour pouvoir garder trace de leur

durée de conservation.
Comment changer l’ampoule du congélateur:
Les caractéristiques nominales de l’ampoule sont: 115V, 60 Hz – 40 W.
La douille est de type E17. (N’utilisez jamais des ampoules d’une puissance

supérieure à 40 W.)
Lorsque vous changez l’ampoule :

• Débranchez le cordon d’alimentation de la murale pour couper le courant.

• Tirez le pare-lumière vers le haut puis tirez-le vers la direction montrée.

• Tournez l’ampoule dans le sens inverse des aiguilles d’une montre et retirez-la,

puis installez une nouvelle ampoule de même puissance.

• Installez de nouveau le pare-lumière dans l’ordre inverse.

CONSEILS DE CONSERVATION ALIMENTS FRAIS

LE CONGELATEUR

Français

21

Français

Avant de mettre des aliments chauds dans le réfrigérateur, laissez-les d’abord
refroidir jusqu’à ce que leur température atteigne la température ambiante.
Divisez les aliments en petites portions, afin qu’il soit facile de les entreposer
dans la zone pour les aliments frais. Chaque portion doit être marquée pour
que les contenus et la date puissent être vérifiés avant cuisson. Chaque portion
d’aliments ne doit pas dépasser 5.5 livres (2,5 kg). Les aliments doivent être
empaquetés avant d’être congelés. Gardez la surface de l’emballage sèche.
Cela empêche les emballages de congeler tous ensemble. L’emballage doit être
sans odeur et imperméable à l’air pour que des aliments différents puissent être
entreposés ensemble sans que cela n’ait de conséquence sur leur qualité. Les
aliments doivent être entreposés selon leur utilisation. Les aliments doivent être

classés selon leur utilisation. Écrivez la date, la date limite de consommation,

et le nom de l’aliment sur l’extérieur de l’emballage comme cela vous serez sur
du contenu et saurez quand vous pouvez le consommer en toute sécurité. Retirez
les aliments du congélateur pour les décongeler quand nécessaire. Les aliments
décongelés ne peuvent pas être recongelés. Sinon cela aura des conséquences
sur la qualité des aliments et leur sécurité. Ne mettez pas trop d’aliments frais
dans le congélateur en même temps. Cela pourra aller au-delà des capacités de
refroidissement du congélateur. (Referez-vous aux « Données Techniques. »)

CONSEILS DE CONSERVATION DES ALIMENTS

SURGELES

UTILISATION DE LA MACHINE A GLAÇONS ET

DU DISTRIBUTEUR D’EAU

1. Préparation avant utilisation de la machine à glaçons et du distributeur d’eau

froide:

a) Couper la conduite d’eau selon vos besoins et éviter de trop tordre la con-

duite d’eau. Habituellement, la longueur devrait être de moins de 18 pieds
(5m). Si la conduite d’eau est trop longue le contenu de glaçons et le con­tenu de l’eau froide en subiront les conséquences parce qu’il n’y aura pas
assez de pression d’eau.

b) La conduite d’eau ne supporte pas la chaleur. Tenez-la éloignée des sources

de chaleur.

c) Vous pouvez avoir besoin de faire appel à un ingénieur de maintenance

pour installer la conduite.

d) Instructions de la conduite d’adduction de l’eau: La pression de l’eau froide

doit être entre 21 et 123 psi fabrication automatique de glaçons.

e) Le filtre à eau sert à débarrasser l’eau de la chlore et des odeurs. Il ne peut

pas stériliser ou détruire quoi que ce soit assurez-vous donc de connecter la
conduite d’eau à une source d’eau potable.

22

Français

3. Le plateau de la machine à glaçons:
Reçoit de façon périodique un flot automatique d’eau au plateau des

glaçons de la machine à glaçons. Une fois que l’eau gèle, un senseur sur
le plateau reconnaît que des cubes de glaçons ont été faits et fait pivoter
le plateau pour faire tomber les glaçons dans le réservoir à glaçons. La
capacité de la machine à glaçons dépend de la température ambiante, la
fréquence d’ouverture des portes du

4. Si c’est votre première machine à glaçons:
Occasionnellement, il se peut que vous entendiez certains bruits, comme le

flot d’eau ou des cubes de glaçons qui tombent. Ces sons sont normaux.
Occasionnellement, lorsque la machine est peu utilisée, les cubes de
glaçons peuvent être collés les uns aux autres. Ceci est normal.

5. Si vous n’utilisez pas votre machine à glaçons souvent:
Les vieux cubes de glaces peuvent avoir perdu de leur fraîcheur. Nettoyez

le réservoir à glaçons de façon périodique et utilisez de l’eau chaude pour
le nettoyer. Avant de le remettre en place, séchez-le bien afin que les cubes
ne collent pas aux surfaces.

GUIDE DE LA MACHINE A GLAÇONS ET DU

DISTRIBUTEUR D’EAU (SUITE)

2. Précautions
a) Pour empêcher la conduite de geler, n’installer pas la conduite d’eau

dans un lieu où la température est inférieure à 32° F (0 °C).

b) Ouvrez la valve d’eau pour curer la conduite et vérifiez les fuites dans

les joints de la conduite d’eau jusqu’à ce que l’eau soit propre.

c) Quand la température de la machine à glaçons est inférieure ou égale à

5º F, la machine à glaçons commencera à produire des glaçons. (Jetez
les premières fournées de glaçons si vous faites des glaçons pour la
première fois après une longue période.)

d) Après l’installation du réfrigérateur, mettez la conduite d’adduction d’eau

en lieu sûr pour éviter pressage et dommages.

e) Le filtre dans la conduite d’eau est là pour filtrer les impuretés dans l’eau

et faire des glaçons propres et hygiéniques. Donc le filtre absorbera les
impuretés pendant son utilisation normale. Après une longue période
d’utilisation si les glaçons deviennent plus petits cela peut vouloir dire
que le filtre est bouché par des impuretés. Après 6 mois d’utilisation, le
voyant lumineux « Change Filter » s’allumera. À ce moment-là nous vous
suggérons d’aller dans votre service après-vente agréé Haier ou appelez
le 1-877-337-3639. Après avoir changé le filtre, appuyez sur la touche
de réinitialisation (Reset) du filtre à eau et maintenez-la enfoncée pendant
une seconde; le témoin lumineux s'éteindra. Le réfrigérateur est équipé
d'un filtre. Vous devez acheter et changer vous-même les filtres.

f) La machine à glaçons doit uniquement être connectée source potable.

23

Français

6. Lorsque vous n’utilisez pas le réservoir à glaçons pendant longtemps:
Si vous n’allez pas utiliser le réservoir d’eau pendant longtemps, jetez les

cubes de glaces restants, lavez le réservoir à l’eau chaude, séchez-le avec
un chiffon et remettez-le en place dans le réfrigérateur. Fermez ensuite la
valve de la conduite d’eau au réfrigérateur.

Note:

1. Le tiroir central de votre congélateur est arrangé pour charger les glaçons sur

un plateau sur le côté gauche et plus de glaçons ou des aliments souvent
congelés et réutilisés sur le côté droit du tiroir.

2. Lorsque vous ouvrez le tiroir central du congélateur évitez le retrait rapide

qui peut causer une chute des glaçons dans le tiroir inférieur de congélation
intense.

3. Lorsque la machine à glaçons fait tomber des glaçons dans le réservoir à

glaçons du tiroir central, un signal de tirets encerclés vont apparaître sur
l’horloge de l’écran du distributeur. Il est recommandé à l’utilisateur d’attendre
que les glaçons tombent avant d’ouvrir le tiroir central du congélateur.

GUIDE DE LA MACHINE A GLAÇONS ET DU

DISTRIBUTEUR D’EAU (SUITE)

24

Français

DECONGELATION, NETTOYAGE

• Décongélation

La décongélation se fait automatiquement alors vous n’avez pas besoin de
décongeler le réfrigérateur manuellement.

• Nettoyage

Afin de réduire les odeurs internes au minimum, il vaut mieux nettoyer les
clayettes internes, les bacs à légumes, les compartiments et les parois de façon
régulière. Pour votre sécurité, retirez le cordon d’alimentation de la prise murale.
Nettoyez le réfrigérateur avec un chiffon doux ou une éponge et de l’eau
chaude. Lorsque c’est fait, essuyez les zones avec un chiffon propre et sec.

1. Le réfrigérateur est lourd. Quand vous déplacez le réfrigérateur pour le

nettoyer ou pour la maintenance, protégez le sol. Quand vous déplacez le
réfrigérateur, laissez-le en position verticale.

2. Pendant le nettoyage n’utilisez pas de spray et ne rincez pas le réfrigérateur

avec de l’eau ou des liquides. Cela pourrait endommager les pièces
électriques.

3. Quand vous nettoyez près des pièces électriques, comme l’interrupteur de la

lumière ou l’ampoule, utilisez un chiffon sec.

4. Ne nettoyez pas le réfrigérateur avec une brosse dure ou métallique. N’utilisez

pas un solvant bio comme des détergents, du pétrole, de la laque, du diluant,
de l’acétone ou de l’acide. Il vaut mieux utiliser de l’eau chaude.

5. Assurez-vous que vos mains ne sont pas humides quand vous touchez les pièc-

es froides en acier afin d’éviter que votre peau colle aux pièces en acier.

6. Pendant le nettoyage, n’utilisez pas de l’eau chaude pour nettoyer les clayettes

en verre car elles peuvent se craqueler ou casser. Cela pourrait causer des
blessures physiques et/ou endommager le réfrigérateur.

7. Les joints de la porte retiennent souvent de la saleté alors nettoyez-les avec un

chiffon humide.

25

Français

CHANGER LE FILTRE A EAU

• Quand le voyant lumineux du filtre à eau est allumé :

Si le voyant lumineux du filtre à eau est allumé cela indique que vous devez
changer le filtre à eau. Vous devez changer le filtre à eau au moins tous les six
mois ou quand la capacité d’eau ou la capacité de la machine à glaçons a
sensiblement diminué. Vérifiez attentivement la condition de l’eau que vous
recevez car vous pouvez avoir besoin de changer le filtre à eau fréquemment en
fonction des différentes propriétés de l’eau dans chaque région.

Note: Selon la qualité de la source d’eau il se peut que vous ayez besoin de

changer votre filtre à eau plus souvent que tous les 6 mois.

• Changer le filtre à eau:

1. Retirez l’ancien filtre à eau en tournant la poignée de la cartouche du filtre

dans le sens contraire des aiguilles d’une montre.

2. La cartouche s’éjectera légèrement de la carrosserie du filtre.

3. Retirez la cartouche de la carrosserie du filtre
Attention! Il se peut qu’il reste de l’eau dans l’ancienne cartouche du filtre. Cela

peut causer un déversement à travers la carrosserie d’évacuation filtre.

4. Retirez le sceau protecteur de la chaleur de la nouvelle cartouche du filtre.

Insérez-le dans la carrosserie du filtre avec la poignée de la cartouche du filtre
en position verticale. Appuyez ensuite sur la cartouche du filtre dans la carros­serie jusqu’à ce que cela s’arrête.

5. Tournez légèrement la poignée de la cartouche dans le sens des aiguilles

d’une montre jusqu’à ce que cela s’arrête. La poignée de la cartouche devrait
maintenant être en position horizontale.

6. Faites fonctionner le distributeur d'eau pendant 3 à 5 minutes après avoir rem-

placé le filtre afin de faire la vidange du réservoir d'eau. Jetez cette eau.

7. Après avoir remplacé la cartouche de filtre Haier, réinitialisez le témoin

lumineux du filtre à eau.

Attention!

1. Le distributeur d’eau du réfrigérateur et la machine à glaçons ne peuvent pas

être utilisés sans le filtre à eau.

2. Pour toute question concernant le remplacement du filtre ou pour toute infor-

mation sur les appareils électroménagers Haier, contactez votre revendeur ou
appelez le 1-877-337-3839.

Note

1. N’utilisez pas le filtre à eau, le distributeur ou la machine à glaçons avec de

l’eau qui est micro biologiquement peu sûre.

2. Après avoir installé un nouveau filtre à eau, jetez tous les glaçons produits

pendant les premières 24 heures.

3. Si le distributeur d’eau du réfrigérateur ou la machine à glaçons n’a pas été

utilisé pendant longtemps ou si les glaçons ont une mauvaise odeur ou un
mauvais goût, changez le filtre à eau.

4. L’air emprisonné dans le système peut faire éjecter l’eau et la cartouche du

filtre. Faites attention lorsque vous le retirez.

26

• Les coupures de courant

Les aliments peuvent être entreposés sans problème plusieurs heures après une
coupure de courant. Après une coupure de courant, ne mettez pas des aliments
nouveaux dans le réfrigérateur et ouvrez la porte le moins souvent possible. Si
vous savez à l’avance qu’il va y avoir une coupure de courant, faites des glaçons
et mettez-les dans la partie supérieure du compartiment pour aliments frais.

Note: Si la température se réchauffe dans le réfrigérateur à cause d’une coupure

de courant ou autre mauvais fonctionnement, la date limite de
consommation sur les produits surgelés peut changer et la qualité
des aliments peut diminuer.

• Utilisation intermittente

Si vous ne voulez pas utiliser le réfrigérateur pendant longtemps, retirez le
cordon d’alimentation de la prise murale. Coupez toutes les sources de courant
et les sources d’eau. Nettoyez le réfrigérateur comme indique dans ce manuel.
Laissez la porte du réfrigérateur ouverte afin d’empêcher que les odeurs ne
s’accumulent.

Note: Normalement, le réfrigérateur est plus performant quand on le laisse fonc-

tionner en continu que quand on le débranche et rebranche fréquemment.

ARRETER LE REFRIGERATEUR

Français

• Vacances

Si vous allez partir en vacances pendant longtemps, débranchez toute source de
courant et d’eau et retirez toute la nourriture de l’appareil. Nettoyez l’intérieur
du réfrigérateur après que la glace sur les parois a fondu. Essuyez-le bien pour
retirer tous les résidus de nourriture qui pourraient causer de mauvaises odeurs.
Si la température ambiante est inférieure à celle du gel, faites appel à du
personnel de service agréé pour évacuer le système d’eau. Cela empêche les
fuites et empêche les conduites d’éclater à cause de l’eau gelée.

• Pendant le transport

Retirez le cordon d’alimentation de la prise murale et coupez le courant. Retirez
toute la nourriture. Attachez toutes les pièces mobiles avec un bon ruban adhésif,
comme les clayettes des aliments frais et du congélateur et les bacs à légumes.
Fermez les portes du réfrigérateur et les tiroirs et attachez-les avec du ruban
adhésif pour les empêcher de s’ouvrir durant le transport. Durant le transport,
l’angle d’inclinaison maximum ne doit pas dépasser 45 degrés (d’une position
verticale) afin d’éviter les dommages au système de refroidissement. Pendant le
transport, ne tenez pas la poignée du réfrigérateur. Cela pourrait endommager
l’appareil et être dangereux pour votre sécurité.

Note: Il est suggéré de ne pas mettre le réfrigérateur à plat durant le transport.

Cela pourrait causer à de l’huile de s’évacuer du compresseur. Si vous
devez transporter de cette façon, faites en sorte que le réfrigérateur soit
en position verticale pendant 4-6 heures pour que l’huile puisse retourner
dans le compresseur avant de remettre le réfrigérateur en marche.

27

Français

Avant d’appeler le service, veuillez d’abord lire le tableau suivant. Cela pourrait
vous faire gagner du temps et économiser de l’argent. Dans ce tableau, les
problèmes courants sont présentés et ils peuvent être facilement réglés avec de
simples ajustements que vous pouvez effectuer.

PROBLÈMES ET SOLUTIONS

Problème Cause Solution

Le
compresseur
ne
fonctionne
pas.

• Le réfrigérateur est en

refroidissement intense.

• Le réfrigérateur n’est pas

branché.

• Le fusible ou le disjoncteur

est déclenché.

• Il n’y a pas de courant.

• Ce cas est normal pour un

réfrigérateur automatiquement.
La période de refroidissement
de congélation intense dure
environ 30 minutes.

• Assurez-vous que le cordon

d’alimentation est inséré
entièrement dans la prise
murale.

• Vérifiez et changez pour un

nouveau fusible et/ou réen­clencher le disjoncteur.

Le réfrigéra­teur vrombit
fréquemment
ou vrombit
pendant
longtemps.

• La température ambiante

ou la température extéri­eure est trop élevée.

• La machine à glaçons est

en marche.

• Les portes ou les tiroirs

sont ouverts et fermés
fréquemment.

• Les réglages des contrôles

dans le congélateur et le
compartiment pour ali­ments frais sont réglés à
un niveau froid.

• Les sceaux des joints de la

porte et/ou des tiroirs peu­vent être sales, effilochés,
ou craqués.

• Le condensateur est sale.

• Dans ce cas, c’est normal pour

le réfrigérateur de fonctionner
de façon continue.

• C’est normal puisque la

machine à glaçons ajoute une
charge de travail supplémen­taire dans le réfrigérateur.

• Essayez de réduire la

fréquence à laquelle vous
ouvrez les portes et les tiroirs.

• Augmenter légèrement la

température du compartiment
et accordez 24 heures pour
qu’un nouvel équilibre soit
atteint.

• Nettoyez les joints et/ou

chauffez légèrement avec un
sèche-cheveux afin que les
joints prennent le contour du
cadre en métal.

• Nettoyez le condensateur.

La température est trop basse.

28

Français

Problème Cause Solution

Le compres­seur s’allume
et s’éteint
fréquem­ment.

• Les senseurs de la tempéra­ture du compresseur garde
le réfrigérateur aux points
réglés ce qui fait que le
compresseur s’allume et
s’éteint.

• Ceci est normal. Le compres­seur du réfrigérateur fournira le
refroidissement nécessaire.

La tem­pérature à
l’intérieur du
congélateur
est trop
basse mais
la tempéra­ture pour
les aliments
frais est cor­recte.

• La température interne du

congélateur est réglée trop
bas.

• Réglez la température du
congélateur légèrement plus
haut et attendez 24 heures
pour que le changement puisse
se faire sentir.

La tempéra­ture interne
pour les
aliments
frais est trop
froide mais
les sections
du congé­lateur sont
bien.

• La température interne du

compartiment aliments
frais est réglée trop bas.

• Réglez la température du com­partiment aliments frais légère­ment plus haut et attendez 24
heures pour que le change­ment puisse se faire sentir.

Les aliments
entreposés
dans le
large garde­manger sont
congelés.

• La température interne du

garde-manger est réglée
trop bas.

• Réglez la température du

garde-manger plus haut et
attendez 24 heures pour que
le changement puisse se faire
sentir.

Les aliments
entreposés
dans le bac
à légumes
sont con­gelés.

• La température interne du

compartiment aliments
frais est réglée trop bas.

• Réglez la température du
compartiment aliments frais
légèrement plus haut et/
ou baisser le réglage de
l’humidité pour empêcher le
givre et la formation de glace.

L’affichage
montre des
messages
d’erreur.

• Il y a peut-être un
problème de fonc­tionnement électronique.

• Appelez votre ingénieur de

service Haier qui pourra
diagnostiquer le problème et y
apporter une solution.

29

Français

Problème Cause Solution

Les tempéra­tures du
tiroir du con­gélateur et
du comparti­ment pour
aliments
frais sont
trop élevées.

• Les portes et tiroirs sont

ouverts souvent ou pour
trop longtemps.

• Les portes ou tiroirs sont

laissés ouverts.

• Le condensateur est sale.

• Essayez de réduire la

fréquence à laquelle vous
ouvrez les portes et les tiroirs.

• Assurez-vous que les sceaux

des joints sont correctement
sur le périmètre des portes.
Conservez les joints propres et
sans saleté.

• Nettoyez périodiquement

le serpentin du condensa­teur avec un accessoire
d’aspirateur.

La tem­pérature à
l’intérieur du
congélateur
est trop
chaude mais
la tempéra­ture pour
les aliments
frais est cor­recte.

• La température interne du

congélateur est réglée trop
haut.

• Réglez la température du
congélateur légèrement plus
bas et attendez 24 heures
pour que le changement puisse
se faire sentir.

La tempéra­ture interne
pour les
aliments
frais est trop
chaude mais
les sections
du congé­lateur sont
bien.

• La température interne du

compartiment aliments
frais est réglée trop haut.

• Réglez la température du
compartiment aliments frais
légèrement plus bas et
attendez 24 heures pour que
le changement puisse se faire
sentir.

La tempéra­ture interne
du bac à
légumes est
réglée trop
haut

• La température des
aliments frais est trop
chaude.

• Réglez la température du
compartiment des aliments frais
plus bas et attendez 24 heures
pour que la différence se fasse
sentir.

La température est trop élevée.

30

Français

Problème Cause Solution

Condensation à
l’intérieur du
réfrigérateur.

• Le réfrigérateur est dans

un environnement chaud et
humide.

• La porte ou le tiroir du

réfrigérateur est restée
ouverte.

• La porte ou le tiroir est

ouvert trop fréquemment
ou pendant trop long­temps.

• Les récipients ou les liq­uides sont laissés ouverts.

• Essayez d’augmenter légèrement

la température dans le comparti­ment en question.

• Vérifiez que les joints de porte

sont propres et bien scellés au
cadre en métal de la carrosserie.

• Réduisez la fréquence d’ouverture

des portes.

• Laissez les aliments chauds
refroidir et atteindre la tempéra­ture ambiante et couvrez les
aliments et les liquides.

Des gouttelettes
d’eau tombent
dans les zones
du tiroir inféri­eur et du bac à
légumes inférieur.

• Les réglages de l’humidité

sont trop élevés.

• Il est normal que de l’air

humide soit retrouvé dans le
bac à légumes. Pour réduire
l’accumulation de l’humidité,
diminuez le réglage de l’humidité
et/ou augmenter la température
dans le compartiment des aliments
frais.

De l’eau se forme
sur la face intéri­eure des couver­cles en verre du
bac à légumes.

• L’humidité provient des

aliments humides ou des
fuites dans le scellage
des portes ou des ouver­tures de porte fréquentes
dans des environnements
humides.

• Quand vous placez des aliments

dans le réfrigérateur essuyez-les
d’abord avec un chiffon sec pour
retirer l’excès d’humidité.

• Vérifiez les joints de porte et rédu­isez l’ouverture des portes. Il se
peut que vous deviez augmenter
la température du compartiment
pour les aliments frais.

L’air humide
forme des gouttel­ettes d’eau sur les
parois externes
du réfrigérateur.

• L’air chaud et humide de

l’environnement associé à
l’air frais dans les zones
des aliments frais et du
compartiment du congéla­teur causent la condensa­tion.

• Une petite quantité de rosée ou

d’humidité provenant de l’eau est
normale. Il vaut mieux essuyer
avec un chiffon sec pour amélio­rer la performance de l’appareil.

• Une légère augmentation des
températures peut réduire la
formation de l’humidité.

• Vérifiez que les joints de la porte

sont bien scellés et propres.

Eau, humidité, gel/givre dans le réfrigérateur

Eau, humidité, givre à l’extérieur du réfrigérateur

31

Français

Problème Cause Solution

La machine
à glaçons
a arrêté de
produire des
glaçons.

• Le senseur de la taille des

glaçons a détecté un
plateau plein.

• La valve d’adduction de

l’eau est fermée.

• La section du congélateur

n’est pas assez froide.

• La source d’eau du
robinet-vanne à étrier est
bloquée.

• Pour faire plus de glaçons

vous avez peut-être besoin de
distribuer vos glaçons sur le
côté droit du tiroir central (ou
tiroir inférieur) pour augmenter
le volume de production des
glaçons.

• Ouvrez la valve d’adduction

de l’eau.

• Ajustez les réglages dans le

congélateur à un niveau plus
froid et attendez 24h pour
sentir la différence.

• Vérifiez si le robinet-vanne à

étrier de l’eau est bouché et
remplacez-le s’il est
endommagé.

La capac­ité de la
machine à
glaçons est
basse.

• La zone du tiroir du
congélateur n’est pas
assez froide.

• La valve d’adduction d’eau

ne reçoit pas assez de
pression ou ne s’ouvre pas
complètement.

• Le senseur de la machine

à glaçons est restreint ou
mal positionné.

• Réglez le tiroir du congélateur

à un niveau plus bas.

• Assurez-vous que la pression

de l’eau est comprise entre 25
et 121 psi et ajoutez un boost­er d’eau si elle est trop basse.

• Assurez-vous que la valve

d’adduction d’eau est entière­ment ouverte.

• Assurez-vous que le filtre à eau

distribue assez d’eau et n’est
pas bouché.

• Assurez-vous que les joints du

tiroir sont scellés, propres et
sans saleté et débris.

La machine
à glaçons
fonctionne
sans arrêt.

• Le senseur du niveau de la

machine à glaçons est
bloqué en position de
marche (down).

• Vérifiez le mouvement du bras

senseur de la machine à
glaçons afin qu’il reste en
position "up".

• Assurez-vous qu’il n’y a pas de

paquets congelés ou d’objets
bloquant le bras du senseur de
la machine à glaçons.

Machine à glaçons automatique

32

Français

Problème Cause Solution

Les glaçons
ont une
mauvaise
odeur.

• Des aliments non couverts

ou non emballés sont
entreposés près du
réservoir des glaçons.

• Le filtre à eau est presque

au bout de sa durée de
vie.

• Les glaçons sont restés

trop longtemps dans le
réservoir.

• Couvrez, emballez et position­nez les aliments surgelés loin
du réservoir à glaçons.

• Vérifiez et remplacez le filtre

à eau.

• Jetez les glaçons qui ne sont

plus frais.

La machine à glaçons

33

Français

Problème Cause Solution

L’intérieur du
réfrigérateur
est sale.

• Les parois internes, les

clayettes et les comparti­ments de la porte ont
besoin d’être nettoyés.

• Les aliments dans le
réfrigérateur ont dépassé
leur date limite de
consommation.

• Nettoyez toutes les surfaces

internes avec de l’eau chaude
et un chiffon propre et humide,
puis séchez-les.

La porte a
du mal à se
fermer.

• Il se peut que des aliments

ou paquets bloquent la
porte.

• Le réfrigérateur n’est pas

nivelé ce qui cause un
problème avec la
fermeture de la porte.

• Il se peut que la porte

cogne contre d’autres
appareils ou placards.

• L’alignement du joint de

la porte a peut-être besoin
d’être réajusté.

• Repositionnez les clayettes, les

compartiments de la porte ou
les récipients internes pour
permettre à la porte de fermer.

• Assurez-vous que le sol est

nivelé en utilisant des matériels
solides qui sont également
inflammables.

• Laissez un espace de 1" (2,5

cm) sur les trois côtés et en
haut du réfrigérateur afin que
les portes puissent s’ouvrir et se
fermer facilement.

• Ajustez les charnières et

ajoutez les séparateurs fournis.

Les tiroirs
sont difficiles
à bouger,
ou ne fer­ment pas.

• De la nourriture interfère

avec le mécanisme de
glissement.

• Les glissières des tiroirs

sont sales à cause de par­ticules de nourriture.

• Éloignez la nourriture des

parois des tiroirs et placez-la
de façon équitable dans les
tiroirs.

• Nettoyez le tiroir et essuyez les

glissières périodiquement pour
que les roulettes des glissières
puissent rouler librement.

Le réfrigérateur a une odeur désagréable

La porte ou le tiroir est difficile à ouvrir et/ou fermer.

34

Français

Problème Cause Solution

L’ampoule
ne fonc­tionne pas

• L’ampoule est endomma­gée ou dévissée.

• L’interrupteur de la lumière

est bloqué par des débris
ou des particules de nour­riture.

• Le réfrigérateur n’est pas

en marche.

• Voir la section concernant le

changement des ampoules.

• Retirez le cordon

d’alimentation de la prise
murale. Localisez ensuite
l’interrupteur contre la paroi
et bougez-le pour voir s’il y
a de la nourriture qui peut
être délogée en appuyant sur
l’interrupteur plusieurs fois.

• Assurez-vous que la prise

murale est entrée à fond dans
la prise murale.

Si vous
entendez
un bruit à
l’intérieur
du réfrigéra­teur.

• Une porte ou un tiroir du

réfrigérateur est ouvert
pendant plus de 60
secondes.

• Cela est normal et se reprodu­ira toutes les minutes jusqu’à
ce que la porte ou le tiroir soit
fermé.

L’ampoule ne fonctionne pas

If you hear:

35

Français

GARANTIE LIMITÉE

Ce qui est couvert et pour combien
de temps?

Cette garantie couvre tous défauts de pièces
et main-d’œuvre pour une période de:

12 mois pour la main d’œuvre
12 mois pour les pièces
(Service à domicile)
5 ans pour le système scellé

Cette garantie commence à la date d’achat
du produit et une preuve d’achat avec la
date de l’achat et le reçu original doivent être
montrés avant que tout service de garantie
puisse être fourni.

EXCEPTIONS: la garantie de
l’appareil pour usage commercial ou
location de l’appareil est de
90 jours pour la main d’œuvre
(réparation en magasin)
90 jours pour les pièces
Il n’y a pas d’autres garanties.

Ce qui est couvert.

1. Les pièces mécaniques et électriques qui
servent au fonctionnement de cet appareil
pour une période de 12 mois. Cela inclut
toutes les pièces sauf la garniture et les
finitions.

2. Les composants du système scellé id est
compresseur, condenseur et évaporateur
avec un défaut de fabrication sur une
période de 5 ans à compter de la date
d’achat. Tout dommage sur ces composants
causés par un abus mécanique ou un
mauvais maniement ou une mauvaise
expédition ne seront pas couverts.

Ce qui sera fait?

1. Haier réparera ou remplacera, à sa discré­tion, toute pièce mécanique ou électrique
qui s’avère défectueuse en utilisation
normale durant la période de garantie
spécifiée.

2. L’acheteur n’aura rien à payer pour la
main-d’œuvre et pour toute pièce sur
aucun des éléments couverts durant la
période initiale de 12 mois. Au-delà de
cette période, seules les pièces sont cou­vertes pour le restant de la garantie. La
main d’œuvre n’est pas fournie et doit être
payée par le client.

3. Contactez votre centre de réparation. Pour
connaître le nom du centre de réparation
le plus proche veuillez appeler le
1-877-337-3639.

CETTE GARANTIE COUVRE
LES APPAREILS EN AMERIQUE
CONTINENTALE (DANS LES 48 ETATS
DES ETATS-UNIS), A PORTO RICO ET
AU CANADA. ELLE NE COUVRE PAS
CE QUI SUIT:

Les dommages dus à mauvaise installation.
Les dommages causés par l’expédition.
Les défauts autres que ceux de fabrication.
Les dommages dus à une mauvaise utilisation,
un accident, une modification, un mauvais
entretien de l’appareil ou un mauvais courant
électrique ou une mauvaise tension.
Les dommages dus à une autorisation autre
que domestique.
Les dommages causés par une prise en
charge et réparation ailleurs que dans un
centre de réparation agréé.
Les garnitures décoratives ou les ampoules
remplaçables.
Le transport et l’expédition.
La main d’œuvre (après la période initiale de
12 mois).

CETTE GARANTIE LIMITÉE EST DONNÉE
À LA PLACE DE TOUTE AUTRE GARANTIE
EXPRIMÉE, OU IMPLICITE INCLUANT LES
GARANTIES DE QUALITE MARCHANDE ET
DE COMPATIBILITE À UNE FIN PARTICULIÈRE

Le recours offert dans cette garantie est exclu­sif et est accordé à la place de tout autre.

Cette garantie ne couvre pas les dommages
secondaires ou conséquents et donc les limita­tions ci-dessus peuvent ne pas s’appliquer
pas à vous. Certains États n’autorisent pas les
limitations sur la durée d’une garantie donc
les limitations ci-dessus ne vous concernent
peut-être pas.

Cette garantie vous donne des droits légaux
et il se peut que vous ayez d’autres droits qui
varient d’un État à l’autre.

Haier America
New York, NY 10018

1

CONTENIDOS

Español

PÁGINA

Precauciones de seguridad .....................................................2-3

Instrucciones para el ahorro de energía ...............................2-3

Instalacion de su Refrigerador ...............................................4-5

Funciones ..................................................................................... 6

Cómo quitar e instalar las puertas ........................................7-8

Conexión de la línea de suministro de agua......................9-10

Preparación antes del uso ....................................................... 11

Configuración de las funciones de control ....................... 12-17

Consejos para el almacenamiento de alimentos ............. 20-21

Información sobre el congelador ...................................... 18-20

Precauciones cuando se congelan alimentos ....................... ..23

Pautas sobre la máquina de hielo y el surtidor de agua..21-23

Cómo quitar e instalar el recipiente para hielo.....................23

Descongelación, limpieza ......................................................... 24

Filtro de agua ............................................................................ 25

Desconexión del refrigerador..................................................26

Detección y solución de problemas .................................. 27-34

Garantía limitada ..................................................................... 35

PRECAUCIONES

DE SEGURIDAD

IMPORTANTES

Lea todas las instrucciones antes de usar este artefacto.
Cuando lo utilice, ponga siempre en práctica las precauciones
de seguridad básicas, incluso las siguientes:

1. Use este artefacto sólo para los usos para los que fue diseñado, según
se describe en esta guía de uso y cuidados.

2. Este refrigerador debe ser instalado correctamente conforme a las
instrucciones de instalación antes de utilizarlo. Consulte las instruccio­nes de descarga a tierra en la sección de instalación.

3. Nunca desenchufe su refrigerador jalando del cable de corriente.
Siempre agarre con firmeza el enchufe y jale directamente del tomacor­riente.

4. Repare o reemplace inmediatamente todos los cables eléctricos que se
hayan pelado o que estén dañados de alguna manera. No utilice los
cables que tienen grietas o desgaste a lo largo de su extensión, en el
enchufe o en el extremo del conector.

5. Desenchufe su refrigerador antes de limpiarlo o de realizar reparacio­nes. Nota: Si por alguna razón este producto necesita reparación, le
recomendamos firmemente que el servicio sea realizado por un técnico
certificado.

6. No utilice dispositivos eléctricos o instrumentos filosos cuando descon­gele el refrigerador.

7. Si su refrigerador viejo no está en uso, le recomendamos quitarle la
puerta. Esto reducirá la posibilidad de peligro para los niños.

8. Cuando su refrigerador esté en funcionamiento, no toque las superficies
frías del compartimiento del congelador, especialmente con las manos
húmedas. La piel se puede pegar a estas superficies extremadamente
frías.

9. No vuelva a congelar alimentos que se han descongelado completa­mente. El Departamento de Agricultura de los Estados Unidos en el
boletín Home and Garden (Casa y Jardín) N.º 69 explica: “…Puede
volver a congelar con seguridad alimentos congelados que se han
descongelado si aún contienen cristales de hielo o si aún están fríos,
por debajo de los 40 °F.”

“…La carne picada, las aves o el pescado congelados que tienen olores
o colores que denotan que están en mal estado no deben volver a con­gelarse ni deben comerse. El helado descongelado se debe desechar. Si
el olor o el color de algún alimento son anormales o dudosos, deséchelo.
Puede ser peligroso ingerir esos alimentos”.

2

Español

3

PELIGRO

Riesgo de que los niños queden atrapados. Antes de

descartar su refrigerador o congelador viejos, quíteles las puertas. Deje los

estantes en su lugar así los niños no pueden trepar al interior con facilidad.

Gracias por comprar nuestro
producto Haier. Este manual fácil
de usar le guiará para obtener el
mejor uso posible de su
refrigerador.

Recuerde anotar los números de
modelo y de serie. Se encuentran
en una etiqueta dentro del
refrigerador.

Número de modelo

Número de serie

Fecha de compra

Abroche su recibo al manual.

Lo necesitará para obtener servicios de garantía.

“…Incluso la descongelación parcial y el nuevo congelamiento reducen la
calidad de los alimentos, en especial frutas, vegetales y comidas prepara­das. La calidad comestible de las carnes rojas se ve menos afectada que
la de muchos otros alimentos. Use los alimentos vueltos a congelar con la
mayor rapidez posible, para conservar su calidad comestible tanto como
se pueda”.

10. No accione el refrigerador en presencia de humos explosivos.

CONSERVE ESTAS INSTRUCCIONES

USO DOMÉSTICO SOLAMENTE

Español

IMPORTANTE

*Este producto está equipado con función de ahorro de energía. El envío

del refrigerador se realiza con la función de ahorro de energía habilitada.

Con el tiempo, puede formarse humedad en la superficie de adelante del

gabinete del refrigerador y provocar oxidación. Si aparece humedad en la

superficie de adelante del gabinete del refrigerador, en el parteluces hori-

zontal o encima de los cajones del congelador, apague la función de ahorro

de energía de acuerdo con las instrucciones de la página 16.

INSTALACIÓN DE SU REFRIGERADOR

4

Nota: El refrigerador no debe embutirse. Únicamente para la

instalación no empotrada.

Desembalaje de su refrigerador

1. Quite todos los materiales de empaque. Esto incluye la base de espuma y

toda la cinta adhesiva que sostiene los accesorios del refrigerador por dentro
y por fuera.

2. Revise y quite los restos de embalaje, cinta o materiales impresos antes de

enchufar el refrigerador.

Circulación adecuada de aire

• Para asegurarse de que el refrigerador funcione con la eficiencia máxima para

la que fue diseñado, debe instalarlo en un lugar donde haya una circulación
de aire adecuada y conexiones de cañerías y eléctricas.

• Las siguientes son las áreas despejadas recomendadas alrededor del

refrigerador:

Lados ..................3/4 "(19mm)

Parte superior ......1" (25mm)

Parte trasera ........1" (25mm)

Requisitos eléctricos

• Asegúrese de contar con un tomacorriente adecuado (1 tomacorriente de

15 voltios, 15 amperes) con la conexión a tierra adecuada para enchufar el

refrigerador.

• Evite usar adaptadores de tres clavijas o cortar la clavija de puesta a tierra

para adaptar el enchufe a un tomacorriente de dos entradas. Esto constituye

una práctica peligrosa, ya que no proporciona una puesta a tierra eficaz para

el refrigerador y puede resultar en un peligro de descarga.

Español

5

Uso de cable de prolongación

• Evite el uso de un cable de prolongación, por los peligros potenciales ante

determinadas condiciones. Si es necesario usar un cable de prolongación,

sólo use un cable de tres conductores que tenga un enchufe con puesta a tierra

de 3 puntas y un receptáculo con 3 ranuras que coincida con el enchufe del

artefacto. Las especificaciones marcadas del cable de prolongación deben ser

iguales o mayores a la especificación eléctrica del artefacto.

Limitaciones para la instalación

• No instale su refrigerador en ningún lugar que no esté correctamente aislado

o caldeado, como por ejemplo, en un garaje. Su refrigerador no fue diseñado

para funcionar con temperaturas ambiente por debajo de los 55˚ Fahrenheit.

• Seleccione una ubicación adecuada para el refrigerador en una superficie

dura y pareja, lejos de la luz directa del sol y de las fuentes de calor, como

radiadores, zócalos radiantes, artefactos de cocina, etc. Cualquier desnivel en

el piso debe ser corregido con las patas niveladoras ubicadas en las esquinas

inferiores frontales del refrigerador.

Español

6

Nota: Cuando busque algunas de las funciones en este manual, puede

encontrar que algunos modelos difieren en apariencia del que se
muestra en el manual.

PIEZAS Y FUNCIONES

Español

Luz de resalte para el almacenamiento de alimentos frescos

Sección de alimentos frescos

Sección de congelador

Filtro de agua

Almacenamiento
de lácteos aquí

Estante deslizable
Recipiente de la
puerta de un galón
Cajones para carnes,

frutas y verduras
Lugar de
almacenamiento
del ancho completo
de la unidad

Baje el cajón del
congelador

Recipiente de
almacenamiento superior

Canasta de
almacenamiento inferior

Recipiente
para cubos
de hielo

Disconected the cable,crew out the earth line.Disconected the
water pipe on the back at the same time,pull out the pipe from
the cabinet,then take the door off.(only PBFS21* and PRFS25*)

7

CÓMO QUITAR E INSTALAR LAS PUERTAS

Es probable que no sea necesario quitar las puertas. Pero si tiene inconvenientes
para colocar la unidad en su ubicación final, siga las siguientes instrucciones
para quitar e instalar las puertas. Se sugiere, por su seguridad, que dos o más
personas lo ayuden a realizar la tarea que se detalla a continuación para evitar
lesiones personales, daños al producto o pérdida de bienes.

Cómo quitar e instalar la puerta de la derecha

1. Quite los tornillos de la cubierta de la bisagra superior, luego hágala a un
lado para instalarla después.

2. Con una herramienta adecuada, quite los tornillos de la bisagra superior.
Quite la bisagra, luego saque la puerta del refrigerador y colóquela a un
lado por el momento.

3. Quite la bisagra del medio, si es necesario.

4. Instale la puerta del refrigerador en el orden inverso.

Cuando levante la bisagra del refrigerador y la separe del cuerpo de la puerta,
tenga cuidado de no dejar caer la puerta inclinada hacia adelante.

Cómo quitar e instalar la puerta de la izquierda

1. Primero quite la tapa de la bisagra superior como se describe en el punto.

2. Anterior. Desconecte la línea de agua de la parte trasera de la unidad.

3. Quite los tornillos de la bisagra con un destornillador y retire la bisagra,
luego saque el cuerpo de la puerta y ubíquelo en un lugar seguro. Ubíquela.
(Únicamente para PBFS21.) Desconecte el conector del cable, el cable de
descarga a tierra y jale de la línea de agua para quitarla de la unidad.

4. Quite la bisagra del medio, si es necesario.

5. Instale la puerta en el orden inverso.

Cuando levante la bisagra y se separe la puerta, tenga cuidado de que no se
incline hacia adelante y caiga, lo que podría causar lesiones corporales o daños
a la puerta.

Español

8

Cómo quitar e instalar el cajón inferior del congelador

(SI ES NECESARIO)

1. En primer lugar, abra el cajón tanto como sea posible, y luego quite los
tornillos que están a los lados del cajón.

2. Entonces jale del cuerpo del cajón hacia arriba y en dirección a usted, y
ubíquelo en un lugar seguro.

3. Instale el cajón en el orden inverso.

Precaución: No permita que los niños o las mascotas usen el cajón inferior

como un lugar de escondite en sus juegos. Tenga precaución
cuando se quitan los cajones, dado que las guías plásticas pueden
sobresalir de la unidad.

Español

9

CONEXIÓN DE LA LÍNEA DE SUMINISTRO DE AGUA

Nota: Es responsabilidad de los consumidores,

cuando no contratan un fontanero
autorizado, cumplir los códigos locales
relacionados con la fontanería.

Instale la válvula de retención en la tubería de agua.

1. Cierre la tubería principal de suministro de agua.
Abra el grifo más cercano hasta que la tubería de
agua esté completamente limpia.

2. Elija la posición de la válvula. La válvula debe estar
ubicada en un lugar en el que sea fácil instalarla y
sea accesible. Se recomienda instalar la válvula a un
lado de una tubería de agua vertical. Es mejor conec­tar la válvula con una tubería de agua a nivel en el
lado hacia arriba de la tubería de agua, no hacia
abajo, así el sedimento puede de la tubería de agua.

3. Cómo agujerar la válvula de retención: Realice un
agujero con un diámetro de _” en la tubería de agua
con un taladro afilado. Limpie la rebaba que el
taladro deje en la tubería de agua. Tenga cuidado
de evitar que el agua fluya en el taladro.

4. Cómo ajustar la válvula de retención: Ajuste la
válvula en la tubería de agua fría usando un
elemento para ajustar tuberías. Cumpla las normas
especificadas en el Código de Reglamentaciones de
Massachussets 248 de la Norma Federal de Tuberías
de Massachussets. Las válvulas tipo montura no están
permitidas en Massachussets. Consulte a un fontanero
si no está seguro de cuál es el método correcto para
instalar la válvula.

5. Ajuste de la punta de la cañería: Ajuste los pernos
de la punta de la cañería hasta que el círculo de
cierre comience a expandirse. No permita que los
pernos de la punta de la cañería estén demasiado
ajustados, de lo contrario, la tubería de agua resulta
aplastada, lo que provoca pérdidas.

6. Ubicación de la línea de agua hasta el refrigerador:
Ubique la línea de agua entre la tubería de agua fría
y el refrigerador. Realice un agujero en la pared o en
el piso que esté cerca de la pared y de la ubicación
del refrigerador. Agregue un tramo extra a la línea
de suministro de agua, de alrededor de 8 pies (2,4m)
y realice tres círculos con un diámetro de alrededor
de 1 pie cada uno, así se cuenta con líneas extras
para mover el refrigerador para su limpieza (la uni­dad alejada de la pared).

Español

10

7. Conexión de la línea de agua a la válvula de cierre:
Coloque la tuerca ajustada sobre la línea de agua de
cobre o plástico, luego el accesorio de compresión e
introduzca el extremo de cobre o plástico en la válvula
de cierre. Asegúrese de que el extremo de la tubería
entra bien dentro de la válvula. Ajuste (pero no
demasiado) la tuerca. Cumpla las descripciones
especificadas en el Código de Reglamentaciones de
Massachussets 248 de la Norma Federal de Tuberías
de Massachussets. Las válvulas tipo montura no están
permitidas en Massachussets. Consulte a un fontanero
autorizado si no está seguro del armado.

8. Limpie el suministro de la línea de agua: Abra el
suministro principal de agua hasta que el agua de la
tubería esté transparente y limpia. Cierre la válvula de
agua después de haber usado el agua durante aproximadamente 30
segundos o 1 minuto.

9. Conecte la línea de suministro de agua hasta el refrigerador:

Nota: Antes de conectar la línea de agua hasta el refrigerador, asegúrese de

que la línea de agua no esté cubriendo el cable de energía que va al
refrigerador o el tomacorriente.

(1) Ajuste la línea de suministro de agua con la

válvula de agua del refrigerador deslizando
la tuerca por el extremo de la línea de agua.

(2) Luego, como se muestra en la figura, conecte

el extremo de la línea de suministro de agua
con la válvula de agua; ajuste la tuerca de la
línea de suministro de agua con una llave francesa.

Nota: Cerciórese de por favor que el tubo del agua del 1/4" esté

insertado completamente en la válvula del agua antes del
ajuste. Abra la válvula del abastecimiento de agua y
controle para saber si hay escapes, antes de colocar la
unidad en lugar.

Español

11

PREPARACIÓN ANTES DEL USO

1. Quite todos los materiales de empaque.

2. Verifique que en el refrigerador se encuentren todas las piezas y materiales.
Consulte al vendedor si encuentra que faltan piezas.

3. Coloque el refrigerador en una buena ubicación (Consulte “Ubicación”).

4. Instalación de la parrilla de pie: Abra la puerta del congelador inferior y quite
el recipiente del compartimiento del congelador inferior. Instale la parrilla de
pie con los tornillos de la bolsa como se muestra.

5. Para que sea más fácil mantener sus registros, deben copiarse y pegarse a
este manual el número de modelo y serie, la fecha de compra y el recibo.

6. Se recomienda limpiar el refrigerador antes de su uso. Antes de ubicar
alimentos en el refrigerador, limpie el interior y el exterior con agua y
bicarbonato de sodio diluido. Sumerja un paño limpio en un galón de agua
con una cucharada de bicarbonato de sodio.

7. Ubique el refrigerador y luego enchúfelo. Una vez que el refrigerador se
ubicó sobre una superficie plana y se limpió, enciéndalo y permita que
funcione unas horas. Luego, comience a guardar los alimentos.

Uso

1. Enchufe del cable de energía.

2. Cambie las configuraciones hasta la temperatura deseada.

3. Ubicación de los alimentos en el refrigerador: El refrigerador se enfriará
completamente después de unas pocas horas. Pueden ponerse alimentos
congelados y frescos en el refrigerador para su uso normal.

Cuando se cambian las temperaturas de los cajones, se producirá una nueva
temperatura de equilibrio después de un período de tiempo. La duración de este
período depende del grado del cambio de temperatura, la temperatura
ambiente, la frecuencia con que se abren las puertas y la cantidad de alimento
que se encuentre en el refrigerador.

Español

12

CONFIGURACIÓN DE LAS FUNCIONES DE CONTROL

Centro de control del refrigerador superior

E. Botón para congelamiento rápido
F. Botón de ajuste de la temperatura

del congelador

G. Botón de ajuste de la temperatura

del congelador

H. Indicador de la temperatura del

congelador

I. Indicador de la temperatura del

refrigerador

J. Botón de ajuste de la temperatura

del refrigerador

K. Botón de ajuste de la temperatura

del refrigerador

L. Botón de enfriado rápido del

refrigerador

M. Filtro de agua y botón para el

ahorro de energía

N. Lámpara indicadora del filtro de

agua

ENERGY SAVER

E F G H I J K L M N

Español

13

(2) Ajuste de la temperatura de los alimentos frescos

Presione el botón J o el botón K: El centro de control de la temperatura de los
alimentos frescos parpadeará. Cuando se configura la temperatura, el rango de
temperatura es de entre 34 y 46 grados F. Cada vez que presione el botón K, la
temperatura subirá un nivel, hasta que se llegue a la temperatura más alta. Cada
vez que presione el botón J, la temperatura bajará un nivel, hasta que se llegue
a la temperatura más baja.

(3) Ajuste de la temperatura del congelador

Presione el botón F o el botón G del centro de control de temperatura del
congelador: Parpadeará el área H. Cuando se configura la temperatura, el
rango del congelador es de entre -6 y 6 grados F. Cada vez que presione
el botón G, la temperatura del congelador aumentará un nivel, hasta que se
alcance el nivel de temperatura más alto. Cada vez que presione el botón F, la
temperatura del congelador bajará un nivel, hasta que se alcance el nivel de
temperatura más bajo.

CONFIGURACIÓN DE LAS FUNCIONES DE

CONTROL (CONT'D)

I J K

ENERGY SAVER

F G H

ENERGY SAVER

Español

14

(4) Configuración de congelado rápido del congelador

La función de congelado rápido sirve para congelar los alimentos completamente
en el lapso más corto.

Presione el botón E: La luz indicadora del botón Express-freeze (Congelamiento
exprés) se encenderá y el congelador iniciará el modo Express-freeze. Este modo
durará 3 horas. Puede oprimir el botón E antes de las 3 horas si desea detener
anticipadamente el modo Express-freeze. La luz indicadora del botón Express­freeze se apagará y el congelador saldrá de dicho modo.

(5) Configuración de enfriado rápido de alimentos frescos

Presione el botón L: La lámpara indicadora de enfriado rápido de alimentos fres­cos del refrigerador se encenderá y el refrigerador estará en el modo de enfria­do rápido. Se apagará el modo de enfriado rápido si el refrigerador tiene una
temperatura de almacenado 2 ºF menos que la temperatura deseada o cuando
transcurran 3 horas. Si desea que se detenga el modo de enfriado rápido del
refrigerador, presione el botón L nuevamente. El indicador de enfriado rápido se
apagará y el refrigerador saldrá del modo de enfriado rápido.

¡Precaución! Cuando el refrigerador esté en los modos congelado rápido o

enfriado rápido, en el tiempo fijado, el proceso de refrigeración
sigue constante sin afectar la energía.

E

ENERGY SAVER

L

ENERGY SAVER

CONFIGURACIÓN DE LAS FUNCIONES DE

CONTROL (CONT'D)

Español

15

(6) Función para hielo rápido

Presione los botones E y M al mismo tiempo durante tres segundos: El botón
con la luz indicadora N del filtro de agua parpadeará y el congelador entrará
al modo de hielo rápido; 24 horas más tarde saldrá del modo de hielo rápido
automáticamente. Presione los botones E y M a la vez durante tres segundos
nuevamente para salir del modo de hielo rápido.

(7) Cómo detener la función de preparación de hielo

Presione los botones G y J a la vez durante tres segundos: La lámpara
indicadora E parpadeará y la preparación de hielo se detendrá. Cuando
presione los botones G y J a la vez durante tres segundos nuevamente, la
preparación de hielo se iniciará nuevamente.

(8) Función Sabbath

Oprima los botones E y L al mismo tiempo durante 3 segundos. Las luces inte­riores, las pantallas de LED y los tonos se apagarán. Oprima de nuevo los
botones E y L al mismo tiempo durante 3 segundos; se escucharán los tonos, se
encenderán las luces y las pantallas, y el modo Sabbat finalizará.

(9) Función de conversión entre Celsius y Fahrenheit

Presione los botones F, G y J del centro de control a la vez durante 3 segundos:
Las lecturas de temperatura en Celsius estarán en funcionamiento después del
primer sonido del timbre. Presione los botones F, G y J del centro de control a la
vez durante 3 segundos nuevamente para cambiar al modo Fahrenheit. Las
lecturas de temperatura en Fahrenheit estarán en funcionamiento después del
primer sonido del timbre.

ENERGY SAVER

E M N

E G J

ENERGY SAVER

E L

ENERGY SAVER

F G J

ENERGY SAVER

CONFIGURACIÓN DE LAS FUNCIONES DE

CONTROL (CONT'D)

Español

16

(10) Configuración del indicador del filtro de agua

Cuando la luz indicadora del filtro de agua está encendida, debe cambiarse el
filtro de agua. Una vez que se cambia el filtro de agua, presione el botón M de
reinicio del filtro de agua. La luz indicadora del filtro de agua N se apagará.

¡Precaución! Cuando sea necesario cambiar el filtro de agua, consulte la

sección “Filtro de agua”.

3,75 GALONES debe descargar a través del filtro antes del uso
(aproximadamente 5 minutos.)

Note: Nuestros filtros de agua de cumplir con CA.

Proposiciones requisitos.

(11) Ahorro de energía

1. El botón Energy Saver está configurado inicialmente en encendido. Podrá
ver la sigla “ES” en la pantalla derecha durante 3 segundos cuando abra las
puertas de refrigeración; posteriormente volverá a mostrar la temperatura de
refrigeración.

2. Si presiona y mantiene presionado el botón de ahorro de energía M del
panel de control durante 5 segundos, puede encender o apagar esta función.

3. "ES" aparecerá únicamente cuando el ahorro de energía esté encendido.

ENERGY SAVER

M N

Español

CONFIGURACIÓN DE LAS FUNCIONES DE

CONTROL (CONT'D)

ENERGY SAVER

M

17

(12) Modo demo

1. Los motores del compresor y el ventilador no funcionan en el modo demo.

2. Oprima los botones F, G y K al mismo tiempo durante 3 segundos.

Después de que se escuche el primer tono, quedará activado el modo Demo
(Demostración). Las pantallas de temperatura mostrarán “- -”. Oprima de nuevo
los botones F, G y K al mismo tiempo durante 3 segundos para cancelar el
modo Demo.

(13) Alarma de puerta entreabierta

Cuando se abre cualquier puerta durante más de 60 segundos, se apagará la
función de alarma de puerta entreabierta del refrigerador y el refrigerador hará
sonar el timbre una vez cada 30 segundos. Esto alerta al usuario de que una
puerta quedó abierta.

(14) Protección contra sobrecargas eléctricas

El refrigerador está equipado con protección contra sobrecargas eléctricas.
Cuando se detecte una sobrecarga eléctrica, el refrigerador se apagará
automáticamente. El refrigerador volverá a arrancar automáticamente después de
5 minutos.

(15) Configuración de recuperación tras falta de energía
eléctrica

Cuando se produce una falta de energía eléctrica, los valores que tenía el refrig­erador antes de la interrupción eléctrica se guardan en la memoria. Esto permite
que el refrigerador vuelva a los valores previos cuando se enciende de nuevo.

(16) Falla en la pantalla

Si la pantalla se descompone, pero se siguen escuchando los tonos al oprimir los
botones, significa que los botones aún funcionan. No obstante, debe llamar a un
ingeniero de reparaciones posventa para que solucione el problema para garan­tizar un rendimiento óptimo.

Español

F G K

ENERGY SAVER

18

• Los alimentos frescos o congelados que van a ser utilizados en el corto plazo

pueden ubicarse en la sección superior para alimentos frescos o en el cajón
central del congelador. Mantenga los alimentos crudos cerca del área inferior,
alejados de los alimentos listos para ingerir del área superior.

• La altura de los estantes de ménsulas puede regularse según sus necesidades

de guardado.

Cuando regule la altura del estante, primero retire los alimentos ubicados sobre
el estante. Luego levántelo inclinando la parte de adelante hacia arriba y jale.
De esta forma se destraban los ganchos de atrás. Luego ubique los ganchos en
una nueva ranura e incline hacia abajo hasta su posición en un plano liso y
horizontal. (Consulte las imágenes a la derecha.)

¡Precaución! Asegúrese de que los dos lados del estante estén equilibrados, de

lo contrario, el estante o los alimentos pueden caerse.

• Uso del cajón para frutas y verduras

El refrigerador fue diseñado para que incluya un cajón para frutas, verduras
y fiambres. Su temperatura interior puede regularse según el tipo de alimentos
que se guarden.

• Suba el botón del control de humedad del lado derecho del cajón para que la

humedad sea mayor, para guardar pepinos, uvas, naranjas, manzanas,
melocotones, lechuga y otros productos con mucha humedad.

• Baje el botón del control de humedad del lado derecho del cajón para bajar

la humedad. Esto es adecuado para guardar carne, queso, cebollas, tomates y
otros alimentos más secos.

• Lugar de almacenamiento del ancho completo de la unidad y sus usos

El refrigerador está especialmente diseñado para que incluya un lugar de
almacenamiento del ancho completo de la unidad. Puede regularse su
temperatura interior, según el tipo de alimentos que se guarden.

Nota: Para evitar daños, no presione demasiado el botón de ajuste del aire.

Ajuste de altura y limpieza del recipiente de la puerta

Para cambiar su ubicación, levante el recipiente de la puerta mientras lo sostiene
de ambos lados y jálelo hacia fuera. Después de limpiar el recipiente de la
puerta, puede instalarlo de la manera contraria y la posición puede ajustarse
según la altura de los alimentos a almacenar.

Cómo quitar la tapa del cajón para frutas y verduras

Levante el estante y jálelo hacia fuera.
¡Precaución! Cuando ajuste la altura del recipiente de la puerta, es mejor que

el recipiente para lácteos esté sobre el recipiente de la puerta.

Español

INFORMACIÓN DEL COMPARTIMIENTO PARA

ALIMENTOS FRESCOS

19

• Se recomienda mantener algo de espacio entre alimentos para que la

circulación del aire sea buena. Las temperaturas del refrigerador son
levemente más altas cerca de la parte superior y más bajas cerca de la base.

• Cómo cambiar las lámparas de la luz de los alimentos frescos

El voltaje y vataje de las lámparas de alimentos frescos son: 115 voltios, 60 Hz
– 40 vatios. (No use nunca lámparas con potencia superior a los 40 vatios.) La
base del foco es de tipo E17, tamaño intermedio.

Cuando cambie las lámparas de la luz:

• Saque el enchufe de energía del tomacorriente de la pared para cortar la

energía.

1. Quite el tornillo que sujeta el protector del foco.

2. Utilice las manos para presionar en la parte de atrás del protector de la

luz, con lo que se liberan dos lengüetas.

3. Luego sostenga el protector de la luz y jálelo hacia afuera.

• Gire la lámpara hacia la izquierda y coloque una lámpara nueva girando

hacia la derecha.

• Instale nuevamente el protector de la luz en las lengüetas en el orden opuesto

y vuelva a trabarlo en su lugar.

• Cómo quitar e instalar la cortina de aire (sólo para reparar si es necesario).

1. Quite el filtro de agua.

2. Quite el protector de la luz de los alimentos fresco y desenrosque la

lámpara.

3. Quite los tornillos del marco de la cortina de aire con un destornillador.

4. Quite la cortina de aire de los alimentos frescos, usando las manos para

presionar la cortina de aire con un poco de fuerza.

• Instale la cortina de aire siguiendo estos pasos en el orden opuesto.

Español

20

Antes de ubicar alimentos calientes en el refrigerador, primero debe permitir que
se enfríen hasta que alcancen la temperatura ambiente. Los alimentos que se
guarden en el refrigerador deben limpiarse y las gotitas de agua deben secarse
después de limpiarlos. Antes de colocar los alimentos en el refrigerador para
almacenarlos, se recomienda que se los presurice, así el agua no puede vapori­zarse, las frutas y las verduras se pueden mantener frescas y los olores de los
alimentos no se mezclan. Los alimentos guardados pueden marcarse en bolsas.
Guarde los alimentos de manera separada según los distintos tipos de alimentos.
Los alimentos que se consumen a diario pueden almacenarse en la parte de
adelante del estante. Intente evitar que se abra la puerta con frecuencia, porque
se reduce la vida útil de los alimentos. Cuando guarde alimentos en la sección
de alimentos frescos, haga suficiente espacio para que el aire circule adecuada­mente. Esto ayuda a mantener la vida útil de los alimentos. Cuando guarde los
alimentos, debe asegurarse de que no estén demasiado cerca del revestimiento
para evitar que se congelen en la parte de atrás o en los costados del refrigera­dor. De modo que debe guardar los alimentos asegurándose de que haya al
menos un poco de espacio entre los alimentos almacenados y paredes interiores.

Se sugiere que se corten las hojas de los rábanos y otros tubérculos antes de
guardarlos. De esta manera los nutrientes se conservan en las raíces y las hojas
no los absorben. Ponga los alimentos refrigerados en el área de alimentos fres­cos para que se descongelen. La temperatura baja de los alimentos refrigera­dos reduce la formación de bacterias y prolonga la vida útil de los alimentos.
Algunos alimentos, tales como cebollas, ajos, bananas y tubérculos se conservan
mejor a temperatura ambiente que en el refrigerador. Los melones, piñas y
bananas pueden ir directamente al congelador después de prepararlos si se los
va a guardar durante un período más prolongado.

• El congelador es adecuado para guardar alimentos durante un período

prolongado. La temperatura dentro del congelador es baja (entre -2 y 8
grados F). Mantiene los alimentos frescos durante un período prolongado.
Los alimentos congelados deben envolverse y marcarse cuando se guardan

para saber cuál es el tiempo de almacenamiento.
Cómo cambiar la lámpara de luz del congelador:
La clasificación eléctrica de la lámpara es: 115 voltios, 60 Hz – 40 vatios.
El portalámparas es tipo E 17. (No utilice nunca lámparas con potencia superior

a 40 vatios.)
Cuando cambie la lámpara de la luz:

• Jale del enchufe del cable de energía para desconectar la energía.

• Levante levemente el protector de la luz y luego sáquelo en la dirección que se

muestra.

• Gire la lámpara hacia la izquierda y hágala a un lado, luego instale una

lámpara con la misma potencia.

• Instale el protector de la luz en el orden inverso.

INFORMACIÓN SOBRE EL CONGELADOR

Español

CONSEJOS PARA EL ALMACENAMIENTO DE

ALIMENTOS FRESCOS

21

1. Preparación antes de usar la máquina de hielo y el surtidor de agua fría:
a) Corte la tubería de agua según las necesidades y evite doblar demasiado

la tubería. Por lo general, el largo debe ser de menos de 18 pies (5m). Si
la tubería de agua es demasiado larga, el contenido de hielo y el
contenido de agua fría se ven afectados por la falta presión del agua.

b) La tubería de agua no puede soportar el calor. Manténgala alejada de las

fuentes de calor.

c) Es probable que desee que un ingeniero de reparaciones instale la

tubería de agua.

d) Instrucciones para la tubería de suministro de agua: La presión de agua

fría debe ser de entre 21 y 123 libras por pulgada cuadrada para que el
hielo se produzca automáticamente.

e) El filtro de agua es para quitar el cloro y los olores del agua. No puede

esterilizar o destruir otros elementes, por lo tanto, asegúrese de conectar la
tubería de agua a una fuente de agua potable.

USO DE LA MÁQUINA DE HIELO Y EL SURTIDOR

DE AGUA FRÍA

Antes de poner alimentos calientes en el refrigerador, permita que se enfríen
hasta alcanzar temperatura ambiente. Divida los alimentos en porciones
pequeñas, así es más fácil almacenarlos en el área de alimentos frescos. Cada
porción debe marcarse así pueden controlarse el contenido y la fecha antes de
cocinar. Cada porción de alimento no debe superar las 5,5 libras (2,5 kg). Los
alimentos deben estar en paquetes antes de congelarlos. Mantenga la superficie
de los paquetes seca. De esta manera se evita que los paquetes se congelen
pegados. El material de empaque de los alimentos debe ser inodoro y no debe
permitir el paso de aire, así pueden mezclarse distintos alimentos sin que se vea
afectada su calidad. Los alimentos deben almacenarse según el uso. Los
alimentos deben clasificarse según su uso. Escriba la fecha, la fecha de
vencimiento y el nombre del alimento en la parte de afuera de los materiales de
empaque, así puede estar seguro de qué alimentos se trata y cuándo es seguro
ingerirlos. Saque los alimentos del congelador para descongelarlos cuando los
necesite. Los alimentos descongelados no pueden volver a congelarse a menos
que se cocinen. De lo contrario, se verá afectada la calidad de los alimentos
y su seguridad. No ponga demasiados alimentos frescos en el congelador a la
vez. Esto podría superar la capacidad de enfriamiento del congelador. (Consulte
los “Datos técnicos”.)

Español

PRECAUCIONES CUANDO SE CONGELAN

ALIMENTOS

22

Español

2. Precauciones
a) Para evitar que se congele la tubería de agua, no la instale en un lugar

que esté por debajo de los 32ºF.

b) Abra la válvula de agua para que pase el chorro de agua hasta que el

agua esté limpia y pueda controlar si existen pérdidas en las juntas de la
tubería de agua.

c) Cuando la temperatura de la máquina de hielo sea igual o inferior a los

5 ºF, comenzará a preparar hielo. (Descarte las primeras tandas de cubos
de hielo si prepara hielo después de un tiempo prolongado en que no usó
esta función.)

d) Después de que se instale el refrigerador, coloque la tubería de suministro

de agua en un lugar adecuado para evitar presiones y daños.

e) El filtro de la tubería de agua tiene como función filtrar las impurezas del

agua y para que los hielos estén limpios y sean higiénicos. Por lo tanto, el
filtro absorberá impurezas durante el uso normal. Después de un período
prolongado de uso, si los cubos de hielo se hacen más pequeños, es
probable que el filtro tenga obstrucciones por las impurezas. Después de
6 meses de uso, se encenderá la luz indicadora de “Cambio de filtro”. En
este momento, le sugerimos que concurra a un centro de atención posventa
Haier autorizado de su zona o llame al 1-877-337-3639. Después de cam­biar el filtro, oprima el botón de reinicio del filtro de agua y manténgalo
oprimido durante un segundo; la luz indicadora se apagará. El refrigera­dor incluye un filtro instalado; posteriormente, deberá comprar uno y cam­biarlo usted mismo.

f) La máquina de hielo sólo debe conectarse a una fuente de agua potable.

USO DE LA MÁQUINA DE HIELO Y EL SURTIDOR

DE AGUA FRÍA (CONT'D)

3. Funcionamiento de la máquina de hielo:
La bandeja de la máquina de hielo recibe periódicamente un flujo automático

de agua que va a la bandeja de cubos de hielo de la máquina de hielo.
Cuando el agua se congela, un sensor en la bandeja reconoce que se han for­mado los cubos y automáticamente gira la bandeja para dejar caer los cubos
de hielo en la canasta de hielo. La capacidad de la máquina de hielo depende
de la temperatura ambiente, la frecuencia con que se abre la puerta del conge­lador y la configuración de temperatura de enfriamiento del compartimiento del
congelador. Normalmente, la producción diaria de hielo es de 4 libras.

4. Si ésta es su primera máquina de hielo:
Ocasionalmente puede oír algunos sonidos, como el fluir del agua o de los

cubos de hielo que caen. Estos sonidos son normales. Puede suceder que en
períodos de uso poco frecuente de hielo, los cubos se peguen. Esto es normal.

5. Si no utiliza hielo con frecuencia:
Los cubos de hielo más viejos pueden estar en mal estado. Limpie el

recipiente para los hielos periódicamente con agua tibia. Antes de volver a
ubicarlo séquelo bien así los cubos no se pegan a las superficies.

23

Español

6. Cuando no usa el canasto para los hielos durante períodos prolongados:
Si no va a utilizar el recipiente para hielo durante un período prolongado,

descarte los cubos de hielo restantes, lave el recipiente con agua tibia,
séquelo con una toalla y vuelva a ubicarlo en el refrigerador. Luego cierre la
válvula de suministro de agua que va al refrigerador.

Nota:

1. El cajón central del congelador está diseñado para que se mantengan cubos

de hielo en una bandeja en el lado izquierdo y, o bien más hielo o alimentos
congelados con frecuencia y vueltos a usar en el lado derecho del cajón.

2. Cuando abra el cajón central del congelador evite que el movimiento sea

rápido, lo que puede provocar que los cubos de hielo se caigan en el cajón
inferior y profundo del congelador.

3. Cuando la máquina de hielo está liberando el hielo en el canasto para el

hielo del cajón central, en la pantalla del reloj del surtidor aparecerá una
señal de guiones que forman un círculo. Se recomienda que el usuario espere
a que los cubos de hielo caigan antes de abrir el cajón central del
congelador.

24

Español

DESCONGELACIÓN Y LIMPIEZA

• Descongelación

La descongelación se realiza automáticamente, de modo que no es necesario
descongelar manualmente el refrigerador.

• Limpieza

Para que los olores internos sean mínimos, es mejor limpiar periódicamente los
estantes interiores, los cajones para frutas y verduras, los recipientes y las
paredes. Por su seguridad, antes de limpiar, desenchufe la energía. Limpie el
refrigerador con un paño suave o esponja con agua tibia. Cuando haya
finalizado, seque las áreas con un paño limpio y seco.

1. El refrigerador es pesado. Cuando mueva el refrigerador para limpiarlo o

repararlo, tenga cuidado de proteger el piso. Cuando mueva el refrigerador,
manténgalo en posición vertical. No lo incline. De esta manera se previenen
los daños al piso.

2. Durante la limpieza, no vaporice ni enjuague el refrigerador con agua o

líquidos. Esto podría dañar las piezas eléctricas.

3. Cuando limpie cerca de las piezas eléctricas, como el interruptor de la luz o

la lámpara, use un paño seco.

4. No limpie el refrigerador con un cepillo duro o de alambre. No use solventes

orgánicos tales como detergente, gasolina, laca, diluyente, acetona o ácido.
Lo mejor es el agua tibia.

5. Asegúrese de no tener las manos húmedas cuando toque las piezas de acero

frías para evitar que la piel se pegue a las piezas de acero.

6. Durante la limpieza, no use agua caliente para limpiar los estantes de vidrio,

ya que pueden romperse o partirse. Esto puede ocasionar lesiones personales
y daños al refrigerador.

7. Las juntas de la puerta con frecuencia juntan suciedad, de modo que debe

limpiarlas con un paño húmedo.

25

• Cuando la luz indicadora de filtro de agua está encendida:

Si la luz indicadora de filtro de agua está encendida, esto significa que debe
cambiar el filtro de agua. Debe cambiar el filtro de agua al menos cada seis
meses o cuando la capacidad de agua o la capacidad de producción de hielo
han demostrado una disminución evidente. Preste atención a la condición del
agua que recibe, dado que puede ser necesario cambiar el filtro de agua con
frecuencia por la diferencia entre las propiedades del agua las distintas áreas.

Atención: Según la calidad de la fuente de agua, es probable que deba cambiar

el filtro de agua con mayor frecuencia que cada 6 meses.

• Cambio del filtro de agua:

1. Quite el filtro viejo girando la manija cartucho del filtro hacia la izquierda.

2. El cartucho saldrá levemente de la carcasa del filtro.

3. Saque el cartucho de la carcasa.
¡Precaución! Puede quedar agua en el cartucho del filtro viejo. Esto puede

provocar que se derrame algo de agua a través del desagüe
de la carcasa del filtro.

4. Quite el termosellado de protección del nuevo cartucho de filtro. Introdúzcalo

en la carcasa del filtro con la manija del cartucho del filtro en posición
vertical. Luego presione el cartucho del filtro dentro de la carcasa se detenga.

5. Gire suavemente la manija del cartucho hacia la derecha hasta que se

detenga. La manija del cartucho debe estar en posición horizontal.

6. Permita que el dispensador de agua funcione durante 3 a 5 minutos después

de sustituir el filtro para que vacíe el tanque de agua. Deseche el agua.

7. Después de sustituir el cartucho del filtro Haier, reinicie la luz indicadora del

filtro de agua.

¡Precaución!

1. El surtidor de agua del refrigerador y la máquina de hielo no pueden usarse

con el filtro de agua.

2. Para realizar consultas sobre el reemplazo del filtro o para obtener

información sobre nuestros productos Haier, póngase en contacto con su
distribuidor o llame al 1-877-337-3839.

Nota

1. No use el filtro de agua, el surtidor o la máquina de hielo con agua que no

sea segura desde el punto de vista microbiológico. Si no está seguro de la
calidad del agua, no la use sin desinfectarla antes o después de que pase por
el sistema.

2. Después de instalar un nuevo filtro de agua, descarte todo el hielo que se

produzca durante las primeras 24 horas.

3. Si el surtidor para beber del refrigerador o la máquina de hielo no se han

usado de manera activa durante un período de tiempo prolongado o si los
cubos de hielo tienen un sabor u olor desagradables, cambie el filtro de
agua.

4. El aire atrapado en el sistema puede provocar que el agua y el cartucho del

filtro se salgan. Tenga precaución al momento de sacarlo.

CAMBIO DEL FILTRO DE AGUA

Español

26

• Cómo hacer frente a los cortes de energía

Los alimentos pueden estar en buenas condiciones después de varias horas de
un corte de energía, incluso durante el verano. Debe llamar a la empresa de
electricidad para preguntarles cuánto durará el corte. Después de un corte
de energía, no agregue más alimentos al refrigerador, y abra la puerta con la
menor frecuencia posible. Si sabe de antemano que habrá un corte de energía,
prepare cubos de hielo y póngalos en la parte superior del compartimiento para
alimentos frescos.

Nota: Si la temperatura del congelador sube debido a un corte de energía o a

otra falla en el funcionamiento, la fecha de vencimiento de los alimentos
congelados puede cambiar y su calidad puede disminuir.

• Suspensión del uso

Si no desea usar el refrigerador durante un período prolongado, desenchufe la
energía del artefacto. Interrumpa el suministro de energía y las fuentes de agua.
Limpie el refrigerador como se indica en este manual. Deje la puerta del
refrigerador abierta para evitar que se acumulen los olores.

Nota: Normalmente, el refrigerador tiene un mejor rendimiento cuando se lo

deja funcionar de manera continua en lugar de desenchufarlo y volver a
energizarlo con frecuencia.

• Vacaciones

Si se va de vacaciones por un período prolongado, corte la fuente de energía y
el suministro de agua y saque todos los alimentos. Limpie el interior del
refrigerador después de que toda la escarcha se haya derretido. Límpielo con
un paño para quitar los restos de alimentos que puedan producir olores. Si la
temperatura ambiente es bajo el punto de congelación, llame a personal de
reparaciones calificado para que drene el sistema de agua. Esto evita que se
produzcan pérdidas y que las tuberías revienten a causa del agua congelada.

• Durante el transporte

Jale del enchufe del cable de energía y desconecte la energía. Retire todos los
alimentos. Fije todas las piezas móviles, tales como los estantes para alimentos
frescos y del congelador y los cajones para frutas y verduras, con cinta
adhesiva de calidad. Cierre las puertas y cajones del refrigerador y fíjelos con
cinta para evitar que se abran durante su transporte. Durante el transporte, el
ángulo máximo de inclinación no debe superar los 45 grados (desde la posición
vertical) para evitar daños en el sistema de enfriamiento. Durante el transporte,
no sostenga la manija del refrigerador. Esto podría causar daños a la unidad y
es una amenaza a la seguridad personal.

Nota: Se sugiere que no se coloque el refrigerador en posición horizontal

durante su transporte. Esto podría hacer que el aceite se escurra del
compresor. Si debe transportarlo de esta manera, deje el refrigerador en
posición vertical durante 4-6 horas así el aceite puede volver al
compresor antes de encenderlo.

DESCONEXIÓN DEL REFRIGERADOR

Español

27

Antes de llamar a reparaciones, lea el siguiente cuadro. De esta manera puede
ahorrar tiempo y dinero. En este cuadro, se explican los problemas usuales que
usted puede corregir con ajustes menores.

DETECCIÓN Y SOLUCIÓN DE PROBLEMAS

Problema Causa Solución

El
compresor
no funciona

• El refrigerador está en

enfriamiento con
congelado profundo.

• El refrigerador no recibe

energía.

• El fusible del interruptor

automático de la
habitación ha saltado.

• No hay electricidad en la

línea.

• Esto es normal en el caso de

los refrigeradores automáticos.
El período de enfriamiento con
congelado profundo dura
alrededor de 30 minutos.

• Asegúrese de que el enchufe

de la corriente esté bien intro­ducido en el tomacorriente.

• Verifique y cambie el fusible

por uno nuevo de 15A o reini­cie el interruptor automático.

• Controle la línea de energía

de la habitación. Llame a la
empresa de electricidad local.

El refrigera­dor se
enciende
con frecuen­cia o funcio­na durante
un período
prolongado.

• La temperatura ambiente o

la temperatura exterior es
demasiado alta.

• La máquina de hielo

automática está en
funcionamiento.

• Las puertas o los cajones

se abren y se cierran con
frecuencia.

• Las configuraciones del

control están en el modo
congelador y la sección
de alimentos frescos está
configurada en un nivel
frío.

• Las juntas de la puerta

y de los cajones pueden
estar sucias, deterioradas
o agrietadas.

• El condensador está sucio.

• En este caso, es normal que

el refrigerador funcione de
manera continua.

• Esto es normal, dado que

la máquina de hielo agrega
una carga de trabajo extra al
refrigerador.

• Intente reducir la frecuencia

con que se abren las puertas o
los cajones.

• Suba las temperaturas del

compartimiento levemente y
permita que pasen 24 horas
hasta que alcancen un nuevo
equilibrio.

• Limpie las juntas o caliente

levemente con un secador de
cabello así la junta toma la
forma del marco de metal.

• Limpie el condensador.

La temperatura es demasiado baja.

Español

28

Problema Causa Solución

El compresor se
enciende y se apaga
con frecuencia.

Los sensores de tem­peratura de los compar­timientos mantienen al
refrigerador en los pun­tos configurados, lo que
hace que el compresor
se encienda y apague.

Esto es normal. El compresor del
refrigerador proporcionará el
enfriamiento requerido.

La temperatura den­tro del congelador
es demasiado baja,
pero la temperatura
de los alimentos fres­cos está bien.

La temperatura dentro
de la sección del conge­lador está configurada
en una posición demasi­ado baja.

Configure la temperatura del
congelador un poco más alta
y espere 24 horas para que se
logre un nuevo equilibrio.

La temperatura den­tro de la sección de
alimentos frescos es
demasiado baja,
mientras que las sec­ciones del congela­dor están bien.

La temperatura dentro
de la sección de alimen­tos frescos está configu­rada en una posición
demasiado baja.

Configure la temperatura den­tro de la sección de alimentos
frescos un poco más alta. Las
temperaturas lograrán un nuevo
equilibrio en 24 horas.

Los alimentos guar­dados en el lugar
de almacenamiento
del ancho completo
de la unidad están
congelados.

• La configuración de

control de la sección
de alimentos frescos
está en una posición
demasiado fría.

• Configure las temperaturas de

la configuración de control
más altas. La nueva tempera­tura configurada logrará un
equilibrio en 24 horas.

Los alimentos
almacenados en el
cajón para frutas y
verduras están con­gelados.

• Las configuraciones

del compartimiento
para alimentos frescos
indican una tempera­tura demasiado baja.

• Para evitar que se forme escar­cha o hielo, suba la tempera­tura de las configuraciones de
control de alimentos frescos.

Las lecturas en la
pantalla del surtidor
muestran códigos de
error.

• Se ha encontrado un

problema de funciona­miento electrónico.

• Llame a un ingeniero de repa­raciones de Haier, que podrá
diagnosticar el problema y
realizar las correcciones nec­esarias.

Español

29

Problema Causa Solución

Las temperaturas
de las secciones
del cajón del
congelador o del
compartimiento
de alimentos
frescos son
demasiado
elevadas

• Las puertas o los cajones

se abren con demasiada
frecuencia o durante
demasiado tiempo.

• Se dejan las puertas o los

cajones abiertos.

• El condensador está sucio.

• Intente reducir la frecuen-

cia con que se abren las
puertas o los cajones.

• Tenga especial cuidado

de que los sellados de
las juntas rodeen bien el
perímetro de las puertas.
Mantenga las juntas lim­pias y sin suciedad.

• Limpie periódicamente el

serpentín del condensador
con un accesorio de la
aspiradora.

La temperatura
es demasiado
alta en el conge­lador pero está
bien en la sec­ción de alimen­tos frescos.

• La configuración de la tem­peratura del congelador es
demasiado alta.

• Configure una temperatura

más baja para la sección
del congelador. Luego
permita que se equilibre
durante 24 horas en la
nueva temperatura más
baja.

La temperatura
es demasiado
alta en la sec­ción de alimen­tos frescos pero
está bien en el
congelador.

• La configuración de la

temperatura de la sección
de alimentos frescos es
demasiado alta.

• Configure una temperatura

más baja para los alimen­tos frescos. Se llega a la
nueva temperatura más
baja en un período de 24
horas.

La temperatura
dentro del cajón
para frutas y ver­duras es demasi­ado alta.

• La configuración de la tem­peratura de los alimentos
frescos es demasiado alta.

• Configure la temperatura

de los alimentos frescos
para que sea más baja y
permita que esta tempera­tura más baja se equilibre
en un período de 24
horas.

La temperatura es demasiado alta.

Español
