Page 1

Мультизональная система

MRV III-C PLUS AC

Сервисное руководство

Наружные блоки

AV08IMSEVA (A) AV10IMSEVA (A) AV12IMSEVA (A) AV14IMSEVA (A) AV16IMSEVA (A)

SYJS-02-2016REV.A Издание: 2016-02

Page 2

СОДЕРЖАНИЕ

1. Общая информация ...............................................................................................................................................1

1.1 Модельный ряд внутренних и наружных блоков .............................................................................................1

1.2 Внешний вид ......................................................................................................................................................2

1.3 Рекомендуемые комбинации наружных блоков ..............................................................................................6

1.4 Идентификация кода модели ............................................................................................................................7

1.5 Диапазон производительности и количество подключаемых внутренних блоков .......................................8

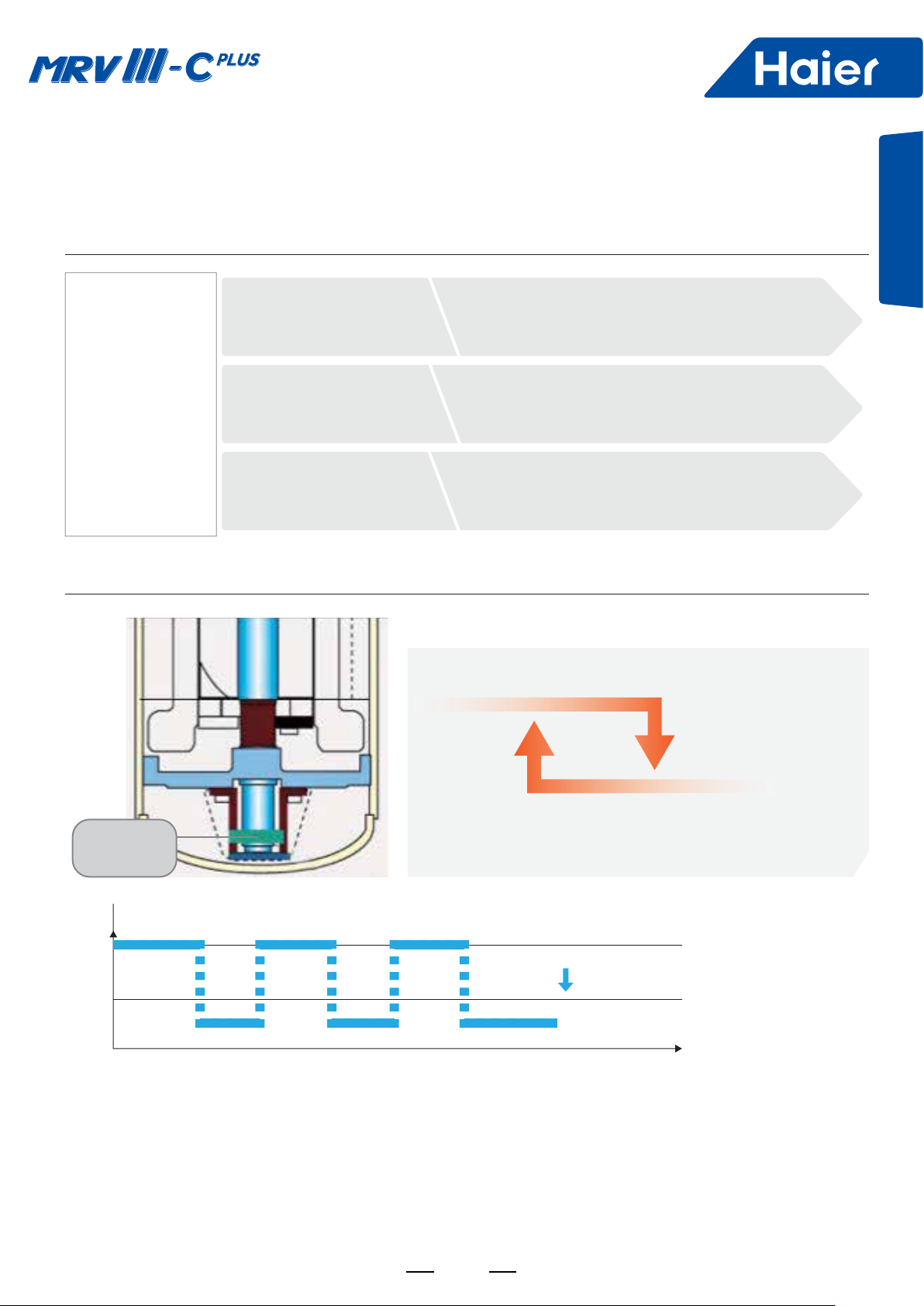

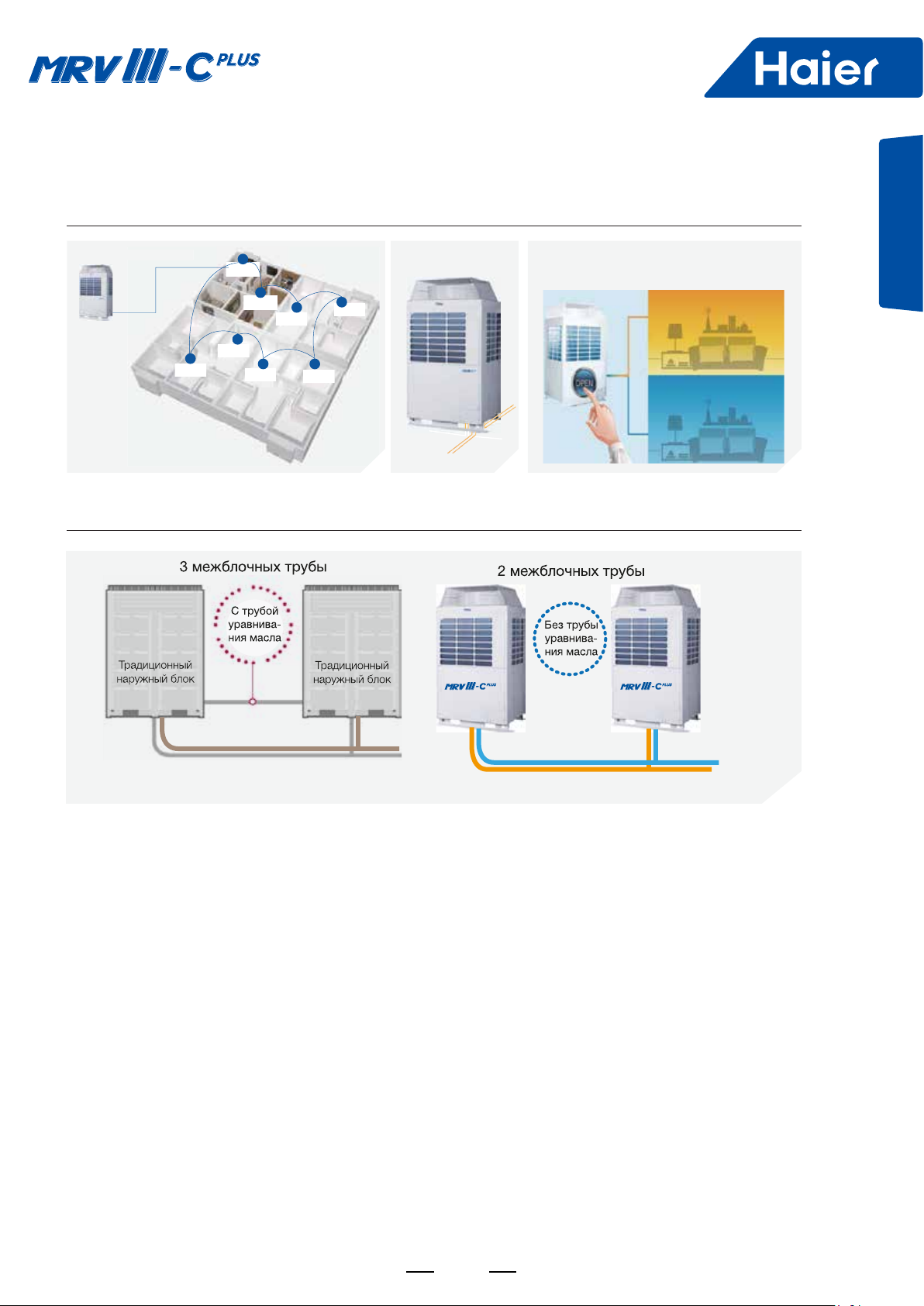

1.6 Отличительные особенности ............................................................................................................................9

2. Технические характеристики

3. Размеры................................................................................................................................................................34

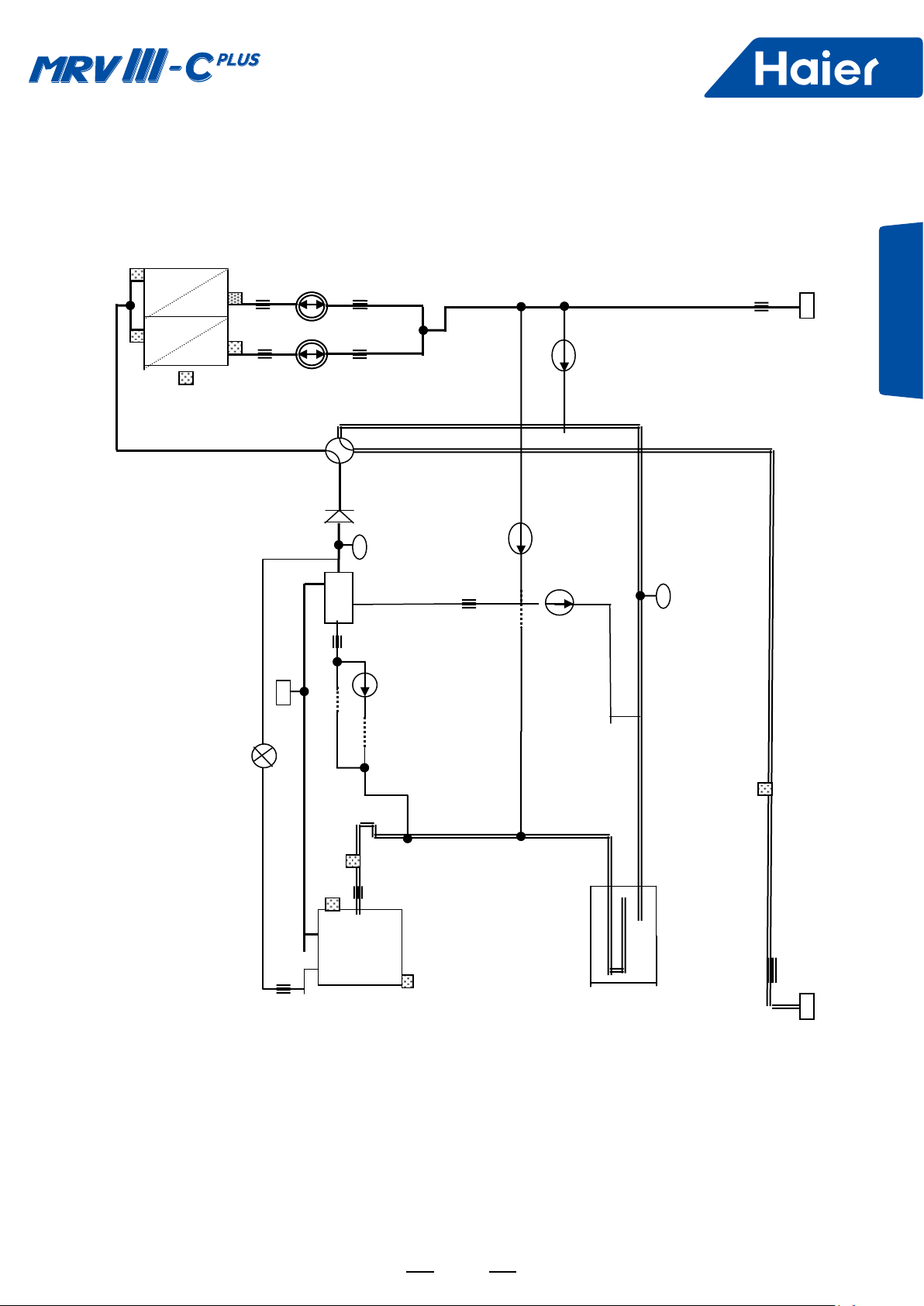

4. Схема холодильного контура ..............................................................................................................................35

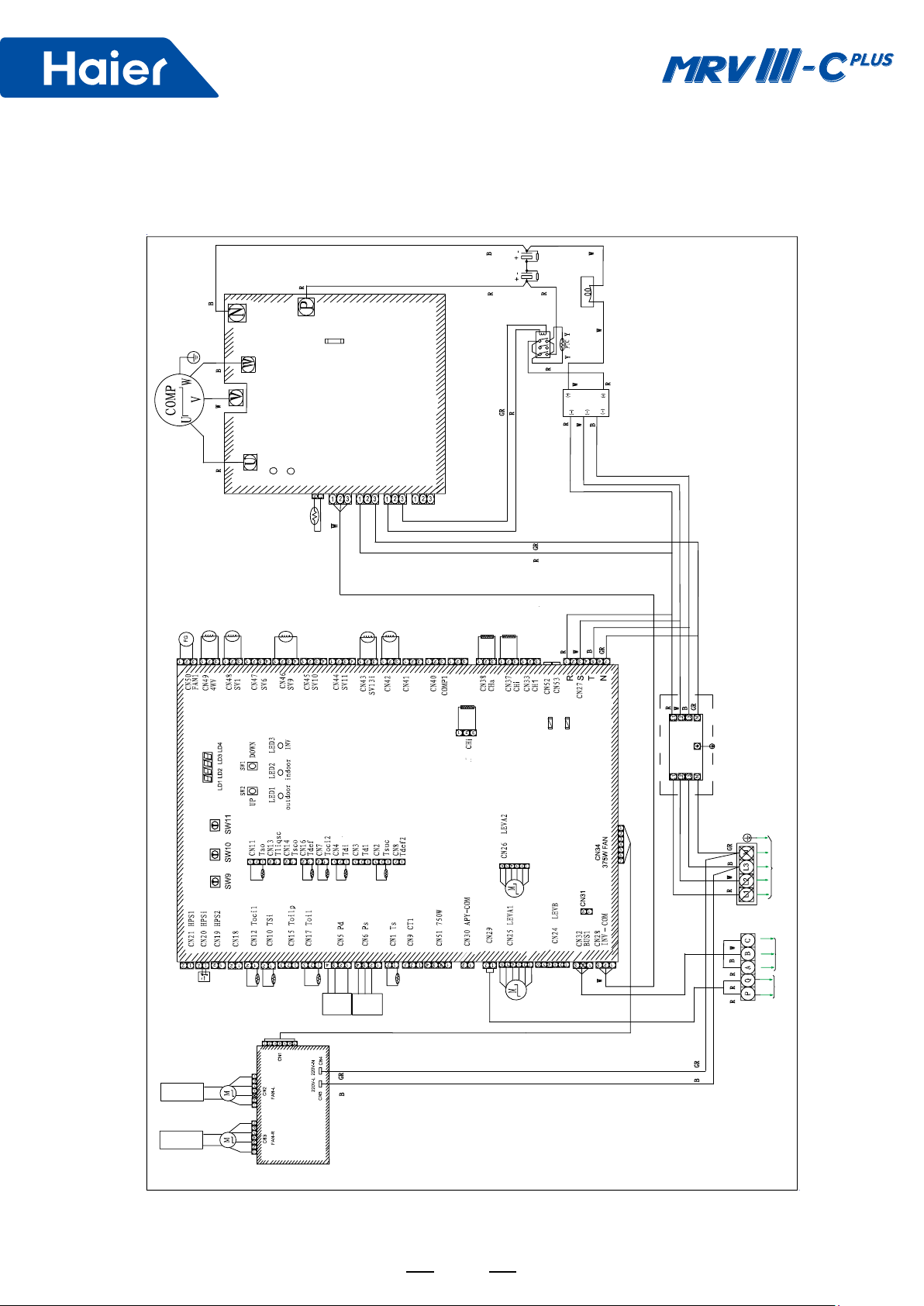

5. Электрические схемы ..........................................................................................................................................37

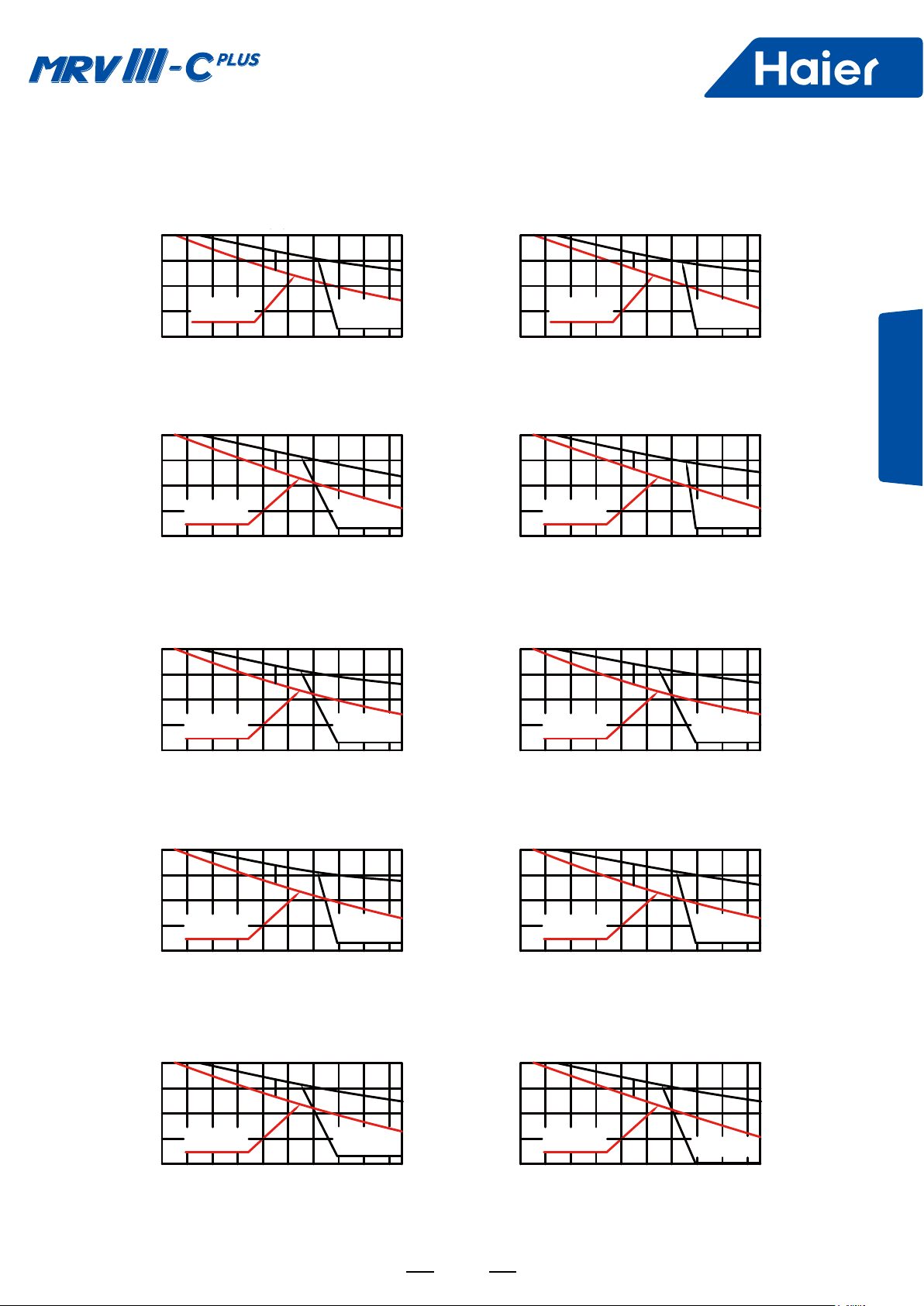

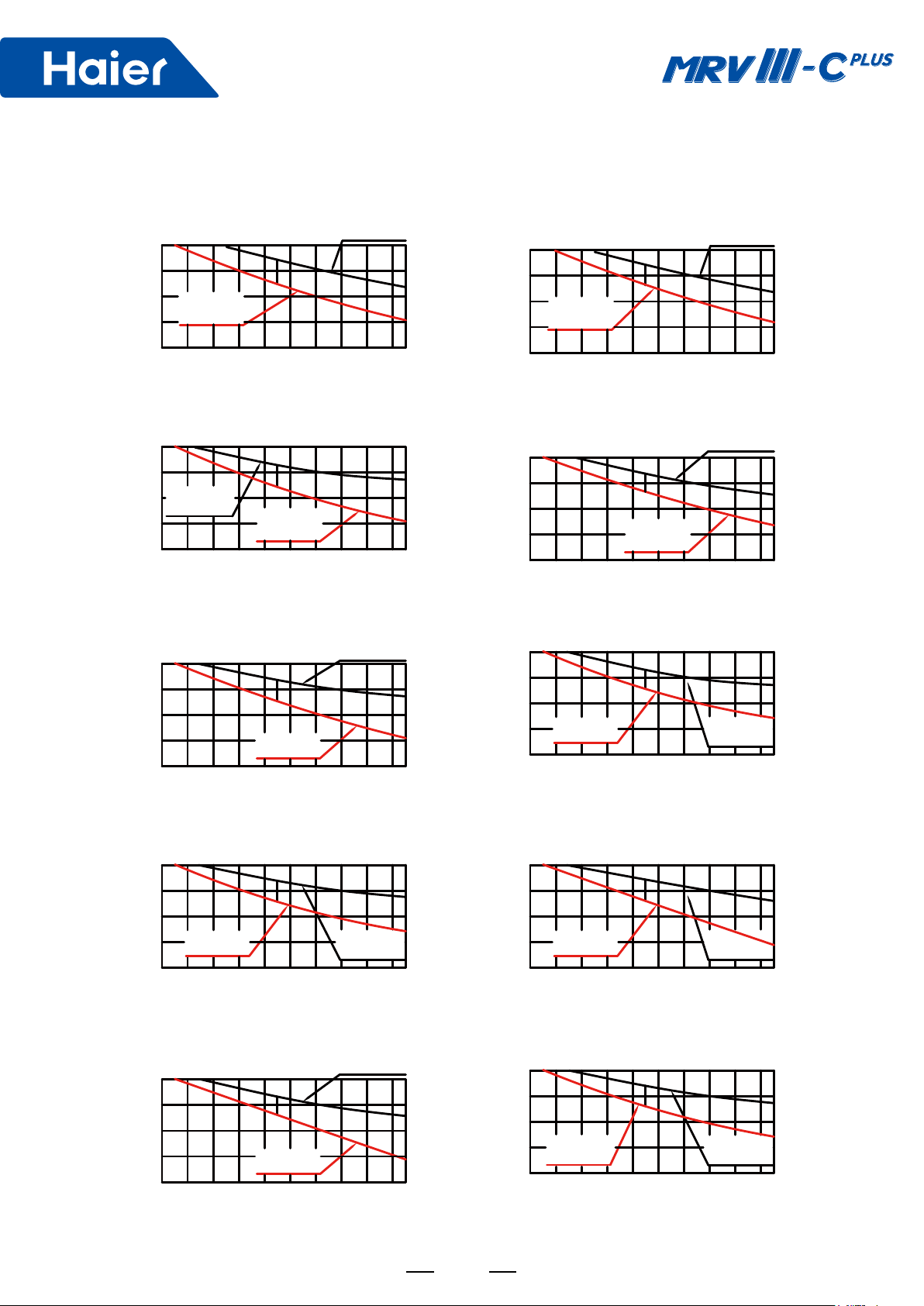

6. Расчёт производительности с учётом поправочных коэффициентов

7. Рабочий температурный диапазон .....................................................................................................................44

8. Шумовые характеристики....................................................................................................................................45

9. Монтаж наружных блоков ................................................................................................................................... 46

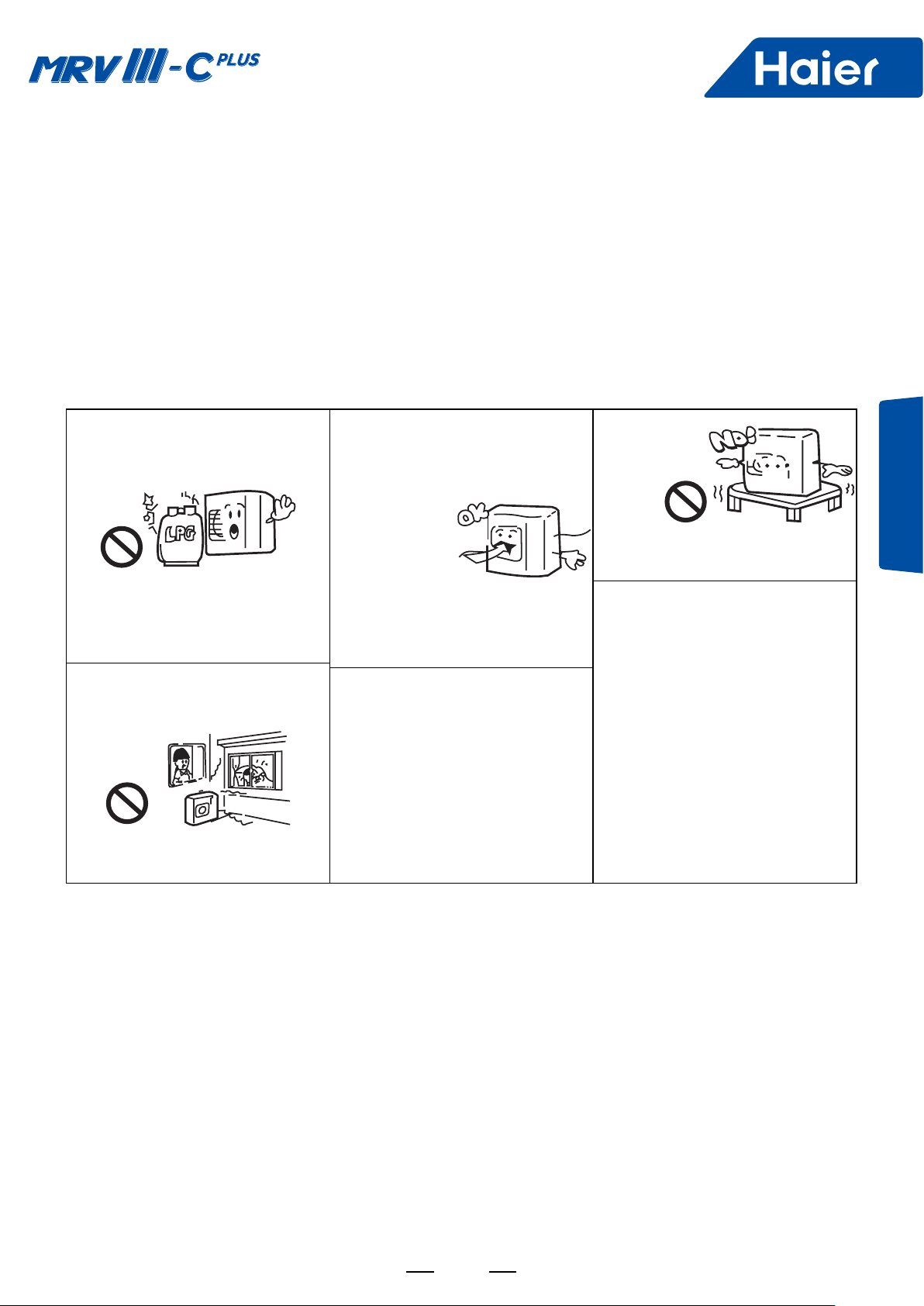

9.1 Меры предосторожности ................................................................................................................................46

9.2 Трубопровод хладагента .................................................................................................................................55

9.3 Рефнеты-разветвители внутренних блоков..................................................................................................64

9.4 Коллекторы (рефнеты-разветвители наружных блоков) .............................................................................. 66

9.5 Монтаж фреонопровода ...................................................................................................................................67

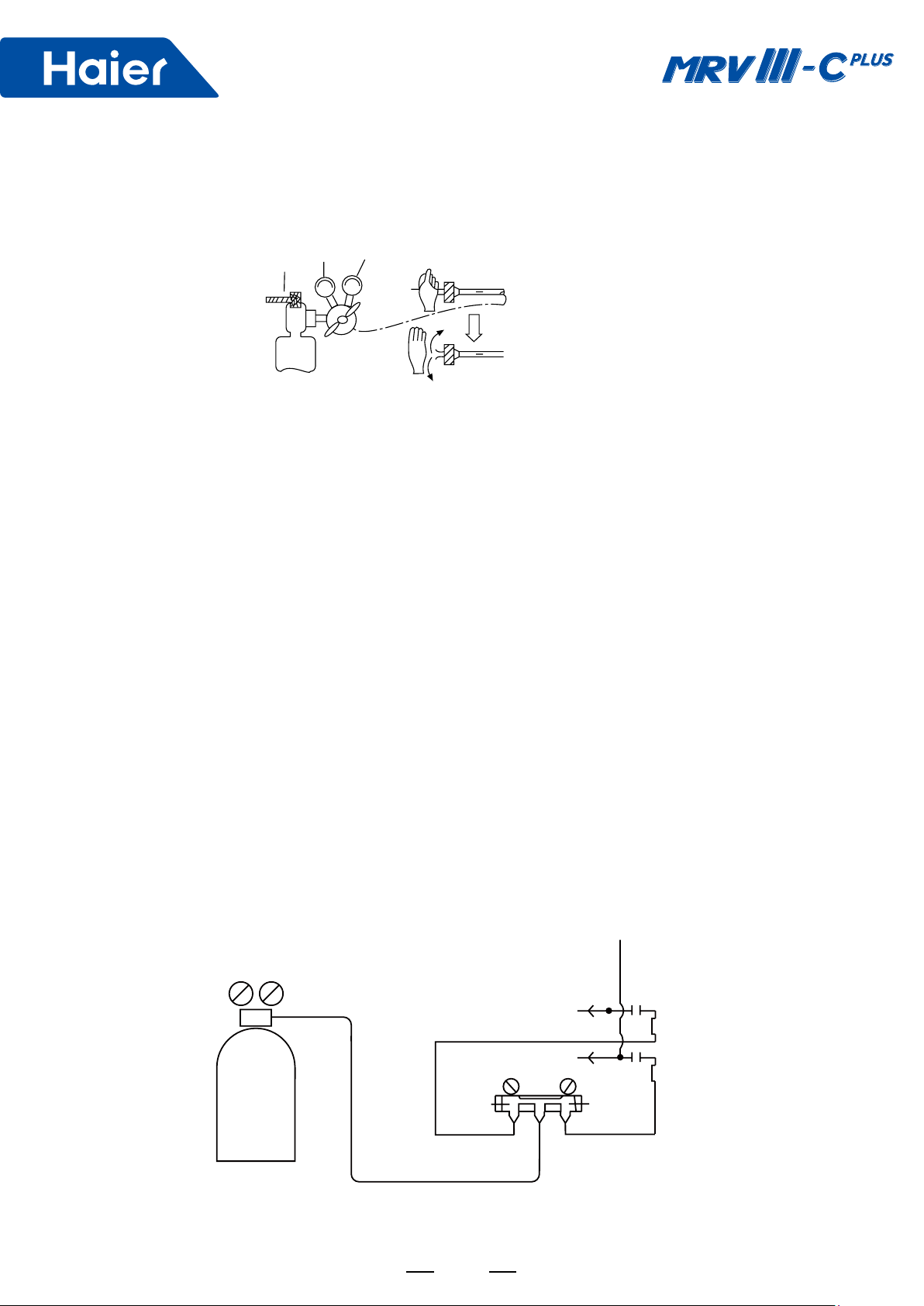

9.6 Проверка фреонопровода на утечки ...............................................................................................................68

9.7 Вакуумирование системы .................................................................................................................................69

9.8 Проверка работы вентилей .............................................................................................................................69

9.9 Дозаправка контура хладагента ......................................................................................................................70

9.10 Сравнение инструментов, используемых для монтажа системы MRVIII на R22 и R410A...................... 71

9.11 Пробный запуск в режиме тестирования..................................................................................................................... 72

10. Электроподключение....... ..................................................................................................................................73

10.1 Общая схема электроподключения.............................................................................................................. 74

10.2 Параметры электропитания и спецификация кабелей............................................................................... 75

10.3 Пробный запуск в режиме тестирования.......................................................................................................................... 77

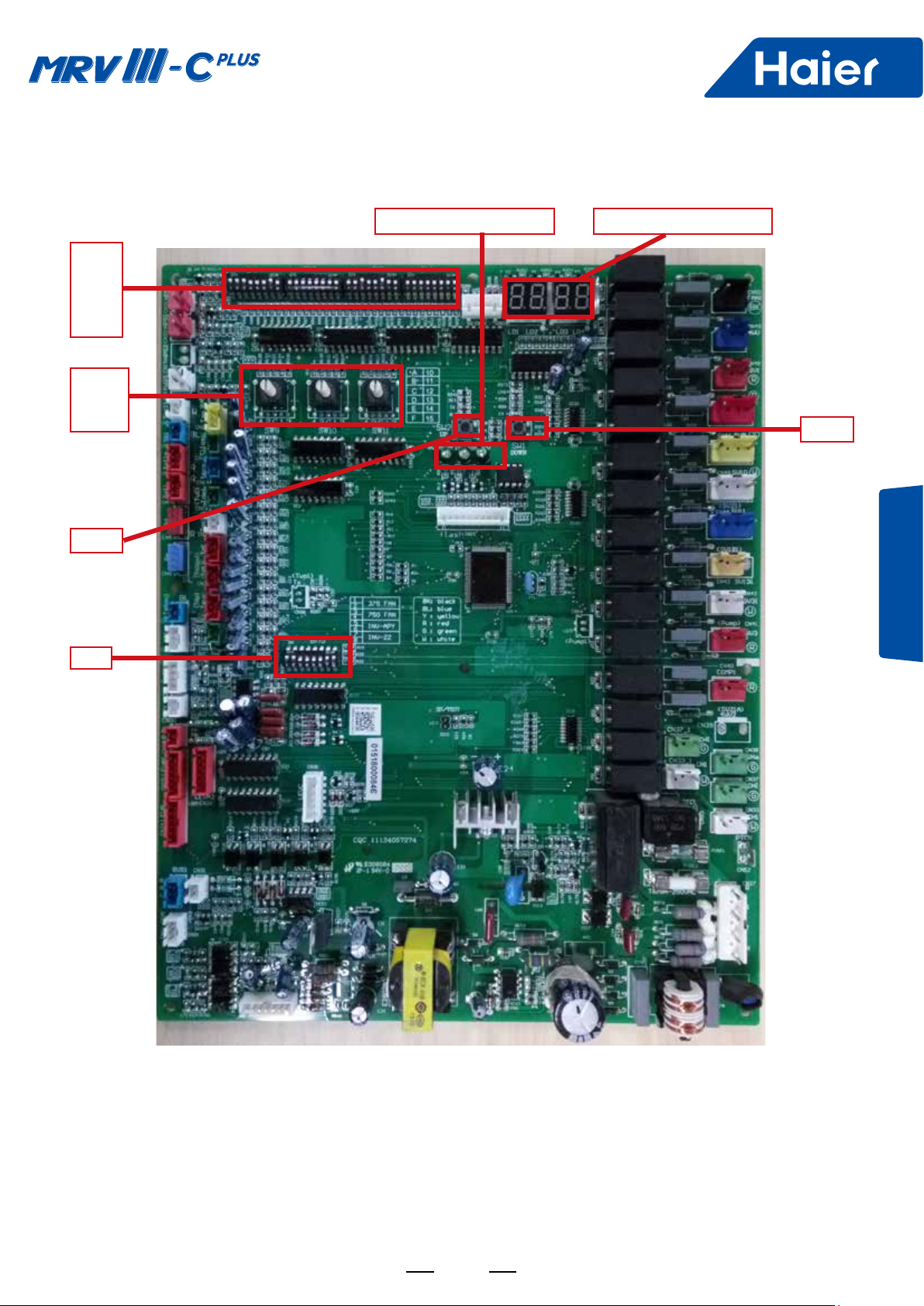

11. Главная плата управления наружного блока.................................................................................................. 89

12. Позиционирование Dip-переключателей........................................................................................................ 90

13. Мониторинговые элементы.............................................................................................................................. 94

14. Система управления наружного блока...........................................................................................................100

14.1 Управление запуском компрессора............................................................................................................ 100

14.2 Управление работой компрессора.............................................................................................................. 100

14.3 Управление работой вентилятора.............................................................................................................. 100

14.4 Управление функцией оттаивания.............................................................................................................. 100

14.5 Управление функцией возврата масла...................................................................................................... 101

14.6 Резервное функционирование.................................................................................................................... 101

15. Коды ошибок и неисправностей...................................................................................................................... 102

16. Диагностика и устранение неисправностей................................................................................................... 108

Приложение I: Характеристики датчиков............................................................................................................. 132

Приложение II: Диаграмма энтальпии-влагосодержания...................................................................................141

...............................................................................................................................12

.............................................................39

Page 3

1. Общая информация

1.1 Модельный ряд внутренних и наружных блоков

Внутренние блоки

Tип Mодель

Кассетные 4-х поточные с наружной панелью PB-700IB

Кассетные 4-х поточные с наружной панелью PB-950JB

Кассетные 2-х поточные с наружной панелью PB-1055IB

Универсальные напольно-подпотолочные

Канальные компактные низконапорные (0/30 Пa)

Канальные низконапорные (0/20 Пa)

Канальные средненапорные (50/96 Пa)

Канальные средненапорные (80/120 Па)

Канальные высоконапорные (100/196Pa)

Канальные со 100% подачей свежего воздуха

AB*MCERA 09 12 16

AB*MCERA 18 24 28 30 38 48

AB*MBERA 07 09 12 16 18

AC*MCERA 09 12 16 18 24

AC*MFERA 28 30 38 48

AD*MSERA 07 09 12 16 18 24

AD*MLERA 07 09 12 16 18 24

AD*MMERA 18 24 28 30 38 48

AD*MZERA 18 24 28

AD*MNERA 30 38 48

AD*MHERA 18 24 28 30 38 48 72 96

AD*MPERA 48 72 96

Общая информация

Настенные (со встроенным ЭРВ)

Напольные

Напольные скрытого монтажа

Наружные блоки

Тип Модель

8HP 10HP 12HP 14HP 16HP 18HP 20HP 22HP 24HP 26HP 28HP

AV**IMSEVA(A)

08 10 12 14 16 18 20 22 24 26 28

Tип Mодель

30HP 32HP 34HP 36HP 38HP 40HP 42HP 44HP 46HP 48HP

AV**IMSEVA(A)

30 32 34 36 38 40 42 44 46 48

AS*MGERA 07 09 12 16 18 24

AF*MAERA 07 09 12 18

AE*MLERA 07 09 12 16 18 24

Page 4

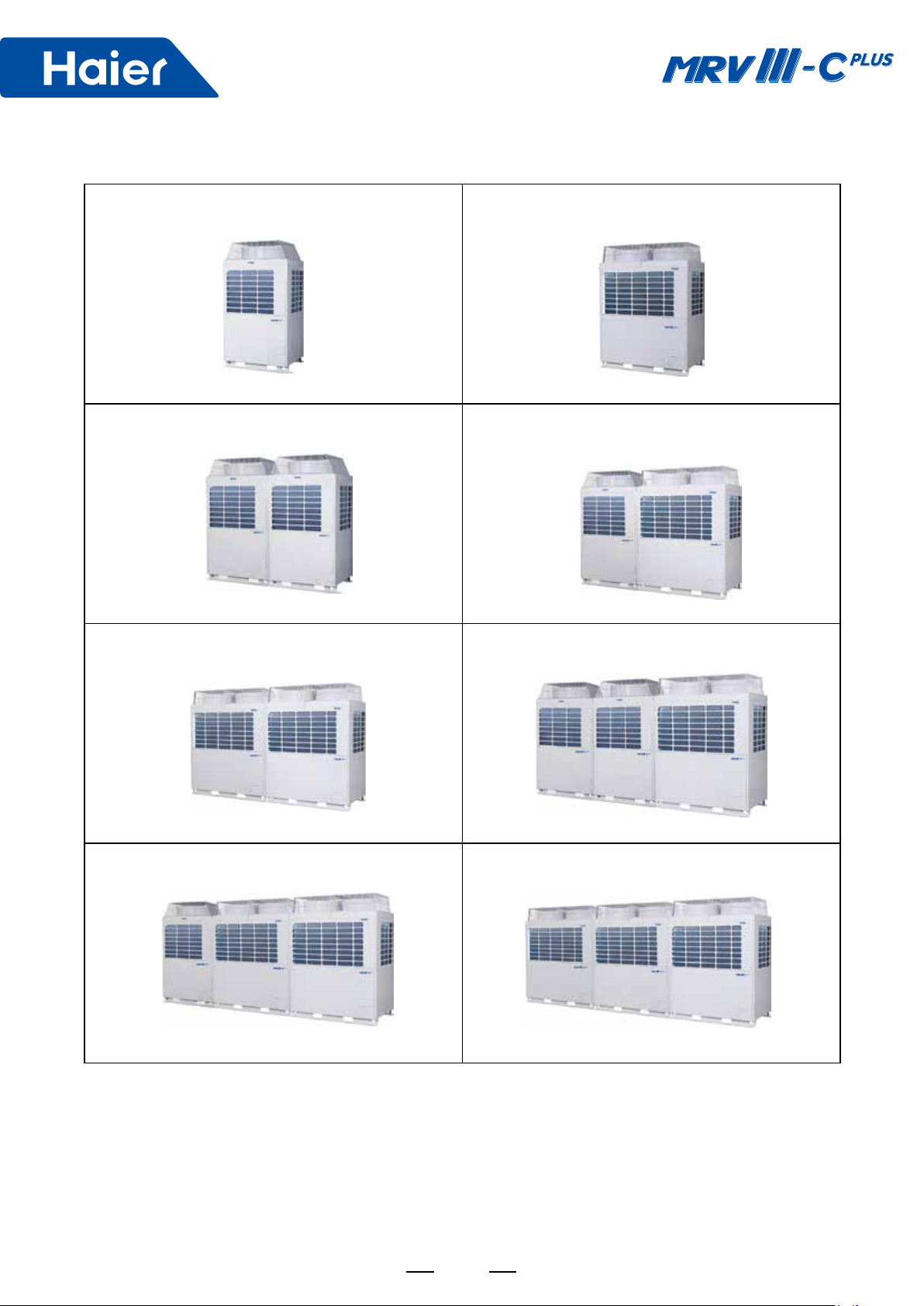

1.2 Внешний вид

Наружные блоки

AV08/10IMSEVA(A) AV12/14/16IMSEVA(A)

AV18/20IMSEVA(A) AV22/24IMSEVA(A)

AV26/28/30/32IMSEVA(A) AV34/36IMSEVA(A)

AV38/40/42IMSEVA(A) AV44/46/48IMSEVA(A)

Page 5

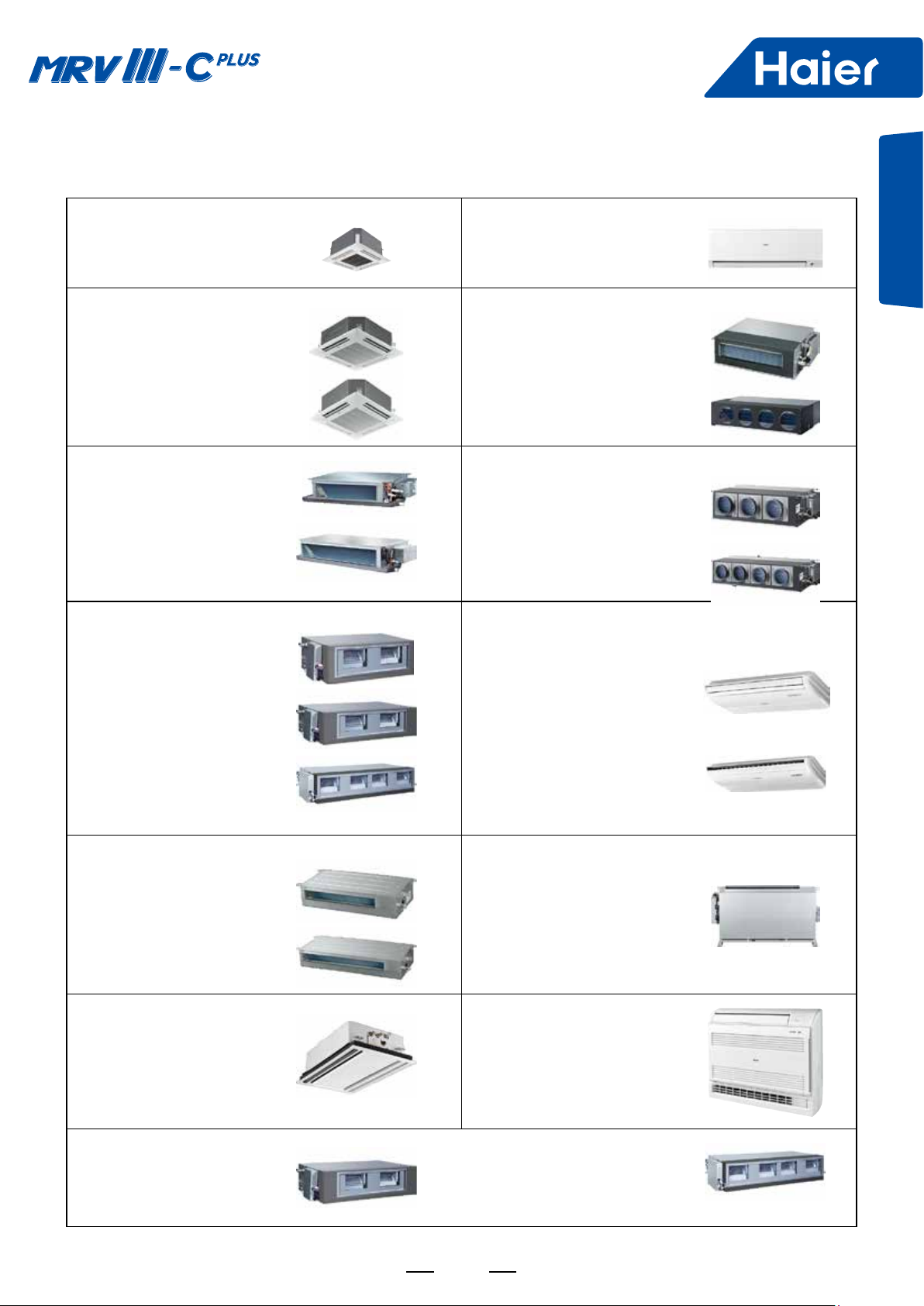

Внутренние блоки

Кассетные 4-х поточные / панель PB-700lB

AB092MCERA AB122MCERA AB162MCERA

Кассетные 4-х поточные / панель PB-950JB

AB182MCERA AB242MCERA AB282MCERA

AB302MCERA AB382MCERA AB482MCERA

Канальные низконапорные

AD072MLERA AD092MLERA AD122MLERA

AD162MLERA AD182MLERA AD242MLERA

Канальные высоконапорные

AD182MHERA AD242MHERA AD282MHERA

AD302MHERA AD382MHERA AD482MHERA

AD722MHERA AD962MHERA

Настенные (со встроенным ЭРВ)

AS072MGERA AS162MGERA AS092MGERA AS182MGERA AS122MGERA AS242MGERA

Канальные средненапорные (80/120 Пa)

AD182MZERA AD242MZERA AD282MZERA

AD302MNERA AD382MNERA AD482MNERA

Канальные средненапорные (50/96 Пa)

AD182MMERA AD242MMERA AD282MMERA

AD302MMERA AD382MMERA AD482MMERA

Универсальные

AC092MCERA AC122MCERA AC162MCERA AC182MCERA AC242MCERA

AC282MFERA AC302MFERA AC382MFERA AC482MFERA

Общая информация

Канальные компактные низконапорные

AD072MSERA AD092MSERA AD122MSERA AD162MSERA

AD182MSERA AD242MSERA

Кассетные 2-х поточные / панель 1055IB

AB072MBERA AB092MBERA AB122MBERA AB162MBERA AB182MBERA

Канальные со 100% подачей свежего воздуха

AD482MPERA

Напольные скрытого монтажа

AE072MLERA AE092MLERA AE122MLERA AE162MLERA AE182MLERA AE242MLERA

Напольные

AF072MAERA AF092MAERA AF122MAERA AF182MAERA

AD722MPERA AD962MPERA

Page 6

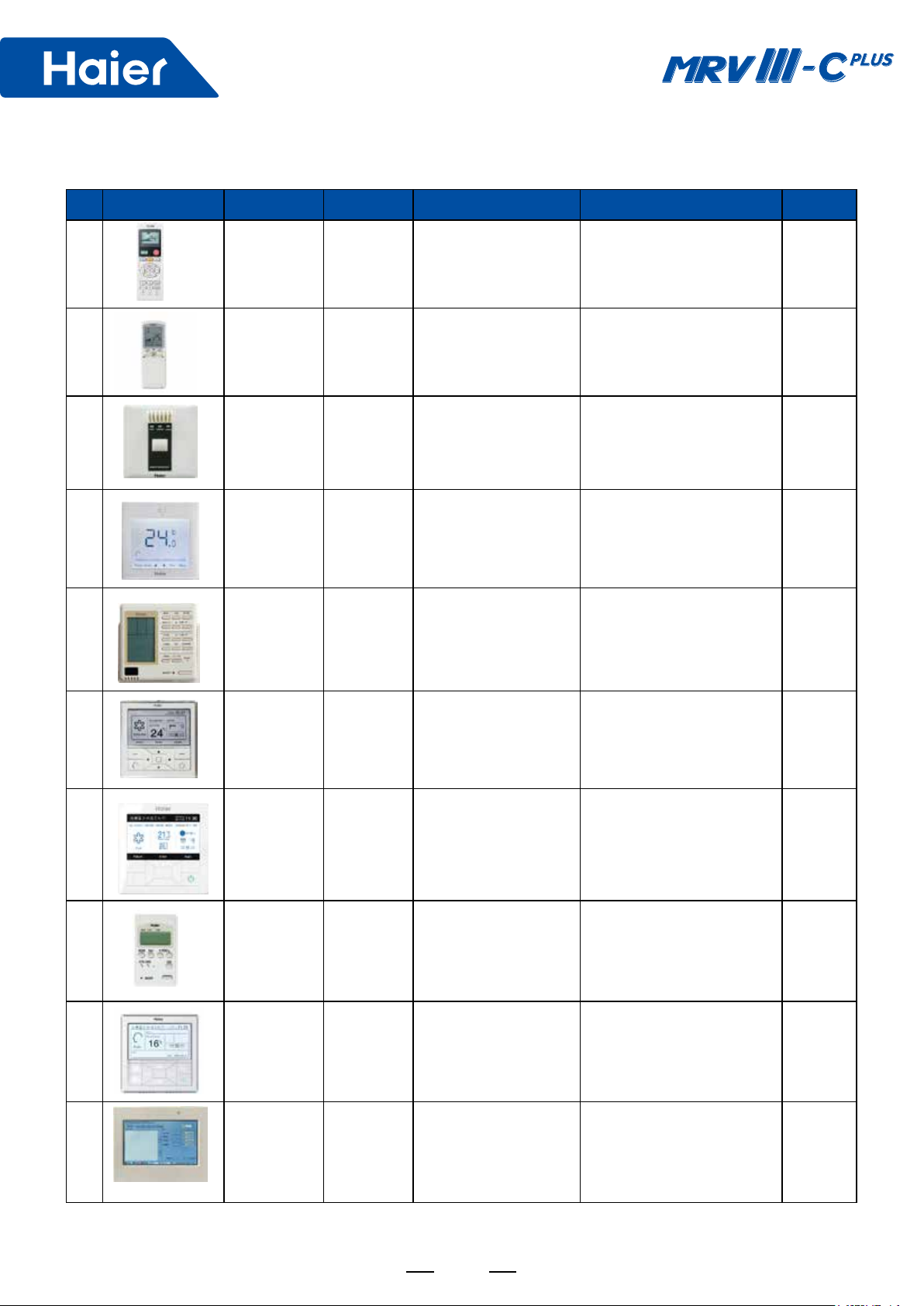

Устройства управления

№ Внешний вид

2 YR-H71

Наименование

Пульт управления инфракрасный

YR-HD

Модель Назначение Совместимость

Индивидуальное управление внутренними блоками

Стандартно для настенных и напольных блоков; опционально для кассетных, универсальных и канальных блоков

Примеча-

ние

Приёмник

3 RE-02

4 YR-E17

5 YR-E14

6 YR-E16

7 YR-E16A

инфракрасного сигнала

Пульт управления проводной

Управление канальными блоками с помощью инфракрасных пультов

Индивидуальное и групповое (макс. 16 блоков) управление внутренними блоками

Опционально для канальных внутренних блоков

Стандартно для кассетных, универсальных, канальных и напольных встраиваемых внутренних блоков

Упрощённый

8 YR-F02

9 YCZ-G001 Для всех внутренних блоков

10 YCZ-A003 Для всех внутренних блоков

пульт управления проводной

Пульт миницентрального управления

Центральный пульт управления

Индивидуальное и групповое (макс. 16 блоков) управление внутренними блоками

Централизованное управление макс. 32 внутренними блоками

Индивидуальное, зональное, групповое и централизованное управление макс. 128 внутренними блоками

Опционально для кассетных, универсальных и канальных внутренних блоков

Page 7

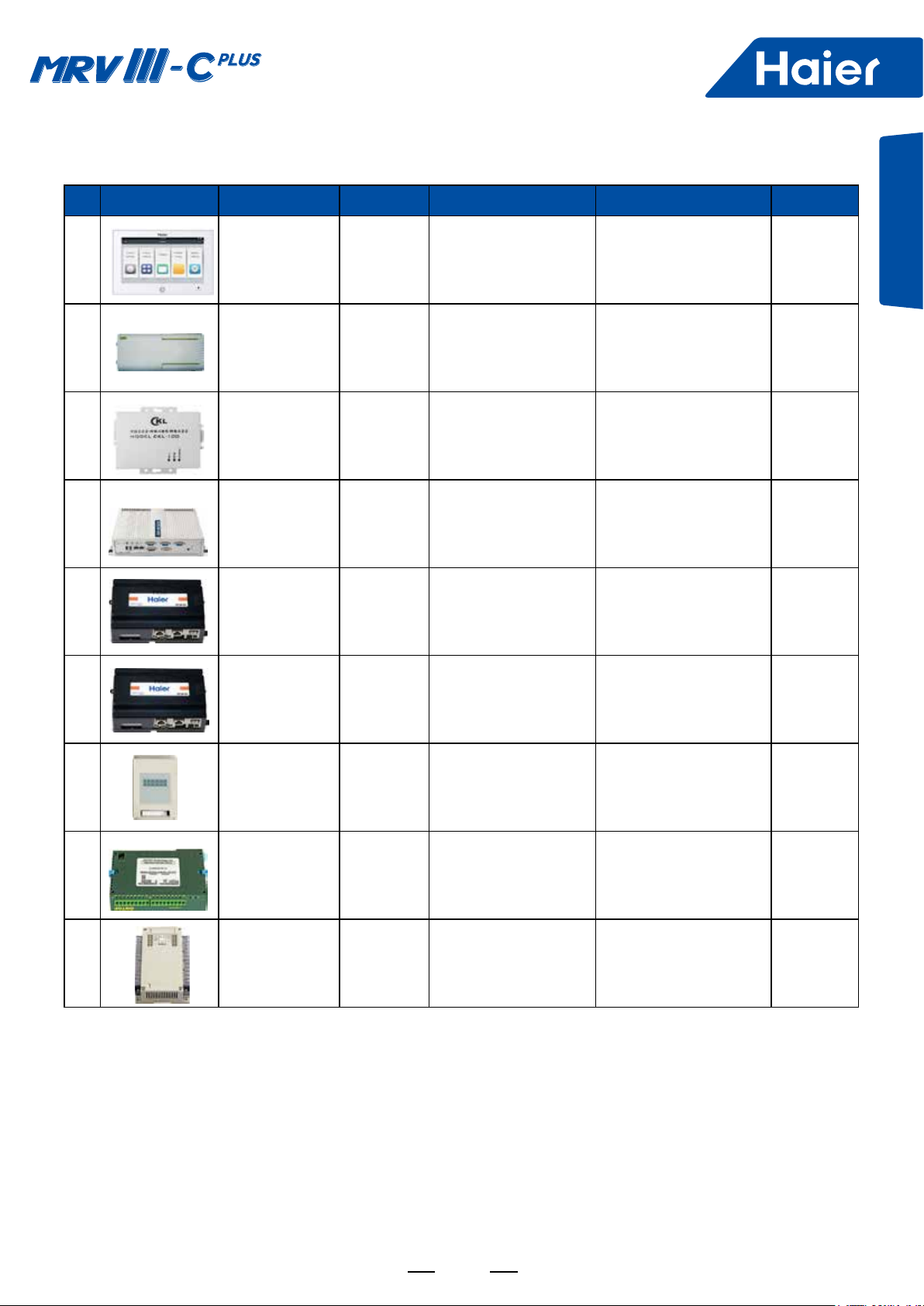

№ Внешний вид Наименование Модель Назначение Совместимость

Индивидуальное,

Центральный

11 YCZ-A004

12 IGU05

13 HCM-01

14 HCM-03

15 HCM-05

16 HCM-05A

17 IGU02

18 IGU07

пульт управления

Интерфейсный шлюз для подключения системы центрального управления

Интерфейсный шлюз RS-485 / RS-232 + программа мониторинга

Шлюз для сети BACnet/IP + программа (интеграция в BMS 3-го поколения)

Шлюз для сети BACnet/IP, Modbus (интеграция в BMS 5-го поколения)

Интерфейсный шлюз BacNet

Интерфейсный шлюз LonWorks

групповое и централизованное управление макс. 256 внутренними блоками

Сопряжение между центральным пультом управления YCZ-A003 или YCZ-A004 и наружным блоком

Локальная система управления и мониторинга (макс. 400 внутр. блоков)

Удаленная версия системы управления и мониторинга: конвертер протокола Modbus в BACnet/ IP.

Полнофункциональное удаленное управление системой через диспетчерский пульт BMS. Макс. 250 внутр. блоков.

Полнофункциональное удаленное управление системой через диспетчерский пульт BMS. Макс. 500 внутр. блоков.

Сопряжение с BMS (HCM-01, 03, 05, 05A). К одному IGU02 можно подключать до 40 внутр. блоков.

Адаптер протокола, конвертация Modbus в Lonworks. Для каждой системы требуется IGU06 + IGU07.

Для всех внутренних блоков

Примеча-

ние

Общая информация

19 IGU06

Интерфейсный шлюз Modbus

Адаптер протокола, конвертация Homebus в Modbus. Используется совместно с IGU07.

Для всех внутренних блоков

Page 8

1.3 Рекомендуемые комбинации наружных блоков

Производи-

тельность, кВт

25,2 08 1 0 0 0 0 1

28,0 10 0 1 0 0 0 1

33,5 12 0 0 1 0 0 1

40,0 14 0 0 0 1 0 1

45,0 16 0 0 0 0 1 1

53,2 18 1 1 0 0 0 2

56,0 20 0 2 0 0 0 2

61,5 22 0 1 1 0 0 2

68,0 24 0 1 0 1 0 2

73,5 26 0 0 1 1 0 2

80,0 28 0 0 0 2 0 2

85,0 30 0 0 0 1 1 2

AV08

Количество наружных блоков по моделям

AV10

AV12 AV14 AV16

Сум. кол-во

блоков в

комбинации

90,0 32 0 0 0 0 2 2

96,0 34 0 2 0 1 0 3

101,0 36 0 2 0 0 1 3

106,5 38 0 1 1 0 1 3

113,0 40 0 1 0 1 1 3

118,0 42 0 1 0 0 2 3

123,5 44 0 0 1 0 2 3

130,0 46 0 0 0 1 2 3

135,0 48 0 0 0 0 3 3

Page 9

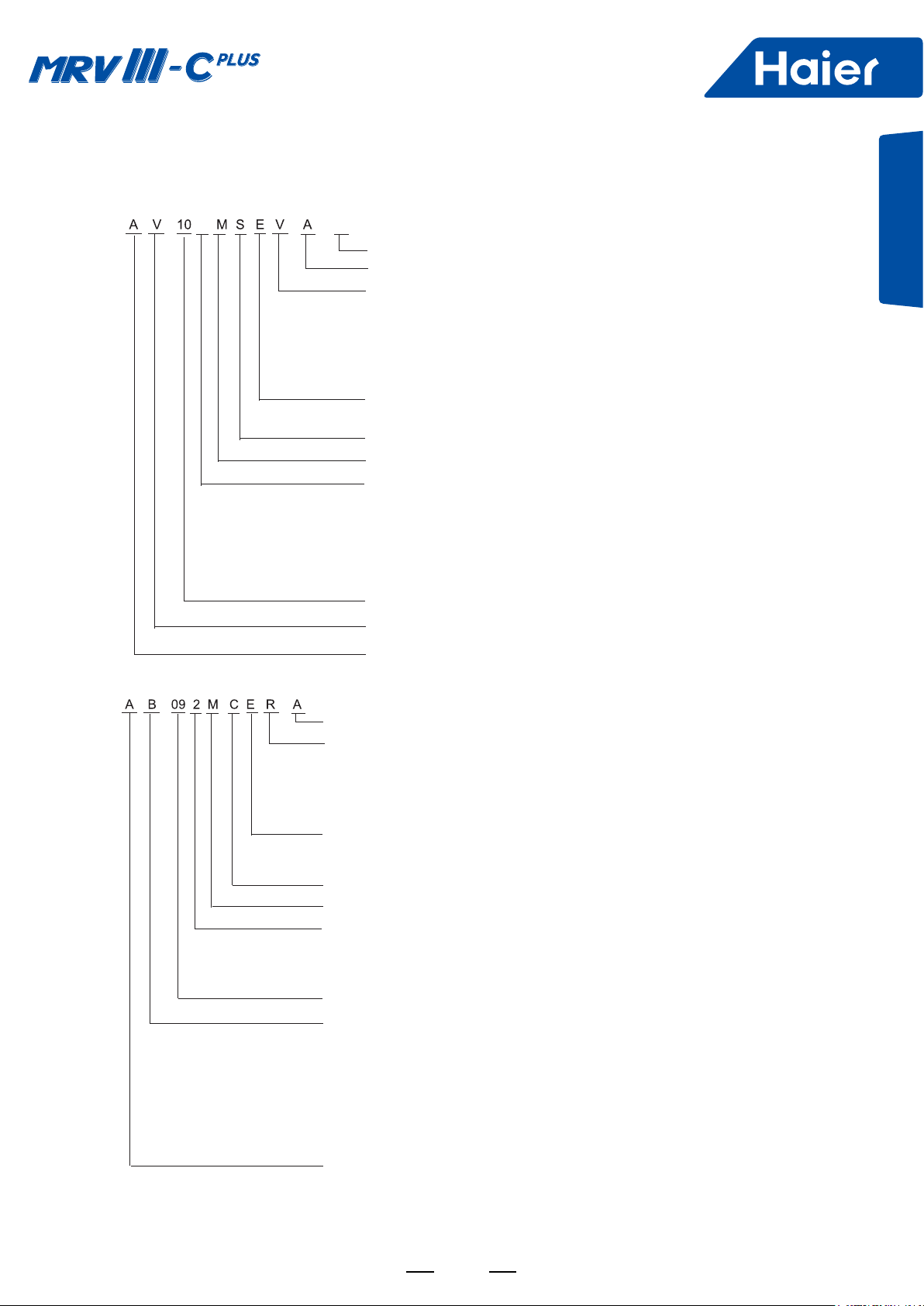

1.4 Идентификация кода модели

Наружные блоки

Модель:

(A)

Вентиляторы с АС-электродвигателем Климатический тип: A - для Т1, B - для Т3

Конструктивное исполнение:

А - неинверторная модель H - инверторная модель R-Z - DC-инверторная модель на хладагенте R-410A

«Холодная» или реверсивная модель и тип хладагента:

E - реверсивная модель, хладагент R-410A Характеристика внешнего вида Серия: M - для MRVIII R-410A Параметры электропитания:

2 - 220~230В / 50Гц

N - 380~400В АС / 50Гц

I - 380~400В АС / 50/60Гц

С - 208~230В / 60Гц

Производительность: 10 = 10HP

Тип блока: V - наружный блок системы MRVIII R-410A

Оборудование производства Haier Air Conditioner

Общая информация

Внутренние блоки

Модель:

Климатический тип: A - для Т1 Конструктивное исполнение:

А - неинверторная модель H - инверторная модель R - DC-инверторная модель на хладагенте R-410A

«Холодная» или реверсивная модель и тип хладагента:

E - реверсивная модель, хладагент R-410A

Характеристика внешнего вида Серия: M - для MRVIII R-410A Параметры электропитания:

2 - 220~230В / 50Гц N - 380~400В АС / 50Гц

Производительность: 09 = 9000БТЕ/час, 12= 12000БТЕ/час

Тип внутреннего блока:

B - кассетный C - универсальный (напольно-подпотолочный) D - канальный S - настенный F - напольный E - напольный скрытого монтажа

Оборудование производства Haier Air Conditioner

Page 10

1.5 Диапазон производительности и количество подключаемых внутренних блоков

Производител-ть

наружного блока

Макс. количество

подключаемых

внутренних

блоков

Суммарная

производитель-

ность внутренних

блоков, кВт

Производител-ть наружного блока

Макс. количество

подключаемых

внутренних

блоков

Суммарная

производитель-

ность подключае-

мых внутренних

блоков, кВт

8HP 10HP 12HP 14HP 16HP 18HP 20HP 22HP

11 13 15 17 19 29 33 36

12,6-30,2 14,0-33,6 16,7-40,2 20,0-48,0 22,5-54,0 26,6-63,6 28,0-67,2 30,7-73,8

24HP

26HP 28HP 30HP 32HP

34HP 36HP 38HP

39 43 46 50 53 56 59 63

34,0-81,6 36,7-88,2 40,0-96,0 42,5-102,0 45,0-108,0 48,0-115,2 50,5-121,2 53,2-127,8

Производител-ть

наружного блока

Макс. количество

подключаемых

внутренних

блоков

Суммарная

производитель-

ность подключае-

мых внутренних

блоков, кВт

40HP

42HP 44HP 46HP 48HP

64 64 64 64 64

56,5-135,6 59,0-141,6 61,7-148,2 65,0-156,0 67,5-162,0

Page 11

1.6 Отличительные особенности

Энергоэффективность

Высокоэффективные DC-инверторные спиральные компрессоры

ПОЛНОИНВЕРТОРНАЯ ТЕХНОЛОГИЯ FULL DC

INVERTER

СПИРАЛЬНЫЙ КОМПРЕССОР С АДАПТИРОВАННЫМ ГИБКИМ МЕХАНИЗМОМ

ВЫСОКОЭФФЕКТИВНЫЙ

Технология контроля мощности DC-Inverter со 180° синусои-

дальным током повышает скорость и точность управления

компрессором, улучшая его эффективность на 17% по

сравнению с обычной технологией.

Гибкий механизм спирали позволяет увеличить эффектив-

ность компрессора. Регулирование скорости компрессора

от 15 до 120 об/сек обеспечивает возможность работы в

широком диапазоне наружных температур.

Повышение эффективности на 30%.

ЭЛЕКТРОДВИГАТЕЛЬ

Сокращение потребления энергии в режиме ожидания на 40% за счет интеллектуального регулирования температуры масла

Температура масла компрессора

Общая информация

Датчик

температуры

масла

Потребление энергии

в режиме ожидания

Включение нагрева

Включение и выключение нагрева масла определяется его температурой, что позволяет значительно сократить энергопотребление в режиме ожидания.

Выключение нагрева

Без датчика масла

40％

С датчиком маслом

Page 12

sensor

temp., lowering the standby power consumption.

Standby power

consumption

Without oil temp. sensor

With oil temp. sensor

40％

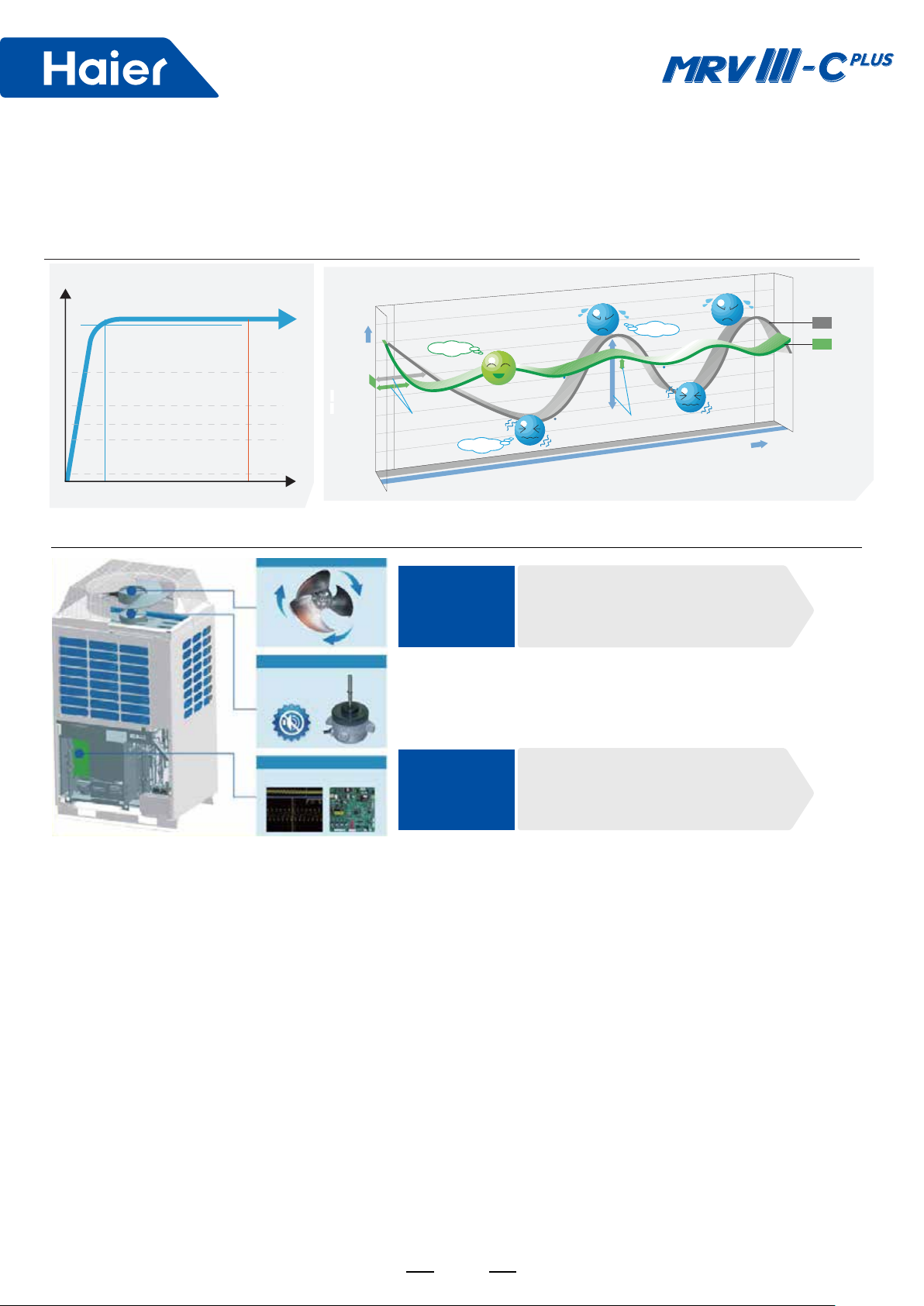

Комфорт

Быстрое достижение требуемой температуры после запуска компрессора в режимах Охлаждения и Обогрева

Выход на рабочую частоту после запуска - 5 сек

Выход на полную частоту - 90 сек

Точность поддержания заданной температуры +0,5°С

Температура

Заданное значение

Комфорт

Более быстрый выход на режим

Очень холодно

Меньший перепад

температур

Недостаточное

охлаждение

Ненверторная MRV-система

Инверторная MRV-система

Время

5сек 90сек

Тихая работа, низкий уровень шума

Включение режима охлаждения

Диаметр вен-

тилятора

642мм

Ночной режим

- уровень шума 40 дБ(А)

Обеспечение высокого воздушного потока и низкого уровня шума

Задается установкой Dip-переключателя на плате управления наружного блока

Page 13

Удобство монтажа и обслуживания

Автоматическая адресация, 4 направления подвода труб, быстрая пусконаладка нажатием кнопки, раздельные компрессорный и вентиляционный отсеки.

Автоматическая адресация Пусконаладка одной кнопкой4 направления

подвода труб

Отсутствие традиционной системы уравнивания масла - упрощение монтажа

Общая информация

Page 14

Технические характеристики

Модель AV08IMSEVA (A) AV10IMSEVA (A)

Комбинация блоков / / Параметры электропитания Ф/В/Гц 3/380-400/50 3/380-400/50

25,2 28

27,3 31,5

MITSUBISHI ELECTRIC

Haier Haier

Охлаждение

Обогрев

Компрессор

Электродвигатель вентилятора

Вентилятор

Номин. производит-ть кВт Номин. производит-ть кБТЕ/час 86,0 95,5

Номин. потр. мощность

Макс. потр. мощность кВт 14,02 14,38 Коэффициент EER 4,31 3,85 Номинальный ток A 9,6 11,9 Максимальный ток A 23,1 23,7 Номин. производит-ть кВт Номин. производит-ть кБТЕ/час 93,15 107,48

Номин. потр. мощность

Макс. потр. мощность кВт 12,72 13,23 Коэффициент COP 4,32 4,08 Номинальный ток A 10,3 12,6 Максимальный ток A 21,0 21,8 Производитель компр. Mодель ANB52FVEMT ANB52FVEMT Tип Спиральный Спиральный Количество 1 1 Производительность Вт 16400 16400 Потребл. мощность Вт 5100 5100 Пусковой ток (RLA) A 18,5 18,5 Скорость об/cек 15~120 15~120 Нагреватель картера Вт 33*2 33*2 Производитель масла ITOCHU CORPORATION ITOCHU CORPORATION Тип масла FVC68D FVC68D Заправка масла мл 2300+1500 2300+1500

Производитель Mодель MLA848-14-R/Y7S623E064 MLA848-14-R/Y7S623E064 Напряжение питания 220 220 Степень защиты IP44 IP44 Tип AC AC

Класс изоляции F F Класс безопасности / / Потреб. мощность Вт 492/800 492/800 Выходная мощность Вт 320/435 320/435 Номин. ток A 3/3,4 3/3,4 Электрическ. емкость мкФ 12 12 Скорость об/мин 850/750/525 850/750/525 Производитель Модель / / Материал Пластик Пластик

Тип Осевой Осевой

Диаметр мм 642 642

Высота мм 198 198

кВт 5,85 7,27

кВт 6,32 7,73

SANSO/Broad-Ocean SANSO/Broad-Ocean

Page 15

Mодель AV08IMSEVA (A) AV10IMSEVA (A)

Количество рядов

Шаг трубы (a)×шаг между ряд. (b)

Межреберное расстояние мм 1,70 1,70

Теплообменник наружного блока

Корпус наружного блока

Степень защиты корпуса панели управления стандарт IP24 IP24 Расход воздуха Свободный напор Па 20 20 Уровень звукового давления наружного блока дБ (A) 57 57 Уровень звуковой мощности наружного блока дБ (A) 73 73

Наружный блок

Хладагент

Устройство контроля потока хладагента Электронный расширительный вентиль Расчетное давление MПa 4,15 4,15

Трубопровод хладагента

Соотношение произв-ти подключ. внутр. блоков % 50~120 50~120 Макс. кол-во подключаемых внутренних блоков шт. 11 13

Сечение кабелей

Рабочий температурный диапазон °C Охлаждение: 10~45 Обогрев: -15~21 Номинальные условия:

1) Температура в помещении (Охлаждение): 27°C сух.т. / 19°C мокр.т.; (Обогрев): 20°C сух.т. / 14.5°C мокр.т.

2) Наружная температура (Охлаждение): 35°C сух.т. / 24°C мокр.т.; (Обогрев): 7°C сух.т. / 6°C мокр.т.

3) Измерения выполнялись при эквивалентной длине трубопровода хладагента 7,5м и разнице высот блоков 0м.

4) Уровень звукового давления измерялся в ограниченном третьем октавном диапазоне в полбезуэховой камере с использованием откалиброванного анализатора интенсивности звука в реальном времени.

Тип оребрения Гидрофильное алюминиевое

Покрытие оребрения опция Прозрачный лак

Тестирование в солевом тумане часы 168 168

Тип трубок

Наружный диаметр трубок

(Длина×Высота) х кол-во т/обм. мм (1340x660)*2 (1340x660)*2

Количество контуров 10 10

Тип покрытия

Тестирование в солевом тумане часы 72 72

Материал листового металла Оцинкованная сталь

Толщина листа мм 0,8 0,8

Габ. размеры (Шир.*Выс.*Глуб.) мм

Размеры в упаковке (Ш*В*Гл.) мм 1090×860×1990 1090×860×1990

Чистый вес кг 240 240

Вес брутто кг 260 260

Тип

Заравка хладагента *

Линия жидкости мм

Линия газа мм Ø19,05 Ø22,22

Линия уравнивания масла мм / /

Суммарная длина трассы м 300 300

Макс. длина трубы (эквивалент-

ная / фактическая)

Макс. разность высот между

наружным и внутрен. блоками

Макс. разн. высот м-у внутр. бл. м 15 15

Кабель электропитания мм

Коммуникационный кабель мм

мм 19,05×22 19,05×22

мм Ø8 Ø8

м3/мин

990×750×1808 990×750×1808

кг 7 7

50 (наружный блок расположен выше внутренних) 40 (наружный блок расположен ниже внутренних)

2 2

Трубки с внутренним рифлением

Порошковое эмалевое

203 203

R-410a R-410a

Ø9,52 Ø9,52

175/150 175/150

10 10

Экранированный провод: (0,75-2)*2

Технические

характеристики

Page 16

Модель AV12IMSEVA (A) AV14IMSEVA (A)

Комбинация блоков / / Параметры электропитания Ф/В/Гц 3/380-400/50 3/380-400/50

33,5 40

37,5 45

MITSUBISHI ELECTRIC

Haier Haier

Охлаждение

Обогрев

Компрессор

Электродвигатель вентилятора

Вентилятор

Номин. производит-ть кВт

Номин. производит-ть кБТЕ/час 114,3 136,5

Номин. потр. мощность

Макс. потр. мощность кВт 16,58 16,91

Коэффициент EER 3,49 3,61

Номинальный ток A 15,7 18,1

Максимальный ток A 27,1 28,4

Номин. производит-ть кВт

Номин. производит-ть кБТЕ/час 127,95 153,54

Номин. потр. мощность

Макс. потр. мощность кВт 15,20 15,60

Коэффициент COP 3,89 3,96

Номинальный ток A 14,5 17,0

Максимальный ток A 24,8 25,2

Производитель компр.

Модель ANB66FVAMT ANB66FVAMT

Tип Спиральный Спиральный

Количество 1 1

Производительность Вт 21500 21500

Потребл. мощность Вт 6500 6500

Пусковой ток (RLA) A 21,5 21,5

Скорость об/сек 15~120 15~120

Нагреватель картера Вт 33*2 33*2

Производитель масла ITOCHU CORPORATION ITOCHU CORPORATION

Тип масла FVC68D FVC68D

Заправка масла мл 2300+1500 2300+1500

Производитель

Модель YDK275-4A/Y7S423B816 YDK275-4A/Y7S423B816

Напряжение питания 220 220

Степень защиты IP44 IP44

Тип AC AC

Класс изоляции F F

Класс безопасности / /

Потребл. мощность Вт 558×2/545×2 558×2/545×2

Выходная мощность Вт 240×2/250×2 240×2/250×2

Номинальный ток A 2,4×2/2,2×2 2,4×2/2,2×2

Электрическ. емкость мкФ 15×2 15×2

Скорость об/мин 1010/860/650 1010/860/650

Производитель

Модель / /

Материал Пластик Пластик

Tип Осевой Осевой

Диаметр мм 540 540

Высота мм 190,5 190,5

кВт 9,61 11,09

кВт 9,65 11,36

SANSO/Broad-Ocean SANSO/Broad-Ocean

Page 17

Mодель AV12IMSEVA (A) AV14IMSEVA (A)

Количество рядов Шаг трубы (a)×шаг между ряд. (b) Межреберное расстояние мм 1,70 1,70

Теплообменник наружного блока

Корпус наружного блока

Степень защиты корпуса панели управления стандарт IP24 IP24 Расход воздуха

Свободный напор Уровень звукового давления наружного блока Уровень звуковой мощности наружного блока

Наружный блок

Хладагент

Устройство контроля потока хладагента Электронный расширительный вентиль Расчетное давление МПa 4,15 4,15

Трубопровод хладагента

Соотношение произв-ти подключ. внутр. блоков Макс. кол-во подключаемых внутренних блоков

Сечение кабелей

Рабочий температурный диапазон Номинальные условия:

1) Температура в помещении (Охлаждение): 27°C сух.т. / 19°C мокр.т.; (Обогрев): 20°C сух.т. / 14.5°C мокр.т.

2) Наружная температура (Охлаждение): 35°C сух.т. / 24°C мокр.т.; (Обогрев): 7°C сух.т. / 6°C мокр.т.

3) Измерения выполнялись при эквивалентной длине трубопровода хладагента 7,5м и разнице высот блоков 0м.

4) Уровень звукового давления измерялся в ограниченном третьем октавном диапазоне в полубезэховой камере с использованием откалиброванного анализатора интенсивности звука в реальном времени.

Тип оребрения Гидрофильное алюминиевое Покрытие оребрения опция Прозрачный лак Тестирование в солевом тумане часы 168 168 Тип трубок

Наружный диаметр трубок (Длина×Высота) х кол-во т/обм. мм (1760x660)*2 (1760x660)*2 Количество контуров 10 10 Тип покрытия Тестирование в солевом тумане часы 72 72 Материал листового металла Оцинкованная сталь Толщина листа мм 0,8 0,8

Габ. размеры (Шир.*Выс.*Глуб.)

Размеры в упаковке (Ш*В*Гл.)

Чистый вес

Вес брутто

Тип

Заправка хладагента

Линия жидкости Линия газа Линия уравнивания масла Суммарная длина трассы Макс. длина трубы (эквивалент-

ная / фактическая)

Макс. разность высот между наружным и внутрен. блоками

Макс. разн. высот м-у внутр. бл.

Кабель электропитания

Коммуникационный кабель

мм 19,05×22 19,05×22

мм Ø8 Ø8

м3/мин

Пa 20 20 дБ (A) 59 59 дБ (A) 76 76

мм мм 1490×860×1990 1490×860×1990

кг 300 300 кг 320 320

кг 8,5 8,5

мм мм Ø25,4 Ø25,4 мм / /

м 300 300

м 175/150 175/150

м 15 15

% 50~120 50~120

шт. 15 17

мм

°C

1390×750×1808 1390×750×1808

50 (наружный блок расположен выше внутренних) 40 (наружный блок расположен ниже внутренних)

2 2

Трубки с внутренним рифлением

Порошковое эмалевое

235 253

R-410а R-410а

Ø12,7 Ø12,7

10 16

Экранированный провод: (0,75-2)*2

Охлаждение: 10~45 Обогрев: -15~21

Технические

характеристики

Page 18

Mодель AV16IMSEVA (A) AV18IMSEVA (A)

Комбинация блоков / 08+10 Параметры электропитания Ф/В/Гц 3/380-400/50 3/380-400/50

45 53,2

50 58,8

MITSUBISHI ELECTRIC

(MLA848-14-R/Y7S623E064)

+(MLA848-14-R/Y7S623E064)

Haier Haier

Охлаждение

Обогрев

Компрессор

Электродвигатель вентилятора

Вентилятор

Номин. производит-ть кВт Номин. производит-ть кБТЕ/час 153,5 181,5 Ном. потр. мощность кВт 12,99 13,12 Макс. потр. мощность кВт 19,99 28,4 Коэффициент EER 3,46 4,05 Номинальный ток A 21,2 21,5 Максимальный ток A 31,6 46,8 Номин. производит-ть кВт Номин. производит-ть кБТЕ/час 170,60 200,63 Ном. потр. мощность кВт 13,11 14,05 Макс. потр. мощность кВт 17,10 25,95 Коэффициент COP 3,81 4,19 Номинальный ток A 20,1 22,9 Максимальный ток A 27,3 42,7 Производитель компр. Модель ANB78FVAMT ANB52FVEMT+ANB52FVEMT Тип Спиральный Спиральный Количество 1 2 Производительность Вт 25400 16400+16400 Потребл. мощность Вт 7640 5100+5100 Пусковой ток (RLA) A 26 18,5+18,5 Скорость об/сек 15~120 (15~120)+(15~120) Нагреватель картера Вт 33*2 33*2+33*2 Производитель масла ITOCHU CORPORATION ITOCHU CORPORATION Тип масла FVC68D FVC68D Заправка масла мл 2300+1500 (2300+1500)+(2300+1500) Производитель

Mодель YDK275-4A/Y7S423B816

Напряжение питания 220 220 Степень защиты IP44 IP44 Tип AC AC Класс изоляции F F Класс безопасности / / Потребл. мощность Вт 558×2/545×2 (492/800)+(492/800) Выходная мощность Вт 240×2/250×2 (320/435)+(320/435) Номинальный ток A 2,4×2/2,2×2 (3/3,4)+(3/3,4) Электрич. емкость мкФ 15×2 12+12 Скорость об/мин 1010/860/650 (850/750/525)+(850/750/525) Производитель Модель / / Материал Пластик Пластик Tип Осевой Осевой Диаметр мм 540 642+642 Высота мм 190,5 198+198

SANSO/Broad-Ocean SANSO/Broad-Ocean

Page 19

Mодель AV16IMSEVA (A) AV18IMSEVA (A)

Количество рядов Шаг трубы (a)×шаг между ряд. (b) мм 19,05×22 19,05×22 Межреберное расстояние мм 1,70 1,70 Тип оребрения Гидрофильное алюминиевое

Теплообменник наружного блока

Корпус наружного блока

Степень защиты корпуса панели управления стандарт IP24 IP24

Расход воздуха Свободный напор Па 20 20 Уровень звукового давления наружного блока дБ (A) 59 60 Уровень звуковой мощности наружного блока дБ (A) 76 77

Наружный блок

Хладагент

Устройство контроля потока хладагента Электронный расширительный вентиль Расчетное давление МПa 4,15 4,15

Трубопровод хладагента

Соотношение произв-ти подключ. внутр. блоков

Макс. кол-во подключаемых внутренних блоков шт. 19 29 Сечение

кабелей Рабочий температурный диапазон °C Охлаждение: 10~45 Обогрев: -15~21

Номинальные условия:

1) Температура в помещении (Охлаждение): 27°C сух.т. / 19°C мокр.т.; (Обогрев): 20°C сух.т. / 14.5°C мокр.т.

2) Наружная температура (Охлаждение): 35°C сух.т. / 24°C мокр.т.; (Обогрев): 7°C сух.т. / 6°C мокр.т.

3) Измерения выполнялись при эквивалентной длине трубопровода хладагента 7,5м и разнице высот блоков 0м.

4) Уровень звукового давления измерялся в ограниченном третьем октавном диапазоне в полубезэховой камере с

использованием откалиброванного анализатора интенсивности звука в реальном времени.

Покрытие оребрения опция Прозрачный лак Тестирование в солевом тумане часы 168 168 Тип трубок Наружный диаметр трубок (Длина×Высота) х кол-во т/обм. мм (1760x660)*2 (1340x660)*2+(1340x660)*2 Количество контуров 16 10+10 Тип порытия Тестирование в солевом тумане часы 72 72 Материал листового металла Оцинкованная сталь Толщина листа мм 0,8 0,8

Габ. размеры (Шир.*Выс.*Глуб.) мм

Размеры в упаковке (Ш*В*Глуб.) мм 1490×860×1990

Чистый вес кг 308 480 Вес брутто кг 333 520 Тип Заправка хладагента*

Линия жидкости мм Линия газа мм Ø28,58 Ø28,58 Линия уравнивания масла мм / / Суммарная длина трассы м 300 300 Макс. длина трубы (эквивалент-

ная / фактическая)

Макс. разность высот между наружным и внутрен. блоками

Макс. разн. высот м-у внутр. бл. м 15 15

Кабель электропитания мм Коммуникационный кабель мм

мм Ø8 Ø8

м3/мин

1390×750×1808

кг 10,5 14

50 (наружный блок расположен выше внутренних) 40 (наружный блок расположен ниже внутренних)

3 2+2

Трубки с внутренним рифлением

Порошковое эмалевое

253 406

(990×750×1808)+

(990×750×1808)

(1090×860×1990)+

(1090×860×1990)

R-410a R-410a

Ø12,7 Ø15,88

175/150 175/150

50~120 50~120

16 10+10

Экранированный провод: (0,75-2)*2

Технические

характеристики

Page 20

Mодель AV20IMSEVA (A) AV22IMSEVA (A)

Комбинация блоков 10+10 10+12 Параметры электропитания Ф/В/Гц 3/380-400/50 3/380-400/50

56 61,5

63 69

MITSUBISHI ELECTRIC

(MLA848-14-R/Y7S623E064)

+(YDK275-4A/Y7S423B816)

Haier Haier

Охлаждение

Обогрев

Компрессор

Электродвигатель вентилятора

Вентилятор

Номин. производит-ть кВт Номин. производит-ть кБТЕ/час 191,1 209,8 Ном. потр. мощность кВт 14,54 16,88 Макс. потр. мощность кВт 28,76 30,96 Коэффициент EER 3,85 3,64 Номинальный ток A 23,8 27,6 Максимальный ток A 47,4 50,8 Номин. производит-ть кВт Номин. производит-ть кБТЕ/час 214,96 235,43 Ном. потр. мощность кВт 15,46 17,38 Макс. потр. мощность кВт 26,46 28,43 Коэффициент COP 4,08 3,97 Номинальный ток A 25,2 27,1 Максимальный ток A 43,6 46,6 Производитель компр. Модель ANB52FVEMT*2 ANB52FVEMT+ANB66FVAMT Тип Спиральный Спиральный Количество 2 2 Производительность Вт 16400*2 16400+21500 Потребл. мощность Вт 5100*2 5100+6500 Пусковой ток (RLA) A 18,5*2 18,5+21,5 Скорость об/сек (15~120)*2 (15~120)+(15~120) Нагреватель картера Вт 33*2*2 33*2+33*2 Производитель масла ITOCHU CORPORATION ITOCHU CORPORATION Тип масла FVC68D FVC68D Заправка масла мл (2300+1500)*2 (2300+1500)+(2300+1500) Производитель

Модель (MLA848-14-R/Y7S623E064)*2

Напряжение питания 220 220 Степень защиты IP44 IP44 Тип AC AC Класс изоляции F F Класс безопасности / / Потребл. мощность Вт (492/800)*2 (492/800)+(558×2/545×2) Выходная мощность Вт (320/435)*2 (320/435)+(240×2/250×2) Номинальный ток A (3/3,4)*2 (3/3,4)+(2,4×2/2,2×2) Электрич. емкость мкФ 12*2 12+15×2 Скорость об/мин (850/750/525)*2 (850/750/525)+(1010/860/650) Производительность Модель / / Материал Пластик Пластик Тип Осевой Осевой Диаметр мм 642*2 642+540 Вес мм 198*2 198+190,5

SANSO/Broad-Ocean SANSO/Broad-Ocean

Page 21

Mодель AV20IMSEVA (A) AV22IMSEVA (A)

Теплообменник наружного блока

Корпус наружного блока

Степень защиты корпуса панели управления стандарт IP24 IP24 Расход воздуха

Свободный напор Пa 20 20 Уровень звукового давления наружного блока дБ (A) 60 61 Уровень звуковой мощности наружного блока дБ (A) 77 79

Наружный блок

Хладагент

Устройство контроля потока хладагента Электронный расширительный вентиль Расчетное давление MПa 4,15 4,15

Трубопровод хладагента

Соотношение произв-ти подключ. внутр. блоков % 50~120 50~120 Макс. кол-во подключаемых внутренних блоков шт. 33 36

Сечение кабелей

Рабочий температурный диапазон °C Охлаждение: 10~45 Обогрев: -15~21 Номинальные условия:

1) Температура в помещении (Охлаждение): 27°C сух.т. / 19°C мокр.т.; (Обогрев): 20°C сух.т. / 14.5°C мокр.т.

2) Наружная температура (Охлаждение): 35°C сух.т. / 24°C мокр.т.; (Обогрев): 7°C сух.т. / 6°C мокр.т.

3) Измерения выполнялись при эквивалентной длине трубопровода хладагента 7,5м и разнице высот блоков 0м.

Покрытие оребрения опция Прозрачный лак Тестирование в солевом тумане часы 168 168 Тип трубок Наружный диаметр трубок (Длина×Высота) х кол-во т/обм. мм (1340x660)*2*2 (1340x660)*2+(1760x660)*2 Количество контуров 10*2 10+10 Тип порытия Тестирование в солевом тумане часы 72 72 Материал листового металла Оцинкованная сталь Толщина листа мм 0,8 0,8

Габ. размеры (Шир.*Выс.*Глуб.) мм

Размеры в упаковке (Ш*В*Глуб.) мм (1090×860×1990)*2

Чистый вес кг 480 540 Вес брутто кг 520 580 Тип Заправка хладагента*

Линия жидкости мм Линия газа мм Ø28,58 Ø28,58 Линия уравнивния масла мм / / Суммарная длина трассы м 300 300 Макс. длина трубы (эквивалент-

ная / фактическая)

Макс. разность высот между наружным и внутрен. блоками

Макс. разн. высот м-у внутр. бл. м 15 15

Кабель электропитания мм Коммуникационный кабель мм

мм Ø8 Ø8

м3/мин

(990×750×1808)*2

кг 14 15,5

50 (наружный блок расположен выше внутренних) 40 (наружный блок расположен ниже внутренних)

2*2 2+2

Трубки с внутренним рифлением

Порошковое эмалевое

406 438

(990×750×1808)

+(1390×750×1808)

(1090×860×1990)

+(1490×860×1990)

R-410a R-410a

Ø15,88 Ø15,88

175/150 175/150

10*2 10+10

Экранированный провод: (0,75-2)*2

Технические

характеристики

Page 22

Mодель AV24IMSEVA (A) AV26IMSEVA (A)

Комбинация блоков 10+14 12+14 Параметры электропитания Ф/В/Гц 3/380-400/50 3/380-400/50

68 73,5

76,5 82,5

MITSUBISHI ELECTRIC

(YDK275-4A/Y7S423B816)+

(YDK275-4A/Y7S423B816)

Haier Haier

Охлаждение

Обогрев

Компрессор

Электродвигатель вентилятора

Вентилятор

Номин. производит-ть кВт Номин. производит-ть кБТЕ/час 232,0 250,8 Ном. потр. мощность кВт 18,36 20,7 Макс. потр. мощность кВт 31,29 33,49 Коэффициент EER 3,70 3,55 Номинальный ток A 30,0 33,8 Максимальный ток A 52,1 55,5 Номин. производит-ть кВт Номин. производит-ть кБТЕ/час 261,02 281,49 Ном. потр. мощность кВт 19,09 21,01 Макс. потр. мощность кВт 28,83 30,8 Коэффициент COP 4,01 3,93 Номинальный ток A 29,6 31,5 Максимальный ток A 47,0 50,0 Производитель компр. Mодель ANB52FVEMT+ANB66FVAMT ANB66FVAMT+ANB66FVAMT Tип Спиральный Спиральный Количество 2 2 Производительность Вт 16400+21500 21500+21500 Потребл. мощность Вт 5100+6500 6500+6500 Пусковой ток (RLA) A 18,5+21,5 21,5+21,5 Скорость об/сек (15~120)+(15~120) (15~120)+(15~120) Нагреватель картера Вт 33*2+33*2 33*2+33*2 Производитель масла ITOCHU CORPORATION ITOCHU CORPORATION Тип масла FVC68D FVC68D Заправка масла мл (2300+1500)+(2300+1500) (2300+1500)+(2300+1500) Производитель

Mодель

Напряжение питания 220 220 Степень защиты IP44 IP44 Tип AC AC Класс изоляции F F Класс безопасности / / Потребл. мощность Вт (492/800)+(558×2/545×2) (558×2/545×2)+(558×2/545×2) Выходная мощность Вт (320/435)+(240×2/250×2) (240×2/250×2)+(240×2/250×2) Номинальный ток A (3/3,4)+(2,4×2/2,2×2) (2,4×2/2,2×2)+(2,4×2/2,2×2) Электрич. ёмкость мкФ 12+15×2 15×2+15×2 Скорость об/мин (850/750/525)+(1010/860/650) (1010/860/650)+(1010/860/650) Производительность Модель / / Материал Пластик Пластик Tип Осевой Осевой Диаметр мм 642+540 540+540 Высота мм 198+190,5 190,5+190,5

SANSO/Broad-Ocean SANSO/Broad-Ocean

(MLA848-14-R/Y7S623E064)+

(YDK275-4A/Y7S423B816)

Page 23

Mодель AV24IMSEVA (A) AV26IMSEVA (A)

Теплообменник наружного блока

Корпус наружного блока

Степень защиты корпуса панели управления стандарт IP24 IP24 Расход воздуха

Свободный напор Пa 20 20 Уровень звукового давления наружного блока дБ (A) 61 61 Уровень звуковой мощности наружного блока дБ (A) 79 79

Наружный блок

Хладагент

Устройство контроля потока хладагента Электронный расширительный вентиль Расчетное давление MПa 4,15 4,15

Трубопровод хладагента

Соотношение произв-ти подключ. внутр. блоков % 50~120 50~120 Макс. кол-во подключаемых внутренних блоков шт. 39 43

Сечение кабелей

Рабочий температурный диапазон °C Охлаждение: 10~45 Обогрев: -15~21 Номинальные условия:

1) Температура в помещении (Охлаждение): 27°C сух.т. / 19°C мокр.т.; (Обогрев): 20°C сух.т. / 14.5°C мокр.т.

2) Наружная температура (Охлаждение): 35°C сух.т. / 24°C мокр.т.; (Обогрев): 7°C сух.т. / 6°C мокр.т.

3) Измерения выполнялись при эквивалентной длине трубопровода хладагента 7,5м и разнице высот блоков 0м.

Покрытие оребрения опция Прозрачный лак Тестирование в солевом тумане часы 168 168 Тип трубок Наружный диаметр трубок (Длина×Высота) х кол-во т/обм. мм (1340x660)*2+(1760x660)*2 (1760x660)*2+(1760x660)*2 Количество контуров 10+10 10+10 Тип порытия Тестирование в солевом тумане часы 72 72 Материал листового металла Оцинкованная сталь Толщина листа мм 0,8 0,8

Габ. размеры (Шир.*Выс.*Глуб.) мм

Размеры в упаковке (Ш*В*Глуб.) мм

Чистый вес кг 540 600 Вес брутто кг 580 640 Tип Заправка хладагента*

Линия жидкости мм Линия газа мм Ø28,58 Ø31,8 Линия уравнивния масла мм / / Суммарная длина трассы м 300 300 Макс. длина трубы (эквивалент-

ная / фактическая) Макс. разность высот между

наружным и внутрен. блоками Макс. разн. высот м-у внутр. бл. м 15 15

Кабель электропитания мм Коммуникационный кабель мм

мм Ø8 Ø8

м3/мин

(990×750×1808)+ (1390×750×1808)

(1090×860×1990)+

(1490×860×1990)

кг 15,5 17

50 (наружный блок расположен выше внутренних) 40 (наружный блок расположен ниже внутренних)

2+2 2+2

Трубки с внутренним рифлением

Порошковое эмалевое

456 488

(1390×750×1808)+

(1390×750×1808)

(1490×860×1990)+

(1490×860×1990)

R-410а R-410а

Ø15,88 Ø19,05

175/150 175/150

10+16 10+16

Экранированный провод: (0,75-2)*2

Технические

характеристики

Page 24

Mодель AV28IMSEVA (A) AV30IMSEVA (A)

Комбинация блоков 14+14 14+16 Параметры электропитания Ф/В/Гц 3/380-400/50 3/380-400/50

80 85

90 95

MITSUBISHI ELECTRIC

(YDK275-4A/Y7S423B816)+

(YDK275-4A/Y7S423B816)

Haier Haier

Охлаждение

Обогрев

Компрессор

Электродвигатель вентилятора

Вентилятор

Номин. производит-ть кВт Номин. производит-ть кБТЕ/час 273,0 290,0 Ном. потр. мощность кВт 22,18 24,08 Макс. потр. мощность кВт 33,82 36,9 Коэффициент EER 3,61 3,53 Номинальный ток A 36,2 39,3 Максимальный ток A 56,8 60,0 Номин. производит-ть кВт Номин. производит-ть кБТЕ/час 307,08 324,14 Ном. потр. мощность кВт 22,72 24,47 Макс. потр. мощность кВт 31,2 32,7 Коэффициент COP 3,96 3,88 Номинальный ток A 34,0 37,1 Максимальный ток A 50,4 52,5 Производитель компр. Mодель ANB66FVAMT*2 ANB66FVAMT+ANB78FVAMT Tип Спиральный Спиральный Количество 2 2 Производительность Вт 21500*2 21500+25400 Потребл. мощность Вт 6500*2 6500+7640 Пусковой ток (RLA) A 21,5*2 21,5+26 Скорость об/сек (15~120)*2 (15~120)+(15~120) Нагреватель картера Вт 33*2*2 33*2+33*2 Производитель масла ITOCHU CORPORATION ITOCHU CORPORATION Тип масла FVC68D FVC68D Заправка масла мл (2300+1500)*2 (2300+1500)+(2300+1500) Производитель

Mодель (YDK275-4A/Y7S423B816)*2

Напряжение питания 220 220 Степень защиты IP44 IP44 Tип AC AC Класс изоляции F F Класс безопасности / / Потребл. мощность Вт (558×2/545×2)*2 (558×2/545×2)+(558×2/545×2) Выходная мощность Вт (240×2/250×2)*2 (240×2/250×2)+(240×2/250×2) Номинальный ток A (2,4×2/2,2×2)*2 (2,4×2/2,2×2)+(2,4×2/2,2×2) Электрич. ёмкость мкФ 15×2*2 15×2+15×2 Скорость об/мин (1010/860/650)*2 (1010/860/650)+(1010/860/650) Производительность Mодель / / Материал Пластик Пластик Tип Осевой Осевой Диаметр мм 540*2 540+540 Высота мм 190,5*2 190,5+190,5

SANSO/Broad-Ocean SANSO/Broad-Ocean

Page 25

Mодель AV28IMSEVA (A) AV30IMSEVA (A)

Количество рядов Шаг трубы (a)×шаг между ряд. (b) мм 19,05×22 19,05×22 Межреберное расстояние

Тип оребрения Гидрофильное алюминиевое

Теплообменник наружного блока

Корпус наружного блока

Степень защиты корпуса панели управления стандарт IP24 IP24 Расход воздуха

Свободный напор Pa 20 20 Уровень звукового давления наружного блока дБ (A) 62 62 Уровень звуковой мощности наружного блока дБ (A) 80 80

Наружный блок

Хладагент

Устройство контроля потока хладагента Электронный расширительный вентиль Расчетное давление MПa 4,15 4,15

Трубопровод хладагента

Соотношение произв-ти подключ. внутр. блоков % 50~120 50~120 Макс. кол-во подключаемых внутренних блоков шт. 46 50

Сечение кабелей

Рабочий температурный диапазон °C Охлаждение: 10~45 Обогрев: -15~21

Номинальные условия:

1) Температура в помещении (Охлаждение): 27°C сух.т. / 19°C мокр.т.; (Обогрев): 20°C сух.т. / 14.5°C мокр.т.

2) Наружная температура (Охлаждение): 35°C сух.т. / 24°C мокр.т.; (Обогрев): 7°C сух.т. / 6°C мокр.т.

3) Измерения выполнялись при эквивалентной длине трубопровода хладагента 7,5м и разнице высот блоков 0м.

Покрытие оребрения опция Прозрачный лак Тестирование в солевом тумане часы 168 168 Тип трубок Наружный диаметр трубок (Длина×Высота) х кол-во т/обм. мм (1760x660)*2*2 (1760x660)*2+(1760x660)*2 Количество контуров 10*2 10+16 Тип порытия Тестирование в солевом тумане часы 72 72 Материал листового металла Оцинкованная сталь Толщина листа мм 0,8 0,8

Габ. размеры (Шир.*Выс.*Глуб.)

Размеры в упаковке (Ш*В*Глуб.) мм (1490×860×1990)*2

Чистый вес кг 600 608 Вес брутто кг 640 653 Tип Заправка хладагента*

Линия жидкости Линия газа мм Ø31,8 Ø31,8 Линия уравнивния масла мм / / Суммарная длина трассы м 300 300 Макс. длина трубы (эквивалент-

ная / фактическая)

Макс. разность высот между наружным и внутрен. блоками

Макс. разн. высот м-у внутр. бл. м 15 15

Кабель электропитания мм Коммуникационный кабель мм

мм 1,70 1,70

мм Ø8 Ø8

м3/мин

мм (1390×750×1808)*2

кг 17 19

мм Ø19,05 Ø19,05

м 175/150 175/150

50 (наружный блок расположен выше внутренних) 40 (наружный блок расположен ниже внутренних)

2*2 2+3

Трубки с внутренним рифлением

Порошковое эмалевое

506 506

(1390×750×1808)+

(1390×750×1808)

(1490×860×1990)+

(1490×860×1990)

R-410а R-410а

16*2 16+16

Экранированный провод: (0,75-2)*2

Технические

характеристики

Page 26

Mодель AV32IMSEVA (A) AV34IMSEVA (A)

Комбинация блоков 16+16 10+10+14 Параметры электропитания Ф/В/Гц 3/380-400/50 3/380-400/50

90 96

100 108

MITSUBISHI ELECTRIC

(MLA848-14-R/Y7S623E064)*2+

(YDK275-4A/Y7S423B816)

Haier Haier

Охлаждение

Обогрев

Компрессор

Электродвигатель вентилятора

Вентилятор

Номин. производит-ть кВт Номин. производит-ть кБТЕ/час 307,1 327,6 Ном. потр. мощность кВт 25,98 25,63 Макс. потр. мощность кВт 39,98 45,67 Коэффициент EER 3,46 3,75 Номинальный ток A 42,4 41,9 Максимальный ток A 63,2 75,8 Номин. производит-ть кВт Номин. производит-ть кБТЕ/час 341,20 368,50 Ном. потр. мощность кВт 26,22 26,82 Макс. потр. мощность кВт 34,2 42,06 Коэффициент COP 3,81 4,03 Номинальный ток A 40,2 42,2 Максимальный ток A 54,6 68,8 Производитель компр. Mодель ANB78FVAMT*2 ANB52FVEMT*2+ANB66FVAMT Tип Спиральный Спиральный Количество 2 3 Производительность Вт 25400*2 16400*2+21500 Потребл. мощность Вт 7640*2 5100*2+6500 Пусковой ток (RLA) A 26*2 18,5*2+21,5 Скорость об/сек (15~120)*2 (15~120)*2+(15~120) Нагреватель картера Вт 33*2*2 33*2*2+33*2 Производитель масла ITOCHU CORPORATION ITOCHU CORPORATION Тип масла FVC68D FVC68D Заправка масла мл (2300+1500)*2 (2300+1500)*2+(2300+1500) Производитель

Mодель (YDK275-4A/Y7S423B816)*2

Напряжение питания 220 220 Степень защиты IP44 IP44 Tип AC AC Класс изоляции F F Класс безопасности / / Потребл. мощность Вт (558×2/545×2)*2 (492/800)*2+(558×2/545×2) Выходная мощность Вт (240×2/250×2)*2 (320/435)*2+(240×2/250×2) Номинальный ток A (2,4×2/2,2×2)*2 (3/3,4)*2+(2,4×2/2,2×2) Электрич. ёмкость мкФ 15×2*2 12*2+15×2 Скорость об/мин (1010/860/650)*2 (850/750/525)*2+(1010/860/650) Производительность Mодель / / Материал Пластик Пластик Tип Осевой Осевой Диаметр мм 540*2 642*2+540 Высота мм 190,5*2 198*2+190,5

SANSO/Broad-Ocean SANSO/Broad-Ocean

Page 27

Mодель AV32IMSEVA (A) AV34IMSEVA (A)

Теплообменник наружного блока

Корпус наружного блока

Степень защиты корпуса панели управления стандарт IP24 IP24 Расход воздуха

Свободный напор Пa 20 20 Уровень звукового давления наружного блока дБ (A) 62 63 Уровень звуковой мощности наружного блока дБ (A) 80 82

Наружный блок

Хладагент

Устройство контроля потока хладагента Электронный расширительный вентиль Расчетное давление MПa 4,15 4,15

Трубопровод хладагента

Соотношение произв-ти подключ. внутр. блоков % 50~120 50~120 Макс. кол-во подключаемых внутренних блоков шт. 53 56

Сечение кабелей

Рабочий температурный диапазон °C Охлаждение: 10~45 Обогрев: -15~21 Номинальные условия:

1) Температура в помещении (Охлаждение): 27°C сух.т. / 19°C мокр.т.; (Обогрев): 20°C сух.т. / 14.5°C мокр.т.

2) Наружная температура (Охлаждение): 35°C сух.т. / 24°C мокр.т.; (Обогрев): 7°C сух.т. / 6°C мокр.т.

3) Измерения выполнялись при эквивалентной длине трубопровода хладагента 7,5м и разнице высот блоков 0м.

Покрытие оребрения опция Тестирование в солевом тумане часы 168 168 Тип трубок Наружный диаметр трубок (Длина×Высота) х кол-во т/обм. мм (1760x660)*2*2 (1340x660)*2*2+(1760x660)*2 Количество контуров 16*2 10*2+10 Тип порытия Тестирование в солевом тумане часы 72 72 Материал листового металла Толщина листа мм 0,8 0,8

Габ. размеры (Шир.*Выс.*Глуб.) мм

Размеры в упаковке (Ш*В*Глуб.) мм (1490×860×1990)*2

Чистый вес кг 616 780 Вес брутто кг 666 840 Tип Заправка хладагента*

Линия жидкости мм Линия газа мм Ø31,8 Ø31,8 Линия уравнивния масла мм / / Суммарная длина трассы м 300 300 Макс. длина трубы (эквивалент-

ная / фактическая) Макс. разность высот между

наружным и внутрен. блоками Макс. разн. высот м-у внутр. бл. м 15 15

Кабель электропитания мм Коммуникационный кабель мм

мм Ø8 Ø8

м3/мин

(1390×750×1808)*2

кг 21 22,5

50 (наружный блок расположен выше внутренних) 40 (наружный блок расположен ниже внутренних)

3*2 2*2+2

Прозрачный лак

Трубки с внутренним рифлением

Порошковое эмалевое

Оцинкованная сталь

506 659

(990×750×1808)*2+

(1390×750×1808)

(1090×860×1990)*2+

(1490×860×1990)

R-410а R-410а

Ø19,05 Ø19,05

175/150 175/150

16*2 10*2+16

Экранированный провод: (0,75-2)*2

Технические

характеристики

Page 28

Mодель AV36IMSEVA (A) AV38IMSEVA (A)

Комбинация блоков 10+10+16 10+12+16 Параметры электропитания Ф/В/Гц 3/380-400/50 3/380-400/50

Охлаждение

Обогрев

Компрессор

Электродвигатель вентилятора

Вентилятор

Номин. производит-ть кВт Номин. производит-ть кБТЕ/час 344,6 363,4 Ном. потр. мощность кВт 27,53 29,87 Макс. потр. мощность кВт 48,75 50,95 Коэффициент EER 3,67 3,57 Номинальный ток A 45,0 48,8 Максимальный ток A 79,0 82,4 Номин. производит-ть кВт Номин. производит-ть кБТЕ/час 385,56 406,03 Ном. потр. мощность кВт 28,57 30,49 Макс. потр. мощность кВт 43,56 45,53 Коэффициент COP 3,96 3,90 Номинальный ток A 45,3 47,2 Максимальный ток A 70,9 73,9 Производитель компр.

Mодель

Tип Спиральный Спиральный Количество 3 3 Производительность Вт 16400*2+25400 16400+21500+25400 Потребл. мощность Вт 5100*2+7640 5100+6500+7640 Пусковой ток (RLA) A 18,5*2+26 18,5+21,5+26 Скорость об/сек (15~120)*2+(15~120) (15~120)+(15~120)+(15~120) Нагреватель картера Вт 33*2*2+33*2 33*2+33*2+33*2 Производитель масла ITOCHU CORPORATION ITOCHU CORPORATION Тип масла FVC68D FVC68D

Заправка масла мл (2300+1500)*2+(2300+1500)

Производитель

Модель

Напряжение питания 220 220 Степень защиты IP44 IP44 Tип AC AC Класс изоляции F F Класс безопасности / /

Потребл. мощность Вт (492/800)*2+(558×2/545×2)

Выходная мощность Вт (320/435)*2+(240×2/250×2)

Номинальный ток A (3/3,4)*2+(2,4×2/2,2×2)

Электрич. ёмкость мкФ 12*2+15×2 12+15×2+15×2

Скорость об/мин (850/750/525)*2+(1010/860/650)

Производительность Mодель / / Mатериал Пластик Пластик Tип Осевой Осевой Диаметр мм 642*2+540 642+540+540 Высота мм 198*2+190,5 198+190,5+190,5

ANB52FVEMT*2+

SANSO/Broad-Ocean SANSO/Broad-Ocean

(MLA848-14-R/Y7S623E064)*2

+(YDK275-4A/Y7S423B816)

101 106,5

113 119

MITSUBISHI ELECTRIC

ANB52FVEMT+ANB66FVAMT

ANB78FVAMT

(2300+1500)+(2300+1500)+

(MLA848-14-R/Y7S623E064)+

(YDK275-4A/Y7S423B816)+

(YDK275-4A/Y7S423B816)

(492/800)+(558×2/545×2)

(320/435)+(240×2/250×2)

(3/3,4)+(2,4×2/2,2×2)

(850/750/525)+(1010/860/650)

Haier Haier

+ANB78FVAMT

(2300+1500)

+(558×2/545×2)

+(240×2/250×2)

+(2,4×2/2,2×2)

+(1010/860/650)

Page 29

Mодель AV36IMSEVA (A) AV38IMSEVA (A)

Количество рядов Шаг трубы (a)×шаг между ряд. (b) мм 19,05×22 19,05×22 Межреберное расстояние мм 1,70 1,70 Тип оребрения

Теплообменник наружного блока

Корпус наружного блока

Степень защиты корпуса панели управления стандарт IP24 IP24 Расход воздуха Свободный напор Пa 20 20 Уровень звукового давления наружного блока дБ (A) 63 64 Уровень звуковой мощности наружного блока дБ (A) 82 82

Наружный блок

Хладагент

Устройство контроля потока хладагента Расчетное давление МПa 4,15 4,15

Трубопровод хладагента

Соотношение произв-ти подключ. внутр. блоков % 50~120 50~120 Макс. кол-во подключаемых внутренних блоков шт. 53 56

Сечение кабелей

Рабочий температурный диапазон °C Охлаждение: 10~45 Обогрев: -15~21

Номинальные условия:

1) Температура в помещении (Охлаждение): 27°C сух.т. / 19°C мокр.т.; (Обогрев): 20°C сух.т. / 14.5°C мокр.т.

2) Наружная температура (Охлаждение): 35°C сух.т. / 24°C мокр.т.; (Обогрев): 7°C сух.т. / 6°C мокр.т.

3) Измерения выполнялись при эквивалентной длине трубопровода хладагента 7,5м и разнице высот блоков 0м.

Покрытие оребрения опция Тестирование в солевом тумане часы 168 168 Тип трубок Наружный диаметр трубок

(Длина×Высота) х кол-во т/обм. мм

Количество контуров 10*2+16 10+10+16 Тип порытия Тестирование в солевом тумане часы 72 72 Материал листового металла Оцинкованная сталь Толщина листа мм 0,8 0,8

Габ. размеры (Шир.*Выс.*Глуб.) мм

Размеры в упаковке (Ш*В*Глуб.) мм

Чистый вес кг 788 848 Вес брутто кг 853 913 Tип Заправка хладагента*

Линия жидкости мм Линия газа мм Ø38,1 Ø38,1 Линия уравнивния масла мм / / Суммарная длина трассы м 300 300 Макс. длина трубы (эквивалент-

ная / фактическая) Макс. разность высот между

наружным и внутрен. блоками Макс. разн. высот м-у внутр. бл. м 15 15

Кабель электропитания мм Коммуникационный кабель мм

мм Ø8 Ø8

м3/мин

(1090×860×1990)*2

кг 24,5 26

50 (наружный блок расположен выше внутренних) 40 (наружный блок расположен ниже внутренних)

2*2+3 2+2+3

Гидрофильное алюминиевое

Прозрачный лак

Трубки с внутренним рифлением

(1340x660)*2*2+

(1760x660)*2

(1340x660)*2+(1760x660)*2

+(1760x660)*2

Порошковое эмалевое

659 691

(990×750×1808)*2

+(1390×750×1808)

(990×750×1808)+(1390×750

×1808)+(1390×750×1808)

(1090×860×1990)+(1490×860

+(1490×860×1990)

×1990)+(1490×860×1990)

R-410а R-410а

Электронный расширительный вентиль

Ø19,05 Ø19,05

175/150 175/150

16*2 10*2+16

Экранированный провод: (0,75-2)*2

Технические

характеристики

Page 30

Mодель AV40IMSEVA (A) AV42IMSEVA (A)

Комбинация блоков 10+14+16 10+16+16 Параметры электропитания Ф/В/Гц 3/380-400/50 3/380-400/50

Охлаждение

Обогрев

Компрессор

Электродвигатель вентилятора

Вентилятор

Номин. производит-ть кВт Номин. производит-ть кБТЕ/час 385,6 402,6 Ном. потр. мощность кВт 31,35 33,25 Макс. потр. мощность кВт 51,28 54,36 Коэффициент EER 3,60 3,55 Номинальный ток A 51,2 54,3 Максимальный ток A 83,7 86,9 Номин. производит-ть кВт Номин. производит-ть кБТЕ/час 431,62 448,68 Ном. потр. мощность кВт 32,2 33,95 Макс. потр. мощность кВт 45,93 47,43 Коэффициент COP 3,93 3,87 Номинальный ток A 49,7 52,8 Максимальный ток A 74,3 76,4 Производитель компр.

Mодель

Tип Спиральный Спиральный Количество 3 3 Производительность Вт 16400+21500+25400 16400+25400*2 Потребл. мощность Вт 5100+6500+7640 5100+7640*2 Пусковой ток (RLA) A 18,5+21,5+26 18,5+26*2 Скорость об/сек (15~120)+(15~120)+(15~120) (15~120)+(15~120)*2 Нагреватель картера Вт 33*2+33*2+33*2 33*2+33*2*2 Производитель масла ITOCHU CORPORATION ITOCHU CORPORATION Тип масла FVC68D FVC68D

Заправка масла мл

Производитель

ANB52FVEMT+ANB66FVAMT+

(2300+1500)+(2300+1500)

SANSO/Broad-Ocean SANSO/Broad-Ocean

(MLA848-14-R/Y7S623E064)+

Mодель

(YDK275-4A/Y7S423B816)+

(YDK275-4A/Y7S423B816)

Напряжение питания 220 220 Степень защиты IP44 IP44 Tип AC AC Класс изоляции F F Класс безопасности / /

Потребл. мощность Вт

Выходная мощность Вт

Номинальный ток A

Электрич. ёмкость

Скорость об/мин

Производительность Mодель / / Mатериал Пластик Пластик Tип Осевой Осевой Диаметр мм 642+540+540 642+540*2 Высота мм 198+190,5+190,5 198+190,5*2

(492/800)+(558×2/545×2)

(320/435)+(240×2/250×2)

(3/3,4)+(2,4×2/2,2×2)

мкФ

(850/750/525)+(1010/860/650)

113 118

126,5 131,5

MITSUBISHI ELECTRIC

ANB78FVAMT

+(2300+1500)

ANB52FVEMT+ANB78FVAMT*2

(2300+1500)+(2300+1500)*2

(MLA848-14-R/Y7S623E064)+

(YDK275-4A/Y7S423B816)*2

+(558×2/545×2)

+(240×2/250×2)

+(2,4×2/2,2×2)

(492/800)+(558×2/545×2)*2

(320/435)+(240×2/250×2)*2

(3/3,4)+(2,4×2/2,2×2)*2

12+15×2+15×2 12+15×2*2

+(1010/860/650)

(850/750/525)+(1010/860/650)*2

Haier Haier

Page 31

Mодель AV40IMSEVA (A) AV42IMSEVA (A)

Теплообменник наружного блока

Корпус наружного блока

Степень защиты корпуса панели управления стандарт IP24 IP24 Расход воздуха

Свободный напор Пa 20 20 Уровень звукового давления наружного блока дБ (A) 64 64 Уровень звуковой мощности наружного блока дБ (A) 82 82

Наружный блок

Хладагент

Устройство контроля потока хладагента Электронный расширительный вентиль Расчетное давление MПa 4,15 4,15

Трубопровод хладагента

Соотношение произв-ти подключ. внутр. блоков % 50~120 50~120 Макс. кол-во подключаемых внутренних блоков шт. 64 64

Сечение кабелей

Рабочий температурный диапазон °C Охлаждение: 10~45 Обогрев: -15~21 Номинальные условия:

1) Температура в помещении (Охлаждение): 27°C сух.т. / 19°C мокр.т.; (Обогрев): 20°C сух.т. / 14.5°C мокр.т.

2) Наружная температура (Охлаждение): 35°C сух.т. / 24°C мокр.т.; (Обогрев): 7°C сух.т. / 6°C мокр.т.

3) Измерения выполнялись при эквивалентной длине трубопровода хладагента 7,5м и разнице высот блоков 0м.

Покрытие оребрения опция Тестирование в солевом тумане часы 168 168 Тип трубок Наружный диаметр трубок

(Длина×Высота) х кол-во т/обм. мм

Количество контуров 10+10+16 10+16*2 Тип порытия Тестирование в солевом тумане часы 72 72 Материал листового металла Толщина листа мм 0,8 0,8

Габ. размеры (Шир.*Выс.*Глуб.) мм

Размеры в упаковке (Ш*В*Глуб.) мм

Чистый вес кг 848 856 Вес брутто кг 913 926 Tип Заправка хладагента*

ная / фактическая)

Макс. разность высот между наружным и внутрен. блоками

Макс. разн. высот м-у внутр. бл. м 15 15

Кабель электропитания мм Коммуникационный кабель мм

мм Ø8 Ø8

(1340x660)*2+(1760x660)*2+

м3/мин

(990×750×1808)+(1390×750×

1808)+(1390×750×1808)

(1090×860×1990)+(1490×860

×1990)+(1490×860×1990)

кг 26 28

50 (наружный блок расположен выше внутренних) 40 (наружный блок расположен ниже внутренних)

2+2+3 2+3*2

Прозрачный лак

Трубки с внутренним рифлением

(1760x660)*2

(1340x660)*2+(1760x660)*2*2

Порошковое эмалевое

Оцинкованная сталь

709 709

(990×750×1808)+(1390×750×

1808)*2

(1090×860×1990)+(1490×860

×1990)*2

R-410а R-410а

Ø19,05 Ø19,05

175/150 175/150

10+16+16 10+16*2

Экранированный провод: (0,75-2)*2

Технические

характеристики

Page 32

Mодель AV44IMSEVA (A) AV46IMSEVA (A)

Комбинация блоков 12+16+16 14+16+16 Параметры электропитания Ф/В/Гц 3/380-400/50 3/380-400/50

123,5 130

137,5 145

MITSUBISHI ELECTRIC

Haier Haier

Охлаждение

Обогрев

Компрессор

Электродвигатель вентилятора

Вентилятор

Номин. производит-ть кВт Номин. производит-ть кБТЕ/час 421,4 443,6 Ном. потр. мощность кВт 35,59 37,07 Макс. потр. мощность кВт 56,56 56,89 Коэффициент EER 3,47 3,51 Номинальный ток A 58,1 60,5 Максимальный ток A 90,3 91,6 Номин. производит-ть кВт Номин. производит-ть кБТЕ/час 469,15 494,74 Ном. потр. мощность кВт 35,87 37,58 Макс. потр. мощность кВт 49,4 49,8 Коэффициент COP 3,83 3,86 Номинальный ток A 54,7 57,2 Максимальный ток A 79,4 79,8 Производитель компр. Mодель ANB66FVAMT+ANB78FVAMT*2 Tип Спиральный Спиральный Количество 3 3 Производительность Вт 21500+25400*2 21500+25400*2 Потребл. мощность Вт 6500+7640*2 6500+7640*2 Пусковой ток (RLA) A 21,5+26*2 21,5+26*2 Скорость об/сек (15~120)+(15~120)*2 (15~120)+(15~120)*2 Нагреватель картера Вт 33*2+33*2*2 33*2+33*2*2 Производитель масла ITOCHU CORPORATION ITOCHU CORPORATION Тип масла FVC68D FVC68D Заправка масла мл (2300+1500)+(2300+1500)*2 (2300+1500)+(2300+1500)*2 Производитель Mодель (YDK275-4A/Y7S423B816)+(YDK275-4A/Y7S423B816)*2 Напряжение питания 220 220 Степень защиты IP44 IP44 Tип AC AC Класс изоляции F F Класс безопасности / / Потребл. мощность Вт (558×2/545×2)+(558×2/545×2)*2 Выходная мощность Вт (240×2/250×2)+(240×2/250×2)*2 Номинальный ток A (2,4×2/2,2×2)+(2,4×2/2,2×2)*2 (2,4×2/2,2×2)+(2,4×2/2,2×2)*2 Электрич. ёмкость мкФ 15×2+15×2*2 15×2+15×2*2 Скорость об/мин (1010/860/650)+(1010/860/650)*2 Производительность Mодель / / Mатериал Пластик Пластик Tип Осевой Осевой Диаметр мм 540+540*2 540+540*2 Высота мм 190,5+190,5*2 190,5+190,5*2

SANSO/Broad-Ocean SANSO/Broad-Ocean

Page 33

Mодель AV44IMSEVA (A) AV46IMSEVA (A)

Теплообменник наружного блока

Корпус наружного блока

Степень защиты корпуса панели управления стандарт IP24 IP24 Расход воздуха Свободный напор

Уровень звукового давления наружного блока дБ (A) 65 65 Уровень звуковой мощности наружного блока дБ (A) 84 84

Наружный блок

Хладагент

Устройство контроля потока хладагента Электронный расширительный вентиль Расчетное давление МПа 4,15 4,15

Трубопровод хладагента

Соотношение произв-ти подключ. внутр. блоков % 50~120 50~120 Макс. кол-во подключаемых внутренних блоков шт. 64 64

Сечение кабелей

Рабочий температурный диапазон °C Охлаждение: 10~45 Обогрев: -15~21 Номинальные условия:

1) Температура в помещении (Охлаждение): 27°C сух.т. / 19°C мокр.т.; (Обогрев): 20°C сух.т. / 14.5°C мокр.т.

2) Наружная температура (Охлаждение): 35°C сух.т. / 24°C мокр.т.; (Обогрев): 7°C сух.т. / 6°C мокр.т.

3) Измерения выполнялись при эквивалентной длине трубопровода хладагента 7,5м и разнице высот блоков 0м.

Покрытие оребрения опция Прозрачный лак Тестирование в солевом тумане часы 168 168 Тип трубок Наружный диаметр трубок (Длина×Высота) х кол-во т/обм. мм (1760x660)*2+(1760x660)*2*2 Количество контуров 10+16*2 10+16*2 Тип порытия Тестирование в солевом тумане часы 72 72 Материал листового металла Толщина листа мм 0,8 0,8

Габ. размеры (Шир.*Выс.*Глуб.) мм Размеры в упаковке (Ш*В*Глуб.) мм (1490×860×1990)+(1490×860×1990)*2 Чистый вес кг 916 916 Вес брутто кг 986 986 Tип Заправка хладагента*

ная / фактическая) Макс. разность высот между

наружным и внутрен. блоками Макс. разн. высот м-у внутр. бл. м 15 15

Кабель электропитания мм Коммуникационный кабель мм

мм Ø8 Ø8

м3/мин

Пa

кг 29,5 29,5

50 (наружный блок расположен выше внутренних) 40 (наружный блок расположен ниже внутренних)

2+3*2 2+3*2

Трубки с внутренним рифлением

Порошковое эмалевое

Оцинкованная сталь

741 759

20 20

(1390×750×1808)+(1390×750×1808)*2

R-410а R-410а

Ø19,05 Ø19,05

175/150 175/150

10+16*2 16+16*2

Экранированный провод: (0,75-2)*2

Технические

характеристики

Page 34

Mодель AV48IMSEVA(A)

Комбинация блоков 16+16+16 Параметры электропитания Ф/В/Гц 3/380-400/50

135

150

Haier

Охлаждение

Обогрев

Компрессор

Электродвигатель вентилятора

Вентилятор

Номин. производит-ть кВт Номин. производит-ть кБТЕ/час 460,6 Ном. потр. мощность кВт 38,97 Макс. потр. мощность кВт 59,97 Коэффициент EER 3,46 Номинальный ток A 63,6 Максимальный ток A 94,8 Номин. производит-ть кВт Номин. производит-ть кБТЕ/час 511,80 Ном. потр. мощность кВт 39,33 Макс. потр. мощность кВт 51,3 Коэффициент COP 3,81 Номинальный ток A 60,3 Максимальный ток A 81,9 Производитель компр. Mодель ANB78FVAMT*3 Tип Спиральный Количество 3 Производительность Вт 25400*3 Потребл. мощность Вт 7640*3 Пусковой ток (RLA) A 26*3 Скорость об/сек (15~120)*3 Нагреватель картера Вт 33*2*3 Производитель масла ITOCHU CORPORATION Тип масла FVC68D Заправка масла мл (2300+1500)*3 Производитель Mодель (YDK275-4A/Y7S423B816)*3 Напряжение питания 220 Степень защиты IP44 Tип AC Класс изоляции F Класс безопасности / Потребл. мощность Вт (558×2/545×2)*3 Выходная мощность Вт (240×2/250×2)*3 Номинальный ток A (2,4×2/2,2×2)*3 Электрич. ёмкость мкФ 15×2*3 Скорость (1010/860/650)*3 Производительность Mодель / Mатериал Пластик Tип Осевой Диаметр мм 540*3 Высота мм 190,5*3

об/мин

MITSUBISHI ELECTRIC

SANSO/Broad-Ocean

Page 35

Mодель AV48IMSEVA (A)

Количество рядов Шаг трубы (a)×шаг между ряд. (b) мм 1,70 Межреберное расстояние мм Гидрофильное алюминиевое Тип оребрения Прозрачный лак

Теплообменник наружного блока

Корпус наружного блока

Степень защиты корпуса панели управления стандарт 759 Расход воздуха Свободный напор Пa 65 Уровень звукового давления наружного блока дБ (A) 84 Уровень звуковой мощности наружного блока дБ (A) (1390×750×1808)*3

Наружный блок

Хладагент

Устройство контроля потока хладагента 4,15 Расчетное давление МПa Ø19,05

Трубопровод хладагента

Соотношение произв-ти подключаемых внутр. блоков % 50~120 Макс. количество подключаемых внутренних блоков шт. 64

Сечение кабелей

Рабочий температурный диапазон °C Охлаждение: 10~45 Обогрев: -15~21 Номинальные условия:

1) Температура в помещении (Охлаждение): 27°C сух.т. / 19°C мокр.т.; (Обогрев): 20°C сух.т. / 14.5°C мокр.т.

2) Наружная температура (Охлаждение): 35°C сух.т. / 24°C мокр.т.; (Обогрев): 7°C сух.т. / 6°C мокр.т.

3) Измерения выполнялись при эквивалентной длине трубопровода хладагента 7,5м и разнице высот блоков 0м.

Покрытие оребрения опция 168 Тестирование в солевом тумане часы Трубки с внутренним рифлением Тип трубок Наружный диаметр трубок (Длина×Высота) х кол-во т/обменник. мм 16*3 Количество контуров Порошковое эмалевое Тип порытия Тестирование в солевом тумане часы Оцинкованная сталь Материал листового металла 0,8 Толщина листа мм IP24

Габ. размеры (Шир.*Выс.*Глуб.) мм Размеры в упаковке (Ш*В*Глуб.) мм 924 Чистый вес кг 999 Вес брутто кг R-410а Tип Заправка хладагента*

Линия жидкости мм Линия газа мм / Линия уравнивния масла мм 300 Суммарная длина трассы м 175/150 Макс. длина трубы (эквивал. / фактич.) м 175/150 Макс. разность высот между

наружным и внутренними блоками Макс. разность высот м-у внутр. блок. м 15

Кабель электропитания мм Коммуникационный кабель мм

мм (1760x660)*2*3

м3/мин

кг Электронный расширительный вентиль

50 (наруж. блок расположен выше внутренних)

40 (наруж. блок расположен ниже внутренних)

Экранированный провод: (0,75-2)*2

19,05×22

Ø8

(1490×860×1990)*3

31,5

Ø38,1

16*3

Технические

характеристики

Page 36

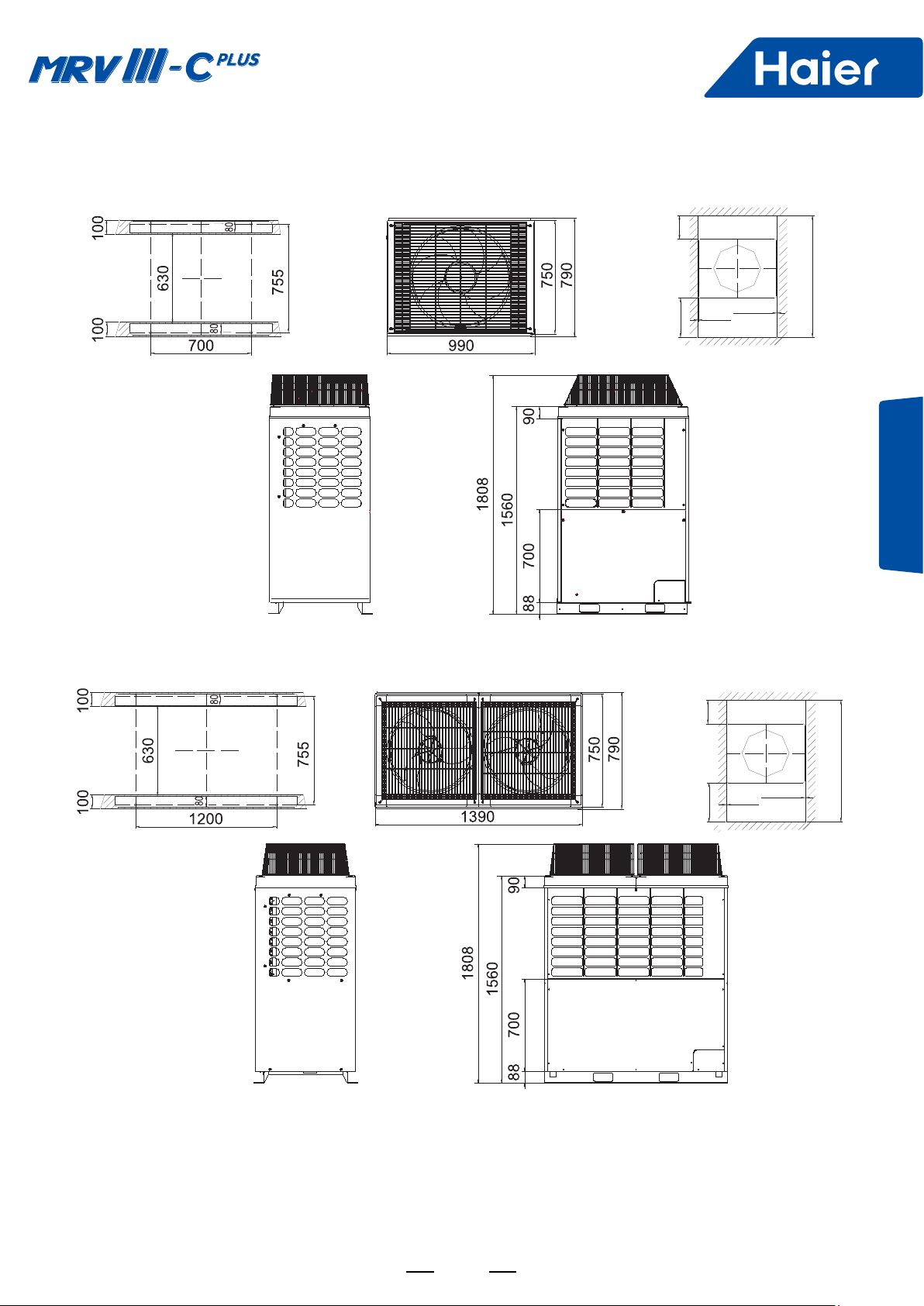

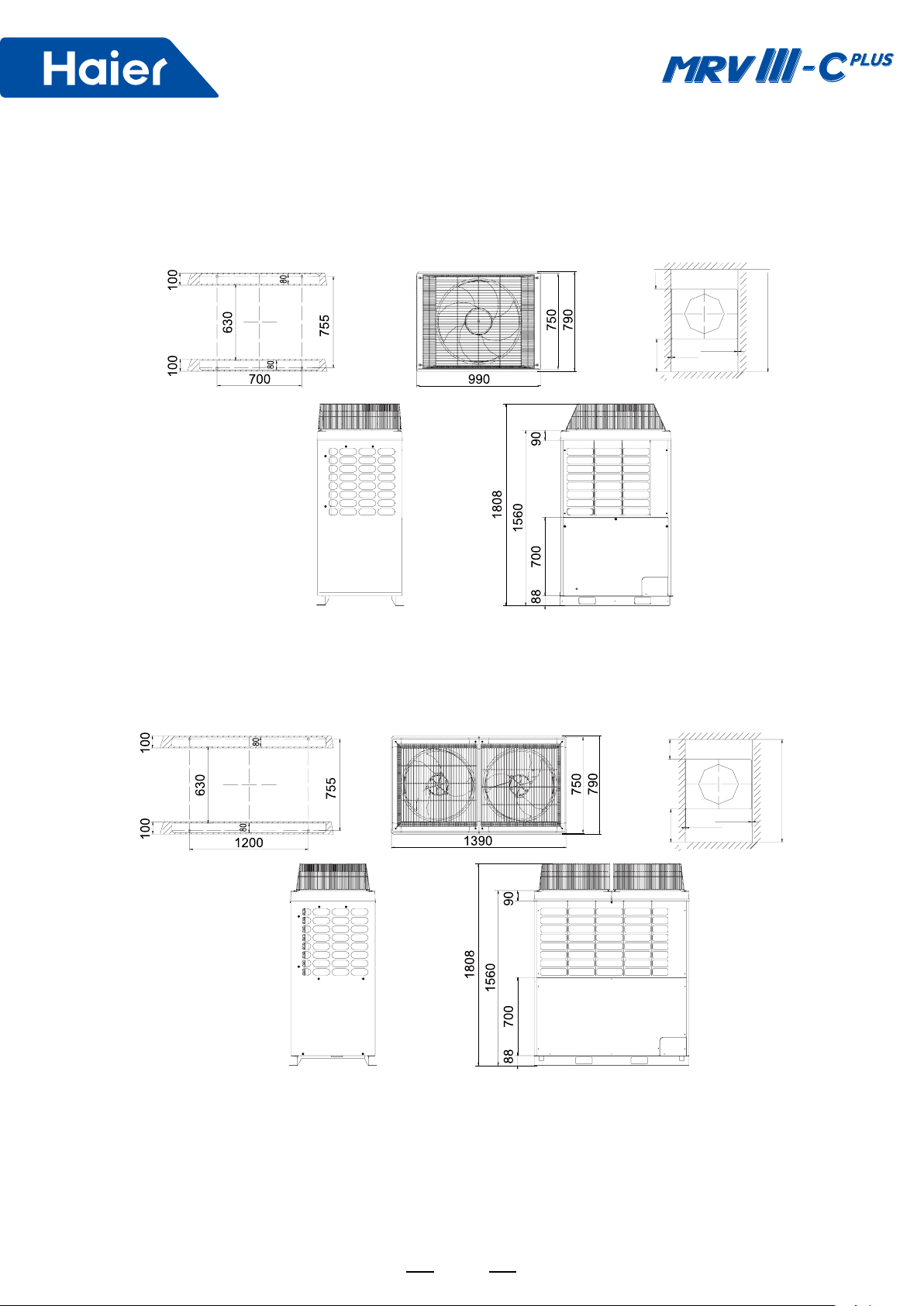

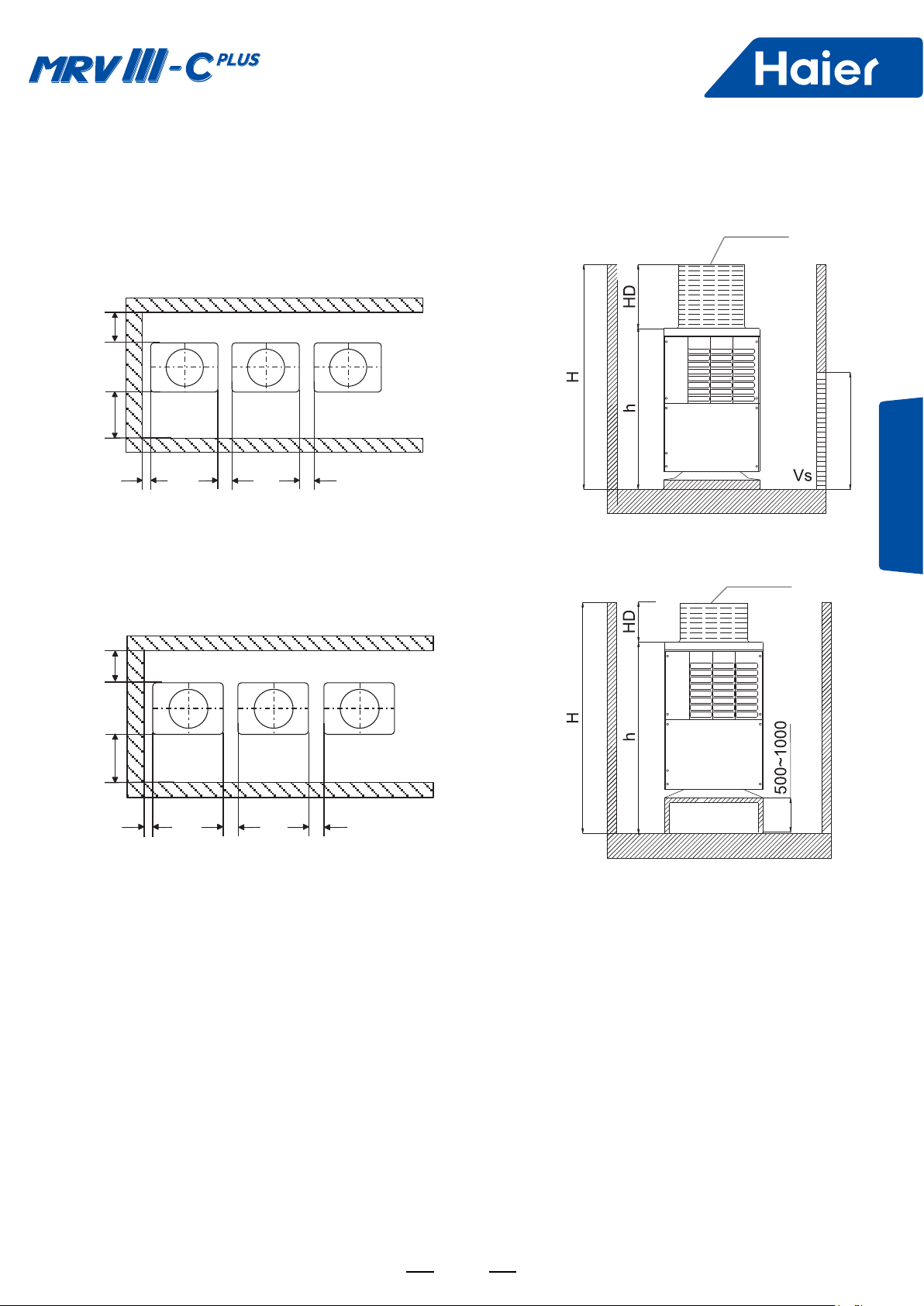

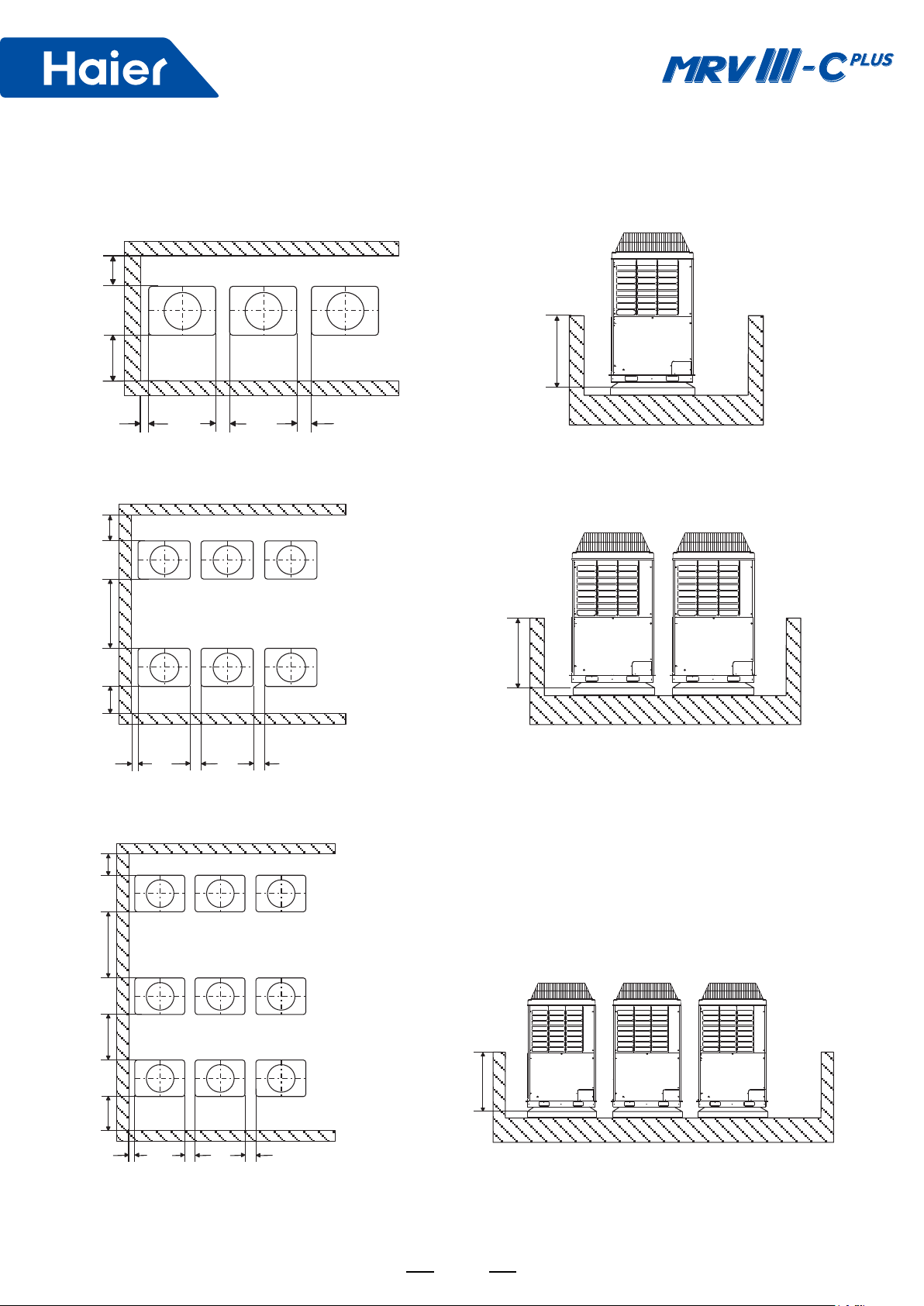

3. Размеры

8-10HP

12-16HP

Расстояние между

анкерными болтами

>100

Спереди

> 500 >300

> 1500

Расстояние между

анкерными болтами

>100

Спереди

> 500 >300

> 1500

Page 37

4. Схема холодильного контура

8/10/12/14/16HP

LEVa1 Toci1 Tdef

Toci2 LEVa2

Т/обм наруж. блока

Разгрузочный вентиль

Tao

4WV

PdS SV3/2A

O/Si

PsS

SV1/2A

HPSi

SV18i

SV9

Tsuc

Tsi

Tdi

Toili

Компрессор

INV

Отделитель

жидкости

Линия жидкости

ного контура

Схема холодиль-

Линия газа

Page 38

Наименова-

ние элемен-

та на схеме

Обозна-

чение

Компрессор /

Реле давления

Датчик давления

HPSi

PdS NSK-BD042I-224

PsS NSK-BH017I-224

Электронный расширитель-

EEVa1, 2

ный вентиль

SV1

Соленоидный клапан

SV18i

SV9 Обеспечение уравнивания распределения масла между модулями. AC220В 2A

Функция Характеристика

Управление производительностью в соответствии с тепловой нагрузкой в помещении посредством регулирования частоты инверторного компрессора и вкл./выкл. неинверторного компрессора

Защита по высокому давлению 4,15МПa, уставка OFF

В режиме обогрева регулирование частоты компрессора, защита по аномальному давлению

В режиме охлаждения регулирование частоты компрессора, защита по аномальному давлению

В режиме обогрева регулирование расхода хладагента

1. Поддержание баланса высокого/низкого давления при запуске или остановке компрессора.

2. Защита по высокому/низкому давлению.

ANB52: 0,30Ω ANB66: 0,23Ω

ANB78: 0,23Ω

8~10HP: Ø2,4

12~16HP: Ø3,0

AC220В

Норм. закрытый (при

отсутствии напряжения

питания закрыт)

Управление возвратом масла при высокой частоте инверторного компрессора.

AC220В 2A

При-

меча-

ние

20°C

4-ходовой клапан

Датчик температуры

Нагреватель

SV3 AC220В 2A

Клапан впрыска хладагента, использующегося для охлаждения при слишком высокой температуре нагнетания компрессора и темп. масла.

220ВАС при обогреве,

4WV

Переключение режимов охлаждения и обогрева

обесточен при охлаж-

дении или оттаивании

Toili

Tsuc

Tdef

Toci1, 2

Tao

CHa

CHi

Контроль температуры холодильного масла в картере компрессора

Определение температуры газовой линии для контроля штатного задействования 4-ходового клапана

Tdi

Контроль температуры в верхней части компрессора

Контроль возникновения условий для задействования функции оттаивания теплообменника конденсатора

Контроль температуры всасывания компрессора

Tsi

Контроль температуры в коллекторе газовой линии конденсатора в режиме обогрева, управление LEVa1 и LEVa2

Контроль температуры окружающего воздуха, первичной уставки для скорости вентилятора и возникновения условий функции оттаивания

Нагрев жидкого хладагента в отделителе жидкости

Нагрев масла инверторного компрессора

R (80°C)=50K

B (25/80°C)=4450K

R (25°C)=10K,

B (25/50°C)=3700K

70Вт, 220В 1-ступен-

чатый

33Вт, 220В, 2-ступен-

чатый

Page 39

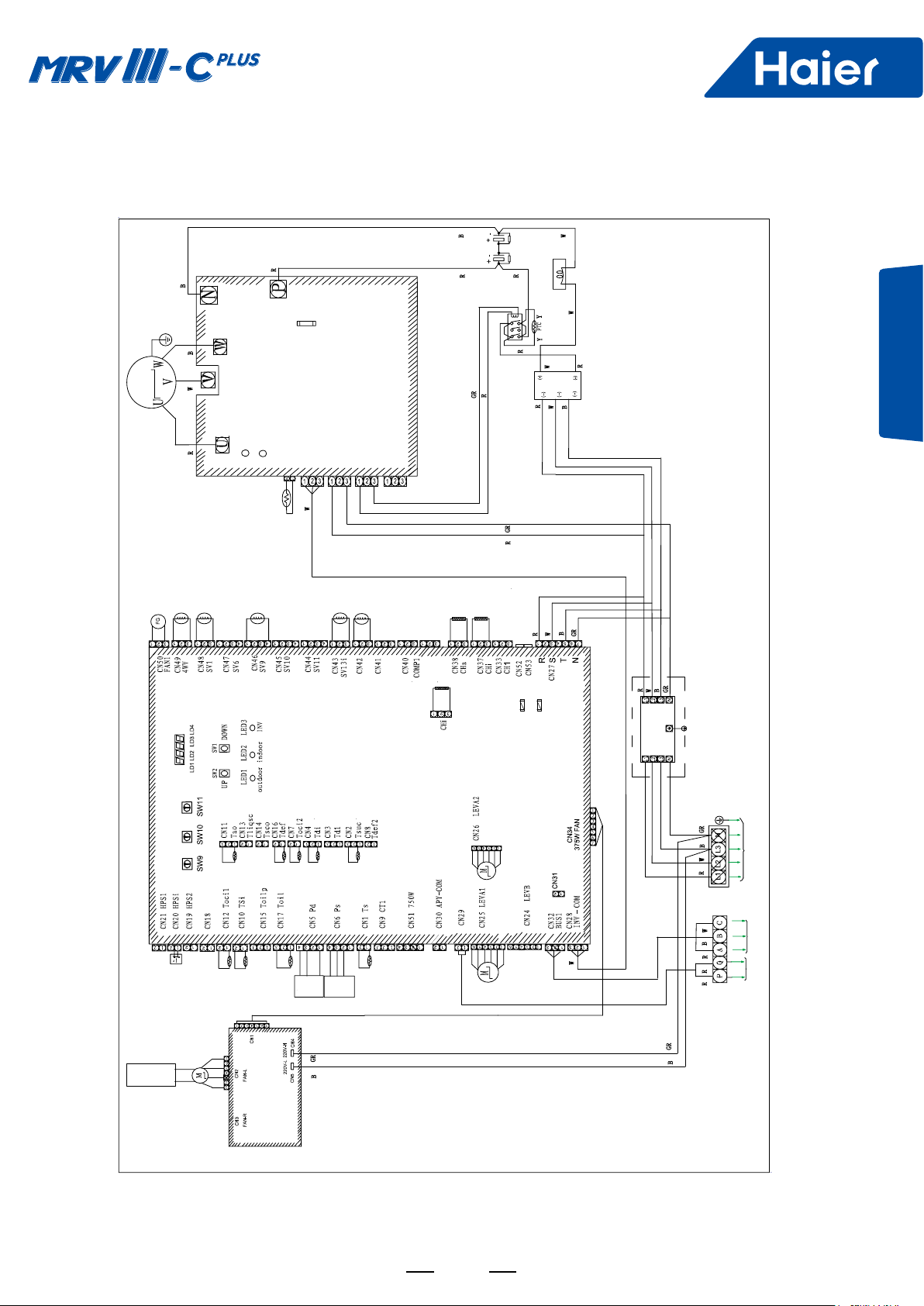

5. Электрические схемы

AV08IMSEVA(A), AV10IMSEVA(A)

Инверторный

компрессор

COMP

сопротивлен.

Реактивное

3Ф выпрями-

CAV052-AT6.3

сопротивлен.

тель

Силовое

питание

Фильтр

0150507297

Электрические схемы

Примечания:

1. Сетевой фильтр, показанный в пунктирной рамке, является опцией

2. Обозначения цветовой маркировки проводов:

W = белый, B = черный; R = красный, GR = серый, BL = синий,

Y = желтый, G = зеленый, BR = коричневый, OR = оранжевый

T3.15A-250V

Плавкий предохранитель

Емкостной

конденсатор

Активное

АС контактор

Плата инвертора

LED3 G

R B

LED2 R

Датчик

температуры

CN7 G

радиатора

-охладителя

CN8 W

CN1 W

CN3 Y

SV3i

SV3

CN2 B

CN37-1

CAV052-A51T

Плавкий

предохранитель

Емкостной

конденсатор

компрессора

давл. инверт.

Датчик высок.

WQS

Светодиоды

наруж. внутр. инвертор

（Two）

（Twi）

давл.

высок.

Датчик

вентилятора

АС двигателя

Приводная плата

Силовой

контактный блок

GR W

Плата управления

низк.

давл.

Электропитание: 3Ф N, 380В, 50 Гц

R R

Коммуникацион-

блоки

Наружные

блоки

Внутр.

блок

ный контактный

Page 40

AV12IMSEVA(A), AV14IMSEVA(A), AV16IMSEVA(A)

Инверторный

компрессор

сопротивлен.

Реактивное

3Ф выпрями-

сопротивление

тель

0150507302

T3.15A-250V

Плавкий предохранитель

Емкостной

конденсатор

Активное

АС контактор

Плата инвертора

LED3

R B

LED2

Датчик

температуры

CN7

CN8

радиатора

-охладителя

CN1

CN3

SV3i

SV3

CN2

CN37-1

CAV052-A51T

Плавкий

предохранитель

CAV052-AT6.3

питание

Силовое

Фильтр

Примечания:

1. Сетевой фильтр, показанный в пунктирной рамке, является опцией

2. Обозначения цветовой маркировки проводов:

W = белый, B = черный; R = красный, GR = серый, BL = синий,

Y = желтый, G = зеленый, BR = коричневый, OR = оранжевый

Емкостной

конденсатор

Емкостной

конденсатор

компрессора

давл. инверт.

Датчик высок.

WQS

（Two）

（Twi）

давл.

высок.

Датчик

вентилятора

АС двигателей

Приводная плата

Силовой

контактный блок

GR W

Плата управления

низк.

давл.

Электропитание: 3Ф N, 380В, 50 Гц

R R

Коммуникацион-

GR B

блоки

Наружные

блоки

Внутр.

блок

ный контактный

Page 41

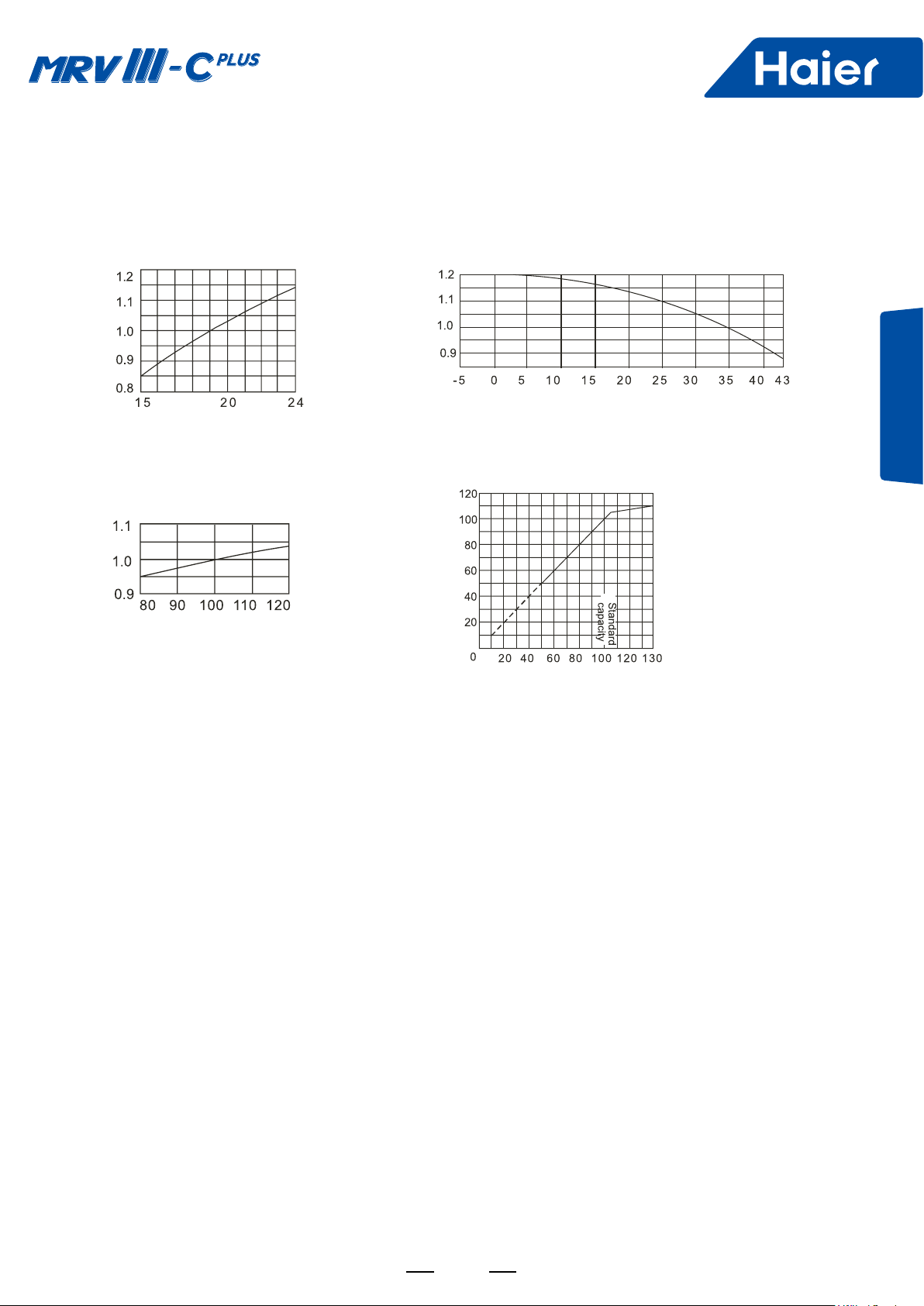

6. Расчет производительности с учетом поправочных коэффициентов

(1) Режим охлаждения

Фактическая холодопроизводительность = Номинальная холодопроизводительность х (А х B x C x D x E) W

А. Поправочный коэффициент в зависимости от

температуры в помещении (по мокр. терм.)

Поправочный коэффициент

Температура воздуха в помещении по

мокрому термометру, °С

C. Поправочный коэффициент в зависимости от расхода воздуха

внутренних блоков (только для блоков

Соотношение фактического и

Поправочный коэффициент

канального типа)

номинального расхода

воздуха, %

В. Поправочный коэффициент в зависимости от темпера-

Поправочный коэффициент

зависимости от суммарной холодопроиз-

Поправочный коэффициент

туры наружного воздуха (по сух. терм.)

Температура наружного воздуха по сухому термометру, °С

D. Поправочный коэффициент в

водительности внутренних блоков

Суммарная производительность

вунтренних блоков, %

тельности

Расчет производи-

Page 42

E. Поправочный коэффициент холодопроизводительности в зависимости от длины трассы хладагента и

Поправочный коэффициент

перепада высот

AV08IMSEVA (A)

AV08IMSEVA(A)

Линия жидк. Ø12,7 Линия газа Ø22,22

1.00

0.95

0.90

Линия жидк. Ø9,52 Линия газа Ø19,05

0.85

0.80

160

0 20 40 60 80 100 120140

Поправочный коэффициент

Длина трассы в одном направлении (м) Длина трассы в одном направлении (м)

AV12IMSEVA(A)

AV12IMSEVA (A)

180

Поправочный коэффициентПоправочный коэффициент

1.00

0.95

Л. жидк. Ø15,88

0.90

Л. газа Ø28,58

0.85

Линия жидк. Ø12,7 Линия газа Ø25,4

0.80 180160140120100806040200

Поправочный коэффициент

AV16IMSEVA(A)

AV16IMSEVA (A)

1.00

Линия жидк. Ø15,88 Линия газа Ø31,8

0.95

0.90

0.85

Линия жидк. Ø12,7 Линия газа Ø28,58

0.80

Поправочный коэффициент

Длина трассы в одном направлении (м)

180160140120100806040200

Поправочный коэффициент

AV10IMSEVA (A)

AV10IMSEVA(A)

1.00

0.95

0.90

Линия жидк. Ø9,52 Линия газа Ø22,22

0.85

0.80

AV14IMSEVA(A)

AV14IMSEVA (A)

1.00

0.95

0.90

0.85

Линия жидк. Ø12,7 Линия газа Ø25,4

0.80 0 20 40 60 80 100 120140160180

Длина трассы в одном направлении (м)Длина трассы в одном направлении (м)

AV18IMSEVA (A)

AV18IMSEVA(A)

1.00

0.95

0.90

Линия жидк. Ø15,88

0.85

Линия газа Ø28,58

0.80 0 20 40 60 80 100 120140160180

Длина трассы в одном направлении (м)

Линия жидк. Ø12,7 Линия газа Ø25,4

180160140120100806040200

Линия жидк. Ø15,88 Линия газа Ø28,58

Л. жидк. Ø19,05 Л. газа Ø31,8

AV20IMSEVA (A)

AV20IMSEVA(A)

1.00

0.95

0.90

0.85

0.80

Линия жидк. Ø15,88 Линия газа Ø28,58

Л. жидк. Ø19,05 Л. газа Ø31,8

180160140120100806040200

Поправочный коэффициент

Длина трассы в одном направлении (м) Длина трассы в одном направлении (м)

AV24IMSEVA (A)

AV24IMSEVA(A)

Линия жидк. Ø19,05 Линия газа Ø31,8

Поправочный коэффициент

1.00

0.95

0.90

0.85

Линия жидк. Ø15,88 Линия газа Ø28,58

0.80

AV22IMSEVA (A)

AV22IMSEVA(A)

1.00

0.95

0.90

Линия жидк. Ø15,88

0.85

Линия газа Ø28,58

0.80 0 20 40 60 80 100 120140160180

AV26IMSEVA (A)

AV26IMSEVA(A)

1.00

0.95

0.90

Линия жидк. Ø19,05

0.85

Линия газа Ø31,8

0.80

0 20 40 60 80 100 120140160180

Длина трассы в одном направлении (м)Длина трассы в одном направлении (м)

Л. жидк. Ø19,05 Л. газа Ø31,8

Л. жидк. Ø22,22 Л. газа Ø38,1

180160140120100806040200

Page 43

AV30IMSEVA(A)

Поправочный коэффициент

AV28IMSEVA

1.00

(A)

AV32IMSEVA(A)

AV30IMSEVA (A)

1.00

0.95

0.90

Линия жидк. Ø19,05

0.85

Линия газа Ø31,8

0.80

Поправочный коэффициент

Длина трассы в одном направлении (м)

AV32IMSEVA(A)

AV32IMSEVA (A)

1.00

0.95

0.90

Линия жидк. Ø19,05

0.85

Линия газа Ø31,8

0.80 0 20 40 60 80 100 120140160180

Длина трассы в одном направлении (м)

Поправочный коэффициент

AV36IMSEVA (A)

AV36IMSEVA(A)

1.00

0.95

0.90

Линия жидк. Ø19,05

0.85

Линия газа Ø38,1

0.80 0 20 40 60 80 100 120140160180

Поправочный коэффициент

Длина трассы в одном направлении (м)

Линия жидк. Ø22,22 Линия газа Ø38,1

180160140120100806040200

Линия жидк. Ø22,22 Линия газа Ø38,1

：

0.95

0.90

Линия жидк. Ø19,05

0.85

Линия газа Ø31,8

0.80 0 20 40 60 80 100 120140160180

Поправочный коэффициент

Длина трассы в одном направлении (м)

AV34IMSEVA(A)

AV34IMSEVA (A)

1.00

0.95

0.90

Линия жидк. Ø19,05

0.85

Линия газа Ø31,8

0.80

Поправочный коэффициент

Длина трассы в одном направлении (м)

AV38IMSEVA(A)

AV38IMSEVA (A)

1.00

0.95

0.90

Линия жидк. Ø19,05

0.85

Линия газа Ø38,1

0.80

Поправочный коэффициент

Длина трассы в одном направлении (м)

Линия жидк. Ø22,22 Линия газа Ø38,1

：

Линия жидк. Ø22,22 Линия газа Ø38,1

180160140120100806040200

：

Линия жидк. Ø22,22 Линия газа Ø38,1

180160140120100806040200

тельности

Расчет производи-

AV40IMSEVA(A)

AV40IMSEVA (A)

1.00

0.95

0.90

Линия жидк. Ø19,05

0.85

Линия газа Ø38,1

0.80

Линия жидк. Ø22,22 Линия газа Ø38,1

：

1.00

0.95

0.90

0.85

0.80

AV42IMSEVA(A)

AV42IMSEVA (A)

Линия жидк. Ø19,05 Линия газа Ø38,1

0 20 40 60 80 100 120140160180

Поправочный коэффициент

Длина трассы в одном направлении (м) Длина трассы в одном направлении (м)

AV44IMSEVA (A)

AV44IMSEVA(A) AV46IMSEVA(A)

1.00

0.95

0.90

Линия жидк. Ø19,05

0.85

0.80

Линия газа Ø38,1

Линия жидк. Ø22,22 Линия газа Ø38,1

Поправочный коэффициент

AV46IMSEVA (A)

1.00

0.95

0.90

Линия жидк. Ø19,05

0.85

Линия газа Ø38,1

0.80

0 20 40 60 80 100 120140160180

Длина трассы в одном направлении (м) Длина трассы в одном направлении (м)

：

Линия жидк. Ø22,22 Линия газа Ø38,1

180160140120100806040200

Линия жидк. Ø22,22 Линия газа Ø38,1

180160140120100806040200

Page 44

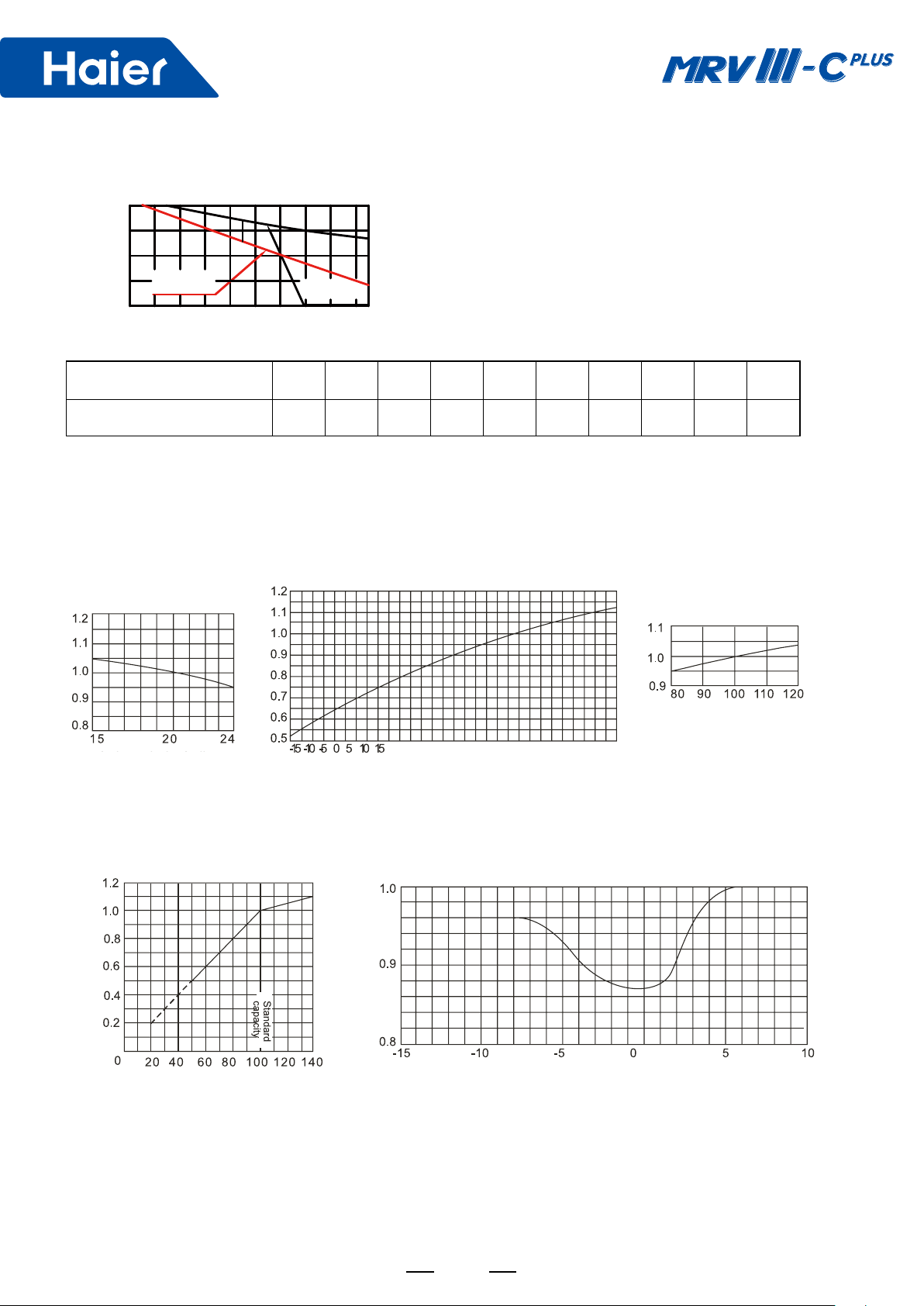

AV48IMSEVA(A)

AV48IMSEVA

(A)

1.00

0.95

0.90

Линия жидк. Ø19,05

0.85

Линия газа Ø38,1

0.80 0 20 40 60 80 100 120140160180

Длина трассы в одном направлении (м)

Поправочный коэффициент

Линия жидкости Ø22,22 Линия газа Ø38,1

Примечание:

1. Если длина трассы в одном направлении превышает 90 м, толщина трубы фреонопровода должна быть увеличена.

2. Если в режиме охлаждения наружный блок находится ниже внутреннего, или, если в режиме нагрева наружный блок находится выше внутреннего, поправочный коэффициент следует уменьшить в соответствии с понижающими коэффициентами, указанными в нижеследующей таблице.

Перепад высот между внутренними и наружным блоками, м

Понижающий коэффициент

5м 10м 15м 20м 25м 30м 35м 40м 45м 50м

0,003 0,006 0,009 0,012 0,015 0,018 0,021 0,024 0,027 0,030

(2) Режим обогрева

Фактическая теплопроизводительность = Номинальная теплопроизводительность х (А х B x C x D x E x F) W

А. Поправочный коэффици-

ент в зависимости от

температуры в помещении

(по сух. терм.)

Поправочный коэффициент

Температура воздуха в

помещении по сухому

термометру, °С

В. Поправочный коэффициент в зависимости от темпера-

туры наружного воздуха (по мокр. терм.)

Поправочный коэффициент

Температура наружного воздуха по мокрому термометру, °С

C. Поправочный коэффици-

ент в зависимости от

расхода воздуха внутренних

Соотношение фактического и

Поправочный коэффициент

блоков

номинального расхода

воздуха, %

D. Поправочный коэффициент в

зависимости от суммарной теплопроиз-

водительности внутренних блоков

Суммарная производительность

вунтренних блоков, %

Е. Поправочный коэффициент в зависимости от производительности

оттаивания теплообменника наружного блока

Температура наружного воздуха по мокрому термометру, °С

Page 45

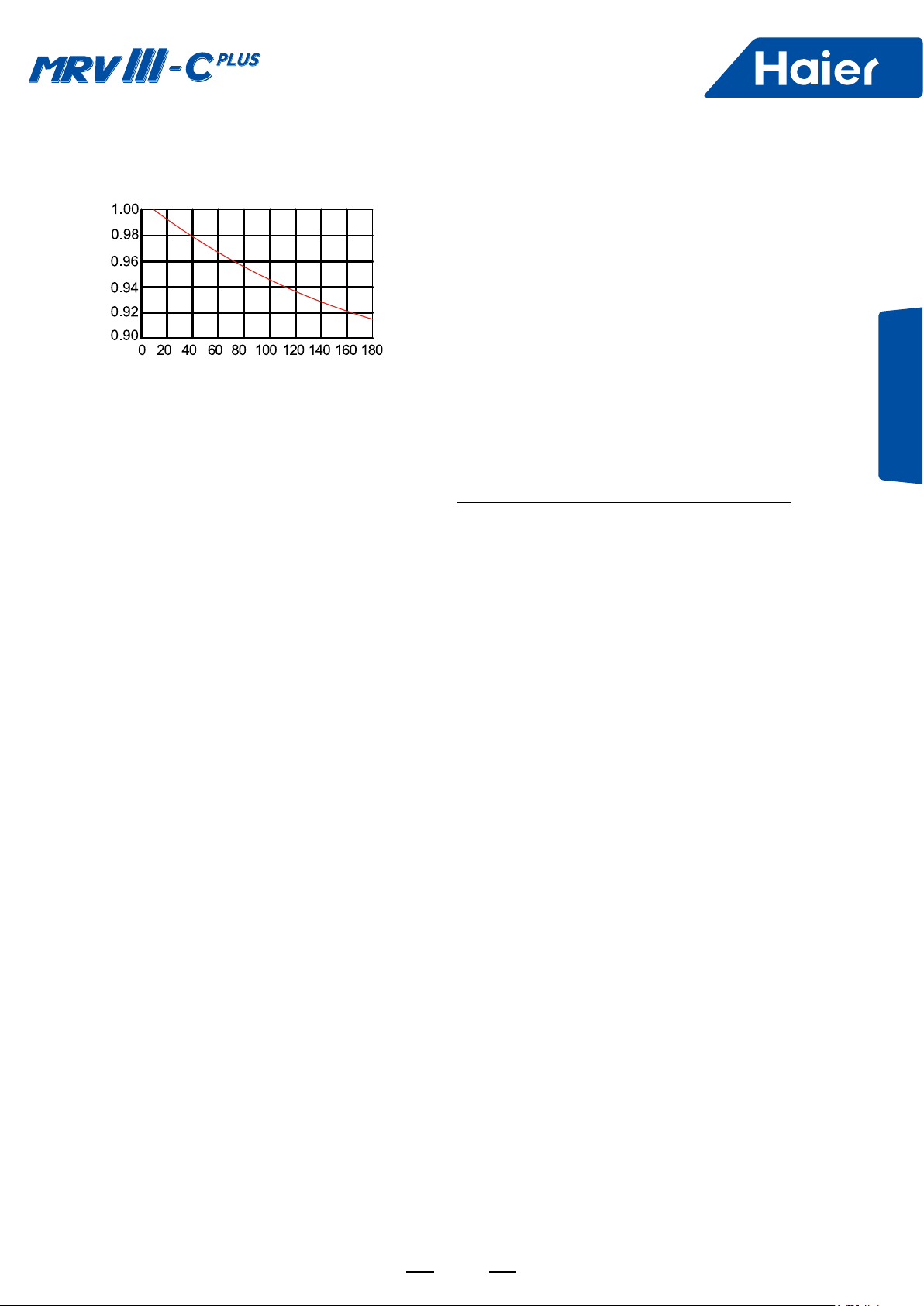

F. Поправочный коэффициент теплопроизводи-

тельности для всех моделей в зависимости от

длины трассы хладагента

Поправочный коэффициент

Длина трассы в одном направлении (м)

(3) Методика расчета производительности системы - только один работающий внутренний блок

Фактическая производительность наружного блока с 1 работающим внутренним блоком =

= откорректированная производительность наружн. блока* суммарная номинал. произв-ть внутр. блоков

*Откорректированная производительность наружного блока: тепло- или холодопроизводительность, рассчитанная согласно п.п. 1 и 2.

номинальная произ-ть неработающих внутр.блоков

тельности

Расчет производи-

Page 46

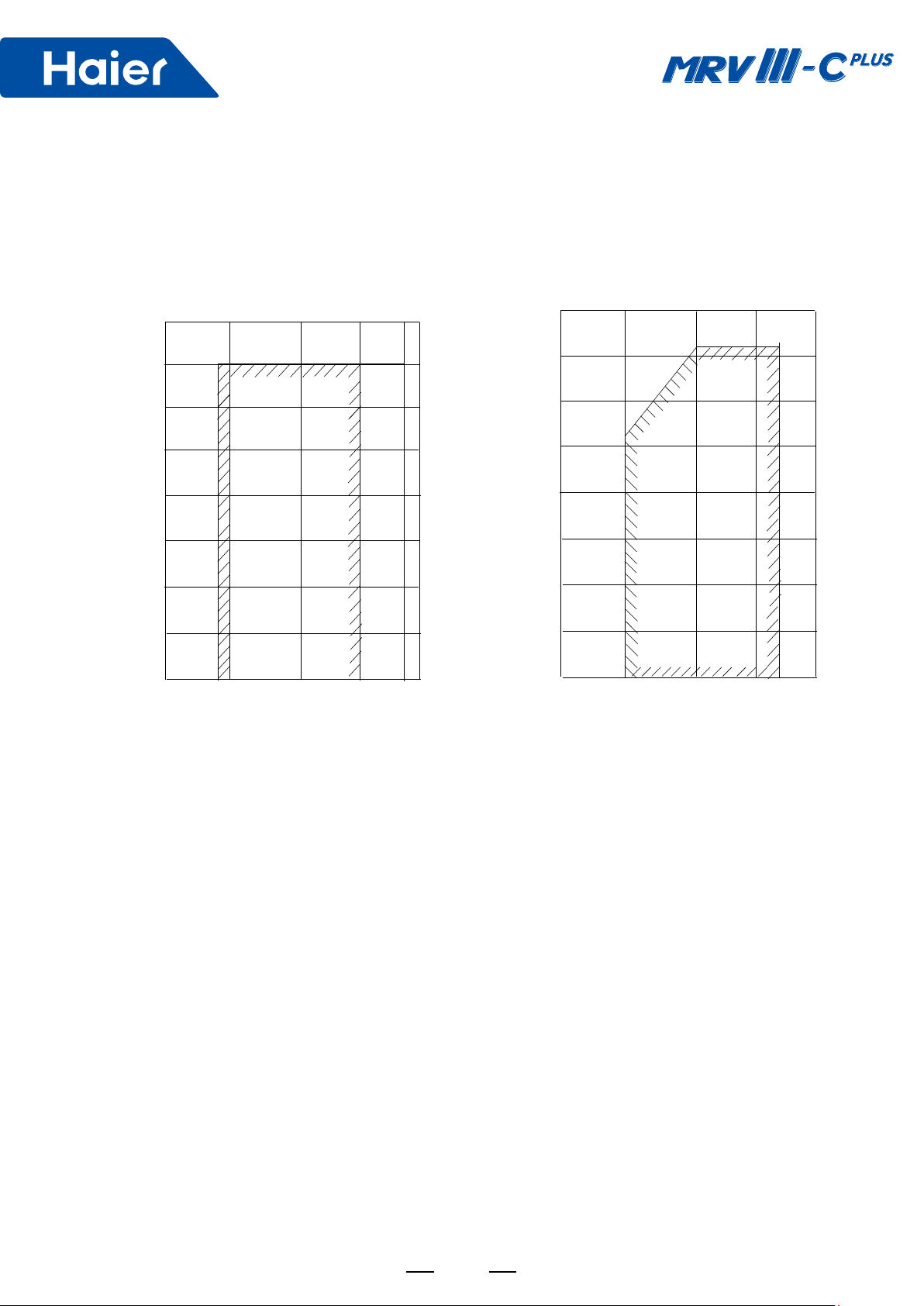

7. Рабочий температурный диапазон

Охлаждение

С)

Номинальные условия

10 15 20 25 30

Температура наружного воздуха по сух. терм. (

Температура воздуха в помещении по

сухому термометру,

Обогрев

С)

-5

-10

Номинальные условия

-15 10 15 20 25 30

Температура наружного воздуха по мокр. терм. ( Температура воздуха в помещении по

сухому термометру,

Page 47

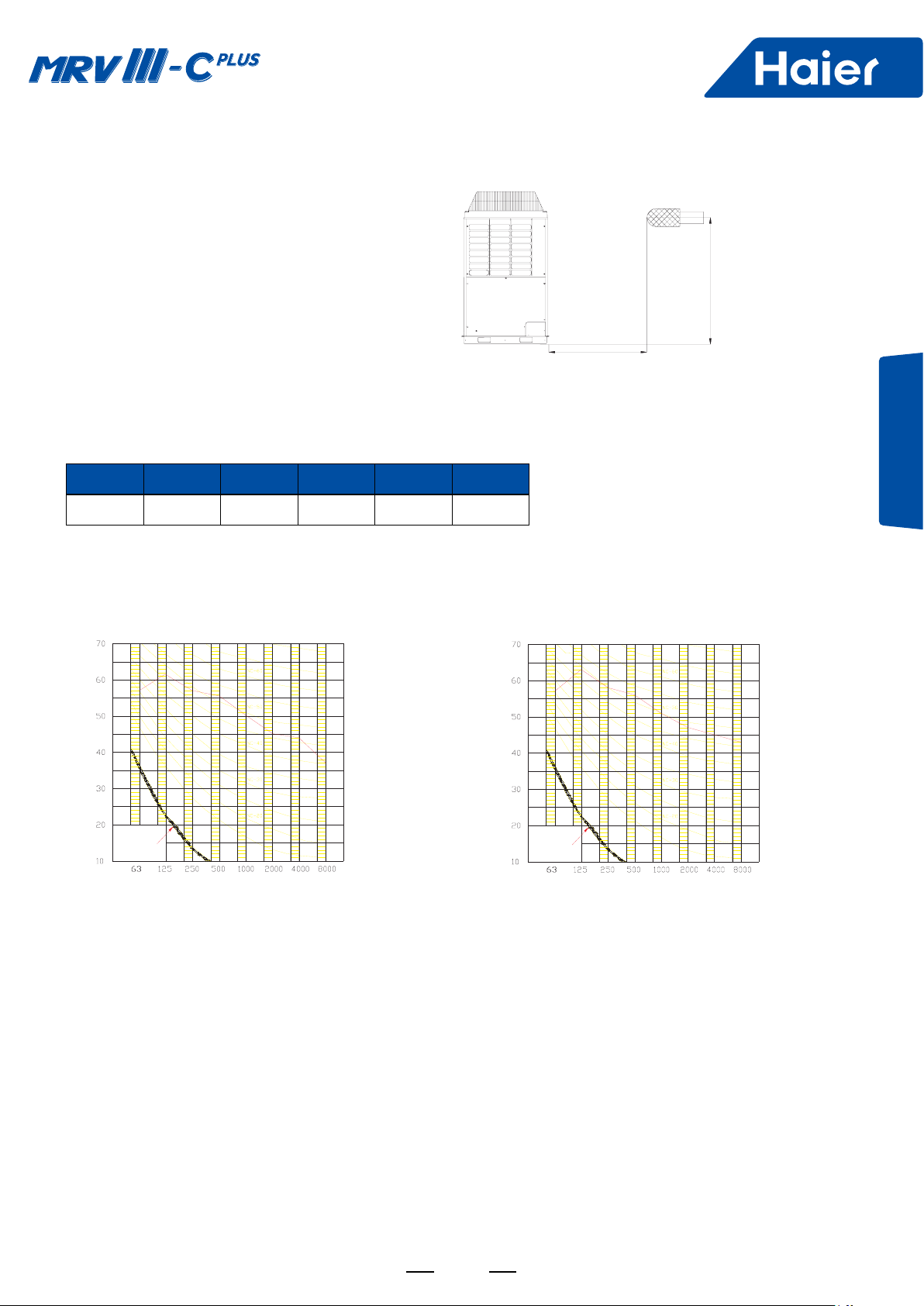

8. Шумовые характеристики

(1) Иллюстрация проведения замера уровня шума

1.5м

(2) Условия проведения замера уровня шума

a. Блок работает при номинальных параметрах b. Замеры проводятся в полубезэховой камере c. Величина уровня шума может варьировать в зависимости от фактических условий, например, таких как

строительная конструкция помещения и т.п.

(3) Уровень шума, дБ (A)

Скорость

воздуха

(высокая)

8HP 10HP 12HP 14HP 16HP

57 57 59 59 59

1м

Шумовые

характеристики

(4) Октавный диапазон

AV08IMSEVA(A) AV10IMSEVA(A)

Предел непрерывного звукочастотного шума

Уровень звукового давления октавного диапазона, дБ

AV12IMSEVA(A) AV14IMSEVA(A) AV16IMSEVA(A)

Предел непрерывного звукочастотного шума

Средняя частота октавного диапазона (Гц)Средняя частота октавного диапазона (Гц)

Уровень звукового давления октавного диапазона, дБ

Page 48

9. Монтаж наружных блоков

9.1 Меры предосторожности

■

Перед началом выполнения монтажных работ внимательно прочитайте раздел „Меры предосторожности при выполнении монтажа”.

Предупредительные текстовые блоки отмечены заголовками двух типов: заголовок ПРЕДУПРЕЖДЕНИЕ! относится к

■

инструкциям, несоблюдение которых может привести к серьезным травмам или даже смертельному исходу; заголовок ВНИМАНИЕ! относится к инструкциям, несоблюдение которых может привести к выходу оборудования из строя и другим нежелательным и даже серьезным последствиям. В любом случае этими заголовками отмечены важные рекомендации, требующие обязательного соблюдения.

■

По окончании монтажных и пусконаладочных работ данное руководство следует передать пользователю. Руководство должно храниться в непосредственной близости от агрегата, чтобы в случае необходимости обслуживающий персонал мог быстро обратиться к нему.

ПРЕДУПРЕЖДЕНИЕ!

Монтаж системы кондиционирования должен строго в соответствии с инструкциями данного руководства специалиста-

■

ми специализированной субподрядной организации. Неисправности в работе кондиционера, являющиеся последствием неправильно выполненного монтажа, могут привести к протечкам воды, поражению электрическим током или пожару.

■

Опорная конструкция, на которой устанавливается кондиционер, должна обладать достаточной несущей способностью, чтобы выдержать вес оборудования. Несоблюдение требования может привести к падению блока.

■

При установке системы кондиционирования в зонах, где существует опасность землетрясений, ураганов, тайфунов и прочих стихийных бедствий, необходимо предпринять дополнительные меры, предотвращающие резкое падение блоков при возникновении природных катаклизмов.

■

Используйте кабели указанного в спецификации сечения и типа. Убедитесь в надежности всех электроподключений, плотности клеммных контактов и отсутствии натяжения кабелей. Убедитесь в целостности электроизоляции кабелей.

■

Следует избегать изгибов проводов вверх и защемления их дверцей электрической секции. Электропроводка должна быть надежно заземлена. Неправильный электромонтаж может привести к перегреву и возгоранию оборудования.

■

При установке или переустановке кондиционера его следует заправлять только хладагентом R410A. Попадание каких-либо других газов в систему может привести к аномальному повышению давления в системе и, как следствие, риску взрыва и возникновению несчастных случаев.

■

Следует использовать только оригинальные или разрешенные производителем запасные части и дополнительные принадлежности при выполнении монтажных работ. Использование недопустимых частей и принадлежностей может привести к протечкам воды, утечкам хладагента, поражению электрическим током и пожару.

■

Располагайте дренажный трубопровод вдали от канализационных стоков, которые могут содержать токсичные газы (например, серосодержащие) во избежание их проникновения в обслуживаемое помещение.

■

В ходе монтажа оборудования и после его завершения внимательно следите за отсутствием утечек хладагента, так как его пары могут быть токсичны при значительной концентрации и воздействии высокой температуры. В случае утечки тщательно проветрите помещение.

■

Располагайте блоки системы кондиционирования вдали от источников горючих и взрывоопасных газов, так как при утечке указанных веществ может возникнуть пожар.

■

Дренажная линия для отвода конденсата должна быть выполнена в соответствии с инструкциями данного руководства. Дренажную трубку необходимо покрыть теплоизоляционным материалом во избежание выпадения на ней конденсата. Несоблюдение этих требований может привести к протечкам воды и как следствие, нанесению материального ущерба.

■

Трубопроводы жидкостной и газовой линий должны быть хорошо теплоизолированы. Некачественная теплоизоляция может стать причиной уменьшения производительности и привести к выпадению конденсата.

■

При повреждении кабеля электропитания обратитесь к производителю, в авторизованный сервис-центр или к квалифицированному специалисту для его замены.

■

Кондиционер можно использовать детям, достигшим 8-летнего возраста, людям с ограниченными физическими, сенсорными или умственными способностями, а также людям, не обладающим достаточным опытом и знаниями, но только в том случае, если вышеуказанные лица находятся под наблюдением, проинструктированы надлежащим образом относительно безопасной эксплуатации кондиционера и осознают возможные риски.

■

Необходимо следить за детьми, чтобы не позволить им играть с кондиционером. Чистка корпуса кондиционера может выполняться детьми только под присмотром взрослых.

■

Система кондиционирования не предназначена для управления от внешнего таймера или стороннего дистанционного пульта управления.

■

Данное оборудование и кабель электропитания должны располагаться вне зоны досягаемости детей.

Page 49

ВНИМАНИЕ!

■

Заземляющий кабель должен быть подключен к шине заземления. Запрещается подсоединять заземляющий кабель к фреоновым, водяным и газовым трубопроводам, телефонным кабелям и молниеотводам. Некорректное подключение может привести к поражению электрическим током, помехам, повреждению блока или возгоранию.

■

Поток воздуха, выходящего из наружного блока, не должен быть направлен на декоративные растения, т.к. это может привести к их засыханию.

■

Необходимо предусмотреть свободное пространство для выполнения обслуживания наружного блока. При отсутствии достаточного сервисного зазора существует риск травмирования обслуживающего персонала.

■

При установке наружного блока на крыше или каком-либо другом возвышении необходимо предпринять меры безопасности, чтобы предотвратить падение обслуживающего персонала с высоты. Для этого следует установить и закрепить лестницу, а также предусмотреть поручни на проходе к блоку.

■

Следует использовать динамометрический гаечный ключ при затягивании накидных гаек вальцованных соединений фреонопровода. Чрезмерное усилие затяжки может привести к разрушению соединительных элементов фреонопровода и утечке хладагента.

■

Трубопровод хладагента должен быть хорошо теплоизолирован. Некачественная теплоизоляция может стать причиной выпадения конденсата и, как следствие, порчи материальных ценностей.

■

После завершения монтажа фреоновой трассы опрессуйте контур хладагента азотом, чтобы проверить его на наличие утечек. Повышенная концентрация газа хладагента в окружающем воздухе может привести к дефициту кислорода в помещении.

■

Данная система предназначена для работы исключительно на хладагенте R410А, рабочее давление которого в 1,6 раза выше, чем у R22. Заправочный баллон с R410 имеет розовый цвет или розовую маркировку.

■

Во избежание ошибочной заправки другим хладагентом диаметр заправочного штуцера для систем с R410А увеличен.

■

Раструбные вальцованные соединения фреонопровода с R410A также имеют другой размер для повышения их прочности. При работе с системой, предназначенной для хладагента R410А, следует использовать только специальные инструменты, указанные в нижеприведенной таблице:

Монтаж

наружных блоков

№ Примечания

Специальные инструменты для R410A

Манометрический коллектор Диапазон: ВД>4.5 МПа, НД>2 МПа

2 Заправочный шланг Пределы давления: ВД-5,3 МПа, НД-3,5 МПа 3 Электронные весы для контроля заправки R410A Другой тип не допускается

4 Динамометрический гаечный ключ

5 Расширительный инструмент для вальцовки труб

6 Инстр. для замера выступа медной трубы за шаблон

7 Насос должен быть снабжен обратным клапаном

Вакуумный насос

8 Течеискатель Должен использоваться только гелиевый течеискатель

■

Хладагент R410A заправляется из заправочного баллона только в жидкой фазе.

■

Во избежание электромагнитных помех внутренние и наружный блоки, а также трасса силового кабеля должны располагаться на расстоянии не менее 1 м от источников электромагнитного излучения, например, радио- и телеаппаратуры.

■

Флуоресцентные лампы (с обратной волной или дроссельные) могут негативно влиять на работу дистанционного пульта управления при его коммуникации с внутренним блоком. В связи с этим рекомендуется устанавливать внутренний блок как можно дальше от флуоресцентных ламп.

Page 50

При монтаже системы необходимо проверить следующее:

■

Количество подключенных блоков и суммарная производительность находятся в пределах допустимых значений?

■

Длина трассы хладагента находится в пределах допустимых значений?

■

Фреонопроводы смонтированы горизонтально и их диаметр отвечает требуемым значениям?

■

Разветвители на фреонопроводе установлены строго вертикально или строго оризонтально?

■

Необходимое количество дозаправки хладагента рассчитано и измерено верно?

■

Утечки хладагента отсутствуют?

■

Все внутренние блоки могут одновременно отключаться от сети электропитания через общий рубильник?

■

Питающее напряжение соответствует параметрам, указанным на шильде агрегата?

■

Всем наружным и внутренним блокам системы присвоены сетевые адреса?

(1) Проверки перед началом монтажных работ

1) Убедитесь, что параметры электропитания, фреонопроводы, электрические кабели, запасные части, модель блока соответствуют необходимым требованиям.

2) Убедитесь, что внутренние и наружные блоки подключены между собой с соблюдением следующих условий:

Наружные блоки Внутренние блоки Коллектор

Производит., кВт

Комбинация блоков

25,2 Моноблок 28,0 Моноблок 33,5 Моноблок 40,0 Моноблок 45,0 Моноблок 53,2 Комбинация (25,2+28,0) 56,0 Комбинация (28,0+28,0) 61,5 Комбинация (33,5+28,0) 68,0 Комбинация (40,0+28,0) 73,5 Комбинация (40,0+33,5) 80,0 Комбинация (40,0+40,0) 85,0 Комбинация (40,0+45,0) 90,0 Комбинация (45,0+45,0)

96,0 Комбинация (40,0+28,0+280,) 101,0 Комбинация (45,0+28,0+28,0) 106,5 Комбинация (45,0+33,5+28,0)

113,0 Комбинация (40,0+28,0+45,0) 118,0 Комбинация (45,0+45,0+28,0)

123,5 Комбинация (33,5+45,0+45,0) 130,0 Комбинация (40,0+45,0+45,0) 135,0 Комбинация (45,0+45,0+45,0)

Кол-во

внут. бл.

1 1 1 1 1 2 2 2 2 2 2 2 2

3 3 3 3 3 3 3 3

Суммар. произв.

внутрен. блоков

11 12,6-30,2 13 14,0-33,6

15 16,7-40,2 17 20,0-48,0

19 22,5-54,0 29 26,6-63,6 HZG-20A

33 28,0-67,2 HZG-20A 36 30,7-73,8 HZG-20A 39 34,0-81,6 HZG-20A 43 36,7-88,2 HZG-20A 46 40,0-96,0 HZG-20A 50 42,5-102,0 HZG-20A 53 45,0-108,0 HZG-20A 56 48,0-115,2 HZG-30A 59 50,5-121,2 HZG-30A 63 53,2-127,8 HZG-30A 64 56,5-135,6 HZG-30A 64 59,0-141,6 HZG-30A 64 61,7-148,2 HZG-30A 64 65,0-156,0 HZG-30A 64 67,5-162,0 HZG-30A

(разветвитель для

наружного блока)

Суммарный

диапазон

производит-ти

50%-120%

Page 51

Примечания:

a. Если в одной системе одновременно работают все внутренние блоки, их суммарная производительность должна

быть меньше или равна суммарной производительности комбинации наружных блоков. В противном случае перегрузка может привести к некорректной работе системы кондиционирования.

b. Если в одной системе одновременно работают не все внутренние блоки, их суммарная производительность не

должна превышать 120% от суммарной производительности комбинации наружных блоков.

с. Если система кондиционирования работает в условиях очень высоких или очень низких наружных температур

(ниже -10°С) суммарная производительность внутренних блоков должна быть меньше суммарной производительности наружных блоков.

d. Выбор межблочных кабелей наружных блоков и автоматических выключателей определяется исходя из макси-

мального рабочего тока для комбинации наружных блоков.

(2) Выбор места установки

Наружный блок не должен устанавливаться в средах, содержащих легковоспламеняющиеся газы, поскольку это может привести к пожару.

Наружный блок должен устанавливаться в местах, где тепловыделения, потоки воздуха и шум не будут доставлять неудобства окружающим.

Место установки блока должно быть хорошо вентилируемым и свободным от препятствий на пути забора и выхода воздуха.

Соблюдайте требуемые монтажные зазоры.

Не устанавливайте блок в местах, где:

■

он может подвергаться прямому воздействию влаги или в местах с повышенной влажностью воздуха; на него будут воздействовать другие

■

источники тепла;

■

он может быть засыпан снегом (предусмотрите наличие защитных козырьков).

Установите резиновые виброизолирующие опоры между блоком и опорным основанием.

Устанавливайте блок на прочной опорной поверхности, обладающей достаточной несущей способностью, в противном случае возможно появление чрезмерной вибрации и повышенного шума.

Не устанавливайте блок в следующих местах во избежание его повреждения:

среды с содержанием коррозийных

■

газов, например, в SPA-салонах;

■

среды с повышенным содержанием солей (прибрежные зоны);

среды с содержанием сажи в

■

воздухе; места с повышенной влажностью

■

воздуха; вблизи источников электромагнит-

■

ного излучения;

■

места со значительным перепадом напряжения питающей сети.

Монтаж

наружных блоков

Page 52

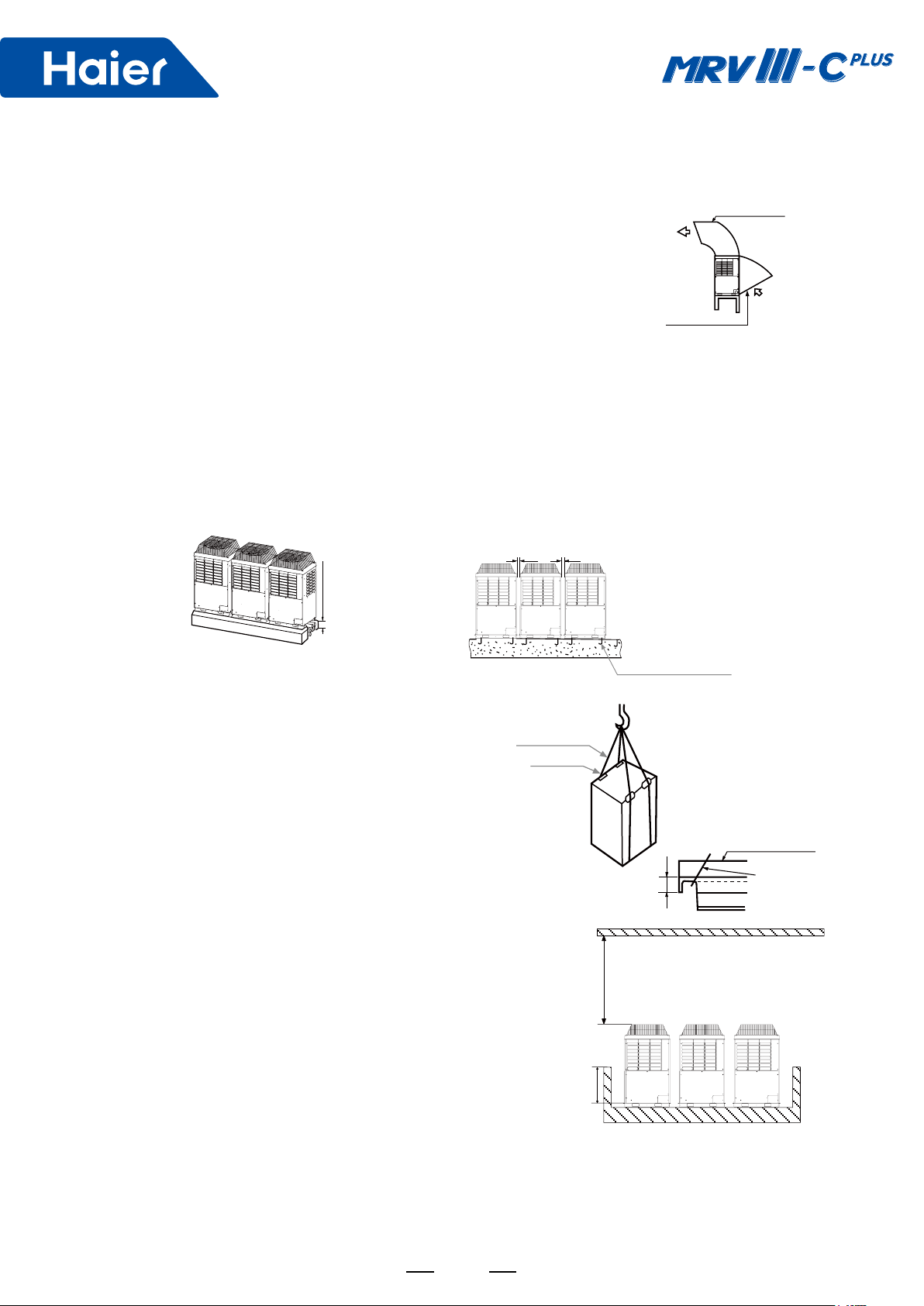

Примечания:

1. В местах, где возможна циркуляция охлаждающего наружный блок воздушного потока по короткому контуру, необходимо устанавливать воздуховод-переходник.

Навес защиты от снега на выходе воздуха

2. При установке нескольких наружных блоков следует предусмотреть достаточно свободного пространства на входе воздуха, чтобы предотвратить циркуляцию воздушного потока по короткому контуру.

3. В местности, где возможны сильные снегопады, необходимо устанавливать блок под навесом или оборудовать блок специальными защитными колпаками.

4. Нельзя устанавливать наружный блок в местах, где возможны утечки легковоспламеняющихся газов.

5. Место монтажа должно обладать достаточной несущей способностью, чтобы выдержать вес блока.

Навес защиты от снега на входе воздуха

6. Поверхность места установки должна быть абсолютно ровной.

7. Если трубная линия хладагента выходит снизу наружного блока, опорные кронштейны, на которых устанавливается наружный блок, должны быть не менее 500 мм высотой (см. рисунок ниже).

8. При монтаже наружного блока в местах, подверженных влиянию сильного ветра, наружный блок следует установить так, чтобы выходной воздушный поток блока направлялся вертикально. Кроме того, блок необходимо зафиксировать на позиции анкерными болтами.

9. После открытия электрического отсека и проведения технического обслуживания необходимо по окончании работ закрыть отсек и плотно зафиксировать крышку.

Более

Более 500мм

Трубопровод хладагента

Более 200мм

200мм

Анкерный болт M12 для 8~10HP: 4 шт. для 12~16HP: 6 шт.

Транспортировка и грузоподъемные работы

При транспортировке блока не снимайте с него упаковку и

■

переместите в таком виде как можно ближе к месту установки.

■

Не поднимайте блок, используя только 2 точки опоры. Не садитесь на блок. При подъеме блока соблюдайте его вертикальное расположение.

■

При транспортировке с помощью вилочного погрузчика вильчатые захваты следует продевать в специально предусмотренные такелажные отверстия в днище блока Для подъема блока используйте 4 отрезка стального троса диаметром 6 мм.

■

Во избежание повреждения наружного блока установите распорки на участках контакта стального троса с блоком.

Стальной трос

Распорка

Нижняя панель

Стальной трос

Примечания:

Сверху наружного блока не должно быть никаких препятствий на расстоянии как минимум 2000 мм от верха блока.

Высота препятствий по боковым сторонам наружного блока не должна превышать 800 мм.

При монтаже многомодульной комбинации блоков порядок установки модулей определяется их производительностью: чем больше производительность, тем ближе модульный блок должен находится к магистральной линии коллектора-разветвителя.

Отсутствие препятствия сверху

на расстоянии не менее 2000мм

Менее 800мм

Page 53

Габаритные и установочные размеры для моделей 8-10HP

Более 300

Расстояние между

анкерными болтами

Габаритные и установочные размеры для моделей 12-16HP

Более 100

Спереди

Более 500

Более 300

Более 1550

Монтаж

наружных блоков

Расстояние между

анкерными болтами

Более 100

Спереди

Более 500

Более 1550

Примечание:

При наличии свободного пространства расстояние между двумя установленными в ряд блоками, а также расстояние между блоком и стеной можно увеличить, чтобы упростить процедуры технического обслуживания и ремонта.

Размеры указаны в мм.

Page 54

Свободные зазоры при многоблочных вариантах монтажа

(1) Ограждающая конструкция ниже установочной высоты наружного блока

А. Наружные блоки установлены в один ряд

Более 300мм

Фронтальная

сторона

Более 500мм

Более 100мм Более 200мм Более 200мм

B. Наружные блоки установлены в два ряда

300мм

Более

Фронтальная сторона

Менее 800мм

Более 600мм

(или 1000 мм)

300мм

Более

Более 100мм Более 200мм Более 200мм

С. Наружные блоки установлены в три ряда

300мм

Более

Более 600мм

(или 1000 мм)

600мм

Более

Фронтальная сторона

Менее 800мм

Фронтальная сторона

500мм

Более

Более 100мм Более 200мм Более 200мм

Менее 800мм

Page 55

(2) Ограждающая конструкция выше установочной высоты наружного блока

А. В ограждающей конструкции имеется отверстие для подачи забираемого воздуха

Примечания: а. Скорость вентилятора Vs подачи заборного воздуха не более 1,5м/сек b. Высота камеры выходящего воздуха HD = H-h, но менее 1 м.

Более 300мм

Фронтальная

сторона

Более 600мм

Выход

воздуха

Более 1000мм

Более 100мм Более 200мм Более 200мм

B. В ограждающей конструкции нет отверстия для подачи забираемого воздуха

Примечания: а. Можно установить блок на опорной раме высотой 500 - 1000мм. b. Высота камеры выходящего воздуха HD = H-h, но менее 1 м.

Более 300ммБолее 600мм

Фронтальная

сторона

Более 100мм Более 200мм Более 200мм

Монтаж

наружных блоков

Выход

воздуха

Page 56

Соединение трубопровода хладагента

Методика соединения труб

■

Для обеспечения максимально возможной эффективности системы трубопровод хладагента должен быть как можно короче.

■

Смажьте холодильным маслом резьбовой соединитель трубы и накидную гайку.

■

Для предотвращения деформации или растрескивания трубы радиус её сгиба должен быть как можно больше.

■

При соединении труб отцентруйте их, заверните накидную гайку вручную на несколько оборотов, а затем затяните с

помощью двух гаечных ключей.

■

При затягивании накидной гайки соблюдайте допустимый крутящий момент (см. стр. 63).

■

Не допускайте попадания в трубу песка, воды и прочих посторонних веществ. (См. меры по предотвращению загрязнения труб на стр. 55).

Меры предосторожности при соединении трубопровода хладагента

1. Пайку соединений трубопровода твердым припоем необходимо выполнять под азотом (давление 0,02МПа), чтобы

предотвратить образование окалины, которая может закупорить капиллярную трубку и расширительный вентиль и привести вследствие этого к несчастному случаю.

2. Труба хладагента должна быть чистой. При попадании воды или других посторонних веществ внутрь трубы

необходимо осуществить продувку ее азотом. Сухой азот марки „R”, что значит высшей степени очистки, следует подавать до давления 0,5 МПа (5 атм.), плотно закрыв открытый конец трубы рукой (все остальные открытые концы магистрали хладагента должны быть закрыты перед началом продувки). Затем нужно резко отпустить руку, чтобы происшедший при этом выброс давления удалил из трубы все посторонние частицы.

3. Монтаж трубопровода должен выполняться при закрытых стопорных вентилях.

4. Перед выполнением пайки клапанов и труб следует приготовить влажную ткань, чтобы отводить избыточное тепло

от горячих поверхностей.

5. Для обрезки трубы или рефнета-разветвителя необходимо использовать специальный труборез, а не ножовку.

6. При пайке медных трубопроводов необходимо использовать сварочный пруток из фосфорной меди без примене-

ния сварочного флюса, который вызовет повреждение труб системы. Применение сварочного флюса, содержащего хлористые соединения, может стать причиной корродирования фреонопровода, также вредное воздействие оказывают фторсодержащие флюсы, разрушающие холодильное масло.

При затягивании или ослаблении накидной гайки обязательно используйте два гаечных ключа, поскольку одним ключом невозможно обеспечить достаточно прочное соединение.

Гаечный

ключ

Гаечный

ключ

Если при затягивании гайки не отцентровать трубы, резьбу можно повредить, что в дальнейшем приведет к утечкам хладагента.

Резьбовой соединитель

Накидная гайка

Материал и характеристика труб

1. При монтаже фреонопровода необходимо использовать трубы следующих характеристик: Материал: медная

бесшовная труба деоксидированная фосфором; полужесткая (С1220Т-1/2Н) для диаметра более 19,05 мм или мягкая (С1220Т-0) для диаметра менее 15,88 мм.

2. Толщина стенок и диаметр труб: В зависимости от метода выбора труб (для блоков на R410A труба O-типа (мягкая)

при диаметре более 19,05 не обеспечивает достаточный уровень безопасности работы, в этом случае рекомендуется использовать трубы типа 1/2H (полужесткие) толщиной выше минимального значения).

3. Рефнеты-разветвители и коллекторы (разветвители наружных блоков) должны быть оригинальные. т.е. производ-

ства Haier.

4. При установке стопорных вентилей следует руководствоваться соответствующими инструкциями.

5. Монтаж фреонопровода должен выполняться в соответствии с установленными допусками.

6. При установке рефнетов-разветвителей и коллекторов следует руководствоваться соответствующими инструкция-

ми.

Page 57

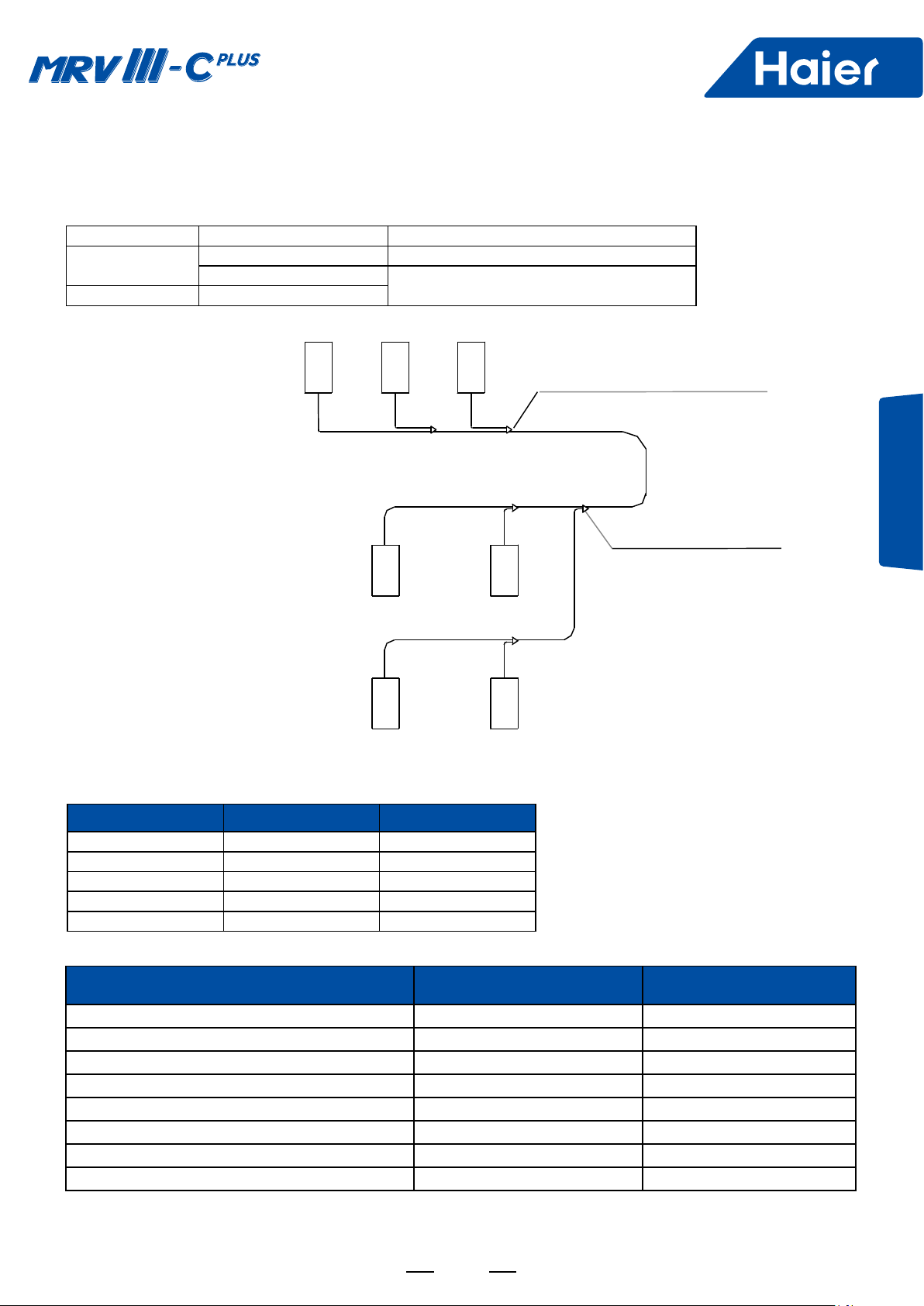

9.2 Трубопровод хладагента

9.2.1 Меры по предотвращению загрязнения труб во время их консервации

Сначала необходимо почистить трубу, а затем выполнить действия, указанные в таблице.

Блок системы Период консервации Действия

Наружный

Внутренний Неопределенный срок

Более 1 месяца Сплющить открытый конец трубы Менее 1 месяца

Сплющить открытый конец трубы или закрыть его изолентой

9.2.2

Спецификация элементов трубопровода

Наруж-

ный блок

Наруж-

ный блок

Наруж-

ный блок

Коллектор (разветвитель наружных блоков)

eee

Первый рефнет-разветвитель внутренних блоков

ний блок

Внутрен-

ний блок

Внутрен-

a a

ний блок

Внутрен-

1. Диаметр трубопроводов участка "a" (между внутренним блоком и рефнетом-разветвителем)

Зависит от типоразмера внутреннего блока (т.е. от диаметра патрубков жидкостной и газовой линий); для настенных блоков см. соответствующую спецификацию.

Производительность

внутрен. блока, кВт

2,2~2,8 Ø9,52 Ø6,35 3,6~5,6 Ø12,7 Ø6,35

7,1~14,0 Ø15,88 Ø9,52 22,6~30,0 Ø25,4 Ø9,52 45,0~60,0 Ø28,58 Ø12,7

Диаметр газовой

трубы, мм

Диаметр жидкостной

трубы, мм

ний блок

Внутрен-

Примечание:

Для моделей AS072MGERA, AS092MGERA: диаметр газовой линии: Ø12,7мм. Для модели AS182MGERA: диаметр газовой/ жидкостной линий: Ø15,88мм/9,52мм

Монтаж

наружных блоков

2. Диаметр трубопроводов участка "b" (между рефнетами-разветвителями)

Суммарная производительность внутренних блоков

после рефнета-разветвителя, кВт

14,0кВт≤X<16,8кВт Ø15,88 Ø9,52 16,8кВт≤X<28,0кВт Ø19,05 Ø9,52 28,0кВт≤X<33,5кВт Ø22,22 Ø9,52 33,5кВт≤X<45,0кВт Ø28,58 Ø12,7 45,0кВт≤X<71,0кВт Ø28,58 Ø15,88

71,0кВт≤X<101,0кВт Ø31,8 Ø19,05

101,0кВт≤X<151,5кВт Ø38,1 Ø19,05

≥151,5кВт Ø 43,1 Ø19,05

Примечание:

Диаметр трубопровода может быть изменен в зависимости от условий монтажа и эксплуатации. Если суммарная производительность внутренних блоков менее 14.0 кВт, диаметр труб участка «b» определяется по таблице для участка «a».

Диаметр газовой

трубы, мм

Диаметр жидкостной

трубы, мм

Page 58

3. Диаметр трубопроводов участка "с" (магистральная линия между последним коллектором наружных блоков и первым рефнетом-разветвителем внутренних блоков)

Производительность

комбинации наружых блоков (кВт)

25,2кВт Ø19,05 Ø9,52 Ø22,22 Ø12,7 33,5кВт Ø22,22 Ø9,52 Ø25,4 Ø12,7 28,0кВт Ø25,4 Ø12,7 Ø28,58 Ø15,88 40,0кВт Ø25,4 Ø12,7 Ø28,58 Ø15,88 45,0кВт Ø28,58 Ø12,7 Ø31,8 Ø15,88 53,2кВт Ø28,58 Ø15,88 Ø31,8 Ø19,05 56,0кВт Ø28,58 Ø15,88 Ø31,8 Ø19,05 61,5кВт Ø28,58 Ø15,88 Ø31,8 Ø19,05 68,0кВт Ø28,58 Ø15,88 Ø31,8 Ø19,05 73,5кВт Ø31,8 Ø19,05 Ø38,1 Ø22,22 80,0кВт Ø31,8 Ø19,05 Ø38,1 Ø22,22 85,0кВт Ø31,8 Ø19,05 Ø38,1 Ø22,22 90,0кВт Ø31,8 Ø19,05 Ø38,1 Ø22,22 96,0кВт Ø31,8 Ø19,05 Ø38,1 Ø22,22

101,0кВт 106,5кВт Ø38,1 Ø19,05 Ø38,1 Ø22,22

113,0кВт Ø38,1 Ø19,05 Ø38,1 Ø22,22 118,0кВт Ø38,1 Ø19,05 Ø38,1 Ø22,22

123,5кВт Ø38,1 Ø19,05 Ø38,1 Ø22,22 130,0кВт Ø38,1 Ø19,05 Ø38,1 Ø22,22 135,0кВт

Магистральная линия

Газовая тр. (мм)

Жидк. тр. (мм)

Магистральная линия

увеличенного диаметра

Газов. тр. (мм)

Ø38,1 Ø19,05 Ø38,1 Ø22,22

Ø38,1

Ø19,05 Ø38,1 Ø22,22

Жидкост. тр. (мм)

Примечание:

Если расстояние от наружного блока до самого дальнего внутреннего блока более 90м, диаметр труб магистральной линии должен быть увеличен.

4. Диаметр трубопроводов участка "d" (между коллекторами наружных блоков)

Сум. произв-ть наруж блоков до коллектора (кВт) Газовая труба (мм) Жидкостная труба (мм)

≤68,0кВт Ø28,58 Ø15,88

68~96кВт Ø31,8 Ø19,05

96~151,5кВт Ø38,1 Ø19,05

≥151,5кВт Ø43,1 Ø19,05

Page 59

5. Диаметр трубопроводов участка "е" (между наружным блоком и коллектором)

Производительность

наружного блока (кВт)

8HP Ø19,05

10HP Ø22,22

12,14HP Ø25,4

16HP Ø28,58

Диаметр газовой

трубы, мм

Диаметр жидкостной

трубы, мм

Ø9,52

Ø12,7

Подбор медных труб

Тип трубы Мягкая (тип О)

Наружн. диаметр трубы Ø6,35 Ø9,52 Ø12,7 Ø15,88 Ø19,05

Толщина (мм) 0,8 0,8 1,0 1,0 1,1

Тип трубы Жесткая (тип H)

Наружн. диаметр трубы

Толщина (мм)

Ø19,05 Ø22,22 Ø25,4 Ø28,58 Ø31,8 Ø34,9 Ø38,1 Ø41,3

1,0 0,8 1,0 1,0 1,1 1,3 1,4 1,5

9.2.3 Допустимая длина трассы хладагента и перепад высот

Монтаж

наружных блоков

(1) Таблица допустимых значений

Участок трассы

Суммарная длина трассы в одном направлении 300 м

Длина трубы в одном направлении Макс. 150 м

Длина магистральной трубы от коллектора до 1-го рефнета-разветвит. Макс. 110 м

Длина трубы между наружными блоками Менее 10 м до 1-го коллектора

Перепад высот между наружным и внутренними блоками

Перепад высот между наружными блоками одной системы До 5 м (предпочтительнее горизонтальный участок)

Длина трубы от 1-го рефнета-разветвителя до внутреннего блока Макс. 40 м

Перепад высот между внутренними блоками Макс. 15 м

Наружный выше внутр. Макс. 50 м

Наружный ниже внутр. Макс. 40 м

Для всех моделей наружных блоков

Page 60

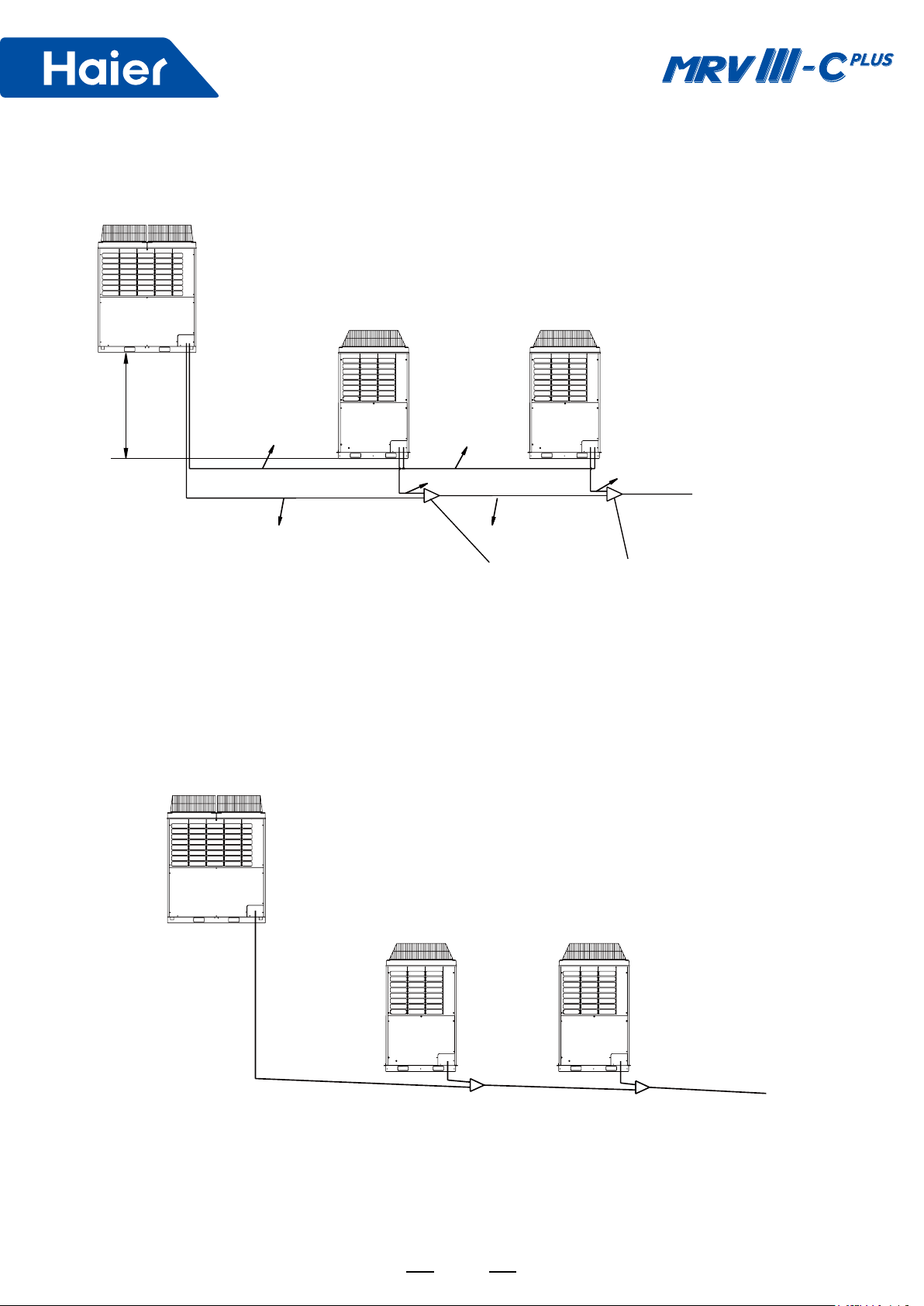

(2) Длина трубопровода и перепад высот между наружными блоками

Наружный

блок 1

Наруж-

ный блок

2-ой коллектор

(разветвитель наружного блока)

Ограничения для линии газа/линии жидкости: L1+L3 < 10 м, L2+L3 < 10 м Допустимый перепад высот между наружными блоками: h < 5 м

Примечание:

a. Коллектор HZG-R30A выполняет функции коллектора HZG-R20A;

b. Соединительный трубопровод между наружными блоками не должен располагаться выше позиции стопорно-

го вентиля;

c. Соединительный трубопровод между наружными блоками нужно располагать горизонтально либо под

уклоном вниз с углом, не превышающем 15 градусов (см. нижеследующие рисунки).

Наруж-

ный блок

1-ый коллектор

(разветвитель наружного блока)

Наружный

блок 1

Наруж-

ный блок

Наруж-

ный блок

Page 61

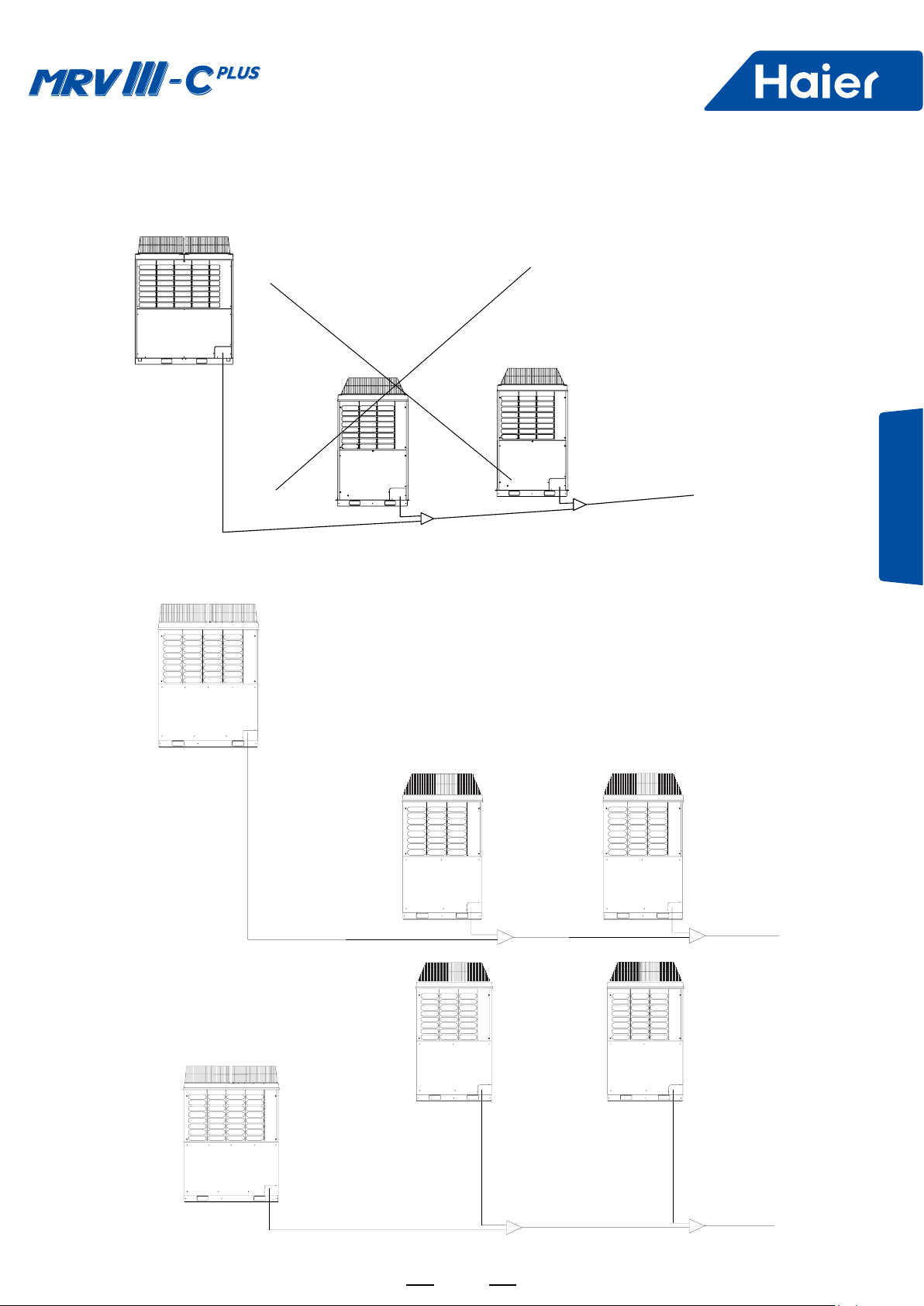

Запрещается монтаж наружных блоков при расположении соединительного трубопровода с уклоном вверх

outdoor2 outdoor3

Наружный

блок 1

Наруж-

ный блок

Допустимые варианты разновысотного монтажа наружных блоков

Наружный

блок 1

Наруж-

ный блок

Наруж-

ный блок

Монтаж

наружных блоков

Наруж-

ный блок

Наружный

блок 1

Наруж-

ный блок

Наруж-

ный блок

Page 62

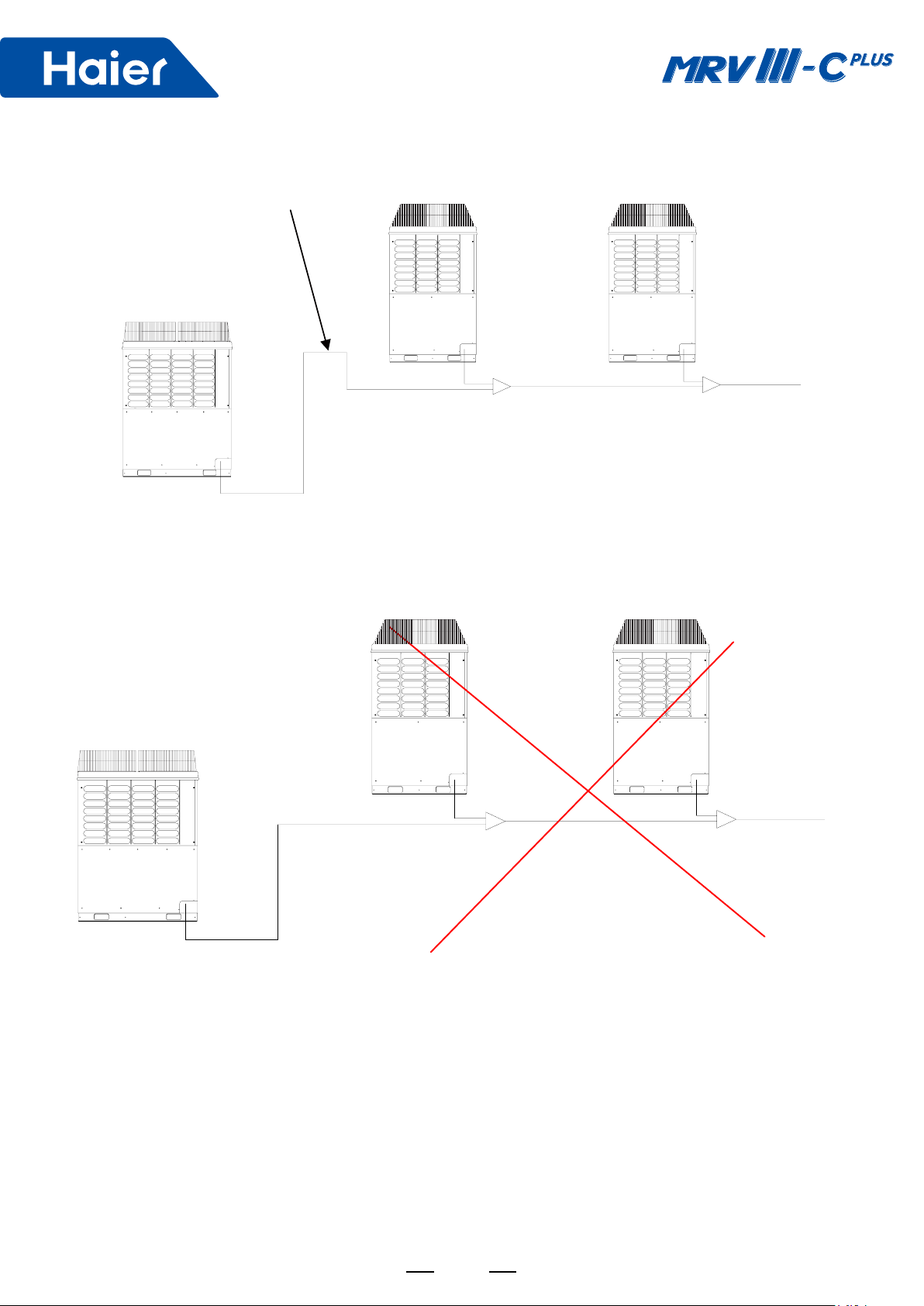

Выполнение масляной ловушки (восходящей петли высотой 200 мм), как показано на рисунке

Наруж-

ный блок

Наружный

блок 1

Показана недопустимая трассировка линии (компрессорное масло будет стекать в нижерасположенный наружный блок):

Наруж-

ный блок

Наруж-

ный блок

Наруж-

ный блок

Наружный

блок 1

Page 63

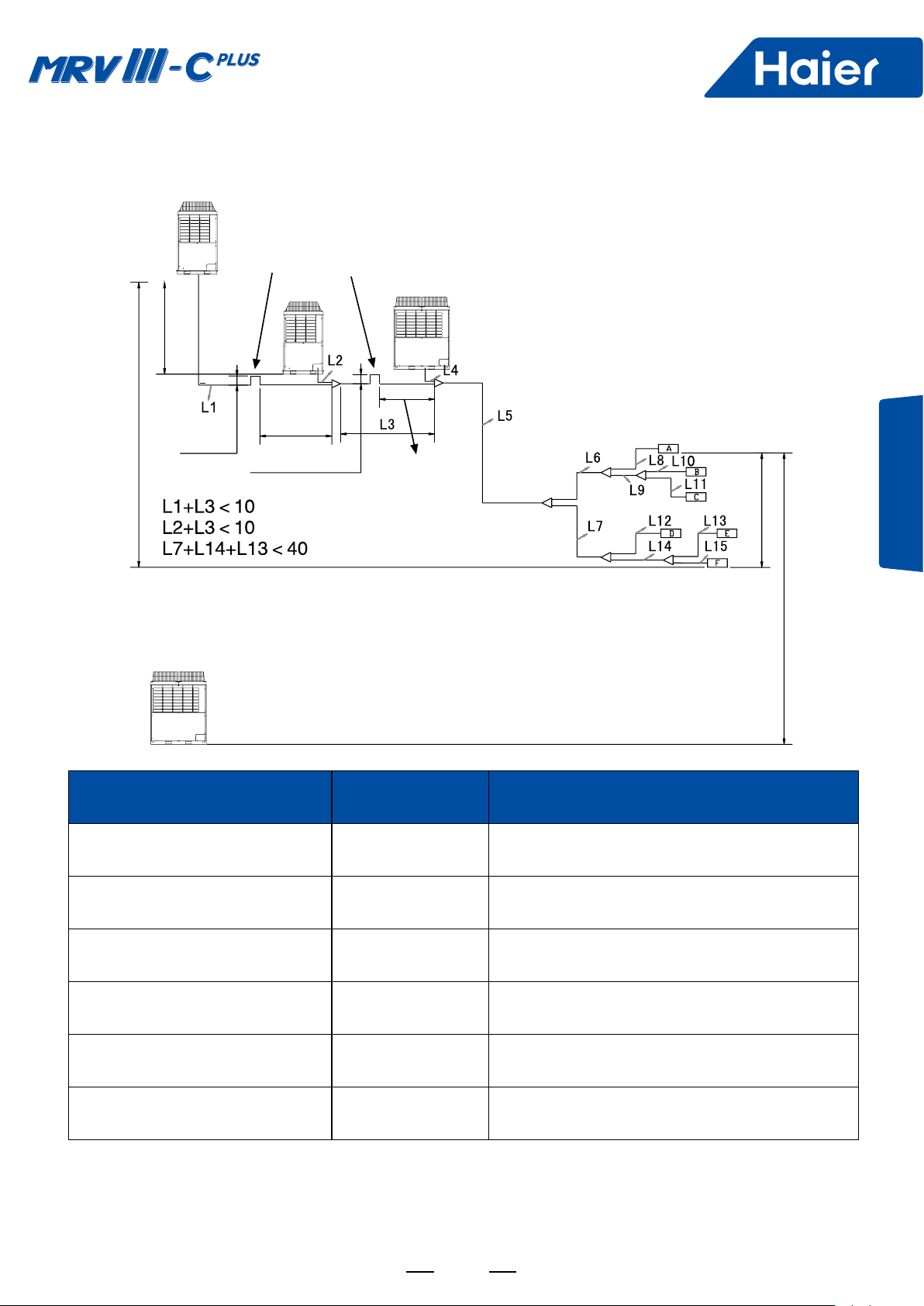

3. Длина трубопровода и перепад высот между наружными и внутренними блоками

Если расстояние между наружными блоками превышает 2 м,

Наруж.

блок 3

необходимо устанавливать масляную ловушку (восходящая петля высотой 200 мм), как показано на рисунке.

Макс. перепад 5 м

>200мм

Макс. перепад высот между наружным и внутрен-

ними блоками = 50 м, если наружный блок

расположен выше внутренних

Наруж.

блок 2

Не более 2м

Не менее 200мм

м м

Наружный

блок 1

Расстояние между масляной ловушкой и ближайшим коллектором (разветвителем наружного блока) не должно превышать 2 м

Макс. перепад 15 м

Макс. перепад высот между наружным и внутрен-

ними блоками = 40 м, если наружный блок

расположен ниже нвнутренних

Монтаж

наружных блоков

Наименование

Суммарная длина участков труб трассы в одном направлении

Макс. длина труб в одном направлении

Макс. длина трубы после 1-го рефнета-разветвителя

Действительная длина магистральной трубы

Перепад высот между внутренними блоками

Перепад высот между наружными блоками

Макс. длина в м

300

150 L1+ L3+ L5+ L7+ L14+ L13

40 L7+L13+L14

110 L5

15 --

5 --

Обозначение участков труб

L1+L2+ L3+ L4+ L5+ L6+ L7+L8+ L9+ L10+

L11+ L12+ L13+ L14+ L15

Page 64

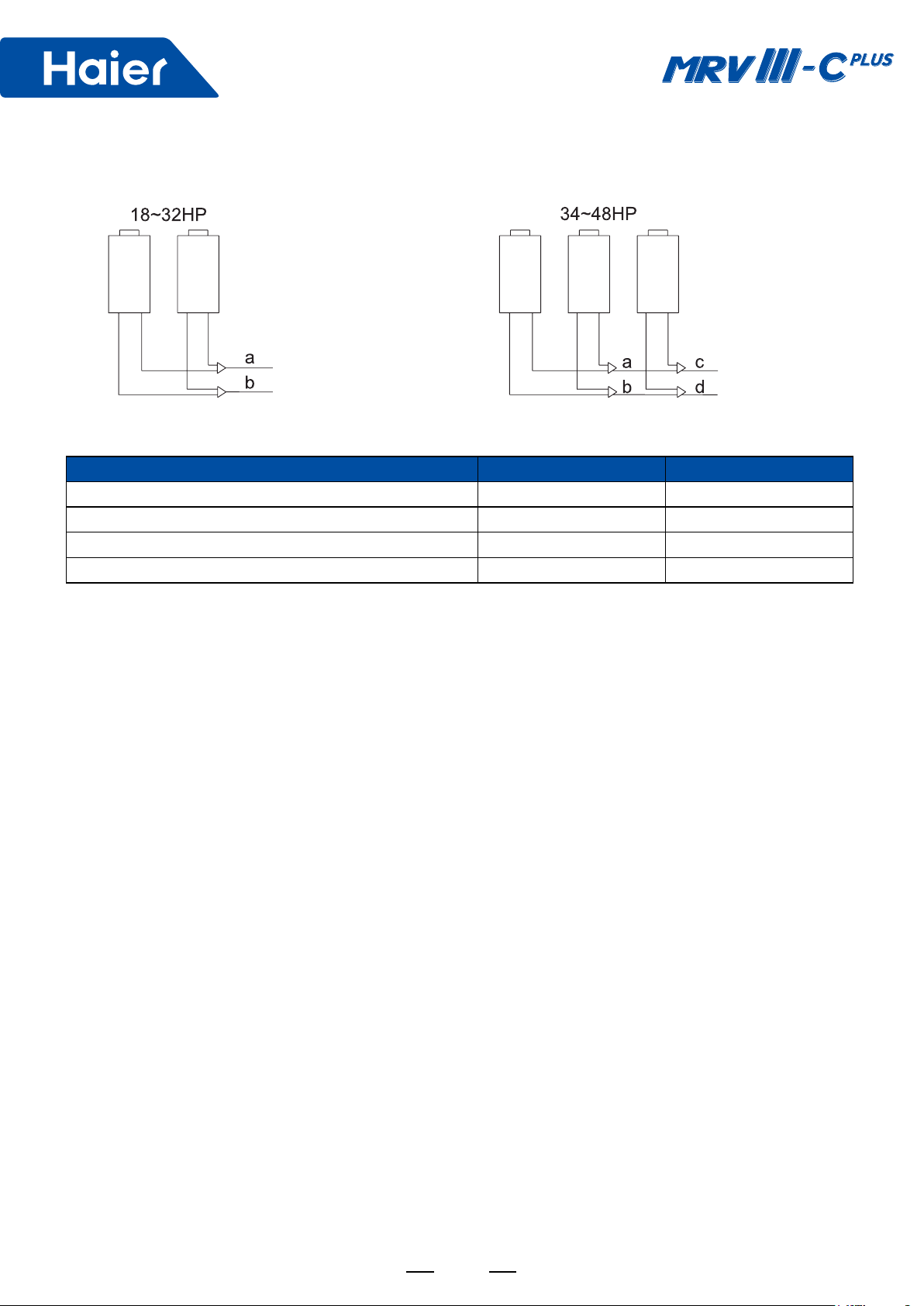

9.2.4 Диаметры трубопровода наружных блоков после коллекторов

Линия жидкости Линия газа

Диаметры труб на участках «a», «b», «c», «d» указаны в нижеприведенной таблице.

Линия жидкости Линия газа

Сум. производ-ть наруж блоков до коллектора (кВт) Линия газа (b, d) Линия жидкости (a, c)

≤68кВт Ø28,58 Ø15,88

68~96кВт Ø31,8 Ø19,05

96~151,5кВт Ø38,1 Ø19,05

≥151,5кВт Ø41,3 Ø19,05

Page 65

9.2.5 Тип соединения труб в зависимости от их спецификации

A. Наружные блоки

Модель

8HP Ø19,05 Вальцованное Ø 9,52

10HP Ø 22,22

12HP Ø25,4 Ø12,7

14HP Ø25,4 Ø12,7

16HP Ø 28,58 Ø12,7

Диаметр в мм Тип соединения Диаметр в мм Тип соединения

Газовая линия Жидкостная линия

Ø9,52

Паяное

Вальцованное

B. Внутренние блоки

Модель

07 Ø9,52

09 Ø9,52 Ø6,35

12 Ø12,7 Ø6,35

16 Ø12,7 Ø6,35

18 Ø12,7 Ø6,35

24 Ø15,88 Ø9,52

28 Ø15,88 Ø9,52

30 Ø 15,88 Ø9,52

38 Ø15,88 Ø9,52

48 Ø15,88 Ø9,52

Для настенных блоков моделей AS072, AS092 диаметр газовой линии составляет Ø15,88 мм; Для настенных блоков модели AS182 диаметр газовой/жидкостной линий составляет Ø15,88/9,52 мм.

Диаметр в мм Тип соединения Диаметр в мм Тип соединения

Газовая линия Жидкостная линия

Ø6,35

Вальцованное

Монтаж

наружных блоков

C. Крутящий момент/усилие затяжки при соединении трубопроводов

Диаметр трубы в мм Толщина трубы в мм Крутящий момент (Н . м)

Ø6,35 не менее 0,8 14-18 Ø9,52 не менее 0,8 34-42

Ø12,7 не менее 1,0 49-61 Ø15,88 не менее 1,0 68-82 Ø19,05 не менее 1,0 84-98 Ø22,22 не менее 1,1 ---

Ø25,4 не менее 1,2 ---

Не менее Ø 28,58 не менее 1,4 ---

Примечание:

Если медная труба с наружным диаметром 19,05 мм подлежит сгибу, ее толщина должна быть не менее 1,1мм.

Page 66

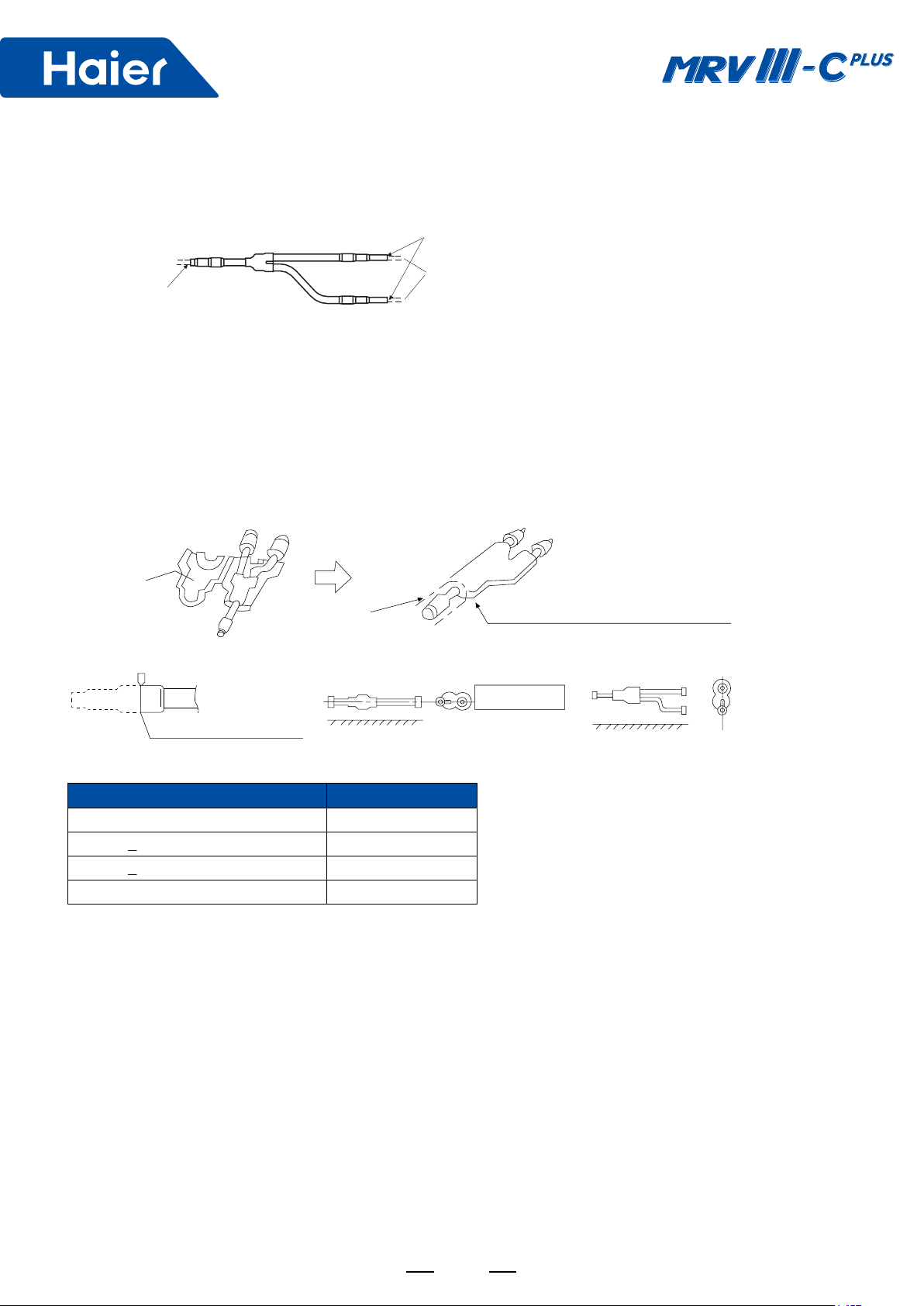

9.3 Рефнеты-разветвители внутренних блоков

Общая информация

Соединительный трубопровод

К следующему рефнету-разветвителю или внутреннему блоку

К наружному блоку

Соединительный

трубопровод

Вход

Выход

Примечания:

1. При подсоединении коллектора или рефнета-разветвителя к магистрали наружного блока обращайте внимание на диаметр патрубка наружного блока.

2. При подгонке диаметра трубы между коллектором или разветвителем и блоком начинайте со стороны разветвления.

3. Устанавливайте разветвитель (на стороне газовой/жидкостной линии) в горизонтальном или вертикальном направлении без наклона.

4. Пайку трубного соединения твердым припоем выполняйте под азотом, чтобы предотвратить образование окалины и, как следствие, повреждения оборудования. Кроме того, во избежание попадания пыли и влаги в трубу сделайте круговой козырек.

5. Если размер выбранной для монтажа трубы не соответствует размеру рефнета-разветвителя, обрежьте соединительную переходниковую часть труборезом.

Клейкая сторона

Подготавливается на месте монтажа

Отрежьте трубу труборезом

Плотно закройте теплоизоляцией и оберните клейкой лентой

Горизонтально

Отрезайте посередине

Правильно

Пол

Неправильно

Подбор рефнета-разветвителя:

Сум. прозводит-ть внутр. блоков

Менее 33,5кВт

> 33,5 кВт, < 50,6 кВт > 50,6 кВт, < 73,0 кВт

Более 73,0 кВт

Модель рефнета

FQG-B335A FQG-B506A FQG-B730A

FQG-B1350A

Тип наружного блока: Ведущий блок обнаружит и выберет ближайший к первому разветвителю блок.

Пол

Page 67

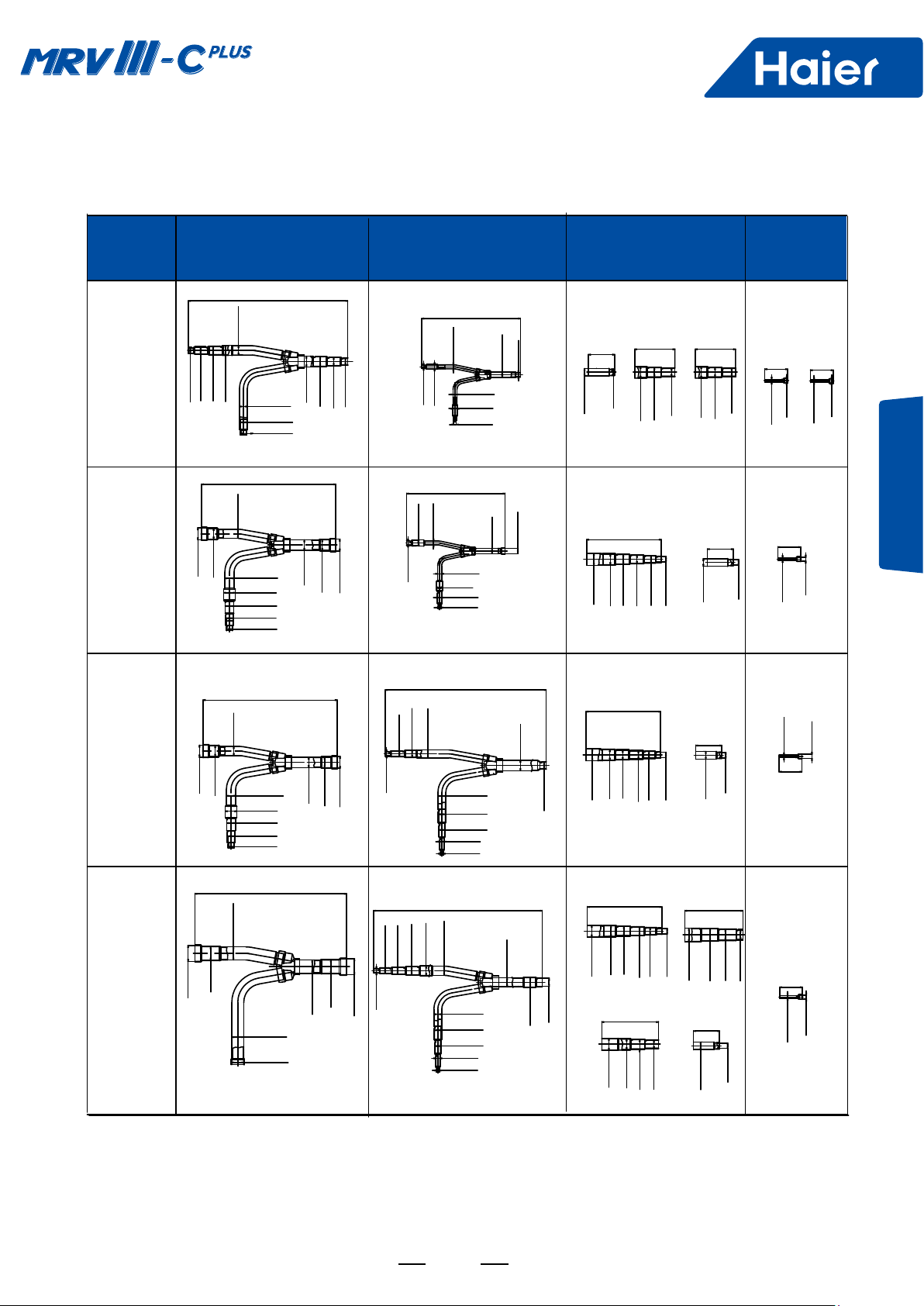

Размеры рефнетов-разветвителей внутренних блоков

Ед. изм.: мм; ID: внутренний диаметр; OD: наружный диаметр

FQG-B335A

FQG-B506A

Разветвители газовой трубы

Ø22.22

ID16.1

ID19.3

ID22.4

ID12.9

Ø22.2

ID28.8

Ø22.22

ID25.6

ID22.4 ID19.3 ID16.1

ID12.9

384

Ø19.05

ID16.1 ID12.9

323

Разветвители

жидкостной трубы

Переходники разветвителя

газовой трубы

Переходники разветвителя

жидкос. трубы

238

Φ9.53

Ø25.4

ID22.4

ID16.1

ID19.3

ID6.5

ID9.7

Φ9.53

ID9.7

Ø12.7

ID9.7

ID6.5

238

100

Φ12.7

104

ID9.7

Ø15.88

ID12.9

104

ID9.7

Ø15.88

ID12.9

Φ6.35

ID9.7

Φ6.35

Монтаж

Φ9.53

ID12.9

Φ9.53

Ø25.4

ID25.6

ID28.8

ID9.7

ID13 ID9.7

ID6.5

Ø12.7

ID12.9

180

Ø28.58

ID22.4

ID25.6

ID16.1

ID19.3

100

Φ12.7

ID12.9

ID9.7

Φ6.35

наружных блоков

FQG-B730A

FQG-B1350A

323

Ø22.2

ID28.8

ID38.3

Ø22.22

ID25.6

ID22.4 ID19.3 ID16.1 ID12.2

366

Ø31.75

ID32

Ø28.6

ID28.8

Ø25.4

ID25.6

ID28.8

ID32

Ø31.75

ID12.9

ID9.7

ID16.1

ID12.9

ID9.7

ID38.3

388

180

ID16.1

Φ19.05

ID16.1

ID12.9 ID9.7 ID6.5

405

Ø22.22

ID22.4

ID19.3

Φ19.05

ID16.1 ID12.9

ID9.7 ID6.5

Φ25.4

ID22.4

ID25.6

ID16.1

Φ25.4

ID22.4

Ø28.58

ID19.3

Ø22.22

ID25.6

180

ID22.4

138

ID19.3

ID16.1

ID19.3

ID16.1

ID19.3

ID12.9

ID16.1

100

ID9.7

Φ12.7

ID12.9

140

ID12.9

Ø31.75

ID25.6

ID22.4

ID28.8

100

ID9.7

Φ12.7

Φ6.35

Ø55

Φ6.35

ID9.7

Page 68

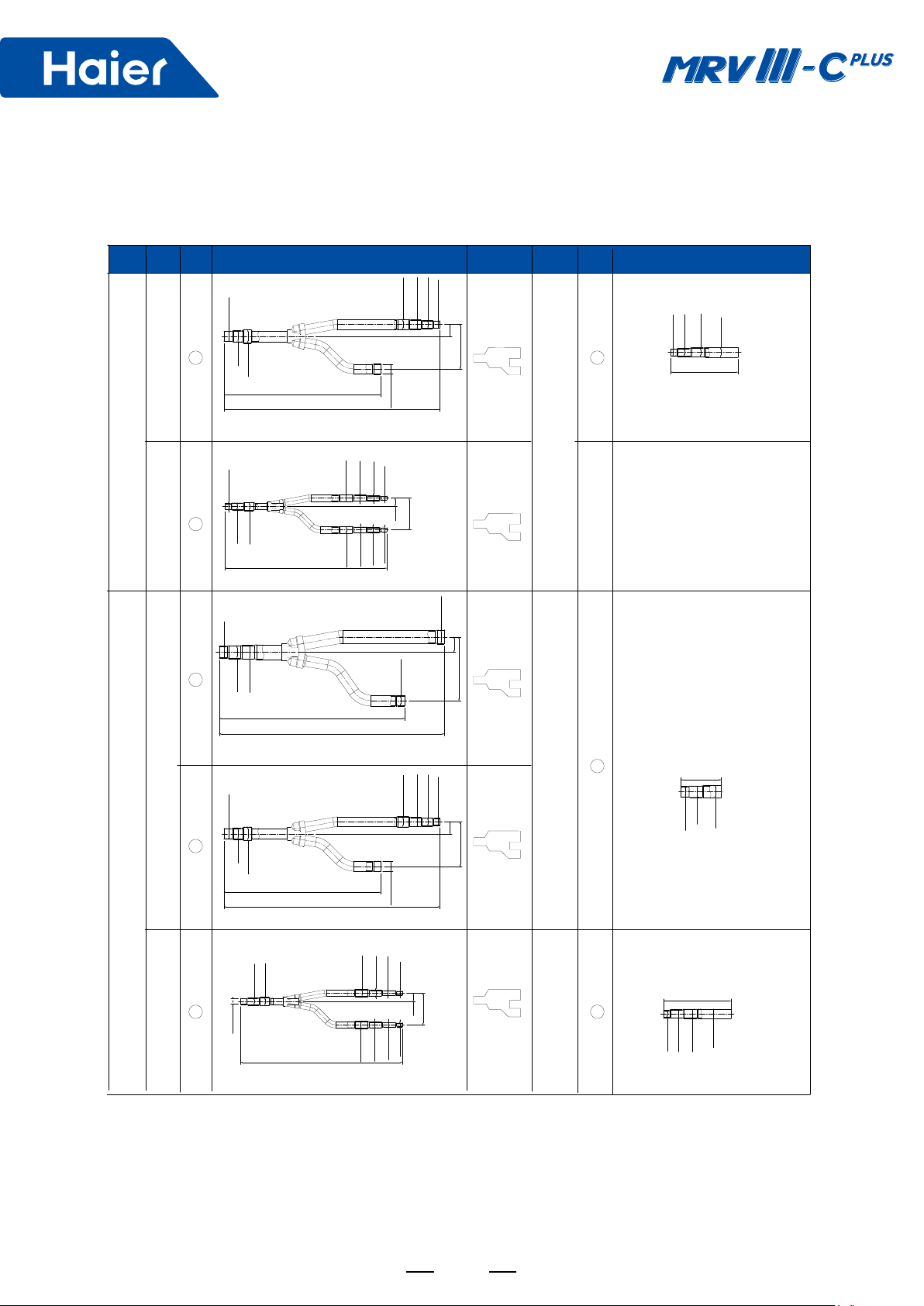

9.4 Коллекторы (рефнеты-разветвители наружных блоков)

Коллекторы используются для комбинирования наружных блоков. Модели коллекторов: HZG-20A, HZG-30A,

HZG-30B.

Ед. изм.: мм; ID: внутренний диаметр; OD: наружный диаметр

Примечание: если трубу необходимо отрезать, отрез следует делать посередине.

Модель

HZG-20A

Обозн.

Линия

Газовая труба

Коллектор (рефнет-разветвитель)

ID28.8

ID32

ID38.3

465

640

ID16.1

ID19.3

ID22.5

480

ID19.3

ID16.1

ID19.3

ID9.7

ID12.9

ID9.7

ID12.9

ID28.8

94.5

ID25.6

ID22.5

Изоляция

ID19.3

132

Линия

Обозн. Переходник магистральной ветки

Ø28.6

ID25.6

ID22.5

ID19.3

200

HZG-30A

Жидкостная труба Газовая труба Жидкостная труба

ID38.3

ID32

ID35.3

ID38.3

550

667

ID28.8

ID32

ID38.3

465

640

ID22.5

ID19.3

ID16.1

ID28.8

ID12.9

ID9.7

ID28.8

ID16.1

ID9.7

ID12.9

ID16.1

480

ID19.3

ID25.6

ID22.5

ID19.3

Двойной

94.5

189

Один

132

120

ID32

ID28.8

Ø38.1

Двойной

200

ID22.5

ID25.6

Ø28.6

Жидкостная труба Жидкостная труба Газовая труба

ID19.3

Page 69

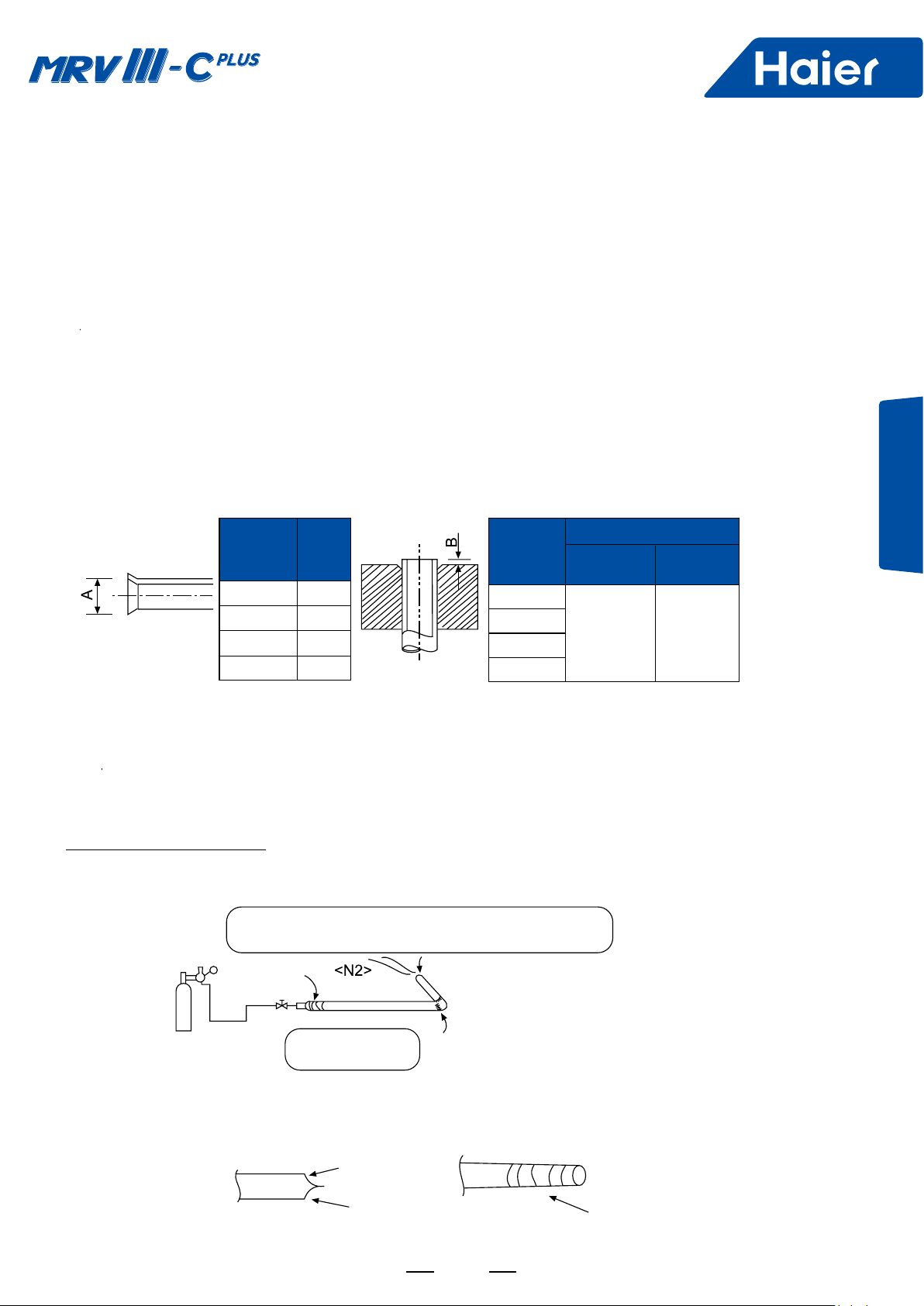

9.5 Монтаж фреонопровода

Во время монтажа фреонопровода соблюдайте следующие правила:

■

Не допускайте удара труб и компонентов блока друг о друга.

■

Монтаж фреонопроводов выполняется при полностью закрытых стопорных вентилях. Предохраняйте трубопроводы от попадания в них влаги и посторонних веществ (сплющите конец трубы и запаяйте

■

его или закройте конец трубы клейкой лентой).

■

При сгибе трубы старайтесь соблюсти как можно больший радиус сгиба (не менее, чем в 4 раза превосходящий диаметр самой трубы).

■

Соединение между трубопроводом жидкостной линии наружного блока и внешним трубопроводом должно быть вальцованным. После установки накидной гайки развальцуйте трубу специальным расширительным инструментом для R410A. Однако, если выступающий, подлежащий развальцовке отрезок трубы отмерен измерительным инструментом для медной трубы, то можно использовать обычный расширительный инструмент.

■

Поскольку система предназначена для работы на R410A, масло при развальцовке следует использовать полиэфирное, а не минеральное.

■

Соединение и фиксацию развальцованной трубы выполняйте с помощью двух гаечных ключей. Соблюдайте допустимый крутящий момент.

Диаметр развальцованного участка: A (мм)

Наружный

диаметр

трубы, мм

Ø6,35 Ø9,52 Ø12,7

Ø15,88

■

Пайка межблочных фреоновых магистралей, коллекторов, и рефнетов-разветвителей осуществляется твердым припоем (меднофосфорным или серебряным с содержанием серебра 2-5%).

■

Пайку соединений выполняйте под азотом. В противном случае частички окалины могут засорить капиллярную трубку и расширительный клапан, что приведет к выходу оборудования из строя.

Порядок выполнения работ

Закройте конец трубы клейкой лентой или заглушкой, чтобы

увеличить внутреннее давление; заполните трубу азотом

9,1 13,2 16,6 19,7

-0.4

Выступающий участок трубы, подлежащий развальцовке: B (мм)

Наружный

диаметр

трубы, мм

Жесткая труба (H)

Спец. инстр.

для R410A

Обычный

инструмент

Ø6,35 Ø9,52

0-0,5

1,0-1,5

Ø12,7

Ø15,88

Монтаж

наружных блоков

Изолента

Используйте

только сухой азот

■

Предпримите меры, чтобы предотвратить попадание влаги, грязи или посторонних веществ внутрь трубы (запаяйте конец, предварительно сплюснув его, или закройте конец трубы клейкой лентой).

Сплющить

Запаять

Паяное соединение

Клейкая лента

Page 70

■

Трубопровод хладагента должен быть чистым. Для очистки выполните его продувку сухим азотом. При продувке подавайте азот под давлением около 0.5 МПа, плотно закрыв открытый конец трубопровода рукой. Затем резко отпустите руку, чтобы произошедший при этом выброс давления удалил из трубы все посторонние частицы.

2-ая сторона

(к трубе)

0,5 МПа

Питательный

клапан

1-ая сторона

(к баллону)

Рука

■

Монтаж трубопровода должен выполняться при полностью закрытых стопорных вентилях.

■

При выполнении пайки клапанов и трубопроводов следует использовать влажную ткань для отвода избыточного тепла от горячих поверхностей.

9.6 Проверка фреонопровода на утечки хладагента

1. Наружный блок проходит тестирование на наличие утечек на заводе-изготовителе. После подключения соединительного трубопровода выполните проверку на наличие утечек на участках от стопорного вентиля наружного блока до каждого внутреннего блока. При тестировании вентили должны быть закрыты.

2. При опрессовке системы азотом руководствуйтесь нижеприведенным рисунком, при этом подавайте газ как на жидкостную, так и на газовую линию. Ни в коем случае не используйте для выявления утечек хлор, кислород или легковоспламеняющиеся газы.

3. Поднимайте давление постепенно до тех пор, пока не достигните целевой величины давления.

a. Повысьте давление в системе до 0,5 МПа (5 атм.), спустя 5 минут проверьте, не произошло ли снижения

давления.

б. Повысьте давление в системе до 1,5 МПа (15 атм.), спустя 5 минут проверьте, не произошло ли снижения

давления.

в. Повысьте давление в системе до целевой величины 4,15 МПа (41 атм.), запишите значения температуры

окружающего воздуха и давления в системе.

г. Спустя сутки проверьте, не произошло ли снижения давления. В случае, если давление осталось прежним,

система является герметичной. Имейте ввиду, что при изменении температуры окружающей среды на 1°С, происходит изменение давления на 0,01 МПа. Откорректируйте значение давления с учетом температурных колебаний.

д. Если в ходе выполнения действий, указанных в п.п. a - г, давление снижается, это свидетельствует о наличии

утечек. Проверьте все паяные и вальцовочные соединения на наличие утечек с помощью мыльного раствора или течеискателя, выявите место утечки, устраните ее и проведите повторную опрессовку и проверку системы.

4. После устранения утечек проведите процедуру вакуумирования.

Сжатый

азот

К внутреннему блоку

Манометр. коллектор

Вентиль НД

Вентиль ВД

Page 71

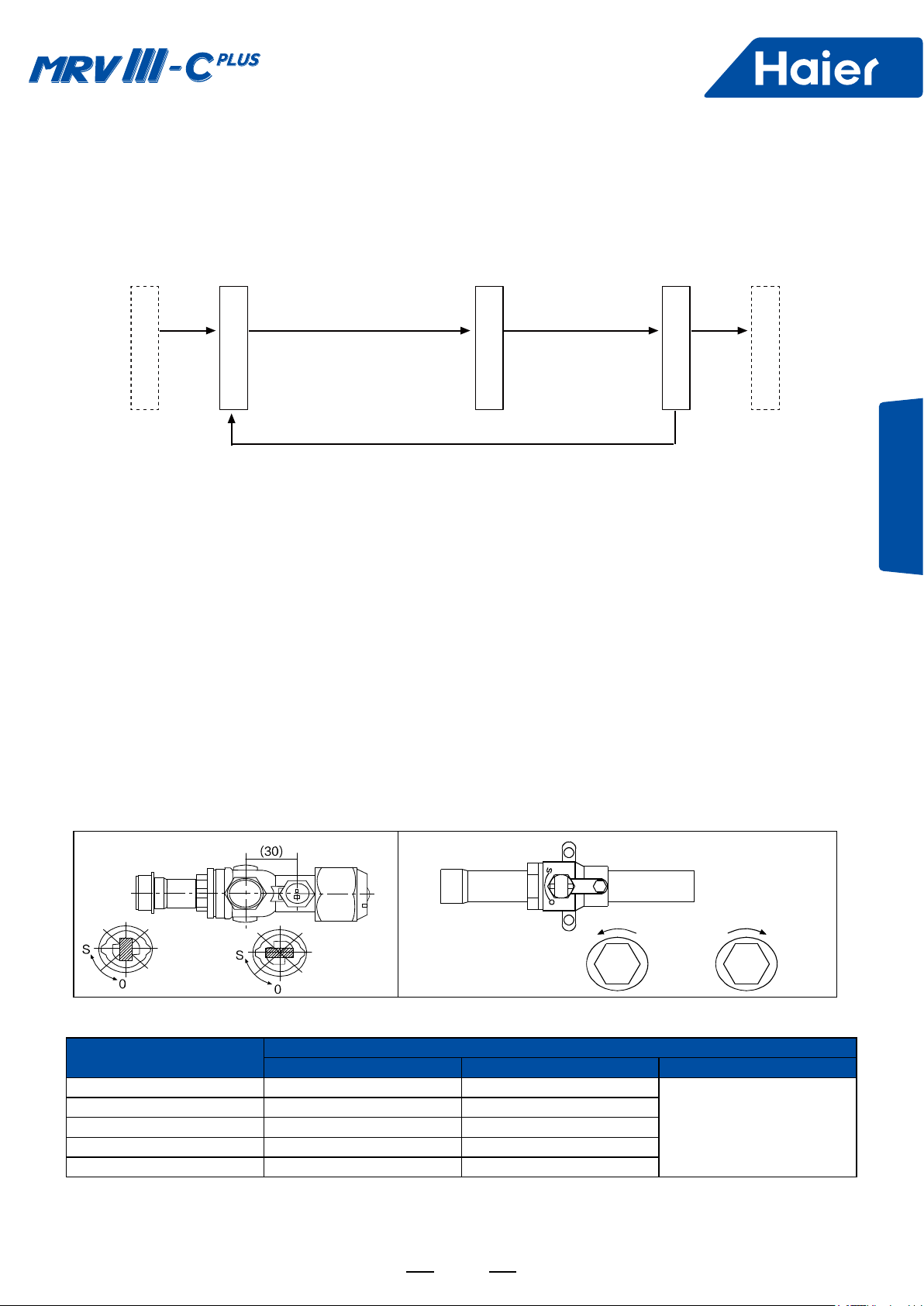

9.7 Вакуумирование системы

Вакуумирование выполняется через штуцеры жидкостного и газового стопорных вентилей.

Порядок выполнения работ:

После того, как разрежение в

утечек

Проверка на наличие

Если после вакуумирования давление в системе повышается, это свидетельствует о наличии влаги в системе или утечках. Проведите проверку системы, устраните утечки и удалите влагу, а затем опять выполните вакуумирование.

В связи с тем, что система предназначена для работы на хладагенте R410A, необходимо обратить особое внимание на следующие моменты:

Во избежание смешивания различных типов масла в трубопроводе используйте только специальные приспособле-

■

ния и инструменты для систем с хладагентом R410A, особенно это касается манометрического коллектора и заправочных шлангов.

■

Для предотвращения попадания постороннего масла в контур хладагента используйте вакуумный насос с устройством, препятствующим противотоку (например, обратный клапан).

■

При выполнении работ по обслуживанию и ремонту наружного блока хладагент следует эвакуировать через сервисный порт стопорного вентиля. Для выполнения вакуумирования контура хладагента установите соответствую-

щий dip-переключатель на плате блока в требуемую позицию (см. стр. 90).

системе составит -101 кПа или меньше (ниже -755 мм рт. ст.), оставьте вакуумный насос

Начало вакуумирования

работать в течение 1 часа.

По достижении вакуума оставить

Окончание

систему на 1 час, а

вакуумирования

затем проверить, не повышается ли давление.

Проверка результатов

Заправка хладагента

9.8 Проверка работы вентилей

Методика закрытия/открытия вентилей:

■

Снимите колпачок, поверните шток вентиля газовой линии в открытое положение (см. рисунок ниже).

■

Вентиль линии жидкости осторожно открывайте с помощью гаечного ключа. При резком открытии вентиль можно повредить.

Затяните колпачок вентиля.

■

Монтаж

наружных блоков

8HP, 10HP 12HP, 14HP, 16HP

Поворот штока вентиля

«Открыто» «Закрыто»

Допустимый крутящий момент указан в нижеприведенной таблице:

Усл. диаметр стопорного

вентиля

Шток (корпус вентиля)

в позицию «Открыто»

Крутящий момент Н.м

Колпачок (крышка вентиля

Ø9,52 5-6 13-16

Ø12,7 8-9 16-20 Ø15,88 8-9 20-25 Ø19,05 8-9 22-27

Шаровой газовый вентиль <20 20-25

Поворот штока вентиля в позицию «Закрыто»

S или C

Монтаж

наружных блоков

) Т-гайка (контрол. штуцер)

8-10

Page 72

9.9 Дозаправка контура хладагента

Хладагент заправляется в систему в жидком состоянии с использованием манометрического коллектора. Если полная дозаправка системы не может быть осуществлена при выключенном состоянии наружного блока, она

проводится в ходе пробного запуска системы. При работе в течение длительного времени с недостатком хладагента в системе возможно возникновение ошибки по

неисправности компрессора. В связи с этим дозаправка должна быть произведена в течение первых 30 мин после начала работы кондиционера.

Заправка при отгрузке с завода-изготовителя не включает дополнительное количество хладагента, необходимое для заправки соединительного фреонопровода.

Обозначения: W1: Заправка наружного блока хладагентом на заводе-изготовителе. W2: Дополнительная заправка наружного блока на месте монтажа. W3: Дополнительная заправка хладагента для соединительного трубопровода, рассчитываемая с учетом различных

участков линии жидкости. W3 = действительная длина участка линии жидкости * дозаправка хладагента на 1 м линии жидкости W3 = L1*0,35 + L2*0,25 + L3*0,17 + L4*0,11 + L5*0,054 + L6*0,022 L1: суммарная длина линии жидкости Ø22,22; L2: суммарная длина линии жидкости Ø19,05; L3: суммарная длина линии жидкости Ø15,88; L4: суммарная длина линии жидкости Ø12,7; L5: суммарная длина линии жидкости Ø9,52; L6: суммарная длина линии жидкости Ø6,35. Общая дозаправка системы хладагентом после завершения монтажных работ должна составлять W2 + W3. W: суммарное количество хладагента в системе.

Форма контроля количества хладагента в системе

Модель наруж. блока

W1: заводская заправка наружного блока

W2: дозаправка наружного блока на месте монтажа

W3: дополнительная заправка соединительного трубопровода исходя из длины и диаметра участков линии жидк.

Диаметр жид-

костной трубы

(мм)

Дополнительное кол-во

хладагента

(кг)

Суммарная

допоплнитель-

ная заправка

хладагента

(W2+W3)

Суммарное

количество хладагента

в системе

(W)

8HP 7кг 0кг Ø6,35 0,022кг/м×__м=__кг 10HP 7кг 0кг Ø9,52 0,054кг/м×__м=__кг 12HP 8,5кг 0кг Ø12,7 0,11кг/м×__м=__кг 14HP 8,5кг 0кг Ø15,88 0,17кг/м×__м=__кг 16HP 10кг 0,5кг Ø19,05 0,25кг/м×__м=__кг

W2+W3=

___ru

W1+W2+

W3=___kg

Ø22,22 0,35кг/м×__м=__кг

W3=__кг

Примечания:

■

Во избежание смешивания различных типов масла в трубопроводе используйте только специальные приспособления и инструменты для систем с хладагентом R410A, особенно это касается манометрического коллектора и заправочных шлангов.

■

Маркируйте баллоны с различными типами хладагентов разными цветами, для обозначения хладагента R410A используется розовый цвет.

■

Дозаправка хладагента R410A должна производиться только в жидкой фазе.

■

Баллоны с сифоном при заправке устанавливаются на весы без переворота. Баллоны без сифона при заправке устанавливаются на весы с переворотом. При несоблюдении этого требования хладагент будет заправляться в газовой фазе, что недопустимо.

■

Занесите данные о количестве заправленного хладагента исходя из длины фреонопровода в специальную табличку.

Page 73

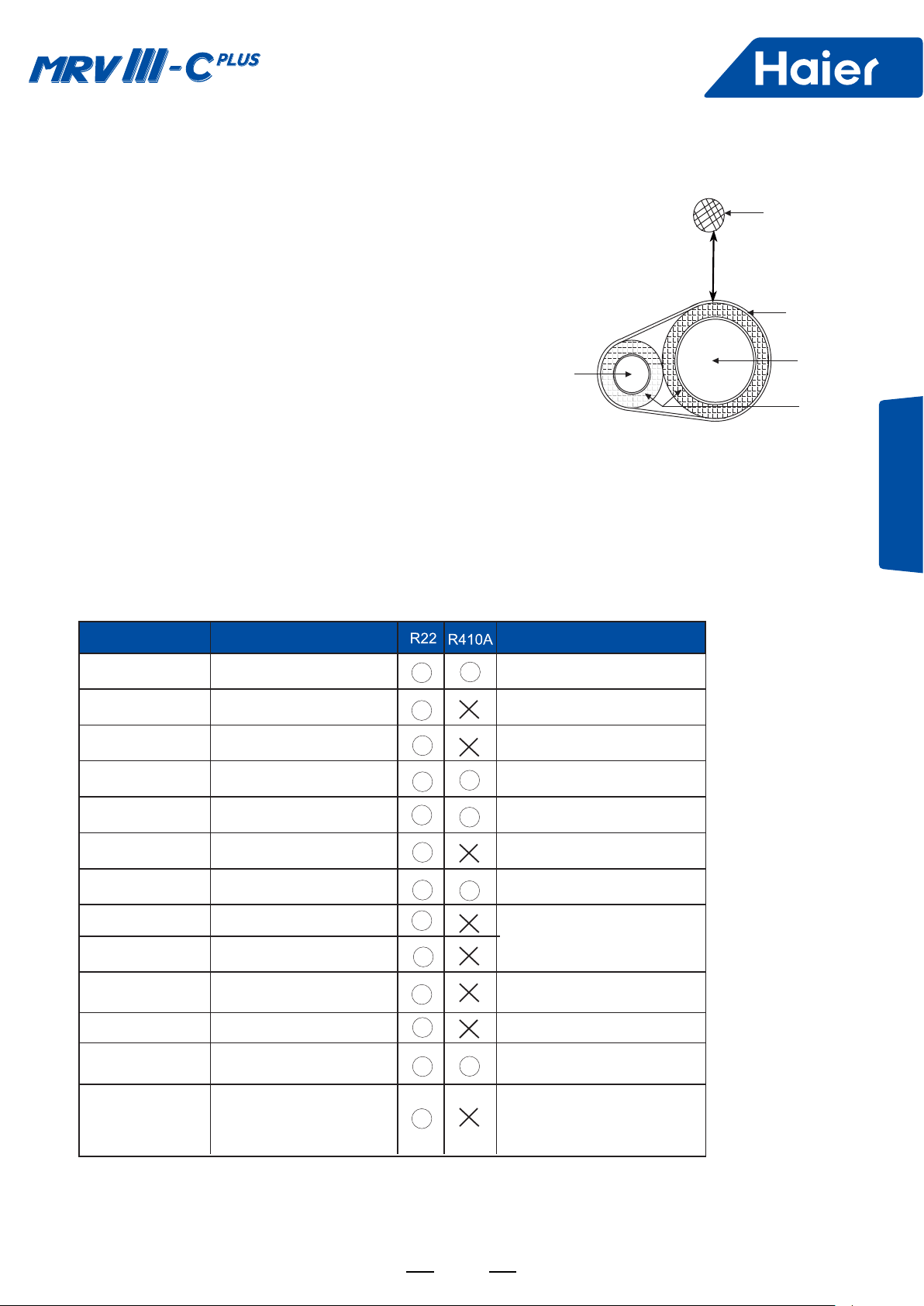

Теплоизоляция

■

Теплоизоляция газовой и жидкостной линий должна выполняться раздельно.

■

Материал теплоизоляции газовой линии должен выдерживать температуру не менее 120°С.

■

Материал теплоизоляции жидкостной линии должен выдерживать температуру не менее 70°С.

■

Толщина слоя теплоизоляционного материала должна составлять не менее 10 мм; при температуре наружного воздуха 30°С и относительной влажности воздуха более 80% она должна быть не менее 20 мм.

■

Теплоизоляционный материал должен плотно и без зазоров прилегать к трубопроводу, а также быть зафиксированным сверху клейкой лентой. Коммуникационный межблочный кабель не следует объединять в пучок совместно с изолированными трубопроводами хладагента, его следует располагать на расстоянии не менее 20 см от фреонопроводов.

ная труба

Межблочный кабель

Более 20 см

Клейкая лента

Газовая трубаЖидкост-

Теплоизоляция

Крепление фреонопровода

В процессе работы системы трубопроводы подвергаются вибрации, расширению и сжатию. В случае отсутствия

■

креплений, они станут прогибаться под воздействием нагрузок, хладагент будет скапливаться в определенных точках, что может привести к разрыву фреонопроводов.

■

Для обеспечения равномерного распределения нагрузки по всему трубопроводу необходимо устанавливать опорные фиксаторы труб через каждые 2-3 м.

9.10 Сравнение инструментов, используемых для монтажа системы MRVIII на R22 и R410A

Монтаж

наружных блоков

ИНСТРУМЕНТ НАЗНАЧЕНИЕ

Нож-труборез Обрезка трубы

Труборасширитель Расширение трубы

Гаечный ключ Фиксация накидной гайки

Раструбный инструмент

Трубогиб

Манометр

Сварочная горелка

Манометрический коллектор

Заправочный шланг

Вакуумный насос (с 1-ходовым стопорным вентилем)

Заправочный баллон

Электронные весы

Течеискатель

Фланцевая развальцовка трубы

Сгибание трубы

Проверка контура хладагента на утечки

Пайка труб

Проведение вакуумирования

Заправка контура хладагентом

Проведение вакуумирования

Заправка контура хладагентом

Выявление утечек хладагента

Причина невозможности

использования с R410A

Для систем с R410A выступающий участок трубы для развальцовки д.б. больше

Стандартный крутящий момент для труб 1/2’’ и 5/8” должен быть больше

Давление в контуре при поверке на утечки должно быть выше

Отличающиеся (от систем с R22) допустимые значения Высокого и Низкого давления: Макс. 5.3 МПа, Мин. 3.5 МПа

Масло вакуумного насоса не должно попадать в систему при остановке насоса

Хладагент R410A заправляется не в газообразной, а в жидкой фазе

Нельзя использовать фреоновый детектор (для хладагентов типа ХФУ, ГХФУ), т.к. R410A не содержит хлора. Используйте детектор водорода (или детектор R134a)

Примечание:

Трубы одинакового диаметра для системы с R410A нельзя соединять пайкой фланцевых раструбов. Необходимо расширить диаметр соединяемой трубы, а затем спаять соединение.

Page 74

9.11 Пробный запуск в режиме тестирования

(1) Предпусковые проверки

Перед началом запуска системы убедитесь, что нижеуказанные работы выполнены в полной мере и в соответствии с руководством по монтажу системы:

а) Монтаж фреонопровода b) Электроподключения c) Проверка фреонового контура на наличие утечек d) Вакуумирование системы e) Дополнительная заправка хладагента f) Работы по установке и подключению внутренних блоков

(2) Пробный запуск

После выполнения всех вышеуказанных действий осуществите запуск кондиционера и проверьте следующие параметры работы системы:

а) Убедитесь в нормальном функционировании наружных и внутренних блоков. b) Осуществляйте запуск внутренних блоков поочередно, проверяя при этом нормальное функционирование

соответствующего наружного блока. c) Убедитесь, что температура воздуха на выходе из внутреннего блока соответствует заданной. d) Убедитесь в надлежащем регулировании контроллером скорости вращения вентилятора.

Примечания:

1. Работа системы кондиционирования в режимах Охлаждения и Нагрева должна осуществляется в допустимом

рабочем диапазоне температур.

2. При возникновении стука во время работы компрессора необходимо немедленно остановить наружный блок и

перед повторным запуском системы включить нагреватель картера для предварительного подогрева .

3. Для защиты компрессора от повреждений предусмотрена 3-х минутная задержка времени повторного запуска

компрессора после его останова.

4. Во время бесшумного ночного режима вентилятор наружного блока работает на низкой скорости -это не является

неисправностью.

(3) Дополнительные проверки после пробного запуска

После завершения пробного запуска системы выполните следующие действия: a) Запишите назначенные уставки. b) Запишите основные монтажные характеристики системы: длину фреонопровода, перепад высот, количество

заправленного хладагента и т.п.

Page 75

10. Электроподключение

Предупреждение:

В соответствии с европейским законодательством локальный силовой контур кондиционера должен быть оснащен 3-фазным рубильником.

В остальном следует руководствоваться местными нормативами и правилами.

Электромонтажные работы должны выполняться только квалифицированными специалистами, уполномоченными на проведение таких работ.

А. В качестве силового кабеля разрешается использовать только медный провод. В. Все внутренние и наружные блоки должны быть заземлены. Заземляющий провод нельзя подсоединять к газопро-

водным и водопроводным трубам, молниеотводу, телефонным линиям. В противном случае имеется риск короткого замыкания или поражения электрическим током.

С. Необходимо установить прерыватель замыкания на землю и автоматический выключатель защиты от токовых

перегрузок. В противном случае имеется риск поражения электрическим током. D. До окончания электромонтажных работ нельзя подавать питание на подключаемый блок. Е. Внутренние и наружный блоки имеют отдельные источники электропитания. Все внутренние блоки подключаются к

одному источнику электропитания. F. Коммуникационный (межблочный) и силовой кабели должны прокладываться отдельно. Не допускается использо-

вать для них один многопроводной кабель, поскольку это может привести к помехам связи между блоками и ошибоч-

ной работе системы управления.

Примечание:

Если несколько внутренних блоков управляются посредством одного проводного пульта, то все эти внутренние блоки необходимо подключить к общей фазе источника питания. Например, источник питания имеет фазы L1, L2, L3 и нейтральный провод. Следовательно, все внутренние блоки должны подключаться к L1/N или к L2/N, или к L3/N.

и тестирование

Электроподключение

Page 76

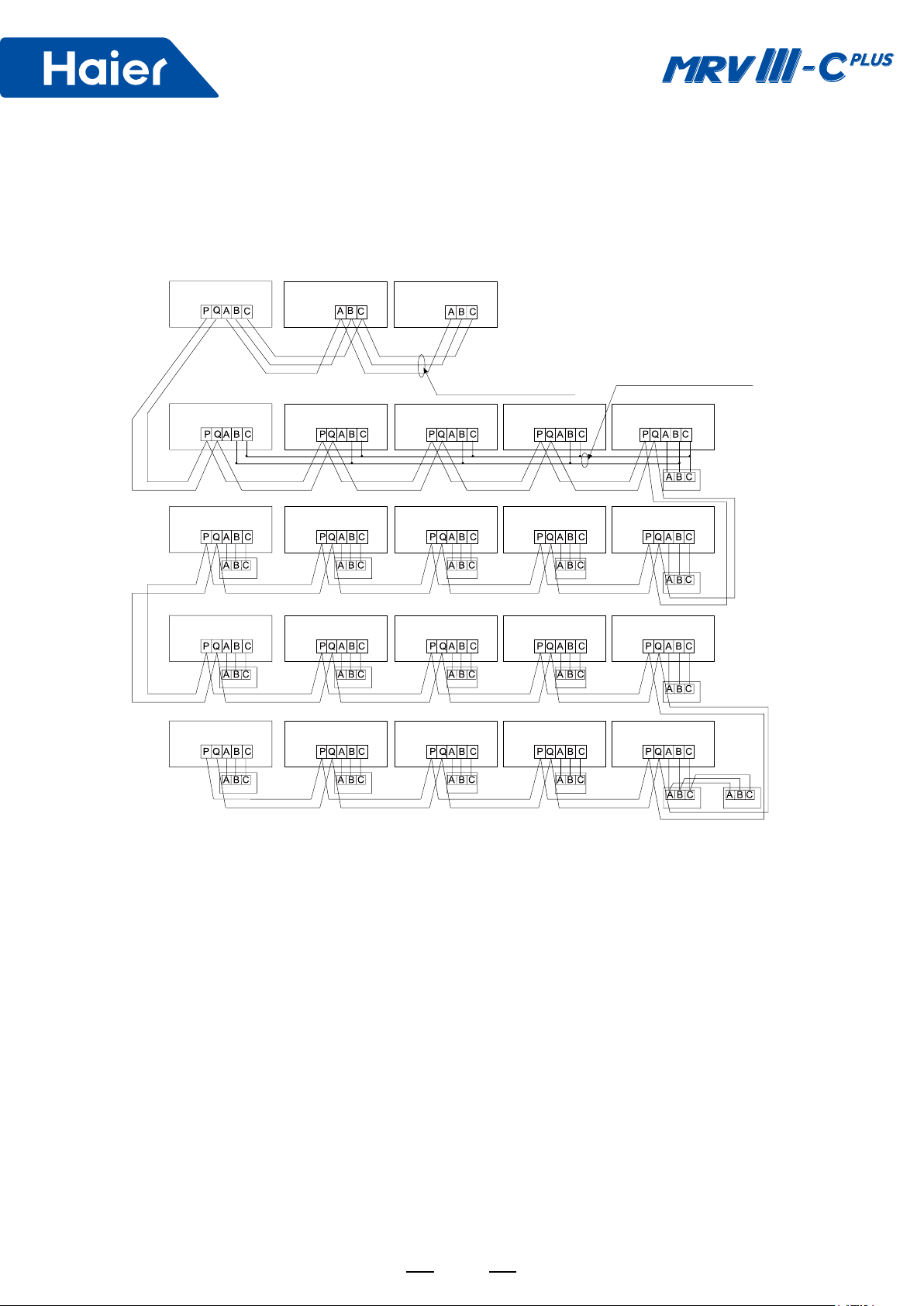

10.1 Общая схема электроподключения

(1) Схема подключения коммуникационного кабеля

Наружный блок 1 Наружный блок 2 Наружный блок 3

Полюсной коммуникационный кабель между наружными блоками

Внутренний блок 1 Внутренний блок 2 Внутренний блок 3 Внутренний блок 4 Внутренний блок 5

Внутренний блок 6 Внутренний блок 7 Внутренний блок 8 Внутренний блок 9 Внутренний блок 10

Проводной

пульт ДУ

Внутренний блок 11 Внутренний блок 12 Внутренний блок 13 Внутренний блок 14 Внутренний блок 15

Проводной

пульт ДУ

Внутренний блок 16 Внутренний блок 17 Внутренний блок 18 Внутренний блок 19 Внутренний блок 20

Проводной

пульт ДУ

Проводной

пульт ДУ

Проводной

пульт ДУ

Проводной

пульт ДУ

Проводной

пульт ДУ

Проводной

пульт ДУ

Проводной

пульт ДУ

Полюсной кабель проводного пульта управления

Проводной

пульт ДУ

Проводной

пульт ДУ

Проводной

пульт ДУ

Проводной

пульт ДУ

Проводной

пульт ДУ

Проводной

пульт ДУ

Проводной

пульт ДУ

Проводной

пульт ДУ

Наружные блоки соединяются между собой параллельно посредством 3-х жильного экранированного кабеля. Соединение наружного блока с внутренним, а также всех внутренних блоков между собой выполняется также параллель-

но, но посредством 2-х жильного экранированного кабеля. Подключение проводного пульта управления к внутренним блокам может выполняться 3-мя способами:

A. 1 пульт - несколько внутренних блоков (групповое управление): один проводной пульт управляет группой, объединяю-

щей от 2 до 16 внутренних блоков. На схеме показано, что по этому способу подключены блоки 1~5. Блок 5, который непосредственно подсоединен к пульту управления, является ведущим внутренним блоком в группе проводного пульта, а все остальные - ведомыми. Проводной пульт и ведущий блок соединяются 3-х жильным кабелем; соединение внутренних блоков между собой выполняется 2-х жильным кабелем.

В. 1 пульт - 1 внутренний блок. Этим способом на примере схемы подключены блоки 6~19. Каждый внутренний блок

соединяется с проводным пультом с помощью 3-х жильного кабеля.

С. 2 пульта - 1 внутренний блок. По этому способу выполнено подключение блока 20. Любой из двух пультов может быть

назначен ведущим, при этом другой пульт будет ведомым. Ведущий и ведомый пульты, а также ведущий пульт и внутренний блок соединяются с помощью 3-х жильного кабеля.

При управлении внутреннего блока посредством беспроводного ИК-пульта необходимо при подключении руководствоваться таблицей по выбору управления внутренним блоком (ведущий блок в группе проводного пульта / ведомый блок в группе проводного пульта / управление беспроводным ИК-пультом). Контакты А, В, С на клеммной колодке цепи управления внутреннего блока остаются свободными и не подключаются к ИК-пульту.

Page 77

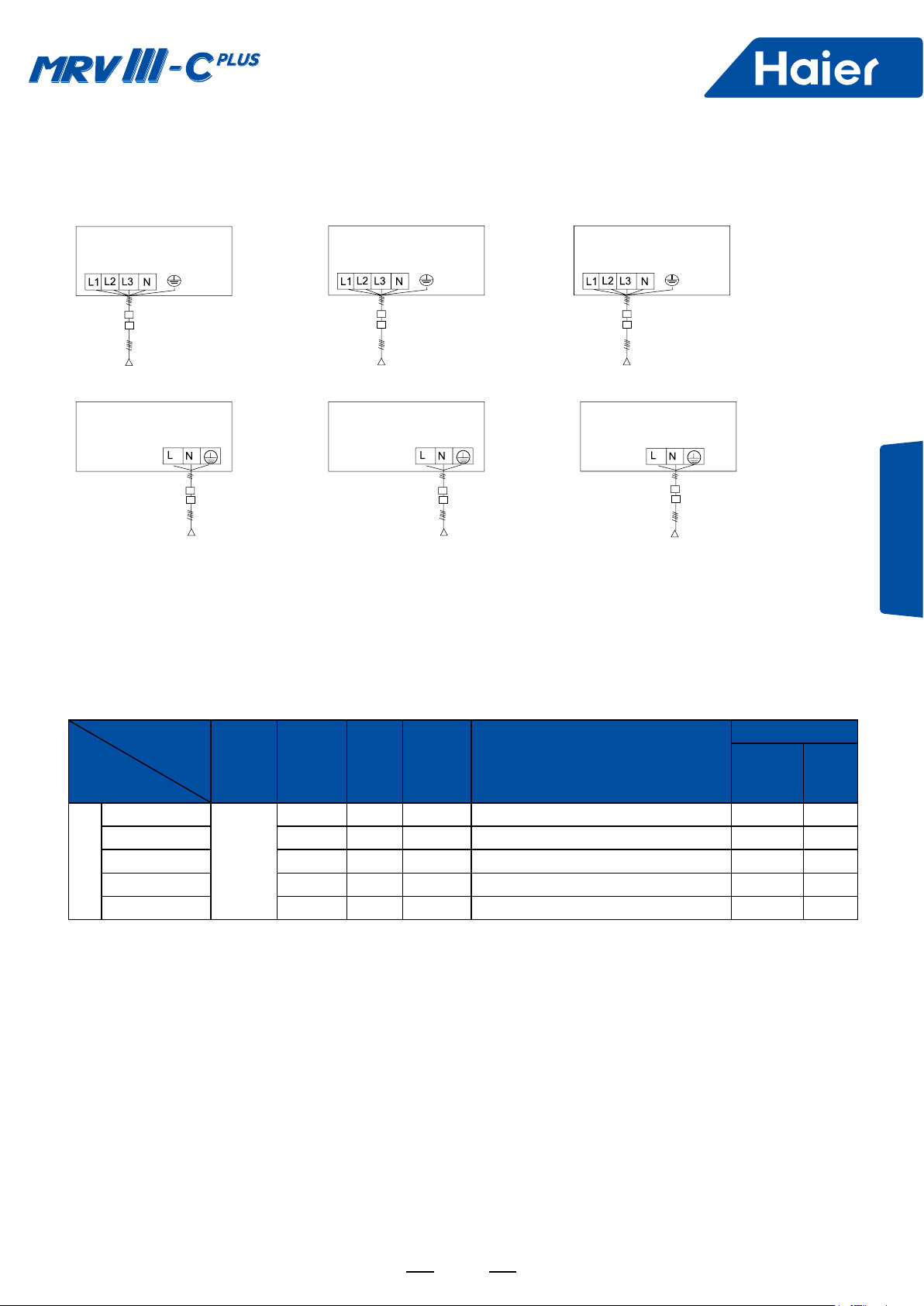

(2) Схема подключения к источнику питания

Напряжение питания наружного блока во время его работы должно быть не менее 380 В, в противном случае система кондиционирования может работать неправильно.

Наружный блок 1 Наружный блок 2 Наружный блок 3

УЗО Автомат защиты от токовых перегрузок

Параметры электропитания:

3N~, 380-400В, 50/60Гц

Параметры электропитания:

3N~, 380-400В, 50/60Гц

УЗО Автомат защиты от токовых перегрузок

Параметры электропитания:

3N~, 380-400В, 50/60Гц

Внутренний блок 1 Внутренний блок 2 Внутренний блок 3

УЗО Автомат защиты от токовых перегрузок

Параметры электропитания:

1Ф~, 220-230 В, 50/60Гц

■

Внутренние и наружные блоки подключаются к разным источникам электропитания.

■

Все внутренние блоки подключаются к одному источнику питания.

■

В силовой цепи необходимо предусмотреть прерыватель замыкания на землю (УЗО) и автоматический выключатель

Параметры электропитания:

1Ф~, 220-230 В, 50/60Гц

УЗО Автомат защиты от токовых перегрузок

Параметры электропитания:

1Ф~, 220-230 В, 50/60Гц

УЗО Автомат защиты от токовых перегрузок

защиты от токовых перегрузок.В противном случае имеется риск поражения электрическим током.

10.2 Параметры электропитания и спецификация кабелей

(1) Параметры электропитания и силового кабеля для наружных блоков

(м)

Номинал

размыка-

теля цепи

(А)

Номинал автоматич. выклю-

чателя остаточного тока (А)

Ток утечки на землю (мА)

Время срабатывания (сек)

Заземление

Сечение

кабеля

(мм

)

Характеристики

Модель блока

8HP

10HP 10 60 32 32A 30мА менее 0,1сек 3,5 M5 12HP 16 60 40 40A 30мА менее 0,1сек 3,5 M5 14HP 16 60 40 40A 30мА менее 0,1сек 3,5 M5

Individual power

■

Силовой кабель должен быть надежно зафиксирован.

■

Каждый наружный блок должен быть корректно и надежно заземлен.

■

Если силовой кабель превышает допустимую длину, его сечение должно быть соответственно увеличено.

16HP 16 60 40 40A 30мА менее 0,1сек 3,5 M5

Параметры

3N-, 380-

400В,

50/60 Гц

Сечение силового

кабеля

тания

электропи-

(мм

10 60 32 32A 30мА менее 0,1сек 3,5 M5

Длина

кабеля

)

и тестирование

Электроподключение

Винт

Page 78

(2) Силовой кабель внутренних блоков, коммуникационный кабель между наружным и внутренним блоками, между внутренними блоками

Характерис-

Суммарный ток внутренних бло-

тики

Сечение

силового

кабеля

)

(мм

Длина

кабеля

(м)

Номинал

размыка-

теля цепи

(А)

ков (А)

<10 2 23 20

≥10 , но <15 3,5 24 30 30A, 30мА, менее 0,1сек ≥15 , но <22 5,5 27 40 40A, 30мА, менее 0,1сек ≥22 , но <27 10 42 50 50A, 30мА, менее 0,1сек

Силовой и коммуникационный кабели должны быть надежно зафиксированы.

■

Если силовой кабель превышает допустимую длину, его сечение должно быть соответственно увеличено.

■

Каждый внутренний блок должен быть корректно и надежно заземлен.

■

Экранирующие слои коммуникационных кабелей должны соединяться вместе и заземляться в единой точке.

■

Общая длина коммуникационного кабеля не должна превышать 1000 м.

Номинал автоматического выключателя остаточ-

ного тока (А)

Ток утечки на землю (мА)

Время срабатывания

(сек)

20A, 30мА, менее 0,1сек

Сечение межблочного кабеля

Наруж./Внутр.

Внутр./Внутр.

(мм2)

2-жильный

экранированный

кабель

0,75 - 2,0 мм

(3) Коммуникационный кабель проводного пульта

Длина кабеля (м) Спецификация кабеля

<100 ≥300 , но <400

≥100 , но <200 ≥400 , но <600

≥200 , но <300

3-жильный экраниров. 0,3 мм

3-жильный экраниров. 0,5 мм

3-жильный экранированный 0,75 мм

Длина кабеля (м) Спецификация кабеля

3-жильный экранирован. 1,25 мм

3-жильный экранированный 2 мм

блоки

(мм2)

■

Экранирующий слой коммуникационного кабеля проводного контроллера должен заземляться в единой точке.

■

Общая длина коммуникационного кабеля не должна превышать 600 м.

Page 79

10.3 Пробный запуск в режиме тестирования

3-х минутная задержка запуска компрессора

■

При восстановлении подачи питания на наружный блок после его отключения в процессе работы повторный запуск компрессора выполняется с 3-х минутной задержкой для обеспечения его защиты от повреждения.

Работа в режиме охлаждения/нагрева

■

Управление внутренними блоками может выполняться индивидуально для каждого блока, но при едином режиме работы, то есть одновременная эксплуатация части блоков в режиме нагрева и части в режиме охлаждения невозможна. При конфликте установленных режимов работы блок, запрограммированный первым, будет работать в заданном режиме, а блок, запрограммированный позже, будет находиться в статусе ожидания.

Если для какого-либо блока задан фиксированный режим охлаждения или нагрева, то этот блок не сможет работать в

■

каком-либо ином режиме, кроме заданного.

Особенности при работе в режиме нагрева

■

При повышении температуры наружного воздуха вентилятор внутреннего блока переключается на низкую скорость вращения или выключается.

Функция оттаивания в режиме нагрева

■

В режиме нагрева во время выполнения функции оттаивания теплообменника наружного блока эффективность нагрева снижается. Функция оттаивания активируется автоматически и длится от 2 до 10 минут, при этом в наружном блоке будет происходить обильное образование конденсата и водяного пара, что считается нормальным явлением. Вентилятор внутреннего блока во время функции оттаивания работает на низкой скорости или выключен, вентилятор наружного блока выключен.

Соблюдение допустимых рабочих условий

Нормальная работа системы кондиционирования гарантируется при эксплуатации ее с соблюдением допустимых

■

рабочих условий. При нарушении данных условий будет происходить автоматическое срабатывание устройств защиты.

■

Относительная влажность окружающего воздуха должна составлять менее 80%. При работе кондиционера в течение длительного времени в условиях повышенной влажности возможна утечка конденсата и выброс водяных паров из воздухонагнетательного отверстия блока.

Устройства защиты (реле высокого давления и прочие)

■

Автоматика защиты по высокому давлению останавливает кондиционер при возникновении недопустимых условий по верхнему порогу давления. При срабатывании реле высокого давления кондиционер прекращает работу в режиме охлаждения/нагрева, при этом индикатор работы на проводном пульте продолжает высвечиваться, а на дисплее пульта отображается код неисправности.

■

Устройства защиты срабатывают в следующих случаях:

В режиме охлаждения - засорение или заграждение воздухозаборного/воздухонагнетательного отверстия наружного блока.

В режиме нагрева - фильтр внутреннего блока загрязнен; засорение или заграждение воздухонагнетательного отверстия внутреннего блока.

После срабатывания устройства защиты необходимо отключить электропитание кондиционера, и повторно включить его после устранения причины неисправности.

и тестирование

Электроподключение

Page 80

Аварийное отключение электропитания

■

При несанкционированном или аварийном отключении сетевого электропитания кондиционер полностью отключается.

■

При возобновлении подачи питания кондиционер, имеющий функцию автоперезапуска, включается автоматически с сохранением рабочих параметров, действующих до отключения питания. Если кондиционер не оснащен функцией автоперезапуска, необходимо включить его вручную.

■

При возникновении сбоев в работе системы, вызванных влиянием грома, молнии, радиопомех и пр., необходимо отключить кондиционер от источника питания и после устранения причины сбоя включить его снова, нажав кнопку

ON/OFF.

Теплопроизводительность

■

В режиме нагрева кондиционер работает как тепловой насос, используя в качестве источника тепла тепловую энергию наружного воздуха. Поэтому при снижении температуры наружного воздуха теплопроизводительность системы кондиционирования будет также снижаться.

Информационная маркировка взаимосвязи наружных и внутренних блоков

■

После окончания монтажа мультизональной системы рекомендуется нанести маркировку на крышку шкафа управления наружного блока, указывающую, какие внутренние блоки подключены к данному наружному блоку. Пример приведен на нижеследующем рисунке:

Модель внутреннего блока:

Помещение №: Например, внутр.блок А, система 1, Этаж 2: 2F-1А

Пробный запуск системы

■

Перед пробным запуском системы необходимо выполнить следующие действия:

Перед подачей питания на блок измерьте мультиметром сопротивление между выводом блока питания (фаза и нейтраль) и точкой заземления, которое должно составлять более 1 МОм. Если измеренное сопротивление не превышает данную величину, запуск блока запрещен.

Для защиты компрессора от гидроударов необходимо подать питание на блок как минимум за 12 часов до предполагаемого запуска системы. Если нагреватель картера компрессора работает менее 6 часов, запуск компрессора произведен не будет.

Перед запуском системы убедитесь, что низ компрессора достаточно нагрет. За исключением случая отсутствия ведомых блоков (имеется только 1 ведущий блок) полностью откройте

запорные вентили на газовой и жидкостной линии, в противном случае сработает ошибка работы компрессора. Убедитесь, что на все внутренние блоки подается электропитание, в противном случае возможна протечка

конденсата. После запуска системы и выхода блока на рабочий режим измерьте рабочее давление системы.

■

Работа системы в режиме тестирования:

В процессе пробного запуска измерьте основные параметры работы блока и сравните их с рекомендуемыми и номинальными значениями.

Если пробный запуск невозможен при температуре воздуха в помещении, произведите запуск блока при уличной температуре.

Page 81

Перед проведением пробного запуска проверьте состояние внутренних и наружных блоков во избежание сбоев в работе в ходе режима тестирования.

Предпусковые проверки внутренних блоков:

№ Описание предпусковых проверок Результат

Убедитесь, что внутренний блок не имеет повреждений и расположение электрической коробки соответствует

заводской позиции, фиксация блока и электрической коробки выполнена надежно.

Убедитесь, что электроподключения блока выполнены правильно. Электродвигатель вентилятора, дренажный насос, электропривод качающихся жалюзи подсоединены к клеммной панели правильно. Датчик

температуры исправен и установлен в надлежащем месте.

Убедитесь, что уставки DIP-переключателей внутреннего блока корректны. Адрес внутреннего блока, адрес

центрального пульта управления, адрес проводного пульта и другие установки заданы правильно.

Убедитесь в правильной последовательности подключения проводов проводного пульта управления.

Перед подачей питания на блок измерьте 500 В омметром сопротивление между фазой питания, нейтралью и

точкой заземления на клеммной панели, которое должно составлять более 1 МОм.

Предпусковые проверки наружных блоков:

№ Описание предпусковых проверок Результат

Убедитесь, что наружный блок не имеет повреждений и фиксация блока и шкафа управления выполнена

надежно.

Убедитесь, что электроподключения блока выполнены правильно и кабели не имеют повреждений.

и тестирование

Электроподключение

Убедитесь, что уставки DIP-переключателей наружного блока корректны. Адрес наружного блока задан правильно. Ведущему блоку присваивается номер №1, другие блоки имеют номера №2, № 3... При наличии в

системе нескольких наружных блоков ведущий блок перед подключением его к источнику питания назначается переключателем SW4-5 инспектирующим наружным блоком, осуществляющим поиск остальных устройств.

Коммуникационный кабель между внутренним и наружным блоком подключен к ведущему наружному блоку. В

противном случае ведущий блок выдает код неисправности 1002.

Перед подачей питания на блок измерьте 500 В омметром сопротивление между фазой питания, нейтралью и

точкой заземления на клеммной панели, которое должно составлять более 1 МОм.

Предпусковые проверки электрических подключений:

№ Описание предпусковых проверок Результат

Силовой кабель наружного блока надежно зафиксирован в надлежащей позиции, характеристика кабеля

соответствует установленным требованиям.

Силовой кабель внутреннего блока надежно зафиксирован в надлежащей позиции, характеристика кабеля

соответствует установленным требованиям.

Силовое подключение внутренних блоков, объединенных в одну систему, исключает возможность отдельного источника питания для какого-нибудь из блоков. Внутренние блоки одной системы должны быть подключены к

одному источнику питания.

Характеристика межблочного кабеля между наружными блоками соответствует требованиям. Подключение к

разъемам A, B и С выполнено правильно. В противном случае возможен выход платы управления из строя.

Характеристика межблочных коммуникационных кабелей (между наружным и внутренним блоками, между внутренними блоками) соответствует требованиям. Последовательность подключения фаз соблюдена.

Межблочные кабели должны быть экранированы по всей длине. Коммуникационный кабель всей системы заземляется на самых дальних экранированных отрезках между внутренним и наружным блоками.

Характеристика коммуникационного кабеля между внутренними блоками и проводными пультами соответствует требованиям. Подключение к разъемам A, B и С выполнено правильно. В противном случае возможно

неправильное функционирование проводного пульта.

Расстояние между высоковольтным контуром силового кабеля и низковольтным контуром коммуникационного

кабеля не менее 50 мм. Иначе возможны помехи и ошибки в работе модуля связи системы управления.

Page 82

Проверка контура хладагента:

Диаметр жидкостной

линии

Дополнительная

заправка хладагента,

(кг/м)

Общая длина

жидкостной линии, мм

Дозаправка на каждую

6,35 0,022 =

9,52 0,054 =

12,7 0,11 =

15,88 0,17 =

19,05 0,25 =

22,22 0,35 =

Суммарное кол-во дозаправки

хладагента

Проверки статуса функционирования в режиме тестирования

Проверки после подачи электропитания После надлежащего включения наружных и внутренних блоков выполните следующие проверки:

жидкостную линию, кг

№ Описание проверок Результат

На интерфейсную панель наружного блока подается питание. Цифровой индикатор работает нормально (при

переустановке dip-переключателя данные цифрового индикатора должны изменяться).

Светодиод LED2, индицирующий коммуникацию между внутренними и наружным блоками, высвечивается в

мигающем режиме.

Светодиоды LED1 и LED3, индицирующие коммуникацию между ведущим наружным блоком и интерфейсной

панелью, высвечиваются в мигающем режиме.

Количество наружных блоков, обнаруженных ведущим блоком, отображается правильно. Если в системе 1 ведомый блок, на панели ведущего блока поочередно отображается 0000, 1111. Если в системе 2 ведущих

блока, на панели ведущего блока поочередно отображается 0000, 1111, 2222 и т.п.

Проверьте правильность параметров наружного блока, задаваемых dip-переключателями на интерфейсной панели наружного блока, тестером или программой. Проверяются такие параметры как подключение датчика

наружной температуры, степень открытия электронного ТРВ и др.

Проверьте правильность параметров внутреннего блока, задаваемых dip-переключателями на интерфейсной панели внутреннего блока, тестером или программой. Проверяются такие параметры как подключение

датчика комнатной температуры, степень открытия электронного ТРВ и др.

Датчик температуры масла в картере компрессора отображает значение более 35°С. Если температура масла ниже этой величины, включите нагреватель картера на 12 часов. Если температура масла превышает

35°С, запустите режим принудительного функционирования. Кондиционер не запустится даже в принудительном режиме, если температура масла ниже 35°С .

Page 83

Работа в режиме тестирования

В ходе пробного запуска проверка работы каждого из внутренних блоков осуществляется поочередно. При этом все остальные внутренние блоки, входящие в состав мультизональной системы, должны быть выключены.

(1) Предварительная проверка системы и подачи электропитания

Горит индикатор работы RUN

на проводном пульте

Нет

Yes

Горит индикатор ждущего режима

STANDBY на проводном пульте

Нет

Да

Код ошибки отображается на проводном

пульте

Нет

Не работает электродвигатель вентилятора внутрен-

него блока

Да

См. раздел выявление и устране-

ние неисправностей

(2) Проверка работы электродвигателя вентилятора внутреннего блока

Запуск блока

и тестирование

Электроподключение

Включите блок на работу в режиме вентиляции

FAN

Нагнетание воздуха вентилятором

выполняется

Да

Присутствуют

нехарактерные шумы

Нет

Нормальная работа блока

Нет

Да

Проверьте состояние вентилято-

ра, электродвигателя и электро-

подключения цепи

Проверьте детали и механизмы,

располагающиеся вблизи

электродвигателя вентилятора

Page 84

(3) Проверка работы в режиме Охлаждения

Запуск блока

Выберите режим Охлаждения/COOL, удерживая

соответствующую кнопку в течение 5 сек. при

Воздух охлаждается должным образом

внутреннего блока

Поочередная проверка каждого

Воздушный поток подается

Проверка при одновременной

работе всех внутренних блоков

Нормальная разность

температур воздуха на входе и

Напряжение питания

составляет 380В±10%

выключенном блоке

Да

должным образом

Да

выходе

Да

Нет

При остановке наружного блока

повторно запустите его через 2,5

мин.

Проверьте рабочий статус

компрессора, ЭРВ внутрен. блока

Проверьте положение

воздухораспределительных

жалюзи

Проверьте напряжение

питающей цепи, электроподклю-

чения и характеристики силового

кабеля

Рабочий ток находится

в пределах номин. значений

±15% (при макс. частоте)

Да

Рабочее давление в

норме

Да

Нормальная работа системы

Нет

Проверьте наружную /

комнатную температуру,

длину фреонопровода,

количество заправленного

хладагента, производитель-

ность внутренних блоков,

рабочую частоту компрессора,

работу вентилятора наружного

блока и отсутствие нехарак-

терных шумов при работе

компрессора

Page 85

(4) Проверка работы в режиме Нагрева

Запуск блока

Выберите режим Нагрева/HEAT, удерживая

соответствующую кнопку в течение 5 сек. при

Воздух нагревается должным образом

внутреннего блока

Поочередная проверка каждого

Воздушный поток подается

Проверка при одновременной

работе всех внутренних блоков

Нормальная разность

температур воздуха на входе и

выключенном блоке

Да

должным образом

Да

выходе

Да

Нет

При остановке наружного блока

повторно запустите его через 2,5

мин.

Проверьте рабочий статус

компрессора, ЭРВ внутрен. блока

Проверьте положение

воздухораспределительных

жалюзи

и тестирование

Электроподключение

Напряжение питания

составляет 380В±10%

Да

Рабочий ток находится

в пределах номин. значений

±15% (при макс. частоте)

Да

Рабочее давление в

норме

Да

Нормальная работа системы

Нет

Проверьте напряжение

питающей цепи, электропод-

ключения и характеристики

силового кабеля

Проверьте наружную /

комнатную температуру,

длину фреонопровода,

количество заправленного

хладагента, производитель-

ность внутренних блоков,

рабочую частоту компрессора,

работу вентилятора наружного

блока и отсутствие нехарак-

терных шумов при работе

компрессора

Page 86

(5) Проверка работы наружных блоков в режиме Охлаждения

Задание работы наружных блоков

в режиме Охлаждения

Включение Ведущего

наружного блока

Через 10 сек.

Включение Ведомого

наружного блока №1

Через 10 сек.

Включение Ведомого

наружного блока №2

Проверка нормальной работы наружного

блока в режиме Охлаждения

Проверка коммуникации

между наружными блоками

Проверка коммуникации с

внутренними блоками

Работа компрессора

определенных Ведущим блоком посредством DIP-переклю-

Проверка нормальной работы компрессора, возникновения

Проверка нормальной работы наружного

блока в режиме Охлаждения

Проверка нормальной работы наружного

блока в режиме Охлаждения

Проверка нормальной работы наружного

блока в режиме Охлаждения

Убедитесь, что: индикатор коммуникации наруж. блоков

горит, не мигая; количество Ведомых блоков, определен-

ных Ведущим блоком посредством DIP-переключателей и

тест-программы, соответствует реальному значению; параметры работы, определенные Ведущим блоком,

соответствуют заданным.

Убедитесь, что: индикатор коммуникации внутрен./наруж.

блоков горит, не мигая; количество внутренних блоков,

чателей и тест-программы, соответствует реальному

значению; параметры работы, определенные Ведущим

блоком, соответствуют заданным.

аварий в ходе его работы. После запуска выполняется

регулирование рабочей частоты компрессора в зависимо-

сти от давления в системе.

Работа электродвигателя

вентилятора

Показания датчиков

давления компрессора

Показания датчиков

температуры

Открытие соленоидного

клапана

Проверка нормальной работы электродвигателя вентиля-

тора, наличия нехарактерных шумов и аварийных ситуаций

в ходе его работы

Убедитесь, что показания датчиков давления находятся в

пределах допустимых значений

Убедитесь, что показания датчиков температуры соответ-

ствуют фактическим значениям

Проверьте нормальное функционирование соленоидного

клапана

Page 87

(6) Проверка работы наружных блоков в режиме Нагрева

Задание работы наружных блоков

в режиме Нагрева

Включение Ведущего

наружного блока

Через 10сек

Включение Ведомого

наружного блока №1

Через 10 сек

Включение Ведомого

наружного блока №2

Проверка нормальной работы

наружного блока в режиме Нагрева

Проверка коммуникации

между наружными блоками

Проверка коммуникации с

внутренними блоками

Работа компрессора

Проверка нормальной работы наружного

блока в режиме Нагрева

Проверка нормальной работы наружного

блока в режиме Нагрева

Проверка нормальной работы наружного

блока в режиме Нагрева

Убедитесь, что: индикатор коммуникации наружных блоков

горит, не мигая; количество Ведомых блоков, определенных

Ведущим блоком посредством DIP-переключателей и тест-программы, соответствует реальному значению;

параметры работы, определенные Ведущим блоком,

соответствуют заданным.

Убедитесь, что: индикатор коммуникации внутренних

/наружных блоков горит, не мигая; количество внутренних

блоков, определенных Ведущим блоком посредством

DIP-переключателей и тест-программы, соответствует

реальному значению; параметры работы, определенные

Ведущим блоком, соответствуют заданным.

Проверка нормальной работы компрессора, возникновения

аварий в ходе его работы. После запуска выполняется

регулирование рабочей частоты компрессора в зависимости

от давления в системе.

и тестирование

Электроподключение

Работа электродвигателя

вентилятора

Показания датчиков

давления компрессора

Показания датчиков

температуры

Открытие соленоидного

клапана

Проверка нормальной работы электродвигателя вентилято-

ра, наличия нехарактерных шумов и аварийных ситуаций в

ходе его работы

Убедитесь, что показания датчиков давления находятся в

пределах допустимых значений

Убедитесь, что показания датчиков температуры соответству-

ют фактическим значениям

Проверьте нормальное функционирование соленоидного

клапана

Page 88

Проверьте состояние

силового кабеля

внутреннего блока

Напряжение между

контактами А, В, С на

проводном пульте =

14 В АС

Да

Неисправность платы

управления проводного

пульта

Напряжение между

Нет Нет Нет

контактами А, В

внутреннего блока =

14 В АС

Да

Неправильные подключения

между внутренними блоками и

проводным пультом

Напряжение между

контактами L, N

внутреннего блока

220 В АС

Да

На плате управления

внутреннего блока

высвечивается

индикатор

(зеленый, красный)

Да

Разъем CN23 на плате

управления ведущего

блока подключен

1. Неисправность трансформатора внутреннего блока

2. Неисправность платы управления внутреннего блока

Нет

Да

Предохранитель внутрен-

него блока в норме

Нет

Проверьте возможную причину

Нет

Подключите разъем

CN23

Приоритетно - режим Нагрева,

дополнительный режим -

Охлаждение, уставки DIP-пере-

ключателей для режимов

различны

Да

Нормальная работа

агрегата

Нет

1. Неисправность трансформатора внутреннего блока

2. Электроподключения ГПУ внутреннего блока повреждены или разъем установлен неплотно

Неисправность группы внутренних блоков:

1. Неисправность ГПУ внутреннего блока

2. Неисправность проводного контроллера

Page 89

Электродвигатель

вентилятора

внутреннего блока

работает

Да

Нет

Происходит

включение других

внутренних блоков

Нет

Напряжение между

Да

контактами В, С на

проводном пульте =

15 В АС

Да

Напряжение между

контактами В, С

Нет

внутреннего блока =

15 В АС

Да

1. Неисправность ГПУ

Нет

внутреннего блока

2. Электроподключения ГПУ внутреннего блока повреждены или разъем установлен неплотно

В режиме Нагрева

электродвигатель вентиля-

тора не работает и на

проводном пульте

высвечивается „Оттаивани-

е/DEFROST”, „Предвари-

тельный нагрев”/PRE HEAT,

означая:

1. Предпусковой подогрев

2. Режим контроля возврата масла в режиме Нагрева

3. Выполнение оттаивания

4. Неисправность сопротивления датчика темп-ры ТС2

Неправильные

электроподключения

между внутренними

блоками и проводным

пультом

Нет

Питающее напряжение

электродвигателя

вентилятора внутрен-

него блока 220В АС

Нет

Проверьте напряжение

питающей сети

Электродвигатель

вентилятора

внутреннего

блока работает

Неправильные

электроподключения

между внутренними

блоками и проводным

пультом

Да

Электродвигатель

вентилятора вращается в

правильном

направлении

Неисправность емкостного конденсатора вентилятора

1. Фильтр внутреннего блока загрязнен

2. Загрязнен теплообменник внутреннего блока

1. Неисправность ГПУ внутреннего блока

Да

2. Электроподключения ГПУ внутреннего блока повреждены или разъем установлен неплотно

и тестирование

Электроподключение

Отсоедините проводку электро-

двигателя вентилятора

Сопротивление

обмотки электродвига-

теля в норме

Да

Проводка ГПУ внутреннего блока повреждена или разъем

Неисправность электро-

Нет

двигателя вентилятора

Достаточна ли

емкость

конденсатора

установлен неплотно

Да

Нет

Неисправность емкостного конденса-

тора вентилятора

Page 90

Примечание 1:

Номинальное значение разности температур воздуха на входе и выходе из внутреннего блока: А) Режим Охлаждения: через 30 мин. (как минимум) после начала работы кондиционера разность температур должна составлять не менее 10°С (при работе на макс. частоте) В) Режим Нагрева: через 30 мин. (как минимум) после начала работы кондиционера разность температур должна составлять не менее 14°С (при работе на макс. частоте)

Примечание 2:

Допустимое значение рабочего тока Допускается отклонение величины рабочего тока в пределах ±15% от номинального значения (при работе на макс. частоте). Отклонение величины рабочего тока может быть вызвано следующими причинами:

- значение рабочего тока больше номинального: высокая комнатная/наружная температура, недостаточная циркуляция воздуха наружного блока (в режиме Охлаждения), недостаточная циркуляция воздуха внутреннего блока (в режиме Нагрева);

- значение рабочего тока меньше номинального: низкая комнатная/наружная температура, недостаточная заправка или утечка хладагента.

Примечание 3:

Допустимые значения рабочего давления:

Охлаждение

(при работе на макс. частоте)

Нагрев

(при работе на макс. частоте)

Приведенные выше значения измеряются через 15 мин. после начала работы кондиционера. Температура указана по сухому термометру.

Давления всасывания/нагнетания изменяется в ходе работы кондиционера в режимах Охлаждения и Нагрева в зависимости от следующих условий:

- повышение комнатной температуры - повышение давления всасывания/нагнетания.

- понижение комнатной температуры - понижение давления всасывания/нагнетания.

- повышение наружной температуры - повышение давления всасывания/нагнетания.

- понижение наружной температуры - понижение давления всасывания/нагнетания.

Давление нагнетания: 2,0 - 3,5 МПа

Давление всасывания: 0,6 - 1,0 МПа

Давление нагнетания: 2,2 - 2,8 МПа

Давление всасывания: 0,3 - 0,8 МПа

Рабочие темппературы (сух.т.): в помещении: 18 - 32°С наружная: 25 - 35°С

Рабочие темппературы (сух.т.): в помещении: 15 - 25°С наружная: 5 - 10°С

Page 91

11. Главная плата управления (ГПУ) наружного блока

0151800084C

BM1 BM2 BM3 BM4

SW9 SW10 SW11

SW2

BM5

LED1 LED2 LED3

LD1 LD2 LD3 LD4

SW1

наружного блока

Плата управления

Page 92

12. Позиционирование и функции DIP-переключателей

Светодиодная индикация

■

LED1: светоиндикатор коммуникации между наружными блоками. При наличии нормальных условий работает в мигающем режиме с частотой 0,5сек/1мигание. При возникновении ошибки коммуникации светоиндикатор мигает с частотой 1сек/мигание.

■

LED2: светоиндикатор коммуникации между наружными и внутренними блоками. При наличии нормальных условий работает в мигающем режиме с частотой 0,5сек/1мигание. При возникновении ошибки коммуникации светоиндикатор мигает с частотой 1сек/мигание.

■

LED1: светоиндикатор коммуникации между Главной платой управления наружного блока и инверторной платой. При наличии нормальных условий работает в мигающем режиме с частотой 0,5сек/1мигание. При возникновении ошибки коммуникации светоиндикатор мигает с частотой 1сек/мигание.

Описание блоков Dip-переключателей

■

Ведущий/Master наружный блок: предназначен для согласования работы с другими наружными блоками как управляющий блок, а также служит коммуникационным центром обмена данными между внутренними и наружными блоками. К плате управления Master-блока подключаются все мониторинговые элементы. Настройки выполняются с помощью Dip-переключателей BM1-7 и BM1-8.

■

Ведомый/Slave наружный блок: работает под управлением и с использованием основных параметров Ведущего блока. Настройки блока выполняются с помощью Dip-переключателей BM1-7 и BM1-8.

■

Dip-переключатели BM1 устанавливаются сервис-инженером на месте монтажа системы при вводе её в эксплуатацию; Dip-переключатели BM2, BM3, BM4 устанавливаются на заводе-изготовителе.

■

Dip-переключатель BM1-1: Ведущий/Master блок осуществляет поиск всех подключенных наружных блоков после первичного включения питания. Общее количество наружных блоков отображается бегущей строкой справа налево на светоиндикаторном дисплее главной платы управления наружного блока. «1=0» - один наружный блок в системе, «2=01» - два наружных блока в системе, «3=012» - три наружных блока в системе.

■

Dip-переключатель BM1-2: после фиксации количества наружных блоков Ведущий/Master блок начинает поиск внутренних блоков системы. Общее количество внутренних блоков бегущей строкой справа налево на светоиндика-

торном дисплее главной платы управления Ведущего блока. шесть внутренних блоков в системе, "-15-" - пятнадцать внутренних блоков в системе.

Примечание: в нижеследующих таблицах ячейки серого цвета показывают позицию Dip-переключателя по умолчанию.

"-04-" - четыре внутренних блока в системе, "-06-" -

Page 93

(1) Группа dip-переключателей BM1

BM1 Функция Описание

BM1-1

BM1-2

BM1-3 Запуск

BM1-4

BM1-5

BM1-6

BM1-7 BM1-8

Поиск наружных блоков после

Поиск внутренних блоков

Режим нагрева при температу-

ре окруж. воздуха 25°С

Выбор коммуникационного

Назна-

чение

адреса

запуска

после запуска

Никаких дополнительных

действий после подачи питания

После подачи питания переключе-

ние из OFF в ON или из ON в OFF,

затем в ON

Работа с повышенной производительностью

протокола

BM1-7 BM1-8

OFF OFF

OFF

ON OFF 2#

ON ON 3#

OFF

OFF Новый протокол

ON Старый протокол

ON 1#

Начало поиска наружных блоков

Конец поиска и фиксация количества наружных блоков в системе

Начало поиска внутренних блоков

Конец поиска и фиксация количества внутренних блоков в системе

Условие по умолчанию: предварительный 6-часовой подогрев масла или температура масла соответствует целевому значению

Включение после 6-часового подогрева масла или температура масла соответствует целевому значению (в данном случае целевое значение меньше, чем целевое значение, когда BM1-3 установлен в поз. OFF

Разрешено при температ. окруж. воздуха более 25°С

Запрещено при температ. окруж. воздуха более 25°С

Считается, что система работает в штатном режиме, если суммарная относительная производительность

внутренних блоков более 130%

Аварийный режим, если произв-ть внут. блоков > 130%

0# (физический Master-блок)

Настройки группы (физический Ведущий блок в приоритете)

Позиционирование

Dip-переключателей

Примечание: Коммунникационный протокол между наружными и внутренними блоками

Новый коммуникационный протокол быстрее и содержательнее старого.

Внутренние блоки с платами управления 0010451751AE и 151800141 работают с новым протоколом.

Внутренние блоки с платами управления

Если внутренние блоки с платами управления, работающими по старому протоколу, подключаются к наружному блоку, работающему по новому протоколу, то Dip-переключатель BM1-6 следует устанавливать в позицию ON.

151800113, 151800161, 0151800161B, 0010451751AF, 0151800141A,

151800086 и 0010451181A работают со старым протоколом.

Page 94

(2) Группа dip-переключателей BM2

BM2 Функция Описание

OFF

BM2-1

BM2-2

«Тихий» режим работы

Quiet

Функция «anti-snow»

защиты от снега

BM2-3 OFF

BM2-4 OFF По умолчанию OFF

Зарезервировано

Система работает в стандартном режиме (по умолчанию)

Система работает в «тихом» режиме Quiet

Система работает в стандартном режиме без функции защиты от снега (по умолчанию)

Система работает с активной функцией защиты от снега

По умолчанию OFF

BM2-5 BM2-6

По умолчанию (нормальные условия эксплуатации)

Низкая влажность в холодный период года

Высокая влажность в холодный период года (если функция оттаивания теплообменника наружного блока не очевидна, dip-переключатели можно установить в указанную позицию)

BM2-5 BM2-6

Выбор условий

функции оттаивания

OFF OFF

OFF

ON OFF

BM2-7 BM2-8

Выбор длины

фреонопровода (длина

магистральной трубы: от наружного блока до

1-го разветвителя)

OFF OFF

OFF

По умолчанию (фреонопровод средней длины: 30м < L < 60 м)

Длинный фреонопровод: 60м < L < 90 м)

Настройки группы (физический Ведущий блок в приоритете)

ON OFF

(3) Группа dip-переключателей BM3

BM3

Функция Описание

BM3-1 OFF

BM3-2 OFF

BM3-3

BM3-4

Выбор типа наружного

блока

Выбор рабочей частоты

электропитания (50 или

60 Гц)

OFF

ON 60 Гц

BM3-5 BM3-6 BM3-7 BM3-8

Уставка производитель-

ности наружных блоков

OFF OFF OFF

OFF OFF

OFF

Короткий фреонопровод: 0 < L < 30 м)

По умолчанию (MRVIII-C PLUS AC - с АС электродвигателем вентилятора)

50 Гц (по умолчанию)

Локальный класс настроек

ON 8HP

ON OFF 10HP

ON ON 12HP

ON OFF OFF 14HP

ON OFF ON 16HP

Page 95

(4) Группа dip-переключателей BM4

BM4

BM4-1 OFF

BM4-2 OFF

BM4-3

Функция Описание

Перепад высот между

внутренними блоками

В режиме нагрева при

работающем Ведущем

блоке вентилятор

выключенного Ведомого

блока работает

Скорость (статическое

давление) вентилятора

наружного блока

OFF

BM4-4 BM4-5

OFF OFF Нормальный (Охлаждение и Нагрев)

BM4-4 BM4-5

Выбор режима наружного

блока

OFF

ON OFF Только Нагрев

ON ON

BM4-6 BM4-7 BM4-8 Настройки приоритетности

OFF OFF OFF Приоритет первого включенного

OFF OFF

OFF

BM4-6 BM4-7 BM4-8

Выбор варианта запуска

OFF ON

ON OFF OFF

Без перепада высот (по умолчанию)

По умолчанию - OFF (функция отключена)

Макс. скорость эл.двигателя вентилятора - класс 14 (по умолчанию)

Макс. скорость эл.двигателя вентилятора - класс 15

Режим наружного блока

ON Только Охлаждение

VIP (если для внутренних блоков задан режим «VIP», то режим наружного блока будет соответствовать VIP-режиму внутренних блоков)

ON Приоритет последнего включенного

Приоритет Охлаждения (внутренние блоки

ON OFF

работают в режиме Охлаждения, наружный блок работает в режиме Охлаждения, внутренние блоки, работающие в режиме Нагрева, отключаются)

Приоритет Нагрева (внутренние блоки работают в режиме Нагрева, наружный блок работает в режиме Нагрева, внутренние блоки, работающие в режиме Охлаждения, отключаются)

Приоритет большинства (режим наружного блока такой же как у большинства внутренних блоков)

Настройки группы (физический Ведущий блок в приоритете)

Локальный класс настроек

Настройки группы (физический Ведущий блок в приоритете)

Позиционирование

Dip-переключателей

ON OFF ON Зарезервировано (приоритет первого)

ON ON OFF

ON ON ON

(5) Группа dip-переключателей BM5

BM5

Функция Описание

BM5-1 BM5-2 BM5-3 BM5-4

Количество

электродвигателей

вентилятора

наружного блока

BM5-5 OFF

BM5-6 OFF

Выбор инвертор-

ной платы

BM5-7 ON

BM5-8 ON

Зарезервировано (приоритет первого)

ON ON OFF OFF

OFF OFF

ON ON

По умолчанию (модуль Haier)

Сдвоенный АС или DC-электро-

двигатель

Одиночный DC-электродвигатель

Page 96

13. Мониторинговые элементы

Обозначения мониторинговых элементов

На Главной плате управления наружного блока имеются нижеперечисленные элементы:

Кнопочные переключатели: SW2 (up), SW1 (down). Поворотные переключатели: SW9, SW10, SW11 - с устанавливаемыми позициями от 0 до 15. Область дисплея: светоиндикаторы LD1, LD2, LD3, LD4 с цифровой индикацией.

Во время процедур запуска и пробной эксплуатации с помощью этих инструментов можно проконтролировать параметры наружных и внутренних блоков системы.

1) Параметры внутренних блоков

Осуществление проверки параметров работы внутренних блоков (адреса внутренних блоков в системе наружного блока находятся в диапазоне значений 1-64).

Проверка параметров работы производится с помощью выбора позиций 3~15 переключателя SW11. Переключателями SW9, SW10 указывается адрес внутреннего блока, для которого производится проверка.

SW9 SW10 Адрес внутренних блоков

0 0-15 1-16

1 0-15 17-32

2 0-15 33-48

3 0-15 49-64

SW11 Параметр Показания дисплея (светоиндикаторы LD1 - LD4)

Проверка связи с внутренним блоком

Ошибка в работе внутреннего блока

Производительность внутреннего блока

Степень открытия ЭРВ

Комнатная температура “Tai”

Температура в линии газа внутреннего

блока “Tc1” Температура в линии жидкости

внутреннего блока “Tc2”

Рабочий режим внутреннего блока

Уставка комнатной температуры “Tset”

Проврка ошибки электроподключения

2) Параметры наружных блоков

SW10, SW11: служат для отображения параметров работы наружного блока. SW9: служит для выбора сетевого адреса наружного блока, выбор позиций 0-3. Например, установленная позиция 0 =

Ведущий (Master) блок, позиция 1 = Ведомый (Slave) блок №1. На Master-блоке могут отображаться параметры работы других наружных и внутренних блоков. На Slave-блоках отобра-

жаются только их индивидуальные параметры работы.

При наличии связи отображается 1111; при отсутствии связи ----

Отображение кода ошибки; в случае отсутствия ошибок - 0

Производительность в 1,5 HP отображается как 1.5 (один знак после запятой)

Степень открытия электронного регулирующего вентиля (ед. измерения: импульсы)

Отображение температуры: «-2» на дисплее соответствует -2 °С

Охлаждение: COOL; Обогрев: HEAT; Остановка: OFF

Отображение температуры: «16» на дисплее соответствует уставке 16°С

При отсутствии ошибки отобразится 0, при ошибке электроподключения отобразится код 79 (отображеие на дисплее внутр. блока отсутствует)

При первом запуске выполняется поиск Ведомых блоков и происходит мигание индикаторов с отображением кода „0” слева направо. При обнаружении первого Ведомого блока на дисплее отобразится „1”, при обнаружении двух Ведомых блоков - „2”, и т.д. Максимальное количество - 8.

После нахождения Ведомых блоков на дисплее отобразится код ошибки, если таковая имеется в системе, при ее отсутствии отобразится „0”.

Page 97

SW9 SW10 SW11

0 0

1 0

Параметр Показания дисплея (светоиндикаторы LD1 - LD4)

Отображение ошибок в работе наружного блока

Класс приоритетности наружного блока

Код ошибки передается шиной данных наружного блока. При отсутствии ошибок на дисплее отображается время в секундах, оставшееся до завершения 6-часового предварительного подогрева.

Отображение класса приоритетности

Блоки

№ 0-3

2 0

3 0

4 0

5 0

6 0

7 0 0-470 импульсов

8 0

10 0

Коэффициент производительности наружного блока

Скорость 1-го вентилятора НБ

Скорость 2-го вентилятора НБ

Частота инверторного компрессора

Отсутствует Отсутствует

Степень открытия расширит. клапана наружного бл. LEV а1

Степень открытия расширит. клапана наружного бл. LEV а2

Степень открытия расширит. клапана наружного бл. LEV с

«60» на дисплее соответствует 60% номинальной мощности

«345» на дисплее соответствует 345 об/мин

«110.0» на дисплее соответствует 110.0 Гц. При удерживании SW2 (UP) в течение 2 сек на дисплее отображается 1111 в мигающем режиме, что означает возможность изменения рабочей частоты. Каждый раз при нажатии SW2 (UP) выполняется увеличение частоты на 1 Гц; при кратком нажатии SW1 (DN) - уменьшение частоты на 1 Гц. Через 5 мин. окно уставки частоты закрывается автоматически. При удерживании SW1 (DN) в течение 2 сек. на дисплее отображается 0000, дождитесь завершения режима задания уставок и выключения мигания индикаторов. При возникновении ошибок в работе системы запуск компрессора запрещен.

При удерживании SW2 (UP) в течение 2 сек на дисплее отобразится 1111 в мигающем режиме, означая возможность регулирования степени открытия клапана. При нажатии SW2 (UP) выполняется его полное открытие; при нажатии SW1 (DN) его полное закрытие. Через 2 мин. окно уставки закрывается автоматически.

Отсутствует

элементы

Мониторинговые

Индикация рабочего состоя-

11 0

12 0 LD2: SV9: 1 ON 0 OFF

13 0 LD1: SV18i: 1 ON 0 OFF

14 0

15 0 1 означает Версия 1.0

ния (ON-OFF) соленоидных клапанов

Индикация рабочего состояния (ON-OFF) соленоидного клапана

Статус нагревателя

Версия программы

LD1: 4WV: 1 ON 0 OFF

LD2: SV1: 1 ON 0 OFF

LD3: SV3i: 1 ON 0 OFF

LD1: CHi: 1 ON 0 OFF

LD2: CHa: 1 ON 0 OFF

Page 98

SW9 SW10 SW11

Параметр Показания дисплея (светоиндикаторы LD1 - LD4)

Блоки

№ 0-3

0 1

1 1

2 1

Давление нагнетания Pd

Давление всасывания Ps

Температура нагнетанияTdi «25» на дисплее соответствует 25°С

3 1 Отсутствует

4 1 Отсутствует

5 1

6 1

7 1

8 1

9 1

10 1

11 1

12 1

Температура оттаиванияTdef1

Отсутствует

Температура масла в картереToil

Наружная температураTao

Темп-ра на входе в конденсатор 1 Toci1

Темп-ра на входе в конденсатор 2 Toci2

Температура всасыванияTsi

Отсутствует

«10.00» на дисплее соответствует 10.00 КГс/см

«25» на дисплее соответствует 25°С

13 1

14 1

15 1

Температура всасывания компр. Tsuc

Рабочий ток «10.2» на дисплее соответствует 10.2А

Резервное функционирование

«25» на дисплее соответствует 25°С

---- нормальное функционирование наружного блока

1111 резервное функционирование наружного блока

Page 99

3) Информация о параметрах всей системы кондиционирования на дисплее Master-блока

SW9 SW10 SW11

0 0 2

0 1 2

0 2 2

0 3 2

0 4 2

0 5 2 Индикаторы LD1/LD2 показывают кол-во внутренних блоков

0 6 2 --

0 7 2 --

0 8 2

0 9 2

0 10 2

0 11 2

Тип хладагента

Суммарная производительность наружных блоков в системе

Суммарная производительность внутренних блоков в системе

Количество внутренних блоков в системе

Количество внутренних блоков в системе, работающих в режиме Охлаждения

Количество внутренних блоков в системе, работающих в режиме Нагрева

Целевая температура режима Охлаждения

Целевая температура режима Нагрева

Настройка удаления хладагента. Только для наружных блоков. При удалении хладагента из внутренних блоков настройка не требуется. По завершении процедуры отмените настройку или выключите и заново подайте электропитание на блок.

Настройка заправки хладагента. Только для наружных блоков, заправляемых газообразным хладагентом. При заправке внутренних блоков настройка не требуется. По завершении процедуры отмените настройку или выключите ии заново подайте электропитание.

Обнаружение ошибки электроподключения в режиме Охлаждения

Обнаружение ошибки электроподключения в режиме Нагрева

Параметр Показания дисплея (светоиндикаторы LD1 - LD4)

«407C» на дисплее соответствует R407C «410A» на дисплее соответствует R-410A (по умолчанию)

«R22» на дисплее соответствует R22

«48.0» на дисплее соответствует 48HP

Например: «64» = 64 внутренних блока

Индикаторы LD3/LD4 показывают кол-во внутренних блоков

Удерживайте SW2 (UP) в течение 2 сек., пока на дисплее не отобразится 1111 и не произойдет запуск системы. На цифровом дисплее должно появится „YES”. Статус клапанов: SV9, SV10, SV11 открыты; LEVа1,2, LEVb открыты на 100 импульсов, остальные клапаны закрыты принудительно. Удерживайте SW1 (DN) в течение 2 сек., пока на дисплее не отобразится 0000 и не произойдет выключение системы (настройка не действительна при работающем блоке). Удерживайте SW2 (UP) в течение 2 сек., пока на дисплее не отобразится 1111 и не произойдет запуск системы. На цифровом дисплее должно появится „YES”. Статус клапанов: LEVа1,2, открыты на 500 импульсов, остальные клапаны закрыты принудительно.

Удерживайте SW1 (DN) в течение 2 сек., пока на дисплее не отобразится 0000 и не произойдет выключение системы (настройка не действительна при работающем блоке).

Удерживайте SW2 (UP) в течение 2 сек., пока на дисплее не отобразится 1111 и не произойдет запуск системы. Цифровой дисплей должен закончить отображение проверки связи с блоками (отсчет времени в сек.) и выдать ее результат. например, „00.00” связь со всеми блоками поддерживается; „01.05” - связь с 1 наружным и 5 внутренними блоками отсутствует. Потерянные блоки отображаются на дисплее следующим образом: показания для внутренних блоков: Х_Х_13, для наружных блоков - Х_0_0.

Удерживайте SW1 (DN) в течение 2 сек., пока на дисплее не отобразится 0000 и не произойдет выключение системы.

элементы

Мониторинговые

Page 100

SW9 SW10 SW11

Параметр Показания дисплея (светоиндикаторы LD1 - LD4)

0 12 2

0 13 2

0 14 2

0 15 2

15 0 1

Полное открытие расширительного вентиля внутреннего блока

Все внутренние блоки должны работать в режиме Охлаждения

Все внутренние блоки должны работать в режиме Нагрева

Отмена всех функций (рабочих параметров), задаваемых вручную

Маскировка кодов неисправности 75-0

Удерживайте SW2 (UP) в течение 2 сек., пока на дисплее не отобразится 1111, что означает полное открытие клапанов внутренних блоков на 2 мин, затем клапаны закроются автоматически.

Удерживайте SW2 (UP) в течение 2 сек., пока на дисплее не отобразится 1111 и не произойдет запуск системы.

Удерживайте SW1 (DN) в течение 2 сек., пока на дисплее не отобразится 0000 и не произойдет выключение.

Удерживайте SW2 (UP) в течение 2 сек., пока на дисплее не отобразится 1111 и не произойдет запуск системы.

Удерживайте SW1 (DN) в течение 2 сек., пока на дисплее не отобразится 0000 и не произойдет выключение.

Удерживайте SW2 (UP) в течение 2 сек., пока на дисплее не отобразится 1111 и не произойдет запуск системы. Удерживайте SW1 (DN) в течение 2 сек., пока на дисплее не отобразится 0000 и не произойдет выключение. При этом отменяются следующие функции: проверка ошибки эл.подключения при Охлаждении/Нагреве, полная остановка/запуск внутренних блоков, принудительное функционирование, номинальное функционирование и пр.

Удерживайте SW2 (UP) в течение 2 сек., пока на дисплее не отобразится 1111, что означает переход в статус настройки маскировки кодов неисправности 75-0. Через 30 мин произойдет автоматический выход из режима программирования. Удерживайте SW1 (DN) в течение 2 сек., пока на дисплее не отобразится 0000 и не произойдет выход из режима программирования.

15 0 2

15 1 2 LD1/LD2: BM3 LD3/LD4: BM4 шестнадцатиричное значение

15 2 2

15 3 2

Статус настройки BM1 и BM2

Статус настройки BM3 и BM4

Корректировка производительности в зависимости от длины фреонопровода

Отсутствует

LD1/LD2: BM1 LD3/LD4: BM2 шестнадцатиричное значение

0 - короткий фреонопровод, 1 - фреонопровод средней длины, 2 - длинный фреонопровод

15 4 2 Статус настройки BM5 LD3/LD4: BM4 шестнадцатиричное значение

15 5 2

15 6 2

15 7 2

Порог соотношения производительности (внутренние/наружный блоки)

Порог температуры в режиме Нагрева, когда температура наружного воздуха >25°С

Задание бесшумного ночного режима Silent наружного блока

«135» - порог установлен; «0»: без ограничения

«1» - порог установлен; «0»: без ограничения

«0» - бесшумный режим Silent не установлен; «1»: бесшумный режим Silent установлен
