ROOM AIR

CONDITIONER

Use & Care Guide

For questions about features, operation/performance, parts,

accessories or service call: 1-888-842-2440

ACONDICIONADOR DE

AIRE PARA

HABITACIÓN

Manual de Uso y Cuidado

Si tiene preguntas respecto a las características, funcionamiento,

rendimiento, partes, accesorios o servicio técnico,

llame al: 1-888-842-2440

CLIMATISEUR

DE PIÈCE

0010554475

Guide d’utilisation et d’entretien

Au Canada, pour assistance, installation ou service,

Table of Contents/Índice/Table des matières ...... 2

Model: ACD10JE

composez le : 1-888-842-2440

ACD12JE

TABLE OF CONTENTS

AIR CONDITIONER SAFETY ........................................................3

INSTALLATION REQUIREMENTS.................................................3

Tools and Parts ............................................................................3

Location Requirements ...............................................................4

Electrical Requirements ...............................................................4

INSTALLATION INSTRUCTIONS...................................................5

Unpack the Air Conditioner..........................................................5

Prepare Air Conditioner for Installation........................................5

Prepare Window for Installation...................................................6

Position Air Conditioner ..............................................................7

AIR CONDITIONER USE...............................................................9

Starting Your Air Conditioner .......................................................9

ÍNDICE

SEGURIDAD DEL ACONDICIONADOR DE AIRE......................17

REQUISITOS DE INSTALACIÓN.................................................17

Herramientas y piezas................................................................17

Requisitos de ubicación.............................................................18

Requisitos eléctricos..................................................................18

INSTRUCCIONES DE INSTALACIÓN.........................................19

Desempaque el acondicionador de aire....................................19

Prepare el acondicionador de aire para la instalación ..............20

Preparación de la ventana para la instalación............................20

Coloque el acondicionador de aire en su lugar..........................21

CÓMO USAR EL ACONDICIONADOR DE AIRE .......................23

Cómo poner en marcha su acondicionador de aire...................23

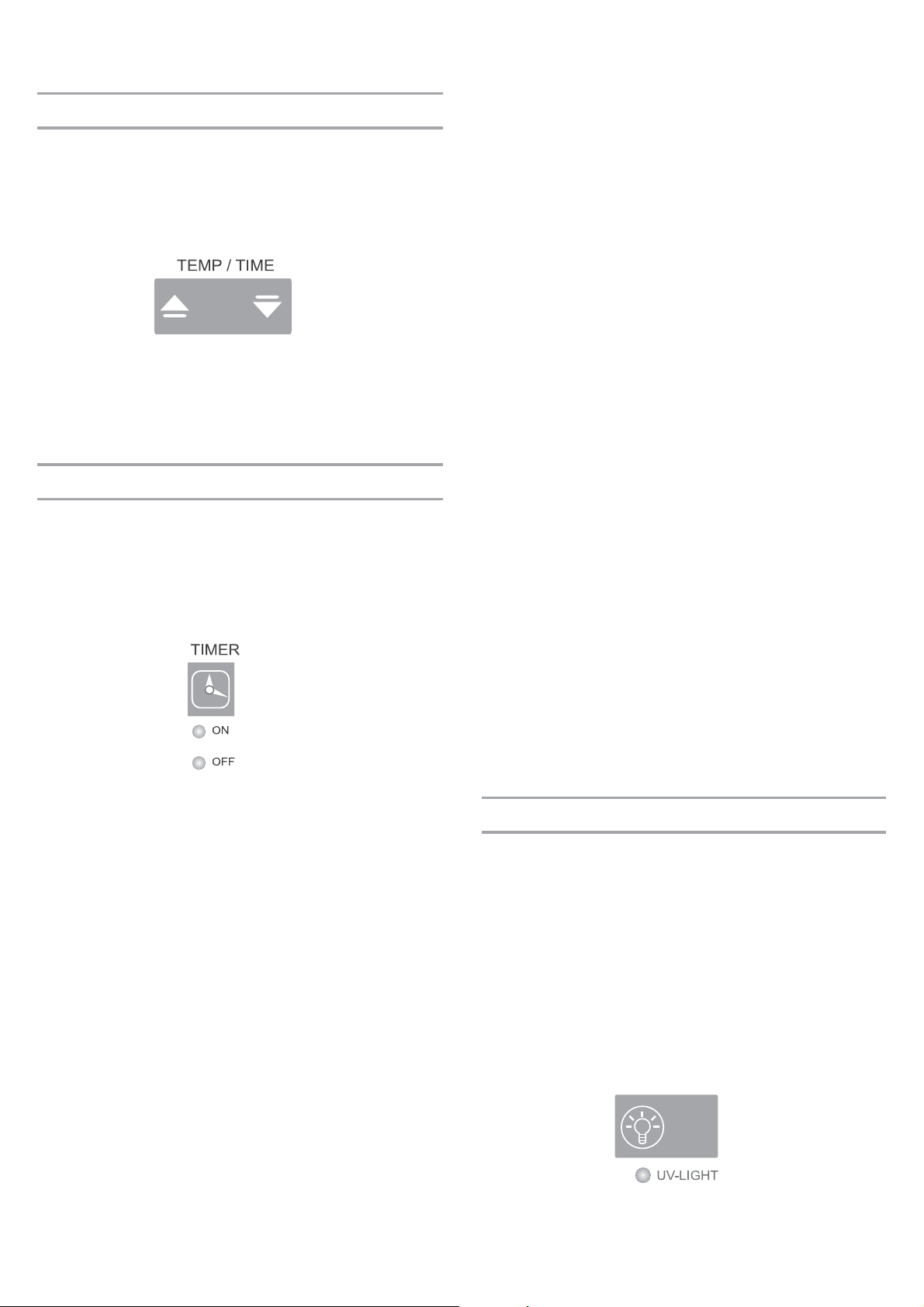

Using the Remote Control...........................................................11

Changing Air Direction ................................................................12

Normal Sounds............................................................................12

AIR CONDITIONER CARE ...........................................................12

Cleaning the Air Filter .................................................................12

Cleaning the Front Panel.............................................................13

Annual Maintenance....................................................................13

TROUBLESHOOTING ..................................................................13

ASSISTANCE OR SERVICE..........................................................15

In the U.S.A. ...............................................................................15

In Canada ...................................................................................15

WARRANTY ..................................................................................16

Cómo usar el control remoto .....................................................25

Cómo cambiar la dirección del aire ...........................................26

Sonidos normales.......................................................................26

CUIDADO DE SU ACONDICIONADOR DE AIRE.......................26

Limpieza del ﬁltro de aire ...........................................................26

Limpieza del panel frontal ..........................................................27

Mantenimiento anual..................................................................27

SOLUCIÓN DE PROBLEMAS......................................................27

AYUDA O SERVICIO TÉCNICO...................................................29

En los EE.UU. .............................................................................29

En Canadá. .................................................................................29

GARANTÍA.....................................................................................30

TABLE DES MATIÈRES

SÉCURITÉ DU CLIMATISEUR ...................................................31

EXIGENCES D’INSTALLATION...................................................31

Outillage et pièces......................................................................31

Exigences d’emplacement.........................................................32

Spéciﬁcations électriques .........................................................32

INSTRUCTIONS D’INSTALLATION ............................................33

Déballage du climatiseur............................................................33

Préparer le climatiseur pour l’installation...................................33

Préparation de la fenêtre pour l’installation ...............................34

Positionnement du climatiseur...................................................35

UTILISATION DU CLIMATISEUR................................................37

Mise en marche du climatiseur...................................................37

Utilisation de la télécommande...................................................39

Changement de direction de l’air.................................................40

Sons normaux ............................................................................40

ENTRETIEN DU CLIMATISEUR...................................................40

Nettoyage du ﬁltre à air ..............................................................40

Nettoyage du panneau avant.....................................................41

Entretien annuel..........................................................................41

DÉPANNAGE.................................................................................41

ASSISTANCE OU SERVICE.........................................................43

Aux États-Unis............................................................................43

Au Canada..................................................................................43

GARANTIE.....................................................................................44

AIR CONDITIONER SAFETY

Your safety and the safety of others is very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety messages.

This is the safety alert symbol. This symbol alerts you to potential hazards that can kill or hurt you and others. All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”

These words mean:

You can be killed or seriously injured if you don't immediately

DANGER

follow instructions.

WARNING

instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can happen if the instructions are not followed.

IMPORTANT SAFETY INSTRUCTIONS

You can be killed or seriously injured if you don't follow

WARNING:

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

To reduce the risk of fire, electrical shock or injury when using your air conditioner, follow these basic precautions:

Do not use an extension cord.

Unplug air conditioner before servicing.

Use two or more people to move and install air conditioner.

SAVE THESE INSTRUCTIONS

INSTALLATION REQUIREMENTS

Tools and Parts

Gather the required tools and parts before starting installation. Read and follow the instructions provided with any tools listed here.

Parts supplied:

Check that all parts are included in parts package.

Tools needed

■ Phillips head screwdriver

■ Flat-blade screwdriver

■ Scissors

■ Level

■ Socket wrench and sockets

■ Tape measure

■ Cordless drill and 1/8” bit

■ Pencil

■ Pliers

■ Adjustable wrench

A. Top rail B. Foam seal C. Frame guide (2)

D.Window lock bracket E. ⁄” screws (11) F. ⁄” screws (8)

ON/OFF

MODE

SPEED

TIMER

TEMP/TIME

UV LIGHT

G. Side curtains (2) H. Drain tube I. Remote control

Location Requirements

IMPORTANT: Observe all governing codes and ordinances. Check the location where the air conditioner will be installed.

Make sure you have everything necessary for correct installation. The location should provide:

■ Grounded electrical outlet within 4 ft (122 cm) of where the

power cord exits the air conditioner. NOTE: Do not use an extension cord.

■ Free movement of air in room to be cooled.

■ A large enough opening for the air conditioner. Installation

parts are supplied for double-hung windows.

■ Adequate wall support for weight of air conditioner. Air

conditioner weighs 83.3 lbs to 93.7 lbs (37.8 kg to 42.5 kg). NOTE: Cabinet louvers must not be obstructed. Air must be able

to pass freely through the cabinet louvers.

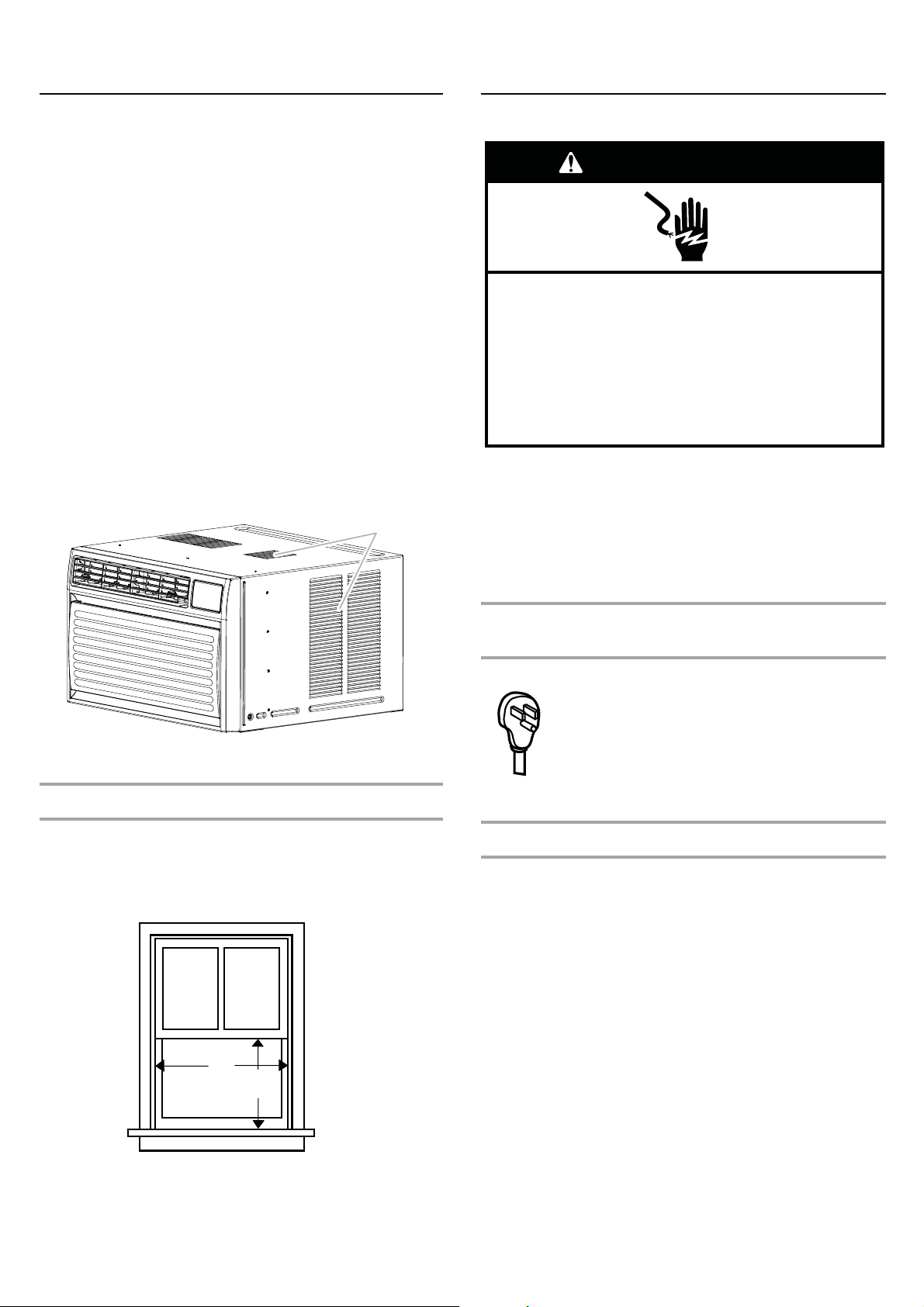

Electrical Requirements

The electrical ratings for your air conditioner are listed on the model and serial number label. The model and serial number label is located either on the side or back of the air conditioner cabinet or behind the front grille.

Speciﬁc electrical requirements are listed in the chart below. Follow the requirements for the type of plug on the power supply cord.

A. Cabinet louvers

Window Installation

Window opening measurements:

■ 26¾” minimum to 39” (67.9 cm to 99.1 cm) maximum opening

width.

■ 15⁄” (40.5 cm) minimum opening height.

26¾” (67.9 cm) minimum

15⁄” (40.5 cm) minimum

Power Supply Cord Electrical Requirements

■ 115-volt (103.5 min. to 126.5 max.)

■ 0 to 12 amps

■ 15-amp time-delay fuse or circuit

breaker

■ Use on single outlet circuit only.

Recommended Grounding Method

This air conditioner must be grounded. This air conditioner is equipped with a power supply cord having a 3 prong grounding plug. The cord must be plugged into a mating, grounded 3 prong outlet, grounded in accordance with all local codes and ordinances. If a mating outlet is not available, it is the customer’s responsibility to have a properly grounded 3 prong outlet installed by a qualiﬁed electrical installer.

It is the customer’s responsibility:

■ To contact a qualiﬁed electrical installer.

■ To assure that the electrical installation is adequate and in

conformance with National Electrical Code, ANSI/NFPA 70— latest edition, and all local codes and ordinances.

Copies of the standards listed may be obtained from: National Fire Protection Association

1 Batterymarch Park Quincy, MA 02169

Power Supply Cord

NOTE: Your air conditioner’s device may differ from the one shown.

RESET

TEST

A. Test button

B. Reset button

This room air conditioner is equipped with a power supply cord required by UL. This power supply cord contains state-of-the-art electronics that sense current leakage. If the cord is crushed, the electronics detect current leakage and power will be disconnected in a fraction of a second.

To test your power supply cord:

1. Plug power supply cord into a grounded 3 prong outlet.

2. Press RESET (on some devices, a green light will turn on).

3. Press TEST (listen for click; Reset button will trip, and on some devices, a green light will turn off).

4. Press and release RESET (listen for click; Reset button will latch, and on some devices, a green light will turn on). The power supply cord is ready for operation.

NOTES:

■ The Reset button must be pushed in for proper operation.

■ The power supply cord must be replaced if it fails to trip when

the test button is pressed or fails to reset.

■ Do not use the power supply cord as an off/on switch.

■ A damaged power supply cord must be replaced with a new

power supply cord obtained from the product manufacturer and must not be repaired.

■ The power supply cord contains no user serviceable parts.

Opening the tamper-resistant case voids all warranty and performance claims.

INSTALLATION INSTRUCTIONS

Unpack the Air Conditioner Prepare Air Conditioner for Installation

Remove Packaging Materials

Remove and dispose of/recycle packaging materials. Remove tape

and glue residue from surfaces before turning on the air conditioner. Rub a small amount of liquid dish soap over the adhesive with your ﬁngers. Wipe with warm water and dry.

Do not use sharp instruments, rubbing alcohol, ﬂammable ﬂuids, or abrasive cleaners to remove tape or glue. These products can damage the surface of your air conditioner.

Handle the air conditioner gently.

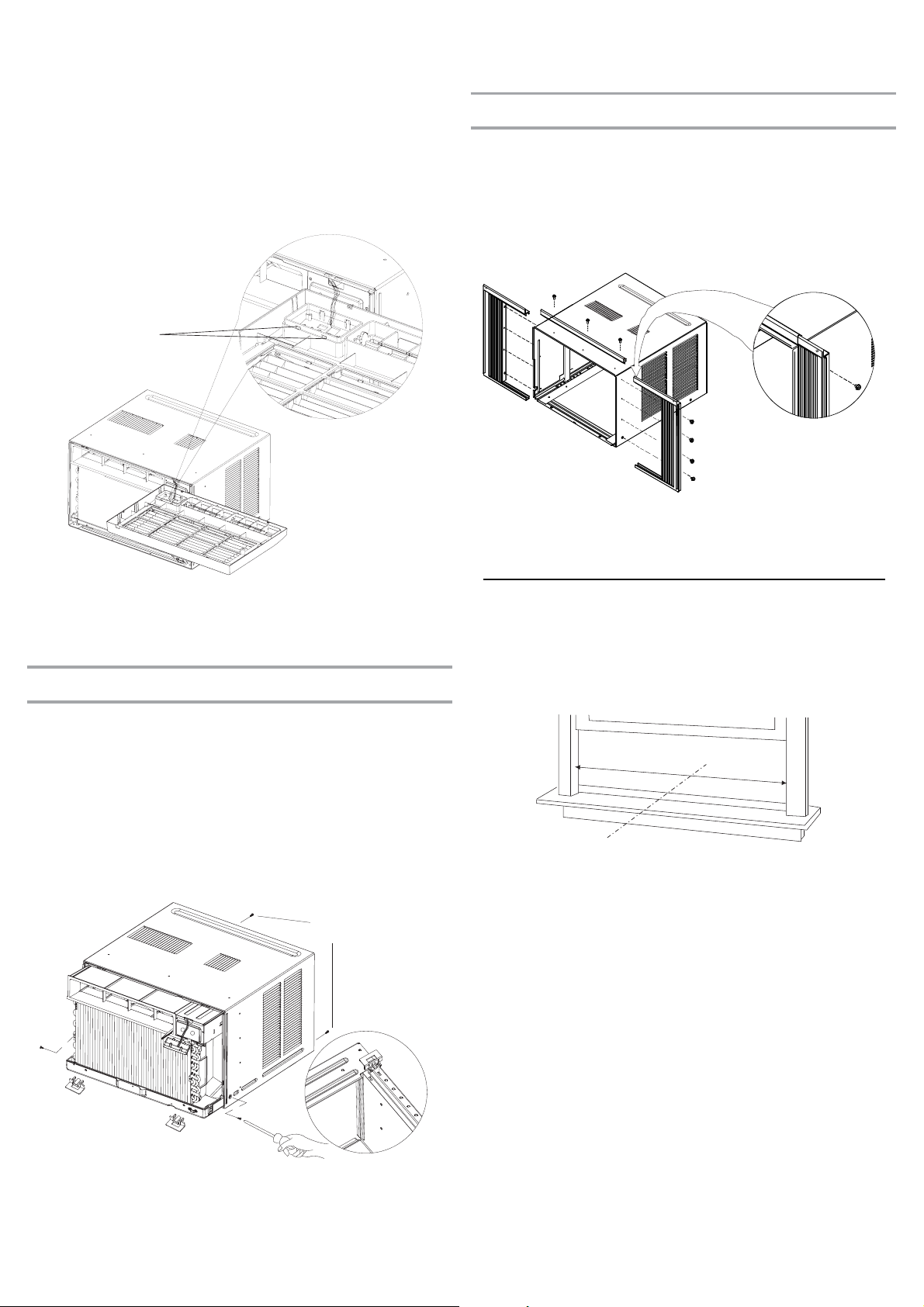

Prepare Air Conditioner for Installation-1

1. Open the inlet grille by pulling the exposed door from the top and remove the screw which fastens the front pannel.

screw

NOTE: Your model may differ from the one shown.

2. Remove the front panel and rotate it to position. Separate the control panel board by loosing the tabs.

ASSEMBLE CURTAINS/TOP RAIL

Install top rail with three 13/32” screws. Slide left-hand curtain assembly into left end of top and bottom rails. Repeat for righthand curtain assembly. Fasten the inner side of curtain to the outside of cabinet with eight of 13/32’’ screws.

Prepare Air Conditioner for Installation-2

Caution: Never expose the plastic front panel in the extreme hot

circumstance.

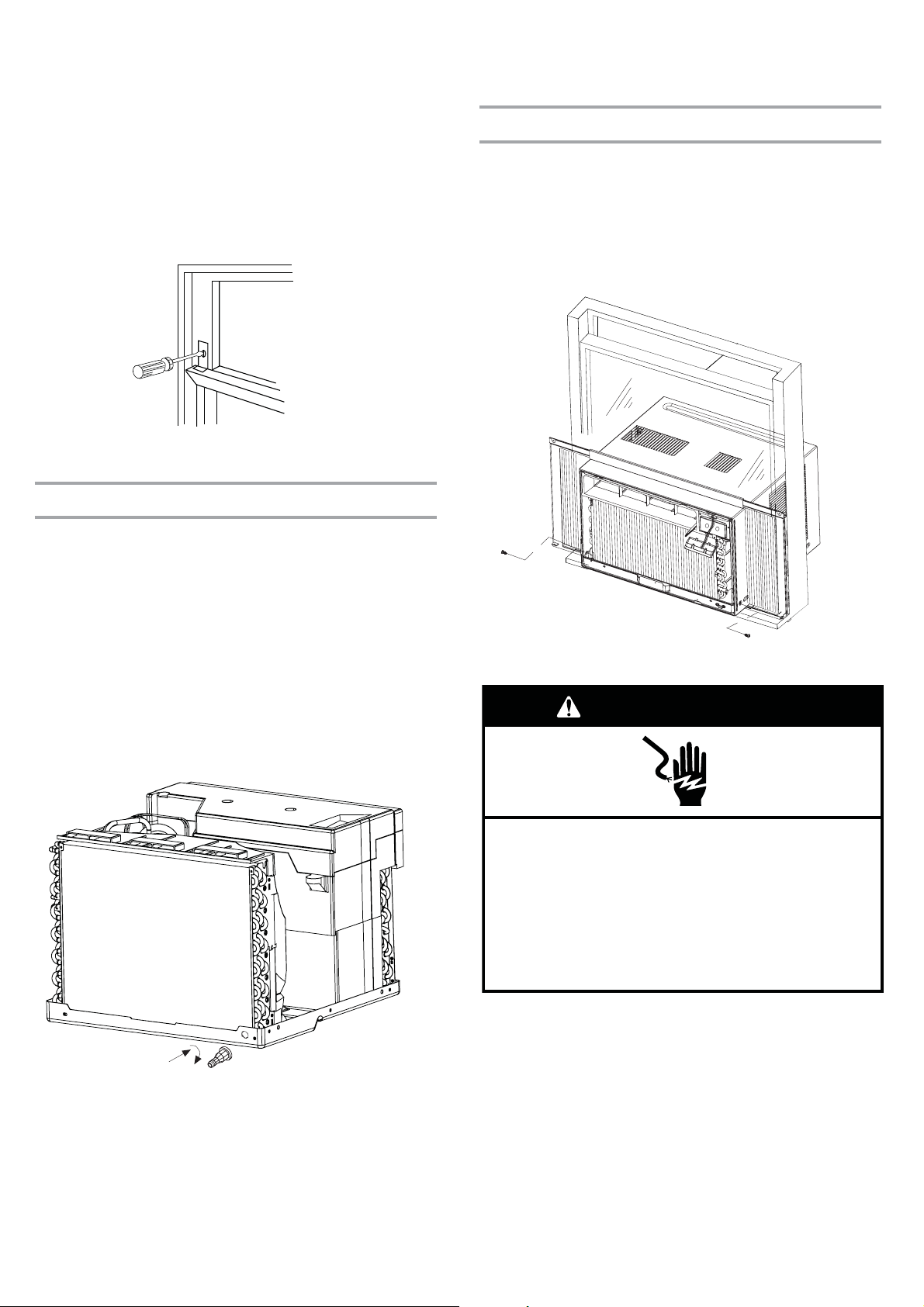

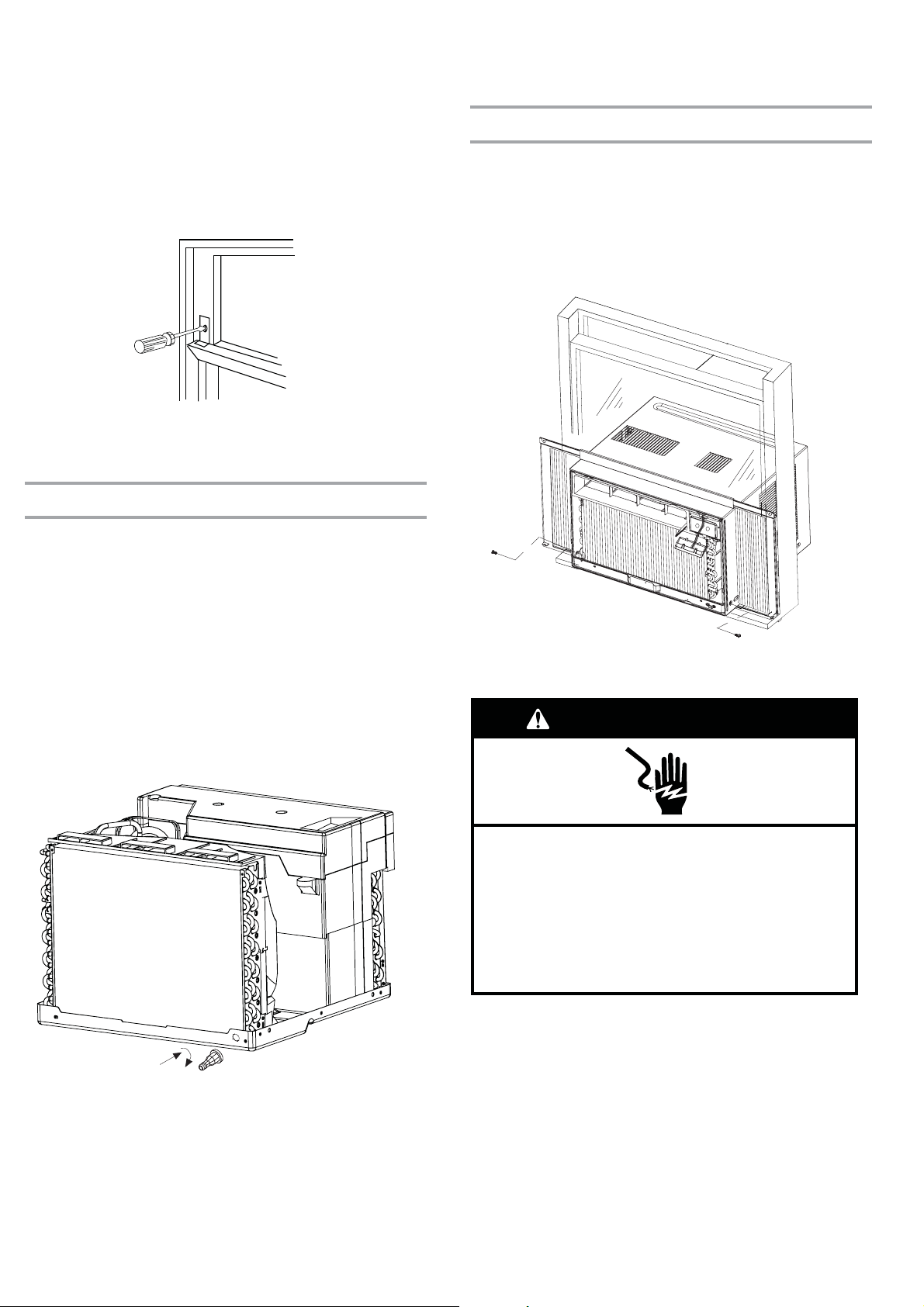

1. Remove the screws which fasten the cabinet at both side and at the back.

2. Slide the unit out from the cabinet by gripping the base pan

handle and pulling the unit from the cabinet.

3. Insert the Frame Guide into the bottom of the cabinet.

Prepare Window for Installation

1. Measure the width of the window opening.

2. Mark the center line on the inside windowsill.

A. Width of window opening B. Center line

Position Air Conditioner

NOTES:

■ Handle the air conditioner gently.

■ Be sure your air conditioner does not fall out of the opening

during installation or removal.

■ The place where the power cord exits the air conditioner should

be no more than 4 ft (122 cm) from a grounded outlet.

■ Do not block the louvers in the front panel.

■ Do not block the louvers on the outside of the air conditioner.

NOTE: Your model may differ from the one shown.

1. Center the outer case in the window. Lower the window sash behind the top channel to hold the cabinet in place

2. Fasten the outboard of curtain to the window frame.Attach each

curtain to the window sash using 31/32” screws.

3. Use 3 screws(31/32” )to ﬁx the cabinet to windowsill.

Note:To make screws easier to drive,drill three pilot holes in the

windowsill.

Note:To make screws easier to drive,drill a pilot hole in curtains.

Install Foam seal

1. Insert the foam seal behind the top of the lower window sash and against the glass of the upper window.

A. Top of lower window sash B. Foam seal

2. Place the window lock bracket as shown. Use a ⁄” drill bit to drill a starter hole through the hole in the window lock bracket and into the upper window.

3. Attach the window lock bracket to the upper window with one ⁄” screw to secure the window in place.

Install Drain Tube

1. The condensate water may overﬂow the base pan under the circumstances of high humidity. You must install the drain tube before using the unit and adjust the direction of the drain tube to make it align with the hole in rear of the unit

2. Insert the drain tube into the hole and rotate by 90 degree. To drain the excess water to the proper place,connect a drainpipe to the drain tube.When inserting the drain tube in the hole or connecting the drainpipe with the drain tube, keep your body away from the ﬁns to avoid any injury..

Put unit back to the cabinet

Find someone to help you help you to do this step. Reinstall front panel assembly and inlet grille.

Refasten the screws at each side of cabinet

1. Plug into a grounded 3 prong outlet.

2. Press RESET on the power supply cord. See “Electrical Requirements.”

AIR CONDITIONER USE

Operating your air conditioner properly helps you to obtain the best possible results.

This section explains proper air conditioner operation.

IMPORTANT:

■ If you turn off the air conditioner, wait at least 3 minutes before

turning it back on. This keeps the air conditioner from blowing a fuse or tripping a circuit breaker.

Starting Your Air Conditioner

■ Do not try to operate your air conditioner in the Cool mode when

outside temperature is below 61°F (16°C). The inside evaporator coil will freeze up, and the air conditioner will not operate properly.

■ Energy Saver—Fan runs only when cooling is needed. Press

SPEED to select High, Med or Low fan speed. Because the fan does not circulate the room air continuously,

less energy is used, but the room air is not circulated as often.

■ Dehum—Dries the room. The air conditioner automatically

selects the temperature. Fan runs on Low speed only.

NOTE:

■ Dehum mode should not be used to cool the room.

■ In Dehum mode,Please do not operate the speed button.

1. Remove the clear plastic ﬁlm from the control panel.

2. Press POWER to turn on the air conditioner. The Power indicator light will turn on.

NOTE: When the air conditioner is plugged in, the LED display

will show “88” for 3 seconds. After the air conditioner is turned on for the ﬁrst time, the display will show the current room temperature and the fan is set to Low speed.

3. Select mode. See “Mode.”

4. Select fan speed. See “Fan Speed.”

5. Set temperature. See “Temperature.”

Mode

1. Press MODE until you see the indicator light glow for the desired setting.

2. Choose Fan, Cool, Energy Saver or Dehum.

■ Fan—Only the fan runs. Press SPEED to select High, Med

or Low fan speed. The display shows the current room temperature.

■ Cool—Cools the room. Press SPEED to select High, Med or

Low fan speed. Press the TEMP/TIME up or down arrow button to adjust the temperature.

Fan Speed

1. Press FAN SPEED until you see the indicator light glow for the desired setting.

2. Choose High, Med or Low.

■ High—for maximum cooling

■ Med—for normal cooling

■ Low—for minimum cooling

Temperature

■ Press the TEMP/TIME up arrow button to raise the

temperature. Each time you press or hold the TEMP/TIME up arrow button, the temperature will go up 1ºF until it reaches 86°F (30°C).

NOTE: After 5 seconds, the display will show the current room

temperature.

To set the Timer to turn on the air conditioner, changing the previous settings:

1. Turn on the air conditioner.

2. Adjust the mode to Fan, Cool, Energy Saver or Dehum.

3. For Fan, Cool or Energy Saver mode, adjust the fan speed to High, Med or Low.

4. Adjust the temperature between 61ºF and 86ºF (16ºC and 30ºC).

NOTE: In Fan mode, the temperature cannot be set.

5. Press TIMER. Timer On indicator light will ﬂash. Display will show remaining hours before the air conditioner will turn on.

6. Press the TEMP/TIME up or down arrow button to change the delay time from 1 hour to 24 hours.

7. Timer On indicator light will remain on.

■ Press the TEMP/TIME down arrow button to lower the

temperature. Each time you press or hold the TEMP/TIME down arrow button, the temperature will go down 1ºF until it reaches 61°F (16°C).

NOTE: After 5 seconds, the display will show the current room

temperature.

Timer Delay

To set the Timer for a 1-hour to 24-hour delay until the air conditioner turns off (the air conditioner must be On):

1. Press TIMER. Timer OFF indicator light will ﬂash. Display will show remaining hours before the air conditioner will turn off.

2. Press the TEMP/TIME up or down arrow button to change the delay time from 1 hour to 24 hours.

3. After 5 seconds, Timer OFF indicator light will remain on. Display will show the current room temperature.

To clear Timer delay program:

NOTE: Air conditioner can be either on or off.

1. Press TEMP/TIME once after it has been programmed. Display will show remaining time.

2. While the display is showing the remaining time, press TIMER untill Timer indicator light turns off.

To see or change the remaining time (in hours):

Timer Off :

1. Press TEMP/TIME once after it has been programmed.

Display on the air conditioner control panel will show remaining time.

2. While the display is showing the remaining time, press

the TEMP/TIME up or down arrow button to increase or decrease the time.

3. After 5 seconds, the display on the air conditioner control

panel will show the current room temperature.

Timer On :

1. Display on the air conditioner control panel will show

remaining time.

2. While the display is showing the remaining time, press the

TEMP/TIME up or down arrow button to increase or decrease the time.

UV Light Air Puriﬁer

To set the Timer to turn on the air conditioner, keeping previous settings:

1. Turn on the air conditioner.

2. Press TIMER. Timer On indicator light will ﬂash. Display will show remaining hours before the air conditioner will turn on.

3. Press the TEMP/TIME up or down arrow button to change the delay time from 1 hour to 24 hours.

4. Timer On indicator light will remain on.

The photo catalytic air puriﬁcation system cleans, deodorizes and puriﬁes the interior air by using a ﬁlter treated with titanium dioxide. A small UV LED light positioned over the ﬁlter activates the titanium dioxide coating and produces a cleansing reaction similar to that of sunlight. This reaction converts oxygen and water into hydroxyl-free radicals that cleanse the air.

NOTES:

■ To turn on the UV Light air Puriﬁer, press the UV Light icon on

the remote control. See “Using the Remote Control.”

■ It is recommended that the UV Light ﬁlter be cleaned yearly.

See “Air Conditioner Care.”

Using the Remote Control *

NOTE: Remote control may differ in appearance.

ON/OFF

BRAILLE

MODE

SPEED

TIMER

TEMP/TIME

UV LIGHT

NOTE: One CR2025 battery (included) powers the remote control. Replace battery after 6 months of use, or when the remote control starts to lose power.

For Sight Impaired

* Dots are Braille text for

sight Impaired.

Temperature

(1) Press the TEMP/TIME up arrow button to raise the

temperature. Each time you press or hold the TEMP/TIME up arrow button, the temperature will go up 1ºF until it reaches 86°F (30°C).

TEMP/TIME

(2) Press the TEMP/TIME down arrow button to lower the

temperature. Each time you press or hold the TEMP/TIME down arrow button, the temperature will go down 1ºF until it reaches 61°F (16°C).

TEMP/TIME

Timer

To set the Timer for a 1-hour to 24-hour delay before the air conditioner is turned off (the air conditioner must be On):

1. Press TIMER. Timer OFF indicator light on the air conditioner control panel will ﬂash.

Power

Press ON/OFF to turn on the air conditioner.

ON/OFF

Mode

Press MODE to choose Fan, Cool, Energy Saver or Dehum.

MODE

Speed

Press SPEED to choose High, Med or Low.

SPEED

TIMER

2. Press the TEMP/TIME up or down arrow button to change the delay time from 1 hour to 24 hours.

3. After 5 seconds, Timer OFF indicator light on the air

conditioner control panel will remain on.

To set Timer to turn on the air conditioner while keeping previous settings:

1. Turn off the air conditioner.

2. Press TIMER. Timer On indicator light on the air conditioner control panel will ﬂash.

3. Press the TEMP/TIME up or down arrow button to change the delay time from 1 hour to 24 hours.

4. After 5 seconds, Timer On indicator light on the air

conditioner control panel will remain on.

To set Timer to turn on the air conditioner and change the previous settings:

1. Turn on the air conditioner.

2. Adjust the mode to Fan, Cool, Energy Saver or Dehum.

3. For Fan, Cool or Energy Saver mode, adjust the fan speed to High, Med or Low.

4. Adjust the temperature between 61ºF and 86ºF (16ºC and 30ºC).

NOTE: In Fan mode, the temperature cannot be set.

5. Press TIMER. Timer On indicator light on the air conditioner control panel will ﬂash. Display will show remaining hours before the air conditioner will turn on.

6. Press the TEMP/TIME up or down arrow button to change the delay time from 1 hour to 24 hours.

7. Timer On indicator light on the air conditioner control panel will remain on.

To clear Timer delay program:

NOTE: Air conditioner can be either on or off.

1. Press TIMER once after it has been programmed. Display on the air conditioner control panel will show remaining time.

2. While the display is showing the remaining time, press TIMER untill Timer indicator light turns off.

To see or change the remaining time (in hours):

Timer Off :

1. Press TEMP/TIME once after it has been programmed. Display on the air conditioner control panel will show

remaining time.

2. While the display is showing the remaining time, press the TEMP/TIME up or down arrow button to increase or

decrease the time.

3. After 5 seconds, the display on the air conditioner control panel will show the current room temperature.

Timer On :

1. Display on the air conditioner control panel will show

remaining time.

2. While the display is showing the remaining time, press the

TEMP/TIME up or down arrow button to increase or decrease the time.

Changing Air Direction

4-Way Air Flow:The air directional louvers let you control the

direction of the airﬂow to the desired direction.The airﬂow can be

directed up-down,left-right.

Vent:The Fresh air vent allows the air conditioner to recirculat

inside air,draw fresh air into the room and exhaust stale air to the

outside.

A. 4-way Air Flow B. The Fresh air vent

Normal Sounds

When your air conditioner is operating normally, you may hear sounds such as:

■ Droplets of water hitting the condenser, causing a pinging or

clicking sound. The water droplets help cool the condenser.

■ Air movement from the fan.

■ Clicks from the thermostat cycle.

■ Vibrations or noise due to poor wall or window construction.

■ A high-pitched hum or pulsating noise caused by the modern

high-efﬁciency compressor cycling on and off.

AIR CONDITIONER CARE

Your new air conditioner is designed to give you many years of dependable service. This section tells you how to clean and care for your air conditioner properly. Call your local authorized dealer for an annual checkup. Remember… the cost of this service call is your responsibility.

Cleaning the Air Filter

The air ﬁlter is removable for easy cleaning. A clean ﬁlter helps remove dust, lint, and other particles from the air and is important for best cooling and operating efﬁciency. Check the ﬁlter every 2 weeks to see whether it needs cleaning.

NOTE: Do not operate the air conditioner without the ﬁlter in place.

1. Turn off the air conditioner.

2. Remove the air ﬁlter by opening the front panel and removing

the air ﬁlter.

A. Air ﬁlter B. Front panel

3. Use a vacuum cleaner to clean air ﬁlter. If the air ﬁlter is very

dirty, wash it in warm water with a mild detergent. Do not wash the air ﬁlter in the dishwasher or use any chemical cleaners. Air dry the air ﬁlter completely before replacing to ensure maximum efﬁciency.

4. Replace the air ﬁlter.

5. Close the front panel.

6. Turn on the air conditioner.

Cleaning the Front Panel

1. Turn off the air conditioner.

2. Clean the front panel with a soft, damp cloth.

3. Air dry the front panel completely.

4. Turn on the air conditioner.

Annual Maintenance

Air Conditioner

Your air conditioner needs annual maintenance to help ensure steady, top performance throughout the year. Call your local authorized dealer to schedule an annual checkup. The expense of an annual inspection is your responsibility.

UV Filter

The UV ﬁlter is located behind the air ﬁlter.

A. UV ﬁlter behind air ﬁlter

1. Turn off the air conditioner.

2. Remove the air ﬁlter. See “Cleaning the Air Filter.”

3. Use a vacuum cleaner to clean the UV ﬁlter.

4. Replace the air ﬁlter. See “Cleaning the Air Filter.”

5. Turn on the air conditioner.

TROUBLE SHOOTING

Before calling for service, try the suggestions below to see whether you can solve your problem without outside help.

Air Conditioner Will Not Operate

■ The power supply cord is unplugged. Plug into a grounded

3 prong outlet. See “Electrical Requirements.”

■ The power supply cord has tripped (Reset button has

popped out). Press and release RESET (listen for click; Reset

button will latch and on some devices, a green light will turn on) to resume operation.

■ A household fuse has blown, or circuit breaker has

tripped. Replace the fuse or reset the circuit breaker. If the

problem continues, call an electrician. See “Electrical Requirements.”

■ The Power button has not been pressed or the Mode

control knob is turned to Off. Press POWER or turn the

Mode control knob to an active setting.

■ The local power has failed. Wait for power to be restored.

Air conditioner blows fuses or trips circuit breakers

■ Too many appliances are being used on the same circuit.

Unplug or relocate appliances that share the same circuit.

■ Time-delay fuse or circuit breaker of the wrong capacity

is being used. Replace with a time-delay fuse or circuit

breaker of the correct capacity. See “Electrical Requirements.”

■ An extension cord is being used. Do not use an extension

cord with this or any other appliance.

■ You are trying to restart the air conditioner too soon after

turning off the air conditioner. Wait at least 3 minutes after

turning off the air conditioner before trying to restart the air conditioner.

Air conditioner power supply cord trips (Reset button pops out)

■ Disturbances in your electrical current can trip (Reset

button will pop out) the power supply cord. Press and

release RESET (listen for click; Reset button will latch and on some devices, a green light will turn on) to resume operation.

■ Electrical overloading, overheating, cord pinching or aging

can trip (Reset button will pop out) the power supply cord.

After correcting the problem, press and release RESET (listen for click; Reset button will latch and on some devices, a green light will turn on) to resume operation.

NOTE: A damaged power supply cord must be replaced with a new power supply cord obtained from the product manufacturer and must not be repaired.

Air conditioner seems to run too much

■ The current air conditioner replaced an older model. The

use of more efﬁcient components may cause the air conditioner to run longer than an older model, but the total energy consumption will be less. Newer air conditioners do not emit the “blast” of cold air you may be accustomed to from older air conditioners, but this is not an indication of lesser cooling capacity or efﬁciency. Refer to the efﬁciency rating (EER) and capacity rating (in Btu/h) marked on the air conditioner.

■ The air conditioner is in a heavily occupied room, or

heatproducing appliances are in use in the room. Use

exhaust vent fans while cooking or bathing and try not to use heatproducing appliances during the hottest part of the day. A higher capacity air conditioner may be required, depending on the size of the room being cooled.

Air conditioner cycles on and off too much or does not cool room in cooling mode

■ The air conditioner is not properly sized for your room.

Check the cooling capabilities of your room air conditioner. Room air conditioners are not designed to cool multiple rooms.

■ The ﬁlter is dirty or obstructed by debris. Clean the ﬁlter.

■ There is excessive heat or moisture (open container

cooking, showers, etc.) in the room. Use a fan to exhaust heat or moisture from the room. Try not to use heatproducing appliances during the hottest part of the day.

■ The louvers are blocked. Install the air conditioner in a

location where the louvers are free from curtains, blinds, furniture, etc.

■ The outside temperature is below 61°F (16°C). Do not try to

operate your air conditioner in the cooling mode when the outside temperature is below 61°F (16°C).

■ The temperature of the room you are trying to cool is

extremely hot. Allow extra time for the air conditioner to cool

off a very hot room.

■ Windows or doors to the outside are open. Close all

windows and doors.

■ The Temperature control is not at a cool enough setting.

Adjust the TEMP/TIME control to a cooler setting by pressing the minus button to reduce the temperature. Set the Fan Speed control to the highest setting.

Water drips from cabinet into your house

■ The air conditioner is not properly leveled. The air conditioner

should slope slightly downward toward the outside. Level the air conditioner to provide a downward slope toward the outside to ensure proper drainage. See the Installation Instructions.

NOTE: Do not drill a hole into the bottom of the metal base and condensate pan.

ASSISTANCE OR SERVICE

Before calling for assistance or service, please check “Troubleshooting.” It may save you the cost of a service call. If you still need help, follow the instructions below.

When calling, please know the purchase date and the complete model and serial number of your appliance. This information will help us to better respond to your request.

If you need replacement parts

If you need to order replacement parts, we recommend that you use only factory-speciﬁed replacement parts. Factory-speciﬁed replacement parts will ﬁt right and work right because they are made with the same precision used to build every new appliance. To locate factory-speciﬁed replacement parts in your area, call your nearest designated service center.

Please record your model’s information.

Whenever you call to request service on your appliance, you need to know your complete model number and serial number.

Visit www.haieramerica.com or call Haier America toll free:

1-888-842-2440.

Our consultants provide assistance with:

■ Features and speciﬁcations on our appliances.

■ Installation information.

■ Use and maintenance procedures.

■ Repair parts sales.

■ Referrals to repair parts distributors, and service companies.

Manufacturer-authorized service technicians are trained to fulﬁll the product warranty and provide after-warranty service, anywhere in the United States.

You can ﬁnd this information on the model and serial number label. See “Electrical Requirements” for the location of the model and serial number label. Please record the model and serial number information below. Also, record the purchase date of your appliance and the store’s name, address, and telephone number.

Model Number________________________________________

Serial Number ________________________________________

Purchase Date________________________________________

Store Name __________________________________________

Store Address ________________________________________

Store Phone _________________________________________

Keep this book and the sales slip together for future reference.

In the U.S.A.

For Further Assistance

If you need further assistance, you can write with any questions or concerns to:

Haier America 1356 Broadway New York, NY 10018

Please include a daytime phone number in your correspondence.

Call Haier America toll free:

1-888-842-2440.

Our consultants provide assistance with:

■ Features and speciﬁcations on our appliances.

■ Installation information.

■ Use and maintenance procedures.

■ Repair parts sales.

■ Referrals to repair parts distributors, and service companies.

Manufacturer-authorized service technicians are trained to fulﬁll the product warranty and provide after-warranty service, anywhere in the Canada.

In Canada

For Further Assistance

If you need further assistance, you can write with any questions or concerns to:

Haier America 1356 Broadway New York, NY 10018

Please include a daytime phone number in your correspondence.

LIMITED WARRANTY

ONE YEAR LIMITED WARRANTY

This warranty covers all defects in workmanship or material for the mechanical and electrical parts (including labor costs) contained in this product for a period of 12 months from the date of purchase. For commercial or rental application, the warranty is 90 days. You must keep and be able to provide your original sales receipt as proof of the date of purchase.

FIVE YEAR LIMITED WARRANTY ON THE SEALED SYSTEM

The sealed system and compressor (hermetic compressor, condenser and evaporator) contained in this product is for a period of 5 years from the date of purchase (excluding labor costs after the initial 12-month period). In commercial or rental use, the additional limited compressor warranty is for 1 year and 9 months (excluding labor costs after the initial 90-day period). You must keep and be able to provide your original sales receipt as proof of the date of purchase.

WHO IS COVERED

The original retail purchaser of this product.

WHAT WILL BE DONE

Haier America will repair or replace any mechanical, electrical part or the compressor, which proves defective in normal household use for a period of 12 months. Haier America will repair or replace (excluding labor costs) the sealed system and compressor (parts only) for an additional 4-year period.

HOW CAN YOU GET SERVICE

Contact your nearest manufacturer-authorized Service Depot. For the name of the Service Depot nearest you, contact Haier America at

1-888-842-2440.

All service must be performed by a manufacturer-authorized Service Depot.

THIS WARRANTY DOES NOT COVER

1. Damages from improper installation.

2. Damages in shipping.

3. Defects other than manufacturing.

4. Damages from misuse, abuse, accident, alteration, lack of proper care and maintenance or incorrect current or voltage.

5. Damage from other than household use.

6. Damages from service by other than an authorized dealer or service center.

7. Decorative trims or replaceable light bulbs.

8. Labor, service, transportation and shipping charges for the removal of defective parts and installation of replacement parts beyond

the initial 12-month period.

9. Credit or refund for products over 30 days past date of purchase, or for any loss or injury caused by the product or defects to the product including but not limited to incidental or consequential damages.

10. Food loss for food spoiled as a direct result of mechanical failure of a product or of any delay in providing service, repair or replacement.

11. Refurbished product purchased as/like new or second-hand.

THIS LIMITED WARRANTY IS GIVEN IN LIEU OF ALL OTHER WARRANTIES, EXPRESS OR IMPLIED, INCLUDING THE

WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE.

The remedy provided in this warranty is exclusive and is granted in lieu of all other remedies. This warranty does not cover incidental or consequential damages. Some states do not allow the exclusion of incidental or consequential damages, so this limitation may not apply to you. Some states do not allow limitations on how long an implied warranty lasts, so this limitation may not apply to you. This warranty gives you speciﬁc legal rights and you may also have other rights which vary from state to state.

This warranty covers units within the continental United States, Canada and Puerto Rico.

® Registered Trademark/Trademark of Maytag Corporation or its related companies. Manufactured under license to Haier America, New York, NY. Used under license by Maytag Limited in Canada.

SEGURIDAD DEL ACONDICIONADOR DE AIRE

Su seguridad y la seguridad de los demás es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre todos los mensajes de seguridad.

Este es el símbolo de advertencia de seguridad. Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una

lesión a usted y a los demás. Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra “PELIGRO” o “ADVERTENCIA”. Estas palabras significan:

Si no sigue las instrucciones de inmediato, usted puede

PELIGRO

morir o sufrir una lesión grave.

ADVERTENCIA

Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que puede suceder si no se siguen las instrucciones.

Si no sigue las instrucciones, usted puede morir o sufrir una lesión grave.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA:

tenga en cuenta estas precauciones básicas:

Enchufe a un tomacorriente de 3 entradas.

No quite la clavija de descarga a tierra.

No use un adaptador.

Para reducir el riesgo de incendio, descarga eléctrica o lesiones cuando utiliza su acondicionador de aire,

No utilice cable de prolongación.

Desconecte el acondicionador de aire antes de darle servicio.

Dos o más personas deben mover e instalar el acondicionador de aire.

CONSERVE ESTAS INSTRUCCIONES

REQUISITOS DE INSTALACIÓN

Herramientas y piezas

Reúna todas las herramientas y piezas necesarias antes de comenzar la instalación. Lea y siga las instrucciones provistas con cualquiera de las herramientas enlistadas aquí.

Piezas suministradas

Veriﬁque que todas las piezas estén incluidas en el paquete de piezas.

Herramientas necesarias

■ Destornillador Phillips

■ Destornillador de cabeza plana

■ Tijeras

■ Nivel

■ Llave de cubo y puntas

■ Cinta de medir

■ Taladro inalámbrico y broca de 1/8”

■ Lápiz

■ Pinzas

■ Llave ajustable

A. Carril superior B. Junta de espuma C. Guía del marco (2) D. Ménsula de traba de la ventana E. Tornillos de ⁄” (11)

Pila CR2025

F. Tornillos de ⁄” (8) G. Cortinas laterales (2) H. Tubo de desagüe I. Control remoto

ON/OFF

MODE

SPEED

TIMER

TEMP/TIME

UV LIGHT

Requisitos de ubicación

IMPORTANTE:Umpla todos los códigos y reglamentaciones que se apliquen.

Revise la ubicación donde se instalará el acondicionador de aire. Asegúrese de contar con todo lo necesario para una instalación

correcta. La ubicación debe contar con:

■ Toma de corriente con descarga a tierra a no más de 4 pies (122 cm) de donde sale el cable de energía del acondicionador de aire.

NOTA: No utilice cable de prolongación.

■ Movimiento libre de aire en la habitación que se va a enfriar.

■ Una abertura lo suﬁcientemente grande para el acondicionador de aire. Se suministran piezas de instalación para las ventanas de guillotina.

■ Soporte adecuado de la pared para el peso del acondicionador de aire. El acondicionador de aire pesa entre 83.3 y 93.7 libras (entre 37.8 Kg,y 42.5 Kg.).

Requisitos eléctricos

ADVERTENCIA

Peligro de Choque Eléctrico

Conecte a un contacto de pared de conexión a tierra de 3 terminales.

No quite la terminal de conexión a tierra. No use un adaptador. No use un cable eléctrico de extensión. No seguir estas instrucciones puede ocasionar la

muerte, incendio o choque eléctrico.

NOTA: No deben obstruirse las rejillas del gabinete. El aire debe poder pasar libremente por las rejillas del gabinete.

A. Rejillas del gabinete

Instalación en la ventana

Medidas de abertura de la ventana:

■ Ancho de la abertura de 26¾” como mínimo y 39” (67.9 cm a

99.1 cm) como máximo.

■ 15⁄” (40.5 cm) como mínimo de alto de abertura.

A. 26¾” (67.9 cm) como mínimo

15⁄” (40.5 cm) como mínimo

Las especiﬁcaciones eléctricas de su acondicionador de aire se indican en la etiqueta con el número de modelo y de serie. La etiqueta con el número de modelo y de serie está ubicada en alguno de los lados o en la parte trasera del gabinete del acondicionador de aire o detrás de la parrilla delantera. En el cuadro a continuación se indican los requisitos eléctricos especíﬁcos. Respete los requisitos en cuanto al tipo de enchufe en el cable de suministro de energía.

Cable de alimentación

Requisitos para la instalación eléctrica

■ 115 voltios (103,5 mín. a 126,5 máx.)

■ 0 a 12 amperes

■ Fusible retardador de 15 amperes o interruptor automático

■ Utilícelo únicamente en un circuito con un solo tomacorriente.

Método de conexión a tierra recomendado

Este acondicionador de aire debe tener conexión a tierra. Este acondicionador de aire está equipado con un cable de suministro de energía con un enchufe con descarga a tierra de tres clavijas. El cable debe enchufarse en un tomacorriente del mismo tipo, tomacorriente con descarga a tierra con 3 entradas, la descarga a tierra debe cumplir todos los códigos y ordenanzas locales. Si no se cuenta con un tomacorriente con las mismas características, es responsabilidad del usuario hacer que un electricista caliﬁcado instale un tomacorriente con la descarga a tierra adecuada con 3 entradas.

Es responsabilidad del usuario:

■ Ponerse en contacto con un electricista caliﬁcado.

■ Asegurarse de que la instalación eléctrica sea adecuada y que cumpla con el Código Eléctrico Nacional de los Estados Unidos de América, ANSI/NFPA 70 en su última edición y todos los códigos y ordenanzas locales.

Se pueden obtener copias de las normas citadas en: Asociación Nacional de Protección contra Incendios 1 Batterymarch Park Quincy, MA 02169

Cable de alimentación

NOTA: Su acondicionador de aire puede ser diferente del que se muestra.

A. Botón de prueba

B. Botón de reposición

Este acondicionador de aire de habitación está equipado con un cable de suministro de energía que cumple con los requerimientos UL. Este cable de suministro de energía contiene elementos electrónicos de última generación que detectan las fugas de corriente. Si el cable se aplasta, el artefacto detecta fuga de corriente y la energía se desconecta en una fracción de segundo.

TEST

RESET

ADVERTENCIA

Peligro de Choque Eléctrico

Conecte a un contacto de pared de conexión a tierra de 3 terminales.

No quite la terminal de conexión a tierra. No use un adaptador. No use un cable eléctrico de extensión. No seguir estas instrucciones puede ocasionar la

muerte, incendio o choque eléctrico.

Para probar su cable de suministro de energía:

1. Enchufe el cable de suministro de energía en un tomacorriente de 3 entradas.

2. Presione RESET (REINICIO) (en algunos dispositivos, se encenderá una luz verde).

3. Presione TEST (PRUEBA) (escuche el clic; el botón Reset (Reinicio) se desconectará y, en algunos dispositivos, se apagará la luz verde).

4. Presione y libere RESET (REINICIO) (escuche el clic; el botón Reset (Reinicio) quedará trabado y la luz verde se encenderá). El cable de suministro de energía está listo para su funcionamiento.

NOTAS:

■ El botón Reset (Reinicio) debe estar presionado hacia adentro para que el funcionamiento sea adecuado.

■ El cable de suministro de energía debe reemplazarse si no se desconecta cuando se presiona el botón de prueba o si no se reinicia.

■ No utilice el cable de suministro de energía como interruptor de encendido/apagado.

■ Los cables de energía dañados deben ser reemplazados por cables de suministro de energía nuevos adquiridos al fabricante del producto y no deben repararse.

■ El cable de suministro de energía no contiene piezas que pueda reparar el usuario.Si se abre la cubierta resistente a la manipulación indebida, se anula la garantía y los reclamos por rendimiento.

INSTRUCCIONES DE INSTALACIÓN

Desempaque el acondicionador de aire

ADVERTENCIA

Peligro de Peso Excesivo

Use dos o más personas para mover e instalar el acondicionador de aire.

No seguir esta instrucción puede ocasionar una lesión en la espalda u otro tipo de lesiones.

Quite los materiales de empaque

■ Quite y deseche o recicle los materiales de empaque. Quite

la cinta y los restos de pegamento de las superﬁcies antes de encender el acondicionador de aire. Frote con los dedos una pequeña cantidad de jabón para vajilla líquido sobre los adhesivos. Limpie con agua tibia y seque con un paño.

■ No use instrumentos cortantes, alcohol de fricción, ﬂuidos

inﬂamables o limpiadores abrasivos para quitar la cinta o el pegamento. Estos productos pueden dañar la superﬁcie de su acondicionador de aire.

■ Manipule con suavidad el acondicionador de aire.

Prepare el acondicionador de aire para la instalación

Prepare el acondicionador de aire para la instalación-1

1. Abra la rejilla de entrada jalando la puerta expuesta desde la parte de arriba y quite el tornillo que ajusta el panel frontal.

Tornillos

NOTA: Su modelo puede ser diferente del que se muestra.

2. Retire el panel frontal y rótelo hasta su posición. Separe el tablero del panel de control aﬂojando las lengüetas.

3. Introduzca la guía del marco en la parte inferior del gabinete.

Tornillos

ENSAMBLE LAS CORTINAS/CARRIL SUPERIOR

Instale el carril superior con tres tornillos de 13/32”. Deslice el montaje de la cortina de la izquierda en el extremo izquierdo de los carriles superior e inferior. Repita los pasos para el montaje de la cortina de la derecha. Ajuste el lado interior de la cortina con el exterior del gabinete con ocho tornillos de 13/32’’.

Lengüetas

Prepare el acondicionador de aire para la instalación-2

Precaución: Nunca exponga el panel frontal de plástico frontal

en condiciones de extremo calor.

1. Retire los tornillos que ajustan el gabinete a ambos lados y atrás.

2. Deslice la unidad hacia fuera del gabinete tomando la manija de la placa de base y jalando la unidad hacia fuera del gabinete.

Preparación de la ventana para la instalación

1. Mida el ancho de la abertura de la ventana.

2. Marque la línea del centro en el interior de la repisa de la ventana.

A. Ancho de la abertura de la ventana B. Línea del centro

Coloque el acondicionador de aire en su lugar

ADVERTENCIA

3. Use 3 tornillos (31/32”) para ﬁjar el gabinete a la repisa de la ventana.

Peligro de Peso Excesivo

Use dos o más personas para mover e instalar el acondicionador de aire.

No seguir esta instrucción puede ocasionar una lesión en la espalda u otro tipo de lesiones.

NOTAS:

■ Manipule con suavidad el acondicionador de aire.

■ Asegúrese de que su acondicionador de aire no caiga por la abertura durante la instalación o cuando lo retire.

■ El lugar de donde sale el cable de energía del acondicionador de aire no debe estar a más de 4 pies (122 cm) de un tomacorriente con descarga a tierra.

■ No obstruya las rejillas del panel frontal.

■ No obstruya las rejillas de la parte exterior del acondicionador de aire.

NOTA: Su modelo puede ser diferente del que se muestra.

1. Centre la cubierta exterior en la ventana. Baje la hoja de la ventana detrás del canal superior para sostener el gabinete en su lugar

2. Ajuste el exterior de la cortina al marco de la ventana. Una cada cortina a la hoja de la ventana usando tornillos de 31/32”.

Nota: Para que sea más fácil atornillar, perfore tres agujeros guía

en la repisa de la ventana.

Nota: Para que sea más fácil atornillar, perfore un agujero guía en las cortinas.

Instale la junta de espuma

1. Introduzca la junta de espuma detrás de la parte superior de la hoja inferior de la ventana y contra el vidrio de la ventana superior.

A. Parte superior de la hoja inferior de la ventana. B. Junta de espuma

2. Ubique la ménsula de traba de la ventana como se muestra. Use una broca para taladro de 1⁄8” para perforar un agujero de guía en la ménsula de traba de la ventana y en la ventana superior.

3. Una la ménsula de traba de la ventana con la ventana superior con un tornillo de 31⁄32” para asegurar la ventana en su lugar.

Instale el tubo de desagüe

1. El agua condensada puede desbordar de la placa de base en condiciones de humedad alta. Debe instalar el tubo de desagüe antes de usar la unidad y ajustar la dirección del tubo de desagüe para que quede alineado con el agujero en la parte posterior de la unidad

2. Introduzca el tubo de desagüe en el agujero y rótelo 90 grados.Para eliminar el exceso de agua en el lugar adecuado, conecte el tubo de drenaje con el tubo de desagüe. Cuando introduzca el tubo de desagüe en el agujero o conecte el tubo de drenaje con el tubo de desagüe, mantenga el cuerpo alejado de las aletas para evitar lesiones.

Coloque la unidad nuevamente en el gabinete

Encuentre a alguien que lo ayude para realizar este paso. Vuelva a instalar el montaje del panel frontal y la rejilla de entrada.

Vuelva a ajustar los tornillos a cada lado del gabinete

ADVERTENCIA

Peligro de Choque Eléctrico

Conecte a un contacto de pared de conexión a tierra de 3 terminales.

No quite la terminal de conexión a tierra. No use un adaptador. No use un cable eléctrico de extensión. No seguir estas instrucciones puede ocasionar la

muerte, incendio o choque eléctrico.

1. Enchufe a un tomacorriente de 3 entradas.

2. Presione RESET (REINICIAR) en el cable de suministro de energía. Consulte “Requisitos eléctricos”.

CÓMO USAR EL ACONDICIONADOR DE AIRE

Si su acondicionador de aire funciona correctamente, podrá obtener los mejores resultados posibles. Esta sección explica el funcionamiento correcto del acondicionador de aire. IMPORTANTE:

■ Si apaga el acondicionador de aire, espere al menos 3 minutos antes de volver a encenderlo. De esta manera se evita que el acondicionador de aire queme un fusible o haga saltar el interruptor automático.

Cómo poner en marcha su acondicionador de aire

1. Quite la película plástica transparente del panel de control.

2. Presione POWER (ENCENDIDO) para encender el acondicionador de aire. La luz indicadora de encendido se encenderá.

■ No intente poner en funcionamiento el acondicionador de aire en el modo de enfriamiento cuando la temperatura exterior está por debajo de los 61°F (16°C). El serpentín del evaporador interior se congelará y el acondicionador de aire no funcionará correctamente.

■ Cool—Enfría la habitación. Presione SPEED (VELOCIDAD) para seleccionar velocidad de ventilador High (Alta), Med (Media) o Low (Baja). Presione el botón de la ﬂecha hacia arriba o hacia abajo TEMP/TIME (TEMPERATURA/TIEMPO) para ajustar la temperatura.

■ Energy Saver—El ventilador funciona únicamente cuando es necesario enfriar. Presione SPEED (VELOCIDAD) para seleccionar velocidad de ventilador High (Alta), Med (Media) o Low (Baja).

Como el ventilador no circula el aire de la habitación de manera

continua, se utiliza menos energía, pero el aire de la habitación no circula con tanta frecuencia.

■ Dehum—Seca la habitación. El acondicionador de aire selecciona automáticamente la temperatura.

NOTA:

■ El modo deshumidiﬁcador no debe utilizarse para enfriar la habitación.

■ En el modo de Dehum(Deshumidiﬁcador),No funcione el botón de Speed(Velocidad)

NOTA: Cuando el acondicionador de aire está enchufado, el

visor LED mostrará “88” durante 3 segundos. Cuando el acondicionador de aire se enciende por primera vez, el visor muestra la temperatura actual de la habitación y el ventilador se conﬁgura en velocidad baja.

3. Seleccione el modo. Consulte “Modo”.

4. Seleccione la velocidad del ventilador. Consulte “Velocidad del ventilador”.

5. Conﬁgure la temperatura. Consulte “Temperatura”.

Modo

1. Presione MODE (MODO) hasta que vea que la luz indicadora brille para la conﬁguración deseada.

2. Elija Fan (Ventilador), Cool (Enfriamiento), Energy Saver (Ahorro de energía) o Dehum (Deshumidiﬁcador).

■ Fan—Funciona únicamente el ventilador. Presione SPEED (VELOCIDAD) para seleccionar velocidad de ventilador High (Alta), Med (Media) o Low (Baja). El visor muestra la temperatura actual de la habitación.

Velocidad del ventilador

1. Presione FAN SPEED (VELOCIDAD DEL VENTILADOR) hasta que vea que la luz indicadora brille para la conﬁguración deseada.

2. Elija High (Alta), Med (Media) o Low (Baja).

■ High—para un enfriamiento máximo

■ Med—para un enfriamiento normal

■ Low—para un enfriamiento mínimo

Temperatura

■ Presione el botón de la ﬂecha hacia arriba TEMP/TIME (TEMPERATURA/TIEMPO) para subir la temperatura. Cada vez que presiona o mantiene presionado el botón de la ﬂecha hacia arriba TEMP/TIME (TEMPERATURA/TIEMPO), la temperatura sube 1ºF hasta que llega a 86°F (30°C).

NOTA: Después de 5 segundos, el visor mostrará la temperatura actual de la habitación.

■ Presione el botón de la ﬂecha hacia abajo TEMP/TIME (TEMPERATURA/TIEMPO) para bajar la temperatura. Cada vez que presiona o mantiene presionado el botón de la ﬂecha hacia abajo TEMP/TIME (TEMPERATURA/TIEMPO), la temperatura baja 1ºF hasta que llega a 61°F (16°C).

NOTA: Después de 5 segundos, el visor mostrará la temperatura actual de la habitación.

Demora con temporizador

Para conﬁgurar el temporizador para una demora de entre 1 y 24 horas hasta que el acondicionador de aire se apague (el acondicionador de aire debe estar encendido):

1. Presione TIMER (TEMPORIZADOR). La luz indicadora de encendido del temporizador destellará. El visor mostrará las horas restantes antes de que se apague el acondicionador de aire.

2. Presione el botón de la ﬂecha hacia arriba o hacia abajo TEMP/ TIME (TEMPERATURA/TIEMPO) para cambiar el tiempo de demora de 1 a 24 horas.

3. Después de 5 segundos, la luz indicadora de encendido del temporizador quedará encendida.El visor muestra la temperatura actual de la habitación.

Para conﬁgurar el temporizador para encender el acondicionador de aire manteniendo las conﬁguraciones previas:

1. Apague el acondicionador de aire.

2. Presione TIMER (TEMPORIZADOR). La luz indicadora de encendido del temporizador destellará. El visor mostrará las horas restantes antes de que se encienda el acondicionador de aire.

3. Presione el botón de la ﬂecha hacia arriba o hacia abajo TEMP/ TIME (TEMPERATURA/TIEMPO) para cambiar el tiempo de demora de 1 a 24 horas.

4. La luz indicadora de encendido del temporizador quedará encendida.

El visor muestra la temperatura actual de la habitación.

Para conﬁgurar el temporizador para encender el acondicionador de aire cambiando las conﬁguraciones previas:

1. Encienda el acondicionador de aire.

2. Ajuste el modo en Fan (Ventilador), Cool (Enfriamiento), Energy Saver (Ahorro de energía) o Dehum (Deshumidiﬁcador).

3. Para los modos Fan (Ventilador), Cool (Enfriamiento) o Energy Saver (Ahorro de energía), ajuste la velocidad del ventilador en High (Alta), Med (Media) o Low (Baja).

4. Ajuste la temperatura entre 61ºF y 86ºF (16ºC y 30ºC).

NOTA: En el modo ventilador, no puede conﬁgurarse la temperatura.

5. Presione TIMER (TEMPORIZADOR). La luz indicadora de encendido del temporizador destellará. El visor mostrará las horas restantes antes de que se encienda el acondicionador de aire.

6. Presione el botón de la ﬂecha hacia arriba o hacia abajo TEMP/ TIME (TEMPERATURA/TIEMPO) para cambiar el tiempo de demora de 1 a 24 horas.

7. La luz indicadora de encendido del temporizador quedará encendida.

El visor muestra la temperatura actual de la habitación.

Para borrar el programa de demora con temporizador:

NOTA: El acondicionador de aire puede estar encendido o

apagado.

1. Presione TIMER (TEMPORIZADOR) una vez después de que se programó. El visor mostrará el tiempo restante.

2. Mientras el tiempo restante está mostrando por la pantalla,Presione TIMER (TEMPORIZADOR)hasta encenderse la luz indicadora de Timer.

Para ver o cambiar el tiempo restante (en horas):

Timer OFF (Temporizador apagado) :

1. Presione TEMP/TIME (TEMPERATURA/TIEMPO) una vez después de que se programó. El visor que se encuentra en el panel de control del acondicionador de aire mostrará el tiempo restante.

2. Mientras el visor muestra el tiempo restante, presione el botón con la ﬂecha hacia arriba o hacia abajo TEMP/TIME (TEMPERATURA/TIEMPO) para aumentar o disminuir el tiempo.

3. Después de 5 segundos, el visor que se encuentra en el panel de control del acondicionador de aire mostrará la temperatura actual de la habitación.

Timer On (Temporizador encendido) :

1. El visor que se encuentra en el panel de control del acondicionador de aire mostrará el tiempo restante.

2. Mientras la pantalla muestra el tiempo restante, presione el botón de TEMP/TIME (Temperatura/Tiempo) con la ﬂecha hacia arriba o hacia abajo para aumentar o disminuir el tiempo.

Puriﬁcador de aire con luz UV

El sistema de puriﬁcación de aire fotocatalítico limpia, desodoriza y puriﬁca el aire interior mediante el uso de un ﬁltro tratado con dióxido de titanio. Un pequeño diodo emisor de luz UV ubicado sobre el ﬁltro activa el revestimiento de dióxido de titanio y produce una reacción de puriﬁcación similar a la de la luz del sol. Esta reacción convierte oxígeno y agua en radicales libres de hidroxilo que puriﬁcan el aire.

NOTAS:

■ Para encender el puriﬁcador de aire con luz UV, presione el icono de luz UV del control remoto. Consulte “Cómo usar el control remoto”.

■ Se recomienda que el ﬁltro de luz UV se limpie una vez al año.

Consulte “Cuidado de su acondicionador de aire”.

Cómo usar el control remoto *

NOTA:El control remoto puede tener una apariencia diferente.

ON/OFF

TEMP/TIME

MODE

SPEED

TIMER

TEMP/TIME

BRAILLE

For Sight Impaired

* Los puntos son texto

en Braille para los discapacitados visuales.

TEMP/TIME

UV LIGHT

NOTA: Una pila CR2025 (incluida) da energía al control remoto.

Reemplace la pila después de 6 meses de uso o cuando el control remoto comience a perder energía.

Alimentación

Presione ON/OFF (ENCENDIDO/APAGADO) para encender el acondicionador de aire.

ON/OFF

■ Presione el botón de la ﬂecha hacia abajo TEMP/TIME

(TEMPERATURA/TIEMPO) para bajar la temperatura. Cada vez que presiona o mantiene presionado el botón de la ﬂecha hacia abajo TEMP/TIME (TEMPERATURA/TIEMPO), la temperatura baja 1ºF hasta que llega a 61°F (16°C).

TEMP/TIME

Temporizador

Para conﬁgurar el temporizador para una demora de entre 1 y 24 horas hasta que el acondicionador de aire se apague (el acondicionador de aire debe estar encendido):

1. Presione TIMER (TEMPORIZADOR). La luz indicadora de temporizador encendido en el panel de control del acondicionador de aire destellará.

TIMER

2. Presione el botón de la ﬂecha hacia arriba o hacia abajo TEMP/TIME (TEMPERATURA/TIEMPO) para cambiar el tiempo de demora de 1 a 24 horas.

3. Después de 5 segundos, la luz indicadora de temporizador encendido en el panel de control del acondicionador de aire permanecerá encendida.

Modo

Presione MODE (MODO) para elegir Fan (Ventilador), Cool (Enfriamiento), Energy Saver (Ahorro de energía) o Dehum (Deshumidiﬁcador).

MODE

Velocidad

Presione SPEED (VELOCIDAD) para elegir High (Alta), Med (Media) o Low (Baja).

SPEED

Temperatura

Para conﬁgurar el temporizador para encender el acondicionador de aire manteniendo las conﬁguraciones previas:

1. Apague el acondicionador de aire.

2. Presione TIMER (TEMPORIZADOR). La luz indicadora de temporizador encendido en el panel de control del acondicionador de aire destellará.

3. Presione el botón de la ﬂecha hacia arriba o hacia abajo TEMP/TIME (TEMPERATURA/TIEMPO) para cambiar el tiempo de demora de 1 a 24 horas.

4. Después de 5 segundos, la luz indicadora de temporizador encendido en el panel de control del acondicionador de aire permanecerá encendida.

Para conﬁgurar el temporizador para encender el acondicionador de aire y cambiar las conﬁguraciones previas:

1. Encienda el acondicionador de aire.

2. Ajuste el modo en Fan (Ventilador), Cool (Enfriamiento), Energy Saver (Ahorro de energía) o Dehum (Deshumidiﬁcador).

3. Para los modos Fan (Ventilador), Cool (Enfriamiento) o Energy Saver (Ahorro de energía), ajuste la velocidad del ventilador en High (Alta), Med (Media) o Low (Baja)

4. Ajuste la temperatura entre 61ºF y 86ºF (16ºC y 30ºC). NOTA: En el modo ventilador, no puede conﬁgurarse la

temperatura.

5. Presione TIMER (TEMPORIZADOR). La luz indicadora de temporizador encendido en el panel de control del acondicionador de aire destellará. El visor mostrará las horas restantes antes de que se encienda el acondicionador de aire.

6. Presione el botón de la ﬂecha hacia arriba o hacia abajo TEMP/ TIME (TEMPERATURA/TIEMPO) para cambiar el tiempo de demora de 1 a 24 horas.

7. La luz indicadora de temporizador encendido en el panel de control del acondicionador de aire permanecerá encendida.

Para borrar el programa de demora con temporizador: NOTA: El acondicionador de aire puede estar encendido o

apagado.

1. Presione TIMER (TEMPORIZADOR) una vez después de que se programó. El visor que se encuentra en el panel de control del acondicionador de aire mostrará el tiempo restante.

2. Mientras el tiempo restante está mostrando por la pantalla,Presione TIMER (TEMPORIZADOR)hasta encenderse la luz indicadora de Timer.

Para ver o cambiar el tiempo restante (en horas):

Timer OFF (Temporizador apagado) :

1. Presione TEMP/TIME (TEMPERATURA/TIEMPO) una vez después de que se programó. El visor que se encuentra en el panel de control del acondicionador de aire mostrará el tiempo restante.

2. Mientras el visor muestra el tiempo restante, presione el botón con la ﬂecha hacia arriba o hacia abajo TEMP/TIME (TEMPERATURA/TIEMPO) para aumentar o disminuir el tiempo.

3. Después de 5 segundos, el visor que se encuentra en el panel de control del acondicionador de aire mostrará la temperatura actual de la habitación.

Timer On (Temporizador encendido) :

1. El visor que se encuentra en el panel de control del acondicionador de aire mostrará el tiempo restante.

2. Mientras la pantalla muestra el tiempo restante, presione el botón de TEMP/TIME (Temperatura/Tiempo) con la ﬂecha hacia arriba o hacia abajo para aumentar o disminuir el tiempo.

Cómo cambiar la dirección del aire

Flujo de aire con 4 salidas :

Las rejillas que le dan una dirección al aire le permiten controlar la dirección del ﬂujo de aire según sus deseos. El ﬂujo de aire puede dirigirse hacia arriba/abajo, izquierda/derecha. Rejilla de ventilaci n:La rejilla permite que el aire recircule dentro del acondicionador,que el aire fesco se dirija dentro de la habitaci n y que el aire viciado y gases se despida al exterior.

A. Flujo de Aire en 4 Direcciones B. Rejilla de ventilaci n

Sonidos normales

Cuando su acondicionador de aire funciona normalmente, puede

oír sonidos tales como:

■ Gotitas de agua que golpean el condensador, que provocan un sonido metálico o un chasquido. Las gotitas de agua ayudan a enfriar el condensador.

■ Movimiento de aire del ventilador.

■ Chasquidos del ciclo del termostato.

■ Vibraciones o ruido debido a una construcción deﬁciente de la pared o la ventana.

■ Un zumbido agudo o ruido palpitante causado por el moderno compresor de alta eﬁciencia que comienza y ﬁnaliza ciclos.

CUIDADO DE SU ACONDICIONADOR DE AIREE

Su acondicionador de aire nuevo fue diseñado para brindarle muchos años de servicio conﬁable. En esta sección encontrará la manera de limpiar y cuidar su acondicionador de aire adecuadamente. Llame al distribuidor local autorizado para realizar una revisión anual. Recuerde que el costo de este servicio es responsabilidad suya.

Limpieza del filtro de aire

El ﬁltro de aire puede retirarse para que la limpieza sea más sencilla.

Un ﬁltro limpio le ayuda a quitar polvo, pelusa y otras partículas del aire y es importante para un mejor enfriamiento y eﬁciencia operativa. Revise el ﬁltro cada 2 semanas para ver si necesita limpieza.

NOTA: No ponga en funcionamiento el acondicionador de aire sin el

ﬁltro en su lugar.

1. Apague el acondicionador de aire.

2. Quite el ﬁltro de aire abriendo el panel frontal y retirando el ﬁltro de aire.

3. Utilice una aspiradora para limpiar el ﬁltro de aire. Si el ﬁltro de aire está muy sucio, lávelo con agua tibia y un detergente suave. No lave el ﬁltro de aire en el lavavajillas ni utilice limpiadores químicos. Airee el ﬁltro de aire para secarlo completamente antes de volver a ubicarlo para garantizar una eﬁciencia máxima.

4. Vuelva a colocar el ﬁltro de aire.

5. Cierre el panel frontal.

6. Encienda el acondicionador de aire.

A. Filtro de aire B. Panel frontal

Limpieza del panel frontal

1. Apague el acondicionador de aire.

2. Limpie el panel frontal con un paño suave y húmedo.

3. Airee el panel frontal para secarlo completamente.

4. Encienda el acondicionador de aire.

Mantenimiento anual

Acondicionador de aire

Filtro UV

El ﬁltro UV está ubicado detrás del ﬁltro de aire.

Su acondicionador de aire necesita un mantenimiento anual que ayuda a garantizar un rendimiento constante y superior todo el año. Llame al distribuidor local autorizado para programar una revisión anual. Los gastos de la inspección anual son responsabilidad suya.

1. Apague el acondicionador de aire.

2. Quite el ﬁltro de aire. Consulte “Limpieza del ﬁltro de aire”.

3. Utilice una aspiradora para limpiar el ﬁltro UV.

4. Vuelva a colocar el ﬁltro de aire. Consulte “Limpieza del ﬁltro de aire”.

5. Encienda el acondicionador de aire.

A. Filtro UV detrás del ﬁltro de aire

SOLUCIÓN DE PROBLEMAS

Antes de llamar al servicio de reparaciones, pruebe las sugerencias que se detallan a continuación para ver si puede solucionar el problema sin ayuda externa.

El acondicionador de aire no funciona

ADVERTENCIA

Peligro de Choque Eléctrico

Conecte a un contacto de pared de conexión a tierra de 3 terminales.

No quite la terminal de conexión a tierra. No use un adaptador. No use un cable eléctrico de extensión. No seguir estas instrucciones puede ocasionar la

muerte, incendio o choque eléctrico.

■ El cable de suministro de energía está desenchufado. Enchufe

a un tomacorriente de 3 entradas. Consulte “Requisitos eléctricos”.

■ El cable de suministro de energía se ha desactivado (el botón Reset (Reinicio) se ha levantado). Presione y libere

RESET (REINICIO) (escuche el clic; el botón Reset (Reinicio) quedará trabado y, en algunos dispositivos, se encenderá la luz verde) para reanudar el funcionamiento.

■ Ha saltado un fusible de la casa, o ha saltado el interruptor automático. Reemplace el fusible o reinicie el interruptor automático. Si el problema continúa, llame a un electricista. Consulte “Requisitos eléctricos”.

■ El botón de encendido no se ha presionado o la perilla de control del modo está apagada. Presione POWER (ENCENDIDO) o gire la perilla de control de modo a una conﬁguración activa.

■ Se ha cortado la energía local. Espere a que vuelva la energía.

El acondicionador de aire hace saltar los fusibles o los interruptores automáticos.

■ Se están usando demasiados artefactos en el mismo

circuito.Desenchufe o ubique en otro lugar los artefactos que

comparten el mismo circuito.

■ Se está usando fusible retardador o interruptor automático

con capacidad equivocada. Reemplácelos con un fusible

retardador o interruptor automático con la capacidad correcta. Consulte “Requisitos eléctricos”.

■ Se está utilizando un cable de prolongación. No use cable

de prolongación ni con este artefacto ni con ningún otro.

■ Está intentando reiniciar el acondicionador de aire demasiado pronto después de apagarlo. Espere al menos 3

minutos después de apagar el acondicionador de aire antes de intentar reiniciarlo.

El cable de suministro de energía del acondicionador de aire se ha desactivado (el botón Reset (Reinicio) se ha levantado)

■ Las alteraciones en la corriente eléctrica pueden hacer que se desactive (el botón Reset (Reinicio) se levantará) el cable de suministro de energía. Presione y libere RESET

(REINICIO) (escuche el clic; el botón Reset (Reinicio) quedará trabado y, en algunos dispositivos, se encenderá la luz verde) para reanudar el funcionamiento.

■ La sobrecarga eléctrica, el recalentamiento, que se aprieten los cables o el paso del tiempo pueden hacer que se desactive (el botón Reset (Reinicio) se levantará) el cable de suministro de energía.

Después de corregir el problema, presione y libere RESET (REINICIO) (escuche el clic; el botón Reset (Reinicio) quedará trabado y, en algunos dispositivos, se encenderá la luz verde) para reanudar el funcionamiento. NOTA: Los cables de energía dañados deben ser reemplazados por cables de suministro de energía nuevos adquiridos al fabricante del producto y no deben repararse.

Parece que el acondicionador de aire está en funcionamiento demasiado tiempo

■ El acondicionador de aire actual reemplazó un modelo anterior. El uso de componentes más eﬁcientes puede hacer

que el acondicionador de aire funcione más tiempo que un modelo anterior, pero el consumo total de energía será menor. Los acondicionadores de aire más nuevos no emiten las ráfagas de aire frío a las que usted puede estar acostumbrado de modelos anteriores, pero esto no implica que la capacidad de enfriamiento o la eﬁciencia sean menores. Consulte el índice de eﬁciencia energética (EER) y el rango de capacidad (en Btu/h) indicados en el acondicionador de aire.

■ El acondicionador de aire está en una habitación muy ocupada, o en la habitación se están utilizando artefactos que producen calor. Utilice ventiladores para salida de

emanaciones cuando cocine o se bañe e intente no utilizar artefactos que produzcan calor durante la parte más calurosa del día. Puede ser necesario un acondicionador de aire con una capacidad superior, según el tamaño de la habitación que se debe enfriar.

El acondicionador de aire enciende y apaga su ciclo demasiadas veces o no enfría la habitación en el modo enfriamiento

■ El acondicionador de aire no es del tamaño adecuado para su habitación.

Veriﬁque las capacidades de enfriamiento de su acondicionador de aire de habitación.

Los acondicionadores de aire de habitación no fueron diseñados para enfriar varias habitaciones.

■ El ﬁltro está sucio u obstruido con residuos. Limpie el ﬁltro.

■ Hace demasiado calor o hay demasiada humedad (se cocina con recipientes abiertos, hay duchas en funcionamiento, etc.) en la habitación. Utilice un ventilador para eliminar el calor o la humedad de la habitación. Intente no utilizar artefactos que producen calor durante la parte más calurosa del día.

■ Las rejillas están obstruidas. Instale el acondicionador de aire en un lugar en el que las rejillas no estén tapadas con cortinas, persianas, muebles, etc.

■ La temperatura exterior es inferior a 61°F (16°C). No intente poner en funcionamiento el acondicionador de aire en el modo de enfriamiento cuando la temperatura exterior está por debajo de los 61°F (16°C).

■ La temperatura de la habitación que intenta enfriar es extremadamente elevada. Deje que pase un tiempo extra para que el acondicionador de aire enfríe una habitación muy cálida.

■ Las ventanas o puertas que dan al exterior están abiertas. Cierre todas las puertas y ventanas.

■ El control de la temperatura no está en una conﬁguración lo suﬁcientemente fría.

Ajuste el control TEMP/TIME (TEMPERATURA/TIEMPO) en una conﬁguración más fresca presionando el botón con el signo menos para bajar la temperatura. Conﬁgure el control de velocidad del ventilador en la conﬁguración más elevada.

Cae agua del gabinete dentro de la casa

■ El acondicionador de aire no está bien nivelado. El

acondicionador de aire debe estar ligeramente inclinado hacia el exterior. Nivele el acondicionador de aire de forma tal que se incline hacia el exterior para que el drenaje sea correcto. Consulte las instrucciones de instalación.

NOTA: No perfore la parte de abajo de la base de metal ni la placa de condensación.

AYUDA O SERVICIO TÉCNICO

Antes de llamar solicitando ayuda o servicio técnico, consulte la “Solución de problemas”. Puede ahorrarse el costo de una llamada por reparaciones. Si aún así necesita ayuda, siga las instrucciones que se detallan a continuación.

Cuando llame, debe saber la fecha de compra y los números de modelo y de serie completos de su artefacto. Esta información nos ayudará a responder mejor a su solicitud.

Si necesita repuestos

Si debe solicitar repuestos, le recomendamos que utilice únicamente los repuestos especiﬁcados por el fabricante. Los repuestos especiﬁcados por el fabricante coincidirán perfectamente y funcionarán de manera correcta porque fueron fabricados con la misma precisión con que se fabrican los artefactos nuevos. Para ubicar repuestos especiﬁcados por el fabricante en su zona, llame a su centro de atención designado más cercano.

Tenga registrada la información de su modelo.

En los EE. UU.

Visite www.haieramerica.com o llame a Haier America al número gratuito: 1-888-842-2440.

Nuestros asesores proporcionan ayuda con:

■ Funciones y especiﬁcaciones de nuestros artefactos.

■ Información de instalación.

■ Procedimientos de uso y mantenimiento.

■ Venta de repuestos.

■ Remisiones a distribuidores de repuestos y empresas de servicios. Los técnicos de reparaciones autorizados por el fabricante reciben capacitación para brindar servicios por la garantía del producto y proporcionar servicio pos-garantía en cualquier punto de los Estados Unidos de América.

Cuando llame para solicitar reparaciones para su artefacto, debe saber los números de modelo y de serie completos.

Puede encontrar esta información en la etiqueta con número de modelo y de serie. Consulte “Requisitos eléctricos” para conocer la ubicación de la etiqueta con el número de modelo y de serie. Registre la información de número de modelo y de serie a continuación. Además, registre la fecha de compra de su artefacto y el nombre, domicilio y número de teléfono de la tienda.

Número de modelo_______________________________________ Número de serie _________________________________________ Fecha de compra_________________________________________ Nombre de la tienda ______________________________________ Domicilio de la tienda _____________________________________ Teléfono de la tienda ______________________________________

Conserve este folleto y la factura de compra juntos para referencia futura.

Para obtener más ayuda

Si necesita más ayuda, puede escribir sus preguntas o inquietudes a:

Haier America 1356 Broadway Nueva York, NY 10018 Incluya un número de teléfono donde se lo pueda localizar de día en su correspondencia.

Llame al número gratuito de Haier America: 1-888-842-

2440.

Nuestros asesores proporcionan ayuda con:

■ Funciones y especiﬁcaciones de nuestros artefactos.

■ Información de instalación.

■ Procedimientos de uso y mantenimiento.

■ Venta de repuestos.

En Canadá

Para obtener más ayuda

Si necesita más ayuda, puede escribir sus preguntas o inquietudes a:

Haier America 1356 Broadway Nueva York, NY 10018

Incluya un número de teléfono donde se lo pueda localizar de día en su correspondencia.

GARANTÍA LIMITADA

GARANTÍA LIMITADA DE UN AÑO

Esta garantía cubre todos los defectos de materiales y realización de las piezas mecánicas y eléctricas (incluyendo los costos de mano de obra) que contiene este producto por un período de 12 meses a partir de la fecha de compra. En el caso de uso comercial o alquiler, la garantía es de 90 días. Debe conservar y proporcionar los comprobantes originales de compra como prueba de la fecha de compra.

GARANTÍA LIMITADA DE CINCO AÑOS DEL SISTEMA SELLADO

El sistema sellado y el compresor (compresor, condensador y evaporador herméticos) que contiene este producto tiene un período de garantía de 5 años contados a partir de la fecha de compra (se exceptúan los costos de mano de obra después del período inicial de 12 meses). Para el uso comercial o de alquiler, la garantía limitada adicional del compresor es de 1 año y 9 meses (exceptuando los costos de mano de obra después del período inicial de 90 días). Debe conservar y proporcionar los comprobantes originales de compra como prueba de la fecha de compra.

QUIÉN ESTÁ CUBIERTO

El comprador minorista original de este producto.

QUÉ SE HARÁ

Haier America reparará o reemplazará las piezas mecánicas, eléctricas o el compresor que tenga defectos durante el uso hogareño normal durante un período de 12 meses. Haier America reparará o remplazará (se exceptúan los costos de mano de obra) el sistema sellado y el compresor (únicamente las piezas) durante un período adicional de 4 años.

CÓMO PUEDE OBTENER EL SERVICIO DE REPARACIÓN

Póngase en contacto con el centro de reparaciones autorizado por el fabricante más cercano. Para saber el nombre del centro de reparaciones autorizado más cercano, póngase en contacto con Haier America al 1-888-842-2440. Todos los servicios deben ser realizados por el centro de reparaciones autorizado por el fabricante.

ESTA GARANTÍA NO CUBRE

1. Daños por instalación incorrecta.

2. Los daños ocurridos durante el envío.

3. Los defectos que no sean defectos de fabricación.

4. Daño causado por uso indebido, abuso, accidente, alteración, falta de mantenimiento y cuidado adecuado o corriente de voltaje incorrecta.

5. Daños causados por todo aquello que no sea el uso hogareño.

6. Daños causados por otra reparación que no sea la brindada por un vendedor autorizado o centro de reparaciones.

7. Terminaciones decorativas, o bombillas de luz.

8. Los gastos de mano de obra, reparación, transporte y envío incurridos por la remoción de la pieza defectuosa y la instalación del repuesto con posterioridad al primer período de 12 meses.

9. Crédito o reintegro por productos después de los 30 días de la fecha de compra, o por pérdidas o lesiones causadas por el producto o por defectos del producto, incluyendo, entre otros, daños consecuentes o fortuitos.

10. Pérdidas por los alimentos que se echan a perder como resultado directo de la falla mecánica del producto o por las posibles demoras en la provisión de atención, reparación o reemplazo.

11. Productos reacondicionados adquiridos como nuevos o de segunda mano.

ESTA GARANTÍA LIMITADA SE OTORGA EN LUGAR DE CUALQUIER OTRA GARANTÍA, EXPRESA O IMPLÍCITA

INCLUYENDO LAS GARANTÍAS DE COMERCIABILIDAD E IDONEIDAD PARA UN FIN DETERMINADO.

El recurso provisto en esta garantía es exclusivo y otorgado en lugar de cualquier otro recurso. Esta garantía no cubre daños fortuitos o consecuentes. Algunos estados no permiten la exclusión de los daños consecuentes o fortuitos, de modo que la limitación anterior puede no aplicarse en su caso. Algunos estados no permiten limitaciones en cuanto a la duración de la garantía, de modo que esta limitación puede no aplicarse a su caso. Esta garantía le concede derechos legales especíﬁcos, y usted puede tener otros derechos, que varían de un estado a otro.

Esta garantía cubre artefactos dentro de la porción continental de los Estados Unidos, Canadá y Puerto Rico.

® Marca registrada de Maytag Corporation o sus empresas asociadas. Fabricado bajo licencia a Haier America, Nueva York, NY. Bajo licencia de Maytag Limited en Canadá.

SÉCURITÉ DU CLIMATISEUR

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d’alerte de sécurité. Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à

vous et à d’autres. Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou “AVERTISSEMENT”. Ces mots signifient :

DANGER

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

AVERTISSEMENT

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

IMPORTANTES INSTRUCTIONS DE SÉCURITÉ

AVERTISSEMENT :

climatiseur, prendre quelques précautions fondamentales, y compris les suivantes :

Branchez dans une prise mise à terre à trois branches..

Ne pas ôter la branche de mise à terre.

N’utilisez pas un adaptateur.

Pour réduire les risques d'incendie, de choc électrique ou des blessures lors de l'utilisation du

N’utilisez pas de rallonge électrique.

Débranchez le climatiseur avant l’entretien.

Demandez l’aide d’une personne ou plus pour déplacer et installer le climatiseur.

CONSERVEZ CES INSTRUCTIONS

EXIGENCES DU CLIMATISEUR

Outillage et pièces

Rassembler les outils et les pièces nécessaires avant de commencer l’installation. Lire et suivre les instructions fournies avec les outils énumérés ici.

Pièces fournies:

Vériﬁer que toutes les pièces sont incluses dans le paquet de pièces.

Outils nécessaires

■ Tournevis étoile

■ Tournevis plat

■ Ciseaux

■ Niveau

■ Clé à boulon et boulons

■ Gallon à mesurer

■ Perceuse sans ﬁl et foret 1/8po

■ Crayon de plomb

■ Pinces

■ Clé à mollette

A. Traverse supérieure B. Scellant en mousse C. Guides pour le cadre (2) D. Équerre barrer la fenêtre E. Vis 13/32po (11)

ON/OFF

MODE

SPEED

Pile CR2025

F. Vis 31/32po (8) G. Rideaux latéraux(2) H. Tuyau de drainage I. Télécommande

TIMER

TEMP/TIME

UV LIGHT

IMPORTANT : Tenir compte des codes et règlements de régie.

Exigences d’emplacement

Vériﬁer l’emplacement où le climatiseur sera installé. Assurez-vous que tout est à portée pour une installation correcte. L’emplacement devrait avoir :

■ Une prise électrique mise à terre en dedans de 6pi (183cm) d’où le

ﬁl électrique sort de l’appareil. N.B. : N’utilisez pas de rallonge électrique.

■ Une circulation d’air adéquate dans la pièce à rafraichir.

■ Une ouverture assez grande pour accommoder le climatiseur.

Les pièces d’installation sont conçues pour les fenêtres doubles à guillotine.

■ Un mur adéquat pour supporter le poids du climatiseur. Celui-ci

pèse 83.3 lbs à 93.7 lbs (37.8 kg à 42.5 kg) N.B. : Les fentes de ventilation ne doivent pas être obstruées. L’air doit pouvoir passer librement par les fentes

Spécifications électriques

AVERTISSEMENT

Risque de choc électrique

Brancher sur une prise à 3 alvéoles reliée à la terre. Ne pas enlever la broche de liaison à la terre. Ne pas utiliser un adaptateur. Ne pas utiliser un câble de rallonge. Le non-respect de ces instructions peut causer un

décès, un incendie ou un choc électrique.

Les caractéristiques électriques pour votre climatiseur sont inscrites sur l’étiquette du numéro de modèle et du numéro de série. Cette étiquette se trouve sur le côté ou sur l’arrière du climatiseur, ou en arrière de la grille avant. Les spéciﬁcations électriques spéciﬁques sont inscrites dans le tableau ci-dessous. Suivre les recommandations pour le type de prise sur le ﬁl d’alimentation.

A. Fentes de ventilation

Installation de fenêtre

Mesures de l’ouverture de la fenêtre :

■ Largeur minimale de 26¾ po (67.9cm) et maximale de 39 po

(99.1cm)

■ Hauteur minimale de 15⁄ po (40.5 cm)

26¾ po (67.9 cm) minimum

15⁄” po (40.5 cm)minimum

Fil d’alimentation Spéciﬁcations de ﬁlage

■ 115volt (103.5min à 126.5 max.)

■ 0 à 12 amp

■ Fusible temporisée ou disjoncteur de 15amp

■ Utiliser sur un circuit unique seulement

Méthode de mise à terre recommandée

Ce climatiseur doit être mis à terre. Ce climatiseur est muni d’un ﬁl d’alimentation avec une prise à trois branches pour la mise à terre. Le ﬁl doit être branché à une prise pour la mise à terre, en concordance avec tous les codes et règlementations locaux. Si une telle prise n’est pas disponible, la responsabilité de faire installer une prise mise à terre par un électricien qualiﬁé revient au client. La responsabilité revient au client de :

■ contacter un électricien qualiﬁé

■ s’assurer de l’installation électrique est adéquate et conforme au National Electrical Code, ANSI/NFPA 70—dernière édition, et tous les codes et règlementations locaux. Un exemplaire des standards peut être obtenus du: National Fire Protection Association 1 Batterymarch Park Quincy, MA 02169

Fil d’alimentation

N.B. : Le ﬁl d’alimentation de votre climatiseur peut différé de celui montré ci-dessous.

AVERTISSEMENT

RESET

TEST

A. Bouton test

B. Bouton de réinitialisation

Ce climatiseur de pièce est muni d’un ﬁl d’alimentation requis par UL. Ce ﬁl électrique est muni d’une technologie de pointe qui détecte les fuites de courant. Si le ﬁl est écrasé, la fuite de courant est détectée et le courant est coupé dans une fraction de seconde.

Risque de choc électrique

décès, un incendie ou un choc électrique.

Pour tester votre ﬁl d’alimentation:

1. Brancher le ﬁl dans une prise à trois branches mise à terre

2. Appuyer sur RESET (sur certains modèles, une lumière verte s’allume)

3. Appuyer sur TEST (vous devriez entendre un clique; le bouton RESET se déclenche, et sur certains modèles, une lumière verte s’éteint).

4. Appuyer et relâcher RESET (vous devriez entendre un clique, le bouton RESET s’enclenche, et sur certains modèles, une lumière verte s’allume). Le ﬁl d’alimentation est prêt à l’utilisation.

NOTES :

■ Le bouton RESET doit être enclenché pour l’utilisation

■ Le ﬁl d’alimentation doit être remplacé s’il ne parvient pas à se déclencher lorsqu’on appuie sur le bouton TEST ou si il ne se réinitialise pas.

■ Ne pas utiliser le ﬁl d’alimentation en tant d’interrupteur.

■ Un ﬁl d’alimentation endommagé doit être remplacé avec un nouveau ﬁl obtenu du manufacturier et ne doit pas être réparé.

■ Le ﬁl d’alimentation n’est muni d’aucune pièce réparable par l’utilisateur. L’ouverture du boitier inviolable annule toute garantie et revendication de performance.

INSTRUCTIONS D’INSTALLATION

Déballage du climatiseur

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et installer le climatiseur.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.

Enlever le matériel d’emballage

■ Enlever et jeter/recycler le matériel d’emballage. Ôter le ruban adhésif et les résidus de colle des surfaces avant d’allumer le climatiseur. Frotter un peu de savon à vaisselle liquide sur les résidus adhésifs avec vox doigts. Essuyer avec de l’eau tiède et laisser sécher.

■ Ne pas utiliser d’objets coupants, d’alcool à friction, de produits inﬂammables ou de nettoyants abrasifs pour enlever le ruban adhésif ou la colle. Ces produits peuvent endommager la surface de votre climatiseur.

■ Manipuler le climatiseur avec soins.

Préparer le climatiseur pour l’installation

Préparer le climatiseur pour l’installation – 1

1. Ouvrir la grille d’entrée en tirant sur le haut la porte exposée et

retirer la vis qui ﬁxe le panneau avant.

vis

NOTE : Votre climatiseur peut différer de celui illustré.

2. Retirer le panneau avant et faire pivoter en position. Séparer le panneau de contrôle en relâchant les languettes.

languettes

Assemblage de la traverse supérieure et des rideaux

Installer la traverse supérieure à l’aide de trois vis de 13/32po. Glisser le rideau de gauche dans le côté gauche des traverses supérieure et inférieure. Répéter pour le côté droit. Fixer la face interne des rideaux à l’extérieure du boitier à l’aide de 8 vis 13/32po.

Préparer le climatiseur pour l’installation – 2

Attention : Ne jamais exposer le panneau avant en plastique à

des chaleurs extrêmes.

1. Retirer les vis qui tiennent le boitier sur les côtés et à l’arrière.

2. Faire glisser l’appareil hors du boitier en tenant la poignée du plateau du bas et en tirant sur l’appareil.

3. Insérer le guide pour le cadre dans le dessous du boitier.

vis

Préparation de la fenêtre pour l’installation

1. Mesurer la largeur de l’ouverture de la fenêtre.

2. Marquer d’une ligne le centre de la fenêtre

A. Largeur de l’ouverture de la fenêtre B. Centre marqué

Positionnement du climatiseur

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et installer le climatiseur.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.

NOTES :

■ Manipuler le climatiseur avec soin

■ Assurez-vous que le climatiseur ne tombe pas de la fenêtre lors

de l’installation

■ L’endroit où le ﬁl d’alimentation sort de l’appareil ne devrait pas

être à plus de 4pi (122cm) d’une prise électrique mise à terre

■ Les fentes de ventilation à l’avant ne doivent pas être obstruées

■ Les fentes de ventilation sur les côtes ne doivent pas être

obstruées

NOTE : Votre modèle peut différer de celui illustré.

1. Centre le boitier dans la fenêtre. Abaisser le châssis à guillotine à l’arrière du guide sur le haut du climatiseur pour tenir le boitier en place.

2. Fixer les bords externes des rideaux au cadre de la fenêtre. Attacher chaque rideau à la fenêtre à guillotine à l’aide de vis de 13/32po

3. À l’aide de 3 vis de 13/32po, ﬁxer le boitier au rebord de la fenêtre

Note:Pour faciliter le vissage, percer trois trous initiaux dans le

rebord de la fenêtre.

Note : Pour faciliter le vissage, percer un trou initial au travers des rideaux.

Installer le scellant en mousse

1. Insérer le scellant en mousse à l’arrière du haut du châssis à guillotine abaissé et contre la vitre de la fenêtre du haut.

A. Haut du châssis abaissé B. Scellant en mousse

2. Placer l’équerre pour barrer la fenêtre tel que montré. À l’aide du foret 1/8po, percer un trou initial à travers le trou de l’équerre et dans la fenêtre du haut.

3. Fixer l’équerre à la fenêtre du haut à l’aide d’une vis 31/32po pour garder la fenêtre en place.

Installer le tuyau de drainage

1. L’eau entrainée par la condensation peu faire déborder le plateau de dessous si le taux d’humidité est particulièrement élevé. Vous devez installer le tuyau de drainage avant de mettre en marche l’appareil et ajuster la direction du tuyau en l’alignant sur l’ouverture à l’arrière de l’appareil.

2. Insérer le tuyau dans le trou et tourner 90 degrés. Pour drainer l’excès d’eau à l’endroit approprié, connecter une gouttière au tuyau. Lorsque vous insérez le tuyau dans le trou ou que vous le connectez à la gouttière, garder votre corps loin des ailettes pour éviter les blessures.

Replacer l’appareil dans le boitier

Demander l’aide de quelqu’un pour vous aider avec cette étape. Réinstaller le panneau avant et la grille d’entrée.

Rattacher les vis sur tous les côtés du boitier.

AVERTISSEMENT

Risque de choc électrique

décès, un incendie ou un choc électrique.

1. Brancher dans une prise électrique mise à terre

2. Appuyer sur RESET sur le ﬁl d’alimentation. Voir les « Spéciﬁcations électriques ».

UTILISATION DU CLIMATISEUR

Le fonctionnement correct de votre climatiseur vous aidera à obtenir les meilleurs résultats possibles. Cette section explique comment utiliser votre climatiseur correctement.

IMPORTANT:

■ Si vous éteignez votre climatiseur, attendez au moins 3 minutes

avant de le rallumer. Ceci empêche le climatiseur de faire sauter un fusible ou de déclencher un disjoncteur.

Mise en marche du climatiseur

■ Ne tentez pas de faire fonctionner votre climatiseur en mode

Cool (frais) lorsque la température extérieure est inférieure à 61°F (16°C). La spire d’évaporation intérieure gèlera et le climatiseur ne fonctionnera pas correctement.

■ Energy Saver : Le ventilateur fonctionne uniquement lorsque la pièce a besoin d’être rafraichie. Appuyer sur Appuyer sur SPEED (vitesse) pour choisir la vitesse du ventilateur, High, Med ou Low (haut, medium, ou basse).

■ Dehum : Assèche la pièce. Le climatiseur choisi automatiquement la température. Le ventilateur fonctionne à basse vitesse seulement.

NOTE :

■ Le mode Dehum ne devrait pas être utilisé pour rafraichir la pièce.

■ Au mode Dehum, le bouton SPEED ne fonctionnera pas.

1. Retirer la pellicule de plastique du panneau de contrôle.

2. Appuyer sur POWER pour allumer le climatiseur. L’indicateur de mise en marche s’allumera

NOTE: Lorsque le climatiseur est branché, l’afﬁchage DEL

afﬁche « 88 » pour 3 secondes. Après de que climatiseur est mis en marche pour la première fois, l’afﬁchage montrera la température ambiante et la vitesse du ventilateur est à LOW (bas).

3. Sélectionner le Mode. Voir «Mode ».

4. Sélectionner la vitesse du ventilateur. Voir « Vitesse du ventilateur ».

5. Sélectionner la température. Voir « Température ».

Mode

1. Appuyer sur MODE jusqu’à ce que l’indicateur illumine le réglage désiré.

2. Choisir Fan (ventilateur), Cool (rafraichir), Energy Saver, (économiseur d’énergie) ou Dehum (déshumidiﬁcateur)

■ Fan : Le ventilateur fonctionne seul. Appuyer sur SPEED (vitesse) pour choisir High, Med ou Low (haut, medium, ou basse). L’afﬁchage montre la température ambiante.

■ Cool : Rafraichit la pièce. . Appuyer sur SPEED (vitesse) pour choisir la vitesse du ventilateur, High, Med ou Low (haut, medium, ou basse). Appuyer sur les ﬂèches de TEMP/TIME pour ajuster la température.

Vitesse du ventilateur

1. Appuyer sur FAN SPEED jusqu’à ce que l’indicateur illumine la vitesse du ventilateur désirée.

2. Choisir High, Med ou Low.

■ High : pour un refroidissement maximal·

■ Med: pour un refroidissement moyen

■ Low :pour un refroidissement bas

Température

■ Appuyer sur la ﬂèche vers le haut du TEMP/TIME pour monter

la température. À chaque fois que vous appuyez sur la touche, la température augmente de 1ºF jusqu’à ce qu’elle atteigne 86°F (30°C).

NOTE : Après 5 secondes, la température ambiante s’afﬁchera.

■ Appuyer sur la ﬂèche vers le bas du TEMP/TIME pour baisser

la température. À chaque fois que vous appuyez sur la touche, la température diminue de 1ºF jusqu’à ce qu’elle atteigne 61°F (16°C).

NOTE : Après 5 secondes, la température ambiante s’afﬁchera.

Réglage de la minuterie

Pour régler la minuterie pour que le climatiseur s’éteigne automatiquement après 1 heure, ou jusqu’à 24 heures (le climatiseur doit être en marche) :

1. Appuyer sur TIMER. L’indicateur TIMER OFF clignotera. L’afﬁchage montrera le nombre d’heures restantes avant que le climatiseur s’éteigne.

2. Appuyer sur les ﬂèches TEMP/TIME pour change le nombre

d’heures restantes, de 1 à 24 heures

3. Après 5 secondes, l’indicateur TIMER OFF restera allumé.

L’afﬁchage montrera la température ambiante.

Pour régler la minuterie pour que le climatiseur se mette en marche automatiquement, avec les derniers paramètres utilisés :

1. Éteindre le climatiseur.

2. Appuyer sur TIMER. L’indicateur TIMER ON

clignotera.L’afﬁchage montrera le nombre d’heures restantes avant que le climatiseur se mette en marche.

3. Appuyer sur les ﬂèches TEMP/TIME pour changer le nombre

d’heures restantes, de 1 à 24 heures.

4. L’indicateur TIMER ON restera allumé.

Pour régler la minuterie pour que le climatiseur se mette en marche automatiquement, avec de nouveaux paramètres :

1. Allumer le climatiseur

2. Ajuster le monde à Fan, Cool, Energy Saver ou Dehum

3. Pour les modes Fan, Cool et Energy Saver, ajuster la vitesse du ventilateur à High, Med ou Low.

4. Ajuster la température entre 61°F et 86°F (16°C et 30°C). NOTE: En mode Fan, la température ne peut être réglée.

5. Appuyer sur TIMER. L’indicateur TIMER ON clignotera. L’afﬁchage montrera le nombre d’heures restantes avant que le climatiseur se mette en marche.

6. Appuyer sur les ﬂèches TEMP/TIME pour change le nombre d’heures restantes, de 1 à 24 heures.

7. L’indicateur TIMER ON restera allumé.

Pour annuler la minuterie:

NOTE: Le climatiseur peu être en marche ou éteint.

1. Appuyer sur TEMP/TIME une fois, après que la fonction ait été programmée. L’afﬁchage montrera le nombre d’heures restantes.

2. Pendant que l’afﬁcheur indique la durée résiduelle, appuyer sur TIMER (minuterie) jusque l’indicateur lumineux Timer s’eteint.

Pour voir ou changer le temps restant (en heures):

TIMER OFF (minuterie s’arrête) :

1. Appuyer sur TEMP/TIME une fois, après que la fonction ait été programmée. L’afﬁchage montrera le nombre d’heures restantes.

2. Lorsque l’afﬁchage afﬁche de temps restant, appuyer sur les ﬂèches TEMP/TIME pour augmenter ou diminuer le nombre d’heures.

3. Après 5 secondes, l’afﬁchage montrera la température ambiante.

TIMER ON (minuterie en marche):

1. L’afﬁchage montrera le nombre d’heures restantes.

2. Lorsque l’afﬁchage afﬁche de temps restant, appuyer sur les ﬂèches TEMP/TIME pour augmenter ou diminuer le nombre d’heures.

Puriﬁcateur d’air par lumière UV

Le système de puriﬁcation d’air par photocatalyse nettoie, désodorise et puriﬁe l’air à l’aide d’un ﬁltre traité au dioxyde de titane. Une petite lumière UV au dessus du ﬁltre active l’enduit de dioxyde de titane et produit une réaction nettoyante similaire à celle des rayons du soleil. Cette réaction convertit l’oxygène et l’eau en radicaux sans hydroxyles qui nettoient l’air.

NOTES:

■ Pour mettre en marche la fonction de puriﬁcation par lumière

UV, appuyer sur l’icône UV-Light sur la télécommande. Voir « Utilisation de la télécommande ».

■ Il est recommandé que le ﬁltre soir nettoyé à tous les ans.

Voir « Entretien du climatiseur ».

Utilisation de la télécommande*

NOTE: La télécommande peut différer en apparence.

ON/OFF

BRAILLE

MODE

SPEED

TIMER

*Les points sont en

For Sight Impaired

texte Braille pour les malvoyants.

TEMP/TIME

UV LIGHT

NOTE: Une pile CR2025 (incluse) alimente la télécommande. Remplacer la pile suite à 6 moins d’utilisation, ou lorsque la télécommande commence à manquer d’énergie.

Température

(1) Appuyer sur la ﬂèche vers le haut du TEMP/TIME pour

monter la température. À chaque fois que vous appuyez sur la touche, la température augmente de 1ºF jusqu’à ce qu’elle atteigne 86°F (30°C).

TEMP/TIME

(2) Appuyer sur la ﬂèche vers le bas du TEMP/TIME pour

baisser la température. À chaque fois que vous appuyez sur la touche, la température diminue de 1ºF jusqu’à ce qu’elle atteigne 61°F (16°C).

TEMP/TIME

Réglage de la minuterie

Pour régler la minuterie pour que le climatiseur s’éteigne automatiquement après 1 heure, ou jusqu’à 24 heures (le climatiseur doit être en marche) :

1. Appuyer sur TIMER. L’indicateur TIMER OFF sur le panneau de contrôle du climatiseur clignotera..

TIMER

Mise en marche

Appuyer sur ON/OFF pour allumer le climatiseur.

ON/OFF

Mode

Appuyer sur MODE pour choisir Fan, Cool, Energy Saver ou Dehum.

MODE

Vitesse

Appuyer sur SPEED pour choisir la vitesse du ventilateur, High, Med ou Low.

SPEED

2. Appuyer sur les ﬂèches TEMP/TIME pour change le nombre

d’heures restantes, de 1 à 24 heures.

3. Après 5 secondes, l’indicateur TIMER OFF sur le panneau de contrôle du climatiseur restera allumé.

Pour régler la minuterie pour que le climatiseur se mette en marche automatiquement, avec les derniers paramètres utilisés ::

1. Éteindre le climatiseur

2. Appuyer sur TIMER. L’indicateur TIMER ON sur le panneau de contrôle du climatiseur clignotera.

3. Appuyer sur les ﬂèches TEMP/TIME pour change le nombre d’heures restantes, de 1 à 24 heures.

4. Après 5 secondes, l’indicateur TIMER ON sur le panneau de contrôle du climatiseur restera allumé.

Pour régler la minuterie pour que le climatiseur se mette en marche automatiquement, avec de nouveaux paramètres :

1. Allumer le climatiseur

2. Ajuster le monde à Fan, Cool, Energy Saver ou Dehum

3. Pour les modes Fan, Cool et Energy Saver, ajuster la vitesse du ventilateur à High, Med ou Low.

4. Ajuster la température entre 61°F et 86°F (16°C et 30°C). NOTE : En mode Fan, la température ne peut être réglée.

5. Appuyer sur TIMER. L’indicateur TIMER ON sur le panneau de contrôle du climatiseur clignotera. L’afﬁchage montrera le nombre d’heures restantes avant que le climatiseur se mette en marche.

6. Appuyer sur les ﬂèches TEMP/TIME pour change le nombre d’heures restantes, de 1 à 24 heures.

7. L’indicateur TIMER ON restera allumé sur le panneau de contrôle du climatiseur.

Pour annuler la minuterie:

NOTE: Le climatiseur peu être en marche ou éteint.

1. Appuyer sur TIMER une fois, après que la fonction ait été programmée. L’afﬁchage sur le panneau de contrôle montrera le nombre d’heures restantes

2. Pendant que l’afﬁcheur indique la durée résiduelle, appuyer sur TIMER (minuterie) jusque l’indicateur lumineux Timer s’eteint.

Pour voir ou changer le temps restant (en heures) :

TIMER OFF (minuterie s’arrête) :

1. Appuyer sur TEMP/TIME une fois, après que la fonction ait été programmée. L’afﬁchage sur le panneau de contrôle montrera le nombre d’heures restantes.

2. Lorsque l’afﬁchage afﬁche de temps restant, appuyer sur les ﬂèches TEMP/TIME pour augmenter ou diminuer le nombre d’heures.

3. Après 5 secondes, l’afﬁchage montrera la température ambiante.

TIMER ON (minuterie en marche):

1. L’afﬁchage sur le panneau de contrôle montrera le nombre d’heures restantes.

2. Lorsque l’afﬁchage afﬁche de temps restant, appuyer sur les ﬂèches TEMP/TIME pour augmenter ou diminuer le nombre d’heures.

Changement de la direction de l’air

Débit d’air à 4 directions:Les volets pour la direction du débit d’air vous permettent de contrôler la direction de l’air à votre guise. Le la direction du débit peut être modiﬁée de haut en bas et de droite à gauche.

Passage:

Le passage d’air frais permet au climatiseur de recycler l’air interieur,air frais d’aspiration dans la salle et d’epuiser i’air evente a l’exterieur.

A. 4 Balayage d’ Air B. Passage

Sons normaux

Lorsque votre climatiseur fonctionne normalement, vous pouvez

entendre des sons tels que:

■ Des gouttelettes d’eau heurtant le condensateur et causant un clique ou un ping. Les gouttes d’eau aident à refroidir le condensateur.

■ Le débit d’air du ventilateur

■ Des cliques provenant du cycle du thermostat

■ Des vibrations ou du bruit provenant du mur ou de la fenêtre

■ Un bourdonnement aigu ou un pulse causé par le cycle de démarrage et d’arrêt du compresseur moderne à haute efﬁcacité

ENTRETIEN DU CLIMATISEUR

Votre climatiseur est conçu pour vous être utile pendant plusieurs années. Cette section vous explique comment nettoyer et entretenir votre climatiseur convenablement.

Nettoyage du filtre à air

Le ﬁltre à air est amovible pour un nettoyage facile. Un ﬁltre propre est essentiel pour enlever la poussière, la charpie et autres particules dans l’air et pour assurer un fonctionnement et le refroidissement efﬁcace. Vériﬁer le ﬁltre à toutes les deux semaines pour voir s’il a besoin d’être nettoyé.

NOTE: Ne pas faire fonctionner le climatiseur lorsque le ﬁltre n’est pas en place.

1. Éteindre le climatiseur

2. Retirer le ﬁltre à air en ouvrant le panneau avant et en enlevant le ﬁltre.

A. Filtre à air B. Panneau avant

3. Nettoyer le ﬁltre à air à l’aide d’un aspirateur. Si le ﬁltre est très sale, le laver dans de l’eau tiède avec un détergent doux. Ne pas laver le ﬁltre dans le lave-vaisselle ou avec des produits nettoyants chimiques. Laisser le ﬁltre sécher complètement à l’air libre avant de le replacer pour un maximum d’efﬁcacité.

4. Replacer le ﬁltre à air.

5. Fermer le panneau avant.

6. Mettre en marche le climatiseur.

Nettoyage du panneau avant

1. Éteindre le climatiseur.

2. Nettoyer le panneau avant avec un chiffon doux humide.

3. Laisser le panneau avant sécher complètement à l’air libre.

4. Mettre en marche le climatiseur.

Entretien annuel

Climatiseur

Votre climatiseur a besoins d’un entretien annuel pour assurer une performance stable et adéquate pendant toute l’année. Appelez votre revendeur local agréé pour planiﬁer un rendezvous annuel. Les coûts reliés à un tel rendez-vous sont votre responsabilité

Filtre UV

Le ﬁltre UV est situé derrière le ﬁltre à air.

A. Filtre UV derrière le ﬁltre à air

1. Éteindre le climatiseur.

2. Retirer le ﬁltre à air. Voir « Nettoyage du ﬁltre à air ».

3. Nettoyer le ﬁltre UV à l’aide d’un aspirateur.

4. Replacer le ﬁltre à air.

5. Mettre en marche le climatiseur.

DÉPANNAGE

Avant d’appeler le service de dépannage, essayez les suggestions suivantes pour voir si vous pouvez régler votre problème vous-même.

Le climatiseur ne fonctionne pas

AVERTISSEMENT

Risque de choc électrique

décès, un incendie ou un choc électrique.

■ Le ﬁl d’alimentation n’est pas branché. Le brancher dans une

prise électrique à trois branches mise à terre. Voir “ Spéciﬁcations Électriques ”.

■ T-Le ﬁl d’alimentation s’est déclenché (le bouton RESET ressort). Appuyer sur le bouton RESET (Attendre le “clique”; le bouton Reset s’enclenche et sur certains modèles, une lumière verte d’allume) pour faire fonctionner de nouveau.

■ Un fusible a sauté ou un disjoncteur s’est déclenché. Remplacer le fusible ou réenclencher le disjoncteur. Si le problème continue, contactez un électricien. Voir “Spéciﬁcations électriques ”.

■ Le bouton Power n’a pas été appuyé ou le bouton de contrôle Mode est à Off. Appuyer sur POWER ou tourner le bouton Mode à une position active.

■ Il y a une panne de courant. Attendre que le courant soit rétabli.

Le climatiseur fait sauter des fusibles ou déclenche des disjoncteurs

■ Un trop grand nombre d’appareils sont utilisé sur le même circuit. Débrancher ou relocaliser les appareils qui

partagent un même circuit.

■ Un fusible ou un disjoncteur de la mauvaise capacité est utilisé. Remplacer avec un fusible ou un disjoncteur d’une capacité adéquate. Voir “Spéciﬁcations électriques”.

■ Une rallonge électrique est utilisée. Ne pas utiliser de rallonge avec cet appareil, ou tout autre appareil.

■ Vous tentez de redémarrer le climatiseur trop tôt après l’avoir éteint. Attendre au moins 3 minutes après avoir éteint le climatiseur avant de tenter de le redémarrer.

Le ﬁl d’alimentation se déclenche (le bouton Reset ressort).

■ Des perturbations dans votre courant électrique peut faire déclencher (faire ressortir le bouton Reset) le ﬁl d’alimentation. Appuyer sur le bouton RESET (Attendre le “clique”; le bouton Reset s’enclenche et sur certains modèles, une lumière verte d’allume) pour faire fonctionner de nouveau.

■ Une surcharge, un surchauffe, une compression du ﬁl d’alimentation ou l’âge peut faire déclencher (faire ressortir le bouton Reset) le ﬁl d’alimentation. Suite à la correction du problème, appuyer sur le bouton RESET (Attendre le “clique”; le bouton Reset s’enclenche et sur certains modèles, une lumière verte d’allume) pour faire fonctionner de nouveau.

NOTE: Un ﬁl d’alimentation endommagé doit être remplacé avec un nouveau ﬁl obtenu du manufacturier et ne doit pas être réparé.

Le climatiseur semble trop fonctionner

Le climatiseur s’allume et s’éteint trop souvent, ou ne refroidit pas la pièce

■ Le climatiseur n’est de taille adéquate pour la pièce. Vériﬁez la capacité de refroidissement de votre climatiseur. Les climatiseurs de pièce ne sont pas conçus pour refroidir plusieurs pièces.

■ Le ﬁltre est sale ou obstrué. Nettoyez le ﬁltre.

■ La pièce est excessivement chaude ou humide (à cause de cuisson ou de douches ouverte, etc.). Utilisez des ventilateurs d’échappement lors de la cuisson ou dans la salle de bain et tentez de ne pas utiliser ces appareils dans les moments les plus chauds de la journée.

■ Les fentes de ventilations sont bloquées. Installez le climatiseur à un endroit où les fentes sont libres de rideaux, de stores, de meubles, etc.

■ La température extérieure est de moins de 61°F (16°C). Ne tentez pas de faire fonctionner votre climatiseur lorsque la température extérieure est de moins de 61°F (16°C).

■ La pièce à refroidir est particulièrement chaude. Laisser plus de temps au climatiseur de refroidir un pièce très chaude.

■ Les portes ou des fenêtres donnant sur l’extérieur sont ouvertes. Fermer toute porte et fenêtre.

■ Le paramètre de rafraichissement n’est pas assez bas. Ajustez les contrôles de TEMP/TIME pour abaisser la température. Mettez le ventilateur au mode plus élevé.

■ Le nouveau climatiseur a remplacé un ancien modèle.

L’utilisation de composantes plus efﬁcaces peut causer le climatiseur de fonctionner plus qu’un modèle plus ancien, mais la consommation d’énergie totale sera moindre. Les nouveaux climatiseurs n’émettent pas une rafale de vent froid comme les anciens modèles, mais ce n’est pas une indication d’un refroidissement moins efﬁcace. Référez-vous à la cote d’efﬁcacité (EER) et de capacité (en Btu/h) inscrit sur le climatiseur

■ Le climatiseur est dans une pièce fortement occupée, ou

d’autres appareils produisant de la chaleur sont utilisés dans la pièce. Utilisez des ventilateurs d’échappement lors

de la cuisson ou dans la salle de bain et tentez de ne pas utiliser ces appareils dans les moments les plus chauds de la journée. Un climatiseur à plus grande capacité pourrait être requis, dépendamment de la grandeur de la pièce à rafraichir.

De l’eau coule du boitier dans votre maison

■ Le climatiseur n’est pas au niveau. Le climatiseur devrait être incliné un peu vers l’extérieur. Niveler le climatiseur pour faire en sorte qu’il soit incliné vers l’extérieur pour assurer un écoulement adéquat. Voir les Instructions d’installation.

NOTE : Ne trouez pas le fond de la base en métal ou du plateau de condensation.

ASSISTANCE OU SERVICE

Avant d’appeler pour de l’assistance, vériﬁez la section Dépannage. Cela pourrait vous sauver les coûts d’un tel appel. Si vous avez toujours besoin d’aide, suivre les instructions ici-bas. Lors de votre appel, ayez en main la date de l’achat, les numéros de modèle et de série de votre appareil. Cette information nous aidera à mieux répondre à vos questions.

Si vous avez besoin de pièce de remplacement

Si vous avez besoin de commander des pièces de remplacement, nous recommandons d’utiliser seulement des pièces spéciﬁées de l’usine. Ces pièces de remplacement fonctionneront parce qu’elles sont fabriquées avec la même précision que les nouveaux appareils. Pour localiser les pièces de remplacement dans votre secteur, contactez le centre de service le plus proche.

Prière d’inscrire l’information de votre modèle

Lorsque vous faites un appel de service pour votre appareil, vous devez avoir en main les numéros de modèle et de série complets.

Aux États-Unis

Visitez le www.haieramerica.com ou appelez Haier America sans frais au :

Nos représentants peuvent vous aider avec:

■ Les caractéristiques et les spéciﬁcations de nos appareils

■ L’information d’installation

■ Procédures d’utilisation et d’entretien

■ Les ventes de pièces de réparations

■ Références aux distributeurs de pièces et de services. Des techniciens autorisés par l’usine sont formés pour répondre à la garantie et fournir le service post-garantie, partout au États-Unis.

1-888-842-2440.

Vous pouvez trouver cette information sur l’étiquette du numéro de modèle et de série. Voir « Spéciﬁcations électriques » pour connaître l’emplacement de cette étiquette. Prière d’inscrire l’information du numéro de modèle et de série ci-dessous. Inscrire aussi la date d’achat de l’appareil et le nom, l’adresse et le numéro de téléphone du magasin où l’appareil a été acheté. Numéro de modèle________________________________________ Numéro de série__________________________________________ Date d’achat_____________________________________________ Nom du magasin__________________________________________ Adresse du magasin_______________________________________ Numéro de téléphone du magasin_____________________________ Conserver ce livret et tout reçu d’achat ensemble pour référence future.

Pour plus d’assistance

Si vous avez besoin de plus d’assistance, envoyez vos questions ou préoccupations à : Haier America 1356 Broadway New York, NY 10018 Prière d’inclure un numéro de téléphone où on peut vous rejoindre pendant la journée.

Appellez Haier America sans frais au 1-888-842-2440

Nos représentants peuvent vous aider avec:

■ Les caractéristiques et les spéciﬁcations de nos appareils

■ L’information d’installation

■ Procédures d’utilisation et d’entretien

■ Les ventes de pièces de réparations

Au Canada

Pour plus d’assistance

GARANTIE LIMITÉE

Garantie limitée d’un an

Cette garantie couvre tout défaut de fabrication ou de matériel pour les pièces mécaniques et électriques (incluant les coûts de maind’œuvre) de se produit pour une période de 12 mois de la date d’achat. Pour les ﬁns commerciales ou de location, la garantie est de 90 jours. Vous devez garder et pouvoir fournir votre reçu original comme preuve de date d’achat.

Garantie limitée de 5 ans sur le système scellé

Le système scellé et le compresseur (compresseur hermétique, condensateur et évaporateur) dans cet appareil et pour une période de 5 ans de la date d’achat (excluant les coûts de main-d’œuvre passé les premiers 12 mois). Pour l’usage commercial ou de location, la garantie additionnelle pour le compresseur est de 1 an 9 mois (excluant les coûts de main-d’œuvre passé la période de 90 jours initiale). Vous devez garder et pouvoir fournir votre reçu original comme preuve de date d’achat.

Qui est couvert

L’acheteur original du produit.

Ce qui sera fait

Haier America réparera ou remplacera toute pièce électrique ou mécanique ou le compresseur qui montre une défectuosité à l’usage domestique normal pour une période de 12 mois. Haier America réparera ou remplacera (excluant les coûts de main-d’œuvre) le système scellé et le compresseur (pièces seulement) pour une période additionnelle de 4 ans.

Comment obtenir le service

Contactez le centre de services autorisé le plus près. Pour connaître le centre de services le plus près, contactez Haier America au 1-888842-2440. Tout service doit être effectué par un centre de services autorisé.

Cette garantie de couvre pas

1. Les dommages dus à une installation inadéquate.

2. Les dommages dus au transport.

3. Les défauts autres que de fabrication.

4. Les dommages dus à l’utilisation incorrecte, aux abus, aux accidents, aux altérations, aux manques d’entretien adéquat ou au courant ou voltage incorrecte.

5. Les dommages dus à une utilisation autre que domestique.

6. Les dommages dus à une réparation faite par autre qu’un détaillant ou centre de service autorisé.

7. Les dommages dus aux accessoires décoratifs ou aux ampoules remplaçables.

8. Les coûts de main-d’œuvre, de service et de transport pour le remplacement de pièces faisant défaut passé la période initiale de 12 mois.

9. Les crédits ou les remboursements de plus de 30 jours après la date d’achat, toute perte ou blessure causée par le produit ou les défauts au produit comprenant mais ne se limitant pas aux dommages accessoires ou corrélatifs.

10. La perte d’aliments directement reliée à une défaillance mécanique d’un produit ou un délai de service, réparation ou remplacement.

11. Les produits remis à neuf, acheté comme neuf ou d’occasion.

CETTE GARANTIE EST OFFERTE EN LIEU ET PLACE DE TOUTE AUTRE GARANTIE, EXPLICITE OU IMPLICITE,

INCLUANT LES GARANTIES DE QUALITÉ MARCHANDE ET D’ADÉQUATION À UN USAGE PARTICULIER.

Les recours offerts dans cette garantie sont exclusifs et sont accordé en lieu de place de tout autre recours. Cette garantie ne couvre pas les dommages accessoires ou corrélatifs. Certains états ne permettent pas l’exclusion des dommages accessoires ou corrélatifs, alors cette limitation peut ne pas s’appliquer à votre cas. Certains état ne permettent pas de limitation sur la durée d’une garantie implicite, alors cette limitation peut ne pas s’appliquer à votre cas. Cette garantie vous donne des droits légaux spéciﬁques et vous pouvez avoirs d’autres droits qui varient d’état en état.

Cette garantie couvre les appareils dans les États-Unis continentaux, le Canada et au Puerto-Rico. 1/10

® Marque déposée/Marque de commerce de Maytag Corporation ou les compagnies afﬁliées. Fabriqué sous licence pour Haier America, New York, NY Utilisé sous licence par Maytag Limited au Canada.

HAIER ACD10JE, ACD12JE User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
