请在使用本机之前,仔细阅读本说明书,并保存以供日后参考。
本说明书适用的型号为:21F9G-S/25F9G-S

快 速 使 用 指 南
操
作
之
前
步骤一:打开包装箱
小心拔掉包装箱顶部的
封箱钉后,打开包装箱,小
心抬出电视机,避免划伤显
像管或机壳。
步骤二:放置电视机
将电视机摆放在适当的位
置(平稳、远离热源、通风良
好、避免阳光直射)。
步骤三:安装遥控器电池
打开遥控器电池盒盖,按
极性将电池装入遥控器,遥控
器使用时请参照—遥控器面板
说明。
步骤五:打开电视机
按下电视机上的电源开关,
打开电视机。如果电视机处于
待机状态,请按遥控器上的开
关键。
步骤六:自动搜索
调出调台菜单后,启动
“自动搜索”功能进行节目
搜索。
步骤七:频道号码调整
自动调台结束后,即可根据
个人的喜好交换电视节目的频
道号码。
步骤四:安装电视机天线
将天线插头插入电视机
后部天线端子,并将电源线
插头插入交流电源插座。
注意:
要想了解更详细的操作,请根据目录提示仔细阅读本说明书中相应章节。
步骤八:观看电视节目
按遥控器上的数字直选键,
选择自己喜爱的电视频道,开
始观看电视节目。

尊 敬 的 海 尔 用 户 :尊 敬 的 海 尔 用 户 :
目 录目 录
电视机使用注意事项
基本特征
技术规格.........................................................................2
整机的安装与使用连接.............................................................3
遥控器与有关部位功能简介.........................................................4
接通/关闭电源....................................................................6
观看电视节目.....................................................................7
调台.............................................................................9
方便的图像和声音调整功能.........................................................13
定时功能.........................................................................16
设定功能.........................................................................19
益智游戏.........................................................................24
外接音频、视频装置的连接.........................................................25
异常检查.........................................................................26
.........................................................................2
...............................................................1

注 意 事 项注 意 事 项
电视机的保养
擦拭时,请先将电视机电源插头拔下,
切勿使用苯、汽油或其它化学品擦拭机
壳和屏幕。
为了提高电视机寿命,请置于通风良好
处。
为了防止燃烧或触电,请勿让电视机淋
雨或受潮。
注意事项
电源线不要贴近热源、受挤压,插拔电
源线时请捏住插头本体。
由于过载会造成电器烧毁或电击危害,
所以使用墙上的插座和引出线时不要超
过它们的额定负荷。
请勿随意拆除后盖,否则可能会伤害到
内部的精密零件,还可能危及人身安全。
雷电时或长时间不使用本电视机时,请
从电源插座上拔下插头,并拔下电视机
后盖上的天线插头。
1

基 本 特 征基 本 特 征
218个电视节目存储。
拉幕式开/关机。
自动选台、微调、手动搜索及跳越功能。
全功能遥控系统,配以精美的菜单显示,令操作直观方便。
可收看PAL D/K.I;和视频PAL NTSC3.58/4.43等制式的节目。
有音视频输入端子及Y/Cb/Cr色差分量输入接口功能,可最佳效果
地收看DVD及收看LD、VCD、录像机等播放的节目。
中/英文屏幕显示、静音功能。
时钟显示、定时开机/关机、节目预约播放及定时睡眠关机功能。
万能锁、软换台、计时收看。
具有接收全频段有线电视CATV(470MHz)功能。
多种图像音量模式选择。
智力游戏功能,为用户生活增添乐趣。
技 术 规 格技 术 规 格
这里提供的本机器的部分规格仅供您参考,由于产品的改进可能与实际有所不同。
机 型
彩 色 制 式
伴 音 制 式
显 像 管
伴 音 输 出 功 率
电源电压适应范围
电 源 消 耗 功 率
净 尺 寸 (c m)
包 装 附 件
2
2 1 F 9 G - S
PAL、AV NTSC3.58、NTSC4.43
DK、I
21"纯平面显像管
可视图像对角线最小尺寸为51cm 可视图像对角线最小尺寸为59cm
3W(不失真)
~220V 50Hz
70W
61.6(长)x47.4(宽)x43.7(高)
遥控器 X1
使用说明书 X1
保修证 X1
2 5 F 9 G - S
25" 平面纯 显像管
120W
70(长)x47(宽)x50(高)

整 机 的 安 装 与 使 用 连 接整 机 的 安 装 与 使 用 连 接
合理安放
本机尽量放置在散热通风条件良好的环境,应尽量减少对屏面所产生的外光反
射,最好处于柔和环境光下收看,从而使图像效果最佳和防止眼睛疲劳。
本机与墙之间应有充分的空间,通常它与墙的间距不小于15厘米。
本机应安放平稳牢固,防止移动以保证安全。
天线连接方法
操
一般情况下,为保证接收到最佳图 效果,应使用有线电视系统或使用室外
作
天线;适当的室外天线类型和位置因地而异。
之
前
300 平行双馈线
+
+
天线连接器
(另购品)
像
VHF UHF
CAUTIONCAUTION
侧置端子
混频器
(另购品)
天线输入
75 同轴电缆
插头
(另购品)
电视电源线
(75 标准同轴型)
交流电源插座
注:
* 建议您最好使用75 同轴电缆,以消除因无线电波导致的干扰。
* 天线电缆不应与电源线等捆绑在一起。
3

本机前面
遥 控 器 与 有 关 功 能 部 位 名 称 简 介遥 控 器 与 有 关 功 能 部 位 名 称 简 介
TV/AV电视、视频选择键
MENU本机菜单选择键
侧置端子
VIDEO
AUDIO
视频输入
L
音频输入
R
Y
Y
W
R
本机后面
21F9G-S
分量视频Y输入端子
分量视频CB输入端子
S端子
视频输入端子
W R
S-VIDEO
Y
VIDEO IN
M
E
N
U
T
V
/
A
V
CB
L-AUDIO IN-R
MENUMENU
CR
TV/AVTV/AV
P+ P-节目增、减键
V+ V-音量增、减键
遥控接收窗:将遥控器对准此处,即可
进行遥控操作。
电源指示灯:开机时此指示灯亮。
主电源开关:按下此开关,接通电源。
电源指示灯将点亮。再按
此开关,电视机的电源被
切断。
天线输入插座
分量视频CR输入端子
音频输入端子
25F9G-S
分量视频Y输入端子
分量视频Cb输入端子
视频输入端子
S端子
视频输出端子
4
S-VIDEO
IN
OUT
Y
VIDEO
Cb
L R
AUDIO
Cr
天线输入插座
分量视频Cr输入端子
音频输入
音频输出

遥 控 器 与 有 关 功 能 部 位 名 称 简 介遥 控 器 与 有 关 功 能 部 位 名 称 简 介
遥控器功能键
1
1
2
TV/AV
1 2 3
LOCK
20
19
18
EXIT
SCAN
SYSTEM
DISPLAY
S.STD
BACK
GAME
17
16
15
14
13
12
11
10
4 5 6
3
7 8 9
-/--
0
4
P.STD
5
6
7
PRE
LIGHT
8
9
CH+
MENU
VOL- VOL+
CH-
MODE
HYF-35D
电视/视频切换键
实现电视机TV(天线)输入和AV(视频)
输入的来回切换
2
静音
按此键切断电视节目伴音
3
数字直选键
直接选择节目号
4
数位选择键
一位、两位和三位频道号码的切换
5
图像模式选择键
有动态图像-标准图像-柔和图像-记忆
图像-逍遥听 -怀旧图像六种模式
6
菜单选择/调整键
用此键可以进行选择/调整菜单,也可
用于音量的调整(VOL-/+)及频道的调
整(CH+/-),以及游戏的控制
7
节目回看键
8
背景灯控制键(本机无此功能)
9
游戏背景选择键
10
游戏退出键
11
游戏重新开始键(游戏状态下)
12
节目回看键
音量模式选择键
13
有高音量、中音量、低音量三种音量模式设置
屏幕显示键
14
15
日历显示键
制式调整键
16
17
节目浏览键
18
锁定设置键
用于对频道搜索、频道、AV等项目进行锁定设置
19
直流待机键
20
睡眠定时键
一键定画面:开机状态下,连续按数字“1”键约6秒钟后,可开始自动搜台存储;
连续按 “0”键约6秒钟后,图像的亮度、对比度、色彩、清晰度、
色调自动调整为工厂预置状态。
数字
5

接通/关闭电源
接通/关 闭 电源接通/关 闭 电源
TV/AV电视、视频选择键
MENU本机菜单选择键
MENUMENU
TV/AVTV/AV
M
E
N
U
T
V
/
A
V
直流待机
1 2 3
4 5 6
P+ P-节目增、减键
V+ V-音量增、减键
遥控接收窗:将遥控器对准此处,即可
进行遥控操作。
电源指示灯:开机时此指示灯亮。
主电源开关:按下此开关,接通电源。
电源指示灯将点亮。再按
此开关,电视机的电源被
切断。
1、接通交流电源,请按下电视机电源开关 。
红色电源指示灯发光。
2、若电视机处于待机状态,按遥控器 键可解除
待机状态。
注:
1、您也可通过按压0-9中某个
字键解除待机状态,以取代按
数
1
压 按键。按下您想要观看的
已被预置好频道的数字键(只
限
于一位数字),您可以在打
开
电视机的同时,完成频道的
选
择。(有关电视频道预置的
操
作过程,请参阅“调台”
(第9-12页)
2、当您不使用遥控器进行操作时,可以通过直接按压
电视机上的节目号减/增键(CH-,CH+)解除待机状态。
3、若要转换成待机状态,请按下遥控器上的 键。
4、若要完全关闭本机电源,请按下电视机的电源
开关 。
7 8 9
0
数字直选键
6
自动直流待机功能
无信号输入时,电视出现游戏屏幕保护画面,(注:
须在背景功能开启状态下,详见第19页)15分钟后
注
转入直流待机状态。
7

观看 电 视节目观看 电 视节目
1 2 3
4 5 6
7 8 9
0
数字直选键
-/--
数位
选择键
PRE
节目回看键
CH+
MENU
CH-
菜单键
BACK
VOL+VOL-
如何选择电视节目
1.使用数字直选键和数位选择键
若要选择一位数的频道号码,按-/--键使屏幕右上方显示“-”,
然后按0-9中某一数字键以选择频道。
若要选择双位数的频道号码,按-/--键两次使屏幕右上方显示
“--”, 然后按0-9中某两个数字键选择频道。
若要选择三位数的频道号码,按-/--键三次使屏幕右上方显示
“---”, 然后按0-9中某三个数字键选择频道。
若选择的三位数字大于218,则电视机自动取前两位数字作为频
道号码。
2.使用CH+/-键
按CH-可以选择数字减少方向的频道号码。
按CH+可以选择数字增加方向的频道号码。
3.使用 键与 键BACK PRE
按PRE键可向后回到您刚才所收看的频道号码(可向后最多4个)。
在使用过PRE键之后,按BACK键可向前回到您刚才所收看的频道
号码(可向前最多4个)。
例如,您开机后曾先后使用过1、2、3、4、5、6频道,而您现在
的频道号为6,此时,反复按PRE键可依次回到5、4、3、2频道;中
途可按BACK键向前返回至6频道号上。
如何调整音量
按压VOL-/+键调整音量。
按VOL-声音递减;按VOL+声音递增。
音量
若某一频道的彩色或声音不正常
彩色或声音制式的设定可能有误。
按SYSTEM键,屏幕显示如右图。
色彩 AUTO
声音 DK
若图像的彩色不正常
按CH+/-键将光标移到“色彩”字样处,然后以VOL-/+
键选择正确的彩色制式。
将轮流出现。)
一般情况下,设置为“AUTO”即可。
(AUTO、PAL、NTSC4.43及NTSC3.58字样
若声音不正常
按CH+/-键将光标移到
字样处,然后以VOL-/+键
制式。
声音
“声音”
选择正确的
选择 调整
色彩 AUTO
声音 DK
选择 调整
50
7

节目浏览功能
观看 电 视节目观看 电 视节目
SCAN
节目浏览键
DISPLAY
屏幕显示键
1、如果您想浏览一下电台播放的电视
节目,从中选出您最想观看的电视
节目,只要按SCAN键,电视节目即
会从当 的频道开始,每隔约2秒
到下一频道号码,直到所有的
已预调好的电视节目频道都显示一
遍并回到开始的电视节目频道为止。
2、若要在自动浏览时 功能,只
要再次
前
切换
终止此
按SCAN键即可。
100
101
102
100
屏幕显示功能
通常当您按一下DISPLAY键时,屏幕右上方显示当前的频
道号,再按一次则频道号消失。
8

调 台调 台
自动搜索
1、按MENU(菜单)键,屏幕上
菜单,然后按VOL-/+,
出现主
图标。
选中“调台”
CH+
MENU
CH-
菜单键
CH+
MENU
功能1功能2
调台定时图像
VOL+VOL-
2、按CH-键进入“调台”菜
后,按CH+/-键移
然 动光标
至“自动搜索”字样处。
单。
3、按VOL+键,使“自动搜索”
开始工作。所有正在播
模式
频道将从节目号0
放节目的
动被预调。预
开始按顺序自
到第一个
调结束后将重新回
节目号上。
若要在自动搜索时终止此功能,
只要按VOL-键即可。
“自动搜索”功能预调的节目是按信号的频率高低顺序排列的,
一般情况下,只在第一次预调节目时使用,当您已按个人喜好
排定节目次序后,就不必再使用“自动搜索”功能,否则您排
VOL+VOL-
定的节目次序将会改变。
选择 确认
频道 1
频段 U
跳越 关
搜台 下
微调 上
自动搜索
523.23MHz
选择 调整
自动搜索 VHFL 0
49.75MHz
停止
CH-
菜单键
预调后
按CH+/-键,检查预调的频道。
若某一频道的声音或色彩不正常,则可能是彩色或声音
制式选择错误,此时,选择适当的彩色或声音制式即可。
(参阅第7页)
9

CH+
MENU
CH-
菜单键
1 2 3
调 台调 台
半自动搜索
1、按CH+/-键或数字直选键(0-9)选择所需的频道号码。
例)(以频道1为
VOL+VOL-
2、按MENU(菜单)键,屏幕上
菜单,然后按VOL-/+键
出现主
图标。
选中“调台”
功能1功能2
调台定时图像
选择 确认
4 5 6
7 8 9
0
数字直选键
CH+
MENU
CH-
菜单键
3、按CH-键进入“调台”子
单。 动光
标
然后,按CH+/-键移
至“搜台”字样处。
4、按VOL-/+键开始搜索。
VOL-(下)键用于向低
频段搜索
节目。
VOL+(上)键用于向高
频段搜
索节目。
VOL+VOL-
重复此步骤,直至找到所需
的频道。
5、当您打算在另一位置上记忆
另一频 移动
道时,用CH+/-键
光标 并以VOL-/+
至“频道”,
键选择 的号码,然
后,按CH- 键使光标移动至
“搜台”,并重复第
一个所需
菜
4步骤。
频道 1
频段 U
跳越 关
搜台 下
微调 上
自动搜索
523.23MHz
选择 调整
频道 1
频段 U
跳越 关
搜台 上
微调 上
自动搜索
523.23MHz
选择 调整
频道 1
频段 U
跳越 关
搜台 上
微调 上
自动搜索
523.23MHz
选择 调整
10

调 台调 台
CH+
MENU
VOL+VOL-
CH-
菜单键
1 2 3

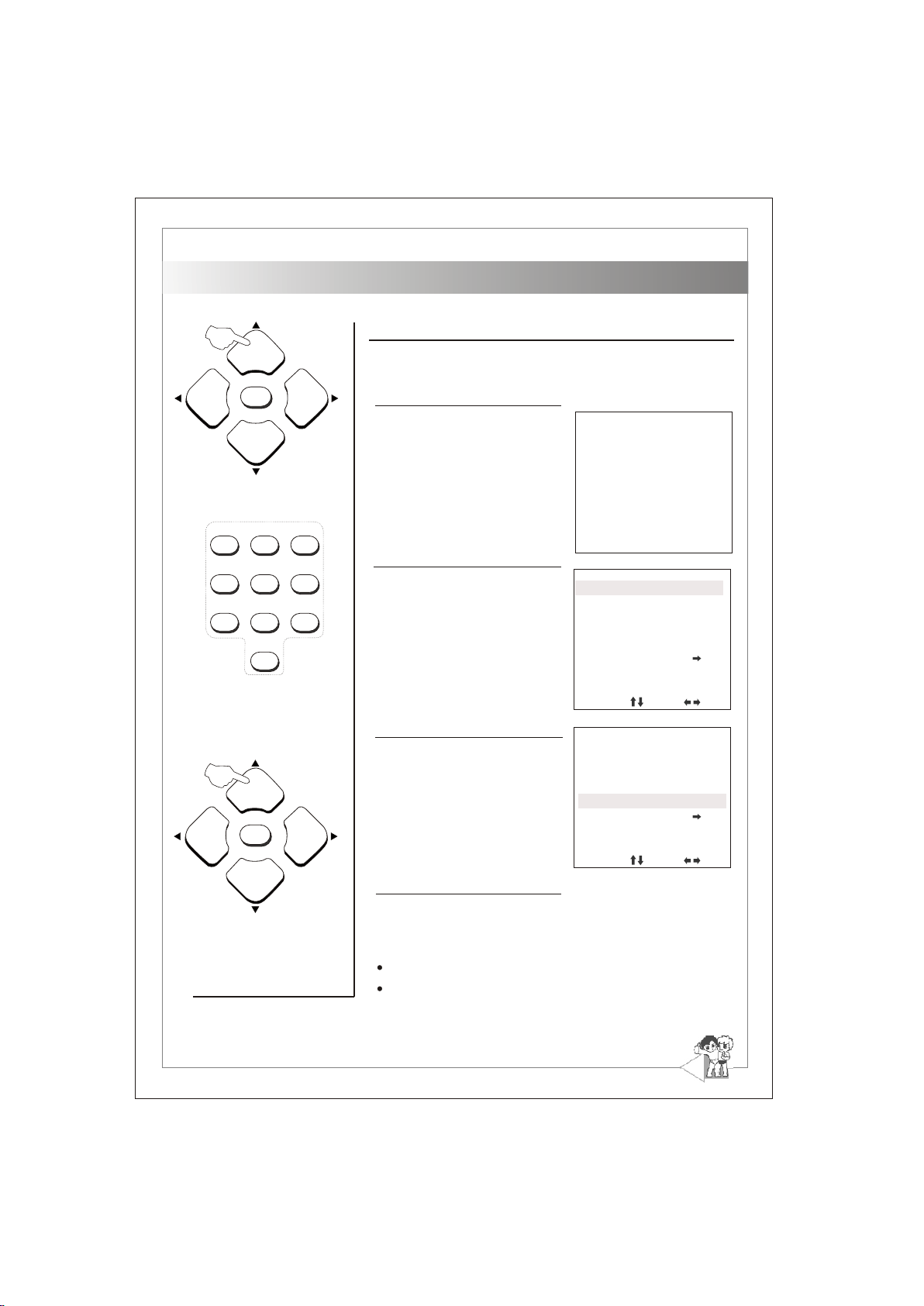

手动微调
下列调整在正常情况下不必进行,但在不理想的接收状态
下需要调整时,请用微调功能进行调谐调整,以便接收到最
佳的图像。
1、按CH+/-键或数字直选键
(0-9)
选择要微调的频道
号码。(以频
道1为例)
1
4 5 6
7 8 9
0
数字直选键
CH+
MENU
VOL+VOL-
CH-
菜单键
2、按MENU(菜单)键,屏幕上
菜单,然后按VOL-/+,
出现主
图标,再按
选中“调台”
CH- 单。
进入“调台”菜
3、按CH+/-键移动光标 “微调”
字样处。
至
频道 1
频段 U
跳越 关
搜台 上
微调 上
自动搜索
选择 调整
频道 1
频段 U
跳越 关
搜台 上
微调 上
自动搜索
选择 调整
4、按住VOL-/+键,开始微调,
直至获
得最佳图像和声音后松
开按键。
VOL-(下)键用于向低频端搜索节目。
VOL+(上)键用于向高频端搜索节目。
523.23MHz
523.23MHz
11

1 2 3
4 5 6
7 8 9
0
数字直选键
调 台调 台
如何跳过一个频道号码
预调频道后,您可以跳过不需要的频道号码,以便只选择
您想看的频道。
1、按CH+/-键或数字直选键
选择要跳过的频道
(0-9)
道1为例)
号码。(以频
2、按MENU(菜单)键,屏幕上
菜单,然后按VOL-/+,
出现主
图标,再按CH-
选中“调台”
单。
进入“调台”菜
频道 1
频段 U
跳越 关
搜台 上
微调 上
自动搜索
523.23MHz
选择 调整
1
CH+
MENU
CH-
菜单键
DISPLAY
屏幕显示键
3、按CH+/-键移动光标
“跳越”字样处。
VOL+VOL-
4、按VOL-/+键,置“跳越”
能为
“开”。
至
功
频道 1
频段 U
跳越 关
搜台 上
微调 上
自动搜索
523.23MHz
选择 调整
频道 1
频段 U
跳越 开
搜台 上
微调 上
自动搜索
523.23MHz
选择 调整
5、按DISPLAY键,关闭菜单。当您用CH+/-键选择频道时,该
频道号码将被跳过。但您仍然可以用数字直选键选择被跳
过的频道号码。
若要恢复被跳过的频道号码
1、用数字直选键选择要恢复的频道号码;
2、按MENU(菜单)键,屏幕上出现主菜单,再按VOL-/+,选
中“调台”图标,并按CH-键,进入“调台”菜单,移动光
标至“跳越”字样处;
3、按VOL-/+键置“跳越”功能为“关”。
12

方 便 的 图 像 和 声 音 调 整 功 能方 便 的 图 像 和 声 音 调 整 功 能
如何选择图像模式
您可以在五种预置和一种用户个人
设置的模式中迅速选择出您想得到的
P.STD
图像模式选择键
CH+
MENU
VOL+VOL-
图像模式。
按P.STD键以选择想要的图像品
质。“动态图像”、“标准图像”、
“柔和图像”、“记忆图像”(用户
设定)、“逍遥听”、“怀旧图像”
六种图像模式可轮流被选择。
模 式
动态图像
标准图像
柔和图像
记忆图像
逍 遥 听
怀旧图像
图 像 品 质
图像鲜明、亮丽,富有动感
色彩亮度适中
柔和、浅淡的图像
您设定的图像品质
逍遥听功能(此时无图像)
经典怀旧
若要把您想要的图像状态调到“记忆图像”里
1、按MENU(菜单)键,屏幕上出
现主
菜单,然后按VOL-/+,选
中“图像” 进
图标,再按CH 入“图像”菜
单。
动 态 图 像
标准 图像
柔 和 图像
记忆图像
逍 遥 听
怀旧图像
对比度 100
亮度 50
色彩 50
清晰度 50
背景 开
选择 调整
CH-
菜单键
2、按CH-/+键,把光标 想要
调整的项目上,然
效果。经调整
键调至您期望的
移至
后按VOL-/+
的图像状态被自动存储到“记
忆图像”项目中。
项 目
对比度
亮度
色彩
清晰度
色调 偏绿 偏紫
注:色调调整项只有在N制信号才会出现,调整方法同上。
按VOL - 按VOL +
弱
暗
浅
柔和
强
亮
深
锐利
14
13

S.STD
音量模式选择键
CH+
MENU
VOL+VOL-
CH-
菜单键
S.STD
方 便 的 图 像 和 声 音 调 整 功 能方 便 的 图 像 和 声 音 调 整 功 能
如何选择音量模式
您可以在三种模式中迅速选择出您想得
到的音量模式。
按S.STD键以选择想要的音量大小。“低
音量”、“中音量”及“高音量”三种音量
模式可轮流被选择。(您也可根据需要对其
参数进行调整。)
音量设置功能
音量设置功能可以让您能够迅速将音量 先设置好
的数值(如低音量、中音量或高
1、按MENU(菜单)键,屏幕上出
菜单,然后按VOL-/+选
现主 中
“功能1” 进入
“功能1”菜
2、按CH+/-键,把光标
音量”字样处 按VOL-/+
果。用同样
键调至您期望的效
图标,再按CH-
单。
移至“高
,然后
方法,可分别对“中音量”及
“低音量”的参数进行调整。
1、假设低音量为A,中音量为
B,高音量为C,则有
0 A B C 100
2、在对其三者调整时,应按“高音量”、“中音量”及
“低音量”的顺序进行。
3、反复按S.STD键即可选择不同的音量设置模式。
音量)。
语 言 中文
拉 幕
低音量 20
中音量 30
高音量 50
语 言 中文
拉 幕
低音量 20
中音量 30
高音量 60
低音量
中音量
高音量
调整到您预
III
选择 调整
III
选择 调整
音量模式选择键
14

方 便 的 图 像 和 声 音 调 整 功 能方 便 的 图 像 和 声 音 调 整 功 能
如何使用软换台功能
本机提供了软换台功能,当将此功能设置为“开”时,切换
频道时,画面将淡入淡出,以保护您的视力。
1、按MENU(菜单)键,屏幕上出
现主菜单,然后按VOL-/+选中“
功能2”,再按CH-进入“功能
2”菜单。
CH+
MENU
VOL+VOL-
CH-
菜单键
2、按CH+/-键,将光标移至“软换
台”项目处,然后按VOL-/+键
将“软换台”设置为“开”或
“关”。
如何使用自动关机功能
为防止您忘记设定了定时开机而长时间离开,本机
设计了自动关机功能,即在自动关机设为开的状态
下,在定时开机之后两小时内如果您没有进行任
何操作,电视机将自动转入待机状态,以为您节省
电能。
如何使用计时收看
本机提供了计时收看功能,如果您需要了解您的机器使用时
间情况,您可按MENU(菜单)键,调出“功能2”菜单,即
能查看其使用的时间(十万小时后重新从零开始计时)。
此处的时间为您每次收看时间的总和(待机状态下不计时)
其数值不能通过遥控器或电视本机键对其进行调整。
游戏
节目交换
软换台 关
自动关机 关
计时收看 0:00
选择 确认
,
静音键
如何使用静音功能
当您需要注意周围的声音,或接到电话,或有客人来访时,
使用静音功能,则极为便利。
1、按遥控器上 键,屏幕下方
“ ”图标,此时电视
出现
伴音被关闭。
2、若要恢复声音,再次按 键
按音量VOL-/+键。或直接
16
15

定 时 功 能定 时 功 能
定时关机功能
CH+
MENU
CH-
菜单键
定时关机功能
使用 关机功能,便可以使电视机在预定的时间到时,
自动切换为待机状态。
定时
1、按MENU(菜单)键,屏幕上
菜单,然后按VOL-/+,
出现主
。
选中“定时”图标
VOL+VOL-
按CH-进入“定时”菜单,再
2、
移
按CH+/-键,将光标
至 然
“关机时钟”字样处,
后反复按VOL-/+ “关机
时钟”设置为
键将
“今天”、“
每天”或“关”。
3、按CH-键,将光标 移一格。
此时,按VOL-/+ 设置
下
键可以
关机时间。
关机时钟 今天
0:00
开机时钟 关
0:00
频道 0
时钟 1:40
节目预约
选择 调整
关机时钟 今天
0:00
开机时钟 关
0:00
频道 0
时钟 1:40
节目预约
选择 调整
关机时钟 今天
19:00
开机时钟 关
0:00
频道 0
时钟 1:40
节目预约
选择 调整
16
4、按CH+/-键,将光标 “时
钟”字样处,按VOL-/+
间(定时开/关机
设置当前时
以此
时钟为准)。
移至
键可以
关机时钟 今天
19:00
开机时钟 关
0:00
频道 0
时钟 1:40
节目预约
选择 调整

定 时 功 能定 时 功 能
睡眠定时键
CH+
MENU
VOL+VOL-
CH-
睡眠定时功能
使用睡眠定时功能,可以使电视机从开启此功能起,在
经过预定的一段时间之后自动切换为待机状态。
1、睡眠关机功能可设置最长120分钟,每
段间隔10分钟,共12种定时关机时间。
2、反复按 键,屏幕下部将循环显示如
睡眠定时:关
睡眠定时:120分
睡眠定时:110分
睡眠定时:20分
右图。
睡眠定时:10分
定时开机功能
使用 开机功能,可以使电视机在待机状态下一到预
定时
定时间就自动接通电源并播放预定频道的节目。
1、按MENU(菜单)键,屏幕上出现主
选中“定时”
2、按CH+/-键,将光标
然后反
“开机时钟”字样处,
复按VOL “开机时钟”
设置为
3、按CH-键,将光标 一格。
此时,按VOL-/+ 置
开机时间。 ”)
图标,再按CH- 进入“定时”菜单。
移至
-/+键将
“今天”或“每天”。
下移
键可以设
(方法同“定时关机
菜单,然后按VOL-/+,
关机时钟 今天
19:00
开机时钟 今天
22:00
频道 0
时钟 1:40
节目预约
选择 调整
菜单键
4、按CH+/- 键,将光标
移至
“频道 0”字样处,按
VOL-/+ 置定时开机时
注:如果在万能锁中设置了
频道预置,开机频道将以
频道预置的为准。
5、按CH+/-键,将光标 “时
钟”字样处,按VOL-/+
以设 间(方法同定时
关机,定
键设 的
频道号码(例如5)。
移至
键可
置当前时
时开/关机以此时钟为准)。
关机时钟 今天
19:00
开机时钟 今天
22:00
频道 5
时钟 1:40
节目预约
选择 调整
17

定 时 功 能定 时 功 能
节目预约功能可以使您非常方便地一次性预约多达6个频道的频道号。当预约时间到
来时,本机会自动切换到预先设置的频道号上。如果您所预约的节目中,有二个或二
个以上的预约频道号为相同的预约时间,则以最后一个预约的频道号为准。
节目预约
1、按MENU(菜单)键,屏幕上出
现主
菜单,然后按VOL-/+,选
关机时钟 今天
19:00
开机时钟 今天
22:00
频道 0
时钟 1:40
节目预约
选择 调整
节目预约
预约频道号 预约时间
000 关
000 关
000 关
000 关
000 关
000 关
节目预约
预约频道号 预约时间
100 关
000 关
000 关
000 关
000 关
000 关
节目预约
预约频道号 预约时间
100 12:58
000 关
000 关
000 关
000 关
000 关
屏幕显示键
18
CH+
MENU
CH-
菜单键
DISPLAY
中“定时”
图标,再按CH-
进入“定时”菜
单。
2、按CH+/-键移动光标 “时钟”
字样处。然后
至
按VOL- /+键设
置当前时间。(方法同“定时
关机”,节目预约以此时钟为准)
VOL+VOL-
3、按CH+/-键移动光标至“节目
预约”字样处。然后按VOL-/+
键进入“节目预约”子菜单。
4、按VOL-/+键设置您想要的频
。道号码(例如100)
5、按CH-键,进入“预约时
间”
项。按VOL-/+键设置时间。
重复按VOL-/+键,时间以一
分钟为
单位变动。
按住VOL-/+键不放,时间以
十分钟
为单位变动。
6、按CH- 键并重复第4、5步
可进
行下一预约频道的设置。
骤
7、按DISPLAY键退出“定时”菜单。
当预约时间到来时,本机即自动切换到您所预约的频道号。
“节目预约”功能只在开机状态下有效,在交流关机或直流待机
状态下无效。

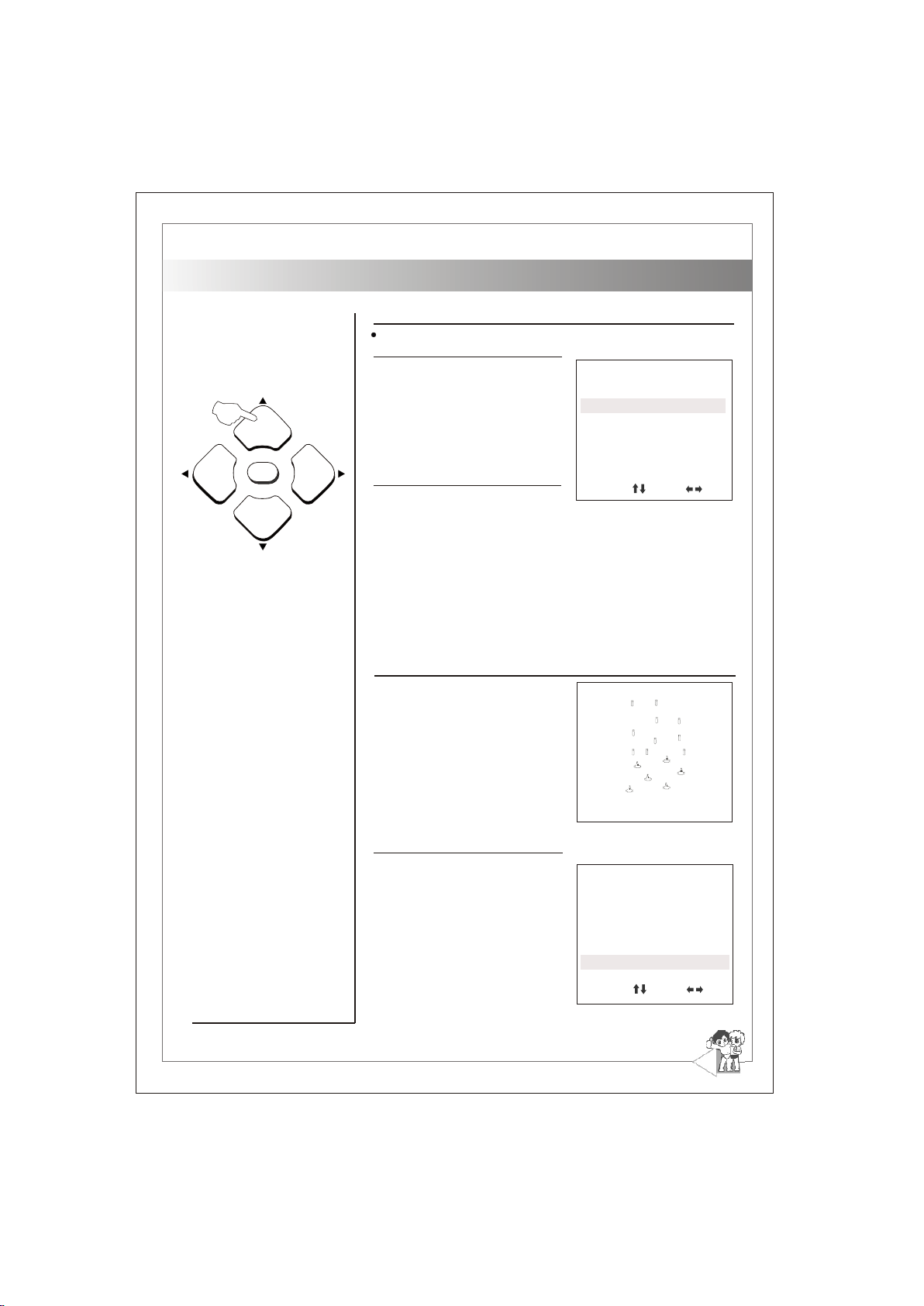

设 定 功 能设 定 功 能
CH+
MENU
VOL+VOL-
CH-
菜单键
如何选择屏幕显示的语言
本机提供了中/英文两种语言选择。
1、按MENU(菜单)键,屏幕上
菜单,然后按VOL-/+
出现主
图标,再按
选中“功能1”
CH- 单。
键进入“功能1”菜
2、按CH+/-键,将光标 “语
言”项目处,然后 选
择屏显的语种,
移至
按VOL+键
屏幕上的项目
会自动按所选定的语言显示。
如何启动屏幕保护功能
在背景功能开启状态 电
视机在无信号接收时, 将
屏幕
自动变成如右
图所示(游戏屏幕
保护画面)
。
下,
语言 中文
拉幕
低音量 20
III
中音量 30
高音量 50
选择 调整
I
I
I
I
I
I
I
I
I
I
SCORE 000
I
I
I
I
I
I
I
I
I
I
按MENU(菜单)键,屏幕上出
菜单,然后按VOL-/+,选中
现主
图标,再按CH-
“图像” 进入“图
像”菜 然后按CH+/-键将
单。
光标移至“背景”字样处,再
按VOL-/+键将“背景”设置为
“开”。
对比度 100
亮度 50
色彩 50
清晰度 50
背景 开
选择 调整
19

设 定 功 能设 定 功 能
如何使用拉幕方式功能
本机提供了三种不同的开/关机拉幕方式,您可根椐需要进
行选择。
CH+
MENU
VOL+VOL-
CH-
菜单键
CALENDAR
(日历显示键)
1、按MENU(菜单)键,屏幕上
图标,再按CH-
选中“功能1” 进入“功能1”菜单。
出现主菜单,然后按VOL-/+
2、按CH+/-键,将光标 “拉
幕”处,然后
“I”、“ II”及“III ”
三种拉幕方式中,选择其一。
I: 拉 幕
II: 淡入淡出
III:混合拉幕
移至
按VOL+键在
语 言 中文
拉 幕
低音量 20
中音量 30
高音量 50
选择 调整
如何使用日历显示功能
本机存储有1901年至2050年间的150年日历,您可根椐需要
使用。
1、按遥控器上的CALENDAR键,
示日历。( 再按一次
屏幕显
示。)
可取消屏幕显
2 00 3年 7月
日 一 二 三 四 五 六
6 7 8 9 10 11 12
初七
13 14 15 16 17 18 19
十四 十五 十六 十七 十八 十九
20 21 22 23 24 25 26
廿一 廿二
27 28 29 30 31
廿八
1 2 3 4 5
初二 初三 初四 初五
初八 初九 初十 十一 十二 十三
廿三
廿五
廿四
七月
廿九
初三初二
III
廿六
初六
廿十
廿七
20
2、按CH+/-键可调整年份,按VOL-/+键可调整月份。
21

设 定 功 能设 定 功 能
节目交换功能使您能够将任意二个频道号的节目互换位置,让您非常方便快捷地依据个
人喜好调整电视节目顺序。
节目交换
(例如:将频道号为“1”的节目和频道号为“9”的节目
位置互换)
CH+
MENU
VOL+VOL-
CH-
菜单键
1 2 3
4 5 6
7 8 9
1、按MENU(菜单)键,屏幕上
出现主
菜单,然后按VOL-/+ ,
选中“功能2”
图标,再按
进入“功能2”菜
CH- 单。
2、按CH+/-键以移动光标 “节
目交换”处,然 入
“节目交换”子菜单。“交换
频道号”及“交换至” 中
显示的数字为当前所
道号
码。
至
后按VOL+进
项目
在的频
游戏
节目交换
软换台 关
自动关机 关
计时收看 0:00
选择 确认
节目交换
交换频道号 1
交换至 1
交换 ?
返回
选择 调整
0
数字直选键
3、按CH+/-
换至”处
频道数“9”。
4、按CH+/-
至“交换”处
VOL+ 此时,原
到频道号9上,原频道号为
9的节目也已被调整到频道
键以移动光标至“交
,按VOL-/+键输入
键以移动光标
,再按
确认即可。
频道号为1的节目已被调整
号1上。
节目交换
交换频道号 1
交换至 9
交换 ?
返回
选择 调整
9
21

设 定 功 能设 定 功 能

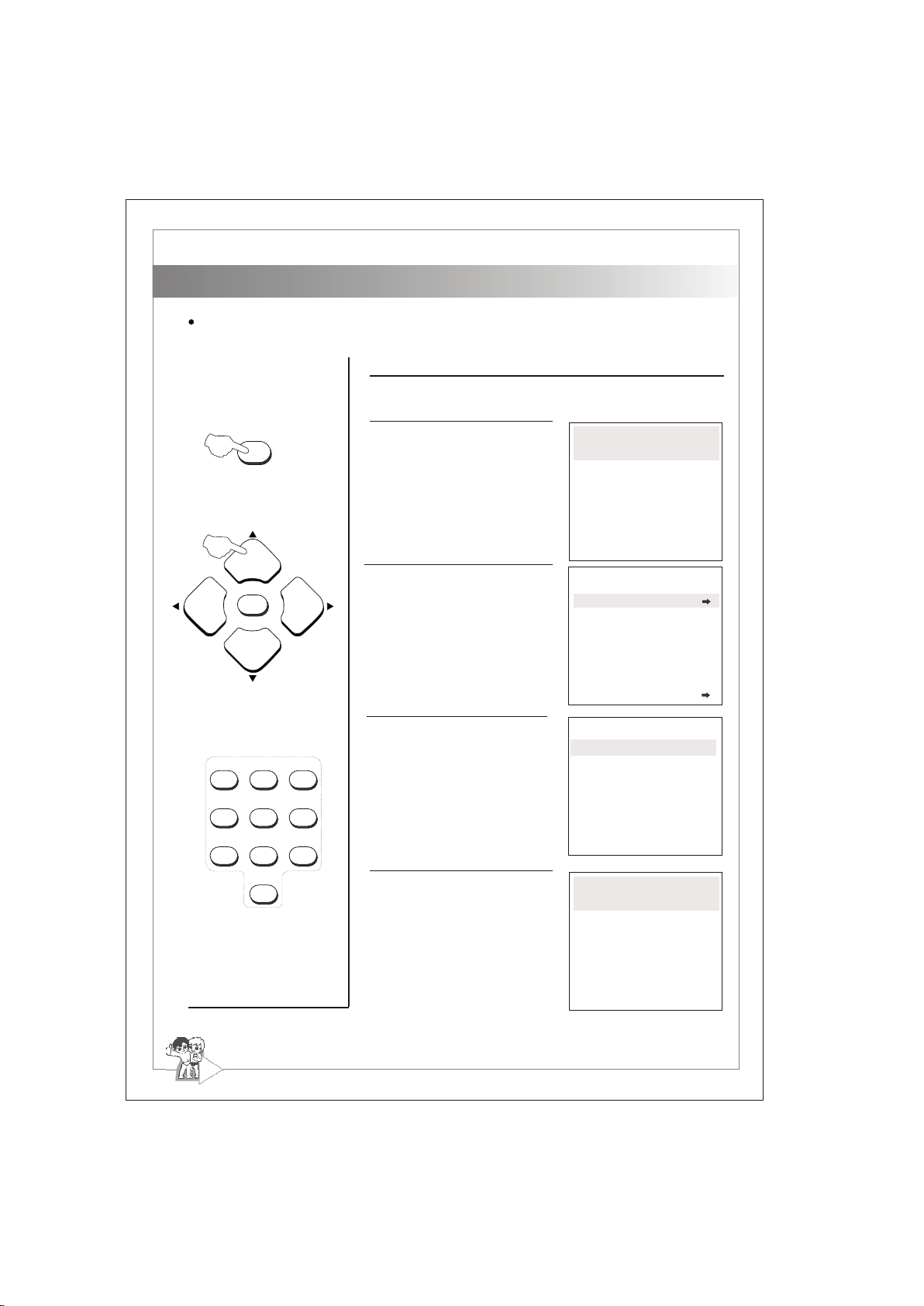

本机提供了锁定设置功能,您可根据自己的需要进行选用,以保护您的机器。
定时关机功能
LOCK
锁定设置键
CH+
MENU
CH-
菜单键
1 2 3
修改密码
本机可以设置四位数的密码,出厂时的密码为0000,如果您
需要重新对其设置,可按如下步骤操作。
1、按LOCK键,屏幕如右图示。
2、按数字直选键0四次,则进入
VOL+VOL-
锁定设置菜单。按CH+/-键将
光标移至“修改密码”
字样处,再按VOL+进入“修
改密码”子菜单。
3、按数字直选键输入一个四
位数的新密码。
锁定设置
密码 ----
锁定设置
修改密码
调台锁 关
频道预置 关
A V 锁 关
游戏锁 关
童锁 关
最大音量 关
锁定清除
修改密码
新密码 ----
4 5 6
7 8 9
0
数字直选键
22
4、密码输完后,回到初始状态,
屏幕如右图示,此时您可输入
新的密码进入密码设置菜单。
锁定设置
密码 ----

设 定 功 能设 定 功 能
锁定设置
本机可以对调台、AV、游戏及童锁等功能项目进行锁定设置,
您可根据需要按如下步骤对其进行设置。
LOCK
锁定设置键
CH+
MENU
VOL+VOL-
CH-
菜单键
1 2 3
4 5 6
7 8 9
0
数字直选键
1、按LOCK键,屏幕如右图示。
2、按数字直选键0四次(或输入
您所设定的四位数密码),则
进入锁定设置菜单。
3、按CH+/-键将光标移至“调台”
字样处,再按VOL+将其设置为
“开”或“关”。
注:
1、调台锁设为开时,进入调台菜单需要输入密码,同时不能进行
节目交换以及按住数字1键进行的自动搜台。
2、频道预置功能可以使您设定开机时的默认频道。
3、AV锁设置为开后,将无法使用锁定的AV,此时,屏幕将
显示黑屏,并提示已锁定,电视处于静音状态。
4、童锁设置为开后,如果按本机键,则屏显将提示本机已处于“童
锁”状态,本机键不起作用。
5、游戏锁设为开时,遥控器上的游戏键将不起作用。
6、最大音量锁可以限定电视机的最高音量,如将音量锁设为50,
即电视机音量的上限为50,当您按VOL+键调整电视音量数值超过50
时,音量将不再随之变化。
锁定设置
密码 ----
锁定设置
修改密码
调台锁 关
频道预置 关
A V 锁 关
游戏锁 关
童锁 关
最大音量 关
锁定清除
锁定设置
修改密码
调台锁 关
频道预置 关
A V 锁 关
游戏锁 关
童锁 关
最大音量 关
锁定清除
23

益 智 游 戏益 智 游 戏
本机提供了“潜水艇”游戏,进入游戏后除
键及CH+/-键等) ( )
以及直流待机 键可以使用外, 其余键均不起作用,除非退出
游戏中指定的功能键(如游戏键、VOL-/+
游戏。
游戏键控制说明
射击键
VOL- VOL+
CH+
MENU
CH-
左右方向
控制键
上下方向
控制键
MODE
GAME
EXIT
游戏方法
1、按MENU(菜单)键,屏幕上出现主
“ ”图标,再按CH-键进入“游戏”菜单,再按
选中 功能2
VOL+进入“潜水艇”游戏界面。
2、按GAME(游戏)键开始游戏,使用遥控器操作我方黄色战舰。
敌方有绿色、青色、紫色和红色四种战舰,以及青色炮
弹。我方的黄色战舰只要碰上敌方任一舰艇或炮弹均会
死亡,游戏结束。我方使用MENU发射炮弹。每击中敌方
(除红色外)任一舰艇或炮弹均得100分;此外,由最上
面一行出现的速度轻快的敌方红色舰艇,每击中一个加
1000分。(我方的战舰可用CH-/+与VOL-/+ 键控制活动
方向,但活动范围仅限于左右为深蓝 色的水平区域之内)
菜单,然后按VOL-/+键,
3、游戏过程中或游戏结束时(GAME OVER),按GAME(游戏)键
可重新开始游戏,得分(SCORE)最高的为优胜者。
游戏时背景选择键
游戏重新开始键
游戏退出键
I
I
I
I
I
I
I
I
I
I
SCORE 000
I
I
I
I
I
I
I
I
I
I
SCORE 5800
GAME OVER
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
24

外 接 音 频 、 视 频 装 置 的 连 接外 接 音 频 、 视 频 装 置 的 连 接
您可以把录像机、摄像机等视频装置连接在本电视机上欣赏高质量图像。
21F 9G- S与外接设
21 F9 G -S与 外接 设
备连 接方 法 示意 图
备连 接方 法 示意 图
录像机或影碟机等
其它设备
W
R
Y
25 F9 G -S与 外接 设
25 F9 G -S与 外接 设
备连 接方 法 示意 图
备连 接方 法 示意 图
信号流向
白色(音频)
W
红色(分量 及音频 )
R
B
蓝色(分量 )
G
绿色(分量Y)
Y
黄色(视频)
信号流向
白色(音频)
W
红色(分量CR 及音频 )
R
B
蓝色(分量CB )
G
绿色(分量Y)
Y
黄色(视频)
至
音
B
R
G
W
频
输
出
Cr
AUDIO
带分量输出端子的DVD镭射影碟机
至
分
R
量
输
出
至
S-VIDEO
VIDEO IN
Y
CR
CB
L-AUDIO IN-R
天
线
至
视
频
输
入
IN
Cr
Cb
S-VIDEO
OUT
带S-VIDEO端子的录像机不带S-VIDEO端子的录像机
带分量输出端子的DVD雷射影碟机
至
音
频
输
入
Cb
Y
R
VIDEO
L
至
视
频
输
出
W R
Y
至
音
频
输
出
至
输
出
O
E
D
I
W R
S-V
至
音
频
输
出
R
至
音
G
W
频
输
出
至
分
B
R
量
输
出
关于使用S-VIDEO端子的注意事项
在使用第一组视频端子时,应仅连接其中的S-VIDEO端子或VIDEO输入端子,请勿同时
连接这两个端子。
25

?
异 常 检 查异 常 检 查
26

地址:青岛市高科园海尔信息产业园 邮编:266101
电话:(0532)8939999 传真:(0532)8939466
http: //www.haier.com 网上商场:www.ehaier.com
备 查 事 项
购买商场: 地址: 电话:
联系人: 购买时间: 年 月 日
产品执行标准:GB/T 10239-2003
生产许可证编号:XK09-201 2019
版 次:03
专用号:0090505378
