hager TG053A User Instructions

User instructions
EN
Presentation
The weather station GPS-KNX TG053A measures the outdoor temperature, the wind speed and the brightness. It detects rain and daylight fall. The weather station gets date/time and site loca­tion data from GPS signals. It calculates also the exact position of the sun (Azimuth and Altitude) based on site co-ordinates and date/time data. This information (brightness level and sun posi­tion) is used to control blinds with slats based on sun tracking for up to 6 building frontages. TG053A compact case houses all sensors, elec­tronic data processing gear, GPS antenna and KNX bus connection.
The values measured are sent to the KNX bus as physical values (2x8 bits ou 1 bit). Each output has communication objects indica­ting the measured and calculated values. The state of outputs depends on one or more levels. Thresholds can be defined by settings or the communication objects.
The weather station TG053A includes an annual clock and a weekly clock. The clock channels can switch the outputs using the communication objects. The weekly clock controls up to four different time settings for each day of the week. The annual clock can be used to define up to three periods in the year with two daily ON/OFF commands for each of them. The switching times can be defined by settings or the communication objects. The weather station also has 8 logical AND gates and 8 logical OR gates, each with four inputs. All control events, time programs, and the 8 logi­cal inputs (such as communication objects) can be used as inputs of logical gates.
GPS, site location, date and time
The exact site location co-ordinates are received from GPS signals. This information is required to manage summer/winter time changes automati­cally. On its first startup, the weather station uses site location and date/time data provided by ETS software until the first GPS signal is received. Depending on ETS settings, the weather station can process date/time information received from GPS or KNX bus.
Installation and startup
Only qualified technicians must install, check, start up and repair the appliance. Make a note of all the lines to be installed with the appliance swit­ched off and protect them against risks of being powered up. The weather station is designed only for the uses described in this user manual. Any non-compliant changes or breaches of the specifications in this user manual will render the warranty null and void. Check that the appliance is complete and in per­fect condition (no mechanical damage) immedia­tely after unpacking it. If damage has occurred during transportation, inform the supplier immediately.
If use without danger is not possible, switch off the system and protect it against an accidental restart.
The weather station must be used as a fixed sys­tem. It must only be started after all the installa­tion works have been completed and in an envi­ronment designed for this purpose.
Hager refuses any liability for possible changes to standards that may be made after the publication of these instructions.

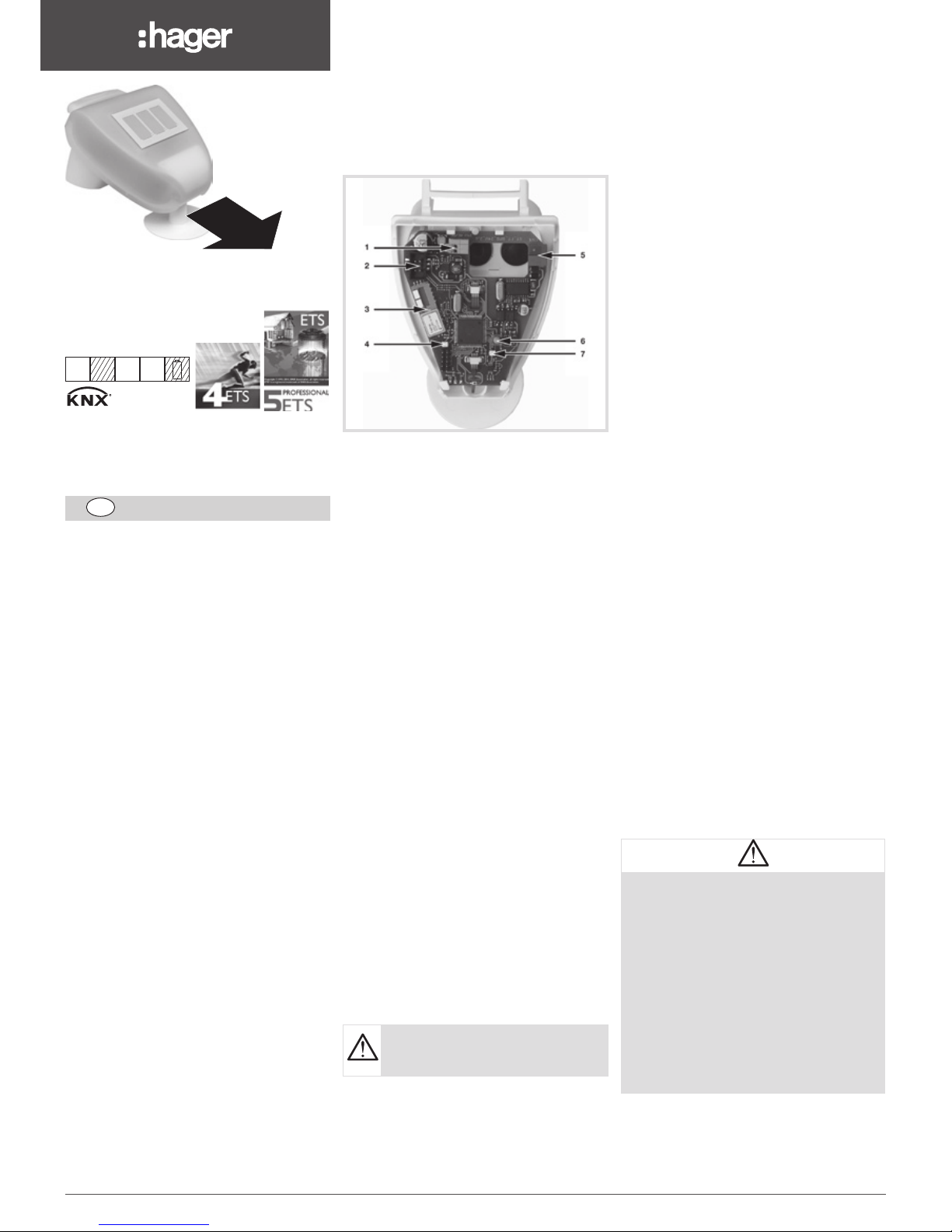

Location
Legend :
1. Spring-force auxiliary voltage terminal, suitable for solid conductor up to 1.5 mm² or fine wire conductor. Terminal assignment independent of polarity (+/- or -/+).
2. Rain detector wiring connector included in box cover
3. GPS antenna
4. GPS Signal LED
5. Connector KNX (+/-)
6. Physical addressing button
7. Physical addressing LED.
Technical characteristics
N
S
W
O
The output of each gate can be configured in 1-bit or 2 x 8-bit format. ETS software performs KNX configuration.
ETS : application software (database and Installation Guide with descriptions available from the Manufacturer).
Never start up a weather station that shows signs of damage.
Select a clear site that allows for correct measurements by the wind, rain and sun sensors.
South direction is advised for correct measurement of brightness level.
The weather station must never be installed beneath structures from which water may fall onto the rain sensor after the end of the precipitations (rain or snow).
The weather station must never be placed in the shadow of a building or trees.
Arrange a space of at least 60 cm under the weather station to allow for correct wind measurements and to prevent snow from covering the sensor.
Other factors may also interfere with or affect the reception of the GPS signal, such as magnetic fi elds, transmitters or radioelectrical interference from fl uorescent light tubes, neon signs, switch mode power supplies, etc.
RF
24 V
TP
Bus
30 V
M
KNX Medium TP 1 Configuration mode S-Mode Rated voltage KNX s 30 V SELV Current consumption KNX max. 8 mA Auxiliary voltage s 12 … 40 V SELV v 12 … 28 V SELV Auxiliary current max. 185 mA at 12 V s
max. 81 mA at 24 V s
Operating temperature -30 … + 50 °C Operating altitude max. 2000 m Storage/transport temperature -30 … +70 °C Dimensions (W x H x D) ca. 96 x 77 x 118 mm Weight 170 g Degree of protection IP44 Surge voltage 1500 V Overvoltage category III Degree of contamination 2 Software class A Action type type 2
Precipitation sensor: Measurement precipitation Yes/No (1 bit) Heating approx. 1.2 W
Temperature sensor: Measuring range -30 … +80°C Resolution 0.1 °C Measuring accuracy ±1°C at -10…+85°C, ±1,5°C at -25…+150°C
Wind sensor:
- Measuring range 0 … 35 m/s
- Resolution 0.1 m/s
- Measuring accuracy ± 15% of measured value
Brightness/twilight sensor
- Measuring range 0 lx … 150 klx
- Measuring accuracy ± 15 % at 10 … 150 klx
1 6LE002905A
6LE002905A
TG053A
z
o
z
Weather station GPS-KNX
o
Værstasjonen GPS-KNX

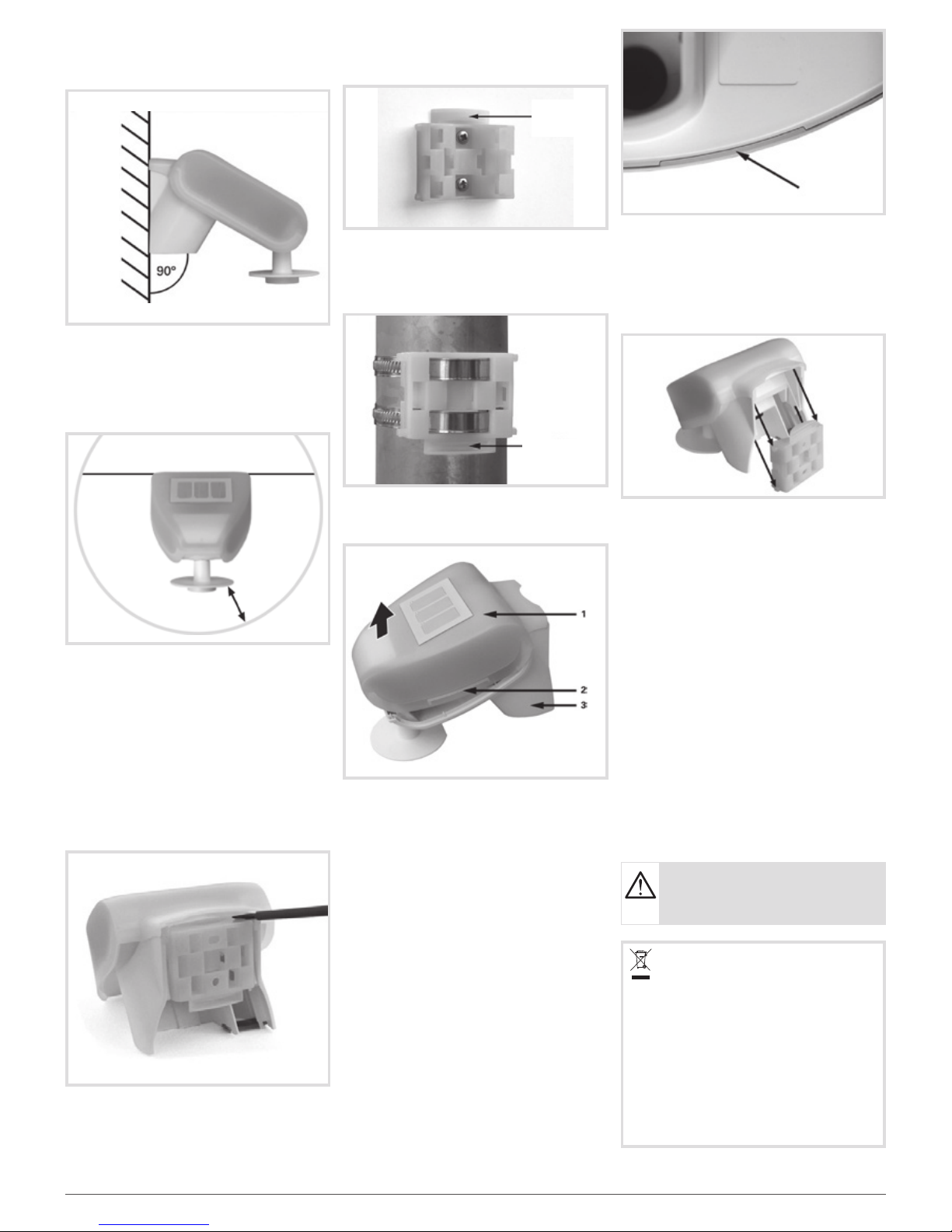

Installation
The weather station must be installed on a wall or a vertical post.
Make sure that the weather station is horizontal. The weather station must be at least 60 cm away from other elements (buildings, construction parts, etc.) below, at the side and front.
Installing the support
The weather station TG053A includes a support for installation on a wall or a vertical post. The support is clipped to the rear of the unit.
Two articulated supports are available as option (TG353 and TG354) for wall mounting, on post or beam.
To remove the base, unscrew the fixing screws located on right/left-hand base side using a screwdriver.
Unclip the support by pushing it downwards. Attach the support vertically on a wall or a post.
Wall or vertical post
HORIZONTAL
The cover of the weather station is clipped to the lower edge of the unit on the left and right. Remove the cover of the weather station.
Proceed with care to avoid detaching the cable between the rain sensor built into the cover and the electronic circuit board.
Pass the power cables and the KNX bus through the rubber seals on the lower part of the weather station, then connect the auxiliary power cables and the KNX bus (+/-) to the terminals provided.
Installing the weather station
Close the unit by raising the cover on the lower part. The cover is clipped onto the lower part on the left and right. A "click" can be heard.
Check that the cover and the lower part are clip­ped into place !
The illustration shows the closed weather station, seen from below.
Slide the top of the unit onto the previously ins­talled support.
The pins on the support are clipped in the rails of the unit.
Remove the weather station by pulling the unit upwards until it is unclipped from the support.
Recommendations for installation
Do not open the weather station, otherwise rain water may enter the unit. Just a few drops of water can damage the elec­tronics. Make sure that the connections are correct. Incorrect connection can destroy the weather sta­tion or any connected electronic appliances.
When installing the weather station, make sure that the temperature sensor (the small plate in the lower part of the unit) is not damaged. Take care not to damage the cable between the electronic board and the rain sensor by pulling or bending it.
The wind speed measurements and the associated switch outputs only start working 60 seconds after the station is switched on.
Maintenance
Regularly (at least twice a year) check that the weather station is clean and clean it if necessary.
Severe soiling can affect the operation of the wind sensor, provoke permanent rain signals or inhibit the sun detection function.
Lock mechanism
For safety reasons, switch off the mains power supply before servicing or cleaning the weather station (switch
off the circuit breaker).
Unclip the support and pull it upwards
Correct Disposal of this product
(Waste Electrical & Electronic Equipment).
z
(Applicable in the European Union and other European countries with separate collection systems).
This marking shown on the product or its literature indicates that it should not be disposed with other household waste at the end of its working life. To prevent possible harm to the environment or human health from uncontrolled waste disposal, please separate this from other types of wastes and recycle it responsibly to promote the sustainable reuse of material resources.
Household users should contact either the retailer where they purchased this product, or their local government office, for details of where and how they can take this device for environmentally safe recycling.
Business users should contact their supplier and check the terms and condi­tions of the purchase contract. This product should not be mixed with other commercial wastes of disposal.
Usable in all Europe M and in Switzerland
Half­crescent facing
Half­crescent facing
Installation on a wall : Apply the flat side of the support against the wall with the half-crescent facing upwards.
Preparing the weather station
Installation on a post : apply the curved side of the support on the post with the half-crescent facing downwards.
1- Cover with rain sensor. 2- Clicking the cover into place. 3- Lower part of the unit.
60 cm
2 6LE002905A
Bruksanvisning
NO
Produktpresentasjon
Værstasjonen GPS-KNX TG053A måler den utvendige temperaturen, vindhastigheten og lysstyrken. Den detekterer regn og mørke. Takket være GPS-signalet, mottar den infor­masjon om dato og klokkeslett, samt informasjon om hvor den er lokalisert. Den regner dessuten ut solens nøyaktige posisjon (asimut og høyde) ut fra opplysningene om stedet, datoen og klokkeslet­tet.
Denne informasjonen (lysstyrke og solens posisjon) gjør at persiennene styres etter solen på opp til 6 av bygningens fasader.
Den kompakte styreenheten til TG053A inneholder alle sensorer, elektroniske systemer for behand­ling av informasjonen, GPS-antennen og koplin­gen til KNX-bussen.
De verdiene som måles overføres til KNXBUS’en i form av fysiske verdier (2x8 bits eller 1 bit). Solens posisjon regnes ut etter informasjon om dato, klok­keslett og parametere som har blitt lastet ned i apparatet (informasjon om stedet). Posisjonen over­føres eventuelt til KNX-BUS’en.
Hver utgang har kommunikasjonsobjekter som representerer de målte og utregnede verdiene. Status for utgangene er avhengig av en eller flere terskler. Grensene kan valgfritt fastsettes av parameterne eller kommunikasjonsobjektene.
Værstasjonen TG053A består av et årlig og et ukentlig ur. Urets kanaler kan veksle utgangene via kommunikajonsobjektene. Det ukentlige uret styrer opp til 4 forskjellige tids­soner per ukedag. I tillegg kan det årlige uret brukes til å fastsette 3 perioder i året med 2 daglige ON/OFF-betjeninger for hver av dem. Klokkeslettene for veksling kan valgfritt bes­temmes av parameterne eller kommunikasjonsob­jektene. Videre har produktet 8 logiske OG-porter og 8 logiske ELLER-porter med 4 innganger for hver. Alle betjeningshendelser, klokkeslettprogrammene og de 8 logiske inngangene (av typen kommuni­kasjonsobjekt) kan brukes som inngangved de logiske portene. Utgangen for hver port kan konfi­gureres i format 1 bit eller 2 x 8 bits.
Bildeforklaring :
1. Fjærklemmer for forsyning, for stive ledere opptil 1,5 mm², eller fleksible ledere. Klemmetilordning uavhengig av polaritet (+/- eller -/+).
2. Kontakt for kabling av regnsensor, integrert i styreenhetens lokk.
3. GPS-antenne
4. GPS LED-signal
5. KNX-kontakt KNX (+/-)
6. Knapp for fysisk adressering
7. LED for fysisk adressering.
GPS, lokalisering av sted, dato og klokkeslett
Takket være GPS-signalet mottas det nøyaktig informasjon om stedets lokalisering. Denne informasjonen er nødvendig for å kunne styre automatisk veksling mellom sommer- og vintertid. Når den tas i bruk første gang benytter værstasjonen seg av informasjon om lokalisering, dato og klokkeslett fra ETS-programvaren, helt til det første GPS-signalet mottas. Avhengig av parametreringen i ETS vil værstasjonen utnytte informasjonen om dato og klokkeslett som enten mottas over GPS eller over KNX-bussen.
Installering og igangsetting
Installering, kontroll, igangsetting og reparasjon av systemet skal utelukkende foretas av elektriker. Ved arbeid skal strøm koples fra absolutt alle lin­jer, og de skal beskyttes mot risiko for ny strø­mopprettelse. Værstasjonen er utelukkende beregnet på den type bruk som beskrives i denne bruksanvisnin­gen. Enhver ikke-godkjent endring av apparatet eller­mislighold av de spesifikasjoner som gis i denne bruksanvisningen medfører at garantien opphører. Sjekk at apparatet er i korrekt stand (ingen meka­niske skader) med en gang etter at det blir pakket ut av emballasjen. Ved skade som har inntruffet under transporten, informer leverandøren umiddelbart om dette.
Dersom det er risiko for at apparatet ikke kan brukes uten farerisiko, skal det tas ut av bruk og beskyttes mot uforutsett igangsetting.
Værstasjonen skal brukes som en fast installasjon. Den skal først tas i bruk etter at installasjons- og igangsettingsarbeid har blitt gjennomført på ste­det der den skal brukes.
Hager frasier seg ethvert ansvar når det gjelder endring av normer eller standarder som inntreffer etter at denne bruksanvisningen har blitt utgitt.
Plassering
Tekniske spesifikasjoner
N
S
W
O
Man må aldri ta i bruk en værstasjon som er defekt eller viser tegn på skader.
Velg et åpent sted, der man kan oppnå korrekt detektering av vind, regn og sol.
Det anbefales å montere stasjonen mot syd for å oppnå korrekt måling av lysstyrken.
Værstasjonen må under ingen omstendigheter monteres under byggeelementer der vann kan dryppe etter at det har regnet eller snødd.
Værstasjonen må ikke monteres i skyggen av en bygning eller trær. Det må være minst 60 cm ledig plass over værstasjonen for at man skal oppnå korrekt måling av vinden, og for at snø ikke skal dekke til sensoren.
Andre faktorer kan også føre til forstyrrelser for signalmottak til GPS, som for eksempel magnetfelt, sendere eller radioelektriske forstyrrelser fra lysstoffrør, lysreklameskilt, strømtilførselsenheter med bryter, osv.
TG053A
KNX-konfigurasjonen skjer ved hjelp av pro­gramvaren ETS.
ETS : applikasjonsprogramvare (database og ins­tallasjonsveiledning med beskrivelse tilgjengelig
hos fabrikanten).
z
o
z
Weather station GPS-KNX
o
Værstasjonen GPS-KNX
KNX-Medium TP 1 Konfigurationsläget S-Mode Nominell spänning KNX s 30 V SELV Strömförbrukning KNX max. 8 mA Hjälpspänning s 12 … 40 V SELV v 12 … 28 V SELV Hjälpström max. 185 mA vid 12 V s max. 81 mA vid 24 V s
Drifttemperatur -30 …+ 50°C Drifthöjd max. 2000 m Lagrings-/transporttemperatur -30 °C … +70 °C Mått (B x H x D) ca. 96 x 77 x 118 mm Vikt 170 g Skyddsgrad IP44 Spänningstålighet 1500 V Överspänningskategori III Nedsmutsningsgrad 2 Styrfunktion klass A Verkningssätt typ 2
Regnsensor
- Mätning regn ja/nej (1 bit)
- Uppvärmning ca. 1,2 W
Temperaturgivare:
- Mätområde -30 … +80°C
- Upplösning 0,1 °C
- Mätnoggrannhet ±1°C vid -10…+85°C, ±1,5°C vid -25…+150°C
Vindsensor:
- Mätområde 0 … 35 m/s
- Upplösning 0,1 m/s
- Mätnoggrannhet ± 15%
Ljusnivår/skymningssensor:
- Mätområde 0 lx … 150 klx
- Mätnoggrannhet ± 15 % vid 10 … 150 klx
RF
24 V
TP
Bus
30 V
M
3 6LE002905A
6LE002905A
60 cm
Montering
Værstasjonen skal monteres på en loddrett vegg eller stolpe.
Ved montering, må man påse at værstasjonen er plassert vannrett. Værstasjonen må være minst 60 cm unna andre elementer (bygg, konstruksjonsdeler, etc.) under, på siden og foran.
Montering av feste
Værstasjonen TG053A leveres med et feste som brukes for montering av apparatet på veggen eller til en stolpe.Ved levering av apparatet er dette festet klipset fast bak på apparathuset.
To ledd-delte fester finnes tilgjengelig som ekstrautstyr (TG353 og TG354) for montering på vegg, stolpe eller bjelke.
For å frigjøre festet, bruk en skrutrekker til å løsne på skruene til festet på høyre og venstre side. Skyv festet nedover for å klipse det løs.
Festet monteres loddrett på en vegg eller en stolpe.
Vegg eller stolpe loddrett
VANNRETT
Dekselet til værstasjonen er klipset fast på den indre kanten av apparathuset, på høyre og venstre side. Fjern dekselet fra værstasjonen.
Gå forsiktig frem slik at ledningen mellom regnsensoren, som er integrert i dekselet, og det elektroniske kretskortet, ikke blir revet løs.
Før ledningene og KNX-BUS’en gjennom gummi­pakningene nederst på værstasjonen, og kople deretter hjelpe-ledningene og KNX (+/-)-BUS’en til de polklemmene som er beregnet på det.
Montering av værstasjonen
Lukk igjen apparathuset ved å føre dekselet over den nedre delen. Dekselet skal klipses fast på venstre og høyre side av den nedre delen slik at det høres et ”klikk”.
Kontroller at dekselet er forsvarlig klipset fast til den nedre delen!
Tegningen viser værstasjonen når den er lukket, sett nedenfra.
Apparathuset skyves deretter på plass i det forhåndsmonterte festet, ovenfra og nedover. Tappene på festet skal klipses fast i apparathu­sets glideskinner.
For å demontere værstasjonen, trekk apparathu­set oppover, til det klipses løs fra festet.
Råd ved installering
Værstasjonen må ikke åpnes dersom det er risiko for at det kan trenge inn vann (regn): Et par dråper vann kan nemlig beskadige det elektroniske kretsløpet.
Påse at produktet er forsvarlig tilkoplet. Ikke kor­rekt tilkopling kan fremkalle skade på værs­tasjonen eller på andre elektroniske apparater som er koplet til denne.
Ved montering, påse at temperatursensoren (liten skive nederst på apparathuset) ikke blir beskadi­get. Påse også at ledningen mellom det elektro­niske kretskortet og regnsensoren ikke blir beska­diget (den må ikke rives løs, og ikke bøyes).
Måling av vinden og kommuteringsutgangene for­bundet med denne målingen virker kun i 60 sekunder etter at strømtilførselen er opprettet.
Vedlikehold
Kontroller regelmessig, minst to ganger i året, at værstasjonen er i korrekt stand (ikke er tilsmus­set), og rengjør den om nødvendig. Mye smuss kan gå ut over funksjonen til vindsen­soren, kan fremkalle permanente ”regn”-signaler og kan forhindre detektering av solen.
Klipse løs dekselet og trekk det opp
Halvmåne­formede
Halvmåne­formede
Klipsmekanisme
Av sikkerhetsgrunner skal strømtilførselen fra strømnettet brytes før man foretar vedlikehold eller rengjøring av værstasjonen (skru av bryteren).
Hvordan kaste dette produktet
(elektrisk og elektronisk avfall).
o
(Gjelder i EU og i andre europeiske land med selektiv avfallssortering).
Dette symbolet på produktet eller på produktets dokumentasjon betyr at det utrangerte produktet ikke skal kastes sammen med vanlig husholdningsav­fall. Ukontrollert eliminering av avfall kan virke skadelig på miljøet eller være helsefarlig for mennesker. Produktet skal derfor skilles fra andre typer avfall, og skal resirkuleres på en ansvarlig måte. Du vil på den måten også prioritere varig gjenbruk av materielle ressurser.
Dersom du er en privatperson, oppfordrer vi deg til å ta kontakt med den som har solgt deg produktet, eller innhente informasjon fra dine lokale myn­digheter om hvordan produktet kan destrueres på en miljøansvarlig måte.
Bedrifter oppfordres til å kontakte sin leverandør og forholde seg til betin­gelsene i salgskontrakten. Produktet skal ikke elimineres sammen med annet forretningsavfall.
Kan brukes overalt i Europ M og i Sveits
Montering på vegg : Det flate delen av festet monteres til veggen, den halvmåneformede delen skal peke oppover. Montering til stolpe:
Den avrundede delen skal monteres mot stolpen, og den halvmåneformede delen skal peke nedo­ver.
Klargjøring av værstasjonen
1- Deksel med regnsensor. 2- Fastklipsing av dekselet. 3- Nederste del av apparathuset.
4
6LE002905A
